RECEPTEUR METEO

FONCTIONNALITÉS :
STATION METEO

• Heure et date radio pilotées par le signal STAR METEO

• Affichage des heures et minutes ; secondes défilantes

• Calendrier avec affichage jour / date

• Réglage d’une alarme de réveil avec répétition (Snooze)

• Prévision météo quotidienne et des 4 jours à venir avec détail de la prévision du matin, de l’après midi, de

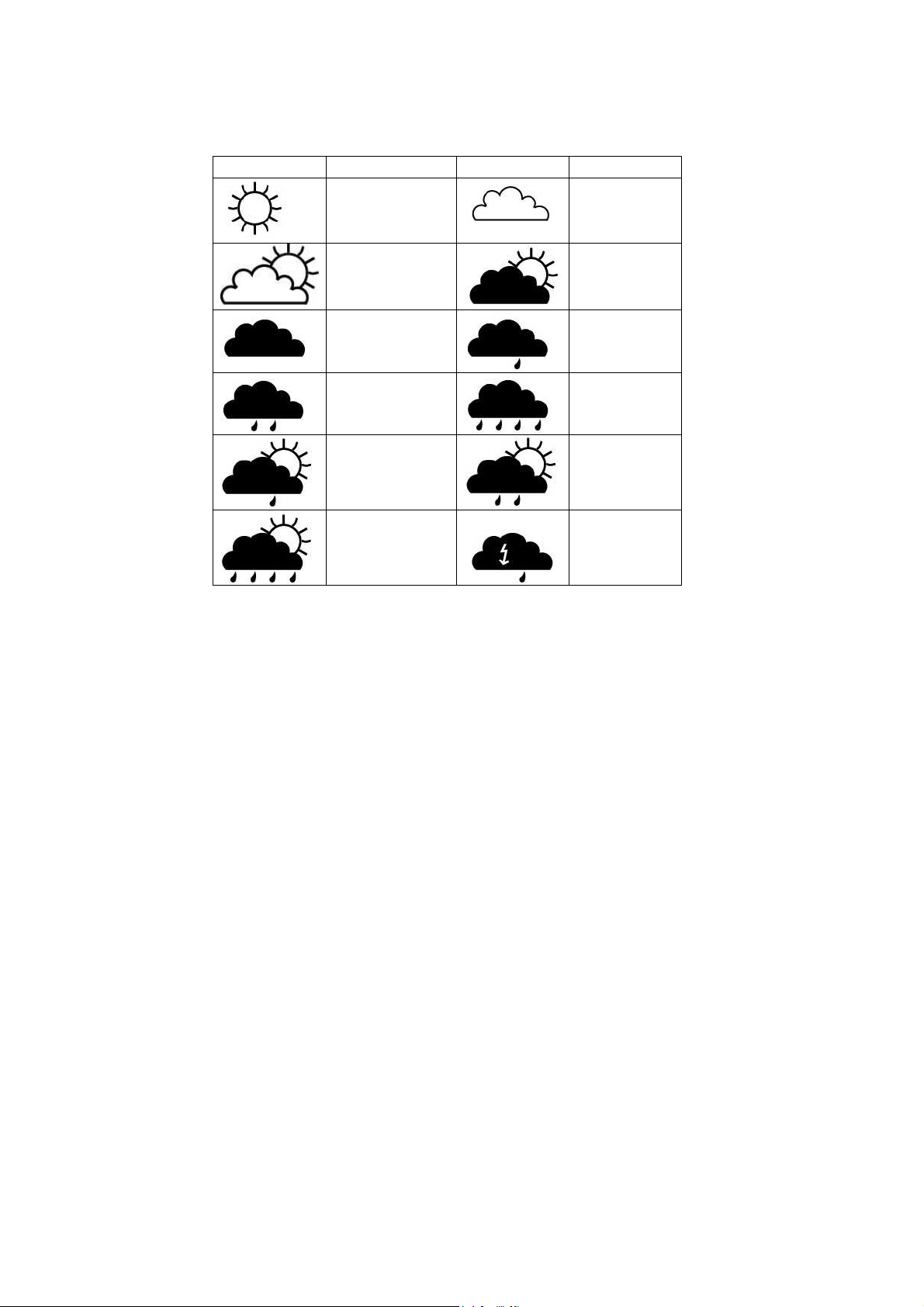

la soirée et de la nuit à l’aide de 36 pictogrammes météo

• Menu défilant indiquant sous forme de texte les prévisions météo détaillées, pour la journée en cours et les
4 jours suivants, avec ou sans détail par ¼ de journée

• Choix de la vitesse de défilement du texte météo (de 1 à 4)

• Affichage permanent des mini/maxi de températures prévues pour la journée en cours et pour les 4 jours

suivants

• Alerte de vigilance Orange ou Rouge pour le département paramétré, avec détail sur le menu défilant

•

Paramétrage du département selon la localisation de l’utilisateur

• Affichage des températures en degrés Celsius (°C) et du taux d’hygrométrie en %RH

• Réglage du contraste de l'écran LCD

• Témoin d'usure des piles

• Affichage d’une icône de réception du signal transmis. Icônes différentes selon la qualité et la puissance de

réception.

• Possibilité de remise à zéro des données (paramètres d’usine)

• Transmission sans fil toutes les 4 secondes des températures et hygrométries locales, par ondes 868 MHz,

via un transmetteur à installer par l’utilisateur (Technologie IT+)

• Se pose sur une table ou se fixe au mur

3

R050608

La nouvelle technologie de transmission à distance « IT+ » est une

exclusivité mise au point et développée par La Crosse Technology.

« IT+ » vous garantit une mise à jour instantanée des données

relevées par vos capteurs extérieurs : suivez vos variations

climatiques en temps réel dans votre environnement !

EMETTEUR EXTERIEUR

• Transmission à distance de la température et de l’hygrométrie extérieures vers le
récepteur météo par ondes 868 MHz

• Affiche alternativement les relevés de température et d’humidité sur l’écran LCD

• Support mural

• Installer l’émetteur à l’abri du rayonnement solaire pour recueillir une température et un

taux d’hygrométrie ambiantes, et non de rayonnement, mais aussi de la pluie

• Ce transmetteur est résistant à l’eau mais n’est pas étanche aux eaux ruisselantes ou
aux plongées !

INSTALLATION :
Afin d’assurer le bon fonctionnement de votre récepteur « Star Météo » il est important de respecter les différentes
étapes de mise en œuvre ci-après exposées.
La Haute technologie mise en œuvre pour assurer le bon fonctionnement de votre station nécessite de bien respecter
les étapes d’installation, et requiert de la patience et du bon sens.

1. Commencez par installer les piles dans l’émetteur (voir “Installation et remplacement des piles de l’émetteur
Thermo-hygro local” ci-dessous).

2. Dans un laps de temps maximum de 2 minutes qui suivent la mise sous tension de l’émetteur, installez les piles dans
le récepteur Météo (voir le paragraphe “Installation et remplacement des piles du récepteur Météo” ci-dessous).

3. N’ACTIVEZ AUCUNE TOUCHE car le récepteur météo démarre une phase de synchronisation avec d’une part le
transmetteur extérieur, d’autre part les ANTENNES RELAIS activées par le satellite. Cette phase de synchronisation
dure environ 40-70 minutes.

4. Une fois que les piles sont en place, tous les segments du LCD s’affichent brièvement. Ensuite, l’heure (sous la
forme « 0:00 ») s’affiche. Le reste des données s’affiche sous la forme « -- ». Si ces informations ne s’affichent pas
sur l’écran LCD dans les 60 secondes qui suivent la mise en place des piles, retirez les piles du récepteur et du
transmetteur et attendez au moins 3 minutes avant de les réinsérer. Recommencez à l’étape 1 ci-dessus.

5.

Si les segments s’affichent sur l’écran LCD, le récepteur Météo commence immédiatement à recevoir le signal de
l’émetteur extérieur. La température et l’hygrométrie extérieures devraient alors s’afficher sur l’écran du récepteur
météo. Si la température et l’hygrométrie extérieures ne s’affichent pas dans les 3 minutes qui suivent l’insertion des
piles, retirez les piles de tous les appareils et recommencez à partir de l’étape 1.

4. Pour assurer une bonne transmission 868MHz, la distance entre le récepteur Météo et l’émetteur ne doit pas excéder
100m en champ libre (voir les paragraphes “Mise en place” et “Réception 868 MHz”).

5. Au bout de la période de synchronisation (40 à 70 minutes environ) l’heure et la date sont mises à jour.

6. La réception des prévisions météo par défaut ainsi que le texte météo affichés sont ceux de Paris

4

R050608

(département « 75 » qui clignote à la place des données extérieures). L’affichage par défaut se fera selon le schéma

juste avant le réglage de votre

ci-dessous :

L’affichage ci-contre est celui
que vous verrez sur le récepteur

département (75 clignote et texte
météo défilant).
Un affichage partiel est donc un
affichage normal.

Il faut alors rentrer dans le menu de réglage de votre département (voir le paragraphe “Choix du département
selon la localisation du récepteur”

7.

Dans un délai normalement maximum de 6 heures, les prévisions météo de votre département vont s’afficher. Et

dès lors, être reçues automatiquement sans que vous ayez à effectuer la moindre opération.

LES POINTS SUIVANTS DOIVENT IMPERATIVEMENT être pris en compte lors de l’installation.

• La réception des données se fait généralement selon les indications ci-dessus. Toutefois en raison de la
multiplication des signaux électroniques et de la nécessité de calage de la fréquence, il se peut que la réception
ne sa fasse pas du premier coup. C’est pourquoi, nous conseillons d’attendre 36 heures après l’insertion des
piles pour diagnostiquer une non-réception.

• La réception du signal STAR METEO peut aussi dépendre de l’emplacement du récepteur dans une bâtisse. La
déplacer permet souvent la captation du signal en cas de difficulté de réception dans une pièce.

• La connexion de votre station au réseau STAR METEO est avérée dès lors que l’heure et la prévision météo par
défaut (75) sont reçues. La synchronisation avec le département choisi n’est alors plus qu’une question de temps.

• Dans tous les cas, si le réglage du département n’est pas possible, il convient de ré-initialiser le récepteur.

•

Si après une 1

ère

mise en œuvre ou une réinitialisation, la réception des données météo est partielle
(pictogramme de prévision manquant pour le jour en cours ou l’un des jours suivants), ou que l’heure n’est pas
affichée, il convient de ressortir les piles du récepteur de base et de les réinsérer quelques minutes plus tard. Un
déplacement au sein de votre habitation est également conseillé.

•

RAPPEL : aucune touche ne doit être activée pendant la synchronisation.

5

R050608

INSTALLATION ET/OU REMPLACEMENT DES PILES DU RÉCEPTEUR METEO

Logement des piles

Le récepteur météo fonctionne avec 3 piles 1,5V de type C, IEC LR14 incluses.
Pour installer et remplacer les piles :

1. Pressez le côté bas du compartiment à piles, puis soulevez le couvercle pour le retirer.

2. Insérez les piles en respectant la polarité (voir le marquage). Merci de bien faire attention à ce point.

3.

Replacez le couvercle du compartiment à piles.

Le récepteur est doté d’une mémoire EEPROM (signifiant non volatile), permettant de conserver les réglages
préalablement effectués (département, contraste de l’écran…). Ceci signifie que la procédure d’installation décrite ci­dessus ne doit pas être systématiquement refaite dans son intégralité dans le cas d’un changement de pile dans le
récepteur : tous les réglages seront conservés, et le capteur automatiquement reconnu (dans la limite de quelques
heures sans alimentation).

INSTALLATION ET/OU REMPLACEMENT DES PILES DE L'EMETTEUR THERMO-HYGRO

L'émetteur Thermo-hygro fonctionne avec 2 piles 1,5V de type AA, IEC LR6.
Pour installer et remplacer les piles :

1. Retirez le couvercle du compartiment à piles en le faisant glisser vers le bas.

2. Insérez les piles en respectant la polarité (voir le marquage).

3.

Refermez le couvercle du compartiment à piles.

Remarque :

Lors du remplacement des piles, vérifiez que celles-ci ne s'éjectent pas spontanément des
contacts. Attendez toujours 2 minutes entre le retrait des piles et leur réinsertion afin d’éviter les
problèmes d'initialisation et de transmission.

Lors du remplacement des piles de l'un des appareils, tous les appareils (station de base et

émetteur) devront être ré-enclenchés en suivant les étapes d'installation. En effet, un code de
sécurité désigné par l'émetteur lors de sa mise en marche doit être reçu et enregistré par le récepteur météo dans les
trois minutes qui suivent sa mise en œuvre pour que l’ensemble fonctionne de concert.

Si cette procédure n’était pas respectée, les données extérieures locales ne s’afficheraient pas sur le récepteur de
base sans que pour autant l’ensemble soit défaillant.

6

R050608

REMPLACEMENT DES PILES :

Il est recommandé de remplacer toutes les piles annuellement afin d'assurer une précision optimale de tous les
appareils.

Participez à la protection de l'environnement. Rapportez les piles usagées à un centre de collecte.

APRES UNE PREMIERE MISE EN ŒUVRE, SI LE RECEPTEUR EST REDEMARRE OU SI UNE REMISE A ZERO
EST EFFECTUEE, UNE PROCEDURE SPECIFIQUE DOIT ETRE ADAPTEE A CHAQUE CAS :

CAS 1 : Si aucun département n’a jamais été paramétré (affiche 75 par défaut):

1. Commencez par installer les piles dans l’émetteur (voir “Installation et remplacement des piles de
l’émetteur Thermo-hygro local” ci-dessous).

2. Dans un laps de temps maximum de 2 minutes qui suivent la mise sous tension de l’émetteur, installez les
piles dans le récepteur Météo (voir le paragraphe “Installation et remplacement des piles du récepteur Météo”
ci-dessous).

3. N’ACTIVEZ AUCUNE TOUCHE car le récepteur météo démarre une phase de synchronisation avec d’une part
le transmetteur extérieur, d’autre part les ANTENNES RELAIS activées par le satellite. Cette phase de
synchronisation dure environ 40-70 minutes.

4. Une fois que les piles sont en place, tous les segments du LCD s’affichent brièvement. Ensuite, l’heure (sous la
forme « 0:00 ») s’affiche. Le reste des données s’affiche sous la forme « -- ». Si ces informations ne s’affichent
pas sur l’écran LCD dans les 60 secondes qui suivent la mise en place des piles, retirez les piles du récepteur
et du transmetteur et attendez au moins 3 minutes avant de les réinsérer. Recommencez à l’étape 1 ci-dessus.

5. Si les segments s’affichent sur l’écran LCD, le récepteur Météo commence immédiatement à recevoir le signal
de l’émetteur extérieur. La température et l’hygrométrie extérieures devraient alors s’afficher sur l’écran du
récepteur météo. Si la température et l’hygrométrie extérieures ne s’affichent pas dans les 3 minutes qui
suivent l’insertion des piles, retirez les piles de tous les appareils et recommencez à partir de l’étape 1. Après
affichage des données extérieures, la réception des données météo est prioritaire. Aucune mise à jour des
données extérieures de l’émetteur local ne sera pris en compte.

6. Pour assurer une bonne transmission 868MHz, la distance entre le récepteur Météo et l’émetteur ne doit pas
excéder 100m en champ libre (voir les paragraphes “Mise en place” et “Réception 868 MHz”).

7. Au bout de la période de synchronisation (40 à 70 minutes environ) l’heure et la date sont mises à jour.

8. La réception des prévisions météo par défaut ainsi que le texte météo affiché sont ceux de Paris (département
« 75 » qui clignote à la place des données extérieures). L’affichage par défaut se fera selon le schéma ci­dessous :

7

R050608

juste avant le réglage de votre

L’affichage ci-contre est celui
que vous verrez sur le récepteur

département (75 clignote et texte
météo défilant).
Un affichage partiel est donc un
affichage normal.

Il faut alors rentrer dans le menu de réglage de votre département (voir le paragraphe “Choix du département
selon la localisation du récepteur”

9. Dans un délai normalement maximum de 6 heures, les prévisions météo de votre département vont s’afficher.
Et dès lors, être reçues automatiquement sans que vous ayez à effectuer la moindre opération.

CAS 2 : Si un département a précédemment été paramétré :

Le récepteur est doté d’une mémoire EEPROM (signifiant non volatile), permettant de conserver les réglages
préalablement effectués (département, contraste de l’écran…). Ceci signifie que si un département avait été
préalablement paramétré, celui-ci est gardé en mémoire. Il suffira, après redémarrage du récepteur, d’attendre la
réception de l’heure (donc la re-connexion au réseau Star Météo), afin de voir à nouveau apparaître les prévisions
météo du département précédemment réglé.

CAS 3 : Si une remise à zéro est effectuée (retour aux paramètres d’usine) :
Dans ce cas, les précédents réglages ne sont pas conservés et doivent être paramétrés à nouveau, y compris

donc le choix du département (voir procédure de réglage plus bas) (idem cas 1).

TOUCHES DE FONCTION :
Récepteur Météo :

Le récepteur météo dispose de cinq touches de fonction faciles d'utilisation.

8

R050608

Touche SET (Réglage)

• Utilisée pour accéder aux fonctions suivantes :

- Permet de régler et d’afficher l’endroit (le département) où le récepteur est installé

- Permet de consulter la dernière heure de réception des prévisions météo,

- Permet de consulter les horaires de réception des prévisions météo selon le département fixé.

- Permet de régler le contraste de l'écran,

- Permet la sélection de la vitesse de défilement du texte météo

- Permet l’activation (AVIS ON) ou la désactivation (AVIS OFF) du voyant d’alerte de vigilance (activée par

défaut)

- Permet la validation (RAZ Oui) ou la non validation (RAZ Non) de la remise à zéro des données (retour aux

paramètres d’usine)

Touche +

• Utilisée pour :

1. basculer entre les affichages de température intérieure, la date, et les secondes défilantes

2. Modifier les valeurs du contraste de l'écran LCD, le format du calendrier, la sélection de la vitesse de défilement
du texte météo, permet l’activation ou la désactivation du voyant d’alerte de vigilance ou permet la remise à zéro
des données.

3.

Sélectionner le département de résidence du récepteur

Touche SNOOZE (Répétition de l’alarme)

• Permet d’activer/désactiver la fonction "snooze"

• En maintenant la pression pendant 2 secondes sur cette touche, vous pourrez arrêter la sonnerie en cours. Celle-

ci se déclenchera à nouveau automatiquement dans les 5 minutes)

• Lors d’une alerte de vigilance déclenchée, une brève pression sur cette touche permet un retour momentané au
texte de prévision météo, avant un retour automatique à l’affichage du texte de vigilance

•

Quitter la fonction de réglage

Touche ALARM

•

Pour afficher l'heure de l’alarme et simultanément activer/désactiver (ON/ OFF) l’alarme ((•))

•

Pour entrer dans le réglage de l’alarme ((•)), appuyez sur la touche pendant 3 secondes environ

•

Pour désactiver l’alarme

9

R050608
