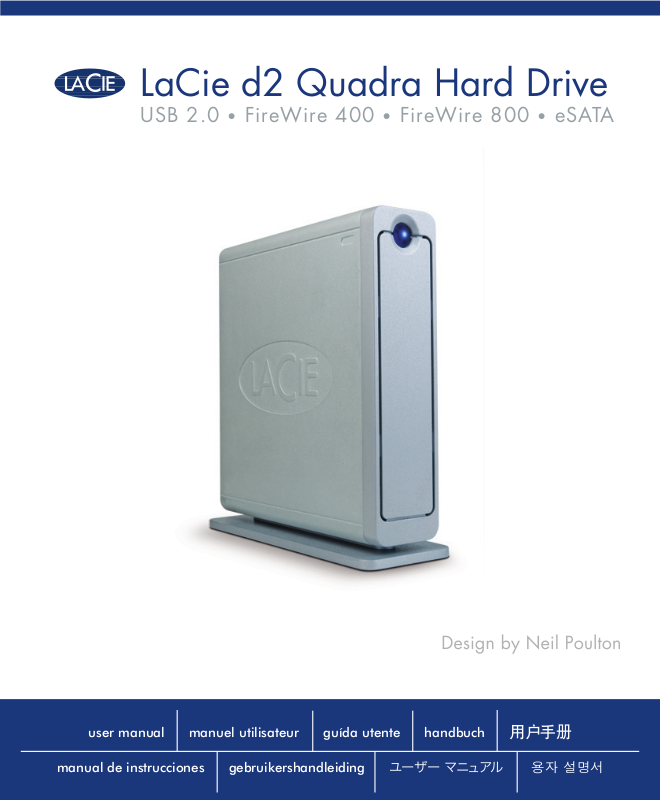

LACIE d2 Quadra V2 User Manual [fr]
LaCie d2 Quadra Hard Drive
USB 2.0 • FireWire 400 • FireWire 800 • eSATA
user manual manuel utilisateur guída utente handbuch 用户手册
manual de instrucciones gebruikershandleiding ユーザー マニュアル 용자 설명서
LaCie d2 Quadra
Disque dur à quadruple interface
Table des Matières
Mesures de protection et de sécurité 3
Précautions générales d’utilisation 3
Table des matières
page 1
1. Introduction au disque dur LaCie d2 Quadra
1.1. Gestion thermique du disque dur 6
2. Disque dur LaCie d2 Quadra
2.1. Configuration minimum 7
2.2. Contenu du coffret 8
2.3. Vues du disque 9
2.4. Câbles et connecteurs 11
3. Installation du disque dur LaCie d2 Quadra 14
3.1. Connexion de l’alimentation 15
3.2.a. Connexion via le câble d’interface USB 2.0 16
3.2.b. Connexion via le câble d’interface FireWire 400 17
3.2.c. Connexion via le câble d’interface FireWire 800 18
3.2.d. Connexion via le câble d’interface eSATA 19
3.3. Connexion de plusieurs périphériques 20
3.4. Déconnexion du disque dur LaCie d2 Quadra 21
3.5. Changement d’interface 21
3.6. LaCie Shortcut Button 22
4. Informations utiles 31
4.1. Formatage et partitionnement du disque dur LaCie d2 Quadra 32
4.2. Comparaison des interfaces 35
5
7
5. Questions et réponses sur l’interface FireWire 36
6. Questions et réponses sur l’interface USB 38
7. Questions et réponses sur l’interface eSATA 40
8. Dépannage 42
8.1. Utilisateurs Mac 42
8.2. Utilisateurs Windows 44
9. Assistance technique 47
9.1. Contacts d’assistance technique LaCie 48
10. Informations sur la garantie 49
Glossaire 50
LaCie d2 Quadra
Disque dur à quadruple interface
Avant-propos
page 2
Copyrights
Copyright © 2007 LaCie. Tous droits
réservés. Toute reproduction, transmission
ou stockage même partiel de ce manuel,
sous quelque forme que ce soit ou par un
moyen quelconque, électronique, mécanique, par photocopie, enregistrement ou
autre, est formellement interdit sans l’accord préalable de LaCie.
Marques déposées
Apple, Mac et Macintosh sont des
marques déposées de Apple Computer,
Inc. Microsoft, Windows 98, Windows 98
SE, Windows 2000, Windows Millennium
Edition et Windows XP sont des marques
déposées de Microsoft Corporation. Toutes
les autres marques citées dans ce manuel
sont la propriété de leur détenteur respectif.
Modifications
Les informations et spécifications figurant dans ce manuel sont données à titre indicatif et peuvent être modifiées sans
avis préalable. Ce document a été élaboré
avec le plus grand soin dans le but de vous
fournir des informations fiables. Toutefois,
LaCie ne peut être tenue pour responsable
des conséquences liées à d’éventuelles erreurs ou omissions dans la documentation,
ni de dommages ou de perte accidentelle
de données résultant directement ou indirectement de l’utilisation qui serait faite
des informations contenues dans cette documentation. LaCie se réserve le droit de
modifier ou d’améliorer la conception ou le
manuel du produit sans aucune restriction
et sans obligation d’en avertir les utilisateurs.
Disque dur
LaCie d2 Quadra
Testé pour conformité
aux normes FCC
Pour la maison et le bureau
Déclaration de conformité avec la
réglementation canadienne
Cet appareil numérique de classe A est
conforme à la réglementation concernant
les équipements générateurs d’interférences.
Réglementation FCC
Cet appareil est conforme aux dispositions de la section 15 de la réglementation
FCC. Son fonctionnement est soumis aux
conditions suivantes :
L’appareil ne doit pas provoquer de
1.
brouillage préjudiciable.
L’appareil doit accepter toute interfé-
2.
rence reçue, même celles qui sont susceptibles d’entraîner un fonctionnement
indésirable.
REMARQUE : cet appareil a subi des
tests de contrôle et a été déclaré conforme
aux restrictions imposées aux appareils numériques de classe B, par la section 15 de la
réglementation FCC. Ces restrictions sont
destinées à assurer une protection raisonnable contre les interférences indésirables
lorsque cet appareil fonctionne dans un
environnement résidentiel. Ce matériel
génère, exploite et peut émettre un rayonnement de fréquence radio. En outre, en
cas d’installation ou d’utilisation non conforme aux instructions, il risque de provoquer des interférences indésirables avec les
réceptions radio. Rien ne garantit que dans
certaines installations particulières, aucune
interférence ne se produira. Si cet équipe-
ment provoque des interférences indésirables avec les réceptions radio et TV (ce que
vous pouvez déterminer en allumant et en
éteignant l’appareil), nous vous conseillons
vivement d’y remédier en prenant l’une des
mesures suivantes :
•
Réorientez ou déplacez l’antenne de réception.
Augmentez la distance séparant l’appa-
•
reil du récepteur.
Raccordez l’appareil à une prise de cou-
•
rant située sur un circuit différent de
celui du récepteur.
Contactez votre revendeur ou un tech-
•
nicien qualifié en réparation radio/télévision.
Toute modification de ce produit non
autorisée par LaCie peut aller contre la réglementation FCC et d’Industry Canada et
entraîner l’annulation du droit d’utiliser le
produit.
ATTENTION : toute modification ef-
fectuée sur ce produit sans autorisation
du fabricant peut entraîner l’annulation
du droit d’utiliser le périphérique.
Déclaration du fabricant
concernant la certification
CE
Nous, la société LaCie, déclarons solennellement que ce produit est conforme aux
normes européennes ci-dessous. Classe B
EN60950, EN55022, EN55024
Et plus particulièrement aux directives
suivantes : directive sur les basses tensions
73/23/CEE; directive sur la compatibilité
électromagnétique 89/336/CEE
LaCie d2 Quadra
Disque dur à quadruple interface
Avant-propos
page 3
La présence de ce symbole
sur le produit ou sur son emballage indique que vous ne
devez pas mettre ce produit
au rebut avec vos déchets ménagers. Au
contraire, vous êtes responsable de la mise
au rebut de vos équipements usagés et à
cet effet, vous êtes tenu de les remettre à
un point de collecte spécifique destiné au
recyclage des équipements électriques et
électroniques usagés. Lors de la mise au
rebut, la collecte et le recyclage séparés de
vos équipements usagés permettront de
préserver les ressources naturelles et de garantir que ces équipements seront recyclés
dans le respect de la santé humaine et de
l’environnement. Pour plus d’informations
sur les lieux de mise au rebut des équipe-
Mesures de protection et de sécurité
Seules des personnes qualifiées sont
•
autorisées à effectuer la maintenance de
ce périphérique.
Lisez attentivement le présent manuel
•
d’utilisation et suivez la procédure indiquée lors de l’installation du périphérique.
N’ouvrez pas le disque dur LaCie d2
•
Quadra et n’essayez pas de le démonter ou de le modifier. N’y introduisez
jamais un quelconque outil métallique
afin d’éviter tout risque de choc électrique, d’incendie, de court-circuit ou de
rayonnement dangereux. Votre disque
dur LaCie d2 Quadra ne contient aucun
élément interne sur lequel vous puissiez
intervenir directement. S’il présente des
signes de dysfonctionnement, faites-le
examiner par un représentant de l’assistance technique LaCie.
Ne laissez jamais le périphérique sous
•
la pluie, dans un lieu où il risquerait de
recevoir des projections d’eau ou dans
un environnement humide. N’y posez
jamais de récipient contenant un liquide quelconque, qui risquerait de se
répandre dans les parties internes. Vous
ments usagés destinés au recyclage, veuillez
contacter votre mairie, votre service de traitement des déchets ménagers ou le magasin
où vous avez acheté le produit.
ATTENTION : le non-respect des
précautions indiquées ci-dessus peut
entraîner l’annulation de la garantie du
disque LaCie d2 Quadra.
limiterez ainsi les risques de choc électrique, de court-circuit, d’incendie et de
blessures.
Assurez-vous que l’ordinateur et le dis-
•
que dur LaCie d2 Quadra sont branchés
sur des prises mises à la terre. Si votre
matériel n’est pas correctement mis à
la terre, vous augmentez les risques de
décharge électrique. Puissance requise :
100-240 V~, 1,5 A, 60-50 Hz (la tension d’alimentation ne doit pas fluctuer
de plus de ± 10 % par rapport à la sur
tension transitoire nominale conformément à la catégorie de surtension II).
-
Précautions générales d’utilisation
N’exposez pas le disque dur LaCie d2
• de chaleur ou de l’exposer au rayonne-
Quadra à des températures inférieures
à 5 °C ou supérieures à 35 °C, à une
humidité en fonctionnement inférieure
à 5 % ou supérieure à 80 % sans con
densation ou encore à une humidité de
stockage inférieure à 10 % ou supérieure
à 90 % sans condensation. Vous risque
riez d’endommager le disque dur LaCie
d2 Quadra ou de détériorer son boîtier.
Évitez de placer le disque dur LaCie
d2 Quadra à proximité d’une source
-
-
ment solaire (même à travers une vitre).
À l’inverse, une atmosphère trop froide
avec des risques d’humidité et de condensation peut endommager le disque.
Débranchez toujours le disque dur La-
•
Cie d2 Quadra de la prise d’alimentation en cas d’orage ou lorsque vous ne
comptez pas l’utiliser pendant un certain temps. Sinon, vous augmentez les
risques de choc électrique, de court-circuit ou d’incendie.
Utilisez exclusivement le câble d’ali-
•
mentation secteur livré avec l’appareil.
N’utilisez pas le disque dur LaCie d2
•
Quadra à proximité d’autres appareils
électriques tels que récepteurs de télévision ou postes de radio. Vous risqueriez
de provoquer des interférences susceptibles de nuire au bon fonctionnement
des autres appareils.
LaCie d2 Quadra
Disque dur à quadruple interface
N’installez pas le disque dur LaCie d2
• Ne placez pas d’objets lourds sur le dis-
Quadra près d’une source d’interférences magnétiques, telle qu’un écran
d’ordinateur, un récepteur de télévision
ou un haut-parleur. Les interférences
magnétiques peuvent affecter le fonctionnement et la fiabilité du disque dur
LaCie d2 Quadra.
IMPORTANT : toute perte, détérioration ou destruction éventuelle de données consécutive à l’utilisation d’un disque LaCie est de l’entière
responsabilité de l’utilisateur. En aucun cas LaCie ne pourra être tenue pour responsable en cas de problème de récupération ou de restauration des données. Pour éviter toute perte de données, LaCie vous recommande vivement de conserver DEUX copies de vos données ; l’une
sur votre disque dur externe par exemple, et l’autre sur votre disque interne, ou sur un second disque externe ou autre support de stockage
amovible. LaCie propose une gamme complète de lecteurs de CD et DVD. Pour plus d’informations sur les options de sauvegarde, visitez le
site Web LaCie.
•
que dur LaCie d2 Quadra ou n’exercez
pas une pression trop forte sur le boîtier.
Veillez à ne jamais exercer de pression
•
trop forte sur le disque dur LaCie d2
Quadra. En cas de problème, consultez
la section Dépannage de ce manuel.
•
ATTENTION : un cordon d’alimenta-
tion blindé est requis afin de respecter
les limites d’émission FCC et également
pour empêcher toute interférence avec la
réception de radio et télévision proches.
Il est impératif de n’utiliser que le cordon d’alimentation fourni.
Avant-propos
page 4
IMPORTANT : 1 Go = 1.000.000.000 octets. La capacité totale disponible varie en fonction de l’environnement d’exploitation (5 à 10 % de
moins, en général).
LaCie d2 Quadra
Disque dur à quadruple interface
1. Introduction au disque dur LaCie d2 Quadra
Nous vous remercions d’avoir acheté le nouveau disque
dur LaCie d2 Quadra à quadruple interface. Combinant une
compatibilité avec des débits élevés et une gigantesque capacité de stockage, le modèle Quadra est idéal pour les professionnels de l’édition audio/vidéo qui travaillent avec de vastes
quantités de DV et SD-Vidéo, les projets d’imagerie 2D/3D
de niveau professionnel ou encore les sauvegardes de données
à haute vitesse.
Grâce à ses quatre interfaces, le disque dur Quadra est
universellement compatible avec quasiment tout ordinateur et
peut aisément être raccordé en chaîne avec des périphériques
ou étendu via FireWire.
Conçu pour s’adapter à tous les environnements de travail, le disque dur LaCie d2 Quadra à quadruple interface
peut s’installer verticalement sur un socle (livré avec le disque),
s’insérer dans un mini-rack de bureau (vendu séparément) ou
s’intégrer dans une armoire rack standard 19” à l’aide du kit de
montage LaCie (vendu séparément).
Introduction
page 5
Fonctionnalités du disque dur Quadra■
Interfaces USB 2.0, FireWire 400, FireWire 800,
•
eSATA
Débit maximal de 1,5 Gbits/s par le biais de l’interface
•
eSATA
Connexion en chaîne de caméras vidéo numériques
•
directement au disque
Connexion à toutes les interfaces FireWire et USB
•
standard
Sauvegarde du disque dur interne de votre ordinateur•
Stockage et échange de données entre plusieurs
•
ordinateurs
LaCie d2 Quadra
Disque dur à quadruple interface
1.1. Gestion thermique du disque dur
Concept de dissipation de chaleur■
Le corps métallique du disque dur LaCie d2 Quadra est
idéal pour la dissipation naturelle de la chaleur interne du disque. Son design unique extrait la chaleur du disque interne vers
le boîtier externe. Le boîtier absorbe la chaleur et tire parti de
sa grande surface pour dissiper davantage la chaleur en dehors
du boîtier. Grâce à cette caractéristique, la chaleur est extraite
du disque interne, en le sécurisant et en prolongeant sa durée
de vie et sa fiabilité. Par conséquent, il est normal que le boîtier
externe soit chaud au toucher. Assurez-vous de ne pas obstruer
les orifices de ventilation des panneaux avant et arrière afin de
laisser circuler un flux d’air naturel au travers du boîtier.
Introduction
page 6
Configuration debout, empilée ou en rack■
La dissipation de chaleur est optimisée lorsque le disque
est en position debout (1). Si vous empilez plusieurs disques
LaCie, n’oubliez pas de fixer les pieds en caoutchouc inclus
au-dessous des disques. Ceci permet à un flux d’air de circuler
entre les disques afin que la dissipation de chaleur puisse fonctionner, particulièrement si les disques LaCie n’incluent pas de
ventilateur. LaCie déconseille d’empiler ou de mettre en rack
plus de 3 disques d2 (3), particulièrement si ceux-ci sont sous
tension simultanément.
Technologie de ventilateur intelligent■
Le boîtier est conçu de manière à dissiper la chaleur sans
recourir à un ventilateur. La plupart des lecteurs n’exigent donc
actuellement aucun ventilateur. Seuls les lecteurs de capacité
maximale peuvent requérir un ventilateur. Pour déterminer si
votre lecteur inclut un ventilateur, veuillez vous référer au numéro d’article et à la fiche technique du produit.
Certains modèles de lecteur de disque dur d2 Quadra possèdent un “ventilateur intelligent” thermorégulé qui se met en
marche dès que la chaleur atteint une température donnée à
l’intérieur du boîtier. Le ventilateur intelligent s’adapte automatiquement aux fluctuations de température.
1 2
3
LaCie d2 Quadra
Disque dur à quadruple interface
2. Disque dur LaCie d2 Quadra
2.1. Configuration minimum
Utilisateurs de Windows■ Utilisateurs de Mac ■
Port eSATA*, FireWire 800*, FireWire 400 ou USB 2.0
•
Windows 2000, Windows XP ou d’une version ultérieure
•
Processeur de 500MHz ou supérieur
•
Mémoire vive RAM d’une capacité minimale de 128Mo
•
(512Mo recommandés)
Disque dur LaCie d2 Quadra
page 7
Port eSATA*, FireWire 800*, FireWire 400 ou USB 2.0
•
Mac OS 10.2.8 (Mac OS 10.3 pour eSATA) ou d’une ver-
•
sion ultérieure
Processeur G4, G5, Intel de 500MHz ou supérieur
•
Mémoire vive RAM d’une capacité minimale de 128Mo
•
(512Mo recommandés)
* La plupart des ordinateurs n’étant pas équipés par défaut de
ports FireWire 800 ou eSATA, vous devrez peut-être acheter
une carte PCI, PCI-X ou PCI-Express afin de connecter le
disque d2 Quadra via ces interfaces. LaCie propose une vaste
sélection de cartes eSATA et FireWire 800. Visitez le site
Web LaCie à l’adresse www.lacie.com/accessories
IMPORTANT : le disque LaCie d2 Quadra est com-
patible avec les processeurs Intel Core.
LaCie d2 Quadra
LaCie User Manuals
LaCie ‘1-Click’ Backup Software (Windows XP/2000, Mac OS X)
Silverkeeper backup software (Mac OS 9 & OS X)
Silverlining Pro Utilities (Mac OS 9)
©
2
0
0
7
,
L
a
C
i
e
.
A
l
l
r
i
g
h
t
s
r
e
s
e
r
v
e
d
.
L
a
C
i
e
a
n
d
t
h
e
L
a
C
i
e
l
o
g
o
a
r
e
t
r
a
d
e
m
a
r
k
s
o
f
L
a
C
i
e
,
w
h
i
c
h
m
a
y
b
e
r
e
g
i
s
t
e
r
e
d
i
n
s
o
m
e
j
u
r
i
s
d
i
c
t
i
o
n
s
.
•
7
1
1
2
6
8
d2 Storage Utilities
version 1.4.6
(Windows and Mac OS compatible)
Quick Install Guide
LaCie d2 Quadra Hard Drive
USB 2.0, FireWire 400, FireWire 800 & eSATA
SATA
SATA
©
2
0
0
7
L
a
C
i
e
,
a
l
l
r
i
g
h
t
s
r
e
s
e
r
v
e
d
.
L
a
C
i
e
a
n
d
t
h
e
L
a
C
i
e
l
o
g
o
a
r
e
t
r
a
d
e
m
a
r
k
s
o
f
L
a
C
i
e
w
h
i
c
h
m
a
y
b
e
r
e
g
i
s
t
e
r
e
d
i
n
s
o
m
e
j
u
r
i
s
d
i
c
t
i
o
n
s
.
7
1
1
2
6
9
LaCie Shortcut Button
Launch any application with one easy push
Windows:
EMC® Retrospect® Express HD 2.0 with Shortcut Button
for Windows XP, Windows 2000
Mac:
EMC
®
Retrospect® Express HD with Shortcut Button
for Mac OS 10.2.8 or higher
Disque dur à quadruple interface
2.2. Contenu du coffret
Le coffret du disque dur LaCie d2 Quadra doit contenir les éléments suivants :
1
Disque dur LaCie d2 Quadra
Disque dur LaCie d2 Quadra
page 8
1
4
Kit de montage du socle vertical
2
Kit d’alimentation
3
Câble Hi-Speed USB 2.0
4
Câble FireWire 400 6 à 6 broches
5
6
Câble eSATA-eSATA
Câble FireWire 800 9 à 9 broches
7
CD-ROM d’utilitaires de stockage LaCie (incluant
8
manuel d’utilisation)
CD-ROM LaCie Shortcut Button
9
Guide d’installation rapide
10
2
5
3
6
8
9
7
10
IMPORTANT : conservez votre emballage. Si vous de-
viez un jour renvoyer le disque pour le faire réparer ou
réviser, vous auriez besoin de son emballage d’origine.
LaCie d2 Quadra
Disque dur à quadruple interface
2.3. Vues du disque
Vue avant■
1
Disque dur LaCie d2 Quadra
page 9
1
Bouton de raccourci avec DEL d’activation
Pressez le bouton de raccourci pour démarrer le
document ou l’application de votre choix (voir
le paragraphe consacré au bouton de raccourci
3.6, LaCie Shortcut Button pour obtenir de plus
amples informations).
La DEL reste allumée pour indiquer que le
lecteur est en marche et elle clignote pour signaler son activité.
LaCie d2 Quadra
WARRANTY VOID IF
SEAL BROKEN.
• • • ••• •••••••••••
•• • •• • •••••••
!
off
auto
on
FW4OO
FW8OO
FW8OO
USB 2.O
eSATA
Disque dur à quadruple interface
Vue arrière■
1
Disque dur LaCie d2 Quadra
page 10
2
8
Logement de verrouillage - Permet de connecter un
1
7 6 5 4 3
système antivol comme le verrou de sécurité Kensington*, pour une sécurité maximale.
Glissières de montage - Permettent de fixer le socle
2
au disque ou de monter le disque dans le rack de
bureau (vendu séparément) ou encore de l’installer
dans une armoire rack standard 19” à l’aide du kit de
montage LaCie (vendu séparément)
Interrupteur Marche/Arrêt/Auto - La position auto
3
permet de mettre le disque sous et hors tension
automatiquement avec l’ordinateur (fonctionne
uniquement avec les connexions FireWire et USB).
Cette fonction permet également au disque de gérer
sa propre consommation d’énergie. Si le ventilateur
d’alimentation du système prend en charge cette
fonction, la rotation du disque LaCie d2 Quadra
ralentira en mode économie d’énergie. Le disque d2
Quadra reprendra ensuite sa puissance maximale
après plusieurs secondes.
Port Hi-Speed USB 2.0 - Connecteur pour le
5
raccordement du câble Hi-Speed USB 2.0 fourni avec
le disque. Voir page 16, Connexion du câble d’inter-
face, pour plus d’informations.
Ports FireWire 800 - Connecteurs pour le raccorde-
6
ment du câble FireWire 800 fourni avec le disque.
Voir page 18, Connexion du câble d’interface, pour
plus d’informations.
Port FireWire 400 - Connecteur pour le raccorde-
7
ment du câble FireWire 400 fourni avec le disque.
Voir page 17, Connexion du câble d’interface, pour
plus d’informations.
Connecteur d’alimentation - Connecteur pour le
8
raccordement de l’adaptateur secteur fourni avec le
disque. Voir page 15, Connexion de l’alimentation,
pour plus d’informations.
Port eSATA - Connecteur pour le raccordement du
4
câble eSATA fourni avec le disque. Voir page 19,
Connexion du câble d’interface, pour plus d’informa-
tions.
* Kensington © 2006 Kensington Computer Products Group
LaCie d2 Quadra
Disque dur à quadruple interface
2.4. Câbles et connecteurs
FireWire 400 et FireWire 800■
Disque dur LaCie d2 Quadra
page 11
L’interface FireWire 400, également appelée IEEE 1394,
est une technologie d’entrée/sortie série extrêmement rapide
qui permet de connecter des périphériques à un ordinateur ou
de les raccorder entre eux ; l’interface FireWire 800 est la mise
en oeuvre de la nouvelle norme IEEE 1394b.
L’interface FireWire 800 offre une bande passante supérieure et une distance étendue entre les périphériques. L’interface FireWire 800 est idéale pour les applications gourmandes
en bande passante, telles que les applications audio, vidéo et
graphiques. Voir page 36, Questions et réponses sur l’interface
FireWire, pour plus d’informations sur l’interface FireWire.
Icônes FireWire
Ces icônes permettent d’identifier facilement l’interface
FireWire. Elles apparaissent sur les câbles FireWire et près
des connecteurs de ports FireWire de certains ordinateurs.
Avantages de l’interface FireWire 800
•
Une architecture ingénieuse : l’interface FireWire 800
limite les temps d’arbitrage et la distorsion des signaux
et augmente la vitesse de traitement.
Rétro-compatibilité : les câbles d’interface permettent
•
aux périphériques FireWire 400 de fonctionner à par
tir d’un port FireWire 800 (à la vitesse de l’interface
FireWire 400).
Avantages des interfaces FireWire 400 et
FireWire 800
•
Connexion à chaud : les périphériques peuvent être
branchés et débranchés sans qu’il soit nécessaire d’arrêter le système.
Livraison asynchrone des données : pas de perte de
•
trames – FireWire permet une transmission des données en temps réel.
Souplesse d’utilisation : possibilité de connecter jus-
•
qu’à 63 périphériques sur un même bus.
-
Icône FireWire Icône iLink Icône DV
Câbles FireWire
Il existe deux types de câbles FireWire : on trouve d’une
part les câbles FireWire 800 équipés de connecteurs 9 à 9 broches, 9 à 6 broches ou 9 à 4 broches ; et d’autre part les câbles
FireWire d’origine dotés de connecteurs 6 à 6 broches ou 6 à
4 broches.
Pour plus d’informations sur les différences entre les interfaces du disque d2 Quadra, reportez-vous à la section 4.2.
Comparaison des interfaces.
Câble FireWire 800 et extrémité de câble
Câble FireWire 400 et extrémité de câble
Câble iLink/DV et extrémité de câble (vendus séparément)
LaCie d2 Quadra
Disque dur à quadruple interface
Hi-Speed USB 2.0■
Disque dur LaCie d2 Quadra
page 12
L’interface USB est une technologie d’entrée/sortie série
permettant de connecter plusieurs périphériques entre eux ou
à un ordinateur. La dernière version de cette norme, Hi-Speed
USB 2.0, fournit la largeur de bande et les taux de transfert né
cessaires à la prise en charge de périphériques à haut débit tels
que les disques durs, les lecteurs de CD/DVD et les appareils
photo numériques.
Voir page 38, Questions et réponses sur l’interface USB,
pour plus d’informations sur les utilisations et les fonctionnalités de l’interface USB.
Icônes USB
Ces icônes permettent d’identifier facilement les interfaces
USB. Elles apparaissent sur les câbles USB et près des ports
USB sur certains ordinateurs.
Icône USB 2.0 Icône USB 1.1
Avantages de l’interface Hi-Speed USB 2.0
•
-
Rétro-compatibilité : l’interface Hi-Speed USB 2.0
est compatible avec les spécifications des premières
versions de la norme.
Permutation à chaud : il n’est pas nécessaire d’arrêter
•
ou de redémarrer l’ordinateur pour connecter ou déconnecter des périphériques.
Câbles USB 2.0
Le disque LaCie est livré avec un câble Hi-Speed USB 2.0,
qui garantit des performances de transfert de données maximales lors d’une connexion à un port Hi-Speed USB 2.0. Ce
câble peut également être connecté à un port USB ordinaire,
mais les performances du disque seront alors limitées aux taux
de transfert de l’interface USB 1.1.
Câble USB 2.0 et extrémité de câble
Pour plus d’informations sur les différences entre les interfaces du disque d2 Quadra, reportez-vous à la section 4.2.
Comparaison des interfaces.
LaCie d2 Quadra
SATA
SATA
Disque dur à quadruple interface
eSATA■
Disque dur LaCie d2 Quadra
page 13
Le disque dur LaCie d2 Quadra utilise la technologie
SATA la plus récente, permettant des taux de transfert d’interface (ou bus) de 1,5 Gbits/s. À l’origine, la technologie SATA
a été développée pour servir d’interface interne et pour améliorer les performances des connexions internes. Très vite, la
technologie eSATA (SATA externe) a vu le jour, permettant
d’utiliser des câbles blindés à l’extérieur du PC.
La technologie eSATA a été développée dans un souci de
robustesse et de durabilité. Les connecteurs eSATA ne possèdent pas la forme en « L » typique des autres connecteurs
SATA. En outre, les glissières sont décalées verticalement et
sont de taille réduite pour empêcher l’utilisation de câbles internes non blindés dans des applications externes.
Voir page 40, Questions et réponses sur l’interface eSATA,
pour plus d’informations sur les utilisations et les fonctionnalités de l’interface eSATA.
Icônes eSATA
Ces icônes permettent d’identifier facilement les interfaces eSATA. Elles apparaissent sur les câbles eSATA et près des
connecteurs de ports eSATA sur certains ordinateurs.
Avantages de l’interface SATA externe (eSATA)
L’interface eSATA peut atteindre un débit maxi-
•
mal de 1,5 Gbits/s
Facilité de branchement – Une extrusion sur
•
l’extérieur du connecteur permet de guider et
d’aligner correctement le connecteur pendant
l’insertion.
Branchement à chaud – L’interface eSATA permet la
•
connexion ou la déconnexion d’un disque sans qu’il
soit nécessaire d’arrêter ou de redémarrer le système.
Les spécifications techniques, qui comprennent notamment un système de broches de longueurs différentes pour faciliter l’insertion, garantissent également
la détection automatique du disque et des limites passives et actives aux surtensions.
Icône eSATA 1,5 Gbits/s
Câbles eSATA
Le disque LaCie est livré avec un câble eSATA, qui garantit des performances de transfert de données maximales lors
d’une connexion à un port eSATA.
Câble eSATA et extrémité de câble
NOTE TECHNIQUE : vous pouvez connecter le disque d2
Quadra à une interface de carte SATA PCI de première
génération. Toutefois, un câble eSATA-eSATA (non inclus) est requis.
Pour plus d’informations sur les différences entre les interfaces du disque d2 Quadra, reportez-vous à la section 4.2.
Comparaison des interfaces.
LaCie d2 Quadra
Disque dur à quadruple interface
3. Installation du disque dur LaCie d2 Quadra
Installation du disque dur LaCie
page 14
La connexion et la mise sous tension du disque LaCie d2
Quadra s’effectuent en deux étapes : 1) connexion de l’alimen
tation au disque et à une prise secteur, et 2) connexion d’un
câble d’interface au disque et à l’ordinateur. En moins de cinq
minutes, vous devriez pouvoir accéder au nouveau disque pour
sauvegarder des données et transférer des fichiers entre des ordinateurs et d’autres périphériques.
Avec la prise en charge de quatre interfaces différentes et
la compatibilité avec les systèmes d’exploitation Mac et Windows, le disque dur LaCie d2 Quadra vous offre diverses options de connectivité. Ces étapes sont présentées en plusieurs
sections distinctes, selon le système d’exploitation (Mac ou
Windows) et le type de câble d’interface utilisé (FireWire 800,
FireWire 400, eSATA ou Hi-Speed USB 2.0).
Cette section comporte également quelques précisions
utiles sur la connexion de caméras vidéo numériques au disque LaCie et sur la connexion de plusieurs périphériques ; elle
indique aussi la marche à suivre pour déconnecter le disque ou
changer d’interface.
Étape 1 Connexion de l’alimentation Page 15
-
IMPORTANT : vous ne pouvez pas connecter les in-
terfaces FireWire, USB et eSATA simultanément. Si vous
souhaitez basculer entre les interfaces, suivez la procédure
de la page 21, Changement d’interface.
NOTE TECHNIQUE : si vous envisagez d’utiliser le
disque dans un environnement multiplateforme (Mac/
Windows), nous vous recommandons de reformater le
disque en format MS-DOS (également appelé FAT 32).
Voir page 31 pour plus de détails.
Étape 2 Connexion du câble USB 2.0 Page 16
Connexion des câbles FireWire 400 Page 17
Connexion des câbles FireWire 800 Page 18
Connexion du câble eSATA Page 19
Connexion de plusieurs périphériques Page 20
ATTENTION : le disque LaCie d2 Quadra possède un
boîtier en alliage d’aluminium conçu pour favoriser la dissipation de la chaleur. Veillez notamment à le placer dans
un espace suffisamment ventilé et à ne pas boucher les orifices de ventilation à l’arrière du disque ; faites également
attention de ne pas obstruer la face avant du disque de façon à ne pas gêner la circulation d’air.
LaCie d2 Quadra
o
ff
a
ut
o
o
n
F
W
4
O
O
U
SB
2.
O
F
W8
O
O
F
W
8
O
O
e
SA
T
A
Disque dur à quadruple interface
3.1. Connexion de l’alimentation
Le kit d’alimentation est composé de deux câbles : l’un
(A) se connecte au disque LaCie ; l’autre (B) se branche sur
une prise de courant, telle que prise murale ou régulateur de
tension.
Installation du disque dur LaCie
page 15
A
Connectez le câble A au disque LaCie.
1.
Connectez une extrémité du câble B au bloc d’alimenta-
2.
tion (C).
Connectez l’autre extrémité du câble B au régulateur de
3.
tension ou à une prise secteur.
ATTENTION :
Utilisez exclusivement l’adaptateur secteur fourni avec
•
ce disque LaCie. N’utilisez pas d’alimentation fournie
pour un autre disque LaCie ou venant d’un autre fabricant. L’utilisation de tout autre câble ou alimentation
risquerait d’endommager le disque et d’annuler votre
garantie.
Débranchez toujours l’adaptateur secteur du disque
•
LaCie avant le transport. Si vous ne débranchez pas
l’adaptateur, vous risquez d’endommager le disque et
d’entraîner l’annulation de la garantie.
B
C
4.
Sur la face arrière, mettez le disque sous tension en basculant le commutateur d’alimentation sur MARCHE ou
AUTO (le disque se met sous tension/en veille automatiquement ; disponible uniquement pour les connexions
USB/FireWire).
NOTE TECHNIQUE :
Interrupteur Marche/Arrêt/Auto :
La position AUTO permet de mettre le disque sous ou
•
hors tension automatiquement avec l’ordinateur (fonctionne uniquement avec les connexions USB et FireWire). Si le ventilateur d’alimentation du système prend en
charge cette fonction, la rotation du disque LaCie d2
Quadra ralentira en mode économie d’énergie. Le disque d2 Quadra reprendra ensuite sa puissance maximale
après plusieurs secondes. Utilisez cette position lorsque
l’économie d’énergie et un fonctionnement silencieux du
disque sont prioritaires.
NOTE TECHNIQUE : si vous utilisez la carte LaCie
Serial ATA PCI pour connecter le disque dur LaCie d2
Quadra à l’ordinateur, vous pouvez alimenter le disque via
la carte PCI. Reportez-vous au manuel d’utilisation de la
carte LaCie Serial ATA PCI pour obtenir des instructions.
La position MARCHE est idéale pour les configura-
•
tions réseau et offre un accès rapide aux données. Vous
devez utiliser le commutateur MARCHE pour mettre
le disque sous tension lors d’une connexion via eSATA.
La position ARRÊT est idéale pour la protection du
•
disque d2 Quadra contre les virus. Le mode ARRÊT
prévient également le risque de dysfonctionnements,
ce qui protège les données lorsque le disque d2 Quadra
n’est pas utilisé.
Loading...
