LaCie d2 Blu-ray Drive Inhoudsopgave
Gebruikershandleiding Pagina 1

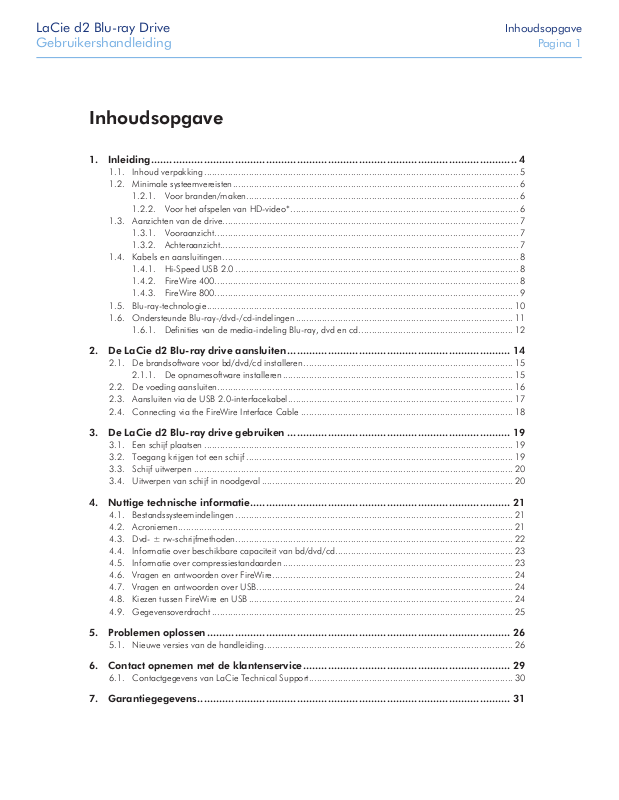

Inhoudsopgave
1. Inleiding ...................................................................................................................... 4
1.1. Inhoud verpakking ........................................................................................................................ 5
1.2. Minimale systeemvereisten ............................................................................................................. 6
1.2.1. Voor branden/maken........................................................................................................ 6
1.2.2. Voor het afspelen van HD-video* ....................................................................................... 6
1.3. Aanzichten van de drive................................................................................................................. 7
1.3.1. Vooraanzicht .................................................................................................................... 7
1.3.2. Achteraanzicht.................................................................................................................. 7
1.4. Kabels en aansluitingen ................................................................................................................. 8
1.4.1. Hi-Speed USB 2.0 ............................................................................................................ 8
1.4.2. FireWire 400.................................................................................................................... 8
1.4.3. FireWire 800.................................................................................................................... 9
1.5. Blu-ray-technologie ..................................................................................................................... 10
1.6. Ondersteunde Blu-ray-/dvd-/cd-indelingen ................................................................................... 11
1.6.1. Definities van de media-indeling Blu-ray, dvd en cd ........................................................... 12
2. De LaCie d2 Blu-ray drive aansluiten ........................................................................ 14
2.1. De brandsoftware voor bd/dvd/cd installeren ................................................................................ 15
2.1.1. De opnamesoftware installeren ........................................................................................ 15
2.2. De voeding aansluiten ................................................................................................................. 16
2.3. Aansluiten via de USB 2.0-interfacekabel ...................................................................................... 17
2.4. Connecting via the FireWire Interface Cable ................................................................................. 18
3. De LaCie d2 Blu-ray drive gebruiken ........................................................................ 19
3.1. Een schijf plaatsen ...................................................................................................................... 19
3.2. Toegang krijgen tot een schijf ......................................................................................................19
3.3. Schijf uitwerpen .......................................................................................................................... 20
3.4. Uitwerpen van schijf in noodgeval ................................................................................................ 20
4. Nuttige technische informatie .................................................................................... 21
4.1. Bestandssysteemindelingen .......................................................................................................... 21
4.2. Acroniemen ................................................................................................................................ 21
4.3. Dvd- ± rw-schrijfmethoden .......................................................................................................... 22
4.4. Informatie over beschikbare capaciteit van bd/dvd/cd .................................................................... 23
4.5. Informatie over compressiestandaarden ........................................................................................ 23
4.6. Vragen en antwoorden over FireWire ............................................................................................ 24
4.7. Vragen en antwoorden over USB .................................................................................................. 24
4.8. Kiezen tussen FireWire en USB ..................................................................................................... 24
4.9. Gegevensoverdracht ................................................................................................................... 25
5. Problemen oplossen .................................................................................................. 26
5.1. Nieuwe versies van de handleiding ............................................................................................... 26
6. Contact opnemen met de klantenservice ................................................................... 29
6.1. Contactgegevens van LaCie Technical Support .............................................................................. 30
7. Garantiegegevens ..................................................................................................... 31
LaCie d2 Blu-ray Drive Voorwoord
Gebruikershandleiding Pagina 2
Copyrights
Copyright © 2009 LaCie. Alle rechten
voorbehouden. Niets uit deze uitgave mag
zonder de voorafgaande schriftelijke toestemming van LaCie worden verveelvoudigd,
opgeslagen in een gegevenssysteem of worden overgedragen in enige vorm of op enige
wijze, hetzij elektronisch, mechanisch, door
fotokopieën, opnamen of enige andere manier.
Handelsmerken
Blu-ray, FireWire, Apple, Mac en Macintosh
zijn gedeponeerde handelsmerken van Apple
Computer, Inc. Microsoft, Windows, Windows 98 SE, Windows Millennium Edition,
Windows 2000 en Windows XP zijn gedeponeerde handelsmerken van Microsoft Corporation. Alle in deze handleiding genoemde
handelsmerken zijn het eigendom van hun
respectieve eigenaren.
Wijzigingen
Het materiaal in dit document is alleen bedoeld ter informatie en kan zonder kennisgeving worden gewijzigd. Hoewel bij
de voorbereiding van dit document redelijkerwijs alles in het werk is gesteld om de
nauwkeurigheid ervan te waarborgen, aanvaardt LaCie geen aansprakelijkheid voor
gevolgen van fouten of weglatingen in dit
document of gevolgen van het gebruik van
de hierin opgenomen informatie. LaCie behoudt zich het recht voor om wijzigingen of
revisies in het ontwerp of de handleiding van
het product aan te brengen, zonder voorbehoud en zonder de verplichting om iemand
van dergelijke revisies en wijzigingen op de
hoogte te stellen.
Verklaring van overeenstemming
voor Canada
Dit digitale apparaat van klasse A voldoet
aan alle vereisten van de Canadese verordeningen voor interferentie veroorzakende
apparatuur.
Federal Communications
Commission Radio Frequency
Interference Statement
(FCC) (Radiofrequentieinterferentieverklaring van de
Federale communicatiecommissie)
LaCie d2 Blu-ray
Getest op compliantie met de
FCC-normen VOOR THUIS- OF
KANTOORGEBRUIK
WAARSCHUWING: Door het aanbrengen
van wijzigingen of aanpassingen in dit apparaat die niet uitdrukkelijk zijn goedgekeurd
door de instantie die verantwoordelijk is voor
compliantieconformiteit, kan de bevoegdheid van de gebruiker om deze apparatuur
te bedienen komen te vervallen.
Deze apparatuur is getest en voldoet aan de
kenmerken en beperkingen van een digitaal
apparaat van Klasse B, overeenkomstig Deel
15 van de FCC-voorschriften. Deze bepalingen zijn bedoeld om te voorzien in een
redelijkerwijs voldoende bescherming tegen
schadelijke storing wanneer de apparatuur in
een commerciële omgeving wordt gebruikt.
Deze apparatuur genereert en gebruikt hoogfrequente energie en kan deze ook uitstralen.
Als deze apparatuur niet in overeenstemming met de instructies wordt geïnstalleerd
en gebruikt, kan deze schadelijke storing in
de radiocommunicatie veroorzaken. De garantie dat bij een bepaalde installatie geen
storing zal optreden, kan echter niet worden
gegeven. Indien deze apparatuur schadelijke
storing veroorzaakt in radio- of televisieontvangst, die kan worden vastgesteld door de
apparatuur in en uit te schakelen, wordt de
gebruiker gevraagd de storing te verhelpen
middels een van de volgende maatregelen:
✦ Richt de ontvangstantennes opnieuw of
verplaats deze.
✦ Vergroot de afstand tussen de appa-
ratuur en de ontvanger.
✦ Sluit de apparatuur aan op een wand-
contactdoos in een ander circuit dan
waarop de ontvanger is aangesloten.
✦ Raadpleeg de wederverkoper of een
ervaren radio/tv-monteur.
Om te voldoen aan de betreffende FCCvoorschriften moeten voor deze apparatuur
afgeschermde kabels en I/O-kaarten worden
gebruikt.
Dit apparaat voldoet aan deel 15 van de
FCC-voorschriften. Voor de bediening gelden
de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storingen veroorzaken en (2) dit apparaat moet ontvangen
storing aankunnen, met inbegrip van storing
die een ongewenste werking kan veroorzaken.
Verklaring van CEcertificering van de fabrikant
Wij verklaren hiermee dat dit apparaat voldoet aan zowel de EMC-richtlijn (89/336/
EEC) als de Laagspanningsrichtlijn (73/23/
EEC) uitgevaardigd door de Europese Commissie.
Het voldoen aan deze richtlijnen houdt tevens
conformiteit in met de volgende Europese
normen:
Klasse B EN60950, EN55022, EN50082-1,
EN61000-3-2
onder verwijzing naar de volgende condities:
Laagspanningsrichtlijn 73/23/EEG
EMC-richtlijn 89/336/EEG
Laserproduct van klasse I
Deze apparatuur is gecertificeerd te voldoen
aan DHHS Regel 21 CFR hoofdstuk I, subhoofdstuk J, vanaf de fabricagedatum.
Deze apparatuur is geclassificeerd als een
laserproduct van klasse I en buiten de drive
wordt geen gevaarlijke laserstraling afgegeven.
LaCie d2 Blu-ray Drive Voorwoord
Gebruikershandleiding Pagina 3
Dit symbool op het product of op
de verpakking geeft aan dat dit
product niet als huishoudelijke
afval mag worden weggegooid.
In plaats daarvan bent u ervoor verantwoordelijk uw niet meer bruikbare
apparatuur af te voeren naar een daartoe
aangewezen inzamelpunt voor recycling van
afgedankte elektrische en elektronische apparatuur. Afzonderlijke inzameling en recycling
van als afval afgevoerde apparatuur draagt bij
aan het behoud van natuurlijke hulpbronnen
en waarborgt dat de apparatuur wordt verwerkt
op een manier die de volksgezondheid en het
milieu beschermt. Neem voor meer informatie
over recyclingafgiftepunten voor afgedankte
apparatuur contact op met de gemeente, de
gemeentereinigingsdienst of met de winkel
waar u het product hebt gekocht.
LET OP: Wijzigingen die niet door de fabri-
kant zijn goedgekeurd, kunnen de toestemming voor het gebruik van deze apparatuur
ongeldig maken.
Voorzorgsmaatregelen
inzake gezondheid,
veiligheid en algemeen
gebruik
De drive die u zojuist hebt aangeschaft bevat
een laserdiode, waardoor het apparaat wordt
geclassificeerd als een product met een “klasse
I-laser”. Onder normale bedrijfsomstandigheden is deze laser niet gevaarlijk voor de
gebruiker. We adviseren u echter nadrukkelijk
om geen reflecterende voorwerpen in het schijflaadsysteem te plaatsen, vanwege het gevaar
voor blootstelling aan laseremissies die door
dergelijke voorwerpen kunnen worden gereflecteerd. Houd u altijd aan onderstaande basisvoorzorgsmaatregelen voor een veilig en juist
gebruik van de LaCie-drive. Wanneer u deze
richtlijnen in acht neemt, voorkomt u lichamelijk letsel bij uzelf en bij anderen en voorkomt
u tevens schade aan het apparaat en aan andere computerapparatuur. Deze richtlijnen zijn
onder meer, maar niet uitsluitend, de volgende:
Gezondheids- en
veiligheidsmaatregelen
✦ Lees deze gebruikershandleiding zorgvul-
dig door en volg de juiste procedure bij
het installeren van het apparaat.
✦ Kijk niet in het apparaat en plaats uw
hand niet over de geopende medialade. Kijk nooit direct of indirect (met
een spiegel) naar de laserdiode, zelfs
niet wanneer het apparaat niet in gebruik is. Indien u uw ogen aan de laser in uw drive blootstelt, loopt u het
gevaar van verlies van uw gezichtsvermogen of ander letsel.
✦ Open de drive niet en probeer niet de
drive te demonteren of aan te passen.
Breng nooit metalen voorwerpen in de
drive om de kans op elektrische schokken, brand, kortsluiting en gevaarlijke
stralingen te voorkomen. De drive bevat geen onderdelen die de gebruiker
zelf kan onderhouden. Als het apparaat niet goed lijkt te werken, laat u het
dan controleren door gekwalificeerd
LaCie-servicepersoneel.
✦ Stel het apparaat nooit bloot aan regen
en gebruik het nooit in de nabijheid van
water of onder vochtige of natte omstandigheden. Plaats in geen geval bekers op
het apparaat die vloeistof bevatten die in
de openingen van het apparaat terecht
kan komen. Als u dit wel doet, neemt de
kans op elektrische schokken, kortsluiting, brand en lichamelijk letsel toe.
✦ Zorg ervoor dat de computer en de
drive elektrisch zijn geaard. Als de
apparaten niet zijn geaard, neemt de
kans op elektrische schokken toe.
Voorzorgsmaatregelen
voor algemeen gebruik
✦ Stel een in gebruik zijnde drive niet
bloot aan temperaturen buiten het
bereik van 5 °C tot 40 °C (41 °F tot
104 °F). Wanneer u dit wel doet, kan
de drive beschadigd raken of de behuizing vervormd worden. Plaats uw
drive drive niet in de nabijheid van
een warmtebron en stel hem de drive
niet bloot aan zonlicht (zelfs niet achter
glas). Aan de andere kant kan het
plaatsen van de drive in een te koude
of vochtige omgeving tot beschadiging
van het apparaat leiden.
✦ Zorg ervoor dat de ventilatieopenin-
gen aan de achterkant van de drive
niet worden geblokkeerd. Deze zorgen er namelijk voor dat een in bedrijf zijnde drive wordt gekoeld. Als de
ventilatieopeningen worden geblokkeerd, kan uw drive beschadigd raken
en neemt het risico van kortsluiting of
brand toe.
✦ Ontkoppel altijd de voedingsstekker
van de drive als de kans bestaat op
bliksem of als het apparaat langere tijd
niet wordt gebruikt. Anders is er een
verhoogde kans op elektrische schokken, kortsluiting of brand.
✦ Plaats geen zware voorwerpen op de
drive en oefen geen overmatige kracht
op de knoppen, connectoren en lade
uit.
✦ Plaats de drive vóór gebruik altijd in
horizontale stand. Deze drive van LaCie is niet bedoeld voor gebruik in verticale stand. Dit kan leiden tot schade
aan het apparaat of gegevensverlies.
✦ Verwijder de schijf altijd uit de schi-
jflade voordat u de drive vervoert.
Anders kunnen geschreven gegevens
vernietigd worden of de inwendige
onderdelen van de drive beschadigd
raken.
✦ Oefen nooit overmatige kracht op
het schijflaadsysteem uit; de schijven
moeten moeiteloos in de drive kunnen
worden geplaatst. Als er een probleem
optreedt, raadpleegt u het hoofdstuk
Problemen oplossen en neemt u contact op met de afdeling after-sales.
✦ Bescherm de drive tijdens gebruik of
gedurende opslag tegen overmatige
blootstelling aan stof. In het apparaat kan zich stof ophopen, waardoor
het risico van beschadiging of slechte
werking toeneemt.
✦ Gebruik nooit benzeen, verfverdunner,
schoonmaakmiddelen of andere chemische producten om de buitenzijde
van de drive te reinigen. Door het gebruik van dergelijke producten vervormen en verkleuren het voorpaneel en
de behuizing. Gebruik in plaats daarvan een zachte, droge doek om het apparaat schoon te vegen.
LaCie d2 Blu-ray Drive Inleiding
Gebruikershandleiding Pagina 4
1. Inleiding
Gefeliciteerd met uw aankoop van de LaCie d2 Blu-ray drive. Op
de LaCie Blu-ray drive kunt u veel meer HD-video (high-definition)
opnemen, schrijven en afspelen en veel meer gegevens opslaan dan
ooit. Voor het opslaan van een HD-video van twee uur is 23,3GB
nodig, zodat een Blu-ray noodzakelijk is voor iedereen die HD-video
wil opslaan. Deze zeer geavanceerde drive biedt flexibiliteit en gebruiksgemak, is in ons vertrouwd, compact en stevig d2-ontwerp
uitgevoerd en wordt met de nieuwste brandsoftware geleverd.
Snelkoppelingen
Klik op een onderwerp:
✦ De LaCie d2 Blu-ray drive aansluiten
✦ De LaCie d2 Blu-ray drive gebruiken
✦ Nuttige technische informatie
LaCie d2 Blu-ray Drive Inleiding
Gebruikershandleiding Pagina 5
1.1. Inhoud verpakking
1. LaCie d2 Blu-ray drive
2. Netvoedingsset
3. Hi-Speed USB 2.0-kabel
4. FireWire 400 6-naar-6-pins-kabel
5. FireWire 400 naar 800 (6-pins naar 9-pins)-adapterkabel
6. LaCie dvd-rom met hulpprogramma’s (met gebruikershandle-
iding)
7. Beknopte installatiehandleiding (gedrukte versie)
BELANGRIJKE INFORMATIE: Bewaar de verpakking. Als het
apparaat moet worden gerepareerd of onderhouden, moet hij in de
oorspronkelijke verpakking worden teruggestuurd.
R DL
ReWritable
Ultra Speed
LaCie d2 Blu-ray Drive
USB 2.0 & FireWire 400
Quick Install Guide
LaCie d2 Blu-ray Drive Inleiding
Gebruikershandleiding Pagina 6
1.2. Minimale systeemvereisten
1.2.1. Voor branden/maken
✦ Computer met FireWire (IEEE 1394) of USB 2.0
✦ Pentium 4 Dual Core 3.2GHz-processor of hoger, PowerPC
G4 of hoger of Mac Intel Core Duo-processor
✦ Minimaal 512MB RAM
✦ Windows XP Service Pack 2 of Mac OS 10.5 of later
1.2.2. Voor het afspelen van HD-video*
✦ NVIDIA GeForce 7600GT/7900GT, ATI X1600 met het nieu-
wste stuurprogramma
✦ Beeldschermresolutie 1280x1024
✦ Windows Besturingssystemen
* Om een beveiligde BD-film in HD af te spelen via een digitale DVIof HDMI-interface: HDCP GPU + HDCP-ready scherm.
LaCie d2 Blu-ray Drive Inleiding
LaCie Ltd. XXXXXX
Serial Number XXXXXXXXX
ON
OFF
Gebruikershandleiding Pagina 7
1.3. Aanzichten van de drive
1.3.1. Vooraanzicht
1. Medialade – Open de lade door op de openen/sluiten-knop
te drukken en plaats een BD/CD/DVD in de lade met het label naar boven. Sluit de lade door nogmaals op de openen/
sluiten-knop te drukken of duw licht tegen de lade. In deze
drive kunnen geen media met cartridges worden gebruikt.
2. Nooduitwerpgat – Steek hier een rechtgebogen paperclip
(of vergelijkbaar voorwerp) in en duw ertegen om de lade te
openen als de openen/sluiten-knop niet werkt. Bij normaal
gebruik dient u de lade altijd te openen met de knop lade
openen/sluiten. Indien u gebruik moet maken van het nooduitwerpgat, zorg er dan voor dat de voeding van het station is
uitgeschakeld en wacht tot de schijf niet meer ronddraait.
Afb. 01
3. Knop lade openen/sluiten – Druk op deze knop om de
medialade te openen of te sluiten.
1.3.2. Achteraanzicht
4. Aan/Uit schakelaar – Schakelt de drive in en uit.
5. Netsnoeraansluiting – Hier sluit u de wisseltroomadapter aan
die met de drive is meegeleverd. Zie 2.2. De voeding aanslui-
ten voor meer informatie..
6. Hi-Speed USB 2.0-poort – Hier sluit u de USB 2.0-kabel aan
die met de drive is meegeleverd. Zie 2.3. Aansluiten via de
USB 2.0-interfacekabel voor meer informatie.
7. FireWire 400-poort – Hier sluit u de FireWire 400-kabel aan
die met de drive is meegeleverd. Zie 2.4. Connecting via the
FireWire Interface Cable voor meer informatie.
Afb. 02
LaCie d2 Blu-ray Drive Inleiding
Gebruikershandleiding Pagina 8
1.4. Kabels en aansluitingen
1.4.1. Hi-Speed USB 2.0
USB is een seriële invoer-/uitvoertechnologie voor het aansluiten
van randapparaten op de computer. Hi-Speed USB 2.0 is de meest
recente implementatie van deze standaard, die de noodzakelijke bandbreedte en gegevensoverdrachtsnelheden biedt voor het
ondersteunen van zeer snelle apparaten, zoals harddrives, cd-/bd-/
dvd-drives en digitale camera’s.
Zie 4.7. Vragen en antwoorden over USB voor meer informatie over
het gebruik en de mogelijkheden van USB.
De LaCie Blu-ray drive werkt niet goed als deze is aangesloten op
een USB 1.1-poort.
Afb. 03 – USB 2.0-kabel en -kabeluiteinde
TECHNISCHE OPMERKING: als u extra USB 2.0-poorten nodig
hebt, kunt u een uitbreidingskaart kopen bij een LaCie wederverkoper of via de website van LaCie: www.lacie.com/addons
USB 2.0-kabels
De LaCie drive wordt geleverd met een Hi-Speed USB 2.0-kabel.
U kunt de drive technisch gesproken wel via een USB 1.1-poort
aansluiten, maar de LaCie Blu-ray drive moet toch op een Hi-Speed
USB 2.0-poort worden aangesloten.
1.4.2. FireWire 400
FireWire 400, ook wel IEEE 1394 genoemd, is een high-speed
seriële in-/uitvoertechnologie voor de aansluiting van randapparaten op een computer.
FireWire 400 is ideaal voor bandbreedte-intensieve toepassingen,
zoals audio, video en grafische toepassingen. Zie 4.6. Vragen en
antwoorden over FireWire voor meer informatie over FireWire.
FireWire-kabels
FireWire-kabels zijn voorzien van 6-naar-6-pins en 6-naar-4-pins
kabels (6-naar-4 pins kabel apart verkrijgbaar).
Afb. 04 – FireWire 400-kabel en -kabeluiteinde
LaCie d2 Blu-ray Drive Inleiding
Gebruikershandleiding Pagina 9
1.4.3. FireWire 800
FireWire 800, ook wel 1394b genoemd, is een extra snelle verbinding (tot 800Mbps) op bepaalde Mac- computers.
Uw schijf kan met behulp van een 9-naar-6-pins FireWire-kabel
(bijgeleverd) worden verbonden met een FireWire 800-poort. Met
deze kabel kunt u uw schijf verbinden met de FireWire 800-poort
van uw computer.
BELANGRIJKE INFORMATIE: de prestaties van de LaCie Blu-
ray drive worden niet beter door deze op een FireWire 800-poort
aan te sluiten.
Afb. 05 – FireWire 800 naar 400-adapterkabel en
kabeluiteinden
LaCie d2 Blu-ray Drive Inleiding
Gebruikershandleiding Pagina 10
1.5. Blu-ray-technologie
De blauwe laser met grote precisie waar Blu-ray zijn naam aan
ontleent, leest en beschrijft kleinere informatiegebieden, zodat er
meer gegevens op een schijf passen dan met rode lasers (bij standaard cd-/dvd-branders), terwijl de superieure beeldkwaliteit van
HD behouden blijft.
De LaCie Blu-ray brandt BD-R/BD-RE/DVD±R single- en doublelayer/DVD±RW/CD-R/CD-RW, leest bd-rom, dvd-rom en cd-rom’s.
Blu-ray disc - afkortingen
Blu-ray Disc wordt afgekort tot “bd”. BD-R - eenmaal beschrijfbare
Blu-ray-media en BD-RE is herbeschrijfbaar. Beide typen Blu-rayschijven worden in twee versies geleverd: single- of double-layer.
Beide lagen bevinden zich op dezelfde kant, zodat ook double-layer
schijven enkelzijdig zijn.
De videocapaciteit van Blu-ray-schijven
Dit hangt, net als bij dvd, af van het gebruik van videobandbreedte,
het aantal audiotracks en andere criteria. Verder wordt de afspeelduur ook bepaald door de gekozen codec. Gemiddeld geldt
het volgende:
Op een a single-layer schijf: 2 uur HD-video = 135 minuten HD
met MPEG2 plus 2 uur bonusmateriaal op standaardkwaliteit OF
10 uur video van uitzendkwaliteit, standaard-definition.
Dit kan nog verder worden verhoogd als u een geavanceerde codec
gebruikt.
Kopieën beheren in het thuisnetwerk
Voorbespeelde Blu-ray-schijven zijn tegen kopiëren beveiligd, via de
apparatuur én via de replicator, die beide strikt worden beheerd.
Thuis kunt u echter de inhoud van een Blu-ray-schijf zonder problemen naar compatibele apparaten kopiëren.
Duurzaamheid van de schijf
Dankzij recente doorbraken in de technologie voor harde coatings
zijn Blu-ray-schijven veel beter bestand tegen krassen en vingerafdrukken dan andere schijven, wat betrouwbaardere resultaten oplevert voor archiveringsdoeleinden.
Afb. 06
Toepassingen
Blu-ray-schijven zijn bijzonder geschikt voor:
✦ Opnemen van High Definition televisieprogramma’s
✦ Distributie van High Definition video’s
✦ Archiveren van High Definition camcorderopnamen
✦ Massaopslag van gegevens
✦ Back-ups van werkstations (de media kunnen zelfs op een ex-
terne locatie worden bewaard)
✦ De overdracht van grote bestanden en complete projecten
tussen computers
✦ Databaseopslag
