Lacie BIGGEST QUADRA User Manual [nl]
LaCie Biggest Quadra
Gebruikershandleiding

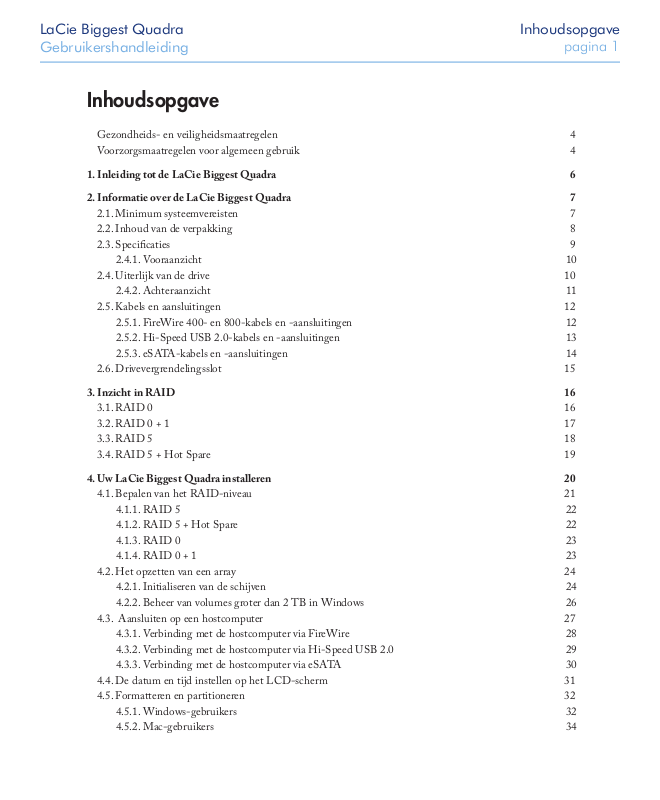

Inhoudsopgave
Gezondheids- en veiligheidsmaatregelen 4
Voorzorgsmaatregelen voor algemeen gebruik 4
Inhoudsopgave
pagina 1
1. Inleiding tot de LaCie Biggest Quadra
2. Informatie over de LaCie Biggest Quadra 7
2.1. Minimum systeemvereisten 7
2.2. Inhoud van de verpakking 8
2.3. Specificaties 9
2.4.1. Vooraanzicht 10
2.4. Uiterlijk van de drive 10
2.4.2. Achteraanzicht 11
2.5. Kabels en aansluitingen 12
2.5.1. FireWire 400- en 800-kabels en -aansluitingen 12
2.5.2. Hi-Speed USB 2.0-kabels en -aansluitingen 13
2.5.3. eSATA-kabels en -aansluitingen 14
2.6. Drivevergrendelingsslot 15
3. Inzicht in RAID 1
3.1. RAID 0 16
3.2. RAID 0 + 1 17
3.3. RAID 5 18
3.4. RAID 5 + Hot Spare 19
4. Uw LaCie Biggest Quadra installeren 2
4.1. Bepalen van het RAID-niveau 21
4.1.1. RAID 5 22
4.1.2. RAID 5 + Hot Spare 22
4.1.3. RAID 0 23
4.1.4. RAID 0 + 1 23
4.2. Het opzetten van een array 24
4.2.1. Initialiseren van de schijven 24
4.2.2. Beheer van volumes groter dan 2 TB in Windows 26
4.3. Aansluiten op een hostcomputer 27
4.3.1. Verbinding met de hostcomputer via FireWire 28
4.3.2. Verbinding met de hostcomputer via Hi-Speed USB 2.0 29
4.3.3. Verbinding met de hostcomputer via eSATA 3
4.4. De datum en tijd instellen op het LCD-scherm 31
4.5. Formatteren en partitioneren 32
4.5.1. Windows-gebruikers 32
4.5.2. Mac-gebruikers 34
6
6
0
0
LaCie Biggest Quadra
Gebruikershandleiding
5. Gebruik van de LaCie Biggest Quadra 36
5.1. Indicatoren voor schijfstatus en -activiteit 36
5.2. Berichten op het LCD-scherm 37
5.2.1. Initialisatieberichten 37
5.2.2. Berichten tijdens rebuild 38
5.2.3. Storings- en foutmeldingen 39
5.2.4. Meldingen voor RAID- en schijfinformatie 41
5.2.5. Meldingen voor RAID- en schijfinformatie 42
6. Onderhoud van uw LaCie Biggest Quadra 43
6.1. Een drive verwijderen/vervangen 43
6.2. Firmware-updates 43
7. Technische gegevens 44
7.1. Indelingen voor bestandssystemen 44
7.2. Beschikbare opslagcapaciteit 46
7.3. Gegevensoverdracht optimaliseren 46
Inhoudsopgave
pagina 2
8. FireWire Vraag & Antwoord 49
9. USB Vraag & Antwoord 51
10. eSATA Vraag & Antwoord 53
11. Problemen oplossen 55
12. Contact opnemen met de klantenservice 57
12.1. Contactgegevens van LaCie Technical Support 58
13. Garantiegegevens 59
LaCie Biggest Quadra
Gebruikershandleiding
Voorwoord
pagina 3
Copyrights
Copyright © 2007 LaCie. Alle rechten voorbehouden. Niets uit deze uitgave mag zonder voorafgaande schriftelijke toestemming van LaCie worden
verveelvoudigd, opgeslagen in een gegevenssysteem of worden overgedragen in
enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopieën,
opnamen of op enige andere manier.
Handelsmerken
Apple, Mac, Macintosh en FireWire
zijn gedeponeerde handelsmerken
van Apple Computer, Inc. Microsoft,
Windows NT, Windows 98,
Windows 98 SE, Windows 2000,
Windows Millennium Edition,
Windows Server 2003, Windows XP
en Windows Vista zijn gedeponeerde
handelsmerken van Microsoft Corporation. Sony en iLink zijn gedeponeerde
handelsmerken van Sony Electronics.
De overige handelsmerken die in deze
handleiding worden genoemd, behoren
toe aan hun respectieve eigenaren.
Wijzigingen
Het materiaal in dit document dient
uitsluitend ter informatie en kan zonder
kennisgeving worden gewijzigd. Hoewel bij de voorbereiding van dit document redelijkerwijs alles in het werk is
gesteld om de nauwkeurigheid ervan te
waarborgen, aanvaardt LaCie geen aansprakelijkheid voor gevolgen van fouten of weglatingen in dit document of
gevolgen van het gebruik van de hierin
opgenomen informatie. LaCie behoudt
zich het recht voor om wijzingen of revisies in het ontwerp of de handleiding
van het product aan te brengen, zonder
voorbehoud en zonder de verplichting
om iemand van dergelijke revisies en
wijzigingen op de hoogte te stellen.
LaCie Biggest Quadra
Getest op overeenstemming
met de FCC-normen
VOOR THUIS- OF
KANTOORGEBRUIK
FCC-verklaring
Dit apparaat voldoet aan deel 15 van de
FCC-voorschriften. Voor de bediening
gelden de volgende voorwaarden:
1. De apparaten mogen geen schadelijke
storingen veroorzaken
2. De apparaten moeten bestand zijn
tegen storingen die ze opvangen, met
inbegrip van storing die een ongewenste
werking kan veroorzaken
OPMERKING: Deze apparatuur is
getest en voldoet aan de kenmerken en
beperkingen van een digitaal apparaat
van Klasse B, overeenkomstig Deel 15
van de FCC-voorschriften. Deze beperkingen zijn bedoeld om te voorzien in
redelijkerwijs adequate bescherming tegen schadelijke storing bij een installatie
in een niet-commerciële omgeving. De
apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen. Wanneer de apparatuur niet volgens
de gebruikershandleiding geïnstalleerd
en gebruikt wordt, kan schadelijke interferentie ontstaan met radiocommunicatie. De garantie dat er geen storing
bij een bepaalde installatie zal optreden,
kan echter niet worden gegeven. Wanneer de apparatuur de ontvangst van
radio of televisie stoort (dit kan worden vastgesteld door de apparatuur uit
en aan te schakelen) wordt u verzocht
de storing te verhelpen door één van de
volgende maatregelen te treffen:
Richt de ontvangstantenne opnieuw
❖
of verplaats deze.
❖
Vergroot de afstand tussen de apparatuur en de ontvanger.
❖
Sluit de apparatuur aan op een wandcontactdoos in een ander circuit dan
waarop de ontvanger is aangesloten.
❖
Raadpleeg de leverancier of een
ervaren radio-/televisiemonteur voor
assistentie.
Wijzigingen in dit product die niet
zijn goedgekeurd door LaCie kunnen
ertoe leiden dat het niet voldoet aan
de voorschriften van FCC & Industry
Canada en zorgen ervoor dat de bevoegdheid van de gebruiker om deze apparatuur te bedienen komt te vervallen.
Verklaring van conformiteit voor
Canada
Dit digitale apparaat van klasse B voldoet aan de Canadese norm
ICES-003.
Verklaring van CEcertificering van
de fabrikant
Wij, LaCie, verklaren plechtig dat dit
product aan de volgende Europese normen voldoet:
Klasse B EN60950-1:2003, EN55022:
1998, EN55024:1998 +A1, EN610003-2: 2000, EN61000-3-3:2001
Onder verwijzing naar de volgende
condities:
Laagspanningsrichtlijn 73/23/EEG
EMC-richtlijn 89/336/EEG
LaCie Biggest Quadra
Gebruikershandleiding
Voorwoord
pagina 4
Dit symbool op het product
of op de verpakking duidt
aan dat u het product niet
mag wegwerpen met uw
gewone huishoudelijk afval. Het is uw
verantwoordelijkheid om de apparatuur die u wegwerpt over te dragen aan
een inzamelpunt voor het recyclen van
elektrische en elektronische apparatuur.
Afzonderlijke inzameling en recycling
van als afval afgevoerde apparatuur
draagt bij aan het behoud van natuurlijke hulpbronnen en zorgt ervoor dat
de apparatuur wordt verwerkt op een
manier waarbij de volksgezondheid en
het milieu worden beschermd. Neem
contact op met de gemeentereinigingsdienst voor informatie over recyclingsafgiftepunten voor uw apparatuur.
Gezondheids- en veiligheidsmaatregelen
Alleen bevoegde personen mogen onderhoud uitvoeren aan dit apparaat.
• Lees deze gebruikershandleiding zorgvuldig door en volg de juiste procedure
bij het configureren van het apparaat.
• Maak de LaCie Biggest Quadra niet
open en probeer het apparaat niet te demonteren of aan te passen. Breng nooit
metalen voorwerpen in de drive om het
risico op elektrische schokken, brand,
kortsluiting of gevaarlijke emissies te
vermijden. De LaCie Biggest Quadra
bevat geen onderdelen waarop de ge-
bruiker onderhoud kan uitvoeren. Als er
sprake lijkt te zijn van een storing, laat
het apparaat dan nakijken door gekwalificeerd LaCie-servicepersoneel.
• Stel het apparaat nooit bloot aan regen en gebruik het nooit in de buurt
van water of onder vochtige of natte
omstandigheden. Plaats nooit voorwerpen die zijn gevuld met vloeistof op de
LaCie Biggest Quadra, aangezien deze
vloeistof in het apparaat terecht kan komen. Als u dit wel doet, neemt het risico
LET OP: Een afge-
schermd netsnoer is vereist om aan
de emissielimieten van het FCC
te voldoen en tevens om storing in
de nabije radio- en televisieontvangst te voorkomen. Het is van
wezenlijk belang dat alleen het
meegeleverde netsnoer wordt gebruikt.
op elektrische schokken, kortsluiting,
brand en lichamelijk letsel toe.
• Zorg ervoor dat de computer en
de LaCie Biggest Quadra elektrisch
zijn geaard. Als de apparaten niet zijn
geaard, bestaat er een verhoogde kans op
een elektrische schok. Voedingsvereisten 100-240 V, 4-2 A, 60-50 Hz, (fluctuaties van voedingsspanning mogen
niet groter zijn dan ± 10% van de nominale, transiënte overspanning volgens
overspanningscategorie II).
Voorzorgsmaatregelen voor algemeen gebruik
Stel de LaCie Biggest Quadra niet
❖ schadigingen oplopen of kan de
bloot aan temperaturen buiten het
bereik van 0°C tot 35°C. Bovendien moet de luchtvochtigheid
bij gebruik binnen het bereik van
5 tot 95%, zonder condensvorming,
liggen en de luchtvochtigheid bij opslag
binnen het bereik van 5% tot
95%, zonder condensvorming.
Als u zich hier niet aan houdt,
kan de LaCie Biggest Quadra be-
behuizing vervormd raken. Plaats
de LaCie Biggest Quadra niet in de
buurt van een warmtebron en stel
het apparaat niet bloot aan zonlicht (ook niet achter glas). Ook
als u de LaCie Biggest Quadra in
een omgeving plaatst die te koud
of te vochtig is, kan het apparaat
beschadigd raken.
Nominale koeling voor hoogten tot
❖
2000 meter.
Trek altijd het netsnoer van de
❖
LaCie Biggest Quadra uit het stopcontact als er kans is op blikseminslag of als het apparaat gedurende
langere tijd niet zal worden gebruikt.
Anders is er een verhoogd risico op
elektrische schokken, kortsluiting
of brand.
LaCie Biggest Quadra
Gebruikershandleiding
Gebruik uitsluitend de voeding die
❖
met het apparaat wordt meegeleverd.
Gebruik de LaCie Biggest Quadra
❖
niet in de buurt van andere elektrische apparaten, zoals televisietoestellen, radio's of luidsprekers. Als u dat
wel doet, ontstaat er mogelijk interferentie die de werking van de andere
producten negatief beïnvloedt.
Stel de LaCie Biggest Quadra niet
❖
op in de buurt van bronnen van magnetische interferentie, zoals computerschermen, televisietoestellen of
luidsprekers. Magnetische interferentie kan de werking en stabiliteit
van de LaCie Biggest Quadra negatief beïnvloeden.
Plaats geen zware voorwerpen bo-
❖
ven op de LaCie Biggest Quadra en
oefen geen overmatige kracht uit op
het apparaat.
Oefen nooit overmatige kracht uit op
❖
uw LaCie Biggest Quadra. Als u een
probleem ontdekt, raadpleegt u het
hoofdstuk Problemen oplossen in
deze handleiding.
Bescherm de LaCie Biggest Quadra
❖
tegen overmatige blootstelling aan
stof tijdens het gebruik of de opslag.
In het apparaat kan zich stof ophopen, waardoor het risico op beschadiging of slechte werking toeneemt.
Gebruik nooit benzeen, verfver-
❖
dunner, reinigingsmiddelen of an-
Voorwoord
pagina 5
dere chemische producten voor het
reinigen van de buitenkant van de
LaCie Biggest Quadra. Door dergelijke producten verkleurt de behuizing en raakt deze vervormd. Gebruik in plaats daarvan een zachte,
droge doek om het apparaat schoon
te vegen.
Probeer niet om een harde schijf te
❖
verwijderen uit een drive bay. Als
een harde schijf wordt verwijderd
door iemand anders dan een bevoegde medewerker van de technische
dienst van LaCie wordt de garantie
ongeldig.
LET OP: wijzigingen die niet
door de fabrikant zijn goedgekeurd,
kunnen de toestemming voor het
gebruik van deze apparatuur on-
geldig maken.
BELangrijkE infOrmaTiE: Elk verlies en elke beschadiging of vernietiging van gegevens tijdens het gebruik van een
LaCie-drive is uitsluitend de verantwoordelijkheid van de gebruiker en LaCie kan onder geen beding aansprakelijk worden
gesteld voor het terughalen of herstellen van deze gegevens. Om het verlies van uw gegevens te voorkomen, adviseert LaCie
dringend TWEE exemplaren van uw gegevens te bewaren, de ene bijvoorbeeld op uw externe harde schijf en de andere op uw
interne harde schijf, een andere externe harde schijf of op enig ander verwisselbaar opslagmedium, zoals een cd, dvd of tape.
LaCie biedt een complete lijn van cd-, dvd- en tapedrives, en als u meer informatie wilt over het maken van back-ups, kunt u
het verslag van LaCie over back-upmethoden en -technologieën raadplegen.
BELangrijkE infOrmaTiE: 1 GB = 1.000.000.000 bytes. 1 TB = 1.000.000.000.000 bytes. Eenmaal geformatteerd
hangt de feitelijk beschikbare opslagcapaciteit af van de gebruiksomgeving (gewoonlijk 5-10 % minder).
LaCie Biggest Quadra
Gebruikershandleiding
1. Inleiding tot de LaCie Biggest Quadra
Gefeliciteerd met de aankoop van uw nieuwe
LaCie Biggest Quadra. Dit uiterst krachtige, buitengewoon flexibele RAID-subsysteem (Redundant Array of
Independent/Inexpensive Disks) is bij uitstek geschikt
voor integratie met databases, beeldbewerkingssystemen en e-mail- en webservers.
RAID-technologie is een van de beste manieren om
data te beschermen, met een betere prestatie, gegevensintegriteit en -beschikbaarheid dan bij standaardopslag
op harde schijven. Met enkele foutontdekking en schijfpariteit bij het herstel van gegevens bij uitvallen van een
schijf, is een RAID-systeem uiterst geschikt voor de
bescherming van waardevolle data met gestroomlijnde
prestatie.
Inleiding
pagina 6
De LaCie Biggest Quadra is de ultieme vorm van
een flexibele RAID-oplossing, met drie verschillende RAID-niveaus (0, 0+1 en 5) en met de optie van
RAID 5 + hot spare. Met intelligent online herstel,
laat LaCie Biggest Quadra toe een drive als een
hot spare aan te wijzen - als een drive uitvalt, zal
LaCie Biggest Quadra de uitgevallen drive naadloos
heropbouwen op de hot spare.
Kenmerken van Biggest Quadra■
Ondersteunt krachtige RAID 0, 0+1, 5 en RAID 5+spare
❖
Hot-swappable diskdrives voor extra veiligheid
❖
en herstelmogelijkheden
eSATA 1.5 Gbits/s interface
❖
Automatische online reconstructie (RAID 0+1, 5, 5+)
❖
Gebeurtenismelding via een geluidsalarm
❖
LCD-scherm voor weergave van bedrijfsstatus
❖
LaCie Biggest Quadra
Informatie over LaCie Biggest Quadra
Gebruikershandleiding
2. Informatie over de LaCie Biggest Quadra
2.1. Minimum systeemvereisten
pagina 7
Windows-gebruikers
Processor, compatibel met Pentium III
❖
of hoger
128 MB RAM of meer
❖
Windows 2000, Windows Server 2003,
❖
Windows XP of Windows Vista
eSATA*-, USB 2.0-, FireWire 400- of
❖
FireWire 800*-interfacepoort beschikbaar
Mac-gebruikers
G3 en later of Intel Core-processor
❖
128 MB RAM of meer
❖
Mac OS 10.2.8 of later
❖
eSATA*-, USB 2.0-, FireWire 400- of
❖
FireWire 800*-interfacepoort beschikbaar
* De meeste computers worden niet standaard geleverd
met FireWire 800- of eSATA-poorten. U moet dus mogelijk een PCI-, PCI-X- of PCI-Express-kaart aanschaffen
om de Biggest Quadra via deze interfaces te kunnen
aansluiten. LaCie biedt een breed scala van eSATA- en
FireWire 800-kaarten. Bezoek de website van LaCie op
www.lacie.com/accessories.
TEchnischE OPmErking: Windows 2000-
gebruikers! De LaCie Biggest Quadra kan alleen
worden herkend door uw computer bij gebruik van
de FireWire-/IEEE 1394-interface als Windows
Service Pack 3 is geïnstalleerd op het besturingssysteem. U kunt controleren of u over de juiste
configuratie beschikt door met de rechtermuisknop
op Deze computer te klikken en Eigenschappen
te selecteren. Het dialoogvenster Systeemeigenschappen wordt vervolgens weergegeven. Klik op
de tab Algemeen. In het venster wordt nu aangegeven welke versie van het Windows-besturingssysteem u gebruikt.
TEchnischE OPmErking: Mac-gebrui-
kers!
USB-aansluitmogelijkheden: Voor een
optimale werking onder Mac-besturingssystemen wordt geadviseerd de FireWire-interface
te gebruiken, tenzij u met een G5 werkt of met
Mac OS 10.2.8 of hoger op een computer met een
Hi-Speed USB 2.0 pc- of PCI-kaart. Versies het
Mac-besturingssysteem ouder dan Mac OS10.2.8
ondersteunen de overdrachtsnelheden van HiSpeed USB 2.0 niet. Bij deze systemen geschiedt
alle gegevensoverdracht met een lager USB 1.1snelheid.
LaCie Biggest Quadra
Quick Install Guide
Biggest FW800
©
2
0
0
6
L
a
C
i
e
,
a
l
l
r
i
g
h
t
s
r
e
s
e
r
v
e
d
.
7
1
0
9
2
4
0
6
0
9
0
5
Biggest FW800
User Manual & Utilities
version1.0
SATA
SATA
Gebruikershandleiding
2.2. Inhoud van de verpakking
De verpakking van de LaCie Hard Drive moet de
volgende onderdelen bevatten:
1
Informatie over LaCie Biggest Quadra
pagina 8
1
LaCie Biggest Quadra RAID met 4 SATA harde schijven
2
eSATA-kabel
3
FireWire 800 9-naar-9-pins-kabel
FireWire 800/400 9-naar-6-pins-kabel
4
Hi-Speed USB 2.0-kabel
5
Netsnoer
6
7
Drivesleutels (2)
2
5
3
6
4
8
Cd-rom van LaCie met hulpprogramma’s
9
Beknopte installatiehandleiding
BELangrijkE infOrmaTiE: Bewaar de
verpakking. Als uw drive dient te worden teruggestuurd voor herstel of onderhoud, dient dit te
gebeuren in de originele verpakking. Wanneer een
7
afzonderlijke schijf reparatie of onderhoud nodig
heeft, raadpleegt u paragraaf 6.1. Een drive ver-
wijderen of vervangen.
8
9
LaCie Biggest Quadra
Gebruikershandleiding
2.3. Specificaties
Hostinterface■
eSATA, FireWire 400, FireWire 800 en USB 2.0❖
Gewicht en afmetingen■
11,5 kg
❖
152,8 x 206,4 x 268,5 mm
❖
Bedrijfstemperatuur■
0 - 35°C❖
Informatie over LaCie Biggest Quadra
pagina 9
Luchtvochtigheid bij gebruik■
5 - 95%, zonder condensvorming❖
Luchtvochtigheid tijdens opslag■
5 - 95%, zonder condensvorming❖
Voeding■
200W; input 100~250V AC; output +5V/10A,
❖
+12V/10A, +3,3V/5A
Bschikbare capaciteit■
RAID 0 = 100%
❖
RAID 0+1 = 50%
❖
RAID 5 = 75%
❖
RAID 5+ Spare = 50%
❖
LaCie Biggest Quadra
Gebruikershandleiding
2.4. Uiterlijk van de drive
2.4.1. Vooraanzicht■
5
Schijf
Schijf
6
Schijf
Schijf
4 3
Informatie over LaCie Biggest Quadra
pagina 10
Indicator voor schijfactiviteit – Geeft aan wan-
1
neer de schijf in gebruik is. Voor meer informatie, raadpleeg paragraaf 5.1. Indicatoren voor
schijfstatus en -activiteit.
2
1
2
Indicator voor schijfstatus – Geeft de status
van de schijf aan. Voor meer informatie, raadpleeg paragraaf 5.1. Indicatoren voor schijfstatus
en -activiteit
Enter/Mute-knop – De Enter-knop wordt ge-
3
bruikt voor het instellen van de datum en tijd
en wordt tevens gebruikt om het geluid van de
waarschuwingszoemer uit te schakelen.
7
LET OP: Voorkom oververhitting en installeer
de LaCie Biggest Quadra op een goed geventileerde plaats, op zodanige wijze dat de luchtstroom tussen de controllerchips voldoende sterk is.
Zorg er tevens voor dat de ventilator niet is geblokkeerd.
Omgevingsvereisten:
Temperatuur: 0 – 35° C
Luchtvochtigheid bij gebruik: 5 – 95%, zonder
condensvorming
Luchtvochtigheid tijdens opslag: 5 - 95%, zonder
condensvorming
Afbeelding 2.4.1.
LCD-scherm – Het LCD-scherm geeft u waar-
4
schuwingen over de status en configuratie van uw
LaCie Biggest Quadra’s subsysteem en arrays.
Voor meer informatie over de LCD-schermberichten raadpleegt u paragraaf 5.2. Berichten op
het LCD-scherm.
5
Scrollknop – De scrollknop wordt gebruikt
om door de informatie op het LCD-scherm te
navigeren en wordt gebruikt voor het selecteren
van instellingen voor het instellen van de datum
en tijd.
6
Drivelades – Elke drivelade kan een één inch-
hoge 3,5-inch SATA-diskdrive bevatten.
Schijf 1 – Dit is eveneens de systeemgekozen
Hot Spare-schijf.
Schijven 2 – 4
7
Drivevergrendeling – Bescherm uw Biggest
Quadra's drives tegen onbedoelde verwijdering
en schade door het vastmaken van de drives in
hun bays. Zie paragraaf 2.6. Drivevergrende-
lingsslot.
LaCie Biggest Quadra
USB
eSATA
0 5 0-1 5-S
Gebruikershandleiding
2.4.2. Achteraanzicht■
Ventilator – De ventilator houdt uw drive koel
1
tijdens het gebruik. Zorg ervoor dat de ventilator niet geblokkeerd raakt wanneer uw drive in
gebruik is.
Aan/uit-schakelaar – De aan/uit-schakelaar is de
2
hoofdschakelaar voor de LaCie Biggest Quadra.
Informatie over LaCie Biggest Quadra
pagina 11
6
5
8 97
Netsnoeraansluiting – Hier sluit u de wissel-
3
1
stroomadapter aan die is meegeleverd met de
drive. Voor meer informatie, raadpleeg paragraaf
4.2. Het opzetten van een array.
Netvoedingsventilator – De netvoedingsventi-
4
4
lator zorgt voor ventilatie van de interne stroomtoevoer om oververhitting te voorkomen.
5
eSATA-poort – Hier sluit u de eSATA-kabel
aan die met de drive is meegeleverd. Voor meer
Afbeelding 2.4.2.
23
informatie, raadpleeg paragraaf 2.5. Kabels en
aansluitingen, 4.3. Aansluiting op een hostcom-
puter, en 11. eSATA Vraag & Antwoord.
Hi-Speed USB 2.0-poort – Hier sluit u de Hi-
6
Speed USB 2.0-kabel aan die met de drive is
meegeleverd. Voor meer informatie, raadpleeg
paragraaf 2.5. Kabels en aansluitingen, 4.3. Aan-
sluiting op een hostcomputer, en 9. USB Vraag
& Antwoord.
7
FireWire 800-poorten – Hier sluit u de Fire-
Wire 800-kabel aan die met de drive is meegeleverd. Voor meer informatie, raadpleeg paragraaf
2.5. Kabels en aansluitingen, 4.3. Aansluiting op
een hostcomputer, en 8. FireWire Vraag & Ant-
woord.
8
Seriële/RS-232-poort – De seriële/RS-232-
poort wordt gebruikt om de LaCie Biggest Quadra aan te sluiten op een terminal of een pc met
terminal waarop software voor terminalemulatie
is geïnstalleerd. De status van de LaCie Biggest
Quadra kan vervolgens op afstand worden bekeken. Voor meer informatie over firmware-updates kunt u contact opnemen met de afdeling
Technical Support van LaCie.
Keuzeschakelaars voor RAID-niveau – De
9
keuzeschakelaars voor RAID-niveau omvatten twee schakelaars voor het instellen van het
RAID-niveau. Voor meer informatie, raadpleeg
paragraaf 4.1. Het instellen van een RAID-
niveau.
LaCie Biggest Quadra
Gebruikershandleiding
2.5. Kabels en aansluitingen
2.5.1. FireWire 400- en 800-kabels en -aansluitingen■
Informatie over LaCie Biggest Quadra
pagina 12
FireWire 400, ook wel IEEE 1394 genoemd, is een
zeer snelle seriële invoer-/uitvoertechnologie voor het
aansluiten van randapparaten aan een computer of aan
elkaar. FireWire 800 is de implementatie van de nieuwe
standaard IEEE 1394b.
FireWire 800 biedt een hogere snelheid en extra bandbreedte, en maakt een grotere afstand tussen
apparaten mogelijk. FireWire 800 is ideaal voor bandbreedte-intensieve toepassingen, zoals audio, video en
afbeeldingen. Raadpleeg paragraaf 8. FireWire Vraag
& Antwoord voor meer informatie over FireWire.
FireWire-pictogrammen
Deze pictogrammen helpen u de FireWire-interface
herkennen. Ze staan op FireWire-kabels en naast de
FireWire-poortaansluitingen op bepaalde computers.
Voordelen van FireWire 800
Veelzijdige architectuur: FireWire 800 beperkt
❖
vertragingen bij arbitrage en signaalvervorming,
en biedt een hogere doorvoercapaciteit.
Neerwaartse compatibiliteit: via adapterkabels
❖
kunnen FireWire 400-apparaten gebruikmaken
van de FireWire 800-poort (op FireWire 400snelheid).
Voordelen van FireWire 400 en
FireWire 800
Hot-pluggable: apparatuur kan worden aangeslo-
❖
ten en afgekoppeld terwijl de bus in werking is.
Isochrone levering van gegevens: geen verloren
❖
frames – FireWire ondersteunt real-time levering van gegevens.
Flexibel: op één enkele bus kunnen tot 63 appa-
❖
raten worden aangesloten.
FireWire-
pictogram
FireWire-kabels
Er zijn twee categorieën FireWire-kabels in de
handel verkrijgbaar: FireWire 800-kabels die zijn uitgerust met 9-naar-9-pins-, 9-naar-6-pins- of 9-naar4-pins-aansluitingen en de originele FireWire-kabels
die zijn uitgerust met 6-naar-6-pins- of 6-naar-4pins-aansluitingen.
iLink-
pictogram
DV-
pictogram
FireWire 800 9-naar-9-pins-kabel en -kabeluiteinde
FireWire 800 9-naar-6-pins-kabel en -kabeluiteinde
iLink/DV-kabel en kabeluiteinde (afzonderlijk
verkrijgbaar)
LaCie Biggest Quadra
Gebruikershandleiding
2.5.2. Hi-Speed USB 2.0-kabels en -aansluitingen■
Informatie over LaCie Biggest Quadra
pagina 13
USB is een seriële ingangs-/uitgangstechnologie
voor het aansluiten van randapparaten op de computer of op elkaar. Hi-Speed USB 2.0 is de meest recente
implementatie van deze standaard, die de noodzakelijke
bandbreedte en gegevensoverdrachtsnelheden biedt
voor het ondersteunen van zeer snelle apparaten, zoals
harddrives, cd-/dvd-drives en digitale camera's.
Raadpleeg paragraaf 9. USB Vraag & Antwoord
voor meer informatie over het gebruik en de mogelijkheden van USB.
USB-pictogrammen
Deze pictogrammen helpen u de USB-interfaces
herkennen. Zij staan op USB-kabels en bij de USBpoortaansluitingen op bepaalde computers.
Voordelen van Hi-Speed USB 2.0
Neerwaartse compatibiliteit: Hi-Speed USB 2.0
❖
werkt met de oorspronkelijke USB-specificaties.
Hot-swappable: bij het toevoegen of verwijderen
❖
van apparaten hoeft de computer niet te worden
afgesloten of opnieuw opgestart.
USB 2.0-pictogram USB 1.1-pictogram
USB 2.0-kabels
Met de drive van LaCie wordt een Hi-Speed USB
2.0-kabel meegeleverd om een maximale gegevensoverdrachtsnelheid te waarborgen bij aansluiting op een
Hi-Speed USB 2.0-poort. Deze kabel werkt ook bij
aansluiting op een USB-poort, maar in dat geval zijn de
overdrachtsnelheden van USB 1.1 van kracht.
USB 2.0-kabeluiteinden
LaCie Biggest Quadra
S-ATA
S-ATA
Gebruikershandleiding
2.5.3. eSATA-kabels en -aansluitingen■
Uw LaCie Biggest Quadra maakt gebruik van de
meest recente SATA-technologie, waardoor interface(of bus) overdrachtsnelheden tot 3 Gbit/s mogelijk worden. De SATA-technologie is aanvankelijk ontwikkeld
als interne interface ter verbetering van de inwendige
verbindingen. Snel daarna werd eSATA, oftewel externe SATA, ontwikkeld, waarmee het mogelijk werd om
afgeschermde kabels buiten de pc te gebruiken.
eSATA-technologie is ontwikkeld voor stevigheid
en duurzaamheid. eSATA-aansluitstukken hebben geen
'L'-vormig ontwerp zoals andere SATA-aansluitstukken
hebben. Bovendien zijn de geleiders verticaal afwijkend
en kleiner om te voorkomen dat er onbeschermde interne kabels worden gebruikt bij externe toepassingen.
Informatie over LaCie Biggest Quadra
pagina 14
eSATA-pictogrammen
Dit pictogram helpt u de eSATA-interfaces gemakkelijk te herkennen. Zij staan op eSATA-kabels en bij
de eSATA-poortaansluitingen op bepaalde computers.
Pictogram voor eSATA 1,5 Gbit/s
eSATA-kabels
Met de drive van LaCie wordt een eSATA-kabel
meegeleverd, zodat een maximale gegevensoverdrachtsnelheid is gewaarborgd bij aansluiting op een eSATApoort.
eSATA-kabel en -kabeluiteinde
LaCie Biggest Quadra
Gebruikershandleiding
2.6. Drivevergrendelingsslot
Informatie over LaCie Biggest Quadra
pagina 15
De drivelades van de Biggest Quadra kunnen
vergrendeld worden met de bijgeleverde sleutels om
toevallige verwijdering en beschadiging te voorkomen.
LaCie adviseert de drivelades vergrendeld te houden
terwijl de Biggest Quadra in gebruik is.
Om een drivelade te vergrendelen:
Controleer of de drivelade volledig in de bay zit.
1.
Steek de sleutel in het slot.
2.
Draai de sleutel naar rechts tot de pijl op het slot
3.
in lijn is met het symbool voor “gesloten” (A). Zie
Afbeelding 2.6.
Om een drivelade te ontgrendelen:
Steek de sleutel in het slot.
1.
Draai de sleutel naar links tot de pijl op het slot in
2.
lijn is met het symbool voor “open” (B). Zie Afbeelding 2.6.
BELangrijkE infOrmaTiE: De drive-
ladesleutels hebben dezelfde afmetingen als moersleutels van 5 mm. Als u de sleutels die met uw
Biggest Quadra worden geleverd niet kunt vinden,
kunt u ook de moersleutels van 5 mm gebruiken
om uw drivelades te openen.
LET OP: Om onverwacht of per ongeluk uit-
trekken van de drivelades te voorkomen, adviseert
LaCie om uw drivelades gesloten te houden wanneer de Biggest Quadra in gebruik is.
Altijd eerst de drivelades ontgrendelen voor
ze te verwijderen uit of ze te installeren in de
systeemtoren. Het niet in acht nemen hiervan
kan de drives beschadigen en de garantie doen
vervallen.
Afbeelding 2.6.
LaCie Biggest Quadra
This diagram represents a
RAID 0 array, consisting of
four disks, which are
connected to the Controller.
Data blocks are distributed
across all of the disks in the
array.
A
E
I
M
B
F
J
N
C
G
K
O
D
H
L
Etc...
E
D
C
B
A
CONTROLLER
Gebruikershandleiding
3. Inzicht in RAID
Inzicht in RAID
pagina 16
De LaCie Biggest Quadra is bij levering voorgeconfigureerd op RAID-niveau 5, maar ondersteunt nog vier
andere RAID-niveaus: 0, 0 + 1, 5 en 5 + Hot Spare. Aan
de hand van dit hoofdstuk kunt u bepalen welk RAIDniveau het meest geschikt is voor uw toepassing.
3.1. RAID 0
Striped diskarray zonder fouttolerantie
Dit niveau, dat ook wel stripeset wordt genoemd,
biedt hoge overdrachtsnelheden en is bij uitstek geschikt voor grote blokken gegevens waarbij snelheid
van het allergrootste belang is. RAID 0 implementeert
een striped diskarray, waarbij alle harde schijven aan elkaar zijn gekoppeld tot één grote samengestelde harde
schijf. In deze configuratie worden gegevens opgedeeld
in blokken en wordt elk blok weggeschreven naar een
afzonderlijke diskdrive binnen de array. De I/O-prestaties worden drastisch opgevoerd door de I/O-werkbelasting te verdelen over verschillende schijven. In deze
array gaan echter alle gegevens verloren als één schijf
een storing vertoont.
Aanbevolen gebruik■
Videoproductie en -bewerking
❖
Beeldbewerking
❖
Pre-presstoepassingen
❖
Toepassingen waarbij een grote bandbreedte
❖
is vereist
Kenmerken en voordelen■
Gegevens worden onderverdeeld in blokken en
❖
elk blok wordt weggeschreven naar een afzonderlijke diskdrive
De I/O-prestaties worden verbeterd door de
❖
werkbelasting te verdelen over meerdere drives
De overhead wordt teruggedrongen omdat er
❖
geen berekeningen voor de pariteit worden uitgevoerd
Eenvoudig en gemakkelijk te implementeren
❖
ontwerp
De opslagcapaciteit wordt bepaald door de kleinste
schijf in de array, en de capaciteit van de kleinste schijf
wordt toegepast op alle overige schijven in de array.
Als u dus bijvoorbeeld vier schijven hebt geïnstalleerd
variërend qua capaciteit van 40 GB tot 80 GB, ziet uw
systeem nadat de RAID 0-array is gebouwd één harde
schijf van 160 GB (40 GB x 4).
Hoewel dit een zeer eenvoudige en makkelijk toe
te passen opzet is, mag RAID 0 eigenlijk niet worden
gebruikt in een bedrijfskritische opgeving. Als slechts
één schijf een storing vertoont, gaan immers alle gegevens in de complete array verloren.
Afbeelding 3.1.
LaCie Biggest Quadra
This diagram represents a
RAID 0 +1 array, consisting of
four disks, which are
connected to the Controller.
The Controller creates two
matching RAID 0 arrays on
the four disks.
E
D
C
B
A
CONTROLLER
A
C
E
G
B
D
F
H
R0 R0
A
C
E
G
B
D
F
H
R1
Gebruikershandleiding
3.2. RAID 0 + 1
Inzicht in RAID
pagina 17
Hoge gegevensoverdrachtsnelheid
Op dit niveau worden striping en spiegeling gecombineerd, waardoor een volledige gegevensredundantie
ontstaat en de gegevens zijn beschermd bij storingen
aan meerdere drives (op voorwaarde dat de gegevens op
één van elk paar gespiegelde drives intact zijn).
De opslagcapaciteit in deze configuratie wordt bepaald door de capaciteit van de kleinste schijf met twee
te vermenigvuldigen. Als er bijvoorbeeld vier drives zijn
geïnstalleerd waarbij de capaciteit varieert van 40 GB tot
70 GB, is er een totale capaciteit beschikbaar, als RAID
0+1-array, van 80 GB (40 GB x 2). In deze configuratie
moet u over een even aantal schijven beschikken, zodat
u bij de LaCie Biggest Quadra dus vier harde schijven
zou moeten installeren.
Aanbevolen gebruik■
Beeldbewerkingstoepassingen
❖
Kenmerken en voordelen■
Geïmplementeerd als een gespiegelde array met
❖
RAID 0-arrays als segmenten
Dezelfde fouttolerantie als RAID-niveau 5
❖
Overhead bij fouttolerantie is gelijk aan die
❖
bij spiegeling
Hoge I/O-snelheden zijn mogelijk dankzij
❖
gebruik van meerdere striped segmenten
Uitstekend geschikt voor gebruikers die krachtige
❖
prestaties nodig hebben zonder dat een maximale
betrouwbaarheid is vereist
Algemene bestandsserver
❖
Afbeelding 3.2.
LaCie Biggest Quadra
This diagram represents a
RAID 5 array, consisting of
four disks, which are
connected to the Controller.
Parity blocks are represented
by the letter P.
A
D
PJKL
G
B
E
J
C
H
K
F
I
E
D
C
B
A
CONTROLLER
PABC
L
PGHI
PDEF
Gebruikershandleiding
3.3. RAID 5
Inzicht in RAID
pagina 18
Onafhankelijke gegevensschijven met gedistribueerde
pariteitsblokken
Dit is het meest veelzijdige RAID-niveau en biedt
hoge I/O-transactiesnelheden, waarvan met name toepassingen profiteren die een groot aantal gelijktijdige
aanvragen verwerken. Als één schijf in een RAID 5array een storing vertoont, kunnen de verloren gegevens
opnieuw worden opgebouwd met behulp van de resterende functionele schijven.
In wezen is RAID-niveau 5 een stripeset met
pariteit, die alleen kan worden geïmplementeerd als ten
minste drie schijven beschikbaar zijn. In deze configuratie worden gegevens opgeslagen verdeeld over meerdere
harde schijven, zoals in een RAID 0-array, maar wordt
tevens pariteitsinformatie over de schijven opgeslagen.
Deze pariteitsinformatie zorgt voor de fouttolerantiebescherming. Als één harde schijf in de set een storing vertoont, kunnen de gegevens op die schijf opnieuw worden
opgebouwd met behulp van de pariteitsinformatie op de
andere harde schijven. Aangezien de pariteitsgegevens
zijn opgeslagen door de hele array heen, wordt ook de
beschikbare opslagcapaciteit gemaximaliseerd voor alle
schijven in de array terwijl toch gegevensredundantie
beschikbaar is.
Aanbevolen gebruik■
Bestands- en toepassingsservers
❖
Databaseservers
❖
Web-, e-mail- en nieuwsservers
❖
Intranetservers
❖
Kenmerken en voordelen■
Hoogste leessnelheid bij gegevenstransacties
❖
Gemiddelde schrijfsnelheid bij
❖
gegevenstransacties
Hoge mate van efficiëntie door een lage verhou-
❖
ding tussen ECC- (pariteit) en gegevensschijven
Goede gecombineerde overdrachtsnelheid
❖
De opslagcapaciteit in een RAID-niveau 5-configuratie is het resultaat van een wiskundige uitdrukking
waarbij gegevens van de drives met elkaar worden vergeleken en de pariteit wordt berekend. De opslagcapaciteit
wordt in deze situatie berekend door het aantal schijven
in de array, min één, te vermenigvuldigen met de capaciteit van de kleinste schijf in de array. Als een RAID
5-array dus bijvoorbeeld uit vier drives bestaat met een
capaciteit van respectievelijk 40 GB, 50 GB, 60 GB en
70 GB, bedraagt de totale capaciteit 120 GB [3 (4 schijven – 1 schijf ) x 40 = 120 GB].
Afbeelding 3.3.
