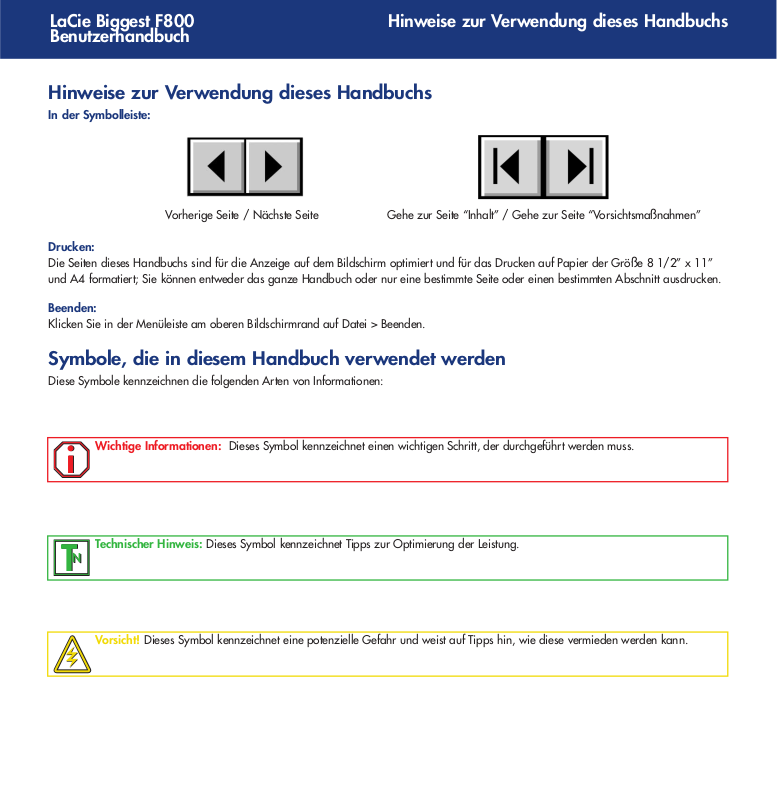

Hinweise zur Verwendung dieses Handbuchs

LaCie Biggest F800 Benutzerhandbuch

Hinweise zur Verwendung dieses Handbuchs

In der Symbolleiste:

Drucken:

Die Seiten dieses Handbuchs sind für die Anzeige auf dem Bildschirm optimiert und für das Drucken auf Papier der Größe 8 1/2” x 11” und A4 formatiert; Sie können entweder das ganze Handbuch oder nur eine bestimmte Seite oder einen bestimmten Abschnitt ausdrucken.

Beenden:

Klicken Sie in der Menüleiste am oberen Bildschirmrand auf Datei > Beenden.

Symbole, die in diesem Handbuch verwendet werden

Diese Symbole kennzeichnen die folgenden Arten von Informationen:

Vorherige Seite / Nächste Seite

Gehe zur Seite “Inhalt” / Gehe zur Seite “Vorsichtsmaßnahmen”

Wichtige Informationen:

Dieses Symbol kennzeichnet einen wichtigen Schritt, der durchgeführt werden muss.

Technischer Hinweis:

Dieses Symbol kennzeichnet Tipps zur Optimierung der Leistung.

Vorsicht!

Dieses Symbol kennzeichnet eine potenzielle Gefahr und weist auf Tipps hin, wie diese vermieden werden kann.

Inhaltsverzeichnis

Seite 2

LaCie Biggest F800 Benutzerhandbuch

Inhaltsverzeichnis

Vorwort 5 Warnhinweise 7

1. Einleitung 8

1.1. Was kann Ihre LaCie Biggest F800? 8

2. Ihre LaCie Biggest F800 9

2.1. Mindestsystemvoraussetzungen 9

2.1.1. Mac 9

2.1.2. Windows 10

2.2. Packungsinhalt 11

2.3. Laufwerksansichten 12

2.3.1. Vorderansicht 12

2.3.2. Rückansicht 13

2.4. Kabel und Anschlüsse 15

2.4.1. FireWire 15

2.4.2. USB 16

3. Was ist RAID? 17

3.1. RAID0 17

3.2. RAID 0 + 1 18

3.3. RAID 5 und RAID 5 + Hot Spare 19

4. Einrichten der LaCie Biggest F800 21

4.1. Einstellen des RAID-Levels 22

4.1.1. RAID5 23

4.1.2. RAID 5 + Hot Spare 23

4.1.3. RAID0 24

4.1.4. RAID 0 + 1 24

4.2. Erstellen eines Array 25

4.3. Anschließen an einen Host–Computer 27

4.3.1. FireWire 800 28

4.3.2. Hi–Speed USB 2.0 29

4.4. Einstellen von Datum und Uhrzeit 30

4.5. Formatieren und Partitionieren der LaCie Biggest F800 31

Inhaltsverzeichnis

Seite 3

LaCie Biggest F800 Benutzerhandbuch

4.5.1. Mac 32

4.5.2. Windows 34

5. Verwendung der LaCie Biggest F800 36

5.1. Festplatten–Status– und Aktivitätsanzeige 36

5.2. LCD–Display–Meldungen 36

5.2.1. Initialisierungsmeldungen 37

5.2.2. Wiederherstellungsmeldungen 38

5.2.3. Fehlermeldungen 39

5.2.3.1. RAID–Fehlermeldungen 39

5.2.3.2. Festplattenfehlermeldung 39

5.2.3.3. Lüfterfehlermeldung 39

5.2.3.4. RAID–Konfigurationsfehlermeldung 40

5.2.3.5. Fehlermeldung bei Überhitzung 40

5.2.4. RAID– und Festplatten–Statusmeldungen 41

5.2.4.1. Einschalten 41

5.2.4.2. Festplatteninitialisierung 41

5.2.4.3. Ready 41

5.2.4.4. RAID–Level 41

5.2.5. RAID– und Festplatten–Informationsmeldungen 42

5.2.5.1. Festplatteninformationen 42

5.2.5.2. Firmware–Version 42

5.2.5.3. Informationen zu Lüfter und Temperatur 42

5.2.5.4. Seriennummer 42

6. Pflegen der LaCie Biggest F800 43

6.1. Aus–/Einbauen einer Festplatte 43

6.2. Firmware–Aktualisierungen 43

7. Technische Hinweise 45

7.1. Dateisystemformate 45

7.1.1. Mac 45

7.1.2. Windows 46

7.2. Verfügbarer Speicherplatz 47

7.3. Optimieren von Datenübertragungen 47

7.3.1. FireWire 800–Anschlüsse und Leistung 48

7.3.2. Hi–Speed USB 2.0–Anschlüsse und Leistung 49

Inhaltsverzeichnis

Seite 4

LaCie Biggest F800 Benutzerhandbuch

8. Fragen und Antworten zu FireWire 50

9. Fragen und Antworten zu USB 52

10. Fehlersuche 54

11. Kontaktaufnahme mit dem Kundendienst 57

12. Garantie 59

Vorwort

Seite 5

LaCie Biggest F800 Benutzerhandbuch

Hinweise zum Copyright

Copyright © 2004/2005 LaCie. Alle Rechte vorbehalten. Diese Veröffentlichung darf ohne die vorherige schriftliche Genehmigung von LaCie weder ganz noch auszugsweise vervielfältigt, wiedergegeben, abrufbar gespeichert oder in irgendeiner Form oder elektronisch, mechanisch, als Fotokopie, Aufzeichnung oder auf andere Weise übermittelt werden.

Marken

Apple, Mac, Macintosh und FireWire sind eingetragene Marken von Apple Computer, Inc. Microsoft, Windows NT, Windows 98, Windows 98 SE, Windows 2000, Windows Millennium Edition und Windows XP sind eingetragene Marken von Microsoft Corporation. Sony und iLink sind eingetragene Marken von Sony Electronics. Andere Marken in diesem Handbuch sind Eigentum der jeweiligen Inhaber.

Änderungen

Der Inhalt dieses Handbuchs dient zu Ihrer Information und kann ohne Vorankündigung geändert werden. Bei der Erstellung dieses Dokuments wurde sorgfältig auf Genauigkeit geachtet. LaCie übernimmt jedoch keine Haftung für falsche oder fehlende Informationen in diesem Dokument oder für die Verwendung der enthaltenen Informationen. LaCie behält sich das Recht vor, das Produktdesign oder das Produkthandbuch ohne Vorbehalt zu ändern oder zu überarbeiten. LaCie ist nicht verpflichtet, auf solche Änderungen oder Überarbeitungen hinzuweisen.

FCC–Erklärung:

HINWEIS: Das Gerät wurde getestet und erfüllt die Anforderungen für digitale Geräte der Klasse B gemäß Teil 15 der FCC–Vorschriften. Die Grenzwerte sind darauf ausgelegt, einen angemessenen Schutz gegen schädliche Störungen bei einer Installation im Wohnbereich zu bieten. Dieses Gerät erzeugt, verwendet und strahlt eventuell Funkfrequenzenergien aus. Wenn das Gerät nicht in Übereinstimmung mit den Anweisungen installiert und betrieben wird, kann es schädliche Störungen der Funkkommunikation verursachen. Es kann jedoch nicht garantiert werden, dass bei bestimmten Installationen keine Störungen auftreten. Bei einer Störung des Radio– oder Fernsehempfangs durch dieses Gerät (dies kann durch Aus– und Einschalten des Geräts festgestellt werden), sollten Sie versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Empfangsantenne neu ausrichten oder an einem anderen Ort anbringen.

• Abstand zwischen dem Gerät und dem Empfänger vergrößern.

• Stecken Sie das Gerät und den Empfänger in Steckdosen unterschiedlicher Stromkreise ein.

• Den Händler oder einen erfahrenen Radio– und Fernsehtechniker zu Rate ziehen. Verwenden Sie für den Anschluss von E/A–Geräten an diese Festplatte nur abgeschirmte Kabel.

Auf Erfüllung der FCC–Normen geprüft

FÜR ZUHAUSE UND DAS BÜRO

LaCie Biggest F800

Vorsicht!

Änderungen, die vom Hersteller nicht genehmigt wurden, können zum Erlöschen der Betriebsgenehmigung führen.

Vorsicht!

Damit die FCC–Emissionsgrenzwerte eingehalten und Störungen des Rundfunk– und Fernsehempfangs verhindert

werden, muss ein abgeschirmtes Anschlusskabel verwendet werden. In jedem Fall darf nur das mitgelieferte Anschlusskabel

Vorwort

Seite 6

LaCie Biggest F800 Benutzerhandbuch

Canada Compliance Statement (Rechtshinweis für Kanada)

Dieses digitale Gerät der Klasse A erfüllt alle Anforderungen der Canadian Interference–Causing Equipment Regulations (kanadische Vorschriften für störungserzeugende Geräte).

Erklärung des Herstellers für die CE–Zertifizierung

Wir, LaCie, erklären hiermit, dass dieses Produkt den folgenden europäischen Normen und Richtlinien entspricht: Klasse B EN60950, EN55022, EN50082–1, EN61000–3–2 Mit Bezug auf die folgenden Bedingungen: 73/23/EWG Niederspannungsrichtlinie 89/336/EWG EMV–Richtlinie

Warnhinweise

Seite 7

LaCie Biggest F800 Benutzerhandbuch

Sicherheitsvorschriften und Vorsichtsmaßnahmen

Wartungsarbeiten an diesem Gerät dürfen nur von entsprechend qualifizierten Personen durchgeführt werden.

• Lesen Sie dieses Benutzerhandbuch sorgfältig durch und beachten Sie beim Installieren des Geräts die entsprechenden Anweisungen.

• Öffnen Sie die LaCie Biggest F800 nicht und versuchen Sie nicht, sie zu zerlegen oder Änderungen daran vorzunehmen. Führen Sie niemals metallische Objekte in das Laufwerk ein, da dies einen elektrischen Schlag, Feuer, einen Kurzschluss oder gefährliche Emissionen verursachen kann. Die Komponenten der LaCie Biggest F800 können nicht vom Benutzer gewartet werden. Falls das Gerät nicht korrekt funktioniert, lassen Sie es von einem qualifizierten Mitarbeiter des technischen Kundendienstes von LaCie überprüfen.

• Setzen Sie das Gerät niemals Regen aus und halten Sie es von Wasser und Feuchtigkeit fern. Stellen Sie niemals mit Flüssigkeit gefüllte Behälter auf die LaCie Biggest F800, da deren Inhalt in die Öffnungen des Geräts gelangen könnte, wodurch sich die Gefahr eines elektrischen Schlags, von Kurzschlüssen, Feuer oder Verletzungen erhöht.

• Stellen Sie sicher, dass der Computer und die LaCie Biggest F800 geerdet sind. Wenn die Geräte nicht geerdet sind, erhöht sich das Risiko eines Stromschlags.

Allgemeine Verwendungshinweise

• Setzen Sie die LaCie Biggest F800 keinen Temperaturen aus, die außerhalb des Bereichs von 0 bis 35 °C (32 bis 95 °F) liegen, und keiner Betriebsluftfeuchtigkeit von mehr als 5–95 %, nicht kondensierend, und keine Lagerluftfeuchtigkeit von mehr als 5–75 %, nicht kondensierend. Dadurch könnte die LaCie Biggest F800 beschädigt bzw. das Gehäuse verformt werden. Stellen Sie die LaCie Biggest F800 nicht in der Nähe von Wärmequellen auf und setzen Sie sie nicht direktem Sonnenlicht aus (auch nicht durch ein Fenster). Auch sehr kalte bzw. feuchte Umgebungen können zu Schäden an der LaCie Biggest F800 führen.

• Ziehen Sie stets das Netzkabel aus der Steckdose, wenn das Risiko eines Blitzeinschlags besteht oder die LaCie Biggest F800 während eines längeren Zeitraums nicht verwendet wird, da sich sonst die Gefahr von Stromschlägen, Feuer oder Kurzschlüssen erhöht.

• Verwenden Sie nur das mit dem Gerät mitgelieferte Netzteil.

• Stellen Sie die LaCie Biggest F800 nicht in der Nähe anderer Elektrogeräte auf, wie Fernsehgeräte, Radios oder Lautsprecher. Dadurch kann der Betrieb der anderen Geräte beeinträchtigt werden.

• Stellen Sie die LaCie Biggest F800 nicht in der Nähe von Quellen für magnetische Störungen auf, wie z. B. Computerbildschirme, Fernsehgeräte oder Lautsprecher. Durch magnetische Störungen kann der Betrieb und die Stabilität der LaCie Biggest F800 beeinträchtigt werden.

• Stellen Sie keine schweren Objekte auf die LaCie Biggest F800 und üben Sie keine übermäßige Kraft auf sie aus.

• Üben Sie keine übermäßige Kraft auf die LaCie Biggest F800 aus. Falls Sie am Gerät eine Fehlfunktion entdecken, schlagen Sie in diesem Handbuch im Kapitel Fehlersuche

nach.

• Halten Sie die LaCie Biggest F800 möglichst von Staub frei, auch bei der Lagerung. Staub kann sich im Inneren des Geräts ansammeln und die Gefahr von Schäden oder Funktionsstörungen erhöhen.

• Reinigen Sie die Oberfläche der LaCie Biggest F800 niemals mit Lösungsmitteln, Farbverdünnern, Reinigungsmitteln oder anderen chemischen Produkten. Diese Produkte können das Gehäuse des Geräts verformen und ausbleichen. Reinigen Sie das Gerät stattdessen mit einem weichen, trockenen Tuch.

• Bauen Sie eine Festplatte nicht aus dem Laufwerksschacht aus. Wird eine Festplatte von einer anderen Person als einem befugten Mitarbeiter des technischen Kundendienstes von LaCie ausgebaut, erlischt die Garantie.

Vorsicht!

Wenn die oben genannten Vorsichtsmaßnahmen nicht beachtet werden, erlischt eventuell die Garantie für die LaCie

Biggest F800.

1. Einleitung

Seite 8

LaCie Biggest F800 Benutzerhandbuch

1. Einleitung

Wir beglückwünschen Sie zum Kauf der neuen Biggest F800 von LaCie. Dieses leistungsfähige und überaus flexible RAID–Untersystem (Redundant Array of Independent/Inexpensive Disks – Redundante Gruppe unabhängiger/kostengünstiger Festplatten) eignet sich hervorragend für die Integration von Datenbanken, Bildbearbeitungssystemen und von E–Mail– und Webservern.

Die RAID–Technologie bietet eine der besten Möglichkeiten zum Schutz Ihrer Daten, weil sie eine höhere Leistung, größere Datenintegrität und eine höhere Verfügbarkeit bietet als herkömmliche Festplattenspeichersysteme. Wegen der Bereitstellung der Einzelfehlererkennung und von redundanten Informationen zur Wiederherstellung des Originals bei Ausfall einer Festplatte eignet sich ein RAID–System ideal für den Schutz wertvoller Daten und erhöht gleichzeitig die Systemleistung.

Die LaCie Biggest F800 ist der entscheidende Schritt hin zu einer flexiblen RAID–Lösung, weil sie drei unterschiedliche RAID–Levels (0, 0+1 und 5) verwalten kann und auch die Option RAID 5 + Hot Spare bietet. Mit der intelligenten Online–Wiederherstellung kann bei der LaCie Biggest F800 ein Laufwerk als Hot–Spare–Einheit definiert werden, so dass die LaCie Biggest F800 bei Ausfall eines Laufwerks die darauf befindlichen Daten problemlos auf dem Hot–Spare–Laufwerk wiederherstellt.

1.1. Was kann Ihre LaCie Biggest F800?

• Unterstützt leistungsfähiges RAID 0, 0+1, 5 und RAID 5 mit Spare Disk

• Hotswap–fähige Festplatten bieten Sicherheit und Wiederherstellbarkeit

• Einfache Installation auf PC oder Mac – kein Treiber erforderlich

Wichtige Informationen:

Für den Verlust, die Beschädigung oder Zerstörung von Daten während des Betriebs eines LaCie

Laufwerks haftet ausschließlich der Benutzer; in keinem Fall haftet LaCie für die Wiederherstellung dieser Daten. Um Datenverlust zu vermeiden, empfiehlt LaCie dringend, ZWEI Kopien Ihrer Daten zu erstellen; eine Kopie zum Beispiel auf Ihrer externen Festplatte und eine zweite Kopie auf Ihrer internen Festplatte, einer weiteren externen Festplatte oder einem anderen Wechselspeicher wie beispielsweise CD, DVD oder Band. LaCie bietet eine komplette Reihe von CD–, DVD– und Bandlaufwerken an; sollten Sie nähere Informationen zur Datensicherung wünschen, lesen Sie bitte im LaCie–Weißbuch die Abschnitte zu Methodik und Technologie von Datensicherungen nach.

2. Ihre LaCie Biggest F800

Seite 9

LaCie Biggest F800 Benutzerhandbuch

2. Ihre LaCie Biggest F800

2.1. Mindestsystemvoraussetzungen

Unterstützte RAID–Levels:

• Hardware–RAID–Level 0, 0+1, 5 und 5 mit Spare Disk

• Hotswap–fähige Festplatten

• Automatische Online–Wiederherstellung

2.1.1. Mac

FireWire 800

Hardware–Voraussetzungen für FireWire 800:

• G4 mit einer FireWire 800/IEEE 1394b–Schnittstellenkarte

Systemvoraussetzungen für FireWire 800:

• Mac OS 10.2.8 oder höher

Fir

eWire 400

Hardware–Voraussetzungen für FireWire 400:

• G3 oder höher mit einer FireWire 400/IEEE 1394a–Schnittstellenkarte

Systemvoraussetzungen für FireWire 400:

• Mac OS 9.x (Unterstützung von Apple FireWire 2.3.3 und höher) oder Mac OS10.x

Hi–Speed USB 2.0

Hardware–Voraussetzungen für USB:

• G3 oder höher mit USB 2.0– oder 1.1–Schnittstellenkarte

Systemanforderungen für USB:

• Mac OS 9.x und Mac 10.x (Apple–USB–Support

1.3.5 oder höher)

Unterstützte Festplatten:

• Parallel ATA–100/133

Technischer Hinweis:

Mac–Benutzer!

USB–Anschlussmöglichkeiten: Für optimale Leistung auf Computern mit Mac OS wird die Verwendung der FireWire–Schnittstelle empfohlen, sofern Sie nicht über einen G5 verfügen oder Mac OS 10.2.8 oder höher auf einem Computer mit Hi–Speed USB 2.0 PC–Card oder PCI–Karte ausführen. Die Versionen von Mac OS vor Mac OS 10.2.8 bieten keine Unterstützung für die Übertragungsraten von Hi–Speed USB 2.0, so dass die Übertragung auf die langsameren Raten von USB 1.1 beschränkt bleibt.

2. Ihre LaCie Biggest F800

Seite 10

LaCie Biggest F800 Benutzerhandbuch

2.1.2. Windows

FireWire 800

Hardware–Voraussetzungen für FireWire 800:

• Pentium III–kompatibler Prozessor oder höher mit einer Schnittstellenkarte des Typs FireWire 800/IEEE 1394b

• Mind. 128 MB RAM

Systemvoraussetzungen für FireWire 800:

• Windows 2000 oder Windows XP

Fir

eWire/IEEE 1394/iLink

Hardware–Voraussetzungen für FireWire 400:

• Pentium II–kompatibler Prozessor oder höher mit einer

FireWire/IEEE 1394/iLink–Schnittstellenkarte (kompatibel mit SBP–2)

für Massenspeichergeräte.

• Mind. 64 MB RAM

Systemvoraussetzungen für FireWire 400:

• Windows 2000 oder Windows XP

Hi–Speed USB 2.0

Hardware–Voraussetzungen für USB:

• Pentium II–kompatibler Prozessor oder höher mit einer USB 2.0– oder 1.1–Schnittstellenkarte

• Mind. 32 MB RAM

Systemanforderungen für USB:

• Windows 2000 oder Windows XP

Technischer Hinweis:

Windows 2000–Benutzer! Damit

die LaCie Biggest F800 von Ihrem Computer an der FireWire/IEEE 1394–Schnittstelle erkannt wird, muss das Windows Service Pack 3 auf Ihrem System installiert sein. Klicken Sie zur Überprüfung Ihrer Konfiguration mit der rechten Maustaste auf Arbeitsplatz und wählen Sie Eigenschaften. Das Dialogfeld Systemeigenschaften wird geöffnet. Klicken Sie auf die Registerkarte Allgemein; hier sehen Sie, welche Windows–Version derzeit installiert ist.

2. Ihre LaCie Biggest F800

Seite 11

LaCie Biggest F800 Benutzerhandbuch

2.2. Packungsinhalt

Im Lieferumfang Ihrer LaCie Biggest F800 muss Folgendes enthalten sein:

LaCie Biggest F800 RAID–Untersystem–Tower und 4 Laufwerkschächte mit Festplatten

FireWire 800–Kabel (9/9–polig)

FireWire 800/400–Kabel (9/6–polig)

Hi–Speed USB 2.0–Kabel

Serielles bzw. RS–232–Kabel

Netzkabel

CD–ROM mit LaCie Biggest F800–Software

LaCie Biggest F800–Installationsanleitung

Wichtige Informationen:

Bewahren Sie bitte die Verpackung auf. Wenn der LaCie Biggest F800 RAID–Untersystem–Tower

repariert oder gewartet werden muss, ist er in der Originalverpackung einzusenden. Falls eine einzelne Festplatte repariert oder gewartet werden muss, siehe Abschnitt 6.1. Aus–/Einbauen einer Festplatte

5 6

2. Ihre LaCie Biggest F800

Seite 12

LaCie Biggest F800 Benutzerhandbuch

2.3. Laufwerksansichten

2.3.1. Vorderansicht

Laufwerksschächte – In jeden Laufwerksschacht kann ein

Parallel ATA/IDE–Festplattenlaufwerk mit einer Höhe von 1 Zoll und einem Durchmesser von 3,5 Zoll eingesetzt werden.

Festplatte 1 – Dies ist auch die standardmäßige Hot–Spare– Festplatte. Festplatte 2 – Festplatte 3 – Festplatte 4 –

LCD–Display – Auf dem LCD–Display werden Status und Konfiguration des Untersystems und der Arrays Ihrer LaCie Biggest F800 angezeigt. Nähere Informationen über die LCD–Display–Meldungen finden Sie in Abschnitt

5.2. LCD–Display–Meldungen

Menü–Taste – Mit der Menü–Taste navigieren Sie durch die Informationen auf dem LCD–Display und wählen die Einstellungen für Datum und Uhrzeit.

Enter–Taste – Mit der Enter–Taste können Sie Datum und Uhrzeit einstellen und den Summer stummschalten.

Festplatten–Statusanzeige – Zeigt den Status der Festplatte an. Weitere Informationen finden Sie in Abschnitt

5.1. Festplattenstatus– und Aktivitätsanzeigen

Festplatten–Aktivitätsanzeige – Zeigt den Zugriff auf die Festplatte an. Weitere Informationen finden Sie in Abschnitt

5.1. Festplatten – Status– und Aktivitätsanzeige

2. Ihre LaCie Biggest F800

Seite 13

LaCie Biggest F800 Benutzerhandbuch

2.3.2. Rückansicht

Netzteilanschluss

Lüfter–Statusanzeige

Netzschalter

Lüfter

RAID–Level–Auswahlschalter

Serieller bzw. RS–232–Anschluss

FireWire 800–Anschlüsse

Hi–Speed USB 2.0–Anschluss

Netzstatusanzeige

5678

1 2

FAN

POWER

2. Ihre LaCie Biggest F800

Seite 14

LaCie Biggest F800 Benutzerhandbuch

RAID–Level–Auswahlschalter – Bei den RAID–Level–Auswahlschaltern handelt es sich um zwei Schalter, mit denen das RAID–Level

eingestellt wird. Weitere Informationen finden Sie in Abschnitt 4.1. Einstellen des RAID–Levels

Serieller bzw. RS–232–Anschluss – Über den seriellen bzw. RS–232–Anschluss wird die LaCie Biggest F800 an ein Terminal oder an einen mit einem Terminal ausgestatteten PC mit Terminal–Emulationssoftware angeschlossen. Der Status der LaCie Biggest F800 kann per Fernzugriff angezeigt werden. Weitere Informationen finden Sie im Abschnitt 6.2. Fir

mware–Aktualisierungen.

FireWire 800–Anschlüsse – Hier stecken Sie das FireWire 800–Kabel ein, das mit dem Laufwerk geliefert wurde. Weitere

Informationen finden Sie in den Abschnitten 2.4.1. Kabel und Anschlüsse – Fir

eWire, 4.3.1. Anschließen an einen Host–Computer

– FireWire 800 und 8. Fragen und Antworten zu FireWire.

Hi–Speed USB 2.0–Anschluss – Hier wird das mit dem Laufwerk mitgelieferte Hi–Speed USB 2.0–Kabel angeschlossen. Weitere

Informationen finden Sie in den Abschnitten 2.4.2. Kabel und Anschlüsse – USB

, 4.3.2. Anschließen an einen Host–Computer –

Hi–Speed USB 2.0 und 9. Fragen und Antwor

ten zu USB

Netzstatusanzeige – Von dieser LED wird der Status der Stromversorgung angezeigt. Im Normalbetrieb leuchtet die LED grün; die LED leuchtet nicht, wenn am Gerät kein Strom anliegt oder das Gerät ausgeschaltet ist.

Netzteilanschluss – Hier wird das Netzteil eingesteckt, das mit dem Laufwerk geliefert wurde. Weitere Informationen finden Sie im Abschnitt 4.2. Erstellen eines Ar

ray.

Lüfter–Statusanzeige – Von dieser LED wird der Status des Lüfters angezeigt. Im Normalbetrieb ist diese LED aus; die LED leuchtet

rot, wenn der Lüfter ausgefallen ist. Weitere Informationen finden Sie in den Abschnitten 5.2.3.3. Lüfter

fehlermeldung und

5.2.5.3. Infor

mationen zu Lüfter und Temperatur.

Netzschalter – Mit dem Netzschalter schalten Sie die LaCie Biggest F800 ein und aus.

Lüfter – Verhindert das Überhitzen des Laufwerks im Betrieb. Diese Öffnungen dürfen nicht verdeckt werden, wenn das Laufwerk

in Betrieb ist.

Vorsicht!

Um ein Überhitzen zu vermeiden, muss die LaCie Biggest F800 in einem gut belüfteten Bereich so installiert werden, dass die Controller–Chips in ausreichendem Maße von Luft umströmt werden. Achten Sie außerdem darauf, dass der Lüfter nicht abgedeckt wird. Umweltanforderungen: Temperatur: 0–35 °C (32–95 °F) Betriebsfeuchtigkeit: 5–95 % nicht kondensierend Lagerfeuchtigkeit: 5–75 % nicht kondensierend

2. Ihre LaCie Biggest F800

Seite 15

LaCie Biggest F800 Benutzerhandbuch

2.4. Kabel und Anschlüsse

2.4.1. FireWire

Bei der FireWire 400–Technologie, die auch unter der Bezeichnung IEEE 1394 bekannt ist, handelt es sich um serielle Hochgeschwindigkeitsein– und –ausgänge für den Anschluss von Peripheriegeräten an einen Computer oder an andere Peripheriegeräte; FireWire 800 ist die Implementierung des neuen IEEE 1394b–Standards.

FireWire 800 setzt neue Geschwindigkeitsmaßstäbe und bietet erhöhte Bandbreite sowie größere Kabeldistanzen zwischen Geräten. FireWire 800 ist somit ideal für bandbreitenintensive Anwendungen wie Audio–, Video– und Grafikanwendungen geeignet. FireWire 800 bietet die folgenden Vorteile:

• Flexible Architektur: FireWire 800 reduziert Verzögerungen bei der Arbitration und der Signalverzerrung und erhöht den Durchsatz.

• Rückwärtskompatibel: Mithilfe von Adapterkabeln können FireWire 400–Geräte an einem FireWire 800–Anschluss betrieben werden.

FireWire 400 und FireWire 800 haben auch die folgenden Leistungsmerkmale gemein:

• Hotplug–Funktionalität: Geräte können bei aktivem Bus angeschlossen oder getrennt werden.

• Isochrone Datenbereitstellung: Keine Bildausfälle – FireWire unterstützt die Datenbereitstellung in Echtzeit.

• Flexibel: An einem einzigen Bus können Sie bis zu 63 Geräte installieren.

Eine detailliertere Beschreibung der Nutzung und der Merkmale von FireWire finden Sie im Abschnitt 8. – Fragen und Antwor

ten zu

FireWire.

FireWire–Kabel

Grundsätzlich sind zwei Kategorien von FireWire–Kabeln erhältlich: FireWire 800–Kabel, 9/9–polig, 9/6–polig oder 9/4–polig (separat erhältlich), sowie die Original–FireWire–Kabel mit den 6/6–poligen (separat erhältlich) und 6/4–poligen Kabeln (separat erhältlich).

FireWire 800–Kabel (9/9–polig):

Für den Anschluss von FireWire 800–Geräten an FireWire 800–Anschlüsse.

FireWire 800/400–Kabel (9/6–polig):

Für den Anschluss von FireWire 800–Geräten an FireWire 400–Anschlüsse.

2. Ihre LaCie Biggest F800

Seite 16

LaCie Biggest F800 Benutzerhandbuch

2.4.2. USB

Bei der USB–Technologie handelt es sich um einen seriellen Eingang/Ausgang für den Anschluss von Peripheriegeräten an einen Computer oder an andere Peripheriegeräte. Hi–Speed USB 2.0 ist die neueste Form dieses Standards und bietet die Bandbreite und Datenübertragungsraten, die für Hochgeschwindigkeitsgeräte wie Festplatten, CD–/DVD–Laufwerke und digitale Kameras erforderlich sind.

Der USB–Standard bietet die folgenden Vorteile:

• Rückwärtskompatibel: Hi–Speed USB 2.0 ist mit den USB–Originalspezifikationen kompatibel.

• Hotswap–fähig: Der Computer muss für den Anschluss oder das Entfernen von Geräten nicht ausgeschaltet oder neu gestartet werden.

Eine detailliertere Beschreibung der Nutzung und der Merkmale von USB finden Sie im Abschnitt 9. Fragen und Antwor

ten zu USB.

USB–Kabel

Das LaCie Laufwerk wird mit einem Hi–Speed USB 2.0–Kabel geliefert, damit die maximale Datenübertragungsrate an einem Hi–Speed USB 2.0–Anschluss genutzt werden kann. Das Kabel kann auch an einen USB 1.1–Anschluss angeschlossen werden. In diesem Fall ist die Leistung des Laufwerks jedoch auf die USB 1.1–Übertragungsrate beschränkt.

Hi–Speed USB 2.0–Kabel:

Für den Anschluss von USB–Geräten an USB–Anschlüsse.

3. Was ist RAID?

Seite 17

LaCie Biggest F800 Benutzerhandbuch

3. Was ist RAID?

Ihr LaCie Biggest F800 wird mit dem vorkonfigurierten RAID–Level 5 geliefert, unterstützt aber vier unterschiedliche RAID–Levels: 0, 0 + 1, 5 und 5 + Hot Spare. Anhand der Informationen in diesem Abschnitt können Sie entscheiden, welches RAID–Level Sie für Ihre Zwecke benötigen.

3.1. RAID 0

Stripeset–Festplatten–Array ohne Fehlertoleranz

Dieses auch als “Striping” bezeichnete Level bietet hohe Übertragungsraten und eignet sich ideal für große Datenblöcke, für die Geschwindigkeit der entscheidende Faktor ist. RAID 0 baut auf einem Stripeset–Festplatten–Array auf, bei dem alle Festplatten miteinander verbunden sind und eine große Festplatte bilden. Bei dieser Konfiguration werden die Daten in Blöcke unterteilt, wobei jeder Block auf eine gesonderte Festplatte im Array geschrieben wird; die E/A–Leistung wird wesentlich verbessert, da die E/A–Last auf mehrere Laufwerke verteilt wird. Bei Ausfall einer der Festplatten gehen jedoch alle Daten im Array verloren.

Die Speicherkapazität wird von der kleinsten Festplatte im Array bestimmt, wobei die Kapazität der kleinsten Festplatte auf alle anderen Datenträger im Array angewendet wird. Wenn Sie beispielsweise vier Festplatten mit einer Kapazität zwischen 40 und 80 GB installiert haben, erkennt Ihr System im RAID–0–Array eine Festplatte mit 160 GB (40 GB x 4).

Zwar ist dies eine sehr einfache und leicht einzurichtende Konfiguration, doch sollte RAID 0 in keinem Fall für einsatzkritische Bereiche eingesetzt werden. Wenn auch nur eine Festplatte im Array ausfällt, sind die Daten des gesamten Arrays verloren.

Merkmale und Vorteile

• Daten werden in Blöcke unterteilt, und jeder Block wird auf eine separate Festplatte geschrieben

• E/A–Leistung durch Verteilen der Last auf mehrere Festplatten gesteigert

• Zusatzaufwand wegen fehlender Paritätsberechnungen geringer

• Einfacher Aufbau und unkomplizierte Einrichtung

Empfohlene Einsatzzwecke

• Videoproduktion und –bearbeitung

• Bildbearbeitung

• Pre–Press–Anwendungen

• Anwendungen, die eine große Bandbreite erfordern

Dieses Bild zeigt ein RAID–0–Array mit vier Festplatten, die am Controller angeschlossen sind. Die Datenblöcke werden auf alle Festplatten im Array verteilt.

3. Was ist RAID?

Seite 18

LaCie Biggest F800 Benutzerhandbuch

3.2. RAID 0 + 1

Hohe Datenübertragungsleistung

Bei diesem Level werden sowohl das Striping als auch die Spiegelung genutzt, so dass umfassende Datenredundanz besteht und die Daten geschützt sind, falls mehrere Festplatten ausfallen (vorausgesetzt, die Daten auf einer Festplatte jedes gespiegelten Plattenpaares sind unbeschädigt).

Bei dieser Konfiguration wird die Speicherkapazität durch Multiplizieren der Kapazität der kleinsten Festplatte mit zwei bestimmt. Sind beispielsweise vier Festplatten mit einer Kapazität zwischen 40 und 70 GB installiert, beträgt die Gesamtkapazität in einem RAID 0+1–Array 80 GB (40 GB x 2). Diese Konfiguration erfordert eine gerade Anzahl von Festplatten; daher müssen im Fall der LaCie Biggest F800 vier Festplatten vorhanden sein.

Merkmale und Vorteile

• Ausgeführt als gespiegeltes Array mit RAID–0–Array–Segmenten

• Dieselbe Fehlertoleranz wie bei RAID–Level 5

• Fehlertoleranz–Speicheraufwand genauso groß wie bei Spiegelung

• Hohe E/A–Raten dank mehrerer Striping–Segmente

• Hervorragende Konfiguration für hohe Leistung, ohne jedoch maximale Verfügbarkeit zu erreichen

Empfohlene Einsatzzwecke

• Bildbearbeitung

• Allgemeiner Dateiserver

Dieses Bild zeigt ein RAID–0+1–Array mit vier Festplatten, die am Controller angeschlossen sind. Der Controller erstellt zwei übereinstimmende RAID–0–Arrays auf den vier Festplatten.

E D C

B A

CONTROLLER

B C D

E F

R0 R0

B C D

E F

+ 41 hidden pages
