CRC-VEU-WH / CRC-VEU-BK
Wall Mount Volume Control in EU Enclosure Format for CA, CM, CMA
and CPA Series (White / Black)
V 1.0
2 3
CRC-VEU-WH / CRC-VEU-BK
安全 にお 使い いた だくため に
パッシブ 製 品 の 場 合、AC
メイ ン お よ び アダ プ タと
ソフトウェアに よって 提
供される製品を除く
1. 取 扱 説 明 書 を 通 して
ご覧ください 。
2. 取扱説明書を大切に
保 管 してく だ さ い 。
3. 警 告 に 従 ってく だ
さい。
4. 指 示 に 従 ってく だ
さい。
5. 本機を水の近くで使
用しないでください。
(これ は ア ウトド ア 製 品
には適用されません)
6. お手入 れの際は 常に
乾 燥 し た 布 巾 を 使ってく
ださい。
7. 本 機 は 、取 扱 説 明 書
の 指 示 に 従 い 、適 切 な
換気を妨げない場所に
設 置 し て く だ さ い 。取 扱
説 明 書 に 従 って 設 置 して
ください 。
8. 本 機 は 、電 気 ヒ ー タ
ー や 温 風 機 器 、ス ト ー
ブ 、調 理 台 や ア ン プ と い
った熱源から離して設
置してくだ さ い 。
9. すべての 装 置 の 接 地
(アース) が確保 されてい
ることを 確 認して 下
さい。
10. 電 源 タ ップ
や電源プラグは
電 源 遮 断 機 とし
て利 用されている場 合
に は 、こ れ が 直 ぐ に 操 作
できる よう手 元 に 設 置し
て下さい 。
11. 本製品に電
源コードが 付 属
されている場
合 、付 属 の 電 源
コードは本製品以外で
はご使用いただけませ
ん 。電 源 コ ー ド は 必 ず
本製品に付属された電
源コード
のみ ご 使 用ください 。
12. ブックケースな どの
よ う な 、閉 じ た ス ペ ー ス
には 設 置し ないでくだ
さい。
13. 本 機の上に点 火した
蝋燭などの裸火を置か
ないでください 。
法的放棄
こ こ に 含 ま れ る 記 述 、写
真 、意 見 の 全 体 ま た は
一 部 に 依 拠 し て 、い か な
る人が 損害を生じさせ
た場 合 にも、 Music Tribe
は一切の賠償責任を負
い ま せ ん 。技 術 仕 様 、外
観およびその 他の情報
は予 告なく変 更 になる
場 合 が あ り ま す 。商 標 は
すべて、それぞれの所有
者に 帰 属 しま す。Midas、
Klark Teknik、Lab
Gruppen、Lake、Ta nnoy 、
Turbosound、TC Electronic、
TC Helic on、Behringer、
Bugera、A ston Microphones
および Coolaudi o は Music
Tribe Global B rands Ltd. の
商標または登録商標
です。© Music Tribe Global
Brands Ltd. 2 021 無断転用
禁止。
限定保証
適用される保証 条 件と
Music Tribe の限定保証に
関する 概 要 については、
オン ラ イ ン上 community.
musictribe.com/pages/
support#war ranty にて詳
細をご 確 認くださ い 。
前書き
ようこそ！
CR C-V EU リモートボリュームコントロールパネルをお買い上げいただき、ありがと
う ご ざ い ま す 。商 用 ア ン プ の Lab.Grupp en CA、CM、CMA、CPA シリーズと組 み合 わ せ
ることで、C RC- VE U は 音 量 を 簡 単 に制 御 で きま す。CR C-V EU は、ほとんどの標準的
な深さの設 置エンクロージャーに 適合し、あらゆる装飾と調 和します。
コントロール
CR C-V EU は、LED リングが点灯する単一 のボリュームノブを備えています。
LED リング照明構成
LED リング 照 明 は 、PCB 上 の ス イッ チ で 構 成 で き ま す。PCB と スイッチ に マ ー ク さ れ
たオンとオ フ の 位 置 は 、PCB と底板の間にあります。
組 み 立 てと取り付 け

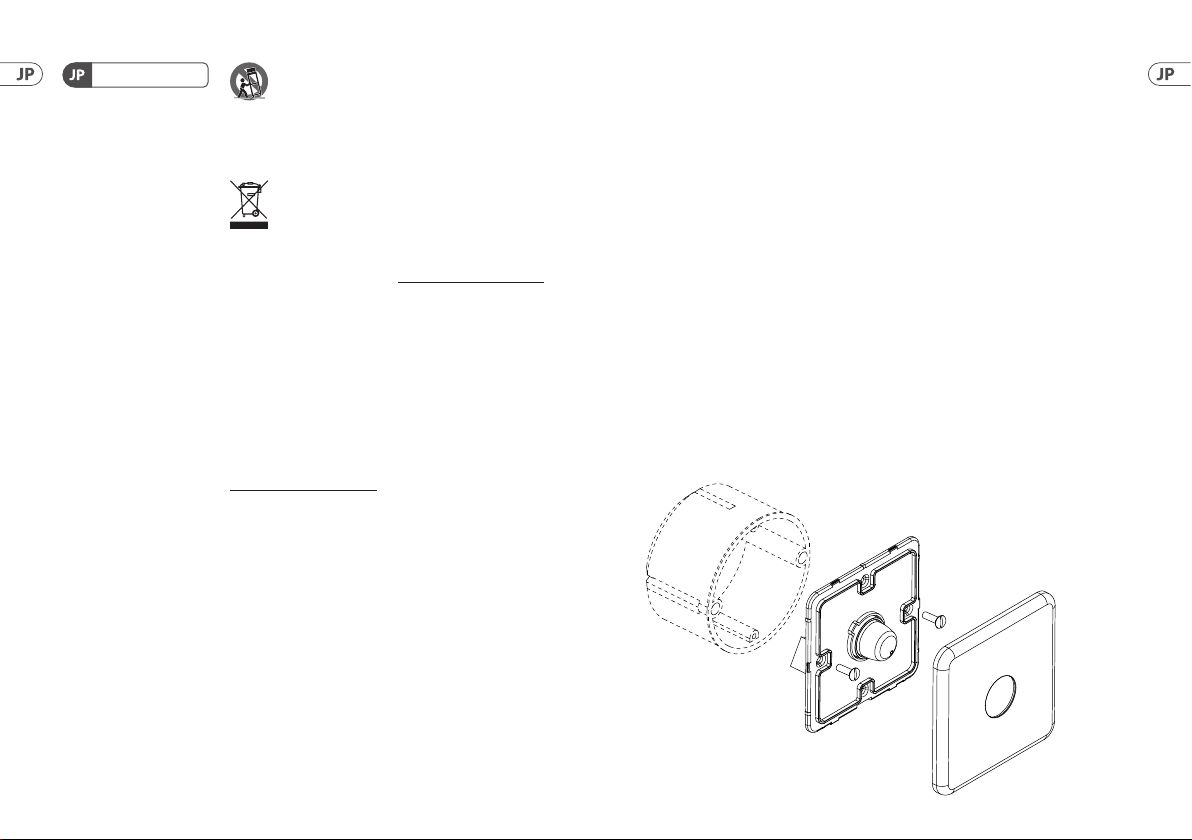

CR C-V EU は、前面プレートの下にある 2 本のネジで 設 置 エンクロージャに固 定し
ます。フロントパネルを 取り外し、本体 をエ ンクロージャー の取り付けネジ でエ
ンクロージャーに固定します。ユニットがしっかりと固定されたら、フロントパネ
ル を 交 換し ま す。
クイッ ク ス タ ー ト ガ イド
4 5
[3.1500]
80,01
[1.6]
[2.3780]
22,83
CRC-VEU-WH / CRC-VEU-BK
クイッ ク ス タ ー ト ガ イド
配線と設置
CR C-V EU をCA、CM、CMA、お よ び CPA 製 品 の 任 意のリモ ートポートに配線して、リモ
ートポートに 関 連 付 けられた チャネル の 音 量を制御しま す。カスタムケーブル を
使用すると、1 つ のリモコンを 2 チ ャン ネ ル デ バ イスの 他 の チ ャンネル の リモ ート
ポートに並 列接続することもできます。
RJ-45 ピン 色 ポテンショメー タ 説明
1 白/オレン ジ
2
8
オレン ジ
褐色 固定端 接地
固定端
可変/ワイパー
DVCC 10 V
音量調節
操作
CR C-V EU ボリューム コ ン トロ ール は 減 衰 の み で す。つ まり、ボリュー ム コ ントロ ール
はボリュームを減らすためにのみ使用できます。C RC-V EU リモートボリュームコン
トロールとアンプのマスターボリュームコントロールは直 列であり、両 方とも常
にアクティブ で す。
一般的な構成には、次の手順が含まれます。
1. C RC-V EU ボリュ ームノブ を 最 大 (完 全に時計回り) に 回 します。
2. アンプのマスターボリュームコントロールを、必要に なると予 想される最 大の
設 定 に 調 整 しま す。
3. CR C-V EU の音 量 つま み を 希 望 のリス ニングレベ ルま で 下 げ ま す。
この設 定 方 法 に従うことにより、C RC-V EU リモートボリュームコントロールに よっ
て設定されたリスニングレベルが、アンプのマスターボリュームに設定された最
大レベルを超えることはありません。
寸法
60,40
[2.3780]
[0.8989]
[3.1500]
60,40
80,01
41
6 7
CRC-VEU-WH / CRC-VEU-BK
クイッ ク ス タ ー ト ガ イド
仕様
ボリューム
コネクタ
ケーブ ル
ケーブ ル の 長 さ
ポテンショメータ 20 kΩ 線形
寸法 (H x W x D) 80 x 80 x 41 mm (3.1 x 3.1 x 1.6")
重量
1 x ロータリーコントロール
1 x RJ 45
Cat 5/6
最大 305 m (1000 フィート )
0.05 kg (0.11 ポンド )
