F-8110
DF-620
PARTS LIST
Published in Oct.’02
5GG70771
Revision1
Parts List
F-8110
DF-620
NOTE
1.Indicate parts number and machine model when placing an order.
eg. Parts Number Parts Name Machine Model Cycle Quantity
5GG20040 STAPLER UNIT F-8110 60Hz 1
2.Service calls and freight will be charged separately.
3.Symbols in the "Parts Number" column.
• Parts with "'" indicates the spare parts and the parts without "'" can not be supplied.
4.See the last page of this parts list for the classification of the screws in the illustrations.
CONTENTS
FIG. 1 HOUSING · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 2
FIG. 2 FRAMES (A) · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 4
FIG. 3 FRAMES (B) · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 6
FIG. 4 ELEVATOR DRIVE · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 8
FIG. 5 STAPLER UNIT/FINISHER TRAY· · · · · · · · · · · · · · · · · · · · · · · · 10

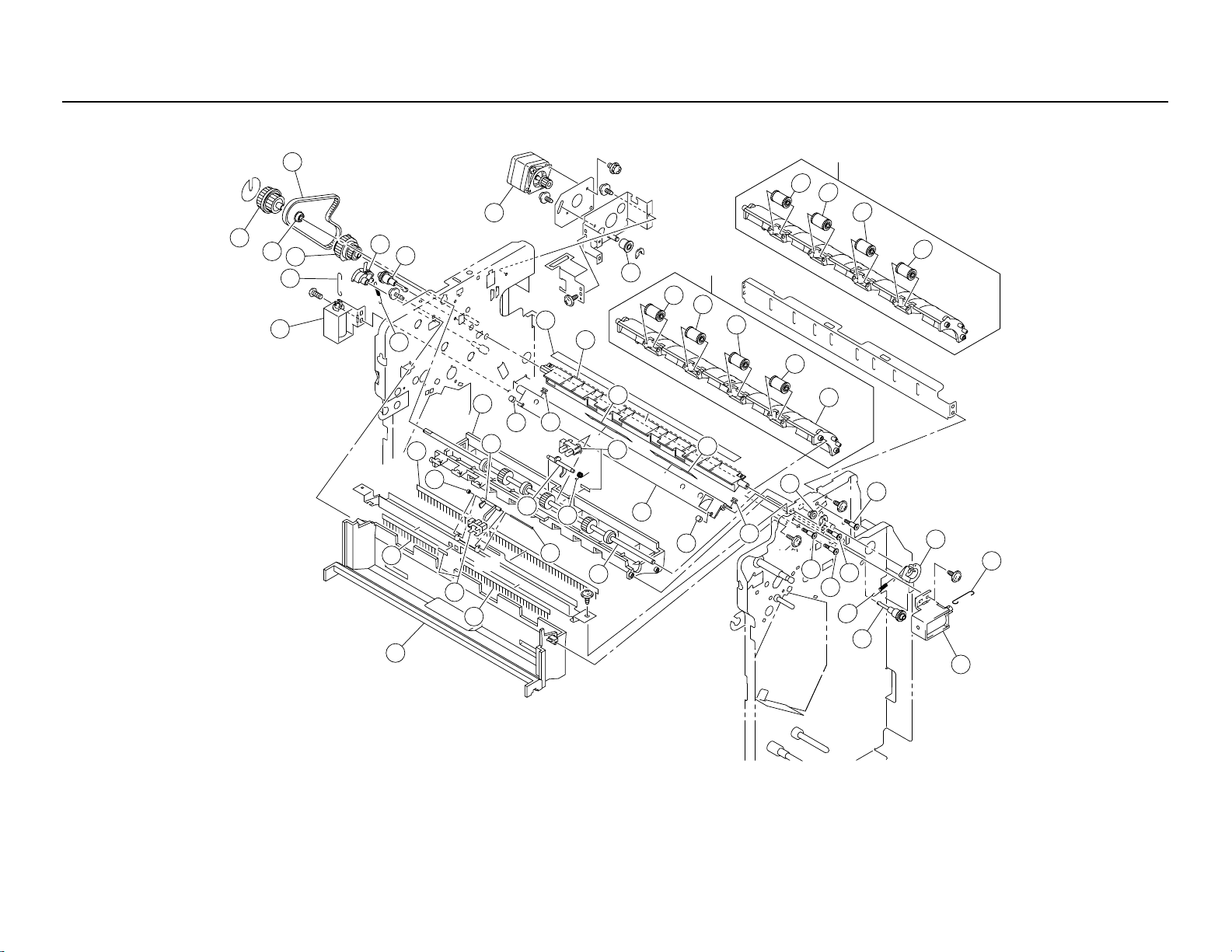

FIG. 6 PAPER TRANSPORT SECTION (A) · · · · · · · · · · · · · · · · · · · · · 12
FIG. 7 PAPER TRANSPORT SECTION (B) · · · · · · · · · · · · · · · · · · · · · 14
FIG. 8 PAPER EXIT SECTION · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 16
FIG. 9 HORIZONTAL TRANSFER SECTION · · · · · · · · · · · · · · · · · · · · 18
FIG. 10 SHIFT DRIVE · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 20
FIG. 11 HORIZONTAL TRANSPORT UNIT · · · · · · · · · · · · · · · · · · · · · · 22
FIG. 11 HORIZONTAL TRANSPORT UNIT (DF-620) · · · · · · · · · · · · · · 24
FIG. 12 WIRING ACCESSORIES AND
FIG. 13 JOB SEPARATOR (JS-620) · · · · · · · · · · · · · · · · · · · · · · · · · · · 28
• INDEX· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
TOOLS· · · · · · · · · · · · · · · · · · ·
– 1 –
26
30
FIG. 1 HOUSING
5GG-1/5G3
4020
07
09
08
20
20
10
11
3920
21
3508
06
3701
3701
4020
05
21
05
04
12
03
3907
4020
4020
02
3704
01
16
20
15
20
13
17
18
3508
19
– 2 –
13
14
3712
FIG. 1 HOUSING
Ref.
SP Part. No. Description
No.
'
1 5GH20300 FRONT COVER 1
'
2 5GH20330 COVER 1
'
3 5GH22230 LABEL 1
4 5GH20380 BAND 1
5 50329310 PLATE 2
'
6 5GH20340 TOP COVER 1
'
7
'
'
'
'
'
'
'
'
'
'
'
'
'
5GH20311
8 5GH21300 TRAY 1
9 5GH21330 TRAY 1
10 5GH21320 TRAY 1
11 5GH21290 TRAY 1
12 5GH20320 TOP COVER 1
13 5GH20400 GUIDE 2
14 5GH20360 FRONT COVER 1
15 5GH20350 FRONT COVER 1
16 5GH22240 LABEL 1
17 5GG20150 LABEL 1
18 5GG20140 LABEL 1
19 5GH22350 LABEL 1
20 5G415890 STOPPER (DF-620) 4
21 5G310130 GUIDE (DF-620) 2
REAR COVER 1
Quantity
Ref.
SP Part. No. Description
No.
5GG-1/5G3
Quantity
• Parts with "'" indicates the spare parts.
– 3 –
FIG. 2 FRAMES (A)
5GG-1/5G3
17
05
16
15
18
1308
1321
3508
14
6110
3508
13
01
06
07
03
4020
3508
20
3508
6110
04
3509
05
6110
3701
13
3508
08
02
3508
01
3508
01
09
3504
4012
6110
3504
11
13
3508
12
3508
3508
3508
3508
02
10
4012
09
06
19
13
3508
3508
– 4 –
FIG. 2 FRAMES (A)
Ref.
SP Part. No. Description
No.
1 5GH21500 CUSHION 3
2 50343140 SHOULDER SCREW 2
3 5GH20370 COVER 1
4 5GH20470 FILM 1
5 5GH20390 CAP 2
6 5GF20310 STOPPER 2
7 5GH20450 PLATE SPRING 1
8 5GH20440 BRACKET 1
9 5GF20240 GROUND PLATE 2
10 5GF20140 MAGNET CATCH 1
11 5GH20090 MAGNET CATCH 1
12 5GH22250 LABEL 1
13 5GH10180 CASTER 4
14 5GH22490 BRACKET 1
15 5GH22500 SUCTION PLATE 1
16 5GH22510 SHAFT 1
17 5GH22520 HOLDER 1
'
18 5GH10190 GUIDE 1
'
19 5GH10200 RAIL 1
20 5G415980 SPACER 1
Quantity
Ref.
SP Part. No. Description
No.
5GG-1/5G3
Quantity
• Parts with "'" indicates the spare parts.
– 5 –
FIG. 3 FRAMES (B)
3504
04
PC18
08
08
03
S1
02
01
08
5GG-1/5G3
5GG/5G3
IC3
06
PWB-A
05
08
PC12
04
1305
07
3508
3508
04
PC17
3504
– 6 –
FIG. 3 FRAMES (B)
Ref.
SP Part. No. Description
No.
1 5GH20430 TORSION SPRING 1
'
2 5GH22410 MICRO SWITCH 1
3 5GH20460 ACTUATOR 1
'
4 5F930520 PHOTO INTERRUPTER 3
'
5 5GH01010 PWB ASSY (PWB-A) 1
'
'
6 5GH10170
6 5G310090 IC (DF-620) 1
7 5GH20480 GUIDE 1
8 5GH20080 SCREW 9
IC (F-8110)
Quantity
1
Ref.
SP Part. No. Description
No.
5GG-1/5G3
Quantity
• Parts with "'" indicates the spare parts.
– 7 –
FIG. 4 ELEVATOR DRIVE
5GG-1/5G3
5GG/5G3
19
21
20
21
9107
3504
20
19
18
3508
21
3538
9107
20
13
14
15
18
3508
07
1320
1320
22
PWB-D
3407
03
20
9126
16
4012
21
13
08
17
0501
12
PC7
10
3504
09
S3
3504
11
0501
17
9126
08
PWB-C
23
1320
1320
0501
3407
13
18
18
22
07
06
4012
03
14
01
26
24
3538
27
25
9125
9125
28
05
30
04
02
03
M7
29
01
1318
3508
1277
– 8 –
FIG. 4 ELEVATOR DRIVE
Ref.
SP Part. No. Description
No.
1 5GH21370 FLANGE 2
'
2 5GH21450 PULLEY 1
'
3 5GH21360 PULLEY 3
4 5GH21460 TENSION SPRING 1
5 50343140 SHOULDER SCREW 1
'
6 5GH21440 PULLEY 1
'
7 5GH21350 PULLEY 2
'
8 50331060 BALL BEARING 2
9 5GH21600 ACUTUATOR 1
10 5GH21610 TORSION SPRING 1
'
11 50349040 MICROSWITCH TONER BOX 1
'
12 5F930520 PHOTO INTERRUPTER 1
13 5GH21380 FLANGE 3
'
14 5GH21340 TIMING BELT 2
15 5GH21620 HOLDER 1
'
16 5GH20170 PW BOARD 1
17 5GH21630 GUIDE 2
'
18 5GH20280 ROLL ASSY 4
'
19 5GH21480 ROLL 2
'
20 5GH20050 BALL BEARING 4
21 5GH21490 SHOULDER SCREW 4
22 5GH21390 TENSION SPRING 2
'
23 5GH20160 PW BOARD 1
'
24 5GH21430 TIMING BELT 1
25 5GH21470 FLANGE 1
'
26 5GG20080 GEAR 1
'
27 5GG20090 GEAR 1
'
28 5GG20100 GEAR 1
'
29 5GG20030 MOTOR ASSY 1
'
30 5GG20010 GEAR 1
Quantity
Ref.
SP Part. No. Description
No.
5GG-1/5G3
5GG/5G3
Quantity
• Parts with "'" indicates the spare parts.
– 9 –
