Page 1
使用说明书 2021
890 DUKE R
产品编号 3214302zh
Page 2
Page 3
尊敬的 KTM 用户
尊敬的KTM 用户
衷心地祝贺您购买 KTM 摩托车。您现在已经成为一款技术先进的运动型摩托车的用户，如果您能够坚持恰当的保
养和维护，它必将为您带来无限乐趣。
我们祝您驾驶愉快、平安！
请在下表中输入车辆的序列号。
车辆识别号 ( 参见 22) 经销商印章
发动机编号 ( 参见 23)
钥匙编号 ( 参见 23)
使用说明书在出版时与该系列产品的最新版本对应。但无法完全排除由于设计再开发而产生的轻微偏差。
本文件所含的所有说明均无约束力。KTM 运动摩托车股份公司保留在无需事先通知、不说明理由的情况下，修改
或彻底删除技术说明、价格、颜色、形状、材料、服务和保养、设计、配置及类似内容；保留根据当地的实际情
况对上述内容进行调整，以及无需事先通知停产特定车型的权利。KTM 对供货方式、与图示和说明的偏差以及印
刷缺陷和错误不承担责任。图示的车型部分包含不属于标准配置供货范围的特殊配置。
© 2020 KTM Sportmotorcycle GmbH、 Mattighofen 奥地利
保留所有权利。
仅在获得版权人的书面同意后，方可翻印，包括摘录或以任意形式进行的复制。
*3214302zh*
3214302zh
2020/12
Page 4
尊敬的 KTM 用户
KTM Sportmotorcycle GmbH
Stallhofnerstraße 3
5230 Mattighofen、 奥地利
本文件适用于以下车型：
890 DUKE R EU （F9703U3）
ISO 9001（12 100 6061）
KTM 的质量保证流程依据国际质量管理标准 ISO 9001，用于确保最佳的产品质量。
制作方： TÜV Management Service
2
Page 5
目录
1 描述工具 ............................................................ 9
目录
4 车辆视图 .......................................................... 18
1.1 使用的符号............................................ 9
1.2 使用的格式.......................................... 10
2 安全提示 .......................................................... 11
2.1 使用范围 - 规范使用............................ 11
2.2 违规使用.............................................. 11
2.3 安全提示.............................................. 11
2.4 危险程度和符号................................... 12
2.5 对改装的警告 ...................................... 12
2.6 安全操作.............................................. 13
2.7 防护服 ................................................. 14
2.8 作业规定.............................................. 14
2.9 环境..................................................... 15
2.10 使用说明书.......................................... 15
3 重要提示 .......................................................... 16
3.1 制造商质保，保修............................... 16
3.2 燃料、辅助材料................................... 16
3.3 备件、附件.......................................... 16
3.4 保养..................................................... 17
3.5 插图..................................................... 17
3.6 客户服务.............................................. 17

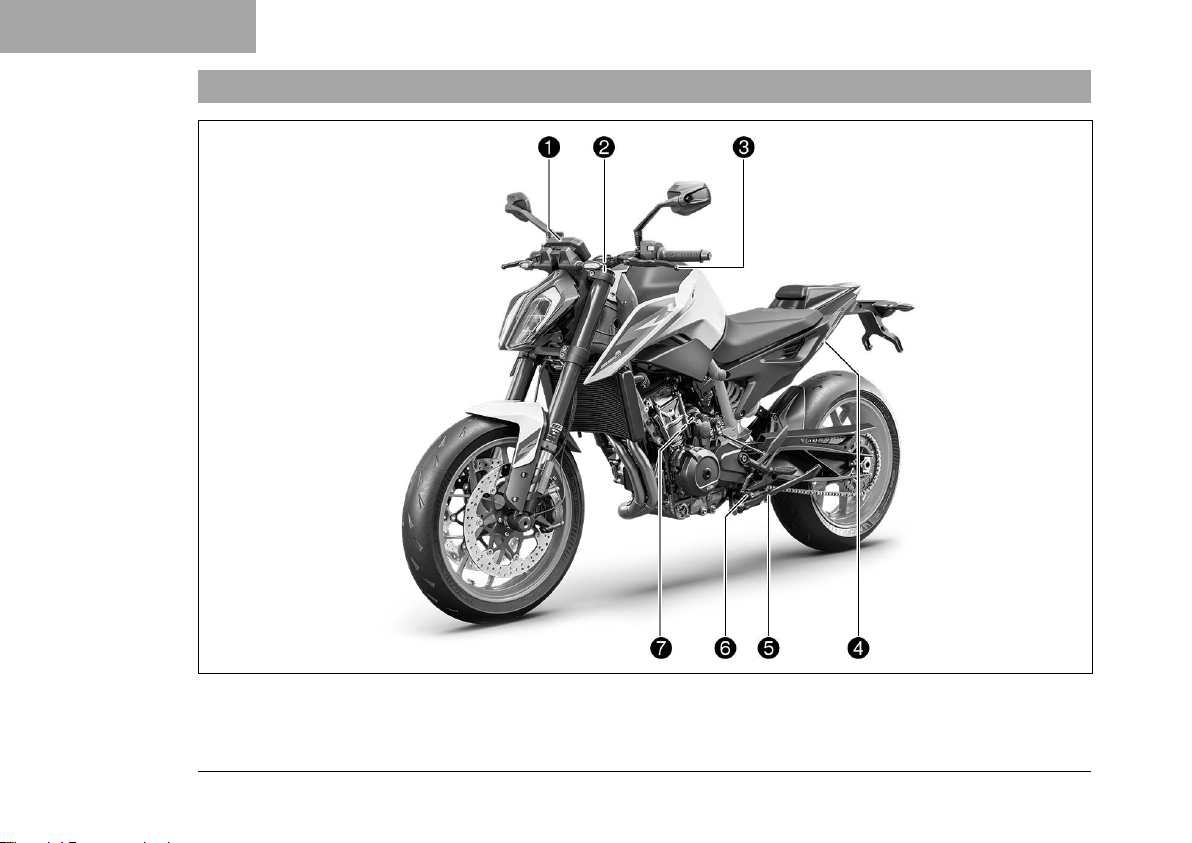

4.1 车辆视图 — 左前（示意图）............... 18

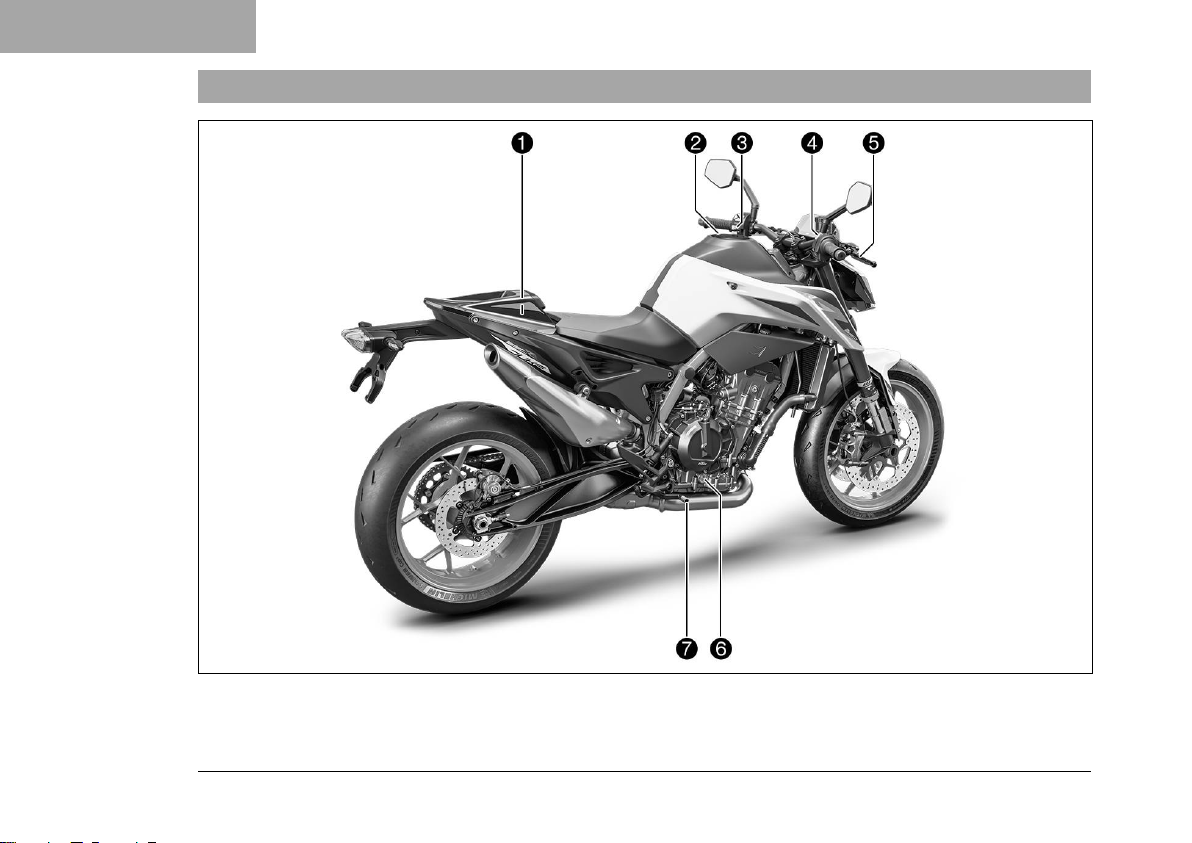

4.2 车辆视图 — 右后（示意图）............... 20
5 序列号.............................................................. 22
5.1 车辆识别号.......................................... 22
5.2 铭牌..................................................... 22

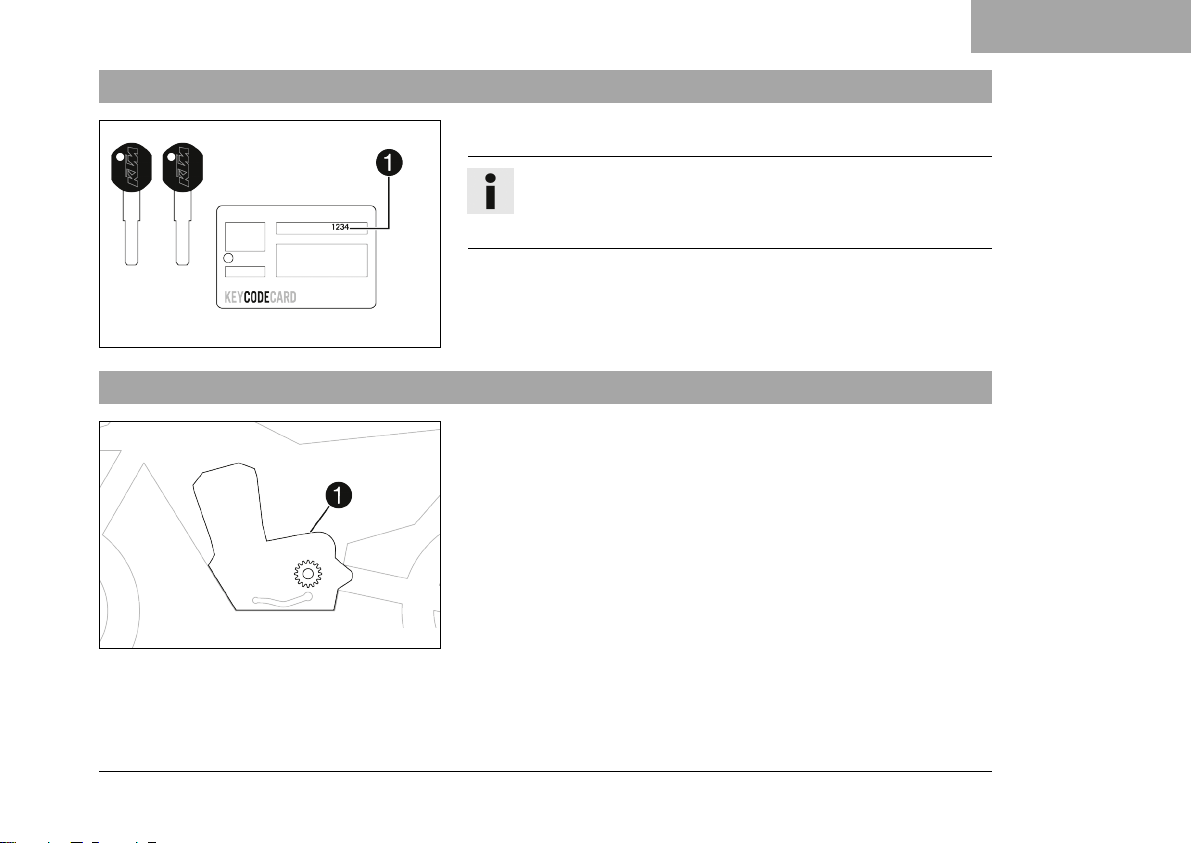

5.3 钥匙编号.............................................. 23
5.4 发动机编号.......................................... 23
5.5 前叉产品编号 ...................................... 24
5.6 后减震产品编号................................... 24

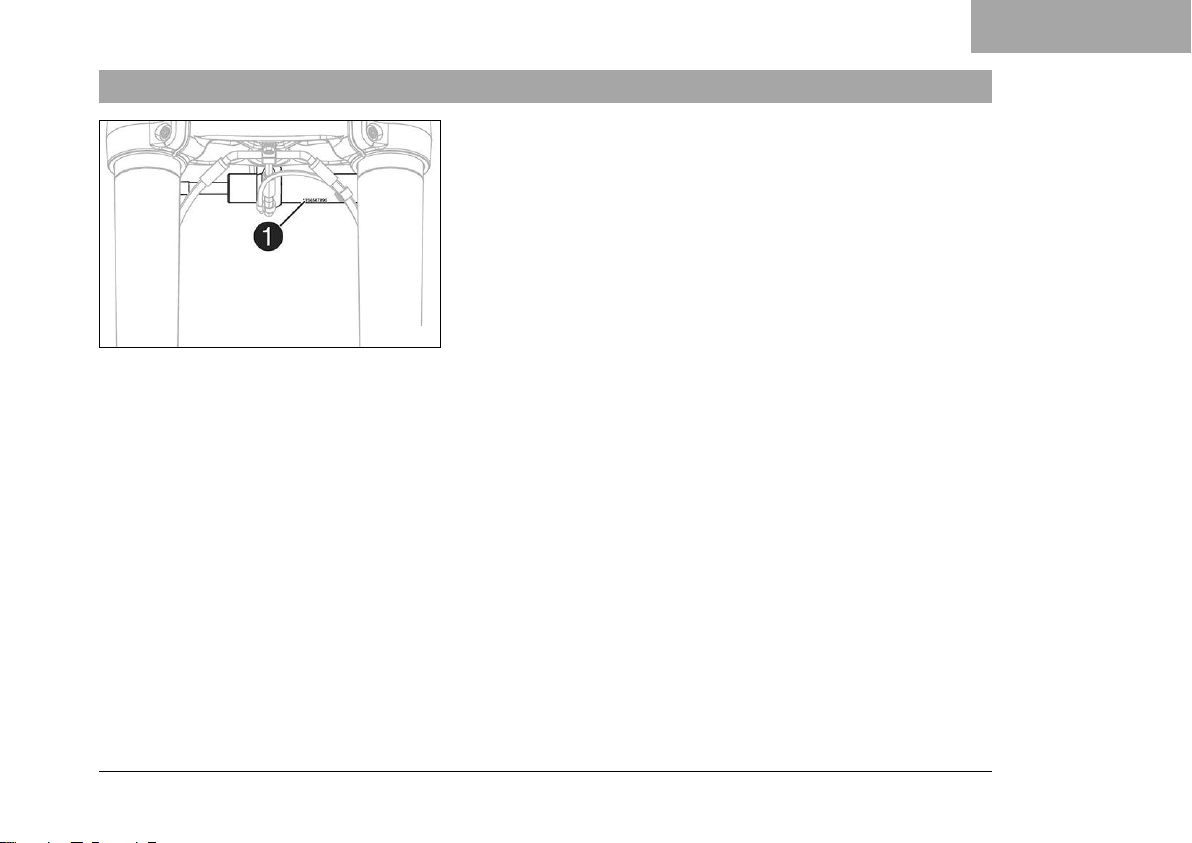

5.7 转向系统减震器产品编号 .................... 25
6 操作元件 .......................................................... 26
6.1 离合器手柄.......................................... 26
6.2 前制动手柄.......................................... 26
6.3 油门手把.............................................. 27

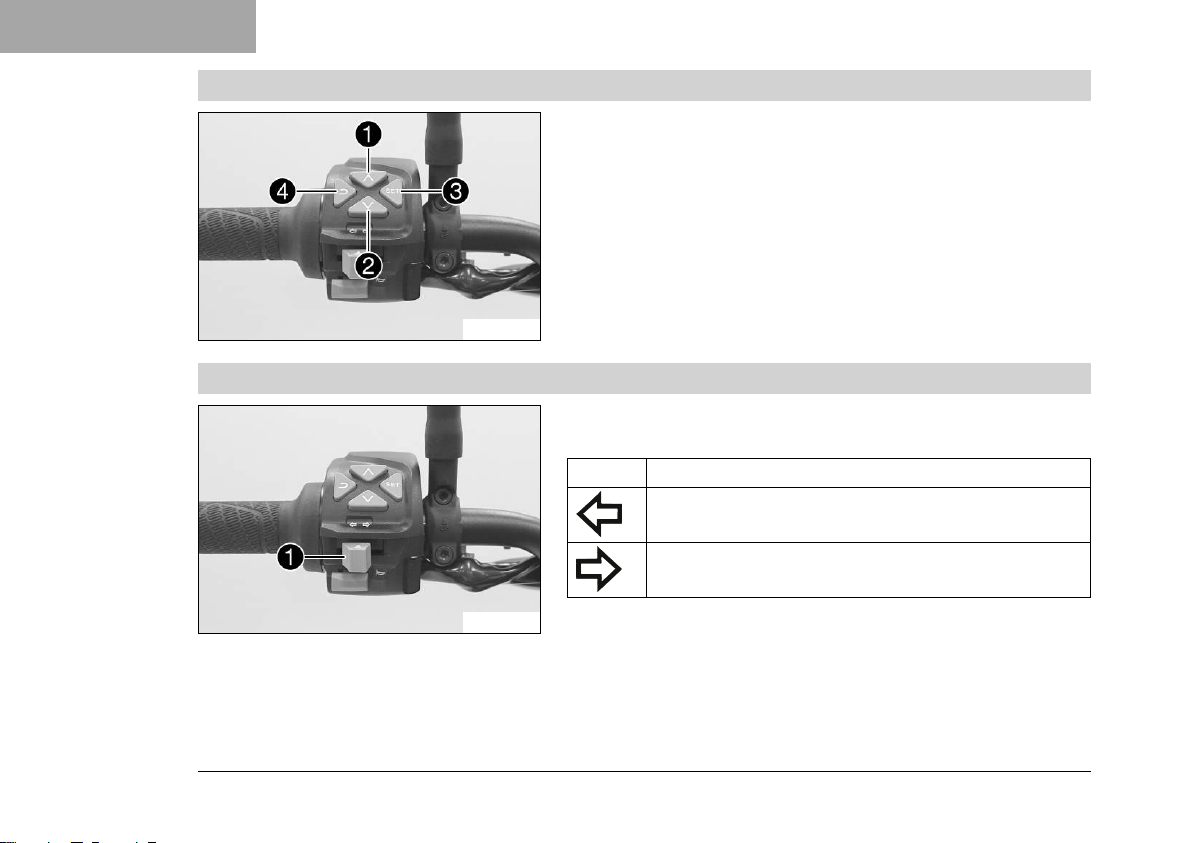

6.4 左侧方向把上的开关 ........................... 27

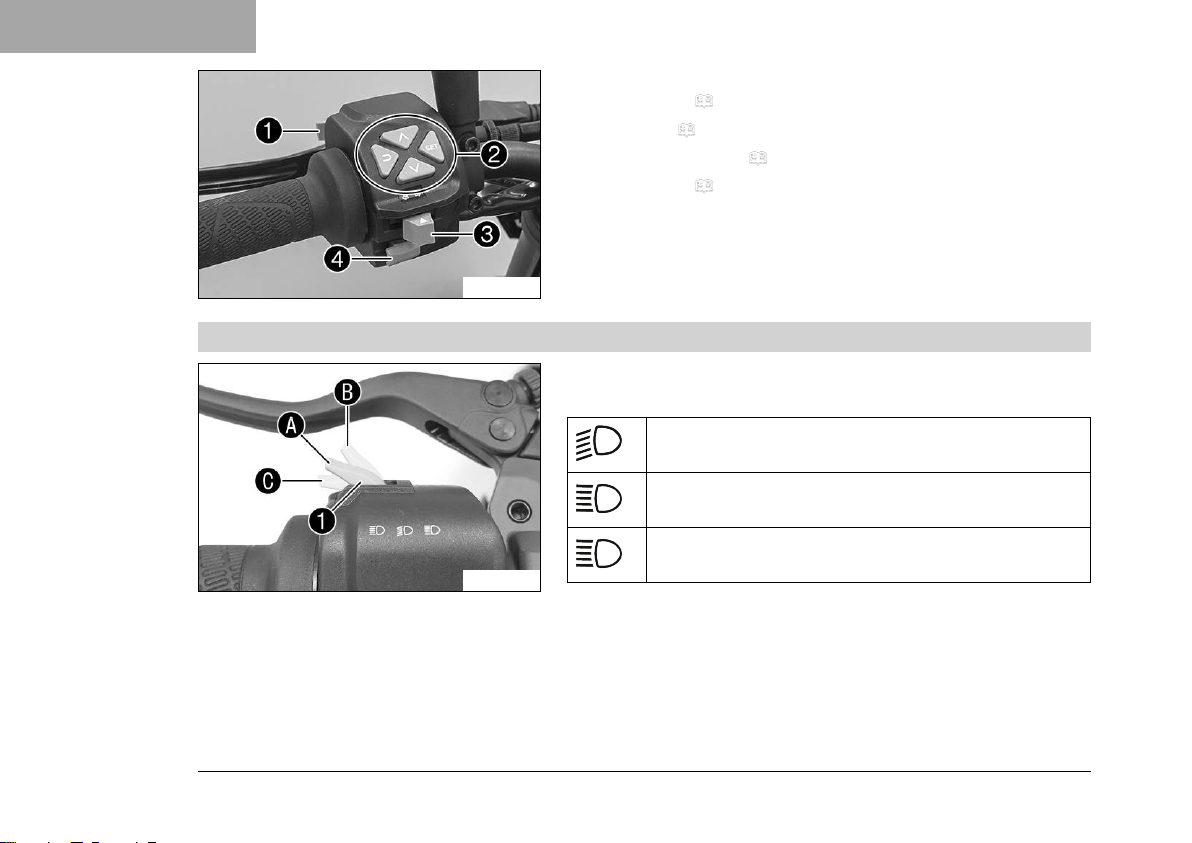

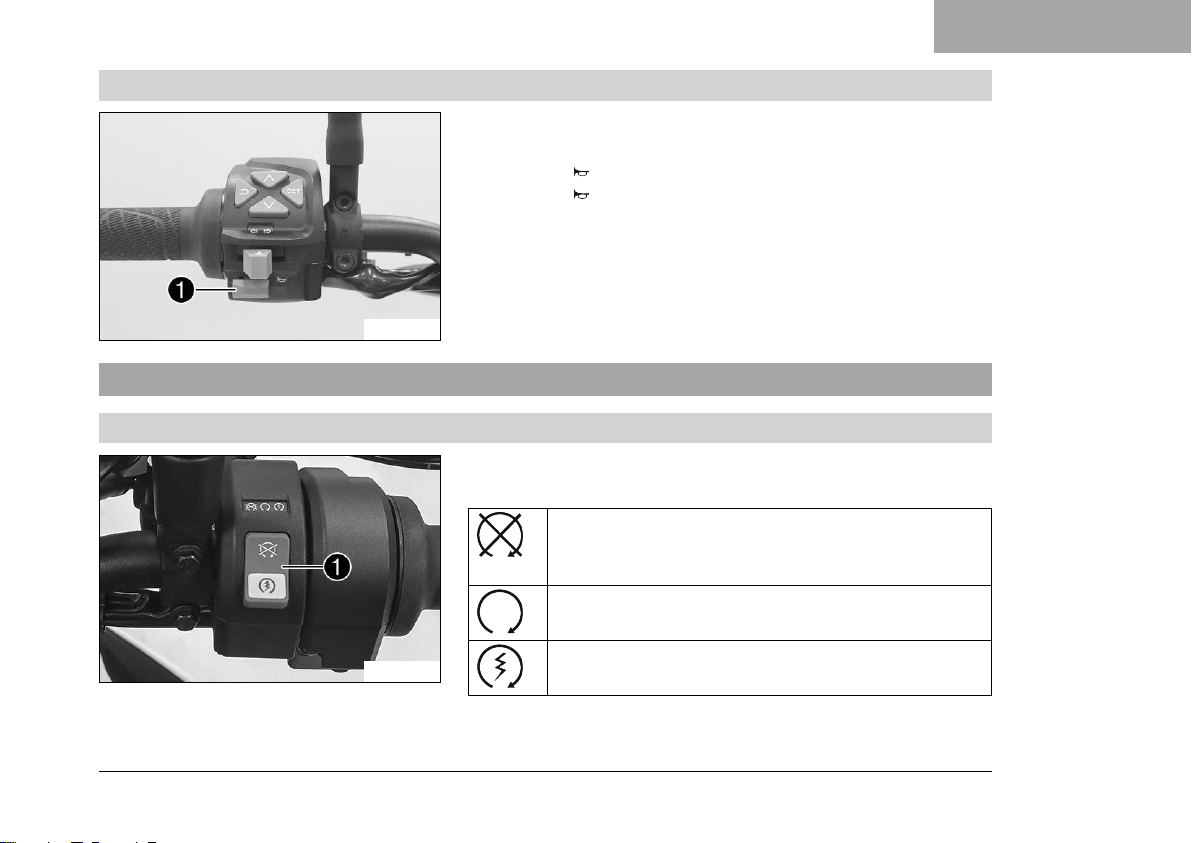

6.4.1 组合开关......................................... 27
6.4.2 车灯开关......................................... 28
6.4.3 速度调节装置的按钮（可选） ........ 29
6.4.4 菜单键............................................. 32
6.4.5 转向指示灯开关 .............................. 32
6.4.6 喇叭按钮......................................... 33
3
Page 6
目录
6.5 右侧方向把上的开关 ........................... 33
6.5.1 启动按钮/熄火开关.......................... 33

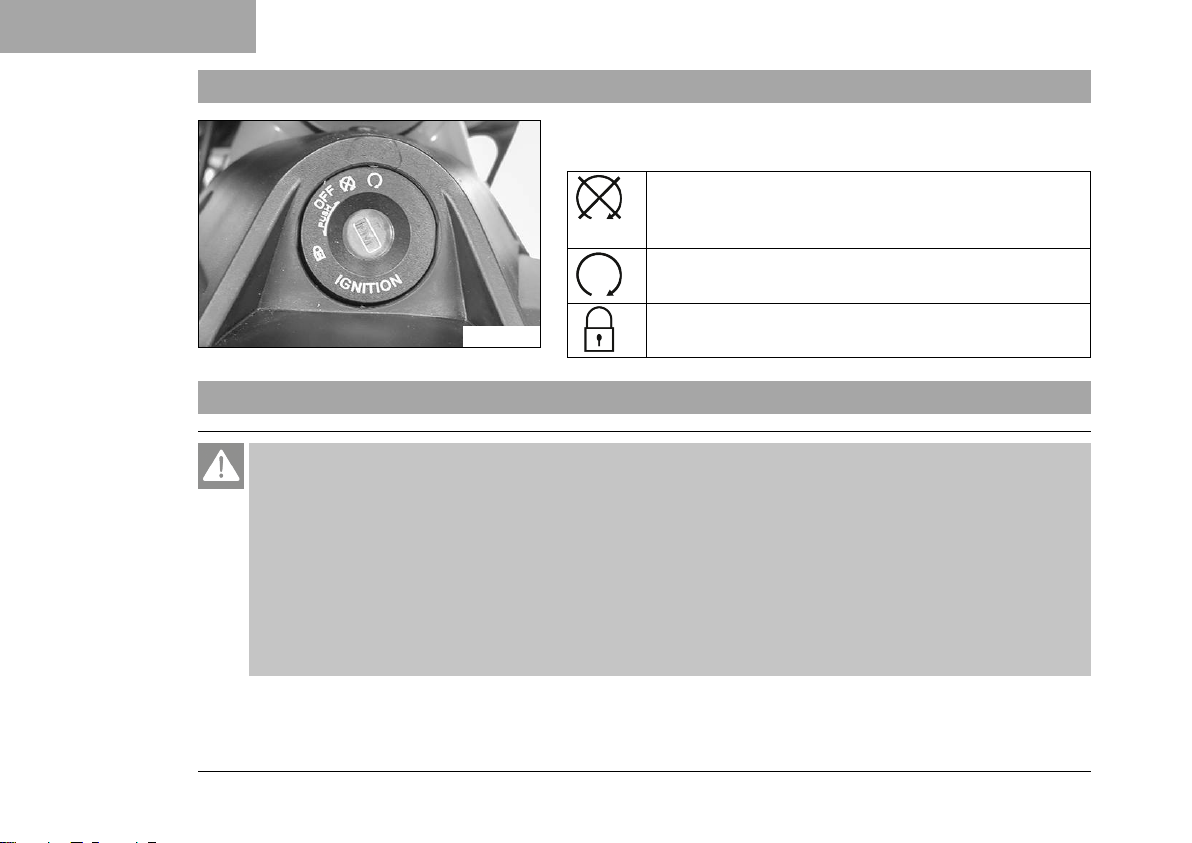

6.6 点火锁/转向锁 ..................................... 34
6.7 打开油箱盖.......................................... 34
6.8 关闭油箱盖.......................................... 36
6.9 座椅锁 ................................................. 37
6.10 随车工具.............................................. 37
6.11 扶手..................................................... 38

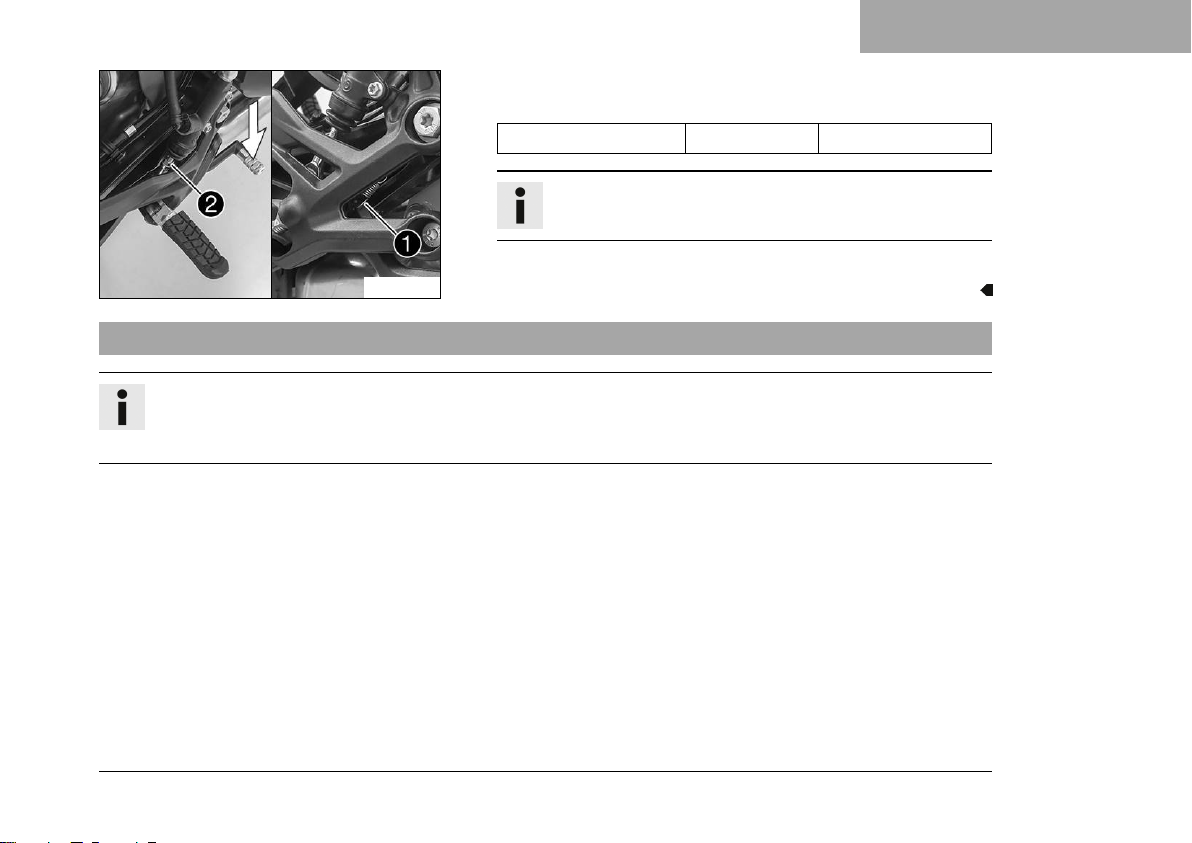

6.12 乘客脚蹬.............................................. 38

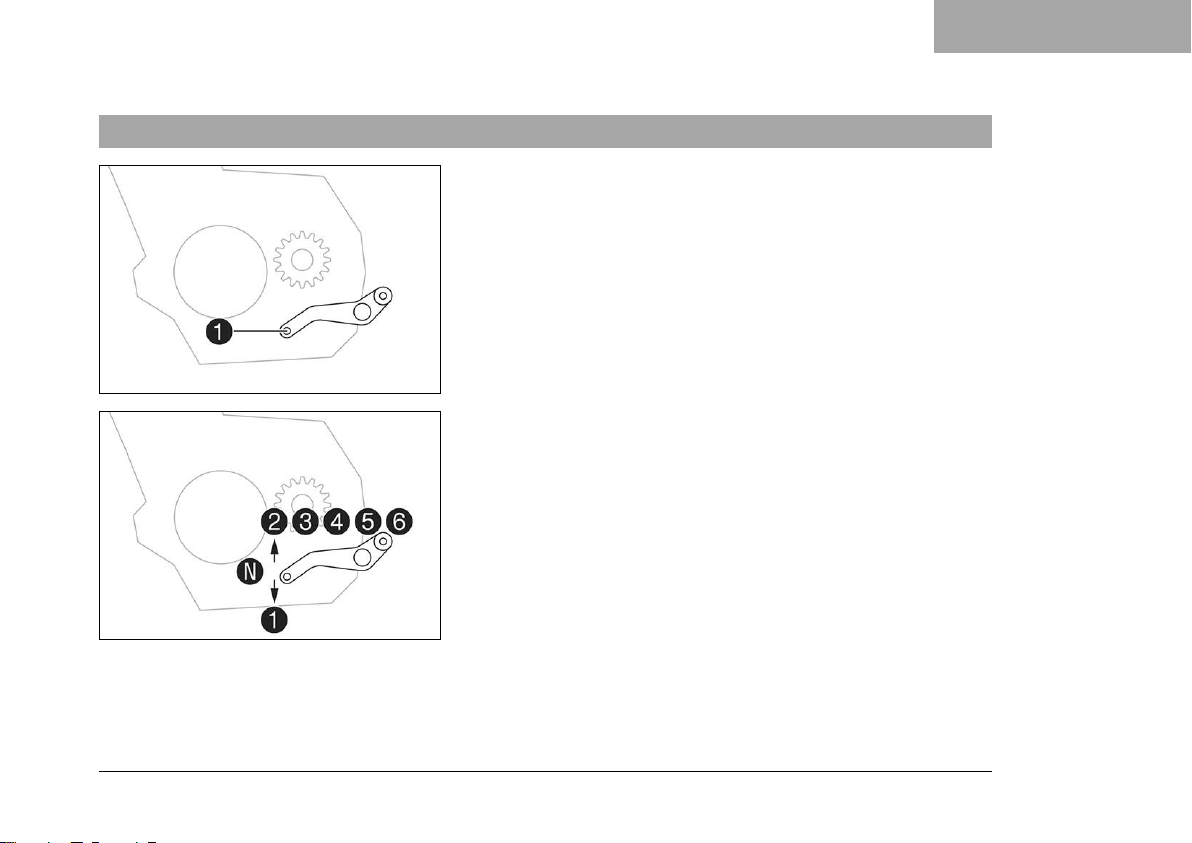

6.13 换档杆 ................................................. 39
6.14 制动踏杆.............................................. 40
6.15 边撑..................................................... 40
7 组合仪表 .......................................................... 41

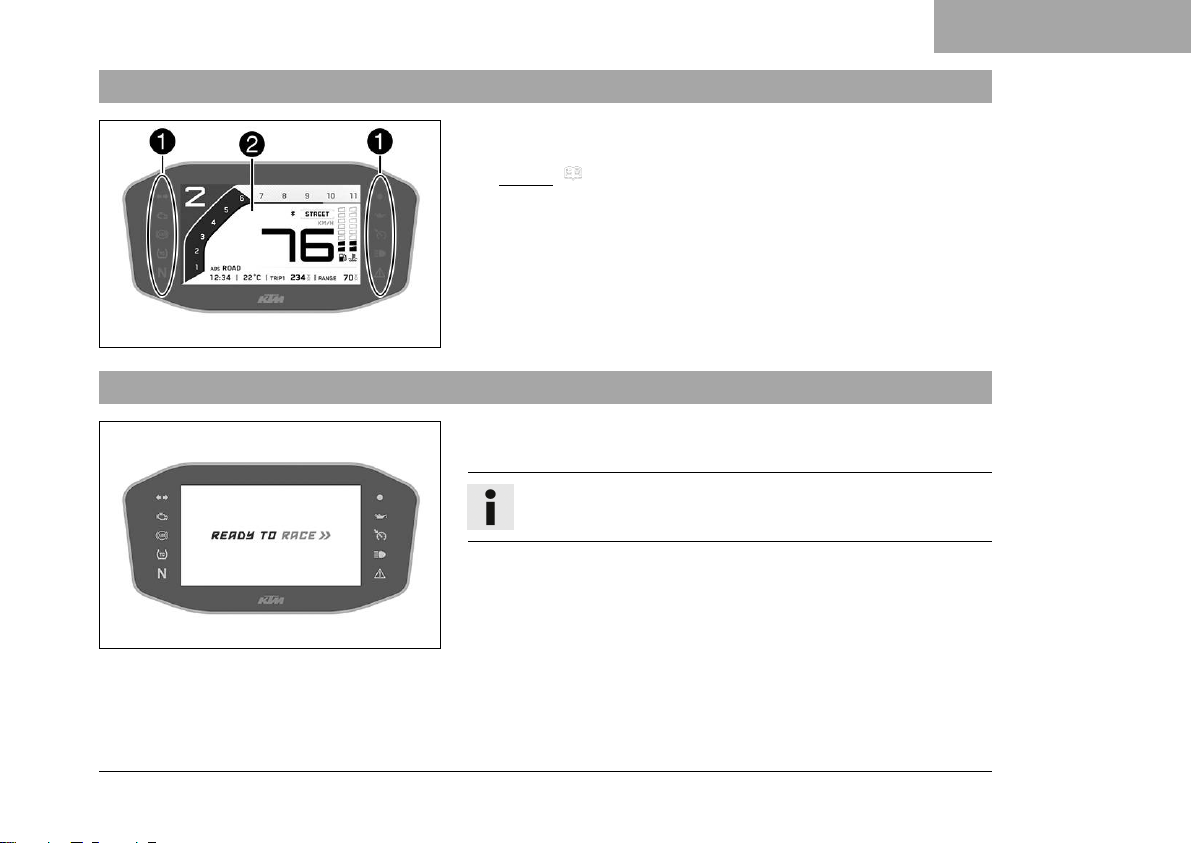

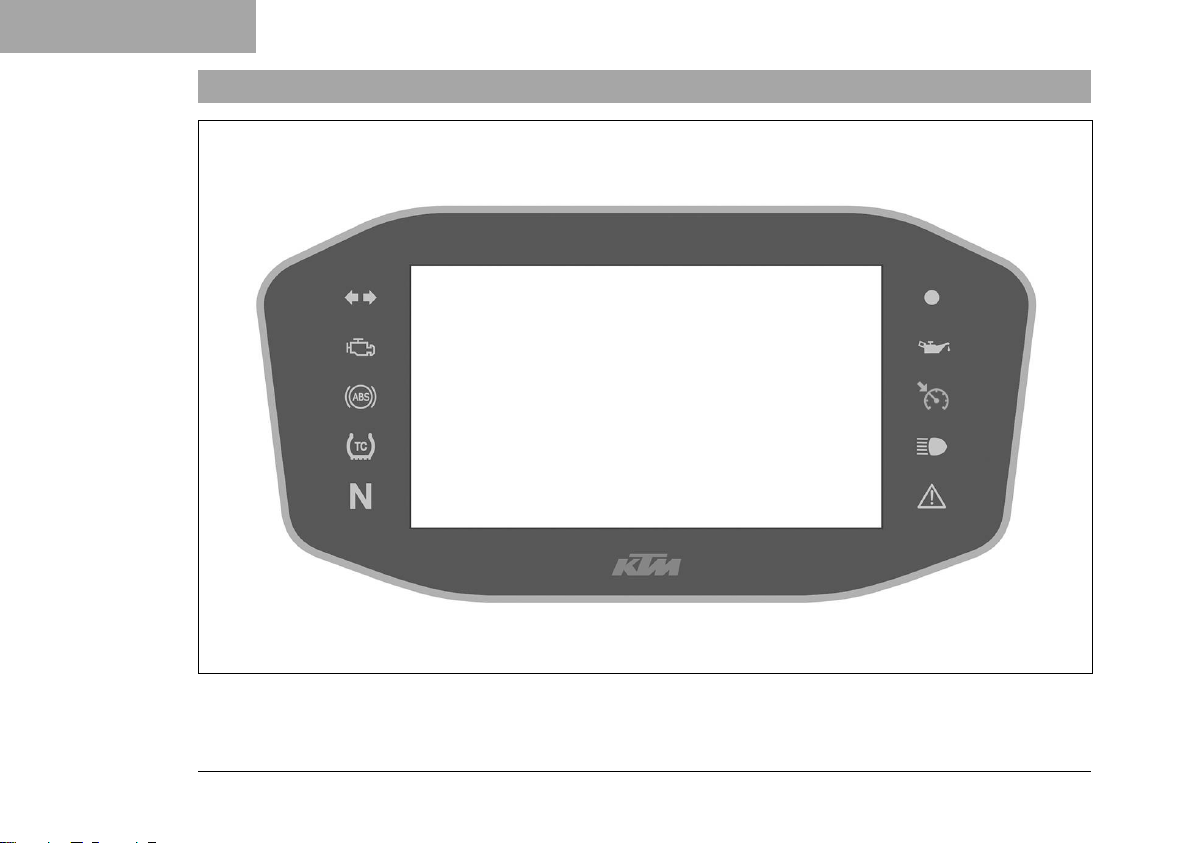

7.1 组合仪表.............................................. 41
7.2 启用和测试.......................................... 41
7.3 日间/夜间模式 ..................................... 42

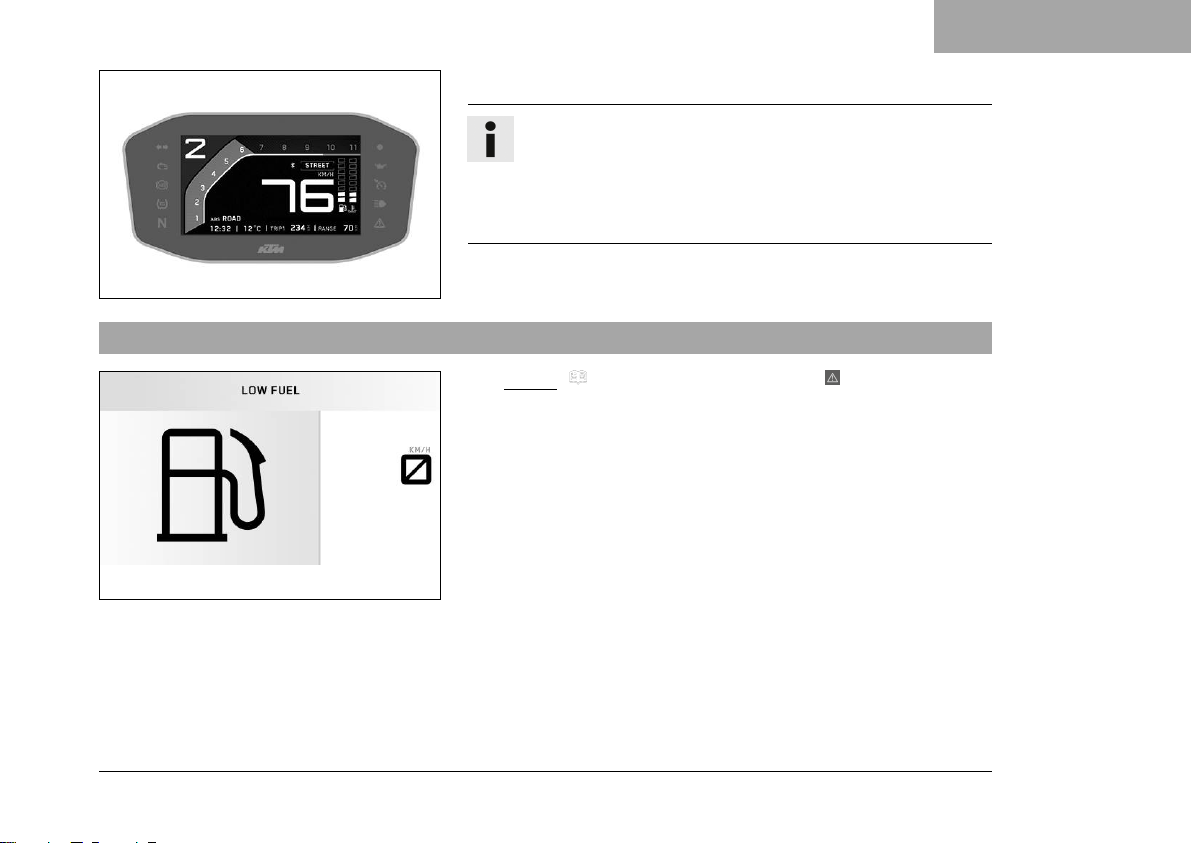

7.4 警告..................................................... 43

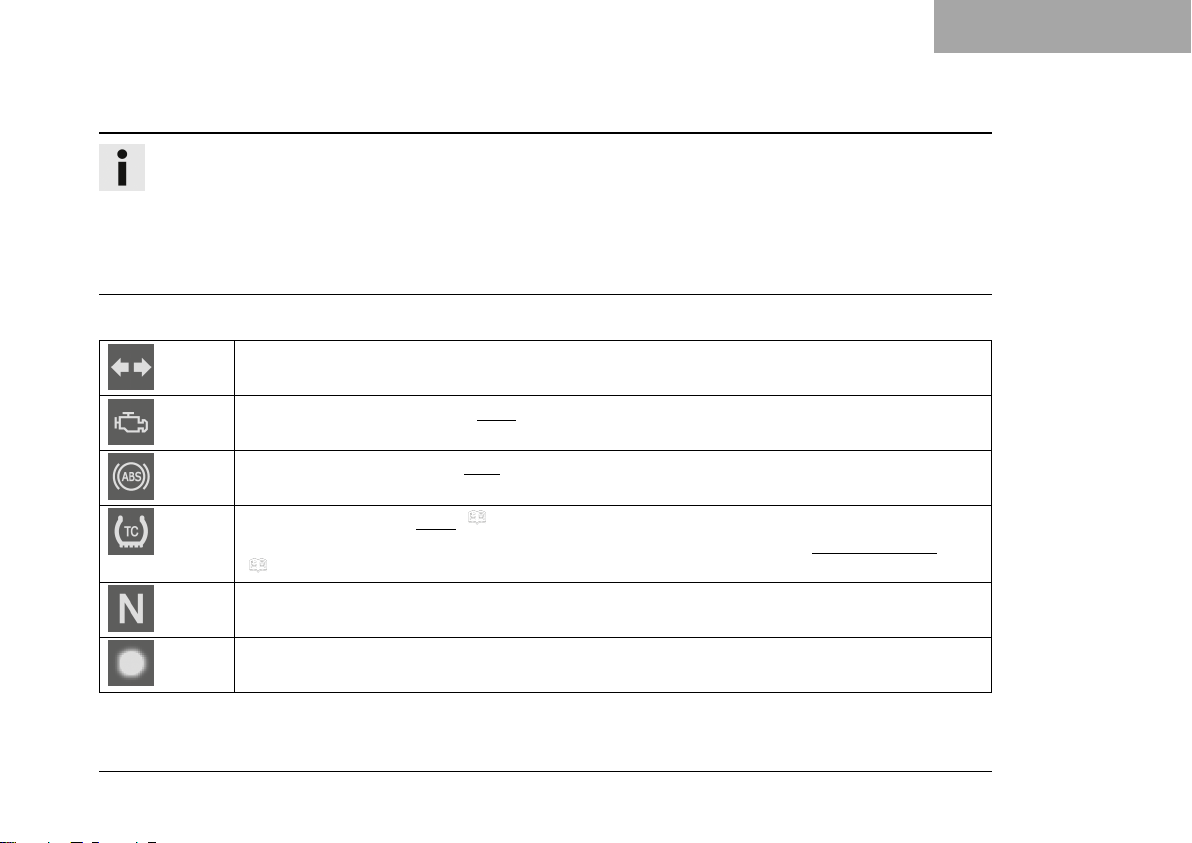

7.5 指示灯 ................................................. 44

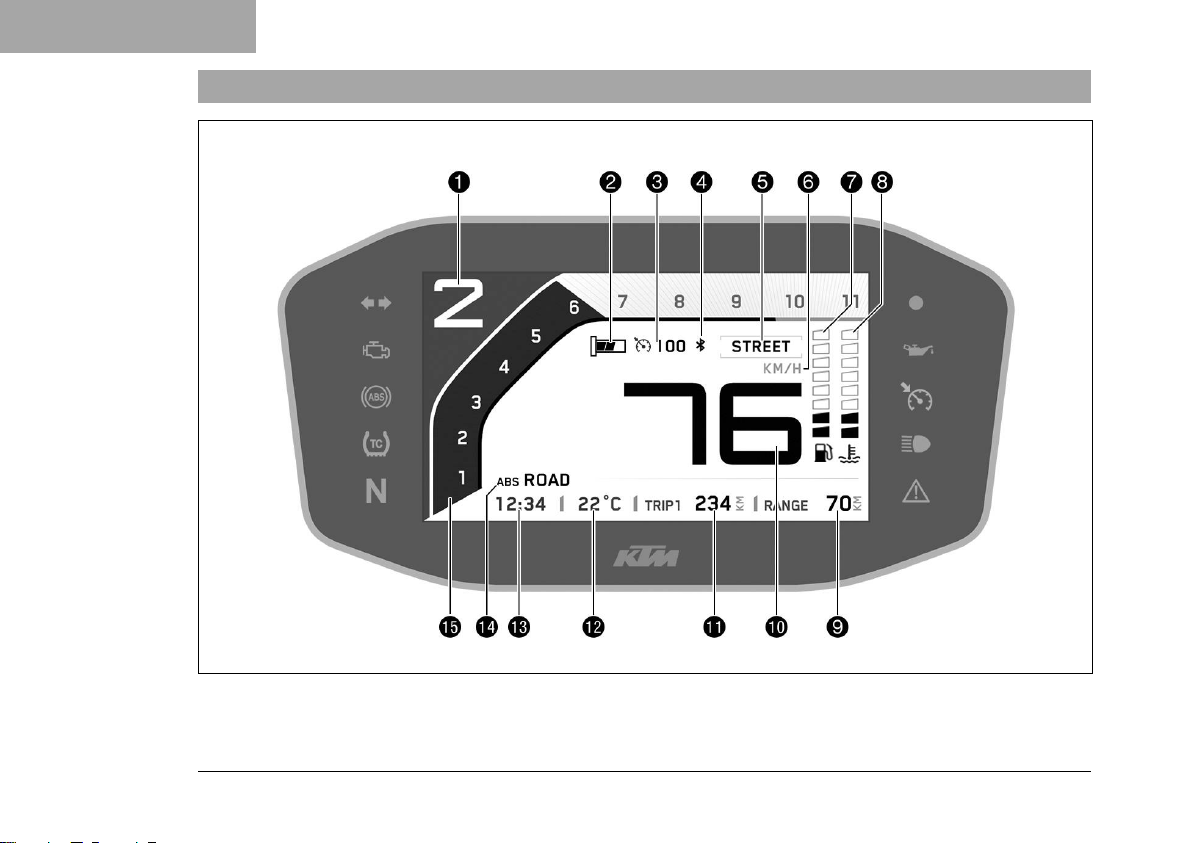

7.6 显示屏 ................................................. 48
7.7 TRACK（赛道）显示屏（可选）........ 50
7.8 手柄加热装置（可选）........................ 51
7.9 速度调节装置的显示（可选）............. 52
7.10 燃油表 ................................................. 52
7.11 冷却液温度读数................................... 53

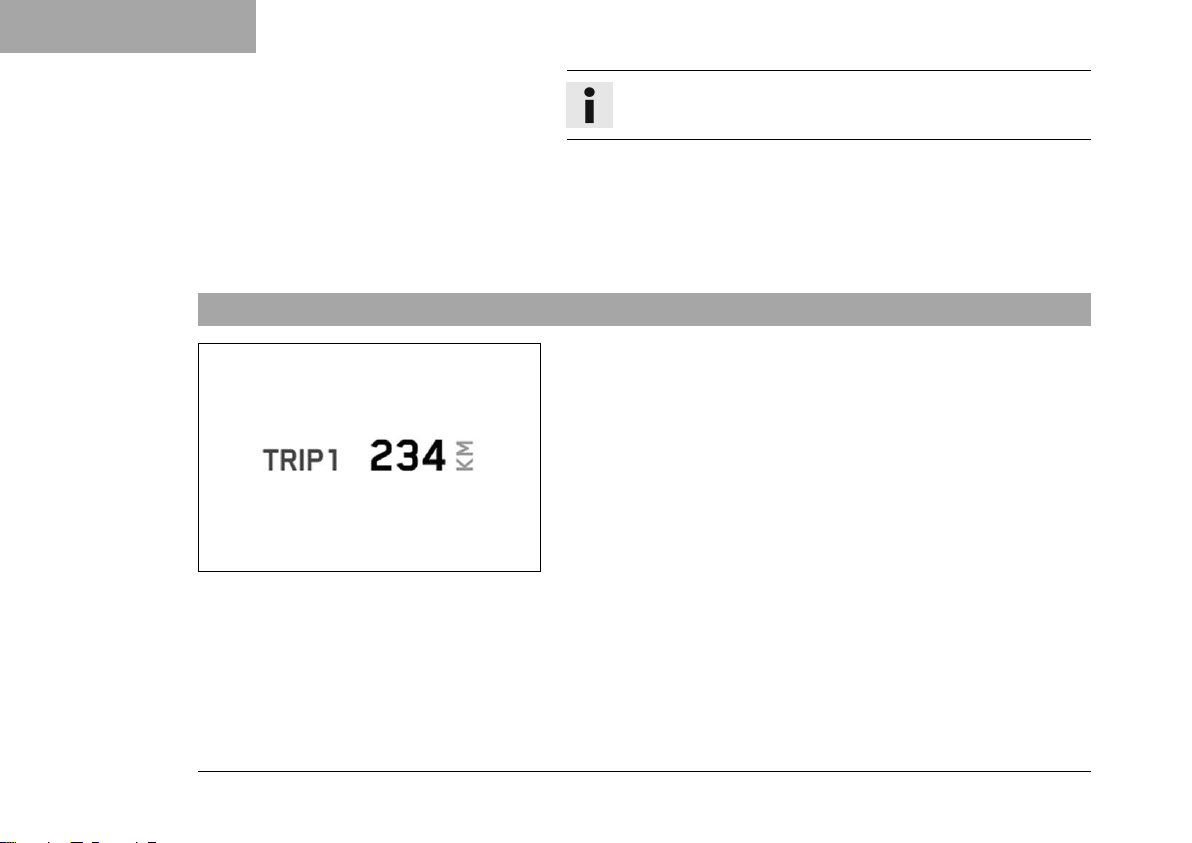

7.12 行驶里程表.......................................... 54
7.13 时钟..................................................... 55
7.14 ABS 显示............................................. 55
7.15 换档指示灯.......................................... 56
7.16 菜单..................................................... 57

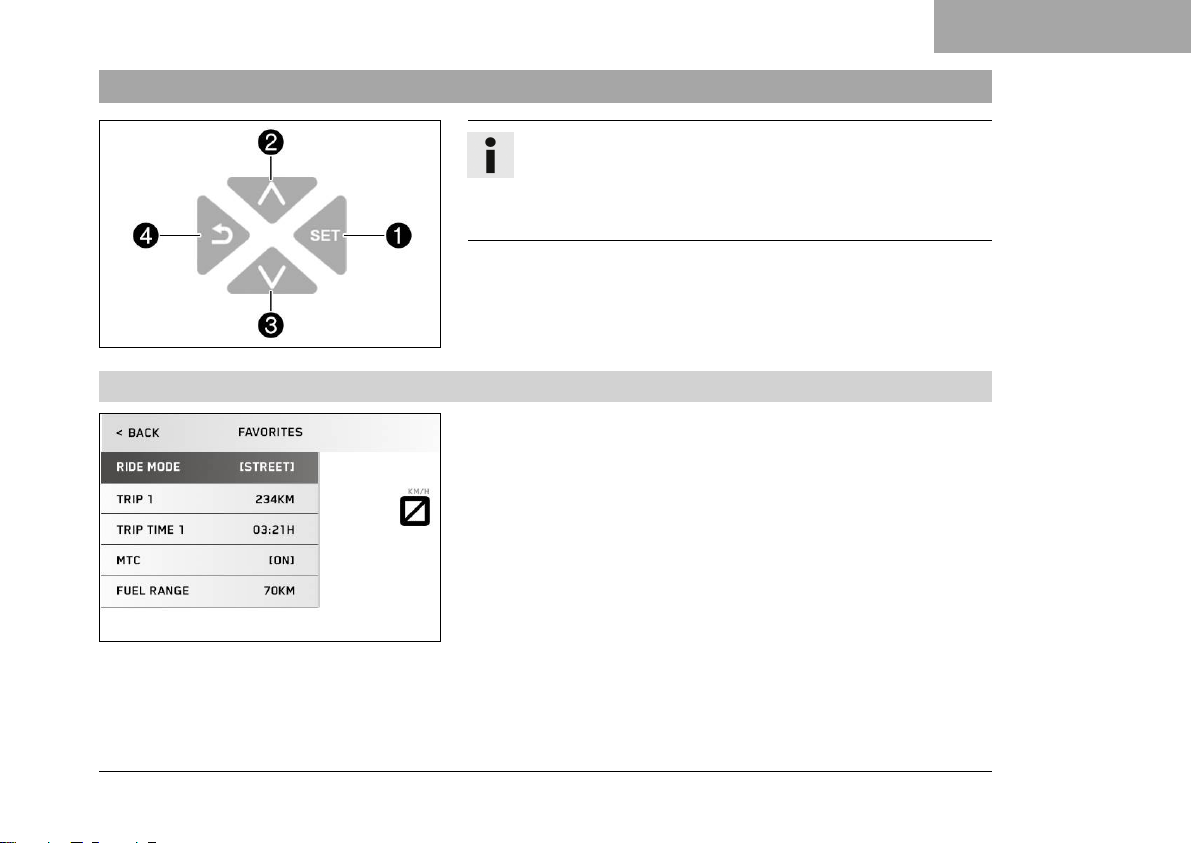

7.16.1 Favorites......................................... 57

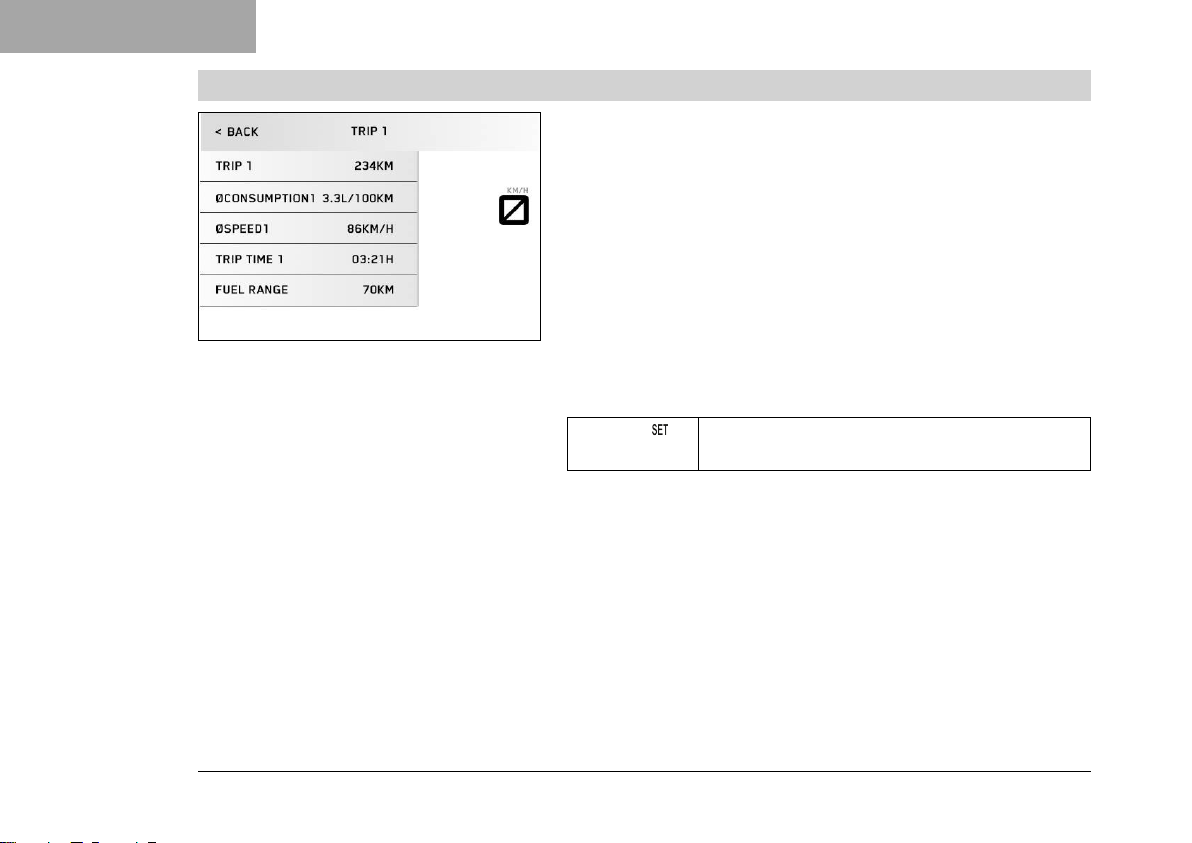

7.16.2 Trip 1 .............................................. 58

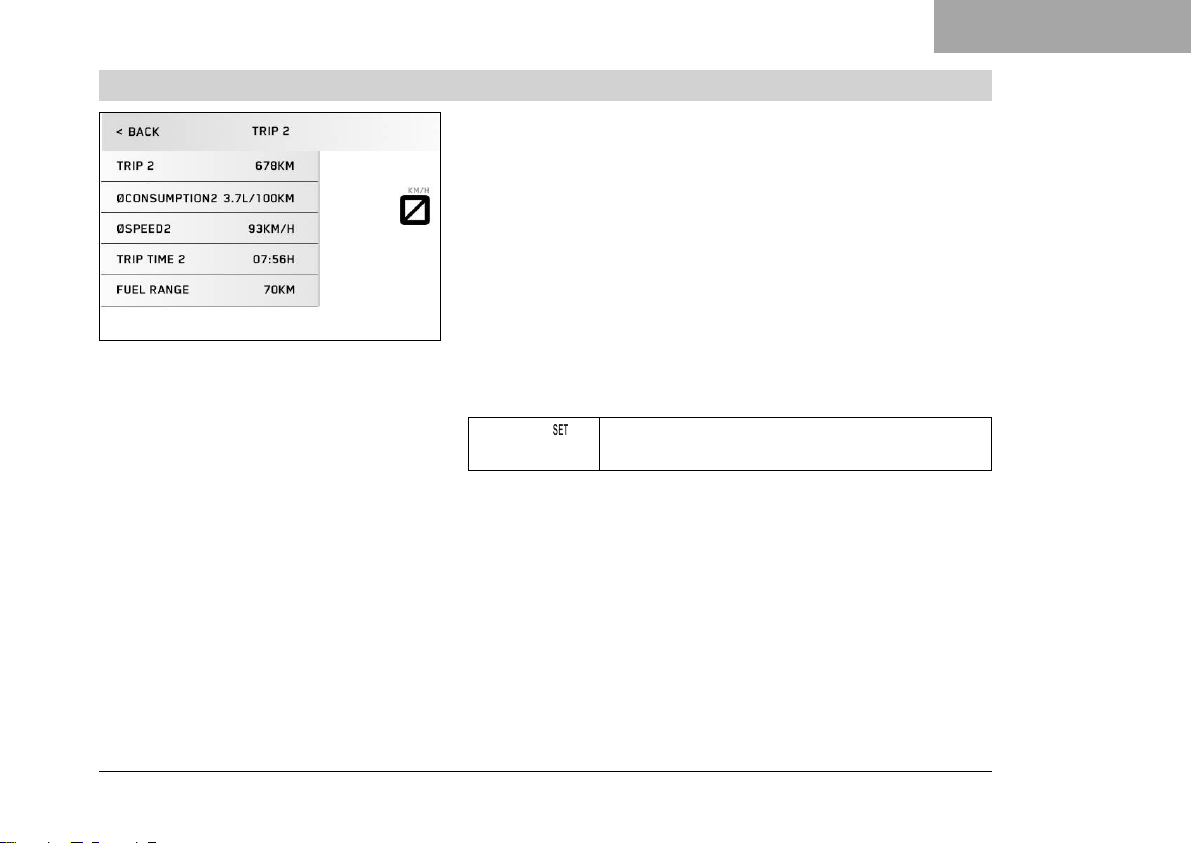

7.16.3 Trip 2 .............................................. 59
7.16.4 General Info.................................... 60
7.16.5 Settings .......................................... 61
7.16.6 Bluetooth®（可选） ........................ 61

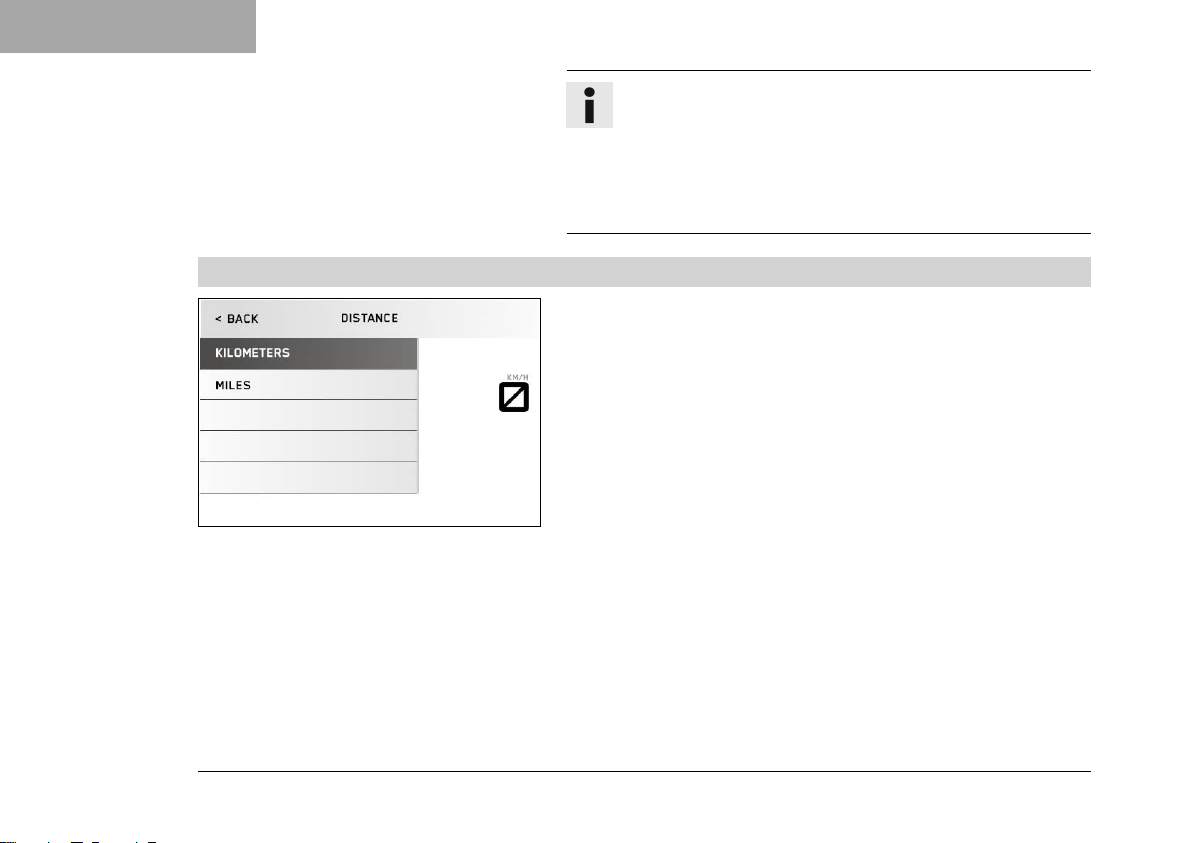

7.16.7 Distance ......................................... 62
7.16.8 Temperature................................... 63
7.16.9 Pressure......................................... 64

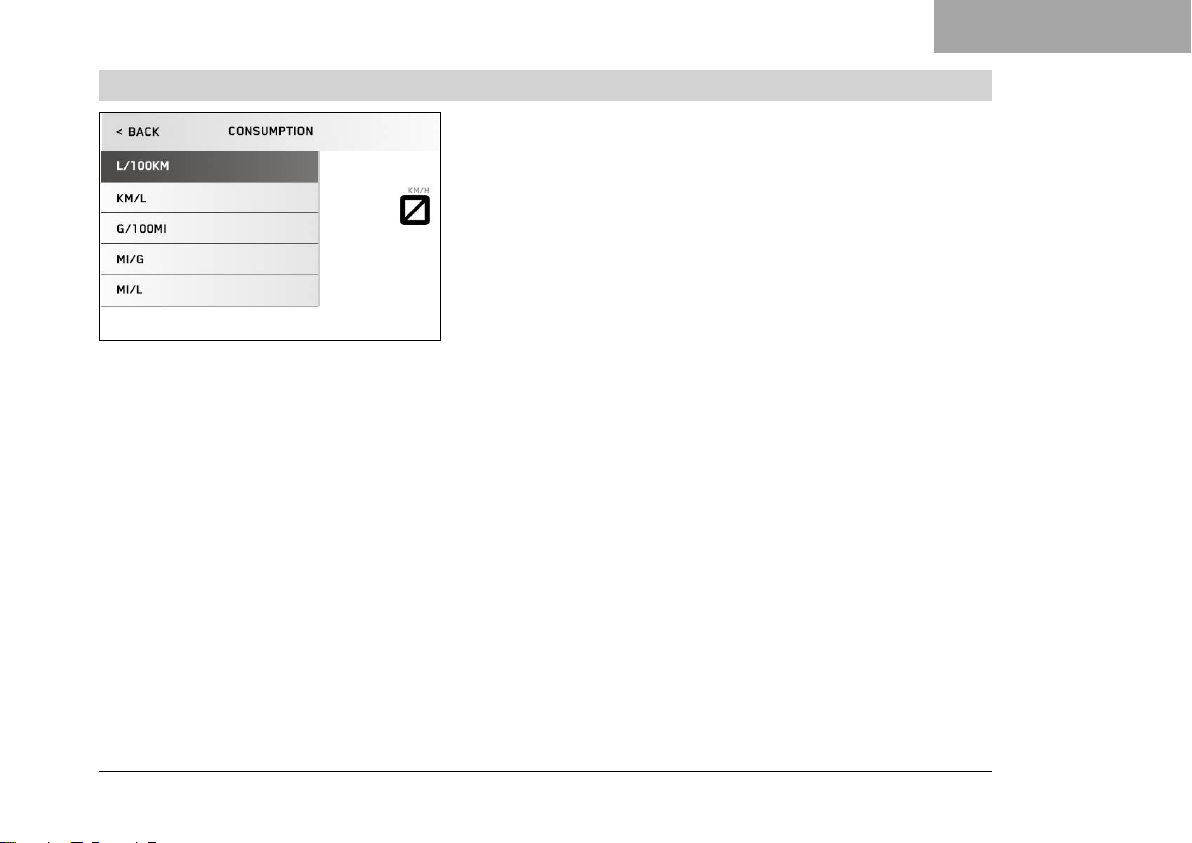

7.16.10 Consumption .................................. 65

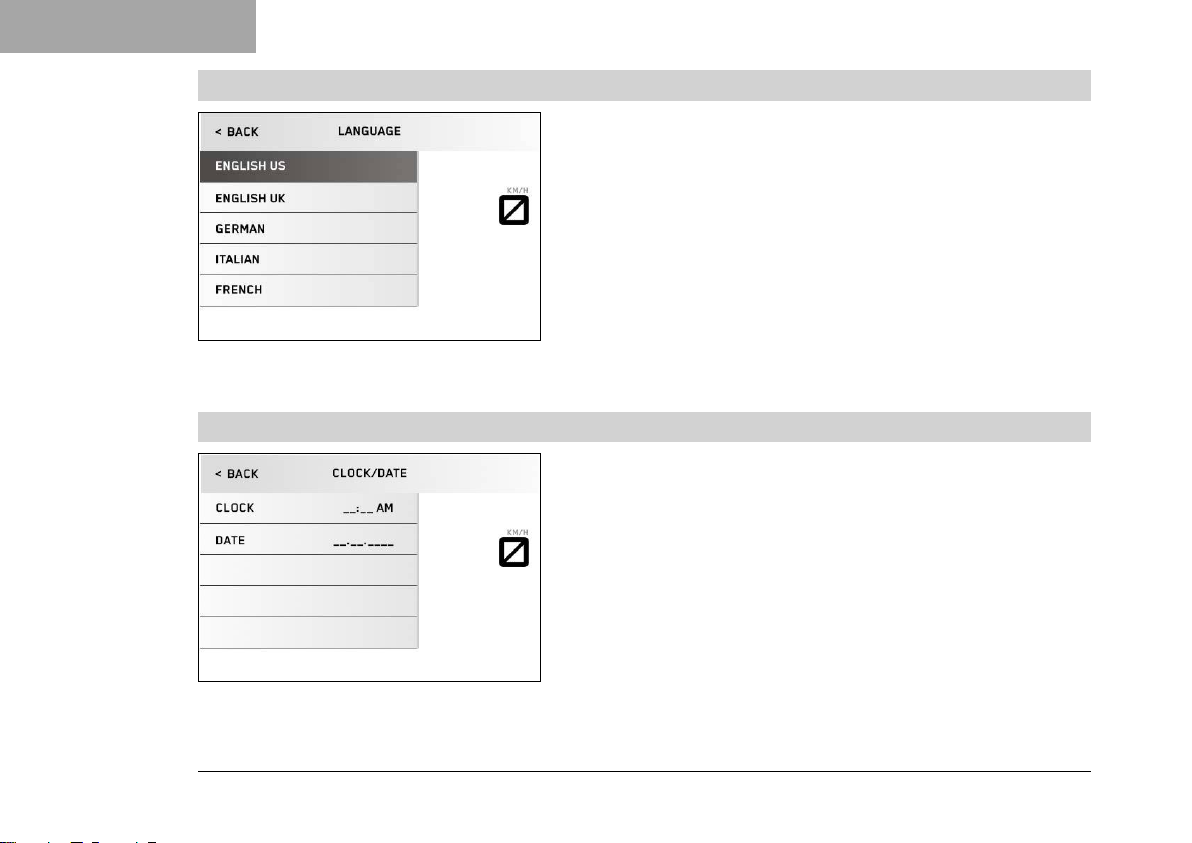

7.16.11 Language ....................................... 66
7.16.12 Clock/Date...................................... 66

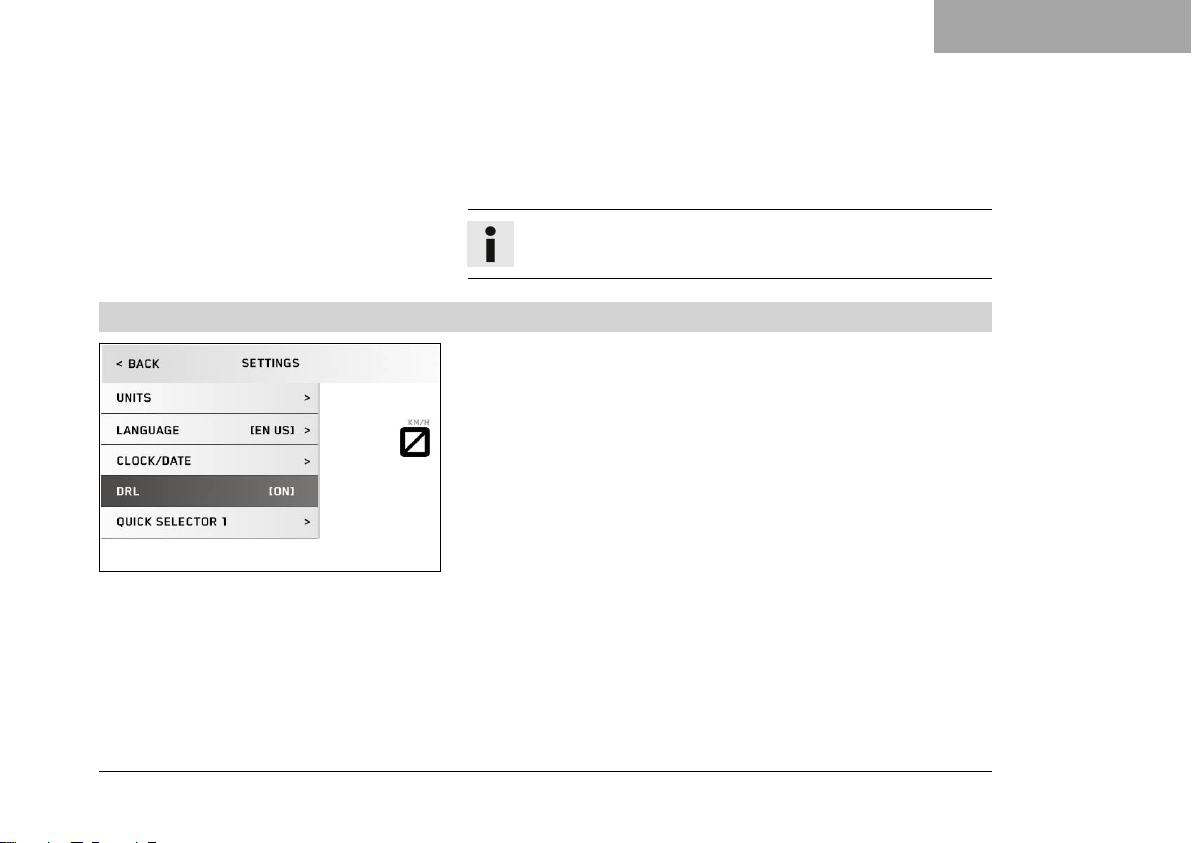

7.16.13 DRL ................................................ 67

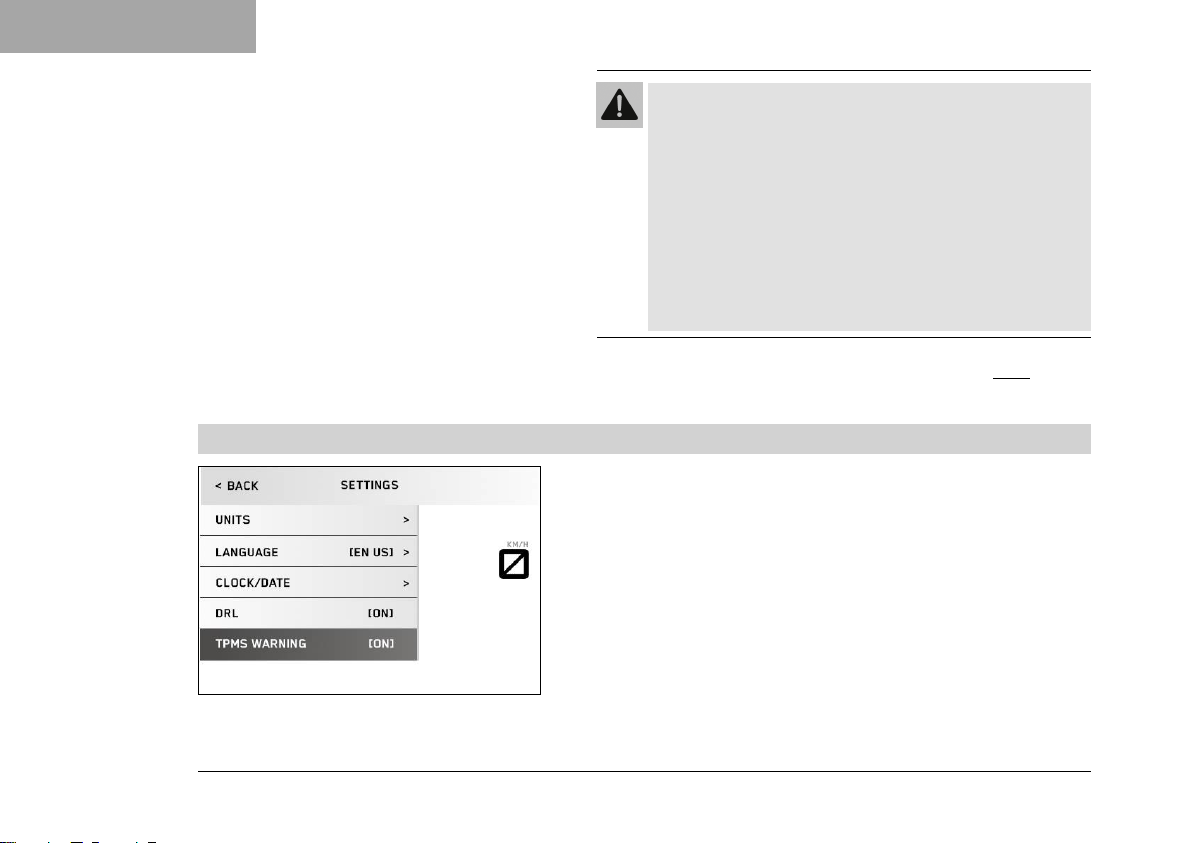

7.16.14 TPMS warning................................ 68
7.16.15 Quick Selector 1 ............................. 69

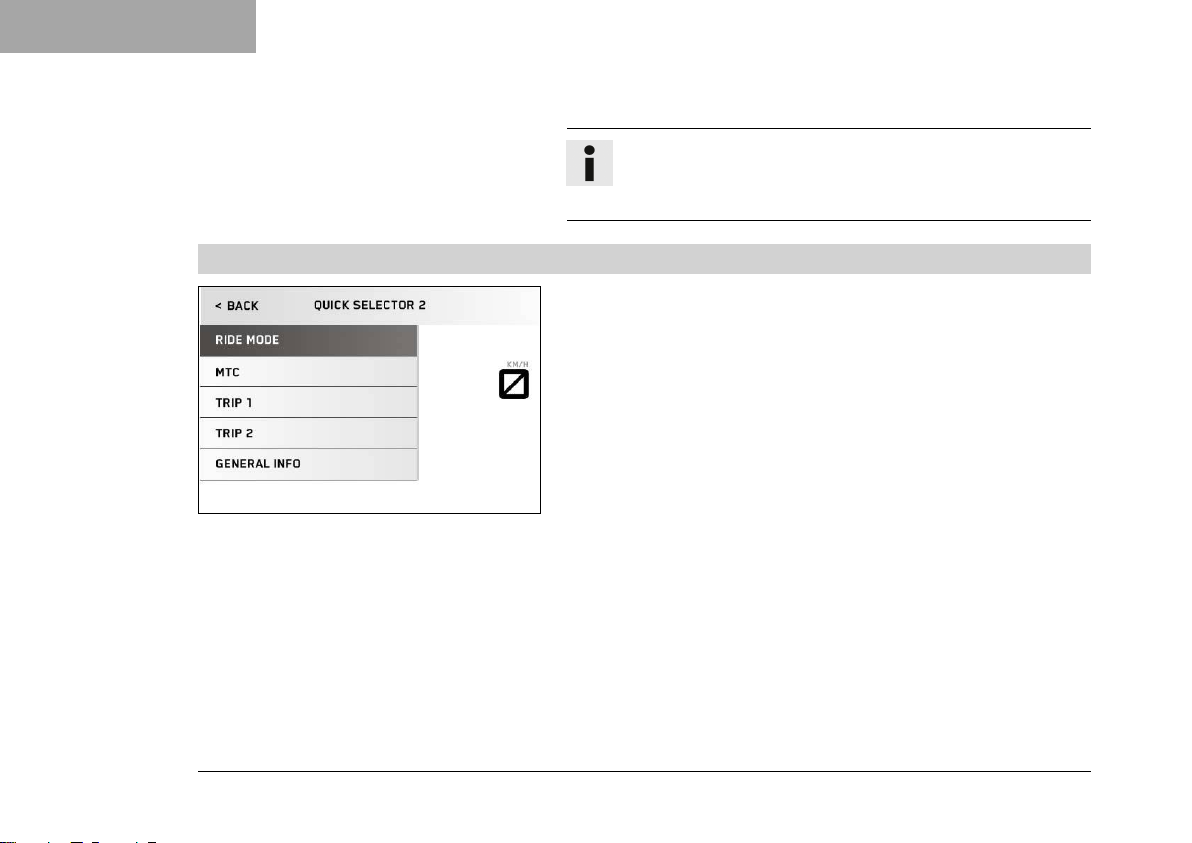

7.16.16 Quick Selector 2 ............................. 70

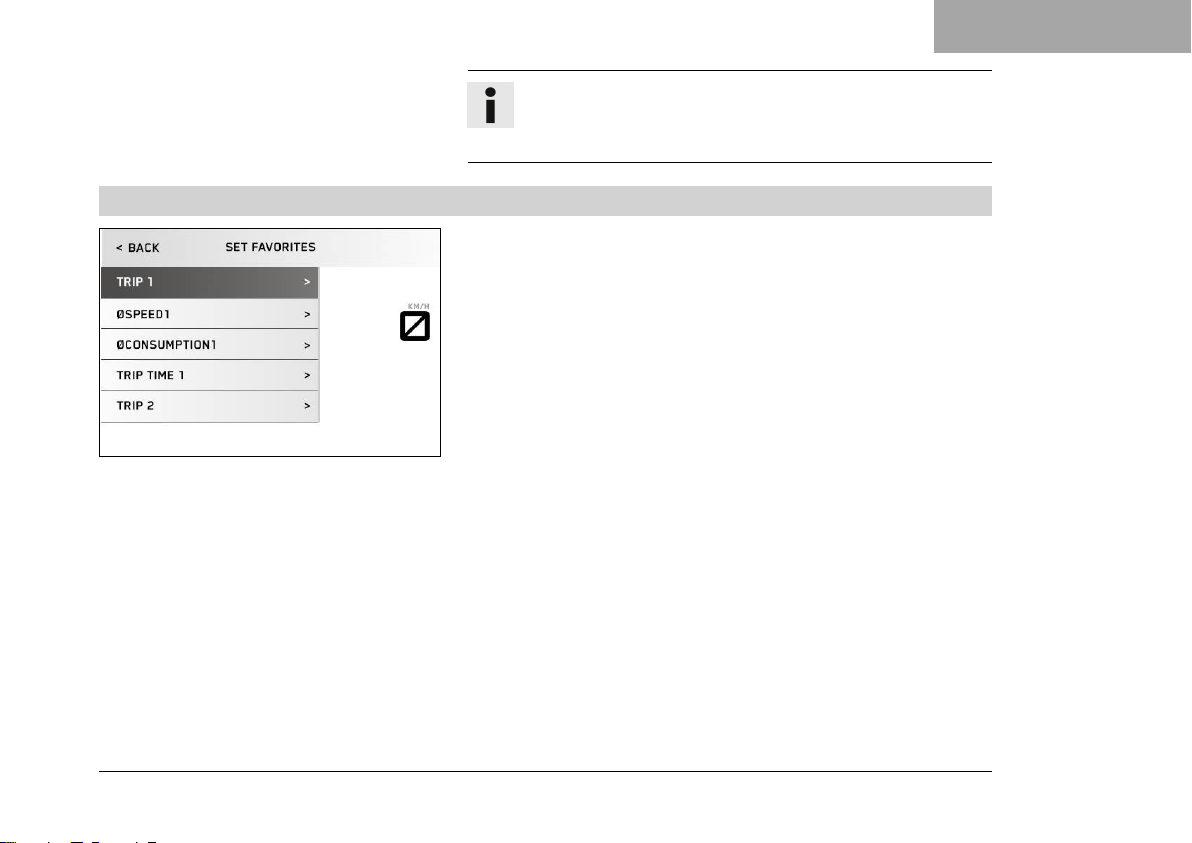

7.16.17 Set Favorites.................................. 71
7.16.18 Heated Grips（可选）.................... 72
7.16.19 Service ........................................... 73
7.16.20 Extra functions................................ 73
4
Page 7
目录
7.16.21 Warnings ........................................ 74

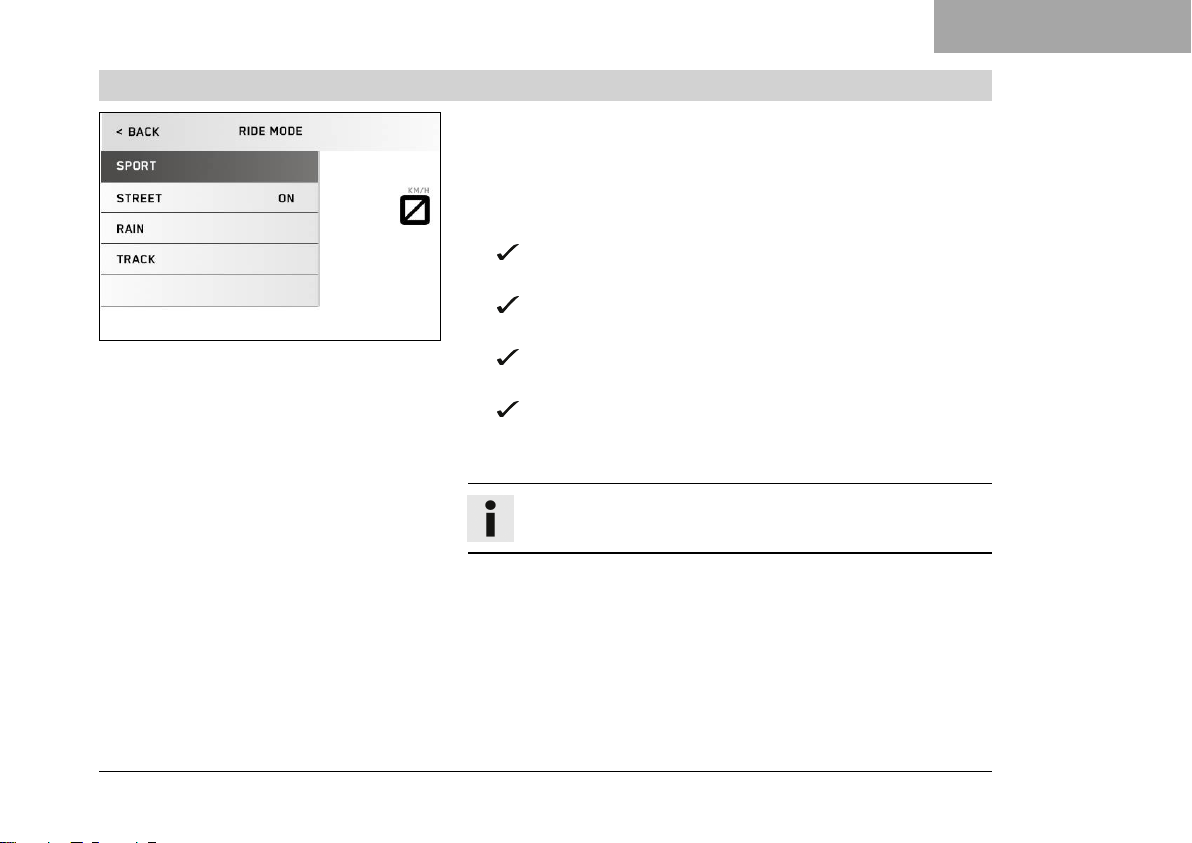

7.16.22 Ride Mode...................................... 75

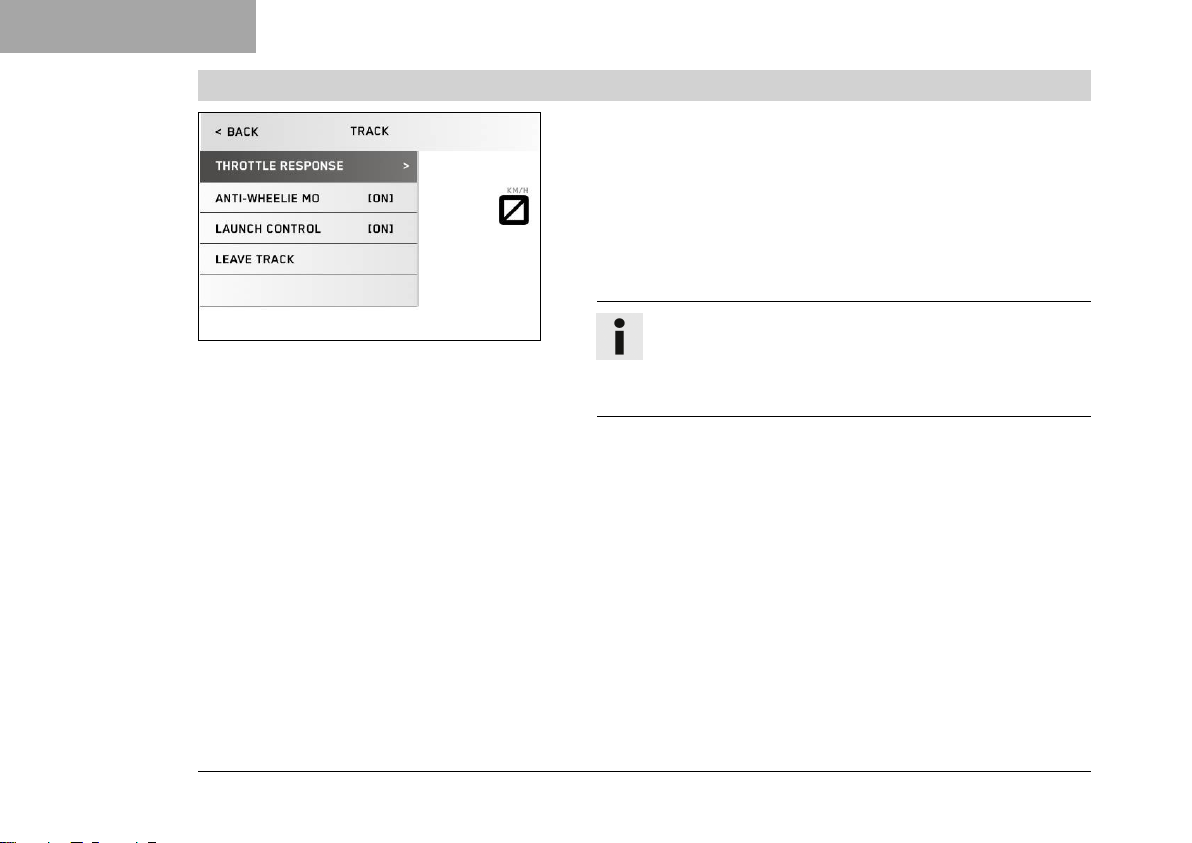

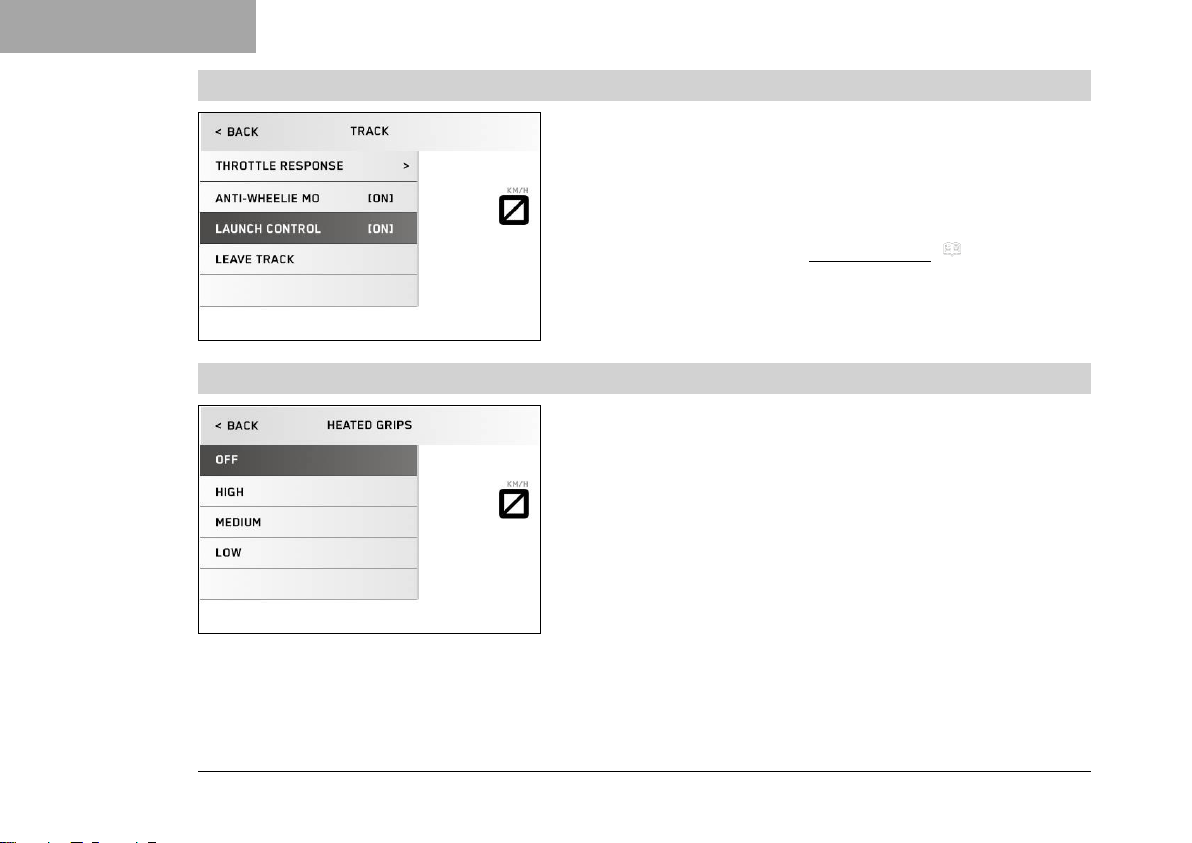

7.16.23 Track（可选） ................................ 76
7.16.24 Anti‑wheelie mode（可选） ........... 77
7.16.25 Launch control（可选） ................. 78
7.16.26 Heated Grips（可选）.................... 78

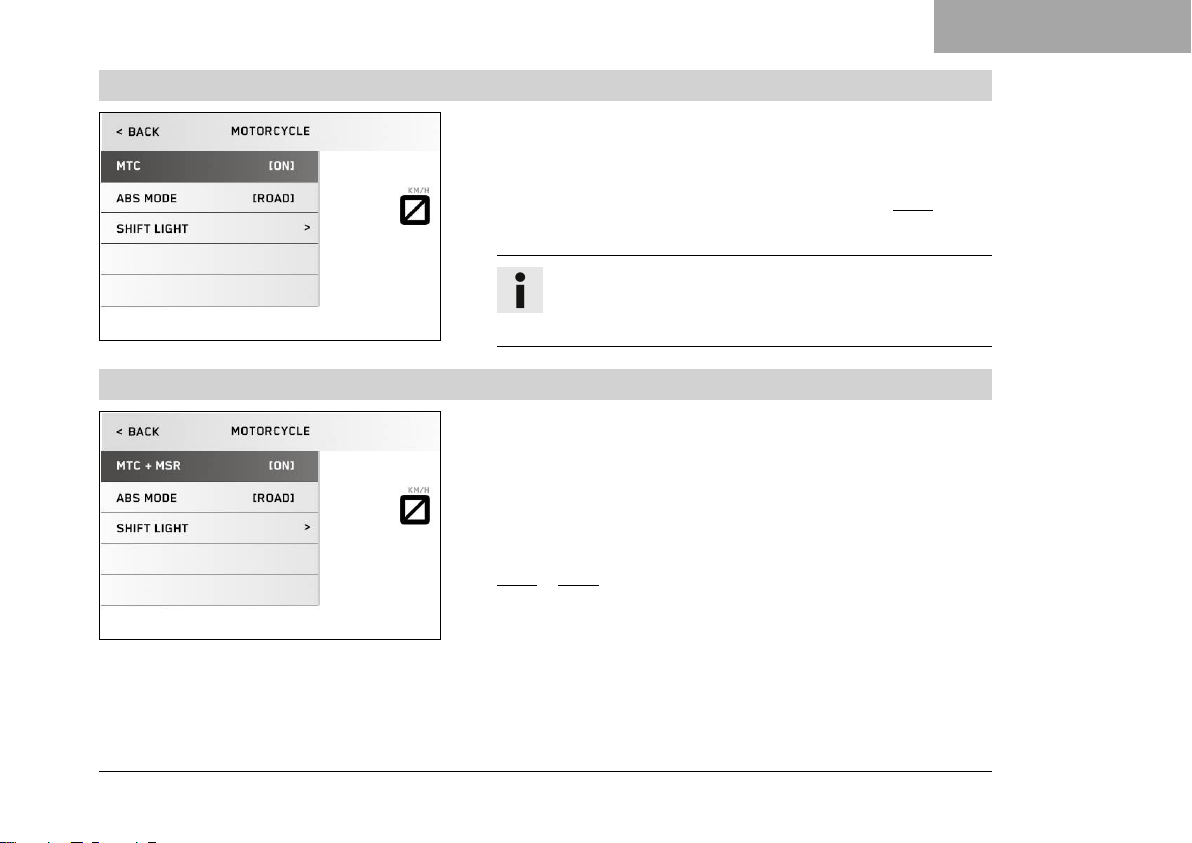

7.16.27 MTC................................................ 79
7.16.28 MTC + MSR（可选）..................... 79
7.16.29 ABS Mode...................................... 80

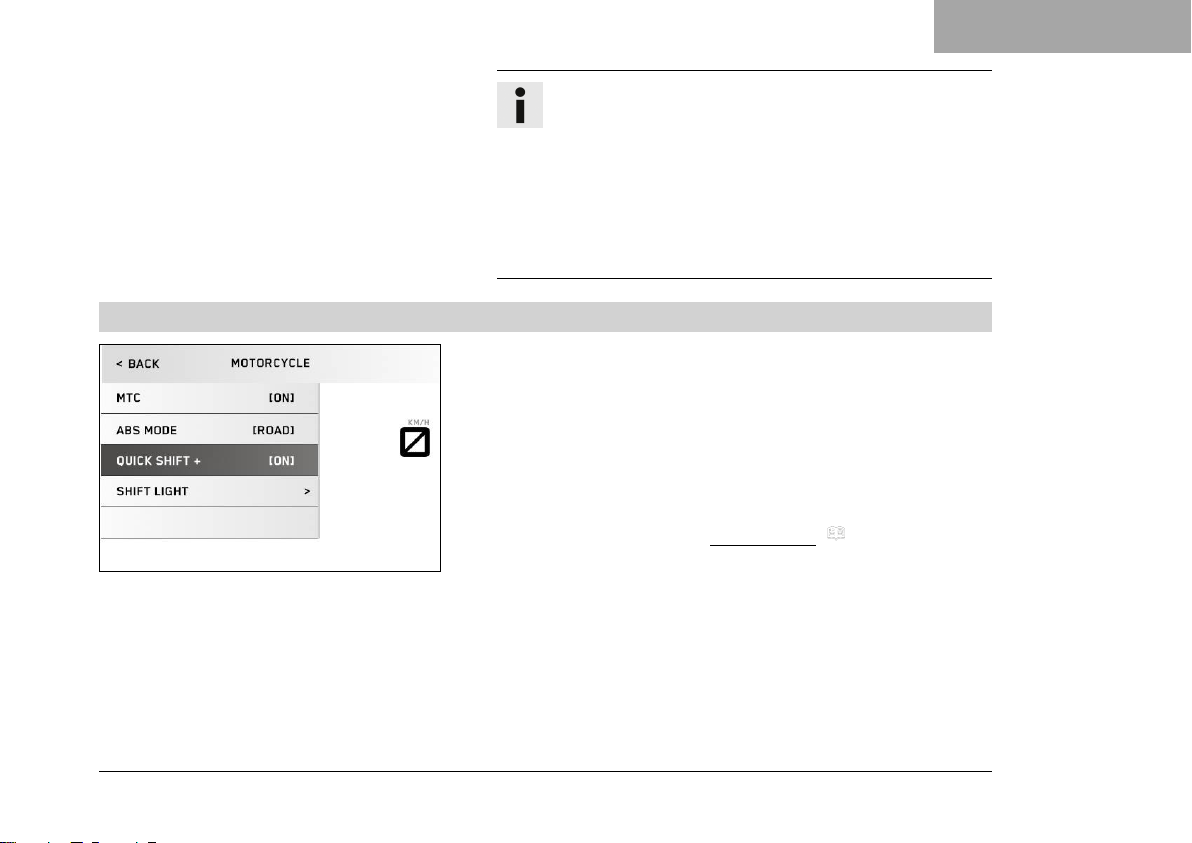

7.16.30 快速换挡+（可选） ........................ 81

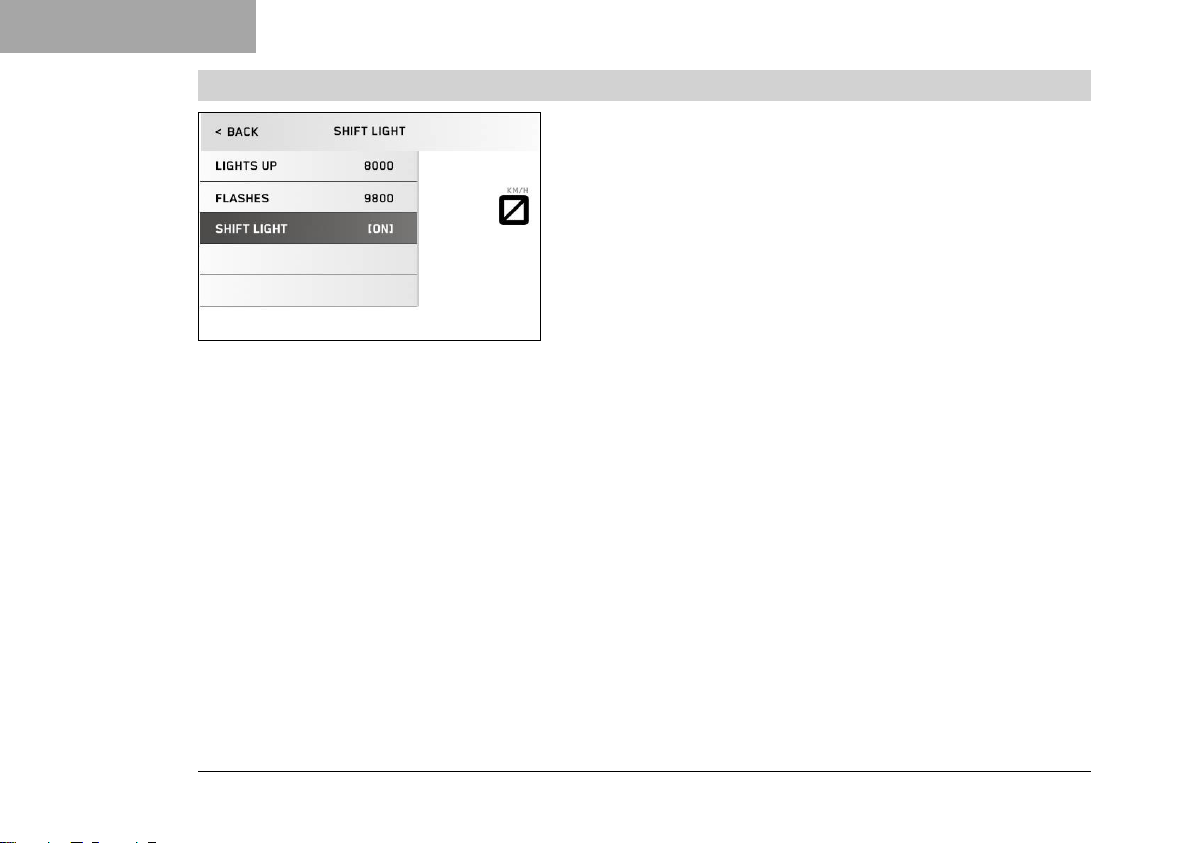

7.16.31 Shift Light ....................................... 82

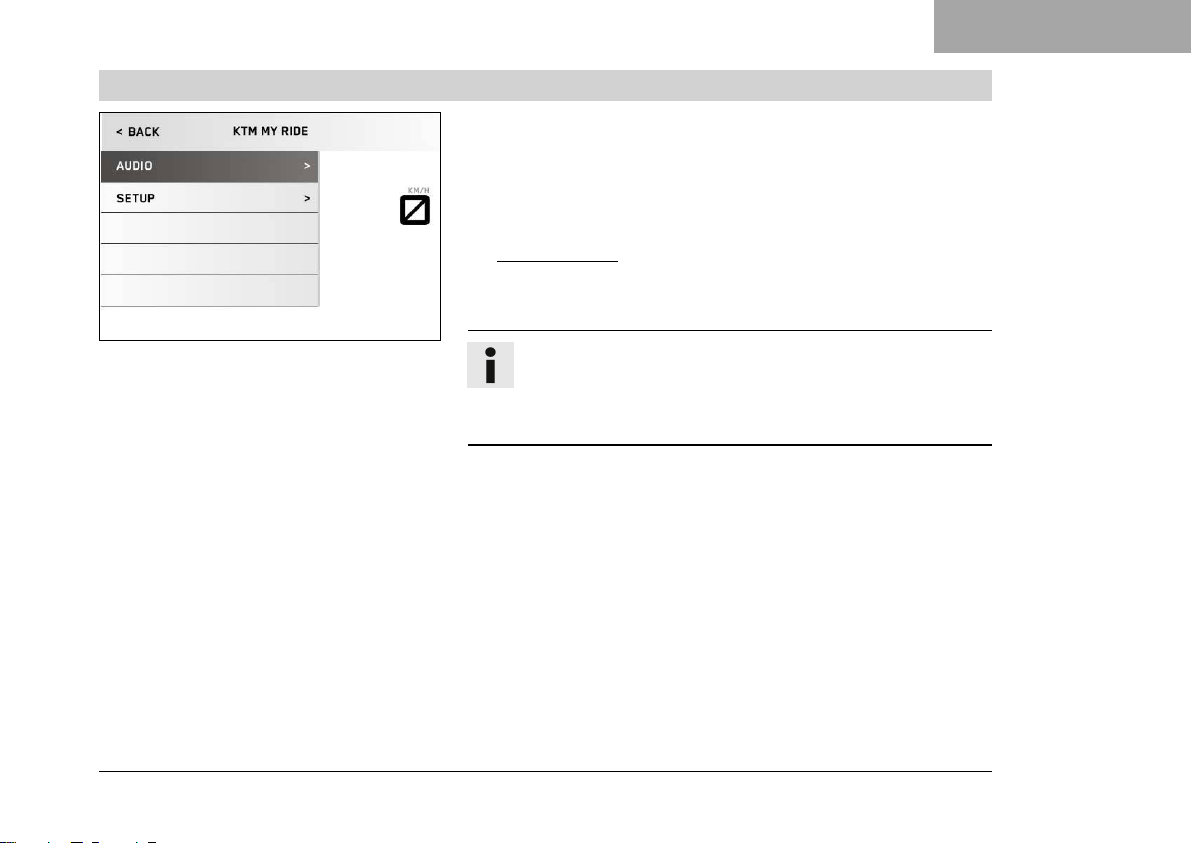

7.16.32 KTM MY RIDE（可选） ................. 83
7.16.33 Pairing（可选）.............................. 84
7.16.34 Audio player（可选）..................... 86
7.16.35 电话（可选）.................................. 88
8 人体工学设计................................................... 89
8.1 方向把位置.......................................... 89

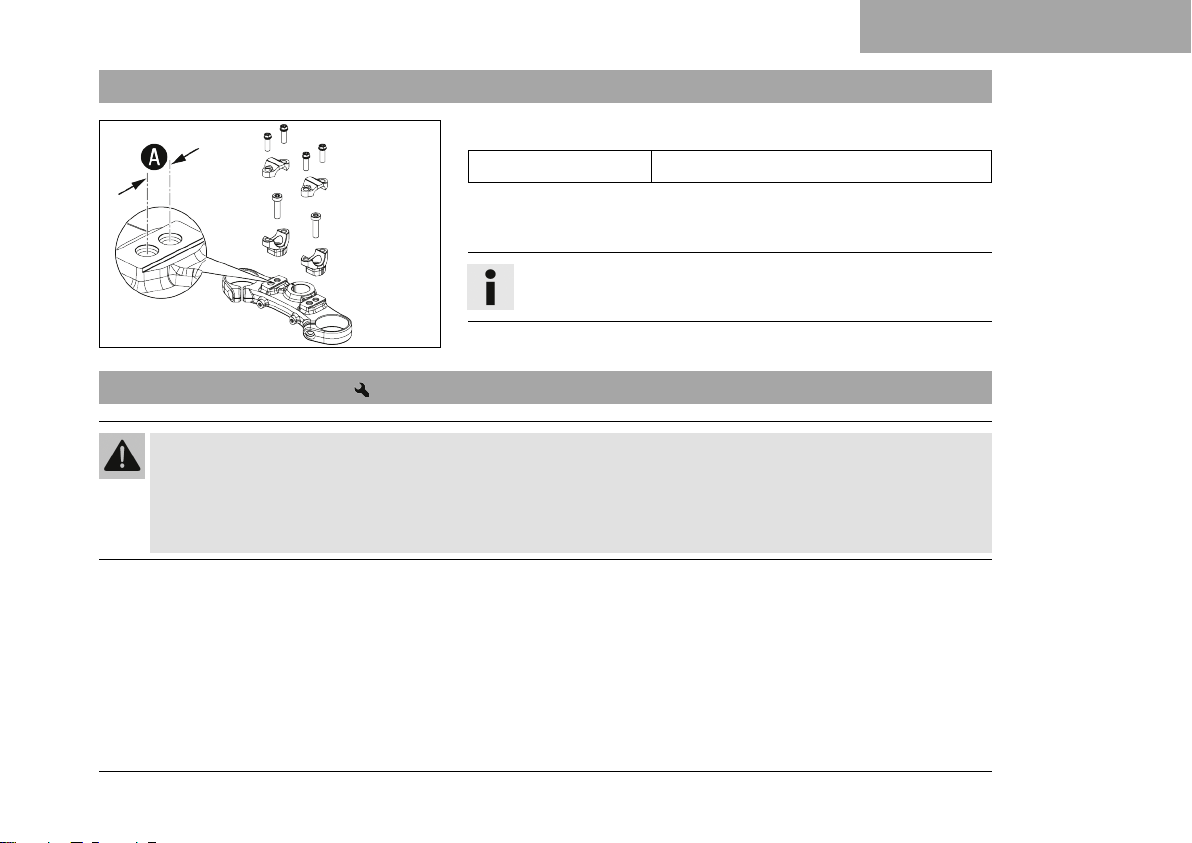

8.2 调整方向把位置 ............................... 89
8.3 设置离合器手柄的初始设置................. 91
8.4 设置前制动手柄的初始位置................. 92
8.5 设置制动手柄的响应特征 .................... 93
8.6 设置制动踏杆的初始位置 ................ 93
8.7 检查换挡杆的初始位置........................ 95

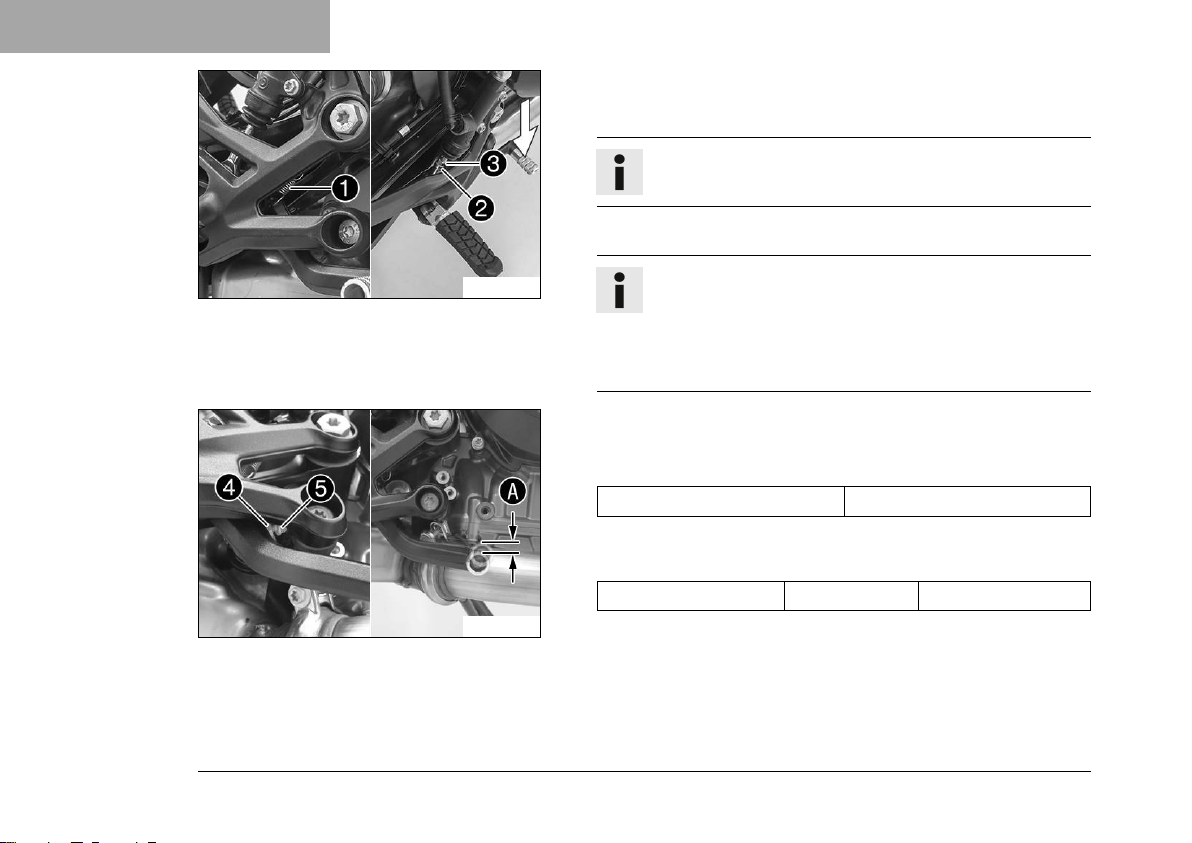

8.8 设置换档杆初始位置 ........................ 96
9 调试 ................................................................. 98
9.1 有关初次调试的提示 ........................... 98
9.2 磨合发动机........................................ 100
9.3 负载................................................... 100
10 如何驾驶本车................................................. 103
10.1 每次驾驶前的检查和维护作业........... 103
10.2 启动车辆............................................ 104
10.3 起步................................................... 105
10.4 Launch‑Control（可选）................... 106
10.5 使用 Launch‑Control（弹射起步）
（可选）起步 .................................... 106
10.6 快速换挡+（可选）........................... 108
10.7 换挡，驾驶........................................ 109
10.8 发动机阻力矩控制系统 （MSR） ..... 114
10.9 制动................................................... 114
10.10 停车、停放........................................ 117
10.11 运输................................................... 118
10.12 添加燃油............................................ 120
11 保养计划........................................................ 123
11.1 其他信息............................................ 123
11.2 必须执行的工作................................. 123
11.3 推荐执行的工作................................. 126
5
Page 8
目录
12 调校底盘........................................................ 127
12.1 前叉/后减震....................................... 127
12.2 设置前叉的压力减震特性 .................. 127
12.3 设置前叉的回弹力减震特性............... 129
12.4 后减震的压力减震特性...................... 130
12.5 设置后减震的慢速压力减震特性 ....... 130
12.6 设置后减震的快速压力减震特性 ....... 132
12.7 设置后减震的回弹力减震特性........... 133
12.8 调整后减震的弹簧预载 .................. 134
13 底盘维修工作................................................. 136
13.1 用后轮支架抬起摩托车...................... 136
13.2 将摩托车从后轮支架上移出............... 136
13.3 用前轮支架抬起摩托车...................... 137
13.4 从前轮支架上移出摩托车 .................. 139
13.5 清洁前叉腿的防尘套 ...................... 140
13.6 取下乘客座椅 .................................... 142
13.7 安装乘客座椅 .................................... 143
13.8 取下驾驶员座椅................................. 144
13.9 安装驾驶员座椅................................. 145
13.10 检查链条是否脏污............................. 146
13.11 清洁链条............................................ 147
13.12 检查链条松紧度................................. 148
13.13 调整链条松紧度................................. 150
13.14 检查链条、后链轮、发动机链轮和
链条导向件........................................ 152
14 制动系统........................................................ 156
14.1 防抱死制动系统 （ABS） ................. 156
14.2 检查制动盘........................................ 158
14.3 检查前轮制动器的制动液液位........... 159
14.4 补充前轮制动器的制动液 .............. 160
14.5 检查前轮制动器的制动摩擦片........... 162
14.6 检查制动踏杆的自由行程 .................. 163
14.7 检查后轮制动器的制动液液位........... 164
14.8 补充后轮制动器的制动液 .............. 165
14.9 检查后轮制动器的制动摩擦片........... 168
15 车轮、轮胎 .................................................... 169
15.1 拆卸前轮 ........................................ 169
15.2 安装前轮 ........................................ 171
15.3 拆卸后轮 ........................................ 175
15.4 安装后轮 ........................................ 178
15.5 检查后轮轮毂的减震橡胶 .............. 180
15.6 检查轮胎状态 .................................... 182
15.7 检查轮胎气压 .................................... 184
15.8 故障喷雾的用途................................. 186
6
Page 9
目录
16 电气装置........................................................ 187
16.1 日间行车灯 （DRL） ........................ 187
16.2 拆卸 12 V 电池 .............................. 188
16.3 安装 12 V 电池 .............................. 191
16.4 12 V 电池充电 ............................... 193
16.5 更换主保险丝 .................................... 196
16.6 更换 ABS 保险丝............................... 199
16.7 更换单独用电器的保险丝 .................. 201
16.8 松开前照灯灯罩和前照灯 .................. 203
16.9 安装前照灯灯罩和前照灯 .................. 204
16.10 拆卸前照灯灯罩支架盖板 .................. 205
16.11 安装前照灯灯罩支架的盖板............... 207
16.12 检查前照灯设置................................. 209
16.13 调整前照灯的光程............................. 210
16.14 诊断插头............................................ 211
16.15 前部 ACC1 和 ACC2......................... 211
16.16 后部 ACC1 和 ACC2......................... 212
17 冷却系统........................................................ 213
17.1 冷却系统............................................ 213
17.2 检查防冻剂和冷却液液面 .................. 214
17.3 检查副水箱中的冷却液液面............... 216
17.4 排出冷却液 .................................... 218
17.5 为冷却系统添加冷却液/排气 .......... 220
17.6 更换冷却液........................................ 222
18 调校发动机 .................................................... 225
18.1 Ride Mode......................................... 225
18.2 摩托车牵引力控制系统 （MTC）...... 226
18.3 滑动调整（可选）............................. 227
18.4 Throttle response（可选） ............... 227
19 发动机保养作业 ............................................. 228
19.1 检查机油油位 .................................... 228
19.2 更换机油和机油滤清器，清洁机油
滤网 ............................................... 229
19.3 补充机油............................................ 233
19.4 检查离合器手柄的自由行程............... 234
19.5 调整离合器手柄的自由行程 ........... 235
20 清洁、维护 .................................................... 236
20.1 清洁摩托车........................................ 236
20.2 冬季使用时的检查和维护作业........... 239
21 存放 ............................................................... 240
21.1 存放................................................... 240
21.2 存放之后的投入使用 ......................... 242
22 故障排除........................................................ 243
7
Page 10
目录
23 技术参数........................................................ 247
23.1 发动机 ............................................... 247
23.2 发动机的拧紧力矩............................. 249
23.3 加注量 ............................................... 255
23.3.1 机油 .............................................. 255
23.3.2 冷却液........................................... 255
23.3.3 燃油 .............................................. 255
23.4 底盘................................................... 256
23.5 电气装置............................................ 257
23.6 轮胎................................................... 258
23.7 前叉................................................... 258
23.8 后减震 ............................................... 259
23.9 底盘扭矩............................................ 261
24 符合性声明 .................................................... 269
24.1 符合性声明........................................ 269
24.2 各国特定的符合性声明...................... 270
25 燃料 ............................................................... 271
26 辅助材料........................................................ 274
27 标准 ............................................................... 276
28 术语目录........................................................ 277
29 符号目录........................................................ 278
29.1 红色符号............................................ 278
29.2 黄色和橙色符号................................. 278
29.3 绿色和蓝色符号................................. 279
索引目录 ................................................................ 280
8
Page 11
1.1 使用的符号
以下对所使用的符号加以说明。
表示预期的反应（如对一个作业步骤或一种功能的反应）。
表示非预期的反应（如对一个作业步骤或一种功能的反应）。
所有标有该符号的作业都需要专业知识和技术背景。为了您自身的安全，请前往 KTM 授权的售
后服务中心执行这些作业！在此，将由受过专门培训的专业人员使用所需的专用工具为您的摩
托车提供最佳的维护。
指明引用的页面（给定的页面中包含了更多有关信息）。
表示某项说明含其他信息或提示。
表示某项检测步骤获得的结果。
描述工具 1
9
Page 12
1 描述工具
1.2 使用的格式
以下对所使用的文字格式加以说明。
专有名词 表示专有名词。
名称
商标™ 表示商品流通中的商标。
通过下划线标记的术语 提示参考车辆的技术细节或标记出在术语目录中加以说明的专业术语。
表示电压测量。
表示电流测量。
表示结束某项作业含可能的修整工作。
®
表示受保护的名称。
10
Page 13
2.1 使用范围 - 规范使用
该车辆的设计和构造能够承受在常规道路和在赛道上行驶的正常负荷。
该车辆不适合越野路面。
信息
只有通过道路认证，该车辆才允许用于公共道路交通。
2.2 违规使用
仅按规定规范使用车辆。
如果违规使用，可能会对人员、材料和环境造成危害。
不按照预定用途和使用范围规定使用车辆的任何行为都被视为违规使用。
此外，违规使用还包括使用不符合规定标准的燃料和辅助材料。
2.3 安全提示
为了安全地使用所述产品，需遵守安全提示。因此，请仔细通读本说明书以及供货范围内其他所有的说明书。
安全提示以文字突出显示并链接至相关位置处。
信息
在所述产品上的可见位置处设置有不同的提示和警告提示标签。请不要去除任何提示标签或警告提示标
签。如果缺少这些标签，您或他人可能无法识别到危险，因此可能导致受伤。
安全提示 2
11
Page 14
2 安全提示
2.4 危险程度和符号
注意
提示如果未采取相应预防措施，会导致机器或材料严重受损的危险。
2.5 对改装的警告
禁止对消音部件进行改装。法律上禁止采取以下措施或造成相应的状态：
1 在销售新车或将新车交付最终用户以前，或者在车辆使用寿命期间，出于维护保养、维修或更换以外的目的而
2 在拆除或停用以上所述装置或类似部件之后使用车辆。
危险
提示如果未采取相应预防措施，有直接导致死亡或重伤的危险。
警告
提示如果未采取相应预防措施，可能会导致死亡或重伤危险。
小心
提示如果未采取相应预防措施，可能会导致轻伤危险。
注意
提示如果未采取相应预防措施，可能会破坏环境的危险。
取下或停止使用任何起消音作用的装置或部件，
违法改装示例：
12
Page 15
1 拆下或刺穿消声器、折流板、前弯管或其他排气相关部件。
2 拆下或刺穿进气系统零件。
3 在保养状态不符合规定时使用车辆。
4 用未经生产商许可的零件替换车辆的活动零件或排气系统零件、进气系统零件。
2.6 安全操作
危险
事故危险 不适宜开车的驾驶员会危害本人及他人的安全。
– 已饮酒、吸毒或服用药物的人员不得驾驶摩托车。
– 因生理或心理原因而不宜开车的人员不得驾驶摩托车。
危险
中毒危险 废气有毒，可能导致失去意识和死亡。
– 在发动机运行期间始终确保充分通风。
– 在封闭空间内启动或运行发动机时，应使用合适的排气系统。
警告
烫伤危险 车辆的某些零件在运行时温度非常高。
– 车辆零件未冷却前，请勿触摸排气系统、冷却系统、发动机、支柱减振器或制动系统等零件。
– 执行操作前，应先等待车辆零件冷却。
安全提示 2
仅在车辆无任何技术缺陷的状态下，按规定、有安全意识和环保意识地使用车辆。
在公路交通中使用时应持有相应的驾驶执照。
13
Page 16
2 安全提示
对安全性有影响的故障应立即前往 KTM 授权售后服务中心排除。
遵守车辆上设置的提示标签/警示标签。
2.7 防护服
为了您自身的安全，KTM 建议仅在穿着适当防护服的情况下使用车辆。
2.8 作业规定
除非另有注明，否则在执行任何作业时，点火开关均必须始终关闭（带点火锁的车型、带遥控钥匙的车型）或者
发动机必须停止（不带点火锁或遥控钥匙的车型）。
对于某些作业，需要使用专用工具。这些工具不是车辆的组成部分，但可以通过括号内说明的编号订购。示例：
轴承拉拔器 (15112017000)
对于无法重新使用的零件（例如自锁式螺栓和螺母、应力螺栓、密封件、密封圈、O 形密封圈、开口销、止动垫
圈），在组装时必须换成新零件。
某些螺栓需要使用螺纹胶（例如 Loctite®）。使用时请遵守制造商的具体提示。
如果新零件上已经涂抹了螺纹胶（如 Precote®），不要涂抹其它螺纹胶。
对于拆解之后需重新使用的零件，应予以清洁并检查是否有损伤和磨损。更换损坏或磨损的零件。
在修理或维护结束以后，必须确保车辆的运行安全。
警告
受伤危险 未穿着防护服或防护服有缺陷会增加安全风险。
– 请在所有行驶过程中穿着合适的防护服，如头盔、靴子、手套以及带保护功能的裤子和夹克。
– 请始终使用符合法律规定的、完好的防护服。
14
Page 17
2.9 环境
认真谨慎地对待您的摩托车，可避免产生问题和矛盾。为了确保未来仍能够驾驶摩托车，请保证在法律允许范围
内使用摩托车，请具有环保意识，并尊重他人的权利。
在处理废机油、其他燃料和辅助材料及旧零件时，请遵守相应国家有关法律和准则。
您的 KTM 授权经销商竭诚为您提供帮助。
2.10 使用说明书
在进行首次驾驶前，请仔细、完整地阅读本使用说明书。使用说明书包含了大量信息和提示，有助于简化车辆的
驾驶、操作和维修。只有这样您才能了解如何依据自身状况对车辆进行调整，以及如何保护自己免受伤害。
提示
将该使用说明书放置在终端设备上，以便在必要时随时阅读。
如果您想了解有关车辆的更多信息，或者在阅读时出现不明确的问题，请联系 KTM 授权经销商。
该使用说明书是车辆的重要组成部分。出售时，新的买家必须重新下载该使用说明书。
可以通过二维码或交货证明上的链接多次下载该使用说明书。
该使用说明书也可以从授权的 KTM 经销商处或在 KTM 网站下载。也可以在经授权的 KTM 经销商处订购印刷版
使用说明书。
KTM 国际网站： http://www.ktm.com
安全提示 2
15
Page 18
3 重要提示
3.1 制造商质保，保修
保养计划中规定的作业仅允许在 KTM 授权售后服务中心执行，并在 KTM Dealer.net 中进行确认，否则会丧失任
何质保、保修申请权利。由于错误操作和/或改装车辆造成的损伤和后续损伤，对此不提供制造商质保。
3.2 燃料、辅助材料
依据使用说明书和参数规范使用燃料和辅助材料。
3.3 备件、附件
为了保证您自身的安全，请仅使用由 KTM 批准和/或推荐的备件和附件产品，并在 KTM 授权售后服务中心进行安
装。对于使用其他产品及由此产生的损失，KTM 不承担责任。
某些备件和附件产品已在相应的说明中附在括号内。您的 KTM 授权经销商竭诚为您提供咨询服务。
有关最新的车辆 KTM PowerParts，请访问 KTM 网站。
KTM 国际网站： http://www.ktm.com
注意
环境危害 不恰当地处理燃油会对环境产生危害。
– 要防止燃油渗入到地下水、地面或下水道中。
16
Page 19
3.4 保养
无故障运行和避免过早磨损的前提条件是遵守使用说明书中规定的对发动机与底盘的保养、维护和调整作业。
错误的底盘调校可能导致底盘组件损坏和断裂。
在多尘环境、强降雨、炎热或重负载等恶劣条件下使用车辆，可能导致空气滤清器、传动系统、制动系统或减震
组件等加剧磨损。因此可能需要在到达下个保养周期之前检查或更换零件。
请务必遵守规定的磨合时间和保养周期。严格遵守该规定可明显提高摩托车的使用寿命。
对于行驶里程间隔和时间间隔，以先到者为准。
3.5 插图
在本说明书中所示的插图包含部分选装设备。
为了更好地进行展示和说明，可能已拆卸部分零件，或未在图中绘出。但并非所有的说明都需要进行拆卸。请注
意文字说明。
3.6 客户服务
KTM 授权经销商竭诚解答您有关车辆和 KTM 的问题。
有关 KTM 授权经销商的列表请访问 KTM 网站。
KTM 国际网站： http://www.ktm.com
重要提示 3
17
Page 20
4 车辆视图
4.1 车辆视图 — 左前（示意图）
18
H03993-01
Page 21
组合仪表 ( 参见 41)
1
点火锁/转向锁 ( 参见 34)
2
离合器手柄 ( 参见 26)
3
座椅锁 ( 参见 37)
4
边撑 ( 参见 40)
5
换档杆 ( 参见 39)
6
发动机编号 ( 参见 23)
7
车辆视图 4
19
Page 22
4 车辆视图
4.2 车辆视图 — 右后（示意图）
20
H03992-10
Page 23
随车工具 ( 参见 37)
1
油箱盖
2
车灯开关 ( 参见 28)
3
转向指示灯开关 ( 参见 32)
3
喇叭按钮 ( 参见 33)
3
启动按钮/熄火开关 ( 参见 33)
4
前制动手柄 ( 参见 26)
5
机油视窗玻璃
6
制动踏杆 ( 参见 40)
7
车辆视图 4
21
Page 24
5 序列号
5.1 车辆识别号
车辆识别号1刻在转向头右侧。
402324-10
5.2 铭牌
铭牌1安装在转向头左侧。
澳大利亚版铭牌2安装在车架左侧转向头之后。
22
V01213-10
Page 25
5.3 钥匙编号
5.4 发动机编号
序列号 5
钥匙编号1列在 KEYCODECARD 上。
信息
在订购备用钥匙时需要用到钥匙编号。
请将 KEYCODECARD（钥匙编号卡）妥善保管。
V01200-10
发动机编号1刻在发动机壳上方上。
H01047-10
23
Page 26
5 序列号
5.5 前叉产品编号
前叉产品编号1刻在前叉卡盘内侧。
402295-10
5.6 后减震产品编号
后减震产品编号1刻在后减震上部。
24
F02735-10
Page 27
5.7 转向系统减震器产品编号
H02669-10
序列号 5
转向系统减震器产品编号1刻在转向系统减震器底部。
25
Page 28
6 操作元件
6.1 离合器手柄
6.2 前制动手柄
离合器手柄1装在左侧方向把上。
V01187-10
前制动手柄1装在右侧方向把上。
前制动手柄用于操作前轮制动器。
26
K01350-10
Page 29
6.3 油门手把
K01351-10
6.4 左侧方向把上的开关
6.4.1 组合开关
操作元件 6
油门手把1装在右侧方向把上。
组合开关位于方向把左侧。
27
Page 30
6 操作元件
6.4.2 车灯开关
K01352-10
V01191-10
左侧组合开关概览
车灯开关 ( 参见 28)
1
菜单键 ( 参见 32)
2
转向指示灯开关 ( 参见 32)
3
喇叭按钮 ( 参见 33)
4
车灯开关1装在左侧方向把。
可能的状态
近光灯打开 – 车灯开位于位置A。在该位置处近光
灯和尾灯打开。
远光灯打开 – 将车灯开关按至B位置。在该位置处
远光灯和尾灯打开。
变光开关 – 将车灯开关拉至C位置。
28
Page 31
6.4.3 速度调节装置的按钮（可选）
V01193-10
操作元件 6
速度调节装置的按钮1安装在组合开关左侧。
可能的状态
• 速度调节装置的按钮 位于初始位置。
• 速度调节装置的按钮 被拨向左侧。 – 在此位置时，可接通
和关闭速度调节装置功能。运行状态会显示在组合仪表中。
• 速度调节装置的按钮 被短暂按入位置 RES/+。 – 如果之前
未保存速度，则可在此处首次激活速度调节装置功能。运行状
态会显示在组合仪表中。
• 速度调节装置的按钮 被短暂按入位置 SET/‑。 – 如果之前
未保存速度，则可在此处首次激活速度调节装置功能。运行状
态会显示在组合仪表中。
• 速度调节装置的按钮 被短暂按入位置 RES/+。 – 将再次启
用最后保存的目标速度。短暂按下该按钮一次，便可将目标速
度提高 1 km/h 或者 1 mph。
• 速度调节装置的按钮 被按入位置 RES/+ 并按住。 – 目标速
度逐步提高 5 km/h 或者 5 mph。
• 速度调节装置的按钮 被短暂按入位置 SET/‑。 – 速度调节
装置功能被激活，并保持当前的速度。短暂按下该按钮一次，
便可将目标速度降低 1 km/h 或者 1 mph。
• 速度调节装置的按钮 被按入位置 SET/‑ 并按住。 – 目标速
度逐步降低 5 km/h 或者 5 mph。
29
Page 32
6 操作元件
信息
激活速度调节装置功能后，可将油门手把转回初始位置。
可保持选定的速度。
如果通过旋转油门把手使速度在 30 秒内超过目标速度，
则速度调节装置保持激活状态。
将速度调节装置的按钮 拨向左侧，便可以关闭速度调节装置功
能。
此外，在下列情况下会禁用速度调节装置功能：
– 操作前制动手柄
– 操作制动踏杆
– 操作离合器手柄
– 油门手把转过初始位置
– 调节摩托车牵引力控制系统 (MTC)
– 后轮或悬空的前轮打滑
– 出现会影响速度调节装置功能的故障时
– 超车时在大于 30 秒的时间内超过目标速度
30
Page 33
警告
事故危险 速度调节装置功能并不适用于所有行驶状况。
如果在上坡时发动机功率不足，便会低于选定的目标速
度。
如果在下坡时发动机制动不足，便会高于选定的目标速
度。
– 在多弯道的公路上行驶时，不要使用速度调节装置功
能。
– 在光滑路面（例如降雨、结冰、降雪）或不坚实的路
面（例如砂质、石质、卵石）上行驶，或能见度差时，
不要使用速度调节装置功能。
– 在因交通流量状况而无法保持恒定速度时，不要使用速
度调节装置功能。
只有当摩托车牵引力控制系统 (MTC) 激活时，速度调节装置功能
才可用。
当摩托车牵引力控制系统 (MTC) 关闭时，速度调节装置功能也同
样关闭。
当速度调节装置功能激活时，菜单项 Ride Mode、
Throttle response 和 Leave Track 不可用。
在猛烈加速期间无法激活速度调节装置功能。
速度调节装置功能仅可在第 2、3、4、5 和 6 挡下激活。
调节范围为 30 至 160 km/h，或者 18 至 100 mph。
操作元件 6
31
Page 34
6 操作元件
6.4.4 菜单键
6.4.5 转向指示灯开关
V01192-10
菜单按钮装在左侧组合开关中间。
使用菜单按钮可控制组合仪表上的显示屏。
为 UP按钮。
1
为 DOWN按钮。
2
为 SET按钮。
3
为 BACK按钮。
4
转向指示灯开关1装在左侧方向把上。
可能的状态
转向指示灯关闭
左侧转向指示灯打开 – 转向指示灯开关被拨向左侧。
在操作之后，转向指示灯开关返回到中间位置。
右侧转向指示灯打开 – 转向指示灯开关被拨向右侧。
在操作之后，转向指示灯开关返回到中间位置。
32
V01192-11
若要关闭转向指示灯，将转向指示灯开关按向开关外壳。
Page 35
6.4.6 喇叭按钮
V01192-12
6.5 右侧方向把上的开关
6.5.1 启动按钮/熄火开关
K01353-10
操作元件 6
喇叭按钮1装在左侧方向把上。
可能的状态
• 喇叭按钮 处于初始位置
• 喇叭按钮 已按下 – 在该位置处喇叭已按下。
启动按钮/熄火开关1装在右侧组合开关上。
可能的状态
启动按钮/熄火开关关闭（上部位置） – 在该位置处点
火电路断开，正在运行的发动机关闭，且无法启动发
动机。在显示屏上显示出一条信息。
熄火开关/启动按钮接通（中间位置） – 运行时需要切
换到该位置，点火电路闭合。
启动机接通（下部位置） – 在该位置处启动机已被按
下。
33
Page 36
6 操作元件
6.6 点火锁/转向锁
6.7 打开油箱盖
点火锁和转向锁位于上部叉肩前方。
可能的状态
点火开关关闭 – 在该位置处点火电路断开，正在运行
的发动机关闭，静止的发动机不会启动。可拔下点火
钥匙。
点火开关打开 – 在该位置处，点火电路闭合，可以启
动发动机。
K01354-01
转向系统锁定 – 在该位置处，点火电路断开，转向系
统锁定。可拔下点火钥匙。
危险
火灾危险 燃油易燃。
燃油箱中的燃油在升温时会发生膨胀，若加油过满可能会溢出。
– 不要在附近有明火或点燃香烟的地方为车辆加油。
– 在加注燃油时，要关闭发动机。
– 确保无燃油洒出，尤其不要洒在车辆高温零件上。
– 一旦有燃油洒出，要立即擦去。
– 要注意加注燃油的相关说明。
34
Page 37
警告
中毒危险 燃油有毒且对健康有害。
– 不要让燃油接触到皮肤、眼睛或衣服。
– 一旦吞入燃油，要立即就医。
– 不要吸入燃油蒸汽。
– 与皮肤接触时，要立即用大量清水冲洗接触部位。
– 一旦燃油进入眼睛，要用水彻底冲洗眼睛，然后立即就医。
– 如果燃油洒到衣物上，要更换衣物。
– 要按照规定在合适的油箱中储存燃油，并存放在儿童接触不到的地方。
注意
环境危害 不恰当地处理燃油会对环境产生危害。
– 要防止燃油渗入到地下水、地面或下水道中。
–
将油箱盖上的盖板1向上翻，将点火钥匙插入锁中。
注意
损坏危险 点火钥匙在过载情况下可能会断裂。
必须更换损坏的点火钥匙。
– 按压油箱盖，以释放点火钥匙的压力。
操作元件 6
V01196-10
– 顺时针旋转点火钥匙 90°。
– 向上翻油箱盖。
35
Page 38
6 操作元件
6.8 关闭油箱盖
V01197-01
– 翻下油箱盖。
– 顺时针旋转点火钥匙 90°。
– 向下压油箱盖并沿逆时针方向旋转点火钥匙，直至油箱锁上
锁。
警告
火灾危险 燃油易燃、有毒且对健康有害。
– 关闭油箱盖后检查其是否正确锁定。
– 如果燃油洒到衣物上，要更换衣物。
– 与皮肤接触时，要立即用大量清水冲洗接触部位。
– 拔下点火钥匙并翻下盖板。
36
Page 39

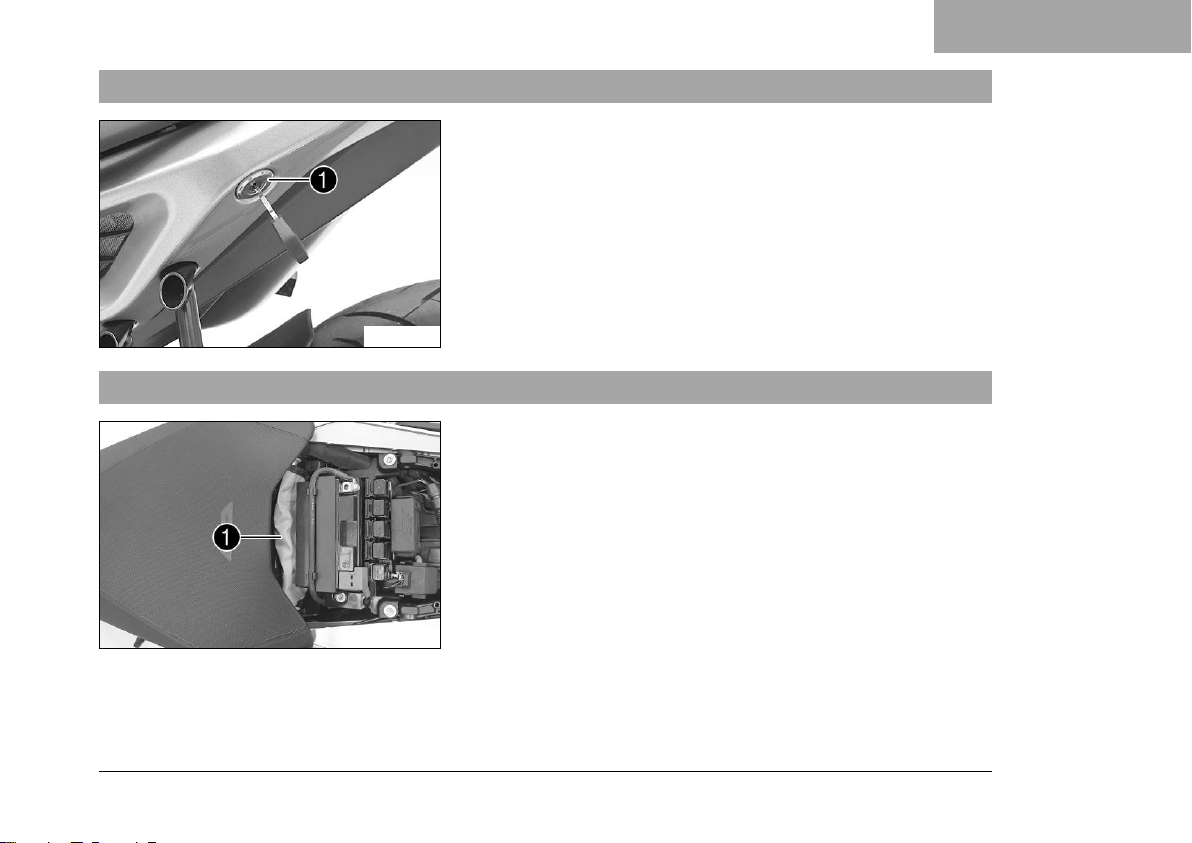

6.9 座椅锁
6.10 随车工具
操作元件 6
座椅锁1位于车辆左侧。
可以使用点火钥匙将其锁住。
V01198-10
随车工具1位于乘客座椅下方。
F02791-10
37
Page 40
6 操作元件
6.11 扶手
6.12 乘客脚蹬
扶手1用于移动摩托车。
摩托车有乘客乘坐时，乘客可以在行驶中抓住扶手。
信息
该车辆出厂时设置为仅适于 1 人驾乘。只能由 KTM 授权售
后服务中心进行改装升级。
供货范围内包括了用于 1 人驾乘和摩托车乘客的组件。
在任何情况下均须遵守法律规定，例如必要时需遵守车辆文
档中的条目。
K01355-10
乘客脚蹬采用可折叠设计。
信息
该车辆出厂时设置为仅适于 1 人驾乘。只能由 KTM 授权售
后服务中心进行改装升级。
供货范围内包括了用于 1 人驾乘和摩托车乘客的组件。
在任何情况下均须遵守法律规定，例如必要时需遵守车辆文
档中的条目。
38
V01199-01
可能的状态
• 乘客脚蹬已收起 – 在无乘客乘坐行驶时。
Page 41
6.13 换档杆
操作元件 6
• 乘客脚蹬已展开 – 在有乘客乘坐行驶时。
换档杆1位于发动机左侧。
V01271-11
图中注明了各档位的位置。
空档位于 1 档和 2 档之间。
V01271-10
39
Page 42
6 操作元件
6.14 制动踏杆
6.15 边撑
402177-10
402029-10
制动踏杆1位于右脚蹬前方。
制动踏杆用于操作后轮制动器。
边撑1位于车辆左侧。
边撑用于停放摩托车。
信息
在行驶时必须收起边撑。
边撑与安全启动系统相连，请注意驾驶说明书。
可能的状态
• 边撑打开 – 车辆可以停靠在边撑上。安全启动系统已启用。
• 边撑收起 – 在所有行驶模式下边撑均必须处于该位置处。安全
启动系统未启用。
40
Page 43
7.1 组合仪表
7.2 启用和测试
F02743-10
F02754-01
组合仪表安装在方向把前方。
组合仪表分为两个功能区。
指示灯 ( 参见 44)
1
显示屏
2
启用
组合仪表与点火开关同时接通。
信息
显示器的亮度由组合仪表中的环境光线传感器控制。
测试
显示屏中显示出欢迎文字内容且指示灯短时触动，以进行功能检
查。
组合仪表 7
41
Page 44
7 组合仪表
7.3 日间/夜间模式
信息
只要发动机熄火，功能性故障指示灯就会亮起。如果发动机
未熄火，功能性故障指示灯依然亮起，则按照交通法规停放
车辆并联系 KTM 授权售后服务中心。
只要发动机熄火，油压警告指示灯就会亮起。如果发动机未
熄火，油压警告指示灯依然亮起，则立即按照交通法规停车
并关闭发动机。
ABS 警告指示灯和 TC 指示灯持续亮起，直到速度达到约
6 km/h（约 4 mph）或者更高。

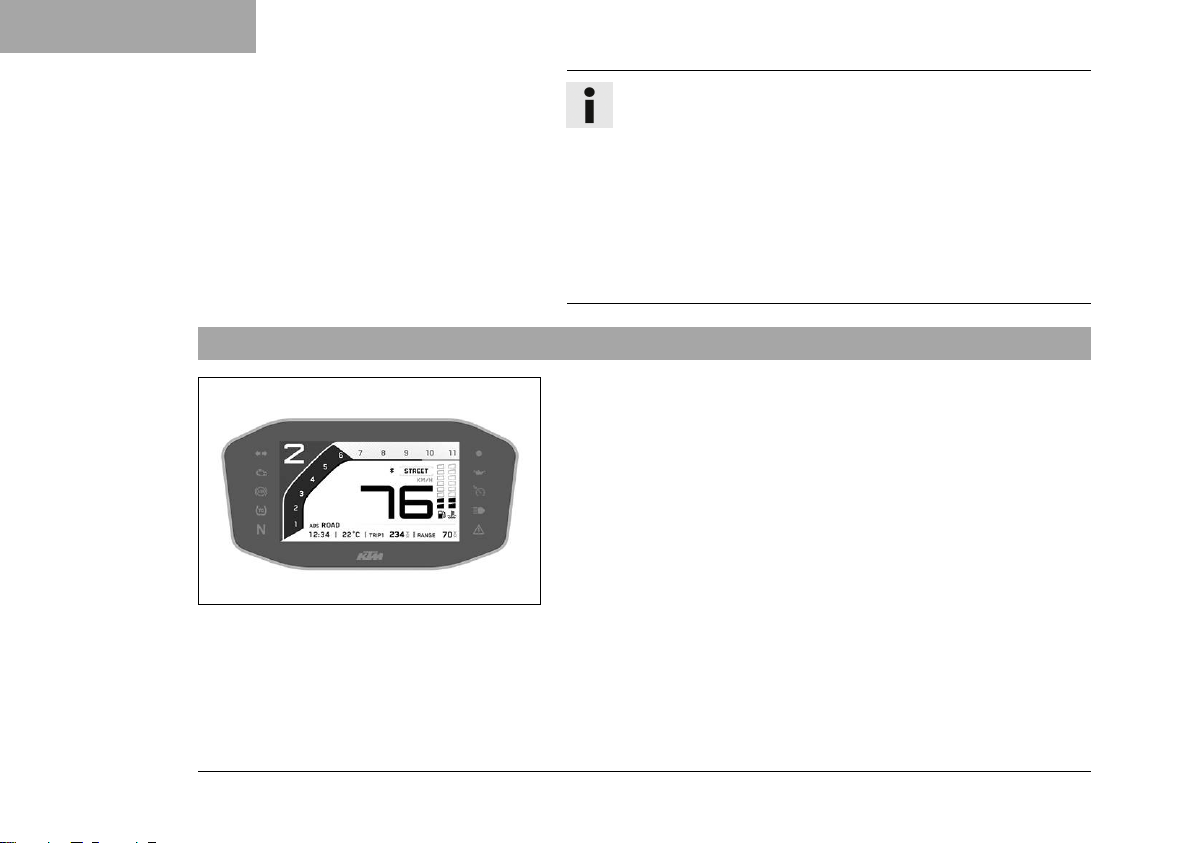

在明亮环境中会显示日间模式。
F02744-01
42
Page 45
7.4 警告
组合仪表 7
在黑暗环境中会显示夜间模式。
信息
组合仪表的环境光线传感器会检测环境亮度并自动将显示
屏切换至日间或夜间模式。根据环境光线传感器检测到的亮
度，显示屏会调亮、调暗或切换至其他模式。
显示模式不能手动切换。
F02745-01
如果指示灯 ( 参见 44)中的一般警告指示灯 亮起，则显示屏中
将显示出相应的信息。按下任意按钮便可确认信息接收，之后该信
息消失。
现有的所有警告都将显示在菜单 Warnings 中，直至该信息不再有
效。
H02619-01
43
Page 46
7 组合仪表
7.5 指示灯
44
F02746-01
Page 47
各指示灯用于显示有关摩托车运行状态的附加信息。
点火开关打开时，所有指示灯短时亮起。
信息
只要发动机熄火，功能性故障指示灯就会亮起。如果发动机未熄火，功能性故障指示灯依然亮起，则按照
交通法规停放车辆并联系 KTM 授权售后服务中心。
只要发动机熄火，油压警告指示灯就会亮起。如果发动机未熄火，油压警告指示灯依然亮起，则立即按照
交通法规停车并关闭发动机。
ABS 警告指示灯和 TC 指示灯持续亮起，直到速度达到约 6 km/h（约 4 mph）或者更高。
可能的状态
转向指示灯以绿光闪烁 – 已打开转向指示灯。
功能性故障指示灯亮起黄色 – OBD (On-Board-Diagnose) 识别到一个车辆电子系统中的功能
故障。将车辆按照交通法规停放并联系 KTM 授权售后服务中心。
ABS 警告指示灯亮起黄光 – ABS 的状态信息或故障信息。
TC 指示灯亮起黄光 – MTC ( 参见 226) 未激活或正在调节。即便识别到功能故障，TC
指示灯仍然亮起。请联络 KTM 授权售后服务中心。当 MTC 积极干预或 Launch Control
( 参见 106)激活时，TC 指示灯闪烁。
怠速指示灯亮起绿色 – 齿轮箱切换到空挡位置。
组合仪表 7
防盗锁指示灯发红光/以红光闪烁 – 报警装置的状态信息或故障信息。
45
Page 48
7 组合仪表
油压指示灯亮起红色 – 油压过低。立即按照交通法规停车并关闭发动机。
速度调节装置指示灯（可选）亮起黄色 – 速度调节装置功能已接通，但速度调节尚未启用。
速度调节装置指示灯（可选）亮起绿色 – 速度调节装置功能已接通，且速度调节已启用。
远光灯指示灯亮起蓝色 – 远光灯已打开。
一般警告指示灯亮起黄光 – 识别到一项运行安全方面的提示或警告。该提示也会在显示屏上显
示。
46
Page 49
组合仪表 7
47
Page 50
7 组合仪表
7.6 显示屏
48
F02747-10
Page 51
信息
插图为组合仪表的启动屏幕。菜单打开时，会继续显示速度。
挡位显示
1
手柄加热装置（可选） ( 参见 51)
2
速度调节装置的显示（可选） ( 参见 52)
3
Bluetooth®（可选）
4
Ride Mode ( 参见 225)
5
速度显示单位
6
燃油表 ( 参见 52)
7
冷却液温度读数 ( 参见 53)
8
有效范围显示
9
速度
bk
行驶里程表 ( 参见 54)
bl
环境温度
bm
时钟 ( 参见 55)
bn
ABS 显示 ( 参见 55)
bo
转速表
bp
换档指示灯 ( 参见 56)
bp
换挡指示灯整合在转速表中。
组合仪表 7
49
Page 52
7 组合仪表
7.7 TRACK（赛道）显示屏（可选）
50
F02748-10
Page 53
信息
插图为驾驶模式 TRACK 激活时组合仪表的启动屏幕（可选）。菜单打开时，会继续显示速度。
Throttle response（可选） ( 参见 227)
1
滑动调整（可选） ( 参见 227)
2
Launch‑Control（可选） ( 参见 106)
3
Anti‑Wheelie‑Mode（防起头模式）（可选）
4
7.8 手柄加热装置（可选）
在手柄加热装置（可选）启动时，显示屏区域1中将显
示 Heated Grips 符号。
手柄加热装置可在菜单 Heated Grips 中进行设置。
F02756-10
组合仪表 7
51
Page 54
7 组合仪表
7.9 速度调节装置的显示（可选）
7.10 燃油表

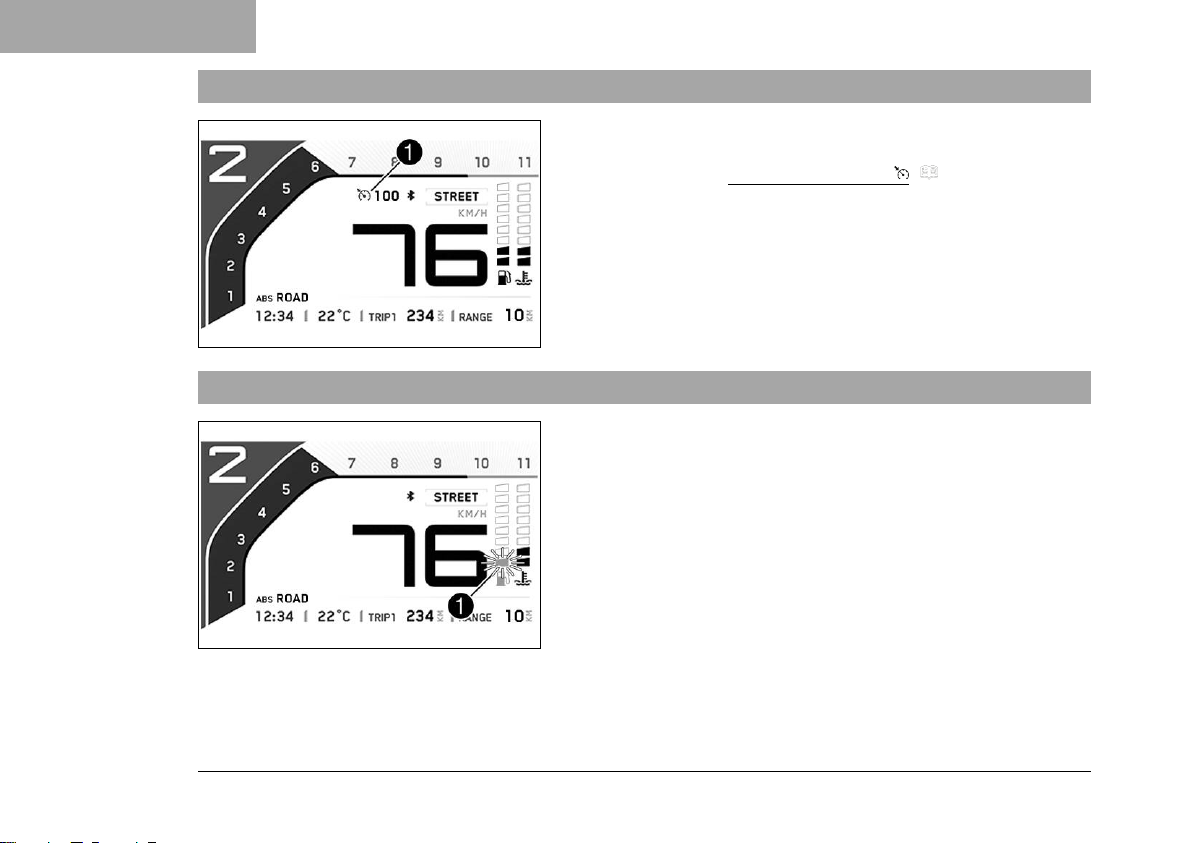

在速度调节装置（可选）启用的情况下，组合仪表的显示屏中会显
示运行状态1。
速度调节装置可通过速度调节装置的按钮 ( 参见 29)进行操
作。
F02755-10
油箱1读数由几个条形格组成。亮的格数越多，说明油箱中的燃
油越多。
52
F02749-10
Page 55
7.11 冷却液温度读数
组合仪表 7
信息
如果燃油存量即将用尽，则最后一格会闪烁橙色并会额外显
示警告 LOW FUEL。
为防止燃油表在行驶过程中不断改变状态，油箱的油位将稍
稍延迟显示。
在边撑打开或熄火开关关闭的情况下，不会更新燃油表的显
示。
收起边撑并打开熄火开关时，等待 2 分钟后才会进行一次
更新。
如果组合仪表没有接收到来自燃油油位传感器的任何信号，
则燃油表会闪烁。
注意
发动机损伤 发动机过热时会导致受损。
– 如果出现冷却液温度警示信号，请立即按照交通法规停车，
并关闭发动机。
– 让发动机和冷却系统降温冷却。
– 请在冷却系统已冷却的情况下检查并修正冷却液液面。
H02616-01
显示屏中的温度读数由八格组成。亮的格数越多，说明冷却液温度
越高。
当冷却液温度达到 120 °C 时，紧急运行模式自动启动。
53
Page 56
7 组合仪表
7.12 行驶里程表
信息
所有格均亮起时，额外显示警告 ENGINE TEMP HIGH。
可能的状态
• 发动机温度低 – 最多三格亮起。
• 发动机已预热 – 四至五格亮起。
• 发动机温度高 – 六至八格亮起。
• 发动机温度极高 – 全部八格亮起橙色。
在启动屏幕 Trip 1 中显示为行驶里程表。该显示不能更改。
有关总里程的信息可在菜单 General Info 的 Odometer 菜单项下
调出。
在菜单 Trip 1 中可以设置行驶里程表。
有关其他里程的信息可在菜单 Trip 2 中调出并进行设置。
H02617-01
54
Page 57
7.13 时钟
7.14 ABS 显示
组合仪表 7
设置为 EN‑US 之外的其他所有语言时，时钟1以 24 小时的
格式显示。语言设置为 EN‑US 时，时钟1以 12 小时的格式显
示。
在菜单 Clock/Date 中可以设置时间。
信息
在从车辆上断开 12 V 电池或拆下保险丝后，必须设置时
钟。
F02750-10
设定的 ABS 模式显示在显示屏的1区域。
在菜单 ABS Mode 中可以配置 ABS。
F02751-10
55
Page 58
7 组合仪表
7.15 换档指示灯
H02613-01
换档指示灯整合在转速表中。
在菜单 Shift Light 中可为换档指示灯设置转速。在磨合阶段（不超
过 1,000 km / 600 mi）期间，换档指示灯始终激活。磨合阶段结束
后才会关闭换档指示灯并且可以设置 Lights up 和 Flashes 的值。
在 Lights up 时，换挡指示灯亮起橙色，在 Flashes 时，换挡指示
灯闪烁橙色。
冷却液温度 > 35 °C
Lights up 换挡指示灯亮起橙色
Flashes 换挡指示灯闪烁橙色
冷却液温度 ≤ 35 °C
换档指示灯长亮 6,500 rpm
56
Page 59
7.16 菜单
7.16.1 Favorites
组合仪表 7
信息
按下 SET 按钮1，打开菜单。
通过 UP 按钮2或 DOWN 按钮3可在菜单中导航。
按下 BACK 按钮4可关闭当前菜单或菜单概览。
V01145-10
– 在菜单关闭时按下 SET 按钮。
– 再次按下 SET 按钮打开该菜单。
– 通过 UP 或 DOWN 按钮选择菜单项，并使用 SET 按钮选定。
在菜单 Favorites 中可直接选择五个可任意设置的菜单。
在菜单 Set Favorites 中可以设置菜单 Favorites。
H02858-01
57
Page 60
7 组合仪表
7.16.2 Trip 1
H02859-01
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Trips/Data。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜单 Trip 1。
按下 SET 按钮打开该菜单。
Trip 1 显示上一次复位后的行驶里程，例如两次加油之间的里程。
Trip 1 在行驶过程中计数，直至达到 9999.
ØConsumption1 显示基于 Trip 1 和 Trip time 1 的平均耗油量。
ØSpeed1 显示基于 Trip 1 和 Trip time 1 的平均速度。
Trip time 1 显示基于 Trip 1 的行驶时间，并且在有速度信号的情
况下进行计数。
Fuel range 显示利用剩余燃油还可行驶的里程。
58
长按按钮 3
- 5 秒。
菜单 Trip 1 中的所有项目已被删除，除了
Fuel range。
Page 61
7.16.3 Trip 2
H02857-01
组合仪表 7
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Trips/Data。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜单 Trip 2。
按下 SET 按钮打开该菜单。
Trip 2 显示上一次复位后的行驶里程，例如两次加油之间的里程。
Trip 2 在行驶过程中计数，直至达到 9999.
ØConsumption2 显示基于 Trip 2 和 Trip time 2 的平均耗油量。
ØSpeed2 显示基于 Trip 2 和 Trip time 2 的平均速度。
Trip time 2 显示基于 Trip 2 的行驶时间，并且在有速度信号的情
况下进行计数。
Fuel range 显示利用剩余燃油还可行驶的里程。
长按按钮 3
- 5 秒。
菜单 Trip 2 中的所有项目已被删除，除了
Fuel range。
59
Page 62
7 组合仪表
7.16.4 General Info
V01111-01
警告
事故危险 轮胎气压监控系统不能完全取代行驶前必
须进行的检查。
为避免错误警报，轮胎气压值的分析评估将持续几分
钟的时间。
– 在每次行驶前都要检查轮胎气压。
– 如果轮胎气压偏离规定的数值，请修正轮胎气压。
– 如果车辆的性能表现表明轮胎可能出现压力损失，
那么即使系统所显示的轮胎气压值正确，也必须立
即停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Trips/Data。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 General Info。按下 SET 按钮打开该菜单。
Date 显示日期。
Odometer 显示已行驶的总里程。
Battery 显示蓄电池电压。
Tire press fron（可选）显示前轮气压。
Tire press rear（可选）显示后轮气压。
60
Page 63
7.16.5 Settings
7.16.6 Bluetooth®（可选）
V01139-01
V01112-01
组合仪表 7
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Trips/Data。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Settings。按下 SET 按钮打开该菜单。
在菜单 Settings 中，可对计量单位等多个值进行设置。可启用或
禁用某些功能。
条件
• 摩托车停车。
• 激活功能 KTM MY RIDE（可选）。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Trips/Data。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Settings。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记
了 Bluetooth®。
– 通过 SET 按钮启动或关闭 Bluetooth®功能。
61
Page 64
7 组合仪表
7.16.7 Distance
F02752-01
信息
Bluetooth®功能只能与 KTM MY RIDE（可选）组合使
用。
如果通过菜单 Pairing 联上了一台设备，但目前并没有连
接，则在 Bluetooth®功能启动的情况下，Bluetooth®符号
会闪烁。一旦与设备连接，Bluetooth®符号便会亮起。
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Trips/Data。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Settings。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记了 Units。再次
按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记了 Distance。
再次按下 SET 按钮可设置单位。
距离单位可选择公里 km 或英里 mi。
62
Page 65
7.16.8 Temperature
V01116-01
组合仪表 7
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Trips/Data。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Settings。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记了 Units。再次
按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记了
Temperature。再次按下 SET 按钮可设置单位。
选择温度显示单位 °C 或 °F。
63
Page 66
7 组合仪表
7.16.9 Pressure
V01117-01
条件
• 摩托车停车。
• 配有 TPMS 的车型。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Trips/Data。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Settings。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记了 Units。再次
按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记了 Pressure。
再次按下 SET 按钮可设置单位。
选择单位 bar 或 psi。
64
Page 67
7.16.10 Consumption
F02757-01
组合仪表 7
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Trips/Data。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Settings。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记了 Units。再次
按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记了
Consumption。再次按下 SET 按钮可设置单位。
选择所需的油耗显示方式。
65
Page 68
7 组合仪表
7.16.11 Language
7.16.12 Clock/Date
V01119-01
F02753-01
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Trips/Data。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Settings。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记了
Language。再次按下 SET 按钮可选择语言。
菜单语言有美国英语、英国英语、德语、意大利语、法语和西班牙
语可供选择。
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Trips/Data。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Settings。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记了
Clock/Date。再次按下 SET 按钮打开该菜单。
66
Page 69
7.16.13 DRL
组合仪表 7
– 通过 UP 或 DOWN 按钮可以设置时间，并使用 SET 按钮确
认。
– 通过 UP 或 DOWN 按钮可以设置日期，并使用 SET 按钮确
认。
如果之前断开过 12 V 蓄电池，则必须设置时间和日期。
信息
如果之前断开过 12 V 电池，则会额外显示软件版本。
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Trips/Data。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Settings。按下 SET 按钮打开该菜单。
V01140-01
67
Page 70
7 组合仪表
7.16.14 TPMS warning
警告
事故危险 在能见度不佳的情况下，日间行车灯不能
取代近光灯。
在因雾、降雪或降雨而导致视线严重受阻时，只能有
限使用日间行车灯和近光灯之间的自动切换功能。
– 确保总是选择合适的照明方式。
– 必要时在开始行驶前或在停止时通过菜单关闭日间
行车灯，以便持续打开近光灯。
– 请遵守有关日间行车灯的法律规定。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记了 DRL。按下
SET 按钮启动或关闭日间行车灯。
条件
• 摩托车停车。
• 配有 TPMS 的车型。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Trips/Data。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Settings。按下 SET 按钮打开该菜单。
V01141-01
68
Page 71
7.16.15 Quick Selector 1
V01121-01
组合仪表 7
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记
了 TPMS warning。按下 SET 按钮，可在轮胎气压过高或过低
时打开或关闭提示。
要求
单人模式轮胎气压
前部 2.3 bar
后部 2.5 bar
包括乘客/全部有效载荷的轮胎气压
前部 2.3 bar
后部 2.6 bar
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Trips/Data。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Settings。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Quick Selector 1。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了所需的菜单。
– 按下 SET 按钮，以确认选择。
可在菜单 Quick Selector 1 中确定一个用于直接选择的菜单。
69
Page 72
7 组合仪表
7.16.16 Quick Selector 2
V01122-01
按下 UP 按钮，可以在菜单关闭时调用在 Quick Selector 1 中确定
的菜单。
信息
在驾驶模式 TRACK（可选）中，通过 UP 按钮设置滑动调
整功能。
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Trips/Data。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Settings。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Quick Selector 2。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了所需的菜单。
– 按下 SET 按钮，以确认选择。
可在菜单 Quick Selector 2 中确定一个用于直接选择的菜单。
按下 DOWN 按钮，可以在菜单关闭时调用在 Quick Selector 2 中
确定的菜单。
70
Page 73
7.16.17 Set Favorites
V01123-01
组合仪表 7
信息
在驾驶模式 TRACK（可选）中，通过 DOWN 按钮设置滑
动调整功能。
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Trips/Data。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Settings。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Set Favorites。按下 SET 按钮打开该菜单。
– 通过 UP 或 DOWN 按钮可选择菜单项。通过 SET 按钮可设置
快速选择菜单。
在菜单 Set Favorites 中可以设置菜单 Favorites。
71
Page 74
7 组合仪表
7.16.18 Heated Grips（可选）
F02774-01
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Trips/Data。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Settings。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Heated Grips。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至选中 NOT AVAILABLE 或
AVAILABLE。按下 SET 按钮确认选择。
在 Settings 菜单中激活或者禁用手柄加热装置。可在 Motorcycle
菜单的 Heated Grips 子菜单中控制手柄加热装置。
72
Page 75
7.16.19 Service
7.16.20 Extra functions
V01125-01
V01126-01
组合仪表 7
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Trips/Data。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜单 Service。
按下 SET 按钮打开该菜单。
菜单 Service 中会显示即将到期的保养和软件版本。
条件
• 摩托车停车。
• 摩托车具有可选的附加功能。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至 Trips/Data 标记在显示屏上。
按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至 Extra functions 标记在显示屏
上。按下 SET 按钮打开该菜单。
– 通过 UP 或 DOWN 按钮可在附加功能中导航。
73
Page 76
7 组合仪表
7.16.21 Warnings
V01124-01
信息
在 Extra functions 中会列出可选的附加功能。有关适
用于车辆的最新 KTM PowerParts 和可用软件，请访问
KTM 网站。
条件
• 至少存在一个警告。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Trips/Data。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Warnings。按下 SET 按钮打开该菜单。
– 通过 UP 或 DOWN 按钮可在警告信息中导航。
在菜单 Warnings 中将显示并保存出现的警告信息，直至该信息不
再有效。
74
Page 77
7.16.22 Ride Mode
V01127-01
组合仪表 7
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Ride Mode。按下 SET 按钮打开该菜单。
– 通过 UP 或 DOWN 按钮可在菜单中导航。通过 SET 按钮可选
择发动机与摩托车牵引力控制系统之间相互调校的设置。
SPORT（运动）- 标准功率输出，极为直接的响应特征，
摩托车牵引力控制系统允许后轮具有提高的滑差率。
STREET（公路）- 标准功率输出，响应特征均衡，摩托车
牵引力控制系统允许后轮具有正常的滑差率。
RAIN（雨天）- 功率输出降低，更出色的行驶性能，摩托
车牵引力控制系统允许后轮具有正常的滑差率。
TRACK（赛道）（可选）- 标准功率输出和极其直接的响
应特征设置。摩托车牵引力控制系统和燃料供给特性均可
单独进行调整。
信息
在选择期间不得给油。
75
Page 78
7 组合仪表
7.16.23 Track（可选）
条件
• 驾驶模式 TRACK（可选）已激活。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Ride Mode。按下 SET 按钮打开该菜单。
– 通过 UP 或 DOWN 按钮可在菜单中导航。通过 SET 按钮可以
调整 TRACK PACK 的单项设置。
76
V01128-01
信息
在调整燃料供给时不得给油。
通过 Leave Track 便可以退出 TRACK 驾驶模式并自动
切换到 STREET 驾驶模式。期间不要给油。
Page 79
7.16.24 Anti‑wheelie mode（可选）
V01142-01
组合仪表 7
条件
• 驾驶模式 TRACK（可选）已激活。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜单
项 Anti‑wheelie mo。
警告
事故危险 若关闭了 Anti Wheelie Mode（防起头模
式），则无法抵制因摩托车牵引力控制系统而导致的前
轮翘起。
– 仅在已拥有相关经验时才关闭
Anti Wheelie Mode（防起头模式）。
– 通过 SET 按钮启动或关闭 Anti Wheelie（防起头）模式。
77
Page 80
7 组合仪表
7.16.25 Launch control（可选）
7.16.26 Heated Grips（可选）
V01143-01
F02758-01
条件
• 驾驶模式 TRACK（可选）已激活。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜单
项 Launch control。
– 通过 SET 按钮启动或关闭 Launch‑Control ( 参见 106)（弹
射起步）。
条件
• 菜单 Heated Grips 激活。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Motorcycle。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至选中 Heated Grips。按下 SET
按钮打开该菜单。
– 通过 UP 或 DOWN 按钮选择加热挡位或 OFF。按下 SET 按
钮可确认选择。
78
Page 81
7.16.27 MTC
F02775-01
7.16.28 MTC + MSR（可选）
F02776-01
组合仪表 7
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Motorcycle。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记了 MTC。
– 按住 SET 按钮 3-5 秒，以启动或关闭 MTC。
信息
在启动或关闭时不得给油。
打开点火开关后，摩托车牵引力控制系统再次激活。
条件
• ABS ModeSupermoto 未激活。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Motorcycle。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记了
MTC + MSR。
– 按住 SET 按钮 3-5 秒，以启动或关闭 MTC + MSR。
79
Page 82
7 组合仪表
7.16.29 ABS Mode
F02777-01
信息
在启动或关闭时不得给油。
接通点火开关后，摩托车牵引力控制系统和发动机阻力
矩控制系统重新激活。
条件
• 摩托车停车。
• ABS 已接通。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜单
Motorcycle。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记了
ABS Mode。
– 按住 SET 按钮 3-5 秒，以切换 ABS 模式。
80
Page 83
7.16.30 快速换挡+（可选）
F02778-01
组合仪表 7
信息
在选择期间不得给油。
如果 ABS 模式 Road 已激活，则 ABS 可调节两个车
轮。
如果 ABS 模式 Supermoto 已激活，则 ABS 仅对前轮
进行调节。后轮不再通过 ABS 进行调节，在制动时可
能抱死。MSR（可选）已禁用。
在打开点火开关后，ABS 模式重新调节到 Road。
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Motorcycle。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记了
Quick Shift +。
– 通过 SET 按钮启动或关闭 quickshifter + ( 参见 108)（快速
换挡 +）。
81
Page 84
7 组合仪表
7.16.31 Shift Light
V01134-01
条件
• 摩托车停车。
• ODO > 1,000 km (600 mi)。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Motorcycle。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜
单 Shift Light。按下 SET 按钮打开该菜单。
– 通过 UP 或 DOWN 按钮选择功能。通过 SET 按钮可设置用于
换挡建议的转速。
如果发动机转速已达到 Lights up 设定的转速，转速显示亮起橙
色。
如果发动机转速已达到 Flashes 设定的转速，转速显示闪烁橙色。
通过功能 Shift Light 可打开或关闭换挡建议。
82
Page 85
7.16.32 KTM MY RIDE（可选）
V01135-01
组合仪表 7
条件
• 激活功能 KTM MY RIDE（可选）。
• 激活功能 Bluetooth®（可选）。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜单
KTM MY RIDE。按下 SET 按钮打开该菜单。
在 KTM MY RIDE 中可以通过 Bluetooth®将合适的手机或耳机与
KTM MY RIDE 控制单元相连。
信息
并非所有手机和耳机都适合与 KTM MY RIDE 控制单元相
连。
必须支持标准 Bluetooth®2.1。
83
Page 86
7 组合仪表
7.16.33 Pairing（可选）
V01137-01
条件
• 摩托车停车。
• 激活功能 KTM MY RIDE（可选）。
• Bluetooth®（可选）已启动。
• 待连接设备上的 Bluetooth®功能也已经启动。
• 必须在需要连接的设备上启动 Bluetooth®可见性。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜单
KTM MY RIDE。按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记了 Setup。
按下 SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了所需的菜单项 Phone 或
Headset。
信息
不能同时将两部手机或两副耳机与 KTM MY RIDE
控制单元相连。只能同时将一部手机与一副耳机与
KTM MY RIDE 控制单元相连。
– 在子菜单 Phone 下可以将一部合适的手机与 KTM MY RIDE
控制单元相连。
– 在子菜单 Headset 下可以将一副合适的耳机与 KTM MY RIDE
控制单元相连。
– 按下 SET 按钮打开该菜单。
84
Page 87
组合仪表 7
– 在首次连接设备时按下 UP 或 DOWN 按钮，直至标记
了 Pairing。按下 SET 按钮打开该菜单。
– 通过 UP 或 DOWN 按钮移动至所需的设备。通过 SET 按钮确
认选项。
信息
至此，耳机的连接完成。
– 操作 Passkey 便可以完成手机的连接。
信息
成功与一台合适的设备相连后，所连手机或耳机的名称
便会显示在相应的菜单 Phone 或 Headset 中。
按下 UP 或 DOWN 按钮，直至标记了所连接的设备。
按下 SET 按钮便可以删除相连的设备。
启用 Bluetooth®时，最后连接的设备一旦进入有
效范围内且之前并没有被删除，便会自动将其与
KTM MY RIDE 控制单元相连。
并非所有手机或耳机都适合与 KTM MY RIDE 控制单元
相连。
85
Page 88
7 组合仪表
7.16.34 Audio player（可选）
条件
• 激活功能 KTM MY RIDE（可选）。
• Bluetooth®（可选）已启动。
• 在设备已连接的情况下 Bluetooth®也启动。
• 将耳机与合适的音频设备相连。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在屏幕上标记了菜单
KTM MY RIDE。按下 SET 按钮打开该菜单。
H02860-01
警告
事故危险 耳机音量太大可能会导致驾驶员注意力不
集中。
– 应选择尽可能小的耳机音量，确保还能够清楚感知
声音信号。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记
了 Audio player。按下 SET 按钮打开该菜单。
– 按住 UP 按钮可以提高音频音量。
– 按住 DOWN 按钮可以降低音频音量。
– 短暂按下 UP 按钮可以跳至下一曲目。
– 短暂按下 DOWN 按钮可以从头开始播放曲目。
– 短暂按下 DOWN 按钮两次可以跳至上一曲目。
– 按下 SET 按钮可播放或暂停曲目。
86
Page 89
提示
对于部分手机，必须在播放之前启动手机的
Audio‑Player （音频播放器）。
可将音频功能添加至 Quick Selector 1 或
Quick Selector 2，以简化操作。
组合仪表 7
87
Page 90
7 组合仪表
7.16.35 电话（可选）
条件
• 激活功能 KTM MY RIDE（可选）。
• Bluetooth®（可选）已启动。
• 在设备已连接的情况下功能 Bluetooth®也启动。
• 将耳机与合适的手机相连。
警告
事故危险 耳机音量太大可能会导致驾驶员注意力不
集中。
– 应选择尽可能小的耳机音量，确保还能够清楚感知
声音信号。
– 按下 SET 按钮可以接听来电。
– 按下 BACK 按钮可以拒接来电。
– 按住 UP 按钮可以提高音频音量。
– 按住 DOWN 按钮可以降低音频音量。
88
V01138-01
信息
会显示通话时长以及联系人。根据手机的设置也会显示
联系人的名称。
Page 91
8.1 方向把位置
人体工学设计 8
在上部叉肩上有两个孔，孔之间的距离为A。
孔距
A
方向把可安装在两个不同的位置。由此可将方向把安装在对驾驶员
来说最舒适的位置。
信息
KTM 建议在赛道上驾驶时将方向把调整至前部位置。
V01210-11
8.2 调整方向把位置
警告
事故危险 经过维修的方向把存在安全风险。
弯折或定向方向把时会使材料疲劳。其后果是方向把可能会断裂。
– 如方向把受损或已弯折，请更换方向把。
15 mm
89
Page 92
8 人体工学设计
V01210-10
–
取下螺栓1。取下方向把夹紧座2。安装方向把，此时注意
保证可以够及螺栓3。
信息
遮盖各部件，避免损伤。
不得弯折电缆和管路。
–
取下螺栓3。取下方向把支架4。
–
将方向把支架调整至所需位置A或B处。安装并拧紧螺
栓3。
要求
将左右侧方向把支架安装在相同位置处。
方向把支架螺栓 M10 45 Nm
Loctite®243™
– 装入方向把。
信息
注意保证电缆和管路敷设正确。
–
装入方向把夹紧座。装入螺栓1并均匀拧紧。
要求
方向把夹紧座螺栓 M8 20 Nm
90
Page 93
8.3 设置离合器手柄的初始设置
V01187-11
– 向前压下离合器手柄。
–
根据手的大小，使用调整螺栓1调整离合器手柄的初始位
置。
信息
如果沿顺时针方向旋转调整螺栓，则离合器手柄远离方
向把。
如果沿逆时针方向旋转调整螺栓，则离合器手柄接近方
向把。
调节范围是有限的。
仅用手旋转调整螺栓，勿用力过猛。
行驶期间不得进行调整操作。
人体工学设计 8
91
Page 94
8 人体工学设计
8.4 设置前制动手柄的初始位置
K01350-11
– 向前压下前制动手柄。
–
根据手的大小，使用调整螺栓1对前制动手柄的初始位置进
行调整。
信息
如果沿顺时针方向旋转调整螺栓，则前制动手柄远离方
向把。
如果沿逆时针方向旋转调整螺栓，则前制动手柄接近方
向把。
调节范围是有限的。
仅用手旋转调整螺栓，勿用力过猛。
行驶期间不得进行调整操作。
92
Page 95
8.5 设置制动手柄的响应特征
–
使用调整螺栓1调整制动手柄的响应特征。
19 ‑ 以较大的传动比设置制动手柄（柔和的响应特征，
更大的调节杆行程，更小的调节杆力）。
20 ‑ 均衡设置制动手柄的响应特征。
21 ‑ 以较小的传动比设置制动手柄（强烈的响应特征，
更小的调节杆行程，更大的调节杆力）。
信息
K01350-12
可以更改传动比和制动手柄的响应特征。
仅用手旋转调整螺栓，勿用力过猛。
行驶期间不得进行调整操作。
8.6 设置制动踏杆的初始位置
警告
事故危险 制动系统过热时会出现故障。
如果制动踏杆上没有自由行程，制动系统会在后轮制动器上形成压力。
人体工学设计 8
– 按照规定在制动踏杆上设置自由行程。
93
Page 96
8 人体工学设计
–
拆下弹簧1。
–
松开螺母2。
提示
为了方便操作，可同时将制动踏杆向下压。
–
转动推杆3，以调整制动踏杆的初始位置。
94
K01356-10
V01230-10
信息
调节范围是有限的。
必须拧紧至少五个螺距。
将推杆旋入球窝关节，向下调节制动踏杆。
将推杆旋出球窝关节，向上调节制动踏杆。
–
松开螺母4并相应地拧紧螺栓5，直到达到自由行程A。
必要时调整制动踏杆的初始位置。
要求
制动踏杆的自由行程 3 … 5 mm
–
固定住螺栓5并拧紧螺母4。
要求
底盘的其他螺母 M6 10 Nm
Page 97
–
拧紧螺母2。
要求
制动踏杆推杆螺母 M6 6 Nm
提示
为了方便操作，可同时将制动踏杆向下压。
–
装上弹簧1。
K01357-10
8.7 检查换挡杆的初始位置
信息
在行驶过程中，位于初始位置的变速杆不得靠在靴子上。
如果换挡杆经常靠在靴子上，则可能导致齿轮箱过载，并可能导致快速换挡+（可选）功能故障。
人体工学设计 8
95
Page 98
8 人体工学设计
8.8 设置换档杆初始位置
400692-10
– 坐到座椅上的行驶位置，测定靴子上缘和换挡杆之间的距
离A。
换档杆到靴子上缘的距离 10 … 20 mm
» 如果距离与规定不符：
– 设置换档杆初始位置。 ( 参见 96)
–
松开螺母1，此时需固定住螺杆2。
–
松开螺母3，此时需固定住螺杆2。
信息
螺母3为左旋螺纹。
–
通过旋转螺杆2调整换挡杆。
96
H02668-10
信息
调节范围是有限的。
换挡杆在换挡时不得接触车辆的任何部件。
–
拧紧螺母3，此时需固定住螺杆2。
Page 99
要求
换档滑杆螺母 M6LH 6 Nm
–
拧紧螺母1，此时需固定住螺杆2。
要求
换挡滑杆螺母 M6 6 Nm
人体工学设计 8
97
Page 100
9 调试
9.1 有关初次调试的提示
危险
事故危险 不适宜开车的驾驶员会危害本人及他人的安全。
– 已饮酒、吸毒或服用药物的人员不得驾驶摩托车。
– 因生理或心理原因而不宜开车的人员不得驾驶摩托车。
警告
受伤危险 未穿着防护服或防护服有缺陷会增加安全风险。
– 请在所有行驶过程中穿着合适的防护服，如头盔、靴子、手套以及带保护功能的裤子和夹克。
– 请始终使用符合法律规定的、完好的防护服。
警告
跌倒危险 前后轮胎面花纹不同会影响操控性能。
不同的胎面花纹会严重妨碍对车辆的控制。
– 确保为前轮和后轮装配胎面花纹形式相同的轮胎。
警告
事故危险 未经批准或推荐的轮胎和车轮会影响车辆的操控性能。
– 请仅使用由 KTM 批准及推荐的、具有相应速度指数的轮胎和车轮。
98
