KTM 5018 PDS OEM 2003 Service Manual
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Stoßdämpfer 5018 PDS 2003 05/2002
Stoßdämpfer
5018 PDS OEM 2003
Einleitung 2
Explosionszeichnung 3
Demontage Stoßdämpfer 4
Demontage Rohrseite 13
Demontage MCC 33
Montage MCC 37
Montage Rohrseite 42
Demontage Kolbenstangenseite 53
Demontage Adapter 63
Montage Adapter 67
Montage Kolbenstangenseite 70
Montage Stoßdämpfer 81
Entlüften 87
Füllen mit Stickstoff 92
Montage Feder 95
Einstellung 98
1
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Allgemeine Bemerkungen
Für die Demontage und Wartung von Produkten von
WP Suspension, wie sie in diesem Werkstatthandbuch
beschrieben werden, gelten eine Reihe allgemeiner
Bemerkungen:
- Immer das passende professionelle Werkzeug
verwenden. In diesem Handbuch wird neben
Universalwerkzeug regelmäßig Spezialwerkzeug und
Zubehör verwendet. Diese Werkzeuge haben eine jeweils
eigene Nummer (T-Nummer) und sind über
WP Suspension erhältlich. Sollte das erforderliche
Spezialwerkzeug nicht verwendet werden, kann dies zu
Schäden an den Produkten von WP Suspension führen.
Einleitung
- Beim Einspannen eines Stoßdämpfers oder eines
Gabelholms immer Schraubstockbacken aus Aluminium
verwenden. Damit werden Beschädigungen vermieden.
- Beschädigte und/oder verschlissene Bauteile immer
austauschen.
- Sämtliche Bauteile sind nach der Demontage stets
sauber zu reinigen. Schmutz, Staub und Rostpartikel
entfernen, bevor die Bauteile wieder montiert werden.
- Bauteile, die mit T131, T132 und T163 montiert werden,
müssen mindestens 4 Stunden trocknen.
Werkplaatshandboek
Stoßdämpfer 5018 PDS 2003 05/2002
2
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Explosionszeichnung
Stoßdämpfer 5018 PDS 2003 05/2002
3
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Demontage Stoßdämpfer

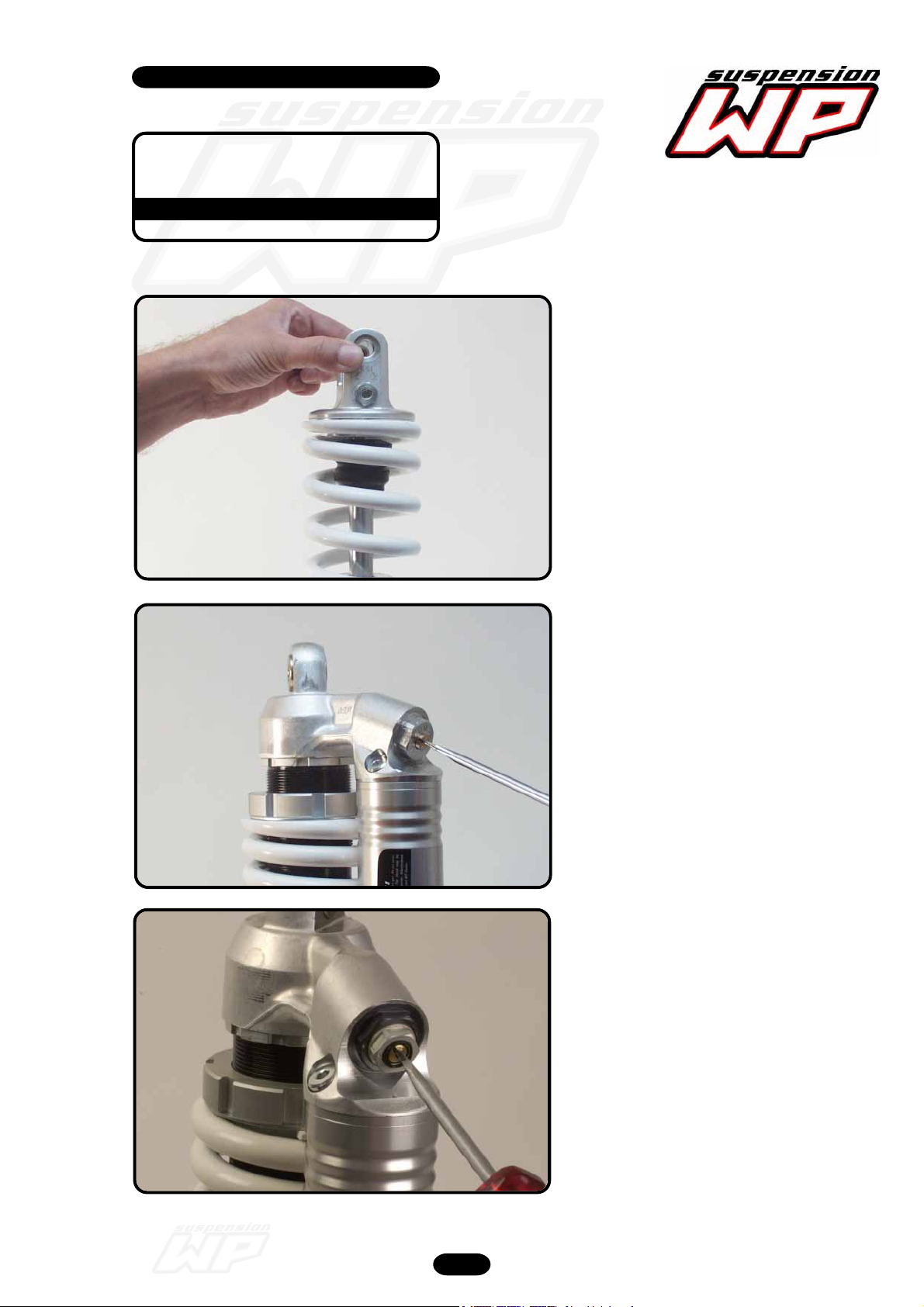

Position Zugstufe (REB) notieren.
Stellschraube lässt sich durch Drehen im
Uhrzeigersinn (+) schließen.
Werkplaatshandboek
MCC
MCC = Mono Compression Control
(Einfache Druckstufenkontrolle)
Position Druckstufe (COM) notieren.
Stellschraube lässt sich durch Drehen
im Uhrzeigersinn (+) schließen.
DCC
DCC = Dual Compression Control
(Doppelte Druckstufenkontrolle)
Low-Speed-Position Druckstufe
notieren.
Stellschraube lässt sich durch Drehen
im Uhrzeigersinn schließen.
Stoßdämpfer 5018 PDS 2003 05/2002
4
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
DCC
High-Speed-Position Druckstufe notieren.
Sechskant-Stellschraube (Größe 17)
lässt sich durch Drehen im Uhrzeigersinn
schließen.
Werkplaatshandboek
Länge Feder messen.
Federvorspannung.
Innensechskantschraube lösen.
(Größe 4)
Stoßdämpfer 5018 PDS 2003 05/2002
5
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Federvorspannung mit Hakenschlüssel
T106 lösen.
Werkplaatshandboek
Einstellring Feder bis zur
Sicherungsscheibe drehen.
Federteller und Sprengring entfernen.
Stoßdämpfer 5018 PDS 2003 05/2002
6
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Scheibe Feder entfernen.
Werkplaatshandboek
Feder entfernen.
Montagerichtung beachten!
Zweite Scheibe Feder entfernen.
Stoßdämpfer 5018 PDS 2003 05/2002
7
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Feder mit Scheibe Feder, Federteller
und Sprengring.
Stoßdämpfer 5018 PDS 2003 05/2002
Werkplaatshandboek
8
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Gummikappe entfernen.
Werkplaatshandboek
Verschlußschraube langsam lösen
(Größe 4), um den Druck des Stickstoffs
zu verringern.
Verschlußschraube mit O-Ring.
Stoßdämpfer 5018 PDS 2003 05/2002
9
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Deckel vom Rohr klopfen.
Werkplaatshandboek
1. Demontagebüchse T1216 in Adapter
einsetzen.
2.
Stoßdämpfer 5018 PDS 2003 05/2002
10
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Adapter nach unten schieben.
Werkplaatshandboek
Sprengring aus Rohr entfernen.
Sprengring.
Stoßdämpfer 5018 PDS 2003 05/2002
11
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Kolbenstange komplett kräftig, aber
vorsichtig aus Rohr ziehen.
Stoßdämpfer 5018 PDS 2003 05/2002
Trennkolben mit Tiefenanschlag T107S
vollständig hineindrücken.
Werkplaatshandboek
12
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Demontage Rohrseite
Öl aus Rohr gießen.
Werkplaatshandboek
Rohrseite in Schraubstock einspannen.
Sprengring aus der Nut entfernen und
etwas nach unten schieben.
Stoßdämpfer 5018 PDS 2003 05/2002
13
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Federführung der Feder etwas nach
unten schieben.
Werkplaatshandboek
Oberen Sprengring entfernen.
Federführung entfernen.
Montagerichtung beachten!
Stoßdämpfer 5018 PDS 2003 05/2002
14
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Sprengring entfernen.
Werkplaatshandboek
Federführung mit beiden Sprengringen.
Stoßdämpfer 5018 PDS 2003 05/2002
15
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Einstellring Feder vom Rohr
abschrauben.
Werkplaatshandboek
Einstellring Feder mit
Innensechskantschraube.
Stoßdämpfer 5018 PDS 2003 05/2002
16
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Schraubdeckel vom MMC (Größe 24)
lösen.
(DCC ebenfalls Größe 24)
Werkplaatshandboek
Schraubdeckel entfernen.
Ring aus Schraubdeckel bzw. von der
Feder im Federbeingehäuse entfernen.
Stoßdämpfer 5018 PDS 2003 05/2002
17
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Feder entfernen.
Werkplaatshandboek
Dämpfungsadapter aus
Federbeingehäuse ziehen.
Schraubdeckel mit Stellnadel, Feder und
MCC-Dämpfungshalter.
Stoßdämpfer 5018 PDS 2003 05/2002
18
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Sicherungsscheibe erwärmen.
Werkplaatshandboek
Sicherungsscheibe mit AluminiumHakenschlüssel T1233 lösen.
Sicherungsscheibe vom
Federbeingehäuse abschrauben.
Stoßdämpfer 5018 PDS 2003 05/2002
19
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Federbeingehäuse beim Rohr erhitzen.
Werkplaatshandboek
Schlupfschlüssel T146 mit Büchse
T1201 verwenden.
Rohr abschrauben.
Stoßdämpfer 5018 PDS 2003 05/2002
20
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Rohr aus Federbeingehäuse drehen.
Werkplaatshandboek
Sicherungsscheibe vom Rohr
abschrauben.
Rohr mit Sicherungsscheibe.
Stoßdämpfer 5018 PDS 2003 05/2002
21
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
O-Ring aus Nut innerhalb
Federbeingehäuse entfernen
Werkplaatshandboek
Montage- und DemontageZwischenstück T145S auf
Reservoirkappe aufsetzen.
Stiftschlüssel T125S auf T145S
ansetzen.
Stoßdämpfer 5018 PDS 2003 05/2002
22

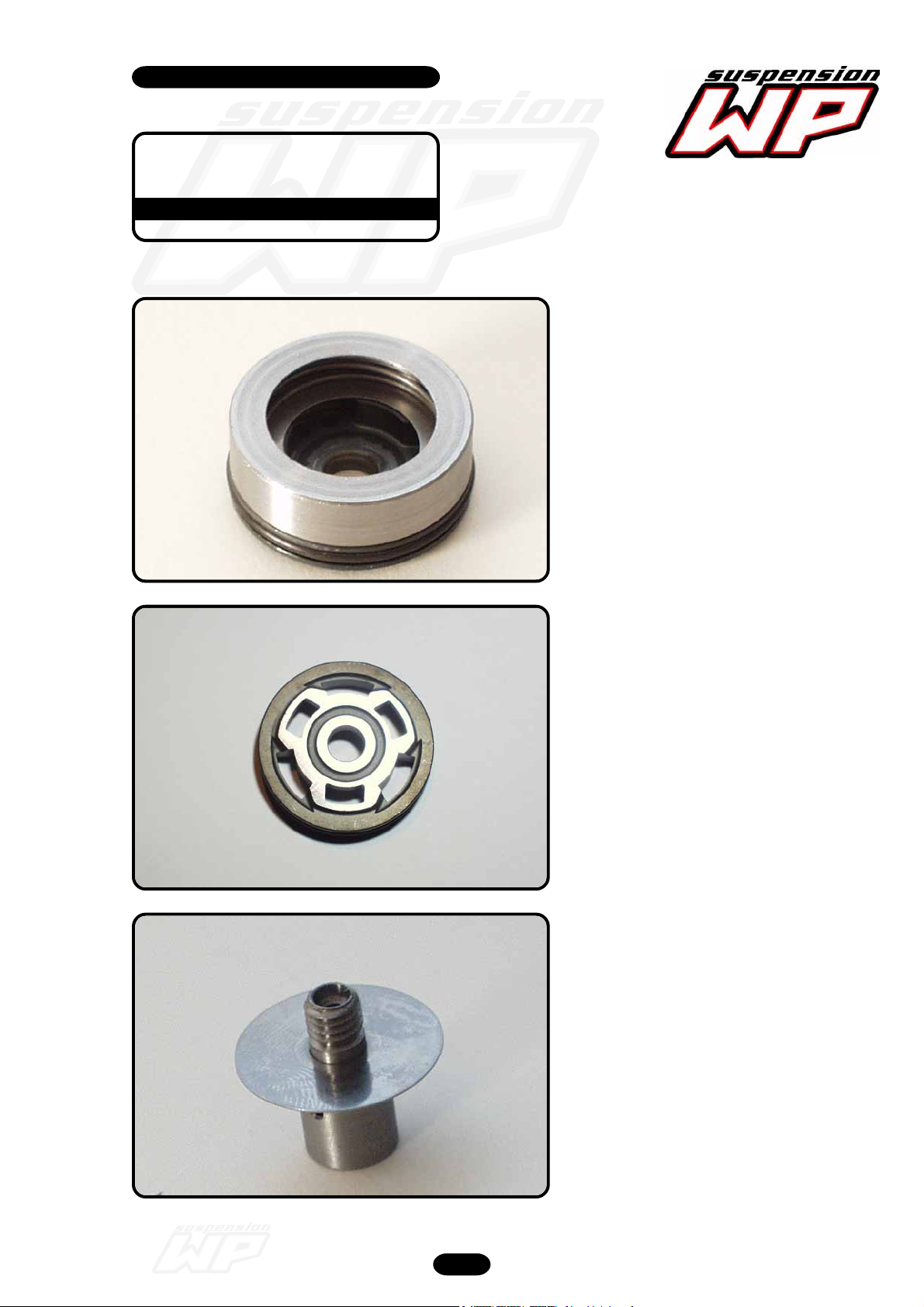

Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Reservoir beim Federbeingehäuse
erhitzen.
Werkplaatshandboek
Reservoirkappe lösen.
Reservoir aus Federbeingehäuse
herausdrehen.
Stoßdämpfer 5018 PDS 2003 05/2002

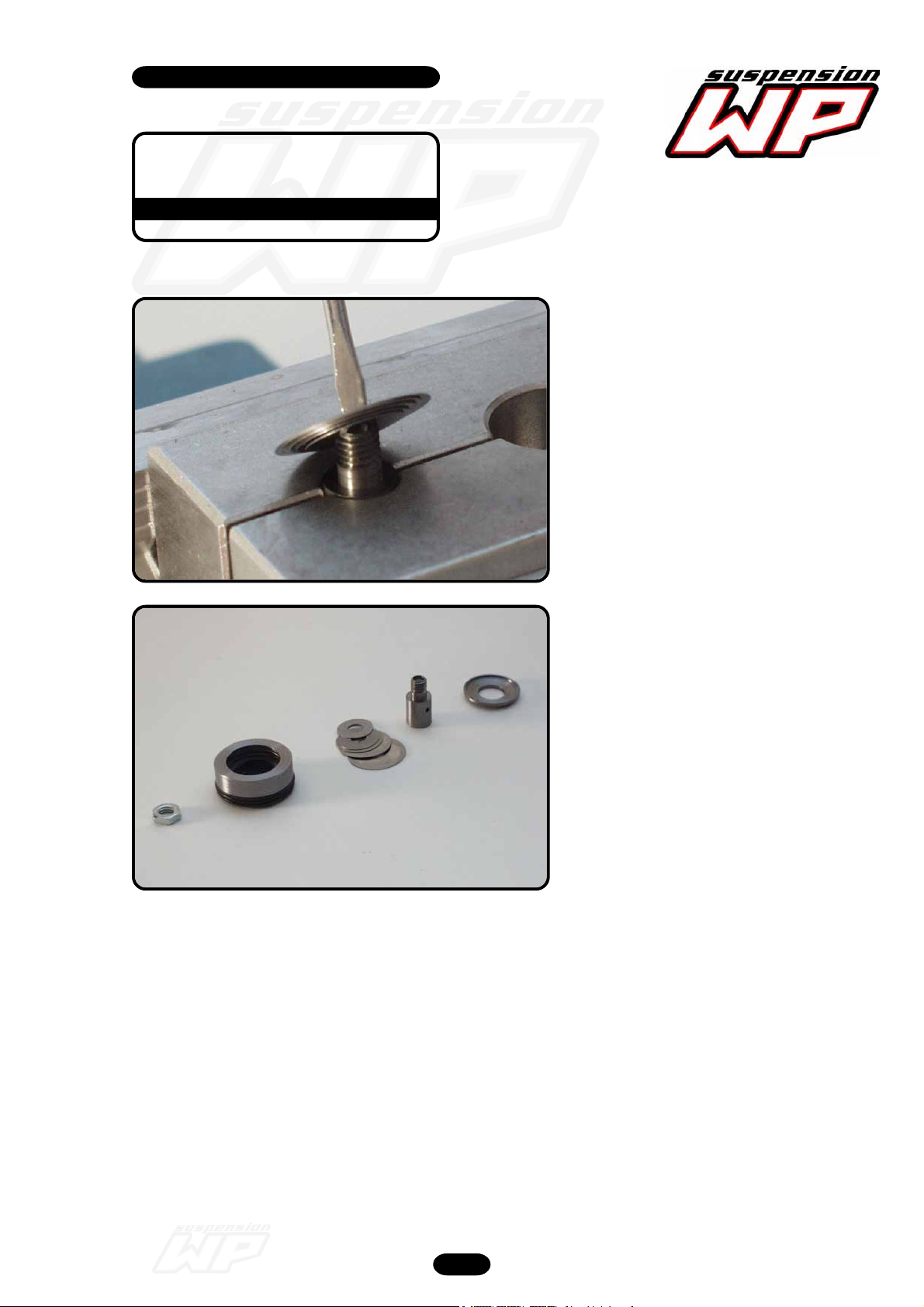

23
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
O-Ring entfernen.
Werkplaatshandboek
Vollständiges Federbeingehäuse mit
beiden O-Ringen.
Stoßdämpfer 5018 PDS 2003 05/2002
24
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Trennkolben aus Reservoir drücken.
Montagerichtung beachten!!!
Werkplaatshandboek
Trennkolben.
O-Ring abnehmen.
Stoßdämpfer 5018 PDS 2003 05/2002
25

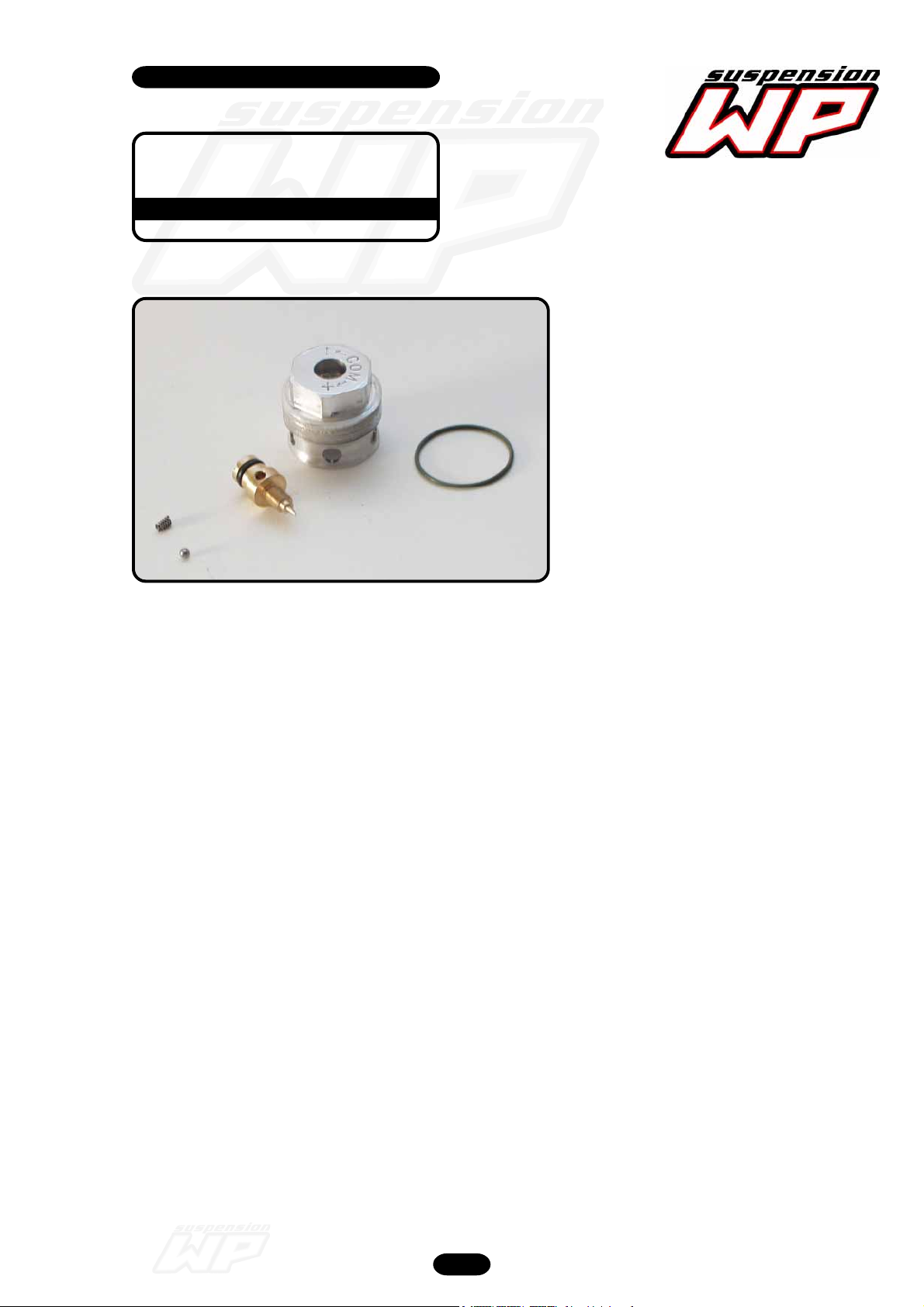

Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Trennkolben, Kolbenring und O-Ring.
Stoßdämpfer 5018 PDS 2003 05/2002
Werkplaatshandboek
26
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Federbeingehäuse in Schraubstock
einspannen.
Werkplaatshandboek
Zum Ausbau Distanzbüchsen
Demontage-Zwischenstück T120
verwenden.
Distanzbüchse aus Lager KGW
herausklopfen.
Stoßdämpfer 5018 PDS 2003 05/2002
27
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Dichtring entfernen.
Werkplaatshandboek
Sprengring entfernen.
Die andere Distanzbüchse aus dem
Lager KGW herausklopfen.
Stoßdämpfer 5018 PDS 2003 05/2002
28
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Zum Ausbau des Lagers KGW die
Montage- und DemontageZwischenstücke T1207S verwenden.
Werkplaatshandboek
Lager KGW auf der Seite aus
Federbeingehäuse herausdrücken, auf
der der Sprengring bereits entfernt ist.
Distanzbüchsen, Dichtringe,
Sprengringe und Lager KGW.
Stoßdämpfer 5018 PDS 2003 05/2002
29
Werkstatthandbuch
5018 PDS OEM 2003
Produkt
Explosionszeichnung
Demontage & Montage
Sprengring einsetzen.
Werkplaatshandboek
Lager KGW mit angeschrägter Seite mit
Montage-Zwischenstück T1206 in
Federbeingehäuse einsetzen.
Lager KGW in Federbeingehäuse
drücken.
Stoßdämpfer 5018 PDS 2003 05/2002
30
