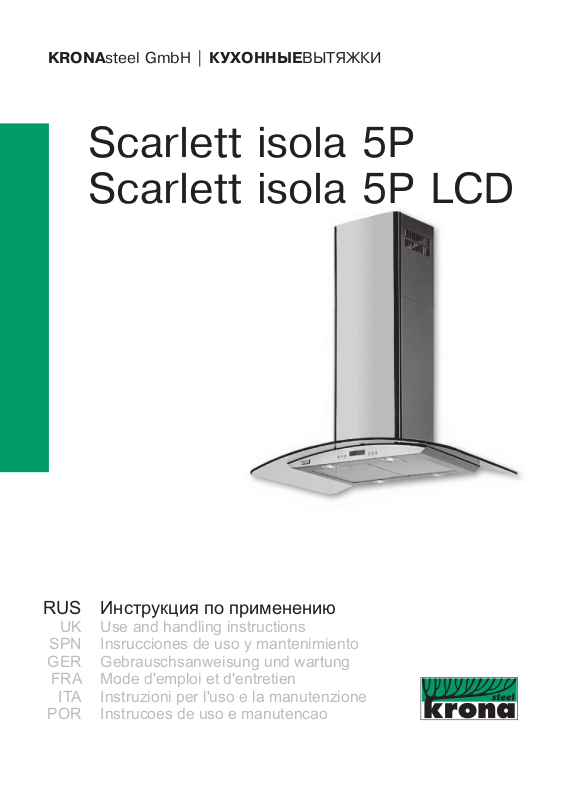

Krona Isol900IXLCD User Manual
KRONAsteel GmbH | КУХОННЫЕВЫТЯЖКИ
Scarlett isola 5P
Scarlett isola 5P LCD
RUS
UK
SPN
GER
FRA
ITA
POR
Инструкция по применению
Use and handling instructions
Insrucciones de uso y mantenimiento
Gebrauschsanweisung und wartung
Mode d'emploi et d'entretien
Instruzioni per l'uso e la manutenzione
Instrucoes de uso e manutencao
KRONAsteel GmbH | Scarlett isola 5P, Scarlett isola 5P LCD
Уважаемый покупатель!
Мы благодарны Вам за то, что Вы выбрали продукцию компании
«KRONAsteel». Мы постарались сделать все, чтобы вы остались довольны
нашим изделием.
Ваше мнение о нашем продукте очень важно для нас. Мы будем
признательны, если Вы пришлете свои наблюдения по работе, качеству
исполнения и удобству пользования купленного Вами товара на адрес:
www.krona.ru
Технические характеристики:
Модель:
Габаритные размеры, мм:
Ширина:
Глубина:
Высота (мин-макс):
Напряжение сети, В:
Потребляемая мощность, Вт:
Двигатель:
Лампы:
Âåñ, êã:
Производитель оставляет за собой право вносить изменения в
конструкцию с целью улучшения характеристик продукции.
Изделие произведено в соответствии с европейскими стандартами и
сертифицировано CE, TUV, ISO 9001
Scarlett isola 5P, Scarlett isola 5P LCD
900
650
635-1015
220-230, 50 Hz
195
2õ50
29,5
1
ПРАВО НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ
Для подтверждения права на
гарантийное обслуживание
просим Вас сохранять
товарный чек вместе с
гарантийным талоном.
Гарантийный талон должен
быть полностью заполнен с
обязательным указанием даты
продажи изделия и печатью
торгующей организации.
Отсутствие чека или не заполненный гарантийный талон
лишает Вас права на
гарантийное обслуживание.
ДЛЯ ПОЛЬЗОВАТЕЛЯ
Перед установкой вытяжки и
ее эксплуатацией необходимо
внимательно ознакомиться с
нашими рекомендациями.
Соблюдение рекомендаций,
данных в инструкции, обеспечит
надежную работу вытяжки. Все
пользователи вытяжки должны
знать правила ее эксплуатации.
Не выбрасывайте данную инструкцию, поскольку в последствии
она может Вам пригодиться, и
Вы найдете в ней ответы на
интересующие Вас вопросы.
ВАЖНЫЕ ЗАМЕЧАНИЯ
Данная кухонная вытяжка предназначена исключительно для
использования в домашнем
хозяйстве. Срок службы изделия
составляет 7 (семь) лет.
Применение изделия в
целях, отличных от бытовых,
недопустимо. Если вытяжку
используют для иных целей, то
есть риск получения травм и
повреждения имущества и на
изделие не будет
распространяться гарантия.
Нельзя начинать монтаж вытяжки
è снимать защитную пленку с
вытяжки из нержавеющей стали,
пока Вы не убедитесь в технической
исправности вытяжки путем
подключения ее к электрической
сети и проверки всех ее функций
(см. раздел «Инструкция по установке вытяжки»).
Рекомендуем все работы по
установке, подключению и ремонту
Вашей вытяжки доверять только
квалифицированным мастерам,
занимающимся по роду своей
деятельности выполнением таких
работ. Установка, подключение и
ремонт вытяжки не
уполномоченными на то лицами
может привес-ти к низкому качеству
работы и, как следствие, к
повреждению изделия.
Производитель не несет
ответственности за любого рода
повреждения и поломки, связанные
с неправильной установкой, подключением и ремонтом вытяжки.
Производитель оставляет за
собой право модифицировать изделия в целях улучшения качества и
технических параметров изделия.
Технические характеристики
вытяжки приведены на табличке,
находящейся внутри корпуса вытяжки. Чтобы их посмотреть, необходимо снять алюминиевый
жироулавливающий фильтр.
БЕЗОПАСНОСТЬ ДЕТЕЙ
Зачастую дети не осознают
опасности электроприборов. Во
время работы вытяжки необходимо
следить за детьми и не позволять
им играть с нею.
Упаковочные материалы (такие
как полиэтиленовая пленка) могут
стать причиной удушения. Держите
их вне досягаемости детей.
2
МЕРЫ БЕЗОПАСНОСТИ
Вытяжка подключается к
электросети напряжением 220230 В, 50 Ãö.
Во избежание поражения
электрическим током вытяжка
должна включаться в розетку с
заземлением.
Не используйте лампы
освещения, номинал мощности
которых превышает указанный в
технических характеристиках
вытяжки, так как лампочки с
большей мощностью могут стать
причиной различных повреждений
в электрической цепи.
Эксплуатация вытяжки без
алюминиевого жироулавливающего фильтра запрещена.
При использовании вытяжки
одновременно с другими
обогревательными устройствами
(газовые, масляные, угольные
печи и т.д.), кроме электрических,
может потребоваться
дополнительная вентиляция
помещения.
Воздух, проходящий через вытяжку и выбрасываемый в
атмосферу, должен отводиться
только в отдельную кухонную
вентиляционную шахту и не
должен выходить в дымоход или
иной канал, используемый для
удаления дыма от других
устройств.
При монтаже вытяжки для отвода воздуха в вентиляционную
шахту нельзя использовать
воздуховод с меньшим
диаметром, чем указано в
инструкции по эксплуатации. Это
создает дополнительное
сопротивление выбрасывае-мому
воздуху и приведет к увеличению шума и вибрации, а так же
к перегреву мотора.
Вытяжку необходимо устанав-
ливать над электрическими плитами на высоте не менее 65см,
над газовыми горелками - не
менее 75см. (См. Рис. 6, 7)
Перед тем, как приступить к
любой операции по очистке
или ремонту вытяжки
выключите напряжение
электросети.
Согласно данной инструкции
(см. ниже), обеспечивайте своевременную промывку
многоразовых алюминиевых
жироулавливающих фильтров. Не
промытые своевременно фильтры
снижают эффективность работы
вытяжки и могут стать причиной
пожара вследствие накопления в
них масла и пыли.
Не стерилизуйте продукты питания открытым пламенем
непосредственно под вытяжкой.
Это может привести к возгоранию
не очищенного алюминиевого
жиро-улавливающего фильтра.
Не оставляйте горячее масло в
посуде на включенной плите.
Перегретые жир и масло легко
самовоспламеняются, что может
привести к возгоранию не очищенного алюминиевого жироулавливающего фильтра.
Пламя газовых конфорок всегда
должно быть закрыто посудой.
Сильный нагрев пламенем газовых конфорок может повредить
вытяжку.
Не включайте вытяжку для уменьшения задымления, возникшего в результате возгорания в
квартире. Включенная вытяжка
создаст дополнительную тягу для
огня.
В случае любого воспламенения отключите вытяжку от электросети, закройте пламя плотным
материалом, препятствующим
доступу кислорода к пламени, никогда не используйте воду для
тушения.
3
ОПИСАНИЕ ВЫТЯЖКИ
Наружная часть собранной
вытяжки состоит из следующих
составных частей (см. Рис.1):
1.Пульт управления режимами
работы вытяжки:
1.1 Пульт вытяжки Scarlett isola
5P LCD.
1.2 Пульт вытяжки Scarlett isola
5P.
2.Корпус вытяжки (лицевая
панель).
3.Многоразовый алюминиевый
жироулавливающий фильтр.
4.Защитное cтекло ламп
подсветки.
5.Наружная часть кожуха
вытяжки
6.Внутренняя часть кожуха
вытяжки с отверстиями для
выхода воздуха (в режиме
рециркуляции).
7. Декоративное стекло
В комплект поставки входит:
1. Моторный блок вытяжки – 1
шт.
2. Нижняя часть корпуса
вытяжки – 1 шт.
3. Декоративные кожухи
вытяжки – 2 шт.
4. Уголок установочного
каркаса – 4 шт.
5. Потолочная крепежная
пластина – 1 шт.
6. Выходной фланец
диаметром 150мм – 1 шт.
7. Переходной фланец с
диаметра 150мм на диаметр
120мм – 1 шт.
Ðèñ.1
6
5
1.1
2
3 4
7
1.2
8. Уголок жесткости – 1 шт.
9. Комплект крепежных
элементов – 1 шт.
Дополнительными
принадлежностями для вытяжки
являются:
1.Угольный запахоулавливающий фильтр (в комплект не
входит) (см. Pèñ. 2).
Применяется для фильтрации
воздуха в помещении в режиме
рециркуляции. Угольный фильтр
можно приобрести у розничного
продавца.
Ðèñ.2
4
