Préface
Bienvenue
Merci d'utiliser Minolta KONICA MINOLTA PageScope Network
Setup.
PageScope Network Setup est un utilitaire permettant la configuration
réseau simple de périphériques tels que les imprimantes. Il permet de
configurer des appareils sur des réseaux connectés entre eux à l'aide du
protocole TCP/IP ou IPX.
PageScope Network Setup supporte les fonctions suivantes.
• Affiche une liste des périphériques connectés sur le réseau.
• Permet à un utilisateur de vérifier et de modifier les paramètres du
réseau et de l'impression pour différents appareils.
• Permet la configuration de l'impression P2P.
• Accède à la page Internet des paramètres de l'appareil.
• Permet de surveiller l'état de l'appareil.
• Affiche une alerte et des informations sur le réceptacle de sortie d'un
appareil.
Informations relatives aux marques déposées
KONICA MINOLTA et le logo KONICA MINOLTA sont des marques
de fabrique ou des marques déposées de KONICA MINOLTA
HOLDINGS, INC. PageScope est une marque de fabrique ou une
marque déposée de KONICA MINOLTA BUSINESS
TECHNOLOGIES, INC.
Ethernet est une marque déposée de Xerox Corporation.
Microsoft, Windows et Windows NT sont des marques déposées ou
des marques de fabrique de Microsoft Corporation aux Etats-Unis et/
ou dans d'autres pays.
Novell et NetWare sont des marques déposées de Novell, Inc. aux
Etats-Unis et dans d'autres pays.
Tous les autres noms de produit sont des marques de fabrique ou des
marques déposées de leurs titulaires respectifs.
i
Copyright© 2002 KONICA MINOLTA BUSINESS
TECHNOLOGIES, INC. Tous droits réservés.
Les informations figurant dans ce manuel sont susceptibles d'être
modifiées sans préavis.
ii
Table de matières
TABLE DE MATIÈRES
Bienvenue........................................................ i
• Informations relatives aux marques
déposées ......................................................... i
1 Exigences système..................................... 1
2 Installer et démarrer PageScope
Network Setup............................................. 2
2.1 Installer PageScope Network Setup............. 2
2.2 Démarrer PageScope Network Setup........... 2
2.3 Désinstaller PageScope Network Setup ...... 4
2.3.1 Pour Windows 95/98/Me/NT/2000 ........ 4
2.3.2 Pour Windows XP ................................. 4
3 Visualiser les appareils réseau.................. 5
3.1 Configuration de l'écran................................ 5
3.2 Vérifier l'état de configuration de
l'appareil ......................................................... 9
3.3 Affichage de la propriété d'alarme de
l'appareil ....................................................... 11
3.4 Affichage des informations bac de sortie . 12
iii
Table de matières
3.5 Configurer un appareil avec PageScope
Network Setup.............................................. 13
4 Modifier la configuration de l'appareil .... 15
4.1 Configurer les informations de l'appareil.. 15
4.2 Configurer TCP/IP........................................ 18
4.3 Configurer Impression NetWare................. 21
4.3.1 Configurer le serveur d'impression .. 23
4.3.2 Sélection du mode.............................. 24
4.3.3 Sélection de la file d'impression ....... 26
4.3.4 Sélectionner utilisateurs pour
notification d'événements.................. 28
4.3.5 Vérifer la configuration....................... 29
5 Configurer impression d'égal à égal....... 31
5.1 Impression d'égal à égal avec TCP/IP........ 31
5.1.1 Configurer l'impression d'égal à
égal avec TCP/IP ................................. 31
5.1.2 Configurer l'impression d'égal à
égal avec TCP/IP en spécifiant
l'appareil manuellement ..................... 34
5.2 Impression d'égal à égal avec IPX.............. 36
5.2.1 Configurer l'impression d'égal à
égal avec IPX....................................... 36
iv
Table de matières
5.2.2 Configurer l'impression d'égal à égal
avec IPX en spécifiant l'appareil
manuellement...................................... 38
5.3 Après création d'un port d'égal à égal...... 40
6 Options de configuration ......................... 42
6.1 Sélectionner un protocole........................... 42
6.2 Spécifier la plage de recherche.................. 43
6.3 Réglage BOOTP ........................................... 45
6.4 Spécifier les paramètres d'appel................ 47
6.5 Changer le mot de passe ............................ 48
Appendix Glossaire ...................................... 49
v
Table de matières
vi
1 Exigences système
1 Exigences système
Configuration système minimale pour l'installation de PageScope
Network Setup.
OS*(1) - Windows 95/98/Me
Navigateur - Internet Explorer 4.0 ou supérieur
NetWare Client*(2) - Novell NetWare Client 32 (version la plus
Protocole *(3) - TCP/IP
*(1) Nous vous recommandons d'utiliser la dernière version en vigueur sous
Windows NT 4.0 ou Windows 2000.
*(2)Bien que cet utilitaire puisse fonctionner sans NetWare, il est nécessaire
pour l'installation de NetWare.
*(3) Les outils fournis par cet utilitaire varient en fonction du type de
protocole supporté sur l'environnement réseau utilisateur.
- Windows NT 4.0
- Windows 2000
- Windows XP
récente)
- IPX/SPX
1
2 Installer et démarrer PageScope Network Setup
2 Installer et démarrer PageScope
Network Setup
2.1 Installer PageScope Network Setup
Servez-vous de la procédure suivante pour installer PageScope
Network Setup.
1. Insérez le CD-ROM dans le lecteur de votre ordinateur.
2. Exécutez le programme d'installation. (setup.exe)
3. Suivez les instructions qui s'affichent à l'écran pour procéder à
l'installation.
L'adresse ci-après correspond à l'emplacement d'installation par
défaut proposé par le programme d'installation.
C:\Program Files\KONICA MINOLTA\PageScope
Network Setup
Le programme d'installation vous donne la possibilité de définir
un autre emplacement, si vous le voulez.
2.2 Démarrer PageScope Network Setup
1. Cliquez Démarrer → Programmes → KONICA MINOLTA →
PageScope Network Setup → PageScope Network Setup.
Sous Windows XP, cliquez sur Démarrer → Tous les
programmes
Setup
→ PageScope Network Setup.
2. Quand la boîte de dialogue Mot de passe de connexion s'ouvre,
tapez le mot de passe.
2
→ KONICA MINOLTA → PageScope Network
2 Installer et démarrer PageScope Network Setup
Remarque
• Le mot de passe par défaut est “admin”.
• Pour obtenir des détails sur la manière de modifier le mot de passe, voir
“6.5 Changer le mot de passe”.
• Quand vous lancez PageScope Network Setup, il cherche les
périphériques connectés sur le réseau. Cette procédure de recherche
peut prendre un certain temps, de quelques secondes à 20 à
30
secondes et plus. Attendez que la procédure de recherche soit
terminée avant d'essayer de faire autre chose.
3
2 Installer et démarrer PageScope Network Setup
2.3 Désinstaller PageScope Network Setup
2.3.1 Pour Windows 95/98/Me/NT/2000
1. Cliquez sur Démarrer → Paramètres → Panneau de
configuration
2. Double-cliquez sur l'icône Ajout/Suppression de programmes.
3. Dans la boîte de dialogue Propriétés de Ajout/Suppression de
programmes
Network Setup
bouton
Ajouter/supprimer.
Pour Windows 2000, cliquez sur Modification ou déplacement
de programmes
Network Setup
4. Suivez les instructions qui s'affichent à l'écran pour terminer la
procédure de désinstallation.
2.3.2 Pour Windows XP
1. Cliquez sur Démarrer → Panneau de configuration.
2. Double-cliquez sur l'icône Ajout ou suppression de
programmes
3. Dans la boîte de dialogue Ajout ou suppression de
programmes
Network Setup
le bouton
4. Suivez les instructions qui s'affichent à l'écran pour terminer la
procédure de désinstallation.
.
, sélectionnez KONICA MINOLTA PageScope
sur la liste des programmes et cliquez sur le
, cliquez sur KONICA MINOLTA PageScope
, et cliquez sur le bouton Modifier/déplacer.
.
, sélectionnez KONICA MINOLTA PageScope
sur la liste des programmes et cliquez ensuite sur
Modifier/supprimer.
4
3 Visualiser les appareils réseau
3 Visualiser les appareils réseau
Ce chapitre explique le contenu des écrans de PageScope Network
Setup.
3.1 Configuration de l'écran
➀
➁
➂
➃
➀ Barre de menus
Le fait de cliquer sur un menu l'ouvre et permet d'accéder à ses
commandes.
➁ Barre d'outils (pour la liste des périphériques)
La barre d'outils permet d'accéder par simple clic à des actions
fréquemment utilisées de PageScope Network Setup.
Si la barre d'outils ne s'affiche pas à l'écran, sélectionnez Barres
d'outils
du menu Affichage.
➆
➅
➄
...Les propriétés de l'appareil sélectionné sur la liste des
appareils sont affichées.
...Une boîte de dialogue est affichée permettant de modifier les
paramètres de l'appareil sélectionné sur la liste des appareils.
5
3 Visualiser les appareils réseau
...Affiche des informations d'alarme pour l'appareil sélectionné
sur la liste des appareils.
...Affiche des informations sur le bac de sortie pour l'appareil
sélectionné sur la liste des appareils.
...Ferme le programme PageScope Network Setup.
...Une boîte de dialogue pour configurer l'impression P2P est
affichée.
...Régénère la liste des appareils.
...L'aide en ligne est affichée.
➂ Liste des appareils
Cette liste montre les appareils détectés sur le réseau.
Pour changer la largeur de la liste des périphériques, faites glisser la
limite entre la liste des périphériques et la zone d'affichage du
navigateur.
6
3 Visualiser les appareils réseau
Appareil
C'est l'icône et le nom de l'appareil. L'icône affichée varie en
fonction du protocole utilisé pour connecter l'appareil.
...Appareil connecté avec TCP/IP
...Appareil connecté avec IPX
Les appareils connectés à la fois connectés avec TCP/IP et IPX
s'affichent à l'aide de l'icône TCP/IP.
La couleur de l'icône indique l'état de l'appareil.
Blanc : Prêt
Vert : Impression en cours
Jaune : Alarme
Rouge : Erreur
L'état de l'appareil est actualisé toutes les 30 secondes (réglage par
défaut). Vous pouvez changer l'intervalle en même temps que les
paramètres d'appel.
Vo i r 6.4 Spécifier les paramètres d'appel pour obtenir des détails
sur le changement de l'intervalle d'appel.
Nom de l'appareil
Nom de l'appareil pour des besoins de gestion.
Adresse IP
Adresse IP attribuée à l'appareil.
Nom du modèle d'appareil
Nom du modèle de l'appareil.
• Sélectionner
une nouvelle recherche d'appareil et afficher les dernières
informations réseau sur la liste des appareils.
•Voir 6 Options de configuration pour obtenir des détails relatifs à
la configuration de l'opération de détection des appareils.
Détecter appareil
à partir du menu
Fichier
pour lancer
7
3 Visualiser les appareils réseau
➃ Barre d'état
Quand vous déplacez le pointeur de la souris sur un bouton de la
barre d'outils, la barre d'état affiche une explication des fonctions du
bouton.
Si la barre d'état ne s'affiche pas à l'écran, sélectionnez Barres
d'état
du menu Affichage.
➄ Zone d'affichage du navigateur
Cette zone affiche la page de configuration Internet intégrée pour
l'appareil sélectionné sur la liste des appareils.
➅ Barre d'outils (pour la zone d'affichage du navigateur)
La barre d'outils contient des boutons pour effectuer diverses
opérations dans la zone d'affichage du navigateur.
...Retourne à la page précédemment affichée.
...Avance à la page suivante après avoir consulté les pages à
l'aide du bouton .
...Ferme la page d'affichage de page Internet intégrée.
...Réactualise le contenu de la page Internet intégrée.
...Affiche la page Internet intégrée courante sur le navigateur
Internet standard installé sur votre système.
➆ Champ URL
Ce champ affiche l'URL de l'appareil sélectionné sur la liste des
appareils sont affichées.
8
3 Visualiser les appareils réseau
3.2 Vérifier l'état de configuration de l'appareil
Vérifiez l'état actif de configuration de l'appareil comme suit.
1. Sur la liste des appareils, cliquez sur l'icône de l'appareil dont vous
voulez vérifier l'état.
2. Sélectionnez Propriété de l'appareil dans le menu Fichier.
Vous pouvez également cliquer sur le bouton de la barre
d'outils.
La boîte de dialogue Propriétés qui montre l'état de la
configuration courante de l'appareil est affichée.
• Cliquez sur un bouton de l'arborescence pour développer un
point.
• Cliquez sur un bouton de l'arborescence pour réduire un
point.
La boîte de dialogue Propriétés contient les informations
suivantes.
9
3 Visualiser les appareils réseau
Général
Les paramètres de gestion de l'appareil sont affichés. Voir 4.1
Configurer les informations de l'appareil pour obtenir des détails
de modification de cette configuration.
Impression NetWare
La configuration de l'impression NetWare de l'appareil est
affichée. Voir
4.3 Configurer Impression NetWare pour obtenir
des détails de modification de cette configuration.
TCP/IP
Affiche la configuration TCP/IP de l'appareil. Voir 4.2
Configurer TCP/IP pour obtenir des détails de modification de
cette configuration.
3. Une fois les réglages terminés, cliquez sur le bouton OK pour
fermer la boîte de dialogue.
Remarque
• Vous ne pouvez pas vérifier les attributs suivants à moins d'avoir
installé NetWare Client 32 sur votre système et d'ouvrir une session sur
le serveur NetWare.
- NetWare Service Queue
- NetWare Notify User
10
3 Visualiser les appareils réseau
3.3 Affichage de la propriété d'alarme de l'appareil
Suivez la procédure décrite ci-dessous pour afficher les informations
d'alarme pour l'appareil sur la liste d'appareils.
1. Sur la liste des appareils, cliquez sur l'icône de l'appareil dont vous
voulez afficher les informations d'alarme.
2. Sélectionnez Propriété d'alarme de l'appareil dans le menu
Fichier. Vous pouvez également cliquer sur le bouton
barre d'outils.
de la
11
3 Visualiser les appareils réseau
3.4 Affichage des informations bac de sortie
Suivez la procédure décrite ci-dessous pour afficher les informations
bac de sortie pour l'appareil sur la liste d'appareils.
1. Sur la liste des appareils, cliquez sur l'icône de l'appareil dont vous
voulez afficher les informations bac de sortie.
2. Sélectionnez Informations bac de sortie de l'appareil du
menu Fichier. Vous pouvez également cliquer sur le bouton
la barre d'outils.
de
12
3 Visualiser les appareils réseau
3.5 Configurer un appareil avec PageScope Network Setup
Ce chapitre décrit la procédure de confirmation d'une imprimante
réseau avec PageScope Network Setup.
Commencez par vérifier les points suivants relatifs à votre
environnement réseau. Consultez votre administrateur réseau pour
obtenir des détails relatifs à l'environnement réseau.
• Le protocole utilisé sur le réseau (TCP/IP ou IPX)
• Format de connexion de l'appareil (d'égal à égal ou via serveur)
Utilisez l'une des procédures suivantes pour configurer l'appareil. La
procédure à utiliser dépend de la connexion réseau.
Pour l'impression d'égal à égal avec connexion TCP/IP :
1. Vérifiez l'état de configuration de l'appareil. Voir 3.2 Vérifier
l'état de configuration de l'appareil.
2. Configurer la connexion TCP/IP de l'appareil. Voir 4.2 Configurer
TCP/IP.
3. Configurez l'impression d'égal à égal. Voir 5.1 Impression d'égal
à égal avec TCP/IP.
Pour l'impression d'égal à égal avec connexion IPX :
1. Vérifiez l'état de configuration de l'appareil. Voir 3.2 Vérifier
l'état de configuration de l'appareil.
2. Configurez l'impression d'égal à égal. Voir 5.2 Impression d'égal
à égal avec IPX.
13
3 Visualiser les appareils réseau
Pour imprimer via serveur d'impression NetWare :
1. Vérifiez l'état de configuration de l'appareil. Voir 3.2 Vérifier
l'état de configuration de l'appareil.
2. Configurez l'impression NetWare. Voir 4.3 Configurer Impression
NetWare.
Une fois l'imprimante configurée, spécifiez le port dans les propriétés
du pilote de l'imprimante et exécutez la commande d'impression. Pour
les détails relatifs à l'impression, consultez le manuel de votre
imprimante
14
4 Modifier la configuration de l'appareil
4 Modifier la configuration de l'appareil
Servez-vous de la boîte de dialogue Installation de l'appareil pour
modifier la configuration d'un appareil.
Voici les paramètres que vous pouvez configurer lors de la
modification de la configuration d'un appareil.
• Informations sur l'appareil
•TCP/IP
• Impression NetWare
4.1 Configurer les informations de l'appareil
Procédez comme suit pour configurer les informations de l'appareil.
1. Sur la liste des appareils, cliquez sur l'icône de l'appareil dont vous
voulez configurer les informations.
2. Sélectionnez Installation de l'appareil dans le menu Programme
d'installation
l'appareil
Vous pouvez également cliquer sur le bouton de la barre
d'outils.
pour afficher la boîte de dialogue Installation de
.
15
4 Modifier la configuration de l'appareil
3. Cliquez sur l'onglet Général.
Voici les éléments que vous pouvez configurer et afficher sur
l'onglet
Nom du modèle d'appareil
Général.
Nom du modèle de l'appareil. Vous ne pouvez pas modifier le
nom du modèle d'appareil ici.
Nom de l'appareil
Nom de gestion de l'appareil. Vous pouvez entrer jusqu'à
caractères dans la zone de texte pour saisir un nouveau nom.
16
Description de l'appareil
Description de l'appareil. Vous pouvez entrer jusqu'à
16
caractères dans la zone de texte pour saisir une nouvelle
description.
4. Une fois votre configuration terminée, cliquez sur le bouton OK.
Les propriétés de l'appareil sont affichées avec les paramètres
modifiés en bleu.
5. Si les paramètres sont corrects, cliquez sur le bouton OK.
16
4 Modifier la configuration de l'appareil
La boîte de dialogue de saisie du nom collectif s'affiche uniquement si
le nom collectif SNMP a été modifié par rapport au nom par défaut.
Tapez le nom collectif et cliquez ensuite sur
OK.
17
4 Modifier la configuration de l'appareil
4.2 Configurer TCP/IP
Procédez comme suit pour configurer TCP/IP.
1. Sur la liste des appareils, cliquez sur l'icône de l'appareil que vous
voulez configurer.
2. Sélectionnez Installation de l'appareil dans le menu Programme
d'installation
l'appareil
Vous pouvez également cliquer sur le bouton de la barre
d'outils.
3. Cliquez sur l'onglet TCP/IP.
pour afficher la boîte de dialogue Installation de
.
Voici les éléments que vous pouvez configurer sur l'onglet TCP/IP.
Configuration de l'adresse IP
• Obtenir automatiquement une adresse IP
Si cette option est cochée, l'adresse IP est obtenue via serveur
DHCP ou BOOTP.
- DHCP Cocher pour obtenir l'adresse IP via serveur
DHCP.
- BOOTP Cocher pour obtenir l'adresse IP via serveur
BOOTP.
18
4 Modifier la configuration de l'appareil
• Spécifier manuellement une adresse IP
Quand cette option est sélectionnée, vous spécifiez l'adresse IP
manuellement. Introduisez les valeurs suivantes.
- Adresse IP Adresse IP de l'appareil
- Masque de sous-réseau Masque de sous-réseau utilisé avec
le réseau
- Passerelle par défaut Adresse du routeur IP par défaut
pour l'appareil
Numéro du port RAW
Entrez le numéro de port RAW utilisé pour l'impression d'égal à
égal.
4. Une fois vos réglages terminés, cliquez sur le bouton OK. Les
propriétés de l'appareil sont affichées avec les paramètres modifiés
en bleu.
5. Si les paramètres sont corrects, cliquez sur le bouton OK.
S'affiche alors un message vous demandant de confirmer la
poursuite de la configuration.
6. Cliquez sur le bouton Oui.
Un message est affiché stipulant qu'une réinitialisation est
nécessaire.
Pour les équipements pouvant être réinitialisés, la boîte de
dialogue suivante s'affiche.
7. Si une réinitialisation immédiate ne pose pas de problèmes,
cliquez sur le bouton
Redémarrer maintenant.
19
4 Modifier la configuration de l'appareil
Remarque
• La boîte de dialogue de saisie du nom collectif s'affiche uniquement si
le nom collectif SNMP a été modifié par rapport au nom par défaut.
Tapez le nom collectif et cliquez ensuite sur
• Si DHCP et BOOTP sont cochés tous les deux, c'est DHCP qui est
prioritaire.
OK.
20
4 Modifier la configuration de l'appareil
4.3 Configurer Impression NetWare
Remarque
• NetWare Client 32 doit être installé sur votre système afin de pouvoir
configurer l'impression NetWare.
• Privilèges de superviseur NetWare sont requis pour modifier la
configuration de l'impression NetWare. Vous devez ouvrir une session
sur le réseau NetWare avec des privilèges de superviseur pour
configurer l'impression NetWare.
• Le protocole IPX doit être installé sur votre appareil afin de configurer
l’impression NetWare.
• Si vous avez déjà configuré l’impression NetWare avec un autre outil, la
configuration existante va être supprimée si vous procédez à ce réglage.
Procédez comme suit pour configurer un appareil pour l'impression
NetWare.
1. Sur la liste des appareils, cliquez sur l'icône de l'appareil que vous
voulez configurer.
2. Sélectionnez Installation de l'appareil dans le menu Programme
d'installation
l'appareil
Vous pouvez également cliquer sur le bouton de la barre
d'outils.
3. Cliquez sur l'onglet Impression NetWare.
4. Procédez comme suit.
• Configurer le serveur d'impression. Voir 4.3.1 Configurer le
serveur d'impression.
• Sélectionner le mode. Voir 4.3.2 Sélection du mode.
• Sélectionner la file d'impression. Voir 4.3.3 Sélection de la file
d'impression.
• Sélectionner les utilisateurs pour notification d'événements. Voir
4.3.4 Sélectionner utilisateurs pour notification d'événements.
• Vérifier la configuration. Voir 4.3.5 Vérifer la configuration.
pour afficher la boîte de dialogue Installation de
.
21
4 Modifier la configuration de l'appareil
Remarque
• Le fait de cliquer sur l'onglet Impression NetWare télécharge la
configuration de l'appareil. Le téléchargement peut prendre un certain
temps, de quelques secondes à 20 ou 30 secondes et plus. Attendez que
la procédure de téléchargement soit terminée avant d'essayer de faire
autre chose.
• La boîte de dialogue de saisie du nom collectif s'affiche uniquement si
le nom collectif SNMP a été modifié par rapport au nom par défaut.
Tapez le nom collectif et cliquez ensuite sur OK.
22
4 Modifier la configuration de l'appareil
4.3.1 Configurer le serveur d'impression
Procédez comme suit pour configurer le serveur d'impression pour
l'impression NetWare.
1. Tapez jusqu'à 26 caractères dans le champ Nom du serveur
d'impression
Normalement, vous ne devez pas toucher aux paramètres par
défaut des éléments suivants. Ne changez ces paramètres que si
c'est absolument nécessaire pour une raison précise.
pour saisir le nom du serveur d'impression.
Vitesse d'exploration de la file d'attente
Tapez l'intervalle en secondes pour spécifier la fréquence
d'exploration de la file d'attente par le serveur d'impression.
Type de trame Ethernet
Spécifiez le type de trame Ethernet.
2. Une fois les paramètres configurés, cliquez sur le bouton Suivant.
Remarque
• Pour configurer une impression NetWare, le serveur doit être relié au
moins à une trame IPX.
23
4 Modifier la configuration de l'appareil
4.3.2 Sélection du mode
Servez-vous des procédures de ce chapitre pour sélectionner le serveur
que vous souhaitez configurer en tant que serveur d'impression ou le
contexte NDS.
Si vous utilisez le serveur Bindery (NetWare 3.x):
1. Cochez la case à cocher Serveur Bindery NetWare 3.x.
2. Cliquez sur le bouton pour afficher la boîte de dialogue
Sélectionner mode qui affiche une liste des serveurs sur le réseau
NetWare.
3. Sélectionnez le serveur que vous voulez configurer en tant que
serveur d'impression et cliquez sur le bouton
4. Si le réglage vous convient, cliquez sur le bouton Suivant.
Si vous utilisez NDS (NetWare 4.x or 5.x):
1. Cochez la case à cocher Contexte NDS NetWare 4.x.
2. Cliquez sur le bouton pour afficher la boîte de dialogue
Sélectionner mode qui affiche une liste des arborescences NDS
sur le réseau NetWare.
OK.
24
4 Modifier la configuration de l'appareil
3. Sélectionnez l'arborescence NDS que vous voulez configurer en
tant que serveur d'impression et cliquez sur le bouton
OK.
4. Cliquez sur le bouton pour afficher la boîte de dialogue
Sélectionner mode qui affiche une liste des contextes NDS pour
l'arborescence sélectionnée.
5. Sélectionnez le contexte NDS pour configurer le serveur
d'impression et cliquez sur le bouton
OK.
6. Si le réglage vous convient, cliquez sur le bouton Suivant.
Remarque
• Si vous êtes connecté au réseau NetWare sans privilèges de
superviseur, l'écran d'accueil NetWare s'affiche une fois que vous avez
terminé votre configuration. Si cela se produit, tapez le nom
d'utilisateur et le mot de passe du superviseur et cliquez sur
OK.
25
4 Modifier la configuration de l'appareil
4.3.3 Sélection de la file d'impression
Servez-vous de l'une des procédures ci-dessous pour sélectionner la
file d'attente du travail d'impression.
Pour sélectionner une file d'attente existante :
1. Servez-vous de la boîte supérieure gauche pour sélectionner une
arborescence NDS (pour NDS) ou un serveur (pour le serveur
Bindery). Affiche une liste des files d'attente d'impression pour le
contexte NDS sélectionné (pour NDS) ou le serveur (pour le
serveur Bindery) sur la liste de gauche.
2. Sur la liste de gauche, sélectionnez la file d'attente d'impression
que vous voulez utiliser, cliquez sur le bouton
ajouter la file d'attente d'impression à la liste de droite.
3. Pour supprimer une file d'attente d'impression de la liste de droite,
sélectionnez-la et cliquez sur le bouton
4. Si le réglage vous convient, cliquez sur le bouton Suivant.
Supprimer.
Ajouter pour
26
4 Modifier la configuration de l'appareil
Pour générer une nouvelle file d'attente d'impression :
1. Servez-vous de la boîte supérieure gauche pour sélectionner une
arborescence NDS (pour NDS) ou un serveur (pour le serveur
Bindery).
2. Cliquez sur le bouton Créer Nouveau pour afficher la boîte de
dialogue
3. Tapez jusqu'à 26 caractères pour le nom que vous voulez attribuer
à la nouvelle file d'attente d'impression
4. Servez-vous de la liste Volume pour sélectionner un volume pour
la nouvelle file d'attente d'impression.
Notez que vous ne pouvez pas modifier le volume pour créer la
nouvelle file d'attente d'impression si vous utilisez le service
Bindery.
5. Si vous n'utilisez que NDS, tapez le nom du contexte NDS dans la
fenêtre
contexte NDS si vous utilisez le service Bindery.
6. Si le réglage vous convient, cliquez sur le bouton OK.
Ajouter file d'attente.
dans la fenêtre Nom.
Contexte. Notez que vous ne pouvez pas saisir un nom de
27
4 Modifier la configuration de l'appareil
4.3.4 Sélectionner utilisateurs pour notification
d'événements
Procédez comme suit pour sélectionner les utilisateurs pour
notification d'événements survenus sur l'appareil.
1. Servez-vous de la boîte supérieure gauche pour sélectionner une
arborescence NDS (pour NDS) ou un serveur (pour le serveur
Bindery). Affiche une liste des utilisateurs pour le contexte NDS
sélectionné (pour NDS) ou le serveur (pour le serveur Bindery) sur
la liste de gauche.
2. Sélectionnez l'utilisateur à prévenir sur la liste de gauche et
cliquez sur le bouton
droite.
3. Pour supprimer un utilisateur de la liste de droite, sélectionnez-le
et cliquez sur le bouton
4. Pour prévenir l'utilisateur ayant généré le travail d'impression d'un
événement, cochez la case à cocher à côté de
propriétaire de la tâche d'impression
l'affichage de l'icône
D'IMPRESSION (PRINT JOB OWNER)
5. Si le réglage vous convient, cliquez sur le bouton Suivant.
Ajouter pour ajouter l'utilisateur à la liste de
Supprimer.
Avertir le
. Cette action provoque
PROPRIETAIRE DE LA TACHE
sur la liste de droite.
28
4 Modifier la configuration de l'appareil
4.3.5 Vérifer la configuration
Les détails de configuration NetWare s'affichent sur la liste.
• Cliquez sur un bouton de l'arborescence pour développer un
point.
• Cliquez sur un bouton de l'arborescence pour réduire un point.
Si vous voulez modifier un élément de la configuration, cliquez sur le
Précédent pour revenir à l'écran de configuration et procédez
bouton
aux changements que vous voulez.
Si la configuration vous convient, cliquez sur le bouton Installation
pour lancer l'installation.
S'affiche alors un message vous demandant de confirmer la poursuite
de la configuration. Cliquez sur le bouton
Oui.
29
4 Modifier la configuration de l'appareil
Un message est affiché stipulant qu'une réinitialisation est nécessaire.
Si une réinitialisation immédiate ne pose pas de problèmes, cliquez sur
le bouton
Redémarrer maintenant.
30
5 Configurer impression d'égal à égal
5 Configurer impression d'égal à égal
L'impression d'égal à égal se réfère à l'impression directe sur un
appareil du réseau sans passer par le serveur. Servez-vous de la boîte de
dialogue
d'égal à égal.
Les informations affichées ici montrent les procédures d'installation
des protocoles suivants.
• TCP/IP (Voir 5.1 Impression d'égal à égal avec TCP/IP)
• IPX (Voir 5.2 Impression d'égal à égal avec IPX)
Remarque
• La configuration de l'impression d'égal à égal est uniquement
5.1 Impression d'égal à égal avec TCP/IP
5.1.1 Configurer l'impression d'égal à égal avec
Programme d'installation P2P pour configurer l'impression
supportée sous Windows 95/98/Me.
TCP/IP
Procédez comme suit pour configurer l'impression d'égal à égal pour
TCP/IP.
1. Sélectionnez Programme d'installation P2P dans le menu
Programme d'installation pour afficher la boîte de dialogue
Programme d'installation P2P.
31
5 Configurer impression d'égal à égal
Vous pouvez également cliquer sur le bouton de la barre
d'outils.
2. Sélectionnez l'option Connexion TCP/IP sous Liste des
appareils
lesquels des ports peuvent être créés.
Pour régénérer les informations de la Liste des appareils, cliquez
sur le bouton
3. Sur la Liste des appareils, sélectionnez l'appareil que vous
voulez configurer. Si l'appareil que vous voulez configurer ne
figure pas sur la liste, spécifiez-le manuellement. Voir
Configurer l'impression d'égal à égal avec TCP/IP en spécifiant
l'appareil manuellement.
4. Vérifiez le numéro de port à utiliser pour l'impression d'égal à égal
avec TCP/IP dans la boîte de dialogue
Configurer TCP/IP pour obtenir des détails relatifs à la
configuration d'un numéro de port.
5. Cliquez sur le bouton Ajouter Port. Vérifiez les détails de
configuration dans la boîte de dialogue qui s'affiche.
6. Si le réglage vous convient, cliquez sur le bouton OK.
pour afficher une liste des appareils réseau pour
sous la liste.
5.1.2
Numéro de port. Voir 4.2
32
5 Configurer impression d'égal à égal
7. Quand la boîte de dialogue Installation réussie s'affiche, cliquez
sur
OK.
La boîte de dialogue Programme d'installation P2P s'affiche.
5.3 Après création d'un port d'égal à égal.
Vo i r
Remarque
• Il faudra peut-être réinitialiser l'appareil après avoir créé le port. Dans
ce cas, une boîte de dialogue s'affichera pour vous demander si vous
voulez redémarrer immédiatement.
33
5 Configurer impression d'égal à égal
5.1.2 Configurer l'impression d'égal à égal avec
TCP/IP en spécifiant l'appareil manuellement
Procédez comme suit pour spécifier l'appareil manuellement lors de la
configuration de l'impression d'égal à égal avec TCP/IP. Voir
Configurer l'impression d'égal à égal avec TCP/IP pour la procédure à
utiliser quand l'appareil que vous voulez configurer se trouve sur la
Liste des appareils de la boîte de dialogue Programme
d'installation P2P
.
1. Sélectionnez Programme d'installation P2P dans le menu
Programme d'installation pour afficher la boîte de dialogue
Programme d'installation P2P.
2. Cliquez sur le bouton P2P Manuelle pour afficher la boîte de
dialogue
Installation P2P manuelle.
5.1.1
3. Sous Connexion TCP/IP, cliquez sur la méthode de spécification
de l'appareil que vous voulez utiliser pour le sélectionner. Voici les
différentes méthodes supportées.
• Nom de l'appareil (Nom DNS)
Spécifiez l'appareil en utilisant son nom
d'hôte.
34
5 Configurer impression d'égal à égal
• Adresse IP Spécifiez l'appareil à l'aide de son adresse
IP.
• Adresse matérielle Spécifiez l'appareil en utilisant son adresse
matérielle d'interface réseau.
4. Tapez la destination de l'appareil dans la zone de texte qui s'active
à la droite de la méthode que vous avez sélectionnée.
5. Tapez le numéro de port pour l'impression d'égal à égal avec
TCP/IP dans la boîte de dialogue
6. Cliquez sur le bouton Ajouter Port. Vérifiez les détails de
configuration dans la boîte de dialogue qui s'affiche.
7. Si le réglage vous convient, cliquez sur le bouton OK.
8. Quand la boîte de dialogue Installation réussie s'affiche, cliquez
OK.
sur
La boîte de dialogue Programme d'installation P2P s'affiche.
Vo i r
5.3 Après création d'un port d'égal à égal.
Numéro de Port.
35
5 Configurer impression d'égal à égal
5.2 Impression d'égal à égal avec IPX
5.2.1 Configurer l'impression d'égal à égal avec IPX
Procédez comme suit pour configurer l'impression d'égal à égal pour
IPX.
1. Sélectionnez Programme d'installation P2P dans le menu
Programme d'installation pour afficher la boîte de dialogue
Programme d'installation P2P.
Vous pouvez également cliquer sur le bouton de la barre
d'outils.
2. Sélectionnez l'option Connexion IPX sous Liste des appareils
pour afficher une liste des appareils réseau pour lesquels des ports
peuvent être créés.
Pour régénérer les informations de la Liste des appareils, cliquez
sur le bouton
3. Sur la Liste des appareils, sélectionnez l'appareil que vous
voulez configurer. Si l'appareil que vous voulez configurer ne
figure pas sur la liste, spécifiez-le manuellement. Voir
Configurer l'impression d'égal à égal avec IPX en spécifiant
l'appareil manuellement.
sous la liste.
5.2.2
36
5 Configurer impression d'égal à égal
4. Cliquez sur le bouton Ajouter Port. Vérifiez les détails de
configuration dans la boîte de dialogue qui s'affiche.
5. Si le réglage vous convient, cliquez sur le bouton OK.
6. Quand la boîte de dialogue Installation réussie s'affiche, cliquez
sur
OK.
La boîte de dialogue Programme d'installation P2P s'affiche.
5.3 Après création d'un port d'égal à égal.
Vo i r
37
5 Configurer impression d'égal à égal
5.2.2 Configurer l'impression d'égal à égal avec IPX
en spécifiant l'appareil manuellement
Procédez comme suit pour spécifier l'appareil manuellement lors de la
configuration de l'impression d'égal à égal avec IPX. Voir
Configurer l'impression d'égal à égal avec IPX pour la procédure à
utiliser quand l'appareil que vous voulez configurer se trouve sur la
Liste des appareils de la boîte de dialogue Programme
d'installation P2P
.
1. Sélectionnez Programme d'installation P2P dans le menu
Programme d'installation pour afficher la boîte de dialogue
Programme d'installation P2P.
Vous pouvez également cliquer sur le bouton de la barre
d'outils.
2. Cliquez sur le bouton P2P Manuelle pour afficher la boîte de
dialogue
Installation P2P manuelle.
5.2.1
38
5 Configurer impression d'égal à égal
3. Sous Connexion IPX, cliquez sur la méthode de spécification de
l'appareil que vous voulez utiliser pour le sélectionner. Voici les
différentes méthodes supportées.
• Nom du serveur d'impression
Spécifier l'appareil en utilisant son nom de
serveur d'impression. (vous pouvez vérifier
le nom du serveur d'impression dans la
configuration Netware. Voir
Configurer le serveur d'impression)
• Adresse réseau Spécifier l'appareil à l'aide de son adresse
IPX.
4. Tapez la destination de l'appareil dans la zone de texte qui s'active
à la droite de la méthode que vous avez sélectionnée.
5. Cliquez sur le bouton Ajouter Port. Vérifiez les détails de
configuration dans la boîte de dialogue qui s'affiche.
6. Si le réglage vous convient, cliquez sur le bouton OK.
7. Quand la boîte de dialogue Installation réussie s'affiche, cliquez
OK.
sur
La boîte de dialogue Programme d'installation P2P s'affiche.
5.3 Après création d'un port d'égal à égal.
Vo i r
4.3.1
39
5 Configurer impression d'égal à égal
5.3 Après création d'un port d'égal à égal
Vous pouvez utiliser la boîte de dialogue ci-dessous pour associer le
port que vous venez de créer à une imprimante.
Vous pouvez sélectionner les éléments suivants.
• Ajouter nouvelle imprimante :
Sélectionnez cette option pour attribuer une nouvelle imprimante
à un port que vous venez de créer au chapitre 5.1 ou 5.2.
• Changer le port de l'imprimante existante :
Sélectionnez cette option pour changer le port d'une imprimante
existante et le remplacer par un port créé au chapitre 5.1 ou 5.2.
40
5 Configurer impression d'égal à égal
Pour ajouter une nouvelle imprimante :
Sélectionnez Ajouter nouvelle imprimante et cliquez ensuite sur le
bouton
Génère l'ouverture de l'Assistant Ajout d’imprimante. Suivez les
instructions qui s'affichent à l'écran pour ajouter la nouvelle
imprimante.
OK.
Pour modifier le port d'une imprimante existante :
1. Sélectionnez Changer le port de l'imprimante existante et
cliquez ensuite sur le bouton
OK. Une liste d'imprimantes
s'affiche.
2. Servez-vous de la liste pour sélectionner l'imprimante que vous
voulez attribuer au port et cliquez ensuite sur le bouton
OK.
41
6 Options de configuration
6 Options de configuration
Servez-vous de la boîte de dialogue Option pour configurer les options
de PageScope Network Setup.
Voici les paramètres que vous pouvez configurer lors de la
modification des options de configuration d'un appareil.
• Protocole (voir 6.1 Sélectionner un protocole)
• Plage de recherche (voir 6.2 Spécifier la plage de recherche)
• Navigateur sélectionné (voir 6.3 Réglage BOOTP)
• Réglage BOOTP (voir 6.3 Réglage BOOTP)
6.1 Sélectionner un protocole
Procédez comme suit pour sélectionner le protocole à utiliser avec
PageScope Network Setup. Les fonctions disponibles avec PageScope
Network Setup dépendent du protocole actuellement sélectionné.
1. Sélectionnez Option dans le menu Programme d'installation
pour afficher la boîte de dialogue
2. Cliquez sur l'onglet Sélectionner protocole.
Option.
42
6 Options de configuration
3. Cochez la case à côté de l'option que vous voulez utiliser sous
Sélectionner protocole. Vous devez sélectionner au moins un
protocole, mais vous pouvez choisir les deux.
Cliquez sur le bouton Restaurer les paramètres par défaut pour
restaurer le protocole par défaut.
4. Cliquez sur le bouton OK.
5. Dans la boîte de confirmation qui s'affiche, cliquez sur le bouton
OK.
6.2 Spécifier la plage de recherche
Quand vous utilisez le protocole IP, procédez comme suit pour
spécifier la plage de recherche de l'appareil réseau. Notez que vous ne
pouvez pas spécifier la plage de recherche si vous utilisez le protocole
IPX.
1. Sélectionnez Option dans le menu Programme d'installation
pour afficher la boîte de dialogue
2. Cliquez sur l'onglet Spécifier la plage de recherche.
Option.
3. Il y a une coche dans la case à cocher située à côté du protocole
actuellement sélectionné sur l'onglet
6.1 Sélectionner un protocole pour des détails à propos de la
Vo i r
modification de la configuration du protocole.
Sélectionner protocole.
43
6 Options de configuration
Spécifier la plage d'exploration IP
Procédez comme suit pour spécifier la plage d'adresse IP pour le réseau
sur lequel l'appareil est recherché. PageScope Network Setup
recherche les appareils sur l'adresse de diffusion du réseau spécifié ici.
a. Tapez l'adresse IP de l'appareil que vous voulez trouver dans la
fenêtre
b. Entrez le masque de sous-réseau utilisé par le réseau dans la
fenêtre
c. Cliquez sur le bouton Ajouter.
d. La plage de recherche est réglée automatiquement conformément
aux valeurs que vous avez entrées aux étapes précédentes et la
plage de recherche en résultant s'affiche dans la fenêtre
d'exploration
Ajouter un appareil manuellement :
Un appareil ne pouvant pas être détecté automatiquement peut être
affiché dans la liste des appareils en entrant son adresse IP.
a. Tapez l'adresse IP de l'appareil que vous voulez afficher dans la
fenêtre
b. Cliquez sur le bouton Ajouter.
Si l'adresse IP saisie engendre une réponse, cette adresse IP vient
s'ajouter à la fenêtre
Pour supprimer une adresse qui s'affiche dans la fenêtre Ajouter
appareil
Supprimer.
Adresse IP.
Masque de sous-réseau.
Plage
.
Adresse IP.
Ajouter appareil.
, sélectionnez-la et cliquez ensuite sur le bouton
4. Si le réglage vous convient, cliquez sur le bouton OK.
5. Dans la boîte de confirmation qui s'affiche, cliquez sur le bouton
OK.
44
6 Options de configuration

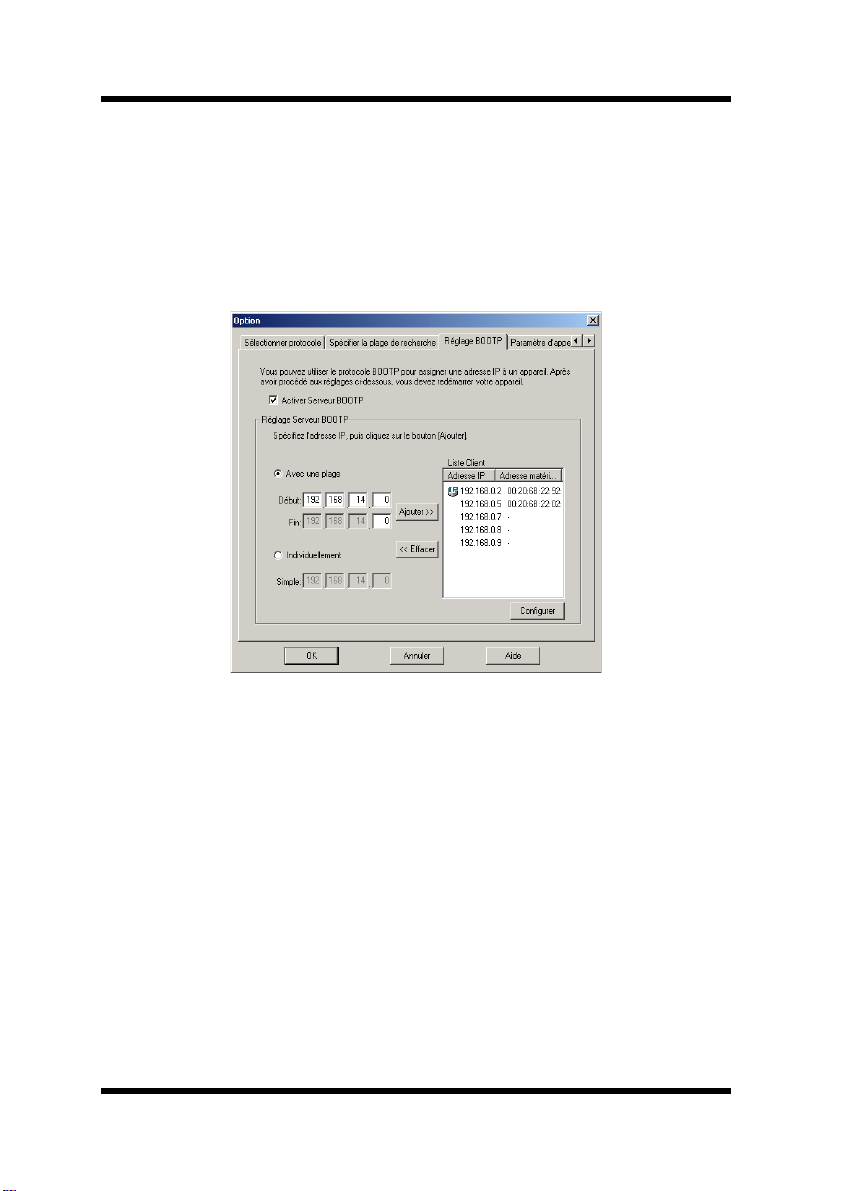

6.3 Réglage BOOTP
Procédez comme suit pour spécifier les paramètres de fonctionnement
comme serveur BOOTP.
1. Sélectionnez Option dans le menu Programme d'installation
pour afficher la boîte de dialogue
2. Clique sur l'onglet Réglage BOOTP.
Option.
3. Pour fonctionner comme serveur BOOTP, cochez la case à côté de
Activer Serveur BOOTP et spécifiez ensuite les paramètres de
serveur BOOTP suivants.
Pour spécifier une plage d'adresse IP pour assigner le serveur
BOOTP :
1. Sélectionnez l'option Avec une plage.
2. Tapez les adresses IP dans les fenêtres Début et Fin et cliquez
ensuite sur le bouton
Les adresses IP spécifiées sont ajoutées à la fenêtre Liste Client.
Ajouter.
45
6 Options de configuration
Pour spécifier une seule adresse IP pour assigner le serveur
BOOTP :
1. Sélectionnez l'option Individuellement.
2. Tapez une adresse IP dans la fenêtre Simple et cliquez ensuite sur
le bouton
L'adresse IP spécifiée est ajoutée à la fenêtre Liste Client.
Pour assigner une adresse matérielle spécifique à une adresse IP de
la fenêtre Liste Client :
1. A partir de la fenêtre Liste Client, sélectionnez l'adresse IP
assignée à l'adresse matérielle.
2. Cliquez sur le bouton Configurer.
Une boîte de dialogue de configuration de l'adresse matérielle
s'affiche.
Ajouter.
3. Tapez l'adresse matérielle dans la fenêtre Adresse matérielle.
4. Cliquez sur le bouton OK.
La configuration s'affiche dans la fenêtre Liste Client.
Pour supprimer la configuration d'adresse IP assignée à une
adresse matérielle, supprimez toutes les valeurs saisies dans la
fenêtre
Adresse matérielle et cliquez sur le bouton OK.
Une fois les paramètres BOOTP spécifiés, cliquez sur le bouton OK.
Remarque
• Après avoir envoyé les adresses IP à un appareil, l'icône s'affiche
dans la fenêtre Liste Client. Ceci indique que l'adresse a été assignée
pendant l'exécution du PageScope Network Setup.
46
6 Options de configuration
6.4 Spécifier les paramètres d'appel
Vous pouvez activer ou désactiver la fonction de surveillance de l'état
de l'appareil et spécifier l'intervalle d'appel des appareils.
• Appel Pour surveiller l'état de l'appareil,
sélectionnez Activer. Pour quitter la
surveillances des appareils, sélectionnez
Désactiver.
• Intervalle d'appel
Tapez l'intervalle en secondes pour spécifier
la fréquence d'appel des appareils.
47
6 Options de configuration
6.5 Changer le mot de passe
Vous pouvez changer le mot de passe utilisé pour démarrer PageScope
Network Setup.
1. Tapez le mot de passe actuel dans la case Mot de passe.
2. Tapez le nouveau mot de passe (15 caractères max.) dans la case
Nouveau mot de passe.
3. Retapez le nouveau mot de passe dans la case Retaper nouveau
mot de passe.
4. Cliquez sur le bouton OK.
Remarque
• Le mot de passe par défaut est “admin”.
48
Appendix Glossaire
Appendix Glossaire
Adresse IP
C'est une adresse qui identifie l'hôte à la source et à la destination des
données à l'aide d'une connexion IP.
Adresse IPX
C'est une adresse identifiant les nœuds de source et de destination des
données avec la connexion IPX.
Adresse matérielle
Adresse matérielle unique attribuée à l'interface réseau de l'appareil
connecté à un réseau Ethernet.
BOOTP
Protocole utilisé pour attribuer automatiquement des paramètres TCP/
IP (p. ex. une adresse IP) au client sur le réseau TCP/IP à partir du
serveur.
Masque de sous-réseau
Une valeur de masque utilisée pour découper les informations entre
l'adresse IP et les adresses des hôtes.
NDS
Système de gestion de toutes les ressources réseau au sein d'une base
de données hiérarchique en un seul point. Principalement utilisé avec
NetWare 4.x et supérieur.
Numéro de port
Numéro utilisé pour identifier les programmes d'application à la source
et à la destination des données avec la connexion IP.
49
Appendix Glossaire
Numéro de port RAW
C'est le numéro du port de l'appareil dédié à la réception des données
quand les données d'impression sont envoyées directement à l'appareil.
Nom d'hôte
Une chaîne de caractères représentant le nom de l'hôte et attribuée à
l'adresse IP.
Protocole DHCP
Protocole utilisé pour attribuer de manière dynamique des adresses IP à
l'hôte.
Service Bindery
Système utilisé pour gérer les informations utilisateur d'un réseau au
sein d'une base de données pour chaque serveur. Principalement utilisé
avec NetWare 3.x et inférieur.
Type de trame
Format du paquet de données utilisé avec Ethernet.
50
Loading...
