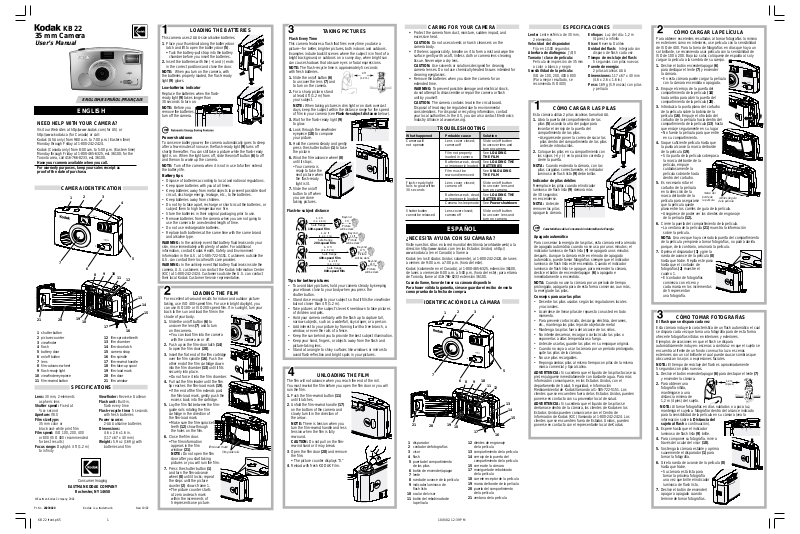

Kodak KB 22 User Manual

KB22

35 mm Camera

User’s Manual

ENGLISH/ESPAÑOL/FRANÇAIS

ENGLISH

NEED HELP WITH YOUR CAMERA?

Visit our Web sites at http://www.kodak.com (for US) or
http://www.kodak.ca (for Canada) or call:

Kodak (USA only) from 9:00 a.m. to 7:00 p.m. (Eastern time)
Monday through Friday at 1-800-242-2424.

Kodak (Canada only) from 8:00 a.m. to 5:00 p.m. (Eastern time)
Monday through Friday at 1-800-465-6325, ext. 36100; for the
Toronto area, call 416-766-8233, ext. 36100.

Have your camera available when you call.
For warranty purposes, keep your sales receipt as

proof of the date of purchase.

CAMERA IDENTIFICATION

23

1

7

6

21

1 shutter button
2 picture counter
3 viewfinder
4 flash
5 battery door
6 on/off button
7 lens
8 film-advance wheel

9 flash-ready light
10 viewfinder eyepiece
11 film-rewind button

20

19

18

SPECIFICATIONS

Lens: 30 mm, 2-elements

aspheric lens

Shutter speed: Fixed at

1

/100 second

f

Aperture:
Film size/type:

Film speed: ISO 100, 200, 400

Focus range: Daylight: 4 ft (1.2 m)

© Eastman Kodak Company, 2002

Pt. No. 20230020

/8.0

35 mm color or
black-and-white print film

or 800 (ISO 400 recommended
for best results)

to infinity

Consumer Imaging

EASTMAN KODAK COMPANY

Rochester, NY 14650

Kodak is a trademark.

9

8

17

12 film-sprocket teeth
13 film chamber
14 film-door latch
15 camera strap
16 film spindle
17 film-rewind handle
18 film take-up spool
19 film-load mark
20 film door
21 film window

Viewfinder: Reverse Galilean
Flash unit: Built-in,

flash every time

Flash-recycle time: 5 seconds

with fresh batteries

Power source:

2-AAA alkaline batteries

Dimensions:

4.6 x 2.6 x 1.6 in.
(117 x 67 x 40 mm)

Weight: 5.9 oz (169 g) with

batteries and film

4

5

10

11

12

13

14

16

New 10/02

LOADING THE BATTERIES

This camera uses 2 AAA-size alkaline batteries.

1. Place your thumbnail along the battery-door
latch and lift to open the battery door (5).

• Tuck the battery-pull strap into the battery

chamber before you insert the batteries.

2. Insert the batteries with the (+) and (-) ends
in the correct positions and close the door.

NOTE: When you turn on the camera, with
the batteries properly loaded, the flash-ready
light (9) glows.

Low-batteries indicator

Replace the batteries when the flash­ready light (9) takes longer than
30 seconds to turn on.

NOTE: Before you
remove the batteries,
turn off the camera.

Power shutdown

To conserve battery power, the camera automatically goes to sleep
after a few minutes of nonuse; the flash-ready light (9) turns off
shortly thereafter. You can still take a picture while the flash-ready
light is on. When the light turns off, slide the on/off button (6) to off
and then on to wake up the camera.

NOTE: Turn off the camera when it is not in use to further extend
the battery life.

Battery tips

• Dispose of batteries according to local and national regulations.

• Keep spare batteries with you at all times.

• Keep batteries away from metal objects to prevent possible short

circuit, discharge energy, leakage, etc., to the batteries.

• Keep batteries away from children.

• Do not try to take apart, recharge or short circuit the batteries, or

subject them to high temperature or fire.

• Store the batteries in their original packaging prior to use.

• Remove batteries from the camera when you are not going to

use the camera for an extended length of time.

• Do not use rechargeable batteries.

• Replace both batteries at the same time with the same brand

and alkaline type.

WARNING: In the unlikely event that battery fluid leaks onto your
skin, rinse immediately with plenty of water. For additional
information, contact Kodak Health, Safety and Environment
Information in the U.S. at 1-585-722-5151. Customers outside the
U.S. can contact their local health care provider.

WARNING: In the unlikely event that battery fluid leaks inside the
camera, U.S. customers can contact the Kodak Information Center
(KIC) at 1-800-242-2424. Customers outside the U.S. can contact
their local Kodak Customer Service representative.

LOADING THE FILM

For excellent all-around results for indoor and outdoor picture­taking, use ISO 400-speed film. For use in bright daylight, you
can use ISO 100- or ISO 200-speed film. If in sunlight, turn your

15

back to the sun and load the film in the
shade of your body.

1. Slide the on/off button (6) to
uncover the lens (7) and to turn
on the camera.

• You can load film into the camera

with the camera on or off.

2. Push up on the film-door latch (14)
to open the film door (20).

3. Insert the flat end of the film cartridge
over the film spindle (16). Push the
other end of the film cartridge down
into the film chamber (13) until it fits
securely into place.

• Do not force it into the film chamber.

4. Pull out the film leader until the film
tip reaches the film-load mark (19).

• If the end of the film extends past

the film-load mark, gently push the
excess back into the cartridge.

5. Lay the film flat between the film­guide rails rotating the film
cartridge in the direction of
the film-load mark.

• Make sure the film-sprocket

teeth (12) show through
the holes on the film.

6. Close the film door.

• The film information

appears in the film
window (21).
NOTE: Do not open the film
door after you start taking
pictures or you will ruin the film.

7. Press the shutter button (1)
and turn the film-advance
wheel (8) until it locks; repeat
the steps until the picture
counter (2) shows frame 1.

• The picture counter starts

at zero and each mark
within the increments of
5 represents one picture.

film-load mark

film-guide rails

GA24 100/21"

Flash Every Time

This camera features a flash that fires every time you take a
picture—for better, brighter pictures, both indoors and outdoors.

Examples include backlit scenes where the subject is in front of a
bright background, or outdoors on a sunny day, when bright sun
can cause shadows that obscure eyes or facial expressions.

NOTE: The flash-recycle time is approximately 5 seconds
with fresh batteries.

1. Slide the on/off button (6)
to uncover the lens (7) and
to turn on the camera.

2. For a sharp picture, stand
at least 4 ft (1.2 m) from
your subject.

NOTE: When taking pictures in dim light or on dark overcast
days, keep the subject within the distance range for the speed
of film in your camera (see Flash-to-subject distance below).

3. Wait for the flash-ready light (9)
to glow.

4. Look through the viewfinder
eyepiece (10) to compose
your picture.

5. Hold the camera steady and gently
press the shutter button (1) to take
the picture.

6. Wind the film-advance wheel (8)
until it stops.

• Your camera is

ready to take the
next picture when
the flash-ready
light is lit.

7. Slide the on/off
button to off when
you are done
taking pictures.

Flash-to-subject distance

Tips for better pictures

• To avoid blurry pictures, hold your camera steady by keeping
your elbows close to your body when you press the
shutter button.

• Stand close enough to your subject so that it fills the viewfinder
but not closer than 4 ft (1.2 m).

• Take pictures at the subject’s level. Kneel down to take pictures
of children and pets.

• Hold your camera vertically with the flash up to capture tall,
narrow subjects, such as a waterfall, skyscraper, or a person.

• Add interest to your picture by framing it with a tree branch, a
window, or even the rails of a fence.

• Keep the sun behind you to provide the best subject illumination.

• Keep your hand, fingers, or objects away from the flash and

picture-taking lens.

• Stand at an angle to shiny surfaces like windows or mirrors to
avoid flash reflection and bright spots in your pictures.

The film will not advance when you reach the end of the roll.
You must rewind the film before you open the film door or you will
ruin the film.

1. Push the film-rewind button (11)
until it latches.

2. Unfold the film-rewind handle (17)
on the bottom of the camera and
slowly turn it in the direction of
the arrow.

NOTE: There is tension when you
turn the film-rewind handle and less
tension when the film is fully
rewound.

CAUTION: Do not pull on the film­rewind hand or it may break.

3. Open the film door (20) and remove
the film.

• The picture counter displays “0.”

4. Reload with fresh KODAK Film.

TAKING PICTURES

4 ft

(1.2 m)

4–24 ft

(1.2–7.3 m)

Safe Range

Beyond

9 ft


will be dark

Beyond


will be dark

12 ft

Beyond

17 ft


will be dark

Beyond

24 ft


will be dark

4–9 ft

(1.2–2.8 m)

Safe Range

100-speed film

4–12 ft

(1.2–3.7 m)

Safe Range

200-speed film

4–17 ft

(1.2–5.2 m)

Safe Range

400-speed film

800-speed film

UNLOADING THE FILM

GA24 100/21"

GA24 100/21"

• Protect the camera from dust, moisture, sudden impact, and

• If the lens appears dirty, breathe on it to form a mist and wipe the

• Remove the batteries when you store the camera for an

What happened Probable cause Solution

Camera will Lens cover closed; Slide on/off button
not operate camera off to uncover lens and

Flash-ready light Lens cover closed; Slide on/off button
fails to glow within camera off to uncover lens and
30 seconds turn on camera

Shutter button Lens cover closed; Slide on/off button
cannot be released camera off to uncover lens and

¿NECESITA AYUDA CON SU CÁMARA?

Visite nuestros sitios en la red mundial electrónica (worldwide web) a la
dirección http://www.kodak.com (en los Estados Unidos) o http://
www.kodak.ca (en el Canadá) o llame a:

Kodak (en los Estados Unidos solamente), al 1-800-242-2424, de lunes
a viernes de 9:00 a.m. a 7:00 p.m. (hora del este).

Kodak (solamente en el Canadá), al 1-800-465-6325, extensión 36100,
de lunes a viernes de 8:00 a.m. a 5:00 p.m. (hora del este); para el área
de Toronto, llame al 416-766-8233 extensión 36100.

Cuando llame, favor de tener su cámara disponible
Para hacer válida la garantía, sírvase guardar el recibo de venta

como prueba de la fecha de compra.

21

1 disparador

2 contador de fotografías
3 visor
4 flash

5 puerta del compartimiento
6 botón de encender/apagar

7 lente
8 rueda de avance de la película
9 indicador luminoso de

10 ocular del visor

11 botón del rebobinado de

CARING FOR YOUR CAMERA

excessive heat.
CAUTION: Do not use solvents or harsh cleansers on the

camera body.
surface gently with a soft, lintless cloth or camera lens-cleaning

tissue. Never wipe a dry lens.
CAUTION: Use solvents or solutions designed for cleaning

camera lenses. Do not use chemically treated tissues intended for
cleaning eyeglasses.

extended time.
WARNING: To prevent possible damage and electrical shock,

do not attempt to disassemble or repair the camera or flash
unit by yourself.

CAUTION: The camera contains lead in the circuit board.
Disposal of lead may be regulated due to environmental
considerations. For disposal or recycling information, contact
your local authorities. In the US, you can also contact Electronics
Industry Alliance at

www.eiae.org

.

TROUBLESHOOTING

Film not properly See LOADING
loaded in camera THE FILM

Batteries weak, dead, See LOADING THE
or improperly loaded BATTERIES

Film must be See UNLOADING
rewound/removed THE FILM

Batteries weak, dead, See LOADING THE
or improperly loaded BATTERIES
Camera in sleep mode See Power shutdown

turn on camera

turn on camera

ESPAÑOL

IDENTIFICACIÓN DE LA CÁMARA

23

de las pilas

flash listo

la película

1

7

6

9

8

20

19

18

17

12 dientes de engranaje

de la película

13 compartimiento de la película
14 cerrojo de la puerta del

compartimiento de la película

15 correa de la cámara
17 manigueta de rebobinado

de la película

18 carrete receptor de la película
19 marca del borde de la película
20 puerta del compartimiento

de la película

21 ventana de la película

4

5

10

11

12

13

14

15

16

Lente: Lente esférico de 30 mm,

2 elementos

Velocidad del disparador:

Fija en 1/100 segundos

Abertura de diafragma:
Tamaño / clase de película:

Película de impresión de 35 mm
a color o blanco y negro

Sensibilidad de la película:

ISO de 100, 200, 400 ó 800
(Para mejor resultado, se
recomienda ISO 400)

Esta cámara utiliza 2 pilas alcalinas tamaño AAA.

1. Abra la puerta del compartimiento de las
pilas (5) usando la uña del pulgar para
levantar el cerrojo de la puerta del
compartimiento de las pilas.

• Asegúrese de poner la correa de sacar las

pilas dentro del compartimiento de las pilas
antes de introducirlas.

2. Coloque las pilas en su compartimiento con
los signos (+) y (-) en la posición correcta y
cierre la puerta.

NOTA: Cuando encienda la cámara, con las

pilas cargadas correctamente, el indicador
luminoso de flash listo (9) debe brillar.

Indicador de pilas débiles

Reemplace las pilas cuando el indicador
luminoso de flash listo (9) demora más
de 30 segundos
en encenderse.

NOTA: Antes de
remover las pilas
apague la cámara.

Características de la Conservación Automática de Energía

Apagado automático

Para conservar la energía de las pilas, esta cámara entra al modo
de apagado automático cuando no se usa por unos minutos; el
indicador luminoso de flash listo (9) se apagará unos minutos
después. Aunque la cámara esté en el modo de apagado
automático, puede tomar fotografías siempre que el indicador
luminoso de flash listo esté encendido. Cuando el indicador
luminoso de flash listo se apague, para encender la cámara,
deslice el botón de encender/apagar (6) a apagado e
inmediatamente a encendido.

NOTA: Cuando no use la cámara por un período de tiempo
prolongado, apáguela para de esta forma conservar, aun más,
la energía de las pilas.

Consejos para usar las pilas

• Deseche las pilas usadas según las regulaciones locales
y nacionales.

• Acuérdese de llevar pilas de repuesto con usted en todo
momento.

• Para prevenir cortocircuito, descarga eléctrica, derrames,
etc., mantenga las pilas lejos de objetos de metal

• Mantenga las pilas fuera del alcance de los niños.

• No intente desarmar, recargar o cortocircuito las pilas o

exponerlas a altas temperaturas o fuego.

• Antes de usarlas, guarde las pilas en su empaque original.

• Cuando no vaya a usar la cámara por un período prolongado,
quite las pilas de la cámara.

• No use pilas recargables.

• Reponga ambas pilas al mismo tiempo con pilas de la misma

marca comercial y tipo alcalino.

ADVERTENCIA: Si sucediera que el líquido de las pilas tocase su
piel, enjuáguese inmediatamente con bastante agua. Para más
información comuníquese, en los Estados Unidos, con el
departamento de Salud, Seguridad, e Información
Medioambiental de Kodak llamando al 1-585-722-5151. Los
clientes que se encuentren fuera de los Estados Unidos, pueden
ponerse en contacto con su proveedor local de salud.

ADVERTENCIA: Si sucediera que el líquido de las pilas se
derramase dentro de la cámara, los clientes de Kodak en los
Estados Unidos pueden comunicarse con el Centro de
Información de Kodak (KIC) llamando al 1-800-242-2424. Los
clientes que se encuentren fuera de Estados Unidos, pueden
ponerse en contacto con el representante local de Kodak.

ESPECIFICACIONES

Enfoque: Luz del día: 1,2 m

(4 pies) a infinito

Visor: Reverso Galileo
Unidad del flash: Integrado con

ƒ/8

,0

disparo de flash cada vez

Tiempo de reciclaje del flash:

5 segundos con pilas nuevas

Fuente de energía:

2 pilas alcalinas AAA

Dimensiones: 117 x 67 x 40 mm

(4.6 x 2.6 x 1.6 in.)

Peso: 169 g (5.9 onzas) con pilas

y película

CÓMO CARGAR LAS PILAS

CÓMO CARGAR LA PELÍCULA

Para obtener excelentes resultados al tomar fotografías lo mismo
en exteriores como en interiores, use película con la sensibilidad
de ISO de 400. Para la toma de fotografías en días que haya un
sol brillante, se recomienda usar película con la sensibilidad de
ISO de 100 ó 200. Bajo luz solar, colóquese de espalda al sol y
cargue la película a la sombra de su cuerpo.

1. Deslice el botón encender/apagar (6)
para destapar el lente (7) y encender
la cámara.

• En esta cámara puede cargar la película

con la cámara encendida o apagada.

2. Empuje el cerrojo de la puerta del
compartimiento de la película (14)
hacia arriba para abrir la puerta del
compartimiento de la película (20).

3. Introduzca la punta plana del cartucho
de la película sobre la bobina de la
película (16). Empuje el otro lado del
cartucho de la película hacia dentro del
compartimiento de la película (13) hasta
que encaje seguramente en su lugar.

• No fuerce la película para que entre

en su compartimiento.

4. Saque suficiente película hasta que
la punta alcance la marca del borde
de la película (19).

• Si la punta de la película sobrepasa

la marca del borde de la
película, empuje
cuidadosamente la
película sobrante hacia
dentro del cartucho.

5. Es necesario rotar el
cartucho de la película
en la dirección de la
marca del borde de la
película para asegurarse
que la película quede
plana entre los carriles de guía de la película.

• Asegúrese de poder ver los dientes de engranaje

de la película (12).

marca del

borde de

carriles de guía

la película

de la película

6. Cierre la puerta del compartimiento de la película.

• La ventana de la película (21) muestra la información

sobre la película.

NOTA: Una vez que haya cerrado la puerta del compartimiento
de la película y empiece a tomar fotografías, no podrá abrirla
porque, de lo contrario, arruinará la película.

7. Oprima el disparador (1) y gire la
rueda de avance de la película (8)
hasta que trabe. Repita este paso
hasta que el contador de
fotografías (2) muestre el
cuadro 1.

• El contador de fotografías

comienza con el cero y
cada marca en los incrementos
de 5 representan
una fotografía.

GA24 100/21"

CÓMO TOMAR FOTOGRAFÍAS

El flash que se dispara cada vez

Esta cámara incluye la característica de un flash automático el cual
se dispara cada vez que toma una fotografía para de esta forma
ofrecerle fotografías nítidas en interiores y exteriores.

Ejemplos de ocasiones en que el flash se dispara
automáticamente incluyen: escenas a contraluz en que el sujeto se
encuentra al frente de un fondo con mucha luz o escenas
exteriores con un sol brillante el cual puede causar sombras que
obscurezcan los ojos o expresiones faciales.

NOTA: El tiempo de reciclaje del flash es aproximadamente
5 segundos con pilas nuevas.

1. Deslice el botón encender/apagar (6) para destapar el lente (7)
y encender la cámara.

2. Para obtener una
fotografía nítida,
manténgase a una
distancia mínima de
1,2 m (4 pies) del sujeto.

NOTA: Al tomar fotografías en días nublados o a poca luz,

mantenga el sujeto a fotografiar dentro del alcance indicado
para la sensibilidad de la película en su cámara (vea la
información sobre la Distancia del

sujeto al flash a continuación).

3. Espere hasta que el indicador
luminoso de flash listo (9) brille.

4. Para componer su fotografía, mire a
través del ocular del visor (10).

5. Sostenga la cámara estable y oprima

suavemente el disparador (1) para
tomar la fotografía.

6. Gire la rueda de avance de la película (8)
hasta que trabe.

• Su cámara está lista para

tomar la próxima fotografía
una vez que brille el indicador
luminoso de flash listo.

7. Deslice el botón de encender/
apagar a apagado cuando
termine de tomar fotografías.

1,2 m

(4 pies)

GA24 100/21"

KB 22 front.p65 10/8/02, 12:39 PM1

CÓMO TOMAR FOTOGRAFÍAS

(continuación)

Distancia del sujeto al flash

A más
distancia

Película de
sensibilidad

100

Película de
sensibilidad

200

Película de

sensibilidad

400

Película de
sensibilidad

800

1,2–2,8 m (4–9 pies)

Alcance seguro

1,2–3,7 m (4–12 pies)

Alcance seguro

1,2–5,2 m (4–17 pies)

Alcance seguro

1,2–7,3 m (4–24 pies)

Alcance seguro

Consejos útiles para obtener mejores fotografías

• Para evitar fotografías borrosas, sostenga la cámara estable al
oprimir el disparador manteniendo sus codos cerca del cuerpo.

• Acérquese lo suficiente al sujeto a fotografiar de modo que éste
ocupe todo el visor, pero no más cerca de 1,2 m (4 pies).

• Tome fotografías al nivel del sujeto. Arrodíllese para fotografiar
niños y animales.

• Sostenga su cámara verticalmente, con el flash hacia arriba,
para hacer tomas de sujetos altos y angostos, como cascadas,
rascacielos o una persona sola.

• Agregue interés a sus fotografías incluyendo una rama, una
ventana o una cerca.

• Manténgase de espalda al sol. Así se logra la mejor iluminación
del sujeto.

• No obstruya los lentes del flash y el enfoque con sus manos,
dedos u otros objetos.

• Párese en ángulo a superficies brillantes tales como ventanas o
espejos para de esta forma evitar reflejos del flash o puntos
luminosos en sus fotografías.

de 2,8 m

A más
distancia
de 3,7 m

la fotografía
saldrá obscura

la fotografía
saldrá obscura

A más
distancia
de 5,2m

A más
distancia
de 7,3 m

la fotografía
saldrá obscura

la fotografía
saldrá obscura

CÓMO DESCARGAR LA PELÍCULA

La película no avanzará una vez que llegue al final del rollo. Usted
debe rebobinar la película dentro del cartucho de película antes de
abrir la puerta del compartimiento de la película, de lo contrario
arruinará la película.

1. Deslice el botón del rebobinado
de la película (11) hasta que trabe.

2. Desdoble la manigueta de
rebobinado de la película (17) en
la superficie inferior de la cámara
y gire cuidadosamente en la
dirección de la flecha.

NOTA: Al comenzar el rebobinado
de la película se nota más tensión
la cual va disminuyendo según la
película se va rebobinando.

PRECAUCIÓN: No hale de la
manigueta de rebobinado de la
película porque puede dañarse.

3. Abra la puerta del compartimiento
de la película (20) y retire la
película.

• El contador de fotografías

mostrará «0».

4. Cargue la cámara con un nuevo
rollo de película KODAK.

GA24 100/21"

CUIDADO DE SU CÁMARA

• Proteja la cámara del polvo, humedad, golpe repentino y calor

excesivo.
PRECAUCIÓN: No use solventes o soluciones ásperas o abrasivas

en el cuerpo de la cámara.

• Si el lente se ve sucio, cúbralo con su aliento para empañarlo y
limpie la superficie cuidadosamente con un paño suave que no
tenga pelusas o con un pañuelo especialmente diseñado para la
limpieza de lentes. Nunca limpie el lente en seco.

PRECAUCIÓN: Use solventes o soluciones especialmente
diseñadas para la limpieza de lentes de cámaras. No use pañuelos
con químicos diseñados para la limpieza de gafas.

• Remueva las pilas cuando vaya a guardar la cámara por un
largo período.

ADVERTENCIA: Para prevenir la posibilidad de daño y choque
eléctrico, no trate, usted mismo, de desarmar o reparar la cámara o
la unidad del flash.

PRECAUCIÓN: Esta cámara contiene plomo en la placa del circuito.
El desecho de plomo puede que este regulado debido a
consideraciones del medio ambiente. Para recibir información sobre
como desechar o reciclar la cámara póngase en contacto
con sus autoridades locales. En los Estados Unidos también
puede ponerse en contacto con Electronics Industry Alliance en
la dirección de la red mundial electrónica www.eiae.org

PROBLEMAS Y SOLUCIONES

Problema Causa probable Solución

La cámara La cubierta del lente Deslice el botón de
no funciona está cerrada; la cámara encender/apagar para

El indicador La cubierta del lente está Deslice el botón de
luminoso de cerrada; la cámara está encender /apagar para
flash listo no apagada destapar el lente y
brilla en encender la cámara
30 segundos Las pilas están débiles, Vea CÓMO CARGAR

El disparador La cubierta del lente está Deslice el botón
no funciona cerrada; la cámara encender/apagar para

está apagada destapar el lente
La película no fue Vea CÓMO CARGAR

cargada correctamente LA PELÍCULA
Las pilas están débiles, Vea CÓMO CARGAR
descargadas o LAS PILAS

mal colocadas
La película necesita ser Vea CÓMO DESCARGAR
rebobinada/retirada LA PELÍCULA

descargadas o PILAS LAS
mal colocadas
La cámara está en el Vea Apagado automático
modo de apagado
automático

está apagada destapar el lente

Kodak es una marca registrada.

y encender la cámara

y encender la cámara

FRANÇAIS

BESOIN D’AIDE POUR UTILISER VOTRE
APPAREIL-PHOTO?

Visitez nos sites Web à http://www.kodak.ca (Canada) ou http://
www.kodak.com (États-Unis), ou encore appelez :

Kodak (Canada seulement) du lundi au vendredi, de 8 h à 17 h (heure
normale de l’Est), au numéro 1 800 465-6325, poste 36102. Dans la
région de Toronto, composez le [phone], poste 36102.

Kodak (É.-U. seulement), sans frais, du lundi au vendredi, de 9 h à 19 h
(heure normale de l’Est), au numéro 1 800 242-2424.

Assurez-vous d’avoir en main votre appareil-photo au moment
de téléphoner.

Pour les besoins de la garantie, veuillez conserver votre facture
de vente comme preuve de la date d’achat.

DESCRIPTION DE L’APPAREIL-PHOTO

23

1

7

21

20

19

1Déclencheur
2 Compteur de poses
3 Viseur
4 Flash
5 Volet du compartiment

des piles

6 Commutateur

marche/arrêt
7 Objectif
8 Roue de transport

de film
9Témoin du flash prêt

10 Oculaire du viseur
11 Bouton de rembobinage

6

18

9

8

12 Dents d’entraînement
13 Compartiment du film

14 Loquet du compartiment
15 Dragonne

16 Pivot du film
17 Manivelle de

18 Bobine réceptrice
19 Indicateur de présence

20 Volet du film
21 Fenêtre du film

4

10

11

17

du film

du film

rembobinage

de film

5

12

13

14

15

16

CARACTÉRISTIQUES

Objectif : 30 mm, asphérique,

2 éléments

Vitesse d’obturation :

fixe à 1/100 de seconde

f

Ouverture :
Dimension et type de film : 35

mm, couleur ou noir et blanc
imprimable

Sensibilité : film de 100, 200,

400 ou 800 ISO
(400 ISO recommandé
pour obtenir les meilleurs
résultats)

/8,0

Zone de mise au point : de

1,2 m (4 pi) à l’infini

Viseur : Type Galilée, inversé
Flash : intégré, se déclenche

chaque fois que vous prenez
une photo

Délai de recharge du flash :

5 secondes avec de

nouvelles piles
Alimentation : 2 piles
alcalines AAA

Dimensions :

117 mm x 67 mm x 40 mm

(4.6 po x 2.6 po x 1.6 po)
Poids : 169 g (5,9 oz.)

avec piles et film

INSTALLATION DES PILES

Cet appareil-photo requiert deux piles alcalines de format AAA.

1. Placez l’ongle du pouce le long du loquet du
compartiment de piles et soulevez le loquet
pour ouvrir le compartiment de piles (5)

• Avant d’installer les piles, placez la

bande d’enlèvement des piles dans
le compartiment de piles.

2. Insérez les piles en veillant à la position
correcte des extrémités (+) et (-) et fermez
le volet.

NOTA : Lorsque vous mettez l’appareil-photo
sous tension alors que les piles sont
correctement installées, le témoin du flash
prêt (9) s’allume.

Contrôle des piles

Remplacez les piles lorsque le témoin
du flash prêt (9) prend
plus de 30 secondes
avant de s’allumer.

NOTA : Mettez
l’appareil-photo
hors tension avant
d’enlever les piles.

Fonctions automatiques d’économie d’énergie

Mise hors tension

Cet appareil-photo se met automatiquement en mode veille après
quelques minutes d’inactivité pour préserver l’énergie des piles; le
témoin du flash prêt (9) s’éteint peu de temps après. Vous pouvez
cependant toujours prendre des photos aussi longtemps que le
témoin du flash prêt est allumé. Lorsque le témoin s’éteint,
basculez le commutateur marche/arrêt sur la position Arrêt puis de
nouveau sur Marche pour réveiller l’appareil-photo.

NOTA : Lorsque vous n’utilisez pas l’appareil-photo mettez-le hors
tension afin de prolonger davantage la durée de vie des piles.

Conseils au sujet des piles

• Jetez les piles épuisées conformément aux réglementations
locales et nationales en vigueur.

• Ayez toujours des piles de rechange avec vous.

• Pour éviter des courts-circuits, une décharge des piles ou une
fuite etc. gardez les piles éloignées des objets métalliques

• Gardez les piles hors de la portée des enfants.

• N’essayez pas de démonter, de recharger ou de court-circuiter

les piles, ou encore de les exposer à des températures élevées
ou aux flammes.

• Conservez les piles dans leur emballage d’origine jusqu’à ce
que vous les utilisiez.

• Retirez les piles de l’appareil-photo lorsqu’il n’est pas utilisé
pendant une longue période.

• N’utilisez pas de piles rechargeables.

• Remplacez les deux piles au même moment avec des piles de
même marque et de même type alcalin.

MISE EN GARDE : Dans l’éventualité peu probable où le fluide de
la pile entrerait en contact avec votre peau, lavez-la
immédiatement avec beaucoup d’eau. Pour des informations
supplémentaires contactez le Centre d’information Kodak Santé,
Sécurité et Environnement au [phone], aux États-Unis ou,
à l’extérieur des États-Unis, le fournisseur de soins de santé de
votre région.

MISE EN GARDE : Dans l’éventualité peu probable où le fluide
de la pile s’écoulerait à l’intérieur de l’appareil-photo, veuillez
contacter le Centre d’information Kodak au 1 800 242-2424 ou,
à l’extérieur des États-Unis, votre représentant du Service à
la clientèle.

CHARGEMENT DU FILM

Pour obtenir d’excellents résultats en tout temps, pour les photos
prises à l’intérieur et à l’extérieur, utilisez un film de sensibilité 400
ISO. En lumière du jour vive, vous pouvez utiliser un film de
sensibilité 100 ou 200 ISO. Par temps ensoleillé, tournez le dos au
soleil et chargez le film dans l’ombre produite par votre corps.

1. Mettez le commutateur
sur Marche pour dégager l’objectif (7) et
pour mettre l’appareil-photo sous tension.

• Vous pouvez installer le film dans

l’appareil-photo avec l’appareil sous
tension ou hors tension.

2. Appuyez sur le loquet du compartiment du
film (14) pour ouvrir le volet du film (20).

3. Insérez l’extrémité plate de la cassette
de film sur le pivot du film (16). Poussez
l’autre extrémité de la cassette de film
dans le compartiment de film (13)
jusqu’à ce qu’elle soit bien en place.

• Ne la poussez pas de force dans le

compartiment de film.

4. Tirez l’amorce du film jusqu’à ce que
le bout du film arrive à l’indicateur de
présence de film (19).

• Si la fin du film dépasse l’indicateur

de présence de film, repoussez-le
doucement dans la cassette.

5. Posez le film à plat entre les
rails de guidage du film en
pivotant la cassette de film
vers la direction de
l’indicateur de présence
de film.

• Assurez-vous que les

dents d’entraînement
du film (12) sont
visibles dans
les perforations
du film.

MARCHE/ARRÊT

indicateur de
présence de film

(6)

rails de guidage
du film

6. Fermez le volet du film.

• Les informations du film apparaissent dans

la fenêtre du film (21).

NOTA : N’ouvrez pas le volet de film lorsque vous avez
commencé à prendre des photos ou le film sera détruit.

7. Appuyez sur le déclencheur (1)
et tournez la roue de transport
de film (8) jusqu’à ce qu’elle se
bloque; répétez ceci jusqu’à ce
que le compteur de poses (2)
indique le numéro 1.

• Le compteur de poses
commence à zéro et chaque
marque représente une pose.
Les multiples de 5 apparaissent
dans le compteur.

GA24 100/21"

POUR PRENDRE DES PHOTOS

Flash Chaque Fois

Cet appareil possède un flash qui est déclenché
vous prenez une photo – pour obtenir des images plus brillantes à
l’intérieur comme à l’extérieur.

Par exemple des scènes ou le sujet est devant un fond brillant ou
à l’extérieur par temps ensoleillé susceptible de projeter des
ombres qui peuvent assombrir les yeux ou les expressions du visage.

NOTA : La durée de rechargement du flash est d’environ
5 secondes avec de nouvelles piles.

1. Faites glisser le commutateur
marche/arrêt (6) pour dégager
l’objectif et mettre
l’appareil-photo sous tension.

2. Pour une photo nette, placez­vous à au moins 1,2 m (4 pi)
de votre sujet.

NOTA : Lorsque vous prenez des photos dans une lumière
atténuée ou par temps couvert, assurez-vous que votre sujet
se trouve à une distance qui est appropriée pour la sensibilité
du film chargé dans votre appareil­photo (voir le tableau ci-dessous).

3. Attendez que l’indicateur flash
prêt (9) s’allume.

4. Regardez dans l’oculaire du viseur (10)
pour composer votre image.

5. Pour prendre la photo, tenez l’appareil-
photo fermement, puis appuyez
délicatement sur le déclencheur (1).

• Lorsque la photo est prise, le film

avance automatiquement à la
prochaine pose.

6. Tournez la roue de transport de film (8)
jusqu’à ce quelle s’arrête.

• Votre appareil-photo est prêt pour

prendre la prochaine pose lorsque le
témoin du flash prêt s’allume.

7. Faites basculer le commutateur marche/
arrêt sur arrêt quand vous ne voulez plus
prendre de photos.

chaque fois

1,2 m

(4 pi)

GA24 100/21"

que

POUR PRENDRE DES PHOTOS

(suite)

Distance du Flash au sujet

Distance sûre

Film de sensibilité 100

1,2 à 2,8 m (4 à 9 pi)

Distance sûre

Film de sensibilité 200

1,2 à 3,7 m (4 à 12 pi)

Distance sûre

Film de sensibilité 400

1,2 à 5,2 m (4 à 17 pi)

Distance sûre

Film de sensibilité 800

1,2 à 7,3 m (4 à 24 pi)

La photo sera sombre si
elle est prise au-delà de
2,8 m (9 pi) .

La photo sera sombre si
elle est prise au-delà de
3,7 m (12 pi).

La photo sera sombre si
elle est prise au delà de
5,2 m (17 pi).

La photo sera sombre
si elle est prise au delà
de 7,3 m (24 pi).

Conseils pour prendre de meilleures photos

• Pour éviter de prendre des photos floues, tenez l’appareil-photo
fermement en serrant les coudes contre votre corps au moment
d’appuyer sur le déclencheur.

• Approchez-vous suffisamment de votre sujet pour qu’il remplisse
le viseur, sans toutefois vous placer à moins de 1,2 m (4 pi).

• Placez-vous au même niveau que votre sujet. Quand vous
photographiez des enfants ou des animaux, agenouillez-vous.

• Tenez votre appareil-photo à la verticale pour mettre en valeur
les sujets de forme allongée, comme les chutes d’eau, les gratte­ciel ou une personne.

• Donnez de la dimension à vos photos en les encadrant avec une
branche d’arbre, une fenêtre ou encore avec les traverses d’une
clôture.

• Placez-vous dos au soleil afin d’offrir le meilleur éclairage
possible à votre sujet.

• N’obstruez pas l’objectif ou le flash avec votre main, vos doigts
ou tout autre objet.

• Placez-vous de biais par rapport aux surfaces brillantes, comme
les fenêtres ou les miroirs, pour éviter le reflet du flash ou les
taches brillantes dans vos photos.

RETRAIT DU FILM

Lorsque la fin du film est atteinte, celui-ci n’avancera plus.
Vous devez rembobiner le film avant d’ouvrir le volet du film ou
le film sera détruit.

1. Appuyez sur le bouton de
rembobinage (11) jusqu’à ce
qu’il s’enclenche.

2. Dépliez la manivelle de
rembobinage (17) en bas de
l’appareil-photo et tournez-la
lentement dans la direction de
la flèche.

NOTA : En tournant la manivelle
de rembobinage une tension existe
et diminue quand le film est
entièrement rembobiné.

Attention: Ne tirez pas sur la
manivelle de rembobinage pour
éviter qu’elle ne se brise.

3. Ouvrez le volet de film (20)
et retirez le film.

• Le compteur de poses

affiche « 0 ».

4. Chargez un nouveau
film KODAK.

GA24 100/21"

ENTRETIEN DE VOTRE APPAREIL-PHOTO

• Protégez votre appareil-photo contre la poussière, l’humidité, les
chocs et la chaleur excessive.

ATTENTION : N’utilisez pas de solvants ni de produits rugueux ou
abrasifs pour nettoyer le boîtier de l’appareil-photo.

• Si l’objectif est sale, placez-le devant votre bouche, puis expirez
pour former un léger brouillard; nettoyez ensuite à l’aide d’un linge
doux, sans charpie, ou utilisez un tissu nettoyant pour objectif.
N’essuyez jamais un objectif à sec.

ATTENTION : N’utilisez que des solvants ou des produits qui sont
spécialement conçus pour nettoyer les objectifs d’appareil-photo.
N’utilisez pas de tissus traités chimiquement et destinés au
nettoyage des lunettes.

• Retirez les piles lorsque vous entreposez l’appareil-photo pour une
longue période.

MISE EN GARDE : Pour prévenir tout dommage ou choc électrique,
n’essayez pas de désassembler ni de réparer vous-même l’appareil­photo ou le flash.

ATTENTION : La carte imprimée de l’appareil-photo contient du
plomb. L’élimination du plomb est peut-être réglementée par des lois
concernant l’environnement. Veuillez contacter vos services locaux en
ce qui concerne son élimination ou son recyclage. Aux États-Unis vous
pouvez également contacter Electronics Industry Alliance à
www.eiae.org.

DÉPANNAGE

Problèm Cause probable Solution

L’appareil-photo L’objectif est fermé; Faites glisser le
ne fonctionne pas l’appareil est commutateur marche/

Le témoin du flash L’objectif est fermé; Faites glisser le commutateur
prêt ne s’allume pas l’appareil est marche/arrêt pour dégager
après 30 secondes hors tension l’objectif et mettre

Le déclencheur ne L’objectif est fermé; Faites glisser le commutateur
fonctionne pas l’appareil est marche/arrêt pour dégager

hors tension arrêt pour dégager

Le film n’est pas Voir la rubrique
chargé correctement CHARGEMENT DU FILM

dans l’appareil-photo

Les piles sont faibles, Voir la rubrique
épuisées ou INSTALLATION DES PILES
mal installées
Le film doit être Voir la rubrique
rembobiné ou retiré RETRAIT DU FILM

Les piles sont faibles, Voir la rubrique
épuisées ou INSTALLATION DES PILES
mal installées
L’appareil est en mode Voir la rubrique
mode veille Mise hors tension

hors tension l’objectif et mettre

Kodak est une marque commerciale.

l’objectif et mettre
l’appareil-photo sous tension

l’appareil-photo sous tension

sous tension

KB 22 back.p65 10/8/02, 12:39 PM1
