KLIPPO COBRA S, PRO COBRA S, COBRA SE Operator's Manual

Operator′s manual Manuel d’utilisation

Gebruiksaanwijzing Manual de instrucciones

Istruzioni per l’uso

Bedienungsanweisung Instrukcja obs∏ugi

COBRA S COBRA SE

PRO COBRA S

Please read the operator’s manual carefully and make sure you understand the instructions before using the machine.

Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen

Lea detenidamente el manual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina.

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen

Prima di usare la macchina, leggere per intero le istruzioni per l’uso e accertarsi di averne compreso il contenuto.

Przed przystàpieniem do pracy maszynà prosimy dokadnie i ze zrozumieniem zapoznaç si´ z treÊcià niniejszej instrukcj.

Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

GGGGBBBB 2222----111177
FFFFRRRR 11118888----333344
NNNNLLLL 33335555----555511

EEEESSSS 55552222----666688
IIIITTTT 66669999----888855

DDDDEEEE 88886666----1111000022

PPPPLLLL 111100003333----1111111199

77

44

11
88
55

22

99

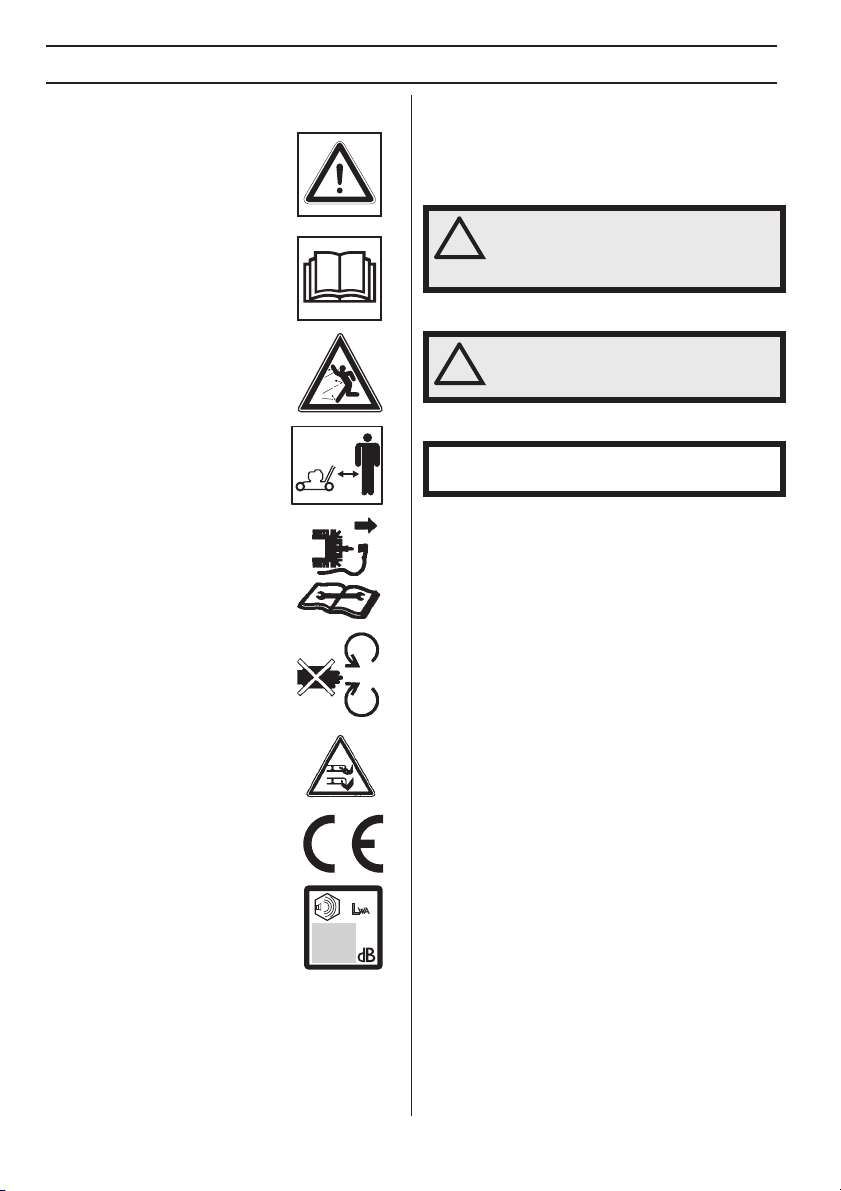

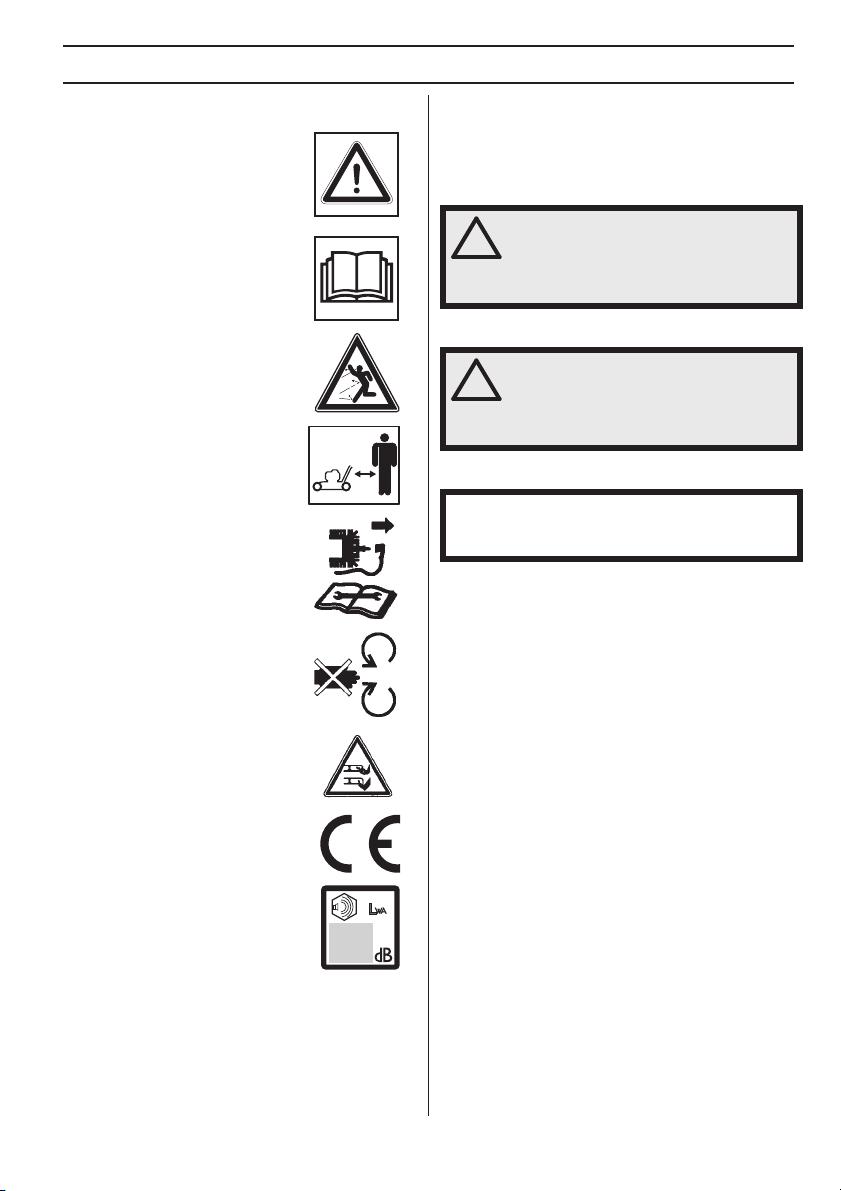

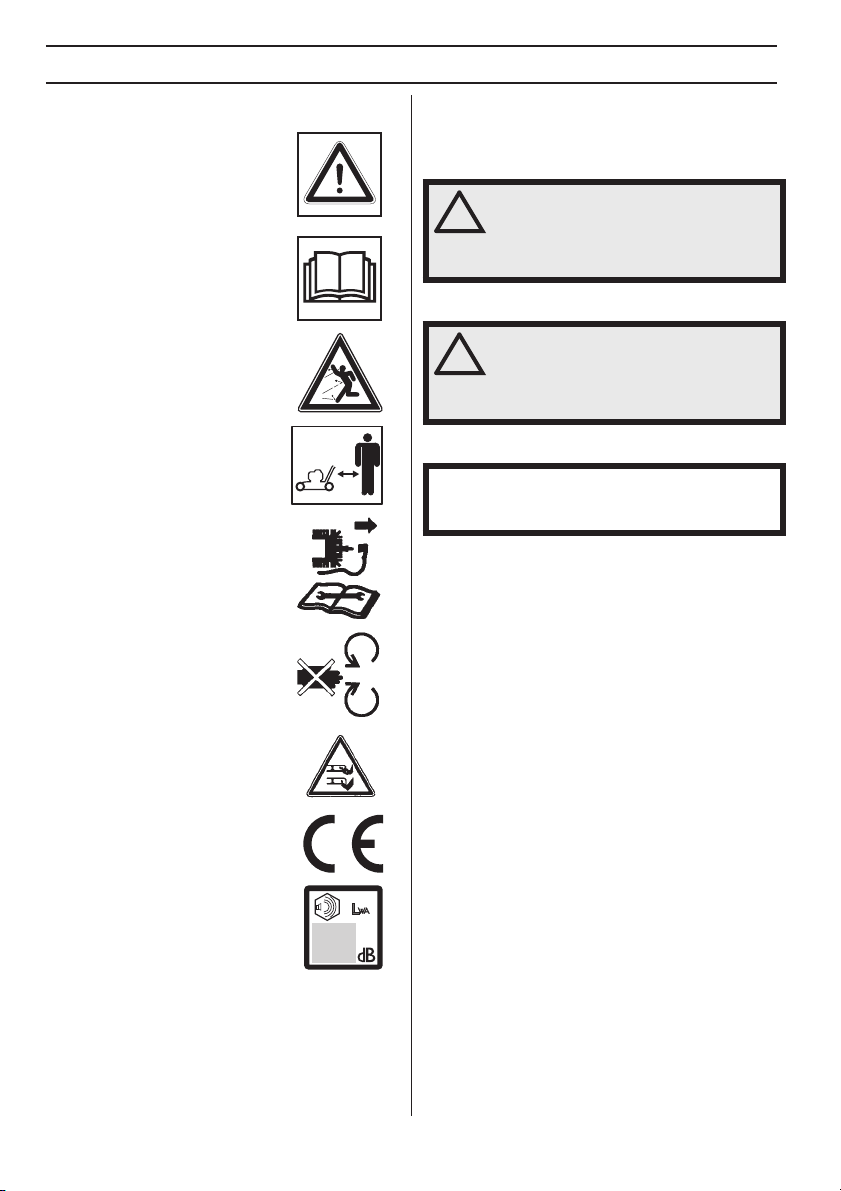

KEY TO SYMBOLS

Symbols on the machine:

WARNING! The machine can be a
dangerous tool if used incorrectly or
carelessly, which can cause serious or
fatal injury to the operator or others.

Please read the operator’s manual
carefully and make sure you
understand the instructions before
using the machine.

Watch out for thrown objects and
ricochets.

Keep people and animals well away
from the working area.

Prevent unintentional starting by
removing the ignition cable from the
spark plug.

Warning: rotating cutter. Keep hands
and feet clear.

Explanation of warning levels

The warnings are graded in three levels.

WARNING!

WARNING! Used if there is a risk of
serious injury or death for the operator

!

or damage to the surroundings if the
instructions in the manual are not
followed.

CAUTION!

CAUTION! Used if there is a risk of injury
to the operator or damage to the

!

surroundings if the instructions in the
manual are not followed.

NOTICE!

NOTICE! Used if there is a risk of damage to materials
or the machine if the instructions in the manual are not
followed.

Make sure that your hands and feet do
not come near the cutting attachment
when the engine is running.

This product is in accordance with
applicable EC directives.

Noise emission to the environment
according to the European
Community’s Directive. The machine’s
emission is specified in the Technical
data chapter and on the label.

2 – English

CONTENTS

Contents

KEY TO SYMBOLS

Symbols on the machine: ..................................... 2

Explanation of warning levels ............................... 2

CONTENTS

Contents ............................................................... 3

PRESENT ATION

Dear Customer , .................................................... 4

Features ............................................................... 4

PRESENT ATION

What is what on the la wn mower? ........................ 5

CHINE´S SAFETY EQUIPMENT

Gener al ................................................................. 6

ASSEMBLING AND ADJUSTMENTS

Gener al ................................................................. 7

Handle ................................................................. 7

Cutting height ....................................................... 7

Catcher ................................................................. 7

Mulcher insert ....................................................... 8

Filling with oil ........................................................ 8

FUEL HANDLING

Gener

al ................................................................. 9

Fuel ...................................................................... 9

Fueling .................................................................. 9

Transport and storage .......................................... 9

OPERA

TING

P

ersonal protective equipment ............................. 10

General safety precautions ................................... 10

Basic working techniques ..................................... 11

Transport and storage .......................................... 11

Starting and stopping ........................................... 12

MAINTENANCE

Gener

al ................................................................. 13

Maintenance schedule ......................................... 13

General inspection ............................................... 13

External cleaning .................................................. 13

Oil level ................................................................. 13

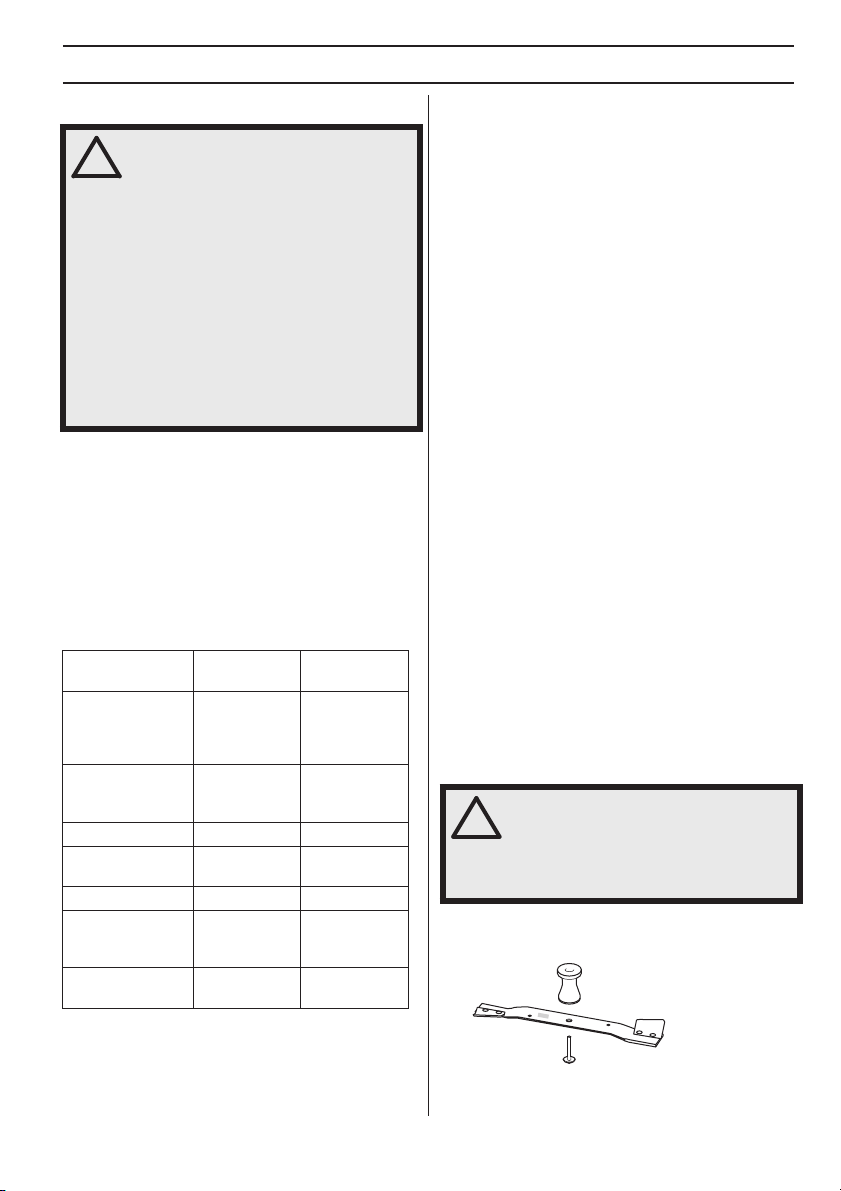

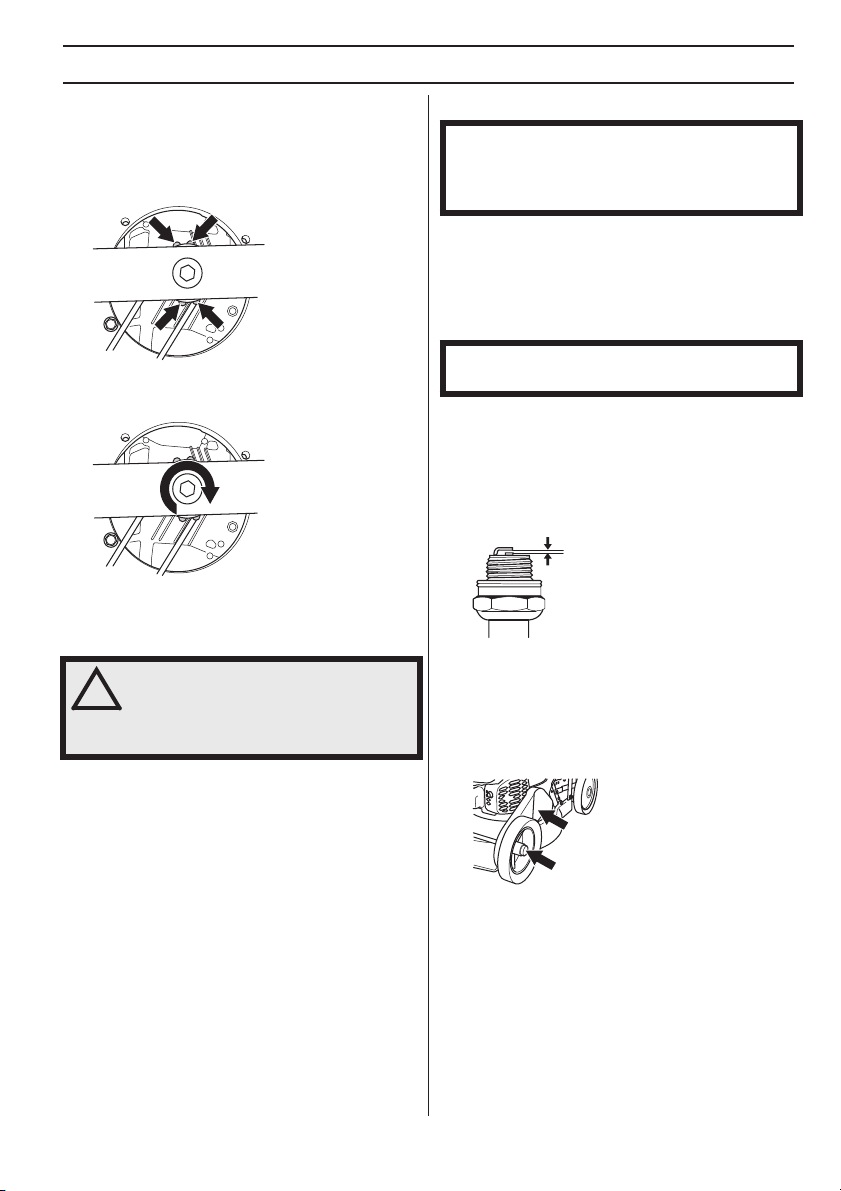

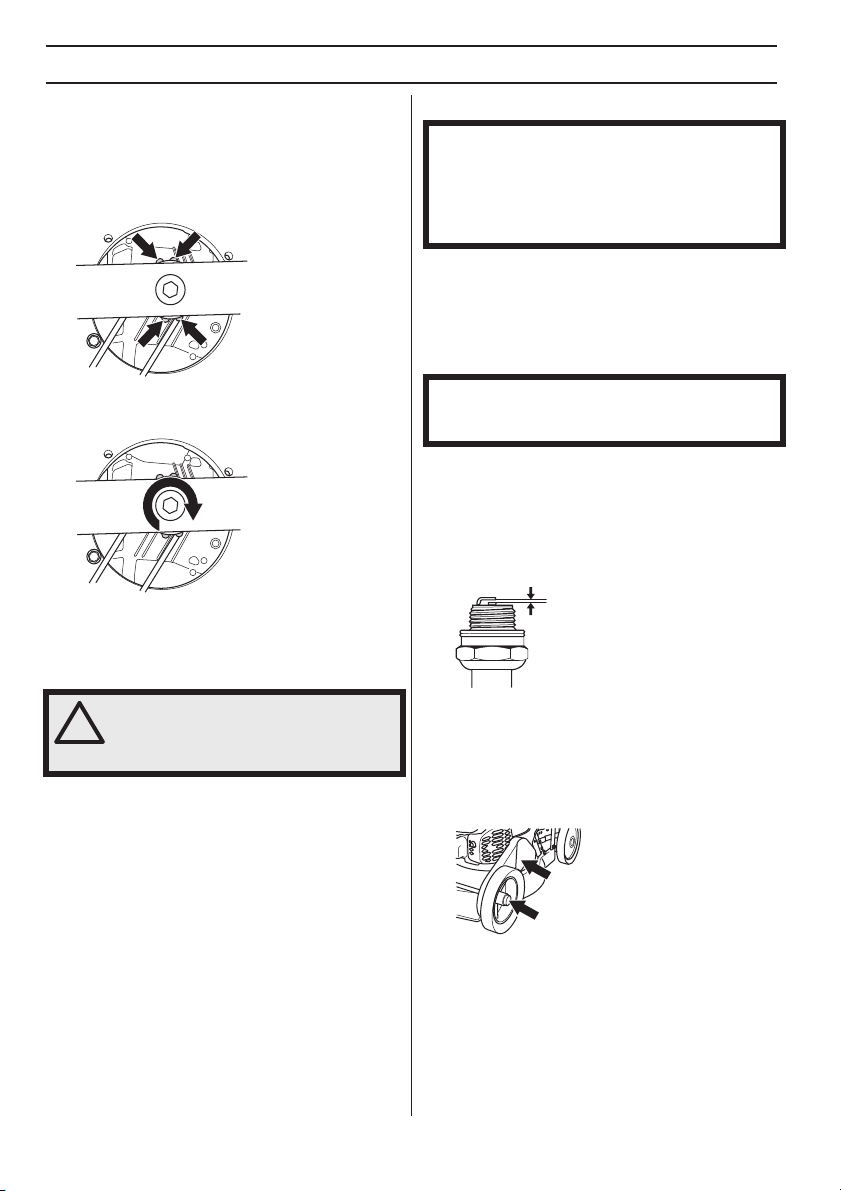

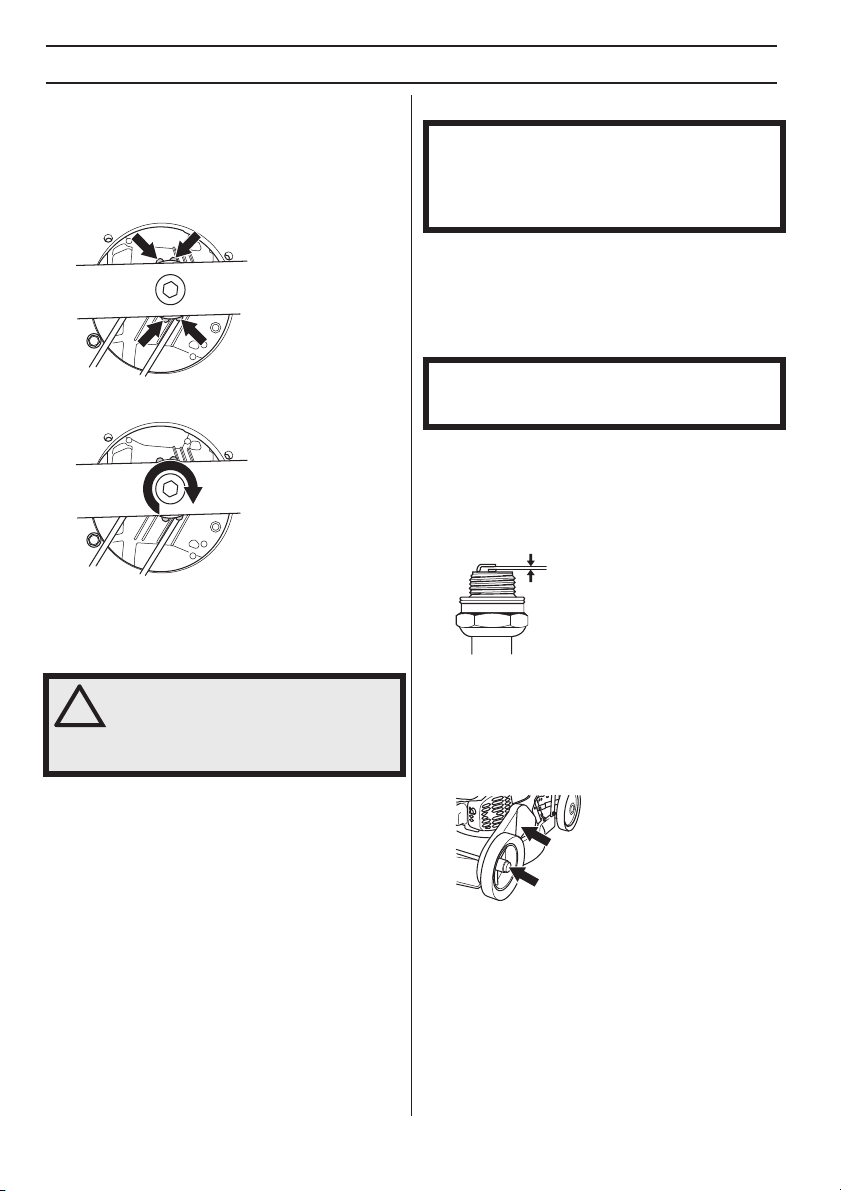

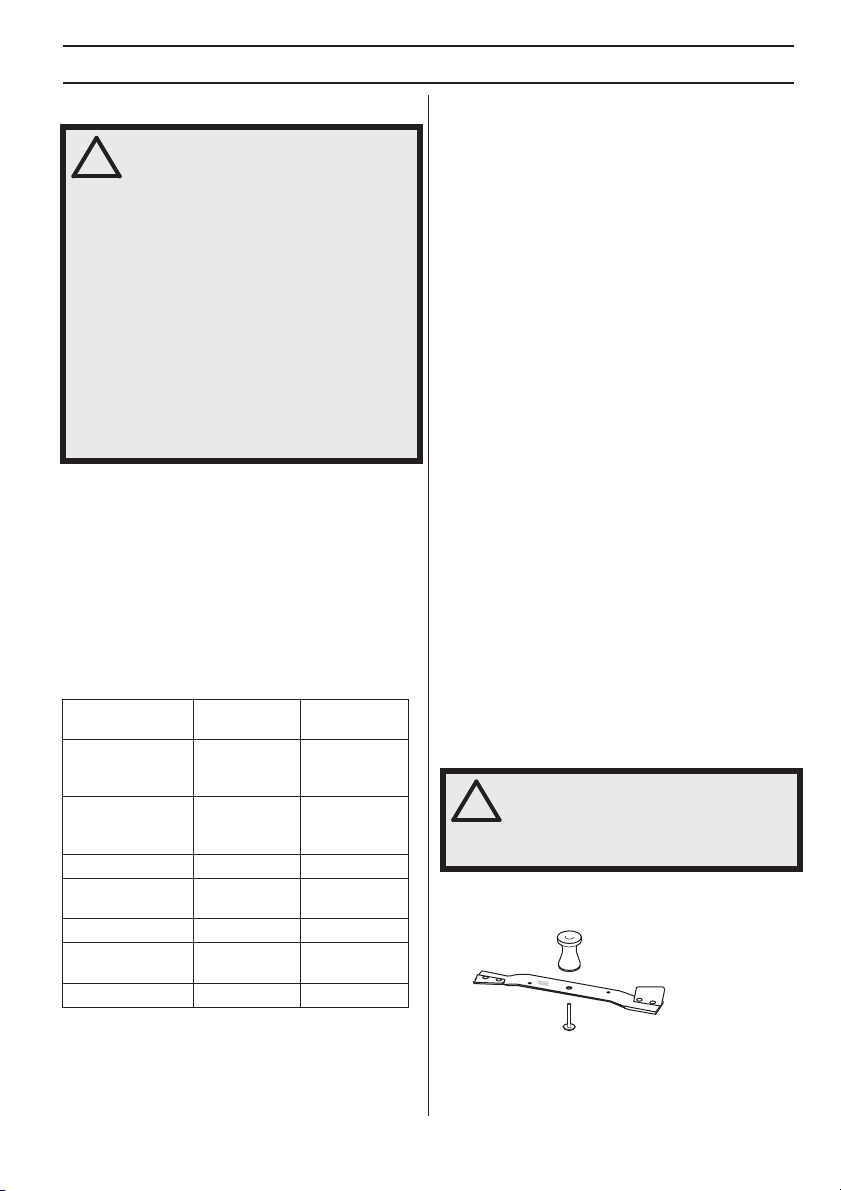

Cutting equipment ................................................ 13

Battery .................................................................. 14

Spark plug ............................................................ 14

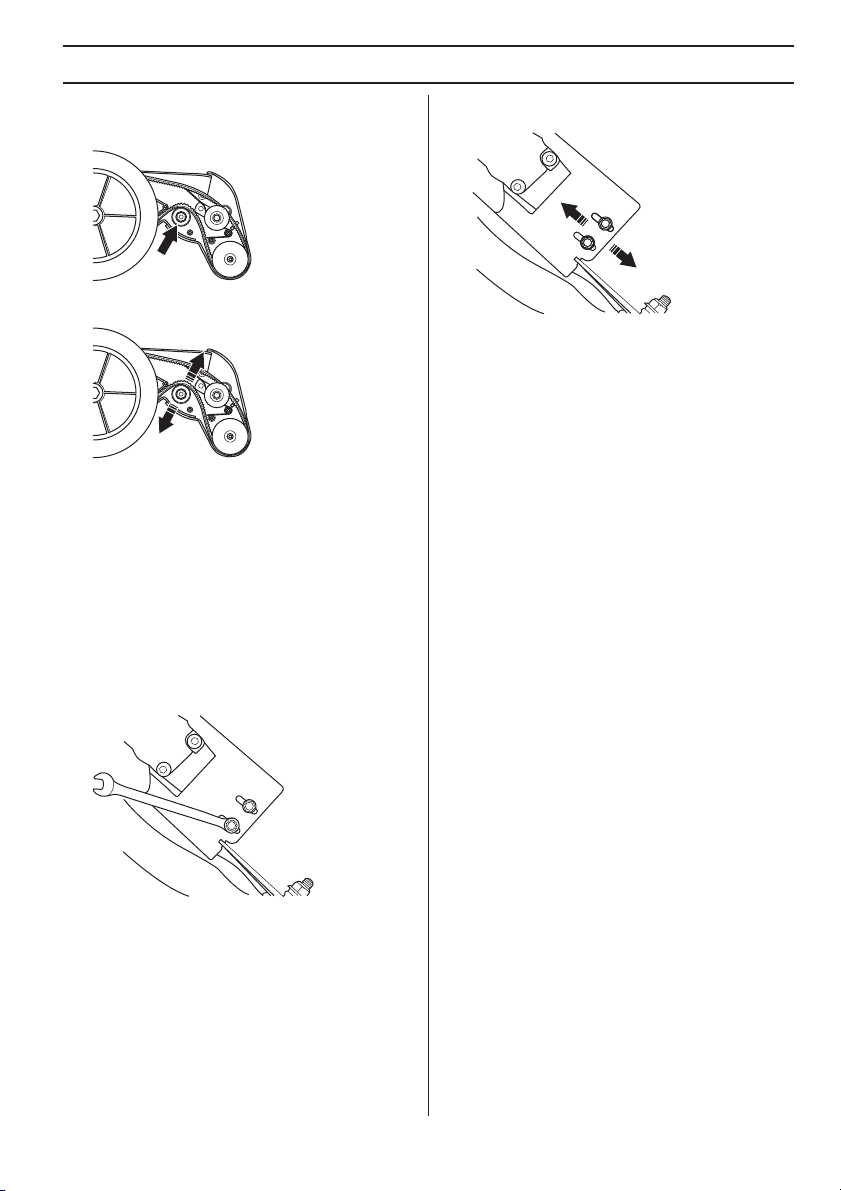

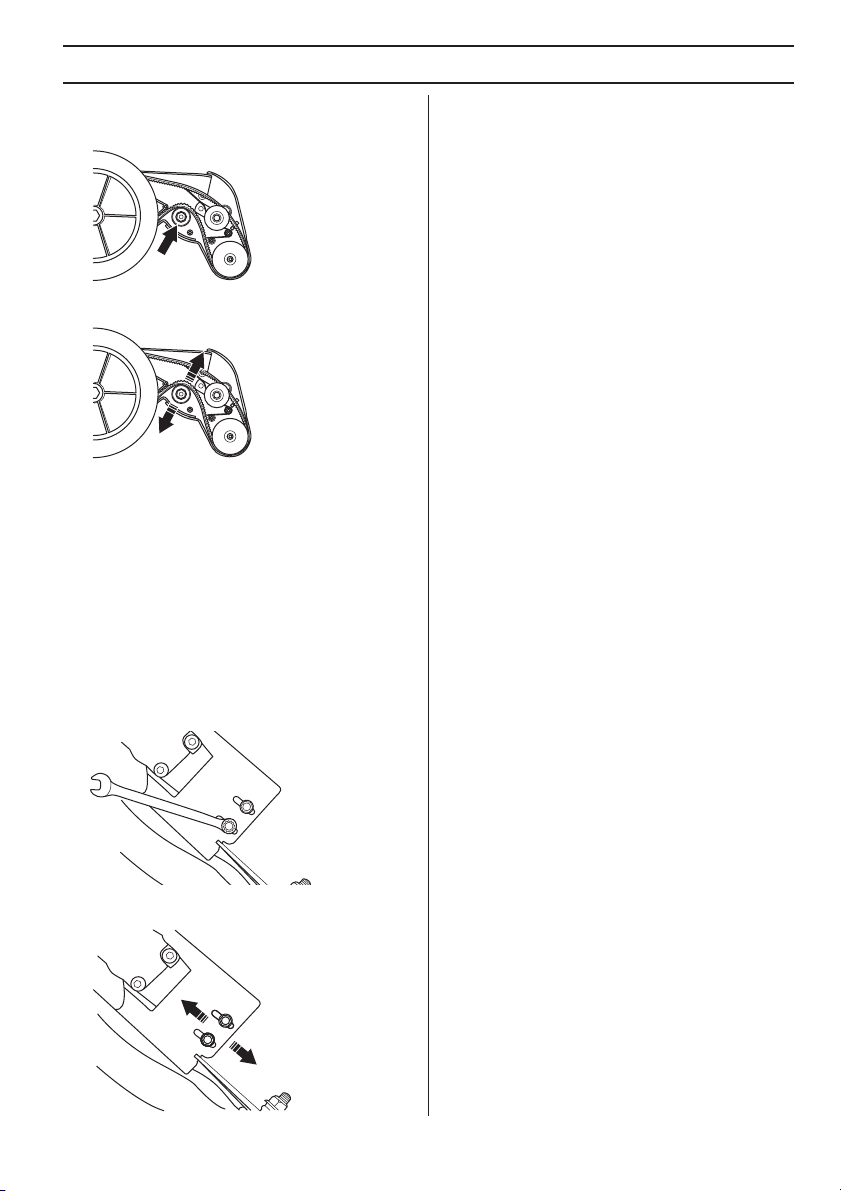

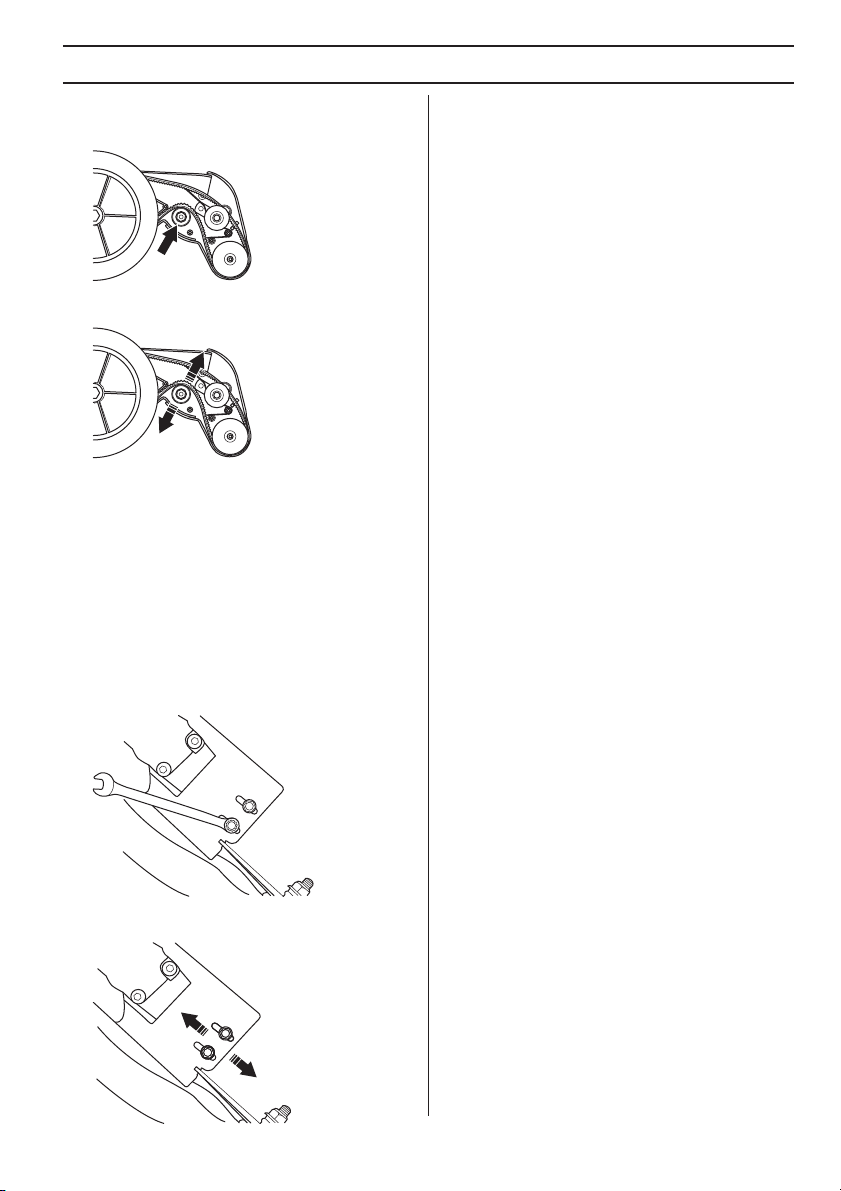

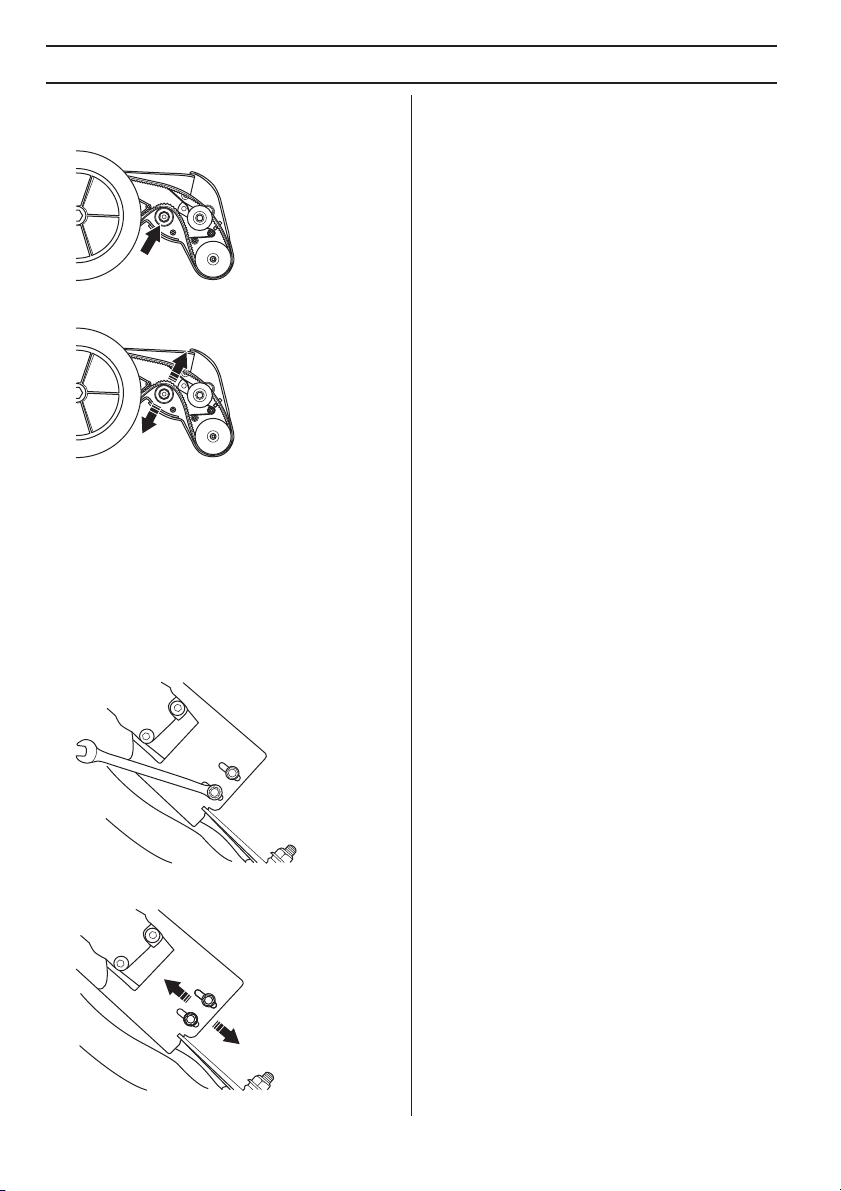

Replacing and adjusting the V-belt ....................... 14

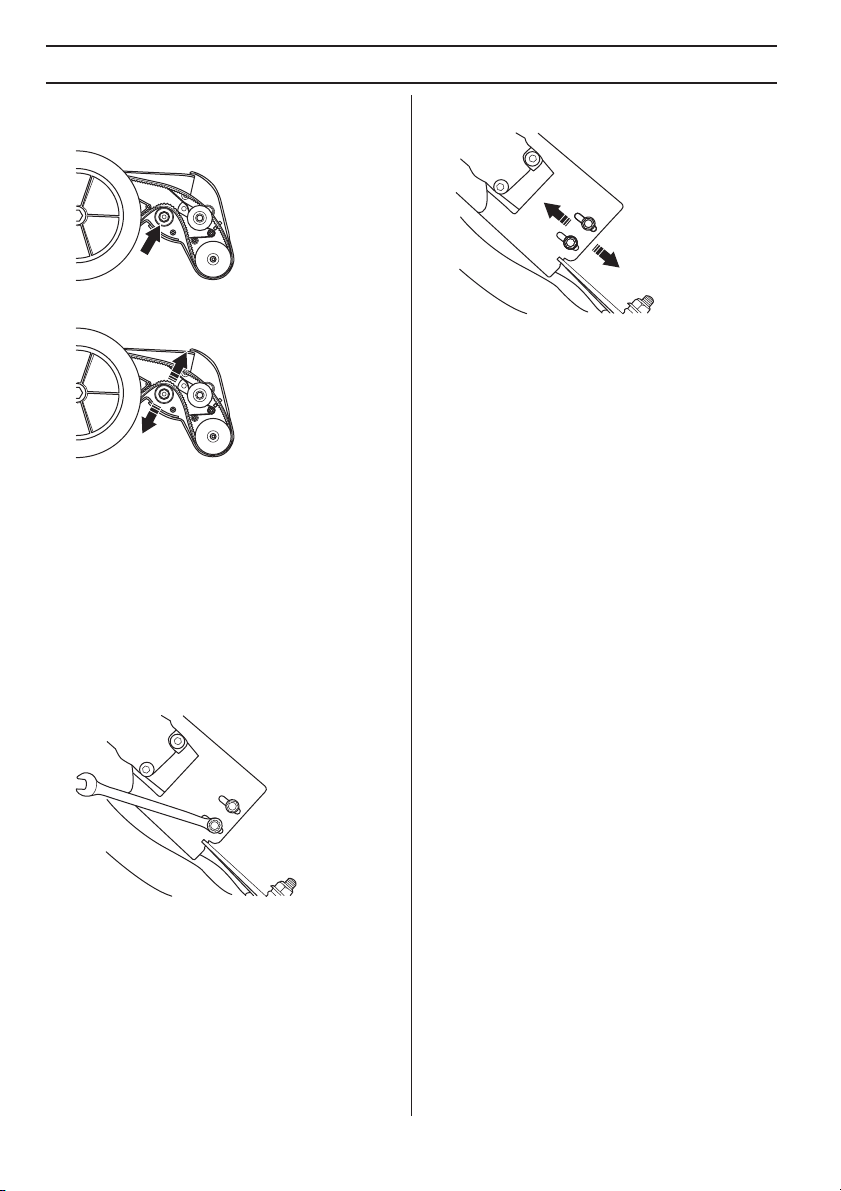

Replacing and adjusting the centre belt ............... 15

Air filter ................................................................. 15

Oil change ............................................................ 15

Oil filter ................................................................. 15

Fuel system .......................................................... 15

Recycling .............................................................. 15

TECHNICAL D

echnical data ...................................................... 16

EC Declaration of Conformity ............................... 17

ATA

MA

T

English

–

3

PRESENT A TION

4

V

Fr

Dear Customer ,

Thanks f or choosing a Klippo® machine!
It is our wish that you will be satisfied with your product

and that it will be y
purchase of one of our products gives you access to
professional help with repairs and services. If the retailer
who sells your machine is not one of our authorised
dealers, ask him for the address of your nearest service
workshop.

This operator’s manual is a valuable document. By

ollowing its content (using, service, maintenance etc) the

f
life span and the second-hand value of the machine can
be extended. If you will sell this machine, make sure that
the buyer will get the operator´s manual.

Swedish quality

Klippo is a Sw edish company with a long tradition. The
company was founded 1954 in Malmö, Sweden, by Karl
Dahlman and has since been developing, manufacturing
and marketing lawn mowers. Already back in 1954, the
foundation was laid for the quality awareness and the
innovative spirit that has made it possible for Klippo to
develop some of Sweden's best lawn mowers and
gardening products.

Klippo's products are made for both professional users
and regular consumers
European countries, with the Nordic area as its biggest
market.

The man ufacturer’s reservation

All inf ormation and all data in the Operator’s Manual were
applicab

le at the time the Operator’s Manual was sent to

print.
Klippo has a policy of continuous product development

and theref
appearance of products without prior notice.

our companion for a long time. A

. Today, Klippo is available in 20

ore reserves the right to modify the design and

Features

alues such as high performance, reliability, innovative
technology
environmental considerations distinguish Klippo’s
products.

Some of the unique features of your product are
descr

Mulc hing

Eff ective cutting system which shreds the grass finely and
spreads it into the la
a bagger.

When the handle is pushed do wn the drive wheels are
lifted off the lawn, making the machine easy to work with.

Vibration damping handle

(Pro Cobr a S)
Vibration damping handles to prevent vibration injuries for

those who mo

Lar ge bagger

A large bagger means f ewer emptyings, which facilitates
y

, advanced technical solutions and

ibed below.

wn. Can be used as an alternative to

ont wheel drive

w often and for long periods of time.

our work and saves time.

–

English

PRESENTATION

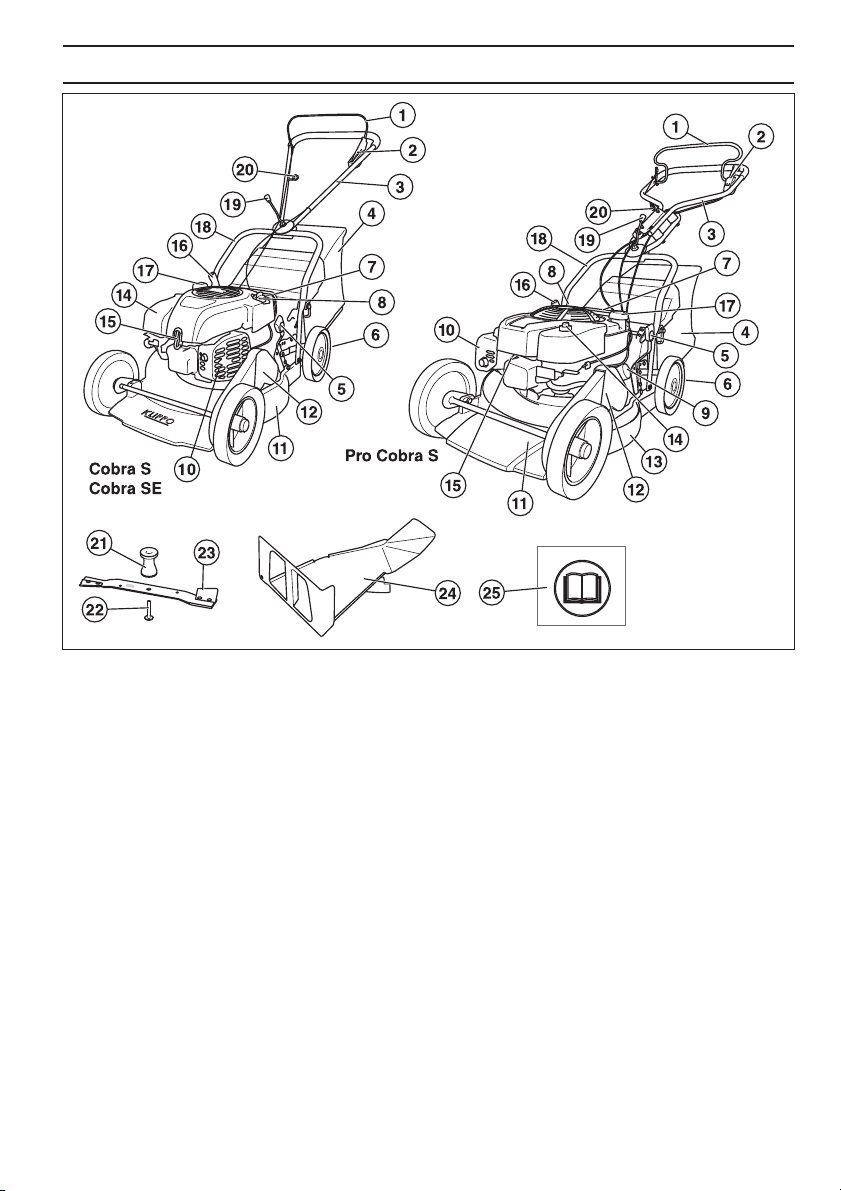

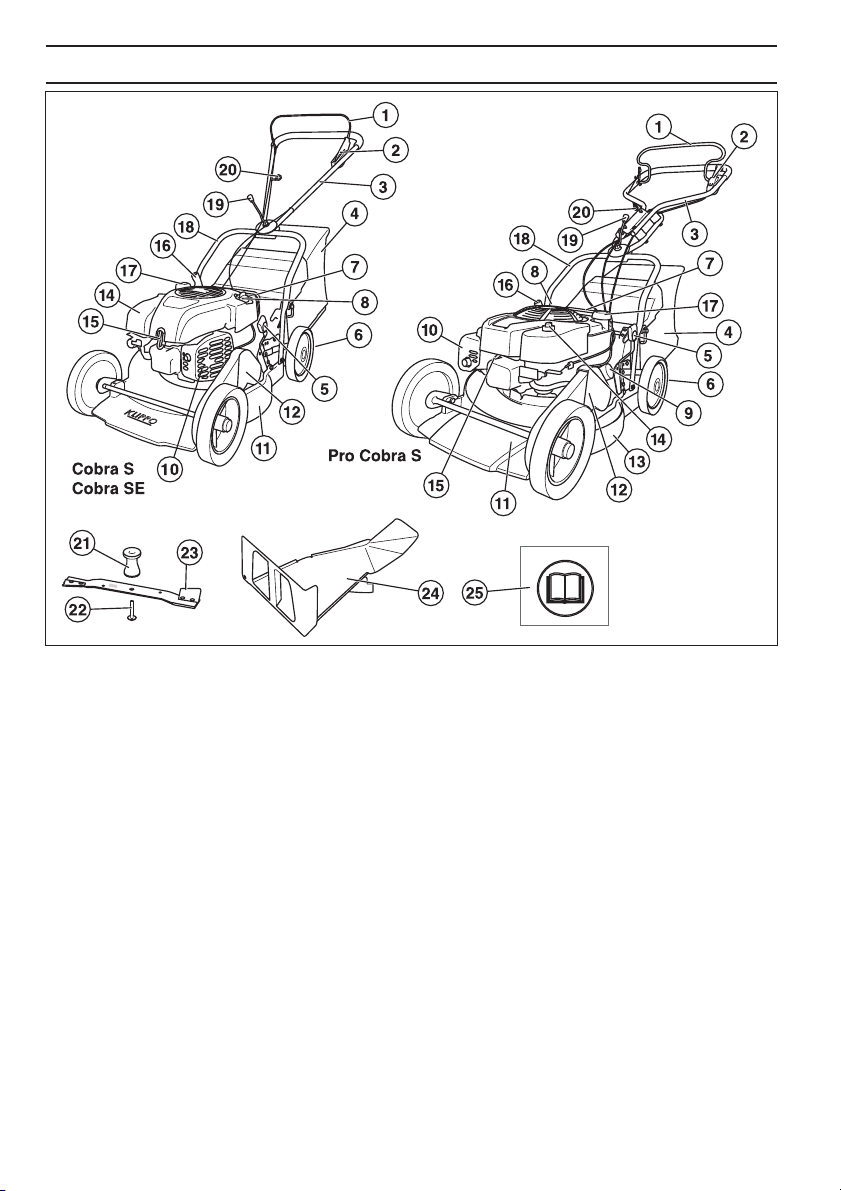

What is what on the lawn mower?

1 Engine brake handle
2 Clutch control
3 Top handle
4 Catcher
5 Cutting height control
6 Wheel cleaner
7 Handle, handle height
8 Dipstick/oil filler
9 Oil filter
10 Muffler
11 Cutting cover
12 Gear housing
13 Side protection

14 Air filter
15 Spark plug
16 Starter handle
17 Fuel tank
18 Lower handle
19 Angle adjustment handle
20 Bracket, starter handle
21 Cutter bracket
22 Cutter bolt
23 Cutter
24 Mulcher insert
25 Operator′s manual

English – 5

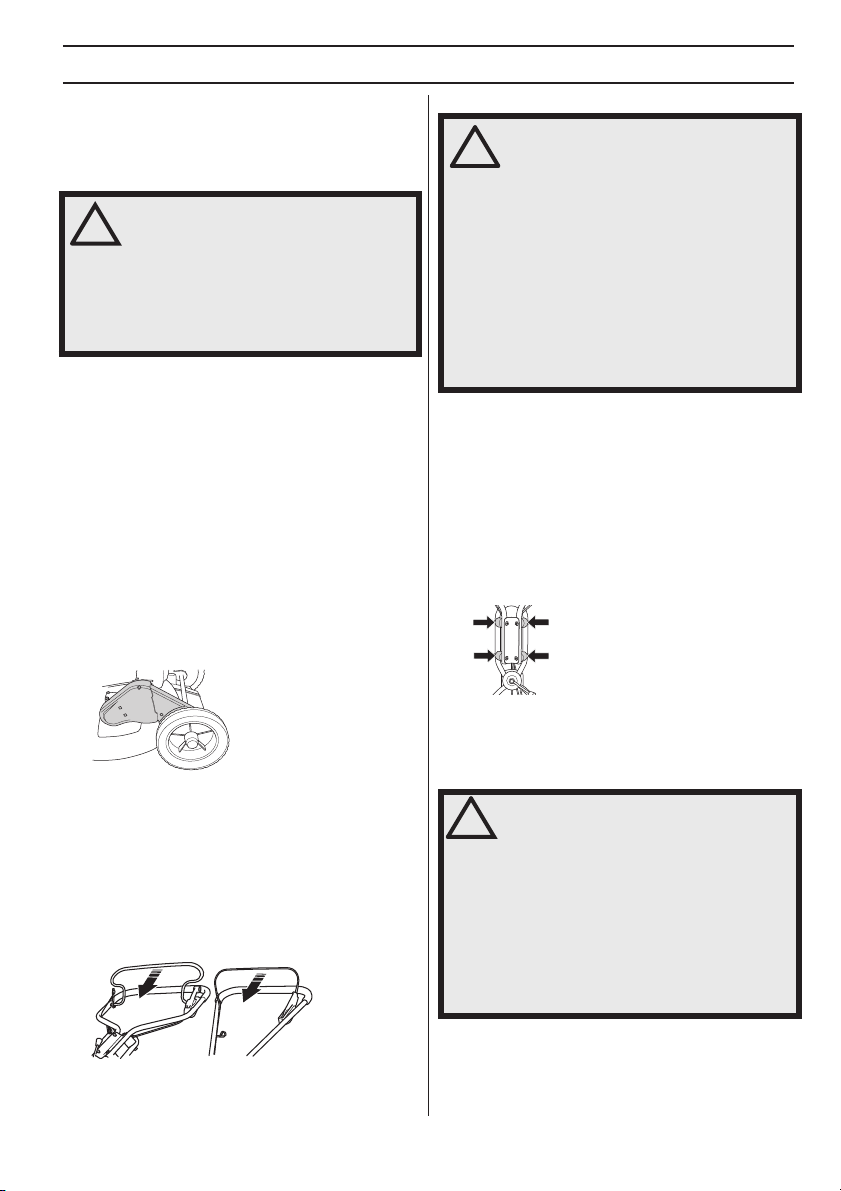

MACHINE´S SAFETY EQUIPMENT

General

This section describes the machine´s safety equipment,
its purpose, and how checks and maintenance should be
carried out to ensure that it operates correctly.

WARNING! Never use a machine that has
faulty safety equipment! If your machine

!

fails any checks contact your service
agent to get it repaired.

Prevent unintentional starting by
removing the ignition cable from the
spark plug.

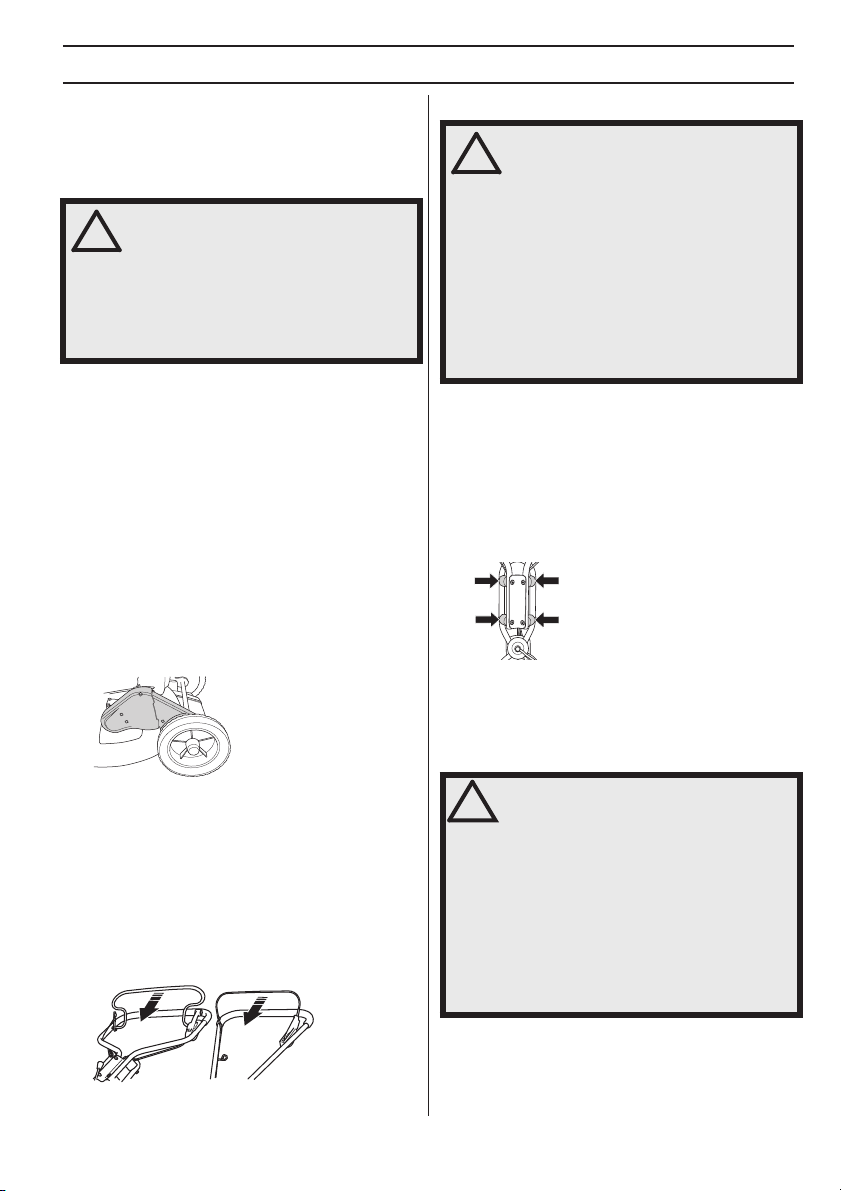

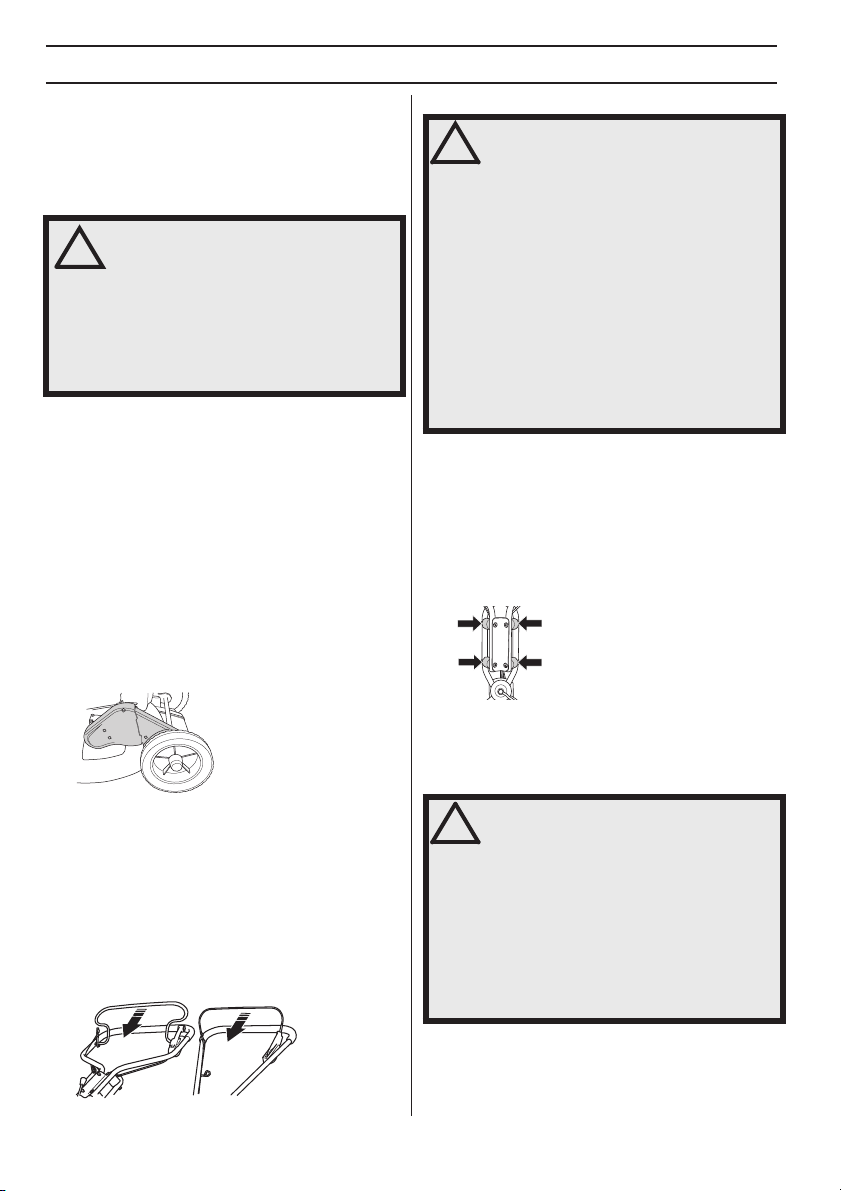

Cutting cover

• The cutting cover is designed to reduce vibration and
to reduce the risk of cuts.

Checking the cutting cover

• Make sure the cutting cover is not damaged and that
there are no visible defects such as cracks.

Gear housing

• The protective cover is designed to reduce the risk of
crush injuries and to catch a broken drive belt.

Checking the gear housing

• Check that the protective cover is undamaged and
that it is properly secured.

Vibration damping system

WARNING! Overexposure to vibration
can lead to circulatory damage or nerve

!

damage in people who have impaired
circulation. Contact your doctor if you
experience symptoms of overexposure
to vibration. Such symptoms include
numbness, loss of feeling, tingling,
pricking, pain, loss of strength, changes
in skin colour or condition. These
symptoms normally appear in the
fingers, hands or wrists. These
symptoms may be increased in cold
temperatures.

• Your machine is equipped with a vibration damping
system that is designed to minimize vibration and
make operation easier.

• The handlebar system's steel tube and the cutting
cover are designed to minimise the vibrations from the
engine.

• Pro Cobra S This model also has 4 vibration dampers
fitted on the handlebar unit to further reduce
vibrations.

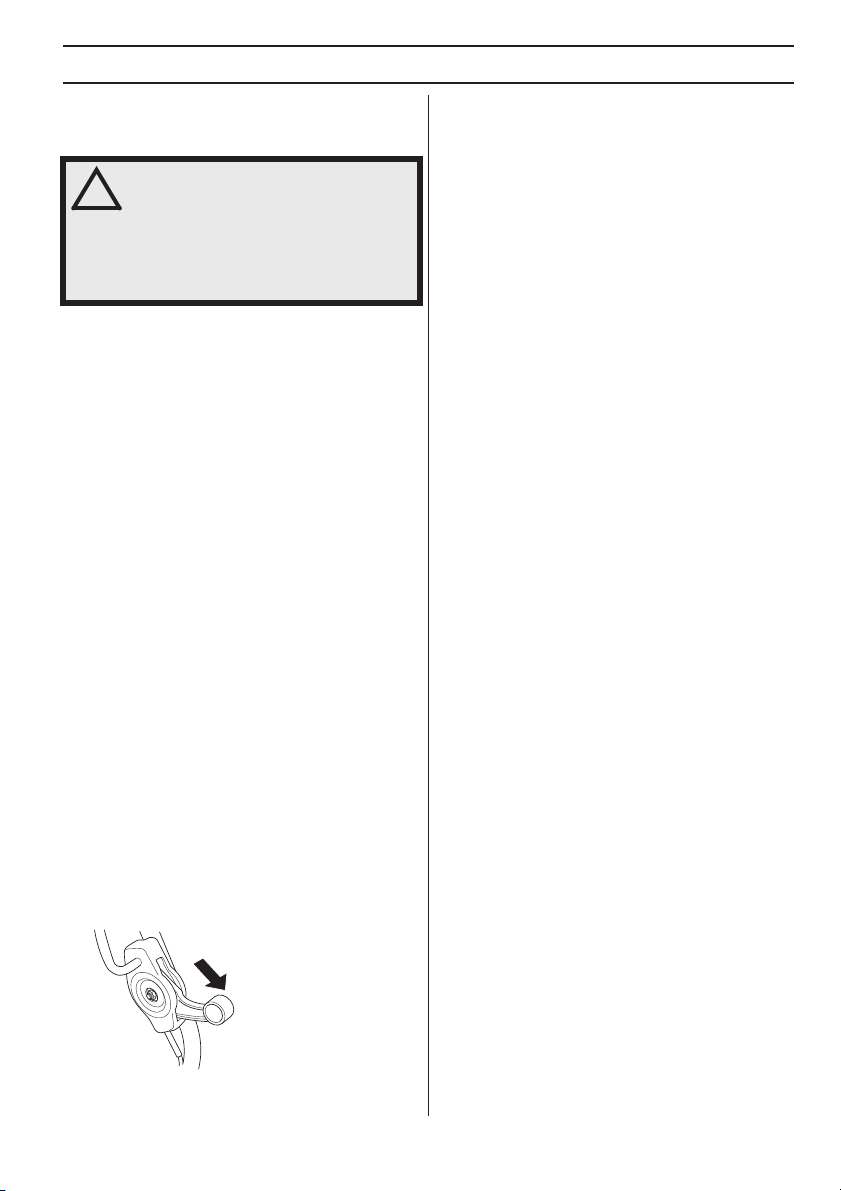

Engine brake handle

• The engine brake is designed to stop the engine.
When the grip on the engine brake handle is released
the engine should stop.

Checking the engine brake handle

• Apply full throttle and then release the brake handle.
The engine should stop and the drive should
disengage. The engine brake should always be
adjusted so that the engine stops within 3 seconds.

6 – English

Checking the vibration damping system

• Check that the handles and vibration damping
elements are not damaged.

Muffler

WARNING! Never use a machine without
a muffler, or with a faulty muffler. A

!

damaged muffler may substantially
increase the noise level and the fire
hazard. Keep fire fighting equipment
handy.

The muffler gets very hot during and
after use. This also applies during idling.
Be aware of the fire hazard, especially
when working near flammable
substances and/or vapours.

• The muffler is designed to keep noise levels to a
minimum and to direct exhaust fumes away from the
user.

Inspecting the muffler

• Check regularly that the muffler is complete and
secured correctly.

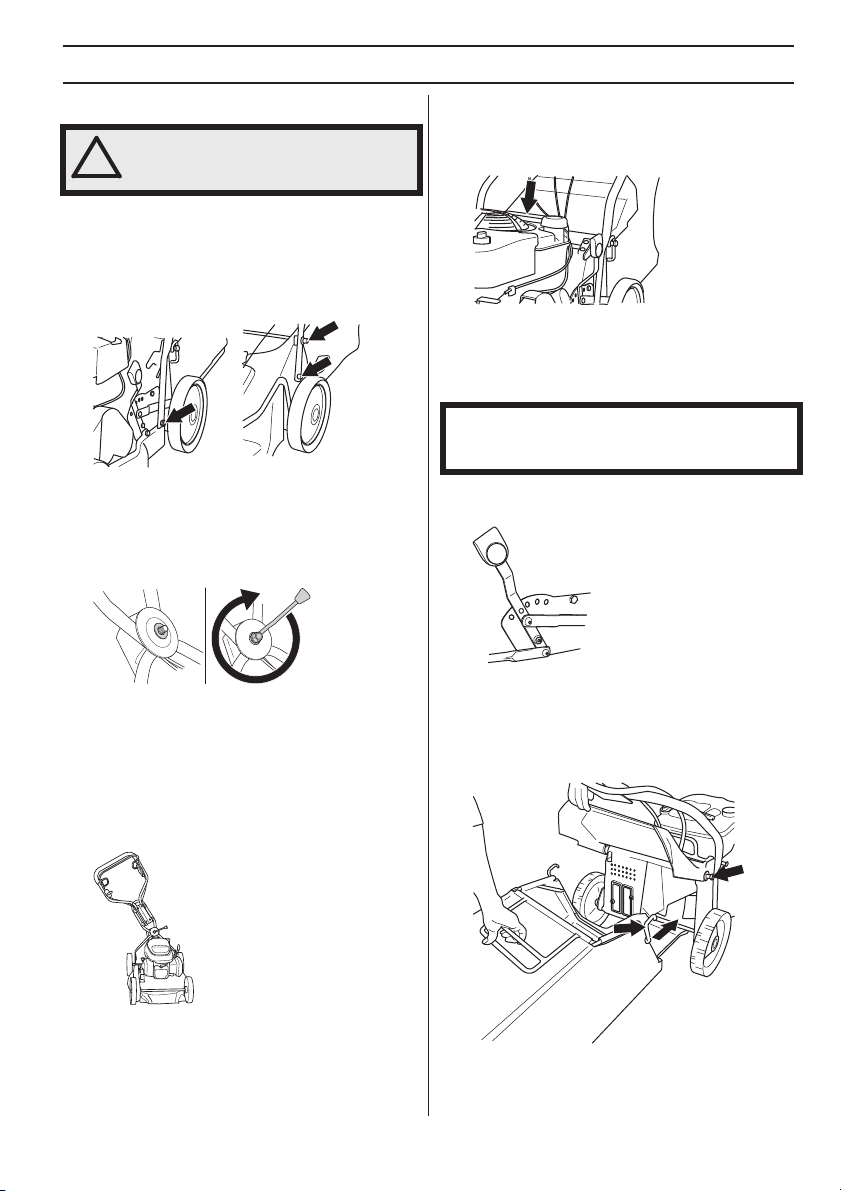

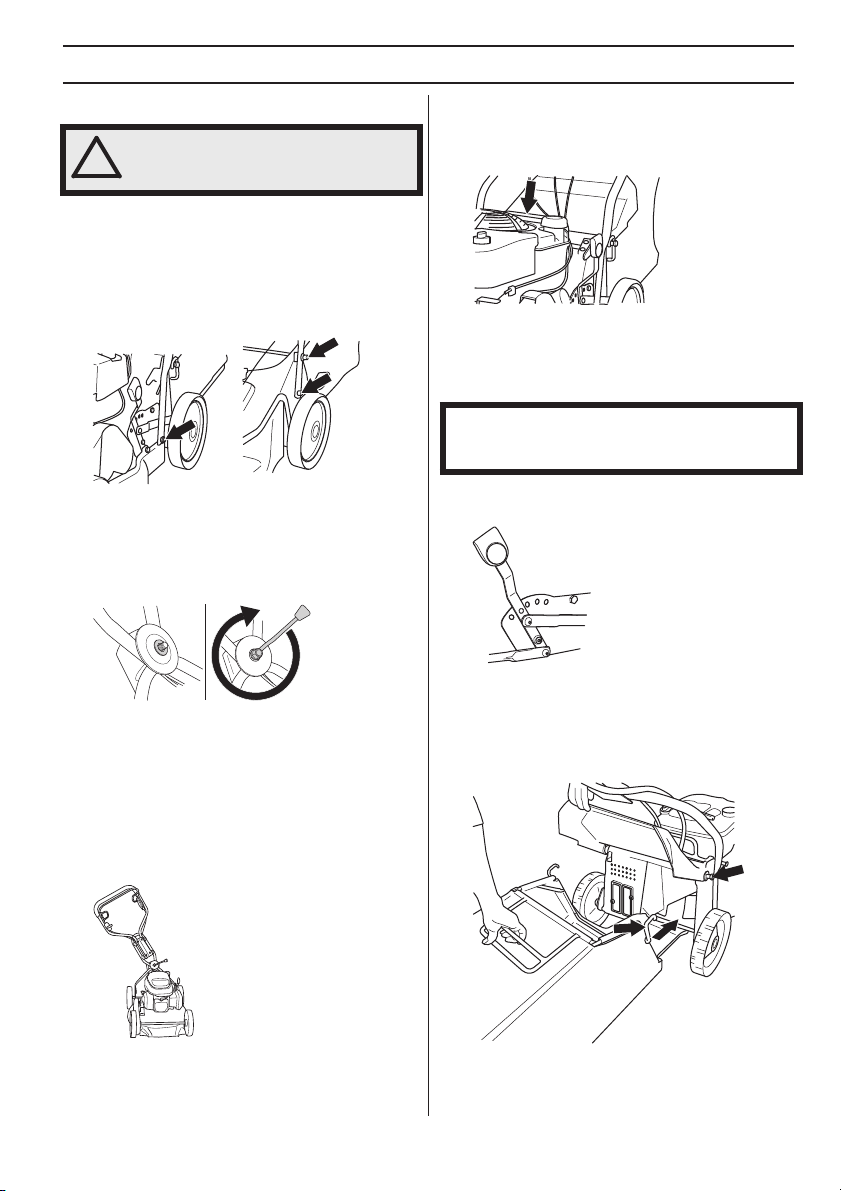

ASSEMBLING AND ADJUSTMENTS

General

IMPORTANT! Prevent unintentional
starting by removing the ignition cable

!

from the spark plug.

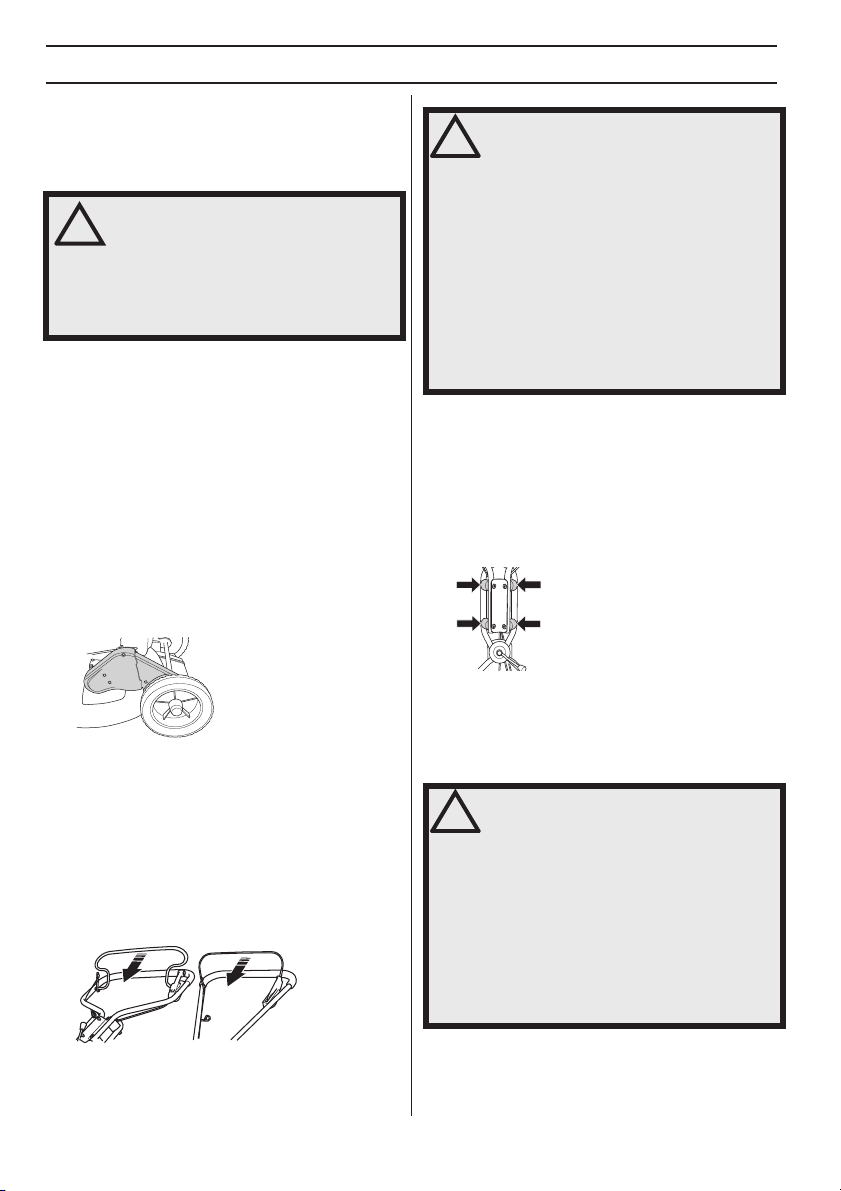

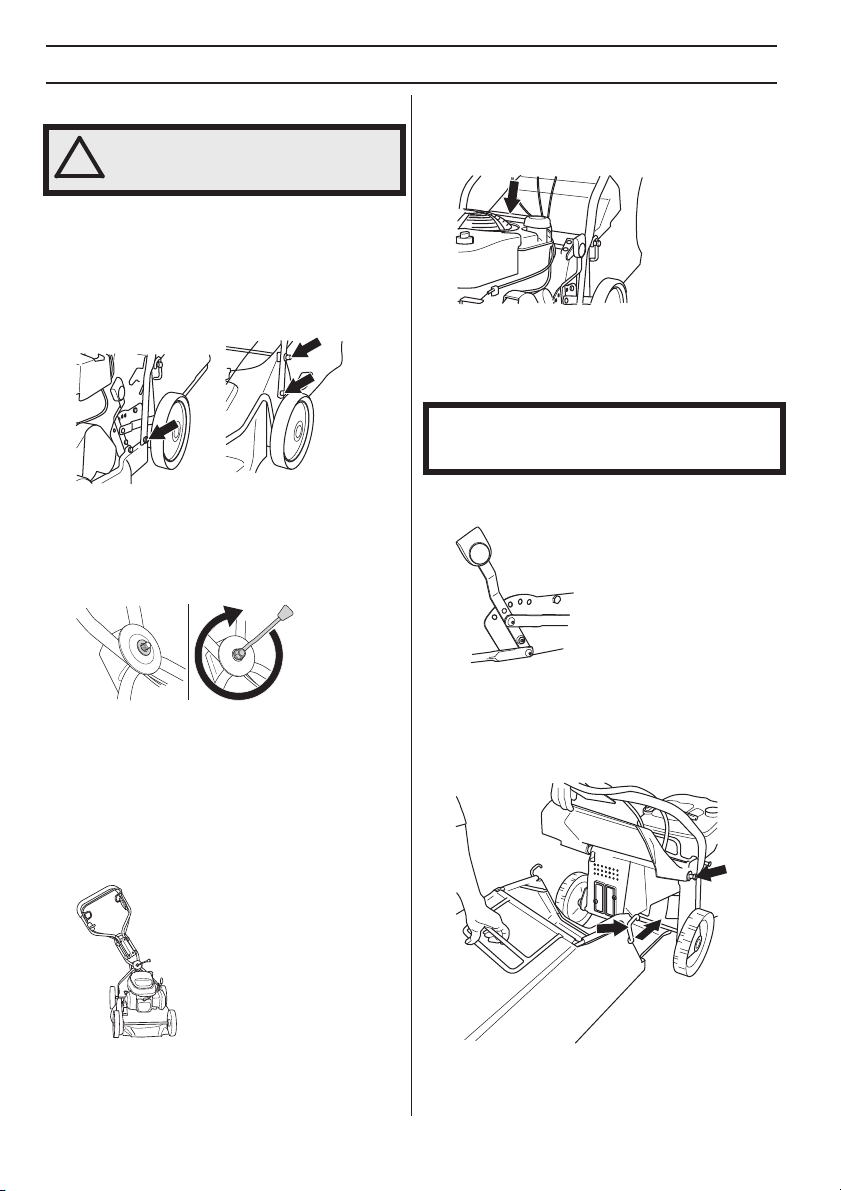

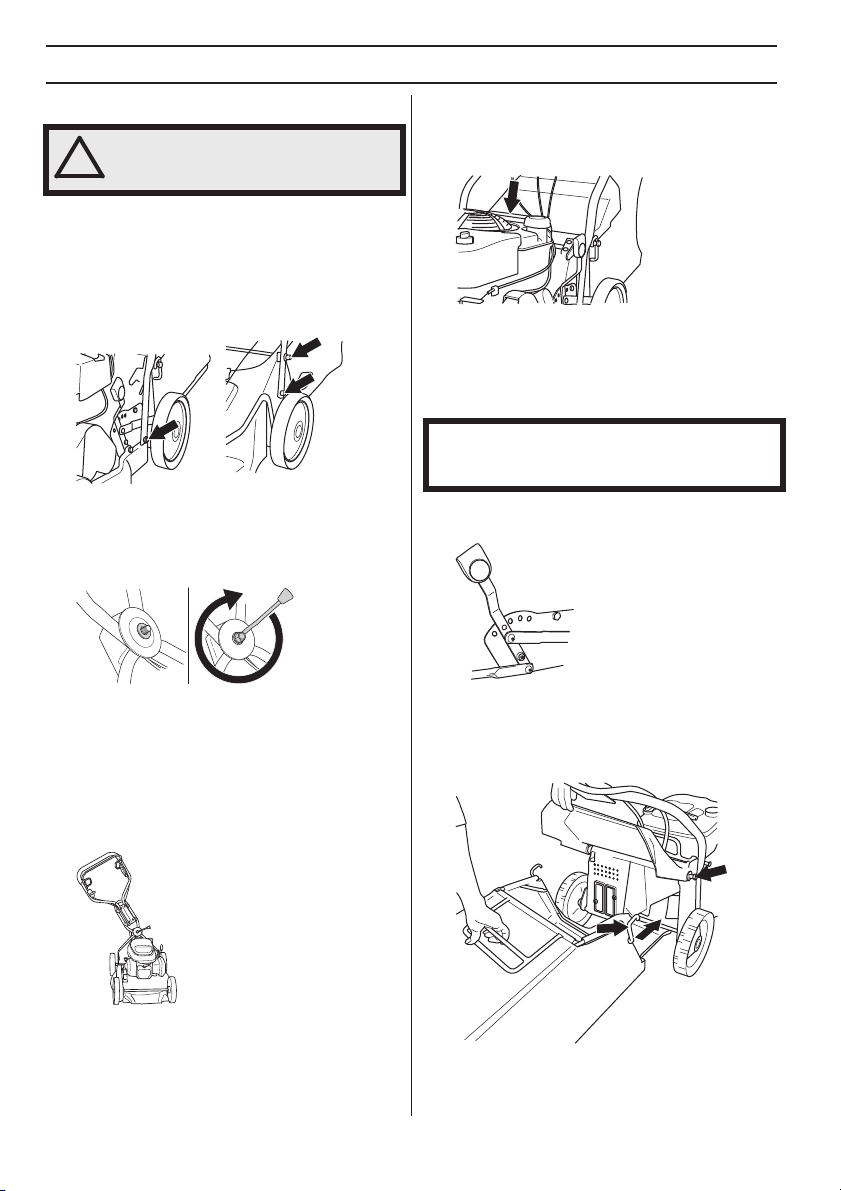

Handle

Assembly

Lower handle

• Fit the lower handle on the machine with the nuts.

Top handle

• Assemble the upper handle using the handle nut on
the guide plate. Don’t forget the washer between the
plate and the handle nut. No tools are needed for the
assembly.

Handle height

• Move the handle for adjustment of the handle height
forwards with one hand and hold the handle with your
other hand. Adjust the height.

Release the handle for adjustment of handle height
and check that the handle is in the right position and
tightly secured.

Cutting height

NOTICE! Do not set the cutting height too low as there
is a risk that the cutters might hit ground with
unevenness.

Move the lever to the back for higher cutting height and to
the front for lower cutting height.

• Attach the cables to the handle using the supplied
cable ties.

Settings

• If necessary, the handle can be turned slightly
sideways with the handle joint. The handle can be set
to different positions to achieve the best driving
position, e.g. when mowing next to hedges or house
walls.

Catcher

• Fit the catcher bag.

• Fit the bagger bottom in the discharge hole. Attach the
hooks to the protruding screws.

English – 7

ASSEMBLING AND ADJUSTMENTS

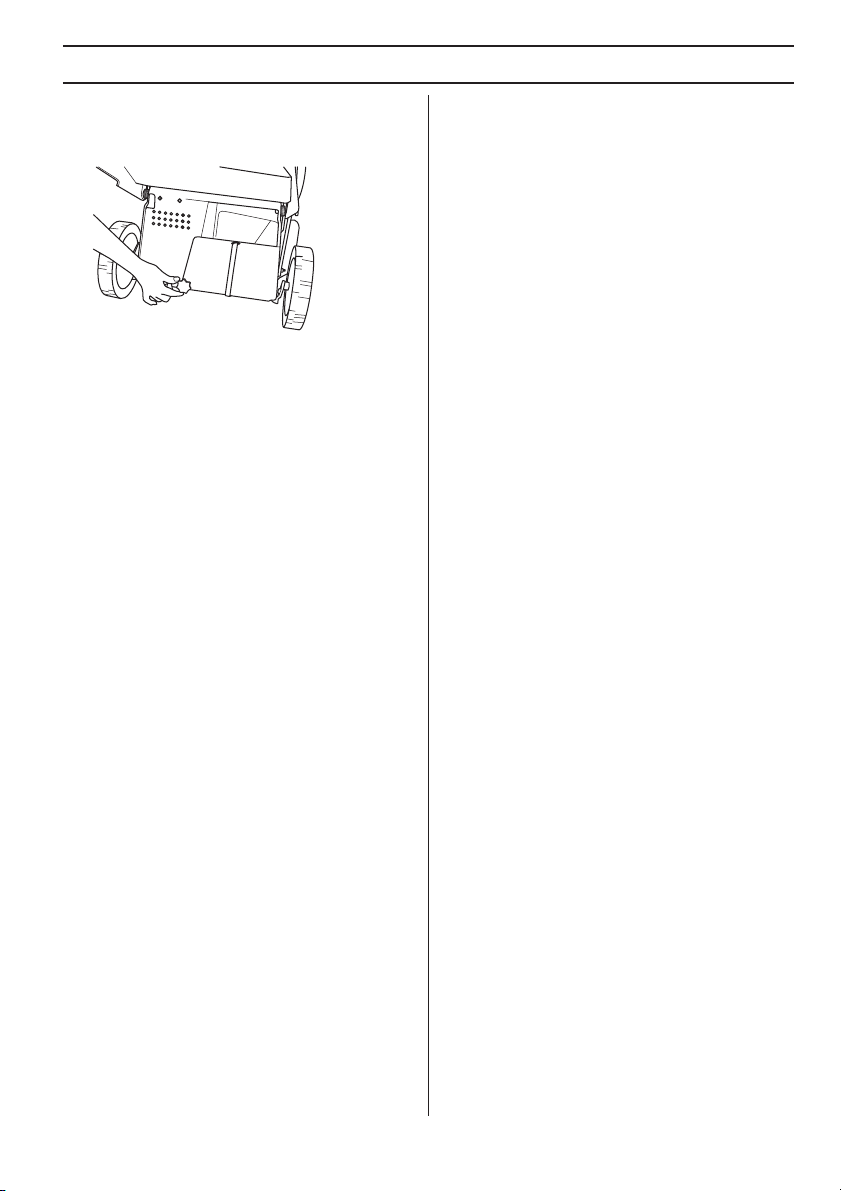

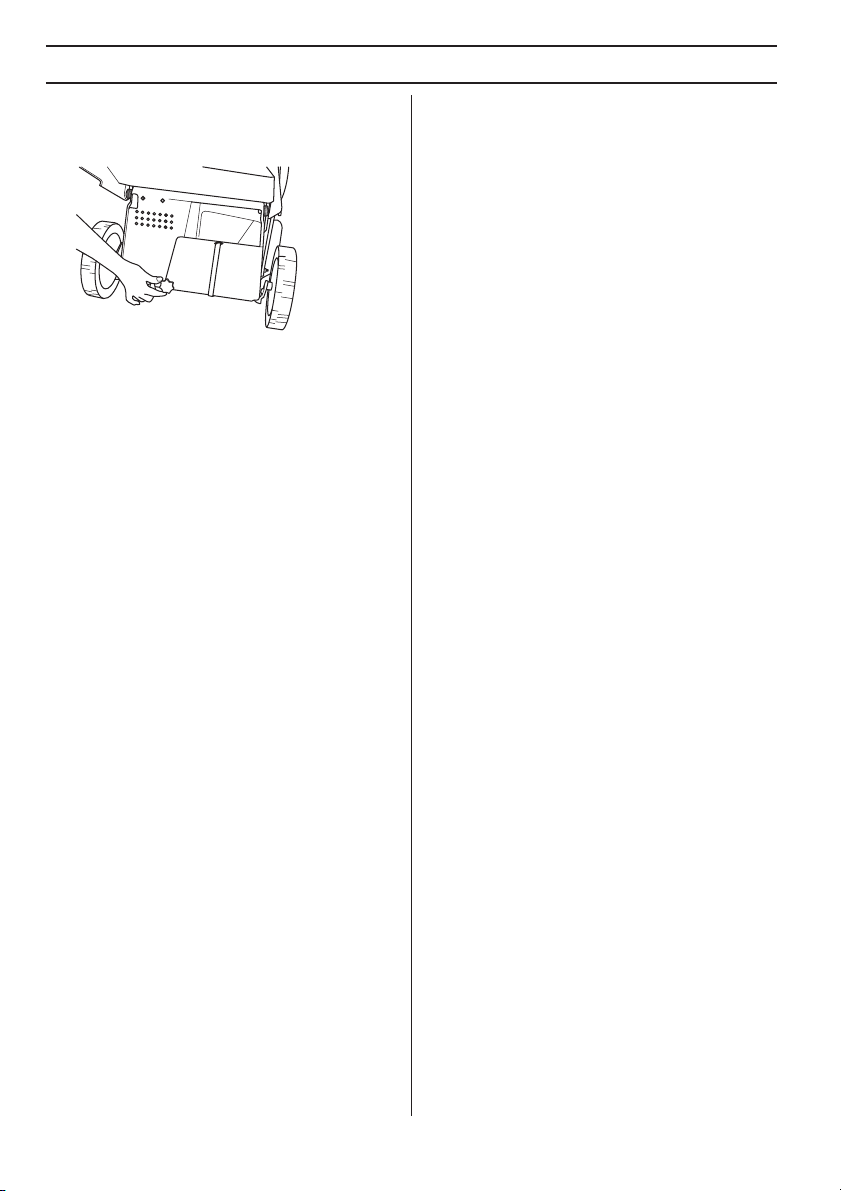

Mulcher insert

• Screw the steering wheel loose to mount/dismount
the mulcher insert.

Filling with oil

• The oil tank is empty at delivery. Fill the oil slowly. See
instructions under the heading Maintenance. The
engine oil should be changed the first time after 5
hours running time.

8 – English

FUEL HANDLING

!

General

WARNING! Running an engine in a
confined or badly ventilated area can

!

result in death due to asphyxiation or
carbon monoxide poisoning.

Fuel and fuel fumes are highly
inflammable and can cause serious
injury when inhaled or allowed to come
in contact with the skin. For this reason
observe caution when handling fuel and
make sure there is adequate ventilation.

The exhaust fumes from the engine are
hot and may contain sparks which can
start a fire. Never start the machine
indoors or near combustible material!

Do not smoke and do not place any hot
objects in the vicinity of fuel.

Fuel

NOTICE! The machine is equipped with a four-stroke
engine. Make sure that there is always sufficient oil in
the oil tank.

Petrol

• Use good quality unleaded or leaded petrol.

• The lowest octane recommended is 90 (RON). If you
r

un the engine on a lower octane grade than 90 so­called knocking can occur. This gives rise to a high
engine temperature, which can result in serious
engine damage.

• Use low-emission petrol, also known as alkylate
petrol, if it is a

Engine oil

NOTICE! Check the oil level before starting the lawn
mower. A too low oil level can cause serious damage to
the engine.

• See instructions in the section "Maintenance".

• The engine oil should be changed the first time after 5
hours r
recommendations on which oil type to use. Never use
oil intended for two-stroke engines.

vailable.

unning time. Refer to Technical Data for

Fueling

WARNING! Always stop the engine and
let it cool for a few minutes before
refuelling. The engine should be
switched off, and the stop switch in
STOP position.

Use a petrol can at all times to avoid
spillage.

When refuelling, open the fuel cap slowly
so that any excess pressure is released
gently.

Clean the area around the fuel cap.

Tighten the fuel cap carefully after
refuelling. Negligence may lead to the
start of a fire.

Move the machine at least 3 m from the
refuelling point before starting it.

Never start the machine:

• If you have spilt fuel or engine oil on the machine.
Wipe off the spill and allo
evaporate.

• If you have spilt fuel on yourself or your clothes,

• If the machine is leaking fuel. Check regularly for

our clothes. Wash any part of your body that

change y
has come in contact with fuel. Use soap and water.

leaks from the fuel cap and fuel lines

w the remaining fuel to

.

Transport and storage

• Store and transport the machine and fuel so that there
is no risk of any leakage or fumes coming into contact
with sparks or naked flames, for example, from
electrical machinery, electric motors, electrical relays/
switches or boilers.

• When storing and transporting fuel always use

ved containers intended for this purpose.

appro

Long-term storage

• When storing the machine for long periods the fuel
tank must be emptied. Contact your local petrol
station to find out where to dispose of excess fuel.

English – 9

OPERATING

!

!

Personal protective equipment

You must use approved personal protective equipment
whenever you use the machine. Personal protective
equipment cannot eliminate the risk of injury but it will
reduce the degree of injury if an accident does happen.
Ask your dealer for help in choosing the right equipment.

Always wear:

• Sturdy, non-slip boots or shoes.

• Heavy, long pants. Do not wear shorts, sandals or go
oot.

baref

• Gloves must be worn when required, for example

when fitting, inspecting or cleaning cutting
attachments

.

General safety precautions

This section describes basic safety directions for using
the machine. This information is never a substitute for
professional skills and experience.

• Please read the operator’s manual carefully and make

ou understand the instructions before using the

sure y
machine.

• Keep in mind that the operator is responsible for

accidents or hazards occur
property.

• The machine must be kept clean. Signs and stickers

ust be fully legible.

m

Always use common sense

It is not possible to cover every conceivable situation you
can face. Always exercise care and use your common
sense. If you get into a situation where you feel unsafe,
stop and seek expert advice. Contact your dealer, service
agent or an experienced user. Do not attempt any task
that you feel unsure of!

WARNING! This machine produces an
electromagnetic field during operation.

!

This field may under some
circumstances interfere with active or
passive medical implants. To reduce the
risk of serious or fatal injury, we
recommend persons with medical
implants to consult their physician and
the medical implant manufacturer before
operating this machine.

ing to other people or their

WARNING! The machine can be a
dangerous tool if used incorrectly or
carelessly, which can cause serious or
fatal injury to the operator or others.

Never allow children or other persons
not trained in the use of the machine to
use or service it.

The machine should not be used by
people with reduced physical or mental
capacities or people who are unsuitable
for health reasons to operate the
machine, without supervision of a
person responsible for their safety.

Never allow anyone else to use the
machine without first ensuring that they
have read and understood the contents
of the operator’s manual.

Never use the machine if you are
fatigued, while under the influence of
alcohol or drugs, medication or anything
that could affect your vision, alertness,
coordination or judgement.

WARNING! Unauthorized modifications
and/or accessories may lead to serious
injury or death to the user or others.
Under no circumstances may the design
of the machine be modified without the
permission of the manufacturer.

Do not modify this product or use it if it
appears to have been modified by others.

Never use a machine that is faulty. Carry
out the safety checks, maintenance and
service instructions described in this
manual. Some maintenance and service
measures must be carried out by trained
and qualified specialists. See
instructions under the Maintenance
heading.

Always use genuine accessories.

10 – English

OPERATING

Work area safety

• Branches, twigs, stones, etc. should be removed from
the lawn before you start to mow.

• Objects hitting against the cutting attachment could
be thrown and cause damage to people and objects.
Keep people and animals well away.

• Do not use the machine in bad weather, such as

• Observe your surroundings to ensure that nothing can

• Beware of roots, stones, twigs, pits, ditches etc. Tall

• Mowing slopes can be dangerous. Do not use the

• On sloping ground you should work along the slope. It

• Be careful when you are approaching hidden corners

Work safety

• A lawn mower is only designed to mow lawns. All

• Wear personal protective equipment. See instructions

• Do not start a lawn mower unless the cutter and all

• Make sure the cutter does not hit foreign objects such

• The brake handle must never be permanently

• Place the lawn mower on firm, flat surface and start it.

• Always place yourself behind the machine. Allow all

• Do not tilt the machine when the engine is running.

• Pay particular attention when pulling the machine

• Never lift up the lawn mower or carry it around when

og, heavy rain, strong wind, intense cold, etc.

dense f
Working in bad weather is tiring and can lead to
dangerous conditions, e.g. slippery surfaces.

ect your control of the machine.

aff

grass can hide obstacles.

wn mower on very steep slopes. The lawn mower

la
should not be used on inclines greater than 15
degrees.

uch easier to work along a slope than it is to work

is m
up and down it.

and objects that could b

other use is forbidden.

under the ”Personal protective equipment” heading.

covers are fitted correctly. Otherwise the cutter could
come loose and cause personal injuries.

, roots or the like. This can make the cutter

as stones
dull and bend the engine shaft. A bent axle gives
imbalance and heavy vibration, which results in a
great risk of the cutter becoming loose.

anchored in handle when the machine is r

Make sure that the cutter cannot come into contact
with the ground or other objects.

the wheels to remain on the g
hands on the handle when mowing. Keep your hands
and feet away from the rotating blades.

ver run with the machine when it is running. You

Ne
should always walk with the lawn mower.

wards you during work.

to

the engine is r

unning. If you must lift the lawn mower,

lock your view.

unning.

round and keep both

first switch off the engine and disconnect the ignition
lead from the spark plug.

• The engine should be switched off when moving over
round that is not to be mowed. For example, gravel

g
paths, stone, shingle, asphalt, etc.

• Never run with the machine when it is running. You

should alw

• Shut down the engine before changing the cutting

height. Never make adjustments with the engine
running.

• Never leave the machine unsupervised with the motor

unning. Turn off the motor. Ensure the cutting

r
attachment has stopped rotating.

• If any foreign object is hit or if vibrations occur stop the

machine immediately
the spark plug. Check that the machine is not
damaged. Repair any damage.

ays walk with the lawn mower.

. Disconnect the HT lead from

Basic working techniques

• Always cut with a sharp blade for optimal results. A

dull blade gives an uneven cut and the grass becomes
yellow on the surface of the cut.

• Never mow more than 1/3 of the length of the grass.

This especially applies dur
with the cutting height set high. Then check the result
and lower to an appropriate height. If the grass is
really long, drive slowly and mow twice if necessary.

• Cut in different directions each time in order to avoid

ipes in the lawn.

str

ing dry periods. Mow first

Transport and storage

• Secure the equipment during transportation in order

to avoid transport damage and accidents.

• Store the equipment in a lockable area so that it is out

of reach of children and unauthorized persons.

• Store the machine and its equipment in a dry and frost

proof place.

• For transport and storage of fuel, see the section

"Fuel handling".

English – 11

OPERATING

Starting and stopping

Before starting

WARNING! Please read the operator’s
manual carefully and make sure you

!

understand the instructions before using
the machine.

Wear personal protective equipment. See
instructions under the ”Personal
protective equipment” heading.

• Keep people and animals well away from the working
area.

• Perform daily maintenance. See instructions in the
section "Maintenance".

• Ensure the ignition lead sits correctly on the spark
plug.

Starting

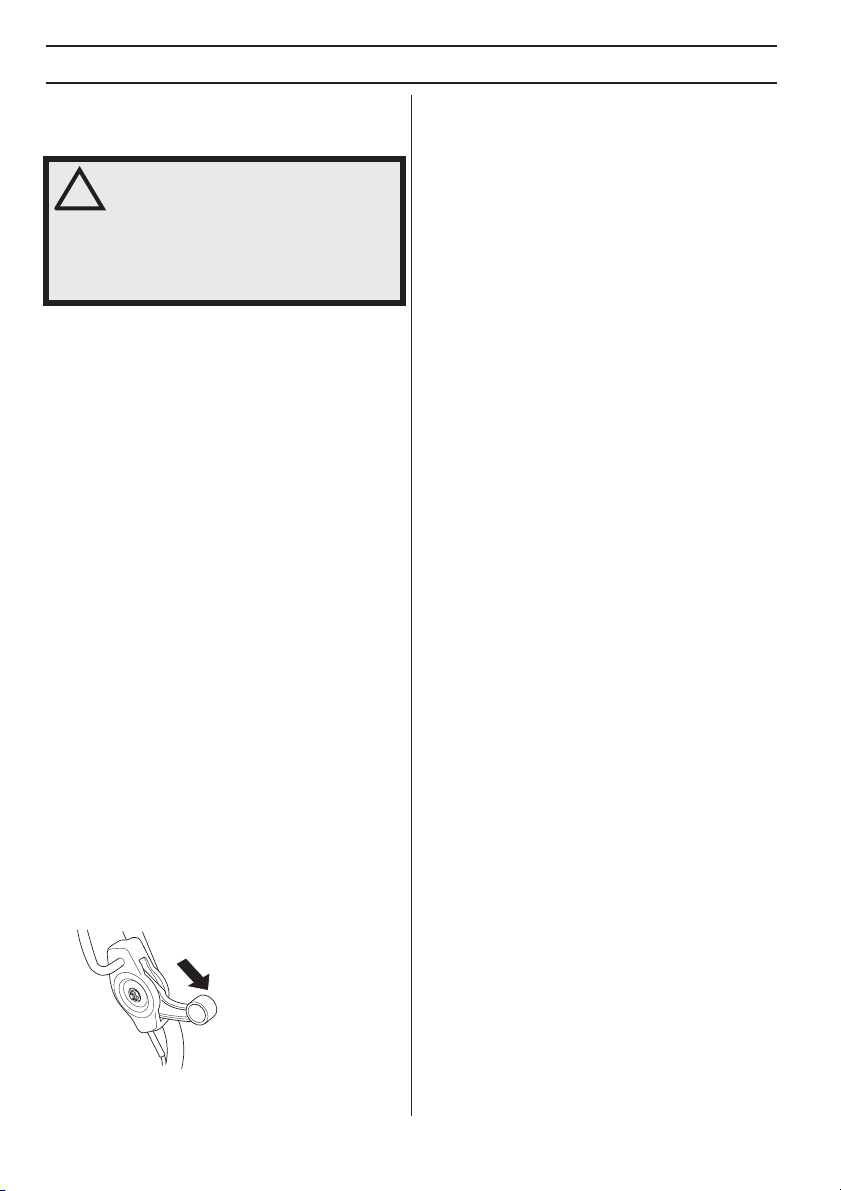

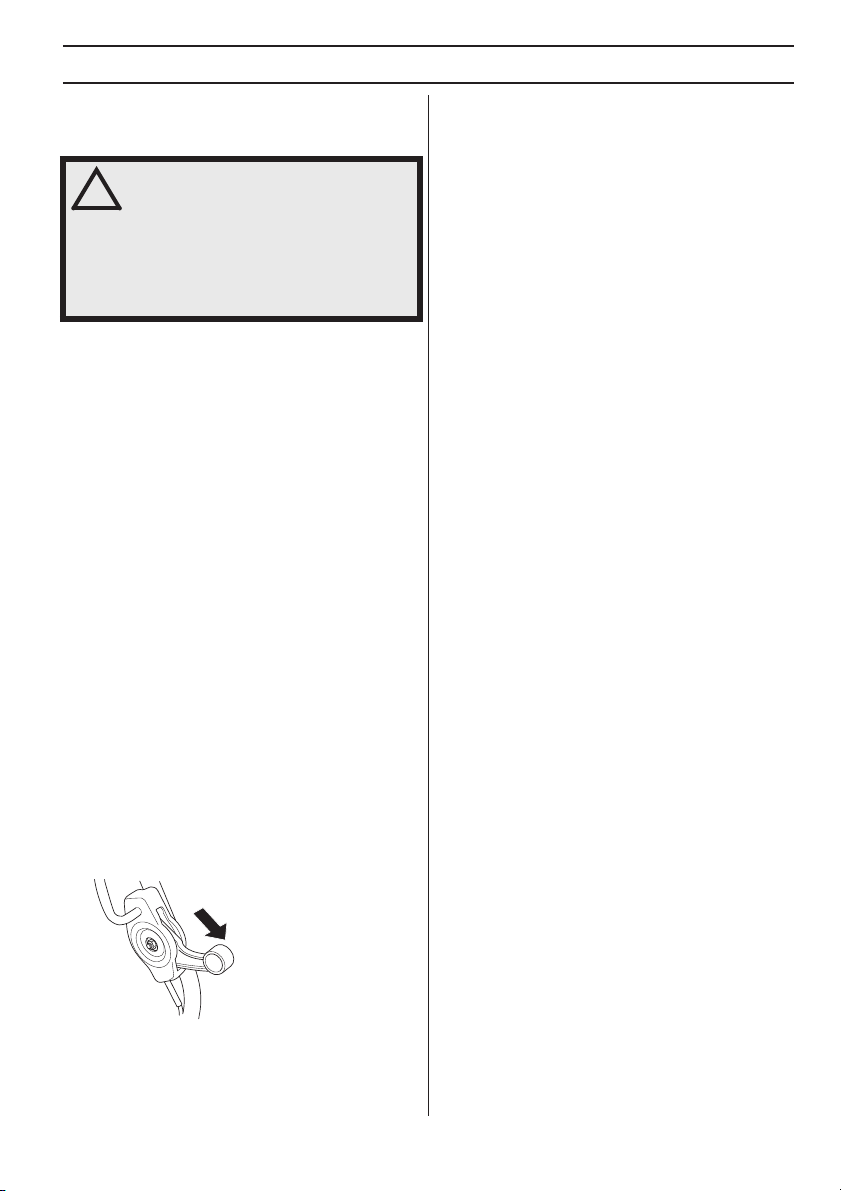

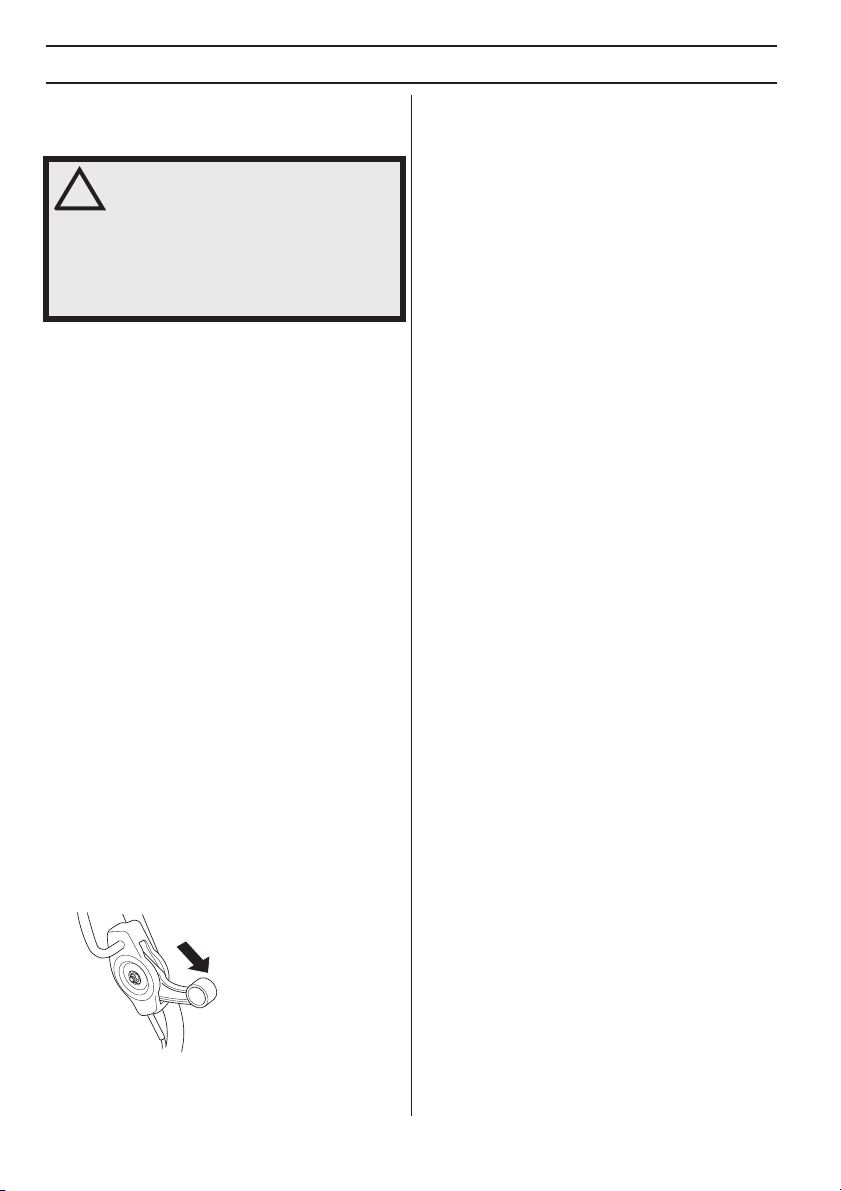

• The engine brake handle must be held against the
handlebar when the engine is started.

• Position yourself behind the machine.

• Grip the starter handle, slowly pull out the cord with
your right hand until you feel some resistance (the
starter pawls grip). Pull with force to start the engine.
Never twist the starter cord around your hand.

Cobra SE

• The engine brake handle must be held against the
handlebar when the engine is started.

• Turn the ignition key clockwise and keep it in this
position until the engine starts.

• At the first start-up, the battery might be insufficiently
charged. If this is the case, use the starter cord to start
the engine as per instructions below. Then charge the
battery using the battery charger supplied. See
instructions in the section "Maintenance".

Drive

• To engage the drive, push the clutch lever forwards.

Stopping

• Stop the engine by releasing the engine brake handle.
The drive is also disengaged when you release the
brake handle.

• By releasing the brake lever a bit only the drive will be
disengaged.

12 – English

MAINTENANCE

General

WARNING! The user must only carry out
the maintenance and service work

!

described in this Operator's Manual.
More extensive work must be carried out
by an authorized service workshop.

Prevent unintentional starting by
removing the ignition cable from the
spark plug.

The life span of the machine can be
reduced and the risk of accidents can
increase if machine maintenance is not
carried out correctly and if service and/or
repairs are not carried out professionally.
If you need further information please
contact your nearest service workshop.

• Let your Klippo dealer regularly check the machine
and make essential adjustments and repairs.

• Always use genuine accessories.

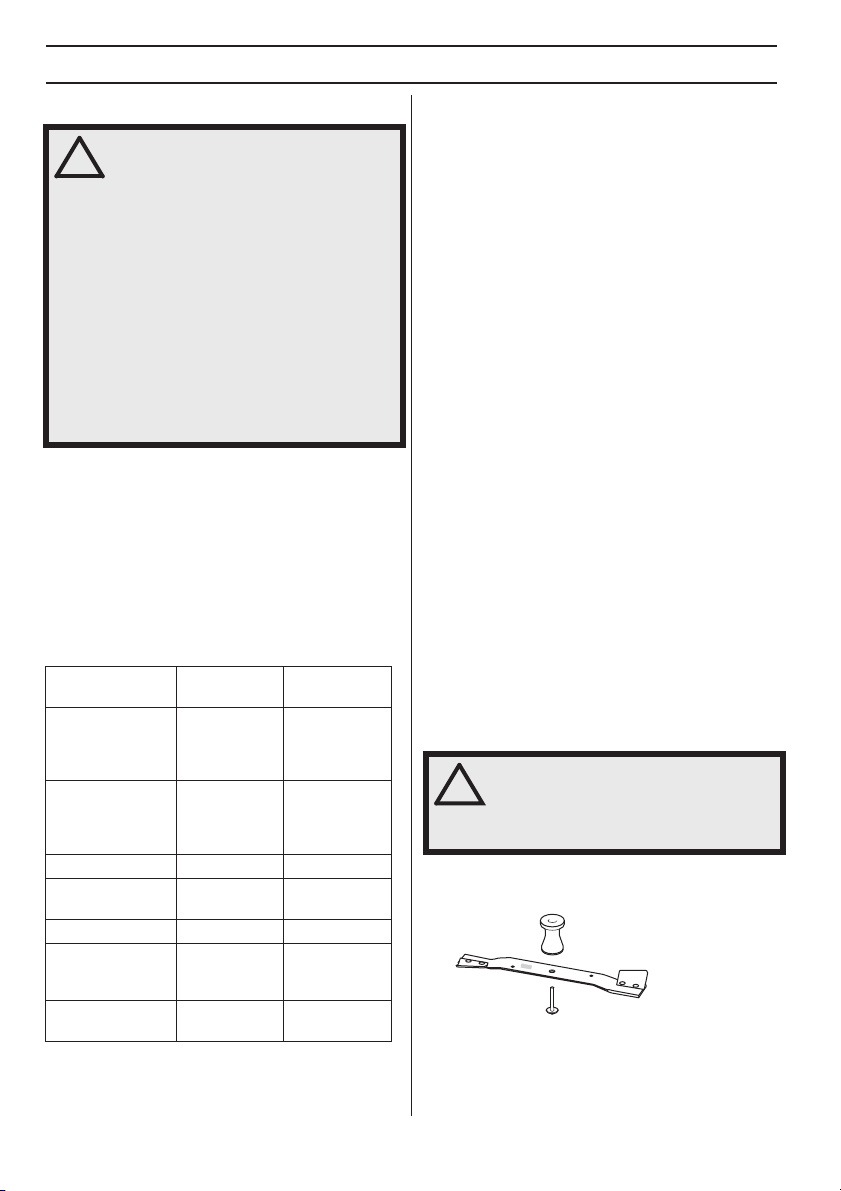

Maintenance schedule

In the maintenance schedule you can see which parts of
your machine that require maintenance, and with which
intervals it should take place. The intervals are calculated
based on daily use of the machine, and may differ
depending on the rate of usage.

Daily
maintenance

General inspection Spark plug

External cleaning

Oil level Muffler* Air filter
Cutting equipment Oil change
Battery Oil filter
Cutting cover and

protective cover*
Engine brake

handle*

*See instructions in the section "Machine’s safety
equipment".

Weekly
maintenance

Vibration
damping
system*

Monthly
maintenance

Replacing and
adjusting the V­belt

Replacing and
adjusting the
centre belt

Fuel system

General inspection

• Check that nuts and screws are tight.

External cleaning

• Brush leaves, grass and the like off of the lawn mower.

• Do not use a high pressure washer to clean the
machine.

• Never flush water directly on the engine.

• Clean the air intake on the starter. Check the starter
and starter cord.

• When cleaning under the cutting deck, turn the
machine with the spark plug upwards. Empty the fuel
tank.

Oil level

The lawn mower should stand on flat ground when you
check the oil level. Check the oil level with the dipstick on
the oil filler cap.

• Remove the oil cap and wipe the dipstick clean.

• Put the dipstick back in. The oil filler cap must be
completely screwed down to give a correct picture of
the oil level.

• If the oil level is low, fill using engine oil up to the upper
level on the dipstick.

Cutting equipment

• Check the cutting attachment for damage or cracks. A
damaged cutting attachment should always be
replaced.

• Always ensure the cutter is well ground and balanced
correctly.

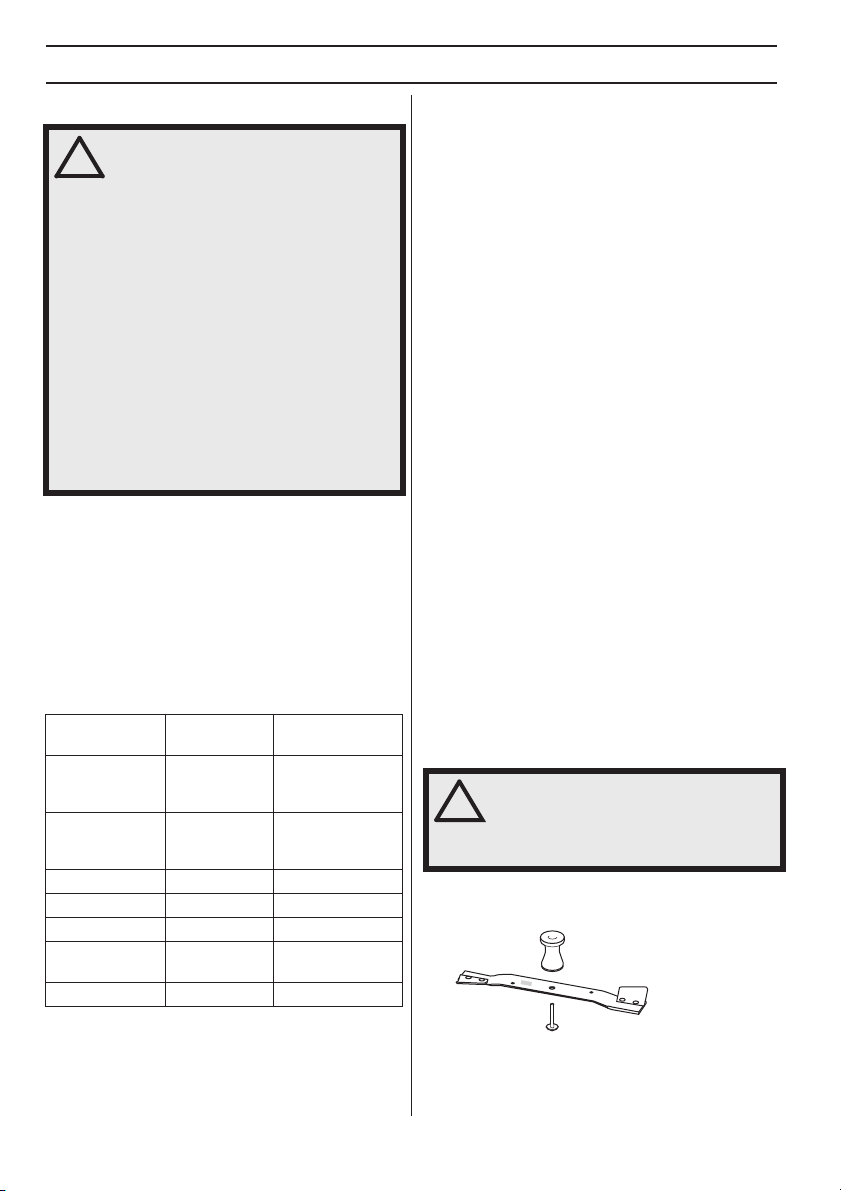

Replacing the blades

WARNING! Always wear heavy-duty
gloves when servicing and maintaining

!

the cutting equipment. The cutters are
very sharp and cuts can occur very
easily.

Dismantling

• Unscrew the bolt holding the cutter.

• Remove the old blade. Make sure the blade bracket is
free of damage. Also check that the cutter bolt is
undamaged and that the engine shaft is not bent.

English – 13

MAINTENANCE

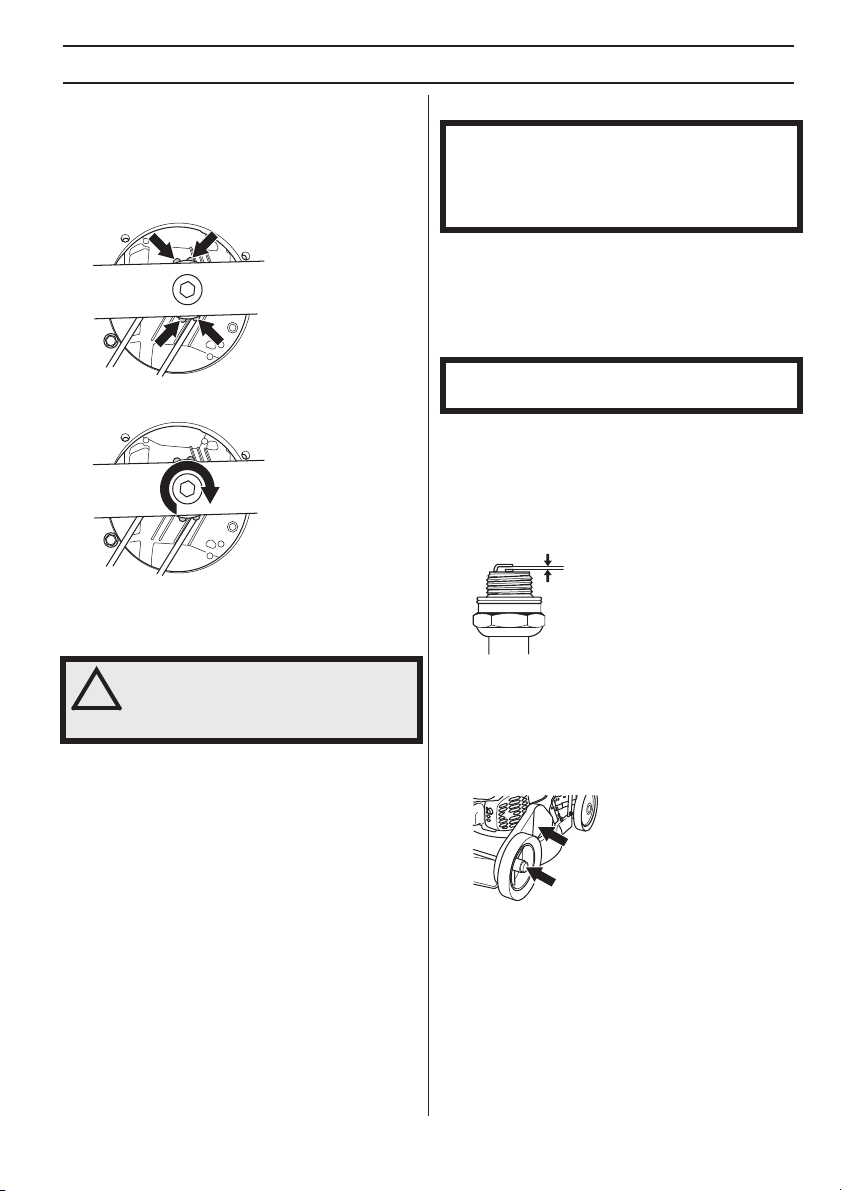

Assembly

• Place the cutter with the friction washer against the
cutter bracket. Make sure the cutter centres correctly
on the shaft. To avoid vibrations, place the mower
cutter so that the cutter bracket marking can be seen
on the sides of the cutter.

• Fit the washer and tighten the bolt correctly. The bolt
should be tightened with a torque of 45-60 Nm.

• Pull the blade around by hand and make sure it
rotates freely. Test run the machine.

Battery (Cobra SE)

• Connect the battery cable to the charger, then
connect the charger to a wall socket (220 V, 50 Hz).

Spark plug

NOTICE! Always use the recommended spark plug
type! Use of the wrong spark plug can damage the
piston/cylinder.

• If the machine is low on power, difficult to start or runs
poorly at idle speed: always check the spark plug first
before taking other steps.

• If the spark plug is dirty, clean it and check that the
electrode gap is 0.5 mm. Replace if necessary.

Replacing and adjusting the V-belt

• Remove the protective cover by unscrewing the
screws. Remove the hubcap on the front wheel by the
gearbox, prize carefully with a screwdriver.

CAUTION! An exhausted battery must
not be disposed of as household

!

garbage! Leave it at your nearest service
agent or collection point.

The battery is a totally enclosed 12 volt lead battery that
usually does not require maintenance. The battery is
charged during mowing.

If the engine refuses to start repeatedly, the battery could
become discharged. If that is the case, start the machine
manually using the starter cord. A completely discharged
battery can be recharged using the battery charger
supplied.

• Check all cables and connections. Never use the
machine if any cable or plug is damaged, but hand it
in to an authorized service workshop for repair.

Charging the battery

NOTICE! The battery might need recharging once or
twice during mowing season and should always be
charged prior to winter storage.

Do not charge at temperatures below +5° C.

• Disassemble the cable contact at the battery.

14 – English

• Loosen the carriage bolt and remove the wheel.

• Remove the belt.

• Fit the new belt and make sure it fits correctly by the
ball-bearing before adjusting the belt.

• Adjust the belt by moving the ball-bearing up or down.

• A new belt stretches and becomes longer, so adjust
the belt again after a few hours of operation.

• Fasten the wheel and the belt cover and test run the
machine.

MAINTENANCE

Replacing and adjusting the
centre belt

The centre belt runs between the engine shaft and the
gearbox.

Adjusting the centre belt

• Unscrew the adjuster screws a few turns.

• Adjust the belt by moving the gear forwards or
backwards.

• The belt should be stretched so that it can move
10mm in the centre. That corresponds to a pull of
approx. 3 kg. Use a fishing scale to check.

• Tighten the adjustment screws properly.

• Check the drive operation, as adjustment of the gear
affects the belt tension in the gearbox.

Replacing the centre belt

• Remove the cutter.

• Loosen the adjustment screws.

• Replace the belt with a new one and tighten the
adjustment screws a little.

• Adjust the centre belt. See instructions under the
heading "Adjusting the centre belt".

• Assemble the blade.

Air filter

• Remove the air filter cover and take out the filter.

• Clean the filter by knocking the filter against a flat
surface. Never use solvent with petroleum, for
example, kerosene, or compressed air to clean the
filter.

• An air filter that has been in use for a long time cannot
be cleaned completely. The filter must therefore be
replaced with a new one at regular intervals. A

damaged air filter must always be replaced.

• When reassembling, make sure that the filter
completely seals against the filter holder.

Oil change

• Empty the fuel tank.

• Unscrew the oil filler cap.

• Place a suitable vessel to collect the oil in.

• Drain the oil by tipping the engine so that the oil runs
out through the filler pipe. Ask where you can dispose
of surplus engine oil at your local petrol station.

• Fill with new engine oil of a good quality. See
instructions in the section "Technical data".

Oil filter (Pro Cobra S)

WARNING! The oil filter gets very hot
during and after use. Always wear heavy-

!

duty work gloves when dismantling the
oil filter.

• Unscrew the oil filler cap.

• Place a suitable vessel to collect the oil in.

• Drain the oil by tipping the engine so that the oil runs
out through the filler pipe. Ask where you can dispose
of surplus engine oil at your local petrol station.

• Unscrew the oil filter. Ask at your local petrol station
where you can dispose of the used oil filter.

• Lightly lubricate the rubber seal on the new oil filter
using new oil.

• Screw the oil filter back. When the gasket touches the
fixing, tighten 1/2 to 3/4 turn.

• Fill with new engine oil of a good quality. See
instructions in the section "Technical data".

• Start the engine. Check for leaks while the engine is
heating up.

• Stop the engine. Check oil level and top up if
necessary.

Fuel system

• Check that the fuel cap and its seal are not damaged.

• Check the fuel hose. Replace if necessary.

Recycling

This machine has the prerequisites to last for many years.
This minimizes the machine's environmental impact.
Perform service and maintenance according to the
instructions in this manual. This way the engine will last
longer and the hazardous emissions are minimized.

When the machine is worn out it should be disposed of for
recycling, either to the dealer or directly to Klippo. The
machine is dismantled and the parts are divided up in
different materials for recycling. Most parts of this
machine are recyclable.

English – 15

TECHNICAL DATA

Technical data

Cobra S Cobra SE Pro Cobra S

Engine

Engine manufacturer Briggs & Stratton Briggs & Stratton Briggs & Stratton
Cylinder displacement, cm
Speed, rpm 2900 2900 2900
Nominal engine output, kW (see note 1) 2,6 2,6 3,1

Ignition system

Spark plug Champion BS19LM Champion BS19LM Champion RC12YC
Electrode gap, mm 0,5 0,5 0,5

Fuel and lubrication system

Fuel tank capacity, litre 1,0 1,0 1,1
Oil tank capacity, litre 0,6 0,6 0,6
Engine oil SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30

Weight

Machine with empty tanks, kg 39 42 44

Noise emissions (see note 2)

Sound power level, measured dB (A) 94 94 95
Sound power level, guaranteed L

Sound levels (see note 3)

Sound pressure level at the operators ear,
dB(A)

Vibration levels, a

Handle, m/s

Cutting system

Cutting height, mm 25-55 25-55 25-55
Cutting width, cm 48 48 48
Cutter Cobra Cobra Cobra
Bagger capacity, litre 65 65

Note 1: The power rating of the engine indicated is the average net output (at specified rpm) of a typical production
engine for the engine model measured to SAE standard J1349/ISO1585. Mass production engines may differ from this
value. Actual power output for the engine installed on the final machine will depend on the operating speed,
environmental conditions and other values.

Note 2: Noise emissions in the environment measured as sound power (L
EC.

Note 3: Noise pressure level according to EN 836. Reported data for noise pressure level has a typical statistical
dispersion (standard deviation) of 1.2 dB(A).

Note 4: Vibration level according to EN 836. Repor ted data for vibration level has a typical statistical dispersion (standard
deviation) of 0.2 m/s

2

(see note 4)

hveq

2

.

3

dB (A) 95 95 96

WA

161 161 190

82 82 83

5,5 5,5 2,5

) in conformity with EC directive 2000/14/

WA

65

16 – English

TECHNICAL DATA

EC Declaration of Conformity

(Applies to Europe only)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], declares under sole responsibility that the lawn

mowers Klippo Cobra S, Cobra SE, Pro Cobra S from the serial numbers 13XXXXXXX and onwards comply with the
requirements of the COUNCIL’S DIRECTIVE:

• of May 17, 2006 ”relating to machinery” 2006/42/EC

• of December 15, 2004 ”relating to electromagnetic compatibility” 2004/108/EC.

• of May 8, 2000 ”relating to the noise emissions in the environment” 2000/14/EC.
For information relating to noise emissions, see the Technical data chapter.
The following standards have been applied: EN 836, ISO 11094, EN 55012.
Notified body: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, has issued reports

regarding the assessment of conformity according to annex VI of the COUNCIL’S DIRECTIVE of May 8, 2000 ”relating
to the noise emissions in the environment” 2000/14/EC.

Huskvarna January 11, 2013

Bengt Ahlund, Development manager
(Authorized representative for Husqvarna AB and responsible for technical documentation.)

English – 17

EXPLICATION DES SYMBOLES

Symboles sur la machine:

AVERTISSEMENT! La machine
utilisée de manière imprudente ou
inadéquate peut devenir un outil
dangereux, pouvant causer des
blessures graves voire mortelles à
l’utilisateur et aux autres personnes
présentes.

Lire attentivement et bien assimiler le
manuel d’utilisation avant d’utiliser la
machine.

Attention: projections et ricochets.

Veiller à ce qu’aucune personne non
autorisée ne se trouve dans la zone
la travail.

Évitez un démarrage accidentel en
retirant le câble d'allumage de la
bougie.

Attention au couteau en rotation.
Attention aux pieds et aux mains.

Explication des niveaux
d'avertissement

Il existe trois niveaux d'avertissement.

AVERTISSEMENT!

AVERTISSEMENT! Symbole utilisé en
cas de risque de blessures très graves

!

ou de mort pour l'utilisateur ou de
dommages pour les environs si les
instructions du manuel ne sont pas
suivies.

REMARQUE !

REMARQUE ! Symbole utilisé en cas de
risque de blessures pour l'utilisateur ou

!

de dommages pour les environs si les
instructions du manuel ne sont pas
suivies.

ATTENTION !

ATTENTION ! Symbole utilisé en cas de risque de
dommages pour les matériaux ou la machine si les
instructions du manuel ne sont pas suivies.

Veiller à ce que ni les mains ni les
pieds ne soient en contact avec
l’équipement de coupe quand le
moteur tourne.

Ce produit est conforme aux
directives CE en vigueur.

Émissions sonores dans
l’environnement selon la directive de la
Communauté européenne. Les
émissions de la machine sont
indiquées au chapitre Caractéristiques
techniques et sur les autocollants.

18 – French

SOMMAIRE

Sommaire

EXPLICATION DES SYMBOLES

Symboles sur la machine: .................................... 18

Explication des niveaux d'avertissement .............. 18

SOMMAIRE

Sommaire ............................................................. 19

PRÉSENTATION

Cher client, ........................................................... 20

Fonctions .............................................................. 20

PRÉSENTATION

Quels sont les composants de la tondeuse ? ....... 21

ÉQUIPEMENT DE SÉCURITÉ DE LA MACHINE

Généralités ........................................................... 22

MONTAGE ET RÉGLAGES

Généralités ........................................................... 23

Poignée ................................................................ 23

Hauteur de coupe ................................................. 23

Collecteur ............................................................. 23

Pièce de broyage .................................................. 24

Remplissage d’huile ............................................. 24

MANIPULATION DU CARBURANT

Généralités ........................................................... 25

Carburant .............................................................. 25

Remplissage de carburant .................................... 25

Transport et rangement ........................................ 25

COMMANDE

Équipement de protection personnelle ................. 26

Instructions générales de sécurité ........................ 26

Techniques de travail de base .............................. 27

Transport et rangement ........................................ 27

Démarrage et arrêt ............................................... 28

ENTRETIEN

Généralités ........................................................... 29

Schéma d’entretien .............................................. 29

Inspection générale .............................................. 29

Nettoyage extérieur .............................................. 29

Niveau d’huile ....................................................... 29

Équipement de coupe .......................................... 29

Batterie ................................................................. 30

Bougie .................................................................. 30

Remplacement et réglage de la courroie
tr

apézoïdale .......................................................... 30

Remplacement et réglage de la courroie
inter

médiaire. ........................................................ 31

Filtre à air ............................................................. 31

Changement d'huile .............................................. 31

Filtre à huile .......................................................... 32

Système de carburant .......................................... 32

Recyclage ............................................................. 32

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques ................................. 33

Déclaration CE de conformité ............................... 34

French – 19

PRÉSENTATION

Cher client,

Merci d’avoir choisi une machine Klippo® !
Nous espérons que cette machine vous donnera toute

satisf

action et qu’elle vous accompagnera pendant de
longues années. L’achat de l’un des nos produits garantit
une assistance professionnelle pour l’entretien et les
réparations. Si la machine n’a pas été achetée chez l’un
de nos revendeurs autorisés, demandez l’adresse de
l’atelier d’entretien le plus proche.

Ce mode d’emploi est précieux. En suivant les

uctions qu’il contient (utilisation, révision, entretien,

instr
etc.), il est possible d’allonger considérablement la durée
de vie de la machine et d’augmenter sa valeur sur le
marché de l’occasion. En cas de vente de la machine, ne
pas oublier de remettre le manuel d’utilisation au nouveau
propriétaire.

La qualité suédoise

Klippo est une entreprise suédoise riche d'une longue
tradition. L'entreprise fut créée en 1954 à Malmö, en
Suède, par Karl Dahlman, et s'est depuis développée
dans la fabrication et la commercialisation de tondeuses.
Dès 1954, les bases de l'importance accordée à la qualité
et à l'esprit d'innovation qui ont permis à Klippo de
développer certaines des meilleurs tondeuses et produits
de jardinage de Suède étaient déjà solides.

Les produits Klippo sont destinés à la fois aux

essionnels et aux particuliers. Aujourd'hui, la marque

prof
Klippo est disponible dans 20 pays d'Europe, la région
nordique étant le plus grand marché.

Droit de réserve du fabricant

Toutes les informations et toutes les données indiquées
dans ce manuel d'utilisation étaient valables à la date à
laquelle ce manuel a été porté à l'impression.

Klippo travaille continuellement au développement de ses
produits et se réser
la conception et l’aspect sans préavis.

ve le droit d’en modifier, entre autres,

Fonctions

Les produits Klippo se distinguent par des valeurs telles
que la haute performance, la fiabilité, la technologie
innovante, les solutions techniques de pointe et les
considérations environnementales.

Certaines des caractéristiques uniques de votre produit

ites ci-dessous.

sont décr

Broyage

Système de découpe efficace qui déchiquète finement
l'herbe et la disperse dans la pelouse Peut remplacer un
ensacheur.

Entraînement de roue avant

Lorsque la poignée est enfoncée, les roues
d'entraînement se soulèvent et quittent la pelouse,
permettant de travailler facilement avec la machine.

Poignée anti-vibrations

(Pro Cobra S)
Poignées anti-vibrations pour éviter des blessures liées

aux vibr

ations chez les personnes tondant souvent et

longtemps.

Large ensacheur

Un ensacheur plus grand implique moins de vidages, ce
qui facilite votre travail et vous fait gagner du temps.

20 – French

PRÉSENTATION

Quels sont les composants de la tondeuse ?

1 Étrier du frein moteur
2 Commande d'embrayage
3 Poignée supérieure
4 Collecteur
5 Commande de la hauteur de coupe
6 Nettoyeur de roues
7 Poignée, hauteur de la poignée
8 Jauge/remplissage d'huile
9 Filtre à huile
10 Silencieux
11 Carter de coupe
12 Carter
13 Protection latérale

14 Filtre à air
15 Bougie
16 Poignée de lanceur
17 Réservoir d’essence
18 Poignée inférieure
19 Poignée du réglage de l’angle
20 Support, poignée de lanceur
21 Fixation de couteau
22 Boulon de couteau
23 Couteau
24 Pièce de broyage
25 Manuel d’utilisation

French – 21

ÉQUIPEMENT DE SÉCURITÉ DE LA MACHINE

Généralités

Ce chapitre présente les équipements de sécurité de la
machine, leur fonction, comment les utiliser et les
maintenir en bon état.

AVERTISSEMENT! Ne jamais utiliser une
machine dont les équipements de

!

sécurité sont défectueux. Si les
contrôles ne donnent pas de résultat
positif, confier la machine à un atelier
spécialisé.

Évitez un démarrage accidentel en
retirant le câble d'allumage de la bougie.

Carter de coupe

• Le carter de coupe est conçu pour réduire les

vibrations et minimiser le risque de coupures.

Contrôle du carter de coupe

• Contrôler que le carter de coupe est intact et sans

défaut visible (fissure ou autre).

Carter

• Le carter de protection est conçu pour minimiser le

risque de blessures par écrasement et pour rattraper
une courroie d'entraînement brisée.

Vérification du carter

• Contrôler que le carter de protection est intact et

correctement vissé.

Système anti-vibrations

AVERTISSEMENT! Une exposition
excessive aux vibrations peut entraîner

!

des troubles circulatoires ou nerveux
chez les personnes sujettes à des
troubles cardio-vasculaires. Consultez
un médecin en cas de symptômes liés à
une exposition excessive aux vibrations.
De tels symptômes peuvent être:
engourdissement, perte de sensibilité,
chatouillements, picotements, douleur,
faiblesse musculaire, décoloration ou
modification épidermique. Ces
symptômes affectent généralement les
doigts, les mains ou les poignets. Ces
symptômes peuvent être accentués par
le froid.

• La machine est équipée d’un système anti-vibrations
conçu pour assurer une utilisation aussi confortable
que possible.

• Le tube en acier du système de poignée et le carter
de coupe sont construits pour minimiser les vibrations
en provenance du moteur.

• Pro Cobra S Ce modèle dispose également de 4
amortisseurs montés sur la poignée pour réduire
davantage les vibrations.

Étrier du frein moteur

• L'étrier du frein moteur est conçu pour arrêter le
moteur. Lorsque l'étrier du frein moteur est relâché, le
moteur doit s'arrêter.

Vérification de la poignée de freinage du moteur

• Donner les pleins gaz et relâcher ensuite l’arceau de
freinage. Le moteur doit s’arrêter et l’entraînement
doit être déconnecté. Le frein moteur doit toujours
être réglé de manière à ce que le moteur s’arrête dans
les 3 secondes.

22 – French

Vérification du système anti-vibrations

• S'assurer que les poignées et les blocs anti-vibrants
ne sont pas endommagés.

Silencieux

AVERTISSEMENT! N'utilisez jamais une
machine sans silencieux ou avec un

!

silencieux défectueux. Si le silencieux est
défectueux, le niveau sonore et le risque
d’incendie augmentent considérablement.
Veillez à disposer des outils nécessaires à
l’extinction d’un feu.

Un silencieux devient très chaud en cours
d’utilisation et le reste après l’arrêt. Cela
est également vrai pour le régime au
ralenti. Soyez très attentif aux risques
d’incendie, surtout quand vous manipulez
des gaz et/ou des substances
inflammables.

• Le silencieux est conçu pour réduire au maximum le
niveau sonore et détourner les gaz d’échappement
loin de l’utilisateur.

Contrôle du silencieux

• Contrôler régulièrement que le silencieux est entier et
qu’il est attaché correctement.

MONTAGE ET RÉGLAGES

Généralités

IMPORTANT! Évitez un démarrage
accidentel en retirant le câble d'allumage

!

de la bougie.

Poignée

Montage

Poignée inférieure

• Installez la poignée inférieure sur la machine avec les
écrous.

Hauteur de la poignée

• Déplacez avec une main la poignée de réglage de la
hauteur de la poignée vers l'avant et tenez la poignée
avec l'autre main. Réglez la hauteur.

Relâchez la poignée de réglage de la hauteur de la
poignée et vérifiez que la poignée est correctement
positionnée et bien sécurisée.

Hauteur de coupe

ATTENTION ! Ne pas régler la hauteur de coupe trop
bas afin que la machine ne se cogne contre le sol en cas
d'irrégularités de terrain.

Poignée supérieure

• Assemblez la poignée supérieure à l'aide de l'écrou
de poignée sur la tôle-guide. Ne pas oublier la
rondelle entre la plaque et l’écrou de la poignée. Le
montage ne nécessite aucun outil.

• Attachez les câbles à la poignée avec les colliers de
serrage fournis.

Paramètres

• Si besoin est, la poignée peut être tournée
latéralement à l'aide de son articulation. La poignée
peut être réglée sur diverses positions pour obtenir la
meilleure position de conduite, par exemple pour la
coupe le long de haies ou de murs.

Déplacez le levier vers l'arrière pour augmenter la
hauteur de coupe et vers l'avant pour la diminuer.

Collecteur

• Positionnez le sac collecteur.

• Placez le bas de l'ensacheur dans la porte de
vidange. Attachez les crochets aux vis sorties.

French – 23

MONTAGE ET RÉGLAGES

Pièce de broyage

• Vissez le volant et débloquez-le pour monter/
démonter la pièce de broyage.

Remplissage d’huile

• Le réservoir d'huile est vide lors de la livraison.
Remplir d’huile lentement. Voir au chapitre Entretien.
L’huile moteur doit être remplacée pour la première
fois après 5 heures d’utilisation.

24 – French

MANIPULATION DU CARBURANT

!

Généralités

AVERTISSEMENT! Faire tourner un
moteur dans un local fermé ou mal aéré

!

peut causer la mort par asphyxie ou
empoisonnement au monoxyde de
carbone.

Le carburant et les vapeurs de carburant
sont très inflammables et peuvent causer
des blessures graves en cas d’inhalation
ou de contact avec la peau. Il convient
donc d’observer la plus grande prudence
lors de la manipulation du carburant et
de veiller à disposer d’une bonne
aération.

Les gaz d’échappement du moteur sont
très chauds et peuvent contenir des
étincelles pouvant provoquer un
incendie. Par conséquent, ne jamais
démarrer la machine dans un local clos
ou à proximité de matériaux
inflammables!

Ne fumez jamais ni ne placez d’objet
chaud à proximité du carburant.

Carburant

ATTENTION ! La machine est équipée d’un moteur à
quatre temps. Veiller à ce que le réservoir d'huile
contienne toujours suffisamment d'huile.

Essence

• Utiliser une essence de qualité, avec ou sans plomb.

• Le taux d’octane minimum recommandé est de 90
(R

ON). Si l’on fait tourner le moteur avec une essence
d’un taux d’octane inférieur à 90, un cognement
risque de se produire, résultant en une augmentation
de la température du moteur pouvant causer de
graves avaries du moteur.

• Choisissez de l’essence écologique (alkylat) si vous
ez vous en procurer.

pouv

Huile moteur

ATTENTION ! Contrôler le niveau d'huile avec de
démarrer la tondeuse. Un niveau d'huile trop bas risque
de causer de graves avaries du moteur.

• Voir les instructions au chapitre « Entretien ».

• L’huile moteur doit être remplacée pour la première

f

ois après 5 heures d’utilisation. Consulter les
caractéristiques techniques pour obtenir des
recommandations sur le type d’huile qu’il convient
d’utiliser. Ne jamais utiliser d’huile pour moteurs à
deux temps.

Remplissage de carburant

AVERTISSEMENT! Arrêter le moteur et le
laisser refroidir pendant quelques
minutes avant de faire le plein. Le moteur
doit être éteint et le bouton d'arrêt en
position STOP.

Toujours utiliser un bidon d'essence
pour éviter tout déversement accidentel.

Ouvrir le bouchon du réservoir lentement
pour laisser baisser la surpression
pouvant régner dans le réservoir.

Nettoyez le pourtour du bouchon de
réservoir.

Serrer soigneusement le bouchon du
réservoir après le remplissage. Toute
négligence peut entraîner le départ d'un
incendie.

Avant de mettre la machine en marche, la
déplacer à au moins 3 mètres de l’endroit
où a été fait le plein.

Ne jamais démarrer la machine:

• Si du carburant ou de l'huile moteur ont été répandus
sur la machine. Essuyer soigneusement toutes les
éclaboussures et laisser les restes d'essence
s'évaporer.

• Si vous avez renversé du carburant sur vous ou sur

os vêtements, changez de vêtements. Lavez les

v
parties du corps qui ont été en contact avec le
carburant. Utilisez de l’eau et du savon.

• S’il y a fuite de carburant. Vérifier régulièrement que
le bouchon du réser
fuient pas.

voir et la conduite de carburant ne

Transport et rangement

• Transporter et ranger la machine et le carburant de
façon à éviter que toute fuite ou émanation éventuelle
entre en contact avec une flamme vive ou une
étincelle: machine électrique, moteur électrique,
contact/interrupteur électrique ou chaudière.

• Lors du stockage et du transport de carburant,
toujours utiliser un récipient homologué et conçu à cet

et.

eff

Remisage prolongé

• Lors des remisages de la machine, vider le réservoir
de carburant. S’informer auprès d’une station-service
comment se débarrasser du carburant résiduel.

French – 25

COMMANDE

!

!

Équipement de protection personnelle

Un équipement de protection personnelle homologué doit
impérativement être utilisé lors de tout travail avec la
machine. L’équipement de protection personnelle
n’élimine pas les risques mais réduit la gravité des
blessures en cas d’accident. Demander conseil au
concessionnaire afin de choisir un équipement adéquat.

Toujours utiliser:

• Bottes ou chaussures anti-dérapantes et stables.

• Des pantalons longs et robustes. Ne pas porter de
ts ou de sandales et ne pas marcher pieds nus.

shor

• Au besoin, utiliser des gants, par ex. lors du montage,

de l’inspection ou du netto
coupe.

yage de l’équipement de

Instructions générales de sécurité

Le présent chapitre décrit les consignes de sécurité de
base relatives à l’utilisation de la machine. Aucune de ces
informations ne peut remplacer l’expérience et le savoir­faire d’un professionnel.

• Lire attentivement et bien assimiler le manuel

d’utilisation a

• N’oubliez pas que l’opérateur est responsable des

accidents ou dangers aux tiers et à leurs biens.

• La machine doit rester propre. Les signes et

autocollants doivent être parfaitement lisibles.

Utilisez toujours votre bon sens

Il est impossible de mentionner toutes les situations
auxquelles vous pouvez être confronté. Soyez toujours
vigilant et utilisez l’appareil avec bon sens. Si vous êtes
confronté à une situation où vous pensez ne pas être en
sécurité, arrêtez immédiatement et consultez un
spécialiste. Veillez contacter votre revendeur, votre atelier
de réparation ou un utilisateur expérimenté. Il convient
d’éviter tous les travaux pour lesquels vous ne vous
sentez pas suffisamment qualifié !

!

vant d’utiliser la machine.

AVERTISSEMENT! Cette machine génère
un champ électromagnétique en
fonctionnement. Ce champ peut dans
certaines circonstances perturber le
fonctionnement d’implants médicaux
actifs ou passifs. Pour réduire le risque
de blessures graves ou mortelles, les
personnes portant des implants
médicaux doivent consulter leur
médecin et le fabricant de leur implant
avant d’utiliser cette machine.

AVERTISSEMENT! La machine utilisée
de manière imprudente ou inadéquate
peut devenir un outil dangereux, pouvant
causer des blessures graves voire
mortelles à l’utilisateur et aux autres
personnes présentes.

Ne jamais permettre à des enfants ou à
des personnes ne possédant pas la
formation nécessaire d’utiliser ou
d’entretenir la machine.

La machine ne doit pas être utilisée par
des personnes aux facultés physiques et
mentales réduites ou par des personnes
incapables de manipuler la machine pour
des raisons de santé, sans la
surveillance d'une personne responsable
de leur sécurité.

Ne jamais laisser d’autres personnes
utiliser la machine sans s’être assuré au
préalable que ces personnes ont bien
compris le contenu du mode d’emploi.

N’utilisez jamais la machine si vous êtes
fatigué, avez bu de l’alcool ou pris des
médicaments susceptibles d’affecter
votre vue, votre jugement ou la maîtrise
de votre corps.

AVERTISSEMENT! Toute modification
non autorisée et/ou tout emploi
d’accessoires non homologués peuvent
provoquer des accidents graves voire
mortels pour l’utilisateur et les autres. Ne
jamais modifier sous aucun prétexte la
machine sans l’autorisation du fabricant.

Ne modifiez jamais cette machine de
façon à ce qu’elle ne soit plus conforme
au modèle d’origine et n’utilisez jamais
une machine qui semble avoir été
modifiée.

Ne jamais utiliser une machine qui n’est
pas en parfait état de marche. Appliquer
les instructions de maintenance et
d’entretien ainsi que les contrôles de
sécurité indiqués dans ce manuel
d’utilisation. Certaines mesures de
maintenance et d’entretien doivent être
confiées à un spécialiste dûment formé
et qualifié. Voir les instructions à la
section Maintenance.

N’utiliser que des accessoires et des
pièces d’origine.

26 – French

COMMANDE

Sécurité dans l'espace de travail

• Avant de commencer le travail, éliminer du gazon les
branches, cailloux, etc..

• Des objets venant frapper l'équipement de coupe
risquent d'être projetés et de causer des blessures
physiques et des dégâts matériels. Veillez à maintenir
les personnes et les animaux bien à distance.

• Ne pas travailler par mauvais temps: brouillard épais,
pluie diluvienne
Travailler par mauvais temps est fatiguant et peut
créer des conditions de travail dangereuses telles que
le verglas.

• Observez la zone environnante et assurez-vous
qu'aucun f
la machine.

• Faites attention aux racines, pierres, brindilles,

osses, fossés, etc. L’herbe haute peut dissimuler des

f
obstacles.

• La tonte de pentes peut être dangereuse. Ne pas
utiliser la tondeuse dans des pentes très accentuées
Ne pas utiliser la tondeuse dans une pente supérieure
à 15 degrés.

• Si le terrain est en pente, déterminer le parcours de
manière qu’il soit per
beaucoup moins fatiguant de marcher en travers
d’une pente, plutôt que de la descendre et de la
remonter constamment.

• Soyez prudent lorsque vous vous approchez de coins
cachés et d'objets qui pourr

Sécurité du travail

• Une tondeuse est uniquement destinée à la coupe du
gazon. Toute autre utilisation est interdite.

• Utiliser les équipements de protection personnelle.
Voir au chapitre Ӄquipement de protection
personnelle”.

• Ne pas démarrer la tondeuse si le couteau et tous les

ters ne sont pas montés. Sinon, le couteau risque

car
de se détacher et de provoquer des blessures
personnelles.

• Éviter de cogner le couteau contre des objets

angers (cailloux, racines, etc.). Ceci risque

étr
d'émousser le couteau et de tordre l'arbre du moteur.
Un arbre tordu entraîne un déséquilibre et de fortes
vibrations, ce qui à son tour risque d'entraîner le
détachement du couteau.

• L'étrier de frein ne doit jamais être fixé de façon

manente dans la poignée lorsque la machine est

per
en marche.

• Placer la tondeuse sur une surface solide et la
démarrer
en contact avec le sol ou un objet quelconque.

• Placez-vous toujours derrière la machine. Laissez
toutes les roues en contact a
deux mains sur la poignée de commande lors de la

, vent violent, grand froid, etc.

acteur ne risque d'affecter votre contrôle de

pendiculaire à la pente. Il est

aient vous boucher la vue.

. Vérifier que le couteau ne peut pas entrer

vec le sol et gardez les

tonte. Maintenez les mains et les pieds à distance des
lames en rotation.

• N'inclinez pas la machine lorsque le moteur tourne.
Ne jamais cour
marche. Toujours accompagner la tondeuse.

• Il convient d'être particulièrement attentif lorsque l'on
tire la machine v

• Ne jamais soulever la tondeuse ou la porter lorsque le
moteur est en marche. Avant de soulever la tondeuse,
arrêter le moteur et débrancher le câble d'allumage de
la bougie.

• Arrêter le moteur lors du déplacement sur du terrain
ne de
cailloux, galets, asphalte, etc.

• Ne jamais courir avec la machine lorsqu'elle est en
marche

• Arrêter le moteur avant de modifier la hauteur de
coupe. Ne jamais effectuer de réglages avec le
moteur en marche.

.

• Ne laissez jamais la machine sans surveillance avec
le moteur en marche
que l'équipement de coupe a cessé de tourner.

• Arrêter immédiatement la machine si elle bute sur un
objet ou si des vibr
le câble de la bougie. Vérifier que la machine n’a subi
aucun dommage. Réparer tout éventuel dommage.

ir avec la machine lorsqu'elle est en

ers soi au cours de la tonte.

vant pas être tondu. Par exemple gravier,

. Toujours accompagner la tondeuse.

. Arrêter le moteur. Assurez-vous

ations se produisent. Débrancher

Techniques de travail de base

• Utilisez toujours une lame acérée pour obtenir des
résultats de qualité optimale. Une lame non-acérée
donnera une coupe inégale et l'herbe jaunira à la
surface de la coupe.

• Ne jamais couper plus d’1/3 de la longueur de l’herbe.

• Tondez toujours dans différentes directions afin

aut tout particulièrement pendant les périodes

Cela v
sèches. Commencer par tondre avec une hauteur de
coupe élevée. Contrôler ensuite le résultat et abaisser
à une hauteur appropriée. Si l’herbe est
particulièrement haute, conduire lentement et, si
nécessaire, tondre deux fois.

d'éviter de f

aire des lignes dans la pelouse.

Transport et rangement

• Sécurisez l'équipement lors du transport afin d'éviter
tout dommage ou accident.

• Stockez l'équipement dans un endroit verrouillé afin
de le maintenir hors de portée des enfants et de toute
personne incompétente.

• Rangez la machine et ses équipements dans un
endroit sec et à l'abr

• Pour le transport et le remisage du carburant, voir la

ubrique « Manipulation du carburant ».

r

i du gel.

French – 27

COMMANDE

Démarrage et arrêt

Avant le démarrage

AVERTISSEMENT! Lire attentivement et
bien assimiler le manuel d’utilisation

!

avant d’utiliser la machine.

Utiliser les équipements de protection
personnelle. Voir au chapitre
”Équipement de protection personnelle”.

• Veiller à ce qu’aucune personne non autorisée ne se
trouve dans la zone la travail.

• Effectuez un entretien quotidien. Voir les instructions
au chapitre « Entretien ».

• S’assurer que le câble d’allumage est correctement
branché à la bougie.

Démarrage

• L'étrier du frein moteur doit être maintenu contre la
poignée lors du démarrage du moteur.

• Positionnez-vous derrière la machine.

• Saisir ensuite la poignée de démarrage de la main
droite et tirer lentement sur le lanceur jusqu’à ce
qu’une résistance se fasse sentir (les cliquets
d’entraînement grippent). Tirez avec force pour
démarrer le moteur. Ne jamais enrouler la corde du
lanceur autour de la main.

Cobra SE

• L'étrier du frein moteur doit être maintenu contre la
poignée lors du démarrage du moteur.

• Tournez la clé de contact dans le sens des aiguilles
d'une montre et maintenez-la dans cette position
jusqu'à ce que le moteur démarre.

• Il est possible que la batterie ne soit pas assez
chargée lors du premier démarrage. Dans ce cas,
utilisez la corde du lanceur pour démarrer le moteur
conformément aux instructions ci-dessous. Puis
chargez la batterie à l'aide du chargeur fourni. Voir les
instructions au chapitre « Entretien ».

Entraînement

• Pour utiliser l'entraînement, pousser le levier
d'embrayage vers l'avant.

Arrêt

• Relâcher l’étrier du frein moteur pour arrêter le
moteur. De plus, l'entraînement se coupe lorsque l'on
relâche l'anneau de frein.

• Pour débrayer l'entraînement, il suffit de relâcher
légèrement le levier de frein.

28 – French

ENTRETIEN

Généralités

AVERTISSEMENT! L’utilisateur ne peut
effectuer que les travaux d’entretien et

!

de révision décrits dans ce manuel
d’utilisation. Les mesures plus
importantes doivent être effectuées dans
un atelier d’entretien agréé.

Évitez un démarrage accidentel en
retirant le câble d'allumage de la bougie.

La durée de vie de la machine risque
d'être écourtée et le risque d'accidents
accru si la maintenance de la machine
n'est pas effectuée correctement et si les
mesures d'entretien et/ou de réparation
ne sont pas effectuées de manière
professionnelle. Pour obtenir de plus
amples informations, contacter l'atelier
de réparation le plus proche.

• Faites régulièrement contrôler la machine par votre
revendeur Klippo afin qu’il procède aux installations et
réparations adéquates.

• N’utiliser que des accessoires et des pièces d’origine.

Schéma d’entretien

Le calendrier de maintenance vous indique quelles
pièces de la machine nécessitent un entretien et à quelle
fréquence cet entretien doit avoir lieu. La fréquence est
calculée en fonction de l'utilisation quotidienne de la
machine, et peut varier en fonction du degré d'utilisation.

Entretien
quotidien

Inspection
générale

Nettoyage
extérieur

Niveau d'huile Silencieux* Filtre à air
Équipement de

coupe
Batterie Filtre à huile
Carter de coupe et

carter de
protection*

Étrier du frein
moteur*

*Voir instructions à la rubrique « Équipement de sécurité
de la machine ».

Entretien
hebdomadaire

Bougie

Système anti­vibrations*

Entretien
mensuel

Remplacement
et réglage de la
courroie
trapézoïdale

Remplacement
et réglage de la
courroie
intermédiaire.

Changement
d'huile

Système de
carburant

Inspection générale

• S’assurer que toutes les vis et tous les écrous sont
bien serrés.

Nettoyage extérieur

• Brosser la tondeuse pour retirer feuilles, herbe, etc.

• Ne pas utiliser de nettoyeur haute pression pour le
nettoyage de la machine.

• Ne jamais arroser le moteur d'eau.

• Nettoyer la prise d’air du lanceur. Contrôler le lanceur
et sa corde.

• Lors du nettoyage sous le carter de coupe, placer la
machine avec la bougie tournée vers le haut.
Vidanger le réservoir d’essence.

Niveau d’huile

Lors du contrôle du niveau d’huile, la tondeuse doit être
placée sur une surface plane. Contrôler le niveau d’huile
à l’aide de la jauge située sur le couvercle de remplissage
d’huile.

• Retirez le couvercle du réservoir d'huile et nettoyez la
jauge.

• Réinsérez la jauge. Le couvercle de remplissage
d'huile doit être vissé à fond pour obtenir une mesure
correcte du niveau d'huile.

• Si le niveau d'huile est bas, remplir d'huile moteur
jusqu'au niveau supérieur de la jauge d'huile.

Équipement de coupe

• Inspecter l’équipement de coupe afin de détecter
d’éventuels dommages ou fissures. Toujours
remplacer un équipement de coupe endommagé.

• Veiller à ce que le couteau soit toujours bien affûté et
correctement équilibré.

Remplacement des lames

AVERTISSEMENT! Toujours utiliser des
gants épais lors des travaux de service

!

et d'entretien de l'équipement de coupe.
Les couteaux sont très tranchants et il
est très facile de se couper.

Démontage

• Retirer le boulon qui maintient le couteau.

• Retirez l'ancienne lame. Vérifiez que le support de
lame n'est pas endommagé. Contrôler également que
le boulon de couteau est intact et que l'arbre du
moteur n'est pas tordu.

French – 29

ENTRETIEN

Montage

• Placez le couleau et la rondelle de friction contre
l'attache du couteau. Veiller à ce que le couteau soit
bien centré sur l'axe. Pour éviter les vibrations, il
convient de placer le couteau de façon à ce que le
marquage de l'attache soit visible sur les côtés du
couteau.

Charger la batterie

ATTENTION ! Il est possible que la batterie doive être
rechargée une ou deux fois au cours de la saison de
tonte ; rechargez-la toujours avant de ranger la machine
pour l’hiver.

Ne chargez pas à des températures inférieures à +5°C.

• Démontez le câble de contact sur la batterie.

• Branchez le câble de batterie au chargeur, puis
branchez le chargeur à une prise murale (220 V, 50
Hz).

Bougie

• Monter la rondelle et visser correctement le boulon.
Serrer le boulon au couple de 45-60 Nm.

• Déplacez la lame à la main et vérifiez qu'elle tourne
librement. Testez la machine.

Batterie (Cobra SE)

REMARQUE ! Une batterie usée ne doit
pas être jetée comme un déchet

!

domestique ! Déposez-la dans l’atelier
spécialisé ou le point de collecte le plus
proche de chez vous.

La batterie est un accumulateur au plomb protégé de 12
volts qui normalement ne nécessite pas d'entretien. La
batterie est chargée lors de la tonte.

Si le moteur refuse de démarrer à plusieurs reprises, il est
possible que la batterie se décharge. Dans ce cas,
démarrez la machine manuellement à l'aide de la corde
du lanceur. Une batterie complètement déchargée peut
se recharger avec le chargeur de batterie fourni.

• Inspecter tous les câbles et connexions. Ne jamais
utiliser la machine si tout câble ou bouchon est
endommagé. Il convient dès lors de la confier à un
atelier d'entretien agréé.

ATTENTION ! Toujours utiliser le type de bougie
recommandé! Une bougie incorrecte peut endommager
le piston/le cylindre.

• Si la puissance de la machine est faible, si la machine
est difficile à mettre en marche ou si le ralenti est
irrégulier, toujours commencer par contrôler l’état de
la bougie avant de prendre d’autres mesures.

• Si la bougie est encrassée, la nettoyer et vérifier que
l’écartement des électrodes est de 0,5 mm.
Remplacez-les si nécessaire.

Remplacement et réglage de la
courroie trapézoïdale

• Retirer le carter de protection en desserrant les vis.
Retirer le chapeau de la roue avant près de la boîte de
vitesses, soulever délicatement à l'aide d'un
tournevis.

• Desserrez le boulon de carrosserie et retirez la roue.

• Retirez la courroie.

30 – French

ENTRETIEN

• Placer la nouvelle courroie et veiller à ce qu'elle
vienne parfaitement près du roulement à bille avant
de procéder à son ajustage.

• Ajuster la courroie en déplaçant le roulement vers le
haut ou vers le bas.

• Aprés quelques heures dutilisation, la courroie est
détendue. Il est alors nécessaire de procéder à un
nouveau réglage de la courroie.

• Fixez la roue et le carter de la courroie, et testez la
machine.

Remplacement et réglage de la
courroie intermédiaire.

La courroie intermédiaire court entre l'arbre du moteur et
la boîte de vitesses.

Réglage de la courroie centrale

• Dévisser les vis de réglage de quelques tours.

• Ajuster la courroie en bougeant le réducteur vers
l'avant ou l'arrière.

• La courroie doit être tendue de façon à pouvoir fléchir
de 10 mm au centre. Cela correspond à une force de
traction d'environ 3 kg. Pour le contrôle, il convient
d'utiliser une balance.

• Serrer les vis de réglage comme il se doit.

• Contrôler la fonction d'entraînement dans la mesure
où le réglage du réducteur influe sur la tension de la
courroie dans la boîte de vitesses.

Remplacement de la courroie
intermédiaire.

• Retirer le couteau.

• Desserrez les vis de réglage.

• Remplacer la courroie par une nouvelle et serrer
légèrement les vis de réglage.

• Réglez la courroie centrale. Voir les instructions à la
section « Réglage de la courroie centrale ».

• Montez la lame.

Filtre à air

• Déposer le capot de filtre et retirer le filtre.

• Nettoyer le filtre en le frappant contre une surface
plane. Ne jamais utiliser d’agent solvant contenant du
pétrole, par exemple du kérosène, ou de l’air
comprimé pour nettoyer le filtre.

• Un filtre ayant servi longtemps ne peut plus être
complètement nettoyé. Le filtre à air doit donc être
remplacé à intervalles réguliers. Tout filtre

endommagé doit être remplacé immédiatement.

• Lors du montage, veiller à ce que le filtre à air assure
une bonne étanchéité au niveau du support de filtre.

Changement d'huile

• Vider le réservoir de carburant.

• Dévisser le couvercle de remplissage d'huile.

• Placer un réservoir approprié pour récolter l'huile.

• Vidanger l'huile en inclinant le moteur afin que l'huile
s'écoule par le tube de remplissage. S’informer
auprès d’une station-service comment se
débarrasser de l'huile moteur résiduelle.

• Remplir d'huile moteur neuve de bonne qualité. Voir
les instructions au chapitre « Caractéristiques
techniques ».

French – 31

ENTRETIEN

Filtre à huile (Pro Cobra S)

AVERTISSEMENT! Le filtre à huile
devient très chaud en cours d’utilisation

!

et le reste après l’arrêt. Portez toujours
des gants de travail robustes lorsque
vous démontez le filtre à huile.

• Dévisser le couvercle de remplissage d'huile.

• Placer un réservoir approprié pour récolter l'huile.

• Vidanger l'huile en inclinant le moteur afin que l'huile
s'écoule par le tube de remplissage
auprès d’une station-service comment se
débarrasser de l'huile moteur résiduelle.

• Dévissez le filtre à huile. Demandez conseil à la
station-ser
savoir où vous débarrasser du filtre à huile usé.

• Graisser légèrement le joint en caoutchouc du filtre à
huile neuf a

• Revissez le filtre à huile. Lorsque le joint touche la
fixation, serrez de 1/2 à 3/4 tour.

• Remplir d'huile moteur neuve de bonne qualité. Voir
les instructions au chapitre « Caractéristiques
techniques ».

• Démarrer le moteur. Vérifiez qu'il n'y a pas de fuite
lorsque le moteur chauff

• Arrêt du moteur. Contrôler le niveau d'huile et remplir
si nécessaire.

vice la plus proche de chez vous pour

vec de l’huile neuve.

e.

Système de carburant

• Contrôler que le bouchon du réservoir et son joint sont
intacts.

• Vérifier le tuyau à carburant. Le remplacer si
nécessaire.

Recyclage

Cette machine remplit les conditions nécessaires pour
atteindre une longue durée de vie. Ceci minimise l'impact
de la machine sur l'environnement. Effectuez les
réparations et l'entretien conformément aux instructions
de ce manuel. Ainsi, le moteur fonctionnera plus
longtemps et les émissions dangereuses seront réduites
au minimum.

Lorsque la machine est hors d'usage, il convient de la
déposer chez votre revendeur ou directement chez
Klippo, afin qu'elle soit recyclée. La machine est
démontée et les pièces sont classées en fonction des
matériaux pour le recyclage. La plupart des pièces de
cette machine sont recyclables.

. S’informer

32 – French

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques

Cobra S Cobra SE Pro Cobra S

Moteur

Fabricant du moteur Briggs & Stratton Briggs & Stratton Briggs & Stratton
Cylindrée, cm
Régime, rpm 2900 2900 2900
Puissance nominale moteur, en kW

(voir remarque 1)

Système d’allumage

Bougie Champion BS19LM Champion BS19LM Champion RC12YC
Écartement des électrodes, mm 0,5 0,5 0,5

Système de graissage/de carburant

Contenance du réservoir de carburant, litres 1,0 1,0 1,1
Contenance du réservoir d’huile, litres 0,6 0,6 0,6
Huile moteur SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30

Poids

Machine avec réservoirs vides, en kg 39 42 44

Émissions sonores (voir remarque 2)

Niveau de puissance sonore mesuré dB(A) 94 94 95
Niveau de puissance sonore garanti

LWAdB(A)

Niveaux sonores (voir remarque 3)

Niveau de pression acoustique au niveau
des oreilles de l’utilisateur, dB(A)

Niveaux de vibrations, a

(voir remarque 4)
Poignée, m/s

Système de coupe

Hauteur de coupe, mm 25-55 25-55 25-55
Largeur de coupe, cm 48 48 48
Couteau Cobra Cobra Cobra
Contenance de l'ensacheur, en litres 65 65

Remarque 1: La puissance nominale du moteur indiquée est la puissance nette moyenne (à un régime en tr/min spécifié)
d'un moteur de production typique pour le modèle de moteur mesuré selon la norme SAE J1349/ISO1585. Cette valeur
peut différer pour les moteurs de production de masse. La puissance effective du moteur installé sur la machine finale
dépendra de la vitesse de fonctionnement, des conditions environnementales et d'autres valeurs.

Remarque 2: Émission sonore dans l’environnement mesurée comme puissance acoustique (L
2000/14/CE.

Remarque 3: Niveau de pression sonore conformément à EN 836. Les données reportées pour le niveau de pression
sonore montrent une dispersion statistique typique (déviation standard) de 1,2 dB (A).

Remarque 4: Niveau de vibrations conformément à EN 836. Les données reportées pour le niveau de vibrations
montrent une dispersion statistique typique (déviation standard) de 0,2 m/s

3

hveq

2

161 161 190

2,6 2,6 3,1

95 95 96

82 82 83

5,5 5,5 2,5

65

) selon la directive UE

WA

2

.

French – 33

CARACTÉRISTIQUES TECHNIQUES

Déclaration CE de conformité

(Concerne seulement l’Europe)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], déclarons que les tondeuses à gazon à moteur
Klippo Cobra S, Cobra SE, Pro Cobra S à partir des numéros de série 13XXXXXXX et ultérieurement sont conformes

aux dispositions des DIRECTIVES DU CONSEIL:

• du 17 mai 2006 ”directive machines” 2006/42/CE

• du 15 décembre 2004 ”compatibilité électromagnétique” 2004/108/CE.

• du 8 mai 2000 ”émissions sonores dans l’environnement” 2000/14/CE.

Pour des informations sur les émissions sonores, voir le chapitre Caractéristiques techniques.
Les normes harmonisées suivantes ont été appliquées: EN 836, ISO 11094, EN 55012.
L’organisme notifié: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, a établi un

rapport d’évaluation de conformité, selon l’annexe VI de la DIRECTIVE 2000/14/CE DU CONSEIL du 8 mai 2000
concernant les émissions sonores dans l’environnement.

Huskvarna, le 11 janvier 2013

Bengt Ahlund, directeur du développement
(Représentant autorisé d’Husqvarna AB et responsable de la documentation technique.)

34 – French

VERKLARING VAN DE SYMBOLEN

Symbolen op de machine:

WAARSCHUWING! Wanneer de
machine onjuist of slordig wordt
gebruikt, kan het een gevaarlijk
gereedschap zijn, dat ernstig letsel of
overlijden van de gebruiker of anderen
kan veroorzaken.

Neem de gebruiksaanwijzing grondig
door en gebruik de machine niet voor
u alles duidelijk heeft begrepen.

Waarschuwing voor weggeslingerde
en afgeketste voorwerpen.

Hou onbevoegden uit het
werkgebied.

Voorkom onbedoeld starten door de
ontstekingskabel uit de bougie te
verwijderen.

Waarschuwing voor draaiende
messen. Let op uw handen en voeten.

Toelichting op de
waarschuwingsniveaus

De waarschuwingen zijn onderverdeeld in drie niveaus.

WAARSCHUWING!

WAARSCHUWING! Wordt gebruikt indien
er een risico bestaat op ernstig of fataal

!

letsel voor de gebruiker of schade aan de
omgeving wanneer de instructies in de
handleiding niet worden gevolgd.

VOORZICHTIG!

VOORZICHTIG! Wordt gebruikt indien er
een risico bestaat op letsel voor de

!

gebruiker of schade aan de omgeving
wanneer de instructies in de handleiding
niet worden gevolgd.

LET OP!

LET OP! Wordt gebruikt indien er een risico bestaat op
schade aan materialen of de machine wanneer de
instructies in de handleiding niet worden gevolgd.

Zorg ervoor dat uw handen en voeten
niet bij de snijuitrusting komen als de
motor draait.

Dit product voldoet aan de geldende
CE-richtlijnen.

Geluidsemissie naar de omgeving
volgens de richtlijnen van de Europese
Gemeenschap. De emissie van de
machine wordt aangegeven in het
hoofdstuk Technische gegevens en op
plaatjes.

Dutch – 35

INHOUD

Inhoud

VERKLARING VAN DE SYMBOLEN

Symbolen op de machine: .................................... 35

Toelichting op de waarschuwingsniveaus ............. 35

INHOUD

Inhoud ................................................................... 36

PRESENTATIE

Beste klant! ........................................................... 37

Kenmerken ............................................................ 37

PRESENTATIE

Wat is wat op de grasmaaier? .............................. 38

VEILIGHEIDSUITRUSTING VOOR DE MACHINE

Algemeen .............................................................. 39

MONTAGE EN AFSTELLINGEN

Algemeen .............................................................. 40

Handvat ............................................................... 40

Maaihoogte ........................................................... 40

Opvangbak ........................................................... 40

Mulcher-inzetstuk .................................................. 41

Olie bijvullen ......................................................... 41

BRANDSTOFHANTERING

Algemeen .............................................................. 42

Brandstof .............................................................. 42

Tanken .................................................................. 42

Transport en opbergen ......................................... 42

BEDIENING

Persoonlijke veiligheidsuitrusting .......................... 43

Algemene veiligheidsinstructies ............................ 43

Basistechniek ........................................................ 44

Transport en opbergen ......................................... 44

Starten en stoppen ............................................... 45

ONDERHOUD

Algemeen .............................................................. 46

Onderhoudsschema ............................................. 46

Algemene inspectie .............................................. 46

Reiniging buitenzijde ............................................. 46

Oliepeil .................................................................. 46

Snijuitrusting ......................................................... 46

Accu ...................................................................... 47

Bougie ................................................................... 47

Vervanging en afstelling van V-snaar. ................... 47

Vervanging en afstelling van tussenriem. ............. 48

Luchtfilter .............................................................. 48

Olie vervangen ...................................................... 48

Oliefilter ................................................................. 49

Brandstofsysteem ................................................. 49

Recycling .............................................................. 49

TECHNISCHE GEGEVENS

Technische gegevens ........................................... 50

EG-verklaring van overeenstemming ................... 51

36 – Dutch

PRESENTATIE

Beste klant!

Hartelijk dank voor het kiezen van een Klippo®-machine!
Wij hopen dat u tevreden zult zijn met uw machine en dat

dez

e u gedurende lange tijd zal vergezellen. Met de
aankoop van een van onze producten krijgt u de
beschikking over professionele hulp voor reparaties en
service. Als u uw machine niet hebt gekocht bij één van
onze erkende dealers, vraag hen dan waar de
dichtstbijzijnde erkende werkplaats is.

Deze gebruiksaanwijzing is een waardevol document.
Door de inhoud (gebr
volgen kunt u de levensduur van uw machine én de
tweedehands waarde aanzienlijk verlengen. Mocht u uw
machine verkopen moet u ervoor zorgen de
gebruiksaanwijzing aan de nieuwe eigenaar over te
dragen.

Zweedse kwaliteit

Klippo is een Zweeds bedrijf met een lange traditie. Het
bedrijf werd in 1954 in het Zweedse Malmö opgericht
door Karl Dahlman en heeft zich sindsdien
beziggehouden met het ontwikkelen, produceren en
verkopen van gazonmaaiers. In 1954 werd de basis al
gelegd voor het kwaliteitsbewustzijn en het innovatieve
elan die Klippo in staat hebben gesteld om een aantal van
de beste gazonmaaiers en tuinproducten van Zweden te
ontwikkelen.

De producten van Klippo zijn bedoeld voor zowel

essionele gebruikers als consumenten.

prof
Tegenwoordig is Klippo beschikbaar in 20 Europese
landen, met de noordse regio als grootste afzetgebied.

Specifieke bepalingen van de fabrikant.

Alle informatie en gegevens in deze gebruiksaanwijzing
waren van toepassing op de datum dat deze
gebruiksaanwijzing ter perse ging.

Klippo werkt voortdurend aan het verder ontwikkelen van
haar producten en houdt zich dan ook het recht v
zonder aankondiging vooraf wijzigingen in o.a. vorm en
uiterlijk door te voeren.

uik, service, onderhoud enz.) te

oor om

Kenmerken

De producten van Klippo onderscheiden zich door
waarden zoals hoge prestaties, betrouwbaarheid,
innovatieve technologie, geavanceerde technische
oplossingen en milieuoverwegingen.

Hieronder worden enkele unieke kenmerken van uw
product beschre

Mulchen

Effectief maaisysteem dat het gras fijn vermaalt en
uitspreidt over het gazon. Kan worden gebruikt in plaats
van een opvangzak.

Voorwielaandrijving

Als de handgreep omlaag wordt gedrukt, worden de
aandrijfwielen van het gazon gelicht, waardoor de
machine gemakkelijker werkt.

Handgreep met trillingsdemping

(Pro Cobra S)
Handgrepen met trillingsdemping ter voorkoming van

tr

illingsletsel bij mensen die vaak en lang moeten maaien.

Grote opvangzak

Een grote opvangzak betekent minder vaak legen,
hetgeen het werk vergemakkelijkt en u tijd bespaart.

ven.

Dutch – 37

PRESENTATIE

Wat is wat op de grasmaaier?

1 Motorrembeugel
2 Koppelingshendel
3 Tophandgreep
4 Opvangbak
5 Maaihoogtehendel
6 Wielreiniger
7 Hendel, hoogte handgreep
8 Peilstok/olie bijvullen
9 Oliefilter
10 Geluiddemper
11 Maaikap
12 Versnelling
13 Zijbescherming

38 – Dutch

14 Luchtfilter
15 Bougie
16 Starthendel
17 Brandstoftank
18 Lagere handgreep
19 Handvat hoekafstelling
20 Steun, starthendel
21 Meshouder
22 Mesbout
23 Mes
24 Mulcher-inzetstuk
25 Gebruiksaanwijzing

VEILIGHEIDSUITRUSTING VOOR DE MACHINE

Algemeen

In dit hoofdstuk wordt verklaard wat de
veiligheidsonderdelen van de machine zijn, welke functie
ze hebben en hoe de controle en het onderhoud moeten
uitgevoerd worden om hun goede werking veilig te stellen.

WAARSCHUWING! Gebruik nooit een
machine als de veiligheidsonderdelen

!

kapot zijn. Als uw machine niet door alle
controles komt, moet u ermee naar uw
servicewerkplaats voor reparatie.

Voorkom onbedoeld starten door de
ontstekingskabel uit de bougie te
verwijderen.

Maaikap

• De maaikap is geconstrueerd om trillingen te
reduceren en het risico van snijwonden te
verminderen.

Controle van maaikap

• Controleer of de maaikap heel en zonder zichbare
defecten, bijv. scheuren in het materiaal, is.

Versnelling

• De beschermkap is geconstrueerd om het risico van
letsel door beknelling te verminderen en om een
gebroken aandrijfriem op te vangen.

De versnelling controleren

• Controleer of de beschermkap heel is en of hij goed
vastgeschroefd is.

Trillingdempingssysteem

WAARSCHUWING! Als men teveel wordt
blootgesteld aan trillingen, kan dit tot

!

bloedvat- en zenuwbeschadigingen
leiden bij personen die een slechte
bloedcirculatie hebben. Consulteer uw
dokter wanneer u symptomen heeft die
wijzen op te grote blootstelling aan
trillingen. Voorbeelden van zulke
symptomen zijn slapen, geen gevoel,
”kriebels” , ”speldeprikken”, pijn, geen
of minder kracht, huidverkleuringen of
veranderingen van het huidoppervlak.
Deze symptomen komen meestel voor op
vingers, handen of polsen. Deze
symptomen kunnen toenemen bij koude
temperaturen.

• Uw machine is uitgerust met een
trillingdempingssysteem dat geconstrueerd is om zo
trillingvrij en comfortabel mogelijk met de zaag te
kunnen werken.

• De stalen buizen van het handvatsysteem en de
maaikap zijn ontworpen om de trillingen van de motor
te stoppen.

• Pro Cobra S Dit model wordt ook geleverd met 4
trillingsdempers gemonteerd op de
handgreepeenheid, zodat de trillingen nog verder
worden gereduceerd.

Motorrembeugel

• De motorrem is ontworpen om de motor te stoppen.
Wanneer u de handgreep van de motorrembeugel
loslaat, moet de motor stoppen.

De motorremhendel controleren

• Geef volgas en laat de rembeugel vervolgens los. De
motor moet dan afslaan en de aandrijving moet
uitgeschakeld worden. De motorrem moet altijd zo
afgesteld zijn dat de motor binnen 3 seconden start.

Het trillingdempingssysteem controleren

• Controleer of de handgrepen en trillingsisolatoren niet
beschadigd zijn.

Geluiddemper

WAARSCHUWING! Gebruik de machine
nooit zonder geluiddemper of met een

!

defecte geluiddemper. Door een kapotte
geluiddemper kunnen het geluidsniveau
en het risico van brand aanzienlijk
toenemen. Hou gereedschap voor
brandblussen bij de hand.

De geluiddemper wordt zeer heet, zowel
tijdens het gebruik als na het stoppen. Dit
geldt ook bij stationair draaien. Wees
oplettend op brandgevaar, vooral bij
hantering vlakbij brandgevaarlijke stoffen
en/of gassen.

• De geluiddemper werd ontworpen om het
geluidsniveau zo laag mogelijk te houden, en om de
uitlaatgassen weg te richten van de gebruiker.

Controle van geluiddemper

• Controleer regelmatig of de geluiddemper heel is en
of deze goed vast zit.

Dutch – 39

MONTAGE EN AFSTELLINGEN

Algemeen

BELANGRIJK! Voorkom onbedoeld
starten door de ontstekingskabel uit de

!

bougie te verwijderen.

Handvat

Monteren

Lagere handgreep

• Breng de lagere handgreep op de machine aan met
de moeren.

Hoogte handgreep

• Zet de afstellingshendel voor handgreephoogte naar
voren met de ene hand en houd de handgreep vast
met de andere hand. Stel de hoogte af.

Laat de afstellingshendel voor handgreephoogte los
en controleer of de handgreep in de juiste stand staat
en stevig vastzit.

Maaihoogte

LET OP! Stel de maaihoogte niet te laag af, omdat dan
het risico bestaat dat de messen bij onregelmatigheden
in de aarde lopen.

Tophandgreep

• Monteer de bovenste handgreep met gebruik van de
handgreepmoer op de geleideplaat. Vergeet niet de
ring tussen de plaat en de handgreepmoer te
plaatsen. U hebt geen gereedschap nodig voor de
montage.

• Bevestig de kabels aan de handgreep met behulp van
de meegeleverde kabelbinders.

Instellingen

• Indien gewenst kan de handgreep iets naar opzij
worden gedraaid met behulp van het
handgreepscharnier. De handgreep kan op
verschillende standen worden ingesteld om de beste
rijhouding te verkrijgen, bijvoorbeeld als u vlakbij een
heg of een muur maait.

Zet de hendel naar achteren voor een hogere maaihoogte
en naar voren voor een lagere maaihoogte.

Opvangbak

• Breng de opvangzak aan.

• Steek de onderkant van de opvangzak in de
uitwerpopening. Bevestig de haken aan de
uitstekende schroeven.

40 – Dutch

MONTAGE EN AFSTELLINGEN

Mulcher-inzetstuk

• Schroef het stuur los om het mulcher-inzetstuk te
monteren/demonteren.

Olie bijvullen

• De olietank is bij levering leeg. Vul langzaam de olie
bij. Zie de instructies in het hoofdstuk Onderhoud. De
motorolie moet de eerste keer vervangen worden na
5 uur bedrijfstijd.

Dutch – 41

BRANDSTOFHANTERING

!

Algemeen

WAARSCHUWING! Een motor laten
lopen in een afgesloten of slecht

!

geventileerde ruimte kan dodelijke
ongelukken veroorzaken door
verstikking of koolmonoxidevergiftiging.

Brandstof en brandstofdampen zijn zeer
brandgevaarlijk en kunnen leiden tot
ernstig letsel bij inademing en contact
met de huid. Wees daarom voorzichtig
wanneer u met brandstof werkt en zorg
voor goede luchtventilatie bij de
brandstofhantering.

De uitlaatgassen van de motor zijn heet
en kunnen vonken bevatten die brand
kunnen veroorzaken. Start de machine
daarom nooit binnenshuis of in de buurt
van licht ontvlambaar materiaal!

Rook niet en plaats ook geen warm
voorwerp in de buurt van de brandstof.

Brandstof

LET OP! De machine heeft een viertaktmotor. Zorg
ervoor dat er altijd voldoende olie in de olietank zit.

Benzine

• Gebruik loodvrije of gelode benzine van een hoge
kwaliteit.

• Het aanbevolen laagste octaangehalte is 90 (RON).
Indien u de motor laat lopen op benzine met een lager
octaangehalte dan 90, kan het z
optreden. Hierdoor stijgt de motortemperatuur wat tot
zware motorbeschadigingen kan leiden.

• Waar milieuvriendelijke benzine, de zog.
alkylaatbenzine
worden.

, verkrijgbaar is, moet deze gebruikt

Motorolie

LET OP! Controleer het oliepeil voordat de grasmaaier
wordt gestart. Een te laag oliepeil kan ernstige
beschadigingen aan de motor veroorzaken.

• Zie de instructies in het hoofdstuk "Onderhoud".

• De motorolie moet de eerste keer vervangen worden
na 5 uur bedr
informatie over het aanbevolen type olie. Gebruik
nooit olie bedoeld voor tweetaktmotoren.

ijfstijd. Zie Technische gegevens voor

ogenaamde kloppen

Tanken

WAARSCHUWING! Stop de motor en laat
hem voor het tanken enkele minuten
afkoelen. Zorg dat de motor is
uitgeschakeld en dat de stopschakelaar
in de STOP-stand staat.

Gebruik altijd een benzinekan om
morsen te voorkomen.

Open de dop van de tank voorzichtig
wanneer u wilt tanken zodat eventuele
overdruk langzaam verdwijnt.

Maak de omgeving rond de tankdop
schoon.

Draai de dop van de tank goed vast na
het tanken. Door nalatigheid kan er
brand ontstaan.

Verplaats de machine ten minste 3 m van
de tankplaats voor u de motor start.

Start de machine nooit:

• Indien u brandstof of motorolie op de machine hebt
gemorst.

Droog alles af en laat de benzineresten

verdampen.

• Als u brandstof op uzelf of op uw kleding gemorst
heeft, trek schone kleding aan.
die in contact zijn geweest met brandstof. Gebruik
water en zeep.

• Als de machine brandstof lekt. Controleer de tankdop

andstofleidingen regelmatig op lekkage.

en de br

Was de lichaamsdelen

Transport en opbergen

• Bewaar en vervoer de machine en brandstof zo, dat
eventuele lekkage en dampen niet in contact kunnen
komen met vonken of open vuur, bijvoorbeeld van
elektrische machines, elektrische motoren,
stopcontacten/schakelaars, verwarmingsketels e.d.

• Bij opslag en vervoer van brandstof moeten altijd
speciaal v
tanks worden gebruikt.

Opslag voor lange tijd

• Als de machine gedurende lange tijd niet gebruikt zal
worden, moet de brandstoftank leeggemaakt worden.
Vraag bij uw tankstation of bij de gemeente waar u de
afgetapte brandstof kwijt kan.

oor dat doel bestemde en goedgekeurde

42 – Dutch

BEDIENING

!

!

Persoonlijke veiligheidsuitrusting

Bij al het gebruik van de machine moet goedgekeurde
persoonlijke beschermingsuitrusting gebruikt worden.
Persoonlijke beschermingsuitrusting elimineert de risico’s
niet, maar vermindert het schadelijk effect in geval van
een ongeval. Vraag uw dealer om raad wanneer u uw
uitrusting koopt.

Draag altijd:

• Slipvaste en stevige laarzen of schoenen.

• Een stevige lange broek. Draag geen korte broek of
sandalen en loop niet op b

• Draag handschoenen indien nodig, b.v. wanneer u de
snijuitrusting monteert, inspecteert of schoonmaakt.

lote voeten.

Algemene veiligheidsinstructies

In dit hoofdstuk worden de basisveiligheidsregels voor het
gebruik van de machine behandeld. De gegeven
informatie kan nooit de kennis vervangen die een vakman
via opleidingen en praktische ervaring heeft verworven.

• Neem de gebruiksaanwijzing grondig door en gebruik
de machine niet v

• Denk erom dat de operator verantwoordelijk is voor
ongelukken of beschadigingen van andere mensen of
hun eigendommen.

• Houd de machine schoon. Aanduidingen en stickers
moeten v

Gebruik altijd uw gezond verstand

Het is niet mogelijk om elke mogelijk situatie te
vermelden. Wees altijd voorzichtig en gebruik uw gezond
verstand. Als u in een situatie belandt waarin u zich niet
veilig voelt, dient u een expert te raadplegen. Wend u tot
uw dealer, uw servicewerkplaats of een ervaren
gebruiker. Onderneem geen werkzaamheden waarvoor u
zich onvoldoende gekwalificeerd acht!

!

oor u alles duidelijk heeft begrepen.

olledig leesbaar zijn.

WAARSCHUWING! Deze machine
produceert tijdens bedrijf een
elektromagnetisch veld. Dit veld kan
onder bepaalde omstandigheden de
werking van actieve of passieve
medische implantaten verstoren. Om het
risico op ernstig of fataal letsel te
beperken, raden we personen met een
medisch implantaat aan om contact op te
nemen met hun arts en de fabrikant van
het medische implantaat voordat ze deze
machine gaan bedienen.

WAARSCHUWING! Wanneer de machine
onjuist of slordig wordt gebruikt, kan het
een gevaarlijk gereedschap zijn, dat
ernstig letsel of overlijden van de
gebruiker of anderen kan veroorzaken.

Laat kinderen of andere personen die

niet zijn opgeleid om met de machine om

te gaan, deze nooit gebruiken of

onderhouden.

De machine mag niet worden gebruikt

door personen met lichamelijke of

geestelijke beperkingen of door

personen die om gezondheidsredenen

niet geschikt zijn om de machine te

bedienen, tenzij onder toezicht van een

persoon die verantwoordelijk is voor hun

veiligheid.

Laat nooit een ander de machine

gebruiken zonder u ervan te verzekeren

dat ze de inhoud van de

gebruiksaanwijzing hebben begrepen.

Gebruik de machine nooit als u moe

bent, alcohol heeft gedronken of

medicijnen heeft ingenomen, die uw

gezichtsvermogen,

beoordelingsvermogen of

coördinatievermogen kunnen

beïnvloeden.

WAARSCHUWING! Niet goedgekeurde
wijzigingen en/of niet-originele
onderdelen kunnen tot ernstige
verwondingen of het overlijden van
zowel gebruiker of anderen leiden. De
oorspronkelijke vormgeving van de
machine mag in geen enkel geval
gewijzigd worden zonder toestemming
van de fabrikant.

Wijzig deze machine nooit zo dat hij niet

langer overeenstemt met de originele

uitvoering, en gebruik de machine niet

als u denkt dat anderen hem hebben

gewijzigd.

Gebruik nooit een machine die defect is.

Voer de in deze handleiding beschreven

veiligheidscontroles en de onderhouds-

en service-instructies uit. Bepaalde

onderhouds- en servicemaatregelen

moeten door opgeleide en

gekwalificeerde specialisten worden

uitgevoerd. Zie de instructies in het

hoofdstuk Onderhoud.

Men moet altijd originele onderdelen

gebruiken.

Dutch – 43

BEDIENING

Veiligheid op de werkplek

• Voordat u begint met maaien moeten takken, stenen
enz. van het gazon worden verwijderd.

• Voorwerpen die tegen de snijuitrusting botsen kunnen
worden weggeslingerd en schade aanrichten aan
mensen en andere voorwerpen. Houd mensen en
dieren op afstand.

• Gebruik de motorkettingzaag niet in ongunstige

eersomstandigheden. B.v. bij dichte mist, hevige

w
regen, harde wind, hevige koude enz. Werken in
slechte weersomstandigheden is vermoeiend en kan
tot gevaarlijke situaties leiden, zoals een gladde
ondergrond.

• Houd uw omgeving in de gaten om ervoor te zorgen
dat u de macht o
onverwachte gebeurtenissen.

• Let goed op wortels, stenen, twijgen, putten, sloten

Hoog gras kan hindernissen verbergen.

enz.

• Het maaien van hellingen kan gevaarlijk zijn. Gebruik
de grasmaaier niet op zeer steile hellingen. De
grasmaaier mag niet worden gebruikt op een helling
van meer dan 15 graden.

• Op hellend terrein moet u de paden loodrecht ten
opzichte v
makkelijker om dwars over een helling te lopen dan op
en neer.

• Wees voorzichtig wanneer u in de buurt komt van

verzichtelijke bochten en voorwerpen die uw zicht

ono
kunnen belemmeren.

Werkveiligheid

• Een grasmaaier is alleen geconstrueerd voor het
maaien van gazons. Alle overige gebruik is niet
toegestaan.

• Draag altijd persoonlijke veiligheidsuitrusting. Zie

ucties in het hoofdstuk ”Persoonlijke

instr
veiligheidsuitrusting”.

• Start de grasmaaier niet zonder dat mes en alle
kappen zijn gemonteerd.
losraken en persoonlijk letsel veroorzaken.

• Voorkom dat het mes tegen vreemde voorwerpen

• De rembeugel mag nooit permanent in de handgreep

• Plaats de grasmaaier op een stabiele ondergrond en

• Ga altijd achter de machine staan. Laat alle wielen op

oals stenen, wortels of iets dergelijks. Dit kan

slaat z
ertoe leiden dat het mes bot wordt en dat de motoras
krom wordt. Een kromme as zorgt voor onbalans en
sterke trillingen, hetgeen leidt tot een groot risico van
het losraken van het mes.

erankerd zijn, wanneer de machine loopt.

v

start hem. Zorg ervoor dat het mes niet in contact kan
komen met de grond of een ander voorwerp.

rond en houd beide handen op de handgreep

de g
tijdens het maaien. Houd uw handen en voeten uit de
buurt van de draaiende bladen.

ver de machine niet verliest door

an de helling laten lopen. Het is veel

Het mes kan anders

• Kantel de machine niet terwijl de motor draait. Ren
niet met de machine w
altijd met de grasmaaier lopen.

• Let vooral ook op wanneer u de machine tijdens de

erkzaamheden naar u toe trekt.

w

• Til de grasmaaier nooit op en draag deze niet
wanneer de motor is gestart. Indien u de grasmaaier
moet optillen, moet u eerst de motor stoppen en de
ontstekingskabel van de bougie halen.

• De motor moet worden uitgezet bij verplaatsing over
terrein dat niet moet w
paden, steen, grind, asfalt enz.

• Ren niet met de machine wanneer deze werkt. U moet
altijd met de g

• Zet de motor uit voordat u de maaihoogte wijzigt. Voer
nooit afstellingen uit terwijl de motor draait.

• Laat de machine nooit zonder toezicht met draaiende
motor achter. Zet de motor uit. Controleer of de
snijuitrusting is gestopt met draaien.

• Als er een voorwerp geraakt wordt of er trillingen
ontstaan, moet u de machine stoppen.
bougiekabel van de bougie. Controleer of de machine
niet beschadigd is. Repareer eventuele
beschadigingen.

anneer deze werkt. U moet

orden gemaaid. Bijvoorbeeld

rasmaaier lopen.

Haal de

Basistechniek

• Maai altijd met een scherp blad, voor optimaal
resultaat. Een bot blad levert ongelijkmatig
maairesultaat op, en het gras vergeelt waar het is
afgemaaid.

• Maai nooit meer dan 1/3 van de lengte van het gras.

• Maai elke keer in een andere richting, om het ontstaan

ooral in periodes van droogte. Maai eerst op

Dit geldt v
een grote maaihoogte. Controleer daarna het
resultaat en ga naar een geschikte hoogte. Indien het
gras extra lang is, moet u langzaam rijden en
eventueel twee keer maaien.

an strepen in het gazon te voorkomen.

v

Transport en opbergen

• Zet de apparatuur tijdens vervoer goed vast om
transportschade en ongelukken te voorkomen.

• Sla de apparatuur op in een afsluitbare ruimte zodat
het buiten het bereik is van kinderen en onbevoegde
personen.

• Berg de machine en bijbehorende apparatuur op in
een droge en v

• Zie het hoofdstuk "Brandstofhantering" voor
informatie over het vervoer en opslaan van brandstof.

orstvrije ruimte.

44 – Dutch

BEDIENING

Starten en stoppen

Voor de start

WAARSCHUWING! Neem de
gebruiksaanwijzing grondig door en

!

gebruik de machine niet voor u alles
duidelijk heeft begrepen.

Draag altijd persoonlijke
veiligheidsuitrusting. Zie instructies in
het hoofdstuk ”Persoonlijke
veiligheidsuitrusting”.

• Hou onbevoegden uit het werkgebied.

• Voer dagelijks onderhoud uit. Zie de instructies in het
hoofdstuk "Onderhoud".

• Zorg ervoor dat de ontstekingskabel goed op de
bougie zit.

Starten

• De motorrembeugel moet tegen de handgreep
worden gehouden wanneer de motor wordt gestart.

• Ga achter de machine staan.

• Pak de starthendel beet, trek met uw rechterhand het
starterkoord langzaam uit tot u weerstand voelt (de
starthaken grijpen in). Krachtig trekken om de motor
te starten. Wikkel het startkoord nooit rond uw hand.

Cobra SE

• De motorrembeugel moet tegen de handgreep
worden gehouden wanneer de motor wordt gestart.

• Draai de contactsleutel met de wijzers van de klok
mee en houd hem vast tot de motor start.

• Bij de eerste keer starten is de accu soms
onvoldoende geladen. In dat geval kunt u de motor
met het starterkoord starten, volgens de
onderstaande aanwijzingen. Vervolgens laadt u de
accu met de meegeleverde acculader. Zie de
instructies in het hoofdstuk "Onderhoud".

Aandrijving

• Om de aandrijving te gebruiken schuift u de
koppelingshendel naar voren.

Stoppen

• De motor wordt gestopt door de motorrembeugel los
te laten. De aandrijving wordt ook uitgeschakeld, als
men de rembeugel loslaat.

• Alleen de aandrijving kan worden uitgeschakeld door
de remhendel iets omhoog te lichten.

Dutch – 45

ONDERHOUD

Algemeen

WAARSCHUWING! De gebruiker mag
alleen die onderhouds- en

!

servicewerkzaamheden uitvoeren die in
deze gebruiksaanwijzing worden
beschreven. Meer ingrijpende
maatregelen moeten door een erkende
servicewerkplaats worden uitgevoerd.

Voorkom onbedoeld starten door de
ontstekingskabel uit de bougie te
verwijderen.

De levensduur van de machine kan
worden verkort en het risico van
ongelukken kan toenemen wanneer het
onderhoud aan de machine niet op de
juiste manier wordt uitgevoerd en
wanneer service en/of reparaties niet
vakkundig worden gedaan. Indien u meer
informatie nodig heeft, verzoeken wij u
contact op te nemen met de
dichtstbijzijnde servicewerkplaats.

• Laat de machine regelmatig controleren door uw
Klippo-leverancier en laat hem de nodige
aanpassingen en reparaties uitvoeren.

• Men moet altijd originele onderdelen gebruiken.

Onderhoudsschema

In het onderhoudsschema kunt u zien welke onderdelen
van uw machine onderhoud nodig hebben en hoe vaak.
De onderhoudsintervallen zijn gebaseerd op dagelijks
gebruik van de machine en kunnen dus afwijken op basis
van de gebruiksfrequentie.

Dagelijks
onderhoud

Algemene
inspectie

Reiniging
buitenzijde

Oliepeil Geluiddemper* Luchtfilter
Snijuitrusting Olie vervangen
Accu Oliefilter
Maaikap en

beschermkap*
Motorrembeugel*

* Zie de instructies in het hoofdstuk "Veiligheidsuitrusting
voor de machine".

Wekelijks
onderhoud

Bougie

Trillingdemping
ssysteem*

Maandelijks
onderhoud

Vervanging en
afstelling van V­snaar.

Vervanging en
afstelling van
tussenriem.

Brandstofsysteem

Algemene inspectie

• Controleer of de bouten en moeren en vastgedraaid
zijn.

Reiniging buitenzijde

• Borstel de grasmaaier schoon en verwijder bald, gras
en dergelijke.

• Gebruik geen hogedrukspuit om de machine te
reinigen.

• Gooi nooit water direct op de motor.

• Maak de luchtinlaat van de starter schoon. Controleer
de starter en het starterkoord.

• Draai de machine met de bougie naar boven, als u
onder de maaikap schoonmaakt. Maak de
benzinetank leeg.

Oliepeil

Wanneer u het oliepeil controleert, moet de grasmaaier
op een vlakke ondergrond staan. Controleer het oliepeil
met de peilstok op het olievuldeksel.

• Verwijder de oliedop en veeg de peilstok af.

• Steek de peilstok er weer in. Het olievuldeksel moet
helemaal ingeschroefd zijn om een correct beeld te
geven van het oliepeil.

• Is het oliepeil laag, vult u bij met motorolie tot het
bovenste niveau op de peilstok.

Snijuitrusting

• Controleer de snijuitrusting op beschadigingen en
barsten. Een beschadigde snijuitrusting moet altijd
vervangen worden.

• Let goed op dat u altijd een goed geslepen en correct
gebalanceerd mes hebt.

De bladen vervangen

WAARSCHUWING! Gebruik altijd sterke
handschoenen bij service en onderhoud

!

van de snijuitrusting. De messen zijn
zeer scherp en snijwonden kunnen
makkelijk ontstaan.

Demonteren

• Schroef de bout los waarmee het mes vastzit.

• Verwijder het oude blad. Controleer of de bladsteun
niet beschadigd is. Controleer ook of de mesbout heel
en de motoras niet krom is.

46 – Dutch

ONDERHOUD

Monteren

• Plaats het mes met de glijring tegen de meshouder
aan. Zorg ervoor dat het mes goed gecentreerd boven
de as wordt geplaatst. Om trillingen te vermijden moet
het mes zo worden geplaatst dat de markering van de
meshouder boven de zijkant van het mes te zien is.

De accu laden

LET OP! Tijdens het maaiseizoen moet de accu
misschien één of twee keer worden geladen. Laad hem
altijd voor de winteropslag.

Niet laden bij een temperatuur lager dan +5 °C.

• Maak de kabelaansluiting los van de accu.

• Sluit de accukabel aan op de lader en sluit de lader
vervolgens aan op een wandstopcontact (220 V, 50
Hz).

Bougie

• Monteer de ring en schroef de bout goed vast. De
bout moet worden vastgezet met een moment van 45­60 Nm.

• Draai het blad met de hand rond en controleer of het
vrij draait. Probeer de machine uit.

Accu (Cobra SE)

VOORZICHTIG! Een afgedankte accu
mag niet met het huishoudelijk afval

!

worden weggeworpen! Lever hem in bij
de dichtstbijzijnde servicewerkplaats of
een inzamelpunt.

De accu is een volledig omsloten 12 V-loodaccu die
gewoonlijk geen onderhoud nodig heeft. De accu wordt
tijdens het maaien geladen.

Als de motor herhaaldelijk weigert te starten, kan de accu
leeg raken. In dat geval star t u de machine handmatig met
het starterkoord. Een volledig leeggelopen accu kan weer
worden geladen met de meegeleverde acculader.

• Controleer alle kabels en aansluitingen. Gebruik de
machine nooit als een kabel of stekker is beschadigd,
maar breng hem in dat geval voor reparatie naar een
erkende servicewerkplaats.

LET OP! Gebruik steeds het correcte bougietype!
Andere types kunnen de zuiger/cilinder beschadigen.

• Als het vermogen van de machine laag is, als de
machine moeilijk start of ongelijk stationair loopt:
controleer altijd eerst de bougie voor u andere
maatregelen neemt.

• Maak de bougie schoon als ze verstopt is en
controleer of de afstand tussen de elektroden 0,5 mm
bedraagt. Vervang indien nodig.

Vervanging en afstelling van V­snaar.

• Verwijder de beschermkap door de bouten weg te
schroeven. Verwijder de naafdop van het voorwiel bij
de versnellingsbak door deze voorzichtig met een
schroevendraaier los te wrikken.

• Draai de slotbout los en verwijder het wiel.

• Verwijder de riem.

Dutch – 47

ONDERHOUD

• Leg de nieuwe riem erop en zorg ervoor dat deze
goed ligt ten opzichte van het kogellager voordat u de
riem afstelt.

• Stel de riem af door het kogellager op of neer te
bewegen.

• Een nieuwe riem zal nog uitrekken en langer worden.
Stel de riem daarom opnieuw af na enkele rijuren.

• Bevestig het wiel en de riemkap en test de machine.

Vervanging en afstelling van
tussenriem.

De tussenriem loopt tussen de motoras en de
versnellingsbak.

De middelste riem afstellen

• Schroef de afstelschroeven enkele slagen omhoog.

• Stel de riem af door de versnelling naar voren of naar
achteren te bewegen.

• De riem moet zo worden aangespannen dat deze 10
mm naar het midden toe kan worden bewogen. Dit
vertegenwoordigt een draagvermogen van ongeveer
3 kg. U kunt een visloodje gebruiken om dit te
controleren.

• Draai de stelschroeven goed vast.

• Controleer de aandrijvingsfunctie, aangezien de
afstelling van de versnelling de riemspanning in de
versnellingsbak beïnvloedt.

De middelste riem vervangen

• Verwijder het mes.

• Draai de afstelschroeven los.

• Vervang de riem door een nieuwe en draai de
stelschroeven iets aan.

• Stel de middelste riem af. Zie de aanwijzingen onder
het kopje "De middelste riem afstellen".

• Monteer het blad.

Luchtfilter

• Demonteer het cilinderdeksel en verwijder het filter.

• Maak het filter schoon door het tegen een vlakke
ondergrond te kloppen. Gebruik nooit oplosmiddelen
met petroleum, zoals bijv. fotogeen, of perslucht om
het filter schoon te maken.

• Na een lange gebruiksperiode kan het luchtfilter niet
meer worden gereinigd. Daarom moet het filter
regelmatig vervangen worden. Een beschadigd

luchtfilter moet altijd vervangen worden.

• Bij montage moet u ervoor zorgen dat het luchtfilter
helemaal aansluit op de filterhouder.

Olie vervangen

• Leeg de brandstoftank.

• Schroef het olievuldeksel eraf.

• Plaats een geschikt vat om de olie in op te vangen.

• Tap de olie af door de motor te kantelen zodat de olie
uit de vulbuis loopt. Vraag het dichtstbijzijnde
benzinestation waar u het teveel aan motorolie kunt
laten.

• Vul bij met nieuwe motorolie van goede kwaliteit. Zie
de instructies in de paragraaf "Technische gegevens".

48 – Dutch

ONDERHOUD

Oliefilter (Pro Cobra S)

WAARSCHUWING! Het oliefilter wordt

erg heet tijdens en na gebruik. Draag bij

!

het demonteren van het oliefilter altijd
werkhandschoenen voor zwaar gebruik.

• Schroef het olievuldeksel eraf.

• Plaats een geschikt vat om de olie in op te vangen.

• Tap de olie af door de motor te kantelen zodat de olie
uit de vulb
benzinestation waar u het teveel aan motorolie kunt
laten.

• Schroef het oliefilter los. Vraag bij uw lokale
tankstation w
weggooien.

• Smeer de rubberen pakking van het nieuwe oliefilter
lichtjes met nieuw

• Schroef het oliefilter weer in. Als de pakking de
houder raakt, draait u het filter nog 1/2 tot 3/4 slag
aan.

• Vul bij met nieuwe motorolie van goede kwaliteit. Zie
de instr

• Starten van de motor. Controleer op lekkage terwijl de
motor warmloopt.

• Afzetten van de motor. Controleer het oliepeil en vul
bij indien nodig.

Brandstofsysteem

• Controleer of het tankdeksel en de afdichting
onbeschadigd zijn.

• Controleer de brandstofleiding.

Recycling

Deze machine is zo gebouwd dat hij jarenlang kan
meegaan. Hierdoor wordt de impact van de machine op
het milieu tot een minimum beperkt. Voer service en
onderhoud uit volgens de aanwijzingen in deze
handleiding. Daardoor gaat de motor langer mee en
worden gevaarlijke emissies tot een minimum beperkt.

Als de machine versleten is, kunt u deze het best
inleveren voor recycling, bij de dealer of rechtstreeks bij
Klippo. De machine wordt daar ontmanteld en de
onderdelen gesorteerd op materiaal, ten behoeve van
recycling. De meeste onderdelen van deze machines
komen in aanmerking voor recycling.

uis loopt. Vraag het dichtstbijzijnde

aar u het gebruikte oliefilter kunt

e olie in.

ucties in de paragraaf "Technische gegevens".

Dutch – 49

TECHNISCHE GEGEVENS

Technische gegevens

Cobra S Cobra SE Pro Cobra S

Motor

Motorfabrikant Briggs & Stratton Briggs & Stratton Briggs & Stratton
Cilinderinhoud, cm
Toerental, rpm 2900 2900 2900
Nominaal uitgangsvermogen motor, kW

(zie opmerking 1)

Ontstekingssysteem

Bougie Champion BS19LM Champion BS19LM Champion RC12YC
Elektrodenafstand, mm 0,5 0,5 0,5

Brandstof-/smeersysteem

Inhoud benzinetank, liter 1,0 1,0 1,1
Inhoud olietank, liter 0,6 0,6 0,6
Motorolie SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30

Gewicht

Machine met lege tanks, kg 39 42 44

Lawaai-emissie (zie opm. 2)

Geluidsvermogen, gemeten dB(A) 94 94 95
Geluidsvermogen, gegarandeerd L

Geluidsniveau (zie opm. 3)

Niveau geluidsdruk bij het oor van de
gebruiker,dB(A)

Trillingsniveau, a

Handvat, m/s

Maaisysteem

Maaihoogte, mm 25-55 25-55 25-55
Maaibreedte, cm 48 48 48
Mes Cobra Cobra Cobra
Inhoud opvangzak, liter 65 65

Opm. 1: Het aangegeven nominale vermogen van de motor heeft betrekking op het gemiddelde nettovermogen (bij het
opgegeven toerental) van een typische productiemotor voor het betreffende motormodel, gemeten volgens de SAE­norm J1349/ISO 1585. In massa geproduceerde motoren kunnen een afwijkende waarde geven. Het werkelijk geleverde
vermogen van de geïnstalleerde motor op de uiteindelijke machine hangt af van de bedrijfssnelheid, de
omgevingscondities en andere waarden.

Opm. 2: Emissie van geluid naar de omgeving gemeten als geluidsvermogen (L
Opm. 3: Geluidsdrukniveau volgens EN 836. De gerapporteerde gegevens voor het geluidsdrukniveau vertonen een

typische statistische spreiding (standaardafwijking) v
Opm. 4: Trillingsniveau volgens EN 836. De gerapporteerde gegevens voor het trillingsniveau vertonen een typische

statistische spreiding (standaardafwijking) van 0,2 m/s

2

3

(zie opm. 4)

hveq

161 161 190

2,6 2,6 3,1

dB(A) 95 95 96

WA

82 82 83

5,5 5,5 2,5

) volgens EG-richtlijn 2000/14/EG.

WA

an 1,2 dB (A).

2

.

65

50 – Dutch

TECHNISCHE GEGEVENS

EG-verklaring van overeenstemming

(Alleen geldig voor Europa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], verklaart hiermee dat de motormaaiers Klippo
Cobra S, Cobra SE, Pro Cobra S vanaf serienummer 13XXXXXXX en verder overeenkomen met de voorschriften in

de RICHTLIJNEN VAN DE RAAD:

• van 17 mei 2006 "betreffende machines" 2006/42/EG

• van 15 december 2004 ”betreffende elektromagnetische compatibiliteit” 2004/108/EEC.

• van 8 mei 2000 ”betreffende geluidsemissie door materieel voor gebruik buitenshuis” 2000/14/EG.

Voor informatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens.
De volgende normen zijn van toepassing: EN 836, ISO 11094, EN 55012.
Aangemelde instantie: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, heeft

rapporten opgesteld inzake een beoordeling van de overeenstemming met bijlage VI van Richtlijn 2000/14/EG van de
Raad van 8 mei 2000 betreffende "de geluidsemissie door materieel voor gebruik buitenshuis".

Huskvarna, 11 januari 2013

Bengt Ahlund, Hoofd Ontwikkeling
(erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

Dutch – 51

ACLARACIÓN DE LOS SÍMBOLOS

Símbolos en la máquina:

¡ATENCIÓN! La máquina, si se utiliza
de forma errónea o descuidada,
puede ser una herramienta peligrosa
que puede causar daños graves e
incluso la muerte al usuario y a otras
personas.

Lea detenidamente el manual de
instrucciones y asegúrese de
entender su contenido antes de
utilizar la máquina.

Cuidado con los objetos lanzados o
rebotados.

Asegúrese de que no haya terceros
desautorizados en la zona de
trabajo.

Evite el arranque accidental
retirando el cable de encendido de la
bujía.

Advertencia de cuchilla rotativa.
Cuidado con las manos y los pies.

Explicación de los niveles de
advertencia

Las advertencias se clasifican en tres niveles.

¡ATENCIÓN!

¡ATENCIÓN! Indica un riesgo de daños
graves para el usuario o incluso muerte,

!

o bien daños al entorno, si no se siguen
las instrucciones del manual.

¡NOTA!

¡NOTA! Indica un riesgo de lesiones para
el usuario o daños al entorno si no se

!

siguen las instrucciones del manual.

AVISO

AVISO Indica un riesgo de daños en los materiales o en
la máquina si no se siguen las instrucciones del manual.

Cerciórese de mantener las manos y
los pies alejados del equipo de corte
mientras el motor está en marcha.

Este producto cumple con la directiva
CE vigente.

Las emisiones sonoras en el entorno
según la directiva de la Comunidad
Europea. Las emisiones de la máquina
se indican en el capítulo Datos
técnicos y en la etiqueta.

52 – Spanish

ÍNDICE

Índice

ACLARACIÓN DE LOS SÍMBOLOS

Símbolos en la máquina: ...................................... 52

Explicación de los niveles de advertencia ............ 52

ÍNDICE

Índice .................................................................... 53

PRESENTACIÓN

Apreciado cliente: ................................................. 54

Características ..................................................... 54

PRESENTACIÓN

Componentes del cortacésped? .......................... 55

EQUIPO DE SEGURIDAD DE LA MÁQUINA

Generalidades ...................................................... 56

MONTAJE Y AJUSTES

Generalidades ...................................................... 57

Mango .................................................................. 57

Altura de corte ...................................................... 57

Recogedor ............................................................ 57

Accesorio triturador .............................................. 58

Repostado de aceite ............................................ 58

MANIPULACION DEL COMBUSTIBLE

Generalidades ...................................................... 59

Carburante ............................................................ 59

Repostaje ............................................................. 59

Transporte y almacenamiento .............................. 59

FUNCIONAMIENTO

Equipo de protección personal ............................. 60

Instrucciones generales de seguridad .................. 60

Técnica básica de trabajo .................................... 61

Transporte y almacenamiento .............................. 61

Arranque y parada ................................................ 62

MANTENIMIENTO

Generalidades ...................................................... 63

Programa de mantenimiento ................................ 63

Inspección general ............................................... 63

Limpieza externa .................................................. 63

Nivel del aceite ..................................................... 63

Equipo de corte .................................................... 63

Batería .................................................................. 64

Bujía ..................................................................... 64

Cambio y ajuste de la correa trapezoidal ............. 64

Cambio y ajuste de la correa central .................... 65

Filtro de aire ......................................................... 65

Cambio de aceite ................................................. 65

Filtro de aceite ...................................................... 66

Sistema de combustible ....................................... 66

Reciclaje ............................................................... 66

DATOS TECNICOS

Datos técnicos ...................................................... 67

Declaración CE de conformidad ........................... 68

Spanish – 53

PRESENTACIÓN

Apreciado cliente:

Gracias por elegir una máquina Klippo®.
Esperamos que su máquina le proporcione plena

satisfacción y le sirva de ayuda por mucho tiempo en
adelante. La adquisición de alguno de nuestros
productos da acceso a asistencia profesional con
reparaciones y servicio. Si la máquina no fue adquirida en
un distribuidor oficial, preguntar en la tienda de compra la
dirección del taller de servicio más cercano.

Este manual de instrucciones es un documento

tante. Siguiendo sus instrucciones (de uso, servicio,

impor
mantenimiento, etcétera) puede alargar
considerablemente la vida útil de la máquina e
incrementar su valor de reventa. Si vende su máquina,
entregue el manual de instrucciones al nuevo propietario.

Calidad sueca

Klippo es una compañía sueca de larga tradición. Su
fundación se remonta al año 1954 en Malmö (Suecia), de
mano de Karl Dahlman. Desde este momento, no ha
dejado de diseñar, fabricar y comercializar
cortacéspedes. Ya en 1954 se asentaron las bases de los
conocimientos de la calidad y el espíritu innovador que
han hecho posible que Klippo desarrollara algunos de los
mejores cortacéspedes y productos de jardinería de
Suecia.

Los productos de Klippo están destinados tanto a

ios profesionales como a clientes no

usuar
especializados. En la actualidad, Klippo está presente en
20 países europeos, sobre todo en el área nórdica, su
principal mercado.

Los derechos que se reserva el fabricante.

Toda la información y todos los datos contenidos en este
manual de instrucciones son vigentes en la fecha de
impresión del manual.

Klippo trabaja constantemente para perfeccionar sus
productos y se reser
introducir modificaciones en la construcción y el diseño
sin previo aviso.

va, por lo tanto, el derecho a

Características

Su alto rendimiento, fiabilidad, tecnología innovadora, las
soluciones técnicas avanzadas y el respeto
medioambiental son valores que caracterizan a los
productos de Klippo.

A continuación se describen algunas de las

acterísticas únicas de su producto.

car

Triturado

Sistema de corte eficaz que tritura la hierba muy fina y la
esparce en el césped. Puede usarse como una
alternativa al recogedor.

Tracción de rueda delantera

Cuando se empuja la empuñadura hacia abajo, las
ruedas motrices se levantan del césped, facilitando así el
uso de la máquina.

Empuñadura amortiguadora de vibraciones

(Pro Cobra S)
La empuñadura amortiguadora de vibraciones evita las

lesiones pro
personas que cortan frecuentemente y durante períodos
prolongados.

Recogedor grande

Un recogedor grande significa menos vaciados, lo que
facilita su trabajo y le ahorra tiempo.

vocadas por las vibraciones en aquellas

54 – Spanish

PRESENTACIÓN

Componentes del cortacésped?

1 Horquilla del freno de motor
2 Control del embrague
3 Mango superior
4 Recogedor
5 Palanca de ajuste de la altura de corte
6 Limpiaruedas
7 Empuñadura, altura de la empuñadura
8 Varilla de nivel / llenado de aceite
9 Filtro de aceite
10 Silenciador
11 Cubierta de corte
12 Caja de engranajes
13 Protección lateral

14 Filtro de aire
15 Bujía
16 Empuñadura de arranque
17 Depósito de combustible
18 Empuñadura inferior
19 Mango para ajuste de ángulo
20 Soporte, empuñadura de arranque
21 Soporte de cuchilla
22 Tornillo de cuchilla
23 Cuchilla
24 Accesorio triturador
25 Manual de instrucciones

Spanish – 55

EQUIPO DE SEGURIDAD DE LA MÁQUINA

Generalidades

En este capítulo se describen los componentes de
seguridad de la máquina, su función y el modo de
efectuar el control y el mantenimiento para garantizar un
funcionamiento óptimo.

¡ATENCIÓN! Nunca utilice una máquina
con componentes de seguridad

!

defectuosos. Si su máquina no pasa
todos los controles, entréguela a un
taller de servicio para su reparación.

Evite el arranque accidental retirando el
cable de encendido de la bujía.

Cubierta de corte

• La cubierta de corte está construida para reducir las
vibraciones y el riesgo de lesiones por corte.

Revisión de la cubierta de corte

• Compruebe que la cubierta de corte está intacta y no
presenta defectos visibles como, por ejemplo, grietas.

Caja de engranajes

• La cubierta protectora está construida para reducir el
riesgo de daños por apriete y para captar la correa de
transmisión si se rompe.

Comprobación de la caja de engranajes

• Compruebe que la cubierta protectora está intacta y
bien atornillada.

Sistema amortiguador de vibraciones

¡ATENCIÓN! La sobreexposición a las
vibraciones puede provocar problemas

!

circulatorios y dolencias de carácter
nervioso, especialmente en personas con
patologías circulatorias. Acuda a un
médico si nota síntomas corporales que
puedan relacionarse con la
sobreexposición a las vibraciones. Son
ejemplos de tales síntomas la pérdida de
sensibilidad, el 'cosquilleo', las
'punzadas', el dolor, la pérdida o
reducción de la fuerza normal o los
cambios en el color y la superficie de la
piel. Estos síntomas se presentan
normalmente en dedos, manos y
muñecas. Los síntomas pueden aumentar
en temperaturas frías.

• Su máquina incorpora un sistema amortiguador
diseñado para reducir al máximo posible las
vibraciones y optimizar la comodidad de uso.

• El tubo de acero del sistema de empuñadura y la
cubierta de corte están construidos para minimizar
las vibraciones del motor.

• Pro Cobra S Este modelo dispone también de cuatro
amortiguadores de vibraciones, instalados en el
mango para reducir en mayor medida las vibraciones.

Horquilla del freno de motor

• El freno de motor está diseñado para parar el motor.
Cuando se suelta la horquilla del freno de motor, éste
debe parar.

Comprobación de la empuñadura de freno del motor

• Acelere al máximo y seguidamente suelte la horquilla
del freno. Debe pararse el motor y desacoplarse la
transmisión. El freno de motor debe estar siempre
ajustado para que el motor se pare en un lapso de 3
segundos.

56 – Spanish

Comprobación del sistema amortiguador de
vibraciones

• Compruebe que las empuñaduras y los aisladores de
vibraciones están intactos.

Silenciador

¡ATENCIÓN! No utilice nunca una máquina
que no tenga silenciador o que lo tenga

!

defectuoso. Un silenciador defectuoso
puede incrementar considerablemente el
nivel de ruido y el riesgo de incendio.
Tenga a mano herramientas para la
extinción de incendios.

El silenciador está muy caliente durante el
funcionamiento y después de parar. Esto
también es aplicable al funcionamiento en
ralentí. Preste atención al riesgo de
incendio, especialmente al emplear la
máquina cerca de sustancias y/o gases
inflamables.

• El silenciador está diseñado para reducir al máximo
posible el nivel sonoro y para apartar los gases de
escape del usuario.

Revisión del silenciador

• Revise regularmente el silenciador para comprobar
que está intacto y bien fijo.

MONTAJE Y AJUSTES

Generalidades

¡IMPORTANTE! Evite el arranque
accidental retirando el cable de

!

encendido de la bujía.

Mango

Montaje

Empuñadura inferior

• Coloque la empuñadura inferior en la máquina con las
tuercas.

Altura de la empuñadura

• Mueva la empuñadura para ajustar la altura de la
misma hacia delante con una mano y sostenga la
empuñadura con la otra mano. Ajuste la altura.

Suelte la empuñadura para ajustar la altura de la
misma y compruebe que la empuñadura está en la
posición correcta y que se ha fijado de forma segura.

Altura de corte

AVISO No emplee una altura de corte demasiado baja
debido al riesgo de que las cuchillas toquen en el suelo
en las irregularidades.

Mango superior

• Monte la empuñadura superior con la tuerca de la
empuñadura situada en la placa guía. No olvide que
debe haber una arandela entre la placa y la tuerca de
mango. No se necesitan herramientas para el
montaje.

• Conecte los cables a la empuñadura con los
sujetacables suministrados.

Ajustes

• Si es necesario, el mango puede girarse ligeramente
hacia los lados gracias a la junta de mango. El mango
puede colocarse en diferentes posiciones para
conseguir la posición más cómoda para conducir, por
ejemplo cuando se corta cerca de setos o las paredes
de una casa.

Mueva la palanca hacia atrás para aumentar la altura de
corte y hacia delante para reducirla.

Recogedor

• Coloque la bolsa del recogedor.

• Coloque la parte inferior del recogedor en el orificio de
descarga. Coloque los ganchos en los tornillos
salientes.

Spanish – 57

MONTAJE Y AJUSTES

Accesorio triturador

• Atornille el volante sin apretarlo del todo para montar
/ desmontar el accesorio triturador.

Repostado de aceite

• El depósito de aceite viene vacío de fábrica. Añada
aceite despacio. Vea las instrucciones del capítulo
'Mantenimiento'. El primer cambio del aceite del
motor debe hacerse después de 5 horas de
funcionamiento.

58 – Spanish

MANIPULACION DEL COMBUSTIBLE

!

Generalidades

¡ATENCIÓN! Si se hace funcionar el
motor en un local cerrado o mal

!

ventilado, se corre riesgo de muerte por
asfixia o intoxicación con monóxido de
carbono.

El combustible y los vapores de
combustible son muy inflamables y
pueden causar daños graves por
inhalación y contacto con la piel. Por
consiguiente, al manipular combustible
proceda con cuidado y procure que haya
buena ventilación.

Los gases de escape del motor están
calientes y pueden contener chispas que
pueden provocar incendio. Por esa
razón, ¡nunca arranque la máquina en
interiores o cerca de material inflamable!

No fume ni ponga objetos calientes
cerca del combustible.

Carburante

AVISO La máquina tiene motor de cuatro tiempos.
Procure que haya siempre aceite suficiente en el
depósito de aceite.

Gasolina

• Utilice gasolina sin plomo o gasolina con plomo de
alta calidad.

• El octanaje mínimo recomendado es 90 (RON). Si se
hace funcionar el motor con gasolina de octanaje

erior a 90, puede producirse clavazón. Esto

inf
aumenta la temperatura del motor, con el
consiguiente riesgo de averías.

• Si hay disponible gasolina menos nociva para el
medio ambiente
se debe usar este tipo de gasolina.

Aceite de motor

AVISO Controle el nivel de aceite antes de poner en
marcha el cortacésped. Un nivel de aceite demasiado
bajo puede causar averías graves del motor.

• Consulte las instrucciones bajo el título
«Mantenimiento».

• El primer cambio del aceite del motor debe hacerse
después de 5 horas de funcionamiento. Consulte los
datos técnicos para saber qué tipo de aceite es más
recomendable. No utilice nunca aceite para motores
de dos tiempos.

, denominada gasolina de alquilato,

Repostaje

¡ATENCIÓN! Apague el motor y deje que
se enfríe unos minutos antes de
repostar. El motor debe apagarse y el
botón de parada debe colocarse en la
posición de parada.

Utilice siempre una lata de gasolina para
evitar derrames.

Para repostar, abra despacio la tapa del
depósito de combustible para evacuar
lentamente la eventual sobrepresión.

Limpie alrededor del tapón de
combustible.

Después de repostar, apriete bien la tapa
del depósito de combustible. Una
actuación negligente puede provocar un
incendio.

Antes de arrancar, aparte la máquina a 3
m como mínimo del lugar de repostaje.

Nunca arranque la máquina:

• Si ha derramado combustible o aceite de motor en la
máquina.

Limpie todos los derrames y deje evaporar

los restos de gasolina.

• Si se salpicó el cuerpo o las ropas, cambie de ropas.

ve las partes del cuerpo que han entrado en

La
contacto con el combustible. Use agua y jabón.

• Si hay fugas de combustible en la máquina.

uebe regularmente si hay fugas en la tapa del

Compr
depósito o en los conductos de combustible.

Transporte y almacenamiento

• Almacene y transporte la máquina y el combustible de
manera que eventuales fugas o vapores no puedan
entrar en contacto con chispas o llamas, por ejemplo,
máquinas eléctricas, motores eléctricos, contactos
eléctricos/interruptores de corriente o calderas.

• Para almacenar y transportar combustible se deben
utilizar recipientes diseñados y homologados par
efecto.

Almacenamiento prolongado

• Si la máquina se va a almacenar por un período largo,
se debe vaciar el depósito de combustible. Pregunte
en la estación de servicio más cercana qué hacer con
el combustible sobrante.

a tal

Spanish – 59

FUNCIONAMIENTO

!

!

Equipo de protección personal

Para trabajar con la máquina debe utilizarse un equipo de
protección personal homologado. El equipo de protección
personal no elimina el riesgo de lesiones, pero reduce su
efecto en caso de accidente. Pida a su distribuidor que le
asesore en la elección del equipo.

Utilice siempre:

• Botas o zapatos antirresbalantes y fuertes.

• Pantalones largos fuertes. No use pantalones cortos
ni sandalias

• Se deben utilizar guantes cuando sea necesario, por
ejemplo en el montaje, inspección o limpieza del
equipo de corte.

, ni trabaje descalzo.

Instrucciones generales de seguridad

Este apartado trata las normas de seguridad básicas
para trabajar con el dispositivo. Esta información no
sustituye en ningún caso los conocimientos y la
experiencia de un profesional.

• Lea detenidamente el manual de instrucciones y
asegúrese de entender su contenido antes de utilizar
la máquina.

• Debe tenerse en cuenta que el operador es
responsab
a otras personas o a su propiedad.

• La máquina debe mantenerse limpia. Los letreros y
las pegatinas deben ser legib

Emplee siempre el sentido común

Es imposible abarcar todas las situaciones en las que
puede encontrarse. Utilice siempre el equipo con cuidado
y sentido común. Si se encuentra en alguna situación que
le haga sentirse inseguro, deténgase y consulte con un
experto. Consulte a su distribuidor, al taller de servicio
técnico o a un usuario experimentado. No emplee la
máquina en aplicaciones para las que no se considere
plenamente cualificado.

le de los accidentes o riesgos que ocurran

les en su totalidad.

¡ATENCIÓN! Esta máquina genera un
campo electromagnético durante el

!

funcionamiento. Este campo magnético
puede, en determinadas circunstancias,
interferir con implantes médicos activos
o pasivos. Para reducir el riesgo de
lesiones graves o letales, las personas
que utilizan implantes médicos deben
consultar a su médico y al fabricante del
implante antes de emplear esta máquina.

¡ATENCIÓN! La máquina, si se utiliza de
forma errónea o descuidada, puede ser
una herramienta peligrosa que puede
causar daños graves e incluso la muerte
al usuario y a otras personas.

No permita bajo ningún concepto el
empleo o mantenimiento de la máquina
por los niños u otras personas no
instruidas en el manejo de la misma.

La máquina no debe ser utilizada por
personas con capacidades mentales o
físicas reducidas, o bien por personas
que no puedan manipularla por
cuestiones de salud, sin la supervisión
de una persona responsable de su
seguridad.

Nunca deje que terceros utilicen la
máquina sin asegurarse primero de que
hayan entendido el contenido de este
manual de instrucciones.

Nunca utilice la máquina si está
cansado, si ha ingerido alcohol o si toma
medicamentos que puedan afectarle la
vista, su capacidad de discernimiento o
el control del cuerpo.

¡ATENCIÓN! Las modificaciones y/o el
uso de accesorios no autorizados
comportan riesgo de daöos personales
graves y peligro de muerte para el
usuario y otras personas. Bajo ninguna
circunstancia debe modificarse la
configuración original de la máquina sin
autorización del fabricante.

No modifique nunca esta máquina de
forma que se desvíe de la versión
original, y no la utilice si parece haber
sido modificada por otras personas.

No utilice nunca una máquina
defectuosa. Lleve a cabo las
comprobaciones de seguridad y siga las
instrucciones de mantenimiento y
servicio de este manual. Algunas
medidas de mantenimiento y servicio
deben ser efectuadas por especialistas
formados y cualificados. Consulte las
instrucciones del apartado
Mantenimiento.

Utilizar siempre recambios originales.

60 – Spanish

FUNCIONAMIENTO

Seguridad en el área de trabajo

• Antes de iniciar el corte, limpie el césped de ramas
grandes y pequeñas, piedras, etc.

• Los objetos que golpeen el equipo de corte podrían
salir despedidos y causar daños a personas u otros

. Mantenga a personas y animales a una

objetos
distancia considerable.

• No trabaje en condiciones atmosféricas
desf

avorables como niebla, lluvia intensa, tempestad,
frío intenso, etc. Trabajar con mal tiempo es cansador
y puede crear condiciones peligrosas, por ejemplo
suelo resbaladizo.

• Compruebe el entorno para asegurarse de que nada
pueda influir en su control de la máquina.

• Tenga cuidado con las raíces, piedras, ramas, hoyos,

• Puede ser peligroso cortar césped en pendientes. No

• En terrenos escarpados, el trayecto de avance debe

• Tenga cuidado cuando se acerque a esquinas y

Seguridad en el trabajo

• Un cortacésped sólo está construido para el corte de

• Utilice el equipo de protección personal. Vea las

• No ponga en marcha el cortacésped sin que estén

• Evite que la cuchilla toque en objetos extraños como

• La horquilla de freno no debe estar fijada de forma

• Coloque el cortacésped sobre una superficie plana y

• Colóquese siempre detrás de la máquina. Permita

, etcétera. La hierba alta puede ocultar

zanjas
obstáculos.

utilice el cor
pronunciadas. El cortacésped no debe utilizarse en
inclinaciones de más de 15 grados.

ser per
deplazarse por una pendiente de lado que subirla y
bajarla.

objetos que podrían b

céspedes. Está prohibida cualquier otra aplicación.

instrucciones bajo el título ”Equipo de protección
personal”.

montadas la cuchilla y todas las cubier
contrario, la cuchilla puede soltarse y causar daños
personales.

piedr
la cuchilla y doblar el eje del motor. Un eje doblado
crea desequilibrio y vibraciones fuertes, con el riesgo
consiguiente de que se suelte la cuchilla.

per

firme, y póngalo en marcha. Asegúrese de que la
cuchilla no pueda entrar en contacto con el suelo o
algún objeto.

que todas las r
ambas manos en la empuñadura durante la
operación de corte. Mantenga alejados las manos y
los pies de las hojas giratorias.

tacésped en pendientes muy

pendicular a la pendiente. Es mucho más facil

loquear su campo de visión.

tas. De lo

as, raíces y similares. Ello puede dañar el filo de

manente cuando la máquina está en marcha.

uedas reposen en el suelo y mantenga

• No incline la máquina con el motor en marcha. No
a nunca con la máquina con el motor en marcha.

corr

Hay que caminar siempre con el cortacésped.

• Debe prestarse especial atención al tirar de la

máquina cuando esté en funcionamiento

• No levante ni lleve nunca el cortacésped con el motor

en marcha. Si es necesario levantar el cortacésped,
pare primero el motor y quite el cable de encendido de
la bujía.

• El motor debe pararse para desplazar la máquina en

terreno que no se v
de gres, piedras, grava, asfalto, etc.

• No corra nunca con la máquina con el motor en

• Pare el motor antes de cambiar la altura de corte. No

• No abandonar nunca la máquina sin vigilar, con el

• Si choca con algún objeto o si se producen

Hay que caminar siempre con el

marcha.
cortacésped.

unca ajustes con el motor en marcha.

haga n

motor en marcha. Pare el motor. Compruebe que el
equipo de corte ha dejado de girar.

aciones fuertes, pare la máquina. Desconecte el

vibr
cable de encendido de la bujía. Controle que la
máquina no esté dañada. Repare posibles averías.

a a cortar. Por ejemplo, senderos

.

Técnica básica de trabajo

• Corte siempre con una hoja afilada para obtener

resultados óptimos. Una hoja desafilada proporciona
un corte desigual, y la hierba adquiere un tono
amarillo en la superficie de corte.

• No corte nunca más de 1/3 de la altura de la hierba.

Especialmente en tempor
cortando con una altura de corte alta. Seguidamente,
controle el resultado y baje a una altura adecuada. Si
la hierba es muy alta, avance despacio y, si es
necesario, corte dos veces.

• Corte en direcciones distintas cada vez para evitar

ayas en el césped.

crear r

ada seca. Empiece

Transporte y almacenamiento

• Sujete bien el equipo durante el transporte para evitar

daños y accidentes.

• Guarde el equipo en un lugar seguro fuera del

alcance de los niños y las personas no autorizadas.

• Guarde la máquina y el equipo en un lugar seco y

protegido de la escarcha.

• Para obtener más detalles sobre el transporte y el

almacenamiento del combustible, consulte el
apartado «Manipulación del combustible ».

Spanish – 61

FUNCIONAMIENTO

Arranque y parada

Antes del arranque

¡ATENCIÓN! Lea detenidamente el
manual de instrucciones y asegúrese de

!

entender su contenido antes de utilizar la
máquina.

Utilice el equipo de protección personal.
Vea las instrucciones bajo el título
”Equipo de protección personal”.

• Asegúrese de que no haya terceros desautorizados
en la zona de trabajo.

• Realice el mantenimiento diario. Consulte las
instrucciones bajo el título «Mantenimiento».

• Asegúrese de que el cable está bien colocado en la
bujía.

Arranque

• Para la puesta en marcha del motor, la horquilla del
freno de motor debe sujetarse contra la empuñadura.

• Colóquese detrás de la máquina.

• Agarre la empuñadura de arranque y tire despacio de
la cuerda con la mano derecha, hasta sentir una
resistencia (los dientes de arranque engranan). Tire
con fuerza para arrancar el motor. Nunca enrosque el
cordón de arranque alrededor de la mano.

Cobra SE

• Para la puesta en marcha del motor, la horquilla del
freno de motor debe sujetarse contra la empuñadura.

• Gire la llave de encendido en el sentido de las agujas
del reloj y manténgala en esa posición hasta que el
motor arranque.

• En el primer encendido, es posible que el nivel de la
batería sea demasiado bajo. Si es así, utilice el
cordón de arranque para encender el motor siguiendo
las instrucciones siguientes. A continuación, cargue
la batería con el cargador de batería suministrado.
Consulte las instrucciones bajo el título
«Mantenimiento».

Transmisión

• Para accionar el motor, empuje hacia delante la
palanca de embrague.

Parada

• El motor se para al soltar la horquilla de freno de
motor. El motor se desactiva al soltar la palanca del
freno.

• Solo puede desacoplarse el motor soltando un poco
la palanca de freno.

62 – Spanish

MANTENIMIENTO

Generalidades

¡ATENCIÓN! El usuario sólo puede
efectuar los trabajos de mantenimiento y

!

servicio descritos en este manual. Los
trabajos de mayor envergadura debe
efectuarlos un taller de servicio oficial.

Evite el arranque accidental retirando el
cable de encendido de la bujía.

La vida útil de la máquina puede
acortarse y el riesgo de accidentes
puede aumentar si el mantenimiento de
la máquina no se hace de forma
adecuada y si los trabajos de servicio y/o
reparación no se efectúan de forma
profesional. Para más información,
consulte con el taller de servicio oficial
más cercano.

• Diríjase a su distribuidor de Klippo para que revise la
máquina regularmente y para que realice ajustes y
reparaciones básicas.

• Utilizar siempre recambios originales.

Programa de mantenimiento

En el programa de mantenimiento podrá ver qué piezas
de la máquina requieren mantenimiento y cada cuánto
tiempo deberá realizarse. Los intervalos se calculan en
función del uso diario de la máquina y pueden depender
de la velocidad de uso.

Mantenimiento
diario

Inspección general Bujía

Limpieza externa

Nivel de aceite Silenciador* Filtro de aire

Equipo de corte

Batería Filtro de aceite
Cubierta de corte y

cubierta
protectora*

Horquilla del freno
de motor*

* Consulte las instrucciones bajo el título «Equipo de
seguridad de la máquina».

Mantenimient
o semanal

Sistema
amortiguador
de vibraciones*

Mantenimient
o mensual

Cambio y
ajuste de la
correa
trapezoidal

Cambio y
ajuste de la
correa central

Cambio de
aceite

Sistema de
combustible

Inspección general

• Compruebe que los tornillos y las tuercas estén
apretados.

Limpieza externa

• Limpie el cortacésped de hojas, hierba y similar, con
un cepillo.

• No utilice un equipo de limpieza a alta presión para
limpiar la máquina.

• Nunca vierta agua directamente sobre el motor.

• Limpie la toma de aire del mecanismo de arranque.
Revise el mecanismo y el cordón de arranque.

• Cuando limpie bajo la cubierta de corte, gire la
máquina con la bujía hacia arriba. Vacíe el depósito
de combustible.

Nivel del aceite

Para controlar el nivel de aceite, la máquina debe estar
sobre una superficie plana. Controle el nivel de aceite con
la varilla de medición del tapón de llenado.

• Quite la tapa de aceite y limpie la varilla de nivel.

• Vuelva a colocar la varilla de nivel. El tapón de llenado
debe enroscarse totalmente para obtener una
indicación correcta del nivel de aceite.

• Si el nivel de aceite es demasiado bajo, ponga aceite
de motor hasta la marca de nivel superior de la varilla
de medición.

Equipo de corte

• Revise el equipo de corte para ver si está dañado o
agrietado. Un equipo de corte dañado debe ser
siempre reemplazado.

• Procure que la cuchilla esté siempre bien afilada y
correctamente equilibrada.

Sustitución de las hojas

¡ATENCIÓN! Use siempre guantes
fuertes para efectuar los trabajos de

!

servicio y mantenimiento del equipo de
corte. Las cuchillas son muy agudas y
pueden producir fácilmente lesiones por
corte.

Desmontaje

• Quite el tornillo de fijación de la cuchilla.

• Extraiga la hoja desgastada. Asegúrese de que el
soporte de la hoja está en buenas condiciones.
Compruebe que el tornillo de cuchilla está intacto y
que el eje del motor no está doblado.

Spanish – 63

MANTENIMIENTO

Montaje

• Coloque la cortadora con la arandela de fricción
contra el soporte de la cortadora. Asegúrese de que
la cortadora se centra correctamente con el eje. Para
evitar las vibraciones, coloque la cortadora del
cortacésped de manera que la marca del soporte de
la cortadora pueda verse a los lados de la cortadora.

Carga de la batería

AVISO La batería necesitará una recarga una o dos
veces durante la temporada de corte y siempre debe
cargarse antes de su almacenamiento durante el
invierno.

No cargue la batería a temperaturas inferiores a +5 °C.

• Desmonte el contacto del cable en la batería.

• Conecte el cable de la batería al cargador y, a
continuación, conecte el cargador a una toma de
corriente (220 V, 50 Hz).

Bujía

• Ponga la arandela y apriete bien el tornillo. El tornillo
debe apretarse con un par de 45-60 Nm.

• Mueva la hoja en distintas direcciones manualmente
y compruebe que gira libremente. Encienda la
máquina para probarla.

Batería (Cobra SE)

¡NOTA! Las baterías gastadas no deben
desecharse junto con la basura

!

doméstica. Llévelas a su taller de
servicio más cercano o a un punto de
recogida.

La batería de plomo de 12 voltios está totalmente
protegida y, por lo general, no requiere mantenimiento. La
batería se carga durante la operación de corte.

Si el motor no se enciende en varias ocasiones, es
posible que la batería se descargue. Si es así, arranque
la máquina manualmente con el cordón de arranque. Una
batería completamente descargada puede recargarse
con el cargador de batería suministrado.

• Revise todos los cables y conexiones. Si se daña un
cable, no utilice la máquina. Llévela a reparar a un
taller de servicio oficial.

AVISO ¡Utilice siempre el tipo de bujía recomendado!
Una bujía incorrecta puede arruinar el pistón y el
cilindro.

• Si la potencia de la máquina es baja, si el arranque es
difícil o si el ralentí es irregular: revise siempre la bujía
antes de efectuar otras medidas.

• Si la bujía está muy sucia, límpiela y compruebe que
la separación de los electrodos sea de 0,5 mm.
Cámbielas si es necesario.

Cambio y ajuste de la correa
trapezoidal

• Desmonte la cubierta protectora, quitando los
tornillos. Retire el tapacubos de la rueda delantera
junto a la caja de cambios haciendo palanca
cuidadosamente con un destornillador.

• Afloje el tornillo y quite la rueda.

• Extraiga la correa.

64 – Spanish

MANTENIMIENTO

• Coloque la correa nueva y asegúrese de que se
adapta perfectamente al cojinete de bolas antes de
ajustarla.

• Ajuste la correa moviendo el cojinete de bolas hacia
arriba o hacia abajo.

• Dado que las correas nuevas se estiran y se alargan,
ajústela de nuevo después de unas pocas horas de
funcionamiento.

• Apriete la rueda y la cubierta de la correa y accione la
máquina para probarla.

Cambio y ajuste de la correa
central

La correa central se encuentra entre el eje del motor y la
caja de cambios.

Ajuste de la correa central

• Desenrosque los tornillos de ajuste unas vueltas.

• Ajuste la correa moviendo el engranaje hacia delante
o hacia atrás.

• La correa debe estar estirada, de manera que pueda
moverse 10 mm en el centro. Esto se corresponde
con una tracción de aproximadamente 3 kg. Utilice
una balanza de pesca para comprobarlo.

• Apriete bien los tornillos de ajuste.

• Compruebe el funcionamiento del motor, ya que el
ajuste del engranaje afecta a la tensión de la correa
de la caja de cambios.

Cambio de la correa central

• Desmontar la cuchilla.

• Afloje los tornillos de ajuste.

• Cambie la correa por una nueva y apriete un poco los

tornillos de ajuste.

• Ajuste la correa central. Vea las instrucciones del

apartado «Ajuste de la correa central».

• Monte la hoja.

Filtro de aire

• Desmonte la cubierta del filtro de aire y retire el filtro.

• Limpie el filtro, golpeándolo contra una superficie

plana. No utilice nunca disolventes con, por ejemplo,
petróleo o queroseno ni aire comprimido para limpiar
el filtro.

• Un filtro utilizado durante mucho tiempo no puede

limpiarse del todo. Por tanto, hay que cambiarlo a
intervalos regulares. Un filtro de aire averiado debe

cambiarse.

• Al montar, compruebe que el filtro queda estanco

contra el soporte.

Cambio de aceite

• Vacíe el depósito de combustible.

• Quite el tapón de llenado de aceite.

• Coloque un recipiente adecuado para recoger el

aceite.

• Incline el motor y vacíe el aceite por el tubo de

llenado. Consulte con la gasolinera más cercana
acerca de qué hacer con el aceite de motor sobrante.

• Ponga aceite de motor nuevo, de buena calidad. Vea

las instrucciones del apartado «Datos técnicos».

Spanish – 65

MANTENIMIENTO

Filtro de aceite (Pro Cobra S)

¡ATENCIÓN! El filtro de aceite está muy
caliente durante el funcionamiento y

!

después de parar. Utilice siempre
guantes resistentes al desmontar el filtro
de aceite.

• Quite el tapón de llenado de aceite.

• Coloque un recipiente adecuado para recoger el
aceite

.

• Incline el motor y vacíe el aceite por el tubo de
llenado. Consulte con la gasolinera más cercana
acerca de qué hacer con el aceite de motor sobrante.

• Quite el filtro de aceite. Consulte en la gasolinera más
cercana lo que debe hacer con el filtro de aceite

.

usado

• Lubrique ligeramente con aceite la junta de goma del
filtro de aceite n

• Vuelva a colocar el filtro de aceite. Cuando la junta
toque la fijación, apriétela con un giro de 1/2 a 3/4.

• Ponga aceite de motor nuevo, de buena calidad. Vea
las instrucciones del apartado «Datos técnicos».

• Arranque el motor. Compruebe que no existen fugas
mientras el motor se está calentando.

• Pare el motor. Compruebe el nivel de aceite y llénelo,
en caso necesario.

Sistema de combustible

• Compruebe que el tapón del depósito y su junta estén
intactos.

• Compruebe la manguera de combustible. Cámbiela si
es necesario.

Reciclaje

Esta máquina cumple los requisitos previos para durar
muchos años. De esta forma, se minimiza el impacto
medioambiental de la máquina. Realice las tareas de
reparación y mantenimiento siguiendo las instrucciones
de este manual. De esta forma, la máquina durará más
tiempo y se minimizarán las emisiones peligrosas.

Cuando la máquina esté desgastada, deberá desecharse
para su reciclado en las instalaciones del distribuidor o de
Klippo. La máquina puede desmontarse y las piezas
pueden clasificarse en distintos materiales para su
reciclado. La mayoría de las piezas de esta máquina son
reciclables.

uevo.

66 – Spanish

DATOS TECNICOS

Datos técnicos

Cobra S Cobra SE Pro Cobra S

Motor

Fabricante del motor Briggs & Stratton Briggs & Stratton Briggs & Stratton
Cilindrada, cm
Velocidad, r/min 2900 2900 2900
Potencia nominal del motor, kW (véase la nota 1) 2,6 2,6 3,1

Sistema de encendido

Bujía

Distancia de electrodos, mm 0,5 0,5 0,5

Sistema de combustible y lubricación

Capacidad del depósito de gasolina, litros 1,0 1,0 1,1
Capacidad del depósito de aceite, litros 0,6 0,6 0,6

Aceite de motor

Peso

Máquina con depósitos vacíos, kg 39 42 44

Emisiones de ruido (vea la nota 2)

Nivel de potencia acústica medido dB(A) 94 94 95
Nivel de potencia acústica garantizado L

Niveles acústicos (vea la nota 3)

Nivel de presión acústica en el oído del usuario, dB(A) 82 82 83

Niveles de vibraciones, a

Empuñadura, m/s

Sistema de corte

Altura de corte, mm 25-55 25-55 25-55
Anchura de corte, cm 48 48 48
Cuchilla Cobra Cobra Cobra
Capacidad del recogedor, litros 65 65

Nota 1: La potencia de salida del motor indicada es la potencia neta media (a la velocidad especificada) de un motor
de producción típico para el modelo de motor conforme a la norma SAE J1349 / ISO1585. Los motores fabricados en
serie podrían presentar valores diferentes. La potencia de salida real del motor instalado en la máquina final dependerá
de la velocidad de funcionamiento, las condiciones medioambientales y otros valores.

Nota 2: Emisiones sonoras en el entorno medidas como potencia acústica (L
Nota 3: Nivel de presión sonora conforme a EN 836. Los datos referidos del nivel de presión sonora tienen una

dispersión estadística habitual (desviación típica) de 1,2 dB (A).
Nota 4: Nivel de vibración conforme a EN 836. Los datos referidos del nivel de vibración poseen una dispersión

estadística habitual (desviación típica) de 0,2 m/s2.

3

dB(A) 95 95 96

WA

(vea la nota 4)

hveq

2

161 161 190

Champion
BS19LM

SAE 30/
SAE 10W-30

5,5 5,5 2,5

Champion
BS19LM

SAE 30/
SAE 10W-30

) según la directiva CE 2000/14/CE.

WA

Champion
RC12YC

SAE 30/
SAE 10W-30

65

Spanish – 67

DATOS TECNICOS

Declaración CE de conformidad

(Rige sólo para Europa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], declara por la presente que los cortacéspedes a

motor Klippo Cobra S, Cobra SE, Pro Cobra S a partir del número de serie 13XXXXXXX cumplen con las
disposiciones de las DIRECTIVAS DEL CONSEJO:

• 2006/42/CE «relativa a máquinas» del 17 de mayo de 2006.

• 2004/108/CEE, ”referente a compatibilidad electromagnética”, del 15 de diciembre de 2004.

• 2000/14/CE, ”sobre emisiones sonoras en el entorno” del 8 de mayo de 2000.

Para más información sobre las emisiones sonoras, consulte el capítulo Datos técnicos.
Se han aplicado las siguientes normas: EN 836, ISO 11094, EN 55012.
Organismo inscripto: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, ha elaborado

informes sobre la evaluación de la conformidad con el Anexo VI de la Directiva del Consejo 2000/14/CE del 8 de mayo
de 2000 sobre emisiones sonoras en el entorno.

Huskvarna, 11 de enero de 2013

Bengt Ahlund, Jefe de Desarrollo
(Presentante autorizado de Husqvarna AB y responsable de la documentación técnica.)

68 – Spanish

SIMBOLOGIA

I simboli sulla macchina:

AVVERTENZA! Se utilizzata in modo
improprio o non corretto, la macchina
può essere un attrezzo pericoloso in
grado di provocare gravi lesioni o
morte dell’operatore , o di altre
persone.

Prima di usare la macchina, leggere
per intero le istruzioni per l’uso e
accertarsi di averne compreso il
contenuto.

Pericolo di proiezione di oggetti e
particelle.

Osservare che non vi siano non
addetti ai lavori nelle vicinanze.

Prevenire la messa in funzione
accidentale rimuovendo il cavo di
accensione dalla candela.

Attenzione al coltello in rotazione.
Attenzione a mani e piedi.

Spiegazione dei livelli di
avvertenza

Le avvertenze sono suddivise in tre livelli.

AVVERTENZA!

AVVERTENZA! Utilizzato se è presente
un rischio di gravi lesioni, morte

!

dell'operatore oppure danni all'ambiente
circostante nel caso in cui le istruzioni
del manuale non vengano rispettate.

ATTENZIONE!

ATTENZIONE! Utilizzato se è presente un
rischio di lesioni per l'operatore oppure

!

danni all'ambiente circostante nel caso
in cui le istruzioni del manuale non
vengano rispettate.

NOTA!

NOTA! Utilizzato se è presente un rischio di danni ai
materiali oppure alla macchina nel caso in cui le
istruzioni del manuale non vengano rispettate.

Accertarsi che mani e piedi non
tocchino il gruppo di taglio a motore
acceso.

Il presente prodotto è conforme alle
vigenti direttive CEE.

Emissioni di rumore nell’ambiente in
base alla direttiva della Comunità
Europea. L’emissione della macchina è
indicata al capitolo Dati tecnici e sulla
decalcomania.

Italian – 69

INDICE

Indice

SIMBOLOGIA

I simboli sulla macchina: ....................................... 69

Spiegazione dei livelli di avvertenza ..................... 69

INDICE

Indice .................................................................... 70

PRESENTAZIONE

Alla gentile clientela .............................................. 71

Caratteristiche ....................................................... 71

PRESENTAZIONE

Che cosa c'è nel rasaerba? .................................. 72

DISPOSITIVI DI SICUREZZA DELLA
MACCHINA

Generalità ............................................................. 73

MONTAGGIO E REGOLAZIONI

Generalità ............................................................. 74

Impugnatura .......................................................... 74

Altezza di taglio ..................................................... 74

Collettore .............................................................. 74

Inserto per mulching ............................................. 75

Rabbocco dell’olio ................................................. 75

OPERAZIONI CON IL CARBURANTE

Generalità ............................................................. 76

Carburante ............................................................ 76

Rifornimento ......................................................... 76

Trasporto e rimessaggio ....................................... 76

FUNZIONAMENTO

Abbigliamento protettivo ....................................... 77

Norme generali di sicurezza ................................. 77

Tecnica fondamentale di lavoro ............................ 78

Trasporto e rimessaggio ....................................... 78

Avviamento e arresto ............................................ 79

MANUTENZIONE

Generalità ............................................................. 80

Schema di manutenzione ..................................... 80

Ispezione generale ............................................... 80

Pulitura esterna ..................................................... 80

Livello dell’olio ....................................................... 80

Attrezzatura di taglio ............................................. 80

Batteria ................................................................. 81

Candela ................................................................ 81

Sostituzione e regolazione della cinghia
tr

apezoidale .......................................................... 81

Sostituzione e regolazione della cinghia centrale . 82

Filtro dell’aria ........................................................ 82

Cambio dell'olio .................................................... 82

Filtro dell'olio ......................................................... 83

Sistema di alimentazione ...................................... 83

Riciclaggio ............................................................ 83

CARATTERISTICHE TECNICHE

Caratteristiche tecniche ........................................ 84

Dichiarazione di conformità CE ............................ 85

70 – Italian

PRESENTAZIONE

Alla gentile clientela

Grazie per aver scelto una macchina Klippo®.

Ci auguriamo che rimarrete soddisfatti della vostra

macchina e sper

in futuro. L'acquisto di uno dei nostri prodotti vi dà diritto

a ricevere un'assistenza professionale per le riparazioni e

la manutenzione. Se non avete acquistato la macchina

presso uno dei nostri rivenditori autorizzati, rivolgetevi

alla più vicina officina di assistenza.

Questo manuale rappresenta un documento di grande

alore. Seguendone il contenuto (uso, assistenza,

v

manutenzione ecc.) potrete aumentare notevolmente la

durata della vostra macchina e anche il suo valore di

usato. Se vendete la macchina, ricordate di consegnare il

manuale delle istruzioni al nuovo proprietario.

Qualità svedese

Klippo è una società svedese dalla lunga tradizione,

fondata nel 1954 a Malmö da Karl Dahlman e sin da allora

progetta, produce e commercializza rasaerba. Già nel

1954, l'azienda fu fondata con l'obiettivo di puntare alla

qualità con spirito d'innovazione, consentendo così a

Klippo di progettare alcuni dei migliori rasaerba e prodotti

da giardinaggio della Svezia.

I prodotti Klippo sono pensati sia per utenti professionisti

sia per consumator

Paesi europei e le maggiori quote di mercato sono

rappresentate dai Paesi nordici.

Riserva del produttore

Tutte le informazioni e i dati contenuti in questo manuale

sono da riferirsi alla data di stampa del manuale stesso.

La Klippo procede costantemente allo sviluppo dei propri

prodotti e si riserva quindi il diritto di apportare, senza

alcun preavviso, modifiche riguardanti fra l’altro la forma

e l’aspetto esteriore.

iamo di potervi servire per molto tempo

i normali. Oggi Klippo è presente in 20

Caratteristiche

I prodotti Klippo si distinguono per valori di eccellenza in
quanto a prestazioni, affidabilità, tecnologia innovativa,
soluzioni tecniche avanzate e rispetto dell'ambiente.

Di seguito sono descritte alcune delle caratteristiche

e dei prodotti.

esclusiv

Mulching

Sistema di taglio efficiente che sminuzza finemente l'erba
e la disperde nel prato. È possibile utilizzarlo come
alternativa al raccoglierba.

Trazione anteriore

Quando l'impugnatura viene premuta, le ruote di
trascinamento vengono sollevate dal prato rendendo più
semplice l'uso della macchina.

Impugnatura con sistema di smorzamento delle vibrazioni

(Pro Cobra S)
Le impugnature con sistema di smorzamento delle

vibr

azioni prevengono le lesioni da vibrazione per coloro
che tagliano l'erba di frequente e per lunghi periodi di
tempo.

Raccoglierba grande

Un raccoglierba grande richiede meno svuotamenti,
facilitando così il lavoro e consentendo un risparmio di
tempo.

Italian – 71

PRESENTAZIONE

Che cosa c'è nel rasaerba?

1 Manopola del freno del motore
2 Comando della frizione
3 Impugnatura superiore
4 Collettore
5 Regolazione dell'altezza di taglio
6 Dispositivo di pulizia ruote
7 Impugnatura, altezza impugnatura
8 Asta di livello / rabbocco dell'olio
9 Filtro dell'olio
10 Marmitta
11 Carter del gruppo di taglio
12 Scatola ingranaggi
13 Protezione laterale

72 – Italian

14 Filtro dell’aria
15 Candela
16 Maniglia di avviamento
17 Serbatoio carburante
18 Impugnatura inferiore
19 Impugnatura regolazione angolatura
20 Staffa, impugnatura di avviamento
21 Attacco del coltello
22 Bullone del coltello
23 Coltello
24 Inserto per mulching
25 Istruzioni per l’uso

DISPOSITIVI DI SICUREZZA DELLA MACCHINA

Generalità

In questo capitolo vengono presentati i dispositivi di
sicurezza della macchina, la loro funzione, il controllo e la
manutenzione necessari per assicurarne una funzione
ottimale.

AVVERTENZA! Non usare mai una
macchina con dispositivi di sicurezza

!

difettosi. Se la macchina non supera tutti
i controlli, contattare un’officina per le
necessarie riparazioni.

Prevenire la messa in funzione
accidentale rimuovendo il cavo di
accensione dalla candela.

Carter del gruppo di taglio

• Il carter del gruppo di taglio è concepito per ridurre le
vibrazioni e per ridurre il rischio di ferite da taglio.

Controllo del carter del gruppo di taglio

• Controllare che il carter del gruppo di taglio sia integro
e che non presenti difetti visibili, ad esempio
incrinature del materiale.

Scatola ingranaggi

• La scocca di protezione è concepita per ridurre il
rischio di intrappolarsi e per estrarre la cinghia di
trasmissione in caso di rottura.

Controllo della scatola ingranaggi

• Controllare che la scoca di protezione sia integra e
che sia ben avvitata.

Manopola del freno del motore

• Il freno del motore è concepito per arrestare il motore.
Rilasciando la presa della manopola il motore deve
arrestarsi.

Controllo della manopola del freno motore

• Accelerare a fondo e rilasciare quindi il dispositivo del
freno. Il motore deve fermarsi e la trasmissione
disinserirsi. Il freno del motore deve sempre essere
regolato in modo che il motore si arresti entro 3
secondi.

Sistema di smorzamento delle vibrazioni

AVVERTENZA! La sovraesposizione a
vibrazioni può provocare lesioni

!

vascolari o nervose in soggetti che
soffrono di disfunzioni circolatorie.
Rivolgersi a un medico se si provano
sintomi ricollegabili alla
sovraesposizione a vibrazioni. Esempi di
questi sintomi: intorpidimento, perdita di
sensibilità, ”formicolio”, ”torpore”,
dolore, mancanza di forza o riduzione
delle forze normali, alterazioni di colore o
aspetto della pelle. Questi sintomi si
manifestano solitamente a dita, mani o
polsi. I sintomi possono accentuarsi a
temperature rigide.

• Il sistema di smorzamento delle vibrazioni adottato,
elimina la maggior parte delle vibrazioni che si
sviluppano durante l’uso della macchina.

• Il tubo in acciaio del sistema delle impugnature e il
carter del gruppo di taglio sono costruiti in modo da
ridurre al minimo le vibrazioni provenienti dal motore.

• Pro Cobra S Questo modello dispone anche di 4
smorzatori inseriti nel corpo della maniglia per ridurre
ulteriormente le vibrazioni

Controllare il sistema di smorzamento delle
vibrazioni

• Controllare che le impugnature e gli elementi
antivibrazioni non siano danneggiati.

Marmitta

AVVERTENZA! Non utilizzare mai la
macchina senza marmitta o con marmitta

!

in cattive condizioni. Una marmitta
difettosa può aumentare sensibilmente il
livello acustico e il pericolo di incendio.
Tenere a portata di mano un estintore o
altri attrezzi per spegnere le fiamme.

La marmitta è molto calda durante l’uso e
per un po’ di tempo dopo. Quanto detto
vale anche se la macchina funziona al
minimo. Considerare il pericolo di
incendio, specialmente quando si
movimentano sostanze e/o gas
infiammabili.

• La marmitta è costruita in modo da assicurare il
minimo livello di rumorosità e da allotanare i gas di
scarico del motore dall’operatore.

Controllo della marmitta

• Controllare periodicamente che la marmitta sia
integra e fissata correttamente.

Italian – 73

MONTAGGIO E REGOLAZIONI

Generalità

IMPORTANTE! Prevenire la messa in
funzione accidentale rimuovendo il cavo

!

di accensione dalla candela.

Impugnatura

Montaggio

Impugnatura inferiore

• Montare l'impugnatura inferiore sulla macchina con i
dadi.

Impugnatura superiore

• Montare l'impugnatura superiore utilizzando il dado
dell'impugnatura sulla piastra della guida. Non
dimenticare la rondella fra la piastra e il dado a ruota.
Non sono necessari attrezzi per il montaggio.

Altezza impugnatura

• Spostare in avanti con una mano l'impugnatura per la
regolazione dell'altezza dell'impugnatura e tenerla
con l'altra mano. Regolare l'altezza.

Rilasciare l'impugnatura per la regolazione
dell'altezza dell'impugnatura e verificare che
l'impugnatura sia nella posizione corretta e sia fissata
saldamente.

Altezza di taglio

NOTA! Non impostare l'altezza di taglio ad un livello
troppo basso poiché esiste il rischio che i coltelli
colpiscano il terreno in caso di irregolarità.

Spostare la leva indietro per una maggiore altezza di
taglio e in avanti per un'altezza di taglio minore.

• Collegare i cavi all'impugnatura utilizzando le fascette
stringicavo fornite.

Impostazioni

• Se necessario, il manubrio può essere girato
leggermente di fianco mediante l'apposito snodo. Il
manubrio può essere regolato su diverse posizioni in
modo da ottenere la migliore posizione di guida, ad
es. quando si taglia in prossimità di siepi o recinzioni.

74 – Italian

Collettore

• Montare il raccoglierba.

• Montare la parte inferiore del raccoglierba nel foro di
scarico. Fissare i ganci alle viti sporgenti.

MONTAGGIO E REGOLAZIONI

Inserto per mulching

• Avvitare il volante senza serrare al fine di montare/
smontare l'inserto per il mulching.

Rabbocco dell’olio

• Il serbatoio dell'olio è vuoto alla consegna.
Rabboccare l’olio lentamente. Vedere le istruzioni alla
voce Manutenzione. L’olio motore deve essere
sostituito dopo le prime 5 ore.

Italian – 75

OPERAZIONI CON IL CARBURANTE

!

Generalità

AVVERTENZA! Un motore acceso in un
ambiente chiuso o mal ventilato può

!

essere causa di morte per soffocamento
o avvelenamento da monossido di
carbonio.

Il carburante e i vapori tossici sono
altamente infiammabili e la loro
inalazione o il contatto cutaneo possono
provocare gravi lesioni. Agire dunque
con cautela maneggiando il carburante e
assicurare una buona ventilazione
dell'ambiente durante l'operazione.

I gas di scarico del motore sono molto
caldi e possono contenere scintille in
grado di provocare incendi. Non avviare
mai la macchina in ambienti chiusi o
vicino a materiale infiammabile!

Non fumare né collocare oggetti caldi
nelle vicinanze del carburante.

Carburante

NOTA! La macchina è dotata di motore a quattro tempi.
Accertarsi che ci sia sempre olio a sufficienza nel
serbatoio dell'olio.

Benzina

• Usare benzina di buona qualità, con o senza piombo.

• Il numero minimo di ottani raccomandato è 90 (RON).
Se si utilizza una benzina con un n
inferiore a 90, il motore può strappare. In tal caso la
temperatura del motore aumenta e possono
verificarsi gravi avarie.

• Usare nei casi in cui sia possibile una benzina
ecologica, la cosiddetta benzina alchilata.

Olio motore

NOTA! Controllare il livello dell'olio prima di avviare il
rasaerba. Un livello dell'olio troppo basso può provocare
seri danni al motore.

• Consultare le istruzioni nella sezione "Manutenzione".

• L’olio motore deve essere sostituito dopo le prime 5
ore

. Fare riferimento ai dati tecnici per le indicazioni
del tipo di olio da utilizzare. Non usare mai olio per
motori a due tempi.

umero di ottani

Rifornimento

AVVERTENZA! Spegnere il motore e
lasciarlo raffreddare alcuni minuti prima
del rifornimento. Il motore deve essere
spento e l'interruttore di arresto deve
essere in posizione di arresto (STOP).

Utilizzare sempre una latta di benzina per
evitare il rischio di sversamento.

Aprire il tappo del serbatoio con cautela,
per eliminare eventuali sovrappressioni.

Pulire intorno al tappo del serbatoio
carburante.

Dopo il rifornimento chiudere bene il
tappo. La negligenza potrebbe provocare
un incendio.

Prima di avviare la macchina spostarla di
almeno 3 metri dal luogo del
rifornimento.

Non accendere mai la macchina:

• Se avete versato del carburante o dell'olio per motore
sulla macchina: Asciugare il versato e lasciar
evaporare i residui di benzina.

• Se avete versato del carburante su voi stessi o sui

ostri abiti, cambiare abiti. Lavare le parti del corpo

v
che sono venute a contatto con il carburante. Usare
acqua e sapone.

• Se vi sono perdite di carburante nella macchina.
Controllare con regolar
perdite dal tappo del serbatoio o dai tubi di
alimentazione.

ità la presenza di eventuali

Trasporto e rimessaggio

• Il rimessaggio e il trasporto della macchina e del
carburante devono essere eseguiti in modo che
eventuali perdite o vapori non rischino di venire a
contatto con scintille o fiamme aperte, generate ad
esempio da macchine elettriche, motori elettrici,
contatti/interruttori o caldaie.

• Per il rimessaggio e il trasporto del carburante usare
recipienti adeguati ed omologati per tale scopo

Lunghi periodi di rimessaggio

• In caso di rimessaggio della macchina per un periodo
prolungato il serbatoio del carburante va svuotato. Per
l’eliminazione dei resti inutilizzati di carburante
rivolgersi al più vicino distributore di benzina.

.

76 – Italian

FUNZIONAMENTO

!

!

Abbigliamento protettivo

Lavorando con la macchina usare sempre abbigliamento
protettivo omologato. L’uso di abbigliamento protettivo
non elimina i rischi di lesioni, ma riduce gli effetti del
danno in caso di incidente. Consigliatevi con il vostro
rivenditore di fiducia per la scelta dell’attrezzatura
adeguata.

Usare sempre:

• Scarpe o stivali robusti e antisdrucciolo.

• Pantaloni lunghi robusti. Non indossare pantaloni cor ti
o sandali e non camminare a piedi scalzi.

• Usare i guanti in caso di necessità, ad esempio

ante il montaggio, il controllo o la pulizia del gruppo

dur

di taglio.

Norme generali di sicurezza

Questa sezione elenca le norme basilari per un uso
sicuro della mototroncatrice per muri. Queste
informazioni non potranno mai sostituire la competenza di
un professionista, costituita sia da formazione
professionale che da esperienza pratica.

• Prima di usare la macchina, leggere per intero le

uzioni per l’uso e accertarsi di averne compreso il

istr
contenuto.

• Tenere presente che l’operatore è responsabile di

ventuali incidenti o pericoli per gli altri o le cose.

e

• La macchina deve rimanere pulita. I segnali e gli

adesivi devono essere interamente leggibili.

Impiegare sempre il buon senso

Non è possibile coprire tutte le situazioni immaginabili che
potreste affrontare. Prestare sempre attenzione e usare il
buon senso. In situazioni in cui vi sentite incerti su come
procedere, rivolgersi sempre ad un esperto. Contattate il
vostro rivenditore o un operatore che abbia esperienza
della macchina. Evitare ogni tipo di operazione per la
quale non vi sentiate sufficientemente competenti!

AVVERTENZA! Questa macchina genera
un campo elettromagnetico durante il

!

funzionamento che in determinate
circostanze può interferire con impianti
medici attivi o passivi. Per ridurre il
rischio di gravi lesioni personali o
mortali, i portatori di tali impianti devono
consultare il proprio medico e il relativo
produttore prima di utilizzare la
macchina.

AVVERTENZA! Se utilizzata in modo
improprio o non corretto, la macchina
può essere un attrezzo pericoloso in
grado di provocare gravi lesioni o morte
dell’operatore , o di altre persone.

Non permettere mai a bambini o persone
non autorizzate di utilizzare o sottoporre
a manutenzione la macchina.

La macchina non deve essere utilizzata
da persone con capacità psicofisiche
ridotte o persone che, per motivi di
salute, non sono nella posizione di
poterla utilizzare senza la supervisione
di una persona responsabile della loro
sicurezza.

Non consentire mai ad altri l’utilizzo della
macchina senza accertarsi che abbiano
capito il contenuto del manuale di
istruzioni.

Non utilizzare mai la macchina in
condizioni di stanchezza oppure sotto
l’effetto di alcolici, stupefacenti o farmaci
in grado di alterare la vista, la capacità di
valutazione o la coordinazione.

AVVERTENZA! Modifiche e/o utilizzo di
accessori non autorizzati possono
causare gravi lesioni e la morte
dell’operatore o altre persone. Evitare
assolutamente di modificare la versione
originale della macchina senza
l’autorizzazione del fabbricante.

Non modificare mai la macchina né
utilizzarla se sembra essere stata
modificata da altri.

Non usare mai una macchina difettosa.
Effettuare i controlli di sicurezza e
attenersi alle istruzioni di manutenzione
e riparazione riportate nel presente
manuale. Alcuni interventi devono
essere eseguiti da personale
specializzato. Vedere le istruzioni alla
sezione Manutenzione.

Usare sempre accessori originali.

Italian – 77

FUNZIONAMENTO

Sicurezza dell’area di lavoro

• Prima di iniziare le operazioni, ripulire il prato da rami,
ramoscelli, sassi ecc.

• Gli oggetti che urtano il gruppo di taglio potrebbero
essere proiettati e causare danni a cose e persone.
Tenere lontano da animali e persone.

• Evitare di lavorare in condizioni di tempo sfavorevoli.
Ad esempio neb
Lavorare nel maltempo è faticoso e può creare
situazioni di pericolo, ad esempio un terreno
sdrucciolevole.

• Osservare l'ambiente circostante per accertarsi che
non ci siano elementi che possano influire sul
controllo della macchina.

• Prestare attenzione a radici, pietre, rametti, fossi,
canali ecc.

• La rasatura sui pendii può essere pericolosa. Non
usare il rasaerba sui tereni molto scoscesi. Non è
consigliabile usare il rasaerba su terreni con angolo di
pendenza superiore a 15 gradi.

• In caso di terreni in pendenza il percorso dovrebbe
essere ad angolo retto r
facile procedere trasversalmente su un pendio che in
salita e discesa.

• Prestare attenzione in prossimità di angoli e oggetti
nascosti, potreb

Sicurezza sul lavoro

• Il rasaerba è concepito esclusivamente per la rasatura
di superfici erbose. Non utilizzare la macchina per altri
scopi.

• Usare sempre abbigliamento protettivo. Vedi istruzioni

oce Abbigliamento protettivo.

alla v

• Non avviare mai il rasaerba prima di aver montato il
coltello e tutti i carter. Il coltello potrebbe staccarsi e
causare danni alle persone.

• Evitare che il coltello colpisca corpi estranei, ad
esempio r
perdita di affilatura del coltello e il piegamento
dell'albero motore. Un albero piegato implica un
cattivo equilibrio e forti vibrazioni, il che comporta un
grave rischio che il coltello si stacchi.

• La manopola del freno non dev'essere mai fissata in
modo per
macchina è in funzione.

• Situare il rasaerba su una superficie piana e metterlo
in moto
con il suolo o con corpi estranei.

• Posizionarsi sempre dietro la macchina. Consentire a
tutte le r
entrambe le mani sull'impugnatura durante il taglio.
Tenere le mani e i piedi lontani dai dischi rotanti.

• Non ribaltare la macchina a motore in moto. Evitare di
correre con la macchina quando questa è in funzione
Camminare sempre, spingendo la macchina.

bia, pioggia intensa, vento forte ecc.

L’erba alta può nascondere ostacoli.

ispetto al pendio. È molto più

bero ostacolare la visuale.

adici o simili. Questo può comportare una

manente all'impugnatura quando la

. Accertarsi che il coltello non venga a contatto

uote di restare a contatto con il suolo e tenere

• Prestare la massima attenzione nel tirare la macchina
erso di sé durante l’operazione.

v

• Non sollevare o trasportare mai un rasaerba con il

motore acceso. Se dovete sollevare il rasaerba,
spegnere prima il motore e staccare il cavo di
accensione dalla candela.

• Spegnere il motore in caso di spostamento della

macchina su un terreno che non de
Ad esempio vialetti ghiaiosi, pietre, sassi, asfalto ecc.

• Evitare di correre con la macchina quando questa è in

• Spegnere il motore prima di modificare l'altezza di

• Non lasciare mai la macchina incustodita a motore

• In caso di collisione con un oggetto o all’insorgere di

. Camminare sempre, spingendo la

funzione
macchina.

. Non effettuare mai regolazioni a motore

taglio
acceso.

. Spegnere il motore. Verificare che il gruppo di

acceso
taglio non abbia smesso di ruotare.

azioni fermare la macchina. Togliere il cavo di

vibr
accensione dalla candela. Controllare che la
macchina non presenti danni. Riparare
eventualmente ogni danno riscontrato.

v'essere rasato.

Tecnica fondamentale di lavoro

• Utilizzare sempre un disco affilato per ottenere

risultati ottimali. Un disco non tagliente è causa di un
taglio non uniforme e l'erba ingiallisce sulla superficie
di taglio.

• Non tagliare mai più di 1/3 della lunghezza dell'erba.

• Tagliare sempre in direzioni diverse per evitare il

ale particolarmente nei periodi di siccità.

Questo v
Iniziare a tagliare con un'altezza di taglio elevata.
Controllare poi il risultato e regolare l'altezza in modo
adeguato. Se l'erba è particolarmente lunga, eseguire
l'operazione lentamente e ripeterla se necessario.

ormarsi di strisce sul prato.

f

Trasporto e rimessaggio

• Assicurare le attrezzature durante il trasporto per

evitare danni di trasporto e incidenti.

• Conservate l'attrezzatura in un luogo chiuso a chiave

e quindi lontano dalla portata di bambini e di persone
non autorizzate.

• Conservare la macchina e i suoi accessori in un luogo

asciutto e protetto dal gelo

• Per il trasporto e la conservazione del carburante,

vedere la sezione "Operazioni con il carburante".

.

.

78 – Italian

FUNZIONAMENTO

Avviamento e arresto

Prima dell’avviamento

AVVERTENZA! Prima di usare la
macchina, leggere per intero le istruzioni

!

per l’uso e accertarsi di averne
compreso il contenuto.

Usare sempre abbigliamento protettivo.
Vedi istruzioni alla voce Abbigliamento
protettivo.

• Osservare che non vi siano non addetti ai lavori nelle
vicinanze.

• Eseguire la manutenzione giornaliera. Consultare le
istruzioni nella sezione "Manutenzione".

• Accertarsi che il cavo di accensione sia ben collegato
alla candela.

Avviamento

• La manopola del freno del motore dev'essere tenuta
contro l'impugnatura all'avviamento del motore.

• Posizionarsi dietro la macchina.

• Afferrare la manopola di avviamento, estrarre
lentamente la cordicella di avviamento con la mano
destra fino a quando si avverte resistenza (i ganci di
avviamento entrano in azione). Tirare con forza per
avviare il motore. Non avvolgere mai la cordicella di
avviamento intorno alla mano.

Cobra SE

• La manopola del freno del motore dev'essere tenuta
contro l'impugnatura all'avviamento del motore.

• Ruotare in senso orario la chiave di accensione e
mantenerla in questa posizione finché il motore non si
avvia.

• Al primo avvio, è possibile che la batteria non sia
sufficientemente carica. In questo caso utilizzare la
fune di avviamento per avviare il motore secondo le
istruzioni riportate sotto. Caricare quindi la batteria
utilizzando il caricabatterie fornito. Consultare le
istruzioni nella sezione "Manutenzione".

Trasmissione

• Per inserire la marcia, premere in avanti la leva della
frizione.

Arresto

• Il motore si arresta rilasciando la manopola del freno
del motore. La marcia si disinserisce anche quando si
rilascia la manopola del freno

• È possibile sganciare solo la ruota motrice rilasciando
leggermente la leva del freno.

Italian – 79

MANUTENZIONE

Generalità

AVVERTENZA! L'utilizzatore può
eseguire solo le operazioni di

!

manutenzione e assistenza descritte in
questo manuale delle istruzioni. Per
operazioni di maggiore entità rivolgersi
ad un'officina autorizzata.

Prevenire la messa in funzione
accidentale rimuovendo il cavo di
accensione dalla candela.

La durata della macchina può ridursi e il
rischio di incidenti aumentare se la
manutenzione non viene eseguita
correttamente e se l'assistenza e/o le
riparazioni non vengono effettuate da
personale qualificato. Per ulteriori
informazioni rivolgersi alla più vicina
officina di assistenza.

• Fate controllare regolarmente la macchina dal vostro
distributore Klippo per eventuali messe a punto e
riparazioni.

• Usare sempre accessori originali.

Schema di manutenzione

Nel programma di manutenzione è possibile verificare
quali parti della macchina richiedono manutenzione e a
quali intervalli deve essere eseguita. Gli intervalli sono
calcolati in base all'uso giornaliero della macchina e
potrebbe differire a seconda della frequenza di utilizzo.

Manutenzione
giornaliera

Ispezione generale Candela

Pulitura esterna

Livello dell'olio Marmitta* Filtro dell’aria
Attrezzatura di

taglio
Batteria Filtro dell'olio
Carter del gruppo

di taglio e scocca di
protezione*

Manopola del freno
del motore*

*Vedere istruzioni nella sezione "Dispositivi di sicurezza
della macchina".

Manutenzione
settimanale

Sistema di
smorzamento
delle
vibrazioni*

Manutenzione
mensile

Sostituzione e
regolazione
della cinghia
trapezoidale

Sostituzione e
regolazione
della cinghia
centrale

Cambio
dell'olio

Sistema di
alimentazione

Ispezione generale

• Controllare che dadi e viti siano ben serrati.

Pulitura esterna

• Ripulire il rasaerba da foglie, erba e simili usando una
spazzola.

• Non utilizzare una lancia ad alta pressione per pulire
la macchina.

• Non dirigere mai getti d'acqua sul motore.

• Pulire la presa dell’aria del dispositivo di avviamento.
Controllare il dispositivo di avviamento e la cordicella.

• Durante la pulizia sotto lo scomparto di taglio, girare
la macchina mettendola con le candele verso l'alto.
Svuotare il serbatoio del carburante.

Livello dell’olio

Collocare il rasaerba su una superficie piana durante il
controllo del livello dell’olio. Controllare il livello dell'olio
con l'asticella fissata al tappo del serbatoio.

• Rimuovere il tappo dell'olio e pulire l'asta di livello.

• Riposizionare l'asta di livello. Il tappo del serbatoio
dev'essere completamente avvitato per poter rilevare
l'esatto livello dell'olio.

• Se il livello dell'olio è basso, rabboccare con olio per
motore fino al marchio superiore dell'asticella.

Attrezzatura di taglio

• Controllare il gruppo di taglio per individuare danni o
incrinature. Un gruppo di taglio danneggiato
dev’essere sostituito.

• Accertarsi che il coltello sia sempre ben affilato e ben
equilibrato.

Sostituzione dei dischi

AVVERTENZA! Usare sempre dei guanti
robusti durante le operazioni di

!

assistenza e manutenzione del gruppo di
taglio. I coltelli sono molto taglienti e ci
si può ferire facilmente.

Smontaggio

• Svitare il bullone che fissa il coltello.

• Rimuovere il disco usato. Verificare che la staffa del
disco sia priva di danni. Controllare inoltre che il
bullone del coltello sia integro e che l'albero motore
non sia piegato.

80 – Italian

MANUTENZIONE

Montaggio

• Mettere il tagliente con la rondella di frizione contro la
staffa del tagliente. Assicurarsi che il tagliente sia
correttamente centrato sull'albero. Per evitare
vibrazioni, mettere il tagliente del rasaerba in modo
che il segno sulla staffa del tagliente sia visibile sui lati
del tagliente stesso.

Caricamento della batteria

NOTA! È possibile che sia necessario ricaricare la
batteria una o due volte durante la stagione del taglio;
inoltre, essa deve essere caricata sempre prima del
rimessaggio invernale.

Non caricare a temperature inferiori a +5° C.

• Smontare il contatto del cavo dalla batteria.

• Collegare il cavo della batteria al caricabatterie, quindi
collegare il caricabatterie a una presa a muro (220 V,
50 Hz).

Candela

• Montare la rondella e avvitare bene il bullone. Serrare
il bullone con una coppia di 45-60 Nm.

• Girare manualmente il disco per verificare che possa
ruotare liberamente. Provare la macchina.

Batteria (Cobra SE)

ATTENZIONE! Le batterie esaurite non
devono essere smaltite come rifiuti

!

domestici! Consegnarle all'officina più
vicina o ad un centro di raccolta.

Si tratta di una batteria al piombo sigillata da 12 volt e
solitamente non richiede manutenzione. La batteria viene
ricaricata durante il taglio.

Se il motore non si avvia dopo svariati tentativi, è
possibile che la batteria si scarichi. In questo caso,
avviare la macchina manualmente utilizzando la fune di
avviamento. Le batterie completamente scariche
possono essere ricaricate utilizzando il caricabatterie
fornito.

• Controllare tutti i cavi e i collegamenti. Se uno dei cavi
risultasse danneggiato, non usare la macchina, bensì
portarla a riparare in un’officina autorizzata.

NOTA! Usare candele originali o di tipo raccomandato!
Altre candele possono danneggiare cilindro e pistone.

• Se la macchina presenta bassa potenza, difficoltà di
avviamento o minimo irregolare: controllare sempre la
candela prima di adottare qualsiasi altro
provvedimento.

• Se questa è incrostata, pulirla e controllare la distanza
tra gli elettrodi, che deve essere 0,5 mm. Sostituire se
necessario.

Sostituzione e regolazione della
cinghia trapezoidale

• Togliere la scocca di protezione svitando le viti.
Rimuovere il coprimozzo della ruota anteriore sulla
trasmissione, facendo leva leggermente con un
cacciavite.

• Allentare il bullone di trasporto e rimuovere la ruota.

• Rimuovere la cinghia.

Italian – 81

MANUTENZIONE

• Montare la nuova cinghia e assicurarsi che si adatti
correttamente sul cuscinetto a sfere prima di
regolarla.

• Regolare la cinghia muovendo il cuscinetto in alto o in
basso.

• Le cinghie nuove tendono ad allungarsi, quindi la
regolazione va ripetuta dopo alcune ore di
funzionamento.

• Avvitare la ruota e il coperchio cinghia, quindi provare
la macchina.

Sostituzione e regolazione della
cinghia centrale

La cinghia centrale scorre fra l'albero motore e la
trasmissione.

Regolazione della cinghia centrale

• Allentare di alcuni giri le viti di registro.

• Regolare la cinghia muovendo la marcia avanti o
indietro.

• La cinghia va tesa in modo che possa muoversi di 10
mm al centro. Ciò corrisponde a una forza di circa 3
kg. Usare un dinamometro per la verifica.

• Serrare correttamente le viti di regolazione.

• Verificare il funzionamento della marcia, dato che la
regolazione della trasmissione influisce sulla tensione
della cinghia di trasmissione.

Sostituire la cinghia centrale

• Togliere il coltello.

• Allentare le viti di regolazione.

• Sostituire la cinghia con una nuova e stringere
leggermente le viti di regolazione.

• Regolare la cinghia centrale. Vedere le istruzioni alla
sezione "Regolazione della cinghia centrale".

• Montare il disco.

Filtro dell’aria

• Smontare il coperchio del filtro dell’aria ed estrarre il
filtro.

• Pulire il filtro scuotendolo contro una superficie piana.
Non usare mai solventi contenenti petrolio, ad
esempio paraffina, oppure aria compressa per pulire
il filtro.

• Il filtro non ritorna mai completamente pulito. Pertanto
va sostituito periodicamente con uno nuovo. Un filtro

danneggiato va sostituito immediatamente.

• Durante il montaggio, accertarsi che il filtro dell'aria
sia del tutto aderente al portafiltro.

Cambio dell'olio

• Vuotare il serbatoio del carburante.

• Svitare il tappo del serbatoio dell'olio.

• Usare un recipiente idoneo per raccogliere il
lubrificante.

• Far uscire l'olio facendolo scolare dal tubo di
rifornimento dopo aver inclinato il motore. Rivolgersi
alla più vicina stazione di servizio per lo smaltimento
dell'olio per motore in eccesso.

• Riempire con nuovo olio motore di buona qualità.
Vedere le istruzioni nella sezione "Dati tecnici".

82 – Italian

MANUTENZIONE

Filtro dell'olio (Pro Cobra S)

AVVERTENZA! Il filtro dell'olio diventerà
molto caldo durante e dopo l’uso.

!

Quando si smonta il filtro dell'olio,
utilizzare sempre dei guanti da lavoro
robusti.

• Svitare il tappo del serbatoio dell'olio.

• Usare un recipiente idoneo per raccogliere il
lubr

ificante.

• Far uscire l'olio facendolo scolare dal tubo di
rifornimento dopo aver inclinato il motore. Rivolgersi
alla più vicina stazione di servizio per lo smaltimento
dell'olio per motore in eccesso.

• Svitare il filtro dell'olio. Chiedere alla propria stazione

ifornimento più vicina informazioni su come

di r
smaltire il filtro dell'olio usato.

• Applicare un velo di olio pulito alla guarnizione di
gomma del n

• Avvitare nuovamente il filtro dell'olio. Quando la
guarnizione tocca il supporto, serrare di 1/2 - 3/4 di
giro.

• Riempire con nuovo olio motore di buona qualità.

edere le istruzioni nella sezione "Dati tecnici".

V

• Avviamento del motore. Verificare che non vi siano
perdite durante la fase di riscaldamento del motore.

• Spegnere il motore. Controllare il livello dell'olio,
rabboccare se necessario.

Sistema di alimentazione

• Accertarsi dell’integrità di coperchio del serbatoio e
relativa tenuta.

• Controllare il tubo pescante. Sostituire se necessario.

Riciclaggio

Questa macchina presenta i requisiti adeguati per una
lunga durata. Pertanto l'impatto ambientale della
macchina risulta minimo. Eseguire le operazioni di
assistenza e manutenzione secondo le istruzioni del
presente manuale. In questo modo il motore dura più a
lungo e le emissioni pericolose vengono ridotte al minimo.

Al momento dello smaltimento della macchina, questa
deve essere consegnata al rivenditore o direttamente a
Klippo per il riciclaggio. La macchina viene smontata e le
parti suddivise nei diversi materiali per il riciclaggio. La
maggior parte dei pezzi di questa macchina sono
riciclabili.

uovo filtro dell’olio.

Italian – 83

CARATTERISTICHE TECNICHE

Caratteristiche tecniche

Cobra S Cobra SE Pro Cobra S

Motore

Produttore del motore Briggs & Stratton Briggs & Stratton Briggs & Stratton
Cilindrata, cm
Regime, rpm 2900 2900 2900
Potenza nominale motore, kW (vedi nota 1) 2,6 2,6 3,1

Sistema di accensione

Candela Champion BS19LM Champion BS19LM Champion RC12YC
Distanza all’elettrodo, mm 0,5 0,5 0,5

Carburante, lubrificazione

Capacità serbatoio carburante, litri 1,0 1,0 1,1
Capacità serbatoio olio, litri 0,6 0,6 0,6
Olio motore SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30

Peso

Macchina con serbatoi vuoti, kg 39 42 44

Emissioni di rumore (vedi nota 2)

Livello potenza acustica, misurato dB(A) 94 94 95
Livello potenza acustica, garantito L

Livelli di rumorosità (vedi nota 3)

Livello pressione acustica all’udito
dell’operatore, dB(A)

Livelli di vibrazioni, a

Impugnatura, m/s

Sistema di taglio

Altezza di taglio, mm 25-55 25-55 25-55
Larghezza di taglio, cm 48 48 48
Coltello Cobra Cobra Cobra
Capacità del raccoglierba, litri 65 65

Nota 1: La potenza nominale del motore indicata corrisponde alla potenza netta media (al rapporto giri/min. specificato)
di un tipico motore in fase di produzione per il modello di motore misurato dalla normativa SAE J1349/ISO1585. I motori
per produzione di massa potrebbero presentare un valore diverso da questo. L'uscita di potenza effettiva del motore
installata nella macchina finale dipende dalla velocità di funzionamento, dalle condizioni ambientali e da altri valori.

Nota 2: Emissione di rumore nell’ambiente misurato come potenza acustica (L
Nota 3: Livello di pressione acustica in ottemperanza alla norma EN 836. I dati riportati per il livello di pressione acustica

hanno una dispersione statistica tipica (de
Nota 4: Livello di vibrazioni in ottemperanza alla norma EN 836. I dati riportati per il livello di vibrazione hanno una

dispersione statistica tipica (deviazione standard) di 0,2 m/s

3

WA

(vedi nota 4)

hveq

2

161 161 190

dB(A) 95 95 96

82 82 83

5,5 5,5 2,5

) in base alla direttiva CE 2000/14/CE.

WA

viazione standard) di 1,2 dB(A).

2

.

65

84 – Italian

CARATTERISTICHE TECNICHE

Dichiarazione di conformità CE

(Solo per l’Europa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], dichiara con la presente che i rasaerba a motore
Klippo Cobra S, Cobra SE, Pro Cobra S a partire dal numero di serie 13XXXXXXX in poi, sono conformi alle

disposizioni della DIRETTIVA DEL CONSIGLIO:

• del 17 maggio 2006 "sulle macchine" 2006/42/CE

• del 15 dicembre 2004 ”sulla compatibilità elettromagnetica” 2004/108/CE.

• dell’8 maggio 2000 ”sull’emissione di rumore nell’ambiente” 2000/14/CE.

Per informazioni relative alle emissioni di rumore, vedi capitolo Dati tecnici.
Sono state applicate le seguenti norme: EN 836, ISO 11094, EN 55012.
Organo competente: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, ha pubblicato

rapporti relativi all’attestazione della conformità in base all’allegato VI della DIRETTIVA DEL CONSIGLIO dell’8 maggio
2000 ”sull’emissione di rumore nell’ambiente” 2000/14/CE.

Huskvarna 11 gennaio 2013

Bengt Ahlund, Responsabile ricerca e sviluppo
(Rappresentante autorizzato per Husqvarna AB e responsabile della documentazione tecnica.)

Italian – 85

SYMBOLERKLÄRUNG

Symbole am Gerät:

WARNUNG! Das Gerät kann falsch
oder nachlässig angewendet
gefährlich sein und zu schweren oder
gar lebensgefährlichen Verletzungen
des Benutzers oder anderer Personen
führen.

Lesen Sie die Bedienungsanweisung
sorgfältig durch und machen Sie sich
mit dem Inhalt vertraut, bevor Sie das
Gerät benutzen.

Warnung vor hochgeschleuderten
und abprallenden Gegenständen.

Sorgen Sie dafür, dass sich im
Arbeitsbereich keine Unbefugten
aufhalten.

Durch Trennen des Zündkabels von
der Zündkerze versehentliches
Starten vermeiden.

Warnung vor rotierenden Messern.
Auf Hände und Füße Acht geben.

Erläuterung der Warnstufen

Es bestehen drei unterschiedliche Warnstufen.

WARNUNG!

WARNUNG! Nichtbeachtung der
Anweisungen in diesem Handbuch kann

!

zu Verletzungen bzw. zum Tod des
Bedieners oder zu Beschädigungen in
der Umgebung führen.

ACHTUNG!

ACHTUNG! Nichtbeachtung der
Anweisungen in diesem Handbuch kann

!

zur Verletzung des Bedieners bzw. zu
Beschädigungen in der Umgebung
führen.

HINWEIS!

HINWEIS! Nichtbeachtung der Anweisungen in diesem
Handbuch kann zu Beschädigungen der Umgebung
bzw. der Maschine führen.

Dafür sorgen, dass Hände und Füße
nicht an die Schneidausrüstung
kommen, wenn der Motor läuft.

Dieses Produkt stimmt mit den
geltenden CE-Richtlinien überein.

Umweltbelastende
Geräuschemissionen gemäß der
Richtlinie der Europäischen
Gemeinschaft. Die Emission des
Gerätes ist im Kapitel Technische
Daten und auf dem Geräteschild
angegeben.

86 – German

INHALT

Inhalt

SYMBOLERKLÄRUNG

Symbole am Gerät: ............................................... 86

Erläuterung der Warnstufen ................................. 86

INHALT

Inhalt ..................................................................... 87

VORSTELLUNG

Sehr geehrter Kunde! ........................................... 88

Merkmale .............................................................. 88

VORSTELLUNG

Was ist was am Rasenmäher? ............................. 89

SICHERHEITSAUSRÜSTUNG DES GERÄTES

Allgemeines .......................................................... 90

MONTAGE UND EINSTELLUNGEN

Allgemeines .......................................................... 91

Handgriff ............................................................... 91

Schnitthöhe .......................................................... 91

Grasfangbox ......................................................... 91

Mulch-Einsatz ....................................................... 92

Auffüllen von Öl .................................................... 92

UMGANG MIT KRAFTSTOFF

Allgemeines .......................................................... 93

Kraftstoff ............................................................... 93

Tanken .................................................................. 93

Transport und Aufbewahrung ............................... 93

BETRIEB

Persönliche Schutzausrüstung ............................. 94

Allgemeine Sicherheitsvorschriften ...................... 94

Grundlegende Arbeitstechnik ............................... 95

Transport und Aufbewahrung ............................... 95

Starten und stoppen ............................................. 96

WARTUNG

Allgemeines .......................................................... 97

Wartungsschema ................................................. 97

Generalinspektion ................................................ 97

Außenreinigung .................................................... 97

Ölstand ................................................................. 97

Schneidausrüstung ............................................... 97

Batterie ................................................................. 98

Zündkerze ............................................................. 98

Keilriemen auswechseln und einstellen ................ 98

Zwischenriemen auswechseln und einstellen ...... 99

Luftfilter ................................................................. 99

Ölwechsel ............................................................. 99

Ölfilter ................................................................... 100

Kraftstoffsystem .................................................... 100

Recycling .............................................................. 100

TECHNISCHE DATEN

Technische Daten ................................................. 101

EG-Konformitätserklärung .................................... 102

German – 87

VORSTELLUNG

Sehr geehrter Kunde!

Vielen Dank, dass Sie sich für ein Klippo®-Produkt
entschieden haben!

Wir hoffen, dass Sie mit Ihrer Maschine über lange Jahre
zufr

ieden sein werden. Mit dem Erwerb unserer Produkte
erhalten Sie professionelle Hilfe bei Reparaturen und
Service. Haben Sie das Gerät nicht bei einem unserer
Vertragshändler gekauft, fragen Sie dort nach der
nächsten Servicewerkstatt.

Diese Bedienungsanweisung ist ein wertvolles
Dokument.
(Verwendung, Service, Wartung usw.) verlängert die
Lebensdauer der Maschine erheblich und erhöht zudem
ihren Wiederverkaufswert.Sollten Sie Ihre Maschine
verkaufen, händigen Sie dem neuen Besitzer bitte auch
die Bedienungsanleitung aus.

Qualität aus Schweden

Klippo ist ein schwedisches Unternehmen mit einer
langen Tradition. Seit seiner Gründung 1954 in Malmö,
Schweden, durch Karl Dahlman entwickelt, produziert
und vertreibt Klippo Rasenmäher. Bereits im
Gründungsjahr 1954 lag der Fokus des Unternehmens
auf Qualitätsbewusstsein und Innovation. Aus diesem
Grund ist Klippo heute einer der besten Hersteller von
Rasenmähern und anderen Gartenprodukten in
Schweden.

Die Produkte von Klippo eignen sich sowohl für
prof
Verbraucher. Die Produkte sind heute in 20 europäischen
Ländern erhältlich. Der größte Absatzmarkt für das
Unternehmen liegt in den nordischen Ländern.

Vorbehaltsbestimmungen des Herstellers

Alle Informationen und Daten dieser
Bedienungsanleitung galten zum Zeitpunkt der
Drucklegung.

Die Klippo arbeitet ständig an der Weiterentwicklung ihrer
Produkte und behält sich daher das Recht auf
Änder
und Aussehen, vor.

Die genaue Befolgung ihres Inhalts

essionelle Benutzer als auch für den normalen

ungen ohne vorherige Ankündigung, z. B. von Form

Merkmale

Die Entwicklung von zuverlässigen und innovativen
Hochleistungstechnologien und eine umweltfreundliche
Produktfertigung sind die erklärten Ziele von Klippo.

Hier werden einige der Funktionen aufgeführt, die
unseren Produkten das entscheidende Plus an Qualität

erleihen.

v

Mulchen

Effektives Schneidesystem, mit dem das Gras zerkleinert
und auf dem Rasen verteilt wird. Kann als Alternative zu
einem Grasfänger eingesetzt werden.

Vorderradantrieb

Wenn der Griff heruntergedrückt wird, werden die
Antriebsräder vom Rasen abgehoben, sodass die Arbeit
mit dem Gerät erleichtert wird.

Antivibrationsgriff

(Pro Cobra S)
Antivibrationsgriffe schützen vor Vibrationsverletzungen,

w

enn häufig und für längere Zeiträume gemäht wird.

Großer Grasfänger

Ein großer Grasfänger muss seltener geleert werden,
was Ihre Arbeit erleichtert und Zeit spart.

88 – German

VORSTELLUNG

Was ist was am Rasenmäher?

1 Motorbremsbügel
2 Kupplungssteuerung
3 Oberer Griff
4 Grasfangbox
5 Schnitthöhenhebel
6 Radreiniger
7 Griff, Griffhöhe
8 Messstab/Ölbefüllung
9 Ölfilter
10 Schalldämpfer
11 Mähdeck
12 Getriebe
13 Seitenschutz

14 Luftfilter
15 Zündkerze
16 Starthandgriff
17 Kraftstofftank
18 Unterer Griff
19 Handgriff Winkeleinstellung
20 Halter, Starthandgriff
21 Messerbefestigung
22 Messerbolzen
23 Messer
24 Mulch-Einsatz
25 Bedienungsanweisung

German – 89

SICHERHEITSAUSRÜSTUNG DES GERÄTES

Allgemeines

In diesem Abschnitt werden einzelnen Teile der
Sicherheitsausrüstung des Gerätes beschrieben, welche
Funktion sie haben und wie ihre Kontrolle und Wartung
ausgeführt werden sollen, um sicherzustellen, dass sie
funktionsfähig sind.

WARNUNG! Benutzen Sie nie ein Gerät
mit defekter Sicherheitsausrüstung.

!

Wenn Ihr Gerät den
Kontrollanforderungen nicht entspricht,
muss eine Servicewerkstatt aufgesucht
werden.

Durch Trennen des Zündkabels von der
Zündkerze versehentliches Starten
vermeiden.

Mähdeck

• Das Mähdeck soll Vibrationen reduzieren und die

Gefahr von Schnittverletzungen mindern.

Kontrolle von Mähdeck

• Überprüfen, dass das Mähdeck intakt ist und keine

sichtbaren Defekte, z. B. Risse im Material, aufweist.

Getriebe

• Die Schutzabdeckung soll die Klemmgefahr

reduzieren und einen zerborstenen Antriebsriemen

abfangen.

Kontrolle des Getriebes

• Prüfen, dass die Schutzabdeckung intakt und

ordnungsgemäß festgeschraubt ist.

Antivibrationssystem

WARNUNG! Personen mit
Blutkreislaufstörungen, die zu oft

!

Vibrationen ausgesetzt werden, laufen
Gefahr, Schäden an den Blutgefäßen oder
am Nervensystem davonzutragen. Gehen
Sie zum Arzt, wenn Sie an Ihrem Körper
Symptome feststellen, die darauf
hinweisen, dass Sie übermäßigen
Vibrationen ausgesetzt waren. Beispiele
für solche Symptome sind: Einschlafen
von Körperteilen, Gefühlsverlust, Jucken,
Stechen, Schmerzen, Verlust oder
Beeinträchtigung der normalen
Körperkraft, Veränderungen der Hautfarbe
oder der Haut. Diese Symptome treten
üblicherweise in Fingern, Händen und
Handgelenken auf. Bei niedrigen
Temperaturen können sich diese
Symptome verstärken.

• Das Gerät ist mit einem Antivibrationssystem
ausgerüstet, das die Vibrationen wirkungsvoll dämpft
und so für angenehmere Arbeitsbedingungen sorgt.

• Die Konstruktion des Stahlrohrs des
Handgriffsystems und des Mähdecks minimiert die
Vibrationen des Motors.

• Pro Cobra S Dieses Model ist an der Handgriffeinheit
zudem mit 4 Vibrationsdämpfern ausgestattet, um die
Vibrationen noch weiter zu dämpfen.

Motorbremsbügel

• Die Motorbremse stoppt den Motor. Wird der Griff um
den Motorbremsbügel gelockert, soll der Motor
stoppen.

Kontrolle des Motorbremsgriffs

• Vollgas geben und dann den Bremsbügel
loslassen.Der Motor muss stoppen und der Antrieb
ausgeschaltet werden. Die Motorbremse muss stets
so eingestellt sein, dass der Motor innerhalb von 3
Sekunden stoppt.

90 – German

Überprüfung des Antivibrationssystems

• Griffe und Vibrationsdämpfer auf Beschädigung
überprüfen.

Schalldämpfer

WARNUNG! Geräte ohne bzw. mit
defekten Schalldämpfern sollen niemals

!

eingesetzt werden. Ein defekter
Schalldämpfer kann Geräuschpegel und
Feuergefahr erheblich steigern. Stets eine
Feuerlöschausrüstung in Reichweite
haben.

Der Schalldämpfer ist beim Betrieb und
auch noch nach dem Ausschalten sehr
heiß. Dies gilt auch für den Leerlauf. Die
Brandgefahr beachten, besonders wenn
sich feuergefährliche Stoffe und/oder
Gase in der Nähe befinden.

• Der Schalldämpfer soll den Geräuschpegel so weit
wie möglich senken und die Abgase des Motors vom
Anwender fernhalten.

Kontrolle des Schalldämpfers

• Regelmäßig prüfen, ob der Schalldämpfer intakt ist
und ordentlich fest sitzt.

MONTAGE UND EINSTELLUNGEN

Allgemeines

WICHTIG! Durch Trennen des
Zündkabels von der Zündkerze

!

versehentliches Starten vermeiden.

Handgriff

Montage

Unterer Griff

• Unteren Griff mit den Muttern am Gerät befestigen.

Oberer Griff

• Montieren Sie den oberen Griff mithilfe der Griffmutter
auf der Führungsplatte. Die Unterlegscheibe
zwischen der Platte und der Griffmutter nicht
vergessen. Für die Montage benötigen Sie kein
spezielles Werkzeug.

Griffhöhe

• Griff zur Justierung der Griffhöhe mit einer Hand nach
vorn bewegen und den Griff mit der anderen Hand
festhalten. Höhe anpassen.

Griff zur Justierung der Griffhöhe loslassen und
kontrollieren, dass sich der Griff in der richtigen
Position befindet und er sicher befestigt ist.

Schnitthöhe

HINWEIS! Die Schnitthöhe nicht zu niedrig einstellen,
da sonst die Messer bei unebenem Gelände auf den
Boden treffen können.

Hebel zur Erhöhung der Schnitthöhe nach hinten und zur
Verringerung der Schnitthöhe nach vorn bewegen.

• Die Kabel mit den mitgelieferten Kabelhaltern am Griff
befestigen.

Einstellungen

• Bei Bedarf kann der Handgriff etwas zur Seite gedreht
werden. Der Handgriff lässt sich in verschiedene
Positionen verstellen, um z. B. bei Arbeiten an Hecken
oder Hauswänden die optimale Fahrstellung zu
erzielen.

Grasfangbox

• Fangsack anbringen.

• Unterteil des Grasfängers in der Auswurföffnung
montieren. Haken an den herausragenden
Schrauben anbringen.

German – 91

MONTAGE UND EINSTELLUNGEN

Mulch-Einsatz

• Zum Einbau/Ausbau des Mulch-Einsatzes die
Lenkradschrauben lösen.

Auffüllen von Öl

• Der Öltank ist bei Lieferung leer. Öltank langsam mit
Öl füllen. Siehe die Anweisungen unter der
Überschrift Wartung. Das Motoröl ist erstmalig nach 5
Betriebsstunden zu wechseln.

92 – German

UMGANG MIT KRAFTSTOFF

!

Allgemeines

WARNUNG! Einen Motor in einem

geschlossenen oder schlecht belüfteten

!

Raum laufen zu lassen, kann zum Tod
durch Ersticken oder
Kohlenmonoxidvergiftung führen.

Kraftstoff und Kraftstoffdämpfe sind
sehr feuergefährlich und können beim
Einatmen und auf der Haut schwere
Schäden verursachen.Beim Umgang mit
Kraftstoff ist daher Vorsicht geboten und
für eine gute Belüftung zu sorgen.

Die Motorabgase sind heiß und können
Funken enthalten, die einen Brand
verursachen können. Aus diesem
Grunde sollte das Gerät niemals im
Innenbereich oder in der Nähe von
feuergefährlichen Stoffen gestartet
werden!

Beim Tanken nicht rauchen und jegliche
Wärmequellen vom Kraftstoff fernhalten.

Kraftstoff

HINWEIS! Die Maschine ist mit einem Viertaktmotor
ausgerüstet. Dafür sorgen, dass sich stets ausreichend
Öl im Öltank befindet.

Benzin

• Bleifreies oder verbleites Qualitätsbenzin verwenden.

• Als niedrigste Oktanzahl wird ROZ 90 empfohlen.
W

enn der Motor mit Benzin einer niedrigeren
Oktanzahl als 90 betrieben wird, läuft er nicht
einwandfrei. Das führt zu erhöhten
Motortemperaturen, die schwere Motorschäden
verursachen können.

• Wenn umweltgerechtes sog. Alkylatbenzin zur
erfügung steht, ist dieses zu verwenden.

V

Motoröl

HINWEIS! Vor dem Starten des Rasenmähers Ölstand
prüfen. Ein zu niedriger Ölstand kann zu schweren
Motorschäden führen.

• Siehe die Anweisungen im Abschnitt "Wartung".

• Das Motoröl ist erstmalig nach 5 Betriebsstunden zu

w

echseln. Welche Ölsorte verwendet werden muss,
kann den technische Daten entnommen werden.
Niemals Öl für Zweitaktmotoren verwenden.

Tanken

WARNUNG! Den Motor abstellen und vor
dem Tanken einige Minuten abkühlen
lassen. Das Gerät muss nach dem
Betrieb ausgeschaltet werden. Der
Stoppschalter wird dazu in die Position
STOP gebracht.

Verwenden Sie jederzeit einen

Benzinkanister, um Verschüttung zu

vermeiden.

Den Tankdeckel stets vorsichtig öffnen,

so dass sich ein evtl. vorhandener

Überdruck langsam abbauen kann.

Wischen Sie eventuelle

Verschmutzungen um den Tankdeckel

ab.

Den Tankdeckel nach dem Tanken wieder

sorgfältig zudrehen. Fahrlässiges

Handeln erhöht die Brandgefahr.

Das Gerät vor dem Starten mindestens 3

m von der Stelle entfernen, an der

getankt wurde.

Das Gerät niemals starten, wenn:

• Wenn Kraftstoff oder Motoröl auf die Maschine
v

erschüttet wurde: Alles abwischen und restliches

Benzin verdunsten lassen.

• Wenn Sie Kraftstoff über sich selbst oder Ihre

Kleidung v
Waschen Sie die Körperteile, die mit dem Kraftstoff in
Berührung gekommen sind. Wasser und Seife
verwenden.

• Wenn es Kraftstoff leckt. Tankdeckel und

T
überprüfen.

erschüttet haben, ziehen Sie sich um.

ankleitungen regelmäßig auf Undichtigkeiten

Transport und Aufbewahrung

• Das Gerät und den Kraftstoff so transportieren und

aufbewahren, dass bei eventuellen Undichtigkeiten
entweichende Dämpfe oder Kraftstoff nicht mit
Funken oder offenem Feuer in Kontakt kommen
können, z. B. von Elektrogeräten, Elektromotoren,
elektrischen Kontakten/Schaltern oder Heizkesseln.

• Zum Transport und zur Aufbewahrung von Kraftstoff

sind speziell für diesen Zw
zugelassene Behälter zu verwenden.

Langzeitaufbewahrung

• Bei längerer Aufbewahrung des Geräts ist der

Kraftstofftank zu leeren. An der nächsten Tankstelle
können Sie erfahren, wie Sie überschüssigen
Kraftstoff am besten entsorgen.

eck vorgesehene und

German – 93

BETRIEB

!

!

Persönliche Schutzausrüstung

Bei der Benutzung des Gerätes muss die
vorgeschriebene persönliche Schutzausrüstung
angewendet werden. Die persönliche Schutzausrüstung
beseitigt nicht die Unfallgefahr, begrenzt aber den
Umfang der Verletzungen und Schäden. Bei der Wahl der
Schutzausrüstung einen Fachhändler um Rat fragen.

Benutzen Sie immer:

• Rutschfeste und stabile Stiefel oder Schuhe.

• Kräftige lange Hosen. Keine kurzen Hosen oder
Sandalen tr

• Handschuhe sind zu tragen, wenn dies notwendig ist,
z. B. bei der Montage, Inspektion oder Reinigung der
Schneidausrüstung.

agen und nicht barfuß gehen.

Allgemeine Sicherheitsvorschriften

In diesem Abschnitt werden grundlegende
Sicherheitsregeln vorgestellt. Die folgenden
Informationen sind kein Ersatz für das Wissen, das ein
professioneller Anwender durch seine Ausbildung und
praktische Erfahrung erworben hat.

• Lesen Sie die Bedienungsanweisung sorgfältig durch
und machen Sie sich mit dem Inhalt v
Sie das Gerät benutzen.

• Daran denken, dass der Bediener für Unfälle oder

ahrensituationen verantwortlich ist, die anderen

Gef
Personen oder deren Eigentum widerfahren.

• Die Maschine ist sauber zu halten. Die Lesbarkeit
aller Schilder und A
werden.

ufkleber muss gewährleistet

Stets mit gesundem Menschenverstand arbeiten!

Es ist unmöglich, alle denkbaren Situationen
abzudecken, die beim Gebrauch des Geräts auftreten
könnten. Gehen Sie stets mit Vorsicht und Vernunft vor.
Lassen Sie sich bei Unsicherheiten von einer Fachkraft
beraten. Fragen Sie Ihren Fachhändler, Ihre
Servicewerkstatt oder einen erfahrenen Anwender.
Führen Sie keine Arbeiten aus, wenn Unsicherheiten
bezüglich der richtigen Vorgehensweise bestehen.

WARNUNG! Diese Maschine erzeugt
beim Betrieb ein elektromagnetisches

!

Feld. Dieses Feld kann sich unter
bestimmten Bedingungen auf die
Funktionsweise aktiver oder passiver
medizinischer Implantate auswirken. Um
die Gefahr für schwere oder tödliche
Verletzungen auszuschließen, sollten
Personen mit einem medizinischen
Implantat vor der Nutzung dieser
Maschine ihren Arzt und den Hersteller
des Implantats konsultieren.

ertraut, bevor

WARNUNG! Das Gerät kann falsch oder
nachlässig angewendet gefährlich sein
und zu schweren oder gar
lebensgefährlichen Verletzungen des
Benutzers oder anderer Personen
führen.

Niemals Kinder oder andere Personen,
die nicht mit der Handhabung der
Maschine vertraut sind, die Maschine
bedienen oder warten lassen.

Die Maschine sollte nicht ohne eine
Aufsichtsperson von Personen mit
körperlicher oder geistiger Behinderung
oder Personen, die aufgrund
gesundheitlicher Beschwerden nicht in
der Lage sind, die Maschine zu bedienen,
benutzt werden.

Lassen Sie niemals jemand anderen das
Gerät benutzen, ohne sich zu
vergewissern, dass die Person den Inhalt
der Bedienungsanweisung verstanden
hat.

Niemals das Gerät verwenden, wenn Sie
müde sind, Alkohol getrunken oder
Medikamente eingenommen haben, die
Ihre Sehkraft, Urteilsvermögen oder
Körperkontrolle beeinträchtigen können.

WARNUNG! Unzulässige Änderungen
und/oder Zubehörteile können zu
schweren Verletzungen oder tödlichen
Unfällen von Anwendern oder anderen
Personen führen. Unter keinen
Umständen darf die ursprüngliche
Konstruktion des Gerätes ohne
Genehmigung des Herstellers geändert
werden.

Das Gerät nicht so modifizieren, dass es
nicht länger mit der Originalausführung
übereinstimmt, und nicht benutzen,
wenn es scheinbar von anderen
modifiziert wurde.

Niemals mit einem defekten Gerät
arbeiten. Die Kontroll-, Wartungs- und
Serviceanweisungen in dieser
Bedienungsanweisung sind genau zu
befolgen. Gewisse Wartungs- und
Servicemaßnahmen sind von
geschulten, qualifizierten Fachleuten
auszuführen. Siehe Anweisungen unter
dem Titel Wartung.

Es ist immer Originalzubehör zu
verwenden.

94 – German

BETRIEB

Sicherheit im Arbeitsbereich

• Vor dem Mähen sind Äste, Zweige, Steine usw. vom
Rasen zu entfernen.

• Objekte, die von der Klinge erfasst werden, könnten
durch die Luft geschleudert werden, und Personen
oder Objekten in der Umgebung Schaden zufügen.
Sorgen Sie dafür, dass sich keine weiteren Personen
oder Tiere in unmittelbarer Nähe aufhalten.

• Vermeiden Sie es, das Gerät bei schlechtem Wetter

• Überprüfen Sie Ihre Umgebung auf mögliche

• Achten Sie besonders auf Wurzeln, Steine, Zweige,

• Das Mähen von Hängen kann gefährlich sein. Den

• In hügeligem Gelände sollten die Arbeitswege im

• Seien Sie besonders vorsichtig, wenn Sie um Ecken

Arbeitssicherheit

• Ein Rasenmäher ist nur für das Mähen von Rasen

• Tragen Sie persönliche Schutzausrüstung. Siehe die

• Den Rasenmäher niemals ohne montierte Messer

• Es ist zu vermeiden, dass das Messer gegen

• Der Bremsbügel darf niemals dauerhaft im Handgriff

• Den Rasenmäher auf stabilem Untergrund abstellen

• Stellen Sie sich zum Bedienen der Maschine immer

utzen. Z.B. bei dichtem Nebel, starkem Regen

zu ben
oder Wind, großer Kälte usw. Das Arbeiten bei
schlechtem Wetter ist sehr ermüdend und kann
gefährliche Umstände herbeiführen, z. B.
Rutschgefahr.

Störquellen hin, die Ihre A
könnten.

Gräben etc.

Rasenmäher nicht auf steilen Hängen benutzen. Der
Rasenmäher sollte nicht auf Gelände mit mehr als 15
Grad Neigung verwendet werden.

rechten
einfacher, am Hang entlang zu gehen als hinauf und
hinunter.

oder Objekte her
beeinträchtigen.

konstruiert. Alle anderen Einsätze sind unzulässig.

Anweisungen unter der Überschrift ”Persönliche
Schutzausrüstung”.

und Abdec
Messer lösen und Verletzungen verursachen.

Gegenstände wie Steine
kann dazu führen, dass das Messer stumpf wird und
sich die Motorachse verformt. Eine verbogene Achse
erzeugt Unwucht und starke Vibrationen, wodurch
sich das Messer sehr leicht lösen kann.

erankert sein, wenn die Maschine in Betrieb ist.

v

und starten. Sicherstellen, dass das Messer nicht mit
dem Boden oder anderen Gegenständen Kontakt hat.

hinter das Gerät.
dass alle Räder der Maschine auf dem Untergrund
bleiben und Sie den Griff stets mit beiden Händen

Hohes Gras kann Hindernisse verbergen.

Winkel zur Neigung verlaufen. Es ist viel

kungen starten. Andernfalls kann sich das

ufmerksamkeit ablenken

um fahren, die Ihre Sicht

, Wurzeln usw. schlägt. Dies

Achten Sie beim Mähen darauf,

halten. Halten Sie Hände und Füße von den
rotierenden Rasenmäherklingen fern.

• Kippen Sie die Maschine nicht, wenn der Motor läuft.
Niemals mit der lauf

mit dem Rasenmäher gehen.

• Besondere Vorsicht ist geboten, wenn Sie die

Maschine während des Arbeitens zu sich

anziehen.

her

• Rasenmäher niemals mit laufendem Motor

hochheben oder umher
gehoben werden, zuerst den Motor abstellen und das
Zündkabel von der Zündkerze abziehen.

• Beim Bewegen über nicht zu mähendes Gelände ist

der Motor abzustellen.
Schotter, Asphalt usw.

• Niemals mit der laufenden Maschine rennen. Stets

mit dem Rasenmäher gehen.

• Den Motor vor der Änderung der Schnitthöhe

• Niemals das Gerät unbeaufsichtigt mit laufendem

• Wenn ein Fremdkörper getroffen wird oder

Niemals Einstellungen bei laufendem Motor

abstellen.
durchführen.

Motor stehen lassen.
darauf, dass die Schneidausrüstung nicht mehr
rotiert.

ationen auftreten, müssen Sie das Gerät

Vibr
abstellen. Das Zündkerzenkabel von der Zündkerze
abziehen. Kontrollieren, ob das Gerät beschädigt ist.
Eventuelle Schäden reparieren.

enden Maschine rennen. Stets

tragen. Soll der Rasenmäher

Beispiele: Kies, Stein,

Motor abstellen. Achten Sie

Grundlegende Arbeitstechnik

• Um optimale Ergebnisse zu erzielen, verwenden Sie

stets eine scharfe Klinge. Eine stumpfe Klinge
schneidet ungleichmäßig und sorgt dafür, dass das
Gras an der Oberfläche gelb wird.

• Niemals mehr als 1/3 der Graslänge mähen. Dies gilt

besonders während
einer großen Schnitthöhe mähen. Das Ergebnis
prüfen und auf eine geeignete Höhe senken. Ist das
Gras besonders lang, langsam fahren und eventuell
zweimal mähen.

• Mähen Sie bei jedem Mal in eine andere Richtung, um

en auf dem Rasen zu vermeiden.

Streif

Trockenperioden. Zuerst mit

Transport und Aufbewahrung

• Achten Sie beim Transport der Schneideausrüstung

darauf, dass diese nicht beschädigt wird.

• Bewahren Sie das Gerät für Kinder und Unbefugte

unzugänglich in einem abschließbaren Raum auf.

• Lagern Sie die Maschine und die dazugehörigen

Werkzeuge an einem trockenen, frostsicheren Ort.

• Anweisungen zum Transport und Aufbewahren von

aftstoff finden Sie im Abschnitt "Handhabung von

Kr
Kraftstoff".

German – 95

BETRIEB

Starten und stoppen

Vor dem Start

WARNUNG! Lesen Sie die
Bedienungsanweisung sorgfältig durch

!

und machen Sie sich mit dem Inhalt
vertraut, bevor Sie das Gerät benutzen.

Tragen Sie persönliche
Schutzausrüstung. Siehe die
Anweisungen unter der Überschrift
”Persönliche Schutzausrüstung”.

• Sorgen Sie dafür, dass sich im Arbeitsbereich keine
Unbefugten aufhalten.

• Warten Sie das Gerät täglich. Siehe die Anweisungen
im Abschnitt "Wartung".

• Beachten, dass das Zündkabel korrekt an der
Zündkerze sitzt.

Starten

• Beim Starten des Motors muss der Motorbremsbügel
gegen den Handgriff gehalten werden.

• Stellen Sie sich hinter das Gerät.

• Mit der rechten Hand den Starthandgriff fassen und
das Startseil langsam herausziehen, bis ein
Widerstand spürbar wird (die Starthaken greifen).
Kräftig ziehen, um den Motor anzulassen. Das
Startseil niemals um die Hand wickeln.

Cobra SE

• Beim Starten des Motors muss der Motorbremsbügel
gegen den Handgriff gehalten werden.

• Zündschlüssel im Uhrzeigersinn drehen und in dieser
Stellung halten, bis der Motor anspringt.

• Bei der Erstinbetriebnahme ist der Akku
möglicherweise nicht ausreichend aufgeladen. In
diesem Fall den Motor mit dem Startseil wie unten
beschrieben starten. Anschließend den Akku mit dem
mitgelieferten Ladegerät aufladen. Siehe die
Anweisungen im Abschnitt "Wartung".

Antrieb

• Zur Verwendung des Antriebs den Kupplungshebel
nach vorne schieben.

Stoppen

• Zum Abstellen des Motors den Motorbremsbügel
loslassen. Auch der Antrieb wird durch Loslassen des
Bremshebels abgeschaltet.

• Der Antrieb kann allein ausgekuppelt werden, indem
der Bremshebel etwas gelöst wird.

96 – German

WARTUNG

Allgemeines

WARNUNG! Der Bediener darf nur die
Wartungs- und Servicearbeiten

!

ausführen, die in dieser
Bedienungsanleitung beschrieben
sind.Größere Eingriffe sind von einer
autorisierten Servicewerkstatt
auszuführen.

Durch Trennen des Zündkabels von der
Zündkerze versehentliches Starten
vermeiden.

Die Lebensdauer der Maschine kann
verkürzt werden und die Unfallgefahr
kann steigen, wenn die Wartung der
Maschine nicht ordnungsgemäß und
Service und/oder Reparaturen nicht
fachmännisch ausgeführt werden.
Weitere Informationen erteilt Ihnen gerne
die nächste Servicewerkstatt.

• Lassen Sie die Maschine regelmäßig von Ihrem
Klippo-Händler überprüfen und notwendige
Einstellungen und Reparaturen vornehmen.

• Es ist immer Originalzubehör zu verwenden.

Wartungsschema

Dem Wartungsplan entnehmen Sie, welche Teile des
Gerätes in welchen Zeitintervallen gewartet werden
müssen. Der Berechnung der Wartungsintervalle wurde
die tägliche Nutzung des Gerätes zugrunde gelegt. Einer
davon abweichenden Nutzungsfrequenz entsprechen
deshalb andere Wartungsintervalle.

Tägliche Wartung

Generalinspektion Zündkerze

Außenreinigung

Ölstand Schalldämpfer* Luftfilter
Schneidausrüstun

g
Batterie Ölfilter
Schneidschutz und

Schutzabdeckung*
Motorbremsbügel*

* Siehe Anweisungen im Abschnitt
"Sicherheitsausrüstung des Gerätes".

Wöchentliche
Wartung

Antivibrationss
ystem*

Monatliche
Wartung

Keilriemen
auswechseln
und einstellen

Zwischenrieme
n auswechseln
und einstellen

Ölwechsel

Kraftstoffsyste
m

Generalinspektion

• Schrauben und Muttern nachziehen.

Außenreinigung

• Rasenmäher sauber bürsten und Laub, Gras usw.
entfernen.

• Reinigen Sie das Gerät nicht mit einem
Hochdruckreiniger.

• Den Motor niemals direkt mit Wasser abspülen.

• Den Lufteinlass der Startvorrichtung reinigen.
Startvorrichtung und Startseil kontrollieren.

• Zur Reinigung unter dem Mähdeck die Maschine mit
der Zündkerze nach oben drehen. Kraftstoffbehälter
entleeren.

Ölstand

Beim Kontrollieren des Ölstands muss der Rasenmäher
auf ebenem Untergrund stehen. Ölstand mit dem
Messstab am Öleinfülldeckel kontrollieren.

• Öleinfülldeckel abnehmen und den Messstab
abwischen.

• Messstab wieder einführen. Der Öleinfülldeckel muss
komplett heruntergeschraubt sein, um ein korrektes
Bild des Ölstands bieten zu können.

• Bei niedrigem Ölstand mit Motoröl bis zur oberen
Markierung am Ölmessstab einfüllen.

Schneidausrüstung

• Die Schneidausrüstung auf Beschädigung und Risse
kontrollieren. Beschädigte Schneidausrüstungen sind
grundsätzlich auszutauschen.

• Sicherstellen, dass stets ein gut geschliffenes und
korrekt ausgewuchtetes Messer verwendet wird.

Austausch der Klingen

WARNUNG! Bei Service und Wartung der
Schneidausrüstung immer feste

!

Handschuhe anziehen. Die Messer sind
sehr scharf und können sehr leicht
Schnittwunden verursachen.

Demontage

• Den Bolzen, der das Messer hält, lösen.

• Entfernen Sie die alte Klinge. Stellen Sie sicher, dass
der Klingenhalter nicht beschädigt ist. Außerdem
prüfen, dass der Messerbolzen intakt und die
Motorachse nicht verbogen ist.

German – 97

Montage

• Messer mit der Reibscheibe am Messerhalter
positionieren. Sicherstellen, dass das Messer mittig
auf der Welle sitzt. Zur Vermeidung von Vibrationen
das Messer so positionieren, dass die Markierung des
Messerhalters an den Seiten des Messers sichtbar
ist.

WARTUNG

Aufladen des Akkus

HINWEIS! Der Akku muss unter Umständen während
der Mähsaison ein- bis zweimal wiederaufgeladen
werden und sollte vor der Wintereinlagerung stets
aufgeladen werden.

Bei Temperaturen unter +5 °C darf der Akku nicht
geladen werden.

• Den Kabelkontakt am Akku ausbauen.

• Das Batteriekabel am Ladegerät anschließen und
dann das Ladegerät an der Netzsteckdose (220 V, 50
Hz) anschließen.

Zündkerze

• Scheibe anbringen und Bolzen gut festschrauben.
Der Bolzen ist mit einem Moment von 45-60 Nm
anzuziehen.

• Lassen Sie die Klinge per Hand rotieren, um
sicherzustellen, dass die Rotation einwandfrei
funktioniert. Testen Sie die Maschinenfunktionalität.

Batterie (Cobra SE)

ACHTUNG! Ein entleerter Akku darf nicht
über den Hausmüll entsorgt werden! Er

!

ist beim nächsten Händler oder an der
nächsten Sammelstelle abzugeben.

Beim Akku handelt es sich um einen voll gekapselten 12­V-Bleiakku, der in der Regel wartungsfrei ist. Der Akku
wird während des Mähens aufgeladen.

Springt der Motor nach wiederholten Versuchen nicht an,
könnte sich der Akku entladen. In diesem Fall das Gerät
manuell mit dem Startseil starten. Ein vollständig
entladener Akku kann mit dem mitgelieferten Ladegerät
wiederaufgeladen werden.

• Alle Kabel und Anschlüsse kontrollieren. Das Gerät
nicht benutzen, wenn ein Kabel oder Stecker
beschädigt ist, sondern zur Reparatur in eine
autorisierte Servicewerkstatt geben.

HINWEIS! Stets den vom Hersteller empfohlenen
Zündkerzentyp verwenden! Eine ungeeignete
Zündkerze kann Kolben und Zylinder zerstören.

• Bei schwacher Leistung, wenn das Gerät schwer zu
starten ist oder im Leerlauf ungleichmäßig läuft:
immer zuerst die Zündkerze prüfen, bevor andere
Maßnahmen eingeleitet werden.

• Ist die Zündkerze verschmutzt, so ist sie zu reinigen;
gleichzeitig ist zu prüfen, ob der Elektrodenabstand
0,5 mm beträgt. Bei Bedarf austauschen.

Keilriemen auswechseln und
einstellen

• Schrauben der Schutzabdeckung abschrauben und
Abdeckung entfernen. Radkappe des Vorderrads am
Getriebe vorsichtig mithilfe eines Schraubendrehers
abheben.

• Die Wagenschraube lösen und das Rad abnehmen.

• Riemen ausbauen.

98 – German

WARTUNG

• Den neuen Riemen aufziehen und vor der
Riemeneinstellung sicherstellen, dass er richtig am
Kugellager sitzt.

• Riemen durch Verschieben des Kugellagers nach
oben oder unten einstellen.

• Ein neuer Riemen dehnt und verlängert sich, deshalb
den Riemen nach ein paar Stunden Fahrbetrieb
nachjustieren.

• Das Rad und die Riemenabdeckung anbringen und
einen Testlauf des Geräts durchführen.

Zwischenriemen auswechseln
und einstellen

Der Zwischenriemen verläuft zwischen Motorwelle und
Getriebe.

Einstellung des mittleren Riemens

• Die Stellschrauben einige Umdrehungen
herausdrehen.

• Den Riemen einstellen, indem das Getriebe nach
vorne oder hinten geschoben wird.

• Der Riemen muss so gespannt sein, dass er in der
Mitte um 10 mm nachgibt. Dies entspricht einer
Zugkraft von ca. 3 kg. Dies kann mithilfe einer
Hängewaage überprüft werden.

• Die Einstellschrauben ordnungsgemäß festziehen.

• Die Antriebsfunktion kontrollieren, da sich die
Einstellung des Getriebes auf die Riemenspannung
im Getriebegehäuse auswirkt.

Austausch des Zwischenriemens

• Messer entfernen.

• Die Stellschrauben lösen.

• Den Riemen gegen einen neuen austauschen und die

Einstellschrauben etwas anziehen.

• Den mittleren Riemen justieren. Siehe die

Anweisungen unter der Überschrift "Einstellung des
mittleren Riemens".

• Das Messer montieren.

Luftfilter

• Das Luftfiltergehäuse demontieren und den Filter

herausnehmen.

• Filter reinigen, ihn dazu auf einer ebenen Fläche

ausklopfen. Zur Reinigung des Filters niemals
Druckluft oder Lösungsmittel mit Petroleum
verwenden, z. B. Kerosin.

• Ein Luftfilter, der längere Zeit verwendet wurde, wird

nie vollkommen sauber. Der Luftfilter ist daher in
regelmäßigen Abständen auszuwechseln.

Beschädigte Filter sind immer auszuwechseln.

• Beim Einbau darauf achten, dass der Luftfilter völlig

zum Filterhalter hin abdichtet.

Ölwechsel

• Kraftstofftank leeren.

• Öleinfülldeckel abschrauben.

• Einen geeigneten Behälter aufstellen, um das Öl

aufzufangen.

• Motor neigen, sodass das Öl aus dem Einfüllrohr

rinnen kann, und das Öl ablassen. Die nächste
Tankstelle informiert über die bestmögliche
Entsorgung von überschüssigem Motoröl.

• Neues Motoröl guter Qualität einfüllen. Siehe die

Anweisungen unter der Überschrift "Technische
Daten".

German – 99

WARTUNG

Ölfilter (Pro Cobra S)

WARNUNG! Der Ölfilter ist beim Betrieb
und auch noch nach dem Ausschalten

!

sehr heiß. Zum Ausbauen des Ölfilters
immer feste Handschuhe anziehen.

• Öleinfülldeckel abschrauben.

• Einen geeigneten Behälter aufstellen, um das Öl
aufzuf

angen.

• Motor neigen, sodass das Öl aus dem Einfüllrohr
rinnen kann, und das Öl ablassen. Die nächste
Tankstelle informiert über die bestmögliche
Entsorgung von überschüssigem Motoröl.

• Schrauben des Ölfilters herausdrehen. Fragen Sie an
der nächsten
Ölfilter entsorgen können.

• Die Gummidichtung des neuen Ölfilters leicht mit
neuem Öl schmieren.

• Den Ölfilter wieder festschrauben. Wenn die Dichtung
die Bef
anziehen.

• Neues Motoröl guter Qualität einfüllen. Siehe die
Anw
Daten".

• Motor anlassen. Beim Aufwärmen des Motors auf
Undichtigk

• Motor abstellen. Ölstand prüfen und gegebenenfalls
Öl nachfüllen.

Kraftstoffsystem

• Kontrollieren, ob der Tankdeckel und dessen Dichtung
unbeschädigt sind.

• Kraftstoffschlauch überprüfen. Bei Bedarf
austauschen.

Recycling

Diese Maschine erfüllt die Voraussetzungen für eine
lange Lebensdauer. Das minimiert die Umweltbelastung
durch die Maschine. Führen Sie Service- und
Wartungsarbeiten gemäß den Anweisungen in diesem
Handbuch durch. Auf diese Weise wird die Lebensdauer
der Maschine erhöht und schädliche Emissionen
minimiert.

Wenn die Maschine verschlissen bzw. funktionsunfähig
ist, sollte sie ordnungsgemäß entsorgt werden. Hierzu
können Sie das Gerät bei einem Händler oder direkt bei
Klippo abgeben. Die Maschine wird dann demontiert und
die einzelnen Bestandteile recycelt. Der Großteil der
Maschinenteile ist recyclebar.

Tankstelle nach, wo Sie den benutzten

estigung berührt, mit 1/2 bis 3/4 Umdrehung

eisungen unter der Überschrift "Technische

eiten prüfen.

100 – German
