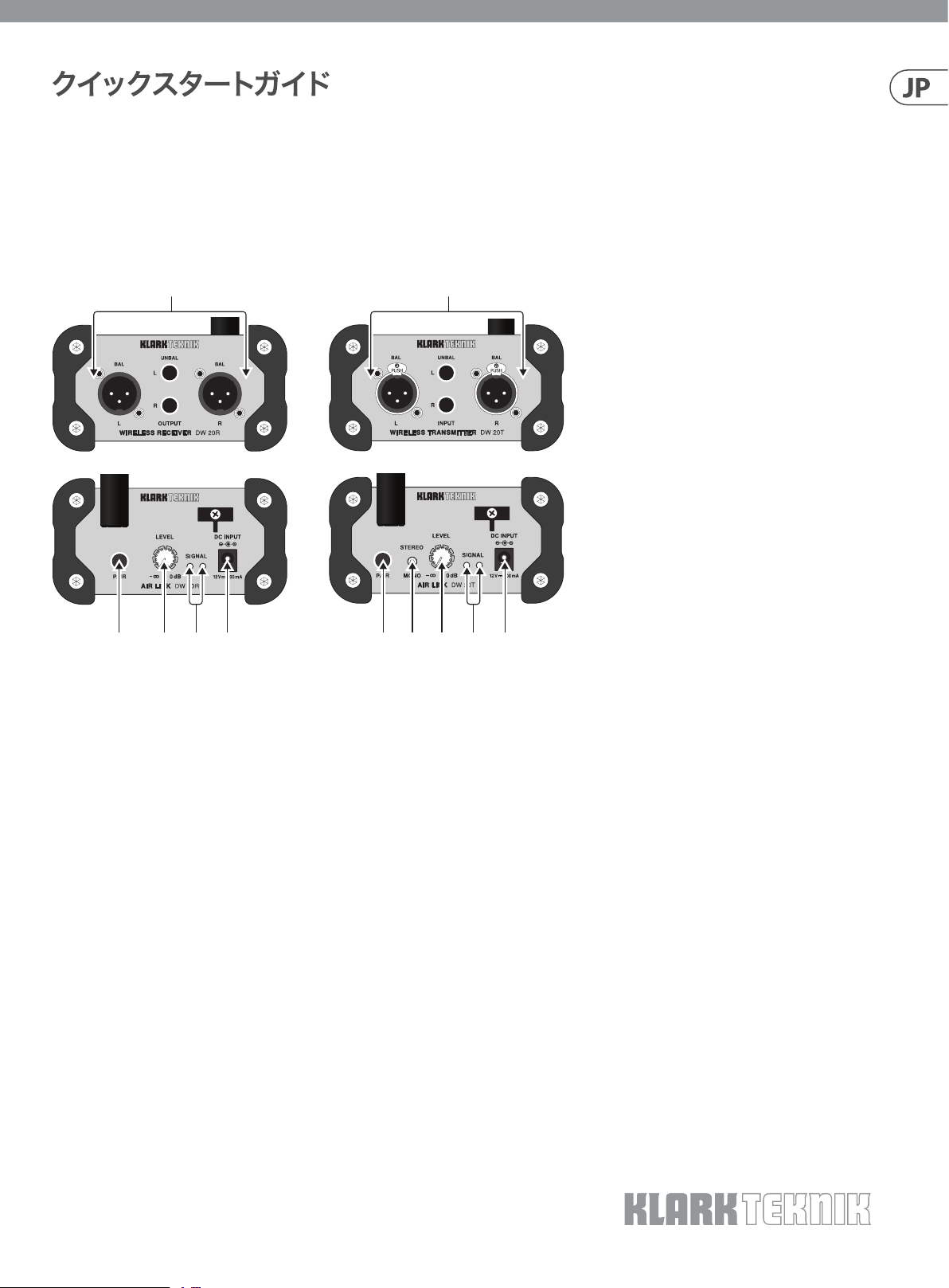

AIR LINK DW 20R/DW 20T
(1) (2) (4)(3)
(1) (6) (4)(7)(5)
2.4 GHz Wireless Stereo Receiver/Transmitter
for High-Performance Stereo Audio Broadcasting
(1) ペア ボタンを 4 秒 間 押 し 続 け る と 、ユ ニ ッ
トをペアリングできるようになります。 LED
リングは現在のステータスを示します。詳
細 に つ い て は 、「 は じ め に 」 セ ク シ ョ ン を 参
照してください 。
(2) レベル ノブは、出力ジャックに送信される
信号の音量を調整します。
(8) (9)
(3) 信号 DW20R が DW20T からオー ディオ信 号 を
受信すると、LED が点 灯 しま す。
(4) DC 入力 ソケットは付 属 の 電 源 アダ プター
を受 け入 れま す。
(5) ステレオ/モノ スイッチは、発信ワイヤレス
オー ディオ信号 が ス テレオか モノラルか を
決 定します。
(6) レベル ノブは入力の感度を調整します。
(7) 信号 入力に信号が存在する場合、 LED は
緑色に点灯します。着信オーディオ信号が
入 力 を クリップ すると 、 LED が赤く点灯し
ます。その場 合は、ソースオーディオの出力
レ ベ ル を下 げ てく だ さ い 。
(8) 出力 ジャックは、バランス XLR またはアン
バランス ¼ "TSケーブル を 介してラインレ ベ
ルのオー ディオ信 号 を 別 のオー ディオデ
バ イ ス（ ミ キ サ ー 、ア ン プ な ど ）に 送 信 し
ます。
(9) 入力 ジャックは、バランス XLR またはアン
バランス ¼ "TSケーブル を 介して オー ディオ
信号 を 受け入 れ ます。
はじめに
1. DW 20T 入 力をミキ サー やメディアプレ ー ヤーなどの元 のオーディオソースに接 続してから、DW 20R の 出 力 を ミ キ サ ー 、ア ン プ、ア ク テ ィ
ブスピーカーなどの宛先に接続します。今のところ、アンプまたはスピーカーはオフのままにしておきます。
2. 電源アダプタを各ユニットに接続します。自動的に電源がオンになり、 PAIR ボタンがゆっくり点滅してスタンバイモードを示します。
3. DW20T の PAIR ボタンを 4 秒 間 押し 続 けま す。 LED リングがすばやく点滅して、ペアリングを試みていることを示し、最大 30 秒間試行を
続 け ま す。
4. ペアリングのために DW20T を開 始してから 30 秒以内に、 DW20R の PAIR ボタンも 4 秒 間 押 し 続 け ま す 。そ の LED リングは急速に点滅
しま す。
5. 正常にペアリングされると、 20T と 20R の両方の LED リングが点 灯します（ 点滅しません）。いずれか のユ ニットの LED リング が ゆっく
り点滅する場 合は、ペアリングに失敗したことを示しています。両方のユニットに障害物がなく、互いに 100 フィート / 30 メートル以内
にあ ることを 確 認してください 。
6. すべてのオー ディオと電 源 の 接 続 が 完了したら、アンプ ま た はアクティブスピーカー の 電 源 を 入 れま す。
複数の DW20R ユ ニットと DW20T のペアリングル
1. 「 は じ め に 」の 説 明 に 従 って 、DW20T と最初の DW20R を接続します（各 PAIR ボタンを 4 秒 間 押 し 続 け ま す ）。
2. 2 番目の DW20R ユ ニットで 、PAIR ボタンを 4 秒間押し 続 けてペアリングをアクティブにしてから、30 秒間検索します。ペアリング機能は
30 秒 後 にタ イム ア ウトし 、LED が ゆ っくり点 滅しま す。
3. DW 20T PAIR ボタンを 4 秒 間 押 して か ら 、 2 番目のDW20R ユ ニット の PAIR ボタンを 4 秒 間 押 し ま す。こ れ で 、両 方 の DW20R ユ ニットが
同じ DW20T に接 続 さ れ ます。
4. 注-DW20T で PAIR ボタンを 10 秒間押し続けると、接続されている DW20R ユニットのメモリがクリアされます。
V 1.0
2 AIR LINK DW 20R/DW 20T
ファイリング アンテ ナの 表：
グループ
グル ープ
1
であり、 違いはブランドモデル名。 送信機と受信機のスプリアス放射のみがテスト結果を記
録しまし た
技術仕様
クイック ス タ ー トガイド
3
入力
コネクタ —
インピー ダ ンス —
最大 入力レベル —
出力
コネクタ
インピー ダ ンス
最大 出力レベル
無線
チャンネ ル
送信周波数
ワイヤレス 範 囲
感度
送電力
システム
周波数応答
バランス X LR,
アンバ ランス ¼"
120Ω 不平衡
-81 dBm @ 1% PER —
THD + N（ 歪み） 0.1% @ 1 kHz
信号対雑音比
電源アダプター
寸法
バンパーやアンテナなし (H x W x D)
バンパーやアン テ ナなし
バ ン パ ー あ り 、ア ン テ ナ な し
バ ン パ ー 付 き 、直 立 ア ン テ ナ
重 量（ バ ンパ ー と ア ン テ ナ を
含む）
12 V DC, 400 mA, セ ンターポ ジティブ
DW 20R DW 20T
バランス X LR, ア
ンバランス 1 /4 "
10kΩ 平衡、
15kΩ 不平衡
10 dBu
—
240 Ω 平衡,
15 dB u
—
—
24
2.406 - 2.475 GHz
Up to 30 m (100 ft)
— 12 dB m
20 Hz to 20 kHz (±1 dB)
>90 dB
54 x 108 x 103 mm (2.1 x 4.3 x 4.1")
63 x 118 x 112 mm (2.5 x 4.6 x 4.4")
212 x 118 x 126 mm (8.3 x 4.6 x 5.0")
0.6 kg (1.3 lbs)
法的放棄
こ こ に 含 ま れ る 記 述 、写 真 、意 見 の 全 体 ま た は 一 部 に 依 拠 し
て、いかなる人が損害を生じさせた場合にも、Music Tribe は一切
の賠償責任を負いません。技術仕様、外観およびその他の情
報は予告なく変更になる場合があります。商標はすべて、それ
ぞれの所有者に帰属します。Midas、Klark Teknik、Lab Gruppen、
Lake、Tannoy、Turbosound、TC Electronic、TC Helicon、Behringer、Bugera、
Oberheim、Auratone、Aston Microphones および Coolaudio は Music Tribe
Global Brands Ltd. の商標または登録商標です。© Music Tribe Global
Brands Ltd. 2021 無断転用禁止。
限定保証
適用される保証条件と Music Tribe の限 定保証に関 する 概 要につ
いては、オンライン上 musictribe.com/warranty にて詳 細 をご確認く
ださい。
アンテナ情報
20T は、ダイポール八木アンテナ、50Ω インピーダンス、最 大ゲイン
5.0dBi として指定された以下のアンテナで認証に合格するように
設計されています。エンドユーザーはアンテナを別のタイプに変
更しないでください。
Ant.
1
Ant.
1
注 意：
機器には 2 つのグループアンテナがあり、グループ 1 とグループ 2 は同じタイプ のアンテナ
1
ブラ ンド モデ ル名 アンテナタイプ コ ネクタ 利得 (dBi)
Zhigaoda 323032-25532-1R Dipole N/A 5
2
マイクブ ランド モデル名 アンテナタイプ コ ネクタ
AT-02-5-A80617H
2 つのグ ループアン テナ。
1-190
Dipole
N/A 5
利得
(dBi)
