AIR LINK DW 20R/DW 20T

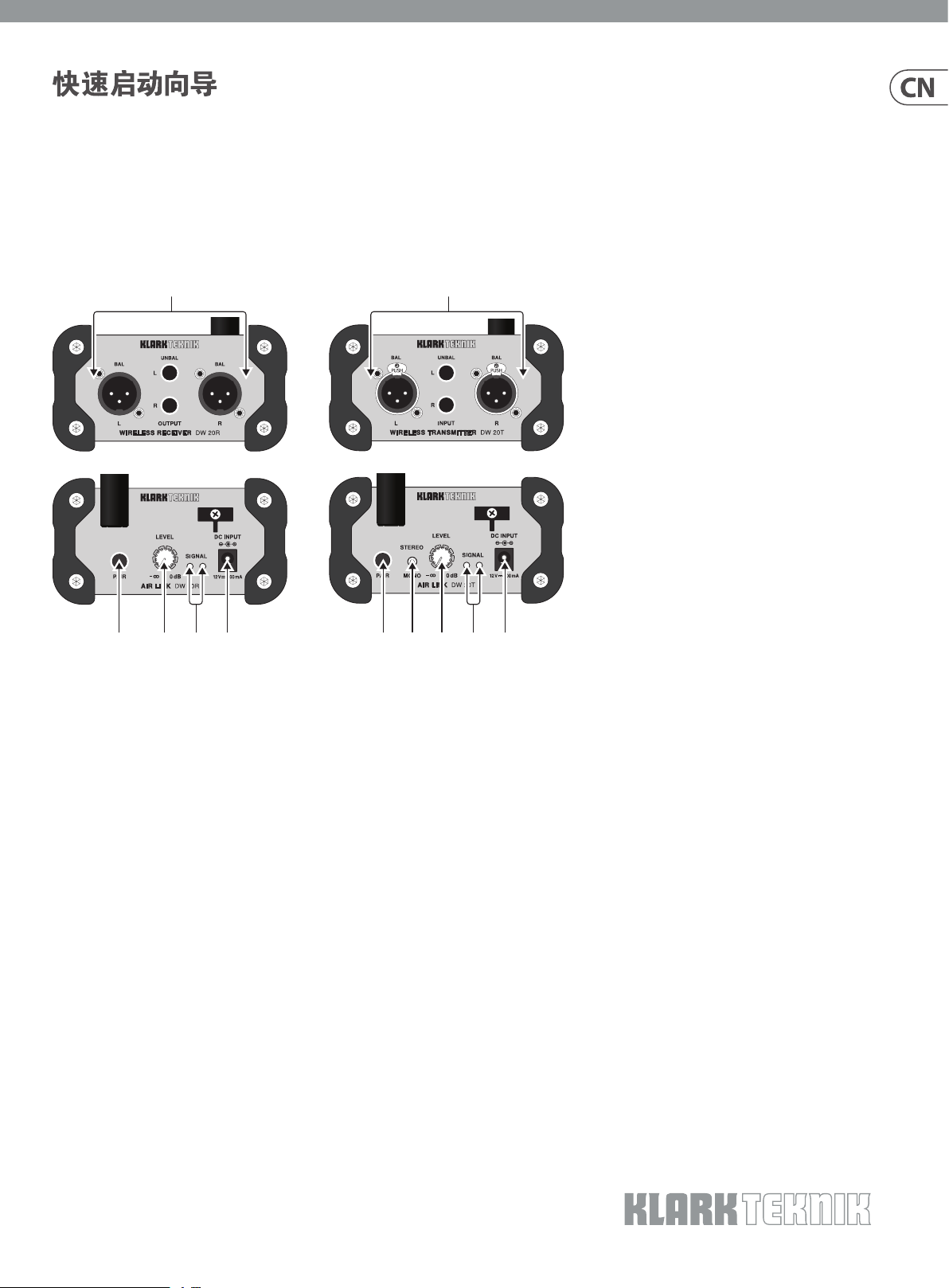

(1) (2) (4)(3)
(1) (6) (4)(7)(5)
2.4 GHz Wireless Stereo Receiver/Transmitter
for High-Performance Stereo Audio Broadcasting
(1) 一对 按钮可通过按住 4 秒钟使该设备可
用于配对。 LED 环将指示当前状态。有关详
细信息，请参见 “ 入门 ” 部分。
(2) 等级 旋钮调节发送到输出插孔的信号的
音量。
(8) (9)
(3) 信号 当 DW 20R 从 DW 20T 接收音频信号时，
LED 点亮。
(4) 直流输入 插座接受随附的电源适配器。
(5) 立体声/单声道 开关确定输出的无线音频
信号是立体声还是单声道。
(6) 等级 旋钮调节输入的灵敏度。
(7) 信号 当输入端出现信号时， LED 指示灯将
呈绿色亮起。当传入的音频信号限制输入
时， LED 指示灯将呈红色亮起。如果发生这
种情况，请降低源音频的输出电平。
(8) 输出 插孔通过平衡的 XLR 或不平衡的 ¼ 英
寸 TS 电缆将线路电平的音频信号发送到另
一个音频设备（调音台，放大器等）。
(9) 输入 插孔通过平衡的 XLR 或不平衡的 ¼“
TS 电缆接收音频信号。
控制
1. 将 DW 20T 的输入连接到原始音频源 （例如混音器或媒体播放器）， 然后将 DW 20R 的输出连接到目的地 （例如混音器， 放大器或有源
扬声器）。 暂时关闭放大器或扬声器。
2. 将电源适配器连接到每个单元。 它们将自动打开电源， 并且其 PAIR 按钮将缓慢闪烁以指示待机模式。
3. 按住 DW 20T 上的 PAIR 按钮4秒钟。 LED 环将快速闪烁以表明它正在尝试配对， 并将继续尝试长达 30 秒钟。
4. 在启动 DW 20T 进行配对的30秒内， 也按住 DW 20R 上的 PAIR 按钮 4 秒钟。它的 LED 环将快速闪烁。
5. 成功配对后， 20T 和 20R 上的 LED 环形灯将稳定点亮 （不闪烁）。 如果任一设备的 LED 环缓慢闪烁， 则表明配对失败。 确保两个单元之
间都没有障碍物， 并且彼此之间相距 100 英尺/ 30 米以内。
6. 完成所有音频和电源连接后， 打开放大器或有源扬声器的电源。
控制
1. 按照 “入门” 中的说明连接 DW 20T 和第一个 DW 20R （按住每个 PAIR 按钮 4 秒钟）。
2. 在第二台 DW 20R 单元上， 按住 PAIR 按钮4秒钟以激活配对， 然后让其搜索 30 秒钟。配对功能将在 30 秒后超时， 并且 LED 将缓慢闪烁。
3. 按下 DW 20T PAIR 按钮 4 秒钟， 然后按下第二个 DW 20R 单元的 PAIR 按钮 4 秒钟。 现在， 两个 DW 20R 单元都将连接到相同的 DW 20T。
4. 注意-按住 DW 20T 上的 PAIR 按钮 10 秒钟， 将清除连接的DW 20R 单元的内存。
V 1.0
2 AIR LINK DW 20R/DW 20T
天线表：
1
仅发射器和接收器的杂散发射记录了以下测试结果：两组天线。
技术参数
输入项
连接器 —
阻抗 —
最大限度。输入水平 —
产出
连接器
阻抗
最大限度。输出水平
无线的
频道数
传输频率
无线范围
灵敏度
发射功率
系统
频率响应
THD + N （失真）
信噪比
电源适配器
身体的
方面 (H x W x D)
没有保险杠或天线
带保险杠，不带天线
带有保险杠，直立天线
重量（包括保险杠和天线）
DW 20R DW 20T
不平衡 ¼"
非平衡 15kΩ
平衡 XLR, 不平衡 ¼“
240 Ω 平衡,
120Ω 不平衡
15 dB u
24
2.406 - 2.475 GHz
Up to 30 m (100 ft)
-81 dBm @ 1% PER —
— 12 dB m
20 Hz to 20 kHz (±1 dB)
0.1% @ 1 kHz
>90 dB
12 V DC, 400 mA, 中央 正极
54 x 108 x 103 mm (2.1 x 4.3 x 4.1")
63 x 118 x 112 mm (2.5 x 4.6 x 4.4")
212 x 118 x 126 mm (8.3 x 4.6 x 5.0")
0.6 kg (1.3 lbs)
平衡 XLR,
平衡 10kΩ,
10 dBu
—
—
—
法律声明
对于任何因在此说明书提到的全部或部份描述、 图片或声明而
造成的损失, Music Tribe 不负任何责任。 技术参数和外观若有更
改, 恕不另行通知。 所有的商标均为其各自所有者的财产。 Midas,
Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon,
Behringer, Bugera, Oberheim, Auratone, Aston Microphones 和 Coolaudio 是
Music Tribe Global Brands Ltd. 公司的商标或注册商标。 © Music Tribe
Global Brands Ltd. 2021 版权所有。
保修条款
有关音乐集团保修的适用条款及其它相关信息, 请登陆
musictribe.com/warranty 网站查看完整的详细信息。
快速启动向导
3
天线信息
DW 20T 设计为通过以下所列天线的认证， 这些天线指定为偶极八
木天线， 阻抗为 50Ω， 最大增益为 5.0 dBi。 最终用户不应将天线更改
为其他类型 。
第一组
Ant.
2
组
Ant.
笔记
设备有 2 组天线，组 1 和组 2 是同一类型的天线，只是在品牌型号名称。
牌 型号名称 天线类型 连接器 获得 (dBi)
Zhigaoda 323032-25532-1R Dipole N/A 5
1
麦克风品牌 型号名称 天线类型 连接器
1
：
AT-02-5-A80617H
1-190
Dipole
获得
(dBi)
N/A 5
