KitchenAid KBSD602ESS, KBSD606ESS, KBSD608EBS, KBSD608ESS, KBSN602EPA Installation Guide

...

Download

SIDE BY SIDE BUILT-IN REFRIGERATOR

W10763010B

Installation Guide

IMPORTANT: READ AND

SAVE

THESE INSTRUCTIONS. INSTALLATION REQUIRES 2 OR MORE PEOPLE.

REFRIGERADOR EMPOTRADO DE DOS PUERTAS

Guía de instalación

IMPORTANTE: LEA Y GUARDE ESTAS INSTRUCCIONES. LA INSTALACIÓN REQUIERE DE 2 O MÁS PERSONAS.

RÉFRIGÉRATEUR ENCASTRÉ CÔTE À CÔTE

Guide d’installation

IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS. L’INSTALLATION NÉCESSITE L’INTERVENTION DE 2 PERSONNES OU PLUS.

Table of Contents/Índice/Table des matières..................................................................2

TABLE OF CONTENTS

REFRIGERATOR SAFETY .............................................................3

MODELS..........................................................................................4

INSTALLATION REQUIREMENTS ................................................5

Tools and Parts ............................................................................ 5

Location Requirements................................................................ 5

Electrical Requirements ............................................................... 6

Water Supply Requirements........................................................7

Tipping Radius .............................................................................7

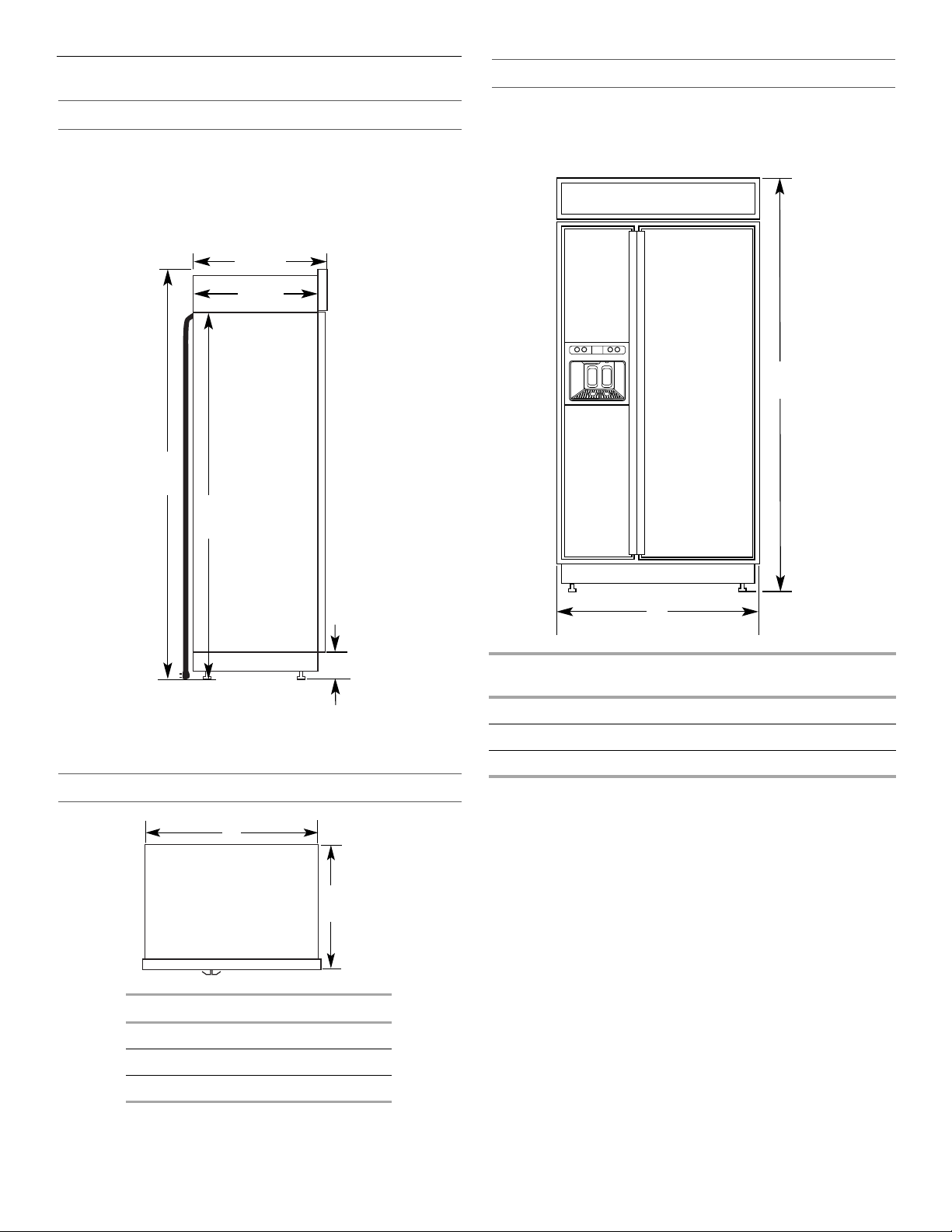

Product Dimensions.....................................................................8

Door Swing Dimensions...............................................................9

Overlay Series Door Panel and Cabinetry Clearance................10

Overlay Series Custom Panels and Handle Kits .......................12

Custom Side Panels...................................................................13

ÍNDICE

SEGURIDAD DEL REFRIGERADOR...........................................23

MODELOS.....................................................................................24

REQUISITOS DE INSTALACIÓN.................................................25

Herramientas y piezas................................................................25

Requisitos de ubicación.............................................................25

Requisitos eléctricos..................................................................26

Requisitos del suministro de agua.............................................27

Arco de vuelco ...........................................................................27

Medidas del producto................................................................28

Medidas de oscilación de las puertas .......................................29

Espacio para el panel de la puerta y

para los armarios de la serie de paneles recubiertos................30

Paneles a la medida y juegos de agarraderas

de la serie de paneles recubiertos.............................................32

Paneles laterales a la medida ....................................................33

INSTALLATION INSTRUCTIONS ................................................14

Unpack the Refrigerator.............................................................14

Reduce Tipping Radius..............................................................15

Move the Refrigerator into House..............................................15

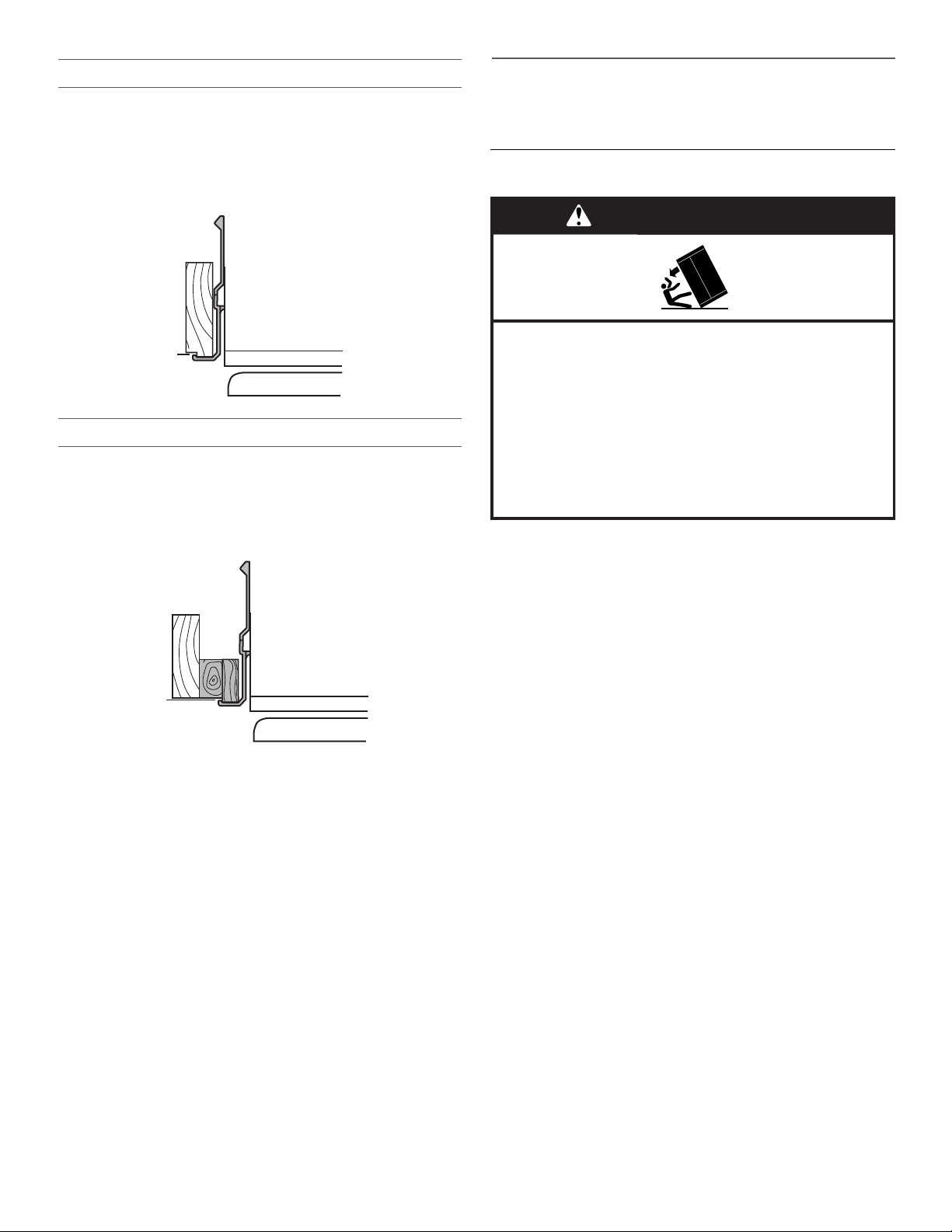

Install Anti-Tip Boards................................................................15

Connect the Water Supply.........................................................16

Plug in Refrigerator.....................................................................18

Move Refrigerator to Final Location...........................................18

Level and Align Refrigerator.......................................................18

Install Overlay Series Custom Panels ........................................19

Adjust Doors...............................................................................20

Install Side Panel ........................................................................21

Install Base Grille........................................................................21

Complete Installation..................................................................22

Water System Preparation .........................................................22

INSTRUCCIONES DE INSTALACIÓN.........................................34

Desempaque el refrigerador ......................................................34

Cómo reducir el arco de vuelco.................................................35

Cómo hacer entrar el refrigerador en la casa ............................35

Cómo instalar los tableros antivuelco........................................35

Conexión del suministro de agua ..............................................36

Cómo enchufar el refrigerador...................................................38

Cómo mover el refrigerador a su ubicación final.......................38

Nivelación y alineamiento del refrigerador.................................39

Cómo instalar los paneles a la medida para

la serie de paneles recubiertos ..................................................39

Ajuste las puertas.......................................................................40

Cómo instalar el panel lateral.....................................................41

Cómo instalar la rejilla de la base ..............................................42

Cómo terminar la instalación .....................................................42

Preparación del sistema de agua ..............................................43

TABLE DES MATIÈRES

SÉCURITÉ DU RÉFRIGÉRATEUR ..............................................44

MODÈLES .....................................................................................45

EXIGENCES D’INSTALLATION...................................................46

Outillage et pièces......................................................................46

Exigences d’emplacement.........................................................46

Spécifications électriques..........................................................48

Spécifications de l’alimentation en eau .....................................48

Rayon de basculement ..............................................................49

Dimensions du produit...............................................................49

Dimensions pour l'ouverture des portes....................................50

Série Panneaux décoratifs—Panneau de porte et placard—

espace libre................................................................................51

Panneaux personnalisés et poignées

de la série Panneaux décoratifs.................................................53

Panneaux latéraux personnalisés..............................................54

INSTRUCTIONS D’INSTALLATION.............................................55

Déballage du réfrigérateur..........................................................55

Réduction du rayon de basculement (si nécessaire).................56

Faire entrer le réfrigérateur dans le domicile .............................56

Installation de planches antibasculement..................................56

Raccordement à l’alimentation en eau ......................................57

Branchement du réfrigérateur....................................................59

Déplacement du réfrigérateur à l'emplacement final.................59

Réglage de l’aplomb et alignement du réfrigérateur .................60

Installation des panneaux personnalisés

de la série Panneaux décoratifs.................................................60

Ajustement des portes ...............................................................61

Installation du panneau latéral ...................................................62

Installation de la grille de la base ...............................................63

Achever l’installation ..................................................................63

Préparation du système d’eau...................................................63

222222

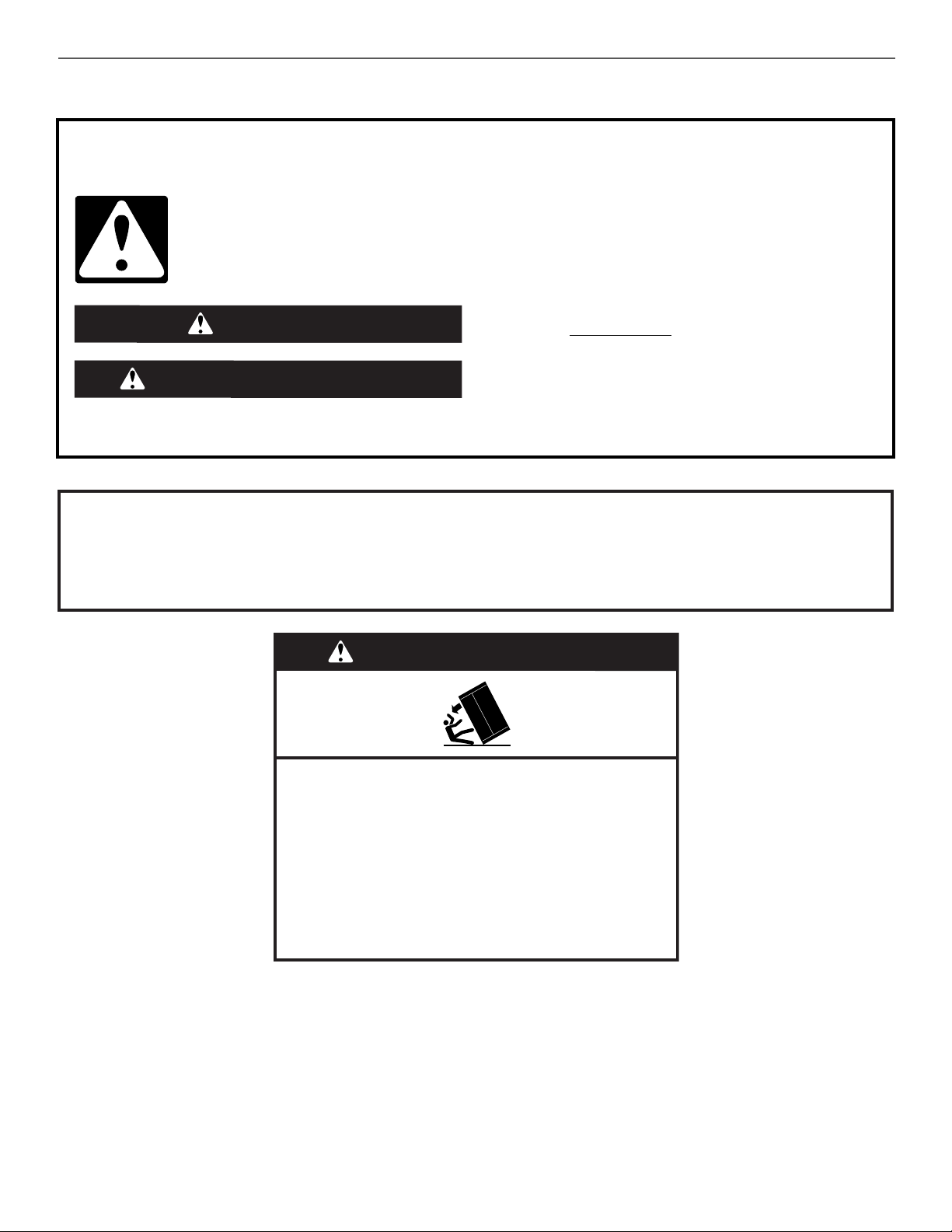

REFRIGERATOR SAFETY

You can be killed or seriously injured if you don't immediately

You

can be killed or seriously injured if you don't

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

State of California Proposition 65 Warnings: WARNING: This product contains one or more chemicals known to the State of California to cause cancer. WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other

reproductive harm.

WARNING

Tip Over Hazard

Refrigerator is top heavy and tips easily when not completely installed.

Keep doors taped closed until refrigerator is completely installed.

Use two or more people to move and install refrigerator.

Failure to do so can result in death or serious injury.

333333

Side by Side Non-Dispensing Refrigerators

MODELS

Stainless Series

This series provides a warm commercial-looking built-in refrigerator.

KBSN602ESS KBSN608ESS

Side by Side Dispensing Refrigerators

Overlay Series

Features factory-installed, overlay style trim to provide a “frameless” look. This series requires the installation of custom panels, handles, and standoffs.

KBSN602EPA KBSN608EPA

Stainless Series

This series provides a warm commercial-looking built-in refrigerator.

KBSD606ESS KBSD602ESS KBSD608ESS KBSD608EBS

444444

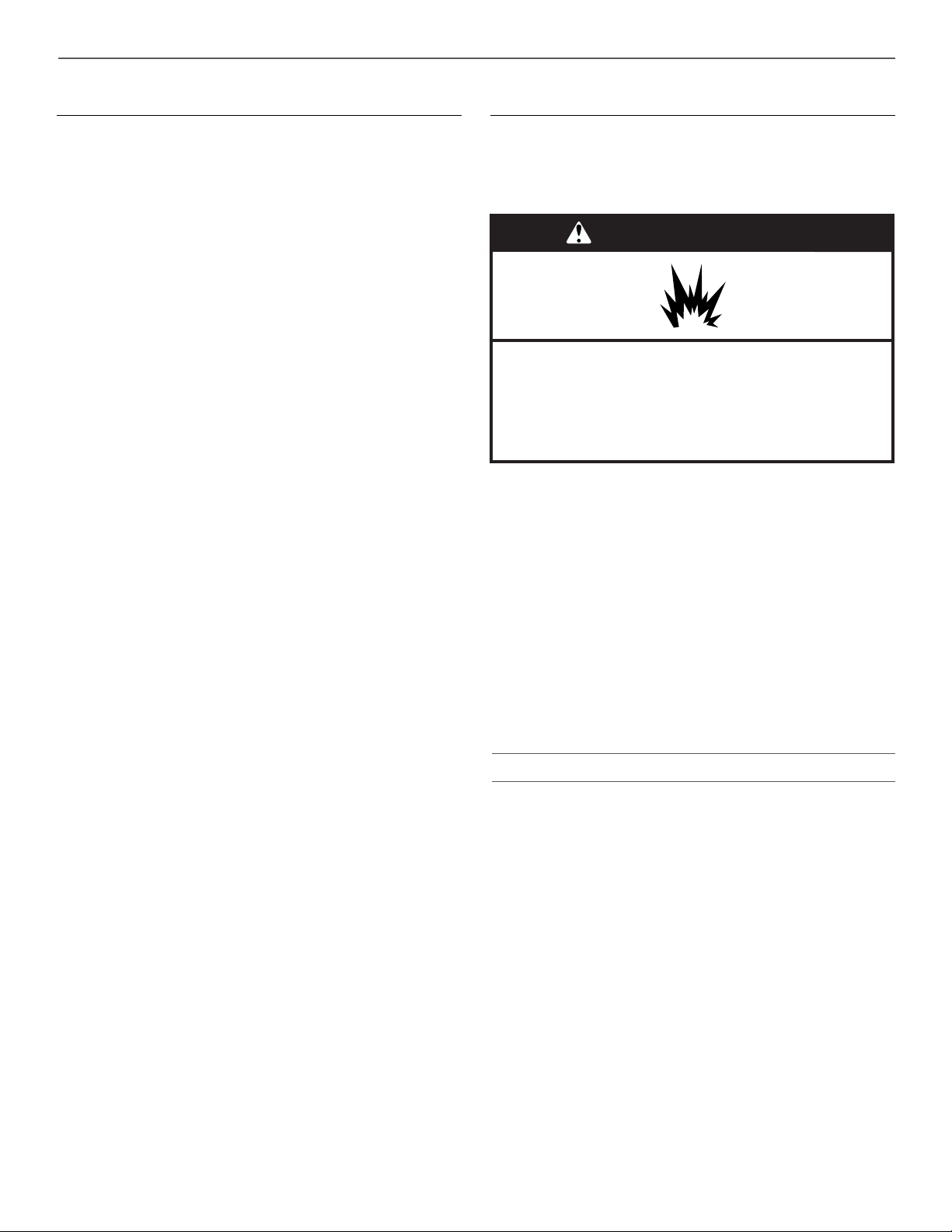

INSTALLATION REQUIREMENTS

†®TORX is a registered trademark of Acument Intellectual Properties, LLC

WARNING

Explosion Hazard

Keep flammable materials and vapors, such as gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

¹⁄₂"

(1,3 cm)

Tools and Parts

IMPORTANT:

■ Installer: Leave Installation Instructions with the homeowner.

■ Homeowner: Keep Installation Instructions for future

reference. Save these Installation Instructions for the local electrical inspector’s use.

Tools Needed

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

■ Cordless drill

■ Drill bits

■ Adjustable

wrenches (2)

■ Phillips screwdriver

■ Small level

■ Appliance dolly

■ Tor x

■ ¹¹⁄₃₂" nut driver

■ ³⁄₈" and ¹⁄₂" open-end wrenches

■ ⁵⁄₃₂" hex key

■ ¹⁄₄" and ⁵⁄₁₆" socket drivers

■ Tape measure

■ Utility knife

Parts Needed

■ #8 x 3" (7.6 cm) wood screws (longer screws may be needed) (6)

■ 2" x 4" x 32" (5 cm x 10 cm x 81 cm) wood board(s) (1 or 2)

■ Make custom panels or consult a qualified cabinetmaker or

carpenter to make the panels. Overlay Series: Make custom panels, or consult a qualified

cabinetmaker or carpenter to make the panels. See “Overlay Series Custom Panels and Handle Kits” for more information.

Stainless is shipped complete.

■ If you are connecting the water line directly to copper tubing

and not to a shutoff valve, you need a ferrule, a union, and a ¹⁄₄" (6.35 mm) compression fitting.

®†

T27 screwdriver

■ It is recommended that you do not install the refrigerator near

an oven, radiator, or other heat source.

■ Do not install in a location where the temperature will fall

below 55°F (13°C).

■ Floor must support the refrigerator weight, more than 600 lbs

(272 kg), door panels and contents of the refrigerator.

■ Ceiling height must allow for side tipping radius. See “Tipping

Radius.”

■ Location should permit door to open fully. See “Door Swing

Dimensions.”

■ Location must permit top grille removal. See “Opening

Dimensions.”

Opening Dimensions

■ To avoid tipping during use, the solid soffit must be within 1"

(2.5 cm) maximum above the refrigerator. If the solid soffit is higher than 1" (2.5 cm) or one is not available, then the refrigerator must be braced.

If anti-tip boards are needed, they must be installed to the rear wall studs so that the bottom of the anti-tip board is 84" (213.4 cm) from the floor. See “Install Anti-Tip Boards” for more information.

NOTES:

■ A clearance of ¹⁄₂" (1.3 cm) must be maintained above the

top grille in order for the top grille to be removed.

■ Do not remove the foam gasket on top of the compressor

cover unless removal is necessary to fit the unit under a soffit. Removal of the gasket will cause loss in cooling efficiency.

■ If installing under a solid soffit, after installation raise the

leveling legs so that the gasket is pressed snugly against the soffit.

Location Requirements

The refrigerator can be recessed in an opening between cabinets or installed at the end of a cabinet run using a side panel to enclose the refrigerator.

IMPORTANT:

■ Observe all governing codes and ordinances.

A. Gasket B. Compressor cover

■ A grounded 3 prong electrical outlet should be located within

a specified number of inches from the right-hand side cabinets or end panel. See the chart following the graphic for the number of inches required for your model. For more information, see “Electrical Requirements.”

555555

■ The water shutoff should be located in the base cabinet on

Dimension

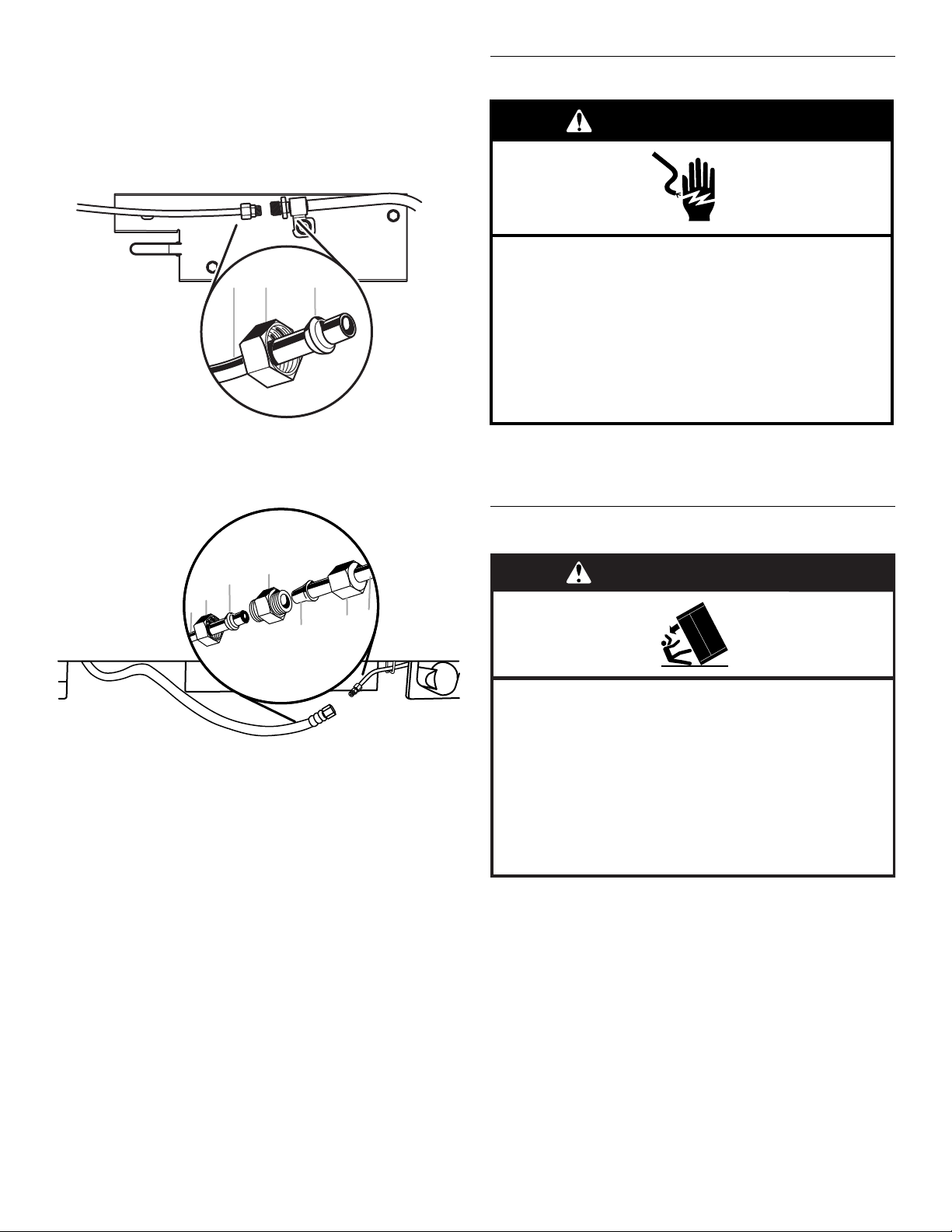

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

WARNING

either side of the refrigerator or some other easily accessible area. If the water shutoff valve is not in the cabinets, the plumbing for the water line can come through the floor or the back wall. See “Water Supply Requirements” for more information.

80" - 90"

(203-229 cm)

83¹⁄₂" (212.1 cm) min. 84³⁄₄" (215 cm) max. to bottom of solid soffit

77" (196 cm)

Width

(see chart following)

(15.2 cm)

24"

(2.54 cm)

(15.2 cm)

(60.96 cm) min.

Electrical Requirements

Before you move your refrigerator into its final location, it is important to make sure you have the proper electrical connection.

Recommended Grounding Method

A 115 volt, 60 Hz., AC only, 15- or 20-amp fused, grounded electrical supply is required. It is recommended that a separate circuit serving only your refrigerator be provided. Use an outlet that cannot be turned off by a switch. Do not use an extension cord.

IMPORTANT: If this product is connected to a GFCI (Ground Fault Circuit Interrupter) protected outlet, nuisance tripping of the power supply may occur, resulting in loss of cooling. Food quality and flavor may be affected. If nuisance tripping has occurred, and if the condition of the food appears poor, dispose of it.

NOTE: Before performing any type of installation or cleaning, remove the top grille and turn the master power switch to OFF or disconnect power at the circuit breaker box.

When you are finished, turn ON the master power switch or reconnect power at the circuit breaker box. Then reset the control to the desired setting.

Width A

Model

36 35¹⁄₂" to 35³⁄₄" (90.2 cm

(as shown above)

Dimension B (as shown above)

4" (10.2 cm)

to 90.8 cm)

42 41¹⁄₂" to 41³⁄₄" (105.4 cm

7¹⁄₂" (19.1 cm)

to 106.1 cm)

48 47¹⁄₂" to 47³⁄₄" (120.7 cm

13¹⁄₂" (34.3 cm)

to 121.3 cm)

NOTE: Flooring under refrigerator must be at same level as the room. Face of cabinetry must be plumb.

666666

Water Supply Requirements

24"

(60.96 cm) min.

(2.54 cm)

(15.2 cm)

■ All installations must meet local plumbing code requirements.

■ The water shutoff should be located in the base cabinet on

either side of the refrigerator or some other easily accessible area. The right-hand side is recommended. The access hole through the cabinet must be within ¹⁄₂" (1.3 cm) of the rear wall.

NOTE: If the water shutoff valve is in the back wall behind the refrigerator, it must be at an angle so that the tube is not kinked when the refrigerator is pushed into its final location.

■ If the water shutoff valve is not in the cabinets, the plumbing

for the water line can come through the floor. A ¹⁄₂" (12.7 mm) hole for plumbing should be drilled at least 6" (15.2 cm) from the right-hand or left-hand side cabinet or panel. On the floor, the hole should be no more than 1" (2.54 cm) away from the back wall. See “Connect the Water Supply.”

■ If additional tubing is needed, use copper tubing and check

for leaks. Install the copper tubing only in areas where the household temperatures will remain above freezing.

■ Do not use a piercing-type or ³⁄₁₆" (4.76 mm) saddle valve

which reduces water flow and clogs more easily. NOTE: Your refrigerator dealer has a kit available with a

(6.35 mm) saddle-type shutoff valve, a union, and copper tubing. Before purchasing, make sure a saddle-type valve complies with your local plumbing codes.

¹⁄₄"

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a reverse osmosis system going to the water inlet valve of the refrigerator needs to be between 30 and 120 psi (207 and 827 kPa).

If a reverse osmosis water filtration system is connected to your cold water supply, the water pressure to the reverse osmosis system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

If the water pressure to the reverse osmosis system is less than 40 to 60 psi (276 to 414 kPa):

■ Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

■ Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

■ If your refrigerator has a water filter cartridge, it may further

reduce the water pressure when used in conjunction with a reverse osmosis system. Remove the water filter cartridge.

If you have questions about your water pressure, call a licensed, qualified plumber.

Tipping Radius

Be sure there is adequate ceiling height to stand the refrigerator upright when it is moved into place.

■ The dolly wheel height must be added to the tipping radius

when a dolly is used.

■ If needed, the tipping radius can be reduced. See “Reduce

Tipping Radius.”

Side Tipping Radius

The side tipping radius varies depending upon the width of the model. Use the chart provided to determine the side tipping radius.

NOTE: Tip on side only.

Water Pressure

A cold water supply with water pressure between 30 and 120 psi (207 and 827 kPa) is required to operate the water dispenser and ice maker. If you have questions about your water pressure, call a licensed, qualified plumber.

Model Tipping Radius A

36 90¹⁄₂" (229.9 cm)

42 93" (236.2 cm)

48 96" (243.8 cm)

777777

Product Dimensions

25³⁄₈"

(64.5 cm)

23¹⁄₂"

(59.7 cm)

84" (213.4 cm) Power Cord

*83³⁄₈"

(211.8 cm)

*3¹⁄₂" (8.9 cm)

25³⁄₈" (64.5 cm)

*83³⁄₈" (211.8 cm)

(see chart following)

Side View

■ The depth from the front of the top grille to the back of the

refrigerator cabinet is 25³⁄₈" (64.5 cm).

■ The power cord is 84" (213 cm) long.

■ Height dimensions are shown with leveling legs extended

¹⁄₈" (3 mm) below the rollers.

Front View

■ Width dimensions were measured from trim edge to trim

edge.

■ Height dimensions are shown with leveling legs extended

¹⁄₈" (3 mm) below the rollers.

*When leveling legs are fully extended to 1¹⁄₄" (3.2 cm) below

rollers, add 1¹⁄₈" (2.9 cm) to the height dimensions.

Top View

Model Width A

36 35" (88.9 cm)

42 41" (104.1 cm)

48 47" (119.4 cm)

Model Width A (Trim edge to trim edge)

36 36¹¹⁄₃₂" (92.3 cm)

42 42¹¹⁄₃₂" (107.5 cm)

48 48¹¹⁄₃₂" (122.8 cm)

*When leveling legs are fully extended to 1¹⁄₄" (3.2 cm) below

rollers, add 1¹⁄₈" (2.9 cm) to the height dimensions.

888888

Door Swing Dimensions

130˚

90˚

110˚

44³⁄₈"

(112.7 cm)

39"

(99.1 cm)

14³⁄₈"

(36.5 cm)

10⁷⁄₈"

(27.6 cm)

35¹⁄₂"

(90.2 cm)

38⁷⁄₈"

(98.7 cm)

130˚

90˚

110˚

47⁷⁄₈"

(121.6 cm)

41¹⁄₂"

(105.4 cm)

⁷⁄₈"

(42.9 cm)

12⁵⁄₈"

(32.1 cm)

37¹⁄₄"

(94.6 cm)

41³⁄₈"

(105.1 cm)

130˚

90˚

110˚

51³⁄₈"

(130.5 cm)

44"

(111.8 cm)

¹⁄₄"

(48.9 cm)

14³⁄₈"

(36.5 cm)

39"

(99.1 cm)

43⁷⁄₈"

(111.4 cm)

The location must permit both doors to open to a minimum of 90°. Allow 5" (12.7 cm) minimum space between the side of the refrigerator and a corner wall.

NOTE: More clearance may be required if you are using overlay panels, custom handles, or extended handles on a Classic model.

To adjust the door swing, see “Adjust Doors.”

36" (91.4 cm) Models

42" (106.7 cm) Models

48" (121.9 cm) Models

999999

Overlay Series Door Panel and Cabinetry Clearance

The custom door panels and adjacent cabinetry must be designed so that there is sufficient clearance for the doors to swing open. If the refrigerator is to be installed close to the wall, see “Door Swing 90°” on next page.

When the doors are closed the refrigerator will extend beyond the face of the adjacent cabinetry to some degree.

101010101010

Allow a minimum of 5" (12.7 cm) of space between the side of the refrigerator and a corner wall. More clearance may be needed if thicker custom panels or custom handles are used. Do not overlook baseboards.

111111111111

Overlay Series Custom Panels and Handle Kits

Overlay Panel

Spacer Panel

Backer Panel

⁵⁄₈

" to

³⁄₄

(15.88 to

19.05 mm)

¹⁄₈

(3.18 mm)

¹⁄₄

(6.35 mm)

1" minimum (2.54 cm)

Door/Grille Trim

Spacer Panel

Offset Dimension

¹⁄₈

(3.18 mm)

Overlay Panel

Backer Panel

Freezer

Door Panel

(Non-Dispenser)

Refrigerator

Door Panel

7¹⁄₄"

(18.4 cm)

¹⁄₄"

(183.5 cm)

Grille Panel

Custom overlay panels allow you to blend the exterior of your refrigerator into the overall kitchen décor, and to use custom handles for additional design flexibility.

The custom panels must have backer panels attached in order to mount them to the refrigerator. It is most common to work with three panels, as shown in the following graphic: a decorative overlay panel, a ¹/₈" (3.18 mm) spacer panel or spacer strips and a ¹/₄" (6.35 mm) backer panel.

In some cases, your cabinet manufacturer may choose to work with one panel routed for the different dimensions. Follow these panel dimension and placement instructions to be sure that the custom overlay panels will fit properly.

IMPORTANT:

■ The weight of the refrigerator door overlay panel cannot

exceed 50 lbs (23 kg).

■ The weight of the freezer door overlay panel cannot exceed

40 lbs (18.1 kg).

■ The weight of the top grille overlay panel cannot exceed

10 lbs (4.5 kg).

To minimize panel weight, you may use 2" (5.08 cm) spacer strips around the perimeter in place of full-sheet solid spacer panels. The spacer strips must be set in at least 1" (2.54 cm) from the top, bottom and sides edges of the backer panel. If you use spacer strips, it is also recommended that you use two 2" (5.08 cm) strips horizontally centered for added support.

Decorative Overlay Panel

121212121212

Model A B C

36 14³/₄" (37.47 cm) 19³/₄" (50.17 cm) 34³/₄" (88.27 cm) 42 17¹/₄" (43.82 cm) 23¹/₄" (59.06 cm) 40³/₄" (103.51 cm) 48 19³/₄" (50.17 cm) 26³/₄" (67.95 cm) 46³/₄" (118.75 cm)

Backer Panels

Bottom Offset

¹⁄₈" (3.2 mm)

³⁄₁₆"

(15.7 cm)

Side Offset

¹⁄₂" (12.7 mm)

Top Offset

1⁵⁄₈" (4.13 cm)

Bottom Offset

¹⁄₂" (1.27 cm)

70¹⁄₂" (179.1 cm)

Handle-

Side Offset

¹⁄₄"

(6.4 mm)

/16"

(18.0 mm)

/2"

(12.2 mm)

/16"

(13.9 mm)

/8"

(15.7 mm)

Overlay Series Door Handle Kits

NOTES:

■ Dashed lines represent placement of backer panels on

■ Illustration shows backer panels placed on decorative

overlay panels.

overlays.

Model D E F

36 14¹/₄" (36.20 cm) 19¹/₄" (48.90 cm) 33³/₄" (85.73 cm) 42 16³/₄" (42.55 cm) 22³/₄" (57.79 cm) 39³/₄" (100.97 cm) 48 19¹/₄" (48.90 cm) 26¹/₄" (66.68 cm) 45³/₄" (116.21 cm)

The following handle style is available. Contact your KitchenAid dealer or KitchenAid Parts and Accessories at 1-800-442-9991. In Canada, call 1-800-807-6777.

Knurl grip handle with chrome endcaps - W10782873

Custom Side Panels

Custom side panels may be needed when not enough space is available to have cabinets on both sides of the refrigerator or when the refrigerator is placed at the end of a cabinet run.

Refrigerator and Side Trim Dimensions

The width and height of a side panel are determined by the type of installation you are planning.

NOTES:

■ The dimensions shown are actual product dimensions

and may not reflect the needed panel installation dimensions.

■ The side panel should be a minimum of ½" (1.27 cm) thick

to avoid warping.

■ If the opening depth is 25" (63.5 cm) or more, you may

want to install a support board on rear wall.

Side Trim

131313131313

Installation Dimensions (Option 1)

WARNING

Tip Over Hazard

Refrigerator is top heavy and tips easily when not completely installed.

Keep doors taped closed until refrigerator is completely installed.

Use two or more people to move and install refrigerator.

Failure to do so can result in death or serious injury.

1. Measure the distance from point A (as shown) to the back

wall. Add ¹⁄₁₆" (1.6 mm) to this measurement to allow the side panel to fit into the trim.

2. If the panel is more than ¹¹⁄₃₂" (8.7 mm) thick, route the front

edge to allow the side panel to fit into the trim.

Installation Dimensions (Option 2)

1. Measure the distance from point A (as shown) to back wall.

2. Route the front edge of the support board or attach a ³⁄₈"

(9.5 mm) board to hold the panel in the cabinet side trim.

INSTALLATION

INSTRUCTIONS

Unpack the Refrigerator

IMPORTANT:

■ Do not remove the film covering until the refrigerator is in its

operating location.

■ All four leveling legs must contact the floor to support and

stabilize the full weight of the refrigerator.

■ Keep the cardboard shipping piece or plywood under the

refrigerator until it is installed in the operating location.

1. Remove and save the literature package bag taped to the

side of the refrigerator and the parts bag behind the grille. Remove the four brackets (two on each side) that attach the shipping base to the refrigerator bottom.

NOTE: Do not remove tape and door bracing until the refrigerator is in its final location.

2. If necessary, reduce the tipping radius. See “Tipping Radius”

for ceiling height requirements or “Reduce Tipping Radius” for step-by-step instructions. If you do not need to reduce the tipping radius, proceed to “Move the Refrigerator into House.”

141414141414

Reduce Tipping Radius

B BA

WARNING

Tip Over Hazard

Refrigerator is top heavy and tips easily when not completely installed.

Keep doors taped closed until refrigerator is completely installed.

Use two or more people to move and install refrigerator.

Failure to do so can result in death or serious injury.

(if required)

Before bringing the refrigerator into the home, be sure there is adequate ceiling height to stand the refrigerator upright. See “Tipping Radius” in the “Installation Requirements” section for more information.

If you do not have adequate ceiling height to stand the refrigerator upright, the tipping radius can be reduced by removing the top grille and side trims (see the following chart).

Model Reduced Tipping Radius

36 89" (225.9 cm)

42 90¹⁄₂" (229.9 cm)

48 91¹⁄₄" (231.8 cm)

NOTE: Pass the dolly strap under the handles for the Stainless

Series.

1. Grasp both ends of the top grille.

2. Push the top grille straight up; then pull straight out. Lay the

grille on a soft surface.

A. Top grille B. Cabinet side trim

3. Remove the six screws attaching each cabinet side trim to

the refrigerator and remove the side trims.

Move the Refrigerator into House

2. Place pieces of the shipping carton on the floor when rolling

the dolly and refrigerator into the house. Move the refrigerator close to the built-in opening.

3. Place top of cardboard carton or plywood under refrigerator.

4. Stand the refrigerator up. First, place the left bottom edge of

the refrigerator on the floor, stand the refrigerator upright and then lower the right-hand side of the refrigerator to the floor.

5. Reassemble the trim and top grille after the dolly has been

removed from the refrigerator.

Install Anti-Tip Boards

IMPORTANT:

■ To avoid tipping during use, the solid soffit must be within

1" (2.5 cm) maximum above the refrigerator. If the solid soffit is higher than 1" (2.5 cm) or one is not available, then the refrigerator must be braced.

■ It is recommended that board(s) be installed before the

refrigerator is installed.

■ Board(s) must be long enough to fully cover the width of the

compressor cover.

■ Locate the board(s) so the bottom surface(s) of the board(s)

is(are) 84" (213 cm) from the floor.

■ During installation, raise the refrigerator up so there is

¹⁄₄" (6.35 mm) maximum between the top of the refrigerator and the bottom of the anti-tip board(s). Do not crush the compressor cover when raising the rear leveling legs.

NOTE: The foam gasket, on top of the compressor cover, will compress to fit under the anti-tip board(s). There is no need to trim the gasket.

1. Place an appliance dolly under the left side of the refrigerator

as shown. Place the corner posts from the packing materials over the trims and handles as appropriate to avoid damage. Slowly tighten the strap.

151515151515

To Install Anti-tip Boards

2" (5 cm)

A B

DEF

1. Mark the stud locations on rear wall.

2. Securely attach one or two 2" x 4" x 32" (5 cm x 10 cm x

81 cm) boards to wall studs behind refrigerator. Use six #8 x 3" (7.6 cm) (or longer) wood screws. The wood screws must be screwed into the studs at least 1½" (3.8 cm). The board(s) must overlap the compressor cover.

2. Connect the flexible, codes-approved water supply line to the

water shutoff valve by threading the provided nut onto the shutoff valve as shown.

A. Center board

above refrigerator

B. Two 2" x 4" x 32" (5 cm x 10 cm x

81 cm) boards

¹⁄₄

" (6.35 mm) max.

C. Attach to studs with six

#8 x 3" (7.6 cm) screws

D. Compressor cover

Connect the Water Supply

Read all directions before you begin. IMPORTANT: If you turn the refrigerator on before the water line

is connected, turn the ice maker OFF.

Connect to Water Line

Parts Needed

■ Minimum 7 ft (2.13 m) flexible, codes-approved water

supply line

Style 1—Shutoff Valve Connection

NOTE: If your water line connection does not look like Style 1, see “Style 2—Copper Line Connection.”

1. Unplug refrigerator or disconnect power supply. IMPORTANT:

■ There is not enough clearance to achieve a flush installation

if a water shutoff valve is located in the wall behind the refrigerator. The water shutoff should be located in the base cabinet on either side of the refrigerator.

■ Before attaching the tubing to shutoff valve, flush the main

water supply line to remove particles and air in the water line. Allow enough flow so that water becomes clear. Flushing the water line may help avoid filters and/or water valves from becoming clogged.

A. Bulb B. Nut

C. Water tubing

3. Place the end of the tubing into a bucket, and turn shutoff

valve ON.

4. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Style 2—Copper Line Connection

NOTE: If there is a water supply line that meets the specifications in “Water Supply Requirements,” proceed to “Connecting to Refrigerator.” If not, use the following instructions to connect to the household cold water supply.

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a ½" to 1¹⁄₄" (1.3 cm to 3.18 cm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

■ Make sure it is a cold water pipe.

■ Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from the drill and keep normal sediment from collecting in the valve.

4. Determine the length of copper tubing you need. Measure

from the connection on the refrigerator to the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use ¹⁄₄" (6.35 mm) O.D. (outside diameter) copper tubing. Be sure both ends of copper tubing are cut square.

5. Using a cordless drill, drill a ¹⁄₄" (6.35 mm) hole in the cold

water pipe you have selected.

161616161616

A. Cold water pipe

B. Pipe clamp C. Copper tubing D. Compression nut

E. Compression sleeve F. Shutoff valve

G. Packing nut

6. Fasten the shutoff valve to the cold water pipe with the pipe

(2.54 cm)

7" (17.78 cm)

(15.2 cm)

AB C

clamp. Be sure the outlet end is solidly in the ¹⁄₄" (6.35 mm) drilled hole in the water pipe and that the washer is under the pipe clamp. Tighten the packing nut. Tighten the pipe clamp screws slowly and evenly so washer makes a watertight seal. Do not overtighten.

IMPORTANT: Before attaching the tubing to shutoff valve, flush the main water supply line to remove particles and air in the water line. Allow enough flow so that water becomes clear. Flushing the water line may help avoid filters and/or water valves from becoming clogged.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the outlet end squarely as far as it will go. Screw compression nut onto outlet end with adjustable wrench. Do not overtighten the clamp or the sleeve. This will crush the copper tubing.

8. Turn off the shutoff valve on the water pipe. Coil the copper

tubing.

9. Connect the flexible, codes-approved water supply line to the

water shutoff valve by threading the provided nut onto the shutoff valve.

10. Place the end of the tubing into a bucket, and turn shutoff

valve ON.

11. Check for leaks around the saddle valve. Tighten any nuts or

connections (including connections at the valve) that leak.

Connect to Refrigerator

4. Tape the 7 ft (2.13 m) flexible codes-approved water supply

line to the floor, 7" (17.78 cm) from the left side of the refrigerator. Tape along the length of the tubing, which will allow it to pass beneath the refrigerator without interference.

NOTE: Allow a minimum of 26" (66.04 cm) of flexible codesapproved water supply line to be loose at the front of the refrigerator for connecting to the refrigerator.

5. Connect the 7 ft (2.13 m) flexible codes-approved water

supply line to the refrigerator. NOTE: If the main water shutoff valve is behind the

refrigerator, a secondary water shutoff valve may be installed in line with the water supply line at the front of the product.

Overmold Coupling (on some models)

Parts Supplied

■ ¹⁄₄" to ¹⁄₄" (6.35 mm to 6.35 mm) male-to-male coupling

NOTE: The flexible, codes-approved water supply line should connect to the supply valve through the floor.

1. Unplug the refrigerator or disconnect power.

2. Connect the 7 ft (2.13 m) flexible codes-approved water tube

3. Flush the main water supply line to remove particles and air

(on some models)

to the water supply valve.

in the water line. Allow enough flow so that water becomes clear.

A. Household water line B. Nut (purchased) C. Ferrule (purchased)

Discrete Coupling (on some models)

A. Household water line B. Nut (purchased) C. Ferrule (purchased) D. Coupling

6. Turn on the water supply valve and check all connections

for leaks.

E. Bulb F. N u t

G. Refrigerator water tubing

171717171717

Plug in Refrigerator

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

WARNING

Tip Over Hazard

Refrigerator is top heavy and tips easily when not completely installed.

Keep doors taped closed until refrigerator is completely installed.

Use two or more people to move and install refrigerator.

Failure to do so can result in death or serious injury.

WARNING

Tip Over Hazard

Refrigerator is top heavy and tips easily when not completely installed.

Keep doors taped closed until refrigerator is completely installed.

Use two or more people to move and install refrigerator.

Failure to do so can result in death or serious injury.

A B

Level and Align Refrigerator

1. Set control switch at top of cabinet to the OFF position.

2. Plug into a grounded 3 prong outlet.

Move Refrigerator to Final Location

IMPORTANT: To avoid floor damage, make sure levelers are raised (not touching floor) and refrigerator is on rollers before moving.

1. Place top of cardboard carton or plywood under refrigerator.

Remove dolly.

2. Do not remove film or cover.

3. Move the refrigerator straight back and evenly into the

opening. Be sure that the refrigerator side trims are not interfering with the door opening. Also, be sure that the water tubing is not kinked and the power supply cord is on top of the refrigerator.

IMPORTANT: All four leveling legs must contact the floor to support and stabilize the full weight of refrigerator. Rollers are for moving refrigerator and not for permanent support.

After moving the refrigerator to its final location:

1. Use a ⁵⁄₁₆" socket driver to turn the leveling bolts clockwise to

extend the legs to the floor as shown. The rollers should be off the floor.

A. Rear leveling bolt B. Front leveling bolt

2. Adjust the leveling legs to level and align the refrigerator from

left to right and front to back so that the refrigerator is level and aligned with the cabinetry. The cabinetry surface must be plumb for the ideal fit of the refrigerator side trim.

181818181818

3. Continue adjusting all of the leveling legs to raise the

2" (5 cm)

¹⁄₄" (6 mm)

max.

refrigerator until the top is within at least 1" (2.54 cm) of the top soffit.

NOTE: If an anti-tip board has been used, adjust the leveling legs until the top of the refrigerator is within ¹⁄₄" (6.35 mm) of the bottom of the anti-tip board as shown. Do not crush the compressor cover.

A. Center board B. 2" x 4" x 32" (5 cm x 10 cm x 81 cm) boards (2) C. Attach to studs with six #8 x 3" (7.6 cm) screws D. Compressor cover

¹⁄₄

" (6.35 mm) max. above refrigerator

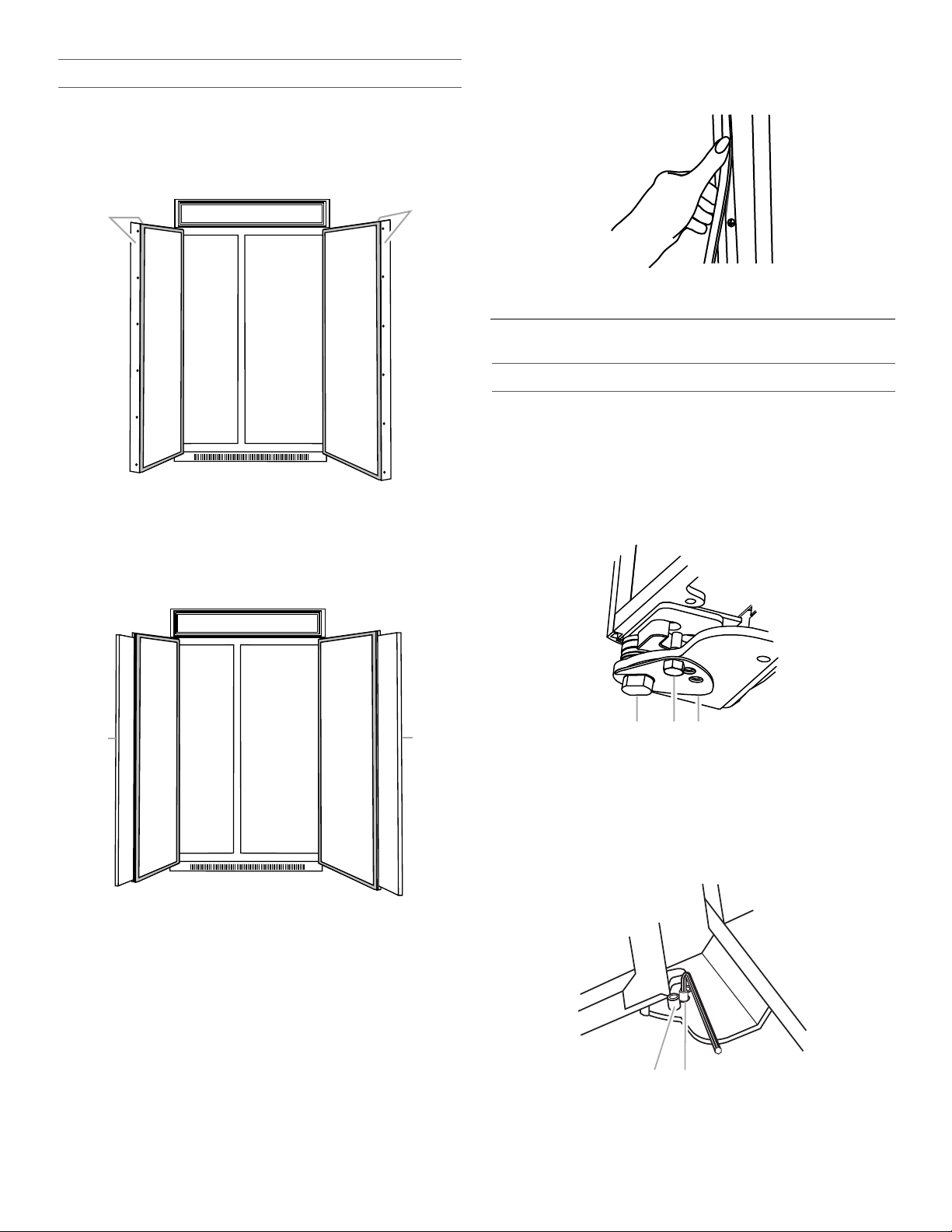

3. Remove the handle-side and top trims.

A. Trims

4. Slide the custom panels into the bottom and hinge side trims

on the refrigerator compartment and freezer compartment doors, making sure that the backer panel fits into the hinge side trims.

IMPORTANT: Adjust in small increments to keep from damaging the cabinet trim and causing problems with the door alignment or top grille fit. To avoid damage to the cabinet or leveling legs, do not apply more than 50 inch-pounds (5.65 Nm) of torque to the leveling bolts. The leveling legs can be extended to a maximum of 1¹⁄₄" (3.18 cm) below the rollers.

4. For Overlay models, additional adjustments may be needed

after the custom panels are installed.

Install Overlay Series Custom Panels

IMPORTANT:

■ Install the custom handles prior to installing the panels on the

refrigerator. For more information on KitchenAid custom handle selection, refer to the KitchenAid Catalog, visit www.kitchenaid.com, or call 1-800-442-9991. In Canada, visit www.KitchenAid.ca, or call 1-800-807-6777.

■ Create custom door overlay panels according to the

specifications in the “Overlay Series Custom Panels” section.

■ KitchenAid is not responsible for the removal or addition of

5. Reinstall the handle-side and top trims.

6. Remove the skin from the screw covers. Slide or snap the

screw covers into the handle trim section.

molding or decorative panels that would not allow access to the refrigerator for service.

Door Panel Installation

1. Remove all tape and door bracing from the refrigerator and

freezer doors.

2. Open the refrigerator and freezer compartment doors.

A. Panels

7. Check refrigerator level and alignment. Adjust if needed.

191919191919

Adjust Doors

A BC

AB C

†®TORX is a registered trademark of Acument Intellectual Properties, LLC

Door Height Adjustment

Use the following steps to adjust the door height, up or down, after the doors have been leveled.

1. Open the freezer or refrigerator door. Locate the bottom hinge

and remove the door stop screw. Stainless Models

Remove the door stop screw from the bottom side of the hinge with a ³⁄₈" open end wrench.

4. After adjusting, check the doors to make sure they are even

at the top and bottom. If the doors are not even, continue to turn the bushing to adjust the door height.

5. Replace the locking plate.

6. Turn the bushing slightly to align the hinge and locking plate

screw holes.

7. Replace the door stop screw or screws and tighten. IMPORTANT: Do not place the door stop screw in the 130°

position on Overlay Series models unless the custom panels have been routed on the hinge side. See “Overlay Series Door Panel and Cabinetry Clearance.”

8. Recheck to make sure the doors are aligned and even.

Door Swing Adjustment

1. Check that the refrigerator door can open freely. If the door

opens too wide, remove the door stop screw or screws (depending on your model) from the bottom hinge. See “Door Height Adjustment” earlier in this section.

2. Hold the door open to a position that is less than 90°.

3. Replace the door stop screw or screws in the bottom hinge

and tighten.

A. Bushing

B. Door stop screw

C. Locking plate

Overlay Models

Remove the 2 door stop screws: one from the bottom side using a ³⁄₈" open end wrench and one from the top side using a ⁵⁄₃₂" hex key.

A. Door stop screw from bottom B. Door stop screw from top (110°)

2. Remove the locking plate as shown.

A. 130° B. 110° (Overlay series)

C. 90°

Door-to-Door or Door-to-Refrigerator Trim Adjustment

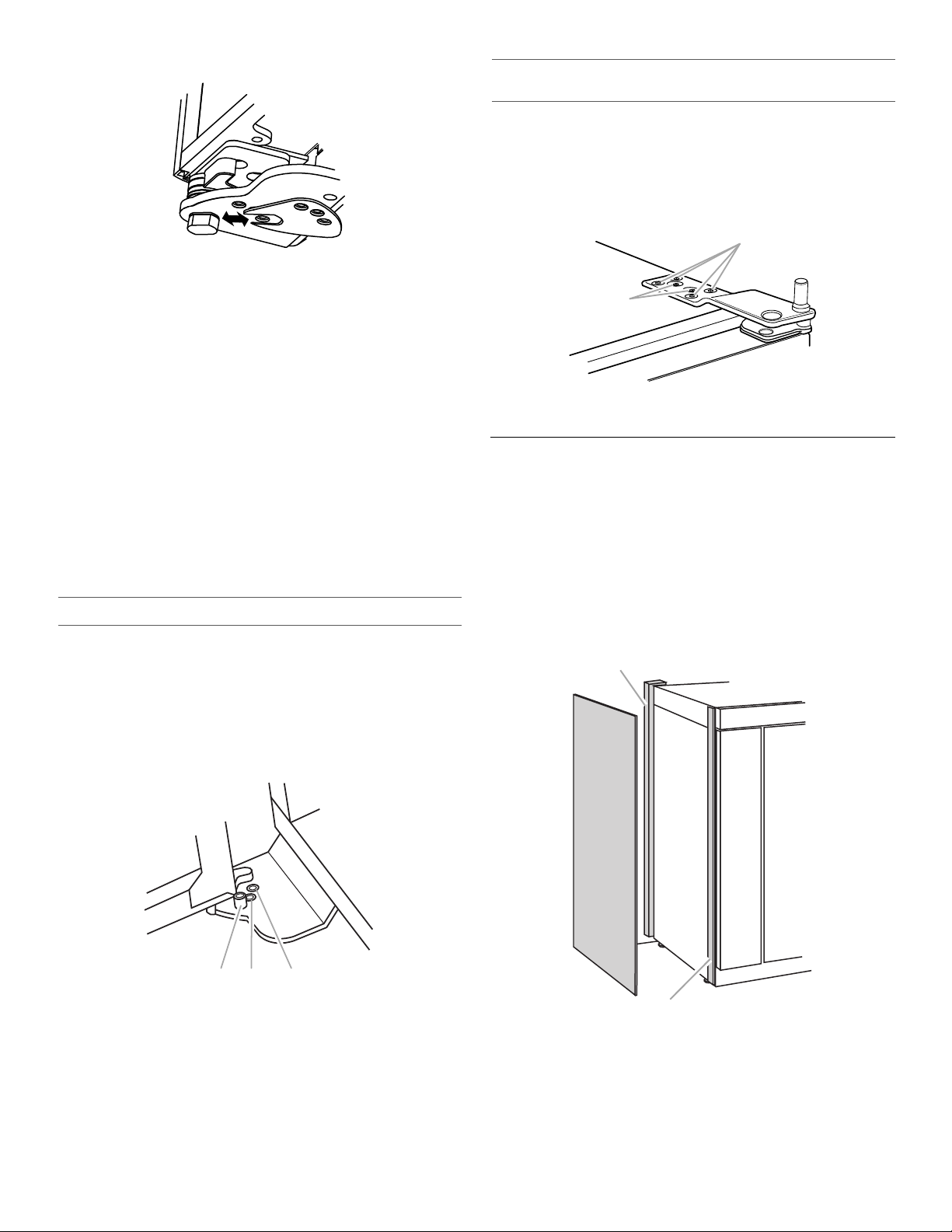

1. Loosen, but do not remove, the four Torx®† 27 flat-head

mounting screws. Remove and discard the two ¹⁄₄" hex-head mounting screws.

2. Adjust the top hinge of either door to align it with the other door or the refrigerator trim.

3. Tighten the four Torx®† 27 flat-head mounting screws to a torque of approximately 100 inch-pounds (11.3 Nm).

3. Turn the bushing located underneath the bottom of the hinge

using a ¹⁄₂" open end wrench. Turning the bushing to the left will lower the door. Turning the bushing right will raise the door.

202020202020

A. Torx® 27 flat-head mounting screws B.

¹⁄₄

" hex-head mounting screws

Install Side Panel

A B

If the built-in area depth is 25" (63.5 cm) or more, the side panels can be installed inside the side trim or attached to the outside of the side trim.

IMPORTANT: KitchenAid is not responsible for the removal or addition of molding or decorative panels that would not allow access to the refrigerator for service.

1. For the inside side trim piece, slide the front edge of the

routed side panel into the trim piece.

2. Nail the rear edge of the panel to the support board.

3. Snap the skirt onto the base grille.

A. Base grille B. Skirt

4. Trim the skirt by scoring the proper “V” groove with a utility knife. Break the skirt at the score line.

A. Support board (mounted to back wall) B. Cab side trim

Install Base Grille

There are two pieces to the base grille to allow for a custom fit: the base grille itself and the skirt. The skirt can be added to the base grille in order to extend it all the way to the floor.

1. To see whether the skirt is needed, place the base grille into

position. Do not attach the base grille to the refrigerator. Measure the distance between the bottom of the base grille and the floor. The gap must be a minimum of ¹⁄₂" (1.27 cm) in order to add the skirt.

NOTE: If the gap measures less than ¹⁄₂" (1.27 cm), skip steps 3 and 4 of the instructions, and install the base grille only.

2. Remove the film from the base grille.

A. “V” groove

5. Using the two screws, attach the base grille assembly to the refrigerator as shown.

NOTE: Drive in the right side screw first.

A. Screws (2)

212121212121

Complete Installation

Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before or after the system. Systems certified for cyst reduction may be used on disinfected waters that may contain filterable cysts.

1. Turn the water supply line valve to the “Open” position.

2. Turn the refrigerator switch to the ON position. See “Power

On/Off Switch” in the Use & Care Guide for instructions. Wait a few minutes. Check the water line connections for leaks.

3. Remove all boxes, parts packages and packing materials

from the interior of the refrigerator. See the “Cleaning” section in the Use & Care Guide for instructions. Remove the film and cardboard from the grille and doors or door frame, depending on your model.

4. Install the shelves and bins in the refrigerator and freezer

compartments.

5. The controls are preset at the factory to the midpoint setting.

Make sure the compressor is operating properly and that all the lights are working.

6. Flush the water system before use. See “Water System

Preparation.”

To get the most efficient use from your new built-in refrigerator, read the Use & Care Guide. Keep Installation Instructions and Use & Care Guide near the built-in refrigerator for easy reference.

Water System Preparation

Please read before using the water system. Follow the directions specific to your model.

Style 1 (Dispenser Models)

IMPORTANT: After connecting the refrigerator to a water source

or replacing the water filter, follow the steps below to make sure that the water system is properly cleaned. This will flush air from the filter and water dispensing system, and prepare the water filter for use.

3. Open the freezer door and turn on the ice maker. Move the switch to the ON (left) position.

NOTES:

■ Allow 24 hours to produce the first batch of ice.

■ Discard the first three batches of ice produced.

■ Allow 3 days to completely fill ice container.

■ Depending on your model, you may want to select the

maximum ice feature to increase the production of ice.

Style 2 (Non-Dispenser Models)

IMPORTANT: After connecting the refrigerator to a water source

or replacing the water filter, fill and discard two full containers of ice to prepare the water filter for use, before using the ice.

NOTE: If your model has a base grille filter system, make sure the base grille filter is properly installed and the cap is in the horizontal position.

1. Turn on the ice maker. Lower the wire shutoff arm as shown. Please refer to “Ice Maker and Storage Bin” for further instructions on the operation of your ice maker.

NOTE: If your model has a base grille filter system, make sure the base grille filter is properly installed and the cap is in the horizontal position.

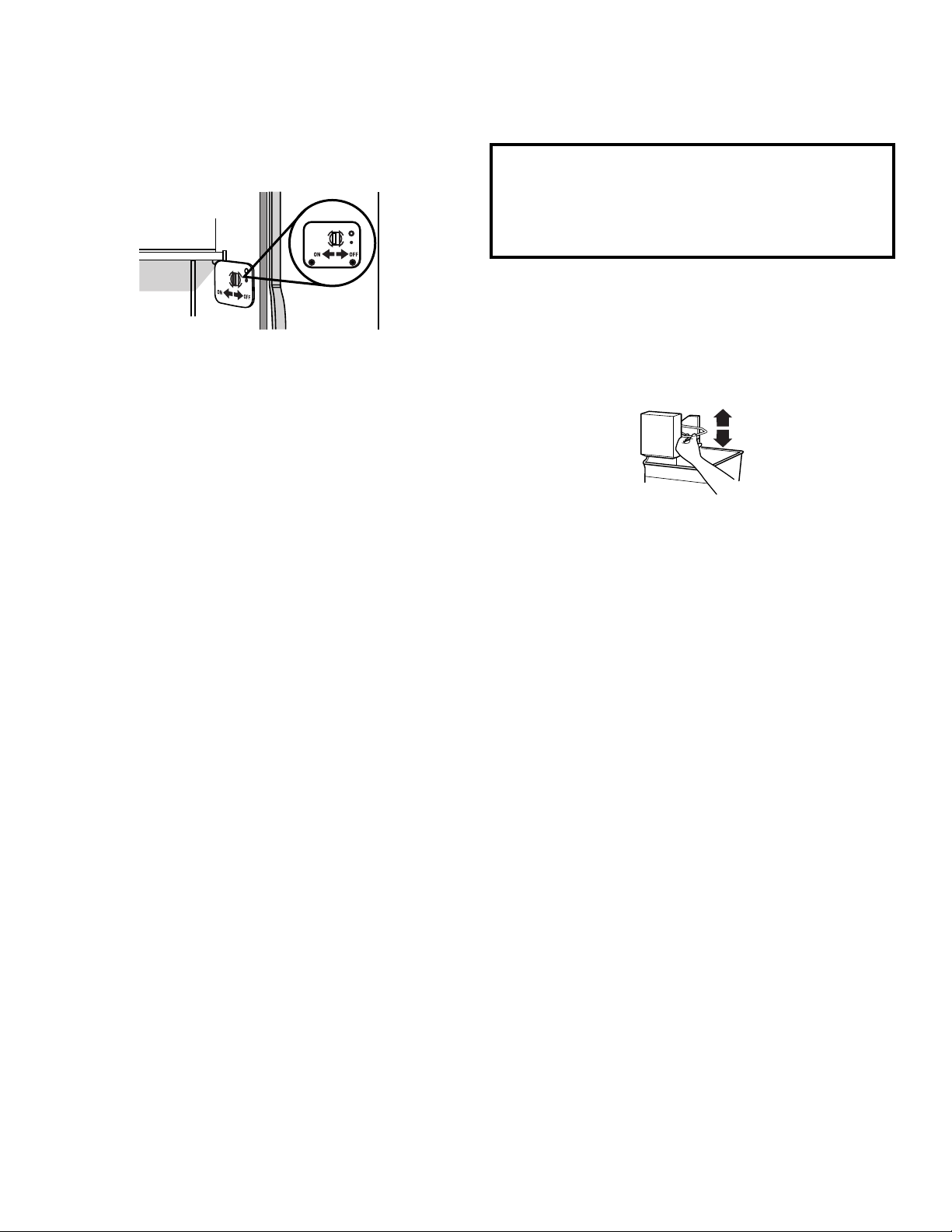

1. Open the freezer door and turn off the ice maker. The On/Off

switch is located on the top right side of the freezer compartment. Move the switch to the OFF (right) setting as shown.

2. Use a sturdy container to depress and hold the water

dispenser lever for 5 seconds, then release it for 5 seconds. Repeat until water begins to flow. Once water begins to flow, continue depressing and releasing the dispenser lever (5 seconds on, 5 seconds off) until a total of 3 gal. (12 L) has been dispensed. This will flush air from the filter and water dispensing system, and prepare the water filter for use. Additional flushing may be required in some households.

NOTE: As air is cleared from the system, water may spurt out of the dispenser.

222222222222

NOTES:

■ Allow 24 hours to produce the first batch of ice.

■ Allow 3 days to completely fill ice container.

■ Depending on your model, you may want to select the

maximum ice feature to increase the production of ice.

SEGURIDAD DEL REFRIGERADOR

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico.

Lea y obedezca siempre

todos los mensajes de seguridad.

ADVERTENCIA

PELIGRO

Este es el símbolo de advertencia de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás. Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

Advertencias de la Proposición 65 del estado de California: ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como

causantes de cáncer. ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como

causantes de defectos congénitos o algún otro tipo de daños en la función reproductora.

ADVERTENCIA

Peligro de Vuelco

El refrigerador puede volcarse cuando está siendo instalado debido a que la parte superior es pesada.

Mantenga las puertas cerradas con cinta hasta que el refrigerador esté completamente instalado.

Use dos o más personas para mover e instalar el refrigerador.

No seguir estas instrucciones puede ocasionar la muerte o herida seria.

232323232323

Refrigeradores de dos puertas sin despachador

MODELOS

Serie Stainless

Esta serie ofrece un estilo comercial cálido para refrigeradores empotrados.

KBSN602ESS KBSN608ESS

Refrigeradores de dos puertas con despachador

Serie de paneles recubiertos

Presenta un adorno recubierto instalado de fábrica que ofrece un estilo “sin marco”. Esta serie requiere la instalación de paneles, agarraderas y soportes a la medida.

KBSN602EPA KBSN608EPA

Serie Stainless

Esta serie ofrece un estilo comercial cálido para refrigeradores empotrados.

KBSD606ESS KBSD602ESS KBSD608ESS KBSD608EBS

242424242424

REQUISITOS DE INSTALACIÓN

†®TORX es una marca registrada de Acument Intellectual Properties, LLC

ADVERTENCIA

Peligro de Explosión

Mantenga los materiales y vapores inflamables, tales como gasolina, alejados del refrigerador.

No seguir esta instrucción puede ocasionar la muerte, explosión, o incendio.

Herramientas y piezas

IMPORTANTE:

■ Instalador: Deje las Instrucciones de instalación con el

propietario.

■ Propietario: Conserve las Instrucciones de instalación para

referencia futura. Guarde estas Instrucciones de instalación para tenerlas a disposición del inspector de electricidad local.

Herramientas necesarias

Reúna las herramientas y piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas enlistadas aquí.

■ Taladro inalámbrico

■ Brocas

■ Llaves ajustables (2)

■ Destornillador Phillips

■ Nivel pequeño

■ Plataforma rodante para

electrodomésticos

■ Destornillador Torx

■ Llave para tuercas de ¹¹⁄₃₂"

■ Llaves de boca de ³⁄₈" y ¹⁄₂"

■ Llave hexagonal de ⁵⁄₃₂"

■ Llaves de cubo de ¹⁄₄" y ⁵⁄₁₆"

■ Cinta para medir

■ Cuchillo para uso general

®†

T27

Piezas necesarias

■ Tornillos para madera #8 x 3" (7,6 cm) (podrían necesitarse más

largos) (6)

■ Tableros de madera de 2" x 4" x 32" (5 cm x 10 cm x 81 cm)

(1 o 2)

■ Hágalos a la medida o consulte con un carpintero o

fabricante de armarios calificado para elaborar los paneles. Serie de paneles recubiertos: Haga los paneles a la medida

o consulte con un carpintero o fabricante de armarios calificado para fabricarlos. Para obtener más información, vea “Paneles a la medida y juegos de agarraderas de la serie de paneles recubiertos”.

Las series Stainless se envían completas.

■ Si está conectando la línea de agua directamente a una

tubería de cobre y no a la válvula de cierre, necesitará una férula, una unión y un accesorio de compresión de ¹⁄₄" (6,35 mm).

Requisitos de ubicación

El refrigerador puede instalarse en un recinto entre los armarios o al extremo de una línea de armarios utilizando un panel lateral para cercar el refrigerador.

IMPORTANTE:

■ Observe todos los códigos y reglamentos aplicables.

■ No se recomienda instalar el refrigerador cerca de un horno,

radiador u otra fuente de calor.

■ No instale el refrigerador cerca de una ubicación en la que

la temperatura puede bajar de los 55°F (13°C).

■ El piso debe soportar el peso del refrigerador, más de

600 lbs (272 kg), los paneles de las puertas y el contenido del refrigerador.

■ La altura del techo deberá permitir un arco de vuelco lateral.

Vea “Arco de vuelco”.

■ La ubicación debe permitir que la puerta abra totalmente.

Vea “Medidas de oscilación de la puerta”.

■ La ubicación debe permitir que se quite la rejilla superior.

Vea “Medidas de la abertura”.

Medidas de la abertura

■ Para evitar la inclinación durante el uso, el plafón sólido

deberá estar a 1" (2,5 cm) como máximo por encima del refrigerador. Si el plafón sólido está a una altura de más de 1" (2,5 cm) o no hay ninguno disponible, entonces el refrigerador deberá tener un soporte.

Si se necesitan los tableros antivuelco, se deben ajustar en la parte posterior de los pies derechos de la pared de manera que la parte inferior del tablero antivuelco esté a 84" (213 cm) por encima del piso. Vea “Cómo instalar los tableros antivuelco” para obtener más información.

NOTAS:

■ Se debe mantener un espacio de ½" (1,3 cm) por encima

de la rejilla superior para poder quitarla.

■ No quite la empaquetadura de espuma de la parte

superior de la tapa del compresor a menos que sea necesario para encajar la unidad debajo de un plafón. Al quitar la empaquetadura se perderá eficiencia en el enfriamiento.

252525252525

■ Si se instala debajo de un plafón sólido, después de la

¹⁄₂"

(1,3 cm)

84" (213,4 cm) a la base del sofito sólido

(15,2 cm)

24"

(60,96 cm) mín.

(2,54 cm)

77" (196 cm)

(15,2 cm)

Ancho

(vea el cuadro siguiente)

Medida

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

instalación, levante las patas niveladoras para que la empaquetadura quede bien ajustada contra el plafón.

Modelo

Ancho A (como se muestra anteriormente)

Medida B (como se muestra anteriormente)

A. Empaquetadura

B. Tapa del compresor

■ Un contacto de tres terminales con conexión a tierra debe

estar ubicado dentro de una medida específica de los armarios del lado derecho o del panel del extremo. Consulte la tabla que sigue a la ilustración para ver la medida necesaria para su modelo. Para obtener más información, vea “Requisitos eléctricos”.

■ El cierre del agua deberá estar ubicado en la base del

armario, a cualquier lado del refrigerador o en algún otro lugar de fácil acceso. Si la válvula de cierre del agua no está en los armarios, la tubería para la línea del agua puede llegar a través del piso o de la pared trasera. Vea “Requisitos del suministro de agua” para obtener información adicional.

36 35¹⁄₂" a 35³⁄₄" (90,2

4" (10,2 cm)

cm a 90,8 cm)

42 41¹⁄₂" a 41³⁄₄" (105,4

7¹⁄₂" (19,1 cm)

cm a 106,1 cm)

48 47¹⁄₂" a 47³⁄₄" (120,7

13¹⁄₂" (34,3 cm)

cm a 121,3 cm)

NOTA: El piso que está debajo del refrigerador deberá estar al mismo nivel que la habitación. El frente de los armarios debe estar nivelado.

Requisitos eléctricos

262626262626

Antes de mover el refrigerador a su posición definitiva, es importante asegurarse que Ud. tiene la conexión eléctrica adecuada.

Método de conexión a tierra recomendado

Se requiere una fuente de energía eléctrica de 115 Voltios, 60 Hz., CA solamente y con fusibles de 15 ó 20 amp, conectada a tierra. Se recomienda que se use un circuito separado sólo para su refrigerador. Use un tomacorriente que no se pueda apagar con un interruptor. No use un cable eléctrico de extensión.

IMPORTANTE: Si este producto está conectado a un tomacorriente protegido por un interruptor del circuito de falla eléctrica de puesta a tierra (GFCI - Ground Fault Circuit Interrupter), puede ocurrir un disparo brusco del suministro de corriente, lo que resultará en una pérdida de enfriamiento. Esto puede afectar la calidad y el sabor de los alimentos. Si ha ocurrido un disparo brusco, y el alimento aparenta estar en malas condiciones, deshágase del mismo.

NOTA: Antes de realizar cualquier tipo de instalación o limpieza, quite la rejilla superior y ponga el interruptor principal de energía en la posición OFF (Apagado) o desconecte el suministro de energía eléctrica en la caja de cortacircuitos.

Cuando haya terminado, ENCIENDA el interruptor principal de energía o reconecte el suministro de energía en la caja de cortacircuitos. Luego vuelva a ajustar el control en el ajuste deseado.

Requisitos del suministro de agua

24"

(60,96 cm) mín.

(2,54 cm)

(15,2 cm)

■ Todas las instalaciones deben hacerse de acuerdo a los

requerimientos locales de plomería.

■ El cierre del agua deberá estar localizado en el armario base,

a cualquier lado del refrigerador o en algún otro lugar de fácil acceso. Se recomienda el lado derecho. El orificio de acceso a través del armario deberá estar a ½" (12,7 mm) de la pared trasera como máximo.

NOTA: Si la válvula de cierre de agua está en la pared posterior detrás del refrigerador, deberá haber un ángulo de manera que el tubo no se doble cuando se empuje el refrigerador hacia su posición final.

Presión del agua

Se necesita un suministro de agua fría con presión de agua entre 30 y 120 lbs/pulg² (207 y 827 kPa) para hacer funcionar el despachador de agua y la fábrica de hielo. Si usted tiene preguntas acerca de la presión de agua, llame a un plomero competente autorizado.

Suministro de agua de ósmosis inversa

IMPORTANTE: La presión del suministro de agua que sale de un sistema de ósmosis inversa y va a la válvula de entrada de agua del refrigerador necesitará ser de entre 30 y 120 lbs/pulg² (207 y 827 kPa).

Si se conecta un sistema de filtración de agua de ósmosis inversa al suministro de agua fría, la presión de agua al sistema de ósmosis inversa necesitará ser de un mínimo de 40 a 60 lbs/pulg² (276 a 414 kPa).

Si la presión del agua al sistema de ósmosis inversa es menor de 40 a 60 lbs/pulg² (276 a 414 kPa):

■ Fíjese si el filtro de sedimentos en el sistema de ósmosis

inversa está bloqueado y reemplácelo si fuera necesario.

■ Deje que se vuelva a llenar el tanque de almacenaje del

sistema de ósmosis inversa después del uso intenso.

■ Si su refrigerador tiene un cartucho del filtro de agua, se podrá

reducir la presión aún más si se usa en conjunto con un sistema de ósmosis inversa. Quite el cartucho del filtro de agua.

Si tiene preguntas acerca de la presión del agua, llame a un plomero competente autorizado.

■ Si la válvula de cierre del agua no está en los armarios, la

tubería para la línea del agua puede llegar a través del piso. Deberá taladrarse un orificio de ½" (12,7 mm) para la plomería a por lo menos 6" (15,2 cm) del panel o armario del lado derecho o izquierdo. En el piso, el orificio no debe estar a más de 1" (2,54 cm) de la pared trasera. Vea “Conexión del suministro de agua”.

■ Si necesita tubería adicional, use tuberías de cobre y revise si

hay fugas. Instale la tubería de cobre sólo en áreas donde la temperatura vaya a permanecer por encima del punto de congelación.

■ No use una válvula perforadora o una válvula de montura de

³⁄₁₆" (4,76 mm) que reduce el flujo de agua y se obstruye con

más facilidad. NOTA: El distribuidor de su refrigerador tiene disponible un

juego con una válvula de cierre tipo montura de ¹⁄₄" (6,35 mm), una unión y tubería de cobre. Antes de comprar, asegúrese que la válvula tipo montura cumpla con los códigos de plomería de su localidad.

Arco de vuelco

Asegúrese que dispone de suficiente altura al techo para que el refrigerador esté completamente derecho cuando lo mueva a su ubicación final.

■ Si se utiliza una plataforma rodante, se debe agregar la altura

de sus ruedas al arco de vuelco.

■ Si desea, puede reducir el arco de vuelco. Vea la sección

“Cómo reducir el arco de vuelco”.

Arco de vuelco lateral

El arco de vuelco lateral varía dependiendo del ancho del modelo. Use el cuadro siguiente para determinar el arco de vuelco lateral.

NOTA: Se vuelca sólo de costado.

Modelo Arco de vuelco A

36 90¹⁄₂" (229,9 cm)

42 93" (236,2 cm)

48 96" (243,8 cm)

272727272727

Medidas del producto

25³⁄₈"

(64,5 cm)

23¹⁄₂"

(59,7 cm)

84" (213,4 cm) cable de suministro de energía

*83³⁄₈"

(211,8 cm)

*3¹⁄₂" (8,9 cm)

³⁄₈

(64,5 cm)

*83

³⁄₈

(211,8 cm)

(vea el cuadro siguiente)

Vista lateral

■ La profundidad del frente de la rejilla superior a la parte

posterior de la carcasa del refrigerador es de 25³⁄₈" (64,5 cm).

■ El cable de suministro de energía es de 84" (213 cm) de largo.

■ Las medidas de altura indicadas consideran las patas

niveladoras extendidas ¹⁄₈" (3 mm) por debajo de los rodillos.

Vista frontal

■ Las medidas del ancho fueron tomadas de un extremo del

adorno al otro extremo del mismo.

■ Las medidas de altura indicadas consideran las patas

niveladoras extendidas ¹⁄₈" (3 mm) por debajo de los rodillos.

*Si las patas niveladoras están totalmente extendidas 1¼"

(3,2 cm) por debajo de los rodillos, agregue 1¹⁄₈" (2,9 cm) a las medidas de altura.

Vista superior

Modelo Ancho A

36 35" (88,9 cm)

42 41" (104,1 cm)

48 47" (119,4 cm)

Ancho A (de un extremo del adorno

Modelo

36 36¹¹⁄₃₂" (92,3 cm)

42 42¹¹⁄₃₂" (107,5 cm)

48 48¹¹⁄₃₂" (122,8 cm)

*Si las patas niveladoras están totalmente extendidas 1¼"

(3,2 cm) por debajo de los rodillos, agregue 1¹⁄₈" (2,9 cm) a las medidas de altura.

al otro extremo del mismo)

282828282828

Medidas de oscilación de las puertas

130˚

90˚

110˚

44³⁄₈"

(112,7 cm)

39"

(99,1 cm)

14³⁄₈"

(36,5 cm)

10⁷⁄₈"

(27,6 cm)

35¹⁄₂"

(90,2 cm)

38⁷⁄₈"

(98,7 cm)

130˚

90˚

110˚

47⁷⁄₈"

(121,6 cm)

41¹⁄₂"

(105,4 cm)

⁷⁄₈"

(42,9 cm)

12⁵⁄₈"

(32,1 cm)

37¹⁄₄"

(94,6 cm)

41³⁄₈"

(105,1 cm)

130˚

90˚

110˚

51³⁄₈"

(130,5 cm)

44"

(111,8 cm)

¹⁄₄"

(48,9 cm)

14³⁄₈"

(36,5 cm)

39"

(99,1 cm)

⁷⁄₈"

(111,4 cm)

La ubicación debe permitir que las puertas se abran a un mínimo de 90°. Deje un espacio mínimo de 5" (12,7 cm) entre el lado del refrigerador y una pared de la esquina.

NOTA: Es posible que en un modelo Classic se necesite más espacio si va a utilizar paneles recubiertos, agarraderas a la medida o agarraderas extendidas.

Para ajustar la oscilación de las puertas, vea “Cómo ajustar las puertas”.

Modelos de 36" (91,4 cm)

Modelos de 42" (106,7 cm)

Modelos de 48" (121,9 cm)

292929292929

Espacio para el panel de la puerta y para los armarios de la serie de paneles recubiertos

Los paneles de la puerta a la medida y los armarios adyacentes deben estar diseñados de modo tal de que haya suficiente espacio para que las puertas se puedan abrir. Si el refrigerador se va a instalar cerca de la pared, vea “Oscilación de la puerta de 90°” en la próxima página.

Cuando las puertas están cerradas, el refrigerador se extenderá en alguna medida más allá de la parte frontal del armario adyacente.

303030303030

Deje un espacio mínimo de 5" (12,7 cm) entre el lado del refrigerador y la esquina de la pared. Es posible que sea necesario contar con mayor espacio si se utilizan paneles a la medida más gruesos o manijas a la medida. No deje de prestar atención a los zócalos.

313131313131

Paneles a la medida y juegos de agarraderas

Panel recubierto

Panel espaciador

Panel de

soporte

⁵⁄₈

" a

³⁄₄

(15,88 a 19,05 mm)

¹⁄₈

(3,18 mm)

¹⁄₄

(6,35 mm)

1" mínimo (2,54 cm)

Panel de soporte

Panel recubierto

Adorno de la puerta/rejilla

Panel espaciador

Medida de la saliente

¹⁄₈

(3,18 mm)

Panel de la

puerta del

congelador

(sin despachador)

Panel de

la puerta

del refrigerador

7¹⁄₄"

(18,4 cm)

¹⁄₄"

(183,5 cm)

Panel de la rejilla

de la serie de paneles recubiertos

Los paneles a la medida recubiertos le permiten combinar el exterior de su refrigerador con la decoración de la cocina y usar las agarraderas a la medida para mayor flexibilidad en el diseño.

Los paneles a la medida deben tener paneles de soporte para montarlos en el refrigerador. Lo más común es trabajar con tres paneles, como se muestra en la siguiente gráfica: un panel decorativo recubierto, un panel espaciador de ¹/₈" (3,18 mm) o franjas espaciadoras y un panel de soporte de ¼" (6,35 mm).

En algunos casos, su fabricante de armarios puede elegir trabajar con un panel trazado para las diferentes medidas. Siga estas medidas de panel e instrucciones de instalación para asegurarse de que los paneles a la medida recubiertos encajarán adecuadamente.

IMPORTANTE:

■ El peso del panel recubierto de la puerta del refrigerador no

debe ser mayor que 50 lbs (23 kg).

■ El peso del panel recubierto de la puerta del congelador no

debe ser mayor que 40 lbs (18,1 kg).

■ El peso del panel recubierto de la rejilla superior no puede ser

mayor que 10 lbs (4,5 kg).

Para minimizar el peso del panel, puede usar una franja espaciadora de 2" (5,08 cm) alrededor del perímetro en lugar de paneles espaciadores de hoja plena macizos. Las franjas espaciadoras deben fijarse a una distancia de al menos 1" (2,54 cm) de la superficie, parte inferior y extremos laterales del panel de soporte. Si usa franjas espaciadoras, se recomienda que use dos franjas de 2" (5,08 cm) centradas horizontalmente para soporte adicional.

Panel decorativo recubierto

Modelo A B C

36 14³/₄" (37,47 cm) 19³/₄" (50,17 cm) 34³/₄" (88,27 cm) 42 17¹/₄" (43,82 cm) 23¹/₄" (59,06 cm) 40³/₄" (103,51 cm) 48 19³/₄" (50,17 cm) 26³/₄" (67,95 cm) 46³/₄" (118,75 cm)

323232323232

Paneles de soporte

Saliente inferior

¹⁄₈" (3,2 mm)

6³⁄₁₆" (15,7 cm)

Saliente lateral

¹⁄₂" (12,7 mm)

Saliente superior

1⁵⁄₈" (4,13 cm)

Saliente inferior

¹⁄₂" (1,27 cm)

70¹⁄₂" (179,1 cm)

Saliente del lado

de la manija

¹⁄₄"

(6,4 mm)

NOTAS:

■ Las líneas punteadas representan el lugar donde se deben

colocar los paneles de soporte en los paneles recubiertos.

■ La ilustración muestra los paneles de soporte colocados en

los revestimientos decorativos.

Juegos de agarraderas para la puerta de la serie de paneles recubiertos

Se encuentran disponibles los siguientes estilos de agarradera. Póngase en contacto con el distribuidor de KitchenAid o con Piezas y accesorios KitchenAid (KitchenAid Parts and Accesories) al 1-800-442-9991. En Canadá, llame al 1-800-807-6777.

Knurl grip handle with chrome endcaps - W10782873

Paneles laterales a la medida

Los paneles laterales a la medida pueden ser necesarios cuando no hay suficiente espacio disponible para tener armarios en los dos lados del refrigerador o cuando el refrigerador se coloca al final de una línea de armarios.

Modelo D E F

36 14¹/₄" (36,20 cm) 19¹/₄" (48,90 cm) 33³/₄" (85,73 cm) 42 16³/₄" (42,55 cm) 22³/₄" (57,79 cm) 39³/₄" (100,97 cm) 48 19¹/₄" (48,90 cm) 26¹/₄" (66,68 cm) 45³/₄" (116,21 cm)

Medidas del refrigerador y del adorno lateral

El ancho y la altura del panel lateral están determinados por el tipo de instalación que usted planifique.

NOTAS:

■ Las dimensiones que se muestran son las dimensiones

exactas del producto y puede que no reflejen las dimensiones necesarias de la instalación del panel.

■ El panel lateral deberá tener un grosor mínimo de

½" (1,27 cm) para impedir pandeos.

■ Si la profundidad de la abertura es de 25" (63,5 cm) o

mayor, tal vez quiera instalar una tabla de soporte en la pared posterior.

Adorno lateral

333333333333

Dimensiones de instalación (Opción 1)

ADVERTENCIA

Peligro de Vuelco

El refrigerador puede volcarse cuando está siendo instalado debido a que la parte superior es pesada.

Mantenga las puertas cerradas con cinta hasta que el refrigerador esté completamente instalado.

Use dos o más personas para mover e instalar el refrigerador.

No seguir estas instrucciones puede ocasionar la muerte o herida seria.

1. Mida la distancia del punto A (como se muestra) a la pared

posterior. Agregue ¹⁄₁₆"" (1,6 mm) a esta medida para que el panel lateral se ajuste dentro del adorno.

2. Si el panel tiene más de ¹¹⁄₃₂" (8,7 mm) de grosor, contornee

el borde delantero del panel para permitir que el panel lateral encaje en el adorno.

Dimensiones de instalación (Opción 2)

1. Mida la distancia del punto A (como se muestra) a la pared

posterior.

2. Contornee el canto delantero del tablero de soporte o afiance

un tablero de ³⁄₈" (9,5 mm) para fijarlo al adorno lateral del armario.

INSTRUCCIONES DE

INSTALACIÓN

Desempaque el refrigerador

IMPORTANTE:

■ No quite la película protectora de su refrigerador hasta que

esté en su ubicación para el funcionamiento.

■ Las cuatro patas niveladoras deberán hacer contacto con el

piso para soportar y estabilizar el peso total del refrigerador.

■ Ponga la pieza de cartón de empaque o de madera

contrachapada debajo del refrigerador hasta que lo instale en su ubicación para el funcionamiento.

1. Quite y guarde la bolsa de material impreso adherida al costado del refrigerador y la bolsa de piezas que está detrás de la rejilla. Quite los cuatro soportes (dos de cada lado) que sujetan la base de empaque al fondo del refrigerador.

NOTA: No quite la cinta y los refuerzos de las puertas hasta que el refrigerador esté en su ubicación final.

2. Si es necesario, reduzca el arco de vuelco. Vea “Arco de vuelco” para los requisitos de altura del techo o “Cómo reducir el arco de vuelco” para ver las instrucciones paso a paso. Si usted no necesita reducir el arco de vuelco, proceda con “Cómo hacer entrar el refrigerador en la casa”.

343434343434

Cómo reducir el arco de vuelco

B BA

ADVERTENCIA

Peligro de Vuelco

El refrigerador puede volcarse cuando está siendo instalado debido a que la parte superior es pesada.

Mantenga las puertas cerradas con cinta hasta que el refrigerador esté completamente instalado.

Use dos o más personas para mover e instalar el refrigerador.

No seguir estas instrucciones puede ocasionar la muerte o herida seria.

(si es necesario)

Antes de llevar el refrigerador a la casa, asegúrese de que dispone de suficiente altura al techo para que el refrigerador esté completamente derecho. Vea “Arco de vuelco” en la sección “Requisitos de instalación” para más información.

Si no se dispone de suficiente altura al techo para que el refrigerador esté completamente derecho, el arco de vuelco se puede reducir si quita la rejilla superior y los adornos laterales (vea el gráfico siguiente).

Modelo Arco de vuelco reducido

36 89" (225,9 cm)

42 90¹⁄₂" (229,9 cm)

NOTA: Pase la correa de la plataforma rodante por debajo de las manijas, para la serie Stainless.

48 91¹⁄₄" (231,8 cm)

1. Tome ambos extremos de la rejilla superior.

2. Empuje la rejilla superior hacia arriba y luego tire

directamente hacia afuera. Coloque la rejilla sobre una superficie de trabajo blanda.

A. Rejilla superior B. Adorno lateral del armario

3. Quite los seis tornillos que afianzan el adorno lateral de

cada armario al refrigerador y quite los adornos laterales.

Cómo hacer entrar el refrigerador en la casa

1. Coloque una plataforma rodante para electrodomésticos

debajo del lado izquierdo del refrigerador, como se muestra. Para evitar daños, coloque los esquinales de los materiales de empaque sobre los adornos y las manijas, según sea necesario. Apriete lentamente la correa.

2. Coloque unos tramos de cartón de embarque en el piso cuando haga rodar la plataforma rodante y el refrigerador al interior de la casa. Acerque el refrigerador a la abertura donde se va a empotrar.

3. Coloque la parte superior del empaque de cartón o madera contrachapada debajo del refrigerador.

4. Coloque el refrigerador en posición vertical. En primer lugar, coloque el borde inferior izquierdo del refrigerador en el piso, coloque el refrigerador en posición vertical y después baje el lado derecho del refrigerador hacia el piso.

5. Vuelva a ensamblar el adorno y la rejilla superior después de quitar la plataforma rodante del refrigerador.

Cómo instalar los tableros antivuelco

IMPORTANTE:

■ Para evitar la inclinación durante el uso, el plafón sólido

■ Se recomienda que el (los) tablero(s) se instale(n) antes de la

instalación del refrigerador.

■ El (Los) tablero(s) deberá(n) ser suficientemente largo(s) para

poder cubrir totalmente el ancho de la cubierta del compresor.

■ Ubique el (los) tablero(s) de manera que la(s) superficie(s)

inferior(es) del (de los) tablero(s) esté(n) a 84" (213 cm) del piso.

■ Durante la instalación, eleve el refrigerador de manera que

haya un máximo de ¹⁄₄" (6,35 mm) entre la parte superior del refrigerador y el fondo del (de los) tablero(s) antivuelco. No aplaste la cubierta del compresor al levantar las patas niveladoras traseras.

NOTA: La empaquetadura de espuma, sobre la cubierta del compresor, se comprimirá para encajar debajo de/de los tablero(s) anti-vuelco. No es necesario cortar la empaquetadura.

Cómo instalar los tableros antivuelco

1. Señale las ubicaciones de los montantes en la pared trasera.

353535353535

2. Afiance con seguridad uno o dos de los tableros de

2" (5 cm)

A B

2" x 4" x 32" (5 cm x 10 cm x 81 cm) a los montantes de pared detrás del refrigerador. Use 6 tornillos para madera #8 x 3" (7,6 cm) (o más largos). Los tornillos para madera deberán atornillarse un mínimo de 1½" (3,8 cm) en los montantes. El (Los) tablero(s) debe(n) quedar superpuesto(s) encima de la cubierta del compresor.

2. Conecte la línea flexible de suministro de agua aprobada por los códigos a la válvula de cierre de agua enroscando la tuerca provista sobre la válvula de cierre, como se muestra.

A. Tablero central a

máximo por encima del refrigerador

B. Dos tableros de 2" x 4" x 32"

(5 cm x 10 cm x 81 cm)

¹⁄₄

" (6 mm) como

C. Afiance a los montantes

con 6 tornillos #8 x 3" (7,6 cm)

D. Cubierta del compresor

Conexión del suministro de agua

Lea todas las instrucciones antes de comenzar. IMPORTANTE: Si enciende el refrigerador antes de conectar

la tubería de agua, APAGUE la fábrica de hielo.

Conexión a la línea de agua

Piezas necesarias

■ Línea flexible de suministro de agua, con un mínimo de 7 pies

(2,13 m), aprobada por los códigos

Estilo 1—Conexión de la válvula de cierre

NOTA: Si la conexión de la tubería de agua de su casa no se parece al Estilo 1, vea “Estilo 2—Conexión de la tubería de cobre”.

1. Desenchufe el refrigerador o desconecte el suministro de

energía.

IMPORTANTE:

■ No habrá espacio suficiente para lograr una instalación

alineada si la válvula de cierre de agua está ubicada en la pared que está detrás del refrigerador. El cierre del agua deberá estar localizado en el gabinete base, a cualquier lado del refrigerador.

■ Antes de fijar la tubería a la válvula de cierre, enjuague la línea

principal de suministro de agua para quitar las partículas y el aire de la tubería de agua. Deje correr bastante agua para que ésta se vea cristalina. El enjuagar la línea de agua puede ayudar a evitar que los filtros y/o las válvulas de agua se obstruyan.

A. Bulbo B. Tuerca

C. Tubería de agua

3. Coloque el extremo de la tubería en un balde y ABRA la válvula de cierre.

4. Revise si hay fugas. Apriete aquellas tuercas o conexiones que tengan fugas (incluidas las conexiones en la válvula).

Estilo 2—Conexión de la tubería de cobre

NOTA: Si existe una línea de suministro de agua que cumpla con las especificaciones en “Requisitos del suministro de agua”, proceda con “Conexión al refrigerador”. Si no es así, siga las instrucciones a continuación para conectarla al suministro de agua fría de la casa.

1. Desenchufe el refrigerador o desconecte el suministro de energía.

2. CIERRE el suministro principal de agua. ABRA la llave de agua más cercana el tiempo suficiente para que la tubería de agua se vacíe.

3. Busque una tubería vertical de agua fría de ½" a 1¹⁄₄" (1,25 cm a 3,18 cm) cercana al refrigerador.

IMPORTANTE:

■ Asegúrese de que sea una tubería de agua fría.

■ Una tubería horizontal funcionará, pero taladre por el lado

de arriba de la tubería, no por debajo. Esto ayudará a mantener el agua alejada del taladro y también evitará que se acumule sedimento normal en la válvula.

4. Determine la longitud de la tubería de cobre que necesita. Mida desde la conexión del refrigerador hasta la tubería de agua. Agregue 7 pies (2,1 m) para la limpieza. Use tubería de cobre de ¹⁄₄" (6,35 mm) de diámetro externo. Asegúrese que ambos extremos de la tubería de cobre están cortados rectos.

363636363636

5. Usando un taladro inalámbrico, perfore un orificio de

A B

DEF

(2,54 cm)

7" (17,78 cm)

(15,2 cm)

¹⁄₄" (6,35 mm) en la tubería de agua fría que usted ha seleccionado.

Conexión al refrigerador

Piezas suministradas

■ Acoplamiento macho a macho, de ¹⁄₄" a ¹⁄₄" (6,35 mm a

6,35 mm) (en algunos modelos)

A. Tubería de agua fría B. Abrazadera para tubería C. Tubería de cobre D. Tuerca de compresión

E. Manga de compresión F. Válvula de cierre

G. Tuerca de presión

6. Afiance la válvula de cierre a la tubería de agua fría con la

abrazadera para tubería. Asegúrese que el extremo de salida esté firmemente insertado en el orificio taladrado de ¹⁄₄" (6,35 mm) en la tubería de agua y que la arandela esté por debajo de la abrazadera para tubería. Apriete la tuerca de presión. Apriete los tornillos de la abrazadera para tubería lentamente y en forma pareja de manera que la arandela provea un cierre hermético. No apriete demasiado.

IMPORTANTE: Antes de fijar la tubería a la válvula de cierre, enjuague la línea principal de suministro de agua para quitar las partículas y el aire de la tubería de agua. Deje correr bastante agua para que ésta se vea cristalina. El enjuagar la tubería de agua puede ayudar a evitar que los filtros y/o las válvulas de agua se obstruyan.

7. Deslice la manga de compresión y la tuerca de compresión

sobre la tubería de cobre como se muestra. Inserte el extremo de la tubería en el extremo de salida en ángulo recto hasta donde sea posible. Atornille la tuerca de compresión en el extremo de salida usando la llave ajustable. No apriete demasiado la abrazadera o la manga. Se quebrará la tubería de cobre.

8. Cierre la válvula de cierre del tubo de agua. Enrolle la tubería

de cobre.

9. Conecte la línea flexible de suministro de agua aprobada por

los códigos a la válvula de cierre de agua enroscando la tuerca provista sobre la válvula de cierre.

10. Coloque el extremo de la tubería en un balde y ABRA la

válvula de cierre.

11. Busque fugas alrededor de la válvula tipo montura. Apriete

aquellas tuercas o conexiones que tengan fugas (incluidas las conexiones en la válvula).

NOTA: La línea flexible de suministro de agua aprobada según los códigos debe conectarse a la válvula de suministro a través del piso.

1. Desenchufe el refrigerador o desconecte el suministro de energía.

2. Conecte el tubo flexible de agua de 7 pies (2,13 m), aprobado según los códigos, a la válvula de suministro de agua.

3. Enjuague la línea principal de suministro de agua para quitar las partículas y el aire de la misma. Deje correr bastante agua para que ésta se vea cristalina.

4. Pegue con cinta al piso la línea flexible de suministro de agua de 7 pies (2,13 m) aprobada según los códigos, a 7" (17,78 cm) del lado izquierdo del refrigerador. Pegue con cinta a lo largo de la longitud de la tubería, lo que permitirá que ésta pase por debajo del refrigerador, sin hacer interferencia.

NOTA: Deje un mínimo de 26" (66,04 cm) de línea flexible de suministro de agua aprobada según los códigos para que quede floja en la parte frontal del refrigerador, para conectarla al mismo.

373737373737

5. Conecte la línea flexible de suministro de agua de 7 pies

AB C

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

ADVERTENCIA

Peligro de Vuelco

El refrigerador puede volcarse cuando está siendo instalado debido a que la parte superior es pesada.

Mantenga las puertas cerradas con cinta hasta que el refrigerador esté completamente instalado.

Use dos o más personas para mover e instalar el refrigerador.

No seguir estas instrucciones puede ocasionar la muerte o herida seria.

(2,13 m), aprobada según los códigos, al refrigerador. NOTA: Si la válvula principal de cierre de agua está detrás

del refrigerador, puede instalarse una válvula secundaria de cierre de agua alineada con la línea de suministro de agua, al frente del producto.

Acoplamiento sobremoldeado (en algunos modelos)

Cómo enchufar el refrigerador

A. Línea de agua de la casa B. Tuerca (comprada)

C. Férula (comprada)

Acoplamiento discreto (en algunos modelos)

A. Línea de agua de la casa B. Tuerca (comprada) C. Férula (comprada) D. Acoplamiento

6. Abra la válvula de suministro de agua y verifique todas las

conexiones para ver si hay fugas.

E. Bulbo

F. Tuerca

G. Tubería de agua del

refrigerador

1. Coloque el interruptor de control en la parte superior del armario en la posición OFF (Apagado).

2. Conecte a un contacto de pared de conexión a tierra de 3terminales.

Cómo mover el refrigerador a su ubicación final

383838383838

IMPORTANTE: Antes de mover el refrigerador y para evitar daños al piso, asegúrese que las patas niveladoras están levantadas (no están tocando el piso) y que el refrigerador se encuentra sobre los rodillos.

1. Coloque la parte superior del empaque de cartón o madera contrachapada debajo del refrigerador. Quite la plataforma rodante.

2. No quite la película o cubierta protectora.

3. Empuje el refrigerador directamente hacia atrás y en forma

pareja hacia el interior de la abertura. Asegúrese de que los adornos laterales del refrigerador no interfieran con la abertura de la puerta. También asegúrese de que la tubería de agua no esté torcida y que el cable de suministro de energía esté encima del refrigerador.

Nivelación y alineamiento del refrigerador

ADVERTENCIA

Peligro de Vuelco

El refrigerador puede volcarse cuando está siendo instalado debido a que la parte superior es pesada.

Mantenga las puertas cerradas con cinta hasta que el refrigerador esté completamente instalado.

Use dos o más personas para mover e instalar el refrigerador.

No seguir estas instrucciones puede ocasionar la muerte o herida seria.

A B

2" (5 cm)

¹⁄₄" (6 mm)

máx.

IMPORTANTE: Las cuatro patas niveladoras deberán hacer contacto con el piso para soportar y estabilizar el peso total del refrigerador. Los rodillos se usan para mover el refrigerador y no como un soporte permanente.

Después de mover el refrigerador a su ubicación final:

1. Use una llave de cubo de ⁵⁄₁₆" para girar los pernos

niveladores hacia la derecha y extender las patas hasta el piso, como se muestra. Los rodillos no deberán hacer contacto con el piso.

A. Perno nivelador trasero B. Perno nivelador frontal

2. Ajuste las patas niveladoras para nivelar y alinear el

refrigerador de izquierda a derecha y de adelante hacia atrás de modo tal que el refrigerador esté nivelado y alineado con los armarios. La superficie de los armarios debe estar a plomo para lograr un ajuste ideal del adorno lateral del refrigerador.

3. Continúe ajustando todas las patas niveladoras para levantar el refrigerador hasta que la parte superior esté al menos dentro de 1" (2,54 cm) del plafón superior.

NOTA: Si se ha utilizado un tablero anti-vuelco, ajuste las patas niveladoras hasta que la parte superior del refrigerador esté dentro de ¹⁄₄" (6,35 mm) de la parte inferior del tablero anti-vuelco, como se muestra. No aplaste la tapa del compresor.

A. Tablero central B. Tableros de 2" x 4" x 32" (5 cm x 10 cm x 81 cm) (2) C. Ajuste a los pies derechos con seis tornillos #8 x 3" (7,6 cm) D. Tapa del compresor

IMPORTANTE: Ajuste en pequeños incrementos para evitar dañar el adorno del armario y causar problemas con el alineamiento de la puerta o el ajuste de la rejilla superior. Para evitar daños al armario o las patas niveladoras, no aplique más de 50 lbs-pulg (5,65 Nm) de torque a los pernos niveladores. Las patas niveladoras pueden extenderse hasta un máximo de 1¹⁄₄" (3,18 cm) por debajo de los rodillos.

4. Para los modelos de paneles recubiertos, es posible que sea necesario realizar ajustes adicionales después de instalar los paneles a la medida.

¹⁄₄

" (6,35 mm) como máximo arriba del refrigerador

Cómo instalar los paneles a la medida para

la serie de paneles recubiertos

IMPORTANTE:

■ Instale las agarraderas a la medida antes de instalar los

paneles en el refrigerador. Para obtener más información sobre la selección de agarraderas a la medida de KitchenAid, consulte el catálogo de KitchenAid, visite el sitio www.kitchenaid.com o llame al 1-800-442-9991. En Canadá, visite www.KitchenAid.ca o llame al 1-800-807-6777.

■ Cree paneles recubiertos para puerta de acuerdo a las

especificaciones en la sección “Paneles a la medida para la serie de paneles recubiertos”.

■ KitchenAid no es responsable de la remoción o adición de

molduras o paneles decorativos que pudieran impedir el acceso al refrigerador para darle servicio.

393939393939

Instalación del panel de la puerta

A BC

1. Quite toda la cinta adhesiva y los refuerzos de las puertas

del refrigerador y del congelador.

2. Abra las puertas del compartimiento del refrigerador y del

congelador.

3. Quite los adornos superiores y los del lado de la agarradera.

A. Adornos

4. Deslice los paneles a la medida en la parte inferior y en el

lado de la bisagra de los adornos en el compartimiento del refrigerador y las puertas del compartimiento del congelador, asegurándose de que el panel de soporte encaja dentro de la bisagra de los adornos laterales.

6. Quite la capa protectora de las cubiertas de los tornillos. Deslice y encaje las cubiertas de los tornillos en la sección del adorno de la agarradera.

7. Verifique el nivel y alineamiento del refrigerador. Ajuste de ser necesario.

Ajuste las puertas

Cómo ajustar la altura de la puerta

Siga los pasos a continuación para ajustar la altura de la puerta, hacia arriba o hacia abajo, una vez que se nivelaron las puertas.

1. Abra la puerta del congelador o del refrigerador. Localice la bisagra inferior y quite el tornillo de tope de la puerta.

Modelos Stainless

Saque el tornillo del retén de la puerta del lado inferior de la bisagra usando una llave de extremo abierto de ³⁄₈".

A. Casquillo

B. Tornillo del retén de la puerta

Modelos de paneles recubiertos

Quite los dos tornillos del retén de la puerta: uno del lado inferior, usando una llave de boca de ³⁄₈", y uno del lado superior, usando una llave hexagonal de ⁵⁄₃₂".

A. Paneles

5. Vuelva a instalar los adornos superiores y los del lado de

la agarradera.

A. Tornillo del retén de la puerta del lado inferior B. Tornillo del retén de la puerta del lado superior (110º)

404040404040

C. Placa de fijación

2. Quite la placa de fijación, como se muestra.

AB C

†®TORX es una marca registrada de Acument Intellectual Properties, LLC

Ajuste del adorno de puerta a puerta o de la puerta al refrigerador

3. Usando la llave de boca de ¹⁄₂" haga girar al casquillo ubicado

debajo de la parte inferior de la bisagra. Si gira el casquillo a la izquierda hará bajar la puerta. Si gira el casquillo hacia la derecha hará subir la puerta.

4. Después del ajuste asegúrese que las puertas estén parejas

arriba y abajo. Si las puertas no están parejas, siga haciendo girar el casquillo hasta ajustar la altura de las puertas.

5. Vuelva a colocar la placa de fijación.

6. Mueva ligeramente el casquillo para alinear los orificios de

tornillo de la bisagra y de la placa de fijación.

7. Vuelva a colocar el o los tornillos del retén de la puerta y

apriételos. IMPORTANTE: En los modelos de la Serie de paneles

recubiertos, no coloque el tornillo del retén de la puerta en una posición de 130° a menos que los paneles a la medida se hayan contorneado del lado de la bisagra. Vea “Espacio para el panel de la puerta y para los armarios de la serie de paneles recubiertos”.

8. Haga una verificación final para asegurarse de que las

puertas estén alineadas y parejas.

Cómo ajustar la oscilación de las puertas

1. Verifique que la puerta del refrigerador abra con toda libertad.

Si la puerta se abre demasiado, quite el tornillo o los tornillos (dependiendo de su modelo) de tope de la puerta de la bisagra inferior. Vea “Ajuste de la altura de la puerta” anteriormente en esta sección.

2. Sostenga la puerta abierta en un ángulo menor de 90°.

3. Vuelva a colocar el tornillo o tornillos de retención de

la puerta en la bisagra inferior y apriételos.

1. Afloje pero no quite los cuatro tornillos de montaje de cabeza plana Torx

®†

27. Retire y deseche los dos tornillos de montaje

de ¹⁄₄" de cabeza hexagonal.

2. Ajuste la bisagra superior de cualquiera de las puertas para alinearla con la otra puerta o con el adorno del refrigerador.

3. Apriete los cuatro tornillos de montaje de cabeza plana Torx

®†

27 a una torsión de aproximadamente 100 lb-in (11,3 Nm).

A. Tornillos de montaje de cabeza plana Torx® 27 B. Tornillos de montaje de cabeza hexagonal de

¹⁄₄

Cómo instalar el panel lateral

Si el fondo del área para empotrar es de 25" (63,5 cm) o más, los paneles laterales pueden instalarse dentro del adorno lateral o afianzarse a la parte externa del adorno lateral.

IMPORTANTE: KitchenAid no es responsable de la remoción o adición de molduras o paneles decorativos que pudieran impedir el acceso al refrigerador para darle servicio.

1. Para la pieza que va dentro del adorno lateral, deslice el borde delantero del lado contorneado del panel dentro de la pieza de adorno.

2. Clave el borde trasero del panel al tablero de soporte.

A. 130° B. 110° (serie de paneles recubiertos)

C. 90°

A. Tablero de soporte (montado en la pared posterior) B. Pieza de adorno lateral

414141414141

Cómo instalar la rejilla de la base

A B

Hay dos piezas en la rejilla de la base para permitir un encaje a la medida: la propia rejilla de la base y el faldón. Se puede agregar el faldón a la rejilla de la base para extenderla completamente hasta el piso.

1. Para ver si se necesita el faldón, coloque la rejilla de la base

en su posición. No fije la rejilla de la base al refrigerador. Mida la distancia entre la parte inferior de la rejilla de la base y el piso. El espacio debe ser de ¹⁄₂" (1,27 cm) como mínimo para agregar el faldón.

NOTA: Si el espacio mide menos de ¹⁄₂" (1,27 cm), saltee los pasos 3 y 4 de las instrucciones e instale solamente la rejilla de la base.

2. Saque la película protectora de la rejilla de la base.

3. Encaje a presión el faldón sobre la rejilla de la base.

A. Rejilla de la base B. Faldón

4. Recorte el faldón trazando la muesca apropiada en forma

de “V” con un cuchillo para uso general. Parta el faldón en la línea trazada.

5. Usando los dos tornillos, fije el ensamblaje de la rejilla de la base al refrigerador, como se muestra.

NOTA: Atornille primero el tornillo del lado derecho.

A. Tornillos (2)

Cómo terminar la instalación

1. Gire la válvula de la tubería de alimentación de agua a la posición “Abierta”.

2. Gire el interruptor del refrigerador a la posición ON (Encendido). Vea la sección “Interruptor de Encendido/ Apagado” en el Manual de uso y cuidado, para las instrucciones. Espere unos minutos. Revise si hay fugas en las conexiones de la tubería de agua.

3. Quite todas las cajas, paquetes de partes y materiales de empaque del interior del refrigerador. Vea la sección “Limpieza” en el Manual de uso y cuidado, para las instrucciones. Quite la película y el cartón protector de la rejilla y de las puertas o el marco de la puerta, según su modelo.

4. Instale los estantes y recipientes en los compartimientos del refrigerador y del congelador.

5. Los controles están prefijados de fábrica en su posición intermedia. Verifique que el compresor esté funcionando correctamente y que todas las luces funcionan.

6. Enjuague el sistema de agua antes de utilizarlo. Vea “Preparación del sistema de agua”.

Para obtener el uso más eficiente de su nuevo refrigerador empotrado, lea el Manual de uso y cuidado. Conserve las Instrucciones de instalación y el Manual de uso y cuidado cerca del refrigerador empotrado para una consulta fácil.

424242424242

A. Muesca en “V”

Preparación del sistema de agua

No use con agua que no sea microbiológicamente segura o que sea de calidad desconocida sin desinfectarla adecuadamente antes o después del sistema. Pueden usarse sistemas certificados para la reducción de quistes en aguas desinfectadas que puedan contener quistes filtrables.

Sírvase leer antes de usar el sistema de agua. Siga las indicaciones que sean específicas para su modelo.

Estilo 1 (Modelos con despachador)

IMPORTANTE: Después de conectar el refrigerador al suministro

de agua o de reemplazar el filtro de agua, siga los pasos a continuación para asegurarse de que se limpie adecuadamente el sistema de agua. Esto eliminará el aire en el filtro y en el sistema de despachado de agua, y preparará el filtro de agua para ser usado.

NOTA: Si su modelo tiene un sistema de filtro de la rejilla de la base, asegúrese de que el filtro de la rejilla de la base esté instalado adecuadamente y que la tapa esté en la posición horizontal.

1. Abra la puerta del congelador y apague la fábrica de hielo.

El interruptor de On/Off (Encendido/Apagado) se encuentra en el lado derecho superior del compartimiento del congelador. Mueva el interruptor a la posición de OFF (Apagado—hacia la derecha) como se muestra.

Estilo 2 (Modelos sin despachador)

IMPORTANTE: Después de conectar el refrigerador a un

suministro de agua o de reemplazar el filtro de agua, llene y deseche dos recipientes llenos de hielo para preparar el filtro de agua para su uso, antes de usar el hielo.

1. Encienda la fábrica de hielo. Baje el brazo de cierre de alambre como se muestra. Vea la sección “Fábrica de hielo y depósito” para obtener más instrucciones sobre el funcionamiento de su fábrica de hielo.

NOTAS:

■ Deje transcurrir 24 horas para la producción del primer

lote de hielo.

■ Deje transcurrir 3 días para que se vuelva a llenar por

completo el recipiente de hielo.

■ Dependiendo de su modelo, puede ser que Ud. desee

elegir la característica de producción máxima de hielo para incrementar la producción de hielo.

2. Use un recipiente resistente para oprimir y sostener la barra

del despachador por 5 segundos, luego suéltela por 5 segundos. Repita hasta que el agua comience a correr. Una vez que el agua haya comenzado a correr, continúe presionando y soltando la barra del despachador (5 segundos activado, 5 segundos desactivado) hasta despachar un total de 3 gal. (12 L). Esto eliminará el aire en el filtro y en el sistema de despachado de agua, y preparará el filtro de agua para ser usado. En algunas casas se podrá requerir enjuague adicional.

NOTA: A medida que sale aire del sistema, es posible que salgan chorros de agua repentinos del despachador.

3. Abra la puerta del congelador y ponga la fábrica de hielo a

funcionar. Mueva el interruptor a la posición de ON (Encendido—hacia la izquierda).

NOTAS:

■ Deje transcurrir 24 horas para la producción de la primera

tanda de hielo.

■ Deshágase de las tres primeras tandas de hielo

producido.

■ Deje transcurrir 3 días para que se vuelva a llenar por

completo el recipiente de hielo.

■ Dependiendo de su modelo, puede ser que Ud. desee

elegir la característica máxima de hielo para incrementar la producción de hielo.

434343434343

SÉCURITÉ DU RÉFRIGÉRATEUR

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Avertissements de la proposition 65 de l'État de Californie : AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

cancers. AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

malformations et autres déficiences de naissance.

AVERTISSEMENT

Risque de basculement

Le réfrigérateur est lourd au sommet et bascule facilement lorsqu'il n'est pas complètement installé.

Garder les portes fermées avec un ruban adhésif jusqu'à l'installation complète du réfrigérateur.

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de ces instructions peut causer un décès ou une blessure grave.

444444444444

Réfrigérateurs côte à côte sans distributeur

MODÈLES

Série Stainless

Cette série procure un réfrigérateur encastré d’apparence commerciale et chaleureuse.

KBSN602ESS KBSN608ESS

Réfrigérateurs côte à côte avec distributeur

Série Panneaux décoratifs

Se caractérise par des garnitures d’origine de style décoratif procurant un aspect “sans cadre”. Cette série nécessite l’installation de panneaux, poignées et pattes personnalisés.

KBSN602EPA KBSN608EPA

Série Stainless

Cette série procure un réfrigérateur encastré d’apparence commerciale et chaleureuse. KBSD606ESS KBSD602ESS KBSD608ESS KBSD608EBS

454545454545

EXIGENCES D’INSTALLATION

†®TORX est une marque déposée de Acument Intellectual Properties, LLC

Risque d'explosion

Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin du réfrigérateur.

Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie.

AVERTISSEMENT

Outillage et pièces

IMPORTANT :

■ Installateur : Remettre les instructions d’installation au

propriétaire.

■ Propriétaire : Conserver les instructions d’installation pour

référence ultérieure. Conserver ces instructions d’installation pour consultation par l’inspecteur local des installations électriques.

Outillage requis

Rassembler les outils et pièces nécessaires avant de commencer l’installation. Lire et suivre les instructions fournies avec les outils indiqués ici :

■ Perceuse sans fil

■ Forets

■ Clés à molette (2)

■ Tournevis Phillips

■ Petit niveau

■ Chariot pour appareil

ménager

■ Tournevis Torx

■ Tourne-écrou de ¹¹⁄₃₂"

■ Clés plates de ³⁄₈" et ½"

■ Clé à tête hexagonale de ⁵⁄₃₂"

■ Clé à douille, avec douilles de

¹⁄₄" et ⁵⁄₁₆"

■ Mètre-ruban

■ Couteau utilitaire

Pièces nécessaires

■ Vis à bois n° 8 x 3" (7,6 cm) (il peut être nécessaire d’utiliser des

vis plus longues) (6)

■ Planche(s) de bois de 2" x 4" x 32" (5 cm x 10 cm x 81 cm)

(1 ou 2)

■ Fabriquer des panneaux personnalisés ou consulter un

ébéniste ou menuisier qualifié pour la confection des panneaux.

Série Panneaux décoratifs : Fabriquer des panneaux personnalisés ou consulter un ébéniste ou menuisier qualifié pour la fabrication des panneaux. Voir “Panneaux personnalisés et poignées de la série Panneaux décoratifs” pour plus d’information.

Les produits des séries Stainless sont expédiés telle quelle.

■ Dans le cas d’un raccordement direct de la canalisation d’eau

au tube de cuivre et non à un robinet d’arrêt, on doit disposer d’un raccord à compression de ¼" (6,35 mm) avec virole et raccord union.

®†

T27

Exigences d’emplacement

Le réfrigérateur peut être encastré dans une ouverture entre les placards ou installé à l’extrémité d’une enfilade de placards en utilisant un panneau latéral pour encadrer le réfrigérateur.

IMPORTANT :

■ Observer tous les codes et règlements en vigueur.

■ Il est recommandé de ne pas installer le réfrigérateur près

d’un four, d’un radiateur ou de toute autre source de chaleur.

■ Ne pas installer le réfrigérateur dans un endroit où la

température baissera au-dessous de 55°F (13°C).

■ Le plancher doit supporter le poids du réfrigérateur, soit plus

de 600 lb (272 kg), en plus des panneaux de porte et du contenu du réfrigérateur.

■ La hauteur du plafond doit être suffisante pour le rayon de

basculement latéral. Voir “Rayon de basculement”.

■ L’emplacement doit permettre l’ouverture complète des

portes. Voir “Dimensions pour l’ouverture des portes”.

■ L’emplacement doit permettre d’enlever la grille supérieure.

Voir “Dimensions de l’ouverture”.

464646464646

Dimensions de l’ouverture

¹⁄₂"

(1,3 cm)

84" (213,4 cm) jusqu’au bas du soffite plein

Dimension

■ Pour éviter le basculement pendant l’utilisation, le soffite

massif doit se trouver à 1" (2,5 cm) maximum au-dessus du réfrigérateur. Si le soffite massif se trouve à plus de 1" (2,5 cm) ou si un soffite n’est pas disponible, le réfrigérateur doit être arrimé.

Si des planches antibasculement sont nécessaires, elles doivent être fixées aux poteaux de colombage du mur arrière de 84" (213,4 cm) au-dessus du plancher. Voir “Installation de planches antibasculement” pour plus d’information.

REMARQUES:

■ Un dégagement de ½" (1,3 cm) doit être maintenu

au-dessus de la grille supérieure pour que la grille supérieure puisse être enlevée.

■ Ne pas retirer le joint en mousse sur le sommet du

couvercle du compresseur sauf s'il est nécessaire de le retirer pour installer l'appareil sous un soffite. Retirer le joint peut affecter les performances de refroidissement.

■ Si l'appareil est installé sous un soffite massif, relever les

pieds de nivellement après l’installation pour que le joint soit solidement appuyé contre la face intérieure du placard.

77" (196 cm)

Largeur

(voir le tableau suivant)

A. Joint B. Couvercle du compresseur

■ Une prise de courant à 3 alvéoles reliée à la terre devrait être

installée à une distance donnée du côté droit des placards ou du panneau d’extrémité. Voir le tableau sous l’illustration pour connaître le nombre de pouces à respecter pour votre modèle. Voir “Spécifications électriques” pour plus d’information.

■ Le robinet d’arrêt devrait se trouver dans le placard inférieur,

d’un côté ou l’autre du réfrigérateur ou à un autre endroit facilement accessible. Si le robinet d’arrêt n’est pas dans les placards, la plomberie pour la canalisation d’alimentation peut être acheminée à travers le plancher ou le mur arrière. Voir “Spécifications de l’alimentation en eau” pour plus d’information.

(15,2 cm)

24"

(2,54 cm)

(15,2 cm)

Dimension B (tel qu’illustré ci-dessus)

4" (10,2 cm)

(15,2 cm)

(60,96 cm) min.

Largeur A (tel qu’illustré

Modèle

ci-dessus)

36 35¹⁄₂" à 35³⁄₄"

(90,2 cm à 90,8 cm)

42 41¹⁄₂" à 41³⁄₄"

7¹⁄₂" (19,1 cm)

(105,4 cm à 106,1 cm)

48 47¹⁄₂" à 47³⁄₄"

13¹⁄₂" (34,3 cm)

(120,7 cm à 121,3 cm)

REMARQUE : Le plancher sous le réfrigérateur doit être au même niveau que le plancher de la pièce. La surface du placard doit être d’aplomb.

474747474747

Spécifications électriques

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

24"

(60,96 cm) min.

(2,54 cm)

(15,2 cm)

REMARQUE : Si le robinet d’arrêt est placé dans la paroi arrière derrière le réfrigérateur, il faut qu’il soit incliné à un angle approprié pour que le tube ne subisse pas de déformation/écrasement lorsqu’on pousse le réfrigérateur jusqu’à sa position finale.

Avant de placer le réfrigérateur à son emplacement final, il est important de vous assurer d’avoir le raccordement électrique approprié.

Méthode recommandée de mise à la terre

Une source d’alimentation de 115 volts, 60 Hz, type 15 ou 20 amp CA seulement, protégée par fusible et adéquatement mise à la terre est nécessaire. Il est recommandé d’utiliser un circuit distinct pour alimenter uniquement votre réfrigérateur. Utiliser une prise murale qui ne peut être mise hors circuit à l’aide d’un commutateur. Ne pas utiliser de cordon de rallonge.

IMPORTANT : Si ce produit est connecté à une prise protégée par un disjoncteur de fuite à la terre, un déclenchement intempestif peut se produire et causer une perte de refroidissement. La qualité et la saveur des aliments risquent d’être affectées. Si un déclenchement intempestif se produit et si les aliments semblent de piètre qualité, jeter le tout.

REMARQUE : Avant d’exécuter tout type d’installation ou de nettoyage, enlever la grille supérieure et mettre l’interrupteur général d’alimentation à OFF (arrêt) ou déconnecter la source de courant électrique au boîtier de disjoncteurs.

Lorsque vous avez terminé, mettre l’interrupteur général d’alimentation à ON (marche) ou reconnecter la source de courant électrique au boîtier de disjoncteurs. Puis remettre la commande au réglage désiré.

Spécifications de l’alimentation en eau

■ Toutes les installations doivent être conformes aux exigences

des codes locaux de plomberie.

■ Le robinet d’arrêt doit se trouver dans le placard inférieur,

d’un côté ou de l’autre du réfrigérateur ou à un autre endroit facilement accessible. Le côté droit est recommandé. Le trou d’accès à travers le placard doit se trouver à ½" (12,7 mm) maximum du mur arrière.

484848484848

■ Si le robinet d’arrêt de la canalisation d’eau n’est pas installé

dans les placards, la canalisation d’eau peut parvenir au réfrigérateur à travers le plancher. Un trou de ½" (12,7 mm) pour la plomberie doit être percé à 6" (15,2 cm) minimum du placard de gauche ou de droite ou du panneau. Sur le plancher, le trou ne doit pas se trouver à plus de 1" (2,54 cm) du mur arrière. Voir “Raccordement de la canalisation d’eau”.

■ Si un tube supplémentaire est nécessaire, utiliser un tube en

cuivre et vérifier s’il y a des fuites. Installer les tuyaux en cuivre seulement là où les températures du domicile resteront au-dessus du point de congélation.

■ Ne pas employer de robinet d’arrêt à étrier de ³⁄₁₆" (4,76 mm)

ou de type à percer, ce qui réduit le débit d’eau et cause une obstruction plus facilement.

REMARQUE : Votre marchand de réfrigérateurs offre une trousse avec un robinet d’arrêt à étrier de

¹⁄₄" (6,35 mm), un

raccord et un tube en cuivre. Avant l’achat, s’assurer que le robinet d’arrêt à étrier est conforme aux codes locaux de plomberie.

Pression de l’eau

Une alimentation en eau froide avec une pression entre 30 et 120 lb/po

(207 et 827 kPa) est nécessaire pour faire fonctionner le distributeur d’eau et la machine à glaçons. Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié agréé.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de l’alimentation en eau entre le système d’osmose inverse et la valve d’arrivée d’eau du réfrigérateur doit être entre 30 et 120 lb/po² (207 à 827 kPa).

Si un système de purification de l’eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l’eau au système doit être d’un minimum de 40 à 60 lb/po² (276 à 414 kPa).

Si la pression de l’eau au système d’osmose inverse est inférieure à 40 à 60 lb/po

■ Vérifier que le filtre à sédiments du système d’osmose inverse

n’est pas obstrué et le remplacer si nécessaire.

■ Laisser le réservoir du système d’osmose inverse se remplir

après une utilisation intense.

(276 à 414 kPa) :

■ Si votre réfrigérateur a une cartouche de filtre à eau, celle-ci

25³⁄₈"

(64,5 cm)

23¹⁄₂"

(59,7 cm)

84" (213,4 cm) cordon d'alimentation

*83³⁄₈"

(211,8 cm)

*3¹⁄₂" (8,9 cm)

³⁄₈

(64,5 cm)

peut réduire encore plus la pression de l’eau lorsqu’elle est utilisée avec un système d’osmose inverse. Retirer la cartouche du filtre à eau.

Si vous avez des questions au sujet de la pression de votre eau, appeler un plombier qualifié agréé.

Rayon de basculement

S’assurer que la hauteur du plafond est suffisante pour mettre le réfrigérateur en position verticale lorsqu’il est mis dans son emplacement.

■ Si le réfrigérateur est installé sur un chariot, on doit ajouter

la hauteur des roues du chariot au rayon de basculement.

■ Si nécessaire, on peut réduire le rayon de basculement. Voir

la section “Réduction du rayon de basculement”.

Rayon de basculement latéral

Le rayon de basculement latéral varie en fonction de la largeur du modèle. Utiliser le tableau fourni pour déterminer le rayon de basculement latéral.

REMARQUE : Faire basculer sur le côté uniquement.

■ Les dimensions de hauteur indiquees correspondent a la

situation ou les pieds de reglage de l?faplomb deployes depassent de ¹⁄₈" (3 mm) au-dessous des roulettes.

Modèle Rayon de basculement A

36 90¹⁄₂" (229,9 cm)

42 93" (236,2 cm)

48 96" (243,8 cm)

Dimensions du produit

Vue latérale

■ La profondeur de l’avant de la grille supérieure à l’arrière de

la caisse du réfrigérateur est de 25³⁄₈" (64,5 cm).

■ Le cordon d’alimentation mesure 84" (213 cm) de long.

*Lorsque les pieds de réglage de l’aplomb sont totalement

déployés de 1¼" (3,2 cm) au-dessous des roulettes, ajouter 1¹⁄₈" (2,9 cm) à la hauteur totale.

Vue de dessus

Modèle Largeur A

36 35" (88,9 cm)

42 41" (104,1 cm)

48 47" (119,4 cm)

494949494949

Vue avant

*83

³⁄₈

(211,8 cm)

(voir le tableau suivant)

130˚

90˚

110˚

³⁄₈

(112,7 cm)

39"

(99,1 cm)

³⁄₈

(36,5 cm)

⁷⁄₈

(27,6 cm)

¹⁄₂

(90,2 cm)

⁷⁄₈

130˚

90˚

110˚

47⁷⁄₈"

(121,6 cm)

41¹⁄₂"

(105,4 cm)

⁷⁄₈"

(42,9 cm)

12⁵⁄₈"

(32,1 cm)

37¹⁄₄"

(94,6 cm)

41³⁄₈"

(105,1 cm)

130˚

90˚

110˚

51³⁄₈"

(130,5 cm)

44"

(111,8 cm)

19¹⁄₄"

(48,9 cm)

14³⁄₈"

(36,5 cm)

39"

(99,1 cm)

⁷⁄₈"

(111,4 cm)

■ Les dimensions de largeur ont été mesurées d’un bord à

l’autre de la garniture extérieure.

■ Les dimensions de hauteur indiquées correspondent à la

situation où les pieds de réglage de l'aplomb déployés dépassent de ¹⁄₈" (3 mm) au-dessous des roulettes.

Modèles de 36" (91,4 cm)

Modèles de 42" (106,7 cm)

Modèle Largeur A (d’un bord à l’autre de la garniture)

36 36¹¹⁄₃₂" (92,3 cm)

42 42¹¹⁄₃₂" (107,5 cm)

48 48¹¹⁄₃₂" (122,8 cm)

*Lorsque les pieds de réglage de l’aplomb sont totalement

déployés de 1¼" (3,2 cm) au-dessous des roulettes, ajouter 1¹⁄₈" (2,9 cm) à la hauteur totale.

L’emplacement d'installation doit permettre l’ouverture des deux portes à un angle minimal de 90°. Laisser un espace libre d'au moins 5" (12,7 cm) entre le côté du réfrigérateur et un mur d'angle.

REMARQUE : Un espace libre plus grand peut être nécessaire lors de l’emploi de panneaux personnalisés, poignées personnalisées ou poignées prolongées sur un modèle Classic.

Pour le réglage de l’angle d’ouverture de la porte, voir “Ajustement des portes”.

505050505050

Dimensions pour l'ouverture des portes

Modèles de 48" (121,9 cm)

Série Panneaux décoratifs—Panneau de porte et placard—espace libre

Lors de la conception des panneaux de porte personnalisés et des placards adjacents, on doit veiller à ménager l’espace libre suffisant pour la manœuvre d’ouverture des portes. Si le réfrigérateur doit être installé à proximité du mur, voir à la page suivante “Ouverture de la porte à 90°”.

Lorsque les portes sont fermées, la surface frontale du réfrigérateur sera légèrement en saillie par rapport aux placards adjacents.

515151515151

Prévoir un espacement d’au moins 5" (12,7 cm) entre le côté du réfrigérateur et un mur d’angle. Un espace libre plus grand peut être nécessaire dans le cas de l’utilisation de panneaux ou de poignées personnalisées plus épais. Tenir compte également des plinthes.

525252525252

Panneaux personnalisés et poignées

Panneau décoratif

Panneau

d’espacement

Panneau

d’appui

⁵⁄₈

" à

³⁄₄

(15,88 à 19,05 mm)

¹⁄₈

(3,18 mm)

¹⁄₄

(6,35 mm)

1" minimum (2,54 cm)

Panneau

d’espacement

Garniture de la grille/de la porte

Dimension de décalage

¹⁄₈

(3,18 mm)

Panneau décoratif

Panneau d’appui

Panneau de

la porte du

congélateur

(sans

distributeur)

Panneau de la porte

du réfrigérateur

7¹⁄₄"

(18,4 cm)

72¹⁄₄"

(183,5 cm)

Panneau de la grille

de la série Panneaux décoratifs

Les panneaux décoratifs personnalisés permettent d’assortir l’extérieur du réfrigérateur à la décoration d’ensemble de la cuisine; par ailleurs les poignées personnalisées donnent une flexibilité supplémentaire en termes d’esthétique.

Pour le montage sur le réfrigérateur, un panneau d’appui doit être fixé sur chaque panneau personnalisé. On utilise fréquemment trois panneaux (voir l’illustration qui suit) : Un panneau décoratif de recouvrement, des lattes d’espacement ou un panneau d’espacement de ¹/₈" (3,18 mm) et un panneau d’appui de ¹/₄" (6,35 mm).

Dans certains cas, le fabricant des placards peut choisir de travailler avec un unique panneau, découpé aux dimensions appropriées. Pour un bon ajustement des panneaux personnalisés, respecter les dimensions indiquées et les instructions de placement.

IMPORTANT :

■ Le poids du panneau décoratif de la porte du réfrigérateur

ne doit pas dépasser 50 lb (23 kg).

■ Le poids du panneau décoratif de la porte du congélateur

ne doit pas dépasser 40 lb (18,1 kg).

■ Le poids du panneau décoratif de la grille supérieure ne doit

pas dépasser 10 lb (4,5 kg).

Pour minimiser le poids du panneau, on peut installer des lattes d’espacement de largeur 2" (5,08 cm) sur le périmètre à la place d’un panneau d’espacement massif complet. Placer les lattes d’espacement à au moins 1" (2,54 cm) des rives (supérieure, inférieure et latérales) du panneau d’appui. Dans le cas de l’utilisation de lattes d’espacement, il est également préférable de placer deux lattes horizontales de 2" (5,08 cm) centrées horizontalement, pour optimiser le support.

Panneau décoratif de la série Panneaux décoratifs

Modèle A B C

36 14³/₄" (37,47 cm) 19³/₄" (50,17 cm) 34³/₄" (88,27 cm) 42 17¹/₄" (43,82 cm) 23¹/₄" (59,06 cm) 40³/₄" (103,51 cm) 48 19³/₄" (50,17 cm) 26³/₄" (67,95 cm) 46³/₄" (118,75 cm)

535353535353

Panneaux d’appui

Décalage inférieur

¹⁄₈" (3,2 mm)

³⁄₁₆"

(15,7 cm)

Décalage latéral

¹⁄₂" (12,7 mm)

Décalage supérieur

1⁵⁄₈" (4,13 cm)

Décalage inférieur

¹⁄₂" (1,27 cm)

70¹⁄₂" (179,1 cm)

Poignée -

décalage

latéral ¹⁄₄"

(6,4 mm)

Série Panneaux décoratifs—Poignées de porte

REMARQUES :

■ Les lignes pointillées correspondent à l’emplacement du

panneau d’appui sur le panneau décoratif.

■ L’illustration indique l’emplacement des panneaux d’appui

placés sur les panneaux décoratif à vocation décorative.

Les styles suivants sont disponibles pour les poignées. Contacter votre marchand KitchenAid ou le service Pièces et accessoires de KitchenAid au 1-800-442-9991. Au Canada, téléphoner au 1-800-807-6777.

Knurl grip handle with chrome endcaps - W10782873

Panneaux latéraux personnalisés

Des panneaux latéraux personnalisés peuvent être nécessaires lorsqu’il n’y a pas suffisamment d’espace pour avoir des placards des deux côtés du réfrigérateur ou lorsque le réfrigérateur est placé à l’extrémité d’une enfilade de placards.

Dimensions du réfrigérateur et des garnitures latérales

Modèle D E F

36 14¹/₄" (36,20 cm) 19¹/₄" (48,90 cm) 33³/₄" (85,73 cm) 42 16³/₄" (42,55 cm) 22³/₄" (57,79 cm) 39³/₄" (100,97 cm) 48 19¹/₄" (48,90 cm) 26¹/₄" (66,68 cm) 45³/₄" (116,21 cm)

La largeur et la hauteur du panneau latéral sont déterminées en fonction du type d’installation prévu.

REMARQUES :

■ Les dimensions indiquées sont les dimensions réelles du

produit et peuvent ne pas refléter les dimensions nécessaires d’installation des panneaux.

■ Le panneau latéral doit avoir une épaisseur d’au moins

½" (1,27 cm) pour éviter le gauchissement.

■ Si la profondeur de l’ouverture est de 25" (63,5 cm) ou

plus, vous voudrez peut-être installer une tringle d’appui sur le mur arrière.

Garnitures latérales

545454545454

Dimensions d’installation (Option 1)

AVERTISSEMENT

Risque de basculement

Le réfrigérateur est lourd au sommet et bascule facilement lorsqu'il n'est pas complètement installé.

Garder les portes fermées avec un ruban adhésif jusqu'à l'installation complète du réfrigérateur.

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de ces instructions peut causer un décès ou une blessure grave.

1. Mesurer la distance du point A (tel qu’illustré) à la paroi

arrière. Ajouter ¹⁄₁₆" (1,6 mm) à cette mesure pour que le panneau latéral entre dans la garniture.

2. Si le panneau a plus de ¹¹⁄₃₂" (8,7 mm) d’épaisseur, usiner

la rive avant du panneau latéral pour que l’insertion soit possible.

Dimensions d’installation (Option 2)

1. Mesurer la distance du point A (tel qu’illustré) à la paroi

arrière.

2. Usiner la rive avant de la tringle d’appui ou installer une

planchette de ³⁄₈" (9,5 mm) pour la rétention du panneau dans la garniture latérale de la caisse.

INSTRUCTIONS

D’INSTALLATION

Déballage du réfrigérateur

IMPORTANT :

■ Ne pas ôter la pellicule avant que le réfrigérateur ne soit à

la position de service.

■ Les quatre pieds de réglage de l'aplomb doivent toucher

le plancher pour supporter et stabiliser le poids total du réfrigérateur.

■ Garder la pièce de carton ou de contreplaqué d’expédition

sous le réfrigérateur jusqu’à son installation à l’emplacement de service.

1. Retirer et conserver le sachet de documents fixé à l’aide de

ruban adhésif sur le côté du réfrigérateur et le sachet de pièces derrière la grille. Enlever les quatre brides (deux de chaque côté) fixant la base utilisée pour l’expédition au bas du réfrigérateur.

REMARQUE : Ne pas enlever les rubans adhésifs et articles d'arrimage des portes avant que le réfrigérateur ne soit placé à sa position finale.

2. Si nécessaire, réduire le rayon de basculement. Au sujet des

critères à respecter pour la hauteur sous plafond, voir “Rayon de basculement”, ou voir les instructions détaillées à la section “Réduction du rayon de basculement”. S’il n’est pas nécessaire de réduire le rayon de basculement, passer à la section “Faire entrer le réfrigérateur dans le domicile”.

555555555555

Réduction du rayon de basculement

B BA

AVERTISSEMENT

Risque de basculement

Le réfrigérateur est lourd au sommet et bascule facilement lorsqu'il n'est pas complètement installé.

Garder les portes fermées avec un ruban adhésif jusqu'à l'installation complète du réfrigérateur.

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de ces instructions peut causer un décès ou une blessure grave.

(si nécessaire)

Avant d'apporter le réfrigérateur dans le domicile, s'assurer que la hauteur du plafond est suffisante pour mettre le réfrigérateur en position verticale. Voir “Rayon de basculement” dans la section “Exigences d'installation” pour plus d'information.

Si vous n'avez pas une hauteur de plafond suffisante pour mettre le réfrigérateur en position verticale, le rayon de basculement peut être réduit en enlevant la grille supérieure et les garnitures latérales (voir le tableau suivant).

Modèle Rayon de basculement réduit

36 89" (225,9 cm)

42 90¹⁄₂" (229,9 cm)

REMARQUE : Faire passer la sangle du chariot sous les poignées pour la série Stainless.

48 91¹⁄₄" (231,8 cm)

1. Saisir les deux extrémités de la grille supérieure.

2. Pousser la grille tout droit vers le haut, puis tout droit vers

l'extérieur. Poser la grille supérieure sur une surface souple.

A. Grille supérieure B. Garniture latérale de la caisse

3. Enlever les 6 vis qui fixent chaque garniture latérale de la

caisse au réfrigérateur et enlever les garnitures latérales.

Faire entrer le réfrigérateur dans le domicile

2. Placer des pièces de carton d’expédition sur le plancher

lorsqu’on utilise un chariot pour faire entrer le réfrigérateur dans le domicile. Déplacer le réfrigérateur près de la cavité d’encastrement.

3. Placer une feuille de carton ou de contreplaqué sous le

réfrigérateur.

4. Mettre le réfrigérateur en position verticale. Placer d’abord le

bord inférieur gauche du réfrigérateur sur le plancher, puis mettre le réfrigérateur debout et abaisser ensuite le côté droit du réfrigérateur sur le plancher.

5. Réinstaller la garniture et la grille supérieure après avoir retiré

le chariot du réfrigérateur.

Installation de planches antibasculement

IMPORTANT :

■ Pour éviter tout basculement pendant l’utilisation de

l’appareil, le soffite massif doit se trouver à 1" (2,5 cm) maximum au-dessus du réfrigérateur. Si le soffite massif se trouve à plus de 1" (2,5 cm) ou si aucun soffite n’est disponible, le réfrigérateur doit être arrimé.

■ On recommande la mise en place d’une ou de plusieurs

planches avant l’installation du réfrigérateur.

■ Il faut que la ou les planche(s) soit(soient) assez longue(s)

pour recouvrir complètement le couvercle du compresseur sur toute la largeur.

■ Positionner la ou les planche(s) de telle manière que la

surface inférieure soit à 84" (213 cm) du plancher.

■ Durant l’installation, soulever le réfrigérateur pour que la

distance résiduelle entre le sommet du réfrigérateur et la surface inférieure de la ou des planche(s) antibasculement soit de ¹⁄₄" (6,35 mm) maximum. Veiller à ne pas écraser le couvercle du compresseur lors du soulèvement des pieds de réglage de l’aplomb arrière.

REMARQUE : Le joint en mousse sur le sommet du couvercle du compresseur se comprimera pour tenir sous la ou les planche(s) antibasculement. Il n’est pas nécessaire de découper le joint.

1. Introduire un chariot pour appareil ménager sous le

réfrigérateur, côté gauche, tel qu’illustré. À cette fin, placer les cornières de l’emballage par-dessus les garnitures et poignées pour éviter tout dommage. Serrer prudemment la sangle.

565656565656

Installation des planches antibasculement

2" (5 cm)

A B

1. Marquer la position des poteaux de colombage sur le mur

arrière.

2. Fixer solidement une ou deux planches de 2" x 4" x 32"

(5 cm x 10 cm x 81 cm) sur les poteaux de colombage derrière le réfrigérateur. Utiliser 6 vis à bois n (ou plus longues). Les vis à bois doivent pénétrer dans les poteaux d’au moins 1½" (3,8 cm). La ou les planche(s) doit(doivent) être placée(s) en chevauchement sur le couvercle du compresseur.

8 x 3" (7,6 cm)

2. Raccorder la canalisation flexible d’alimentation en eau

approuvée par les codes en vigueur au robinet d’arrêt en enfilant l’écrou fourni sur le robinet d’arrêt, tel qu’illustré.

A. Centrer la planche à un maximum de ¹⁄₄"

(6,35 mm) au-dessus du réfrigérateur

B. Deux planches de 2" x 4" x 32" (5 cm x

10 cm x 81 cm)

C. Fixer aux poteaux avec

D. Couvercle du

6vis n

8 x 3" (7,6 cm)

compresseur

Raccordement à l’alimentation en eau

Lire toutes les instructions avant de commencer. IMPORTANT : Si l’on doit mettre en marche le réfrigérateur avant

que la canalisation d’eau ne soit connectée, ÉTEINDRE la machine à glaçons.

Raccordement à la canalisation d’eau

Pièces nécessaires

■ Canalisation flexible d’alimentation en eau approuvée par

les codes en vigueur de 7 pi (2,13 m) minimum

Style 1—Raccordement au robinet d’arrêt

REMARQUE : Si le raccordement de la canalisation d’eau ne ressemble pas au Style 1, voir “Style 2—Raccordement de la canalisation en cuivre”.

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

IMPORTANT :

■ Si un robinet d’arrêt se trouve dans un mur situé derrière le

réfrigérateur, il n’y a pas suffisamment d’espace pour une installation en affleurement. Le robinet d'arrêt devrait se trouver dans le placard inférieur, d'un côté ou de l'autre du réfrigérateur.

■ Avant de raccorder le tube au robinet d’arrêt, rincer la

canalisation d’eau principale pour éliminer l’air et les débris qui s’y trouvent. Laisser s’écouler une quantité d’eau suffisante, jusqu’à ce qu’elle soit limpide. Le rinçage de la canalisation d’eau peut permettre d’éviter l’obstruction des filtres et/ou celle des robinets.

A. Renflement B. Écrou

C. Tuyau d’eau

3. Placer l’extrémité du tube dans un seau et OUVRIR le robinet

d’arrêt.

4. Vérifier qu’il n’y a pas de fuites. Si des fuites sont identifiées,

resserrer tous les écrous ou raccords concernés (y compris les raccords au niveau du robinet).

Style 2—Raccordement de la canalisation d’eau en cuivre

REMARQUE : S’il y a une canalisation d’alimentation en eau qui satisfait aux “Exigences d’alimentation en eau”, passer à “Raccordement au réfrigérateur”. Si ce n’est pas le cas, utiliser les instructions suivantes pour le raccordement à l’alimentation d’eau froide du domicile.

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. FERMER le robinet principal d’alimentation en eau. OUVRIR

le robinet le plus proche pendant une période suffisante pour purger toute l’eau de la canalisation.

3. Identifier une canalisation d’eau froide verticale de ½" à 1¹⁄₄"

(1,25 cm à 3,18 cm) à proximité du réfrigérateur.

IMPORTANT :

■ Vérifier qu’il s’agit d’une canalisation d’eau froide.

■ On peut aussi utiliser une canalisation horizontale; dans

ce cas, on devra percer sur la face supérieure du tuyau et non pas au-dessous. Ceci permet de tenir la perceuse à l’écart de l’eau et d’empêcher les sédiments qu’on trouve normalement dans l’eau de s’accumuler dans le robinet.

4. Déterminer la longueur de tube de cuivre à utiliser. Mesurer

depuis le point de connexion du réfrigérateur à la canalisation d’eau. Ajouter 7 pi (2,1 m) pour permettre les opérations de nettoyage. Utiliser un tube en cuivre de ¹⁄₄" (6,35 mm) de diamètre extérieur. Veiller à ce que le tube soit coupé d’équerre aux deux extrémités.

575757575757

5. À l’aide d’une perceuse sans fil, percer un trou de ¹⁄₄"

A B

DEF

(2,54 cm)

7" (17,78 cm)

(15,2 cm)

(6,35 mm) dans la canalisation d’eau froide choisie.

Raccordement au réfrigérateur

Pièces fournies

■ Raccord mâle-mâle ¹⁄₄" — ¹⁄₄" (6,35 mm — 6,35 mm) (sur

certains modèles)

A. Canalisation d’eau froide B. Bride de tuyau C. Tube en cuivre D. Écrou de compression

E. Bague de compression F. Robinet d’arrêt

G. Écrou de serrage

6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la

bride de tuyau. Vérifier que l’extrémité du raccord de sortie est bien engagée dans le trou de ¹⁄₄" (6,35 mm) percé dans la canalisation et que la rondelle d’étanchéité se trouve sous la bride du tuyau. Serrer l’écrou de serrage. Serrer lentement et uniformément les vis fixant la bride de tuyau sur le tuyau afin d’assurer l’étanchéité du joint. Ne pas serrer excessivement.

IMPORTANT : Avant de raccorder le tube au robinet d’arrêt, rincer la canalisation d’eau principale pour éliminer l’air et les débris qui s’y trouvent. Laisser s’écouler une quantité d’eau suffisante, jusqu’à ce qu’elle soit limpide. Le rinçage de la canalisation d’eau peut permettre d’éviter l’obstruction des filtres et/ou celle des robinets.

7. Enfiler la bague et l’écrou de compression sur le tube en

cuivre tel qu’illustré. Insérer l’extrémité du tube directement dans l’extrémité de sortie, aussi loin que possible. Visser l’écrou de compression sur l’extrémité de sortie du raccord à l’aide d’une clé à molette. Ne pas serrer excessivement la bride ou la bague. Ceci provoquera l’écrasement du tube de cuivre.

8. Fermer le robinet d’arrêt de la canalisation d’eau. Lover le

tube de cuivre.

9. Raccorder la canalisation flexible d’alimentation en eau

approuvée par les codes en vigueur au robinet d’arrêt en enfilant l’écrou fourni sur le robinet d’arrêt.

10. Placer l’extrémité du tube dans un seau et OUVRIR le robinet

d’arrêt.

11. Inspecter pour rechercher des fuites au niveau du robinet

d’arrêt à étrier. Si des fuites sont identifiées, resserrer tous les écrous ou raccords concernés (y compris les raccords au niveau du robinet).

REMARQUE : La canalisation flexible d’alimentation en eau approuvée par les codes en vigueur doit être raccordée au robinet d’alimentation en eau par le plancher.

1. Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2. Raccorder le tube flexible de 7 pi (2,13 m) approuvé par les

codes en vigueur au robinet d’alimentation en eau.

3. Rincer la canalisation d’alimentation en eau principale pour

éliminer les particules et l’air présents dans la canalisation d’eau. Laisser s’écouler une quantité d’eau suffisante, jusqu’à ce qu’elle soit limpide.

4. Avec du ruban adhésif, fixer la canalisation flexible

d’alimentation en eau approuvée par les codes en vigueur de 7 pi (2,13 m) au plancher, à 7" (17,78 cm) du côté gauche du réfrigérateur. La fixer le long du tube avec du ruban adhésif; ceci lui permet ainsi de passer sous le réfrigérateur sans rencontrer d’obstacle.

REMARQUE : Laisser pendre un minimum de 26" (66,04 cm) de la canalisation flexible d’alimentation en eau approuvée par les codes en vigueur à l’avant du réfrigérateur pour le raccordement au réfrigérateur.

585858585858

5. Raccorder la canalisation flexible d’alimentation en eau

AB C

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

AVERTISSEMENT

Risque de basculement

Le réfrigérateur est lourd au sommet et bascule facilement lorsqu'il n'est pas complètement installé.

Garder les portes fermées avec un ruban adhésif jusqu'à l'installation complète du réfrigérateur.

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de ces instructions peut causer un décès ou une blessure grave.

approuvée par les codes en vigueur de 7 pi (2,13 m) au réfrigérateur.

REMARQUE : Si le robinet d’arrêt principal se trouve derrière le réfrigérateur, un deuxième robinet d’arrêt peut être installé en ligne directe avec la canalisation d’alimentation en eau, à l’avant du produit.

Raccord par dessus le surmoulage (sur certains modèles)

A. Canalisation du domicile B. Écrou (à acheter) C. Bague (à acheter)

Branchement du réfrigérateur

1. Régler l’interrupteur de commande de la partie supérieure de

la caisse à la position OFF (arrêt).

2. Brancher sur une prise à 3 alvéoles reliée à la terre.

Raccord discret (sur certains modèles)

A. Canalisation du domicile B. Écrou (à acheter) C. Bague (à acheter) D. Raccord

6. Ouvrir l’alimentation en eau et inspecter tous les raccords

pour identifier toute fuite éventuelle.

E. Renflement F. É c r o u

G. Tuyau d’eau du réfrigérateur

Déplacement du réfrigérateur

à l'emplacement final

IMPORTANT : Pour éviter d'endommager le plancher, avant de déplacer le réfrigérateur, vérifier que les pieds sont soulevés (aucun contact avec le plancher) et que le réfrigérateur repose sur ses roulettes.

1. Placer sous le réfrigérateur le sommet de l’emballage de

carton ou une feuille de contreplaqué. Enlever le chariot.

2. Ne pas enlever le film ou autre matériau de protection.

3. Pousser le réfrigérateur tout droit dans la cavité

d'encastrement en le centrant, en laissant un espace égal de chaque côté. Veiller à ce que les garnitures latérales du réfrigérateur n’interfèrent pas avec l’ouverture de la porte. S’assurer également que la canalisation d’arrivée d’eau n’est pas déformée et que le cordon d’alimentation électrique se trouve sur le dessus du réfrigérateur.

595959595959

Réglage de l’aplomb et alignement

AVERTISSEMENT

Risque de basculement

Le réfrigérateur est lourd au sommet et bascule facilement lorsqu'il n'est pas complètement installé.

Garder les portes fermées avec un ruban adhésif jusqu'à l'installation complète du réfrigérateur.

Utiliser deux ou plus de personnes pour déplacer et installer le réfrigérateur.

Le non-respect de ces instructions peut causer un décès ou une blessure grave.

A B

2" (5 cm)

¹⁄₄" (6 mm)

max.

du réfrigérateur

IMPORTANT : Les quatre pieds de réglage de l’aplomb doivent toucher le plancher pour supporter et stabiliser le poids total du réfrigérateur. Les roulettes ne sont utilisées que pour le déplacement du réfrigérateur, et non pas pour un soutien permanent.

Après avoir déplacé le réfrigérateur jusqu’à sa position de service finale :

1. Utiliser une clé à douille de ⁵⁄₁₆" pour faire tourner les boulons

de réglage de l’aplomb dans le sens horaire et déployer les pieds vers le plancher (voir illustration). Les roulettes ne doivent plus être en contact avec le plancher.

3. Poursuivre l’ajustement de tous les pieds de réglage de

l’aplomb pour soulever le réfrigérateur jusqu’à ce que la partie supérieure se situe à au moins 1" (2,54 cm) du soffite supérieur.

REMARQUE : Si une planche antibasculement a été utilisée, ajuster les pieds de réglage de l’aplomb jusqu’à ce que la partie supérieure du réfrigérateur se situe à ¼" (6,35 mm) du bas de la planche antibasculement (voir illustration). Ne pas écraser le couvercle du compresseur.

A. Centrer la planche [maximum de ¼" (6,35 mm)]

au-dessus du réfrigérateur B. Planches de 2" x 4" x 32" (5 cm x 10 cm x 81 cm) (2) C. Fixer aux poteaux avec six vis n°8 x 3" (7,6 cm) D. Couvercle du compresseur

IMPORTANT : Ajuster par à-coups pour éviter d’endommager la garniture du placard et causer des problèmes d’alignement de la porte ou d’insertion de la grille supérieure. Pour éviter d’endommager le placard ou les pieds de réglage de l’aplomb, ne pas appliquer sur les boulons un couple supérieur à 50 lb/po (5,65 Nm). Les pieds de réglage de l’aplomb peuvent être déployés à un maximum de 1¼" (3,18 cm) au-dessous des roulettes.

4. Pour la série Panneaux décoratifs, des ajustements

supplémentaires peuvent être nécessaires après l’installation des panneaux personnalisés.

A. Boulon de réglage de l’aplomb (arrière) B. Boulon de réglage de l’aplomb (avant)

2. Ajuster les pieds de réglage de l’aplomb et établir l’aplomb

du réfrigérateur de gauche à droite et avant/arrière de façon à ce qu’il soit d’aplomb et aligné avec le placard. La surface du placard doit être verticale pour une insertion parfaite de la garniture latérale du réfrigérateur.

606060606060

Installation des panneaux personnalisés

de la série Panneaux décoratifs

IMPORTANT :

■ Installer les poignées personnalisées avant d’installer les

panneaux sur le réfrigérateur. Pour plus de renseignements sur la sélection de poignées personnalisées KitchenAid, consulter le Catalogue KitchenAid, visiter le site www.kitchenaid.com ou téléphoner au 1-800-442-9991. Au Canada, visiter www.KitchenAid.ca ou téléphoner au 1-800-807-6777.

■ Créer des panneaux décoratifs personnalisés de la série

Panneaux décoratifs conformément aux spécifications de la section “Panneaux personnalisés de la série Panneaux décoratifs”.

■ KitchenAid n’est pas responsable des opérations

d’enlèvement et de réinstallation des moulures ou panneaux décoratifs qui entraveraient l’accès au réfrigérateur lors d’une intervention de réparation.

Installation des panneaux de porte

A BC

1. Enlever tout le ruban adhésif et le matériel d’assujettissement

des portes du réfrigérateur et du congélateur.

2. Ouvrir les portes des compartiments de réfrigération et de

congélation.

3. Enlever les garnitures supérieures et du côté des poignées.

A. Garnitures

4. Glisser les panneaux personnalisés dans les garnitures

inférieures et du côté des charnières, dans les portes des compartiments de réfrigération et de congélation, en s’assurant que le panneau d’appui entre dans les garnitures du côté des charnières.

6. Enlever la pellicule protectrice des capuchons de vis. Faire

glisser ou emboîter les capuchons de vis dans la section de garniture de la poignée.

7. Vérifier que le réfrigérateur est d’aplomb et aligné avec

le placard. Ajuster si nécessaire.

Ajustement des portes

Ajustement de la hauteur des portes

Suivre les étapes suivantes pour ajuster la hauteur des portes vers le haut ou vers le bas, après que les portes ont été mises d’aplomb.

1. Ouvrir la porte du congélateur ou du réfrigérateur. Trouver

la charnière inférieure et enlever la vis de butée de porte.

Modèles Stainless

Ôter la vis de butée de porte (côté inférieur de la charnière); utiliser une clé plate de ³⁄₈".

A. Bague B. Vis de butée de porte

Modèles Panneaux décoratifs

Ôter les deux vis de butée de porte : une vis sur le côté inférieur (utiliser une clé plate de ³⁄₈") et l’autre vis sur le côté supérieur (utiliser une clé à tête hexagonale de ⁵⁄₃₂").

A. Panneaux

5. Réinstaller les garnitures supérieures et du côté des

poignées.

A. Vis de butée de porte du dessous B. Vis de butée de porte du dessus (110°)

C. Plaque de verrouillage

616161616161

2. Enlever la plaque de verrouillage tel qu’illustré.

AB C

†®TORX est une marque déposée de Acument Intellectual Properties, LLC

Ajustement de la garniture porte-à-porte ou porte-à-réfrigérateur

3. Faire tourner la bague située sous la charnière – utiliser une

clé plate de ¹⁄₂". La rotation de la bague vers la gauche provoque un abaissement de la porte. La rotation de la bague vers la droite provoque un soulèvement de la porte.

4. Après l’ajustement, vérifier les portes pour s’assurer qu’elles

sont égales en haut et en bas. Si les portes ne sont pas égales, continuer de tourner la bague pour ajuster la hauteur de la porte.

5. Réinstaller la plaque de verrouillage.

6. Tourner légèrement la bague pour aligner les trous de vis

de la charnière et de la plaque de verrouillage.

7. Réinstaller la ou les vis de butée de porte et serrer. IMPORTANT : Ne pas placer la vis de butée de porte à la

position 130° pour un modèle série Panneaux décoratifs, sauf si les panneaux personnalisés ont été usinés sur le côté charnière. Voir “Série Panneaux décoratifs – Panneau de porte et placard – espace libre”.

8. Procéder à une vérification finale pour s’assurer que les portes sont alignées et égales.

Ajustement de l’ouverture des portes

1. S’assurer que la porte du réfrigérateur s’ouvre librement. Si

la porte s’ouvre trop grand, enlever la ou les vis de butée de porte (selon le modèle) de la charnière inférieure. Voir “Ajustement de la hauteur des portes” plus haut dans cette section.

2. Tenir la porte ouverte à une position de moins de 90°.

3. Réinstaller la ou les vis de butée de porte dans la charnière

inférieure et serrer.

1. Desserrer sans les enlever les quatre vis de montage

®†

27 (tête plate). Enlever et jeter les deux vis à tête

To rx hexagonale de ¼ po.

2. Ajuster la charnière supérieure de l’une des deux portes pour

l’aligner avec l’autre porte ou la garniture du réfrigérateur.

®†

3. Resserrer les quatre vis Torx

27 (couple d’environ 100 lb/po

(11,3 Nm)).

A. Vis de montage Torx® 27 à tête plate B. Vis de montage de

¹⁄₄

" à tête hexagonale

Installation du panneau latéral

Si la profondeur de la cavité d'encastrement est de 25" (63,5 cm) ou plus, on peut insérer chaque panneau latéral dans la garniture latérale ou le fixer à l'extérieur la garniture latérale.

IMPORTANT : KitchenAid n'est pas responsable des opérations de dépose et de réinstallation des moulures ou panneaux décoratifs qui entraveraient l'accès au réfrigérateur lors d'une intervention de réparation.

1. Pour la pièce de garniture latérale, insérer la rive avant du

panneau latéral usiné dans la garniture.

2. Clouer la rive arrière du panneau sur la planche d'appui.

A. 130° B. 110° (Série Panneaux décoratifs)

626262626262

C. 90°

A. Planche d'appui (montée sur le mur arrière) B. Garniture latérale du placard

Installation de la grille de la base

A B

Ne pas utiliser pour le filtrage d'une eau microbiologiquement polluée ou de qualité inconnue en l'absence d'un dispositif de désinfection adéquat avant ou après le système. Les systèmes certifiés pour la réduction de kyste peuvent être utilisés pour l'eau désinfectée qui peut contenir des kystes filtrables.

La grille de la base comporte deux pièces pour permettre un ajustement personnalisé : la grille de la base elle-même et la plinthe. La plinthe peut être ajoutée à la grille de la base pour la prolonger jusqu'au plancher.

1. Pour voir si la plinthe est nécessaire, placer la grille de la base en position. Ne pas fixer la grille de la base au réfrigérateur. Mesurer la distance entre le bas de la grille de la base et le plancher. L’espace doit mesurer au moins ¹⁄₂" (1,27 cm) pour ajouter la plinthe.

REMARQUE : Si l’espace mesure moins de ¹⁄₂" (1,27 cm), omettre les étapes 3 et 4 des instructions et installer uniquement la grille de la base.

2. Enlever le film de protection de la grille de la base.

3. Emboîter la plinthe sur la grille de la base.

A. Grille de la base

B. Plinthe

4. Entailler la plinthe en marquant la rainure en V appropriée avec un couteau utilitaire. Briser la plinthe sur la ligne d’entaille.

5. À l’aide des deux vis, fixer la grille de la base au réfrigérateur,

tel qu’illustré. REMARQUE : Insérer d’abord la vis du côté droit.

A. Vis (2)

Achever l’installation

1. Tourner le robinet de la canalisation d’eau à la position

“Open” (ouvert).

2. Tourner le commutateur du réfrigérateur à la position ON

(marche). Voir la section “Commutateur marche/arrêt” dans le Guide d’utilisation et d’entretien pour les instructions. Attendre quelques minutes. Vérifier les raccords de la canalisation d’eau pour voir s’il y a des fuites.

3. Retirer toutes les boîtes, tous les sachets de pièces et tous

les matériaux d'emballage de l'intérieur du réfrigérateur. Voir la section “Nettoyage” dans le Guide d'utilisation et d'entretien pour les instructions. Ôter la pellicule protectrice et le carton de la grille et des portes ou du châssis de la porte, selon le modèle.

4. Installer les tablettes et bacs dans les compartiments de

réfrigération et de congélation.

5. Les commandes sont préréglées à l'usine au réglage moyen.

S’assurer que le compresseur fonctionne bien et que toutes les lampes s’allument.

6. Purger le système d’eau avant l’utilisation. Voir “Préparation

du système d’eau.”

Pour l'utilisation la plus efficace de votre nouveau réfrigérateur encastré, lire le Guide d'utilisation et d'entretien. Conserver les instructions d'installation et le Guide d'utilisation et d'entretien près du réfrigérateur encastré pour s’y référer facilement.

A. Rainure en V

Préparation du système d’eau

Veuillez lire avant d'utiliser le circuit d'eau. Suivre les instructions relatives au modèle utilisé.

Style 1 (Modèles avec distributeur)

IMPORTANT : Après avoir raccordé le réfrigérateur à

l'alimentation en eau ou avoir remplacé le filtre à eau, suivre les étapes ci-dessous pour s'assurer que le circuit d'eau est correctement nettoyé. Ceci évacue l'air du filtre et du système de distribution d’eau et rend le filtre à eau opérationnel.

636363636363

REMARQUE : Si votre modèle est muni d’un système de filtre à

W10763010B

5/15

Printed in U.S.A.

Impreso en EE.UU.

Imprimé aux É.-U.

la grille de la base, s’assurer que le filtre à la grille de la base est bien installé et que la capsule est à la position horizontale.

1. Ouvrir la porte du congélateur et arrêter la machine à glaçons. Le commutateur On/Off (marche/arrêt) se trouve dans la partie supérieure droite du compartiment de congélation. Déplacer l'interrupteur au réglage OFF (à droite) tel qu’indiqué sur l’illustration.

2. Utiliser un récipient robuste pour appuyer sur le levier du distributeur d’eau pendant 5 secondes, puis relâcher pendant 5 secondes. Répéter l’opération jusqu’à ce que l’eau commence à couler. Une fois que l’eau commence à couler, répéter l’opération (appui sur le levier du distributeur pendant 5 secondes puis relâchement pendant 5 secondes) jusqu'à ce qu'un total de 3 gallons (12 L) ait été distribué. Ceci permettra d'évacuer l'air du filtre et du système de distribution d'eau et rend le filtre à eau opérationnel. Une vidange supplémentaire peut être nécessaire dans certains domiciles.

REMARQUE : Pendant l’évacuation de l’air, l’eau peut gicler du distributeur.

3. Ouvrir la porte du congélateur et mettre en marche la machine à glaçons. Déplacer l'interrupteur à la position ON (à gauche).

REMARQUES :

■ Attendre 24 heures pour obtenir la première quantité de

glaçons.

■ Jeter les trois premières quantités de glaçons produites.

■ Prévoir un délai de 3 jours pour le remplissage complet

du récipient à glaçons.

■ Selon le modèle que vous avez, vous pouvez vouloir

choisir la caractéristique de production maximale de glaçons pour augmenter la production de glaçons.

Style 2 (Modèles sans distributeur)

IMPORTANT : Après avoir raccordé le réfrigérateur à

l'alimentation en eau ou avoir remplacé le filtre à eau, remplir et jeter deux récipients entiers de glaçons pour que le filtre soit prêt à être utilisé, avant d'utiliser les glaçons.

REMARQUE : Si votre modèle est muni d’un système de filtre à la grille de la base, s’assurer que le filtre à la grille de la base est bien installé et que la capsule est à la position horizontale.

1. Mettre en marche la machine à glaçons. Abaisser le bras

d’arrêt en broche comme illustré. Veuillez vous référer à la section “Machine à glaçons et bac d’entreposage” pour plus d'instructions sur le fonctionnement de votre machine à glaçons.

REMARQUES :

■ Attendre 24 heures pour obtenir la première quantité de

glaçons.

■ Prévoir un délai de 3 jours pour le remplissage complet

du récipient à glaçons.

■ Selon le modèle que vous avez, il peut être judicieux de

choisir la caractéristique de production maximale de glaçons pour augmenter la production de glaçons.

KitchenAid KBSD602ESS, KBSD606ESS, KBSD608EBS, KBSD608ESS, KBSN602EPA Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
