Your KS components were specially designed for “Livin’ Loud” out in the harsh automotive
environment. They are made of advanced materials and construction techniques to
maintain optimal performance for years to come.

Application

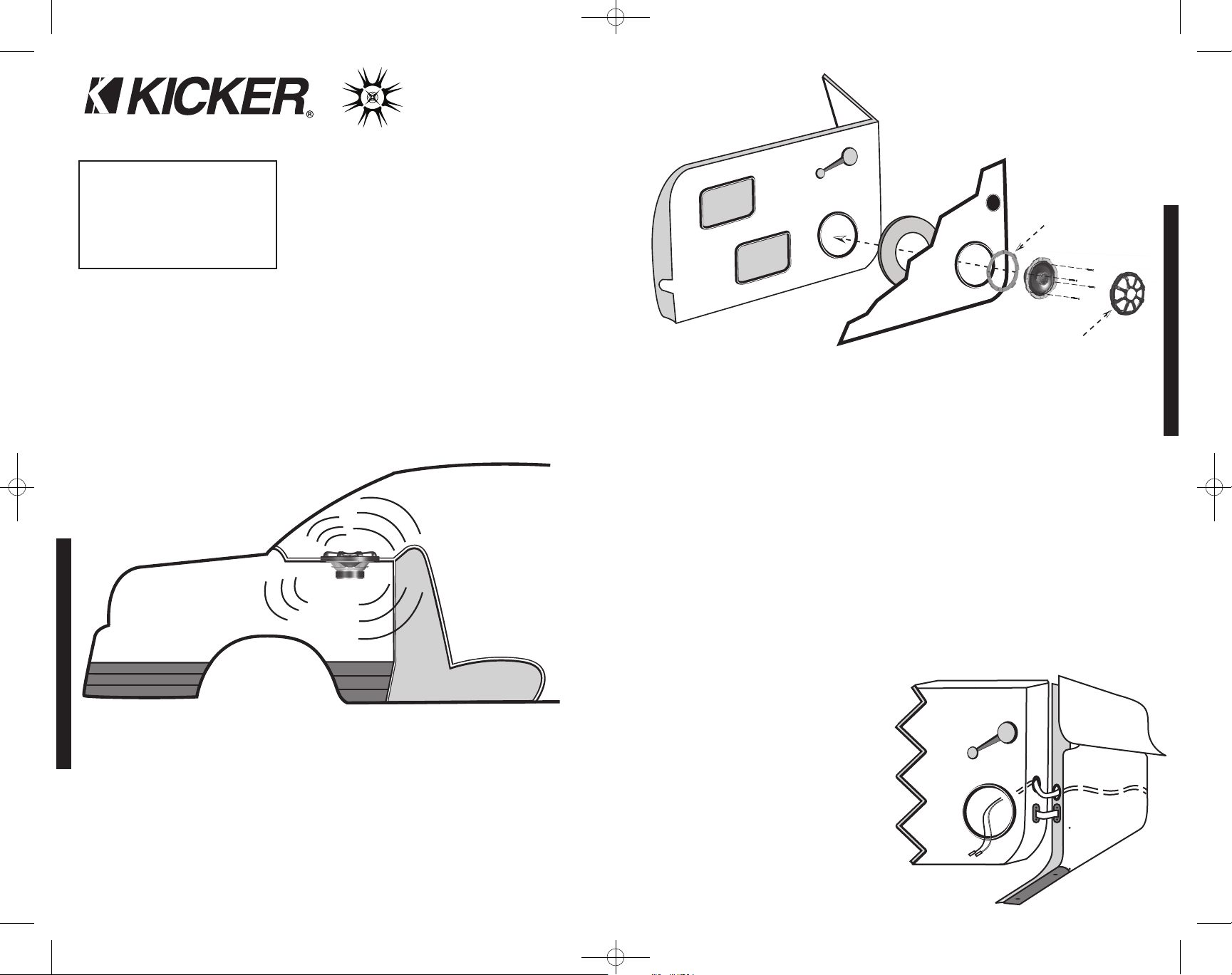

The Kicker KS components are specifically designed for mounting in free-air applications.
The speakers do not require a sealed enclosure for optimum performance. It is important to
isolate the sound coming off the front of the driver from the sound radiating from the back
of the driver. This isolation is usually accomplished by using the driver in a factory speaker
location, or in a location with a semi-isolated rear chamber. See Figure 1.

Location

The sound produced by the KS components is directional, particularly for the tweeter’s
sonic output. The external crossover has a three position (0, 3, and 6dB) High Frequency
Output Level switch that allows for added flexibility in positioning the tweeter. Find the best
location for stereophonic sound. If necessary, add more KS component systems or coaxial
speakers to the audio system to help distribute and balance the sound. After determining
the best mounting locations, carefully check the areas where the mounting hardware will be
placed. See Figure 2.

INSTALLATION

Congratulations on your

KICKER purchase

Please record your purchase

information and keep your sales

receipt for validation of warranty.

Authorized Kicker Dealer:

Purchase Date:

Speaker Model Number:

_________________________

_________________________

_________________________

Note: All specifications and performance figures are subject to change. Please visit the www.kicker.com for the most current information.

To get the best performance from your new Kicker speakers, we recommend using genuine Kicker Accessories and Wiring.

Please allow two weeks of break-in time for the speaker to reach optimum performance.

2

INSTALLATION

KSComponentSystem

Owner’sManual

KS650.2 / KS60.2 / KS50.2

Models:

WooferMounting

If you are replacing factory speakers in their original locations, you may have to enlarge the
speaker cut-outs and pre-drill new screw holes using a 7/64” (2.5mm) bit. Custom mounting
locations will require more preparation and work. In either case, make sure the speaker will
not interfere with the trunk and door opening and closing mechanisms, and the enclosed
screws will not puncture the fuel tank, wiring, or interfere with any other mechanical parts on
the underside of the mounting surface. Cycle the windows all the way down and up.

If the speaker cut-out locations require you to cut metal, avoid structural metal and braces.
If the door body and panel cannot support the weight of the speaker, an optional reinforcing
ring (thin piece of wood or Medium Density Fiberboard) may be fastened or adhered to the
door body. Mount the speaker to the vehicle as outlined in Figure 2.

If factory speaker wiring is not available in your desired location, it may be necessary to run
speaker wire through the door jamb. The speaker wire should be kept away from sharp
edges and avoid the possibility of getting pinched by the door. An existing grommet in the
door jamb is the ideal place to run the speaker wire. If the factory hole and grommet do not
exist or are inaccessible, you must drill a
hole to run the speaker wire through the
door jamb. Be careful not to drill into other
wiring or exiting door mechanisms. Any
time a wire is run through a hole, it is
necessary to insert a rubber or plastic
grommet to protect the wire from damage
as outlined in Figure 3.

The KS50.2 mounting ring attaches over
the front of the woofer. The mounting rings
for all other KS Component models attach
to the woofer as shown in Figure 2. If the
supplied hardware is not applicable to your
installation, some other means of securely
attaching the speakers to the vehicle must
be used.

Figure 1

KSCOMPONENTSYSTEM

Rear Seat

Trunk / Storage Space

Rear Sound

Waves

Front Sound

Waves

Figure 2

Door Panel

Door Body

Reinforcing Ring

(Optional)

Midrange

Woofer

Speaker

Grille

Screws

Stagger the holes for the wiring and use a rubber or

plastic grommet to protect the wire from damage.

Speaker

cut-out

Speaker

cut-out

Figure 3

Front Door Body

Front Dash

Kick Panel

Speaker

cut-out

To speaker

terminals

To the

external

crossover

3

KS Component

Driver

Mounting Ring

(KS60.2, KS650.2)

Note: The KS50.2 mounting
ring attaches over the front
of the woofer. All other KS
Component models attach
as shown in Figure 2.

2008 KS Components 4in1 b01.qxp 12/4/2007 11:41 AM Page 2

4 5

KSCOMPONENTSYSTEM

INSTALLATION

TweeterMounting

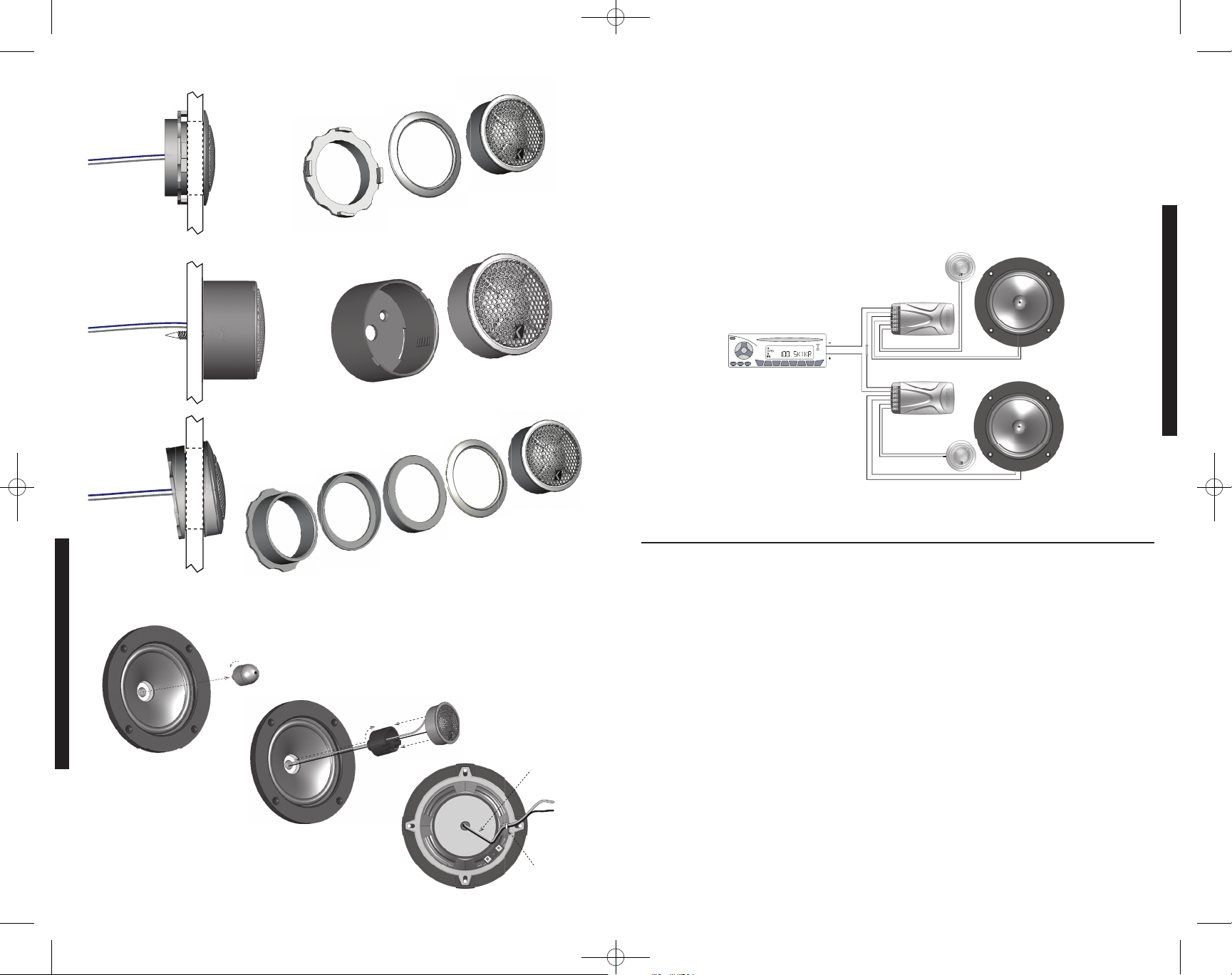

The tweeter can be mounted one of four ways: flush, surface, angled, and coaxial mounting.
For flush mounting applications, please refer to the illustration in Figure 5. Choose a flat
location on the panel with space behind the panel to allow room for the mounting nut and
motor structure. After checking the clearances, cut a 1 15/16” (4.9cm) diameter mounting
hole in the panel. Position the shorter mounting nut behind the panel. Use the longer
mounting nut if the panel’s thickness prohibits the use of the shorter mounting nut. Feed the
wire through the optional tweeter flange, the hole in the panel, and the mounting nut. Mount
the tweeter by screwing the mounting nut onto the tweeter.

For surface mounting applications use the surface mount cup as a template and pre-drill
one 7/64” (2.5mm) screw hole for attaching the surface mount cup to the panel, and a
5/16” (8mm) hole for the wires. A M3 pan-cross head wood screw is supplied to attach the
surface mount cup to the panel. Position the tweeter over the surface mount cup and press
it into position. See Figure 6.

For angled mounting applications choose a flat location on the panel with space behind the
panel to allow room for the longer mounting nut and back angle ring. After checking the
clearances, cut a 1 15/16” (4.9cm) diameter mounting hole in the panel. Place the front
angle ring (does not fit through the longer tweeter mounting nut) in front of the panel. Then
place the wire and tweeter through the tweeter flange, front angle ring, and into the panel.
Next place the wire through the back angle ring (fits through the longer mounting nut), place
the back angle ring over the rear of the tweeter, and line-up the narrow part of the front
angle ring for the preferred angle of operation. Place the wire through the longer mounting
nut and loosely tighten the mounting nut around the tweeter. Rotate all the parts in unison
until the tweeter is angled in the desired direction. Secure the assembly by tightening the
longer mounting nut. See Figure 7.

The KS-Series Component system can also be mounted coaxially by attaching the tweeter
to the center of the midrange. For coaxial mounting, unscrew and remove the phase plug
from the center of the KS midrange driver. Next, run the tweeter wires through the mounting
post into the center of the midrange driver and out of the back plate hole. Connect the
tweeter assembly to the mounting post and screw the mounting post into the center of the
midrange driver. After the tweeter has been secured to the midrange, route the wiring
through the wire groove on the back plate of the midrange and attach the tweeter wires to
the wire tab with the included cable tie. See Figure 8.

Wiring

Hooking up the Kicker KS-Series Component
Speakers is easy. Mount the external crossover in
a location free and clear of water and mechanical
components of the vehicle with the enclosed
phillips-head wood screws. One end of each wire
is terminated with a large and a small connector.
The larger connector is crimped to the gray wire
and connects to the larger positive terminal of the
speaker. The smaller connector is crimped to the
black wire and connects to the smaller negative
terminal of the speaker. The other end of these
wires must be stripped and connected to the
external crossover’s output terminals. Then,
connect the external crossover’s input terminals to
the source unit or amplifier in accordance with its
owner’s manual.

Figure 5

Flush Mount

Surface Mount

Angled Mount

Shorter Mounting Nut

Surface Mount Cup

Longer Mounting Nut

Back Angle Ring

Front Angle Ring

Panel

Panel

Panel

Tweeter Flange

Tweeter

Tweeter

Tweeter Flange

Tweeter

INSTALLATION

Figure 6

Figure 7

M3 Screw

Source Unit

Midrange

Driver

Tweeter

External

Crossover

Figure 4

Route wires through the
wire groove on back
plate of midrange.

Tie tweeter wire to

wire tab with
included cable tie.

Unscrew and remove phase
plug from center of cone.

Phase

Plug

Figure 8

Coaxial Mount

Mounting

Post

Tweeter

Run tweeter wires through

the mounting post and into
the center of midrange.

Attach tweeter to mounting
post and screw mounting
post into the center of
midrange.

1.

2.

3.

2008 KS Components 4in1 b01.qxp 12/4/2007 11:41 AM Page 3

KSCOMPONENTSYSTEM

INSTALLATION

09122007-I+08KS

Pro Tip: You are one Kicker Loaded-Subwoofer enclosure, one ZX Mono-Amplifier and a few cables
away from a slammin’ system! The Kicker ZX line of mono-amplifiers make it easy to upgrade to solid
bass with your existing or stock source unit. Please ask your dealer about the Kicker Comp and
CompVR Subwoofer upgrades.

KS50.2

5 1/4 (130)

1 (25)

Aluminum

4 (3)

130 (65)

88

38-21k

4 9/16 (11.6)

2 (5.1)

13/16 (21)

1 15/16 (4.9)

12, 4000

12, 4000

0, 3, 6

KS650.2

6 1/2 (165)

1 (25)

Aluminum

4 (3)

150 (75)

88

35-21k

5 5/8 (14.3)

2 1/8 (5.4)

13/16 (21)

1 15/16 (4.9)

12, 4000

12, 4000

0, 3, 6

Performance

Model:

Woofer Size, in (mm)

Tweeter Size, in (mm)

Dome Material

Impedace ohms, Rated (DC Resistance)

Power Handling Watts, Peak (RMS)

Sensitivity [SPLo], dB @ 1W, 1m

Effective Frequency Range, Hz

Woofer Mounting Hole Diameter, in (cm)

Woofer Mounting Depth, in (cm)

Flush Mount Tweeter Depth, in (mm)

Flush Mount Tweeter Hole Diameter, in (cm)

High Pass, dB, at Frequency, Hz

Low Pass, dB, at Frequency, Hz

High Frequency Output Level, dB

KS60.2

6 (160)

1 (25)

Aluminum

4 (3)

150 (75)

88

35-21k

5 (12.7)

1 15/16 (4.9)

13/16 (21)

1 15/16 (4.9)

12, 4000

12, 4000

0, 3, 6

WiringMultipleSpeakers

Modern high performance component system speakers have a lower DC Resistance than
what used to be available. The Kicker KS-Series component system speakers are rated at
four ohms and work with any source unit or amplifier designed to operate at a four ohm
load. If you want to use two KS-Series component system speakers (two midrange/woofers
and two tweeters) on each channel of your source unit or amplifier wire the crossovers in
series, as shown below. This will improve the sound quality, lower the total harmonic
distortion and lessen the thermal load at the source unit or amplifier. This may prevent an
amplifier from shutting down, due to over-current protection circuitry. See Figure 9.

Source Unit or Amplifier

Two KS-Series Component

Systems wired in series to

a single channel

External Crossover

Figure 9

Tweeter

Midrange

Driver

Tweeter

Midrange

Driver

External Crossover

INSTALACIÓN

Los altavoces componentes KS han sido especialmente diseñados para vivir a todo
volumen Livin’ Loud™ en el riguroso ambiente automovilístico. Estos altavoces han sido
construidos con materiales y técnicas de construcción avanzados para mantener un
rendimiento óptimo durante muchos años.

Aplicación

Los altavoces componentes Kicker KS han sido diseñados específicamente para montarlos
en aplicaciones al aire libre. Estos altavoces no necesitan caja sellada para dar un
rendimiento óptimo. Es importante separar el sonido radiado por delante del sonido radiado
por detrás del excitador. Esta separación se logra normalmente instalando el excitador en
una ubicación de altavoz preestablecida de fábrica o provista de una cámara trasera
semiaislada. Vea la Figura 1.

Ubicación

El sonido producido por los altavoces componentes KS es direccional, en particular la
salida sónica del tweeter. El crossover externo tiene un selector de atenuación de salida de
altas frecuencias de tres posiciones (0, 3, y 6 dB) que da mayor flexibilidad en cuanto a la
orientación del tweeter. Busque la mejor ubicación para el sonido estereofónico. Si es
necesario, agregue sistemas de altavoces componentes KS o altavoces coaxiales al
sistema de audio para distribuir y equilibrar el sonido. Después de determinar las mejores
ubicaciones de montaje, revise cuidadosamente los lugares en que va a instalar los
soportes de montaje. Vea la Figura 2.

¡Felicidades por su

compra de KICKER

Por favor registre su información de compra

y mantenga su recibo de ventas para

validación de la garantía.

Distribuidor autorizado
de Kicker:

Fecha de compra:

Número de modelo
del altavoz:

_________________________

_________________________

_________________________

Nota: Todas las especificaciones y cifras de rendimiento están sujetas a cambios.

Visite www.kicker.com para obtener la información más actual.

Para obtener el mejor rendimiento de sus nuevos altavoces Kicker, le recomendamos que use accesorios y cableado Kicker auténticos.

Deje pasar aproximadamente dos semanas para que el altavoz alcance su rendimiento óptimo.

Sistema de altavoces

componentes KS

Manual del propietario

KS650.2 / KS60.2 / KS50.2

Modelos:

Figura 1

Asiento trasero

Cajuela / Espacio de

almacenamiento

Ondas de

sonido traseras

Ondas de sonido

delanteras

Excitador de altavoz

componente KS

6 7

2008 KS Components 4in1 b01.qxp 12/4/2007 11:41 AM Page 4

Montaje del Woofer

Si va a cambiar los altavoces de fábrica sin cambiar su ubicación original, puede ser
necesario agrandar los cortes para altavoz y hacer nuevos agujeros piloto con una broca de
7/64 de plg. (2.5 mm). Las ubicaciones de montaje personalizado requieren más
preparación y trabajo. En cualquier caso, asegúrese de que el altavoz no interfiera con los
mecanismos de apertura y cierre de la puerta y de la cajuela, y de que los tornillos incluidos
no perforen el tanque de gasolina ni rompan el cableado ni interfieran con ninguna otra
pieza mecánica debajo o detrás de la superficie de montaje. Suba y baje completamente
los vidrios de las ventanas.

Si la ubicación de los cortes para altavoz exige cortar metal, evite cortar los refuerzos o el
metal estructural. Si el panel y la estructura de la puerta no soportan el peso del altavoz, se
puede fijar o adherir un anillo de refuerzo opcional (pieza delgada de madera o de Plancha
de Fibra de Densidad Media {Medium Density Fiberboard, MDF}) a la estructura de la
puerta. Monte el altavoz en el vehículo como se indica en la Figura 2.

Si no hay cableado de fábrica para altavoz en el lugar deseado, puede ser necesario
encaminar el cable que se incluye a través
de la jamba de la puerta. Este cable debe
mantenerse alejado de los bordes afilados
para que la puerta no pueda aplastarlo por
accidente. La arandela de goma que
pueda haber en la jamba de la puerta es el
lugar ideal para hacer pasar los cables de
altavoz. Si no hay agujero con arandela de
goma de fábrica, o el que hay es
inaccesible, es necesario hacer un agujero
para pasar los cables de altavoz por la
jamba de la puerta. Tenga cuidado de no
dañar otros cables o mecanismos de la
puerta. Cada vez que se hace pasar un
cable a través de un agujero, es necesario
insertar una arandela de plástico o de
goma para proteger el cable, como se
muestra en la Figura 3.

Figura 2

Panel de la puerta

Estructura de

la puerta

Anillo de refuerzo

(opcional)

Woofer de

frecuencias medias

Rejilla de

altavoz

Tor nillos

Escalone los agujeros para el cableado y proteja el

cable con arandelas de goma o plástico.

Corte para

altavoz

Corte para

altavoz

Figura 3

Estructura de la

puerta delantera

Tablero de

instrumentos

Panel

interno

Corte para

altavoz

Hacia las

terminales de

altavoz

Hacia el

crossover

externo

Anillo de montaje

(KS60.2, KS650.2)

Nota: El anillo de montaje
del model

o KS50.2 se fija
por delante del woofer.
Todos los otros modelos de

altavoces componentes KS
se fijan como se muestra en
la Figura 2.

INSTALACIÓN

Montaje del Tweeter

El tweeter se puede montar de cuatro maneras: al ras, en superficie, en ángulo y
coaxialmente. Para las aplicaciones de montaje al ras, consulte la ilustración de la Figura 5.
Seleccione una parte plana del panel con espacio detrás para la estructura del motor y la
tuerca de montaje. Después de asegurarse de que haya espacio, haga un corte de 1 15/16
plg. (4.9 cm) de diámetro en el panel. Ponga la tuerca de montaje corta detrás del panel.
Use la tuerca de montaje larga si el grosor del panel impide usar la corta. Pase el cable a
través del reborde opcional de tweeter, el agujero en el panel y la tuerca de montaje. Monte
el tweeter poniéndole y apretando la tuerca de montaje.

Para aplicaciones de montaje en superficie, use la copa de montaje en superficie como
plantilla a fin de hacer en el panel un agujero piloto de 7/64 de plg. (2.5 mm) para el tornillo
de la copa y un agujero de 5/16 de plg. (8 mm) para los cables. Se incluye un tornillo M3
para madera de cabeza troncocónica con ranuras en cruz para fijar la copa en el panel.
Coloque el tweeter sobre la copa y presiónelo hasta que encaje en posición. Vea la Figura 6.

Para aplicaciones de montaje en ángulo, seleccione una parte plana del panel con espacio
detrás para la tuerca de montaje larga y el anillo angular trasero. Después de asegurarse de
que haya espacio, haga un corte de 2 plg. (5.1 mm) de diámetro en el panel. Ponga el anillo
angular delantero (el que no cabe a través de la tuerca de montaje larga del tweeter) delante
del panel. Luego, pase el cable y el tweeter a través del reborde de tweeter y el anillo angular
delantero hasta detrás del panel. A continuación, pase el cable a través del anillo angular
trasero (que cabe a través de la tuerca de montaje larga), coloque el anillo angular trasero
sobre la parte de atrás del tweeter y alinee la parte angosta del anillo angular delantero para
lograr el ángulo preferido de funcionamiento. Pase el cable a través de la tuerca de montaje
larga y ajústela en el tweeter sin apretarla. Haga girar las partes en conjunto hasta que el
tweeter quede en el ángulo deseado. Asegure el montaje apretando la tuerca de montaje
larga. Vea la Figura 7.

El sistema de altavoces componentes de la serie KS también se puede instalar coaxialmente
montando el tweeter al centro del altavoz de frecuencias medias. Para el montaje coaxial,
desatornille y quite el tapón de fase del centro del excitador de frecuencias medias KS. A
continuación, pase los cables del tweeter a través del cilindro de montaje, ubicado al centro
del excitador de frecuencias medias, hasta que salgan por el agujero de la placa trasera.
Conecte la unidad de tweeter al cilindro de montaje y atornille el cilindro en el centro del
excitador de frecuencias medias. Después de fijar el tweeter al altavoz de frecuencias
medias, encamine el cableado por el surco para cable de la placa trasera del altavoz de
frecuencias medias y fije los cables del tweeter a la lengüeta de cables con el amarre
incluido. Vea la Figura 8.

Cableado

Es fácil conectar los altavoces componentes de la serie KS de Kicker. Con los tornillos para
madera de cabeza Phillips incluidos, monte el crossover externo donde ni llegue agua ni
haya componentes mecánicos del vehículo. El
extremo de cada cable termina en un
conector grande y un conector pequeño. El
conector grande está engarzado en el cable
gris y se conecta a la terminal positiva grande
del altavoz. El conector pequeño está
engarzado en el cable negro y se conecta a la
terminal negativa pequeña del altavoz. El otro
extremo de estos cables debe pelarse y
conectarse a las terminales de salida del
crossover externo. Luego, conecte las
terminales de entrada del crossover externo a
la unidad fuente o amplificador de acuerdo
con las instrucciones del manual del
propietario correspondiente.

Unidad fuente

Excitador de

frecuencias medias

Tweeter

Crossover

externo

Figura 4

INSTALACIÓN

SISTEMADECOMPONENTESKS

8 9

2008 KS Components 4in1 b01.qxp 12/4/2007 11:41 AM Page 5

Figura 5

Montaje al ras

Montaje en superficie

Montaje en ángulo

Tuerca de montaje corta

Copa de montaje en superficie

Tuerca de montaje larga

Anillo angular trasero

Anillo angular delantero

Panel

Panel

Panel

Re

borde de tweeter

Tweeter

Tweeter

Reborde de tweeter

Tweeter

Figura 6

Figura 7

Tor nillo M3

Encamine los cables por

el surco para cables de
la placa trasera del
altavoz de frecuencias

medias.

Amarre el
cable del

tweeter a la
lengüeta de
cables con el
amarre de
cable que se
incluye.

Desat

ornille y quite el tapón

de fase del centro del cono.

Tapón de

fase

Figura 8

Montaje coaxial

Cilindro de

montaje

Tweeter

Pase los cables del tweeter a
través del cilindro de montaje
hasta el centro del altavoz de
frecuencias medias

Fije el tweeter en el cilindro
de montaje y atornille

el

cilindro de montaje en el
centro del altavoz de
frecuencias medias.

1.

2.

3.

SISTEMADECOMPONENTESKS

Sugerencia profesional: A usted le falta nada más una caja de subwoofer cargado de Kicker, un
monoamplificador ZX y unos cables para tener un sistema atronador. La línea ZX de
monoamplificadores Kicker facilita el mejoramiento a bajos sólidos con su unidad fuente estándar o
actual. Pregúntele a su distribuidor por los mejoramientos de subwoofer Comp y CompVR de Kicker.

KS50.2

5 1/4 (130)

1 (25)

Aluminio

4 (3)

130 (65)

88

38 a 21k

4 9/16 (11.6)

2 (5.1)

13/16 (21)

1 15/16 (4.9)

12, 4000

12, 4000

0, 3, 6

KS650.2

6 1/2 (165)

1 (25)

Aluminio

4 (3)

150 (75)

88

35 a 21k

5 5/8 (14.3)

2 1/8 (5.4)

13/16 (21)

1 15/16 (4.9)

12, 4000

12, 4000

0, 3, 6

Rendimiento

Modelo:

Tamaño del woofer, plg. (mm)

Tamaño del tweeter, plg. (mm)

Material del domo

Impedancia en ohms, valor nominal (resistencia a la CC)

Procesamiento de potencia en W, máxima (RMS)

Sensibilidad [SPLo], dB a 1 W, 1 m

Gama efectiva de frecuencias, Hz

Diámetro del corte de montaje del woofer, plg. (cm)

Profundidad de montaje del woofer, plg. (cm)

Profundidad de montaje al ras del tweeter, plg. (mm)

Diámetro del corte de montaje al ras del tweeter, plg. (cm)

Pasaaltas, dB, a la frecuencia, Hz

Pasabajas, dB, a la frecuencia Hz

Atenuación de salida de alta frecuencia, dB

KS60.2

6 (160)

1 (25)

Aluminio

4 (3)

150 (75)

88

35 a 21k

5 (12.7)

1 15/16 (4.9)

13/16 (21)

1 15/16 (4.9)

12, 4000

12, 4000

0, 3, 6

Cableado de Varios Altavoces

Los altavoces de los sistemas de altavoces componentes modernos de alto rendimiento tienen
menos resistencia a la CC que los de antes. Los altavoces de los sistemas de altavoces
componentes de la serie KS de Kicker tienen un valor nominal de 4 ohms y funcionan con
cualquier unidad fuente o amplificador diseñado para funcionar con 4 ohms de carga. Si desea
utilizar dos sistemas de altavoces componentes de la serie KS (dos altavoces de frecuencias
medias / woofers y dos tweeters) en cada canal de su unidad fuente o amplificador, conecte los
crossovers en serie, como se muestra abajo. Esto mejora la calidad del sonido, reduce la
distorsión armónica total y disminuye la carga térmica en la unidad fuente o amplificador. Esto
puede evitar que el amplificador se apague a causa del circuito de protección contra exceso de
corriente. Vea la Figura 9.

Unidad fuente o amplificador

Dos sistemas de altavoces

componentes de la serie KS

cableados en serie a un solo canal

Crossover externo

Figura 9

Tweeter

Excitador de

frecuencias

medias

Tweeter

Excitador de

frecuencias

medias

Crossover externo

INSTALLATION

INSTALACIÓN

10 11

2008 KS Components 4in1 b01.qxp 12/4/2007 11:41 AM Page 6

Ihre KS-Komponenten wurden speziell für „Livin’ Loud“ in der rauen Umgebung von Auto­Soundsystemen entwickelt. Sie werden mit hochwertigen Materialien und
Fertigungstechniken hergestellt und bieten jahrelang optimale Leistung.

Anwendung

Ihre Kicker KS-Komponenten sind speziell für den Einbau in nicht geschlossenen Gehäusen
gedacht. Die Lautsprecher benötigen kein geschlossenes Gehäuse, um optimale Leistung
zu bieten. Es ist wichtig, den vorne aus dem Treiber austretenden Schall vom Schall zu
trennen, der von der Rückseite des Treibers kommt. Diese Trennung wird meist durch den
Einbau an einer werksseitig vorgewählten Stelle erreicht, oder an einer Stelle mit semi­isoliertem Rückraum. Siehe Abbildung 1.

Platzierung

Der von den KS-Komponenten erzeugte Sound ist gerichtet, was vor allem für den Sound
des Hochtöners zutrifft. Der externe Crossover hat einen Hochfrequenz­Ausgangsabschwächungsschalter mit drei Positionen (0, 3 und 6 dB), der mehr Flexibilität
bei der Platzierung des Hochtöners ermöglicht. Suchen Sie die beste Position für den
Stereosound. Falls nötig, sollten Sie dem Audiosystem weitere KS-Komponentensysteme
oder Koaxiallautsprecher hinzufügen, um den Sound besser zu verteilen und auszugleichen.
Nachdem Sie die besten Befestigungspositionen bestimmt haben, sollten Sie sich den
Bereich, in dem die Befestigungsteile angebracht werden, gut ansehen. Siehe Abbildung 2.

INSTALLATION

Herzlichen Glückwunsch zum

Kauf des KICKER

Bitte heben sie für Ihre Garantie den

Kassenzettel auf und tragen Sie die

Daten Ihres Einkaufs ein.

Autorisierter
Kicker-Händler:

Kaufdatum:

Lautsprecher­Modellnummer:

_________________________

_________________________

_________________________

Hinweis: Alle technischen Daten und Leistungswerte können sich ändern. Sie finden die aktuellen Informationen unter www.kicker.com.

Um das Maximum aus Ihren neuen Kicker-Lautsprechern herauszuholen, sollten Sie echtes Kicker-Zubehör und Kicker-Kabel verwenden.

Die Lautsprecher erreichen ihre optimale Leistung erst nach einer zweiwöchigen Einarbeitungszeit.

INSTALLATION

KS Component System

Benutzerhandbuch

KS650.2 / KS60.2 / KS50.2

Modelle:

Tieftönereinbau

Wenn Sie werksseitig eingebaute Lautsprecher an den Original-Einbauorten ersetzen,
müssen Sie eventuell die Lautsprecheröffnungen vergrößern und mit einem 2,5-mm-Bohrer
neue Schraubenlöcher bohren. Spezielle Montagestellen erfordern mehr Vorbereitung und
Arbeit. Stellen Sie auf jeden Fall sicher, dass der Lautsprecher nicht das Öffnen und
Schließen der Kofferraumklappe bzw. Tür behindert und dass die beiliegenden Schrauben
nicht in den Treibstofftank oder Kabel eindringen bzw. andere mechanische Elemente an der
Unterseite der Montageoberfläche beschädigen. Fahren Sie die Fenster ganz nach unten
und oben.

Wenn es die Platzierung der Lautsprecheröffnungen erforderlich macht, Metall zu schneiden,
müssen Sie tragende Teile und Stützen vermeiden.
Falls der Türkörper und die Türverkleidung das Gewicht des Lautsprechers nicht
unterstützen können, kann ein optionaler Verstärkungsring (ein dünnes Stück Holz oder
Faserplatte) angebracht oder am Türkörper befestigt werden. Bauen Sie den Lautsprecher
wie in Abbildung 2 gezeigt ins Fahrzeug ein.

Wenn an der gewünschten Stelle keine werksseitigen Lautsprecherkabel verfügbar sind,
müssen Sie eventuell das Kabel durch den Türpfosten verlegen. Dabei ist darauf zu achten,
dass das Kabel von scharfen Kanten
ferngehalten und nicht von der Tür
eingeklemmt wird. Eine existierende
Schutztülle im Türpfosten wäre für die
Verlegung des Lautsprecherkabels ideal.
Falls kein vorgebohrtes Loch bzw. keine
Schutztülle vorhanden ist oder diese nicht
zugänglich sind, müssen Sie ein Loch
bohren, um das Lautsprecherkabel durch
den Türpfosten zu verlegen. Passen Sie
dabei auf, dass Sie nicht andere Kabel oder
den Türmechanismus anbohren. Wenn Sie
ein Kabel durch ein blankes Loch verlegen,
müssen Sie zum Schutz des Kabels eine
Schutztülle aus Gummi oder Plastik
einführen, wie in Abbildung 3 dargestellt.

Abbildung 1

KSCOMPONENTSYSTEM

Rücksitz

Kofferraum/Stauraum

Schall
hinten

Schall vorn

Abbildung 2

Türverkleidung

Türkörper

Verstärkungsring

(optional)

Mittelbereichs-Tieftöner

Lautsprechergrill

Schrauben

Löcher für Kabel versetzen und Gummi- oder Plastik-

Schutztüllen verwenden, um die Kabel zu schützen.

Lautsprecheröffnung

Lautsprecheröffnung

Abbildung 3

Vordertürkörper

Vorderes

Armaturenbrett

Einstiegsverkleidung

Lautsprecheröffnung

Zu den

Lautsprecher-

Terminals

Zum

externen

Crossover

KS-

Komponententreiber

Befestigungsring

(KS60.2, KS650.2)

Hinweis: Der Befestig

ungsring
KS50.2 wird an der Vorderseite
des Tieftöners angebracht. Alle

anderen KS-Komponenten
werden wie in Abbildung 2
gezeigt befestigt.

12 13

2008 KS Components 4in1 b01.qxp 12/4/2007 11:41 AM Page 7

14 15

KSCOMPONENTSYSTEM

INSTALLATION

Hochtönereinbau

Der Hochtöner kann auf vier Arten eingebaut werden: bündig, auf Oberfläche, abgewinkelt und
koaxial. Für den bündigen Einbau siehe Abbildung 5. Wählen Sie eine flache Stelle an der
Verkleidung mit Freiraum für die Befestigungsmutter und die Motorstruktur dahinter. Nachdem
Sie den Freiraum überprüft haben, schneiden Sie ein Loch mit 4,9 cm Durchmesser in die
Verkleidung. Platzieren Sie die kürzere Befestigungsmutter hinter der Verkleidung. Verwenden Sie
die längere Befestigungsmutter, wenn die Dicke der Verkleidung den Einsatz der kürzeren
verhindert. Führen Sie den Draht durch den optionalen Hochtönerflansch, das Loch in der
Verkleidung und die Befestigungsmutter. Bauen Sie den Hochtöner ein, indem Sie die
Befestigungsmutter am Hochtöner anschrauben.

Verwenden Sie bei der Oberflächeninstallation den Oberflächeninstallationsbecher als Schablone
und bohren Sie ein 2,5-mm-Schraubloch für die Befestigung des Oberflächeninstallationsbechers
an der Verkleidung und ein 8-mm-Loch für die Drähte vor. Für die Befestigung des
Oberflächeninstallationsbechers an der Verkleidung liegt eine M3-Flachkopfschraube mit
Kreuzschlitz bei. Platzieren Sie den Hochtöner über dem Oberflächeninstallationsbecher und
drücken Sie ihn ein. Siehe Abbildung 6.

Beim abgewinkelten Einbau wählen Sie eine flache Stelle an der Verkleidung mit ausreichendem
Freiraum dahinter für die längere Befestigungsmutter und den hinteren Winkelring. Nachdem Sie
den Freiraum überprüft haben, schneiden Sie ein Loch mit 1 15/16 Zoll (4,9 cm) Durchmesser in
die Verkleidung. Platzieren Sie den vorderen Winkelring (passt nicht durch die längere Hochtöner­Befestigungsmutter) vor die Verkleidung. Führen Sie dann den Draht und den Hochtöner durch
Hochtönerflansch und vorderen Winkelring in die Verkleidung ein. Führen Sie dann den Draht
durch den hinteren Winkelring (passt durch die längere Befestigungsmutter), platzieren Sie den
hinteren Winkelring über die Rückseite des Hochtöners und richten Sie den schmalen Teil des
vorderen Winkelrings im gewünschten Betriebswinkel aus. Führen Sie den Draht durch die
längere Befestigungsmutter und ziehen Sie die Befestigungsmutter leicht um den Hochtöner
herum an. Drehen Sie alle Teile gleichzeitig, bis der Hochtöner in die gewünschte Richtung weist.
Sichern Sie die Baugruppe, indem Sie die längere Befestigungsmutter anziehen. Siehe Abbildung

7.
Das KS-Komponentensystem kann auch koaxial eingebaut werden, indem man den Hochtöner

in der Mitte des Mitteltöners anbringt. Zur koaxialen Befestigung müssen Sie den Phase-Plug aus
der Mitte des KS-Mitteltönertreibers entfernen. Führen Sie dann die Hochtönerdrähte durch die
Befestigungsstütze in die Mitte des Mitteltönertreibers und aus dem Rückplattenloch heraus.
Verbinden Sie die Hochtönerbaugruppe mit der Befestigungsstütze und schrauben Sie die Stütze
in die Mitte des Mitteltönertreibers. Nachdem der Hochtöner am Mitteltöner befestigt wurde,
führen Sie das Kabel durch die Kabelnut auf der Rückplatte des Mitteltöners und befestigen die
Hochtönerkabel mit dem beiliegenden Kabelbinder an der Kabelhalterung. Siehe Abbildung 8.

Verkabelung

Der Anschluss der Kicker KS-Komponentenlautsprecher
ist ganz einfach. Befestigen Sie die externe Crossover­Einheit mit den beiliegenden Kreuzschlitzschrauben an
einer von Wasser freien und von den mechanischen
Komponenten des Fahrzeugs entfernten Stelle. Ein Ende
jedes Drahts besitzt einen großen und einen kleinen
Anschluss. Der größere Anschluss ist mit dem grauen
Kabel verbunden und wird am größeren positiven
Terminal des Lautsprechers angeschlossen. Der kleinere
Anschluss ist mit dem schwarzen Kabel verbunden und
wird am kleineren negativen Terminal des Lautsprechers
angeschlossen. Das andere Ende dieser Kabel muss
abisoliert und mit den Ausgängen der externen
Crossover-Einheit verbunden werden. Schließen Sie
dann die Eingänge der externen Crossover-Einheit
entsprechend der jeweiligen Dokumentation an das Autoradio oder den Verstärker an.

Abbildung 5

Bündiger Einbau

Oberflächeneinbau

Abgewinkelter Einbau

Kürzere Befestigungsmutter

Oberflächeninstallationsbecher

Längere Befestigungsmutter

Hinterer Winkelring

Vorderer Winkelring

Verkleidung

Verkleidung

Verkleidung

Hochtöner-Flansch

Hochtöner

Hochtöner

Hochtöner-Flansch

Hochtöner

INSTALLATION

Abbildung 6

Abbildung 7

M3-Schraube

Autoradio

Mitteltönertreiber

Hochtöner

Externe

Crossover-Einheit

Abbildung 4

Kabel durch Kabelnut
auf der Rückplatte des
Mitteltöners verlegen.

Hochtönerkabel
mit dem
beiliegenden
Kabelbinder an der
Kabelhalterung
befestigen.

Phase-Plug aus der Mitte des
Mitteltöners entfernen.

Phase-Plug

Abbildung 8

Koaxialer Einbau

Befestigungsstütze

Hochtöner

Hochtönerkabel durch die
Befestigungsstütze und in die
Mitte des Mitteltöners führen.

Hochtöner an
Befestigungsstütze
anbringen und
Befestigungsstütze in die
Mitte

des Mitteltöners

einschrauben.

1.

2.

3.

2008 KS Components 4in1 b01.qxp 12/4/2007 11:41 AM Page 8

KSCOMPONENTSYSTEM

LEISTUNG

Pro-Tipp: Sie sind nur ein Gehäuse mit Kicker-Subwoofer, einen ZX Mono-Verstärker und einige Kabel

von einem Wahnsinnssystem entfernt! Die Mono-Verstärker der Kicker ZX-Serie machen es einfach, bei
Verwendung Ihres existierenden Systems oder eines Standardsystems felsenfesten Bass zu bekommen.
Erkundigen Sie sich bei Ihrem Händler nach Kicker Comp- und CompVR-Subwoofer-Upgrades.

KS50.2

5 1/4 (130)

1 (25)

Aluminium

4 (3)

130 (65)

88

38-21k

4 9/16 (11,6)

2 (5.1)

13/16 (21)

1 15/16 (4.9)

12, 4000

12, 4000

0, 3, 6

KS650.2

6 1/2 (165)

1 (25)

Aluminium

4 (3)

150 (75)

88

35-21k

5 5/8 (14,3)

2 1/8 (5,4)

13/16 (21)

1 15/16 (4.9)

12, 4000

12, 4000

0, 3, 6

Leistung

Modell:

Tieftönergröße, Zoll (mm)

Hochtönergröße, Zoll (mm)

Kalottenmaterial

Nennimpedanz, Ohm (GS-Widerstand)

Spitzenbelastbarkeit, Watt (RMS)

Empfindlichkeit [SPLo], dB bei 1 W, 1 m

Effektiver Frequenzbereich, Hz

Tieftöner-Montagelochdurchmesser, Zoll (mm)

Tieftöner-Montagetiefe, Zoll (cm)

Bündige Tieftöner-Einbautiefe, Zoll (mm)

Tieftöner-Montagelochdurchmesser, bündig, Zoll (mm)

Hochpass, dB, bei Frequenz, Hz

Tiefpass, dB, bei Frequenz, Hz

Hochfrequenz-Ausgangsabschwächung, dB

KS60.2

6 (160)

1 (25)

Aluminium

4 (3)

150 (75)

88

35-21k

5 (12,7)

1 15/16 (4,9)

13/16 (21)

1 15/16 (4.9)

12, 4000

12, 4000

0, 3, 6

Anschluss Mehrerer Lautsprecher

Moderne Hochleistungs-Komponentenlautsprecher haben einen geringeren Gleichstrom­Widerstand, als dies früher der Fall war. Die Kicker KS-Komponentenlautsprecher haben
eine Impedanz von 4 Ohm und können mit jedem Autoradio oder Verstärker
zusammenarbeiten, der auf 4 Ohm ausgelegt ist. Wenn Sie zwei Kicker KS­Komponentenlautsprecher (zwei Mittel-/Tieftöner und zwei Hochtöner) an jedem Kanal Ihres
Autoradios oder Verstärkers verwenden wollen, schalten Sie die Crossover-Einheiten wie
unten gezeigt in Reihe. Dies verbessert die Soundqualität, verringert den Klirrfaktor und
verringert die Wärmebelastung am Autoradio oder Verstärker. Dies kann verhindern, dass
sich der Verstärker aufgrund einer Überlastschaltung ausschaltet. Siehe Abbildung 9.

Autoradio oder Verstärker

Zwei in Reihe an einen
Kanal angeschlossene KS­Komponentenlautsprecher

Externe Crossover-Einheit

Abbildung 9

Hochtöner

Mitteltöner-

treiber

Hochtöner

Mitteltöner-

treiber

Externe Crossover-Einheit

Les composants KS ont été spécialement conçus pour fournir un son puissant dans
l’environnement automobile rigoureux. Ils utilisent des techniques de construction et
matériaux avancés permettant de maintenir des performances optimales pendant de
nombreuses années.

Application

Les composants Kicker KS ont été spécialement conçus pour un montage sans enceinte.
Leur fonctionnement optimal ne nécessite pas d’enceinte close. Il est important d’isoler le
son sortant par l’avant du haut-parleur et le son diffusé à l’arrière du haut-parleur. En général,
cette isolation est obtenue en installant le haut-parleur dans un emplacement standard ou
dans un emplacement pourvu d’une chambre arrière semi-isolée. Voir la figure 1.

Emplacement

Le son produit par les composants KS est directionnel, particulièrement pour le haut-parleur
d’aigus. Le filtre externe possède un commutateur d’atténuation de sortie haute fréquence
à trois positions (0, 3 et 6 dB) permettant une plus grande souplesse de positionnement du
haut-parleur d’aigus. Déterminez le meilleur emplacement pour un son stéréophonique. Le
cas échéant, ajoutez au système audio d’autres haut-parleurs coaxiaux ou systèmes à
composants KS pour améliorer la répartition et l’équilibrage du son. Après avoir déterminé
les meilleurs emplacements de montage, inspectez soigneusement les emplacements
prévus pour les accessoires de montage. Voir la figure 2.

Félicitations pour votre achat

KICKER

Prière de registrer vos informations d'achat

et de garder le ticket de caisse pour valider

votre garantie.

Revendeur agréé Kicker :

Date d’achat :

Numéro de modèle
du haut-parleur :

_________________________

_________________________

_________________________

Remarque : Toutes les caractéristiques techniques et données de fonctionnement sont susceptibles de modifications sans préavis. Pour

obtenir les informations les plus récentes, visitez le site www.kicker.com.

Pour obtenir les meilleures performances des haut-parleurs Kicker, il est conseillé d’utiliser des accessoires et fils Kicker d’origine.

Laissez aux haut-parleurs un temps d’adaptation d’environ deux semaines pour qu’ils atteignent leurs performances optimales.

Système à composants KS

Manuel d’utilisation

KS650.2 / KS60.2 / KS50.2

Modèles :

Figure 1

Siège arrière

Coffre / espace de

rangement

Ondes sonores

arrière

Ondes sonores

avant

Haut-parleur

composant KS

INSTALLATION

16 17

2008 KS Components 4in1 b01.qxp 12/4/2007 11:41 AM Page 9

Montage des haut-parleurs de graves

Dans le cas du remplacement de haut-parleurs d’origine en utilisant les mêmes
emplacements, il peut être nécessaire d’agrandir les découpes de haut-parleurs et de
percer de nouveaux trous pour les vis, à l’aide d’un foret de 2,5 mm. Les
emplacements de montage sur mesure demandent davantage de préparation et de
travail. Dans tous les cas, veillez à ce que le haut-parleur ne gêne pas les mécanismes
d’ouverture et de fermeture du coffre et des portières, et que les vis fournies ne percent
pas le réservoir de carburant ni les câbles, et ne gênent aucune autre pièce mécanique
à l’envers de la surface de montage. Ouvrez complètement les vitres, puis refermez-les.

Si les emplacements des découpes de haut-parleurs obligent à couper des parties
métalliques, évitez la structure et les renforts métalliques.
Si le poids du haut-parleur est excessif pour la portière et sa garniture, un anneau de
renforcement facultatif (morceau de bois mince ou panneau de fibres de bois de
densité moyenne) peut être fixé ou collé à la portière. Montez le haut-parleur dans le
véhicule conformément à la figure 2.

S’il n’y a pas de précâblage d’installation audio à l’emplacement voulu, il peut être
nécessaire de faire passer les fils de
haut-parleur par le montant de la portière.
Éloignez ces fils des arêtes vives et évitez
qu’ils ne risquent d’être pincés par la
portière. L’idéal est de faire passer les fils
de haut-parleur par un passe-fils de
montant de portière existant. S’il n’y a
pas de trou ni passe-fils accessibles,
percez un trou de passage des fils de
haut-parleur dans le montant de portière.
Veillez à ne pas percer d’autres fils ou les
mécanismes de portes. Pour faire passer
un fil électrique dans un trou, insérez un
passe-fils en caoutchouc ou en plastique
afin de protéger le fil, conformément à la
figure 3.

Figure 2

Garniture de portière

Portière

Anneau de renfort

(facultatif)

Haut-parleur de

médiums-graves

Grille de

haut-parleur

Vis

Disposer les trous pour le câblage et utiliser un passe-fils en

caoutchouc ou en plastique afin de protéger les fils.

Découpe de
haut-parleur

Découpe de
haut-parleur

Figure 3

Portière avant

Panneau

avant

Panneau de

seuil de
portière

Découpe de
haut-parleur

Vers bornes

du haut-

parleur

Vers filtre

externe

Anneau de montage

(KS60.2, KS650.2)

Remarque : L’anneau de
montage du KS50.2 se f

ixe à
l’avant du haut-parleur de
graves. Tous les autres
modèles de composants KS
se fixent comme indiqué à
la figure 2.

KSCOMPONENTSYSTEM

INSTALLATION

Montage des haut-parleurs d’aigus

Le montage des haut-parleurs d’aigus peut se faire de quatre façons : encastré, en surface,
incliné et coaxial. Pour le montage encastré, reportez-vous à l’illustration de la figure 5.
Choisissez un emplacement plat sur le panneau, avec suffisamment de place sous celui-ci
pour la bague de montage et le moteur. Après avoir vérifié l’espace disponible, découpez
dans le panneau un trou de montage de 4,9 cm de diamètre. Mettez en place la bague de
montage courte sous le panneau. Utilisez la bague de montage longue si l’épaisseur du
panneau ne permet pas l’utilisation de la bague de montage courte. Passez les fils dans
l’enjoliveur facultatif, le trou du panneau et la bague de montage. Fixez le haut-parleur
d’aigus en serrant la bague de montage sur le haut-parleur d’aigus.

Pour un montage en surface, utilisez la coupelle de montage en surface comme gabarit et
percez un trou de 2,5 mm pour la fixation de la coupelle au panneau, et un trou de 8 mm
pour les fils. Une vis à bois M3 à tête cruciforme est fournie pour la fixation de la coupelle
de montage en surface au panneau. Mettez le haut-parleur d’aigus sur la coupelle de
montage en surface et appuyez pour le mettre en place. Voir la figure 6.

Pour un montage incliné, choisissez un emplacement plat sur le panneau, avec un
dégagement suffisant sous celui-ci pour la bague de montage longue et la bague
d’inclinaison arrière. Après avoir vérifié l’espace disponible, découpez dans le panneau un
trou de montage de 4,9 cm de diamètre. Mettez la bague d’inclinaison avant (celle qui ne
rentre pas sur la bague de montage longue) à l’avant du panneau. Puis insérez les fils et le
haut-parleur d’aigus dans l’enjoliveur de haut-parleur d’aigus, la bague d’inclinaison avant et
le panneau. Insérez ensuite les fils dans la bague d’inclinaison arrière (celle qui rentre sur la
bague de montage longue), mettez la bague d’inclinaison arrière sur l’arrière du haut-parleur
d’aigus et orientez la partie mince de la bague d’inclinaison avant de façon à obtenir l’angle
d’inclinaison voulu. Passez les fils dans la bague de montage longue et vissez celle-ci sur le
haut-parleur d’aigus sans serrer. Faites tourner toutes les pièces en même temps de façon
à ce que le haut-parleur soit orienté dans la direction voulue. Fixez l’ensemble en serrant la
bague de montage longue. Voir la figure 7.

Le système à composants KS peut aussi être monté de façon coaxiale, en fixant le haut­parleur d’aigus au centre du haut-parleur de médiums. Pour effectuer un montage coaxial,
dévissez et retirez le bouchon de phase du centre du haut-parleur de médiums KS. Passez
ensuite les fils du haut-parleur d’aigus par le support de montage, le centre du haut-parleur
de médiums et le trou de la plaque arrière. Emboîtez le haut-parleur d’aigus dans le support
de montage et vissez celui-ci au centre du haut-parleur de médiums. Une fois le haut­parleur d’aigus fixé au haut-parleur de médiums, faites passer les fils par la gorge de la
plaque arrière du haut-parleur de médiums et attachez-les à la languette à l’aide du collier
fourni. Voir la figure 8.

Raccordement

Le raccordement des haut-parleurs composants
Kicker KS est facile. À l’aide des vis à bois
cruciformes fournies, montez le filtre externe en un
endroit sec sans composants mécaniques. Une
extrémité de chaque fil est pourvue d’un grand
connecteur et d’un petit. Le grand connecteur est
serti sur le fil gris et se raccorde à la grande borne
(positive) du haut-parleur. Le petit connecteur est
serti sur le fil noir et se raccorde à la petite borne
(négative) du haut-parleur. L’autre extrémité de
chacun de ces fils doit être dénudée et raccordée
à la borne de sortie requise du filtre externe.
Raccordez ensuite les bornes d’entrée du filtre
externe à l’appareil source ou à l’amplificateur
conformément au manuel d’utilisation de cet
appareil.

Appareil source

Haut-parleur de

médiums

Haut-

parleur

d’aigus

Filtre

externe

Figure 4

INSTALLATION

18 19

2008 KS Components 4in1 b01.qxp 12/4/2007 11:41 AM Page 10

INSTALLATION

INSTALLATION

Figure 5

Montage encastré

Montage en surface

Montage incliné

Bague de montage courte

Coupelle de montage en surface

Bague de montage longue

Bague d’inclinaison arrière

Bague d’inclinaison

avant

Panneau

Panneau

Pannea

u

Enjoliveur de haut-parleur d’aigus

Haut-parleur d’aigus

Haut-parleur d’aigus

Enjoliveur de

haut-parleur d’aigus

Haut-parleur

d’aigus

Figure 6

Figure 7

Vis M3

Faire passer les fils par

la gorge de la plaque
arrière du haut-parleur

de médiums.

Attacher les
fils du haut­parleur
d’aigus à la

languette à
l’aide du
collier fourni.

Dévisser et retirer le

bouchon de phase du
centre du cône.

Bouchon de

phase

Figure 8

Montage coaxial

Support de

montage

Haut-parleur d’aigus

Faire passer les fils du haut­parleur d’aigus par le support
de montage et le centre du
haut-parleur de médiums.

Fixer le haut-parleur d’aigus
au support de montage et
visser celui-ci au centre du
haut-parleur de médiums.

1.

2.

3.

KSCOMPONENTSYSTEM

Conseil pro : Il ne vous manque qu’un caisson de graves Kicker, l’amplificateur monophonique ZX et
quelques câbles pour obtenir un système percutant ! La gamme d’amplificateurs monophoniques
Kicker ZX permet de tirer des graves robustes d’un appareil source existant ou standard. Demandez à
votre revendeur de vous conseiller sur les caissons de graves Kicker Comp et CompVR.

KS50.2

5 1/4 (130)

1 (25)

Aluminum

4 (3)

90 (45)

88

38-21k

4 9/16 (11,6)

2 (5,1)

13/16 (21)

1 15/16 (4.9)

12, 4000

12, 4000

0, 3, 6

KS650.2

6 1/2 (165)

1 (25)

Aluminum

4 (3)

150 (75)

88

35-21k

5 5/8 (14,3)

2 1/8 (5,4)

13/16 (21)

1 15/16 (4.9)

12, 4000

12, 4000

0, 3, 6

Performances

Modèle :

Diamètre du haut-parleur de graves, pouces (mm)

Diamètre du haut-parleur d’aigus, pouces (mm)

Matériau du dôme

Impédance nominale, ohms (résistance c.c.)

Puissance admissible, watts, crête (efficace)

Sensibilité [SPLo], dB pour 1 W à 1 m

Plage de fréquence effective, Hz

Diamètre du trou de montage du haut-parleur de graves, pouces (cm)

Profondeur de montage du haut-parleur de graves, pouces (cm)

Profondeur de montage encastré du haut-parleur d’aigus, pouces (mm)

Diamètre du trou de montage encastré du haut-parleur d’aigus, pouces (cm)

Filtrage passe-haut, dB, pour fréquence, Hz

Filtrage passe-bas, dB, pour fréquence, Hz

Atténuation de sortie haute fréquence, dB

KS60.2

6 (160)

1 (25)

Aluminum

4 (3)

150 (75)

88

35-21k

5 (12,7)

1 15/16 (4,9)

13/16 (21)

1 15/16 (4.9)

12, 4000

12, 4000

0, 3, 6

Raccordement de plusieurs haut-parleurs

La résistance c.c. des haut-parleurs de systèmes à composants modernes à hautes performances est
inférieure à ce qui existait auparavant. Les haut-parleurs du système à composants Kicker KS ont une
résistance de 4 ohms et peuvent fonctionner sur tout appareil source ou amplificateur conçu pour une
charge de 4 ohms. Pour utiliser les haut-parleurs de deux systèmes à composants KS (deux haut­parleurs de médiums-graves et deux d’aigus), raccordez les filtres en série à chaque canal de
l’appareil source ou de l’amplificateur, comme indiqué ci-dessous. La qualité sonore est alors
améliorée, et la distorsion harmonique totale ainsi que la charge thermique vue par l’appareil source
ou l’amplificateur sont réduites. Cela peut empêcher la mise hors tension de l’amplificateur provoquée
par le circuit de protection contre la surintensité. Voir la figure 9.

Appareil source ou amplificateur

Haut-parleurs de deux

systèmes à composants KS

raccordés en série à un

seul canal

Filtre externe

Figure 9

Haut-parleur d’aigus

Haut-parleur
de médiums

Haut-parleur

d’aigus

Haut-parleur
de médiums

Filtre externe

20 21

2008 KS Components 4in1 b01.qxp 12/4/2007 11:41 AM Page 11

12042007-b+08KS

P.O. Box 459 • Stillwater, Oklahoma 74076 • U.S.A. • [phone]

AcousticsLimitedWarranty

Kicker warrants this product to be free from defects in material and workmanship under normal use for a period of
THREE (3) MONTHS from date of original purchase with receipt. When purchased from an Authorized KICKER Dealer
it is warranted for ONE (1) YEAR from date of original purchase with receipt. In all cases you must have the original
receipt. Should service be necessary under this warranty for any reason due to manufacturing defect or malfunction
during the warranty period, Kicker will repair or replace (at its discretion) the defective merchandise with equivalent
merchandise at no charge. Warranty replacements may have cosmetic scratches and blemishes. Discontinued
products may be replaced with more current equivalent products.

This warranty is valid only for the original purchaser and is not extended to owners of the product subsequent to the
original purchaser. Any applicable implied warranties are limited in duration to a period of the express warranty as
provided herein beginning with the date of the original purchase at retail, and no warranties, whether express or
implied, shall apply to this product thereafter. Some states do not allow limitations on implied warranties; therefore
these exclusions may not apply to you. This warranty gives you specific legal rights; however you may have other
rights that vary from state to state.

WHAT TO DO IF YOU NEED WARRANTY OR SERVICE

Defective merchandise should be returned to your local Authorized Stillwater Designs (Kicker) Dealer for warranty
service. Assistance in locating an Authorized Dealer can be found at www.kicker.com or by contacting Stillwater
Designs directly. You can confirm that a dealer is authorized by asking to see a current authorized dealer window
decal.

If it becomes necessary for you to return defective merchandise directly to Stillwater Designs (Kicker), call the Kicker
Customer Service Department at [phone] for a Return Merchandise Authorization (RMA) number. Package all
defective items in the original container or in a package that will prevent shipping damage, and return to:

Stillwater Designs, 5021 North Perkins Road, Stillwater, OK 74075

The RMA number must be clearly marked on the outside of the package. Please return only defective components.
The return of functioning items increases your return freight charges. Non-defective items will be returned freight­collect to you.

Include a copy of the original receipt with the purchase date clearly visible, and a "proof-of-purchase" statement listing
the Customer's name, Dealer's name and invoice number, and product purchased. Warranty expiration on items
without proof-of-purchase will be determined from the type of sale and manufacturing date code. Freight must be
prepaid; items sent freight-collect, or COD, will be refused.

WHAT IS NOT COVERED?

This warranty is valid only if the product is used for the purpose for which it was designed.
It does not cover:
o Damage due to improper installation
o Subsequent damage to other components
o Damage caused by exposure to moisture, excessive heat, chemical cleaners, and/or UV radiation
o Damage through negligence, misuse, accident or abuse. Repeated returns for the same damage may be

considered abuse
o Any cost or expense related to the removal or reinstallation of product
o Speakers damaged due to amplifier clipping or distortion
o Items previously repaired or modified by any unauthorized repair facility
o Return shipping on non-defective items
o Products with tampered or missing barcode labels
o Products returned without a Return Merchandise Authorization (RMA) number
o Freight Damage
o The cost of shipping product to Kicker
o Service performed by anyone other than Kicker

HOW LONG WILL IT TAKE?

Kicker strives to maintain a goal of 24-hour service for all acoustics (subwoofers, midrange and coaxial drivers,
tweeters, crossovers, etc) returns. Delays may be incurred if lack of replacement inventory or parts is encountered.

Failure to follow these steps may void your warranty. Any questions can be directed to the Kicker Customer Service
Department at [phone].

InternationalWarranty

Contact your International Kicker dealer or distributor concerning specific procedures for your country's warranty
policies.

WARNING: KICKER products are capable of producing sound levels that can permanently damage your hearing!
Turning up a system to a level that has audible distortion is more damaging to your ears than listening to an
undistorted system at the same volume level. The threshold of pain is always an indicator that the sound level is too
loud and may permanently damage your hearing. Please use common sense when controlling volume.

GARANTÍA INTERNACIONAL VersiónEspañol

Comuníquese con su concesionario o distribuidor Kicker internacional para obtener infor ación sobre procedimientos
específicos relacionados con las normas de garantía de su país.

ADVERTENCIA: Los excitadores Kicker son capaces de producir niveles de sonido que pueden dañar
permanentemente el oído. Subir el volumen del sistema hasta un nivel que produzca distorsión es más dañino para el
oído que escuchar un sistema sin distorsión al mismo volumen. El dolor es siempre una indicación de que el sonido es
muy fuerte y que puede dañar permanentemente el oído. Sea precavido cuando controle el volumen.

La frase "combustible para vivir la vida Livin' Loud™ a todo volumen" se refiere al entusiasmo por la vida que la marca
Kicker de estéreos de automóvil representa y a la recomendación a nuestros clientes de que vivan lo mejor posible ("a
todo volumen") en todo sentido. La línea de altavoces y amplificadores Kicker es la mejor del mercado de audio de
automóviles y por lo tanto representa el "combustible" para vivir a todo volumen en el área de "estéreos de automóvil"
de la vida de nuestros clientes. Recomendamos a todos nuestros clientes que obedezcan todas las reglas y
reglamentos locales sobre ruido en cuanto a los niveles legales y apropiados de audición fuera del vehículo.

INTERNATIONALE GARANTIE DeutscheVersion

Nehmen Sie mit Ihren internationalen Kicker-Fachhändler oder Vertrieb Kontakt auf, um Details über die
Garantieleistungen in Ihrem Land zu erfahren.

WARNUNG: KICKER-Treiber können einen Schallpegel erzeugen, der zu permanenten Gehörschäden führen kann!
Wenn Sie ein System auf einen Pegel stellen, der hörbare Verzerrungen erzeugt, schadet das Ihren Ohren mehr, als ein
nicht verzerrtes System auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer eine Anzeige dafür, dass
der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Seien Sie bei der Lautstärkeeinstellung
bitte vernünftig!

Der Slogan "Treibstoff für Livin' Loud" bezieht sich auf die mit den Kicker-Autostereosystemen assoziierte
Lebensfreude und die Tatsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Besten
("Livin' Loud") zu streben. Die Lautsprecher und Verstärker von Kicker sind auf dem Markt für Auto-Soundsysteme
führend und stellen somit den "Treibstoff" für das Autostereoerlebnis unserer Kunden dar. Wir empfehlen allen unseren
Kunden, sich bezüglich der zugelassenen und passenden Lautstärkepegel außerhalb des Autos an die örtlichen
Lärmvorschriften zu halten.

GARANTIE INTERNATIONALE VersionFrançaise

Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revendeur ou
distributeur International Kicker.

AVERTISSEMENT: Les haut-parleurs Kicker ont la capacité de produire des niveaux sonores pouvant endommager
l'ouïe de façon irréversible ! L'augmentation du volume d'un système jusqu'à un niveau présentant une distorsion
audible endommage davantage l'ouïe que l'écoute d'un système sans distorsion au même volume. Le seuil de la
douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'ouïe de façon irréversible.
Réglez le volume en faisant prevue de bon sens !

L'expression " carburant pour vivre plein pot " fait référence au dynamisme de la marque Kicker d'équipements audio
pour véhicules et a pour but d'encourager nos clients à faire le maximum (" vivre plein pot ") dans tous les aspects de
leur vie. Les haut-parleurs et amplificateurs Kicker sont les meilleurs dans le domaine des équipements audio et
représentent donc pour nos client le " carburant pour vivre plein pot " dans l'aspect " installation audio de véhicule "
de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux
niveaux sonores acceptables à l'extérieur des véhicules.

GARANTIE

WARRANTY

KSCOMPONENTSYSTEM

22 23

2008 KS Components 4in1 b01.qxp 12/4/2007 11:41 AM Page 12
