Betriebsanleitung
Edelstahl-Tischwaagen
KERN FOB
Typ FOB-S
Version 2.3
2020-07
Typ FOB NS
Typ TFOB-NL-A
Typ TFOB-LM-A
Typ TFOB-A
D-72336 Balingen
Fax: +49-[0]7433-9933-149
D
FOB-BA-d-2023
KERN FOB
Edelstahl-Tischwaagen
Inhaltsverzeichnis
1 Technische Daten .......................................................................................... 4
2 Konformitätserklärung ................................................................................ 10
3 Geräteübersicht ........................................................................................... 11
3.1 Komponenten ........................................................................................................................... 11
3.2 Tastaturübersicht ...................................................................................................................... 13
3.3 Anzeigenübersicht .................................................................................................................... 15
4 Grundlegende Hinweise (Allgemeines) ...................................................... 18
4.1 Bestimmungsgemäße Verwendung ......................................................................................... 18
4.2 Sachwidrige Verwendung ......................................................................................................... 18
4.3 Gewährleistung ......................................................................................................................... 18
4.4 Prüfmittelüberwachung ............................................................................................................. 19
5 Grundlegende Sicherheitshinweise ........................................................... 19
5.1 Hinweise in der Betriebsanleitu ng beac ht en ............................................................................ 19
5.2 Ausbildung des Personals ........................................................................................................ 19
6 Transport und Lagerung ............................................................................. 19
6.1 Kontrolle bei Übernahme .......................................................................................................... 19
6.2 Verpackung / Rücktransport ..................................................................................................... 19
7 Auspacken, Aufstellung und Inbetriebnahme ........................................... 20
7.1 Aufstellort, Einsatzort ................................................................................................................ 20
7.2 Auspacken ................................................................................................................................ 20
7.2.1 Aufstellen .................................................................................................................................. 21
7.2.2 Nivellieren (nur Modelle FOB und FOB-LM) ............................................................................ 21
7.2.3 Lieferumfang ............................................................................................................................. 21
7.3 Netzanschluss .......................................................................................................................... 21
7.3.1 Montage bzw. Demontage der Arbeitsschutzhaube ................................................................ 22
7.4 Batteriebetrieb .......................................................................................................................... 23
7.5 Erstinbetriebnahme .................................................................................................................. 24
7.6 Justierung ................................................................................................................................. 24
8 Eichung (nur Modelle FOB-LM) .................................................................. 28
9 Betrieb .......................................................................................................... 29
9.1 Einfaches Wägen ..................................................................................................................... 29
9.2 Tarieren .................................................................................................................................... 30
9.3 Wägeeinheit umsc halten .......................................................................................................... 30
9.4 Holdfunktion (nur Modelle FOB, FOB-NL/-LM/)) ...................................................................... 31
9.5 Hinterleuchtung der Anzeige (nur Modelle FOB, FOB-NL/-LM/) .............................................. 31
9.6 Wägen mit Toleranzbereich (nur Modelle FOB, FOB-LM) ....................................................... 32
10 Menü ............................................................................................................. 35
10.1 Menü aufrufen .......................................................................................................................... 35
10.2 Navigation im Menü .................................................................................................................. 35
10.3 Menü beenden / zurück in denWägemodus ............................................................................. 35
10.4 Menü-Übersicht ........................................................................................................................ 36
10.4.1 Modelle FOB-S ..................................................................................................................... 36
10.4.2 Modelle FOB-NS .................................................................................................................. 36
10.4.3 Modelle FOB-NL .................................................................................................................. 37
10.4.4 Modelle FOB-LM .................................................................................................................. 37
10.4.5 Modelle FOB ........................................................................................................................ 39
10.5 Einstellungen im Menü ............................................................................................................. 40
FOB-BA-d-2023 2
D
Version 2.3 2020-07
Betriebsanleitung
10.5.1 Wägeeinheiten einstellen ..................................................................................................... 40
10.5.2 Automatische Abschaltfunktion „AUTO OFF“ im Stand-by Modus ...................................... 42
11 Fehlermeldungen ......................................................................................... 44
12 Wartung, Instandhaltung, Entsorgung ....................................................... 45
12.1 Reinigen.................................................................................................................................... 45
12.2 Wartung, Instandhaltung .......................................................................................................... 45
12.3 Entsorgung ............................................................................................................................... 45
13 Kleine Pannenhilfe ....................................................................................... 46
3 FOB-BA-d-2023
1 Technische Daten
KERN FOB-S, FOB-NS:
KERN FOB 500-1S FOB 5K1S
Ablesbarkeit (d) 0,1 g 1 g
Wägebereich (Max) 500 g 5000 g
Reproduzierbarkeit 0,1g 1 g
Linearität ±0,2 g ±2 g
Wägeeinheiten g, lb, oz, dwt, ozt
Empf. Justiergewicht, nicht
beigegeben (Klasse)
Anwärmzeit 10 min
Einschwingzeit (typisch) 2 sec.
Betriebstemperatur + 10° C .... + 40° C
Luftfeuchtigkeit 25% - 95% (nicht kondensierend)
Gehäuse Edelstahl
(B x T x H) mm
Wägeplatte Edelstahl ( mm) 120 x 150
Gewicht kg (netto) 650 g
Auto off 2 min
Batterie 9 V Block
Eingangsspannung Gerät 9 V / 100 mA
Eingangsspannung Netzteil 230 V, 50 Hz
500 g (M1) 5000 g (M1)
170 x 150 x 40
Betriebsdauer 20 h
FOB-BA-d-2023 4
KERN FOB 0.5K-4NS FOB 5K-3NS
Ablesbarkeit (d) 0,1 g 1 g
Wägebereich (Max) 500 g 5000 g
Reproduzierbarkeit 0,1g 1 g
Linearität ±0,2 g ±2 g
Wägeeinheiten g, lb, oz, ozt, dwt
Empf. Justiergewicht, nicht
beigegeben (Klasse)
Anwärmzeit 10 min
Einschwingzeit (typisch) 2 sec.
Betriebstemperatur + 10° C .... + 35° C
Luftfeuchtigkeit 25% - 95% (nicht kondensierend)
Gehäuse Edelstahl
(B x T x H) mm
Wägeplatte Edelstahl ( mm) 120 x 150 x 10
Gewicht kg (netto) 650 g
Auto off wählbar: 2, 3, 4, 5, min; off
Batterie 9 V Block
Eingangsspannung Gerät 9 V / 100 mA
Eingangsspannung Netzteil 230 V, 50 Hz
500 g (M1) 5000 g (M1)
170 x 150 x 40
Betriebsdauer 24 h
IP-Schutz IP65
5 FOB-BA-d-2023
FOB-NL:
KERN FOB 3K-4NL FOB 7K-4NL
Artikelnummer / Typ TFOB 3K-4NL-A
Ablesbarkeit (d) 0,2 g 0,5 g / 1 g
Wägebereich (Max) 3 kg 5 kg / 7,5 kg
Reproduzierbarkeit 0,5 g / 1 g 0,5 g / 1 g
Linearität ±0,6 g ±1,5 g / 3 g
Empf. Justiergewicht, nicht
beigegeben (Klasse)
Anwärmzeit 30 min 30 min
Wägeeinheiten g, lb, oz g, lb, oz, ozt, dwt
Einschwingzeit (typisch) 2 sec.
Betriebstemperatur + 5° C …. + 35° C
Luftfeuchtigkeit 25% - 95% (nicht kondensierend)
Gehäuse Edelstahl
(B x T x H) mm
Wägeplatte Edelstahl ( mm) 252 x 200 x 14
Gewicht kg (netto) 3,8 kg
Auto off 2 min
Batterie 4 x 1,5 V AA
3 kg (M1) 5 kg (M1)
285 x 255 x 90
Betriebsdauer Hinterleuchtung an : 48 h
Betriebsdauer Hinterleuchtung aus : 66 h
Eingangsspannung Gerät 12 V / 500 mA
Eingangsspannung Netzteil 230 V, 50 Hz
IP-Schutz IP67
FOB-BA-d-2023 6
KERN FOB 10K-3NL FOB 30K-3NL
Ablesbarkeit (d) 1 g / 2 g 2 g / 5 g
Wägebereich (Max) 8 kg / 15 kg 16 kg / 30 kg
Reproduzierbarkeit 1 g / 2 g 2 g / 5 g
Linearität ±3 g / 6 g ±6 g / 15 g
Empf. Justiergewicht, nicht
beigegeben (Klasse)
Anwärmzeit 30 min 30 min
Wägeeinheiten g, lb, oz, ozt, dwt
Einschwingzeit (typisch) 2 sec.
Betriebstemperatur + 5° C …. + 35° C
Luftfeuchtigkeit 25% - 95% (nicht kondensierend)
Gehäuse Edelstahl
(B x T x H) mm
Wägeplatte Edelstahl (mm) 252 x 200 x 14
Gewicht kg (netto) 3,8 kg
Auto off 2 min
Batterie 4 x 1,5 V AA
Batterie 4 x 1,5 V AA
10 kg (M1) 30 kg (M1)
285 x 255 x 90
Betriebsdauer Hinterleuchtung an : 48 h
Betriebsdauer Hinterleuchtung aus : 66 h
Eingangsspannung Gerät 12 V / 500 mA
Eingangsspannung Netzteil 230 V, 50 Hz
IP-Schutz IP67
7 FOB-BA-d-2023
KERN FOB-LM:
KERN FOB 1K-4LM FOB 3K-3LM
Artikelnummer / Typ TFOB 1K-4LM-A TFOB 3K-3LM-A
Ablesbarkeit (d) 0,5 g 1 g
Wägebereich (Max) 1,5 kg 3 kg
Eichwert (e) 0,5 g 1 g
Eichklasse III III
Mindestgewicht (min) 10 g 20 g
Reproduzierbarkeit 0,5 g 1 g
Linearität ± 1,5 g ± 2 g
Empf. Justiergewicht, nicht
beigegeben (Klasse)
Bereich für die Nullpunktjustage
(A/D-Wandler-Wert)
Bereich für die Justage mit
Justiergewicht (A/D-WandlerWert)
Anwärmzeit 10 min 10 min
Wägeeinheit g
Einschwingzeit (typisch) 2 sec.
Betriebstemperatur + 5° C …. + 35° C
Luftfeuchtigkeit 25% - 95% (nicht kondensierend)
Gehäuse (B x T x H) mm 285 x 255 x 90
Wägeplatte Edelstahl ( mm) 252 x 200 x 14
Gewicht kg (netto) 3,8 kg
1 kg (M1) 2 kg (M1)
3000 - 120000 3000 - 120000
30000 – 50000 40000 – 65000
Auto off 2 min
Batterie 4 x 1,5 V AA
Betriebsdauer Hinterleuchtung an : 48 h
Betriebsdauer Hinterleuchtung aus : 66 h
Eingangsspannung Gerät 12 V / 500 mA
Eingangsspannung Netzteil 230 V, 50 Hz
IP-Schutz IP67
FOB-BA-d-2023 8
KERN FOB 6K-3LM FOB 10K-3LM
Artikelnummer / Typ TFOB 6K-3LM -A TFOB 10K-3LM-A
Ablesbarkeit (d) 2 g 5 g
Wägebereich (Max) 6 kg 15 kg
Eichwert (e) 2 g 5 g
Eichklasse III III
Mindestgewicht (min) 40 g 100 g
Reproduzierbarkeit 2 g 5 g
Linearität ± 4 g ± 10 g
Empf. Justiergewicht, nicht
beigegeben (Klasse)
Bereich für die Nullpunktjustage
(A/D-Wandler-Wert)
Bereich für die Justage mit
Justiergewicht (A/D-WandlerWert)
Anwärmzeit 10 min 10 min
Wägeeinheit g
Einschwingzeit (typisch) 2 sec.
Betriebstemperatur + 5° C …. + 35° C
Luftfeuchtigkeit 25% - 95% (nicht kondensierend)
Gehäuse (B x T x H) mm 285 x 255 x 90
Wägeplatte Edelstahl ( mm) 252 x 200 x 14
Gewicht kg (netto) 3,8 kg
5 kg (M1) 10 kg (M1)
3000 - 120000 3000 - 10000
55000 – 80000 55000 – 80000
Auto off 2 min
Batterie 4 x 1,5 V AA
Betriebsdauer Hinterleuchtung an : 48 h
Betriebsdauer Hinterleuchtung aus : 66 h
Eingangsspannung Gerät 12 V / 500 mA
Eingangsspannung Netzteil 230 V, 50 Hz
IP-Schutz IP67
9 FOB-BA-d-2023
KERN FOB:
KERN FOB 1.5K0.5 FOB 3K1 FOB 6K2
Artikelnummer / Typ TFOB 1K-4-A TFOB 3K-3-A TFOB 6K-3-A
Ablesbarkeit (d) 0,5 g 1 g 2 g
Wägebereich (Max) 1,5 kg 3 kg 6 kg
Reproduzierbarkeit 0,5 g 1 g 2 g
Linearität 1,5 g 3 g 6 g
Empf. Justiergewicht, nicht
beigegeben (Klasse)
Anwärmzeit 10 min
Wägeeinheiten g, lb, oz
Einschwingzeit (typisch) 2 sec.
Betriebstemperatur + 5° C …. + 35° C
Luftfeuchtigkeit 25% - 95% (nicht kondensierend)
Gehäuse (B x T x H) mm 235 x 175 x 62
Wägeplatte Edelstahl ( mm) 175 x 165 x 7
Gewicht kg (netto) 1,8 kg
Auto off 2 min
Akku Standard
1,5 kg (M1) 3 kg (M1) 6 kg (M1)
Eingangsspannung Gerät 12 V / 500 mA
Eingangsspannung Netzteil 100V - 240 V, 50 Hz
2 Konformitätserklärung
Die aktuelle EG/EU-Konformitätserklärung fin den Si e onl i ne unt er :
www.kern-sohn.com/ce
FOB-BA-d-2023 10
3 Geräteübersicht
KERN FOB-NS:
KERN FOB-NL:
3.1 Komponenten
KERN FOB-S:
11 FOB-BA-d-2023
KERN FOB-LM:
KERN FOB:
1
3
2
5
6
Pos. Bezeichnung
1 Wägeplatte
2 Tastatur
3 Anzeige
4 Akku-Ladeanzeige
5 Fussschraube
6 Libelle (unter Wägeplatte)
FOB-BA-d-2023 12
3.2 Tastaturübersicht
Taste Bezeichnung Beschreibung
ON/OFF-Taste
TARE-Taste
UNIT-Taste
• Ein-/Ausschalten
• Tarieren
• Nullstellen
• Tarieren
• Nullstellen
• Hinterleuchtung der Anzeige ein- / ausschalten
(langer Tastendruck)
• Tarieren
• Nullstellen
• Hinterleuchtung der Anzeige ein- / ausschalten
(langer Tastendruck)
• Wägeeinheit umschalten
HOLD-Taste
Modelle FOB-S:
• Hold-Funktion aufrufen
• Toleranzwägen aufrufen (nur Modelle FOB)
13 FOB-BA-d-2023
Modelle FOB-NS:
Modelle FOB-NL:
Modelle FOB-LM:
Modelle FOB:
FOB-BA-d-2023 14
3.3 Anzeigenübersicht
g, lb, oz, ozt, dwt
Anzeige
Beschreibung
g, lb, oz, ozt, dwt
Modelle FOB-S / FOB-NS:
Anzeige Beschreibung
Modelle FOB-NL:
HOLD
NET
Wägeeinheiten
Stabilitätsanzeige
Wägeeinheiten
Stabilitätsanzeige
Anzeige Holdfunktion
Anzeige Nettogewicht
15 FOB-BA-d-2023

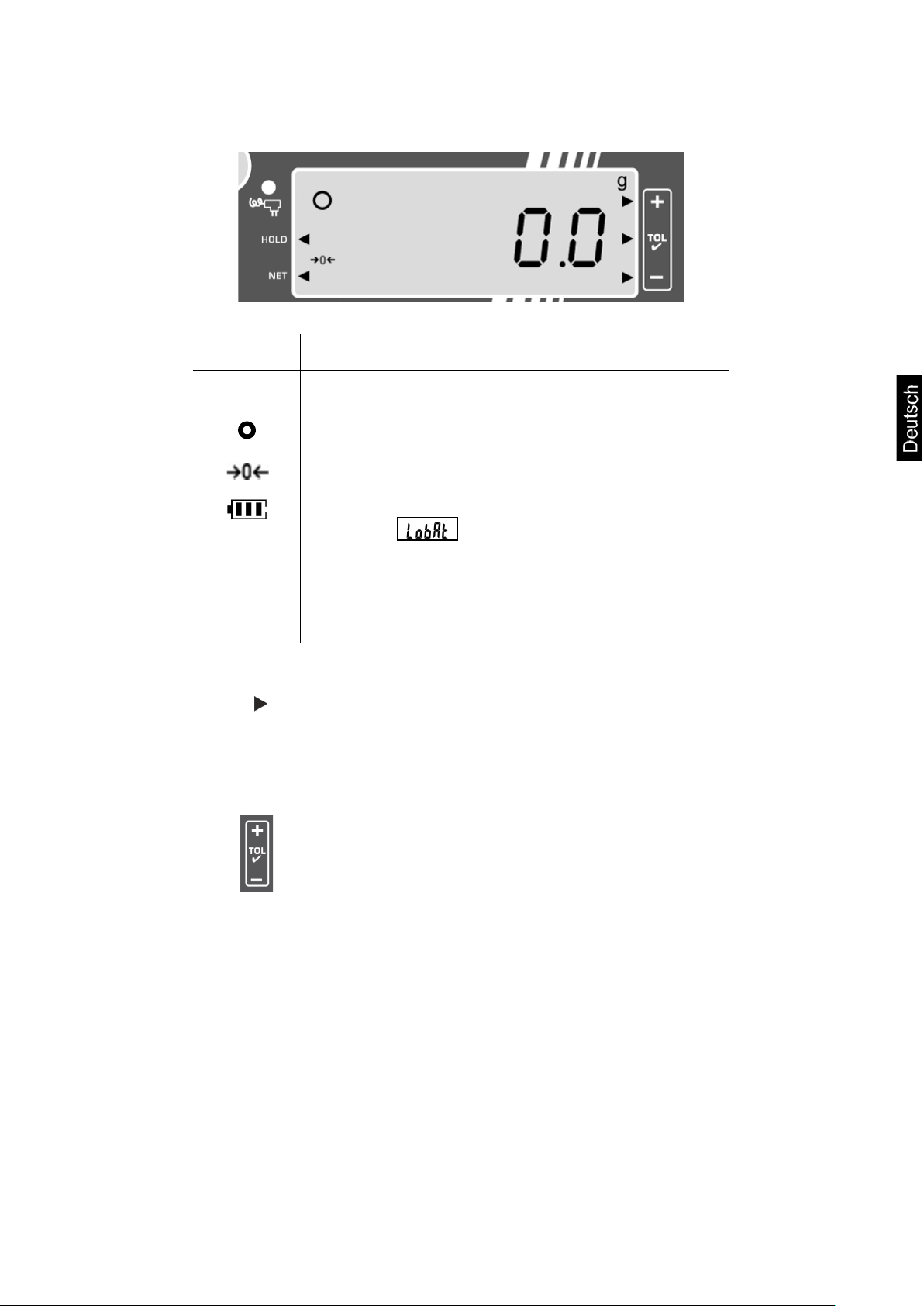

Modelle FOB-LM:
Anzeige Beschreibung
g
Wägeeinheit
Stabilitätsanzeige
Nullanzeige
Ladezustandsanzeige Batterie
Bei Anzeige ist die Kapazität der Batterie
erschöpft, danach schaltet sich die Waage automatisch
nach 30 Sekunden ab.
LED leuchtet bei Anschluss des Netzadapters
Das neben dem Symbol wird eingeblendet, wenn:
HOLD
NET
die Data-Hold Funktion aktiv ist
der Wägewert ein Nettogewichtswert ist
sich die Waage im Toleranzwägemodus befindet
FOB-BA-d-2023 16

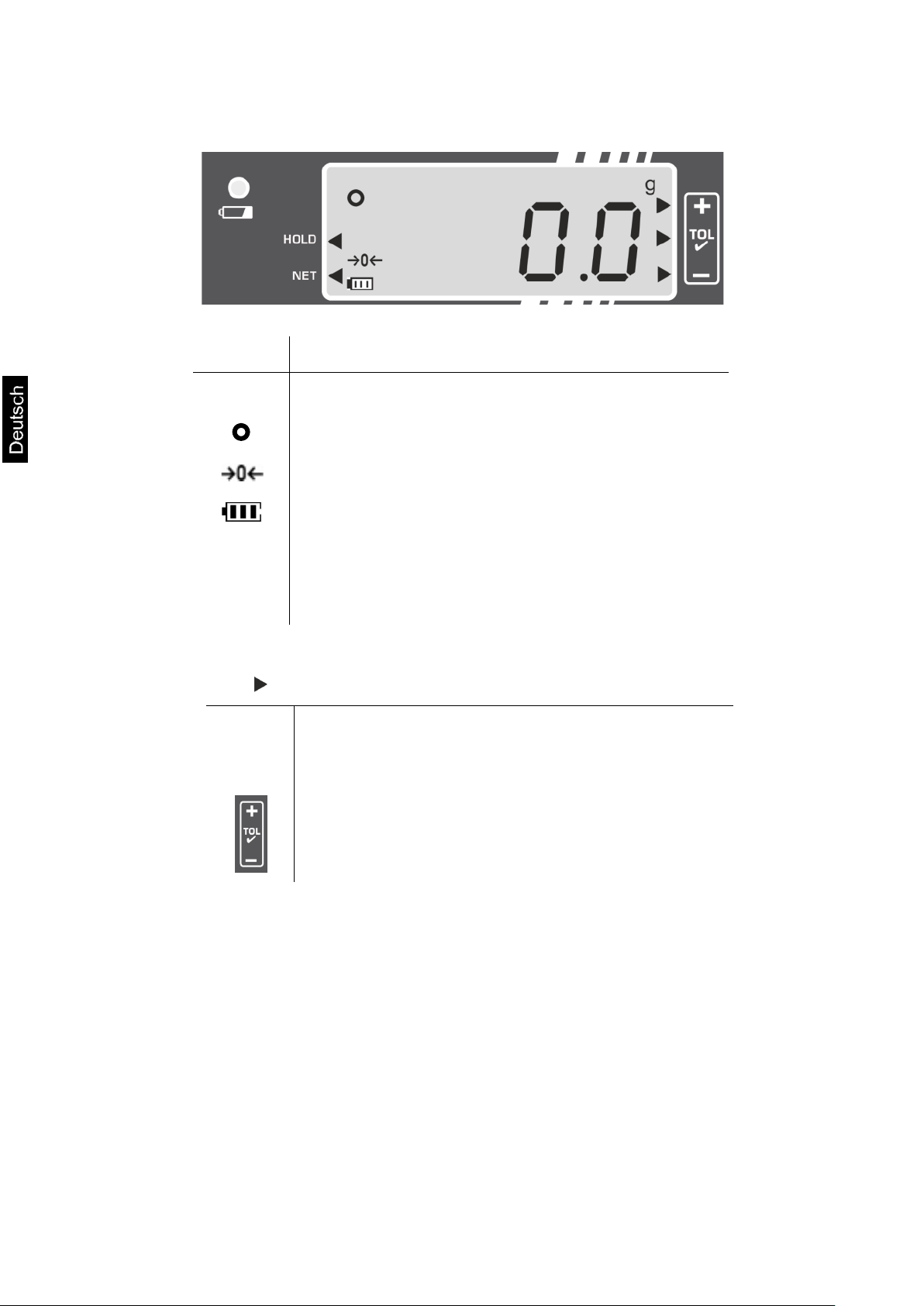

Modelle FOB:
Anzeige Beschreibung
g
Wägeeinheit
Stabilitätsanzeige
Nullanzeige
Ladezustandsanzeige Ak ku
Ladeanzeige Akku
• LED leuchtet grün, wenn der Akku vollständig geladen ist
• LED blinkt grün, wenn Akku geladen wird
Das neben dem Symbol wird eingeblendet, wenn:
HOLD
NET
die Data-Hold Funktion aktiv ist
der Wägewert ein Nettogewichtswert ist
sich die Waage im Toleranzwägemodus befindet
17 FOB-BA-d-2023
4 Grundlegende Hinw eise (Allgemeines)
4.1 Bestimmungsgemäße Verwendung
Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von
Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das
Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach
Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.
4.2 Sachwidrige Verwendung
Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom
Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene
„Stabilitätskom pensati on“ falsche Wägeergebni ss e ang ezeigt werden! (Beispiel :
Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen
Behälter.)
Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk
beschädigen.
Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max),
abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden.
Waage könnte hierdurch beschädigt werden.
Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung
ist nicht Ex-geschützt.
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen
Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage
führen.
Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden.
Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN s chr i ftlic h
freizugeben.
4.3 Gewährleistung
Gewährleistung erlischt bei
• Nichtbeachten unserer Vorgaben in der Betriebsanleitung
• Verwendung außerhalb der beschriebenen Anwendungen
• Veränderung oder Öffnen des Gerätes
• mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten,
natürlichem Verschleiß und Abnützung
• nicht sachgemäße Aufstellung oder elektrische Installation
• Überlastung des Messwerkes
FOB-BA-d-2023 18
4.4 Prüfmittelüberwachung
Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der
Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen
überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall
sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich
der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte
sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem
akkreditierten DKD - Kalibrierlaborator ium können bei KERN schnell und kostengüns tig
Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).
5 Grundlegende Sicherheitshinweise
5.1 Hinweise in der Betriebsanleitung beachten
Lesen Sie diese Betriebsanleitung vor der Aufstellung und
Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits
5.2 Ausbildung des Personals
Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.
über Erfahrungen mit KER N-Waagen verfügen.
6 Transport und Lagerung
6.1 Kontrolle bei Übernahme
Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim
Auspacken auf eventuell sichtbare äußere Beschädigungen.
6.2 Verpackung / Rücktransport
Alle Teile der Originalverpackung für einen eventuell notwendigen
Rücktransport aufbewahren.
Für den Rücktransport ist nur die Originalverpackung zu
verwenden.
Vor dem Versand alle angeschlossenen Kabel und losen /
beweglichen Teile trennen.
Evtl. vorgesehene Transportsicherungen wieder anbringen.
Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen
Verrutschen und Beschädigung sichern.
19 FOB-BA-d-2023
7 Auspacken, Aufstellung und Inbetriebnahme
7.1 Aufstellort, Einsatzort
Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen
zuverlässige Wägeergebnisse erzielt werden.
Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage
wählen.
Beachten Sie deshalb am Aufstellort folgendes:
• Waage auf eine stabile, gerade Fläche stellen;
• extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben
der Heizung oder direkte Sonneneinstrahlung vermeiden;
• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;
• Erschütterungen während des Wägens vermeiden;
• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;
• Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine
nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann
auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung
gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte
Gerät ca. 2 Stunden bei Raumtemperatur.
• statische Aufladung von Wägegut, Wägebehälter vermeiden.
Beim Auftreten von elektromagnetischen Feldern ( z.B. durch Mobiltelefone oder
Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind
große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss
dann gewechselt oder die Störquelle beseitigt werden.
7.2 Auspacken
Die Waage vorsichtig aus der Verpackung nehmen und die Waage am
vorgesehenen Arbeitsplatz aufstellen.
FOB-BA-d-2023 20
7.2.1 Aufstellen
• Waage
Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht.

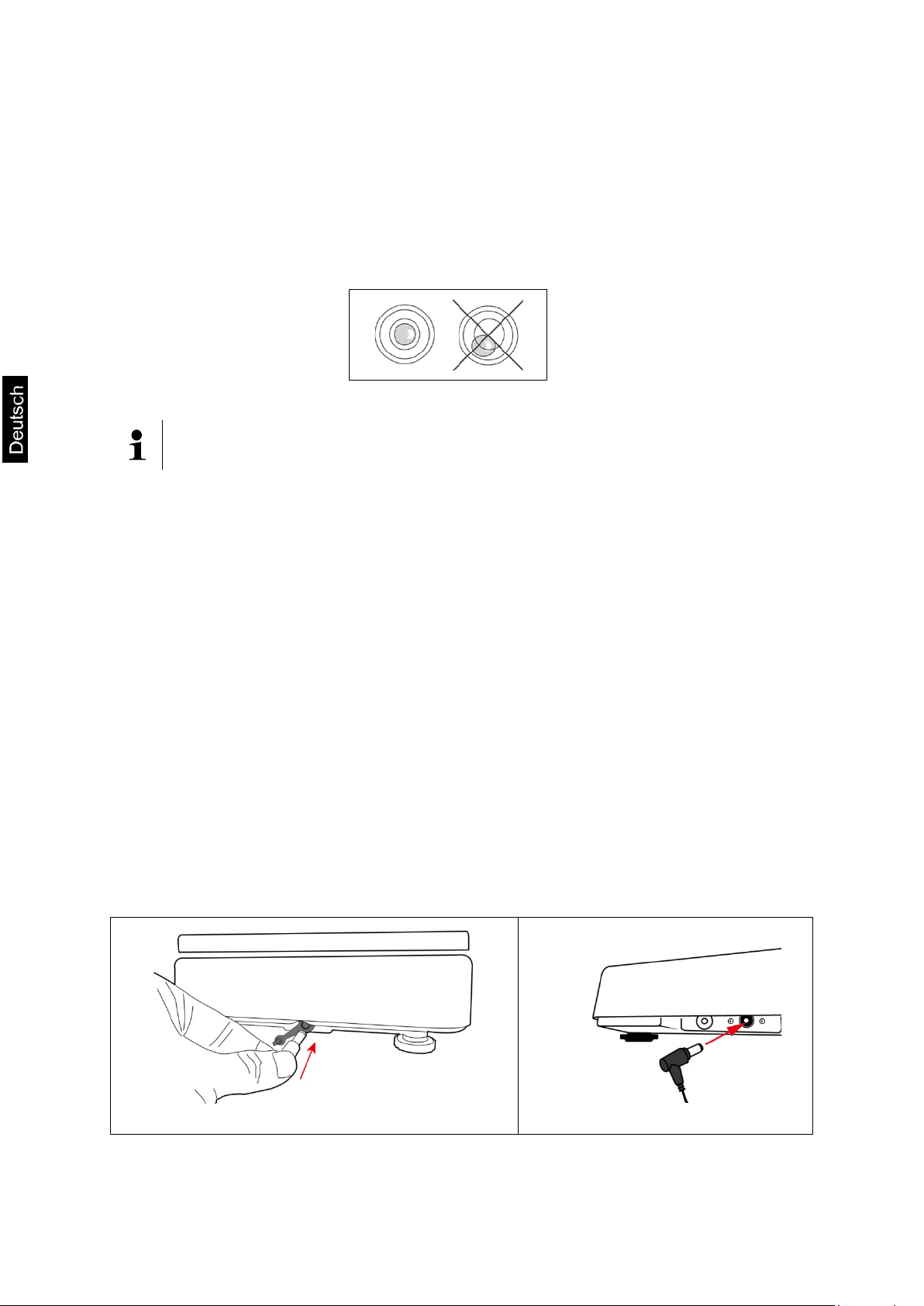

7.2.2 Nivellieren (nur Modelle FOB und FOB-LM)
Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle im
vorgeschriebenen Kreis befindet.
Nivellierung regelmäßig überprüfen.
7.2.3 Lieferumfang Serienmäßiges Zubehör:
• Wägeplatte
• Netzgerät (Option KERN FOB-A01, alle Modelle außer Modelle FOB)
• Netzgerät (Standard, nur Modelle FOB)
• Batterie (alle Modelle außer Modelle FOB)
• Akku (Standard, nur Modelle FOB)
• Arbeitsschutzhaube
• Betriebsanleitung
7.3 Netzanschluss
Die Waage kann über das optionale Netzgerät betrieben werden. Der aufgedruckte
Spannungswert muss mit der örtlichen Spannung übereinstimmen.
Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate
bedarf der Zustimmung von KERN.
21 FOB-BA-d-2023
Abbildungsbeispiel KE R N FOB-LM
Abbildungsbeispiel KE R N FOB
7.3.1 Montage bzw. Demontage der Arbeitsschutzhaube
Wägeplatten-Halterung mit den drei
mitgelieferten Schrauben an der Waage
Modelle FOB-S, FOB-NS, FOB-NL, FOB:
Wägeplatte in Pfeilrichtung
entriegeln
Arbeitsschutzhaube abnehmen,
bzw aufsetzen
Modelle FOB-LM:
fixieren.
Anschließend Wägeplatte aufsetz en.
FOB-BA-d-2023 22
FOB-NS
FOB-NL, FOB-LM
Beim Festschrauben des Batteried ec kel s darauf achten, dass nicht z uvi el
7.4 Batteriebetrieb
Batteriedeckel an der Unterseite des Gehäuses entfernen. Batterie, s. Kap. 1 „Techn.
Daten“
einlegen.
Batteriedeckel wieder ei nset z en u nd f ests chrauben.
Abbildungsbeispiele:
Druck auf die Wägeplatte kommt. Die Lastzelle könnte beschädigt
werden.
23 FOB-BA-d-2023
Im Menü können Sie die AUTO-OFF-Funktion aktivieren (s. Kap. 10.5.2
“Automatische Abschaltfunktion“). Je nach ausgewählter Einstellung schaltet sich die
Waage zur Batt erie-Schonung automatisch ab.
Ist die Batterie/n verbraucht, erscheint im Display „LobAt“. ON/OFF-Taste drücken
und sofort Batterie/n wechseln.
Wird die Waage längere Zeit nicht benützt, Batterie/n herausnehmen und getrennt
aufbewahren. Auslaufen von Batterieflüssigkeit könnte die Waage beschädigen.
7.5 Erstinbetriebnahme
Um bei elektronischen Waag e n genaue Wägeergebnisse zu erhalten, muss die
Waage ihre Betriebstemperatur (siehe Anwärmzeit Kap.1) erreicht haben. Die Waage
muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss oder Batterie)
angeschlossen sein.
Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung.
Unbedingt die Hinweise im Kapitel Justierung beachten.
7.6 Justierung
Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede
Waage – gemäß dem zugrundeliegenden physikalischen Wägeprinzip – am
Aufstellort auf die dort herr s chen de E rdbes chleunigung abgestimmt werden (nur
wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser
Justiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel
sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um
genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im
Wägebetrieb periodisch zu justieren.
Die Justierung sollte mit den empfohlenen Justiergewichten (s i eh e Kap. 1 „ Techn.
Daten“) durchgeführt werden.
Vorgehen bei der Justierung:
Stabile Umgebungsbedingungen beachten.
Eine Anwärmzeit (siehe Kap.1; Techni sc he Dat en) zur Stabilisierung ist erforderlich.
Bitte achten Sie darauf, dass sich keine Gegenstände auf der Wägeplatte befinden.
FOB-BA-d-2023 24
Modelle FOB-S, FOB-NS, FOB-NL, FOB:
Waagenanzeige Bedienung
• Waage ausschalten
• ON/OFF-Taste gedrückt halten, gleichzeitig UNIT-
Taste 3x drücken, ON/OFF-Taste loslassen – ein
interner Zahlenwert wird angezeigt.
(Beispiel)
TARE-Taste drücken, „0“ wird angezeigt
(Beispiel)
Justiergewicht mittig auf die Wägeplatte stellen
und
TARE-Taste drücken, „CAL“ wird angezeigt,
gefolgt vom Wert des aufgeleg ten J ust ier g ewichts.
Justiergewicht abnehmen
Die Waage wechselt in den Wägemodus.
Die Justierung ist somit erfolgreich
abgeschlossen.
25 FOB-BA-d-2023
Passworts aufgerufen, wird
zerstört, da der inter ne Z ähler (< Con x> ) sich um „1“
Modelle FOB-LM:
• Bei geeichten Wagen ist die Justierung gesperrt.
• Nach jeder Justierung wird der interne Zähler (<Con x>) um eins nach
oben gezählt.
• Wird das Serviceme nü durch Eingabe des Passworts aufgerufen, wird
dadurch die Eichung zerstört, da der interne Zähler (<Con x>) sich um „1“
erhöht.
Justierung durchführen:
• Wird das Justiermenü durch Eingabe des
dadurch die Eich ung
erhöht.
FOB-BA-d-2023 26
Mit TARE-Taste bestätigen, „00“ wird angezeigt.
Waagenanzeige Bedienung
Waage ausschalten
ON/OFF-Taste drücken und gedrückt halten.
Während ON/OFF-Taste gedrückt wird und der Con
x-Wert angezeigt wird, UNIT-Taste 3x drücken.
Danach ON/OFF-Taste los lassen.
Die Passwortabfrage „0000“ erscheint.
Passwort „9810“ oder „9788“ eingeben:
Mit TARE-Taste Zahlenwert erhöhen, mit UNIT-Taste
Dezimalstelle wechseln.
Mit ON/OFF-Taste Eingabe bestätigen.
Ein interner Zahlenwert wird angezeigt.
(Beispiel)
Justiergewicht (s. Kap. 1 Technische Daten)
aufstellen, Stabilitätsanzeige abwarten, mit TARETaste bestätigen.
„CAL“ wird angezeigt.
Die Waage wechselt in den Wägemodus.
Waage aus- und wieder einschalten.
Der Con-Wert ist nun um „1“ erhöht.
Die Justierung ist somit erfolgreich abgeschlossen.
27 FOB-BA-d-2023
8 Eichung (nur Modelle FOB-LM)
Allgemeines:
Nach der EU-Richtlinie 2014/31/EU müssen Waagen geeicht sein, wenn sie wie folgt
verwendet werden (gesetzlich geregelter Bereich):
a) Im geschäftlichen Verkehr, wenn der Preis einer einer Ware durch Wägung
bestimmt wird.
b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im
medizinischen und pharmazeutischen Labor.
c) Zu amtlichen Zwecken
d) bei der Herstellung von Fertigpackungen
Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt.
Eichhinweise:
Für die in den t echnisc hen Daten als eichfähi g gekennz eichnete Waagen lieg t eine EU
Bauartzulassung vor. Wird die Waage wie oben beschrieben im eichpflichtigen
Bereich eingesetzt, so muss diese geeicht sein und regelmäßig nachgeeicht werden.
Die Nacheichung einer Waage erfolgt nach den jeweiligen gesetzlichen
Bestimmungen der Länder . Di e Ei chg ül tigkeitsdauer in Deutschland z. B. beträgt für
Waagen in der Regel 2 Jahre.
Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten!
Die Eichung der Waage ist ohne die Siegelmarken ungültig.
Bei Waagen mit Bauartzulassung weisen die angebrachten Siegelmarken
darauf hin, dass die Waage nur durch geschulte und autorisierte Fachkräfte
geöffnet und gewartet werden darf. Bei zerstörten Siegelmarken erlischt die
Eichgültigkeit. Die nationalen Gesetze und Vorschriften sind einzuhalten. In
Deutschland ist eine Nacheichung erforderlich.
FOB-BA-d-2023 28
9 Betrieb
9.1 Einfaches Wägen Waagenanzeige Bedienung
• Waage mit ON/OFF-Taste einschalten.
(Beispiel)
Waage führt einen Selbsttest durch.
Nullanzeige abwarten
Sollte die Waage, trotz entlasteter Waagschal e
nicht ganz genau „0“ anzeigen, TARE-Taste
drücken. Die Waage geht zurück auf „0“
• Wägegut auflege n.
Warten, bis die Stabilit äts anz ei g e erscheint.
Wägeresultat ablesen.
• Zum Ausschalten der Waage ON/OFF-Taste kurz
drücken.
29 FOB-BA-d-2023
9.2 Tarieren
Beim Einschalten der Waage wird die Einheit angezeigt, in welcher die
Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren,
damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt
wird.
Waagenanzeige Bedienung
• Wägebehälter auflegen.
(Beispiel)
Das Gewicht des aufgelegten Behälters wird
angezeigt.
TARE-Taste drücken.,
die Nullanzeige erscheint.
Das Gewicht des Gefäßes ist nun intern
gespeichert.
Wägegut in den Wägebehälter legen.
(Beispiel FOB-NS)
Das Nettogewicht des Wägegutes wird angezeigt.
Bei L-Modellen erscheint ein Dreieck unterhalb
des NET-Symbols.
(Beispiel FOB-NL)
9.3 Wägeeinheit umschalten
Die Waage kann je nach Anforderung in verschiedene Einheiten umgeschaltet
werden. Diese werden im Menü eingestellt.
Im Wägemodus kann mit der UNIT-Taste in die eingestellten Wägeeinheiten
umgeschaltet werden.
Die verfügbaren Wägeeinheiten sind abhängig vom Modell und Eichung
der Waage, s. Kap. 1 „Techn. Daten“.
Waage ausgeschaltet wurde.
FOB-BA-d-2023 30
9.4 Holdfunktion (nur Modelle FOB, FOB-NL/-LM/))
Waagenanzeige
Bedienung
Die Waage hat eine integrierte Stillstandsfunktion (Mittelwertbildung). Mit dieser ist es
möglich unruhiges Wägegut exakt zu wiegen. Es gibt hierfür 2 Möglichkeiten:
• Waage mit ON/OFF-Taste einschalten.
Waage führt einen Selbsttest durch.
• „0“-Anzeige abwarten
Wägegut auflegen und HOLD-Taste drücken;
„HOLD“ wird angezeigt und ein kleines Dreieck
blinkt. Während dieser Zeit wird ein Mittelwert
erfasst.
Das Dreieck hört auf zu blinken, die
Stabilitätsanzeige erscheint und der ermi tt el te
(Beispiel)
Gewichtswert wird angezeigt.
Durch Drücken von HOLD-Taste kehrt die Waage
in den Wägemodus zurück. Das Dreieck erlischt.
9.5 Hinterleuchtung der Anzeige (nur Modelle FOB, FOB-NL/-LM/)
Die Waage besitzt die Möglichkeit die Hinterleuchtung der Anzeige Ein- bzw.
Auszuschalten.
TARE-Taste ca. 3 sec. lang drücken.
31 FOB-BA-d-2023
9.6 Wägen mit Toleranzbereich (nur Modelle FOB, FOB-LM)
Akustisches
Optisches Signal /
Anzeige

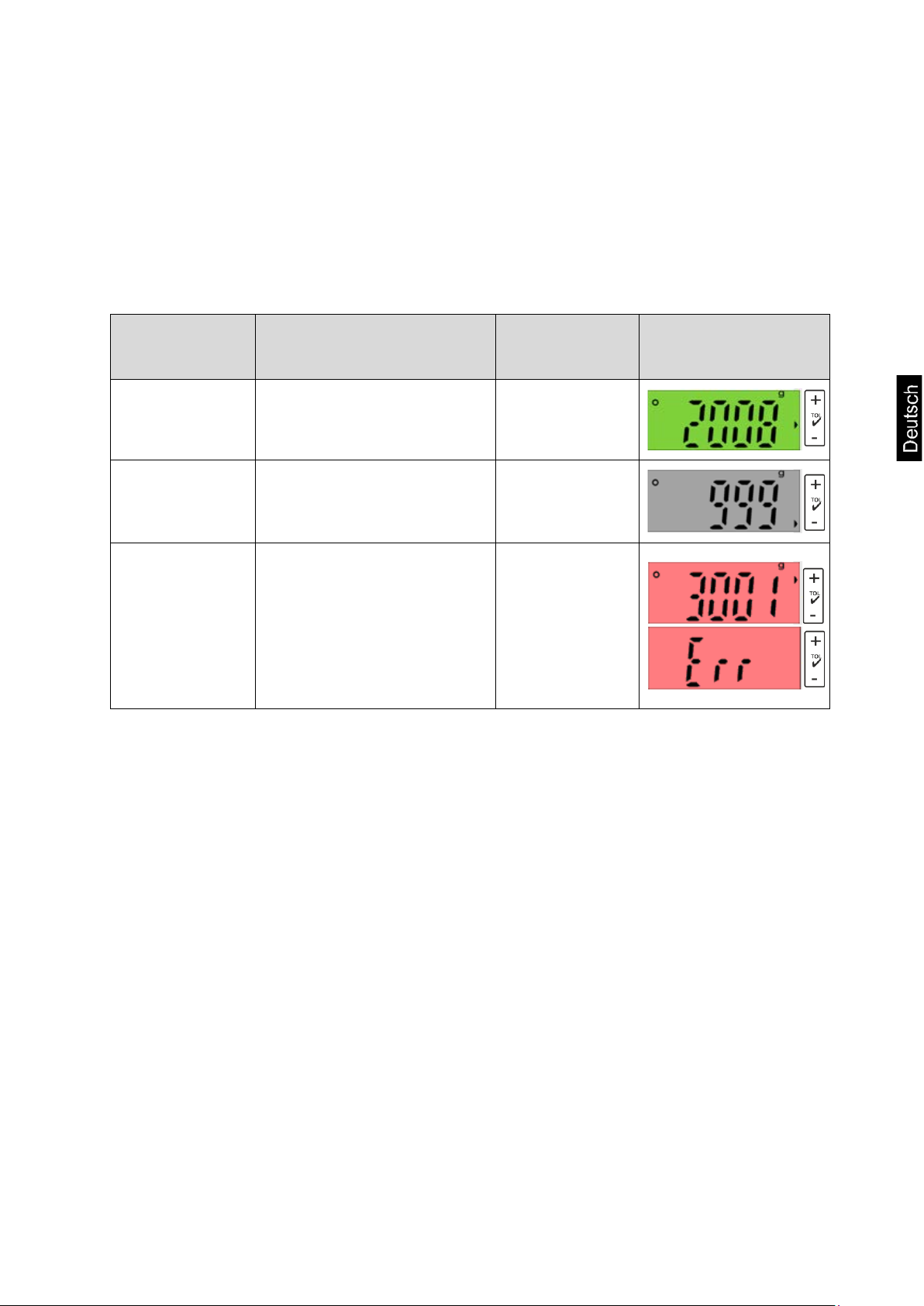

Beim Wägen mit Toleranzbereich können Sie einen oberen und einen unteren
Grenzwert festlegen und damit sicherstellen, dass das eingewogene Wägegut genau
innerhalb der festgelegten Toleranzgr enzen liegt.
Bei Toleranzkontrollen wie Dosieren, Portionieren oder Sortieren zeigt das Gerät die
Über- oder Unterschreitung der Grenzwerte mit einem optischen und akustischen
Signal an.
Eingeblendetes
Dreieck neben
-
Gewicht des Wägeguts
Zielgewicht im
Toleranzbereich
Zielgewicht unterhalb
unterer Toleranzg r enze
Zielgewicht oberhalb
oberer Toleranzg renze
+
Bei Anzeige <Err> ist die
Höchstlast der Waage
überschritten.
Signal
2 kurze
Pieptöne
kein Piepton
Dauerton
Hinterleuchtung der
FOB-BA-d-2023 32
Funktion aufrufen:
Grenzwerte einstellen:

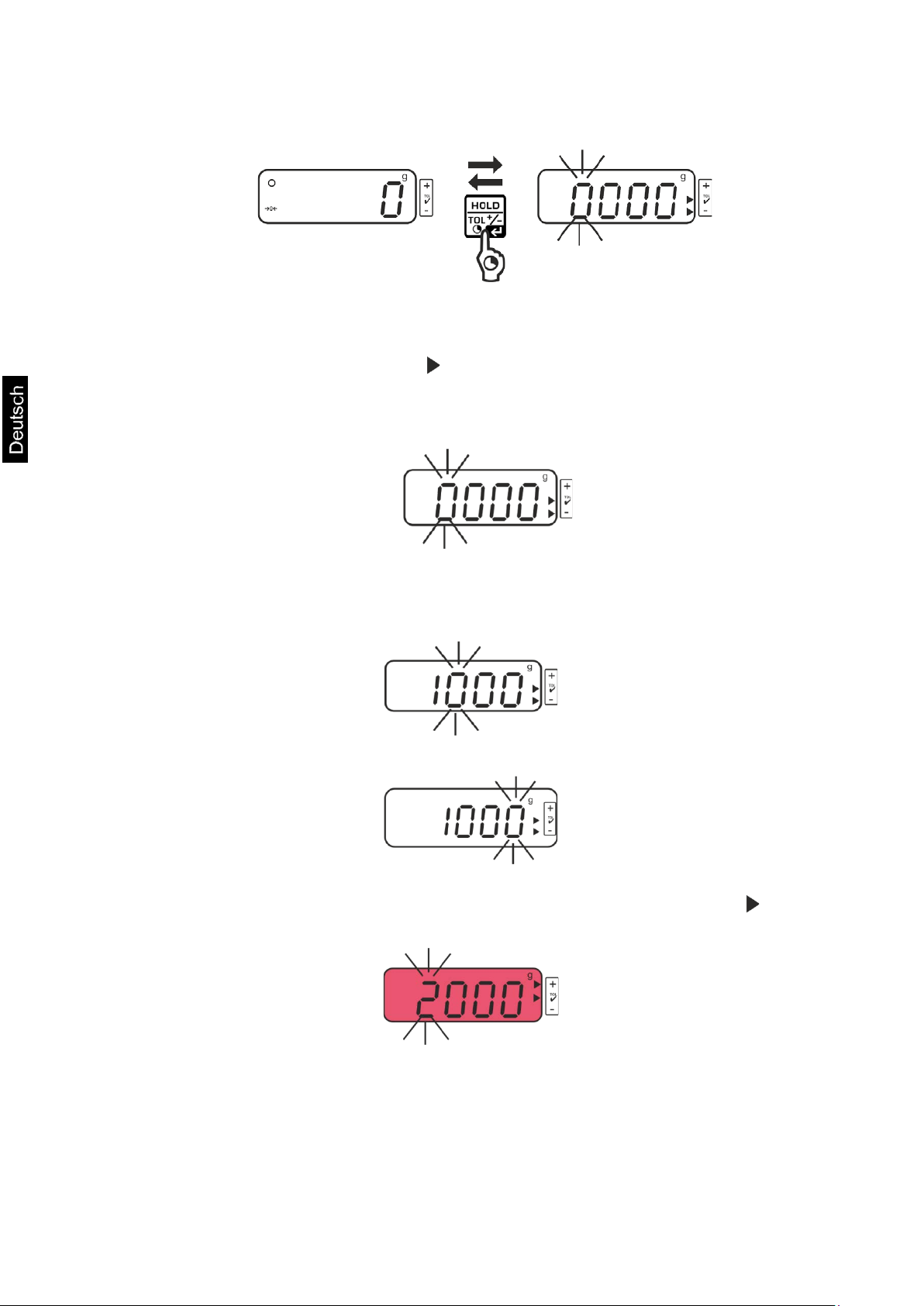

• Im Wägemodus HOLD-Taste drei Seku nde n gedrückt halten. Der
Toleranzwägemodus wird angezeigt.
Die Anzeige zur Eingabe des unteren Grenzwertes erscheint, die erste Stelle
blinkt. Die untere Toleranzmarke wird eingeblendet.
• Um die blinkende Ziffer zu ändern, TARE-Taste so oft drücken, bis der
gewünschte Wert angezeig t wird. Mit der UNIT-Taste nächste Zi ffer anwählen
und mit der TARE-Taste den Wert einstellen.
• Vorgang für jede Ziffer wiederholen.
• Eingabe mit der HOLD-Taste abschließen, Die Anzeige zur Eingaben des oberen
Grenzwertes erscheint, die erste Stelle blinkt. Die obere Toleranzmarke wird
eingeblendet. Die Anzeige leuchtet rot.
• Um die blinkende Ziffer zu ändern, TARE-Taste so oft drücken, bis der
gewünschte Wert angezeig t wird. Mit der UNIT-Taste nächste Z iffer anwählen
und mit der TARE-Taste den Wert einstellen.
Vorgang für jede Ziffer wiederholen.
33 FOB-BA-d-2023
• Eingabe mit der HOLD-Taste abschließen, Ab hier erfolgt die Einstufung, ob das
Wägegut sich innerhalb der zwei Toleranzgrenzen befindet.
Toleranzwägen
Bei Einsatz eines Wägebehälters tarieren.

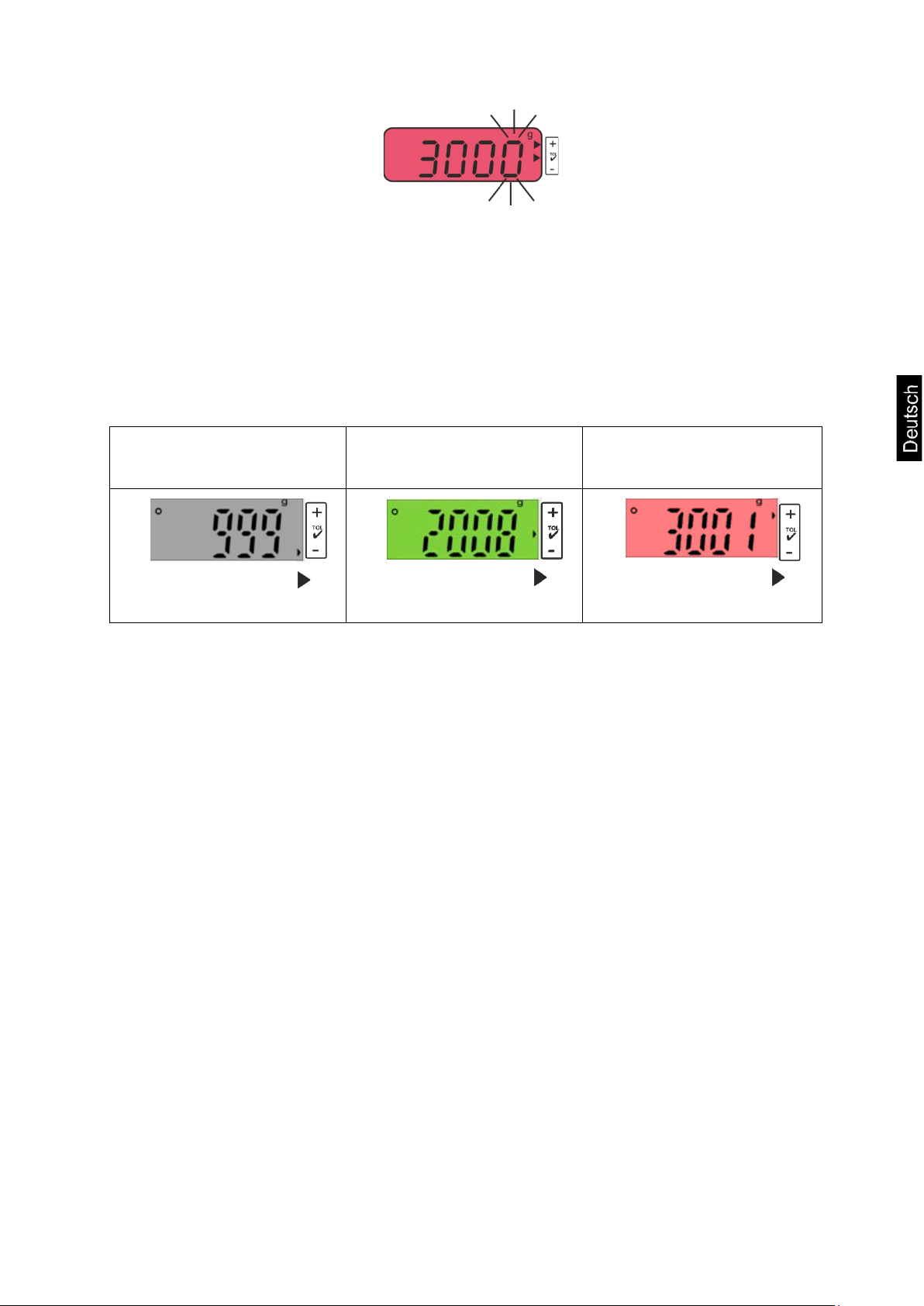

Wägegut auflegen, die Toleranzkontrolle wird gestartet. Die optischen und
akustischen Signale zeigen an, ob das Wägegut sich innerhalb der zwei
Toleranzgrenzen befindet.
Wägegut unter
vorgegebener Toler an z
die Toleranzmarke
neben „-„ wird eingeblendet
Wägegut innerhalb
vorgegebener Toler an z
die Toleranzmarke
neben „„wird eingeblendet
Wägegut über
vorgegebener Toler an z
die Toleranzmarke
neben „+„ wird eingeblendet
Zurück in den Wägemodus:
• Zum Verlassen des Toleranzwägemodus HOLD-Taste drei Sekunden gedrückt
halten
FOB-BA-d-2023 34
10 Menü
Durchlaufen der Menüpunkte von links nach
↓
→
Durchlaufen der Menüpunkte von links nach
10.1 Menü aufrufen
Modelle FOB-S/-NS
Modelle FOB-NL
Modelle FOB
Modelle FOB- LM
10.2 Navigation im Menü Alle Modelle (außer FOB):
• Im Wägemodus TARE-Taste solange gedrückt halten bis
<SET> gefolgt von <UNIT> angezeigt wird.
• Waage ausschalten
• ON/OFF-Taste drücken und gedrückt halten. Gleichzeitig
TARE-Taste 3 x drücken, dann beide Tasten losl ass en.
<SET> gefolgt von <UNIT> wird angezeigt.
• Waage ausschalten.
• ON/OFF- und TARE-Taste gleichzeitig drücken und
ca.3 s lang gedrückt halten bis <SET> angezeigt wird,
dann beide Tasten loslassen.
• Im Wägemodus UNIT-Taste so lange drücken bis <SET>
gefolgt von <Aoff> angezeigt wird
Taste Navigation Beschreibung
• Durchlaufen der Menüpunkte von oben nach
TARE-Taste
UNIT-Taste
Modelle FOB:
Taste Navigation Beschreibung
UNIT-Taste
TARE-Taste
10.3 Menü beenden / zurück in denWägemodus
Menüpunkt <END> wählen und mit TARE-Taste bestätigen.
↓
→
unten
• Auswahl bestätigen
•
rechts
•
rechts
• Auswahl bestätigen
35 FOB-BA-d-2023

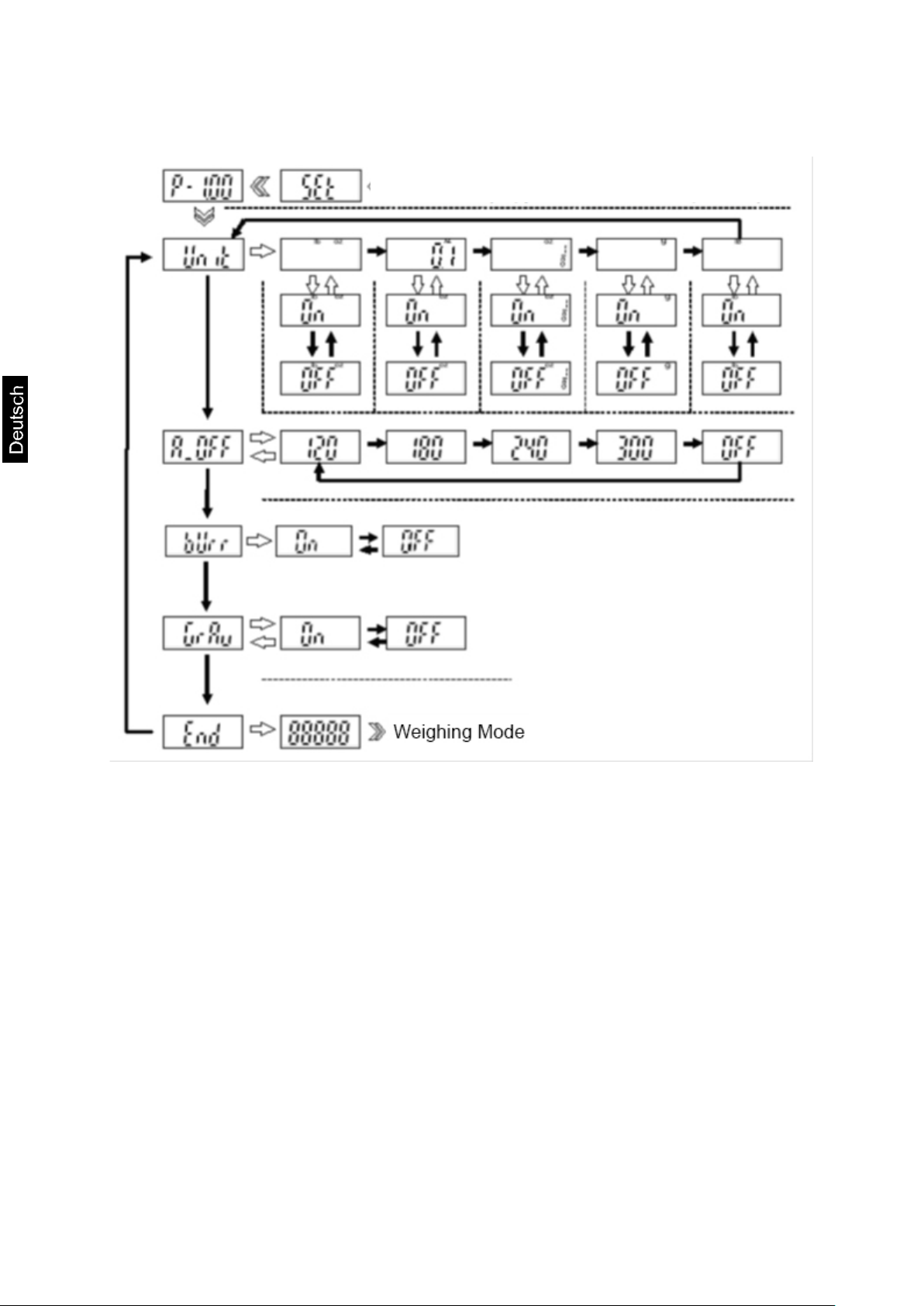

10.4 Menü-Übersicht
1
Modell FOB 500-1S
2
Modell FOB 5K1S
10.4.1 Modelle FOB-S
*Voreingestellte Werte dürfen nur von geschultem Fachpersonal verändert werden.
10.4.2 Modelle FOB-NS
*nicht dokumentiert
FOB-BA-d-2023 36
10.4.3 Modelle FOB-NL
10.4.4 Modelle FOB-LM Geeicht:
Bei geeichten Waagen sind eichrelevante Menüpunkte nicht verfügbar.
37 FOB-BA-d-2023
Ungeeicht:
Bei nichtgeeichten Waagen sind di e Kon tak te der Lei ter pl at te mi t ei n em
Jumper kurzgeschlossen. Alle Menüpunkte sind verfügbar.
FOB-BA-d-2023 38
10.4.5 Modelle FOB
39 FOB-BA-d-2023
10.5 Einstellungen im Menü
(Beispiel)
10.5.1 Wägeeinheiten ein stellen
Waagenanzeige Bedienung
FOB-S / FOB-NS:
• Im Wägemodus TARE-Taste für ca. 3 Sekunden
gedrückt halten.
„SEt“ gefolgt von „Unit“ wird angezeigt
FOB-NL:
• Waage auschalten
ON/OFF-Taste drücken und gedrückt halten und
gleichzeitig TARE-Taste 3x drücken und beide
Tasten dann loslassen.
TARE-Taste erneut drücken, die Wägeeinheit „g“
wird angezeigt
(Beispiel)
(Beispiel)
• Mit zu der gewünschten Einheit wechseln
• TARE-Taste drücken, „OFF“ wird angezeigt
• Mit UNIT-Taste nach „On“ wechseln
• TARE-Taste drücken, die ausgewählte Einheit
wird angezeigt und ist somit eingestellt.
FOB-BA-d-2023 40

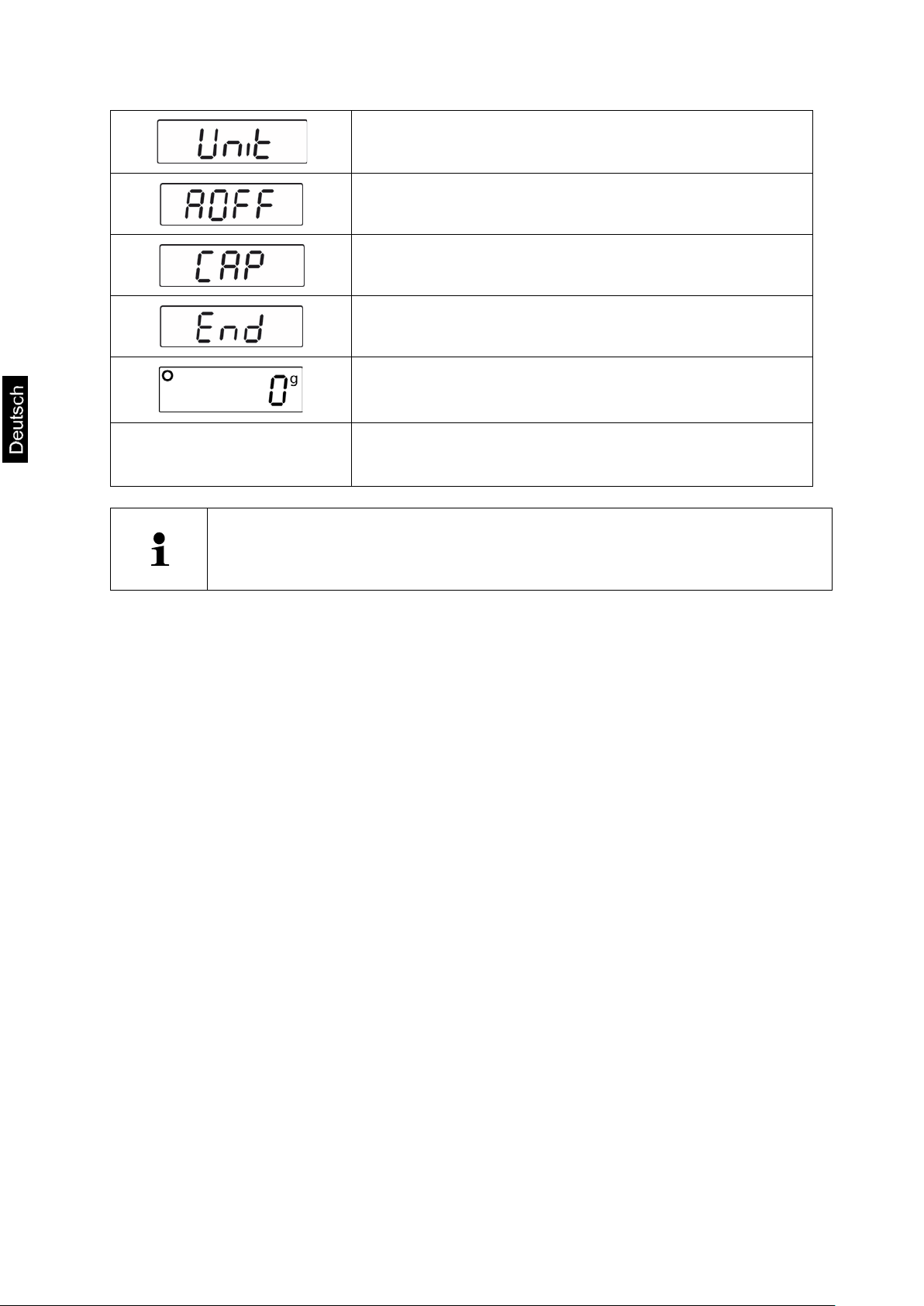

• UNIT-Taste so oft drücken, bis „Unit“ angezeigt
wird
• UNIT-Taste drücken, „A.Off“ wird angezeigt
• UNIT-Taste drücken, „CAP.“ wird angezeigt
• UNIT-Taste drücken, „End“ wird angezeigt
• Mit TARE-Taste zurück in den Wägemodus
Um die Anzeige von Einheiten abzuschalten, wie oben beschrieben
vorgehen und ausgewählte Einheit auf „Off“ setzen.
• Mit UNIT-Taste zwischen den einges tel l te n
Einheiten wechseln
41 FOB-BA-d-2023
10.5.2 Automatische Abschaltfunktion „AUTO OFF“ im Stand-by Modus
beide Tasten dann loslassen.
Die Waage besitzt die Möglichkeit der automatischen Abschaltfunktion, wenn sich die
Waage im St and-by Modus befindet. Die Abschaltzeit kann wie folgt ausgewählt
werden:
Waagenanzeige Bedienung
FOB-S / FOB-NS:
• Im Wägemodus TARE-Taste für ca. 3 Sekunden
gedrückt halten.
„SEt“ gefolgt von „Unit“ wird angezeigt
FOB-NL:
• Waage auschalten
• ON/OFF-Taste drücken und gedrückt halten
und gleichzeitig TARE-Taste 3x drücken und
UNIT-Taste drücken, „AOFF“ wird angezeigt
• TARE-Taste drücken, die aktuel le E ins tel l u ng w ird
angezeigt.
• Mit UNIT-Taste die gewünschte Einstellung
auswählen:
120s = Auto off nach 120 Sekunden
180s = Auto off nach 180 Sekunden
240s = Auto off nach 240 Sekunden
300s = Auto off nach 300 Sekunden
OFF = Auto off ausgeschaltet
FOB-BA-d-2023 42
• Mit TARE-Taste Auswahl übernehmen, „AOFF“
Die Auto off-Funktion ist nur im Batteriebetrieb möglich.
Im Netzbetrieb ist di ese Funktion deaktiviert.
wird angezeigt

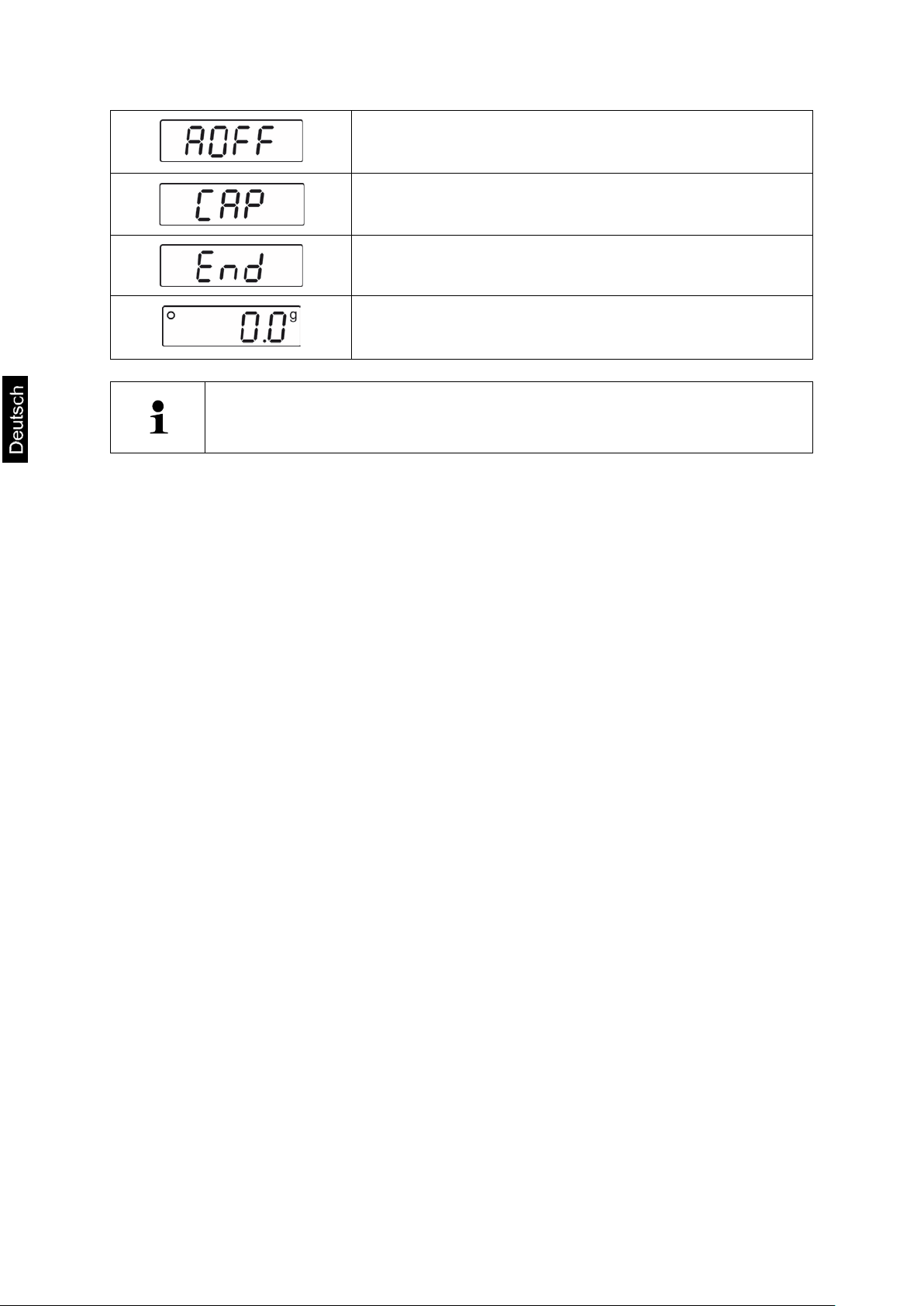

• UNIT-Taste drücken, „CAP“ wird angezeigt
• UNIT-Taste erneut drücken, „End“ wird angezeigt
• Mit TARE-Taste kehrt die Waage zurück in d en
Wägemodus. Die Einstellung ist gespeichert.
43 FOB-BA-d-2023
11 Fehlermeldungen
Batterie verbraucht
Überlast - Das aufgelegte
Gewicht überschrei t et di e
Kapazität der Waage.
Neue Batterien einlegen oder
Waage über den Netzadapter an
die Stromversorgung
anschließen.
Last verringern
Unterlast
Nullstell-Bereich beim
Einschalten unters chr i tten
Nullstell-Bereich beim
Einschalten überschri tten
Softwarefehler Mit Händler Kontakt aufnehmen
Last erhöhen, bleibt
Fehlermeldung erhalt e n, mit
Händler Kontakt aufnehmen
Korrekten Sitz der Wägeplatte
überprüfen
Gegenstände von der
Wägeplatte entferne n
FOB-BA-d-2023 44
12 Wartung, Instandhaltung, Entsorgung
12.1 Reinigen
Vor der Reinigung trennen Sie das Gerät bitte von der Betriebsspannung.
Edelstahlteile mit einem weichen und mit einem für Edelst a hl geeigneten
Reinigungsmittel getränkten Lappen reinigen.
Für Edelstahlteile keine Reinigungsmittel verwenden, die Natronlauge, Essig-,
Salz-, Schwefel-, oder Zitronensäure enthalten.
Keine Metallbürsten oder Putzschwämme aus Stahlwolle verwenden, da dies
Oberflächenkorrosion verursacht.
Verschüttetes Wägegut sofort entfernen.
12.2 Wartung, Instandhaltung
Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern
geöffnet werden.
Vor dem Öffnen vom Netz trennen.
12.3 Entsorgung
Die Entsorgung v on Verpackung und Ger ät ist vom Betrei ber nach gülti gem nationalen
oder regionalen Recht des Benutzerortes durchzuführen.
45 FOB-BA-d-2023
13 Kleine Pannenhilfe
Die Gewichtsanzeige
Die Gewichtsanzeige ändert
Das Wägeergebnis ist
Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom
Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen
werden.
Hilfe:
Störung Mögliche Ursache
leuchtet nicht.
sich fortwährend
offensichtlich falsch
• Die Waage ist nicht eingeschaltet.
• Die Verbindung zum Netz ist unterbrochen
(Netzkabel nicht eing estec kt /d e fek t) .
• Die Netzspannung ist ausgefallen.
• Die Batterien/ Akkus sind falsch eingelegt oder leer
• Es sind keine Batterien / Akkus eingelegt.
• Luftzug/Luftbewegungen
• Vibrationen des Tisches/B od ens
• Die Wägeplatte hat Berührung mit Fremdkörpern.
• Elektromagnetische Felder / Statische Aufladung
(anderen Aufstellort wählen / falls möglich,
störendes Gerät ausschalten)
• Die Waagenanzeige steht nicht auf Null
• Die Justierung stimmt nicht mehr.
Beim Auftreten anderer Fehlermeldungen Waage aus- u nd noc hm al s einsc h al ten.
Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.
FOB-BA-d-2023 46
• Es herrschen starke Temperaturschwankungen.
• Die Anwärmzeit wurde nicht eingehalten.
• Elektromagnetische Felder / Statische Aufladung
(anderen Aufstellort wählen / falls möglich,
störendes Gerät ausschalten )
Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler
gemäß Batteriever ordnung verpflichtet , Endverbraucher auf folgende s hinzuweisen:
/Akkus können n ach Gebrauch in kommu nal e n Sammelstellen
Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein,
Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer
chemischen Symbol (Cd =
des für die Einstufung als
schadstoffhaltig ausschlaggebenden Schwermetalls versehen.
Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem
Sortiment führen oder geführt haben, sowie auf die Menge, deren sich
Endverbraucher üblicherweise entledigen.
Hinweis gemäß Batterieverordnung – BattV
QYP 05 (Rev. 1.0)
Nur gültig für Deutschland!
Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich
verpflichtet. Batterien
oder im Handel zurückgegeben werden.
ansonsten muss Vorsorge gegen Kurzschluss getroffen werden.
durchgestrichenen Mülltonne und dem
Cadmium, Hg = Quecksilber, oder Pb = Blei)
Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.
47 FOB-BA-d-2023
Loading...
