Kern FKT 6K0.02, FKT 6K0.05, FKT 6K0.1, FKT 12K0.05, FKT 12K0.1 User guide [nl]

...
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-mail: info@kern-sohn.com
Gebruiksaanwijzing
aanraakscherm
KERN FKT / IKT / PKT
Versie 3.4
01/2014
Industrieweegschaal met
NL
Fax: +49-[0]7433-9933-149
FKT_IKT_PKT-BA-nl-1434
KERN FKT / IKT / PKT
Industrieweegschaal met aanraakscherm
NL
Versie 3.4 01/2014
Gebruiksaanwijzing
Inhoudsopgave
1 Technische gegevens ............................................................................................... 4
2 Grondopmerkingen (algemene informatie) ........................................................... 17
2.1 Gebruik volgens bestemming ............................................................................................................ 17
2.2 Afwijkend gebruik ................................................................................................................................ 17
2.3 Garantie ................................................................................................................................................ 17
2.4 Toezicht over controlemiddelen ........................................................................................................ 18
3 Veiligheid grondrichtlijnen ..................................................................................... 18
3.1 Richtlijnen van de gebruik saanwijzing nakomen ............................................................................ 18
3.2 Personeelscholing............................................................................................................................... 18
4 Vervoer en opslag ................................................................................................... 18
4.1 Controle bij ontvangst ........................................................................................................................ 18
4.2 Verpakking / retourvervoer ................................................................................................................. 18
5 Uitpakken, installeren en aanzetten ...................................................................... 19
5.1 Plaats van installatie, gebruikslocatie ............................................................................................... 19
5.2 Uitpakken ............................................................................................................................................. 19
5.2.1 Instelling ................................................................................................................................................ 19
5.3 Contactdoos ........................................................................................................................................ 19
5.4 Randapparatuur aansl uiten ................................................................................................................ 19
5.5 Eerste ingebruikname ......................................................................................................................... 20
5.6 Justeren ................................................................................................................................................ 20
5.7 Justeren ................................................................................................................................................ 20
5.8 IJking .................................................................................................................................................... 20
6 Bedrijf ....................................................................................................................... 21
6.1 Weegschaal aan-en uitzetten ............................................................................................................. 21
6.2 Het scherm van de bedrijfm o du s “Wegen” ...................................................................................... 24
6.3 Het scherm voor de bedrijfmodus "Samentellen" ........................................................................... 25
6.4 Het scherm voor de bedrij fmodus "Optellen" .................................................................................. 27
6.5 Het scherm voor de bedrijfmodus "Doseren" .................................................................................. 29
6.6 Het scherm van de bedrijfm o du s “Controlewegen” ........................................................................ 31

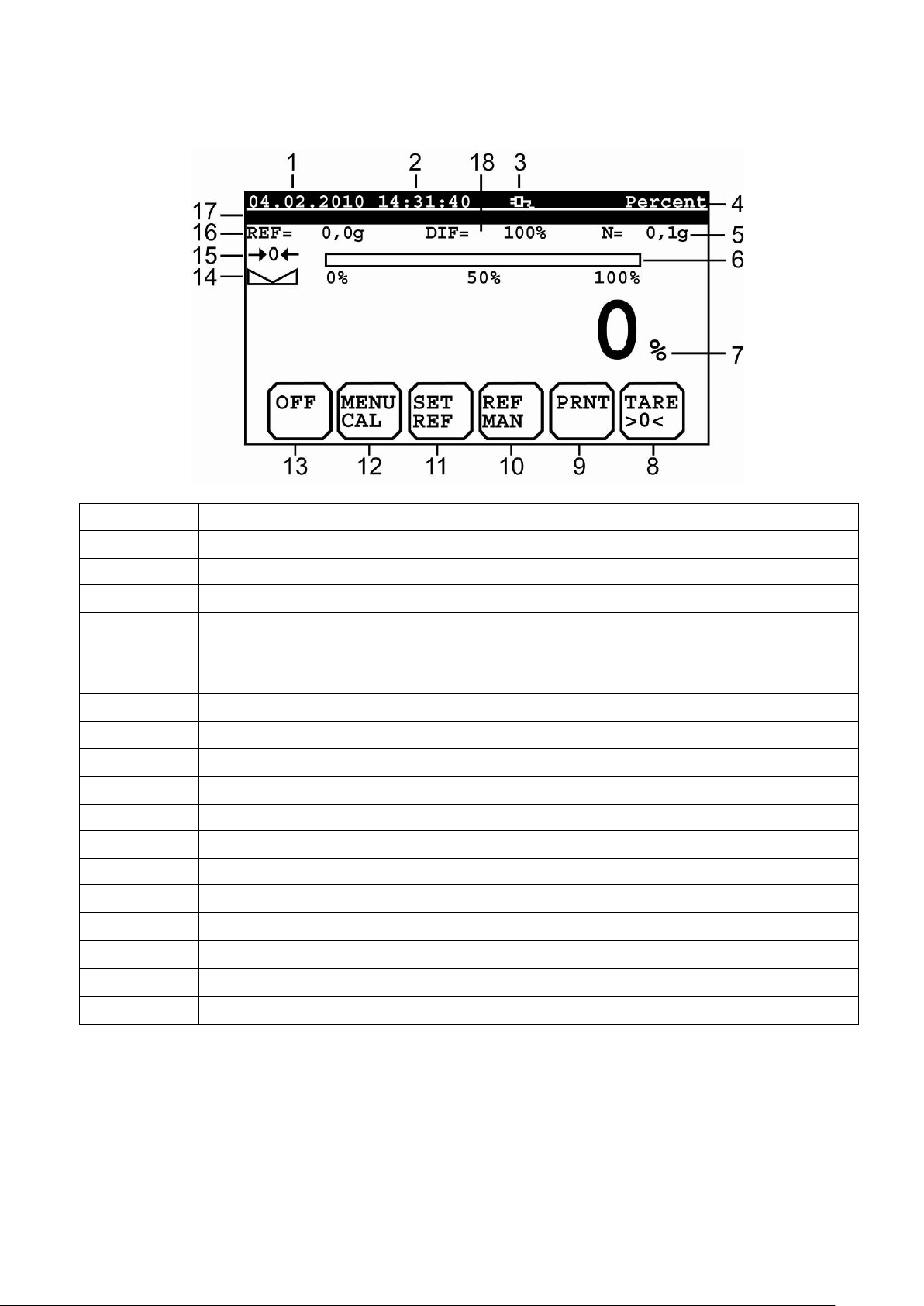

6.7 Het scherm van de bedrijfm o du s “Procent” .................................................................................... 33
6.8 Het scherm van de bedrijfm o du s “Dieren wegen” .......................................................................... 35
6.9 Het scherm van de bedrijfmodus “Recepteren” .............................................................................. 37
6.10 Het scherm van de bedrijfm o du s “Gramsgewicht van het papier” ............................................... 39
6.11 Het scherm van de bedrijfm o du s “Dichtheidsbepalingen” ............................................................ 41

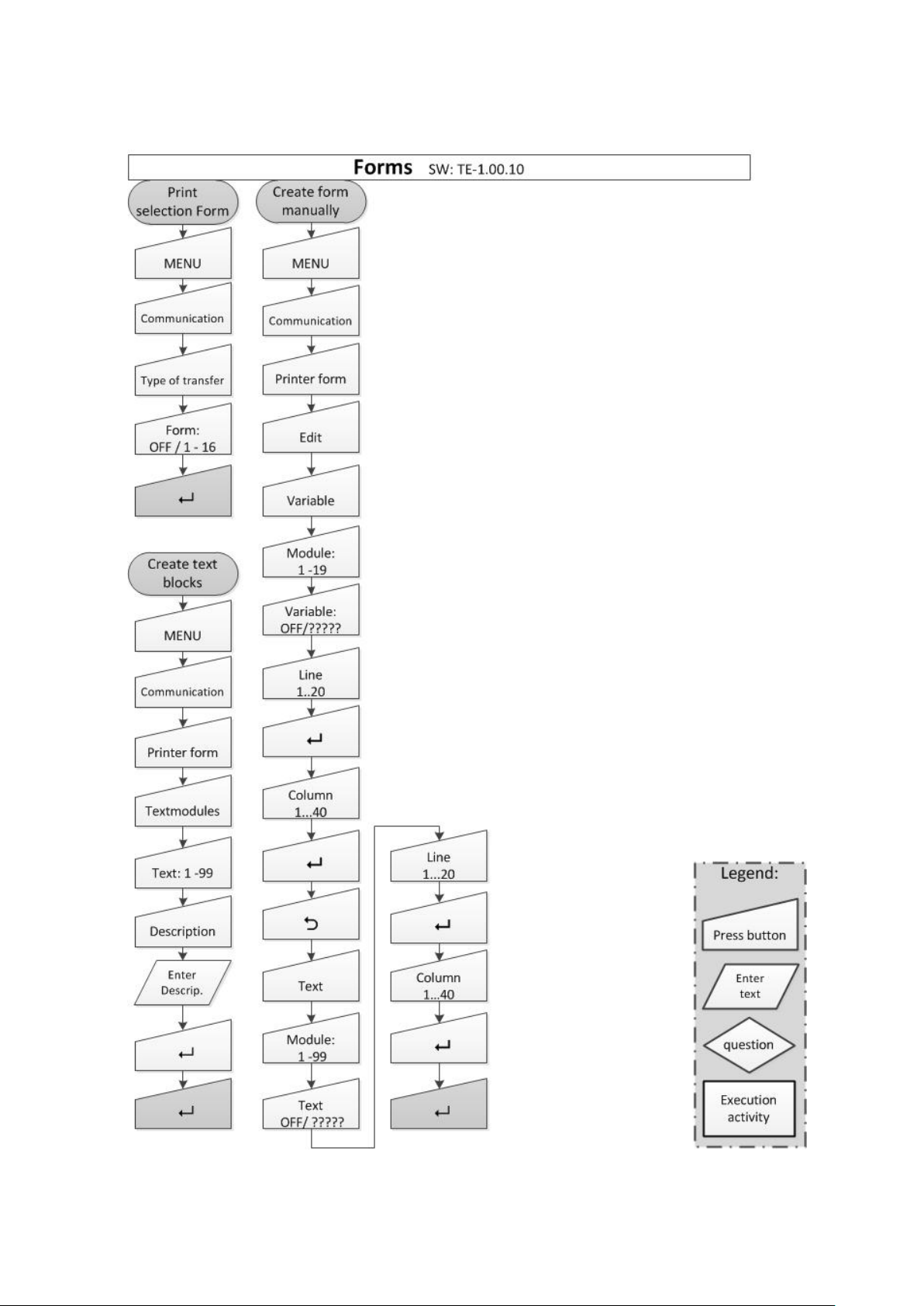

6.12 Formulier .............................................................................................................................................. 43
7 Printformulier .......................................................................................................... 44
7.1 Inhoud van het printformulier ............................................................................................................ 44
7.2 De formulierafdruk ontwerpen ........................................................................................................... 45
FKT_IKT_PKT-BA-nl-1434 2
8 Interfaces ................................................................................................................. 46

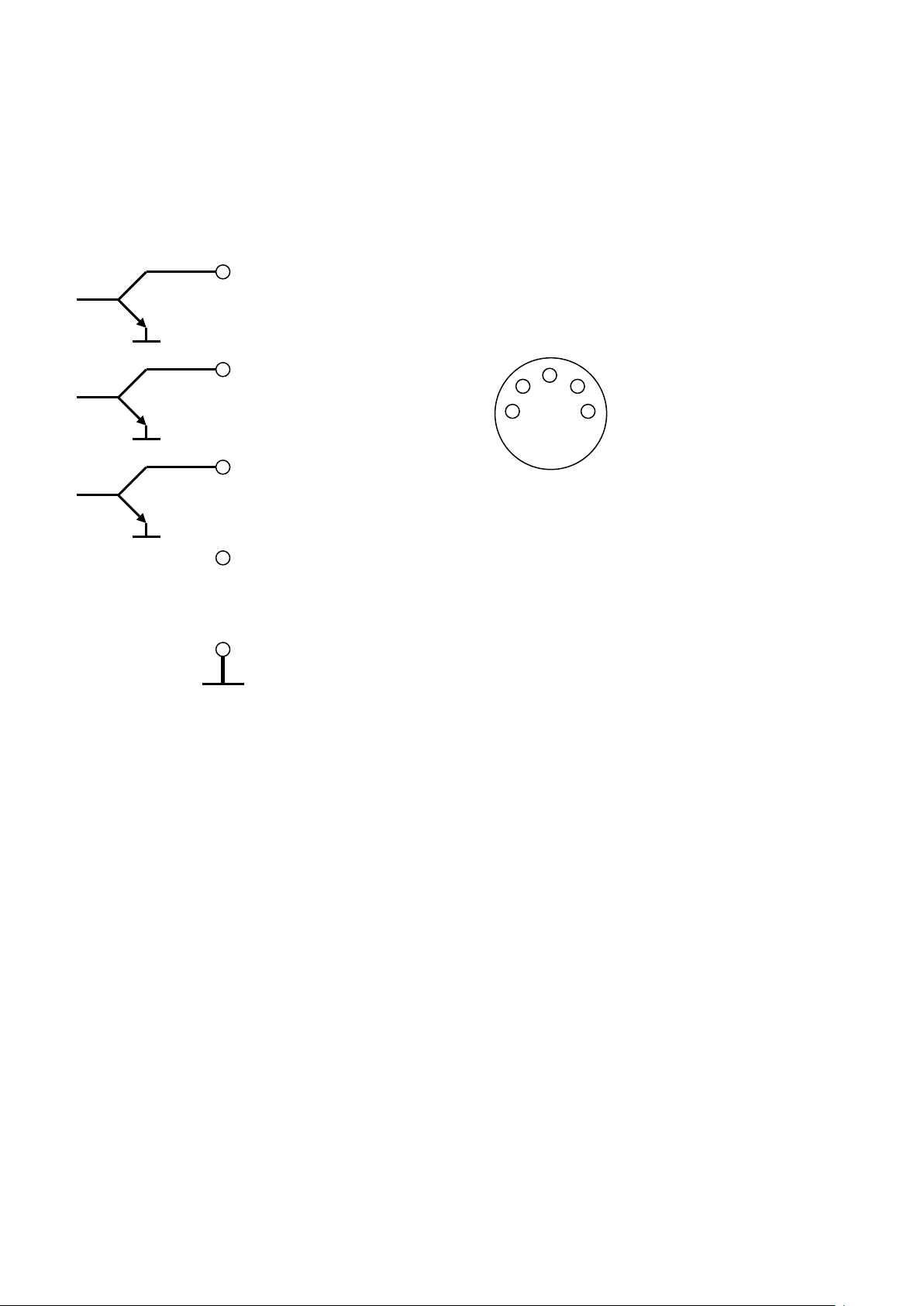

8.1 Digitale uitgang I/O – open collectoren (alleen FKT/IK T) ................................................................ 46

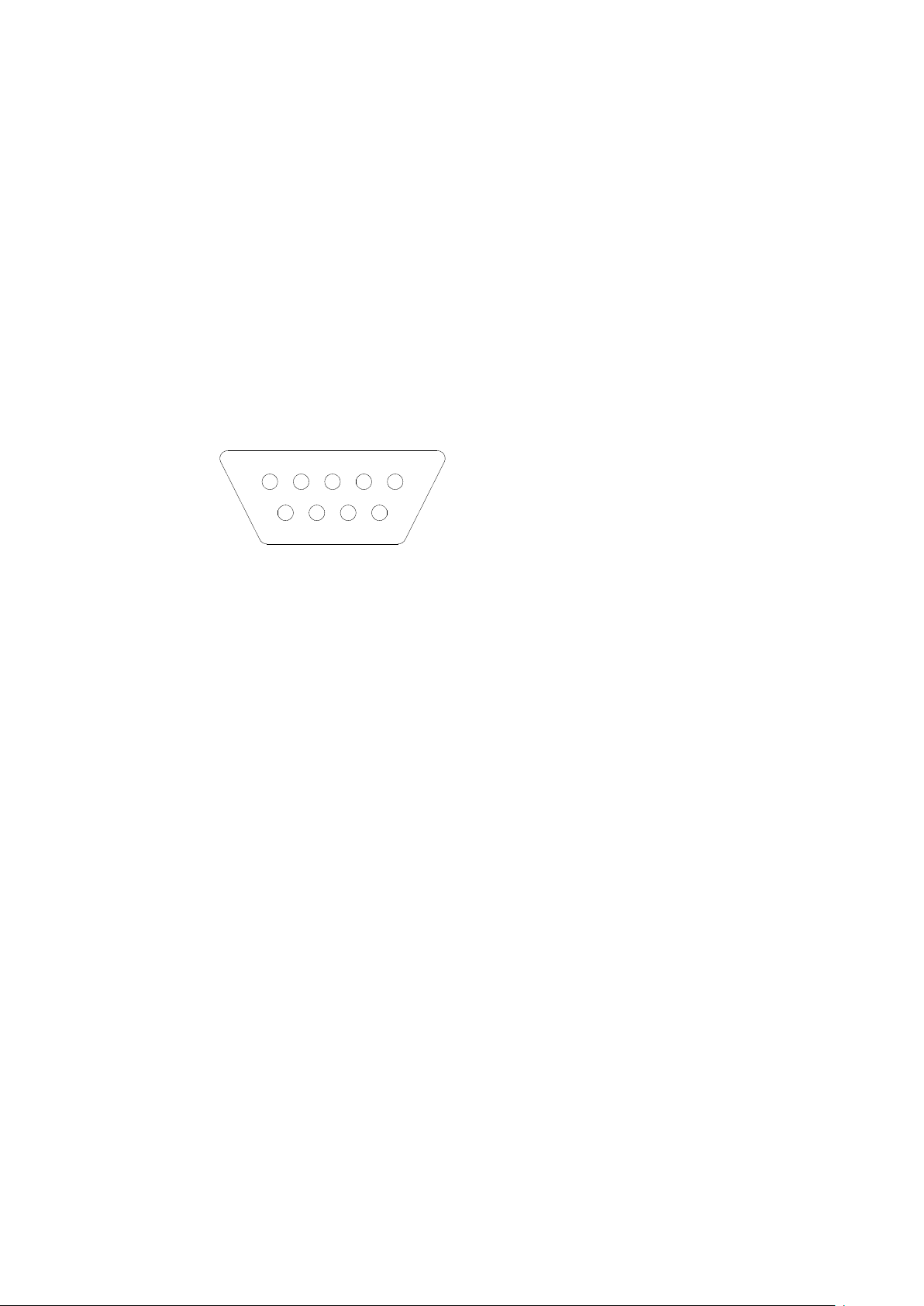

8.2 Interface RS 232 C ............................................................................................................................... 47
8.3 Interface RS 232C ................................................................................................................................ 47
8.3.1 4 manieren om de gegevens door interface RS 232C te versturen ...................................................... 48
8.3.2 Beschrijving van de gegevenstransmissie ............................................................................................. 48
8.4 Printer ................................................................................................................................................... 49
8.5 Wegen onder de vloer ......................................................................................................................... 49
9 Onderhoud, behouden van werkprestatie, verwijderen ...................................... 50
9.1 Reinigen ................................................................................................................................................ 50
9.2 Onderhoud, behouden van werkprestatie......................................................................................... 50
9.3 Verwijderen .......................................................................................................................................... 50
10 Hulp bij kleine stori ngen ........................................................................................ 51
11 Verklaring van overeenstemming .......................................................................... 52
FKT_IKT_PKT-BA-nl-1434 3
Duur van signaaltoename (typisch)
Behuizing (Breedte x Dikte x Hoogte) mm
Weegschaalplateau, edelstaal mm
Opslagplaatsen van bedrijfsmodi
Afdrukform ulieren tot 20 berichten
Recepten met maximaal 10 bestanddelen

1 Technische gegevens

Modelle FKT:
KERN FKT 6K0.02 FKT 6K0.05 FKT 6K0.1 FKT 12K0.05
Afleesbaarheid (d) 0,02 g 0,05 g 0,1 g 0,05 g Weegbereik (max.) 6000 g 6.000 g 6.000 g 12.000 g Tarrabereik (subtrac t ief) 6000 g 6.000 g 6.000 g 12.000 g Reproduceerbaarheid 0,04 g 0,05 g 0,2 g 0,05 g Liniariteit ±0,1 g ±0,15 g ±0,2 g ±0,15 g Het kleinste stukgewicht 0,02 g 0,05 g 0,1 g 0,05 g Justeerpunten 2/5/6 kg 2/5/6 kg 2/5/6 kg 2/5/10/12 kg
Aanbevolen kalibratiegewicht F1 (niet toegevoegd)
5 kg 5 kg 5 kg 10 kg
Luchtvochtigheid max. 80%, r elat ief (geen condensatie)
3 s
Toegestane omgevingstemperatuur
+10°C ... + 40°C
Opwarmingstijd 4 uur 2 uur 2 uur 2 uur
270 x 345 x 106
Vibratiefilter ja
253 x 228 Eenheden zie menu Totaal gewicht kg (nett o) 3,3 Gegevensinterface ja (RS232)
stamgegevens voor alle
80
16 99
FKT_IKT_PKT-BA-nl-1434 4
5/10/15/20/24
kg
5/10/15/20/24
kg
Duur van signaaltoename (typisch)
Behuizing (Breedte x Dikte x Hoogte) mm
Weegschaalplateau, edelstaal mm
Opslagplaatsen van bedrijfsmodi
Afdrukform ulieren tot 20 berichten
Recepten met maximaal 10 bestanddelen
KERN FKT 12K0.1 FKT 12K0.2 FKT 24K0.1 FKT 24K0.2
Afleesbaarheid (d) 0,1 g 0,2 g 0,1 g 0,2 g Weegbereik (max.) 12.000 g 12.000 g 24.000 g 24.000 g Tarrabereik (subtrac t ief) 12.000 g 12.000 g 24.000 g 24.000 g Reproduceerbaarheid 0,1 g 0,2 g 0,1 g 0,2 g Liniariteit ±0,3 g ±0,4 g ±0,3 g ±0,6 g Het kleinste stukgewicht 0,1 g 0,2 g 0,1 g 0,2 g Justeerpunten 2/5/10/12 kg 2/5/10/12 kg
Aanbevolen kalibratiegewicht F1 (niet toegevoegd)
Luchtvochtigheid max. 80%, relatief (geen condens at ie)
10 kg 10 kg 20 kg 20 kg
3 s
Toegestane omgevingstemperatuur
Opwarmingstijd 2 uur 2 uur 2 uur 2 uur
Vibratiefilter ja
Eenheden zie menu Totaal gewicht kg (nett o) 3,3 Gegevensinterface ja (RS232)
stamgegevens voor alle
+10°C ... + 40°C
270 x 345 x 106
253 x 228
80
FKT_IKT_PKT-BA-nl-1434 5
16 99
FKT
6K0.02L
FKT
16K0.05L
FKT
16K0.1L
FKT
30K0.5L
FKT
36K0.1L
5/10/15/16
kg
5/10/15/16
kg
10/20/30/36
kg
Duur van signaaltoename (typisch)
Behuizing (Breedte x Dikte x Hoogte) mm
Weegschaalplateau, edelstaal mm
Opslagplaatsen van bedrijfsmodi
Afdrukform ulieren tot 20
Recepten met maximaal 10 bestanddelen
Gevoed door batterijen 6 x 1,5 V, size C
KERN
Afleesbaarheid (d) 0,02 g 0,05 g 0,1 g 0, 5 g 0,1 g
Weegbereik (max.) 6.000 g 16.000 g 16.000 g 30.000 g 36.000 g
Tarrabereik (subtrac t ief) 6.000 g 16.000 g 16.000 g 30.000 g 36.000 g
Reproduceerbaarheid 0,04 g 0,1 g 0,1 g 0,5 g 0,2 g
Liniariteit ±0,1 g ±0,25 g ±0,3 g ±1,0 g ±0,5 g
Het kleinste stukgewicht 0,02 g 0,05 g 0,1 g 0,5 g 0,1 g
Justeerpunten 2/4/5/6 kg Aanbevolen
kalibratiegewicht F1 (niet toegevoegd)
Luchtvochtigheid max. 80%, relatief (geen condensatie)
Toegestane omgevingstemperatuur
Opwarmingstijd 4 uur 4 uur 2 uur 2 uur 4 uur
Vibratiefilter ja
5 kg
10 kg + 5
kg
10 kg + 5
kg
3 s
+10°C ... + 40°C
350 x 390 x 120
340 x 240
10/20/30 kg
20 kg + 10
kg
20 kg + 10
kg
Eenheden zie menu
Totaal gewicht kg (nett o) 6,5
Gegevensinterface ja (RS232)
stamgegevens voor alle
berichten
80
16
99
ja
FKT_IKT_PKT-BA-nl-1434 6
Duur van signaaltoename (typisch)
Behuizing (Breedte x Dikte x Hoogte) mm
Weegschaalplateau, edelstaal mm
Opslagplaatsen van bedrijfsmodi
Afdrukform ulieren tot 20 berichten
Recepten met maximaal 10 bestanddelen
Gevoed door batterijen 6 x 1,5 V, size C
KERN FKT 36K0.2L FKT 60K1L FKT 65K0.2L FKT 65K0.5L
Afleesbaarheid (d) 0,2 g 1 g 0,2 g 0,5 g Weegbereik (max.) 36.000 g 60.000 g 65.000 g 65.000 g Tarrabereik (subtrac t ief) 36.000 g 60.000 g 65.000 g 65.000 g Reproduceerbaarheid 0,2 g 1 g 0,4 g 0,5 g Liniariteit ±0,6 g ±2 g ± 1,0 g ± 1,5 g Het kleinste stukgewicht 0,2 g 1 g 0,2 g 0,5 g Justeerpunten 10/20/30/36 kg 20/50/60 kg 20/30/50/60 kg 20/30/50/60 k g
Aanbevolen kalibratiegewicht F1 (niet toegevoegd)
Luchtvochtigheid max. 80%, relatief (geen condensatie)
20 kg + 10 kg 50 kg 50 kg 50 kg
3 s
Toegestane omgevingstemperatuur
Opwarmingstijd 2 uur 2 uur 4 uur 2 uur
Vibratiefilter ja
Eenheden zie menu Totaal gewicht kg (nett o) 6,5 Gegevensinterface ja (RS232)
stamgegevens voor alle
+10°C ... + 40°C
350 x 390 x 120
340 x 240
80
FKT_IKT_PKT-BA-nl-1434 7
16 99
ja
KERN FKT 6K1LM FKT 12K2LM FKT 30K5LM
Minimale belasting („Min.“)
Duur van signaaltoename (typisch)
Behuizing (Breedte x Dikte x Hoogte) mm
Weegschaalplateau, edelstaal mm
Opslagplaatsen van bedrijfsmodi
Afdrukform ulieren tot 20 berichten
Recepten met maximaal 7 bestanddelen
Gevoed door batterijen 6 x 1,5 V, size C
Nauwkeurigheidsklasse III III III III Afleesbaarheid (d) 1 g 2 g 5 g 10 g IJkwaarde (e) 1 g 2 g 5 g 10 g
Weegbereik (max.) 6.000 g 12.000 g 30.000 g 60.000 g
20 g 40 g 100 g 200 g Tarrabereik (subtrac t ief) 6.000 g 12.000 g 30.000 g 60.000 g Reproduceerbaarheid 0,5 g 1 g 2,5 g 5 g Liniariteit ±0,5 g ±1 g ± 2,5 g ± 5 g Het kleinste stukgewicht 1 g 2 g 5 g 10 g Justeerpunten 2/5/6 kg 2/5/10/12 kg 10/20/30 k g 20/50/60 kg
Aanbevolen kalibratiegewicht F1 (niet toegevoegd)
5 kg 10 kg 20 k g + 10 kg 50 kg
FKT 60K10LM
Luchtvochtigheid max. 80%, relatief (geen condens at ie)
3 s
Toegestane omgevingstemperatuur
Opwarmingstijd 2 uur 2 uur 2 uur 2 uur
270 x 345 x 106 350 x 390 x 120
Vibratiefilter ja
253 x 228 340 x 240 Eenheden zie menu Totaal gewicht kg (nett o) 3,3 6,5 Gegevensinterface ja (RS232)
stamgegevens voor alle
+10°C ... + 40°C
40
1 5
ja
FKT_IKT_PKT-BA-nl-1434 8
Modelle IKT:
Duur van signaaltoename (typisch)
Behuizing (Breedte x Dikte x Hoogte) mm
Weegschaalplateau, edelstaal mm
Opslagplaatsen van bedrijfsmodi
Afdrukform ulieren tot 20 berichten
Recepten met maximaal 10 bestanddelen
KERN IKT 3K0.01S IKT 10K0.1S IKT 6K0.1 IKT 8K0.05
Afleesbaarheid (d) 0,01 g 0,1 g 0,1 g 0,05 g Weegbereik (max.) 3.000 g 10.000 g 6.000 g 8.000 g Tarrabereik (subtrac t ief) 3.000 g 10.000 g 6.000 g 8.000 g Reproduceerbaarheid 0,02 g 0,1 g 0,1 g 0,05 g Liniariteit ±0,05 g ± 0, 3 g ±0,3 g ±0,15 g Het kleinste stukgewicht 0,01 g 0,1 g 0, 1 g 0,05 g Justeerpunten 1/2/3 k g 2/5/10 kg 2/5/10 kg 2/4/5/7/8 kg
Aanbevolen kalibratiegewicht F1 (niet toegevoegd)
Luchtvochtigheid m ax. 80%, relatief (geen condensatie)
3 kg 10 kg 6 kg 5 kg + 2 kg
3 s
Toegestane omgevingstemperatuur
Opwarmingstijd 4 uur 2 uur 2 uur 2 uur
228 x 228 x 70 315 x 305 x 70
Vibratiefilter ja
228 x 228 315 x 305 Eenheden zie menu Totaal gewicht kg (nett o) 5,5 7,5 Gegevensinterface ja (RS232)
stamgegevens voor alle
+10°C ... + 40°C
80
FKT_IKT_PKT-BA-nl-1434 9
16 99
KERN
IKT
12K0.2
IKT
16K0.1
IKT
30K0.1
IKT
30K0.5
IKT
36K0.2
5/10/15/16
kg
10/15/20/30
kg
10/15/20/30
kg
10/15/20/30
/36 kg
(typisch)
Behuizing (Breedte x Dikte x Hoogte) mm
Weegschaalplateau, edelstaal mm
Opslagplaatsen van bedrijfsmodi
Afdrukform ulieren tot 20
Recepten met maximaal
Afleesbaarheid (d) 0,2 g 0,1 g 0,1 g 0,5 g 0,2 g
Weegbereik (max.) 12.000 g 16.000 g 30.000 g 30.000 g 36.000 g
Tarrabereik (subtrac t ief) 12.000 g 16.000 g 30.000 g 30.000 g 36.000 g
Reproduceerbaarheid 0,2 g 0,1 g 0,2 g 0,5 g 0,2 g
Liniariteit ±0,6 g ±0,3 g ±0,5 g ±1, 0 g ±0,6 g
Het kleinste stukgewicht 0,2 g 0,1 g 0,1 g 0,5 g 0,2 g
Justeerpunten 5/10/12 kg Aanbevolen
kalibratiegewicht F1 (niet toegevoegd)
Luchtvochtigheid max. 80%, relatief (geen condens at ie) Duur van signaaltoename
Toegestane omgevingstemperatuur
Opwarmingstijd 2 uur 2 uur 4 uur 2 uur 2 uur
Vibratiefilter ja
Eenheden zie menu
10 kg
10 kg + 5
kg
20 kg + 10
kg
3 s
+10°C ... + 40°C
315 x 305 x 70
315 x 305
20 kg + 10
kg
20 kg + 10
kg
Totaal gewicht kg (nett o) 7,5
Gegevensinterface ja (RS232)
stamgegevens voor alle
berichten
10 bestanddelen
80
16
99
FKT_IKT_PKT-BA-nl-1434 10
KERN IKT 30K0.1L IKT 36K0.2L IKT 60K0.2L IKT 60K1L
10/15/20/30/36
kg
Behuizing (Breedte x Dikte x Hoogte) mm
edelstaal mm
Opslagplaatsen van bedrijfsmodi
Afdrukform ulieren tot 20
Recepten met maximaal
Afleesbaarheid (d) 0,1 g 0,2 g 0,2 g 1 g
Weegbereik (max.) 30.000 g 36.000 g 60.000 g 60.000 g
Tarrabereik (subtrac t ief) 30.000 g 36.000 g 60.000 g 60.000 g
Reproduceerbaarheid 0,2 g 0,2 g 0,4 g 1 g
Liniariteit ±0,5 g ±0,6 g ±1, 0 g ±2,0 g
Het kleinste stukgewicht 0,1 g 0,2 g 0,2 g 1 g
Justeerpunten 10/15/20/30 kg Aanbevolen
kalibratiegewicht F1 (niet toegevoegd)
Luchtvochtigheid max. 80%, r elat ief (geen condensatie) Duur van
signaaltoename (typisch)
Toegestane omgevingstemperatuur
Opwarmingstijd 4 uur 2 uur 4 uur 2 uur
Vibratiefilter ja Weegschaalplateau,
20 kg + 10 kg 20 kg + 10 kg 50 kg 50 kg
+10°C ... + 40°C
450 x 350 x 115
20/30/50/60 kg 20/30/50/60 kg
3 s
450 x 350
Eenheden zie menu
Totaal gewicht kg (nett o) 9,5
Gegevensinterface ja (RS232)
stamgegevens voor alle
berichten
10 bestanddelen
FKT_IKT_PKT-BA-nl-1434 11
80
16
99
KERN IKT 65K0.5L IKT 100K0.5L IKT 120K2L IKT 150K1L
Behuizing (Breedte x Dikte x Hoogte) mm
edelstaal mm
Opslagplaatsen van bedrijfsmodi
Afdrukform ulieren t ot 20
Recepten met maximaal
Afleesbaarheid (d) 0,5 g 0,5 g 2 g 1 g
Weegbereik (max.) 65.000 g 100.000 g 120.000 g 150.000 g
Tarrabereik (subtrac t ief) 65.000 g 100.000 g 120.000 g 150.000 g
Reproduceerbaarheid 0,5 g 0,5 g 2 g 1 g
Liniariteit ±1,5 g ±1,5 g ±4 g ±3 g
Het kleinste stukgewicht 0,5 g 0,5 g 2 g 1 g
Justeerpunten 20/30/50/60 kg 20/50/100 kg 20/30/50/60 kg 50/100/150 k g Aanbevolen
kalibratiegewicht F1 (niet toegevoegd)
Luchtvochtigheid max. 80%, r elat ief (geen condensatie)
50 kg 50 kg + 50 kg 50 kg 3 x 50 kg
Duur van signaaltoename (typisch)
Toegestane omgevingstemperatuur
Opwarmingstijd 2 uur 2 uur 2 uur 2 uur
Vibratiefilter ja Weegschaalplateau,
Eenheden zie menu
Totaal gewicht kg (nett o) 9,5
Gegevensinterface ja (RS232)
+10°C ... + 40°C
450 x 350 x 115
3 s
450 x 350
stamgegevens voor alle
berichten
10 bestanddelen
80
16
99
FKT_IKT_PKT-BA-nl-1434 12
KERN IKT 150K2XL IKT 300K5XL
Behuizing (Breedte x Dikte x Hoogte) mm
edelstaal mm
Stammdatenspeicher­ten
Afleesbaarheid (d) 2 g 5 g
Weegbereik (max.) 150.000 g 300.000 g
Tarrabereik (subtrac t ief) 150.000 g 300.000 g
Reproduceerbaarheid 2 g 5 g
Liniariteit ±4 g ±10 g
Het kleinste stukgewicht 2 g 10 g
Justeerpunten 50/100/150 kg 100/200/300 kg Aanbevolen
kalibratiegewicht F1 (niet toegevoegd)
Luchtvochtigheid max. 80%, r elat ief (geen condensatie)
3 x 50 kg 3 x 100 kg
Duur van signaaltoename (typisch)
Toegestane omgevingstemperatuur
Opwarmingstijd 2 uur 2 uur
Vibratiefilter ja Weegschaalplateau,
Eenheden zie menu
Totaal gewicht kg (nett o) 20
Gegevensinterface ja (RS232)
+10°C ... + 40°C
650 x 500 x 142
3 s
650 x 500
plätze für alle Betriebsar-
Druckformulare mit bis zu 20 Informationen
Rezepte mit bis zu 10 Komponenten
FKT_IKT_PKT-BA-nl-1434 13
80
16
99
KERN
IKT
6K1M
IKT
12K2M
IKT
30K5M
IKT
60K10LM
IKT
120K20LM
Minimale belasting („Min.“)
10/15/20/30
kg
20/30/50/60
kg
20/50/100/
120 kg
Duur van signaaltoename (typisch)
Behuizing (Breedte x Dikte x Hoogte) mm
Weegschaalplateau, edelstaal mm
Opslagplaatsen van bedrijfsmodi
Afdrukform ulieren tot 20 berichten
Nauwkeurigheidsklasse III III III III III
Afleesbaarheid (d) 1 g 2 g 5 g 10 g 20 g
IJkwaarde (e) 1 g 2 g 5 g 10 g 20 g Weegbereik (max.) 6.000 g 12.000 g 30. 000 g 60.000 g 120.000 g
20 g 40 g 100 g 200 g 400 g Tarrabereik (subtrac t ief) 6.000 g 12.000 g 30.000 g 60.000 g 120.000 g Reproduceerbaarheid 0,5g 1 g 2,5 g 5 g 10 g Liniariteit ±0,5 g ±1 g ±2,5 g ±5 g ±10 g
Het kleinste stukgewicht 1 g 2 g 5 g 10 g 20 g Justeerpunten 2/5/10 kg 5/10/12 kg
Aanbevolen kalibratiegewicht F1 (niet toegevoegd)
Luchtvochtigheid max. 80%, relatief (geen condens at ie)
Toegestane omgevingstemperatuur
Opwarmingstijd 2 uur 2 uur 2 uur 2 uur 2 uur
Vibratiefilter ja
Eenheden zie menu Totaal gewicht kg (nett o) 7,5 9,5
10 kg 10 kg 20kg+10kg 50 kg 50k
3 s
+10°C ... + 40°C
315 x 305 x 70 450 x 350 x 115
315 x 305 450 x 350
g+50kg
Gegevensinterface ja (RS232)
stamgegevens voor alle
Recepten met maximaal 7 bestanddelen
10
1 5
FKT_IKT_PKT-BA-nl-1434 14
Modelle PKT:
kg
400 kg
kg
kg
Dikte x Hoogte) mm
edelstaal mm
Opslagplaatsen van bedrijfsmodi
Afdrukform ulieren tot 20
Recepten met maximaal
KERN PKT 300-3 PKT 420-3 PKT 3000-2 PKT 4200-2
Afleesbaarheid (d) 0,001 g 0,001 g 0,01 g 0,01 g
Weegbereik (max.) 300 g 420 g 3.000 g 4.200 g
Tarrabereik (subtrac t ief) 300 g 420 g 3.000 g 4.200 g
Reproduceerbaarheid 0,002 g 0,002 g 0,02 g 0,02 g
Liniariteit ±0,005 g ±0,005 g ±0,05 g ±0,05 g
Het kleinste stukgewicht 0,001 g 0,001 g 0, 01 g 0,01 g
Justeerpunten Aanbevolen
kalibratiegewicht F1 (niet toegevoegd)
Luchtvochtigheid max. 80%, r elat ief (geen condensatie) Duur van
signaaltoename (typisch)
Toegestane omgevingstemperatuur
Opwarmingstijd 4 uur 4 uur 4 uur 4 uur
Behuizing (Breedte x
Vibratiefilter ja
50/100/200/300
200 g + 100 g 200 g + 200 g 2 kg + 1 kg 2 kg + 2 kg
100/200/300/
+10°C ... + 40°C
180 x 310 x 90
1.0/1,5/2,0/3,0
3 s
1,0/2,0/3,0/4,0
Weegschaalplateau,
Eenheden zie menu
Totaal gewicht kg (nett o) 2,3
Gegevensinterface ja (RS232)
stamgegevens voor alle
berichten
10 bestanddelen
FKT_IKT_PKT-BA-nl-1434 15
Ø 106 Ø 150
80
16
99
Duur van signaaltoename (typisch)
Behuizing (Breedte x Dikte x Hoogte) mm
Weegschaalplateau, edelstaal mm
Opslagplaatsen van bedrijfsmodi
Afdrukform ulieren tot 20
Recepten met maximaal
KERN PKT 12K0.05 PKT 16K0.1 PKT 24K0.1
Afleesbaarheid (d) 0,05 g 0,1 g 0, 1 g
Weegbereik (max.) 12.000 g 16.000 g 24.000 g
Tarrabereik (subtrac t ief) 12.000 g 16.000 g 24.000 g
Reproduceerbaarheid 0,05 g 0,1 g 0,1 g
Liniariteit ±0,15 g ±0,3 g ±0,3 g
Het kleinste stukgewicht 0,05 g 0, 1 g 0,1 g
Justeerpunten 2/5/10/12 kg 5/10/ 15/ 16 kg 5/10/15/20/24 kg Aanbevolen
kalibratiegewicht F1 (niet toegevoegd)
Luchtvochtigheid max. 80%, relatief (geen condens at ie)
10 kg 10 k g + 5 kg 20 kg
3 s
Toegestane omgevingstemperatuur
Opwarmingstijd 2 uur 2 uur 2 uur
Vibratiefilter ja
Eenheden zie menu
Totaal gewicht kg (nett o) 2,7
Gegevensinterface ja (RS232)
+10°C ... + 40°C
180 x 310 x 90
160 x 200
stamgegevens voor alle
berichten
10 bestanddelen
80
16
99
FKT_IKT_PKT-BA-nl-1434 16

2 Grondopmerkingen (algemene informatie)

Vóór het plaatsen en ingebruikname van de weegschaal is het noodzakelijk om de gehele gebruiksaanwijzing te lezen en deze op te volgen!

2.1 Gebruik volgens bestemming

De door u aangekochte weegschaal dient ter bepaling van het gewicht (de weegwaarde) van het gewogen materiaal. Hij dient te worden beschouwd als een “niet-zelfstandige weegschaal” d.w.z. de gewogen voorwerpen dienen met de hand voorzichtig te worden geplaatst in het midden van het weegplateau. De weegwaarde kan na bereiken van een stabiele aanduidingwaarde worden afgelezen.

2.2 Afwijkend gebruik

De weegschaal niet voor dynamische wegingen gebruiken. Indien de hoeveelheid gewogen materiaal enigszins verminderd of vergroot wordt, kan het in de weegschaal geplaatste “compensatie en stabilisatie” mechanisme uitlezing van foutieve weegresultaten veroorzaken! (Voorbeeld: De vloeistof vloeit langzaam van de container uit die op de weegschaal is geplaatst.) Het weegplateau niet aan langdurige belasting blootstellen. Het kan beschadiging van het meetmechanisme veroorzaken. Stoten en overbelasting van de weegschaal boven aangegeven maximale last (max.), met bestaande tarravooraftrek, absoluut mijden. Het kan beschadiging van de weegschaal veroorzaken. De weegschaal nooit in ruimtes met explosiegevaar gebruiken. Serie-uitvoering is geen explosiebestendige uitvoering. Geen wijzigingen in de constructie van de weegschaal aanbrengen. Het kan tot foutieve weegresultaten, inbreuk op technische veiligheidsvoorwaarden als ook tot beschadiging van de weegschaal leiden. De weegschaal mag enkel conform beschreven richtlijnen worden gebruikt. Andere gebruiksbereiken / toepassingsgebieden vereisen schriftelijke toestemming van de firma KERN.

2.3 Garantie

De garantie vervalt ingeval van:
- niet naleven van onze richtlijnen bepaald in de gebruiksaanwijzing;
- gebruik niet volgens beschreven toepassingen;
- wijziging of opening van de apparatuur;
- mechanische beschadiging of door werking van media, vloeistoffen;
- gewoon verbruik;
- onjuiste plaatsing of onjuiste elektrische installatie;
- overbelasting van het meetmechanisme.
FKT_IKT_PKT-BA-nl-1434 17
Vóór plaatsen en aanzetten van de weegschaal dient men onderhavige gebruiksaanwijzing nauwkeurig te lezen, ook indien u
Alle delen van de originele verpakking dienen te worden behouden
Vóór versturen dienen alle aangesloten kabels en losse/bewegende
Indien aanwezig dient de vervoerbescherming opnieuw te worden

2.4 Toezicht over controlemiddelen

In het kader van kwaliteitsverzekeringssysteem dienen regelmatig technische meeteigenschappen van de weegschaal en eventueel beschikbare controlegewichten te worden gecontroleerd. Daarvoor dient de bevoegde gebruiker een juist tijdsinterval als ook aard en omvang van dergelijke controle te bepalen. Informatie betreffende toezicht over controlemiddelen zoals de weegschalen als ook over noodzakelijke controlegewichten zijn toegankelijk op de website van de firma KERN (www.kern-sohn.com). De controlegewichten en weegschalen kan men snel en goedkoop ijken in ons kalibratielaboratorium geaccrediteerd door DKD (Deutsche Kalibrierdienst) (terugzetten naar de norm geldende in bepaald land).

3 Veiligheid gr ondrichtlijnen

3.1 Richtlijnen van de gebruiksaanwijzing nakomen

al ervaring met KERN weegschalen hebt. Alle taalversies worden bezorgd door de vrijblijvende vertaling.
Bindend is alleen het originele document in het Duits.

3.2 Personeelscholing

Het apparaat mag enkel door geschoolde medewerkers worden bediend en onderhouden.

4 Vervoer en opslag

4.1 Controle bij ontvangst

Onmiddellijk na ontvangst van het pakket controleren of er geen zichtbare beschadigingen aanwezig zijn, hetzelfde betreft het apparaat na uitpakken. Bij zichtbare beschadigingen dienen deze met een handtekening van de leverancier te worden bevestigd. Het product en de verpakking niet wijzigen, geen elementen van de levering verwijderen. De beschadigingen dienen onmiddellijk (binnen 24 uur) schriftelijk te worden gemeld bij het postbedrijf.

4.2 Verpakking / retourvervoer

voor het geval van eventueel retourvervoer.
Alleen originele verpakking bij retourvervoer gebruiken.
onderdelen te worden afgekoppeld.
aangebracht.
Alle delen, bv. de glazen windscherm, het weegplateau, de netadapter,
e.d. dienen voor uitglijden en beschadiging te worden beveiligd.
FKT_IKT_PKT-BA-nl-1434 18

5 Uitpakken, installeren en aanzetten

5.1 Plaats van installatie, gebruikslocatie

De weegschalen zijn op dergelijke manier geconstrueerd dat er in normale gebruiksomstandigheden geloofwaardige weegresultaten worden bereikt. De keuze van juiste locatie van de weegschaal verzekert een precieze en snelle werking.
Daarom dient men bij keuze van plaats van installatie volgende regels in acht te nemen:
- de weegschaal op stabiele, even oppervlakte plaatsen;
- extreme temperaturen als ook temperatuurverschillen bij bv. plaatsing bij verwarming
of in plaatsen met directe werking van zonnestralen mijden;
- tegen directe werking van tocht beveiligen die door open ramen en deuren wordt
veroorzaakt;
- bij wegen stoten mijden;
- de weegschaal tegen hoge luchtvochtigheid, dampen en stof beschermen;
- De weegschaal niet aan langdurige werking van grote vochtigheid blootleggen.
Ongewenst dauwen (condensatie van luchtvocht op het apparaat) kan voorkomen indien een koud apparaat in een veel warmere ruimte wordt geplaatst. In dergelijk geval dient het van netwerk gescheiden apparaat ca. 2 uur acclimatisering aan de omgevingstemperatuur te ondergaan;
- statische ladingen mijden die van gewogen materiaal, weegschaalcontainer en
windscherm komen.
Ingeval van elektromagnetische velden, statische ladingen als ook instabiele elektrische voeding zijn grote onregelmatigheden in weergave mogelijk (foutief weegresultaat). Men dient dan de weegschaal te verplaatsen.

5.2 Uitpakken

De weegschaal voorzichtig uit de verpakking halen, plastic zakje uitnemen en de weegschaal in een aangegeven werkplek plaatsen.

5.2.1 Instelling

De weegschaal waterpas zetten met schroefvoeten, de luchtbel in de libel (waterpas) moet zich in het aangetekende bereik bevinden.

5.3 Contactdoos

Elektrische voeding gebeurt door een externe netadapter. De spanningwaarde zichtbaar op de netadapter moet in overeenstemming zijn met lokale spanning. Enkele originele netadapters van de firma KERN gebruiken. Gebruik van andere producten vereist toestemming van de firma KERN.

5.4 Randapparatuur aansluiten

Vóór aansluiten of afkoppelen van extra apparatuur (printer, computer) aan de gegevensinterface dient de weegschaal noodzakelijk van netwerk te worden gescheiden. Alleen accessoires en randapparatuur van de firma KERN die optimaal aan de weegschaal worden aangepast, mogen met de weegschaal worden gebruikt.
FKT_IKT_PKT-BA-nl-1434 19

5.5 Eerste ingebruikname

Door de opwarmingstijd van 2 uur na inschakelen is de stabilisatie van de meetwaarden mogelijk. De juistheid van de weegschaal is van lokale valversnelling afhankelijk. Men dient de voorschriften van het hoofdstuk "Justeren” absoluut te volgen.

5.6 Justeren

Omdat de waarde van de valversnelling niet op elke plek op aarde gelijk is, dient elke weegschaal aangepast te worden - conform de weegregel voortvloeiende uit regels van natuurkunde - aan de valversnelling op de plaats van installatie van de weegschaal (enkel indien de weegschaal niet eerder in fabriek is gejusteerd op de plaats van installatie). Een dergelijk justeerproces dient men uit te voeren bij eerste ingebruikname, na elke wijziging van locatie van de weegschaal als ook bij temperatuurschommelingen van de omgeving. Om precieze meetwaarden te bereiken is het aanbevolen om aanvullend cyclisch de weegschaal te justeren ook in de weegmodus.

5.7 Justeren

Met behulp van ingebouwd kalibratiegewicht kan men op elk moment de weegschaalprecisie controleren en opnieuw instellen.
Let op: Bij geijkte weegschalen zijn de justeermogelijkheden beperkt. Handelingen tijdens justeren:
Voor stabiele omgevingsomstandigheden zorgen. Voor de stabilisatie is een opwarmingstijd vereist van ca. 15 minuten.

5.8 IJking

Algemene informatie: Conform de Rich tlijn 90/384/EEG moeten de weegschalen worden geijkt indien ze als volgt
worden gebruikt (door de wet bepaalde omvang):
a) bij verkoop, indien de productprijs door wegen wordt bepaald; b) bij vervaardiging van medicijnen in apotheken als ook bij analyses in medische en
farmaceutische laboratoria; c) voor officiële doeleinden, d) bij vervaardiging van verpakkingen.
Ingeval van twijfels richt u zich a.u.b. aan lokale Instantie voor Maten en Gewichten. Opmerkingen betreffende de ijking Weegschalen die in technische gegevens als voor ijken geschikt worden bepaald, hebben
een typetoelating geldig op het gebied van de EU. Indien de weegschaal op het bovengenoemde gebied dient te worden gebruikt, moet zijn ijking en regelmatig vernieuwd worden. Nieuwe ijking van de weegschaal gebeurt conform de voorschriften geldig in een bepaald land. Bv. in Duitsland duurt de ijkinggeldigheidsperiode in de regel 2 jaar. Men dient de voorschiften te volgen die in het land van gebruik geldig zijn!
FKT_IKT_PKT-BA-nl-1434 20

6 Bedrijf

6.1 Weegschaal aan-en uitzetten

Om de weegschaal aan te zetten dient het scherm te worden aangeraakt. De weegschaal wordt uitgeschakeld door de toets OFF te drukken.
Alle velden met afgeronde hoeken zijn aanraakvelden.
FKT_IKT_PKT-BA-nl-1434 21

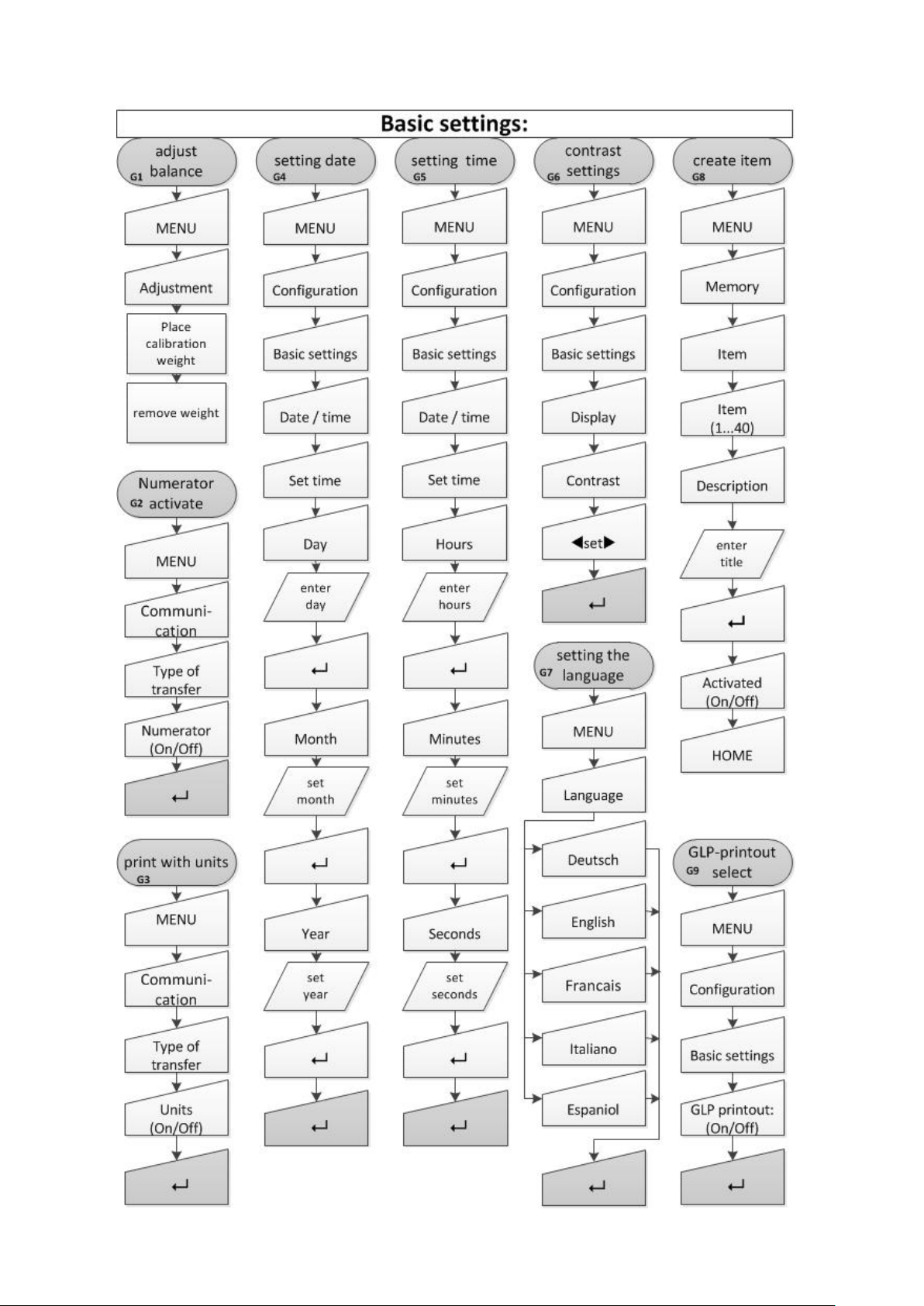

FKT_IKT_PKT-BA-nl-1434 22
FKT_IKT_PKT-BA-nl-1434 23

6.2 Het scherm van de bedrijfmodus “Wegen”

Aanduiding
Bepaling
1
Datum
2
Tijd
3
Bedrijf met batterij- of netwerkvoeding
4
Bedrijfsmodus
5
6
Bereikaanduiding
7
8
Toets voor tarreren/ op nul zetten
9
10
11
Toets “Uit”
12
Stabiele toestand van de weegschaal
13
Aanduiding van op nul zetten
14
Bruto waarde
15
Informatieregel voor de gebruiker, artikel etc.
Tarrawaarde
De eenheid van de afgelezen waarde
Printtoets De toets menu
FKT_IKT_PKT-BA-nl-1434 24

6.3 Het scherm voor de bedrijfmodus "Samentellen"

Aanduiding
Bepaling
1
Datum
2
Tijd
3
Bedrijf met batterij- of netwerkvoeding
4
Bedrijfsmodus
5
Netto waarde
6
Bereikaanduiding
7
8
9
10
Keuzetoets voor de hoeveelheid REF (referentie)
11
Bevestigingstoets bij bepalen van de REF waarde
12
13
Toets “Uit”
14
15
16
Stukgewicht
17
18
Referentieaantal
De eenheid van de afgelezen waarde Toets voor tarreren/ op nul zetten Printtoets
Menutoets (geheugencellen)
Stabiele toestand van de weegschaal Aanduiding van op nul zetten
Informatieregel voor de gebruiker, artikel etc.
FKT_IKT_PKT-BA-nl-1434 25
FKT_IKT_PKT-BA-nl-1434 26

6.4 Het scherm voor de bedrijfmodus "Optellen"

Aanduiding
Bepaling
1
Datum
2
Tijd
3
Bedrijf met batterij- of netwerkvoeding
4
Bedrijfsmodus
5
Somwaarde
6
Bereikaanduiding
7
8
Toets voor tarreren/ op nul zetten
9
10
Wistoets
11
Opteltoets
12
Menutoets (geheugencellen)
13
Toets “Uit”
14
Stabiele toestand van de weegschaal
15
Aanduiding van op nul zetten
16
Positieaantal
17
Informatieregel voor de gebruiker, artikel etc.
De eenheid van de afgelezen waarde
Printtoets
FKT_IKT_PKT-BA-nl-1434 27
FKT_IKT_PKT-BA-nl-1434 28

6.5 Het scherm voor de bedrijfmodus "Doseren"

Aanduiding
Bepaling
1
Datum
2
Tijd
3
Bedrijf met batterij- of netwerkvoeding
4
Bedrijfsmodus
5
6
Bereikaanduiding voor het doelgewicht
7
8
Toets voor tarreren/ op nul zetten
9
10
De opgegeven tolerantiewaarde
11
Het doelgewicht invoeren
12
Menutoets (geheugencellen)
13
Toets “Uit”
14
Stabiele toestand van de weegschaal
15
Aanduiding van op nul zetten
16
Bruto waarde
17
Informatieregel voor de gebruiker, artikel etc.
18
Opgegeven waarde van het doelgewicht
Tarrawaarde
De eenheid van de afgelezen waarde
Printtoets
FKT_IKT_PKT-BA-nl-1434 29
FKT_IKT_PKT-BA-nl-1434 30

6.6 Het scherm van de bedrijfmodus “Controlewegen”

Aanduiding
Bepaling
1
Datum
2
Tijd
3
Bedrijf met batterij- of netwerkvoeding
4
Bedrijfsmodus
5
6
Bereikaanduiding
7
Invoerveld/ analyse van de positieve tolerantie
8
Toets voor tarreren/ op nul zetten
9
10
Invoerveld/ analyse van de opgegeven waarde
11
Invoerveld/ analyse van de negatieve tolerantie
12
Menutoets (geheugencellen)
13
Toets “Uit”
14
Stabiele toestand van de weegschaal
15
Aanduiding van op nul zetten
16
Bruto waarde
17
Informatieregel voor de gebruiker, artikel etc.
Tarrawaarde
Printtoets
FKT_IKT_PKT-BA-nl-1434 31
FKT_IKT_PKT-BA-nl-1434 32

6.7 Het scherm van de bedrijfmodus “Procent”

Aanduiding
Bepaling
1
Datum
2
Tijd
3
Bedrijf met batterij- of netwerkvoeding
4
Bedrijfsmodus
5
Netto waarde
6
Bereikaanduiding
7
8
Toets voor tarreren/ op nul zetten
9
10
Invoer van het REF (referentie) gewicht
11
Bevestiging van het opgegeven gewicht
12
Menutoets (geheugencellen)
13
Toets “Uit”
14
Stabiele toestand van de weegschaal
15
Aanduiding van op nul zetten
16
REF gewicht (referentie)
17
Informatieregel voor de gebruiker, artikel etc.
18
Percentageverschil
De eenheid van de afgelezen waarde
Printtoets
FKT_IKT_PKT-BA-nl-1434 33
FKT_IKT_PKT-BA-nl-1434 34

6.8 Het scherm van de bedrijfmodus “Dieren wegen”

Aanduiding
Bepaling
1
Datum
2
Tijd
3
Bedrijf met batterij- of netwerkvoeding
4
Bedrijfsmodus
5
6
Meettijd
7
8
Toets voor tarreren/ op nul zetten
9
de gemiddelde waarde wissen
10
Meettoestand
11
De gemiddelde waarde voor dieren wegen
12
Menutoets (geheugencellen)
13
Toets “Uit”
14
Stabiele toestand van de weegschaal
15
Aanduiding van op nul zetten
16
Bruto waarde
17
Informatieregel voor de gebruiker, artikel etc.
18
Netto waarde
Tarrawaarde
De eenheid van de afgelezen waarde
Printtoets/
FKT_IKT_PKT-BA-nl-1434 35
FKT_IKT_PKT-BA-nl-1434 36

6.9 Het scherm van de bedrijfmodus “Recepteren”

Aanduiding
Bepaling
1
Datum
2
Tijd
3
Bedrijf met batterij- of netwerkvoeding
4
Bedrijfsmodus
5
6
Bereikaanduiding
7
8
Toets voor tarreren/ op nul zetten
9
10
Een ingrediënt bevestigen/ een nieuw doelgewicht overnemen
11
Receptuurkeuze
12
Menutoets (geheugencellen)
13
Toets “Uit”
14
Stabiele toestand van de weegschaal
15
Aanduiding van op nul zetten
16
Bruto waarde
17
Informatieregel voor de gebruiker, artikel etc.
18
De opgegeven gewichtswaarde
Tarrawaarde
De eenheid van de afgelezen waarde
Printtoets
FKT_IKT_PKT-BA-nl-1434 37
FKT_IKT_PKT-BA-nl-1434 38

6.10 Het scherm van de bedrijfmodus “Gramsgewicht van het papier”

Aanduiding
Bepaling
1
Datum
2
Tijd
3
Bedrijf met batterij- of netwerkvoeding
4
Bedrijfsmodus
5
6
Bereikaanduiding
7
8
Toets voor tarreren/ op nul zetten
9
10
Invoeren van een variabele coëfficiënt
11
Papierformaat kiezen
12
Menutoets (geheugencellen)
13
Toets “Uit”
14
Stabiele toestand van de weegschaal
15
Aanduiding van op nul zetten
16
Bruto waarde
17
Informatieregel voor de gebruiker, artikel etc.
Tarrawaarde
De eenheid van de afgelezen waarde
Printtoets
FKT_IKT_PKT-BA-nl-1434 39
FKT_IKT_PKT-BA-nl-1434 40
Aanduiding
Bepaling
1
2
Tijd
3
4
Bedrijfsmodus
5
Test-en Meetapparatuur/watertemperatuur
6
Netto waarde
7
Bereikaanduiding
8
De eenheid van de afgelezen waarde
9
Toets voor tarreren/ op nul zetten
10
Toets voor expressie en verwijder de dichtheidswaarde
11
Belangrijkste referentie voor de bevestiging
12
13
Toets “Uit”
14
15
16
17

6.11 Het scherm van de bedrijfmodus “Dichtheidsbepalingen”

Datum
Bedrijf met batterij- of netwerkvoeding
Menutoets (geheugencellen)
Stabiele toestand van de weegschaal Aanduiding van op nul zetten Tarrawaarde Informatieregel voor de gebruiker, artikel etc.
FKT_IKT_PKT-BA-nl-1434 41
FKT_IKT_PKT-BA-nl-1434 42

6.12 Formulier

FKT_IKT_PKT-BA-nl-1434 43

7 Printformulier

Printformulier
Variabele: Datum
Variabele: Tijd
Variabele: Gebruiker
Variabele: Artikel
Variabele: Bruto
Variabele: Netto
Variabele: Tarra
Variabele: Pretara
Variabele: Aantal stuk
Variabele: Teller
Variabele: weegschaal-ID
Variabele: Nummer seryjny
Variabele: Stukgewicht
Variabele: Opgegeven waarde
Variabele: Afwijking
Variabele: Aantal
Variabele: AVG waarde
Vaste tekst
Vaste tekst: 1
Vaste tekst: 2
Variabele: Procent
Variabele: Gramsgewicht van
Vaste tekst: 20

7.1 Inhoud van het printformulier

FKT_IKT_PKT-BA-nl-1434 44

7.2 De formulierafdruk ontwerpen

Variabele
Variabele: Brutto
Regel 2
Actief: Aan
Kolom 1
xxxxxxxxxxxxxxxxxxxxxxxxxx 1. regel
Afdruk “Brutto” regel 2 / kolom 1 Afdruk “Brutto” regel 2 / kolom 12
xxxxxxxxxxxxxxxxxxxxxxxxxxx 1. regel
Vaste tekst
Vaste tekst 1
Regel 2
Bepaling “Brutto”
Actief: Aan
Kolom 1
xxxxxxxxxxxxxxxxxxxxxxxxxxxxx 1. regel
Afdruk “Inhoud van de bepaling”
Combinatie van vaste tekst en variabele
xxxxxxxxxxxxxxxxxxxxxxxxxxxxx 1. regel
Vaste tekts “Brutto:” – Regel 2 / kolom 1
1500,0 g xxxxxxxxxxxxxxxxxx 2. regel
xxxxxxxxxxxx1500,0 g xxxxxxx 2. regel
Regel 2 / kolom 1
Brutto: xxxxxxxxxxxxxxxxxxxxxx 2. regel
Variabele “Bruttowaarde”–regel 2/kolom 12
Brutto: xxx1500,0 g xxxxxxxxxxx 2. regel
x = spaties
De velden “Regel” en “Kolom” zijn de invoervelden voor de afdrukpositie.
Het veld “Variabele” is een keuzeveld van bepaalde printmogelijkheden.
Het veld “Vaste tekst” biedt de mogelijkheid om teksten op de uitdraai in te voeren.
Het veld “Bepaling” is een invoerveld voor de tekst bv. om vóór de waarden informatie
weer te geven, zoals: Bruto, Tarra, Netto, Stuk.
Door het veld “Actief”: Aan” wordt een bepaalde regel door het printformulier overgenomen.
FKT_IKT_PKT-BA-nl-1434 45

8 Interfaces

8.1 Digitale uitgang I/O – open collectoren (alleen FKT/IKT)

Out 1 PIN 1 Contact voor inbouw, diode, 5 pol.
Type Masei 5100 S uitvoering D
2
Out 2 5 4 2
3 1
Out 3 3
Vermogenparameters: Vcemax = 35 V DC + 12V Icmax = 80 mA DC
4
5
Out 1 = Limit 1
Out 2 = Limit 2
Out 3 = Limit 3
FKT_IKT_PKT-BA-nl-1434 46
5 1
(Signal ground)

8.2 Interface RS 232 C

Technische gegevens:
8-bit code ASCII
1 startbit, 8 gegevensbits, 1 stopbit, geen pariteit; gekozen transmissiesnelheid: 2400, 4800, 9600 baud (fabriekinstelling)
en 19200 baud;
vereist contact Sub-D, 9-polair; een storingvrij interfacebedrijf wordt enkel verzekerd bij toepassing van een juiste
interfaceleiding van de firma KERN (max. 2 m).
Pinvastlegging van het uitgangscontact van de weegschaal (hoofdaanzicht)
Contact Sub-D, 9-polair
Pin 2:
Gegevenstrans missie (Transmit data)
9 6
Pin 3:
gegevensontva ngst (Receive data)
Pin 5: Gewicht

8.3 Interface RS 232C

Gegevensuitgave door interface RS 232C Algemene informatie
Een voorwaarde voor de gegevenstransmissie tussen de weegschaal en het randapparaat (bv. printer, computer, …) is de instelling van gelijke interfaceparameters voor beide apparaten (bv. transmissiesnelheid, pariteit, …).
FKT_IKT_PKT-BA-nl-1434 47

8.3.1 4 manieren om de gegevens door interface RS 232C te versturen

Bit.Nr.
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
19
20 N N N N N B B B B B B B B B B B 0 • 0 0
Bit.Nr.
21
22
23
24
25
26 E E E E CR
LF
Gegevensuitgave met de toets PRINT
Het printproces kan met de toets PRINT worden gestart. De instellingen AUTOPRINT en Dauer-PRINT dienen daarbij te worden uitgeschakeld.
AUTOPRINT (gegevensuitgave na opleggen van het gewicht)
De instelling AUTOPRINT bevindt zicht in het pad PRINTER en kan daar aan- of uit worden gezet. Indien de instelling AUTOPRINT actief is, wordt de actuele weegwaarde door de interface RS 232 verstuurd nadat de weegschaal wordt ontlast, opnieuw belast en de stabilisatietoestand wordt verkregen.
Dauer-PRINT (constante gegevensuitgave)
De instelling Dauer-PRINT bevindt zicht in het pad PRINTER en kan daar aan- of uit worden gezet. Indien de instelling Dauer-Print actief is, worden de actuele weegwaarden door de interface RS 232 continu verstuurd.
Gegevensuitgave door het bevel van afstandsbediening
Het bevel van afstandsbediening wordt naar de weegschaal in de vorm van de ASCII tekens verstuurd en maakt de volgende weegschaalfuncties mogelijk (elke keer met het bevel CR, LF! afgesloten):
t Tarreren w Door de seriële interface wordt door de weegschaal de weegwaarde verstuurd
(ook instabiel).
s Door de seriële interface wordt door de weegschaal de stabiele weegwaarde verstuurd.
Door één van deze tekens “w” of “s” te ontvangen worden door de weegschaal verstuurde gegevens door de printer zonder spaties tussen de tekens geprint.

8.3.2 Beschrijving van de gegevenstransmissie

De structuur van elke gegevenstransmissie is als volgt:
N = Teller B*: = Leeg teken of bij het symbool % Autotarra in het nulbereik.
.
, g: = Leeg teken of weegwaarde met een eenheid, afhankelijk van de weegschaalbelasting.
B, 0, E = Eenheid CR: = Carriage Return LF: = Line Feed
FKT_IKT_PKT-BA-nl-1434 48

8.4 Printer

Dankzij de seriële interface RS 232 is het mogelijk om een printer aan te sluiten. Op de uitdraai is het gewicht in gram zichtbaar. In de optelmodus wordt het aantal stuk of de ingevoerde gewichtswaarde geprint. In de modus percentagebepaling worden de percentaandelen of de ingevoerde gewichtswaarde geprint. De afdruk begint nadat de toets PRINT wordt gedrukt. Door de teller is het mogelijk om elke afdruk conform het lopende nummer te tellen. De tellerwaarde wordt opnieuw op nul gezet (000) nadat de weegschaal wordt uitgeschakeld of de functie CLEAR wordt gebruikt.

8.5 Wegen onder de vloer

De voorwerpen die vanwege hun grootte of vorm niet op de schaal kunnen worden gelegd, kunnen door wegen onder de vloer worden gewogen.
Men dient als volgt te handelen:
De weegschaal uitzetten.
De weegschaal omdraaien, daarbij opletter dan het weegschaalplateau niet wordt
belast.
De dop in de onderbouw van de weegschaal afnemen.
De haak voor wegingen onder de vloer ophangen.
De weegschaal boven de opening plaatsen.
Het gewogen materiaal op de haak ophangen en de weging uitvoeren.
! Voorzichtig !
Men dient absoluut zeker te stellen dat de haak voor wegingen onder de vloer voldoende stabiel is om een gewenst gewogen materiaal te houden (instortgevaar). De hele tijd lang dient men op te letten dat er zich geen levende wezens of voorwerpen onder de last bevinden die letsels kunnen opkomen of beschadigd kunnen worden.
! Opmerking !
Na voltooid wegen onder vloer is het noodzakelijk om opnieuw de opening in de onderbouw van de weegschaal te sluiten (stofbescherming).
FKT_IKT_PKT-BA-nl-1434 49

9 Onderhoud, behouden van w e rkprestatie, verwijderen

9.1 Reinigen

Voordat men aan reiniging begint dient het apparaat van de voedingsbron te worden gescheiden.
Men dient geen agressieve reinigingsmiddelen te gebruiken (oplosmiddel, e.d.) maar het apparaat enkel met een doekje reinigen met lichte zeeploog. Men dient daarbij op te letten dat het vloeistof niet binnen het apparaat doordringt en na reinigen de weegschaal drogen met een zacht doekje. Losse monsterrestanten / poeder kan men voorzichtig met een kwast of handstofzuiger verwijderen.
Verstrooid gewogen materiaal onmiddellijk verwijderen.

9.2 Onderhoud, behouden van werk pr estatie

Het apparaat mag enkel door geschoolde en door de firma KERN gekeurde medewerkers worden bediend en onderhouden. Vóór openen dient de weegschaal van netwerk te worden gescheiden.

9.3 Verwijderen

Verpakking en apparaat dienen conform de landelijke of regionale wetgeving geldig op de gebruikslocatie van het apparaat te worden verwijderd.
FKT_IKT_PKT-BA-nl-1434 50
Gewichtsaanduiding brandt niet.
De weegschaal staat niet aan.
Onderbroken verbinding met het netwerk (voedingskabel niet aangesloten/beschadigd).
Gebrek aan netwerkspanning.
Tocht/luchtbeweging.
Tafel-/grondvibratie.
weegplateau is in contact met vreemde
den/statische ladingen (andere instellingplaats voor de weegschaal kiezen/indien mogelijk het apparaat uitzetten dat storingen veroorzaakt)
Weegschaalaflezing is niet op nul gesteld.
Onjuist justeren
den/statische ladingen (andere instellingplaats voor de weegschaal kiezen/indien mogelijk het apparaat uitzetten dat storingen veroorzaakt).

10 Hulp bi j kleine storingen

Bij storingen van programmaloop dient de weegschaal kort te worden uitgeschakeld en van netwerk gescheiden. Vervolgens het weegproces opnieuw starten.
Hulp:
Storing Mogelijke oorzaak
Gewichtsaanduiding verandert continu.
Weegresultaat is duidelijk foutief
Het
lichamen.
Elektromagnetische vel
Grote temperatuurschommelingen.
Elektromagnetische vel
Ingeval andere foutmeldingen voorkomen, de weegschaal uit- en opnieuw aanzetten. Indien de foutmelding nog steeds voorkomt, bij de producent melden.
FKT_IKT_PKT-BA-nl-1434 51
KERN & Sohn GmbH
D-72322 Balingen-Frommern
E-Mail: info@kern-sohn.de
Tel: 0049-[0]7433- 9933-0
Internet: www.kern-sohn.de
D
Konformitäts­erklärung
Wir er klären hiermit, dass das Produk t, auf das sich diese Erklärung bezieht, mit den nachstehenden Normen übereinstimmt.
GB
Declaration of conformity
We hereby declare that the product to which this declaration refers c onforms with the following standards.
CZ
Prohlášení o shode
Tímto prohlašujem e, že výrobek, kterého se toto prohlášení týká, je v souladu s níže uvedenými normami.
E
Declaración de conformidad
Manifestamos en la presente que el producto al que se refiere esta declaración está de acuerdo con las normas siguientes
F
Déclaration de conformité
Nous déclarons avec cela respons abilité que le produit, auquel se rapporte la présente déclaration, est conforme aux normes citées ci-après.
I
Dichiarazione di conformitá
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferi­sce è conforme alle norme di seguito citate.
NL
Conformiteit­verklaring
Wij verklaren hiermede dat het product, waarop deze verklaring betrekking heeft, met de hierna vermelde normen overeenstemt.
P
Declaração de conformidade
Declaramos por meio da presente que o produto no qual se refere esta declaração, corresponde às normas seguintes.
PL
Deklaracja
zgodności
Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy, jest zgodny z poniższymi normami.
RUS
Заявление о
соответствии
Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.
EU Directive
Standards
2004/108/EC
EN 55011: 2009/A1:2010
OIML R 76-1 :2006
2006/95/EC
EN60950
Signature
Datum
08.04.2013
Ort der Ausstellung
Place of issue
72336 Balingen
Albert Sauter KERN & Sohn GmbH
Geschäftsführer
Managing director
KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0 Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com

11 Verklaring van overeenstemming

Postfach 4052
Fax: 0049-[0]7433-9933-149
Verklaring van overeenstemming
EC-Konformitätserklärung EC-Declaration of -Conformity
Déclaration de conformité EC-Declaración de Conformidad
EC­EC-Dichiarazione di conformità EC-Conformiteitverklaring EC- Declaração de conformidade EC- Prohlášení o shode EC-Deklaracja zgodności EC-Заявление о соответствии

Electronic Balan ce: KERN FKT / IKT / P KT

Date
EN 55022: 2010/AC:2011 EN 61000-3-2 :2006-04 + A1 : 2009 + A2 : 2009 EN61000-3-3 :2008 EN 55024: 2010 EN45501 :1992-10+AC :1993-08
Signatur
FKT_IKT_PKT-BA-nl-1434 52
