KERN CFS Series, CFS 15K0.2, CFS 3K-5, CFS 50K-3, CFS 6K0.1 Operating Instructions Manual

...

Download

KERN & Sohn GmbH

Ziegelei 1

D-72336 Balingen

E-Mail: info@kern-sohn.com

Tel: +49-[0]7433- 9933-0

Internet: www.kern-sohn.com

Betriebsanleitung Mode d’emploi

KERN CFS/CCS

Version 2.4

04/2016

Operating instructions

Fax: +49-[0]7433-9933-149

CFS/CCS-BA-def-1624

Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

Další jazykové verze najdete na webu pod adresou www.kern-sohn.com/manuals

Yderligere sprogversioner finder de online på www.kern-sohn.com/manuals

Más versiones de idiomas se encuentran online bajo www.kern-sohn.com/manuals

Rohkem keeli internetis aadressil www.kern-sohn.com/manuals

Vous trouverez d’autres versions de langue online sous www.kern- sohn.com/manuals

Further language versions you will find online under www.kern-sohn.com/manuals

A használati utasítás egyéb nyelveken a www.kern-sohn.com/manuals címről tölthető le

Trovate altre versioni di lingue online in www.kern-sohn.com/manuals

Ytterligere språkversjoner finner du online under www.kern-sohn.com/manuals

Bijkomende taalversies vindt u online op www.kern-sohn.com/manuals

Encontram-se online mais versões de línguas em www.kern-sohn.com/manuals

Inne wersje językowe znajdą Państwo na stronie www.kern-sohn.com/manuals

Ytterligare språkversioner finns online under www.kern-sohn.com/manuals

Muita kieliversioita löydät osoitteesta www.kern-sohn.com/manuals

Ostale jezikovne različice boste našli online na www.kern-sohn.com/manuals

Diğer lisan versiyonlarını internetten www.kern-sohn.com/manuals adresinden temin edeblirsiniz

KERN CFS/CCS

Betriebsanleitung Zählwaage/Zählsystem

Version 2.4 04/2016

Inhaltsverzeichnis

1 Technische Daten .................................................................................... 4

1.1 KERN CFS .......................................................................................................................... 4

1.2 Zählsysteme KERN CCS ................................................................................................... 7

2 Geräteübersicht ........................................................................................ 9

2.1 Zählwaagen KERN CFS ..................................................................................................... 9

2.2 Zählsysteme KERN CCS ................................................................................................. 11

2.3 Zählsysteme mit Mengenwaage Ihrer Wahl .................................................................. 11

2.4 Anzeigenübersicht ........................................................................................................... 13

2.4.1 Anzeige Gewicht ................................................................................................................ 14

2.4.2 Anzeige durchschnittliches Stückgewicht .......................................................................... 14

2.4.3 Anzeige Stückzahl ............................................................................................................. 14

2.5 Tastaturübersicht ............................................................................................................ 15

3 Grundlegende Hinwei se ........................................................................ 18

3.1 Bestimmungsgemäße Verwendung ............................................................................... 18

3.2 Sachwidrige Verwendung ............................................................................................... 18

3.3 Gewährleistung ................................................................................................................ 18

3.4 Prüfmittelüberwachung .................................................................................................. 19

4 Grundlegende Sicherheitshi nweise ..................................................... 19

4.1 Hinweise in der Betriebsanleitung beachten ................................................................ 19

4.2 Ausbildung des Personals .............................................................................................. 19

5 Transport und Lagerung........................................................................ 19

5.1 Kontrolle bei Übernahme ................................................................................................ 19

5.2 Verpackung / Rücktransport........................................................................................... 19

6 Auspacken, Aufstellung und Inbetriebnahme ..................................... 20

6.1 Aufstellort, Einsatzort ..................................................................................................... 20

6.2 Auspacken, Lieferumfang ............................................................................................... 20

6.2.1 Lieferumfang/ Serienmäßiges Zubehör ............................................................................. 20

6.3 Aufstellen/Transportsicherung e ntfernen ..................................................................... 21

6.4 Netzanschluss .................................................................................................................. 22

6.5 Akkubetrieb (optional) ..................................................................................................... 22

6.6 Anschluss von Peripheriegeräten .................................................................................. 23

6.7 Erstinbetriebnahme ......................................................................................................... 23

6.8 Justierung ........................................................................................................................ 23

7 Basisbetrieb............................................................................................ 24

7.1 Ein- und Ausschalten ...................................................................................................... 24

7.2 Nullstellen ......................................................................................................................... 24

7.3 Umschalten Referenzwaage  Mengenwaage bei Einsatz als Zählsystem .............. 24

7.4 Wägen mit Tara ................................................................................................................ 26

7.4.1 Tarieren ............................................................................................................................. 26

7.4.2 Numerische Eingabe des Taragewichts ............................................................................ 26

7.4.3 Wägeeinheit umschalten ................................................................................................... 26

8 Stückzählen ............................................................................................ 27

8.1 Ermittlung des durchschnittlichen Stückgewichts d urch Wägung............................ 28

8.2 Numerische Eingabe des durchschnittlichen Stückgewichts .................................... 31

CFS/CCS-BA-d-1624 2

8.3 Automatische Referenzoptimierung .............................................................................. 33

8.4 Zählen mit Zählsystem..................................................................................................... 34

9 Fill-to-target-Funktion ............................................................................ 36

9.1 Toleranzkontrolle auf Zielgewicht .................................................................................. 37

9.2 Toleranzkontrolle auf Zielstückzahl ............................................................................... 39

10 Summieren .............................................................................................. 41

10.1 Manuelles Summieren ..................................................................................................... 41

10.2 Automatisches Summieren ............................................................................................. 43

11 Artikelinformationen speichern ............................................................ 44

11.1 Artikel speichern .............................................................................................................. 44

11.2 Artikel aufrufen ................................................................................................................. 47

11.3 Artikel-Direkttasten ~ (nur Modell CFS 50K-3) ............................................ 48

12 Menü ........................................................................................................ 50

12.1 Navigation im Menü ......................................................................................................... 50

12.2 Menü-Übersicht ................................................................................................................ 51

12.2.1 Modelle CFS 6K0.1, CFS 15K0.2, CFS 30K0.5, CFS 50K-3 ............................................. 51

12.2.2 Modelle CFS 3K-5, CFS 300-3 ........................................................................................... 53

13 Konfiguration Mengenwaage ................................................................ 55

14 Justieren ................................................................................................. 61

14.1 Modelle CFS 300-3, CFS 3K-5 ......................................................................................... 61

14.2 Modelle CFS 6K0.1, CFS 15K0.2, CFS 30K0.5 ............................................................... 62

14.3 Modell KERN CFS 50K-3 .................................................................................................. 64

15 Linearisierung ........................................................................................ 65

15.1 Modelle CFS 300-3, CFS 3K-5 ......................................................................................... 67

15.2 Modell KERN CFS 50K-3 .................................................................................................. 68

16 Zweitwaagenschnittstelle ...................................................................... 70

17 RS 232C Schnittstelle ............................................................................ 71

17.1 Technische Daten ............................................................................................................ 71

17.2 Druckerbetrieb .................................................................................................................. 72

17.2.1 Ausdruckbeispiel KERN YKB-01N / Modell CFS 300-3 ..................................................... 72

17.2.2 Ausdruckbeispiele KERN YKB-01N / Modell CFS 3K-5 ..................................................... 72

17.2.3 Ausdruckbeispiele KERN YKB-01N / CFS 6K0.1, CFS 15K0.2, CFS 30K0.5 .................. 74

17.2.4 Ausdruckbeispiele KERN YKB-01N / Modell CFS 50K-3 ................................................... 78

17.3 Fernsteuerbefehle ............................................................................................................ 79

17.3.1 Alle Modelle ........................................................................................................................ 79

17.3.2 Modelle KERN CFS 6K0.1 / CFS 15K0.2 / CFS 30K0.5 .................................................... 80

17.4 Benutzeridentifikation, Wa agenidentifikation, A rtikelbezeichnung speichern ......... 81

17.5 Artikel über RS232 anlegen / abrufen ............................................................................. 81

17.6 I/O-Funktion ...................................................................................................................... 82

18 Wartung, Instandhaltung, Entsorgung ................................................. 83

18.1 Reinigen ............................................................................................................................ 83

18.2 Wartung, Instandhaltung ................................................................................................. 83

18.3 Entsorgung ....................................................................................................................... 83

19 Kleine Pannenhilfe ................................................................................. 84

19.1 Fehlermeldungen ............................................................................................................. 85

20 Batterieverordnung ................................................................................ 86

21 Konformitätserklärung ........................................................................... 87

3 CFS/CCS-BA-d-1624

1 Technische Daten

1.1 KERN CFS KERN CFS 300-3 CFS 3K-5 CFS 6K0.1

Ablesbarkeit (d) 0.001 g 0.01 g 0.1 g Wägebereich (Max) 300 g 3 kg 6 kg Reproduzierbarkeit 0.002 g 0.02 g 0.1 g Linearität ± 0.004 g ± 0.04 g ± 0.2 g Einschwingzeit 2 s Wägeeinheiten g, lb kg, lb Empfohlenes Justierge-

wicht (nicht beigegeben)

200 g(F1) +

100 g(F1)

2 kg(F1) +

1 kg(F1)

6 kg (F2)

Anwärmzeit 2 h Mindeststückgewicht bei

Stückzählung Referenzstückzahl bei

Stückzählung

5 mg 50 mg 100 mg

frei wählbar

Nettogewicht (kg) 2.5 kg 3.8 kg Zulässige Umgebungsbe-

dingung

0° C bis 40° C

Luftfeuchtigkeit max. 80 % relativ (nicht kondensierend) Wägeplatte, Edelstahl

Abmessungen Windschutz [mm]

ᴓ 80 mm

innen

158 x 143 x 61

außen

167 x 154 x 80

294 x 225 mm

Abmessungen Gehäuse (B x T x H) ; [mm]

Netzanschluss

Netzadapter 230 V AC, 50 Hz; Waag e 12 V DC, 500 m A

320 x 350 x 125 mm

Akku (optional) Betriebsdauer ca. 70 Std. / Ladezeit ca. 12 Std.

CFS/CCS-BA-d-1624 4

KERN CFS 15K0.2 CFS 30K0.5 CFS 50K-3

Ablesbarkeit (d) 0.2 g 0.5 g 1 g Wägebereich (Max) 15 kg 30 kg 50 kg Reproduzierbarkeit 0.2 g 0.5 g 1 g Linearität ± 0.4 g ± 1 g ± 2 g Einschwingzeit 2 s Wägeeinheiten kg, lb Empfohlenes Justierge-

wicht (nicht beigegeben)

15 kg (F2) 30 kg (F2) 50 kg (F2)

Anwärmzeit 2 h Mindeststückgewicht bei

Stückzählung Referenzstückzahl bei

Stückzählung

200 mg 500 mg 1 g

frei wählbar

Nettogewicht (kg) 3.8 kg 5.5 kg Zulässige Umgebungsbe-

dingung

0° C bis 40° C

Luftfeuchtigkeit m ax. 80 % relativ (nicht kondensierend) Wägeplatte, Edelstahl 294 x 225 370 x 240 Abmessungen Gehäuse

(B x T x H); [mm]

320 x 350 x 125 370 x 360 x 125

Netzanschluss

Netzadapter 230 V AC, 50 Hz; Waag e 12 V DC, 500 m A

Akku (optional) Betriebsdauer ca. 70 Std. / Ladezeit ca. 12 Std.

5 CFS/CCS-BA-d-1624

Abmessungen:

Modelle

Modell

• CFS 300-3

• CFS 3K-5

• CFS 6K0.1

• CFS 15K0.2

• CFS 30K0.5

• CFS 50K-3

CFS/CCS-BA-d-1624 6

1.2 Zählsysteme KERN CCS

CFS

Modell

KERN

Mengenwaage

KFP

CCS 6K-6 KFP 6V20M

CCS 10K-6 KFP 15V20M

CCS 30K0.01 KFP 30V20M

CCS 30K0.1 KFP 30V20M

CCS 60K0.01 KFP 60V20M

CCS 60K0.01L KFP 60V20LM

CCS 60K0.1 KFP 60V20M

CCS 60K0.1L KFP 60V20LM

CCS 150K0.01 KFP150V20M

CCS 150K0.01L KFP150V20LM

Wäge-

bereich

[Max]

Ables-

barkeit

[d]

Wägeplatte Empfohlenes

6 2 230x230x100 15 5 300x240x100 30 10 400x300x128 30 10 400x300x128 60 20 400x300x128 60 20 500x400x137 60 20 400x300x128 60 20 500x400x137

150 50 500x400x137 150 50 650x500x142

Justiergewicht,

beigegeben,

kg [Klasse F1]

nicht

6 15 30 30 50 50 50 50

150 150

Referenzwaage

CFS300-3

CFS 300-3

CFS 3K-5

CFS 6K0.1

CFS 3K-5

CFS 6K0.1

CFS 3K-5

Wäge-

bereich

[Max]

Ablesbarkeit

[d]

Kleinstes Teilegewicht [Zählen] g/Stück

300 0.001 0.005

300 0.001 0.005 3000 0.01 0.05 6000 0.1 0.1 3000 0.01 0.05 3000 0.01 0.05 6000 0.1 0.1 6000 0.1 0.1 3000 0.01 0.05 3000 0.01 0.05

CCS 150K0.1 KFP150V20M

CCS 150K0.1L KFP150V20M

CCS 300K0.1 KFP300V20M

CCS 300K0.01 KFP300V20M

150 50 500x400x137 150 50 650x500x142 300 100 650x500x115 300 100 650x500x115

150 150 300 300

CFS/CCS-BA-d-1523 7

CFS 6K0.1

CFS 3K-5

6000 0.1 0.1 6000 0.1 0.1 6000 0.1 0.1 3000 0.01 0.05

Modell KERN

CCS 600K-2 KFP 600V20SM

CCS 600K-2L KFP 600V20M

CCS 600K-2U KFU 600V20M

CCS 1T-1

CCS 1T-1L KFP 1500V20M

CCS 1T-1U KFU 1500V20M

CCS 3T-1

CCS 3T-1L

Mengenwaage KFP

KFP 1500V20SM

KFP 3000V20LM

Wägebe-

reich

[Max]

600 0.01 1000x1000x80 600 0.01 1500x1250x80

600 0.01 840x11190x90 1500 0.1 1000x1000x80 1500 0.1 1500x1250x80 1500 0.1 840x1190x90 3000 0.1 1500x1250x80 3000 0.1 1500x1500x80

Ables-

bar-

keit

[d]

Wägeplatte

[mm]

Empfohlenes Justiergewicht,

nicht beigegeben, kg [Klasse M1]

600 600

600 1500 1500 1500 3000 3000

Referenzwaage

CFS

CFS 3K-5

CFS 6K0.1

Wägebereich

[Max]

3000 0.01 0.05 3000 0.01 0.05 3000 0.01 0.05 6000 0.1 0.1 6000 0.1 0.1 6000 0.1 0.1 6000 0.1 0.1 6000 0.1 0.1

Ablesbarkeit

[d]

Kleinstes Teilegewicht [Zählen] g/Stück

CFS/CCS-BA-d-1624 8

2 Geräteübersicht

2.1 Zählwaagen KERN CFS

Modell: CFS 300-3

Modelle: CFS 3K-5, CFS 6K0.1, CFS 15K0.2, CFS 30K0.5

1. Wägeplatte / Akkufach (unter Wägeplatte)

2. Windschutz

3. Libelle

4. RS 232 Schnittstelle

5. Zweitwaagenschnittstelle

6. Fußschrauben

7. Ein/Aus-Schalter

8. Anschluss Netzadapter

CFS/CCS-BA-d-1523 9

Modell CFS 50K-3

1. Wägeplatte

2. Libelle

3. RS 232 Schnittstelle

4. Zweitwaagenschnittstelle

5. Fußschrauben

6. Anschluß Netzadapter

7. Ein/Aus-Schalter

CFS/CCS-BA-d-1624 10

2.2 Zählsysteme KERN CCS

Werkseitig ist das Zählsystem KERN CCS so vorkonfiguriert, dass in der Regel keine Änderungen vorzunehmen sind.



Mengenwaage KERN KFP

Referenzwaage KERN CFS

Bei Anschluss einer Mengenwaage (nicht vorkonfiguriert durch KERN) muss

 Mengenwaage justieren / literarisieren, s. Kap. 14 / 15

Referenzwaage KERN CFS

2.3 Zählsysteme mit Mengenwaage Ihrer Wahl

Folgendes beachtet werden:  Mengenwaage mit einem geeigneten Kabel über die Zweitwaagenschnitt-

stelle anschließen. Belegung des Schnittstellenanschlusses s. Kap. 16.

 Mengenwaage konfigurieren, siehe Kap. 13

Beispiel 1: Hochlastige Mengenwaagen

11 CFS/CCS-BA-d-1624

Beispiel 2: Hochlastige Referenzwaage



Mengenwaage KERN KFP

Referenzwaage KERN CFS 50K-3

CFS/CCS-BA-d-1624 12

2.4 Anzeigenübersicht

Gewicht

Durchschnittliches Stückgewicht

Stückzahl

Ladezustand Akku, s. Kap. 6.5

Gewicht

Durchschnittliches Stückgewicht

Ladezustand Akku, s. Kap. 6.5

Stückzahl

Modelle CFS 300-3, CFS 3K-5, CFS 6K0.1, CFS 15K0.2, CFS 30K0.5:

Modell CFS 50K-3:

13 CFS/CCS-BA-d-1624

2.4.1 Anzeige Gewicht

CFS 50K-3

2. Mengenwaage z. B. KERN KFP

Hier wird das Gewicht des Wägeguts in [kg] angezeigt.

Der Indikator [] über den Symbol zeigt an:

NET

Akkuladestandsanzeige Nettogewicht

Modell

lb/kg

Stabilitätszustandsanzeige

Nullstellanzeige Aktuelle Wägeeinheit

2.4.2 Anzeige durchschnittliches Stückgewicht

Hier wird das durchschnittliche Stückgewicht in [g] angezeigt. Dieser Wert wird entweder durch den Benutzer numerisch eingegeben oder durch Einwägen von der Waage berechnet.

Der Indikator [] über den Symbol zeigt an:

Aufgelegte Stückzahl zu klein

M+

Mindeststückgewicht unterschritten Daten in Summenspeicher Aktive Waage:

1. Referenzwaage KERN CFS

2.4.3 Anzeige Stückzahl

Hier wird die aktuelle Stückzahl (PCS = pieces) bzw. im Summiermodus die Summe der aufgelegten Teile angezeigt (s. Kap.10)

Der Indikator [] über den Symbol zeigt an:

TOL

Toleranzkontrolle im Zählmodus Toleranzkontrolle im Wägemodus Wägegut oberhalb oberer Toleranzgrenze Wägegut im Toleranzbereich

CFS/CCS-BA-d-1624 14

Wägegut unterhalb unterer Toleranzgrenze

2.5 Tastaturübersicht

• Summieren

• Datenausgabe (Menüeinstellung , s. Kap. 12.2)

Im Menü blättern

 Modelle CFS 300-3, CFS 3K-5, CFS 6K0.1, CFS 15K0.2, CFS 30K0.5

Auswahl Funktion im Wägemodus

• Numerische Tasten

…..

• Dezimalpunkt

• Bei numerischer Eingabe Ziffernanwahl nach links

• Löschen

• Anzeige Gesamtgewicht/Anzahl Wägun-

gen/Gesamtstückzahl

• Bei numerischer Eingabe Ziffernanwahl nach rechts

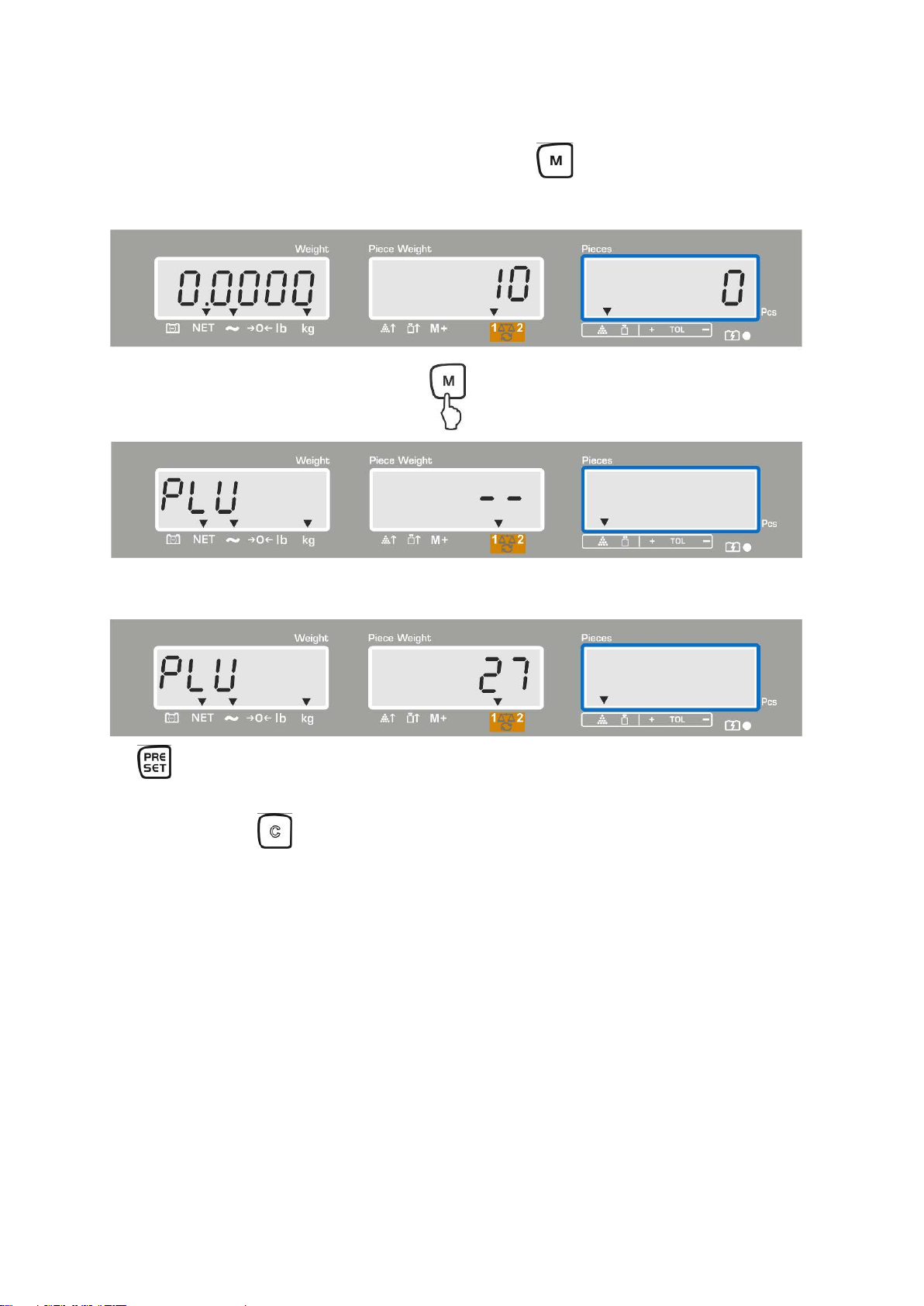

• Artikel speichern / abrufen, s. Kap. 11.1 / 11.2

• Fill-to-target-Funktion (s. Kap. 9)

• Waage umschalten,

(s. Kap. 7.3)

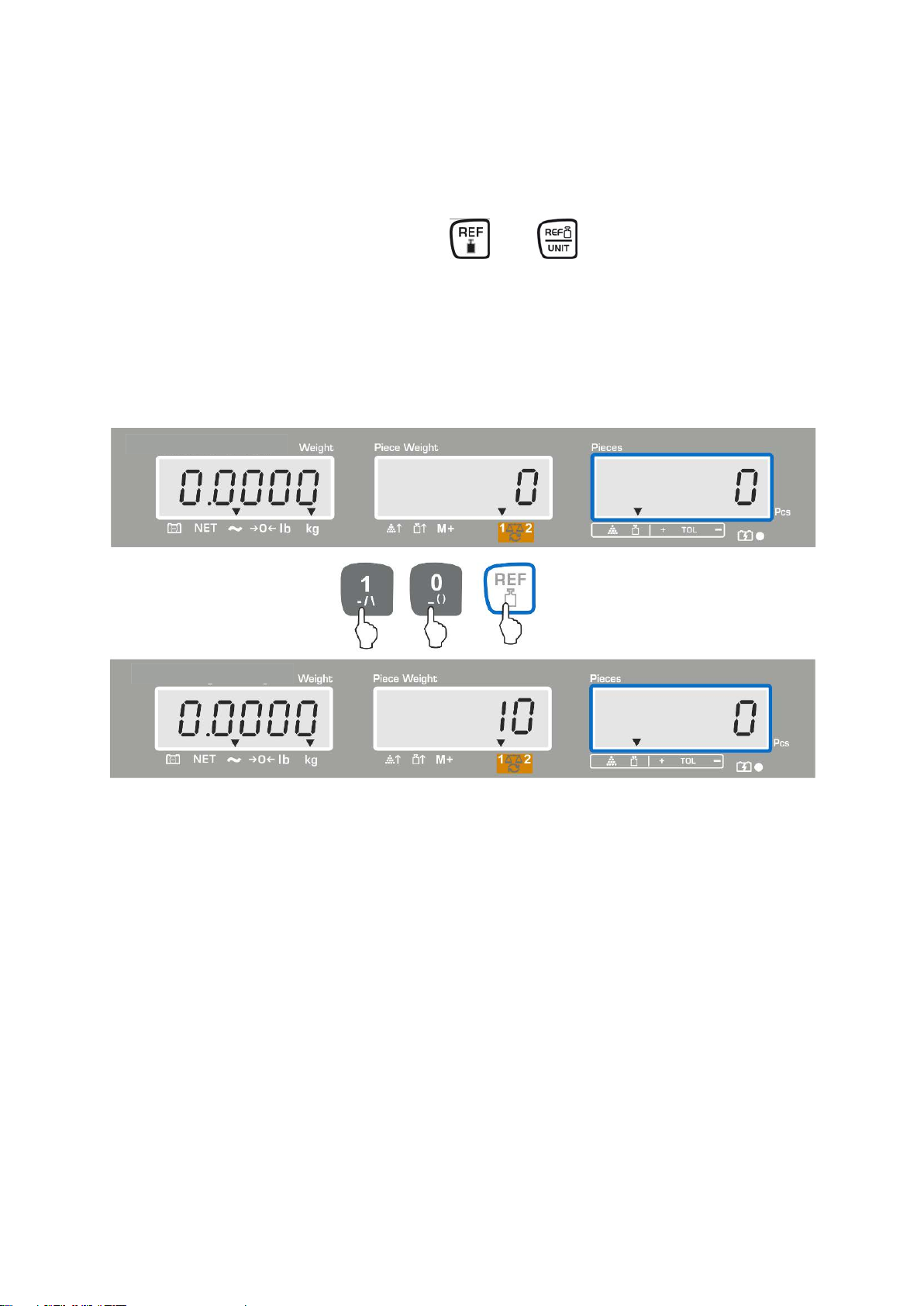

• Eingabe des durchschnittlichen Stückgewichts durch Wägung (s. Kap. 8.1)

• Numerische Eingabe des durchschnittlichen Stückgewichts (s. Kap. 8.2)

•

• Wägeeinheit umschalten

15 CFS/CCS-BA-d-1624

Menü/Wägemodus

• Tarieren

• Bestätigen

• Nullstellen

• Zurück ins

 Modell CFS 50K-3:

Auswahl Funktion im Wägemodus

• Artikel-Direkttasten

…..

s. Kap. 11.3

• Numerische Tasten

…..

• Dezimalpunkt

• Löschen

CFS/CCS-BA-d-1624 16

• Datenausgabe (Menüeinstellung , s. Kap. 12.2)

• Summieren / drucken(Menüeinstellung , s. Kap. 12.2

• Anzeige Gesamtgewicht/Anzahl Wägungen/Gesamtstückzahl

• Fill-to-target-Funktion (s. Kap. 9)

• Artikel speichern / abrufen, s. Kap. 11.1 / 11.2

• Waage umschalten, s. Kap. 7.3

• Bei numerischer Eingabe Ziffernanwahl nach links

• Eingabe des durchschnittlichen Stückgewichts durch Wägung,

(s. Kap. 8.1)

• Im Menü blättern

• Numerische Eingabe des durchschnittlichen Stückgewichts (s.

Kap. 8.2)

• Wägeeinheit umschalten

• Tarieren

• Bestätigen

• Nullstellen

• Bei numerischer Eingabe Ziffernanwahl nach rechts.

• Zurück ins Menü / Wägemodus

17 CFS/CCS-BA-d-1624

3 Grundlegende Hinweise

3.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage / Zählsystem dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

3.2 Sachwidrige Verwendung

Waage / Zählsystem nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.) Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen. Stöße und Überlastungen der Waage / Zählsystem über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden. Waage / Zählsystem niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt. Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die W aage / das Zählsystem darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

3.3 Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung

• Verwendung außerhalb der beschriebenen Anwendungen

• Veränderung oder Öffnen des Gerätes

• mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten

natürlichem Verschleiß und Abnützung

• nicht sachgemäße Aufstellung oder elektrische Installation

• Überlastung des Messwerkes

CFS/CCS-BA-d-1624 18

3.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

4 Grundlegende Sicherheitshinweise

4.1 Hinweise in der Betriebsanleitung beachten

 Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig

durchlesen, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen.

 Alle Sprachversionen beinhalten eine unverbindliche Übersetzung.

Verbindlich ist das deutsche Originaldokument.

4.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.

5 Transport und Lage rung

5.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

5.2 Verpackung / Rücktransport

 Alle Teile der Originalverpackung für einen eventuell notwendigen

Rücktransport aufbewahren.

 Für den Rücktransport ist nur die Originalverpackung zu verwen-

den.

 Vor dem Versand alle angeschlossenen Kabel und losen / beweg-

lichen Teile trennen.

 Evtl. vorgesehene Transportsicherungen wieder anbringen.  Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen

Verrutschen und Beschädigung sichern.

19 CFS/CCS-BA-d-1624

6 Auspacken, Aufstellung und Inbetrie bna hm e

• Waage (s. Kap. 2.1)

• Referenzwaage KERN CFS (s. Kap. 2.2)

• Netzkabel

• Mengenwaage KERN KFP (s. Kap. 2.2)

• Arbeitsschutzhaube

• Betrie bsanleitung KERN CFS/CCS

• Betriebsanleitung

• Betriebsanleitung KERN KFP

6.1 Aufstellort, Einsatzort

Die Waagen / Zählsysteme sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage / Zählsystem wählen.

Am Aufstellort folgendes beachten:

• Waage / Zählsystem auf eine stabile, gerade Fläche stellen;

• Extreme W ärme sowie Temperaturschwankungen z.B. durch Aufstellen ne-

ben der Heizung oder direkte Sonneneinstrahlung vermeiden;

• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;

• Erschütterungen während des Wägens vermeiden;

• Waage / Zählsystem vor hoher Luftfeuchtigkeit, Dämpfen und Staub schüt-

zen;

• Das Gerät nicht über längere Zeit starker Feuchtigkeit aussetzen. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.

• Statische Aufladung von Wägegut, Wägebehälter vermeiden.

Beim Auftreten von elektromagnetischen Feldern (z.B. durch Mobiltelefone oder Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden.

6.2 Auspacken, Lieferumfang

Gerät und Zubehör aus der Verpackung nehmen, Verpackungsmaterial entfernen und am vorgesehenen Arbeitsplatz aufstellen. Überprüfen, ob alle Teile des Lieferumfangs vorhanden und unbeschädigt sind.

6.2.1 Lieferumfang/ Serienmäßiges Zubehör KERN CFS KERN CCS

CFS/CCS-BA-d-1624 20

6.3 Aufstellen/Transportsicherung entfernen

 Ggf. Transportsicherung entfernen

KERN CFS 3K0.5, CFS 6K0.1:

KERN CFS 300-3:

Mengenwaage KERN KFP (Abbildungsbeispiel):

KERN KFP 6V20M, KFP 6V20LM, KFP 15V20M.

Weitere Det ails entnehmen Sie bitte der Installationsanleitung welche der Plattfor m beilieg t .

21 CFS/CCS-BA-d-1624

 Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle

im vorgeschriebenen Kreis befindet.

 Nivellierung regelmäßig überprüfen

Zweitwaagenschnittstelle miteinander verbinden.

 Falls nötig Wägeplatte und ggf. Windschutz installieren.

 Bei Zählsystemen KERN CCS die Referenz- und Mengenwaage über die

6.4 Netzanschluss

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

6.5 Akkubetrieb (optional) Der Akku wird über das mitgelieferte Netzkabel geladen.

Der Akku sollte vor der ersten Benutzung mindestens 15 Stunden über das Netzkabel geladen werden. Die Betriebsdauer des Akkus beträgt ca. 70 Std. Bei Anschluss einer Zweitwaage reduziert sich die Betriebsdauer. Zur Schonung des Akkus kann im Menü (siehe Kap.12.2) die automatische Abschaltfunktion [„ “  „ „] aktiviert werden, Abschaltzeit wählbar nach 0, 3, 5, 15, 30 Minuten.

Erscheint in der Gewichtsanzeige ein Pfeil [] oberhalb des Batteriesymbols , bzw. „bat lo “ beim Einschalten der W aage ist die Kapazität des Akkus bald erschöpft. Die Waage ist noch ca. 10 Std. betriebsbereit, danach schaltet sie sich automatisch ab. Stecken Sie baldmöglichst das Netzkabel ein, um den Akku zu laden. Die Ladedauer bis zur vollständigen Wiederaufladung beträgt ca. 12 Std.

Die LED-Anzeige informiert Sie während des Ladens über den Ladezustand des Akkus.

rot: Spannung unter das vorgeschriebene Minimum abgefallen. Netzadapter

anschließen, um den Akku zu laden. grün: Akku ist vollständig geladen gelb: Kapazität des Akkus bald erschöpft. Baldmöglichst Netzadapter an-

schließen, um den Akku zu laden.

CFS/CCS-BA-d-1624 22

6.6 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt.

6.7 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur (siehe Anwärmzeit Kap. 1) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.

6.8 Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang, muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.

 Durchführung siehe Kap. 14.

23 CFS/CCS-BA-d-1624

7 Basisbetrieb

7.1 Ein- und Ausschalten

 Zum Einschalten Ein-/Ausschalter (s. Kap. 2) auf der rechten Unterseite der

Waage nach vorne betätigen. Die Waage führt einen Selbsttest durch. Sobald die Gewichtsanzeige erscheint, ist die Waage wägebereit.

 Zum Ausschalten Ein-/Ausschalter auf der rechten Unterseite der Waage nach

hinten betätigen.

7.2 Nullstellen

Nullstellen korrigiert den Einfluss leichter Verschmutzungen auf der Wägeplatte. Werksseitig ist der Nullstellbereich der Waage auf ± 2% Max. eingestellt. Weitere Einstellungen sind im Menü möglich (s. Kap. 12).

Bei Einsatz als Zählsystem kann der Nullstellbereich beider Waagen im Menü eingestellt werden (s. Kap. 13).

Manuell

 Waage entlasten

 drücken, die Waage beginnt mit der Rückstellung auf Null.

Das [] Symbol über a erscheint.

Automatisch

Im Menü kann die automatische Nullpunktkorrektur ausgeschaltet oder der Betrag geändert werden (s. Kap. 13).

7.3 Umschalten Referenzwaage  Mengenwaage bei Einsatz als Zählsystem

Für die Stückzählung kann eine Plattform über die Zweitwaagenschnittstelle angeschlossen werden. Im Zählsystem KERN CCS findet die Mengenstückzählung auf der Mengenwaage KERN KFP statt. Die Referenzwaage KERN CFS ermöglicht durch ihre hohe Auflösung eine sehr präzise Ermittlung des durchschnittlichen Stückgewichts.

Die Zweitwaage lässt sich genauso bedienen wie die erste Waage.

Durch Drücken von wechselt die Anzeige von der einen zur anderen Waage. In der Anzeige erscheint bzw. .

Das eingeblendete [] zeigt die aktive Waage an.

CFS/CCS-BA-d-1624 24

Anzeigebeispiel Modell CFS 6K0.1:

(2) Referenzwaage KERN CFS

(1)

Mengenwaage z. B.: KERN KFP bei Zählsystem KERNCCS

25 CFS/CCS-BA-d-1624

7.4 Wägen mit Tara

Der Tarawert wird entsprechend der Ablesbarkeit der Waage gerundet, z. B. als -105 g angezeigt.

Ein Tarawert kann sowohl für die Referenz- als auch für die Mengenwaage eingegeben werden. Vor Einstellung eines Tarawertes aktive Waage auswählen, s. Kap. 9.3.

7.4.1 Tarieren

 Wägebehälter auflegen. Nach erfolgter Stillstandskontrolle TARE-Taste drü-

cken. Die Nullanzeige und der Indikator []über NET erscheint. Das Gewicht des Gefäßes ist nun intern gespeichert.

 Wägegut einwiegen, das Nettogewicht wird angezeigt.  Nach Abnehmen des Wägebehälter erscheint das Gewicht des Wägebehälter

als Minus-Anzeige.

 Zum Löschen des Tarawertes Wägeplatte entlasten und TARE-Taste drücken.  Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim

Einwiegen von mehreren Komponenten zu einer Mischung (Zuwiegen).Die Grenze ist dann erreicht, wenn der gesamte Wägebereich ausgelastet ist.

7.4.2 Numerische Eingabe des Taragewichts

 Waage entlasten und nullstelllen.  Bekanntes Taragewicht über die numerischen Tasten mit Dezimalpunkt einge-

ben und mit TARE-Taste bestätigen. Das eingegebene Gewicht wird als Taragewicht gespeichert und mit negativem Vorzeichen angezeigt. Der Indikator [] über NET erscheint.

 Gefüllten Wägebehälter auf die Waage stellen, das Nettogewicht wird ange-

zeigt.

 Der Tarawert bleibt solange gespeichert, bis er mit der TARE-Taste gelöscht

wird.

bei einer Waage 60 kg Max/5 g Ablesbarkeit wird der Eingabewert von 103 g

7.4.3 Wägeeinheit umschalten

Durch Drücken der UNIT-Taste kann modellabhängig von g / kg  lb umgeschaltet werden (nur bei Menüeinstellung F1 oFFUnit kg / lb). Der Indikator [] zeigt die aktive Einheit an.

CFS/CCS-BA-d-1624 26

8 Stückzählen

Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zählenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile, die so genannte Referenzstückzahl. Auf Basis des berechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durchgeführt. Hier gilt: Je höher die Referenzstückzahl, desto größer die Zählgenauigkeit.

 Das durchschnittliche Stückgewicht kann nur von stabilen Wägewerten

ermittelt werden.

 Bei Wägewerten unter Null, zeigt die Stückzählanzeige eine negative

Stückzahl an.

 Die Genauigkeit des durchschnittlichen Stückgewichts kann jederzeit

während der Stückzählung erhöht werden, indem Sie die angezeigte Stückzahl eingeben und mit bzw. (Modell CFS 50K-3) bestäti-

gen. Nach erfolgter Referenzoptimierung ertönt ein Signalton. Da die zusätzlichen Teile die Basis für die Berechnung vergrößern, wird auch die Referenz genauer.

27 CFS/CCS-BA-d-1624

8.1 Ermittlung des durchschnittlichen S tüc kgewichts durch Wä gung Referenz setzen

 Waage Nullstellen oder falls nötig leeren Wägebehälter tarieren.  Eine bekannte Anzahl (z. B. 10 Stück) von Einzelteilen als Referenz auflegen.

Die Anzahl an Referenzteilen über die Zifferntasten eingeben. Stabilitätsanzeige abwarten und innerhalb 5 sec mit bzw.

(Modell CFS 50K-3) bestätigen. Die Waage ermittelt das durchschnittliche Stückgewicht und zeigt anschließend

die Stückzahl an.

Anzeigebeispiel Modell CFS 6K0.1:

CFS/CCS-BA-d-1624 28

Anzeigebeispiel Modell CFS 50K-3:

29 CFS/CCS-BA-d-1624

Aktive Waage (s. Kap. 7.3)

ID: 123456

Benutzeridentifikations-Nr. (s. Kap. 12.2)

N 2.4986 kg

Nettogewicht

49.9755 g / pcs

Durchschnittliche Stückgewicht

50 pcs

Stückzahl

Stücke zählen

 Falls nötig tarieren, Wägegut auflegen und Stückzahl ablesen.

Anzeigebeispiel Modell CFS 6K0.1:

Anzeigebeispiel Modell CFS 50K-3:

Bei Anschluss eines optionalen Druckers kann der Anzeigenwert durch Drücken von ausgegeben werden

(Menüeinstellungen F1 oFF  ACC off; F2 Prt P mode Print Au OFF, s. Kap. 12.2).

Ausdruckbeispiel KERN YKB 01N / CFS 6K0.1:

Weitere Ausdruckbeispiele s. Kap. 17.2.

Durchschnittliches Stückgewicht löschen

 drücken

CFS/CCS-BA-d-1624 30

8.2 Numerische Eingabe des durchschnittlichen Stückgewichts Referenz setzen

 Bekanntes durchschnittliches Stückgewicht z. B. 10 g mit den numerischen Tas-

ten eingeben und innerhalb 5 sec mit bzw. (Modelle CFS 50K-3) bestätigen.

Ist in der Gewichtsanzeige als Wägeeinheit [kg] aktiv, wird das durchschnittliche Stückgewicht in [g] angezeigt. Ist als Wägeeinheit [lb] aktiv, wird das durchschnittliche Stückgewicht ebenfalls in [lb] angezeigt.

Anzeigebeispiel Modell CFS 6K0.1:

31 CFS/CCS-BA-d-1624

Anzeigebeispiel Modell CFS 50K-3:

Stücke zählen

 Falls nötig tarieren, Wägegut auflegen und Stückzahl ablesen.

Bei Anschluss eines optionalen Druckers kann der Anzeigenwert durch Drücken von ausgegeben werden, Anzeige- und Ausdruckbeispiel s. Kap. 10.1.

Durchschnittliches Stückgewicht löschen

 drücken

CFS/CCS-BA-d-1624 32

8.3 Automatische Referenzoptimierung

Ist bei der Referenzermittlung das aufgelegte Gewicht bzw. die aufgelegte Stückzahl zu klein, wird in der Anzeige des durchschnittlichen Stückgewichts das Drei-

ecksymbol über [ ] bzw. [ ] eingeblendet. Um das errechnete durchschnittliche Stückgewicht automatisch zu optimieren, müssen weitere Teile aufgelegt werden, deren Anzahl kleiner wie bei der ersten Referenzbestimmung ist. Nach erfolgter Referenzoptimierung ertönt ein Signalton. Bei jeder Referenzoptimierung wird das durchschnittliche Stückgewicht neu berechnet. Da die zusätzlichen Teile die Basis für die Berechnung vergrößern, wird auch die Referenz genauer.

Durch Drücken von bzw. (Modelle CFS 50K-3) kann die Wiederberechnung vermieden und damit das Referenzgewicht gesperrt werden.

Die automatische Referenzoptimierung wird deaktiviert, sobald die Zahl von addierten Teilen die gespeicherte Referenzstückzahl überschreitet.

Bei einigen Modellen besteht die Möglichkeit diese Funktion im Menü ein- bzw. auszuschalten. (s. Kap. 12.2.2)

33 CFS/CCS-BA-d-1624

8.4 Zählen mit Zählsystem

(Abbildungsbeispiel)



Mengenwaage z .B. KERN KFP

Referenzwaage KERN CFS

• Hier findet die Stückzählung großer Mengen statt.

• Große Teile (Max > 3kg) werden auf der Plattform gezählt.

• Wird bei der Ermittlung des durchschnittlichen Stückgewichts keine so hohe Auflösung wie die der KERN CFS gefordert, kann die Referenzbildung auch an der Mengewaage erfolgen.

Zählen mit Mengenwaa ge:

1. Auf der Referenzwaage KERN CFS durchschnittliches Stückgewicht setzen, s. Kap. 8.1. bzw. Kap. 8.2.

2. Waage mit umschalten (s. Kap. 7.3)

3. Leeren Behälter auf die Wägeplatte der Mengenwaage stellen und tarieren.

• Durch ihre hohe Auflösung ist sie für die präzise Ermittlung des durchschnittlichen Stückgewichts zuständig.

• Kleinstteile (Max < 3kg) werden auf der präzisen KERN CFS gezählt.

4. Zählmenge in den Behälter auf der Mengenwaage einfüllen. Die Stückzahl wird im Display angezeigt.

CFS/CCS-BA-d-1624 34

Anzeigebeispiel Modell CFS 6K0.1:

Um Fehler bei der Stückzahlermittlung zu vermeiden, müssen beide Waagen tung ergeben sich Zählfehler!

mit derselben Fallbeschleunigung justiert sein (s. Kap. 14). Bei Nichtbeach-

35 CFS/CCS-BA-d-1624

9 Fill-to-target-Funktion

Die Waage ermöglicht das Einwägen von Gütern auf ein bestimmtes Zielgewicht oder Zielstückzahl innerhalb festgelegter Toleranzen. Mit dieser Funktion lässt sich auch überprüfen, ob das Wägegut innerhalb eines vorgegebenen Toleranzbereichs liegt. Toleranzkontrolle ist im Wäge- oder Zählmodus möglich. Das Erreichen des Zielwertes wird durch ein akustisches (sofern im Menü aktiviert) und optisches Signal (Toleranzmarke ) angezeigt.

Akustisches Signal:

Das akustische Signal ist abhängig von der Einstellung im Menüblock „F1 oFFBEEP“. Wählbar:

bEEP off akustisches Signal ausgeschaltet bEEP on in akustisches Signal ertönt, wenn das Wägegut innerhalb der

vorgegebener Toleranz liegt

bEEP on out akustisches Signal ertönt, wenn Wägegut außerhalb der

vorgegebener Toleranz liegt

Optisches Signal:

Die Toleranzmarke  liefert folgende Information:

Zielstückzahl / Zielgewicht über vorgegebener Toleranz

Zielstückzahl / Zielgewicht innerhalb vorgegebener Toleranz

Zielstückzahl / Zielgewicht unter vorgegebener Toleranz e

CFS/CCS-BA-d-1624 36

9.1 Toleranzkontrolle auf Zielgewicht

 drücken, der aktive Toleranzwägemodus wird angezeigt.

 Falls nötig mit bzw. (Modelle CFS 50K-3) Toleranzkontrolle auf

Zielgewicht (PSt nEt) auswählen.

Anzeigebeispiel Modell CFS 6K0.1:

 TARE-Taste drücken, der aktuell eingestellte obere Grenzwert wird angezeigt.  Zum Ändern mit den numerischen Tasten gewünschten Wert z. B. 5.500 kg

eingeben.

 Mit TARE-T aste bestätigen, der aktuell eingestellte untere Grenzwert wird

angezeigt.

 Zum Ändern mit den numerischen Tasten gewünschten Wert z. B. 5.0000 kg

eingeben.

 Mit TARE-T aste bestätigen, die Toleranzkontrolle wird gestartet.

Der Indikator  über erscheint.

37 CFS/CCS-BA-d-1624

 Wägegut auflegen und anhand der Toleranzmarke  / akustischem Signal

 Zur Toleranzkontrolle kann auch nur ein Grenzwert gesetzt werden.

prüfen, ob das Wägegut sich innerhalb der vorgegebenen Toleranz befindet.

Anzeige Toleranzmarke , wenn Wägegut unter der vorgegebenen Toleranz:

Anzeige Toleranzmarke , wenn Wägegut innerhalb der vorgegebenen Toleranz:

Anzeige Toleranzmarke , wenn Wägegut über der vorgegebenen Toleranz:

 Werden beide Grenzwerte gelöscht ist die Toleranzkontrolle deaktiviert.  Grenzwerte löschen:

Bei Eingabe oberer und unterer Grenzwert - Taste drücken und mit TARE-Taste bestätigen.

CFS/CCS-BA-d-1624 38

9.2 Toleranzkontrolle auf Zielstückzahl

 drücken, der aktive Toleranzwägemodus wird angezeigt.

 Falls nötig mit bzw. (Modelle CFS 50K-3) Toleranzkontrolle auf

Zielgewicht (PSt Cnt) auswählen.

Anzeigebeispiel Modell CFS 6K0.1:

 TARE-Taste drücken, der aktuell eingestellte obere Grenzwert wird angezeigt.  Zum Ändern mit den numerischen Tasten gewünschten Wert z. B. 100 Stück

eingeben.

 Mit TARE-T aste bestätigen, der aktuell eingestellte untere Grenzwert wird

angezeigt.

 Zum Ändern mit den numerischen Tasten gewünschten Wert z. B. 90 Stück

eingeben.

 Mit TARE-T aste bestätigen, die Toleranzkontrolle wird gestartet.

Der Indikator  über erscheint.

39 CFS/CCS-BA-d-1624

 Durchschnittliches Stückgewicht ermitteln (s. Kap. 10.1 oder 10.2), Wägegut

Zur Toleranzkontrolle kann auch nur ein Grenzwert gesetzt werden.

auflegen und anhand der Toleranzmarke  prüfen, ob die Anzahl der aufgelegten Teile unter, innerhalb oder über der vorgegeben Toleranz liegt.

Anzeige Toleranzmarke , wenn Wägegut unter der vorgegebenen Toleranz:

Anzeige Toleranzmarke , wenn Wägegut innerhalb der vorgegebenen Toleranz:

Anzeige Toleranzmarke , wenn Wägegut über der vorgegebenen Toleranz:



 Werden beide Grenzwerte gelöscht ist die Toleranzkontrolle deaktiviert.  Grenzwerte löschen:

Bei Eingabe oberer und unterer Grenzwert - Taste drücken und mit TARE-Taste bestätigen.

CFS/CCS-BA-d-1624 40

10 Summieren

Vor dem Summiervorgang aktive Waage auswählen (s. Kap. 7.3)

Summieren ist im Wäge- oder Zählmodus möglich. Bei Einsatz im Zählsystem unabhängig davon, ob sich das Wägegut auf der Referenz- oder Mengenwaage befindet.

Vorbereiten:

 Bei Einsatz als Zählsystem mit die Waage auswählen, auf welcher sum-

miert werden soll. Das eingeblendete [] zeigt die aktive Waage an.

 Bei Summieren im Zählmodus durchschnittliches Stückgewicht setzen.

(s. Kap. 8.1 oder 8.2)

 Falls nötig leeren Wägebehälter tarieren.

10.1 Manuelles Summieren

Mit dieser Funktion werden die einzelnen Wägewerte durch Drücken von in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben.

• Menüeinstellungen:

Summieren:

 Wägegut A auflegen.

Warten bis Stabilitätsanzeige erscheint, dann bzw. (Modelle CFS 50K-3) drücken. Der Gewichtswert bzw. die Stückzahl werden gespeichert und bei Anschluss eines optionalen Druckers ausgegeben.

 Wägegut abnehmen. Weiteres Wägegut kann erst addiert werden, wenn die An-

zeige ≤ Null.

 Wägegut B auflegen.

Warten bis Stabilitätsanzeige erscheint, dann bzw. (Modelle CFS 50K-3) drücken. Der Gewichtswert bzw. die Stückzahl wird in den Summenspeicher addiert und ausgedruckt. Das Gesamtgewicht, Anzahl der Wägungen sowie die Gesamtstückzahl werden 2 sec. lang angezeigt.

„F1 off“  „ACC“  „ON“ (nicht verfügbar bei Modell CFS 50K-3) „F2 Prt“  „P mode“  „Print“  „Au OFF“ (s. Kap. 12.2)

• Bei Einsatz als Zählsystem kann sowohl auf der Referenz- als auch auf der Mengenwaage summiert werden.

 Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren.

Darauf achten, dass die Waage zwischen den einzelnen Wägungen entlastet werden muss.

41 CFS/CCS-BA-d-1624

S 1

Aktive Waage (s. Kap. 7.3)

ID: 123456

Benutzeridentifikations-Nr. (s. Kap. 12.2)

No. 2

Anzahl Wägungen

C 4.9975kg

Gesamtgewicht

C 500 pcs

Gesamtstückzahl

 Dieser Vorgang kann 99-mal wiederholt werden bzw. bis die Kapazität der Waage

erschöpft ist.

Anzeige der gespeicherten Wägedaten:

 drücken, das Gesamtgewicht, Anzahl der Wägungen sowie die Gesamtstück-

zahl werden angezeigt und bei Anschluss eines optionalen Druckers ausgegeben.

Anzeigebeispiel Modell CFS 6K0.1:

Aufgelegtes Gesamt gewicht: Anzahl Wägungen: Gesamtstückzahl:

Ausdruckbeispiel KERN YKB 01N:

Weitere Ausdruckbeispiele s. Kap. 17.2.

Wägedaten löschen:

 bzw. (Modelle CFS 50K-3) drücken, das Gesamtgewicht, Anzahl der Wä-

gungen sowie die Gesamtstückzahl werden angezeigt. Während dieser Anzeige

drücken. Die Daten im Summenspeicher werden gelöscht.

CFS/CCS-BA-d-1624 42

10.2 Automatisches Summieren

siehe Kap. 10.1.

Mit dieser Funktion werden die einzelnen Wägewerte ohne Drücken von bzw.

(Modelle CFS 50K-3) automatisch beim Entlasten der Waage in den Sum-

menspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben.

• Menüeinstellungen: „F1 off“  „ACC“  „ON“ (nicht verfügbar bei Modell CFS 50K-3)

„F2 Prt“  „P mode“  „Print“  „Au ON“, s. Kap. 12.2

• Bei Einsatz als Zählsystem kann sowohl auf der Referenz- als auch auf der Mengenwaage summiert werden. Vor dem Summiervorgang aktive Waage auswählen, s. Kap. 7.3.

Summieren:

 Wägegut A auflegen.

Nach erfolgter Stillstandskontrolle ertönt ein Signalton. Wägegut abnehmen, der Wägewert wird in den Summenspeicher addiert und ausgedruckt.

 Wägegut B auflegen.

Nach erfolgter Stillstandskontrolle ertönt ein Signalton. Wägegut abnehmen, der Wägewert wird in den Summenspeicher addiert und ausgedruckt.

 Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren.

Darauf achten, dass die Waage zwischen den einzelnen Wägungen entlastet werden muss.

 Dieser Vorgang kann 99-mal wiederholt werden bzw. bis der Kapazität der Waa-

ge erschöpft ist.

Anzeige und Löschen der Wägedaten, sowie Ausdruckbeispiel

43 CFS/CCS-BA-d-1624

11 Artikelinformati one n s pe ichern

Die Waage verfügt über 100 Artikelspeicherplätze für oft benutzte Tarawerte, durchschnittliche Stückgewichte und Artikelbezeichungen. Diese Daten können für einen bestimmten Artikel durch Aufrufen der entsprechenden Nummer abgerufen werden.

Bei Modell CFS 50K-3 stehen zusätzlich 5 Direkttasten ~ zur Verfügung, s. Kap.11.3).

11.1 Artikel speichern Vorbereitung:

 Falls nötig Waage mit Nullstellen.  Bei Verwendung eines Wägebehälters tarieren.

Bei Zählsystem darauf achten, ob Mengen- oder Zählwaage tariert werden soll. Dem entsprechend mit Mengen- bzw. Referenzwaage auswählen. Das

eingeblendete [] zeigt die aktive Waage an, s. Kap. 7.3. Entweder Wägebehälter auflegen und mit TARE-Taste tarieren (s. Kap. 7.4.1)

oder Tarawert numerisch eingeben (s. Kap. 7.4.2). Tarawerte können nur gespeichert werden, wenn sie im zulässigen Tarierbereich liegen (Werkseinstellung > 2 % Max).

Bei Werten < 2 % Max Waage mit Nullstellen.

 Bei Einsatz als Zählsystem mit Referenzwaage auswählen.  Durchschnittliches Stückgewicht (z.B. 10 g) entweder durch Wägung (siehe

Kap. 8.1) ermitteln oder numerisch eingeben (siehe Kap. 8.2).

CFS/CCS-BA-d-1624 44

Artikel speichern:

 Zur Eingabe der Speicherplatz-Nr. (z.B. Nr. 27) drücken

Anzeigebeispiel Modell CFS 6K0.1:

 Mit den numerischen Tasten „2“ und „7“ eingeben.

 drücken, die aktuell hinterlegte Artikelbezeichnung wird angezeigt. Die erste

Stelle blinkt.

 Falls nötig mit löschen und neue Artikelbezeichnung wie nachfolgend

beschrieben eingeben (max. 12 Zeichen, z. B. „KERN 1234 AB“).

45 CFS/CCS-BA-d-1624

Für die Eingabe von Zahlen numerische Taste kurz betätigen.

- / \ 2

A B C

D E F

G H I

J K L

M N O

P Q R S

T U V

W X Y Z

_ [ ]

_ = Space

aufgerufen werden, s. Kap. 17.3.5 (nicht verfügbar bei Modell CFS 50K-3K)

Für die Eingabe von Buchstaben numerische Taste drücken und gedrückt halten bis der gewünschte Buchstabe angezeigt wird. Die Buchstaben entsprechend der Tastenbelegung werden durchlaufen:

Übersicht Dateneingabe/Datenausgabe:

Mit Ziffernanwahl nach links, die jeweils aktive Stelle blinkt. Mit Ziffernanwahl nach rechts, die jeweils aktive Stelle blinkt.

 Eingabe mit bestätigen. Die Daten (Tarawert, durchschnittliches

Stückgewicht, Artikelbezeichung) werden unter der eingegeben PLU-Nr. gespeichert. Durch Aufrufen der entsprechenden PLU-Nr. können die Daten jederzeit abgerufen werden.

Artikelinformation können auch über die RS232 Schnittstelle gespeichert und

CFS/CCS-BA-d-1624 46

11.2 Artikel aufrufen

 Bei Einsatz als Zählsystem mit die Waage auswählen, bei welcher der

Tarawert hinterlegt ist. Das eingeblendete [] zeigt die aktive Waage an.

 drücken, die Anzeige „PLU“ zur Eingabe der Speicherplatz –Nr. erscheint.

 Gewünschten Nummer z.B. 27 aufrufen, dazu die numerischen Tasten „2“ und

„7“ drücken.

 erneut drücken, die Speicherplatz-Nr. (z.B. PLU 27) und die Artikelbe-

zeichnung werden 1 s lang angezeigt. Sollen die Daten länger angezeigt werden, gedrückt halten.

Die Anzeige wechselt in den Zählmodus, der hinterlegte Tarawert z. B. 500 g und das durchschnittliches Stückgewicht z. B 10g /Stck. werden angezeigt.

 Wägegut auflegen und Stückzahl ablesen.

47 CFS/CCS-BA-d-1624

 Bei Anschluss eines optionalen Druckers werden die Daten durch Drücken

N. 1.9990 kg

10 g/pcs

200 pcs

von ausgegeben.

Ausdruckbeispiel KERN YKB 01N:

S 1 ID: 123456 KERN 1244 AB

Aktive Waage (s. Kap. 7.3)

Benutzeridentifikations-Nr. (s. Kap. 12.2) Artikelbezeichnung (s. Kap. 11. 1)

Aufgelegtes Nettogewicht Durchschnittliches Stückgewicht Aufgelegte Stück zahl

Weitere Ausdruckbeispiele s. Kap. 17.2.

11.3 Artikel-Direkttasten ~ (nur Mode ll CFS 50K-3)

1. Vorbereitung s. Kap. 11.1

2. Artikel speichern

 Gewünschte Direkttaste z.B. für ca. 3 Sekunden gedrückt halten,

Speicherplatz „1“ und die aktuell hinterlegte Artikelbezeichnung wird angezeigt. Die erste Stelle blinkt.

 Artikelbezeichnung wie in Kap. 11.1 beschrieben eingeben (max. 12 Zeichen)

 Eingabe mit bestätigen. Die Daten (Tarawert, durchschnittliches Stückge-

wicht, Artikelbezeichung) werden unter der ausgewählten Direkttaste. gespeichert.

CFS/CCS-BA-d-1624 48

3. Artikel aufrufen

1.9990 kg NET

10 g U.W:

200 pcs

Aufgelegte Stück zahl

TOTAL

--------------------------------

1.9990 kg NET

Gesamtgewicht

200 pcs

Gesamtstückzahl

1 NO

Anzahl Wägungen

 Direkttaste z.B. drücken, die Speicherplatz-Nr. und die Artikelbezeichnung

werden 1 s lang angezeigt.

Die Anzeige wechselt in den Zählmodus, der hinterlegte Tarawert z. B. 500 g und das durchschnittliches Stückgewicht z. B 10g /Stck. werden angezeigt.

 Wägegut auflegen und Stückzahl ablesen.

 Bei Anschluss eines optionalen Druckers werden die Daten durch Drücken

von in den Summenspeicher addiert und ausgegeben.

Ausdruckbeispiel CFS 50K-3 / KERN YKB 01N:

LOCAL SCALE ID: 123456 ABCDEF

Aktive Waag e ( s . Kap. 7. 3) Benutzeridentifikations-Nr. (s. Kap. 12.2) Artikelbezeichnung

Aufgelegtes Nettogewicht Durchschnittliches Stückgewicht

49 CFS/CCS-BA-d-1624

12 Menü

drücken. Der erste Menüblock wird angezeigt.

    

einzelnen Menüpunkte der Reihe nach anwählen.

fügbaren Einstellungen umgeschaltet werden.

Menü.

Das Menü gliedert sich in folgende Menüblöcke.

Waageneinstellungen Einstellungen serielle Schnittstelle Benutzeridentifikations-Nummer eingeben / anzeigen Waagenidentifikations-Nummer eingeben / anzeigen Konfiguration Mengenwaage

12.1 Navigation im Menü

Menü aufrufen

Menüblock anwählen

 Waage einschalten und während des Selbsttests

 Mit bzw. (Modell CFS 50K-3) lassen sich die

einzelnen Menüblöcke der Reihe nach anwählen.

Menüpunkt anwählen  Ausgewählten Menüblock mit TARE bestätigen. Der ers-

te Menüpunkt wird angezeigt. z.B. 

 Mit bzw. (Modell CFS 50K-3) lassen sich die

Einstellung anwählen  Ausgewählten Menüpunkt mit TARE bestätigen. Die ak-

tuelle Einstellung wird angezeigt.

Einstellungen ändern

 Mit bzw. (Modell CFS 50K-3) kann in die ver-

Einstellung bestätigen/Menü verlassen

 drücken, die Waage kehrt zurück ins Untermenü.  Entweder im Menü weitere Einstellungen vornehmen

oder mit bzw. (Modell CFS 50K-3) zurück ins

Zurück in den Wägemodus

 bzw. (Modell CFS 50K-3) erneut drücken

CFS/CCS-BA-d-1624 50

12.2 Menü-Übersicht

Menüblock Hauptmenü

Menüpunkt Untermenü

Verfügbare Einstellungen

12.2.1 Modelle CFS 6K0.1, CFS 15K0.2, CFS 30K0.5, CFS 50K-3 Erklärung

bzw.

(Modell CFS 50K-3)

Signalton ausgeschaltet Signalton ein, wenn Wägewert inner-

halb Toleranzgrenzen Signalton ein, wenn Wägewert au-

ßerhalb Toleranzgrenzen Hinterleuchtung der Anzeige aus

Hinterleuchtung der Anzeige ein Hinterleuchtung schaltet sich bei Be-

lastung oder Tastendruck aut omatisch ein

Wägeeinheit mit umschaltbar kg  lb

Wägeeinheit „kg“ Wägeeinheit „lb“ Auto-off-Funktion, Waage schaltet

sich nach der eingestellten Zeit automatisch ab. Wählbar 0/3/ 5/ 15/30 Minuten.

(nicht verfügbar bei Modell CFS 50K-3)

Summiermodus ein Summiermodus aus

Datenausgabe stabiler Wägewerte nach Drücken

von Automatische Datenausgabe stabiler

Wägewerte nach Ent last en der Waage

Fernsteuerbefehle Modelle CFS 6K0.1, CFS 15K0.2, CFS 30K0.5, CFS 50K-3

Fernsteuerbefehle Modelle CFS 300-3, CFS 3K-5

Fortlaufende Datenausgabe aller Wägedaten, (Summieren deaktiviert)

Fortlaufende Datenausgabe nur Gewichtswert.

51 CFS/CCS-BA-d-1624

Baudrate 600

Baudrate 1200 Baudrate 2400 Baudrate 4800 Baudrate 9600 8 bits, keine Parität 7 bits, gerade Parität 7 bits, ungerade Parität Standarddruckereinstellung Nicht dokumentiert

(nicht verfügbar bei Modellen CFS 300-3 CFS 3K-5 CFS 50K-3)

Benutzeridentifikations-Nummer eingeben / anzeigen,

Datenausgabeformat Ausdruckbeispiele s. Kap. 17.2

max. 6 Zeichen Waagenidentifikations-Nummer eingeben / anzeigen max. 6 Zeichen

Details s. Kap. 13

Konfigurationsmenü (Passwortgeschützt)

CFS/CCS-BA-d-1624 52

Menüblock Hauptmenü

Menüpunkt Untermenü

Verfügbare Einstellungen

12.2.2 Modelle CFS 3K-5, CFS 300-3 Erklärung

bzw.

(Modell CFS 50K-3)

Signalton ausgeschaltet Signalton ein, wenn Wägewert inner-

halb Toleranzgrenzen Signalton ein, wenn Wägewert au-

ßerhalb Toleranzgrenzen Hinterleuchtung der Anzeige aus

Hinterleuchtung der Anzeige ein Hinterleuchtung schaltet sich bei Be-

lastung oder Tastendruck aut omatisch ein

Wägeeinheit mit umschaltbar kg  lb

Wägeeinheit „kg“ Wägeeinheit „lb“ Auto-off-Funktion, Waage schaltet

sich nach der eingestellten Zeit automatisch ab. Wählbar 0/3/ 5/ 15/30 Minuten.

(nicht verfügbar bei Modell CFS 50K-3)

Summiermodus ein Summiermodus aus

Datenausgabe stabiler Wägewerte nach Drücken

von Automatische Datenausgabe stabiler

Wägewerte nach Ent last en der Waage

Fernsteuerbefehle Modelle CFS 6K0.1, CFS 15K0.2, CFS 30K0.5, CFS 50K-3

Fernsteuerbefehle Modelle CFS 300-3, CFS 3K-5

Fortlaufende Datenausgabe aller Wägedat en, (Summieren deaktiviert)

Fortlaufende Datenausgabe nur Gewichtswert.

53 CFS/CCS-BA-d-1624

Baudrate 600

Baudrate 1200 Baudrate 2400 Baudrate 4800 Baudrate 9600 8 bits, keine Parität 7 bits, gerade Parität 7 bits, ungerade Parität Standarddruckereinstellung Nicht dokumentiert

(nicht verfügbar bei Modellen CFS 300-3 CFS 3K-5 CFS 50K-3)

Benutzeridentifikations-Nummer eingeben / anzeigen,

Datenausgabeformat Ausdruckbeispiele s. Kap. 17.2

max. 6 Zeichen Waagenidentifikations-Nummer eingeben / anzeigen max. 6 Zeichen

on Automatische Referenzoptimierung ein/aus off on Signalton bei Tastendruck ein/aus off Details

s. Kap. 13

Konfigurationsmenü (Passwortgeschützt)

CFS/CCS-BA-d-1624 54

13 Konfiguration Mengenwaage

 Änderungen dürfen nur von geschultem Fachpersonal durchgeführt werden.

Werkseitig sind die Waagen KERN CFS bzw. die Zählsysteme KERN CCS so vorkonfiguriert, dass in der Regel keine Änderungen vorzunehmen sind. Liegen aber besondere Einsatzbedingungen vor bzw. wenn als Mengenwaage eine andere Plattform (nicht vorkonfiguriert durch KERN) angeschlossen wird, können

im Menüblock „

Technische Daten:

Versorgungsspannung 5 VDC Max. Signalspannung 0-20 mV Nullstellbereich 0-5 mv Empfindlichkeit > 0.02 μv Widerstandswert 87 Ω Min., 4 x 350 Ω Lastzelle Anschluss 4 polig

“ die erforderlichen Einstellungen vorgenommen werden.

Max. Kabellänge 6 Meter Anschluss Stecker 9 pin d-Subminiaturbuchse

Navigation im Menü:

 Mit bzw. (Modell CFS 50K-3) lassen sich die einzelnen Menüpunkte

der Reihe nach anwählen.

 Ausgewählten Menüpunkt mit bzw. (Modell CFS 50K-3) bestätigen.

Die aktuelle Einstellung wird angezeigt.

 Mit bzw. (Modell CFS 50K-3) kann in die verfügbaren Einstellungen

umgeschaltet werden.

 Entweder mit bzw. (Modell CFS 50K-3) speichern oder mit

bzw. (Modell CFS 50K-3)verwerfen.

55 CFS/CCS-BA-d-1624

Der erste Menüblock wird angezeigt.

Passworts wird angezeigt.

 Mit bestätigen

angezeigt.



Einstellungen im Menü:

Menü aufrufen

 Waage einschalten und während des Selbsttests

drücken.

 bzw. (Modell CFS 50K-3) wiederholt drücken bis

angezeigt wird.

   

 Mit bestätigen. Die Aufforderung zur Eingabe des

 Entweder als Standardpasswort vier Mal Null „0000“ oder das

hinterlegte Passwort (Eingabe siehe Parameter „Pin“) eingeben. (Not-Passwort „9999“)

„F1 oFF“

„tECH“

„Pin“

„Pin“ „----„

 Mit Mengenwaage „tECH“ „rEmotE“ auswählen.

 Mit bestätigen.

 Mit bzw. (Modell CFS 50K-3) die Wägeeinheit

[kg oder lb] auswählen, bei welcher die Einstellungen erfolgen soll. Das eingeblendete [] zeigt die aktuelle Wägeeinheit an.

Mit bestätigen, der nächste Menüpunkt „Cnt“ wird

„tECH“ „LoCAL“



„tECH“ „rEmotE“

„tECH“ „Unit“

„Cnt“

CFS/CCS-BA-d-1624 56

(1) Mengewaage konfigurieren, alle Modelle außer CFS 50K-3

2. Position Dezimalpunkt / Kapazität

„CAP“

 Mit nächsten Menüpunkt „div“ anwählen.

3. Ablesbarkeit

„div“

 Mit nächsten Menüpunkt „AZt“ anwählen.

bei Änderung der Anzeige

 Mit nächsten Menüpunkt „0 AUto“ anwählen.

1. Interne Auflösung

 drücken, die interne Auflösung wird angezeigt.

Mit zurück ins Menü. Mit nächsten Menüpunkt „Cap“ anwählen.

 Bei Anzeige „CAP“ drücken, die aktuell eingestellte Po-

sition des Dezimalpunkts wird angezeigt. Mit gewünschte Einstellung auswählen und mit be-

stätigen. Die aktuell eingestellte Kapazität wird angezeigt.

Für Änderungen Anzeige mit löschen und mit numerischen Tasten gewünschten Wert eingeben.

Eingabe mit bestätigen, die Waage kehrt zurück ins Menü.

„Cnt“



„dESC“ „0.00“



„SEL“ „000030“



„CAP“

 drücken, die aktuelle Einstellung wird angezeigt.

Mit gewünschte Einstellung auswählen und mit bestätigen, die Waage kehrt zurück ins Menü.

4. Automatische Nullnachführung

 drücken, die aktuelle Einstellung wird angezeigt.

Mit gewünschte Einstellung auswählen und mit bestätigen, die Waage kehrt zurück ins Menü.



„inC“ „1“



„div“

„AZt“



„AZn“ „2d“



„AZt“

57 CFS/CCS-BA-d-1624

wird.

anwählen.

auf Null gesetzt wird

7. Passwort für Menüzugang „tECH“

„Pin“

Mit nächsten Menüpunkt „GrA“ anwählen.

Nicht dokumentiert

5. Nullsetzbereich

Lastbereich, in dem die Anzeige nach dem Einschalten auf Null gesetzt

 Bei Anzeige „0 AUto“ drücken, die aktuelle Einstellung

wird angezeigt. Mit gewünschte Einstellung auswählen und mit be-

stätigen, die Waage kehrt zurück ins Menü.

 Mit nächsten Menüpunkt „0 manl“

6. Manuelle Nullnachführung

Lastbereich, bei dem die Anzeige nach Drücken der Zero-Taste

 drücken, die aktuelle Einstellung wird angezeigt.

Mit gewünschte Einstellung auswählen und mit bestätigen, die Waage kehrt zurück ins Menü.

„0 AUto“

Einstellungen sind nur an der Referenzwaage möglich.

„0 mAnL“



„0 mAnL“ „2“



 Mit nächsten Menüpunkt „Pin“ anwählen.

„Pin“



 drücken und mit den numerischen Tasten neues Pass-

wort eingeben. Mit bestätigen und Passworteingabe wiederholen.

„Pin1“ „----„



„Pin2“ „----„

 Mit bestätigen die Waage kehrt zurück ins Menü. Bei

erfolgreicher Eingabe wird „donE“ angezeigt, bei fehlerhafter Eingabe „FAIL“. In diesem Fall Eingabe wiederholen.

„donE“



8. Lokale Gravitationskonstante „GrA“

Nach der Konfiguration ist eine Justierung oder Linearisierung durchzuführen. Durchführung Justierung siehe Kap. 14. / Linearisierung s. Kap.15.

CFS/CCS-BA-d-1624 58

(2) Me ngewaage konfigurieren, Modell CFS 50K-3

2. Position Dezimalpunkt /

„dESC“

Mit nächsten Menüpunkt „CAP“ anwählen.

3. Kapazität

4. Ablesbarkeit

„div“

1. Interne Auflösung

 drücken, die interne Auflösung wird angezeigt.

Mit zurück ins Menü. Mit nächsten Menüpunkt „dESC“ anwählen.

 Bei Anzeige „dESC“ drücken, die aktuell eingestellte Po-

sition des Dezimalpunkts wird angezeigt. Mit gewünschte Einstellung auswählen und mit be-

stätigen.



„Cnt“



„dESC“ „0.00“



CAP

 Bei Anzeige „CAP“ drücken, die aktuell eingestellte Ka-

pazität wird angezeigt. Mit gewünschte Einstellung auswählen und mit be-

stätigen. Für Änderungen Anzeige mit löschen und mit numeri-

schen Tasten gewünschten Wert eingeben. Eingabe mit bestätigen, die Waage kehrt zurück ins

Menü.

 Mit nächsten Menüpunkt „div“ anwählen.

 drücken, die aktuelle Einstellung wird angezeigt.

Mit gewünschte Einstellung auswählen und mit bestätigen, die Waage kehrt zurück ins Menü.

„CAP“



„SEL“ „060.000“



„CAP“



„inC“ „5“



 Mit nächsten Menüpunkt „AZt“ anwählen.

59 CFS/CCS-BA-d-1624

bei Änderung der Anzeige

„AZt“

auf Null gesetzt wird

7. Passwort für Menüzugang „tECH“

„Pin“

Mit nächsten Menüpunkt „GrA“ anwählen.

5. Automatische Nullnachführung

 drücken, die aktuelle Einstellung wird angezeigt.

Mit gewünschte Einstellung auswählen und mit bestätigen, die Waage kehrt zurück ins Menü.

 Mit nächsten Menüpunkt „0 AUto“ anwählen.

6. Manuelle Nullnachführung

Lastbereich, bei dem die Anzeige nach Drücken der Zero-Taste

 drücken, die aktuelle Einstellung wird angezeigt.

Mit gewünschte Einstellung auswählen und mit bestätigen, die Waage kehrt zurück ins Menü.

 Mit nächsten Menüpunkt „Pin“ anwählen.

„AZt“



„AZn“ „2d“



„0 mAnL“



„0 mAnL“ „2“



„Pin“

 drücken und mit den numerischen Tasten neues Pass-

wort eingeben. Mit bestätigen und Passworteingabe wiederholen.

 Mit bestätigen die Waage kehrt zurück ins Menü. Bei

erfolgreicher Eingabe wird „donE“ angezeigt, bei fehlerhafter Eingabe „FAIL“. In diesem Fall Eingabe wiederholen.



Nach der Konfiguration ist eine Justierung oder Linearisierung durchzuführen. Durchführung Justierung siehe Kap. 14. / Linearisierung s. Kap.15.



„Pin1“ „----„



„Pin2“ „----„

„donE“

CFS/CCS-BA-d-1624 60

14 Justieren

Bei Nichtbeachtung ergeben sich Zählfehler!

drücken.

 Eingabe mit bestätigen.

Der Justiervorgang ist an beiden Waagen durchzuführen.

Mit bestätigen.

• Erforderliches Justiergewicht bereitstellen, s. Kap. 1.

14.1 Modelle CFS 300-3, CFS 3K-5

 Waage einschalten und während des Selbsttests

Das zu verwendende Justiergewicht ist abhängig von der Kapazität der Waage / Zählsystems. Justierung möglichst nahe an der Höchstlast durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kernsohn.com

• Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur Stabilisierung ist erforderlich.

• Um Fehler bei der Stückzahlermittlung zu vermeiden, müssen beide Waagen mit derselben Fallbeschleunigung justiert sein.

Bedienung Anzeige

„Pin“

 Mit den Zifferntasten Passwort eingeben:

Entweder als Standardpasswort vier Mal Null „0000“ oder das benutzerdefinierte Passwort (Eingabe siehe Parameter „Pin“ Kap. 13) eingeben.

 Mit Mengen- bzw. Referenzwaage auswählen. Das

eingeblendete [] zeigt die aktive Waage an. Bei Verwendung als Zählsystem ist sowohl die Mengen-

waage als auch die Referenzwaage zu justieren.

 Falls nötig, bei Waage-Nullanzeige mit die Wä-

geeinheit [g / kg oder lb] auswählen, mit der justiert werden soll. Das eingeblendete [] zeigt die aktuelle Wägeeinheit an.

„Pin“ „----„

„tECH“ „LoCAL“



„tECH“ „rEmotE“

„tECH“ „Unit“

61 CFS/CCS-BA-d-1624

erlischt), dann drücken.

vorgang wiederholen.

drücken.

 Eingabe mit bestätigen.

Mit bestätigen.

 Darauf achten, dass sich keine Gegenstände auf der

Wägeplatte befinden. Stabilitätsanzeige abwarten (Indikator [] über

 Bei Anzeige „LoAd “ erforderliches Justiergewicht vorsich-

tig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.

 Nach erfolgter Justierung führt die W aage einen Selbst-

test durch. Während des Selbsttests Justiergewicht abnehmen, die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht erscheint eine Fehlermeldung ( ), Justier-

14.2 Modelle CFS 6K0.1, CFS 15K0.2, CFS 30K0.5

Bedienung Anzeige

 Waage einschalten und während des Selbsttest

 Mit den Zifferntasten Passwort eingeben:

Entweder als Standardpasswort vier Mal Null „0000“ oder das benutzerdefinierte Passwort (Eingabe siehe Parameter „Pin“ Kap. 13) eingeben.

 Bei Verwendung als Zählsystem ist sowohl die Mengen-

waage als auch die Referenzwaage zu justieren. Der Justiervorgang ist an beiden Waagen durchzuführen.

Mit Mengen- bzw. Referenzwaage auswählen. Das eingeblendete [] zeigt die aktive Waage an.

„Pin“

„Pin“ „----„

„tECH“ „LoCAL“



„tECH“ „rEmotE“

 Mit die W ägeeinheit [kg oder lb] auswählen, mit

der justiert werden soll. Das eingeblendete [] zeigt die aktuelle Wägeeinheit an.

CFS/CCS-BA-d-1624 62

„tECH“ „Unit“

erscheint), dann drücken.

vorgang wiederholen.

 Darauf achten, dass sich keine Gegenstände auf der

Wägeplatte befinden.

 Stabilitätsanzeige abwarten (Indikator [] über

 Das aktuell eingestellte Justiergewicht (z.B. 6 kg) wird

angezeigt. Gegebenenfalls den angezeigten Gewichtswert mit den numerischen Tasten ändern.

 Mit bestätigen.

 Bei Anzeige „LoAd “den angezeigten Gewichtswert für die

Justierung vorsichtig in die Mitte der Wägeplatte stellen

Anzeigebeispiele

Modell CFS 6K0.1

 Stabilitätsanzeige abwarten, dann drücken.  Nach erfolgter Justierung führt die W aage einen Selbst-

63 CFS/CCS-BA-d-1624

14.3 Modell KERN CFS 50K-3

drücken.

 Eingabe mit bestätigen.

Mit bestätigen.

erscheint), dann drücken.

 Stabilitätsanzeige abwarten, dann drücken.

gang wiederholen.

Bedienung Anzeige

 Waage einschalten und während des Selbsttest

 Mit den Zifferntasten Passwort eingeben:  Entweder als Standardpasswort vier Mal Null „0000“ oder

das benutzerdefinierte Passwort (Eingabe siehe Parameter „Pin“ Kap. 13) eingeben.

 Mit Mengen- bzw. Referenzwaage auswählen. Das

eingeblendete [] zeigt die aktive Waage an. Bei Verwendung als Zählsystem ist sowohl die Mengenwaa-

ge als auch die Referenzwaage zu justieren. Der Justiervorgang ist an beiden Waagen durchzuführen.

„Pin“

„Pin“ „----„

„tECH“ „LoCAL“



„tECH“ „rEmotE“



 Mit die Wägeeinheit [kg oder lb] auswählen, mit der

justiert werden soll. Das eingeblendete [] zeigt die aktuelle Wägeeinheit an.

 Darauf achten, dass sich keine Gegenstände auf der Wäge-

platte befinden.

 Stabilitätsanzeige abwarten (Indikator [] über

 Bei Anzeige „LoAd“ erforderliches Justiergewicht (s. Kap. 1)

vorsichtig in die Mitte der Wägeplatte stellen

 Nach erfolgter Justierung führt die W aage einen Selbsttest

durch. Während des Selbsttests Justiergewicht abnehmen, die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht erscheint eine Fehlermeldung ( ), Justiervor-

„tECH“ „Unit“

CFS/CCS-BA-d-1624 64

15 Linearisierung



3 kg

6 kg

15 kg

50 kg

Die Linearität gibt die größte Abweichung der Gewichtsanzeige einer Waage zum Wert des jeweiligen Prüfgewichts nach Plus und Minus über den gesamten Wägebereich an. Wird bei der Prüfmittelüberwachung eine Linearitätsabweichung festgestellt, kann diese durch eine Linearisierung verbessert werden.

• Die Linearisierung darf nur von einer Fachkraft mit fundierten Kenntnissen im Umgang mit Waagen durchgeführt werden.

• Die zu verwendenden Justiergewichte müssen auf die Spezifikationen der Waage abgestimmt sein (s. Kap. 3.4 „Prüfmittelüberwachung“).

• Erforderliche Justiergewichte bereitstellen, siehe nachfolgende Tabelle1 bzw. Tabelle 2.

• Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabilisierung ist erforderlich.

• Nach erfolgter Linearisierung wird eine Kalibrierung empfohlen (s. Kap. 3.4 „Prüfmittelüberwachung“).

Einstieg ins Menü:

Waage einschalten und während des Selbsttests drücken. Bei Anzeige „Pin“ mit den Zifferntasten Passwort „9999“ eingeben

Eingabe mit bestätigen.

Tabelle 1: Erforderliche Justiergewichte KERN CFS

Max 1. 2. 3. 4. 300 g

30 kg

50 g 100 g 200 g 300 g

0.5 kg 1 kg 2 kg 3 kg 2 kg 6 kg - 5 kg 15 kg - -

10 kg 30 kg - 15 kg 30 kg 50 kg -

65 CFS/CCS-BA-d-1624

Tabelle 2: Erforderliche Justiergewichte für angeschlossene Mengenwaage

load 1

(1/5 Max)

load 2

(1/3 Max)

load 3

(2/3 Max)

load 4

(Max)

load 0

load 4

(Max)

load 3

(2/3 Max

load 2

(1/3 Max)

load 1

(1/5 Max)

load 1

(1/3 Max)

load 2

(2/3 Max)

load 3

(Max)

Bei Zählsystemen mit Referenzwaage CFS 6K0.1, CFS 15K0.5 oder CFS 30k0.5 ist eine Linearisierung der Mengenwaage nicht möglich.

1. Zählsysteme mit Referenzwaagen KERN CFS 300-3, CFS 3K-5

6 kg 15 kg 30 kg 60 kg 150 kg 300 kg 600 kg 1500 kg 3000 kg

1 kg 3 kg 5 kg 10 kg 30 kg 60 kg 100 kg 300 kg 600 kg

2 kg 5 kg 10 kg 20 kg 50 kg 100 kg 200 kg 500 kg 1000 kg

4 kg 10 kg 20 kg 40 kg 100 kg 200 kg 400 kg 1000 kg 2000 kg

6 kg 15 kg 30 kg 60 kg 150 kg 300 kg 600 kg 1500 kg 3000 kg 0 kg 0 kg 0 kg 0 kg 0 kg 0 kg 0 kg 0 kg 0 kg 6 kg 15 kg 30 kg 60 kg 150 kg 300 kg 600 kg 1500 kg 3000 kg

4 kg 10 kg 20 kg 40 kg 100 kg 200 kg 400 kg 1000 kg 2000 kg

2 kg 5 kg 10 kg 20 kg 50 kg 100 kg 200 kg 500 kg 1000 kg

1 kg 3 kg 6 kg 10 kg 30 kg 60 kg 100 kg 300 kg 600 kg

2. Zählsysteme mit Referenzwaage KERN CFS 50K-3

150 kg 300 kg 600 kg 1500 kg 3000 kg

50kg 100kg 200kg 500kg 1000kg

100kg 200kg 400kg 1000kg 2000kg

150kg 300kg 600kg 1500kg 3000kg

CFS/CCS-BA-d-1624 66

15.1 Modelle CFS 300-3, CFS 3K-5

drücken.



Mit bestätigen.

lischt), dann drücken.

Bedienung Anzeige

 Waage einschalten und während des Selbsttests

 Mit den Zifferntasten Passwort „9999“ eingeben:

„Pin“

Eingabe mit bestätigen.

 Mit Mengen- bzw. Referenzwaage auswählen. Das

eingeblendete [] zeigt die aktive Waage an. Bei Verwendung als Zählsystem ist sowohl die Mengen-

waage als auch die Referenzwaage zu linearisieren. Eine Linearisierung ist an beiden W aagen durchzuführen.

 Falls nötig, bei Waage-Nullanzeige mit die Wä-

geeinheit [kg oder lb] auswählen, mit der linearisiert werden soll. Das eingeblendete [] zeigt die aktuelle Wägeeinheit an.

 Darauf achten, dass sich keine Gegenstände auf der

Wägeplatte befinden. Stabilitätsanzeige abwarten (Indikator [] über er-

„Pin“ „----„

„tECH“ „LoCAL“



„tECH“ „rEmotE“

„tECH“ „Unit“

 Bei Anzeige „LoAd 1“ erstes Justiergewicht vorsichtig in

die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.

 Bei Anzeige „LoAd 2“ zweites Justiergewicht vorsichtig in

die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.

 Bei Anzeige „LoAd 3“ drittes Justiergewicht vorsichtig in

die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.

67 CFS/CCS-BA-d-1624

 Bei Anzeige „LoAd 4“ viertes Justiergewicht vorsichtig in

vorgang wiederholen.

drücken.

die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.

 Bei Anzeige „LoAd 0“ darauf achten, dass sich keine Ge-

genstände auf der Wägeplatte befinden. Stabilitätsanzeige abwarten, dann drücken.

 Bei Anzeige „LoAd 4“ viertes Justiergewicht erneut vor-

sichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.

 Bei Anzeige „LoAd 3“ drittes Justiergewicht erneut

vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.

 Bei Anzeige „LoAd 2“ zweites Justiergewicht erneut

vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.

 Bei Anzeige „LoAd 1“ erstes Justiergewicht erneut

vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.

 Bei Anzeige „LoAd 0“ darauf achten, dass sich keine Ge-

genstände auf der Wägeplatte befinden. Stabilitätsanzeige abwarten, dann drücken.

 Nach erfolgter Linearisierung führt die Waage einen

Selbsttest durch. Die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht erscheint eine Fehlermeldung ( ), Justier-

15.2 Modell KERN CFS 50K-3

 Waage einschalten und während des Selbsttest

CFS/CCS-BA-d-1624 68

Bedienung Anzeige

„Pin“

 Mit bestätigen.

aktuelle Wägeeinheit an. Mit bestätigen.

erscheint), dann drücken.

tiervorgang wiederholen.

 Mit den numerischen Tasten Passwort „9999“ eingeben:

Eingabe mit bestätigen.

 Mit Mengen- bzw. Referenzwaage auswählen.

Das eingeblendete [] zeigt die aktive Waage an. Bei Verwendung als Zählsystem ist sowohl die Mengen-

waage als auch die Referenzwaage zu justieren. Der Justiervorgang ist an beiden Waagen durchzuführen.

 Mit die Wägeeinheit [kg oder lb] auswählen, mit

der justiert werden soll. Das eingeblendete [] zeigt die

 Darauf achten, dass sich keine Gegenstände auf der

Wägeplatte befinden. Stabilitätsanzeige abwarten (Indikator [] über

„Pin“ „----„

„tECH“ „LoCAL“



„tECH“ „rEmotE“

„tECH“ „Unit“

 Bei Anzeige „LoAd 1“ erstes Justiergewicht vorsichtig in

die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.

 Bei Anzeige „LoAd 2“ zweites Justiergewicht vorsichtig

in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.

 Bei Anzeige „LoAd 3“ drittes Justiergewicht vorsichtig in

die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.

 Nach erfolgter Linearisierung führt die Waage einen

Selbsttest durch. Die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht erscheint eine Fehlermeldung ( ), Jus-

69 CFS/CCS-BA-d-1624

16 Zweitwaagenschnittstelle

Bei Einsatz als Zählsystem muss die Plattform mit einem geeigneten Kabel über die Zweitwaagenschnittstelle angeschlossen werden.

Alle Modelle außer CFS 50K-3:

9 pin d-Subminiaturbuchse der Wa age Anschluss Plattform KERN KFP Pin-Nr. Anschluss Waage

Pin 1 oder 2 EXC+ (5V) Pin 4 oder 5 EXC– (0)

Siehe Kennzeichnung Lastzelle

Pin 7 SIG– Pin 8 SIG+

Modell CFS 50K-3:

Pin-Nr. Anschluss Waage Anschluss Plattform

Pin 1 SIG+ Pin 2 SIG– Pin 3 not connected Pin 4 EXC– Pin 5 EXC+

Siehe Kennzeichnung Lastzelle

CFS/CCS-BA-d-1624 70

17 RS 232C Schnittstelle

Die Waage ist serienmäßig mit einer RS 232C Schnittstelle ausgerüstet. Die Wägedaten können je nach Einstellung im Menü automatisch oder durch Drücken von

bzw. (Modell CFS 50K-3) über die Schnittstelle ausgegeben werden. Die Datenübertragung erfolgt asynchron im ASCII - Code. Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingungen erfüllt sein:

• Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers verbinden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERNSchnittstellenkabel sichergestellt.

• Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Drucker müssen übereinstimmen. Detaillierte Beschreibung der Schnittstellenparameter siehe Kap. 12.2, Menüblock „

17.1 Technische Daten

Anschluss 9 pin d-Subminiaturbuchse

„.

Baud-Rate Parität

600/1200/2400/4800/9600

8 bits, keine Parität / 7 bits, gerade Parität / 7 bits, ungerade Parität

fett gedruckt = Werkseinstellung

Pin 2 Eingang Pin 3 Ausgang Pin 5 Signalerde

71 CFS/CCS-BA-d-1624

17.2 Druckerbetrieb

Aktive Waag e ( s . Kap. 7. 3)

Benutzeridentifikations-Nr. (s . Kap. 12. 2)

N 250.001 g

Nettogewicht

1.17647 g / pcs

Durchschnittliche Stückgewicht

212 pcs

Stückzahl

Aktive Waag e ( s . Kap. 7. 3)

Benutzeridentifikations-Nr. (s . Kap. 12. 2)

N 1.20005 kg

Nettogewicht

2.49991 g / pcs

Durchschnittliche Stückgewicht

480 pcs

Stückzahl

17.2.1 Ausdruckbeispiel KERN YKB-01N / Modell CFS 300-3

 Zählen

S1 ID: 123456

17.2.2 Ausdruckbeispiele KERN YKB-01N / Modell CFS 3K-5

 Zählen

S1 ID: 123456

CFS/CCS-BA-d-1624 72

 Summieren

S 1

Aktive Waag e ( s . Kap. 7. 3)

ID: 123456

Benutzeridentifikations-Nr. (s . Kap. 12. 2)

ABCDEF

Artikelbezeichnung ( s. Kap. 11)

N 1.15014 kg

Aufgelegtes Nettogewicht

2.00011 g/Pcs

Durchschnittliches Stückgewicht

575 Pcs

Aufgelegte Stück zahl

No. 1

Anzahl Wägungen

C 1.15014 kg

Gesamtgewicht

C 575 pcs

Gesamtstückzahl

S 1

Aktive Waag e ( s . Kap. 7. 3)

ID: 123456

Benutzeridentifikations-Nr. (s . Kap. 12. 2)

ABCDEF

Artikelbezeichnung ( s. Kap. 11)

N 0.90001 kg

Aufgelegtes Nettogewicht

2.00011 g/Pcs

Durchschnittliches Stückgewicht

450 Pcs

Aufgelegte Stück zahl

No. 2

Anzahl Wägungen

C 2.05015 kg

Gesamtgewicht

C 1025 pcs

Gesamtstückzahl

S 1

Aktive Waag e ( s . Kap. 7. 3)

No. 2

Anzahl Wägungen

C 2.05015 kg

Gesamtgewicht

C 1025 pcs

Gesamtstückzahl

1. Wägung

2. Wägung

Gesamtsumme

73 CFS/CCS-BA-d-1624

17.2.3 Ausdruckbeispiele

S 1

Aktive Waage (s. Kap. 7.3)

ID: 123456

Benutzeridentifikations-Nr. (s . Kap. 12. 2)

ABCDEF

Artikelbezeichnung ( s. Kap. 11)

N 5.0002 kg

Aufgelegtes Nettogewicht

10 g/Pcs

Durchschnittliches Stückgewicht

500 Pcs

Aufgelegte Stück zahl

No. 1

Anzahl Wägungen

C 5.0002 kg

Gesamtgewicht

C 500 pcs

Gesamtstückzahl

S 1

Aktive Waage (s. Kap. 7.3)

ID: 123456

Benutzeridentifikations-Nr. (s . Kap. 12. 2)

ABCDEF

Artikelbezeichnung ( s. Kap. 11)

N 2.0002 kg

Aufgelegtes Nettogewicht

10 g/Pcs

Durchschnittliches Stückgewicht

200 Pcs

Aufgelegte Stück zahl

No. 2

Anzahl Wägungen

C 7.0004 kg

Gesamtgewicht

C 700 pcs

Gesamtstückzahl

S 1

Aktive Waage (s. Kap. 7.3)

No. 2

Anzahl Wägungen

C 7.0004 kg

Gesamtgewicht

C 700 pcs

Gesamtstückzahl

KERN YKB-01N / CFS 6K0.1, CFS 15K0.2, CFS 30K0.5

 Summieren / Menüeinstellung „F2 PrtForm 1 (s. Kap.12.2)

1. Wägung

2. Wägung

Gesamtsumme

CFS/CCS-BA-d-1624 74

 Summieren / Menüeinstellung „F2 PrtForm 2 (s. Kap.12.2)

S 1

Aktive Waage (s. Kap. 7.3)

ID: 123456

Benutzeridentifikations-Nr. (s . Kap. 12. 2)

ABCDEF

Artikelbezeichnung ( s. Kap. 11)

N 2.5003 kg

Aufgelegtes Nettogewicht

G 3.0000 kg

Aufgelegtes Brutt ogewicht

T 0.4997 kg

Taragewicht

10 g/Pcs

Durchschnittliches Stückgewicht

250 Pcs

Aufgelegte Stück zahl

No. 1

Anzahl Wägungen

C 2.5003 kg

Gesamtgewicht

C 250 pcs

Gesamtstückzahl

S 1

Aktive Waage (s. Kap. 7.3)

ID: 123456

Benutzeridentifikations-Nr. (s . Kap. 12. 2)

ABCDEF

Artikelbezeichnung ( s. Kap. 11)

N 5.5003 kg

Aufgelegtes Nettogewicht

G 6.0000 kg

Aufgelegtes Brutt ogewicht

T 0.4997 kg

Taragewicht

10 g/Pcs

Durchschnittliches Stückgewicht

550 Pcs

Aufgelegte Stück zahl

No. 2

Anzahl Wägung en

C 8.0006 kg

Gesamtgewicht

C 800 pcs

Gesamtstückzahl

S 1

Aktive Waage (s. Kap. 7.3)

No. 2

Anzahl Wägungen

C 8.0006 kg

Gesamtgewicht

C 800 pcs

Gesamtstückzahl

1. Wägung

2. Wägung

Gesamtsumme

75 CFS/CCS-BA-d-1624

 Summieren / Menüeinstellung „F2 PrtForm 3 (s. Kap.12.2)

S 1

Aktive Waage (s. Kap. 7.3)

ID: 123456

Benutzeridentifikations-Nr. (s . Kap. 12. 2)

ABCDEF

Artikelbezeichnung ( s. Kap. 11)

N 2.5002 kg

Aufgelegtes Nettogewicht

G 2.9999 kg

Aufgelegtes Brutt ogewicht

T 0.4997 kg

Taragewicht

10 g/Pcs

Durchschnittliches Stückgewicht

250 Pcs

Aufgelegte Stück zahl

HI 100 PCS

Obere Toleranzgrenze, s. Kap. 9.2

LO 90 PCS

Untere Toleranzgrenze, s. Kap. 9.2

---------HI----------

Zielstückzahl über der vorgegebenen Toleranz

No. 1

Anzahl Wägungen

C 2.5002 kg

Gesamtgewicht

C 250 pcs

Gesamtstückzahl

S 1

Aktive Waage (s. Kap. 7.3)

ID: 123456

Benutzeridentifikations-Nr. (s . Kap. 12. 2)

ABCDEF

Artikelbezeichnung ( s. Kap. 11)

N 0.5002 kg

Aufgelegtes Nettogewicht

G 0.9999 kg

Aufgelegtes Brutt ogewicht

T 0.4997 kg

Taragewicht

10 g/Pcs

Durchschnittliches Stückgewicht

50 Pcs

Aufgelegte Stück zahl

HI 100 PCS

Obere Toleranzgrenze, s. Kap. 9.2

LO 90 PCS

Untere Toleranzgrenze, s. Kap. 9.2

---------LO----------

Zielstückzahl unter der vorgegebenen Toleranz

No. 2

Anzahl Wägungen

C 3.0004 kg

Gesamtgewicht

C 300 pcs

Gesamtstückzahl

1. Wägung

2. Wägung

CFS/CCS-BA-d-1624 76

3. Wägung

S 1

Aktive Waage (s. Kap. 7.3)

ID: 123456

Benutzeridentifikations-Nr. (s . Kap. 12. 2)

ABCDEF

Artikelbezeichnung ( s. Kap. 11)

N 1.0002 kg

Aufgelegtes Nettogewicht

G 1.4999 kg

Aufgelegtes Brutt ogewicht

T 0.4997 kg

Taragewicht

10 g/Pcs

Durchschnittliches Stückgewicht

100 Pcs

Aufgelegte Stück zahl

HI 100 PCS

Obere Toleranzgrenze, s. Kap. 9.2

LO 90 PCS

Untere Toleranzgrenze, s. Kap. 9.2

---------OK----------

Zielstückzahl innerhalb der vorgegebenen Toleranz

No. 3

Anzahl Wägungen

C 4.0006 kg

Gesamtgewicht

C 400 pcs

Gesamtstückzahl

S 1

Aktive Waage (s. Kap. 7.3)

No. 3

Anzahl Wägungen

C 4.0006 kg

Gesamtgewicht

C 400 pcs

Gesamtstückzahl

Gesamtsumme

77 CFS/CCS-BA-d-1624

17.2.4 Ausdruckbeispiele KERN YKB-01N / Modell CFS 50K-3

LOCAL SCALE

Aktive Waage (s. Kap. 7.3)

ID: 123456

Benutzeridentifikations-Nr. (s . Kap. 12. 2)

ABCDEFGHIJKL

Artikelbezeichnung ( s. Kap. 11)

6.500 kg NET

Aufgelegtes Nettogewicht

100 g U. W.

Durchschnittliches Stückgewicht

65 PCS

Aufgelegte Stück zahl

6.500 kg NET

Gesamtgewicht

65 TPC

Gesamtstückzahl

1 NO

Anzahl Wägungen

LOCAL SCALE

Aktive Waage (s. Kap. 7.3)

ID: 123456

Benutzeridentifikations-Nr. (s . Kap. 12. 2)

ABCDEFGHIJKL

Artikelbezeichnung ( s. Kap. 11)

14.502 kg NET

Aufgelegtes Nettogewicht

100 g U. W.

Durchschnittliches Stückgewicht

145 PCS

Aufgelegte Stück zahl

21.002 kg NET

Gesamtgewicht

210 TPC

Gesamtstückzahl

2 NO

Anzahl Wägungen

LOCAL SCALE

Aktive Waage (s. Kap. 7.3)

21.002 kg NET

Gesamtgewicht

210 TPC

Gesamtstückzahl

2 NO

Anzahl Wägungen

 Summieren

1. Wägung

TOTAL

2. Wägung

TOTAL

Gesamtsumme

TOTAL

CFS/CCS-BA-d-1624 78

17.3 Fernsteuerbefehle

Menüeinstellung (alle Modelle außer CFS 300-3, CFS 3K-5):

 

ST,NT 0.394KG

US,GS 0.734KG ST,GS 0.616KG

ST,GS 62PCS US,NT 62PCS



 Menüeinstellung (Modelle CFS 300-3, CFS 3K-5):

17.3.1 Alle Modelle

Eingaben nicht mit <CR><LF> (Wagenrücklauf / Zeilenvorschub) beenden.

Befehl Funktion Ausdruckbeispiele

  

S Stabiler Wägewert für das Gewicht wird über

RS232-Schnittstelle gesendet

W Wägewert für das Gewicht (stabil oder insta-

bil) wird über RS232-Schnittstelle gesendet

T Es werden keine Daten gesendet, die Waage

führt die Tara-Funktion aus.

Z Es werden keine Daten gesendet, die Null-

Anzeige erscheint.

P Stückzahl wird über RS232-Schnittstelle ge-

sendet

ST,GS 0.616KG

79 CFS/CCS-BA-d-1624

17.3.2 Modelle KERN CFS 6K0.1 / CFS 15K0.2 / CFS 30K0.5

PLUxx

Artikel aus Datenspeicher abrufen

Nullstellen

Umschalten zur Referenzwaage

Leerzeile einfügen

Alle Eingaben mit <CR><LF> (Wagenrücklauf / Zeilenvorschub) beenden. Bei falschen Eingaben wird dem Befehl „ER“ vorangestellt z. B. Befehl „NN<CR><LF>“, Fehlerm eldung „ER NN<CR><LF>“.

Steuerbefehle:

T Aufgelegten Wägebehälter tarieren T123.456 Tarawert z. B 123.456 numerisch eingeben

P Stückzahl senden (z.B.: ST,GS 62pcs) M+ Wägedaten in Summenspeicher addieren und drucken MR Daten aus Summenspeicher abrufen MC Summenspeicher löschen U123.456 Durchschnittliches Stückgewicht 123.456 [g] bzw. [lb] numerisch

eingeben

S123 Durchschnittliches Stückgewicht über Wägung bestimmen.

Funktion identisch wie -Taste.

SR Umschalten zur Mengenwaage

Druckbefehle:

\L Auswahl Referenz- oder Mengenwaage \I Benutzeridentifikations-Nummer \S Waagenidentifikations-Nummer \N Nettogewicht \G Bruttogewicht \U Durchschnittliches Stückgewicht \T Tarawert \P Zählen \C Gesamtstückzahl \W Gesamtgewicht \M Anzahl Summiervorgänge

CFS/CCS-BA-d-1624 80

17.4 Benutzeridentifikation, Waagenidentifikation, Artikelbezeichnung

SUID

xxxxxx

<CR>

Max. 6 Zeichen

SSID

xxxxxx

<CR>

Max. 6 Zeichen

SSID

xx,

xxxxxxxxxxxx

<CR>

2 Zeichen + Komma

Max. 12 Zeichen

Funktion

Befehl

1. Tarawert z. B. 500 g eingeben

T0.500<CR>

Wird kein Tarawert benötigt, Wert Null eingeben

T0<CR>

Durchschnittliches Stückgewicht z.B. 12.3456 g/ Stück eingeben

U12.3456<CR>

Speicherplatz z. B. 1 (PLU01) gefolgt von der Artikelbezeichnung z. B. M4 screws

SPLU01,M4screws<CR>

speichern

Benutzeridentifikations-Nr.

Waagenidentifikations-Nr.

Speicherplatz

Artikelbezeichnung

Nicht verfügbar bei Modell CFS 50K-3

17.5 Artikel über RS232 anlegen / abrufen Artikel anlegen:

Artikel abrufen:

Befehl „PLUxx <CR>“, z. B. „PLU01“: Der hinterlegte Tarawert z. B. 500 g, das durchschnittliches Stückgewicht z.B.

12.3456 g und die Artikelbezeichnung z.B. „M4 screws“ werden aufgerufen und angezeigt.

Nicht verfügbar bei Modell CFS 50K-3

81 CFS/CCS-BA-d-1624

17.6 I/O-Funktion

Pin 2

RXD

Pin 3

TXD

Pin 4

VCC

Pin 5

GND

Pin 1

Pin 5

GND

Pin 6

Pin 8

Pin 9

BEEP

High

Low

0,4 V

OUT4

OUT3

OUT2

OUT1

COM GND

IN4

IN3

IN2

IN1

COM

green red

yellow

beep

AC power

220VA

Ampel

RS-232

RS232

Abb.: 9 pin d-Subminiaturbuchse

Schaltpunkt

Pin 7 LOW

Schaltungsbeipiel mit Ampel CFS-A03

UOH

UOL

-Level Output Voltage 2,4 V

-Level Output Voltage

CFS/CCS-BA-d-1624 82

18 Wartung, Instandhaltung, Entsorgung

Vor allen Wartungs der Betriebsspannung trennen.

-, Reinigungs- und Reparaturarbeiten das Gerät von

18.1 Reinigen

Keine aggressiven Reinigungsmittel (Lösungsmittel o.ä.) benutzen, sondern nur ein mit milder Seifenlauge angefeuchtetes Tuch. Darauf achten, dass keine Flüssigkeit in das Gerät eindringt. Mit einem trockenen, weichen Tuch nachreiben. Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden.

Verschüttetes Wägegut sofort entfernen.

18.2 Wartung, Instandhaltung

 Das Gerät darf nur von geschulten und von KERN autorisierten

Servicetechnikern geöffnet werden.

 Vor dem Öffnen vom Netz trennen.

18.3 Entsorgung

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalen oder regionalen Recht des Benutzerortes durchzuführen.

83 CFS/CCS-BA-d-1624

19 Kleine P anne nhilfe

Die Gewichtsanzeige

Die Gewichtsanzeige ändert

Das Wägeergebnis ist

Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden.

Störung Mögliche Ursache

leuchtet nicht.

sich fortwährend

offensichtlich falsch

• Die Waage ist nicht eingeschaltet.

• Die Verbindung zum Netz ist unterbrochen (Netz-

kabel nicht eingesteckt/defekt).

• Die Netzspannung ist ausgefallen.

• Luftzug/Luftbewegungen

• Vibrationen des Tisches/Bodens

• Die Wägeplatte hat Berührung mit Fremdkörpern.

• Elektromagnetische Felder/ Statische Aufladung

(anderen Aufstellort wählen/ falls möglich störendes Gerät ausschalten)

• Die Waagenanzeige steht nicht auf Null

• Die Justierung stimmt nicht mehr.

CFS/CCS-BA-d-1624 84

• Die Waage steht nicht eben.

• Es herrschen starke Temperaturschwankungen.

• Die Anwärmzeit wurde nicht eingehalten.

• Elektromagnetische Felder / Statische Aufladung

(anderen Aufstellort wählen / falls möglich, störendes Gerät ausschalten )

19.1 Fehlermeldungen

Fehlermeldung Beschreibung Mögliche Ursachen/

Abhilfe

Err 4

Err 5

Err 6

Err 19

Nullstell-Bereich beim Einschalten der Waage bzw.

Drücken von überschritten (normalerweise 4% Max)

Tastaturfehler

Wert außerhalb A/D Wandler Bereich

Nullpunkt verschoben

• Gegenstand auf der Wägeplatte

• Überlast bei Nu lls tellen

• Unsachgemäße

Justierung

• Beschädigte Wägezelle

• Beschädigte Elektronik

• Unsachgemäße

Bedienung der Waage

• Wägeplatte nicht installiert

• Beschädigte Wägezelle

• Beschädigte Elektronik

• Abhilfe:

Justieren / linearisieren

FAIL H / FAIL L

Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.

Justierfehler

• Unsachgemäße Justierung

85 CFS/CCS-BA-d-1624

20 Batterieverordnung

Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler sen:

/Akkus können nach Gebrauch in kommunalen Sammelstellen

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer

haltig ausschlaggebenden Schwermetalls versehen.

Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem cher üblicherweise entledigen.

Hinweis gemäß Batter ieverordnung – BattV

Nur gültig für Deutschland!

gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuwei-

Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich verpflichtet. Batterien oder im Handel zurückgegeben werden.

Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansonsten muss Vorsorge gegen Kurzschluss getroffen werden.



durchgestrichenen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoff-

 Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.

Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau-

CFS/CCS-BA-d-1624 86

21 Konformitätserklärung

Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter:

www.kern-sohn.com/ce

87 CFS/CCS-BA-d-1624

KERN CFS/CCS

balance/counting system

Version 2.4 04/2016

Operating instructions Counting

Contents

1 Technical data .......................................................................................... 4

1.1 KERN CFS .......................................................................................................................... 4

1.2 Counting systems KERN CCS .......................................................................................... 7

2 Appliance overview .................................................................................. 9

2.1 Counting scal es KERN CFS.............................................................................................. 9

2.2 Counting systems KERN CCS ........................................................................................ 11

2.3 Counting systems with your selected bulk scales ....................................................... 11

2.4 Overview of display ......................................................................................................... 13

2.4.1 Display weight .................................................................................................................... 14

2.4.2 Display average piece weight ............................................................................................ 14

2.4.3 Display quantity .................................................................................................................. 14

2.5 Keyboard overview .......................................................................................................... 15

3 Basic instructions .................................................................................. 18

3.1 Proper use ........................................................................................................................ 18

3.2 Improper Use .................................................................................................................... 18

3.3 Warranty ........................................................................................................................... 18

3.4 Monitoring of Test Resources ........................................................................................ 19

4 Basic Safety Precautions ...................................................................... 19

4.1 Pay attention to the instructions in the Operation Manual ......................................... 19

4.2 Personnel training ........................................................................................................... 19

5 Transport and storage ........................................................................... 19

5.1 Testing upon acceptance ............................................................................................... 19

5.2 Packaging / return transport........................................................................................... 19

6 Unpacking, Setup and Commissioning ................................................ 20

6.1 Installa tion Site, Location of Use ................................................................................... 20

6.2 Unpacking, Scope of delivery......................................................................................... 20

6.2.1 Scope of delivery / serial accessories ................................................................................ 20

6.3 Installing / removing transport fittings .......................................................................... 21

6.4 Mains connection ............................................................................................................ 22

6.5 Rechargeable battery operation (optional) ................................................................... 22

6.6 Connection of peripheral devices .................................................................................. 23

6.7 Initial Commissioning ..................................................................................................... 23

6.8 Adjustment ....................................................................................................................... 23

7 Basic Operation ...................................................................................... 24

7.1 Switching on/off ............................................................................................................... 24

7.2 Zeroing .............................................................................................................................. 24

7.3 Switching over reference scale  bulk scales if used as counting system .............. 24

7.4 Weighing with tare ........................................................................................................... 26

7.4.1 Taring ................................................................................................................................. 26

7.4.2 Numeric entering of tare weight ......................................................................................... 26

7.4.3 Switch-over weighing unit .................................................................................................. 26

8 Parts counting ........................................................................................ 27

2 CFS/CCS-BA-e-1624

8.1 Determination of the average piece weight by weighing ............................................. 28

8.2 Numeric input of the average piece weight ................................................................... 31

8.3 Automatic reference optimization .................................................................................. 33

8.4 Counting with counting system...................................................................................... 34

9 Fill-to-target function ............................................................................. 36

9.1 Tolerance check for target weight .................................................................................. 37

9.2 Tolerance c heck for target quantity ............................................................................... 39

10 Totalization ............................................................................................. 41

10.1 Manual totalizing .............................................................................................................. 41

10.2 Automatic adding-up ....................................................................................................... 43

11 Store article information ........................................................................ 44

11.1 Store article ....................................................................................................................... 44

11.2 Call article ......................................................................................................................... 47

11.3 Article direct keys ~ (only model CFS 50K-3) .............................................. 48

12 Menu ........................................................................................................ 50

12.1 Navigation in the menu .................................................................................................... 50

12.2 Menu overview ................................................................................................................. 51

12.2.1 Models 6K0.1, 15K0.2, 30K0.5, 50K-3 ............................................................................... 51

12.2.2 Models CFS 3K-5, CFS 300-3 ............................................................................................ 53

13 Configuration of bulk scale ................................................................... 55

14 Adjustment .............................................................................................. 61

14.1 Models CFS 300-3, CFS 3K-5 .......................................................................................... 61

14.2 Models CFS 6K0.1, CFS 15K0.2, CFS 30K0.5 ................................................................ 62

14.3 Model KERN CFS 50K-3 ................................................................................................... 64

15 Linearization ........................................................................................... 65

15.1 Models CFS 300-3, CFS 3K-5 .......................................................................................... 67

15.2 Model KERN CFS 50K-3 ................................................................................................... 68

16 Second balance interface ...................................................................... 70

17 RS 232C interface ................................................................................... 71

17.1 Technical data .................................................................................................................. 71

17.2 Printer operation .............................................................................................................. 72

17.2.1 Printout example KERN YKB-01N / model CFS 300-3 ...................................................... 72

17.2.2 Printout examples KERN YKB-01N / model CFS 3K-5 ...................................................... 72

17.2.3 Printout examples KERN YKB-01N / CFS 6K0.1, CFS 15K0.2, CFS 30K0.5 ................... 74

17.2.4 Printout examples KERN YKB-01N / model CFS 50K-3 .................................................... 78

17.3 Remote control instruction s ........................................................................................... 79

17.3.1 All Models ........................................................................................................................... 79

17.3.2 Models CFS 6K0.1 / CFS 15K0.2 / CFS 30K0.5 ................................................................ 80

17.4 User identification, scale identification, store article name......................................... 81

17.5 Register / call article via RS232 ...................................................................................... 81

17.6 I/O-function ....................................................................................................................... 82

18 Servicing, maintenance, disposal ......................................................... 83

18.1 Cleaning ............................................................................................................................ 83

18.2 Servicing, maintenance ................................................................................................... 83

18.3 Disposal ............................................................................................................................ 83

19 Instant help ............................................................................................. 84

19.1 Error messages ................................................................................................................ 85

20 Declaration of conformity ...................................................................... 86

CFS/CCS-BA-e-1624 3

1 Technical data

1.1 KERN CFS KERN CFS 300-3 CFS 3K-5 CFS 6K0.1

Readability (d) 0.001 g 0.01 g 0.1 g Weighing range (max) 300 g 3 kg 6 kg Reproducibility 0.002 g 0.02 g 0.1 g Linearity ± 0.004 g ± 0.04 g ± 0.2 g Stabilization time 2 s Weigh ing Units g, lb kg, lb Recommended adjusting

weight (not supplied)

200 g(F1) +

100 g(F1)

2 kg(F1) +

1 kg(F1)

6 kg (F2)

Warm-up time 2 h Minimum unit weight at

piece count Reference unit weights at

piece counting

5 mg 50 mg 100 mg

freely selectable

Net weight (kg) 2.5 kg 3.8 kg Permissible ambient

condition

0° C to 40° C

Humidity of air max. 80 % relative (not condensing) Weighing plate, stainless

steel

Dimensions wind screen [mm]

ᴓ 80 mm

inside

158 x 143 x 61

outside

167 x 154 x 80

294 x 225 mm

Dimensions housing (l x L x h) [mm]

Mains connection Rechargeable battery

(optional)

Mains adapter 230 V AC, 50 Hz; 12 V DC balance, 500 mA

Operating duration approx. 70 h / loading time approx.

320 x 350 x 125 mm

12 hours

4 CFS/CCS-BA-e-1624

KERN CFS 15K0.2 CFS 30K0.5 CFS 50K-3

Readability (d) 0.2 g 0.5 g 1 g Weighing range (max) 15 kg 30 kg 50 kg Reproducibility 0.2 g 0.5 g 1 g Linearity ± 0.4 g ± 1 g ± 2 g Stabilization time 2 s Weigh ing Units kg, lb Recommended adjusting

weight (not supplied)

15 kg (F2) 30 kg (F2) 50 kg (F2)

Warm-up time 2 h Minimum unit weight at

piece count Reference unit weights at

piece counting

200 mg 500 mg 1 g

freely selectable

Net weight (kg) 3.8 kg 5.5 kg Permissible ambient

condition

0° C to 40° C

Humidity of air max. 80 % relative (not condensing) Weighing plate, stainless

steel Dimensions housing

(l x L x h) [mm]

294 x 225 370 x 240

320 x 350 x 125 370 x 360 x 125

Mains connection Rechargeable battery

(optional)

Mains adapter 230 V AC, 50 Hz; 12 V DC balance, 500 mA

Operating duration approx. 70 h / loading time approx.

12 hours

CFS/CCS-BA-e-1624 5

Dimensions:

Models

Model

• CFS 300-3

• CFS 3K-5

• CFS 6K0.1

• CFS 15K0.2

• CFS 30K0.5

• CFS 50K-3

6 CFS/CCS-BA-e-1624

1.2 Counting systems KERN CCS

KFP

CFS

Model

KERN

Bulk material balance

CCS 6K-6 KFP 6V20M

CCS 10K-6 KFP 15V20M

CCS 30K0.01 KFP 30V20M

CCS 30K0.1 KFP 30V20M

CCS 60K0.01 KFP 60V20M

CCS 60K0.01L KFP 60V20LM

CCS 60K0.1 KFP 60V20M

CCS 60K0.1L KFP 60V20LM

CCS 150K0.01 KFP150V20M

CCS 150K0.01L KFP150V20LM

Weighing

range [Max]

Readab

ility

[d]

Weighing pan

6 2 230x230x100 15 5 300x240x100 30 10 400x300x128 30 10 400x300x128 60 20 400x300x128 60 20 500x400x137 60 20 400x300x128 60 20 500x400x137

150 50 500x400x137 150 50 650x500x142

Recommended calibration weight,

included,

kg [class F1]

not

6 15 30 30 50 50 50 50

150 150

Reference scale

CFS300-3

CFS 300-3

CFS 3K-5

CFS 6K0.1

CFS 3K-5

CFS 6K0.1

CFS 3K-5

Weighing

range [Max]

Readability

[d]

Minimum piece weight [count] g/piece

300 0.001 0.005

300 0.001 0.005 3000 0.01 0.05 6000 0.1 0.1 3000 0.01 0.05 3000 0.01 0.05 6000 0.1 0.1 6000 0.1 0.1 3000 0.01 0.05 3000 0.01 0.05

CCS 150K0.1 KFP150V20M

CCS 150K0.1L KFP150V20M

CCS 300K0.1 KFP300V20M

CCS 300K0.01 KFP300V20M

150 50 500x400x137 150 50 650x500x142 300 100 650x500x115 300 100 650x500x115

150 150 300 300

CFS/CCS-BA-e-1523 7

CFS 6K0.1

CFS 3K-5

6000 0.1 0.1 6000 0.1 0.1 6000 0.1 0.1 3000 0.01 0.05

KFP

CFS

Model

KERN

CCS 600K-2 KFP 600V20SM

CCS 600K-2L KFP 600V20M

CCS 600K-2U KFU 600V20M

CCS 1T-1

CCS 1T-1L KFP 1500V20M

CCS 1T-1U KFU 1500V20M

CCS 3T-1

CCS 3T-1L

Bulk material balance

KFP 1500V20SM

KFP 3000V20LM

Weighing

range

[Max]

600 0.01 1000x1000x80 600 0.01 1500x1250x80

600 0.01 840x11190x90 1500 0.1 1000x1000x80 1500 0.1 1500x1250x80 1500 0.1 840x1190x90 3000 0.1 1500x1250x80 3000 0.1 1500x1500x80

Reada

bility

[d]

Weighing pan Recommended

calibration weight,

included,

kg [class F1]

not

600 600

600 1500 1500 1500 3000 3000

Reference scale

CFS 3K-5

CFS 6K0.1

Weighing

range [Max]

3000 0.01 0.05 3000 0.01 0.05 3000 0.01 0.05 6000 0.1 0.1 6000 0.1 0.1 6000 0.1 0.1 6000 0.1 0.1 6000 0.1 0.1

Readability

[d]

Minimum piece weight [count] g/piece

8 CFS/CCS-BA-e-1624

2 Appliance overview

2.1 Counting scales KERN CFS

Model: CFS 300-3

Models: CFS 3K-5, CFS 6K0.1, CFS 15K0.2, CFS 30K0.5

1. Weighing plate / rechargeable battery compartment (under weighing plate)

2. Windshield

3. Bubble level

4. RS 232 interface

5. Second balance interface

6. Footscrews

7. ON/OFF switch

8. Mains adapter connection

CFS/CCS-BA-e-1523 9

Model CFS 50K-3

1. Weighing pan

2. Bubble level

3. RS 232 interface

4. Second balance interface

5. Footscrews

6. Connection of mains adapter

7. ON/OFF switch

10 CFS/CCS-BA-e-1624

2.2 Counting systems KERN CCS

In factory the counting system KERN CCS is preconfigured in a way that no more changes will be necessary.



Bulk material balance KERN KFP

Reference balance KERN CFS

When attaching a bulk scales (not pre-adjusted by KERN), the following must



 Adjustment / linearisation of bulk scales, cf. chapter 14 / 15

Reference balance KERN CFS

2.3 Counting systems with your selected bulk scales

be complied with:

Connect bulk scales with a suitable cable via the second-balance

interface. Interface connection allocation cf. chapter 16

Adjustment of bulk scales, cf. chapter 13

Example 1: High-load bulk scales

CFS/CCS-BA-e-1624 11

Example 2: High-load reference scale



Bulk material balance KERN KFP

Reference scale KERN CFS 50K-3

12 CFS/CCS-BA-e-1624

2.4 Overview of display

Weight

Average piece weight

Quantity

Accumulator’s loading state, cf.

chapter 6.5

Weight

Average piece weight

Accumulator’s loading state, cf. chapter 6.5

Quantity

Models CFS 300-3, CFS 3K-5, CFS 6K0.1, CFS 15K0.2, CFS 30K0.5:

Model CFS 50K-3:

CFS/CCS-BA-e-1624 13
