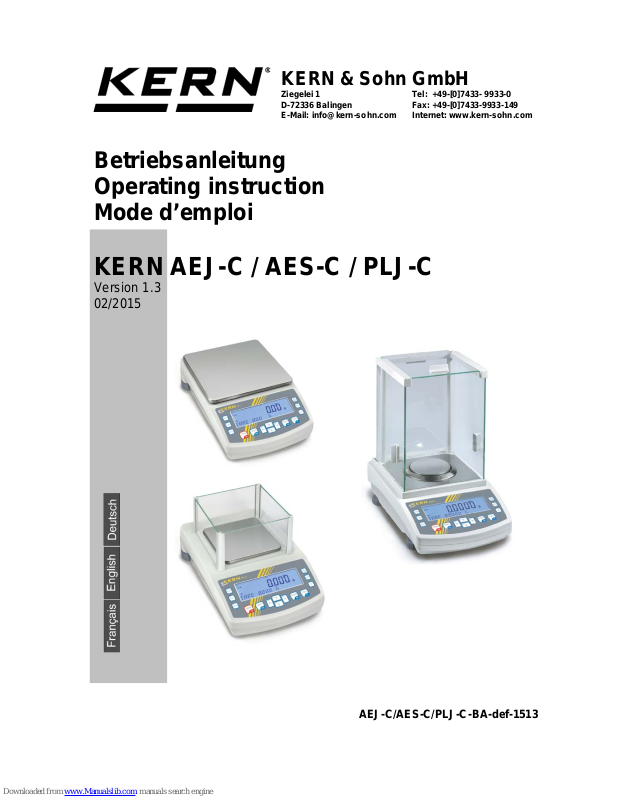

KERN AEJ-C, AES-C, PLJ-C Operating Instruction

Download

KERN & Sohn GmbH

Ziegelei 1

D-72336 Balingen

E-Mail: info@kern-sohn.com

Tel: +49-[0]7433- 9933-0

Fax: +49-[0]7433-9933-149

Internet: www.kern-sohn.com

Betriebsanleitung

Operating instruction

Mode d’emploi

KERN AEJ-C / AES-C / PLJ-C

Version 1.3

02/2015

AEJ-C/AES-C/PLJ-C-BA-def-1513

Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

Další jazykové verze najdete na webu pod adresou www.kern-sohn.com/manuals

Yderligere sprogversioner finder de online på www.kern-sohn.com/manuals

Más versiones de idiomas se encuentran online bajowww.kern-sohn.com/manuals

Rohkem keeli internetis aadressil www.kern-sohn.com/manuals

Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals

Further language versions you will find online under www.kern-sohn.com/manuals

A használati utasítás egyéb nyelveken a www.kern-sohn.com/manuals címről tölthető le

Trovate altre versioni di lingue online inwww.kern-sohn.com/manuals

Ytterligere språkversjoner finner du online under www.kern-sohn.com/manuals

Bijkomende taalversies vindt u online op www.kern-sohn.com/manuals

Encontram-se online mais versões de línguas em www.kern-sohn.com/manuals

Inne wersje językowe znajdą Państwo na stroniewww.kern-sohn.com/manuals

Другие языковые версии Вы найдете по адресу в Интернете

www.kern-sohn.com/manuals

Ytterligare språkversioner finns online under www.kern-sohn.com/manuals

Muita kieliversioita löydät osoitteesta www.kern-sohn.com/manuals

Ostale jezikovne različice boste našli online na www.kern-sohn.com/manuals

Diğer lisan versiyonlarını internetten www.kern-sohn.com/manuals adresinden temin edeblirsiniz

KERN AEJ-C/AES-C/PLJ-C

Version 1.3 02/2015

Betriebsanleitung

Analysen-Präzisionswaage

Inhaltsverzeichnis

1 Technische Daten .............................................................................................. 5

1.1 Abmessungen ........................................................................................................................... 9

2 Geräteübersicht ............................................................................................... 10

2.1 Anzeigen- undTastaturübersicht .......................................................................................... 13

2.1.1 Navigationstasten / Numerische Eingabe ............................................................................ 15

3 Grundlegende Hinweise .................................................................................. 16

3.1 Bestimmungsgemäße Verwendung ..................................................................................... 16

3.2 Sachwidrige Verwendung ...................................................................................................... 16

3.3 Gewährleistung ....................................................................................................................... 16

3.4 Prüfmittelüberwachung ......................................................................................................... 17

4 Grundlegende Sicherheitshinweise ............................................................... 17

4.1 Hinweise in der Betriebsanleitung beachten ....................................................................... 17

4.2 Ausbildung des Personals .................................................................................................... 17

5 Transport und Lagerung ................................................................................. 17

5.1 Kontrolle bei Übernahme ....................................................................................................... 17

5.2 Verpackung/Rücktransport ................................................................................................... 17

6 Auspacken, Aufstellung und Inbetriebnahme .............................................. 20

6.1 Aufstellort, Einsatzort ............................................................................................................ 20

6.2 Auspacken und Prüfen .......................................................................................................... 20

6.3 Aufstellen ................................................................................................................................ 21

6.4 Netzanschluss ........................................................................................................................ 24

6.4.1 Einschalten der Stromversorgung ........................................................................................ 24

6.5 Anschluss von Peripheriegeräten ........................................................................................ 24

6.6 Erstinbetriebnahme ................................................................................................................ 24

7 Justierung ........................................................................................................ 25

7.1 Automatische Justierung mit internem Gewicht (nur AEJ-C und PLJ-C) ........................ 26

7.2 Einstellungen im Menü .......................................................................................................... 27

7.2.1 P1.1 INT.JUST. – interne Justierung (nur Modelle A EJ-C und PLJ-C) ............................... 27

7.2.2 P1.2 EXT.JUST.- Externe Justierung (nur AES-C) .............................................................. 28

7.2.3 P1.3 BE.JUST. Benutzerjustage (nur Modelle AES-C) ....................................................... 29

7.2.4 P1.4 TEST JUST. – Justierprotokoll (nur Modelle AEJ-C und PLJ-C) ................................ 30

7.2.5 Justierprotokoll drucken ....................................................................................................... 31

7.3 Eichung ................................................................................................................................... 32

AEJ-C/AES-C/PLJ-C-BA-d-1513 2

8 Menü ................................................................................................................. 34

8.1 Navigation im Menü ................................................................................................................ 34

8.2 Menü-Übersicht ...................................................................................................................... 35

8.3 Menü verlassen / Zurück in den Wägemodus ..................................................................... 39

9 Eingabe über Navigationstasten .................................................................... 40

10 Benutzer ....................................................................................................... 41

10.1 Einloggen/Ausloggen............................................................................................................. 41

10.2 Berechtigungsstufen .............................................................................................................. 42

11 Wägen ........................................................................................................... 43

11.1 Waage Ein-/Ausschalten ........................................................................................................ 43

11.2 Wägen ...................................................................................................................................... 43

11.3 Wägeeinheitenumschaltung .................................................................................................. 44

11.4 Tarieren ................................................................................................................................... 44

11.4.1 Manuelle Eingabe des Tarawertes (Pre-Tare) ................................................................ 44

11.4.2 Löschen des Tarawertes ................................................................................................. 44

11.5 Unterflurwägung ..................................................................................................................... 45

11.6 Betriebsarten-Auswahl .......................................................................................................... 46

11.6.1 Betriebsarten aufrufen: .................................................................................................... 46

11.6.2 Betriebsarten auswählen: ................................................................................................ 47

12 Waageneinstellungen Betr ieb sart Wägen ................................................. 48

12.1 Filter - Anpassung a n d ie Umgebungsbedingungen und an die Wägeart ....................... 48

12.2 Stillstandskontrolle ................................................................................................................ 49

12.3 Auto-Zero ................................................................................................................................ 50

12.4 Letzte Nachkommastelle ausblenden .................................................................................. 51

12.5 Umgebungsbedingungen ...................................................................................................... 52

12.6 Ausdruckmodus ..................................................................................................................... 53

12.7 Informationsanzeige ............................................................................................................... 54

12.7.1 Sonderinformationen ....................................................................................................... 55

12.7.2 Schnellzugriffstasten ........................................................................................................ 56

13 Weitere Betriebsarten .................................................................................. 57

13.1 Stückzählen ............................................................................................................................. 57

13.2 Wägen mit Toleranzbereich ................................................................................................... 62

13.3 Dosieren .................................................................................................................................. 65

13.4 Prozentbestimmung ............................................................................................................... 68

13.5 Tierwägen ................................................................................................................................ 70

13.6 Statistik .................................................................................................................................... 72

13.7 Summieren .............................................................................................................................. 75

13.8 Hold-Funktion ......................................................................................................................... 78

3 AEJ-C/AES-C/PLJ-C-BA-d-1513

14 Weitere nützliche Funktionen „P6 ANDERE“ ............................................ 79

14.1 Sprache ................................................................................................................................... 79

14.2 Berechtigungen ...................................................................................................................... 80

14.3 Akustisches Signal für Tastenbedienung ............................................................................ 81

14.4 Hi nterleuchtung und Regelung der Helligkeit der Anzeige ................................................ 82

14.5 Datum....................................................................................................................................... 83

14.6 Uhrzeit...................................................................................................................................... 84

14.7 Datumsformat ......................................................................................................................... 85

14.8 Zeitformat ................................................................................................................................ 86

15 Wägeeinheiten ............................................................................................. 87

15.1 Wägeeinheiten aktivieren ...................................................................................................... 87

15.2 Standardwägeeinheit einstellen ............................................................................................ 88

16 GLP/ISO-Protokollierung „P5.3 GLP DRUCK“ .......................................... 89

17 Datenausgang RS 232 und USB ................................................................. 91

17.1 Technische Daten ................................................................................................................... 91

17.2 Schnittstelle RS 232 einstellen ............................................................................................. 92

17.3 Schnittstellenkabel ................................................................................................................. 93

17.4 Ausgabeprotokoll ................................................................................................................... 93

17.4.1 Ausgabe nach Drücken der PRINT-Taste ....................................................................... 93

17.4.2 Fernsteuerbefehle ............................................................................................................ 94

18 Anschluß externer Geräte ........................................................................... 96

18.1 Druckeinstellungen ................................................................................................................ 97

18.1.1 Justierprotokoll einstellen ................................................................................................ 98

18.1.2 Kopfzeile einstellen .......................................................................................................... 99

18.1.3 Messergebnis drucken ................................................................................................... 100

18.1.4 Fußzeile einstellen ......................................................................................................... 100

19 Datenbanken .............................................................................................. 101

19.1 Datenbank Benutzer ............................................................................................................. 101

19.2 Datenbank Produkte ............................................................................................................. 105

19.3 Datenbank Taren .................................................................................................................. 108

19.4 Datenbank Wägungen .......................................................................................................... 109

19.5 Alibispeicher ......................................................................................................................... 112

19.6 Datenbanken exportieren und importieren ........................................................................ 113

20 Wartung, Instandhaltung, Entsorgung ..................................................... 116

20.1 Reinigen ................................................................................................................................ 116

20.2 Wartung, Instandhaltung ..................................................................................................... 116

20.3 Entsorgung ........................................................................................................................... 116

22 Kleine Pannenhilfe ..................................................................................... 117

22.1 Fehlermeldungen .................................................................................................................. 118

23 Konformitätserklärung .............................................................................. 119

AEJ-C/AES-C/PLJ-C-BA-d-1513 4

1 Technische Daten

KERN AEJ 100-4CM AEJ 200-4CM AEJ 200-5CM

Ablesbarkeit (d) 0.1 mg 0.1 mg 0.01 mg; 0.1 mg Wägebereich (Max) 160 g 220 g 80 g; 220 g Mindestlast (Min) 10 mg 10 mg 1 mg Eichwert (e) 1 mg 1 mg 1 mg; 1 mg Eichklasse I I I Reproduzierbarkeit 0.2 mg 0.2 mg 0.04 mg; 0.1 mg Linearität ± 0.3 mg ± 0.3 mg ± 0.1 mg; 0.2 mg Einschwingzeit 4 sec 4 sec 6 sec; 3.5sec. Justiergewicht intern intern intern Anwärmzeit 8 h 8 h 8 h; 8 h Wägeeinheiten g, mg, ct g, mg, ct g, mg, ct Kleinstes Teilegewicht bei

Stückzählung

0.1 mg 0.1 mg 0.1 mg

Referenzstückzahlen bei Stückzählung

10, 20, 50,

frei wählbar

10, 20, 50,

frei wählbar

10, 20, 50,

frei wählbar Wägeplatte, Edelstahl [cm] Ø 8.5 Ø 8.5 Ø 8.5 Nettogewicht (kg) 5.4 5.4 5.4 Zulässige

Umgebungsbedingung

+10° C bis +40° C +10° C bis +40° C +10° C bis +40° C

Luftfeuchtigkeit

80 % relativ

(nicht kondensie-

rend)

80 % relativ

(nicht kondensie-

rend)

80 % relativ

(nicht kondensie-

rend) Eingangsspannung 110 - 230 V AC, 110 - 230 V AC, 110 - 230 V AC, Netzteil

Sekundärspannung

13.5 V – 16 V 13.5 V – 16 V 13.5 V – 16 V

Schnittstelle RS 232C; USB RS 232C; USB RS 232C; USB Unterflurwägeeinrichtung Haken Haken Haken

5 AEJ-C/AES-C/PLJ-C-BA-d-1513

KERN AES 100-4C AES 200-4C

Ablesbarkeit (d) 0.1 mg 0.1 mg Wägebereich (Max) 160 g 220 g Reproduzierbarkeit 0.2 mg 0.2 mg Linearität ± 0.2 mg ± 0.2 mg Einschwingzeit 4 sec 4 sec Empfohlenes Justiergewicht

nicht beigegeben (Klasse)

150 g (E2) 200 g (E2)

Anwärmzeit 8 h 8 h Wägeeinheiten ct, dwt, g, gn, m g , oz ct, dwt, g, gn, mg, oz Kleinstes Teilegewicht bei

Stückzählung

0.5 mg 0.5 mg

Referenzstückzahlen bei Stückzählung

10, 20, 50,

frei wählbar

10, 20, 50,

frei wählbar Wägeplatte, Edelstahl [cm] Ø 8.5 Ø 8.5 Nettogewicht (kg) 5.4 5.4 Zulässige

Umgebungsbedingung

+18° C bis +30° C +18° C bis +30° C

Luftfeuchtigkeit

80 % relativ

(nicht kondensierend)

80 % relativ

(nicht kondensierend) Eingangsspannung 110 - 230 V AC, 110 - 230 V AC, Netzteil

Sekundärspannung

13.8 V 13.8 V

Schnittstelle RS 232C; USB RS 232C; USB Unterflurwägeeinrichtung Haken Haken

AEJ-C/AES-C/PLJ-C-BA-d-1513 6

KERN PLJ 300-3CM PLJ 600-3CM

Ablesbarkeit (d) 1 mg 1 mg Wägebereich (Max) 360 g 600 g Mindestlast (Min) 20 mg 20 mg Eichwert (e) 10 mg 10 mg Eichklasse II II Reproduzierbarkeit 1 mg 2 mg Linearität ± 4 mg ± 4 mg Einschwingzeit 4 sec 4 sec Justiergewicht intern intern Anwärmzeit 2 h 4 h Wägeeinheiten ct, g, kg ct, g, kg Kleinstes Teilegewicht bei

Stückzählung

5 mg 5 mg

Referenzstückzahlen bei Stückzählung

10, 20, 50,

frei wählbar

10, 20, 50,

frei wählbar Wägeplatte, Edelstahl [mm] 128 x 128 128 x 128 Nettogewicht (kg) 4.6 4 Zulässige

Umgebungsbedingung

+10° C bis +40° C +10° C bis +40° C

Luftfeuchtigkeit

80 % relativ

(nicht kondensierend)

80 % relativ

(nicht kondensierend) Eingangsspannung 100 - 240 V 100 - 240 V Netzteil

Sekundärspannung

13.5 V – 16 V 13.5 V – 16 V

Schnittstelle RS 232C; USB RS 232C; USB Unterflurwägeeinrichtung Haken Haken

7 AEJ-C/AES-C/PLJ-C-BA-d-1513

KERN PLJ 700-3CM PLJ 3000-2CM

Ablesbarkeit (d) 1 mg 10 mg Wägebereich (Max) 750 g 3500 g Mindestlast (Min) 20 mg 500 mg Eichwert (e) 10 mg 100 mg Eichklasse II II Reproduzierbarkeit 2 mg 10 mg Linearität ±4 mg ± 40 mg Einschwingzeit 4 sec 4 sec Justiergewicht intern Anwärmzeit 4 h 2 h Wägeeinheiten ct, g, kg Kleinstes Teilegewicht bei

Stückzählung

5 mg

Referenzstückzahlen bei Stückzählung

10, 20, 50,

frei wählbar Wägeplatte, Edelstahl [mm] 128 x 128 195 x 195 Nettogewicht (kg) 3.5 4.4 Zulässige

Umgebungsbedingung

+10° C bis +40° C

Luftfeuchtigkeit

80 % relativ

(nicht kondensierend) Eingangsspannung 100 - 240 V Netzteil

Sekundärspannung

13.5 V – 16 V

Schnittstelle RS 232C; USB Unterflurwägeeinrichtung Haken

AEJ-C/AES-C/PLJ-C-BA-d-1513 8

1.1 Abmessungen

AEJ-C/AES-C:

PLJ-C:

9 AEJ-C/AES-C/PLJ-C-BA-d-1513

2 Geräteübersicht

KERN AEJ/AES-C:

1. Glaswindschutz

2. Wägeplatte

3. Anzeige

4. Tastatur

5. Fußschraube

AEJ-C/AES-C/PLJ-C-BA-d-1513 10

KERN PLJ-C:

1. Glaswindschutz

2. Wägeplatte

3. Anzeige

4. Tastatur

5. Fußschraube

11 AEJ-C/AES-C/PLJ-C-BA-d-1513

Anschlüsse (alle Modelle):

1. Netzanschluß

2. COM 2-Anschluß

3. COM 1-Anschluß

4. USB 2-Anschluß

5. USB 1-Anschluß

AEJ-C/AES-C/PLJ-C-BA-d-1513 12

2.1 Anzeigen- undTastaturübersicht

Beispiel AEJ-C:

1. Stabilitätsanzeige

2. Nullanzeige

3. Informationszeile

4. Bei geeichten Waagen ist der nicht geeichte Wert geklammert

5. Wägeeinheit „g“

13 AEJ-C/AES-C/PLJ-C-BA-d-1513

Taste

Funktion

• Ein-/Ausschalten

• Datenbanken aufrufen

• Funktionstaste

• Auswahl der Betriebsart

• Justierung aufrufen

• Menü aufrufen

• Tarieren

• Wägeeinheit umschalt en

• Im Menü: Zurück in den Wägemodus

• Im Menü rückwärts blättern

• Im Menü vorwärts blättern

• Navigationstasten, s. Kap. 2.1.1

• Wägedaten über Schnittstelle übermitteln

• Im Menü Bestätigen/Speichern

• Nullstellen

• Eintrag in Datenbank löschen

AEJ-C/AES-C/PLJ-C-BA-d-1513 14

2.1.1 Navigationstasten / Numerische Eingabe

Taste Bezeichnung Funktion

Navigationstaste 

Blinkende Ziffer erhöhen

Navigationstaste 

Blinkende Ziffer verringern

Navigationstaste 

Ziffernanwahl nach rechts

Navigationstaste 

Ziffernanwahl nach links

Navigationstaste

Eingabe bestätigen

ESC Eingabe abbrechen

15 AEJ-C/AES-C/PLJ-C-BA-d-1513

3 Grundlegende Hinweise

3.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das W ägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

3.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden, wenn kleine Mengen vom Wägegut entnommen oder zugeführt werden. Durch die in der Waage vorhandene „Stabilitätskompensation“ könnten falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.) Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen. Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden. Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt. Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

3.3 Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung

• Verwendung außerhal b der beschr i e benen Anwendungen

• Veränderung oder Öffnen des Gerätes

• Mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten

natürlichem Verschleiß und Abnützung

• Nicht sachgemäße Aufstellung oder elektrische Installation

• Überlastung des Messwerkes

AEJ-C/AES-C/PLJ-C-BA-d-1513 16

3.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die m esstechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

4 Grundlegende Sicherheitshinweise

4.1 Hinweise in der Betriebsa nleitung beachten

 Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetrieb-

nahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-W aagen verfügen.

 Alle Sprachversionen beinhalten eine unverbindliche Übersetzung.

Verbindlich ist das deutsche Originaldokument.

4.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.

5 Transport und Lagerung

5.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

5.2 Verpackung/Rücktransport

• Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren.

• Für den Rücktransport ist nur die Originalverpackung zu verwenden.

17 AEJ-C/AES-C/PLJ-C-BA-d-1513

• Vor dem Versand alle angeschlossenen Kabel und losen/beweglichen Teile trennen.

Abbildungsbeispiel KERN AEJ/ AE S-C

• Evt. vorgesehene Transportsicherungen wieder anbringen.

• Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrut-

schen und Beschädigung sichern.

AEJ-C/AES-C/PLJ-C-BA-d-1513 18

19 AEJ-C/AES-C/PLJ-C-BA-d-1513

6 Auspacken, Aufstellung und Inbetriebnahme

6.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen.

Beachten Sie deshalb am Aufstellort folgendes:

• Waage auf eine stabile, gerade Fläche stellen;

• extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben

der Heizung oder direkte Sonneneinstrahlung verm eiden;

• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;

• Erschütterungen während des Wägens vermeiden;

• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;

• Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine

nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklim atisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.

• statische Aufladung von Wägegut , Wägebehä lter vermeiden.

Beim Auftreten von elektromagnetischen Feldern, bei statischen Auf ladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägergebnisse) möglich. Der Standort muss dann gewechselt werden.

6.2 Auspacken und Prüfen

Gerät und Zubehör aus der Verpackung nehmen, Verpackungsmaterial entfernen und am vorgesehenen Arbeitsplatz aufstellen. Überprüfen, ob alle Teile des Lieferumfangs vorhanden und unbeschädigt sind.

Lieferumfang / Serienmäßiges Zubehör:

• Waage, s. Kap. 2

• Netzadapter

• Betriebsanleitung

• Arbeitsschutzhaube

• Unterflurhaken

• Transportsicherung (nur Modelle AEJ-C und PLJ-C)

AEJ-C/AES-C/PLJ-C-BA-d-1513 20

6.3 Aufstellen

 Tansportsicherung entfernen (nur Modelle AEJ-C und PLJ-C)

Zum Lösen der Transportsic her ung Transportschraube herausdrehen. Zum Transport Transportschraube vorsichtig bis auf Anschlag eindrehen.

• Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle im vorgeschriebenen Kreis befindet

• Nivellierung regelmäßig überprüfen

21 AEJ-C/AES-C/PLJ-C-BA-d-1513

Modelle AEJ/AES -C

• Glaswindschutz an allen Seiten öffnen

• Schutzblech (1) in die Wägekammer legen

• Zentrierring (2) auf das Schutzblech legen

• Wägeplatte (3) auf Zentrierring legen

• Windschutzring (4) in Wägekammer legen

AEJ-C/AES-C/PLJ-C-BA-d-1513 22

Modelle PLJ-C: 10 mg-Modelle

• Klebeband vom Gummielement (1) entfernen

• Waagschale (2) auf die Gummielemente legen

1 mg-Modelle

• Klebeband vom Gummielement (1) entfernen

• Waagschale (2) auf die Gummielemente legen

• Windschutz (3) auflegen

23 AEJ-C/AES-C/PLJ-C-BA-d-1513

6.4 Netzanschluss

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtlic hen Sp ann ung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

6.4.1 Einschalten der Stromversorgung

• Waage über das Netzgerät mit Strom versorgen. Die Anzeige leuchtet auf, die Software Version wird angezeigt. Die Waage führt einen Selbsttest durch und geht automatisch in den Wägemodus. Bei Anzeige „CAL“ wird automatisch eine Justierung durchgeführt (nur Modelle AEJ-C und PLJ-C).

6.5 Anschluss von Peripheri e ge rä t e n

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden.

Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt.

6.6 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap. 1 ) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung ( Netzanschluss, Akku oder Batterie ) angeschlossen sein. Zur Anpassung an die Umgebungsbedingungen Windsschutztüren öffnen. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.

AEJ-C/AES-C/PLJ-C-BA-d-1513 24

7 Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäß dem zugrundeliegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden ( nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebu ng s tem per at ur dur c hg e führ t werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.

Folgende Arten der Justierung sind möglich:

• Automatische Justierung mit internem Gewicht (nur Modelle ILJ) Kap. 7.2.1

• Manuelle Justierung mit internem Gewicht durch Drücken von CAL

• Justierung mit externem Gewicht, s. Kap. 7.2.2

• Die Justierung kann nur durchgeführt werden, wenn sich auf der Wägeplatte

keine Gegenstände befinden. Bei belasteter Wägeplatte wird die Fehlermeldung Er1Hi angezeigt.

• Die Justierung kann mit der UNIT-Taste abgebrochen werden.

25 AEJ-C/AES-C/PLJ-C-BA-d-1513

7.1 Automatische Justierung mit internem Gewicht (nur AEJ-C und PLJ-C)

Mit dem eingebauten Justiergewicht ist die Waagengenauigkeit jederzeit überprüfbar und neu einstellbar.

Die automatische Justierfunktion ist immer aktiv. Sie können die Justierung auch jederzeit manuell durch Drücken der CAL-Taste starten.

Wenn die Wägeplatte belastet ist, wird im Display die Meldung BEREICH ÜBERSCHRITTEN angezeigt. Liegt das Gewicht auf der Wägeplatte unter 10% von Max wird die Waage trotzdem justiert.

Automatische Justierung wird durchgeführt:

• wenn die Waage vom Netz getrennt wurde

• bei einer Tempera tur ä nder u ng

Unter Verwendung eines Temperaturfühlers führt die Waage eine vollautomatische Justierung durch, sobald eine Temperaturänderung von 3°C festgestellt wird. Der Indikator °C zeigt die bevorstehende Justierung an.

• nach Ablauf eines de fi ni er ten Z eit -Intervalls

Nach Ablauf eines im Menü festgelegten Zeitintervalls (wählbar 1 – 12 Std.).

Bei Waagen mit Bauartzul ass ung

• erfolgt die automatische Justierung alle 3 Stunden

In folgenden Betriebsmodi ist die automatische interne Justierung ausgeschaltet:

• Stückzählen

• Toleranzwägen

• Dosieren

• Prozentbestimmung

• Tierwägen

• Statistik

• Summieren

• Holdfunktion

AEJ-C/AES-C/PLJ-C-BA-d-1513 26

7.2 Einstellungen im Menü

Menüpunkt „P1 JUSTAGE“ [Justierung]

AEJ-C / PLJ-C AES-C

P1.1 INT.JUST. -

Interne Justierung, nur ILJ-C

- P1.2 EXT.JUST.

Externe Justierung *

- P1.3 BE.JUST.

Benutzerjustage

P1.4 TEST J UST. -

Justiertest

* = Bei Waagen mit Bauartzulassung gesperrt [Er 9 lock].

7.2.1 P1.1 INT.JUST. – interne Justierung (nur Modelle AEJ-C und PLJ-C)

• Automatische interne Justierung s. Kap. 7.1

• Manueller Start der intern en Just i er un g

CAL-Taste drücken, oder durch Menüaufruf „P1.1 INT.JUST.“

drücken

oder

Die interne Justierung wird durchgeführt

• Darauf achten, dass sich keine Gegenstände auf der W ägeplatte befinden.

• Die Justierung kann mit der UNIT-Taste abgebrochen werden

• Nach erfolgreicher Justierung kehrt die Waage automatisch zum Menüpunkt

zurück. Mit UNIT zurück in den Wägemodus.

27 AEJ-C/AES-C/PLJ-C-BA-d-1513

7.2.2 P1.2 EXT.JUST.- Externe Justierung (nur AES-C)

Justierung mit dem empfohlenen Justiergewicht (siehe Kap. 1 „Techn. Daten“) durchführen. Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (siehe Kap. 1) zur Stabilisierung ist erforderlich.

• Bei Waagen mit Bauartzulassung ist die Funktion gesperrt.

Darauf achten, dass sich keine Gegen-

stände auf der Wägeplatte befinden. PRINT-Taste drücken, JUSTAGE wird angezeigt.

Warten bis der Gewichtswert des erforderlichen Justiergewichtes eingeblendet wird. (Hier Beispiel) Erforderliches Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen und PRINT-Taste drücken. In der Anzeige erscheint JUSTAGE, die Justierung wird gestartet.

Bei Anzeige MASSE ABNEHMEN ist die Justierung beendet, Justiergewicht abnehmen. Nach erfolgreicher Justierung kehrt die Waage automatisch zum Untermenüpunkt P 1.2 zurück.

Mit der UNIT-Taste kehrt die Waage in den

AEJ-C/AES-C/PLJ-C-BA-d-1513 28

7.2.3 P1.3 BE.JUST. Benutzerjustage (nur Modelle AES-C)

Mit dieser Funktion kann der Benutzer das Prüfgewicht eines beliebigen Gewichtswertes auswählen. Allerdings sollte das Prüfgewicht nicht weniger als 30% des Max-Bereiches betragen.

Diese Funktion ist bei geeichten Waagen unzugänglich!

Im Wägemodus lt. Abbildung Vor-

gang starten.

In der Anzeige erscheinen Ziffern, die linke Ziffer blinkt. Über die Pfeiltasten gewünschtes Justiergewicht eingeben und mit PRINT bestätigen

Darauf achten, dass sich keine Gegenstände auf der Wägplatte befinden und mit PRINT bestätigen.

Warten bis der Gewi

chtswert des

eingestellten Justiergewichtes eingeblendet wird. Erforderliches Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen und PRINT-Taste drücken. In der Anzeige erscheint JUSTAGE, die Justierung wird gestartet.

Bei Anzeige MASSE ABNEHMEN ist die Justierung beendet, Justiergewicht abnehmen. Nach erfolgreicher Justierung kehrt die Waage automatisch zum Untermenüpunkt P 1.3 zurück.

Zurück in den Wägemodus, durch mehrmaliges Drücken von UNIT

29 AEJ-C/AES-C/PLJ-C-BA-d-1513

7.2.4 P1.4 TEST JUST.

– Justierprotokoll (nur Modelle AEJ-C und PLJ-C)

Mit dieser Funktion wird das interne Justiergewicht mit dem gespeicherten Wert verglichen. Der Test wird automatisch ausgeführt. Das Ergebnis wird im Display angezeigt und bei Anschluß eines optionalen Druckers über die Schnittstelle ausgegeben.

mit UNIT zurück zum Menüpunkt und in den Wägemodus

AEJ-C/AES-C/PLJ-C-BA-d-1513 30

7.2.5 Justierprotokoll drucken

Nach jeder Justierung wird automatisch ein Justierprotokoll erstellt und an den RS232 Anschluß COM 1 gesendet. Einstellung des Justierprotokolls siehe Kap. 17.1.1

Beispiel Justierprotokoll:

-------------------Just.Prot.------------------

Art Just Extern Benutzer Kern Entwurf Datum 21.11.2013 Uhrzeit 9:54:39 ID Waage 132051 Diff.Just. -0.2 g

Untrschrft

……………………………………………..

31 AEJ-C/AES-C/PLJ-C-BA-d-1513

7.3 Eichung

Allgemeines:

Nach der EU-Richtlinie 2009/23EG müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich):

a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung be-

stimmt wird.

b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im

medizinischen und pharmazeutischen Labor. c) Zu amtlichen Zwecken d) bei der Herstellung von Fertigpackungen

Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt. Eichhinweise:

Für die in den technischen Daten als eichfähig gekennzeichnete Waagen liegt eine EU Bauartzulassung vor. Wird die Waage wie oben beschrieben im eichpflichtigen Bereich eingesetzt, so muss diese geeicht sein und regelmäßig nachgeeicht werden. Die Nacheichung einer Waage erfolgt nach den jeweiligen gesetzlichen Bestimmungen der Länder. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2 Jahre. Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten!

Die Eichung der Waage ist ohne die Siegelmarken ungültig.

Bei Waagen mit Bauartzulassung weisen die angebrachten Siegelmarken darauf hin, dass die Waage nur durch geschulte und autorisierte Fachkräfte geöffnet und gewartet werden darf. Bei zerstörten Siegelmarken erlischt die Eichgültigkeit. Die nationalen Gesetze und Vorschriften sind einzuhalten. In Deutschland ist eine Nacheichung erforderlich.

AEJ-C/AES-C/PLJ-C-BA-d-1513 32

Position der „Siegelmarken“

Modelle PLJ-C

Modelle AEJ-C und AES-C

Eichpflichtige Waagen müssen außer Betrieb gesetzt werden, wenn:

•

Das Wägeergebnis der Waage außerhalb der Verkehrsfehlergrenze liegt. Waa-

ge deshalb in regelmäßigen Abständen mit bekanntem Prüf gewicht (ca. 1/3 der max. Last) belasten und mit Anzei g enwert vergleichen.

•

Nacheichungstermin überschritten ist.

33 AEJ-C/AES-C/PLJ-C-BA-d-1513

8 Menü

8.1 Navigation im Menü

Menü aufrufen Im Wägemodus MENU-Taste drücken, die er s te Men übl ock

„P1 JUSTAGE“ wird angezeigt.

Menüblock anwählen Mit der Navigationstaste  lassen sich die einzelnen Men-

üblöcke der Reihe nach anwählen. Mit Navigationstaste  vorwärts blättern. Mit Navigationstaste  rückwärts blättern.

Menüpunkt anwählen

Ausgewählten Menüblock mit bestätigen. Der erste Menüpunkt des ausgewählten Menüblockes wird angezeigt.

Mit der Navigationstaste  lassen sich die einzelnen Menüpunkte der Reihe nach anwählen.

Mit Navigationstaste  vorwärts blättern.

Mit Navigationstaste  rückwärts blättern.

Einstellung anwählen Ausgewählten Menüpunkt mit  bestätigen, die aktuelle

Einstellung wird angezeigt

Einstellungen ändern Mit den Navigationstasten kann in die verfügbaren Einstel-

lungen umgeschaltet werden. Mit Navigationstaste  vorwärts blättern. Mit Navigationstaste  rückwärts blättern.

Einstellung bestätigen/zurück ins Menü

Entweder mit PRINT-Taste bestätigen oder mit UNIT-Taste verwerfen.

Speichern / Zurück in den Wägemodus

s. Kap. 8.3

AEJ-C/AES-C/PLJ-C-BA-d-1513 34

8.2 Menü-Übersicht

Das Menü ist in sieben Menüblöcke (P1 – P7) gegliedert. P1 Justage [Justierung]

P1.1 INT JUST. [Interne Justierung] nur ILJ-C P1.2 EXT. JUST. [Externe Justierung] * P1.3 BENUTZERJUSTAGE [Eingabe Justiergewicht] P1.4 JUST.TEST [Justiertest] nur ILJ-C * P1.5 AUT.JUST. [nicht dokumentiert] P1.6 AU.ZEIT.JUST [nicht dokumentiert]

* = bei Geräten mit Bauartzulassung gesperrt

P2 BETRIEBSMODULE [Betriebsarten]

P2.1 ZUGANG [Funktionsauswahl] P2.1.1 WÄGUNG JA/NEIN

P2.1.2 STÜCKZAHL JA/NEIN P2.1.3 KONTROLLWÄGEN JA/NEIN P2.1.4 DOSIEREN JA/NEIN P2.1.5 ABWEICHUNG JA/NEIN P2.1.6 FESTSTOFFE-DICHTE JA/NEIN P2.1.7 FLÜSSIGKEIT-DICHTE JA/NEIN P2.1.8 TIERWÄGEN JA/NEIN P2.1.9 STATISTIK JA/NEIN P2.1.10 SUMMIEREN JA/NEIN P2.1.11 MAX.HOLD JA/NEIN

P2.2 WÄGUNG [Wägemodus] P2.2.1 ABLESUNG

P2.2.1.1 FILTER MITTEL/LANGSAM/S.LANGSAM/S.SCHNELL/SCHNELL P2.2.1.2 ERG.BEST. SCHNELL+GENAU/GENAU/SCHNELL P2.2.1.3 AUTOZERO JA/NEIN P2.2.1.4 LEZZIFFER IMMER/NIE/WENN STABIL P2.2.1.5 UMGEBUNG INSTABIL/STABIL P2.2.2 AUTOTARA JA/NEIN P2.2.3 AUSDRUCKMODUS P2.2.3.1 MODUS JEDER/WENN STABIL/AUTO P2.2.3.2 AUTO.SCHW . 0.0 P2.2.4 INFORM BARGRAF P2.2.5 S.INFO P2.2.6 ABKÜRZUNGEN

35 AEJ-C/AES-C/PLJ-C-BA-d-1513

P2.3 STÜCKZAHL [Stückzählen] Untermenüs s. Menüpunk t P2.2 außerdem: P2.3.3 INFOM BZGGEW. P2.3.6 ACAI JA

P2.4 KONTROLLWÄGEN [Checkweighing] Untermenüs s. Menüpunk t P2.2.1

P2.5 DOSIEREN [Dosieren] Untermenüs s. Menüpunk t P2.2.1

P2.6 ABWEICHUNG [Prozentbestimmung]

Untermenüs s. Menüpunkt P2.2.1

P2.7 FESTSTOFFE DICHTE [Dichtebestimmung von Feststoffen, nicht dok ume ntiert]

Untermenüs s. Menüpunkt P2.2.1

P2.8 FLÜSSIGKEIT DICHTE [Dichtebestimmung von Flüssigkeiten, nicht dok ume ntiert] Untermenüs s. Menüpunk t P2.2.1

P2.9 TIERWÄGEN [Tierwägen] Untermenüs s. Menüpunk t P2.2.1

P2.10 STATISTIK [Statistikfunktion] Untermenüs s. Menüpunk t P2.2.1

P2.11 SUMMIEREN [Summierfunktion] Untermenüs s. Menüpunk t P2.2.1

P2.12 MAX.HOLD [Holdfunktion] P2.12.1 ABLESUNG Untermenüs s. Menüpunkt P2.2.1 P2.12.2 INFORM NETTO/BRUTTO/BENUTZER/PRODUKTE/SNDRINFORM/KEIN/TARA P2.12.3 SNDRINFORM P2.12.4. ABKÜRZUNGEN P2.12.4.1 F1 KOPFZEILE DRUCKEN F2 EINLOGGEN F3 KOPFZEILE DRUCKEN F4 PRODUKT WÄHLEN P2.12.5. SCHWELLE 1.0

P3 KOMMUNIKATION [Schnittstellenparameter]

P3.1 COM 1 [Übertragungsparameter COM 1] P3.1.1 BAUDRATE 4800/9600/19200/38400/57600/115200/2400 P3.1.2 PARITÄT KEIN/PAARIG/UNPAARIG P3.2 COM 2 [Übertragungsparameter COM 2] Untermenüs s. Menüpunk t P3.1 P3.3 WIFI [nicht dokumentiert]

P3.3.1 STATUS KEIN P3.3.2 NETZ WÄHLEN P3.3.3 NETZ-PAR. P3.3.3.1 NAME P3.3.3.2 PASSWORT P3.3.3.3 KANAL NR AUTO/1/2/…14 P3.3.3.4 IP 10.10.1.250 P3.3.3.5 MASKE 255.255.0.0 P3.3.4 WI-FI

AEJ-C/AES-C/PLJ-C-BA-d-1513 36

P4 GERÄTE [Anschlussgeräte]

P4.1 COMPUTER [Anschluß an Computer] P4.1.1 PORT COM 1/COM 2/USB/WIFI/KEIN P4.2 DRUCKER [Anschluß an Drucker] P4.2.1 PORT COM 1/COM 2/USB/WIFI/KEIN P4.3 BARCODE-LESER [nicht dokumentiert] P4.3.1 PORT KEIN/COM 1/COM 2/KEIN P4.4 ZUSATZDISPLAY [nicht dokumentiert] P4.4.1 PORT COM 1/COM 2/KEIN P4.5 EXTERNE TASTEN [nicht dokumentiert]

P5 AUSDRUCKE [Druckeinstellungen]

P5.1 JUST.PROT. [Ausdruck des Justageprotokolls] P5.1.1 ENTWURF _/0-9/A….Z P5.2 KOPFZEILE [Ausdruck der Kopfzeile] P5.2.1 STRICHE JA/NEIN P5.2.2 BETR.MODUL JA/NEIN P5.2.3 DATUM JA/NEIN P5.2.4 UHRZEIT JA/NEIN P5.2.5 WAAGENTYP JA/NEIN P5.2.6 ID WAAGE JA/NEIN P5.2.7 BENUTZER JA/NEIN P5.2.8 PRODUKT JA/NEIN P5.2.9 VARIABLE 1 JA/NEIN P5.2.10 VARIABLE 2 JA/NEIN P5.2.11 LEERE LINIE JA/NEIN P5.2.12 JUST.PROT JA/NEIN P5.2.13 SNDRDRUCK KEI N/SNDRDRUCK 1-4

P5.3 GLP DRUCK [Druckeinstellungen] P5.3.1 DATUM JA/NEIN P5.3.2 UHRZEIT JA/NEIN P5.3.3 BENUTZER JA/NEIN P5.3.4 PRODUKT JA/NEIN P5.3.5 VARIABLE 1 JA/NEIN P5.3.6 VARIABLE 2 JA/NEIN P5.3.7 TARA JA/NEIN P5.3.8 BRUTTO JA/NEIN P5.3.9 AKT.ERG. JA/NEIN P5.3.10 JUST.PROT JA/NEIN P5.3.11 SNDRDRUCK KEIN/SNDRDRUCK 1-4

37 AEJ-C/AES-C/PLJ-C-BA-d-1513

P5.4 FUßZEILE [Ausdruck der Fußzeile] P5.4.1 BETR.MODULE JA/NEIN P5.4.2 DATUM JA/NEIN P5.4.3 UHRZEIT JA/NEIN P5.4.4 WAAGENTYP JA/NEIN P5.4.5 ID WAAGE JA/NEIN P5.4.6 BENUTZER JA/NEIN P5.4.7 PRODUKT JA/NEIN P5.4.8 VARIABLE 1 JA/NEIN P5.4.9 VARIABLE 2 JA/NEIN P5.4.10 STRICHE JA/NEIN P5.4.11 LEERE LINIE JA/NEIN P5.4.12 JUST.PROT. JA/NEIN P5.4.13 UNTERSCHRIFT JA/NEIN P5.4.14 SNDRDRUCK KEIN/SNDRDRUCK 1-4 P5.5 SNDRDRUCK 1 [Sonderausdruck Nr.1] P5.6 SNDRDRUCK 2 [Sonderausdruck Nr.2] P5.7 SNDRDRUCK 3 [Sonderausdruck Nr.3] P5.8 SNDRDRUCK 4 [Sonderausdruck Nr.4] P5.9 VARIABLE 1 [Ausdruck Variable 1] P5.10 VARIABLE 2 [Ausdruck Variable 2]

P6 ANDERE [Weitere nützliche Funktione n]

P6.1 SPRACHE DEUTSCH [Menüsprache wählbar: Deutsch/Espanol/Francais/Turk/Cesky/Italiano/Magyar/Polski/English] P6.2 BERECHT.ADMIN [Zulassungsstufen zur Bearbeitung des Menüs] P6.3 TASTENTON JA [Tastenton ein/aus] P6.4 HINTERLEUCHTUNG 70 [Hintergrundbeleuchtung] P6.5 STANDBY [Standby–Modus einstellbar] P6.6 AUT. ABSCHALT. [Automatische Abschaltung einstellbar ] P6.7 DATUM 06.11.2013 [Datum einstellen] P6.8 UHRZEIT 12:30:04 [Uhrzeit einstellen] P6.9 DATUM–FORM DDMMYYYY [Datumsformat] P6.10 ZEIT-FORM [Uhrzeitformat] P6.11 GLP AUTOTEST [Automatischer Ausdruck des GLP nach abgeschlossener

Wägung]

AEJ-C/AES-C/PLJ-C-BA-d-1513 38

P7 INFO [Waageneinstellungen]

P7.1 ID WAAGE 123456 [Waagen-ID] P7.2 MODEL [Waagenmodell] P7.3 PROGRAMMVERSION [Softwarestand] P7.4 TEMPERATUR 25.3 °C [Temperatur]

P7.5 EINSTLL-DR [Druckeinstellungen]

P8 EINHEITEN [Wägeeinheiten]

P8.1 ZUGANG [Einheiten auswählen] P8.2 ST-EINHEIT G [Standardeinheit festlegen] P8.3 B.EINHEIT 1 [Benutzerdefinierte Einheit 1 festlegen] P8.4 B.EINHEIT 2 [Benutzerdefinierte Einheit 2 festlegen]

Manche Einstellungen s ind bei allen Punkten identisch, außerdem gibt es für jeden Menüpunkt noch spezifische Einstellungen.

8.3 Menü verlassen / Zurück in de n Wägemodus

 Durch Drücken der PRINT-Taste werden die vorgenommenen Änderungen

abgespeichert.

Zum Verwerfen der Änderungen UNIT-ESC-Taste dr üc ken .  Danach kehrt die Waage automatisch in den Wägemodus zurück.

39 AEJ-C/AES-C/PLJ-C-BA-d-1513

9 Eingabe über Navigationstasten

Eingabe über die Navigationstasten

Übersicht Dateneingabe/Datenausgabe:

Beispiel:

Dateneingabe Datenausgabe

OP1_WILK

• Auswahl der Ziffer, die

verändert werden soll nach rechts (die jeweils aktive Stelle blinkt)

• Auswahl der Ziffer, die

verändert werden soll nach links (die jeweils aktive Stelle blinkt)

• Erhöhung des Werts für die ausgewählte Ziffer oder Zahl

• Minderung des Werts für die ausgewählte Ziffer oder Zahl

AEJ-C/AES-C/PLJ-C-BA-d-1513 40

10 Benutzer

Um auf alle Benutzerparameter und Datenbanken zugreifen zu können, muß der Benutzer als ADMINISTRATOR eingeloggt sein. Das Administrator-Passwort ist 1111. Diese Einstellung ist werksseitig so eingestellt. Es ist kein Login notwendig.

Die Software ermöglicht das Anlegen von 10 Benutzern mit unterschiedlichen Berechtigungen.

10.1 Einloggen/Ausloggen

Einloggen:

• Im Wägemodus Taste DATA drücken, „b1 BENUTZER“ wird angezeigt

• mit PRINT bestätigen und mit  „ADMIN“ auswählen und mit PRINT bestätigen

• Mit den Pfeiltasten Admin-Passwort „1111“ eingeben und mit PRINT bestätigen

Beim nächsten Einloggen jeweiligen Benutzer auswählen, Passwort eingeben. Die Waage startet den Betrieb mit den Berechtigungen des ausgewählten Benutzers.

Ausloggen:

• Benutzer anwählen und „KEIN“ mit PRINT bestätigen

• Die Waage kehrt automatisch in den Wägemodus zurück.

Neuen Benutzer anlegen und Berechtigungen zuweisen s. Kap. 18.1.

41 AEJ-C/AES-C/PLJ-C-BA-d-1513

10.2 Berechtigungsstufen

Die Software der Waage verfügt über drei Berechtigungsstufen:

• ADMINISTRATOR

• FORTGESCHRITTENER BENUTZER

• BENUTZER

Die Gewichtsmessung ist nach Einschalten der Waage jederzeit möglich.

Berechtigungen Berechtigungsstufen

BENUTZER Zugang zur Bearbeitung von Parametern aus

 Unter m enü P2.2.1 ABLESUNG  Hauptmenü P6 ANDERE (außer DATUM u. UHRZEIT)

Der Benutzer

 kann alle Wägepr ozes se durchführen  hat Zugang zur Ansicht von Informationen in der Da-

tenbank



kann Var iabl e n definieren

Neuen Benutzer hinzufügen und bestehenden Benutzer löschen s. Kap. 18.1

FORTGESCHRITTENER BENUTZER

Zugang zur Bearbeitung von Parametern aus

 Unter m enü P2.2.1 ABLESUNG  Untermenü FUNKTIONEN  Hauptmenü P3 KOMMUNIKATION  Hauptmenü P4 GERÄTE  Hauptmenü P6 ANDERE (außer DATUM u. UHRZEIT)

Der Benutzer

 kann alle Wägepr ozes se durchführe n

ADMINISTRATOR Zugang zu allen Benutzerparametern, Funktionen und zur

Bearbeitung der Datenbanken.

Die Berechtigungen lassen sich im Menü Kap. 8 unter dem Menüpunkt P6.2 einstellen (s. Kap. 18.1).

AEJ-C/AES-C/PLJ-C-BA-d-1513 42

11 Wägen

11.1 Waage Ein-/Ausschalten

• Nach Anschluss an die Stromversorg ung führt die Waage einen Selbsttest durch und geht automatisch in den Wägemodus.

• Zum Ausschalten ON/OFF-Taste drücken, die Uhrzeit wird angezeigt. Die Waage befindet sich im Stand-by-Modus. Sie ist sofort nach dem Einschalten (ON/OFF-Taste drücken) ohne Anwärmzeit betriebsbereit.

• Um die Waage komplett auszuschalten, Waage von der Stromversorgung trennen.

11.2 Wägen

Eine Anwärmzeit zur Stabilisierung ist erforderlich (S. Kap. 1)

 Nullanzeige [ ] überprüfen, ggf. mit TARE–Taste nullstellen.  Wägegut auflegen  Warten bis die Stabilitätsanzeige ( ) erscheint.  Wägeresultat ablesen

Bei Anschluss eines optionalen Druckers kann der Wägewert ausgegeben werden.

43 AEJ-C/AES-C/PLJ-C-BA-d-1513

11.3 Wägeeinheitenumschaltung

Die hier selektierte Wägeeinheit bleibt auch nach Trennung vom Netz bestehen.

• UNIT wiederholt drücken, bis die gewünschte Wägeeinheit angezeigt wird.

Im Menü können die einzelnen Einheiten aktiviert und deaktiviert werden (s. Kap. 9.1 Menü-Übersicht)

Einstellungsmöglichkeiten s. Kap. 15

Bei Waage mit Bauartzulassung kann nur zwischen [g] → [kg] → [ct] aus-

gewählt werden.

11.4 Tarieren

Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt wird.

 Wägebehälter auf die Wägeplatte stellen und Windschutztüren schließen.  Warten bis die Stabilitätsanzeige ( ) erscheint, dann TARE drücken. Das

Gewicht des Gefäßes ist nun intern gespeichert.

 Wägegut einwiegen und Windschutztüren schließen.  Warten bis die Stabilitätsanzeige ( ) erscheint.  Nettogewicht ablesen.

• Bei entlasteter Waage wird der gespeicherte Tarawert mit negativem Vorzeichen angezeigt.

•

Zum Löschen des gespeicherten Tarawertes Wägeplatte entlasten und

TARE drücken.

•

Der Tariervorgang kann beliebige Male wiederholt werden. Die Grenze

ist dann erreicht, wenn der gesamte Wägebereich ausgelastet ist.

11.4.1 Manuelle Eingabe des Tarawertes (Pre-Tare)

 Im Wägemodus F – Taste drücken  Mit  Einstellung TARA EINGEBEN auswählen und mit PRINT bestätigen  Über die Pfeiltasten Tarawert eingeben , mit PRINT bestätigen

 Der eingegebeneTarawert wird mit einem „-„ angezeigt

11.4.2 Löschen des Tarawertes

Durch Drücken der TARE-Taste oder durch Eingabe des Wertes „0.000“ kann der Tarawert gelöscht werden.

AEJ-C/AES-C/PLJ-C-BA-d-1513 44

11.5 Unterflurwägung

Mit Hilfe der Unterflurwägung können Gegenstände, welche aufgrund ihrer Größe oder Form nicht auf die Waagschale gestellt werden können, gewogen werden. Gehen Sie wie folgt vor:

• Waage ausschalten.

• Verschlussdeckel am Waag e nbo den öffnen.

• Haken zur Unterflurwägung vorsichtig und vollständig eindrehen, s. Abb. 1.

• Waage über eine Öffnung stel len.

• Wägegut an den Haken hängen und Wägung durchführen.

Abb. 1: Einrichten der Waage für Unt erflurwägungen

VORSICHT

•

Unbedingt darauf achten, dass alle angehängten Gegenstände stabil genug sind, um das gewünschte Wägegut sicher zu halten

(Bruchgefahr).

• Niemals Lasten über die angegebene Höchstlast (Max) hinaus anhängen (Bruchgefahr)

• Es ist stets darauf zu achten, dass sich unter der Last keine Lebewesen oder Gegenstände befinden, die Schaden nehmen könnten.

Nach Beendigung der Unterflurwägung muss die Öffnung am Waagenboden unbedingt wieder verschlossen werden (Staubschutz).

45 AEJ-C/AES-C/PLJ-C-BA-d-1513

11.6 Betriebsarten-Auswahl

Im Menü „P2 BETRIEBSMODULE“ können die einzelnen Betriebsarten aufgerufen werden (s. Kap. 8 Menü)

11.6.1 Betriebsarten aufrufen:

MODE-Taste drücken, der Name der ersten verfügbaren Betriebs ar t wird angezeigt

Wägemodus

mit  oder  werden weitere Funktionen angesteuert.

Stückzählen (Beispiel) mit gewünschte Funktion auswählen weitere Funktionen (s. Kap. 8 Menü – P2 Betriebsmodule) auf dieselbe Weise aus-

wählen

AEJ-C/AES-C/PLJ-C-BA-d-1513 46

11.6.2 Betriebsarten auswählen:

Im Menü können Betriebsarten aktiviert werden, die dem Bediener dann zur Verfügung stehen, ohne jedes Mal ins Menü gehen zu müssen. Alle aktivierten Betriebsarten können dann über MODE aufgerufen werden.

Hierzu wie folgt vorgehen:

Mit den Pfeiltasten Betri ebs art en ausw ähl en .

(Beispiel)

JA wird blinkend angezeigt (Beispiel)

Entweder mit bestätigen, oder mit zu NEIN wechseln und danach mit

bestätigen.

Diesen Vorgang für jede weitere zugängliche Betriebsart wiederholen.

3x Drücken, die Waage kehrt in den Wägemodus zurück.

47 AEJ-C/AES-C/PLJ-C-BA-d-1513

12 Waageneinstellungen Betriebsart Wägen

In diesem Menüblock kann das Verhalten der Waage an I hre A n for d er ung en (z.B. Umgebungsbedingungen, besondere Wägeprozesse) für jede Betriebsart ange- passt werden.

Verfügbare Einstellungen hier am Beispiel Menüpunkt P2.2 WÄGUNG

12.1 Filter - Anpassung an die Umgebungsbedingunge n und a n die

Wägeart

Je nach Betriebsbedingungen der Waage soll der Filter eingestellt werden.

Filtereinstellung

Waage

MITTEL normale Umgebungsbedingungen LANGSAM – S.LANGSAM

Waage reagiert unempfindlich aber langsam – unruhiger Aufstellungsort

SCHNELL – S.SCHNELL Waage reagiert empfindlich und schnell

– ruhiger Aufstellungsort

Beispiel: Menüpunkt P2.2.1 ABLESUNG aufrufen, drücken

MITTEL blinkt, mit den Pfeiltasten zwischen den Einstellungen wechseln

(Beispiel)

Mit PRINT gewünschte Einstellung speichern

Die Filtereinstellung ist gespeichert, die Waage kehrt zurück ins Menü. Zurück in den Wägem odus dur c h mehrmaliges Drücken von UNIT.

AEJ-C/AES-C/PLJ-C-BA-d-1513 48

12.2 Stillstandskontrolle

Anpassung der Wägegeschwindigkeit

Beispiel: Menüpunkt P2.2.1 ABLESUNG aufrufen, drücken

ERG.BEST. SCHNELL+GENAU wird angezeigt

(Beispiel)

SCHNELL+GENAU wird blinkend dargestellt.

• SCHELL+GENAU: ruhiger Aufstellort

• GENAU: unruhiger Aufstellort

• SCHNELL: sehr ruhiger Aufstellort

Mit den Pfeiltasten gewünschte Einstel-

lung auswählen

(Beispiel)

Mit PRINT gewünschte Einstellung spei- chern

Die Einstellung ist gespeichert, die Waage kehrt zurück ins Menü.

Zurück in den Wägemodus durch me hrmaliges Drücken von

UNIT

49 AEJ-C/AES-C/PLJ-C-BA-d-1513

12.3 Auto-Zero

Mit dieser Funktion werden kleine Gewichtsschwankungen automatisch tariert. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (z.B. langsames Herausfliessen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter, Verdampfungsprozesse). Bei Dosierungen mit kleinen Gewichtsschwankungen empf iehlt es sich daher, diese Funktion auszuschalten.

Beispiel: Menüpunkt P2.2.1 ABLESUNG aufrufen, drücken

AUTOZERO JA wird angezeigt

JA wird blinkend dargestellt Mit den Pfeiltasten zwischen JA und NEIN wechseln. JA – Autozero eingeschalten

NEIN - Autozero ausgeschalten

(Beispiel)

Mit

PRIN

T gewünschte Einstellung spei-

chern

Die Einstellung ist gespeichert, die Waage kehrt zurück ins Menü.

Zurück in den Wägem odus dur c h mehr-

maliges Drücken von UNIT.

AEJ-C/AES-C/PLJ-C-BA-d-1513 50

12.4 Letzte Nachkommastelle ausblenden

Bei den Waagen kann die Ablesbarkeit erforderlichenfalls um eine Stelle verringert werden. Die letzte Dezimalstelle wird in diesem Fall gerundet und aus der Anzeige entfernt.

Beispiel: Menüpunkt P2.2.1 ABLESUNG aufrufen, drücken

LETZTEZIFFER IMMER wird angezeigt

IMMER wird blinkend dargestellt Mit den Pfeiltasten zwischen IMMER, NIE und WENN STABIL wechseln.

• IMMER- letzte Nachkommastelle wird angezeigt

• NIE - letzte Nachkommastelle wird ausgeblendet

• WENN STABIL - letzte Nachkommastelle wird nur bei stabilen Wägewerten angezeigt.

(Beispiel)

Mit PRINT gewünschte Einstellung speichern

Die Einstellung ist gespeichert, die Waage kehrt zurück ins Menü.

Zurück in den Wägemodus durch me hrmaliges Drücken von UNIT.

51 AEJ-C/AES-C/PLJ-C-BA-d-1513

12.5 Umgebungsbedingungen

In diesem Menüpunkt kann die Waage an die äußeren Bedingungen angepaßt werden. Es besteht die Möglichkeit zwischen STABILEN und INSTABILEN äußeren Bedingungen zu wählen.

Beispiel: Menüpunkt P2.2.1 ABLESUNG aufrufen, drücken

UMGEBUBG INSTABIL wird angezeigt

INSTABIL wird blinkend dargestellt Mit den Pfeiltasten zwischen INSTABIL und STABIL wechseln.

• INSTABIL- schwierige Umgebungsbedingungen (Vibrationen, etc.)

• STABIL – normale Umgebungsbedingungen

(Beispiel)

Mit PRINT gewünschte Einstellung speichern

Die Einstellung ist gespeichert, die Waage kehrt zurück ins Menü.

Zurück in den Wägemodus durch mehrmaliges Drücken von UNIT.

AEJ-C/AES-C/PLJ-C-BA-d-1513 52

12.6 Ausdruckmodus

In diesem Menüpunkt können Ausdruckeinstellungen vorgenommen werden:

P2.2.2.1

Die Waage druckt:

• JEDER: bei jedem Benutzer

• WENN STABIL: wenn die Waage stabil ist

• AUTO: automatisch, wenn Waage stabil

P2.2.2.2

Die Waage druckt:

• AUTOSCHW: ab dem Moment, ab dem der Schwellenwert überschritten wird. Eingabe Schwellenwert: P2.2.2.2 aufrufen, F2 drücken, der Schwellenwert kann über

die Pfeiltasten eingegeben werden. Mit PRINT bestätigen.

Menüpunkt P2.2.2 AUSD R UC KM OD U S aufru fen, drücken

JEDER wird blinkend dargestellt. Mit den Pfeiltasten gewünschte Einstel-

lung auswählen

(Beispiel)

Mit PRINT bestätigen

Die Einstellung ist nun gespeichert. Mit UNIT zurück in den Wägemodus.

53 AEJ-C/AES-C/PLJ-C-BA-d-1513

12.7 Informationsanzeige

Diese Funktion ermöglicht zusätzliche Informationen in der Zeile am unteren Rand der Anzeige einzublenden. Folgende Informationen können eingeblendet werden.

• BARGRAF

• TARA

• NETTO

• BRUTTO

• BEDIENER

• PRODUKT

• S.INFO

• KEIN

INFORM TARA wird angezeigt

TARA wird blinkend dargestellt

(Beispiel)

Mit den Pfeiltasten zwischen den einzelnen Informationen wechs eln

Mit PRINT gewünschte Einstellung speichern

Die Einstellung ist gespeichert, die Waage kehrt zurück ins Menü.

Zurück in den Wägemodus durch me hrmaliges Drücken von UNIT.

In der Informationsanzeige wird BRUTTO angezeigt.

AEJ-C/AES-C/PLJ-C-BA-d-1513 54

12.7.1 Sonderinformationen

Über diese Funktion kann der Benutzer einen beliebigen Text von max. 19 Zeichen anzeigen lassen.

Zunächst wird die Einstellung SONDERINFORMATION wie folgt ausgewählt:

INFORM TARA wird angezeigt

TARA wird blinkend dargestellt Mit  bis SNDRINFORM blättern . Mit PRINT bestätigen.

Die Einstellung SONDERINFORMATION ist nun ausgewählt.

Zurück in den Wägemodus durch me hrmaliges Drücken von UNIT.

Text der SONDERINFORMATION eingeben:

Menüpunkt SONDERIN F OR M auswählen

Die erste Stelle blinkt, mit den Pfeiltasten gewünschten Text eing eben.

(Beispiel)

Mit PRINT bestätigen.

Der eingegebene Text wird als Sonderinformation angezeig t.

UNIT so oft drücken, bis sich die Waage im Wägemodus befindet.

Der eingegebene Text wird in der Informationszeile angezeigt.

55 AEJ-C/AES-C/PLJ-C-BA-d-1513

12.7.2 Schnellzugriffstasten

Den 4 F-Tasten können Funktionen hinterlegt werden, auf die dann durch lediglich einen Tastendruck zugegriffen werden kann.

Folgende Funktionen aus der Betriebsart WÄGUNG können zugewiesen werden:

KOPFZEILE DRUCKEN / FUßZEILE DRUCKEN / VARIABLE 1 u. 2 / KEIN / PRODUKT WÄHLEN / EINLOGGEN / TARA EINGEBEN / TARA WÄHLEN

Funktion der jeweiligen Taste zuweisen:

F1 KOPFZEILE DRUCKEN erscheint Der Taste F1 wird eine Funktion zuge-

wiesen

KOPFZEILE DRUCKEN blinkt Mit den Pfeiltasten gewünschte Funktion

auswählen

(Beispiel)

Mit PRINT gewünschte Einstellung speichern

Die Funktion ist nun der F1 Taste zugewiesen.

Zurück in den Wägemodus durch me hrmaliges Drücken von

UNIT

Wird nun im Wägemodus die Taste

gedrückt, erscheint die eingestellte Funktion

AEJ-C/AES-C/PLJ-C-BA-d-1513 56

13 Weitere Betriebsarten

Menüpunkt P2 BETRIEBSMODULE Die Waage verfügt über folgende Betriebsarten:

Wägen s. Kap. 11

Stückzählen

Kontrollwägen

Dosieren

Abweichung (Prozentbestimmung)

Dichtebestimmung von Feststoffen

Dichtebestimmung von Flüssigkeiten

Tierwägen

Statistikfunktion

Summieren

Hold-Funktion

Zunächst wie im Kapitel 11.6 beschrieben, die gewünschten Betriebsarten akti vieren.

13.1 Stückzählen

Bevor die Waage Teile zählen kann, muss sie das durc hsc h ni ttl i che S tück g ewicht (die so genannte Referenz) kennen. Dazu muss eine bestimmte Anzahl der zu zählenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teil t es durch die Anzahl der Teile (die so genannte Referenzstückzahl). Auf Basis des berechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durchgeführt. Hier gilt:

Je höher die Referenzstückzahl, desto größer die Zählgenauigkeit.

57 AEJ-C/AES-C/PLJ-C-BA-d-1513

• Betriebsart STÜCKZÄHLEN einstellen Die Funktion BEZUGSGEWICHT EINGEBEN wird der Taste F1 zugewiesen.

Die letzte Einstellung wird angezeigt

(Beispiel)

Die letzte Einstellung für Taste F1 blinkt

Mit den Pfeiltasten BEZUGSGEWICHT

EINGEBEN auswählen.

Der Taste F1

ist hiermit die Funktion zur

Eingabe des Referenzgewichts zugewiesen.

Im Stückzählmodus kann somit durch Drücken von F1 die Funktion zur Eingabe des Referenzgewichts aufgerufen werden.

AEJ-C/AES-C/PLJ-C-BA-d-1513 58

• Stückzählmodus auswählen und Referenzgewicht eingeben

Wird das Referenzgewicht zum ersten Mal eingegeben erscheint die Anzeige 0.

Wurde schon ein Ref erenzgewicht eingegeben, erscheint das zuletzt eingegebene in der Anzeige

Mit den Pf

eiltasten das gewünschte

Referenzgewicht eingeben.

(Beispiel)

Das Referenzgewicht ist nun ge-

speichert, es kann mit der Stückzählung begonnen werden.

• Zurück in den Wägemodus MODE drücken, F1 WÄGUNG wird angezeigt, mit PRINT bestätigen, die Waage

wechselt in den Wägemodus.

59 AEJ-C/AES-C/PLJ-C-BA-d-1513

• Referenzgewicht durch Wägung bestimmen Die Funktion BEZUGSGEWICHT BESTIMMEN wird der Taste F2 zugewiesen.

Die letzte Einstellung wird angezeigt

(Beispiel)

Die Einstellung blinkt. Mit F2 zur Eingabe für die Taste F2 wechseln

(Beispiel)

Die letzte Einstellung für Taste F2 blinkt

Mit den Pfeiltasten BEZUGSGEWICHT

BESTIMMEN auswählen

Der Taste F2

ist hiermit die Funktion zur

Bestimmung

des Referenzgewichts

durch Wägung zugewiesen.

Im Stückzählmodus kann somit durch Drücken von F2 die Funktion zur Bestimmung des Referenzgewichts aufgerufen werden.

AEJ-C/AES-C/PLJ-C-BA-d-1513 60

• Referenzstückzahl auswählen

Zuvor im Menü die Einstellung ACAI wählen: P2.3 – STÜCKZAHL auswählen, F2 drücken, P2.3.1 – ABLESUNG wird angezeigt; F2 so oft drücken bis ACAI JA angezeigt wird.

sollt NEIN angezeigt werden: F2 drücken und mit den Pfeiltasten JA einstellen und mit PRINT bestätigen.

Die zuletzt gewählte Einstellung wird angezeigt.

Referenzgewicht auflegen und mit PRINT bestätigen.

Das Gewicht sowie die Anzahl der Teile, die diesem Gewicht entsprechen, wird angezeigt.

Referenzgewicht abnehmen. Die Waage befindet sich nun im Stückzählmodus und zählt alle Teile, die sich auf der Wägeplatte befinden.

61 AEJ-C/AES-C/PLJ-C-BA-d-1513

13.2 Wägen mit Tole ranz be reich

Beim Wägen mit Toleranzbereich sind ein oberer und unterer Grenzwert individuell programmierbar. Bei Toleranzkontrollen wie Dosieren, Portionieren oder Sortieren zeigt die Waage die Über- oder Unterschreitung der Grenzwerte mit der eingeblendeten Toleranzmarke an.

Die Symbole im oberen Teil der Anzeige zeigen an, ob das Wägegut sic h inner hal b der zwei Toleranzgrenzen befindet. Die Toleranzmarke ist nur während der Betriebsart Toleranzwägung in Betrieb, sonst ist sie nicht sichtbar.

Die Toleranzmarke liefert folgende Information:

1 Wägegut unterhalb unterer Toleranzgrenze 2 Wägegut im Toleranz ber ei ch 3 Wägegut oberhalb oberer Toleranzgrenze 4 Bargraf 5 Toleranzanzeige

Damit Bargraph und Toleranzanzeige im Display erscheinen, zuvor im Menü Menüpunkt P2.2.4 INFORM auf BARGRAF setzen.

AEJ-C/AES-C/PLJ-C-BA-d-1513 62

Die Funktion SCHWELLEN EINGEBEN wird der Taste F3 zugewiesen.

P2.4.6

.1 wird angezeigt, mit der letzten

Einstellung für die Tast e F1

(Beispiel)

Mit F1 Taste F3 auswählen

(Beispiel)

Die zu wählenden Einstellungen werden

blinkend dargestellt.

Mit den Pfeiltasten

SCHWELLEN EINGEBEN auswählen.

Mit PRINT bestätigen.

Die Funktion SCHWELLEN EINGEBEN für die Kontrollwägung ist hiermit der

Taste F3 zugeordnet.

Im Kontrollwägemodus kann somit durch Drücken von F3 die Eingabe der Grenzwerte aufgerufen werden.

63 AEJ-C/AES-C/PLJ-C-BA-d-1513

• Grenzwerte eingeben Wägemodus Betriebsart Kontrollwägen wie folgt einstellen::

Die Betriebsart Kontrollwägen ist

nun eingestellt.

Am oberen Rand der Anzeige wer-

den während der Kontrollwägung die Symbole der Grenzwerte eingeblendet.

Am unteren Rand wird der Bargraph und zwischen zwei Klammern der

Toleranzbereich angezeigt.

Grenzwerte eingeben:

Die Anzeige zur Eingabe des unte-

ren Grenzwertes erscheint. MIN wird unten links angezeigt. Die linke

Ziffer blinkt.

Mit den Pfeiltasten unteren Grenzwert eingeben.

(Beispiel)

Der untere Grenzwert ist somit eingegeben.

Die Anzeige wechselt zur Eingabe des oberen Grenzwertes.

AEJ-C/AES-C/PLJ-C-BA-d-1513 64

Beide Grenzwerte sind nun eingegeben, die Anzeige wechselt in den Kontrollwägemodus.

In der Informationsleiste wird der Toleranzbereich angezeigt. Am oberen Rand der Anzeige erscheint das MIN -Symbol, da bei 0 der untere Grenzwert unterschritten wird.

Das Kontrollwägen kann nun gestartet werden. Anhand der Symbole MIN-OK-MAX, dem Bargraph und der Toleranzanzeige prüfen , ob das Wägegut unter, innerhalb oder über der vorgesehenen Toleranz liegt.

Bei unzulässigen Eingaben, wie z.B. untere Toleranzgrenze größer als obere Toleranzgrenze gibt die Waage eine Fehlermeldung aus und kehrt automatisch in den Wägemodus zurück.

• Zurück in den Wägemodus MODE drücken, F1 WÄGUNG wird angezeigt, mit PRINT bestätigen, die Waage

wechselt in den Wägemodus.

13.3 Dosieren

Bei aktiviertem Dosiermodus arbeitet die Waage mit erhöhter Anzeigegeschwindigkeit. Zu beachten ist, dass die Waage sehr empfindlich auf die Umgebungsbedingungen reagiert. Das Zielgewicht (Bezugsgewicht) zusammen mit der Toleranz eingeben: Die Funktion BEZUGSGEWICHT EINGEBEN wird der Taste F4 zugewiesen.

Dosiermodus auswählen

65 AEJ-C/AES-C/PLJ-C-BA-d-1513

P2.5

.5.1 wird angezeigt, mit der letzten

Einstellung für die Tast e F1

(Beispiel)

Mit F1 Taste F4 auswählen

(Beispiel)

Die zu wählenden Einstellungen werden blinkend dargestellt. Mit den Pfeiltasten

BEZUGSGEWICHT EINGEBEN auswählen.

Mit PRINT bestätigen.

Die Funktion BEZUGSGEWICHT EIN-

GEBEN für das Dosieren

ist hiermit der

Taste F4 zugeordnet.

Im Dosiermodus kann somit durch Drücken von F4 das Zielgewicht mit der zugehörigen Toleranz eingegeben werden.

• Zielgewicht eingeben Wägemodus Betriebsart Dosieren einstellen::

Die Betriebsart Dosieren ist nun

eingestellt.

Am oberen Rand der Anzeige wird

das Symbol für Dosieren angezeigt. Am unteren Rand

die Einstellung

BEZUGSGEWICHT 0.0.

Zielgewicht eingeben:

Die Eingabe des Zielgewichts erscheint, die linke Ziffer blinkt.

AEJ-C/AES-C/PLJ-C-BA-d-1513 66

Mit den Pfeiltasten Zielgewicht eingeben und mit PRINT bestätigen.

Die Anzeige für die Eingabe der Toleranz erscheint. Toleranz eingeben und mit PRINT bestätigen.

(Beispiel)

Das Zielgewicht wird in der Informationzeile angezeigt. Am oberen Rand erscheint das Symbol des Dosierens und das MIN-Symbol, da kein Gewicht auf der Wägeplatte aufli eg t. Das Zi elgewicht wird

als negativer Wert dargestellt.

Gewicht kleiner als Zielgewicht

Gewicht innerhalb der Toleranz

Gewicht größer als Zielgewicht

• Zurück in den Wägemodus MODE drücken, F1 WÄGUNG wird angezeigt, mit PRINT bestätigen, die Waage

wechselt in den Wägemodus.

67 AEJ-C/AES-C/PLJ-C-BA-d-1513

13.4 Prozentbestimmung

Die Prozentbestimm ung ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht. Das Referenzgewicht kann durch Wiegen bestimmt oder numerisch eingegeben werden.

• Referenz durch Wägung bestimmen Die Funktion BEZUGSGEWICHT BESTIMMEN wird der Taste F1 zugewiesen.

 Im Menü P2.6 ABWEICHUNG auswählen  Mi t den Pfeil tasten P2.6.6 ABKÜRZUNGEN aus wäh len  F2 drücken, P2.6.6.1 wird dargestellt, mit der zul etzt eingestellten Funktion für

die Taste F1

 Erneut F2 drücken, die Informationszeile blinkt  Mi t den Pfeil tasten BEZUGSGEWICHT BESTIMMEN auswählen und  mit PRINT bestätig en, der Taste F1 ist nun diese Funktion zugewiesen

Im Wägemodus:

Die Betriebsart Prozentwägen ist nun eingestellt.

Am oberen Rand der Anzeige wird

das Prozent-Symbol angezeigt. Am unteren Rand die Einstellung

BEZUGSGEWICHT 0.0 G.

Das Referenzgewicht, das 100%

entspricht, auf die Waagschale legen.

(Beispiel)

Bsp.: 1 kg soll 100% entsprechen.

Das Referenzgewicht von 1 kg ist nun als 100%Wert eingespeichert.

Referenzgewicht abnehmen und Wägegut auflegen. Das Gewicht wird in Prozent entsprechend dem Referenzgewicht angezeigt.

AEJ-C/AES-C/PLJ-C-BA-d-1513 68

• Zurück in den Wägemodus MODE drücken, F1 WÄGUNG wird angezeigt, mit PRINT bestätigen, die Waage

wechselt in den Wägemodus.

• Referenzgewicht durch Wägung bestimmen Die Funktion BEZUGSGEWICHT EINGEBEN wird der Taste F2 zugewiesen.

 Im Menü P2.6 ABWEICHUNG auswählen  Mit den Pfeiltasten P2.6.5 ABKÜRZUNGEN auswählen  F2 drücken, P2.6.5.1 wird dargestellt, mit der zuletzt eingestellten Funktion für

die Taste F1

 F1 drücken, die Einga be für Taste F2 erfolgt  F2 drücken  Mi t den Pfeil tasten BEZUGSGEWICHT EINGEBEN auswählen und  mit PRINT bestätig en, der Taste F2 ist nun diese Funktion zugewiesen

Im Wägemodus:

Die Betriebsart Prozentwägen ist nun eingestellt.

Das zuletzt eingegebene Referenzgewicht wird in der Infozeile angezeigt.

Das Referenzgewicht, das 100% entspricht über die Pfeiltasten eingeben und mit PRINT bestätigen

(Beispiel)

Bsp.: 2 kg

Das Referenzgewicht von 2 kg ist nun als 100%Wert eingespeichert

Referenzgewicht abnehmen und Wägegut auflegen. Das Gewicht wird in Prozent entsprechend dem Referenzgewicht angezeigt.

69 AEJ-C/AES-C/PLJ-C-BA-d-1513

• Zurück in den Wägemodus MODE drücken, F1 WÄGUNG wird angezeigt, mit PRINT bestätigen, die Waage

wechselt in den Wägemodus.

13.5 Tierwägen

Folgende Optionen sind möglich:

Mittlere Zeit

In dieser Zeit wird die Messung ermittelt, es wi rd der mittlere Wert übernommen

Schwelle

Hier kann ein Schwellenwert eingegeben werden, ab dem gemessen werden soll

Autostart

Hier kann entschieden werden, ab wann die Messung star-

ten soll:

• manuell – nach Drücken einer Taste oder

• automatisch – nach Auswahl der Funktion START

• Manuelle Betätigung

Im Wägemodus

Mit den Pfeiltasten AUTOS T ART NEIN auswählen.

Mit UNIT zurück in den Wägemodus:

Mit den Pfeiltasten F8 Tierwägen auswählen.

AEJ-C/AES-C/PLJ-C-BA-d-1513 70

Das Tiersymbol erscheint in der An-

zeige.

Wägegut auflegen und drücken

Mit F2 wird die Messung gestartet.

Der Mittelwert wird ermittelt.

(Beispiel)

Danach wird das Wägeergebnis ange-

zeigt.

Mit UNIT die Wägung beenden.

• Zurück in den Wägemodus MODE drücken, F1 WÄGUNG wird angezeigt, mit PRINT bestätigen, die Waage

wechselt in den Wägemodus.

• Automatische Messung durchführen Im Wägemodus

Mit den Pfeiltasten AUTOS T ART JA auswählen.

Mit UNIT zurück in den Wägemodus:

71 AEJ-C/AES-C/PLJ-C-BA-d-1513

Mit den Pfeiltasten F8 Tierwägen auswählen.

Das Tiersymbol erscheint in der An-

zeige.

Wägegut auflegen

Die Waage beginnt automatisc h, den

Mittelwert zu bestimmen.

(Beispiel)

Danach wird das Wägeergebnis ange-

zeigt.

Mit UNIT die Wägung beenden.

• Zurück in den Wägemodus MODE drücken, F1 WÄGUNG wird angezeigt, mit PRINT bestätigen, die Waage

wechselt in den Wägemod us.

13.6 Statistik

Die Statistikfunktion ermöglicht Daten aus einer Reihe von Wägungen zu sammeln und statistisch auszuwerten.

Statistische Daten, die ber ec h net w er den :

Anzahl der Proben

SUM

Summarische Gewicht der Proben

AVG

Mittelwert aus der Charge

MIN

Min.Wert in der Charge

MAX

Max. Wert in der Charge

SDV

Standardabweichung

DIV

Differenz zwischen Max und Min in der Charge

SDV

Standardabweichung für die Charge

RDV

Varianz-Faktor

AEJ-C/AES-C/PLJ-C-BA-d-1513 72

• F9 Statistik auswählen:

Das Sta tistik-Symbol erscheint in der

Anzeige.

1. Probe auflegen

(Beispiel)

Mit PRINT bestätigen. Der Wert wird im Alibispeicher hinterlegt und bei Anschluß eines Druckers ausgedruckt.

(Beispiel)

In der Informationszeile erscheint die

„1“ für die erste Wägung. Probe von der Wägeplatte nehm en

und mit weiteren Proben ebenso verfahren.

(Beispiel)

Nachdem alle Werte gespeichert wurden, können Ergebnisse der Statistik ausgewertet werden.

Hierzu F – Taste drücken.

Mit den Pfeiltasten können nun alle Daten angezeigt wer den:

Beispiele: N 9 SUM 455.600 G AVG 50.6222 G MIN 49.939 G MAX 51.380 G DIF 1.441 G SDV 0.39605 G RDV 0.78 % DRUCKEN

73 AEJ-C/AES-C/PLJ-C-BA-d-1513

Wurde die Einstellung DRUCKEN gewählt, können nach Drücken von PRINT die statistischen Daten ausgedruckt werden.

Beispiel des Protokolls:

• F9 Statistik löschen:

Mit den Pfeiltasten ABSCHLIEßEN auswählen.

PRINT drücken und Wägegut abnehmen.

Das Startfenster der Statistikfunktion

wird angezeigt. Die Daten der Wägungen sind gelöscht.

• Zurück in den Wägemodus MODE drücken, F1 WÄGUNG wird angezeigt, mit PRINT bestätigen, die Waage

wechselt in den Wägemodus.

12:27 29/11/13

----------------------Statistik------------------N 3 Sum 11439.5 g Avg 3813.17 g Min 457.0 g Max 10000.0 g Dif 9543.0 g Sdv 4380.009 g Rdv 114.87 %

----------------------------------------------------

AEJ-C/AES-C/PLJ-C-BA-d-1513 74

13.7 Summieren

Mit dieser Funktion lassen sich verschiedene Bestandteile einer Mischung zuwiegen. Es können maximal 30 Bestandteile summiert werden.

• F10 Summieren einstel len:

Symbol Summe

Anzahl Zutaten

Gesamtgewicht der Zutaten

• Summieren:

Wägegut A auflegen, warten bis Stabilitätsanzeige erscheint, dann PRINT drücken.

(Beispiel)

Das Gewicht wird als Summe ange-

zeigt, die Waage automatisch tariert (NET erscheint) und die Nullanzeige erscheint. Als Anzahl Zutaten wird „1“ angezeigt.

75 AEJ-C/AES-C/PLJ-C-BA-d-1513

Wägegut B aufleg en und mit PRINT

bestätigen

(Beispiel)

Es wird als Anzahl Zutaten „2“ ange-

zeigt und der Gewichtswert wird in den Summenspeicher addiert.

Mit weiteren Zutaten wie oben beschrieben verfahren.

(Beispiel)

Wurden alle Zutaten hinzugefügt:

Das Gesamtgewicht der Zutaten wird

angezeigt und bei Anschluß eines Druckers ausgedruckt. Das Protokoll enthält die Gewichte aller Zutaten, die Gesamtsumme und das Tariergewicht.

AEJ-C/AES-C/PLJ-C-BA-d-1513 76

Beispiel des Summierprotokolls:

• Daten löschen Mit UNIT kehrt die Waage zum Startfenster der Summierfunktion zurück. Die Daten

werden hiermit auf Null gesetzt.

• Zurück in den Wägemodus MODE drücken, F1 WÄGUNG wird angezeigt, mit PRINT bestätigen, die Waage

wechselt in den Wägemodus.

-------------------Summieren------------------

1. 1000.0 g

2. 2000.0 g

--------------------------------------------------Summe 3000.0 g

Tara 0.0 g

----------------------------------------------------

77 AEJ-C/AES-C/PLJ-C-BA-d-1513

13.8 Hold-Funktion

Bei dieser Funktion wird der maximale Wert während einer Wägung ermittelt. Es kann ein Schwellenwert eingegeben werden, ab dem die Messung erfolgen soll.

• Schwellenwert einstellen: Es wird empfohlen den Schwellenwert in Gramm einzugeben.

Die Anzeige zur Eingabe des Schwellenwerts erscheint, die l i nke Stell e blinkt. Mit den Pfeiltasten Schwellenwert in Gramm eingeben und mit

bestätigen.

Wird dieser Wert überschritten, startet die Waage die Messung und der maximale Wert wird angezeigt.

• Messung vornehmen:

Die Hold-Funktion ist nun aktiviert.

In der Infozeile wird das Nettogewicht angezeigt.

Die Messung kann nun vorgenommen werden.

(Beispiel)

Das maximale Gewicht, über dem

Schwellenwert wird in der Hauptanzeige dargestellt. Außerdem erscheint das Symbol Max.

Um weitere Messung vorzunehmen,

Probe von der Wägeplatte nehm en und

UNIT

drücken.

• Zurück in den Wägemodus MODE drücken, F1 WÄGUNG wird angezeigt, mit PRINT bestätigen, die Waage

wechselt in den Wägemodus.

AEJ-C/AES-C/PLJ-C-BA-d-1513 78

14 Weitere nützliche Funktionen „P6 ANDERE“

Hier können Parameter gesetzt werden, die die Bedienung der Waage beeinflussen, wie z.B. Hinterleuchtung der Anzeige und Tastentöne.

14.1 Sprache

Für das Waagenmenü kann zwischen folgenden Sprachen ausgewählt werden: DEUTSCH/SPANISCH/FRANZÖSISCH/POLNISCH/ENGLISCH

Die jeweilige Sprache wird wie folgt eingestellt:

Die zuletzt eingestellte Sprache (Bsp. DEUTSCH) wird angezeigt

DEUTSCH wird blinkend dargestellt. Mit den Pfeiltast

en gewünschte Sprache

auswählen

(Beispiel)

Bsp. ESPANOL mit PRINT bestätigen

(Beispiel)

Die gewünschte Sprache ist nun eingestellt.

Zurück in den Wägemodus durch me hrmaliges Drücken von UNIT.

79 AEJ-C/AES-C/PLJ-C-BA-d-1513

14.2 Berechtigungen

Für den Zugriff auf das Waagenmenü lassen sich drei Berechtigungsstufen (s. Kap.

9.2) einstellen: ADMIN/BENUTZER/FORTGESCHRITTENER Berechtigungen einstellen:

BERECHT. ADMIN wird angezeigt

ADMIN wird blinkend dargestellt. Mit den Pfeiltasten gewünschte Berechti-

gung auswählen

(Beispiel)

Bsp. BENUTZER mit

bestätigen

(Beispiel)

Die Berechtigung BENUTZER ist nun eingestellt

Zurück in den Wägemodus durch me hrmaliges Drücken von UNIT.

AEJ-C/AES-C/PLJ-C-BA-d-1513 80

14.3 Akustisches Signal für Tastenbedienung

In dieser Einstellung kann das Tonsignal beim Drücken jeglicher Taste ein- und ausgeschalten werden.

(Beispiel)

Die letzte Einstellung des akustischen Signals wird angezeigt.

JA wird blinkend dargestellt. Mit den Pfeiltasten gewünschte Einstel-

lung auswählen.

(Beispiel)

Bsp. NEIN mit PRINT bestätigen

(Beispiel)

Das akustische Signal bei der Tastenbedienung ist hiermit eingeschalten.

Zurück in den Wägemodus durch me hrmaliges Drücken von UNIT.

81 AEJ-C/AES-C/PLJ-C-BA-d-1513

14.4 Hinterleuchtung und Regelung der Helligkeit der Anzeige

Dieser Menüpunkt ermöglicht die Einstellung der Helligkeit der Anzeige. Außerdem kann die Hinterleuchtung auch ganz abgeschalten werden.

• 100 maximale Helligkeit der Anzeige

• 10 minimale Helligkeit der Anzeige

• KEIN Hinterleuchtung ausgeschalten

(Beispiel)

Die letzte Einstellung der Helligkeit d er Hinterleuchtung wird angezeigt.

80 wird blinkend dargestellt. Mit den Pfeiltasten gewünschte Einstel-

lung auswählen.

(Beispiel)

Bsp. 100 mit PRINT bestätigen

(Beispiel)

Die Helligkeit der Hinterleuchtung ist nun auf 100 d.h. auf maximale Helligkeit gesetzt.

Zurück in den Wägemodus durch me hrmaliges Drücken von UNIT.

AEJ-C/AES-C/PLJ-C-BA-d-1513 82

14.5 Datum

(Beispiel)

Das zuletzt eingestellte Datum wird angezeigt.

Es wird das Datumformat YYYY.MM.DD – Jahr-Monat-Tag angezeigt und daneben die Ziffern des eingestellten Datums. Eine Ziffer blinkt. Mit den Pfeiltasten das aktuelle Datum eingeben.

(Beispiel)

Mit

bestätigen

(Beispiel)

Das aktuelle Datum ist nun eingestellt.

Zurück in den Wägemodus durch mehrmaliges Drücken von UNIT.

83 AEJ-C/AES-C/PLJ-C-BA-d-1513

14.6 Uhrzeit

Hier kann man wie folgt die aktuelle Uhrzeit einstellen:

(Beispiel)

Die zuletzt eingestellte Uhrzeit wird angezeigt.

Es wird das Uhrzeitformat HH:MM – Stunden:Minuten angezeigt und daneben die Ziffern der eingestellten Uhrzeit. Eine Ziffer blinkt. Mit den Pfeiltasten die aktuell e Uhr-

zeit eingeben.

(Beispiel)

Mit PRINT bestätigen

(Beispiel)

Die aktuelle Uhrzeit nun eingestellt.

Zurück in den Wägemodus durch mehrmaliges Drücken von UNIT.

AEJ-C/AES-C/PLJ-C-BA-d-1513 84

14.7 Datumsformat

Dieser Menüpunkt ermöglicht die Einstellung des Datums für den Ausdruck.

• YYYY Jahr

• MM Monat

• DD Tag

Folgende Einstellungen sind möglich: YYYY.MM.DD / YYYY.DD.MM / DD.MM.YYYY / MM.DD.YY

(Beispiel)

Das zuletzt eingestellte Datumsformat wird angezeigt.

Es wird das Datumsformat DD.MM.YYYY – Tag-Monat-Jahr blinkend angezeigt. Mit den Pfeiltasten gewünschtes Format auswählen.

(Beispiel)

Mit PRINT bestätigen

(Beispiel)

Das eingestellte Format wird angezeigt.

Zurück in den Wägemodus durch me hrmaliges Drücken von UNIT.

85 AEJ-C/AES-C/PLJ-C-BA-d-1513

14.8 Zeitformat

Hier kann das Zeitformat (12H/24H) auf dem Ausdruck eingestellt werden. Wird das Format 12 H eingestellt wird neben der Uhrzeit A oder P angezeigt.

• A Stunden vor 12 Uhr Mittag

• P Stunden nach 12 Uhr Mittag

Auf dem Ausdruckwerden neben der Uhrzeit AM oder PM abgedruckt

(Beispiel)

Das zuletzt eingestellte Zeitformat wird angezeigt.

24 H wird blinkend angezeigt Mit den Pfeiltasten gewünschtes Format auswählen.

(Beispiel)

Mit PRINT bestätigen

(Beispiel)

Das eingestellte Format wird angezeigt. Die Uhrzeit wird nun in diesem Format angezeigt.

Zurück in den Wägemodus durch me hrmaliges Drücken von UNIT.

AEJ-C/AES-C/PLJ-C-BA-d-1513 86

15 Wägeeinheiten

15.1 Wägeeinheiten aktivieren

Im Menü können die einzelnen Wägeeinheiten wie folgt aktiviert und deaktiviert werden:

Im Menü folgenden Menüpunkt aus wählen:

G JA wird angezeigt.

JA wird blinkend dargestellt. Die Wägeeinheit Gramm kann nun akti-

viert (JA) oder deaktiviert (NEIN) werden. Mit den Pfeiltasten gewünschte Einstel-

lung auswählen.

(Beispiel)

Mit PRINT bestätigen

Die Einheit Gramm ist nun ausgesch alt en und wird beim Drücken der UNIT – Taste auch nicht mehr angezeig t.

Mit

UNIT

zurück in den Wägemodus.

Mit allen anderen Wägeeinheiten auf dieselbe Art und Weise verfahren.

Bei Waage mit Bauartzulassung kann nur zwischen [g] → [kg] → [ct] ausgewählt werden.

87 AEJ-C/AES-C/PLJ-C-BA-d-1513

15.2 Standardwägeeinheit einstellen

Die hier eingestellte Einheit bleibt auch nach dem Aus- und Einschalten und der Trennung vom Netz bestehen.

Im Menü folgenden Menüpunkt aus wählen:

----------- wird blinkend angezeigt

--------- wird blinkend dargestellt. Mit den Pfeiltasten gewünschte Stan-

dardwägeeinheit ausw ähl en .

(Beispiel)

Mit PRINT bestätigen

KG ist nun als Standardwägeeinheit eingestellt.

Mit UNIT zurück in den Wägemodus.

AEJ-C/AES-C/PLJ-C-BA-d-1513 88

16 GLP/ISO-Protokollierung „P5.3 GLP DRUCK“

In Qualitätssicherungs-Systemen werden Protkolle von Wägeergebnissen sowie der korrekten Waagenjustierung unter Angabe von Datum und Uhrzeit sowie der Waagen-Identifikation verlangt. Am einfachsten ist dies über einen angeschlossen Drucker möglich. Der Inhalt der Datenausgabe wird im Menü „P5.3 GLP DRUCK“ festgelegt. Alle auf „YES“ gesetzten Parameter werden ausgegeben. Beispiele:

Festlegung eines Standardprotokolls: P5.3 GLP DRUCK

P5.3.1 DATUM JA Datum der Messung ausgeben P5.3.2 UHRZEIT JA Uhrzeit der Messung ausgeben P5.3.3 BENUTZER JA Name des eingelogg ten Be nutzers ausgeben P5.3.4 PRODUKT JA Name des gewogenen Produkts ausgeben P5.3.5 VARIABLE 1 NEIN Wert der Variablen 1 wird ausgeben P5.3.6 VARIABLE 2 NEIN Wert der Variablen 2 ausgeben P5.3.7 TARA JA Tarawert wird ausgegeben P5.3.8 BRUTTO JA Bruttowert wird ausgegeben P5.3.9 AKT.ERG. JA Aktuelles Wägeergebnis (Nettogewi cht) wird

ausgegeben

P5.3.10 JUST.PROT. NEIN Protokoll der letzten Justage wird nach den

Einstellungen für den Ausdr uc k des Jus ti er protokolls wird ausgegeben.

P5.3.11 SNDRDRUCK NEIN Einer der vier Sonderausdrucke wird ausgege-

ben

Ausdruckbeispiel:

---------------------------------------------------

Datum 21.11.2013 Uhrzeit 9:54:39 Benutzer Kern Produkt Mehl Tara 1000 g Brutto 2000 g Akt.Erg 2000 g

----------------------------------------------------

89 AEJ-C/AES-C/PLJ-C-BA-d-1513

P5.3.1 DATUM– Datum ausgeben

Das letzte Einstellung wird angezeigt

NEIN wird blinkend angezeigt Mit den Pfeiltasten JA ausw ähl en.

Mit

bestätigen

Das Datum wird nun auf dem GLPProtokoll ausgedruckt .

Mit F1 zur nächsten Einstellung wechseln.

P5.3.2 UHRZEIT – Uhrzeit ausgeben

drücken, die aktuelle Einstellung blinkt,

mit zwischen folgenden Einstellungen wählen:

NEIN = Uhrzeit nicht ausgeben JA = Uhrzeit ausgeben

Einstellung mit der PRINT-Taste bestätigen. Die Waage kehrt zurück ins Menü.

drücken, der nächste Menüpunkt P5.5.5 BENUTZER wird angezei gt

Die restlichen Einstellungen auf die gleiche Art und Weise vornehmen.

AEJ-C/AES-C/PLJ-C-BA-d-1513 90

17 Datenausgang RS 232 und USB

Mit der RS 232C Schnittstelle können Wägedaten je nach Einstellung im Menü automatisch oder durch Drücken der PRINT-Taste über die Schnittstelle ausgegeben werden.

Die Datenübertragung erfolgt asynchron im ASCII - Code. Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun-

gen erfüllt sein:

• Anzeigegerät mit einem geeigneten Kabel mit der Schnittstelle eines Druckers verbinden. Der fehlerfr ei e Betr i eb ist nur mi t dem ents pr ec he nd en KERNSchnittstellenkabel sichergestellt.

• Kommunikationsparameter (Baudrate, Bits und Parität) von Anzeigegerät und Drucker müssen übereins ti mmen .

17.1 Technische Daten

Baud-Rate 4800/9600/19200/38400/57600/115200 wählbar Parität keine, paarig, unpaari g Übertragungsmodi

• Manuell nach Betätigen der PRINT-Taste

• Automatisch nach Stabil i täts anzeige

• Kontinuierlich, nach Ei nstel l ung

• Auf Anforderung durch externes Gerät

(Fernsteuerbefehle)

91 AEJ-C/AES-C/PLJ-C-BA-d-1513

Im Menüpunkt P3 KOMMUNIKATION können die Einstellungen vorgenommen werden. Über folgende Anschlüsse kann die Waage mit externen Geräten komm unizieren:

COM 1 RS 232 Schnittstelle COM 2 RS 232 Schnittstelle USB Typ A Anschluß an Computer-Tastatur, Bar cod e-Scanner oder USB-

Stick USB Typ B Anschluß an Drucker oder Computer WIFI WIFI-Anschluß

Die USB-Anschlüsse können nicht konfiguriert werden.

17.2 Schnittstelle RS 232 einstellen

COM 1 oder COM 2 auswählen und Einstellungen wie folgt vornehmen:

• Baudrate einstellen

Im Menü Menüpunkt P3.1 auswählen. Um die Baudrate einzustellen F2 drü-

cken.

Die zuletzt eingestellte Baudrate wird angezeigt. Erneut F2 drück en, Ei nst ellung wird blinkend dargestellt.

Mit den Pfeiltasten gewünschte Baudrate auswählen und mit PRINT bestätigen.

(Beispiel)

Die Baudrate ist somit eingestellt. UNIT mehrmals drücken bis sich die

Waage im W ägemodus befindet.

• Parität einstellen Menüpunkt P3.1.2 auswählen und wie oben beschrieben die Einstellungen der Parität vornehmen.

AEJ-C/AES-C/PLJ-C-BA-d-1513 92

17.3 Schnittstellenkabel

• Kabel Waage – Computer (RS232):

17.4 Ausgabeprotokoll

17.4.1 Ausgabe nach Drücken der PRINT-Taste

Bei geeichten Waagen ist der Ausdruck von instabilen Werten gesperrt

1 2 3

4 - 12

14 - 16

Stabil-

itätszeiche

Leerzeichen

Zeichen

Gewicht

Leerzeichen

Einheit

Stabilitätszeichen [Leerzeichen]

wenn stabil

[?]

wenn stabil

[^]

wenn Fehler (Überschreitung des Befehls ins+)

[v]

wenn Fehler (Überschreitung des Befehls ins-)

Zeichen

[Leerzeichen]

für positive oder negative Werte

Gewicht

9 Zeichen

mit rechtsbündiger Ausrichtung

Einheit

3 Zeichen

mit linksbündiger Ausrichtung

93 AEJ-C/AES-C/PLJ-C-BA-d-1513

17.4.2 Fernsteuerbefehle

Rückmeldung der Waage nach Senden eines Fernsteuerbefehls:

XX_A CR LF

Anweisung akzeptiert und wird ausgeführt

XX_I CR LF

Anweisung erhalten, kann aber nicht ausgeführt werden

XX_^ CR LF

Anweisung akzeptiert, aber max. Bereich überschritten

XX_v CR LF

Anweisung akzeptiert, aber min. Bereich überschritten

XX_E CR LF

Fehler während der Ausführung, Zeitüberschreitung für stabilen Wägewert überschritten

Name der Anweisung

1 – 3 4 5 6 7

8 – 16

18 - 20

Befehl

Leerzeiche

Stabil-

itätszeiche

Leerzeiche

Zeichen

Gewicht

Leerzeiche

Einheit

Anweisung 1-3

Zeichen

Stabilitätssymbol [Leerzeichen]

wenn stabil

[?]

wenn stabil

[^]

wenn Fehler (Überschreitung des Befehls ins+)

[v]

wenn Fehler (Überschreitung des Befehls ins-)

Zeichen

[Leerzeichen]

für positive oder negative Werte

Gewicht

9 Zeichen

mit rechtsbündiger Ausrichtung

Einheit

3 Zeichen

mit linksbündiger Ausrichtung

AEJ-C/AES-C/PLJ-C-BA-d-1513 94

• Liste der Fernsteuerbefehle

Befehl

Beschreibung

Z Waage Nullstellen

Waage Tarieren

OT Tarawert eingeben UT Tara einstellen S Stabiles Ergebnis in St and ar dei n hei t senden SI Ergebnis sofort in Standardeinheit senden SU Stabiles Ergebnis in aktueller Einheit senden SUI Ergebnis sofort in aktueller Einheit senden

Kontinuierliche Datenausgabe in Standardeinheit einschalten

C0 Kontinuierliche Datenausgabe in Standardeinheit ausschalten CU1 Kontinuierliche Datenausgabe in aktueller Einheit einschalten CU0 Kontinuierliche Datenausgabe in aktueller Einheit ausschalten PC Alle implementierten Befehle senden

Jeder Befehl muß mit dem Zeichen CR LF beendet werden.

95 AEJ-C/AES-C/PLJ-C-BA-d-1513

18 Anschluß externer Geräte

Im Menüpunkt P4 GERÄTE lassen sich Einstellungen für externe Geräte wie folgt vornehmen:

• Anschluß an Computer einstellen Menüpunkt P4 GERÄTE auswählen und Menüpunkt P4.1 COMPUTER einstellen.

Den Anschluß auswählen, an dem der Computer angeschlossen werden soll. Anschluß mit PRINT bestätigen und mit UNIT zurück in den Wägemodus.

Mögliche Anschlüsse: COM 1oder COM 2: RS232 Schnit ts tel l e n USB Typ B USB Anschluß WIFI Anschluß

• Anschluß an Drucker einstellen Menüpunkt P4 GERÄTE auswählen und Menüpunkt P4.2 DRUCKER einstellen.

Den Anschluß auswählen, an dem der Drucker angeschlossen werden soll. Anschluß mit PRINT bestätigen und mit UNIT zurück in den Wägemodus.

Mögliche Anschlüsse: COM 1oder COM 2: RS232 Schnit ts tel l e n

AEJ-C/AES-C/PLJ-C-BA-d-1513 96

18.1 Druckeinstellungen

• Ausdruckbeispiele

Stabiler Wägewert

5000.1 g

Instabiler Wägewert

? 5000.1 g

Negativer Wägewert

- 5000.1 g

Positiver Wägewert

5000.1 g

Überlast

Prozentbestimmung

24.9 %

Stückzählen

10 pcs

97 AEJ-C/AES-C/PLJ-C-BA-d-1513

18.1.1 Justierprotokoll einstellen

Die folgenden Einstellungen können mit JA oder NEIN aktiviert (werden ausgedruckt) oder deaktiviert (werden nicht ausgedruckt) werden. Beispiel Justierprotokoll:

P 5.1 auswählen und die gewünschten Einstellungen vornehmen. Beispiel Justierprotokoll:

P5.1.1 ENTWURF

Eingabe eines Projektnamens; 16 Zeichen maximal

P5.1.2 ART JUST JA

Art d. Justierung drucken

P5.1.3 BENUTZER JA

Name des Benutzers drucken

P5.1.4 ENTWURF JA

Projektname ( s. P5.1.1) drucken

P5.1.5 DATUM JA

Datum der Justage drucken

P5.1.6 UHRZEIT JA

Uhrzeit der Justage drucken

P5.1.7 ID WAAGE JA

Seriennummer der Waage drucken

P5.1.8 DIFF.JUST. JA

Differenz zwischen dem aktuell verwendeten Justiergewicht und dem zuletzt verwendeten Justiergewicht drucken

P5.1.9 STRICHE JA

Linie zwischen den Daten und der Unterschrift drucken

P5.1.10 UNTERSCHRIFT JA

Feld für die Unterschrift der ausführenden Person drucken

Beispielausdruck Justierprotokoll:

-------------------Just.Prot.------------------

Art Just Extern Benutzer Kern Entwurf Datum 21.11.2013 Uhrzeit 9:54:39 ID Waage 132051 Diff.Just. -0.2 g

Untrschrft

……………………………………………..

AEJ-C/AES-C/PLJ-C-BA-d-1513 98

18.1.2 Kopfzeile einstellen

P 5.2 auswählen und die gewünschten Einstellungen vornehm en. Beispiel Kopfzeile drucken:

P5.2.1 STRICHE JA

Linie ausdrucken

P5.2.2 BETR.MODUL JA

Name der Betriebsart drucken

P5.2.3 DATUM JA

Datum in der Kopfzeile drucken

P5.2.4

UHRZEIT

Uhrzeit in der Kopfzeile drucken

P5.2.5 WAAGENTYP JA

Waagentyp drucken

P5.2.6 ID WAAGE JA

Seriennummer drucken

P5.2.7 BENUTZER JA

Name des eingeloggten Benutzers drucken

P5.2.8 PRODUKT JA

Name des aktuell ausgewählten Produkts drucken

P5.2.9 VARIABLE 1 JA

Name der Variablen 1 drucken

P5.2.10 VARIABLE 2 JA

Name der Variablen 2 drucken

P5.2.11 LEERE LIN IE JA

Leere Trennlinie drucken

P5.2.12 JUST.PROT. JA

Protokoll der letzten Justage drucken

P5.2.13 SONDERDRUCK

• KEIN

• SNDR 1

• SNDR 2

• SNDR 3

• SNDR 4

Einen der vier Sonderausdrucke in der Kopfzeile platzieren

Beispielausdruck Kopfzeile:

----------------------------------------------------

Betr.modul Wägung Benutzer Kern Datum 21.11.2013 Uhrzeit 9:54:39 ID Waage 132051

----------------------------------------------------

99 AEJ-C/AES-C/PLJ-C-BA-d-1513

KERN AEJ-C, AES-C, PLJ-C Operating Instruction

Specifications and Main Features

Frequently Asked Questions

User Manual
