Kern ABT 100-5M, ABT 120-4M, ABT 220-4M, ABT 320-4M, ABT 120-5DM User guide [es]

...

Download

KERN & Sohn GmbH

Ziegelei 1

E-Mail: info@kern-sohn.com

Tel: +49-[0]7433- 9933-0

Internet: www.kern-sohn.com

Manual de instrucciones Balanza analítica

KERN ABT

Versión 1.2

03/2013

D-72336 Balingen

Fax: +49-[0]7433-9933-149

ABT-BA-s-1312

KERN ABT

Balanza analítica

Versión 1.2 03/2013

Manual de inst rucciones

Índice

1 Datos técnicos ............................................................................................... 4

2 Declaración de conformidad ......................................................................... 7

3 Vista de conjunto de teclado y de pantallas ................................................ 8

3.1 Vista general del teclado ......................................................................................................... 8

3.2 Resumen de las indicaciones ............................................................................................... 10

4 Indicaciones fundamentales (Generalidades) ........................................... 11

4.1 Uso conforme a las normas .................................................................................................. 11

4.2 Uso inapropiado ..................................................................................................................... 11

4.3 Garantía ................................................................................................................................... 11

4.4 Control de medios de ensayo ............................................................................................... 12

5 Indicaciones de seguridad básicas............................................................ 12

5.1 Observar las instrucciones de servicio ................................................................................ 12

5.2 Formación del personal ......................................................................................................... 12

6 Transporte y almacenaje ............................................................................. 12

6.1 Control en el momento de entrega del aparato ................................................................... 12

6.2 Embalaje / devolución ............................................................................................................ 13

7 Desembalaje, emplazamiento y puesta en marcha ................................... 15

7.1 Lugar de emplazamiento, lugar de uso ................................................................................ 15

7.2 Desempaquetar ....................................................................................................................... 15

7.2.1 Volumen de entrega ................................................................................................................. 16

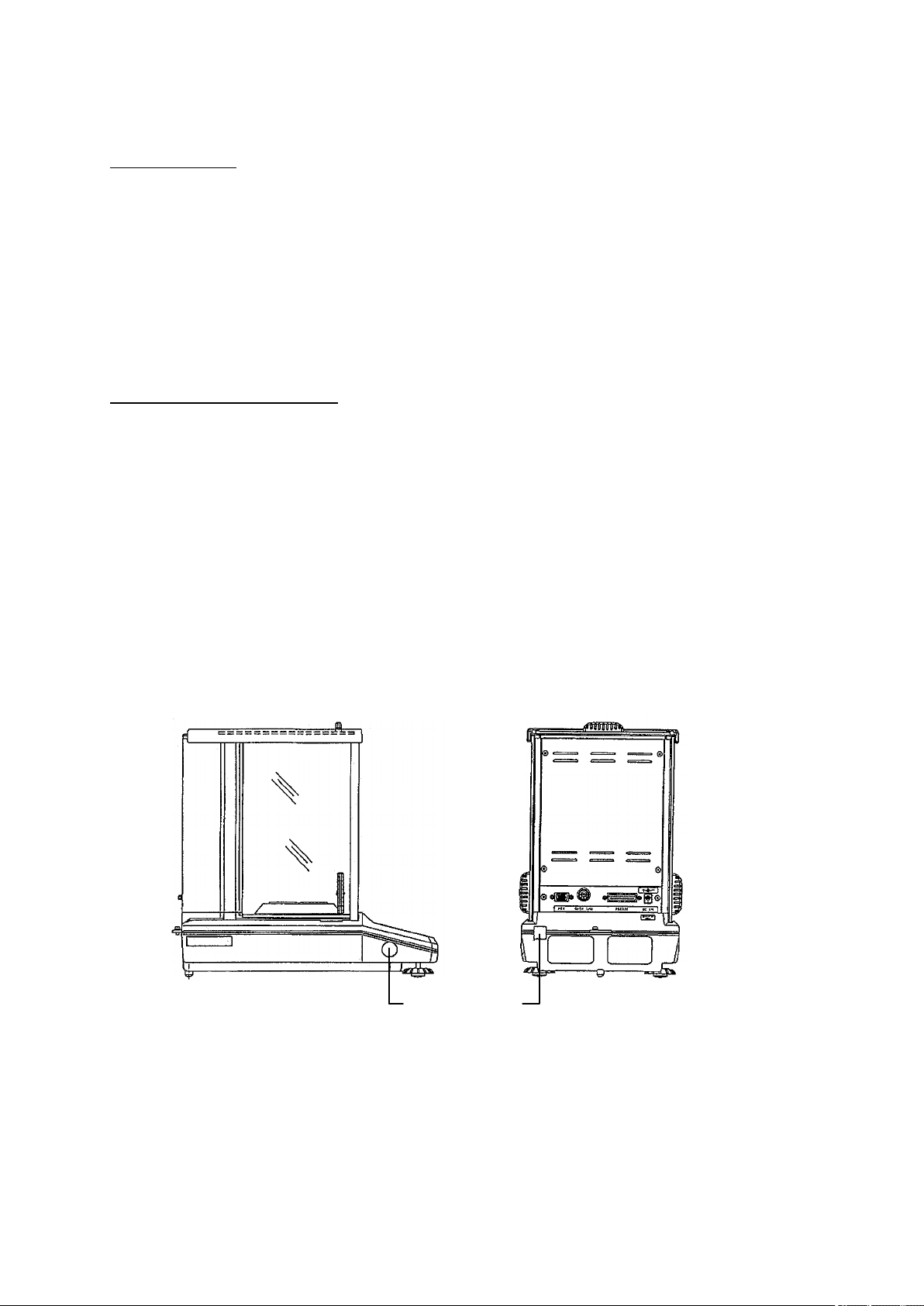

7.2.2 Emplazamiento ......................................................................................................................... 17

7.3 Conexión a la red .................................................................................................................... 18

7.4 Conexión de aparatos periféricos ......................................................................................... 18

7.5 Primera puesta en servicio .................................................................................................... 19

7.5.1 Encender el equipo ................................................................................................................... 19

8 Ajuste ............................................................................................................ 20

8.1 Ajuste automático por PSC ................................................................................................... 20

8.1.1 Encender y apagar función de PSC: ........................................................................................ 21

8.2 Ajuste automático por Clock-CAL ........................................................................................ 22

8.2.1 Ajuste de tiempo para Clock-CAL ............................................................................................ 23

8.3 Ajuste por método preseleccionado .................................................................................... 24

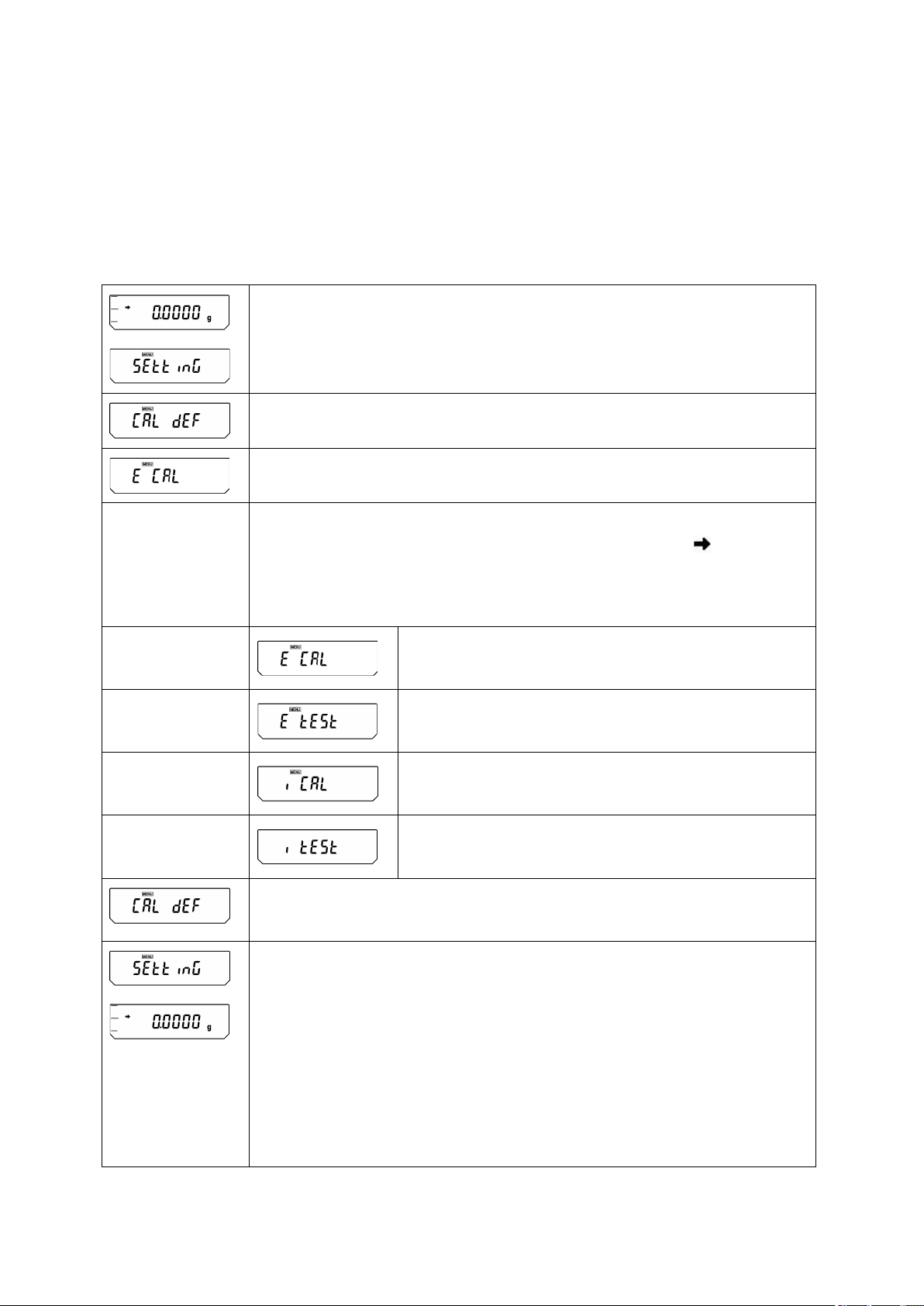

8.3.1 Selección del método de ajuste preseleccionado .................................................................... 24

8.3.2 Preajuste: Ajuste con peso interno ........................................................................................... 25

8.3.3 Preajuste: Ajuste con peso interno ........................................................................................... 25

8.3.4 Preajuste: Ajuste con pesa externa .......................................................................................... 26

8.4 Realización de métodos de ajuste alternativos ................................................................... 27

8.4.1 Ajuste con pesa interna ............................................................................................................ 27

8.4.2 Prueba de ajuste con pesa interna ........................................................................................... 28

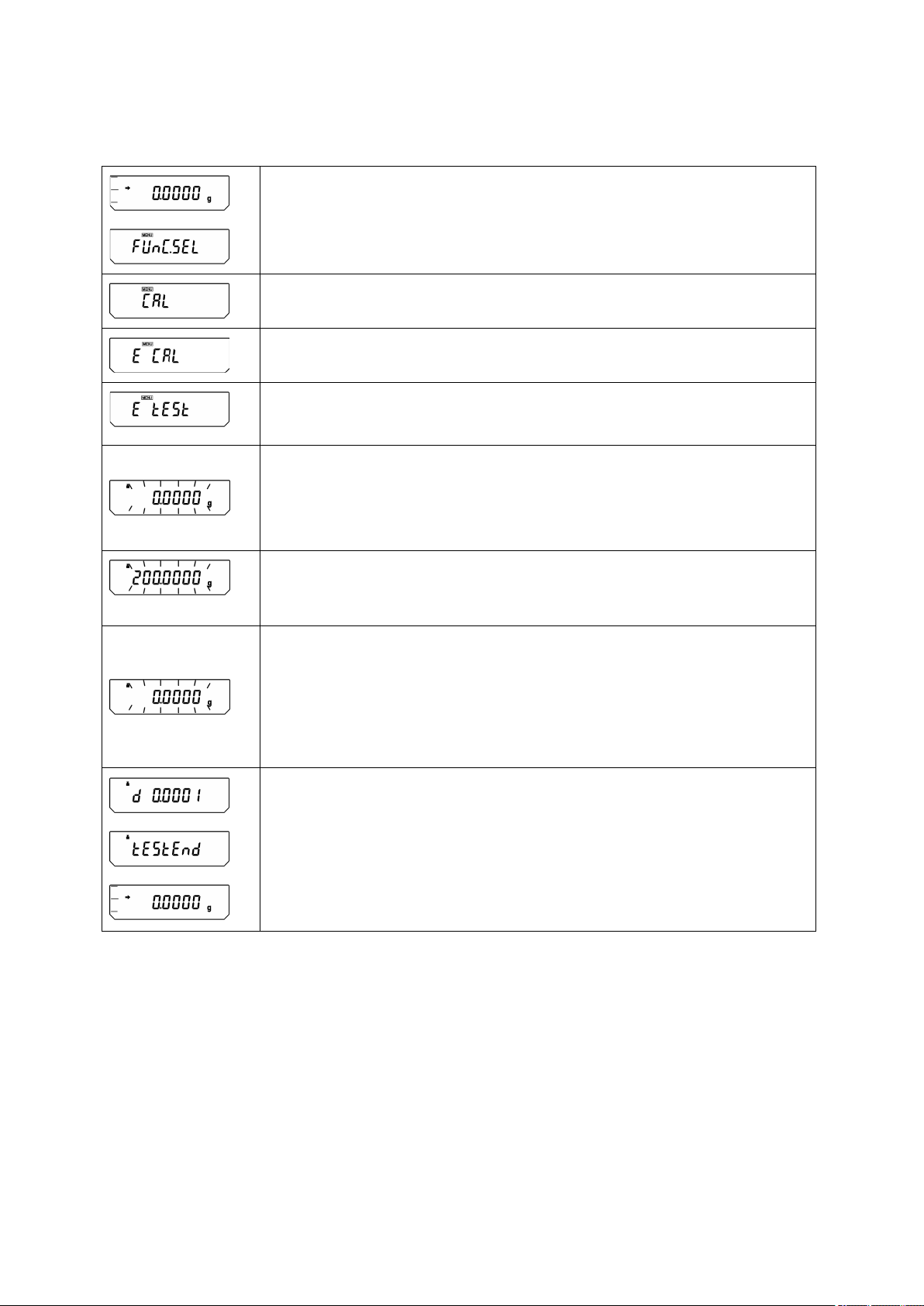

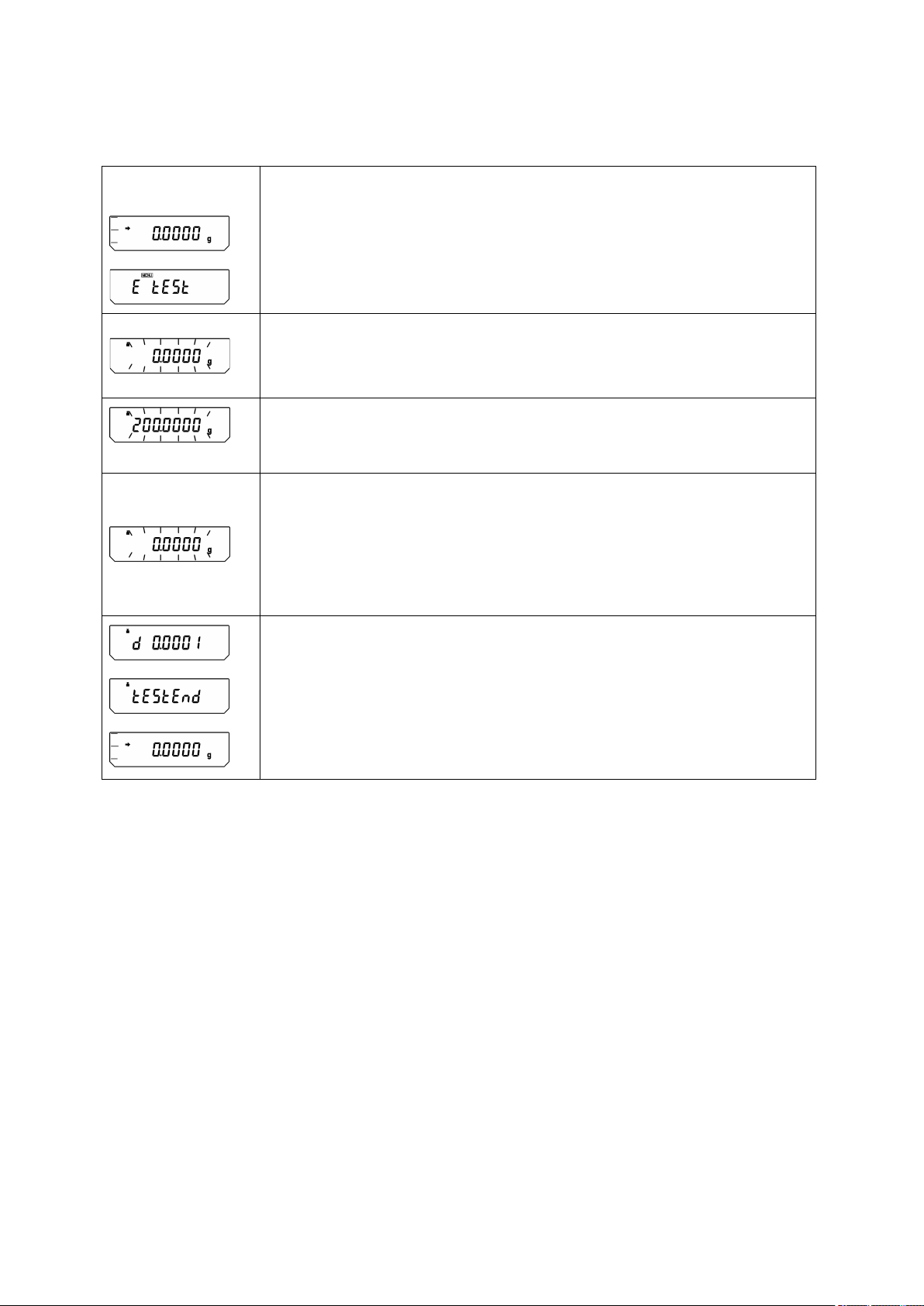

8.4.3 Prueba de ajuste con pesa externa .......................................................................................... 29

9 Verificación .................................................................................................. 30

10 Protocolización ISO/GLP............................................................................. 31

10.1 Reglaje del impreso del protocolo de sus datos de ajuste ................................................ 31

10.2 Configuración de la ID de la balanza .................................................................................... 32

10.3 Configuración del impreso de fecha .................................................................................... 33

ABT-BA-s-1312

10.3.1 Edición de fecha y hora, sin valor de masa .......................................................................... 33

11 Operación básica ......................................................................................... 34

11.1 Pesaje ...................................................................................................................................... 34

11.2 Taraje ....................................................................................................................................... 34

11.3 Conmutar el visualización ..................................................................................................... 35

11.4 Conmutar la capacidad de pesada ....................................................................................... 36

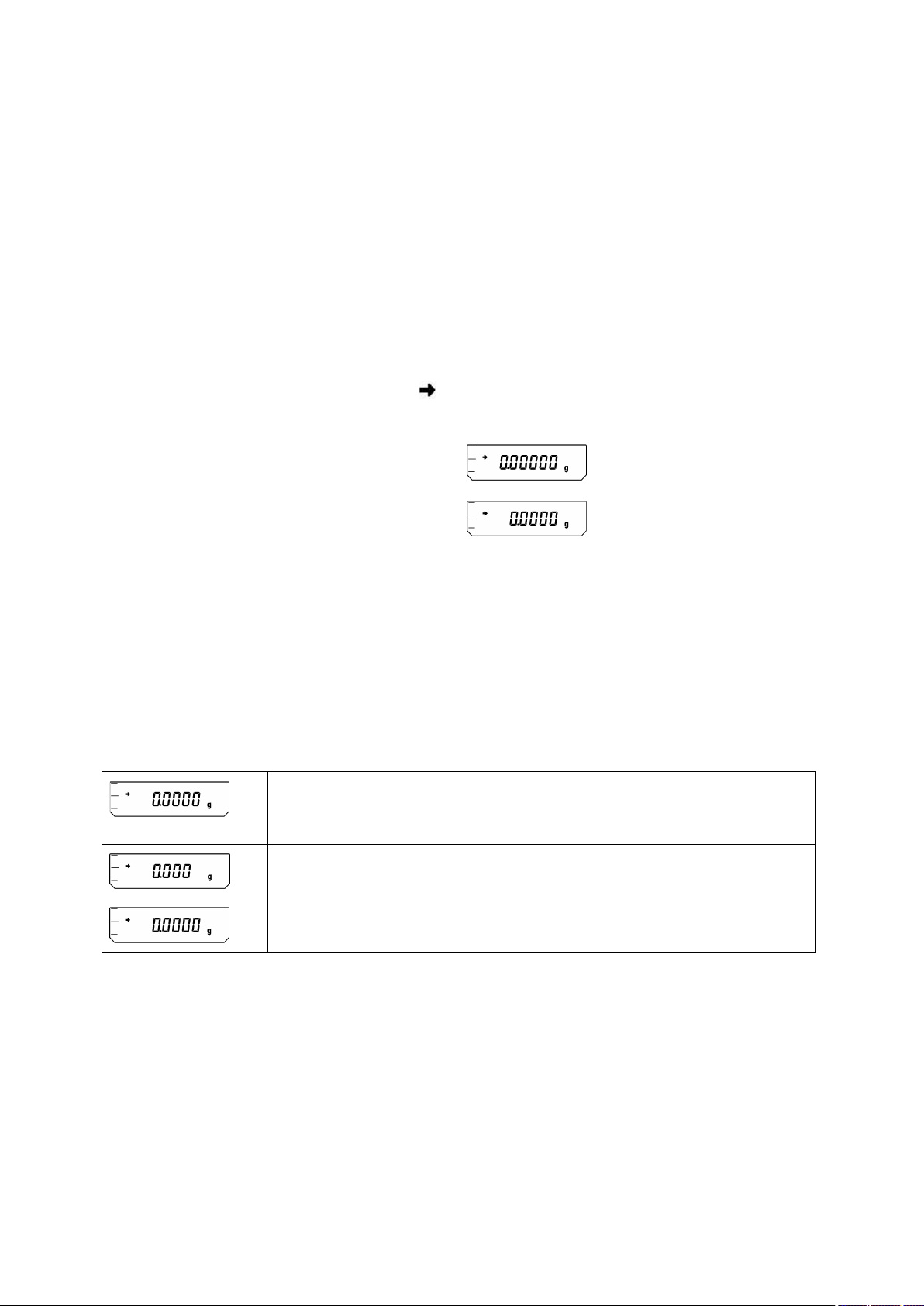

11.5 Cambiar la legibilidad ............................................................................................................ 36

11.6 Pesaje sumergido ................................................................................................................... 37

12 El menú ......................................................................................................... 38

12.1 Realizar cambios de ajuste .................................................................................................... 38

12.2 Secuencia de los cambios del ajuste ................................................................................... 38

12.3 Solicitud del menú .................................................................................................................. 39

12.4 Selección menú principal ...................................................................................................... 40

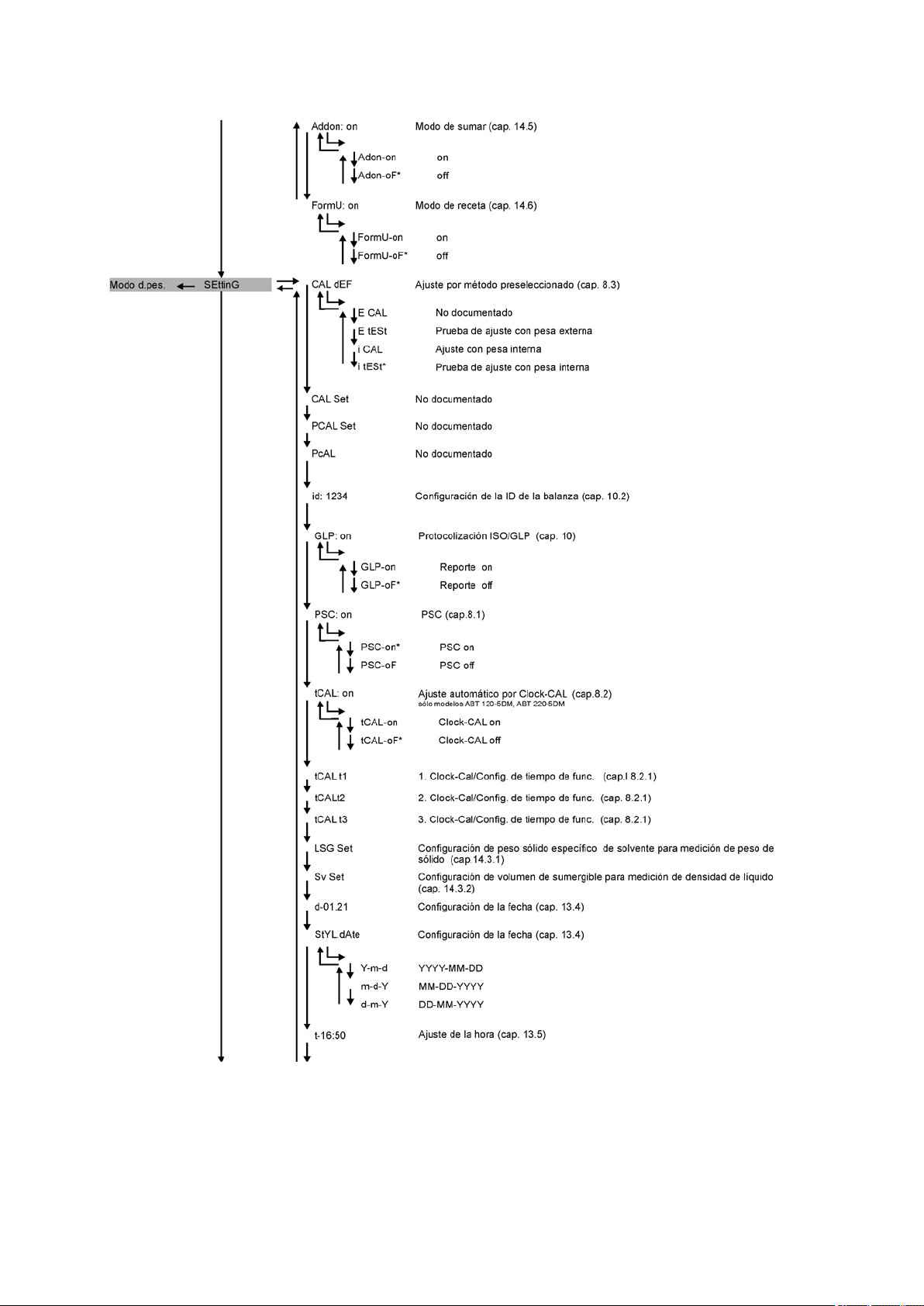

12.5 Vista de conjunto del menú ................................................................................................... 41

12.6 Seguro del menú .................................................................................................................... 44

12.7 Repuesta menú ....................................................................................................................... 44

12.8 Visualización Contro l de configuraciones ........................................................................... 45

13 Descripción de funciones individuales ..................................................... 46

13.1 Filtro estabilidad ..................................................................................................................... 46

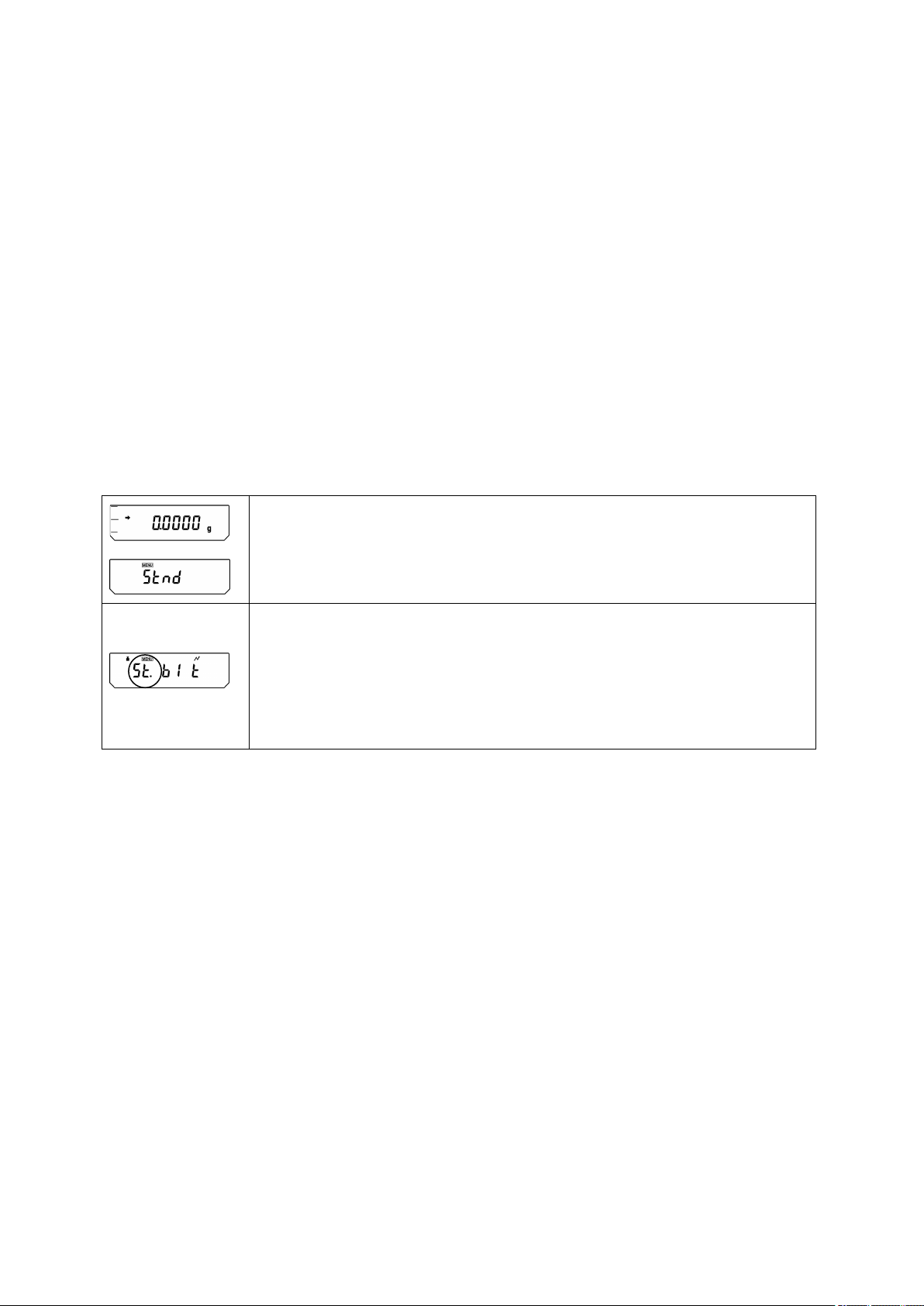

13.1.1 Modalidad estándar .............................................................................................................. 46

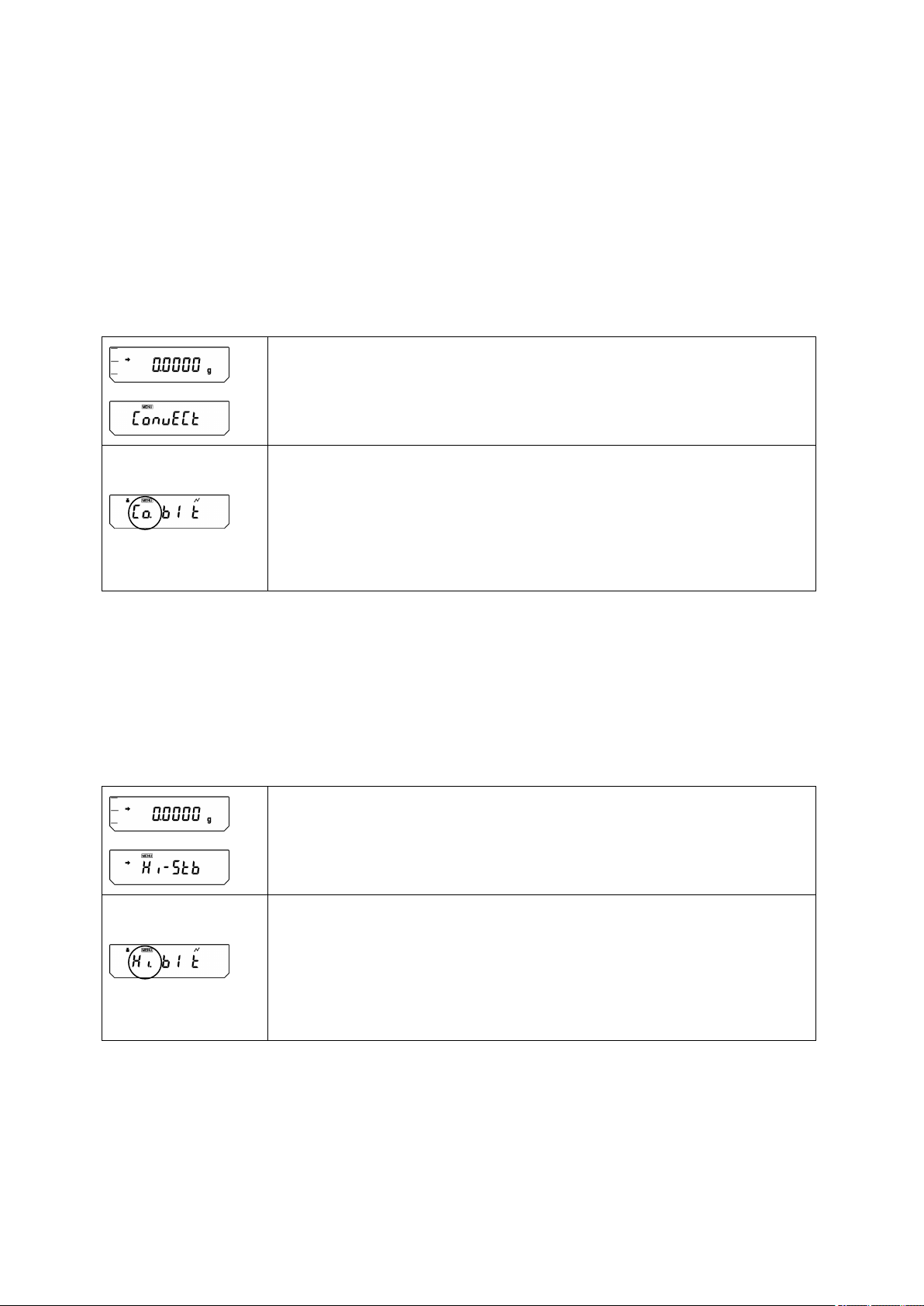

13.1.2 Modo de anticonvección ....................................................................................................... 47

13.1.3 Modo de alta estabilidad ...................................................................................................... 47

13.1.4 Modo dosificación ................................................................................................................. 48

13.2 Visualización estabilidad ....................................................................................................... 49

13.3 Auto-Zero ................................................................................................................................. 50

13.4 Ajuste de la fecha ................................................................................................................... 51

13.5 Ajuste de la hora ..................................................................................................................... 52

13.6 Indicador de capacidad .......................................................................................................... 53

14 Funciones de la aplicación ......................................................................... 54

14.1 Contaje de piezas ................................................................................................................... 54

14.2 Definición del porcen taje ....................................................................................................... 55

14.3 Medición de la densidad ........................................................................................................ 56

14.3.1 Determinación de la densidad de cuerpos sólidos ............................................................... 56

14.3.2 Determinación de la densidad de líquidos ........................................................................... 57

14.4 Impresión automática ............................................................................................................ 59

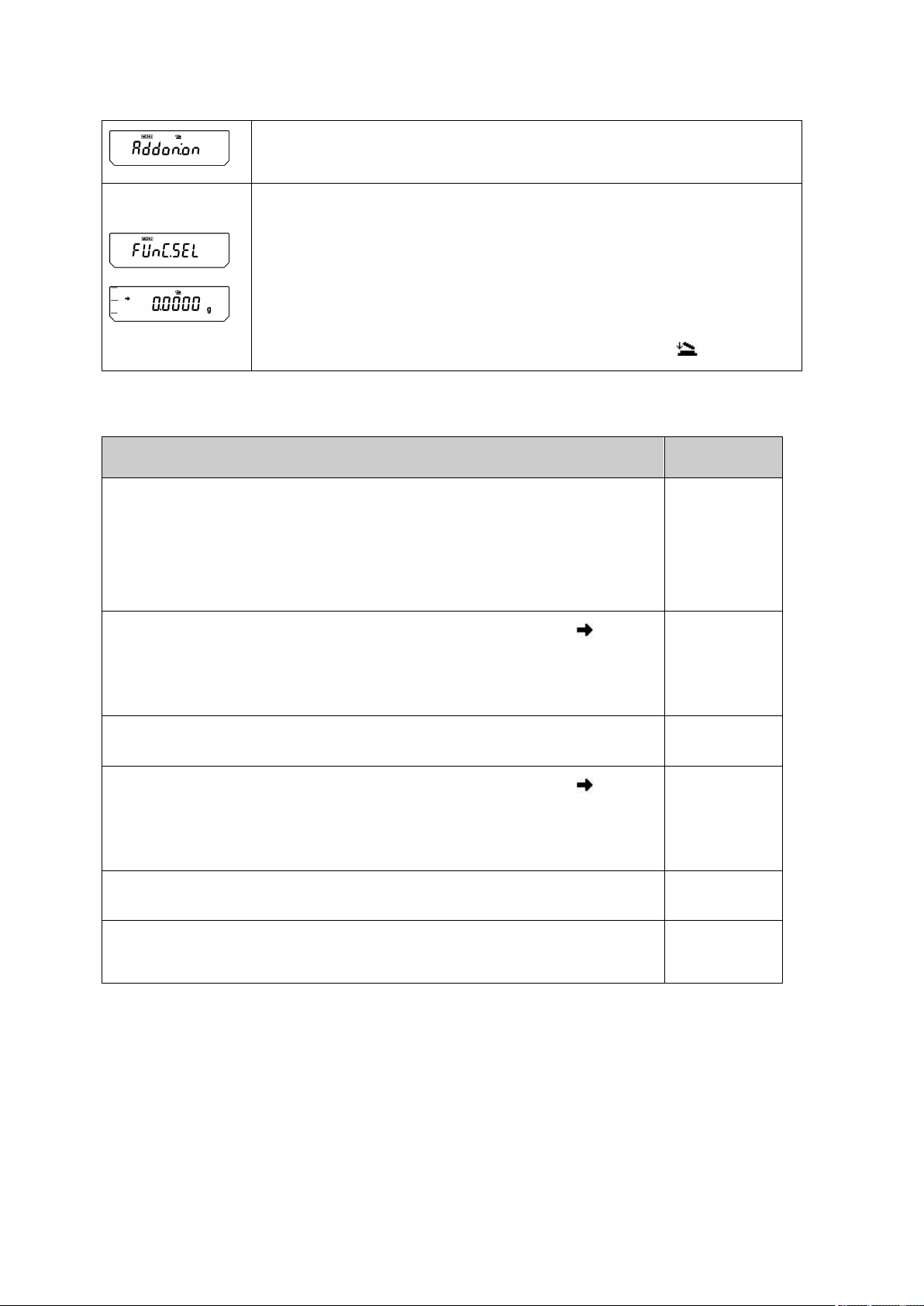

14.5 Modo de sumar ....................................................................................................................... 60

14.6 Modo de receta ....................................................................................................................... 62

15 Salida de datos ............................................................................................ 64

15.1 Interface RS 232C ................................................................................................................... 64

15.2 Formato de datos ................................................................................................................... 64

15.3 Órdenes de control remoto ................................................................................................... 65

15.4 Configuración estándar ......................................................................................................... 66

15.5 Configuración del Usuario ..................................................................................................... 67

15.5.1 Configuración de velocidad de comunicación ...................................................................... 68

15.5.2 Ajustes del delimitador ......................................................................................................... 68

15.5.3 Configuración de paridad ..................................................................................................... 68

15.5.4 Configuración de señal de parada ....................................................................................... 69

15.5.5 Configuración del formato de datos de entrada-salida ........................................................ 69

15.5.6 Configuración de inicio de comunicación ............................................................................. 69

16 Mantenimiento, conservación, eliminación ............................................... 70

16.1 Limpiar ..................................................................................................................................... 70

16.2 Mantenimiento, conservación ............................................................................................... 70

16.3 Remoción ................................................................................................................................ 70

17 Pequeño servicio de auxilio ........................................................................ 71

ABT-BA-s-1312

1 Datos técnicos

Platillo de pesaje, acero inoxidable

KERN ABT 100-5M ABT 120-4M

Lectura (d) 0,01 mg 0,1 mg Gama de pesaje (max) 101 g 120 g Carga mínima (Min) 1 mg 10 mg Valor de verificación (e) 1 mg 1 mg Clase de verificación I I Reproducibilidad 0,05 mg 0,1 mg Linearidad ± 0,15 mg ±0,2 mg Tiempo de estabilización 10 sec. 3 sec. Peso de ajuste interno Unidades de pesaje

(equipos verificados) Peso parcial mínimo al contar piezas

Cantidad de piezas referencial con piezas contadas

1 mg 1 mg

10, 20, 50,100

g, ct

ø 80mm

Dimensiones de la carcasa (A x P x a) [mm]

Dimensiones guardabrisa de vidrio [mm]

comp.pesaje 168 x172 x223

217 x 356 x 338

Peso neto (kg) 7 Condición ambiental admitida +10° C a +30° C Humedad del aire max. 80 % relativo (no condensado) Tensión de entrada AC 100 -240 V, 400 mA 50/60Hz Corriente inducida del transformador DC 12 V, 1 A Nivel de polución 2 Categoría de sobretensión. Categoría II Altura de la instalación en metros

(literalmente: un metro de altura) Lugar de ubicación Únicamente en lugares cerrados

hasta 2000 m

ABT-BA-s-1312

KERN ABT 220-4M ABT 320-4M

Lectura (d) 0,1 mg 0,1 mg Gama de pesaje (max) 220 g 320 g Carga mínima (Min) 10 mg 10 mg Valor de verificación (e) 1 mg 1 mg Clase de verificación I I Reproducibilidad 0,1 mg 0,1 mg Linearidad ±0,2 mg ±0,2 mg Tiempo de estabilización 3 sec. Peso de ajuste interno Unidades de pesaje

(equipos verificados) Peso parcial mínimo al contar piezas

Cantidad de piezas referencial con piezas contadas

Platillo de pesaje, acero inoxidable

Dimensiones de la carcasa (A x P x a) [mm]

Dimensiones guardabrisa de vidrio [mm]

1 mg 0,1 mg

10, 20, 50,100

217 x 356 x 338

comp.pesaje 168 x172 x223

g, ct

ø 80mm

hasta 2000 m

(literalmente: un metro de altura) Lugar de ubicación Únicamente en lugares cerrados

ABT-BA-s-1312

KERN ABT 120-5DM ABT 220-5DM

Lectura (d) 0,01/0,1 mg 0,01/0,1 mg Gama de pesaje (max) 42 g/ 120 g 82 g/ 220 g Carga mínima (Min) 1 mg 1 mg Valor de verificación (e) 1 mg 1 mg Clase de verificación I I Reproducibilidad ± 0,02/0,1 mg ± 0,05/0,1 mg Linearidad ± 0,05/0,2 mg ± 0,1/0,2 mg Tiempo de estabilización 3sec./10 sec. Peso de ajuste interno Unidades de pesaje

(equipos verificados) Peso parcial mínimo al contar piezas

Cantidad de piezas referencial con piezas contadas

Platillo de pesaje, acero inoxidable

Dimensiones de la carcasa (A x P x a) [mm]

Dimensiones guardabrisa de vidrio [mm]

10, 20, 50,100

217 x 356 x 338

comp.pesaje 168 x172 x223

g, ct

1 mg

ø 80mm

hasta 2000 m

(literalmente: un metro de altura) Lugar de ubicación Únicamente en lugares cerrados

ABT-BA-s-1312

2 Declaración de conformidad

KERN & Sohn GmbH

D-72322 Balingen-Frommern

E-Mail: info@kern-sohn.de

Tel: 0049-[0]7433- 9933-0

Internet: www.kern-sohn.de

Konformitätserklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht, mit den nachstehenden Normen übereinstimmt.

Declaration of conformity

We hereby declare that the product to which this declaration refers conforms with the following standards.

Prohlášení o shode

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu s níže uvedenými normami.

Declaración de conformidad

Manifestamos en la presente que el producto al que se refiere esta declaración está de acuerdo con las normas siguientes

Déclaration de conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la présente déclaration, est conforme aux normes citées ci-après.

Dichiarazione di conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferisce è conforme alle norme di seguito citate.

Conformiteitverklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking heeft, met de hierna vermelde normen overeenstemt.

Declaração de conformidade

Declaramos por meio da presente que o produto no qual se refere esta declaração, corresponde às normas seguintes.

Deklaracja zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy, jest zgodny z poniższymi normami.

RUS

Заявление о соответствии

Мы заявляем, что продукт, к которому относится данная декларация, соответствует перечисленным ниже нормам.

Signature

Datum

27.03.2013

Ort der Ausstellung

Place of issue

72336 Balingen

Albert Sauter KERN & Sohn GmbH

Geschäftsführer

Managing director

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0 Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com

Postfach 4052

Fax: 0049-[0]7433-9933-149

Declaración de conformidad

EC-Konformitätserklärung EC-Declaration of -Conformity

Déclaration de conformité EC-Declaración de Conformidad

ECEC-Dichiarazione di conformit à EC-Conformiteitverklaring EC- Declaração de conformidade EC- Prohlášení o shode EC-Deklaracja zgodności EC-Заявление о соответствии

Electronic Balan ce: KERN ABT

2004/108/EC EN 61326-1:2006

2006/95/EC EN 61010-1: 2010

Date

ABT-BA-s-1312

Signatur

3 Vista de conjunto de teclado y de pantallas

Denominació

Presionar una vez y soltar

(impresora, PC)

ABT 320-4M

ABT 100-5M

ABT 220-5DM

3.1 Vista general del teclado

en modo de pesaje:

Tecla

Mantener apretado por ~3 segundos

Conmuta entre las

[ON/OFF]

[CAL]

[TARE] Tarar o poner a cero la indicación de peso

[UNIT] Conmutar el visualización

[PRINT]

[1d/10d]

modalidades de operación y de espera.

Ingrese el ajuste o la selección del menú.

Edición del valor de peso a equipos externos

ABT 120-4M ABT 220-4M

ABT 120-5DM

Enciende y apaga el control acústico de teclas.

Ingrese el ajuste o la selección del menú.

Edición de fecha y hora a aparatos externos.

Únicamente los modelos verificados, con precisión de lectura de 0,01 g permiten ocultar el último dígito. En los demás modelos la tecla 1/10d no tiene atribuida ningúna función.

ABT-BA-s-1312

en el menú:

Denomina

ción

Mantener apretado por ~3

segundos

Tecla

[ON/OFF]

[CAL]

[TARE]

[UNIT]

[PRINT]

[1d/10d]

Presionar una vez y soltar

regresar al menú Regresar al modo de pesaje

Selección menú

Selección de parámetros: Memorizar ajustes

Entrada de valores numéricos Aumenta el valor numérico del punto pestañeante por 1.

Entrada de valores numéricos Desplaza el punto pestañeante.

Ningún efecto.

ABT-BA-s-1312

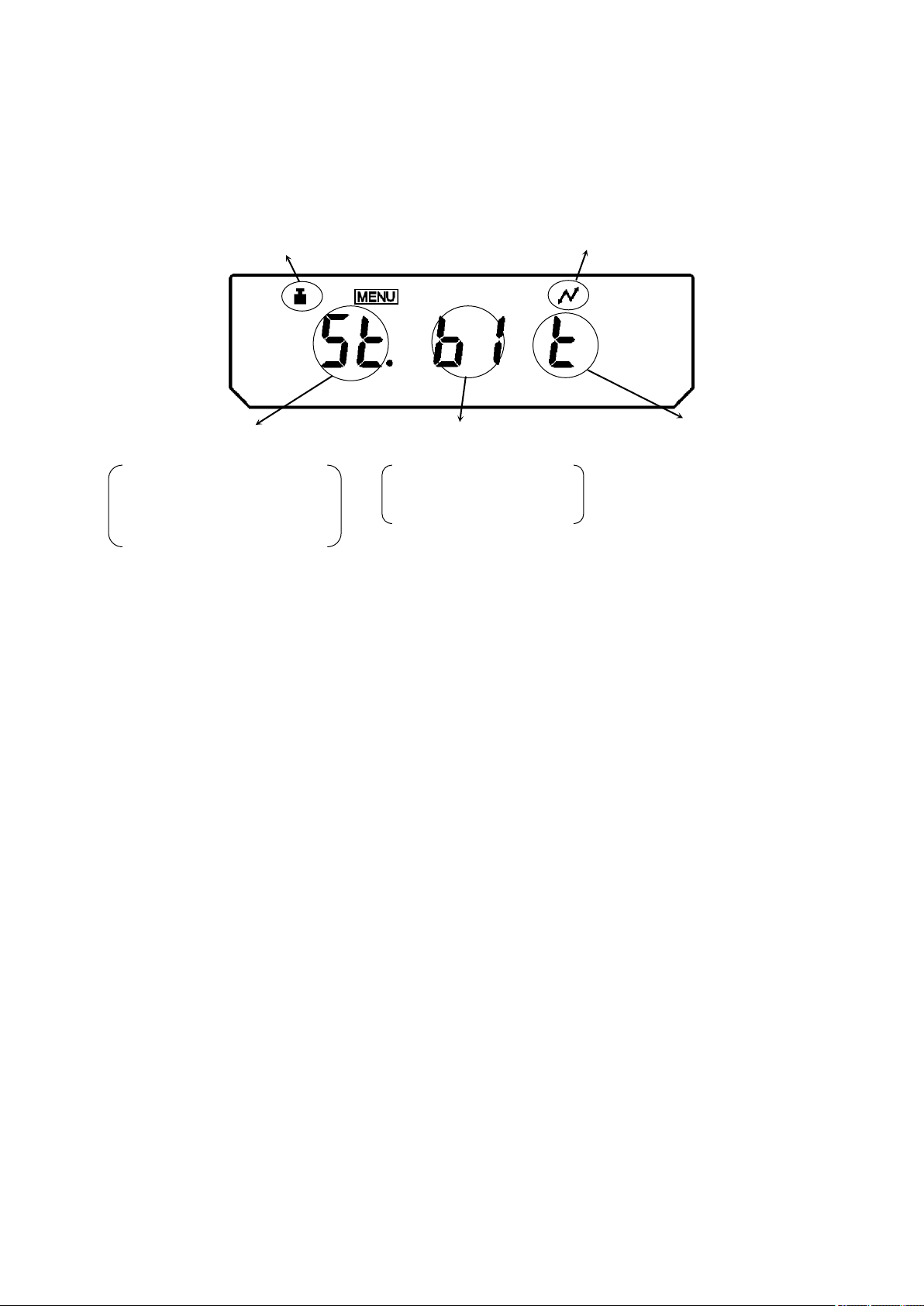

3.2 Resumen de las indicaciones

Pantalla

Denominación

Descripción

estabilidad

selección de los elementos de menú el ajuste actual

Aparece durante el ajuste. Pestañea antes que comience el

Pestañea para advertir la necesidad de calibración del platillo.

Símbolo numérico

Indica el ingreso de valores numéricos.

cuando el menú está bloqueado.

Asterisco

Indica que el valor numérico visualizado no es un valor de peso.

Símbolo Add-on

Indica la configuración del modo Add-on.

Se ilumina durante la comunicación con equipos externos a

comunicación están en ON.

Indica un voltaje bajo de la batería cuando se utiliza la balanza con el módulo opcional de baterías.

automática

Marca de espera

Aparece durante el estado de espera.

Símbolo de triángulo inverso

específico del sólido.

Visual. capacidad

Visual. unidad

Visualización

Símbolo de Pesa

Símbolo del menú

Símbolo de comunicación

Símbolo de batería

Impresión

▼

Indica que el valor pesado es estable. Identifica durante la

ajuste automático. Aparece durante la selección de parámetros para el ajuste.

Aparece durante la selección del menú. Se visualiza siempre

través del cable RS-232C. Avisa que las funciones de

Indica el ajuste de la función Impresión Automática.

Se ilumina como parte de la visualización de la medida del peso

ABT-BA-s-1312

4 Indicaciones fundamentales (Generalidades)

4.1 Uso conforme a las normas

La balanza que usted adquirió sirve para determinar el peso de material de pesaje. Esta balanza ha sido diseñada como „balanza no automática“, es decir que el material de pesaje se tiene que colocar de manera manual y cuidadosa en el centro del platillo de pesaje. En cuanto se obtenga un valor de pesaje estable, se puede proceder a leer el valor indicado por la balanza.

4.2 Uso inapropiado

No utilizar la balanza para pesajes dinámicos si pequeñas cantidades del material a pesar son retiradas o agregadas. ¡Debido a la „compensación de estabilidad“ en la balanza se podrían indicar resultados errados de pesaje! (Ejemplo: la salida lenta de un líquido que se encuentre sobre la balanza dentro de un recipiente.) Evitar que el platillo de pesaje esté expuesto a una carga continua. Esto podría dañar el mecanismo medidor de la balanza. También es sumamente importante evitar que la balanza sea expuesta a golpes y sobrecargas superiores a la carga máxima permisible (máx.) teniéndose en cuenta una carga de tara eventualmente ya existente. Esto podría averiar la balanza. Nunca utilizar la balanza en lugares potencialmente explosivos. Los modelos fabricados en serie no están protegidos contra explosión. No está permitido modificar la construcción de la balanza. Esto podría provocar resultados de pesaje falsos, deficiencias en la seguridad de la balanza o la destrucción de la misma. La balanza sólo se debe utilizar en conformidad con las especificaciones descritas aquí. Si se desea utilizar la balanza en otros campos de aplicación, se requiere una autorización escrita de parte de la empresa KERN.

4.3 Garantía

El derecho de garantía queda excluido en los siguientes casos:

• Inobservancia de las especificaciones contenidas en estas instrucciones de

servicio

• Utilización de la balanza fuera de los campos de aplicación descritos

• Modificación o apertura del aparato

• Deterioro mecánico y danificación por medios, líquidos y desgaste natural

• Emplazamiento e instalación eléctrica realizados inadecuadamente

• Sobrecarga del mecanismo medidor

ABT-BA-s-1312

4.4 Control de medios de ensayo

En el marco de aseguramiento de calidad es necesario que se controlen con regularidad las cualidades de medición de la balanza así como la aptitud de una eventual pesa de calibración. El usuario responsable tiene que determinar el intervalo adecuado así como el tipo y las dimensiones de este control. Para más información sobre el control de medios de ensayo de balanzas así como sobre las pesas de calibración requeridas para tal efecto, véase la página web de la empresa KERN (www.kern-sohn.com). En el acreditado laboratorio de calibración DKD de la empresa KERN es posible calibrar balanzas y pesas de calibración de una manera rápida y rentable (aquí se realiza el ajuste a la medida normal válida a nivel nacional).

5 Indicaciones de seguridad básicas

5.1 Observar las instrucciones de servicio

Lea las instrucciones de servicio detenidamente antes de proceder con el emplazamiento y la puesta en marcha de la balanza, incluso si ya tiene cierta experiencia con balanzas de la marca KERN.

5.2 Formación del personal

Sólo personal debidamente capacitado debe manejar y cuidar estos aparatos.

6 Tr ansporte y almacenaje

6.1 Control en el momento de entrega del aparato

Por favor, controlar en el momento de entrega de la balanza si el embalaje o el aparato muestran algún daño externo visible.

ABT-BA-s-1312

6.2 Embalaje / devolución

 Todos los componentes del embalaje original deben

guardarse para el caso de una posible devolución.

 El transporte de la devolución siempre se ha de efectuar en

el embalaje original.

 Antes de enviar el aparato hay que desconectar todos los

cables conectados así como las unidades sueltas / móviles.

 Si existen, hay que volver a montar las protecciones de

transporte.

 Todas las unidades, p. ej. la pantalla protectora de vidrio, el

platillo de la balanza, el transformador de alimentación etc. tienen de estar correctamente ubicados para no moverse y dañarse.

ABT-BA-s-1312

7 Desembalaje, emplazamiento y puesta en marcha

7.1 Lugar de emplazamiento, lugar de uso

La balanza está construida de tal forma que siempre se obtendrá resultados de pesaje fiables, siempre y cuando el pesaje se realice bajo condiciones de uso habituales. Usted podrá trabajar con rapidez y exactitud si elige el lugar de emplazamiento ideal para su balanza.

Por eso debe observar los siguientes puntos respecto al lugar de emplazamiento:

• Colocar la balanza sobre una superficie sólida y plana

• No colocarla junto a una calefacción asi como fluctuación de temperatura por

exponerla a la radiación solar para evitar que se caliente demasiado

• Proteger la balanza contra corrientes de aire dejando ventanas y puertas

cerradas

• Evitar sacudidas de la balanza durante el proceso de pesaje:

• Proteger la balanza contra polvo, vapores y una humedad del aire demasiado

alta;

• No exponer el aparato a una fuerte humedad por tiempo prolongado. Se

pueden formar gotas de rocío (condensación de la humedad del aire en el aparato), cuando se coloque un aparato frío en un entorno mucho más caliente. En este caso hay que dejar que el aparato se aclimatice a la temperatura ambiente durante aprox. unas dos horas sin conectarlo a la red.

• Evitar la carga electroestática del material y del recipiente de pesaje.

En caso de existir campos electromagnéticos o producirse corrientes de cargas electroestáticas así como alimentación de corriente inestable pueden haber grandes divergencias en los valores de medición indicados por la balanza (resultados de pesaje falsos). En este caso se tiene que emplazar el aparato en otro lugar.

7.2 Desempaquetar

Extraer cuidadosamente la balanza del embalaje, sacar la funda de plástico y colocarla en el lugar previsto.

ABT-BA-s-1312

7.2.1 Volumen de entrega

Soporte para platillo de

Componentes de serie:

Balanza

Platillo de pesaje

pesaje

Anillo de apantallamiento

Adaptador de red

Soporte del cable del adaptador

Capota protectora de trabajo

Instrucciones de servicio

ABT-BA-s-1312

7.2.2 Emplazamiento

• Fijar el soporte del cable del

• Soporte del platillo de pesaje, poner

• Nivelar la balanza con ayuda de los

• Fijar la cubierta protectora en uso

pantalla de polvo y de abrasión.

adaptador. Quite la hoja protectora de adhesivo del soporte del cable del adaptador, y adhiérala en la parte de atrás de la balanza como se visualiza en la figura.

platillo de pesaje y anillo de apantallamiento según la orden.

tornillos nivelantes en los pies hasta que la burbuja de aire del nivel de burbuja se encuentre dentro de las respectivas marcas.

para proteger el panel de teclado y la

ABT-BA-s-1312

7.3 Conexión a la red

La balanza es alimentada con corriente a través de una fuente de alimentación externa. La tensión especificada en el rótulo de la fuente de alimentación debe coincidir con la tensión proporcionada por la red local. Use exclusivamente fuentes de alimentación originales de KERN. Para el uso de otros modelos se requiere la autorización de parte de la empresa KERN.

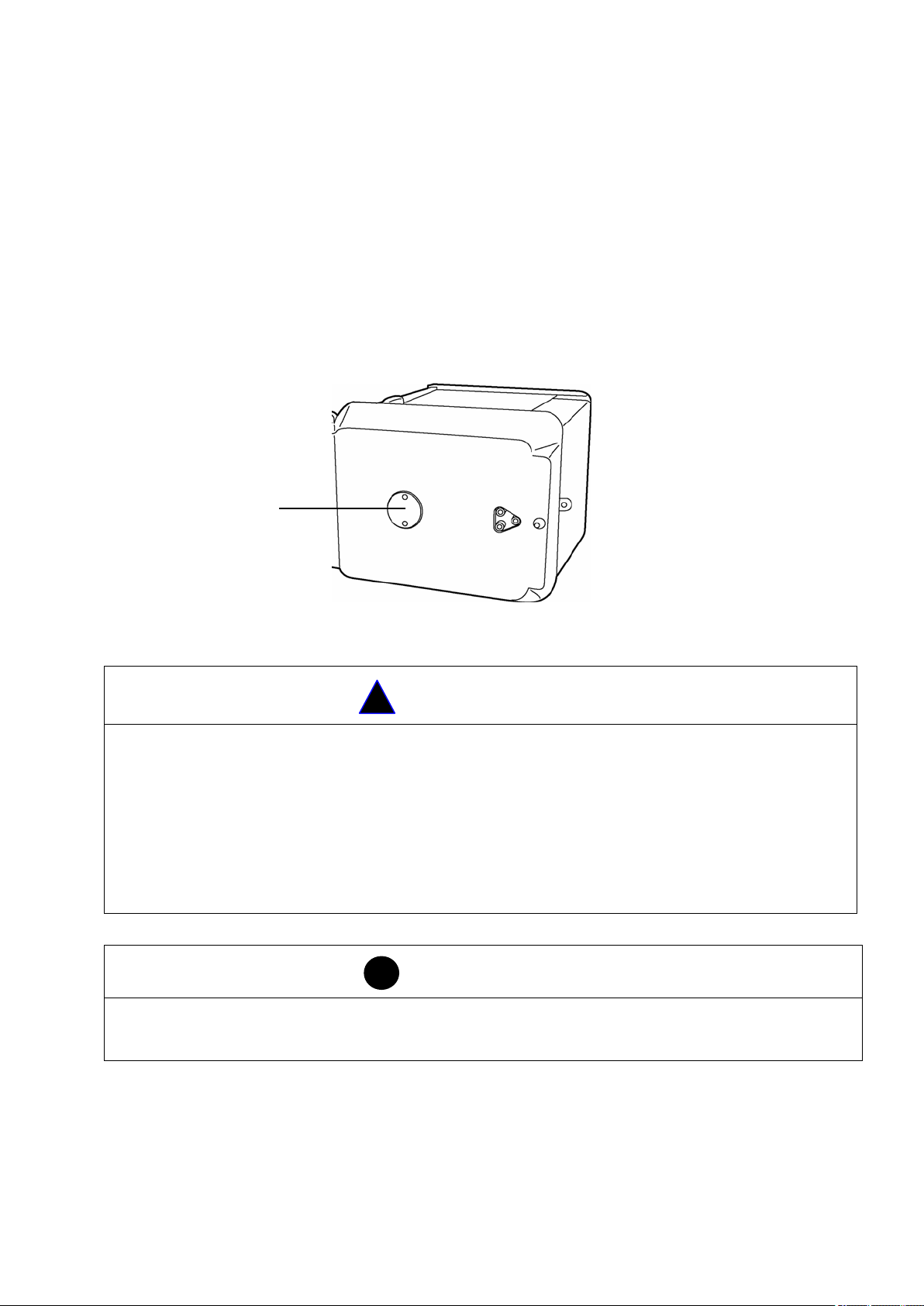

7.4 Conexión de aparatos periféricos

Antes de desconectar o conectar aparatos suplementarios (impresora, ordenador) al interfaz de datos, es necesario separar la balanza de la red eléctrica. Utilice exclusivamente accesorios y equipo periférico de KERN, ya que éstos están adaptados óptimamente a los requisitos su balanza. Salida de aparatos externos:

1 RS -232 interfaz 2 Conexión a la red 3 Seguro antifurto (para cadenas o altras fijaciones) 4 Conexión borne de puesta a tierra

ABT-BA-s-1312

7.5 Primera puesta en servicio

1. Abastecer la balanza con corriente a

la balanza.

2. Apriete la tecla [ON/OFF]. Después de

visualiza la "g" de gramo.

3. Al presionar la tecla [ON/OFF] otra vez

Un tiempo de calentamiento de 4 horas después del conectar estabiliza los valores de medición. La precisión de la balanza depende de la aceleración de caída o gravedad existente en ese punto geográfico. Leer obligatoriamente las indicaciones del capítulo "Ajuste".

7.5.1 Encender el equipo

través del adaptador de red. Luego de que la balanza efectúe un auto chequeo, se ejecutará automáticamente la calibración. Durante este proceso, la pantalla cambiará como sigue. "CHE 5",

"CHE 4"...... "CHE 0", "CHE 2", "CHE 1"

, "CAL 2 - CAL 0" , "CAL-End", "oFF". Puede terminarse este ajuste mismo después de encender la corriente mediante la tecla [ON/OFF]. Sin embargo, por lo menos un ajuste se hace necesario antes de poder utilizar

que todas las pantallas aparecen, se

se enciende el símbolo de espera y la balanza pasa a estado de espera (calentamiento). La hora actual es indicada (ver cap. 13.5).

ABT-BA-s-1312

8 Ajuste

Como la aceleración de la gravedad no es igual en todos los puntos de nuestro planeta, es necesario ajustar la balanza a la aceleración de la gravedad existente en el respectivo lugar de emplazamiento teniéndose en consideración el principio físico de pesaje en que se basa la misma (sólo si la balanza aún no ha sido ajustada en fábrica al respectivo lugar de emplazamiento). Este ajuste se tiene que efectuar en la puesta en marcha inicial de la balanza así como después de cada cambio del lugar de emplazamiento y para fluctuaciones de temperature de los alrededores. Para obtener valores de medición exactos, también se recomienda ajustar la balanza de vez en cuando durante el pesaje. Observar las condiciones de estabilidad ambiental. Para la estabilización se necesita un periodo de precalentamiento de 1 hora o de 4 horas (modelos d = 0,01 mg). Tenga atención que no se encuentre ningún objeto en el platillo de pesaje.

8.1 Ajuste automático por PSC

Las balanzas de la serie ABT han sido ajustadas en fábrica de tal manera ("PSC ON"), que realizan un ajuste automático a través de la función PSC. Uso de un sensor de temperatura, esta función efectúa un ajuste totalmente automático con la pesa de ajuste incorporada luego que se detecte un cambio de temperatura. Si PSC se deja encendido (ON), cuando hay un cambio de temperatura que influirá en la sensibilidad, la calibración del platillo se ejecuta automáticamente para conservar la sensibilidad de la balanza. El ajuste se ejecuta automáticamente en modo de pesaje bajo cualquiera de las siguientes circunstancias:

(1) cuando hay un cambio en la temperatura circundante (0,5 °C)

(2) cuando han pasado unas cuatro horas desde el último ajuste;

(3) cuando se conmuta la balanza del estado Standby al modo de pesaje y

la condición (1) o (2) haya sido cumplida.

(4) cuando la balanza ha sido desconectada de la red

Si en modo de pesaje una de las condiciones arriba mencionadas está cumplida, el símbolo de peso pestañea aprox. dos minutos como aviso que va a haber ajuste, depués en el display aparece "PSC run". Durante la operación, la pantalla cambiará automáticamente y se escucha el sonido del motor del sistema de carga de peso. Con el fin de asegurar una apropiada operación PSC, evite vibraciones y flujos de aire. Luego que la visualización de gramos reaparece después de terminar el ajuste mediante PSC, la balanza vuelve a encontrarse en modo de pesaje. La sensibilidad antes y después del ajuste es ligeramente diferente. Asimismo, no se puede hacer mediciones durante el ajuste. Para impedir que el ajuste comience posiblemente en medio de una serie de mediciones, usted tiene que apretar la tecla [ON/OFF], luego que pestañee el símbolo de peso. Entonces el ajuste automático es interrumpido.

ABT-BA-s-1312

8.1.1 Encender y apagar función de PSC:

Apretar la tecla [CAL] repetidamente hasta que aparezca "SettinG".

Apretar tecla [TARE]. La visualización indica "CAL dEF".

Presione la tecla [CAL] repetidamente hasta que aparezca la configuración "PSC:**"

Para cambiar la configuración, presionar la tecla [TARE] cuando aparezca "PSC:**".

Mediante la tecla [CAL] se puede seleccionar entre los ajustes siguientes:



PSC y Clock-CAL pueden encenderse y apagarse independientemente. La marca de peso ( ) aparece en la visualización de control de configuración (ver 12.6)

cuando PSC y/o Clock-CAL están encendidos.

"PSC-on" Función activada "PSC-oF" Función desactivada

Cuando se visualiza la actual configuración, aparece el indicador de parada ( ).

Mediante la tecla [TARE] confirmar su selección

Salir de la función medianta la tecla [ON/OFF].

Apretar brevemente la tecla ON/OFF: Regresar al menú anterior.

Apretar largamente la tecla ON/OFF: Regresar al modo de pesaje

ABT-BA-s-1312

8.2 Ajuste automático por Clock-CAL (sólo modelos ABT 100-5M, ABT 120-5DM, ABT 220-5DM)

La balanza puede configurarse para efectuar el ajuste totalmente automático en horas fijas (hasta tres veces al día) con la pesa de ajuste incorporada y el reloj incorporado. Clock-CAL es una función muy conveniente cuando se quiere hacer reportes de ajuste para ajustes regulares o cuando se desea ajustes durante horas de descanso para evitar la interrupción de los trabajos de medición. El símbolo de peso pestañea por unos dos minutos como notificación de que el ajuste está por empezar. Al presionar la tecla [ON/OFF] durante el pestañeo de notificación, el ajuste automático se podrá detener.

Encender y apagar la función Clock-CAL:

Apretar la tecla [CAL] repetidamente hasta que aparezca "SettinG".

Apretar tecla [TARE]. La visualización indica "CAL dEF".

Presione la tecla [CAL] repetidamente hasta que aparezca la configuración actual “tCAL:∗∗":

Para cambiar la configuración, presionar la tecla [TARE] cuando aparezca "tCal:**".

Mediante la tecla [CAL] se puede seleccionar entre los ajustes siguientes:



"tCAL-on" Función activada "tCAL-oF" Función desactivada

Cuando se visualiza la actual configuración, aparece el indicador de parada ( ).

Mediante la tecla [TARE] confirmar su selección

Salir de la función medianta la tecla [ON/OFF].

Apretar brevemente la tecla ON/OFF: Regresar al menú anterior.

Apretar largamente la tecla ON/OFF: Regresar al modo de pesaje

ABT-BA-s-1312

8.2.1 Ajuste de tiempo para Clock-CAL

(para config.1)

primera posición por la izquierda pestañea. La hora aparece como

Apretar la tecla [CAL] repetidamente hasta que aparezca "SettinG".

Apretar tecla [TARE]. La visualización indica "CAL dEF".

Presione la tecla [CAL] repetidamente hasta que "tCAL ∗" aparezca.

Presione la tecla [TARE] para visualizar "t*HH:MM". La posición * simboliza una cifra entre 1 y 3 (3 horarios fijos para el ajuste automático). ) La hora actualmente ajustada es representada en el formato "HH:MM" (HH por horas, MM por minutos), en lo que la

_ _:_ _ cuando no se ha fijado hora. El símbolo de y el de # aparecen para indicar que está en estado de ingreso numérico.

Presione la tecla [PRINT] para desplazar el digito que parpadea un lugar hacia la derecha. Presione la tecla [UNIT] para cambiar el valor del dígito que parpadea. Cuando la tecla [UNIT] es presionada, el número del dígito parpadeante se incrementa por 1 a la vez. Los numerales progresan en este orden: 0→1→2→...→9→_→0... Ponga las horas en la zona entre 00 y 23 y los minutos en la zona desde 00 hasta 59. Concluya el ingreso con la tecla [TARE]. Se regresa a "t CAL t ∗".

Con el fin de fijar otra hora, presione la tecla [CAL] para pasar a la próxima configuración "t CAL t∗" y fijar la hora del mismo modo.

Accionar reptidamente la tecla [ON/OFF]. Se regresa al menú/modo de pesaje.

Cancelación de los valores fijados

Los valores de reloj fijados "tCAL t1" al "tCAL t3" pueden ser reiniciados a “_ _:_ _” utilizando el procedimiento descrito en fase 3

PSC y Clock-CAL pueden encenderse y apagarse independientemente. La marca de peso ( ) aparece en la visualización de control de configuración (ver 12.6) cuando PSC y/o Clock-CAL están encendidos.

ABT-BA-s-1312

8.3 Ajuste por método preseleccionado

El método de ajuste predeterminado puede iniciarse sin ingresar al menú. El método de ajuste seleccionado se puede ejecutar desde el modo de pesaje simplemente al accionar la tecla [CAL], seguida de la tecla [TARE].

8.3.1 Selección del método de ajuste preseleccionado

Apretar la tecla [CAL] repetidamente hasta que aparezca "SettinG".

Apretar tecla [TARE]. La visualización indica "CAL dEF".

Apretar tecla [TARE]. La visualización indica "E CAL"

Presione la tecla [CAL] repetidamente hasta que la configuración

deseada aparezca. Aparece el indicador de parada ( ) si la configuración actual de ajuste es indicada.

Haga su selección de los cuatro tipos siguientes:

No documentado

Prueba de ajuste con pesa externa (ver cap. 8.3.4)

Ajuste con pesa interna (ver cap. 8.3.2)

Prueba de ajuste con pesa interna (ver cap. 8.3.3)

Confirmar su configuración con la tecla [TARE]. La visualización indica "CAL dEF".

Salir de la función medianta la tecla [ON/OFF].

Apretar brevemente la tecla ON/OFF: Regresar al menú anterior.

Apretar largamente la tecla ON/OFF: Regresar al modo de pesaje

El ajuste seleccionado puede ahora ejecutarse simplemente mediante la tecla [CAL], seguida por la tecla [TARE].

ABT-BA-s-1312

8.3.2 Preajuste: Ajuste con peso interno

…

Requisito: Función "i tCAL" activada (ver cap. 8.3.1)

Apretar tecla [CAL]. La visualización indica "i CAL" Apretar tecla [TARE]. La visualización cambia automáticamente

en este orden: "CAL 2", "CAL 1", "CAL 0", y "CAL End". Después del ajuste exitoso, la balanza regresa automaticamente al modo de pesaje. En caso de un error de ajuste, (p.ej. hay objetos en el platillo de pesaje) aparece en el display un mensaje de error, repetir el proceso de ajuste.

8.3.3 Preajuste: Ajuste con peso interno

Durante la prueba de calibración, la balanza compara el valor almacenado de la pesa de calibración con el real. Sólo se efectúa un control, quiere decir que no se modifican valores.

Requisito: Función "i tESt" activada (ver cap. 8.3.1)

Apretar tecla [CAL]. La visualización indica "i-tESt".

Apretar tecla [TARE]. La visualización cambia automáticamente en este orden: "tESt 2", "tESt 1", "tESt 0".

Después se indicará por varios segundos la diferencia al ajuste anterior.

Después de haber indicado “tESt End", la balanza regresará automaticamente al modo de pesaje.

ABT-BA-s-1312

8.3.4 Preajuste: Ajuste con pesa externa

(ejemplo)

Requisito: Función "E tESt" activada (ver cap. 8.3.1)

Apretar tecla [CAL]. La visualización indica "E-tESt".

Apretar tecla [TARE]. Comienza la revisión y la visualización de punto cero pestañea (tenga atención que no haya objetos en el platillo de pesaje).

Espere que aparezca y pestañee el valor de peso para el ajuste.

Ponga el peso de ajuste exigido en el platillo de pesaje.

Espere hasta que la visualización de cero parpadeante reaparezca. (Puede durar aproximadamente 30 segundos.)

Retire el peso del platillo de pesaje.

Después se indicará por varios segundos la diferencia al ajuste anterior.

Después de haber indicado “tESt End", la balanza regresará automaticamente al modo de pesaje.

ABT-BA-s-1312

8.4 Realización de métodos de ajuste alternativos

Aquí se inicia el ajuste mediante selección de una configuración en el menú.

8.4.1 Ajuste con pesa interna

Apretar la tecla [CAL] repetidamente hasta que aparezca "FUnC.SEL".

Apretar tecla [TARE]. Aparece "CAL".

Apretar tecla [TARE]. Aparece "E CAL".

Apretar la tecla [CAL] repetidamente hasta que aparezca "i CAL".

Apretar tecla [TARE]. La visualización cambia automáticamente en este orden: "CAL 2", "CAL 1", "CAL 0", y "CAL End".

Después del ajuste exitoso, la balanza regresa automaticamente al modo de pesaje. En caso de un error de ajuste, (p.ej. hay objetos en el platillo de pesaje) aparece en el display un mensaje de error, repetir el proceso de ajuste.

ABT-BA-s-1312

8.4.2 Prueba de ajuste con pesa interna

…

Durante la prueba de ajuste, la balanza compara el valor almacenado de la pesa de ajuste con el real. Sólo se efectúa un control, quiere decir que no se modifican valores.

Apretar la tecla [CAL] repetidamente hasta que aparezca "FUnC.SEL".

Apretar tecla [TARE]. Aparece "CAL".

Apretar tecla [TARE]. Aparece "E CAL".

Apretar la tecla [CAL] repetidamente hasta que aparezca "i tESt".

Apretar tecla [TARE]. La visualización cambia automáticamente en este orden: "tESt 2", "tESt 1", "tESt 0".

Después se indicará por varios segundos la diferencia al ajuste anterior.

Después de haber indicado “tESt End", la balanza regresará automaticamente al modo de pesaje.

ABT-BA-s-1312

8.4.3 Prueba de ajuste con pesa externa

Apretar la tecla [CAL] repetidamente hasta que aparezca "FUnC.SEL".

Apretar tecla [TARE]. Aparece "CAL".

Apretar tecla [TARE]. Aparece "E CAL".

Apretar la tecla [CAL] repetidamente hasta que aparezca "i tESt".

Apretar tecla [TARE]. Comienza la revisión y la visualización de punto cero pestañea. (Tenga atención que no se encuentre ningún objeto en el platillo de pesaje).

(ejemplo)

Espere que aparezca y pestañee el valor de peso para el ajuste.

Ponga el peso de ajuste exigido en el platillo de pesaje.

Espere hasta que la visualización de cero parpadeante reaparezca. (Puede durar aproximadamente 30 segundos.)

Retire el peso del platillo de pesaje.

Después se indicará por varios segundos la diferencia al ajuste anterior.

Después de haber indicado “tESt End", la balanza regresará automaticamente al modo de pesaje.

ABT-BA-s-1312

9 Verificación

Las balanzas con verificación obligatoria deben ser puestas fuera de

sellos

Generalidades: Según la norma 90/384/CEE de la UE, es necesario verificar las balanzas cuando son utilizadas en los siguientes ámbitos de aplicación (ámbitos prescritos por la ley):

a) En relaciones comerciales, cuando el precio de una mercancía es

determinado mediante pesaje.

b) En la producción de medicamentos en farmacias así como para el análisis en

laboratorios médicos y farmacéuticos. c) Para fines oficiales d) En la producción de paquetes de productos elaborados

Consulte al almotacén local en caso de duda.

Indicaciones de verificación Todas las balanzas especificadas en los datos técnicos como balanzas verificables

disponen de una autorización de tipo de construcción de la UE. Si la balanza es utilizada en uno de los ámbitos arriba mencionados, ésta tiene que haber sido verificada y tiene que volver a ser verificada en el futuro en intervalos regulares. La realización de una nueva verificación depende de las normas legales vigentes en el respectivo país. En Alemania, por ejemplo, la verificación oficial de balanzas por lo general tiene una validez de 2 años. ¡Observar las normas legales vigentes en el país de uso de la balanza! Después del proceso de verificación, la balanza es sellada en la posiciones marcadas.

La verificación de la balanza no es válida sin el "sello de almotacenazgo"

La posición de los „sellos“:

funcionamiento, si:

- El resultado de pesaje de la balanza está fuera de la tolerancia oficial.

Por eso cargar la balanza regularmente con la pesa de calibración conocida (aprox. 1/3 de la carga max.) y comparar con el valor indicado.

- el plazo de verificación posterior ha sido traspasado.

ABT-BA-s-1312

10 Protocolización ISO/GLP

En los sistemas de aseguramiento de calidad se piden impresos de los resultados de pesaje así como del ajuste correcto de la balanza indicando la fecha y la hora y además la identificación de la balanza. La más fácil posibilidad lo es mediante una impresora conectada.

10.1 Reglaje del impreso del protocolo de sus datos de ajuste

Esta función provee la edición automática de un protocolo despues de cada ajuste. Estos protocolos se pueden editar a través de una impresora opcional. La combinación con la función Clock-CAL (ver cap. 8.2) proporciona ajustes periódicos y completamente automáticos.

Empezar por introducir los ajustes tal y como se ha indicado en el capitulo 15.4 en el punto „KERN-YBK-01N”. A continuación, la edición del protocolo se ajusta de la siguiente manera:

Apretar la tecla [CAL] repetidamente hasta que aparezca "SettinG".

Apretar tecla [TARE]. La visualización indica "CAL dEF".

Presione la tecla [CAL] repetidamente hasta que aparezca "GLP:∗∗", los ** simbolizando la configuración actual.

Para cambiar la configuración, presionar la tecla [TARE] cuando aparezca "GLP:**".

Mediante la tecla [CAL] se puede seleccionar entre los ajustes siguientes:

"GLP-on" Función activada "GLP-oF" Función desactivada

Cuando se visualiza la actual configuración, aparece el indicador de parada ( ).

Mediante la tecla [TARE] confirmar su selección

ABT-BA-s-1312

Accionar reptidamente la tecla [ON/OFF]. Se regresa al menú/modo de pesaje.

10.2 Configuración de la ID de la balanza

Esta configuración es para el número de identificación de la balanza que se entrega junto con el protocolo de ajuste.

Apretar la tecla [CAL] repetidamente hasta que aparezca "SettinG".

Apretar tecla [TARE]. La visualización indica "CAL dEF".

Presione la tecla [CAL] repetidamente hasta que aparezca "id:****", los ** simbolizando la configuración actual.

Apriete la tecla [TARE]. En la parte superior del panel de visualización, el símbolo y el símbolo # aparecen en orden para indicar el estado de ingreso numérico. El dígito más a la izquierda de ∗∗∗∗ parpadea. El numeral del dígito que parpadea puede cambiarse.

Cuando la tecla [UNIT] es presionada, el número del dígito parpadeante se incrementa por 1 a la vez. Mediante la tecla [PRINT] se puede definir el valor del punto pestañante y desplazarlo una posición a la derecha. Confirme su configuración con la tecla [TARE].

Accionar reptidamente la tecla [ON/OFF]. Se regresa al menú/modo de pesaje.

ABT-BA-s-1312

10.3 Configuración del impreso de fecha

Esta configuración determina si la fecha y hora del reloj incorporado de la balanza se imprimen junto con el protocolo o no.

Apretar la tecla [CAL] repetidamente hasta que aparezca "SettinG".

Apretar tecla [TARE]. La visualización indica "CAL dEF".

Presione la tecla [CAL] repetidamente hasta que aparezca "Prtdt:∗∗", los ** simbolizando la configuración actual.

Para cambiar la configuración, presionar la tecla [TARE] cuando aparezca "Prtdt:**".

Mediante la tecla [CAL] se puede seleccionar entre los ajustes siguientes:



10.3.1 Edición de fecha y hora, sin valor de masa

Para imprimir la fecha y hora sin introducir el valor de la masa presionar la tecla

[PRINT] durante 3 segundos.

"Prtdt-on" La fecha y la hora se imprimen "Prtdt-oF" La fecha y la hora no se imprimen

Cuando se visualiza la actual configuración, aparece el indicador de parada ( ).

Mediante la tecla [TARE] confirmar su selección

Accionar reptidamente la tecla [ON/OFF]. Se regresa al menú/modo de pesaje.

ABT-BA-s-1312

11 Operación básica

11.1 Pesaje

Nota: Para la estabilización se necesita un periodo de precalentamiento de 1 hora

o de 4 horas (modelos d = 0,01 mg).

 encender la balanza con la tecla [ON/OFF]. La balanza efectúa un autotest.

En cuanto aparezca "0.0000 g" en la pantalla, la balanza estará lista para

realizar pesajes.

Nota: Mediante la tecla [TARE] la balanza se puede reponer a cero en

cualquier momento.  Poner el material a pesar Esperar que aparezca la visualización de parada

( ), después leer el resultado de pesaje.

11.2 Taraje

El peso propio de algunos recipientes de pesaje se puede deducir mediante apriete al botón para que en los pesajes siguientes se indique sólo el peso neto del material que se va a pesar.

 Colocar el recipiente a tarar vacío sobre el platillo de pesaje. El peso

total del recipiente es indicado en la pantalla.

 Apriete la tecla [TARE] para iniciar el proceso de taraje. El peso del

recipiente ahora está almacenado en memoria.

 Coloque le material a pesar en el recipiente de taraje.

 Lea ahora el peso del material a pesar en el indicador.

Nota:

La balanza solamente puede almacenar un valor de tara a la vez. Cuando la balanza no lleva peso encima, el valor de tara almacenado es indicado con signo negativo. Para borrar el valor de tara almacenado se tiene que retirar el peso del platillo de pesaje y luego presionar la tecla [TARE]. El proceso de tara se puede repetir cualquier cantidad de veces. El límite está alcanzado cuando toda la gama de pesaje está ocupada.

ABT-BA-s-1312

11.3 Conmutar el visualización

Al apretar varias veces la tecla [UNIT] se puede conmutar la indicación entre unidades activadas, modos de contar piezas, de procentaje y de determinar densidades.

Mediante la configuración hecha en fábrica se tiene las siguientes posibilidades:

[g] → [%] → [Pcs] → [ct] → [g] → …

Otras configuraciones tienen que activarse en el menú:

(ejemplo)



Apretar la tecla [CAL] repetidamente hasta que aparezca "FUnC.SEL".

Apretar tecla [TARE].

Apretar la tecla [CAL] repetidamente hasta que aparezca "Unit.SEL".

Apretar tecla [TARE].

Mediante la tecla [CAL] seleccionar sus configuraciones:

Cuando se visualizan las actuales configuraciones, aparece la visualización de parada ( ).

Mediante la tecla [TARE] confirmar su selección. Para desactivar, hay que apretar también la tecla [TARE], si la

respectiva configuración con aviso de parada aparece en la pantalla.

ABT-BA-s-1312

Apretar reptidamente la tecla [ON/OFF]. Se regresa al menú/modo de pesaje.

11.4 Conmutar la capacidad de pesada sólo modelos ABT 100-5M, ABT 120-5DM, ABT 220-5DM

Luego que en los modelos ABT 120-5DM y ABT 220-5DM el abastecimiento de corriente esté conectado y encendido, esto equipos son puestos a la "gama inferior" con una legibilidad de 0,01 mg. Para conmutarlos a la “gama superior" con una legibilidad de 0,1 mg, tiene que accionar la tecla [1d/10d]. Si durante la medición la gama max. de pesaje inferior (82g para ABT 220-5DM, 42 g ABT 120-5DM) es excedida para XXXXX, la balanza cambiará automaticamente para la gama superior. Al tarar la balanza en la gama superior, este quedará fijamente seleccionado. Para cambiar nuevamente a la gama inferior, tiene que apretar la tecla [TARE] después de aparecer la marca de estabilidad ( ).

Gama inferior:

Gama superior:

11.5 Cambiar la legibilidad

En los modelos ABT 120-4M, ABT 220-4M y ABT 320-4M la legibilidad se puede reducir por una posición si necesario. El ultimo decimal sera redondeado y retirado de la pantalla.

Accionar tecla [1d/10d]. La última posición detrás del coma

(estándar)

tiene que rayarse.

Para reponer la legibilidad a la configuración estándar, accionar tecla [1d/10d]

ABT-BA-s-1312

11.6 Pesaje sumergido

(1)

Con la ayuda del pesaje sumergido se pueden pesar objetos que por causa de su tamaño o forma no se pueden colocar en en el platillo de pesaje. Proceda de la siguiente forma:

• Desconecte la balanza.

• Abra la tapa de cierre (1) que se encuentra en el fondo de la balanza

• Coloque la balanza por cima de una abertura.

• Enganche el material a pesar en el gancho y realice el pesaje.

Fig. 1: Dispositivo de pesaje sumergido

PRECAUCIÓN

• Observe bien que todos los objetos colgados estén lo suficientemente estables para sujetar el material a pesar seguramente (peligro de rotura).

• Nunca enganchar cargas con peso mayor que lo max. admitido (max) (peligro de rotura)

Hay que observar siempre que debajo de la carga no haya objetos ni seres vivos que podrían sufrir daño.

NOTA

Después de terminar el pesaje sumergido, hay que cerrar nuevamente la abertura en el suelo sin falta (protección contra polvo).

ABT-BA-s-1312

12 El menú

A través del menú de operación de pesaje se puede adaptar el comportamiento de la balanza a sus exigencias. De parte de fábrica, el menú de operación de balanza está configurado de manera que usted normalmente no necesita realizar cambios. Si usted tiene condiciones operativas especiales, adapte su balanza según sus deseos a través del menú operación de la balanza.

12.1 Realizar cambios de ajuste

Para los cambios de configuración de ciertas funciones seleccione las funciones respectivas.

Se modifica una función en tres fases:

 S olicitud del menú  Configurar la función  Confirmar y memorizar

Para configurar una función, las teclas ON/OFF, CAL y TARE tienen funciones especiales.

12.2 Secuencia de los cambios del ajuste

• tecla CAL = seleccionar el menú y cruzar los puntos del menú desde

arriba hasta abajo (↓).

• tecla TARE = seleccionar función.

Después de haber seleccionado con la tecla CAL la función dentro de la visualización, la tecla TARE lo invitará a proceder a la modificación.

• tecla CAL = seleccione una de las configuraciones posibles dentro de

la función. Cruzar los puntos de menú desde arriba hacia abajo.

• tecla TARE = confirme y memorice con la tecla TARE la configuración

que por el momento aparece en la visualización. La indicación de paro indica cual configuración por el momento tiene la función.

• tecla ON/OFF = salir de la función

Apretar brevemente la tecla ON/OFF:

Regresar al menú anterior.

Apretar largamente la tecla ON/OFF:

Regresar al modo de pesaje

ABT-BA-s-1312

12.3 Solicitud del menú

Pruebe usted mismo modificar una función. Cambie la función "Auto-Zero" para OFF y después vuelva a ON.

 encender la balanza con la tecla [ON/OFF].  apretar la tecla CAL hasta que aparezca FUnC.SEL  apretar la tecla TARE una vez hasta que aparezca CAL  apretar la tecla CAL una vez hasta que aparezca trC:on  apretar tecla TARE una vez.

La función "Auto-Zero está seleccionada. La indicación de parada indica cual configuración momentanea ha sido seleccionada.

 apretar tecla CAL

entonces quiere decir: trC-oF Auto-Zero está apagado trC-on Auto-Zero está encendido Seleccione trC-oF

 apretar tecla TARE una vez

aparecen los puntos dobles al memorizar la modificación trC: oF

 accionar tecla ON/OFF

para salir del menú, tener la tecla ON/OFF apretada más que 2 segundos.

Nota: Si realiza varias configuraciones en el menú operación de la balanza, no necesita salir del menú a cada rato. Puede ejecutar varias modificaciones seguidas y después salir del menú.

ABT-BA-s-1312

12.4 Selección menú principal

P0VR�1nG�

(medición de aplicación, grupo de menú de ajustes individuales)

Configuraciones para estabilidad y reacción (ver cap. 13.1)

 en modo de pesaje apretar la tecla [CAL]. Aparece la primera función "i-Cal"

(ejem.).

 pulsando repetidamente la tecla [CAL] se pueden cruzar las diferentes

funciones de menú

Modo de pesaje

Proceso de ajuste preconfigurado mediante (ver cap. 8.3)

No documentado

Visualización de control de configuración (ver cap. 12.6)

Modalidad estándar

Modo dosificación

Modo de anticonvección

Modo de alta estabilidad

Entrada al segundo nivel

Entrada al tercer nivel (grupo de menú de configuración del sistema)

Entrada al cuarto nivel (grupo de menú de configuración de comunicación)

Modo de pesaje

ABT-BA-s-1312

12.5 Vista de conjunto del menú

* = Ajuste de fábrica

ABT-BA-s-1312

12.6 Seguro del menú

Las operaciones de configuración del menú pueden bloquearse para que la configuración no se pueda cambiar inadvertidamente. Esto función se llama Seguro del menú. El seguro del menú se fija con el siguiente procedimiento.

Conecte la balanza a la corriente y espere que aparezca “oFF”. Apretar la tecla [CAL] hasta que aparezca "LoCKEd". El seguro

de menú está activado, aparece el distintivo MENU. Después aparece nuevamente "oFF".

Si se intenta una selección de opción de menú en estado bloqueado, el mensaje "LoCKEd" aparece y la selección del menú no se permite. Para desctivar el bloqueo de menú hay que proceder así:

Desconecte la balanza de la corriente y conéctela otra vez luego de un momento.

Luego que aparezca "oFF", apretar la tecla [CAL] hasta que aparezca "rELASE". El bloqueo de menú está desactivado.

12.7 Repuesta menú

Esto reseteará toda la configuración a los valores predeterminados. El valor de referencia almacenado en usos previos del conteo de piezas o conversión de porcentajes también se borrará. La configuración predeterminada se indica con un "#" en el Mapa del Menú.

Apretar la tecla [CAL] repetidamente hasta que aparezca "SettinG".

Apretar tecla [TARE]. La visualización indica "CAL dEF".

Presione la tecla [CAL] repetidamente hasta que aparezca "rESET".

Apretar tecla [TARE]. En la pantalla aparece la interrogación de confirmar "rESET”

Confirmar con la tecla [TARE], la balanza regresará automaticamente al modo de pesaje.

ABT-BA-s-1312

12.8 Visualización Control de configuraci ones

Configuración de estabilidad y

Aparece cuando la

Aparece cuando el ajuste automático está e

Aparece cuando la emisión de los datos de ajuste está encendida.

Para recibir una confirmación de las configuraciones actuales, pulse en modo de pesaje varias veces la tecla [CAL] hasta que aparezca "St. b1 t" (ejem.).

ncendido por PSC o Clock-CAL.

respuesta St: Modalidad estándar Co: Modo de anticonvección Hi: Modo de alta estabilidad Po: Modo dosificación

respuesta b1: 1 valor medido b5: 5 valores medidos b10: 10 valores medidos

función Auto Zero está on.

El símbolo de peso aparece cuando ó el ajuste automático PSC o Clock-CAL ó las dos funciones están encendidas.

ABT-BA-s-1312

13 Descripción de f unciones individuales

Visual. control config. (al seleccionar modo

estándar )

13.1 Filtro estabilidad

Generalmente, el procesamiento de datos para una mayor estabilidad hace la respuesta más lenta y el procesamiento para una mayor respuesta reduce la estabilidad. Las balanzas de las series ABT están diseñadas para tener capacidad de proporcionar buena respuesta y estabilidad. Pueden ejecutarse mediciones sobretodo con las configuraciones de fábrica, esto es, en el modo estándar. Para ciertas condiciones ambientales además se puede utilizar el modo de anticonvección, de alta estabilidad y de dosificación. Puede verse el modo actualmente seleccionado en la visualización de control de configuración (ver cap. 12.6).

13.1.1 Modalidad es tándar

Esta es la configuración por fábrica. Utilice este modo a menos que la estabilidad o la respuesta se tenga que mejorar.

Apretar la tecla [CAL] repetidamente hasta que aparezca "Stnd”.

Apretar tecla [TARE] para poner la modalidad estándar.

Configuración de este modo sólo puede confirmarse en la visualización de verificación de configuración (ver cap. 12.6).

ABT-BA-s-1312

13.1.2 Modo de anticonvección

Visual. control config.

(al seleccionar modo anticonvección)

Visual. control config.

(al seleccionar modo alta estabilidad)

Cuando se requiere pesar bajo cambios inevitables de temperatura (como cuando hay un aire acondicionado con termostato), la convección ocurrida en la cámara de pesada puede causar una fluctuación de la visualización luego de que haya aparecido la visualización de estabilidad. La gama pequeña (legibilidad mínima de 0,01mg) de la serie ABT es muy sensible para este efecto. El modo de anticonvección ajusta el sincronismo de la visualización de la marca de estabilidad. Observe que la visualización de estabilidad aparecerá entonces con un sincronismo tardío.

Apretar la tecla [CAL] repetidamente hasta que aparezca "ConvECt".

Apretar tecla [TARE] para poner la modalidad anticonvección.

Configuración de este modo sólo puede confirmarse en la visualización de verificación de configuración (ver cap. 12.6).

13.1.3 Modo de alta estabilidad

Las balanzas de la serie ABT están diseñadas para minimizar la adsorción de efectos de vibraciones o corrientes de aire. Sin embargo, si se debe instalar en una ubicación con condiciones precarias, use esta función para reducir aún más el efecto de las vibraciones o corrientes de aire. La respuesta de la balanza será ligeramente más lenta, pero la visualización se estabilizará.

Apretar la tecla [CAL] repetidamente hasta que aparezca "ConvECt".

ABT-BA-s-1312

Apretar tecla [TARE] para poner modo de alta estabilidad.

Configuración de este modo sólo puede confirmarse en la visualización de verificación de configuración (ver cap. 12.6).

13.1.4 Modo dosificación

P0VR�1nG�

nQlnAL.Eno�

5TABL.Eno�

nQlnAL.Eno�

Un5TABL.Eno�

PQ.S.B1T�

PQ.n.B1T�

PQ.U.B1T�

Aproveche de esta función para aumentar la rapidez de la visualización, p.ej. para dosificar. Sin embargo tenga en cuenta que la balanza reacciona muy sensible a las condiciones ambientales. Se puede ajustar el grado de sensibilidad de acuerdo al lugar de emplazamiento (tranquilo/intranquilo).



Apretar la tecla [CAL] repetidamente hasta que aparezca "PoUr inG”.

Apretar la tecla [TARE], en la pantalla aparece el ajuste actual de sensibilidad

Configuración de este modo sólo puede confirmarse en la visualización de verificación de configuración (ver cap. 12.6).

Mediante la tecla [CAL] se puede seleccionar entre los ajustes siguientes:

"StAbl.Env" lugar de emplazamiento muy tranquilo/sensible y rápido

"normL.Env" lugar normal de emplazamiento / ajuste medio

“ UnStAbl.Env ” lugar de emplazamiento muy intranquilo / insensible pero lento

Cuando se visualiza la actual configuración, aparece el indicador de parada ( ).

Mediante la tecla [TARE] confirmar su selección

Configuraciones de modalidad en la visualización control de configuración (ver cap.

12.6):

lugar de emplazamiento muy tranquilo/sensible y rápido

lugar normal de emplazamiento / ajuste medio

lugar de emplazamiento muy intranquilo / insensible pero lento

ABT-BA-s-1312

13.2 Visualización estabilidad

Si en el display aparece la indicación de estabilidad Stillstandsanzeige ( ), la balanza se halla en un estado estable. La condición para juzgar la estabilidad puede ser seleccionada por el usuario. Puede seleccionar entre tres niveles: 1 valor medido, 5 valores medidos y 10 valores medidos. La configuración de fábrica es 1 valor medido.

La configuración de la visualización de parada se puede verificar mediante la pantalla control de configuración (ver cap.12.6).

Configuración de la visualización de pa r ada

(ejemplo)



Apretar la tecla [CAL] repetidamente hasta que aparezca "FUnC.SEL".

Apretar tecla [TARE].

Apretar la tecla [CAL] repetidamente hasta que aparezca la configuración actual “b And:**”.

Apretar tecla [TARE].

Mediante la tecla [CAL] se puede seleccionar entre los ajustes siguientes:

"b-1" 1 valor medido "b-1" 5 valores medidos "b-1" 10 valores medidos

Cuando se visualiza la actual configuración, aparece la marca de estabilidad ( ).

ABT-BA-s-1312

Mediante la tecla [TARE] confirmar su selección

Salir de la función medianta la tecla [ON/OFF].

Apretar brevemente la tecla ON/OFF: Regresar al menú anterior.

Apretar largamente la tecla ON/OFF: Regresar al modo de pesaje

13.3 Auto-Zero

Mediante esta función se taran automaticamente pequeñas oscilaciones de peso. ¡Si se retiran o añaden pequeñas cantidades al material de pesaje, es posible que la balanza indique valores de pesaje equivocados como consecuencia de la función de „compensación de estabilidad“ integrada en el aparato! (p.ej. la salida lenta de un líquido que se encuentre sobre la balanza dentro de un recipiente, proceso de vaporización). Para dosificaciones con pequeñas oscilaciones de peso se recomienda pues desactivar esta función.

(ejemplo)



Apretar la tecla [CAL] repetidamente hasta que aparezca "FUnC.SEL".

Apretar tecla [TARE].

Apretar la tecla [CAL] repetidamente hasta que aparezca la configuración actual "trC:**".

Apretar tecla [TARE].

Mediante la tecla [CAL] se puede seleccionar entre los ajustes siguientes:

"trC-on" Función activada "trC-oF" Función desactivada

Cuando se visualiza la actual configuración, aparece la marca de estabilidad ( ).

Mediante la tecla [TARE] confirmar su selección

Salir de la función medianta la tecla [ON/OFF].

Apretar brevemente la tecla ON/OFF: Regresar al menú anterior.

Apretar largamente la tecla ON/OFF: Regresar al modo de pesaje

ABT-BA-s-1312

13.4 Ajuste de la fecha

Apretar la tecla [CAL] repetidamente hasta que aparezca "SettinG".

Apretar tecla [TARE].

Presione la tecla [CAL] repetidamente hasta que aparezca "dMM.DD" (MM y DD tienen dos dígitos cada uno y visualizan mes y día respectivamente).

Apriete la tecla [TARE]. Aparece la fecha actual puesta. En la

(15 Marzo 2003)

(2 Nov. 2004)

parte superior del panel de visualización, el símbolo y el símbolo # aparecen en orden para indicar el estado de ingreso numérico. El dígito más a la izquierda parpadea.

Salir de la función medianta la tecla [ON/OFF].

Apretar brevemente la tecla ON/OFF: Regresar al menú anterior.

Apretar largamente la tecla ON/OFF: Regresar al modo de pesaje

ABT-BA-s-1312

13.5 Ajuste de la hora

Las balanzas de la serie ABT están equipadas con un reloj integrado. Configure el reloj antes de usar las funciones Clock-CAL (cap. 8.2) o utilice protocolización GLP (cap. 10). Observe que la hora actual se visualiza en el estado de espera (cap.

7.5.1).

Apretar la tecla [CAL] repetidamente hasta que aparezca "SettinG".

Apretar tecla [TARE].

Presione la tecla [CAL] repetidamente hasta que aparezca "tHH.MM" (HH y MM tienen dos dígitos cada uno y visualizan hora y minutos respectivamente).

Apriete la tecla [TARE]. Aparece la hora actual puesta. En la parte superior del panel de visualización, el símbolo y el símbolo # aparecen en orden para indicar el estado de ingreso numérico. El dígito más a la izquierda parpadea.

Salir de la función medianta la tecla [ON/OFF].

Apretar brevemente la tecla ON/OFF: Regresar al menú anterior.

Apretar largamente la tecla ON/OFF: Regresar al modo de pesaje

ABT-BA-s-1312

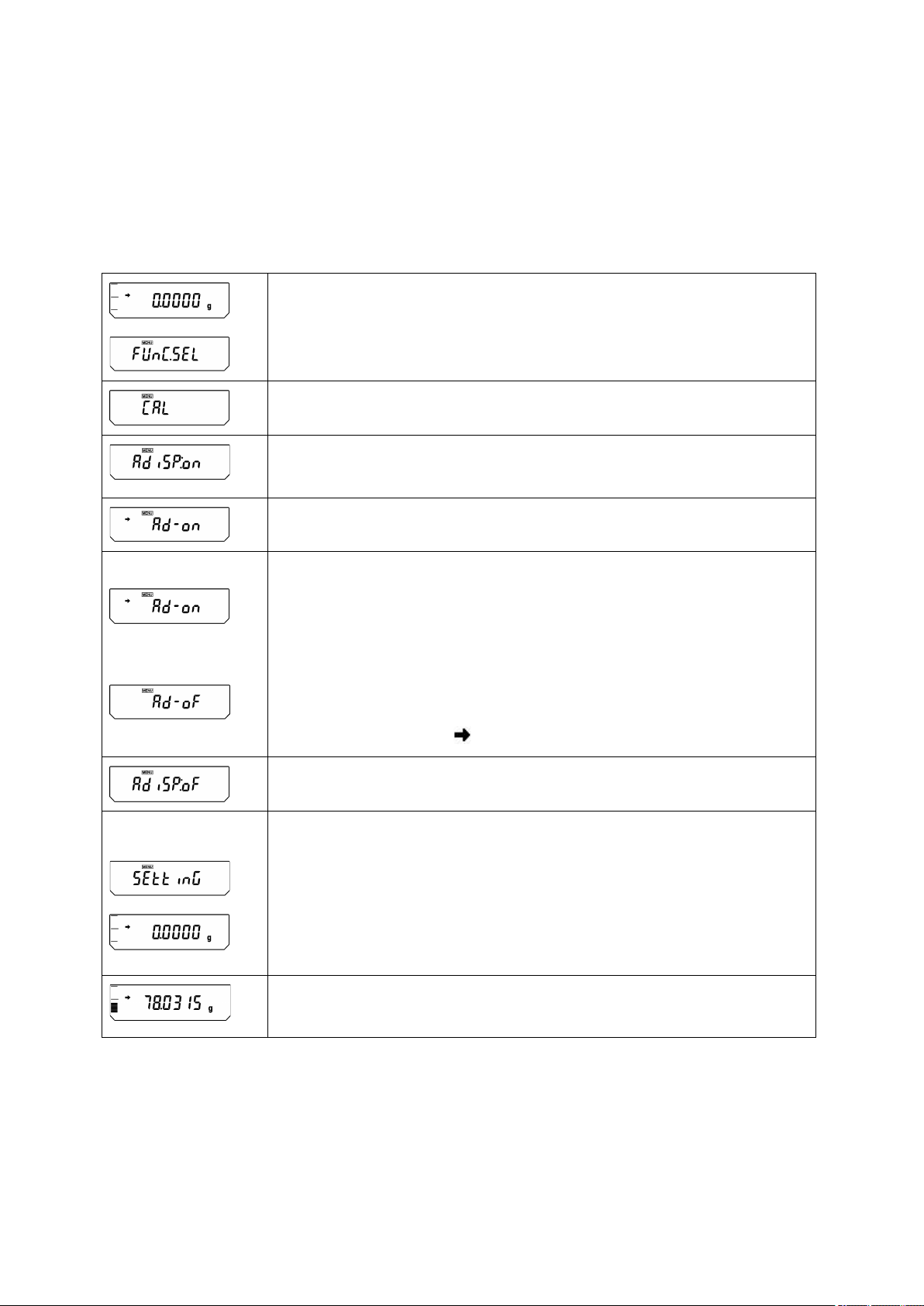

13.6 Indicador de capacidad

Esta función visualiza la carga sobre el platillo a manera de un diagrama de barras . Esto se puede usar para evitar la repentina aparición de estados "oL" (sobrecarga) durante la medición.

Esta visualización del gráfico de capacidad puede encenderse o apagarse.



Apretar la tecla [CAL] repetidamente hasta que aparezca "FUnC.SEL".

Apretar tecla [TARE].

Apretar la tecla [CAL] repetidamente hasta que aparezca la configuración actual "AdiSP:**".

Apretar tecla [TARE].

Mediante la tecla [CAL] se puede seleccionar entre los ajustes siguientes:

"Ad-on" Función activada "Ad-oF" Función desactivada

Cuando se visualiza la actual configuración, aparece el indicador de parada ( ).

Mediante la tecla [TARE] confirmar su selección

Salir de la función medianta la tecla [ON/OFF].

Apretar brevemente la tecla ON/OFF: Regresar al menú anterior.

Apretar largamente la tecla ON/OFF: Regresar al modo de pesaje

Visualiza cuando alrededor de un tercio de la capacidad se explota

ABT-BA-s-1312

14 Funciones de la aplicación

14.1 Contaje de piezas

Contaje de piezas significa que se pueden agregar o extraer piezas de un recipiente conociéndose siempre la respectiva cantidad. Para poder contar una cantidad de piezas elevada, es necesario determinar primero el peso medio de las piezas a base de una cantidad pequeña (número de piezas de referencia). Mientras más elevado sea el número de piezas de referencia, más precisos serán los resultados de contaje. En el caso de piezas pequeñas o de piezas de peso variable es necesario elegir una cantidad de referencia especialmente elevada. El proceso de contaje se divide en cuatro pasos:

• Tarar el recipiente de pesaje

• Determinar el número de piezas de referencia

• Pesar el número de piezas de referencia

• Contar las piezas

Requisito: Función "U- PSC" activada (cap. 11.3)

(cuando PCS se utiliza por la primera vez)

(con 20 piezas)

Apretar repetidamente la tecla [UNIT] hasta que la visualización se encuentre en modo de porcentaje. Aparece el símbolo de visualización PCS.

Si utiliza un recipiente de pesaje, tararlo con la tecla [TARE]

Para definir el número referencial de piezas coloque 10, 20, 50 o 100 piezas contables en la balanza.

Apretar tecla [CAL]

Al apretar repetidamente la tecla [CAL] se puede ahora cambiar entre las siguientes cantidades referenciales de piezas "Ld 10", “Ld 20”,“Ld 50” y “Ld 100”.

Importante: Mientras más grande el número de piezas de referencia, más preciso el contaje de piezas.

Después del control de parada ( ) hecho, confirmar su cantidad referencial de piezas mediante la tecla [TARE].

"SEt" aparece por varios segundos en la pantalla y la cantidad referencial de piezas se visualiza.

ABT-BA-s-1312

Quitar el peso referencial.

Ahora puede colocar las piezas a contar dentro del recipiente. El respectivo número de piezas es indicado en la pantalla.

Al apretar repetidamente la tecla [UNIT] se conmuta el valor de visualización, p.ej.: [g] → [%] → [Pcs] → [ct]

Nota:

Si aparece el mensaje de fallo "Err 20", el peso para la cantidad referencial de piezas es insuficiente.

14.2 Definición del porcentaje

El pesaje porcentual permite la indicación del peso en porcientos, con referencia a un peso referencial. El valor de peso indicado es aceptado como valor porcentual fijo (ajuste estándar: 100%).

Requisito: Función "U- %" activada (cap. 11.3)

(si PCS se utiliza por la primera vez)

Apretar repetidamente la tecla [UNIT] hasta que la visualización se encuentre en modo definición de porcentaje. Aparece el símbolo de visualización %.

Si utiliza un recipiente de pesaje, tararlo con la tecla [TARE]

Poner peso referencial (=100%) legibilidad d x 100)

Después del control de parada ( ) hecho, apretar la tecla [CAL]. El peso de referencia es almacenado en memoria.

Quitar el peso referencial.

A partir de ahora el peso es indicado en %.

Al apretar repetidamente la tecla [UNIT] se conmuta el valor de visualización, p.ej.: [g] → [%] → [Pcs] → [ct]

ABT-BA-s-1312

14.3 Medición de la densidad

A continuación se describe la determinación de densidad con ayuda del dispositivo para pesaje sumergido. Más simple aun es determinar la densidad mediante un juego opcional para determinar la densidad. Más informaciones sobre esto se ven en las instrucciones de servicio adjuntas al juego para determinar densidad.

1. Retire la cubierta del gancho para pesaje sumergido en la parte inferior de la

balanza, después de quitar los dos tornillos de sujeción

2. Cuelgue el platillo colgante preparado por el usuario del gancho para pesaje

sumergido y hunda el platillo colgante en el líquido de muestra en el tanque.

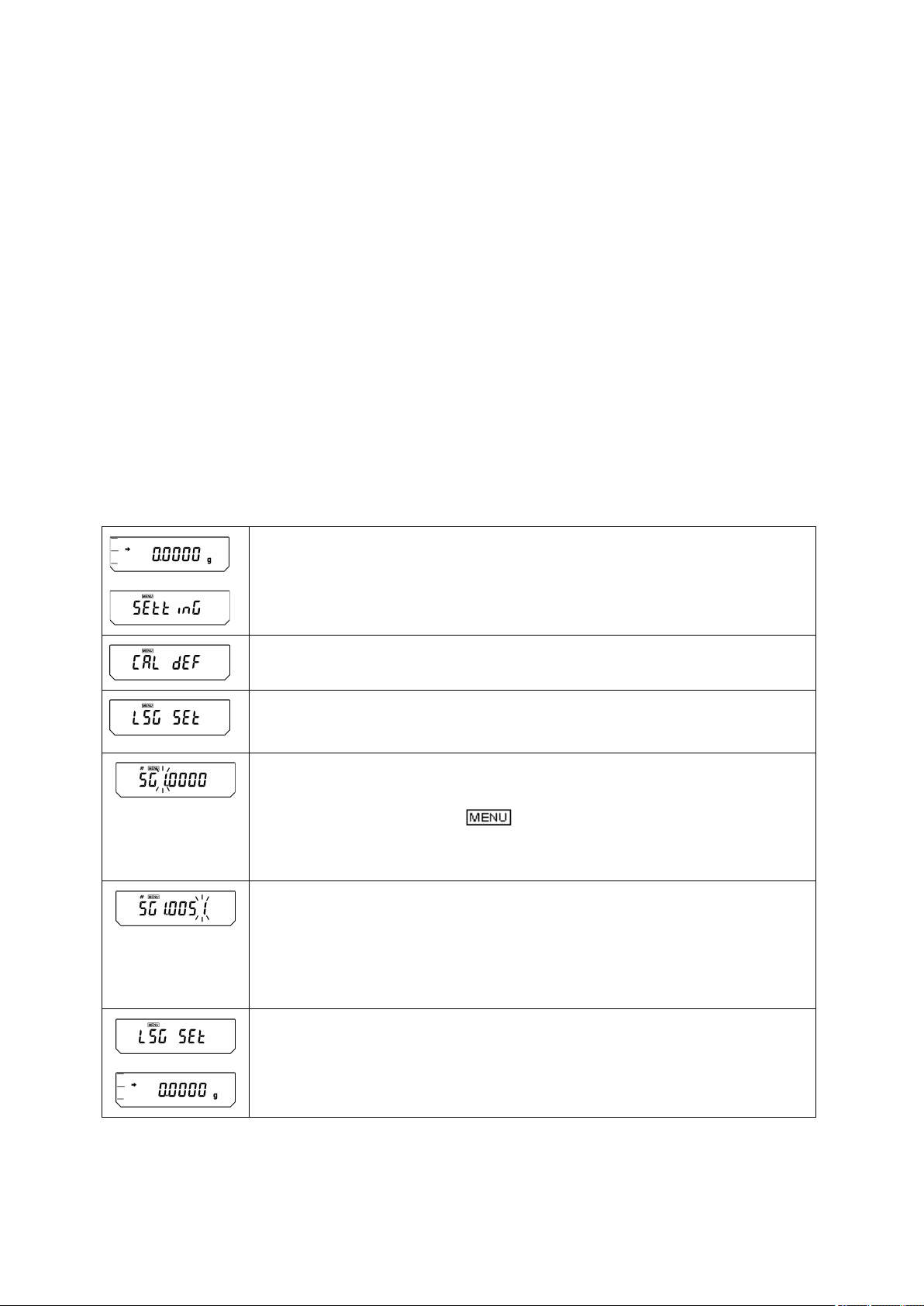

14.3.1 Determinac ión de la densidad de cuerpos sólidos

Requisito: Función ",d" (densidad de cuerpos sólidos) activada. Ver capítulo 11.3

Apretar la tecla [CAL] repetidamente hasta que aparezca "SettinG".

(ejemplo)

Apretar tecla [TARE].

Presione la tecla [CAL] repetidamente hasta que aparezca "LSG SEt".

Apriete la tecla [TARE]. Aparece la actual densidad seleccionada del líquido medidor. En la parte superior del panel de visualización, el símbolo y el símbolo # aparecen en orden para indicar el estado de ingreso numérico. El dígito más a la izquierda parpadea.

Entre la densidad de su líquido medidor. Cuando la tecla [UNIT] es presionada, el número del dígito parpadeante se incrementa por 1 a la vez. Mediante la tecla [PRINT] se puede definir el valor del punto pestañante y desplazarlo una posición a la derecha. Confirme su configuración con la tecla [TARE].

Apretar repetidamente la tecla [ON/OFF] haste que la balanza se encuentre en modo de pesaje.

ABT-BA-s-1312

Apretar repetidamente la tecla [UNIT] hasta que la balanza se encuentre en modo determinación de densidad para cuerpos sólidos “,d”. Observe que "g" también aparece durante la medición de peso en el aire.

Apretar tecla [TARE]. Coloque sobre el platillo el artículo que va a ser pesado.

Después del control de parada hecho, apretar la tecla [CAL]

Coloque los artículos a ser pesados sobre el platillo colgante sumergido. La visualización indica la densidad del artículo pesado. "dSP oL" puede desplegarse cuando no haya está en el platillo, lo cual es normal.

14.3.2 Determinac ión de la densidad de líquidos

Requisito: Función "d" (densidad de líquidos) activada. Ver capítulo 11.3

(ejemplo)

Apretar la tecla [CAL] repetidamente hasta que aparezca "SettinG".

Apretar tecla [TARE].

Presione la tecla [CAL] repetidamente hasta que aparezca "Sv SEt".

Apriete la tecla [TARE]. Aparece la actual densidad seleccionada del cuerpo sumergible. En la parte superior del panel de visualización, el símbolo y el símbolo # aparecen en orden para indicar el estado de ingreso numérico. El dígito más a la izquierda parpadea.

Entre ahora la densidad de su cuerpo sumergible. Cuando la tecla [UNIT] es presionada, el número del dígito parpadeante se incrementa por 1 a la vez. Mediante la tecla [PRINT] se puede definir el valor del punto pestañante y desplazarlo una posición a la derecha. Confirme su configuración con la tecla [TARE].

Apretar repetidamente la tecla [ON/OFF] haste que la balanza se encuentre en modo de pesaje.

ABT-BA-s-1312

Apretar repetidamente la tecla [UNIT] hasta que la balanza se encuentre en modo determinación de densidad para líquidos “d”. Observe que "g" también aparece durante la medición de peso en el aire.

Apretar tecla [TARE]. Coloque el cuerpo sumergible en el platillo de pesaje.

Después del control de parada hecho, apretar la tecla [CAL]

Sumergir el cuerpo sumergible sin producir burbujas. La visualización está mostrando la densidad de la muestra. "dSP oL" puede desplegarse cuando no haya está en el platillo, lo cual es normal.

ABT-BA-s-1312

14.4 Impresión automática

El uso de Impresión Automática permite que los resultados de la medición sean editados automáticamente a través del interfaz RS-232C o DATA I/O sin presionar la tecla [PRINT] con cada medición. La edición viene después del control de parada ( ). La siguiente medición se efectúa luego de retirar el artículo del platillo y regresando la cuenta primero a dentro de ±3 unidades.

Notas:

 este modo se puede aplicar con cualquiera unidad.  la precarga de la balanza tiene que estar dentro del ± quintuple de la

gama cero.

 peso de la muestra (10 x gama cero (gama cero = 0,25 e)

Apretar la tecla [CAL] repetidamente hasta que aparezca "FUnC.SEL".

Apretar tecla [TARE].

(ejemplo)



Apretar la tecla [CAL] repetidamente hasta que aparezca la configuración actual "AtPrt:**".

Apretar tecla [TARE].

Mediante la tecla [CAL] se puede seleccionar entre los ajustes siguientes:

“ AtPrt-on” Función activada " At Prt-oF" Función desactivada

Cuando se visualiza la actual configuración, aparece el indicador de parada ( ).

Mediante la tecla [TARE] confirmar su selección

Salir de la función medianta la tecla [ON/OFF].

Apretar brevemente la tecla ON/OFF: Regresar al menú anterior.

ABT-BA-s-1312

Apretar largamente la tecla ON/OFF: Regresar al modo de pesaje Si la función Auto-Print está activa, en la pantalla aparece el símbolo [AP].

14.5 Modo de sumar

Pesajes individuales en cualquier cantidad son automaticamente sumados a un total, por ejemplo todos los pesajes individuales de un lote o si tiene que realizar muchas mediciones de muestras diminutas. Después del control de parada hecho ( ), el valor de pesaje es automaticamente editado a la impresora opcional. El valor de indicación es sumado a la memoria de sumas. Después viene el tarado automático. Esto se repite nuevamente cada subsecuente vez que una nueva muestra sea colocada en la balanza. Después de terminar los últimos pesajes individuales, aparece la suma total ("TOTAL=") al apretar la tecla [ON/OFF].

Notas:

 este modo se puede aplicar con cualquiera unidad.  la precarga de la balanza tiene que estar dentro del ± quintuple de la

gama cero.

 peso de la muestra ≥ 10 x gama cero (gama cero = 0,25 e)  si en las balanzas de gama múltiple el dígito de visualización mínima ha

sido eliminado al presionar la tecla [1d/10d], la evaluación se basa en el valor contado visualizado antes

Activar función:

(ejemplo)



Apretar la tecla [CAL] repetidamente hasta que aparezca "FUnC.SEL".

Apretar tecla [TARE].

Apretar la tecla [CAL] repetidamente hasta que aparezca la configuración actual "Addon:**".

Apretar tecla [TARE].

Mediante la tecla [CAL] se puede seleccionar entre los ajustes siguientes:

“ Adon-on” Función activada " Adon-oF" Función desactivada

Cuando se visualiza la actual configuración, aparece el indicador de parada ( ).

ABT-BA-s-1312

5.0003

0.0000

5.0017

0.0000

5.0010

15.0030

Mediante la tecla [TARE] confirmar su selección. El impreso "---

----- ADDON MODE ---------" está saliendo.

Sumar:

Manejo Indicación

Si se utiliza un contenidor, ponerlo en el platillo de pesaje y tararlo

Antes de pesar el componente, apretar 1 vez la tecla [PRINT].

Agregar el primer componente.

Esperar hasta que aparezca la visualización de parada ( ), el valor de pesaje del primer componente (CMP001) es automaticamente emitido a la impresora opcional. Después viene el tarado automático

Salir de la función medianta la tecla [ON/OFF].

Apretar brevemente la tecla ON/OFF: Regresar al menú anterior.

Apretar largamente la tecla ON/OFF: Regresar al modo de pesaje Si la función de sumado está activa, en la pantalla aparece el símbolo Add-on [ ].

Agregar el segundo componente

Esperar hasta que aparezca la visualización de parada ( ), el valor de pesaje del segundo componente (CMP002) es automaticamente emitido a la impresora opcional. Después viene el tarado automático

Agregar el tercer componente

Después de terminar los últimos pesajes individuales, aparece la suma total ("TOTAL=") al apretar la tecla [ON/OFF].

ABT-BA-s-1312

Edición impresa:

---modo ADDON---

CMP001=

5,0003 g

CMP002=

5,0017 g

CMP003=

5,0010 g

TOTAL=

15,0030 g

0.0000 g�

0.5361



0.0000

0.5422

0.54221



0.0000

Nota: En las tres funciones Auto-Print, sumar y recetas se puede activar sólo

una única función (on).

Con función activada el ajuste automático (PSC/Clock-CAL) no tiene lugar.

Sin embargo si pestañea el símbolo , se advierte a la necesidad del ajuste.

14.6 Modo de receta

Mediante la función de receta se pueden pesar más añadir varios componentes de una mezcla. Para fines de control se puede llamar el peso total de todos los componentes (memoria separada para el peso del envase de tarado y de los componentes de la receta).

Activar función "FormU: on“ (ver cap. 14.5 Sumar): Si la función de recetas está activa, en la pantalla aparece el símbolo "FormU -on" [ M].

Manejo Indicación

Si se utiliza un contenidor, ponerlo en el platillo de pesaje y tararlo

Agregar el primer componente.

Después del control de parada hecho ( ) el valor de

pesaje del primer componente (CMP001) es emitido a la impresora opcional al apretar la tecla [PRINT]. El valor de indicación es sumado a la memoria de sumas. Después viene el tarado automático.

Agregar el segundo componente

Después del control de parada hecho ( ) el valor de

pesaje del segundo componente (CMP002) es emitido a la impresora opcional al apretar la tecla [PRINT]. El valor de indicación es sumado a la memoria de sumas. Después viene el tarado automático.

ABT-BA-s-1312

0.4488

1.5271

---Formulation Mode---

CMP001=

0,5361 g

CMP002=

0,5422 g

CMP003=

0,4488 g

TOTAL=

1,5271 g

Colocar otros componentes

Después de terminar los últimos pesajes individuales, aparece la suma total (Total) al apretar la tecla [ON/OFF]

Quitar el peso del platillo de pesaje. La balanza está lista para más mediciones.

Edición impresa:

Nota: En las tres funciones Auto-Print, sumar y recetas se puede activar sólo

una única función (on).

Con función activada el ajuste automático (PSC/Clock-CAL) no tiene lugar.

Sin embargo si pestañea el símbolo , se advierte a la necesidad del ajuste.

ABT-BA-s-1312

15 Salida de datos

N° pin

Señal

TXD

RXD

DSR

DTR

CTS

RTS

(ex.) S -200.000gDL

Estabilidad

Polaridad

(ex.) U -

oLDL

Estabilidad

Polaridad

15.1 Interface RS 232C

Dotación de los pines del conector salida de la balanza:

15.2 Formato de datos

Nota:  es el código espacial y DL es el código del delimitador.

1. Formato de datos de entrada

CÓDIGO COMANDO + DL (ver 15.2.3)

2. Formato de datos de salida  en modo de pesaje

Datos de polaridad

Positivo: Espacio () Negativo: Menos (-)

Información de estabilidad (cuando la emisión incluye esta información) Estable : S Inestable : U

 en la visualización “oL” ó “-oL”



Datos de polaridad

Positivo: Espacio () Negativo: Menos (-)

Datos de estabilidad (cuando la emisión incluye información de estabilidad)

Estable : S Inestable : U

3. Formato de datos

 Código ASCII (JIS)  Velocidad en baudios, paridad (y longitud de bits), delimitador, señal de

parada, formato e inicio de diálogo difieren en las selecciones de opciones del menú.

ABT-BA-s-1312

15.3 Órdenes de control remoto

comando

D01

Salida continua

La balanza emite continuamente cada 110ms .

D05

Emisión de 1 vez

Corresponde a la tecla [PRINT]

D06

Función impresión automática

ver 14.4

U: cuando no aparece la visualización de parada

parada.

emisión contínua

medición. T Taraje

Corresponde a la tecla [O/T].

estabilidad

primera aparición de la marca de estabilidad.

C18

Calibración del platillo

+ Mediciones en modo de sumar

ver cap. 14.5.

reiniciadas

unidad mg

PERCENT

definición del porcentaje

PCS

contaje de piezas

unidad ct

SDENCE

densidad de cuerpo sólido

LDENCE

densidad de líquido

configuración 100%

g, % conmutación

- g

borrar unidad g

- mg

borrar unidad mg

- PERCENT

borrar el porcentaje best.t

- PCS

borrar contaje de piezas

- CT

Borrar unidad ct

- SDENCE

borrar peso específico sólido

- LDENCE

borrar peso específico líquido

estabilidad

anticonvección

Atención: El ingresar códigos de comando y caracteres no mostrados aquí en la balanza puede no sólo alterar las configuraciones previas sino impedir una correcta medición. Si se ingresa por error caracteres o comandos no mostrados aquí a la balanza, desconecte inmediatamente el cable de energía y espere unos diez segundos antes de enchufarlo otra vez.

Código de

D07

D08 Emisión de 1 vez en estabilidad

información de estabilidad

Función Descripción

El estado de la visualización de estabilidad se añade al

Emisión de 1 vez con

encabezado de los datos con la emisión. S: al aparecer la visualización de parada

Después de la entrada del comando, los datos son emitidos a la primera aparición de la visualización de

D09 Detener emisión

Q Conmutación ON/OFF

R Reinicio total

Taraje luego de espera de

Se detuvo la función de impresion automática y la

Conmuta entre el estado de espera y el estado de

Luego del ingreso del comando, se hace el taraje a la

Todas las mediciones de la aplicación terminadas y

C02

C13

Configuración de modo alta

Configuración de modo de

ABT-BA-s-1312

Código de

comando

estándar

configurar en 1 contado

configurar en 5 contados

configurar en 10 contados

C07

Auto-Zero encendido

C08

Auto-Zero desactivado

encendido

apagado

configuración

menú en forma abreviada son emitidas.

Visual.en del menú

Velocida

baudios

Paridad

bit)

Inicio de

cación

Configuración

estándar 1

Configuración

estándar 2

Configuración

estándar 3

Configuración

estándar 4

Configuración

(ver 15.5.)

configura

operador

configura

operador

configura

operador

configura

operador

configura

operador

configura

operador

KERN –

YKB-01N

Función Descripción

C14

C05

C06

C15

C10

C11

C17

Configuración de modo

Visualización de parada

Detección automática CAL

Visualizar estado de la

15.4 Configuración estándar

selección

d en

Las condiciones de medición fijadas por la selección del

Delimitad

(longitud

Señal de

parada

formato

datos

comuni-

iF:F1 1200 C/R ningun (8) 1 dF1 Hardware

iF:F2 1200 C/R ningun (8) 1 dF2 Hardware

iF:F3 2400 C/R+L/F par (7) 1 dF3 Hardware

iF:F4 1200 C/R+L/F impar (7) 1 dF4 Hardware

de operador

iF:USEr

do para

iF:USEr 1200 C/R ningun (8) 1 dF1 off

Selección de una de las configuraciones estándar:

Apretar la tecla [CAL] repetidamente hasta que aparezca "intFACE”.

Apretar tecla [TARE].

do para

Apretar repetidamente la tecla [CAL] hasta aparecer la deseada configuración estándar.

Mediante la tecla [TARE] confirmar su selección. Apretar reptidamente la tecla [ON/OFF]. La balanza regresa al

modo de pesaje de tolerancia.

ABT-BA-s-1312

15.5 Configuración del Usuario

La configuración del usuario permite configuraciones individuales para cada opción en la configuración de comunicaciones.

Apretar la tecla [CAL] repetidamente hasta que aparezca "intFACE”.

Apretar tecla [TARE].

Apretar la tecla [CAL] repetidamente hasta que aparezca "iF:USEr”.

Apretar tecla [TARE].

(Ejemplo)

Mediante la tecla [CAL] se puede seleccionar entre las siguientes configuraciones ((los **** reflejan la configuración actual; 2 hasta 4 caracteres):

"io.b:****" Velocidad de comunicación “io.d:****” Delimitador "io.P:****" Paridad "io.S:****" Señal de parada "io.F:****" Formato de datos "io.H:****" Inicio de comunicación

Mediante la tecla [TARE] confirmar su selección y poner sus parámetros deseados como sigue.

ABT-BA-s-1312

15.5.1 Configuración de velocidad de comunicación

Visualización durante la configuración

9600bps

en baudios

19.2Kbps

baudios

38.4Kbps

en baudios

Visualización durante la configuración

1. La visualización cambia de "io.b:****" a "b-300". Al presionar la tecla [CAL] la visualización cambia. La visualización de parado ( ) marca la configuración actual.

b-300 b-600 b-1200 b-2400 b-4800

Configuración de datos específicos

300bps

Velocidad

en baudios

600bps

Velocidad

en baudios

1200bps

Velocidad

en baudios

2400bps

Velocidad

en baudios

4800bps

Velocidad

en baudios

b-9600 b-19.2K b-38,4K

Configuración de datos específicos

Velocidad

Velocidad en

Velocidad

2. Confirme su configuración deseada con la tecla [TARE].

3. Presione la tecla [ON/OFF] para regresar a "io.S:****".

15.5.2 Ajustes del delimitador

1. La visualización cambia de "io.d:****" a "d-Cr". Al presionar la tecla [CAL] la visualización cambia. La visualización de parado ( ) marca la configuración actual.

d-Cr d-LF d-CrLF d-Cn d-win 1 d-win -

Configuración de datos específicos

C/R L/F C/R + L/F coma No documentado

2. Confirme su configuración deseada con la tecla [TARE].

3. Presione la tecla [ON/OFF] para regresar a "io.S:****".

15.5.3 Configuración de paridad

1. La visualización cambia de "io.P:****" a "P-no". Al presionar la tecla [CAL] la visualización cambia. La visualización de parado ( ) marca la configuración actual.

P-no P-odd P-EvEn

Configuración de datos específicos

Sin paridad

(ocho bits)

Paridad impar

(siete bits)

Paridad par

(siete bits)

2. Confirme su configuración deseada con la tecla [TARE].

3. Presione la tecla [ON/OFF] para regresar a "io.S:****".

ABT-BA-s-1312

15.5.4 Configuración de señal de parada

Visualización durante la configuración

documentado

Visualización durante la configuración

comunicación

de software

de hardware

temporizador

1. La visualización cambia de "io.S:****" a "S-S1". Al presionar la tecla [CAL] la visualización cambia. La visualización de parado ( ) marca la configuración actual.

S-S1 S-S2

Configuración de datos específicos

Stop bit, 1 bit Stop bit, 2bit

2. Confirme su configuración deseada con la tecla [TARE].

3. Presione la tecla [ON/OFF] para regresar a "io.S:****".

15.5.5 Configuración del form ato de datos de entrada-salida

1. La visualización cambia de "io.F:****" a "F-dF1". Al presionar la tecla [CAL] la visualización cambia. La visualización de parado ( ) marca la configuración actual.

F-dF1 F-dF2 F-dF3 F-dF4

Configuración de datos específicos

Formato datos 1. formato estándar

Formato datos 2. No documentado

Formato datos 3. No documentado

Formato datos

4. No

2. Confirme su configuración deseada con la tecla [TARE].

3. Presione la tecla [ON/OFF] para regresar a "io.S:****".

Nota: Cuando elija formato de datos 2, la balanza siempre enviará un resultado

del proceso contra comandos del ordenador.

15.5.6 Configuración de i ni cio de comunicación

1. La visualización cambia de "io.H:****" a "H-oFF". Al presionar la tecla [CAL] la visualización cambia. La visualización de parado ( ) marca la configuración actual.

H-oFF H-Soft H-HArd H-tr

Configuración de datos específicos

No hay inicio

Inicio de

comunicación

Inicio de

comunicación

Inicio de

comunicación

2. Confirme su configuración deseada con la tecla [TARE].

3. Presione la tecla [ON/OFF] para regresar a "io.S:****".

ABT-BA-s-1312

16 Mantenimiento, conservación, eliminación

16.1 Limpiar

Antes de la limpieza hay que separar el aparato de la red eléctrica.

No utilice detergentes agresivos (disolventes o cosas por el estilo), sino solamente un paño humedecido con una lejía de jabón suave. Preste atención de que ningún líquido entre al interior del aparato. Seque las superficies con un paño seco, suave y limpio. Elimine restos de pruebas o polvos con cuidado utilizando un pincel o una aspiradora de mano.

Eliminar de inmediato material de pesaje derramado.

16.2 Mantenimiento, conservación

Sólo técnicos de servicio capacitados y autorizados por la empresa KERN deben abrir el aparato. Separar el aparato de la red eléctrica antes de abrirlo.

16.3 Remoción

El explotador debe eliminar el embalaje y/o la balanza conforme a las leyes nacionales o regionales vigentes en el lugar de uso del aparato.

ABT-BA-s-1312

17 Pequeño servicio de a ux ilio

Visualización de códigos

de error

Descripción

Remedio

Gran variación del punto cero durante el ajuste.

Retire los artículos del platillo.

Gran divergencia de los

PCAL.

Gran divergencia de los

durante el ajuste

CHE X (X es un número)

detiene aquí)

Por favor póngase en

representante de servicio.

Por favor póngase en

representante de servicio.

Se intentó una

inapropiada.

Ingrese los números

decimales.

Controle el voltaje del suministro.

Antes de

No aparece nada en la

El adaptador AC no está conectado

es incorrecto.

Revise la fuente de energía

Durante

La visualización

frecuentemente.

Vibraciones o corriente de aire.

Cambie el lugar de

En caso de avería en la secuencia de programa, se tiene que apagar la balanza y desconectarla de la red por unos segundos. Esto significa que se tiene que volver a efectuar el proceso de pesaje desde el principio.

Tabla código de fallos:

CAL E2

CAL E3

CAL E4

(cuando la visualización se

Err 0X (X es un número)

Err20

valores de medición en

valores de medición

Funcionamiento defectuoso interno

configuración de valor

Err24 Error de voltaje en la red

Causas posibles de fallos:

Cuand

Síntoma Posibles causas Remedio

Utilizar pesa de ajuste correcta.

contacto con un

correctos o los puntos

la medición

ABT-BA-s-1312

visualización.

fluctúa.

La visualización de parada no aparece a tiempo.

Los resultados medidos tienen pobre repetibilidad.

"CAL d" aparece

en forma segura. El tablero de electricidad de la habitación está apagado. El voltaje de alimentación

y conéctela correctamente.

instalación. Cambiar la configuración de estabilidad y respuesta o la visualización de parada.

Intentando medir sustancias volátiles

Haga la medición con una tapa.

El artículo pesado está cargado

Haga la medición en un

los artículos.

La temperatura de muestra y la

Haga la medición a la

modo de alta estabilidad.

Existen corrientes de aire

Deje abiertas las puertas de

no se use.

Efectos de ruido electrónico o fuertes campos electromagnéticos

Aleje la balanza de la fuente de ruido.

Problemas internos con la balanza

Contacte a un representante

La carga del platillo es excesiva. El

Utilizar la balanza dentro de

correctamente.

El ajuste automático

frecuentemente.

Variaciones severas de

instrumento

Trasládese a una ubicación

temperatura.

La visualización es

Ajuste no hecho.

Efectúe un ajuste correcto.

Sin taraje a cero antes de pesar.

Presione la tecla [TARE]

a cero antes de pesar.

La unidad de peso a la tecla [UNIT].

La unidad no ha sido activada de

Activar unidad antes.

No se puede transmitir

dispositivo.

La configuración de comunicación

Efectúe una apropiada

Aparecerá un mensaje de error.

Veáse tabla de códigos de errores

Durante el ajuste

Aparecerá un mensaje de error.

Veáse tabla de códigos de errores

Durante

del menú

La configuración del

El menú está bloqueado

Retire el seguro del menú.

"oL" u "oL" se visualiza

se ejecuta

incorrecta.

eléctricamente.

temperatura dentro de la cámara de pesado difieren.

ingresando a la cámara de pesada.

platillo está fuera de su sitio.

temperatura en la habitación o el

contenedor metálico. Haga la medición con un objeto metálico más grande que

misma temperatura. Deje el artículo en la cámara antes de la medición. Cambie a

vidrio de la cámara de pesada de 1 a 2 cm cuando

de servicio.

su capacidad de pesaje. Coloque el platillo

con menos fluctuaciones de

para poner la visusalización

deseada no responde

la selección de opciones

o recibir datos hacia o desde el ordenador o

menú no se puede cambiar.

antemano.

está errada.

configuración de comunicación.

ABT-BA-s-1312

Kern ABT 100-5M, ABT 120-4M, ABT 220-4M, ABT 320-4M, ABT 120-5DM User guide [es]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Datos técnicos

2 Declaración de conformidad

3 Vista de conjunto de teclado y de pantallas

3.1 Vista general del teclado

3.2 Resumen de las indicaciones

4 Indicaciones fundamentales (Generalidades)

4.1 Uso conforme a las normas

4.2 Uso inapropiado

4.3 Garantía

4.4 Control de medios de ensayo

5 Indicaciones de seguridad básicas

5.1 Observar las instrucciones de servicio

5.2 Formación del personal

6 Tr ansporte y almacenaje

6.1 Control en el momento de entrega del aparato

6.2 Embalaje / devolución

7 Desembalaje, emplazamiento y puesta en marcha

7.1 Lugar de emplazamiento, lugar de uso

7.2 Desempaquetar

7.2.1 Volumen de entrega

7.2.2 Emplazamiento

7.3 Conexión a la red

7.4 Conexión de aparatos periféricos

7.5 Primera puesta en servicio

7.5.1 Encender el equipo

8 Ajuste

8.1 Ajuste automático por PSC

8.1.1 Encender y apagar función de PSC:

8.2 Ajuste automático por Clock-CAL (sólo modelos ABT 100-5M, ABT 120-5DM, ABT 220-5DM)

8.2.1 Ajuste de tiempo para Clock-CAL

8.3 Ajuste por método preseleccionado

8.3.1 Selección del método de ajuste preseleccionado

8.3.2 Preajuste: Ajuste con peso interno

8.3.3 Preajuste: Ajuste con peso interno

8.3.4 Preajuste: Ajuste con pesa externa

8.4 Realización de métodos de ajuste alternativos

8.4.1 Ajuste con pesa interna

8.4.2 Prueba de ajuste con pesa interna

8.4.3 Prueba de ajuste con pesa externa

9 Verificación

10 Protocolización ISO/GLP

10.1 Reglaje del impreso del protocolo de sus datos de ajuste

10.2 Configuración de la ID de la balanza

10.3 Configuración del impreso de fecha

10.3.1 Edición de fecha y hora, sin valor de masa

11 Operación básica

11.1 Pesaje

11.2 Taraje

11.3 Conmutar el visualización

11.4 Conmutar la capacidad de pesada sólo modelos ABT 100-5M, ABT 120-5DM, ABT 220-5DM

11.5 Cambiar la legibilidad

11.6 Pesaje sumergido

12 El menú

12.1 Realizar cambios de ajuste

12.2 Secuencia de los cambios del ajuste

12.3 Solicitud del menú

12.4 Selección menú principal

12.5 Vista de conjunto del menú

12.6 Seguro del menú

12.7 Repuesta menú

12.8 Visualización Control de configuraci ones

13 Descripción de f unciones individuales

13.1 Filtro estabilidad

13.1.1 Modalidad es tándar

13.1.2 Modo de anticonvección

13.1.3 Modo de alta estabilidad

13.1.4 Modo dosificación

13.2 Visualización estabilidad

13.3 Auto-Zero

13.4 Ajuste de la fecha

13.5 Ajuste de la hora

13.6 Indicador de capacidad

14 Funciones de la aplicación

14.1 Contaje de piezas

14.2 Definición del porcentaje

14.3 Medición de la densidad
