Provozní manuál

Přesné vážení, kompaktní vážení a

plošinové vážení

KERN 572/573/KB/DS/FKB/FCB/KBJ

Verze 7.0

07/2013
CZ

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

2

CZ

KERN 572/573/KB/DS/FKB/FCB/KBJ

Verze 7.0 07/2013

Provozní manuál

Přesné vážení, kompaktní vážení a plošinové vážení

Obsah

1 MODE – NABÍDKA ..................................................................................................... 3

2 Technické údaje ........................................................................................................ 5

2.1 KERN 572 ............................................................................................................................................... 5

2.2 KERN 573 ............................................................................................................................................... 8

2.3 KERN KB ................................................................................................................................................ 9

2.4 KERN DS .............................................................................................................................................. 13

2.5 KERN FCB ............................................................................................................................................ 18

2.6 KERN FKB ............................................................................................................................................ 19

3 Zásadní pokyny (všeobecně) ................................................................................. 22

3.1 Použití v souladu s určením ............................................................................................................... 22

3.2 Odborné použití ................................................................................................................................... 22

3.3 Záruka ................................................................................................................................................... 22

3.4 Sledování kontrolních prostředků ..................................................................................................... 23

4 Zásadní bezpečnostní pokyny ............................................................................... 23

4.1 Pokyny, jichž si třeba všimnout v návodu k použití ........................................................................ 23

4.2 Školení personálu................................................................................................................................ 23

5 Přeprava a uskladnění ............................................................................................ 23

5.1 Kontrola při převzetí ........................................................................................................................... 23

5.2 Obal ....................................................................................................................................................... 23

6 Vybalování, instalace a uvedení do provozu ........................................................ 24

6.1 Místo instalace, místo použití ............................................................................................................ 24

6.2 Vybalení ................................................................................................................................................ 24

6.2.1 Uppställning ........................................................................................................................................... 24

6.3 Síťová přípojka .................................................................................................................................... 24

6.4 Provoz na baterie FKB ........................................................................................................................ 25

6.5 Přípojka periferních zařízení ............................................................................................................. 25

6.6 První uvedení do provozu .................................................................................................................. 25

6.7 Seřizování............................................................................................................................................. 26

6.8 Seřizování (viz kapitola 7.2.6) ............................................................................................................. 26

6.8.1 Seřizování za účelem cejchování (KERN 573; FKB-M; KB-NM; FCB-M; DS-M) .................................. 26

6.9 Cejchování ........................................................................................................................................... 27

7 Provoz ...................................................................................................................... 28

7.1 Obslužné pole zobrazení .................................................................................................................... 28

7.2 Obsluha ................................................................................................................................................ 29

7.3 Podsvícení zobrazení .......................................................................................................................... 35

7.4 Datový výstup RS 232 C ..................................................................................................................... 35

7.5 Rozhraní RS232C................................................................................................................................. 36

7.5.1 Existují 5 druhy výstupu dat přes RS 232 C .......................................................................................... 36

7.5.2 Popis přenosu dat .................................................................................................................................. 36

7.5.3 Počítadlo ................................................................................................................................................ 37

7.6 Tiskárna ................................................................................................................................................ 37

7.7 Spodní vážení ...................................................................................................................................... 37

8 Údržba, opravy, likvidace ....................................................................................... 38

8.2 Čištění ................................................................................................................................................... 38

8.3 Údržba a opravy................................................................................................................................... 38

8.4 Likvidace .............................................................................................................................................. 38

9 Malá pomoc při likvidaci závad .............................................................................. 38

10 Prohlášení o souladu .............................................................................................. 39

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

3

1 MODE – NABÍDKA

Pozor!

Změněná nastavení - jakož i seřízení - je třeba uložit do paměti vypnutím pomocí tlačítka
ON/OFF.

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

4

KBJ:

Pozor!

Změněná nastavení - jakož i seřízení - je třeba uložit do paměti vypnutím pomocí tlačítka
ON/OFF.

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

5

2 Technické údaje

KERN

572-30

572-31

572-32

572-33

Přesnost vážení (d)

0,001 g

0,001 g

0,001 g

0,01 g

Rozsah vážení (max)

240 g

300 g

420 g

1 600 g

Tárovací oblast
(odčítá se)

240 g

300 g

420 g

1 600 g

Reprodukovatelnost

0,001 g

0,002 g

0,002 g

0,01g

Linearita

± 0,003 g

± 0,005 g

± 0,005 g

± 0,03 g

Minimální váha
jednoho kusu

0,001 g

0,001 g

0,001 g

0,01 g

Body seřizování

50/100/

200/240 g

50/100/

200/300 g

100/200/

300/400 g

0,5/1,0/

1,5/1,6 kg

Doporučené
seřizovací závaží F1

(nepřikládá se)

200 g

200 g +100 g

200 g + 200 g

1 kg + 500 g

Vlhkost

max. 80 % relativní vlhkosti (nekondenzující)

Čas náběhu (typický)

3 sek.

Přípustná teplota

prostředí

+10 °C ... + 40 °C

Doba ohřevu

2 hodin

2 hodin

4 hodin

2 hodin

Skříň (šířka x hloubka

x výška) mm

180 x 310 x 90

Filtr vibrací

ano

Deska váhy
Ušlechtilá ocel mm

Ø 106

Ø 106

Ø 106

Ø 150

Jednotky

viz Menu

Váha kg (netto)

2,3

2,3

2,3

2,3

Datové rozhraní

ano (RS232)

2.1 KERN 572

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

6 KERN

572-35

572-37

572-39

572-43

Přesnost vážení (d)

0,001 g

0,01 g

0,01 g

0,1 g

Rozsah vážení (max)

2 400 g

3 000 g

4 200 g

10 000 g

Tárovací oblast
(odčítá se)

2 400 g

3 000 g

4 200 g

10 000 g

Reprodukovatelnost

0,01 g

0,02 g

0,02 g

0,1g

Linearita

± 0,03 g

± 0,05 g

± 0,05 g

± 0,3 g

Minimální váha
jednoho kusu

0,01 g

0,01 g

0,01 g

0,1 g

Body seřizování

0,5/1,0/

2,0/2,4 kg

1,0/1,5/

2,0/3,0 kg

1,0/2,0/

3,0/4,0 kg

2/5/10 kg

Doporučené
seřizovací závaží F1

(nepřikládá se)

2 kg

2 kg + 1 kg

2 kg + 2 kg

10 kg

Vlhkost

max. 80 % relativní vlhkosti (nekondenzující)

Čas náběhu (typický)

3 sek.

Přípustná teplota

prostředí

+10 °C ... + 40 °C

Doba ohřevu

2 hodin

2 hodin

4 hodin

2 hodin

Skříň (šířka x hloubka

x výška) mm

180 x 310 x 90

Filtr vibrací

ano

Deska váhy
Ušlechtilá ocel mm

Ø 150

Ø 150

Ø 150

160 x 200

Jednotky

viz Menu

Váha kg (netto)

2,3

2,3

2,3

2,7

Datové rozhraní

ano (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

7 KERN

572-45

572-49

572-55

572-57

Přesnost vážení (d)

0,05 g

0,1 g

0,05 g

0,1 g

Rozsah vážení (max)

12 000 g

16 000 g

20 000 g

24 000 g

Tárovací oblast
(odčítá se)

12 000 g

16 000 g

20 000 g

24 000 g

Reprodukovatelnost

0,05 g

0,1 g

0,1 g

0,1g

Linearita

± 0,15 g

± 0,3 g

± 0,25 g

± 0,3 g

Minimální váha
jednoho kusu

0,05 g

0,1 g

0,05 g

0,1 g

Body seřizování

2/5/10/12 kg

5/10/15/16 kg

5/10/15/20 kg

5/10/15/

20/24 kg

Doporučené
seřizovací závaží F1

(nepřikládá se)

10 kg

10 kg + 5 kg

20 kg

20 kg

Vlhkost

max. 80 % relativní vlhkosti (nekondenzující)

Čas náběhu (typický)

3 sek.

Přípustná teplota

prostředí

+10 °C ... + 40 °C

Doba ohřevu

2 hodin

2 hodin

2 hodin

2 hodin

Skříň (šířka x hloubka

x výška) mm

180 x 310 x 90

Filtr vibrací

ano

Deska váhy
Ušlechtilá ocel mm

160 x 200

160 x 200

160 x 200

160 x 200

Jednotky

viz Menu

Váha kg (netto)

2,7

2,7

2,7

2,7

Datové rozhraní

ano (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

8

KERN

573-34NM

573-46NM

Třída přesnosti

II

II

Přesnost vážení (d)

0,01 g

0,1 g

Cejchovní hodnota
(e)

0,1 g

1 g

Rozsah vážení (max)

650 g

6 500 g

Minimální zátěž (Min)

0,5 g

5 g

Tárovací oblast
(odčítá se)

650 g

6 500 g

Reprodukovatelnost

0,01 g

0,1 g

Linearita

± 0,03 g

± 0,3 g

Minimální váha
jednoho kusu

0,01 g

0,1 g

Body seřizování

200g/500g/

600g

2/5/6 kg

Doporučené
seřizovací závaží F1

(nepřikládá se)

600 g / F1

5 kg / F2

Vlhkost

max. 80 % relativní vlhkosti (nekondenzující)

Čas náběhu (typický)

3 sek.

Přípustná teplota

prostředí

+10 °C ... + 30 °C

Doba ohřevu

2 hodin

2 hodin

Skříň (šířka x hloubka

x výška) mm

180 x 310 x 90

Filtr vibrací

ano

Deska váhy
Ušlechtilá ocel mm

Ø 150

160 x 200

Jednotky

g, kg

g, kg

Váha kg (netto)

2,3

2,7

Datové rozhraní

ano (RS232)

2.2 KERN 573

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

9

2.3 KERN KB

KERN

KB 120-3N

KB 240-3N

KB 360-3N

Přesnost vážení (d)

0,001 g

0,001 g

0,001 g

Rozsah vážení (max)

120 g

240 g

360 g

Tárovací oblast
(odčítá se)

120 g

240 g

360 g

Reprodukovatelnost

0,001 g

0,001 g

0,002 g

Linearita

± 0,003 g

± 0,003 g

± 0,005 g

Minimální váha
jednoho kusu

0,001 g

0,001 g

0,001 g

Body seřizování

20/50/

100/120 g

100/150/

200/240 g

100/200/

300/360 g

Doporučené
seřizovací závaží F1

(nepřikládá se)

100 g

200 g

200 g + 100 g

Vlhkost

max. 80 % relativní vlhkosti (nekondenzující)

Čas náběhu (typický)

3 sek.

Přípustná teplota

prostředí

+10 °C ... + 40 °C

Doba ohřevu

2 hodin

2 hodin

4 hodin

Skříň (šířka x hloubka

x výška) mm

167 x 250 x 85

Filtr vibrací

ano

Deska váhy
Ušlechtilá ocel mm

Ø 81

Ø 81

Ø 81

Jednotky

viz Menu

Váha kg (netto)

1 1 1

Datové rozhraní

ano (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

10 KERN

KB 1200-2N

KB 2000-2N

KB 2400-2N

KB 3600-2N

Přesnost vážení (d)

0,01 g

0,01 g

0,01 g

0,01 g

Rozsah vážení (max)

1 200 g

2 000 g

2 400 g

3 600 g

Tárovací oblast
(odčítá se)

1 200 g

2 000 g

2 400 g

3 600 g

Reprodukovatelnost

0,01 g

0,01 g

0,01 g

0,02 g

Linearita

± 0,03 g

± 0,03 g

± 0,03 g

± 0,05 g

Minimální váha
jednoho kusu

0,01 g

0,01 g

0,01 g

0,01 g

Body seřizování

0,2/0,5/1,0/1,2

kg

0,5/1,0/1,5/2,0

kg

1,0/1,5/2,0/2,4

kg

1,0/2,0/3,0/3,6

kg

Doporučené
seřizovací závaží F1

(nepřikládá se)

1 000 g

2 000 g

2 000 g

2 kg + 1 kg

Vlhkost

max. 80 % relativní vlhkosti (nekondenzující)

Čas náběhu (typický)

3 sek.

Přípustná teplota

prostředí

+10 °C ... + 40 °C

Doba ohřevu

2 hodin

2 hodin

2 hodin

4 hodin

Skříň (šířka x hloubka

x výška) mm

167 x 250 x 85

Filtr vibrací

ano

Deska váhy
Ušlechtilá ocel mm

130 x 130

130 x 130

130 x 130

130 x 130

Jednotky

viz Menu

Váha kg (netto)

1,5

1,5

1,5

1,5

Datové rozhraní

ano (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

11

KERN

KB

10000-1N

KB

10k0.05N

Přesnost vážení (d)

0,1 g

0,05 g

Rozsah vážení (max)

10 000 g

10 000 g

Tárovací oblast (odčítá

se)

10 000 g

10 000 g

Reprodukovatelnost

0,1 g

0,05 g

Linearita

0,3 g

0,15 g

Minimální váha jednoho
kusu

0,1 g

0,05 g

Body seřizování

2/5/10 kg

2/5/10 kg

Doporučené seřizovací

závaží F1 (nepřikládá se)

10 kg

10 kg

Čas náběhu (typický)

3 sek.

3 sek.

Přípustná teplota

prostředí

+10 °C ... + 40 °C

+10 °C ... + 40 °C

Doba ohřevu

2 hodin

2 hodin

Skříň (šířka x hloubka x

výška) mm

167 x 250 x 85

167 x 250 x 85

Deska váhy Ušlechtilá

ocel mm

150 x 170

150 x 170

Jednotky

viz nabídku

viz nabídku

Filtr vibrací

ano

ano

Váha kg (netto)

1,7

1,7

Datové rozhraní

ano (RS232)

ano (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

12

KERN

KB

650-2NM

KB

6500-1NM

KBJ

650-2NM

Třída přesnosti

II

II

II

Přesnost vážení (d)

0,01 g

0,1 g

0,01 g

Cejchovní hodnota
(e)

0,1 g

1 g

0,1 g

Rozsah vážení (max)

650 g

6 500 g

650 g

Minimální zátěž (Min)

0,5 g

5 g

0,5 g

Tárovací oblast
(odčítá se)

650 g

6 500 g

650 g

Reprodukovatelnost

0,01 g

0,1 g

0,01 g

Linearita

± 0,03 g

± 0,3 g

±0,03 g

Minimální váha
jednoho kusu

0,01 g

0,1 g

0,01 g

Body seřizování

200/500/600 g

2/5/6 kg

-

Doporučené
seřizovací závaží F1

(nepřikládá se)

600 g

6,0 kg

Int. Justierung

Čas náběhu (typický)

3 sek.

Přípustná teplota

prostředí

+10 °C ... + 30 °C

Doba ohřevu

2 hodin

2 hodin

2 Std

Skříň (šířka x hloubka

x výška) mm

167 x 250 x 85

Filtr vibrací

ano

Deska váhy
Ušlechtilá ocel mm

130 x 130

150 x 170

130 x 130

Jednotky

g, kg, ct

Váha kg (netto)

1,5

1,7

2,1

Datové rozhraní

ano (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

13

KERN

DS

3K0.01S

DS

5K0.05S

DS

8K0.05

DS

10K0.1S

Přesnost vážení (d)

0,01 g

0,05 g

0,05 g

0,1 g

Rozsah vážení (max)

3 000 g

5 000 g

8 000 g

10.000 g

Tárovací oblast
(odčítá se)

3 000 g

5 000 g

8 000 g

10 000 g

Reprodukovatelnost

0,02 g

0,05 g

0,05 g

0,1 g

Linearita

±0,05 g

± 0,15 g

± 0,15 g

± 0,3 g

Minimální váha
jednoho kusu

0,01 g

0,05 g

0,05 g

0,1 g

Body seřizování

1/2/3 kg

1/2/5 kg

2/4/5/7/8 kg

2/5/10 kg

Doporučené
seřizovací závaží F1

(nepřikládá se)

3 kg

5 kg

5 kg + 2 kg

10 kg

Vlhkost

max. 80 % relativní vlhkosti (nekondenzující)

Čas náběhu (typický)

3 sek.

Přípustná teplota

prostředí

+10 °C ... + 40 °C

Doba ohřevu

2 hodin

2 hodin

2 hodin

2 hodin

Skříň (šířka x hloubka

x výška) mm

228 x 228 x

70

228 x 228 x

70

315 x 305 x

70

228 x 228 x

70

Filtr vibrací

ano

Deska váhy
Ušlechtilá ocel mm

228 x 228

228 x 228

315 x 305

228 x 228

Jednotky

viz nabídku

viz nabídku

viz nabídku

viz nabídku

Váha kg (netto)

5,5

5,5

7,5

5,5

Datové rozhraní

ano (RS232)

2.4 KERN DS

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

14

KERN

DS

16K0.1

DS

20K0.1

DS

30K0.1

Přesnost vážení (d)

0,1 g

0,2 g

0,1 g

Rozsah vážení (max)

16 000 g

20 000 g

30 000 g

Minimální zátěž (Min)

Tárovací oblast
(odčítá se)

16 000 g

20 000 g

30 000 g

Reprodukovatelnost

0,1 g

0,1 g

0,2 g

Linearita

± 0,3 g

± 0,3 g

± 0,5 g

Minimální váha
jednoho kusu

0,1 g

0,1 g

0,1 g

Body seřizování

5/10/15/16 kg

5/10/15/20 kg

10/15/20/30 kg

Doporučené

seřizovací závaží F1
(nepřikládá se)

10 kg + 5 kg

20kg

20 kg + 10 kg

Vlhkost

max. 80 % relativní vlhkosti (nekondenzující)

Čas náběhu (typický)

3 sek.

Přípustná teplota

prostředí

+10 °C ... + 40 °C

Doba ohřevu

2 hodin

2 hodin

2 hodin

Skříň (šířka x hloubka

x výška) mm

315 x 305 x 70

Filtr vibrací

ano

Deska váhy
Ušlechtilá ocel mm

315 x 305

315 x 305

315 x 305

Jednotky

viz nabídku

viz nabídku

viz nabídku

Váha kg (netto)

7,5

7,5

7,5

Datové rozhraní

ano (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

15

KERN

DS

36K0.2

DS

30K0.1L

DS

36K0.2L

DS

60K0,2

Přesnost vážení (d)

0,2 g

0,1 g

0,2 g

0,2 g

Rozsah vážení (max)

36 000 g

30 000 g

36 000 g

60 000 g

Tárovací oblast
(odčítá se)

36 000 g

30 000 g

36 000 g

60 000 g

Reprodukovatelnost

0,2 g

0,2 g

0,2 g

0,4 g

Linearita

± 0,6 g

± 0,5 g

± 0,6 g

± 1,0 g

Minimální váha
jednoho kusu

0,2 g

0,1 g

0,2 g

0,2 g

Body seřizování

10/15/20/

30/36 kg

10/15/20/

30 kg

10/15/20/

30/36 kg

20/30/

50/60 kg

Doporučené
seřizovací závaží F1

(nepřikládá se)

20 kg + 10 kg

20 kg + 10 kg

20 kg + 10 kg

50 kg

Vlhkost

max. 80 % relativní vlhkosti (nekondenzující)

Čas náběhu (typický)

3 sek.

Přípustná teplota

prostředí

+10 °C ... + 40 °C

Doba ohřevu

2 hodin

2 hodin

2 hodin

2 hodin

Skříň (šířka x hloubka

x výška) mm

315 x 305 x

70

450 x 350 x 115

Filtr vibrací

ano

Deska váhy
Ušlechtilá ocel mm

315 x 305

450 x 350

Jednotky

viz nabídku

viz nabídku

viz nabídku

viz nabídku

Váha kg (netto)

7,5

9,5

9,5

9,5

Datové rozhraní

ano (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

16

KERN

DS

65K0,5

DS

100K0,5

DS

150K1

Přesnost vážení (d)

0,5 g

0,5 g

1 g

Rozsah vážení (max)

65 000 g

100 000 g

150 000 g

Tárovací oblast
(odčítá se)

65 000 g

100 000 g

150 000 g

Reprodukovatelnost

0,5 g

0,5 g

1 g

Linearita

± 1,5 g

± 1,5 g

± 3 g

Minimální váha
jednoho kusu

0,5 g

0,5 g

1 g

Body seřizování

20/30/50/60 kg

20/50/100 kg

50/100/150 kg

Doporučené
seřizovací závaží F1

(nepřikládá se)

50 kg

50 kg + 50 kg

3 x 50 kg

Vlhkost

max. 80 % relativní vlhkosti (nekondenzující)

Čas náběhu (typický)

3 sek.

Přípustná teplota

prostředí

+10 °C ... + 40 °C

Doba ohřevu

2 hodin

2 hodin

2 hodin

Skříň (šířka x hloubka

x výška) mm

450 x 350 x 115

Filtr vibrací

ano

Deska váhy
Ušlechtilá ocel mm

450 x 350

Jednotky

viz nabídku

viz nabídku

viz nabídku

Váha kg (netto)

9,5

Datové rozhraní

ano (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

17

KERN

DS

65K1M

Třída přesnosti

II

Přesnost vážení (d)

1 g

Cejchovní hodnota
(e)

10 g

Rozsah vážení (max)

65.000 g

Minimální zátěž (Min)

50 g

Tárovací oblast
(odčítá se)

65.000 g

Reprodukovatelnost

1 g

Linearita

±2 g

Minimální váha
jednoho kusu

1 g

Body seřizování

20/30/50/

60 kg

Doporučené
seřizovací závaží F1

(nepřikládá se)

50 kg

Vlhkost

max. 80 % relativní vlhkosti (nekondenzující)

Čas náběhu (typický)

3 sec.

Přípustná teplota

prostředí

+10 °C ... + 30 °C

Doba ohřevu

2 hodin

Skříň (šířka x hloubka

x výška) mm

450 x 350 x 115

Filtr vibrací

ano

Deska váhy
Ušlechtilá ocel mm

450 x 350

Jednotky

viz nabídku

Váha kg (netto)

9,5

Datové rozhraní

ano (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

18

KERN

FCB

6K0.02B

FCB

12K0.05B

FCB

12K0.1B

FCB

24K0.1B

FCB

24K0.2B

Přesnost vážení (d)

0,02 g

0,05 g

0,1 g

0,1 g

0,2 g

Rozsah vážení

(Max)

6 000 g

12 000 g

12 000 g

24 000 g

24 000 g

Tárovací oblast
(odčítá se)

6 000 g

12 000 g

12 000 g

24 000 g

24 000 g

Reprodukovatelnost

0,04 g

0,05 g

0,1 g

0,1 g

0,2 g

Linearita ±

0,1 g

0,15 g

0,3 g

0,3 g

0,6 g

Nejnižšá váha kusu

0,02 g

0,05 g

0,1 g

0,1 g

0,2 g

Body seřizování

2/5/6 kg

2/5/10/12 kg

2/5/10/12 kg

5/10/15/

20/24 kg

5/10/15/

20/24 kg

Doporučené
seřizovací závaží

F1
(nepřikládá se)

5 kg

10 kg

10 kg

20 kg

20 kg

Vlhkost

max. 80 % relativní vlhkosti (nekondenzující)

Čas náběhu

(typický)

3 sek.

Přípustná teplota

prostředí

+ 10 °C ... + 40 °C

Doba ohřevu

2 hodin

2 hodin

2 hodin

2 hodin

2 hodin

Filtr vibrací

ano

Kryt

(Šířka x hloubka x

výška) mm

270 x 345 x

106

270 x 345 x

106

270 x 345 x

106

270 x 345 x

106

270 x 345 x

106

Deska váhy
Ušlechtilá ocel

253x228

253x228

253x228

253x228

253x228

Jednotky

viz nabídku

Filtr vibrací

ano

Váha kg (netto)

3,3

3,3

3,3

3,3

3,3

Datové rozhraní

ano (RS232)

2.5 KERN FCB

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

19

KERN

FKB

6K0.02

FKB

8K0.05

FKB

16K0.05

FKB

16K0.1

Přesnost vážení (d)

0,02 g

0,05 g

0,05 g

0,1 g

Rozsah vážení (max)

6 000 g

8 000 g

16 000 g

16 000 g

Tárovací oblast
(odčítá se)

6 000 g

8 000 g

16 000 g

16 000 g

Reprodukovatelnost

0,04 g

0,05 g

0,1 g

0,1g

Linearita

± 0,1 g

± 0,15 g

± 0,25 g

± 0,3 g

Minimální váha
jednoho kusu

0,02 g

0,05 g

0,05 g

0,1 g

Body seřizování

2/4/5/6 kg

2/4/5/7/8 kg

5/10/15/16 kg

5/10/15/16 kg

Doporučené
seřizovací závaží F1

(nepřikládá se)

5 kg

5 kg + 2 kg

10 kg + 5 kg

10 kg + 5 kg

Vlhkost

max. 80 % relativní vlhkosti (nekondenzující)

Čas náběhu (typický)

3 sek.

Přípustná teplota

prostředí

+10 °C ... + 40 °C

Doba ohřevu

2 hodin

2 hodin

2 hodin

2 hodin

Skříň (šířka x hloubka

x výška) mm

350 x 390 x 120

Filtr vibrací

ano

Deska váhy
Ušlechtilá ocel mm

340 x 240

340 x 240

340 x 240

340 x 240

Jednotky

viz nabídku

viz nabídku

viz nabídku

viz nabídku

Váha kg (netto)

6,5

6,5

6,5

6,5

Datové rozhraní

ano (RS232)

2.6 KERN FKB

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

20

KERN

FKB

36K0.1

FKB

36K0.2

FKB

65K0.2

FKB

65K0.5

Přesnost vážení (d)

0,1 g

0,2 g

0,2 g

0,5 g

Rozsah vážení (max)

36 000 g

36 000 g

65 000 g

65 000 g

Tárovací oblast
(odčítá se)

36 000 g

36 000 g

65 000 g

65 000 g

Reprodukovatelnost

0,2 g

0,2 g

0,4 g

0,5 g

Linearita

± 0,5 g

± 0,6 g

± 1,0 g

± 1,5 g

Minimální váha
jednoho kusu

0,1 g

0,2 g

0,2 g

0,5 g

Body seřizování

10/20/30/36

kg

10/20/30/36

kg

20/30/50/60

kg

20/30/50/60

kg

Doporučené
seřizovací závaží F1

(nepřikládá se)

20 kg + 10 kg

20 kg + 10 kg

50kg

50kg

Vlhkost

max. 80 % relativní vlhkosti (nekondenzující)

Čas náběhu (typický)

3 sek.

Přípustná teplota
prostředí

+10 °C ... + 40 °C

Doba ohřevu

4 hodin

2 hodin

4 hodin

2 hodin

Skříň (šířka x hloubka

x výška) mm

350 x 390 x 120

Filtr vibrací

ano

Deska váhy
Ušlechtilá ocel mm

340 x 240

340 x 240

340 x 240

340 x 240

Jednotky

viz nabídku

viz nabídku

viz nabídku

viz nabídku

Váha kg (netto)

6,5

6,5

6,5

6,5

Datové rozhraní

ano (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

21

KERN

FKB

8K0.1M

FKB

65K1M

Třída přesnosti

II

II

Přesnost vážení (d)

0,1 g

1 g

Cejchovní hodnota
(e)

1,0 g

10 g

Rozsah vážení (max)

8.000 g

65 000 g

Minimální zátěž (Min)

5,0 g

50 g

Tárovací oblast
(odčítá se)

8.000 g

65 000 g

Reprodukovatelnost

0,1 g

1 g

Linearita

± 3 g

± 3 g

Minimální váha
jednoho kusu

0,1 g

1 g

Body seřizování

2/5/7/8 kg

20/30/50/60 kg

Doporučené
seřizovací závaží F1

(nepřikládá se)

5 kg + 2 kg

50 kg

Vlhkost

max. 80 % relativní vlhkosti (nekondenzující)

Čas náběhu (typický)

3 sek.

Přípustná teplota

prostředí

+10 °C ... + 30 °C

+10 °C ... + 30 °C

Doba ohřevu

2 hodin

2 hodin

Skříň (šířka x hloubka

x výška) mm

350 x 390 x 120

Filtr vibrací

ano

Deska váhy
Ušlechtilá ocel mm

340 x 240

340 x 240

Jednotky

viz nabídku

viz nabídku

Váha kg (netto)

6,5

6,5

Datové rozhraní

ano (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

22

3 Zásadní pokyny (všeobecně)

Před instalací a uvedením do provozu bezpodmínečně nastudovat celý návod k použití a
pokyny v něm uvedené dodržovat!

3.1 Použití v souladu s určením

Váha.kterou jste si obstarali slouží na stanovení váhy váženého zboží. Je určena
k používání jako "nesamočinná váha", t. zn., že vážené zboží se ručně a opatrně klade do

středu desky váhy. Po dosažení stabilní navážené hodnoty se může odečítat navážená
hodnota zboží.

3.2 Odborné použití

Váha se nepoužívá na dynamické vážení. Odeberou-li se, nebo přidají-li se malá množství
navažovaného zboží, může se v důsledku ve váze zabudované "kompenzace stability"
zobrazovat nesprávný výsledek vážení! (Příklad: Pomalé vytékání kapalin z nádoby

nacházející se na váze.)

Na desce váhy nenechávat trvalou zátěž. Může to poškodit měřící ústrojí.

Bezpodmínečně se vyhýbat nárazům a přetěžování váhy ponad uvedenou maximální zátěž

(Max), nepočítaje v to případně už existující váhu obalu. Váha by se tím mohla poškodit.
Nikdy neprovozovat váhu v místnostech s nebezpečím výbuchu. Sériové provedení není
chráněno pro explozivní prostředí.
Konstrukce váhy se nesmí měnit. Mohlo by to vést k nesprávným výsledkům vážení,
bezpečnostním závadám, jako i ke zničení váhy.
Váha se smí používat pouze v souladu s popsanými úlohami. Jiné oblasti použití musí firma
KERN písemně povolit.

3.3 Záruka

Záruka zaniká v případě

- nedodržení našich podmínek uvedených v návodu k použití

- používání jiným způsobem, než pro uvedené aplikace

- pozměnění nebo otevření zařízení

- mechanické poškození, a poškození kvůli médiím,nebo kapalinám

- přirozené opotřebení a oděr

- neodborná instalace nebo elektrická instalace

- přetížení měřícího ústrojí

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

23

Před umístěním a zprovozněním váhy je nutné se důkladně

seznámit s předmětnou instrukcí obsluhy, a to i v případě
předchozích zkušeností s váhami firmy KERN.

Závazná je německá verze dokumentu, všechny jazykové

verze obsahují nezávazné překlady.

3.4 Sledování kontrolních prostředků

V rámci zjišťování kvality je třeba v pravidelných intervalech kontrolovat metrologické
vlastnosti váhy a případné zkušební závaží. Odpovědný uživatel má tímto definovat vhodný
interval, jakož i druh a rozsah testování. Informace ohledně sledování prostředků pro

kontrolu vah a potřebného testovacího závaží se nacházejí na domovské stránce firmy

KERN-Homepage (www.kern-sohn.com). V naší akreditované kalibrační laboratoři DKD je

možné za výhodné ceny kalibrovat testovací závaží a váhy (opětovné uvedení na národní

normál).

4 Zásadní bezpečnostní pokyny

4.1 Pokyny, jichž si třeba všimnout v návodu k použití

4.2 Školení personálu

Přístroj smí obsluhovat a ošetřovat jen školený personál.

5 Přeprava a uskladnění

5.1 Kontrola při převzetí

Hned při příchodu, prosím, zkontrolujte obal, a při vybalování vlastní přístroj na případné

viditelné vnější poškození.
V případě viditelného poškození si nechte poškození potvrdit podpisem odevzdávající
osoby. Nepozměňovat zboží ani obal, z dodávky neodstraňovat žádné díly. Ihned písemně
ohlaste škody (do 24 hodin) balíkové službě.

5.2 Obal

Skladujte všechny díly v originálním balení pro případné odeslání nazpět.
Na zpětnou přepravu používejte jen originální obal.

Před odesláním odpojte všechny připojené kabely a volné nebo pohyblivé díly, odstraňte

desku váhy.

Nasaďte všechny případně existující přepravní pojistky. Pojistěte všechny díly, např.

skleněný chránič
před větrem, desku váhy, síťovou jednotku a pod. proti sklouznutí a poškození.

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

24

6 Vybalování, instalace a uvedení do provozu

6.1 Místo instalace, místo použití

Váhy jsou konstruovány tak, že za normálních podmínek použití se dosahují spolehlivé

výsledky vážení.
Vaše práce je přesná a rychlá,jestliže pro svou váhu zvolíte správné stanoviště.

Při volbě místa instalace proto dbejte na následující:

- Váhu postavit na stabilní a rovnou plochu;

- Vyhýbat se extrémnímu kolísání teploty např. v důsledku instalace vedle topení,

jakož i přímému působení slunečních paprsků;

- Váhu chránit před přímým průvanem v důsledku otevřených dveří a oken;

- Vyhýbat se vibracím během vážení;

- Chránit váhu před vysokou vlhkostí vzduchu, parami a prachem;

- Nevystavovat zařízení na delší dobu vysoké vlhkosti. Nedovolené orosení

(kondenzace vzdušné vlhkosti na zařízení) se může vyskytnout, jestliže se chladný

přístroj přenese do podstatně teplejšího prostředí. V takovém případě aklimatizujte
přístroj oddělený od sítě asi dvě hodiny při pokojové teplotě.

- vyhýbat se statickému náboji způsobovanému váženým zbožím, vážními nádobami a

chráničem proti větru.

V případě výskytu elektromagnetických polí, při statickém náboji, jakož i při nestabilním
napájení elektrickým proudem jsou možné značné odchylky zobrazení, tj. dochází
k nesprávným výsledkům vážení. V takovém případě se musí změnit stanoviště váhy.

6.2 Vybalení

Váhu opatrně vyjmout z obalu, odstranit plastikový plášť, a váhu instalovat na předem

vybrané pracovní místo.

6.2.1 Uppställning

Váhu instalovat tak, aby deska váhy byla dokonale vodorovná.

6.3 Síťová přípojka

Napájení elektrickým proudem se uskutečňuje z vnější síťové jednotky. Vyražená hodnota
napětí musí souhlasit s místním napětím.
Používat pouze originální síťové jednotky firmy KERN. Použití jiných výrobků vyžaduje

souhlas firmy KERN.

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

25

6.4 Provoz na baterie FKB

 Před vložením baterií (6 x 1,5 V) nutno odšroubovat kryt (kupř. pomocí mince).
 Do každého otvoru vložit 3 baterie se souhlasně orientovanými póly.
 Opět přišroubovat kryt.

Baterie můžeme šetřit vypnutím podsvětlení (viz kapitola 7.3).
Kromě toho můžeme aktivovat funkci AUTO-OFF (viz kapitola 7.2.10).
Pokles napětí baterií pod kritickou úroveň z hlediska zabezpečení provozu je signalizován
na displeji zobrazením oznámení „BATT LOW”.

6.5 Přípojka periferních zařízení

Před připojením nebo odpojením přídavných zařízení (tiskárna,počítač) k datovému
rozhraní je potřeba váhu bezpodmínečně odpojit od sítě.
Používejte se svou váhou výhradně příslušenství a periferní zařízení od firmy KERN, které
jsou pro vaši váhu optimálně přizpůsobeny.

6.6 První uvedení do provozu

Zahřívání po dobu asi dvou hodin.
Petdesetiminutové zahřívání po zapnutí stabilizuje naměřené hodnoty.

Přesnost váhy závisí na místní hodnotě gravitačního zrychlení.
Bezpodmínečně dodržovat pokyny uvedené v kapitole "Seřizování".

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

26

Spínač přepnout

doprava

Funkce seřizování je uvolněna.

Toto nastavení se musí provést před přistoupením k

seřizování.

Provedení seřizování viz Kap. 7.2 "Obsluha"

Po uskutečněném seřízení se musí možnost seřizování

opět zablokovat přepnutím spínače seřizování doleva.

Spínač přepnout

doleva

Funkce seřizování je zablokována.

Po uskutečněném seřízení se musí seřizování

zablokovat polohováním tohoto spínače.

Váha je teď připravena pro cejchování.

Po cejchování se musí spínač seřizovaní zajistit

cejchovní plombou, aby nebyl přístupný.

6.7 Seřizování

Jelikož hodnota gravitačního zrychlení není na každém místě Země stejná, musí se váha

uvést do souladu –v souladu s fyzikálním principem, na němž je vážení založeno – na místě
instalace s tam existujícím gravitačním zrychlením ( pokud váha není za tímto účelem

upravena už ve výrobním závodě). Tento proces seřizování musí být proveden před prvním
uvedením do provozu, po každé změně stanoviště, jakož i v případě kolísání teploty
prostředí. Aby se při měření dosáhly přesné hodnoty, doporučuje se za tím účelem váhu
periodicky seřizovat i během vážního provozu.

6.8 Seřizování (viz kapitola 7.2.6)

Prostřednictvím seřizovacího závaží se váha dá kdykoliv otestovat na přesnost vážení a

znovu nastavit.

Pozor:

U ocejchovaných vah je seřizování znemožněno.

Při seřizování se postupuje následovně:

Dbát na stabilní podmínky prostředí. Za účelem stabilizace je potřebné krátké ohřívání,
v trvání asi 15 minut.

6.8.1 Seřizování za účelem cejchování (KERN 573; FKB-M; KB-NM; FCB-M; DS-M)

Obecné informace:

Před cejchováním se musí váha seřídit.
Poznámka: Seřizování je možné jen tehdy, není-li zablokováno "spínačem seřizování".

Spínač seřizování se nachází na dně skříně mezi oběma otočnými nožičkami.

V případě modelu FKB se z krytu musí odstranit krycí deska.

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

27

Cejchování váhy bez plomby je neplatné.

Cejchovaná váha nesmí být provozována když:

-se výsledek vážení pohybuje za hranicí přípustné chyby. Z toho důvodu

je třeba pravidelně zatěžovat váhu kontrolním závažím známé hmotnosti

(cca 1/3 maximálního zatížení) a docílenou hodnotu vážení s kontrolním
závažím porovnávat.

-byl překročen termín aktualizace cejchování.

6.9 Cejchování

Obecné informace:
V případě, když jsou váhy používány níže uvedeným způsobem, musí být v souladu se

směrnicí EU 90/384/EU cejchovány v těchto zákonem vymezených případech:

a) v obchodním styku, pokud cena zboží je určována na základě jeho zvážení ,
b) při výrobě léků v lékárnách, pro účely analýzy v nemocničních a farmaceutických

laboratořích,
c) pro úřední účely ,
d) při výrobě hotových obalů.

V případě pochybnosti je nutno oslovit místní úřad pro míry a váhy.
Údaje týkající se cejchování

Váhy vhodné pro cejchování mají přístup na trhy v rámci EU. Pokud má být váha použita
v rámci EU, kde je cejchování nutné, pak se musí toto cejchování a pravidelně obnovovat.
Opětovné cejchování probíhá v souladu s předpisy závaznými v příslušném statě. Kupř.
v Německu platnost cejchování trvá zpravidla 2 roky.
Je nutné dodržovat závazné předpisy v daném statě!

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

28

7 Provoz

ZAP / VYP

Vytištění výsledku vážení
V režimu: Ne/ dolů

V režimu % a počítání:
Vytvořit referenci
V režimu: Ano/ nahoru

Konfigurační režim
(viz diagram struktury

režimů str. 2)

Vážení podle receptu

V režimu: doleva
Přepnutí závaží

Přepínání jednotek

V režimu: doprava

Tárování

V režimu: zpět do režimu
vážení

Symbol Displeje

Význam

==OVERLOAD==

Přetížení: Rozsah vážení je překročen

=============

Nedostatečné zatížení: Rozsah vážení je nedosažen

<< .

V režimu počítání a %: Díl je příliš lehký

 .

Automatické tárování aktivní / v režimu cejchování se

zobrazuje nula

PTA .

Preselect Tare Zvolení váhy obalu předem aktivní

D .

Rozdíl v % při procentuálním vážení

Net .

Netto váha složky při navažování podle receptury

SUM .

Brutto váha několika složek při navažování podle receptury

 .

Váha se nachází v režimu počítání momentálně ukazuje
Váhu počítaného počtu

U vícerozsahových vah je v režimu cejchování důležitý údaj

III

7.1 Obslužné pole zobrazení

Klávesnice

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

29

7.2 Obsluha

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

30

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

31

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

32

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

33

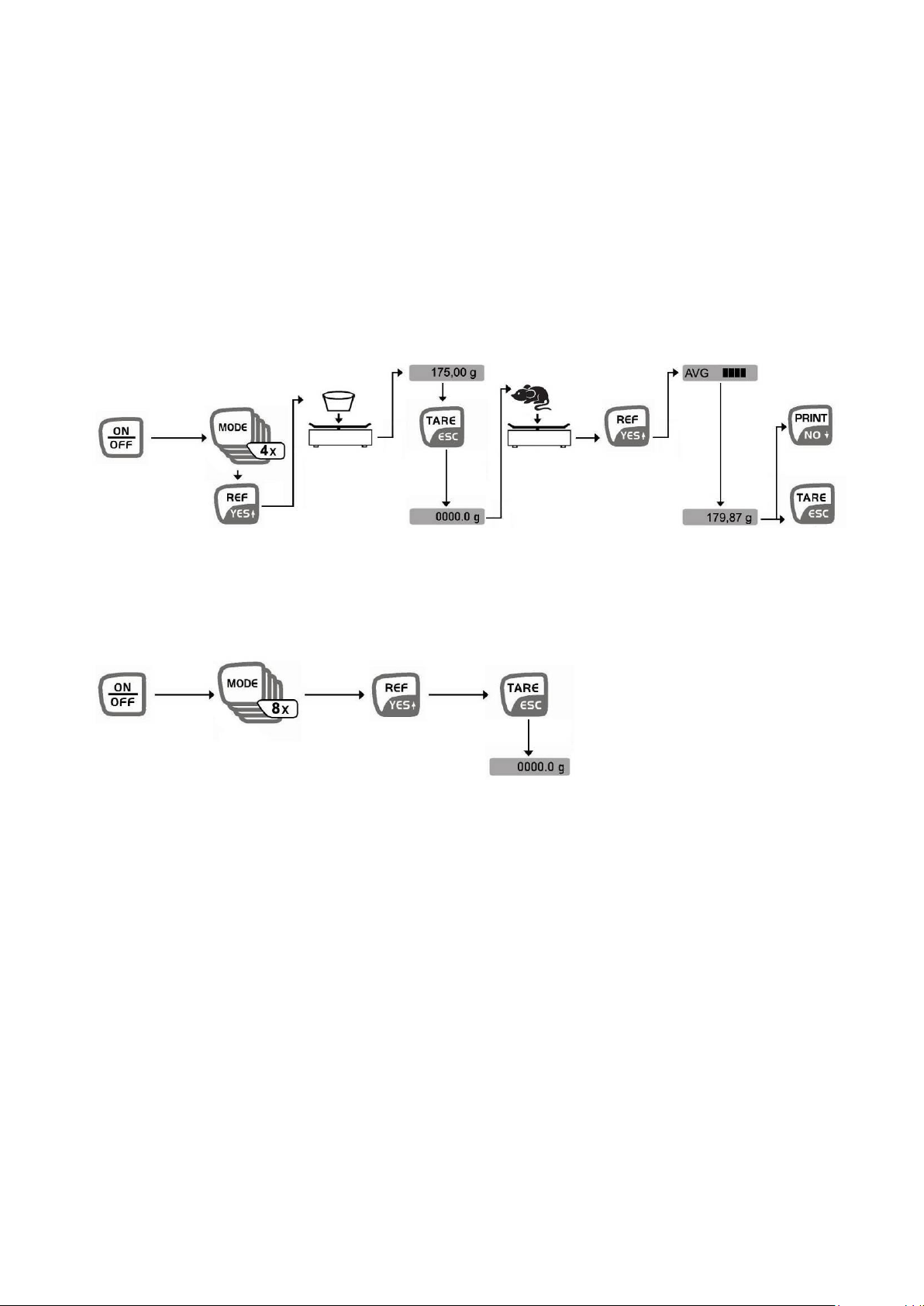

7.2.13 Vážení zvířat:

 Aktivace pomocí funkce Mode/Animal weigh. Y/N (4 x tlačítko Mode).
 Položit na váhu nádobu a vytárovat.
 Položit vážené zvíře do nádoby a spustit vážení pomocí tlačítka REF/YES.
 Na displeji se zároveň se symbolem AVG zobrazí status určování průměrné hodnoty ,

vymazávání jednotlivých údajů a nakonec se zobrazí koncová hodnota .

 Tisk a vymazávání docílené průměrné hodnoty vážení je možno spustit zmáčknutím

tlačítka PRINT.

 Pokud pouze vymazávat údaje, zmáčkneme tlačítko TARE.

7.2.14 Funkcje Swap:

 Vysoká úroveň filtrace

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

34

Var 1 Type xx = Brutto

MODE

Var 1 Row xx XXxx

MODE

Var 1 Type 02 = Brutto

Var 1 Row 02

Var 1 Col 14

Řádek 2

Sloupec 14

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 1. řádek
xxxxxxxxxxxxxG 15000.0g xxxxxx 2. řádek

Tisk „Brutto” řádek 2 / sloupec 14

REF / YES

MODE

Var 2 Type xx = Netto

Var 3 Type xx = Tara

Var 4 Type xx = Pretare

Var 5 Type xx = Pcs / %

Var 6 Type xx = * / Mw

Var 7 Type xx = Numerator

Printerform

Var 1 Col xx

7.2.15 Obsah formuláře tisku:

MODE / PRINTER / PRINTERFORM

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

35

5 1

9 6

Pin 2: Transmit data
Pin 3: Receive data
Pin 5: Signal ground

Nastavení hodnoty v baudech

Zobrazovací

jednotka

1. Tlačítko MODE stláčet tak často, než se zobrazí "PRINTER?".

2. Stlačit tlačítko YES

3. Tlačítko MODE stláčet tak často, než se zobrazí požadovaná hodnota v
baudech (např. 4800 baud).

4. Stlačit YES pro 4800 baud, pomocí X se potvrdí nové nastavení.

5. Tlačítko MODE stláčet tak často, než váha ukazuje opět v gramech,
nebo stlačit tlačítko TARE.

PRINTER?

2400 Baud

4800 Baud

4800 Baud X

0,0 g

7.3 Podsvícení zobrazení

Při zapnuté váze a zobrazení nuly stlačením tlačítka "MODE"-
se zvolí položka menu "Backlight". Potvrdit tlačítkem "YES", čímž se podsvícení natrvalo zapne. Stlačením
tlačítka "NO" se podsvícení opět odstaví.

Má-li se podsvícení zobrazení vypínat na základě časové regulace (aby se šetřila baterie), může se stlačením
tlačítka "MODE" zvolit položka menu "Backlight auto" a potvrdit pomocí tlačítka "YES". Toto se přepne potom

po 10 sekundách
Automaticky se dosáhne stabilní vážní hodnota.

7.4 Datový výstup RS 232 C

Technické údaje

 8-bitový ASCII kód
 1 spouštěcí bit, , 8 datových bitů, 1 stopbit, bez bitu parity
 hodnota v baudech volitelně na 2400, 4800, 9600 baud (nastavení ve výrobním závodě) a 19200 baud.
 Potřebná Sub-D zástrčka 9-pólová
 Při provozu s rozhraním se bezchybný provoz zajistí pouze s příslušným kabelem firmy KERN pro rozhraní

(max. 2m)

Obsazení pinů výstupní zdířky váhy (pohled zepředu)

Zdířka Sub-D, 9 pólová

Hodnota v baudech

Hodnota v baudech pro přenos naměřené hodnoty se nastaví tlačítkem MODE. V následujícím příkladu je tato
hodnota nastavená na 4800 baud.

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

36

Bit-Nr.

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

16

17

18

B* N N N B B B B B

0 . 0 0 E E E

CR

LF

7.5 Rozhraní RS232C

Výstup dat přes rozhraní RS 232 C
Obecné informace

Předpokladem pro přenos dat mezi váhou a periferním zařízením (např. tiskárnou nebo počítačem...) je, aby
obě zařízení byla nastavena na stejné parametry rozhraní (např. hodnota v baudech, parita ...).

7.5.1 Existují 5 druhy výstupu dat přes RS 232 C
Výstup dat pomocí tlačítka PRINT

Proces tisku se může uvést do chodu pomocí tlačítka PRINT.
Nastavení AUTOPRINT a AUTOPRINT PC by se v tomto případě měla vypnout.

AUTOPRINT (výstup dat po zjištění váhy)

Nastavení AUTOPRINT se nachází v menu PRINTER a může se zde spouštět a odstavovat. Je-li AUTOPRINT
aktivní, po odlehčení váhy a následujícím opětovném zatížení po dosažení klidového stavu se vyšle aktuální
vážní hodnota přes datové rozhraní RS 232.

AUTOPRINT PC (permanentní výstup dat)

Nastavení AUTOPRINT PC se nachází v menu PRINTER a může se tam zapnout nebo vypnout. Je-li
AUTOPRINT PC aktivní, budou se aktuální vážní hodnoty trvale odesílat přes rozhraní RS 232.

Výstup dat prostřednictvím povelů dálkového ovládání

Pomocí povelů dálkového ovládání, které se přenášejí na váhu jako ASCII-znaky, se modou spouštět
následující funkce váhy:

t Tárování
w Vážní hodnota (i nestabilní) se z váhy odesílá přes sériové rozhraní.
s Stabilní vážní hodnota se z váhy odesílá přes sériové rozhraní.

Po přijetí znaku w nebo s vyšle váha bez přerušení tisku mezi znaky.

Výstup na tiskárnu čárového kódů

Režim přenosu nastavit na hodnotu „Barcode”.
Výrobce váhy doporučuje použít tiskárnu Zebra modelLP2824.
Je třeba mít v patrnosti, že výstupní formát je definován pevně a nemůže být změněn.
Formát tisku je zapsán v tiskárně. Znamená to, že se v případě poškození tiskárna nemůže vyměnit
jednoduše za novou bez předchozího naprogramování poskytovaného firmou KERN.
Tiskárnu Zebra a váhu je nutné propojit pomocí příslušného rozhraní ve stavu, když jsou obě zařízení vypnuta.
Po zapojení obou zařízení a uvedení obou zařízení do pohotovostního režimu se vždy po zmáčknutí tlačítka

vytiskne štítek.

7.5.2 Popis přenosu dat

Každý přenos dat má následující strukturu:

N = Počítadlo
B*: = Prázdné, nebo v případě autotárování v oblasti nuly.
B, 0, ., g: = Prázdné, nebo navážená váha s jednotkou, v závislosti na zatížení váhy.
E = Jednotkou
CR: = Carriage Return
LF: = Line Feed

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

37

7.5.3 Počítadlo

Počítadlo je uvedeno v položce menu "Printer", a může se aktivovat, resp. deaktivovat.
Při výstupu prostřednictvím tlačítka Print se počítadlo přesune o jedno místo.

7.6 Tiskárna

Přes sériové rozhraní RS 232 se může připojit tiskárna. Na výtisku se objeví váha v gramech. Při režimu
počítání se vytiskne počet kusů nebo váhový údaj.
Při režimu procent se vytiskne procentuální podíl nebo váhový údaj.
Tisk se provede stlačením tlačítka PRINT.
Pomocí počítadla se každý výtisk může průběžně číslovat.
Vypnutím váhy nebo použitím funkce CLEAR se počítadlo nastaví opět na nulu.

7.7 Spodní vážení

Předměty, které se kvůli své velikosti nebo tvaru nemohou položit na vážní misku, se mohou vážit pomocí
závěsného vážení.

Postupuje se následovně:

Vypnout váhu.
Otočit váhu a dávat přitom pozor na to, aby deska váhy nebyla zatížena.
Otevřít uzavírací kryt na dně váhy
Zavěsit háky pro závěsné vážení
Položit váhu nad nějaký otvor
Zavěsit vážené zboží na hák a provést vážení.

! Pozor !

Přitom bezpodmínečně dávejte pozor na to, aby hák používaný pro závěsné (podpodlahové) vážení byl
dost stabilní na to, aby vážené zboží bezpečně udržel (riziko zlomení). Vždy je třeba dávat pozor na to,
aby se pod nákladem nenacházela žádná živá bytost, ani předměty,které by se mohly poškodit.

! Upozornění!

Po ukončení závěsného (podpodlahového) vážení se bezpodmínečně musí otvor ve dně váhy opět
zakrýt (ochrana před prachem)

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

38

8 Údržba, opravy, likvidace

Porucha

Možná příčina

Zobrazení váhy nesvítí.

Váha není zapnutá.

Připojení do sítě je přerušeno (síťový kabel není

v zásuvce, nebo je vadný).

Vypadlo síťové napětí.

Zobrazená váha se ustavičně

Průvan/pohyb vzduchu

mění

Vibrace stolu nebo podlahy

Deska váhy se dotýká cizích těles.
Elektromagnetická pole / statický náboj (zvolit jiné místo

instalace váhy/ pokud možno vypnout rušící přístroj)

Výsledek vážení je očividně

Vážní hodnota není na nule

Nesprávně

Seřízení už nesouhlasí.

Dochází k silnému kolísání teploty.
Elektromagnetická pole / statický náboj (zvolit jiné místo

instalace váhy/ pokud možno vypnout rušící přístroj)

8.2 Čištění

Před čištěním oddělit zařízení od napájecího napětí.
Nepoužívejte, prosím, žádné agresivní čistící prostředky (rozpouštědla a pod.), ale jen hadřík zvlhčený

v mírném mýdlovém roztoku. Dbejte na to, aby se žádná tekutina nedostala do zařízení, a vytřete váhu suchým
měkkým hadrem. Volné zbytky vzorku /prášku se mohou opatrně odstranit štětcem nebo příručním
vysavačem.

Rozsypané navažované zboží okamžitě odstranit.

8.3 Údržba a opravy

Zařízení smí otvírat jen školení, a firmou KERN autorizovaní servisní technici.
Před otevřením odpojit od sítě.

8.4 Likvidace

Likvidaci obalu a samotného zařízení musí provozovatel provádět v souladu s národním nebo regionálním
právem planým na místě použití zařízení.

9 Malá pomoc při likvidaci závad

V případě poruchy v průběhu programu by se váha měla na krátký čas vypnout a odpojit od sítě. Proces vážení
se potom musí začít od začátku.

Hilfe:

Při výskytu jiných chybových hlášení váhu vypnout a znovu zapnout. Zůstává-li zachováno chybové hlášení,
informujte, prosím, výrobce.

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

39

10 Prohlášení o souladu

KERN & Sohn GmbH

D-72322 Balingen-Frommern
Postfach 4052
E-Mail: [e-mail]

Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de

D

Konformitäts­erklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.

GB

Declaration of
conformity

We hereby declare that the product to which this declaration refers conforms
with the following standards.

CZ

Prohlášení o

shode

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.

E

Declaración de
conformidad

Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes

F

Déclaration de
conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.

I

Dichiarazione di
conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si
riferisce è conforme alle norme di seguito citate.

NL

Conformiteit­verklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.

P

Declaração de
conformidade

Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.

PL

Deklaracja

zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,
jest zgodny z poniższymi normami.

RUS

Заявление о
соответствии

Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.

Mark applied

EU Directive

Standards

2004/108/EC

EN 61000-6-3:2007
EN 55011:2009/A1:2010
EN 55022:2010/AC:2011
EN 55024:2010
EN 45501:1992-10+AC:1993-08
OIML R 76-1:2006

2006/95/EC

EN 60950

Signatur

Signature

Datum

Date

08.04.2013

Ort der Ausstellung

Place of issue

72336 Balingen

Albert Sauter
KERN & Sohn GmbH

Geschäftsführer

Managing director

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: [e-mail], Internet: www.kern-sohn.com

Prohlášení o souladu

EC-Konformitätserklärung EC-Declaration of -Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии

Electronic Balance: KERN 572 / 573 / FCB / FKB / KB..N / DS

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370

40

KERN & Sohn GmbH

D-72322 Balingen-Frommern
Postfach 4052
E-Mail: [e-mail]

Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de

D

Konformitäts­erklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.

GB

Declaration of
conformity

We hereby declare that the product to which this declaration refers conforms
with the following standards.

CZ

Prohlášení o

shode

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.

E

Declaración de
conformidad

Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes

F

Déclaration de
conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.

I

Dichiarazione di
conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si
riferisce è conforme alle norme di seguito citate.

NL

Conformiteit­verklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.

P

Declaração de
conformidade

Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.

PL

Deklaracja

zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,
jest zgodny z poniższymi normami.

RUS

Заявление о
соответствии

Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.

EU Directive

Standards

2004/108/EC

EN 55011: 2009+A1:2010
EN 61000-3-2 : 2006-04+A1: 2009 + A2 : 2009
EN 61000-3-3 : 2008
EN 55022: 2010
OIML R 76-1 : 2006
EN45501 : 1992-10+AC : 1993-08
EN 55024 : 2010

(Limit class B)
(Limit class A)

(Limit class B)

2006/95/EC

EN60950

Signatur

Signature

Datum

Date

19.07.2013

Ort der Ausstellung

Place of issue

72336 Balingen

Albert Sauter
KERN & Sohn GmbH

Geschäftsführer

Managing director

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: [e-mail], Internet: www.kern-sohn.com

Prohlášení o souladu

EC-Konformitätserklärung EC-Declaration of Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии

Electronic Balance: KERN KBJ_NM

572/573/KB/DS/FKB/FCB/KBJ-BA-cz-1370
