Betriebsanleitung
Präzisions-/ Kompakt- und
Plattformwaagen

KERN 572/573/KB/DS/FKB/FCB7/KBJ

Version 7.0

07/2013
D

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

2

D

KERN 572/573/KB/DS/FKB/FCB/KBJ

Version 7.0 07/2013

Betriebsanleitung
Elektronische Präzisions- und Plattformwaagen

Inhaltsverzeichnis

1 MODE – MENÜ ........................................................................................................... 4

2 Technische Daten ..................................................................................................... 6

2.1 KERN 572 ............................................................................................................................. 6

2.2 KERN 573 ............................................................................................................................. 9

2.3 KERN KB/KBJ .................................................................................................................... 10

2.4 KERN DS ............................................................................................................................ 14

2.5 KERN FCB .......................................................................................................................... 19

2.6 KERN FKB .......................................................................................................................... 20

3 Grundlegende Hinweise (Allgemeines) ................................................................. 23

3.1 Bestimmungsgemäße Verwendung ................................................................................. 23

3.2 Sachwidrige Verwendung ................................................................................................. 23

3.3 Gewährleistung.................................................................................................................. 23

3.4 Prüfmittelüberwachung ..................................................................................................... 24

4 Grundlegende Sicherheitshinweise ...................................................................... 24

4.1 Hinweise in der Betriebsanleitung beachten ................................................................... 24

4.2 Ausbildung des Personals ................................................................................................ 24

5 Transport und Lagerung ......................................................................................... 24

5.1 Kontrolle bei Übernahme .................................................................................................. 24

5.2 Verpackung / Rücktransport ............................................................................................. 25

6 Auspacken, Aufstellung und Inbetriebnahme ...................................................... 25

6.1 Aufstellort, Einsatzort ....................................................................................................... 25

6.2 Auspacken ......................................................................................................................... 25

6.2.1 Aufstellen ............................................................................................................................................... 26

6.3 Netzanschluss ................................................................................................................... 26

6.4 Batteriebetrieb FKB ........................................................................................................... 26

6.5 Anschluss von Peripheriegeräten .................................................................................... 26

6.6 Erstinbetriebnahme ........................................................................................................... 26

6.7 Justierung ................................ .......................................................................................... 27

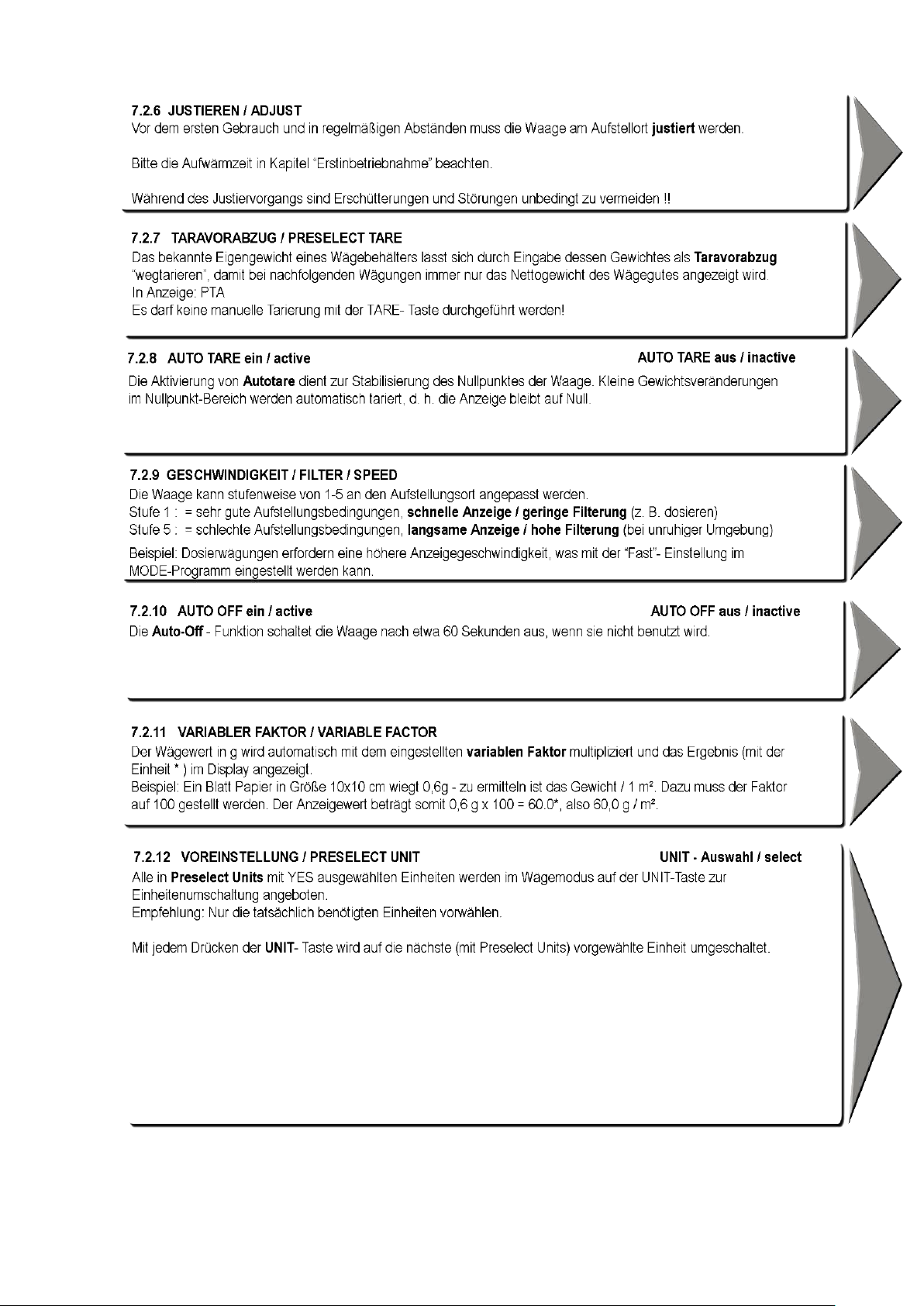

6.8 Justieren (siehe Kapitel 7.2.6) .......................................................................................... 27

6.8.1 Justierung zur Eichung (KERN 573; FKB-M; KB-NM; FCB-M; DS-M) .................................................. 27

6.9 Eichung .............................................................................................................................. 28

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

3

7 Betrieb ...................................................................................................................... 29

7.1 Bedienfeld Anzeige ........................................................................................................... 29

7.2 Bedienung .......................................................................................................................... 30

7.3 Hinterleuchtung der Anzeige ............................................................................................ 36

7.4 Datenausgang RS 232 C ................................................................................................... 36

7.5 Schnittstelle RS232C ........................................................................................................ 37

7.5.1 Beschreibung des Datentransfers ......................................................................................................... 38

7.5.2 Numerator .............................................................................................................................................. 38

7.6 Drucker .............................................................................................................................. 38

7.7 Unterflurwägung ............................................................................................................... 39

8 Wartung, Instandhaltung, Entsorgung .................................................................. 40

8.1 Reinigen ............................................................................................................................. 40

8.2 Wartung, Instandhaltung .................................................................................................. 40

8.3 Entsorgung ........................................................................................................................ 40

9 Kleine Pannenhilfe .................................................................................................. 41

10 Konformitätserklärung ........................................................................................... 42

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

4

1 MODE – MENÜ

Werkseinstellungen

Modelle 572/573/KB/DS/FKB/FCB:

WICHTIG:

Die geänderten Einstellungen – sowie auch die Justage – müssen mit dem Ausschalten
über die ON/OFF-Taste abgespeichert werden.

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

5

Modelle KBJ:

WICHTIG:

Die geänderten Einstellungen – sowie auch die Justage – müssen mit dem Ausschalten
über die ON/OFF-Taste abgespeichert werden.

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

6

2 Technische Daten

KERN

572-30

572-31

572-32

572-33

Ablesbarkeit (d)

0,001 g

0,001 g

0,001 g

0,01 g

Wägebereich (max)

240 g

300 g

420 g

1.600 g

Tarierbereich (subtraktiv)

240 g

300 g

420 g

1.600 g

Reproduzierbarkeit

0,001 g

0,002 g

0,002 g

0,01g

Linearität

±0,003 g

±0,005 g

±0,005 g

± 0,03 g

Kleinstes Stückgewicht

0,001 g

0,001 g

0,001 g

0,01 g

Justierpunkte

50/100/

200/240 g

50/100/

200/300 g

100/200/

300/400 g

0,5/1,0/

1,5/1,6 kg

Empf. Justiergewicht F1
(nicht beigegeben)

200 g

200 g +100 g

200 g + 200 g

1 kg + 500 g

Luftfeuchtigkeit

max. 80% rel. (nicht kondensierend)

Einschwingzeit (typisch)

3 sec.

Zulässige Umgebungs­temperatur

+10 °C ... + 40 °C

Anwärmzeit

2 Std

2 Std

4 Std

2 Std

Gehäuse (B x T x H) mm

180 x 310 x 90

Vibrationsfilter

ja

Wägeplatte, Edelstahl mm

Ø 106

Ø 106

Ø 106

Ø 150

Einheiten

s. Menue

Gewicht kg (netto)

2,3

2,3

2,3

2,3

Datenschnittstelle

ja (RS232)

2.1 KERN 572

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

7 KERN

572-35

572-37

572-39

572-43

Ablesbarkeit (d)

0,01 g

0,01 g

0,01 g

0,1 g

Wägebereich (max)

2.400 g

3.000 g

4.200 g

10.000 g

Tarierbereich (subtraktiv)

2.400 g

3.000 g

4.200 g

10.000 g

Reproduzierbarkeit

0,01 g

0,02 g

0,02 g

0,1g

Linearität

±0,03 g

±0,05 g

±0,05 g

± 0,3 g

Kleinstes Stückgewicht

0,01 g

0,01 g

0,01 g

0,1 g

Justierpunkte

0,5/1,0/

2,0/2,4 kg

1,0/1,5/

2,0/3,0 kg

1,0/2,0/

3,0/4,0 kg

2/5/10 kg

Empf. Justiergewicht F1
(nicht beigegeben)

2 kg

2 kg + 1 kg

2 kg + 2 kg

10 kg

Luftfeuchtigkeit

max. 80% rel. (nicht kondensierend)

Einschwingzeit (typisch)

3 sec.

Zulässige Umgebungs­temperatur

+10 °C ... + 40 °C

Anwärmzeit

2 Std

2 Std

4 Std

2 Std

Gehäuse (B x T x H) mm

180 x 310 x 90

Vibrationsfilter

ja

Wägeplatte, Edelstahl mm

Ø 150

Ø 150

Ø 150

160 x 200

Einheiten

s. Menue

Gewicht kg (netto)

2,3

2,3

2,3

2,7

Datenschnittstelle

ja (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

8 KERN

572-45

572-49

572-55

572-57

Ablesbarkeit (d)

0,05 g

0,1 g

0,05 g

0,1 g

Wägebereich (max)

12.000 g

16.000 g

20.000 g

24.000 g

Tarierbereich (subtraktiv)

12.000 g

16.000 g

20.000 g

24.000 g

Reproduzierbarkeit

0,05 g

0,1 g

0,1 g

0,1g

Linearität

±0,15 g

±0,3 g

±0,25 g

± 0,3 g

Kleinstes Stückgewicht

0,05 g

0,1 g

0,05 g

0,1 g

Justierpunkte

2/5/10/12 kg

5/10/15/16 kg

5/10/15/20 kg

5/10/15/20/24 kg

Empf. Justiergewicht F1
(nicht beigegeben)

10 kg

10 kg + 5 kg

20 kg

20 kg

Luftfeuchtigkeit

max. 80% rel. (nicht kondensierend)

Einschwingzeit (typisch)

3 sec.

Zulässige Umgebungs­temperatur

+10 °C ... + 40 °C

Anwärmzeit

2 Std

2 Std

2 Std

2 Std

Gehäuse (B x T x H) mm

180 x 310 x 90

Vibrationsfilter

ja

Wägeplatte, Edelstahl mm

160 x 200

160 x 200

160 x 200

160 x 200

Einheiten

s. Menue

Gewicht kg (netto)

2,7

2,7

2,7

2,7

Datenschnittstelle

ja (RS232)

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

9

KERN

573-34NM

573-46NM

Genauigkeitsklasse

II

II

Ablesbarkeit (d)

0,01 g

0,1 g

Eichwert (e)

0,1 g

1 g

Wägebereich (max)

650 g

6.500 g

Mindestlast (Min)

0,5 g

5 g

Tarierbereich (subtraktiv)

650 g

6.500 g

Reproduzierbarkeit

0,01 g

0,1 g

Linearität

±0,03 g

±0,3 g

Kleinstes Stückgewicht

0,01 g

0,1 g

Justierpunkte

200g/500g/600g

2/5/6 kg

Empf. Justiergewicht F1
(nicht beigegeben)

500 g + 100 g

5 kg + 1 kg

Luftfeuchtigkeit

max. 80% rel. (nicht kondensierend)

Einschwingzeit (typisch)

3 sec.

Zulässige Umgebungs­temperatur

+10 °C ... + 30 °C

Anwärmzeit

2 Std

Gehäuse (B x T x H) mm

180 x 310 x 90

Vibrationsfilter

ja

Wägeplatte, Edelstahl mm

Ø 150

160 x 200

Einheiten

g, kg

g, kg

Gewicht kg (netto)

2,3

2,7

Datenschnittstelle

ja (RS232)

2.2 KERN 573

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

10

KERN

KB 120-3N

KB 240-3N

KB 360-3N

Ablesbarkeit (d)

0,001 g

0,001 g

0,001 g

Wägebereich (max)

120 g

240 g

360 g

Tarierbereich (subtraktiv)

120 g

240 g

360 g

Reproduzierbarkeit

0,001 g

0,001 g

0,002 g

Linearität

±0,003 g

±0,003 g

± 0,005 g

Kleinstes Stückgewicht

0,001 g

0,001 g

0,001 g

Justierpunkte

20/50/100/120 g

100/150/

200/240 g

100/200/

300/360 g

Empf. Justiergewicht F1
(nicht beigegeben)

100 g

200 g

200 g + 100 g

Luftfeuchtigkeit

max. 80% rel. (nicht kondensierend)

Einschwingzeit (typisch)

3 sec.

Zulässige Umgebungs­temperatur

+10 °C … + 40 °C

Anwärmzeit

2 Std

2 Std

4 Std

Gehäuse (B x T x H) mm

167 x 250 x 85

Vibrationsfilter

ja

Wägeplatte, Edelstahl mm

Ø 81

Ø 81

Ø 81

Einheiten

s. Menue

Gewicht kg (netto)

1 1 1

Datenschnittstelle

ja (RS232)

2.3 KERN KB/KBJ

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

11 KERN

KB 1200-2N

KB 2000-2N

KB 2400-2N

KB 3600-2N

Ablesbarkeit (d)

0,01 g

0,01 g

0,01 g

0,01 g

Wägebereich (max)

1.200 g

2.000 g

2.400 g

3.600 g

Tarierbereich (subtraktiv)

1200 g

2000 g

2400 g

3600 g

Reproduzierbarkeit

0,01 g

0,01 g

0,01 g

0,02 g

Linearität

±0,03 g

±0,03 g

±0,03 g

± 0,05 g

Kleinstes Stückgewicht

0,01 g

0,01 g

0,01 g

0,01 g

Justierpunkte

0,2/0,5/1,0/1,2 kg

0,5/1,0/1,5/2,0 kg

1,0/1,5/2,0/2,4 kg

1,0/2,0/3,0/3,6 kg

Empf. Justiergewicht F1
(nicht beigegeben)

1000 g

2000 g

2000 g

2 kg + 1 kg

Luftfeuchtigkeit

max. 80% rel. (nicht kondensierend)

Einschwingzeit (typisch)

3 sec.

Zulässige Umgebungs­temperatur

+10 °C … + 40 °C

Anwärmzeit

2 std

2 Std

2 Std

4 Std

Gehäuse (B x T x H) mm

167 x 250 x 85

Vibrationsfilter

ja

Wägeplatte, Edelstahl mm

130 x 130

130 x 130

130 x 130

130 x 130

Einheiten

s. Menue

Gewicht kg (netto)

1,5

1,5

1,5

1,5

Datenschnittstelle

ja (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

12

KERN

KB

10000-1N

KB

10k0.05N

Ablesbarkeit (d)

0,1 g

0,05 g

Wägebereich (max)

10.000 g

10.000 g

Tarierbereich (subtraktiv)

10.000 g

10.000 g

Reproduzierbarkeit

0,1 g

0,05 g

Linearität

0,3 g

0,15 g

Kleinstes Stückgewicht

0,1 g

0,05 g

Justierpunkte

2/5/10 kg

2/5/10 kg

Empf. Justiergewicht F1 (nicht
beigegeben)

10 kg

10 kg

Einschwingzeit (typisch)

3 sec.

3 sec.

Zulässige Umgebungs­temperatur

+10 °C … + 40 °C

+10 °C … + 40 °C

Anwärmzeit

2 Std

2 Std

Gehäuse (B x T x H) mm

167 x 250 x 85

167 x 250 x 85

Wägeplatte, Edelstahl mm

150 x 170

150 x 170

Einheiten

s.Menue

s.Menue

Vibrationsfilter

ja

ja

Gewicht kg (netto)

1,7

1,7

Datenschnittstelle

ja (RS232)

ja (RS232)

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

13

KERN

KB

650-2NM

KB

6500-1NM

KBJ

650-2NM

Genauigkeitsklasse

II

II

II

Ablesbarkeit (d)

0,01 g

0,1 g

0,01 g

Eichwert (e)

0,1 g

1 g

0,1 g

Wägebereich (max)

650 g

6.500 g

650 g

Mindestlast (Min)

0,5 g

5 g

0,5 g

Tarierbereich (subtraktiv)

650 g

6.500 g

650 g

Reproduzierbarkeit

0,01 g

0,1 g

0,01 g

Linearität

±0,03 g

±0,3 g

±0,03 g

Kleinstes Stückgewicht

0,01 g

0,1 g

0,01 g

Justierpunkte

200/500/600 g

2/5/6 kg

-

Empf. Justiergewicht F1
(nicht beigegeben)

600 g

6,0 kg

Int. Justierung

Einschwingzeit (typisch)

3 sec.

Zulässige Umgebungs­temperatur

+10 °C ... + 30 °C

Anwärmzeit

2 Std

2 Std

2 Std

Gehäuse (B x T x H) mm

167 x 250 x 85

Vibrationsfilter

ja

Wägeplatte, Edelstahl mm

130 x 130

150 x 170

130 x 130

Einheiten

g, kg, ct

Gewicht kg (netto)

1,5

1,7

2,1

Datenschnittstelle

ja (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

14

KERN

DS

3K0.01S

DS

5K0.05S

DS

8K0.05

DS

10K0.1S

Ablesbarkeit (d)

0,01 g

0,05 g

0,05 g

0,1 g

Wägebereich (max)

3.000 g

5.000 g

8.000 g

10.000 g

Tarierbereich (subtraktiv)

3.000 g

5.000 g

8.000 g

10.000 g

Reproduzierbarkeit

0,02 g

0,05 g

0,05 g

0,1 g

Linearität

±0,05 g

±0,15 g

± 0,15 g

±0,3 g

Kleinstes Stückgewicht

0,01 g

0,05 g

0,05 g

0,1 g

Justierpunkte

1/2/3 g

1/2/5 kg

2/4/5/7/8 kg

2/5/10 kg

Empf. Justiergewicht F1
(nicht beigegeben)

3 kg

5 kg

5 kg + 2 kg

10 kg

Luftfeuchtigkeit

max. 80% rel. (nicht kondensierend)

Einschwingzeit (typisch)

3 sec.

Zulässige Umgebungs­temperatur

+10 °C … + 40 °C

Anwärmzeit

2 Std

2 Std

2 Std

2 Std

Gehäuse (B x T x H) mm

228 x 228 x 70

228 x 228 x 70

315 x 305 x 70

228 x 228 x 70

Vibrationsfilter

ja

Wägeplatte, Edelstahl mm

228 x 228

228 x 228

315 x 305

228 x 228

Einheiten

s. Menue

s. Menue

s. Menue

s. Menue

Gewicht kg (netto)

5,5

5,5

7,5

5,5

Datenschnittstelle

ja (RS232)

2.4 KERN DS

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

15

KERN

DS

16K0.1

DS

20K0.1

DS

30K0.1

Ablesbarkeit (d)

0,1 g

0,1 g

0,1 g

Wägebereich (max)

16.000 g

20.000 g

30.000 g

Tarierbereich (subtraktiv)

16.000 g

20.000 g

30.000 g

Reproduzierbarkeit

0,1 g

0,1 g

0,2 g

Linearität

±0,3 g

±0,3 g

± 0,5 g

Kleinstes Stückgewicht

0,1 g

0,1 g

0,1 g

Justierpunkte

5/10/15/16 kg

5/10/15/20 kg

10/15/20/30 kg

Empf. Justiergewicht F1
(nicht beigegeben)

10 kg + 5 kg

20kg

20 kg + 10 kg

Luftfeuchtigkeit

max. 80% rel. (nicht kondensierend)

Einschwingzeit (typisch)

3 sec.

Zulässige Umgebungs­temperatur

+10 °C ... + 40 °C

Anwärmzeit

2 Std

2 Std

2 Std

Gehäuse (B x T x H) mm

315 x 305 x 70

Vibrationsfilter

ja

Wägeplatte, Edelstahl mm

315 x 305

315 x 305

315 x 305

Einheiten

s. Menue

s. Menue

s. Menue

Gewicht kg (netto)

7,5

7,5

7,5

Datenschnittstelle

ja (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

16

KERN

DS

36K0.2

DS

30K0.1L

DS

36K0.2L

DS

60K0,2

Ablesbarkeit (d)

0,2 g

0,1 g

0,2 g

0,2 g

Wägebereich (max)

36.000 g

30.000 g

36.000 g

60.000 g

Tarierbereich (subtraktiv)

36.000 g

30.000 g

36.000 g

60.000 g

Reproduzierbarkeit

0,2 g

0,2 g

0,2 g

0,4 g

Linearität

±0,6 g

±0,5 g

±0,6 g

± 1,0 g

Kleinstes Stückgewicht

0,2 g

0,1 g

0,2 g

0,2 g

Justierpunkte

10/15/20/

30/36 kg

10/15/20/

30 kg

10/15/20/

30/36 kg

20/30/50/60 kg

Empf. Justiergewicht F1
(nicht beigegeben)

20 kg + 10 kg

20 kg + 10 kg

20 kg + 10 kg

50 kg

Luftfeuchtigkeit

max. 80% rel. (nicht kondensierend)

Einschwingzeit (typisch)

3 sec.

Zulässige Umgebungs­temperatur

+10 °C … + 40 °C

Anwärmzeit

2 Std

2 Std

2 Std

2 Std

Gehäuse (B x T x H) mm

315 x 305 x 70

450 x 350 x 115

Vibrationsfilter

ja

Wägeplatte, Edelstahl mm

315 x 305

450 x 350

Einheiten

s. Menue

s. Menue

s. Menue

s. Menue

Gewicht kg (netto)

7,5

9,5

9,5

9,5

Datenschnittstelle

ja (RS232)

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

17

KERN

DS

65K0,5

DS

100K0,5

DS

150K1

Ablesbarkeit (d)

0,5 g

0,5 g

1 g

Wägebereich (max)

65.000 g

100.000 g

150.000 g

Tarierbereich (subtraktiv)

65.000 g

100.000 g

150.000 g

Reproduzierbarkeit

0,5 g

0,5 g

1 g

Linearität

±1,5 g

±1,5 g

±3 g

Kleinstes Stückgewicht

0,5 g

0,5 g

1 g

Justierpunkte

20/30/50/60 kg

20/50/100 kg

50/100/150 kg

Empf. Justiergewicht F1
(nicht beigegeben)

50 kg

50 kg + 50 kg

3 x 50 kg

Luftfeuchtigkeit

max. 80% rel. (nicht kondensierend)

Einschwingzeit (typisch)

3 sec.

Zulässige Umgebungs­temperatur

+10 °C … + 40 °C

Anwärmzeit

2 Std

2 Std

2 Std

Gehäuse (B x T x H) mm

450 x 350 x 115

Vibrationsfilter

ja

Wägeplatte, Edelstahl mm

450 x 350

Einheiten

s. Menue

s. Menue

s. Menue

Gewicht kg (netto)

9,5

Datenschnittstelle

ja (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

18

KERN

DS

65K1M

Genauigkeitsklasse

II

Ablesbarkeit (d)

1 g

Eichwert (e)

10 g

Wägebereich (max)

65.000 g

Mindestlast (Min)

50 g

Tarierbereich (subtraktiv)

65.000 g

Reproduzierbarkeit

1 g

Linearität

±2 g

Kleinstes Stückgewicht

1 g

Justierpunkte

20/30/50/60 kg

Empf. Justiergewicht F1
(nicht beigegeben)

50 kg

Luftfeuchtigkeit

max. 80% rel. (nicht kondensierend)

Einschwingzeit (typisch)

3 sec.

Zulässige Umgebungs­temperatur

+10 °C ... + 30 °C

Anwärmzeit

2 Std

Gehäuse (B x T x H) mm

450 x 350 x 115

Vibrationsfilter

ja

Wägeplatte, Edelstahl mm

450 x 350

Einheiten

s. Menue

Gewicht kg (netto)

9,5

Datenschnittstelle

ja (RS232)

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

19

2.5 KERN FCB

KERN

FCB

6K0.02B

FCB

12K0.05B

FCB

12K0.1B

FCB

24K0.1B

FCB

24K0.2B

Ablesbarkeit (d)

0,02 g

0,05 g

0,1 g

0,1 g

0,2 g

Wägebereich (Max)

6.000 g

12.000 g

12.000 g

24.000 g

24.000 g

Tarierbereich
(subtraktiv)

6.000 g

12.000 g

12.000 g

24.000 g

24.000 g

Reproduzierbarkeit

0,04 g

0,05 g

0,1 g

0,1 g

0,2 g

Linearität ±

0,1 g

0,15 g

0,3 g

0,3 g

0,6 g

Kleinstes
Stückgewicht

0,04 g

0,05 g

0,1 g

0,1 g

0,2 g

Justierpunkte

2/5/6 kg

2/5/10/12 kg

2/5/10/12 kg

5/10/15/

20/24 kg

5/10/15/

20/24 kg

Empf.Justiergewicht F1
(nicht beigegeben)

5 kg

10 kg

10 kg

20 kg

20 kg

Luftfeuchtigkeit

max. 80% rel. (nicht kondensierend)

Einschwingzeit (typ.)

3 sec.

Zulässige Umgebungs­temperatur

+ 10 °C … + 40 °C

Anwärmzeit

2 Std

2 Std

2 Std

2 Std

2 Std

Vibrationsfilter

ja

Gehäuse
(B x T x H) mm

270 x 345 x 106

270 x 345 x 106

270 x 345 x 106

270 x 345 x 106

270 x 345 x 106

Wägeplatte Edelstahl

253x228

253x228

253x228

253x228

253x228

Einheiten

s. Menue

Vibrationsfilter

ja

Gewicht kg (netto)

3,3

3,3

3,3

3,3

3,3

Datenschnittstelle

ja (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

20

KERN

FKB

6K0.02

FKB

8K0.05

FKB

16K0.05

FKB

16K0.1

Ablesbarkeit (d)

0,02 g

0,05 g

0,05 g

0,1 g

Wägebereich (max)

6.000 g

8.000 g

16.000 g

16.000 g

Tarierbereich (subtraktiv)

6.000 g

8.000 g

16.000 g

16.000 g

Reproduzierbarkeit

0,04 g

0,05 g

0,1 g

0,1g

Linearität

±0,1 g

±0,15 g

±0,25 g

± 0,3 g

Kleinstes Stückgewicht

0,02 g

0,05 g

0,05 g

0,1 g

Justierpunkte

2/4/5/6 kg

2/4/5/7/8 kg

5/10/15/16 kg

5/10/15/16 kg

Empf. Justiergewicht F1
(nicht beigegeben)

5 kg

5 kg + 2 kg

10 kg + 5 kg

10 kg + 5 kg

Luftfeuchtigkeit

max. 80% rel. (nicht kondensierend)

Einschwingzeit (typisch)

3 sec.

Zulässige Umgebungs­temperatur

+10 °C … + 40 °C

Anwärmzeit

2 Std

2 Std

2 Std

2 Std

Gehäuse (B x T x H) mm

350 x 390 x 120

Vibrationsfilter

ja

Wägeplatte, Edelstahl mm

340 x 240

340 x 240

340 x 240

340 x 240

Einheiten

s. Menue

s. Menue

s. Menue

s. Menue

Gewicht kg (netto)

6,5

6,5

6,5

6,5

Datenschnittstelle

ja (RS232)

2.6 KERN FKB

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

21

KERN

FKB

36K0.1

FKB

36K0.2

FKB

65K0.2

FKB

65K0.5

Ablesbarkeit (d)

0,1 g

0,2 g

0,2 g

0,5 g

Wägebereich (max)

36.000 g

36.000 g

65.000 g

65.000 g

Tarierbereich (subtraktiv)

36.000 g

36.000 g

65.000 g

65.000 g

Reproduzierbarkeit

0,2 g

0,2 g

0,4 g

0,5 g

Linearität

±0,5 g

±0,6 g

±1,0 g

± 1,5 g

Kleinstes Stückgewicht

0,1 g

0,2 g

0,2 g

0,5 g

Justierpunkte

10/20/30/36 kg

10/20/30/36 kg

20/30/50/60 kg

20/30/50/60 kg

Empf. Justiergewicht F1
(nicht beigegeben)

20 kg + 10 kg

20 kg + 10 kg

50kg

50kg

Luftfeuchtigkeit

max. 80% rel. (nicht kondensierend)

Einschwingzeit (typisch)

3 sec.

Zulässige Umgebungs­temperatur

+10 °C … + 40 °C

Anwärmzeit

4 Std

2 Std

4 Std

2 Std

Gehäuse (B x T x H) mm

350 x 390 x 120

Vibrationsfilter

ja

Wägeplatte, Edelstahl mm

340 x 240

340 x 240

340 x 240

340 x 240

Einheiten

s. Menue

s. Menue

s. Menue

s. Menue

Gewicht kg (netto)

6,5

6,5

6,5

6,5

Datenschnittstelle

ja (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

22

KERN

FKB

8K0.1M

FKB

65K1M

Genauigkeitsklasse

II

II

Ablesbarkeit (d)

0,1 g

1 g

Eichwert (e)

1,0 g

10 g

Wägebereich (max)

8.000 g

65.000 g

Mindestlast (Min)

5,0 g

50 g

Tarierbereich (subtraktiv)

8.000 g

65.000 g

Reproduzierbarkeit

0,1 g

1 g

Linearität

± 0,3 g

± 3 g

Kleinstes Stückgewicht

0,1 g

1 g

Justierpunkte

2/5/7/8 kg

20/30/50/60 kg

Empf. Justiergewicht F1
(nicht beigegeben)

5 kg + 2 kg

50 kg

Luftfeuchtigkeit

max. 80% rel. (nicht kondensierend)

Einschwingzeit (typisch)

3 sec.

Zulässige Umgebungs­temperatur

+10 °C ... + 30 °C

+10 °C ... + 30 °C

Anwärmzeit

2 Std

2 Std

Gehäuse (B x T x H) mm

350 x 390 x 120

Vibrationsfilter

ja

Wägeplatte, Edelstahl mm

340 x 240

340 x 240

Einheiten

s. Menue

s. Menue

Gewicht kg (netto)

6,5

6,5

Datenschnittstelle

ja (RS232)

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

23

3 Grundlegende Hinweise (Allgemeines)

Unbedingt vor Aufstellung und Inbetriebnahme die gesamte Betriebsanleitung durcharbei­ten und beachten!

3.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient der Bestimmeung des Wägewertes von Wägegut.
Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird
manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabi­len Wägewertes kann der Wägewert abgelesen werden.

3.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom
Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Sta­bilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames
herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.)
Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen.
Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich
einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hier­durch beschädigt werden.
Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist
nicht Ex-geschützt.
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen
Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage füh­ren.
Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende
Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

3.3 Gewährleistung

Gewährleistung erlischt bei

- Nichtbeachten unserer Vorgaben in der Betriebsanleitung

- Verwendung außerhalb der beschriebenen Anwendungen

- Veränderung oder Öffnen des Gerätes

- mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten

- natürlichem Verschleiß und Abnützung

- nicht sachgemäße Aufstellung oder elektrische Installation

- Überlastung des Messwerkes

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

24

Lesen Sie diese Betriebsanleitung vor der Aufstellung und In­betriebnahme sorgfältig durch, selbst dann, wenn Sie bereits
über Erfahrungen mit KERN-Waagen verfügen.

Alle Sprachversionen beinhalten eine unverbindliche Überset­zung.
Verbindlich ist das deutsche Originaldokument.

3.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waa­ge und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft
werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und
den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwa­chung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Home­page (www.kern-sohn.com) verfügbar. In unserem akkreditierten DKD-Kalibrierlaboratorium
können Prüfgewichte und Waagen schnell und kostengünstig kalibriert werden (Rückfüh­rung auf das nationale Normal).

4 Grundlegende Sicherheitshinweise

4.1 Hinweise in der Betriebsanleitung beachten

4.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.

5 Transport und Lagerung

5.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken
auf eventuell sichtbare äußere Beschädigungen.
Bei sichtbaren Beschädigungen lassen Sie sich die Beschädigung vom Überbringer durch
Unterschrift bestätigen. Ware und Verpackung nicht verändern, keine Teile der Lieferung
entnehmen. Melden Sie den Schaden sofort (innerhalb von 24 Std.) dem Paketdienst
schriftlich an.

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

25

 Alle Teile der Originalverpackung für einen eventuell notwendigen

Rücktransport aufbewahren.

 Für den Rücktransport ist nur die Originalverpackung zu verwen-

den.

 Vor dem Versand alle angeschlossenen Kabel und lo-

sen/beweglichen Teile trennen.

 Evt. vorgesehene Transportsicherungen wieder anbringen.
 Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Ver-

rutschen und Beschädigung sichern.

5.2 Verpackung / Rücktransport

6 Auspacken, Aufstellung und Inbetriebnahme

6.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige
Wägeergebnisse erzielt werden.
Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen.

Beachten Sie deshalb am Aufstellort folgendes:

- Waage auf eine stabile, gerade Fläche stellen;

- extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der

Heizung oder direkte Sonneneinstrahlung vermeiden;

- Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;

- Erschütterungen während des Wägens vermeiden;

- Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;

- Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine nicht er-

laubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn
ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisie­ren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtempe­ratur.

- statische Aufladung von Wägegut, Wägebehälter und Windschutz vermeiden.

Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie bei
instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse)
möglich. Der Standort muss dann gewechselt werden.

6.2 Auspacken

Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage
am vorgesehenen Arbeitsplatz aufstellen.

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

26

6.2.1 Aufstellen

Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht.

6.3 Netzanschluss

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert
muss mit der örtlichen Spannung übereinstimmen.
Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf
der Zustimmung von Kern.

6.4 Batteriebetrieb FKB

 Zum Einlegen der Batterien (6 x 1,5 V) Batteriefachdeckel entfernen. Diesen mit einer

Münze lösen.

 In die Batterieröhren jeweils 3 Batterien in der gleichen Polaritätsrichtung einlegen.
 Batteriedeckel wieder einschrauben.

Zur Batterieschonung kann die Hinterleuchtung abgeschaltet werden (s. Kap. 7.3).
Außerdem kann die AUTO-OFF-Funktion aktiviert werden (s. Kap. 7.2.10).
Sinkt die Batteriespannung unter ein für die Betriebssicherheit kritisches Maß ab, so wird
dies im Display mit der Angabe “BATT LOW“ angezeigt.

6.5 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle
muss die Waage unbedingt vom Netz getrennt werden.
Verwenden Sie mit Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN,
diese sind optimal auf Ihre Waage abgestimmt.

6.6 Erstinbetriebnahme

Eine Anwärmzeit von 2 Stunden nach dem Einschalten stabilisiert die Messwerte.
Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung.

Unbedingt die Hinweise im Kapitel „Justierung“ beachten.

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

27

6.7 Justierung

Schalter nach rechts

Justierfunktion ist freigegeben.

Diese Einstellung muss vor dem Justiervorgang eingestellt

sein.

Durchführung der Justierung siehe Kap. 7.2 „Bedienung“

Nach erfolgreicher Justierung muss die Justiermöglichkeit
durch Umlegung des Justierschalters nach links gesperrt
werden.

Schalter nach links

Justierfunktion ist gesperrt.

Nach erfolgreicher Justierung muss die Justierung durch die­se Schalterstellung gesperrt werden.

Die Waage ist nun für den Eichvorgang vorbereitet.

Nach der Eichung muss der Justierschalter mit einer Eich­marke gegen Zugriff gesichert werden.

Da der Wert der Fallbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede
Waage – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am Aufstellort auf
die dort herrschende Fallbeschleunigung abgestimmt werden (nur wenn die Waage nicht
bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang, muss bei der ers­ten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umge­bungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es
sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.

6.8 Justieren (siehe Kapitel 7.2.6)

Mit einem Justiergewicht ist die Waagengenauigkeit jederzeit überprüfbar und neu einstell­bar.

Achtung:

Bei geeichten Waagen ist die Justiermöglichkeit verunmöglicht.

Vorgehen bei der Justierung:

Stabile Umgebungsbedingungen beachten. Eine kurze Anwärmzeit von ca. 15 Minuten zur
Stabilisierung ist notwendig.

6.8.1 Justierung zur Eichung (KERN 573; FKB-M; KB-NM; FCB-M; DS-M)
Allgemeines:

Vor dem Eichvorgang muss die Waage justiert werden.

Bemerkung:

Justierung ist nur möglich, wenn diese durch den „Justierschalter" nicht gesperrt ist.
Der Justierschalter befindet sich am Gehäuseboden zwischen den beiden Drehfüßen.
Am Modell FKB muß die Abdeckplatte am Gehäuseboden entfernt werden.

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

28

Die Eichung der Waage ist ohne die „Siegelmarken“ ungültig.

Eichpflichtige Waagen müssen außer Betrieb gesetzt werden, wenn:

 Das Wägeergebnis der Waage außerhalb der Verkehrsfehlergrenze liegt. Waage

deshalb in regelmäßigen Abständen mit bekanntem Prüfgewicht (ca. 1/3 der max.
Last) belasten und mit Anzeigenwert vergleichen.

 Nacheichungstermin überschritten ist.

6.9 Eichung

Allgemeines:
Nach der EU-Richtlinie 90/384/EWG müssen Waagen geeicht sein, wenn sie wie folgt

verwendet werden (gesetzlich geregelter Bereich):

a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung bestimmt wird.
b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizini-

schen und pharmazeutischen Labor.
c) Zu amtlichen Zwecken.
d) bei der Herstellung von Fertigpackungen.

Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt.
Eichhinweise
Für die in den technischen Daten als eichfähig gekennzeichnete Waage liegt eine EU Bau-

artzulassung vor. Wird die Waage wie oben beschrieben im eichpflichtigen Bereich einge­setzt, so muss diese geeicht sein und regelmäßig nachgeeicht werden.
Die Nacheichung einer Waage erfolgt nach den jeweiligen gesetzlichen Bestimmungen der
Länder. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2
Jahre.
Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten!

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

29

7 Betrieb

EIN / AUS

Wägeergebnis ausdrucken
im MODE: Nein / abwärts

im %- und Zählmode:
Referenz bilden
im MODE: Ja / aufwärts

Konfiguration MODE
(siehe Diagramm Mode­Struktur S. 2)

Rezepturwägung

im MODE: nach links
Umschaltung g- pieces

Einheitenumschaltung
im MODE: nach rechts

Tarieren

im MODE: zurück in
Wägebetrieb

Display-Symbol

Bedeutung

==OVERLOAD==

Überlast: Der Wägebereich ist überschritten

=============

Unterlast: Der Wägebereich ist unterschritten

<< .

Im Zähl- und %-modus: Teil zu leicht

 .

Auto Tare aktiv / Im Eichbetrieb Nullanzeige

PTA .

Preselect Tare Tara-Vorauswahl aktiv

D .

Differenz in % beim Prozentwiegen

Net .

Nettogewicht der Komponente beim Rezeptieren

SUM .

Bruttogewicht mehrerer Komponenten beim Rezeptieren

 .

Waage ist im Zählbetrieb und zeigt momentan den
Gewichtswert der Zählmenge an

.

Bei Mehrbereichswaage im Eichbetrieb die Bereichsangabe

III

7.1 Bedienfeld Anzeige

Tastatur

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

30

7.2 Bedienung

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

31

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

32

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

33

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

34

7.2.13 Tierwiegung:

 Aktivieren über Mode/Animal weigh. Y/N (4xMode)
 Behälter ohne Meßobjekt auf Wiegefläche aufstellen und tarieren
 Das Messobjekt (Tier) in den Behälter einbringen und mit REF/YES-Taste starten
 Die Mittelwertbildung wird im Display mit AVG sowie Erlöschen der einzelnen Zeichen-

blöcke und anschließendem fixierten Displaywert angezeigt.

 Ein Abdruck und Löschung des Mittelwertes kann durch Drücken der PRINT-Taste aus-

gelöst werden

 Einfaches Löschen ist mit Drücken der TARE-Taste möglich.

7.2.14 Swap:

 Starke Filterung

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

35

Var 1 Type xx = Brutto

MODE

Var 1 Row xx XXxx

MODE

Var 1 Type 02 = Brutto

Var 1 Row 02

Var 1 Col 14

Zeile 2

Spalte 14

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 1. Zeile
xxxxxxxxxxxxxG 15000.0g xxxxxx 2. Zeile

Ausdruck “Brutto“ Zeile 2 / Spalte 14

REF / YES

MODE

Var 2 Type xx = Netto

Var 3 Type xx = Tara

Var 4 Type xx = Pretare

Var 5 Type xx = Pcs / %

Var 6 Type xx = * / Mw

Var 7 Type xx = Numerator

Printerform

Var 1 Col xx

7.2.15 Inhalt des Formularausdruckes:

MODE / PRINTER / PRINTERFORM

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

36

5 1

9 6

Pin 2: Transmit data
Pin 3: Receive data
Pin 5: Signal ground

Baudrate einstellen

Waagenanzeige

1. MODE- Taste so oft drücken, bis „PRINTER?" angezeigt wird.

2. YES- Taste drücken

3. MODE- Taste so oft drücken, bis die gewünschte Baudrate erscheint
(z.B. 4800 Baud).

4. YES für 4800 Baud drücken, das X bestätigt die neue Einstellung.

5. MODE- Taste so oft betätigen, bis die Waage wieder in Gramm anzeigt,
oder TARE- Taste drücken.

PRINTER?

2400 Baud

4800 Baud

4800 Baud X

0,0 g

7.3 Hinterleuchtung der Anzeige

Bei eingeschalteter Waage und Nullanzeige durch Drücken der „MODE“- Taste den
Menuepunkt „Backlight“ auswählen. Mit der „YES“- Taste bestätigen, um die
Hinterleuchtung dauerhaft einzuschalten. Durch Drücken der „NO“- Taste wird die

Hinterleuchtung wieder abgeschaltet.
Soll die Hinterleuchtung der Anzeige zeitgesteuert abgeschaltet werden (zur Batteriescho-

nung), so kann durch Drücken der „MODE“-Taste der Menuepunkt „Backlight auto“ ausge-
wählt und mit der „YES“- Taste bestätigt werden. Diese schaltet sich dann 10 Sek. nach

Erreichen eines stabilen Wägewertes automatisch ab.

7.4 Datenausgang RS 232 C
Technische Daten

 8-bit ASCII Code
 1 Startbit, 8 Datenbits, 1 Stopbits, kein Paritätsbit
 Baudrate wählbar auf 2400, 4800, 9600 Baud (Werkseinstellung) und 19200 Baud.
 Sub-D Stecker 9-polig notwendig
 Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechenden

KERN-Schnittstellenkabel (max. 2m) sichergestellt

Pinbelegung der Waagenausgangsbuchse (Frontansicht)

Sub-D-Buchse 9 pol.

Baudrate

Die Baudrate zur Übertragung der Messwerte wird mit der MODE- Taste eingestellt. Im fol­genden Beispiel wird die Baudrate auf 4800 Baud eingestellt.

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

37

7.5 Schnittstelle RS232C
Datenausgabe über Schnittstelle RS 232 C

Allgemeines

Voraussetzung für die Datenübertragung zwischen Waage und einem Peripheriegerät (z.B.
Drucker, PC ...) ist, dass beide Geräte auf dieselben Schnittstellenparameter (z.B. Baudra­te, Parität ...) eingestellt sind.
Es gibt 5 Arten der Datenausgabe über RS 232 C

Datenausgabe durch PRINT- Taste

Der Druckvorgang kann mittels PRINT- Taste ausgelöst werden.
Die Einstellungen AUTOPRINT und AUTOPRINT PC sollten hierbei ausgeschaltet sein.

AUTOPRINT (Datenausgabe nach Gewichtsauflage)

Die Einstellung AUTOPRINT befindet sich im PRINTER- Pfad und kann dort an- oder ab­geschaltet werden. Ist AUTOPRINT aktiv, so wird nach Entlastung der Waage und an­schließender Belastung nach Erreichen des Stillstandes der aktuelle Wägewert über die RS
232 Datenschnittstelle gesendet.

AUTOPRINT PC (ständige Datenausgabe)

Die Einstellung AUTOPRINT PC befindet sich im PRINTER- Pfad und kann dort an- oder
abgeschaltet werden. Ist AUTOPRINT PC aktiv, so werden ständig die aktuellen
Wägewerte über die RS 232 Datenschnittstelle gesendet.

Datenausgabe durch Fernsteuerkommandos

Mit Fernsteuerkommandos, die als ASCII-Zeichen an die Waage übertragen werden, kön­nen folgende Funktionen an der Waage ausgelöst werden:

t Tarierung
w Ein Wägewert (auch instabil) wird von der Waage über die serielle Schnittstelle

gesendet
s Ein stabiler Wägewert wird von der Waage über die serielle Schnittstelle gesen-

det.

Nach Empfang eines der Zeichen w oder s sendet die Waage ohne Druckerpause zwi­schen den Zeichen.

Ausgabe auf Barcode-Drucker

Der Datenübertragungsmodus ist auf „Barcode“ zu stellen.
Als Barcode-Drucker ist ein Zebra-Drucker Modell LP2824 vorgesehen.
Dabei ist zu beachten, dass das Ausgabeformat der Waage fest definiert ist und nicht ge­ändert werden kann.
Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht
gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN zuvor die ent­sprechende Software aufgespielt werden.

Der Zebra-Drucker und die Waage sind im ausgeschalteten Zustand mit dem enthaltenen
Schnittstellenkabel zu verbinden.

Nach dem Einschalten beider Geräte und Erreichen der Betriebsbereitschaft, wird jeweils
beim Drücken der Taste ein Etikett ausgedruckt.

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

38

7.5.1 Beschreibung des Datentransfers

Bit-Nr.

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

16

17

18 B* N N N B B B B B

0 . 0 0 E E E

CR

LF

Jede Datenübertragung hat folgenden Aufbau:

N = Numerator
B*: = Blank oder bei Autotara an im Nullbereich.
B, 0, ., g: = Blank oder Wägewert mit Einheit, je nach Belastung der Waage.
E = Einheit
CR: = Carriage Return
LF: = Line Feed

7.5.2 Numerator

Der Numerator ist im Menuepunkt „Printer“ untergebracht und kann aktiviert bzw. deaktiviert

werden.
Bei Datenausgabe über die Printtaste wird dieser um eine Stelle erhöht.

7.6 Drucker

Über die serielle Schnittstelle RS 232 kann ein Drucker angeschlossen werden. Im Aus­druck erscheint das Gewicht in Gramm. Im Zählmodus wird die Stückzahl oder die Ge­wichtsangabe ausgedruckt.
Im Prozentmodus werden die Prozentanteile oder die Gewichtsangabe ausgedruckt.
Der Ausdruck erfolgt auf Betätigung der PRINT- Taste.
Mit dem Numerator kann jeder Ausdruck fortlaufend numeriert werden.
Durch Ausschalten der Waage oder Benutzung der CLEAR- Funktion wird der Numerator
wieder auf (000) gesetzt.

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

39

7.7 Unterflurwägung

Gegenstände, welche aufgrund ihrer Größe oder Form nicht auf die Waageschale gestellt
werden können, können mit Hilfe einer Unterflurwägung gewogen werden.

Gehen Sie wie folgt vor:

 Schalten Sie die Waage aus.
 Drehen Sie die Waage um, beachten Sie hierbei, dass die Wägeplatte nicht belastet

wird.

 Öffnen Sie den Verschlussdeckel am Waagenboden
 Haken zur Unterflurwägung einhängen
 Stellen Sie die Waage über eine Öffnung
 Hängen Sie das Wägegut an den Haken und führen Sie die Wägung durch.

! Vorsicht !

Achten Sie unbedingt darauf, dass der für die Unterflurwägung verwendete Haken stabil
genug ist, um das gewünschte Wägegut sicher zu halten (Bruchgefahr). Es ist stets darauf
zu achten, dass sich unter der Last keine Lebewesen oder Gegenstände befinden, die
Schaden nehmen können.

! Hinweis !

Nach Beendigung der Unterflurwägung muss die Öffnung am Waagenboden unbedingt
wieder verschlossen werden (Staubschutz)

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

40

8 Wartung, Instandhaltung, Entsorgung

8.1 Reinigen

Vor der Reinigung trennen Sie das Gerät bitte von der Betriebsspannung.
Benutzen Sie bitte keine aggressiven Reinigungsmittel (Lösungsmittel o.ä.), sondern nur

ein mit milder Seifenlauge angefeuchtetes Tuch. Achten Sie darauf, dass keine Flüssigkeit
in das Gerät eindringt und reiben Sie mit einem trockenen, weichen Tuch nach. Lose Pro­benreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden.

Verschüttetes Wägegut sofort entfernen.

8.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet
werden.
Vor dem Öffnen vom Netz trennen.

8.3 Entsorgung

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem
oder regionalem Recht des Benutzerortes durchzuführen.

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

41

Störung

Mögliche Ursache

Die Gewichtsanzeige leuchtet nicht.

 Die Waage ist nicht eingeschaltet.

 Die Verbindung zum Netz ist unterbrochen

(Netzkabel nicht eingesteckt/defekt).

 Die Netzspannung ist ausgefallen.

Die Gewichtsanzeige ändert sich

 Luftzug/Luftbewegungen

fortwährend

 Vibrationen des Tisches/Bodens

 Die Wägeplatte hat Berührung mit Fremdkör-

pern.

 Elektromagnetische Felder/ Statische Aufla-

dung(Anderen Aufstellungsort wählen/ falls
möglich störendes Gerät ausschalten)

Das Wägeergebnis ist offensichtlich

 Die Waagenanzeige steht nicht auf Null

falsch

 Die Justierung stimmt nicht mehr.

 Es herrschen starke Temperaturschwankun-

gen.

 Elektromagnetische Felder/ Statische Aufla-

dung(Anderen Aufstellungsort wählen/ falls
möglich, störendes Gerät ausschalten)

9 Kleine Pannenhilfe

Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz
getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden.

Hilfe:

Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt
die Fehlermeldung erhalten, benachrichtigen Sie bitte den Hersteller.

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

42

10 Konformitätserklärung

KERN & Sohn GmbH

D-72322 Balingen-Frommern
Postfach 4052
E-Mail: [e-mail]

Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de

D

Konformitäts­erklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.

GB

Declaration of
conformity

We hereby declare that the product to which this declaration refers conforms
with the following standards.

CZ

Prohlášení o

shode

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.

E

Declaración de
conformidad

Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes

F

Déclaration de
conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.

I

Dichiarazione di
conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferi­sce è conforme alle norme di seguito citate.

NL

Conformiteit­verklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.

P

Declaração de
conformidade

Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.

PL

Deklaracja

zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,

jest zgodny z poniższymi normami.

RUS

Заявление о

соответствии

Мы заявляем, что продукт, к которому относится данная декларация,

соответствует перечисленным ниже нормам.

Mark applied

EU Directive

Standards

2004/108/EC

EN 61000-6-3:2007
EN 55011:2009/A1:2010
EN 55022:2010/AC:2011
EN 55024:2010
EN 45501:1992-10+AC:1993-08
OIML R 76-1:2006

2006/95/EC

EN 60950

Signatur

Signature

Datum

Date

08.04.2013

Ort der Ausstellung

Place of issue

72336 Balingen

Albert Sauter
KERN & Sohn GmbH

Geschäftsführer

Managing director

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: [e-mail], Internet: www.kern-sohn.com

Konformitätserklärung

EC-Konformitätserklärung EC-Declaration of -Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии

Electronic Balance: KERN 572 / 573 / FCB / FKB / KB..N / DS

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370

43

KERN & Sohn GmbH

D-72322 Balingen-Frommern
Postfach 4052
E-Mail: [e-mail]

Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de

D

Konformitäts­erklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.

GB

Declaration of
conformity

We hereby declare that the product to which this declaration refers conforms
with the following standards.

CZ

Prohlášení o

shode

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.

E

Declaración de
conformidad

Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes

F

Déclaration de
conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.

I

Dichiarazione di
conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferi­sce è conforme alle norme di seguito citate.

NL

Conformiteit­verklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.

P

Declaração de
conformidade

Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.

PL

Deklaracja

zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,

jest zgodny z poniższymi normami.

RUS

Заявление о

соответствии

Мы заявляем, что продукт, к которому относится данная декларация,

соответствует перечисленным ниже нормам.

EU Directive

Standards

2004/108/EC

EN 55011: 2009+A1:2010
EN 61000-3-2 : 2006-04+A1: 2009 + A2 : 2009
EN 61000-3-3 : 2008
EN 55022: 2010
OIML R 76-1 : 2006
EN45501 : 1992-10+AC : 1993-08
EN 55024 : 2010

(Limit class B)
(Limit class A)

(Limit class B)

2006/95/EC

EN60950

Signatur

Signature

Datum

Date

19.07.2013

Ort der Ausstellung

Place of issue

72336 Balingen

Albert Sauter
KERN & Sohn GmbH

Geschäftsführer

Managing director

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: [e-mail], Internet: www.kern-sohn.com

Konformitätserklärung

EC-Konformitätserklärung EC-Declaration of Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии

Electronic Balance: KERN KBJ_NM

572/573/KB/DS/FKB/FCB/KBJ-BA-d-1370

44

Hinweis gemäß Batterieverordnung – BattV

QYP 05 (Rev. 1.0)

Nur gültig für Deutschland!

Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler
gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen:

Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver­pflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen
oder im Handel zurückgegeben werden.

Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansons­ten muss Vorsorge gegen Kurzschluss getroffen werden.

 Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durch-

gestrichenen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg =
Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus­schlaggebenden Schwermetalls versehen.

 Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.

Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem
Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau­cher üblicherweise entledigen.

572/573/KB/DS/FKB/FCB/KBJ -BA-d-1370
