Kern 572-30, 572-31, 572-32, 572-33, 572-35 User guide [pl]

KERN & Sohn GmbH

Ziegelei 1
D-72336 Balingen
E-Mail: [e-mail]

Tel.: +49-[0]7433- 9933-0
Faks: +49-[0]7433-9933-149
Internet: www.kern-sohn.com

Instrukcja obsługi
Wagi precyzyjne, kompaktowe i
pomostowe

KERN 572/573/KB/FKB/DS/FCB/KBJ

Wersja 7.0

07/2013
PL

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

2

PL

KERN 572/573/KB/DS/FKB/FCB/KBJ

Wersja 7.0 07/2013

Instrukcja obsługi
Wagi precyzyjne, kompaktowe i pomostowe

Spis treści

1 TRYB - MENU ............................................................................................................. 3

2 Dane techniczne ........................................................................................................ 5

2.1 KERN 572 ............................................................................................................................................... 5

2.2 KERN 573 ............................................................................................................................................... 8

2.3 KERN KB ................................................................................................................................................ 9

2.4 KERN DS .............................................................................................................................................. 13

2.5 KERN FCB ............................................................................................................................................ 18

2.6 KERN FKB ............................................................................................................................................ 19

3 Podstawowe wskazówki (informacje ogólne) ...................................................... 22

3.1 Zastosowanie zgodne z przeznaczeniem ......................................................................................... 22

3.2 Użytkowanie niezgodne z przeznaczeniem ...................................................................................... 22

3.3 Gwarancja ............................................................................................................................................ 22

3.4 Kontrola przyrządów mierniczych ..................................................................................................... 22

4 Podstawowe wskazówki dotyczące bezpieczeństwa .......................................... 23

4.1 Należy przestrzegać wskazówek zawartych w instrukcji obsługi .................................................. 23

4.2 Školení personálu................................................................................................................................ 23

5 Transport i magazynowanie ................................................................................... 23

5.1 Kontrola przy odbiorze ....................................................................................................................... 23

5.2 Opakowanie ......................................................................................................................................... 23

6 Rozpakowanie, montaż i uruchomienie ................................................................ 24

6.1 Miejsce ustawienia, miejsce użytkowania ........................................................................................ 24

6.2 Rozpakowanie ..................................................................................................................................... 25

6.2.1 Zmontowanie ......................................................................................................................................... 25

6.3 Podłączenie do sieci ........................................................................................................................... 25

6.4 Praca z zasilaniem bateryjnym FKB .................................................................................................. 25

6.5 Podłączenie urządzeń peryferyjnych................................................................................................. 25

6.6 Pierwsze uruchomienie ...................................................................................................................... 25

6.7 Justowanie ........................................................................................................................................... 26

6.8 Justowanie (patrz: Rozdział 7.2.6) ..................................................................................................... 26

6.8.1 Justowanie do legalizacji (KERN 573, FKB-M; KB-NM; FCB-M; DS-M) .............................................. 27

6.9 Legalizacja ........................................................................................................................................... 28

7 Eksploatacja ............................................................................................................ 29

7.1 Panel sterowania Wyświetlacz ........................................................................................................... 29

7.2 Obsługa ................................................................................................................................................ 30

7.3 Podświetlenie wyświetlacza ............................................................................................................... 36

7.4 Wyjście danych RS 232 C ................................................................................................................... 36

7.5 Interfejs RS232C .................................................................................................................................. 37

7.5.1 Opis transferu danych ........................................................................................................................... 38

7.5.2 Numerator ............................................................................................................................................. 38

7.6 Drukarka ............................................................................................................................................... 38

7.7 Ważenie podpodłogowe ..................................................................................................................... 39

8 Konserwacja, Utrzymywanie urządzenia w dobrym stanie, Likwidacja ............. 40

8.1 Czyszczenie ......................................................................................................................................... 40

8.2 Konserwacja, Utrzymanie w dobrym stanie ..................................................................................... 40

8.3 Utylizacja .............................................................................................................................................. 40

9 Mała pomoc w przypadku awarii ............................................................................ 41

10 Oświadczenie o zgodności .................................................................................... 42

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

3

1 TRYB - MENU

572/573/KB/DS/FKB/FCB:

Ważne !

Zmienione ustawienia - jak również justowanie - należy zapisać w pamięci w momencie
wyłączania wagi za pomocą przycisku ON/OFF.

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

4

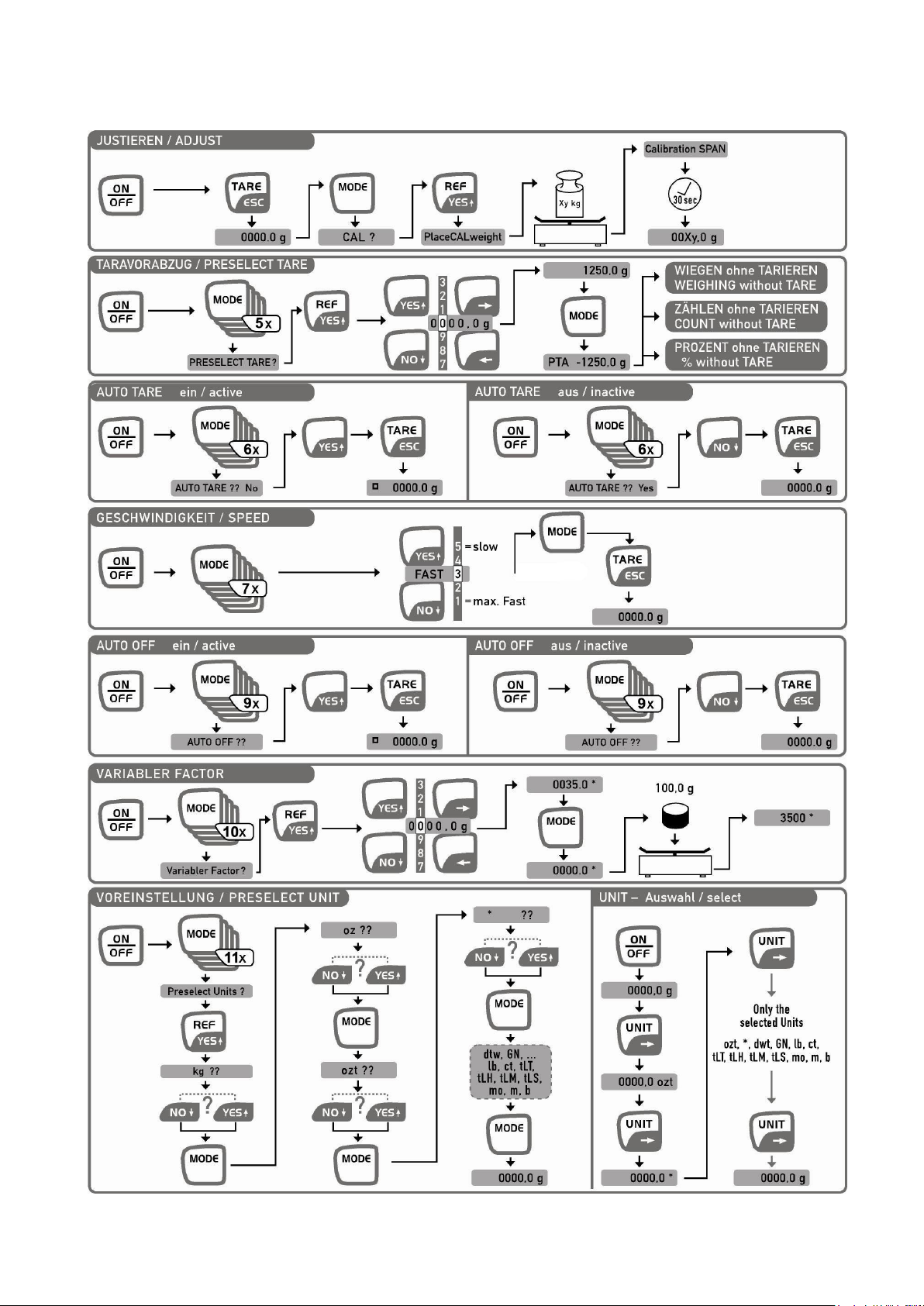

KBJ:

Ważne !

Zmienione ustawienia - jak również justowanie - należy zapisać w pamięci w momencie
wyłączania wagi za pomocą przycisku ON/OFF.

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

5

2 Dane techniczne

KERN

572-30

572-31

572-32

572-33

Dokładność odczytu (d)

0,001 g

0,001 g

0,001 g

0,01 g

Zakres ważenia (Max)

240 g

300 g

420 g

1.600 g

Zakres tarowania
(subtraktywny)

240 g

300 g

420 g

1.600 g

Powtarzalność

0,001 g

0,002 g

0,002 g

0,01 g

Liniowość

±0,003 g

±0,005 g

±0,005 g

± 0,03 g

Najmniejsza masa
sztuki

0,001 g

0,001 g

0,001 g

0,01 g

Punkty justowania

05/100/

200/240 g

50/100/

200/300 g

100/200/

300/400 g

0,5/1,0/

1,5/1,6 kg

Zalecany odważnik do

justowania F1 (nie
załączony)

200 g

200 g +100 g

200 g + 200 g

1 kg + 500 g

Wilgotność powietrza

max. 80% rel. (nie kondensujące)

Czas nieustalony
(typowy)

3 sek.

Dopuszczalna
temperatura otoczenia

+10 °C ... + 40 °C

Czas nagrzewania

2 godzin

2 godzin

4 godzin

2 godzin

Obudowa (B x T x H)
mm

180 x 310 x 90

Filt wibracji

tak

Płytka wagi ze stali

szlachetnej mm

Ø 106

Ø 106

Ø 106

Ø 150

Jednostka

patrz menu

Waga kg (netto)

2,3

2,3

2,3

2,3

Datové rozhraní

tak (RS232)

2.1 KERN 572

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

6 KERN

572-35

572-37

572-39

572-43

Dokładność odczytu (d)

0,01 g

0,01 g

0,01 g

0,1 g

Zakres ważenia (Max)

2.400 g

3.000 g

4.200 g

10.000 g

Zakres tarowania
(subtraktywny)

2.400 g

3.000 g

4.200 g

10.000 g

Powtarzalność

0,01 g

0,02 g

0,02 g

0,1 g

Liniowość

±0,03 g

±0,05 g

±0,05 g

± 0,3 g

Najmniejsza masa
sztuki

0,01 g

0,01 g

0,01 g

0,1 g

Punkty justowania

0,5/1,0/

2,0/2,4 kg

1,0/1,5/

2,0/3,0 kg

1,0/2,0/

3,0/4,0 kg

2/5/10 kg

Zalecany odważnik do

justowania F1 (nie
załączony)

2 kg

2 kg + 1 kg

2 kg + 2 kg

10 kg

Wilgotność powietrza

max. 80% rel. (nie kondensujące)

Czas nieustalony
(typowy)

3 sek.

Dopuszczalna
temperatura otoczenia

+10 °C ... + 40 °C

Czas nagrzewania

2 godzin

2 godzin

4 godzin

2 godzin

Obudowa (B x T x H)
mm

180 x 310 x 90

Filt wibracji

tak

Płytka wagi ze stali

szlachetnej mm

Ø 150

Ø 150

Ø 150

160 x 200

Jednostka

patrz menu

Waga kg (netto)

2,3

2,3

2,3

2,7

Datové rozhraní

tak (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

7 KERN

572-45

572-49

572-55

572-57

Dokładność odczytu (d)

0,05 g

0,1 g

0,05 g

0,1 g

Zakres ważenia (Max)

12.000 g

16.000 g

20.000 g

24.000 g

Zakres tarowania
(subtraktywny)

12.000 g

16.000 g

20.000 g

24.000 g

Powtarzalność

0,05 g

0,1 g

0,1 g

0,1g

Liniowość

±0,15 g

±0,3 g

±0,25 g

± 0,3 g

Najmniejsza masa
sztuki

0,05 g

0,1 g

0,05 g

0,1 g

Punkty justowania

2/5/10/12 kg

5/10/15/16 kg

5/10/15/20 kg

5/10/15/20/24

kg

Zalecany odważnik do

justowania F1 (nie
załączony)

10 kg

10 kg + 5 kg

10 kg

20 kg

Wilgotność powietrza

max. 80% rel. (nie kondensujące)

Czas nieustalony
(typowy)

3 sek.

Dopuszczalna
temperatura otoczenia

+10 °C ... + 40 °C

Czas nagrzewania

2 godzin

2 godzin

2 godzin

2 godzin

Obudowa (B x T x H)
mm

180 x 310 x 90

Filt wibracji

tak

Płytka wagi ze stali

szlachetnej mm

160 x 200

160 x 200

160 x 200

160 x 200

Jednostka

patrz menu

Waga kg (netto)

2,7

2,7

2,7

2,7

Datové rozhraní

tak (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

8

KERN

573-34NM

573-46NM

Klasa dokładności

II

II

Dokładność odczytu (d)

0,01 g

0,1 g

Dz. legalizacji (e)

0,1 g

1 g

Zakres ważenia (Max)

650 g

6.500 g

Obciążenie minimalne

(Min)

0,5 g

5 g

Zakres tarowania
(subtraktywny)

650 g

6.500 g

Powtarzalność

0,01 g

0,1 g

Liniowość

±0,03 g

±0,3 g

Najmniejsza masa
sztuki

0,01 g

0,1 g

Punkty justowania

200g/500g/600g

2/5/6 kg

Zalecany odważnik do
justowania F1 (nie
załączony)

500 g + 100 g

5 kg + 1 kg

Wilgotność powietrza

max. 80% rel. (nie kondensujące)

Czas nieustalony
(typowy)

3 sek.

Dopuszczalna
temperatura otoczenia

+10 °C ... + 30 °C

Czas nagrzewania

2 godzin

2 godzin

Obudowa (B x T x H)
mm

180 x 310 x 90

Filt wibracji

tak

Płytka wagi ze stali

szlachetnej mm

Ø 150

160 x 200

Jednostka

g, kg

g, kg

Waga kg (netto)

2,3

2,7

Datové rozhraní

tak (RS232)

2.2 KERN 573

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

9

2.3 KERN KB

KERN

KB 120-3N

KB 240-3N

KB 360-3N

Dokładność odczytu (d)

0,001 g

0,001 g

0,001 g

Zakres ważenia (Max)

120 g

240 g

360 g

Zakres tarowania
(subtraktywny)

120 g

240 g

360 g

Powtarzalność

0,001 g

0,001 g

0,002 g

Liniowość

±0,003 g

±0,003 g

± 0,005 g

Najmniejsza masa
sztuki

0,001 g

0,001 g

0,001 g

Punkty justowania

20/50/100/120 g

100/150/200/240 g

100/200/300/360 g

Zalecany odważnik do

justowania F1 (nie
załączony)

100 g

200 g

200 g + 100 g

Wilgotność powietrza

max. 80% rel. (nie kondensujące)

Czas nieustalony
(typowy)

3 sek.

Dopuszczalna
temperatura otoczenia

+10 °C ... + 40 °C

Czas nagrzewania

2 godzin

2 godzin

4 godzin

Obudowa (B x T x H)
mm

167 x 250 x 85

Filt wibracji

tak

Płytka wagi ze stali

szlachetnej mm

Ø 81

Ø 81

Ø 81

Jednostka

patrz menu

Waga kg (netto)

1 1 1

Datové rozhraní

tak (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

10 KERN

KB 1200-2N

KB 2000-2N

KB 2400-2N

KB 3600-2N

Dokładność odczytu (d)

0,01 g

0,01 g

0,01 g

0,01 g

Zakres ważenia (Max)

1.200 g

2.000 g

2.400 g

3.600 g

Zakres tarowania
(subtraktywny)

1200 g

2000 g

2400 g

3600 g

Powtarzalność

0,01 g

0,01 g

0,01 g

0,02 g

Liniowość

±0,03 g

±0,03 g

±0,03 g

± 0,05 g

Najmniejsza masa
sztuki

0,01 g

0,01 g

0,01 g

0,01 g

Punkty justowania

0,2/0,5/1,0/1,2

kg

0,5/1,0/1,5/2,0

kg

1,0/1,5/2,0/2,4

kg

1,0/2,0/3,0/3,6

kg

Zalecany odważnik do

justowania F1 (nie
załączony)

1000 g

2000 g

2000 g

2 kg + 1 kg

Wilgotność powietrza

max. 80% rel. (nie kondensujące)

Czas nieustalony
(typowy)

3 sek.

Dopuszczalna
temperatura otoczenia

+10 °C ... + 40 °C

Czas nagrzewania

2 godzin

2 godzin

2 godzin

4 godzin

Obudowa (B x T x H)
mm

167 x 250 x 85

Filt wibracji

tak

Płytka wagi ze stali

szlachetnej mm

130 x 130

130 x 130

130 x 130

130 x 130

Jednostka

patrz menu

Waga kg (netto)

1,5

1,5

1,5

1,5

Datové rozhraní

tak (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

11

KERN

KB

10000-1N

KB

10k0.05N

Dokładność odczytu (d)

0,1 g

0,05 g

Zakres ważenia (Max)

10.000 g

10.000 g

Zakres tarowania
(subtraktywny)

10.000 g

10.000 g

Powtarzalność

0,1 g

0,05 g

Liniowość

0,3 g

0,15 g

Najmniejsza masa sztuki

0,1 g

0,05 g

Punkty justowania

2/5/10 kg

2/5/10 kg

Zalecany odważnik do
justowania F1 (nie
załączony)

10 kg

10 kg

Czas nieustalony (typowy)

3 sek.

3 sek.

Dopuszczalna temperatura
otoczenia

+10 °C ... + 40 °C

+10 °C ... + 40 °C

Czas nagrzewania

2 godzin

2 godzin

Obudowa (B x T x H) mm

167 x 250 x 85

167 x 250 x 85

Płytka wagi ze stali

szlachetnej mm

150 x 170

150 x 170

Jednostka

patrz menu

patrz menu

Filt wibracji

tak

tak

Waga kg (netto)

1,7

1,7

Datové rozhraní

tak (RS232)

tak (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

12

KERN

KB

650-2NM

KB

6500-1NM

KBJ

650-2NM

Klasa dokładności

II

II

II

Dokładność odczytu (d)

0,01 g

0,1 g

0,01 g

Dz. legalizacji (e)

0,1 g

1 g

0,1 g

Zakres ważenia (Max)

650 g

6.500 g

650 g

Obciążenie minimalne

(Min)

0,5 g

5 g

0,5 g

Zakres tarowania
(subtraktywny)

650 g

6.500 g

650 g

Powtarzalność

0,01 g

0,1 g

0,01 g

Liniowość

±0,03 g

±0,3 g

±0,03 g

Najmniejsza masa
sztuki

0,01 g

0,1 g

0,01 g

Punkty justowania

200/500/600 g

2/5/6 kg

-

Zalecany odważnik do

justowania F1 (nie
załączony)

500 g + 100 g

5 kg + 1 kg

wewnętrznie

Justowanie

Czas nieustalony
(typowy)

3 sek.

Dopuszczalna
temperatura otoczenia

+10 °C ... + 30 °C

Czas nagrzewania

2 godzin

2 godzin

2 godzin

Obudowa (B x T x H)
mm

167 x 250 x 85

Filt wibracji

tak

Płytka wagi ze stali

szlachetnej mm

130 x 130

150 x 170

130 x 130

Jednostka

g, kg, ct

Waga kg (netto)

1,5

1,7

2,1

Datové rozhraní

tak (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

13

2.4 KERN DS

KERN

DS

3K0.01S

DS

5K0.05S

DS

8K0.05

DS

10K0.1S

Dokładność odczytu (d)

0,01 g

0,05 g

0,05 g

0,1 g

Dz. legalizacji (e)

Zakres ważenia (Max)

3.000 g

5.000 g

8.000 g

10.000 g

Zakres tarowania
(subtraktywny)

3.000 g

5.000 g

8.000 g

10.000 g

Powtarzalność

0,02 g

0,05 g

0,05 g

0,1 g

Liniowość

±0,05 g

±0,15 g

± 0,15 g

±0,3 g

Najmniejsza masa
sztuki

0,01 g

0,05 g

0,05 g

0,1 g

Punkty justowania

1/2/3 kg

1/2/5 kg

2/4/5/7/8 kg

2/5/10 kg

Zalecany odważnik do

justowania F1 (nie
załączony)

3 kg

5 kg

5 kg + 2 kg

10 kg

Wilgotność powietrza

max. 80% rel. (nie kondensujące)

Czas nieustalony
(typowy)

3 sek.

Dopuszczalna
temperatura otoczenia

+10 °C ... + 40 °C

Czas nagrzewania

2 godzin

2 godzin

2 godzin

2 godzin

Obudowa (B x T x H)
mm

228 x 228 x 70

228 x 228 x 70

315 x 305 x 70

228 x 228 x 70

Filt wibracji

tak

Płytka wagi ze stali

szlachetnej mm

228 x 228

228 x 228

315 x 305

228 x 228

Jednostka

patrz menu

patrz menu

patrz menu

patrz menu

Waga kg (netto)

5,5

5,5

7,5

5,5

Datové rozhraní

tak (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

14

KERN

DS

16K0.1

DS

20K0.1

DS

30K0.1

Dokładność odczytu (d)

0,1 g

0,1 g

0,1 g

Zakres ważenia (Max)

16.000 g

20.000 g

30.000 g

Zakres tarowania
(subtraktywny)

16.000 g

20.000 g

30.000 g

Powtarzalność

0,1 g

0,1 g

0,2 g

Liniowość

±0,3 g

±0,3 g

± 0,5 g

Najmniejsza masa
sztuki

0,1 g

0,1 g

0,1 g

Punkty justowania

5/10/15/16 kg

5/10/15/20 kg

10/15/20/30 kg

Zalecany odważnik do

justowania F1 (nie
załączony)

10 kg + 5 kg

20 kg

20 kg + 10 kg

Wilgotność powietrza

max. 80% rel. (nie kondensujące)

Czas nieustalony
(typowy)

3 sek.

Dopuszczalna
temperatura otoczenia

+10 °C ... + 40 °C

Czas nagrzewania

2 godzin

2 godzin

2 godzin

Obudowa (B x T x H)
mm

315 x 305 x 70

Filt wibracji

tak

Płytka wagi ze stali

szlachetnej mm

315 x 305

315 x 305

315 x 305

Jednostka

patrz menu

patrz menu

patrz menu

Waga kg (netto)

7,5

7,5

7,5

Datové rozhraní

tak (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

15

KERN

DS

36K0.2

DS

30K0.1L

DS

36K0.2L

DS

60K0,2

Dokładność odczytu (d)

0,2 g

0,1 g

0,2 g

0,2 g

Dz. legalizacji (e)

Zakres ważenia (Max)

36.000 g

30.000 g

36.000 g

60.000 g

Zakres tarowania
(subtraktywny)

36.000 g

30.000 g

36.000 g

60.000 g

Powtarzalność

0,2 g

0,2 g

0,2 g

0,4 g

Liniowość

±0,6 g

±0,5 g

±0,6 g

± 1,0 g

Najmniejsza masa
sztuki

0,2 g

0,1 g

0,2 g

0,2 g

Punkty justowania

10/15/20/

30/36 kg

10/15/20/

30 kg

10/15/20/

30/36 kg

20/30/50/60 kg

Zalecany odważnik do

justowania F1 (nie
załączony)

20 kg + 10 kg

20 kg + 10 kg

20 kg + 10 kg

50 kg

Wilgotność powietrza

max. 80% rel. (nie kondensujące)

Czas nieustalony
(typowy)

3 sek.

Dopuszczalna
temperatura otoczenia

+10 °C ... + 40 °C

Czas nagrzewania

2 godzin

2 godzin

2 godzin

2 godzin

Obudowa (B x T x H)
mm

315 x 305 x 70

450 x 350 x 115

Filt wibracji

tak

Płytka wagi ze stali
szlachetnej mm

315 x 305

450 x 350

Jednostka

patrz menu

patrz menu

patrz menu

patrz menu

Waga kg (netto)

7,5

9,5

9,5

9,5

Datové rozhraní

tak (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

16

KERN

DS

65K0,5

DS

100K0,5

DS

150K1

Dokładność odczytu (d)

0,5 g

0,5 g

1 g

Zakres ważenia (Max)

65.000 g

100.000 g

150.000 g

Zakres tarowania
(subtraktywny)

65.000 g

100.000 g

150.000 g

Powtarzalność

0,5 g

0,5 g

1 g

Liniowość

±1,5 g

±1,5 g

±3 g

Najmniejsza masa
sztuki

0,5 g

0,5 g

1 g

Punkty justowania

20/30/50/60 kg

20/50/100 kg

50/100/150 kg

Zalecany odważnik do

justowania F1 (nie
załączony)

50 kg

50 kg + 50 kg

3 x 50 kg

Wilgotność powietrza

max. 80% rel. (nie kondensujące)

Czas nieustalony
(typowy)

3 sek.

Dopuszczalna
temperatura otoczenia

+10 °C ... + 40 °C

Czas nagrzewania

2 godzin

2 godzin

2 godzin

Obudowa (B x T x H)
mm

450 x 350 x 115

Filt wibracji

tak

Płytka wagi ze stali

szlachetnej mm

450 x 350

Jednostka

patrz menu

patrz menu

patrz menu

Waga kg (netto)

9,5

Datové rozhraní

tak (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

17

KERN

DS

65K1M

Klasa dokładności

II

Dokładność odczytu (d)

1 g

Dz. legalizacji (e)

10 g

Zakres ważenia (Max)

65.000 g

Obciążenie minimalne

(Min)

50 g

Zakres tarowania
(subtraktywny)

65.000 g

Powtarzalność

1 g

Liniowość

±2 g

Najmniejsza masa
sztuki

1 g

Punkty justowania

20/30/50/60 kg

Zalecany odważnik do

justowania F1 (nie
załączony)

50 kg

Wilgotność powietrza

max. 80% rel. (nie kondensujące)

Czas nieustalony
(typowy)

3 sec.

Dopuszczalna
temperatura otoczenia

+10 °C ... + 30 °C

Czas nagrzewania

2 godzin

Obudowa (B x T x H)
mm

450 x 350 x 115

Filt wibracji

tak

Płytka wagi ze stali

szlachetnej mm

450 x 350

Jednostka

patrz menu

Waga kg (netto)

9,5

Datové rozhraní

tak (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

18

KERN

FCB

6K0.02B

FCB

12K0.05B

FCB

12K0.1B

FCB

24K0.1B

FCB

24K0.2B

Dokładność odczytu

(d)

0,02 g

0,05 g

0,1 g

0,1 g

0,2 g

Zakres ważenia

(Maks)

6.000 g

12.000 g

12.000 g

24.000 g

24.000 g

Zakres tarowania
(subtraktywny)

6.000 g

12.000 g

12.000 g

24.000 g

24.000 g

Powtarzalność

0,04 g

0,05 g

0,1 g

0,1 g

0,2 g

Liniowość ±

0,1 g

0,15 g

0,3 g

0,3 g

0,6 g

Najmniejsza masa
sztuki

0,02 g

0,05 g

0,1 g

0,1 g

0,2 g

Punkty justowania

2/5/6 kg

2/5/10/12 kg

2/5/10/12 kg

5/10/15/

20/24 kg

5/10/15/

20/24 kg

Zalecany odważnik

do justowania F1
(nie załączony)

5 kg

10 kg

10 kg

20 kg

20 kg

Wilgotność powietrza

max. 80% rel. (nie kondensujące)

Czas nieustalony
(typowy)

3 sek.

Dopuszczalna
temperatura
otoczenia

+ 10 °C ... + 40 °C

Czas nagrzewania

2 godzin

2 godzin

2 godzin

2 godzin

2 godzin

Filt wibracji

tak

Obudowa
(B x T x H) mm

270 x 345 x

106

270 x 345 x

106

270 x 345 x

106

270 x 345 x

106

270 x 345 x

106

Płytka wagi ze stali

szlachetnej

253x228

253x228

253x228

253x228

253x228

Jednosti

patrz menu

Filt wibracji

tak

Waga kg (netto)

3,3

3,3

3,3

3,3

3,3

Datové rozhraní

tak (RS232)

2.5 KERN FCB

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

19

KERN

FKB

6K0.02

FKB

8K0.05

FKB

16K0.05

FKB

16K0.1

Dokładność odczytu (d)

0,02 g

0,05 g

0,05 g

0,1 g

Zakres ważenia (Max)

6.000 g

8.000 g

16.000 g

16.000 g

Zakres tarowania
(subtraktywny)

6.000 g

8.000 g

16.000 g

16.000 g

Powtarzalność

0,04 g

0,05 g

0,1 g

0,1g

Liniowość

±0,1 g

±0,15 g

±0,25 g

± 0,3 g

Najmniejsza masa
sztuki

0,02 g

0,05 g

0,05 g

0,1 g

Punkty justowania

2/4/5/6 kg

2/4/5/7/8 kg

5/10/15/16 kg

5/10/15/16 kg

Zalecany odważnik do

justowania F1 (nie
załączony)

5 kg

5 kg + 2 kg

10 kg + 5 kg

10 kg + 5 kg

Wilgotność powietrza

max. 80% rel. (nie kondensujące)

Czas nieustalony
(typowy)

3 sek.

Dopuszczalna
temperatura otoczenia

+10 °C ... + 40 °C

Czas nagrzewania

2 godzin

2 godzin

2 godzin

2 godzin

Obudowa (B x T x H)
mm

350 x 390 x 120

Filt wibracji

tak

Płytka wagi ze stali

szlachetnej mm

340 x 240

340 x 240

340 x 240

340 x 240

Jednosti

patrz menu

patrz menu

patrz menu

patrz menu

Waga kg (netto)

6,5

6,5

6,5

6,5

Datové rozhraní

tak (RS232)

2.6 KERN FKB

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

20

KERN

FKB

36K0.1

FKB

36K0.2

FKB

65K0.2

FKB

65K0.5

Dokładność odczytu (d)

0,1 g

0,2 g

0,2 g

0,5 g

Zakres ważenia (Max)

36.000 g

36.000 g

65.000 g

65.000 g

Zakres tarowania
(subtraktywny)

36.000 g

36.000 g

65.000 g

65.000 g

Powtarzalność

0,2 g

0,2 g

0,4 g

0,5 g

Liniowość

±0,5 g

±0,6 g

±1,0 g

± 1,5 g

Najmniejsza masa
sztuki

0,1 g

0,2 g

0,2 g

0,5 g

Punkty justowania

10/20/30/36 kg

10/20/30/36 kg

20/30/50/60 kg

20/30/50/60 kg

Zalecany odważnik do

justowania F1 (nie
załączony)

20 kg + 10 kg

20 kg + 10 kg

50 kg

50 kg

Wilgotność powietrza

max. 80% rel. (nie kondensujące)

Czas nieustalony
(typowy)

3 sek.

Dopuszczalna
temperatura otoczenia

+10 °C ... + 40 °C

Czas nagrzewania

4 godzin

2 godzin

4 godzin

2 godzin

Obudowa (B x T x H)
mm

350 x 390 x 120

Filt wibracji

tak

Płytka wagi ze stali

szlachetnej mm

340 x 240

340 x 240

340 x 240

340 x 240

Jednosti

patrz menu

patrz menu

patrz menu

patrz menu

Waga kg (netto)

6,5

6,5

6,5

6,5

Datové rozhraní

tak (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

21

KERN

FKB

8K0.1M

FKB

65K1M

Klasa dokładności

II

II

Dokładność odczytu (d)

0,1 g

1 g

Dz. legalizacji (e)

1,0 g

10 g

Zakres ważenia (Max)

8.000 g

65.000 g

Obciążenie minimalne

(Min)

5,0 g

50 g

Zakres tarowania
(subtraktywny)

8.000 g

65.000 g

Powtarzalność

0,1 g

1 g

Liniowość

± 0,3 g

± 3 g

Najmniejsza masa
sztuki

0,1 g

1 g

Punkty justowania

2/5/7/8 kg

20/30/50/60 kg

Zalecany odważnik do

justowania F1 (nie
załączony)

5 kg + 2 kg

50 kg

Wilgotność powietrza

max. 80% rel. (nie kondensujące)

Czas nieustalony
(typowy)

3 sek.

Dopuszczalna
temperatura otoczenia

+10 °C ... + 30 °C

+10 °C ... + 30 °C

Czas nagrzewania

2 godzin

2 godzin

Obudowa (B x T x H)
mm

350 x 390 x 120

Filt wibracji

tak

Płytka wagi ze stali

szlachetnej mm

340 x 240

340 x 240

Jednosti

patrz menu

patrz menu

Waga kg (netto)

6,5

6,5

Datové rozhraní

tak (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

22

3 Podstawowe wskazówki (informacje ogólne)

Przed montażem i uruchomieniem urządzenia należy przeczytać całą instrukcję eksploatacji

i przestrzegać podanych w niej wskazówek!

3.1 Zastosowanie zgodne z przeznaczeniem

Zakupiona przez Państwa waga służy do ustalania wartości wagowej towarów

przeznaczonych do ważenia. Jest to waga „niesamodzielna“, tzn. ważony towar trzeba
manualnie, ostrożnie umieścić pośrodku płytki wagi. Po osiągnięciu stabilnej wartości

wagowej można odczytać daną wartość wagową.

3.2 Użytkowanie niezgodne z przeznaczeniem

Nie należy używać wagi do ważenia dynamicznego. Jeśli są odejmowane albo dodawane
małe ilości ważonego towaru, z uwagi na istniejącą w wadze „kompensację stabilności“
mogą wyświetlać się błędne wyniki ważenia! (Przykład: Wolne wydostawanie się cieczy z

jednego pojemnika znajdującego się na wadze.)

Nie pozostawiać na dłuższy okres czasu na płycie wagi żadnego obciążenia. Może to być

przyczyną uszkodzenia mechanizmu pomiarowego.
Koniecznie unikać uderzeń i przeciążeń wagi ponad podane obciążenie maksymalne (Max),
odliczając ewent. już istniejący ciężar tary. Mogłoby to uszkodzić wagę.

Nigdy nie używać wagi w pomieszczeniach, w których istnieje ryzyko eksplozji. Niniejsza

wersja nie posiada ochrony przeciwwybuchowej.

Zabrania się przeprowadzania zmian konstrukcyjnych wagi. Może to prowadzić do
nieprawidłowych wyników ważenia, do powstania wad technicznych i wad zabezpieczeń, jak

też do zniszczenia wagi.

Wagę można używać tylko zgodnie z opisanym przeznaczeniem. Zakres użytkowania i
stosowania wagi odbiegający od zakresu określonego przez producenta, musi pisemnie

potwierdzić i zezwolić firma KERN.

3.3 Gwarancja

Gwarancja wygasa w przypadku:

- nieprzestrzeganie naszych zaleceń podanych w instrukcji eksploatacji

- zastosowanie wykraczające poza zakres opisanego użytkowania

- wykonane zmian w urządzeniu albo otwarcie przyrządu

- mechaniczne uszkodzenie, uszkodzenie przez nośniki, środki, ciecze

- naturalne zużycie

- nieprawidłowe ustawienie (montaż) albo instalacja elektryczna

- przeciążenie mechanizmu pomiarowego

3.4 Kontrola przyrządów mierniczych

W ramach zabezpieczenia jakości należy regularnie kontrolować techniczno-pomiarowe
właściwości wagi i ewentualnie istniejącego odważnika wzorcowego. Stosowny odstęp

czasu między poszczególnymi kontrolami, jak również sposób i zakres tej kontroli, musi
zdefiniować użytkownik wagi. Informacje dotyczące kontroli przyrządów mierniczych wag

jak również potrzebnych w tym celu odważników wzorcowych znajdują się na stronie

internetowej firmy KERN (www.kern-sohn.com). KERN w swoim akredytowanym

laboratorium wzorcowania DKD może szybko i korzystnie cenowo przeprowadzić kalibrację

wag i odważników wzorcowych (odwołując się do wzorca narodowego).

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

23

4 Podstawowe wskazówki dotyczące bezpieczeństwa

Przed ustawieniem i uruchomieniem wagi należy dokładnie
przeczytać niniejszą instrukcję obsługi, nawet wtedy, gdy macie

już Państwo doświadczenie z wagami firmy KERN.
Wszystkie wersje językowe zawierają niewiążące tłumaczenie.

Wiążący jest oryginalny dokument w języku niemieckim.

4.1 Należy przestrzegać wskazówek zawartych w instrukcji obsługi

4.2 Školení personálu

Urządzenie mogą obsługiwać i mogą dbać o nie wyłącznie wyszkoleni pracownicy.

5 Transport i magazynowanie

5.1 Kontrola przy odbiorze

Prosimy natychmiast po dostarczeniu urządzenia skontrolować opakowanie, jak również w
trakcie rozpakowywania skontrolować urządzenie, czy nie ma widocznych zewnętrznych

uszkodzeń.

W przypadku widocznych uszkodzeń należy zażądać od doręczyciela urządzenia
pisemnego potwierdzenia uszkodzenia. Nie zmieniać opakowania ani towaru, nie

wyjmować żadnych elementów przesyłki. Defekt należy natychmiast (w przeciągu 24
godzin) zgłosić do serwisu przesyłkowego.

5.2 Opakowanie

Prosimy zachować oryginalne części opakowania w celach ewentualnego transportu

zwrotnego.
Do transportu zwrotnego trzeba użyć tylko oryginalnego opakowania.

Przed transportem należy odłączyć wszystkie podłączone kable i luźne/ruchome elementy,

usunąć płytkę wagi.

Prosimy założyć ewent. istniejące zabezpieczenia transportu. Prosimy zabezpieczyć

wszystkie części, np. szklaną osłonę przeciwwiatrową,
płytę wagi, część sieciową itd. przed wyślizgnięciem się albo uszkodzeniem.

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

24

6 Rozpakowanie, montaż i uruchomienie

6.1 Miejsce ustawienia, miejsce użytkowania

Wagi są tak skonstruowane, że w normalnych, zwyczajnych warunkach użytkowania osiąga

się niezawodne wyniki pomiarowe.

Mogą Państwo pracować dokładnie i szybko, pod warunkiem, że wybiorą Państwo właściwe

miejsce ustawienia wagi.

W miejscu ustawienia należy uwzględnić następujące zalecenia:

- Postawić wagę na stabilnej, równej powierzchni;

- Unikać ekstremalnie wysokich temperatur jak również wahań temperatury,

spowodowanych np. ustawieniem wagi obok ogrzewania albo bezpośrednio w

zasięgu działania promieni słonecznych;

- Chronić wagę przed bezpośrednim przeciągiem spowodowanym otwartymi oknami

albo drzwiami;

- Unikać wstrząsów podczas ważenia;

- Chronić wagę przed dużą wilgotnością powietrza, oparami i kurzem;

- Nie wystawiać urządzenia przez dłuższy czas na działanie dużej wilgotności. Może

wystąpić niepożądane obroszenie (kondensacja wilgoci powietrza na urządzeniu),
jeśli zimne urządzenie zostało umieszczone w relatywnie ciepłym otoczeniu. W
takim wypadku należy aklimatyzować wyłączone z sieci urządzenie średnio przez 2

godziny w temperaturze pokojowej.

- Unikać statycznego załadowywania przedmiotów ważonych, pojemników wagowych

oraz osłony przed wiatrem.

W przypadku wystąpienia pól elektromagnetycznych (np. wywołanych telefonami
komórkowymi albo urządzeniami radiowymi), statycznych załadowań, jak również
niestabilnego zasilania są możliwe duże odchylenia wyświetlonych wartości (złe wyniki
pomiarowe). Należy wówczas zmienić miejsce ustawienia wagi.

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

25

6.2 Rozpakowanie

Ostrożnie wyjąć wagę z opakowania, usunąć plastikową osłonę i ustawić wagę w

przeznaczonym do tego miejscu.

6.2.1 Zmontowanie

Wagę należy postawić tak, aby płytka wagi znajdowała się dokładnie w pozycji poziomej.

6.3 Podłączenie do sieci

Waga jest zasilana zewnętrznym urządzeniem sieciowym. Wartość zasilania podana na

etykiecie musi być zgodna z miejscowym napięciem.

Używać tylko oryginalnych urządzeń sieciowych firmy KERN. Zastosowanie innych

produktów należy skonsultować z firmą Kern.

6.4 Praca z zasilaniem bateryjnym FKB

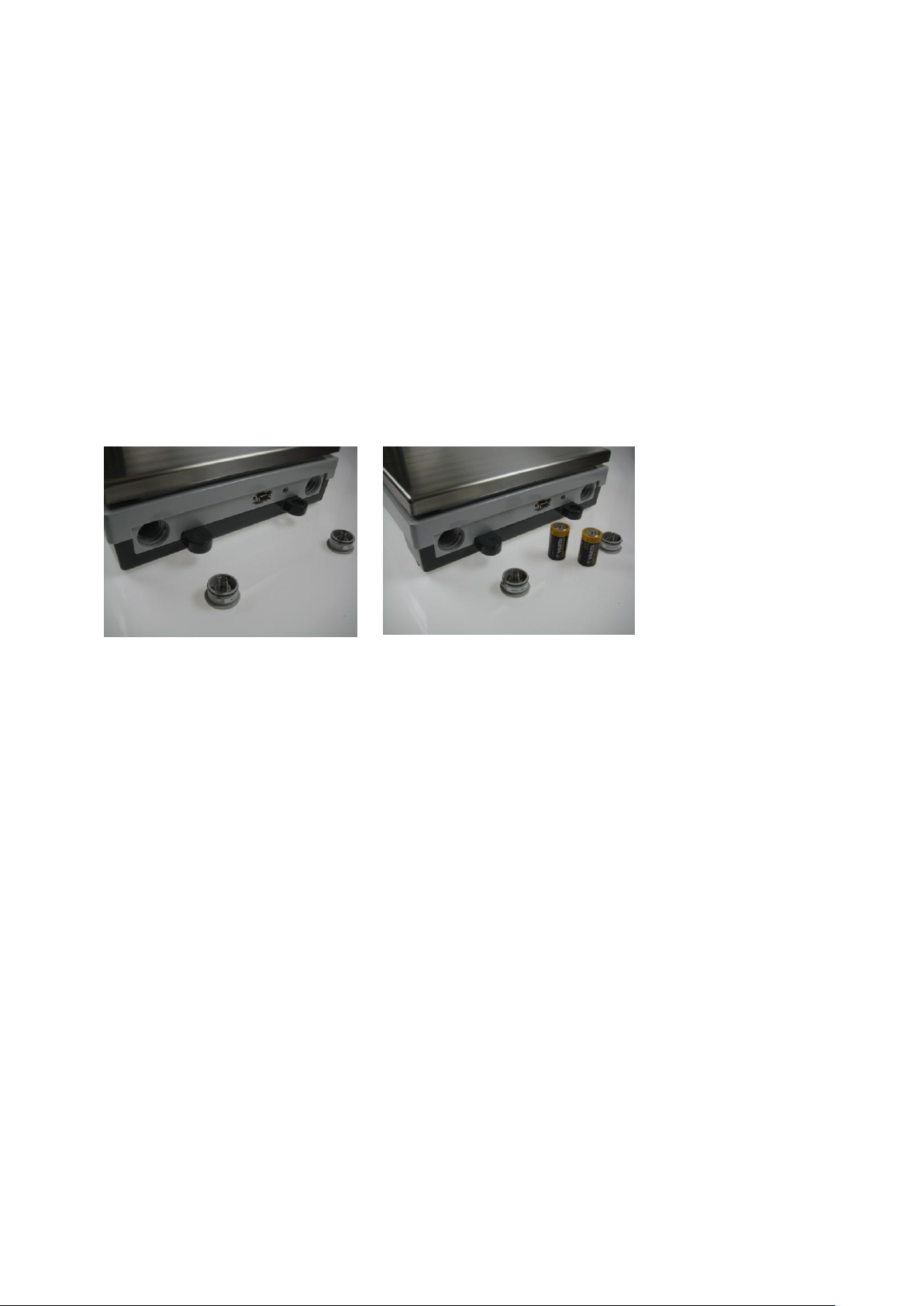

 W celu włożenia baterii (6 x 1,5 V) usunąć pokrywy zasobników baterii. Można je

odkręcić za pomocą monety.

 W każdą rurkę na baterie można włożyć 3 baterie o tym samym kierunku biegunowości.
 Ponownie wkręcić pokrywy zasobników baterii.

W celu oszczędzania baterii można wyłączyć podświetlanie (patrz rozdz. 7.3).
Ponadto można aktywować funkcję AUTO-OFF (patrz rozdz. 7.2.10).

Spadek napięcia baterii poniżej wartości krytycznej z punktu widzenia bezpieczeństwa

eksploatacji powoduje wyświetlenie na wyświetlaczu komunikatu „BATT LOW”.

6.5 Podłączenie urządzeń peryferyjnych

Przed podłączeniem albo odłączeniem urządzeń peryferyjnych (drukarka, PC) do interfejsu

danych należy koniecznie odłączyć wagę od sieci.

Prosimy używać z wagą wyłącznie osprzętu i urządzeń dodatkowych firmy KERN, ponieważ

są one optymalnie dopasowane do danej wagi.

6.6 Pierwsze uruchomienie

Czas nagrzewania przez 2 godziny po włączeniu umożliwia stabilizację wartości
pomiarowych.

Dokładność wagi zależy od miejscowego przyspieszenia ziemskiego.
Przestrzegać wskazówek zawartych w rozdziale "Justowanie".

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

26

6.7 Justowanie

Ponieważ wartość przyspieszenia ziemskiego nie jest jednakowa w każdym miejscu ziemi,

każda waga – zgodnie z podstawowym, stosownym dla tego miejsca fizycznym prawem
ważenia – w miejscu jej ustawienia musi być dostosowana do panującego w tym miejscu
przyspieszenia ziemskiego (tylko wówczas, jeśli waga nie została już wyregulowana przez

producenta stosownie do miejsca jej ustawienia). Proces justowania należy przeprowadzić
przy pierwszym uruchomieniu, po każdej zmianie miejsca ustawienia wagi, jak również przy

wahaniach temperatury otoczenia. Aby otrzymać dokładne wyniki pomiarowe, zaleca się
dodatkowo, periodycznie justować wagę również w trakcie jej eksploatacji.

6.8 Justowanie (patrz: Rozdział 7.2.6)

Dokładność wagi można o każdej porze skontrolować i ustawić za pomocą odważnika do

justowania.

Uwaga:

W przypadku wag legalizowanych możliwość justowania jest wykluczona.

Postępowanie przy justowaniu:

Uwzględnić stabilne warunki otoczenia. Aby waga osiągnęła stabilność, konieczny jest czas

nagrzewania.

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

27

Przełącznik w prawo

Funkcja justowania została udostępniona.

To ustawienie trzeba wykonać przed procesem

justowania.

Wykonanie justowania patrz: Roz. 7.2 "Obsługa"

Po zrealizowanym justowaniu należy zablokować
możliwość justowania poprzez przekręcenie

przełącznika justowania w lewo. Schalter nach links

Wyłącznik do lewo

Funkcja justowania jest zablokowana.

Po zrealizowanym justowaniu należy zablokować

możliwość justowania ustawiając przełącznik w takiej

pozycji.

Waga jest teraz gotowa do procesu legalizacji.

Po legalizacji przełącznik justowania należy

zabezpieczyć przed użyciem pieczęcią legalizacji.

6.8.1 Justowanie do legalizacji (KERN 573, FKB-M; KB-NM; FCB-M; DS-M)
Uwagi ogólne:

Przed procesem legalizacji należy wykonać justowanie wagi.

Uwaga: Justowanie jest możliwe tylko wówczas, gdy nie zostało zablokowane

„przełącznikiem justowania“.

Przełącznik justowania znajduje się na spodzie obudowy pomiędzy obydwoma

nóżkami obrotowymi.
Przy modelu FKB należy usunąć osłonę umieszczoną na spodzie obudowy.

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

28

Legalizacja wagi bez „plomby” jest nieważna.

Wagi nadające się do legalizacji należy wycofać z eksploatacji, jeżeli:

 wynik ważenia wagi leży poza granicą dopuszczalnego błędu. Dlatego też, wagę

należy regularnie obciążać odważnikiem wzorcowym o znanej masie (ok. 1/3 obciążenia
maks.) i wyświetlaną wartość porównywać z masą wzorcową.

 został przekroczony termin ponownej legalizacji.

6.9 Legalizacja

Informacje ogólne:

Zgodnie z dyrektywą WE 90/384/EWG wagi muszą być urzędowo, jeżeli są

wykorzystywane w następujący sposób (zakres określony prawem):

a) w obrocie handlowym, gdy cena towaru określana jest poprzez jego ważenie;
b) przy wytwarzaniu leków w aptekach, jak również przy analizach w laboratoriach

medycznych i farmaceutycznych;
c) do celów urzędowych;
d) przy produkcji opakowań gotowych.

W razie wątpliwości należy zwrócić się do lokalnego Urzędu Miar i Wag.
Wskazówki dotyczące legalizacji

Wagi oznaczone w danych technicznych jako nadające się do legalizacji posiadają
dopuszczenie typu obowiązujące na terenie UE. Jeżeli waga ma być stosowana w

opisanym wyżej obszarze wymagającym legalizacji, wówczas jej musi być urzędowa i

regularnie odnawiana.
Ponowna wagi odbywa się zgodnie z przepisami obowiązującymi w danym kraju. Np. w

Niemczech okres ważności legalizacji wag wynosi z reguły 2 lata.
Należy przestrzegać przepisów prawa obowiązujących w kraju użytkowania!

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

29

7 Eksploatacja

WŁ. / WYŁ.

Wydrukowanie wyniku
ważenia

w TRYBIE: Nie/ w dół

w trybie %- oraz w trybie liczenia:

Utworzyć referencję

w TRYBIE: Tak /w górę

Konfiguracja TRYBU

(patrz: Diagram struktury trybu, str. 2)

Ważenie recepturowe

w TRYBIE: w lewo
Zmiana jednostki wagowej g- pieces

Przełączenie jednostek

wagowych

w TRYBIE: w prawo

Tarowanie

w TRYBIE: Powrót do trybu ważenia

Symbol
wyświetlacza

Znaczenie

==OVERLOAD==

Przeciążenie: Przekroczono zakres ważenia

=============

Zbyt małe obciążenie: Nie osiągnięto zakresu ważenia

<< .

W trybie liczenia oraz %: Zbyt lekki element

 .

Auto Tare aktywne /
W trybie wzorcowania wskazanie zerowe

PTA .

Preselect Tare Wstępny wybór tary jest aktywny

D .

Różnica wyrażona w % w przypadku ważenia procentowego.

Net .

Masa netto składników w przypadku receptur

SUM .

Masa brutto kilku składników w przypadku receptur

 .

Waga znajduje się w trybie liczenia i wskazuje momentalnie wartość

wagową ważonej ilości.

W przypadku wagi uniwersalnej w trybie wzorcowania ważne jest
podanie zakresu!

III

7.1 Panel sterowania Wyświetlacz

Klawiatura

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

30

7.2 Obsługa

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

31

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

32

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

33

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

34

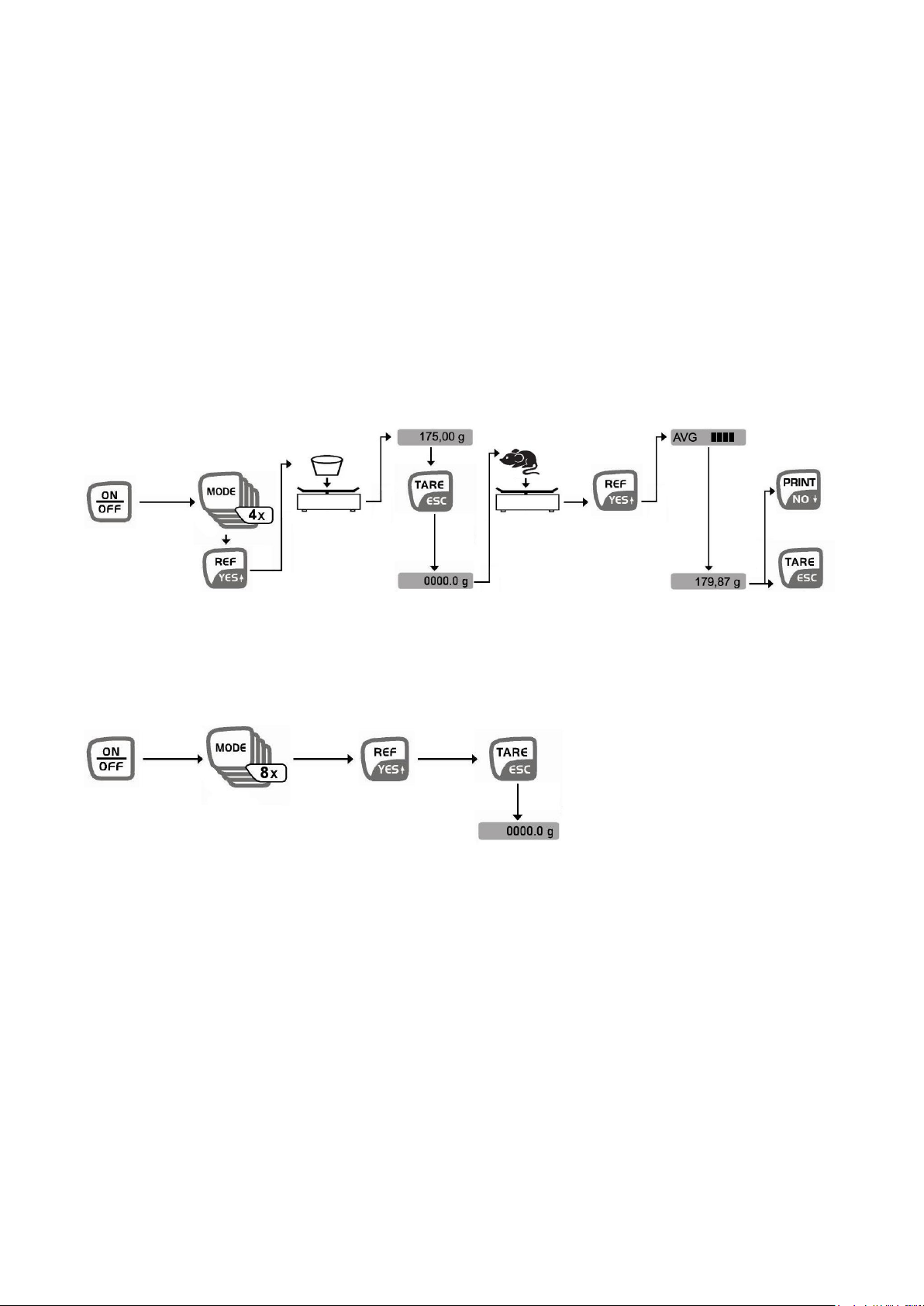

7.2.13 Ważenie zwierząt:

 Aktywacja za pomocą funkcji Mode/Animal weigh. Y/N (4 x przycisk Mode).
 Ustawić na powierzchni wagi pojemnik bez obiektu pomiarowego i wytarować.
 Umieścić obiekt pomiarowy (zwierzę) w zbiorniku i uruchomić pomiar za pomocą

przycisku REF/YES.

 Na wyświetlaczu za pomocą symbolu AVG wyświetlany jest status określania wartości

średniej, kasowania poszczególnych bloków liczbowych, a na końcu wyświetlana jest

wartość stała.

 Wydruk i kasowanie wartości średniej można uruchomić poprzez naciśnięcie przycisku

PRINT.

 Samo kasowanie możliwe jest poprzez naciśnięcie przycisku TARE.

7.2.14 Funkcja Swap:

 Silne filtrowanie

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

35

Var 1 Type xx = Brutto

MODE

Var 1 Row xx XXxx

MODE

Var 1 Col xx

Var 1 Type 02 = Brutto

Var 1 Row 02

Var 1 Col 14

Aktywna wartość brutto

Wiersz 2

Kolumna 14

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 1. wiersz
xxxxxxxxxxxxxG 15000.0g xxxxxx 2. wiersz

Wydruk „Brutto” wiersz 2 / kolumna 14

REF / YES

MODE

Var 2 Type xx = Netto

Var 3 Type xx = Tara

Var 4 Type xx = Pretare

Var 5 Type xx = Pcs / %

Var 6 Type xx = * / Mw

Var 7 Type xx = Numerator

Printerform

7.2.15 Zawartość formularza wydruku:

MODE / PRINTER / PRINTERFORM

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

36

5 1

9 6

Pin 2: Transmit data
Pin 3: Receive data
Pin 5: Signal ground

Ustawianie szybkości przenoszenia

Wyświetlacz wagi

1. Tak często wciskać klawisz MODE, aż pojawi się
"PRINTER?".

2. Wcisnąć przycisk YES

3. Tak często wciskać klawisz MODE, aż pojawi się żądana
szybkość przenoszenia (np. 4800 Baud).

4. Wcisnąć YES dla 4800 Baud, X potwierdza nowe
ustawienie.

5. Tak często wciskać klawisz MODE, aż waga zacznie

wskazywać wartości znowu w gramach, albo wcisnąć

przycisk TARE.

PRINTER?

2400 Baud

4800 Baud

4800 Baud X

0,0 g

7.3 Podświetlenie wyświetlacza

Jeśli waga jest włączona i wskazuje zero, należy wciskając przycisk "MODE"

wybrać punkt menu "Backlight". Aby włączyć podświetlenie na dłuższy okres czasu,
potwierdzić przyciskiem "YES". Aby ponownie wyłączyć podświetlenie, należy wcisnąć

przycisk "NO".

Jeśli podświetlenie wskazania ma się wyłączać po upływie jakiegoś ustalonego czasu (aby

oszczędzać baterie), można wybrać wciskając przycisk "MODE" punkt menu "Backlight
auto" i potwierdzić klawiszem "YES". Wyłącza się ono po 10 sek.
Po osiągnięciu stabilnej wartości wagowej- automatycznie wyłącza się.

7.4 Wyjście danych RS 232 C
Dane techniczne

 8-bit ASCII Code
 1 bit startu, 8 bitów danych, 1 bit zatrzymania, brak bitu parzystości
 Szybkość przenoszenia można wybrać 2400, 4800, 9600 Baud (ustawienie producenta)

oraz 19200 Baud.

 Sub-D wtyczka 9-biegunowa jest potrzebna
 W przypadku eksploatacji z interfejsem bezusterkowe działanie zapewnia stosowanie

tylko odpowiedniego kabla do interfejsu firmy KERN (max. 2m)

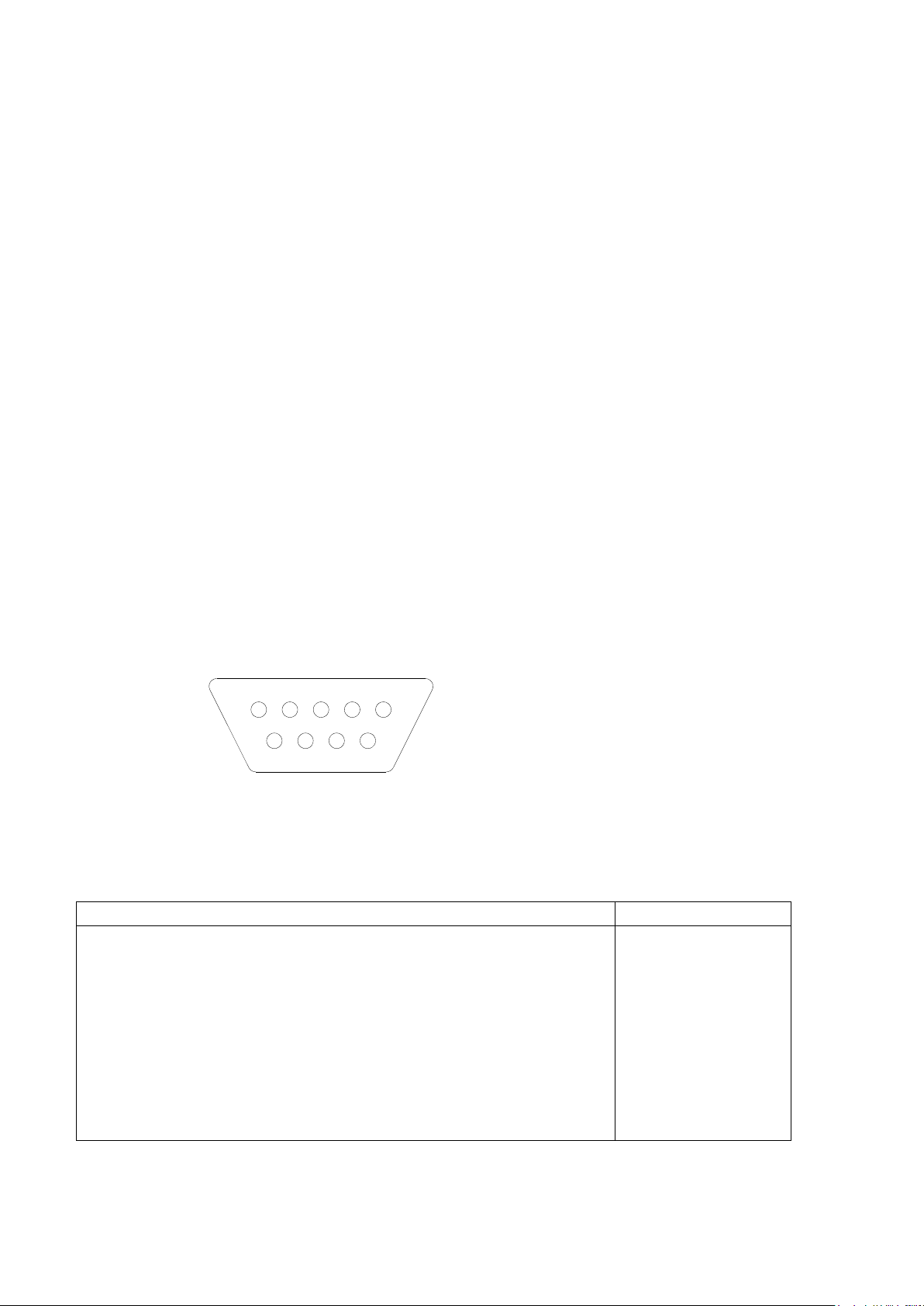

Rozmieszczenie wyprowadzeń gniazdka wyjścia wagi (widok z przodu)

Sub-D gniazdko 9 bieg.

Baudrate

Szybkość przenoszenia wartości pomiarowych ustawia się przyciskiem MODE. W

poniższym przykładzie szybkość przenoszenia ustawia się na 4800 Baud.

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

37

7.5 Interfejs RS232C
Wyprowadzenie danych interfejsem RS 232 C

Uwagi ogólne

Warunkiem transmisji danych pomiędzy wagą a urządzeniem peryferyjnym (np. drukarka,

PC ...) jest ustawienie obydwóch urządzeń na takich samych parametrach interfejsu (np.
szybkość przenoszenia, parzystość ...).

Istnieją 5 typy wyjścia danych przez RS 232 C

Wyjście danych klawiszem PRINT

Proces drukowania można rozpocząć za pomocą przycisku PRINT.
Przy tym należy wyłączyć ustawienia AUTOPRINT oraz AUTOPRINT PC.

AUTOPRINT (wyjście danych po nałożeniu ciężaru)

Ustawienie AUTOPRINT znajduje się na ścieżce PRINTER i można je tam włączyć albo
wyłączyć. Jeśli AUTOPRINT jest aktywny, to po odciążeniu wagi i kolejnym obciążeniu po
osiągnięciu równomierności zostanie przesłana interfejsem danych RS 232 aktualna

wartość wagowa.

AUTOPRINT PC (ciągłe wyjście danych)

Ustawienie AUTOPRINT PC znajduje się na ścieżce PRINTER i możne je tam włączyć albo

wyłączyć. Jeśli AUTOPRINT PC jest aktywny, to aktualne wartości wagowe są nieustannie

przesyłane interfejsem danych RS 232.

Wyprowadzenie danych za pomocą rozkazów zdalnego sterowania

Za pomocą rozkazów zdalnego sterowania, które są przenoszone do wagi jako znaki ASCII,

na wadze można wywoływać następujące funkcje:

t Tarowanie
w Wartość wagowa (również niestabilna) jest przesyłana z wagi szeregowym
interfejsem.
s Stabilna wartość wagowa jest przesyłana z wagi szeregowym interfejsem.

Po odbiorze jednego ze znaków w albo s waga przesyła bez przerw między znakami.

Wydanie na drukarkę kodów paskowych

Tryb przesyłu danych należy ustawić na „Barcode”.
Domyślną drukarką kodów paskowych jest drukarka Zebra modelLP2824.

Należy przy tym zwracać uwagę, że format wyjściowy wagi jest zdefiniowany na stałe i nie

może zostać zmieniony.

Format druku jest zapisany w drukarce. Oznacza to, że w przypadku uszkodzenia drukarki

nie może zostać wymieniona na fabrycznie nową, lecz wcześniej należy w firmie KERN
wgrać odpowiednie oprogramowanie.

Drukarkę Zebra i wagę należy połączyć w stanie wyłączonym za pomocą otrzymanego

przewodu interfejsu.

Po włączeniu obu urządzeń i uzyskaniu gotowości do pracy, każdorazowo po naciśnięciu

przycisku zostanie wydrukowana etykieta.

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

38

Bit-Nr.

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

16

17

18 B* N N N B B B B B

0 . 0 0 E E E

CR

LF

7.5.1 Opis transferu danych

Każda transmisja danych ma następującą strukturę:

N = Numeratora
B*: = Znak pusty albo przy % Autotara wł. w zakresie zera.
B, 0, ., g: = Znak pusty albo wartość wagowa z jednostką, w zależności od obciążenia wagi.
E = Jednostką
CR: = Carriage Return
LF: = Line Feed

7.5.2 Numerator

Numerator znajduje się w punkcie menu "Printer" i można go aktywować wzgl.

dezaktywować.
W przypadku wyprowadzenia danych klawiszem Print zwiększy się on o jedno miejsce.

7.6 Drukarka

Drukarkę można podłączyć przez interfejs RS 232. Na wydruku masa pojawi się w

gramach.

W trybie liczenia wydrukuje się liczba sztuk albo wskazanie masy.
W trybie procentowym wydrukują się części procentowe albo wskazanie masy.
Wydruk nastąpi po wciśnięciu przycisku PRINT.
Za pomocą numeratora można na bieżąco numerować każdy wydruk.
Wyłączenie wagi albo użycie CLEAR powoduje ustawienie numeratora ponownie na (000).

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

39

7.7 Ważenie podpodłogowe

Przedmioty, których wskutek ich wielkości albo formy nie można ustawić na szalce wagi,

można ważyć za pomocą ważenia podpodłogowego.
Prosimy postępować w poniższy sposób:

 Wyłączyć wagę.
 Odwrócić wagę zwracając uwagę na to, aby płytka wagi nie była obciążona.
 Otworzyć pokrywę zamykającą na spodzie wagi
 Zawiesić hak do ważenia podpodłogowego
 Postawić wagę nad otworem.
 Zawiesić na haku towar przeznaczony do ważenia i wykonać ważenie.

! Uwaga !

Uważać, aby hak użyty do ważenia pod podłogą był dość stabilny, aby wytrzymał
unos żądanego ważonego towaru (niebezpieczeństwo złamania). Stale uważać, aby
pod obciążeniem nie znajdowały się żadne istoty żywe albo przedmioty, które
mogłyby ponieść szkodę.

! Wskazówka !

Po zakończeniu ważenia podpodłogowego otwór na spodzie wagi należy koniecznie
ponownie zamknąć (ochrona przeciw zakurzeniu).

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

40

8 Konserwacja, Utrzymywanie urządzenia w dobrym stanie, Likwidacja

8.1 Czyszczenie

Przed rozpoczęciem czyszczenia odłączyć urządzenie od napięcia sieciowego.

Nie używać żadnych agresywnych środków czyszczących (rozpuszczalników, itp.), lecz
szmatkę nasączoną łagodnym ługiem mydlanym. Przypilnować, aby do urządzenia nie
przedostał się żaden płyn i powycierać suchą, miękką szmatką. Luźne pozostałości próbek/

proszki usunąć ostrożnie za pomocą pędzelka albo ręcznego odkurzacza.

Natychmiast usunąć rozlany, rozsypany towar.

8.2 Konserwacja, Utrzymanie w dobrym stanie

Tylko wyszkoleni i autoryzowani przez firmę KERN technicy serwisowi mogą otworzyć

urządzenie.
Przed otworzeniem odłączyć urządzenie od sieci.

8.3 Utylizacja

Chcąc zlikwidować opakowanie i urządzenie użytkownik musi stosować się do

obowiązujących narodowych i regionalnych przepisów prawnych.

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

41

Zakłócenie

Możliwa przyczyna

Wskazane masy nie świeci się.

 Waga nie jest włączona.

 Połączenie z siecią zostało przerwane (kabel

sieciowy nie jest włożony/ jest uszkodzony).

 Nastąpiła awaria zasilania.

Wskazanie masy zmienia się

 Przeciąg/cyrkulacja powietrza

nieustannie.

 Wibracje stołu/podłoża

 Płytka wagi styka się z ciałami obcymi.
 Pola elektromagnetyczne/ Ładowanie

statyczne (wybrać inne miejsce ustawienia/
jeśli to możliwe, wyłączyć urządzenie

zakłócające)

Wynik ważenia jest jednoznaczny

 Wskaźnik wagi nie jest na zerze.

nieprawidłowo.

 Justowanie już się nie zgadza.

 Istnieją silne wahania temperatur.
 Pola elektromagnetyczne/ Ładowanie

statyczne (wybrać inne miejsce ustawienia/
jeśli to możliwe, wyłączyć urządzenie

zakłócające)

9 Mała pomoc w przypadku awarii

W przypadku zakłócenia w przebiegu programu wagę należy na chwilę wyłączyć i odłączyć

ją od sieci. Proces ważenia trzeba potem zacząć od początku.

W przypadku wystąpienia innych komunikatów zakłóceń należy wyłączyć i ponownie

włączyć wagę. Jeśli komunikat błędu nie znika, należy skontaktować się z producentem.

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

42

10 Oświadczenie o zgodności

KERN & Sohn GmbH

D-72322 Balingen-Frommern
Postfach 4052
E-Mail: [e-mail]

Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de

D

Konformitäts­erklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.

GB

Declaration of
conformity

We hereby declare that the product to which this declaration refers conforms
with the following standards.

CZ

Prohlášení o

shode

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.

E

Declaración de
conformidad

Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes

F

Déclaration de
conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.

I

Dichiarazione di
conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si
riferisce è conforme alle norme di seguito citate.

NL

Conformiteit­verklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.

P

Declaração de
conformidade

Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.

PL

Deklaracja

zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,
jest zgodny z poniższymi normami.

RUS

Заявление о

соответствии

Мы заявляем, что продукт, к которому относится данная декларация,

соответствует перечисленным ниже нормам.

Mark applied

EU Directive

Standards

2004/108/EC

EN 61000-6-3:2001
EN 55011:1998 + A1:1999 + A2:2002
EN 45501:1992-10+AC:1993-08
OIML R 76-1:2006

2006/95/EC

EN 60950

Signatur

Signature

Datum

Date

08.04.2013

Ort der Ausstellung

Place of issue

72336 Balingen

Albert Sauter
KERN & Sohn GmbH

Geschäftsführer

Managing director

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: [e-mail], Internet: www.kern-sohn.com

Oświadczenie o zgodności

EC-Konformitätserklärung EC-Declaration of -Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии

Electronic Balance: KERN 572 / 573 / FCB / FKB / KB..N / DS

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370

43

KERN & Sohn GmbH

D-72322 Balingen-Frommern
Postfach 4052
E-Mail: [e-mail]

Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de

D

Konformitäts­erklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.

GB

Declaration of
conformity

We hereby declare that the product to which this declaration refers conforms
with the following standards.

CZ

Prohlášení o

shode

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.

E

Declaración de
conformidad

Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes

F

Déclaration de
conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.

I

Dichiarazione di
conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si
riferisce è conforme alle norme di seguito citate.

NL

Conformiteit­verklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.

P

Declaração de
conformidade

Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.

PL

Deklaracja

zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,

jest zgodny z poniższymi normami.

RUS

Заявление о

соответствии

Мы заявляем, что продукт, к которому относится данная декларация,

соответствует перечисленным ниже нормам.

EU Directive

Standards

2004/108/EC

EN 55011: 2009+A1:2010
EN 61000-3-2 : 2006-04+A1: 2009 + A2 : 2009
EN 61000-3-3 : 2008
EN 55022: 2010
OIML R 76-1 : 2006
EN45501 : 1992-10+AC : 1993-08
EN 55024 : 2010

(Limit class B)
(Limit class A)

(Limit class B)

2006/95/EC

EN60950

Signatur

Signature

Datum

Date

19.07.2013

Ort der Ausstellung

Place of issue

72336 Balingen

Albert Sauter
KERN & Sohn GmbH

Geschäftsführer

Managing director

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: [e-mail], Internet: www.kern-sohn.com

Oświadczenie o zgodności

EC-Konformitätserklärung EC-Declaration of Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии

Electronic Balance: KERN KBJ_NM

572/573/KB/DS/FKB/FCB/KBJ-BA-pl-1370
