Instruções de utilização
Balanças de precisão, /
compactas e de plataforma

KERN 572/573/KB/DS/FKB/FCB/KBJ

Versão 7.0

07/2013
P

572/573/KB/DS/FKB/FCB-KBJ-BA-p-1370

2

P

KERN 572/573/KB/DS/FKB/FCB/KBJ

Versão 7.0 07/2013

Instruções de utilização
Balanças de precisão, / compactas e de plataforma

Indice

1 MENU DO MODO ....................................................................................................... 3

2 Dados técnicos .......................................................................................................... 5

2.1 KERN 572 ............................................................................................................................................... 5

2.2 KERN 573 ............................................................................................................................................... 8

2.3 KERN KB ................................................................................................................................................ 9

2.4 KERN DS .............................................................................................................................................. 13

2.5 KERN FCB ............................................................................................................................................ 18

2.6 KERN FKB ............................................................................................................................................ 19

3 Notas fundamentais (Generalidades) .................................................................... 22

3.1 Utilizo conforme destino .................................................................................................................... 22

3.2 Uso inapropiado .................................................................................................................................. 22

3.3 Prestação de garantia ......................................................................................................................... 22

3.4 Controle dos médios de ensaio ......................................................................................................... 23

4 Indicações básicas de segurança ......................................................................... 23

4.1 Observar as notas nas instruções de utilização .............................................................................. 23

4.2 Treinamento do pessoal ..................................................................................................................... 23

5 Transporte e armazenagem .................................................................................... 23

5.1 Controlo no momento de entrega...................................................................................................... 23

5.2 Embalagem .......................................................................................................................................... 23

6 Desembalagem, implantação e acionamento ....................................................... 24

6.1 Lugar de implantação, lugar de emprego ......................................................................................... 24

6.2 Tirar da embalagem ............................................................................................................................ 24

6.2.1 Colocação .............................................................................................................................................. 24

6.3 Conexão à rede .................................................................................................................................... 24

6.4 Funcionamento a pilhas FKB ............................................................................................................. 25

6.5 Conexão de aparelhos periféricos ..................................................................................................... 25

6.6 Primeiro acionamento ......................................................................................................................... 26

6.7 Ajuste .................................................................................................................................................... 26

6.8 Ajustar (ver capítulo 7.2.6) .................................................................................................................. 26

6.8.1 Ajuste para aferição (KERN 573, FKB-M; KB-NM; FCB-M; DS-M) ....................................................... 27

6.9 Aferição ................................................................................................................................................ 28

7 Funcionamento........................................................................................................ 29

7.1 Campo de operação visor .................................................................................................................. 29

7.2 Operação .............................................................................................................................................. 30

7.3 Iluminação de fundo do visor ............................................................................................................ 36

7.4 Saída de dados RS 232 C.................................................................................................................... 36

7.5 Interface RS232C ................................................................................................................................. 37

7.5.1 Descrição da transferência de dados .................................................................................................... 38

7.5.2 Numerador ............................................................................................................................................ 38

7.6 Impressora ........................................................................................................................................... 38

7.7 Pesagem suspensa ............................................................................................................................. 39

8 Manutenção, conservação, eliminação ................................................................. 40

8.1 Limpar ................................................................................................................................................... 40

8.2 Manutenção, conservação ................................................................................................................. 40

8.3 Remoção .............................................................................................................................................. 40

9 Pequeno serviço de auxílio .................................................................................... 41

10 Declarações de conformidad ................................................................................. 42

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

3

1 MENU DO MODO

572/573/KB/DS/FKB/FCB:

Importante!

As regulagens modificadas – assim como o ajuste – devem memorizar-se ao apagar
mediante a tecla ON/OFF.

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

4

KBJ:

Importante!

As regulagens modificadas – assim como o ajuste – devem memorizar-se ao apagar
mediante a tecla ON/OFF.

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

5

2 Dados técnicos

KERN

572-30

572-31

572-32

572-33

Leitura (d)

0,001 g

0,001 g

0,001 g

0,01 g

Alcance de pesagem
(max)

240 g

300 g

420 g

1.600 g

Alcance de taragem
(subtractivo)

240 g

300 g

420 g

1.600 g

Reproduzibilidade

0,001 g

0,002 g

0,002 g

0,01 g

Linearidade

±0,003 g

±0,005 g

±0,005 g

± 0,03 g

Peso por unidade
mínimo

0,001 g

0,001 g

0,001 g

0,01 g

Pontos de ajuste

50/100/

200/240 g

50/100/

200/300 g

100/200/

300/400 g

0,5/1,0/

1,5/1,6 kg

Peso de ajuste
recomendado F1 (não
adjunto)

200 g

200 g +100 g

200 g + 200 g

1 kg + 500 g

Humidade do ar

max. 80% rel. (não condensa)

Tempo de estabilização
(típico)

3 sec.

Temperatura ambiente
admissível

+10 °C ... + 40 °C

Tempo de aquecimento

2 horas

2 horas

4 horas

2 horas

Caixa (L x P x A) mm

180 x 310 x 90

Filtro de vibração

sim

Prato de pesagem, aço
inoxidável (mm)

Ø 106

Ø 106

Ø 106

Ø 150

Unidades

veja menu

Peso kg (neto)

2,3

2,3

2,3

2,3

Interface de dados

sim (RS232)

2.1 KERN 572

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

6 KERN

572-35

572-37

572-39

572-43

Leitura (d)

0,01 g

0,01 g

0,01 g

0,1 g

Alcance de pesagem
(max)

2.400 g

3.000 g

4.200 g

10.000 g

Alcance de taragem
(subtractivo)

2.400 g

3.000 g

4.200 g

10.000 g

Reproduzibilidade

0,01 g

0,02 g

0,02 g

0,1g

Linearidade

±0,03 g

±0,05 g

±0,05 g

± 0,3 g

Peso por unidade
mínimo

0,01 g

0,01 g

0,01 g

0,1 g

Pontos de ajuste

0,5/1,0/

2,0/2,4 kg

1,0/1,5/

2,0/3,0 kg

1,0/2,0/

3,0/4,0 kg

2/5/10 kg

Peso de ajuste
recomendado F1 (não
adjunto)

2 kg

2 kg + 1 kg

2 kg + 2 kg

10 kg

Humidade do ar

max. 80% rel. (não condensa)

Tempo de estabilização
(típico)

3 sec.

Temperatura ambiente
admissível

+10 °C ... + 40 °C

Tempo de aquecimento

2 horas

2 horas

4 horas

2 horas

Caixa (L x P x A) mm

180 x 310 x 90

Filtro de vibração

sim

Prato de pesagem, aço
inoxidável (mm)

Ø 150

Ø 150

Ø 150

160 x 200

Unidades

veja menu

Peso kg (neto)

2,3

2,3

2,3

2,7

Interface de dados

sim (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

7 KERN

572-45

572-49

572-55

572-57

Leitura (d)

0,05 g

0,1 g

0,05 g

0,1 g

Alcance de pesagem
(max)

12.000 g

16.000 g

20.000 g

24.000 g

Alcance de taragem
(subtractivo)

12.000 g

16.000 g

20.000 g

24.000 g

Reproduzibilidade

0,05 g

0,1 g

0,1 g

0,1g

Linearidade

±0,15 g

±0,3 g

±0,25 g

± 0,3 g

Peso por unidade
mínimo

0,05 g

0,1 g

0,05 g

0,1 g

Pontos de ajuste

2/5/10/12 kg

5/10/15/16 kg

5/10/15/20 kg

5/10/15/20/24

kg

Peso de ajuste
recomendado F1 (não
adjunto)

10 kg

10 kg + 5 kg

10 kg

20 kg

Humidade do ar

max. 80% rel. (não condensa)

Tempo de estabilização
(típico)

3 sec.

Temperatura ambiente
admissível

+10 °C ... + 40 °C

Tempo de aquecimento

2 horas

2 horas

2 horas

2 horas

Caixa (L x P x A) mm

180 x 310 x 90

Filtro de vibração

sim

Prato de pesagem, aço
inoxidável (mm)

160 x 200

160 x 200

160 x 200

160 x 200

Unidades

veja menu

Peso kg (neto)

2,7

2,7

2,7

2,7

Interface de dados

sim (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

8

KERN

573-34NM

573-46NM

Classe de exactidão

II

II

Leitura (d)

0,01 g

0,1 g

Valor de aferição (e)

0,1 g

1 g

Alcance de pesagem
(max)

650 g

6.500 g

Carga mínima (Min)

0,5 g

5 g

Alcance de taragem
(subtractivo)

650 g

6.500 g

Reproduzibilidade

0,01 g

0,1 g

Linearidade

±0,03 g

±0,3 g

Peso por unidade
mínimo

0,01 g

0,1 g

Pontos de ajuste

200g/500g/600g

2/5/6 kg

Peso de ajuste
recomendado F1 (não
adjunto)

500 g + 100 g

5 kg + 1 kg

Humidade do ar

max. 80% rel. (não condensa)

Tempo de estabilização
(típico)

3 sec.

Temperatura ambiente
admissível

+10 °C ... + 30 °C

Tempo de aquecimento

2 horas

2 horas

Caixa (L x P x A) mm

180 x 310 x 90

Filtro de vibração

sim

Prato de pesagem, aço
inoxidável (mm)

Ø 150

160 x 200

Unidades

g, kg

g, kg

Peso kg (neto)

2,3

2,7

Interface de dados

sim (RS232)

2.2 KERN 573

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

9

2.3 KERN KB

KERN

KB 120-3N

KB 240-3N

KB 360-3N

Leitura (d)

0,001 g

0,001 g

0,001 g

Alcance de pesagem
(max)

120 g

240 g

360 g

Alcance de taragem
(subtractivo)

120 g

240 g

360 g

Reproduzibilidade

0,001 g

0,001 g

0,002 g

Linearidade

±0,003 g

±0,003 g

± 0,005 g

Peso por unidade
mínimo

0,001 g

0,001 g

0,001 g

Pontos de ajuste

20/50/100/

120 g

100/150/

200/240 g

100/200/

300/360 g

Peso de ajuste
recomendado F1 (não
adjunto)

100 g

200 g

200 g + 100 g

Humidade do ar

max. 80% rel. (não condensa)

Tempo de estabilização
(típico)

3 sec.

Temperatura ambiente
admissível

+10 °C ... + 40 °C

Tempo de aquecimento

2 horas

2 horas

4 horas

Caixa (L x P x A) mm

167 x 250 x 85

Filtro de vibração

sim

Prato de pesagem, aço
inoxidável (mm)

Ø 81

Ø 81

Ø 81

Unidades

veja menu

Peso kg (neto)

1 1 1

Interface de dados

sim (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

10 KERN

KB 1200-2N

KB 2000-2N

KB 2400-2N

KB 3600-2N

Leitura (d)

0,01 g

0,01 g

0,01 g

0,01 g

Alcance de pesagem
(max)

1.200 g

2.000 g

2.400 g

3.600 g

Alcance de taragem
(subtractivo)

1200 g

2000 g

2400 g

3600 g

Reproduzibilidade

0,01 g

0,01 g

0,01 g

0,02 g

Linearidade

±0,03 g

±0,03 g

±0,03 g

± 0,05 g

Peso por unidade
mínimo

0,01 g

0,01 g

0,01 g

0,01 g

Pontos de ajuste

0,2/0,5/1,0/1,2

kg

0,5/1,0/1,5/2,0

kg

1,0/1,5/2,0/2,4

kg

1,0/2,0/3,0/3,6

kg

Peso de ajuste
recomendado F1 (não
adjunto)

1000 g

2000 g

2000 g

2 kg + 1 kg

Humidade do ar

max. 80% rel. (não condensa)

Tempo de estabilização
(típico)

3 sec.

Temperatura ambiente
admissível

+10 °C ... + 40 °C

Tempo de aquecimento

2 horas

2 horas

2 horas

4 horas

Caixa (L x P x A) mm

167 x 250 x 85

Filtro de vibração

sim

Prato de pesagem, aço
inoxidável (mm)

130 x 130

130 x 130

130 x 130

130 x 130

Unidades

veja menu

Peso kg (neto)

1,5

1,5

1,5

1,5

Interface de dados

sim (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

11

KERN

KB

10000-1N

KB

10k0.05N

Leitura (d)

0,1 g

0,05 g

Alcance de pesagem (max)

10.000 g

10.000 g

Alcance de taragem
(subtractivo)

10.000 g

10.000 g

Reproduzibilidade

0,1 g

0,05 g

Linearidade

0,3 g

0,15 g

Peso por unidade mínimo

0,1 g

0,05 g

Pontos de ajuste

2/5/10 kg

2/5/10 kg

Peso de ajuste
recomendado F1 (não
adjunto)

10 kg

10 kg

Tempo de estabilização
(típico)

3 sec.

3 sec.

Temperatura ambiente
admissível

+10 °C ... + 40 °C

+10 °C ... + 40 °C

Tempo de aquecimento

2 horas

2 horas

Caixa (L x P x A) mm

167 x 250 x 85

167 x 250 x 85

Prato de pesagem, aço
inoxidável (mm)

150 x 170

150 x 170

Unidades

veja menu

veja menu

Filtro de vibração

sim

sim

Peso kg (neto)

1,7

1,7

Interface de dados

sim (RS232)

sim (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

12

KERN

KB

650-2NM

KB

6500-1NM

KBJ

650-2NM

Classe de exactidão

II

II

II

Leitura (d)

0,01 g

0,1 g

0,01 g

Valor de aferição (e)

0,1 g

1 g

0,1 g

Alcance de pesagem
(max)

650 g

6.500 g

650 g

Carga mínima (Min)

0,5 g

5 g

0,5 g

Alcance de taragem
(subtractivo)

650 g

6.500 g

650 g

Reproduzibilidade

0,01 g

0,1 g

0,01 g

Linearidade

±0,03 g

±0,3 g

±0,03 g

Peso por unidade
mínimo

0,01 g

0,1 g

0,01 g

Pontos de ajuste

200/500/600 g

2/5/6 kg

-

Peso de ajuste
recomendado F1 (não
adjunto)

500 g + 100 g

5 kg + 1 kg

Ajuste int.

Tempo de estabilização
(típico)

3 sec.

Temperatura ambiente
admissível

+10 °C ... + 30 °C

Tempo de aquecimento

2 horas

2 horas

2 horas

Caixa (L x P x A) mm

167 x 250 x 85

Filtro de vibração

sim

Prato de pesagem, aço
inoxidável (mm)

130 x 130

150 x 170

130 x 130

Unidades

g, kg, ct

Peso kg (neto)

1,5

1,7

2,1

Interface de dados

sim (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

13

KERN

DS

3K0.01S

DS

5K0.05S

DS

8K0.05

DS

10K0.1S

Leitura (d)

0,01 g

0,05 g

0,05 g

0,1 g

Alcance de pesagem
(max)

3.000 g

5.000 g

8.000 g

10.000 g

Alcance de taragem
(subtractivo)

3.000 g

5.000 g

8.000 g

10.000 g

Reproduzibilidade

0,02 g

0,05 g

0,05 g

0,1 g

Linearidade

±0,15 g

±0,15 g

± 0,15 g

±0,3 g

Peso por unidade
mínimo

0,01 g

0,05 g

0,05 g

0,1 g

Pontos de ajuste

1/2/3 kg

1/2/5 kg

2/4/5/7/8 kg

2/5/10 kg

Peso de ajuste
recomendado F1 (não
adjunto)

3 kg

5 kg

5 kg + 2 kg

10 kg

Humidade do ar

max. 80% rel. (não condensa)

Tempo de estabilização
(típico)

3 sec.

Temperatura ambiente
admissível

+10 °C ... + 40 °C

Tempo de aquecimento

2 horas

2 horas

2 horas

2 horas

Caixa (L x P x A) mm

228 x 228 x 70

228 x 228 x 70

315 x 305 x 70

228 x 228 x 70

Filtro de vibração

sim

Prato de pesagem, aço
inoxidável (mm)

228 x 228

228 x 228

315 x 305

228 x 228

Unidades

veja menu

veja menu

veja menu

veja menu

Peso kg (neto)

5,5

5,5

7,5

5,5

Interface de dados

sim (RS232)

2.4 KERN DS

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

14

KERN

DS

16K0.1

DS

20K0.1

DS

30K0.1

Leitura (d)

0,1 g

0,1 g

0,1 g

Alcance de pesagem
(max)

16.000 g

20.000 g

30.000 g

Alcance de taragem
(subtractivo)

16.000 g

20.000 g

30.000 g

Reproduzibilidade

0,1 g

0,1 g

0,2 g

Linearidade

±0,3 g

±0,3 g

± 0,5 g

Peso por unidade
mínimo

0,1 g

0,1 g

0,1 g

Pontos de ajuste

5/10/15/16 kg

5/10/15/20 kg

10/15/20/30 kg

Peso de ajuste
recomendado F1 (não
adjunto)

10 kg + 5 kg

20 kg

20 kg + 10 kg

Humidade do ar

max. 80% rel. (não condensa)

Tempo de estabilização
(típico)

3 sec.

Temperatura ambiente
admissível

+10 °C ... + 40 °C

Tempo de aquecimento

2 horas

2 horas

2 horas

Caixa (L x P x A) mm

315 x 305 x 70

Filtro de vibração

sim

Prato de pesagem, aço
inoxidável (mm)

315 x 305

315 x 305

315 x 305

Unidades

veja menu

veja menu

veja menu

Peso kg (neto)

7,5

7,5

7,5

Interface de dados

sim (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

15

KERN

DS

36K0.2

DS

30K0.1L

DS

36K0.2L

DS

60K0,2

Leitura (d)

0,2 g

0,1 g

0,2 g

0,2 g

Alcance de pesagem
(max)

36.000 g

30.000 g

36.000 g

60.000 g

Alcance de taragem
(subtractivo)

36.000 g

30.000 g

36.000 g

60.000 g

Reproduzibilidade

0,2 g

0,2 g

0,2 g

0,4 g

Linearidade

±0,6 g

±0,5 g

±0,6 g

± 1,0 g

Peso por unidade
mínimo

0,2 g

0,1 g

0,2 g

0,2 g

Pontos de ajuste

10/15/20/

30/36 kg

10/15/20/

30 kg

10/15/20/

30/36 kg

20/30/50/60 kg

Peso de ajuste
recomendado F1 (não
adjunto)

20 kg + 10 kg

20 kg + 10 kg

20 kg + 10 kg

50 kg

Humidade do ar

max. 80% rel. (não condensa)

Tempo de estabilização
(típico)

3 sec.

Temperatura ambiente
admissível

+10 °C ... + 40 °C

Tempo de aquecimento

2 horas

2 horas

2 horas

2 horas

Caixa (L x P x A) mm

315 x 305 x 70

450 x 350 x 115

Filtro de vibração

sim

Prato de pesagem, aço
inoxidável (mm)

315 x 305

450 x 350

Unidades

veja menu

veja menu

veja menu

veja menu

Peso kg (neto)

7,5

9,5

9,5

9,5

Interface de dados

sim (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

16

KERN

DS

65K0,5

DS

100K0,5

DS

150K1

Leitura (d)

0,5 g

0,5 g

1 g

Alcance de pesagem
(max)

65.000 g

100.000 g

150.000 g

Alcance de taragem
(subtractivo)

65.000 g

100.000 g

150.000 g

Reproduzibilidade

0,5 g

0,5 g

1 g

Linearidade

±1,5 g

±1,5 g

±3 g

Peso por unidade
mínimo

0,5 g

0,5 g

1 g

Pontos de ajuste

20/30/50/60 kg

20/50/100 kg

50/100/150 kg

Peso de ajuste
recomendado F1 (não
adjunto)

50 kg

50 kg + 50 kg

3 x 50 kg

Humidade do ar

max. 80% rel. (não condensa)

Tempo de estabilização
(típico)

3 sec.

Temperatura ambiente
admissível

+10 °C ... + 40 °C

Tempo de aquecimento

2 horas

2 horas

2 horas

Caixa (L x P x A) mm

450 x 350 x 115

Filtro de vibração

sim

Prato de pesagem, aço
inoxidável (mm)

450 x 350

Unidades

veja menu

veja menu

veja menu

Peso kg (neto)

9,5

Interface de dados

sim (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

17

KERN

DS

65K1M

Classe de exactidão

II

Leitura (d)

1 g

Valor de aferição (e)

10 g

Alcance de pesagem
(max)

65.000 g

Carga mínima (Min)

50 g

Alcance de taragem
(subtractivo)

65.000 g

Reproduzibilidade

1 g

Linearidade

±2 g

Peso por unidade
mínimo

1 g

Pontos de ajuste

20/30/50/60 kg

Peso de ajuste
recomendado F1 (não
adjunto)

50 kg

Humidade do ar

max. 80% rel. (não condensa)

Tempo de estabilização
(típico)

3 sec.

Temperatura ambiente
admissível

+10 °C ... + 30 °C

Tempo de aquecimento

2 horas

Caixa (L x P x A) mm

450 x 350 x 115

Filtro de vibração

sim

Prato de pesagem, aço
inoxidável (mm)

450 x 350

Unidades

veja menu

Peso kg (neto)

9,5

Interface de dados

sim (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

18

2.5 KERN FCB

KERN

FCB

6K0.02B

FCB

12K0.05B

FCB

12K0.1B

FCB

24K0.1B

FCB

24K0.2B

Leitura (d)

0,02 g

0,05 g

0,1 g

0,1 g

0,2 g

Alcance de pesagem
(max)

6.000 g

12.000 g

12.000 g

24.000 g

24.000 g

Alcance de taragem
(subtractivo)

6.000 g

12.000 g

12.000 g

24.000 g

24.000 g

Reproduzibilidade

0,04 g

0,05 g

0,1 g

0,1 g

0,2 g

Linearidade ±

0,1 g

0,15 g

0,3 g

0,3 g

0,6 g

Peso por unidade
mínimo

0,02 g

0,05 g

0,1 g

0,1 g

0,2 g

Pontos de ajuste

2/5/6 kg

2/5/10/12 kg

2/5/10/12 kg

5/10/15/

20/24 kg

5/10/15/

20/24 kg

Peso de ajuste
recomendado F1
(não adjunto)

5 kg

10 kg

10 kg

20 kg

20 kg

Humidade do ar

max. 80% rel. (não condensa)

Tempo de
estabilização (típico)

3 sec.

Temperatura
ambiente admissível

+ 10 °C ... + 40 °C

Tempo de
aquecimento

2 horas

2 horas

2 horas

2 horas

2 horas

Filtro de vibração

sim

Caixa
(L x P x A) mm

270 x 345 x

106

270 x 345 x

106

270 x 345 x

106

270 x 345 x

106

270 x 345 x

106

Prato de pesagem
aço inoxidável

253x228

253x228

253x228

253x228

253x228

Unidades

veja menu

Filtro de vibração

sim

Peso kg (neto)

3,3

3,3

3,3

3,3

3,3

Interface de dados

sim (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

19

KERN

FKB

6K0.02

FKB

8K0.05

FKB

16K0.05

FKB

16K0.1

Leitura (d)

0,02 g

0,05 g

0,05 g

0,1 g

Alcance de pesagem
(max)

6.000 g

8.000 g

16.000 g

16.000 g

Alcance de taragem
(subtractivo)

6.000 g

8.000 g

16.000 g

16.000 g

Reproduzibilidade

0,04 g

0,05 g

0,1 g

0,1g

Linearidade

±0,1 g

±0,15 g

±0,25 g

± 0,3 g

Peso por unidade
mínimo

0,02 g

0,05 g

0,05 g

0,1 g

Pontos de ajuste

2/4/5/6 kg

2/4/5/7/8 kg

5/10/15/16 kg

5/10/15/16 kg

Peso de ajuste
recomendado F1 (não
adjunto)

5 kg

5 kg + 2 kg

10 kg + 5 kg

10 kg + 5 kg

Humidade do ar

max. 80% rel. (não condensa)

Tempo de estabilização
(típico)

3 sec.

Temperatura ambiente
admissível

+10 °C ... + 40 °C

Tempo de aquecimento

2 horas

2 horas

2 horas

2 horas

Caixa (L x P x A) mm

350 x 390 x 120

Filtro de vibração

sim

Prato de pesagem, aço
inoxidável (mm)

340 x 240

340 x 240

340 x 240

340 x 240

Unidades

veja menu

veja menu

veja menu

veja menu

Peso kg (neto)

6,5

6,5

6,5

6,5

Interface de dados

sim (RS232)

2.6 KERN FKB

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

20

KERN

FKB

36K0.1

FKB

36K0.2

FKB

65K0.2

FKB

65K0.5

Leitura (d)

0,1 g

0,2 g

0,2 g

0,5 g

Alcance de pesagem
(max)

36.000 g

36.000 g

65.000 g

65.100 g

Alcance de taragem
(subtractivo)

36.000 g

36.000 g

65.000 g

65.100 g

Reproduzibilidade

0,2 g

0,2 g

0,4 g

0,5 g

Linearidade

±0,5 g

±0,6 g

±1,0 g

± 1,5 g

Peso por unidade
mínimo

0,1 g

0,2 g

0,2 g

0,5 g

Pontos de ajuste

10/20/30/36 kg

10/20/30/36 kg

20/30/50/60 kg

20/30/50/60 kg

Peso de ajuste
recomendado F1 (não
adjunto)

20 kg + 10 kg

20 kg + 10 kg

50 kg

50 kg

Humidade do ar

max. 80% rel. (não condensa)

Tempo de estabilização
(típico)

3 sec.

Temperatura ambiente
admissível

+10 °C ... + 40 °C

Tempo de aquecimento

4 horas

2 horas

2 horas

4 horas

Caixa (L x P x A) mm

350 x 390 x 120

Filtro de vibração

sim

Prato de pesagem, aço
inoxidável (mm)

340 x 240

340 x 240

340 x 240

340 x 240

Unidades

veja menu

veja menu

veja menu

veja menu

Peso kg (neto)

6,5

6,5

6,5

6,5

Interface de dados

sim (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

21

KERN

FKB

8K0.1M

FKB

65K1M

Classe de exactidão

II

II

Leitura (d)

0,1 g

1 g

Valor de aferição (e)

1,0 g

10 g

Alcance de pesagem
(max)

8.000 g

65.000 g

Carga mínima (Min)

5,0 g

50 g

Alcance de taragem
(subtractivo)

8.000 g

65.000 g

Reproduzibilidade

0,1 g

1 g

Linearidade

± 0,3 g

± 3 g

Peso por unidade
mínimo

0,1 g

1 g

Pontos de ajuste

2/5/7/8 kg

20/30/50/60 kg

Peso de ajuste
recomendado F1 (não
adjunto)

5 kg + 2 kg

50 kg

Humidade do ar

max. 80% rel. (não condensa)

Tempo de estabilização
(típico)

3 sec.

Temperatura ambiente
admissível

+10 °C ... + 30 °C

+10 °C ... + 30 °C

Tempo de aquecimento

2 horas

2 horas

Caixa (L x P x A) mm

350 x 390 x 120

Filtro de vibração

sim

Prato de pesagem, aço
inoxidável (mm)

340 x 240

340 x 240

Unidades

veja menu

veja menu

Peso kg (neto)

6,5

6,5

Interface de dados

sim (RS232)

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

22

3 Notas fundamentais (Generalidades)

Antes da colocação e o acionamento ler atentamente e observar todas as instruções de
utilização!

3.1 Utilizo conforme destino

A balança adquirida por você serve para determinar o valor de pesagem do material

pesado. Esta balança foi construida como „balança não automática“, quer dizer o material

de pesagem tem que colocar-se manualmente e cuidadosamente no centro do prato de
pesagem. Após atingir um valor de pesagem estável, pode-se ler o valor de pesagem.

3.2 Uso inapropiado

A balança não se pode utilizar para executar pesagens dinâmicas. Se se retiram ou
acrescentam pequenas quantidades ao material de pesagem, é possível que a balança

indique valores de pesagem erróneos como consequência da função de „compensação de

estabilidade“ integrada nela! (Exemplo: Saída lenta dum líquido que se enontre sobre a

balança dentro dum recipiente.)
Evitar que o prato de pesagem esteja exposto a uma carga contínua. Isto poderia danar o
mecanismo medidor.
Também é muito importante evitar que a balança seja exposta a golpes e sobrecargas
superiores à carga máxima admissível (máx.) considerando uma carga de tara
eventualmente já presente. Isto poderia avariar a balança.
Nunca utilizar a balança em locais potencialmente explosivos. Os modelos fabricados em
série não estão protegidos contra explosão.
Fica proibido modificar a construção da balança. Isto poderia provocar resultados de
pesagem erróneos, deficiências técnicas de segurança da balança e a destruição da
mesma.
A balança só se pode empregar em conformidade com as especificações descritas. Se
deseja utilizar a balança noutras áreas de aplicação, se precisa duma autorização escrita
de parte da empresa KERN.

3.3 Prestação de garantia

O direito de garantia fica excluido nos seguintes casos:

- Inobservância das especificações contidas nestas instruções de serviço

- Utilização fora dos campos de aplicação descritos

- Modificação ou apertura do aparelho

- Danos mecânicos e danos causados por líquidos ou outras substâncias

- Desgaste e deterioro natural

- Implantação e instalação eléctrica incorrectas

- Sobrecarga do mecanismo medidor

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

23

Antes de regular e colocar em funcionamento a balança, deve-se
ler com muita atenção a presente instrução de uso, mesmo no
caso de você já possuir experiência com balanças da empresa
KERN.

Todas as versões linguísticas contêm a tradução não vinculativa.
O documento original em língua alemã é vinculativo.

3.4 Controle dos médios de ensaio

Para satisfazer as exigências ao asseguramento de qualidade, as características técnicas
de medição da balança e dum peso de controle talvez ainda existente devem verificar-se
em intervalos regulares. O usuário responsável tem que redefinir um intervalo apropriado
assim como o tipo e o volume desta inspecção. Poderá encontrar as informações sobre o
controle dos médios de ensaio de balanças para isso necessários sobre a página web da
KERN (www.kern-sohn.com). No nosso laboratório de calibração acreditado DKD,
podemos calibrar rápida e econômicamente os pesos de ensaio e as balanças (retorno ao
normal nacional).

4 Indicações básicas de segurança

4.1 Observar as notas nas instruções de utilização

4.2 Treinamento do pessoal

Só pessoal devidamente formado pode manusear e cuidar deste aparelho.

5 Transporte e armazenagem

5.1 Controlo no momento de entrega

Faz favor controlar no momento de entrega da balança se a embalagem e o aparelho
presentam algum dano externo visível.
Em caso de danos visíveis deixe confirmar a danifição pelo transportista mediante a sua
assinatura. Não alterar a mercadoria e a embalagem nem retirar peças do volume de
fornecimento. Denúncie o dano em seguida, quer dizer dentro de 24 horas por escrito ao
serviço de pacotes.

5.2 Embalagem

Guarde todas as partes da embalagem original para o eventual caso de ter que devolver o
aparelho.
Só utilizar a embalagem original para a devolução do aparelho.
Antes do envio separe todos os cabos conectados e as peças movediças / soltas e retire o
prato de pesagem.
Volta a montar os seguros de transporte previstos. Assegura todas as peças, p.ex. o
páravento de vidro, o
prato de pesagem, o adaptador de rede etc. contra deslizamento e danos.

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

24

6 Desembalagem, implantação e acionamento

6.1 Lugar de implantação, lugar de emprego

A balança foi construida de tal forma que sempre se obtêm resultados de pesagem fiáveis,
sempre e quando a pesagem se realize sob condições de uso habituais.
Você pode trabalhar com rapidez e exacto se escolhe o lugar de implantação ideal para a
vossa balança.

Por isso têm que observar os seguintes pontos respeito ao lugar de implantação:

- Colocar a balança sobre uma superficie estável e plana;

- Não colocar a balança perto de esquentadores nem a expôr a oscilação de

temperatura ou à radiação solar directa para evitar um sobreaquecimento.

- Proteger a balança contra correntes de ar, portanto deixe janelas e portas fechadas;

- Evitar sacudidas da balança durante o processo de pesagem;

- Proteger a balança contra poeira, vapores e humidade do ar demasiado alta

- Não expôr o aparelho a uma forte humidade por tempo prolongado. Podem formar-

se gotas de orvalho (condensação da humidade do ar no aparelho), quando se
coloque um aparelho frio num ambiente muito mais quente. Neste caso deixe o
aparelho aclimatizar-se à temperatura ambiente durante aprox. duas horas
desligado da rede.

- Evitar a carga electroestática do material e do recipiente de pesagem assim como

do páravento.

Em caso de existirem campos electromagnéticos ou produzirse correntes de cargas
electroestáticas assim como alimentação de corriente inestável, pode haver grandes
divergências nos valores de medição indicados pela balança (resultados de pesagem
erróneos). Neste caso se tem que mudar o aparelho de lugar.

6.2 Tirar da embalagem

Extraer cuidadosamente a balança da embalagem, retirar a envoltura de plástico e colocar
a balança no lugar previsto.

6.2.1 Colocação

Colocar a balança de tal maneira que o prato de pesagem se encontre numa posição
exactamente horizontal.

6.3 Conexão à rede

A balança é alimentada com corrente através dum adaptador de rede externo. A voltagem
especificada no rótulo do adaptador de rede tem que coincidir com a voltagem
suministrada pela rede local.
Use exclusivamente adaptadores de rede originais de KERN. Para o uso de outros
modelos se precisa da autorização da empresa KERN.

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

25

6.4 Funcionamento a pilhas FKB

Para colocar pilhas (6 x 1,5 V) remover as tampas dos compartimentos de pilhas. Elas

podem ser desatarraxadas através duma moeda.

Em cada tubinho para pilhas pode-se colocar 3 pilhas dum mesmo sentido de

polaridade.

Atarraxar de novo as tampas dos compartimentos de pilhas.

Para poupar a pilha, é possível desligar a retroiluminação (veja cap. 7.3).
Além disso, pode-se ativar a função AUTO-OFF (ver cap. 7.2.10).
A queda de tensão da pilha abaixo do valor crítico do ponto de vista da segurança de
exploração causa a projeção do comunicado „BATT LOW” no visor.

6.5 Conexão de aparelhos periféricos

Antes de conectar ou separar aparelhos suplementários (impressora, PC) à interface de
dados, é necessário separar a balança da rede eléctrica.
Utilize para a vossa balança exclusivamente acessórios e equipamento periférico de
KERN, já eles estão adaptados óptimamente aos requisitos da vossa balança.

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

26

6.6 Primeiro acionamento

Um tempo de aquecimento de duas horas depois de conectar estabiliza os valores de
medicão.

A exactidao da balança depende da aceleração de queda nesse ponto geográfico.
Observar obrigatoriamente as notas no capítulo "Ajuste".

6.7 Ajuste

Dado que o valor da aceleração de queda não é o mesmo num lugar qualquer da terra,
cada balança – segundo o princípio de pesagem físico em que se baseia – tem que ser
adaptada à aceleração de queda lá válida (só se a balança ainda não foi ajustada antes na
fábrica ao lugar de colocação). Este processo de ajuste tem que realizar-se na primeira
colocação em funcionamento, depois de cada mudança de lugar, assim como em caso de
oscilações da temperatura ambiental. Para obter valores de medição exactos, além disso
recomendamos reajustar a balança periodicamente durante o funcionamento de pesagem.

6.8 Ajustar (ver capítulo 7.2.6)

Mediante o peso de ajuste se pode comprobar e regular a exactidão de pesagem em
qualquer momento.

Atenção:

Se a balança uma vez foi verificada, já não se poderá ajustar mais.

Procedimento ao ajustar:

Observar as condições de estabilidade ambiental. Um breve tempo de aquecimento de
aprox. 15 minutos para a estabilização é necessário.

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

27

6.8.1 Ajuste para aferição (KERN 573, FKB-M; KB-NM; FCB-M; DS-M)

Interruptor para a direita

A função de ajuste está habilitada.

Esta regulagem tem que ser activada antes do processo de

ajuste.

Execução do ajuste ver cap. 7.2 "Operação"

Após o ajuste sucedido, a função de ajuste tem que ser
desactivada ao virar o interruptor de de ajuste para a
esquerda.

Interruptor para a
esquerda

A função de ajuste está bloqueada.

Após o ajuste sucedido, a função de ajuste tem que ser
bloqueada por esta posição do interruptor.

A balança está agora preparada para o processo de

aferição.

Após a aferição o interruptor de ajuste tem que ser
assegurado contra intervenção alheia mediante um selo de
aferição.

Em geral:
Antes do processo de ajuste, a balança tem que ser ajustada.

Observação:

O ajuste é só possível quando o mesmo não está bloqueado pelo “interruptor de ajuste” O
interruptor de ajuste encontra-se no fundo da caixa, entre os dois pés giratórios.

No modelo FKB tem que afastar-se a placa de cobertura no fundo da carcaça.

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

28

Aferição da balança sem lacre não é válida.

As balanças passíveis de aferição deverão ser retiradas de uso, em caso de:

resultados de pesagem das balanças estarem fora dos limites de erro aceitável.

Por isto também as balanças deverão ser carregadas de pesos de controlo metrológico
de massa conhecida (aprox. 1/3 da carga máxima) e o peso demonstrado pelo visor ser
comparado com o peso padrão.

ter expirado o prazo para a nova aferição.

6.9 Aferição

Informações gerais:

De acordo com a directiva 90/384/CEE as balanças devem ser aferidas, caso forem
utilizadas nos seguintes modos (âmbito determinado legalmente):

a) no comércio, quando o preço da mercadoria é determinado pelo seu peso;
b) na produção de medicamentos nas farmácias, bem como em análises em

laboratórios médicos e farmacêuticos;
c) para fins administrativos;
d) para a produção de embalagens prontas.

Em caso de dúvida, dirija-se à Repartição de Medidas e Pesos local.
Indicações sobre a aferição

As balanças determinadas nos dados técnicos como passíveis de aferição possuem
permissão para os tipos obrigatórios no território da UE. Caso a balança seja usada num
dos âmbitos descritos acima, exigindo-se aferição, então a mesma deverá ser e
regularmente renovada.
Cada nova aferição realiza-se de acordo com as recomendações obrigatórias em dado
país. P.ex. na Alemanha o período de validade da aferição de balanças dura, via de regra,
aproximadamente 2 anos.
Devem ser observadas as recomendações legais obrigatórias no país onde será utilizada!

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

29

7 Funcionamento

LIG./DESLIG.

Imprimir o resultado de
pesagem

em MODE: não / para baixo

em modo de % e de contagem

Formar referência

em MODE: sim / para cima

Configuração MODE

(ver diagram estrutura do modo S. 2)

Pesagem de receita

em MODE: para a izquierda
Comutação g- pieces

Comutação de unidades

em MODE: a direita

Tarar

em MODE: regressar ao
funcionamento de pesagem

Símbolo display

Significado

==OVERLOAD==

Carga excessiva: Alcance de pesagem excedido

=============

Carga insuficiente: Alcance de pesagem não atingido

<< .

em modo de contagem e porcentual: Peça demasiado ligeira

 .

Auto Tare activo / em funcionamento de aferição visor zero

PTA .

Preselect Tare Préseleção Tara activa

D.

Diferença em % na pesagem procentual

Net .

Peso neto do componente ao receitar

SUM .

Peso bruto de vários componentes ao receitar

 .

A balança está em modo de contagem e neste momento
visualiza o valor de peso da quantidade contada

Na balança de alcance múltiplo em funcionamento de aferição visor do alcance

III

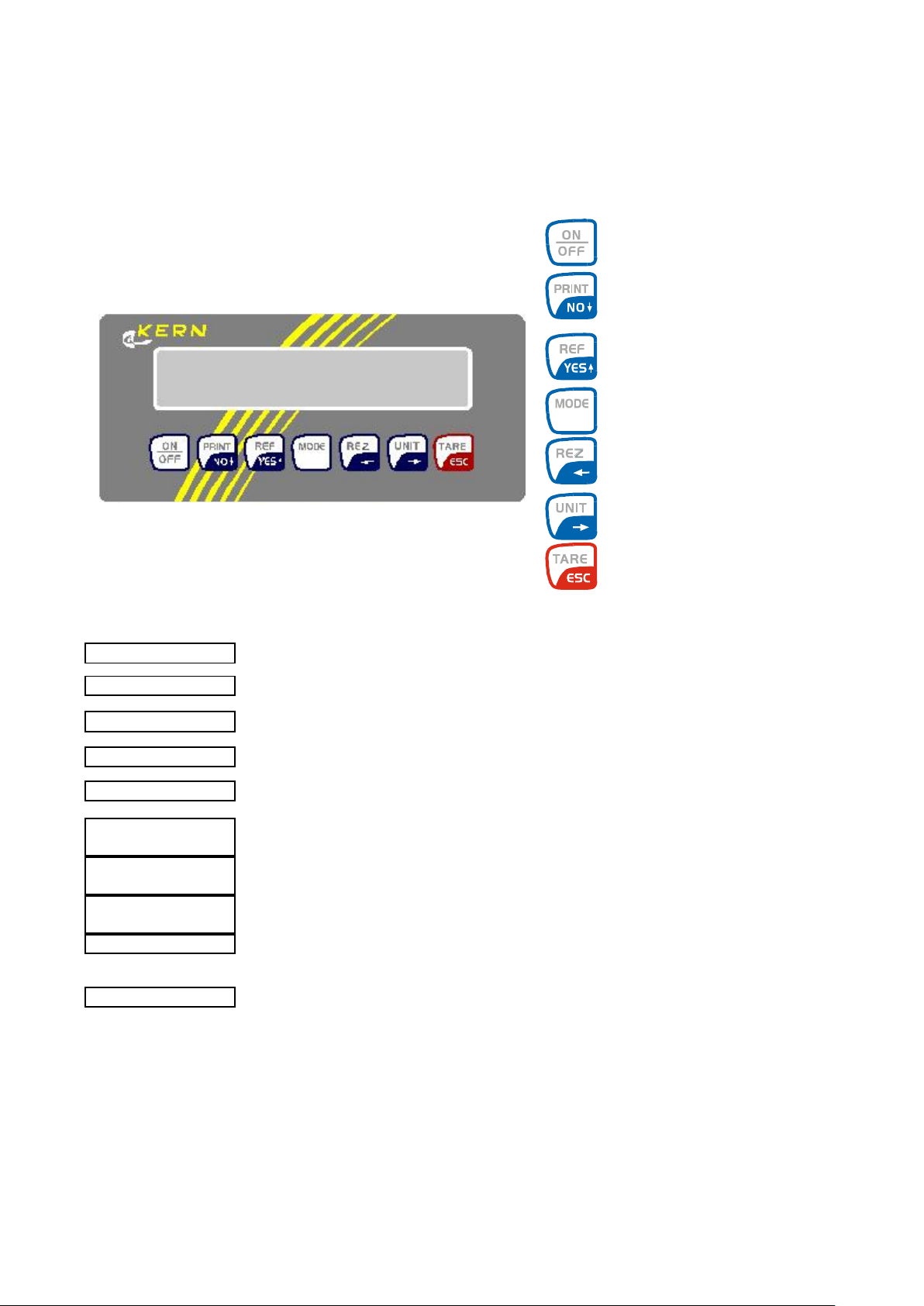

7.1 Campo de operação visor

Teclado

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

30

7.2 Operação

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

31

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

32

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

33

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

34

Pesagem de animais:

 Ativação por meio da função Mode/Animal weigh. Y/N (4 x tecla Mode).
 Colocar o recipiente sem objeto de medição sobre a superfície da balança e tarar.
 Colocar o objeto de medição (animal) no recipiente e iniciar a medição através da tecla

REF/YES.

 No visor, por meio do símbolo AVG, projeta-se o status de determinação do valor

médio, de cancelamento dos blocos numéricos particulares e finalmente projeta-se o
valor constante.

 Impressão e cancelamento do valor médio podem ser iniciados por meio da pressão da

tecla PRINT.

 O cancelamento é possível por meio da pressão da tecla TARE.

7.2.14 Função Swap:

 Forte filtração

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

35

Var 1 Type xx = Bruto

MODE

Var 1 Row xx XXxx

MODE

Var 1 Type 02 = Bruto

Var 1 Row 02

Var 1 Col 14

Valor bruto

Linha 2

Coluna 14

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 1. linha
xxxxxxxxxxxxxG 15000.0g xxxxxx 2. linha

Impressão „Bruto” linha 2 / coluna 14

REF / YES

MODE

Var 2 Type xx = Líquido

Var 3 Type xx = Tara

Var 4 Type xx = Pretare

Var 5 Type xx = Pcs / %

Var 6 Type xx = * / Mw

Var 7 Type xx = Numerator

Printerform

Var 1 Col xx

7.2.15 Conteúdo do formulário de impressão:

MODE / PRINTER / PRINTERFORM

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

36

5 1

9 6

Pino 2: Transmit data
Pino 3: Receive data
Pino 5: Signal ground

Reglar a quota baud

Visor da balança

1. Apertar a tecla MODE tantas vezes até aprecer "PRINTER?".

2. Carregue na tecla YES

3. Apertar tecla MODE tantas vezes até aparecer a quota baud
desejada (p.ex. 4800 baud).

4. Apertar YES para 4800 Baud, o X confirma o novo ajuste.

5. Actuar a tecla MODE tantas vezes até a balança voltar a indicar
em gramas, ou apertar a tecla TARE.

PRINTER?

2400 Baud

4800 Baud

4800 Baud X

0,0 g

7.3 Iluminação de fundo do visor

Acender a balança e o visor zero, depois apertar a tecla "MODE" para selecionar o

ponto de menu "Backlight". Confirmar mediante a tecla „YES“ para acender a iluminação

do fundo de maneira permanente. Apagar a iluminação de fundo ao apertar a tecla „NO“.

Si a iluminação de fundo do visor tem que apagar-se depois de cierto tempo predefinido

(para poupar a pilha recarregável), se pode selecionar o ponto de menu „Backlight auto“
com a tecla „MODE“ e confirmar mediante a tecla „YES“. Esta então se apagará

automaticamente 10 segundos
após atingir um valor de pesagem estável.

7.4 Saída de dados RS 232 C

Dados técnicos

 Código 8-bit ASCII
 1 bit inicial, 8 bits dados, 1 bit paro, nenhum bit de paridade
 Quota baud pode selecionar-se com 2400, 4800, 9600 Baud (regulagem de oficina) e

19200 baud.

 Conector Sub-D de 9 pólos necessário
 Ao funcionar com interface, o funcionamento sem falhos está sólo garantido com o

respectivo cabo de interface KERN (max. 2m)

Dotação dos pinos da bucha saída da balança (vista frontal)

Bucha Sub-D 9 pólos

Quota baud

A quota baud para transferir os valores de medição é regulada mediante a tecla MODE. No
seguinte ejemplo a quota baud é regulada para 4800 baud.

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

37

7.5 Interface RS232C
Emissão de dados através da interface RS 232 C

Em geral

Précondição para a transferência de dados entre a balança e um equipo periférico (p.ex.
impressora, PC ...) é que os dois equipamento estão regulados ao mesmo parâmetro de
interface (p.ej. quota baud, paridade ...).

Há 5 tipos emissão de dados através de RS 232 C

Emissão de dados através da tecla PRINT

O processo de impresso pode disparar-se mediante a tecla PRINT.
Nisto as regulagens AUTOPRINT e AUTOPRINT PC deveriam ser desligadas.

AUTOPRINT (emissão dados depois de colocar peso)

A regulagem AUTOPRINT encontra-se na senda PRINTER e lá pode ser ligada ou
desligada. Se AUTOPRINT está activo, então depois de descarregar a balança e seguinte
carregamento após alcançar a paragem, o valor de pesagem actual é enviado através da
interface de dados RS 232.

AUTOPRINT PC (emissão de dados permanente)

A regulagem AUTOPRINT PC encontra-se na senda PRINTER e lá pode ser ligada ou
desligada. Se AUTOPRINT PC está activo, os valores de pesagem actuais são sempre
enviados através da interface de dados RS 232.

Emissão de dados através de ordens de comando remoto

Mediante ordens de comando remoto que são transferidos como caracteres ASCII à
balança, podem disparar-se as seguintes funções na balança:

t Taragem
w Um valor de pesagem (também inestável) é enviado pela balança através da
interface serial
s Um valor de pesagem estável é enviado pela balança através da interface serial

Depois de receber um dos símbolos w ou s a balança envia sem pausa de impressora
entre os caracteres.

Envio de códigos de barras à impressora

Modo de transferência de dados deve ser no „Barcode”.
A impressora dos códigos de barras é a impressora Zebra modelo LP2824.
Deve-se então prestar atenção se o formato de saída estiver fixo e não se o puder mudar.
O formato da impressão está guardado na impressora. Isso significa que em caso de danar
a impressora, a mesma não pode ser substituída por uma nova, mas antes na firma KERN
deve-se introduzir nela a programação correspondente.

Deve-se ligar a impressora desactivada através do cabo fornecido da interface.
Após a ligação de ambos dispositivos e obter o estado de disposição para o

funcionamento, cada vez ao pressionar a tecla será impressa a etiqueta.

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

38

7.5.1 Descrição da transferência de dados

Bit-Nr.

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

16

17

18 B* N N N B B B B B

0 . 0 0 E E E

CR

LF

Cada transferência de dados tem a estrutura seguinte:

N = numerador
B*: = Espaço ou em Autotara ligado no âmbito zero.
B, 0, ., g: = Espaço ou valor de pesagem com unidade, segundo o carregamento da balança.
E = Unidade
CR: = Carriage Return
LF: = Line Feed

7.5.2 Numerador

O numerador fica guardado no ponto de menu "Printer" e pode ser activado ou
desactivado.
Com emissão de dados através da tecla Print, esta será aumentado por um dígito.

7.6 Impressora

Através da interface serial RS 232 se pode conectar uma impressora. No impresso o peso
aparece em gramas. No modo de contagem é impresso a quantidade de unidades ou o
valor de peso.
No modo porcentual são impressos as porcentagens ou o valor de peso.
O impresso acontece após ter confirmado com a tecla PRINT.
Mediante o numerador cada impresso pode ser continuamente numerado.
Ao desligar a balança ou ao utilizar a função CLEAR, o numerador é reposto a (000).

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

39

7.7 Pesagem suspensa

Os objectos que devido ao seu tamanho ou a sua forma não se podem colocar sobre o
prato de pesagem da balança, se podem pesar mediante a pesagem suspendida.

Proceda da seguinte maneira:

Desligue a balança.
Vire a balança e observe que o prato de pesagem não seja carregado.
Abra a tampa de fechamento no chão da balança
Enganchar ganchos para a pesagem suspensa
Coloque a balança por cima duma abertura
Enganche o material que deseje pesar no olhal de enganche e inicie a pesagem.

! Cuidado:

Preste atenção necessáriamente que os ganchos utilizados para a pesagem suspendida
sejam suficiente sólidos e que sustentem seguramente o material a pesar (perigo de
quebra). Observar sempre que debaixo da carga não haja objectos nem seres vivos que
poderiam sofrer lesões devido a uma queda.

! Observação!

Depois de terminar a pesagem suspendida, há que fechar novamente a abertura no chão da
balança (protecção contra pó).

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

40

8 Manutenção, conservação, eliminação

8.1 Limpar

Antes da limpeza há que separar o aparelho da rede eléctrica.
Não utilize detergentes agressivos (dissolventes ou cosas parecidas), mas somente um

pano humedecido com uma lixívia de sapão suave. Preste atenção que nenhum líquido
entre ao interior do aparelho, seque as superfícies com um pano seco, suave e limpo.
Elimine restos de amostras o pós com cuidado utilizando um pincel ou uma aspiradora de
mão.

Eliminar de imediato o material de pesagem esvazado.

8.2 Manutenção, conservação

Só técnicos de serviço capacitados e autorizados pela empresa KERN podem abrir o
aparelho.
Separar o aparelho da rede eléctrica antes de abri-lo.

8.3 Remoção

O explotador tem que eliminar a embalagem e/ou a balança conforme as leis nacionais ou
regionais vigentes no lugar de emprego do aparelho.

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

41

Avaria

Causa possível

O visor de peso não ilumina.

A balança não está acendida.

A conexão entre balança e rede eléctrica está

interrompida (cabo de rede não encaixado ou
defeitoso).

Houve falho da tensão de rede.

O visor de peso indicado altera-se

Corrente de ar / circulação de ar

continuamente.

Vibrações da mesa / do chão

O prato de pesagem tem contacto com corpos

estranhos.

Campos electromagnéticos / carga

electroestática (elegir outro lugar de
implantação/ se é possível, desligar o aparelho
causante das perturbações)

O resultado do pesagem é
obviamente erróneo.

O visor da balança não se encontra em zero.
O ajuste já não está correcto.

Existem fortes oscilações de temperatura.
Campos electromagnéticos / carga

electroestática (elegir outro lugar de
implantação/ se é possível, desligar o aparelho
causante das perturbações)

9 Pequeno serviço de auxílio

Em caso de avería na sequência de programa, se tem que apagar a balança e desconectá­la da rede por uns segundos. Isto significa que se tem que voltar a efectuar o processo de
pesagem desde o princípio.

Ajuda:

Em caso de que apareçam outros avisos de error, desligar a balança e voltar a ligar. Se o
aviso de falho fica activo, informe o fabricante.

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

42

10 Declarações de conformidad

KERN & Sohn GmbH

D-72322 Balingen-Frommern
Postfach 4052
E-Mail: [e-mail]

Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de

D

Konformitäts­erklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.

GB

Declaration of
conformity

We hereby declare that the product to which this declaration refers conforms
with the following standards.

CZ

Prohlášení o

shode

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.

E

Declaración de
conformidad

Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes

F

Déclaration de
conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.

I

Dichiarazione di
conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si
riferisce è conforme alle norme di seguito citate.

NL

Conformiteit­verklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.

P

Declaração de
conformidade

Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.

PL

Deklaracja

zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,

jest zgodny z poniższymi normami.

RUS

Заявление о

соответствии

Мы заявляем, что продукт, к которому относится данная декларация,

соответствует перечисленным ниже нормам.

Mark applied

EU Directive

Standards

2004/108/EC

EN 61000-6-3:2001
EN 55011:1998 + A1:1999 + A2:2002
EN 45501:1992-10+AC:1993-08
OIML R 76-1:2006

2006/95/EC

EN 60950

Signatur

Signature

Datum

Date

08.04.2013

Ort der Ausstellung

Place of issue

72336 Balingen

Albert Sauter
KERN & Sohn GmbH

Geschäftsführer

Managing director

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: [e-mail], Internet: www.kern-sohn.com

Declarações de conformidad

EC-Konformitätserklärung EC-Declaration of -Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии

Electronic Balance: KERN 572 / 573 / FCB / FKB / KB..N / DS

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370

43

KERN & Sohn GmbH

D-72322 Balingen-Frommern
Postfach 4052
E-Mail: [e-mail]

Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de

D

Konformitäts­erklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.

GB

Declaration of
conformity

We hereby declare that the product to which this declaration refers conforms
with the following standards.

CZ

Prohlášení o

shode

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.

E

Declaración de
conformidad

Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes

F

Déclaration de
conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.

I

Dichiarazione di
conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si
riferisce è conforme alle norme di seguito citate.

NL

Conformiteit­verklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.

P

Declaração de
conformidade

Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.

PL

Deklaracja

zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,

jest zgodny z poniższymi normami.

RUS

Заявление о

соответствии

Мы заявляем, что продукт, к которому относится данная декларация,

соответствует перечисленным ниже нормам.

EU Directive

Standards

2004/108/EC

EN 55011: 2009+A1:2010
EN 61000-3-2 : 2006-04+A1: 2009 + A2 : 2009
EN 61000-3-3 : 2008
EN 55022: 2010
OIML R 76-1 : 2006
EN45501 : 1992-10+AC : 1993-08
EN 55024 : 2010

(Limit class B)
(Limit class A)

(Limit class B)

2006/95/EC

EN60950

Signatur

Signature

Datum

Date

19.07.2013

Ort der Ausstellung

Place of issue

72336 Balingen

Albert Sauter
KERN & Sohn GmbH

Geschäftsführer

Managing director

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: [e-mail], Internet: www.kern-sohn.com

Declarações de conformidad

EC-Konformitätserklärung EC-Declaration of Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии

Electronic Balance: KERN KBJ_NM

572/573/KB/DS/FKB/FCB/KBJ-BA-p-1370
