KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
Betriebsanleitung
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet:www.kern-sohn.com
Schulwaage
KERN 442
Version 1.5
07/2003
D
442-BA-d-0315
D
KERN 442
Version 1.5 07/2003
Betriebsanleitung
Schulwaage
Inhaltsverzeichnis:
1 Technische Daten_______________________________________________ 3
2 Konformitätserklärung___________________________________________ 4
3 Grundlegende Hinweise (Allgemeines) _____________________________ 5
3.1 Bestimmungsgemäße Verwendung __________________________________ 5
3.2 Sachwiedrige Verwendung _________________________________________ 5
3.3 Gewährleistung___________________________________________________ 5
3.4 Prüfmittelüberwachung ____________________________________________ 6
4 Grundlegende Sicherheitshinweise ________________________________ 6
4.1 Hinweise in der Betriebsanleitung beachten___________________________ 6
4.2 Ausbildung des Personals__________________________________________ 6
5 Transport und Lagerung _________________________________________ 6
5.1 Kontrolle bei Übernahme___________________________________________ 6
5.2 Verpackung______________________________________________________ 6
6 Auspacken, Aufstellung und Inbetriebnahme ________________________ 7
6.1 Aufstellort, Einsatzort _____________________________________________ 7
6.2 Auspacken ______________________________________________________ 8
6.2.1 Aufstellen ____________________________________________________________ 8
6.2.2 Lieferumfang__________________________________________________________ 8
6.3 Netzanschluss ___________________________________________________ 8
6.4 Batteriebetrieb ___________________________________________________ 8
6.5 Erstinbetriebnahme _______________________________________________ 8
6.6 Justierung _______________________________________________________ 9
6.7 Justieren ________________________________________________________ 9
7 Betrieb _______________________________________________________ 10
7.1 Anzeigenübersicht _______________________________________________ 10
7.2 Bedienung______________________________________________________ 10
7.2.1 Wägen _____________________________________________________________ 10
7.2.2 Tarieren ( -Taste)__________________________________________________ 10
7.2.3 Plus/Minus-Wägungen _________________________________________________ 11
7.2.4 Wägeeinheiten _______________________________________________________ 11
8 Wartung, Instandhaltung, Entsorgung _____________________________ 12
8.1 Reinigen _______________________________________________________ 12
8.2 Wartung, Instandhaltung __________________________________________ 12
8.3 Entsorgung _____________________________________________________ 12
9 Kleine Pannenhilfe _____________________________________________ 13
2
442-BA-d-0315
1 Technische Daten
KERN 442-43N 442-51N
Ablesbarkeit 0,1 g 1 g
Wägebereich 400 g 4.000 g
Tarierbereich (subtraktiv) 400 g 4.000 g
Reproduzierbarkeit 0,1 g 1 g
Linearität ± 0,2 g ± 2 g
Empfohlenes Justiergewicht (nicht beigegeben) (Klasse)
Einschwingzeit (typisch) 3 sec.
Einheiten g / tol / tlt g / tol / tlt
Betriebstemperatur + 10° C ... + 30° C
Luftfeuchtigkeit max. 80 % (nicht kondensierend)
Gehäuse (B x T x H) mm 145 x 185 x 55
Wägeplatte mm Ø 125
Gewicht kg (netto) 0,5
200g (M2) 2000g (M2)
442-BA-d-0315
3
2 Konformitätserklärung
KERN & Sohn GmbH
D-72322 Balingen-Frommern
Postfach 4052
E-Mail: info@kern-sohn.de
Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de
Konformitätserklärung
Declaration of conformity for apparatus with CE mark
Konformitätserklärung für Geräte mit CE-Zeichen
Déclaration de conformité pour appareils portant la marque CE
Declaración de conformidad para aparatos con disitintivo CE
Dichiarazione di cofnromitá per apparecchi contrassegnati con la marcatura CE
English
Deutsch
Français
Español
Italiano
We hereby declare that the product to which this declaration refers conforms with the following standards.
Wir erklären hiermit, daß das Produkt, auf das sich diese Erklärung bezieht, mit den nachstehenden Normen übereinstimmt.
Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la présente
déclaration, est conforme aux normes citées ci-après.
Manifestamos en la presente que el producto al que se refiere esta declaración est´´a de
acuerdo con las normas siguientes
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferisce è conforme alle norme di seguito citate.
Electronic Scale: KERN 442_N
Mark applied EU Directive Standards
89/336EEC EMC EN 61000-6-3 : 2001
Date: 01. July 2003 Signature:
Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149
EN 61000-3-2 : 2000
EN 61000-3-3 : 1995+A1 : 2001
EN 61000-6-1 : 2001
Gottl. KERN & Sohn GmbH
Management
4
442-BA-d-0315
3 Grundlegende Hinweise (Allgemeines)
3.1 Bestimmungsgemäße Verwendung
Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.
3.2 Sachwiedrige Verwendung
Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom
Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene
„Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel:
Langsames herausfliessen von Flüssigkeiten aus einem auf der Waage befindlichen
Behälter.)
Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen.
Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage
könnte hierdurch beschädigt werden.
Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung
ist nicht Ex-geschützt.
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen.
Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.
3.3 Gewährleistung
Gewährleistung erlischt bei
- Nichtbeachten unserer Vorgaben in der Betriebsanleitung
- Verwendung außerhalb der beschriebenen Anwendungen
- Veränderung oder öffnen des Gerätes
- mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten
- natürlichem Verschleiß und Abnützung
- nicht sachgemäße Aufstellung oder elektrische Installation
- Überlastung des Messwerkes
442-BA-d-0315
5
3.4 Prüfmittelüberwachung
Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der
Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen
überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall
sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich
der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte
sind auf der KERN-Hompage (www.kern-sohn.com) verfügbar. In seinem akkreditiertem DKD-Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).
4 Grundlegende Sicherheitshinweise
4.1 Hinweise in der Betriebsanleitung beachten
Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig
durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.
4.2 Ausbildung des Personals
Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden
5 Transport und Lagerung
5.1 Kontrolle bei Übernahme
Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.
5.2 Verpackung
Bewahren Sie alle Teile der Originalverpackung für einen eventuell notwendigen
Rücktransport auf.
Für Rücktransport ist nur die Originalverpackung zu verwenden.
Trennen Sie vor dem Versand alle angeschlossenen Kabel und losen/beweglichen
Teile.
Bringen sie evt. vorgesehene Transportsicherungen an. Sichern Sie alle Teile z.B.
Glaswindschutz, Wägeplatte, Netzteil etc gegen verrutschen und Beschädigung.
6
442-BA-d-0315
6 Auspacken, Aufstellung und Inbetriebnahme
6.1 Aufstellort, Einsatzort
Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden.
Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen.
Beachten Sie deshalb am Aufstellort folgendes:
- Waage auf eine stabile, gerade Fläche stellen;
- extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben
der Heizung oder direkte Sonneneinstrahlung vermeiden;
- Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;
- Erschütterungen während des Wägens vermeiden;
- Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;
- Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine
nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann
auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät
ca. 2 Stunden bei Raumtemperatur.
- statische Aufladung von Wägegut, Wägebehälter und Windschutz vermeiden.
Beim Auftreten von elektromagnetischen Feldern, Strömen, bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche
Wägeergebnisse) möglich. Der Standort muss dann gewechselt werden.
442-BA-d-0315
7
6.2 Auspacken
Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die
Waage am vorgesehenen Arbeitsplatz aufstellen.
6.2.1 Aufstellen
Die Waage ist so aufzustellen, daß die Wägeplatte genau waagrecht steht.
6.2.2 Lieferumfang
Serienmäßiges Zubehör:
• Waage
• Wägeplatte
• Netzgerät oder Batterie
• Betriebssanleitung
6.3 Netzanschluss
Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimme.
Verwenden Sie nur KERN-Originalnetzgeräte. Die Verwendung anderer Fabrikate
bedarf der Zustimmung von Kern.
6.4 Batteriebetrieb
Batteriedeckel an Waagenunterseite abnehmen.
9 V-Blockbatterien anschließen. Batteriedeckel wieder einsetzen.
Zur Batterieschonung schaltet die Waage 1 - 2 Minuten nach abgeschlossener Wägung automatisch ab.
Sind die Batterien verbraucht, erscheint im Display „LO“. -Taste drücken und so-
fort Batterien wechseln.
Wird die Waage längere Zeit nicht benützt, Batterien herausnehmen und getrennt
aufbewahren. Auslaufen von Batterieflüssigkeit könnte die Waage beschädigen.
6.5 Erstinbetriebnahme
Eine Anwärmzeit von 1 Minuten nach dem Einschalten stabilisiert die Messwerte.
8
442-BA-d-0315
6.6 Justierung
Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäss dem zugrundeliegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden ( nur wenn
die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang, muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie
bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue
Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb
periodisch zu justieren.
6.7 Justieren
Mit einem Justiergewicht ist die Waagengenauigkeit jederzeit überprüfbar und neu
einstellbar.
Vorgehen bei der Justierung:
Stabile Umgebungsbedingungen beachten. Eine kurze Anwärmzeit von ca. 1 Minute
zur Stabilisierung ist zweckmäßig.
Taste drücken und gedrückt halten, im Display erscheint kurz „CAL 0“ und dann
die genaue Größe des Justiergewichtes .
Justiergewicht in die Mitte der Wägeplatte stellen.
Kurze Zeit später erscheint „ F“, anschließend schaltet die Waage ab.
Bei einem Justierfehler oder falschem Justiergewicht erscheint „ E“ im Display, kurz
danach schaltet die Waage ab.
442-BA-d-0315
9
7 Betrieb

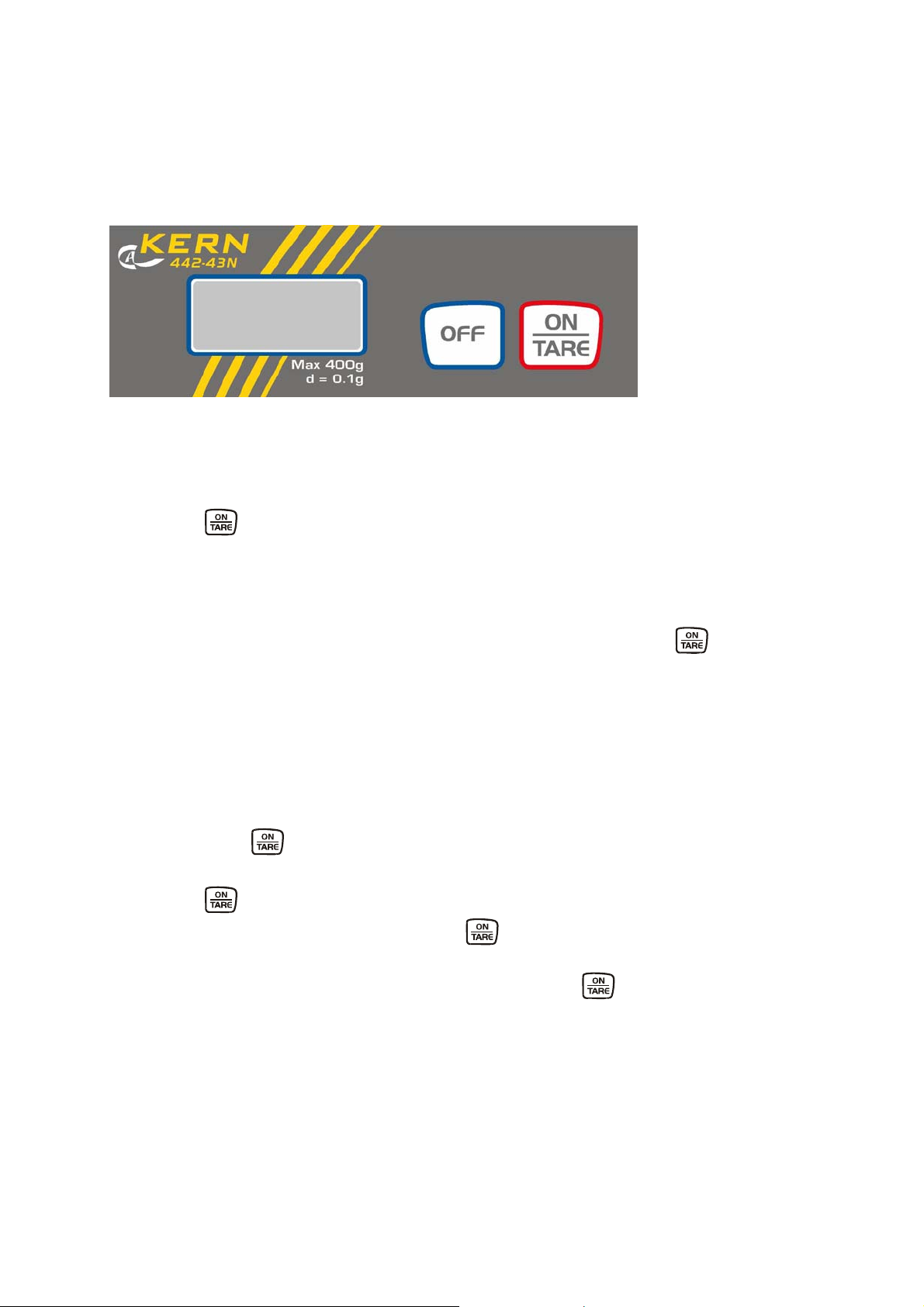

7.1 Anzeigenübersicht
7.2 Bedienung
7.2.1 Wägen
Waage mit -Taste einschalten.
Waage zeigt für etwa 3 Sekunden „8888“ im Display und geht dann auf „0“. Nun ist
sie betriebsbereit.
Wichtig: Sollte die Anzeige blinken oder nicht auf „0“ stehen, -Taste drücken.
Erst jetzt (!) Wägegut auf die Wägeplatte legen. Darauf achten, daß das Wägegut
nicht am Waagengehäuse oder an der Unterlage streift.
Nun wird das Gewicht angezeigt, wobei nach erfolgter Stillstandskontrolle ein kleines
Dreieck rechts im Display erscheint.
Ist das Wägegut schwerer als der Wägebereich, erscheint im Display „E“ (=Überlast).
7.2.2 Tarieren ( -Taste)
Waage mit -Taste einschalten und „0“-Anzeige abwarten.
Taragefäß auf die Wägeplatte stellen und -Taste drücken. Waagenanzeige geht
auf „0“. Das Gewicht des Gefäßes ist nun intern gespeichert.
Drückt man im Anschluß des Wägevorgange wieder die -Taste, erscheint erneut
„0“ im Display.
Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponenten zu einer Mischung (Zuwiegen).
Die Grenze ist dann erreicht, wenn der gesamte Wägebereich belegt ist.
Nach Abnehmen des Taragefäßes erscheint das Gesamtgewicht als Minus-Anzeige.
10
442-BA-d-0315
7.2.3 Plus/Minus-Wägungen
Zum Beispiel zur Stückgewichtskontrolle, Fertigungskontrolle usw.
Waage mit -Taste einschalten und „0“-Anzeige abwarten.
Sollgewicht auf Wägeplatte und mit -Taste auf „0“ tarieren. Sollgewicht abneh-
men.
Prüflinge nacheinander auf die Wägeplatte, jeweilige Abweichung zum Sollgewicht
wird vorzeichenrichtig angezeigt.
Nach dem gleichen Verfahren können auch gewichtsgleiche Packungen, bezogen
auf ein Sollgewicht, hergestellt werden.
Zurück in den Wägemodus durch Drücken der -Taste.
7.2.4 Wägeeinheiten
Die Waage kann unterschiedliche Einheiten anzeigen .
(Details Kapitel 1“ Technische Daten“).
Die Umschaltung erfolgt über die -Taste.
– Taste gedrückt halten, nach einigen Sekunden wechselt die Einheit..
442-BA-d-0315
11
8 Wartung, Instandhaltung, Entsorgung
8.1 Reinigen
Vor der Reinigung trennen Sie das Gerät bitte von der Betriebsspannung.
Benutzen Sie bitte keine aggressiven Reinigungsmittel (Lösungsmittel o.ä.), sondern
nur ein mit milder Seifenlauge angefeuchtetes Tuch. Achten Sie darauf, dass keine
Flüssigkeit in das Gerät eindringt und reiben Sie mit einem trockenen, weichen Tuch
nach.
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger
entfernt werden.
Verschüttetes Wägegut sofort entfernen.
8.2 Wartung, Instandhaltung
Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern
geöffnet werden.
Vor dem Öffnen vom Netz trennen.
8.3 Entsorgung
Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem oder regionalem Recht des Benutzerortes durchzuführen.
12
442-BA-d-0315
9 Kleine Pannenhilfe
Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom
Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen
werden.
Hilfe:
Störung Mögliche Ursache
Die Gewichtsanzeige leuchtet nicht.
• Die Waage ist nicht eingeschaltet.
• Die Verbindung zum Netz ist unterbrochen
(Netzkabel nicht eingesteckt/defekt).
• Die Netzspannung ist ausgefallen.
• Die Batterien sind falsch eingelegt oder
leer.
• Es sind keine Batterien eingelegt.
Die Gewichtsanzeige ändert sich
fortwährend
• Luftzug/Luftbewegungen
• Vibrationen des Tisches/Bodens
• Die Wägeplatte hat Berührung mit Fremd-
körpern.
• Elektromagetische Felder/ Statische Auf-
ladung(Anderen Aufstellungsort wählen/
falls möglich störendes Gerät ausschalten)
Das Wägeergebnis ist offensichtlich
• Die Waagenanzeige steht nicht auf Null
falsch
• Die Justierung stimmt nicht mehr.
• Es herrschen starke Temperaturschwan-
kungen.
• Elektromagetische Felder/ Statische Auf-
ladung(Anderen Aufstellungsort wählen/
falls möglich, störendes Gerät ausschalten)
Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten.
Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.
442-BA-d-0315
13
Loading...
