SINTOAMPLIFICATORE DI CIRCONDAMENTO AUDIO/VIDEO

VRS-N8100

ISTRUZIONI PER L’USO

KENWOOD CORPORATION

Manuale di consultazione rapida

Per poter far rendere al massimo le funzioni di surround, leggere le seguenti pagine. Esse danno una breve spiegazione dei collegamenti dei diffusori al sintoamplificatore, dell’impostazione dei diffusori e della riproduzione di un segnale. “Riproduzione di DVD Video” *(

Preparativi

Operazioni sintonizzatore

l telecomando in dotazione

Il telecomando in dotazione a questo sintoamplificatore possiede molte più funzioni dei telecomando standard. Queste funzioni gli permettono di controllare altri componenti audio/video. Per poterlo usare con la massima efficienza, è importante leggerne le istruzioni e comprenderle bene. In caso diverso, si possono commettere numerosi errori di controllo dei componenti.

LA DICHIARAZIONE DI CONFORMITÀ ”CE“ DI QUESTO

DICHIARAZIONE DI CONFORMITA'

Il Sintoamplificatore audio/video Kenwood per casa, modello

risponde alle prescrizioni dell’art.2 comma 1 del D.M. 28 agosto 1995, n.548

Fatto ad Uithoorn il 20 maggio 2004

Kenwood Electronics Europe B.V.

PRODOTTO È DEPOSITATA PRESSO:

KENWOOD ELECTRONICS EUROPE B.V.

AMSTERDAMSEWEG 37

1422 AC UITHOORN THE NETHERLANDS

SI DICHIARA CHE:

VRS-N8100

Amsterdamseweg 37

1422 AC Uithoorn

The Netherlands

Operazioni rete

Telecomando

Informazioni aggiuntive

B60-5494-00 01 MA ( E ) 0403

Prima di attivare l’alimentazione

Avvertenza : Per un uso sicuro dell’apparecchio, leggete attentamente questa pagina.

Le unità sono disegnate per il funzionamento che segue.

La Gran Bretagna e l’Europa .......................solo c.a. a 230 V

Preparativi

Precauzioni per la sicurezza

AVVERTENZA: PER PREVENIRE FIAMME O RISCHI DI FOLGORAZIONE NON ESPORRE QUESTO APPARECCHIO ALLA PIOGGIA O ALL’UMIDITÀ.

ATTENZIONE: PER RIDURRE I RISCHI DI SCOSSE ELETTRI-

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

IL SIMBOLO DEL LAMPO CON LA FRECCIA ALL’INTERNO DI UN TRIANGOLO EQUILATERO SERVE PER AVVERTIRE L’UTENTE DELLA PRESENZA DI UN “VOLTAGGIO PERICOLOSO” NON ISOLATO ALL’INTERNO DEL PRODOTTO SUFFICIENTEMENTE ALTO DA COSTITUIRE UN RISCHIO DI FOLGORAZIONE PER LE PERSONE.

IL PUNTO ESCLAMATIVO ALL’INTERNO DI UN TRIANGOLO EQUILATERO SERVE PER AVVERTIRE L’UTENTE DELLA PRESENZA DI IMPORTANTI ISTRUZIONI PER IL FUNZIONAMENTO E LA MANUTENZIONE NEL MATERIALE SCRITTO CHE ACCOMPAGNA L’APPARECCHIO.

CHE NON RIMUOVERE IL PANNELLO DI COPERTURA (O LA PARTE POSTERIORE). ALL´INTERNO NON VI SONO PARTI CHE POSSONO ESSERE UTILI ALL´UTENTE. AFFIDARE LA MANUTENZIONE A PERSONALE QUALIFICATO.

Prima di attivare l’alimentazione

Utilizzo del manuale

Questo manuale è suddiviso in cinque sezioni: Preparativi, Operazioni sintonizzatore, Operazioni rete, Telecomando e Informazioni aggiuntive.

Preparativi

Vengono illustrate le modalità di collegamento dei componenti audio e video al ricevitore e di preparazione del processore surround. Tuttavia, dato che il ricevitore viene utilizzato con tutti i componenti audio e video, è possibile che il collegamento del sistema si riveli abbastanza

complesso.

Operazioni sintonizzatore

Viene illustrato il funzionamento di tutte le operazioni eseguibili con il ricevitore.

Operazioni rete

Installando l’applicativo KENWOOD PC SERVER in un personal computer, i dati memorizzati in quest’ultimo possono venire importati in librerie

per l’ascolto o la visione di musica, film o foto.

Telecomando

Vengono illustrati il funzionamento di altri componenti attraverso il telecomando e tutte le operazioni di controllo a distanza. Dopo aver registrato i componenti con i codici di impostazione appropriati, sarà possibile utilizzare sia il ricevitore che gli altri componenti AV (televisore, videoregistratore, lettore DVD, lettore CD, ecc.) attraverso il telecoman-

do in dotazione con il ricevitore stesso.

Informazioni aggiuntive

Vengono fornite informazioni supplementari, come "In caso di difficoltà" (risoluzione dei problemi) e "Caratteristiche tecniche".

Disimballaggio

Disimballare con l’apparecchio e accertarsi che tutti gli accessori siano presenti.

Antenna FM per uso interno (1) Antenna AM ad anello (1)

Adattatore per antenna (1)

Unità di telecomando (1) Batteria (R6/AA) (2)

Collegamento dei cavi

dei diffusori

(4)

Se uno degli accessori manca o se l’apparecchio è danneggiato o non funziona, rivolgersi immediatamente al rivenditore. Se l’apparecchio vi é stato spedito, avvertire immediatamente il corriera. KENWOOD raccomanda di conservare la scatola e il materiale d’imballaggio originali, nel caso di uno spostamento o spedizione futuri dello apparecchio.

Conservate questo manuale per poterlo consultare ancora in futuro.

CD-ROM (Applicazione

KENWOOD PC SERVER)

(1)

Funzioni speciali

Funzione rete

Dati di film (video), musica (audio) e fotografia (immagini ferme) memorizzati nel PC possono essere riprodotti su uno schermo TV.

÷ Presa ETHERNET 0 ÷ Applicazione editing/gestione contenuti PC “KENWOOD

PC SERVER”

Slot scheda PC

Un slot per scheda PC è fornita sul pannello anteriore per permettere la riproduzione di immagini (JPEG) catturate con una macchina digitale.

Suono effetto cinema realistico

Il ricevitore dispone di una vasta gamma di modi surround per ottenere prestazioni di ascolto ottimali dal software video. Selezionare il modo surround in base all’apparecchiatura o al software in uso. Buon divertimento!

÷ Dolby Digital EX ÷ Dolby PRO LOGIC IIx, Dolby PRO LOGIC II ÷ Dolby Digital ÷ DTS-ES ÷ DTS NEO:6 ÷ DTS 96/24 ÷ DTS ÷ DSP Mode ÷ Dolby Virtual Speaker ÷ Dolby Headphone

‚

Tecnologia miglioramento qualità dati audio “Supreme”

Dati compressi di musica come MP3 tendono a mancare di espansione poiché le alte frequenze vengono tagliate durante la compressione. “Supreme” è la tecnologia originale KENWOOD per riprodurre suoni più realistici stimando ed interpolando le alte frequenze perse durante la compressione. La funzione “Supreme” viene attivata quando dati di musica con un tasso di campionamento di 44,1 kHz nel formato MP3, WMA o Ogg Vorbis vengono riprodotti. (Gli effetti sono variabili a seconda del bit rate).

Modalità per videogiochi

Quando si collega una macchina per videogiochi alle prese GAME del pannello anteriore, il tasto di selezione della sorgente del sintoamplificatore passa automaticamente alla modalità "GAME" ed al campo sonoro ottimale per giocare con videogiochi. Questa caratteristica rende le macchine per videogiochi più semplici da usare ed efficienti.

Funzione DUAL SOURCE

Mentre si riproduce audio attraverso i diffusori, un’altra persone può riprodurre un’altra sorgente di segnale (audio+video) in cuffia collegandola alle prese GAME o FRONT AUX.

ACTIVE EQ

Il modo ACTIVE EQ consente di ottenere una qualità audio più dinamica in qualsiasi condizione. Se durante la riproduzione Dolby Digital e DTS si imposta ACTIVE EQ su ON, sarà possibile ottenere un effetto sonoro più efficace.

Telecomando

Oltre che con il ricevitore di base, è possibile utilizzare il telecomando in dotazione con quasi tutti i componenti audio e video predisposti. Per registrare i componenti collegati, è sufficiente eseguire la semplice procedura di impostazione.

„

Sintonizzatore RDS (Radio Data System)

Il ricevitore dispone di un sintonizzatore RDS dotato di svariate funzioni utili di sintonia: la memorizzazione automatica RDS (per preselezionare automaticamente fino a 40 stazioni RDS che trasmettono programmi diversi), la visualizzazione del nome delle stazioni (per indicare all’utente il nome della stazione di trasmissione corrente) e la ricerca PTY (per sintonizzare le stazioni in base al tipo di programma).

Ricerca PTY (tipo di programma)

Consente di sintonizzare le stazioni specificando il tipo di programma che si desidera ascoltare.

⁄

ﬂ

‡

Preparativi

Prima di attivare l’alimentazione

File riproducibili con questa unità

Alcuni file possono non essere in grado di essere riprodotti su questa unità a seconda delle condizioni dei dati, dei collegamenti e del PC utilizzato.

7 Dati video (file MOVIE) [Dimensioni file (Mass.) 2GB]

MPEG1

FormatoVoce

Estensione

MPG/MPEG

Risoluzione video: 720 x 576 (Mass.)/ Bitrate: 1,5 Mbps (Mass.)

Dettaglio

Audio

MPEG1 LAYER 1 & 2

MPEG2

MPG/MPEG

Preparativi

DivX

XviD

VIDEO *1

7 Dati Audio (file MUSIC) [Dimensioni file (Mass.) 2GB]

FormatoVoce

MPEG Audio

WMA

WAV

Ogg Vorbis

MPEG 1 AUDIO

Ver8

Ver9

AVI

Estensione

MP1

MP2

MP3

WMA

WAV

OGG

Risoluzione video: 720 x 576 (Mass.)/ Bitrate: 8 Mbps (Mass.)

Risoluzione video: 720 x 576 (Mass.)

Risoluzione video: 720 x 576 (Mass.)/ Bitrate: 6 Mbps (Mass.)

Dettaglio

LAYER 1/ Bitrate 32~448 kbps/ CBR, VBR/ FS 32k, 44,1k, 48k

LAYER 2/ Bitrate 32~384 kbps/ CBR, VBR/ FS 32k, 44,1k, 48k

LAYER 3 (MP3)/ Bitrate 32~320 kbps/ CBR, VBR/ FS 32k, 44,1k, 48k

Bitrate 48~192 kbps/ CBR/ FS 32k, 44,1k, 48k

Bitrate 48~192 kbps/ CBR, VBR/ FS 32k, 44,1k, 48k

16 bit/ FS 44,1k, 48k

Bitrate 64~256 kbps/ FS 32k, 44,1k, 48k

MPEG1 LAYER 1 & 2

WAV/MP3/

Dolby Digital

WAV/MP3/

Dolby Digital

7 Dati fotografia (file PHOTO)

Voce Estensione

JPEG

BMP *2

GIF *2

PNG *2

JPG/JPEG

BMP

GIF

PNG

24 bit True Color/ Dimensioni file (Mass.) 5MB

7 Scheda memoria

Voce Estensione

JPEG

*1 Plays DivX

Official DivX Certified

*2 I dati fotografici vengono convertiti in dati nel formato JPEG quando vengono importati nella libreria.

5, DivX®4, DivX®3, DivX®VOD video content (in compliance with DivX CertifiedTM technical requirements)

product

JPG/JPEG

24 bit True Color/ Risoluzione (Mass.) 2.048 x 1.536/ Dimensioni file (Mass.) 2MB

Dettaglio

Prima di attivare l’alimentazione

Indice

Avvertenza : Per ragioni di sicurezza, leggete con prarticolare attenzione le pagine contrassegnate con il simblo .

Preparativi

Operazioni

sintonizzator

Prima di attivare l’alimentazione ... 2

Precauzioni per la sicurezza ...... 2

Utilizzo del manuale ....................... 3

Disimballaggio ................................ 3

Funzioni speciali ............................. 3

File riproducibili con questa unità ... 4

Nomi e funzioni delle parti .................... 6

Unità principale............................... 6

Telecomando .................................. 7

Installazione del sistema ....................... 9

Collegamento cavo Ethernet........ 10

Collegamento LAN senza fili

(wireless) ...................................... 10

Collegamento di un lettore DVD .... 11

Collegamento dei componenti

video, componenti audio .............. 12

Collegamenti digitali ..................... 13

Collegamento dei diffusori ........... 14

Collegamento dei terminali dei

diffusori ........................................ 15

Collegamento alle prese PRE OUT

..................................................... 16

Collegamento alle prese GAME/

FRONT AUX ................................. 16

Collegamento delle antenne ........ 17

Preparazione del telecomando ..... 17

Riproduzione di DVD Video ............ 18

Preparativi per la riproduzione ........... 20

Impostazioni dei diffusori ............. 20

Riassegnazione delle prese del

pannello posteriore....................... 25

Impostazioni di rete ...................... 26

Riproduzione normale ......................... 30

Ascolto mediante un componente

sorgente ....................................... 30

Ascolto con le cuffie..................... 31

Regolazione del suono ................. 31

Registrazione ........................................ 33

Sorgenti analogiche ...................... 33

Sorgenti digitali............................. 33

Ascolto di trasmissioni radiofoniche .... 34

Sintonizzazione (non RDS) delle

stazioni radio ................................ 34

Preselezione manuale delle stazioni

radiofoniche .................................. 34

Ricezione delle stazioni

preselezionate .............................. 35

Ricezione delle stazioni preselezionate

in ordine (P.CALL) .......................... 35

Utilizzo del sistema RDS (Radio Data

System) ................................................. 36

Utilizzo del tasto RDS Disp. (Display)

..................................................... 36

Sintonizzazione in base al tipo di

programma (ricerca PTY) .............. 37

Effetti sonori ......................................... 38

Modo surround ............................. 38

Modalità virtuali ............................ 40

Operazioni

sintonizzator

Riproduzione surround ................. 41

Funzioni utili ......................................... 43

Regolazione dell’audio.................. 43

Regolazione dell’attenuazione di

luminosità del display ................... 45

Timer di spegnimento .................. 45

Installazione di KENWOOD PC SERVER

........................................................... 46

Rimozione di KENWOOD PC SERVER

..................................................... 47

Aggiornamento di KENWOOD PC

Operazioni

rete

SERVER ........................................ 47

Uso di KENWOOD PC SERVER ........... 48

Nomi e funzioni dei componenti

della finestra di dialogo ................ 48

Operazioni con la barra del menu ... 48

Importazione di dati ...................... 49

Riproduzione di Network Server ........ 54

Riproduzione di una scheda di memoria

........................................................... 59

Funzioni di base del telecomando con

altri componenti ................................... 62

Tabella dei codici di impostazione

... 64

Funzionamento della lettore DVD,

Telecomando

del registratore MD, del lettore CD e

dei televisori ................................. 71

Funzionamento della piastra video, del sintonizzatore a satellitare e del

sintonizzatore a cavo .................... 72

Informazioni

aggiuntive

In caso di difficoltà ............................... 73

Caratteristiche tecniche ....................... 75

Aggiornamento Firmware ................... 76

Manutenzione dell'unità

Se il pannello anteriore o l’involucro dell’unità si dovessero sporcare, pulirli con un panno soffice e pulito. Non usare diluente, benzina, alcool, ecc., dato che essi possono rovinarne le finiture.

Per quanto riguarda i preparati di pulizia per contatto

Non usare un agente detegente a contatto in quanto esso può causare delle disfunzioni. Fare particolare attenzione agli agenti detergenti contenenti olio in quanto questi possono deformare le parti in plastica.

Preparativi

Nomi e funzioni delle parti

Unità principale

Indicatore TONE, Indicatore 96kHz fs, Indicatore AUTO DETECT, Indicatore DIGITAL,Indicatore di spegnimento via timer

Indicatore CLIP, Indicatore MUTE, Indicatore dell’ingresso DUAL SOURCE

•

Preparativi

Indicatore Dolby Virtual Speaker, Indicatore Dolby Headphone, Indicatore ACTIVE EQ, Indicatore AUTO, Indicatore ST., Indicatore TUNED,

Indicatore RDS, Indicatore PTY

Indicazione diffusori 8

•

Indicatore di testo informativo

•

Display

34 5 6 7821 09

Visione a coperchio della presa

% @^

GAME/ FRONT AUX aperto

1 Tasto ON/STANDBY

Da usare per commutare tra ON e STANDBY.

Indicatore STANDBY

Si illumina quando l’unità si trova in modalità di attesa.

2 Tasti DUAL SOURCE VOLUME 5/∞

Da usare per regolare il volume della modalità DUAL SOURCE. ⁄

Tasto DUAL SOURCE INPUT

Da usare per scegliere un ingresso nella modalità DUAL SOURCE. ⁄

Tasto DUAL SOURCE ON/OFF

Da usare per attivare o disattivare la modalità DUAL SOURCE. ⁄

3 Tasto BAND

Da utilizzare per selezionare la banda di trasmissione. ›

4 Tasto 7 STOP AUTO/MONO

Utilizzare per eseguire operazioni correlate alla rete. UŒ Da usare per selezionare la sintonia automatico o manuale. ›

5 Indicatore Dolby D

Si illumina quando il ricevitore è nel modo Dolby Digital. q

Indicatore DTS

Si illumina quando il ricevitore è nel modo DTS.

Indicatore Dolby H

Si accende quando la modo Dolby Headphone è attivata. ‚

)§

Indicatore DUAL SRC

Si accende quando la modo DUAL SOURCE è attivata. ⁄

Indicatore SUPREME

Si illumina quando la funzione SUPREME è attivata. 3

6 Joystick

MULTI CONTROL % / ﬁ

Utilizzare anche per eseguire l’allestimento della rete o dei diffusori.

)§RO

Da usare per mettere in sintonia una stazione radio. ›

MULTI CONTROL @ / #

Utilizzare anche per eseguire l’allestimento della rete o dei diffusori.

)§RO

Da usare per la selezione di stazioni radio prefissate. ﬁ

ENTER

Utilizzare per stabilire una selezione.

)§RO

Da usare per prefissare stazioni radio. ›

7 Indicatore NET LINK

Si illumina quando il collegamento con la rete è stato stabilito.

8 Tasto LIBRARY INFO

Utilizzare per visualizzare l’elenco della libreria del PC sul display di questa unità. I

9 Tasto LISTEN MODE

Da usare per selezionare il modo di ascolto.

0 Manopola VOLUME CONTROL

Da usare

per regolare il volume del ricevitore.

! Tasto INPUT SELECTOR

Da usare per selezionare le sorgenti di ingresso. º

@ Tasto SETUP

Utilizzare anche per eseguire l’allestimento della rete o dei diffusori. )§ Utilizzare anche per commutare il modo REC su ON e OFF. ‹

# Slot scheda PC

Utilizzare per riprodurre immagini catturate con una fotocamera digitale. O

Pulsante espulsione scheda PC O

$ Prese GAME ^¢⁄ % Prese FRONT AUX ^⁄ ^ Presa PHONES

Da usare per l’ascolto con le cuffie. ⁄

Modo di attesa

Quando l’indicatore del modo di attesa è acceso, una piccola quantità di corrente scorre nell’unità per alimentarne la memoria. Questo modo di funzionamento viene chiamato appunto modo di attesa. In esso, l’intero sistema può venire attivato e disattivato

con il telecomando.

Nomi e funzioni delle parti

Telecomando

Questo telecomando può essere uitilizzato anche conprodotti diversi da queli Kenwood Impostando i codici della casa produttrice appropriati. ‰

Tasto Enter

DVD

Network

Memory

Server

Card

POWER

RCVR

GHI JKL

DEF

Multi

P. Call

Enter

P. Call

Multi

Movie

Audio Subtitle

Tune – Tune +Band

Dimmer

Video Out

Return

Music

Mode

–

– +

VOL

Exit

WXYZ

Sleep

Input

Guide


Angle

OSD

Page

Mute

VOL

Sound

–

TV Input

Zoom

Info

Last/P.Mode

Active

Dolby

Stereo

Virtual

MNO

Top MenuAuto

Setup

Input Sel.

Disc Sel.

Rotate

Disc Skip

Remote

Setup

AUX

F.AUX

Game

PQRS

TUV

Clear

+ 10+ 100

¡ ™

£ ¢

PTY

∞

• ª º ⁄ ¤

‹ ›

ﬁ

ABC

VID1

VID2

RCV

Mode

Home

TV Mute

RDS Disp.

5 6

9 0

! @

# $ % ^

Listen Mode

& * (

TUNER

)

Utilizzare per stabilire una selezione. )§RO Da usare per accendere e spegnere gli altri componenti. „

5 Tasto Home

Utilizzare per eseguire operazioni correlate alla rete. TP

Tasto +100

Da usare per accendere e spegnere gli altri componenti. „

Tasto TV Mute

Da usare per togliere temporaneamente il sonoro TV. „

6 Tasto Music

Utilizzare per eseguire operazioni correlate alla rete. R

Tasto Input Mode

Da usare per passare dal totalmente automatico, all’ingresso digitale e all’ingresso analogico. 9

7 Tasto Movie

Utilizzare per eseguire operazioni correlate alla rete. R

Tasto Audio

Da usare per azionare il componente DVD. „

8 Tasto Photo

Utilizzare per eseguire operazioni correlate alla rete. R

Tasto Angle

Da usare per azionare il componente DVD. „

9 Tasti Page 5/∞

Utilizzare per eseguire operazioni correlate alla rete. TP Da usare per azionare il componente DVD. „

Tasto RDS Disp.

Da usare per ricevere trasmissioni RDS. ﬂ

Tasto PTY

Da usare per la ricerca PTY. ‡

0 Tasti ¢ / 4

Se una funzione viene chiamata diversamente sul ricevitore e sul telecomando, il nome del tasto sul telecomando vienein dicato tra parentesi nel manuale.

Tasti selezione dell’ingress (TUNER, DVD, VID 1, VID 2, AUX, F. AUX, Game

, Network Server, Memory Card

)

Da usare per far funzione altri componenti. º

Tasti sorgente (DVD, VID 1, VID 2, AUX, F. AUX, Game)

Per controllare una delle sorgenti di segnale in memoria senza portare il tasto di selezione della sorgente su di essa, mantenere premuto il tasto di selezione della sorgente corrispondente per più di tre secondi.

„

2 Tasto RCV (receiver) Mode

Da usare per attivare la modalità di controllo del sintoamplificatore

del telecomando.

3 Tasto SRC (sorgenti) Power

Da usare per accendere e spegnere gli altri componenti. „

4 Tasti numerici

Utilizzare per introdurre caratteri numerici o alfabetici. §U Da usare per la selezione di stazioni radio prefissate. ﬁ Utilizzato per far funzione altri componenti. „

Tasti Clear

Utilizzare per introdurre un carattere introdotto per errore. §U

Tasti Multi (%/ﬁ)

Utilizzare per introdurre un carattere introdotto per errore. )§RO Da usare per mettere in sintonia una stazione radio. › Da usare per far funzione altri componenti „

Tasti P.Call @/#

Utilizzare anche per eseguire l’allestimento della rete o dei diffusori. )§RO Da usare per la selezione di stazioni radio prefissate. ﬁ

Utilizzare per eseguire operazioni correlate alla rete. UŒ Da usare per azionare il componente CD, MD o DVD. „

Tasti CH +/-

Da usare per selezionare il canale. „

! Tasto Mute

Da usare per disattivare temporaneamente l’audio. ¤

Tasto Sound

Da usare per regolare la qualità del suono e gli effetti sonori. ⁄¤e

@ Tasti TV VOL +/-

Da usare per regolare il volume TV. „

# Tasto Video Out

Utilizzare per disattivare temporaneamente il video. ¶I

Tasto Dimmer

Da usare

per regolare la luminosità del display.

Tasto 8

Da usare per far funzione altri componenti. „

$ Tasto 3/8

Utilizzare per eseguire operazioni correlate alla rete. U Da usare per azionare il componente CD, MD, DVD o VCR. „

Tasto Band

Da usare per selezionare la banda di trasmissione. ›

% Tasto Return

Utilizzare per eseguire operazioni correlate alla rete. UŒ Da usare per azionare il componente DVD. „

Tasto Exit

Da usare per far funzione altri componenti. „

Continua alla pagina segente

Preparativi

Nomi e funzioni delle parti

C R

RS RB

LFE

LS LB

^ Tasti Listen Mode 5/∞

Da usare per selezionare il modo di ascolto. q

& Tasto Zoom

Utilizzare per eseguire operazioni correlate alla rete. IŒ

Tasto Info

Da usare per far funzione altri componenti. „

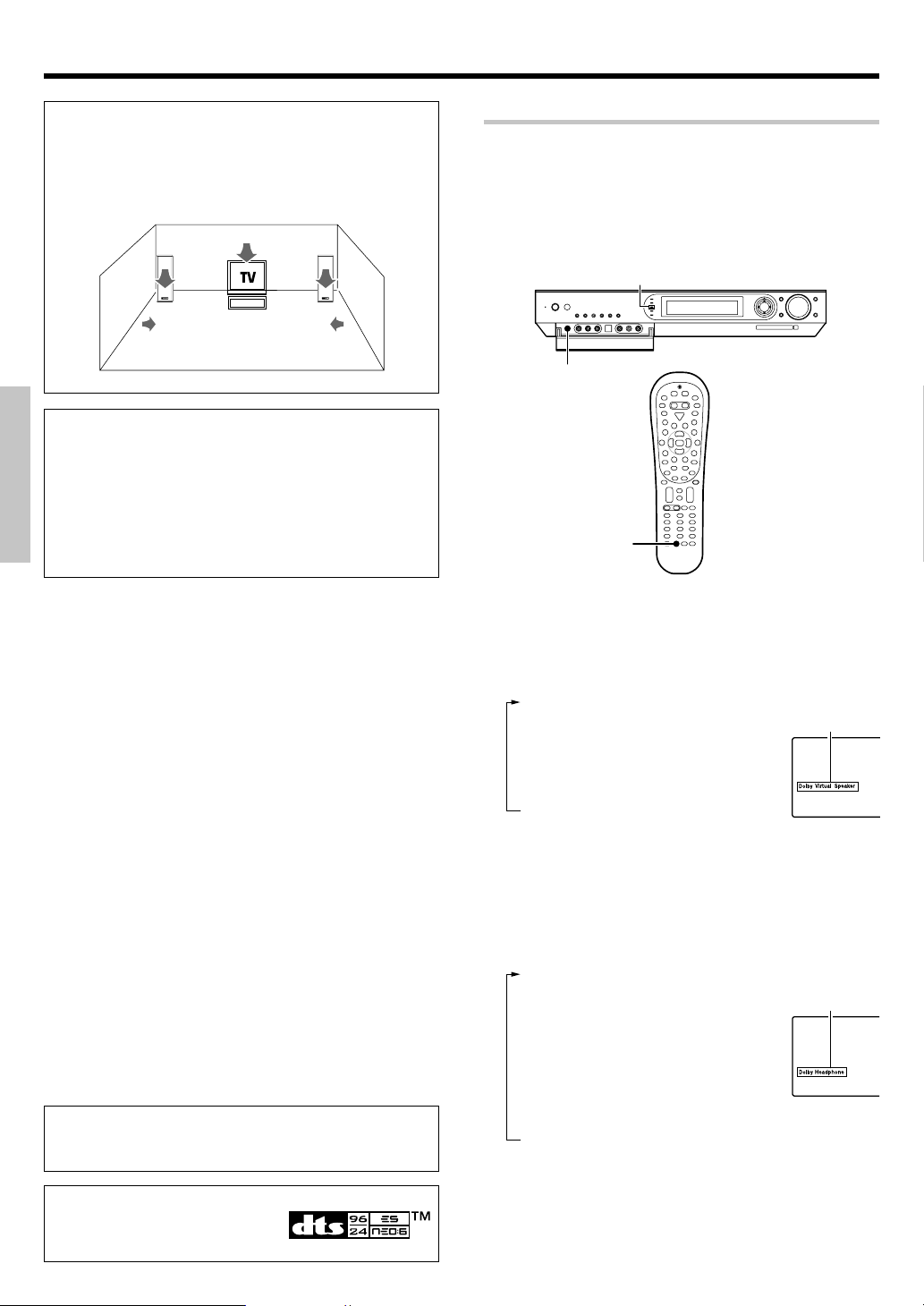

* Tasto Dolby Virtual

Da usare per scegliere la modalità Dolby Virtual. ‚

( Tasto Active EQ

Da usare per passare allo stato ACTIVE EQ. ¤

Preparativi

) Indicatore LED (diode emittitore di luce)

Se lampeggiante, indica l’invio del segnale.

¡ Tasto POWER RCVR (receiver)

Da usare per accendere e spegnere il questo modello. )§

™ Tasto TV Power

Da usare per

accendere ospegnere il televisore.

£ Tasto Sleep

Da usare per impostare lo spegnimento via timer. t

Tasto Menu

Da usare per far funzione altri componenti. „

¢ Tasto Search

Utilizzare per eseguire operazioni correlate alla rete. U

Tasto Subtitle

Da usare per azionare il componente DVD. „

∞ Tasto OSD

Utilizzare per far funzionare la scheda di memoria. Œ Da usare per azionare il componente DVD. „

Tasto Guide

Da usare per far funzione altri componenti. „

§ Tasti VOL +/-

Da usare per regolare il volume del questo modello. º

¶ Tasto TV Input

Da usare per quando si è in modalità TV. „

• Tasto TV

Da usare per selezionare l’impianto TV. „

ª Tasti 1 / ¡

Utilizzare per eseguire operazioni correlate alla rete. U Da usare per azionare il componente CD, MD, DVD o VCR. „

Tasti Tune +/-

Da usare per mettere in sintonia una stazione radio. ›

º Tasto Setup

Utilizzare anche per eseguire l’allestimento della rete o dei diffusori. )§

Tasto ¶

Da usare per azionare il componente MD o VCR. „

Tasto Top Menu

Da usare per azionare il componente DVD. „

⁄ Tasto Rotate

Utilizzare anche per eseguire l’allestimento della rete o dei diffusori. IŒ

Tasto Disc Sel.

Da usare per far funzione altri componenti. „

Tasto Input Sel.

Da usare per far funzione altri componenti. „

¤ Tasto P.Mode

Utilizzare anche per eseguire l’allestimento della rete o dei diffusori. U

Tasto Disc Skip

Da usare per azionare il componente del cambia CD. „

Tasto Last

Da usare per far funzione altri componenti. „

„

‹ Tasto 7

Utilizzare anche per eseguire l’allestimento della rete o dei diffusori. UŒ Da usare per azionare il componente CD, MD, DVD o VCR. „

Tasto Auto

Da usare per selezionare la sintonia automatica.

›

› Tasto Remote Setup

Da usare per registrare altri componenti. „

ﬁ Tasto Stereo

Da usare per cambiare la modalità di ascolto temporaneo con la modalità stereo.

Indicazione diffusori

Indicatori canale uscita :

LS LB

Gi indicatori del canale di uscita si illuminano per indicare i segnali audio in uscita su questa unità. Quando le cuffie sono collegate viene

visualizzato il display delle cuffie.

Indicatori dei canali di entrata :

Gli indicatori dei canali di entrata si illuminano ad indicare i canali contenuti nel segnale in ingresso.

C R

RS RB

Indicatori cuffie

Installazione del sistema

AVVERTENZA

Controllare che il cavo di alimentazione sia scollegato dalla presa di corrente alternata, e solo allora procedere con i collegamenti. Non dimenticare inoltre di scollegare il cavo di alimentazione a corrente alternata prima di cambiare i collegamenti. Per i collegamenti di altri componenti del sistema, consultare le pagine da 10 a 17.

Per collegare un nuovo componente del sistema, consultarne il manuale.

Disfunzioni microcomputer

Se il funzionamento fosse impossibile oppure se le visualizzazioni fossero scorrette, anche se tutti i collegamenti sono stati eseguiti correttamente, inizializzare il computer facendo riferimento alla sezione "In caso di difficoltà". d

Note

1. Prima di procedere con i collegamenti, non dimenticare di spegnere i componenti del i componenti del sistema.

2. Inserire a fondo tutte le spine dei cavi nelle loro prese. Inserendole parzialmente la riproduzione potrebbe essere impossibile o molto disturbata.

3. Non dimenticare di scollegare il cavo di alimentazione a corrente alternata prima di inserire o estrarre qualsiasi cavo di collegamento.

4. L’installazione di un’antenna esterna è pericolosa. Affidarla sempre al proprio negoziante o tecnico di fiducia.

5. Scegliere le posizioni di installazione dei diffusori con la dovuta cura. Se un diffusore fosse installato vicino ad un televisore, le interferenze possono produrre irregolarità del colore sullo schermo.

Collegamenti analogici audio

I collegamenti audio vengono eseguiti utilizzando cavi a piedini RCA. Tali cavi trasferiscono il segnale audio stereofonico in forma "analogica". Questo significa che il segnale audio corrisponde all’audio effettivo di due canali. Questi cavi di solito hanno due spinotti per estremità, uno rosso per il canale destro ed uno bianco per quello sinistro. Questi cavi vengono preparati separatamente dall’utente.

AVVERTENZA

Per evitare danni ed incendi, osservare le seguenti norme per garantire una corretta ventilazione dell'apparecchio.

÷ Non posare alcun oggetto davanti alle fessure di aerazione. ÷ Lasciare uno spazio libero tutto attorno all'unità pari o maggiore

a quello indicato di seguito (a partire dalle dimensioni esterne massime, comprese protrusioni).

Pannello superiore : 50 cm Pannello laterale : 10 cm Pannello posteriore : 10 cm

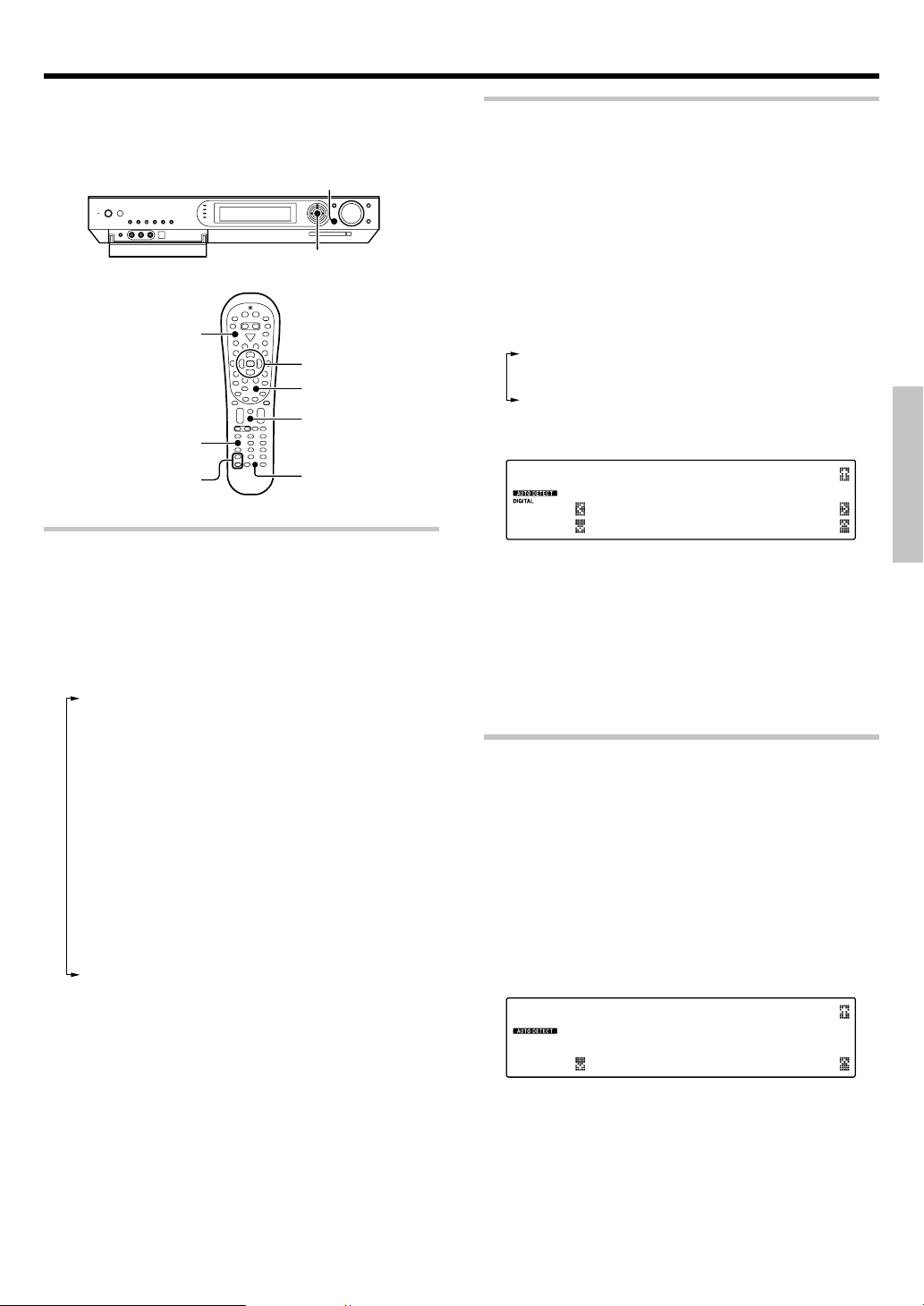

Impostazioni del modo di ingresso

Ciascun ingresso DVD, VIDEO 1, VIDEO 2, AUX e GAME dispone di prese per gli ingressi audio digitale e audio analogico.

L’impostazione di fabbrica per la riproduzione del segnale audio DVD, VIDEO 1, VIDEO 2, AUX e GAME è totalmente automatico.

Dopo aver completato i collegamenti ed aver acceso il ricevitore, effettuare i seguenti punti.

INPUT SELECTOR

Selezione dell’ingress

Input Mode

1 Utilizzare il tasto INPUT SELECTOR (o tasti per la

selezione dell’ingress) per selezionare DVD, VIDEO 1, VIDEO 2, AUX o GAME.

2 Premere il tasto Input Mode.

A ogni pressione, l’impostazione viene modificata come segue:

1 Rilevamento automatico:

(Si accenderà l’indicatore "AUTO DETECT")

2 "Fissata sull’uscita digitale:

(Si accenderà l’indicatore "DIGITAL")

3 Fissata sull’uscita analogica:

(L’indicatore "AUTO DETECT", "DIGITAL" si spegnerà) Non può venire scelto per la riproduzione DTS.

Rilevamento automatico:

Nel modo di FULL AUTO (I’indicatore "AUTO DETECT" si illumina), il ricevitore seleziona automaticamente il modo di ascolto nel corso della riproduzione, in modo da adattarsi al tipo di segnale di ingresso (Dolby Digital, PCM, DTS) e all’impostazione dei diffusori. q L’indicatore "DIGITAL" si illumina quando viene rilevato un segnale digitale. L’indicatore "DIGITAL" si spegne quando non viene rilevato un segnale digitale.

Fissata sull’uscita digitale:

Scegliere questa modalità per conservare la condizione di decodifica (Dolby Digital, DTS, PCM, ecc.) dell’attuale modalità di ascolto. Quando DIGITAL MANUAL viene scelto, le modalità di ascolto impostate possono venire cambiate automaticamente a seconda della impostazioni fatte. q

Fissata sull’uscita analogica:

Selezionare questa impostazione per riprodurre segnali analogici utilizzando un videoregistratore, ecc.

Se si preme il tasto Input Mode rapidamente, potrebbe non venire prodotto alcun suono. Premere di nuovo il tasto Input Mode.

Preparativi

Installazione del sistema

Collegamento cavo Ethernet Collegamento LAN senza fili (wireless)

Quando non si utilizza un router a banda larga o un hub, collegare questa unità direttamente al PC utilizzando un cavo Ethernet incrociato. In questo caso è necessario impostare l’indirizzo IP e la subnet mask manualmente. ª

PreparativiPreparativi

Alla presa a muro CA

ETHERNET

Cavo Ethernet

Router a banda larga

Cavo Ethernet Cavo Ethernet

Collegare il ponte Ethernet senza fili alla presa ETHERNET sul pannello posteriore.

ETHERNET

Cavo Ethernet

Ponte Ethernet senza fili

Router a banda larga senza fili

Cavo Ethernet

PC: Windows XP Professional SP1, Windows XP Home Edition SP1,

Windows 2000 Professional SP4 o successivi

Modem

Cavo modulare

Per Internet

PC: Windows XP Professional SP1, Windows XP Home Edition SP1,

Windows 2000 Professional SP4 o successivi

Modem

Per Internet

Cavo modulare

* A seconda del router o hub, essi potrebbero in rari casi non funzionare con un cavo Ethernet incrociato.

÷ Questa unità non è fornita con la caratteristica di collegamento a internet. ÷ Quando questa unità è collegata a un PC, vi possono essere interferenze nella ricezione di trasmissioni FM. In questo caso provare le seguenti

azioni di rimedio.

1. Aumentare la distanza tra questa unità ed il PC.

2. Quando l'antenna FM per uso interno in dotazione viene utilizzata, sostituirla con l'antenna FM per uso esterno. &

3. Sostituire il cavo Ethernet con un cavo schermato.

Installazione del sistema

Collegamento di un lettore DVD

Se il collegamento tra un lettore DVD e il ricevitore è digitale, leggere con attenzione la sezione "Impostazioni del modo di ingresso", "Riassegnazione delle prese del pannello posteriore". 9∞

COMPONENT VIDEO IN

COMPONENT

VIDEO

OUTPUT

DIGITAL IN

COAX 2

(VIDEO 2)

COAX 1

(DVD)

Monitor TV

Y C

(ASSIGNABLE)

OPT 1

(VIDEO 1)

COMPONENT

INPUT

VIDEO (ASSIGNABLE)

(

)

VIDEO 2

(

)

DVD

OPT 2

(AUX)

(Cavo S VIDEO)

IN 2 IN 1

Y C

COMPOSITE VIDEO IN (Cavo a piedini RCA giallo)

S VIDEO IN

DVD INVIDEO 2INMONITOR

S VIDEO

OUT

DVD INVIDEO 2INMONITOR

MONITOR

OUT

S VIDEO

OUT

VIDEO

DVD

Preparativi

COMPONENT

VIDEO OUT

S VIDEO OUT

(Cavo S VIDEO)

AUDIO LINE OUT o MIX LINE OUT (Cavo audio)

COMPOSITE VIDEO OUT (Cavo a piedini RCA giallo)

DIGITAL OUT (AUDIO)

Lettore DVD

(Cavo coassiale)

÷ I collegamenti audio digitali sono necessari per la riproduzione di segnali multicanale come quelli Dolby Digital e DTS. ÷ Per riprodurre segnale con un lettore DVD collegato in questa pagina, scegliere il tasto di selezione della sorgente "DVD". º

Installazione del sistema

Collegamento dei componenti video, componenti audio

Componenti audio

AUDIO LINE OUT (Cavo audio)

Monitor TV

Preparativi

VIDEO IN (Cavo a piedini RCA giallo)

VIDEO INVIDEO OUT

VIDEO

Collegamento di componenti video (COMPONENT VIDEO)

Se si collega il ricevitore ad un componente video con le prese COMPONENT, è possibile ottenere una migliore qualità delle immagini che non collegando l’unità alle prese S VIDEO.

Quando si college un componente video con prese COMPONENT, vedere la sezione “Riassegnazione delle prese del pannello poste-

riore". ∞

Quando si collega il televisore alle prese COMPONENT, assicurarsi di collegare tutti gli altri componenti alle prese

VIDEO

AUX

MONITOR

OUT

VIDEO INVIDEO OUT

COMPONENT.

COMPONENT

VIDEO

OUTPUT

Y CBC

B IN

Y IN

R IN

Monitor TV

(con prese componenti)

PL AY IN REC OUT PL AY IN

VIDEO 2 VIDEO 1

VIDEO OUT (Cavo a piedini RCA giallo)

PL AY IN REC OUT PL AY IN

VIDEO 2 VIDEO 1

AUDIO LINE IN (Cavo audio)

Piastra video, Piastra a cassette o registratore MD

VIDEO IN (Cavo a piedini RCA giallo)

Sintonizzatore a satellitare

AUDIO LINE OUT o MIX LINE OUT (Cavo audio)

VIDEO OUT (Cavo a piedini RCA giallo)

AUDIO LINE OUT

(Cavo audio)

COMPONENT

INPUT

VIDEO (ASSIGNABLE)

(

)

VIDEO 2

(

DVD

Registratore HDD, Registratore DVD, Sintonizzatore a satellitare & Lettore per videogiochi (con prese componenti)

B OUT CR OUT

IN 2 IN 1

)

Y C

Lettore DVD (con prese componenti)

Y OUT

B OUT

Y OUT

R OUT

Installazione del sistema

Collegamento dei componenti video (S VIDEO)

Utilizzare le prese S VIDEO per eseguire i collegamenti ai componenti video dotati di prese S VIDEO IN/OUT.

¶ Se le prese S VIDEO vengono utilizzate per collegare i com-

ponenti di riproduzione video, assicurarsi di utilizzare le prese S VIDEO quando vengono collegati il monitor e i componenti di registrazione video.

DVD INVIDEO 2INMONITOR

S VIDEO

OUT

S VIDEO IN (Cavo S VIDEO)

Monitor TV

(con prese S VIDEO)

Collegamenti digitali

Le prese di ingresso digitale sono in grado di accettare segnali DTS, Dolby Digital o PCM. Collegare componenti capaci di emettere segnali digitali in DTS, Dolby Digital o PCM (CD).

Se il collegamento tra un lettore DVD e il ricevitore è digitale, leggere con attenzione la sezione "Impostazioni del modo di ingresso", "Riassegnazione delle prese del pannello posteriore". 9∞

(ASSIGNABLE)

DIGITAL IN

COAX 2

(VIDEO 2)

COAX 1

(DVD)

OPT 1

(VIDEO 1)

OPT 2

(AUX)

Lettore CD o DVD

Preparativi

S VIDEO OUT (Cavo S VIDEO)

Sintonizzatore a satellitare

(con prese S VIDEO)

S VIDEO OUT (Cavo S VIDEO)

Lettore DVD

(con prese S VIDEO)

OPTICAL DIGITAL OUT (AUDIO) (Cavo a fibre ottiche)

Componente dotato di

OPTICAL DIGITAL OUT DTS,

Dolby Digital o PCM

OPTICAL DIGITAL OUT (AUDIO) (Cavo a fibre ottiche)

Collegare i segnali audio analogici alle prese AUX. (Vedere "Collegamento dei com-

ponenti video, componenti audio" @)

COAXIAL DIGITAL OUT (AUDIO) (Cavo coassiale)

Sintonizzatore a satellitare

Collegare il segnale video e i segnali audio analogici alle prese VIDEO 2. (Vedere "Collegamento dei com-

ponenti video, componenti audio" @)

Avvertenza per il sistema DTS

Se si riproducono dischi registrati nel formato DTS, le uscite stereo analogiche del lettore CD o DVD producono quantità eccessive di rumore. Per riprodurre il segnale DTS Digital Surround™, questa unità deve essere collegata all’uscita digitale del lettore CD o DVD.

Installazione del sistema

Collegamento dei diffusori

AVVERTENZA

Controllare che il cavo di alimentazione sia scollegato dalla presa di corrente alternata, e solo allora procedere con i collegamenti dei diffusori. Se i conduttori dell’estremità dei cavi dei diffusori non sono attorcigliati, si possono avere corto circuiti. Nel fare i collegamenti, non mancare quindi di attorcigliarli bene.

Preparativi

Diffusori anteriore

SinistroDestro

Diffusore

centrale

È possibile controllare che ciascun diffusore sia collegato correttamente emettendo il tono di prova e controllando che ciascun canale dei diffusori emetta segnale. Per maggiori dettagli, consultare la sezione "Impostazione dei diffusori" (Fase del volume del diffusore). £

Circuito di protezione

Quest’unità include un circuito di protezione che potrebbe venire attivato durante la riproduzione ad alto volume o in caso di estremi di temperatura. Quando il circuito di protezione si attiva, l’uscita di quest'unità si chiude e l’indicatore STANDBY lampeggia. In tal caso, spegnere e riaccendere subito l’unità e ridurre il volume.

Diffusori surround

Assicurarsi di collegare entrambi i diffusori surround

Diffusori surround posteriore

Quando il diffusore di surround posteriore è collegato a questi terminali, impostare i diffuso-

Destro

Sinistro

ri su In questo caso, il subwoofer deve essere collegato alla presa

Subwoofer

Quando il subwoofer è collegato a questi terminali, impostare i diffusori su Subwoofer" In questo caso, alla presa PRE OUT SURROUND BACK devono essere collegati due diffusori di circondamento. ^

6 Regolare il livello

"BS/SW Amp Back Surr."

PRE OUT SUBWOOFER

. ™

. ^

"BS/SW Amp

SPEAKERS (6-8Ω)

CENTER SURR R

SURR BACK

SURR L

/SW

R LFRONT

Installazione del sistema

Collegamento dei terminali dei diffusori

Diffusori anteriori

1 Rimuovere il

rivestimento.

Torcere

2 Allentare.

3 Inserire.

4 Fissare.

Diffusore centrale, Diffusori surround, Diffusori surround posteriore, Subwoofer

Collegamento dei connettori dei diffusori:

Collegare il connettore dei cavi dei diffusori facendo corrispondere il colore del connettore a quello del terminale del diffusore cui il diffusore deve andare collegato.

Prima del collegamento, rimuovere il rivestimento in vinile di circa 1 cm da ciascuna estremità di ciascun cavo dei diffusori ed attorcigliare i fili conduttori in modo che non siano sciolti.

Diffusore collegato

Diffusore centrale

Diffusore surround (Destro)

Diffusore surround (Sinistro)

Diffusori surround posteriore

o Subwoofer

Connettore

Verde

Grigio

Blu

Marrone

Spingere la parte sporgente del connettore contro un oggetto duro ed inserire le sezioni del conduttore del cavo dei diffusori nel connettore.

¶ Dopo aver collegato i cavi dei diffusori, tenerli in mano e tirarli

leggermente per controllare che non escano.

Collegare il connettore al terminale del sintoamplificatore dello stesso colore inserendolo diritto sino a sentire un clic.

SURR L

Grigio

Prima di inserirlo, controllare che il connettore sia orientato correttamente.

Verde

Marrone

CENTER SURR R

SURR BACK

/SW

Blu

Terminale

collegato

CENTER

SURR R

SURR L

SURR BACK/SW

Parte sporgente (Bianco)

¶ Non invertire mai le polarità dei cavi dei diffusori, poiché ciò causereb-

be un cortocircuito.

¶ Se i diffusori destro e sinistro vengono collegati al contrario o se i cavi

dei diffusori vengono collegati con la polarità invertita, l’audio risulterà innaturale e l’elaborazione acustica falsata. Assicurarsi di collegare correttamente i diffusori.

Impedenza dei diffusori

Dopo aver controllato le indicazioni sull’impedenza dei diffusori stampate sul pannello posteriore del ricevitore, collegare i diffusori in base ai limiti di impedenza corrispondenti. L’utilizzo di diffusori con un’impedenza nominale diversa rispetto a quanto indicato sul pannello posteriore del ricevitore potrebbe provocare problemi di funzionamento, oppure danneggiare i diffusori o il ricevitore.

Posizione dei diffusori

Subwoofer

Diffusori anteriori

Diffusori surround

*Diffusore

*surround *posteriore sinistro

* Per i diffusori surround posteriori, si possono collocare sia due

diffusori surround posteriori (diffusori surround posteriori sinistri e diffusori surround posteriori destri) per un sistema audio surround canale 7,1 o un diffusore surround posteriore per il sistema audio surround canale 6,1.

Diffusori anteriori: Porre i diffusori sinistro e destro sui due lati del

televisore. Angolare i diffusori verso l’area di ascolto per migliorare l’effetto stereo.

Diffusore centrale: Porre il diffusore centrale al centro tra i diffusori

anteriori sinistro e destro. Inclinare il diffusore in su o in giù in modo che sia diretto verso l’area di ascolto.

Diffusori surround: Porre i diffusori di circondamento più in alto

possibile, direttamente ai lati dell’area di ascolto o altrimenti leggermente dietro la stessa. Regolare gli angoli in modo che i diffusori siano diretti verso chi ascolta.

Subwoofer : Il subwoofer di solito si trova nella posizione centrale

anteriore della stanza di ascolto , vicino ad uno dei diffusori anteriore ed accanto al diffusore centrale. (Dato che il suono del subwoofer ha meno direzionalità di quello di altri diffusori, può venire installato in quasi qualsiasi posizione che offra una buona riproduzione delle basse frequenze nella propria stanza di ascolto.)

Diffusori surround posteriore: Porre il diffusore di circondamento

posteriore dietro la posizione di ascolto alla stesa altezza dei diffusori di circondamento sinistro e destro.

¶ Sebbene il sistema surround ideale sia formato da tutti i

diffusori sopra descritti, se non si dispone di un diffusore centrale o di un subwoofer è possibile dividere tali segnali tra i diffusori a disposizione nelle relative impostazioni, in modo da ottenere la migliore riproduzione del suono possibile utilizzando i diffusori presenti. )

Diffusore centrale

Posizione di ascolto

*Diffusore

*surround *posteriore destro

Diffusore surround posteriore

Preparativi

Accertarsi di utilizzare cavi per diffusori corrispondenti a quando indicato di seguito: [AWG24-18 standard (conduttore di diametro da 0,511 a 1,024 mm)].

Installazione del sistema

Collegamento alle prese PRE OUT

Il sintoamplificatore possiede prese PRE OUT addizionali. Tener presente che l’uscita delle prese PRE OUT deve venire mandata ad un amplificatore di potenza esterno. Se si vogliono collegare dei diffusori di surround posteriore a queste prese, collegarne sempre due, uno al canale destro ed uno al sinistro.

Preparativi

SUB

SURROUND BACK

WOOFER

PRE OUT

Esempio:

¶ Per collegare due diffusori surround posteriori. ¶ Quando un Subwoofer è collegato ai termi-

nali SURR BACK/SW.

Diffusori surround posteriore

Amplificatore di potenza

Collegamento alle prese GAME/ FRONT AUX

Se si possiede un componente che non si collega normalmente al sintoamplificatore, ad esempio una videocamera portatile, collegarlo alle prese GAME o FRONT AUX del pannello anteriore del sintoamplificatore. Queste prese sono molto convenienti per duplicare segnale audio/video da una videocamera portatile.

FRONT AUX GAME

OPTICAL

VIDEO OUT

DIGITAL OUT (AUDIO)

INPUT SELECTOR

AUDIO OUT

Esempio:

¶ Quando un diffusore di surround posteriore è collegato ai

terminali SURR BACK/SW.

Subwoofer

Amplificatore di potenza

Subwoofer con amplificatore incorporato

¶ Se si collega un cavo del diffusore direttamente ad una presa

PRE OUT il diffusore non emette alcun suono.

AUDIO

OUT

Camcorder

Lettore per

videogiochi

¶ La presa DIGITAL IN (OPTICAL) della sezione di prese GAME può

venire usata per il collegamento di un segnale in ingresso digitale audio. Essa è conveniente per la riproduzione di videogiochi attraverso il sintoamplificatore. ¢

VIDEO

OUT

Installazione del sistema

Collegamento delle antenne

Non è possibile stabilire la ricezione di radiodiffusione senza prima collegare le antenne. Collegare le antenne in modo corretto come indicato sotto.

Antenna AM ad anello

L’antenna a telaio in dotazione è specifica per uso interno. Posizionarla il più lontano possibile dal ricevitore, dal televisore, dai cavi dei diffusori e dal cavo di alimentazione, quindi regolarne la direzione per ottenere la ricezione migliore.

Collegamento dei terminali dell’antenna AM

1 Spingere la leva. 2 Inserire il cavo. 3 Riposizionare la

leva.

Antenna FM per uso interno

L’antenna per uso interno in dotazione è solamente temporanea. Per ottenere una ricezione stabile dei segnali si consiglia di utilizzare un’antenna per uso esterno. Una volta collegata l’antenna per uso esterno, scollegare l’antenna per uso interno.

Collegamenti dei terminali dell’antenna FM

Inserire il cavo.

Antenna FM per uso esterno

Portare nella stanza il cavo coassiale da 75Ω collegato all’antenna FM per uso esterno e collegarlo al terminale FM 75Ω.

Preparazione del telecomando

Rimuovere il coperchio

1 Inserire le pile. 2 Chiudere il coperchio.

Preparativi

3 Caricamento delle pile.

¶ Inserire due pile R6 (formato AA) rispettando le indicazioni di

polarità.

Funzionamento

Quando l’indicatore STANDBY è illuminato, l’alimentazione viene attiva- ta quando si preme il tasto POWER RCVR sul telecomando. Una volta attivata l’alimentazione, premere il tasto che si desidera utilizzare.

Sensore di comandi a distanza

Portata (circa)

ANTENNA

AMGNDFM 75 Ω

Bianco

Nero

Utilizzare un adattatore per antenna

Antenna FM per uso esterno

Adattatore per antenna

Antenna FM per uso interno

Antenna AM ad anello

Fissare al supporto

POWER RCVR

¶ Quando sul telecomando vengono premuti più tasti in successione,

premere fermamente lasciando un intervallo di almeno 1 secondo tra i tasti.

Note

1. Le pile in dotazione potrebbero avere una durata inferiore rispetto a quella normale, a causa dell’utilizzo durante le prove di funzionamento.

2. Quando lo spazio di controllo a distanza si riduce, sostituire entrambe le pile con pile nuove. L’unità di telecomando è disegnata in modo che i codici di installazione in essa memorizzati siano conservati anche dopo che le batterie vengono rimosse.

3. L’esposizione del sensore del telecomando alla luce solare diretta o alla luce diretta di una lampada a fluorescenza ad alta frequenza potrebbe provocare problemi di funzionamento. In tal caso, modificare la posizione di installazione del sistema per evitare problemi di funzionamento.

Riproduzione di DVD Video

FASE 1

Collegare i diffusori, il televisore ed il DVD al sintoamplificatore

Per maggiori dettagli, consultare "Installazione del sistema" 9 ~ ^

ATTENTION

Preparativi

Collegamento dei diffusori:

A Diffusori anterior (L,R) B Diffusore centrale C Subwoofer

D Diffusori surround (L,R) E Diffusori surround posteriore

÷ Se si vogliono collegare due diffusori di surround posteriore (LB

e RB) alle prese PRE OUT SURROUND BACK , consultare la sezione "Collegamento alle prese PRE OUT". ^

1 ~

SINTOAMPLIFICATORE

Posizione di ascolto

DVD

3 2

COMPONENT

VIDEO

OUTPUT

Y CBC

ANTENNA

DIGITAL IN

COAX 2

(VIDEO 2)

AMGNDFM 75 Ω

COAX 1

(DVD)

Collegamento di un televisore:

1 Collegamenti video component

2 Collegamenti S VIDEO 3

Collegamenti video composito

÷ Per quanto riguarda i collegamenti video d’ingresso da un lettore DVD

ed il collegamento di un’uscita video al televisore, collegare qualunque in un accoppiamento.

COMPONENT

VIDEO

INPUT

(

)

ASSIGNABLE

(

)

VIDEO 2

IN 2

DVD INVIDEO 2INMONITOR

IN 1

(

)

DVD

(

)

ASSIGNABLE

OPT 1

OPT 2

(VIDEO 1)

(AUX)

CBC

ETHERNET

SUB

WOOFER

1345

S VIDEO

SURROUND BACK

PRE OUT

VIDEO INVIDEO INVIDEO INVIDEO OUT

OUT

PLAY I N REC OUT PLAY IN ININ VIDEO 2 VIDEO 1 AUXDVD

R LFRONT

SPEAKERS (6-8Ω)

CENTER

SURR BACK

/SW

MONITOR

VIDEO

OUT

Collegamento di un lettore DVD:

1 Collegamenti video component

2 Collegamenti S VIDEO

Collegamenti video composito

4 Collegamenti digitali audio (cavo coassiale) 5 Collegamenti audio analogico

SURR R

SURR L

C A B

D E

Riproduzione di DVD Video

FASE 2

ON/STANDBY

Impostazione dei diffusori

INPUT SELECTOR

MULTI CONTROL %/ﬁ/@ /#

ENTER

SETUP

Per maggiori dettagli, consultare "Impostazioni dei diffusori" . ) ~ ¢

Collegare il cavo di alimentazione alla presa di corrente alternata e premere il tasto ON STANDBY

Premere il tasto SETUP e poi i tasti MULTI CONTROL @ / # in modo da

scegliere "SPEKER SETUP", quindi premere il tasto ENTER.

Se si usano diffusori KENWOOD KS-2100HT, KS-3100EX, KS-708HT, KS-308HT, KS-708HT+KS-308EX, KS-308HT+ KS-308EX, KS-908HT o KS-908EX:

Premere i tasti MULTI CONTROL @/# per scegliere il modello dei diffusori collegati e premere il tasto ENTER.

"HTB1 6.1CH": Diffusori KS-3100EX. "HTB1 5.1CH": Diffusori KS-2100HT. "HTB2 6.1CH": Diffusori KS-708HT+KS-308EX o KS-308HT+ KS-308EX. "HTB2 5.1CH": Diffusori KS-708HT o KS-308HT. "HTB3 6.1CH": Diffusori KS-908EX. "HTB3 5.1CH": Diffusori KS-908HT.

La disponibilità di modello variano da paese a paese ed a seconda dell'area di vendita.

Se la scelta fatta è corretta, premere Ora l’impostazione dei diffusori è completa. (Scegliere "NO" per tornare alle condizioni di prima dell’impostazione.)

÷ Se l’impostazione dei diffusori è “HTB1 5.1CH”, “HTB2 5.1CH” o “HTB3 5.1CH”, le modalità PL IIx, DTS-ES e DOLBY EX non possono venire scelte.

i tasti MULTI CONTROL %/ﬁ

scegliendo "YES" e quindi

il tasto ENTER

Se si aggiungono diffusori e li si vogliono impostare:

Premere i tasti MULTI CONTROL @/# per scegliere "CUSTOM" e quindi il tasto ENTER per scegliere ciascuno dei diffusori aggiunti.

Preparativi

Premere i tasti MULTI CONTROL @/# per scegliere il diffusore desiderato.

"SUBWOOFER"

"FRONT"

"CENTER", "SURROUND", "BACK SURROUND"

"BS/SW AMP"

Completata l’impostazione, premere il tasto ENTER. Se la scelta fatta è corretta, premere Ora l’impostazione dei diffusori è completa. (Scegliere "NO" per tornare alle condizioni di prima dell’impostazione.)

÷ Se l’impostazione dei diffusori è “BS/SW AMP OFF”, le modalità PL IIx, DTS-ES e DOLBY EX non possono venire scelte. ÷ Sono anche disponibili impostazioni più dettagliate, ad esempio quella del volume di ciascun diffusore e quella della distanza di ciascun diffusore

dall’ascoltatore. £¢

FASE 3

Riprodurre un disco nel lettore DVD

i tasti MULTI CONTROL %/ﬁ

Premere i tasti MULTI CONTROL %/ﬁ per scegliere l’impostazione di ciascuna voce.

SUBWOOFER ON": Si collega un subwoofer.

" "SUBWOOFER OFF": Un subwoofer non è collegato.

Dimensioni dei diffusori?

"LARGE": Diffusori relativamente grandi "NORMAL": Diffusori normali

Dimensioni dei diffusori?

LARGE": Diffusori relativamente grandi

" "NORMAL": Diffusori normali "OFF": Non si è collegato alcun diffusore.

"BS/SW AMP BACK SURROUND": Un diffusore di surround posteriore è collegato ai

terminali SURR BACK/SW. "BS/SW AMP SUBWOOFER" "BS/SW AMP OFF": Non si è collegato alcun diffusore.

scegliendo "YES" e quindi

: Un subwoofer è collegato al terminali SURR BACK/SW.

il tasto ENTER

Premere INPUT SELECTOR in modo da scegliere "DVD".

Dare inizio alla riproduzione col lettore DVD.

Per le operazioni da farsi, consultare il manuale del proprio lettore DVD. ÷ Potete scegliere varie modalità di ascolto e riprodurre con l’effetto di surround vari tipi di software video. q

Preparativi per la riproduzione

Impostazioni dei diffusori

Per ottenere le massime prestazioni dai modi di ascolto del ricevitore, assicurarsi di completare le impostazioni dei diffusori (subwoofer, diffusori anteriori, centrale, surround e surround posteriore) come descritto di seguito.

ENTER MULTI CONTROL

ON/STANDBY

Preparativi

POWER RCVR

Return

Preparativi

Accendere questo ricevitore premendo il tasto ON/ STANDBY

(o il tasto POWER RCVR sul telecomando).

Esempio: Impostazione con l’ingresso “NET SERVER”

Utilizzare il tasto INPUT SELECTOR (o il tasto Network Server) per selezionare “NET SERVER”.

Quando si esegue l’installazione dei diffusori selezionando l’ingresso “TUNER”, “DVD”, “VIDEO1”, “VIDEO2”, “GAME" o “F.AUX”, premere il tasto SETUP (o Setup) ed avviare la procedura dalla fase 3. In questi casi, le informazioni di impostazione vengono visualizzate sul display

di questa unità.

Quando si seleziona l’ingresso “NET SERVER”, la funzione OSD sullo schermo TV viene attivata ed il rilevamento del server inizia.

%/ﬁ /@ /#

SETUP

Selezione dell’ingress

Multi %/ﬁ /@ /#

Enter

Setup

SEARCHING

Utilizzare il MULTI CONTROL @/# (o i tasti Multi @/#) per selezionare la funzione "SETUP", e premere il tasto ENTER (o il tasto Enter).

WARNING

Could not detect server.

Please chek following item.

1. Starting server

2. Starting PC application

3. Install PC application

4. Network connection & setting

SETUP RETRY

Utilizzare il MULTI CONTROL %/ ﬁ (o i tasti Multi %/ ﬁ ) per selezionare la funzione "Receiver Setup", e premere il tasto ENTER (o il tasto Enter).

NET LINK PC SERVER1

Receiver Setup

Network Setup

Exit

Utilizzare i tasti MULTI CONTROL @/# (o i tasti Multi @/#) per visualizzare i seguenti display.

Speaker

Setup

Assainment LEF Level

Speaker

Level

Distance

Indica la direzione del movimento nella

gerarchia quando il tasto ENTER (o il tasto

Game

Function

Setup Menu

ReceiverSetup

Exit

Enter) viene premuto.

RSEPCEEAIKVEERRSSEETTUUPP

Indica la direzione di MULTI CONTROL (o Multi) da premere per selezionare l’impostazione.

1 “Speaker Setup”: Scegliere il metodo di impostazione. ¡

“Speaker Level”: Regolare il livello del volume del diffusore.

3 “Speaker Distance”: Immettere la distanza dai diffusori. £ 4 “Assignment”: Riassegnazione delle prese del pannello

posteriore. ∞

5 “LFE Level”: Regolare il LFE LEVEL (livello degli effetti di

bassa frequenza) ¢

6 “Game Function”: Impostare le prese GAME del pannello

anteriore. ¢

7 “Exit”: Selezionare “Exit” e premere il tasto ENTER (o il tasto

Enter) per ritornare alla visualizzazione precedente.

÷ Mentre viene visualizzato lo schermo di impostazione princi-

pale, il modo di impostazione può essere cancellato premendo il tasto SETUP (o il tasto Setup).

Continua alla pagina segente

Preparativi per la riproduzione

Scegliere il metodo di impostazione.

Speaker Setup

1 Scegliere "Sepeaker Setup" e premere il tasto ENTER

(o il tasto Enter) in modo da scegliere la modalità di impostazione dei diffusori desiderata.

2 Utilizzare i tasti MULTI CONTROL @ /# (o i tasti Multi

@/#) per visualizzare i seguenti display.

SpeakerSetup

HTB 1

6.1ch 5.1ch

HTB 2

6.1ch 5.1ch

RSEPC

HTB 3

E H

E A T

Custom Exit

E R

SETUP

6R.1ScEh

TUP

1 “HTB1 6.1CH”: Scegliere "HTB1 6.1CH" se i propri diffu-

sori sono di tipo KS-3100EX.*

2 “HTB1 5.1CH”: Scegliere "HTB1 5.1CH" se i propri diffu-

sori sono di tipo KS-2100HT.*

3 “HTB2 6.1CH”: Scegliere "HTB2 6.1CH" se i propri diffu-

sori sono di tipo KS-708HT+KS-308EX o KS-308HT+KS308EX.*

4 “HTB2 5.1CH”: Scegliere "HTB2 5.1CH" se i propri diffu-

sori sono di tipo KS-708HT o KS-308HT.*

5 “HTB3 6.1CH”: Scegliere "HTB3 6.1CH" se i propri diffu-

sori sono di tipo KS-908EX.*

6 “HTB3 5.1CH”: Scegliere "HTB3 5.1CH" se i propri diffu-

sori sono di tipo KS-908HT.*

7 “Custom”: Scegliere quest’opzione per impostare i diffuso-

ri a piacere a seconda dei diffusori posseduti. (L’impostazione dei diffusori va fatta ogni volta che i diffusori usati cambiano.)

8 “Exit”: Selezionare “Exit” e premere il tasto ENTER (o il tasto

Enter) per ritornare alla visualizzazione precedente.

* La disponibilità di modello variano da paese a paese ed

a seconda dell'area di vendita.

÷ Se si usa una configurazione dei diffusori a 5,1 canali o

l’impostazione dei diffusori è “BS/SW Amp Off”, le modalità di ascolto PL IIx, DTS-ES e DOLBY EX non possono venire scelte.

Se qui sopra si è scelto "HTB1 6.1CH", "HTB1 5.1CH", "HTB2

6.1CH", "HTB2 5.1CH", "HTB3 6.1CH" o "HTB3 5.1CH":

Premere ENTER (o il tasto Enter), quindi MULTI CONTROL % / ﬁ (o il tasto Multi % / ﬁ) in modo da scegliere "Yes", quindi premere ENTER (o il tasto Enter) di nuovo per memorizzare

l’impostazione fatta. ÷ Scegliere "No" per tornare alla condizioni di prima

dell’impostazione.

÷ Se si usano diffusori KENWOOD e si sceglie "HTB1

6.1CH", "HTB1 5.1CH", "HTB2 6.1CH", "HTB2 5.1CH", "HTB3

6.1CH" o "HTB3 5.1CH" durante l’impostazione dei diffu-

sori, l’audio viene corretto automaticamente a seconda delle caratteristiche dei diffusori.

Se si è scelto "Custom" qui sopra:

Premere ENTER (o il tasto Enter) per procedere con impostazioni più dettagliate. Dopo ciò, continuare la procedura dalla fase 5. La procedura dell’impostazione è la seguente;

SPEAKER SETUP SPEAKER LEVEL Speaker Distance Assignment

HTB 1 6.1CH HTB 1 5.1CH HTB 2 6.1CH HTB 2 5.1CH HTB 3 6.1CH HTB 3 5.1CH

Custom

Exit

Subwoofer

Front

Center

Surround

Back Surr.

BS/SW

Amp

SW Re-mix

Selezionare un sistema di diffusori.

Test Tone Auto

Left Center Right Right Surr. Back Surr. (RB/ LB) Left Surr. Subwoofer

Test Tone Manual Test Tone Off

Left Center Right Right Surr. Back Surr. (RB/ LB) Left Surr. Subwoofer

Exit

Meters

Feet

Exit

Left

Center

Right

Right Surr.

Back Surr. (RB/ LB)

Left Surr.

Subwoofer

Digital

Input

Component

Video

Exit

LEF Level

Game

Function

Mode 1 Mode 2

Off

1 Utilizzare il MULTI CONTROL %/ﬁ (o i tasti Multi %/ﬁ)

per regolare l'impostazione del subwoofer.

SpeakerSetupCustom

Subwoofer

RSEPC

E S

TTUUP

ONF

1 “Subwoofer On”:

Se si è collegato un subwoofer.

2 “Subwoofer Off”:

Se non si è collegato un subwoofer.

÷ L’impostazione iniziale è "Subwoofer On". ÷ Se “Subwoofer Off” viene scelto e la selezione viene finaliz-

zata con MULTI CONTROL # (o col tasto Multi # ) nella fase

2 che segue, la modalità “Front Large” dei diffusori anteriori viene impostata automaticamente e la procedura passa alla modalità 5.

2 Utilizzare il MULTI CONTROL # (o il tasti Multi # ) per

accettare l'impostazione.

3 Utilizzare il MULTI CONTROL %/ﬁ (o i tasti Multi %/ﬁ)

per selezionare l'impostazione dei diffusori anteriori corretta.

1 “Front Large”: Al ricevitore sono stati collegati diffu-

sori anteriori di dimensione grande.

Continua alla pagina segente

Exit

Preparativi

Preparativi per la riproduzione

2 “Front Normal”: Al ricevitore sono stati collegati

diffusorianteriori di dimensione media.

÷ Quando i diffusori sono impostati sulla modalità "Subwoofer

On", l’impostazione dei diffusori anteriori è "Front Large" ed

una sorgente stereo viene riprodotta, le basse frequenze possono venire riprodotte attraverso i diffusori anteriori e nessun audio viene emesso dal subwoofer in certe modalità di ascolto. In questo caso, impostare l’opzione di rimissaggio del subwoofer nella fase # su "SW Re-mix On" in modo da mandare le basse

frequenze al subwoofer.

Preparativi

4 Utilizzare il MULTI CONTROL # (o il tasti Multi # ) per

accettare l'impostazione.

5 Utilizzare il MULTI CONTROL %/ﬁ (o i tasti Multi %/ﬁ)

per selezionare l'impostazione dei diffusori centrale corretta.

1 “Center Large”: *

Al ricevitore è stato collegato un diffusore centrale grande.

2 “Center Normal”:

Al ricevitore è stato collegato un diffusore centrale di dimensione media.

3 “Center Off”:

Se non si usa alcun diffusore centrale.

“Center Large” non può essere selezionato quando i diffusori

anteriori sono stati impostati su “Front Normal”.

6 Utilizzare il MULTI CONTROL # (o il tasti Multi # ) per

accettare l'impostazione.

7 Utilizzare il MULTI CONTROL %/ﬁ (o i tasti Multi %/ﬁ)

per selezionare l'impostazione dei diffusori surround corretta.

1 “Surround Large”:

Al ricevitore sono stati collegati diffusori surround grandi.

2 “Surround Normal”:

Al ricevitore sono stati collegati diffusori surround di dimensione media.

3 “Surround Off”:

Se non si usano diffusori di surround.

÷ Se viene scelto "Surround Off" e la scelta viene confermata

con il tasto MULTI CONTROL # del joystick nella fase 8 che segue, passare alla fase # della procedura. Tuttavia, se l’impostazione del diffusore è " Subwoofer Off", la procedu- ra salta alla fase $ in modo che possiate completare l’impostazione dei diffusori e procedere con la regolazione del

volume dei diffusori vista nella fase 6.

8 Utilizzare il MULTI CONTROL # (o il tasti Multi # ) per

accettare l'impostazione.

9 Utilizzare il MULTI CONTROL %/ﬁ (o i tasti Multi %/ﬁ)

per selezionare l’impostazione dei diffusori surround posteriore coretta.

1 “Back Surr. Large”: *

Al ricevitore sono stati collegati diffusori surround posteriore grandi.

2 “Back Surr. Normal”:

Al ricevitore sono stati collegati diffusoriv surround posteriore di dimensione media.

3 “Back Surr. Off”:

Se non si sono collegati dei diffusori di surround posteriori.

* “Back Surr. Large” non può essere selezionato quando il

diffusore di circondamento è stato impostato su “Surround Normal” o “Surround Off”.

0 Utilizzare il MULTI CONTROL # (o il tasti Multi # ) per

accettare l'impostazione.

! Utilizzare il

l’impostazione BS/SW appropriata dell’amplificatore.

1 “BS/SW Amp Back Surr.”: Da scegliere quest’opzione se

un diffusore di surround posteriore è collegato ai terminali SURR BACK/SW. In questo caso, il segnale del subwoofer viene emesso dalla presa PRE OUT SUBWOOFER.

2 “BS/SW Amp Subwoofer” : Da scegliere quando il

subwoofer è collegato ai terminali SURR BACK/SW. In questo caso, il segnale di surround posteriore viene emesso dalla presa PRE OUT SURROUND BACK.

3 “BS/SW Amp Off”: Da scegliere quando nessun diffusore

è collegato ai terminali SURR BACK/SW. In questo caso, il

segnale del subwoofer viene emesso dalla presa PRE OUT SUBWOOFER e il segnale di surround posteriore dalle prese PRE OUT SURROUND BACK.

÷ Se si sceglie "BS/SW Amp Back Surr.", solo un diffusore di

surround può venire collegato al sintoamplificatore.

÷ Se "BS/SW Amp Subwoofer" o "BS/SW Amp Off" viene

scelto, è possibile collegare due diffusori di surround posteriori alle prese PRE OUT SURROUND BACK attraverso un amplificatore di potenza esterno. ^

@ Utilizzare il MULTI CONTROL # (o il tasti Multi # ) per

accettare l'impostazione.

# Utilizzare il MULTI CONTROL %/ﬁ (o i tasti Multi %/ﬁ)

per selezionare l'impostazione del re-mix del subwoofer corretta.

Se "SW Re-mix On" viene scelto come impostazione di rimissaggio del subwoofer, le basse frequenze vengono potenziate aggiungendo le basse frequenze degli altri canali a quello del subwoofer o aggiungendo le basse frequenze del subwoofer agli altri canali, a seconda dei diffusori che si possiedono.

1 “SW Re-mix On”: La modalità per l'impostazione del

re-mix del subwoofer al ricevitore è attivata.

2 “SW Re-mix Off”: La modalità per l'impostazione del

re-mix del subwoofer al ricevitore è disattivata.

÷ L’impostazione iniziale è "SW Re-mix On". ÷ L’impostazione di rimissaggio del segnale del subwoofer è

possibile solo se l’impostazione del subwoofer è " Subwoofer On" e quella dei diffusori anteriori "Front Large".

$ Premere ENTER (o il tasto Enter). Se la vostra selezione è

corretta , premere MULTI CONTROL %/ﬁ (o il tasto Multi %/ﬁ) scegliendo "Yes".

Premere nuovamente il tasto ENTER (o il tasto Enter) per tornare alle schermate di configurazione principali.

÷ Scegliere "No" e premere il tasto ENTER (o il tasto Enter) per

tornare alla condizioni di prima dell’impostazione.

MULTICONTROL %/ﬁ (o i tasti Multi %/ﬁ)

Continua alla pagina segente

Preparativi per la riproduzione

Regolare il livello del volume del diffusore.

Speaker Level

Dalla posizione di ascolto usuale, regolare i livelli di volume. I livelli di volume di ciascun diffusore devono essere identici. ÷ Ai punti 6, vengono visualizzati solo gli indicatori dei canali

dei diffusori selezionati che necessitano di regolazione.

1 Utilizzare il MULTI CONTROL @/# (o i tasti Multi @/#)

per selezionare la funzione "Speaker Level" sul display di setup, e premere il tasto ENTER (o il tasto Enter).

2 Utilizzare il MULTI CONTROL @ /# (o i tasti Multi @/

#) per selezionare la funzione "Test Tone Auto", "Test

Tone Manual" o "Test Tone Off".

SpeakerLevel

Test Tone

Auto

Test Tone

Manual

Test Tone

Off

EAI

Exit

NRE

1 “Test Tone Auto”: Scegliere questa posizione per regolare il

volume dei diffusori con il segnale di prova. Il segnale di prova viene emesso da ciascuno dei diffusori in una sequenza

prestabilita.

2 “Test Tone Manual”: Da scegliere per scegliere il canale dei

diffusori con cui emettere il segnale di prova con MULTI CONTROL@ / # (o il tasto Multi @ / #).

3 “Test Tone Off”: Da scegliere per regolare il volume dei

diffusori usando il segnale attualmente riprodotto. Il canale dei diffusori con cui emettere il segnale da riprodurre può venire

scelto con MULTI CONTROL@ / # (o il tasto Multi @ / #).

4 “Exit”: Selezionare “Exit” e premere il tasto ENTER (o il tasto

Enter) per ritornare alla visualizzazione precedente.

÷ Premere il SETUP (o il tasto Setup) per cancellare nel

mezzo il modo SETUP.

Se "Test Tone Auto" o "Test Tone Manual" viene scelto e ENTER (o il tasto Enter ) viene premuto di nuovo, il segnale di prova viene riprodotto immediatamente.

La regolazione del volume della tonalità di prova in uscita dal canale sonoro in selezione, è effettuata azionando il MULTI CONTROL %/ﬁ (o i tasti Multi %/ﬁ) .

Quando si usa la modalità "Test Tone Auto" , la tonalità di prova è emessa dal diffusore anteriore sinistro per 2 secondi. La tonalità di prova successiva sarà emessa per 2 secondi dagli altri diffusori nella sequenza indicata a seguito.

Quando si è selezionato "BS/SW Amp Back Surr.":

Left Center

Right Right Surround

Left SurroundSubwoofer Back Surround

Quando si è selezionato "BS/SW Amp Subwoofer" o "BS/SW Amp Off":

Left Center

Subwoofer

Left Surround

Right Right Surround

Left Back Surround Right Back Surround

TestToneAuto

Left

0 dB

00 dB

TSEPSETAKTEORNELAEUVTEO

LE0FdT

÷ Se le impostazioni di livello del volume per i diffusori vengono

modificate durante l’ascolto, vengono modificate anche le impostazioni a cui si fa riferimento in questa pagina. e

÷ Quando l’impostazione di un diffusore viene impostata

su Off il livello del volume per i diffusori corrispondenti viene reimpostato su 0 dB.

Se "Test Tone Manual" o "Test Tone Off" viene scelto, premere MULTI CONTROL @/# (o il tasto Multi @/#) per scegliere il canale dei diffusori e quindi premere MULTI CONTROL %/ﬁ (o il tasto Multi %/ﬁ) per regolare il livello dei diffusori.

TestToneManual

Left

0 dB

00 dB

TSEPSETAKTEORNELMEAVNEULAL

LE0FdT

3 Premere nuovamente il tasto ENTER (o il tasto Enter)

per tornare alle schermate di configurazione principali.

÷ Il tono di prova viene disattivato e si torna all'elemento

principale della configurazione.

Immettere la distanza dai diffusori.

Quest’impostazione permette al segnale emesso da differenti diffusori di raggiungere simultaneamente la posizione di ascolto. ÷ Ai punti 7, vengono visualizzati solo gli indicatori dei canali

dei diffusori selezionati che necessitano di regolazione.

Misurare la distanza dalla posizione di ascolto a ciascun diffusore.

Annotare la distanza da ciascun diffusore.

Distanza dal diffusore anteriori (L) : Distanza dal diffusore centrale (C) : Distanza dal diffusore anteriori (R) : Distanza dal diffusore surround (RS) : Distanza dal diffusore surround posteriore (RB):____ piedi (metri) Distanza dal diffusore surround posteriore (LB):____ piedi (metri) Distanza dal diffusore surround (LS)

Distanza dal subwoofer (SW)

Speaker Distance

: :

____ piedi (metri) ____ piedi (metri) ____ piedi (metri) ____ piedi (metri)

____ piedi (metri) ____ piedi (metri)

Preparativi

Continua alla pagina segente

+ 53 hidden pages
