Kenmore 385.162213 User Manual [en, fr, es]

Kenmore

SEWING MACHINE

Owner’s Manual

MAQUINA DE COSER

Manual de Instrucciones

MACHINE À COUDRE

Manuel d’instructions
Model, Modelo, Modèle 385.16221300

505-800-020

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

www.sears.com

IMPORTANT SAFETY INSTRUCTIONS

When using an electricai appliance, basic safety precautions should always be followed, including the following:

Read all instructions before using this appliance.

DANGER - To reduce the risk of electric shock:

1, An appliance should never be left unattended when plugged in. Always unplug this sewing machine from the electric

outlet immediately after using and before cleaning.

2, Always unplug before replacing a sewing machine bulb. Replace bulb with same type rated 15 Watts.

WARNING - To reduce the risk of burns, fire, electric shock or injury to persons:

1, Do not allow to be used as a toy Close attention is necessary when this sewing machine is used by or near children,,

2, Use this appliance only for its intended use as described in this owner's manual.

Use only attachments recommended by the manufacturer as contained in this owner’s manual.

3. Never operate this sewing machine if it has a damaged cord or plug, if it is not working properly, if it has been dropped or
damaged, or dropped into water.

Return this sewing machine to the nearest Sears store or service center for examination, repair, electricai or mechanical
adjustment,

4. Never operate the appliance with any air opening blocked.. Keep ventilation openings of this sewing machine and foot
controller free from accumulation of Hnt, dust and loose cloth

5., Never drop or insert any object into any opening.

6. Do not use outdoors,

7. Do not operate where aerosol (spray) products are being used or where oxygen is being administered.,

8. To disconnect, turn all controls to the off ("O") position, then remove plug from outlet,

9. Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord

10. Keep fingers away from all moving parts. Special care is required around the sewing machine needle..

11. Always use the proper needle plate,. The wrong plate can cause the needle to break.

12. Do not use bent needles,

13. Do not pull or push fabric while stitching., it may deflect the needle causing it to break,
14- Switch this sewing machine off (“O”) when making any adjustment in the needle area, such as threading the needle,

changing the needle, threading the bobbin, changing the presser foot, and the like.

15., Always unplug this sewing machine from the electrical outlet when removing covers, lubricating, or when making any
other adjustments mentioned in this owner’s manual,

SAVE THESE INSTRUCTIONS

Designs and specifications are subject to change without prior notice.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Cuando se utiliza un aparato eléctrico es necesario tomar ciertas precauciones básicas de seguridad, incluso la siguiente:

Lea todas las instrucciones antes de utilizar este aparato.

PELIGRO — Para reducir el riesgo de choque eléctrico: -

1. No deje nunca el aparato sin vigilancia mientras esté enchufado. Desenchufe siempre la máquina de la toma
eléctrica inmediatamente después de utilizarla y antes de limpiarla,

2, Desenchufe la máquina cada vez que vaya a cambiar la bombilla. Cambie ia bombilia por otra de mismo tipo 15 W

AVISO

No deje que nadie utilice ia máquina como si fuera un juguete. Preste especial atención cuando la maquina de
coser sea utilizada por ñiños (a) o cerca de ellos (a).

2,

Utilice el aparato únicamente para los usos descritos en este manual del usuario.
Utilice únicamente ios accesorios recomendados por el fabricante e indicados en este manuai del usuario.
Nunca utilice esta máquina de coser si tiene un enchufe o un cable en mal estado, si no funciona correctamente, si

3,

se ha golpeado o está dañada, o si ha caído en agua.
Envié esta máquina de coser a la tienda o centro de mantenimiento Sears más cercano si es necesario examinarla,
repararla o someterla a ajustes eléctricos o mecánicos.
No utilice nunca el aparato si tiene bloqueada alguna vía de ventilación. Mantenga las vías de ventilación de esta

4,

máquina de coser y el peda! de control libres de pelusa, polvo y trozos de tela.
No deje caer ni introduzca ningún tipo de objeto en ninguna abertura

5.
No utilice la máquina en exteriores.

6„

No utilice la máquina donde se empleen productos de aerosol (spray) o donde se administre oxigeno.

7„

Para desconectar, ponga todos los controles en la posición OFF ("O") y desenchufe la máquina.

8-,

No tire del cable para desenchufar. Para desenchufar hay que agarrar el enchufe, no el cable.

9-,

Mantenga los dedos alejados de todas las piezas móviles. Tenga especial cuidado alrededor de la aguja de la

10

máquina de coser.
Utilice siempre la placa de agujas adecuada. Una placa incorrecta puede hacer que se rompa la aguja.

11.

12, No utilice agujas que estén dobladas.
13, No tire de la tela ni la empuje mientras esté cosiendo. La aguja podría desviarse y romperse.
14, Apague esta máquina de coser (“O") cada vez que tenga que hacer ajustes en la zona de ia aguja, como enhebrar

la aguja, cambiar la aguja, enhebrar la bobina, cambiar el prénsatelas y operaciones similares.
Desenchufe esta máquina de coser cada vez que tenga que desmontar cubiertas, engrasar, o hacer cualquier otro

15

de ios ajustes mencionados en este manual del usuario.

— Para reducir el riesgo de quemaduras, incendio, choque eléctrico o heridas a personas:

CONSERVE ESTAS INSTRUCCIONES

Los disenos y las especificaciones están conforme a cambio sin el aviso anterior.

CONSIGNES IMPORTANTES DE SECURITE

Pour utiliser un appareil électrique, i! faut toujours respecter les consignes de sécurité fondamentales, notamment le consigne
suivantes :

Avant d’utiliser cet appareil, lisez toutes ces instructions

DANGER — Pour réduire les risques d'électrocution.

1, Il ne faut jamais laisser un appareil sans surveillance lorsqu'il est branché. Il faut toujours débrancher cette machine à

coudre de la prise électrique murale, après son utilisation ou avant de la nettoyer

2, Il faut toujours débrancher la machine avant de remplacer une ampoule électrique Remplacez l’ampoule par une

ampoule du même type de 15 W.

AVERTISSEMENT

ne faut pas se servir de la machine comme d’un jouet,

1. Il
utilisée par des enfants ou à proximité de ceux-ci..

2 . Utilisez cette machine uniquement pour les utilisations prévues, telles qu'elles sont décrites dans te manuel de la

machine à coudre.

Utilisez uniquement les accessoires recommandés par le fabricant tels qu’ils sont indiqués dans le manuel de la

machine à coudre.

3. Il ne faut jamais faire fonctionner la machine à coudre si le câble ou la prise est endommagé(e), si elle ne fonctionne pas
correctement, si on l’a laissée tomber, si elle est endommagée ou si elle est tombée dans l’eau.

Retournez la machine à coudre au magasin ou au centre de réparation Sears le plus proche, afin de la faire examiner,
réparer ou d’effectuer des réglages électriques ou mécaniques.

4. il ne faut jamais faire fonctionner cette machine si les orifices d'aération sont colmatés. Tenez les orifices d’aération de
cette machine à coudre et le curseur d’escamotage du pied-de-biche exempts de toute accumulation de peluches,

poussières et de morceaux de chiffon.

5. Il ne faut jamais laisser tomber ou introduire d’objet dans les orifices.

6. Il ne faut pas l’utiliser en plein air.

7. Il ne faut pas la faire fonctionner si des produits en aérosol (vaporisateur) sont utilisés où s’il y a une installation
d’oxygène.

8,, Pour la débrancher, tournez le commutateur à la position OFF ("O”), puis retirez la prise de ladouille,

9. Ne débranchez pas la machine en tirant sur le câble. Pour la débrancher, saisissez la prise, et non pas le câble électrique,

10. Tenez les doigts à l'écart de toutes les pièces mobiles. Il faut faire particulièrement attention dans la zone proche de
l’aiguille de la machine à coudre,

11. Il faut toujours utiliser la semelle de piqûre correcte. Si la semelle de piqûre ne convient pas, l’aiguille risque de se briser.

12. N’utilisez pas d'aiguilles courbées.

13. Ne tirez ni ne poussez pas le tissu pendant les piqûres. Cela risque de faire dévier l'aiguille et de provoquer sa cassure,

14. Avant de faire des réglages dans la zone de l’aiguille tels qu’enfiler l’aiguille, changer l'aiguille, enfiler la canette ou
changer le pied-de-biche, etc., mettez le commutateur de la machine à coudre sur Arrêt ("O").

15. Débranchez toujours la machine à coudre de la douille électrique avant de retirer les capots, de la graisser ou de faire
tous autres réglages mentionnés dans le manuel de la machine à coudre, ou blessures corporelles :

— Afin de réduire les risques de brûlures, incendie, électrocution

! faut faire très attention lorsque cette machine à coudre est

CONSERVEZ CETTE NOTICE

Les spécifications pourront être modifiées sans avis préalable.

Ill

Kenmore Sewing Wiachine Warranty

25 Year Limited Warranty on Sewing Machine Die-Cast Metal Internal Frame

For 25 years from the date of purchase, Sears will provide free repair for the die-cast metal internal frame of this
sewing machine if it is defective in material or workmanship.

10 Year Limited Warranty on Internal Mechanical Components
For 10 years from the date of purchase, Sears will provide free repair for the internal mechanical components of this

sewing machine if they are defective in material or workmanship. This 10 year warranty does not include belts, which

are only included in the 90 day warranty described below.

2 Year Limited Warranty on Sewing Machine Exterior Components

For 2 years from the date of purchase, Sears will provide free repair for all components of the sewing machine exterior
if they are defective in material or workmanship. This 2 year warranty does not include needle plates or accessory

parts, which are only included in the 90 day warranty described below.
2 Year Limited Warranty on Electrical Equipment

For two years from the date of purchase, Sears will provide free repair for the electrical equipment of this sewing
machine, if any part of it, including motor, wiring, electronic circuitry, switch and speed control, is defective in material
or workmanship. This 2 year warranty does not include light bulbs, which are only included in the 90 day warranty
described below,

90 Day Limited Warranty on Mechanical Adjustments and Specified Parts

For 90 days from the date of purchase. Sears will provide:

• free mechanical adjustments necessary for the proper operation of this sewing machine, except for normal

machine care maintenance as described in the owner's manual

• free replacement of belts, light bulbs, needle plates and accessory parts if defective in material or workmanship.
This 90 day warranty does not include sewing machine needles, which are expendable parts.

Warranty Service

All warranty service is available by returning this sewing machine to the nearest Sears Parts & Repair Center,
if this sewing machine is used for other than private family purposes, all warranty service is available for only 90 days

from the date of purchase.
Except for 90 Days on Mechanical Adjustments and Specified Parts (see above), all warranty service covers only

defects in material and workmanship. Sears will not pay for:

1. A service technician to instruct the user in correct product installation, operation or maintenance.
2, A service technician to clean or maintain this product.
3, Damage to or failure of this product if it is not installed, operated or maintained according to all instructions

supplied with the product

4, Damage to or fatiure of this product resulting from accident, abuse, misuse or use for other than its intended

purpose

5. Damage to or failure of this product caused by the use of detergents, cleaners, chemicals or utensils other than

those recommended in all instructions supplied with the product,

6. Damage to or failure of parts or systems resulting from unauthorized modification(s) made to this product.

Disclaimer of implied warranties; limitation of remedies:

The customer’s sole and exclusive remedy under this limited warranty shall be product repair as provided herein.

Implied warranties, including warranties of merchantability or fitness for a particular purpose, are limited to one year or

the shortest period allowed by law. Sears shall not be liable for incidental or consequential damages . Some states and
provinces do not allow the exclusion or limitation of incidental or consequential damages, or limitations or the duration
of implied warranties of merchantability or fitness, so these exclusions or limitations may not apply to you

All warranty coverage applies only while this appliance is used in the United States or Canada.
This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179
Sears Canada Inc., Toronto, Ontario, Canada MSB 2B8

IV

Garantía de la máquina de coser Kenmore
Garantía limitada de 25 años para la estructura interna de metal moldeado de la máquina de coser

A partir de la fecha de compra, Sears le ofrece una garantía de 25 anos que ie permitir reparar de forma gratuita la estructura
interna de metal moldeado de su máquina de coser, en caso de que haya algún tipo de defecto en el material o en la mano de obra.

Garantía limitada de 10 años para los componentes mecánicos internos
A partir de la fecha de compra. Sears le ofrece una garantía de 10 años que le permitir reparar de forma gratuita los componentes

mecánicos internos de la máquina de coser, en caso de que haya algún tipo de defecto en el material o en la imano de obra, Esta
garantía de 10 años no incluye las correas. Las correas cuentan con la garantía de 90 días que se describe más adelante.

Garantía limitada de 2 años para las partes exteriores de la máquina de coser
A partir de la fecha de compra, Sears le ofrece una garantía de 2 anos que le permitir reparar de forma gratuita todas las partes
externas de la máquina de coser, en caso de que haya algún tipo de defecto en el material o en la mano de obra. Esta garantía de
2 años no incluye la base de la aguja. La base de la aguja cuenta con la garantía de 90 días que se describe más adelante

Garantía limitada de 2 años para el equipo eléctrico _ _ ^
A partir de la fecha de compra, Sears le ofrece una garantía de dos años que le permitir reparar de forma gratuita el equipo

eléctrico de la máquina de coser, en caso de que se detecte algún tipo de defecto en el material o en la mano de obra de
cualquiera de las partes, incluyendo el motor, el cableado, el circuito eléctrico, el interruptor y el control de velocidades. Esta
garantía de 2 años no incluye las bombillas. Las bombillas cuentan con la garantía de 90 días que se describe más adelante.

Garantía limitada de 90 días para ajustes mecánicos y para algunas partes específicas ^
A partir de la fecha de compra, Sears ofrece ios siguientes servicios durante un lapso de 90 días: _

• Los ajustes mecánicos necesarios para garantizar ei correcto funcionamiento de la máquina de coser, con excepción del
trabajo de mantenimiento normal que se describe en el manual del usuario (Sin cargo).

• Reemplazo de correas, bombillas, placas para agujas y accesorios, en caso de que se detecte algún tipo de defecto en el
material o en ¡a mano de obra

Esta garantía de 90 días no incluye las agujas de la máquina de coser, ya que éstas son partes desgastadles..
Servicio de garantía

Para hacer válida su garantía, lleve la máquina de coser al Centro de repuestos y reparaciones de Sears más cercano a
su domicilio.

Si esta máquina de coser se utilizara con fines distintos de los familiares, el servicio de garantía se extender únicamente a 90 días
a partir de la fecha de compra,

Con excepción de !a garantía de 90 días que cubre los ajustes mecánicos y algunas partes específicas (ver más arriba),

todos los servicios de garantía cubrirán sólo los defectos en el material o en la mano de obra. Sears no se hará responsable

económicamente de:

1. Técnicos para asesorar al usuario sobre la correcta instalación, funcionamiento ni operación del producto.

2. Técnicos para limpiar o realizar trabajos de mantenimiento de este producto _
3 Daños o fallas que se pudieran producir en este producto por no instalarlo, operarlo o mantenerlo tal como se explica en el

manual de instrucciones que se proporciona de forma adjunta,

4. Daños o fallas que se pudieran producir como consecuencia de accidentes, mal uso, abuso o uso con fines diferentes de los
especificados. . ,

5. Daños o fallas que se pudieran producir como consecuencia del uso de detergentes, productos de limpieza, productos
químicos o utensilios que no sean los que se recomiendan en el manual de instrucciones que se proporciona de forma adjunta.

6. Daños o fallas que pudieran producirse en las partes o sistemas como consecuencia de alteracion(es) no autorizada(s) que

se haga(n) en este producto.

Descargo de responsabilidad de las garantías implícitas; limitaciones en la solución:
La única y exclusiva solución que se le proporcionar al cliente bajo esta garantía limitada ser la reparación del producto, tal como
aqu se expresa . Las garantías implícitas, incluidas las garantías de aptitud para la venta e idoneidad para un fin concreto se
limitan a un año o a! período mínimo que permita la ley. Sears no ser responsable de los daños fortuitos o indirectos Algunos
estados no autorizan la exclusión o la limitación de los daños indirectos o fortuitos, o la limitación sobre el período de vigencia de
las garantías implícitas de de aptitud para la venía e idoneidad, de modo que es posible que las exclusiones o limitaciones antes

citadas no se apliquen a todos los usuarios

La cobertura de la garantía rige únicamente para las máquinas que se utilicen dentro del territorio de Estados Unidos o Canadá.
Esta garantía proporciona una serie de derechos específicos al usuario, quien podría además tener otros derechos que varían

según el estado en el que se encuentre.

Sears, Roebuck and Co., Hoffman Estates, IL 60179
Sears Cañada lnc.,Toronto, Ontario, Cañad MSB 2B8

V

Garantie pour machine coudre Kenmore
Garantie limitée de 25 ans pour î’armaîure interne en métal moul de la machine coudre

Pendant les 25 ans suivant la date d'achat, Sears prendra sa charge la réparation de l’armature interne en métal moul de celte
machine coudre en cas de défaut matériel ou de fabrication

Garantie limitée de 10 ans pour les composants mécaniques internes
Pendant les 10 ans suivant la date d'achat, Sears prendra sa charge la réparation des composants mécaniques internes de cette
machine coudre en cas de défaut matériel ou de fabrication. Cette garantie de 10 ans ne s’applique pas aux ceintures, qui sont
uniquement couvertes par la garantie de 90 jours décrite ci-dessous

Garantie limitée de 2 ans pour les composants externes de la machine coudre
Pendant les 2 ans suivant la date d'achat, Sears prendra sa charge la réparation de tous les composants externes de la machine
coudre en cas de défaut matériel ou de fabrication. Cette garantie de 2 ans ne s’applique pas aux plaques aiguille ou aux
accessoires, qui sont uniquement couverts par la garantie de 90 jours décrite ci-dessous.

Garantie iimitée de 2 ans pour l’équipement électrique

Pendant ies 2 ans suivant la date d’achat, Sears prendra sa charge la réparation de l’équipement électrique de cette machine
coudre, en cas de défaut matériel ou de fabrication concernant !e moteur, le câblage, ies circuits électriques, l’interrupteur ou la
commande de vitesse. Cette garantie de 2 ans ne s’applique pas aux ampoules électriques, qui sont uniquement couvertes par la
garantie de 90 jours décrite ci-dessous.

Garantie limitée de 90 jours pour les réglages mécaniques et les composants spécifiques

Pendant les 90 jours suivant la date d’achat, Sears prendra sa charge ;

• Les réglages mécaniques nécessaires au bon fonctionnement de cette machine coudre, l’exception de i’entretien normal de
la machine décrit dans le mode d’emploi

• Le remplacement des ceintures, des ampoules électriques, des boudeurs, des couteaux, des plaques aiguille et des
accessoires en cas de défaut matériel ou de fabrication.

Cette garantie de 90 jours ne s’applique pas aux aiguilles de la machine coudre, qui ne sont pas indispensables

Service de garantie

Pour bénéficier du service de garantie totale, vous devez rapporter cette machine coudre au centre de réparation et de pièces

détachées Sears le plus proche de chez vous

Si cette machine coudre est utilisée hors du cadre familial et priv, le service de garantie totale sera uniquement valable durant les

90 jours suivant la date d’achat.
À l’exception de la garantie de 90 jours concernant ies réglages mécaniques et les composants spécifiques (voir cidessus), le

service de garantie totale s’applique uniquement aux défauts matériels et de fabrication. Sears ne prendra pas sa charge :

1 L’emploi d’un technicien pour montrer l’utilisateur comment bien installer, faire fonctionner ou entretenir le produit
2 L’emploi d’un technicien pour nettoyer ou entretenir ce produit.
3 Les pannes ou dégâts subis par ce produit si les instructions d’installation, de fonctionnement ou d’entretien de ce produit

n’ont pas ét respectées,

4 Les pannes ou dégâts subis par ce produit en cas d’accident, d’abus ou de mauvaise utilisation de ce dernier.

5. Les pannes ou dégâts subis par ce produit en cas d’utilisation de détergents, produits d’entretien, produits chimiques ou

ustensiles autres que ceux recommandés dans les instructions fournies.

6 Les pannes ou dégâts subis par des composants ou systèmes suite une ou plusieurs modification(s} non autorisées de ce produit

Dégagement de responsabiüt concernant les garanties tacites; limitation des recours :

Le seul recours exclusif dont dispose le client dans le cadre de cette garantie limitée est la réparation du produit, comme nomm
ci-après Les garanties tacites, y compris ies garanties de qualit marchande ou de bon fonctionnement dans un but précis, sont

limitées un an ou la plus courte période permise par la loi. La sociét Sears ne saurait être tenu responsable de tout dommage
fortuit ou accessoire. Certains États ou provinces ne reconnaissent pas l’exclusion ou la limitation des dommages fortuits ou
accessoires, ni les restrictions quant la durée des garanties tacites de qualit marchande ou de bon fonctionnement. Il est donc
possible que ces exclusions ou restrictions ne vous concernent pas,

La garantie totale est uniquement valabie si cet appareil est utilis aux États-Unis ou au Canada

Cette garantie vous confère des droits spécifiques reconnus par la loi, ainsi que d’autres droits éventueis qui peuvent varier d’un

État l’autre

Sears, Roebuck and Co,, Hoffman Estates, IL 60179
Sears Canada inc.,Toronto, Ontario, Canada MSB 2B8

VI

Machine Specifications

f

Item

Sewing speed (Maximum):
Stitch length:
Stitch width:
Stitch package (Stitch functions):

(Buiit-in stitches):
Buttonhole:
Machine dimensions:
Weight (Net):

V

_______________________________________

Especificaciones de la máquina

r

Artículo

Velocidad de costura (Máxima):
Longitud de puntada:
Ancho de puntada:

Número de puntadas (Funcionamiento de puntadas):

(Integradas):

Ojales:

Dimensiones de la máquina:

Peso:

V

.............

..................................... ^

Specification

Over 730 s.p m
4 mm (Maximum)

6.5 mm (Maximum)
74
21

1 step built-in buttonhole

W 16.3 ' (415 mm) X D 6 8'' (173 mm) x H 11,8 ' (300 mm)

17,6 lbs (8 kg)

Especificación

Más de 730 s p.m.
4 mm (Máxima)

6.5 mm (Máxima)
74
21

Función de ojal incorporado de 1 paso

415 mm (16.3') de ancho x 173 mm (6 8') de profundidad x 300 mm

(11,8') de altura
8kg(17..6 Ibs)

J

y

Description

Vitesse de couture (Maximum):
Longueur du point:
Largeur du point:

Ensemble de points (points de couture):

(points intégrés):
Boutonnière:
Dimensions de la machine:

Poids de la machine;

V

Caractéristiques de la machine

~------------------------------------------------------------------------------------ X

Caractéristiques

730 points-minute en outre
4 mm (Maximum)
6 ,5 mm (Maximum)
74
21

Boutonnière intégrée en 1 étape
Largeur; 415 mm (16.3") x profondeur; 173 mm (6,8") x hauteur:300 mm
(11.8"')
8 kg (17.6 Ib)

y

vn

PROTECTION AGREEMENTS

in the U.S.A.

Master Protection Agreements

Congratuiations on making a smart purchase. Your
new Kenmore® product is designed and manufactured
for years of dependable operation. But like all products,
it may require preventive maintenance or repair from
time to time. That’s when having a Master Protection
Agreement can save you money and aggravation.

Purchase a Master Protection Agreement now and
protect yourself from unexpected hassle and expense

The Master Protection Agreement also helps extendthe life of

your new product. Here’s what's included in
the Agreement:

Ш Expert service by our 12,000 professional repair

specialists

0 Unlimited service and no charge for parts and

labor on all covered repairs

0 "No-temon" guarantee - replacement

of your covered product if four or more product
failures occur within twelve months

0 Product replacement if your covered product

can't be fixed

0 Annual Preventive Maintenance Check at your

request ™ no extra charge

0 Fast help by phone - phone support from a Sears

representative on products requiring in-home repair, plus

convenient repair scheduling

0 Power surge protection against electrical damage

due to power fiuctuations

0 Rental reimbursement if repair of your covered

product takes longer than promised

In Canada

Maintenance Agreements

Your purchase has added value because you can
depend on Sears HomeCentral® for service. With
over 2400 Service Technicians and more than a
million parts and accessories, we have the tools,
parts, knowledge and skills to back our pledge:
We Service What We Sell.,

Your Kenmore® product is designed, manufactured

and tested to provide years of dependable operation.
But like ai! products, it may require service from time
to time. The Sears Maintenance Agreement offers
you an outstanding service program, affordably
priced,

The Sears Maintenance Agreement:

• is your way to buy tomorrow’s service at today's
price

• Eliminates repair bills resulting from normal wear
and tear

• Provides phone support from a Sears technician
on products requiring in-home repair

• Even if you don't need repairs, provides an
annual Preventive Maintenance Check, at your

request, to ensure that your product is in proper
running condition

Some limitations apply. For more information
about Sears Canada Maintenance Agreements,
call 1-800-361-6665

Once you purchase the Agreement, a simple phone
call is all that it takes for you to schedule service. You
can call anytime day or night, or schedule a service

appointment online.

Sears has over 12,000 professional repair specialists,
who have access to over 4 .5 million quality parts and
accessories Thai's the kind of professionalism you
can count on to help prolong the life of your new purchase for
years to come, Purchase your Master Protection Agreement
today!

Some limitations and exclusions apply.
For prices and additional information call
1-800-827-6655.

Sears Installation Service

For Sears professionai installation of home
appliances, garage door openers, water heaters, and other
major home items, in the U S,A. call 1-800-4-MY-HOME®

VII

SERVICIO

Le contrat d’entretien de Sears

En Estados Unidos

Contratos de Protección Experta

Felicidades por haber hecho una compra inteligente. Su nuevo
aparato Kenmore® ha sido diseñado y fabricado para darle largos
años de funcionamiento confiable,. Sin embargo, ai igual que
todos los productos, en ocasiones puede requerir mantenimiento

preventivo o reparaciones. En estos casos, un Contrato de

Protección Experta (Master Protection Agreement) puede

ahorrarle tiempo y molestias.

Compre ahora un Contrato de Protección Experta y protéjase de

las molestias y los gastos inesperados.

El Contrato de Protección Experta también sirve para prolongar la

vida útil de su nuevo aparato,. El contrato de protección incluye lo

siguiente:

И Servicio experto de nuestros 12,000 profesionales

especializados en reparaciones.

Ш Servicio ilimitado, sin cargo por piezas o mano de obra en todas

tas reparaciones cubiertas

И Garantía de alta calidad. El producto cubierto será reemplazado

si tiene más de tres averías en un plazo de 12 meses
И Reemplazo del producto si éste no puede ser reparado
И Revisión anua! de mantenimiento preventivo si usted lo solicita,

sin cargo para usted.
И Ayuda rápida por vfa telefónica, Asistencia no técnica e

informativa sobre productos reparados en su hogar, asi como
práctica programación de reparaciones

E Protección contra daños por sobrecargas eléctricas provocadas

por variaciones en el suministro eléctrico.,

И Reembolso del alquiler si la reparación del producto cubierto

tarda más que el tiempo prometido.

Au Canada

Votre achat comporte une valeur ajoutée car vous pouvez
compter sur l'entretien chez Sears Home Central®. Grace à
plus de 2400 spécialistes au Service Clientèie et l'accès à plus
de 900000 pièces détachées et accessoires, nous possédons

les outils, les pièces, le savoir et l'expérience nous permettant

de promettre que ce que nous vendons, nous l’entretenons.

Contrats d’entretien de Sears

La conception, la fabrication et le contrôie de vérification de
votre dispositif Kenmore ® sont effectués de façon à vous
garantir un fonctionnement fiabie pendant plusieurs années.
Cependant, tout dispositif d’une certaine taille nécessite parfois
un service d’entretien occasionel Le contrat d’entretien de
Sears vous propose un programme de service exceptionnel à
prix raisonnable

Le contrat d’entretien de Sears

• Vous offre la possibilité d'acheter l’entretien de demain au
prix d’aujourd'hui

• Elimine les coûts de réparation découlant de l’usure normale

• Dans ie cas où vous n’avez pas besoin de réparation, vous
donne accès, sur demande, à une vérification d’entretien
préventif annuelle vous permettant de vous assurer que votre
dispositif est en bonne condition de marche.

Certaines limites existent. Pour toute information sur les
Contrats d’entretien de Sears au Canada, téléphonez au
1-800-361-6665.

Una vez que compre e! contrato de protección, sólo tiene que hacer

una llamada telefónica para programar el servicio. Puede llamar a
cualquier hora dei día o de la noche, o incluso programar una cita
de servicia v(a Internet

Sears tiene más de 12,000 profesionales especializados en

reparaciones, con acceso a más de 4 5 millones de accesorios y

piezas de repuesto de la más ai!a calidad Este nivel de

profesionalismo es lo que usted necesita para prolongar durante

muchos años la vida útil de su nueva compra (Adquiera hoy

mismo un Contrato de Protección Expertal

Se aplican algunas limitaciones y exclusiones. Llame al

1-800-827-6655 para conocer los precios y obtener
información adicional

Servicio de instalación Sears

Para la instalación profesional, gararríizada por Sears, de
aparatos electrodomésticos y artículos tales como calentadores
de agua y puertas automáticas para garajes, en Estados Unidos
ílame al 1-800-4-MY-HOME ®

IX

TABLE OF CONTENTS

SECTION 1. NAME OF PARTS

Cabinets and Sewing Machine Tote Bag

Names of Parts

Available Accessories and Attachments

.........

......................................................

..........................

..........................

2

2

4

SECTION II. GETTING READY TO SEW

Connecting Machine to Power Supply

Before Using Your Sewing Machine..................................6

For Your Safety

Polarized plug............................................................... 6

Controlling Sewing Speed

Pressure Adjusting Lever ................................................

Presser Foot Lifter

Thread Cutter.................................................................. 8

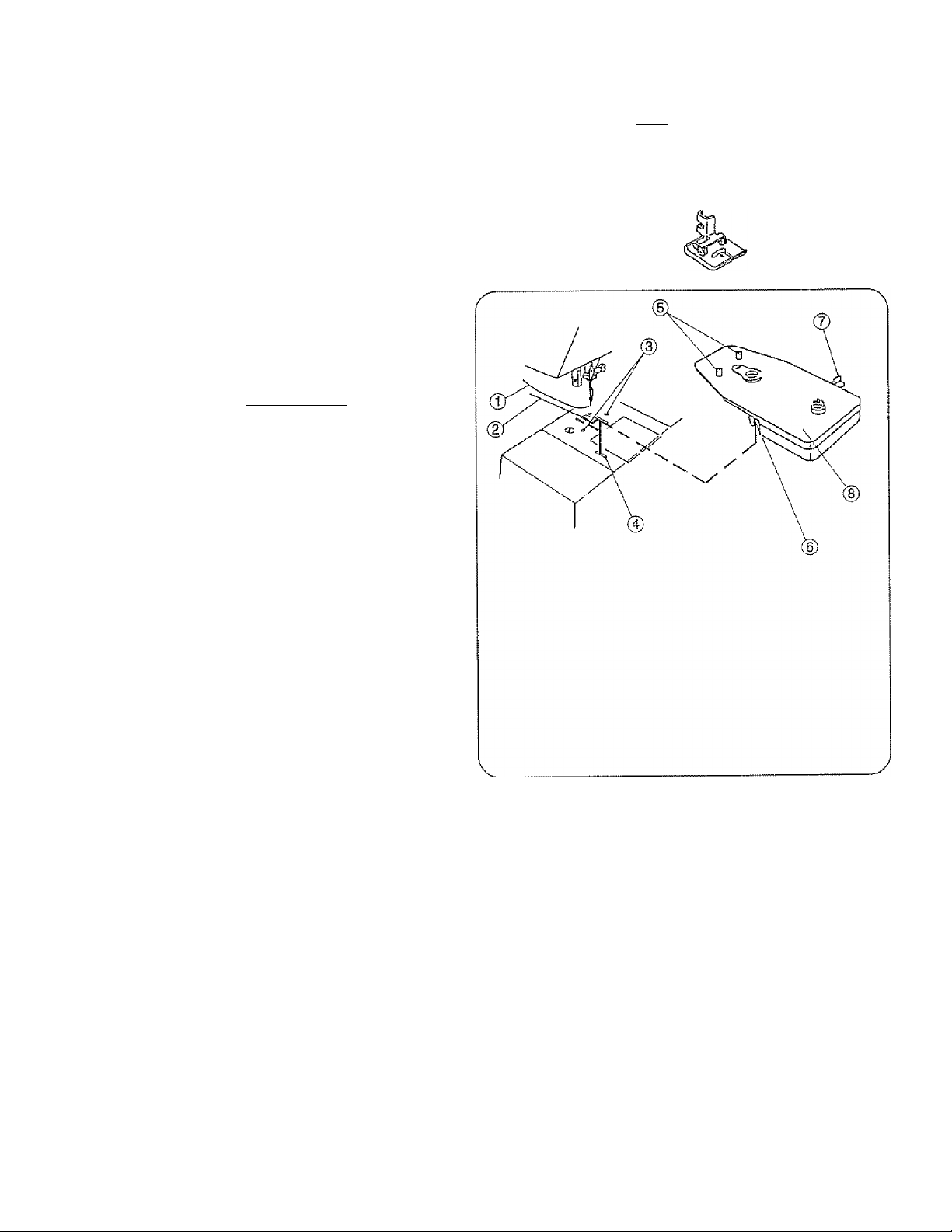

Extension Table.............................................................. 8

' Detaching the table

• Attaching the table ................

• Accessory box

Changing Needle...................................................... 10

To Remove and Attach the Foot Holder .........................

•To remove ...............................................................

• To attach...................................................................... 10

Changing Presser Foot

•To remove................................................................... .10

•To attach...................................................................... 10

Presser Foot Types

• A: Zigzag foot..........

• H: Straight stitch foot

• R; Automatic buttonhole foot

• E: Zipper foot

• G: Blind hem stitch foot..................................................

• F: Satin stitch foot

• C: Overedge foot.......... ..., ...............................

• B: Buttonhole foot (Option)............................................ 14

•Quilter

Selecting Needle and Fabric ,,.....................

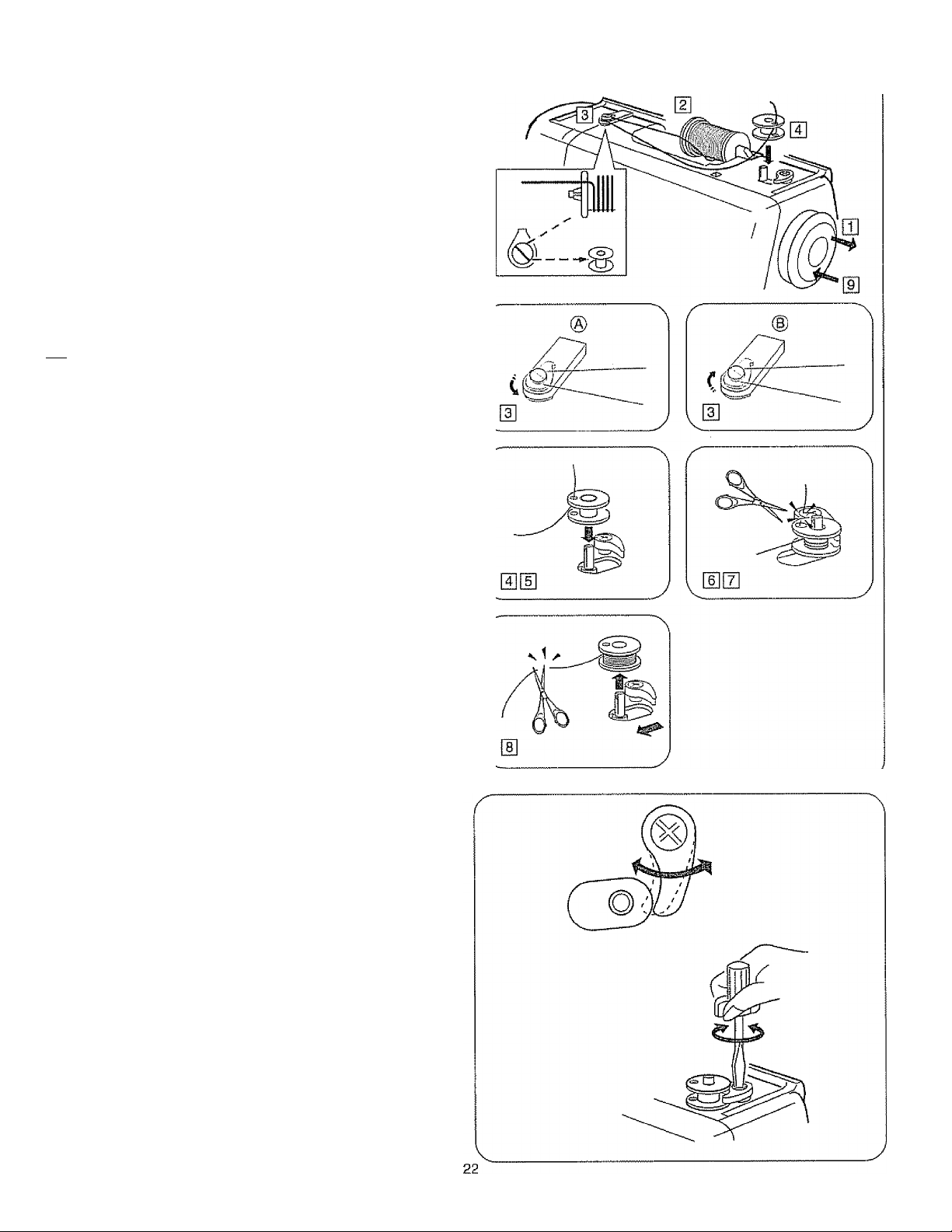

Bobbin Winding

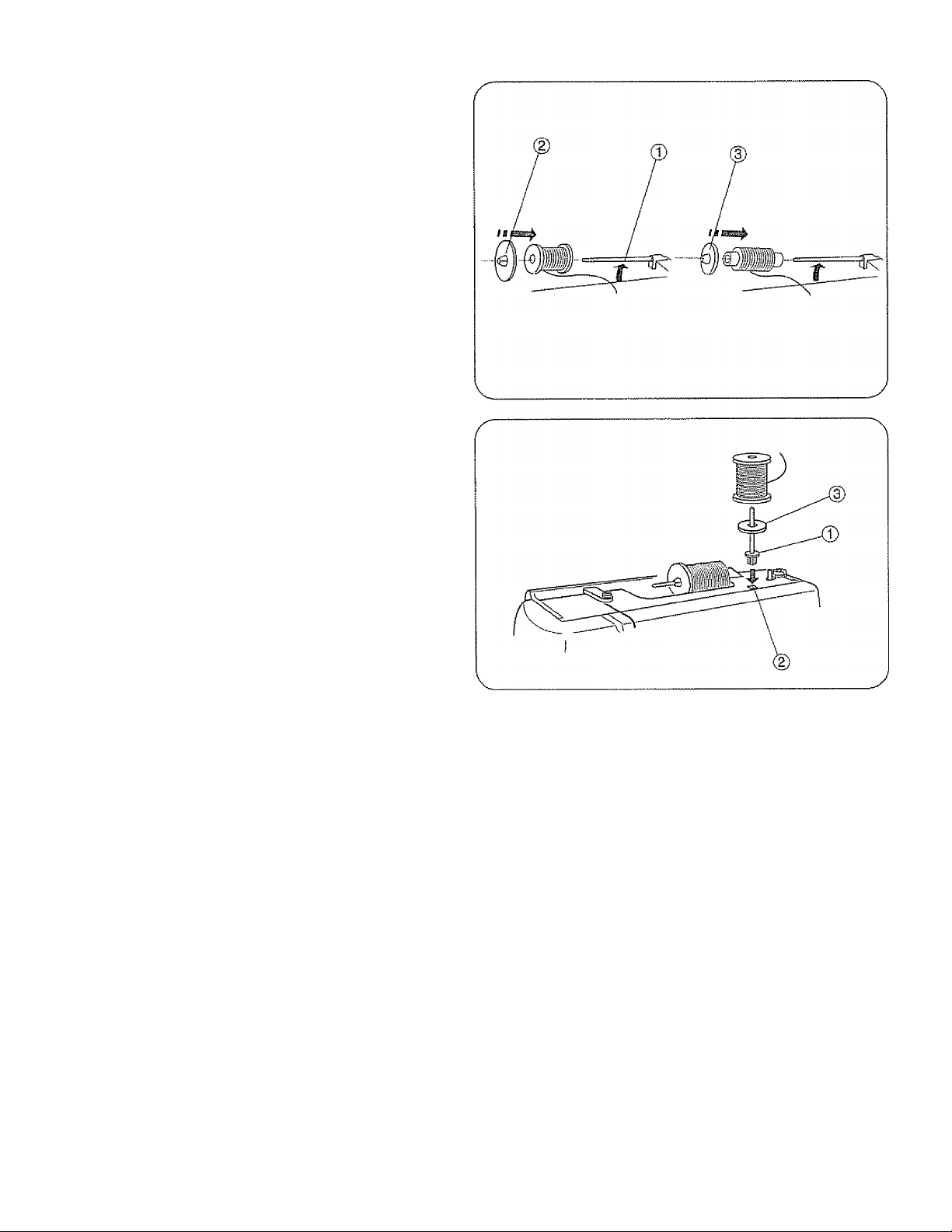

• Horizontal spool pin.................................................... 20

• Additional spool pin

• Bobbin winding............................................................ 22

• Removing the hook cover plate

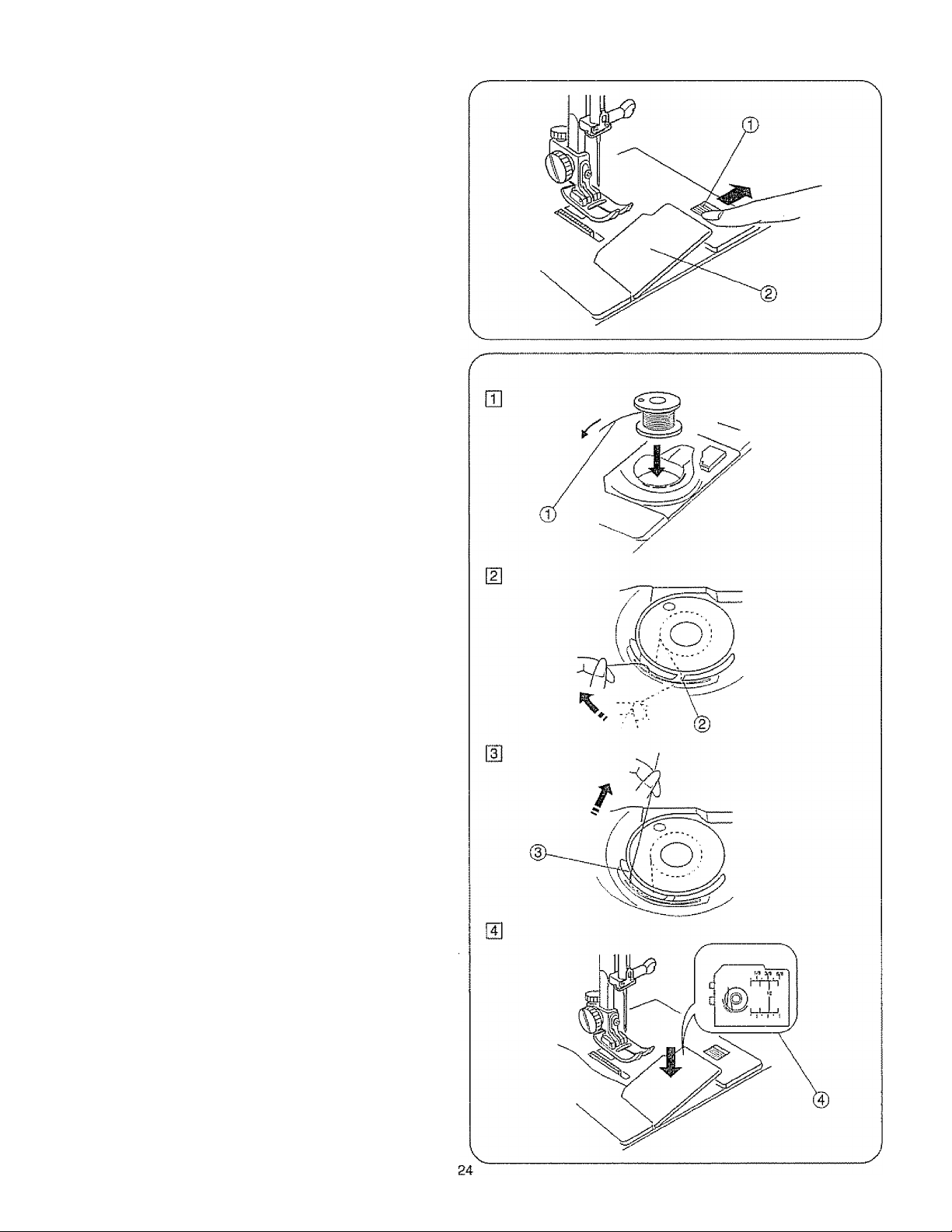

• Inserting the bobbin

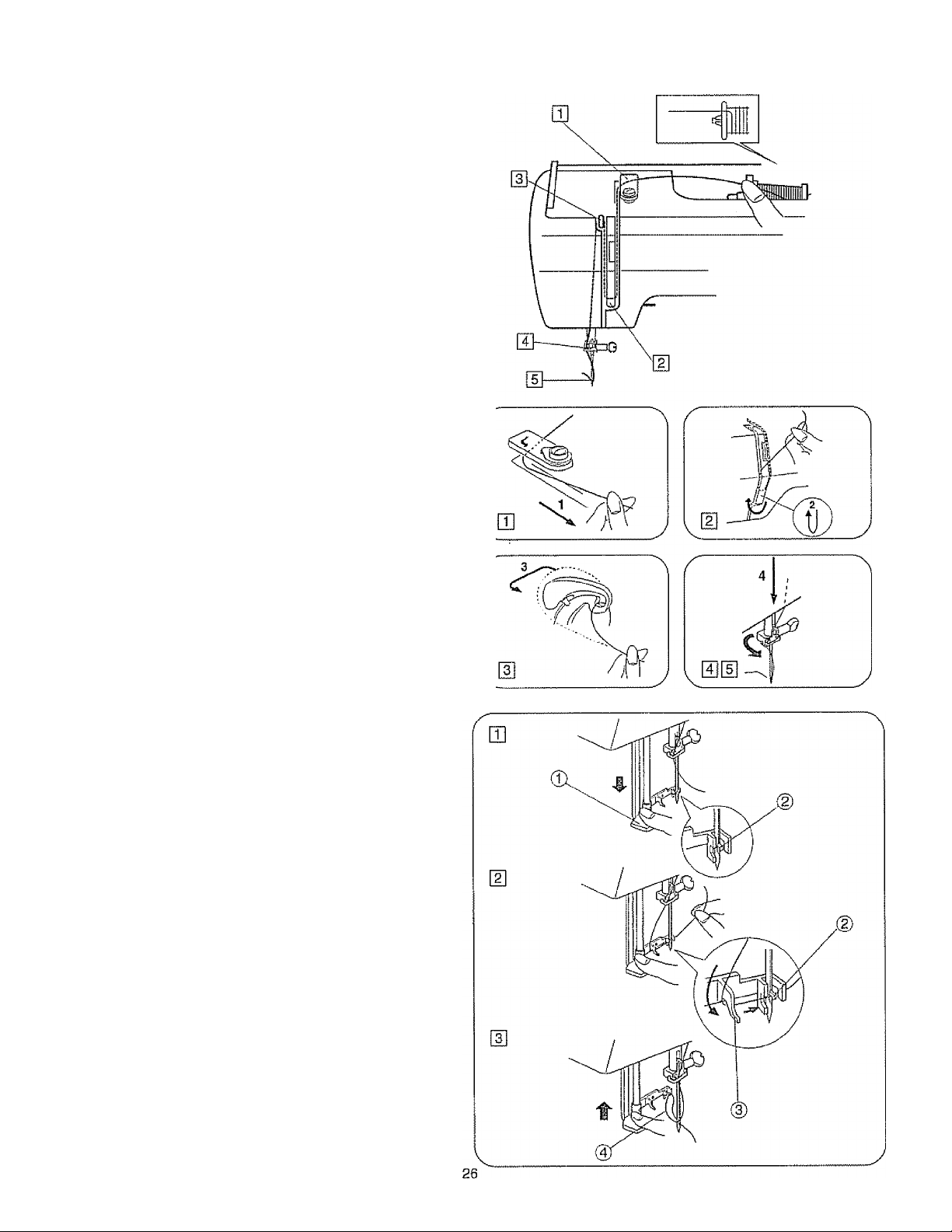

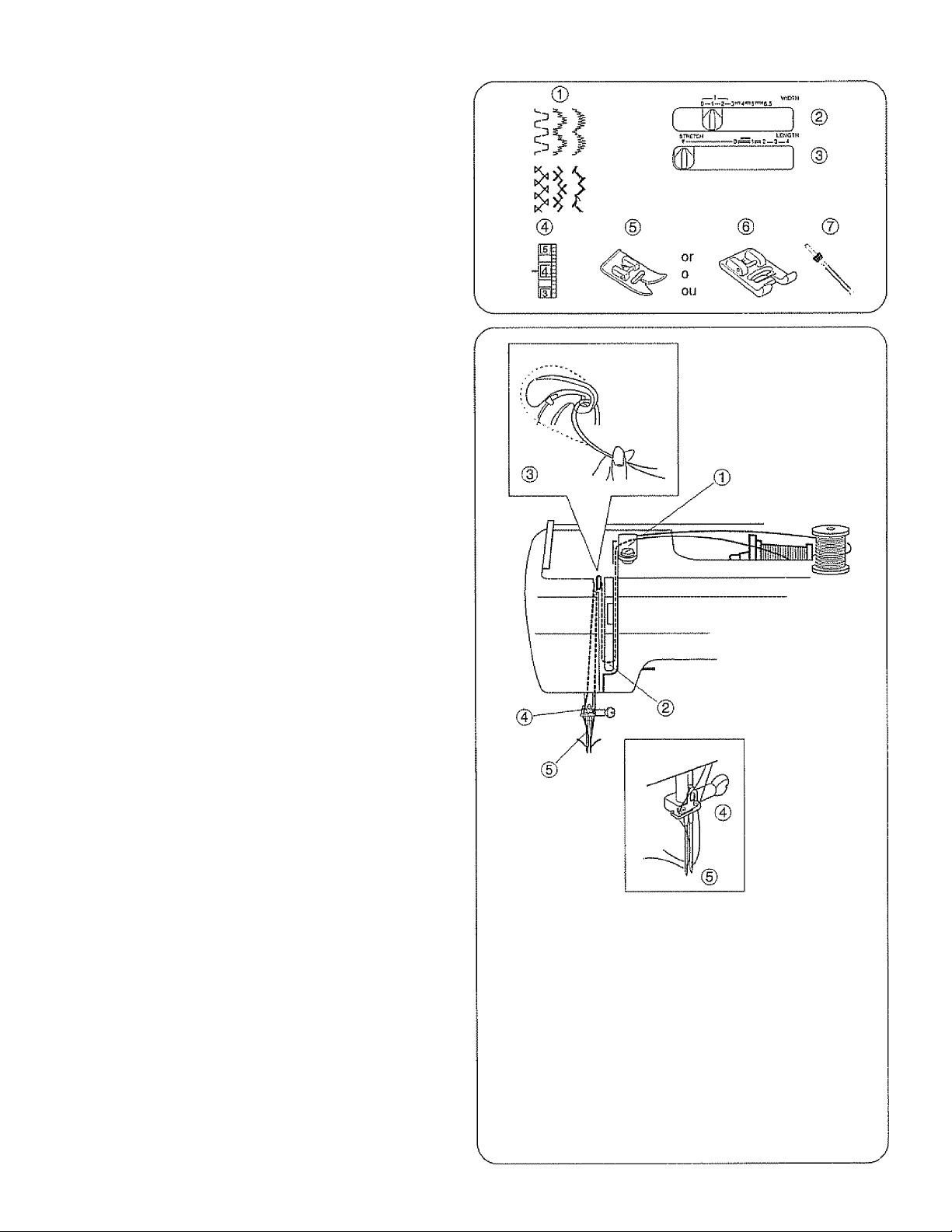

Threading the Machine

•Threading the machine............................................... 26

• Needle threader......................................................... 26

• Drawing up bobbin thread....,,

Adjust the Needle Thread Tension for a Straight Stitch 28-30

• Correct tension

• Tension is too tight................

• Tension is too loose

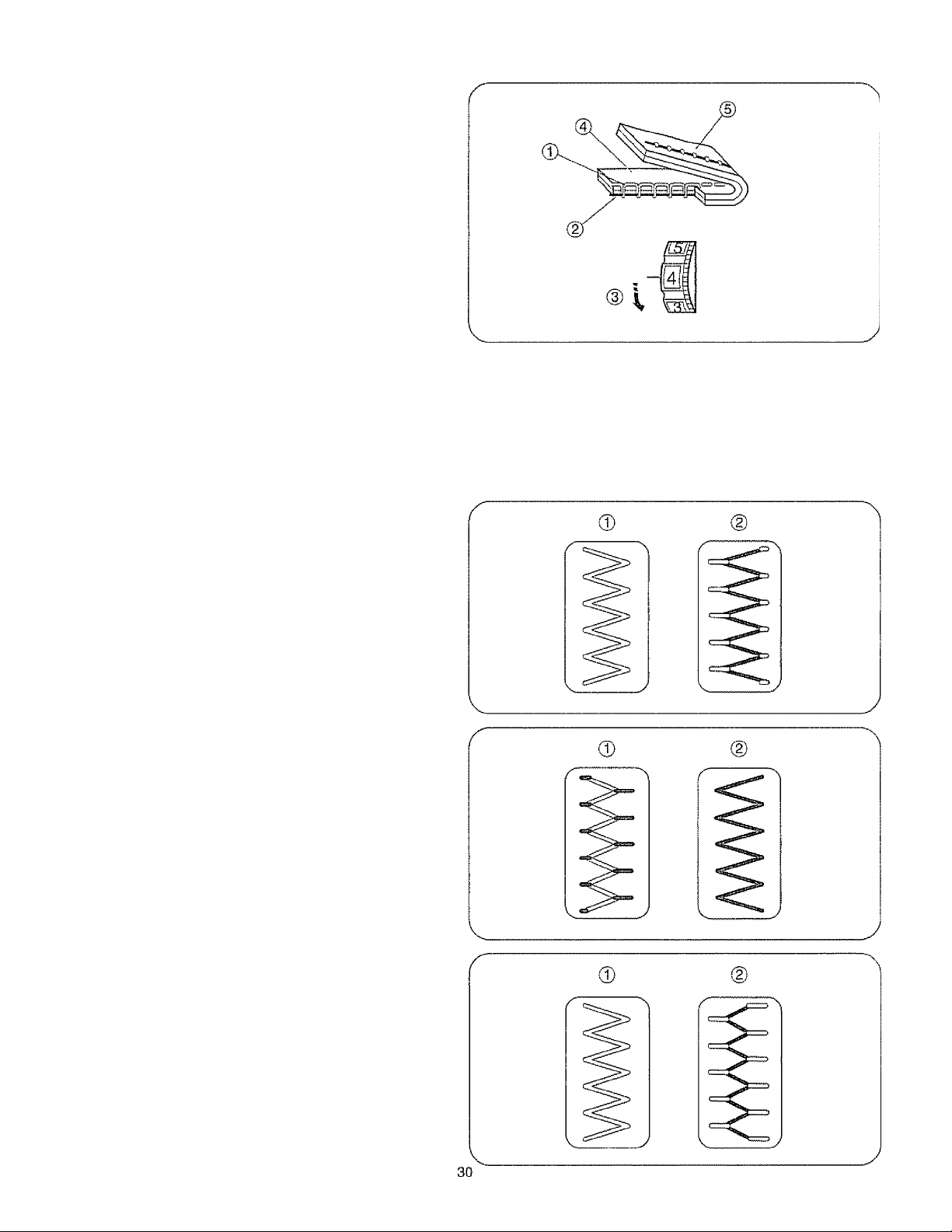

Adjust the Needle Thread Tension for a Zigzag Stitch . ,, 30

•Correct tension ................... .

•Tension is too tight

•Tension is too loose

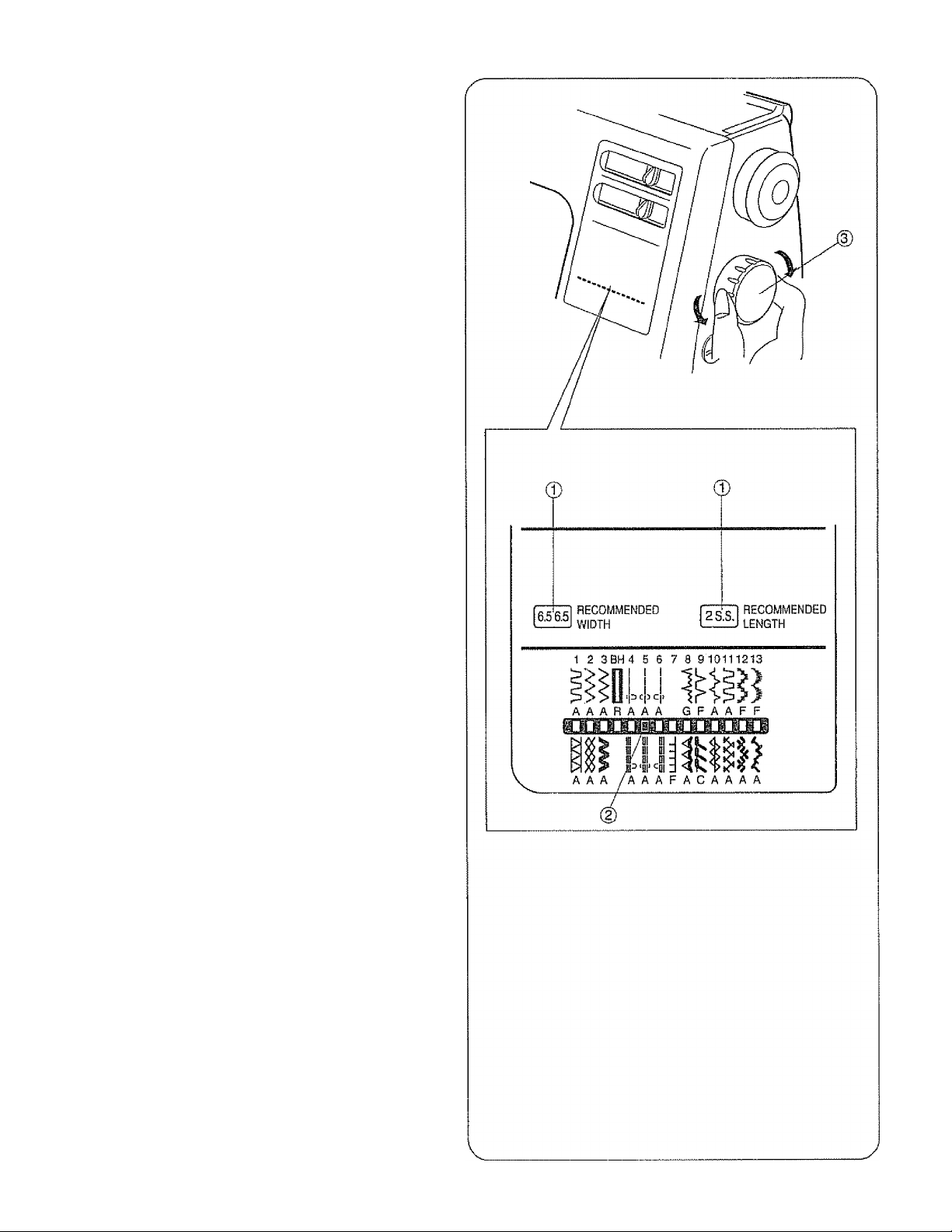

Stitch Selector..................—....

Stitch Length Zones.................................................... 32

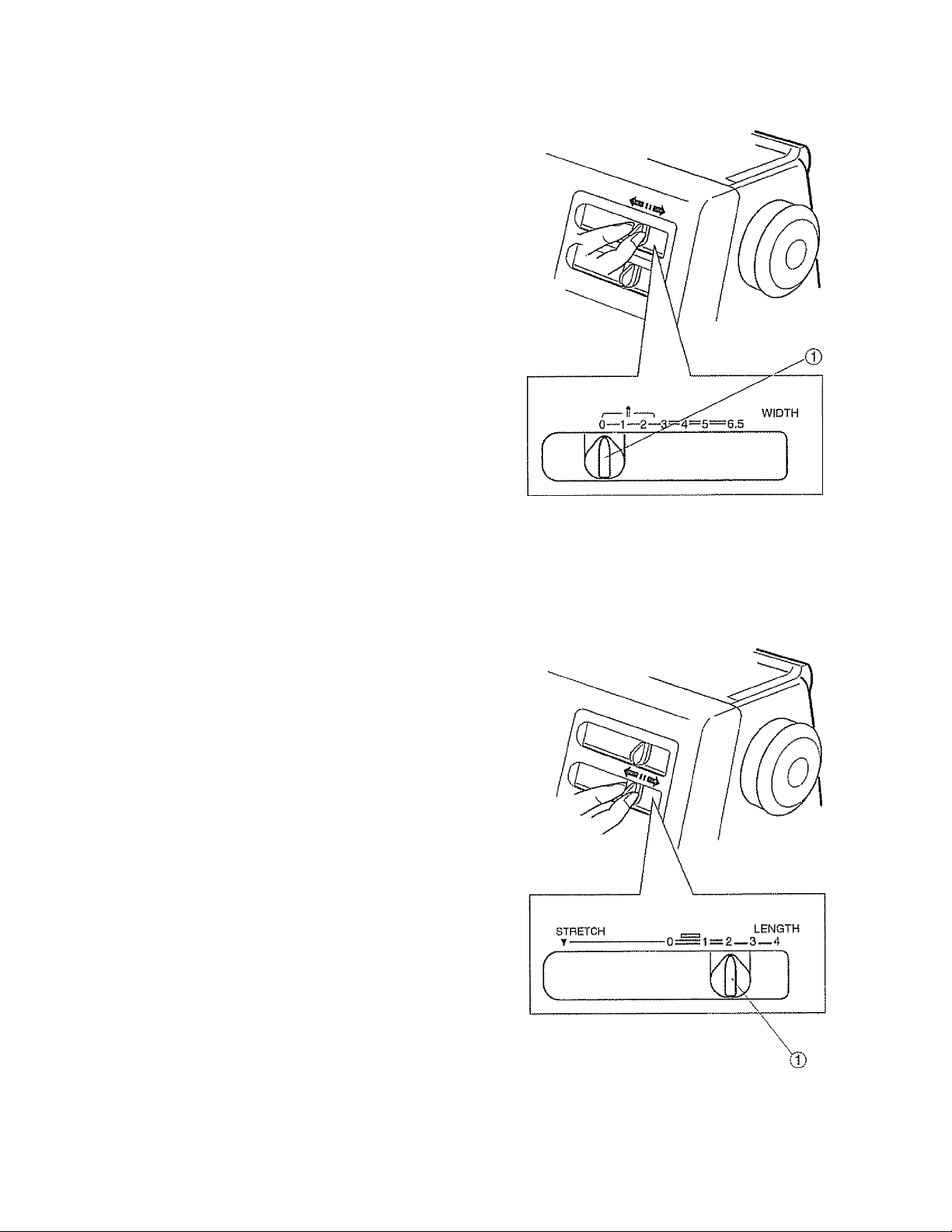

Stitch Width Control . ...........

Stitch Length Control

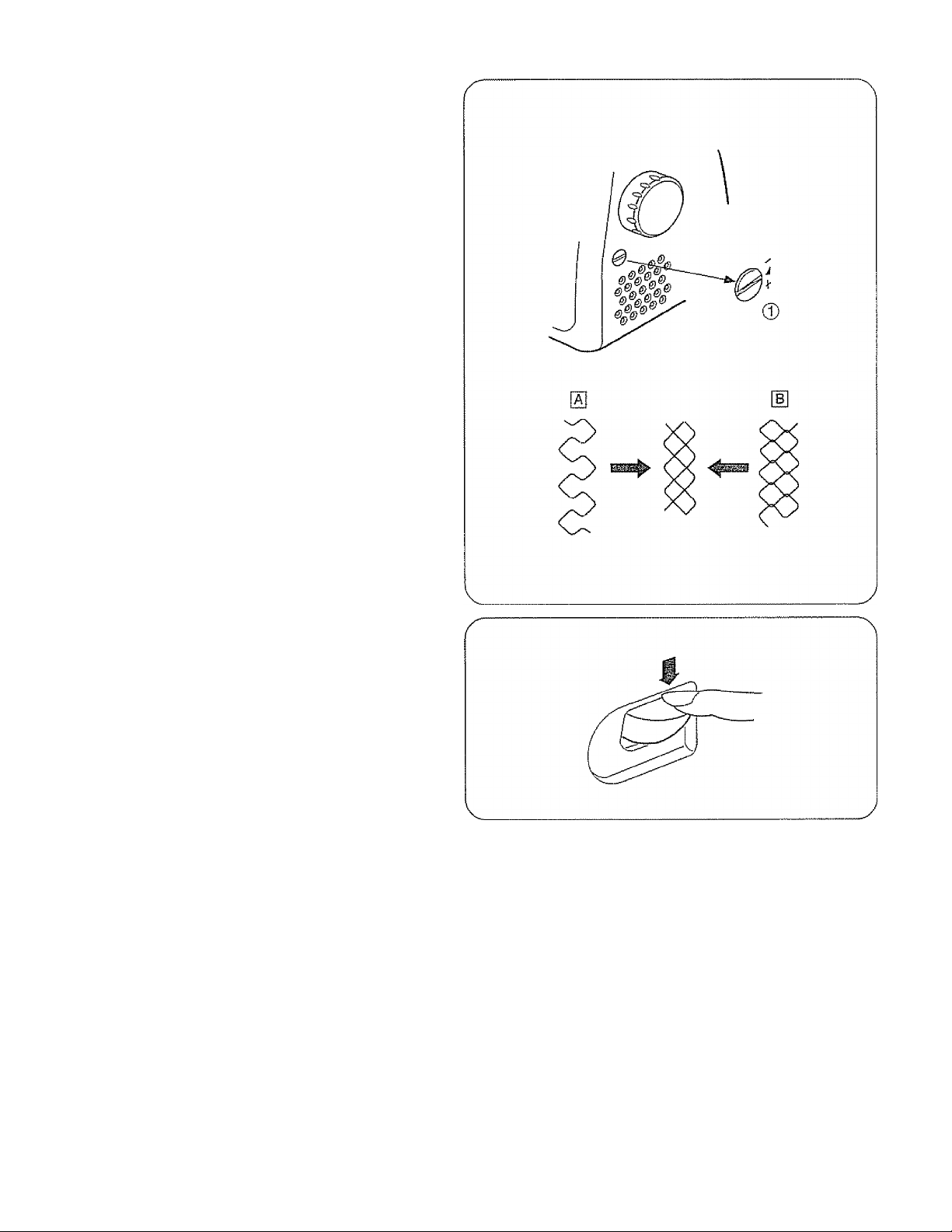

Adjusting Stretch Stitch Balance

Reverse Stitch Control

..........................................................................

.................

.........................................................

..........

.....................................................

......................

.............................................

......................................................

..........................................................

.....................................................

........................................... 6

............................................

.......................................................

.....................................................8

.................... ........

........

............................................

.....................

........................................

.....

...................................................

............ . ......................................

..................................

.........

........

................................... ................ 30

....................

.....................................................

............................................

..............

.........................................

......

...............

....................................

...............

...................................

.....

..............

........................

...................

.....,

.............................

.......................... .

...............

.................

..........

.......

............

..................

....................

.............

.............

....... .. 30

..................

....

..................

6

8

10

...10

12

.....

14

20-24

20

26-28

28

28

..... 28

30

,32

.......

.....

6

8

8

8

10

12

12

12

12
12
14
14

16

24

24

30

34

,34

.36

36

SECTION III. STRAIGHT STITCH SEWING

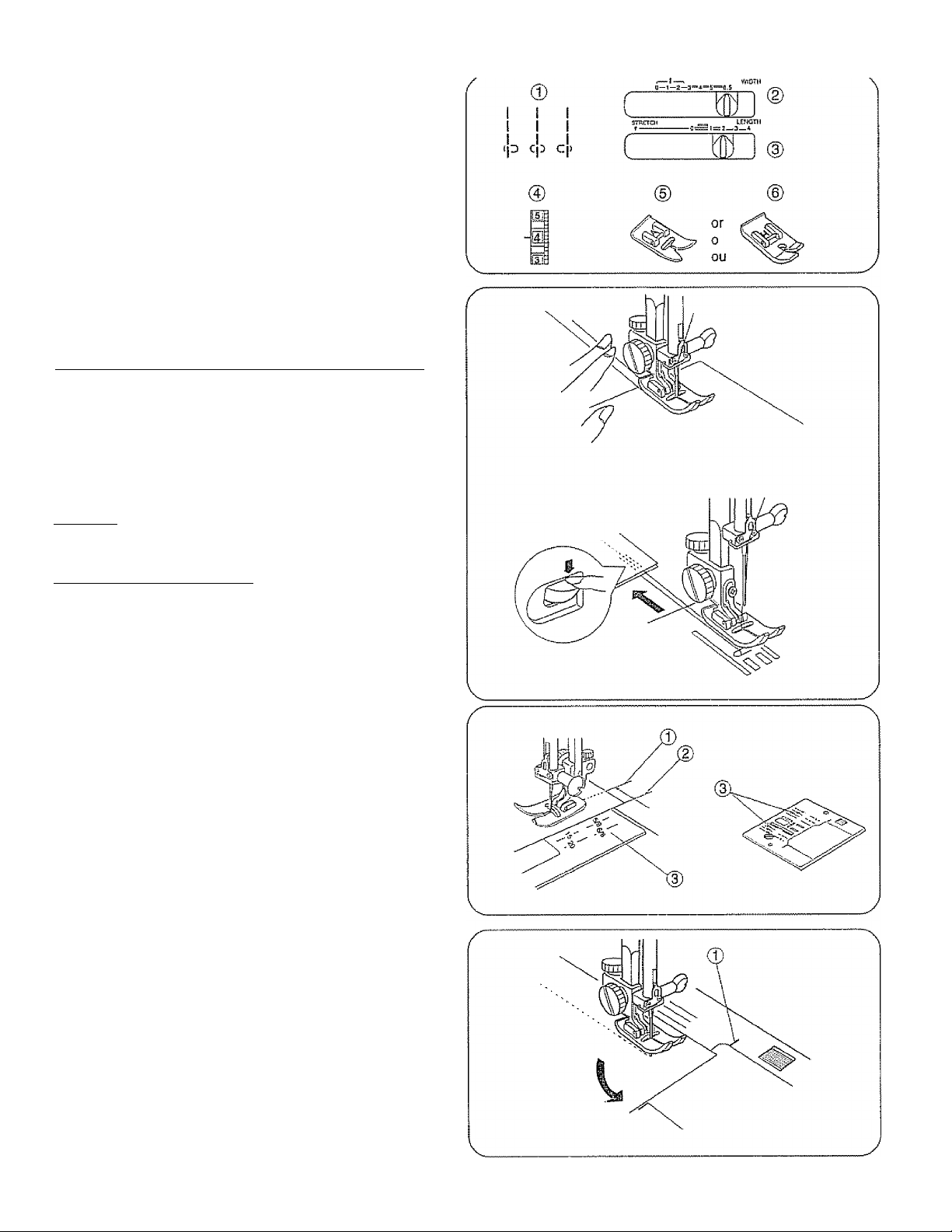

Straight Stitch............................................................. 38

• Starting to sew

• Finishing sewing

Use the Seam Guides

.............

..................

.......

.............................................

........................... .

.......

...........

..................

............

38

.....

38
38

Turn a Square Corner.,...
Topstitching

Quilting........................................................................ 40

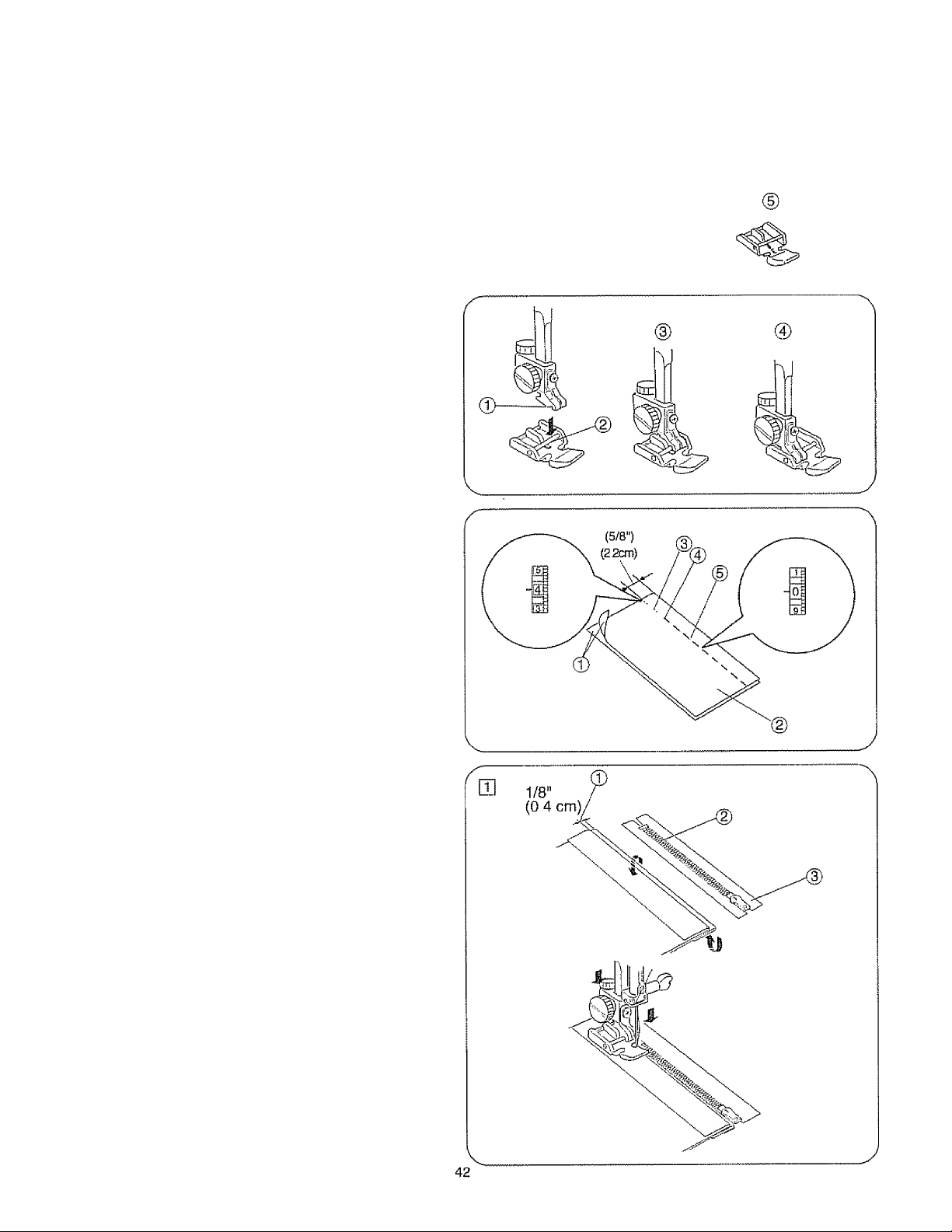

Zipper Sewing........................................................... 42-44

• To snap on the zipper foot.............................................42

• Fabric preparation

•To sew
To Drop or Raise the Feed Dogs

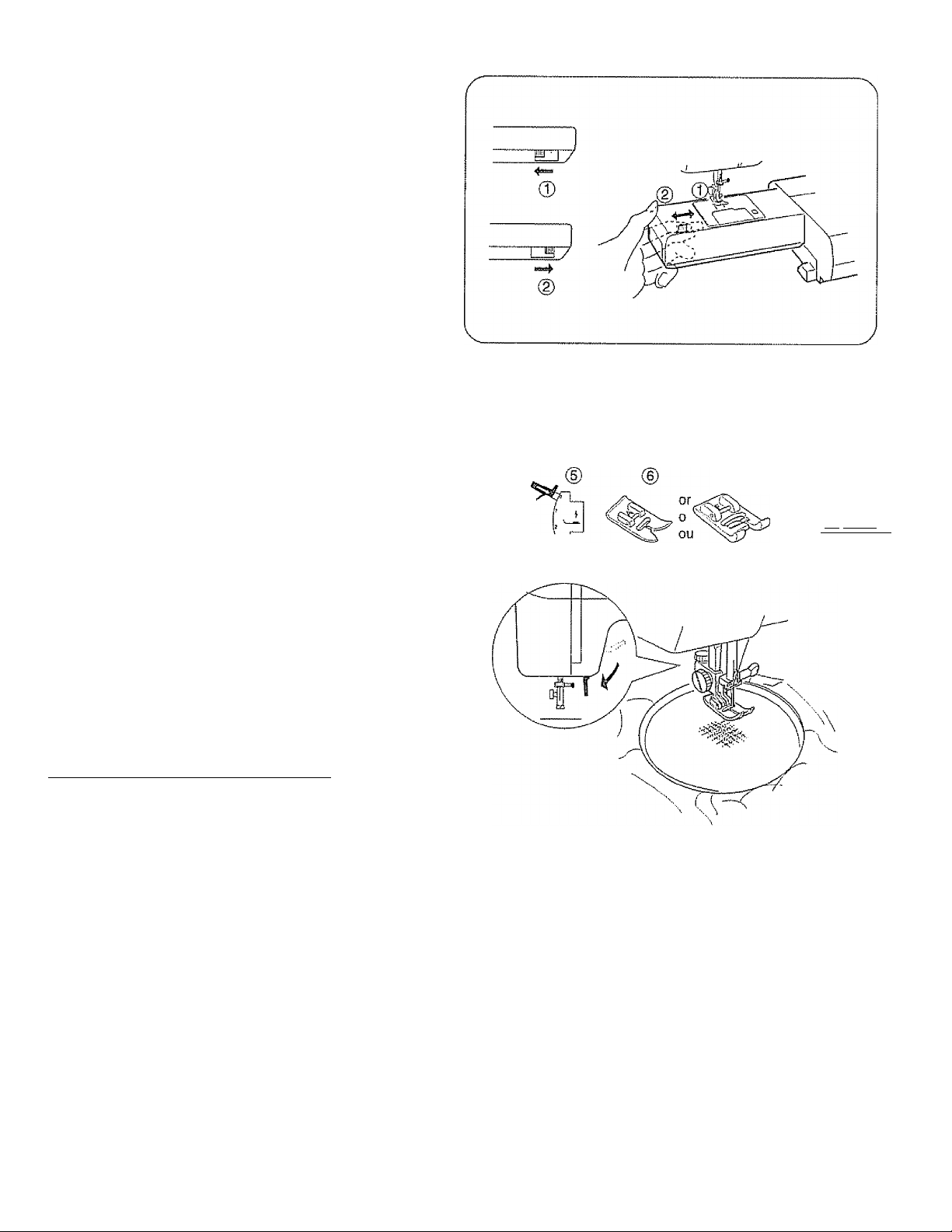

Darning...................................................................... 46

.................................................................

___

........................................................... .42-44

............ ...

................................................

.........

.................

..................................... 46

....

38

40

42

SECTION IV. ZIGZAG STITCH SEWING

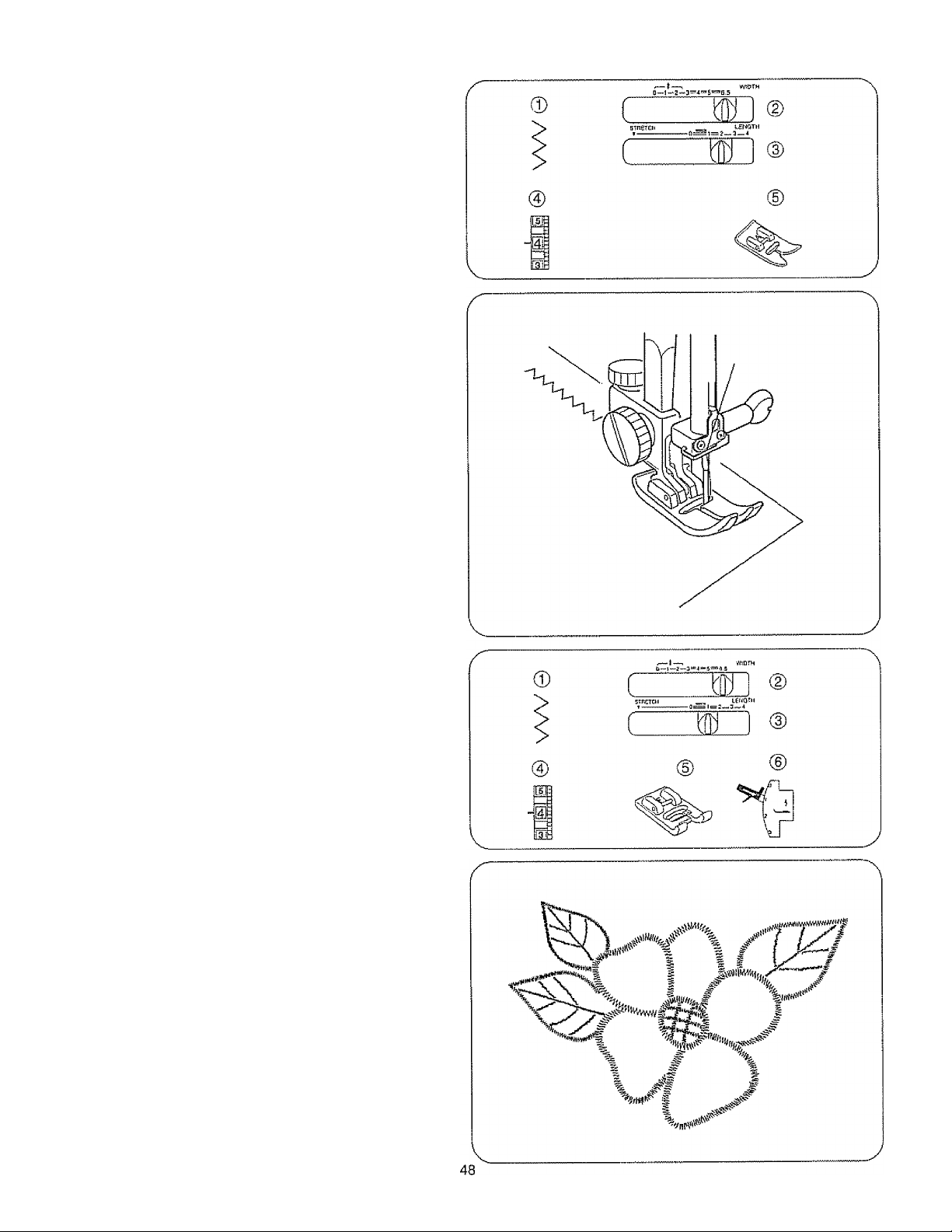

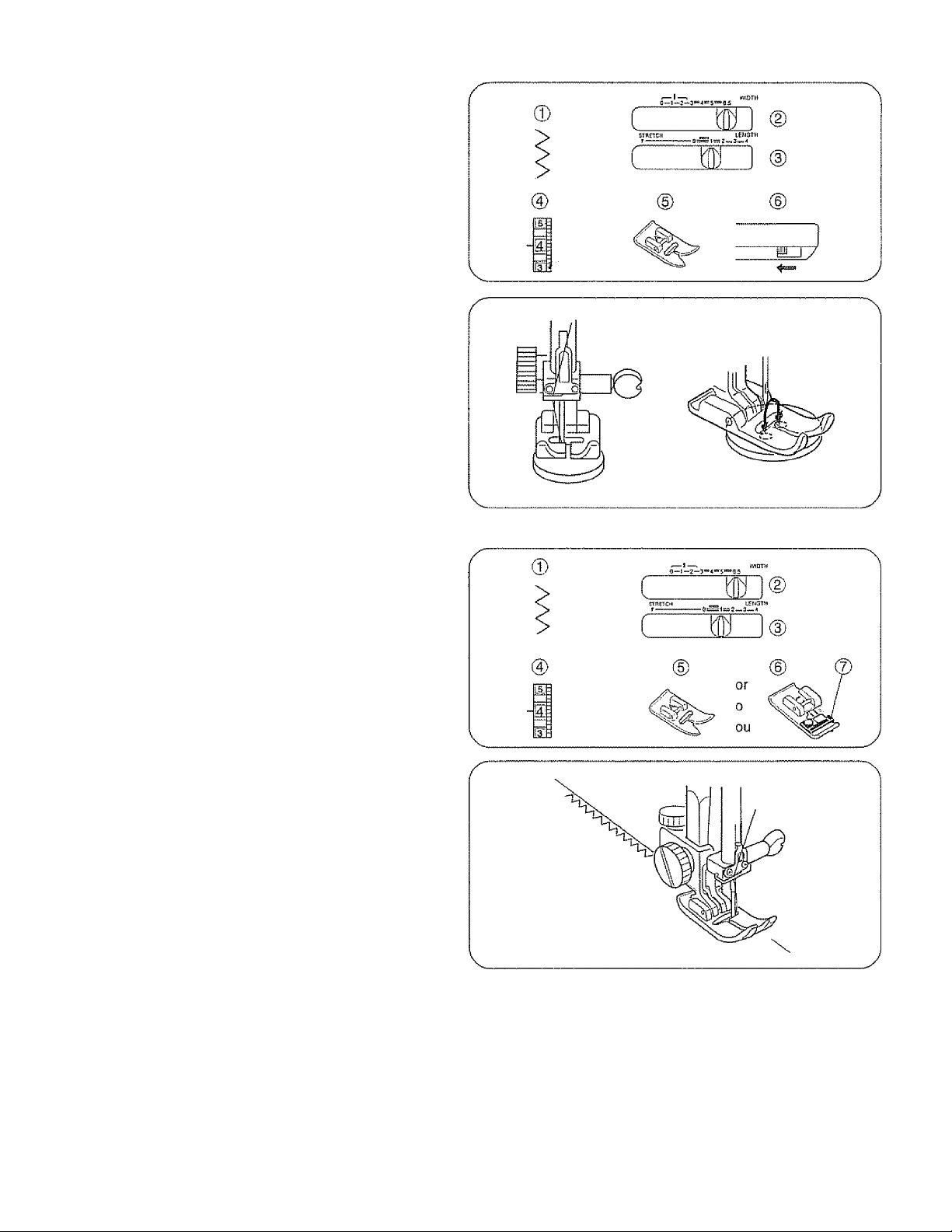

Basic Zigzag

Satin Stitch ................................................................. 48

Monogramming

Applique...........

Bar Tacking
Embroidery
Button Sewing

Overcasting

....

..........................................................

......

......

.........

.....................................................

48

50
50
52
52
54

54

SECTION V. UTILITY AND DECORATIVE STITCHES

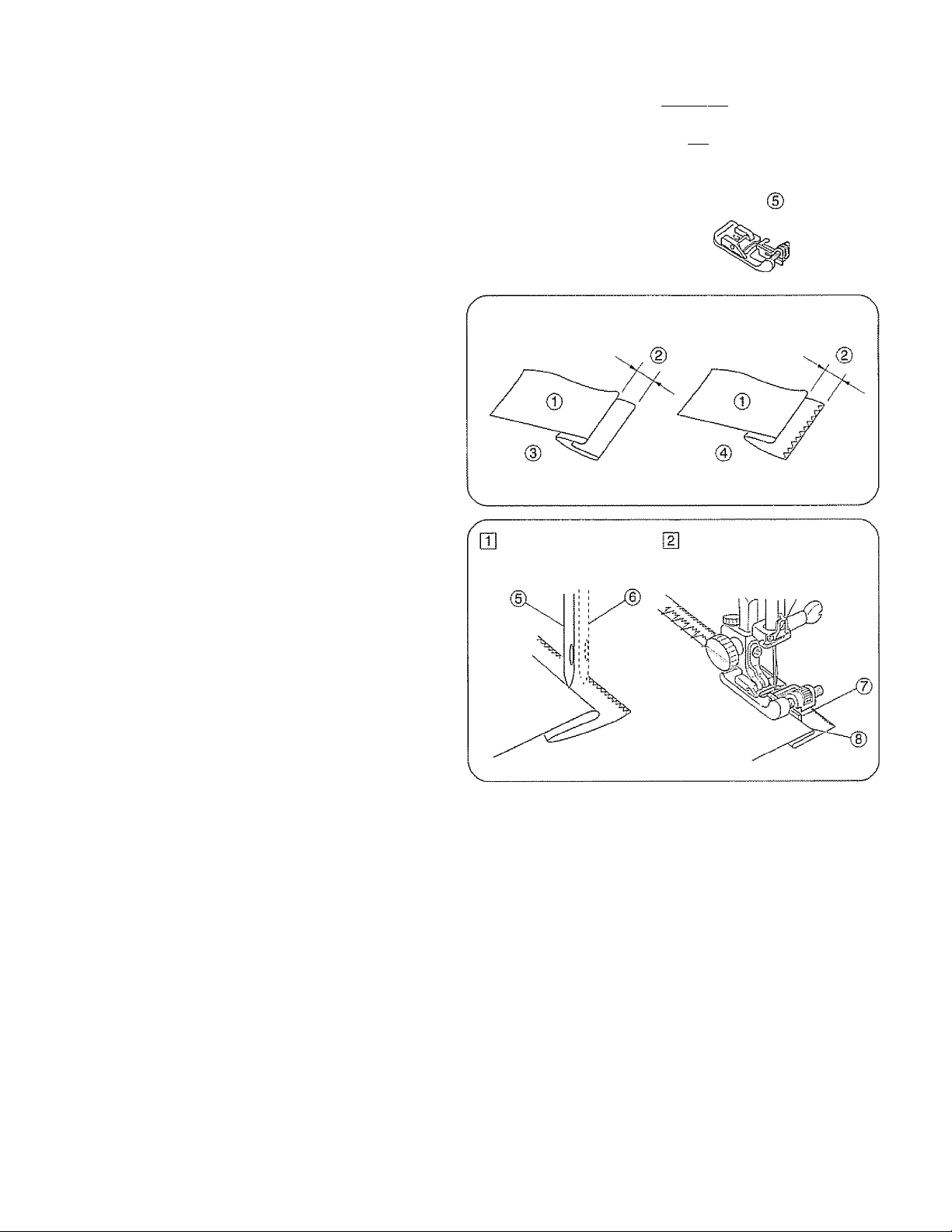

Blind Hem Stitch

• To sew ....................................................................... 56

Lace Work

Multiple Zigzag Stitch................................

• Seam finishing

• Mending

Shell Stitch................................................................... 60

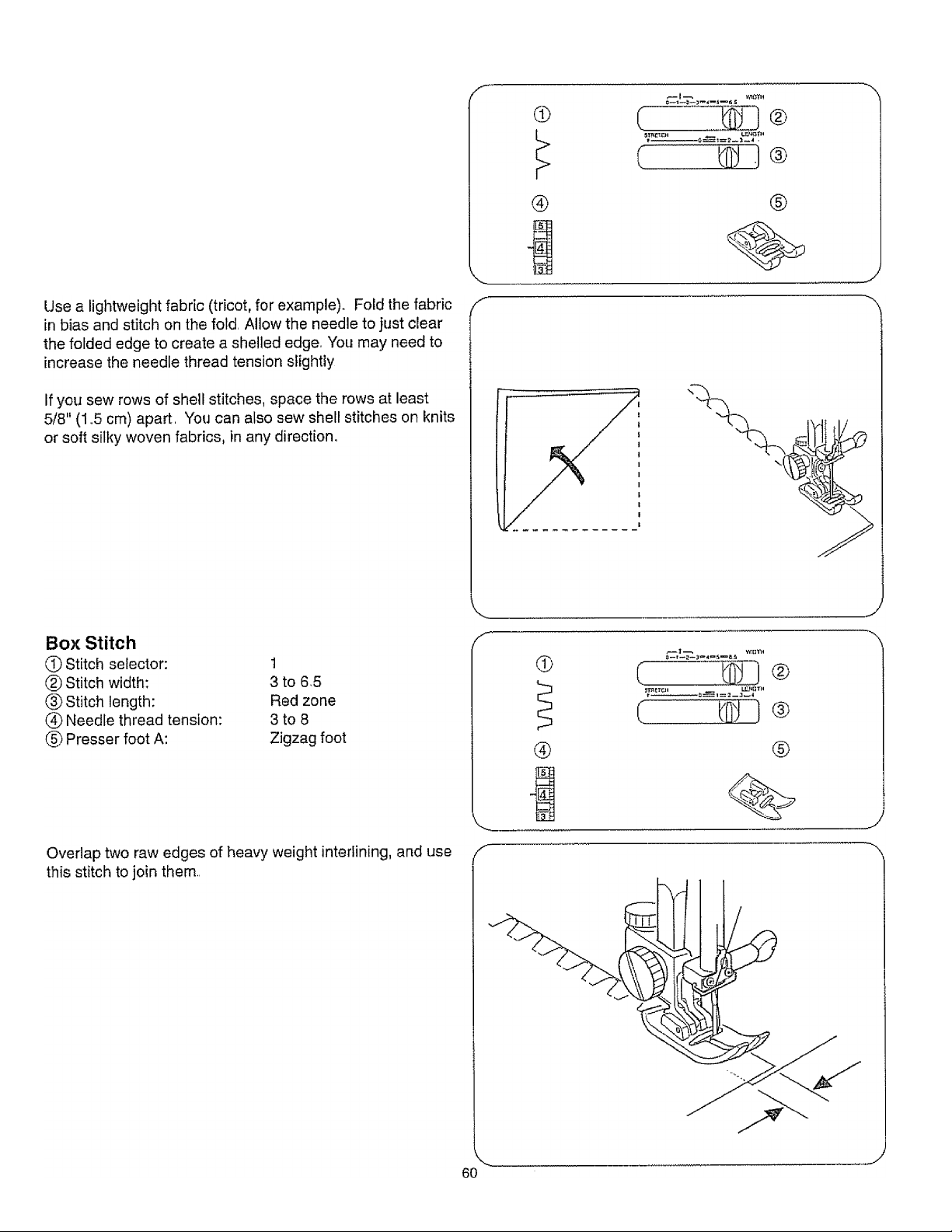

Box Stitch.........

Fagoting Stitch , . ............

Two-point Box Stitch

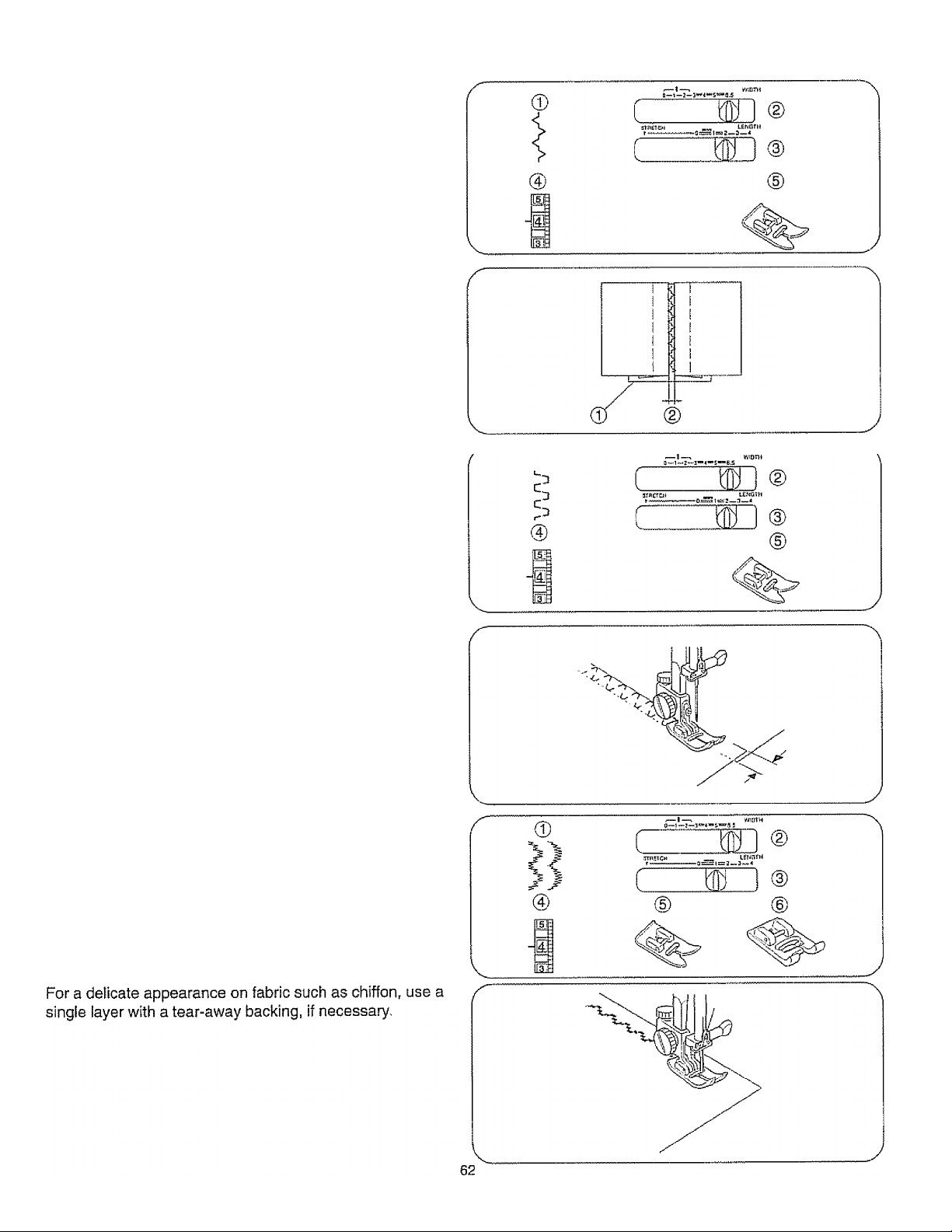

Decorative Stitch Patterns............................................. 62

Twin Needle Stitches (Option)

.............................

..................................................................

.......................................................

........

...........................................................

.....

................................... ......

.................................

............

.........

....

...........................

....

........

...............

..............62

-.......................—......

........................................

.....

58

....

.....

58

56

58
58

60
62
64

SECTION Vi. STRETCH STITCHES

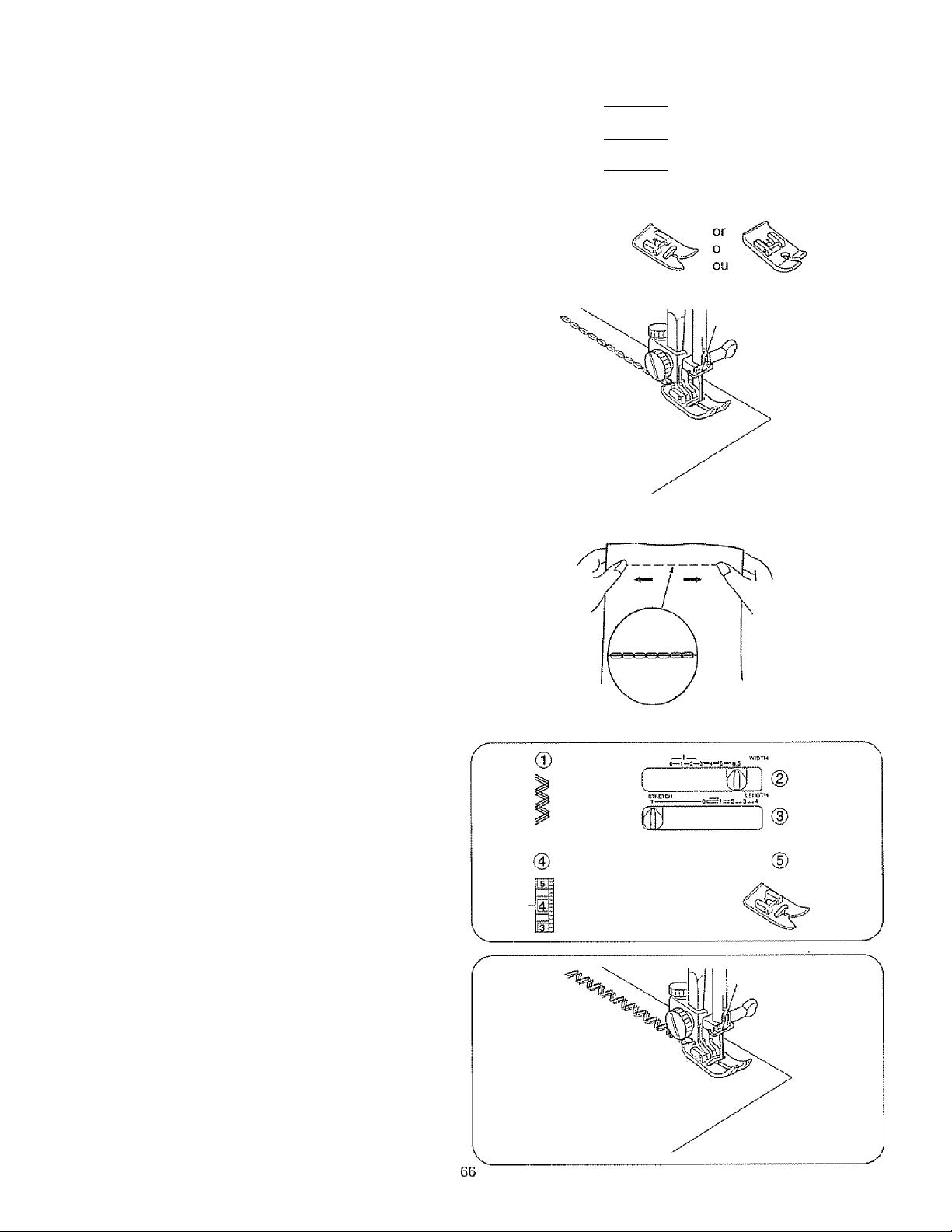

Straight Stretch ........ ......................................................

Rick-rack Stretch....................................................... 66

Overcast Stretch Stitching.............................................

•To sew ................

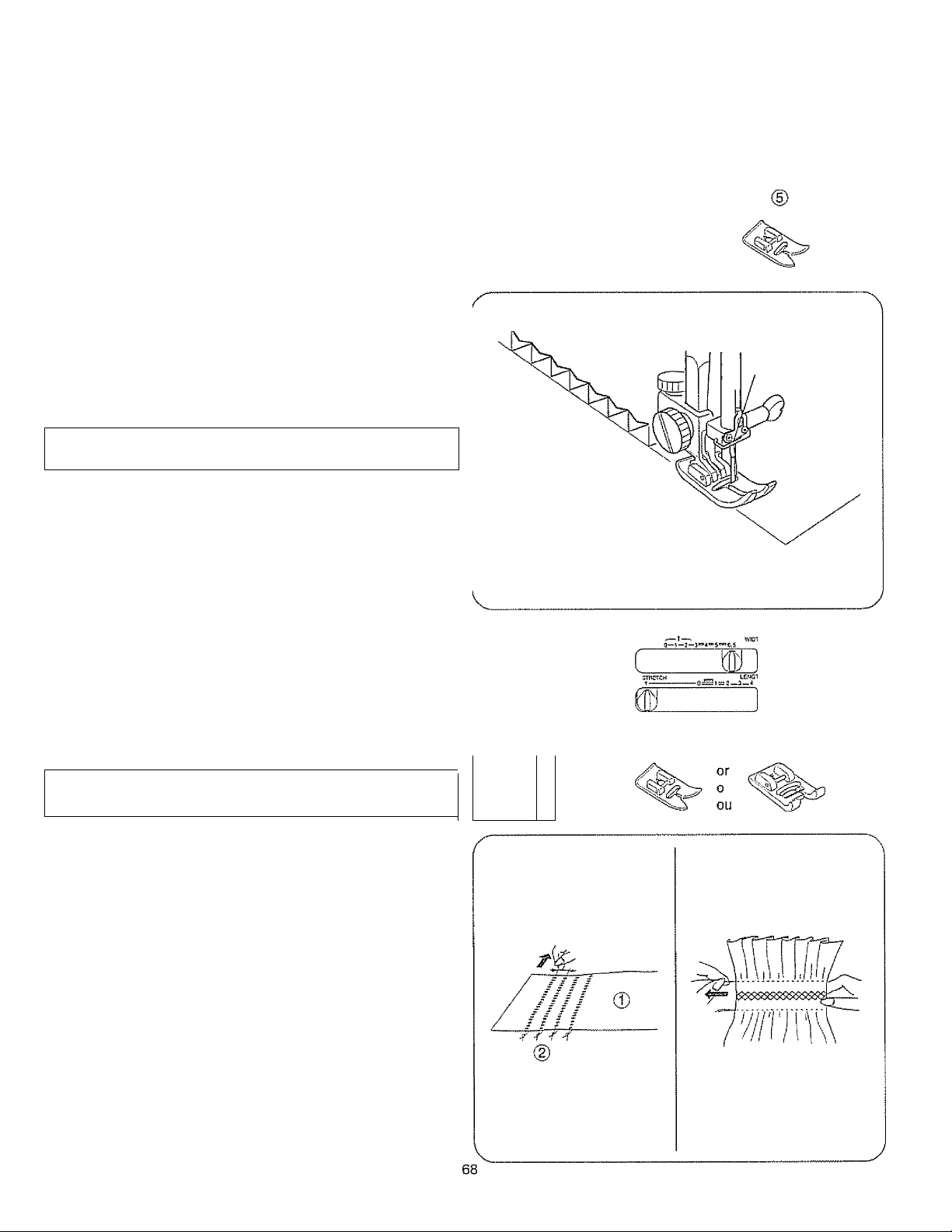

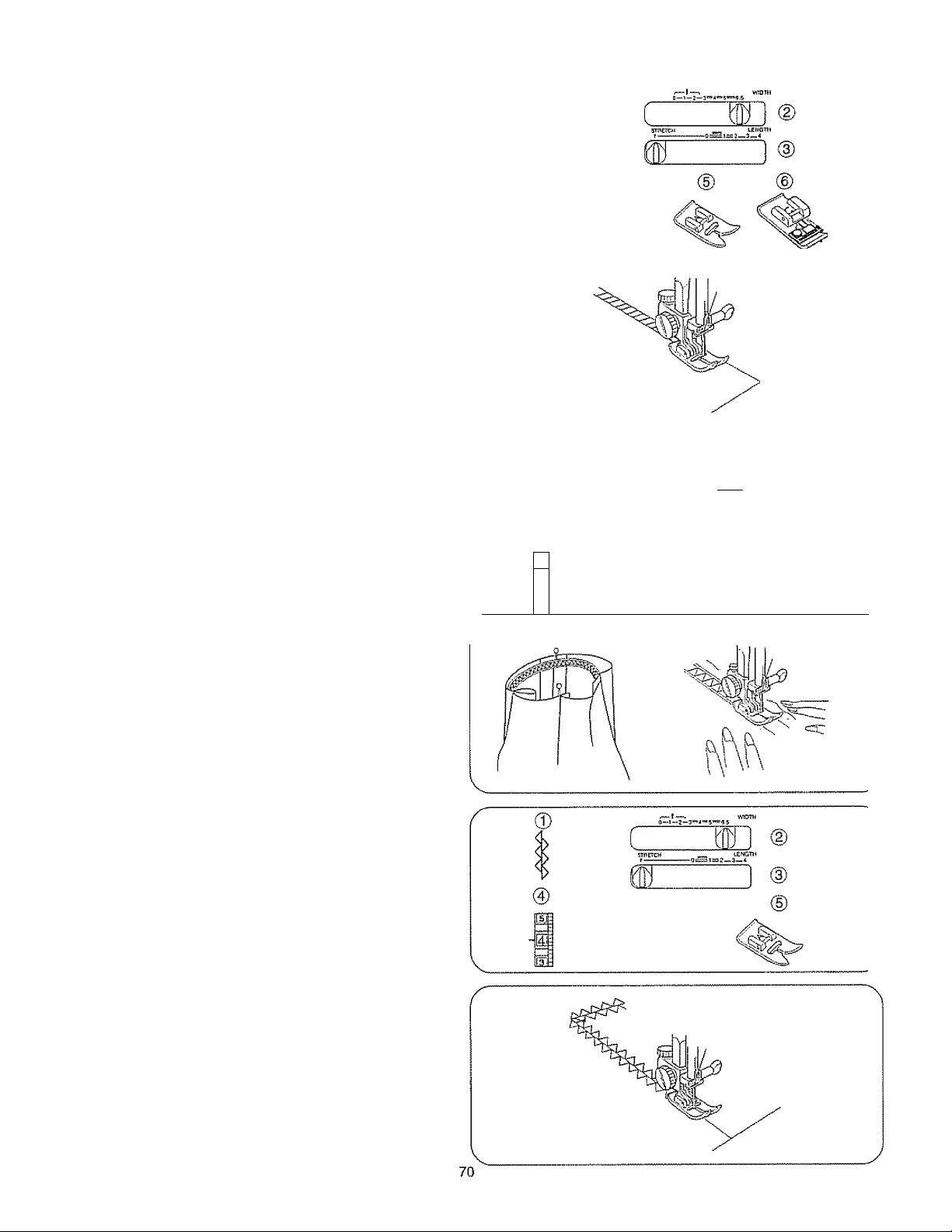

Smocking

•To sew ..................................................................... 68

Serging...............

Elastic Stretch Stitch

Stretch Patching

Decorative Stretch Patterns....................................

........

................................

...............................

.......................

.............

..........................................................

...

.........................................

.........................

............................. . 68

...............

.................

66

68

68

70

70

70

72

SECTION VII. BUTTONHOLE

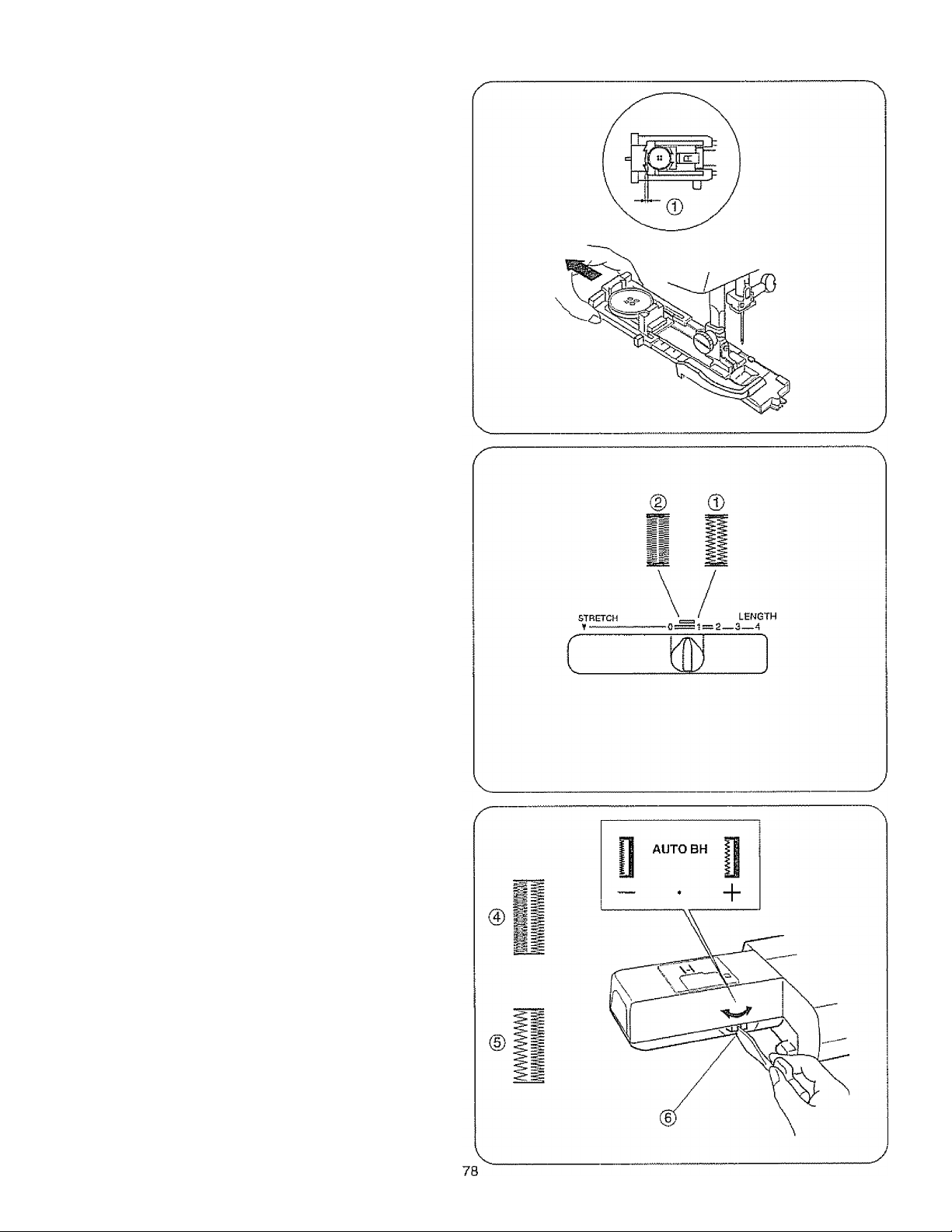

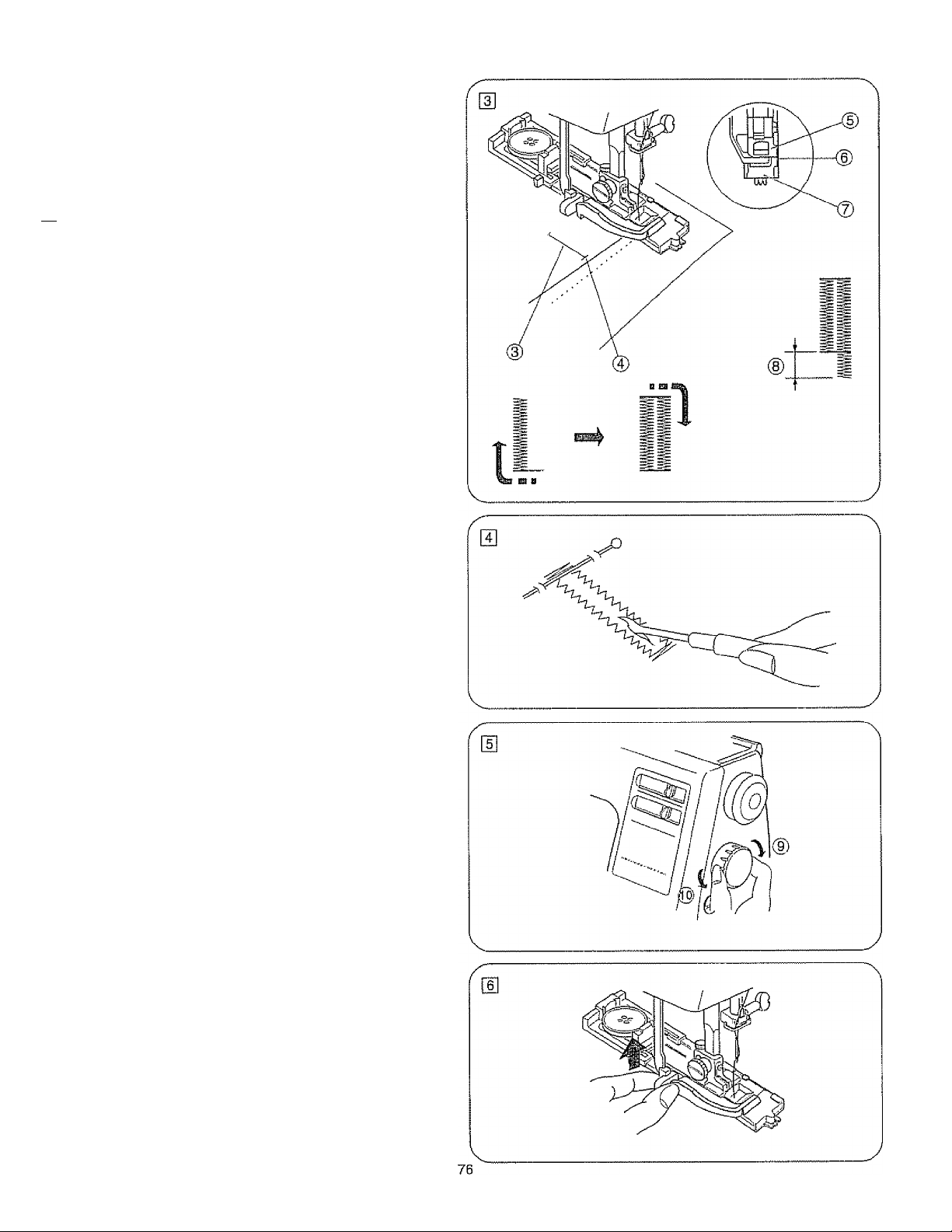

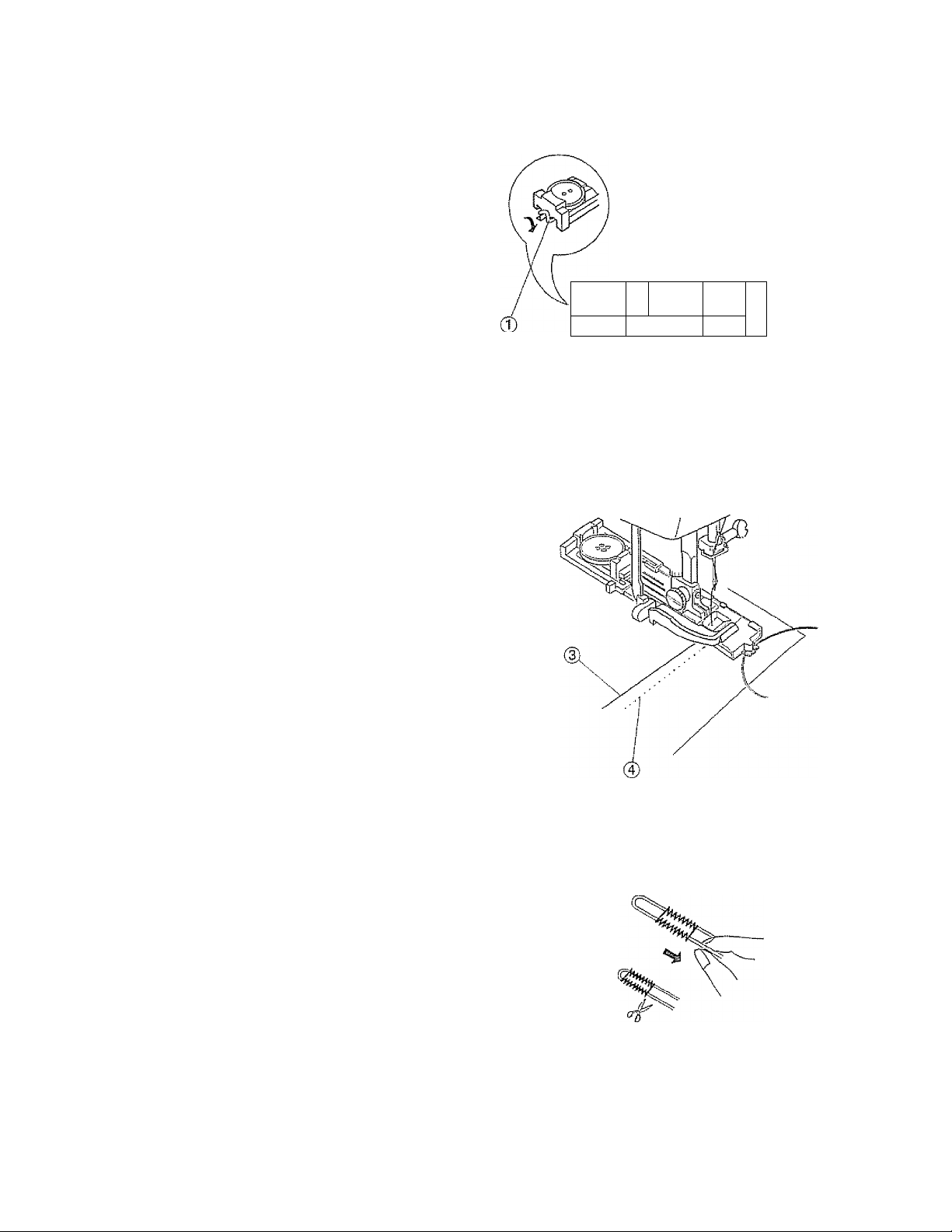

Automatic Buttonhole ........................................... 74-78

• Preparation for sewing

• To sew.....................................................................74-78

• How to adjust buttonhole stitch density

Corded Buttonhole

Manual Buttonhole (Option)........................................... 82

•To sew ........

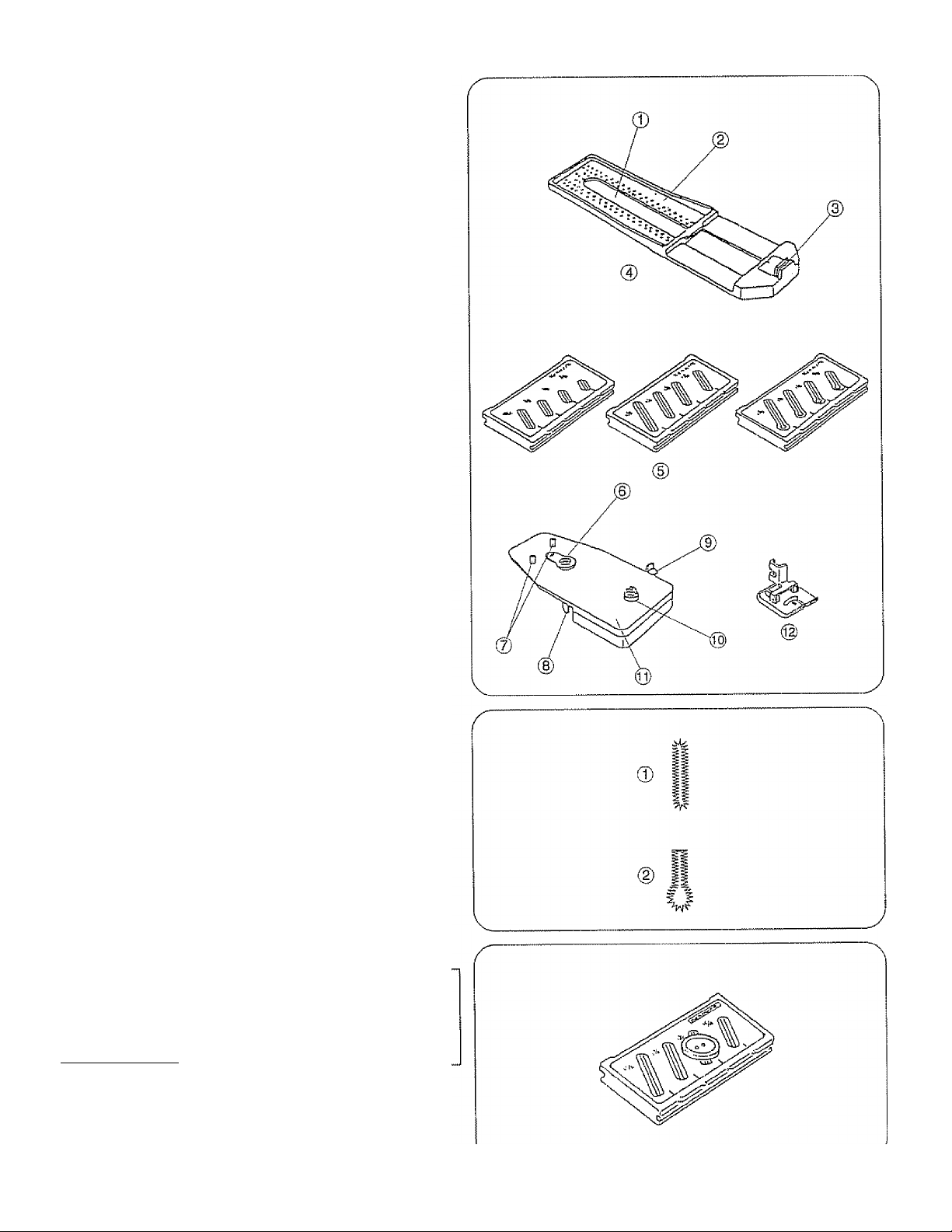

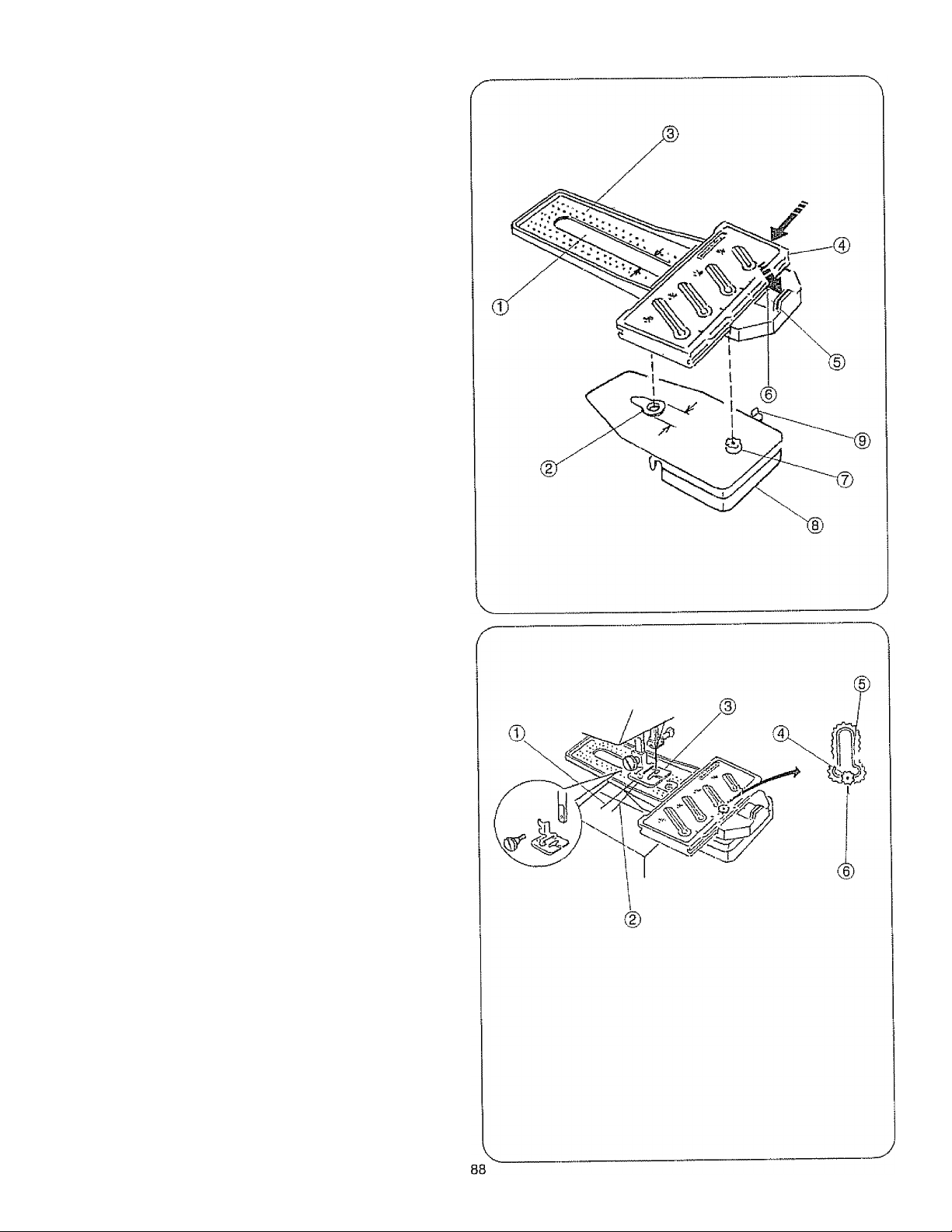

Automatic Buttonhole (Option)

• Buttonhole style and size

•To sew

•To adjust stitch density

..........

.....

...........................................................

..........

.........

.......................................................82

...................

...........................................

.................................

............................................

.........

...................................90

............... 74

........................

86-90

80

84-90

78

84

SECTION VIII. CARE OF YOUR MACHINE

Replacing the Light Bulb ..............................................

Cleaning the Bobbin Holder

Cleaning the Shuttle Race and Feed Dogs
Oiling the Machine

Troubleshooting

.....................................................

.............................................................

........................................

..................

92

92

..94

94

96

X

INDICE

SECCION I. NOMBRE DE LAS PARTES

Gabinete y bolsa de mano ..........................

Nombre de las partes

Accesorios y refacciones disponibles . , .............................5

........

....................................

SECCION II. PREPARACION DE LA MAQUINA

PARA COSER

Conexión de la máquina a la red eléctrica
Cuando utilice por primera vez su máquina de cose
Para su seguridad
Clavija polarizada
Control de la velocidad de costura
Ajuste de la presión del prénsatelas

Palanca de elevación del prénsatelas
Cortahilos
Ampliación móvil de la superficie de costura

• Desmontaje de la ampliación móvil

• Instalación de ia ampliación móvii

• Estuche de accesorios

Cambio de aguja

Cómo quifar/poner el enmangue del prénsatelas

• Para quitar

• Para poner...

Cómo quitar/poner el prénsatelas

• Para quitar

• Para poner .....................................................

Tipos de prénsatelas.......................................................

• A: Prénsatelas para zig-zag ................................................

• H; Prénsatelas para puntada recta ..... .. .

• R: Prénsatelas para ojal automático

• E; Prénsatelas para cremalleras

» G: Prénsatelas para puntada de dobladillo invisible .............

» F: Prénsatelas para puntada decorativa........................... 15

• C: Prénsatelas para coser a punto por encima.

• B: Prénsatelas para ojales (Opción)

• Acolchador

Selección de hilo y tela ......................................

Bobinado de la canilla . .

• Portacarretes horizontal.............

• Portacarretes adicional................................................. 21

• Bobinado de la canilla................. . ........................................

• Cómo sacar la canilla .............

• Colocación de la canilla en el portacanillas

Enhebrado del hilo de la aguja

• Enhebrado del hilo de la aguja ............................................ 27

” Ensartador de agujas

• Extracción del hilo de la canilla
Ajuste de la tensión del hilo de la aguja para puntada recta .. 29-31

" Tensión correcta . . .............................................................. 29

• El hilo está demasiado tenso

• El hilo está demasiado flojo

Ajuste de la tensión de! hilo de ia aguja para puntada zig-zag ...31

•Tensión correcta................................................................... 31

• El hilo está demasiado tenso............................................ 31

• El hilo está demasiado flojo

Seleccionador de puntadas .................................................... 33

Zonas de longitud de puntada .,.................................

Control de ia anchure de puntada
Control de la longitud de puntada
Equilibrio de los patrones distorsionados
Control de puntada invertida

...........................—...

..............

........................................

....................................

......................... ............................................

..................................

....................

.........................................................................

.....

..................—..............

.............................

............................................— 9

...................................... .....................

.................

... ......................................... ...........................

..........................................................

...........

.................

..........................................

........................................

........................................

.............

..............................................

.............

.....

...................................... 31

............

...................................

.......

........................

SECCION III. COSTURA DE PUNTADA RECTA

Puntada recta

• Para empezar a coser

• Para terminar a coser
Uso de las guías de costura
Cómo coser una esquina cuadrada
Costura a la vista

..........

...

..................

..................

...................

...........

...............

.....

.........

..............................

.......-...........

.............

............

......................

........

....

............................. 9

.................................. 11

......................................11

.......................

....................................

......

..............................

.............................

.................................

.......

.

............................. . . . 35

...................

..................

........... 7

............................. 7

................

...............................

..........

.............................

..................

..............

............................

......

..............

.. ■ 11

....................... . 11

.........

......11

........................

..... . 13

.............

............................

....

..........

...................

......................

... 25

27-29

......-..... 33

.........

......

.....

15

21

.. . 9

11

11

13

13
13
13

13

15
15

17

23

27

29

29

...

... 39

....

... 39
...
. 39

.. 41

3
3

7
7

7

9
9

9

9

25

31

35

37

37

39
39

Acolchador

Costura de cremalleras o cierres

• Cómo colocar e! prénsatelas para cremalleras .

• Preparación de la tela...........................

• Para coser
Cómo subir/bajar los dientes del transporte

Zurcido .....—.........................................

.....................

...................

............... ............................

...

....

............................. 43-45

........................

.....................................................

........................

....................................47

..............

..............

43

.... . 43

43-45

.....

SECCION IV. PUNTADAS DE ZIG-ZAG

Puntada de zig-zag

Puntada en satén
Monogramas
Aplicaciones

Puntada de refuerzo............................................................. 53

Bordado
Costura de botones

Puntada de sobrehilado o remate...........................................

........................

..............................

....................................................................

......

.................................................................. 51

.......

..........

........

..................................................

........

..................

.............................................

..........................

............................ 53

.............

.........

......

SECCION V PUNTADAS UTILES Y PUNTADAS

DECORATIVAS

Dobladillo invisible

• Para coser.........

Trabajos con lazos

Puntada de múltiple zig-zag

• Cosido tica! ......................................................

• Zurciendo o remendando.....

Puntada en forma de concha

Puntada de caja

Puntada para deshüachados............................................... 63

Puntada de caja de dos puntos
Puntadas deco rativas
Puntadas de doble aguja (opción)

................................................................

.......

....

...................

.....

.......

......

..............................—.

.....

......................................-........ 61

..................................

..... ....

......................

.......

......

........

..........

...........

........................

..........

.....................

..........................................

..............

.......................................

..................................................................................................

..........

.........................

57

.....

.............59

.......

59

59

.............

.......

63

SECCION VI. PUNTADAS ELASTICAS

Puntada recta triple

Extensión de “Rick-rack” (zig-zag) ................................

Puntada elástica de remate o sobrehilado

• Para coser

Puntada de pluma...............

21-25

• Para coser
Puntada de dobladillo
Puntada elástica de extensión

Remiendos elásticos ......................................................

Diseños decorativos elásticos..........................

..............

......................

...

...........

..................................—..................... 69

........

...............................

.................................................. 69

...............

..................................

.................................

...........................................

.....

..............

................

......-

...

......67

...

.......

................

.....

................... 71

— 71

.......

.......

SECCION Vil. OJALES

Ojal automático

• Preparación para coser.........................................................

• Para coser

• Cómo ajustar la densidad de los ojales
Costura de ojales con cordón

Ojal manual (Opción) ............................................................. B3

• Para coser............................................................................ 83

Ojal automático (Opción)

• Estilo y tamaño dei ojal

• Para coser......... .

• Para ajustar la densidad de las puntadas

.................................................................. 75-79

......

.....

................, ..........................................75-79

........

...................

..................................................

........................ . . .

..................

........

.......................................

...................

..............

..............

...... ,.87-89

......

.......................

......

.......

85-91

......

SECCION VIII, MANTENIMIENTO DEL LA MAQUINA

Cambiando la bombilla

Limpiando el portacanillas . ....

Limpieza de! garfio y los dientes del transporte

Engrasando la máquina......................................................... 95

Soluciones de problemas de funcionamiento

......................

..........

...................................... 93

.....

.................

................

......................

...................

.......

41

47

49
49

51

55
55

57

59

..............

63

67
69

69

71
73

75
79

81

85

91

93

95

97

61

X!

.. 3

7

7

7

9

9

9

’ll

11

11

- 11
13

13

15

18

21

25

29

29
31

31

33

33

35

37

MATIERES

Matelassage
La couture des fermetures à glissière

• Pour fixer le pied à fermeture à glissière

• Préparation du tissu

• Pour coudre
Comment monter et descendre les griffes

d'entraînement..................................................................... 47

Reorisaoe

PARTIE IV. POINTS ZIG-ZAG

Zig-zag simple

Point lancé

Monogrammes.........................■

Appliques

Brides de renfort ... .. .

Broderie ,.
Pose des boutons

Surfllage ............................................................................ 55

PARTIE V. POINTS UTILITAIRES ET DÉCORATIFS

Ourlet invisible

• La counture

Dentelle............................................................................. .59

Point zig-zag multiple

• Finition des coutures ...............................................

• Repriser........................................................................... 59

Point coquille

Point de créneau........................................ ..............................61

Couture ajourée .................................................................... 63

Aiguilles jumelées (Option) . ............

TABLE DES

PARTIE I. IDENTIFICATION DES PIÈCES DE LA

MACHINE

Des meubles et sac de transport

Identification des pièces.......................................................... 3

Accessoires et pièces disponibles ......... ........................ ......... 5

PARTIE II. PRÉPAREZ-VOUS À COUDRE

Branchez la machine
Les premières fois que vous utilisez votre machine
Consignes de sécurité

Prise poiarisée....................................................................... 7

Contrôlez la vitesse de couture
Levier de réglage de la pression

Reiève-pied presseur.............................................................. 9

Coupe-fil............................................................................. 9

Rallonge de plateau................................................................ 9

• Pour retirer la rallonge

• Pour fixer la rallonge

• Boîte à accessoires
Changer l’aiguille
Retrait et installation du support de pied
"> Retrait
O Installation

Retrait et fixation du pied presseur

• Retrait

» Fixation ................... .

Différents pieds presseurs

• A: Pied zig-zag
» H: Pied à point droit
» R: Pied à boutonnière automatique

• E: Pied à fermeture à glissière

• G: Pied à point d'ourlet invisible ..................................... . 13

" F: Pied à point lancé . . . .................................

• C: Pied à surjeter....................................................... 15

• B: Pied à point boutonnière (option)

• Matelasser
Choix de I’aiguille et tissu
Remplissage de la canette
® Porte-bobine horizontal.,

• Porte-bobine supplémentaire............................................... 21

• Remplissage de la canette .....................

• Retrait de la canette.........

• Insertion de la canette
Enfilage de la machine

• Enfilage de la machine .....................

» Enfile-aiguilie intégré

" Comment remonter le fil de la canette ...................................29

Réglage de îa tension du fil de l’aiguille pour le point droit , .... 29-31

•Tension correcte......................■

• Si la tension est trop élevée

• SI la tension est trop faible

Réglage de la tension du fil de l’aiguille pour le point zig-zag ..31

•Tension correcte.................................................................. 31

• Si la tension est trop élevée ............................................. 31

• Si la tension est trop faible ............

Boutoun de sélection de points ..................................

Zones de longueur du point

Réglage de la largeur du point.............................

Réglage de la longueur du point ........

Pour corriger un motif déformé................................................ 37

Bouton de marche arrière . ..

...............

.......................................................................

..............

............................

....

......

...........................

.....................................-.................. . ■ 9

.........................

..................

......

....

...........................................

..................................................................

..............................................................■■■' 11

.................................... ...................

........................................

.....

.......

......

....................

................. ..

.........................................

................................

.......

.............

..................... .......

....... ........................................

..........

...... ..................

................

........

.......................................................

..............

...........

..................................................

..................................................

........................ ............................

..........

................................... .21-25

..............

.............

............... ......

................

................................................

......................................

................

.........................

...........-.................

........

..........

................. ..................

.......

.........................

......

..............

.....

............................

......

......................

.........

............................. 13

.............................

.................■

...................

...

....................... 15

.......................

.............................

.............

........................

....

..........................25

..............................27

............. ■

.. .

....

................................

................

.........

........

.........

...............

............

.............. - 13

.....

........

.............

.................

.............

....

...............

......

............

7

.......

........

- ■ 11

.. 13

- ■ 15

23

-■ 27
27

. . 35

PARTIE III. COUTURE AU POINT DROIT

Point droit

• Début d’une couture

• Finition d'une couture
Utilisation des guides de couture
Pour coudre un angle droit
Surpiqûre

...

.............. ................

......

......... ...............................................

............................................................................

......................

............

................ ..............

........................

............................. ..............

............

..................

...........

.........

. -

........

41

39
39

39

39

39

.....

................

........

..........................................................................

.....................

............ .................................

........................................................... ......................51

.............

...........

...................

.........................................................................

.....................

Point de créneau double points

Points décoratifs .—................................................................. 63

...........

...........

.....

..................

.............

..........-.........

........................................... ................43-45

..............

.......................................... .

................

.......

.....................................

........... ,,,........................—

....

........................-.............. 43

......................

......

....................................

........................ . ........................55

.................................................. 51

.....

............... ...........................63

...... . .............................. 65

....................

...........

.......

...............

.......

............................51

..........41

43-45

.....................43

47

..............

...............53

.......—

...

...............59

..............59

49

...... ■ 49

........ 53

....... 57

57

PARTIE VI. POINTS EXTENSIBLES

Point droit extensible

Croquet extensible................................................................... 67

Surfilage extensible . ...................

• Pour coudre . ......

Point de smocks..................................

• Pour coudre....................................................................... 69

Point de surjet...................................................................... 71

Point extensible pour la fixation des élastiques
Point à rapiécer extensible
Motifs décoratifs extensibles

...............................................................

..................

...............................

...............

......................................................

...........

......................................

...........

..............

........................

.

............

....................

..............

67

69
69

.......69

71
71

73

PARTIE VIL BOUTONNIÈRE

Boutonnière automatique,

• Préparation à la couture

• Pour coudre .................................................................... 75-79

• Comment régler la densité pour boutonnières.......................

Boutonnière passepoilées . .....................................................

Boutonnière manuelle (Option)

• Pour coudre ....................................................................... 83

Boutonnière automatique (Option)

• Styles et dimensions des boutonnières

• Pour coudre

• Réglage de la densité du point

..........

....... .........

........

..................................................

............

...................

.......

...

....................

...........................

...........................

.......-................

.........................

.... . ............ .■ 75-79

. ...............

...............

- . . . 83
85-91

........

.. 87-89

75

79
81

85

91

PARTIE VIII. ENTRETIEN DE VOTRE MACHINE

Remplacement de l'ampoule
Nettoyage du porte-canette

Nettoyage de la coursière et des griffes d'entrainement........ . 95

Lubrification de la machine...................................................... 95

En cas de problème

............

....

....................................

...................................................

. , , ,

.................

....... . 93

.....................98

93

XII

SECTiON !. NAME OF PARTS

Cabinets and Sewing Machine Tote Bag (RSOS# 97606)

Sewing Machine cabinets and Tote bag are available
through the RSOS (Retail Special Order System) catalog at
your nearest Sears retail store.

Names of Parts

® Reverse stitch control

(D Stitch width setting display
(D Stitch length setting display

(J) Stitch length control

CD Stitch width control

(D Bobbin winder spindle
0 Spool pin
(8) Upper thread guide
(D Thread take-up iever
® Thread tension dial
® Face cover
@ Thread cutter
® Needle threader
® Needle plate
© Hook cover plate
® Hook cover plate release button
® Extension table (Accessory box)
® Buttonhole pitch balance adjusting lever
© Carrying handle
© Handwheel

@ Stitch pattern selector
@ Feed balancing dial

(g) Power switch
<S) Machine socket
© Nomenclature plate
© Drop feed dog lever
© Free-arm
@ Buttonhole lever
® Presser foot lifter

@ Thumb screw
f||) Presser foot
(g) Needle clamp screw

Snap-on button

®) Foot control

SECCION I. NOMBRE DE LAS PARTES

PARTIE I. IDENTIFICATION DES PIECES DE

LA MACHINE

Gabinete y bolsa de mano (RSOS #97606)

Usted encontrará una línea completa de gabinetes y estuche
protátil para su máquina de coser en las tiendas Sears

Nombre de las partes

© Control de puntada reversa
© Pantalla de ajuste de la longitud de puntada
@ Pantalla de ajuste de la anchura de puntada
@ Control de la longitud de puntada
® Control de la anchura de puntada
® Eje del devanador de canillas (D Enrouleur de la canette
® Portacarretes

(D Guíahilos superior

Ф Tirahilos
@ Ajuste de tensión del hilo superior
(0) Cubierta frontal
qzi Cortahilos © Coupe-fil
@ Ensartador de aguja automático
(M) Placa de aguja
@ Tapa de acceso a canilla
# Pulsador de apertura de la tapa de acceso a canilla

0) Ampliación móvil de ia superficie de costura {Estuche de © Rallonge de plateau {Boîte à accessoires)
accesorios)

@ Palanca ajustadora de densidad de ojales
@ Asa de transporte
Ф Volante
í|j) Palanca ajustadora de densidad de ojales
f|2 Selector de puntada

interruptor de corriente Prise de la machine

@ Enchufe de la máquina
(§) Placa de identificación
® Palanca de mando para los dientes del transporte (§1 Bras libre

Brazo libre

Ф Palanca de ojales ® Relève-pied presseur
@ Palanca de elevación del prénsatelas
Ф Tornillo del enmangue
ó]) Prénsatelas
Ф Tornillo de sujeción de la aguja
@ Botón de fijación de prénsatelas

Pedal de control

Des meubles et sac de transport (RSOS #97606)

Sont disponibles dans le magasin Sears le plus proche de chez
vous

Identification des pièces

© Bouton de marche arrière

(D Fenêtre de réglage de la largeur du point
(D Fenêtre de réglage de la longueur du point

® Réglage de la longueur du point
(© Réglage de la largeur du point

® Porte-bobine
(3) Guide du fil supérieur
© Levier releveur du fil

(¡0 Molette de réglage de la tension du fil

® Couvercle frontal

(jj EnfiSe-aiguille
(0) Plaque d’aiguille

@ Couvercle à crochet
(J0 Bouton de dégagement du couvercle à crochet

® Bouton d'équilibrage
@ Poignée de transport
(|o¡ Volant

Levier de réglage de l'équitibragede ia boutonnière
^ Sélecteur de point
@ Interrupteur de courant

Plaque signaiétique
# Levier de griffes d'entraînement

@1 Levier pour les boutonnières

®) Vis de blocage
® Pied presseur
I® Vis du pince l’aiguille
©) Bouton de décrochage
® Pédale de contrôle

Available Accessories and Attachments

To order parts and accessories listed below, call:
1 -800-4^l\/lY-HOIVIE (1-800-469-4663)
24 hours a day, 7 days a week

When ordering parts and accessories, provide the following
information:

1, Part Number

2., Part Name

3. Model Number of Machine

Ref, No.

10

11 '820801016

12 822801001
13 820817015
14 *214872011
15 '200030108

21 •741814003

Part No.

'102869107

1
2 102403202
3 650807101

'993001100
*993011100
'993011400

■993011600
*993011800

A

'826815000

5 625031500

823801107

6

685502019 ArZigzag toot

7

822804118

8

829801002

9

753801004

•200262101

16

802422002

17

000009803

18
19 647808009
20 820832005

802424004 Lint brush

22

822020503

23

822019509

24

'213502003

25
26 ‘213501116
27 *213504005

■213505006
'213506007

28 ■213503015

•200002008 Piping foot

29

'200003009

30

'200005001

31

'200013105

32

'941620000

33
34 031119115

Description

10 X Bobbin
Spool pin felt
Assorted needle set

5 X No 11 stretch fabric needle (BLUE)

5 X No.11 needle (ORANGE)

5 X No 14 needle (RED)

5 X No.16 needle (PURPLE)

5 X No 18 needle (GREEN)

Twin needle

Additional spool pin

H:Straight stitch toot

F:Satin stitch foot
E:Zipper foot
RiAutomatic buttonhole foot
B:Buttonhole foot
CrOveredge foot
G:Blind hem foot

Walking foot

1/4" Seam foot
Needle threader
Outlier
Light bulb
Seam ripper/Buttonhole opener
Large screwdriver
Oil

Large spool holder

Small spool holder

Buttonhoie guide plate
Buttonhole base plate
Template (Round end, smalt)

Tempfate (Round end, large)

Template (Keyhole)
Buttonhole foot

Gathering foot
Pin-tuck foot
Hammer foot (2mm)
Ruff! er
Foot control

• These items are not furnished with the machine, but may be

ordered per instructions above

Accesorios y refacciones disponibles

Para ordenar las partes y accesorios listados abajo, llame ai:
1-800-4-MY-HOM E® {1 -800-469-4663)

de 6 AM a 11 PM, hora dei centro, los siete días de la semana
Al ordenar partes y accesorios, proporcione la siguiente

información;
1, Número de parte
2, Nombre de la parte
3, Modelo de la máquina

Accessoires et pièces disponibles

Pour commander les pièces et les accessoires listés ci-dessous,

composez:

1-800-LE-FOYER (1-800-533-6937)
24h/24, 7]/7

Pour commander des pièces ou accessoires, veuillez préparer les
informations suivantes:

1. Numéro de la pièce

2. Nom de la pièce

3. Référence du modèle de la machine

Referencia

* Estos ar

ser ordenados con las instrucciones arriba descritas.

Número de
la parte

*102869107 10 X Canillas

1

102403202

2

650807101

3

*993001100

*993011100 5 X Aguja No 11 (NARANJA)

*993011400
*993011600
*993011800
*826815000

4

625031500 Portacarretes adicional

5

823801107

6

685502019

7

822804118

a

829801002

9

753801004

10

‘820801016

11

822001001

12

820817015

13

■21487201Î

14

■200030108

15

*200262101

16

802422002 Acoichadof

17

000009803 Bombilla

18

647808009

19

820832005

20

*741014003

21

802424004

22

822020503 Tapa-carretes grande

23

822019509

24

‘213502003 Placa guía de oja!

25

'213501116

26

*213503015

•213505006
*213506007

27

*213503015

28

*200002008 Prénsatelas para entubar

29

*200003009

30

‘200005001

31

■200013105

32

*941620000

33

031119115 Pedal de control

34

ticulos no se proveen con la máquina, pero pueden

Fieltro para porta carretes
Juego de agujas
5 X Aguja No 11 de lela alástica (AZUL)

5 X Aguja No.. 14 (ROJA)

5 X Aguja No 16 (PURPURA)

5 X Aguja No 18 (VERDE)

Aguja doble

H:Prensatelas para puntada recta

A:Prensaielas para zig-zag

F:Prensatelas para puntada decorativa

E:Prensatelas para cremalleras

R:Prensatelas para ojal automático

8:Prensatelas para ojales

C:Prensatelas para coser a punto por encima

G;Prensatelas para puntada de dobladillo invisible
Prénsatelas de doble arrastre

Prénsatelas de puntada recta con 1/4" guía
Ensartador de aguja

Cortador/Abreojales
Destornillador grande
Aceite
Cepillo de limpieza

Tapa-carretes pequeñol

Placa base de ojal
Plantilla (Camisería redonda, pequeña)
Piantina (Camisería redonda, grande)
Piantina (Sastrería)
Prensaleias para ojal

Prénsatelas recogedor
Prénsatelas para alforzas
Prénsatelas para dobladillo {2mm}
Prénsatelas para fruncidos

Descripción

№de féf

■ Ces pièces ne sont pas lournies avec la machine, mais peuvent être
commandées comme indiqué en haut de page

№ de pièce

'102869107

1
2 102403202

3 650807101

*993001100
*993011100
*993011400
*993011600
*993011800

4 ■826815000

625031500

5

823001107

6
7 685502019
8 822804118

829801002

9

753801004

10
11 ‘820801016
12 822801001

820817015

13
14 *214872011
15 *200030108
16 '200262101
17 802422002

000009803

18
19 647808009
20 820832005
21 •741814003

22 802424Q04
23 822020503

822019509

24
25 *213502003
26 *213501116

*213503015
*213505006

27 ■213506007

'213503015

28

*200002008

29
30 ‘200003009
31 *200005001
32 *200013105
33 *941620000

031119115

34

10 X Canettes
Feutre de porte-bobine

Jeu d'aiguilles

5 X Aiguille n°11 pour tissu extensible (BLEUE)
5 X Aiguille n°11 (ORANGE)
5 X Aiguille n°14 (ROUGE)
5 X Aiguille n°16 (VIOLET)
5 X Aiguille n= 18 (VERTE)
Aiguilles jumelées
Porta-bobine supplémentaire
HtPIed à point droit
A:Pied zig-zag

F; Pied à point lancé
E:Pied à fermeture à glissière
R: Pied à boutonnière automatique
B: Pied à point boutonnière
C:Pied à surjeter
G:Pied à point d'ourlet invisible
Pied à niveleur
Piqueuse 1/4"
Enfile-aiguille
Matelasser
Ampoule d’éclairage
Découd-vite/Ouvre boutonnière
Gros tournevis
Huile
Brosse a peluches
Grande rondelle de porte-bobine

Petite rondelle de porte-bobine
Plaque-guide pour boutonnière
Plague support pour boutonnière
Gabarit (Petite boutonnière à boutos arrondis)
Gabarit (Grande boutonnière à boutos arrondis)
Gabarit (Boutonnière tailleur)

Pied à point boutonnière
Pied à ganseur
Pied à fronceur
Pied à piisseuf
Pied à ourteur (2mm)
Pied plissGur fronceur
Pédal de contrôle

Désignation

SECTIOM И. GETTING READY TO SEW

Connecting Machine to Power Supply

Ф Power suppiy plug
(g) Power switch
@ Outlet
@ Machine socket
® Machine plug

(6) Light bulb

Before connecting the power cord, make sure the voltage
and frequency shown on the machine conform to your
electrical power.

1. Turn off the power switch (g).

2. Insert the machine plug©into the machine socket® ,

3. insert the power supply pIug®into the outlet©..

4. Turn the power switch ©to turn on the power and
sewing light©..

Before Using Your Sewing Machine

Before using your sewing machine for the first time, place a
waste fabric under the presser foot and run the machine
with thread for a few minutes Wipe away any oil which may

appear.

For Your Safety

* While in operation, always keep your eyes on the sewing

area. Do not touch any moving parts such as the thread
take-up lever, handwheei or needle,

* Always turn off the power switch and unplug from the

power suppiy:

- When leaving the machine unattended

- When attaching or removing any parts.

- When cleaning the machine.

* Do not place anything on the foot control, when not

sewing.

Polarized plug

This appliance has a polarized plug (one blade wider than

the other), To reduce the risk of electric shock, this plug is

intended to fit in a polarized outlet only one way.. If the plug
does not fit in the outlet, reverse the plug if it still does not
fit, contact a qualified electrician to install the proper outlet.
Do not modify the plug in any way
Foot Controller Model YC-482J-1 orTJC-150 is used with
Sewing Machine Model 385.16221XXX (XXX represents
numbers 000 through 999).

Controlling Sewing Speed

Sewing speed is varied by the foot control.

The harder you press on the foot control, the faster the

machine runs.

SECCION II, PREPARACION DE LA MAQUINA

PARA COSER

Conexión de la máquina a la red eléctrica

0 Clavija de toma de corriente
® Interruptor de corriente
@ Red eléctrica
0 Enchufe de la máquina
® Clavija de la máquina
® Bombilla

Antes de enchufar el cable de conexión a la red de corriente
asegúrese de que e! voltaje y la frecuencia de la máquina,
mostrados en la placa de identificación, coincidan con los de la
red de suministro en su hogar

1. Desconecte el interruptor de corriente (D

2. Introduzca la clavija de la máquina @ en e! enchufe de la
máquina (4).

3. Introduzca la clavija de toma de corriente 0 a la red @.

4 Oprima el interruptor de corriente© para encender la

máquina y la bombilla ©

PARTIE II. PRÉPAREZ-VOUS À COUDRE

Branchez la machine

0 Prise électrique
@ Interrupteur de courant
0 Prise de courant
0 Prise de la machine
® Fiche de raccord électrique
©Ampoule d'éclairage

Avant de brancher le cordon d'alimentation, assurez-vous que
la tension et la fréquence indiquées sur la machine sont
conformes à votre instaiiation électrique.

1 Tout d'abord, éteignez la machine (Basculez l'interrupteur © à

OFF)

2. Ensuite, branchez !a fiche de raccord électrique © sur la prise
de la machine 0

3 Connectez la prise électrique 0 à la prise de courant © ,
4 Appuyez sur l'interrupteur© pour mettre ia machine sous

tension et allumer l’ampoule d'éclairage©

Cuando utilice por primera vez su máquina de cose

Cuando utilice por primera vez su máquina de coser, coloque una
pieza de tela debajo del el prénsatelas
y haga funcionar la máquina sin hilo, durante unos pocos minutos.
Es normal que aparezcan salpicaduras de
aceite, limpíelas y cosa normalmente

Para su seguridad

* Cuando cosa, no pierda de vista el área de costura. No toque

ninguna pieza en movimiento tal como tirahilos, volante o aguja.

* Apague siempre la máquina con el interruptor de corriente y

desenchufe la clavija de toma de corriente cuando:

- Deje la máquina desatendida.

- Vaya a poner o quitar alguna pieza.
" Limpie la máquina

* No ponga nada encima del pedal de control al no coser

Clavija polarizada

Para aparatos con clavija polarizada (una pieza del enchufe más
ancha que la otra}.

A fin de evitar e¡ riesgo de descargas eléctricas, esta clavija está
diseñada de forma que sólo puede introducirse en un sentido
dentro de una toma de corriente polarizada. Si no encaja
completamente en ta toma de corriente, invierta la clavija. Si
tampoco encaja de esta forma póngase en contacto con un
electricista cualificado para que !e instale una toma de corriente
apropiada. No intente modificar la clavija de ninguna forma.

Con esta máquina de coser Modelo 385 16221XXX deberá
usarse el pedal de control Modelo YC-482J-1 o TJC-150
XXX representa los números 000 a 999.

Control de la velocidad de costura

El pedal de control sirve para regular la velocidad de la costura
La velocidad se regula pulsando el pedal de control con la planta
dei pie, a más presión, más velocidad

Les premières fois que vous utilisez votre machine

Les premières fois que vous utilisez votre machine, placez une

chute de tissu sous le pied presseur et faites fonctionner la machine

sans fil pendant quelques minutes Essuyez les traces d'huile qui
pourraient se produire

Consignes de sécurité

* Pendant la couture, gardez toujours les yeux sur la couture en

cours et ne touchez aucune des parties mobiles, telles que le
levier releveur du fil, te volant ou l'aiguille.

' Eteignez et débranchez systématiquement la machine de la

prise de courant:

- lorsque vous laissez la machine sans surveillance

- lorsque vous fixez ou retirez des parties détachables

- lorsque vous nettoyez ta machine

* Ne placez rien sur la pédale de contrôle, sauf pendant

l’utilisation .

Prise polarisée

Pour les appareils ayant une prise polarisée (une lame plus large
que l’autre) Afin de réduire les risques de choc électrique, cette
prise de branchement est conçue pour s’adapter à la prise
électrique murale dans un seul sens Si elle ne rentre pas
complètement dans la prise, retournez-la. Si elle ne se branche
toujours pas, faites appel à un électricien qualifié qui installera une
prise appropriée N’essayez pas de modifier la prise
La pédale de contrôle YC-482J-1 ou TJC-150 s’utilise avec la
machine modèle 385 16221XXX
XXX Représente les nombres de 000 à 999.

Contrôlez la vitesse de couture

On change la vitesse de couture à l'aide de la pédale de contrôle.
Plus vous appuyez sur la pédale, plus la machine va vite

Ajuste de la presión del prénsatelas

(T) Palanca del ajuste de la presión

Levier de réglage de la pression

(T) Levier de réglage de ta pression

La palanca del ajuste de la presión debe ser situada en el “3” para

costura normal,

Reducir la presión a "2” para hacer aplique, calado e hilvanado..
Sitúe la presión en 'T cuando cosa gasa, encaje, organdí y lelas
finas en general. Terciopelo y géneros de punto elásticos también
deben ser cosidos con la presión en el “1"

Palanca de elevación del prénsatelas

(D Palanca de elevación del prénsatelas

® Posición elevada normal
d) Posición más alta

La palanca de elevación del prénsatelas se emplea para subir y
bajar el prénsatelas. Usted puede subirlo aproximadamente
0 6 cm (1/4") más de la posición elevada normal para que le

resulte más fácil colocar telas gruesas o como ayuda para quitar

el prénsatelas

Le levier de réglage de la pression devrait être réglé sur la
position "3" pour la couture normale..
Réduisez la pression à "2” pour les appliques, les découpages, les

jours et le bâti.

Réglez la pression sur 'T pour coudre la mousseline, la dentelle,
l’organdi et les autres tissus fins Le velour et les tricots très
extensibles peuvent aussi être cousus avec la pression sur “T’.

Relève-pied pressent

® Relève-pied presseur
(?) Position relevée normale

(D Position relevée maximum

Le relève pied presseur remonte et abaisse le pied presseur
Vous pouvez le remonter d'environ 0.6 cm (1/4") plus haut que la
position normale pour retirer plus facilement le pied presseur ou
pour vous aider à passer un tissu épais sous !e pied.,

Cortahilos

® Cortahilos

No necesita tijeras para cortar el hilo después de coser, Sólo
necesita el cortahilos práctico.

Ampliación móvil de la superficie de costura

• Desmontaje de la ampliación móvil
Tire de la ampliación móvil hacia afuera de la máquina tal como
se ve en la ilustración ,

O Instalación de la ampliación móvil

Empuje la ampliación móvil hacia que se mete de golpe en la
máquina.

© Ampliación móvil de la superficie de costura
© Pasador
d) Alojamiento
@ Tablilia
d) Brazolibre

• Estuche de accesorios
Abre la tapa del estuche de accesorios girándola hacia usted

Los accesorios de costura están localizados convenientemente
en el estuche.

Coupe-fil

® Coupe-fii

Vous n’avez pas besoin d'un paire de ciseaux à la fin d’une
couture Utilisez tout simplement le coupe-fii intégré.

Rallonge de plateau

• Pour retirer la rallonge
Éloignez-la de la machine comme illustré,

« Pour fixer la rallonge

Poussez la rallonge jusqu' à ce qu'elle s’enciiquète sur la
machine.

© Rallonge de plateau
© Patte
© Trou
© Patte
® Bras libre

» Boîte à accessoires

Ouvrez ie couvercle de ia boîte à accessoires en tirant vers
vous. Les accessoires de couture sont logés dans cette boîte

Changing Needle

0 Needle damp screw
@ Needle clamp

IXlTurn off the power switch.

Raise the needle to its highest position by turning the
handwheel counterclockwise, toward you, and lowering

the presserfoot. Loosen the needle clamp screw0by

turning it counterclockwise. Remove the needle from the
needle clamp @

[U Insert a new needle into the needle clamp (2) with the

fiat side to the rear When inserting the needle into the
needle clamp CD, push it up as far as it goes. Tighten
the needle clamp screw 0 firmly by turning it clockwise.,

[3]To see if the needle Is good, place the flat side of the

needle onto something flat (needle plate, glass, etc.).
The gap between the needle and the flat surface should
be consistent. Never use a bent or blunt needle.
A damaged needle can cause permanent snags or runs

in knits, fine silks and silk-like fabrics

To Remove and Attach the Foot Holder

0 Thumb screw
(D Foot holder
(D Presser bar

<• To remove

Remove the thumb screw0by turning it counterclockwise

with a screwdriver

• To attach

Match the hole in the foot holder (g)with the threaded
hole in the presser bar@. Fit the thumb screw©into

the hole. Tighten the screw©by turning it clockwise with

a screwdriver.

J

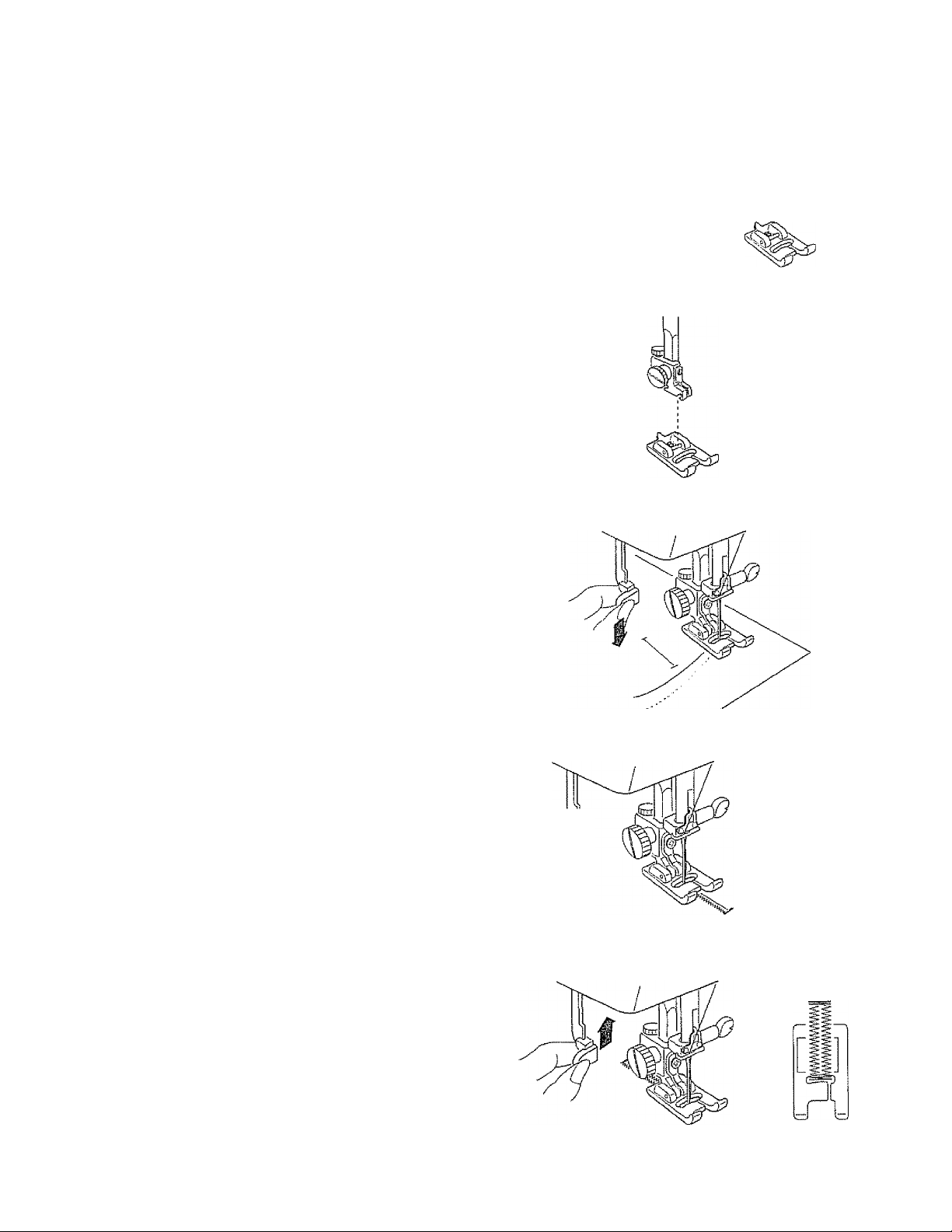

Changing Presser Foot

0 Snap-on button (red button)
(D Groove
©Pin

• To remove

Raise the needle to its highest position by turning the
handwheel counterclockwise. Raise the presser foot, and
press the red button©on the back of the foot holder

• To attach

Place the selected presser foot, so that the pin© on the
foot lies just under the groove©on the foot holder. Lower
the presser bar to lock the foot into place.

■0

10

Cambio de aguja

® Tornillo de sujeción de la aguja
@ Aiojamiento de la aguja

Q] Apague la máquina con el interruptor de corriente.

Suba la aguja hasta su posición más alta girando ei
volante en el sentido contrario a las agujas del reloj, y baje
el prénsatelas. Afloje el tornillo de sujeción de la aguja(t)
girándolo en el sentido contrario a las agujas del reloj. Retire la

aguja de su alojamiento (2) tirando de ella hacia abajo

[|] Inserte una nueva aguja en el alojamiento de la aguja @ con

el lado plano mirando hacia atrás. Empuje la aguja hacia
arriba tanto como le permita apriete firmemente el tomillo de
sujeción de la aguja (T) .

[3] Para verificar que una aguja está bien, ponga el lado plano de

la misma sobre una superficie plana (placa de aguja, cristal,
etc,), La separación entre la aguja y la superficie plana deberá
ser uniforme. No emplee nunca agujas dobladas o con la
punta en mal estado. Las agujas dañadas suelen causar
enganches y carreras irreparables en tejidos de punto, sedas
finas y de imitación seda.

Changer l’aiguitle

(T) Vis du pince l’aiguille

Pince l'aiguille

m Eteignez la machine. Faites monter l’aiguille le plus haut

possible en tournant le volant en sens antihoraire et(î)
abaissez le pied presseur Desserrez la vis du pince-aiguille

en la tournant en sens antihoraire. Retire l’aiguille du
pince-aiguille (2),

[2] Insérez la nouvelle aiguille dans le du pince-aiguille (2), avec

le méplat vers l'arrière. Lorsque vous mettez en place une
nouvelle aigulüe, poussez-!a à fond vers le haut dans te
pince-aiguille. Serrez fermement la vis de fixation en la
tournant en sens horalre(î),

[s] Pour vérifier ta qualité d’une aiguille, placez le méplat de

raiguüle sur une surface plate (la plaque d'aiguille, un morceau
de verre, .,) L’espace entre raiguiiie et la surface doit être
constant N’utilisez jamais une aiguille tordue ou émoussée.

Une aiguille défectueuse peut être une cause continue
d'ennuis et de points sautés, de fils tirés dans les Jerseys et les
soies naturelles ou artificielles

Cómo quitar/poner e! enmangue del prénsatelas

0 Tornillo del enmangue
(2) Enmangue del prénsatelas
0 Barra prénsatelas

• Para quitar
Gire con un destornillador el tornillo del enmangue 0 en
sentido contrario a las agujas de reloj,,

O Para poner

Coloque el agujero del enmangue emparejándolo con el
agujero de la barra prénsatelas @, Coloque el tornillo del
enmangue 0 dentro de! agujero Apriete el tornillo 0
girándolo en ei sentido de las agujas del reloj.

Cómo quitar/poner el prénsatelas

Botón de fijación de prénsatelas (botón rojo)
Enclavadura
Pasador

§

o Para quitar

Suba la aguja hasta su posición más alta girando el volante en
el sentido contrario a las atujas de reloj. Suba el prénsatelas, y
pulse el botón rojo 0 situado en la parte trasera del enmangue

• Para poner
Coloque un pie prénsatelas seleccionado en posición
longitudinal apoyado en su base con el pasador(3) justo por
debajo de la enclavadura 0 de! enmangue. Baje la palanca de
elevación del prénsatelas para fijar el prénsatelas en el
enmangue.

Retrait et installation du support de pied

0 Vis de blocage
0 Support de pied
0 Barre du pied presseur

• Retrait
Retirez la vis de blocage 0 en la tournant dans le sens
antihoraire à l'aide du tournevis.

• Installation
Alignez le trou du support de pied @avec le trou filete de la
barre du pied presseur @ Placez la vis dans le trou, et
serrez-ia en tournant dans le sens 0 horaire.

Retrait et fixation du pied presseur

0 Bouton de décrochage (bouton rouge)
0 Encoche
0 Broche

• Retrait
Faites monter l’aiguille le plus haut possible en tournant le volant
dans le sens antihoraire.. Relevez le pied presseur, et appuyez
sur le bouton rouge0 situé à l’arrière du support de pied,

" Fixation

Placez le pied presseur cholse afin que la broche 0 au pied soit

alignée avec l’encoche 0 sous le support de pied. Abaissez la

barre du presseur pour effectuer l’accrochage.

11

Presser Foot Types

® Zigzag foot (Foot A)

Use this foot for both straight and zigzag stitching..
For: Straight stitch (p£

Topstitching (pc

Quilting (p£
Darning (pc
Basic zigzag (p£
Bar tacking (p£
Button sewing (p£
Overcasting (pe
Lace work (pe
Multiple zigzag stitch (p£
Box stitch (p£
Fagoting stitch (p£

Two-point box stitch (pc

Decorative stitch patterns (p£
Twin needle stitches (p£
Straight stretch (p£

Rick-rack stretch (p£
Overcast stretch stitching (p£
Smocking (p£
Serging (p£

Elastic stretch stitch (p£
Stretch patching (p£

Decorative stretch patterns (p£

' Straight stitch foot (Foot H)

Use this foot for straight stitching only with the center
needle position.
For: Straight stitch (page 38)

Topstitching (page 40)

Quiiting (page 40)

Straight stretch (page 66)

' Automatic buttonhole foot (Foot R)

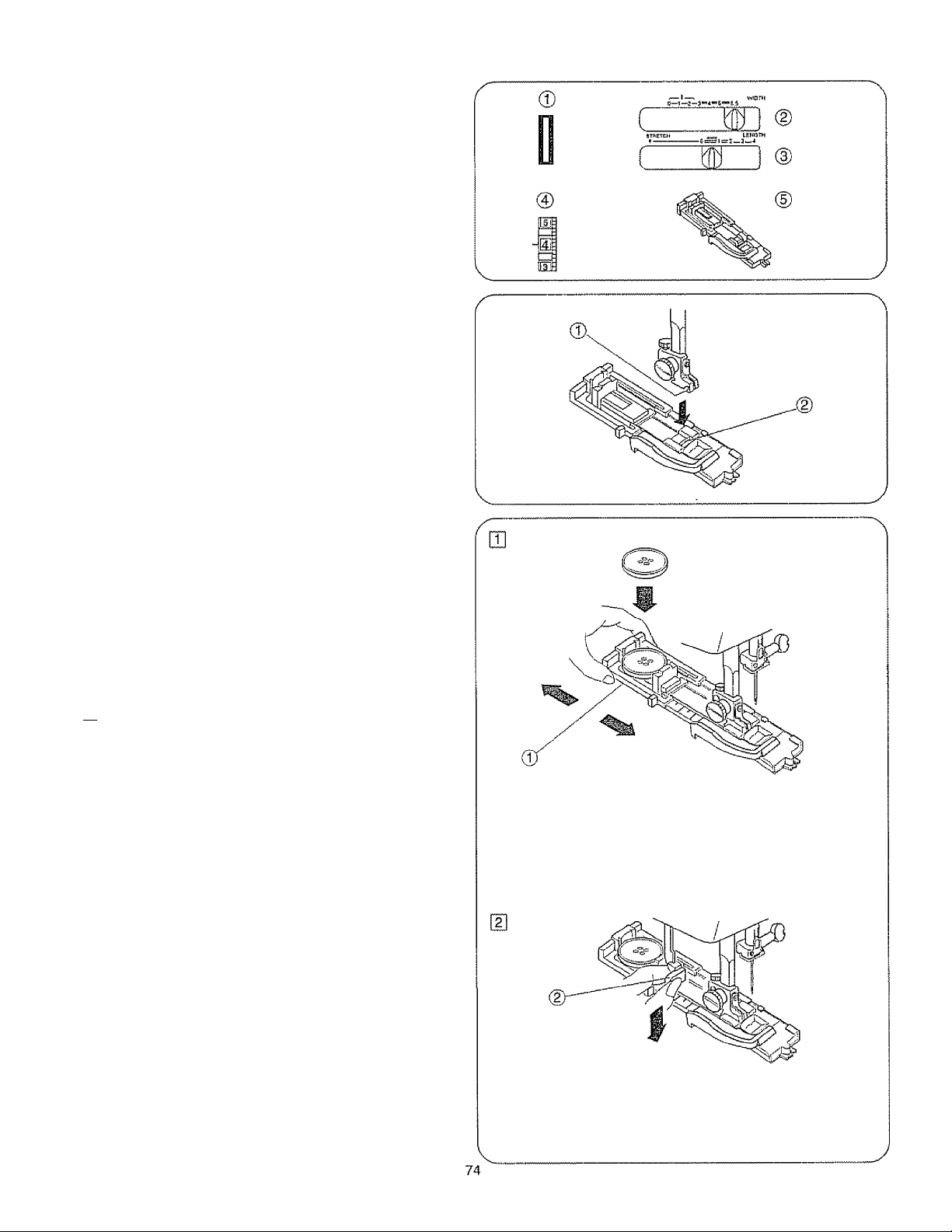

Use this foot for one step automatic buttonholing

the buttonhole as the button.

For: Automatic buttonhole (page 74)

® Zipper foot (Foot E)

This foot can be set to sew on each side of the zipper.
The edges of the foot guide the zipper and keep tl

straight.
For: Zipper sewing (page 42)

• Blind hem stitch foot (Foot G)

Use this foot for perfect blind hemming and topstitching

The foot has ridges on the bottom to keep the fabric from

slipping, and a screw on top to guide the folded edge of
your hem.

For: Blind hem stitch (page 56)

A

Foot G:
Prénsatelas G:
Pied G:

12

Tipos de prénsatelas

• Prénsatelas para zig-zag (Prénsatelas A)

Utilice este prénsatelas para puntada recta y puntada de
zig-zag.

Puntada recta
Costura a la vista
Acolchador
Zurcido
Puntada de zig-zag
Puntada de refuerzo
Costura de botones
Puntada de sobrehilado o remote
Trabajos con lazos
Puntada de mùltiple zig-zag
Puntada de caja
Puntada para deshilachados
Puntada de caja de dos puntos
Puntadas decorativas
Puntadas de doble aguja
Puntada recta triple
Extensión de "Rick-rack”
Puntada elástica de remate o sobrehilado

Puntada de pluma
Puntada de dobladillo
Puntada elástica de extensión
Remiendos elásticos
Diseños decorativas elásticos

Différents pieds presseurs

■> Pied zig-zag (Pied A)

Ce pied convient pour les points zig-zags et les points droits,

(página 39)
(página 41)
(página 41)
(página 47) Reprisage
(página 49)
(página 53)
(página 55)
(página 55) Surfiiage
(página 59)
(página 59)
(página 61)
(página 63)

(página 63)
(página 63)
(página 65}
(página 67}
(página 67)
(página 69)
(página 69) Point de smocks
(página 71)
(página 71)
(página 71)
(página 73)

Pour: Point droit

Surpiqûre
Matelassage

Zig-zag simple
Brides de renfort

Pose des boutons
Dentelle

Point zig-zag multiple
Point de créneau

Couture ajourée

Point de créneau double points
Point décoratifs

Aiguilles jumelées

Point droit extensible
Croquet extensible
Surfiiage extensible

Point de surjet
Point extensible pour la fixation des élastiques
Point à rapiécer extensible
Motifs décoratifs extensibles

(page 39)
(page 41)
(page 41)
(page 47)
(page 49)
(page 53)
(page 55)
(page 55)
(page 59)
(page 59)
(page 61)
(page 63)
(page 63)
(page 63}

(page 65}
(page 67)
(page 67)
(page 69)
(page 69)
(page 71)
(page 71)
(page 71)
(page 73)

Prénsatelas para puntada recta (Prénsatelas H)

Utilice este prénsatelas exclusivamente para puntada
recta con la posición de la aguja al centro.
Para: Puntada recta (página 39)

Costura a la vista (página 41 )
Acolchador (página 41)
Puntada recta triple (página 67)

Prénsatelas para ojal automático (Prénsatelas R)

Utilice este prénsatelas para hacer ojales automáticamente.
Simplemente ponga un botón en la guía de este pie y apriete el
pedal

Para: Ojal automático (página 75)

Prénsatelas para cremalleras (Prénsatelas E)

Este prénsatelas se coloca para coser cada uno de los lados de

las cremalleras. Los bordes del prénsatelas guían a lo largo de

la cremallera para mantener la puntada recta

Para: Costura de cremalleras o cierres (página 43)

Prénsatelas para puntada de dobladillo invisible

(Prénsatelas G)

Utilice este pie para dobladillos perfectamente invisibles. El pie

tiene dobleces en ia parte inferior para evitar que !a tela se

deslice y un tornillo guía en la parte superior para guiar !a parte

doblada de su dobladillo

Para: Dobladillo invisible (página 57)

Pied à point droit (Pied H)

Ce pied est uniquement recommandé pour la couture à points

droits avec l’aiguille en position centrale.

Pour: Point droit (page 39)

Surpiqûre (page 41)
Matelassage (page 41)
Point droit extensible (page 67)

Pied à boutonnière automatique (Pied R)

Utilisez ce pied pour réaliser des boutonnières
automatiquement, en une étape. Placez tout simplement un
bouton sur le guide de ce pied et appuyez sur !a pédale de
contrêle. Vous pouvez alors coudre une noutonnière de la
longuerur exacte pour ce bouton

Pour: Boutonnière automatique (page 75)

Pied à fermeture à glissière (Pied E)

Ce pied est réglable pour piquer à droite et à gauche de la

glissière, Les bords du pied glissent le long de la fermeture pour

piquer droit.
Pour: La couture des fermetures à glissière (page 43)

“ Pied à point d’ourlet invisible (Pied G)

Avec ce pied, vous ferez des ourlets parfaits, sans que le fil
apparaisse. Des petites nervures sous le pied empêchent le
tissu de glisser de côté et le guide-bord donne des coutures à
distance régulière du pli

Pour; Ourlet invisible (page 57)

13

Presser Foot Types (continued)

« Satin stitch foot (Foot F)

Use this foot for satin stitch and outlining applique,,
For; Darning (p:

Satin stitch (pi

Monograming (pi

Applique (pi

Shell stitch (pi
Decorative stitch patterns (pi

Twin needle stitches (pi

Smocking (P'

»Overedge foot (Foot C)

This foot is specially constructed for stitching and/or

overcasting seams, The small brush and wire guides help
control the fabric, hoid the raw edge in place and keep it

from puckering, especially when sewing on knit fabrics.

For; Overcasting (Page 54)

Serging (Page 70)

» Buttonhole foot (B) (Option)

Use this foot for manual buttonholing,
It is marked to help you measure your buttonholes
accurately.
For: Manual buttonhole (page 82)

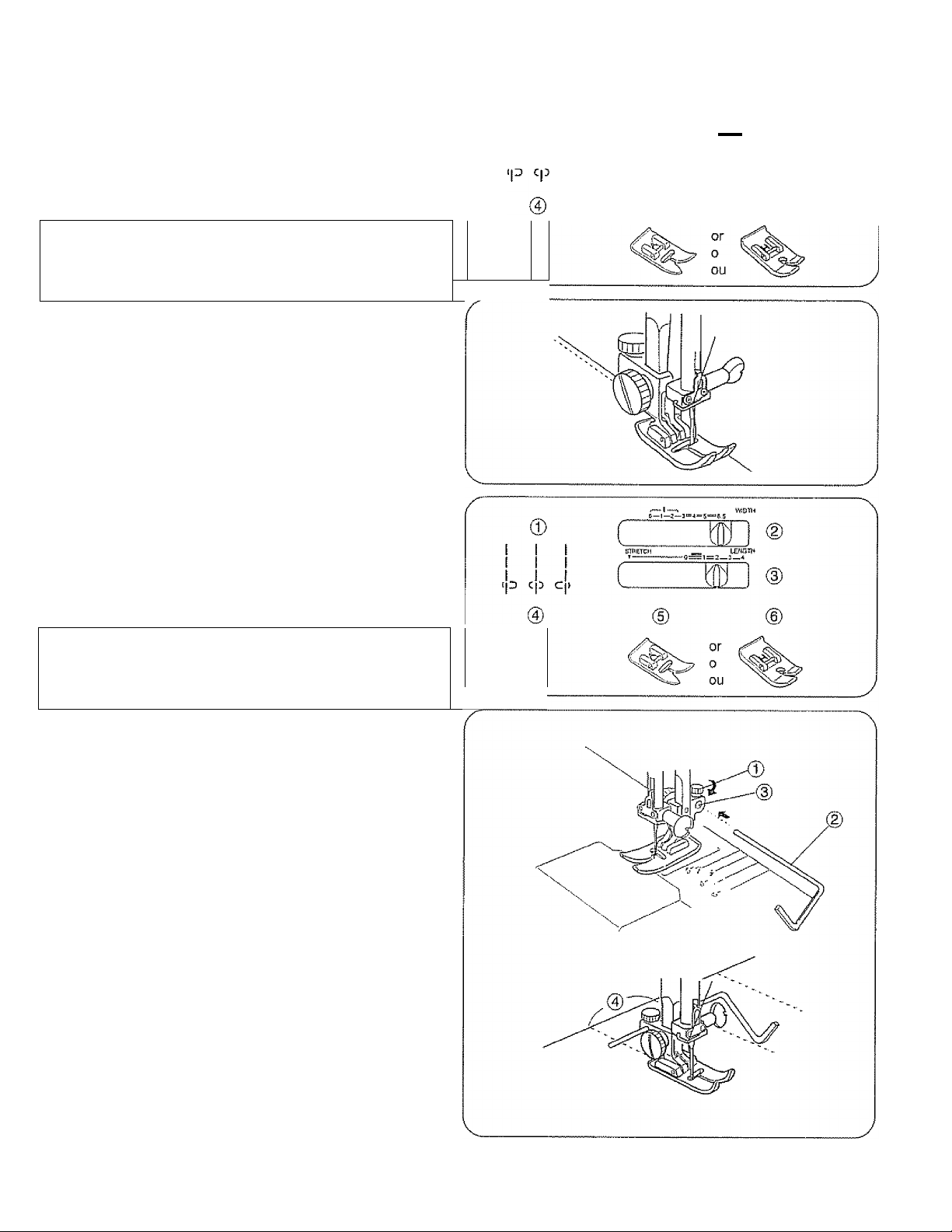

Quilter

The quilter helps keep the stitching lines straight

For; Quilting (page 40)

Foot C:
Prénsatelas C:
Piede

J

Foot B:
Prénsatelas B;
Pied B

J

Quilter:
Acolchador:
Guide à matelasser:

14

Tipos de prénsatelas {continuación}

• Prénsatelas para puntada decorativa (Prénsatelas F)

Utilice este prensateias para puntada decorativa y aplicaciones.
Para: Zurcido (página 47)

Puntada en satén (página 49)
M onogramas (pág ina 51 )

Aplicaciones (página 51)

Puntada en forma de concha (página 61)
Puntadas decorativeas (página 63)
Puntada de doble aguja (página 65)
Puntada de piuma (página 69)

Différents pieds presseurs (suite)

• Pied à point lancé (Pied F)

Servez-vous de ce pied pour le pourtour des appliques

Pour: Reprisage

Point lancé
Monogrammes
Appliques

Point coquille
Points décoratifs

Aiguilles jumelées

Point de smocks

(page 47)
(page 49)
(page 51)
(page 51)
(page 61)
(page 63)
(page 65)
(page 69)

• Prénsatelas para coser a punto por encima (Prénsatelas C)

Este prénsatelas es construido especiaimente para costuras de

puntada y/o sobrehiiado. El pequeño cepillo y el guiado por

hilos ayudan a controlar la tela, mantener el borde en bruto en

su lugar e impedir el arrugamiento, especialmente al coser el

tejido de punto.

Para: Puntada de sobrehilado o remate (página 55)

Puntada de dobladillo (página 71 )

Prénsatelas para ojales (Prénsatelas B) (Opción)

Utilice este pie para hacer ojales a mano.

Está marcado para ayudarle a medir exactamente los ojales.

Para: Ojal manual (página 83)

' Acolchador

La guía de acolchado le ayuda a coser líneas rectas de

puntadas

Para: Acolchador (página 41)

Pied à surjeter (Pied C)

Ce pied est spécialement conçu pour piquer et surjeter, La petite
brosse et les brins de guidage contrôlent le tissu, maintenant le
bord brut en place et l'empêchant de froncer, ce qui est
particulièrement utile pour les jerseys

Pour: Surfilage

Point de surjet

Pied à point boutonnière (Pied B) (Option)

Utilisez ce pied pour les boutonnières manuelles, li porte des
repères pour vous aider à mesurer vos boutonnières
précisément
Pour: Boutonnière manuelle (page 83)

• Matelasser

Le guide à matelasser vous aide à coudre des lignes parallèles
Pour: Guide à matelasser (page 41)

(page 55)
(page 71)

15

Selecting Needle and Fabric

For genera! sewing, use needle sizes 11 or 14, A fine thread and needle should be
used for sewing lightweight fabrics, so the fabric will not be marred. Heavy fabrics
require a needle large enough to pierce the fabric without fraying the needle thread.
In the needle set, there is one each of sizes 11,14,16, and 18, and a blue needle.
Use the blue needle to eliminate skipped stitches when sewing knits and synthetic
fabrics.
Special needles should be used on certain fabrics. A denim needle with a sharp tip
effectively pierces dense fabrics such as denim and canvas. For topstitching, a
special topstitching needle with a larger eye, accommodates heavier weight thread.
Leather needles punch small holes in leather and suede, allowing the thread to
follow through the hole.
Check your needles frequently for rough or blunt tips . Snags and runs in knits, fine
silks and silk-like fabrics are permanent, and are often caused by damaged
needles
Always purchase a good quality thread. It should be strong, smooth and consistent
in thickness.

^ WEIGHT

Very Light

Light

Medium

CTA

rMDniO

Chiffon, Georgette, Fine Lace, Organdy, Organdy

Net, Tulle

Batiste, Voile, Lawn, Pure Silk, Crepe de Chine,
Sheer Crepe, Chambray, Handkerchief Linen,
Gingham, Challis, Percale, Wool Crepe, Peau de Soie,
Taffeta, Satin, Silk Surah, Satin-backed Crepe,
Qiana

Single Knits, Jersey, Swimwear, Tricot

Leather, Suede

Flannel, Velour, Velvet, Muslin, Velveteen, Poplin,
Corduroy, Broadcloth, Linen, Chintz, Gabardine, Felt,

Terry, Burlap, Quilted Fabrics

Double Knits, (synthetic and natural) Stretch

Velour,

Stretch Terry,

Sweater Knits

Leather, Vinyl, Suede

TYPE OF NEEDLE NEEDLE SIZE ^

Universal
Ball Point

Orange
Blue

Blue
Ball Point

Wedge Point Leather

Red

Ball Point

Wedge Point Leather

9 (65)
9 (65)

11 (75)
11 (75)
12 (80)

11 (75)
11 (75)

11 (75)

14 (90)

14(90)

14 (90)

V

Heavy

All

Denim, Sailcloth, Ticking

Double Faced Wool, Heavy Coating, Fake Fur,

Drapery Fabrics

Leather, Suede

Canvas, Duck, Upholstery Fabrics

Topstitching for Special Finish

16

Denim
Purple

Wedge Point Leather
Green

Topstitching

16(100)
16 (100)

16 (100)
18 (110)

11 (75)

14(90)

y

Selección de hilo y tela

Para ei cosido general se utilizan agujas del tamaño 11 o 14
Los hilos y agujas delgados deberán utilizarse para coser tejidos ligeros evitando así que éstos se

puedan echar a perder Cosa tejidos gruesos con una aguja lo suficientemente gruesa como para que

pueda penetrar el tejido sin que el hilo de la aguja se deshüache.
En ía caja de agujas hay una aguja de cada tamaño 11, 14,16,18, y una de talón azul del tamaño 11
Cuando cosa tejidos de punto y sintéticos, emplee la aguja de talón azul para evitar los fallos de
puntada.
Para ciertos tipos de tejidos deberán utilizarse agujas especiales. Para qus la aguja pueda penetrar de

forma efectiva en los tejidos duros tales como tela vaquera y lona deberá emplearse una aguja para

tela vaquera con una punta muy afilada. Para costuras a la vista deberá utilizarse una aguja especial
con un ojo grande por el que pueda pasar un hilo grueso resistente. Las agujas para cuero perforan
pequeños agujeros en el cuero y los expanden permitiendo así que el hilo pase a través de! agujero
inspeccione las agujas con frecuencia para comprobar que no estén embotadas o despuntadas. Las
agujas dañadas suelen causar enganches y carreras irreparables en tejidos de punto, sedas finas y
imitación de seda.
Adquiera siempre hilo de buena calidad Deberá ser fuerte, suave y de grosor uniforme.

f

PESO

TIPO DETELA

TIPO DE AGUJA

TAMAÑO

DE AGUJA

Muy ligera

Ligera

Media

Gruesa

Gasa, Gasa delgada, Encaje fino. Organdí, Malla Organdí,
Tu!

Batista, Gasa, Linón, Seda natural. Crepé de China, Crepé
puro, Pañuelo de lino, Guinga, Challis, Percal, Lana de
Crepé, Peau de Soie, Tafetán, Raso, Seda de Surah, Crepé

con Raso, Qiana

Punto sencillo, Jersey, Trajes de baño. Tricot

Cuero, Ante
Franela, Terciopelo, Muselina, Pana, Popelina, Lino,

Cretona, Gabardina, Fieltro, Toalla, Arpillera, Tejidos
acolchados

Punto doble, Terciopelo elástico, (sintético y natural)
Toalla elástica, Jerseys de punto

Cuero, VinÜo, Ante Aguja de Cuña

Vaquera, Lona de vela, Cutí

Lana de doble vista. Abrigo grueso,
Piel de imitación,Tejidos de Bayetón

Universal 9 (65)
Punta de bola 9 (65)

Universal
Azul

Azul
Punta de bola

Aguja de Cuña
Roja

Punta de bola

Vaquera

Violeta

11 (75)

11 (75)

12(80)

11 (75)
11 (75)

11 (75)
14 (90)

14(90)

14 (90)

16(100)

16 (100)

Cuero, Ante

Lona, Brin, Tejidos para tapizado

Todo Costuras a la vista para acabado especial

V

____________

17

Aguja de Cuña

Verde

Costuras a la vista

16 (100)

18 (110)

11 (75)
14(90)

)

Choix de l’aiguHIe et tissu

Pour les coutures normales, utilisez une aiguille n°11 ou 14, On devrait utiliser du ii! fin et une
aiguille fine avec les tissus légers pour ne pas les endommager Les tissus lourds nécessitent une
aiguille assez grosse pour percer le tissu sans effilocher le fil de l’aiguille.

Dans un jeu d’aiguilles, il y a une aiguille de chaque grosseur 11,14, 16, 18 et une aiguille à bout
bleu L’aiguille à bout bleu s'emploie pour coudre tes tissus extensibles et les matières synthétiques
sans sauter de points.

Des aiguilles spéciales devraient être utilisées avec certains tissus. On utilise une aiguille à jean
dont l'extrémité est acérée pour piquer les étoffes denses comme le jean et le canevas . Pour

surpiquer, une aiguille à surpiquer à gros chas permet l’emploi de fils plus épais. Les aiguilles pour

le cuir percent des petits trous dans le cuir et le daim, ce qui permet au fil de passer dans les trous.

Vérifiez régulièrement l’état de vos aiguilles, qui peuvent être émoussées ou ébréchées. Les accrocs

et les fils tirés dans les tricots, les soies fines et les étoffes semblables à la soie sont définitifs et

sont souvent provoqués par des aiguilles abîmées.

Achetez toujours du fil de bonne qualité. Il doit être solide, lisse et d’épaisseur régulière.

f

Poids

Très léger

Léger

Moyen

Lourd

Tissu

Mousseline, Crêpe Georgette, Dentelle fine, Organdi, Tulle

Batiste, zéphyr linon, pure soie, crêpe de chine, crêpe fin,

chambray, lin mouchoir, vichy, challis, percale, crêpe de

laine, peau de soie, taffetas, satin, soie surah, crêpe de
satin, qiana

Tricots simple épaisseur, jersey, maillots de bain, tricot

Cuir, daim
Flanelle, veiour lisse, velour frappé, popeline, drap, lin,

chintz, gabardine, feutre, éponge, matelassé
Tricots double épaisseur (synthétiques et naturels),

veiour extensible. Éponge extensible, tricot épais
Cuir, vinyle, daim

Denim, toile à voile

Laine double face, manteau épais, fourrure synthétique,
tissu d'ameublement

Type d’aiguille

Universelle

Pointe à bout rond

Orange

Bleue

Bleue
Pointe à bout rond

Biseautée spéciale cuir

Rouge

Pointe à bout rond

Biseautée spéciale cuir

Denim

Violet

Diamètre

d’aiguMIe

9(65}

9(65)

11 (75)
11 (75)
12(80)

11 (75)
11 (75)

11 (75)

14(90)

14 (90)

14(90)

16(100)

16(100)

V

Tout

Cuir, Daim

Toile, tissus d’ameublement

Surpiqûre pour finitions spéciales

18

Biseautée cuir

Verte

Surpiqûre

16(100)

18 (110)

11 (75)
14(90}

)

{blank page)
{página blanca)
{page blanche)

19

Bobbin Winding

»Horizontal spool pin

0 Spool pin

@ Large spool holder

(3) Small spool holder

Lift up the spool pin 0 Place a spool of thread on the
spool pin with the thread coming off the spool as shown­Attach the large spool holder and press it firmly
against the spool of thread,

The small spool holder (3) is used with narrow or small

spools of thread.

' Additional spool pin

0 Additional spool pin

@ Spool pin hole
@ Spool pin felt

The additional spool pin 0 is for bobbin winding, without

unthreading the machine, and for twin needle sewing,
insert the additional spool pin0 into the hole0.
Place the felt@and a spool on the pin.

20

Bobinado de la canilla

• Portacarretes horizontal

(1) Portacarretes
(2) Tapa-carretes grande
@ Tapa-carretes pequeño

Remplissage de la canette

• Porte-bobine horizontal

©Porte-bobine
©Grande rondelle de porte-bobine
©Petite rondelle de porte-bobine

Levante el portacarretes (1) y coloque un carrete de hilo en el
portacarretes con e! final del hilo saliendo del carrete como se
muestra.
Coloque e! tapa-carretes grande (2), y empújelo firmemente
contra el carrete
El tapa-carretes pequeño @ se usa con los carretes de hilo
estrechos o pequeños,

• Portacarretes adicional

© Portacarretes adicional
©Alojamiento del portacarretes adicional
@ Fieltro para portacarretes

El portacarretes adicional ©se usa para bobinar las canillas
adicionales sin desenhebrar la máquina o para costura con
doble aguja.
Coloque el portacarretes adicional ©en el alojamiento © y
ponga el fieltro © y un carrete de hib en el portacarretes
adicional.

Soulevez le porte-bobine ©, Placez y la bobine de fil, avec le fil
sortant de la bobine comme illustré.
Enfilez la grande rondelle de porte-bobine © et poussez-!a
contre la bobine. On utilise la petite rondelle pour les bobines
plus minces,

• Porte-bobine supplémentaire

©Porte-bobine supplémentaire
©Trou de porte-bobine
©Feutre du porte-bobine

Le porte-bobine supplémentaire © permet de remplir des
canettes supplémentaires sans désenfiler la machine.

Placez le porte-bobirie supplémentaire© dans le trou©
Placez dessus la rondelle de feutre © et la bobine

21

• Bobbin winding

Q] PuH the handwheel out to the right,
[U Draw the thread from the spool,
[3] Guide the thread around the thread guide.

@ For the horizontai spool pin
® For the additional spool pin

[4] Thread through the hole in the bobbin from the inside to

the outside,

[5] Put the bobbin on the bobbin winder spindle.

Push the bobbin to the right.

[7] With the free end of the thread held in your hand, depress

the foot control. Stop the machine when it has made a
few turns, and then cut the thread close to the hole in the

bobbin.

fs1 Depress the foot control again. When the bobbin is fully

wound, it stops automatically. Return the bobbin winder

to its original position by moving the spindle to the left,

and cut the thread as shown.

[9] Push the handwheel in. The machine will not sew until

the clutch is engaged.

NOTE:

The position of the bobbin winder stopper is adjustable
depending on the required amount of thread on the
bobbin (example: 1/2 full or full) Using a screwdriver,

loosen the screw one turn or less, so that you can adjust
the position of the bobbin winder stopper. Do not take the
screw all the way out Retighten the screw to fix the
stopper at the desired positon.

Bobinado de la canilla

2 Hale ia volante manual a la derecha
? Saque el hilo del carette

3^ Guíe el hilo alrededor de! guíahiíos de bobinado.

@ Para el portacarretes horizontal
@Para el prortacarretes adicional

[4l Pase el hilo por e! agujero de la canilla desde dentro hacia

afuera tal como se indica en la ilustración .

Coloque la canilla en el eje del devanador de canillas.

Empuje la canilla a la derecha,

®

[^Coja el final del hilo con ios dedos y pise el peda! de control

Cuando haya dado unas cuantas vueltas, pare la máquina
y corte ei hilo que sale de la canilla.

[si Pise nuevamente el pedal de control.. Cuando la canilla esté

llena dejará de girar automáticamente..
Empuje el eje del devanador hacia !a izquierda para volverío
a poner en su posición original, y corte el hilo como se
muestra.

[9] Empuje la volante manual a la izquierda.

La máquina no coserá hasta que el embrague esté engranado
con la máquina

• Remplissage de ia canette

^Tirez le volant vers la droite.

2j Tirez sur le fil de la bobine.

^ Passez le fil autour du guide fil.,

Pour porte-bobine horizontal
Pour porte-bobine supplémentaire

S

[4| Passez le fil dans le trou de la canette, de l’Intérieur vers
l'extérieur.
Placez la canette sur l'enrouleur de canette

[6^ Poussez la canette vers la droite
[7] En tenant l’extrémité libre du fil à la main, appuyez sur la

pédale de contrôle. Arrêtez la machine après quelques tours,
et coupez le fil au ras du trou dans la canette.

[^Appuyez de nouveau sur la pédale de contrôle.

Lorsque la canette est pleine, elle s’arrête automatiquement
Remettez l’enrouleur de ia canette dans la position d’origine,
en poussant l'axe vers la gauche, et coupez le fii comme
indiqué.

[9] Poussez le volant vers l’intérieur.

La machine ne fonctionnera pas tant que l’embrayage n’est
pas engagé.

NOTA:

E! tope del devanador de canillas puede ser ajustado a la

cantidad de hilo que requiere en la canilla (por ejemplo, I

a mitad o lleno, etc) Afloje el tornillo dando una o menos de
una vuelta con el destornillador grande para ajustar la posición
del tope del devanador de canillas. No quite el tornillo
completamente de su posición.

REMARQUE:

La butée d'enroulement de la canette peut être règleè selon la
quantité de fil désirée sur la canette (par exemple, la canette à
moitié remplie, complètement remplie..), A l’aide du tournevis,
desserrez la vis d'un tour ou moins, de façon à pouvoir régler la

position de la butée de l’enrouleur de canette Ne retirez pas la

vis complètement

23

o Removing the hook cover plate

0 Hook cover plate release button
(2) Hook cover plate

Slide the hook cover plate release button0 to the right,

and remove the cover plate 0-

® Inserting the bobbin

0 End of thread

@ Notch

(3) Notch
0 Threading diagram

Q] Place a bobbin in the bobbin holder with the thread

running off counterclockwise..

] Guide the thread into notch @on the front side of

the bobbin holder, Draw the thread to the left, sliding it
between the tension spring blades.

¡U Continue to draw the thread lightly until the thread slips

into notch 0 . Pul! out about 6" (15.0 cm) of thread

H Attach the hook cover plate. Check the threading by

referring to the diagram 0shown on the hook cover plate

Cómo sacar ta canilla

(T) Pulsador de apertura de la tapa de acceso a canilla
(2)Tapa de acceso a canilla

Deslice el pulsador®hacia la derecha y quite la tapa (2)

Retrait de la canette

0 Bouton de dégagement du couvercle de navette

(2) Couvercle de navette
Coulissez le bouton de dégagement du couvercle 0vers la
droite, et retirez le couvercle (2).

• Colocación de la canilla en el portacaniilas

0 Extremo de hilo

Ranura
Ranura

S

0 Esquema de enhebrado

rn Ponga una canilla dentro del portacaniilas de modo que el

hilo se suelte en el sentido contrario a las agujas del reloj

j Pase del hito por la ranura @ en la parte frontal de

portacaniilas. Tire déi hilo hacia la izquierda pasándolo entre
la chapa-mueile de tension del portacaniilas .

] Continúe tirando del hilo ligeramente hacia atrás hasta que

pase por la ranura 0 . Deje sobresalir aproximadamente

15,0 cm(6") de hilo

• insertion de la canette

0 Extrémité du fil

@ Encoche

@ Encoche

0 Guide d’enfilage

Q] Placez la canette dans son support, le fil se déroulant en sens

antihoraire

] Guidez le fit dans l'encoche @ à l'avant du support de canette.

Tirez le fil vers la gauche en le glissant entre les lames du
ressort de tension,.

I Continuez à tirer doucement sur le fil Jusqu’à ce qu'il glisse

dans l’encoche 0 , Tirez environ 15,0 cm(6") de fil.

[4] Coloque la tapa de acceso a canilla dejando el hilo hacia atrás

y por encima de la placa de aguja. Observe el esquema de
enhebrado 0 situado en la tapa de acceso a canilla y
compruebe si ha enhebrado correctamente.

[4] Replacez en place le couvercle de navette. Placez les deux

languettes dans les fentes de la plaque de navette et
encliquetez-la en place Vous trouverez un guide d'enfilage 0
de la canette sur le couvercle de navette

25

Threading the Machine

»Threading the machine

* Raise the thread take-up lever to its highest position by

turning the handwheel counterclockwise.
* Raise the presser foot lifter,
* Place a spool on the spool pin, with the thread coming

off as shown.

(T| Draw the end of the thread around the upper thread guide.
m While holding the thread near the spool, draw the end of

the thread down around the check spring holder.

[3] Firmly draw the thread up from right to left over the

take-up lever, and down into the take-up lever eye.,

[3 Slide the thread behind the needle bar thread guide on

the left.

[5] Thread the needle from front to back, or use a needle

threader.

" Needle threader

® Knob

(D Hook

CD Guide

0 Thread end

□ Raise the needle to its highest position. Push down the

needle threader knob 0 as far as it will go.
The hook comes out through the needle eye from
behind.

[U Paying dose attention to the needle point, draw the

thread around the guide CD and under the hook ®,

ID Release the knob slowly while holding the thread end 0

with your hand, A loop of the thread is pulled up through
the needle eye.

NOTE:

The needle threader can be used with a #11 to #16

needle, or a #11 Blue needle.

Thread size 50 to 100 is recommended.

Enhebrado del hilo de la aguja

• Enhebrado dei hilo de la aguja
* Suba el tirahilos hasta su posición más alta girando el volante

en el sentido contrario a las agujas del reloj.
' Levante la palanca de elevación del prénsatelas
* Coloque un carrete en el portacarretes con el hilo saliendo, tal

como se muestra

Enfilage de la machine

• Enfilage de la machine
* Faites monter te levier reieveur tendeur de fil le plus haut

possible en tournant le volant à main en sens antihoraire,
* Relevez le relève presseur
* Placez la bobine de fil sur le porte-bobine, avec le fil sortant de

la bobine comme illustré.

[TjTire del hilo у colóquelo en el guíahilos superior.
[2\ Sosteniendo el hilo cerca al carrete, tire del extremo del hilo

hacia abajo y páselo alrededor del alojamiento del muelle
recuperador del hilo.

[|]Tire del hilo con firmeza y páselo de derecha a izquierda por

el tirahilos

[4]Tire hacia abajo y páselo por el guíahilos de la barra de aguja.

rs1 Enhebre la aguja pasando el hilo de adelante hacia atrás o

utilice un enhebrador de la aguja.

m Tenez le fil de l’aiguille et passez-le sous le guide fil
¡2] En retenant le fil près de la bobine, tirez-le vers le bas, et, de la

droite vers la gauche, autour du dispositif à ressort

[s]Trez fermement le fil vers le haut, puis de la droite vers la

gauche dans l’oeillet du levier reieveur de fü.

[Tl Par la gauche, glissez le fil derrière le guide situé sur la barre

d'aiguille

Enfilez l'aiguille de l’avant vers l'arrière ou utilisez
l'enfile- aiguille.

« Ensartador de agujas

(D Tirador
CD Enhebrador

d) Guía
0 El extremo del hilo

[T] Eieve la aguja hasta su posición más alta Baje el tirador del

enhebrador de agujas CD tanto como pueda. E! enhebrador
sale por el ojo de la aguja desde atrás

lU Concéntrese en la punta de la aguja y pase el hilo alrededor

de la guía CD y por debajo del enhebrador (D,

[D Suelte el tirador lentamente mientras sujeta el extremo del hilo

0 con su mano Pase una lazada de hilo a través del ojo de la
aguja.

NOTA:
El enhebrador de agujas se puede utilizar con las agujas #11 a

#16, 0 con una aguja #11 azul.

Se recomienda un hilo de tamaño 50 a 100,

• Enfile-aiguilie intégré
© Bouton
© Crochet
@ Guide
0 L'extrémité du fil

U] Soulever l'aiguille à sa position la plus élevée Appuyer sur le

bouton de l'enfile-aigulile © aussi loin que possible
Le crochet ressort à travers le chas de raiguille de l'arrière,

Hj En faisant attention au point de raiguille, faire passer le fil

autour du guide 0 et sous le crochet ©.

[3] Relâcher le bouton lentement tout en tenant l'extrémité du fil 0

avec la main. Une boucle du fil est tirée à travers le chas de
l’aiguille.

REMARQUE:
L'enfile-aiguille peut être utilisé avec une aiguiüe du N0 11 au
N0 16, ou une aiguille bleue N0II
Un fil de taille 50 à 100 est recommandé

27

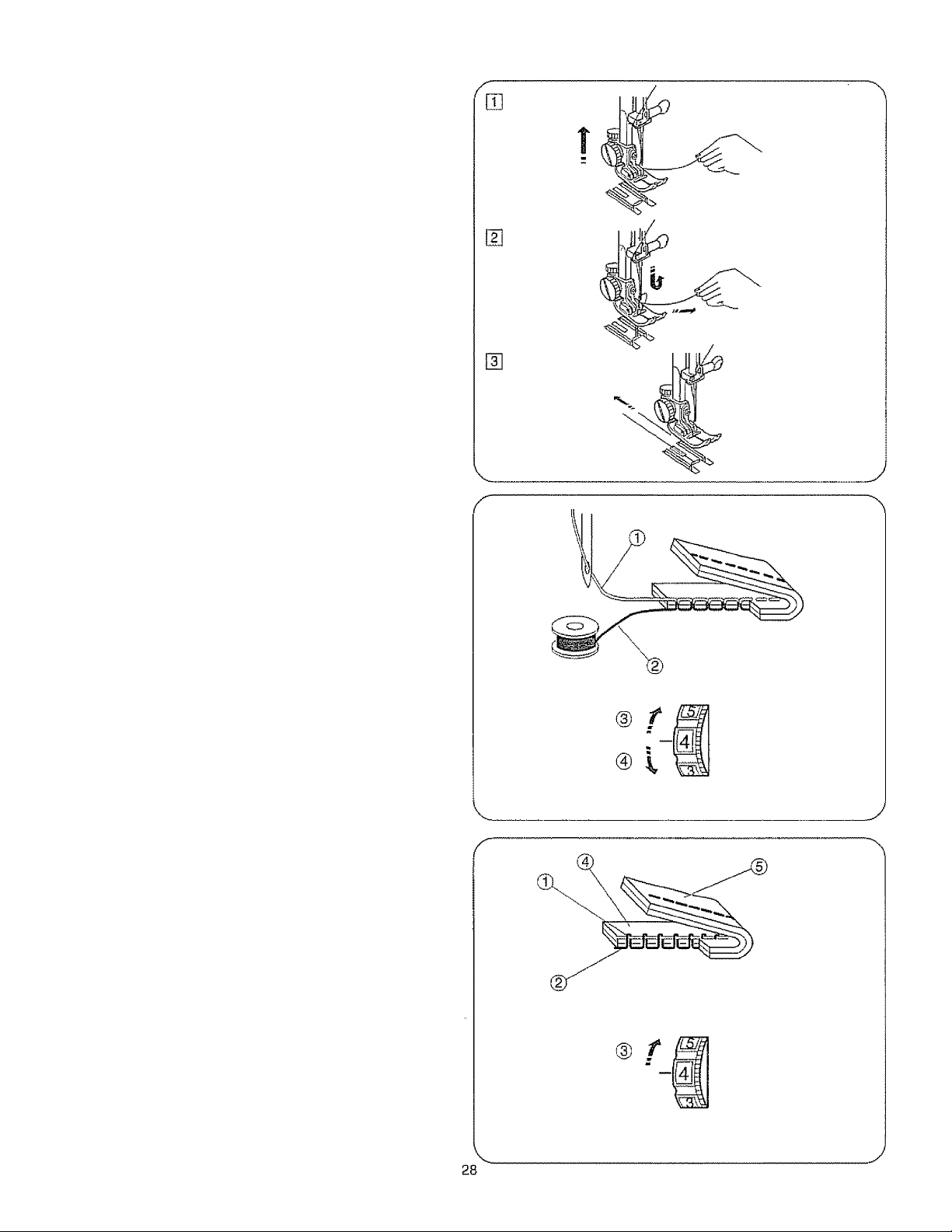

■> Drawing up bobbin thread

\J\ Raise the presserfoot. Hold the needle thread lightly

with your left hand and rotate the handwheel
counterclockwise for one complete turn

[2] Bring the bobbin thread up by pulling the needle thread

up.

I Puli both threads 4" to 6" (10,0 to 15.0 cm) under and

behind the presser foot.

Adjust the Needle Thread Tension for a Straight Stitch

» Correct tension

0 Needle thread (Top thread)
(2) Bobbin thread (Bottom thread)
(3) To loosen

0 To tighten
The ideal straight stitch has threads locked between two
layers of fabric, as illustrated (magnified to show detail),

if you took at the top and bottom of a seam, notice that
the stitches are evenly balanced.
When adjusting the needle thread tension, the higher the
number, the tighter the top thread tension.

Results depend on:

- stiffness and thickness of the fabric

- number of fabric layers

- type of stitch

"Tension is too tight

0 Needle thread (Top thread)
0 Bobbin thread (Bottom thread)
0 To loosen tension

0 Right side (Top side) of fabric

(5) Wrong side (Bottom side) of fabric

The bobbin thread shows through on the wrong side of the
fabric, and the stitch feels bumpy. Turn the dial to a lower
tension setting number to loosen the needle thread tension

• Extracción de! hiìo de la canilla

\T\ Suba el prénsatelas. Sujete ligeramente el hilo de la aguja con

su mano izquierda y gire el volante en el sentido contrario a las
agujas del reloj una vuelta completa.

• Comment remonter le fil de la canette

rn Remontez le pied presseur. Tenez le fil de l’aiguille

souplement de la main gauche, et tournez le volant d’un tour
complet en sens antihoraire

[s] Saque el hilo de la canilla tirando del hilo de la aguja.

] Pase ambos hilos hacia atrás por debajo del prénsatelas, Deje

un sobrante de ambos hitos de aproximadamente 10,0 a

15.0 cm (4" a 6"),

Ajuste de la tensión del hilo de la aguja para puntada recta

• Tensión correcta

® Hilo de la aguja (Hilo superior)

@ Hilo do la canilla (Hilo inferior)
@ Para aflojar
@ Para apretar

La puntada recta ideal cierra los hilos entre las dos telas tal
como se ve en la figura (ampliada).
SI observa la parte superior e inferior de la costura, se dará
cuenta de que no hay hilos flojos o apretados Todas las

puntadas son uniformes e iguales,
Al ajustar la tensión de! hilo de la aguja, cuanto más alto sea el

número ajustado, mayor será la tensión.

Los resultados dependerán de:

- la rigidez y el grosor del tejido

- el número de capas de tejido

- el tipo de puntada

• El hilo está demasiado tenso

Hilo de la aguja (Hilo superior)
Hilo de la canilla (Hilo inferior)

§

Para aflojar
0 Parte de arriba de la tela
0 Parte de abajo de la tela

El hilo de la canilla aparece por la parte de arriba de la tela y se
sentirá desigual. Afloje la tensión del hilo de la aguja girando
hacia arriba el ajuste de tensión del hilo

] Faites monter le fil de canette en tirant le fil de l’aiguille vers le

haut,

] Tirez les deux fils vers l'arrière sous le pied presseur, sur une

longueur de 10.0 à 15,0 cm {4" à 6").

Réglage de la tension du fil de I’aigullle pour le point droit

•Tension correcte

0 Fil de l'aiguille (Fl! supérieur)

0 Fil de la canette (Fil Inférieur)

Pour relâcher la tension

Pour augmenter la tension

f

Le point droit parfait doit présenter des fils croisés entre les deux
épaisseurs de tissu, comme illustré à gauche (agrandi pour
montrer les détails).

En regardant le dessus et le dessous de la couture, vous
remarquerez qu'il n’y a pas d'interruption. Les points sont

alignés et égaux. Lors du réglage de la tension du fil de l'aiguille,

plus le numéro est grand, plus le fil de l'aiguille sera tendu
Le résultat dépend:

- de la raideur et de l'epaisseur du tissu

- du tissu du nombre d’épaisseurs de tissu

- du type de point employé

• Si la tension est trop élevée

0 Fil de l’aiguille (Fil supérieur)
@ Fil de la canette (Fil inférieur)
0 Pour relâcher la tension
0 Endroit du tissu
0 Envers du tissu

Le fil de la canette apparaît sur le côté endroit du tissu et produit

des bosses Tournez la molette vers le haut pour relâcher la

tension du fil de l’aiguille

29

• Tension is too loose

(l) Needie thread (Top thread)
(D Bobbin thread (Bottom thread)
(3) To tighten tension
0 Right side (Top side) of fabric
(5) Wrong side (Bottom side) of fabric

The needle thread shows through on the wrong side

of the fabric, and the stitch feels bumpy, Turn the dial to a
higher tension setting number to tighten the needle thread

tension.

Adjust the Needle Thread Tension for a Zigzag Stitch

For an ideal zigzag stitch, the bobbin thread does not show
on the right side (Top side) of the fabric, and the needle
thread shows slightly on the wrong side (Bottom side) of the
fabric.
See the illustrations for the correct appearance.
To match this appearance, adjust the needle tension.

• Correct tension

0 Right side (Top side) of fabric
(2) Wrong side (Bottom side) of fabric

Minimize the amount of needle thread visible on the

wrong side (Bottom side) of the fabric without causing

excessive puckering, or causing the bobbin thread to
show on the right side (Top side) of the fabric.
Results vary with fabric, thread and sewing conditions.

»Tension is too tight

0 Right side (Top side) of fabric
0 Wrong side (Bottom side) of fabric

The corner of each zigzag pulls together on the right side

of the fabric.

> Tension is too loose

0 Right side (Top side) of fabric
d) Wrong side (Bottom side) of fabric

The corner of each zigzag pulls together on the wrong
side of the fabric

El hilo está demasiado flojo

(T) Hilo de la aguja (Hilo superior)
(2) Hilo de la canilla {Hilo inferior)
@ Para apretar
@ Parte de arriba de la tela
(5) Parte de abajo de la tela

' Si la tension est trop faible

® Fil de l'aiguille (Fil du supérieur)
(2) Fil de la canette (Fil du inférieur)
(3) Pour augmenter la tension
@ Endroit du tissu
(5) Envers du tissu

El hilo de la aguja aparece por ía parte de abajo de la tela y se
sentirá desigual. Tense la tensión del hilo de la aguja girando
hacia abajo el ajuste de tensión del hilo.

Ajuste de la tensión del hilo de la aguja para puntada zig-zag

En la puntada zig-zag ideal, el hilo de la canilla no aparecerá en
ía parte de arriba de ia tela y e! hilo de la aguja se verá
ligeramente en la parte de abajo de ia tela, Vea el aspecto
correcto en las ilustraciones. Para igualar esta apariencia, ajuste
la tensión del hilo de la aguja,

"Tensión correcta

® Parte de arriba de la tela
@ Parte de abajo de la tela

Reduzca al mínimo el hilo de la aguja visible en la parte de
abajo de !a tela sin que se frunza en forma excesiva o haciendo
que el hilo de la canilla se vea en la parte de arriba de la lela.

Los resultados pueden variar según la tela, hilo y condiciones
de costura

Le fil de l'aiguille apparaît àl'envers du tissu, et produit des
bosses. Tournez la molette vers te bas pour augmenter la
tension du fil de l'aiguille.

Réglage de la tension du fil de l’aiguille pour le point zig-zag

Lorsqu'un point zig-zag est effectué correctement, le fil de la
canette ne parait jamais sur le côté endroit du tissu et le fi! de
l'aiguille apparaît à peine sur le côté envers du tissu .
Reportez-vous aux figures ci-dessous pour voir à quoi ressemble
un point exécuté correctement. Réglez ia tension du fil de dessus
pour obtenir l'aspect désiré

• Tension correcte

(î) Endroit du tissu
@ Envers du tissu

Réduisez ia quantité de fil de l'aiguille visible sur l’envers du
tissu sans pour autant plisser excessivement le tissu et sans
que le fil de la canette n'apparaisse sur l'endroit du tissu Les
résultats varient selon le tissu, le fil et les réglages utilisés.

• EI hilo está demasiado tenso

0 Parte de arriba de la tela
(D Parte de abajo de la tela

Las esquinas de cada zig-zag quedarán demasiado tensas y

amontonadas en la parte de arriba de la tela.

E! hilo está demasiado flojo

0 Parte de arriba de la tela
@ Parte de abajo de la tela

Ei hilo de la aguja pasará por la parte de abajo de la tela y se

jalará quedando casi'junto

Si ia tension est trop élevée

0 Endroit du tissu
@ Envers du tissu

Les pointes du motif zig-zag ont tendance à se rapprocher sur
l’endroit du tissu

• Si la tension est trop faible

0 Endroit du tissu
0 Envers du tissu

Le fil de l’aiguilie à tendance à faire des boucles sur l’envers du

tissu et les points sont déformés.

31

stitch Selector (how to select stitches)

(T) Sewing guide display
(D Red indicator

(D Stitch seiector

Turn the stitch seiector until the red indicator reaches the
desired stitch.
The bottom row of stitches on the pattern indicating panel is
selected when the stitch length control is set at the stretch
stitch position.

Recommended stitch width, stitch length are shown in the

sewing guide display.
When you turn the stitch seiector, the information in the
display changes automatically

Use the color in the sewing guide display which corresponds

to the color of the selected stitch

NOTE:

To avoid needle or fabric damage, make sure the needle
is up and out of the fabric while selecting a stitch.

Stitch patterns are color-coded to a recommended setting

zone at the stitch length control.

Stitch Length Zones:

Red: Straight, Zigzag and Utility stitches
Green: Geometric decorative stitches
Blue: Built-in buttonhole
Gold: Stretch stitches

NOTE:

Only the stretch stitch is available in pattern #9. Set the
stitch width control at S S...

32

Seleccionador de puntadas (como seleccionar puntadas)

® Pantalla efe guía de costura
(D Indicador rojo
d) Seleccionador de puntada
Gire el seleccionador de puntada hasta que el indicador rojo
alcance ¡a puntada deseada.
La fila inferior de puntadas del panei indicador de patrones es
seleccionado cuando el control de largo de puntada se fija en la
posición de estiramiento de la puntada

Ei ancho recomendado de la puntada, y el largo se muestran en
la pantalla de guía de costura
Cuando usted gira ei seleccionador de puntada, la información en
la pantalla cambia automáticamente
Por favor use el color en la pantalla de guía de costura que
corresponde al color de la puntada seleccionada

Bouton de sélection de points (sélectionner les points)

® Écran guide de couture
(2) Marque rouge
(|) Bouton de sélection de points
Tourner le bouton de sélection de points, jusqu'à ce que la

marque rouge atteigne le point recherché.
Pour sélectionner les points situés sur la rangée inférieure du
panneau indicateur de motifs, la commande de longueur du point
doit être réglée sur la position point extensible.
La largeur et la longueur de point recommandées s'affichent à
l'écran guide de couture
Lorsqu'on tourne le bouton de sélection de points, les informations
de l'écran changent automatiquement.
Veuillez utiliser la couleur de l'écran guide de couture
correspondant à la couleur du point choisi

NOTA:
Para evitar daño en la aguja o la tela, asegúrese que la.aguja
está hacia arriba y fuera de la tela mientras selecciona !a

puntada.

Los patrones de puntada están codificados por colores, para

recomendar la zona a elegir en el control de longitud de puntada

Zonas de longitud de puntada:

Rojo: Recta, zigzag y puntadas de uso general

Verde: Puntadas decorativas geométricas
Azul: Ojal integrado
Oro: Puntadas extensibles

NOTA:
Sólo la puntada extensible está disponible en el patrón #9
Escoja el control de ancho de puntada en S S

REMARQUE:

Pour éviter tout endommagement de l'aiguille ou du tissu,
s'assurer que l'aiguille est en position levée et ne touche pas le
tissu, lors de votre choix de point

Les motifs de points sont couplés à un code de couleurs
caractérisant une zone de réglage recommandée pour la
commande de longueur du point

Zones de longueur du point:

Rouge: Droit, zigzag et points utilitaires

Vert: Points décoratifs géométriques

Bleu: Boutonnière intégrée

Doré: Points extensibles
REMARQUE:

Pour le motif # 9, le point extensible est le seul qui soit
disponible Régler la commande de largeur du point sur S,S,.

33

stitch Width Control
(how to adjust the stitch width)

Slide the stitch width control to the desired stitch width

number

The higher the number, the greater the stitch width, The

mark shows the adjustment range when using the twin

needle. The blue zone is the appropriate adjustment range

for buttonhole sewing.

* Before sliding the stitch width control, be sure to raise the

needle above the fabric.,

(T) Stitch width control

Stitch Length Control
{how to adjust the stitch length)

Slide the stitch length control to the desired stitch length
number.
Set the stitch length control at S„S. when using a stretch
stitch. The higher the number, the greater the stitch length,.
The EZZi mark shows the adjustment range when sewing the
buttonhole.

* Raise the presser foot before sliding the stitch length

control,

® Stitch length control

34

Control de la anchure de puntada (cómo ajustar la anchure de las puntadas)

Deslice el control de !a anchura hasta al número deseado.
Números más altos proporcionarán mayor anchura de puntada,

^esta marca indica el radio de ajustes cuando use una aguja
doble, La zona azul es el radio de ajustes apropiado para la
costura de ojales.

* Antes de girar el control de la anchura de puntada asegúrese

de alzar la aguja por encima de la tela

(T) Marca indicativa

Réglage de la largeur du point (comment régler la largeur du point)

Faites glisser le réglage de la largeur du point jusqu’à ce que le
numéro choisi.
Plus le numéro est grand, plus le point est large.
Le symbole ff indique la plage de réglage pour les aiguilles
jumelées.

La zone bleue est la plage de réglage adéquate pour la couture
des boutonnières.

* Avant de tourner le réglage de la largeur du point,assurez-vous

que vous avez relevé l’aiguille au-dessus du tissu

0 Marque de repère

Control de la longitud de puntada (cómo ajustar la longitud de puntadas)

Deslice el control de la longitud hasta al número deseado.
(Sitúe el control de longitud de puntada en la posición S.S.
cuando use puntadas elásticas).

Números más altos proporcionarán mayor longitud de puntada.

t—I esta marca indica el radio de ajustes cuando cose ojales

* Antes de girar el control, asegúrese de alzar el pie prénsatelas.

0 Marca indicativa

Réglage de la longueur du point (comment régler la longueur du point)

Faites glisser le réglage de la longueur du point jusqu’à ce que le
numéro choisi

(Réglez la longueur du point sur S.S, pour les points extensibles.)
Plus le numéro est grand, plus le point est long.
Le symbole CZ3 indique la plage de réglage pour la couture des
boutonnières.

' Avant de tourner le réglage de tà longueur du point,

assurez-vous que vous avez relevé le pied presseur

0 Marque de repère

35

Adjusting Stretch Stitch Balance

(T) Feed balancing dial
if the stretch stitch patterns are uneven when you sew on a
particular fabric, adjust them with the feed balancing diaKi).

To adjust the distorted patterns;
0 If the patterns are drawn out, correct them by turning the

dial in the direction.

[U If the patterns are compressed, correct them by turning

the dial in the “+" direction.

Reverse Stitch Controi

Press the stitch controi to sew in reverse.

36

Equilibrio de los patrones distorsionados

(1) Eje equilibrador de puntada
Si observa alguna distorsión al coser patrones de puntada
elástica en una tela específica, ajústetos con el eje equilibrador
de puntada(T).
Para equilibrar los patrones de puntada distorsionada:

[aIsI los patrones están expandidos, corríjalos girando el eje

equilibrador de puntada hacia el signo

[bIsI los patrones están comprimidos, corríjalos girando el eje

equilibrador de puntada hacia el signo "+”

Pour corriger un motif déformé

(î) Bouton d’équilibrage
Si les motif extensibles sont irréguliers lorsque vous piquez un
tissu particulier, corrtgez-les avec le bouton d'équilibrageCT)
Comment régler l’équilibre d'un motif extensible:

[ÂjSI les motifs sont étirés, corrigez le défaut en tournant le

bouton en direction du

[b] Si les motifs sont comprimés, corrigez le défaut en tournant le

bouton en direction du V’.

Control de puntada invertida

La máquina coserá hacia atrás hasta que suelte e! botón.

Bouton de marche arrière

La machine coud en marche arrière tant que l’on appuie sur le

bouton de marche arrière.

37

SECTION III. STRAIGHT STITCH

SEWING

Straight Stitch

® stitch selector;
(2) Stitch width:
(3) Stitch length:

0 Needle thread tension:

d) Presser foot A:
© Presser foot H:

NOTE:

There are three straight stitch needle position settings,

left, center and right. When using the straight stitch foot,
make sure to use center needle position. Otherwise the
needle may strike the sewing foot and possibly break.

Starting to sew

Raise the presser foot and position the fabric next to a
seam guide line on the needle plate (5/8" (1.6 cm) is most
common), Lower the needie to the point where you want
to start. Lower the presser foot and pull the threads
toward the back. Depress the foot control. Gently guide
the fabric along a seam guide line letting the fabric feed

naturally.

CAUTION: Do not place fingers near to the presser foot

when guiding fabric, or the needle clamp screw may

strike and injure your fingers.

» Finishing sewing

To fasten the ends of a seam, press the reverse stitch

control and sew several reverse stitches. Raise the

presser foot. Remove the fabric, draw the threads to the

back and cut them with the thread cutter. The threads are

now the proper length to begin sewing the next seam.

Use the Seam Guides

©Center needle position
(2) Edge of fabric
(3) Needle plate guide lines
The seam guides on the needle plate are there to help you

measure seam width. The numbers on the needle plate
indicate the distance between the center needle position
and the edge of the fabric. The lines are 1/8" (0..3 cm) apart,
and are engraved at 3/8", 4/8", 5/8", and 6/8". The lines in
millimeters are 5 mm apart, and are engraved at 10 mm, 15
mm and 20 mm .

____________________________________

4 to 6

6.5
Red zone
2 to 6
Zigzag foot
Straight stitch foot

_

_____________________

Turn a Square Corner

©Cornering guide
When sewing with fabric edge at 5/8" seam guide, to turn a
square so that sewing continues at same distance from edge.

1. Stop stitching when front edge of fabric reaches the
cornering guide lines

2. Lower the needle by turning the hand wheel
counterclockwise.

3 Raise the presser foot and turn the fabric

counterclockwise 90°,

4, Lower the presser foot, and begin stitching in the new

direction.

SECCION III. COSTURA DE PUNTADA RECTA PARTIE III. COUTURE AU POINT DROIT

Puntada recta

i Selector de puntada:

) Anchura de la puntada:

i Longitud de la puntada:

> Tensión del hilo de la aguja:

t Prénsatelas A:
! Prénsatelas H:

NOTA;

Cuando use el pie para puntada recta, asegúrese de poner la
aguja en la posición dei centro. De lo contrario, la aguja
chocará contra eí prénsatelas y es posible que se rompa.

• Para empezar a coser

Levante el pie prénsatelas y posicione la tela junto a las líneas

guías en la placa de aguja {1,6 cm {5/8"))

Baje la aguja al punto donde quiera comenzar la costura Baje

el pie y pase los hilos hacia atrás por debajo del prénsatelas.

Pise el pedal de control. Guíe la tela con cuidado a lo largo de
la guía de costura dejando que la tela avance sola de forma
natural

CUIDADO: No coloque los dedos cerca dei prénsatelas
mientras que dirige la tela. El tornillo de sujeción de la aguja
podría golpear y lastimar los dedos.

• Para terminar a coser

Para rematar el final de las costuras, pulse el control de

puntada Invertida y cosa unas puntadas hacia atrás.

Levante el pie., Saque la tela, tire de los hilos hacia atrás y

córtelos con el cortahilos, Al cortar los hilos con el cortahilos

quedará el sobrante de hilo adecuado para comenzar una
nueva costura directamente.

4a6

6.5
Zona roja
2a6
Prénsatelas para zig-zag
Prénsatelas para puntada
recta

Uso de las guías de costura

0 Centro de la posición de la aguja
@ Borde de !a tela
@ Línea guía del plato de aguja

Las guías de costura en la placa de aguja son para ayudarle a
medir e! ancho de costura. Las lineas son 0.3 cm (1/8") entre si,

con las de 3/8", 4/8", 5/8”, y 6/8", lineas grabadas Las lineas en

milimetros están grabadas por 10 mm, 15 mm, y 20 mm, de
ancho entre si

Point droit

) Sélecteur de point:

) Largeur du point;
) Longueur du point:

) Tension du fil de l'aiguille:

) Pied presseur A:
) Pied presseur H:

REMARQUE:
Lorsque vous utilisez le pied à point droit, assurez-vous que
l'aiguille est en position centrale. Autrement elle heurtera le pied
et se cassera.

Début d’une couture

Levez le pied presseur et placez le tissu le long de la ligne de
repère sur la plaque d'aiguille (la plus utilisée est à 1.6 cm
(5/8")).
Abaissez l’aiguille à l'endroit où vous souhaitez commencer la
couture. Abaissez le pied presseur et tirez les fils vers l'arrière
Appuyez doucement sur la pédale de contrôle. Guidez le tissu
le long de la ligne de repère en laissant le tissu avancer
naturellement.

ATTENTION: Ne placez pas de doigts près du pied presseur en"
guidant le tissue. La vis de fixation de l'alguüle peut frapper et

nuire les doigts.

• Finition d’une couture

Pour arrêter l'extrémité des coutures, appuyez sur le bouton de
marche arrière et piquez plusieurs points en arrière
Relevez le pied presseur. Retirez le tissu, tirez les fils vers
l’arrière et coupez-les à l’aide du coupe-fil. Les fils sont ainsi
coupés à la bonne longueur pour le début de la prochaine
couture

4à6

6.5
Zone rouge
2 à6

Pied zig-zag
Pied à point droit

Utilisation des guides de couture

® Position centrale de l’aiguille
@ Bord du tissu
@ Lignes de repère sur la plaque d’aiguille

L'intervalle entre les lignes est de 1/8“ (3 mm) celles-ci sont
gravées à 3/8", 4/8", 5/8", et 6/8". L’inten/alle entre les lignes en
millimètres est de 5 mm Celles-ci sont gravées à 10 mm,
15 mm, et 20 mm

Cómo coser una esquina cuadrada

(T) Guía para esquinas

Al coser con el borde de la tela en la guía de costura de 16 mm

(5/8 de pulgada), para coser una esquina cuadrada de manera

que la costura continúe a la misma distancia de! borde, haga lo
siguiente;

1. Deje de coser cuando el borde delantero de la tela llega a las
líneas de ia guía para esquina,

2 Baje la aguja girando la el volante en sentido antihorarlo.
3 Eleve el prénsatelas y gire la tela 90 grados en sentido

antihorario.

4. Baje el prénsatelas y comience a coser en la nueva dirección

Pour coudre un angle droit

©Guide-virage
Afirr de coudre un angle droit et afin d’assurer que la couture
reste à distance égale du bord lorsque vous cousez sur le bord
d'un tissu à 16 mm du bord de la couture:

Arrêtez de coudre lorsque le bord du tissu arrive au lignes du

1.

guide-virage.
Abaissez ratguilie en tournant le volant dans le sens inverse
des aiguilles d’une montre

Levez le pied presseur et tournez le tissu dans le sens inverse
des aiguilles d'une montre à 90'=.
Abaissez le pied presseur et commencez la couture dans la
nouvelle direction.

39

Topstitching

0 Stitch selector;
(2) Stitch width;
(3) Stitch length;

0 Needle thread tension;

0 Presser foot A;

(6 ) Presser foot H:

NOTE:

When using the straight stitch foot, make sure to use the
center needle position, otherwise the needle may strike
the presser foot and possibly break.

Topstitching emphasizes lines of garments and keeps
seams and edges flat and crisp. Accent suits or blouses
with one or two rows of topstitching around the outer edges
of cuffs, lapels or collars. Lower the presser foot and keep
the edge of the fabric next to the right edge of the presser
foot,.

Evenly guide the fabric along the edge to produce an even
row of topstitching 3/8" (1.0 cm) from the edge.

4 to 6
6,,5
Red zone
2 to 6
Zigzag foot
Straight foot

Quflting

0 Stitch selector; 4 to 6
0 Stitch width; 6,5
d) Stitch length; Red zone

0 Needle thread tension: 2 to 6

0 Presser foot A: Zigzag foot
® Presser foot H; Straight foot

NOTE;

When using the straight stitch foot, make sure to use the
center needle position, otherwise the needle may strike
the presser foot and possibly break.

Use the seam guide lines on the needle plate, and the free

arm. to help determine the distance between quilting
stitches. The quilter will help keep the stitching line straight
D] Loosen the quilter holding screw.

Slide the quilter in the hole to the desired width and

tighten the screw,

[H Sew, guiding the quilter over the previous row of

stitching.

0 Quilter holding screw
0 Quilter
(3) Hole
0 Distance

V

_______

I I I

0

m

tilj 1 @

C|i

®J

40

Costura a la vista

@ Selector de puntada:
@ Anchura de ia puntada:
@ Longitud de la puntada:

Tensión del hilo de la aguja:

Prénsatelas A:

f

Prénsatelas H;
NOTA:
Cuando use el pie para puntada recta, asegúrese de poner la
aguja en la posición del centro. De lo contrario, la aguja
chocará contra el prénsatelas y es posible que se rompa

La costura a la vista resulta las líneas de prendas y mantiene las
costuras y los bordes planos y derechos.
Acentúe los vestidos y las blusas con una hilera o dos de costura
a la vista alrededor de los bordes de los puños, solapas o cuellos.
Baje el pie prénsatelas y mantenga el borde de la tela junto al
borde derecho del prénsatelas..
Guíe en forma pareja la tela para que la hilera del pespunte
quede igual, a 1,0 cm (3,8") del borde

4 a 6

6.5
Zona roja
2a6

Prénsatelas para zig-zag
Prénsatelas para puntada
recta

Surpiqûre

Sélecteur de point:
Largeur du point:

§

Longueur du point:
Tension du fil de l’aiguille:
Pied presseur A:

§

Pied presseur H:
REMARQUE:
Lorsque vous utilisez le pied à point droit, assurez-vous que
l’aiguille est en position centrale Autrement elle heurtera le pied
et se cassera

Les surpiqûres permettent de faire des coutures décoratives et de
garder les bords plats et rigides. Vous pouvez orner les
ensembles et les blouses avec une ou deux surpiqûres autour des
poignets, revers et cols
Abaissez le pied presseur et gardez le bord du tissu près du bord
droit du pied
Cousez ainsi pour faire une surpiqûre régulière à 1,0 cm (3/8") du
bord

4 à 6
6,5
Zone rouge
2à6

Pied zig-zag
Pied à point droit

Acolchador

0 Selector de puntada:
© Anchura de la puntada:
@ Longitud de !a puntada:

Tensión del hilo de la aguja:

Prénsatelas A:

f

_ Prénsatelas H:

NOTA:
Cuando use el pie para puntada recta, asegúrese de poner la
aguja en la posición del centro De lo contrario, la aguja
chocará contra el prénsatelas y es posible que se rompa.

La guía de acolchado le ayuda a coser líneas de puntadas.
[Tj Afloje el tornillo de sujeción de la guía

Deslice la guía dentro de su alojamiento hasta conseguir el

ancho deseado y apriete el tornillo

Cosa llevando la guía sobre ia anterior línea de puntada,

® Tornillos sujetador del acolchador

Acolchador
Alojamiento

S

(4) Distancia

4a6

6.5
Zona roja
2 a 6

Prénsatelas para zig-zag
Prénsatelas para puntada
recta

Matelassage

0 Sélecteur de point:
© Largeur du point:
© Longueur du point:
©Tension du fil de l'aiguille:
© Pied presseur A:
© Pied presseur H:

REMARQUE:
Lorsque vous utilisez le pied à point droit, assurez-vous que
l’aiguille est en position centrale. Autrement elle heurtera le pied
et se cassera.

Le guide à matelasser vours aidera à coudre des lignes parallèles,

m Desserrz la vis, enfilez le guide à matelasser dans l’ouverture

jusqu’à la largeur souhaitée, puis resserrez la vis.

|~^ Effectuez votre couture en dirigeant la tige du guide le long de

la couture précédente,
0 Vis de blocage du guide à matelasser
© Guide à matelasser
© Trou
(Î Distance entre deux coutures

4à6

6,5
Zone rouge
2 à6

Pied zig-zag

Pied à point droit

41

Zipper Sewing

® stitch selector: 5
(2) Stitch width: 6.5
(3) Stitch length: 2
(4) Needle thread tension: 2 to 6
(5) Presser foot E: Zipper foot

e To snap on the zipper foot

©Groove
(2) Pin
(3) To sew left side

@To sew right side
Fit the pin on the zipper foot into the groove on the foot
holder
*To sew the left side of the zipper, attach zipper foot on

the right-hand side of pin.

* To sew the right side of zipper, attach the zipper foot on

the left-hand side of pin,

• Fabric preparation

0 Right (top) side of fabric
©Wrong (bottom) side of fabric
(D Bottom seam
@ Zipper bottom stop position
(5) Basting stitch

Place the right (top) sides of the fabric 0 together. Sew a
bottom seam (0 5/8" (2,2 cm) from the right edge to the
estimated zipper bottom stop position Sew in reverse
a few stitches to lock.

Increase the stitch length to 4, set needle thread tension
to 0, and sew basting stitch © the entire length of the

zipper sewing,

(D

M

M

»To sew

01/8" (0 4cm) fabric margin
©Zipper teeth
© Zipper tape

0 Attach zipper foot on right-side of pin ,

Fold back the upper layer seam allowance. Fold back

the lower layer seam allowance to leave a 1/8" (0 4 cm)

margin of fabric©.
Place zipper teeth next to margin edge and pin margin to
zipper tape..
Align zipper foot with margin edge,. Return thread tension
and stitch length to original settings. Sew a seam the
entire length of zipper tape, removing pins as you go.
Before reaching pull-tab, stop the machine with needle in
the fabric and raise the foot, then unzip a few inches to
clear a path for the stitch.

Remove fabric and close zipper

Costura de cremalleras о cierres

) Selector de patrón:
) Anchura de la puntada;
) Longitud de la puntada:
) Tensión del hilo de ia aguja:
) Presnsatelas E:

5

6.5

2

2a6
Prénsatelas para cremalleras

La couture des fermetures à glissière

) Sélecteur de point:
) Largeur du point:
) Longueur du point:
¡Tension du fil de l'aiguille:
) Pied presseur E:

5

6.5

2

2 à 6

Pied à fermeture à glissière

Cómo colocar el prénsatelas para cremalleras

Ф Enclavadura
Ф Pasador
@ Para coser el lado izquierdo
(4) Para coser el lado derecho

Encaje el pasador de! pie para cremalleras en la enclavadura
de! enmangue
* Para coser el lado izquierdo de la cremailera, enganche

el préñatelas por la parte derecha del pasador.

* Para coser el lado derecho de la cremallera, enganche el

prénsatelas por la parte izquierdo del pasador.

Preparación de la tela

@ Parte de arriba de la tela
@ Parte de abajo de !a tela
@ Costura inferior
@ Positión de parada de la cremaliera
@ Puntada de hilvanado

Coloque juntos los partes de arriba de la tela®. Cosa una
costura inferior a 2.2 cm(4/8”} del borde derecho (3) hasta la
posición inferior de parada de la cremallera®. Agregure unas
puntadas en reversa para fijar
Incremente la longitud de puntada a 4, ajuste la tensión dei
hilo de la aguja a 0 y cosa una puntada de hilvando(5)a todo
io largo de la abertura de la cremallera.

• Pour fixer le pied à fermeture à glissière

® Encoche
@ Broche
@ Quand on coud le côté gauche
@ Quand on coud ie côté droit

Placez la broche du pied dans l’encoche du support de pied.

’ Pour coudre le côté gauche de la fermeture, fixez le pied du

côte droit.

* Pour coudre le côté droit de la fermeture, fixez le pied du côté

gauche

Préparation du tissu

® Endroit du tissu
@ Envers du tissu
® Couture Inférieure
@ Point d'arrêt de !a fermeture éclair

® Point de bâti
Placez les endroits du tissu® les uns contre les autres
Effectuez une couture de fond de 2.2 cm (5/8 de pouce) du bord
droit@]usqu’au point d’arrêt inférieur estimé de la fermeture
éclair®. Pour sécuriser la couture, faites quelques points en
marche arrière.
Augmentez la longueur du point à 4, réglez la tension du fil de
l'aiguille à 0, puis effectuez un point de bâti®tout au long de la
fermeture éclair.

Рага coser

® Margen de tela de 0,4 cm (1/8”)
© Dientes de la cremallera
© Cinta de la cremallera

l]Instale el prénsatelas para cremaiíeras en el lado derecho del

poste.
Doble el excedente la capa superior hacia arriba para dejar un
margen de 0.4 cm (1/8") de tela®.
Coloque los dientes de !a cremailera junto al borde del margen

y sujete el margen con alfileres a la cinta de la cremallera

Alinee el prénsatelas para cremalleras con el borde de!
margen Restablezca la tensión del hilo y ia iongitud de
puntada a los valores originales Cosa una costura a todo lo
largo de la cinta de la cremallera, quitando los alfileres a
medida que avanza.
Antes de llegar a !a lengüeta de la cremallera, detenga la
máquina con la aguja dentro de la tela y levante el prénsatelas;
después abra la cremailera unos centímetros para dejar el
camino libre para la puntada
Quite la tela y cierre la cremallera

• Pour coudre

©Marge du tissu : 0 4 cm (1/8 de pouce)

©Dents de la fermeture éclair

©Ruban de la fermeture éclair

pn Fixer le pied à fermeture éclair du côté droit de ia broche

Replier la valeur de couture de la couche supérieure de façon

à laisser 0 4 cm (1/8 de pouce) de marge du tissu®

Placer les dents de la femeture éclair à côté du bord de la

marge et épingler la marge au ruban de la fermeture éclair.

Aligner le pied à fermeture éclair avec ie bord de la marge.

Revenir aux réglages de tension du fil et de longueur du point

d'origine. Coudre une couture tout le long du ruban de la

fermeture éclair, en enlevant les épingles au fur et à mesure..

Avant d’atteindre la tirette, arrêter ia machine, l'aiguille dans le

tissu, et soulever le pied. Ensuite, défaire ta fermeture éclair

sur une longueur de quelques centimètres de façon à libérer

un passage pour le point.

Enlever le tissu et fermer ta fermeture éclair.

43

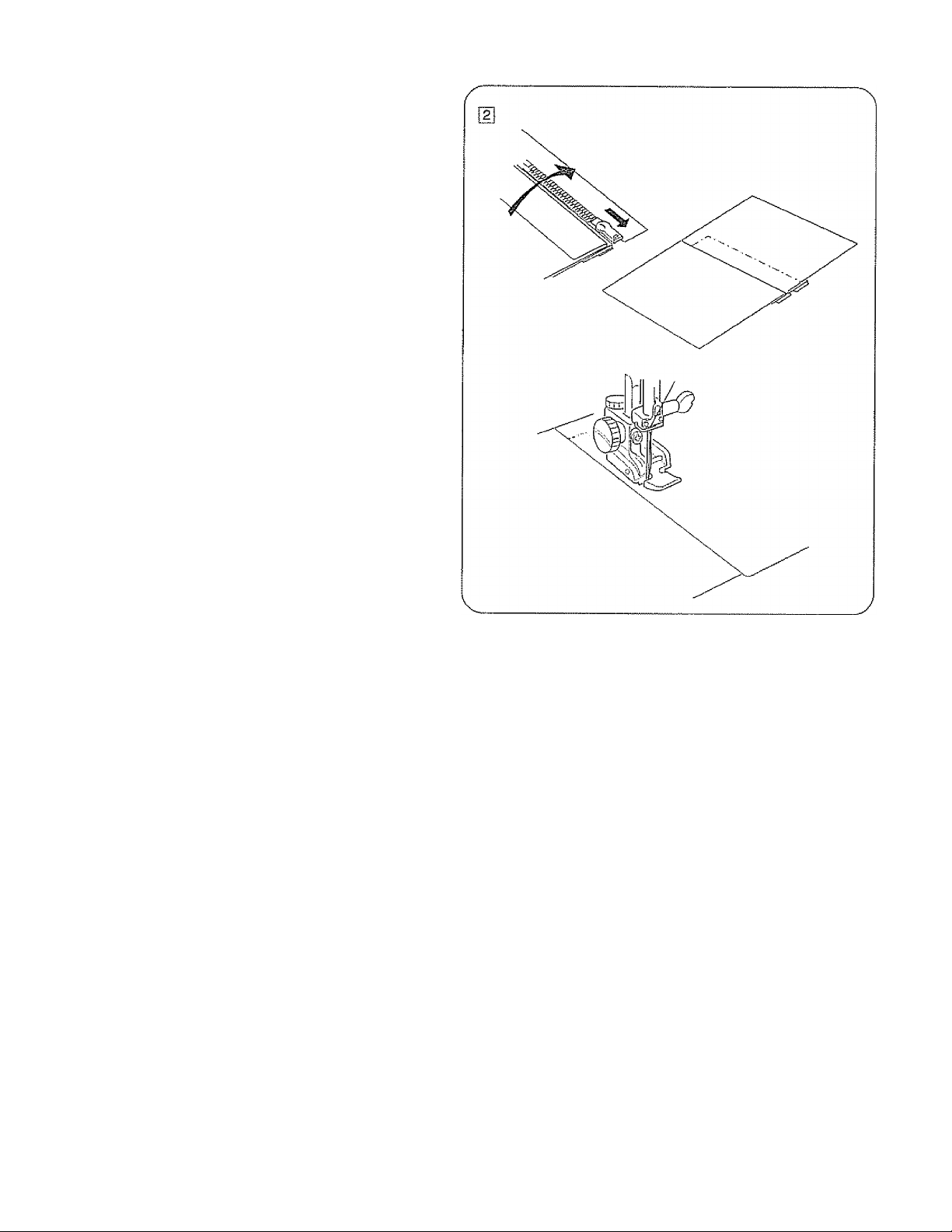

Zipper Sewing (Continued)

[2] Raise and release foot, and re-attach it on left-hand side

of pin..
Take the upper fabric layer and lay it flat over the zipper.

Starting just below zipper bottom stop, sew across fabric
to about 3/8" to 1/2" distance from the basting stitch line.
Turn fabric 90° and sew a seam the entire length of
zipper tape. Before reaching pull-tab, stop the machine
with needle in fabric and raise the foot. Use seam ripper
to open a few inches of basting stitch, then unzip a few

inches to clear a path for the stitch. At end of seam, sew

in reverse a few stitches to lock.
Once both sides of zipper are sewn, use seam ripper to
open the basting stitch.

44

Costura de cremalieras o cierres (continuación)

[2I Levante y libere el prénsatelas y vuelva a colocarlo en el lado

Izquierdo det poste
Tome la capa superior de la tela y extiéndala sobre la
cremallera.

Comience justo abajo del tope de la cremallera y cosa a lo

ancho de la techa hasta una distancia de 1 a 1.3 cm

(3/8" a 1/2"} de la línea de puntada de hilvanado.

Gire la tela 90° y cosa una costura de todo lo largo de la cinta

de la cremallera. Antes de llegar a la lengüeta de la
cremallera, detenga la máquina con la aguja dentro de la tela y

levante el prénsatelas. Use un abrecosturas para abrir unos
centímetros de la puntada de hilvanado y luego abra la
cremallera unos centímetros para dejar el camino libre para la

puntada. Cosa unas puntadas inversas para fijar.

Después de coser ambos lados de la cremallera, utilice un

abrecosturas para abrir la puntada de hilvanado.

La couture des fermeture à glissière (suite)

[^Soulever et relâcher le pied, puis le fixer à nouveau du côté

gauche de la broche,
Prendre la couche supérieure du tissu et la placer à plat sur la
fermeture. Coudre sur tout le tissu, en commençant juste en
dessous du point d’arrêt inférieur, jusqu’à une distance
d'environ 3/8 de pouce à un demi pouce de la couture de bâti.

Tourner le tissu à 90° et coudre sur toute la longueur du ruban

de la fermeture éclair. Avant d’atteindre la tirette, arrêter la
machine, l’aiguille dans le tissu, et soulever le pied.. Avec un
découvit, défaire quelques centimètres de point de bâti, puis
ouvrir la fermeture éclair sur quelques centimètres de façon à
dégager un passage pour la couture. Coudre quelques points
en marche arrière pour sécuriser la couture
Une fois que les deux côtés de la fermeture éclair sont cousus,
utiliser le découvit pour défaire le point de bâti.

45

To Drop or Raise the Feed Dogs

The drop feed dogs lever is located underneath the free
arm bed on the back side of the machine.

(T)To drop the feed dogs, push the lever in the direction

of the arrow, as illustrated.

@To raise the feed dogs, push the iever in the direction

of the arrow, as illustrated, and turn the handwheei
toward you. Feed dogs must be up for normal sewing

Darning

0 Stitch selector:

@ Stitch width:

@ Stitch length:

0 Needle thread tension:

0 Pressure adjusting lever:
® Presser foot A:
0 Presser foot F:
® Feed dogs:

Drop the feed dogs. Center the hole In the fabric on an
emtaroidery hoop, as shown.
Lower the presserfoot F and sew at a slow speed.
Move the fabric back and forth slowly until the darning area
is covered. Turn the fabric 1/4 turn (90°), and sew another
layer of stitching over the first layer After darning is
completed, return the pressure adjusting lever to 3 for
normal sewing.

NOTE:

If the fabric is thin or badly damaged, use a separate

piece of fabric under the hole to reinforce it.

4 to 6

6.5
Any
2 to 6

0

Zigzag foot
Satin stitch foot
Dropped

0

!

-lo

CjD C|!

m

EJ®

® ®

[p
|i

[zü,

____

J /

il

46

J

Cómo subir/bajar los dientes del transporte

La palanca de mando para los dientes del transporte está debajo
del brazo libre colocabo en ia parte dei revés de ia máquina
(T) Para bajar los dientes dei transporte empuje la palanca de

mando en la dirección indicada por la flecha como se
muestra en la ilustración,

(2) Pour subir ios dientes del transporte empuje la palanca de

mando en la dirección indicada por la flecha como se muestra
en la ilustración y gire el volante de mano hacia usted
Los dientes de transporte deben estar subidos para las
costuras normales,,

Comment monter et descendre les griffes d’entraînement

Le levier des griffes d'entraînement est situé sous le berceau du
bras libre à l’arrière de la machine
0 Pour faire descendre les griffes d'entraînement, poussez le

levier dans le sens de la flèche comme illustré,

@ Pour les faire monter, poussez le levier dans le sens de la

flèche comme illustré et tournez la volant à main vers vous.
Les griffes doivent être relevées pendant la couture
normale,.

Zurcido

) Selector de puntada
) Anchura de la puntada:
) Longitud de la puntada:
) Tensión del hilo de la aguja:

) Palanca del ajuste de la presión: 0
® Prénsatelas A:
0 Prénsatelas F:

0 Los dientes de transporte:

Baje los dientes de transporte. Ponga la tela con el agujero en el
centro entre los aros de bordado, tal como se muestra. Baje el
pie F y cosa despacio Mueva la tela de para atrás y de para
adelante hasta que haya cubierto la área a zurcir. Voltee la tela

1/4 vuelta y cosa otra capa de puntada sobre la primera capa.
Cuando haya terminado de zurcir, devuélva la presión ajustando
la palanca al 3

NOTA;
Si la tela es muy delgada o está en muy mal estado, utilice un
trozo de tela separada debajo del agujero para reforzarlo.

4 to 6

6,5
Cualquier número
2a6

Prénsatelas para zig-zag
Prénsatelas para puntada

decorativa

Bajados

) Sélecteur de point; 4 to 6
i Largeur du point: 6,5
1 Longueur du point: Toute
> Tension du fit de l'aiguille 2 à 6
I Levier de réglage de fa pression:0

^ I Pied presseur A: Pied zig-zag
0 Pied presseur F: Pied à point lancé
(8) Griffes d'entraînement: Descendues

Abaissez les griffes d'entraînement,. Placez le tissu dans le cercle
à broder, avec le trou au centre, comme illustré
Abaissez le pied presseur F et cousez à vitesse lente.
Déplacez lentement le tissu d’avant en arrière jusqu'à ce que la
partie à repriser soit couverte. Tournez le tissu d'un 1/4 de tour et
piquez une autre couche de points par-dessus les premiers. A la
fin du reprisage, réglez de nouveau le levier de réglage de la
pression sur 3 pour ia couture normale.

REMARQUE:
Si le tissu est fin ou très usé, mettez un morceau de tissu

dessous pour le renforcer.

47

SECTION IV. ZIGZAG STITCH SEWING

Basic Zigzag

(1) stitch selector: 3
(2) Stitch width: 1 to 6.5
(3) Stitch length: Red zone
@ Needle thread tension: 3 to 5

(D Presser foot A: Zigzag foot

The zigzag stitch is one of the most common and versatile

stitches, it can be a utility stitch for button sewing,
buttonhole making, hemming, overcasting, mending and

darning

It can also be used to decorate with trims, appliques and

cut work or as a decorative stitch.

Satin Stitch

0 Stitch selector:
(|) Stitch Width:
©Stitch length:
0 Needle thread tension:
© Presser foot F:
© Pressure adjusting lever:

The satin stitch is often used to decorate and overcast the

raw edge on blankets, linens, tablecloths, and napkins, It is
also attractive in applique.
For best results, test the stitch on the fabric being used.
A tight satin stitch may pucker some lightweight fabrics.

3
2 to 6.5

0.5 to 1
3to8
Satin stitch foot

1 to 2

SECCION IV. PUNTADAS DE ZIG-ZAG

PARTIE IV. POINTS ZIG-ZAG

Puntada de zig-zag

0 Selector de puntada:

Anchura de la puntada:
Longitud de la puntada;

S

0 Tensión de! hilo de la aguia;
0 Prénsatelas A:

La puntada de zig-zag es una de las puntadas más comunes y
más versátiles,. Es una puntada de servicio para pegar botones,
hacer ojales, para dobladillos, puntada sobrepuesta, para
remendar y para zurcir. También puede ser utilizada para decorar
con ribetes, aplicaciones y como puntada decorativa

3

1 a 6 .5
Zona roja
3 a 5

Prénsatelas para zig-zag

Zig-zag simple

0 Sélecteur de point: 3
@ Largeur du point: 1 à 6 5
@ Longueur du point: Zone rouge
0 Tension du fil de raiguille: 3 à 5

0 Pied presseur A; Pied zig-zag

Le zig-zag est un point très commun et aux usages multiples, il
est utile pour coudre les boutons, tes boutonnières, les ourlets,
ainsi que pour surfiler et repriser. On peut également l’utiliser
pour orner avec des gances, des appliques ou des jours, ou
comme point décoratif

Puntada en satén

0 Selecrot de puntada;
@ Anchura de puntada:
0 Longitud de puntada:
0 Tensión del hilo de la aguja:

0 Prénsatelas F:

0 Palanca del ajuste de la presión; 1 o 2

La puntada de satén es muy versátil y frecuentemente utilizada
como puntada decorativa y también puede ser usada para
sobrehilar un orillo burdo en sábanas, ropa blanca, manteles y
servilletas Es especialmente atractiva para aplicaciones
Después de ajustar la máquina, experimente en un pedazo de la
tela que planea utilizar. Si la puntada está demasiado apretada
puede arrugar o fruncir algunas telas livianas,,

3

2 a 6,5

0,5 a 1

3a8

Prénsatelas para puntada

decorativa

Point lancé

Ф

Largeur du point:

Ф

Longueur du point;

Tension du fil de l'aiguille:

0

Pied presseur F:

©

Levier de réglage de la tension:

Le point lancé est souvent utilisé pour décorer et arrêter le bord
des couvertures du linge de maison des nappes, des serviettes de
table, etc, I! convient aussi très bien pour les appliques
Lorsque vortre machine est réglée pour la couture, faites un essai
sur le tissu que vous allez utiliser Si le point est trop serré, vos
risquez de plisser les tissus légers.

3
2 à 6.5
05à 1
3à8
Pied à point lancé

1 ou 2

49

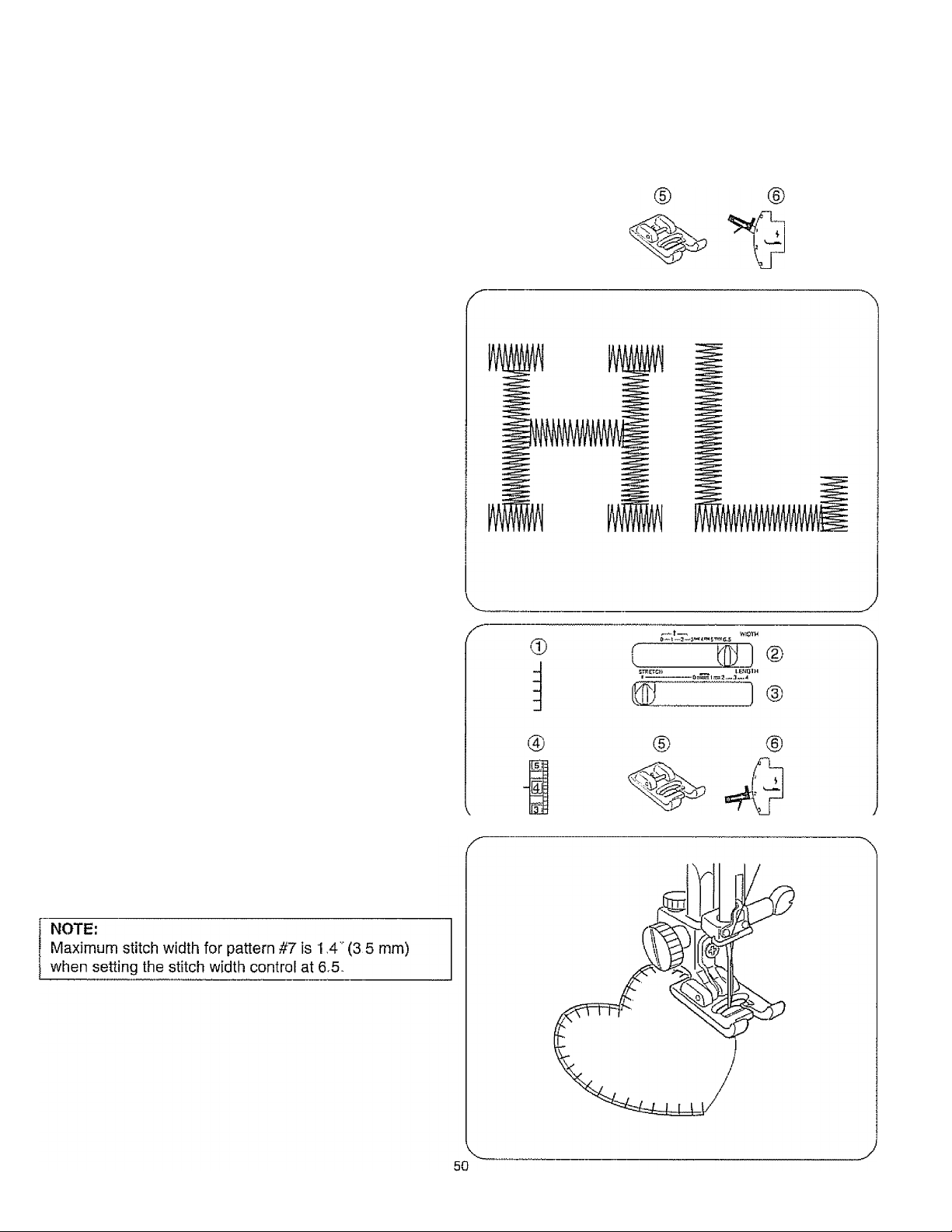

Monogramm ing

CD stitch selector:

@ Stitch width:

@ Stitch length:
(4) Needle thread tension:
® Presser foot F:
(6) Pressure adjusting ¡ever:

Attach a piece of stabilizer on the wrong side (Bottom side)

of the fabric
Draw letters on the fabric with tailor’s chalk. Form each
pattern with a satin stitch, adjusting the stitch width.

3
3

0. 5 to 1
1 to 4
Satin stitch foot
1 or 2

0_, 5

®

Applique

(D stitch selector:

(2) Stitch width:

(3) Stitch length:
@ Needle thread tension:
® Presser foot F:

© Pressure adjusting lever:

Baste applique pieces on the fabric, or fuse the applique

pieces with an iron-on fabric joiner. Stitch around the

applique, making sure the needle falls along the raw edge

of the applique..

7

6.5
Gold stretch stitch position
2 to 6
Satin stitch foot
2

Monogramas

(T) Selector de puntada:
@ Anchura de !a puntada:
@ Longitud de la puntada:
0 Tensión del hilo de la aguja;
(5) Prénsatelas F:

(6) Pataca del ajuste de la presión:

3
3

0.5 a 1
1 a 4
Prénsatelas para puntada

decorativa

1 o2

Monogrammes

I Sélecteur de point:
I Largeur du point;

1 Longueur du point:

) Tension du fil de l’aiguille:
I Pied presseur F;
I Levier de réglage de la tension:

3
3
0,5 à 1
1 à4
Pied à point lancé

1 ou 2

Coloque la entretela por la parte de abajo de la tela

Dibuje las letras sobre la tela utilizando tiza de costura. Forme

cada modelo ajustando el ancho de la puntada.

Aplicaciones

® Selector de patrón:
@ Anchura de la puntada:
@ Longitud de la puntada:

(4) Tensión del hilo de la aguja:
(5) Prénsatelas F:

(D Palaca del ajuste de la presión:

7
6,5

Posición oro de puntada
elástica
2a6

Prénsatelas para puntada
decorativa

2

Fixez un tissu stabilisateur sur l'envers du tissu.
Dessinez les lettres sur le tissu avec une craie de tailleur. Suivez

chaque motif au point de bourdon en réglant la largeur du point.

Appliques

® Sélecteur de point:
@ Largeur du point:
@ Longueur du point:
0 Tension du fil de l'aiguille:
(5) Pied presseur F:
0 Levier de réglage de la tension:

6,5
Position dorée point extensible

2 à 6
Pied à point lance

2

Bastee las piezas de aplicación sobre la tela, o pegue con tela
térmica. Cosa alrededor de la aplicación para asegurarse de que
la aguja cae sobre el borde exterior de la aplicación.

NOTA:
El ancho máximo de puntada para el patrón #7 es de 3.5 mm.
(1.4 ) al fijar el control de la anchura de puntada en 6.5.

Bâtissez les appliques sur le tissu ou collez-les avec de la colle
pour tissu (thermocollant). Piquez autour des appliques en vous

assurant que l’aiguille pique le long du bord brut du tissu,

REMARQUE;
La largeur de point maximale pour le motif n° 7 est de 3 5 mm
(1.4 po) en plaçant 1 reglage de 1a largeur du point à 6,5

51

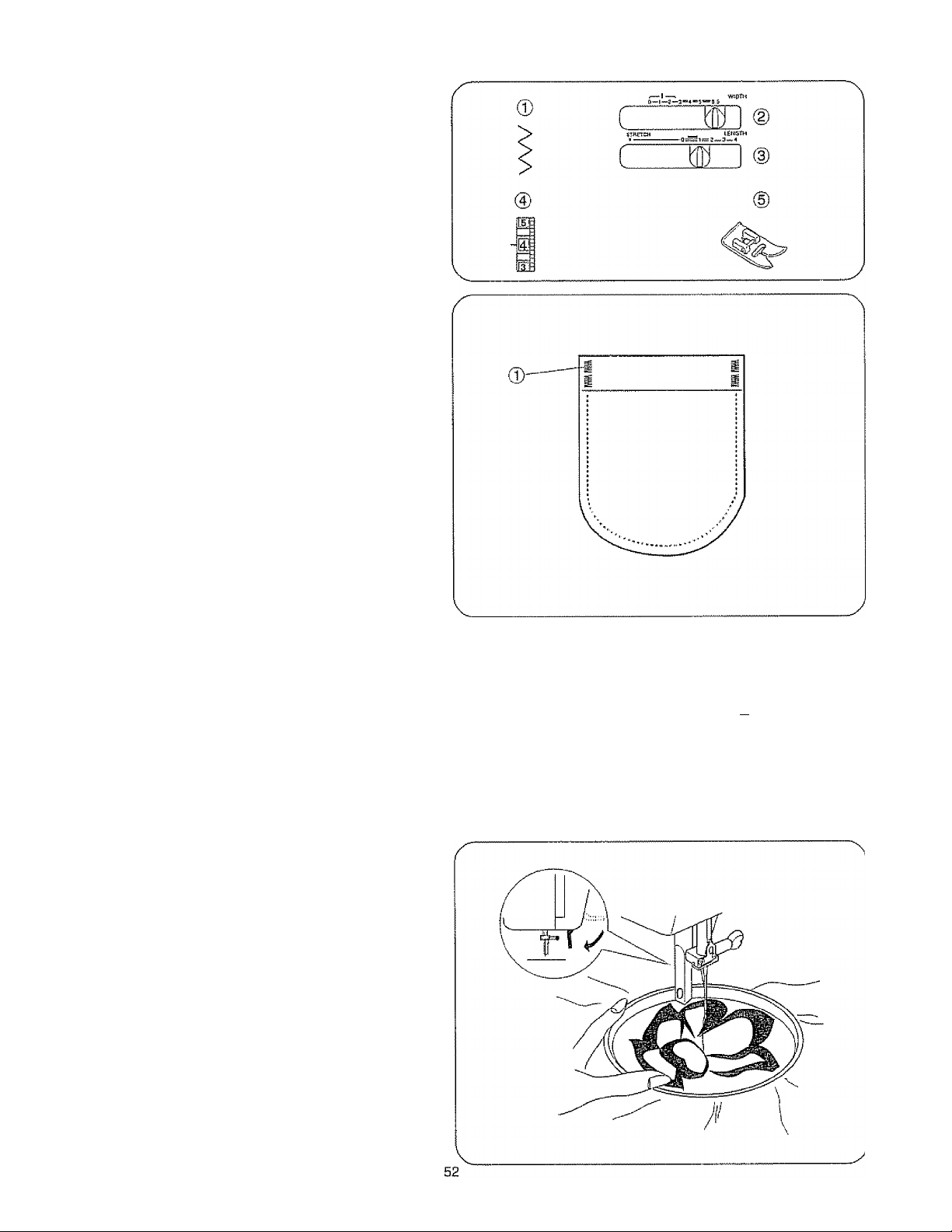

Bar Tacking

0 Stitch selector: 3
@ Stitch width; 2 to 6.5
(3) Stitch length: 0.5 tot
0 Needle thread tension: 2 to 6
© Presser foot A: Zigzag foot

This is similar to a very short satin stitch, and is used to

reinforce points of strain such as corners, pockets and
straps of lingerie.
Sew four (4) to six (6) stitches.
0 Bar tack

Embroidery

0 Stitch selector; 3
©Stitch width: 1 to 6,5
©Stitch length: Any
0 Needle thread tension: 2 to 6
© Feed dogs: Dropped

* Presser foot: Remove

Drop the feed dogs, and then remove the foot holder.
Adjust stitch width as desired, Draw a design onto the
fabric with tailor's chalk. Stretch the fabric between
embroidery hoops, and then place the fabric under the

needle,

Lower the presser foot lifter to engage the needle thread
tension. Holding the needle thread in your left hand, rotate
the handwheel counterclockwise for one complete turn

Pull the needle thread to draw the bobbin thread to the right

(top) side of the fabric. At medium speed, stitch along the

marked outline, guiding the fabric carefully by hand. After

embroidery is completed, raise the feed dogs for normal

sewing.

0 —1—3 —

C

1 (D

"pO f

V

Puntada de refuerzo

(T) Selector de puntada:
©Anchura de la puntada:
© Longitud de la puntada:
©Tensión del hilo de la aguja;
(5) Prénsatelas A:

3
2 a 6.5

0.5 al
2 a 6
Prénsatelas para zig-zag

Brides de renfort

(î) Sélecteur de point; 3

Largeur du point: 2 à 6.5

Longueur du point; 0,5 à 1

$

©Tension du fil de l'aiguille: 2à6
® Pied presseur A; Pied zig-zag

Esta puntada es similar a una puntada de satén muy corta y se
utiliza para reforzar los puntos que reciben el mayor esfuerzo,
como esquinas o bolsillos y las tiras en ropa interior,
Cosa de quatro (4) a seis (6) puntadas de zig-zag.

® Puntada de refuerzo

Bordado

® Selector de puntada:
© Anchura de la puntada:
© Longitud de la puntada:
©Tensión de! hilo de la aguja:
@ Los dientes de transporte:
‘ Prénsatelas:

3

1 a 6.5
Cualquier número
2a6
Bajados
No necesario

II s’agit d'un point de bourdon très court que l’on utilise pour
renforcer les points de tension tels que les coins de poches et les
bretelles de lingerie.

Piquez quatre (4) à six (6) points.

@ Brides de renfort

Broderie

© Sélecteur de point: 3
© Largeur du point; 1à6,5
@ Longueur du point; Toute
© Tension du fil de l’aiguille: 2 à 6
© Griffes d'entrainement: Abaissées

* Pied presseur: Enlevé

Baje los dientes de transporte y retire el sujetador del prénsatelas
Ajuste la anchura de puntada a su gusto. Dibuje el diseño sobre la
tela con una tiza de costura. Coloque la tela templada sobre un
aro de bordar y colóque la debajo de la aguja. Baje la planea de

elevación del prénsatelas para que agarre el hüo de ia aguja de

tensión. Tomando el hilo de la aguja con su mano izquierda

girando el volante en el sentido contrario a las agujas del reloj

hasta completar una vuelta completa. Hale el hilo superior para

sacar el hilo de !a canilla a través de la superficie de la tela, Con

una velocidad media, cosa a través del orillo marcado, guiando la

tela cuidadosamente con la mano. Cuando haya terminado el

bordado, sube los dientes de transporte para costura normal.

Abaissez les griffes d’entraînement et retirez le support de pied
Réglez la largeur du point comme vous le souhaitez, Dessinez un
motif sur le tissu à la craie de tailleur. Tendez le tissu sur le
cerceau et installez le sous l'aiguille. Abaissez levier du pied
presseur pour tendre le fil supérieur. Tout en tenant le fi! de la
main gauche, tournez le volant à main en sens antihoraire, d'un
tour complet, Tirez sur le fil supérieur pour amener le (il de la
canette sur l'endroit du tissu, A vitesse moyenne, piquez le long
du motif dessiné en guidant le tissu avec soin, A la fin de la
broderie,remontez les griffes d’entrainement pour la couture
normale

53

Button Sewing

® stitch selector: 3
(2) Stitch width: 2 to 6,5
(3) Stitch length: Any
@ Needie thread tension: 2 to 6
(5) Presser foot A: Zigzag foot
(6) Feed dogs: Dropped

1. Drop the feed dogs. Place the button below the zigzag
foot, making sure to align the holes with the horizontal
slot in the foot. Lower the presser foot to hold the button
in place.

2. Determine which stitch width setting matches the
distance between the button holes. The needle must go
safely through each hole when sewing.
Unthread the needie to help you determine the zigzag
width.

3. Thread the needle. Turn the handwheel, so that the
needle is in its leftmost position, and then drop the
needie through the left buttonhole,

4. Press the foot control and sew about 10 stitches,

5. Sew the other row of hoies (if applicable) using the steps
above. Trim excess threads from both sides of the fabric.

Overcasting

CÎ) Stitch selector:

(2) Stitch width:

(3) Stitch length:

0 Needle thread tension:

(5) Presser foot A:
(6) Presser foot C:

3
5 to 6.5

Red zone

3to8

Zigzag foot
Overedge foot

0 Brush holder seam guide

This stitch is useful in garment construction, and in finishing

raw edges of any sewing project

If using the zigzag foot, start overcasting with the leftmost
needie position about 1/8" (0,3 cm) from the raw edge of a
seam. The right tip of the stitch should just clear the seam
edge.

For lightweight fabrics, use the overedge foot, To sew, line
the fabric edge up with the inner side of the brush holder
seam guide®.

54

Costura de botones

® Selector de puntada:
® Anchura de la puntada:

@ Longitud de la puntada:

(4) Tensión del hilo de la aguja:

Prénsatelas A:

Dientes de transporte:

f

Baje las garras. Coloque el botón debajo del prénsatelas de

zigzag, asegurándose de alinear los agujeros con la ranura

horizontal del prénsatelas Baje el prénsatelas para mantener
el botón en su lugar

Determine qué anchura de zigzag corresponde a la distancia
entre tos agujeros del bolón. La aguja debe pasar limpiamente
por los agujeros durante la costura. Quite el hilo de la aguja

para que sea más fácil la determinación de la anchura de

zigzag

Enhebre la aguja.. Gire la rueda manual para que la aguja

quede totalmente a la izquierda y luego baje la aguja por el

agujero izquierdo de! botón

Oprime el pedal y cosa aproximadamente 10 puntadas

Cosa la otra fila de agujeros (de ser aplicable). Siga los pasos

anteriores para recortar el exceso de hebras en ambos lados

de la tela.

3
2 a 6.5
Cualquier número
2a6
Prénsatelas para zig-zag
Bajados

Pose des boutons

(D Sélecteur de point: 3
@ Largeur du point: 2 à 6.5
® Longueur du point: Toute
0 Tension du fil de l’aiguille: 2 à 6
@ Pied presseur A: Pied zig-zag
(§) Griffes d'entraînement: Abaissées

1., Abaissez les griffes d'entraînement. Placez le bouton sous le
pied en zigzag en vous assurant que les trous sont alignés
avec l'encoche horizontale suituée dans le pied presseur
Abaisseze le pied presseur afin de maintenir le bouton en
place.

2 Déterminez quelle largeur de zigzag correspond à la distance

entre les boutonnières. Laiguille doit bouger librement dans
chaque trou lorsque vous cousez Retirez le fil de l'aiguille afin
de pouvoir déterminer la largeur du zigzag

3.. Enfilez l'aiguille. Tournez le volant afin que raiguilte soit dans
la position la plus à gauche, puis abaissez l'aiguille dans la
boutonnière de gauche,

4. Appuyez sur la pédale de contrôle et cousez environ 10 points
de couture.

5 Cousez l’autre alignment de trous (le cas échéant) en suivant

les étapes ci-dessus Coupez les fils dépassant des deux

côtés du tissu.

Puntada de sobrehilado о remate

Selector de puntada:
Anchura de la puntada:

§

Longitud de la puntada:
0 Tensión del hilo de la aguja:
(5) Prénsatelas A:
(6) Prénsatelas C:

©Guía

Al utilizar el prénsatelas de sobrehilado, asegúrese de ajustar la
anchura de puntada a un valor mayor que 5, pues de lo
contrario la aguja puede golpear el prénsatelas de sobrehilado

Muy útil en la construcción de prendas y para sobrehilar o rematar

bordes brutos en cualquier proyecto de costura

Empiece a rematar un 0..3 cm (1/8”) dentro del borde bruto. Si
empieza a coser justo al borde, la tela se arrugará y las puntadas

quedarán mal cruzadas.

Utilice el prénsatelas C para las telas ligeras
Coloque ei borde no terminado de la tela junto a la guía © del
prénsatelas y comience a coser

3
5 a 6,5
Zone roja
3 a8

Prénsatelas para zig-zag
Prénsatelas coser a punto por

encima

Surfilage

0 Sélecteur de point:

Largeur du point:
Longueur du point:

S

0 Tension du fil de aiguille:

Pied presseur A;
Pied presseur C:

§

Guide
Lorsque vous utilisez le pied à surjeter, assurez-vous de bien
régler la largeur du point au dessus de 5, sinon t’aiguille pourrait
heurter le pied à surjeter

Ce point est utile pour le montage des vêtements et pour finir les
bords bruts de tous les ouvrages de couture
Commencez à surfiler à environ 0,3 cm {1/8”) à l’intérieur du bord
brut du tissu. Si vous commencez tout au bord, le tissu se fronce
et les points s'emmêient.

Employez le pied C pour le tissu léger
PIcer le bord du tissu à côté du guide © du pied et commencer à

coudre.

3
5 à 6.5
Zone rouge
3 à 8
Pied zig-zag
Pied à surjeter

55

SECTION V. UTILITY AND DECORATIVE Z'

STITCHES

Blind Hem Stitch

0 Stitch selector: 8
(2) Stitch width: 2 to 3
d) Stitch length; Red zone
0 Needle thread tension: 2 to 6
(5) Presser foot G; Blind hem foot

Use the same color thread as the fabric.

On heavy weight fabrics that ravel, the raw edge should be
overcast first..

Fold the hem, as Illustrated.

0 Wrong side (Bottom side) of fabric
@ 1/r-7/16" (0.4-0.7cm)
(3) Light weight fabric
0 Heavy weight fabric

® To sew

0 When the needle comes to the left
0 When the needle comes to the right
0 Guide

d) Folded edge

0-1—2—

CZl

—gassa

ED @

There is a sliding guide screw on the blind hem foot that

allows you to precisely control where the needle pierces

the edge of the fabric fold. Adjust the screw so that at the

leftmost position of the stitch, the needle just pierces the
edge of the fold, If the needle pierces too far left, the
stitches will show on the right side of the fabric. Lower the
presser foot. Sew, guiding the folded edge along the guide
in the foot®. As you sew, the right side of the stitch forms
a chain stitch to the right of the fabric fold

56

SECCION V. PUNTADAS UTILES Y

PUNTADAS DECORATIVAS

PARTIE V. POINTS UTILITAIRES ET

DÉCORATIFS

Dobladillo invisible

©Selector de patrón:
©Anchura de la puntada:
@ Longitud de la puntada:
©Tensión del hiio de la aguja:
(5) Prénsatelas G:

En telas gruesas que se enredan, primeramente deberá
rematarse el borde bruto.
Por último dóblelas de la forma indicada en la ilustración,

© Parte de abajo de la tela
@0.,4a0.7cm(1/4"a7/16")
@ Tela ligera
©Tela gruesa

'Para coser

@ Cuando la aguja va hacia la izquierda
© Cuando ia aguja va hacia la derecha

Guía

(8) Borde dobiado

Posiclone la tela de forma que el doblez se sitúe contra el lado
izquierdo de la aguja.. Baje eí prénsatelas.
Cosa guiando el borde doblado contra la guía del prénsatelas
Para que el dobladillo tenga aspecto profesional, doble la
tela reduciendo el ancho a un 0.2 cm (1/8")
Al coser, la puntada de la derecha será dada fuera dei borde
de la tela formando una puntada de cadeneta.

8

2a3
Zona roja
2a6

Prénsatelas para puntada de
dobladilla invisible

Ourlet invisible

© Sélecteur de point:
® Largeur du point:
@ Longueur du point:
©Tension du fi! de l'aiguille:
© Pied presseur G;

Sur les tissus épais qui ont tendance à s’effilocher, le bord brut
devrait être surfilé d’abord.
Puis pliez l'ourlet comme illustré,

© Envers du tissu
©0.4 à 0,7 cm (1/4” à 7/16")
© Tissu fin
©Tissu épais

• La couture

©Aiguille à gauche
©Aiguille à droite
© Guide
©Le bord plié
Placez le tissu sur la machine, de façon à ce que l'aiguille
ne perce que la partie pliée du tissu lorsque l'aiguille arrive
en position extrême gauche,
Abaissez le pied presseur
Piquez en dirigeant 1e bord plié le long du guide
Pour obtenir un ourlet à l’allure professionnelle,réduisez la
largeur du tissu plié à 0.2 cm (1/8"),
À la couture, le point du côté droit débordera du tissu, formant
une chaînette.

8

2 à 3
Zone rouge
2à6
Pied à point d'ouriet invisible

57

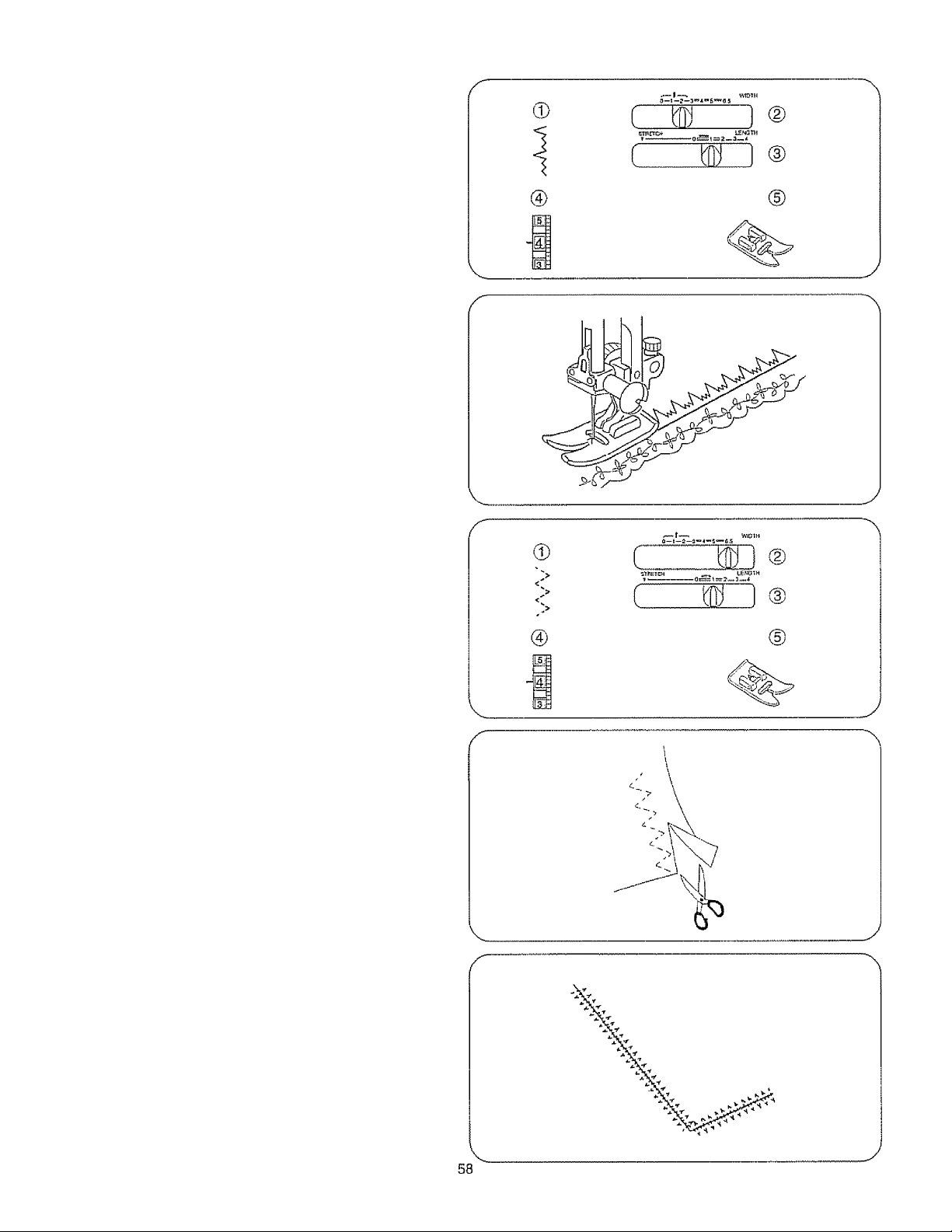

Lace Work

® Stitch selector: 8
(D Stitch width; 2 to 3
(3) Stitch length; 1
0 Needle thread tension: 1 to 4
(5) Presser foot A: Zigzag foot

Lace adds a fanciful, feminine touch to blouses and
lingerie. Table linens and pillows become more elegant

when trimmed with lace..

Fold the raw edge of the fabric at least 5/8" (1,5 cm). Place
lace underneath and topstitch with blind hem stitch. Trim
excess fabric close to stitching,,

Multiple Zigzag Stitch

0 Stitch selector: 2
@ Stitch width; 5 to 6,5
(3) Stitch length; 0,5 to 1
0 Needle thread tension; 2 to 6
® Presser foot A; Zigzag foot

o Seam finishing

This stitch is used to finish the seam allowance on

synthetics and other fabrics that tend to pucker The stitch
is also excelient for darning and mending tears.
Place your fabric to allow a 5/8" (1,5 cm) seam. Trim
excess close to stitching, Be careful not to cut the stitches.

Mending

Position the tear under the needle so that the stitch
catches both sides.

Trabajos con lazos

0 Selector de patrón;
@ Anchura de ía puntada:
0 Longitud de la puntada:
0 Tensión del hiio de la aguja:
(0 Prénsatelas A:

8
2a3

1
1 a 4
Prénsatelas para zig-zag

Dentelle

0 Sélecteur de point:
@ Largeur du point:

0 Longueur du point;
0 Tension du fil de l’aiguilie:
@ Pied presseur A:

8
2à3

1
1 à 4
Pied zig-zag

Lazos añaden un toque fino y femenino a blusas y lencería,,
Manteles y fundas de almohadas quedarán más elegantes
cuando ios adorne con lazos.
Doble el borde por lo menos 1 5 cm {5/8"} Coloque el lazo por
debajo y cosa sobre él con la puntada de dobladillo invisible.
Recorte el exceso de tela cerca de la costura.

Puntada de múltiple zig-zag

(T) Selector de patrón;
® Anchura de la puntada;
@ Longitud de la puntada:
0 Tensión del hilo de la aguja
(5) Prénsatelas A:

Cosido ficai

La puntada elástica es muy útil para la costura de telas que
tienden a fruncir Es excelente para poner remiendos y arreglar
desgarros y sietes (zurcir).
Coloque la tela de tal forma que pueda coser una costura a

1,5 cm (5/8") del borde.

Después de coser recorte el margen sobrante Tenga cuidado

de no corlar las puntadas

2
5 a 6.5
05 a 1
2a6

Prénsatelas para zig-zag

La dentelle ajoute une touche féminine aux chemisiers et à la
lingerie. Le linge de table et les oreillers deviennent plus raffinés
lorsqu'on les borde de dentelle
Repliez le bord brut du tissu sur 1.5 cm (5/8") au moins. Placez la
dentelle dessous et surpiquez au point d'ourlet invisible.
Recoupez le tissu au ras des points,,

Point zig-zag multiple

0 Sélecteur de point: 2
@ Largeur du point; 5 à 6.5
@ Longueur du point: 0 5 à 1
0 Tension du fil de l'aiguille: 2 à 6
@ Pied presseur A; Pied zig-zag

Finition des coutures

Ce point est utilisé pour finir les ressources des coutures sur les
tissus synthétiques ou tes autres tissus qui ont tendance à se
froncer Ce point est excellent pour repriser et réparer les
déchirures.

Mettez votre tissu en place en prévoyant une ressource de

couture de 1 5 cm (5/8").

Recoupez la ressource à ta fin de la piqûre. Faites attention de
ne pas couper les points

Zurciendo o remendando

Coloque la parte rota debajo de !a aguja para que la puntada

alcance ambos lados

Repriser

Placez la déchirure sous l’aiguille de manière à ce que le point

attrape les deux côtés.

59

Shell Stitch

® stitch selector:

(D Stitch width:
(3) Stitch length:
0 Needle thread tension:
d) Presserfoot F:

9
3 to 6~5
Red zone
4 to 9
Satin stitch foot

Puntada en forma de concha

(?) Selector de patrón:
@ Anchura de la puntada:
@ Longitud de la puntada:
@ Tensión del hilo de la aguja:
(5) Prénsatelas F:

9
3 a 6.5
Zona roja
4 a 9

Prénsatelas para puntada

decorativa

Point coquille

(?) Sélecteur de point:
@ Largeur de point:
@ Longueur du point:
0 Tension du fil de l’aiguille:
(0 Pied presseur F;

9
3à6,5
Zone rouge
4à9
Pied à point lancé

Use telas ligeras como son las prendas de tricot­Doble la tela y puntéela en diagonal. Quizás tenga que
incrementar ligeramente la tensión del hilo de la aguja., Cosa de
tal forma que !a aguja justo libre el borde doblado al coser con
puntadas en zig-zag,
Si quiere coser filas de puntadas de conchas, deje un espacio
entre ellas de al menos 1.5 cm (5/8"). También podrá coser con
puntadas en forma de concha en telas de punto y tejidos de seda
ligeros en cualquier dirección

Puntada de caja

0 Selector de patrón:
0 Anchura de la puntada:
@ Longitud de la puntada:
0 Tensión del hilo de la aguja:
(5) Prénsatelas A:

1

3a65
Zona roja
3a8
Prénsatelas para zig-zag

Utilisez un tissu léger comme du jersey. Pliez le tissu et piquez
sur le biais. Vous aurez peut être besoin d’augmenter légèrement
la tension du fil de raiguîlle. Laissez l'aiguille tomber juste en
dehors du bord plié du tissu lors du zig-zag.
Si vous cousez des rangées de points coquille, espacez les

rangées d'au moins 1 5 cm (5/8"). Vous pouvez également coudre
des points coquilles sur les tricots et les étoffes soyeuses dans
toutes les directions..

Point de créneau

(?) Sélecteur de point; 1

(^ Largeur du point; 3 à 6.5

@ Longueur du point: Zone rouge

0Tension du fli supérieur: 3à8

© Pied presseur A: Pied zig-zag

Sobreponga dos bordes brutos de forro pesado y use esta
puntada para unirlos.

Superposez les bords bruts de doublure épaisse et cousez-les
ensemble à l’aide de ce point.

61

Fagoting Stitch

(T) Stitch selector: 10
(2) Stitch width: 5 to 6 5
(D Stitch length: 0.5 to 2
0 Needle thread tension: 3 to 8
© Presser foot A: Zigzag foot

0 Paper or tear-away backing
(2) 1/8"(0.3cm)

Use this stitch to join two pieces of fabric to create an open

work appearance, and add design interest. Fold under

each fabric edge 1/2" (1.3 cm) and press. Pin the two
edges to paper or tear-away backing 1/8" (0.3 cm) apart
Sew slowly, guiding the fabric so the needle catches the

folded edge on each side.

Two-point Box Stitch

0 Stitch selector 11
0 Stitch width: 3 to 6.5
(D Stitch length: 1 to 2
0 Needle thread tension: 3 to 8
© Presser foot A: Zigzag foot

This stitch is useful to join elastic fabrics.

Decorative Stitch Patterns

0 Stitch selector:
© Stitch width:
© Stitch length:
0 Needle thread tension:
© Presser foot A:
© Presser foot F:

12 to 13
3 to 6.5
Green zone

3to8

Zigzag foot
Satin stitch foot

Puntada para deshilachados

(1) Selector de patrón:

@ Anchura de !a puntada:
@ Longitud de puntada:
0 Tensión del hilo de la aguja:
(?) Prénsatelas A:

10

5 a 6. 5
0,5 a 2
3a8

Prénsatelas para zig-zag

Couture ajourée

©Sélecteur de point: 10
@ Largeur du point: 5 à 6,5
@ Longueur du point: 0.5 à 2
0 Tension du fli de l'aiguille: 3 à 8
© Pied presseur A: Pied zig-zag

0 Papel o cinta desprendióle
@0.3 cm (1/8")

Use esta puntada de costura para unir dos telas y crear una
apariencia de trabajo abierto (deshiíachado) y añadir interés al
diseño. Haga un doblez de unos 1 3 cm (1/2") en cada uno de los

bordes de las telas y plánchelos Sujete con alfileres los dos

bordes a un papel o cinta desprendióle, separándolos un 0 3 cm

(1/8"). Cosa despacio guiando la teia para que la aguja alcance

los dos bordes

Puntada de caja de dos puntos

) Selector de patrón:
) Anchura de la puntada:
) Longitud de la puntada:
) Tensión del hilo de la aguja:
> Prénsatelas A;

Esta puntada es muy útil para unir telas elásticas

11

3 a 6 ,5
1 a 2
3 a 8
Prénsatelas para zig-zag

0 Papier de soie
@0.3 cm (1/8")

Utilisez ce point pour relier avec créativité deux morceaux de tissu
par une couture ajourée. Repliez chaque bord du tissu sur 1.3 cm
(1/2") et repassez-les.. Épinglez les deux côtés sur du papier de
soie en laissant un espace de 0.3 cm (1/8") Cousez lentement,
en guidant le tissu pour que l’aiguille attrape tes bords repliés de
chaque côté

Point de créneau double points

0 Sélecteur de point: 11
@ Largeur du point: 3 à 6 5
@ Longueur du point: 1 à 2

) Tension du fil de t'aiguille: 3 à 8

I Pied presseur A: Pied zig-zag

Ce point est utilisé pour joindre des tissus extensibles

Puntadas decorativas

0 Selector de patrón:
@ Anchura de la puntada:
@ Longitud de puntada:
©Tensión de! hilo de la aguja:
© Prénsatelas A:
@ Prénsatelas F:

Para conseguir una apariencia delicada en telas como la seda o
el chiflón, use una sota capa con una cinta desprendióle si es
necesario.

12a 13
3 a 6.5
Zona verde
3a8

Prénsatelas para zig-zag

Prénsatelas para puntada
decorativa

Points décoratifs

0 Sélecteur de point:
@ Largeur du point:
@ Longueur du point:
©Tension du fil de l'aiguille:
(5) Pied presseur A:

0 Pied presseur F:

Pour obtenir un aspect raffiné sur les tissus tels que la
mousseline, utilisez une seule épaisseur avec un renfort à
déchirer si nécessaire.

63

12à 13
3à65
Zone verte
3 à 8

Pied zig-zag

Pied à point lancé

Twin Needle Stitches (Option)

0 Stitch seiector: 11 to 13
(|) Stitch width:
@ Stitch length:

0 Needle thread tension:
® Presser foot A:
© Presser foot F:
® Needle:

Select stitch width within the indicated twin needle sewing
zone C t f ).

0 Upper thread guide
(2) Check spring holder
@ Thread take-up lever
0 Needle bar thread guide
0Twin needle (optional item)

Turn off the power switch.. Insert the additional spool pin into

its hole, Place a piece of felt and a spool on the additional
spool pin. Make sure you separate the two threads by placing
one thread in each needle bar thread guide0

Change the needle to a twin needle Thread each needle
from front to back.

1 to 2,5
Gold stretch stitch position
or green zone
3 to 7
Zigzag foot
Satin stitch foot
Twin needle (optional item)

When you want to shift the fabric to change the sewing

direction, you must first raise the needle out of the fabric.

64

Puntadas de doble aguja (Opción)

©Selector de patrón:
©Anchura de la puntada:
@ Longitud de la puntada:

©Tensión de hilo de la aguja:
©Prénsatelas A:
©Prénsatelas F:

©Aguja:

Para cambiar la dirección de cosido, gire el volante para subir la
aguja hasta la posición más alta. La anchura de la puntada no
debe ser mayor que la zona de costura de la doble aguja (^).

© Guíahiios superior

© Alojamiento del muelle recuperador del hilo

©Tirahilos

@ Guíahiios de la barra de aguja

® Doble aguja (objeto optional)

11 a 13
1 a 2.5
Posición oro de puntada
elástica o zona verde
3a7
Prénsatelas para zig-zag
Prénsatelas para puntada
decorativa
Doble aguja (objeto optional)

Aiguilles jumelées (Option)

Sélecteur de point:
Largeur du point:

§

Longueur du point:

©Tension du fil de l'aiguille:
® Pied presseur A:
® Pied presseur F:
©Aiguille:

Pour modifier la direction de la couture, faites monter les aiguilles
en tournant le volant. Ne réglez pas la largeur de point au delà de
ia zone pour les aiguilles jumelées (ff)

© Guide du fil supérieur
© Dispositif à ressort
© Releveurdu fit
© Guide-fil de la barre à aiguille
® Aiguilles jumelées (en option)

liais

1 à 2,5
Position or point extensible ou
zone verte
3à7
Pied zig-zag
Pied à point lancé
Aigullies jumelées (en option)

Apague la máquina. Inserte un portacarrete adicional en el
agujero para el portacarrete adicional. Coloque e! fieltro y el
carrete de hilo adicional. Prepare e! hilo de la aguja para el

portacarrete adicional, Para hilar la doble aguja, siga et esquema
asegurándose de separar ios dos hitos, colocando uno en cada
guía de hilo a los lados de la barra de aguja ©, Cambie la aguja

por una doble aguja © Hile cada una de las agujas de adelante
a atrás.

Éteignez la machine Ajoutez le porte-bobine supplémentaire
dans le trou qui lui est destiné. Placez un feutre et une bobine de

fi! sur la broche. Préparez ensuite le fil de raiguüie pour la bobine

supplémentaire. Pour l'enfilage des aiguilles jumelées, suivez le
guide en vous assurant que vous séparez tes deux fils, en passant
chacun d'eux dans chaque guide sur les côtés de la barre
d'aiguille ©. Remplacez l'aiguille par des aiguilles jumelées ®
Enfilez chaque aiguille de l’avant vers l'arrière

65

SECTION VI. STRETCH STITCHES

Straight Stretch

0 Stitch selector:
(2) Stitch width:
@ Stitch length:
0 Needle thread tension:
© Presser foot A:
© Presserfoot H:

NOTE:

When using the straight stitch foot, make sure to use
center needle position.. Otherwise the needle may
strike the presser foot and possibly break.

This strong, durable stitch is recommended where both
elasticity and strength are necessary in order to insure
comfort and durability.

Use it to reinforce areas such as crotch and armhole seams
as well as to eliminate puckering on knits and stretch

fabrics,. Also, use when constructing items requiring extra

strength such as backpacks.

4 to 6
6,5
Gold stretch stitch position
2 to 6
Zigzag foot
Straight foot

_________

(D

II III ill

II III III
II III ill

K .sit

IP ‘IIP ^llt

0

0—1 —2—=

(

tin

M

J

Rick-rack Stretch

© stitch selector:
@ Stitch width:
©Stitch length:

0 Needle thread tension:
© Presser foot A:

Sew on stretch fabrics in any area that you might use a
zigzag stitch This stitch is used as a decorative topstitch
as well.

3
2 to 6. 5
Gold stretch stitch position
2 to 6
Zigzag foot

SECCION VI. PUNTADAS ELASTICAS

Puntada recta triple

(T) Selector de patrón:
® Anchura de la puntada:
@ Longitud de la puntada:

) Tensión del hilo de la aguja:
) Prénsatelas A:
) Prénsatelas H:

NOTA:
Cuando use el pie para puntada recta, asegúrese de poner la
aguja en la posición del centro, De lo contrario, la aguja chocará
contra el prénsatelas y es posible que se rompa.

Esta puntada de costura, resistente y duradera, es recomendada
en casos donde sean necesarios tanto la elasticidad como la
durabilidad para asegurar comodidad y durabilidad.

4a6

6.5
Posición oro de puntada
elástica
2a6
Prénsatelas para zig-zag
Prénsatelas para puntada
recta

PARTIE VI. POINTS EXTENSIBLES

Point droit extensible

(ï) Sélecteur de point;
@ Largeur du point:
@ Longueur du point;
©Tension du fil de l'aiguille:
(5) Pied presseur A:
(6) Pied presseur H:

REMARQUE:
Lorsque vous utilisez le pied à point droit, assurez-vous que
l’aiguille est en position centrale. Autrement elle heurtera le pied

et se cassera.

Ce point solide et résistant est recommandé pour les coutures où
la solidité et l’élasticité sont nécessaires au confort et à ia
durabilité.

4à6

6.5
Position or point extensible
2 à 6
Pied zig-zag
Pied à point droit

Úsela para reforzar áreas como braguetas, puños de camisa y
también para evitar deshilachamientos en telas de punto y telas
elásticas. Use también esta puntada para construir elementos que

requieran refuerzos especialmente fuerte como bolsos y mochilas.

Extensión de "Rick-rack"

(?) Selector de patrón:
@ Anchura de la puntada:
© Longitud de la puntada:

@ Tensión del hilo de la aguja:

@ Prénsatelas A:

Cosa en telas elásticas o en cualquier otro área en el que vaya a
usar puntadas en zig-zag. Esta puntada de costura es usada
también como puntada decorativa.

(zig-zag)

3
2 a 6.5

Posición oro de puntada
elástica
2a6

Prénsatelas para zig-zag

Utilisez-le pour renforcer les coutures d'entre-jambes et
d’emmanchure ainsi que pour éliminer les fronces sur les jerseys
et les tissus extensibles. Également utile dans la fabrication
d'accessoires résistants comme les sacs à dos.

Croquet extensible

0 Sélecteur de point:
@ Largeur du point:
@ Longueur du point:
©Tension du fi! de l’aiguille:

@ Pied presseur A:

Utilisez ce point sur les tissus extensibles où le point zig-zag
pourrait être utilisé. Ce point peut aussi être utilisé comme
surpiqûres décoratives.

3
2 à 6.5

Position or point extensible

2à6

Pied zig-zag

67

Overcast Stretch Stitching

(1) stitch selector: 8
(2) Stitch width: 3 to 6.5
(3) Stitch length: Gold stretch stitch position
0 Needle thread tension: 2 to 6
0 Presser foot A: Zigzag foot

This stitch is for sewing a seam with an overcast finish, it is
used when making swim wear, ski pants and other
garments which require stretch,

• To sew

Place raw edges of fabric to the “left" of the needle as
shown. Sew in a manner so that the needle pierces the
fabric very close to the outside edge Or place the fabric
to allow a 5/8“ (1.6 cm) seam, then trim the seam
allowance. Raw or worn edges of older garments can be
overcast to prevent further raveling.

NOTE:Use a #11 blue stretch needle, which effectively

prevents skipped stitching.

M

V.

Smocking

0 Stitch selector:
® Stitch width:
(3) Stitch length:
0 Needle thread tension;
0 Presser foot A:
0 Presser foot F:

NOTE: Loosen the needle thread tension to make
gathering easier.

To sew

0 Wrong side (Bottom side) of fabric
@ Knotted edge

Smocking is a delicate decorative treatment used on

children’s clothes or women's blouses.

Choose a soft and lightweight fabric such as batiste,
gingham or challis. Cut the fabric three times wider than
the projected width. Set stitch length at “4" and sew rows
of straight stitches 3/8" (1.0 cm) apart across the area to
be smocked.
Knot the threads along one edge®. From the other
edge, pull the bobbin threads (bottom threads) to
distribute the gathers evenly and secure the threads.
Sew the smocking stitches between the gathered rows.

Remove the straight stitches by pulling them out.

2
3 to 6,5
Gold stretch stitch position
2 to 6
Zigzag foot
Satin stitch foot

(D

V

3

Puntada elástica de remate o sobrehilado

0 Selector de patrón:

Anchura de la puntada:
Longitud de !a puntada:

$

0 Tensión del hilo de la aguja:
(5) Prénsatelas A:

8

3a 65
Posición oro de puntada
elástica
2a6
Prénsatelas para zig-zag

Surfilage extensible

0 Sélecteur de point:
@ Largeur du point:
@ Longueur du point;
@ Tension du fil de raiguilie;
(5) Pied presseur A:

8
3 à 6.5
Position or point extensible
2à6
Pied zig-zag

Esta puntada de costura es para coser costuras de remate o
sobrehilado. Esta puntada es usada cuando se cosen trajes de
baño, pantalones de esquiar y otras prendas que requieren de
material elástico.

" Para coser

Coloque el borlo de la tela a la "izquierda" de la aguja como es
mostrado en la ilustración. Cosa de tal forma que la aguja
traspase o penetre la tela muy cerca del borde exterior. También
puede colocar la tela dejando unos 1.6 cm (5/8") entre la
costura y el borde, cortando después la tela sobrante.
Los bordes o desgastados pueden ser rematados con está
puntada para evitar futuros deshüachamientos.

NOTA: I
Use una aguja azul elástica No. 11, ia cual previene
efectivamente puntadas saltadas. |

Puntada de pluma

0 Selector de patrón:
0 Anchura de la puntada:
0 Longitud de la puntada:

0 Tensión dei hilo de la aguja:
0 Prénsatelas A:
(6) Prénsatelas F:

NOTA:
Afloje la tensión del hilo de la aguja para facilitar el fruncido,

2

3 a 65
Posición oro de puntada
elástica
2a6
Prensateias para zig-zag
Prénsatelas para puntada
decorativa

Ce point est utilisé pour coudre et surjeter en même temps II est
très pratique pour la réalisation de maillots de bain, de pantalons
de ski et autres vêtements extensibles.

Pour coudre

Placez le bord brut du tissu à "gauche" de l'aiguille comme
illustré. Cousez de manière à ce que l’aiguille perce le tissu
tout près du bord extérieur, Ou encore placez le tissu en
prévoyant une ressource de 1 6 cm (5/8"), puis recoupez ia

ressource- Les bords bruts ou effiiochés des vieux vêtements
peuvent être de cette manière pour éviter l'effilochage

REMARQUE:

Utilisez une aiguille n'" 11 à bout bleu, ce qui évite efficacement

les points manqués.

Point de smocks

Sélecteur de point:
Largeur du point:
Longueur du point:

§

0 Tension du fil de l'aiguille:
© Pied presseur A:
0 Pied presseur F:

REMARQUE:

Relâchez la tension du fil de l'aiguille pour faciliter les fronces.

3 à 6.5
Position or point extensible
2 à 6
Pied zig-zag
Pied à point de lancé

• Para coser

0 Parte de arriba de la tela

0 Borde
Esta es una puntada decorativa delicada, empleada en prendas
de niños o blusas de señoras. Elija una tela ligera y suave como
el batista, guinga o Chalis Corte la tela tres veces más ancha de
la anchura necesaria para el proyecto. Ajuste la longitud de
puntada a “4" y cosa líneas paralelas de puntada recta, con una
separación entre ellas de 1.0 cm (3/8") en la zona que desea
fruncir.
Anude los hilos a lo Ir go del bcdeíl). Tire del hilo de la canilla

por e! extremo no anudado para distribuir uniformemente los

frunces, y asegure los hilos Cosa con las puntadas decorativas

que desee entre las líneas fruncidas. Quite los hilos de puntada
recta que mantenían el fruncido

Pour coudre

0 Endroit du tissu

0 Bord
Les smocks sont une décoration délicate utilisée sur les
vêtements d’enfant ou les corsages de femme.
Choisissez un tissu souple et léger comme la batiste, le vichy ou
le challis. Coupez le tissu trois fois plus grand que la largeur
finie. Réglez la longueur du point sur "4" et piquez des rangées
de fronces séparées par 1,0 cm (3/8") en travers de la pièce
destinée aux smocks. Nouez les fils au bord0du tissu. Tirez sur
les fils de canette pour grouper les fronces régulièrement et
attachez les fils Piquez le motif de votre choix entre les rangs
de fronces. Enlevez les fils de fronces

69

Serging

0 Stitch selector;
(2) Stitch width:
(3) Stitch length:

0 Needle thread tension:
® Presser foot A;
® Presser foot C;
* When using Overedge foot, make sure to set the stitch

width at 5 or more; otherwise the needle may hit the
overedge foot

This stitch is ideal for 1/4” (0.6 cm) seams on knits or on

medium to heavy weight woven fabrics where you want a
narrow seam. It is also great for sewing spandex swim

wear. Place the fabric under the presser foot [A] so that the

stitches are made over the raw edge,

9

3 to 6.5
Gold stretch stitch position

3to6

Zigzag foot
Overedge foot

J

Elastic Stretch Stitch

0 Stitch selector:
@ Stitch width:
0 Stitch length:
0 Needle thread tension:
(5) Presser foot A:

Choose this stitch to attach elastic to garments. Mark
elastic into quarters and match these to the center front,
center back and side seams.,
Piace the middle of the elastic under the center of the
presser foot [A] and stitch into piace, making sure the
elastic is evenly distributed,.

1

3 to 6.5
Gold stretch stitch position

3to6

Zigzag foot

Stretch Patching

0 stitch selector;
@ Stitch width:
0 Stitch length;
0 Needle thread tension:
© Presser foot A:

10

5 to 6.5

Gold stretch stitch position
2 to 6
Zigzag foot

0-1 —

Wl (D

I

w

15.,i
gj

Wi

This stitch is for patching worn out garment elbows or

knees and for patchwork quilting

Puntada de dobladillo

(T) Selector de patrón:
©Anchura de la puntada:
© Longitud de la puntada:

) Tensión del hilo de la aguja:
) Prénsatelas A:
) Prénsatelas C:

* Al utilizar el prénsatelas de sobrehilado, asegúrese de ajustar la

anchura de puntada a un valor mayor que 5, pues de lo
contrario la aguja puede golpear el prénsatelas de sobrehilado.

9
3 a 6,5
Posición oro de puntada
elástica
3a6
Prénsatelas para zig-zag
Prénsatelas coser a punto
por encima

Point de surjet

I Sélecteur de point:
i Largeur du point;
! Longueur du point:

) Tension du fil de l'aiguille:

i Pied presseur A;
i Pied presseur C:

Lorsque vous utilisez le pied à surjeter, assurez-vous de bien
régler la largeur du point au dessus de 5, sinon l'aiguille pourrait
heurter le pied à surjeter.

9
3à6.5
Position point extensible or
3à6
Pied zig-zag
Pied à surjeter

Esta puntada es ideal para costuras de 0,6 cm (1/4") en prendas
de punto y telas que necesiten costuras estrechas Esta puntada
es también estupenda para coser bañadores de expandes
Coloque la tela debajo del pie prénsatelas [A] de forma que las
puntadas queden sobre el borde bruto

Puntada elástica de extension

© Selector de patrón:
© Anchura de la puntada:
© Longitud de la puntada:

©Tensión del hilo de la aguja:
(5) Prénsatelas A:

Elija ésta puntada para colocar elásticos en prendas Divida y
marque el elástico en cuatro partes Iguales y haga que las
marcas coincidan con las costuras central trasera, central
delantera y laterales. Coloque el centro del elástico en el centro
del pie prénsatelas [A] y cosa Asegúrese de que el elástico este
distribuido uniformemente.

1

3 a 6,5

Posición oro de puntada
elástica
3a6

Prénsatelas para zig-zag

Ce point est idéal pour les coutures à 0 6 cm {1/4") sur les jerseys
ou sur les tissus moyens et épais quand vous voulez obtenir une
couture étroite.

Il est aussi parfait pour les maillots en spandex.
Placez le tissu sous te pied [A] afin que les points soient formés

sur le bord brut

Point extensible pour la fixation des élastiques

ÇQ Sélecteur de point:
© Largeur du point

Longueur du point
(^Tension du fil de l’aiguille
(5) Pied presseur A;

Utilisez ce point pour fixer un élastique sur un vêtement. Divisez ia
longueur de l'élastique en quatre parties égales et marquez
chaque quartier Faites correspondre chaque marque avec le
milieu devant, le milieu dos et chaque côté. Placez le centre de
l’élastique sous le milieu du pied presseur [A] et piquez-ie en
place en vous assurant que l’élastique est réparti uniformément.

1

3 à 6 5

Position point extensible or

3à6

Pied zig-zag

Remiendos elásticos

® Selector de patrón:
© Anchura de !a puntada:
© Longitud de la puntada:

0 Tensión del hilo de la aguja:
(5) Prénsatelas A:

Esta puntada es para remendar codos o rodillas gastadas y para

coser colchas o edredones.

10

5 a 6.5
Posición oro de puntada
elástica
2a6
Prénsatelas para zig-zag

Point à rapiécer extensible

©Sélecteur de point;

© Largeur du point
@ Longueur du point
0 Tension du fil de l'aiguille
@ Pied presseur A:

On utilise ce point pour réparer les coudes et les genoux usés et
pour les ouvrages de patchwork.

10

5 à 6 5

Position point extensible or

2 à 6

Pied zig-zag

71

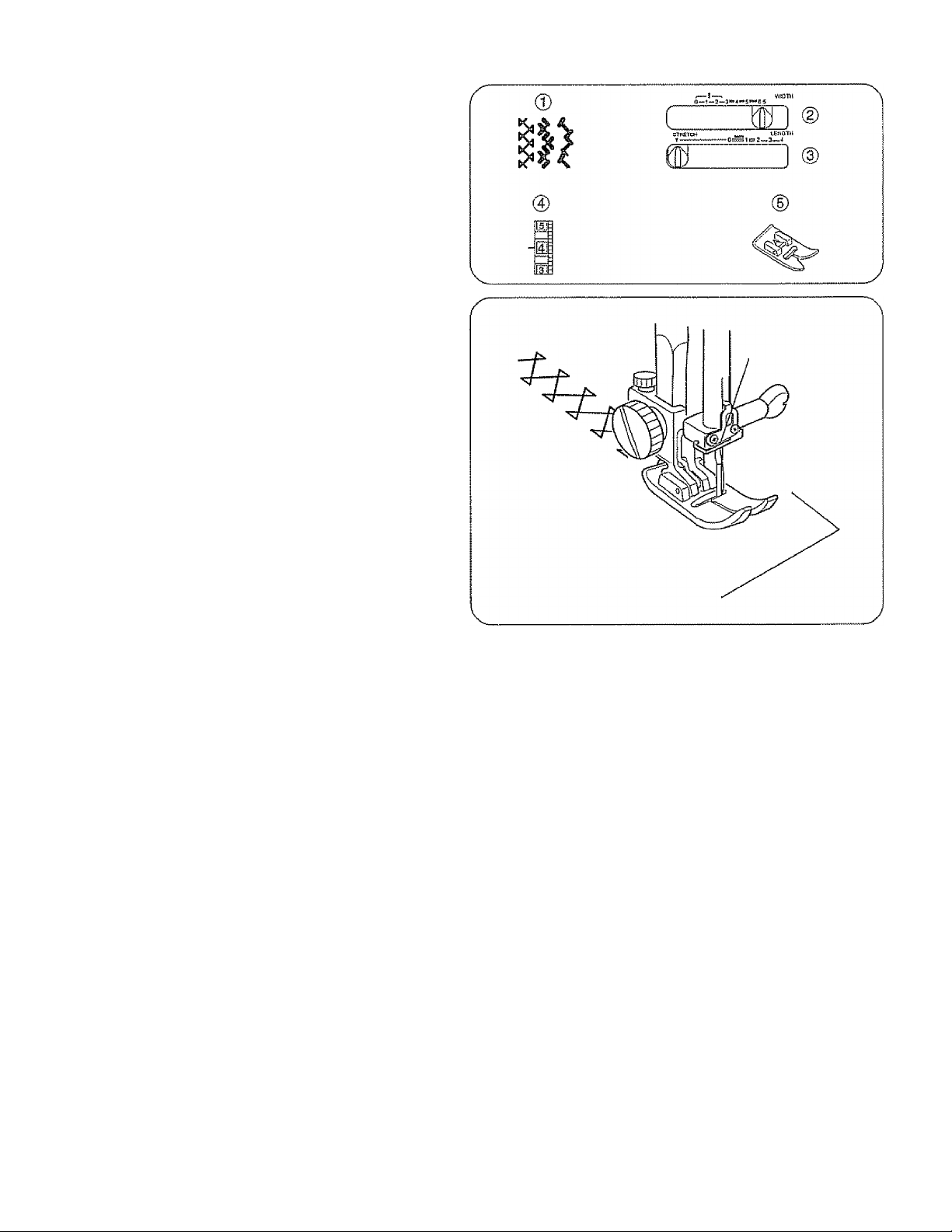

Decorative Stretch Patterns

(D stitch selector:
(2) Stitch width;
(3) Stitch length:
0 Needle thread tension:
0 Presser foot A:

Decorative stretch patterns are used for adding a creative
and personalized touch to items. You can decorate
children’s clothes, women’s blouses, curtains, etc.

11 to 13
3 to 6.5
Gold stretch stitch position
2 to 6
Zigzag foot

72

Diseños decorativos elásticos

m Selector de puntada:
@ Anchura de la puntada:
@ Longitud de la puntada:

0Tensión del hilo de la aguja:
(5) Prénsatelas A:

11 a13
3 a 6.5
Posición oro de puntada
elástica
2a6
Prénsatelas para zig-zag

Motifs décoratifs extensibles

0 Sélecteur de point:
@ Largeur du point:
@ Longueur du point:
0 Tension du fil de l’aiguille:
@ Pied presseur A:

11 à 13
3 à 6.5
Position point extensible or
2 a 6

Pied zig-zag

Diseños decorativos elásticos son usados para añadir un toque
creativo personalizado a las prendas. Usted podrá decorar ropa
de niños, blusas de señoras, cortinas, etc.

Les motifs décoratifs vous permettent d'ajouter une note de
fantaisie et de personnaliser vos ouvrages. Vous pouvez décorer
les vêtements d’enfant, les corsages de femme, les rideaux, etc.

73

SECTION Vn. BUTTONHOLE

Automatic Buttonhole

(X> stitch selector:

(2) Stitch width:
(3) Stitch length:
0 Needle thread tension:

0 Presser foot R:

Preparation for sewing

(3) Groove

@ Pin
Attach the automatic buttonhole foot R, Make sure the
groove on the foot holder catches the pin on the foot when

lowering the presser foot.

To sew

0 Button holder

@ Buttonhole lever

The buttonhole size is automatically set by placing the

button in the rear of the automatic buttonhole foot.
The button holder on the foot takes a button up to 1 0”
(2.5 cm) in diameter.
Make a test buttonhole on an extra piece of the fabric to
check your settings.

Use interfacing on stretch fabrics.

rn Pull the button ho!der0to the back, and place the

button in it. Push it forward tightly against the button..

U (BH)
3 to 6,5

0.25 to 1.0
2 to 6
Automatic buttonhole foot

Pull the buttonhole lever(|)down as far as it will go

SECCION vil. OJALES

PARTIE Vil. BOUTONNIERE

Ojal automático

^ Selector de puntada:
@ Anchura de la puntada:
@ Longitud de la puntada:
0 Tensión del hilo de la aguja:
(5) Prénsatelas R:

Preparación para coser

0 Enclavadura

0 Pasador
Coloque el Prénsatelas R para ojales automáticos.
Asegúrese de que cuando baje la palanca de elevación del
prénsatelas ta enclavadura del enmangue enganche el pasador

'Para coser

0 Alojamiento del botón

0 Palanca de ojaíes

El tamaño del ojal se toma automáticamente colocando eí
botón en la parte trasera de! pie prénsatelas para ojales
automáticos..

En el alojamiento del botón se pueden colocar botones de
hasta 2 .5 cm (1.0") de diámetro,
Antes de coser ios ojales en la prenda que desee, practique
cosiendo un ojal en uri trozo de teta para verificar los ajustes.

Emplee para ello acoplamiento de telas elásticas
rn Tire del alojamiento dei botón 0 hacia atrás, y coloque el

botón en su interior. Empuje firmemente el alojamiento con
el botón dentro.,

m Baje la palanca de ojales 0 tan bajo como se pueda.

D(BH)

3 a 6,5
0,25 a 1 0
2a6

Prénsatelas para ojal

automàtico

Boutonnière automatique

0 Sélecteur de point:

Largeur du point:

Longueur du point:

S

0 Tension du fil de l'aiguille:
(5) Pied presseur R:

Préparation à la couture

0 Rainure

0 Broche
Fixez le pied à boutonnière automatique R, Assurez-vous que la
rainure du support correspond à la broche sur ie pied avant

d’abaisser le levier relève-presseur.

Pour coudre

0 Support du bouton

0 Levier des boutonnières
La dimension de la boutonnière est automatiquement définie
lorsque vous placez le bouton à l'arrière du pied à boutonnière,
Le support du bouton sur le pied peut recevoir un bouton d'un

diamètre maximum de 2,5 cm (1,0"),

Faites une boutonnière d’essai dans une chute de tissu pour

vérifier vos réglages.

Utilisez une triplure sur les tissus extensibles.

Tirez le support du bouton 0vers l’arrière, et placez-y le

ÎH

bouton Resserrez-le étroitement contre le bouton.

Tirez le levier des boutonnières 0 aussi bas que possible,

l(BH)

3à 6,5
0 25 à 1.0
2à6
Pied à boutonnière
automatique

75

(3) Mark for placement of buttonhole
0 Starting point
(5) Slider
(6) There should be no gap.
(7) Spring holder

@ Difference

[si Draw both threads to the left under the foot.

Insert the garment under the foot, and lower the needle
into the fabric to the starting point,
Then lower the automatic buttonhole foot.
Sew slowly and stop the machine at the starting point
when the buttonhole is completed.

[4] Remove the fabric and place a pin just before the

bartack at each end, to prevent cutting bartacks. Cut the
opening with the buttonhole opener.

) To sew another buttonhole, you must reset the machine.

Reset by shifting the stitch selector in either direction,
(9)or@), to the next setting. Then shift the selector back

to the buttonhole setting “[j".

j When finished, push the buttonhole lever up as far as it

will go.

) Marca para hacer el ojal
) Punto de comienzo
) Deslizador
) No deberá haber holgura.
) Soporte de! resorte
) Diferencia

(D Repère pour i’emplacement de ia boutonnière
0 Point de départ
® Curseur
® ii ne devrait pas y avoir d'espace
©Support du ressort
(8) Différence de longueur

[3] Pase ambos hilos hacia la izquierda por debajo dei

prénsatelas.

Introduzca !a prenda debajo del prénsatelas, y baje la aguja

en el punto donde va a comenzar a coser.

Luego baje el prénsatelas para ojales automáticos
Pise el pedal de control hasta que la máquina se pare

automáticamente

[4] Saque la prenda y coloque un alfiler justo antes de cada

presilla para prevenir un corte accidental de las presillas.
Corte la abertura de! ojal con el abreojales.

] Tirez les deux fils vers ia gauche, sous le pied. Passez le

vêtement sous le pied, et abaissez l’aiguille au point de départ.

Puis, abaissez le pied à boutonnière automatique,,
Appuyez doucement sur la pédale de contrôle
Le resey lentement et arrêtez ta machine au point de départ,
lorszue ta bouturniese est terminie,.

[TI Retirez le tissu et placez une épingle juste avant chaque arrêt

pour éviter de couper les fils d’arrêt. Coupez l’ouverture avec
l’ouvre boutonnière.

] Después de que un ojal sea cosido, mueva la puntada hasta la

puntada siguiente girando et control en dirección(9)o

coloque de nuevo la puntada en la posición “[]" para coser el

próximo ojal.

] Cuando haya acabado, empuje la palanca de ojales tan alto

como se pueda

[5] Après avoir cousu une boutonnière, déplacez le point sur le

point suivant en tournant le sélecteur de point en direotion de
(9)ou@, puis tournez de nouveau le point sur ie " []” pour

remettre à zéro, afin de coudre la boutonnière suivante.

[si Lorsque vous avez terminé, relevez autant que possible le

levier des boutonnières.

77

!f the button is extremely thick, make a test buttonhole,
if it is difficult to fit the button through the test buttonhole,
lengthen the buttonhole by pulling the button holder back to
create a gap (T) -

¿Gap

0 How to adjust buttonhole stitch density

Slide the stitch length control to adjust stitch density,
Slide the stitch length control to 1 for a looser density®..
Slide the stitch length control to 0,25 for a tighter density

If the sides of the buttonhole are not balanced, do the

following:

• If the buttonhole looks like ®, use the screwdriver to
move the lever to the right (+) to make the left side
of the buttonhole less dense {see illustration).

" if the buttonhole looks like ®, use the screwdriver to

move the lever to the left (-) to make the left side of the
buttonhole denser.

(6) Buttonhole pitch balance adjusting lever

Si el botón es extremadamente grueso, haga un ojal de prueba.
Si no pudiera meter el botón en el ojal de prueba:
Alargue el ojal desplazando hacia atrás e! alojamiento del botón
del prénsatelas para aumentar la longitud del ojal.

(T) Holgura

Si le bouton est très épais, faites une boutonnière d’essai. S’il est
difficile de passer le boulon dans l'ouverture, augmentez la

longueur de la boutonnière en tirant sur le support du bouton à
l'arrière du pied

® Écart

• Cómo ajustar la densidad de los ojales

Deslice el control de longitud de puntadas para ajustar la

densidad

Deslice el control de longitud ai 1 para hacerlas menos

densasíD,

Deslice el control de longitud al 0 25 para hacerlas más

densas (2)

Haga lo siguiente, sí los lados de! ojal no quedan equilibrados:

• Si el ojal se parece a el (4) mueva la palanca con un
destornillador (como es mostrado en ia ilustración) hacia la
derecha (+) para hacer el lado izquierdo de ojal menos denso,

• Si el ojal parece a el (5) mueva la palanca con un destornillador
(como es mostrado en la ilustración) hacia la izquierda (-) para
hacer el lado izquierdo del ojal más denso.

Palanca ajustadora de densidad de ojales

• Comment régler ta densité pour boutonnières

Faîtes glisser le réglage de la longueur de point pour régler la
densité du point

Faites glisser le réglage de la longueur du 1 pour des points
moins denses

Faites glisser îe réglage de la longeueur du 0 25 pour des points
plus denses (2)

Si les côtés de ia boutonnière ne sont pas équilibrés, faites ce
quin ruit:

• Si la boutonnière ressemble à(4), déplacez le levier (voir
l'ilustralion) vers la droite (+) à l'aide du tournevis, pour rendre le
côté gauche de la boutonnière moins dense,

O Si la boutonnière ressemble à (^, déplacez le levier (voir

l'illustration) vers la gauche (-) à l'aide du tournevis, pour
rendre le côté gauche de la boutonnière plus dense

(g) Levier de réglage de l’équilibrage de la boutonnière.

(T)-

79

Corded Buttonhole

¡T] Use the same procedure as the automatic buttonhole

procedure.
* Set the stitch width to match the thickness of the cord

used-

With the buttonhole foot raised, hook the filler cord on
the spur at the back of the buttonhole foot.

Bring the ends toward you under the buttonhole foot,
clearing the front end

Hook the filter cord into the forks (|)on the front of the
automatic buttonhole foot [R] to hold them tight.
Lower the needle into the garment where the buttonhole
will start, and lower the foot,

0Spur

(2) Forks

[U Depress the foot control gently, and sew the buttonhole.

Each side of the buttonhole and the bartacks will be
sewn over the cord.

Remove the fabric from the machine, and cut the sewing

threads only.
(3) Needle thread (Top thread)
(4) Bobbin thread (Bottom thread)

r.=l

nr 1

-10'" "I

II Ml

] Pull the loose ends of the filler cord to tighten it.

Tie the ends in a knot, or thread them through a hand
sewing needle Draw them to the wrong side of the fabric

and knot.

80

Costura de ojales con cordón

m Emplee el mismo procedimiento que para la costura de ojales

automáticos.
* Ajuste e! ancho de la puntada en concordancia con el

cordón que utilice
Con ei prénsatelas para ojales elevado, coloque el cordón en
el enganche que se encuentra en la parte trasera del
prénsatelas,
Tire de los extremos del cordón hacia usted por debajo, del
prénsatelas hasta que se sitúen por delante del frontal de!
prénsatelas.
Enganche ei cordón del lazo en la guía que se encuentra en
la parle frontal del prénsatelas [R] para ojales automáticos
para que queden tensos debajo de! prénsatelas
Baje la aguja al punto de comienzo del ojal y baje después el
prénsatelas.

0 Enganche del cordón
(2) Guía

Boutonnières passepoilées

jT] Suivez la même procédure que pour la boutonnière

automatique
* Ajustez la largeur du point en fonction de l'épaisseur du

cordonnet employé.
Le pied à boutonnière relevé, passez le cordonnet de
remplissage autour de l'éperon, à l'arrière du pied à
boutonnière.
Ramenez les extrémités vers vous, en dessous du pied,
laissant ainsi l’avant du pied libre.
Bloquez le cordonnet de remplissage dans les fourches à
l'avant du pied à boutonnière automatique [Rj, pour le
maintenir tendu.
Abaissez l'aiguille dans le tissu, au point de départ de la
boutonnière et abaissez le pied,
0 Éperon
(2) Fourches

I Pise el pedal de control suavemente y cosa el ojal.

Los labios del ojal y las presillas se coserán por encima del

cordón.
Quite la tela de la máquina y corte los hilos de costura.

Hilo de la aguja (Hilo superior)

Hilo de la canilla (Hilo inferior)

S

1 Tire del extremo izquierdo del cordón para apretarlo.

Enhebre el extremo de cordón en una aguja de zurcir, pase el

cordón al lado inferior de la tela y córtelo.

[U Appuyez doucement sur la pédale de contrôle et cousez la

boutonnière. Chaque côté de la boutonnière et les arrêts
seront cousus par-dessus le cordonnet
Retirez le tissu de la machine et coupez les fils de couture

seulement,
0 Fil de raiguille (Fil supérieur)
0 Fil de la canette (Fil inférieur)

] Tirez l’extrémité gauche du cordonnet de remplissage pour le

tendre Enfilez cette extrémité dans une aiguille à repriser

Passez le cordonnet â l'envers du tissu et coupez-te.

81

Manual Buttonhole (Option)

(T) Stitch selector:
@ Stitch width:
(3) Stitch length:
@ Needle thread tension:

(5) Presser foot B:

1 (BH)
3 to 6. 5
0-25 to 1.0
2 to 6
Buttonhole foot

0

C

MD

M

0

* To sew

If the diameter of the button is more than 1.0" (2 5 cm), a
buttonhole must be made manually as follows:

[T]Tum the handwheel toward you to raise the needle to

its highest position. Raise the presser foot.

iU Set the stitch at" D" by turning the stitch selector,

[U Attach the buttonhole foot [B],

13 Pull the buttonhole lever downward as far as it will go.

[Ulower the needle into the garment where the buttonhole

is to start, and lower the foot.

[3 Sew the front bartack and left row, then stop.

[T] Click the buttonhole lever toward you ,

BH1[3]

J

SB

BE

] Sew the back bartack and right row, then stop the

machine at the starting point.
To cut the opening and to reset for sewing the next
buttonhole, refer to instructions [3 and [|] on
page 80.

82

ojal manual (Opción)

® Selector de puntada:
@ Anchura de !a puntada:
@ Longitud de la puntada:
0 Tensión del hilo de la aguja:
(5) Prénsatelas B:

[] (BH)
3 a 6.5
025 a 1.0
2 a 6

Prénsatelas para ojales

Boutonnière manuelle (Option)

0 Sélecteur de point: [] (BH)
@ Largeur du point: 3 à 6,5
0 Longueur du point: 0.25 à 1.0

0 Tension du fil de i'aiguille: 2 à 6
(5) Pied presseur B: Pied à point boutonnière

• Para coser
Si el diámetro del botón es más de 2.5 cm {1.0"), et ojal se
debe hacer a manualmente como sigue:

m Gire el volante hacia usted para levantar la aguja hasta la

posición más alta. Levante el alzador de pie de prénsatelas.

^ Ajuste e! puntada a! “ ¡] " girando et dial selector de puntadas,
^ Ponga el pie de ojal [Bj.

[4] Hale la palanca de oja! hacia abajo hasta que llegue al punto

más bajo posible.

[|] Baje la aguja en la tela donde empieza a hacer ojal, y baje el

pie.

U]Cosa la barra delantera y la hilera izquierda, pare la máquina

después de haber logrado e! largo total del ojal.

[71 Hale la palanca de ojal hacia usted.

• Pour coudre
Si le diamètre du bouton est supérieur à 2 ,5 cm(1.0"), la

boutonnière doit être réalisée manuellement, comme suit;:

[TjTournez le volant vers vous pour relever raiguille au maximum.

Relevez le pied presseur
Réglez te point sur '* | ”

|~3] Fixez ie pied à boutonnières [B]

[4] Tirez sur le levier pour les boutonnières pour le faire descendre

au maximum,

fs] Abaissez l’aiguille dans le tissu au point de départ de la

boutonnière, puis abaissez le pied.

[ë] Cousez le premier arrêt et la rangée de gauche, puis arrêtez

la machine quand la longueur est suffisante.

Tirez le levier pour les boutonnières vers vous.

jCosa la barra trasera y la hilera derecha, luego pare la

máquina en el punto de partida.
Para cortar la apertura y para reajustar a la posición del
próximo ojal, reférase a las Instrucciones [0 y de la pagina

81.

] Cousez le second arrêt et la rangée de droite, et arrêtez la

couture quand vous êtes revenu au point de départ.
Pour couper l'ouverture et pour recommencer au début pour la
prochaine boutonnière, référez-vous aux instructions [4]et
de la page 81.

83

Automatic Buttonhole (Option)

For more varied and accurate buitonhoies, use the
buttonhole attachment and templates. The buttonhole
attachment consists of the illustrated parts.,

(1) Guide slot

(2) Measure marking
(3) Catch
(4) Buttonhole guide plate
(|) Buttonhole templates
(D Guide block
® Two pins
(8) Hook
(9) Lever
@ Gear

0 Base plate

<i§) Buttonhole foot

Buttonhole style and size

0 Round end buttonhole

Template: Size:
213-504-005 3/8”

213-505-006 15/16”

1/2” 5/8"

-1/16”

1-1/4"

13/16"

1-1/2"

(2) Keyhole buttonhole

Template: Size:

213-506-007 7/8”

-1/16”

1-1/4”

1-3/8"

NOTE:
Buttonhole patterns on templates show the actual length

of buttonholes to be sewn. You can find the most
suitable buttonhole length easily by matching a button
with the patterns.

_______________________

84

Oja! automático (Opción)

Para mayor variedad y ojales más precisos, use ei accesorio para
ojales, el cual consiste de las partes ilustradas

~ I Ranura guía

i Marcas de medida
f Enganche
I Placa guía de ojales

Plantillas de ojales

(6) Bloque guía

Dos pasadores
Garfio

8

@ Palanca
M Dentada
0 Placa base
@ Pie prénsatelas para ojales

Boutonnière automatique (Option)

utilisez le guide pour les boutonnières avec les gabarits pour
réaliser des boutonnières variées et plus précises. Le guide pour
les boutonnières est constitué des pièces décrites ci-dessous.

I Fente de guidage

I Marques de mesure

) Cliquet
) Plaque-guide de boutonnière
) Gabarits de boutonnière

® Blue-guide

® Liges

@ Crochet
@ Levier
@ En grenze
0 Plaque de base
@ Pied pour boutonnière

Estilo y tamaño de! ojal

(D Ojai de punta redonda

Plantilla: Tamaño:
213-504-005 3/8"
213-505-006 15/16"

@ Ojal de cerradura

Plantilla: Tamaño:

213-506-007 7/8"

NOTA:

Las ilustraciones de ojales en las plantillas muestran !a longitud
actual de ios ojales a coser. Usted podrá encontrar la longitud
más adecuada para su ojal emparejando los botones con las
ilustraciones.

1/2"

-1/13"

1-1/16" 1-1/4" 1-3/8"

5/8"

1-1/4"

13/16"

1-1/2"

______

• Styles et dimensions des boutonnières

(T) Boutonnière à bouts arrondis

Gabarit Dimensions
213-504-005 3/8" 1/2" 5/8" 13/16"
213-505-006 15/16" 1-1/16" 1-1/4" 1-1/2"

@ Boutonnière à œillet

Gabarit Dimensions
213-506-007 7/8" 1-1/16" 1-1/4" 1-3/8"

REMARQUE:
Les boutonnières représentées sur les gabarits sont grandeur
nature Vous déterminerez facilement ia boutonnière qui
convient !e mieux en comparant le bouton aux dessins.______

85

Automatic Buttonhole (Continued)

o To sew

0 Stitch selector: 3
(D Stitch width: 2
(3) Stitch length: 3 to 4
0 Needle thread tension: 2 to 6
® Presser foot: Buttonhole foot

NOTE:

Best results are obtained by using #60 or #80 lightweight
thread . It is advisable to use a #11 blue stretch needle
when sewing knits and synthetic fabrics. You can obtain
buttonholes with wider cutting space for the opening by
setting the stitch width at 1,5 instead of 2.

0 Needle thread (Top thread)
(2) Bobbin thread (Bottom thread)

@Two round hoies
0 Rectangular hole
(5) Two pins fitting with the two round holes
(6) Hook
© Lever
(8) Base plate

____________

Í tut

IB ®

El

E

Remove the extension table (accessory box). Raise the
needle to its highest position by turning the handwheel
counterclockwise. Remove the foot holder. Puli the bobbin
thread about 3" (7.0 cm) straight back toward the rear of the
machine. Insert the hook® of the base piate0into the

rectangular hole ®on the needle plate. Pull back the lever©
to fit the hook and the two base pins ©into their holes on
the needle plate, Release the lever to lock the base plate

into place,,

86

Ojal automático (continuación)

• Para coser

(?) Selector de puntada:
@ Anchura de la puntada:
@ Longitud de la puntada:

iTerrsión de hilo de la aguja:
I Prénsatelas:

3

2

3a4
2a6
Prénsatelas para ojales

Boutonnière automatique (suite)

• Pour coudre

0 Sélecteur de point:
@ Largeur du point:
@ Longueur du point:

0 Tension du fil de l’aiguille:

© Pied presseur:

3

2

3 à 4
2 à6

Pied à boutonnière

NOTA:

Conseguirá mejores resultados usando hilo ligero No 60 o

No 80 en la canilla Es aconsejable usar aguja azul No 11
cuando cosa telas de punto y telas sintéticas Usted podrá
hacer agujero de ojales más anchos ajustando la anchura de la
puntada a 1 5 en vez de 2.

Ф Hilo de ia aguja (Hilo superior)
(?) Hilo de la canilla {Hilo inferior)
(^ Dos agujeros redondos
0 Agujero rectangular
{^) Dos pasadores que caben en los dos agujeros redondos
© Garfio
(7) Palanca
Г8) Placa base

Quite la mesa extensible (caja de accesorios). Levante la aguja

hasta la posición más alta, girando el volante en la dirección

contraria a las agujas del reloj. Quite el sujetador de pie

prénsatelas Tire del hilo de la canilla unos 7 0 cm (3") hacia la
parte trasera de la máquina. Introduzca el garfio de la placa base

© en el agujero rectangular en la placa de la aguja (j?) Tire
hacia atrás de la palanca© para alinear el garfio con el agujero
rectangular. Inserte la placa base®, haciendo coincidir los dos
pasadores© en la parte trasera de la placa base e
introduciéndolos en los dos agujeros redondos en la placa de la
aguja ©. Suelte la palanca,

REMARQUE:

On obtient les meilleurs résultats avec le fil fin n°60 ou n°80
dans ia canette Nous vous conseillons d’utiliser une aiguille

n“11 bleue pour tissus extensibles lorsque vous cousez sur le

jersey ou les matières synthétiques Vous pouvez obtenir des

boutonnières dont la partie centrale à couper est plus large en
réglant la largeur du point sur 1 5 au lieu de 2

I Fil de l’aiguille (Fil supérieur)

) Fil de canette (Fil inférieur)

I Deux trous ronds
)Trou rectangulaire
) Deux tiges correspondant aux deux trous ronds
) Crochet
) Levier
) Plaque de base

Retirez la rallonge de plateau (boîte à accessoires). Remontez
l’aiguille au plus haut en tournant le volant à main dans le sens
antihoraire. Retirez le support de pied. Tirez 7.0 cm (3") de fil de
canette vers l'arrière de la machine
Insérez le crochet de la plaque de base ©dans le trou
rectangulaire de la plaque d’aiguille 0 Tirez le levier ©vers
l’arrière pour aligner le crochet et te trou rectangulaire.. Encliquetez
la plaque de base ®) pour que les deux tiges i© à l’arrière de la
plaque rentrent dans les deux trous ronds de la plaque d’aiguille

® Relâchez le levier.

87

Automatic Buttonhole (Continued)

0 Guide slot
@ Guide block
(3) Buttonhole guide plate
(?) Buttonhole template
(5) Catch
(6) Setting mark

©Gear
(D Base plate
(D Lever

Select a buttonhole template 0. Pull back the guide plate
catch (5), and slide the template into the guide plate (© to
get the desired buttonhole. Release the catch to lock the
template into place. Insert the gear® of the base plate into
the template guide slot®so that the guide block (©fits into

the center of the guide slot.

0 Needle thread
0 Bobbin thread
@ Buttonhole foot
©Gear
(©Slot
© Starting point

Attach the buttonhole foot©, Adjust the position of the

gear©, so it is aligned with the starting point of the

template®. The lever can be used to change gear

positions. Pull the bobbin thread up through the guide slot
of the buttonhole guide plate by turning the handwheel
counterclockwise while holding the needle thread. Place
the bobbin and needle threads to the left side of the guide

plate. Leave 3" to 4" (7.0 to 10..0 cm) of thread.
