Благодарим вас за приобретение цифрового пиано Kawai Classic Series.

Данное руководство содержит важную информацию по использованию цифрового пиано CS6.

Пожалуйста, внимательно прочитайте все разделы. Храните данное руководство в доступном месте.

Page 3

Введение

О руководстве пользователя

Прежде, чем начинать игру на инструменте, пожалуйста, прочитайте раздел «Подготовка к использованию» на странице 10 данного руководства. В нём описываются детали инструмента и их предназначение, процесс подключения сетевого кабеля и включения питания.

В разделе «Игра на пианино» (стр. 14) рассматриваются наиболее часто употребляемые функции инструмента, позволяющие наслаждаться цифровыми пиано CS6 практически сразу после включения, а раздел «Меню Музыка» (стр. 24) рассказывает о встроенных демонстрационных произведениях, фортепианных пьесах, а также об уроках, упражнениях и функции «Concert Magic».

Раздел «Записывающее устройство» (стр. 36) описывает использование внутренней памяти инструмента для записи и воспроизведения композиций, а также использование внешнего запоминающего устройства USB для записи и воспроизведения аудиофайлов в форматах WAV и MP3. В разделе «Настройки» (стр. 46) перечисляются различные функции, применяемые для изменения тембров и управления инструментом.

Наконец, раздел «Дополнения» (стр. 83) включает в себя список всех встроенных тембров, произведений и ритмических аккомпанементов, инструкцию по сборке для инструмента CS6, номера программ MIDI и технические характеристики.

Характерные особенности CS6

Клавишный механизм RM3 Grand с деревянными клавишами, покрытием Ivory Touch и функцией «Let-o»

Цифровые пиано CS6 оборудованы новейшим клавишным механизмом RM3 Grand, имеющим те же достоинства, что и механизм концертного рояля: вес каждого молоточка подобран соответственно диапазону, басовые клавиши оборудованы дополнительными противовесами, все клавиши тщательно сбалансированы по своему центру тяжести. Тщательно отрегулированный механизм гарантирует ровный и плавный ход клавиш. Покрытие «Ivory Touch» не только делает игру более приятной, но и впитывает влагу, помогая избежать скольжения пальцев. Благодаря «Let-o» - реалистичной имитации хода фортепианных клавиш при игре на CS6, вы чувствуете, что под вашими пальцами - клавиатура великолепного концертного рояля.

Технология «Ultra Progressive Harmonic Imaging (UPHI) » с сэмплами 88-клавишного рояля

CS6 воспроизводит глубокое звучание признанного во всём мире концертного рояля Kawai ручной сборки. Тоны каждой из 88 клавиш этого выдающегося инструмента были записаны, тщательно проанализированы и достоверно воссозданы с использованием новейшей технологии Progressive Harmonic Imaging™. Это позволило точно воспроизвести широкий динамический диапазон рояля, благодаря чему пианисты могут выражать себя в любом регистре от нежнейшего пианиссимо до бравурного фортиссимо. Применение таких моделирующих технологий и эффектов, как струнный резонанс и резонанс при нажатии правой педали, еле слышимого звука при отпускании клавиши, дает в результате захватывающее дух ощущение игры на настоящем концертном рояле.

Использование USB, запись и воспроизведение файлов в формате MP3 и WAV

Цифровое пиано CS6 оборудовано портами USB, что позволяет вам подключать его к компьютеру и использовать в качестве MIDI-клавиатуры, сохранять данные на запоминающих устройствах USB и воспроизводить с них композиции. Эта функция позволяет вам сохранять на USB-устройствах композиции, записанные во внутренней памяти инструмента, а также воспроизводить через динамики инструмента стандартные MIDI-файлы (SMF), скачанные из интернета. Вы также можете воспроизводить с запоминающих устройств USB файлы в форматах MP3 и WAV: таким образом удобно учить новые вещи или просто подыгрывать любимым песням. Вы даже можете сохранить свое исполнение в форматах MP3 и WAV, чтобы рассылать по почте друзьям и родственникам, слушать на iPod или редактировать с помощью звуковой рабочей станции.

Page 4

ВАЖНО! ТЕХНИКА БЕЗОПАСНОСТИ

СОХРАНИТЕ ЭТУ ИНСТРУКЦИЮ

РИСК ВОЗНИКНОВЕНИЯ ПОЖАРА, УДАРА ТОКОМ ИЛИ ТРАВМ

ВНИМАНИЕ

ЧТОБЫ СНИЗИТЬ СТЕПЕНЬ РИСКА

ОСТОРОЖНО!

ВОЗМОЖЕН УДАР ТОКОМ

НЕ ВСКРЫВАТЬ

ЧТОБЫ СНИЗИТЬ СТЕПЕНЬ РИСКА УДАРА ТОКОМ, НЕ СНИМАЙТЕ КРЫШКУ (ЗАДНЮЮ ПАНЕЛЬ) УСТРОЙСТВА. НЕ СОДЕРЖИТ ДЕТАЛЕЙ, ОБСЛУЖИВАЕМЫХ ПОЛЬЗОВАТЕЛЕМ. ОБСЛУЖИВАЕТСЯ ТОЛЬКО КВАЛИФИЦИРОВАННЫМИ ТЕХНИКАМИ.

ВОЗНИКНОВЕНИЯ ПОЖАРА ИЛИ УДАРА ТОКОМ, НЕ МОЧИТЕ УСТРОЙСТВО И НЕ ОСТАВЛЯЙТЕ ЕГО ПОД ДОЖДЕМ

Символ молнии со стрелочкой в равнобедренном треугольнике предупреждает пользователя о наличии неизолированного высокого напряжения в устройстве. Это может стать причиной удара током.

Восклицательный знак в равнобедренном треугольнике предупреждает пользователя о важных инструкциях по управлению устройством и его обслуживанию, содержащихся в прилагаемой инструкции.

Расшифровка пиктограмм

Обозначает необходимость осторожных действий. Данная пиктограмма предупреждает об опасности защемления пальцев.

Обозначает запрещённые действия. Данная пиктограмма предупреждает о запрете самостоятельного ремонта устройства.

Обозначает необходимые действия. Данная пиктограмма предлагает пользователю отключить шнур питания от электророзетки.

Перед использованием устройства прочитайте данную инструкцию.

1) Прочитайте данную инструкцию

2) Сохраните данную инструкцию.

3) Соблюдайте все меры предосторожности.

4) Следуйте всем указаниям.

5) Не используйте устройство рядом с водой.

6) Очищайте только с помощью сухой ткани.

7) Не блокируйте вентиляционные отверстия. Разместите устройство в соответствии с указаниями производителя.

8) Не размещайте вблизи источников тепла - батарей, обогревателей, духовок или других устройств (в т.ч. усилителей), от которых исходит тепло.

9) Правильно используйте поляризованные штепсели и штепсели с заземлением. У поляризованного штепселя одна пластина шире другой. У штепселя с заземлением, помимо двух пластин, есть заземляющий штырек. Широкая пластина и штырек обеспечивают вашу безопасность. Если у вас не получается вставить штепсель в розетку, вызовите электрика, чтобы сменить розетку.

10) Берегите шнур питания: не наступайте на него, не давите на него (в особенности у штепселей, электророзеток и в местах подключения к устройству).

11) Используйте только дополнения, поставляемые производителем.

12) Используйте только аксессуары, рекомендуемые производителем или поставляемые вместе с устройством. При перемещении пианино будьте осторожны, чтобы не уронить его.

13) Отключайте питание во время грозы или долгих перерывов в использовании устройства.

14) Обслуживается только квалифицированными техниками. Сервисное обслуживание требуется в случае возникновения повреждений: например, вы повредили шнур питания, пролили что-нибудь на пианино или уронили в него какой-либо предмет, устройство оказалось под дождём, устройство уронили, или оно не функционирует.

Page 5

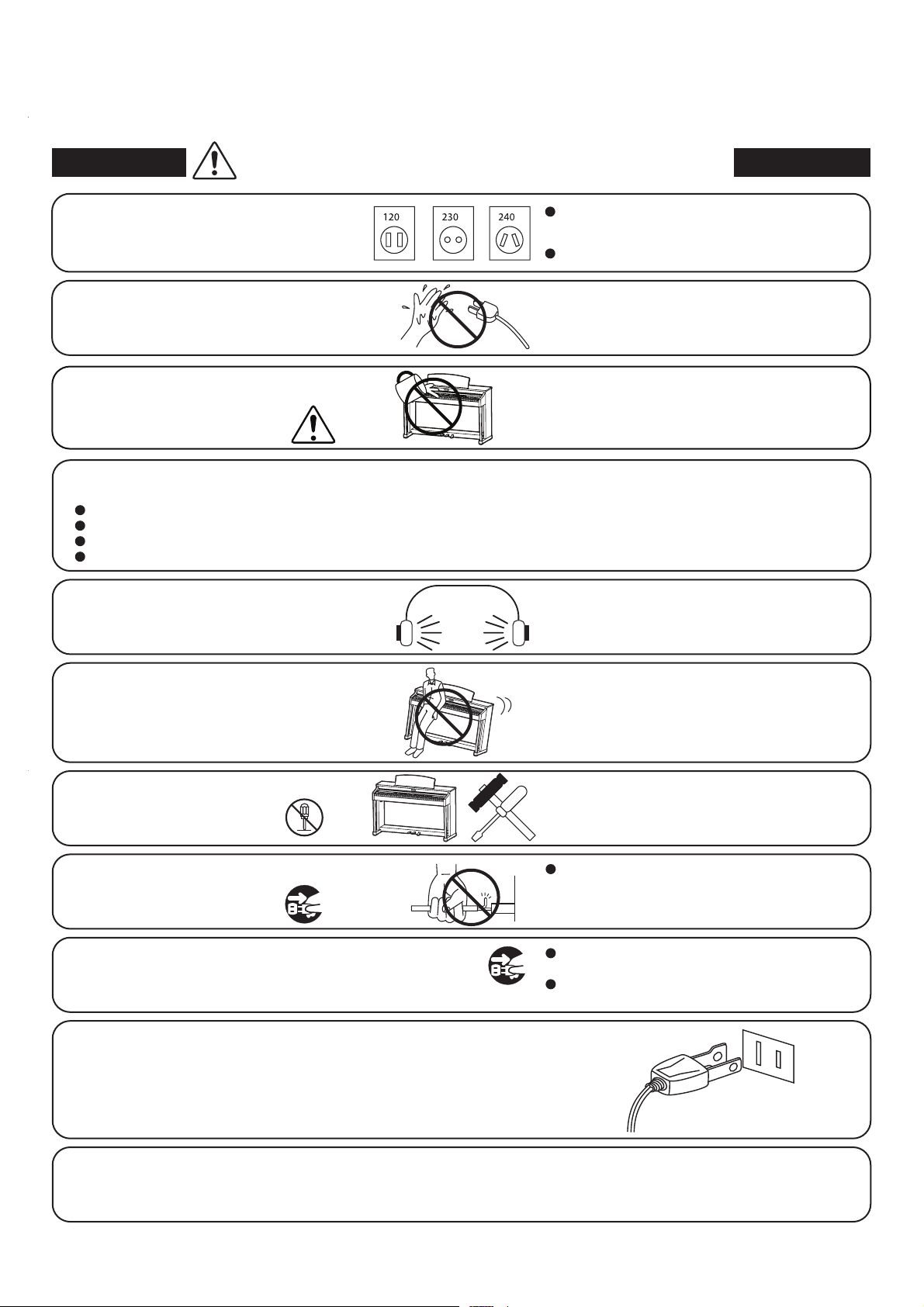

ВНИМАНИЕ! При использовании электроустройств необходимо соблюдать следующие меры безопасности.

ОПАСНО

Устройство следует подключать к розеткам с указанным напряжением.

Не касайтесь штепселя мокрыми руками

Берегите пианино от попадания посторонних предметов.

Используйте стул только во время игры.

Не играйте с ним и не становитесь на него. Стул рассчитан только на одного человека. Открывайте крышку только стоя. Время от времени подкручивайте болты.

При использовании наушников делайте перерывы и не устанавливайте максимальный уровень громкости.

Неправильное использование устройства может привести к серьёзным травмам или смерти.

В В

При использовании шнура питания убедитесь, что он

оборудован подходящим штепселем и соответствует указанному напряжению. Несоблюдение этого правила может стать причиной возникновения пожара.

В противном случае вы рискуете получить удар током.

Попадание воды или посторонних предметов может привести к поломке инструмента или короткому замыканию. На устройство не должна брызгать или капать вода. Не ставьте на пианино вазы и чашки.

В противном случае крышка может прищемить вам пальцы, или же стул может упасть, что приведет к травмам.

Это может стать причиной возникновения проблем со слухом.

Не опирайтесь о клавиатуру.

Не разбирайте, не чините и не модифицируйте устройство самостоятельно.

При отключении питания держитесь за штепсель (а не за провод).

Устройство не полностью отключено от питания даже если вы его выключили. При долгих перерывах в использовании устройства вынимайте шнур из розетки.

В противном случае пианино может упасть, что приведет к травмам.

Это может привести к поломке устройства, короткому замыканию или стать причиной удара током.

Дергая за провод, вы рискуете получить удар током и вызвать короткое замыкание, что может привести к пожару.

В противном случае удар молнией может привести к пожару. В противном случае перегрев может привести к пожару.

Устройство может быть оборудовано поляризованным штепселем (одна пластина шире другой). Это - мера безопасности. Если у вас не получается вставить штепсель в розетку, вызовите электрика, чтобы вам заменили розетку.

Рекомендуется размещать инструмент рядом с розеткой. Вы должны иметь возможность при необходимости быстро выдернуть штепсель из розетки, так как электричество продолжает поступать даже при выключенном устройстве.

Page 6

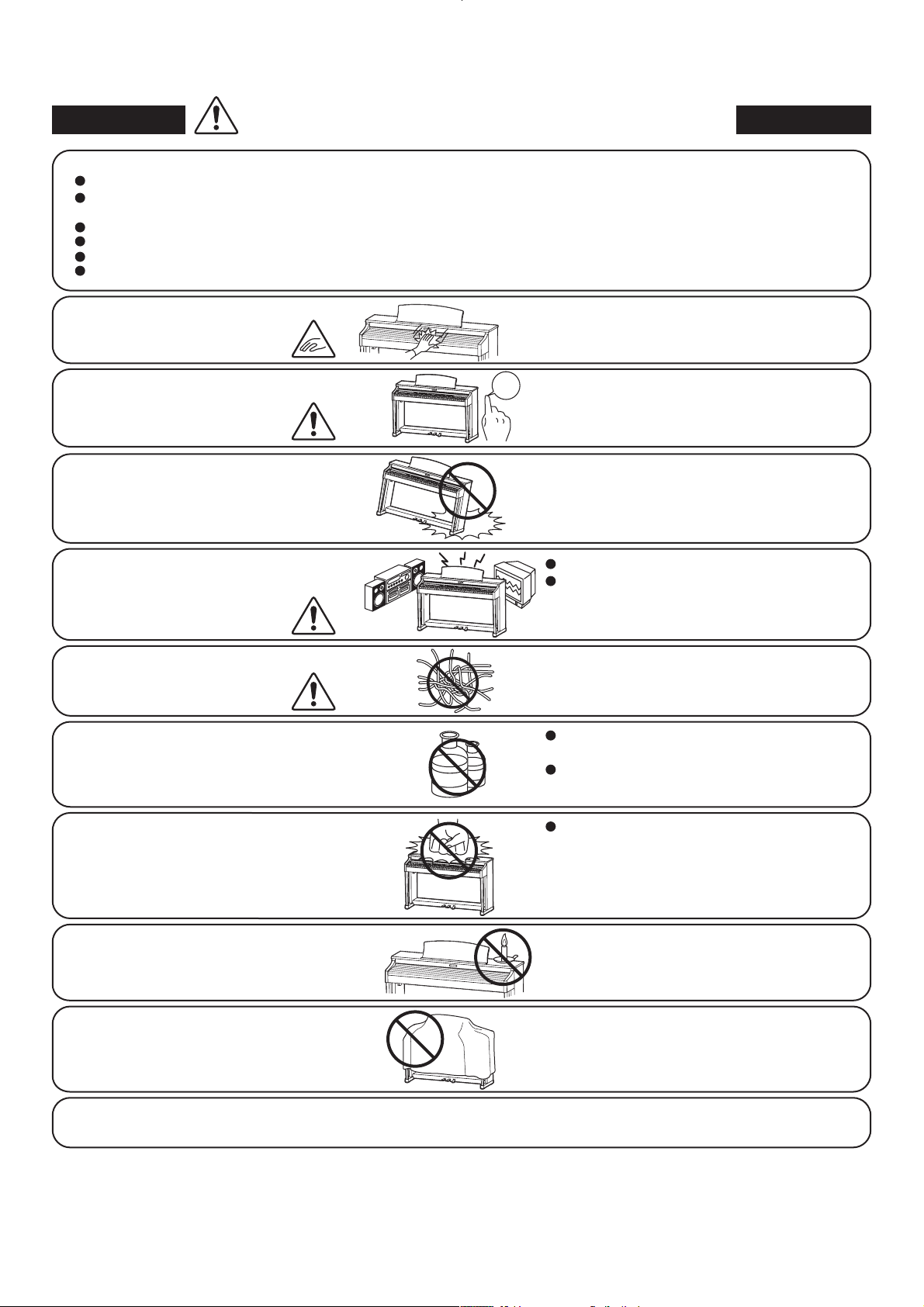

ВНИМАНИЕ

Не используйте устройство в следующих условиях:

Под прямыми лучами солнца (например, рядом с окном) В условиях повышенной температуры (например, рядом с батареей) В условиях пониженной температуры (например, на улице) В условиях повышенной влажности Там, где устройство подвергается постоянным сотрясениям В пыльных и грязных помещениях

При неправильном использовании устройства возможны травмы, поломка устройства или других предметов.

Использование устройства в подобных условиях может привести к его поломке. Используйте данное устройство только в условиях умеренного климата (не в тропиках).

Закрывайте крышку пианино с осторожностью.

Перед подключением проводов убедитесь, что питание всех подключаемых устройств выключено.

Не возите пианино по полу. Ни в коем случае не роняйте пианино.

Не размещайте пианино рядом с электроприборами - например, телевизорами и радио.

При подключении проводов избегайте их запутывания.

Не протирайте пианино бензином или растворителем.

OFF

В противном случае вы рискуете прищемить пальцы и получить травму.

В противном случае возможна поломка данного устройства и подключаемых к нему устройств.

Поднимайте пианино при перемещении. Обратите внимание, что вес пианино предполагает, что его будут поднимать по меньшей мере трое. Падение пианино может привести к его поломке.

Это может привести к возникновению шумов. При возникновении шумов отодвиньте пианино от электроприборов или подключите его к другой розетке.

В противном случае вы рискуете повредить провода, что может привести к пожару, удару током или короткому замыканию.

Это может привести к обесцвечиванию или деформированию покрытия. Для очистки продукта смочите кусок мягкой ткани в теплой воде, выжмите и протрите пианино.

Не становитесь на пианино и не ударяйте по нему.

Не ставьте на пианино источники открытого огня, например, свечи.

Не закрывайте вентиляционные отверстия газетами, тканью, накидками и пр.

Разместите устройство таким образом, чтобы обеспечить его вентиляцию. Расстояние между пианино и другими объектами должно равняться по меньшей мере 5 сантиметрам.

Это может привести к деформированию или падению устройства, его поломке или получению травм.

Это может привести к падению предметов, что станет причиной пожара.

Это может привести к перегреву устройства и пожару.

Page 7

Обратитесь в сервис-центр в следующих случаях:

Поврежден шнур питания или штепсель. В устройство попали посторонние предметы или жидкость. Устройство попало под дождь. Устройство функционирует с ошибками или звучание искажено. Устройство роняли или корпус поврежден.

Рекомендации по ремонту

При возникновении каких-либо сбоев немедленно выключите устройство, отключите питание и свяжитесь с магазином, в котором вы приобрели инструмент.

ВНИМАНИЕ!

Чтобы избежать удара током, вставляйте штепсель в розетку до упора. Обратите внимание, что более широкая пластина штепселя входит в более широкое гнездо розетки.

Шнур питания (для Великобритании)

Не вставляйте шнур неправильным концом в заземляющее отверстие розетки.

Положение о радиопомехах (для Канады)

Данное устройство соответствует предельно допустимому уровню излучения для цифровых устройств класса B согласно «Canadian Radio Interference Regulations».

Утилизация электронного оборудования (только для стран Евросоюза)

Данный знак на упаковке означает, что для его утилизации следует обратиться в специальный пункт сбора электронных устройств. Данное изделие не может быть отнесено к бытовым отходам. Корректная его утилизация поможет предотвратить возможные негативные последствия для окружающей среды и здоровья людей. Для получения более подробной информации по данному вопросу обратитесь в администрацию вашего города.

Соблюдение регламента ФКК (для США):

Согласно результатам тестирования данное устройство относится к классу B цифровых устройств, и, следовательно, подчиняется части 15 правил Федеральной Комиссии по Коммуникациям. Эти правила предназначены для предотвращения возникновения радиопомех, вызванных использованием принадлежащих частным лицам устройств. В работе данного устройства используются радиоволны, и нарушение упомянутых выше правил может привести к возникновению помех, которые могут помешать нормальной работе радио-спектра. Кроме того, в некоторых случаях проблемы могут возникнуть и при соблюдении всех инструкций. В том случае, если использование устройства приводит к возникновению помех, устранить которые можно только выключив прибор, вам следует попытаться решить эту проблему одним из следующих способов:

•

Измените направление антенны, или же передвиньте ее.

•

Увеличьте расстояние между устройством и ресивером.

•

Подключите ресивер и устройство к разным розеткам.

•

Обратитесь к дилеру, или же к специалисту по радиосвязи.

Предупреждение ФКК: изменения или модификации, явно не одобренные стороной, ответственной за совместимость, могут привести к лишению пользователя права на эксплуатацию данного оборудования.

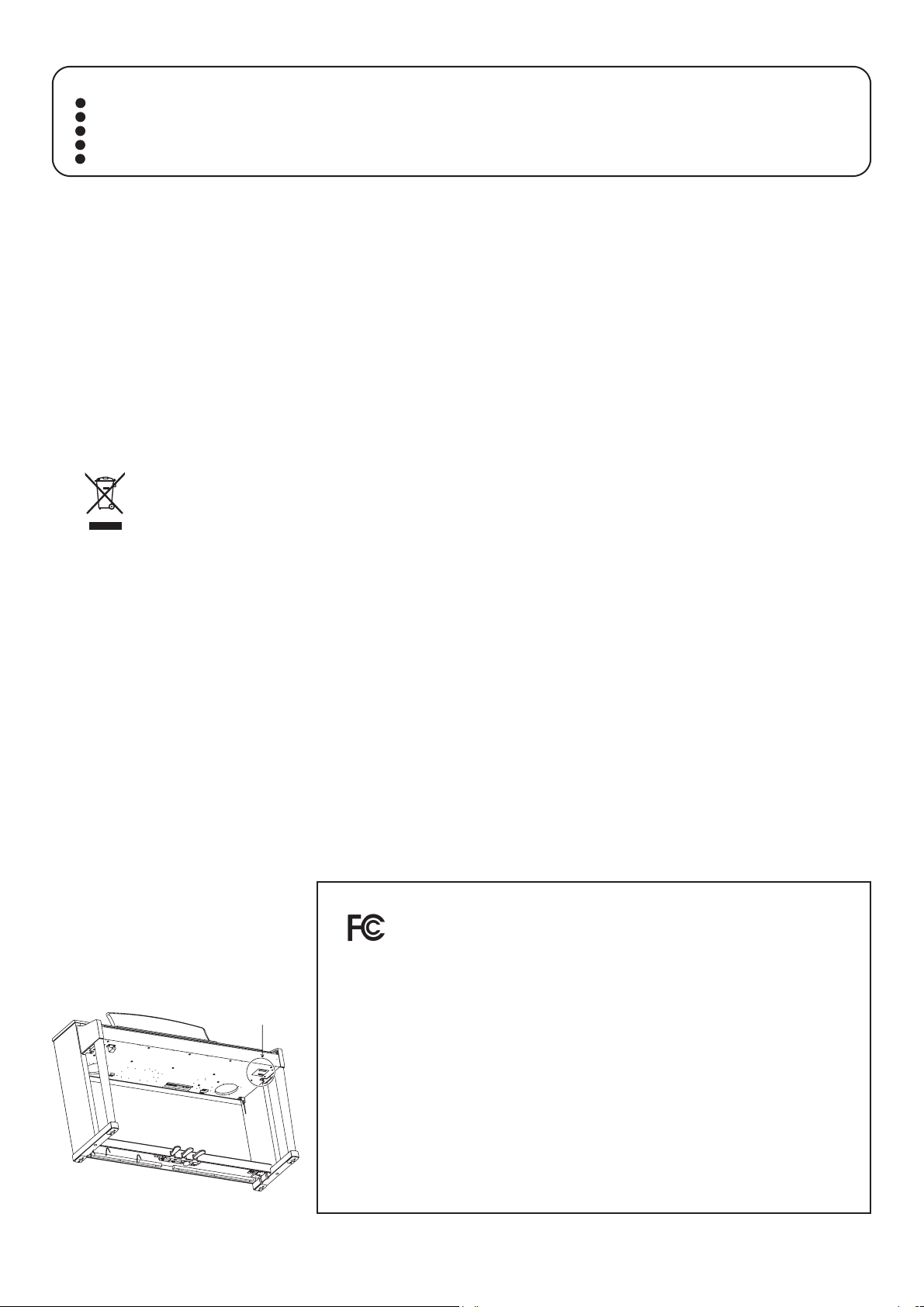

Паспортная заводская табличка расположена на нижней стороне корпуса, как показано на рисунке.

Заводская табличка

Декларация соответствия

Данное устройство сконструировано и изготовлено таким образом, чтобы соответствовать нормам главы 15 правил Федеральной комиссии по Коммуникациям США (FCC). При эксплуатации устройства выполняются следующие два условия: (1) Данное устройство не может являться причиной помех, а также (2) Данное устройство не должно создавать помех работе электронных устройств государственных служб.

Название модели : СS6

Ответственная сторона : Kawai America Corporation

Адрес : 2055 East University Drive Rancho

02209 AC ,zeugnimoD

Телефон : 310-631-1771

Это относится только к изделиям, распространяемым «Kawai America Corporation».

Page 8

Содержание

Вступление ... .......... . .... ............. ...3

Меры предосторожности ............ ...... . 4

Содержание ........ ....... .......... .... ....8

Подготовка к использованию

Элементы управления и их функции

Подготовка инструмента

...... ............

Регулировка громкости

Использование наушников ...... ...........

.... ....

Игра на инструменте

Выбор тембров

Использование педалей .......... ..........15

Ревербератор ... ...... ... ....... ...........16

.... . . .......... ... ..... ... . . .

Функция «Concert Magic» ............ .... . . .32

1. Воспроизведение произведений Concert Magic

2. Демонстрационный режим Concert Magic . . . . 33

3. Типы произведений Concert Magic .......... 34

4. Режим Steady Beat (постоянный ритм) ... ... . 35

Записывающее устройство

Запись произведений (встроенная память) ... 36

1. Запись произведения ... .... ..... ... ........ . 36

2. Воспроизведение ............................38

3. Удаление партии/композиции ... .... ... . .... . 39

Запись/Воспроизведение аудиофайлов

(запоминающее устройство USB)

1. Запись аудиофайла

. 32

............. . . .

. . ..... ... ........ ... .... . .40

Эффекты

Настройка параметров эффектов

... ...... ... .... ...... ..... ..... ..... . .

. . . . . .....

Режим DUAL ... ................... ......... .19

Режим SPLIT .... .......................... . . 20

Режим FOUR HANDS ........................ 21

Метроном/Ритмические аккомпанементы

Сохранение настроек ............. . . .......23

Меню «Музыка»

Демонстрационные произведения ........24

Режим PIANO MUSIC . ... ................. . . 25

Функция обучения

1. Выбор учебника/пьесы ... . . ....... . . . . . ... . . 26

.... ................. ..... ...

. .22

2. Воспроизведение аудиофайла

3. Воспроизведение

4. Преобразование в аудиофайл

... . . ... ....................44

. . ........ ..... .42

............... . 45

Настройки

Меню настроек ......... . . ................ . .46

Основные настройки ............... .... . . . .47

1. Транспонирование клавиатуры ... ..... ... ... .48

2. Транспонирование композиции . . ..... ... ....48

3. Управление звучанием . ............ ........ . 49

4. Громкость динамиков ... ... ..... ... ....... ...50

5. Громкость наушников ... ....... . . ... ... ... ... .50

6. Настройка ... ............................. ... .51

7. Фиксация нажатия правой педали ... . . ...... 51

2. Прослушивание выбранной пьесы ...... . . . . . . . .27

3. Раздельное разучивание партий правой и левой руки

4. Циклическое воспроизведение выбранного фрагмента пьесы

5. Запись самостоятельных упражнений ..... . . . 30

6. Упражнения ... . . ... . . . . ... . . .... . . . . ... . . ... .31

......................... 28

. ...............

8. Режим игры «в четыре руки» ... ... ..... . . . . . . . 52

9. Пользовательские настройки . . . . . . ... ... . . . .52

10. Возврат к заводским установкам ... ... .... . . . . 53

Page 9

Виртуальный настройщик .... ........ . . . . 54

Приложение

1. Чувствительность клавиатуры ......... . ........ . 55

2. Озвончение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

3. Резонанс струн при нажатии правой педали . 58

4. Струнный резонанс

Эффект отпускания клавиши ...... . . . ... . . . . . 60

6. Растянутый строй ... . . ... . . ..... . . ..... . . ... . .60

7. Темперация ... . . ... ... . . . . ... ................ . 61

8. Тональность темперации ... . . ... ..... . . . . ... .63

... . . .... . . ................

Настройки клавиатуры .... ................. 64

1. Смещение нижнего регистра ... . . ... ... . . ... .65

2. Включение педали для нижнего регистра .... 65

3. Октавное смещение слоя ... . . .... ... . . ... ...66

4. Динамика тембра ..... ... .... . . . . ... ..... .....67

Разрешение проблем ................ . . ....83

Подключение других устройств .......... . .84

Список тембров ...........................86

Список демонстрационных произведений

Список ритмических аккомпанементов

Номера тембров Program Change

..........

. . .

.87

Руководство по сборке ..... .............. . 91

Технические характеристики

.............. 94

Карта MIDI-функций ............. ........ . . 95

MIDI ... ... ............. . . ................. . .68

Настройки MIDI ......... . . .............. . . .70

1. Канал MIDI

2. Посыл команды «Program Change» ... .... ... .71

3. Отключение локального звучания

Передача номеров команд «Program Change»

5. Мультитембральный режим ... . . ... . . ... ... . .73

6. Заглушение канала ... . . ... .... . . . . ... . . ..... .74

MIDI через USB

... . . ... . . . . ... . . ... . . . . ... . . ... ... .

... . . ... ... .

(разъем «USB to Host»)

.........75

. .72

Меню USB ... .... ......... . . ..... ......... ...76

1. Загрузка файла ... . . ... . ..... . . . ........ . .....77

2. Сохранение файла . . . . . . ... . . .......... . . . . . . 78

3. Переименование файла . . . . ....... . . ... . . ... .79

4. Удаление файла

5. Форматирование .... ....... ... . . ... . . ... . . ... 81

. . . . ... ... . ... . . ... .... . . . ... .

Меню настроек питания . . . . . . . . . . . . . . . . . . . . . . . 82

1. Автоматическое отключение питания . . . . . . . . 82

Page 10

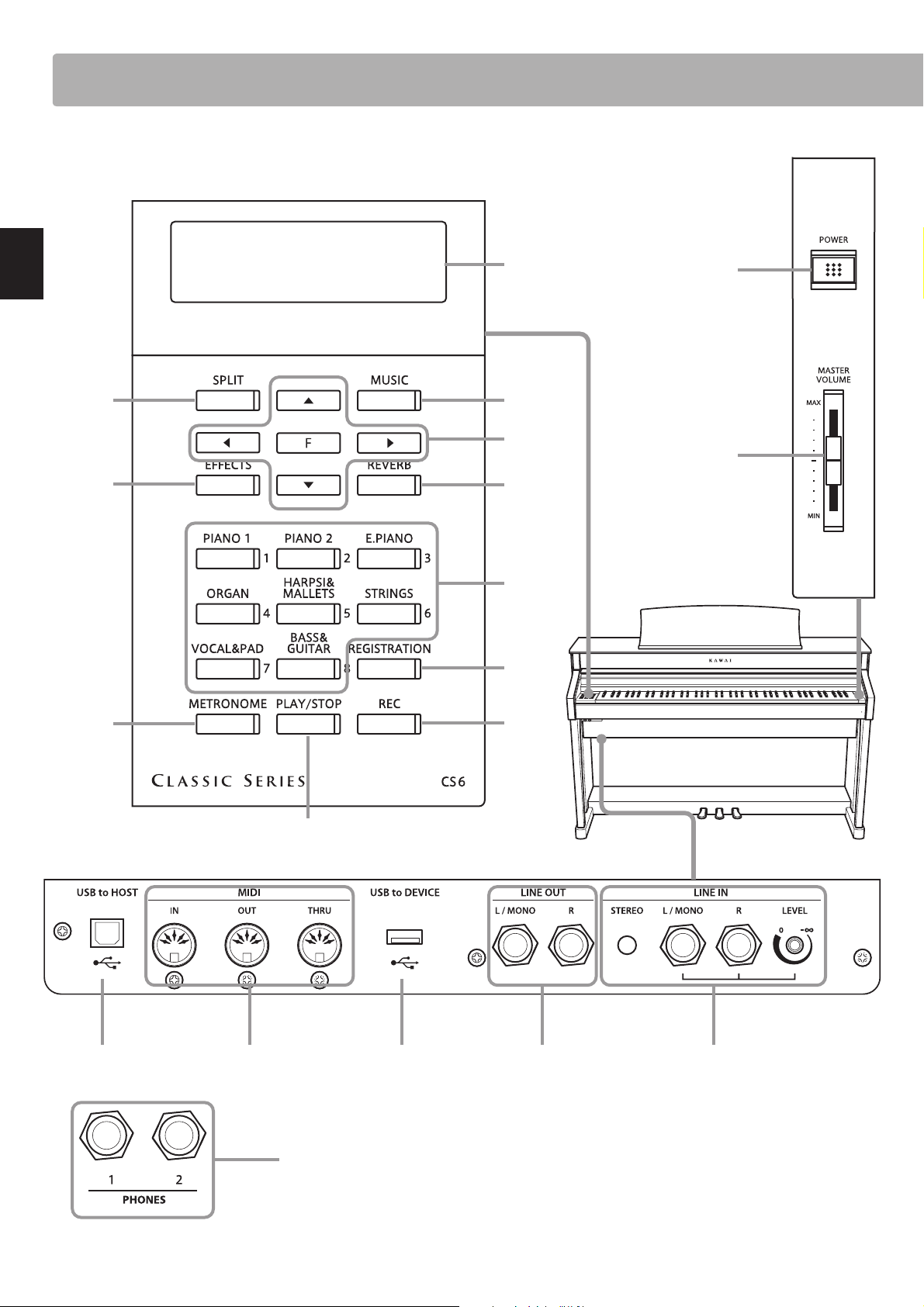

Элементы управления и их функции

Kawai CS6 Classic Series

Подготовка к использованию

noprq

Page 11

a Выключатель питания

Этот выключатель используется для отключения питания инструмента. Всегда выключайте питание после игры.

b Регулятор громкости

Этот регулятор управляет общей громкостью встроенных динамиков цифрового пиано CS6, или подключенных к ним наушников.

c ЖК дисплей

ЖК дисплей отображает различную информацию, такую как название текущего тембра, значения параметров и статус выбранной функции.

* Защитная пленка приклеивается к дисплею при сборке.

Пожалуйста, удалите защитную плёнку перед использованием.

d Кнопка SPLIT

Эта кнопка активирует функцию «SPLIT», разделяя клавиатуру на верхний и нижний регистры, позволяя назначить на них различные тембры.

e Кнопка MUSIC

Эта кнопка открывает доступ к демонстрационным записям, фортепианным пьесам, урокам и упражнениям, а также к функции «Concert Magic»

f Кнопки курсора/ кнопки функций

Эти кнопки используются для навигации по различным меню, экранам, установки значений параметров и т. п.

g Кнопка EFFECTS

Эта кнопка используется для включения/выключения эффектов, применяемых к выбранным тембрам, выбора типов эффектов и настройки их параметров.

h Кнопка REVERB

Эта кнопка используется для включения/выключения реверберации, применяемой к выбранным тембрам, выбора типов реверберации и настройки их параметров.

i Кнопки категорий тембров

Эти кнопки применяются для выбора тембра (тембров), которые будут слышны при игре на клавиатуре цифрового пиано CS6. Тембры разделены по категориям, назначенным на соответствующие кнопки, выбор внутри категории может быть сделан несколькими нажатиями соответствующей кнопки.

Также эти кнопки используются для выбора сохраненного набора настроек и управления некоторыми функциями.

j Кнопка REGISTRATION

Эта кнопка применяется для сохранения и вызова любого из восьми различных набора настроек. Каждый набор настроек сохраняет тембр, параметры реверберации и эффектов, а также другие настройки.

k Кнопка METRONOME

Эта кнопка используется для включения/выключения метронома, а так же настройки темпа, изменения размера или типа ритмического аккомпанемента и громкости его звучания.

l Кнопка PLAY/STOP

Эта кнопка применяется для запуска и остановки воспроизведения демонстрационных треков, фортепианных пьес, уроков и упражнений, а также для управления записью и воспроизведением композиций в записывающем устройстве и аудиофайлов WAV/MP3.

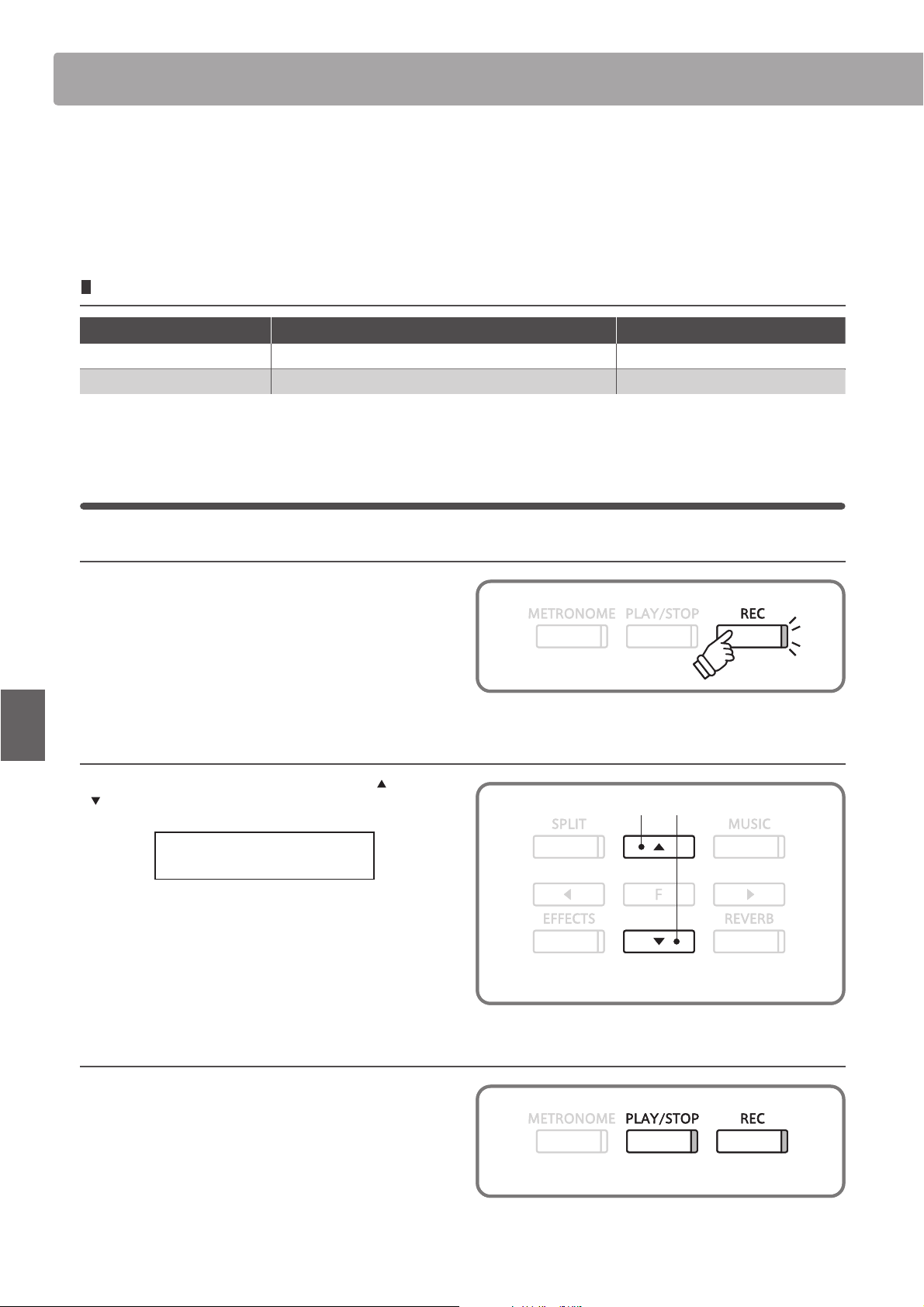

m Кнопка REC

Эта кнопка используется для записи исполнения во внутреннюю память инструмента или записи аудиофайлов в формате WAV/MP3 на запоминающее устройство USB. При использовании функций обучения или этюдов эта кнопка также применяется для записи упражнений

- сравните ваше исполнение со встроенными композициями, чтобы понять, над какими нюансами предстоит поработать.

n Разъёмы линейного входа

Эти разъёмы служат для подключения стереовыхода (Левый /Правый «джек» 1/4" или «мини-джек» 1/8") звукового оборудования, компьютеров или других электронных инструментов к усилителю и динамикам цифрового пиано CS6.

При подключении к разъёму « L/mono R» уровень входного сигнала может быть настроен с помощью ручки «Level».

o Разъёмы линейного выхода

Эти разъёмы используются для подключения стереовыхода (Левый /Правый «джек» 1/4") цифрового пиано CS6 к внешним усилителям, микшерным пультам, записывающим устройствам и т.п. оборудованию.

p Порт USB TO DEVICE

Этот порт даёт возможность подключить к цифровому пиано CS6 запоминающие устройства USB.

q Порт USB TO HOST

Этот порт позволяет подключать цифровое пиано CS6 к компьютеру с помощью кабеля «USB A-B» для приёма и передачи данных по протоколу MIDI.

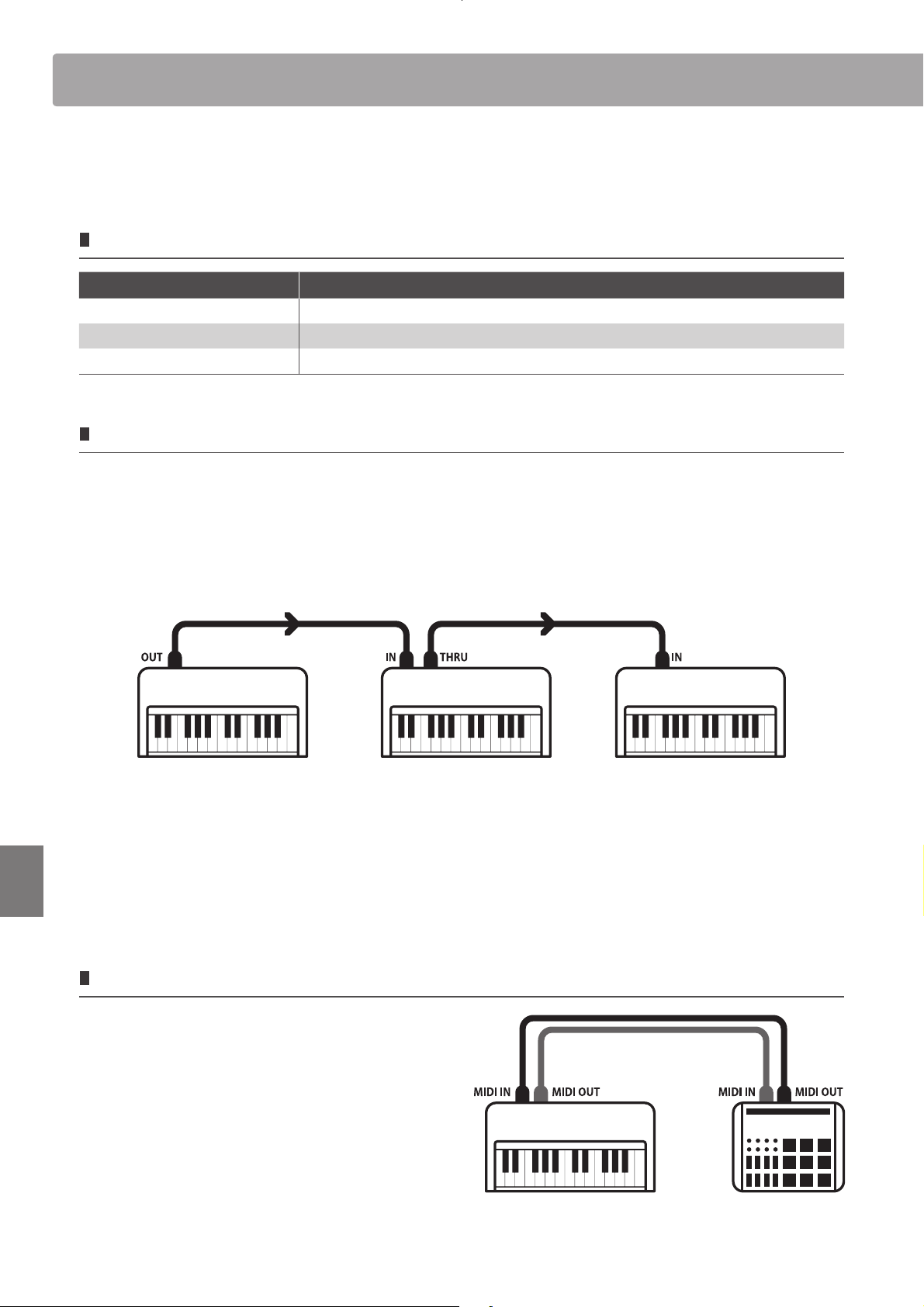

r Разъёмы MIDI IN/OUT/THRU

Эти разъёмы используются для подключения цифрового пиано CS6 ко внешним устройствам MIDI, таким как другие музыкальные инструменты или компьютеры, для приёма и передачи данных по протоколу MIDI.

s Гнёзда для подключения наушников

Эти разъёмы применяются для подключения наушников к цифровому пиано CS6. Одновременно можно подключить и использовать две пары наушников.

Подготовка к использованию

Page 12

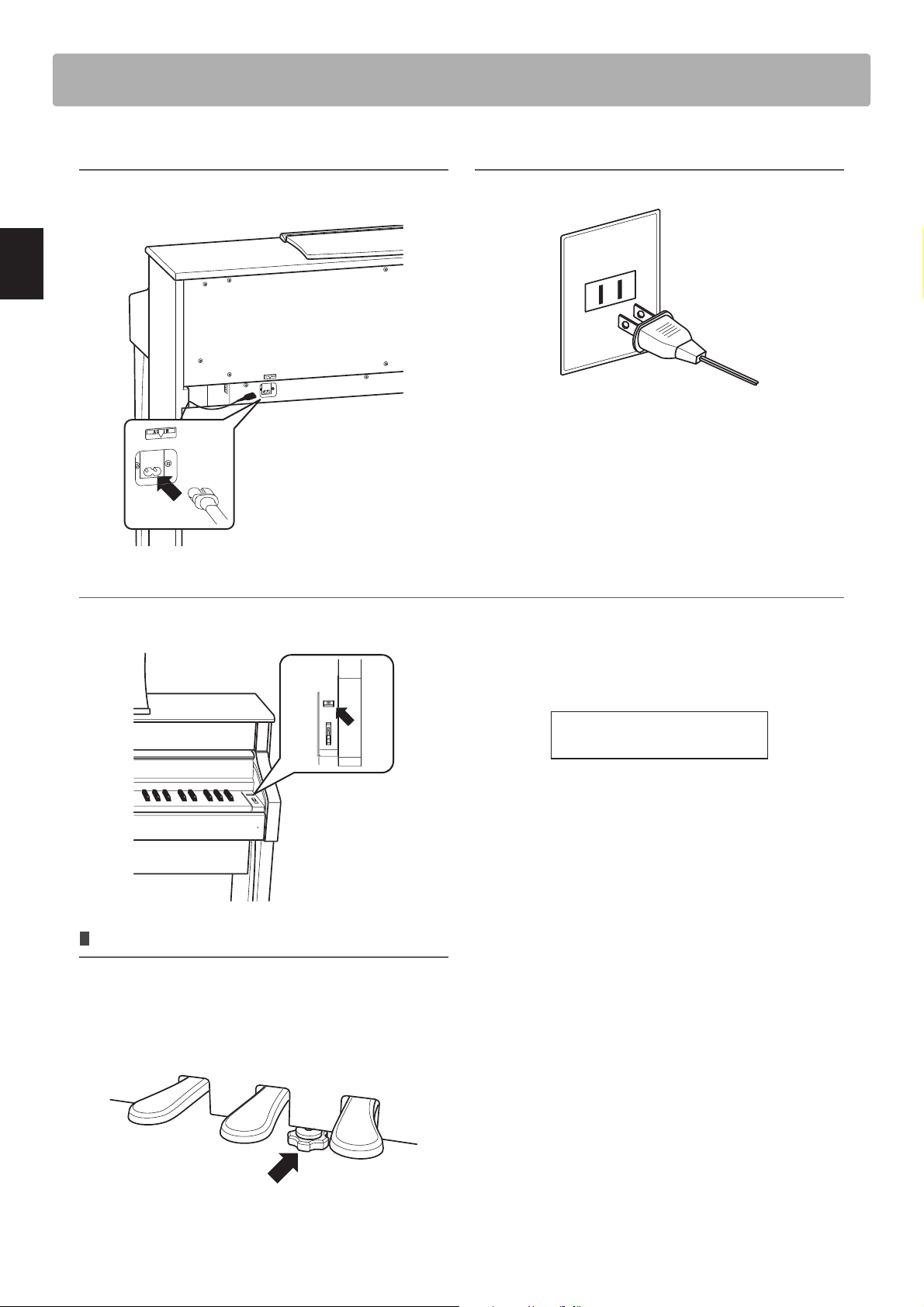

Подготовка инструмента

Подключение шнура питания

2. Подключение шнура питания к розетке

Подключите прилагаемый шнур питания к разъему ‘AC IN’, расположенному на задней стороне инструмента.

Подготовка к использованию

3. Включение питания

Нажмите переключатель питания, расположенный справа на передней панели инструмента.

Подключите шнур питания к розетке переменного тока.

Инструмент включится, и на дисплее появится надпись «Concert Grand». Это означает, что цифровое пиано СS6 готово к работе, и выбран тембр концертного рояля.

Регулировка поддерживающего винта

Этот винт располагается в основании педального механизма и обеспечивает его стабильность при нажатии педалей. Поворачивайте винт против часовой стрелки, пока он не упрется в пол - это обеспечит надежную поддержку педалей.

Concert Grand

В CS6 имеется функция автоматического выключения питания после определенного времени бездействия. Для ознакомления с более подробной информацией об этой функции обратитесь к разделу “Автоматическое отключение питания” на странице 82.

Page 13

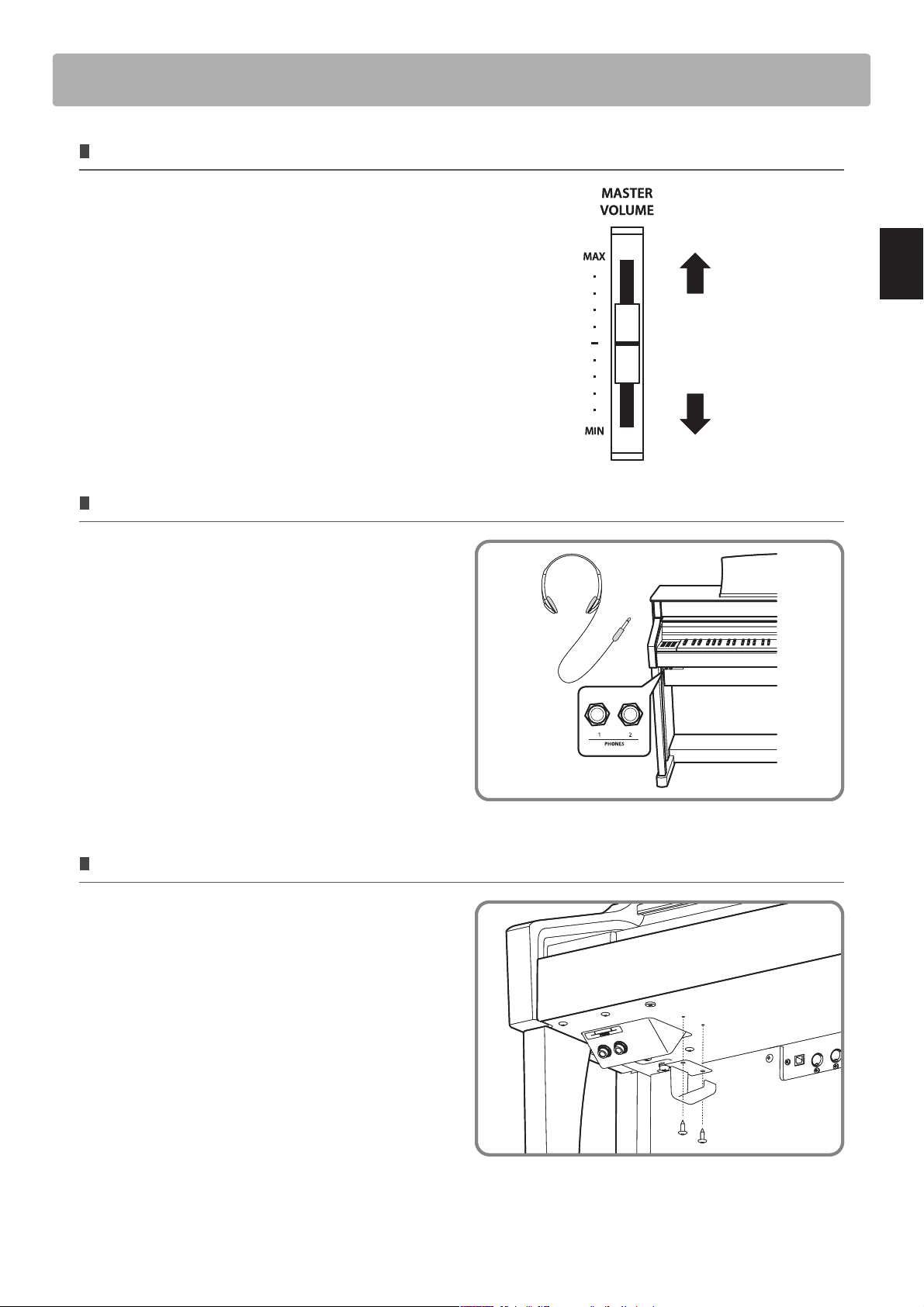

Регулировка громкости/Использование наушников

Регулировка громкости

Слайдер «MASTER VOLUME» управляет уровнем громкости динамиков инструмента или наушников (если они подключены).

Чтобы увеличить громкость, двигайте слайдер вверх, чтобы уменьшить - вниз.

С помощью этого слайдера вы можете добиться комфортного для вас уровня громкости - для начала установите его в среднее положение.

Использование наушников

Чтобы подключить к цифровому пиано СS6 стереонаушники, используйте разъем, расположенный с левой стороны под клавиатурой.

Одновременно можно подключить и использовать две пары наушников.

Когда подключены наушники, звук на динамики не выводится.

Громче

Тише

Подготовка к использованиею

Установка крючка для наушников (если необходимо)

В комплекте с цифровым пиано CS6 поставляется крючок, на который вы можете вешать наушники, когда они вам не нужны.

При необходимости прикрепите крючок для наушников под клавиатуру, как показано на данной иллюстрации.

Page 14

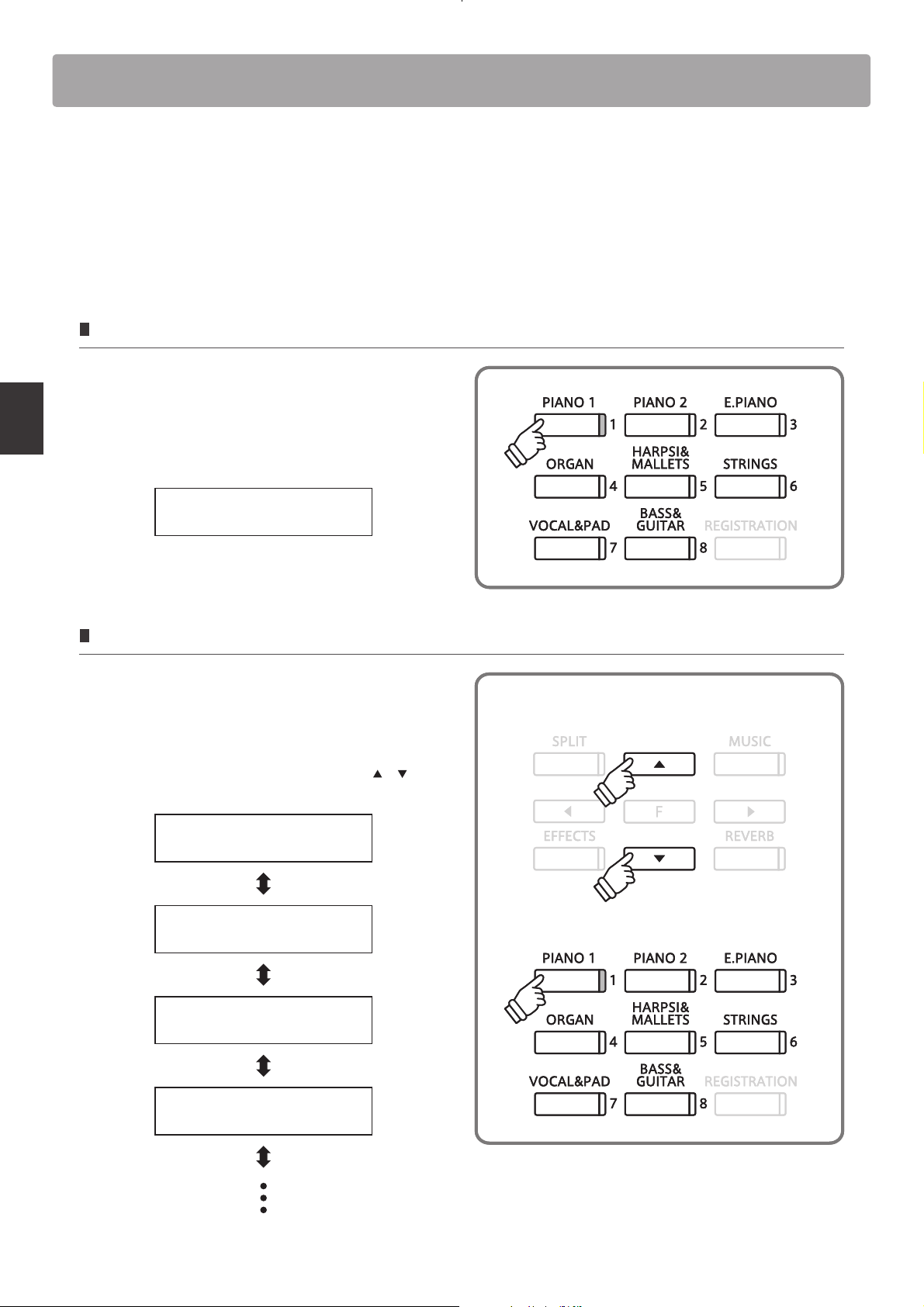

Выбор тембров

Цифровое пиано CS6 предлагает вам широкий выбор реалистичных инструментальных тембров, подходящих для любого музыкального стиля. Тембры распределены по восьми категориям. На каждую кнопку категории назначено несколько тембров. Полный список доступных тембров цифрового пиано СS6 вы найдете на странице 86 данного руководства.

По умолчанию при включении инструмента выбирается тембр «Concert Grand» - концертный рояль.

Выбор тембра

Нажмите кнопку требуемой категории тембров.

Загорится соответствующий светодиод, обозначая, что выбрана данная категория, и на дисплее отобразится название тембра.

Concert Grand

Игра на инструменте

Смена тембра

На каждую кнопку категории назначено несколько тембров.

Для выбора тембра внутри категории нажимайте соответствующую кнопку.

Также вы можете выбирать тембры кнопками и .

Concert Grand

Concert Grand 2

Studio Grand

PIANO 1

Studio Grand 2

Page 15

Игра на инструменте

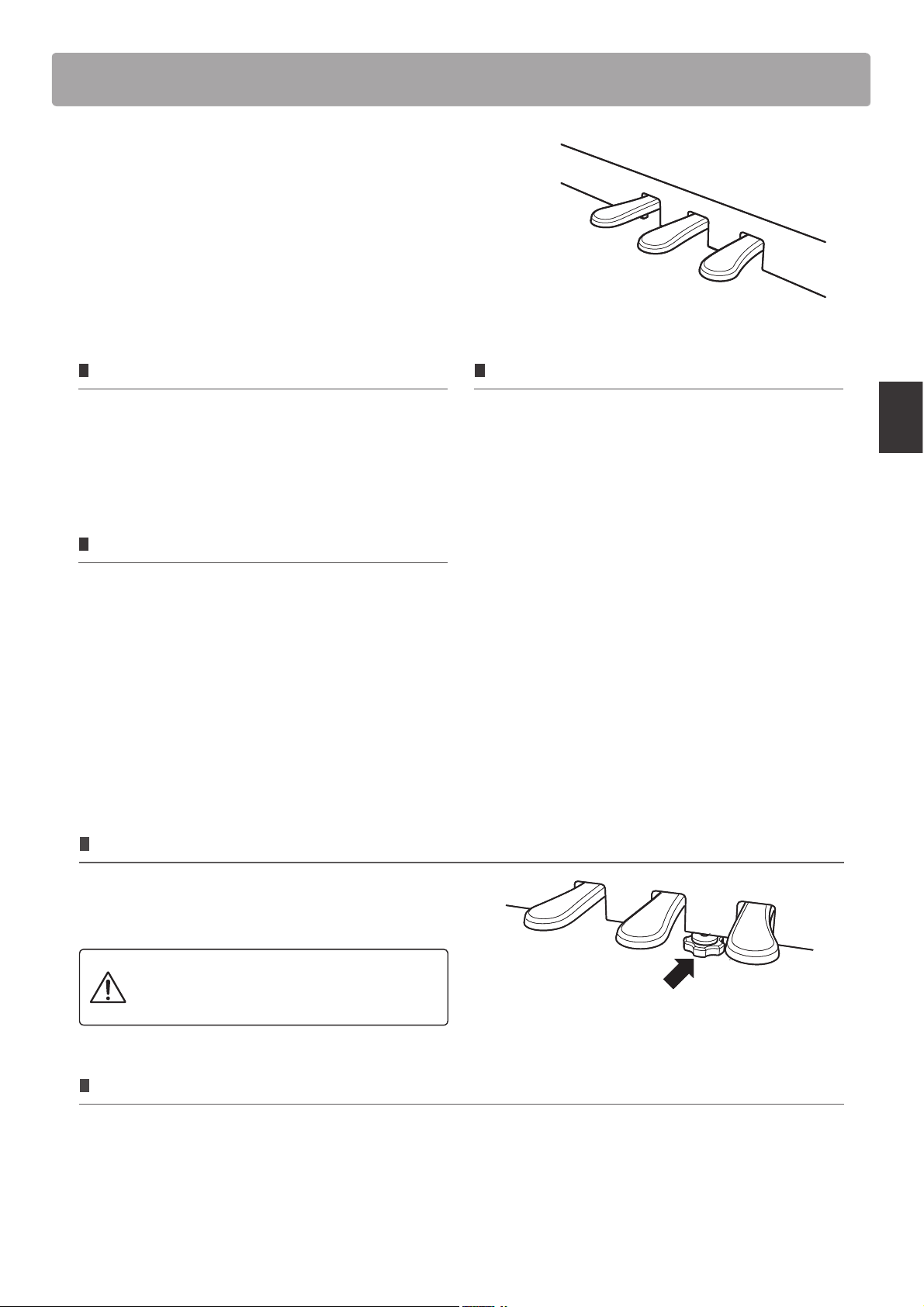

Использование педалей

Как и обычные рояли, цифровое пиано CS6 оборудованы тремя педалями: сустейн, состенуто и педаль заглушения.

Педаль заглушения

Педаль состенуто

Педаль сустейна

Педаль сустейна (правая)

Нажатие этой педали заставляет звук длиться и после того, как вы убрали руки с клавиш - этот эффект позволяет исполнять нежные пассажи «легато».

Также возможно полунажатие педали сустейна.

Педаль заглушения (левая)

Нажатие этой педали делает звук более мягким, уменьшая его громкость.

При выборе эффекта вращающихся динамиков эта педаль переключает скорость «вращения» между быстрым и медленным режимами.

Педаль состенуто (средняя)

Вы берете аккорд и перед тем, как отпустить клавиши, нажимаете педаль состенуто - это продляет звучание нажатых клавиш. Звучание нот, сыгранных после нажатия средней педали, не продлевается.

Поддерживающий винт

Если поддерживающий винт не упирается в пол, это может привести к повреждению педального механизма. Убедитесь, что винт максимально выкручен и обеспечивает надежную поддержку педалей.

При перестановке инструмента всегда вкручивайте поддерживающий винт, а после установки на новом месте регулируйте его заново!

Уход за педалями

Если поверхность педалей загрязнилась, ее можно очистить с помощью сухой посудной губки. Не используйте растворители ржавчины, абразивные материалы и наждак.

Page 16

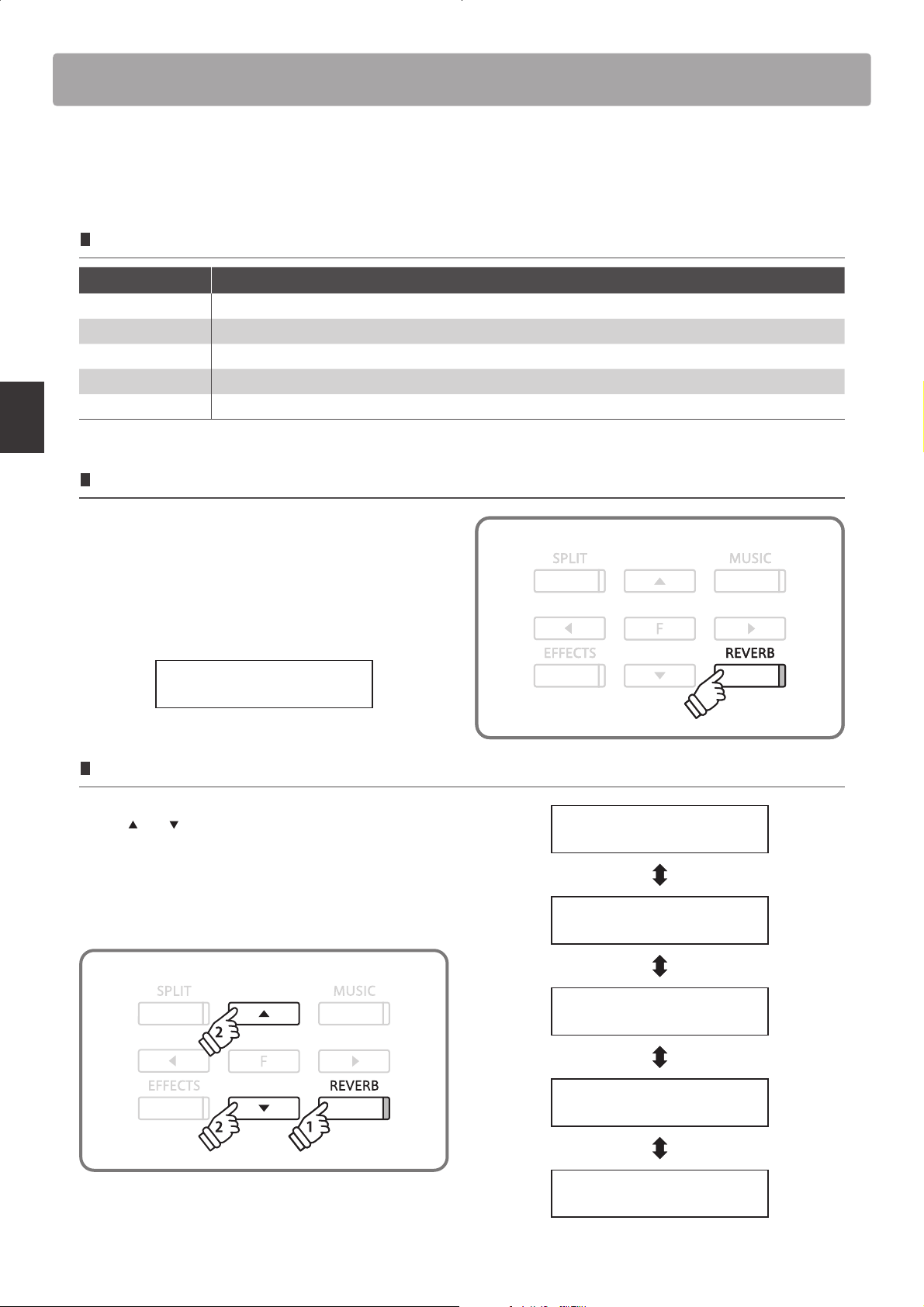

Ревербератор

Ревербератор придаёт звуку объем, имитируя акустику класса, сцены или концертного зала. Цифровое пиано СS6 предлагает вам пять типов реверберации.

Типы реверберации

Тип Описание

Room 1 Имитирует акустику гостиной или репетиционного класса.

Room 2 Имитирует акустику комнаты, большей по размерам, чем Room 1.

Stage Имитирует акустику небольшого зала или сцены.

Hall 1 Имитирует акустику концертного зала или театра.

Hall 2 Имитирует акустику большого концертного зала.

Включение/выключение ревербератора

Чтобы включить или выключить ревербератор, нажмите кнопку REVERB.

При включении ревербератора в кнопке REVERB загорается светодиод.

На дисплее отображается текущий статус ревербератора

Игра на инструменте

и выбранный тип реверберации.

Room 1 On

Смена типа реверберации

Нажмите и удерживайте кнопку REVERB, после чего нажимайте кнопки или для выбора нужного типа реверберации.

Отпустите кнопку REVERB, чтобы выбрать требуемый тип реверберации.

Через несколько секунд на дисплее снова отобразится название текущего тембра.

Reverb Edit

Type = Room 1

Reverb Edit

Type = Room 2

Reverb Edit

Type = Stage

hold

Reverb Edit

Type = Hall 1

Reverb Edit

Type = Hall 2

Page 17

Игра на инструменте

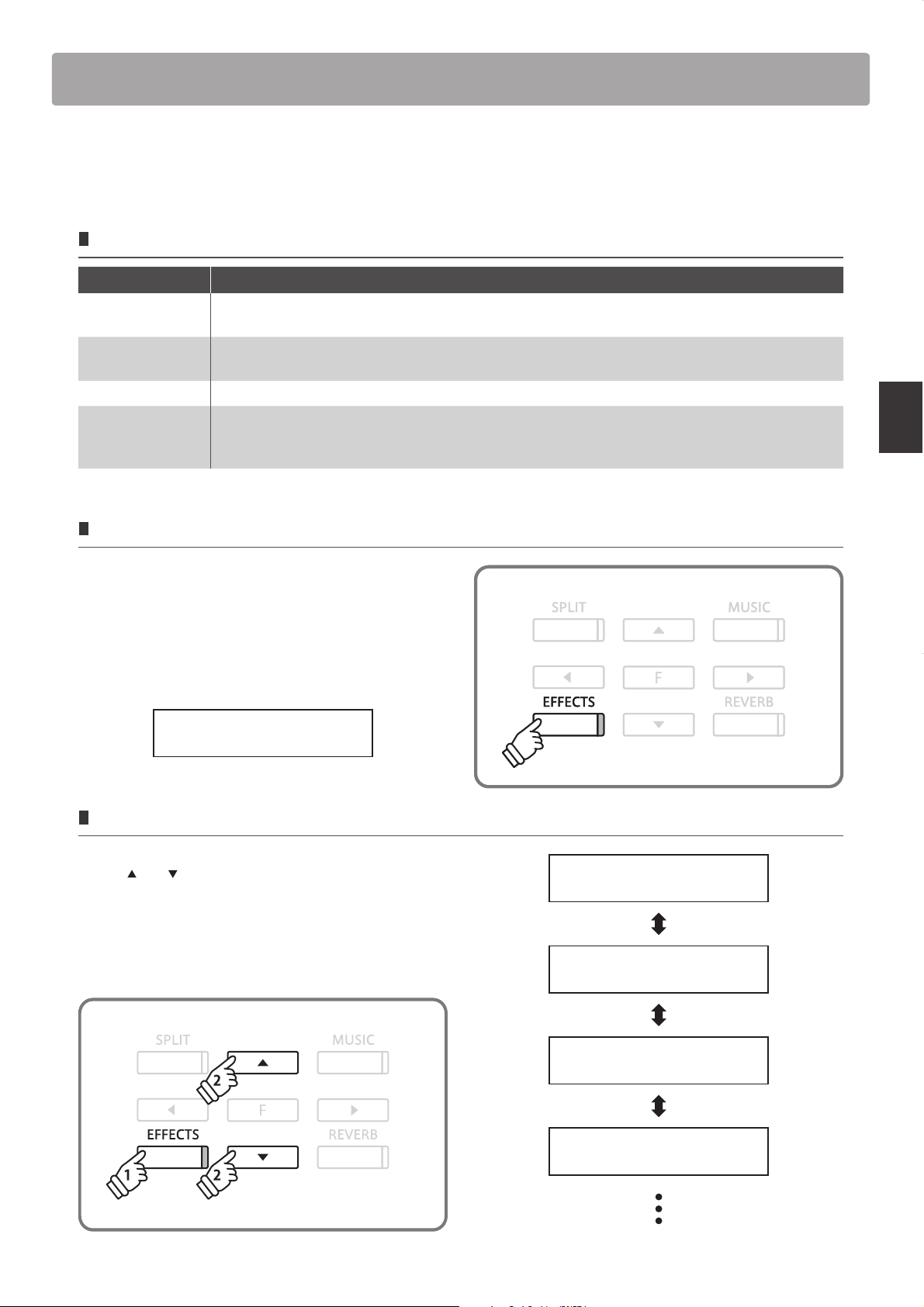

Эффекты

Помимо реверберации, вы можете применить и другие эффекты к выбранному тембру. Это изменит характер звучания и ощущения от игры. Цифровое пиано СS6 предлагает вам семь типов эффектов.

Типы эффектов

Тип Описание

Chorus

Delay 1 / 2 / 3

Tremolo Амплитудная модуляция. Добавляет звуку вибрации.

Rotary 1 / 2

Имитирует богатое звучание хора или струнного ансамбля, подмешивая к исходному звуку его слегка расстроенную копию и тем самым обогащая общее звучание.

Добавляет эхо к исходному звуку. Вы можете выбирать между тремя типами дилэя, различающихся по времени задержки между повторами.

Эффект вращающихся динамиков (колонки Лесли), широко использовавшийся в электроорганах. Rotary 1 - просто вращающиеся динамики, Rotary 2 - вращающиеся динамики с перегрузкой.

* Средняя педаль переключает скорость «вращения» между быстрым и медленным режимами.

Включение/выключение эффектов

Чтобы включить или выключить эффекты, нажмите кнопку EFFECTS.

При включении эффектов в кнопке EFFECTS загорается светодиод.

На дисплее отображается текущий статус и выбранный тип эффектов.

Chorus On

Смена типа эффектов

Нажмите и удерживайте кнопку EFFECTS, после чего нажимайте кнопки или для выбора нужного типа эффектов.

Отпустите кнопку EFFECTS, чтобы выбрать требуемый тип эффектов.

Через несколько секунд на дисплее снова отобразится название текущего тембра.

hold

Eect Edit

Type = Chorus

Eect Edit

Type = Delay 1

Eect Edit

Type = Delay 2

Eect Edit

Type = Delay 3

Page 18

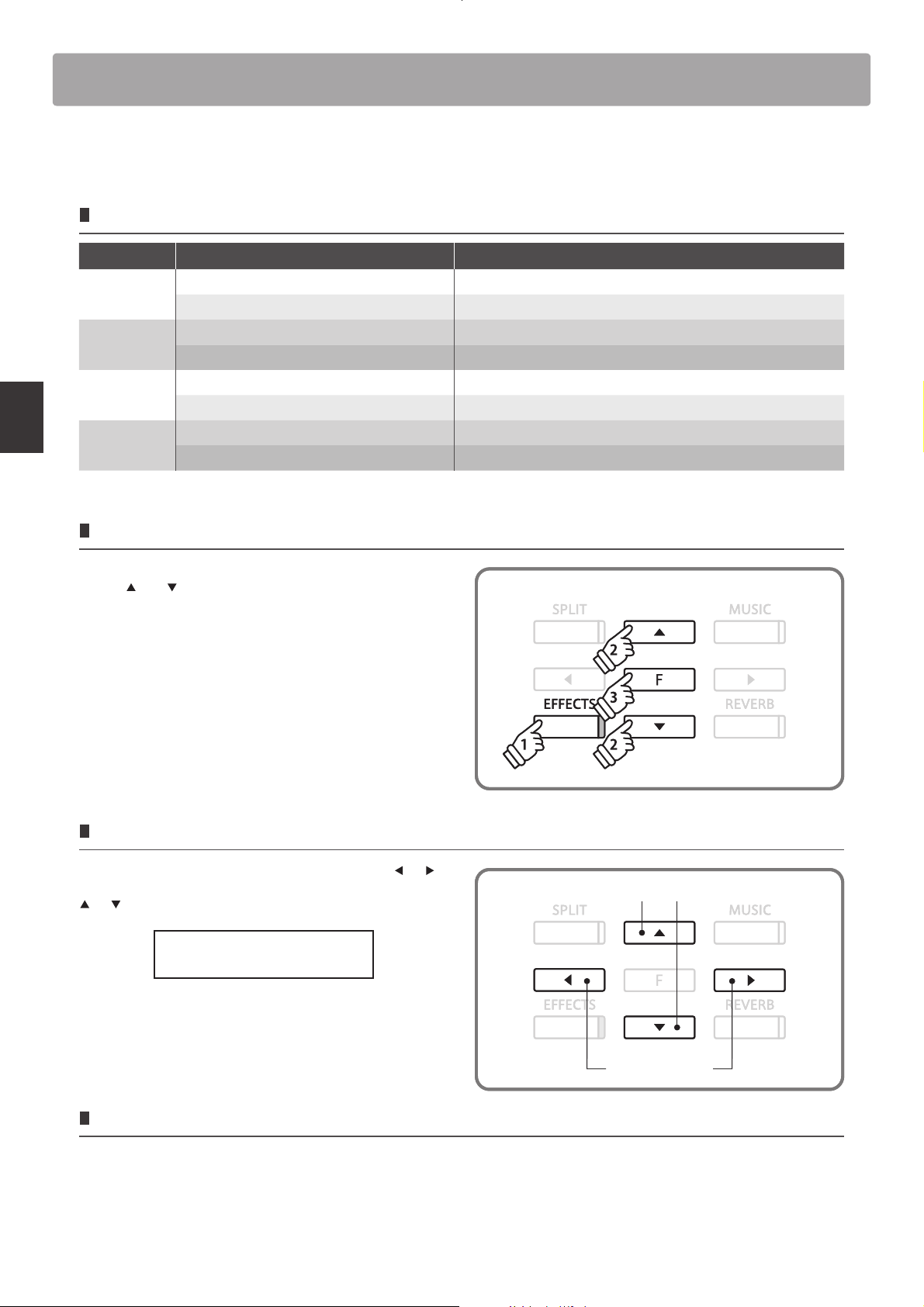

Настройка параметров эффектов

Вы можете отдельно настраивать каждый эффект, тем самым изменяя звучание выбранного тембра.

Параметры эффектов

Тип Параметр Описание

Depth

Chorus

Delay 1 / 2 / 3

Tremolo

Rotary 1 / 2

Speed

Depth Time

Depth Rate

Acceleration Speed

Rotary Speed

(Только в режиме быстрого «вращения»)

Меню настройки эффектов

Регулирует глубину (силу) эффекта Chorus Регулирует скорость эффекта Chorus

Регулирует глубину (силу) эффекта Delay

Регулирует продолжительность эффекта Delay

Регулирует глубину (силу) эффекта Tremolo

Регулирует частоту (скорость) эффекта Tremolo

Регулирует ускорение «вращения» динамиков

Регулирует скорость «вращения» динамиков

Нажмите и удерживайте кнопку EFFECTS, после чего нажимайте кнопки или для выбора нужного типа эффектов.

Отпустите кнопку

Игра на инструменте

эффектов.

Нажмите кнопку FUNCTION, чтобы войти в меню настройки эффектов.

На дисплее отобразится меню настройки эффектов.

EFFECTS

Меню настройки эффектов

Для выбора параметра эффекта нажимайте кнопки и . Для изменения значения параметра нажимайте кнопки и .

Delay 1

Time = 5

, чтобы выбрать требуемый тип

hold

Изменение значения

Выбор параметра

Выход из меню настройки эффектов

Для выхода из меню настройки эффектов и возврата к предыдущему экрану нажмите кнопку FUNCTION.

Чтобы увидеть название текущего тембра, нажмите кнопку выбора категории тембров.

Page 19

Игра на инструменте

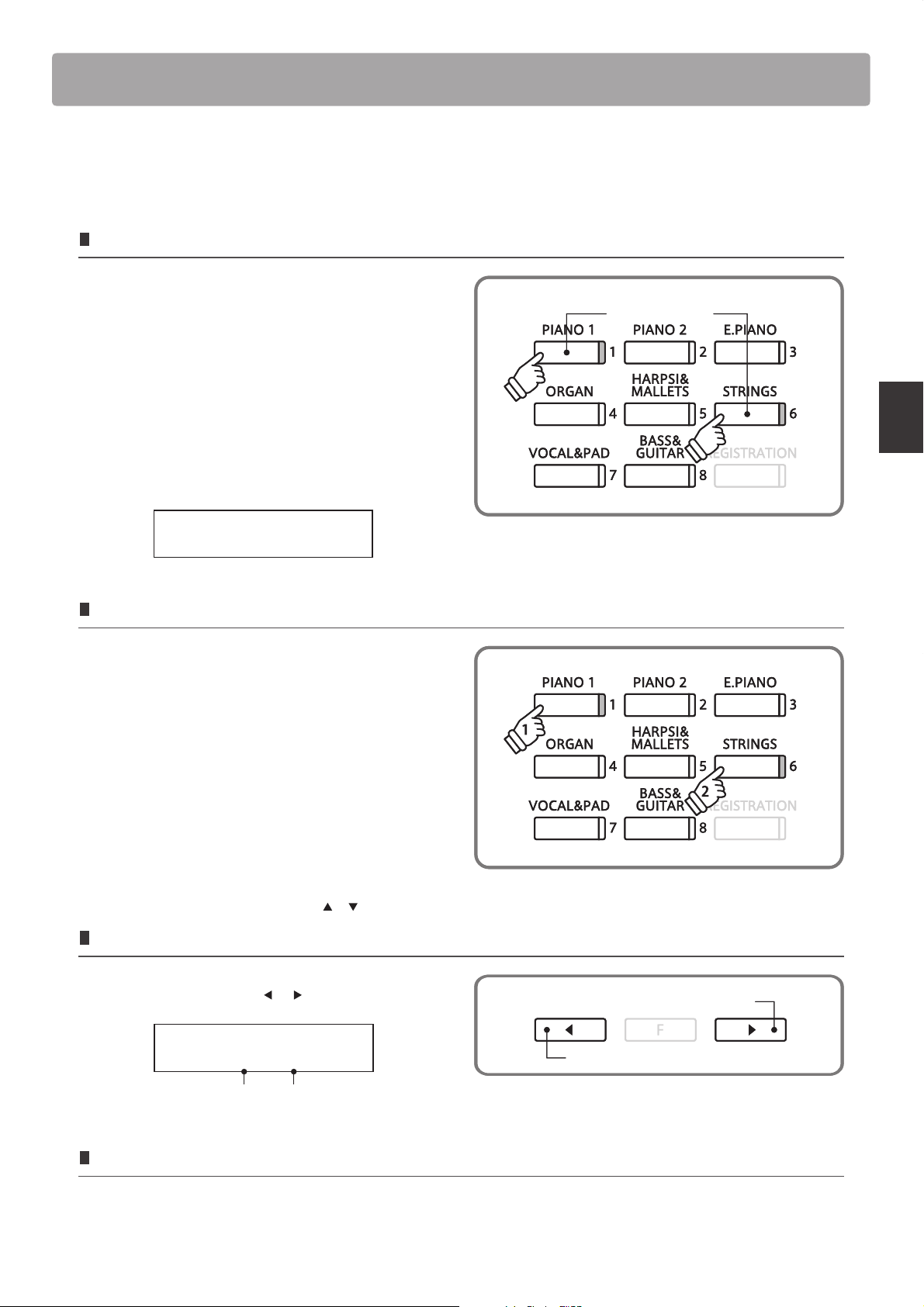

Режим DUAL

Режим DUAL (двухслойный) позволяет складывать вместе два различных тембра, создавая более сложное и богатое звучание: вы можете сочетать пианино и струнные инструменты, электропиано и хор, и т. д.

Включение режима DUAL

Нажмите кнопку выбора категории тембров, затем, не отпуская ее, нажмите кнопку другой категории.

В обеих кнопках загорятся светодиоды, и на дисплее отобразятся названия обоих тембров.

В верхней строчке отображается название тембра, выбранного первым.

Например, если вы хотите сочетать рояльный тембр со струнными инструментами, нажмите кнопку PIANO 1, после чего, не отпуская ее, нажмите кнопку STRINGS.

Concert Grand String Ensemble

Нажмите одну кнопку, затем другую

Смена сочетаемых тембров

Нажмите кнопку выбора категории тембров, затем, не отпуская ее, несколько раз нажмите кнопку другой категории, чтобы выбрать один из назначенных на нее тембров.

Например, чтобы выбрать для сочетания тембр Slow Strings («Плавные струнные») вместо тембра String Ensemble («Струнный ансамбль»), нажмите и удерживайте кнопку PIANO 1, затем нажимайте кнопку STRINGS, пока в нижней части дисплея не отобразится надпись Slow Strings.

Чтобы объединить два тембра из одной категории, нажмите кнопку выбора категории, чтобы выбрать нужный тембр, затем нажмите ее снова и, не отпуская, выберите нужный тембр второго слоя кнопками и .

Настройка баланса громкости

Для настройки баланса громкости между сочетаемыми тембрами нажимайте кнопки и .

Dual Balance

5-5

hold

Увеличить громкость первого слоя

Увеличить громкость второго слоя

Уровень громкости

второго слоя

Уровень громкости первого слоя

Выход из режима DUAL

Чтобы выйти из режима DUAL, нажмите кнопку выбора категории тембров.

На дисплее отобразится название выбранного тембра.

Page 20

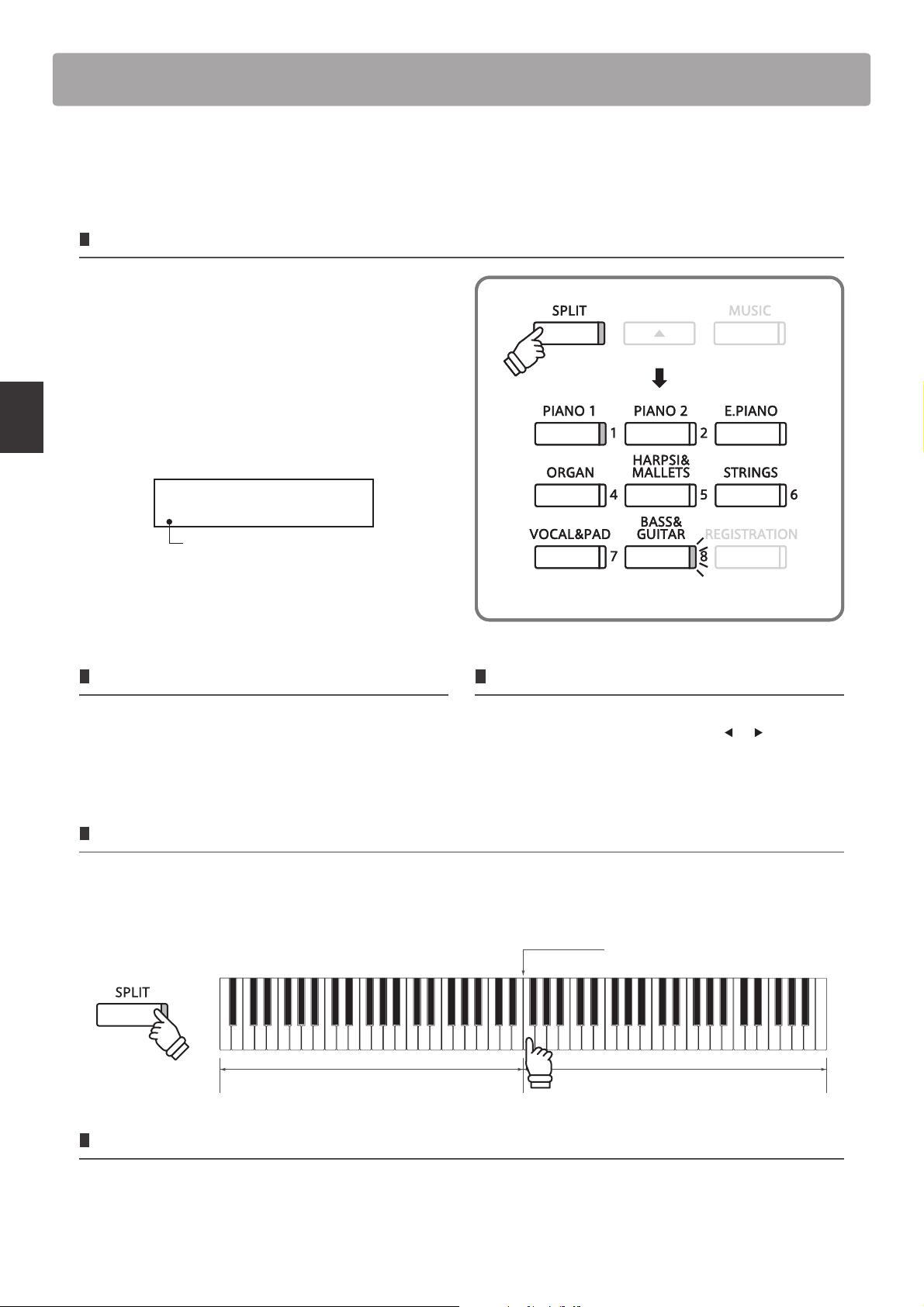

Режим SPLIT

Режим SPLIT («разделение клавиатуры») делит клавиатуру на две части, позволяя использовать различные тембры для правой и левой руки. К примеру, вы можете выбрать тембр бас-гитары для левой части клавиатуры и тембр фортепиано - для правой.

Включение режима SPLIT

Нажмите кнопку SPLIT.

В ней загорится светодиод, сигнализирующий о входе в режим SPLIT. Кроме того, загорится светодиод кнопки категории, выбранной для правой части клавиатуры, а светодиод кнопки категории левой части начнет мигать.

На дисплее отобразятся названия тембров, выбранных для правой и левой частей клавиатуры. Косая черта - «/» показывает, что устройство находится в режиме SPLIT.

Concert Grand

/ Wood Bass

Включен режим SPLIT

Игра на инструменте

Смена тембров

Чтобы выбрать тембр для правой части клавиатуры, нажмите кнопку нужной вам категории.

Чтобы выбрать тембр для левой части клавиатуры, нажмите кнопку нужной вам категории, удерживая кнопку SPLIT.

Выбор точки разделения клавиатуры

Удерживая кнопку SPLIT, нажмите любую клавишу.

На дисплее отобразится название выбранной клавиши, которая станет новой точкой разделения клавиатуры.

* По умолчанию граница частей клавиатуры проходит между клавишами Си малой и До первой октавы.

hold

Левая часть

Настройка баланса громкости

Для настройки баланса громкости между правой и левой частью клавиатуры используйте кнопки и .

Новая точка разделения

Правая часть

Выход из режима SPLIT

Для выхода из режима SPLIT нажмите кнопку SPLIT.

Ее светодиод погаснет, и на дисплее отобразится название текущего тембра.

Page 21

Игра на инструменте

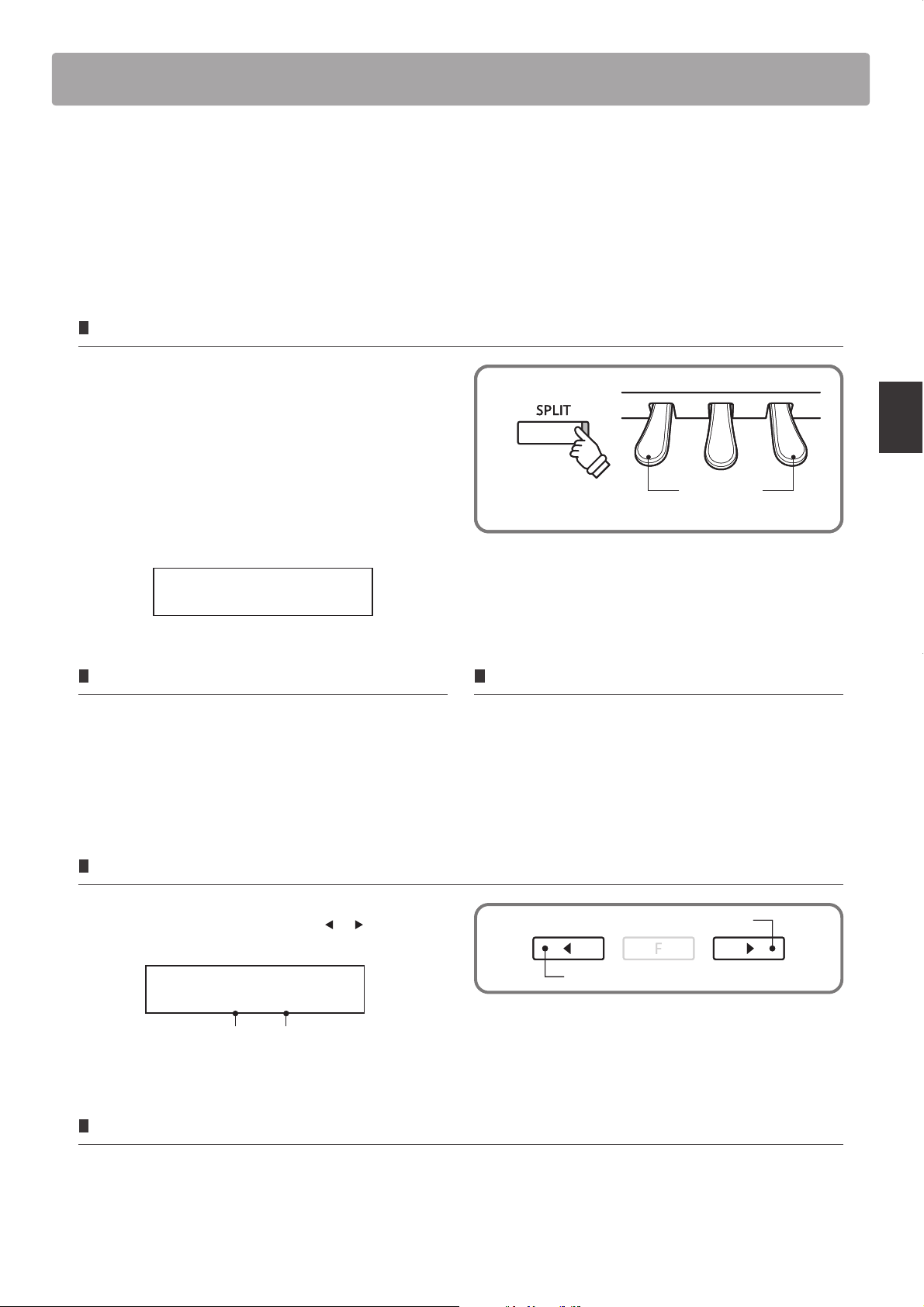

Режим FOUR HANDS

В режиме FOUR HANDS («Игра в четыре руки»), как и в режиме SPLIT, клавиатура делится на две части. Но в данном режиме обе части имеют одинаковый октавный диапазон, причем правая и левая педали действуют как педали сустейна для правой и левой части клавиатуры соответственно.

В режиме FOUR HANDS вы можете использовать цифровое пиано СS6 как два 44-клавишных инструмента, что позволяет двум исполнителям играть фортепианные дуэты на одном и том же инструменте.

Включение режима FOUR HANDS

Удерживая кнопку SPLIT, одновременно нажмите правую и левую педали.

Светодиод кнопки SPLIT начнет мигать, показывая, что устройство вошло в режим FOUR HANDS.

На дисплее отобразятся названия тембров, выбранных для правой и левой частей клавиатуры. Наклонная черта - «/» показывает, что включен режим FOUR HANDS.

* По умолчанию для обеих частей выбирается рояльный тембр.

Concert Grand

/Concert Grand

Смена тембров

Чтобы выбрать тембр для правой части клавиатуры, нажмите кнопку нужной вам категории.

Чтобы выбрать тембр для левой части клавиатуры, нажмите кнопку нужной вам категории, удерживая кнопку SPLIT.

Настройка баланса громкости

Для настройки баланса громкости между правой и левой частью клавиатуры используйте кнопки и .

hold

* Диапазон левой части повышается на две октавы, диапазон правой части - понижается на две октавы.

* Вы также можете включить режим FOUR HANDS с помощью меню основных настроек (см. стр. 52).

Нажмите педали

Смена точки разделения

Удерживая кнопку SPLIT, нажмите любую клавишу.

На дисплее отобразится название выбранной клавиши, которая станет новой точкой разделения клавиатуры.

Увеличить громкость правой части

4Hands Balance

5-5

Громкость

левой части

Громкость правой части

Выход из режима FOUR HANDS.

Чтобы выйти из режима FOUR HANDS, нажмите кнопку SPLIT.

Ее светодиод погаснет, и на дисплее отобразится название текущего тембра.

* Режимы SPLIT и FOUR HANDS никак не связаны - изменения, сделанные в одном из этих режимов, не влияют на настройки другого режима.

Увеличить громкость левой части

Page 22

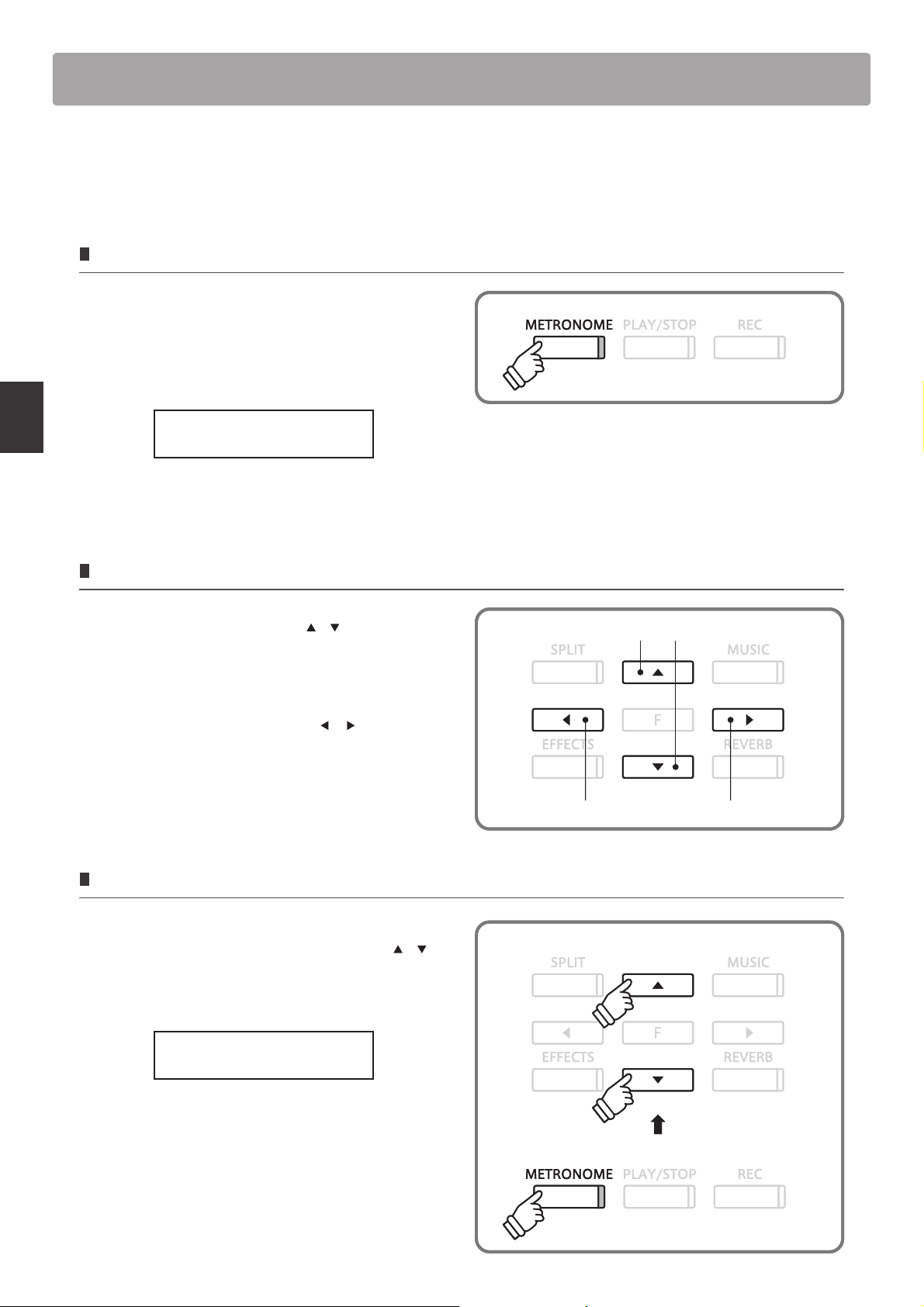

Метроном / Ритмические аккомпанементы

Функция метронома предоставляет вам возможность играть в постоянном темпе и под устойчивый ритм. Помимо стандартного метронома, цифровое пиано СS6 предлагают вам широкий выбор ритмических аккомпанементов, подходящих к большинству музыкальных стилей и жанров.

Включение метронома

Нажмите кнопку METRONOME.

Загорится светодиод, обозначающий, что метроном включен, и начнется отсчет ритма на 1/4. На дисплее отобразится темп ритма в ударах в минуту (bpm).

Tempo ♩=120



Чтобы остановить метроном, вновь нажмите кнопку METRONOME. Светодиод погаснет, и метроном выключится.

Настройка темпа метронома, смена размера и типа аккомпанемента

Нажмите кнопку METRONOME, чтобы запустить метроном, затем нажимайте кнопки и , чтобы

Игра на инструменте

ускорить или замедлить темп.

* Диапазон темпа метронома: от 10 до 400 ударов в минуту (от 20 до 800 для восьмых нот)

Для смены размера нажимайте кнопки и .

* Доступно 10 типов размера: 1/4, 2/4, 3/4, 4/4, 5/4, 3/8, 6/8, 7/8, 9/8 и 12/8.

Также вы можете выбрать один из ста ритмических аккомпанементов.

Настройка громкости метронома/аккомпанемента

На дисплее отображается темп метронома:

Удерживая кнопку METRONOME, нажимайте кнопки и для изменения уровня громкости.

На дисплее отобразится уровень громкости метронома.

Настройка темпа

Смена размера / выбор аккомпанемента

* Полный список ритмических аккомпанементов вы найдете на стр. 88.

Volume = 5



* Диапазон изменения уровня громкости метронома: от 1 до 10.

hold

Page 23

Игра на инструменте

Сохранение настроек

Данная функция позволяет сохранить текущие настройки инструмента (тембры, точку разделения клавиатуры, настройки реверберации и эффектов, и некоторые другие опции) в одной из восьми ячеек памяти, чтобы впоследствии вызывать их одним нажатием кнопки.

Настройки, сохраняемые в памяти

Настройки тембра

Текущий тембр (включая настройки режимов DUAL и SPLIT) Настройки реверберации и эффектов

Моделируемые эффекты и технологии

Индивидуальная чувствительность клавиатуры Озвончение

Резонанс струн при нажатии правой педали Струнный резонанс Эффект «отпускания клавиши» Растянутый строй Темперация

Выбор ячейки памяти

Нажмите кнопку REGISTRATION.

Загорится светодиод кнопки REGISTRATION, и на дисплее отобразятся названия тембра(ов), выбранных для сохранения.

Нажмите одну из кнопок выбора ячейки (они же кнопки выбора категории тембров).

Настройки звучания

Управление звучанием Настройка Фиксация правой педали

Настройки клавиатуры

Смещение нижнего регистра Включение педали для нижнего регистра

Октавное смещение слоя Динамика слоя

Чтобы завершить операцию, вновь нажмите кнопку REGISTRATION.

Светодиод погаснет.

Сохранение настроек

Нажмите кнопку REGISTRATION и удерживайте ее в течение нескольких секунд.

Начнут мигать светодиоды кнопок выбора ячейки.

Нажмите одну из кнопок выбора ячейки, чтобы сохранить новый набор настроек.

Сохранение настроек в выбранной ячейке памяти сопровождается звуковым сигналом.

Save Regist to

Save Regist to Select 1-8

Select 1-8

hold

Очистка всех ячеек памяти

Одновременно нажмите кнопки REGISTRATION и PLAY/STOP, затем, удерживая их, выключите и включите пианино.

Все ячейки очистятся.

Page 24

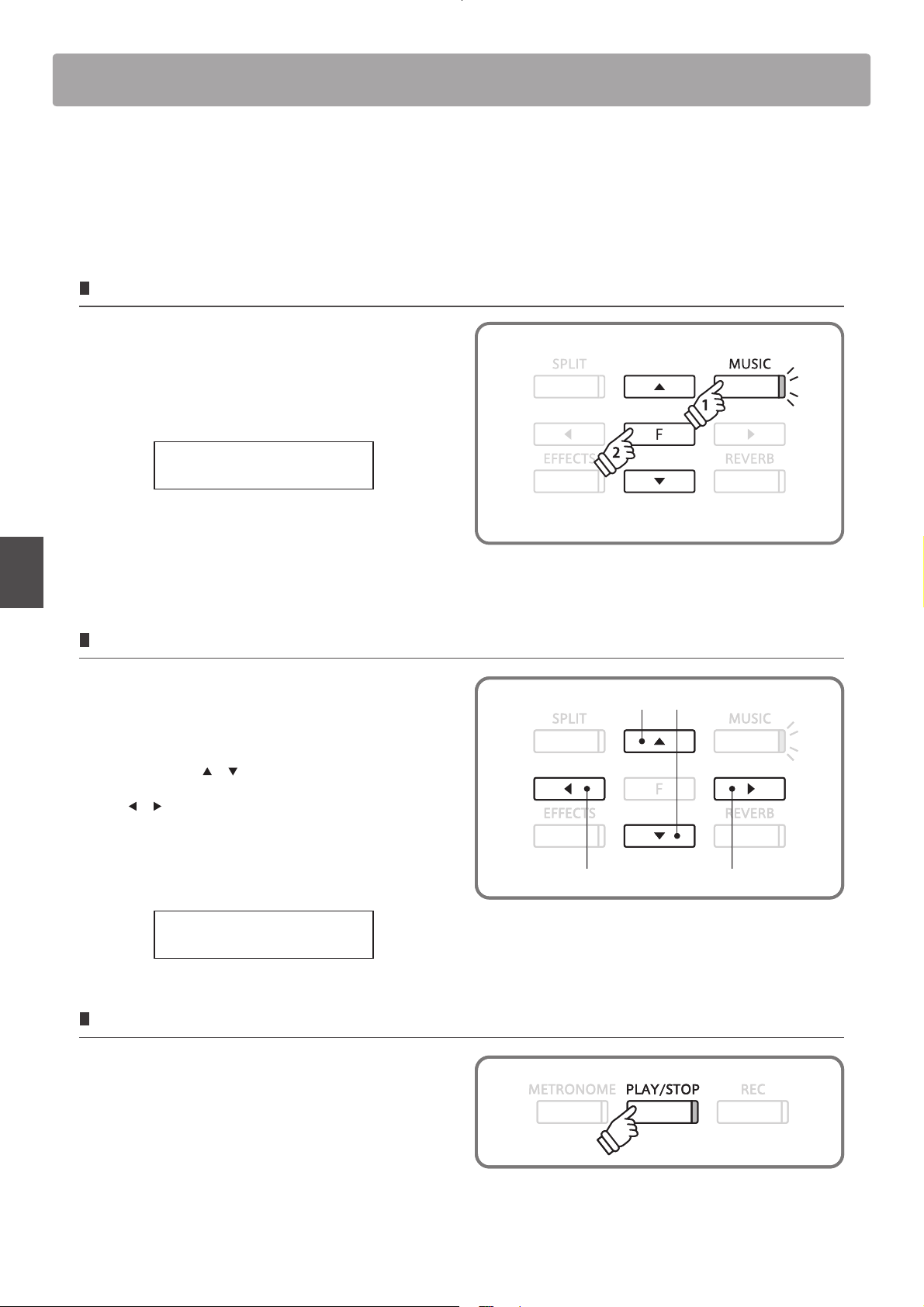

Демонстрационные произведения

Функция демонстрации дает прекрасное представление о широчайших возможностях цифрового пиано CS6. Всего доступно 36 демонстрационных произведений, подчеркивающих роскошный набор высококачественных тембров в этом инструменте, а так же его мощную звуковую систему. Полный список демонстрационных произведений вы можете найти на странице 87 данного руководства.

Включение демонстрационного режима

Нажмите кнопку MUSIC.

Светодиод в кнопке начнет мигать, а на дисплее отобразится меню «Музыка». Демонстрационный режим будет выбран автоматически.

Music Menu

Demo

Нажмите кнопку FUNCTION или кнопку PLAY/STOP.

Светодиод в кнопке PIANO 1 станет мигать и начнет играть демонстрационное произведение «Концертный рояль»

Выбор демонстрационного произведения

В демонстрационном режиме:

Нажмите кнопку выбора категории тембров.

Меню «Музыка»

С помощью кнопок и выбирайте демонстрационное произведение в текущей категории тембров, а с помощью кнопок и вы можете выбирать демонстрационные произведения в других категориях.

Выберите произведение

Выберите категорию тембров

DEMO

Concert Grand

Остановка воспроизведения и выход из демонстрационного режима

Нажмите кнопку PLAY/STOP во время воспроизведения.

Светодиод кнопки текущей категории тембров перестанет мигать, демонстрационное произведение остановится.

Нажмите кнопку MUSIC.

Светодиод кнопки перестанет мигать, и на дисплее отобразится название текущего тембра.

Page 25

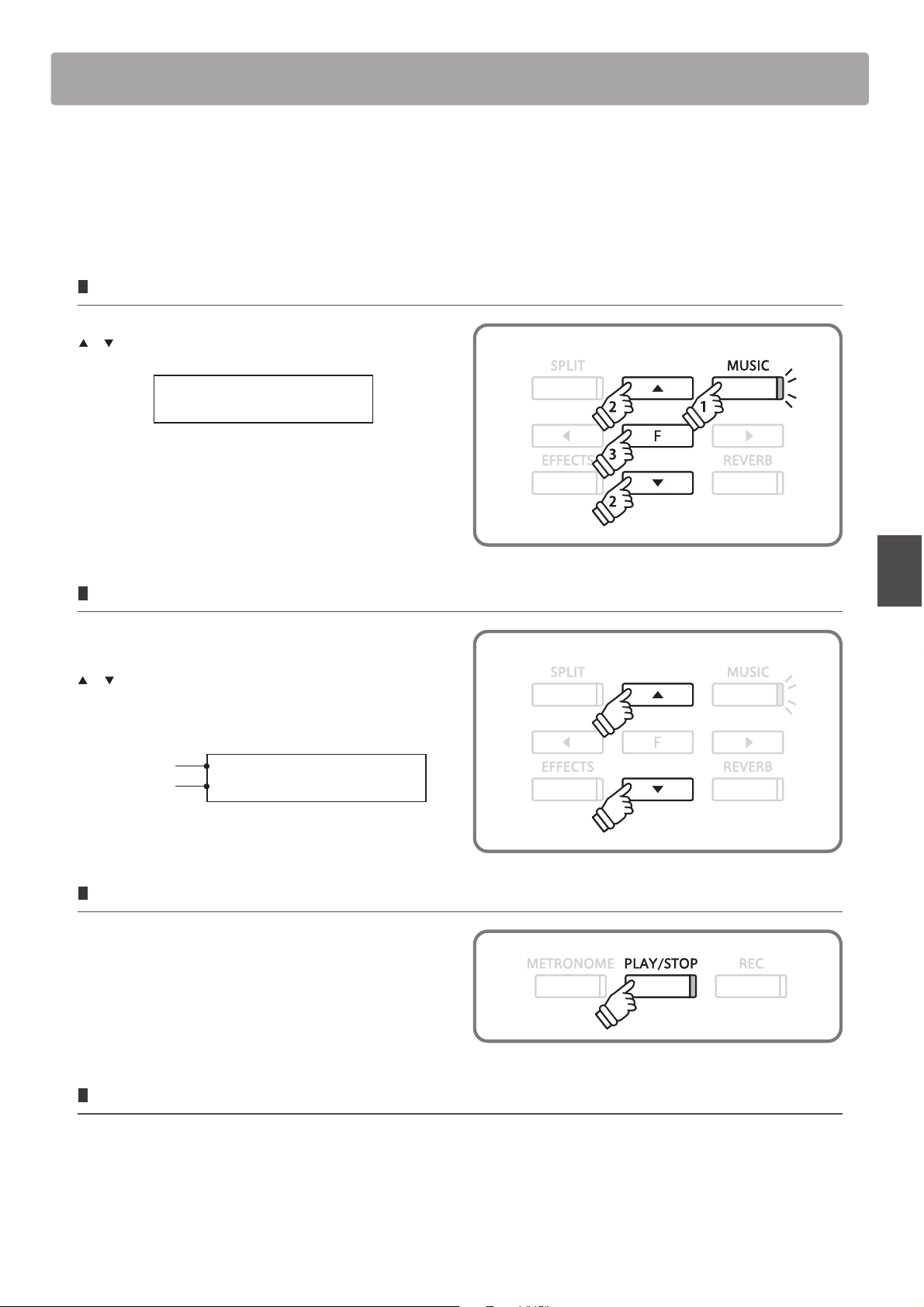

Меню «Музыка»

Режим PIANO MUSIC

Кроме демонстрационных произведений, цифровое пиано CS6 имеет в памяти набор популярных классических фортепианных пьес времен барокко и романтизма. Для лучшего понимания материала и разучивания произведений вы можете найти их нотные партии в поставляемом отдельно сборнике классических фортепианных пьес.*

* Зависит от страны продажи.

Включение режима PIANO MUSIC

Нажмите кнопку MUSIC, после чего нажимайте кнопки и , пока на дисплее не отобразится надпись PIANO MUSIC.

Music Menu

Piano Music

Нажмите кнопку функции или кнопку PLAY/STOP.

Загорится светодиод кнопки PLAY/STOP, и начнется воспроизведение пьесы «Тамбурин» Рамо.

Выбор пьесы

В режиме PIANO MUSIC:

Для перемещения по списку пьес нажимайте кнопки и .

На дисплее отображается название пьесы и имя композитора.

Название пьесы

Композитор

Tambourin Rameau

Повтор пьесы

Для повторного проигрывания пьесы нажмите кнопку PLAY/STOP .

Остановка пьесы и выход из режима PIANO MUSIC

Во время воспроизведения нажмите кнопку PLAY/STOP.

Ее светодиод погаснет, и воспроизведение прекратится.

Нажмите кнопку MUSIC.

Светодиод кнопки MUSIC перестанет мигать, и на дисплее отобразится название текущего тембра.

Page 26

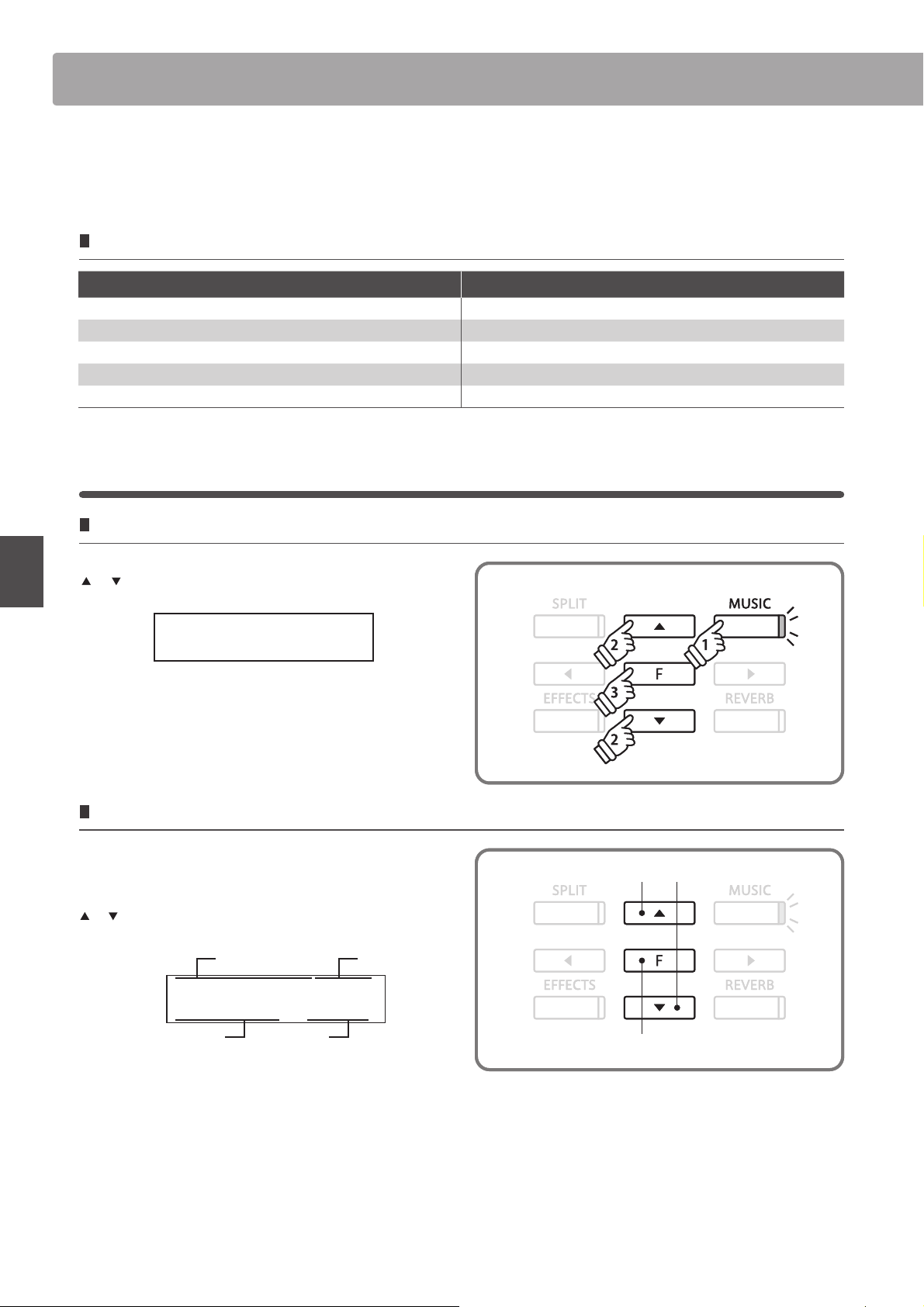

Функция обучения

Функция обучения будет очень полезна честолюбивым исполнителям - она позволит им заниматься, используя встроенную коллекцию пьес из популярных учебников «Alfred’s» для трёх уровней обучения. Вы можете отдельно отрабатывать партии левой и правой руки, изменяя темп игры для совершенствования особо трудных отрывков, а затем записать своё исполнение и прослушивать его.

Встроенные коллекции пьес

США, Канада, Великобритания, Австралия Остальные страны

«Alfred’s Basic Piano Library Le sson Book» Уровень 1А Burgmüller 25 (25 Etudes Faciles, Opus 100) «Alfred’s Basic Piano Library Lesson Book» Уровень 1B Czerny 30 (Etudes de Mécanisme, Opus 849) «Alfred’s Basic Adult Piano Course Lesson Book» Уровень 1 «Alfred’s Premier Piano Course» Урок 1A «Alfred’s Premier Piano Course» Урок 1B

* Сборники упражнений продаются отдельно - более подробную информацию вы найдете в приложении «Список встроенных пьес»

Выбор учебника/пьесы

Включение режима LESSON

Czerny 100 (Hundert Übungsstücke, Opus 139) Beyer (Vorschule im Klavierspiel, Opus 101) J.S. Bach: Inventionen, Sonatinen Album 1

Нажмите кнопку MUSIC, затем нажимайте кнопки и , пока на дисплее не отобразится надпись LESSON MODE.

Music Menu

Чтобы войти в режим LESSON («обучение»), нажмите кнопку функций.

Меню «Музыка»

На дисплее отобразится название выбранного учебника и пьесы.

Смена учебника/пьесы

В режиме LESSON:

Для перемещения по списку доступных учебников нажимайте кнопку функций. Затем, нажимая кнопки и , выберите нужную пьесу.

Такт и доля такта

Lesson Mode

Учебник

AlfredPremr1A-01 Bar= 0-1

♩=052

Темп

Выберите номер пьесы

Пьеса

Выберите учебник

Кроме того, вы можете выбрать пьесу, нажав соответствующую клавишу и удерживая при этом кнопку MUSIC.

* Список доступных учебников и пьес и их номеров вы найдете в приложении «Список встроенных пьес».

Page 27

Меню «Музыка»

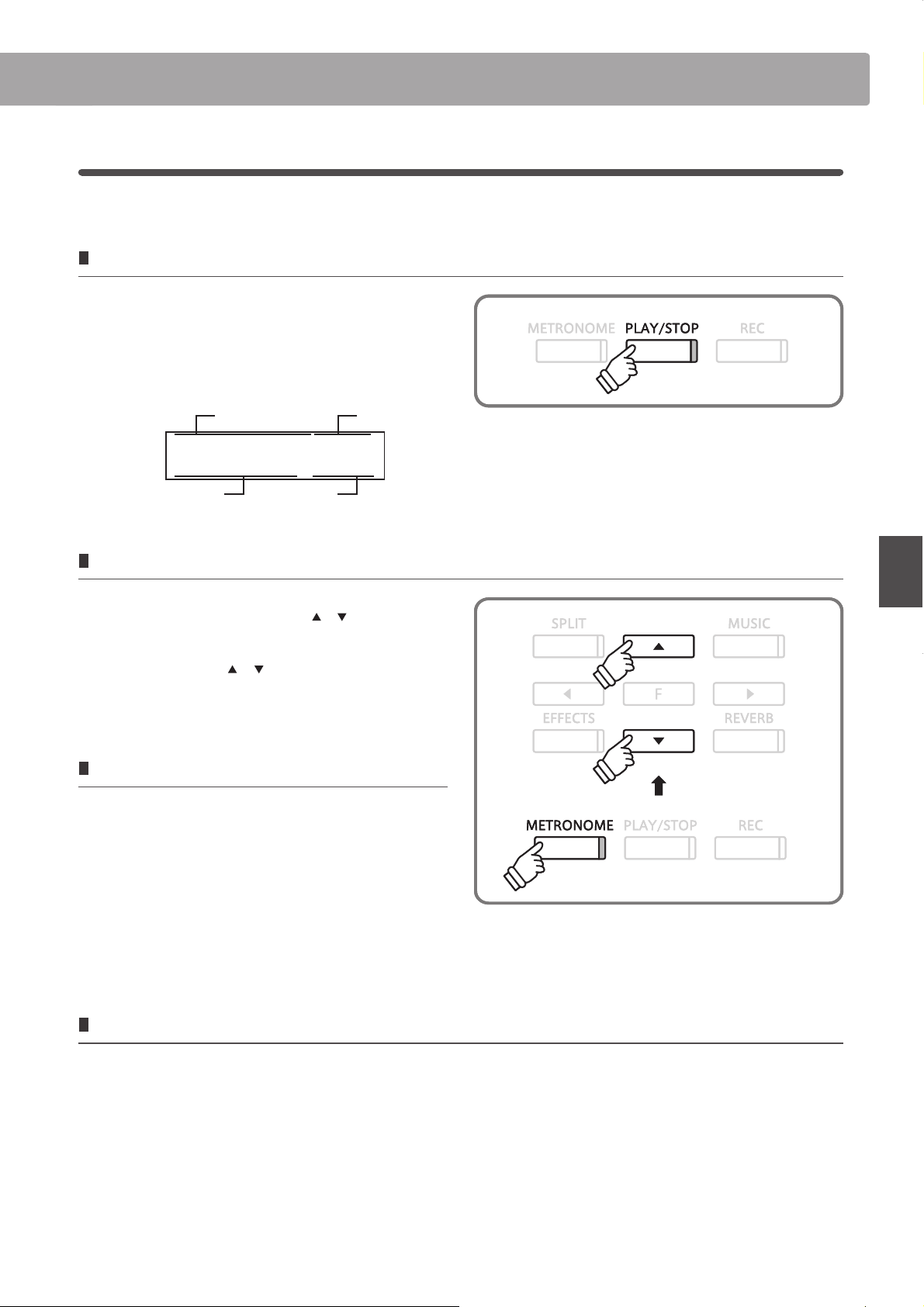

Прослушивание выбранной пьесы

На этой странице объясняется, как запускать и останавливать воспроизведение пьесы, а также настраивать ее темп.

Воспроизведение пьесы

После выбора учебника и пьесы:

Нажмите кнопку PLAY/STOP.

Загорится ее светодиод, и начнется отсчет такта перед воспроизведением.

Учебник

Номер пьесы

AlfredPremr 1A-01 Bar= 0-1

Такт и доля такта

Изменение темпа

Нажмите и удерживайте кнопку METRONOME, затем настройте желаемый темп кнопками и .

Чтобы вернуться к исходному темпу пьесы, одновременно нажмите кнопки и .

Остановка пьесы и возврат к началу

Чтобы остановить воспроизведение, нажмите кнопку PLAY/STOP.

Снова нажмите кнопку PLAY/STOP.

Начнется отсчет такта перед тем, как возобновится воспроизведение с предыдущей позиции.

♩=052

Темп

* Если пьеса начинается с затакта, первый такт будет отображаться на дисплее как нулевой.

* После отсчета такта метроном остановится. Вы можете включить его вручную, нажав кнопку METRONOME.

hold

Чтобы остановить воспроизведение пьесы, нажмите кнопку PLAY/STOP. Чтобы вернуться к началу пьесы, одновременно нажмите кнопки EFFECTS и REVERB.

Выход из режима LESSON

Нажмите кнопку MUSIC.

Ее светодиод перестанет мигать, и на дисплее отобразится название текущего тембра.

Page 28

Функция обучения

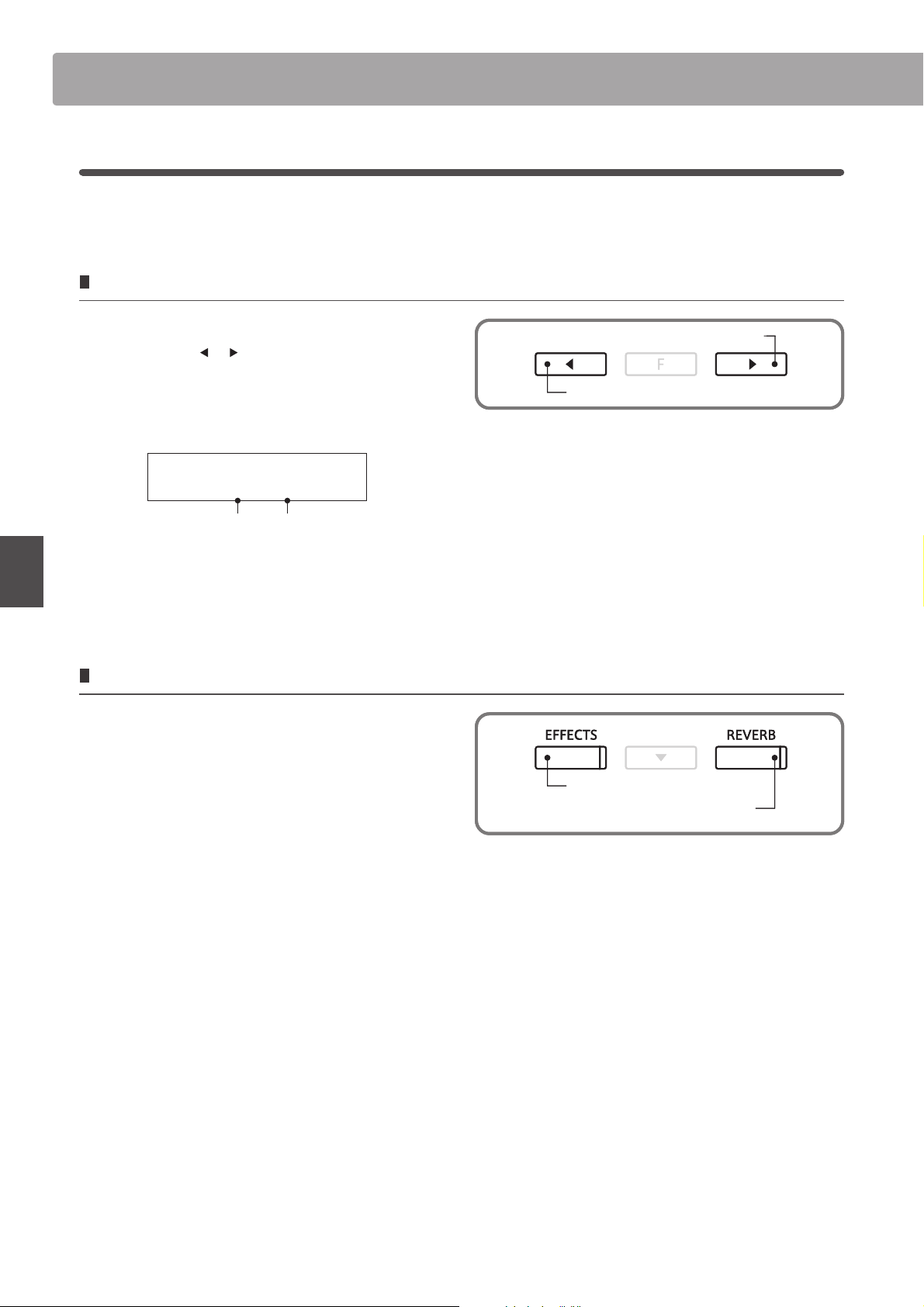

Раздельное разучивание партий правой и левой руки

На этой странице объясняется, как изменить громкость партии левой или правой руки, чтобы разучивать каждую партию отдельно, и как начать воспроизведение учебной пьесы с определённого такта.

Изменение громкости партий

После выбора учебника и пьесы:

Нажимайте кнопки и , чтобы изменить громкость партий правой и левой руки.

Увеличение громкости партии левой руки делает тише партию правой руки, и наоборот.

Громкость партии

левой руки

Нажмите кнопку PLAY/STOP.

Начнется отсчет пустого такта перед началом воспроизведения пьесы с изменённой громкостью партий левой и правой руки.

Воспроизведение учебной пьесы с определённого такта

Нажмите кнопку REVERB или EFFECTS для смещения точки начала воспроизведения учебной пьесы вперед

Меню «Музыка»

или назад.

Для быстрого смещения начальной точки вперед или назад нажимайте и удерживайте кнопку REVERB или EFFECTS.

Part Balance

5-5

Громкость партии правой руки

Изменение громкости партии правой руки

Изменение громкости партии левой руки

* Для разучивания партии правой руки с прослушиванием партии левой руки установите громкость партии левой руки в значение 9.

* Для разучивания партии левой руки с прослушиванием партии правой руки установите громкость партии правой руки в значение 9.

* Если выбран учебник «Beyer», увеличение громкости партии левой руки уменьшает громкость партии ученика, а увеличение громкости партии правой руки уменьшает громкость партии учителя.

Один такт назад

Один такт вперёд

Нажмите кнопку PLAY/STOP.

Начнется отсчет пустого такта перед началом воспроизведения пьесы с выбранного такта.

Page 29

Меню «Музыка»

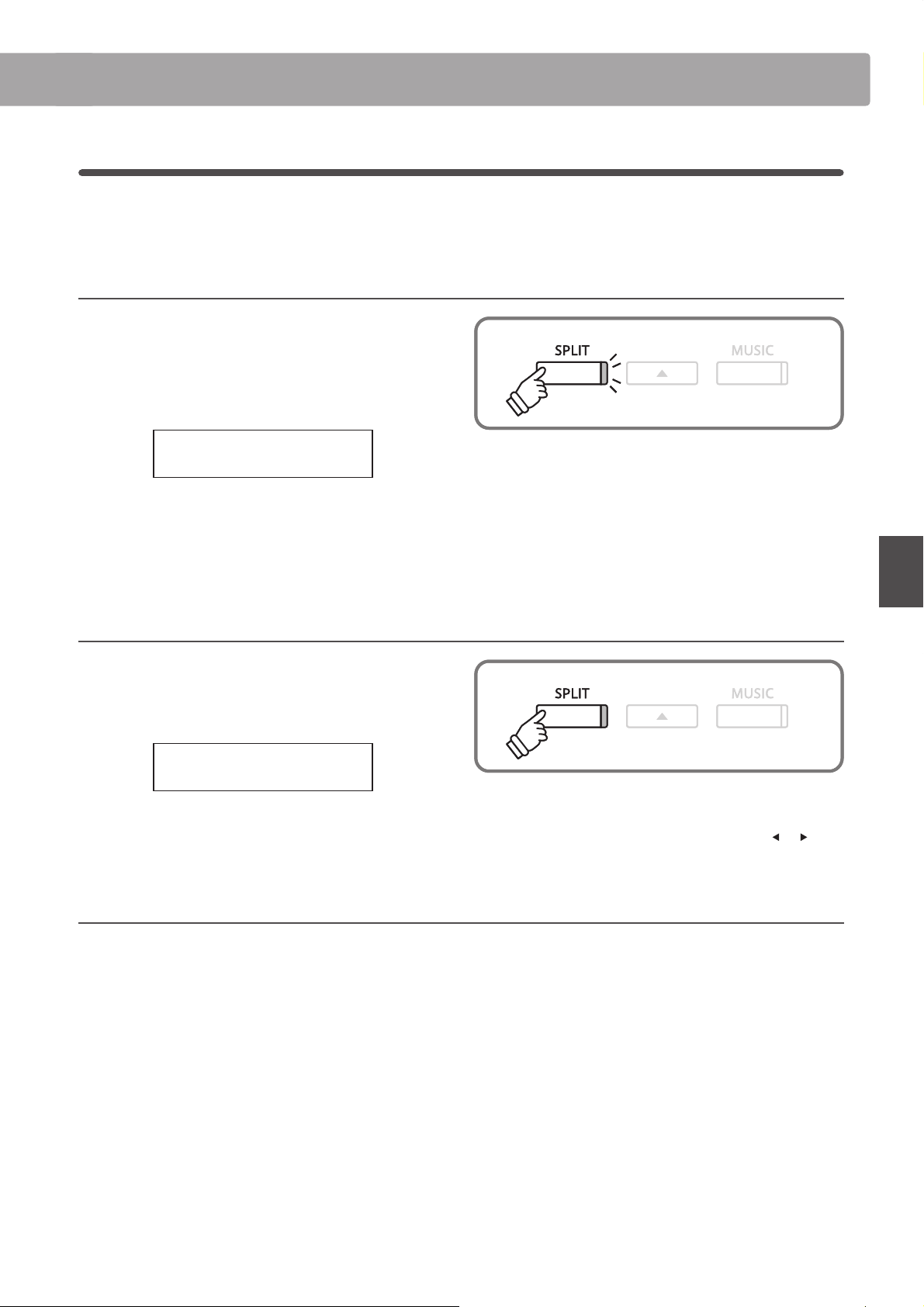

Циклическое воспроизведение фрагмента пьесы

На этой странице объясняется, как включить циклическое воспроизведение отдельного фрагмента пьесы (между заранее выбранными точками). Это помогает разучивать сложные пассажи.

1. Определение начальной точки фрагмента («А»)

После выбора учебника и пьесы:

Нажмите кнопку PLAY/STOP.

Загорится ее светодиод, и начнется отсчет пустого такта перед началом воспроизведения.

Burgmueller 25-01 Bar= 5- 1

Чтобы определить начальную точку повторяемого фрагмента, нажмите кнопку SPLIT.

Ее светодиод замигает, показывая, что точка «А» определена.

♩=126

2. Определение конечной точки фрагмента («В»)

Чтобы определить конечную точку повторяемого фрагмента, нажмите кнопку SPLIT.

Ее светодиод загорится, показывая, что точка «В» определена.

Burgmueller 25-01 Bar= 10-2

Выбранный фрагмент, ограниченный точками «А» и «В», будет воспроизводиться циклически, позволяя вам отработать его исполнение.

3. Сброс точек «А» и «В»

Чтобы сбросить точки «А» и «В», снова нажмите кнопку SPLIT.

Ее светодиод погаснет, и продолжится обычное воспроизведение пьесы.

♩=126

* Вы также можете определить границы фрагмента, приоста новив воспроизведение пьесы на нужном такте, после чего одновременно нажав кнопки EFFECTS и REVERB. Финальный такт не может предшествовать начальному.

* После определения границ фрагмента, настройте баланс громкости партий правой и левой руки кнопками и .

Page 30

Функция обучения

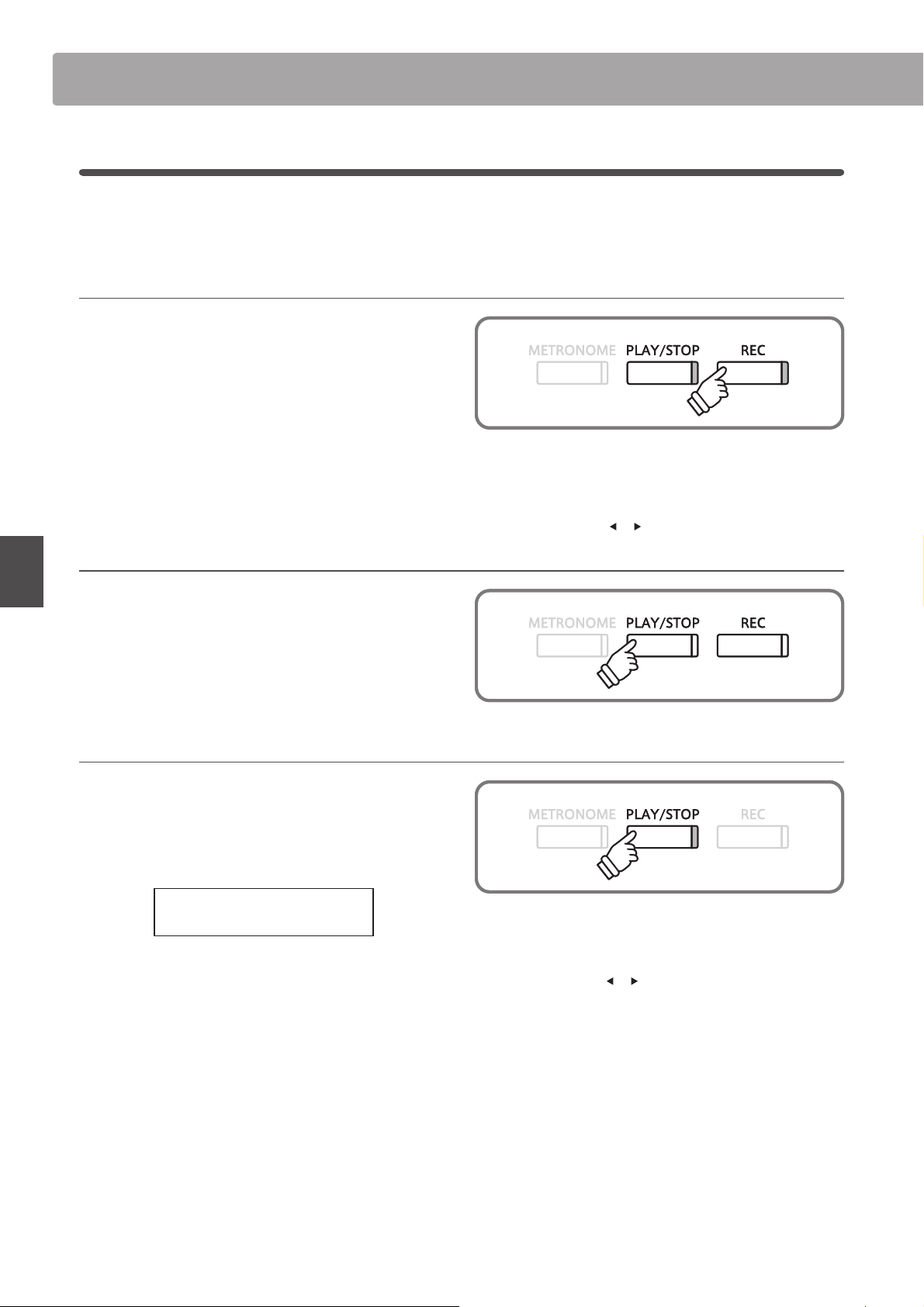

Запись самостоятельных упражнений

На этой странице объясняется, как во время разучивания пьесы отдельно записывать партии правой и левой руки и прослушивать свое исполнение.

1. Начало записи

После выбора учебника и пьесы:

Нажмите кнопку REC.

Загорятся светодиоды кнопок REC и PLAY/STOP, показывая, что устройство готово к записи.

Перед началом воспроизведения учебной пьесы и записи вашего исполнения будет отсчитан пустой такт.

* Чтобы определить такт, с которого начнется запись, нажмите кнопку REVERB или EFFECTS перед началом записи.

2. Остановка записи

Нажмите кнопку PLAY/STOP.

Светодиоды кнопок REC и PLAY/STOP погаснут, запись и воспроизведение учебной пьесы остановятся.

3. Воспроизведение вашего исполнения

Меню «Музыка»

Снова нажмите кнопку PLAY/STOP.

Ее светодиод загорится, и начнется отсчет пустого такта перед началом воспроизведения вашего исполнения.

Burgmueller 25-01 Bar= 4- 1

Нажмите кнопку PLAY/STOP.

Ее светодиод погаснет, и воспроизведение остановится.

♩=126

* Чтобы настроить баланс громкости партий правой и левой руки, пользуйтесь кнопками и .

* Чтобы определить такт, с которого начнется воспроизведение, нажмите кнопку REVERB или EFFECTS.

* Чтобы настроить баланс громкости партий правой и левой руки, пользуйтесь кнопками и .

* Во время записи вашего исполнения функция циклического воспроизведения фрагмента недоступна.

* Чтобы стереть записанное исполнение, одновременно нажмите кнопки REC и PLAY/STOP. При выборе другой учебной пьесы записанное исполнение предыдущей стирается автоматически.

Page 31

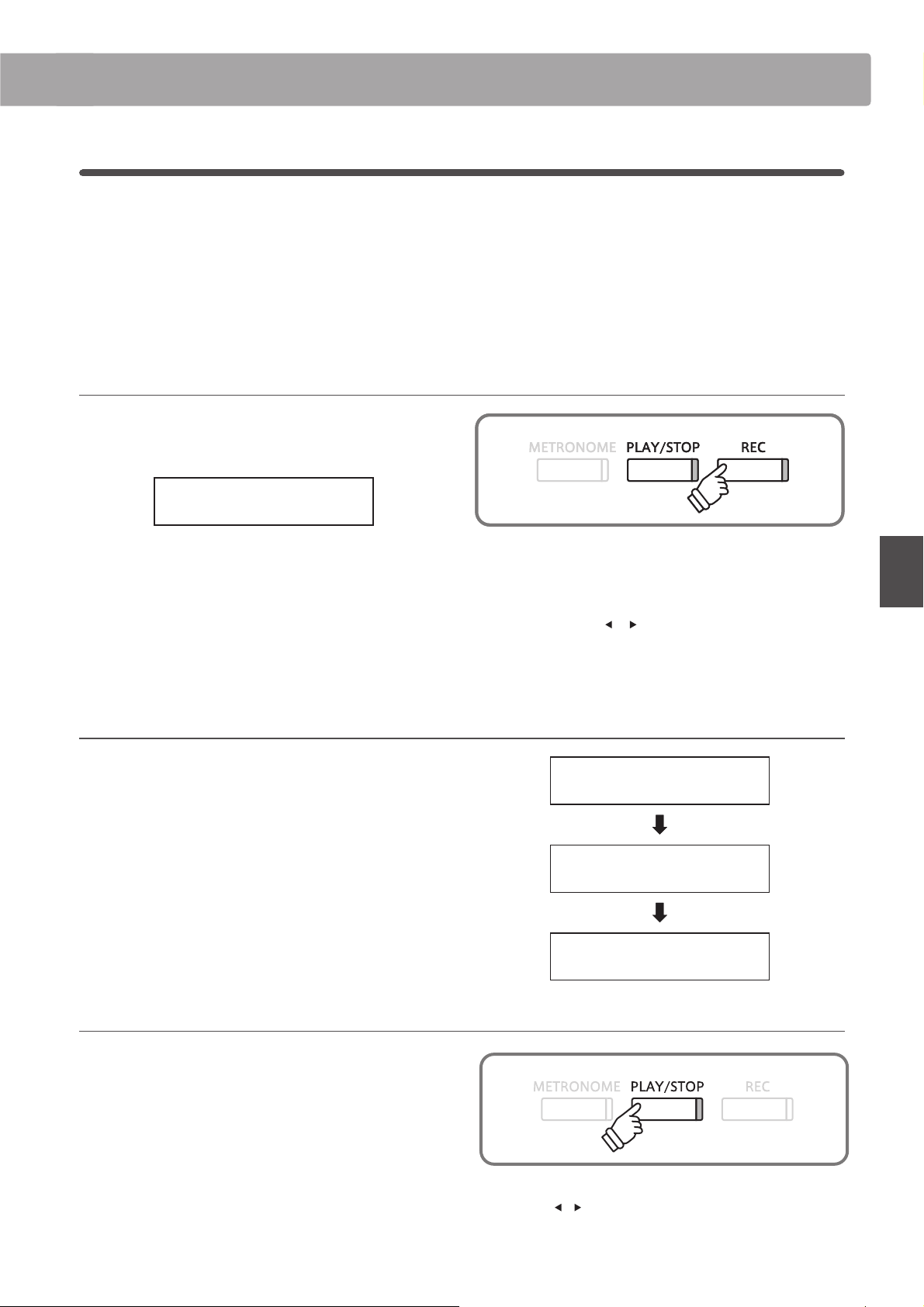

Меню «Музыка»

Упражнения

Функция LESSON также включает в себя широкий выбор мажорных и минорных гамм, арпеджио, аккордов, каденций и этюдов Ганона. Ноты вы найдете в сборнике упражнений.

Цифровое пиано СS6 способно оценивать ваше исполнение, анализируя аккуратность игры, четкость ритма и однородность звука. Эта функция помогает вам получить объективную оценку вашего исполнения и понять, над чем именно стоит поработать отдельно.

1. Выбор и запись этюда Ганона

В режиме LESSON:

Выберите сборник Ганона и номер этюда.

Hanon -12 Bar= 7- 1

♩=060

Нажмите кнопку REC.

Загорятся светодиоды кнопок REC и PLAY/STOP, показывая, что устройство готово к записи.

Перед началом записи и воспроизведения этюда будет произведен отсчет пустого такта.

* Чтобы определить такт, с которого начнется запись, нажмите кнопку REVERB или EFFECTS перед началом записи.

* Чтобы настроить баланс громкости партий правой и левой руки, пользуйтесь кнопками и .

2. Оценка записанного исполнения

Нажмите кнопку PLAY/STOP.

Светодиоды кнопок REC и PLAY/STOP погаснут, и запись и воспроизведение остановятся.

Записанное исполнение оценивается по трем параметрам: аккуратность игры (пункт «Wrong notes» подсчитывает количество неверно взятых нот), ритмическая четкость (пункт «Timing Problems» считает количество ошибок в ритме) и однородность звучания (пункт «Evenness» оценивает уверенность исполнения и в случае необходимости предлагает играть более уверенно).

* Чтобы стереть записанное исполнение, одновременно нажмите кнопки REC и PLAY/STOP. При выборе другого упражнения запи санное исполнение предыдущего стирается автоматически.

Wrong notes

25 of 58 notes

Timing Problems

24 of 58 notes

Evenness 30%

Play more evenly

3. Прослушивание записанного упражнения

Снова нажмите кнопку PLAY/STOP.

Ее индикатор загорится, и начнется отсчет пустого такта перед началом воспроизведения вашего исполнения.

Нажмите кнопку PLAY/STOP.

Ее индикатор погаснет, и воспроизведение остановится.

* Для перемещения по результатам оценки вашего исполнения, исполь зуйте кнопки , и кнопку функций. Записанное исполнение может быть воспроизведено и после того, как вы закрыли экран с оценкой.

Page 32

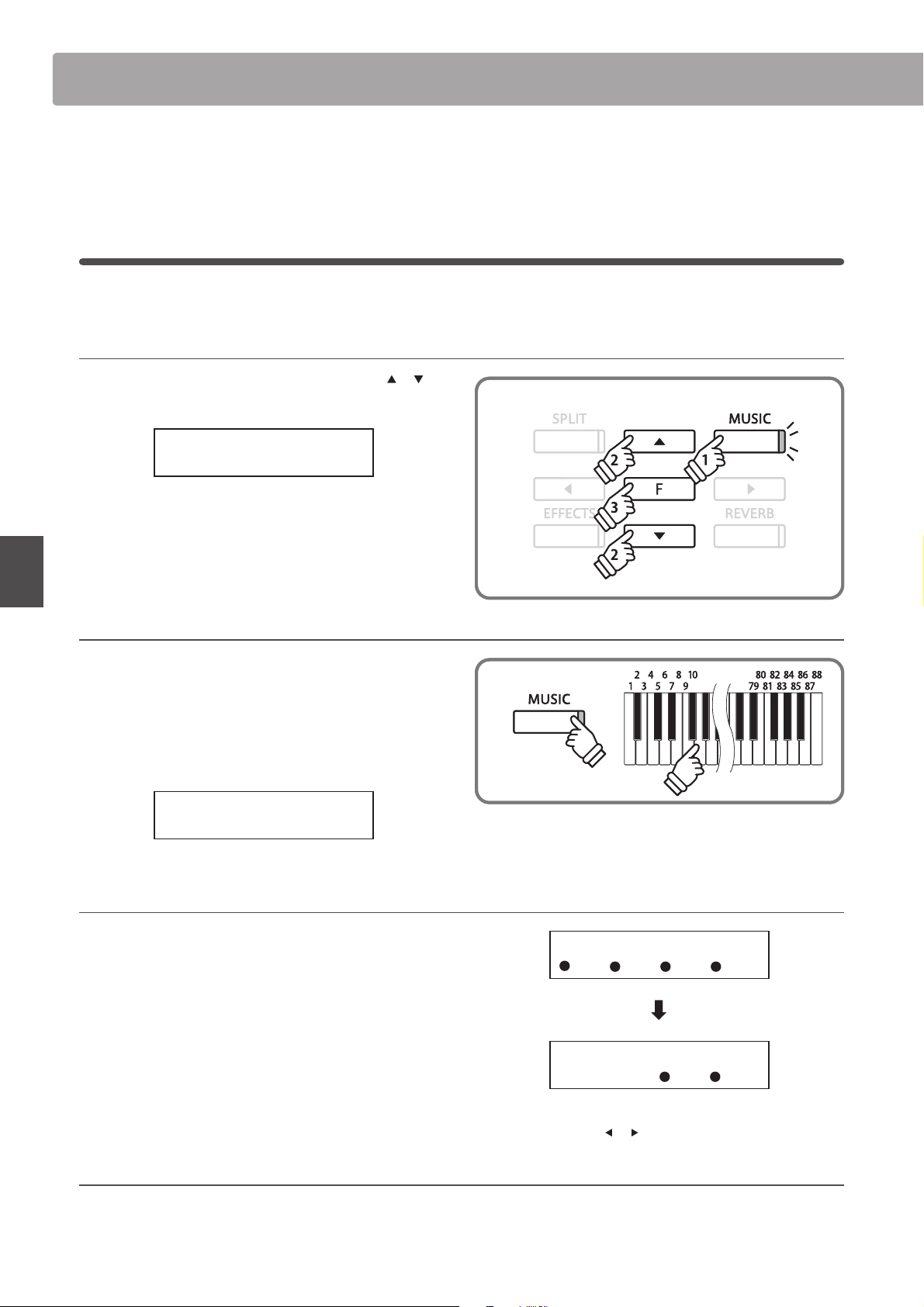

Функция «Соncert Magic»

Функция «Concert Magic» позволяет насладиться музицированием даже самым неопытным исполнителям. Просто выберите одно из 176 встроенных произведений и отстукивайте его ритм на клавиатуре. Полный список произведений, доступных в функции «Concert Magic», вы найдете в списке встроенных произведений.

Воспроизведение произведений «Concert Magic»

176 файлов «Concert Magic» разделены на два банка - «А» и «В». Каждый банк содержит 88 файлов.

1. Включение режима CONCERT MAGIC

Нажмите кнопку MUSIC, затем нажимайте кнопки и , пока на дисплее не отобразится надпись CONCERT MAGIC.

Music Menu

Concert Magic

Чтобы войти в режим CONCERT MAGIC, нажмите кнопку функций.

На дисплее отобразится имя банка, номер и название выбранного произведения.

2. Выбор произведения

В режиме CONCERT MAGIC:

Удерживая кнопку MUSIC, нажмите клавишу, соответствующую требуемому произведению из банка «А».

Будет выбрано произведение из банка «А», и на дисп-

Меню «Музыка»

лее отобразится его номер и название.

A01 Twinkle Twinkle

3. Исполнение произведения «Concert Magic»

Нажмите любую клавишу.

Воспроизведение продолжается по мере нажатия клавиш. Нажимая клавиши мягко, вы играете тихо, при энергичных ударах по клавишам раздаются громкие звуки.

hold

* Чтобы выбрать произведение из банка «В», снова нажмите ту же кла вишу. Нажимая одну и ту же клавишу, вы перемещаетесь между бан ками «А» и «В».

Twinkle Twinkle

По мере воспроизведения кружочки на дисплее будут заменяться крестиками. Это называется «Нотный навигатор».

* Для выбора тембра нажмите кнопку выбора категории тембров.

4. Выход из режима CONCERT MAGIC

Чтобы выйти из режима CONCERT MAGIC, нажмите кнопку MUSIC.

Twinkle Twinkle

Twinkle Twinkle ++

* Для настройки баланса громкости партий правой и левой руки пользуйтесь кнопками и .

Page 33

Меню «Музыка»

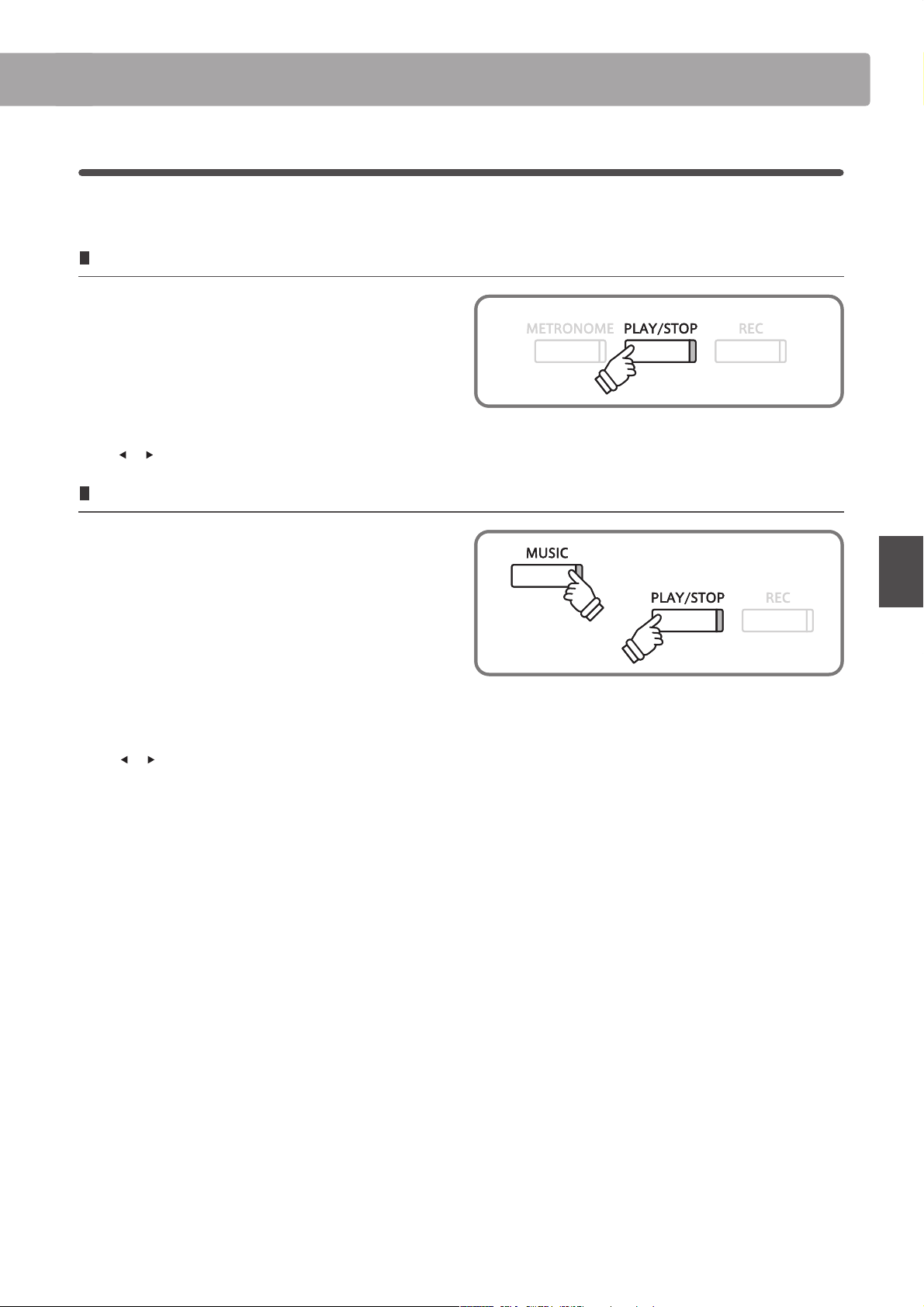

Демонстрационный режим «Concert Magic»

Эта функция позволяет проигрывать все произведения «Concert Magic», выбирая их случайным образом или по категориям.

Случайное воспроизведение

В режиме CONCERT MAGIC выберите желаемое произведение.

Нажмите кнопку PLAY/STOP.

Все 176 произведений «Concert Magic» будут проигрываться в случайном порядке, пока снова не будет нажата кнопка PLAY/STOP.

* Чтобы ускорить или замедлить воспроизведение, нажимайте кнопки и , удерживая кнопку METRONOME.

Воспроизведение по категориям

В режиме CONCERT MAGIC выберите желаемое произведение.

Удерживая кнопку MUSIC, нажмите кнопку PLAY/STOP.

Произведения из той же категории, что и выбранное, будут последовательно проигрываться, пока снова не будет нажата кнопка PLAY/STOP.

Например, если выбрать песню «Row, Row, Row Your Boat», будут воспроизводиться все остальные песни из категории «Children’s Songs» («Детские песни»).

* Чтобы ускорить или замедлить воспроизведение, нажимайте кнопки и , удерживая кнопку METRONOME.

hold

Page 34

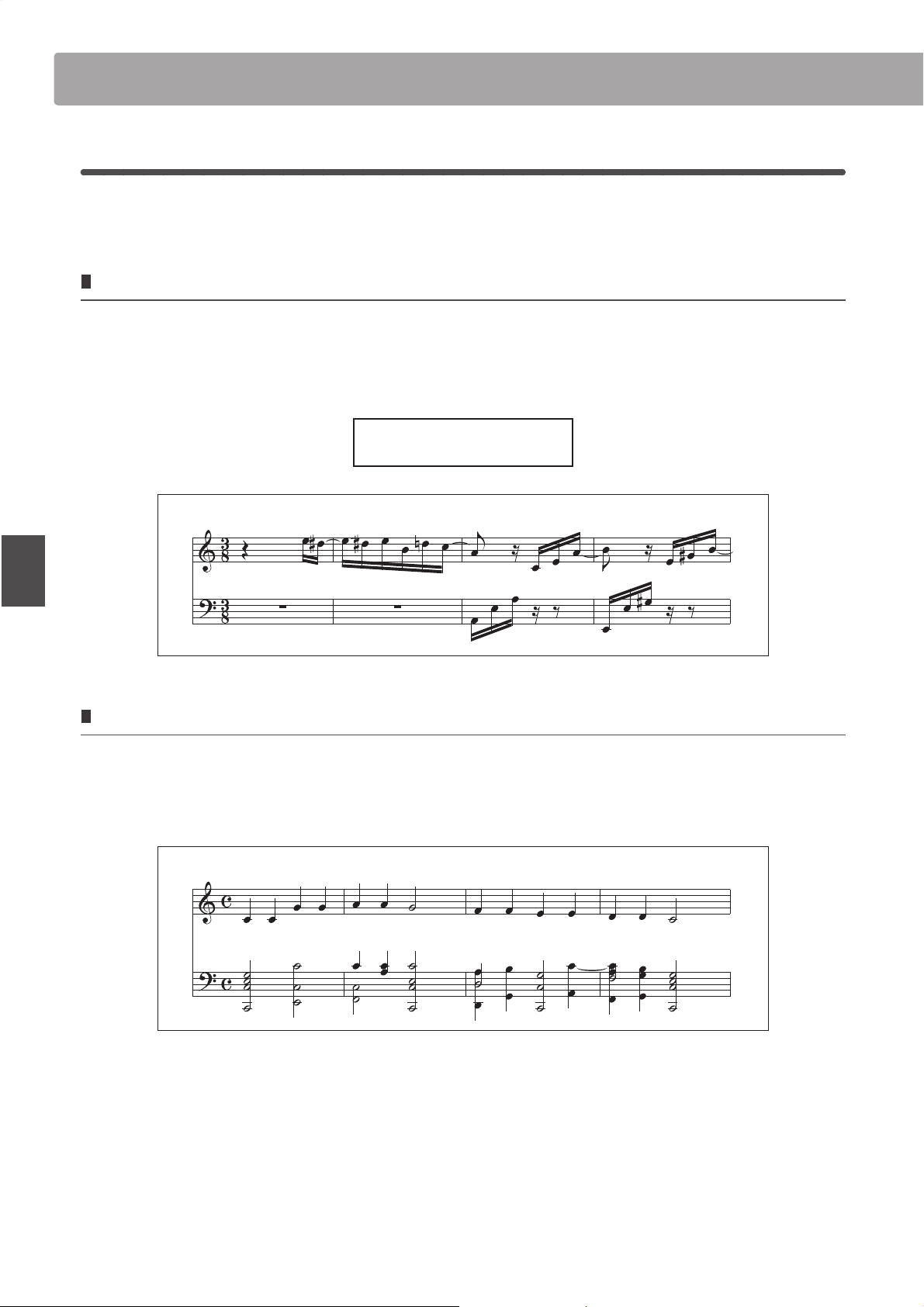

Concert Magic

Типы произведений «Concert Magic»

Произведения «Concert Magic» разделены на три группы в соответствии с уровнем сложности.

Простой ритм («Easy Beat»)

Это самые простые произведения: все, что вам надо делать, - непрерывно отстукивать на клавиатуре устойчивый ритм.

Возьмем для примера «К Элизе». «Нотный Навигатор» указывает на то, что на протяжении всего произведения должен соблюдаться одинаковый ритмический рисунок. Это действительно для всех произведений первого уровня сложности.

Fur Elise <

Ритм

Ведение мелодии

Меню «Музыка»

Эти произведения тоже не очень сложны, особенно, если вы их уже слышали. Здесь требуется отстукивать на клавиатуре ритм мелодии. При этом очень удобно напевать мелодию произведения.

Возьмем для примера песню «Twinkle, Twinkle, Little Star!». Следуйте за ритмом мелодии как показано на иллюстрации.

Ритм

X X X X X X X X X XX X X X X X X X X X

X X X X X X X X X X X X X X

При исполнении быстрых произведений в режиме CONCERT MAGIC удобно играть двумя пальцами на двух разных клавишах - это поможет увеличить скорость исполнения.

Page 35

Меню «Музыка»

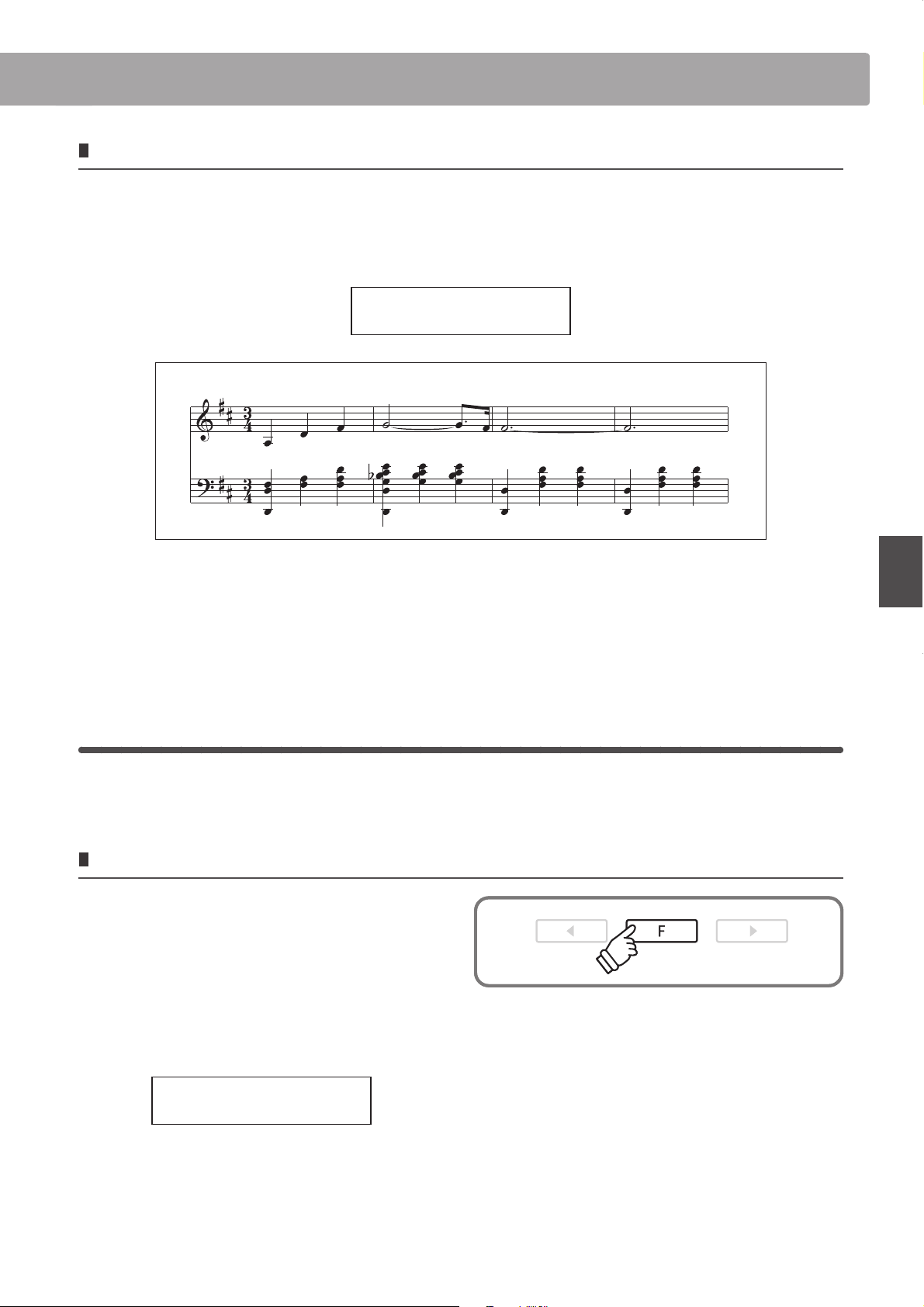

Опытный музыкант («Skillful»)

К этому разделу относятся умеренно сложные и сложные произведения. Вам потребуется одновременно отстукивать и ритм мелодии, и ритм аккомпанемента. «Нотный навигатор» особенно пригодится вам при исполнении произведений из этой категории.

В качестве примера приведен «Вальс цветов» Чайковского.

Waltz of Flowers  Ä ÄÄ<

Ритм

X X X X X X X X X X X X X

Для уверенного исполнения произведений «Concert Magic» вам может потребоваться некоторое время. Попробуйте сначала прослушивать произведение, а затем попытаться отстучать ритмические рисунки, которые вы можете разобрать.

* В списке встроенных произведений категория сложности обозначается следующим образом: ЕВ для первого уровня, МР - для второго, SK - для третьего.

Режим Steady Beat

Режим Steady Beat («Постоянный ритм») позволяет играть все произведения Concert Magic, просто отстукивая постоянный ритм, вне зависимости от типа аранжировки.

Выбор режима Steady Beat

В режиме CONCERT MAGIC:

Нажмите кнопку функций.

На второй строчке дисплея отобразится текущий режим (NORMAL).

Снова нажмите кнопку функций.

Устройство перейдет в режим Steady Beat.

Twinkle Twinkle

STEADY BEAT

Исполняйте любое произведение Concert Magic, просто отстукивая постоянный ритм.

Page 36

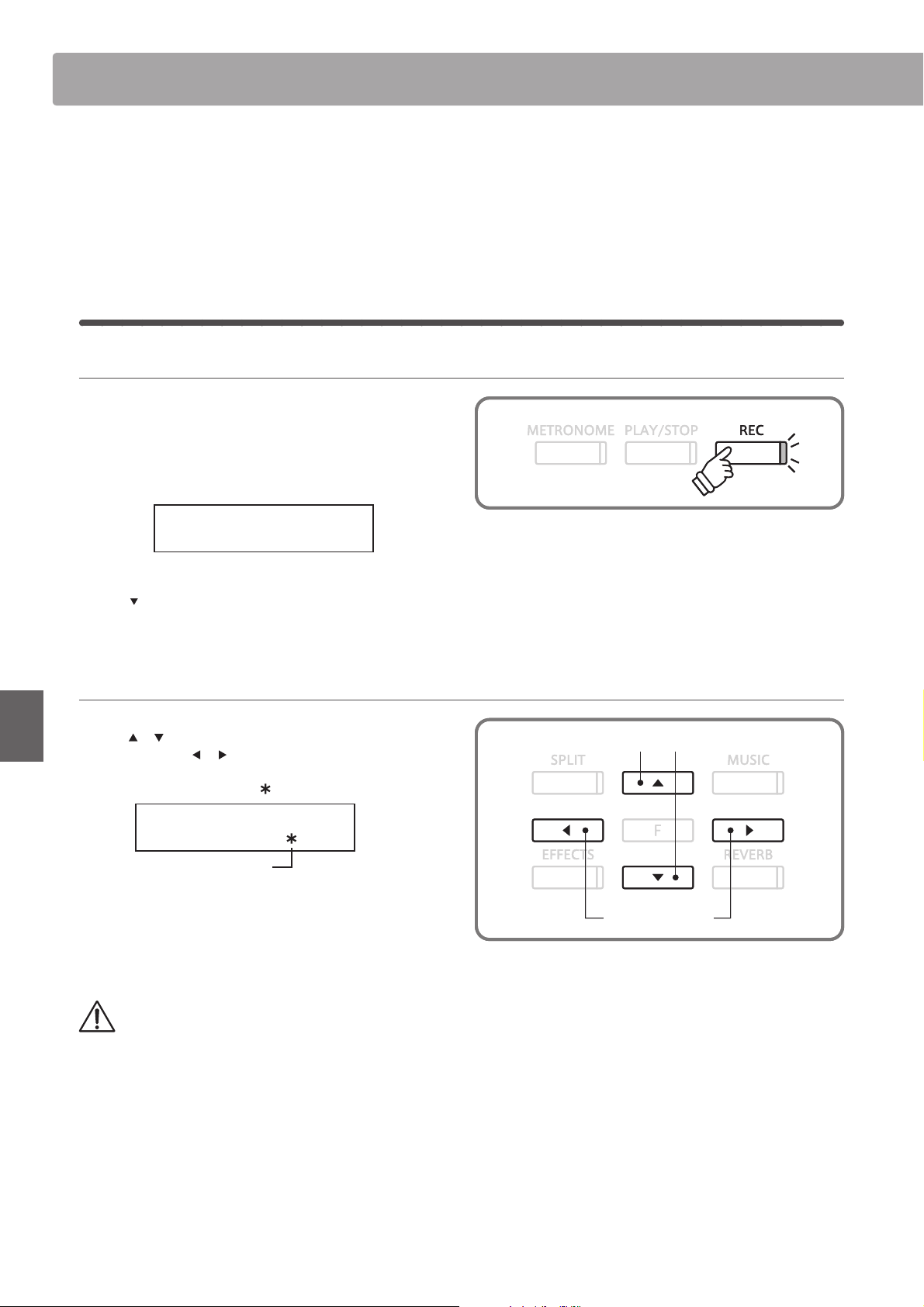

Записывающее устройство (Внутренняя память)

Цифровое пиано CS6 позволяет записать во внутреннюю память инструмента до 10 произведений и затем воспроизводить их простым нажатием кнопки. Каждое произведение состоит из двух дорожек, называемых «партиями», которые могут быть записаны и воспроизведены отдельно друг от друга. Это позво руки на другую

Запись произведения

1. Включение записывающего устройства

Нажмите кнопку REC.

Ее светодиод начнет мигать, а на дисплее отобразится экран записи во внутреннюю память с номером текущего произведения и выбранной партии.

ляет сначала записать партию левой руки на одну дорожку, а потом записать партию правой

дорожку.

Record Internal Song 1 Part=1

* Если подключено запоминающее устройство USB, нажмите кнопку , чтобы выбрать запись во внутреннюю память ин струмента, после чего нажмите кнопку функций.

2. Выбор произведения/партии для записи

Чтобы выбрать произведение для записи, нажимайте кнопки и ,после чего выберите нужную партию с помощью кнопок и . Если партия уже записана, то рядом с её номером будет отображаться символ .

Record Internal Song 1 Part=1

Партия уже записана

* Перезапись партии автоматически стирает ее ранее записанное исполнение.

Во избежание случайного стирания нужных партий будьте внимательны при

Записывающее устройство

выборе номера произведения и партии для раздельной записи.

Выбор произведения

Выбор партии

Page 37

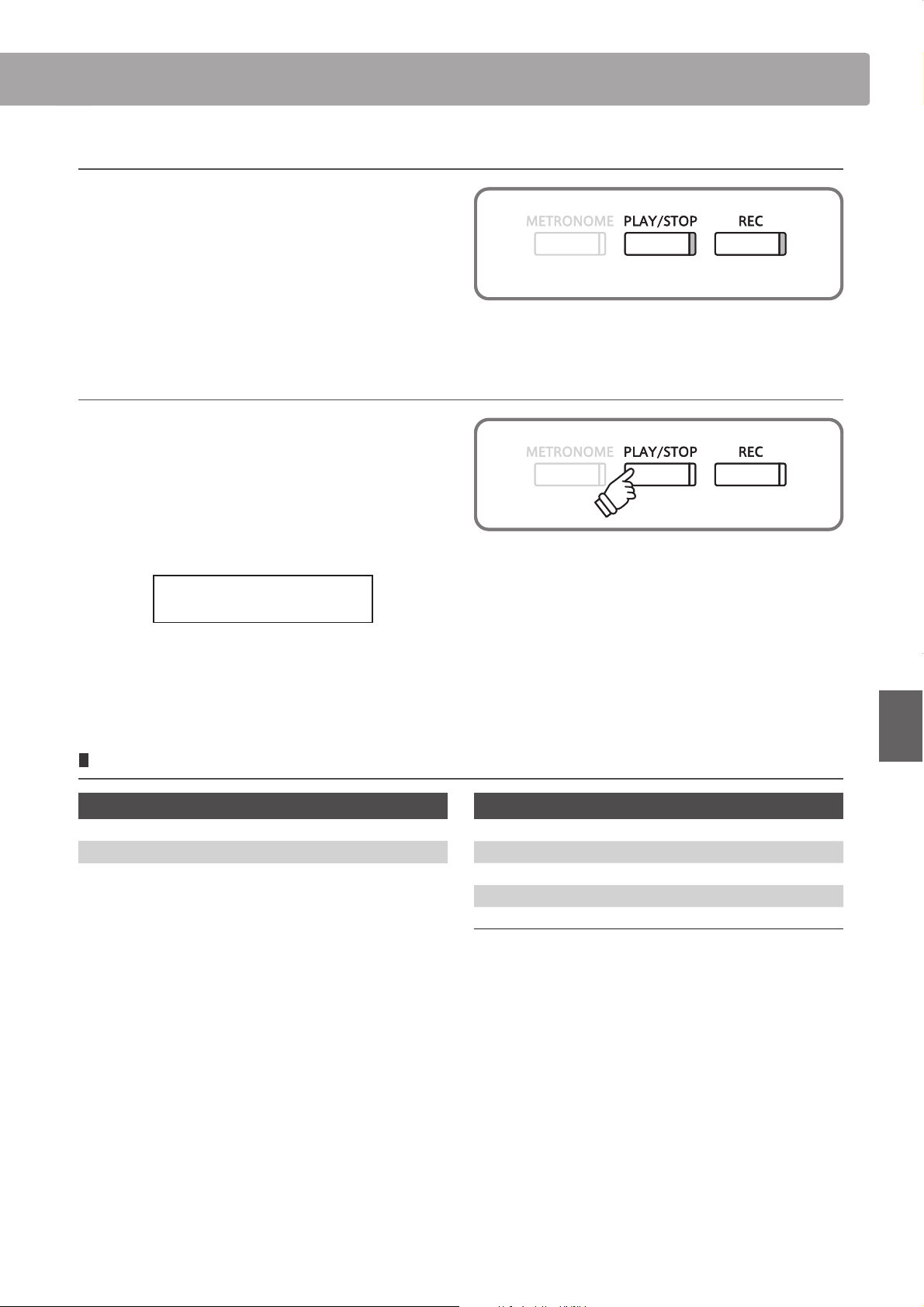

Записывающее устройство

3. Запуск записывающего устройства

Нажмите любую клавишу.

Загорятся светодиоды кнопок REC и PLAY/STOP, и начнётся запись.

* Также запись можно включить нажатием кнопки PLAY/STOP, что позволяет вставить паузу или пустой такт в начало произведения.

4. Остановка записи

Нажмите кнопку PLAY/STOP.

Светодиоды кнопок PLAY/STOP и REC погаснут, запись остановится, и партия/произведение будут сохранены во внутренней памяти инструмента.

Через несколько секунд на дисплее отобразится экран воспроизведения из внутренней памяти, показывающий, что записанное произведение можно прослушать.

Play Internal Song 1 Part=1&2*

* Максимальный объём памяти составляет приблизительно 90000 нот (нажатия кнопок и педалей считаются как ноты).

* Если в процессе записи будет достигнут предел объёма памяти, запись остановится автоматически.

О том, как прослушать записанное произведение, вы можете прочитать в разделе «Воспроизведение» на стр. 38.

Изменение настроек в процессе записи

Изменения, сохраняющиеся в памяти при записи

Изменения тембров (нажатия кнопок категорий тембров и т.д.) Переключение между режимами DUAL/SPLIT.

* Записанные произведения остаются в памяти и после выключения питания инструмента.

Изменения, НЕ сохраняющиеся в памяти при записи

Изменения настроек реверберации Изменения настроек эффектов

Изменения темпа Изменения баланса громкости в режимах DUAL/SPLIT Изменения транспонирования, настройки, чувствительности и т.д.

* Перед новой записью заранее установите и настройте требуемые эффекты, реверберацию, темп и т. д.

Page 38

Записывающее устройство (Внутренняя память)

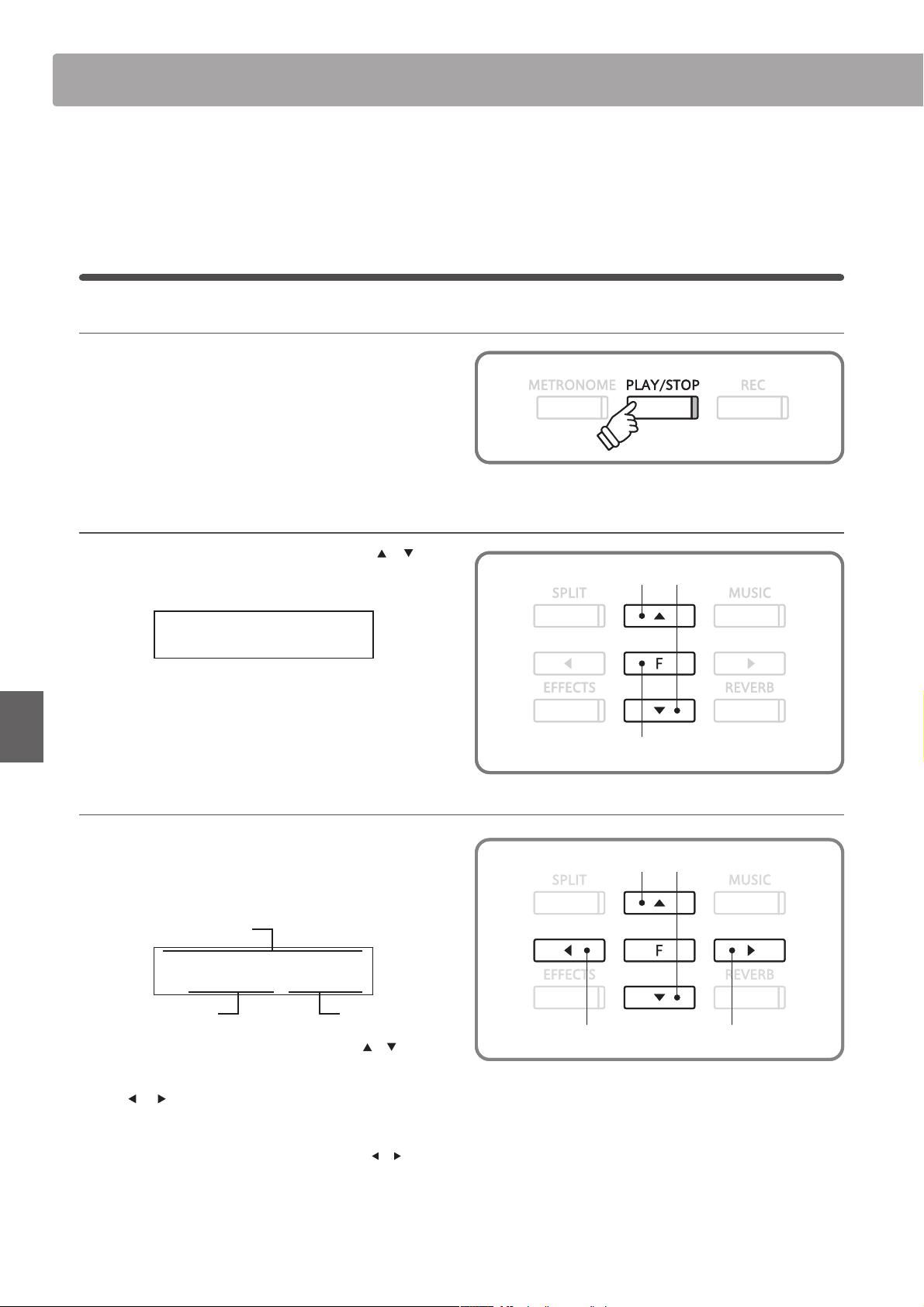

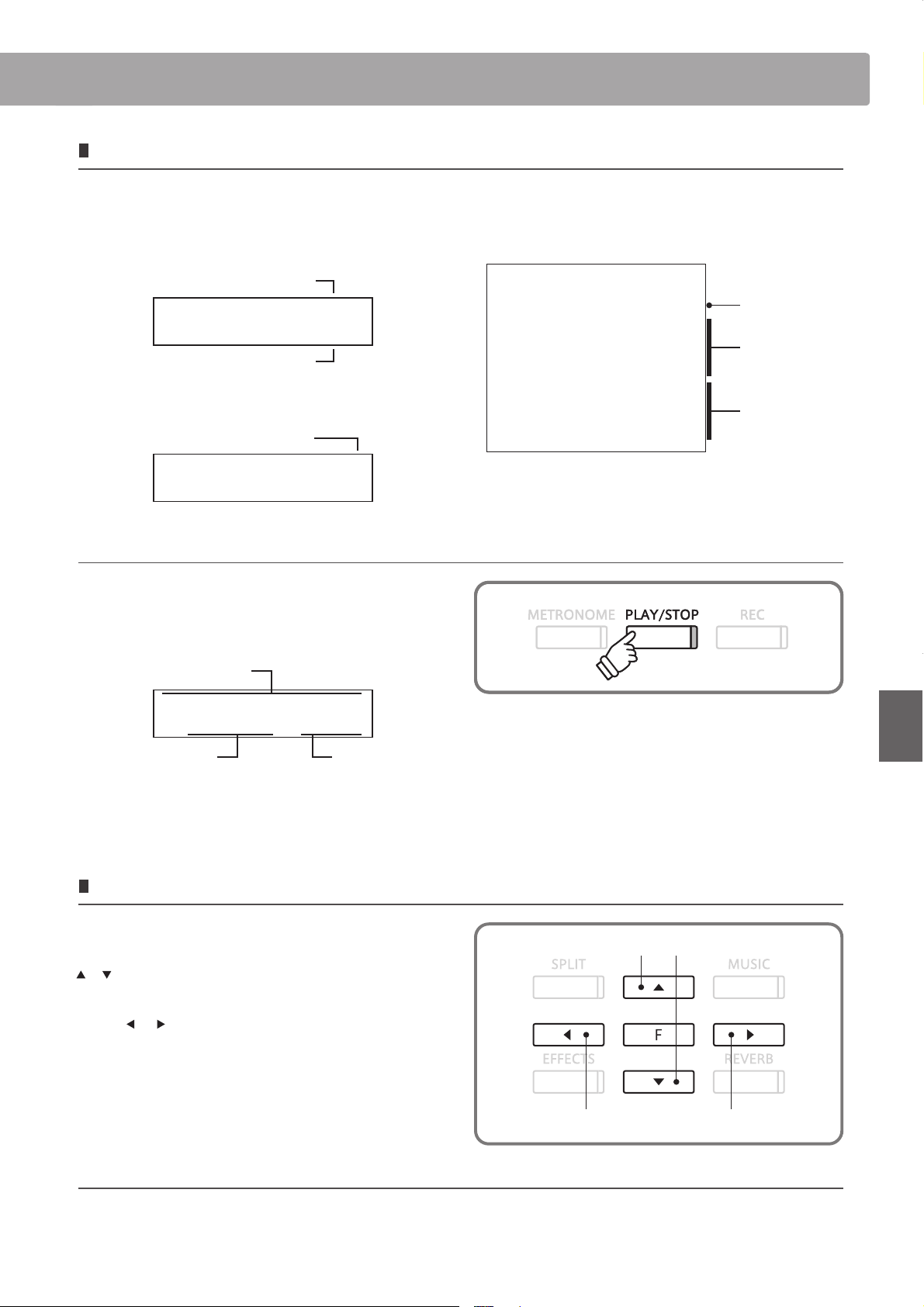

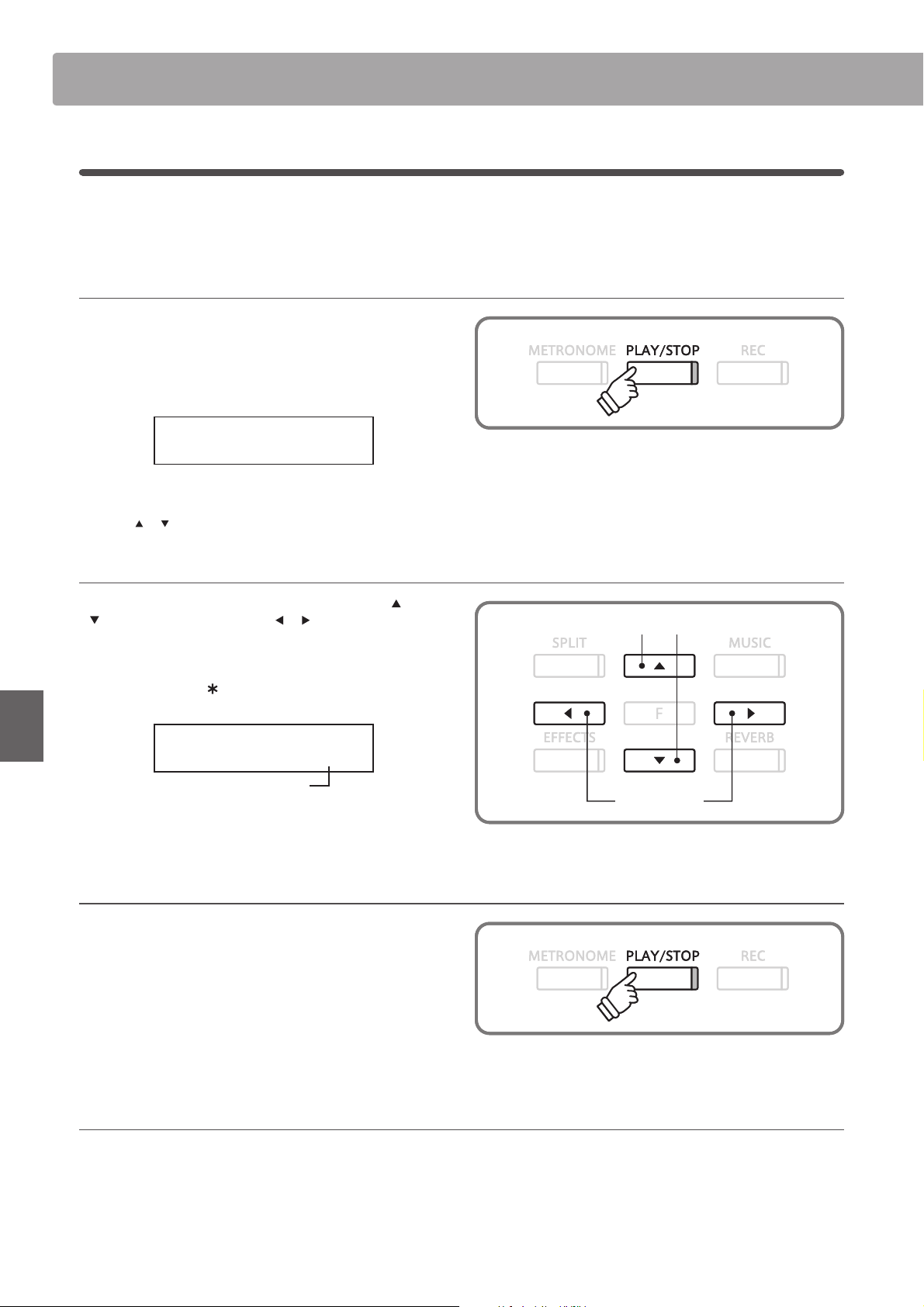

Воспроизведение

Эта функция позволяет прослушивать произведения, сохраненные во встроенной памяти. Чтобы воспроизвести только что записанное исполнение, сразу перейдите ко второму этапу.

1. Включение режима воспроизведения

Нажмите кнопку PLAY/STOP.

Ее светодиод загорится, и на дисплее появится номер выбранного произведения и его партия.

Play Internal Song 1 Part=1&2*

* Если подключено запоминающее устройство USB, выберите воспроизведение из внутренней памяти инструмента (Play Internal) кнопками и , затем нажмите кнопку функций.

2. Выбор произведения/партии

Чтобы выбрать произведение, нажимайте кнопки и , а затем с помощью кнопок и выберите требуемую партию.

Если партия записана, рядом с ее номером будет стоять следующий символ:

Play Internal Song 1 Part=1&2*

Партия записана

3. Воспроизведение

Нажмите кнопку PLAY/STOP.

Начнется воспроизведение выбранного произведения/партии.

Снова нажмите кнопку PLAY/STOP.

Записывающее устройство

Воспроизведение остановится, на дисплее снова появится экран Play Internal.

Выбор произведения

Выбор

партии

4. Выход из режима воспроизведения

Чтобы выйти из режима воспроизведения, нажмите кнопку категории тембров.

Устройство вернется к обычному режиму, и на дисплее отобразится название текущего тембра.

Page 39

Записывающее устройство

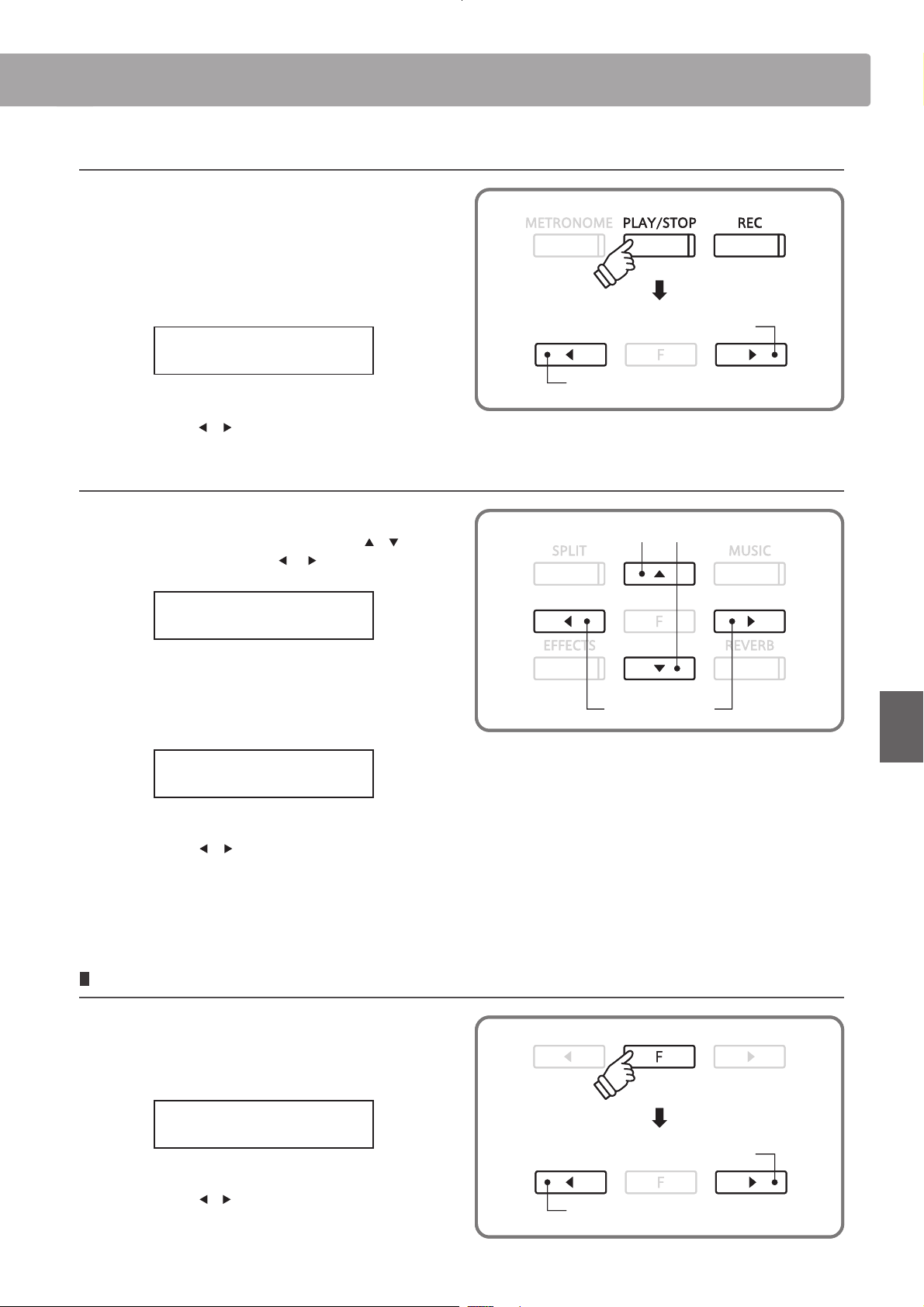

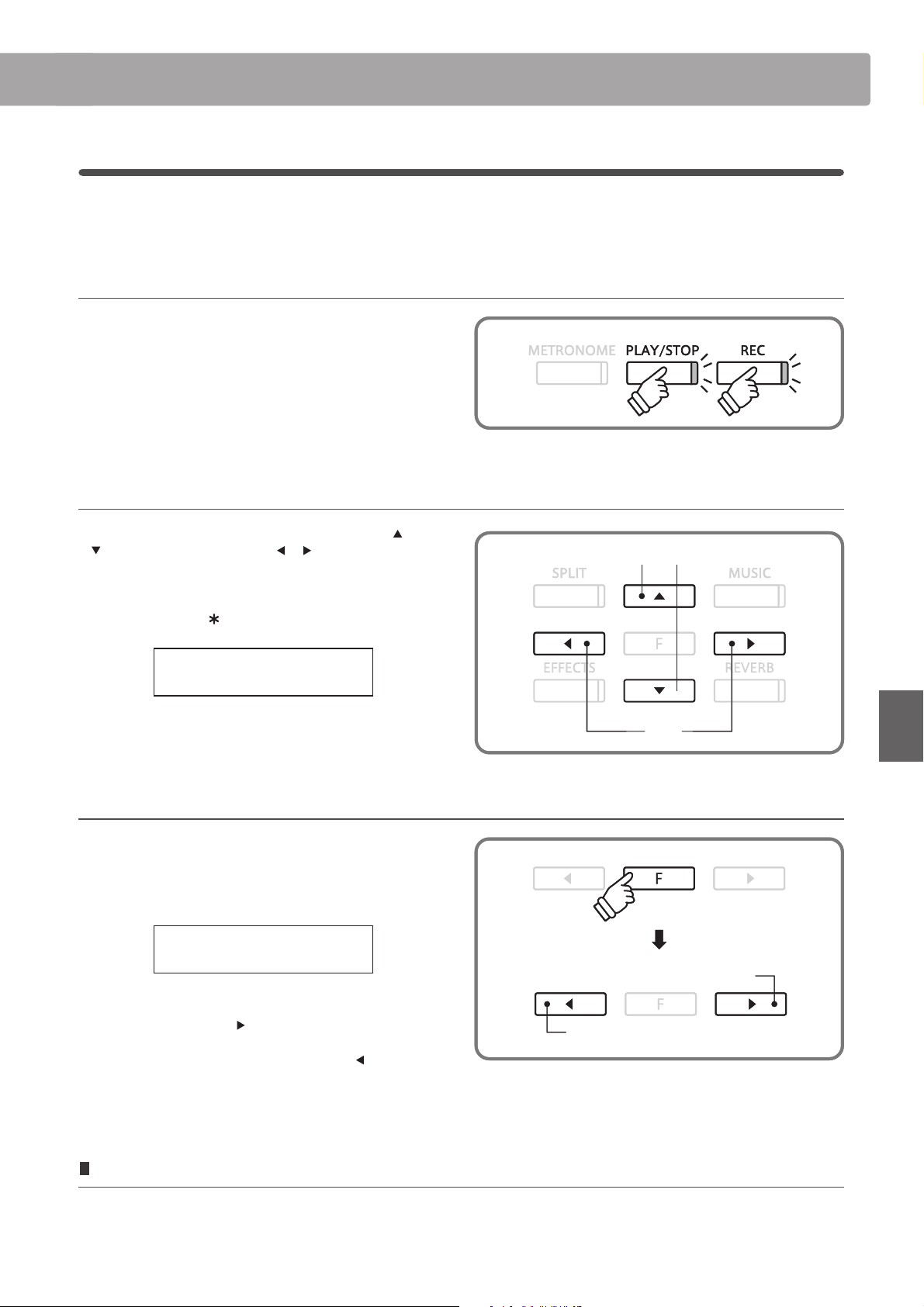

Удаление партии/произведения

Эта функция позволяет стереть неудачно записанное или ненужное исполнение.

1. Включение режима удаления

Одновременно нажмите кнопки PLAY/STOP и REC.

Их светодиоды начнут мигать, и на дисплее отобразится экран Erase с номером выбранного произведения и партии.

2. Выбор произведения и партии

Чтобы выбрать произведение, нажимайте кнопки и , а затем с помощью кнопок и выберите партию, которую хотите удалить.

Если партия записана, рядом с ее номером будет стоять следующий символ:

Выбор произведения

Erase ≥Press[F] Song 1 Part=1*2

3. Удаление произведения

Нажмите кнопку функций.

На дисплее отобразится запрос подтверждения удаления.

Sure? ≤No Yes≥ Song 1 Part=1*2

Чтобы подтвердить удаление и вернуться к экрану Play Internal, нажмите кнопку .

Чтобы отменить операцию, нажмите кнопку .

* В случае отмены нажмите кнопку PLAY/STOP, чтобы вернуться к экрану Play Internal, или кнопку REC, чтобы вернуться к экрану Record Internal.

Выбор партии

Отмена (Нет)

Удалить (Да)

Удаление из памяти всех записей

Одновременно нажмите кнопки PLAY/STOP и REC, затем, удерживая их, выключите и снова включите питание инструмента.

Все записи из внутренней памяти будут удалены.

Page 40

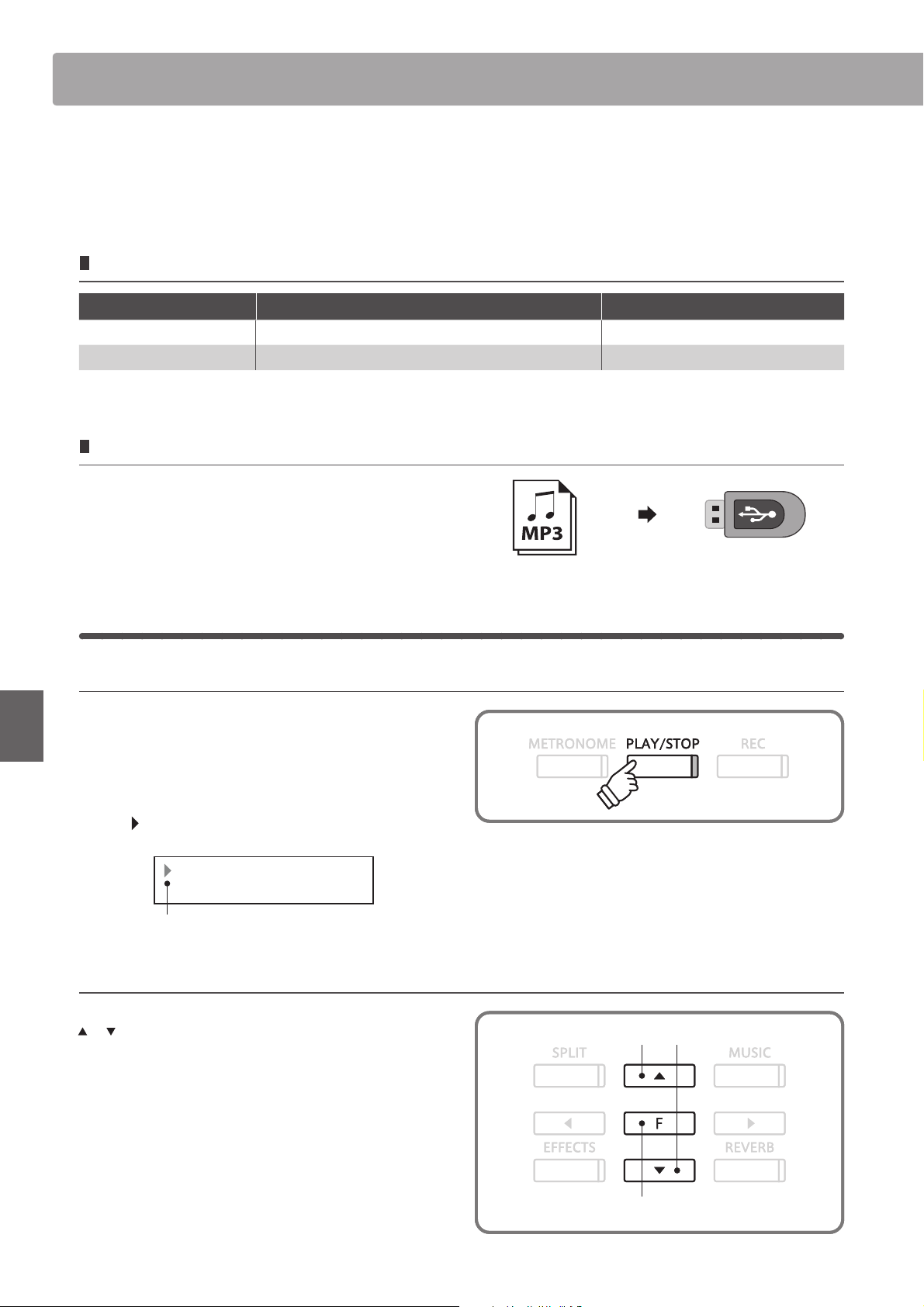

Запись/воспроизведение аудиофайлов

Цифровое пиано СS6 позволяет записывать ваше исполнение в формате цифрового аудио. Вы можете сохранить данные на запоминающее устройство USB в форматах МР3 и WAV. Эта функция дает возможность делать записи профессионального качества без дополнительного звукового оборудования и рассылать их друзьям и родственникам, слушать на iPod и редактировать и обрабатывать с помощью звуковых рабочих станций.

(Запоминающее устройство USB)

Формат сохраняемых аудио-файлов

Формат Характеристики Битрейт

MP3 44.1 кГц, 16 бит, Стерео 192 кбит/с (постоянный) WAV 44.1 кГц, 16 бит, Стерео 1,411 кбит/с (несжатый)

Технология кодирования аудио MPEG Layer-3 по лицензии Fraunhofer IIS and Thomson.

Запись аудиофайла

1. Включение режима записи аудио

Подключите запоминающее устройство к порту USB.

Нажмите кнопку REC.

Ее светодиод начнет мигать, и на дисплее появится экран Record Audio.

2. Выбор формата записи

Для выбора формата записи нажимайте кнопки и .

Выбор формата

Record Audio

Recorder

* Файлы в формате МР3 занимают меньше места, чем файлы в формате WAV.

* На запоминающее устройство USB объемом 1 Гб может быть записано до 12 часов аудио-данных в формате МР3.

Format = MP3

3. Запись

Нажмите любую клавишу.

Загорятся светодиоды кнопок REC и PLAY/STOP, и начнется запись.

* Запись можно также начать нажатием кнопки PLAY/STOP, что дает возможность вставить паузу в начало аудио-файла.

Page 41

Записывающее устройство

4. Остановка записи, сохранение файла на запоминающее устройство USB

Нажмите кнопку PLAY/STOP.

Светодиоды копок PLAY/STOP и REC погаснут, и запись остановится.

На дисплее отобразится запрос подтверждения сохранения файла.

Сохранить (Да)

Save to USB? ≤No Yes≥

Не сохранять (Нет)

Подтвердите сохранение файла или отмените операцию с помощью кнопок и .

5. Имя записанного аудиофайла, подтверждение сохранения

После подтверждения сохранения:

Для выбора букв и цифр используйте кнопки и , для перемещения курсора - кнопки и .

Выбор символа

Name: Press[F] MP3 Song 01

Нажмите кнопку функций.

На дисплее отобразится запрос последнего подтверждения сохранения файла.

Are you sure? ≤No Yes≥

Подтвердите сохранение файла или отмените операцию с помощью кнопок и .

Записанный аудиофайл будет сохранен под выбранным именем.

Через несколько секунд на дисплее откроется экран Play Audio, показывающий, что записанный файл готов к воспроизведению.

Перезапись аудиофайла

Если выбранное имя файла уже существует:

На дисплее отобразится запрос подтверждения или отмены перезаписи файла.

Перемещение

курсора

* По умолчанию для записанных аудиофайлов используются автома тически назначаемые имена типа ‘MP3 Song 01’ или ‘WAV Song 01’.

* Имя файла может содержать до 12 символов.

* Записываемые аудиофайлы сохраняются в корневую директорию запоминающего устройства USB. Сохранение в другие папки невозможно.

* Записываются только звуки, воспроизводимые инструментом. Звуки от устройств, подключенных к линейному входу LINE IN, не записываются.

Overwrite le? ≤No Yes≥

Подтвердите перезапись файла или отмените операцию с помощью кнопок и .

* Если перезапись отменена, записывающее устройство возвращается к экрану сохранения файла (этап 4).

Перезапись (Да)

Отмена (Нет)

Page 42

Запись/воспроизведение аудиофайлов

Цифровое пиано CS6 позволяет воспроизводить аудиофайлы в форматах MP3 и WAV с внешнего запоминающего устройства USB через динамики инструмента. Это может пригодиться при разучивании новых пьес, или для того, чтобы подыграть любимой песне.

(Запоминающее устройство USB)

Поддерживаемые форматы аудиофайлов

Формат Характеристики Битрейт

MP3 32 кГц/44.1 кГц/48 кГц, Моно/Стерео WAV 32 кГц/44.1 кГц/48 кГц, Моно/Стерео, 8 бит/16 бит -

Технология кодирования аудио MPEG Layer-3 по лицензии Fraunhofer IIS and Thomson.

8-320 кбит/с (постоянный/переменный)

Подготовка запоминающего устройства USB

Сначала скопируйте нужные аудиофайлы на запоминающее устройство USB.

* Запоминающее устройство USB должно быть отформатировано в файловой системе «FAT» или «FAT32».

Воспроизведение аудиофайла

1. Включение режима воспроизведения

Подключите запоминающее устройство к порту USB.

Нажмите кнопку PLAY/STOP.

На дисплее отобразится содержимое корневой директории запоминающего устройства USB.

Символ указывает на выбранный файл/папку.

Ease Back .MP3

Turtle Walk.MP3

Курсор выбора

2. Выбор аудиофайла

Записывающее устройство

Для перемещения по списку файлов используйте кнопки и .

Чтобы увидеть содержимое папки, выбрав её, нажмите кнопку функций.

* На дисплее может быть отображено не более 11 символов имени файла (+3 символа расширения). Более длинные имена файлов будут сокраще ны автоматически.

Выбор файла

Выбор папки

Page 43

Записывающее устройство

Список файлов/папок

Две верхних строчки, заключенных в квадратные скобки, отсылают к выбору записанных произведений из внутренней памяти («Play Internal») или из предыдущей папки («Parent Dir»).

Выбор записанного произведения

[Play Internal] [Parent Dir ]

К предыдущей папке

Название папки заключено в угловые скобки.

Название папки

‚<Jazz MP3s >

Turtle Walk.MP3

3. Воспроизведение аудиофайла

Нажмите кнопку PLAY/STOP.

Начнется воспроизведение выбранного файла. На дисплее отображается его название, длительность и уровень громкости.

Имя файла

На иллюстрации ниже - пример того, как может выглядеть список файлов и папок. Здесь представлен полный вид списка.

[Play Internal] [Parent Dir ] <Classical > <Jazz MP3s >

Возврат к предыдущей папке

Папки

<MIDI Files > Atlantis .MID Ease Back .MP3

Файлы

Turtle Walk.MP3

VOL.025 00:14

Громкость Длительность

Снова нажмите кнопку PLAY/STOP.

Воспроизведение остановится, и на дисплее снова отобразится окно выбора файла.

Управление воспроизведением аудиофайла

Во время воспроизведения аудиофайла:

Для изменения уровня громкости нажимайте кнопки и .

Для «перемотки» файла вперед или назад нажимайте кнопки и .

Для отображения экрана транспонирования клавиатуры (см. стр. 48) нажмите кнопку функций. Эта функция позволяет повышать/понижать строй клавиатуры.

* Если выбранный аудиофайл содержит вложенную дополнительную информацию (напр., теги ID3), к примеру, имя исполнителя и наз вание трека, эта информация будет отображаться на верхней строчке дисплея.

* Уровень громкости аудиофайлов может значительно отличаться от звучания клавиатуры СS6. При воспроизведении файлов в фор мате MP3/WAV настраивайте уровень громкости в соответствии со своими предпочтениями.

Громче Тише

Назад Вперед

4. Выход из режима воспроизведения аудиофайлов

Для выхода из режима воспроизведения нажмите кнопку выбора категории тембров.

Устройство вернется к обычному режиму, и на дисплее отобразится название текущего тембра.

Page 44

Запись/воспроизведение аудиофайлов (Запоминающее устройство USB)

Цифровое пиано СS6 поддерживает воспроизведение стандартных MIDI-файлов с запоминающих устройств USB. Вы можете слушать свою любимую музыку, воспроизводимую с применением превосходной технологии сэмплирования Ultra Progressive Harmonic Imaging.

Воспроизведение

1. Включение режима воспроизведения

Подключите запоминающее устройство USB к порту USB.

Нажмите кнопку PLAY/STOP.

Загорится ее светодиод, и на дисплее отобразится содержимое корневой папки запоминающего устройства.

2. Выбор файла

Для перемещения по списку нажимайте кнопки и .

Выберите стандартный MIDI-файл (в формате MID).

[Play Internal]

▶Moonlight .MID

Выбрав папку, нажмите кнопку функций, чтобы увидеть ее содержимое.

* Чтобы открыть файл из внутренней памяти, выберите опцию Play Internal.

3. Управление воспроизведением

Нажмите кнопку PLAY/STOP.

Начнется воспроизведение выбранного файла, и на дисплее отобразятся его название, уровень громкости и текущая позиция воспроизведения.

Имя файла

♪Moonlight .MID

VOL.100 023-03

Выбор файла

Выбор папки

Громче Тише

Громкость

Записывающее устройство

Для изменения громкости нажимайте кнопки и .

Для «перемотки» файла вперед или назад нажимайте кнопки и .

* Удерживая кнопку METRONOME, используйте кнопки и для управления темпом воспроизведения.

Снова нажмите кнопку PLAY/STOP.

Воспроизведение остановится, и на дисплее снова отобразится экран выбора файлов.

Такт/бит

Назад Вперед

* * Цифровое пиано СS6 не содержит полного набора банков General Midi/GM2, поэтому некоторые стандартные MIDI-файлы могут быть воспроизведены на этом инструменте неточно.

* Для включения режима автоматического последовательного вос произведения при выборе файла нажмите и удерживайте кнопку PLAY/STOP. Все файлы в текущей папке будут вопроизводиться в алфавитном порядке после окончания вопроизведения выбран ного файла.

Page 45

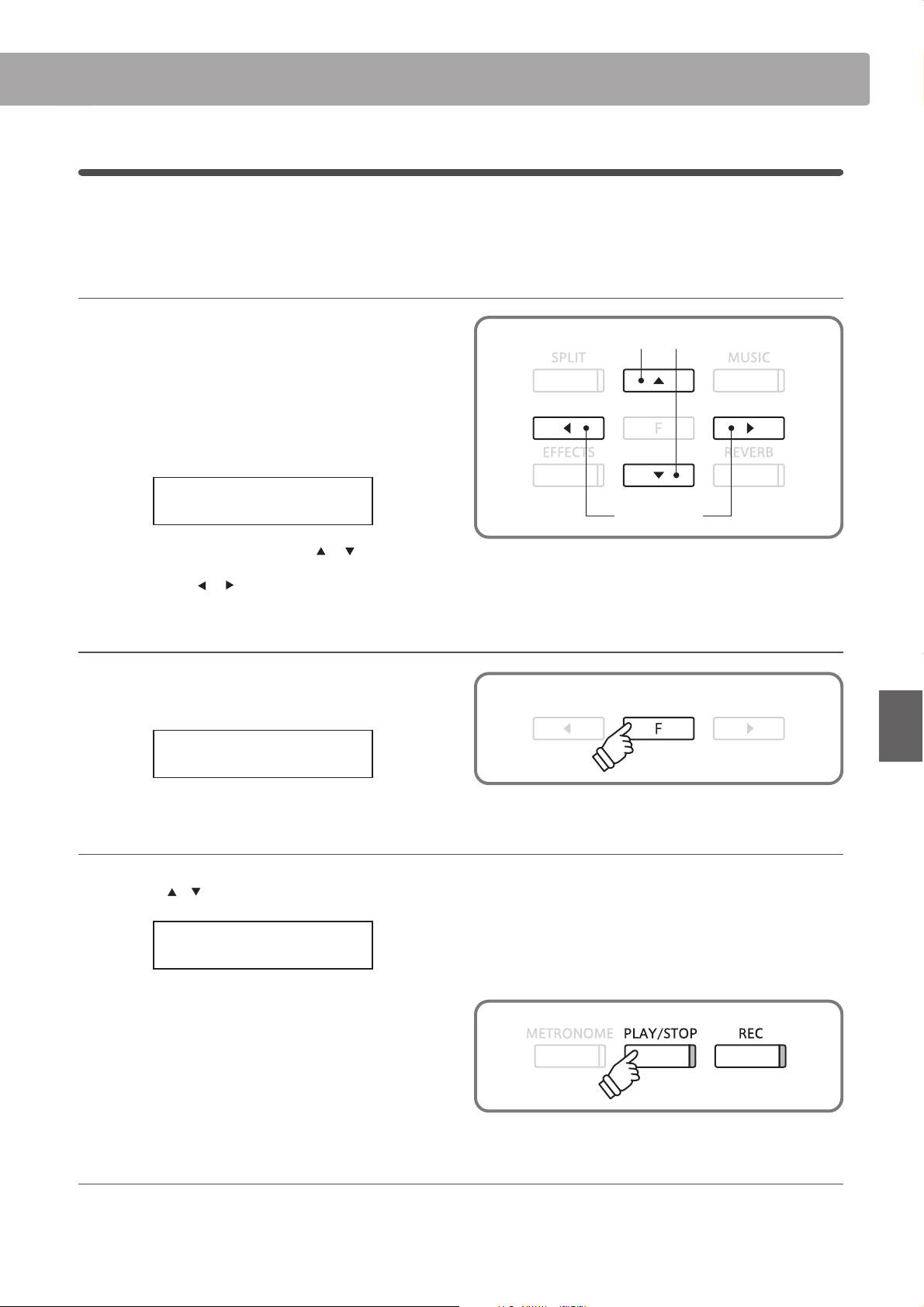

Записывающее устройство

Преобразование в аудио-файл

Цифровое пиано СS6 позволяет воспроизводить файлы, записанные во внутреннюю память, и сохранять их на запоминающем устройстве USB в формате МР3 или WAV.

1. Выбор файла

После сохранения файла во внутренней памяти:

Подключите запоминающее устройство USB к порту.

Нажмите кнопку PLAY/STOP, выберите опцию Play Internal и нажмите кнопку функций.

На дисплее отобразится экран внутренней памяти, название выбранного файла и номер партии.

Выберите файл

Play Internal Song 1 Part=1&2*

Для выбора файла нажимайте кнопки и . Для выбора партий для проигрывания и конвертирования нажимайте кнопки и .

2. Выбор функции конвертирования

Нажмите кнопку функций.

На дисплее отобразится экран конвертирования.

Convert to Audio Song 1 Part=1&2*

3. Выбор формата конвертирования

Нажмите кнопку REC, затем выберите желаемый формат кнопками и .

Convert to Audio

Format = MP3

Выберите

партию

Нажмите кнопку PLAY/STOP или любую клавишу.

Загорятся светодиоды кнопок REC и PLAY/STOP, начнется воспроизведение файла и процесс конвертации.

* Сыгранные на клавиатуре ноты также будут записаны в аудиофайл.

4. Сохранение аудиофайла

Следуйте инструкциям в разделе «Запись аудиофайла» на странице 40, начиная с четвертого этапа.

Page 46

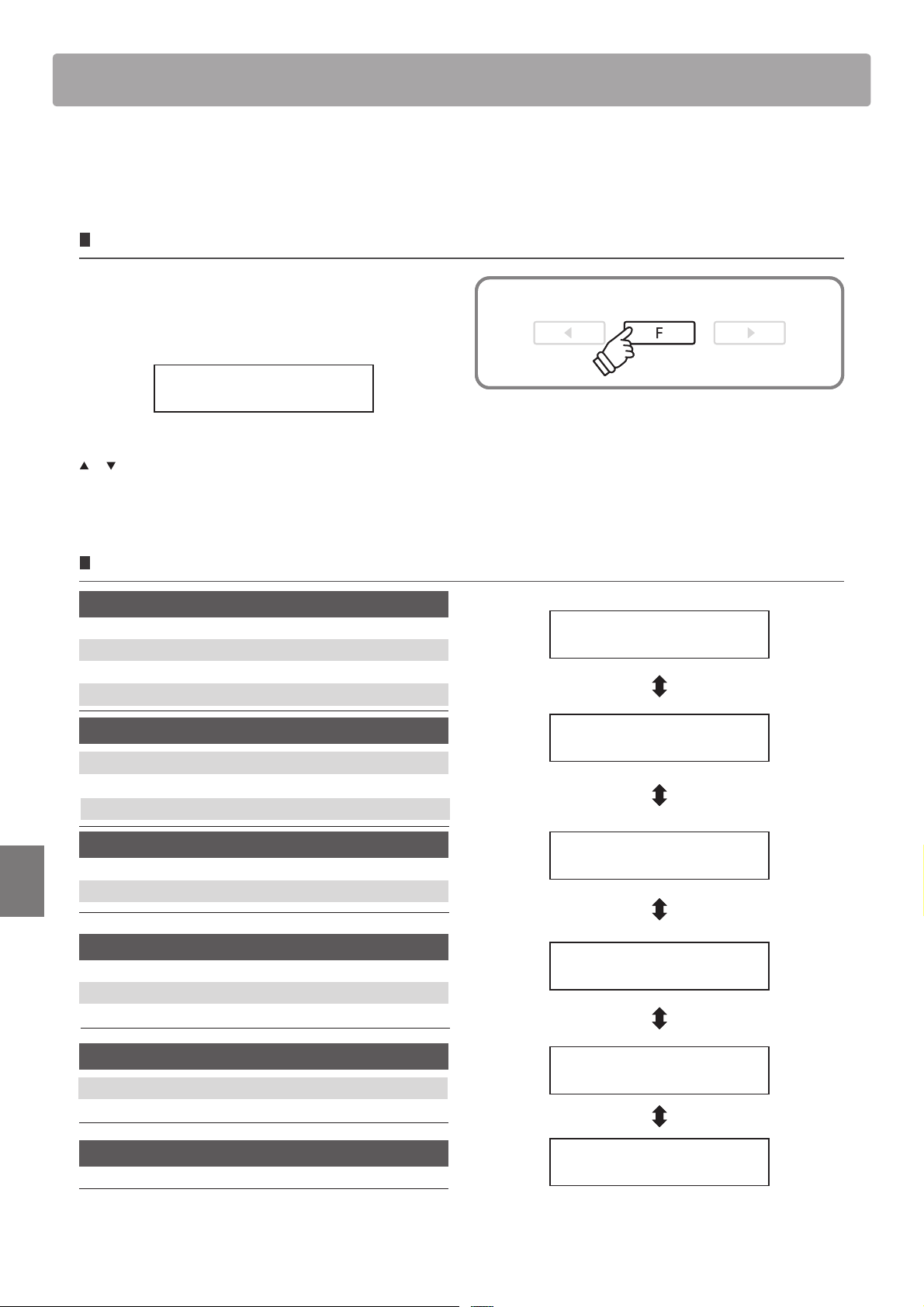

Меню настроек

Меню настроек содержат различные опции управления цифровым пиано СS6 и его тональными характеристиками. В каждом из шести меню содержится несколько различных опций.

Вход в меню настроек

В обычном режиме нажмите кнопку функций.

На дисплее отобразится первое меню («Основные настройки»).

Functions

1.Basic Settings

Для перемещения по списку меню нажимайте кнопки и .

Чтобы войти в выбранное меню, снова нажмите кнопку функций.

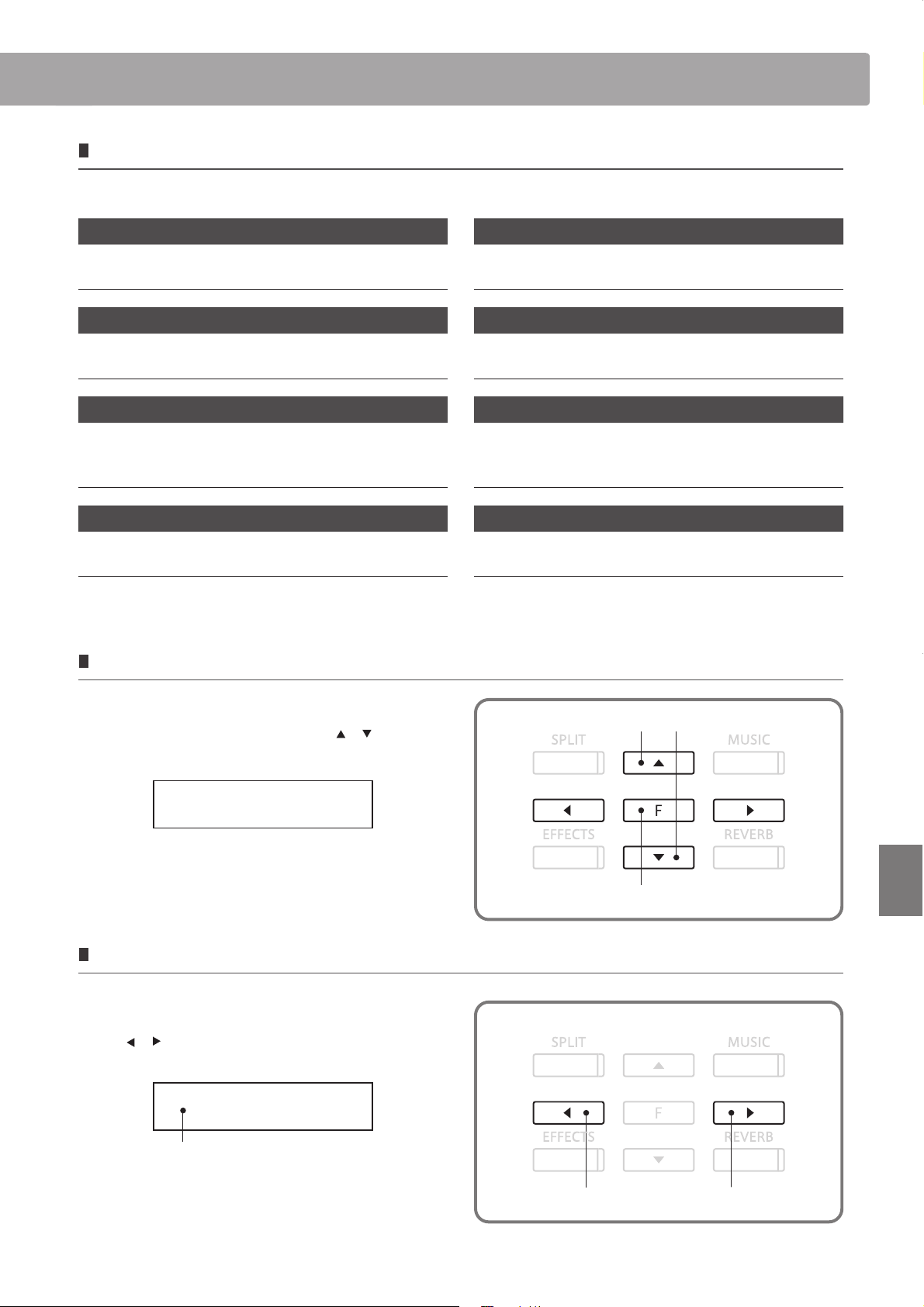

Названия и содержания меню

1. Основные настройки

Транспонирование клавиатуры, транспонирование композиции,

управление звучанием, громкость динамиков, громкость наушников,

настройка, фиксация нажатия правой педали, режим “четыре руки”,

пользовательские настройки, возврат к заводским установкам

2. Виртуальный настройщик

Чувствительность клавиатуры, резонанс при нажатии правой

педали, струнный резонанс, эффект отпускания клавиши, рас-

тянутый строй, темперация, тональность темперации

3. Настройки клавиатуры

Смещение нижнего регистра, включение педали для нижнего

регистра, октавное смещение слоя, динамика слоя

4. Настройки MIDI

Канал MIDI, посыл команды “Program Change”, отключение ло-

кального звучания, передача номеров команды “Program

Настройки

Change”, мультитембральный режим, заглушение канала

Functions

1.Basic Settings

Functions

2.Virtual Tech.

Functions

Settings

3.Key

Functions

4.MIDI Settings

Settings

5. Меню USB

Загрузка, сохранение, переименование и удаление файлов,

форматирование запоминающего устройства USB

6. Меню настроек питания

Автоматическое отключение питания

Functions

5.USB Menu

Functions

6.Power Setting

Page 47

Настройки

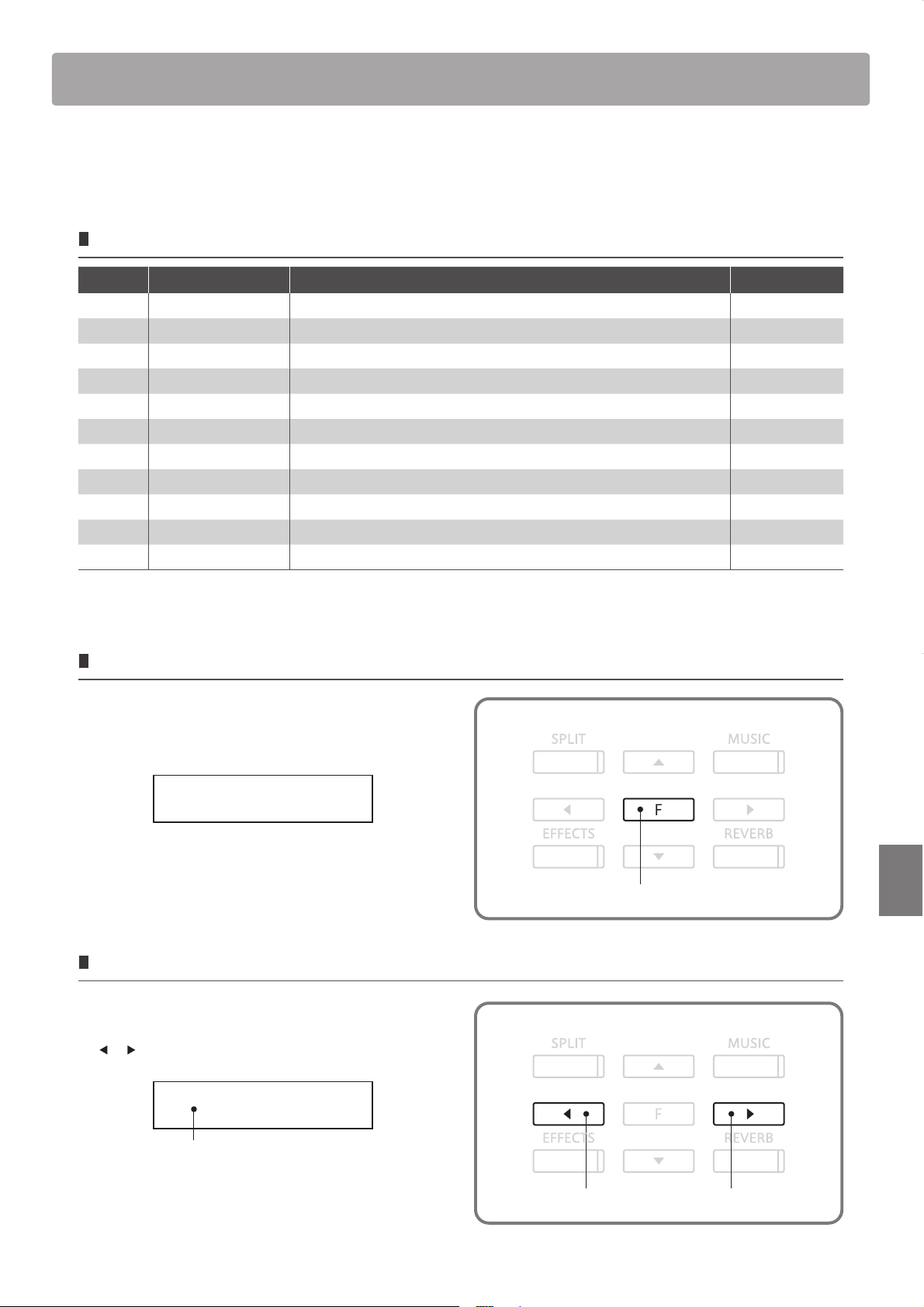

Основные настройки

Это меню содержит настройки, регулирующие транспонирование, настройку и общее звучание инструмента. Здесь вы также можете задать значения некоторых параметров по умолчанию или вернуться к заводским установкам.

Основные настройки

№ стр. Параметр Описание По умолчанию

1 Key Transpose Повышение или понижение строя клавиатуры с шагом в полтона. 0 C

2 Song Transpose Повышение или понижение строя MIDI-файла с шагом в полтона. 0

3 Tone Contlrol Настройка эквалайзера. Low

4 Speaker Volume Изменение максимальной громкости динамиков. High

5 Phones Volume Изменение максимальной громкости наушников. Low

6 Tuning Повышение или понижение строя инструмента с шагом в 0,5 Гц. 440.0

7 Damper Hold Изменение функций правой педали (для органа, струнных и т. п.) o

8 Four Hands 9 User Memory Сохранение настроек по умолчанию. -

10 Factory Reset Сброс всех настроек и возврат к заводским установкам. -

Включение режима FOUR HANDS («Игра в четыре руки»). o

* В каждом из последующих этапов на иллюстрациях изображены настройки по умолчанию.

Вход в меню основных настроек

Чтобы войти в меню настроек, нажмите кнопку функций.

На дисплее автоматически отобразится меню основных настроек.

Functions

1.Basic Settings

Чтобы войти в меню, повторно нажмите кнопку функций.

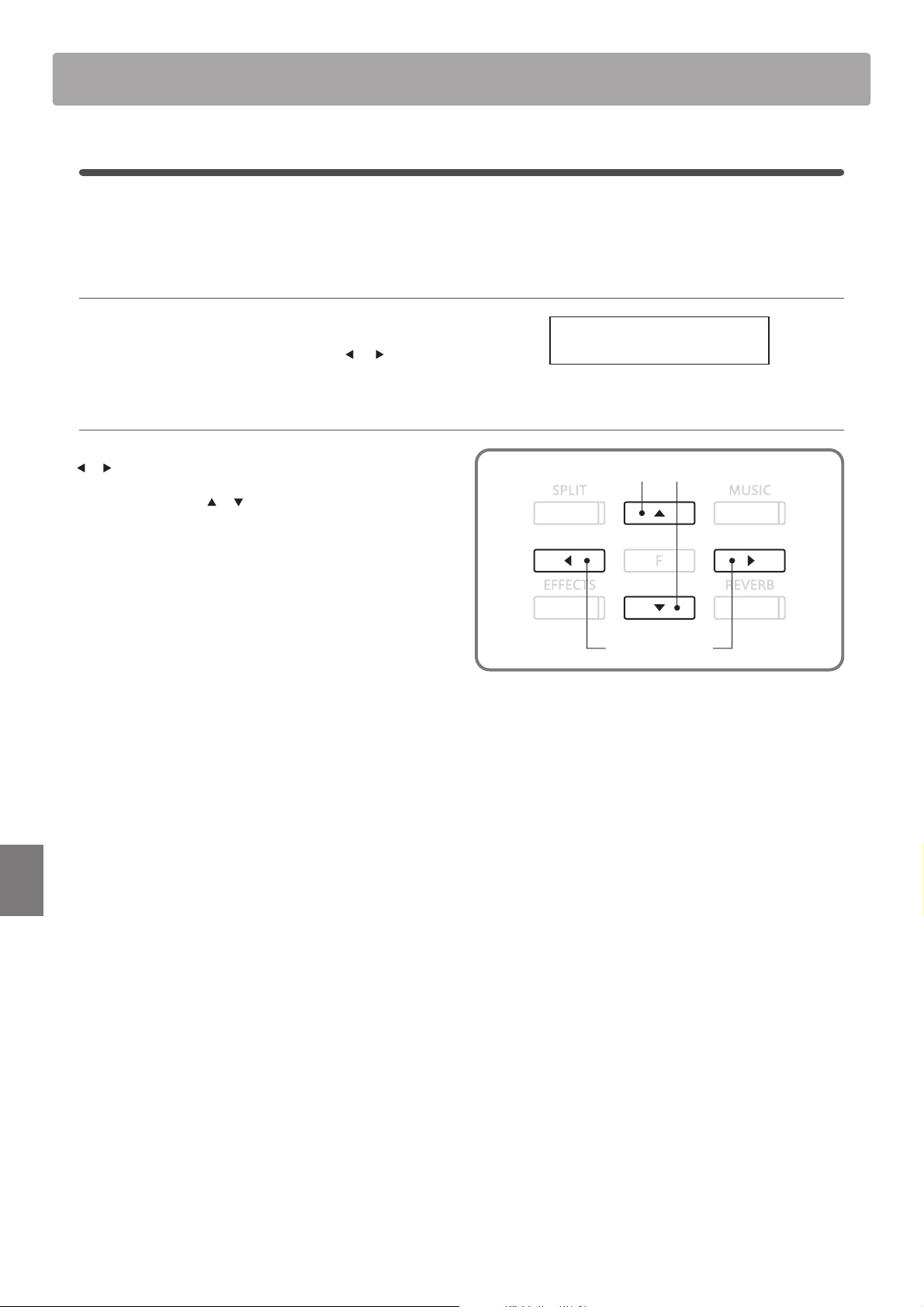

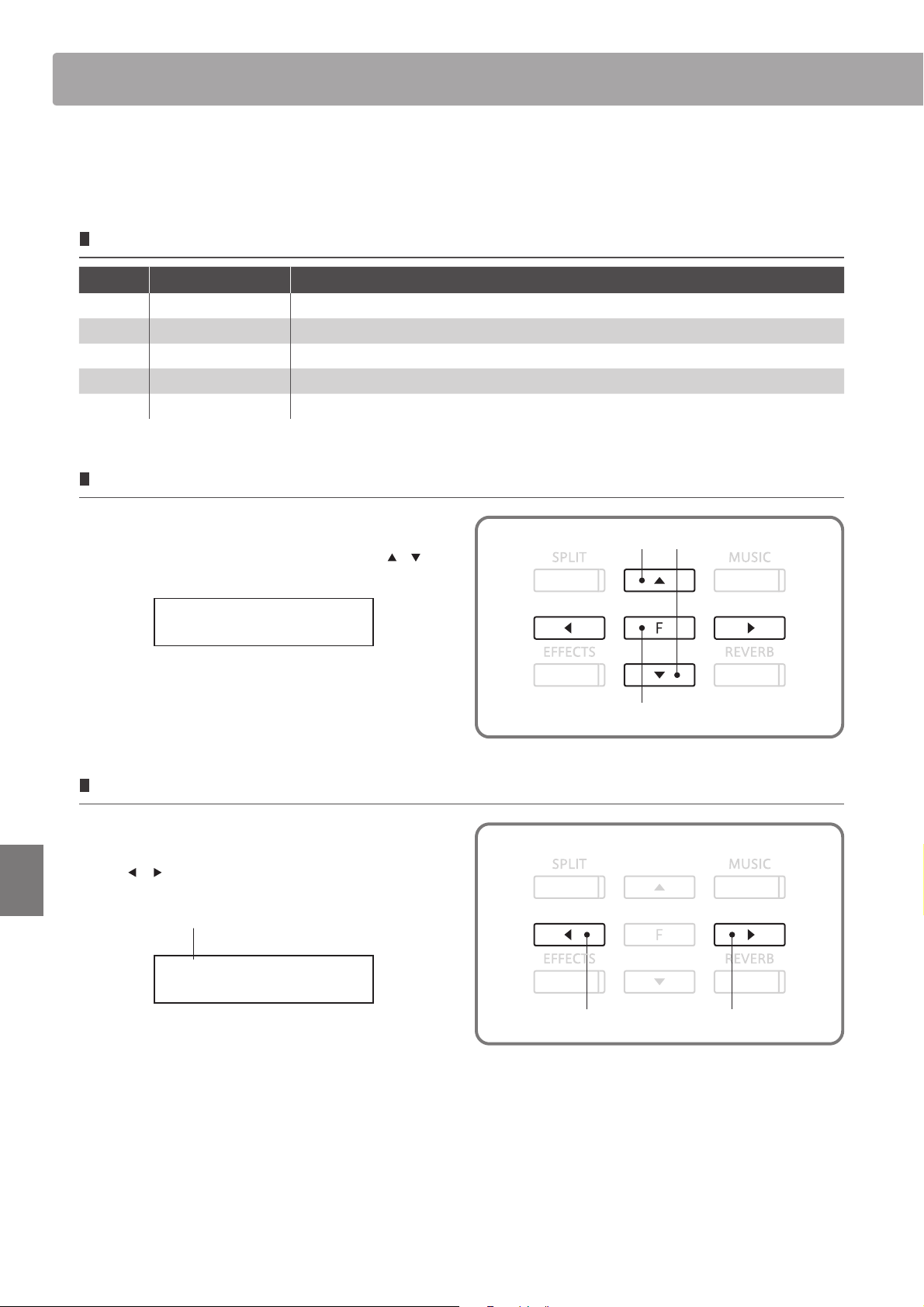

Вход в выбранное меню настроек и выход из него

Выбор параметра

После входа в меню основных настроек:

Для перемещения по списку настроек нажимайте кнопки и .

1-1 KeyTranspose

= 0 C

Номер страницы списка

Перемещение по списку настроек

Page 48

Основные настройки

Транспонирование клавиатуры

Функция транспонирования позволяет изменять высоту звучания клавиатуры цифрового пиано СS6 с шагом в полтона. Эта функция особенно полезна при аккомпанировании инструменту с другим строем или для исполнения произведения в тональности, отличной от исходной. После транспонирования вы можете играть в привычной тональности, но звучать при этом будет выбранная.

1. Выбор параметра Key Transpose

Войдите в меню основных настроек (стр. 47).

На дисплее отобразится пункт «Key Transpose».

2. Изменение значения параметра

Измените значение параметра с помощью кнопок и .

* Высота звучания может быть повышена или понижена на 12 полутонов.

Чтобы выйти из пункта «Key Transpose», нажмите кнопку выбора категории тембров.

Транспонирование композиции

Эта функция позволяет изменить тональность стандартного MIDI-файла, воспроизводимого с записывающего устройства USB, с шагом в полтона.

1-1 KeyTranspose

= 0 C

1-1 KeyTranspose

= +4 E

1. Выбор параметра Song Transpose

Войдите в меню основных настроек (стр. 47).

Выберите пункт «Song Transpose» с помощью кнопок и .

2. Изменение значения параметра

Настройки

Измените значение параметра с помощью кнопок и .

* Высота звучания может быть повышена или понижена на 12 полутонов.

Чтобы выйти из пункта «Song Transpose», нажмите кнопку выбора категории тембров.

1-2

1-2 SongTranspose

= 0

1-2

1-2 SongTranspose

= +2

Page 49

Настройки

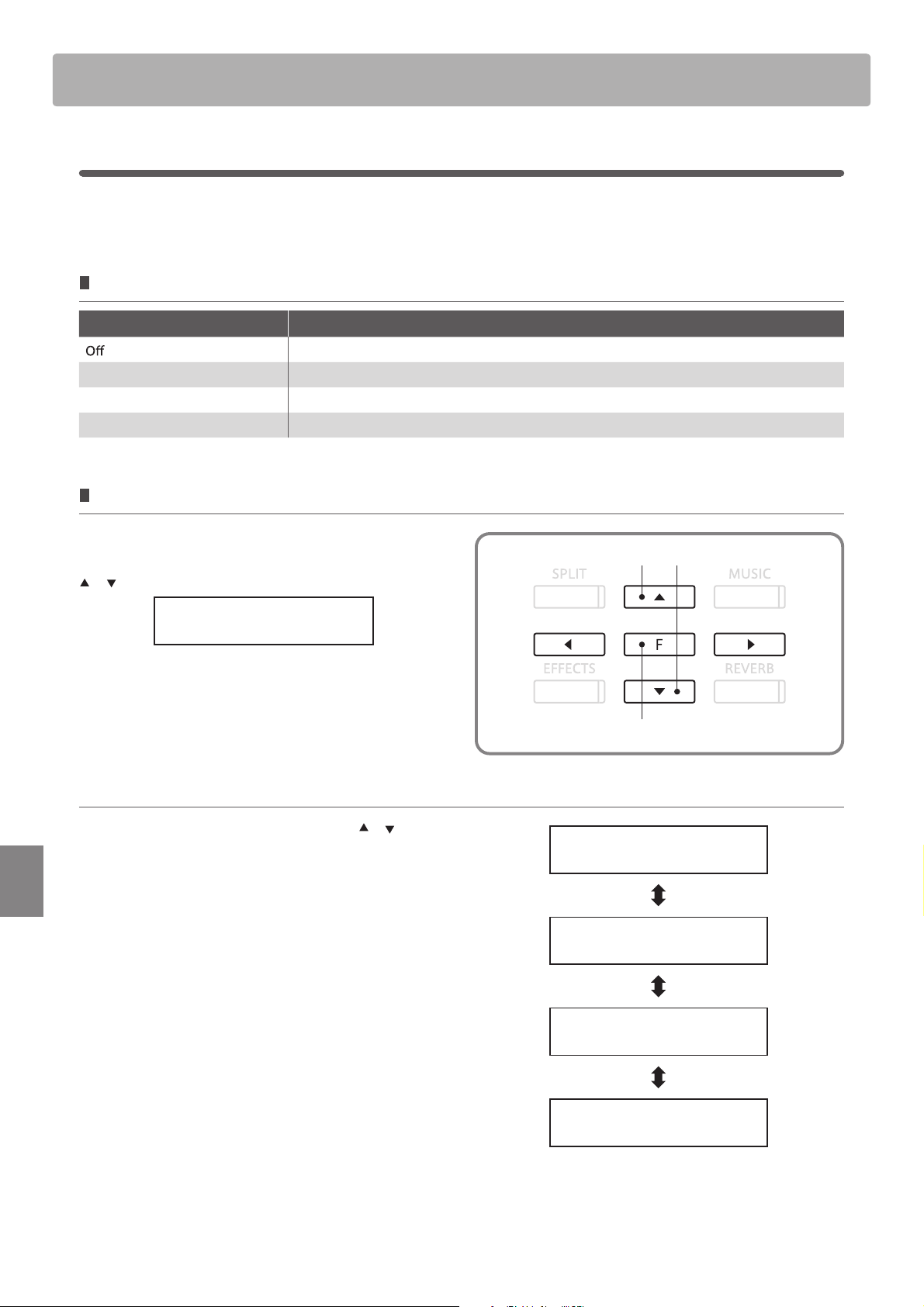

Управление звучанием

Эта функция позволяет корректировать тембр цифрового пиано СS6, добиваясь лучшего звучания в соответствии с его расположением. Доступно пять готовых настроек встроенного эквалайзера и дополнительная пользовательская настройка, позволяющая добиться максимального контроля над звуком.

Типы настроек параметра Tone Control

Тип Описание

O Эквалайзер отключен.

Loudness Тонкомпенсация для сохранения звучности тембра при небольшой громкости.

Bass boost Усиление низких частот.

Treble boost Усиление высоких частот.

Mid cut Подавление средних частот.

User Раздельные настройки уровней низких, средних и высоких частот.

1. Выбор параметра Tone Control

Войдите в меню основных настроек (стр. 47).

Выберите пункт «Tone Control» с помощью кнопок и .

2. Смена типа настроек

Измените значение параметра с помощью кнопок и .

Чтобы выйти из пункта «Tone Control», нажмите кнопку выбора категории тембров.

Настройка пользовательского эквалайзера

При выборе пользовательских настроек («User»):

Нажмите и удерживайте кнопку функций.

Через несколько секунд на дисплее отобразится экран настройки пользовательского эквалайзера.

Для выбора настраиваемого диапазона частот нажимайте кнопки и . Для изменения значения нажимайте кнопки и .

* Уровень каждого частотного диапазона может быть изменен в пределах от -6 до +6.

Чтобы выйти из настроек пользовательского эквалайзера и вернуться к экрану настроек параметра Tone Control, нажмите кнопку функций.

1-3 Tone Control

= O

1-3 Tone Control

= Loudness

1-3 User Low

= 0

1-3 User Mid

= 3

1-3 User High

= 5

Page 50

Основные настройки

Громкость динамиков

Настройка громкости динамиков позволяет уменьшить максимальный уровень громкости звучания динамиков инструмента, тем самым предоставляя пользователю максимальный контроль над общим уровнем звучания. С помощью этой функции можно ограничить громкость инструмента, если, например, вашим домочадцам мешает слишком громкая игра.

* Изменение этого параметра не влияет на уровень громкости звучания наушников и уровень сигнала на линейном выходе.

1. Выбор параметра Speaker Volume

Войдите в меню основных настроек (стр. 47).

1-4 Speaker Vol.

Выберите пункт «Speaker Volume» с помощью кнопок и .

2. Изменение значения параметра

1-4 Speaker Vol.

= High

Измените значение параметра с помощью кнопок и - вы можете выбирать между значениями «High» и «Low».

Чтобы выйти из пункта «Speaker Volume», нажмите кнопку выбора категории тембров.

Громкость наушников

Эта функция позволяет увеличить максимальную громкость наушников.

По умолчанию значение этого параметра - «Low» («Низкий уровень») с целью защиты органов слуха от повреждения в результате воздействия чрезмерно громких звуков. Следует выбирать значение «High» («Высокий уровень») для наушников с высоким сопротивлением, а также в случае необходимости увеличения максимального уровня громкости звучания наушников.

* Изменение этого параметра не влияет на уровень громкости звучания динамиков и уровень сигнала на линейном выходе.

1. Выбор параметра Phones Volume

Войдите в меню основных настроек (стр. 47).

Выберите пункт «Phones Volume» с помощью кнопок и .

1-4 Speaker Vol.

= Low

1-5 Phones Vol.

= Low

Настройки

2. Изменение значения параметра

Измените значение параметра с помощью кнопок и - вы можете выбирать между значениями «High» и «Low».

Чтобы выйти из пункта «Phones Volume», нажмите кнопку выбора категории тембров.

1-5 Phones Vol.

= High

Page 51

Настройка

С помощью настройки (Tuning) можно изменить общую высоту звучания цифрового пиано СS6 гом в 0,5 Гц. Эта возможность может вам пригодиться при аккомпанировании другому инструменту.

1. Выбор параметра Tuning

Войдите в меню основных настроек (стр. 47).

с ша-

1-7 Tuning

Выберите пункт «Tuning» с помощью кнопок и .

2. Смена настроек параметра

Измените значение параметра с шагом 0,5 Гц с помощью кнопок и .

* Параметр Tuning можно изменять в диапазоне от 427.0 до 453 Гц.

Чтобы выйти из пункта «Tuning», нажмите кнопку выбора категории тембров.

1-7 Tuning

= 440.0

= 437.5

Фиксация нажатия правой педали

Эта функция позволяет настроить функционирование правой педали для таких тембров, как орган или струнные. При нажатии правой педали звук может плавно затухать или звучать непрерывно.

Настройки параметра Damper Hold

Значение Описание

O При нажатой педали сустейна звучание органа, струнных и т.п. постепенно затухает. On При нажатой педали сустейна орган, струнные и т.п. звучат непрерывно.

1. Выбор параметра Damper Hold

Войдите в меню основных настроек (стр. 47).

1-8 Damper Hold

Выберите пункт «Damper Hold» с помощью кнопок и .

2. Изменение значения параметра

Включите/выключите опцию Damper Hold кнопками и .

Чтобы выйти из пункта «Damper Hold», нажмите кнопку выбора категории тембров.

1-8 Damper Hold

= O

1-8 Damper Hold

= On

Настройки

Page 52

Основные настройки

Режим игры «в четыре руки»

Эта опция - альтернативный способ включения режима FOUR HANDS, незаменимого при обучении игре на пианино. Если включить этот режим через меню, устройство будет автоматически входить в него при включении питания.

Все настройки режима FOUR HANDS описаны на стр. 21.

1. Выбор параметра Four Hands

Войдите в меню основных настроек (стр. 47).

Выберите пункт «Four Hands» с помощью кнопок и .

2. Изменение значения параметра

Включите/выключите опцию Four Hands кнопками и .

* При включении этого режима будут мигать светодиоды кнопки SPLIT и кнопок выбора категории тембров.

Чтобы выйти из пункта «Four Hands», нажмите кнопку выбора категории тембров.

1-9 Four Hands

= O

1-9 Four Hands

= On

Пользовательские настройки

Функция пользовательских настроек («User Memory») позволяет сохранить в памяти значения определенного набора настроек, которые будут автоматически применяться при включении инструмента.

Пользовательские настройки

Настройки, сохраняемые в пользовательской памяти

Выбранные тембры Настройки эффектов/ревербератора

Основные настройки

Параметры «виртуального настройщика»

Настройки

Настройки клавиатуры

Темп метронома, размер, ритмический аккомпанемент и уровень громкости

(в т.ч. тембр по умолчанию и приоритетный тембр в каждой категории)

Page 53

1. Выбор параметра «User Memory»

Войдите в меню основных настроек (стр. 47).

Выберите пункт «User Memory» с помощью кнопок и .

2. Сохранение настроек в пользовательскую память

1-10User Memory

Save ≥Press REC

Чтобы подтвердить сохранение, нажмите кнопку REC.

Save Complete.

На дисплее отобразится надпись «Save Complete» («Сохранение выполнено»).

Чтобы выйти из пункта «User Memory», нажмите кнопку выбора категории тембров.

Возврат к заводским установкам

Применение этой функции («Factory Reset») стирает настройки, сохраненные в пользовательской памяти (см. выше) и возвращает цифровое пиано СА93/СА63 к его заводским установкам.

1. Выбор параметра Factory Reset

Войдите в меню основных настроек (стр. 47).

1-11FactoryReset

Выберите пункт «Factory Reset» с помощью кнопок и .

1-11FactoryReset

Reset≥Press REC

2. Выполнение возврата к заводским установкам

Чтобы вернуться к заводским установкам и выйти из меню, нажмите кнопку REC.

Настройки

Page 54

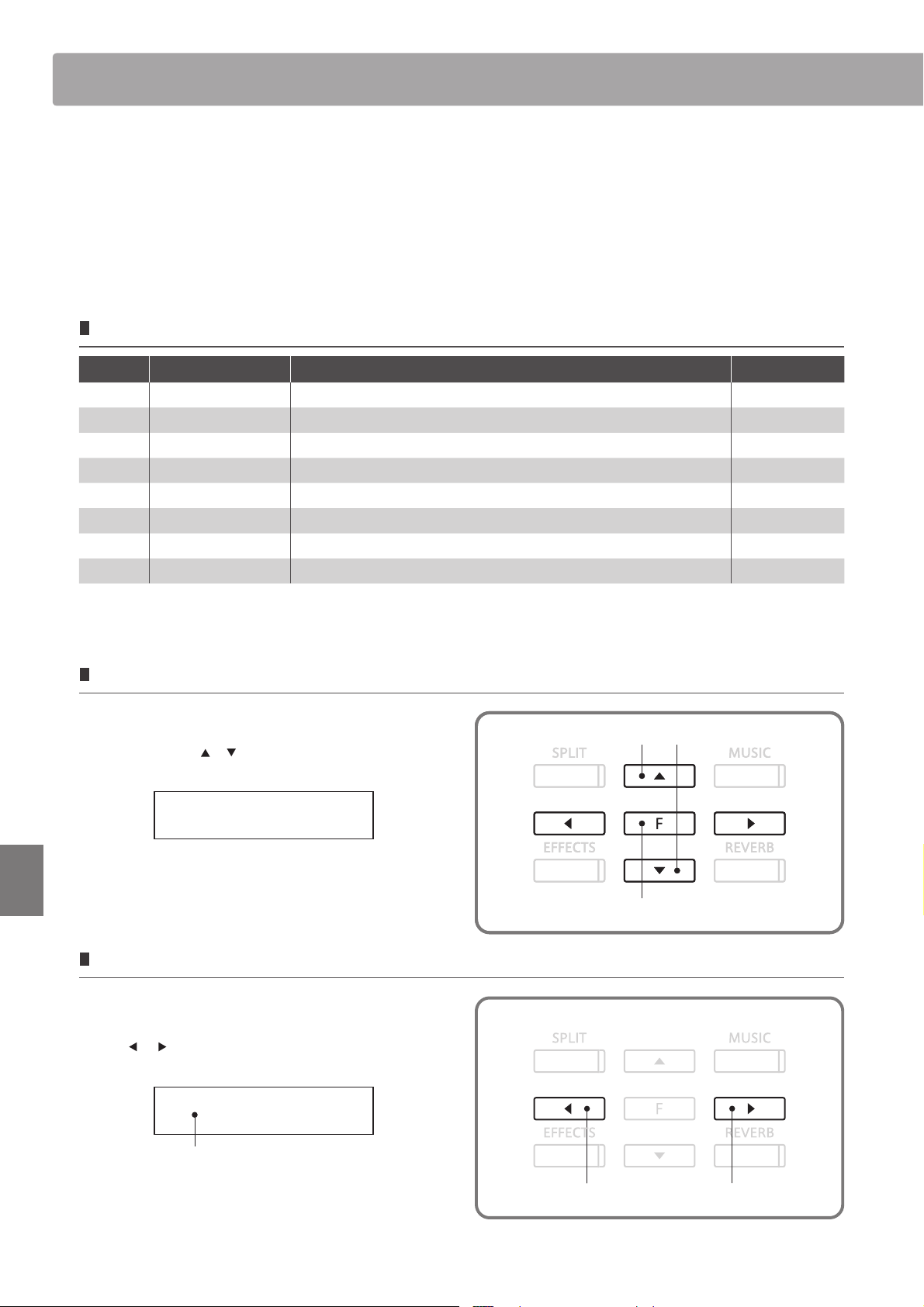

Виртуальный настройщик

Опытный настройщик помогает вам использовать все возможности акустического пианино. Он тщательно настраивает каждую ноту и регулирует звучание инструмента, добиваясь глубокого, певучего звука.

Изменение параметров «виртуального настройщика» («Virtual Technician») цифрового пиано СS6

поз-

воляет проделать ту же работу и приспособить инструмент под индивидуальные нужды исполнителя.

Виртуальный настройщик

№ стр. Тип настройки Описание По умолчанию

1 Touch Curve Настройка чувствительности клавиатуры. Normal

2 Voicing Настройка звучания инструмента. Normal

3 Damper Resonance Настройка резонанса при опускании правой педали. 5

4 String Resonance Настройка резонанса при удержании нот. 5

5 Key-o Eect Настройка громкости звука, слышимого при отпускании клавиши. 5

6 Stretch Tuning

7 Temperament Адаптация строя к ренессансному и барочному звучанию и т.п. Equal Temp.

Key of Temperament Выбор тональности для темперации. С

* В каждом из последующих этапов на иллюстрациях изображены настройки по умолчанию.

Настройка уровня «растягивания» строя для стандартной темперации.

Normal

Вход в меню «виртуального настройщика»

Нажмите кнопку функций, чтобы войти в меню настроек.

С помощью кнопок и выберите пункт «Virtual Technician».

Чтобы войти в меню, снова нажмите кнопку функций.

Выбор параметра

В меню «виртуального настройщика»:

Настройки

Для перемещения по списку параметров нажимайте кнопки и .

Выберите меню настроек

Functions

2.Virtual Tech.

Войдите в выбранное меню настроек

2-1 Touch

= Normal

Номер страницы

Перемещение по списку параметров

Page 55

Настройки

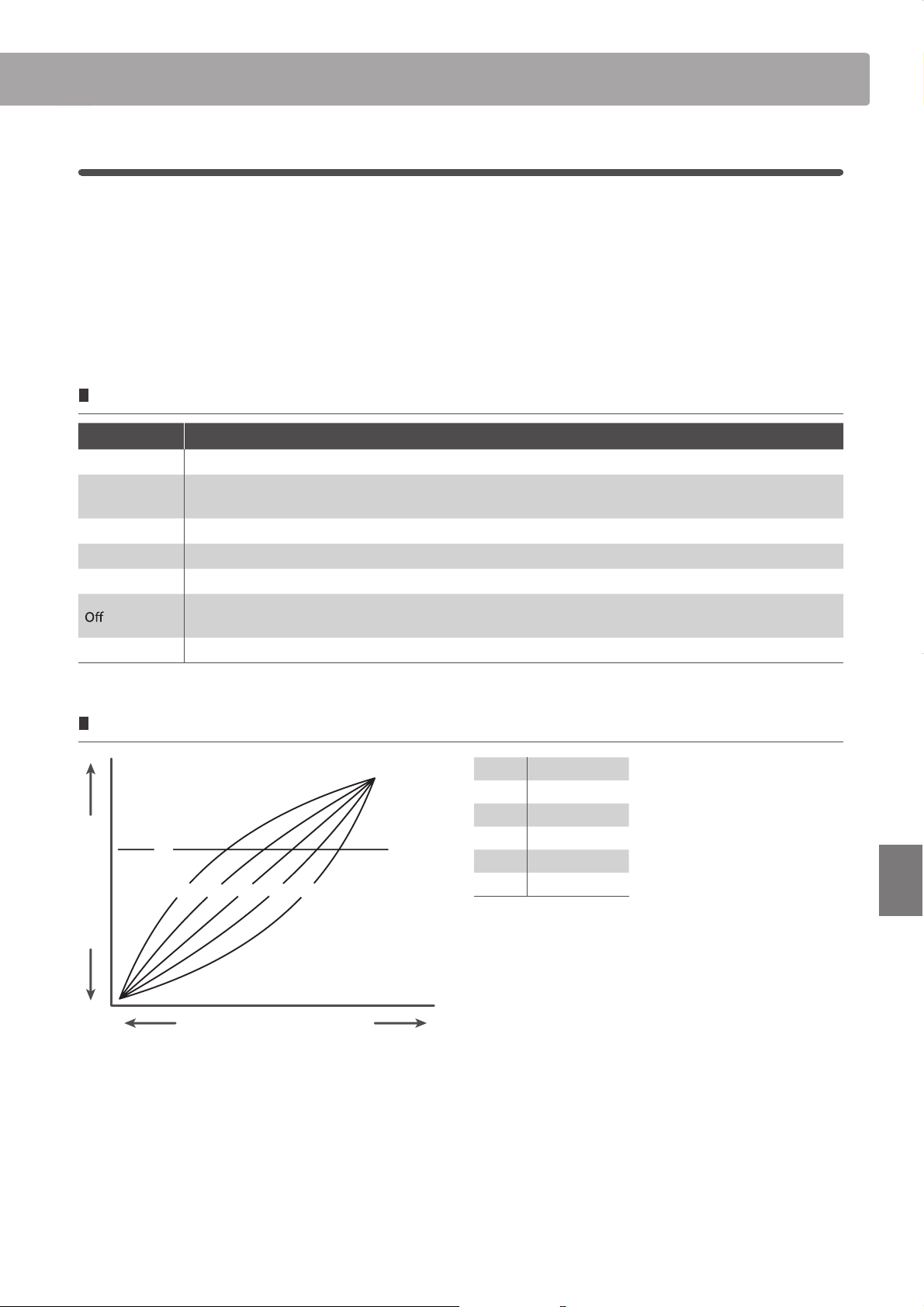

Чувствительность клавиатуры

Как и акустические инструменты, цифровое пиано СS6 дает более громкий звук при сильном нажатии клавиши, и более тихий - при нежном касании. Громкость и тембральный характер меняются в зависимости от энергичности и скорости исполнения - в цифровых пиано это свойство называется «чувствительностью клавиатуры» («Touch»).

Настройка этого параметра позволяют изменять чувствительность клавиатуры. Всего предлагается шесть возможных вариантов готовых настроек и две дополнительных пользовательских настройки, позволяющих приспособить инструмент к индивидуальным нуждам исполнителя.

Степени чувствительности клавиатуры

Тип Описание

Light + Для получения forte не требуется больших усилий. Для исполнителей с деликатной манерой игры.

Light

Normal Стандартная чувствительность клавиатуры акустического фортепиано.

Heavy

Heavy + Для получения громкого звука требуются значительные усилия.

User 1 / 2 Индивидуальная настройка чувствительности клавиатуры.

Даже мягкое касание клавиатуры вызывает достаточно громкий звук. Для нетренированных пальцев.

Рекомендуется детям и органистам.

Для получения громкого звука требуется более интенсивное нажатие. Подходит тем, у кого сильные пальцы.

Громкость звучания постоянна и не зависит от силы нажатия клавиш.

Идеально подходит для тембров с фиксированным динамическим диапазоном: органа, клавесина и т.д.

График чувствительности клавиатуры

ГромчеТише

b d e

Громкость звука

Мягче Сильнее

Сила нажатия на клавиши

Очень слабая

Слабая

Обычная

Сильная

Очень сильная

Отключено

Page 56

Виртуальный настройщик

Чувствительность клавиатуры

1. Выбор степени чувствительности

Войдите в меню «виртуального настройщика» (стр. 54).

Нажимайте кнопки и для выбора пункта «Touch».

2. Смена степени чувствительности

Для перемещения по списку степеней нажимайте кнопки и .

Для выхода из пункта «Touch» и возврата к обычному режиму нажмите кнопку выбора категорий.

Индивидуальная настройка чувствительности

При выборе пунктов User1/User2:

Нажмите кнопку REC.

(продолжение)

2-1 Touch = Normal

2-1 Touch = Light

2-1 Touch =User1≥Press REC

Поиграйте с разным уровнем громкости, от пианиссимо до фортиссимо, чтобы инструмент «запомнил» вашу манеру игры.

Нажмите кнопку PLAY/STOP.

Новая настройка чувствительности будет автоматически сохранена под именем «User1» или «User2».

* Пользовательские настройки чувствительности сохраняются в памяти и после выключения инструмента.

Настройки

Analyze

Completed

Page 57

Настройки

Озвончение

Функция озвончения («Voicing») позволяет вам выбрать один из шести типов звучания цифрового пиано СS6.

Тип озвончения

Тип Описание

Normal Стандартное звучание акустического пианино во всем динамическом диапазоне.

Mellow 1 Более мягкое и приглушенное звучание во всем динамическом диапазоне.

Mellow 2 Еще более мягкое звучание.

Dynamic В зависимости от силы нажатия клавиши звучание изменяется от приглушенного к яркому.

Bright 1 Яркое звучание во всем динамическом диапазоне.

Bright 2 Более яркое звучание во всем динамическом диапазоне.

1. Выбор параметра «Voicing»

Войдите в меню «виртуального настройщика» (стр. 54).

На дисплее автоматически возникнет пункт «Voicing».

2. Изменение значения параметра

Для перемещения по списку типов озвончения нажимайте кнопки и .

Для выхода из пункта «Voicing» и возврата к обычному режиму нажмите кнопку выбора категории тембров.

2- Voicing

2-2 Voicing

= Normal

2- Voicing

2-2 Voicing

= Mellow1

Page 58

Виртуальный настройщик

Резонанс струн при нажатии правой педали

При нажатии правой педали акустического пианино все демпферы поднимаются, позволяя струнам свободно вибрировать. Если в этот момент взять ноту или аккорд, это вызовет отклик не только соответствующих струн, но и резонанс других.

Цифровое пиано СS6 воссоздает этот феномен, а настройка резонанса струн при нажатии правой педали («Damper Resonance») позволяет регулировать уровень этого эффекта.

Резонанс струн

Тембры, доступные для применения Damper Resonance

PIANO 1

Concert Grand Studio Grand Mellow Grand Jazz Grand

Concert Grand 2 Studio Grand 2 Mellow Grand 2 Jazz Grand 2

Pop Piano

PIANO 2

Pop Piano 2

1. Выбор параметра «Damper Resonance»

Войдите в меню «виртуального настройщика» (стр. 54).

Нажимайте кнопки и для выбора пункта «Damper Resonance».

2. Регулировка уровня

Для регулировки уровня резонанса струн нажимайте кнопки и .

* Уровень резонанса струн может изменяться в диапазоне от 1 до 10.

Для выхода из пункта «Damper Resonance» и возврата к обычному режиму нажмите кнопку выбора категорий.

2-3 Damper Reso.

= 5

2-3 Damper Reso.

= 6

Настройки

Page 59

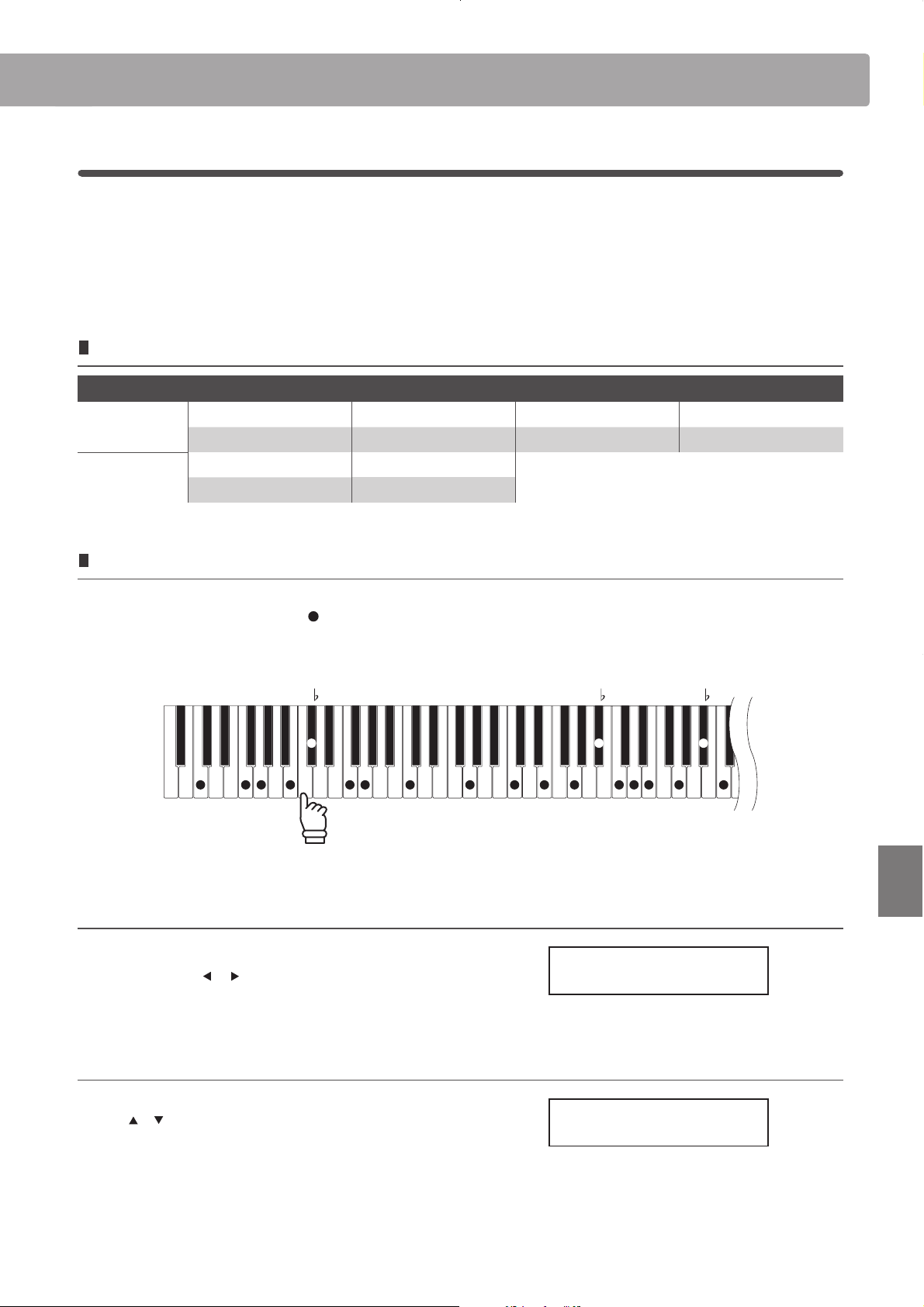

Настройки

Струнный резонанс

Струнный резонанс - это эффект акустических пианино и роялей, возникающий, когда в струнах удерживаемых нот вызывается резонанс взятием других нот.

Цифровое пианино СS6 воспроизводит этот феномен, а настройка струнного резонанса («String Resonance») позволяет регулировать уровень этого эффекта.

Струнный резонанс

Тембры, доступные для String Resonance

PIANO 1

PIANO 2

Concert Grand Studio Grand Mellow Grand Jazz Grand

Concert Grand 2 Studio Grand 2 Mellow Grand 2 Jazz Grand 2

Pop Piano Modern Piano

Pop Piano 2 Rock Piano

Демонстрация эффекта струнного резонанса

Чтобы испытать эффект струнного резонанса, мягко нажмите клавишу До (см. иллюстрацию), затем, удерживая ее, нажмите любую клавишу, отмеченную знаком . Помимо звучания взятой ноты вы также услышите, как резонируют струны клавиши До, взятой первой.

F GC B F G C G C E G C D E G C

hold

B B

1. Выбор параметра «String Resonance»

Войдите в меню «виртуального настройщика» (стр. 54).

Нажимайте кнопки и для выбора пункта «String Resonance».

2. Регулировка уровня

Для регулировки уровня струнного резонанса нажимайте кнопки и .

* Уровень струнного резонанса может изменяться в диапазоне от 1 до 10.

Для выхода из пункта «String Resonance» и возврата к обычному режиму нажмите кнопку выбора категорий.

2-4 String Reso.

= 5

2-4 String Reso.

= 6

Page 60

Виртуальный настройщик

Эффект отпускания клавиши

При игре на акустическом пианино, особенно в басовом регистре, вы часто можете слышать, как после удара по клавише ее демпфер касается струн перед прекращением вибрации.

Цифровое пиано СS6 воспроизводит этот феномен, а настройка параметра эффекта отпускания клавиши («Key-O Eect») позволяет регулировать громкость этого эффекта.

1. Выбор параметра «Key-O Eect»

Войдите в меню «виртуального настройщика» (стр. 54).

Нажимайте кнопки и для выбора пункта «Key-O Eect».

2-5 KeyOEect

= 5

2. Регулировка громкости эффекта

Для регулировки уровня громкости эффекта нажимайте кнопки и .

* Громкость эффекта отпускания клавиши может изменяться в диапазоне от 1 до 10.

Для выхода из пункта «Key-O Eect» и возврата к обычному режиму нажмите кнопку выбора категорий.

Растянутый строй

Растянутый строй (Stretch Tuning) - это особый метод настройки пианино, при котором звучание нижнего регистра становится чуть ниже, а верхнего - выше, чем в равномерной темперации (Equal Temperament).

2-5 KeyOEect

= 6

Эта функция действует только при использовании темперации Equal Temperament или Equal Temperament (piano).

1. Выбор параметра Stretch Tuning

Войдите в меню «виртуального настройщика» (стр. 54).

Настройки

Нажимайте кнопки и для выбора пункта «Stretch Tuning».

2. Изменение значения параметра

Для выбора типа растянутого строя нажимайте кнопки и .

* При выборе «широкого» («Wide») растянутого строя изменения в звучании нижнего и верхнего регистра будут более заметными.

Для выхода из пункта «Stretch Tuning» и возврата к обычному режиму нажмите кнопку выбора категорий.

2-6 StretchTune

= Normal

2-6 StretchTune

= Wide

Page 61

Настройки

Темперация

Параметры темперации цифрового пиано CS6 позволяют изменить строй с современной равномерной темперации на один из нескольких типов альтернативной настройки, например времен барокко или ренессанса.

Доступные типы темперации

Тип Описание

Равномерная темперация (фортепианная)

(Equal P.only)

Темперация, устанавливаемая по умолчанию. Когда выбирается тембр фортепиано, строй инструмента становится как у акустического пианино (равномерная темперация).

* При выборе другого тембра темперация автоматически устанавливается в равномерную бемольную.

Чистый строй (мажор)

(Pure Major)

Чистый строй (минор)

(Pure Minor)

Пифагоров строй

(Pythagorean)

Среднетоновая темперация

(Meantone)

Темперация Werckmeister III

(Werkmeister)

Темперация Kirnberger III

(Kirnberger)

Равномерная темперация (бемольная)

(Equal Flat)

Равномерная темперация

(Equal Stretch)

Темперация, в которой устранены диссонансы терций и квинт, до сих пор популярная в хоровой музыке из-за совершенной гармонии. Любая модуляция приводит к диссонансу.

* Должны быть корректно выставлены основной тон темперации и параметр мажор/минор.

Темперация, использующая математические соотношения для устранения диссонанса квинт. Хотя ее применение в аккордах сильно ограничено, она дает характерные мелодические линии.

В этой темперации для устранения диссонанса терций используется средний целый тон (между большим и малым целыми тонами). В этой темперации все квинты акустически равны, в отличие от темперации «Pure».

Эти две темперации являют собой нечто среднее между пифагоровым строем и среднетоновой темперацией. В мелодиях, где редко используются знаки альтерации, эта темперация дает богатые среднетоновые аккорды. По мере увеличения количества знаков альтерации мелодика звучания все больше напоминает пифагоров строй. В основном эти темперации используются для придания аутентичности исполнению барочной музыки.

Эта «нерастянутая» темперация делит октаву на двенадцать равных ступеней. Все 12 клавишей разделяют равные интервалы в полутон. Данная темперация предоставляет практически неограниченные возможности для модуляции. Однако в данной темперации звучание клавиш теряет свою индивидуальность.

Это - самая популярная фортепианная темперация. Человеческий слух несовершенен и воспринимает средние частоты лучше, чем высокие и низкие. Настройка этой темперации растянута, чтобы компенсировать это и придать звучанию естественности. Эта «растянутая» равномерная темперация - разновидность «нерастянутой» равномерной темперации, созданная на математической основе.

Пользовательская темперация

(User)

Пользовательская темперация: регулируется высота звучания каждого полутона.

Page 62

Виртуальный настройщик

Темперация (продолжение)

1. Выбор параметра «Temperament»

Войдите в меню «виртуального настройщика» (стр. 54).

Нажимайте кнопки и для выбора пункта «Temperament».

2. Смена типа темперации

2-7 Temperament

= Equal(P.only)

Для перемещения по списку типов темпераций нажимайте кнопки и .

Для выхода из пункта «Temperament» и возврата к обычному режиму нажмите кнопку выбора категорий.

Пользовательская темперация

При выборе пользовательского («User») типа темперации:

Нажмите кнопку функций и удерживайте ее в течение нескольких секунд.

Устройство войдет в режим редактирования пользовательской темперации, и на дисплее отобразится название ноты и ее высота.

Для выбора ноты нажимайте кнопки и . Для изменения ее высоты нажимайте кнопки и .

* Высота ноты изменяется в диапазоне от -50 до +50 центов (1 цент = 1/100 полутона).

Для выхода из пункта «Temperament» и возврата к обычному режиму нажмите кнопку выбора категории тембров.

2-7 Temperament

= Meantone

2-7 Temperament

= User ≥Hold[F]

2-7 User C

= 0

Настройки

Page 63

Тональность темперации

Данная функция позволяет настроить тональность выбранной темперации. При использовании любого типа темперации, кроме равномерной, необходимо задавать тональность темперации, соответствующую тональности исполняемого произведения.

* Этот параметр влияет только на подстройку отдельных полутонов, высота звучания клавиатуры не меняется.

1. Выбор настройки тональности темперации

Войдите в меню «виртуального настройщика» (стр. 54).

Нажимайте кнопки и для выбора пункта «Key of Temperament».

2. Выбор тональности темперации

Для выбора желаемой тональности темперации нажимайте кнопки и .

* Тональность темперации задается в диапазоне от С до В.

Для выхода из пункта «Key of Temperament» и возврата к обычному режиму нажмите кнопку выбора категорий.

2-8 KeyOfTemper

= C

2-8 KeyOfTemper

= C#

Настройки

Page 64

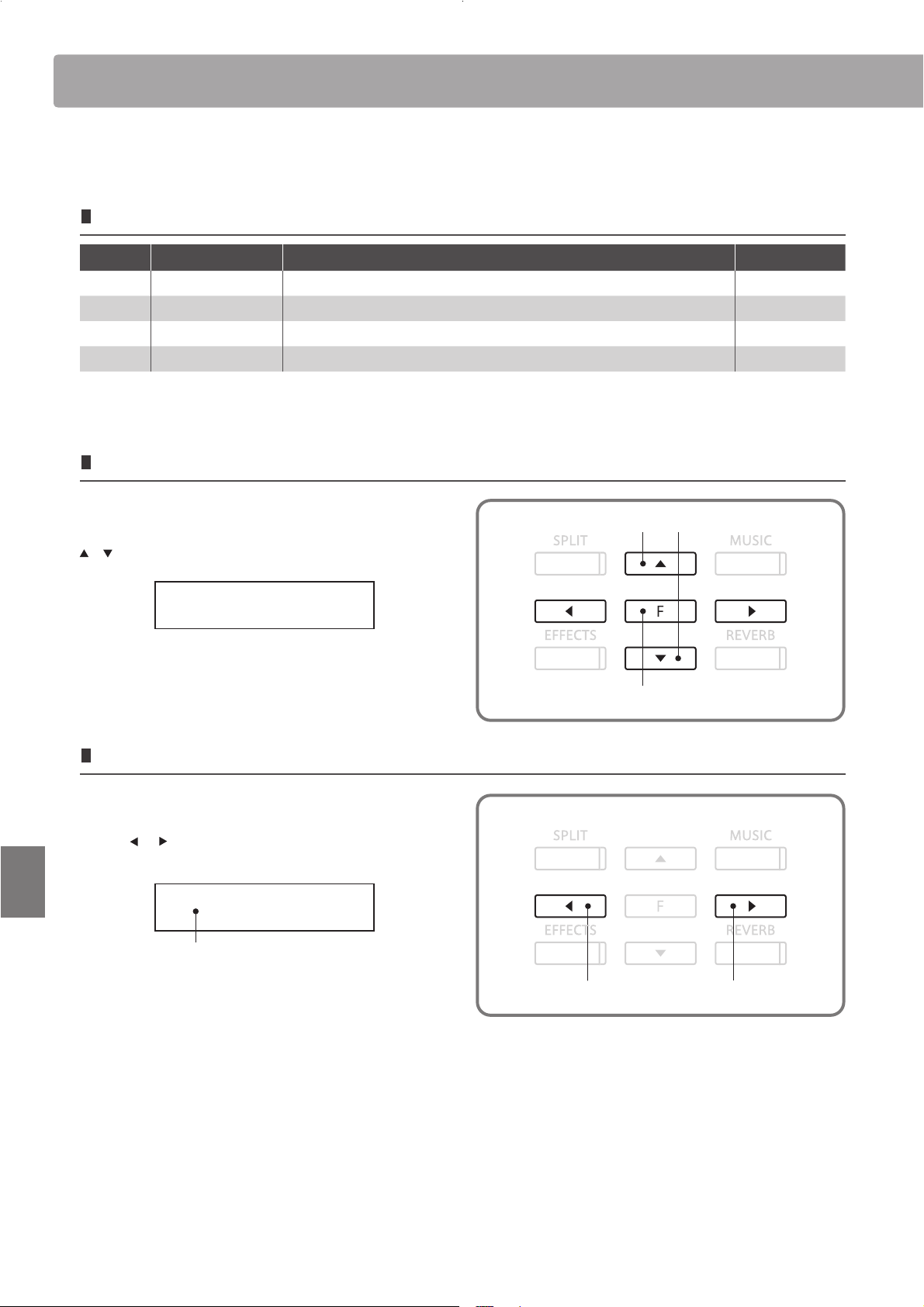

Настройки клавиатуры

В меню настроек клавиатуры (Key Settings) содержатся настройки, используемые в режимах DUAL и SPLIT.

Настройки клавиатуры

№ стр. Название Описание По умолчанию

1 Lower Octave Shift

2 Lower Pedal On/O

3 Layer Octave Shift

4 Layer Dynamics

* В каждом из последующих этапов на иллюстрациях изображены настройки по умолчанию.

В режиме SPLIT повышает высоту левой части клавиатуры с шагом в октаву.

В режиме SPLIT включает/выключает педаль сустейна для левой части клавиатуры.

В режиме DUAL повышает звучание накладываемого тембра с шагом в октаву.

В режиме DUAL регулирует динамическую чувствительность накладываемого тембра.

Вход в меню настроек клавиатуры

Для входа в меню настроек нажмите кнопку функций.

Для выбора пункта «Kеy Settings» нажимайте кнопки и .

Functions

3.Key Settings

Вход и выход из меню настроек

Выбор меню настроек

Выбор параметра

В меню настроек клавиатуры:

Для перемещения по списку настроек нажимайте кнопки и .

Настройки

3-1 LowerOctave

= 0

Номер страницы списка

Перемещение по списку настроек

Page 65

Настройки

Смещение нижнего регистра

Эта функция позволяет в режиме SPLIT повышать высоту звучания левой части клавиатуры с шагом в одну октаву.

1. Выбор параметра Lower Octave Shift

Войдите в меню настроек клавиатуры (стр. 64).

3-1 LowerOctave

На экране автоматически отобразится пункт «Lower Octave Shift».

2. Настройка смещения нижнего регистра

Чтобы назначить диапазон смещения нижнего регистра, нажимайте кнопки и .

3-1 LowerOctave

= 0

= 1

* Высота звучания левой части клавиатуры может быть поднята на три октавы.

Для выхода из пункта «Lower Octave Shift» нажмите кнопку выбора категории тембров.

Включение педали для нижнего регистра

Эта функция позволяет определить, продлевает ли нажатие педали сустейна звучание левой части клавиатуры в режиме SPLIT.

1. Выбор пункта «Lower Pedal»

Войдите в меню настроек клавиатуры (стр. 64).

Для выбора пункта «Lower Pedal» нажимайте кнопки и .

2. Включение и выключение педали

Для включения или выключения педали нажимайте кнопки и .

* При выборе ‘On’ (ВКЛ) нажатие педали сустейна продлевает звучание левой части клавиатуры.

Для выхода из пункта «Lower Pedal» нажмите кнопку выбора категории тембров.

3-2 Lower Pedal

= O

3-2 Lower Pedal

= On

Page 66

Настройки клавиатуры

Октавное смещение слоя

В режиме DUAL эта функция позволяет повышать или понижать звучание накладываемого тембра (отображается на второй строчке дисплея) с шагом в одну октаву.

1. Выбор параметра «Layer Octave Shift»

Войдите в меню настроек клавиатуры (стр. 64).

3-3 LayerOctave

Для выбора пункта «Layer Octave Shift» нажимайте кнопки и .

2. Выбор степени смещения слоя

= 0

Для повышения или понижения значения параметра нажимайте кнопки и .

* Высоту звучания накладываемого тембра можно изменить на две октавы.

Для выхода из пункта «Layer Octave Shift» и возврата к обычному режиму нажмите кнопку выбора категории тембров.

* Некоторые из наслаиваемых тембров могут отключаться при пре вышении определенной высоты звучания.

3-3 LayerOctave

= +1

Настройки

Page 67

Настройки

Динамика тембра

Иногда в режиме DUAL для достижения желаемого звучания бывает недостаточно просто настроить баланс громкости двух накладываемых тембров, особенно при выборе двух динамичных тембров. Сочетание двух тембров со схожей динамикой может оказаться непростым в исполнении и в регулировке.

Эта функция позволяет снизить динамическую чувствительность накладываемого тембра, чтобы улучшить совместимость двух тембров. Снижение динамической чувствительности тембра не только позволяет уменьшить его громкость, но и упрощает его регулировку относительно основного тембра.

1. Выбор пункта «Layer Dynamics»

Войдите в меню настроек клавиатуры (стр. 64).

Для выбора пункта «Layer Dynamics» нажимайте кнопки и .

2. Регулировка динамики тембра

Для изменения значения параметра нажимайте кнопки и .

* Значение параметра может быть изменено в пределах от 1 до 10.

Для выхода из пункта «Layer Dynamics» и возврата к обычному режиму нажмите кнопку выбора категории тембров.

3-4 LayerDynamic

= 10

3-4 LayerDynamic

= 9

Page 68

MIDI

MIDI расшифровывается как «Musical Instrument Digital Interface», международный стандарт соединения музыкальных инструментов, компьютеров и других устройств для обмена музыкальными данными.

Порты MIDI

Порты MIDI Назначение

MIDI IN Получение нот, команд «Program Change» и других данных. MIDI OUT Посыл нот, команд «Program Change» и других данных. MIDI THRU Передача данных MIDI на другое устройство MIDI без обработки.

Каналы MIDI

Каналы MIDI используются для обмена данными с устройствами MIDI - это каналы получения (MIDI IN) и передачи (MIDI OUT). Большинство инструментов и устройств MIDI оборудованы и входными (IN), и выходными (OUT) разъемами MIDI и могут передавать и принимать данные в формате MIDI. Входные каналы используются для получения данных MIDI от устройств MIDI, а выходные - для передачи данных MIDI.

На данной иллюстрации изображены три музыкальных инструмента, соединенных по каналам MIDI.

Передающий инструмент А посылает информацию с клавиатуры принимающим инструментам В и С. Информация приходит принимающим инструментам В и С. Принимающие инструменты В и С отреагируют на присылаемые команды MIDI, если их принимающие каналы соответствуют каналам передающего инструмента А. Если каналы не соответствуют друг другу, принимающие инструменты В и С не отреагируют на присылаемые команды MIDI.

Запись/воспроизведение с помощью секвенсера

Настройки

При подключении к секвенсеру цифровое пиано СS6 может быть использовано для записи и воспроизведения многоканальных произведений с одновременным использованием различных каналов для воспроизведения различных тембров.

Передающий инструмент А

Принимающий инструмент

Секвенсер

Page 69

Настройки

Функции MIDI

Цифровое пиано СS6 поддерживает следующие функции MIDI:

Прием/передача нот

Прием/передача информации о нажимаемых нотах.

Настройка канала приема/передачи

Настройка канала приема/передачи в диапазоне от 1 до 16.

Передача записанных данных

Записанные произведения могут воспроизводиться с помощью инструментов, подключенных по MIDI, или записываться на внешний секвенсер, подключенный к разъему MIDI OUT.

Прием/передача системных данных Exclusive

Прием/передача системных настроек.

Вход в меню настроек MIDI.

Прием/передача команд Program Change

Прием/передача команд «Program Change» на/с внешних инструментов или устройств, подключенных по MIDI.

Прием/передача сигналов педалей

Прием/передача сигналов педалей сустейна, состенуто и заглушения от инструментов или устройств, подключенных по MIDI.

Настройки мультитембрального режима

Прием многоканальных данных MIDI от инструментов или устройств, подключенных по MIDI.

* Должен быть включен мультитембральный режим.

Получение данных об уровне громкости

Получение данных об уровне громкости от инструментов или устройств, подключенных по MIDI.

* Для получения более подробной информации обратитесь к «Таблице реализации MIDI» на стр. 94 данного руководства.

Для входа в меню настроек нажмите кнопку функций.

Выберите пункт «MIDI Settings» кнопками и

Functions

4.MIDI Settings

Выбор нужной функции

В меню настроек MIDI:

Для перемещения по списку функций нажимайте кнопки и .

4-1 MIDI Channel =1(TRS/RCV)

Выбор меню настроек

Вход и выход из меню настроек

Номер страницы списка

Перемещение по списку функций

Page 70

Настройки MIDI

Канал MIDI (передача/прием)

Функция «MIDI Channel» позволяет определить номер канала для передачи/приема. Выбранный канал будет использоваться как для передачи, так и для приема данных (нельзя назначить для приема и передачи различные каналы).

1. Выбор параметра MIDI Channel

Войдите в меню настроек MIDI (стр. 69)

4-1 MIDI Channel

На дисплее автоматически отобразится пункт «MIDI Channel».

2. Смена значения параметра

Для смены номера канала нажимайте кнопки и .

=1(TRS/RCV)

4-1 MIDI Channel

* Номер канала MIDI может быть задан в диапазоне от 1 до 16.

Для выхода из пункта «MIDI Channel» и возврата к обычному режиму нажмите кнопку выбора категории тембров.

Режим OMNI

При включении цифрового пиано СS6 устройство автоматически входит в режим OMNI, что позволяет всем каналам MIDI (с 1 по 16) принимать данные MIDI. Если параметром MIDI Channel определить отдельный канал для приема/передачи данных, устройство выходит из режима OMNI.

=2(TRS/RCV)

Мультитембральный режим и режимы SPLIT и DUAL

Использование режима SPLIT в мультитембральном режиме

Ноты, взятые в левой части клавиатуры, будут передаваться на канал, следующий по номеру за указанным. Например, если параметром MIDI Channel определен канал 3, ноты, взятые в левой части клавиатуры, будут передаваться на канал 4.

Настройки

Использование режима DUAL в мультитембральном режиме

Ноты передаются на два канала: указанный и следующий по номеру.

* Если выбран канал 16, левая часть клавиатуры/накладываемый тембр будет передаваться на канал 1.

Page 71

Настройки

Посыл команды «Program Change»

Эта функция позволяет цифровому пиано СS6 отправлять номера команд «Program Change» с 1 по 128.

1. Выбор функции «Send Program Change Number»

Войдите в меню настроек MIDI (стр. 69).

4-2 Send PGM #

Выберите пункт «Send PGM #» кнопками и .

2. Выбор и передача номера команды

Чтобы выбрать номер команды «Program Change», нажимайте кнопки и .

= 1 (UP+DOWN)

4-2 Send PGM # = 2 (UP+DOWN)

* Номер команды может быть выбран в диапазоне от 1 до 128.

Для отправки выбранной команды одновременно нажмите кнопки и .

Для выхода из пункта «Program Change» и возврата к обычному режиму нажмите кнопку выбора категории тембров.

Отключение локального звучания

Этот параметр определяет, будет ли инструмент звучать при нажатии клавиш, что может быть удобно при управлении внешним устройством MIDI с помощью цифрового пиано СS6.

Значения параметра Local Control

Значение Описание

On Инструмент будет звучать и передавать данные на внешнее устройство MIDI. O Инструмент будет только передавать данные на внешнее устройство MIDI.

1. Выбор параметра

Войдите в меню настроек MIDI (стр. 69).

4-3 LocalControl

Выберите пункт «Local Control» кнопками и .

2. Смена значения параметра

Чтобы включить или выключить звучание вашего пиано, нажимайте кнопки и .

4-3 LocalControl

= On

= O

Для выхода из пункта «Local Control» и возврата к обычному режиму нажмите кнопку выбора категории тембров.

Page 72

Настройки MIDI

Передача номеров команд «Program Change»

Эта функция определяет, будет ли цифровое пиано СS6 передавать номера команд «Program Change» в момент нажатия кнопок.

Настройки параметра Transmit Program Change Numbers

Значение

On O, On1

On On2

O n/a Команды «Program Change» не передаются.

Мультитембральный режим

Описание

Кнопка выбора категорий передает команды, указанные в левой колонке.

Кнопка выбора категорий передает команды, указанные в правой колонке.

* Cм. «Список команд Program Change» на стр. 86.

1. Выбор параметра Transmit Program Change Numbers

Войдите в меню настроек MIDI (стр. 69).

4-4 TransmitPGM#

Чтобы выбрать пункт «Transmit PGM #», нажимайте кнопки и .

2. Смена значения параметра

Для включения/выключения передачи номеров команд нажимайте кнопки и .

4-4 TransmitPGM#

= On

= O

Для выхода из пункта «Transmit PGM #» и возврата к обычному режиму нажмите кнопку выбора категории тембров.

Номера команд «Program Change» и режимы DUAL и SPLIT

В режимах DUAL и SPLIT информация о значении параметра «Transmit Program Change Numbers» и настройках тембра будет передаваться как системные команды, но номера команд передаваться не будут.

Настройки

Номера команд «Program Change» передаются и в том слу чае, если значение мультитембрального режима - «On1» или «On2».

Page 73

Настройки

Мультитембральный режим

Эта функция определяет, может ли цифровое пиано СS6 принимать данные MIDI по более чем одному каналу MIDI одновременно. Это позволяет воспроизводить с помощью инструмента многоканальные и многотембровые произведения с внешних устройств MIDI.

Значения мультитембрального режима

Значение Действие

Выбирается тембр из левой колонки.

On1

On2

Выбирается тембр из правой колонки.

1. Выбор настройки мультитембрального режима

Войдите в меню настроек MIDI (стр. 69).

Выберите пункт «Multi Timbre» кнопками и .

2. Смена мультитембрального режима

Чтобы выбрать мультитембральный режим, нажимайте кнопки и .

Для выхода из пункта «Multi Timbre» и возврата к обычному режиму нажмите кнопку выбора категории тембров.

* Когда включен мультитембральный режим (On1/On2), ноты, получаемые по каналам MIDI, будут воспроизводиться даже в режиме SPLIT.

* См. «Список команд Program Change» на стр. 86

4-5 Multi Timbre

= O

4-5 Multi Timbre

= On1

Page 74

Настройки MIDI

Заглушение канала

Эта функция определяет, какие из каналов MIDI (1-16) будут принимать информацию в мультитембральном режиме. Функция доступна только при включенном мультитембральном режиме.

1. Выбор параметра Channel Mute

Войдите в меню настроек MIDI (стр. 69).

Выберите пункт «Channel Mute» кнопками и .

2. Смена значения параметра Channel Mute

Для выбора нужного канала MIDI пользуйтесь кнопками и . Для выбора значения параметра между «Play» и «Mute» используйте кнопки и .

Для выхода из пункта «Channel Mute» и возврата к обычному режиму нажмите кнопку выбора категории тембров.

4-6 Ch1Mute

= Play

Смена значения Play/Mute

Выбор канала

Настройки

Page 75

MIDI через USB (Разъем USB to Host)

Настройки

Цифровое пиано CS6 оборудовано разъемом «USB to Host», позволяющим подключать инструмент к компьютеру и использовать его в качестве устройства MIDI. В зависимости от типа компьютера и его операционной системы для корректной работы MIDI через USB, возможно, потребуется установка дополнительного программного обеспечения.

Драйвер USB MIDI

Операционная система Поддержка USB MIDI

Windows ME Windows XP Windows XP 64-bit Windows Vista Windows Vista 64-bit (SP1, SP2) Windows 7 Windows 7 64-bit

Windows 98 SE Windows 2000 Windows Vista

Windows Vista 64-bit

Mac OS X

Mac OS 9

(без SP, SP1, S P2, SP3)

(SP1, SP2)

(без SP)

Информация USB MIDI

Установка драйверов USB MIDI не требуется.

Стандартный драйвер Windows USB MIDI устанавливается автоматически при подключении инструмента к компьютеру.

* После установки драйвера убедитесь, что в программном приложении выбран верный тип устройства USB MIDI: ‘USB Audio Device’ (Windows ME/Windows XP) или ‘USB-MIDI’ (Windows Vista/Windows 7).

Требуется установка драйвера USB MIDI. Пожалуйста, скачайте наиболее свежую версию драйвера USB MIDI с веб-сайта компании Kawai

После установки драйвера убедитесь, что в программном приложении выбран верный тип устройства

USB MIDI -

Операционная система не поддерживает MIDI через USB.

Установите service pack 1 или service pack 2.

Установка драйверов USB MIDI не требуется.

стандартный драйвер Mac OS X USB MIDI устанавливается автоматически при подключении инструмента к компьютеру.

Операционная система не поддерживает MIDI через USB.

Используйте подключение через стандарт

‘Kawai USB MIDI’.

http://www.kawai.co.jp/english

ные порты MIDI IN/OUT.

При одновременном подключении разъемов MIDI IN/OUT

и разъема USB MIDI приоритет отдается разъему USB MIDI.

Перед подключением провода USB MIDI убедитесь, что питание инструмента выключено.

При подключении инструмента к компьютеру через порт USB MIDI возможна небольшая задержка перед началом передачи информации.

Если при подключении инструмента к компьютеру через USB-хаб возникают перебои, подключите провод USB MIDI напрямую к одному из компьютерных портов USB.

Переходная плата USB MIDI TID10000934, используемая в цифровом пиано CS6, имеет логотип USB. Этот логотип может использоваться только продуктами, прошедшими тест USB-IF (USB Implements Forum Inc.)

* ‘MIDI’ является зарегистрированной торговой маркой Association of Manufacturers of Electronic Instruments (AMEI). * ‘Windows’ является зарегистрированной торговой маркой Microsoft Corporation. * ‘Macintosh’ является зарегистрированной торговой маркой Apple Computer, Inc. * Прочие названия компаний и продуктов, упомянутые в данном руководстве, могут являться зарегистрирован-

ными торговыми марками или торговыми марками, принадлежащими соответствующим владельцам.

Случайное отключение провода USB MIDI или отключение питания в момент его использования может привести к сбоям в работе компьютера в следующих случаях:

- при установке драйвера USB MIDI

- при включении компьютера

- при выполнении задач приложениями MIDI

- когда компьютер находится в режиме сохранения энергии

При возникновении других проблем с USB MIDI, снова проверьте все соединения и соответствующие настройки MIDI в операционной системе.

Page 76

Меню USB

В этом меню содержатся настройки, позволяющие сохранять файлы на запоминающем устройстве USB и загружать их. Кроме того, здесь вы можете переименовывать и удалять файлы, а также форматировать запоминающее устройство.

Меню USB

№ стр. Название Описание

1 Load Song Загрузка файла с запоминающего устройства USB во внутреннюю память инструмента.

2 Save Song

3 Rename

4 Delete Удаление файла из внутренней памяти или с запоминающего устройства USB.

5 Format Форматирование запоминающего устройства USB (вся информация удаляется).

Вход в меню USB

Чтобы войти в меню настроек, нажмите кнопку функций.

Для выбора пункта «USB Menu» нажимайте кнопки и .

Сохранение файла из внутренней памяти инструмента на запоминающее устройство USB.

Переименование файла, хранящегося во внутренней памяти или на запоминающем устройстве.

Выбор меню настроек

Чтобы войти в меню, снова нажмите кнопку функций.

Выбор нужной функции

В меню USB:

Для перемещения по списку функций нажимайте кнопки и .

Настройки

Functions

5.USB Menu

Вход и выход из меню настроек

Номер страницы списка

5-1 Load Song

≥Press[F]

Перемещение по списку настроек

Page 77

Настройки

Загрузка файла

Эта функция позволяет загружать файлы с запоминающего устройства USB во внутреннюю память инструмента.

1. Выбор пункта «Load Song»

Войдите в меню USB.

На дисплее автоматически отобразится пункт «Load Song».

Нажмите кнопку функций.

2. Определение места сохранения файла

Для выбора места сохранения файла (номера ячейки) нажимайте кнопки и .

* Во внутренней памяти может храниться до 10 файлов.

Если в выбранной ячейке уже хранится файл, рядом с ее номером будет отображаться следующий символ: .

* Загружаемый файл будет записан поверх содержащейся в ячейке информации.

Нажмите кнопку функций.

3. Выбор загружаемого файла

Для выбора файла, загружаемого во внутреннюю память, нажимайте кнопки и .

Нажмите кнопку функций.

5-1 Load Song

≥Press[F]

Load Song Song 1

Load Song Song 10*

В ячейке уже есть файл

Load Song IntSong_1

4. Загрузка файла

На дисплее отобразится запрос о подтверждении проведения операции загрузки.

Для подтверждения или отмены нажмите кнопку или .

После загрузки файла воспользуйтесь инструкцией «Воспроизведение» на стр. 38

5. Выход из пункта «Load Song»

Для выхода из пункта «Load Song» и возврата к обычному режиму нажмите кнопку выбора категории тембров.

Are you sure? ≤No Yes≥

Page 78

Меню USB

Сохранение файла

Эта функция позволяет сохранять на запоминающем устройстве USB файлы из внутренней памяти инструмента. После сохранения вы можете воспроизводить эти файлы, или редактировать их на компьютере.

1. Выбор пункта «Save Song»

Войдите в меню USB (стр. 76).

Выберите пункт «Save Song» кнопками и , затем нажмите кнопку функций.

2. Выбор сохраняемого файла

Чтобы выбрать файл для сохранения на запоминающем устройстве USB, нажимайте кнопки и .

Если в выбранной ячейке памяти содержатся данные, ее номер будет помечен символом .

Нажмите кнопку функций.

3. Именование файла

Для выбора букв и цифр используйте кнопки и , для перемещения курсора - кнопки и .

Нажмите кнопку функций.

5-1 Save Song

≥Press[F]

Save Song Song 1*

Ячейка содержит данные

Name ? ≥Press[F] IntSong_1

4. Сохранение файла

На дисплее отобразится запрос о подтверждении сохранения.

Для подтверждения или отмены нажмите кнопку или .

* Название сохраняемого файла не может содержать более 12 сим волов.

* Файлы могут быть сохранены только в корневую папку запоминаю щего устройства USB.

Настройки

* Переименование или повторное сохранение файла с помощью ком пьютера может помешать его загрузке во внутреннюю память инстру мента.

5. Выход из пункта «Save Song»

Для выхода из пункта «Save Song» и возврата к обычному режиму нажмите кнопку выбора категории тембров.

Are you sure? ≤No Yes≥

Page 79

Настройки

Переименование файла

Эта функция позволяет переименовывать файлы, хранящиеся во внутренней памяти инструмента или на запоминающем устройстве USB.

1. Выбор пункта «Rename»

Войдите в меню USB (стр. 76)

Выберите пункт «Rename» кнопками и , затем нажмите кнопку функций.

5-3 Rename

≥Press[F]

2. Выбор сохраняемого файла

Чтобы выбрать файл для переименования, нажимайте кнопки и .

Нажмите кнопку функций.

Rename MP3 Song 03 .MP3

2. Переименование файла

Для выбора букв и цифр используйте кнопки и , для перемещения курсора - кнопки и .

Нажмите кнопку функций.

На дисплее отобразится запрос о подтверждении переименования

Для подтверждения или отмены нажмите кнопку или .

4. Выход из пункта «Rename»

Для выхода из пункта «Rename» и возврата к обычному режиму нажмите кнопку выбора категории тембров.

Перезапись файла

Если выбранное имя уже существует:

На дисплее отобразится запрос о подтверждении переименования

Для подтверждения или отмены нажмите кнопку или .

Name ? ≥Press[F] James'_song .MP3

Are you sure? ≤No Yes≥

Overwrite le? ≤No Yes≥

Page 80

Меню USВ

Удаление файла

Эта функция позволяет стирать файлы из памяти запоминающего устройства USB и из внутренней памяти инструмента.

1. Выбор пункта «Delete»

Войдите в меню USB (стр. 76)

Выберите пункт «Delete» кнопками и , затем нажмите кнопку функций.

2. Выбор удаляемого файла

Чтобы выбрать файл для удаления, нажимайте кнопки и .

3. Удаление файла

5-4 Delete

≥Press[F]

Delete James'_song .MP3

На дисплее отобразится запрос о подтверждении удаления.

Для подтверждения или отмены нажмите кнопку или .

5. Выход из пункта «Delete»

Для выхода из пункта «Delete» и возврата к обычному режиму нажмите кнопку выбора категории тембров.

Настройки

Are you sure? ≤No Yes≥

Page 81

Настройки

Форматирование

Эта функция позволяет отформатировать запоминающее устройство USB и стереть все хранящиеся на нем данные.

1. Выбор пункта «Format»

Войдите в меню USB (стр. 76).

Выберите пункт «Format» кнопками и , затем нажмите кнопку функций.

2. Форматирование запоминающего устройства USB

На дисплее отобразится запрос о подтверждении форматирования.

Для подтверждения или отмены нажмите кнопку или .

На дисплее отобразится второй запрос о подтверждении форматирования.

Для подтверждения или отмены нажмите кнопку или .

3. Выход из пункта «Format»

Для выхода из пункта «Format» и возврата к обычному режиму нажмите кнопку выбора категории тембров.

5-5 Format

≥Press[F]

Format ? ≤No Yes≥

Are you sure? ≤No Yes≥

Page 82

Меню настроек питания

Автоматическое отключение питания

Цифровое пиано CS6 имеет встроенную функцию энергосбережения, позволяющую настроить автоматическое отключение питания после заданного периода времени бездействия.

Настройка автоматического отключения питания

Значение параметра Описание

Функция энергосбережения отключена.

30 min Инструмент будет выключен через 30 минут бездействия.

60 min Инструмент будет выключен через 60 минут бездействия.

120 min Инструмент будет выключен через 120 минут бездействия.

Вход в меню настроек питания

Чтобы войти в меню настроек, нажмите кнопку функций.

Для выбора пункта “Power Setting” нажимайте кнопки и .

Выбор меню настроек

Чтобы войти в меню, снова нажмите кнопку функций.

Откроется меню настройки автоматического отключения питания.

1. Изменение настройки автоматического отключения питания

Выберите нужный режим нажатиями кнопок и .

* Время автоматического отключения питания может быть установлено в диапазоне от “O” до “120 min”.

Для выхода из меню настроек питания и возврата к обычному режиму нажмите кнопку выбора категории тембров.

Параметры автоматического отключения сохраняются в па-

Настройки

мяти инструмента после выключения питания и автоматически восстанавливаются при включении CS6.

Functions

6.Power Setting

Вход и выход из меню настроек

Auto Power O = O

Auto Power O = 30 min.

Auto Power O = 60 min.

Auto Power O = 120 min.

Page 83

Разрешение проблем

Проблема Возможная причина и решение

Инструмент не включается.

Питание

Инструмент включен, но при нажатии клавиш звук не слышен.

При повышении громкости звучание искажается.

Звучание

При выборе фортепианных тембров слышны странные звуки и шумы.

Убедитесь, что кабель подключен к инструменту и к розетке.

Убедитесь, что регулятор громкости не установлен в минимум.

Убедитесь, что к гнезду PHONES не подключены наушники.

Убедитесь, что в меню настроек MIDI не включен параметр «Local Control».

Убедитесь, что регулятор громкости установлен в нужном положении, и уменьшите громкость, если слышны искажения.

Цифровое пиано СS6 с максимальной достоверностью воспроизводит все разнообразие тонов акустического рояля, в том числе струнный резонанс и шумы педального механизма, придающие естественности звучанию.

Вы можете уменьшить громкость этих реалистичных шумов или полностью отключить их в меню «виртуального настройщика».

Проверьте технические характеристики наушников.

Страница

Звук в наушниках слишком тихий.

Наушники

Педали работают с перебоями или вообще не работают.

Педали

Педальная панель не закреплена.

При подключении к разъему «USB to Device» запоминающее устройство USB не работает, не определяется или не позволяет произвести сохра-

USB

нение.

При подключении запоминающего устройства USB воспроизведение прерывается.

При воспроизведении с запоминающего устройства USB файла в формате MP3/WAV не слышен звук.

Если номинальное сопротивление наушников меньше 100 Ω (Ом), выберите значение «High» параметра «Phones Volume» в меню основных настроек.

Убедитесь, что педальный провод корректно подключен к инструменту.

Убедитесь, что педальный болт полностью вывернут. 15

Убедитесь, что запоминающее устройство USB отформатировано в файловой системе FAT/FAT32 и не защищено от записи.

Отключите запоминающее устройство, выключите и снова включите питание инструмента, затем снова подключите запоминающее устройство. Если оно по-прежнему не работает, возможно, оно повреждено. Используйте другое запоминающее устройство USB.

Это происходит при использовании запоминающих устройств USB большого объема (>8 Гб).

Убедитесь, что уровень громкости больше нуля.

Убедитесь, что формат поддерживается и содержится в списке поддерживаемых аудио-форматов.

Файл в формате MP3/WAV некорректно воспроизводится или не воспроизводится с запоминающего устройства USB.

Стандартный файл MIDI некоррект-

Аудио-файлы MP3/WAV/SMF

но воспроизводится с запоминающего устройства USB.

Убедитесь, что формат поддерживается и содержится в списке поддерживаемых аудио-форматов.

Скорость передачи данных с запоминающего устройства USB может быть слишком низкой. Используйте другое устройство USB, убедившись, что оно поддерживает высокоскоростной стандарт USB 2.0.

Цифровые пиано СА93/СА63 не содержат полный набор банков General Midi/GM2, поэтому некоторые стандартные файлы MIDI могут быть воспроизведены неточно.

Приложение

Page 84

Подключение других устройств

Подключение инструмента к внешним устройствам MIDI.

Аудио-оборудование или электронные инструменты

Подключение стерео-выходов аудио-оборудования или электронных инструментов к акустической системе цифрового пиано.

Разъем «B»

Разъем «А»

Подключение внешних акустических систем, усилителей, микшеров и т.д.

Подключение инструмента к комьпютеру для передачи данных MIDI.

Перед подключением цифрового пиано СS6 к другим устройствам, убедитесь, что их питание выключено. Если подключать устройства при включенном питании, возможно возникновение постороннего шума и срабатывание защиты усилителя, что приведет к отключению динамиков. В этом случае выключите и снова включите питание, чтобы перезагрузить усилитель.

Не соединяйте линейный вход (LINE IN) цифрового пиано СS6 с его же линейным выходом. Это вызовет самовозбуждение, что приведет к поломке устройства.

Приложение

Page 85

Приложение

Линейный вход LINE IN(«джеки» 1/4”)

Линейный вход LINE IN STEREO («мини-джек»)

Эти разъемы используются для подключения стерео-выходов других электронных инструментов или звукового оборудования к динамикам цифрового пиано. Громкость аудиосигнала с этих разъемов не управляется регулятором MASTER VOLUME, но её можно изменять с помощью ручки чувствительности входа, или регулируя выходную громкость подключенного устройства. Чтобы подключить устройство с монофоническим выходом, используйте разъем «L/Mono».

Линейный выход LINE OUT(«джеки» 1/4”)

С помощью этих разъемов можно подключить инструмент к внешнему звуковому оборудованию - акустическим системам, усилителям, микшерам, записывающим устройствам и т.п. Аудиосигнал с линейного входа LINE IN также направляется на линейный выход. Регулятором громкости Master Volume можно управлять уровнем звучания инструмента, громкость сигнала с линейного входа не регулируется. Для подключения к монофоническим устройствам используйте разъем

«L/Mono».

Порт USB to Host (Тип ‘B’)

Этот порт USB используется для подключения цифрового пиано CS6 к компьютеру с помощью недорогого про «USB A-B». После подключения инструмент можно ис зовать как стандартное MIDI-устройство, которое будет принимать и передавать MIDI-команды. Подключите разъем «В» к порту USB инструмента, а разъем «А» к порту USB компьютера.

вода

поль-

Этот разъем применяется для подключения стерео-выхода звукового оборудования, например, CD или MP3-плеера к динамикам инструмента. Уровень чувствительности этого входа не регулируется. Для изменения громкости звучания используйте регулятор громкости подключаемого устройства.

Выход наушников PHONES(«джеки» 1/4”)

Эти разъемы используются для подключения к цифровому пиано CS6 стерео-наушников. Одновременно можно подключить и использовать две пары наушников. При подключении наушников динамики инструмента отключаются.

Порт USB to Device (Тип ‘A’)

Этот порт USB применяется для подключения к цифровому пиано CS6 запоминающего устройства USB. Это поз воспроизводить через динамики инструмента аудиов форматах MP3/WAV и стандартные файлы MIDI. Также это дает возможность записывать исполнение в виде аудиофайлов MP3/WAV и сохранять для потомков произведения, записанные во внутренней памяти инструмента.

воляет

файлы

Порты MIDI IN/OUT/THRU

С помощью этих разъемов можно подключать цифровое пиано CS6 к внешним устройствам MIDI, а также к компьютеру с MIDI-интерфейсом.

Устройства USB

Разъем «USB to Device» цифрового пиано СS6 соответс твует высокоскоростному стандарту USB 2.0. Вы можете использовать устройства USB предыдущего по но скорость передачи данных будет ограничена.

Порт «USB to Device» предназначен для подключения запоминающих устройств USB. Накопители USB могут быть использованы для сохранения файлов из внутренней памяти инструмента или воспроизведения стандартных файлов MIDI, но не для воспроизведения или записи аудиофайлов в формате МР3/WAV.

коления,

Перед использованием запоминающего устройства USB с цифровым пиано СS6 может потребоваться его форма тирование. В этом случае обратитесь к разделу «Форматирование» на стр. 81. В результате форматиро вания все данные с устройства будут удалены.

Не отсоединяйте запоминающее устройство в процессе загрузки или сохранения данных, переименования или удаления файлов, или форматирования устройства.

С данным инструментом нельзя использовать другие устройства USB: компьютерные мыши, клавиатуры, за рядные устройства и т.п.

Page 86

Список тембров

PIANO 1 (Пиано 1)

Concert Grand

Concert Grand 2

Studio Grand

Studio Grand 2

Mellow Grand

Mellow Grand 2

Jazz Grand

Jazz Grand 2

PIANO 2 (Пиано 2)

Pop Piano

Pop Piano 2

Modern Piano

Rock Piano

E. PIANO (Электропиано)

Classic E.Piano

Modern E.P.

HARPSI & MALLETS (Клавесины и ударные клавиатурные)

Harpsichord

Harpsichord 2

Vibraphone

Clavi

Marimba

Celesta

STRINGS (Струнные)

Slow Strings

String Pad

Warm Strings

String Ensemble

Soft Orchestra

Harp

VOCAL & PAD (Голоса и подклады)

Choir

Pop Ooh

60’s E.P.

Modern E.P. 2

New Age E.P.

Crystal E.P.

ORGAN (Орган)

Jazz Organ

Drawbar Organ

Drawbar Organ 2

Be 3

Jazzer

Odd Man

Church Organ

Diapason

Full Ensemble

Diapason Oct.

y Tibia

Stopped Pipe

Pop Aah

Choir 2

Jazz Ensemble

Pop Ensemble

New Age Pad

Atmosphere

Itopia

Brightness

New Age Pad 2

Brass Pad

BASS & GUITAR (Басы и гитары)

Wood Bass

Finger Bass

Fretless Bass

W. Bass & Ride

Ballad Guitar

Pick Nylon Gt.

Приложение

Page 87

Список демонстрационных произведений

АвторНазваниеТембр.№

PIANO 1 (Пиано 1)

Ф. Лист3.oN emuärtsebeiLdnarG trecnoC1

Ф. Шопенneihc titeP2 dnarG trecnoC2

iawaKlanigirOdnarG oidutS3

iawaKlanigirO2 dnarG oidutS4

Л. Бетховен901.pO 03.oN atanoSdnarG wolleM5

К. ДебюссиniL ed xuevehC xua elliF aL2 dnarG wolleM6

PIANO 2 (Пиано 2)

iawaKlanigirOonaiP poP7

iawaKlanigirOonaiP nredoM8

iawaKlanigirOonaiP kcoR9

ELECTRIC PIANO (Электропиано)

iawaKlanigirOonaiP.E cissalC01

iawaKlanigirO.P.E nredoM11

iawaKlanigirO2 .P.E nredoM21

ORGAN (Орган)

iawaKlanigirOnagrO zzaJ31

iawa

KlanigirOnagrO rabwarD41

iawaKlanigirO2 nagrO rabwarD51

Э. ЖигуataccoTnagrO hcruhC61

И.С. Бахebah museJ hci ßad ,rim lhoWnosapaiD71

iawaKlanigirOelbmesnE lluF81

HARPSI & MALLETS (Клавесин и ударные клавиатурные)

И.С. Бах6.oN etiuS hcnerFdrohcispraH91

iawaKlanigirOenohparbiV02

iawaKlanigirOivalC12

STRINGS (Струнные)

iawaKlanigirOsgnirtS wolS22

iawaKlanigirOdaP gnirtS32

А. Вивальдиarevamirp aL inoigats orttauq eLelbmesnE gnirtS42

VOCAL & PAD (Голоса и подклады)

iawaKlanigirOriohC52

iawaKlanigirO2 riohC62

lbmesnE zzaJ72

BASS & GUITAR (Басы и гитары)

iawaKlanigirOe

iawaKlanigirOdaP egA weN82

iawaKlanigirOerehpsomtA92

iawaKlanigirOssaB dooW03

iawaKlanigirOssaB sselterF13

iawaKlanigirOediR & ssaB .W23

iawaKlanigirOratiuG dallaB33

iawaKlanigirO.tG nolyN kciP43

Приложение

Page 88

Список ритмических аккомпанементов

№. Название

1 8 Beat 1 2 8 Beat 2 3 8 Beat 3 4 16 Beat 1 5 16 Beat 2 6 16 Beat 3 7 16 Beat 4 8 16 Beat 5

9 16 Beat 6 10 Rock Beat 1 11 Rock Beat 2 12 Rock Beat 3 13 Hard Rock 14 Heavy Beat 15 Surf Rock 16 2nd Line 17 50 Ways 18 Ballad 1 19 Ballad 2

20 Ballad 3

21 Ballad 4

22 Ballad 5 23 Light Ride 1 24 Light Ride 2 25 Smooth Beat 26 Rim Beat 27 Slow Jam 28 Pop 1 29 Pop 2 30 Electro Pop 1

31 Electro Pop 2

32 Ride Beat 1 33 Ride Beat 2 34 Ride Beat 3 35 Ride Beat 4 36 Slip Beat 37 Jazz Rock 38 Funky Beat 1 39 Funky Beat 2 40 Funky Beat 3

41 Funk 1

42 Funk 2 43 Funk 3

46 Buzz Beat

Приложение

47 Disco 1 48 Disco 2 49 Hip Hop 1 50 Hip Hop 2

e 1 e 2

№. Название

51 Hip Hop 3 52 Hip Hop 4 53 Techno 1 54 Techno 2 55 Techno 3 56 Heavy Techno

e 1 e 2 e 3

60 Boogie

e 1 e 2 e 3

e 65 Triplet 1 66 Triplet 2 67 Triplet 3 68 Triplet 4 69 Triplet Ballad 1 70 Triplet Ballad 2 71 Triplet Ballad 3 72 Motown 1 73 Motown 2 74 Ride Swing 75 H.H. Swing 76 Jazz Waltz 1 77 Jazz Waltz 2 78 5/4 Swing 79 Tom Swing 80 Fast 4 Beat 81 H.H. Bossa Nova 82 Ride Bossa Nova 83 Beguine 84 Mambo 85 Cha Cha 86 Samba 87 Light Samba 88 Surdo Samba 89 Latin Groove 90 Afro Cuban 91 Songo 92 Bembe 93 African Bembe 94 Merenge 95 Reggae 96 Tango 97 Habanera 98 Waltz 99 Ragtime

100 Country & Western

Page 89

Номера тембров Program Change

Мультитембральный режим=ВЫКЛ/ВКЛ1

Тембры

Номер программы Номер программы

PIANO 1 (Пиано 1)

PIANO 2 (Пиано 2)

E. PIANO (Электропиано)

ORGAN (Орган)

HARPSI & MALLETS (Клавесин и ударные клавиатурные)

Мультитембральный режим=ВКЛ2

Банк

MSB LSB

012111dnarG trecnoC

112113dnarG oidutS

212115dnarG wolleM

85917dnarG zzaJ

0121211onaiP nredoM

1121221onaiP kcoR

0121531onaiP.E cissalC

0121641.P.E nredoM

3121551.P.E s’06

11216612 .P.E nredoM

259671.P.E egA weN

159681.P.E latsyrC

01218191nagrO zzaJ

01217102nagrO rabwarD

2171122 nagrO rabwarD

25971223 eB

1598132rezzaJ

6597142naM ddO

01210252nagrO hcruhC

7590262nosapaiD

1591272elbmesnE lluF

6590282.tcO nosapaiD

0121713drohcispraH

31217232 drohcispraH

01212133enohparbiV

0121843ivalC

01213153abmiraM

159963atseleC

6159122 dnarG trecnoC

7159142 dnarG oidutS

8159162 dnarG wolleM

9159182 dnarG zzaJ

015929onaiP poP

31592012 onaiP poP

71590292aibiT y

12590203epiP deppotS

Приложение

Page 90

Номера тембров Program Change

Мультитембральный режим=ВЫКЛ/ВКЛ1

Тембры

STRINGS (Струнные)

VOCAL & PAD (Голоса и подклады)

BASS & GUITAR (Басы и гитары)

Номер программы Номер программы

Мультитембральный режим=ВКЛ2

Банк

MSB LSB

1595473sgnirtS wolS

8599483daP gnirtS

1599493sgnirtS mraW

01219404elbmesnE gnirtS

1590514artsehcrO tfoS

01217424praH

01213534riohC

93594544hoO poP

04594554haA poP

355945642 riohC

2594574elbmesnE zzaJ

7594584elbmesnE poP

01219894daP egA weN

012100105erehpsomtA

11212915aipotI

15910125ssenthgirB

25998352 daP egA weN

2592645daP ssarB

01213355ssaB dooW

01214365ssaB regniF

01216375ssaB sselter

1593385ediR & ssaB .W

6596295ratiuG dallaB

3595206.tG nolyN kciP

Приложение

Page 91

Руководство по сборке

Пожалуйста, внимательно прочитайте данное руководство перед сборкой цифрового пиано СS6.

Для осуществления сборки, а особенно - для установки корпуса инструмента на стойку (этап 3) понадобится не менее двух человек.

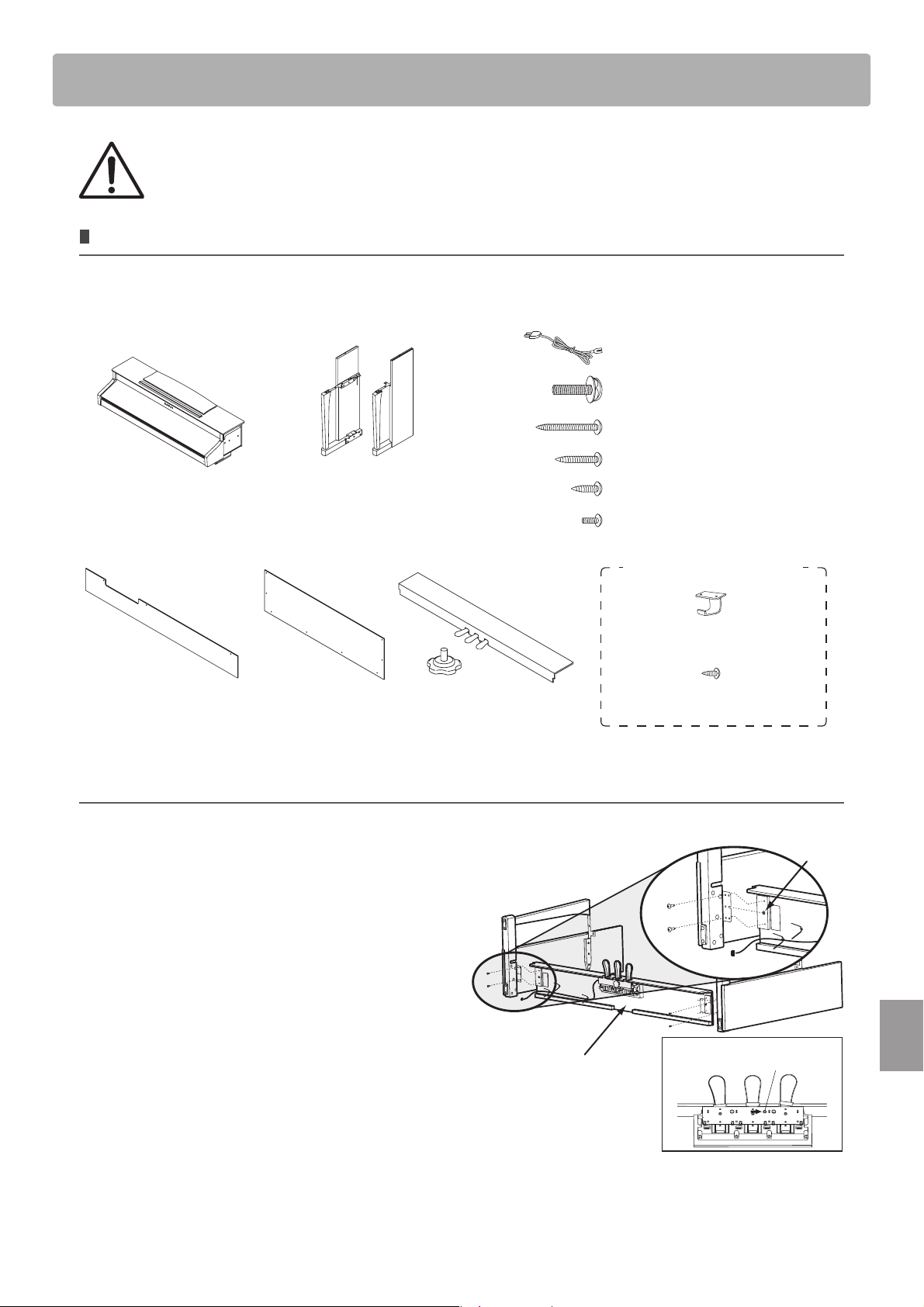

Комплект поставки

Перед началом сборки цифрового пиано СS6 убедитесь в наличии всех деталей. Также для сборки вам потребуется крестовая отвертка (в комплект поставки не входит).

Шнур питания x 1

g Винт с плоской шайбой

и гровером х 4

h Шуруп (длинный, черный) x 4

i Шуруп (средний, черный) x 4

a Корпус x 1 b Боковая панель x 2

(левая, правая)

Передняя панель x 1

d Задняя панель x 1

Педальная панель x 1

Регулировочный винт x 1

j Шуруп (

k Винт (короткий, черный) x 3

l Подвес наушников x 1

Крючок для наушников x 1

короткий, светлый

Монтажный шурупx2

1. Монтаж боковых панелей (b), педальной панели и регулировочного винта (е)

Освободите педальный провод, подключенный к задней части педальной панели (e).

Вверните регулировочный винт в отверстие на педальной панели (см. иллюстрацию) примерно на 1 см.

Соедините педальную панель (e) с боковыми панелями (b) с помощью вспомогательных шурупов, расположенных по краям педальной панели. Убедитесь, что правая и левая панели стоят на своих местах.

Вспомогательный

) x 4

шуруп

Убедитесь, что боковые и педальная панели плотно состыкованы и между ними нет зазоров.

Вставьте четыре коротких светлых шурупа (j) в отверстия (см. иллюстрацию), и крепко вкрутите их, скрепляя боковые и педальную панели.

Педальный провод

Отверстие для

регулировочного винта

Приложение

Page 92

Руководство по сборке

2. Установка задней панели (d)

Поставьте собранную из педальной и боковых панелей конструкцию вертикально на пол.

Временно прикрепите заднюю панель к боковым, вкрутив, но не затягивая, четыре длинных черных шурупа (h), оставив их выступающими на 1-2мм. Затем прикрепите низ задней панели к педальной, используя четыре средних черных шурупа (i).

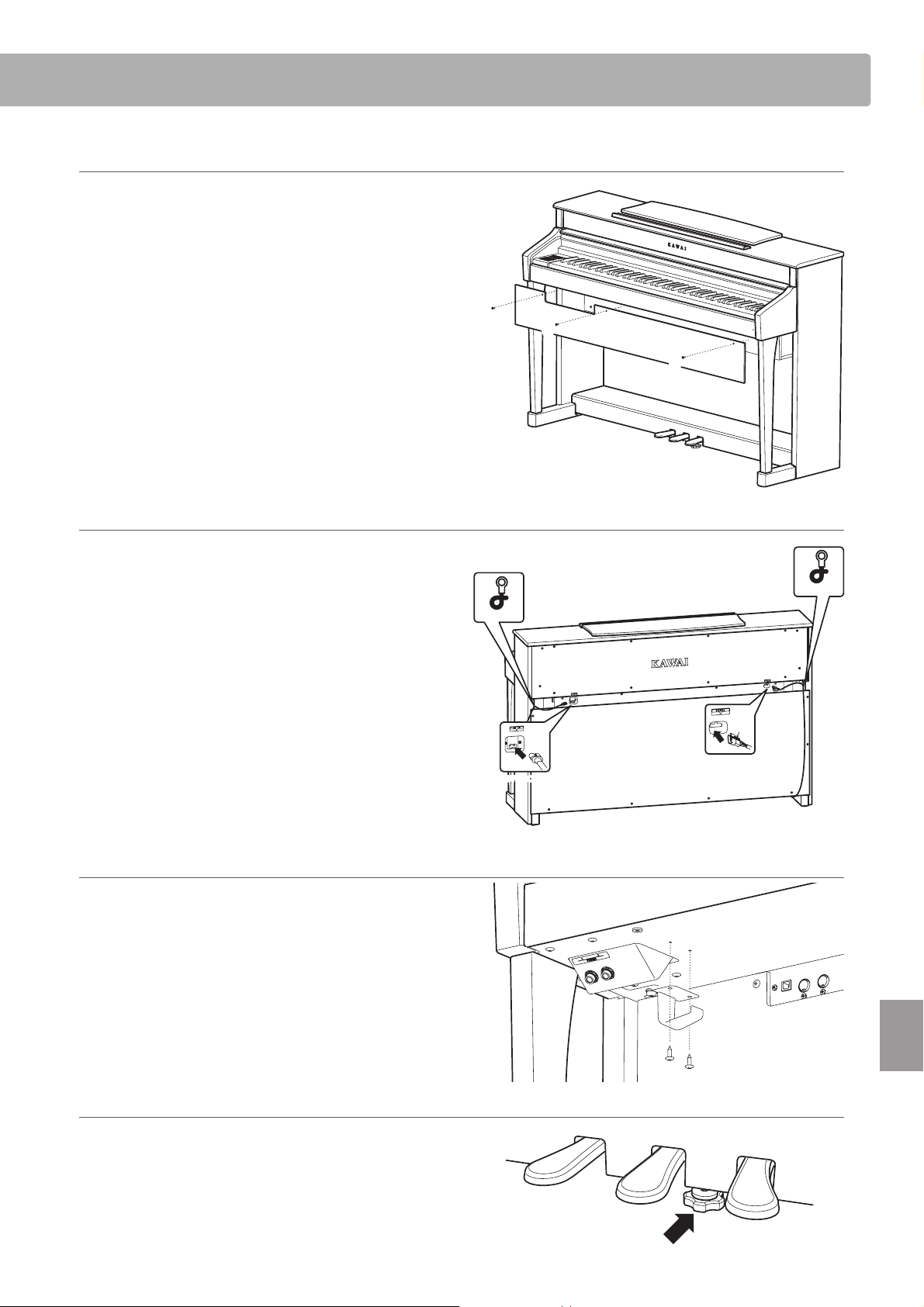

3. Установка корпуса инструмента (a)

Следующий этап сборки должны выполнять не менее двух человек.

Поднимите корпус (а) и осторожно поставьте его на стойку.

Установите корпус на передней части стойки так, чтобы при взгляде сверху не были видны отверстия для винтов.

Плавно сдвиньте корпус назад до сцепления соединительных элементов корпуса и боковых панелей.

Будьте осторожны, чтобы не прищемить пальцы при установке корпуса.

Закрепите корпус на стойке четырьмя винтами с плоскими шайбами и гроверами (g).

Сначала вставьте все четыре винта в отверстия, вкрутите их, оставив выступающими на 1-2мм и определите положение корпуса на стойке. Убедитесь, что все винты входят в свои отверстия прямо. При необходимости сдвиньте корпус. После этого надежно затяните все четыре винта до расправления лепестков гроверов.

Затяните все оставленные выступающими шурупы. Вкручивайте все винты крепко, чтобы корпус надежно держался на стойке. В случае его падения возможны травмы.

Приложение

g g

Page 93

4. Установка передней панели (c)

Прикрепите переднюю панель (c) к кронштейнам на нижней части корпуса инструмента с помощью трех коротких черных винтов (k).

5. Подключение шнура питания и педального провода

Подключите педальный провод, идущий от педальной панели, к разъему PEDAL, раcположенному на задней стороне корпуса инструмента, за акустической системой. При подключении провода следите за тем, чтобы выступ на разъеме был обращен вверх.

Подключите шнур питания (f) к разъему AC IN, также расположенному на задней стороне корпуса. Используйте хомуты для закрепления проводов.

Шнур питания

6. Установка крючка для наушников (если требуется)

При желании установите на инструмент крючок для наушников, прикрепив его к нижней стороне корпуса прилагающимися шурупами.

AC IN

Хомут

PEDAL

Педальный провод

7. Настройка регулировочного винта

Поворачивайте регулировочный винт против часовой стрелки, пока он прочно не упрется в пол.

Приложение

Поверните винт

Page 94

Технические характеристики

Цифровое пиано Kawai CS6

Клавиатура 88 деревянных клавиш с покрытием Ivory Touch

Механизм RM3 Grand с функцией «Let-o»

Источник тембров

Количество тембров

Полифония

Дисплей ЖК 2 строки по 16 символов

Ревербератор Комната 1, Комната 2, Сцена, Концертный зал 1, Концертный зал 2

Эффекты

Записывающее устройство

Функции USB

Запоминающие уст-ва

Функция обучения Учебные пьесы (различаются в зависимости от страны продажи) и этюды

Метроном Размер: 1/4, 2/4, 3/4, 4/4, 5/4, 3/8, 6/8, 7/8, 9/8, 12/8 Ритмический аккомпанемент: 100 типов

Демонстрационные

произведения

Фортепианные пьесы

Технология сэмплирования Ultra Progressive Harmonic Imaging™ (UPHI)

максимум 192 голоса

хорус, дилей 1, дилей 2, дилей 3, тремоло, вращение динамиков 1, вращение динамиков 2

10 композиций, 2 дорожки. Общий объём памяти приблизительно 90,000 нот

MP3:

Воспр. аудио

Запись аудио

Другое

Запоминающее устройство USB, USB-дисковод флоппи-дисков

34 композиции

29 или 42 пьесы (зависит от страны продажи)

32 кГц/44.1 кГц/48 кГц, моно/стерео, битрейт 8-320кбит/с (постоянный или плавающий)

WAV: 32 кГц/44.1 кГц/48 кГц, моно/стерео

MP3: 44.1 кГц, 16 бит, стерео, 192 кбит/с (постоянный)

кбит/с

WAV: 44.1 кГц, 16 бит, стерео, 1,411

Конвертирование записанных композиций в аудиофайлы, проигрывание MIDI-файлов, сохранение, загрузка, переименование и удаление файлов, форматирование запоминающего устройства.

(несжатый)

Concert Magic

Виртуальный

настройщик

Режимы клавиатуры

Другие функции

Педали Правая (с полунажатием), педаль состенуто, заглушение

Разъемы

Динамики

Выходная мощность 2х 50 Вт

Потребяемая мощность

Крышка клавиатуры Скользящего типа

Габариты

(без учета пюпитра)

176 композиций

Озвончение, резонанс струн при нажатии правой педали, струнный резонанс, эффект отпускания клавиши, различные типы чувствительности клавиатуры (включая 2 пользовательские настройки), темперация (включая пользовательскую), тональность темперации, растянутый строй

Двухслойный, раздельный, режим игры «в четыре руки» (с возможностью настройки громкости/баланса)

Транспонирование клавиатуры/произведения, регулировка тембра, регулировка громкости динамиков или наушников, настройка, фиксация правой педали, смещение нижнего регистра, включение педали для нижнего регистра, октавное смещение слоя, динамика слоя, наборы настроек, функции и настройки MIDI, пользовательские настройки, заводские установки.

MIDI (Вход/Выход/сквозной), порт USB для подключения к компьютеру, порт USB для подключения запоминающего устройства, линейный вход (Л/Моно, П) с регулировкой входного уровня, линейный выход (Л/Моно, П), два выхода для подключения наушников

Два широкополосных динамика 13 см. Два высокочастотных твиттера 5 см.

80 Вт

1447 (Ш) x 472 (Г) x 950 (В) мм 57” (Ш) х 18½” (Г) х 37½” (В)

Вес 80 кг

Приложение

Page 95

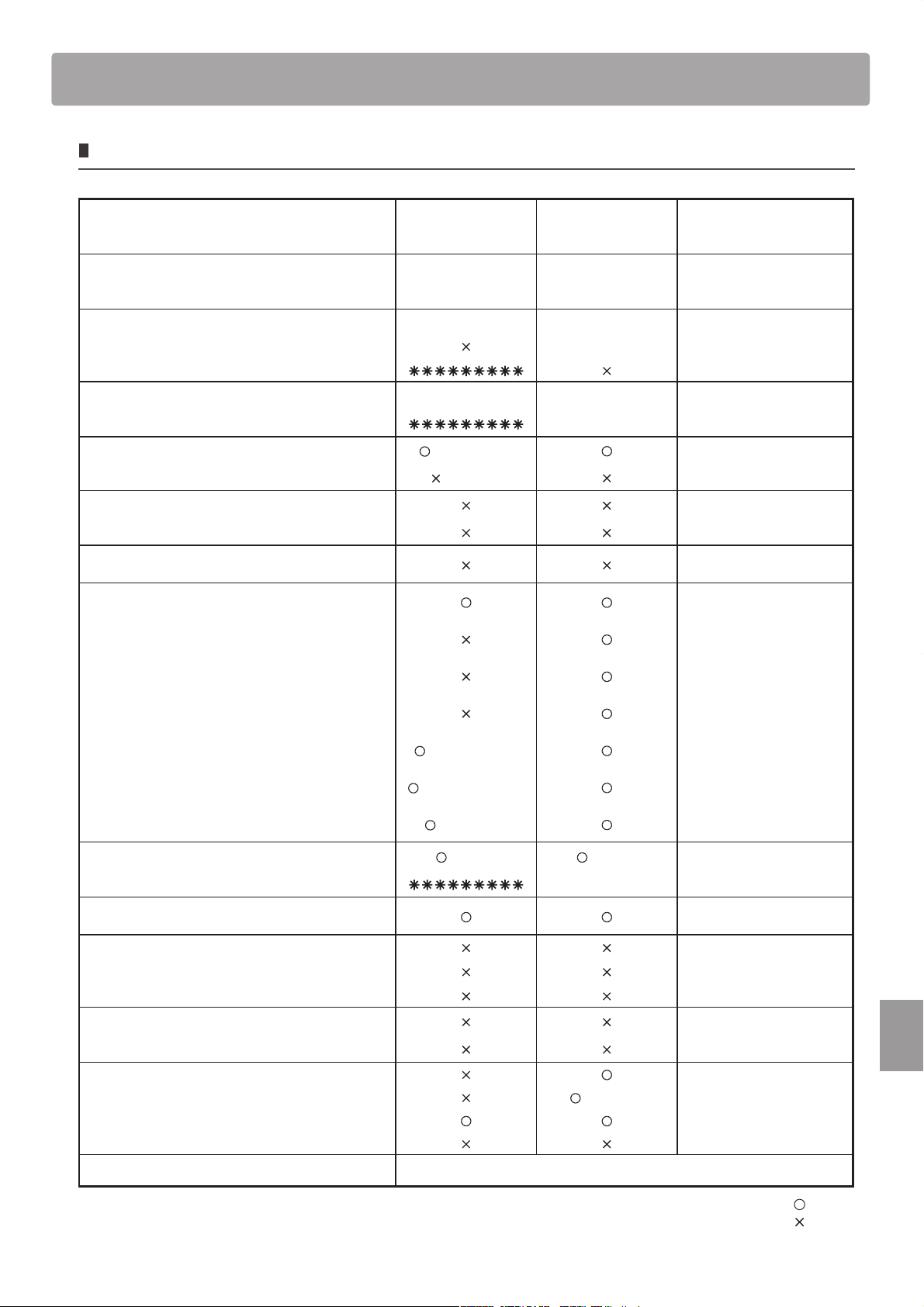

Карта MIDI-функций

Цифровое пиано KAWAI CS6

Дата: Дек. ’10 Версия : 1.0

Функция Передача

Basic channel (Основной канал)

Mode (Режим)

Note number (Номер ноты)

Velocity

Сила удара по клавише

(

After touch (Послекасание)

Pitch bend (Транспонирование)

Приём Примечание

При включении

Диапазон значений

При включении Mode 3 Mode 1

На дисплее Mode 1, 3**

Измененный

Диапазон

Нота нажата

)

Нота отпущена

Для каждой клавиши

Для всего канала

0.32

1 1

21 - 108* 0 - 127

0 - 127

9nH v=1-127

9nH v=0

61 - 161 - 1

При включении питания устанавливается режим Omni, который отключается при изменении каналов MIDI

* 9-120, включая транспонирование

Выбор банка (Bank select)

Громкость (Volume)

Control change (Управление)

Program change settable range (Диапазон значений)

Exclusive (Системные сообщения)

Common (Общие)

Real time (Данные синхронизации)

Other functions (Другие функции)

Позиция файла

Выбор файла

Настройка

Синхронизация

Команды

MIDI THRU ВКЛ/ВЫКЛ Выключение всех нот Активный контроль Перезагрузка

67 (Левая педаль) Левая педаль (Soft pedal)

(Правая педаль) Правая педаль

(Средняя педаль)

(0 - 127) (0 - 127)

(123 - 127)

Панорама (Panpot)

Педаль экспрессии (Expression Pedal)

(Damper pedal) Средняя педаль

(Sostenuto pedal)

Может быть выбрана передача

Remarks (Примечания)

Режим 1: OMNI mode On, Poly (режим OMNI ВКЛ, полифонический) Режим 2: OMNI mode On, Mono (режим OMNI ВКЛ, одноголосный) Режим 3: OMNI mode O, Poly (режим OMNI ВЫКЛ, полифонический) Режим 4: OMNI mode O, Mono (режим OMNI ВЫКЛ, одноголосный)

: Да : Нет

Приложение

Page 96

CS6 Руководство пользователя

KPSZ-0457 : 817025

OW1052E-S1012

Версия 1

Отпечатано в России
