Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi­nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge­brauch oder für Nachbesitzer auf.

– Vor erster Inbetriebnahme Sicherheits-

hinweise Nr. 5.956-249 unbedingt le­sen!

– Bei Nichtbeachtung der Betriebsanlei-

tung und der Sicherheitshinweise kön­nen Schäden am Gerät und Gefahren
für den Bediener und andere Personen
entstehen.

– Bei Transportschaden sofort Händler

informieren.

Inhaltsverzeichnis

Umweltschutz. . . . . . . . . . . DE . . .1

Symbole in der Betriebsanlei-

tung . . . . . . . . . . . . . . . . . . DE . . .1

Bestimmungsgemäße Verwen-

dung . . . . . . . . . . . . . . . . . . DE . . .2

Geräteelemente . . . . . . . . . DE . . .2

Symbole auf dem Gerät . . . DE . . .2

Sicherheitshinweise . . . . . . DE . . .2

Inbetriebnahme . . . . . . . . . DE . . .3

Bedienung . . . . . . . . . . . . . DE . . .5

Transport . . . . . . . . . . . . . . DE . . .6

Lagerung . . . . . . . . . . . . . . DE . . .6

Pflege und Wartung . . . . . . DE . . .6

Hilfe bei Störungen. . . . . . . DE . . .7

Entsorgung. . . . . . . . . . . . . DE . . .8

Garantie . . . . . . . . . . . . . . . DE . . .8

Zubehör und Ersatzteile . . . DE . . .8
EG-Konformitätserklärung . DE . . .9

Technische Daten. . . . . . . . DE . .10

Umweltschutz

Die Verpackungsmaterialien
sind recyclebar. Bitte werfen
Sie die Verpackungen nicht in
den Hausmüll, sondern führen
Sie diese einer Wiederverwer­tung zu.

Altgeräte enthalten wertvolle
recyclingfähige Materialien, die
einer Verwertung zugeführt
werden sollten. Batterien, Öl
und ähnliche Stoffe dürfen
nicht in die Umwelt gelangen.
Bitte entsorgen Sie Altgeräte
deshalb über geeignete Sam­melsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin­den Sie unter:

www.kaercher.de/REACH

Symbole in der Betriebsanlei-

tung

 Gefahr

Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situa­tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa­tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.

– 1

7DE

Bestimmungsgemäße Ver-

wendung

– Dieser Sauger ist zur Nass- und Tro-

ckenreinigung von Boden- und Wand­flächen bestimmt.

– Das Gerät ist zur Absaugung trockener,

nicht brennbarer, gesundheitsschädli­cher Stäube an Maschinen und Gerä­ten; Staubklasse M nach EN 60 335–2–
69 geeignet. Einschränkung: Es dürfen
keine krebserzeugende Stoffe, außer
Holzstaub, aufgesaugt werden.

–

Dieses Gerät ist für den gewerblichen
Gebrauch geeignet, z.B. in Hotels,
Schulen, Krankenhäusern, Fabriken,
Läden, Büros und Vermietergeschäften.

Geräteelemente

1 Elektroden
2 Saugschlauch
3 Kabelhaken
4 Luftaustritt, Arbeitsluft
5 Verriegelung des Saugkopfs
6 Rad
7 Lufteintritt, Motor-Kühlluft
8 Schmutzbehälter
9 Lenkrolle
10 Saugkopf
11 Saugstutzen
12 Anschlussmuffe
13 Bodendüse
14 Saugrohr
15 Drehschalter für Saugschlauchquerschnitt
16 Tragegriff
17 Filterabdeckung
18 Skala des Saugschlauchquerschnitts
19 Krümmer
20 Drehregler für Saugleistung (min-max)
21 Kontrolllampe
22 Steckdose
23 Automatische Filterabreinigung
24 Hauptschalter
25 Flachfaltenfilter
26 Filterabreinigung
27 Halter für Bodendüse

8 DE

28 Halter für Fugendüse
29 Halter für Saugrohre
30 Netzkabel
31 Typenschild

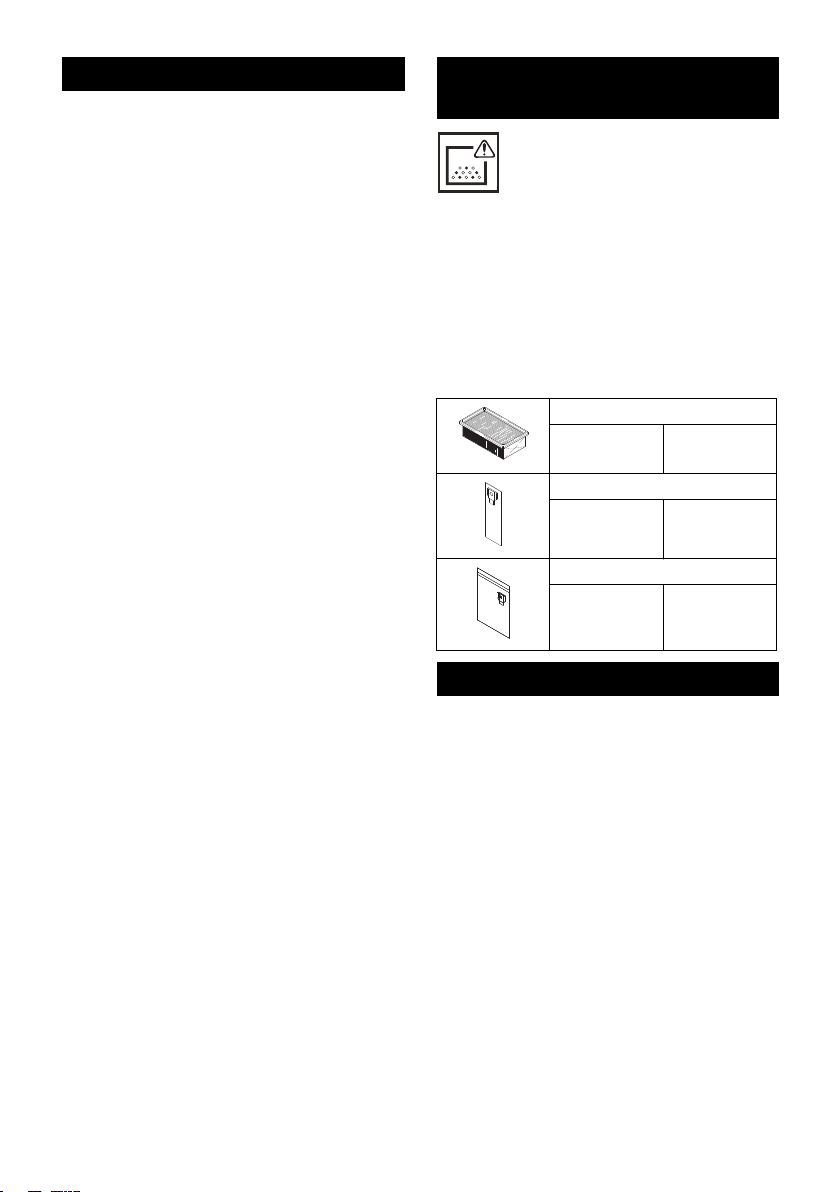

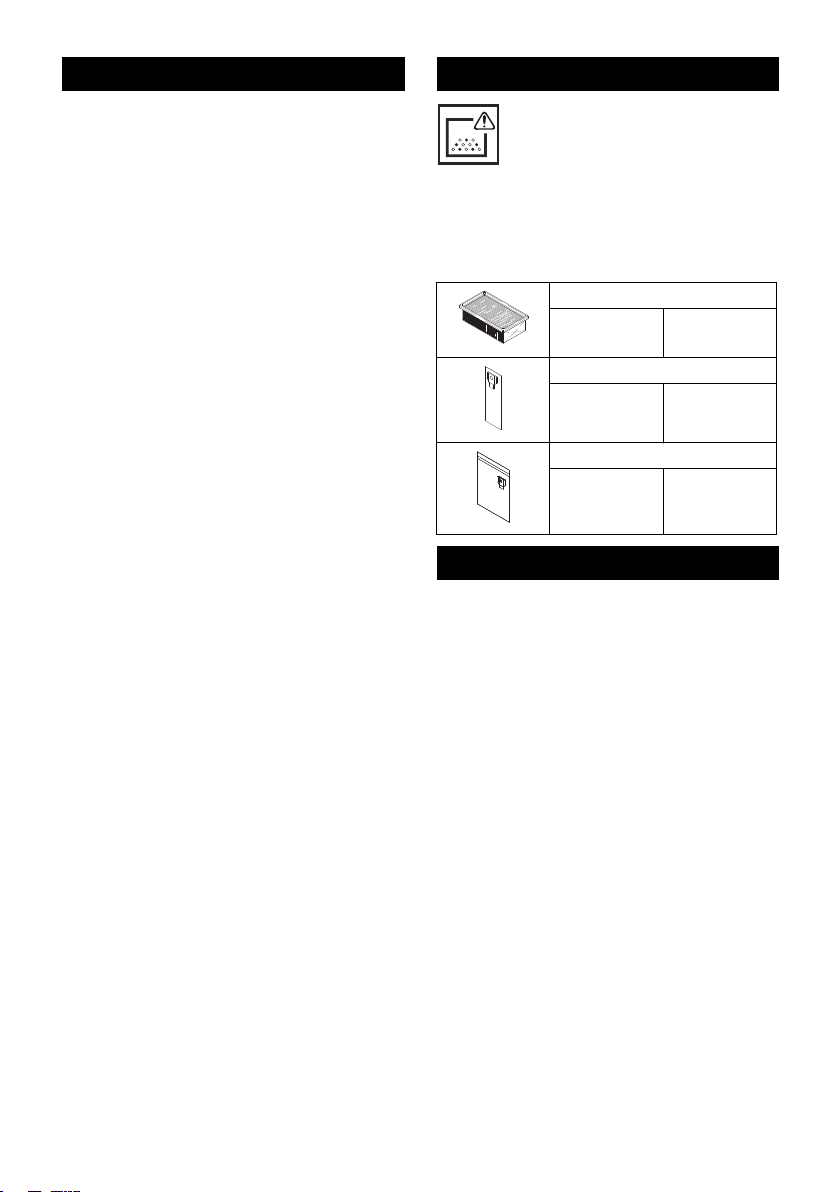

Symbole auf dem Gerät

WARNUNG: Dieses Gerät ent­hält gesundheitsgefährliche
Stäube. Entleerung und War-

tung, einschließlich der Entfer­nung des Staubbeutels, dürfen nur von
sachkundigen Personen vorgenommen
werden, die geeignete persönliche Schutz­ausrüstung tragen. Nicht einschalten, be­vor das komplette Filtersystem installiert ist
und die Funktion der Volumenstromkontrol­le überprüft wurde.

Flachfaltenfilter

Bestell-Nr. 6.904-367.0

Papierfiltertüte

Bestell-Nr. 6.904-210.0

Entsorgungsbeutel

Bestell-Nr. 6.596-886.0

Sicherheitshinweise

 Gefahr

– Wenn die Abluft in den Raum zurückge-

führt wird, muss eine ausreichende
Luftwechselrate L im Raum vorhanden
sein. Um die geforderten Grenzwerte
einzuhalten, darf der zurückgeführte
Volumenstrom maximal 50% des
Frischluftvolumenstroms (Raumvolu­men V

x Luftwechselrate LW) betragen.

R

Ohne besondere Lüftungsmaßnahme
gilt: L

=1h–1.

W

–

Gebrauch des Gerätes und der Substan­zen, für die es benutzt werden soll, ein­schließlich des sicheren Verfahrens der
Beseitigung des aufgenommenen Mate­rials nur durch geschultes Personal.

– 2

– Dieses Gerät enthält gesundheits-

schädlichen Staub. Leerungs- und War­tungsvorgänge, einschließlich der
Beseitigung der Staubsammelbehälter,
dürfen nur von Fachleuten durchgeführt
werden, die entsprechende Schutzaus­rüstung tragen.

– Gerät nicht ohne das vollständige Filtra-

tionssystem betreiben.

– Die anwendbaren Sicherheitsbestim-

mungen, die für die zu behandelnden
Materialien zutreffen, sind zu beachten.

Inbetriebnahme

Das Gerät erlaubt 2 Betriebsarten:
1 Industriestaubsaugerbetrieb (Steckdo-

se nicht belegt)
2 Entstauberbetrieb (Steckdose belegt)
 Saugschlauch anschließen und je nach

Betriebsart mit Aufsaugdüse versehen

oder an das stauberzeugende Gerät

anschließen.

몇 Warnung

Nicht ohne Filterelement saugen, da sonst
der Saugmotor beschädigt wird und eine
Gesundheitsgefährdung durch erhöhten
Feinstaubausstoß auftritt.

Hupe

Die Hupe ertönt, wenn die Luftgeschwin­digkeit unter 20 m/s absinkt.
Hinweis: Die Hupe reagiert auf Unterdruck.
 Drehschalter auf richtigen Saug-

schlauchquerschnitt stellen.

Anti-Statik-System

Durch den geerdeten Anschlussstutzen
werden statische Aufladungen abgeleitet.
Dadurch werden Funkenbildung und
Stromstöße mit elektrisch leitendem Zube­hör (Option) verhindert.

Trockensaugen

– Das Gerät ist mit einer Papierfiltertüte

mit Verschlussschieber ausgerüstet,

Bestell-Nr. 6.904-210.0 (5 Stück).

Hinweis: Mit diesem Gerät können alle Ar­ten von Stäuben bis Staubklasse M aufge­saugt werden. Die Verwendung eines
Staubsammelbeutels (Bestell-Nr. siehe Fil­tersysteme) ist gesetzlich vorgeschrieben.
Hinweis: Das Gerät ist als Industriestaub­sauger zum Aufsaugen und als Entstauber
für ortsveränderlichen Betrieb zum Absau­gen von trockenen, nicht brennbaren Stäu­ben mit MAK-Werten größer gleich 0,1 mg/

3

m

geeignet.

몇 Warnung

Beim Saugen darf niemals der Flachfalten­filter entfernt werden.

– Beim Aufsaugen von Feinstaub muss

zusätzlich eine Papierfiltertüte, ein Ent­sorgungsbeutel (Sonderzubehör) oder
ein Membranfilter (Sonderzubehör) ver­wendet werden.

Papierfiltertüte einbauen

Abbildung

 Saugkopf entriegeln und abnehmen.
 Papierfiltertüte aufstecken.
 Saugkopf aufsetzen und verriegeln.

Entsorgungsbeutel einbauen

Abbildung
Hinweis: Die Öffnung des Entsorgungs­beutels muss vollständig über den Absatz
des Saugstutzens gezogen werden.

 Saugkopf entriegeln und abnehmen.
 Entsorgungsbeutel (Sonderzubehör)

aufstecken.



Entsorgungsbeutel über Behälter stülpen.

 Saugkopf aufsetzen und verriegeln.

Membranfilter einbauen

 Gefahr

Beim Aufsaugen von gesundheitsgefährli­chen Stäuben darf der Membranfilter nicht
eingesetzt werden.

Hinweis: Bei Betrieb ohne Papierfiltertüte/
Entsorgungsbeutel muss ein Membranfilter
verwendet werden, um den Saugkopf zu
schützen.
Abbildung
 Saugkopf entriegeln und abnehmen.

– 3

9DE

 Membranfilter (Sonderzubehör) über

Behälterrand ziehen.
 Saugkopf aufsetzen und verriegeln.

Nasssaugen

 Gefahr

Beim Nasssaugen dürfen keine gesund­heitsgefährlichen Stäube aufgenommen
werden.

Einbau Gummilippen

Abbildung

 Bürstenstreifen ausbauen.
 Gummilippen einbauen.

Hinweis: Die strukturierte Seite der Gum­milippen muss nach außen zeigen.

Sauganschluss verschließen

Abbildung
 Anschlussmuffe passgenau in Saugan-

schluss einsetzen.
 Anschlussmuffe bis zum Anschlag ein-

schieben.
 Sauganschluss mit der Anschlussmuffe

durch eine Rechtsdrehung fest ver-

schließen.
Hinweis: Passgenauigkeit ist durch „Bajo-

nettanschluss“ vorgegeben.

Papierfiltertüte entfernen

Abbildung

 Saugkopf entriegeln und abnehmen.
 Papierfiltertüte nach hinten herauszie-

hen.
 Verschlussschieber nach oben ziehen

und Papierfiltertüte bei der Herausnah-

me dicht verschließen.
 Gebrauchte Papierfiltertüte im staub-

dicht verschlossenen Beutel, gemäß

den gesetzlichen Bestimmungen ent-

sorgen.
 Saugkopf aufsetzen und verriegeln.

– Beim Aufsaugen von Nassschmutz

muss immer die Papierfiltertüte entfernt

werden.

Entsorgungsbeutel entfernen

Abbildung

 Saugkopf entriegeln und abnehmen.
 Entsorgungsbeutel hochstülpen.

10 DE

 Öffnung des Entsorgungsbeutels über

den Saugstutzen nach hinten heraus­ziehen und dicht verschließen.

 Entsorgungsbeutel mit Verschlussstrei-

fen unterhalb der Öffnung dicht ver­schließen.

 Entsorgungsbeutel herausnehmen.
 Entsorgungsbeutel gemäß den gesetz-

lichen Bestimmungen entsorgen.

 Saugkopf aufsetzen und verriegeln.

– Beim Aufsaugen von Nassschmutz

muss immer der Entsorgungsbeutel
(Sonderzubehör) entfernt werden.

Membranfilter entfernen

Abbildung

 Saugkopf entriegeln und abnehmen.
 Membranfilter entfernen.
 Saugkopf aufsetzen und verriegeln.

– Beim Aufsaugen von Nassschmutz

muss immer der Membranfilter (Son­derzubehör) entfernt werden.

Allgemein

몇 Warnung

Beim Saugen darf niemals der Flachfalten­filter entfernt werden.

– Beim Aufsaugen von Nassschmutz mit

der Polster- oder Fugendüse, bezie­hungsweise wenn überwiegend Was­ser aus einem Behälter aufgesaugt
wird, empfiehlt es sich, die Funktion
„Automatische Filterabreinigung“ abzu­schalten.

– Bei Erreichen des max. Flüssigkeits-

stands schaltet das Gerät automatisch
ab.

– Bei nicht leitenden Flüssigkeiten

(zum Beispiel Bohremulsion, Öle
und Fette) wird das Gerät bei vollem
Behälter nicht abgeschaltet. Der
Füllstand muss ständig überprüft
und der Behälter rechtzeitig entleert
werden.

– Nach Beendigung des Nasssaugens:

Flachfaltenfilter mit der Filterabreini­gung abreinigen. Elektroden mit einer
Bürste reinigen. Behälter mit einem
feuchten Tuch reinigen und trocknen.

– 4

Clipverbindung

Abbildung
Der Saugschlauch ist mit einem Clip-Sys­tem ausgestattet. Alle C-35/C-DN-35 Zube­hörteile können angeschlossen werden.

Bedienung

Gerät einschalten

 Netzstecker einstecken.
 Gerät am Hauptschalter einschalten.

Saugleistung einstellen

 Saugleistung (min-max) am Drehregler

einstellen.

Arbeiten mit Elektrowerkzeugen

 Gefahr

Verletzungs- und Beschädigungsgefahr!
Die Steckdose ist nur zum direkten An­schluss von Elektrowerkzeugen an den
Sauger bestimmt. Jeder andere Gebrauch
der Steckdose ist nicht zulässig.

 Netzstecker des Elektrowerkzeugs am

Sauger einstecken.
 Gerät am Hauptschalter einschalten.
Kontrolllampe leuchtet, Sauger befindet

sich im Standby-Modus.
Hinweis: Der Sauger wird automatisch mit
dem Elektrowerkzeug ein- und ausgeschal­tet.
Hinweis: Der Sauger hat eine Anlaufverzö­gerung bis zu 0,5 Sekunden und eine
Nachlaufzeit von bis zu 15 Sekunden.
Hinweis: Leistungsanschlusswert der
Elektrowerkzeuge, siehe Technische Da­ten.
Abbildung
 Anschlussmuffe an den Anschluss des

Elektrowerkzeugs anpassen.
Abbildung

 Krümmer am Saugschlauch entfernen.
 Anschlussmuffe an Saugschlauch

montieren.
Abbildung

 Anschlussmuffe an Elektrowerkzeug

anschließen.

Hinweis: Die verschiedenen Saug­schlauchquerschnitte sind notwendig, um
eine Anpassung an die Anschlussquer­schnitte der Bearbeitungsgeräte zu ermög­lichen.
 Mindestvolumenstrom am Drehschalter

für Saugschlauchquerschnitt einstellen.

Die Skala zeigt den Saugschlauchquer­schnitt an.
Hinweis: Für den Betrieb als Entstauber
für ortsveränderlichen Betrieb (Bearbei­tungsgerät am Sauger eingesteckt) muss
die eingebaute Überwachung auf das an­geschlossene Bearbeitungsgerät (Stauber­zeuger) abgestimmt werden. Das heißt,
dass bei einer Unterschreitung des zur Ab­saugung notwendigen Mindestvolumen­stroms von 20 m/s der Benutzer gewarnt
werden muss.
Hinweis: Die Angaben zum Mindestvolu­menstrom in Abhängigkeit zum Unterdruck
befinden sich auf dem Typenschild.

Automatische Filterabreinigung

Das Gerät verfügt über eine neuartige Fil­terabreinigung, besonders wirksam bei fei­nem Staub. Dabei wird der Flachfaltenfilter
alle 15 Sekunden durch einen Luftstoß au­tomatisch gereinigt (pulsierendes Ge­räusch).
Hinweis: Die automatische Filterabreini­gung ist werkseitig eingeschaltet.
Hinweis: Das Aus-/Einschalten der auto­matischen Filterabreinigung ist nur bei ein­geschaltetem Gerät möglich.

– Automatische Filterabreinigung aus-

schalten:

 Schalter betätigen. Kontrolllampe im

Schalter erlischt.

– Automatische Filterabreinigung ein-

schalten:

 Schalter wiederholt betätigen. Kontroll-

lampe im Schalter leuchtet grün.

Gerät ausschalten

 Gerät am Hauptschalter ausschalten.
 Netzstecker ziehen.

– 5

11DE

Nach jedem Betrieb

 Behälter entleeren.
 Gerät innen und außen durch Absau-

gen und Abwischen mit einem feuchten

Tuch reinigen.

Gerät aufbewahren

Abbildung
 Saugschlauch und Netzkabel entspre-

chend Abbildung aufbewahren.
 Gerät in einem trockenen Raum abstel-

len und vor unbefugter Benutzung si-

chern.

Transport

Vorsicht

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be­achten.

 Sauganschluss verschließen, siehe

Nasssaugen.
 Saugrohr mit Bodendüse aus der Halte-

rung nehmen. Gerät zum Tragen am

Tragegriff und am Saugrohr fassen.
 Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien

gegen Rutschen und Kippen sichern.

Lagerung

Vorsicht

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach­ten.

Dieses Gerät darf nur in Innenräumen gela­gert werden.

Pflege und Wartung

 Gefahr

Vor allen Arbeiten am Gerät, Gerät aus­schalten und Netzstecker ziehen.

Staubbeseitigende Maschinen sind Sicher­heitseinrichtungen zur Verhütung oder Be­seitigung von Gefahren im Sinne von
BGV A1.

– Zur Wartung durch den Benutzer muss

das Gerät auseinandergenommen, ge­reinigt und gewartet werden, soweit es
durchführbar ist, ohne dabei eine Ge­fahr für das Wartungspersonal und an­dere Personen hervorzurufen.
Geeignete Vorsichtsmaßnahmen bein­halten Entgiftung vor dem Auseinander­nehmen. Vorsorge treffen für örtlich
gefilterte Zwangsentlüftung, wo das
Gerät auseinandergenommen wird,
Reinigung der Wartungsfläche und ge­eigneter Schutz des Personals.

– Das Äußere des Gerätes sollte durch

Staubsaugverfahren entgiftet und sau­ber abgewischt werden, oder mit Ab­dichtmittel behandelt werden, bevor es
aus dem gefährlichen Gebiet genom­men wird. Alle Geräteteile müssen als
verunreinigt angesehen werden, wenn
sie aus dem gefährlichen Gebiet ge­nommen werden. Es müssen geeignete
Maßnahmen ergriffen werden, um eine
Staubverteilung zu vermeiden.

– Bei der Durchführung von Wartungs-

und Reparaturarbeiten müssen alle ver­unreinigten Gegenstände, die nicht zu­friedenstellend gereinigt werden
können, weggeworfen werden. Solche
Gegenstände müssen in undurchlässi­gen Beuteln, in Übereinstimmung mit
den gültigen Bestimmungen für die Be­seitigung solchen Abfalls, entsorgt wer­den.

– Die Ansaugöffnung bei Transport und

Wartung des Gerätes ist mit der An­schlussmuffe zu verschließen.

몇 Warnung

Sicherheitseinrichtungen zur Verhütung
von Gefahren müssen regelmäßig gewar­tet werden. Das heißt, mindestens einmal
jährlich vom Hersteller oder einer unterwie­senen Person auf ihre sicherheitstechnisch
einwandfreie Funktion überprüft werden,
z.B. Dichtheit des Gerätes, Beschädigung
des Filters, Funktion der Kontrolleinrichtun­gen.

12 DE

– 6

Vorsicht

Beschädigungsgefahr! Keine silikonhalti­gen Pflegemittel zum Reinigen verwenden.

– Einfache Wartungs- und Pflegearbeiten

können Sie selbst durchführen.

– Die Geräteoberfläche und die Behälte-

rinnenseite sollten regelmäßig mit ei-

nem feuchten Tuch gereinigt werden.

 Gefahr

Gefahr durch gesundheitsschädlichen
Staub. Bei Wartungsarbeiten (z.B. Filter­wechsel) Atemschutzmaske P2 oder hö­herwertig und Einwegkleidung tragen.

Flachfaltenfilter wechseln

 Filterabdeckung öffnen.
 Flachfaltenfilter herausnehmen.


Gebrauchten Flachfaltenfilter im staub-

dicht verschlossenen Beutel, gemäß den

gesetzlichen Bestimmungen entsorgen.
 Angefallenen Schmutz auf der Reinluft-

seite entfernen.

 Neuen Flachfaltenfilter einsetzen.
 Filterabdeckung schließen, muss hör-

bar einrasten.

Papierfiltertüte/Entsorgungsbeutel

wechseln

Sauganschluss verschließen

Abbildung
 Sauganschluss verschließen, siehe

Nasssaugen.

Papierfiltertüte wechseln

Abbildung

 Saugkopf entriegeln und abnehmen.
 Papierfiltertüte nach hinten herauszie-

hen.
 Verschlussschieber nach oben ziehen

und Papierfiltertüte bei der Herausnah-

me dicht verschließen.
 Gebrauchte Papierfiltertüte im staub-

dicht verschlossenen Beutel, gemäß

den gesetzlichen Bestimmungen ent-

sorgen.

 Neue Papierfiltertüte aufstecken.
 Saugkopf aufsetzen und verriegeln.

Entsorgungsbeutel wechseln

Abbildung

 Saugkopf entriegeln und abnehmen.
 Entsorgungsbeutel hochstülpen.
 Öffnung des Entsorgungsbeutels über

den Saugstutzen nach hinten heraus­ziehen und dicht verschließen.

 Entsorgungsbeutel mit Verschlussstrei-

fen unterhalb der Öffnung dicht ver­schließen.

 Entsorgungsbeutel herausnehmen.
 Entsorgungsbeutel gemäß den gesetz-

lichen Bestimmungen entsorgen.

 Neuen Entsorgungsbeutel aufstecken.
 Entsorgungsbeutel über Behälter stül-

pen.

 Saugkopf aufsetzen und verriegeln.

Membranfilter wechseln

Abbildung

 Saugkopf entriegeln und abnehmen.
 Membranfilter entfernen.
 Neuen Membranfilter über Behälter-

rand ziehen.

 Saugkopf aufsetzen und verriegeln.

Elektroden reinigen

 Saugkopf entriegeln und abnehmen.
 Elektroden mit einer Bürste reinigen.
 Saugkopf aufsetzen und verriegeln.

Hilfe bei Störungen

 Gefahr

Vor allen Arbeiten am Gerät, Gerät aus­schalten und Netzstecker ziehen.

Hinweis: Tritt eine Störung (z.B. Filter­bruch) auf, muss das Gerät sofort abge­schaltet werden. Vor erneuter
Inbetriebnahme muss die Störung beseitigt
werden.

Saugturbine läuft nicht

 Steckdose und Sicherung der Strom-

versorgung überprüfen.



Netzkabel, Netzstecker, Elektroden und
Steckdose des Gerätes überprüfen.

 Gerät einschalten.

– 7

13DE

Saugturbine schaltet ab

 Behälter entleeren.

Saugturbine läuft nach Behälterent-

leerung nicht wieder an

 Gerät ausschalten und 5 Sekunden

warten, nach 5 Sekunden wieder ein-

schalten.
 Elektroden sowie den Zwischenraum

der Elektroden mit einer Bürste reini-

gen.

Saugkraft lässt nach

 Verstopfungen aus Saugdüse, Saug-

rohr, Saugschlauch oder Flachfaltenfil-

ter entfernen.

 Gefüllte Papierfiltertüte wechseln.
 Gefüllten Entsorgungsbeutel (Sonder-

zubehör) wechseln.

 Filterabdeckung richtig einrasten.
 Membranfilter (Sonderzubehör) unter

fließendem Wasser reinigen bzw.

wechseln.
 Flachfaltenfilter wechseln.

Staubaustritt beim Saugen

 Korrekte Einbaulage des Flachfaltenfil-

ters überprüfen.
 Flachfaltenfilter wechseln.

Abschaltautomatik (Nasssaugen)

spricht nicht an



Elektroden sowie den Zwischenraum

der Elektroden mit einer Bürste reinigen.
 Füllstand bei elektrisch nicht leitender

Flüssigkeit ständig kontrollieren.

Hupe ertönt

 Drehschalter auf richtigen Saug-

schlauchquerschnitt stellen.
 Bei gefüllter Papierfiltertüte und Unter-

schreitung des Mindestvolumenstroms

muss diese gewechselt werden.
 Bei gefülltem Entsorgungsbeutel (Son-

derzubehör) und Unterschreitung des

Mindestvolumenstroms muss dieser

gewechselt werden.

14 DE

Automatische Filterabreinigung ar-

beitet nicht

 Saugschlauch nicht angeschlossen.

Automatische Filterabreinigung

lässt sich nicht abschalten

 Kundendienst benachrichtigen.

Automatische Filterabreinigung

lässt sich nicht einschalten

 Kundendienst benachrichtigen.

Entsorgung

Das Gerät ist gemäß den gesetzlichen Be­stimmungen am Ende der Lebensdauer zu
entsorgen.

Garantie

In jedem Land gelten die von unserer zu­ständigen Vertriebsgesellschaft herausge­gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so­fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih­ren Händler oder die nächste autorisierte
Kundendienststelle.

Zubehör und Ersatzteile

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö­rungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com
im Bereich Service.

– 8

EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon­zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein­schlägigen grundlegenden Sicherheits­und Gesundheitsanforderungen der EG­Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.

Produkt: Nass- und Trockensauger
Typ: 1.184-xxx
Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)
2004/108/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Angewandte nationale Normen

-

5.957-652

Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.

CEO

Head of Approbation

Dokumentationsbevollmächtigter:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2010/07/14

– 9

15DE

Technische Daten

NT 35/1 Tact Te M

Netzspannung V 220-240
Frequenz Hz 50/60
Max. Leistung W 1380
Nennleistung W 1200
Behälterinhalt l 34
Füllmenge Flüssigkeit l 19
Luftmenge (max.) m
Unterdruck (max.) kPa (mbar) 22,0 (220)
Leistungsanschlusswert der Elektrowerkzeuge W 100-2200
Fläche des Flachfaltenfilters m
Schutzart -- IP X4
Schutzklasse -- I
Saugschlauchanschluss (C-DN/C-ID) mm 35
Länge x Breite x Höhe mm 520 x 380 x 580
Typisches Betriebsgewicht kg 12,7
Umgebungstemperatur °C -10...+40
Relative Luftfeuchtigkeit % 30-90

Ermittelte Werte gemäß EN 60335-2-69

Schalldruckpegel L
Unsicherheit K

pA

pA

Hand-Arm Vibrationswert m/s
Unsicherheit K m/s

Netzkabel H07RN-F 3x1,5 mm

2

Teile-Nr. Kabellänge

EU 6.649-385.0 7,5 m

3

/h 140

2

0,6

dB(A) 67
dB(A) 1

2

2

<2,5
0,2

16 DE

– 10

Please read and comply with

these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own­ers.

– Before first start-up it is definitely nec-

essary to read the safety indications Nr.

5.956-249!

– The non-compliance of the operating

and safety instructions may lead to
damages of the appliance and to dan­gers for the operator and other persons.

– In case of transport damage inform ven-

dor immediately

Contents

Environmental protection . . EN . . .1
Symbols in the operating in-

structions . . . . . . . . . . . . . . EN . . .1

Proper use . . . . . . . . . . . . . EN . . .1

Device elements. . . . . . . . . EN . . .2

Symbols on the machine . . EN . . .2

Safety instructions . . . . . . . EN . . .2

Start up. . . . . . . . . . . . . . . . EN . . .2

Operation . . . . . . . . . . . . . . EN . . .4

Transport . . . . . . . . . . . . . . EN . . .5

Storage. . . . . . . . . . . . . . . . EN . . .5

Maintenance and care . . . . EN . . .6

Troubleshooting . . . . . . . . . EN . . .7

Disposal . . . . . . . . . . . . . . . EN . . .8

Warranty. . . . . . . . . . . . . . . EN . . .8

Accessories and Spare Parts EN . . .8
EC Declaration of Conformity EN . . .8
Technical specifications . . . EN . . .9

Environmental protection

The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send it
for recycling.

Old appliances contain valuable
materials that can be recycled;
these should be sent for recy­cling. Batteries, oil, and similar
substances must not enter the
environment. Please dispose of
your old appliances using ap­propriate collection systems.

Notes about the ingredients (REACH)

You will find current information about the
ingredients at:

www.kaercher.com/REACH

Symbols in the operating

instructions

 Danger

Immediate danger that can cause severe
injury or even death.

몇 Warning

Possible hazardous situation that could
lead to severe injury or even death.

Caution

Possible hazardous situation that could
lead to mild injury to persons or damage to
property.

Proper use

– The machine is meant for dry and wet

cleaning of floors and walls.

– The appliance is suited for the extraction

of dry, non-combustible, harmful dusts on
machines and appliances; dust class M
according to EN 60 335–2–69. Restric­tion: No carcinogenic substances except
wood dust may be sucked in.

– This appliance is suited for the commer-

cial use, e.g. in hotels, schools, hospi­tals, factories, shops, offices, and rental
companies.

– 1

17EN

Device elements

1 Electrodes
2 Suction hose
3 Cable hook
4 Air outlet, working air
5 Suction head lock
6 Wheel
7 Air inlet, motor cooling air
8 Dirt receptacle
9 Steering roller
10 Suction head
11 Suction support
12 Connection bushing
13 Floor nozzle
14 Suction tube
15 Rotary switch for suction hose cross

section
16 Carrying handle
17 Filter cover
18 Scale of the suction hose cross section
19 Bender
20 Rotary switch for suction output (min-max)
21 Indicator lamp
22 Socket
23 Automatic filter dedusting
24 Main switch
25 Flat fold filter
26 Filter dedusting
27 Floor nozzle holder
28 Holder for crevice nozzle
29 Holder for suction pipes
30 Power cord
31 Nameplate

Symbols on the machine

WARNING: This appliance con­tains harmful dust. The emptying
and maintenance, including the

removal of the dust bag, may
only be executed by trained personnel
wearing suitable protection equipment. Do
not switch on until the complete filter sys­tem has been installed and until the func­tion of the volume flow control has been
checked.

18 EN

Flat fold filter
Order No. 6.904-367.0

Paper filter bag
Order No. 6.904-210.0

Dust disposal bag
Order No. 6.596-886.0

Safety instructions

 Danger

– When the outgoing air is carried back

into the room, a sufficient ventilation
rate L in the room must be ensured. To
comply with the required limit values the
carried back volume flow must be 50%
of the fresh air volume flow (room vol­ume V

x ventilation rate LW) at maxi-

R

mum. Without a specific ventilation
system the following applies: L

– Only persons trained in the use of the

machine and the handling of substanc­es for which the machine is to be used
including training in the safe disposal of
the sucked-in material may use the ma­chine.

– This appliance contains harmful dust.

Evacuation and maintenance work, in­cluding the disposal of the dust collec­tion containers, may only be performed
by specialists who wear the appropriate
protective equipment.

– Do not use the appliance without the

complete filtering system.

– Please follow the safety regulations ap-

plicable to the materials that are to be
treated.

=1h–1.

W

Start up

The appliance allows 2 operating modes:
1 Industry vacuum cleaner mode (socket

not used)

2 Dedusting mode (socket used)

– 2

 Connect the suction hose and insert the

suction nozzle or connect to the dust­generating device depending on the op­erating mode.

몇 Warning

Do not vacuum without the filter elements;
otherwise, the suction motor can get dam­aged and this can be hazardous to health
on account of increased release of fine dust
particles.

Horn

The horn blows when the air speed falls be­low 20 m/s.
Note: The horn reacts to negative pressure.
 Set the rotary switch to the correct suc-

tion hose cross-section.

Anti-static system

Static charge is deflected by providing
earthing to the connection nozzles. This
prevents the formation of sparks and cur­rent shocks due to attachments (option)
with electrical conductivity.

Dry vacuum cleaning

– The device is fitted with a paper filter

bag with locking slide, order no. 6.904-

210.0 (5 pcs).

Note: You can use this appliance to take up
all types of dust up to dust class M. It is stat­utorily necessary to use a dust collection
bag (see Filter systems for order number).
Note: The appliance is suited as industrial
vacuum cleaner and as dedusting device
for the mobile operation to take up dry, non­combustible dusts with MAK values greater
than or equal to 0.1 mg/m

3

.

몇 Warning

The flat pleated filter must always be in
place while vacuuming.

– To suck fine dust, you can also use an

additional paper filter bag, a dust dis­posal bag (special accessory) or a
membrane filter (special accessory).

Inserting the paper filter bag

Illustration

 Release and remove the suction head.

 Insert the paper filter bag.
 Insert and lock the suction head.

Installing the dust disposal bag

Illustration
Note: The opening of the disposal bag
must be pulled all the way over the ledge of
the suction support.

 Release and remove the suction head.
 Attach the disposal bag (option).
 Pull disposal bag over the container.
 Insert and lock the suction head.

Install membrane filter

 Danger

The membrane filter must not be used to
vacuum health-hazardous dusts.

Note: If you work without the paper filter
bag/disposal bag, you must use a mem­brane filter to protect the suction head.
Illustration

 Release and remove the suction head.
 Pull the membrane filter (option) over

the container edge.

 Insert and lock the suction head.

Wet vacuum cleaning

 Danger

No dusts hazardous to health should be
sucked in during wet vacuuming.

Inserting the rubber lips

Illustration

 Remove the brush strips.
 Install the rubber lips.

Note: The structured side of the rubber lips
must point outwards.

Close the suction connection

Illustration
 Properly insert the connection socket in

the suction connection.

 Push in the connection socket until it

locks into place.

 Turn the suction connection with the

connection socket to the right to close it
tightly.

Note: The accurate fit is ensured by means
of a "bayonet connection".

– 3

19EN

Remove the paper filter bag

Illustration

 Release and remove the suction head.
 Pull the paper filter bag out towards the

rear.

 Pull the locking slide up and seal the pa-

per filter bag tightly when removing it.

 Dispose off the used paper filter bag in

a dust-tight bag according to the statu­tory provisions.

 Insert and lock the suction head.

– To suck wet dirt, first remove the paper

filter bag.

Removing the dust disposal bag

Illustration

 Release and remove the suction head.
 Put the disposal bag over.
 Pull the opening of the disposal bag out

toward the back over the suction sup­port and seal it tightly.

 Tightly seal the disposal bag with clo-

sure strips underneath the opening.

 Remove disposal bag.
 Dispose of the disposal bag according

to the local provisions.

 Insert and lock the suction head.

– To vacuum wet dirt, always remove the

disposal bag (option).

Remove the membrane filter.

Illustration

 Release and remove the suction head.
 Remove the membrane filter.
 Insert and lock the suction head.

– To vacuum wet dirt, always remove the

membrane filter (option).

General

몇 Warning

The flat pleated filter must always be in
place while vacuuming.

– If wet dirt is vacuumed with the uphol-

stery or crevice nozzle, or if water is
sucked up from a container, it is recom­mended to deactivate the "automatic fil­ter cleaning" function.

– If the maximum liquid level is reached

the appliance will turn off automatically.

– In case of non-conductive liquids

(such as emulsion drilling fluids,
oils, and greases) the appliance is
not turned off when the container is
full. The filling level must be continu­ously monitored and the container
must be emptied in time.

– After the wet vacuuming: Clean the flat

folded filter with the filter cleaning.
Clean the electrodes with a brush.
Clean the container with a damp rag
and dry it.

Clip connection

Illustration
The suction hose is equipped with a clip
system. All C-35/C-DN-35 accessories can
be connected.

Operation

Turning on the Appliance

 Plug in the main plug.
 Switch on the appliance at the main

switch.

Adjust the suction output

 Set the suction output (min - max) at the

rotary switch.

Working with electrical power tools

 Danger

Risk of injury and damage! The socket out­let is only for the connection of power tools
to the vacuum cleaner. Any other use of the
socket outlet is not permitted.

 Connect the mains plug of the electric

power tool to the vacuum cleaner.

 Switch on the appliance at the main

switch.

Indicator lamp is on; vacuum cleaner is in
the standby mode.
Note: The vacuum cleaner is turned on and
off automatically with the electric power
tool.

20 EN

– 4

Note: The vacuum cleaner starts automat-

ically within 0.5 seconds and continues to
run for 15 seconds after the power tool has
being switched off.
Note: Please refer to "Technical specifica­tions" for the power connection specifica­tions of the power tools.
Illustration
 Adjust the stepped power tool adaptor

to fit the connection of the electric pow­er tool.

Illustration
 Remove the elbow from the suction

hose.

 Attach the stepped power tool adaptor

to the suction hose.

Illustration
 Connect the adaptor to the electric pow-

er tool.

Note: The different suction hose sections are
required to allow an adjustment to the con­nection sections of the processing tools.
 Set the minimum volume flow for the

suction hose cross section at the rotary
switch.

The scale displays the suction hose cross
section.
Note: To use the appliance as dedusting
device for the mobile operation (processing
tool connected to the vacuum cleaner) the
built-in monitoring must be adjusted to the
connected processing tool (dust-generat­ing device). This means that the user must
be warned if the minimum volume flow of
20 m/s that is required for the suction is fall­en short of.
Note: Please refer to the type plate for the
specification of the minimum volume flow in
dependence on the negative pressure.

Automatic filter cleaning

The appliance has an innovative filter
cleaning system that is particularly effective
with fine dust. The flat pleated filter is auto­matically cleaned every 15 seconds
through an air jet (pulsating sound).
Note: Automatic filter dedusting is switched
on at the factory.

Note: The automatic filter dedusting func­tion can only be switched on/ off when the
appliance is switched on.

– To switch off automatic filter cleaning:

 Activate the switch. Indicator lamp in

the switch goes off.

– To switch on automatic filter cleaning:

 Press the switch again. Indicator lamp

in the switch glows green.

Turn off the appliance

 Switch off the appliance at the main

switch.

 Pull out the mains plug.

After each operation

 Empty the container.
 Vacuum and wipe the appliance inside

and outside with a damp cloth.

Storing the Appliance

Illustration
 Store the suction hose and the mains

cable as shown in the illustration.

 Place the appliance in a dry room and

secure it from unauthorized use.

Transport

Caution

Risk of injury and damage! Observe the
weight of the appliance when you transport it.

 Close the suction connection, see wet

vacuuming.

 Remove the suction pipe with the floor

nozzle from the holder. Hold the appli­ance at the handle and at the suction
pipe to transport it.

 When transporting in vehicles, secure

the appliance according to the guide­lines from slipping and tipping over.

Storage

Caution

Risk of injury and damage! Note the weight
of the appliance in case of storage.

This appliance must only be stored in inte­rior rooms.

– 5

21EN

Maintenance and care

 Danger

First pull out the plug from the mains before
carrying out any tasks on the machine.

Dust extracting machines are safeguards
for the prevention or elimination of hazards
defined in the regulations of BGV A1.

– In order to carry out maintenance work,

the user must disassemble, clean and
service the unit, in so far as this is pos­sible without endangering maintenance
personnel and other persons. Suitable
precautions include decontamination
before the unit is disassembled. Pre­cautions must be taken for local filtered
forced air ventilation at the place where
the unit is disassembled, the cleaning of
the maintenance surface and suitable
protection of the personnel.

– The outside of the unit should be

cleaned thoroughly and any harmful
substances removed. Alternatively, a
sealed coating may be applied before
the unit is removed from the danger ar­ea. All unit parts are to be considered
contaminated when they are removed
from the danger area. To avoid distribu­tion of the dust, you must take the ap­propriate measures.

– In the framework of maintenance and

repair work all contaminated objects
that cannot be cleaned satisfactorily
must be disposed of. Such objects must
be disposed of in impermeable bags in
accordance with the valid provisions for
the disposal of such waste.

–

During the transport and maintenance of
the appliance the extraction opening is
to be closed with the connection socket.

몇 Warning

Safety equipment for preventing hazards
must be serviced and maintained regularly.
This means that the manufacturer's staff or
persons trained by the manufacturer must
check the equipment for proper functioning
at least once a year, i.e. check for leaks, fil­ter damage, functioning of the controlling
elements, etc.

22 EN

Caution

Risk of damage! Do not use detergents
containing silicone to clean.

– No outside help is required for carrying

out basic maintenance and cleaning.

– The appliance surface and the inside of

the container should be cleaned regu­larly using a damp cloth.

 Danger

Risk due to dust hazardous to health. Always
use disposal clothing and P2 or higher
breath-safe masks while carrying out mainte­nance tasks (such as changing filters).

Exchanging the flat pleated filter

 Open filter door.
 Take out the flat folded filter.
 Dispose off the used flat-folded filter in

a dust-tight bag according to the statu­tory provisions.

 Remove the dirt that has accumulated

on the pure air side.

 Insert new flat-folded filter.
 Close the filter door, it must lock into

place.

Exchanging the paper filter bag/

disposal bag

Close the suction connection

Illustration
 Close the suction connection, see wet

vacuuming.

Exchanging the paper filter bag

Illustration

 Release and remove the suction head.
 Pull the paper filter bag out towards the

rear.

 Pull the locking slide up and seal the pa-

per filter bag tightly when removing it.

 Dispose off the used paper filter bag in

a dust-tight bag according to the statu­tory provisions.

 Insert the new paper filter bag.
 Insert and lock the suction head.

– 6

Replace the disposal bag

Illustration

 Release and remove the suction head.
 Put the disposal bag over.
 Pull the opening of the disposal bag out

toward the back over the suction sup­port and seal it tightly.

 Tightly seal the disposal bag with clo-

sure strips underneath the opening.

 Remove disposal bag.
 Dispose of the disposal bag according

to the local provisions.

 Attach the new disposal bag.
 Pull disposal bag over the container.
 Insert and lock the suction head.

Replace membrane filter

Illustration

 Release and remove the suction head.
 Remove the membrane filter.
 Pull the new membrane filter over the

container edge.

 Insert and lock the suction head.

Cleaning the electrodes

 Release and remove the suction head.
 Clean the electrodes with a brush.
 Insert and lock the suction head.

Troubleshooting

 Danger

First pull out the plug from the mains before
carrying out any tasks on the machine.

Note: In case of a failure (e.g. filter break­age) the appliance must be turned off im­mediately. The failure must be remedied
before the appliance is put into operation
again.

Suction turbine does not run

 Check the receptacle and the fuse of

the power supply.

 Check the power cable, the power plug,

the electrodes and the receptacle of the
device.

 Turn on the appliance.

Suction turbine turns off

 Empty the container.

Suction turbine does not start again

after the container has been

emptied

 Turn off the appliance and wait for 5 sec-

onds, turn it on again after 5 seconds.

 Clean the electrodes as well as the

space between the electrodes with a
brush.

Suction capacity decreases

 Remove blockages in the suction noz-

zle, suction tube, suction hose, or flat
pleated filter.

 Replace the full paper filter bag.
 Replace the filled disposal bag (option).
 Ensure the filter cover properly locks

into place.

 Clean or replace the membrane filter

(special accessory) under running water.

 Replace the flat pleated filter.

Dust comes out while vacuuming

 Check for proper installation of the flat

pleated filter.

 Replace the flat pleated filter.

Automatic shut-off (wet vacuum

cleaning) does not react

 Clean the electrodes as well as the

space between the electrodes with a
brush.

 Continuously check the filling level in

case of non-conductive liquid.

Horn sounds

 Set the rotary switch to the correct suc-

tion hose cross-section.

 If the paper filter bag is full and the min-

imum volume flow is fallen short of it
has to be replaced.

 If the disposal bag (option) is full and

the minimum volume flow is not
achieved, this filter has to be replaced.

– 7

23EN

Automatic filter cleaning is not

working

 Suction hose is not connected.

Automatic filter cleaning cannot be

switched off

 Inform Customer Service

Automatic filter cleaning cannot be

switched on

 Inform Customer Service

Disposal

At the end of its lifetime the appliance is to
be disposed of according to the statutory
provisions.

Warranty

The warranty terms published by the rele­vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man­ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.

Accessories and Spare Parts

– Only use accessories and spare parts

which have been approved by the man­ufacturer. The exclusive use of original
accessories and original spare parts
ensures that the appliance can be oper­ated safely and trouble free.

– At the end of the operating instructions

you will find a selected list of spare parts
that are often required.

– For additional information about spare

parts, please go to the Service section
at www.kaercher.com.

EC Declaration of Conformity

We hereby declare that the machine de­scribed below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.

Product: Wet and dry vacuum cleaner
Type: 1.184-xxx
Relevant EU Directives

2006/42/EC (+2009/127/EC)
2004/108/EC

Applied harmonized standards

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Applied national standards

-

5.957-652

The undersigned act on behalf and under
the power of attorney of the company man­agement.

CEO

Authorised Documentation Representative
S. Reiser

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: [phone]
Fax: [phone]

Winnenden, 2010/07/14

Head of Approbation

24 EN

– 8

Technical specifications

NT 35/1 Tact Te M

Mains voltage V 220-240
Frequency Hz 50/60
Max. performance W 1380
Rated power W 1200
Container capacity l 34
Filling quantity (liquid) l 19
Air volume (max.) m
Negative pressure (max.) kPa (mbar) 22,0 (220)
Power connection data of the power tools W 100-2200
Surface of the flat fold filter m
Type of protection -- IP X4
Protective class -- I
Suction hose connection (C-DN/C-ID) mm 35
Length x width x height mm 520 x 380 x 580
Typical operating weight kg 12,7
Ambient temperature °C -10...+40
Relative air humidity % 30-90

Values determined to EN 60335-2-69

Sound pressure level L
Uncertainty K

pA

pA

Hand-arm vibration value m/s
Uncertainty K m/s

3

/h 140

2

0,6

dB(A) 67
dB(A) 1

2

2

<2,5
0,2

Power cord H07RN-F 3x1,5 mm

Part no.: Cable length

EU 6.649-385.0 7,5 m

2

– 9

25EN

Lire ces notice originale avant la

première utilisation de votre ap­pareil, se comporter selon ce qu'elles re­quièrent et les conserver pour une
utilisation ultérieure ou pour le propriétaire
futur.

– Avant la première mise en service, vous

devez impérativement avoir lu les
consignes de sécurité N° 5.956-249 !

– En cas de non-respect des instructions

de service et des consignes de sécuri­té, l'appareil risque de subir des dom­mages matériel et l'utilisateur ainsi que
toute tierce personne sont exposés à
des dangers potentiels.

– Contactez immédiatement le revendeur

en cas d'avarie de transport.

Table des matières

Protection de l’environnement FR . . .1
Symboles utilisés dans le mode

d'emploi . . . . . . . . . . . . . . . FR . . .1

Utilisation conforme . . . . . . FR . . .2

Éléments de l'appareil . . . . FR . . .2

Symboles sur l'appareil . . . FR . . .2

Consignes de sécurité . . . . FR . . .2

Mise en service . . . . . . . . . FR . . .3

Utilisation . . . . . . . . . . . . . . FR . . .5

Transport . . . . . . . . . . . . . . FR . . .6

Entreposage. . . . . . . . . . . . FR . . .6

Entretien et maintenance . . FR . . .6
Assistance en cas de panne FR . . . 8

Mise au rebut . . . . . . . . . . . FR . . .9

Garantie . . . . . . . . . . . . . . . FR . . .9

Accessoires et pièces de re-

change . . . . . . . . . . . . . . . . FR . . .9

Déclaration de conformité CE FR . . 10
Caractéristiques techniques FR . .11

Protection de

l’environnement

Les matériaux constitutifs de
l’emballage sont recyclables.
Ne pas jeter les emballages
dans les ordures ménagères,
mais les remettre à un système
de recyclage.

Les appareils usés contiennent
des matériaux précieux recy­clables lesquels doivent être ap­portés à un système de
recyclage. Il est interdit de jeter
les batteries, l'huile et les subs­tances similaires dans l'environ­nement. Pour cette raison,
utiliser des systèmes de collecte
adéquats afin d'éliminer les ap­pareils hors d'usage.

Instructions relatives aux ingrédients
(REACH)

Les informations actuelles relatives aux in­grédients se trouvent sous :

www.kaercher.com/REACH

Symboles utilisés dans le

mode d'emploi

 Danger

Pour un danger immédiat qui peut avoir
pour conséquence la mort ou des bles­sures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures légères ou des dommages maté­riels.

26 FR

– 1

Utilisation conforme

– Cet aspirateur est destiné au nettoyage

à sec et au nettoyage par voie humide
des sol et murs.

– L'appareil convient pour l'aspiration de

poussières sèches, ininflammables, no­cives pour la santé sur des machines et
appareils ; classe de poussière M selon
EN 60 335–2–69 : Restriction : il est in­terdit d'aspirer des substances cancéri­gènes hormis les poussières de bois.

– Cet appareil convient à un usage indus-

triel, par exemple dans le cadre d'hô­tels, d'écoles, d'hôpitaux, d'usines, de
magasins, de bureaux et d'agences de
location.

Éléments de l'appareil

1 Electrodes
2 Flexible d’aspiration
3 Crochet de câble
4 Sortie d'air, air de travail
5 Verrouillage de la tête d'aspiration
6 Roue
7 Entrée d'air, air de refroidissement du

moteur
8 Récipient collecteur
9 Galet de direction
10 Tête d'aspiration
11 Consoles d'aspiration
12 Manchon de jonction
13 Buse pour sol
14 Tuyau d'aspiration
15 Bouton rotatif pour la section du flexible

d'aspiration
16 Poignée de transport
17 Recouvrement du filtre
18 Graduation de la section du flexible

d'aspiration
19 Coude
20 Régulateur rotatif pour la puissance

d'aspiration (mini-maxi)
21 Témoin de contrôle
22 Prise de courant
23 Nettoyage automatique du filtre

24 Interrupteur principal
25 Filtre plat de plis
26 Nettoyage du filtre
27 Support pour buse de sol
28 Support pour buse à joint
29 Support pour tubes d'aspiration
30 Câble d’alimentation
31 Plaque signalétique

Symboles sur l'appareil

AVERTISSEMENT : cet appareil
contient des poussières nocives
pour la santé. Le vidage et la

maintenance, y compris le retrait
du sac à poussière, ne doivent être faits
que par des personnes expertes, portant
l'équipement de protection personnel ap­proprié. Ne pas enclencher avant que l'en­semble du système filtrant ne soit installé et
que le fonctionnement du contrôle de débit
volumique ne soit vérifié.

Filtre plat de plis
N° de réf. 6.904-367.0

Sac filtrant en papier
N° de réf. 6.904-210.0

Sac d'élimination
N° de réf. 6.596-886.0

Consignes de sécurité

 Danger

– Si l'air évacué est renvoyé dans la

pièce, le taux de renouvellement d'air L
dans la pièce doit être suffisant. Pour
respecter les valeurs limites exigées, le
débit volumétrique réintroduit doit re­présenter au maximum 50% du débit
volumétrique d’air frais (Volume espace
V

x taux de renouvellement de l’air

R

L

). Le suivant est valable sans me-

W

sures particulières de ventilation :
L

=1h–1.

W

– 2

27FR

– Seul du personnel formé est habilité à

opérer l'appareil et les substances pour
lesquels il doit être utilisé, y compris le
comportement sûr d'élimination du ma­tériau aspiré.

– Cet appareil contient des poussières

nocives pour la santé. Les opérations
de vidange et de maintenance, y com­pris l’élimination du collecteur de pous­sières, ne doivent être effectuées que
par des spécialistes portant un équipe­ment de protection approprié.

– Ne jamais utiliser l'appareil sans le sys-

tème complet de filtration.

– Respecter les dispositions de sécurité

applicables qui concernent les maté­riaux à traiter.

Mise en service

2 modes de service sont possibles avec
l'appareil :
1 Fonctionnement comme aspirateur in-

dustriel (prise pas occupée)

2 Fonctionnement comme dépoussiéreur

(prise occupée)

 Raccorder le tuyau d'aspiration et selon

le mode de service, l'équiper d'une
buse d'aspiration ou bien le raccorder à
l'appareil formant des poussières.

몇 Avertissement

Ne pas aspirer sans élément filtrant, sous
peine d'endommager le moteur d'aspiration
et de mettre la santé en danger par émis­sion accrue de poussière fine

Avertisseur sonore

L'avertisseur sonore retentit quand la vi­tesse de l'air tombe en dessous de 20 m/s.
Remarque :L'avertisseur sonore réagit à la
dépression.
 Régler le bouton rotatif sur la bonne

section de tuyau d'aspiration.

28 FR

Système antistatique

Les charges statiques sont évacuées par
les embouts de raccordement reliés à la
terre. La formation d'étincelles et les chocs
électriques avec les accessoires condui­sant l'électricité (option) sont ainsi évités.

Aspiration de poussières

– L'appareil est équipé d'un sac filtrant en

papier avec glissière de fermeture, réfé­rence 6.904-210.0 (5 pièces).

Remarque :Cet appareil permet d'aspirer
tout type de poussières jusqu'à la classe de
poussière M. L'utilisation d'un sac collec­teur de poussières (référence voir sys­tèmes de filtrage) est imposée par la loi.
Remarque :L'appareil convient à une utili­sation en tant qu'aspirateur industriel pour
l'aspiration et le dépoussiérage à différents
endroits, de poussières sèches, ininflam­mables avec une concentration maximale
supérieure ou égale à 0,1 mg/m

3

.

몇 Avertissement

Le filtre à plis plats ne doit jamais être retiré
durant l'aspiration.

– Pour l'aspiration de poussières fines, il

faut utiliser de surcroît un sac de filtrage
en papier, un sac d'élimination (acces­soire spécial) ou un filtre à membranes
(accessoire spécial).

Monter le sac filtrant en papier

Illustration

 Déverrouiller et retirer la tête d'aspiration.
 Enficher le sachet filtre en papier.
 Positionner la tête d'aspiration et la ver-

rouiller.

Monter le sac d'élimination

Illustration
Remarque : L'ouverture du sac d'élimina­tion doit être tirée en totalité sur la saillie de
l'embout d'aspiration.

 Déverrouiller et retirer la tête d'aspiration.
 Enficher le sachet d'élimination (acces-

soire spécial).

 Retourner le sachet d'élimination sur le

réservoir.

 Positionner la tête d'aspiration et la ver-

rouiller.

– 3

Montage du filtre à membrane

 Danger

Lors de l'aspiration de poussières nuisant à
la santé, le filtre à membrane ne doit pas
être utilisé.

Remarque : Lors du fonctionnement sans
sac en papier filtrant/sac d'élimination, il
faut utiliser un filtre à membrane pour pro­téger la tête d'aspiration.
Illustration

 Déverrouiller et retirer la tête d'aspiration.
 Tirer le filtre à membrane (accessoire spé-

cial) au-dessus du bord du collecteur.

 Positionner la tête d'aspiration et la ver-

rouiller.

Aspiration humide

 Danger

Pour l'aspiration de liquide, il est interdit
d'aspirer des poussières nocives pour la
santé.

Montage des lèvres en caoutchouc

Illustration

 Démonter les bandes de brosse
 Monter les lèvres en caoutchouc.

Remarque : la face structurée des lèvres
en caoutchouc doit être dirigée vers l'exté­rieur.

Fermer le raccord d'aspiration

Illustration
 Placer le manchon de jonction exacte-

ment dans le raccord d'aspiration.

 Enfoncer le manchon de jonction jus-

qu'à la butée.

 Fermer fermement le raccord d'aspira-

tion avec le manchon de jonction en
tournant vers la droite.

Remarque : la précision d'adaptation est
prescrite par le "raccord à baïonnette".

Retirer le sachet filtre en papier.

Illustration

 Déverrouiller et retirer la tête d'aspiration.
 Sortir le sac filtrant en papier par l'arrière.
 Tirer la glissière de fermeture vers le

haut et bien fermer le sac filtrant en pa­pier lors de son retrait.

 Éliminer le filtre à plis plats usé en pa-

pier dans un sac fermé étanche à la
poussière, conformément aux prescrip­tions légales.

 Positionner la tête d'aspiration et la ver-

rouiller.

– En cas d'aspiration de saletés humides,

il convient de toujours démonter le sa­chet filtre en papier.

Retirer le sac d'élimination

Illustration

 Déverrouiller et retirer la tête d'aspiration.
 Retourner le sac d'élimination.
 Tirer l'ouverture du sac d'élimination

au-dessus de l'embout d'aspiration vers
l'arrière et bien le fermer.

 Fermer le sac d'élimination de manière

étanche avec la bande fermeture en
dessous de l'ouverture.

 Retirer le sac d'élimination.
 Eliminer le sac d'élimination selon les

dispositions légales.

 Positionner la tête d'aspiration et la ver-

rouiller.

– Pour aspirer des saletés humides, il

faut toujours retirer le sac d'élimination
(accessoire spécial).

Enlever le filtre à membrane

Illustration

 Déverrouiller et retirer la tête d'aspiration.
 Enlever le filtre à membrane
 Positionner la tête d'aspiration et la ver-

rouiller.

– Pour aspirer des saletés humides, il

faut toujours retirer le filtre à membrane
(accessoire spécial).

Généralités

몇 Avertissement

Le filtre à plis plats ne doit jamais être retiré
durant l'aspiration.

– Pour l'aspiration de saletés humides

avec le suceur plat ou le petit suceur, ou
bien si l'aspiration consiste surtout à as­pirer de l'eau d'un réservoir, il est re­commandé de désactiver la fonction
"Nettoyage automatique du filtre".

– 4

29FR

– L'appareil se met automatiquement

hors marche lorsque le niveau de li­quide maxi est atteint.

– En cas de liquides non conducteurs

(par exemple émulsion de perçage,
huiles et graisses), l'appareil n'est
pas mis hors marche lorsque le ré­servoir est plein. Le niveau de rem­plissage doit être contrôlé en
permanence et le réservoir doit être
vidé à temps.

– À la fin de l'aspiration humide : nettoyer

le filtre à plis plats en même temps que
le filtre. Nettoyer les électrodes avec
une brosse. Nettoyer le réservoir avec
un chiffon humide et le sécher.

Clip de fixation

Illustration
Le flexible d'aspiration est doté d'un sys­tème à clip. Il est possible de raccorder
tous les accessoires C-35/C-DN-35.

Utilisation

Mettre l'appareil en marche

 Brancher la fiche secteur.
 Mettre l'appareil en service au niveau

de l'interrupteur principal.

Régler la puissance d'aspiration

 Régler la puissance d'aspiration (min-

max) sur le régulateur rotatif.

Travailler avec des outils

électriques

 Danger

Risque de blessure et d'endommagement !
La prise n'est destinée qu'au raccord direct
d'outils électriques sur l'aspirateur. Toute
autre utilisation de la prise est interdite.

 Brancher la fiche de secteur de l'outil

électrique sur l'aspirateur.

 Mettre l'appareil en service au niveau

de l'interrupteur principal.

Le témoin de contrôle s'allume, l'aspirateur
se trouve en mode veille.

Remarque :l'aspirateur est automatique­ment mis en marche et hors marche avec
l'outil électrique.
Remarque :l'aspirateur a une temporisa­tion de démarrage d'au maximum 0,5 se­condes et un temps de marche par inertie
d'au maximum 15 secondes.
Remarque : Pour les données de branche­ment des outils électriques, voir les carac­téristiques techniques.
Illustration
 Adapter le manchon de jonction au rac-

cordement de l'outil électrique.

Illustration
 Retirer le coude figurant sur le tuyau

d'aspiration.

 Monter le manchon de jonction sur le

tuyau d'aspiration.

Illustration
 Raccorder le manchon de jonction à

l'outil électrique.

Remarque : Les différentes sections du
tuyau d'aspiration sont nécessaires afin de
pouvoir garantir une adaptation aux sec­tions de branchement des appareils d'usi­nage.
 Régler le débit volumique minimum sur

le bouton rotatif pour la section du
flexible d'aspiration.

La graduation indique la section du flexible
d'aspiration.
Remarque :pour le fonctionnement
comme dépoussiéreur à différents endroits
(appareil de traitement enfiché sur l'aspira­teur), le dispositif de surveillance intégré
doit être adapté à l'appareil de traitement
raccordé (générateur de poussières). Ceci
signifie que l'utilisateur doit être averti si le
débit volumétrique minimal de 20 m/s né­cessaire pour l'aspiration n'est pas atteint.
Remarque :Les données relatives au débit
volumétrique en fonction de la dépression
sont indiquées sur la plaque signalétique.

30 FR

– 5

Nettoyage automatique du filtre

L'appareil est équipé d'un nouveau type de
nettoyage de filtre particulièrement efficace
pour les poussières fines. Avec ce procé­dé, le filtre à plis plats est automatiquement
nettoyé par un souffle (bruit pulsant) toutes
les 15 secondes.
Remarque :le nettoyage automatique du
filtre est mis en service en usine.
Remarque : la mise en ou hors service du
nettoyage de filtre automatique n'est pos­sible que si l'appareil est en service.

– Mettre le nettoyage automatique de

filtre hors service :

 Actionner le commutateur. La lampe té-

moin s'éteint dans le commutateur.

– Mettre le nettoyage automatique de

filtre en service :

 Actionner de nouveau le commutateur.

La lampe témoin dans le commutateur
s'allume en vert.

Mise hors service de l'appareil

 Mettre l'appareil hors service au niveau

de l'interrupteur principal.

 Retirer le connecteur de la prise.

Après chaque mise en service

 Vider le réservoir.
 Nettoyer la partie intérieure et exté-

rieure de l'appareil en l'aspirant et en
l'essuyant avec un chiffon humide.

Ranger l’appareil

Illustration
 Conserver le flexible d'aspiration et le

câble d'alimentation de la manière re­présentée.

 Entreposer l’appareil dans un endroit

sec et le sécuriser contre toute utilisa­tion non autorisée.

Transport

 Fermer le raccord d'aspiration, voir as-

piration humide.

 Retirer le tube d'aspiration avec la buse

de sol du support. Pour transporter l'ap­pareil, le saisir au niveau de la poitnée
et du tube d'aspiration.

 Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di­rectives en vigueur lors du transport
dans des véhicules.

Entreposage

Attention

Risque de blessure et d'endommagement !
Prendre en compte le poids de l'appareil à
l'entreposage.

Cet appareil doit uniquement être entrepo­sé en intérieur.

Entretien et maintenance

 Danger

Avant d'effectuer tout type de travaux sur
l'appareil, le mettre hors service et débran­cher la fiche électrique.

Des machines destinées à éliminer les
poussières sont des dispositifs de sécurité
permettant d'éviter ou d'éliminer d'éven­tuels risques au sens de BGV A1.

– Pour la maintenance par l'utilisateur,

l'appareil doit être désassemblé, net­toyé et entretenu, dans la mesure du
possible, sans que le personnel de
maintenance ni d'autres personnes ne
soient exposés à un danger quel­conque. La décontamination avant le
désassemblage fait également partie
des mesures de précaution appro­priées. Prendre des mesures adé­quates pour assurer une ventilation
forcée à filtrage local aux endroits où
l'appareil est désassemblé, nettoyage
de la surface de maintenance et protec­tion appropriée du personnel.

Attention

Risque de blessure et d'endommagement !
Respecter le poids de l'appareil lors du
transport.

– 6

31FR

– La partie extérieure de l'appareil doit

être décontaminée par aspiration des
poussières et essuyée proprement, ou
traitée avec un produit d'étanchéité
avant d'être sortie de la zone dange­reuse. Tous les éléments de l'appareil
doivent être considérés comme conta­minés s'ils sont sortis de la zone dange­reuse. Appliquer les mesures qui
s'imposent pour éviter toute répartition
de poussière.

– Lors des travaux de maintenance et de

réparation, il faut obligatoirement jeter
tous les objets contaminés ne pouvant
pas être nettoyés de manière satisfai­sante. De tels objets doivent être éva­cués dans des sacs imperméables, en
conformité avec les prescriptions en vi­gueur pour l'élimination de tels déchets.

– Durant le transport et la maintenance

de l'appareil, il faut fermer l'orifice d'as­piration au moyen du manchon de jonc­tion.

몇 Avertissement

Les dispositifs de sécurité permettant d'em­pêcher ou d'éviter des dangers doivent être
entretenus régulièrement. Cela signifie
qu'ils doivent être contrôlés au moins un
fois par an par le fabricant ou une personne
habilitée du point de vue de la sécurité
technique de fonctionnement, p.
ex. étanchéité de l'appareil, détérioration
du filtre, fonctionnement des dispositifs de
contrôle.

Attention

Risque d'endommagement ! Ne pas utiliser
de produits d'entretien à base de silicone
pour le nettoyage.

– Certains travaux de maintenance et de

nettoyage simples peuvent être effec­tués par l'utilisateur.

– La surface de l'appareil et l'intérieur de

la cuve devraient être nettoyés réguliè­rement avec un chiffon humide.

 Danger

Danger du fait de poussière nocive. Pour
les travaux d'entretien (par ex. remplace­ment du filtre), porter un masque respira­toire P2 ou supérieur et une tenue à usage
unique.

Remplacement du filtre à plis plats

 Ouvrir le recouvrement du filtre.
 Extraire le filtre à plis plats.
 Eliminer le filtre à plis plats usé dans un

sac fermé étanche à la poussière,
conformément aux prescriptions lé­gales.

 Enlever la saleté accumulée du côté de

l'air filtré.

 Insérer le nouveau filtre à plis plats.
 Fermer le recouvrement du filtre, il faut

l'entendre s'enclencher.

Remplacer le sac de filtrage en

papier/le sac d'élimination

Fermer le raccord d'aspiration

Illustration
 Fermer le raccord d'aspiration, voir as-

piration humide.

Remplacement du sachet filtre en papier

Illustration

 Déverrouiller et retirer la tête d'aspiration.
 Sortir le sac filtrant en papier par l'ar-

rière.

 Tirer la glissière de fermeture vers le

haut et bien fermer le sac filtrant en pa­pier lors de son retrait.

 Éliminer le filtre à plis plats usé en pa-

pier dans un sac fermé étanche à la
poussière, conformément aux prescrip­tions légales.

 Mettre le sac filtrant en papier en place.
 Positionner la tête d'aspiration et la ver-

rouiller.

32 FR

– 7

Remplacement du sac d'élimination

Illustration
 Déverrouiller et retirer la tête d'aspira-

tion.

 Retourner le sac d'élimination.
 Tirer l'ouverture du sac d'élimination

au-dessus de l'embout d'aspiration vers
l'arrière et bien le fermer.

 Fermer le sac d'élimination de manière

étanche avec la bande fermeture en
dessous de l'ouverture.

 Retirer le sac d'élimination.
 Eliminer le sac d'élimination selon les

dispositions légales.

 Mettre le nouveau sac d'élimination en

place.

 Retourner le sachet d'élimination sur le

réservoir.

 Positionner la tête d'aspiration et la ver-

rouiller.

Remplacement du filtre à membrane

Illustration

 Déverrouiller et retirer la tête d'aspiration.
 Enlever le filtre à membrane
 Tirer le nouveau filtre à membrane au-

dessus du bord du collecteur.

 Positionner la tête d'aspiration et la ver-

rouiller.

Nettoyage des électrodes

 Déverrouiller et retirer la tête d'aspiration.
 Nettoyer les électrodes avec une

brosse.

 Positionner la tête d'aspiration et la ver-

rouiller.

Assistance en cas de panne

 Danger

Avant d'effectuer tout type de travaux sur
l'appareil, le mettre hors service et débran­cher la fiche électrique.

Remarque : l'appareil doit immédiatement
être mis hors marche en cas de panne (par
exemple rupture de filtre). L'erreur doit être
éliminée avant de remettre l'appareil en
marche.

La turbine d'aspiration ne

fonctionne pas

 Vérifier la prise et le fusible de l'alimen-

tation électrique.

 Vérifier le câble d'alimentation, la fiche

secteur, les électrodes et la prise de
l'appareil.

 Allumer l’appareil.

Turbine d'aspiration se met hors

marche

 Vider le réservoir.

Turbine d'aspiration ne se remet

pas en marche après avoir vidé la

cuve

 Mettre l'appareil hors marche et at-

tendre 5 secondes avant de le remettre
en marche.

 Nettoyer les électrodes ainsi que l'es-

pace libre entre les électrodes à l'aide
d'une brosse.

La force d'aspiration diminue

 Déboucher la buse d'aspiration, le

tuyau d'aspiration, le flexible d'aspira­tion ou le filtre plat à plis.

 Remplacement du sac filtrant en papier.
 Remplacer le sac d'élimination plein

(accessoire spécial).

 Enclencher correctement le recouvre-

ment de filtre.

 Nettoyer le filtre à membrane (acces-

soire spécial) à l'eau courante ou le
remplacer.

 Remplacer le filtre à plis plats.

De la poussière s'échappe lors de

l'aspiration

 Vérifier la position de montage du filtre

à plis plats.

 Remplacer le filtre à plis plats.

– 8

33FR

Dispositif automatique de coupure

(aspiration humide) ne se

déclenche pas

 Nettoyer les électrodes ainsi que l'es-

pace libre entre les électrodes à l'aide
d'une brosse.

 Contrôler en permanence le niveau de

remplissage en cas de liquides non
conducteurs.

Le klaxon retentit

 Régler le bouton rotatif sur la bonne

section de tuyau d'aspiration.

 Lorsque le sachet filtre en papier est

plein et que le débit volumétrique mini­mal n'est plus atteint, il faut remplacer le
filtre.

 Lorsque le sac d'élimination est plein

(accessoire spécial) et que le débit vo­lumique minimal n'est plus atteint, il faut
le remplacer.

Le nettoyage automatique de filtre

ne fonctionne pas

 Le flexible d'aspiration n'est pas raccordé.

Le nettoyage automatique ne se

laisse pas mettre hors service

 Informer le service après-vente.

Le nettoyage automatique ne se

laisse pas mettre en service

 Informer le service après-vente.

Garantie

Dans chaque pays, les conditions de ga­rantie en vigueur sont celles publiées par
notre société de distribution responsable.
Les éventuelles pannes sur l’appareil sont
réparées gratuitement dans le délai de va­lidité de la garantie, dans la mesure où
celles-ci relèvent d'un défaut matériel ou
d'un vice de fabrication. En cas de recours
en garantie, adressez-vous à votre reven­deur ou au service après-vente agréé le
plus proche munis de votre preuve d'achat.

Accessoires et pièces de

rechange

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le
fabricant. Des accessoires et des
pièces de rechange d’origine garantis­sent un fonctionnement sûr et parfait de
l’appareil.

– Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du
mode d'emploi.

– Plus information sur les pièces de re-

change vous les trouverez sous
www.kaercher.com sous le menu Ser­vice.

Mise au rebut

Lorsqu'il n'est plus utilisé, l'appareil doit
être éliminé conformément aux prescrip­tions légales.

34 FR

– 9

Déclaration de conformité CE

Nous certifions par la présente que la ma­chine spécifiée ci-après répond de par sa
conception et son type de construction ain­si que de par la version que nous avons
mise sur le marché aux prescriptions fon­damentales stipulées en matière de sécuri­té et d’hygiène par les directives
européennes en vigueur. Toute modifica­tion apportée à la machine sans notre ac­cord rend cette déclaration invalide.

Produit: Aspirateur à sec et par voie

Type: 1.184-xxx
Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)
2004/108/CE

Normes harmonisées appliquées :

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Normes nationales appliquées :

-

humide

5.957-652

Les soussignés agissent sur ordre et sur
procuration de la Direction commerciale.

CEO

Head of Approbation

Responsable de la documentation:
S. Reiser

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Téléphone : [phone]
Télécopieur : [phone]

Winnenden, 2010/07/14

– 10

35FR

Caractéristiques techniques

NT 35/1 Tact Te M

Tension du secteur V 220-240
Fréquence Hz 50/60
Puissance maxi W 1380
Puissance nominale W 1200
Capacité de la cuve l 34
Plein de liquide l 19
Débit d'air (maxi) m
Dépression (maxi) kPa (mbar) 22,0 (220)
Branchement des outils électriques W 100-2200
Surface du filtre plat à plis m
Type de protection -- IP X4
Classe de protection -- I
Raccord du flexible d'aspiration (C-DN/C-ID) mm 35
Longueur x largeur x hauteur mm 520 x 380 x 580
Poids de fonctionnement typique kg 12,7
Température ambiante °C -10...+40
Humidité relative de l'air % 30-90

Valeurs définies selon EN 60335-2-69

Niveau de pression sonore L
Incertitude K

pA

pA

Valeur de vibrations bras-main m/s
Incertitude K m/s

3

/h 140

2

0,6

dB(A) 67
dB(A) 1

2

2

<2,5
0,2

Câble d’ali­mentation

H07RN-F 3x1,5 mm
Référence Longueur de

2

câble

EU 6.649-385.0 7,5 m

36 FR

– 11

Prima di utilizzare l'apparecchio

per la prima volta, leggere le
presenti istruzioni originali, seguirle e con­servarle per un uso futuro o in caso di riven­dita dell'apparecchio.

– Prima di procedere alla prima messa in

funzione leggere tassativamente le nor­ma di sicurezza n. 5.956-249!

– La mancata osservanza delle istruzioni

d'uso e delle norme di sicurezza può
causare danni all'apparecchio e pre­sentare pericoli per l'utilizzatore e le al­tre persone.

– Eventuali danni da trasporto vanno co-

municati immediatamente al proprio ri­venditore.

Indice

Protezione dell’ambiente . . IT . . .1
Simboli riportati nel manuale

d'uso. . . . . . . . . . . . . . . . . . IT . . .1

Uso conforme a destinazione IT . . . 1

Parti dell'apparecchio. . . . . IT . . .2

Simboli riportati sull’apparec-

chio. . . . . . . . . . . . . . . . . . . IT . . .2

Norme di sicurezza . . . . . . IT . . .2

Messa in funzione . . . . . . . IT . . .3

Uso. . . . . . . . . . . . . . . . . . . IT . . .5

Trasporto . . . . . . . . . . . . . . IT . . .6

Supporto. . . . . . . . . . . . . . . IT . . .6

Cura e manutenzione. . . . . IT . . .6

Guida alla risoluzione dei guasti IT . . .8

Smaltimento . . . . . . . . . . . . IT . . .9

Garanzia. . . . . . . . . . . . . . . IT . . .9

Accessori e ricambi . . . . . . IT . . .9

Dichiarazione di conformità CE IT . . .9

Dati tecnici . . . . . . . . . . . . . IT . .10

Protezione dell’ambiente

Tutti gli imballaggi sono ricicla­bili. Gli imballaggi non vanno
gettati nei rifiuti domestici, ma
consegnati ai relativi centri di
raccolta.

Gli apparecchi dismessi conten­gono materiali riciclabili preziosi
e vanno consegnati ai relativi
centri di raccolta. Batterie, olio e
sostanze simili non devono es­sere dispersi nell’ambiente. Si
prega quindi di smaltire gli ap­parecchi dismessi mediante i si­stemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono
disponibili all'indirizzo:

www.kaercher.com/REACH

Simboli riportati nel manuale

d'uso

 Pericolo

Per un rischio imminente che determina le­sioni gravi o la morte.

몇 Attenzione

Per una situazione di rischio possibile che po­trebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che
potrebbe determinare danni leggeri a per­sone o cose.

Uso conforme a destinazione

– Questo aspiratore è destinato alla puli-

zia a secco/umido di pavimenti o pareti.

– L’apparecchio è idoneo all’aspirazione

di polveri asciutte, non infiammabili e
nocive alla salute vicino a macchine ed
apparecchiature, della categoria polveri
M secondo EN 60 335–2–69. Limitazio­ne: è vietato aspirare sostanze cance­rogene eccetto polveri di legno.

– Questo apparecchio si adatta all'uso

professionale, ad esempio in alberghi,
scuole, ospedali, fabbriche, negozi e uf­fici.

– 1

37IT

Parti dell'apparecchio Simboli riportati

1 Elettrodi
2 Tubo flessibile di aspirazione
3 Gancio per cavo
4 Fuoriuscita d'aria, aria d’esercizio
5 Dispositivo di blocco della testa di aspi-

razione
6 Ruota
7 Afflusso aria, aria di raffreddamento

motore
8 Contenitore sporcizia
9 Ruota pivottante
10 Testa aspirante
11 Raccordo di aspirazione
12 Manicotto di collegamento
13 Bocchetta pavimenti
14 Tubo rigido di aspirazione
15 Interruttore girevole per sezione del

tubo flessibile di aspirazione
16 Maniglia trasporto
17 Coperchio del filtro
18 Scala della sezione del tubo flessibile di

aspirazione
19 Gomito
20 Regolazione girevole della potenza di

aspirazione (min-max)
21 Spia di controllo
22 Presa elettrica
23 Pulizia automatica del filtro
24 Interruttore principale
25 Filtro plissettato piatto
26 Pulizia del filtro
27 Sostegno per bocchetta per pavimenti
28 Sostegno per bocchetta per fughe
29 Sostegno per tubi di aspirazione
30 Cavo di alimentazione
31 Targhetta

sa la rimozione del sacchetto della polvere
possono essere eseguite solo da persona­le specializzato indossando un equipaggia­mento adatto alla protezione personale.
Non attivare prima della completa installa­zione del sistema di filtraggio ed il controllo
del funzionamento dell'unità di controllo del
flusso del volume.

 Pericolo

– Se l’aria di scarico viene rinviata nel ri-

– Utilizzo dell'apparecchio e delle sostan-

sull’apparecchio

ATTENZIONE: Questo apparec­chio contiene polveri nocive alla
salute. Le operazioni di svuota­mento e di manutenzione, inclu-

Filtro plissettato piatto
Codice N° 6.904-367.0

Sacchetto filtro di carta
Codice N° 6.904-210.0

Sacchetto di smaltimento
Codice N° 6.596-886.0

Norme di sicurezza

spettivo ambiente chiuso, occorre assi­curare un sufficiente tasso di ricambio
dell'aria L. Per rispettare i valori limite ri­chiesti, il flusso volumetrico ricondotto
deve essere al massimo 50% del flusso
volumetrico di aria fresca (volume
dell'ambiente V
dell'aria L
per la ventilazione si applica: L

ze, per le quali deve essere utilizzato,
inclusa la procedura sicura per l'elimi­nazione del materiale raccolto solo da
parte di personale qualificato.

x tasso di ricambio

R

). Senza particolari misure

W

=1h–1.

W

38 IT

– 2

– Questo apparecchio contiene polveri

nocive alla salute. Tutti gli interventi di

svuotamento e di manutenzione, inclu-

sa l’eliminazione dei serbatoi di raccolta

della polvere, devono essere eseguiti

solo da personale specializzato che in-

dossa i necessari mezzi individuali di

protezione.

– Non utilizzare l’apparecchio senza il si-

stema di filtraggio completo.

– Rispettare le disposizioni di sicurezza

applicabili pertinenti per i materiali da

trattare.

Messa in funzione

L'apparecchio consente di ricorrere a due
modi operativi:
1 Funzionamento come aspiratore indu-

striale (presa non occupata)
2 Funzionamento come depolverizzatore

(presa occupata)
 Collegare il tubo flessibile di aspirazio-

ne e, a seconda del modo operativo,

applicare la bocchetta di aspirazione

oppure collegare il tubo all'apparecchio

che genera polvere.

몇 Attenzione

Non aspirare mai senza gli elementi di fil­traggio, poiché altrimenti viene danneggiato
il motore di aspirazione, con conseguente
rischio di danni alla salute a causa della
maggiore emissione di polvere fine.

Clacson

Il segnalatore acustico suona quando la ve­locità dell'aria scende al di sotto di 20 m/s.
Avviso: Il segnalatore acustico è sensibile
alla depressione.
 Regolare l'interruttore in base alla cor-

retta sezione del tubo flessibile di aspi-

razione.

Sistema antistatico

Con il nipplo di raccordo collegato a massa
è possibile deviare le cariche statiche. In
questo modo si impediscono la formazione
di scintille e scosse elettriche con gli acces­sori sotto tensione (opzione).

Aspirazione a secco

– L’apparecchio è equipaggiato con un

sacchetto filtro di carta con coperchio
scorrevole, Codice n°: 6.904-210.0
(5 pezzi).

Avviso: Questo apparecchio consente di
aspirare tutti i tipi di polvere fino alla cate­goria di polvere M. L'impiego di un sacchet­to di raccolta della polvere (codice
d’ordinazione vedi Sistemi di filtraggio) è
prescritto per legge.
Avviso: L'apparecchio impegato come
aspiratore industriale è indicato per aspira­re ed utilizzato come depolverizzatore ad
uso mobile è adatto ad aspirare polveri
asciutte, non infiammabili con valori MAK
superiori oppure uguali a 0.1 mg/m

3

.

몇 Attenzione

Non rimuovere mai il filtro plissettato piatto
durante l'aspirazione.

– Per l'aspirazione di polveri fini è neces-

sario impiegare inoltre anche un sac­chetto filtro di carta, un sacchetto di
smaltimento (accessorio optional) o un
filtro a membrana.

Montare il sacchetto filtro di carta

Figura

 Sbloccare e staccare la testa aspirante.
 Inserire il sacchetto filtro di carta.
 Rimettere la testa aspirante e bloccarla.

Montare il sacchetto di smaltimento

Figura
Avviso: L'apertura del sacchetto di smaltimen­to deve essere tirata completamente sopra il
sopralzo del manicotto di aspirazione.

 Sbloccare e staccare la testa aspirante.
 Introdurre il sacchetto di smaltimento

(accessorio opzionale).

 Ripiegare il sacchetto di smaltimento

sul serbatoio.

 Rimettere la testa aspirante e bloccarla.

– 3

39IT

Montare il filtro a membrane

 Pericolo

Per l'aspirazione di polveri nocive per la sa­lute è necessario non impiegare il filtro a
membrane.

Avviso: Per il funzionamento senza sac­chetto filtro di carta/sacchetto di smaltimen­to è necessario usare un filtro a membrane
per proteggere la testa di aspirazione.
Figura

 Sbloccare e staccare la testa aspirante.
 Stendere il filtro a membrane (accesso-

rio opzionale) sul bordo del contenitore.
 Rimettere la testa aspirante e bloccarla.

Aspirazione ad umido

 Pericolo

Durante l'aspirazione ad umido non devono
essere assorbiti polveri nocive per la salute.

Montaggio dei labbri di gomma

Figura

 Smontare il nastro con setole.
 Montare i labbri di gomma.

Avviso: Il lato dei labbri in gomma con la
trama deve essere rivolto verso l'esterno.

Chiudere il raccordo di aspirazione

Figura
 Inserire esattamente il manicotto di col-

legamento nell'attacco di aspirazione.
 Spingere il manicotto di collegamento

fino in fondo.
 Bloccare il raccordo di aspirazione con

il manicotto ruotandolo verso destra.
Avviso: La precisione di accoppiamento è

data da un "attacco a baionetta".

Rimuovere il sacchetto filtro di carta

Figura

 Sbloccare e staccare la testa aspirante.
 Rimuovere il sacchetto filtro di carta

all'indietro.
 Sollevare la chiusura scorrevole e chiu-

dere ermeticamente il sacchetto filtro di

carta al momento di estrarlo.
 Smaltire il sacchetto filtro di carta usato

nel sacchetto a chiusura ermetica in

conformità con le disposizioni di legge.

 Rimettere la testa aspirante e bloccarla.

– Per l'aspirazione di liquidi occorre ri-

muovere sempre il sacchetto filtro di
carta.

Rimuovere il sacchetto di smaltimento

Figura

 Sbloccare e staccare la testa aspirante.
 Sollevare il sacchetto di smaltimento.
 Sollevare all'indietro l'apertura del sac-

chetto di smaltimento sopra il manicotto
di aspirazione e chiudere ermeticamente.

 Chiudere a tenuta stagna il sacchetto di

smaltimento con la fscetta di chiusura
sotto l'apertura.

 Estrarre il sacchetto di smaltimento.
 Smaltire il sacchetto di smaltimento in

conformità alle norme legali vigenti.

 Rimettere la testa aspirante e bloccarla.

– Per l'aspirazione di liquidi occorre ri-

muovere sempre il sacchetto di smalti­mento (accessorio optional).

Rimuovere il filtro a membrana

Figura

 Sbloccare e staccare la testa aspirante.
 Rimuovere il filtro a membrana.
 Rimettere la testa aspirante e bloccarla.

– Per l'aspirazione di liquidi occorre ri-

muovere sempre il sacchetto a mem­brane (accessorio optional).

Norme generali

몇 Attenzione

Non rimuovere mai il filtro plissettato piatto
durante l'aspirazione.

– Per l'aspirazione di liquidi con la boc-

chetta per imbottiture o fughe oppure
per aspirare soprattuto acqua da un re­cipiente, si consiglia di disinserire la
funzione "Pulizia automatica del filtro".

– Appena raggiunto il livello massimo di

liquido, l'apparecchio si disinserisce au­tomaticamente.

– In caso di liquidi non conduttori (per

esempio emulsioni per lavori con
trapano, oli e grassi) l'apparecchio
non viene spento a serbatoio pieno.
Controllare costantemente il livello
del serbatoio e svuotarlo in tempo.

40 IT

– 4

–

l termine dell'aspirazione di liquidi: Puli-

re il filtro plissettato piatto con il prodotto

per la pulizia del filtro. Pulire gli elettrodi

con una spazzola. Pulire il serbatoio con

un panno umido ed asciugare.

Collegamento a clip

Figura
Il canale di aspirazione è dotato di un siste­ma a clip. Tutti gli accessori C-35/C-DN-35
possono essere collegati.

Uso

Accendere l’apparecchio

 Inserire la spina di alimentazione.
 Attivare l'apparecchio dall'interruttore

principale.

Regolazione della potenza di

aspirazione

 Regolazione della potenza di aspirazio-

ne (min-max) sul regolatore.

Lavori con utensili elettrici

 Pericolo

Pericolo di lesioni e di danneggiamento! La
presa è indicata per il collegamento diretto
di utensili elettrici all'aspiratore. Qualsiasi
altro utilizzo non è consentito.

 Inserire la spina dell'utensile elettrico

nella presa dell'aspiratore.
 Attivare l'apparecchio dall'interruttore

principale.
La spia luminosa di controllo è accesa,

l'aspiratore è in stand-by.
Avviso: L'aspiratore viene inserito e disin­serito automaticamente con l'utensile elet­trico.
Avviso: L'aspiratore ha un ritardo di avvia­mento di 0,5 secondi ed un tempo di funzio­namento inerziale di 15 secondi.
Avviso: Il valore di alimentazione degli
utensili elettrici sono indicati nel capitolo
"Dati tecnici".
Figura
 Adattare il manicotto di collegamento

all'attacco dell'utensile elettrico.

Figura
 Rimuovere il gomito dal tubo flessibile

di aspirazione.

 Montare il manicotto di collegamento

sul tubo flessibile di aspirazione.

Figura
 Collegare il manicotto all'utensile elettri-

co.

Avviso: Le varie sezioni del tubo flessibile
di aspirazione sono necessarie per con­sentire l'addattamento alle diverse sezioni
di collegamento degli apparecchi di lavora­zione.
 Regolare il flusso volumetrico minimo

con l'interruttore per la ezione del tubo
flessibile di aspirazione.

La scala graduata indica la sezione del
tubo flessibile di aspirazione.
Avviso: Per il funzionamento come depol­verizzatore ad uso mobile (apparecchio di
lavorazione inserito nell'aspiratore) occorre
regolare il dispositivo di controllo integrato
in funzione dell'apparecchio di lavorazione
(generatore di polvere). Ciò significa che se
il flusso volumetrico scende al di sotto del
valore necessario per l'aspirazione, ovvero
20 m/s, l'utilizzatore deve venir avvertito.
Avviso: I dati relativi al flusso volumentrico
in funzione della depressione sono indicati
sulla targhetta.

Pulizia automatica del filtro

L'apparecchio dispone di un innovativo di­spositivo di pulizia del filtro, particolarmen­te efficace per la polvere fina. In questo
modo il filtro plissettato piatto viene pulito
ogni 15 secondi con un colpo d'aria (rumo­re di pulsazione).
Avviso: La pulizia automatica del filtro è at­tivata in fabbrica.
Avviso: L'attivazione/disattivazione della
pulizia automatica del filtro è possibile solo
con il dispositivo attivato.

– Disattivazione della pulizia automatica

del filtro:

 premere l'interruttore. La spia luminosa

nell'interruttore si spegne.

– 5

41IT

– Attivazione della pulizia automatica del

filtro:
 premere ripetutamente l'interruttore. La

spia luminosa nell'interruttore è verde.

Spegnere l’apparecchio

 Disattivare l'apparecchio dall'interrutto-

re principale.
 Staccare la spina.

A lavoro ultimato

 Svuotare il serbatoio.
 Pulire l’apparecchio all’interno e

all’esterno aspirando e passando la su-

perficie con un panno umido.

Deposito dell’apparecchio

Figura
 Conservare il tubo flessibile di aspira-

zione ed il cavo di alimentazione secon-

do quanto illustrato nella figura.
 Depositare l’apparecchio in un luogo

asciutto e proteggerlo contro l’uso non

autorizzato.

Trasporto

Attenzione

Pericolo di lesioni e di danneggiamento! Ri­spettare il peso dell'apparecchio durante il
trasporto.

 Chiudere il raccordo di aspirazione,

vedi aspirazione di liquidi.



Rimuovere dal supporto il tubo di aspira-

zione con la bocchetta per pavimenti.

Per trasportare l’apparecchio tenere l'ap-

posito manico ed il tubo di aspirazione.
 Per il trasporto in veicoli, assicurare

l'apparecchio secondo le direttive in vi-

gore affinché non possa scivolare e ri-

baltarsi.

Supporto

Attenzione

Pericolo di lesioni e di danneggiamento! Ri­spettare il peso dell'apparecchio durante la
conservazione.

Questo apparecchio può essere conserva­to solo in ambienti interni.

Cura e manutenzione

 Pericolo

Disattivare l'apparecchio ed estrarre la spi­na di alimentazione prima di effettuare in­terventi sull'apparecchio.

Macchine per la rimozione delle polveri fan­no parte dell’equipaggiamento di sicurezza
atto all’eliminazione o alla prevenzione di
pericoli ai sensi del § 3 del BGV A1.

– Ai fini della manutenzione l’apparecchio

deve essere smontato, pulito e control­lato per quanto è possibile, senza cau­sare pericoli al personale addetto alla
manutenzione o ad altre persone. Le
misure preventive idonee in tal senso
devono comprendere la decontamina­zione prima dello smontaggio. Provve­dere ad una ventilazione forzata
mediante filtri nei locali dove viene
smontato l'apparecchio, alla pulizia del­la superficie di manutenzione e alla pro­tezione appropriata del personale.

– L’esterno dell’apparecchio deve essere

decontaminato mediante aspirazione e
pulito accuratamente con un panno
umido, oppure trattato con un sigillante
prima di essere portato fuori dalla zona
pericolosa. Tutti i componenti dell’appa­recchio devono essere considerati con­taminati quando vengono portati fuori
dalla zona pericolosa. Prendere le mi­sure necessarie per evitare una distri­buzione della polvere.

– Durante l’esecuzione di interventi di

manutenzione e riparazione tutti gli og­getti che non possono essere puliti suf­ficientemente, devono essere gettati
via. Tali oggetti devono essere chiusi in
sacchetti ermetici e smaltiti in conformi­tà alle disposizioni vigenti per lo smalti­mento di rifiuti di questo tipo.

– Durante il trasporto oppure durante gli

interventi di manutenzione all’apparec­chio, chiudere l’apertura di aspirazione
con il manicotto di collegamento.

42 IT

– 6

몇 Attenzione

Gli equipaggiamenti di sicurezza per la pre­venzione o l’eliminazione di pericoli devono
essere sottoposti regolarmente a manuten­zione. Ciò significa che essi devono essere
controllati almeno una volta all’anno dal
produttore o da una persona adeguata­mente addestrata riguardo al loro perfetto
funzionamento rispetto alla tecnica di sicu­rezza, per es. ermeticità dell‘apparecchio,
danneggiamenti del filtro, funzionamento
dei dispositivi di controllo.

Attenzione

Rischio di danneggiamento. Per la pulizia
non usare detergenti contenenti silicone.

– Gli interventi di manutenzione e di puli-

zia semplici possono essere effettuati

dall’utente stesso.

– La superficie dell’apparecchio e l’inter-

no del serbatoio devono essere puliti ad

intervalli regolari con un panno umido.

 Pericolo

Rischi dovuti alle polveri nocive alla salute.
Durante gli interventi di manutenzione (ad es.
sostituzione dei filtri) è necessario indossare
una maschera protettiva per le vie respirato­rie P2 o superiore ed una tuta monouso.

Sostituzione del filtro plissettato

piatto

 Aprire il coperchio del filtro.
 Rimozione del filtro plissettato piatto.
 Smaltire il filtro plissettato piatto usato

nel sacchetto a chiusura ermetica in

conformità con le disposizioni di legge.
 Rimuovere eventuale sporco sul lato

dell'aria pura.

 Inserire il nuovo filtro plissettato piatto.
 Chiudere il coperchio del filtro; bisogna

sentire lo scatto.

Sostituzione del sacchetto filtro di

carta/sacchetto di smaltimento

Chiudere il raccordo di aspirazione

Figura
 Chiudere il raccordo di aspirazione,

vedi aspirazione di liquidi.

Sostituzione del sacchetto filtro di carta

Figura

 Sbloccare e staccare la testa aspirante.
 Rimuovere il sacchetto filtro di carta

all'indietro.

 Sollevare la chiusura scorrevole e chiu-

dere ermeticamente il sacchetto filtro di
carta al momento di estrarlo.

 Smaltire il sacchetto filtro di carta usato

nel sacchetto a chiusura ermetica in
conformità con le disposizioni di legge.

 Introdurre il nuovo sacchetto filtro di

carta.

 Rimettere la testa aspirante e bloccarla.

Sostituzione del sacchetto di smaltimento

Figura

 Sbloccare e staccare la testa aspirante.
 Sollevare il sacchetto di smaltimento.
 Sollevare all'indietro l'apertura del sac-

chetto di smaltimento sopra il manicotto
di aspirazione e chiudere ermeticamen­te.

 Chiudere a tenuta stagna il sacchetto di

smaltimento con la fscetta di chiusura
sotto l'apertura.

 Estrarre il sacchetto di smaltimento.
 Smaltire il sacchetto di smaltimento in

conformità alle norme legali vigenti.

 Introdurre il nuovo sacchetto di smalti-

mento.

 Ripiegare il sacchetto di smaltimento

sul serbatoio.

 Rimettere la testa aspirante e bloccarla.

Sostituire lil filtro a membrane

Figura

 Sbloccare e staccare la testa aspirante.
 Rimuovere il filtro a membrana.
 Stendere il nuovo filtro a membrana sul

bordo del contenitore.

 Rimettere la testa aspirante e bloccarla.

Pulizia degli elettrodi

 Sbloccare e staccare la testa aspirante.
 Pulire gli elettrodi con una spazzola.
 Rimettere la testa aspirante e bloccarla.

– 7

43IT

Guida alla risoluzione dei

guasti

 Pericolo

Disattivare l'apparecchio ed estrarre la spi­na di alimentazione prima di effettuare in­terventi sull'apparecchio.

Avviso: In caso di guasti o anomalie (p.es.
rottura del filtro), disinserire immediata­mente l'apparecchio. Eliminare il guasto
prima di rimettere il funzione l'apparecchio.

La turbina di aspirazione non

funziona

 Controllare la presa e il fusibile dell'ali-

mentazione di corrente.
 Verificare il cavo e la spina di rete, gli

elettrodi e la presa dell'apparecchio.
 Accendere l’apparecchio.

La turbina di aspirazione si spegne

 Svuotare il serbatoio.

La turbina di aspirazione non si

reinserisce dopo aver svuotato il

serbatoio

 Spegnere l'apparecchio e attendere 5

secondi; riaccenderlo dopo 5 secondi.
 Pulire gli elettrodi ed i relativi interstizi

con una spazzola.

La forza aspirante diminuisce

 Rimuovere eventuali otturazioni dalla

bocchetta di aspirazione, dal tubo rigido

di aspirazione o dal filtro plissettato

piatto.

 Sostituire il sacchetto filtro di carta pieno.
 Sostituire il sacchetto di smaltimento

(accessorio opzionale) pieno.
 Far innestare correttamente il coper-

chio del filtro.
 Pulire ed eventualmente sostituire il fil-

tro a membrana (accessorio optional)

sotto acqua corrente.
 Sostituire il filtro plissettato piatto.

Fuoriuscita di polvere durante

l'aspirazione

 Controllare che il filtro plissettato piatto

sia montato nella posizione corretta.

 Sostituire il filtro plissettato piatto.

Il dispositivo automatico di

disinserimento (aspirazione di

liquidi) è difettoso

 Pulire gli elettrodi ed i relativi interstizi

con una spazzola.

 Controllare costantemente il livello di ri-

empimento in caso di liquidi non con­duttori.

Il segnalatore acustico suona

 Regolare l'interruttore in base alla cor-

retta sezione del tubo flessibile di aspi­razione.

 Quando il sacchetto filtro di carta è pie-

no e si scende al di sotto del flusso vo­lumetrico minimo, occorre cambiare il
filtro.

 Quando il sacchetto di smaltimento (ac-

cessorio opzionale) è pieno e si scende
al di sotto del flusso volumetrico mini­mo, occorre cambiare il filtro.

Il dispositivo di pulizia automatico

del filtro non funziona

 Tubo flessibile di aspirazione non colle-

gato.

Impossibile disattivare la pulizia

automatica del filtro

 Informare il servizio assistenza clienti.

Impossibile attivare la pulizia

automatica del filtro

 Informare il servizio assistenza clienti.

44 IT

– 8

Smaltimento

Trascorsa la sua durata operativa, l’appa­recchio è da smaltire secondo le disposizio­ni di legge.

Garanzia

Le condizioni di garanzia valgono nel ri­spettivo paese di pubblicazione da parte
della nostra società di vendita competente.
Entro il termine di garanzia eliminiamo gra­tuitamente eventuali guasti all’apparecchio,
se causati da difetto di materiale o di produ­zione. Nei casi previsti dalla garanzia si
prega di rivolgersi al proprio rivenditore, op­pure al più vicino centro di assistenza auto­rizzato, esibendo lo scontrino di acquisto.

Accessori e ricambi

– Impiegare esclusivamente accessori e ri-

cambi autorizzati dal produttore. Acces-

sori e ricambi originali garantiscono che

l’apparecchio possa essere impiegato in

modo sicuro e senza disfunzioni.

– La lista dei pezzi di ricambio più comuni

è riportata alla fine del presente manua-

le d'uso.

– Maggiori informazioni sulle parti di ri-

cambio sono reperibili al sito www.kaer-

cher.com alla voce “Service”.

Dichiarazione di conformità

CE

Con la presente si dichiara che la macchina
qui di seguito indicata, in base alla sua con­cezione, al tipo di costruzione e nella ver­sione da noi introdotta sul mercato, è
conforme ai requisiti fondamentali di sicu­rezza e di sanità delle direttive CE. In caso
di modifiche apportate alla macchina senza
il nostro consenso, la presente dichiarazio­ne perde ogni validità.

Prodotto: Aspiratore solidi-liquidi
Modelo: 1.184-xxx
Direttive CE pertinenti

2006/42/CE (+2009/127/CE)
2004/108/CE

Norme armonizzate applicate

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Norme nazionali applicate

-

5.957-652

I firmatari agiscono su incarico e con la pro­cura dell’amministrazione.

CEO

Responsabile della documentazione:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2010/07/14

– 9

Head of Approbation

45IT

Dati tecnici

NT 35/1 Tact Te M

Tensione di rete V 220-240
Frequenza Hz 50/60
Potenza max. W 1380
Potenza nominale W 1200
Capacità serbatoio l 34
Quantità di riempimento di liquido l 19
Quantità d'aria (max.) m
Sottopressione (max.) kPa (mbar) 22,0 (220)
Valore di alimentazione degli utensili elettrici W 100-2200
Superficie del filtro plissettato piatto m
Protezione -- IP X4
Grado di protezione -- I
Attacco per tubo di aspirazione (C-DN/C-ID) mm 35
Lunghezza x larghezza x Altezza mm 520 x 380 x 580
Peso d'esercizio tipico kg 12,7
Temperatura ambiente °C -10...+40
Umidità relativa % 30-90

Valori rilevati secondo EN 60335-2-69

Pressione acustica L
Dubbio K

pA

pA

Valore di vibrazione mano-braccio m/s
Dubbio K m/s

3

/h 140

2

0,6

dB(A) 67
dB(A) 1

2

2

<2,5
0,2

Cavo di ali­mentazione

H07RN-F 3x1,5 mm
Codice com-

ponente

2

Lunghezza
cavo

EU 6.649-385.0 7,5 m

46 IT

– 10

Lees vóór het eerste gebruik

van uw apparaat deze originele
gebruiksaanwijzing, ga navenant te werk
en bewaar hem voor later gebruik of voor
een latere eigenaar.

– Voor de eerste inbedrijfstelling veilig-

heidsinstructies nr. 5.956-249 in elk ge­val lezen!

– Bij veronachtzaming van de gebruiks-

aanwijzing en de veiligheidsaanwijzin­gen kan schade aan het apparaat
ontstaan, en gevaar voor gebruikers en
andere personen.

– Bij transportschade onmiddellijk de

handelaar op de hoogte brengen.

Inhoudsopgave

Zorg voor het milieu . . . . . . NL . . . 1

Symbolen in de gebruiksaanwijzing NL . . . 1

Reglementair gebruik . . . . . NL . . . 2

Apparaat-elementen. . . . . . NL . . . 2

Symbolen op het toestel. . . NL . . . 2

Veiligheidsinstructies . . . . . NL . . . 2

Inbedrijfstelling . . . . . . . . . . NL . . . 3

Bediening . . . . . . . . . . . . . . NL . . . 5

Vervoer. . . . . . . . . . . . . . . . NL . . . 6

Opslag . . . . . . . . . . . . . . . . NL . . . 6

Onderhoud . . . . . . . . . . . . . NL . . . 6

Hulp bij storingen . . . . . . . . NL . . . 8

Afvalverwijdering . . . . . . . . NL . . . 8

Garantie . . . . . . . . . . . . . . . NL . . . 9

Toebehoren en reserveonderdelen NL . . . 9
EG-conformiteitsverklaring. NL . . . 9

Technische gegevens. . . . . NL . . 10

Zorg voor het milieu

Het verpakkingsmateriaal is
herbruikbaar. Deponeer het ver­pakkingsmateriaal niet bij het
huishoudelijk afval, maar bied
het aan voor hergebruik.

Onbruikbaar geworden appara­ten bevatten waardevolle mate­rialen die geschikt zijn voor
hergebruik. Lever de apparaten
daarom in bij een inzamelpunt
voor herbruikbare materialen.
Batterijen, olie en dergelijke
stoffen mogen niet in het milieu
belanden. Verwijder overbodig
geworden apparatuur daarom
via geschikte inzamelpunten.

Aanwijzingen betreffende de inhouds­stoffen (REACH)

Huidige informatie over de inhoudsstoffen
vindt u onder:

www.kaercher.com/REACH

Symbolen in de

gebruiksaanwijzing

 Gevaar

Voor een onmiddellijk dreigend gevaar dat
leidt tot ernstige en zelfs dodelijke lichame­lijke letsels.

몇 Waarschuwing

Voor een mogelijks gevaarlijke situatie die
zou kunnen leiden tot ernstige en zelfs do­delijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die
kan leiden tot lichte lichamelijke letsels of
materiële schade.

– 1

47NL

Reglementair gebruik

– Deze zuiger is voor het natte en droge

reinigen van vloer- en muuroppervlak­ken bestemd.

– Het apparaat is geschikt voor de afzui-

ging van droge, onbrandbare, voor de
gezondheid onschadelijke stoffen op
machines en apparaten; stofklasse M
conform EN 60 335–2–69. Beperking:
Er mogen geen kankerverwekkende
stoffen, behalve houtstof, opgezogen
worden.

– Dit apparaat is geschikt voor industrieel

gebruik, zoals bijvoorbeeld in hotels,
scholen, ziekenhuizen, fabrieken, win­kels, kantoorgebouwen en verhuurkan­toren.

Apparaat-elementen

1 Elektroden
2 Zuigslang
3 Kabelhaak
4 Luchtuitstroming, werklucht
5 Vergrendeling van de zuigkop
6 Wiel
7 Luchttoevoer, motor-koellucht
8 Vuilreservoir
9 Zwenkwiel
10 Zuigkop
11 Luchtinlaatleidingen
12 Aansluitmof
13 Vloersproeier
14 Zuigbuis
15 Draaischakelaar voor doorsnede van

zuigslang
16 Handgreep
17 Filterafdekking
18 Schaalverdeling van de doorsnede van

zuigslang
19 Elleboog
20 Draairegelaar voor zuigcapaciteit (min-

max)
21 Controlelampje
22 Contactdoos
23 Automatische filterreiniging

24 Hoofdschakelaar
25 Vlak harmonicafilter
26 Filterreiniging
27 Houder voor vloersproeier
28 Houder voor voegsproeier
29 Houder voor zuigbuizen
30 Netkabel
31 Typeplaatje

Symbolen op het toestel

WAARSCHUWING: Dit apparaat
bevat stof dat schadelijk is voor
de gezondheid. Lediging en on-

derhoud, inclusief het verwijde­ren van de stofzak, mogen enkel
uitgevoerd worden door vakkundige perso­nen die geschikte persoonlijke bescher­mingsmiddelen dragen. Niet inschakelen
vooraleer het volledige filtersysteem geïn­stalleerd is en de functie van de volume­stroomcontrole gecontroleerd werd.

Vlak harmonicafilter
Bestel-nr. 6.904-367.0

Filterzak van papier
Bestel-nr. 6.904-210.0

Afvalzak
Bestel-nr. 6.596-886.0

Veiligheidsinstructies

 Gevaar

– Indien de retourlucht in de ruimte terug-

geblazen wordt, moet een voldoende
ventilatiegraad L in de ruimte voorhan­den zijn. Om de vereiste grenswaarden
na te leven, mag de teruggevoerde vo­lumestroom maximaal 50 % van de vo­lumestroom verse lucht (ruimtevolume
V

x luchtverversingspercentage LW)

R

bedragen. Zonder bijzondere ventilatie­maatregelen geldt het volgende:
L

=1h–1.

W

48 NL

– 2

– Gebruik van het apparaat en de sub-

stanties waarvoor het moet worden ge­bruikt, incl. de veilige werkwijze bij de
afvoer van het opgezogen materiaal al­leen door geschoold personeel.

– Dit apparaat bevat stof dat schadelijk is

voor de gezondheid. Legings- en on­derhoudswerkzaamheden, inclusief het
verwijderen van de stofverzamelcontai­ner, mogen alleen worden uitgevoerd
door vaklui die de nodige bescher­mingskleding dragen.

– Apparaat niet zonder het volledige filter-

systeem gebruiken.

– De toe te passen veiligheidsbepalingen

betreffende de te behandelen materia­len moeten in acht genomen worden.

Inbedrijfstelling

Het apparaat kan op 2 manieren gebruikt
worden:
1 Gebruik als industriële stofzuiger (stop-

contact niet gebruikt)

2 Gebruiker als ontstoffer (stopcontact

gebruikt)

 Zuigslang aansluiten en afhankelijk van

de gebruikssoort van zuigkop voorzien
of op het stofopwekkende apparaat
aansluiten.

몇 Waarschuwing

Nooit zonder filterelement zuigen aange­zien anders de zuigmotor beschadigd
wordt en door het verhoogde emissie van
fijn stof een gezondheidsrisico ontstaat!

Claxon

De claxon weerklinkt indien de luchtsnel­heid daalt onder 20 m/s.
Aanwijzing: De claxon reageert op onderdruk.
 Draaischakelaar op de juiste zuigslang-

diameter stellen.

Antistatisch systeem

Door de geaarde aansluitmof worden stati­sche opladingen afgeleid. Daardoor wor­den vonkvorming en stroomstoten met
elektrisch geleidende toebehoren (optie)
verhinderd.

Droogzuigen

– Het apparaat is uitgerust met een pa-

pierfilterzak met schuifsluiting, bestel­nummer 6.904-210.0 (5 stuks).

Aanwijzing: Met dit apparaat kunnen alle
soorten stof tot stofklasse M worden opge­zogen. Het gebruik van een verzamelstof­zak (bestelnr. zie filtersystemen) is bij de
wet verplicht.
Aanwijzing: Het apparaat is geschikt als
industriestofzuiger voor het opzuigen en
als ontstoffer voor ter plaatse veranderbare
werking voor het afzuigen van droge, niet
brandbare stoffen met MAC-waarden van
groter of gelijk aan 0,1 mg/m

3

.

몇 Waarschuwing

Bij het zuigen mag de vlakvouwfilter nooit
verwijderd worden.

– Bij het opzuigen van fijn stof moet ook

nog een papierfilterzak, een stofverza­melzak (bijzondere accessoires) of een
membraanfilter (bijzondere accessoi­res) gebruikt worden.

Filterzak aanbrengen

Afbeelding

 Zuigkop ontgrendelen en wegnemen.
 Papieren filterzak opzetten.
 Zuigkop eropzetten en vergrendelen.

Afvalzak aanbrengen

Afbeelding
Aanwijzing: De opening van de afvalzak
moet geheel over de rand van de
zuigstomp heen worden getrokken.

 Zuigkop ontgrendelen en wegnemen.
 Stofverzamelzak (speciale accessoi-

res) aanbrengen.

 Stofzak over reservoir stulpen.
 Zuigkop eropzetten en vergrendelen.

Membraanfilter monteren

 Gevaar

Bij het opzuigen van schadelijke stoffen
mag de membraanfilter niet gemonteerd
worden.

– 3

49NL

Instructie: Bij gebruik zonder papieren fil­terzak / stofverzamelzak moet een mem­braanfilter gebruikt worden om de zuigkop
te beschermen.
Afbeelding

 Zuigkop ontgrendelen en wegnemen.
 Membraanfilter (speciale accessoires)

over de rand van het reservoir trekken.

 Zuigkop eropzetten en vergrendelen.

Natzuigen

 Gevaar

Bij net natzuigen mogen geen stoffen op­gezogen worden die schadelijk zijn voor de
gezondheid.

Inbouw rubber lippen

Afbeelding

 Borstelstrook demonteren.
 Rubber strippen inbouwen.

Aanwijzing: De gestructueerde kant van
de rubber strippen moet naar buiten wijzen.

Zuigaansluiting sluiten

Afbeelding
 Aansluitmof pasklaar in de zuigaanslui-

ting plaatsen.

 Aansluitmof tot de aanslag inschuiven.
 Zuigaansluiting met de aansluitmof

door een naar rechts draaiende bewe­ging goed sluiten.

Aanwijzing: Pasnauwkeurigheid is door
de "bajonetaansluiting" aangegeven.

Papieren filterzak wegnemen

Afbeelding

 Zuigkop ontgrendelen en wegnemen.
 Filterzak naar achteren (eruit trekken.
 Schuifsluiting naar boven trekken en fil-

ter goed sluiten bij het uitnemen.

 Gebruikte filter in een stofdichte, geslo-

ten zak, conform de de wettelijke voor­schriften als afval verwijderen.

 Zuigkop eropzetten en vergrendelen.

– Bij het opzuigen van nat vuil moet de

papieren filterzak altijd verwijderd wor­den.

Afvalzak verwijderen

Afbeelding

 Zuigkop ontgrendelen en wegnemen.
 Stofverzamelzak naar boven stulpen.
 Opening van de afvalzak over de

zuigaansluiting naar achteren eruit trek­ken en goed sluiten.

 Stofverzamelzak met sluitstrip onder de

opening goed afsluiten.

 Afval eruit nemen.
 Stofverzamelzak verwijderen conform

de wettelijke bepalingen.

 Zuigkop eropzetten en vergrendelen.

– Bij het opzuigen van nat vuil moet de

stofverzamelzak (speciale accessoires)
altijd verwijderd worden.

Membraanfilter verwijderen

Afbeelding

 Zuigkop ontgrendelen en wegnemen.
 Membraanfilter verwijderen.
 Zuigkop eropzetten en vergrendelen.

– Bij het opzuigen van nat vuil moet de

membraanfilter (speciale accessoires)
altijd verwijderd worden.

Algemeen

몇 Waarschuwing

Bij het zuigen mag de vlakvouwfilter nooit
verwijderd worden.

– Bij het opzuigen van nat vuil met de

stof- of voegkop, resp. indien er over­wegend water uit een container opge­zogen wordt, raden wij u aan om de
functie 'Automatische filterreiniging' uit
te zetten.

– Bij het bereiken van de max. vulstand

schakelt het apparaat automatisch uit.

– Bij niet geleidende vloeistoffen (b.v.

booremulsie, oliën en vetten) wordt
het toestel bij een volle container
niet uitschakeld. De vulstand moet
voortdurend gecontroleerd worden
en de container moet tijdig geleegd
worden.

50 NL

– 4

– Na het stoppen met natzuigen: Vlak-

vouwfilter samen met de filterreiniging
schoonmaken. Elektrodes met een bor­stel schoonmaken. Reservoir met een
vochtige doek schoonmaken en afdro­gen.

Clipverbinding

Afbeelding
De zuigslang is van een clip-systeem voor­zien. Alle C-35/C-DN-35 accessoires kun­nen worden aangesloten.

Bediening

Apparaat inschakelen

 Steek de netstekker in de contactdoos.
 Schakel het apparaat aan de hoofd-

schakelaar in.

Zuigcapaciteit instellen

 Zuigcapaciteit (min-max) instellen met

de draairegelaar.

Werken met elektrische werktuigen

 Gevaar

Gevaar voor letsels en beschadigingen!
Het stopcontact ist alleen voor de recht­streekse aansluiting van elektrisch gereed­schap aan de zuiger bestemd. Ieder ander
gebruik van het stopcontact ist niet togets­aan.

 Stroomstekker van het elektrische

werktuig aan de zuiger insteken.

 Schakel het apparaat aan de hoofd-

schakelaar in.

Controlelampje brandt, stofzuiger staat in
standby-modus.
Aanwijzing: De zuiger wordt met het elek­trische gereedschap automatisch in- en uit­geschakeld.
Aanwijzing: De zuiger heeft een aanloop­vertraging van max. 0,5 seconden en een
nalooptijd van max. 15 seconden.
Aanwijzing: Voor vermogensaansluit­waarde van het elektrische gereedschap,
zie Technische gegevens.

Afbeelding
 Aansluitmoffen aanpassen aan de aan-

sluiting van het elektrische werktuig.

Afbeelding

 Elleboog aan de zuigslang verwijderen.
 Aansluitmof aan zuigslang monteren.

Afbeelding
 Aansluitmof aan elektrisch werktuig

aansluiten.

Aanwijzing: De verschillende zuigslangdi­ameters zijn noodzakelijk om een aanpas­sing aan de aansluitdiameters van de
bewerkingsapparaat mogelijk te maken.
 Minimale volumestroom op de draai-

schakelaar voor de doorsnede van
zuigslang instellen.

De schaalverdeling geeft de doorsnede
van de zuigslang aan.
Aanwijzing: Voor de werking als ontstoffer
voor ter plaatse veranderbare werking (be­werkingsapparaat aan de zuiger ingesto­ken) moet de ingebouwde bewaking op het
aangesloten bewerkingsapparaat (stofop­wekker) worden afgestemd. Dat wil zeggen
dat de gebruiker moet worden gewaar­schuwd wanneer de voor het afzuigen
noodzakelijke minimale volumestroom van
20 m/s wordt onderschreden.
Aanwijzing: De informatie omtrent de mi­nimale volumestroom ten opzichte van de
onderdruk bevindt zich op het typeplaatje.

Automatische filterreiniging

Het apparaat beschikt over een nieuwe fil­terreiniging, bijzonder effectief bij fijn stof.
Daarbij wordt de vlakvouwfilter alle 15 se­conden automatisch gereinigd door een
luchtstoot (pulserend geluid).
Aanwijzing: De automatische filterreini­ging is af fabriek ingeschakeld.
Aanwijzing: Het uit-/inschakelen van de
automatische filterreiniging is alleen moge­lijk, wanneer het apparaat is ingeschakeld.

– Automatische filterreiniging uitschake-

len:

 schakelaar bedienen. Controlelampje

in de schakelaar gaat uit.

– 5

51NL

– Automatische filterreiniging inschake-

len:

 schakelaar opnieuw bedienen. Contro-

lelampje in de schakelaar brandt groen.

Apparaat uitschakelen

 Schakel het apparaat aan de hoofd-

schakelaar uit.

 Netstekker uittrekken.

Na elk bedrijf

 Reservoir leegmaken.
 Apparaat aan de binnen- en buitenkant

reinigen door afzuigen en afvegen met
een vochtige doek.

Apparaat opslaan

Afbeelding
 Zuigslang en stroomkabel bewaren in

overeenstemming met de afbeelding.

 Apparaat in een droge ruimte plaatsen

en beveiligen tegen onbevoegd ge­bruik.

Vervoer

Voorzichtig

Gevaar voor letsels en beschadigingen!
Houd bij het transport rekening met het ge­wicht van het apparaat.

 Zuigaansluiting sluiten, zie natzuigen.
 Zuigbuis met vloerkop uit de houder ne-

men. Draag het apparaat aan de draag­greep en aan de zuigbuis.

 Bij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen
beveiligd worden tegen verschuiven en
kantelen.

Opslag

Voorzichtig

Gevaar voor letsel en beschadiging! Het
gewicht van het apparaat bij opbergen in
acht nemen.

Het apparaat mag alleen binnen worden
opgeborgen.

Onderhoud

 Gevaar

Bij alle werkzaamheden aan het apparaat,
het apparaat uitschakelen en de netstekker
uittrekken.

Stofverwijderende machines zijn veilig­heidsinrichtingen voor het voorkomen of
elimineren van gevaren in de zin van
BGV A1.

– Voor het onderhoud door de gebruiker

moet het apparaat uit elkaar genomen,
gereinigd en onderhouden worden,
voor zover dat uitgevoerd kan worden
zonder dat daarbij gevaren ontstaan
voor het onderhoudspersoneel en an­dere personen. Geschikte voorzorgs­maatregelen bevatten het ontgiften
vóór de demontage. Voorzorgen ne­men voor lokaal gefilterde kunstmatige
verluchting op de plaats waar het appa­raat uit elkaar genomen wordt, reiniging
van het onderhoudsoppervlak en ge­schikte bescherming van het personeel.

– De buitenkant van het apparaat moet

ontgift en schoongeveegd worden of
behandeld worden met afdichtingmate­riaal vooraleer het uit het gevaarlijke
gebied gehaald wordt. Alle onderdelen
van het apparaat moeten beschouwd
worden als verontreinigd indien ze uit
het gevaarlijke gebied gehaald worden.
Passende maatregelen moeten geno­men worden, om verspreiding van stof
te vermijden.

– Bij de uitvoering van onderhouds- en

herstellingswerkzaamheden moeten
alle verontreinigde voorwerpen die niet
voldoende gereinigd kunnen worden,
weggegooid worden. Zulke voorwerpen
moeten in ondoorlaatbare zakken en
overeenkomstig de geldende bepalin­gen betreffende de verwijdering van dat
soort afval verwijderd worden.

– Bij transport en onderhoud van het ap-

paraat moet de zuigopening met de
aansluitmof afgesloten worden.

52 NL

– 6

몇 Waarschuwing

Veiligheidsinrichtingen ter voorkoming van
gevaren moeten regelmatig onderhouden
worden. Dat betekent tenminste één keer
per jaar door de fabrikant of een opgeleide
persoon gecontroleerd worden op een vei­ligheidstechnisch perfecte toestand, bv.
dichtheid van het apparaat, beschadiging
van de filter, functie van de controle-inrich­tingen.

Voorzichtig

Gevaar voor beschadiging! Geen onder­houdsmiddelen met siliconen gebruiken.

– Eenvoudige onderhouds- en controle-

werkzaamheden kunt u zelf uitvoeren.

– De oppervlakten van het apparaat en

de binnenkant van de container dienen
regelmatig met een vochtige doek ge­reinigd te worden.

 Gevaar

Gevaar door stof dat schadelijk is voor de
gezondheid. Bij onderhoudswerkzaamhe­den (bv. filtervervanging) ademmasker P2
of meer en wegwerpkledij dragen.

Vlakvouwfilter vervangen

 Filterafdekking openen.
 Vlakvouwfilter eruitnemen.
 Gebruikte vlakvouwfilter in een stof-

dichte, gesloten zak en conform de de
wettelijke voorschriften als afval ver­werken.

 Vuil dat aan de verseluchtkant is gaan

zitten, verwijderen.

 Nieuwe vlakvouwfilter plaatsen.
 Filterafdekking sluiten, moet hoorbaar

in elkaar sluiten.

Papierfilterzak/stofverzamelzak

vervangen

 Filterzak naar achteren (eruit trekken.
 Schuifsluiting naar boven trekken en fil-

ter goed sluiten bij het uitnemen.

 Gebruikte filter in een stofdichte, geslo-

ten zak, conform de de wettelijke voor­schriften als afval verwijderen.

 Nieuwe filterzak aanbrengen.
 Zuigkop eropzetten en vergrendelen.

Afvalzak vervangen

Afbeelding

 Zuigkop ontgrendelen en wegnemen.
 Stofverzamelzak naar boven stulpen.
 Opening van de afvalzak over de

zuigaansluiting naar achteren eruit trek­ken en goed sluiten.

 Stofverzamelzak met sluitstrip onder de

opening goed afsluiten.

 Afval eruit nemen.
 Stofverzamelzak verwijderen conform

de wettelijke bepalingen.

 Nieuwe afvalzak aanbrengen.
 Stofzak over reservoir stulpen.
 Zuigkop eropzetten en vergrendelen.

Membraanfilter vervangen

Afbeelding

 Zuigkop ontgrendelen en wegnemen.
 Membraanfilter verwijderen.
 Nieuwe membraanfilter over de rand

van het reservoir trekken.

 Zuigkop eropzetten en vergrendelen.

Elektrodes reinigen

 Zuigkop ontgrendelen en wegnemen.
 Elektrodes met een borstel schoonma-

ken.

 Zuigkop eropzetten en vergrendelen.

Zuigaansluiting sluiten

Afbeelding
 Zuigaansluiting sluiten, zie natzuigen.

Papieren filterzak vervangen

Afbeelding
 Zuigkop ontgrendelen en wegnemen.

– 7

53NL

Hulp bij storingen

 Gevaar

Bij alle werkzaamheden aan het apparaat,
het apparaat uitschakelen en de netstekker
uittrekken.

Aanwijzing: Wanneer er een storing (bijv.
filterbreuk) optreedt, moet het apparaat on­middellijk worden uitgeschakeld. De storing
worden verholpen voordat het apparaat op­nieuw wordt ingeschakeld.

Zuigturbine start niet

 Stekker en zekering van de stroom-

voorziening controleren.

 Stroomkabel, stekker, elektroden en con-

tactdoos van het apparaat controleren.

 Apparaat inschakelen.

Zuigturbine schakelt uit

 Reservoir leegmaken.

Zuigturbine start na het legen van

de container niet opnieuw

 Apparaat uitschakelen en 5 seconden

wachten, na 5 seconden weer aanzetten.

 Elektrodes en de tussenruimte van de

elektrodes met een borstel schoonma­ken.

Zuigkracht wordt minder

 Verstoppingen uit zuigmondstuk, zuig-

buis, zuigslang of vlakvouwfilter wegha­len.

 Volle filterzak vervangen.
 Gevulde stofverzamelzak (speciale ac-

cessoires) vervangen.

 Filterafdekking goed vastklikken.
 Membraanfilter (extra toebehoren) met

stromend water reinigen en/of vervan­gen.

 Vlakvouwfilter vervangen.

Er ontsnapt stof bij het zuigen

 Controleren of de vlakvouwfilter correct

geplaatst is.

 Vlakvouwfilter vervangen.

Uitschakelmechanisme (natzuigen)

springt niet aan

 Elektrodes en de tussenruimte van de elek-

trodes met een borstel schoonmaken.

 Vulstand bij elektrisch niet leidende

vloeistof voortdurend controleren.

Claxon weerklinkt

 Draaischakelaar op de juiste zuigslang-

diameter stellen.

 Bij gevulde papieren filterzakken en on-

derschrijding van de minimale volume­stroom moet deze zak verwisseld
worden.

 Bij een volle stofverzamelzak (speciale

accessoires) en onderschrijding van de
minimale volumestroom moet deze ver­vangen worden.

Automatische filterreiniging werkt

niet

 Zuigslang niet aangesloten.

Automatische filterreiniging kan

niet uitgeschakeld worden

 Klantendienst contacteren.

Automatische filterreiniging kan

niet ingeschakeld worden

 Klantendienst contacteren.

Afvalverwijdering

Het apparaat dient conform de wettelijke
voorschriften aan het einde van de levens­duur als afval verwerkt te worden.

54 NL

– 8

Garantie

In ieder land zijn de door ons bevoegde
verkoopkantoor uitgegeven garantiebepa­lingen van toepassing. Eventuele storingen
aan het apparaat verhelpen wij zonder kos­ten binnen de garantietermijn, mits een ma­teriaal of fabrieksfout de oorzaak van deze
storing is. Neem bij klachten binnen de ga­rantietermijn contact op met uw leverancier
of de dichtstbijzijnde klantenservicewerk­plaats en neem uw aankoopbewijs mee.

Toebehoren en

reserveonderdelen

– Er mogen uitsluitend toebehoren en re-

serveonderdelen gebruikt worden die
door de fabrikant zijn vrijgegeven. Origi­nele toebehoren en reserveonderdelen
bieden de garantie van een veilig en
storingsvrije werking van het apparaat.

– Een selectie van de meest frequent be-

nodigde reserveonderdelen vindt u ach­teraan in de gebruiksaanwijzing.

– Verdere informatie over reserveonder-

delen vindt u op www.kaercher.com bij
Service.

EG-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde
machine door haar ontwerp en bouwwijze
en in de door ons in de handel gebrachte
uitvoering voldoet aan de betreffende fun­damentele veiligheids- en gezondheidsei­sen, zoals vermeld in de desbetreffende
EG-richtlijnen. Deze verklaring verliest
haar geldigheid wanneer zonder overleg
met ons veranderingen aan de machine
worden aangebracht.

Product: Droog- / natzuiger
Type: 1.184-xxx
Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG)
2004/108//EG

Toegepaste geharmoniseerde normen

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Toegepaste landelijke normen

-

5.957-652

De ondergetekenden handelen in opdracht
en met volmacht van de bedrijfsleiding.

CEO

Gevolmachtigde voor de documentatie:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2010/07/14

– 9

Head of Approbation

55NL

Technische gegevens

NT 35/1 Tact Te M

Netspanning V 220-240
Frequentie Hz 50/60
Max. vermogen W 1380
Nominaal vermogen W 1200
Inhoud reservoir l 34
Vulhoeveelheid vloeistof l 19
Luchthoeveelheid (max.) m
Onderdruk (max.) kPa (mbar) 22,0 (220)
Vermogensaansluitwaarde van het elektrische

gereedschap
Vlak van vlakvouwfilter m
Beveiligingsklasse -- IP X4
Beschermingsklasse -- I
Zuigslangaansluiting (C-DN/C-ID) mm 35
Lengte x breedte x hoogte mm 520 x 380 x 580
Typisch bedrijfsgewicht kg 12,7
Omgevingstemperatuur °C -10...+40
Relatieve luchtvochtigheid % 30-90

Bepaalde waarden conform EN 60335-2-69

Geluidsdrukniveau L
Onzekerheid K

pA

pA

Hand-arm vibratiewaarde m/s
Onzekerheid K m/s

3

/h 140

W 100-2200

2

0,6

dB(A) 67
dB(A) 1

2

2

<2,5
0,2

Stroomkabel H07RN-F 3x1,5 mm

2

Onderdeelnr. Lengte snoer

EU 6.649-385.0 7,5 m

56 NL

– 10

Antes del primer uso de su apa-

rato, lea este manual original,
actúe de acuerdo a sus indicaciones y
guárdelo para un uso posterior o para otro
propietario posterior.

– ¡Antes de la primera puesta en marcha

lea sin falta las instrucciones de uso y
las instrucciones de seguridad n.°

5.956-249!

– El incumplimiento de las instrucciones

de uso y de las indicaciones de seguri­dad puede provocar daños en el apara­to y poner en peligro al usuario y a otras
personas.

– En caso de daños de transporte infor-

me inmediatamente al fabricante.

Índice de contenidos

Protección del medio ambiente ES . . 1
Símbolos del manual de instruc-

ciones. . . . . . . . . . . . . . . . . ES . . 1

Uso previsto . . . . . . . . . . . . ES . . 2

Elementos del aparato . . . . ES . . 2

Símbolos en el aparato . . . ES . . 2
Indicaciones de seguridad . ES . . 2

Puesta en marcha . . . . . . . ES . . 3

Manejo . . . . . . . . . . . . . . . . ES . . 5

Transporte . . . . . . . . . . . . . ES . . 6

Almacenamiento . . . . . . . . ES . . 6

Cuidados y mantenimiento. ES . . 6
Ayuda en caso de avería . . ES . . 8
Eliminación de desechos . . ES . . 9

Garantía . . . . . . . . . . . . . . . ES . . 9

Accesorios y piezas de repuesto ES . . 9
Declaración de conformidad CE ES . . 9

Datos técnicos . . . . . . . . . . ES . 10

Protección del medio

ambiente

Los materiales empleados para
el embalaje son reciclables y re­cuperables. No tire el embalaje
a la basura doméstica y entré­guelo en los puntos oficiales de
recogida para su reciclaje o re­cuperación.

Los aparatos viejos contienen
materiales valiosos reciclables
que deberían ser entregados
para su aprovechamiento pos­terior. Evite el contacto de bate­rías, aceites y materias
semejantes con el medioam­biente. Por este motivo, entre­gue los aparatos usados en los
puntos de recogida previstos
para su reciclaje.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los in­gredientes en:

www.kaercher.com/REACH

Símbolos del manual de

instrucciones

 Peligro

Para un peligro inminente que acarrea le­siones de gravedad o la muerte.

몇 Advertencia

Para una situación que puede ser peligro­sa, que puede acarrear lesiones de grave­dad o la muerte.

Precaución

Para una situación que puede ser peligro­sa, que puede acarrear lesiones leves o
daños materiales.

– 1

57ES

Uso previsto

– Este aspirador está diseñado para la

limpieza de pisos y superficies murales.

– El aparato es apto para aspirar polvos

secos, no inflamables y nocivos para la
salud en máquinas y aparatos: clases
de polvo M establecidas por la norma
EN 60 335–2–69. Restricción: No está
permitido aspirar sustancias canceríge­nas, a excepción de polvo de madera.

– Este aparato es apto para el uso en

aplicaciones industriales, como en ho­teles, escuelas, hospitales, fábricas,
tiendas, oficinas y negocios de alquiler.

Elementos del aparato

1 Electrodos
2 Manguera de aspiración
3 Gancho portacables
4 Salida de aire, aire de trabajo
5 Bloqueo del cabezal de absorción
6 Rueda
7 Entrada de aire, aire refrigerado del

motor
8 Recipiente acumulador de suciedad
9 Rodillo de dirección
10 Cabezal de aspiración
11 Tubuladura de aspiración
12 Manguito de conexión
13 Boquilla barredora de suelos
14 Tubo de aspiración
15 Rosca para el corte trasversal de la

manguera de aspiración
16 Asa de transporte
17 Cubierta del filtro
18 Escala del corte trasversal de la man-

guera de aspiración
19 Codo
20 Rosca de regulación de la potencia de

aspiración (mín-máx)
21 Piloto de control
22 toma de corriente
23 Limpieza automática de filtro
24 Interruptor principal
25 filtro plano de papel plegado

26 Limpieza de filtro
27 Soporte para boquilla para suelos
28 Soporte para la boquilla para juntas
29 Soporte para la tubería de absorción
30 Cable de conexión a la red
31 Placa de características

Símbolos en el aparato

ADVERTENCIA: Este aparato
contiene polvo nocivo para la sa­lud. El vaciado y el mantenimien-

to, incluída la eliminación de la
bolsa de polvo, solo los pueden realizar
personas especializadas que lleven equi­pamiento protector personal. No conectar
hasta que esté instalado el sistema filtrante
completo y se haya comprobado el funcio­namiento del control de la corriente del vo­lumen.

filtro plano de papel plega­do

Nº referencia 6.904-367.0
bolsa filtrante de papel
Nº referencia 6.904-210.0

Bolsa de desechos
Nº referencia 6.596-886.0

Indicaciones de seguridad

 Peligro

– Cuando se retorne el aire de escape al

cuarto, debe existir en el mismo una
tasa suficiente de renovación de aire L.
Para respetar el valor límite requerido,
el flujo volumétrico retornado debe ser
como máximo el 50% del flujo volumé­trico de aire exterior limpio (volumen del
cuarto V
L

W

cial, es aplicable: L

– El aparato y las sustancias para las que

se debe utilizar, así como el proceso
seguro de eliminar el material tomado,
sólo lo puede realizar personal cualifi­cado.

x tasa de renovación de aire

R

). Sin una medida de aireación espe-

=1h–1.

W

58 ES

– 2

– Este aparato contiene polvo nocivo

para la salud. Las tareas de vaciado y
mantenimiento, así como el desecha­miento del depósito acumulador de pol­vo sólo podrán ser realizados por
especialistas ataviados con el corres­pondiente equipo protector.

– No utilice el aparato sin el sistema de fil-

tración íntegro.

– Se deben respetar las normativas de

seguridad aplicables para los materia­les correspondientes a tratar.

Puesta en marcha

El aparato permite 2 modos de funciona­miento:
1 Modo de aspiración industrial (clavija

de enchufe no ocupada)

2 Modo de eliminar polvo (clavija de en-

chufe ocupada)

 Conectar la manguera de aspiración y

dotar con una boquilla de aspiración o
conectar al aparato aspirador según el
tipo de funcionamiento.

몇 Advertencia

Efectúe la aspiración únicamente con los
elementos filtrantes; de lo contrario, el mo­tor de aspiración sufrirá daños y se pondrá
en riesgo la salud de las personas debido a
las emisiones de polvo fino.

claxon

La bocina suena, si la velocidad deel aire
baja de 20 m/s.
Nota: La bocina reacciona a la depresión.
 Colocar el interruptor de rosca en el

corte trasversal de la manguera de as­piración correcto.

Sistema antiestático

A través del manguito de empalme se deri­van cargas estáticas. Así se evitan las chis­pas y las descargas eléctricas con
accesorios conductores de la electricidad
(opcional).

Aspiración en seco

– El aparato está equipado con una bolsa

de papel filtrante con un pasador de
cierre, ref. 6.904-210.0 (5 unidades).

Nota: Con este aparato se puede aspirar
todo tipo de polvos hasta la clase M. El uso
de una bolsa colectora de polvo (ref. véase
sistemas de filtros) está previsto legalmen­te.
Nota: El aparato es apto como aspirador
industrial para aspirar y para eliminar el
polvo para el funcionamiento móvil para as­pirar polvos secos, no inflamables con va­lores MAK superiores a0,1 mg/m

3

.

몇 Advertencia

Al aspirar no retirar nunca el filtro plano de
papel plegado.

– Para la aspiración de polvo fino se debe

utilizar también una bolsa filtrante de
papel, una bolsa de desechos (acceso­rio especial) o un filtro de membrana
(accesorios especiales).

Montar la bolsa filtrante de papel

Figura
 Desbloquear y extraer el cabezal de as-

piración.

 Insertar la bolsa filtrante de papel.
 Colocar y bloquear el cabezal de aspi-

ración.

Montar la bolsa de desechos

Figura
Nota: Se debe tirar completamente de la
bolsa de desechos por encima de la base
del racor de aspiración.
 Desbloquear y extraer el cabezal de as-

piración.

 Insertar la bolsa de basura (accesorio

especial).

 Doblar la bolsa de basura por encima

del depósito.

 Colocar y bloquear el cabezal de aspi-

ración.

– 3

59ES

Montar el filtro de membrana

 Peligro

Si se aspiran polvos nocivos para la salud
no se pueden usar el filtro de membrana.

Nota: Si se utiliza sin la bolsa de papel fil­trante/bolsa de basura, se tiene que utilli­zar el filtro de membrana para proteger el
cabezal de aspiración.
Figura
 Desbloquear y extraer el cabezal de as-

piración.

 Estirar el filtro de membrana (accesorio

especial) sobre el borde del depósito.

 Colocar y bloquear el cabezal de aspi-

ración.

Aspiración de líquidos

 Peligro

Al aspirar en húmedo no se pueden absor­ber polvos nocivos para la salud.

Montaje del borde de goma

Figura

 Desmontar la tira de cerdas.
 Montar los labios de goma.

Nota: El lateral estructurado del borde de
goma tiene que estar para afuera.

Cerrar la toma de aspiración

Figura
 Colocar el manguito de conexión bien

ajustado a la conexion de aspiración.

 Deslizar el manguito de conexión hasta

el tope.

 Gire hacia la derecha para cerrar bien

la conexión de aspiración con el man­guito de conexión.

Nota: La exactitud de adaptación está de­finida por "cierre de bayoneta".

Retirar la bolsa filtrante de papel

Figura
 Desbloquear y extraer el cabezal de as-

piración.

 Extraer hacia atrás la bolsa de papel fil-

trante.

 Tirar hacia arriba del pasador de cierre

y cerrar bien la bolsa de papel filtrante
al extraer.

 Eliminar la bolsa de papel filtrante usa-

da en una bolsa cerrada que no deje
salir el polvo de acuerdo con las norma­tivas vigentes.

 Colocar y bloquear el cabezal de aspi-

ración.

– Para aspirar suciedad líquida se debe

retirar la bolsa filtrante de papel.

Eliminar la bolsa de desechos

Figura
 Desbloquear y extraer el cabezal de as-

piración.

 Doblar hacia arriba la bolsa de dese-

chos.

 Extraer hacia arriba el orificio de la bol-

sa de desechos por encima del racor de
aspiración y cerrar herméticamente.

 Cerrar herméticamente la bolsa de de-

sechos con la tira de cierre por debajo
del orificio.

 Extraer la bolsa de basura.
 Eliminar la bolsa de desechos de

acuerdo con las normativas vigentes.

 Colocar y bloquear el cabezal de aspi-

ración.

– Para aspirar suciedad líquida se debe

retirar la bolsa de basura, (accesorio
especial).

Retirar el filtro de membrana

Figura
 Desbloquear y extraer el cabezal de as-

piración.

 Retirar el filtro de membrana.
 Colocar y bloquear el cabezal de aspi-

ración.

– Para aspirar suciedad líquida se debe

retirar el filtro de membrana, (accesorio
especial).

General

몇 Advertencia

Al aspirar no retirar nunca el filtro plano de
papel plegado.

– Al aspirar suciedad húmeda con la bo-

quilla para tapicerías o juntas, o cuando
se aspira principalmente agua de un re­cipiente, se recomienda desactivar la
función „Limpieza automática del filtro“.

60 ES

– 4

– Al alcanzar el máx. nivel de líquido se

apaga automáticamente el aparato.

– En el caso de líquidos no conducto-

res (como emulsión de taladro, acei­tes y grasas), no se apaga el aparato
cuando el recipiente esté lleno. Se
debe comprobar el nivel continua­mente y vaciar a tiempo el recipiente.

– Tras finalizar la aspiración de líquidos:

limpiar el filtro plano de papel plegado
con la limpieza de filtros. Limpiar los
electrodos con un cepillo. Limpiar y se­car el recipiente con un paño húmedo.

Enganche de clip

Figura
La manguera de aspiración está equipada
con un sistema de clip. Se pueden conectar
todos los accesorios C-35/C-DN-35.

Manejo

Conexión del aparato

 Enchufe la clavija de red.
 Conectar el aparato con el interruptor

principal.

Ajustar la potencia de aspiración

 Ajustar la potencia de aspiración (min-

max) en la rosca de regulación.

Trabajar con herramientas

eléctricas

 Peligro

¡Peligro de lesiones y daños! La clavija sólo
está diseñada para la conexión directa de
herramientas eléctricas al aspirador. No
está permitido utilizar la clavija de enchufe
para otros fines.

 Introducir la clavija de red de la herra-

mienta eléctrica en el aspirador.

 Conectar el aparato con el interruptor

principal.

Si el piloto se ilumina, la aspiradora está en
modo standby.
Nota: La aspiradora se enciende y apaga
automáticamente con la herramienta eléc­trica.

Nota: La aspiradora tiene un retraso de
arranque de hasta 0,5 segundos y hasta 15
segundos de marcha en inercia.
Nota: Valor de potencia de conexión de las
herramientas eléctricas, véase Datos técni­cos.
Figura
 Adaptar el manguito de conexión a la

conexión de la herramienta eléctrica.

Figura
 Retirar el codo de la manguera de suc-

ción.

 Montar el manguito de conexión en la

manguera de succión.

Figura
 Conectar el manguito de conexión con

la herramienta eléctrica.

Nota: Los diferentes cortes trasversales de
la manguera de aspiración son necesarios
para permitir la adaptación a los cortes
trasversales de conexión de los dispositi­vos de procesamiento.
 Ajustar el flujo volumétrico mínimo en el

interruptor de rosca para el corte tras­versal de la manguera de aspiración.

La escala indica el corte trasversal de la
manguera de aspiración.
Nota: Para el funcionamiento móvil como
eliminador de polvo (dispositivo de proce­samiento insertado en el aspirador), la vigi­lancia integrada se debe adaptar al
dispositivo de procesamiento conectado
(generador de polvo). Esto significa que si
la corriente de flujo mínima es inferior a
20 m/s, se debe advertir al usuario.
Nota: Las indicaciones sobre el flujo de co­rriente mínimo depende de la depresión se
encuentran en la placa identificadora.

– 5

61ES

Limpieza automática de filtro

El aparato dispone de una novedosa lim­pieza de filtro, especialmente efectiva con
el polvo fino. El filtro plano de papel plega­do se limpia automáticamente cada 15 se­gundos con un soplo de aire (ruido
vibrante).
Nota: La limpieza automática de filtro viene
ajustada de fábrica.
Nota: Sólo se puede apagar/encender la
limpieza automática de filtro con el aparato
apagado.

– Apagar la limpieza automática de filtro:

 Pulsar el interruptor. El piloto de control

del interruptor se apaga.

– Encender la limpieza automática de filtro:

 Pulsar de nuevo el interruptor. El piloto

de control del interruptor se ilumina en
verde.

Desconexión del aparato

 Desconectar el aparato con el interrup-

tor principal.

 Extraer el enchufe de la red.

Después de cada puesta en marcha

 Vacíe el recipiente.
 Limpie el aparato por dentro y por fuera

aspirándolo y frotar con un paño húmedo.

Almacenamiento del aparato

Figura
 Almacene la manguera de aspiración y

el cable de acuerdo con la ilustración.

 Coloque el aparato en un cuarto seco y

protéjalo frente a un uso no autorizado.

Transporte

Precaución

¡Peligro de lesiones y daños! Respetar el
peso del aparato para el transporte.

 Cerrar la toma de aspiración, véase As-

piración de líquidos.

 Sacar el tubo de aspiración con la bo-

quilla para suelos del soporte. Coger el
aparato por el asa y la tubería de aspi­ración para el transporte.

62 ES

 Al transportar en vehículos, asegurar el

aparato para evitar que resbale y vuel­que conforme a las directrices vigentes.

Almacenamiento

Precaución

¡Peligro de lesiones y daños! Respetar el
peso del aparato en el almacenamiento.

Este aparato sólo se puede almacenar en
interiores.

Cuidados y mantenimiento

 Peligro

Antes de efectuar cualquier trabajo en el
aparato, hay que desconectarlo de la red
eléctrica.

Las máquinas de eliminación del polvo son dis­positivos de seguridad para la prevención o la
eliminación de riesgos tal y como se señala en
la BGV A1 (norma profesional).

– Para la conservación del equipo, el

usuario debe desmontar, limpiar y so­meter a las tareas de mantenimiento
pertinentes el aparato, siempre que las
circunstancias permitan hacerlo sin po­ner en peligro al personal de manteni­miento ni a ninguna otra persona. Entre
las medidas preventivas apropiadas se
encuentra la descontaminación antes
del desmontaje. Es necesario adoptar
precauciones en caso de ventilación
forzada filtrada in situ; en ese caso, se
desmonta el aparato, se limpia la su­perficie de mantenimiento y el personal
debe estar debidamente protegido.

– El exterior del aparato se debe descon-

taminar aspirando el polvo y se debe
limpiar con un paño; también se puede
tratar con un material impermeabilizan­te antes de sacarlo de la zona peligro­sa. Una vez que se saque el aparato de
la zona peligrosa, se debe considerar
que todas sus partes están sucias. Se
tienen que tomar las medidas apropia­das para evitar que se esparza el polvo.

– 6

– Durante los trabajos de mantenimiento

y reparación, se deben desechar todos
los objetos que estén sucios y no se
puedan limpiar suficientemente. Dichos
objetos deberán ser desechados en
bolsas no transparentes, en concordan­cia con las disposiciones vigentes rela­tivas a la eliminación de ese tipo de
residuos.

– Durante el transporte y el mantenimien-

to del aparato debe cerrarse la abertura
de aspiración con el manguito de co­nexión.

몇 Advertencia

Se deben revisar regularmente los disposi­tivos de seguridad para evitar peligros.
Esto significa que, al menos una vez al
año, el fabricante o una persona cualifica­da, debe comprobar el funcionamiento de
las cualidades técnicas, p.ej. estanqueidad
del aparato, daño del filtro, funcionamiento
de los dispositivos de control.

Precaución

¡Peligro de daños en la instalación! No uti­lizar productos de limpieza que contengan
silicona.

– Aquellos trabajos de mantenimiento o cui-

dados los puede realizar usted mismo.

– La superficie del aparato y el lateral in-

terno del depósito se deben limpiar re­gularmente con un paño húmedo.

 Peligro

Peligro por polvo nocivo para la salud. Al
realizar trabajos de mantenimiento (p.ej.
cambio de filtro), utilice una mascarilla pro­tectora P2 o superior y ropa de un solo uso.

Cambiar el filtro plano de papel

plegado

 Abrir la cubierta del filtro.
 Extraer el filtro plano de papel plegado.
 Eliminar el filtro plano de papel plegado

usado en una bolsa cerrada que no
deje salir el polvo de acuerdo con las
normativas vigentes.

 Eliminar la suciedad caída en el lateral

de aire limpio.

 Coloque el nuevo filtro plano de papel

plegado.

 Cerrar la cubierta del filtro, se debe oír

cómo encaja.

Cambiar la bolsa filtrante de papel/

bolsa de desechos

Cerrar la toma de aspiración

Figura
 Cerrar la toma de aspiración, véase As-

piración de líquidos.

Cambiar la bolsa filtrante de papel

Figura
 Desbloquear y extraer el cabezal de as-

piración.

 Extraer hacia atrás la bolsa de papel fil-

trante.

 Tirar hacia arriba del pasador de cierre

y cerrar bien la bolsa de papel filtrante
al extraer.

 Eliminar la bolsa de papel filtrante usa-

da en una bolsa cerrada que no deje
salir el polvo de acuerdo con las norma­tivas vigentes.

 Insertar una nueva bolsa filtrante de papel.
 Colocar y bloquear el cabezal de aspi-

ración.

Cambiar la bolsa de basura

Figura
 Desbloquear y extraer el cabezal de as-

piración.

 Doblar hacia arriba la bolsa de desechos.
 Extraer hacia arriba el orificio de la bol-

sa de desechos por encima del racor de
aspiración y cerrar herméticamente.

 Cerrar herméticamente la bolsa de de-

sechos con la tira de cierre por debajo
del orificio.

 Extraer la bolsa de basura.
 Eliminar la bolsa de desechos de

acuerdo con las normativas vigentes.

 Insertar una nueva bolsa de basura.
 Doblar la bolsa de basura por encima

del depósito.

 Colocar y bloquear el cabezal de aspi-

ración.

– 7

63ES

Cambiar el filtro de membrana

Figura
 Desbloquear y extraer el cabezal de as-

piración.

 Retirar el filtro de membrana.
 Estirar el nuevo filtro de membrana so-

bre el borde del depósito.

 Colocar y bloquear el cabezal de aspi-

ración.

Limpiar los electrodos

 Desbloquear y extraer el cabezal de as-

piración.

 Limpiar los electrodos con un cepillo.
 Colocar y bloquear el cabezal de aspi-

ración.

Ayuda en caso de avería

 Peligro

Antes de efectuar cualquier trabajo en el
aparato, hay que desconectarlo de la red
eléctrica.

Nota: Si ocurre una avería (p.ej. rotura del
filtro), se debe apagar inmediatamente el
aparato. Antes de ponerlo de nuevo en
marcha, se debe solucionar la avería.

La turbina de aspiración no

funciona

 Comprobar la clavija y el seguro del su-

ministro de corriente.

 Comprobar el cable, enchufe, electro-

dos y la clavija del enchufe del aparato.

 Conexión del aparato

La turbina de aspiración se

desconecta

 Vacíe el recipiente.

La turbina de aspiración no

funciona tras vaciar el recipiente

 Apagar el aparato, esperar 5 segundos

y volver a encender tras 5 segundos.

 Limpiar los electrodos y el espacio en-

tre los electrodos con un cepillo.

La capacidad de aspiración

disminuye

 Eliminar las obstrucciones de la boqui-

lla, tubo o manguera de aspiración o el
filtro plano de papel plegado.

 Cambiar la bolsa de papel filtrante llena.
 Cambiar las bolsas de basura llenas

(accesorio especial).

 Encajar correctamente la cubierta del

filtro.

 Limpiar o cambiar el filtro de la mem-

brana (accesorios especiales) con
agua corriente.

 Cambiar el filtro plano de papel plegado.

Pérdida de polvo durante la

aspiración

 Comprobar si el filtro plano de papel

plegado está montado correctamente.

 Cambiar el filtro plano de papel plegado.

El sistema automático de

desconexión (aspiración en

húmedo) no arranca

 Limpiar los electrodos y el espacio en-

tre los electrodos con un cepillo.

 Controlar el nivel del líquido no conduc-

tor de electricidad permanentemente.

La bocina suena

 Colocar el interruptor de rosca en el

corte trasversal de la manguera de as­piración correcto.

 Si la bolsa de papel filtrante está llena y

si no se supera el flujo de corriente mí­nimo, se debe cambiar.

 Si la bolsa de basura (accesorio espe-

cial) está llena y si no se supera el flujo
de corriente mínimo, se debe cambiar.

La limpieza automática de filtro no

funciona

 La manguera de aspiración no está no

conectada

64 ES

– 8

La limpieza automática de filtro no

se puede apagar

 Avisar al servicio técnico.

La limpieza automática de filtro no

se puede encender

 Avisar al servicio técnico.

Eliminación de desechos

Se debe eliminar el aparato de acuerdo con
las normativas vigentes cuando caduque.

Garantía

En todos los países rigen las condiciones
de garantía establecidas por nuestra em­presa distribuidora. Las averías del aparato
serán subsanadas gratuitamente dentro
del periodo de garantía, siempre que se de­ban a defectos de material o de fabricación.
En un caso de garantía, le rogamos que se
dirija con el comprobante de compra al dis­tribuidor donde adquirió el aparato o al ser­vicio al cliente autorizado más próximo a su
domicilio.

Accesorios y piezas de

repuesto

– Sólo deben emplearse accesorios y

piezas de repuesto originales o autori­zados por el fabricante. Los accesorios
y piezas de repuesto originales garanti­zan el funcionamiento seguro y sin ave­rías del aparato.

– Podrá encontrar una selección de las

piezas de repuesto usadas con más
frecuencia al final de las instrucciones
de uso.

– En el área de servicios de www.kaer-

cher.com encontrará más información
sobre piezas de repuesto.

Declaración de conformidad

CE

Por la presente declaramos que la máqui­na designada a continuación cumple, tanto
en lo que respecta a su diseño y tipo cons­tructivo como a la versión puesta a la venta
por nosotros, las normas básicas de segu­ridad y sobre la salud que figuran en las di­rectivas comunitarias correspondientes. La
presente declaración perderá su validez en
caso de que se realicen modificaciones en
la máquina sin nuestro consentimiento ex­plícito.

Producto: aspirador en húmedo/seco
Modelo: 1.184-xxx
Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)
2004/108/CE

Normas armonizadas aplicadas

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Normas nacionales aplicadas

-

5.957-652

Los abajo firmantes actúan con plenos po­deres y con la debida autorización de la di­rección de la empresa.

CEO

Persona autorizada para la documenta­ción:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tfno.: [phone]
Fax: [phone]
Winnenden, 2010/07/14

Head of Approbation

– 9

65ES

Datos técnicos

NT 35/1 Tact Te M

Tensión de red V 220-240
Frecuencia Hz 50/60
Potencia Máx. W 1380
Potencial nominal W 1200
Capacidad del depósito l 34
Cantidad de líquido l 19
Cantidad de aire (máx.) m
Depresión (máx.) kPa (mbar) 22,0 (220)
Valor de conexión de potencia de las herramientas

eléctricas
Superficie del filtro plano de papel plegado m
Categoria de protección -- IP X4
Clase de protección -- I
Toma de tubo flexible de aspiración (C-DN/C-ID) mm 35
Longitud x anchura x altura mm 520 x 380 x 580
Peso de funcionamiento típico kg 12,7
Temperatura ambiente °C -10...+40
Humedad relativa % 30-90

Valores calculados conforme a la norma EN 60335-2-69

Nivel de presión acústica L
Inseguridad K

pA

pA

Valor de vibración mano-brazo m/s
Inseguridad K m/s

3

/h 140

W 100-2200

2

0,6

dB(A) 67
dB(A) 1

2

2

<2,5
0,2

Cable de co­nexión a la
red

H07RN-F 3x1,5 mm
No. de pieza Longitud del

2

cable

EU 6.649-385.0 7,5 m

66 ES

– 10

Leia o manual de manual origi-

nal antes de utilizar o seu apare­lho. Proceda conforme as indicações no
manual e guarde o manual para uma con­sulta posterior ou para terceiros a quem
possa vir a vender o aparelho.

– Antes de colocar em funcionamento

pela primeira vez é imprescindível ler
atentamente as indicações de seguran­ça n.º 5.956-249!

– A não-observância deste Manual de

Instruções e dos avisos de segurança
poderá levar a danos no aparelho e pe­rigos tanto para o utilizador como para
terceiros.

– No caso de danos provocados pelo

transporte, informe imediatamente o re­vendedor. Avisos sobre os ingredientes (REACH)

Índice

Protecção do meio-ambiente PT . . . 1
Símbolos no Manual de Instru-

ções . . . . . . . . . . . . . . . . . . PT . . .1

Utilização conforme o fim a que

se destina a máquina . . . . . PT . . .2

Elementos do aparelho . . . PT . . .2

Símbolos no aparelho . . . . PT . . .2

Avisos de segurança . . . . . PT . . .2

Colocação em funcionamento PT . . .3

Manuseamento . . . . . . . . . PT . . .5

Transporte . . . . . . . . . . . . . PT . . .6

Armazenamento. . . . . . . . . PT . . .6

Conservação e manutenção PT . . .6
Ajuda em caso de avarias . PT . . .8

Eliminação . . . . . . . . . . . . . PT . . .9

Garantia . . . . . . . . . . . . . . . PT . . .9

Acessórios e peças sobressalen-

tes . . . . . . . . . . . . . . . . . . . PT . . .9

Declaração de conformidade CE PT . . .9

Dados técnicos. . . . . . . . . . PT . .10

Protecção do meio-ambiente

Os materiais da embalagem
são recicláveis. Não coloque as
embalagens no lixo doméstico,
envie-as para uma unidade de
reciclagem.

Os aparelhos velhos contêm
materiais preciosos e reciclá­veis e deverão ser reutilizados.
Baterias, óleo e produtos simila­res não podem ser deitados fora
ao meio ambiente. Por isso, eli­mine os aparelhos velhos atra­vés de sistemas de recolha de
lixo adequados.

Informações actuais sobre os ingredientes
podem ser encontradas em:

www.kaercher.com/REACH

Símbolos no Manual de

Instruções

 Perigo

Para um perigo eminente que pode condu­zir a graves ferimentos ou à morte.

몇 Advertência

Para uma possível situação perigosa que
pode conduzir a graves ferimentos ou à
morte.

Atenção

Para uma possível situação perigosa que
pode conduzir a ferimentos leves ou danos
materiais.

– 1

67PT

Utilização conforme o fim a

que se destina a máquina

– O aspirador serve para limpar pavimen-

tos ou paredes a seco e a húmido.

– Este aparelho é adequado para a aspi-

ração de poeira seca não inflamável e
tóxica em máquinas e aparelhos; clas­se de poeira M conforme EN 60 335–
2–69: Restrição: Não devem ser aspira­dos produtos carcinogénicos, excepto
pó de madeira.

– Este aparelho destina-se ao uso indus-

trial, p.ex. em hotéis, escolas, hospitais,
fábricas, lojas, escritórios e lojas à ex­ploração.

Elementos do aparelho

1 Eléctrodos
2 Tubo flexível de aspiração
3 Gancho de cabo
4 Saída do ar, ar de trabalho
5 Bloqueio da cabeça de aspiração
6 Roda
7 Entrada de ar, ar de refrigeração do

motor
8 Recipiente de sujidades
9 Rolo de guia
10 Cabeçote de aspiração
11 Bocal de aspiração
12 Luva de conexão
13 Bico para o chão
14 Tubo de aspiração
15 Interruptor rotativo para corte seccional

do tubo flexível de aspiração
16 Pega para portar
17 Tampa do filtro
18 Escala do corte seccional do tubo flexí-

vel de aspiração
19 Tubo curvado
20 Regulador de rotação para potência de

aspiração (mín-máx)
21 Lâmpada de controlo
22 Tomada
23 Limpeza automática do filtro
24 Interruptor principal

25 Filtro de pregas
26 Limpeza do filtro
27 Suporte do bocal de chão
28 Suporte para bico de juntas
29 Suporte para tubos de aspiração
30 Cabo de rede
31 Placa de tipo

Símbolos no aparelho

ADVERTÊNCIA: este aparelho
contém pós nocivos para a saú­de. O esvaziamento e manuten-

ção, incluindo a eliminação do
saco do pó, só podem ser realizados por
pessoas qualificadas que utilizem equipa­mento de protecção pessoal adequado.
Não ligar enquanto o completo sistema fil­trante não estiver instalado e o funciona­mento do controlo do caudal volúmico
efectuado.

Filtro de pregas
Nº de enco-

menda
Saco de filtro de papel
Nº de enco-

menda

Saco de eliminação
Nº de enco-

menda

6.904-367.0

6.904-210.0

6.596-886.0

Avisos de segurança

 Perigo

– Quando o ar de exaustão for enviado

novamente para o ambiente, e impres­cindível existir uma gama suficiente de
troca de ar (L) no local. Para manter os
valores-limite exigidos, o débito máxi­mo de ar viciado não poderá ser supe­rior a 50% do débito de ar fresco
(volume da sala V
ar L

). Sem medidas especiais de ven-

W

tilação é válido: L

x gama de troca de

R

=1h–1.

W

68 PT

– 2

– O manuseamento do aparelho e das

respectivas substâncias, incluindo a eli­minação segura do material recolhido,
só pode ser efectuado por funcionários
devidamente instruídos e especializa­dos.

– Esse aparelho contém poeira tóxica.

Processos de esvaziamento e manu­tenção, incluindo a eliminação dos reci­pientes colectores de poeira, podem
ser apenas realizados por pessoal es­pecializado que use o respectivo equi­pamento de protecção necessário.

– Não operar o aparelho sem o sistema

de filtração completo.

– As prescrições de segurança aplicáveis

aos materiais empregues devem ser
respeitas.

Colocação em funcionamento

O aparelho permite dois modos de operação:
1 Operação de aspiração de poeira in-

dustrial (tomada não ocupada)

2 Operação de separação de pó (tomada

ocupada)

 Ligar o tubo flexível de aspiração e, de

acordo com o modo de operação esco­lhido, colocar o bocal de aspiração ou
ligá-lo ao aparelho gerador de poeira.

몇 Advertência

Não aspirar sem elementos de filtragem,
caso contrário o motor de aspiração será
danificado e podem surgir riscos para a
saúde através da emissão aumentada de
poeira fina.

Buzina

A buzina apita sempre que a velocidade do
ar descer abaixo dos 20 m/s.
Aviso: a buzina reage se for detectada
uma baixa pressão.
 Ajustar o interruptor rotativo na secção

transversal correcta da mangueira de
aspiração.

Sistema antiestático

Através do bocal de ligação à terra as car­gas estáticas são desviadas. Deste modo é
evitada a formação de faíscas e choques
eléctricos com acessórios eléctricos con­dutores (opção).

Aspirar a seco

– O aparelho está equipado com um saco

filtro de papel com fecho de corrediça;
n.º de encomenda: 6.904-210.0
(5 unidades).

Aviso: com este aparelho podem ser aspi­radas poeiras de todo o tipo até à classe M.
A utilização de um saco colector de pó (ver
n.º de encomenda em "Sistemas de filtro")
está prescrita legalmente.
Aviso: o aparelho pode ser usado como

aspirador de poeira industrial para aspira­ção e separação de poeira, em operação
móvel, na aspiração de poeiras não infla­máveis com valores MAK superiores ou
iguais a 0.1 mg/m

3

(valor de concentração

máxima no lugar de trabalho).

몇 Advertência

Nunca retirar o filtro de pregas plano duran­te a aspiração.

– Durante a aspiração de poeira fina

pode ser utilizado, adicionalmente, um
saco de papel de filtro, um saco de eli­minação (acessório especial) ou um fil­tro de membrana (acessório especial).

Montar saco de filtro de papel

Figura
 Destravar e retirar o cabeçote de aspi-

ração.

 Colocar o saco filtro de papel.


Montar e travar o cabeçote de aspiração.

Montar saco de eliminação

Figura
Aviso: a abertura do saco de eliminação
tem que estar totalmente posicionada so­bre o bocal de aspiração.
 Destravar e retirar o cabeçote de aspi-

ração.

 Posicionar o saco de eliminação (aces-

sório especial).

– 3

69PT

 Colocar o saco de eliminação sobre o

recipiente.

 Montar e travar o cabeçote de aspiração.

Montar o filtro de membrana

 Perigo

O filtro de membrana não pode ser utiliza­do para a aspiração de pós nocivos para a
saúde.

Aviso: durante um funcionamento sem
saco de filtro de papel/saco de eliminação
tem que ser utilizado um filtro de membra­na, de modo a proteger a cabeça de aspi­ração.
Figura
 Destravar e retirar o cabeçote de aspi-

ração.

 Puxar o filtro de membrana (acessório

especial) sobre a borda do reservatório.



Montar e travar o cabeçote de aspiração.

Aspirar a húmido

 Perigo

Durante a aspiração a húmido não podem
ser aspiradas poeiras nocivas para a saúde.

Montar os lábios de borracha

Figura

 Desmontar as tiras da escova.
 Montar lábios de borracha.

Aviso: a parte estruturada dos lábios de
borracha deve ser virada para fora.

Fechar a ligação de aspiração

Figura
 Colocar a luva redutora sem folga na

conexão de aspiração.

 Inserir a luva redutora até ao encosto.
 Fechar bem a conexão de aspiração

com a luva redutora, dando uma volta à
direita.

Aviso: o "fecho de baioneta" garante a pre­cisão de ajuste.

Retirar o saco de papel filtrante

Figura
 Destravar e retirar o cabeçote de aspi-

ração.

 Puxar o saco do filtro de papel para fora

pelo lado traseiro.

 Puxar o fecho de corrediça (3) para

cima e fechar o saco de filtro de papel
ao retirar.

 Eliminar o saco de filtro de papel usado

num saco fechado e estanque, confor­me as prescrições legais.

 Montar e travar o cabeçote de aspiração.

– Para aspirar sujidade húmida, retirar

sempre o saco de filtro de papel.

Retirar o saco de eliminação

Figura
 Destravar e retirar o cabeçote de aspi-

ração.

 Virar do avesso o saco de eliminação.
 Puxar a abertura do saco de eliminação

para trás, sobre o bocal de aspiração, e
fechar de forma estanque.

 Fechar de forma estanque o saco de

eliminação com tiras de fecho, por bai­xo da abertura.

 Retirar o saco de eliminação.
 Eliminar o saco de eliminação em con-

formidade com a legislação em vigor.

 Montar e travar o cabeçote de aspiração.

– Na aspiração de sujidade húmida reti-

rar sempre o filtro de eliminação (aces­sório especial).

Remover o filtro de membrana

Figura
 Destravar e retirar o cabeçote de aspi-

ração.

 Remover o filtro de membrana.
 Montar e travar o cabeçote de aspiração.

– Na aspiração de sujidade húmida reti-

rar sempre o filtro de membrana (aces­sório especial).

Generalidades

몇 Advertência

Nunca retirar o filtro de pregas plano duran­te a aspiração.

– Na aspiração de sujidade molhada com

o bocal para almofadas ou para juntas
e quando se aspira na sua maioria
água a partir de um recipiente reco­menda-se desligar a função "Limpeza
automática do filtro".

70 PT

– 4

– Ao atingir o nível de líquido máximo, o

aparelho desliga automaticamente.

– Com líquidos não conductíveis (por

exemplo, emulsões de rectificação,
óleos e graxas) o aparelho não se
desliga quando o recipiente estiver
cheio. O nível de enchimento deve
ser permanentemente controlado e o
recipiente esvaziado a tempo.

– Após terminar a aspiração a húmido:

limpar o filtro de pregas plano com o
dispositivo de limpeza de filtros. Limpar
os eléctrodos com uma escova. Limpar
o recipiente com um pano húmido e se­car.

Conexão clipe

Figura
A mangueira de aspiração está equipada
com um sistema clipe. Todos os acessórios
C-35/C-DN-35 podem ser conectados.

Manuseamento

Ligar a máquina

 Ligar a ficha de rede.
 Ligar o aparelho no interruptor princi-

pal.

Ajustar a potência de aspiração

 Ajustar a potência de aspiração (mín-

máx) no regulador rotativo.

Trabalhar com ferramentas

eléctricas

 Perigo

Perigo de ferimentos e de danos! A tomada
só está destinada para a ligação directa de
ferramentas eléctricas no aspirador. Qual­quer outro tipo de utilização da tomada é
inadmissível.

 Inserir a ficha de rede da ferramenta

eléctrica no aspirador.
 Ligar o aparelho no interruptor principal.
A lâmpada de controlo brilha, o aspirador

encontra-se no modo standby.
Aviso: o aspirador é ligado e desligado au­tomaticamente com a ferramenta eléctrica.

Aviso: o aspirador apresenta um retarda­mento inicial de 0,5 segundos e um período
de funcionamento por inércia de 15 segun­dos.
Aviso: os dados de ligação e de potência
das ferramentas eléctricas constam nos
dados técnicos.
Figura
 Adaptar a luva redutora à conexão da

ferramenta eléctrica.

Figura
 Retirar o tubo curvado do tubo flexível

de aspiração.

 Ligar a luva redutora ao tubo flexível de

aspiração.

Figura
 Conectar a luva redutora à ferramenta

eléctrica.

Aviso: as diferentes secções transversais
do tubo flexível de aspiração são necessá­rias para possibilitar uma adaptação às
secções transversais das conexões dos
aparelhos de processamento.
 Ajustar o fluxo de volume mínimo atra-

vés do interruptor rotativo para o corte
seccional do tubo flexível de aspiração.

A escala indica a secção transversal do
tubo flexível de aspiração.
Aviso: para a operação como separador
de pó em operação móvel (aparelho de
processamento encaixado no aspirador), a
monitorização interna deve ser ajustada ao
aparelho de processamento (gerador de
poeira) conectado. Isso significa que,
quando não se atinge um fluxo de volume
mínimo de 20 m/s necessário para a aspi­ração, o utilizador deve ser alertado.
Aviso: os dados do fluxo de volume míni­mo dependente da baixa pressão encon­tram-se na placa de tipo.

Limpeza automática do filtro

O aparelho dispõe de um dispositivo inova­dor de limpeza do filtro, particularmente efi­caz para poeira fina. Neste processo o filtro
de pregas plano é automaticamente limpo
por um jacto de ar (ruído pulsante) em in­tervalos de 15 segundos.

– 5

71PT

Aviso: a limpeza automática do filtro é
ajustada de fábrica.
Aviso: a desactivação/activação da limpe­za automática do filtro só é possível com o
aparelho ligado.

– Desligar a limpeza automática do filtro:

 accionar o interruptor. A lâmpada de

controlo no interruptor apaga.

– Ligar a limpeza automática do filtro:

 accionar novamente o interruptor. A

lâmpada de controlo no interruptor bri-

lha verde.

Desligar o aparelho

 Desligar o aparelho no interruptor prin-

cipal.
 Desligue a ficha da tomada.

Sempre depois de utilizar a máquina

 Esvaziar o recipiente.
 Aspirar e esfregar o aparelho por dentro

e por fora para limpá-lo (pano húmido).

Guardar a máquina

Figura
 Guardar o tubo flexível do aspirador e o

cabo de rede de acordo com a ilustração.
 Colocar o aparelho num local seco e to-

mar as medidas necessárias para evi-

tar uma utilização por parte de pessoas

não autorizadas.

Transporte

Atenção

Perigo de ferimentos e de danos! Ter aten­ção ao peso do aparelho durante o trans­porte.

 Fechar a ligação de aspiração, ver as-

piração a húmido.
 Retirar o tubo de aspiração com o bico

de juntas do apoio. Para transportar o

aparelho deve-se agarrá-lo na pega e

no tubo de aspiração.
 Durante o transporte em veículos, pro-

teger o aparelho contra deslizes e tom-

bamentos, de acordo com as directivas

em vigor.

Armazenamento

Atenção

Perigo de ferimentos e de danos! Ter aten­ção ao peso do aparelho durante o arma­zenamento.

Este aparelho só pode ser armazenado em
espaços fechados e cobertos.

Conservação e manutenção

 Perigo

Desligar o aparelho e retirar a ficha de rede
antes de efectuar quaisquer trabalhos no
aparelho.

As máquinas para eliminar poeiras são insta­lações de segurança para protecção ou eli­minação de perigos no sentido de BGV A1.

–

Se o utilizador levar a cabo a manuten­ção, o aparelho deve ser desmontado,
limpo e a manutenção deve ser executa­da sem gerar perigo para o pessoal de
manutenção e outras pessoas. As medi­das de precaução adequadas incluem a
desintoxicação antes da desmontagem.
Tomar as medidas necessárias para uma
ventilação forçada e filtrada no lugar
onde é desmontado o aparelho assim
como para a limpeza da superfície de
manutenção e a protecção do pessoal.

– O aparelho deve ser desintoxicado por

fora através do processo de aspiração
de poeira e limpo ou tratado com um
produto de vedação antes de ser retira­do da área perigosa. Todas as peças
do aparelho devem ser consideradas
como contaminadas quando forem reti­radas da área perigosa. Devem ser to­madas medidas adequadas para evitar
uma distribuição do pó.

– Na execução de trabalhos de manuten-

ção e de reparação devem ser elimina­dos todos os objectos contaminados
que não podem ser limpos de forma sa­tisfactoria. Os objectos deste tipo de­vem ser eliminados em sacos
estanques, em concordância com as
prescrições em vigor para eliminação
de lixo deste tipo.

72 PT

– 6

– A abertura de aspiração deve ser tapa-

da com a luva redutora durante o trans-

porte e a manutenção do aparelho.

몇 Advertência

Os dispositivos de segurança para a pre­venção ou eliminação de perigos devem
ser submetidos regularmente a manuten­ção. Isso significa que, pelo menos, uma
vez por ano devem ser verificados pelo fa­bricante ou por uma pessoa instruída
quanto à função técnica de segurança co­mo, por exemplo, estanqueidade do apare­lho, danificação do filtro, função dos
dispositivos de controlo.

Atenção

Perigo de danos! Não utilizar produtos de
limpeza com silicone.

– Os trabalhos simples de manutenção e

conservação podem ser executados

por conta própria.

– A superfície do aparelho e o interior do

recipiente devem ser limpos regular-

mente com um pano húmido.

 Perigo

Perigo devido a pó nocivo para a saúde.
Durante os trabalhos de manutenção (p.
ex. substituição de filtros) utilizar uma más­cara de protecção respiratória P2 ou supe­rior e roupa descartável.

Mudar o filtro de pregas plano

 Abrir a cobertura do filtro.
 Retirar o filtro de pregas.
 Eliminar o elemento de pregas usado

num saco fechado e estanque, confor-

me as prescrições legais.
 Retirar a sujidade acumulada no lado

de ar puro.

 Inserir um novo saco de pregas.
 Fechar a cobertura do filtro; deve enga-

tar de forma audível.

Substituir o saco de filtro de papel/

saco de eliminação

Fechar a ligação de aspiração

Figura
 Fechar a ligação de aspiração, ver as-

piração a húmido.

Mudar o saco filtro de papel

Figura
 Destravar e retirar o cabeçote de aspi-

ração.

 Puxar o saco do filtro de papel para fora

pelo lado traseiro.

 Puxar o fecho de corrediça (3) para

cima e fechar o saco de filtro de papel
ao retirar.

 Eliminar o saco de filtro de papel usado

num saco fechado e estanque, confor­me as prescrições legais.

 Colocar o novo saco de filtro de papel.
 Montar e travar o cabeçote de aspira-

ção.

Substituir o saco de eliminação

Figura
 Destravar e retirar o cabeçote de aspi-

ração.

 Virar do avesso o saco de eliminação.
 Puxar a abertura do saco de eliminação

para trás, sobre o bocal de aspiração, e
fechar de forma estanque.

 Fechar de forma estanque o saco de

eliminação com tiras de fecho, por bai­xo da abertura.

 Retirar o saco de eliminação.
 Eliminar o saco de eliminação em con-

formidade com a legislação em vigor.

 Posicionar o novo saco de eliminação.
 Colocar o saco de eliminação sobre o

recipiente.

 Montar e travar o cabeçote de aspira-

ção.

– 7

73PT

Substituir o filtro de membrana

Figura
 Destravar e retirar o cabeçote de aspi-

ração.

 Remover o filtro de membrana.
 Puxar o novo filtro de membrana sobre

a borda do reservatório.
 Montar e travar o cabeçote de aspiração.

Limpar os eléctrodos

 Destravar e retirar o cabeçote de aspi-

ração.

 Limpar os eléctrodos com uma escova.
 Montar e travar o cabeçote de aspiração.

Ajuda em caso de avarias

 Perigo

Desligar o aparelho e retirar a ficha de rede
antes de efectuar quaisquer trabalhos no
aparelho.

Aviso: se aparecer uma avaria (por exem­plo, quebra de filtro), o aparelho deve ser
desligado imediatamente. Antes de uma
nova colocação em operação deve ser eli­minada a avaria.

A turbina de aspiração não funciona

 Verificar a tomada e o fusível da ali-

mentação eléctrica.
 Verificar o cabo de rede, ficha, eléctro-

dos e a tomada do aparelho.
 Ligar o aparelho.

A turbina de aspiração desliga

 Esvaziar o recipiente.

A turbina de aspiração não torna a

arrancar depois de esvaziar o

recipiente

 Desligar o aparelho e esperar 5 segun-

dos; religar após 5 segundos.
 Limpar os eléctrodos e o espaço entre

os mesmos com uma escova.

74 PT

A força de aspiração diminui

 Retirar entupimentos do bocal de aspi-

ração, tubo de aspiração, mangueira de
aspiração ou filtro de dobras planas.

 Substituir o saco de filtro de papel

cheio.

 Trocar o saco de eliminação cheio

(acessório especial).

 Encaixar bem a cobertura do filtro.
 Limpar ou substituir o filtro de membra-

na (acessório especial) sob água cor­rente.

 Mudar o filtro de pregas plano.

Durante a aspiração sai pó

 Verificar a posição correcta do filtro de

pregas plano.

 Mudar o filtro de pregas plano.

A desconexão automática

(aspiração a húmido) não actua

 Limpar os eléctrodos e o espaço entre

os mesmos com uma escova.

 Controlar permanentemente o nível de

enchimento de líquidos electricamente
não conductíveis.

A buzina toca

 Ajustar o interruptor rotativo na secção

transversal correcta da mangueira de
aspiração.

 Trocar o saco filtro de papel quando es-

tiver cheio e o fluxo de volume mínimo
não for atingido.

 Com o saco de eliminação (acessório

especial) cheio e o fluxo de volume mí­nimo não atingido, o saco deve ser tro­cado.

A limpeza automática do filtro não

funciona

 Tubo flexível de aspiração não está co-

nectado.

A limpeza automática do filtro não

desliga

 Avisar o serviço de assistência técnica.

– 8

A limpeza automática do filtro não

liga

 Avisar o serviço de assistência técnica.

Eliminação

O aparelho deve ser eliminado no final da
sua vida útil conforme as prescrições le­gais.

Garantia

Em cada país vigem as respectivas condi­ções de garantia estabelecidas pelas nos­sas Empresas de Comercialização.
Eventuais avarias no aparelho durante o
período de garantia serão reparadas, sem
encargos para o cliente, desde que se trate
dum defeito de material ou de fabricação.
Em caso de garantia, dirija-se, munido do
documento de compra, ao seu revendedor
ou ao Serviço Técnico mais próximo.

Acessórios e peças

sobressalentes

– Só devem ser utilizados acessórios e

peças de reposição autorizados pelo

fabricante do aparelho. Acessórios e

Peças de Reposição Originais - forne-

cem a garantia para que o aparelho

possa ser operado em segurança e

isento de falhas.

– No final das Instruções de Serviço en-

contra uma lista das peças de substitui-

ção mais necessárias.

– Para mais informações sobre peças so-

bressalentes, consulte na página

www.kaercher.com o ponto dos servi-

ços.

Declaração de conformidade

CE

Declaramos que a máquina a seguir desig­nada corresponde às exigências de segu­rança e de saúde básicas estabelecidas
nas Directivas CE por quanto concerne à
sua concepção e ao tipo de construção as­sim como na versão lançada no mercado.
Se houver qualquer modificação na máqui­na sem o nosso consentimento prévio, a
presente declaração perderá a validade.

Produto: Aspirador húmido e seco
Tipo: 1.184-xxx
Respectivas Directrizes da CE

2006/42/CE (+2009/127/CE)
2004/108/CE

Normas harmonizadas aplicadas

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Normas nacionais aplicadas

-

5.957-652

Os abaixo assinados têm procuração para
agirem e representarem a gerência.

CEO

Responsável pela documentação:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Head of Approbation

Winnenden, 2010/07/14

– 9

75PT

Dados técnicos

NT 35/1 Tact Te M

Tensão da rede V 220-240
Frequência Hz 50/60
Potência máx. W 1380
Potência nominal W 1200
Conteúdo do recipiente l 34
Quantidade de enchimento do líquido l 19
Volume de ar (máx.) m
Subpressão (máx.) kPa (mbar) 22,0 (220)
Valor da potência instalada das ferramentas

eléctricas
Superfície do filtro de pregas plano m
Tipo de protecção -- IP X4
Classe de protecção -- I
Ligação do tubo flexível de aspiração (C-DN/C-ID) mm 35
Comprimento x Largura x Altura mm 520 x 380 x 580
Peso de funcionamento típico kg 12,7
Temperatura ambiente °C -10...+40
Humidade relativa no ar % 30-90

Valores obtidos segundo EN 60335-2-69

Nível de pressão acústica L
Insegurança K

pA

pA

Valor de vibração mão/braço m/s
Insegurança K m/s

3

/h 140

W 100-2200

2

0,6

dB(A) 67
dB(A) 1

2

2

<2,5
0,2

Cabo de
rede

H07RN-F 3x1,5 mm
Refª Comprimen-

2

to do cabo

EU 6.649-385.0 7,5 m

76 PT

– 10

Læs original brugsanvisning in-

den første brug, følg anvisnin­gerne og opbevar vejledningen til senere
efterlæsning eller til den næste ejer.

– Inden første ibrugtagelse skal betje-

ningsvejledningen og sikkerhedshen­visningerne nr. 5.956-249 læses!

– Hvis driftsvejledningen og sikkerheds-

anvisningerne ikke overholdes, kan der
opstå skader på apparatet og risici for
brugeren og andre personer.

– Ved transportskader skal forhandleren

informeres omgående.

Indholdsfortegnelse

Miljøbeskyttelse

Emballagen kan genbruges.
Smid ikke emballagen ud sam­men med det almindelige hus­holdningsaffald, men aflever
den til genbrug.

Udtjente apparater indeholder
værdifulde materialer, der kan
og bør afleveres til genbrug.
Batterier, olie og lignende stof­fer er ødelæggende for miljøet.
Aflever derfor udtjente appara­ter på en genbrugsstation eller
lignende.

Miljøbeskyttelse . . . . . . . . . DA . . .1

Symbolerne i driftsvejledningen DA . . .1
Bestemmelsesmæssig anven-

delse. . . . . . . . . . . . . . . . . . DA . . .1

Maskinelementer . . . . . . . . DA . . .2

Symboler på maskinen. . . . DA . . .2

Sikkerhedsanvisninger . . . . DA . . .2

Ibrugtagning . . . . . . . . . . . . DA . . .2

Betjening . . . . . . . . . . . . . . DA . . .4

Transport . . . . . . . . . . . . . . DA . . .5

Opbevaring. . . . . . . . . . . . . DA . . .5

Pleje og vedligeholdelse . . DA . . . 5

Hjælp ved fejl . . . . . . . . . . . DA . . .7

Bortskaffelse. . . . . . . . . . . . DA . . . 8

Garanti . . . . . . . . . . . . . . . . DA . . .8

Tilbehør og reservedele . . . DA . . .8
EU-overensstemmelseserklæ-

ring . . . . . . . . . . . . . . . . . . . DA . . .8

Tekniske data . . . . . . . . . . . DA . . .9

Henvisninger til indholdsstoffer
(REACH)

Aktuelle oplysninger til indholdsstoffer fin­der du på:

www.kaercher.com/REACH

Symbolerne i

driftsvejledningen

 Risiko

En umiddelbar truende fare, som kan føre
til alvorlige personskader eller død.

몇 Advarsel

En muligvis farlig situation, som kan føre til
alvorlige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til
personskader eller til materialeskader.

Bestemmelsesmæssig

anvendelse

– Maskinen er til våd- og tørrensning af

gulvflader og vægge.

– Apparatet er egnet til udsugning af tørt,

ikke brændbart, sundhedsskadelig støv
fra maskiner og apparater; støvklasse
M iht. EN 60 335–2–69: Begrænsning:
Der må ikke suges kræftfremkaldende
stoffer ud over træstøv.

– Denne maskine er egnet til erhvervs-

mæssig brug, f.eks. på hoteller, skoler,
sygehuse, fabrikker, butikker, kontorer
og udlejningsvirksomheder.

– 1

77DA

Maskinelementer

1 Elektroder
2 Sugeslange
3 Kabelkrog
4 Luftudtag, arbejdsluft
5 Sugehovedets låsemekanisme
6 Hjul
7 Luftindtag, motor-køleluft
8 Snavsbeholder
9 Styringsrulle
10 Sugehoved
11 Sugestuds
12 Tilslutningsmuffe
13 Gulvmundstykke
14 Sugerør
15 Drejekontakt til sugeslangens diameter
16 Bæregreb
17 Filterdæksel
18 Skala til sugeslangens diameter
19 Bøjet rørstykke
20 Drejeregulator til sugeeffekt (min-max)
21 Kontrollampe
22 Stikkontakt
23 Automatisk filterrensning
24 Hovedafbryder
25 Fladt foldefilter
26 Rengøring af filter
27 Holder til gulvdyse
28 Holder til fugedysen
29 Holder til sugerør
30 Netkabel
31 Typeskilt

Symboler på maskinen

ADVARSEL: Denne maskine in­deholder sundhedsfarligt støv.
Tømning og vedligeholdelse, in-

klusive fjernelse af støvposen,
må kun gennemføres af sagkyndige perso­ner under anvendelse af egnet person­værn. Må ikke tilkobles inden hele
filtersystemet er monteret og volumen­strømkontrollens funktion blev kontrolleret.

78 DA

Fladt foldefilter
Bestillingsnr. 6.904-367.0

Papirfilterpose
Bestillingsnr. 6.904-210.0

Bortskaffelsespose
Bestillingsnr. 6.596-886.0

Sikkerhedsanvisninger

 Risiko

– Hvis returluften føres tilbage i rummet,

skal der være en tilstrækkelig høj luft­skifterate L i lokalet. For at overholde de
påkrævede grænseværdier, må den til­bageførte volumenstrøm max.. udgøre
50 % af friskluftvolumenstrømmen
(rumvolumen V
Uden særlige udluftningstiltag gælder
følgende: L

– Brug af apparatet og stofferne, for hvil-

ke apparatet skal anvendes, inklusive
den sikre metode til at bortskaffe de op­sugede materialer, må kun gennemfø­res af trænet personale.

– Dette apparat indeholder sundhedsfar-

ligt støv. Tømning og vedligeholdelse,
inkl. fjernelse af støvopsamlingsbehol­dere, skal altid udføres af fagfolk iført
korrekt sikkerhedsudstyr.

– Apparatet må ikke anvendes uden et

komplet filtersystem.

– De anvendelige sikkerhedsregler til ma-

terialerne, som skal behandles, skal
overholdes.

x luftskifterate LS).

R

=1h–1.

S

Ibrugtagning

Apparatet har 2 driftsarter:
1 Industristøvsugerfunktion (stikkontakt

ikke i brug)
2 Afsugerfunktion (stikkontakt i brug)
 Slut sugeslangen til, og forsyn den en-

ten med afsugningsdyse eller slut den

til den støvproducerende maskine.

– 2

몇 Advarsel

Der må kun suges, når alle filterelementer
er monteret, da sugemotoren i modsat fald
beskadiges, og der opstår sundhedsfare
pga. øget afgivelse af fint støv!

Signalhorn

Signalhornet høres, hvis lufthastigheden
synker under 20 m/s.
Bemærk: Hornet reagerer på undertryk.
 Sæt drejekontakten til den korrekte su-

geslangediameter.

Antistatisk system

Ved hjælp af det jordede tilslutningsstykke
bliver statiske ladninger bortledt. På denne
måde forhindres dannelsen af gnister og
strømstød med stømledende tilbehør (opti­on).

Tørsugning

– Apparatet er udstyret med en papirfilter-

pose med låseskyder, bestillingsnr.

6.904-210.0 (5 styk).

Bemærk: Maskinen er egnet til udsugning
af alle typer støv indtil støvklasse M.. Bru­gen af en sikkerhedsfiltersæk (bestillings­nummer se "Filtersystemer") er forskrevet
af lovgiveren.
Bemærk: Maskinen er beregnet som indu­stristøvsuger til opsugning og som opsuger
til mobil funktion til opsugning af tørt, ikke
brændbart støv med MAK-værdier større
end 0.1 mg/m

3

.

몇 Advarsel

Under sugningen må det flade foldefilter al­drig fjernes.

– Hvis der opsuges fintstøv, kan der yder-

ligere bruges en papirfilterpose, bort­skaffelsespose (tilbehør) eller et
membranfilter (ekstratilbehør).

Isæt papirfilterpose

Figur
 Tag sugehovedet ud af indgreb og tag

det af.

 Sæt papirfilterposen på.
 Sæt sugehovedet på og lås det fast.

Isæt bortskaffelsesposen

Figur
Bemærk: Bortskaffelsesposens åbning
skal trækkes fuldstændigt over sugestud­sens afsats.
 Tag sugehovedet ud af indgreb og tag

det af.
 Sæt bortskaffelsesposen (ekstratilbe-

hør) på.

 Smøg snavsposen over beholderen.
 Sæt sugehovedet på og lås det fast.

Isætte membranfilteret

 Risiko

Ved opsugning af sundhedsfarligt støv må
membranfilteret ikke bruges.

Bemærk: Ved drift uden papirfilterpose/
bortskaffelsespose skal membranfilteret
bruges for at beskytte sugehovedet.
Figur
 Tag sugehovedet ud af indgreb og tag

det af.
 Træk membranfilteret (ekstratilbehør)

over beholderens kant.
 Sæt sugehovedet på og lås det fast.

Vådsugning

 Risiko

Ved vådsugning må der ikke indsuges
sundhedsfarligt støv.

Montering af gummilæber

Figur

 Afmontere børstestrimlen.
 Montere gummilæberne.

Bemærk: Struktursiden på gummilæberne
skal pege udad.

Luk sugetilslutningen

Figur
 Sæt tilslutningsmuffen i sugetilslutnin-

gen, så den passer præcist.

 Skub tilslutningsmuffen ind til anslag.
 Luk sugetilslutningen med tilslutnings-

muffen ved at dreje højre om.
Bemærk: "Bajonettilslutningen" gør, at til-

slutningen passer perfekt.

– 3

79DA

Fjern papirfilterposen

Figur
 Tag sugehovedet ud af indgreb og tag

det af.

 Træk papirfilterposen tilbage og træk

den ud.

 Træk låseskyderen opad og luk papirfil-

terposen tæt, når den tages ud.

 Den brugte papirfilterpose skal bort-

skaffes i en støvtæt lukket pose iht. de
gældende bestemmelser.

 Sæt sugehovedet på og lås det fast.

– Papirfilterposen skal altid fjernes når

der opsuges våd snavs.

Fjerne bortskaffelsesposen

Figur
 Tag sugehovedet ud af indgreb og tag

det af.

 Slå bortskaffelsesposen op.
 Træk bortskaffelsesposens åbning over

sugestudsen tilbage og luk posen tæt.

 Bortskaffelsesposen skal lukkes tæt ne-

denfor åbningen ved hjælp af låsestrim­len.

 Fjerne bortskaffelsesposen.
 Bortskaffelsesposen bortskaffes iht. de

gældende love.

 Sæt sugehovedet på og lås det fast.

– Bortskaffelsesposen (ekstratilbehør),

skal altid fjernes når der opsuges våd
snavs.

Fjerne membranfilteret

Figur
 Tag sugehovedet ud af indgreb og tag

det af.

 Fjerne membranfilteret.
 Sæt sugehovedet på og lås det fast.

– Membranfilteret (ekstratilbehør), skal

altid fjernes når der opsuges våd snavs.

Generelt

몇 Advarsel

Under sugningen må det flade foldefilter al­drig fjernes.

– Ved opsugning af våd snavs med mø-

bel- eller fugemundstykket, eller hvis

der fortrinsvis suges vand op af en be-

holder, anbefales det at slå funktionen

"Automatisk filterrengøring" fra.

– Når det maksimale væskeniveau er nå-

et, slukker apparatet automatisk.

– Ved ikke ledende væsker (f.eks. bo-

reemulsion, olie og fedt) slukker ap-

paratet ikke, når beholderen er fuld.

Påfyldningsniveauet skal konstant

kontrolleres, og beholderen tømmes

i god tid.

– Efter opsugning af våd snavs er afslut-

tet: Rens det flade folderfilter med filte-

rensningen. Rens elektroderne med en

børste. Rens beholderen med en fugtet

klud og tør beholderen.

Klipforbindelse

Figur
Sugeslangen er udstyret med et klipsy­stem. Alle C-35/C-DN-35 tilbehørsdele kan
tilsluttes.

Betjening

Tænd for maskinen

 Sæt netstikket i.
 Tænd maskinen med hovedafbryderen.

Indstil sugeeffekt

 Sugeeffekten (min-maks) kan indstilles

på regulatoren.

Arbejde med el-værktøjer

 Risiko

Fare for person- og materialeskader! Stik­dåsen er kun beregnet til direkte tilslutning
af el-værktøjer til sugeren. Et hvert andet
brug af stikdåsen er forbudt.

 Sæt el-værktøjets netstik i sugeren.
 Tænd maskinen med hovedafbryderen.

Kontrollampen lyser, sugeren er i standby­modus.
Bemærk: Sugeren tændes og slukkes
automatisk sammen med el-værktøjet.

80 DA

– 4

Bemærk: Sugeren har en startforsinkelse

på op til 0,5 sekunder og et efterløb på op
til 15 sekunder.
Bemærk: El-værktøjernes effekttilslut­ningsdata, se tekniske data.
Figur
 Tilpas tilslutningsmuffen til el-værktø-

jets tilslutning.

Figur
 Fjern det bøjede rørstykke på sugeslan-

gen.
 Monter tilslutningsmuffen på sugeslangen.
Figur

 Slut tilslutningsmuffen til el-værktøjet.
Bemærk: De forskellige sugeslangediame-

ter er nødvendige for at muliggøre tilpas­ningen til bearbejdningsapparaternes
tilslutningstværsnit.
 Indstil min. volumenstrøm på drejekon-

takten til sugeslangens diameter.
Skalaen viser sugeslangens diameter.

Bemærk: Ved brug som afsuger til mobil
funktion (bearbejdningsapparatet er sat i
sugeren) skal den indbyggede overvågning
tilpasses det tilsluttede bearbejdningsap­parat (støvproducerende apparat). Det vil
sige, hvis den til udsugningen nødvendige
min. volumenstrøm kommer under 20 m/s,
skal brugeren advares.
Bemærk: Angivelserne vedr. min. volu­menstrømmen i forhold til vakuummet
fremgår af typeskiltet.

Automatisk filterrengøring

Sugeren er udstyret med et nyudviklet filter­rengøringssystem, særdeles effektivt til fint
støv. Derved rengøres det flade foldefilter
hver 15. sekund automatisk med et luftstød
(pulserende lyd).
Bemærk: Den automatiske filterrengøring
er slået til fra fabrikkens side.
Bemærk: Den automatiske filterrengøing
kan slås til/fra, når maskinen er tændt.

– Sådan slås den automatiske filterren-

gøring fra:
 Tryk på kontakten. Kontrollampen i kon-

takten slukkes.

– Sådan slås den automatiske filterren-

gøring til:

 Tryk gentagne gange på kontakten.

Kontrollampen i kontakten lyser grøn.

Sluk for maskinen

 Sluk maskinen med hovedafbryderen.
 Træk netstikket ud.

Efter hver brug

 Tøm beholderen
 Maskinen rengøres indvendigt og ud-

vendigt ved at støvsuge den og tørre
den af med en fugtet klud.

Opbevaring af damprenseren

Figur
 Sugeslange og netkablet opbevares

ifølge figuren.

 Opbevar maskinen i et tørt rum og sørg

for at sikre den mod uvedkommendes
brug.

Transport

Forsigtig

Fare for person- og materialeskader! Hold
øje med maskinens vægt ved transporten.

 Luk sugetilslutningen, se vådsugning.
 Fjern sugerøret med gulvdysen fra hol-

deren. Hold maskinen fast på håndta­get og sugerøret hvis den skal løftes.

 Ved transport i biler skal renseren fast-

spændes i.h.t. gældende love.

Opbevaring

Forsigtig

Fare for person- og materialeskader! Hold
øje med maskinens vægt ved opbevaring.

Denne maskine må kun opbevares inden­dørs.

Pleje og vedligeholdelse

 Risiko

Træk netstikket og afbryd maskinen inden
der arbejdes på maskinen.

– 5

81DA

Støvfjernende maskiner er sikkerhedsan­ordninger til forebyggelse eller afhjælpning
af farer iht. gældende sikkerhedskrav.

– Brugerens vedligeholdelse kræver, at

apparatet skilles ad, rengøres og vedli-

geholdes, såfremt dette er muligt uden,

at der opstår fare for servicepersonalet

og andre personer. Passende forsigtig-

hedstiltag omfatter afgiftning inden af-

monteringen. Sørg for, at etablere lokalt

filtreret tvangsudluftning på det sted,

hvor apparatet skilles ad. Sørg endvide-

re for at rengøre vedligeholdelsesfla-

den, og at personalet er udstyret med

passende beskyttelsesudstyr.

– Apparatets yderside skal afgiftes ved

støvsugning og tørres af eller behand-

les med tætningsmiddel, før det tages

ud af det farlige område. Alle dele af ap-

paratet skal behandles som værende

forurenet, når de tages ud af det farlige

område. Egnede foranstaltninger skal

foretages for at undgå en fordeling af

støv.

– Når der udføres service- og reparati-

onsarbejder skal alle forurenede gen-

stande, der ikke kan rengøres

tilfredsstillende, smides væk. Sådanne

genstande skal bortskaffes i støvtæt

lukkede poser iht. til de gældende be-

stemmelser for bortskaffelse af sådant

affald.

– Luk sugeåbningen med en tilslutnings-

muffe ved transport og vedligeholdelse

af apparatet.

몇 Advarsel

Sikkerhedsindretninger til prævenstion af
farer, skal vedligeholdes i regelmæssige in­tervaller. Dvs., kontrolleres mindst en gang
om året af producenten eller en trænet per­son med hensyn til alle sikkerhedstekniske
funktioner, f.eks. apparatets tæthed, ska­der på filteret, funktion af kontrolindretnin­ger.

Forsigtig

Risiko for beskadigelse! Brug ikke silikone­holdige rengøringsmidler til rengøringen.

– Enkle vedligeholdelsesarbejder kan De

selv udføre.

– Apparatets overflade og indersiden af

beholderen bør jævnligt rengøres med
en fugtig klud.

 Risiko

Risiko på grund af sundhedsfarligt støv.
Ved vedligeholdelsesarbejder (f.eks. filter­skift) skal de altid bruges en beskyttelses­maske P2 eller højere og
engangsbeklædning.

Udskiftning af det flade foldefilter

 Åbn filterafdækningen.
 Fjern det flade foldefilter.
 Det udtjente filterelement skal bortskaf-

fes i en støvtæt lukket pose iht. de gæl­dende bestemmelser.

 Fjern evt. snavs på renluftsiden.
 Sæt et nyt fladt foldefilter i.
 Luk filterafdækningen. Den skal gå hør-

bart i indgreb.

Udskifte papirfilterpose/

bortskaffelsespose

Luk sugetilslutningen

Figur
 Luk sugetilslutningen, se vådsugning.

Udskiftning af papirfilterpose

Figur
 Tag sugehovedet ud af indgreb og tag

det af.

 Træk papirfilterposen tilbage og træk

den ud.

 Træk låseskyderen opad og luk papirfil-

terposen tæt, når den tages ud.

 Den brugte papirfilterpose skal bort-

skaffes i en støvtæt lukket pose iht. de
gældende bestemmelser.

 Sæt ny papirfilterposen på.
 Sæt sugehovedet på og lås det fast.

Udskift bortskaffelsesposer

Figur
 Tag sugehovedet ud af indgreb og tag

det af.

 Slå bortskaffelsesposen op.

82 DA

– 6

 Træk bortskaffelsesposens åbning over

sugestudsen tilbage og luk posen tæt.
 Bortskaffelsesposen skal lukkes tæt ne-

denfor åbningen ved hjælp af låsestrimlen.

 Fjerne bortskaffelsesposen.
 Bortskaffelsesposen bortskaffes iht. de

gældende love.

 Sæt ny bortskaffelsespose på.
 Smøg snavsposen over beholderen.
 Sæt sugehovedet på og lås det fast.

Udskifte membranfileret

Figur
 Tag sugehovedet ud af indgreb og tag

det af.

 Fjerne membranfilteret.
 Træk nyt membranfilter over beholde-

rens kant.
 Sæt sugehovedet på og lås det fast.

Rengøring af elektroder

 Tag sugehovedet ud af indgreb og tag

det af.

 Rens elektroderne med en børste.
 Sæt sugehovedet på og lås det fast.

Hjælp ved fejl

 Risiko

Træk netstikket og afbryd maskinen inden
der arbejdes på maskinen.

Bemærk: Hvis der opstår en fejl (f.eks. fil­terbrud), skal der omgående slukkes for
maskinen. Fejlen skal afhjælpes, inden ma­skinen tages i brug igen.

Sugeturbine virker ikke

 Kontroller stikdåsen og strømforsynin-

gens sikring.
 Kontroller strømledningen, netstikket

og maskinens elektroder og stikdåser.
 Tænd for maskinen.

Sugeturbinen slukker

 Tøm beholderen

Sugeturbinen starter ikke igen efter

tømning af beholderen

 Sluk for apparatet, vent i 5 sekunder, og

tænd igen.

 Rengør elektroderne samt mellemrum-

met mellem elektroderne med en bør­ste.

Nedsat sugeevne

 Fjern forstoppelser fra dysen, sugerør,

sugeslangen eller det flade foldefilter.

 Udskift den fyldte papirfilterpose.
 Udskift den fyldte bortskaffelsespose

(ekstratilbehør).

 Sørg for, at filterafdækningen går rigtigt

i indgreb.

 Rens membranfilteret under flydende

vand, hhv. udskift filteret (ekstratilbe­hør).

 Skift det flade foldefilter ud.

Der strømmer støv ud under

sugning

 Kontroller, at det flade foldefilter er

monteret korrekt.

 Skift det flade foldefilter ud.

Frakoblingsautomatikken

(vådsugning) virker ikke

 Rengør elektroderne samt mellemrum-

met mellem elektroderne med en børste.

 Kontroller påfyldningsniveauet konstant

ved væsker, der ikke er strømledende.

Hornet kan høres

 Sæt drejekontakten til den korrekte su-

geslangediameter.

 Når papirfilterposen er fuld, og det ikke

længere er muligt at nå op på min. volu­menstrøm, skal papirfilterposen skiftes
ud.

 Når bortskaffelsesposen (ekstratilbe-

hør) er fuld, og det ikke længere er mu­ligt at nå op på min. volumenstrøm, skal
posen skiftes ud.

– 7

83DA

Automatisk filterrengøring fungerer

ikke

 Sugeslange ikke tilsluttet.

Den automatiske filterrengøring kan

ikke slås fra

 Kontakt kundeservice.

Den automatiske filterrengøring kan

ikke slås til

 Kontakt kundeservice.

Bortskaffelse

Når apparatet er udtjent, skal det bortskaf­fes iht. de gældende bestemmelser.

Garanti

I de enkelte lande gælder de af vore for­handlere fastlagte garantibetingelser.
Eventuelle fejl på apparatet afhjælpes gra­tis inden for garantien, såfremt fejlen kan til­skrives en materiale- eller produktionsfejl.
Hvis De ønsker at gøre garantien gælden­de, bedes De henvende Dem til Deres for­handler eller nærmeste kundeservice
medbringende kvittering for købet.

EU-overensstemmelseser-

klæring

Hermed erklærer vi, at den nedenfor nævn­te maskine i design og konstruktion og i den
af os i handlen bragte udgave overholder
de gældende grundlæggende sikkerheds­og sundhedskrav i EF-direktiverne. Ved
ændringer af maskinen, der foretages uden
forudgående aftale med os, mister denne
erklæring sin gyldighed.

Produkt: Våd- og tørsuger
Type: 1.184-xxx
Gældende EF-direktiver

2006/42/EF (+2009/127/EF)
2004/108/EF

Anvendte harmoniserede standarder

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Anvendte tyske standarder

-

5.957-652

Tilbehør og reservedele

– Der må kun anvendes tilbehør og reser-

vedele, der er godkendt af producen-

ten. Originaltilbehør og -reservedele er

en garanti for, at maskinen kan fungere

sikkert og uden fejl.

– Et udvalg over de reservedele som bru-

ges meget ofte finder De i slutningen af

betjeningsvejledningen

– Yderligere informationen om reserve-

dele finder De under www.kaer-

cher.com i afsni "Service".

84 DA

Undertegnede agerer på vegne af og med
fuldmagt fra ledelsen.

CEO

Dokumentationsbefuldmægtiget:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tlf.: [phone]
Fax: [phone]

Winnenden, 2010/07/14

– 8

Head of Approbation

Tekniske data

NT 35/1 Tact Te M

Netspænding V 220-240
Frekvens Hz 50/60
Max. effekt W 1380
Nominel ydelse W 1200
Beholderindhold l 34
Fyldmængde væske l 19
Luftmængde (max.) m
Undertryk (max.) kPa (mbar) 22,0 (220)
Tilslutningseffekt af el-værktøjet W 100-2200
Overflade af det flade foldefilter m
Kapslingsklasse -- IP X4
Beskyttelsesklasse -- I
Sugeslangetilslutning (C-DN/C-ID) mm 35
Længde x bredde x højde mm 520 x 380 x 580
Typisk driftsvægt kg 12,7
Omgivelsestemperatur °C -10...+40
Relativ luftfugtighed % 30-90

Oplyste værdier ifølge EN 60335-2-69

Lydtryksniveau L
Usikkerhed K

pA

pA

Hånd-arm vibrationsværdi m/s
Usikkerhed K m/s

3

/h 140

2

0,6

dB(A) 67
dB(A) 1

2

2

<2,5
0,2

Netkabel H07RN-F 3x1,5 mm

Partnr. Kabellængde

EU 6.649-385.0 7,5 m

2

– 9

85DA

Før første gangs bruk av appara-

tet, les denne originale bruksan­visningen , følg den og oppbevar den for
senere bruk eller fo overlevering til neste eier.

– Det er tvingende nødvendig å lese sik-

kerhetsinstruksene nr. 5.956-249 før
maskinen settes i drift!

– Hvis bruksanvisningen og sikkerhets-

anvisningene ikke følges, kan dette
medføre skader på apparatet og fare for
brukeren og andre personer.

– Informer straks forhandleren ved trans-

portskader.

Innholdsfortegnelse

Miljøvern. . . . . . . . . . . . . . . NO . . .1

Symboler i bruksanvisningen NO . . .1

Forskriftsmessig bruk . . . . . NO . . .1

Maskinorganer . . . . . . . . . . NO . . .2

Symboler på maskinen. . . . NO . . .2

Sikkerhetsanvisninger . . . . NO . . .2

Ta i bruk . . . . . . . . . . . . . . . NO . . .3

Betjening . . . . . . . . . . . . . . NO . . .4

Transport . . . . . . . . . . . . . . NO . . .5

Lagring . . . . . . . . . . . . . . . . NO . . .5

Pleie og vedlikehold . . . . . . NO . . .6

Feilretting . . . . . . . . . . . . . . NO . . .7

Avfallshåndtering . . . . . . . . NO . . .8

Garanti . . . . . . . . . . . . . . . . NO . . .8

Tilbehør og reservedeler . . NO . . .8

EU-samsvarserklæring. . . . NO . . .8

Tekniske data . . . . . . . . . . . NO . . .9

Miljøvern

Materialet i emballasjen kan re­sirkuleres. Ikke kast emballa­sjen i husholdningsavfallet, men
lever den inn til resirkulering.

Gamle apparater inneholder
verdifulle materialer som kan re­sirkuleres. Disse bør leveres inn
til gjenvinning. Batterier, olje og
lignende stoffer må ikke komme
ut i miljøet. Gamle maskiner
skal derfor avhendes i egnede
innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet
finner du under:

www.kaercher.com/REACH

Symboler i bruksanvisningen

 Fare

For en umiddelbar truende fare som kan
føre til store personskader eller til død.

몇 Advarsel

For en mulig farlig situasjon som kan føre til
store personskader eller til død.

Forsiktig!

For en mulig farlig situasjon som kan føre til
mindre personskader eller til materielle
skader.

Forskriftsmessig bruk

– Denne maskinen er beregnet for våt- og

tørr-rengjøring av gulv- og veggflater.

– Apparatet er ment for oppsuging av tørt,

ikke helseskadelig støv fra maskiner og
apparater, egnet for støvklasse M etter
EN 60 335–2–69. Begrensning: Det må
ikke suges opp kreftfremkallende stof­fer, utenom trestøv.

– Denne maskinen egner seg til industri-

elt bruk, f.eks. i hoteller, skoler, syke­hus, fabrikker, butikker, kontorer og
utleiefirmaer.

86 NO

– 1

Maskinorganer Symboler på maskinen

1 Elektroder
2 Sugeslange
3 Kabelkroker
4 Luftutløp, arbeidsluft
5 Låsing av sugehode
6 Hjul
7 Luftinntak, motor-kjøleluft
8 Smussbeholder
9 Styrerulle
10 Sugehode
11 Sugestusser
12 Tilkoblingsmuffe
13 Gulvmunnstykke
14 Sugerør
15 Dreiebryter for sugeslange-tverrsnitt
16 Bærehåndtak
17 Filterdeksel
18 Skala for sugeslange-tverrsnitt
19 Bøyd rørstykke
20 Dreieregulator for sugeeffekt (min-max)
21 Kontrollampe
22 Stikkontakt
23 Automatisk filterrensing
24 Hovedbryter
25 Foldefilter
26 Rensing av filter
27 Holder for gulvdyse
28 Holder for fugedyse
29 Holder for sugerør
30 Nettledning
31 Typeskilt

ADVARSEL: Maskinen innehol­der helseskadelig støv. Tøm­ming og vedlikehold, inkludert

fjerning av støvpose, skal kun ut­føres av sakkyndig personale som bruker
egnet personlig verneutstyr. Ikke slå på før
hele filtersystemet er installert og funksjo­nen av volumstrømkontrollen er kontrollert.

Foldefilter
Bestillingsnr. 6.904-367.0

Papirfilterpose
Bestillingsnr. 6.904-210.0

Avfallspose
Bestillingsnr. 6.596-886.0

Sikkerhetsanvisninger

 Fare

– Hvis utblåsningsluften tilbakeføres til

rommet, må det være en tilstrekkelig
ventilasjonsrate (L) i rommet. For at
grenseverdiene skal overholdes, må til­bakeført volumstrøm ikke overstige 50
% av friskluftvolumstrømmen (romvo­lum V

x luftvekslingsrate LW). Uten

R

spesielle ventilasjonstiltak gjelder:
L

=1h–1.

W

– Bruk av apparatet, oppsuging av de

substanser som det er egnet for, og sik­ker behandling ved deponering av opp­sugd materiale, skal kun gjøres av
opplært personale.

– Maskinen inneholder helseskadelig støv.

Tømming og vedlikehold, deriblant fjer­ning av støvoppsamlingsbeholdere, må
bare foretas av fagpersoner som bærer
egnet verneutstyr.

– Maskinen må ikke brukes uten komplett

filtreringssystem.

– De relevante sikkerhetsreglene som

gjelder for stoffene som behandles må
følges.

– 2

87NO

Ta i bruk

Apparatet har 2 mulig bruksmåter:
1 Bruk som industristøvsuger (stikkontakt

ikke i bruk)
2 Bruk for støvfjerning (stikkontakt i bruk)
 Kob le til sugeslange, og utstyr med inn-

sugingsdyse alt etter bruksmåte, eller

koble til støvproduserende apparat.

몇 Advarsel

Maskinen må bare brukes med alle filter­innsatsene montert. Hvis ikke vil sugemo­toren bli skadet, og det vil oppstå helsefare
pga. økt utslipp av finstøv.

Horn

Hornet aktiveres når lufthastigheten synker
under 20 m/s.
Merk: Hornet reagerer på undertrykk.
 Still dreiebryter til riktig sugeslangedia-

meter.

Anti-statisk system

Via de jordede tilkoblingspunktene vil sta­tiske ladninger ledes bort. Derved forhin­dres gnister og strømstøt fra elektrisk
ledende tilbehør (ekstrautstyr).

Støvsuging

– Apparatet er utstyrt med en papirfilter-

pose med lukkeskyver, bestillingsnr.

6.904-210.0 (5 stk.).

Merk:Med dette apparatet kan alle typer
støv til støvklasse M suges opp. Bruk av en
støvpose (bestillingsnummer se Filtersys­temer) er i noen land påbudt ved lov.
Merk: Apparatet er egnet som industristøv­suger og som støvfjerner for mobilt bruk, for
oppsuging av tørt, ikke brennbart støv med
MAK-verdi større eller lik 0,1 mg/m

몇 Advarsel

Ved suging skal aldri det flate foldefilteret
fjernes.

– Ved suging av fint støv må du i tillegg

bruke en papirfilterpose, en avfallspose

(ekstratilbehør) eller et membranfilter

(ekstratilbehør).

3

.

Montere papirfilterpose

Figur

 Avlås og ta av sugehodet.
 Sette på papirfilterpose.
 Sett på sugehodet og lås det.

Montere avfallspose

Figur
Merk: Åpningen på avfallsposen må trek­kes helt over avsatsen på sugestussen.

 Avlås og ta av sugehodet.
 Sett på engangspose (ekstrautstyr).
 Vreng engangsposen over beholderen.
 Sett på sugehodet og lås det.

Montere membranfilter

 Fare

Ved suging av helsefarlig støv skal mem­branfilteret ikke settes inn.

Merk: Ved bruk uten papirfilterpose/en­gangspose må det brukes et membranfil­ter, for å beskytte sugehodet.
Figur

 Avlås og ta av sugehodet.
 Membranfilter (ekstrautstyr) trekkes

over beholderkanten.

 Sett på sugehodet og lås det.

Våtsuging

 Fare

Ved våtsuging må det ikke suges opp hel­seskadelig støv.

Montering av gummiliepper

Figur

 Demontere børstestriper.
 Monter gummilepper.

Merk: Den strukturert siden av gummilep­pene skal peke utover.

Lukke sugetilkobling

Figur
 Sett inn koblingsmuffen nøyaktig i su-

getilkoblingen.

 Skyv inn tilkoblingsmuffen til anslag.
 Lås fast sugetilkoblingen til tilkolings-

muffen ved å dreie til høyre.

Merk: Passnøyaktigheten er nødvendig for
"bajonettlåsen".

88 NO

– 3

Ta av papirfilterposen

Figur

 Avlås og ta av sugehodet.
 Trekk ut papirfilterposen bakover.
 Lukkeskyveren trekkes opp og papirfil-

terposen lukkes tett ved uttak.
 Kast det brukte papirfilteret i en lukket

støvtett pose, i samsvar med gjeldende

bestemmelser.
 Sett på sugehodet og lås det.

– Ved suging av våt smuss må papirfilter-

posen alltid tas av.

Fjerne avfallspose

Figur

 Avlås og ta av sugehodet.
 Folde opp avfallspose
 Trekk åpningen på avfallsposen bak-

over over sugestussen, og lukk den tett.
 Lukk avfallsposen tett vved hjelp av lå-

sestripene under åpningen.

 Ta ut avfallsposen.
 Kast avfallsposen i henhold til gjelden-

de regler.
 Sett på sugehodet og lås det.

– Ved suging av våt smuss må engangs-

posen (ekstrautstyr) alltid tas av.

Ta av membranfilter

Figur

 Avlås og ta av sugehodet.
 Ta av membranfilter.
 Sett på sugehodet og lås det.

– Ved suging av våt smuss må membran-

filteret (ekstrautstyr) alltid tas av.

Generelt

몇 Advarsel

Ved suging skal aldri det flate foldefilteret
fjernes.

– Ved oppsuging av våt smuss med mø-

bel- eller fugemunnstykket, eller hvis

det overveiende suges opp vann fra en

beholder, anbefales det at funksjonen

"automatisk filterrengjøring" slås av av.

– VEd oppnådd maks. væskenivå slår ap-

paratet seg automatisk av.

– Ved ikke ledende væsker (for eksem-

pel bore-emulsjoner, olje eller fett)
vil apparatet ikke slå seg av ved full
beholder. Fyllingsgraden må stadig
kontrolleres og beholderen må tøm­mes i rett tid.

– Etter avsluttet våtsuging: Rengjør folde-

filteret med filterrensingen. Rengjør
elektrodene med en børste. Rengjør
beholderen med en fuktig klut og tørk
den.

Clipforbindelse

Figur
Sugeslangen er utstyrt med et clip-system.
Alle C-35/C-DN-35-tilbehørsdeler kan tilko­bles.

Betjening

Slå apparatet på

 Sett i støpselet.
 Slå på apparatet ved hjelp av hovedbry-

ter.

Stille inn sugeytelse

 Stille inn sugeeffekten (min-maks) på

dreiebryteren.

Arbeide med elektroverktøy

 Fare

Fare for personskader og materielle ska­der! Stikkontakten er ment for direkte tilkob­ling av elektroverktøy til sugeren. Enhver
annen bruk av stikkontakten er ikke tillatt.

 Sett inn støpselet fra det elektriske

verktøyet i støvsugeren.

 Slå på apparatet ved hjelp av hovedbry-

ter.

Kontrollampen lyser, støvsugeren er i
Standby-modus.
Merk:Støvsugeren vil automatisk slås av
og på sammen med elektroverktøyet.
Merk: Støvsugeren har en startforsinkelse
på opp til 0,5 sekund, og vil fortsette å gå i
opp til 15 sekunder etter at den slås av.
Merk: For effektforbruk av elektriske verk­tøy se Tekniske data.

– 4

89NO

Figur
 Tilkoblingsmuffe tilpasses koblingen på

elektroverktøyet.
Figur

 Ta av det bøyde rørstykket på suge-

slangen.
 Monter tilkoblingsmuffen på sugeslan-

gen.
Figur

 Koble tilkoiblingsmuffen til det elektris-

ke verktøyet.
Merk: De ulike sugeslangediametre er

nødvendig for å kunne tilpasse til tilkob­lingsdiameter på bearbeidingsutstyret.
 Still inn minimum volumstrøm på dreie-

bryteren sugeslange-tverrsnitt.
Skalaen viser sugeslangens diameter.

Merk: For bruk som støvfjerner for mobilt
bruk (bearbeidingsapparat tilkoblet suge­ren) må den innebygde overvåkningen til­passes det tilkoblede bearbeidingsutstyret
(støvprodusent). Det betyr at ved en under­skridelse av nødvendig minimum volums­trøm på 20 m/s for oppsuging, vil brukeren
få en advarsel.
Merk: Angivelsene om minimums volums­trøm avhengig av undertrykk finner du på
typeskiltet.

Automatisk filterrensing

Apparatet har en ny type filterrensing som
er spesielt virksomt for fint støv. Derved
renses det flate foldefilteret automatisk
hvert 15. sekund ved hjelp av luftstøt (pul­senrende støy).
Merk: Den automatiske filterrengjøringen
er slått på fra fabrikken.
Merk: Den automatiske filterrengjøringen
kan bare slås på/av ved påslått aparat.

– Slå av automatisk filterrengjøring:

 Bruk bryteren. Kontrollampe i bryteren

slukkes.

– Slå på automatisk filterrengjøring:

 Bruk bryteren en gang til. Kontrollampe

i bryteren lyser grønn.

Slå maskinen av

 Slå av apparatet ved hjelp av hovedbryter.
 Trekk ut nettstøpselet.

Etter hver bruk

 Tøm beholderen.
 Rengjør maskinen innvendig og utven-

dig ved å tørke av den med en fuktig
klut, og ved å bruke sugefunksjonen.

Oppbevaring av apparatet

Figur
 Oppbevar sugeslange og strømkabel i

henhold til figuren.

 Sett maskinen til oppbevaring i et tørt

rom, utilgjengelig for uvedkommende.

Transport

Forsiktig!

Fare for personskader og materielle ska­der! Pass på vekten av apparatet ved trans­port.

 Lukk sugetilkobling, se våtsuging.
 Ta sugerør med gulvdyse ut av hode-

ren. For løfting, grip apparatet i bære­håndtaket og i sugerøret.

 Ved transport i kjøretøyer skal appara-

tet sikres mot å skli eller velte etter de til
enhver tid gjeldende regler.

Lagring

Forsiktig!

Fare for personskader og materielle ska­der! Pass på vekten av apparatet ved lag­ring.

Dette apparatet skal kun lagres innendørs.

90 NO

– 5

Pleie og vedlikehold

 Fare

Før alt arbeide på apparatet skal apparatet
slås av og strømkabelen trekkes ut.

Maskiner for støvfjerning er å anse som sik­kerhetsutstyr for forebygging eller fjerning
av risikofaktorer, i samsvar med BGV A1.

– Ved vedlikehold utført av bruker må

maskinen demonteres, rengjøres og

vedlikeholdes så langt det lar seg gjøre

uten at vedlikeholdspersonalet eller an-

dre personer utsettes for fare. Egnede

forsiktighetsforanstaltninger omfatter

giftfjerning før demontering. Sørg for lo-

kalt filtrert tvangsventilasjon på stedet

der maskinen demonteres, rengjøring

av vedlikeholdsflaten og egnede verne-

tiltak for personalet.

– Maskinens ytre skal avgiftes ved støv-

suging og tørkes ren eller behandles

med tetningsmiddel før den fraktes ut

av det farlige området. Alle maskindeler

må anses som forurenset når de brin-

ges ut av det farlige området. Det må

gjøres egnede tiltak for å unngå forde-

ling av støvet.

– Ved utføring av vedlikeholds- og repa-

rasjonsarbeid må alle tilskitnede gjen-

stander som ikke kan bli tilfredsstillende

rengjort, kastes. Slike gjenstander må

kastes i tette poser, i samsvar med gjel-

dende bestemmelser for håndtering av

denne typen avfall.

– Ved transport og vedlikehold av appa-

ratet må innsugningsåpningen lukkes

med koblingsmuffen.

몇 Advarsel

Sikkerhetsmekanismene for risikoforebyg­ging må vedlikeholdes regelmessig: dvs.
minst én gang i året sikkerhetsteknisk funk­sjonskontrolleres av produsenten eller en
opplært person, f.eks. for å påse at maski­nen er tett, at filteret ikke er skadet, og at
kontrollmekanismene fungerer som de
skal.

Forsiktig!

Fare for skade! Ikke bruk silikonholdige
pleiemiddel for rengjøring.

– Enkle service- og vedlikeholdsoppga-

ver kan utføres av brukeren selv.

– Rengjør maskinen utvendig og behol-

deren innvendig regelmessig med en
fuktig klut.

 Fare

Fare på grunn av helsefarlige stoffer. Ved
vedlikeholdsarbeider (f.eks. filterskifte)
bruk åndedrettsmaske P2 eller høyere, og
bruk engangs vernetøy.

Skifte foldefilter

 Åpne filterdeksel.
 Ta ut foldefilter.
 Kast det brukte foldefilteret i en lukket

støvtett pose, i samsvar med gjeldende
bestemmelser.

 Fjern smuss som har dannet seg på

renluftssiden.

 Sett inn nytt foldefilter.
 Lukk filterdeksel, du skal høre det går i

lås.

Skifte papirfilterpose/avfallspose

Lukke sugetilkobling

Figur
 Lukk sugetilkobling, se våtsuging.

Bytt papirfilterpose

Figur

 Avlås og ta av sugehodet.
 Trekk ut papirfilterposen bakover.
 Lukkeskyveren trekkes opp og papirfil-

terposen lukkes tett ved uttak.

 Kast det brukte papirfilteret i en lukket

støvtett pose, i samsvar med gjeldende
bestemmelser.

 Sette på ny papirfilterpose.
 Sett på sugehodet og lås det.

– 6

91NO

Skifte avfallspose

Figur

 Avlås og ta av sugehodet.
 Folde opp avfallspose
 Trekk åpningen på avfallsposen bak-

over over sugestussen, og lukk den tett.
 Lukk avfallsposen tett vved hjelp av lå-

sestripene under åpningen.

 Ta ut avfallsposen.
 Kast avfallsposen i henhold til gjelden-

de regler.

 Sett på ny avfallspose.
 Vreng engangsposen over beholderen.
 Sett på sugehodet og lås det.

Skifte membranfilter

Figur

 Avlås og ta av sugehodet.
 Ta av membranfilter.
 Trekk nytt membranfilter over beholder-

kanten.
 Sett på sugehodet og lås det.

Elektrodene rengjøres

 Avlås og ta av sugehodet.
 Rengjør elektrodene med en børste.
 Sett på sugehodet og lås det.

Feilretting

 Fare

Før alt arbeide på apparatet skal apparatet
slås av og strømkabelen trekkes ut.

Merk:Dersom det oppstår en feil, (f.eks. fil­terbrudd) må apparatet straks slås av. Før
ny bruk må feilen rettes.

Sugeturbinen går ikke

 Kontroller stikkontakt og sikring på

strømforsyningen.
 Kontroller strømkabel, støpsel, elektro-

der og stikkontakten på apparatet.
 Slå apparatet på.

Sugeturbinen kobler ut

 Tøm beholderen.

Sugeturbinen slår seg ikke på etter

at beholderen er tømt

 Slå av appratet og vent i 5 sekunder, slå

på igjen etter 5 sekunder.

 Elektroder og mellomrommet mellom

elektrodene rengjøres med børste.

Sugekraften avtar

 Fjern blokkeringer fra børstehodet, su-

gerøret, sugeslangen eller foldefilteret.

 Skifte full papirfilterpose.
 Skifte full engangspose (ekstrautstyr).
 Sett inn filterdekselet korrekt.
 Membranfilter (ekstratilbehør) rengjø-

res under rennende vann eller skiftes.

 Skifte foldefilter.

Støvutslipp ved suging

 Pass på korrekt innføring av foldefilte-

ret.

 Skifte foldefilter.

Utkobligsautomatikk (våtsuging)

slår ikke inn

 Elektroder og mellomrommet mellom

elektrodene rengjøres med børste.

 Fyllingsnivå må stadig kontrolleres ved

væsker som ikke er elektrisk ledende.

Varselfløyte høres

 Still dreiebryter til riktig sugeslangedia-

meter.

 Skift papirfilterpose når den er full, eller

ved underskridelse av minimumsvol­umstrøm.

 Skift engangspose (ekstrautstyr) når

den er full, eller ved underskridelse av
minimumsvolumstrøm.

Automatisk filterrens fungerer ikke

 Sugeslange ikke korrekt tilkoblet.

Automatisk filterrengjøring lar seg

ikke slå av

 Kontakt kundetjenesten.

92 NO

– 7

Automatisk filterrengjøring lar seg

ikke slå på

 Kontakt kundetjenesten.

Avfallshåndtering

Etter endt levetid må maskinen kastes i
samsvar med gjeldende lovbestemmelser.

Garanti

Vår ansvarlige salgsorganisasjon for det
enkelte land har utgitt garantibetingelsene
som gjelder i det aktuelle landet. Eventuelle
feil på maskinen blir reparert gratis i garan­titiden dersom disse kan føres tilbake til
material- eller produksjonsfeil. Ved behov
for garantireparasjoner, vennligst henvend
deg med kjøpskvitteringen til din forhandler
eller nærmeste autoriserte kundeservice.

Tilbehør og reservedeler

– Det er kun tillatt å anvende tilbehør og

reservedeler som er godkjent av produ-

senten. Originalt tilbehør og originale

reservedeler garanterer for sikker og

problemfri drift av apparatet.

– Et utvalg av de vanligste reservedelene

finner du bak i denne bruksanvisningen.

– Mer informasjon om reservedeler finner

du under www.kaercher.com i området

Service.

EU-samsvarserklæring

Vi erklærer hermed at maskinen angitt ned­enfor oppfyller de grunnleggende sikker­hets- og helsekravene i de relevante EF­direktivene, med hensyn til både design,
konstruksjon og type markedsført av oss.
Ved endringer på maskinen som er utført
uten vårt samtykke, mister denne erklærin­gen sin gyldighet.

Produkt: Våt- og tørrsuger
Type: 1.184-xxx
Relevante EU-direktiver

2006/42/EF (+2009/127/EF)
2004/108/EF

Anvendte overensstemmende normer

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Anvendte nasjonale normer

-

5.957-652

De undertegnede handler på oppdrag fra,
og med fullmakt fra selskapsledelsen.

CEO

Dokumentasjonsansvarlig:
S. Reiser

Head of Approbation

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tlf: [phone]
Faks: [phone]

Winnenden, 2010/07/14

– 8

93NO

Tekniske data

NT 35/1 Tact Te M

Nettspenning V 220-240
Frekvens Hz 50/60
Maks. effekt W 1380
Nominell effekt W 1200
Beholderinnhold l 34
Fyllingsmengde væske l 19
Luftmengde (maks.) m
Undertrykk (maks.) kPa (mbar) 22,0 (220)
Effektforbruk for elektroverktøy W 100-2200
Areal av foldefilter m
Beskyttelsestype -- IP X4
Beskyttelsesklasse -- I
Sugeslangekobling (C-DN/C-ID) mm 35
Lengde x bredde x høyde mm 520 x 380 x 580
Typisk driftsvekt kg 12,7
Omgivelsestemperatur °C -10...+40
Relativ luftfuktighet % 30-90

Registrerte verdier etter EN 60335-2-69

Støytrykksnivå L
Usikkerhet K

pA

pA

Hånd-arm vibrasjonsverdi m/s
Usikkerhet K m/s

3

/h 140

2

0,6

dB(A) 67
dB(A) 1

2

2

<2,5
0,2

Nettledning H07RN-F 3x1,5 mm

2

Best.nr. Kabellengde

EU 6.649-385.0 7,5 m

94 NO

– 9

Läs bruksanvisning i original

innan aggregatet används första
gången, följ anvisningarna och spara drifts­anvisningen för framtida behov, eller för
nästa ägare.

– Före första ibruktagning måste Säker-

hetsanvisningar nr. 5.956-249 läsas!

– Om bruksanvisningen och säkerhets-

anvisningarna inte följs kan apparaten
skadas och faror uppstå för användaren
och andra personer.

– Informera inköpsstället omgående vid

transportskador.

Innehållsförteckning

Miljöskydd . . . . . . . . . . . . . SV . . .1

Symboler i bruksanvisningen SV . . .1
Ändamålsenlig användning SV . . .1

Aggregatelement . . . . . . . . SV . . .2

Symboler på aggregatet. . . SV . . .2

Säkerhetsanvisningar. . . . . SV . . .2

Idrifttagning . . . . . . . . . . . . SV . . .2

Handhavande. . . . . . . . . . . SV . . .4

Transport . . . . . . . . . . . . . . SV . . .5

Förvaring . . . . . . . . . . . . . . SV . . .5

Skötsel och underhåll. . . . . SV . . .6

Åtgärder vid störningar. . . . SV . . .7

Avfallshantering . . . . . . . . . SV . . .8

Garanti . . . . . . . . . . . . . . . . SV . . .8

Tillbehör och reservdelar . . SV . . .8
Försäkran om EU-överens-

stämmelse . . . . . . . . . . . . . SV . . .8

Tekniska data . . . . . . . . . . . SV . . .9

Miljöskydd

Emballagematerialen kan åter­vinnas. Kasta inte emballaget i
hushållssoporna utan lämna det
till återvinning.

Kasserade apparater innehåller
återvinningsbart material som
bör gå till återvinning. Batterier,
olja och liknande ämnen får inte
komma ut i miljön. Överlämna
skrotade aggregat till ett lämp­ligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

www.kaercher.com/REACH

Symboler i bruksanvisningen

 Fara

För en omedelbart överhängande fara som
kan leda till svåra skador eller döden.

몇 Varning

För en möjlig farlig situation som kan leda
till svåra skador eller döden.

Varning

För en möjlig farlig situation som kan leda
till lätta skador eller materiella skador.

Ändamålsenlig användning

– Maskinen är avsedd att användas till

våt och torr rengöring av golv- och
väggytor.

– Apparaten är avsedd för uppsugning av

torrt, ej antändligt, hälsovådligt damm i
maskiner och apparater; dammklass M
enligt EN 60 335–2–69. Restriktion:
Inga cancerframkallande substanser,
förutom trädamm, får sugas upp.

– Denna maskin är lämpad för yrkesmäs-

sig användning, t.ex. på hotell, i skolor,
på sjukhus och fabriker, i butiker, på
kontor och av uthyrningsfirmor.

– 1

95SV

Aggregatelement

1 Elektroder
2 Sugslang
3 Kabelkrok
4 Luftutströmning, arbetsluft
5 Spärr av sughuvud
6 Hjul
7 Luftinströmning, motorkylluft
8 Smutsbehållare
9 Styrrulle
10 Sughuvud
11 Sugfästen
12 Anslutningsmuff
13 Golvmunstycke
14 Sugrör
15 Vridknapp för slugslangsdiameter
16 Bärhandtag
17 Filterskydd
18 Sugslangstvärsnittets skala
19 Krök
20 Vridreglage för sugeffekt (min-max)
21 Kontrollampa
22 Nätuttag
23 Automatisk filterrengöring
24 Huvudströmbrytare
25 Plattfilter
26 Filterrengöring
27 Fäste till golvmunstycke
28 Fäste till fogmunstycke
29 Fäste till sugrör
30 Nätkabel
31 Typskylt

Symboler på aggregatet

VARNING: Maskinen innehåller
hälsovådligt damm. Tömning och
underhåll, inklusive avlägsnande

av dammpåsen, får endast utfö­ras av en sakkunnik person som bär lämp­lig personlig skyddsurtustning. Starta inte
maskinen innan det kompletta filersystemet
har installerats och funktionen hos volym­strömskontrollen har kontrollerats.

Plattfilter
Beställ-

6.904-367.0

ningsnr.
Pappersfilterpåse
Beställ-

6.904-210.0

ningsnr.

Avfallspåse
Beställ-

6.596-886.0

ningsnr.

Säkerhetsanvisningar

 Fara

– När frånluften inte leds ut utomhus,

måste inomhusbanan ha en tillräcklig
luftutbyteshastighet L. För att upprätt­hålla föreskrivna gränsvärden får den
tillbakaledda volymströmmen uppgå till
maximalt 50 % av friskluftvolymsström­men (rumsvolym V
het L

). Utan särskilda

W

ventilationsåtgärder gäller: L

– Endast för uppgiften utbildad personal

får använda aggregatet och de sub­stanser för vilka det är avsett; detta gäl­ler även hanteringen av uppsamlade
substanser.

– Apparaten innehåller hälsovådligt

damm. Tömning och underhåll inklusive
hantering av dammuppsamlingsbehål­laren får endast utföras av kvalificerad
personal med motsvarande skyddsut­rustning.

– Använd aldrig apparaten utan ett kom-

plett filtreringssystem.

– Säkerhetsbestämmelser för det materi-

al som skall hanteras måste beaktas.

x luftutbyteshastig-

R

=1h–1.

W

Idrifttagning

Apparaten kan användas i 2 driftssätt:
1 Industriell dammsugardrift (stickkontakt

ej belagd)

2 Dammavskiljningsdrift (stickkontakt be-

lagd)

96 SV

– 2

 Anslut sugslangen och - beroende på

användningen - sätt på sugdysan eller
anslut till apparaten där damm ska av­skijas.

몇 Varning

Sug inte utan filterelement eftersom sug­motorn då kan skadas och hälsoriskerna
ökar p.g.a. förhöjd finstoffsandel!

Tuta

Tutan ljuder när lufthastigheten sjunker un­der 20 m/s.
Observera: Tutan reagerar på undertryck.
 Ställ in vridreglaget på rätt sugslangst-

värsnitt.

Anti-Statik-System

Med det jordade anslutningsfästet avleds
statisk uppladdning. Därigenom förhindras
gnistbildning och stötar med elektriskt le­dande tillbehör (tillval).

Torrsugning

– Aggregatet är utrustat med ett pappers-

filterpåse, försedd med förslutningsslid,
beställnr. 6.904-210.0 (fem stycken).

Observera:Med detta aggregat kan alla
sorters damm upp till dammklass M sugas
upp. Användning av dammpåse (beställ­ningsnummer, se filtersystem) är tvingande
föreskrivet.
Observera: Maskinen är avsedd att använ­das som industridammsugare för uppsug­ning och som dammavskiljare på olika
driftsplatser för uppsugning av torrt, ej an­tändligt damm med MAK-värden högre än
0,1 mg/m

3

.

몇 Varning

Under sugning får platveckfiltret aldrig tas
bort.

– Vid uppsugning av fint damm måste en

pappersfilterpåse, en avfallspåse (spe­cialtillbehör) eller ett membranfilter
(specialtillbehör) användas som kom­plement.

Sätt i pappersfilterspåse

 Lossa spärr på sughuvudet och ta av

det.

 Sätt på pappersfilterpåsen.
 Sätt på sughuvudet och lås fast.

Sätt i avfallspåse

Observera: Avfallspåsens öppning måste
dras helt över sugrörets avsats.
 Lossa spärr på sughuvudet och ta av

det.

 Sätt avfallspåse (specialtillbehör) på

plats.

 Drag avfallspåsen över behållaren.
 Sätt på sughuvudet och lås fast.

Montera in membranfilter

 Fara

Membranfiltret får inte sättas i vid uppsug­ning av hälsovådligt damm.

Observera: Vid användning utan papersfil­terpåse/avfallspåse måste ett membranfilt­er användas för att skydda sughuvudet.
 Lossa spärr på sughuvudet och ta av

det.

 Dra membranfiltret (specialtillbehör)

över behållarkanten.

 Sätt på sughuvudet och lås fast.

Våtsugning

 Fara

Vid våtsugning får inget hälsofarligt damm
sugas upp.

Montering gummiläppar


 Montera av borstavstrykaren.
 Montera gummiläpparna.

Observera: Gummiläpparnas strukturera­de sida måste peka utåt.

Försluta suganslutning

 Sätt i anslutningsmuffen exakt i sugan-

slutningen.

 Skjut in anslutningsmuffen fram till anslag.

– 3

97SV

 Lås fast suganslutningen med anslut-

ningsmuffen genom att vrida till höger.

Observera: Exakt passform fås med "bajo­nettanslutningen".

Ta bort pappersfilterpåsen.

 Lossa spärr på sughuvudet och ta av

det.

 Dra ut pappersfilterpåsen bakåt.
 Dra förslutningssliden uppåt och stäng

pappersfilterpåsen ordentligt när den
tas ur.

 Använt pappersfilterpåse placeras i en

dammtät, försluten påse, enligt gällan­de föreskrifter, när det ska kasseras.

 Sätt på sughuvudet och lås fast.

– Vid uppsugning av våt smuts måste fil-

terpåsen alltid avlägsnas.

Ta bort avfallspåse


 Lossa spärr på sughuvudet och ta av det.
 Dra upp avfallspåsen.
 Dra ut avfallspåsens öppning bakåt

över sugrören och förslut den ordentligt.

 Förslut avfallspåsen tätt med förslut-

ningsstripsen under öppningen.

 Ta ur avfallspåse.
 Avfallashantera avfallspåsen enligt fö-

reskrifter.

 Sätt på sughuvudet och lås fast.

– Vid uppsugning av våt smuts måste av-

fallspåsen, (specialtillbehör) alltid tas
bort.

Ta bort membranfilter

 Lossa spärr på sughuvudet och ta av

det.

 Ta bort membranfilter.
 Sätt på sughuvudet och lås fast.

– Vid uppsugning av våt smuts måste

membranfiltret, (specialtillbehör) alltid
tas bort.

Allmänt

몇 Varning

Under sugning får platveckfiltret aldrig tas
bort.

– Vid uppsugning av våtsmuts med mö-

bel- eller fogmunstycke, eller om hu­vudsakligen vatten sugs upp ur en
behållare, rekommenderar vi att funk­tionen "Automatisk filterrengöring"
stängs av.

– När max. vätskenivå har uppnåtts

stängs apparaten automatiskt av.

– Med ej ledande vätskor (t.ex. borre-

mulsion, oljor och fett) stängs appa­raten inte av när behållaren är full.
Fyllnadsnivån måste ständigt kon­trolleras och behållaren måste töm­mas i tid.

– Efter avslutad våtsugning: Rengör platt-

veckfilter med filterrengöringen. Rengör
elektroder med en borste. Torka ren be­hållaren med en fuktig trasa och låt den
torka.

Clipanslutning

Sugslangen är utrustad med ett clip-sys­tem. Alla C-35/C-DN-35 tillbehörsdelar kan
anslutas.

Handhavande

Koppla till aggregatet

 Stick i nätkontakten.
 Starta maskinen med huvudbrytaren.

Avbryta sugeffekt

 Ställa in sugeffekt (min-max) på vrid-

reglaget.

Arbeta med elverktyg

 Fara

Risk för person och egendomsskada! Elut­taget är endast avsett för direkt anslutning
av elverktyg till maskinen. All användning
av eluttaget är otillåten.

98 SV

– 4

 Förbind elverktygets nätkontakt med

sugen.
 Starta maskinen med huvudbrytaren.
Kontrollampan lyser - dammsugaren befin-

ner sig i standby-modus.
Observera: Dammsugaren kopplas till/från
automatisk med elverktyget.
Observera: Dammsugaren har en startför­dröjning på 0,5 sekunder och en eftersläp­ningstid på upp till 15 sekunder.
Observera: Se Tekniska data för elverkty­gens effektanslutningsvärden.
 Anpassa anslutningsmuffen till elverk-

tygets anslutning.

 Avlägsna krökar på sugslangen.
 Montera anslutningsmuff på sugslang.

 Förbind anslutningsmuff med elverktyg.

Observera: De olika slangdiametrarna är
nödvändiga för att kunna anpassa till an­slutningsdiametrarna på apparaterna som
ska rengöras.
 Ställ in minsta volymström med vridreg-

laget för sugslangsdiametern.
Skalan indikerar sugslangens diameter.

Observera: För drift som dammavskiljare
på olika driftsplatser (apparaten som ska
bearbetas är ansluten till dammsugaren)
måste den inbyggda övervakningen avpas­sas till apparaten som ska rengöras. Detta
innebär att användaren måste varnas när
minsta volym som krävs för uppsugning (20
m/s) underskrids.
Observera: Uppgifter om minsta volym­ström i förhållande till undertrycket finns på
typskylten.

Automatisk filterrengöring

Dammsugaren förfogar över en ny slags fil­terrengöring - särskilt effektiv mot fint
damm. Funktionen gör att plattvecksfiltret
renas automatiskt (pulserande ljud) var
15:de sekund med hjälp av en luftstöt.
Observera: Den automatiska filterrengö­ringen kopplas in av tillverkaren före leve­rans.

Observera: Den automatiska filterrengö­ringen kan endast startas/stängas av när
apparaten är påslagen.

– Stänga av automatisk filterrengöring:

 Använd reglaget. Kontrollampa i regla-

get slocknar.

– Starta automatisk filterrengöring:

 Tryck upprepade gånger på reglaget.

Kontrollampa i reglaget lyser grön.

Koppla från aggregatet

 Stäng av maskinen med huvudbryta-

ren.

 Drag ur nätkontakten.

Efter varje användning

 Töm behållaren.
 Rengör apparaten invändigt och utvän-

digt genom uppsugning och torka med
en fuktig trasa.

Förvara aggregatet

 Förvara sugslang och nätsladd som vi-

sat på bilden.

 Förvara apparaten i ett torrt rum och

säkra den mot obehörig användning.

Transport

Varning

Risk för person och egendomsskada! Ob­servera vid transport maskinens vikt.

 Stäng suganslutningen, se våtsugning.
 Ta loss sugröret med golvmunstycket

ur fästet. Ta tag i maskinens bärhand­tag och sugrör när maskinen ska bäras.

 Vid transport i fordon ska maskinen

säkras enligt respektive gällande be­stämmelser så den inte kan tippa eller
glida.

Förvaring

Varning

Risk för person och egendomsskada! Ob­servera maskinens vikt vid lagring.

Denna maskin får endast lagras inomhus.

– 5

99SV

Skötsel och underhåll

 Fara

Stäng alltid av aggregatet och lossa nätkontak­ten innan arbeten på aggregatet utförs.

Dammuppsugande maskiner är säkerhets­anordningar för skydd mot eller åtgärdande
av faror enligt den tyska lagen BGV A1.

– Vid underhåll av användaren ska appa-

raten endast demonteras, rengöras och

underhållas i den utsträckning det är

möjligt utan att faror för underhållsper-

sonalen eller andra personer uppstår.

Lämpliga försiktighetsåtgärder inklude-

rar avgiftning före demonteringen. Vidta

åtgärder för lokalt filtrerad tvångsventi-

lation där apparaten demonteras, ren-

göring av underhållsutrymmet och

lämpliga skyddsutrustningar för perso-

nalen.

– Apparatens yttre ska avgiftas genom

dammsugning och torkas rent eller be-

handlas med tätningsmedel innan den

flyttas från det farliga området. Alla ap-

paratdelar ska behandlas som förore-

nade när de flyttas från det farliga

området. Lämpliga åtgärder måste vid-

tas för att undvika att dammet fördelas.

– Vid underhålls- och reparationsarbete

ska alla förorenade föremål som inte

kan rengöras i tillräckligt hög grad kas-

tas bort. Sådana föremål ska omhän-

dertas i lufttäta påsar i enlighet med

gällande bestämmelser för hantering av

sådant avfall.

– Vid transport och underhåll av appara-

ten ska insugsöppningen stängas med

anslutningsmuffen.

몇 Varning

Säkerhetsanordningar, avsedda att skydda
mot faror, måste underhållas regelbundet.
Detta innebär att den säkerhetstekniska
funktionen hos dessa anordningar, t.ex. tät­het hos aggregatet, skador på filtret, funk­tion hos kontrollpunkter, måste kontrolleras
minst en gång om året av tillverkaren eller
annan, för uppgiften kvalificerad person.

Varning

Risk för skada! Använd aldrig rengörings­medel som innehåller silkon.

– Enklare underhålls- och skötselarbeten

kan genomföras av dig själv.

– Apparatens yta och behållarens insida

ska rengöras regelbundet med en våt
trasa.

 Fara

Risker på grund av hälsovådligt damm. Bär
ansiktsmask P2 eller mask med högre vär­de samt engångsklädsel vid underhållsar­beten (t.ex. filterbyte).

Byta plattveckat filter

 Öppna filterlocket.
 Tag ut plattvecksfilter.
 Använt plattvecksfilter placeras i en

dammtät, försluten påse, enligt gällan­de föreskrifter, när det ska kasseras.

 Tag bort smuts som samlats på renluft-

sidan.

 Sätt i ett nytt plattvecksfilter.
 Tillslut filterskyddet, det hakas hörbart

fast.

Byt ur papperfilterpåse/avfallspåse

Försluta suganslutning

 Stäng suganslutningen, se våtsugning.

Byta pappersfilterpåse


 Lossa spärr på sughuvudet och ta av det.
 Dra ut pappersfilterpåsen bakåt.
 Dra förslutningssliden uppåt och stäng

pappersfilterpåsen ordentligt när den
tas ur.

 Använt pappersfilterpåse placeras i en

dammtät, försluten påse, enligt gällan­de föreskrifter, när det ska kasseras.

 Trä på en ny pappersfilterpåse.
 Sätt på sughuvudet och lås fast.

Byt avfallspåse


 Lossa spärr på sughuvudet och ta av det.
 Dra upp avfallspåsen.

100 SV

– 6
