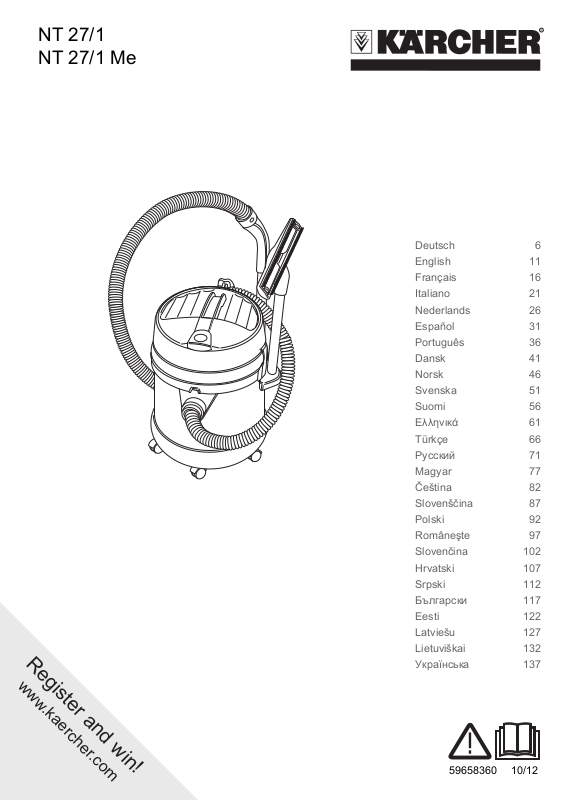

Kärcher NT 27-1 Me Professional User Manual

NT 27/1
NT 27/1 Me

Register and win!

www.kaercher.com

Deutsch 6
English 11
Français 16
Italiano 21
Nederlands 26
Español 31
Português 36
Dansk 41
Norsk 46
Svenska 51
Suomi 56
Ελληνικά 61
Türkçe 66
Русский 71
Magyar 77
Čeština 82
Slovenščina 87
Polski 92
Româneşte 97
Slovenčina 102
Hrvatski 107
Srpski 112
Български 117
Eesti 122
Latviešu 127
Lietuviškai 132
Українська 137

59658360 10/12

2

1

19

18

17

16

3

3

4

12

13

14

2

15

11

5
6

8710

9

3

1

2

1

1

2

1

5

1

2

3

6

7

“Click”

2x

8

4

4

A

E

B

C

D

F

G

1.

2.

5

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi­nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge­brauch oder für Nachbesitzer auf.

– Vor erster Inbetriebnahme Sicherheits-

hinweise Nr. 5.956-249 unbedingt le­sen!

– Bei Nichtbeachtung der Betriebsanlei-

tung und der Sicherheitshinweise kön­nen Schäden am Gerät und Gefahren
für den Bediener und andere Personen
entstehen.

– Bei Transportschaden sofort Händler

informieren.

Inhaltsverzeichnis

Umweltschutz. . . . . . . . . . . DE . . .1

Symbole in der Betriebsanlei-

tung . . . . . . . . . . . . . . . . . . DE . . .1

Bestimmungsgemäße Verwen-

dung . . . . . . . . . . . . . . . . . . DE . . .1

Geräteelemente . . . . . . . . . DE . . .2

Inbetriebnahme . . . . . . . . . DE . . .2

Bedienung . . . . . . . . . . . . . DE . . .2

Transport . . . . . . . . . . . . . . DE . . .3

Lagerung . . . . . . . . . . . . . . DE . . .3

Pflege und Wartung . . . . . . DE . . .3

Hilfe bei Störungen. . . . . . . DE . . .3

Garantie . . . . . . . . . . . . . . . DE . . .3

Zubehör und Ersatzteile . . . DE . . .4
EG-Konformitätserklärung . DE . . .4

Technische Daten. . . . . . . . DE . . .5

Umweltschutz

Die Verpackungsmaterialien
sind recyclebar. Bitte werfen Sie
die Verpackungen nicht in den
Hausmüll, sondern führen Sie
diese einer Wiederverwertung
zu.

Altgeräte enthalten wertvolle re­cyclingfähige Materialien, die ei­ner Verwertung zugeführt
werden sollten. Batterien, Öl
und ähnliche Stoffe dürfen nicht
in die Umwelt gelangen. Bitte
entsorgen Sie Altgeräte deshalb
über geeignete Sammelsyste­me.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin­den Sie unter:

www.kaercher.de/REACH

Symbole in der Betriebsanlei-

tung

 Gefahr

Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situa­tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa­tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.

Bestimmungsgemäße Ver-

wendung

몇 Warnung

Das Gerät ist nicht für die Absaugung ge­sundheitsschädlicher Stäube geeignet.

– Dieser Sauger ist zur Nass- und Tro-

ckenreinigung von Boden- und Wand­flächen bestimmt.

– Dieses Gerät ist für den gewerblichen

Gebrauch geeignet, z.B. auf Baustel­len, in Industrieanlagen, in Werkstätten
und Vermietergeschäften.

6 DE

– 1

Geräteelemente

1 Typenschild
2 Netzkabel
3 Halter für Saugrohre
4 Halter für Fugendüse
5 Saugschlauch
6 Verriegelung des Saugkopfs
7 Lenkrolle
8 Schmutzbehälter
9 Saugstutzen
10 Bodendüse
11 Saugrohr
12 Hauptschalter
13 Saugkopf
14 Tragegriff
15 Kabelhaken
16 Krümmer
17 Patronenfilter
18 Befestigungsmutter
19 Schwimmer

Inbetriebnahme

Trockensaugen

Vorsicht

Beim Trockensaugen muss immer der Pat­ronenfilter aufgesetzt sein.

– Beim Aufsaugen von Feinstaub kann

zusätzlich eine Papierfiltertüte verwen­det werden.

Einbau Papierfiltertüte

Abbildung
Abbildung

 Saugkopf entriegeln und abnehmen.
 Papierfiltertüte aufstecken.
 Saugkopf aufsetzen und verriegeln.

Nasssaugen

Einbau Gummilippen

Abbildung

 Bürstenstreifen ausbauen.
 Gummilippen einbauen.

Hinweis: Die strukturierte Seite der Gum­milippen muss nach außen zeigen.

Papierfiltertüte entfernen

– Beim Aufsaugen von Nassschmutz

muss immer die Papierfiltertüte entfernt
werden.

Zusatzfilter einbauen

 Saugkopf entriegeln und abnehmen.
 Saugkopf um 180° drehen und ablegen.
 Befestigungsmutter herausdrehen.
 Patronenfilter abnehmen.

Abbildung
 Befestigungsmutter einsetzen und fest-

ziehen.

 Zusatzfilter einbauen.
 Saugkopf aufsetzen und verriegeln.

Clipverbindung

Abbildung
Der Saugschlauch ist mit einem Clip-Sys­tem ausgestattet. Alle C-35/C-DN-35 Zube­hörteile können angeschlossen werden.

Bedienung

Gerät einschalten

 Netzstecker einstecken.
 Gerät am Hauptschalter einschalten.

Schmutzbehälter entleeren

– Der Saugkanal ist mit einem Schwim-

mer ausgestattet.

– Ist der höchstzulässige Schmutzwas-

serpegel im Behälter erreicht, wird der
Saugstrom unterbrochen.

 Gerät am Hauptschalter ausschalten.
 Schmutzbehälter entleeren.

Gerät ausschalten

 Gerät am Hauptschalter ausschalten.
 Netzstecker ziehen.

Nach jedem Betrieb

 Schmutzbehälter entleeren.
 Gerät innen und außen durch Absau-

gen und Abwischen mit einem feuchten
Tuch reinigen.

– 2

7DE

Gerät aufbewahren

Abbildung
 Saugrohre, Saugschlauch und Netzka-

bel entsprechend Abbildung aufbewah­ren.

 Gerät in einem trockenen Raum abstel-

len und vor unbefugter Benutzung si­chern.

Transport

Vorsicht

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be­achten.

Abbildung
 Gerät entsprechend Abbildung trans-

portieren.

 Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.

Lagerung

Vorsicht

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach­ten.

Dieses Gerät darf nur in Innenräumen gela­gert werden.

Hilfe bei Störungen

 Gefahr

Vor allen Arbeiten am Gerät, Gerät aus­schalten und Netzstecker ziehen.

Saugturbine läuft nicht

 Steckdose und Sicherung der Strom-

versorgung überprüfen.

 Netzkabel und Netzstecker des Gerä-

tes überprüfen.

 Gerät einschalten.

Saugturbine läuft, aber Gerät saugt

nicht

– Schwimmer verschließt Saugkanal.

 Schmutzbehälter entleeren.

Saugkraft lässt nach

 Verstopfungen aus Saugdüse, Saug-

rohr, Saugschlauch oder Patronenfilter
entfernen.

 Papierfiltertüte wechseln.
 Patronenfilter wechseln.

Staubaustritt beim Saugen

 Korrekte Einbaulage des Patronenfil-

ters überprüfen.

 Patronenfilter wechseln.

Pflege und Wartung

 Gefahr

Vor allen Arbeiten am Gerät, Gerät aus­schalten und Netzstecker ziehen.

Patronenfilter wechseln

 Saugkopf entriegeln und abnehmen.
 Saugkopf um 180° drehen und ablegen.
 Befestigungsmutter herausdrehen.
 Patronenfilter abnehmen.
 Neuen Patronenfilter aufsetzen.
 Befestigungsmutter einsetzen und fest-

ziehen.

 Saugkopf aufsetzen und verriegeln.

8 DE

Garantie

In jedem Land gelten die von unserer zu­ständigen Vertriebsgesellschaft herausge­gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so­fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih­ren Händler oder die nächste autorisierte
Kundendienststelle.

– 3

Zubehör und Ersatzteile EG-Konformitätserklärung

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö­rungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com
im Bereich Service.

Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon­zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein­schlägigen grundlegenden Sicherheits­und Gesundheitsanforderungen der EG­Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.

Produkt: Nass- und Trockensauger
Typ: 1.428-xxx
Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)
2004/108/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Angewandte nationale Normen

-

5.957-710

Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.

CEO

Head of Approbation

Dokumentationsbevollmächtigter:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2010/07/14

– 4

9DE

Technische Daten

NT 27/1 NT 27/1 Me

Netzspannung V 220-240 220-240

V AU: 240 AU: 240

V AR: 220 AR: 220
Frequenz Hz 50/60 50/60
Max. Leistung W 1380 1380
Nennleistung W 1200 1200
Behälterinhalt l 27 27
Füllmenge Flüssigkeit l 14 14
Luftmenge (max.) l/s 67 67
Unterdruck (max.) kPa (mbar) 20,8 (208) 20,8 (208)
Schutzart -- IPX4 IPX4
Schutzklasse II II

Saugschlauchanschluss (C-DN/C-ID) mm 35 35
Länge x Breite x Höhe mm 420 x 420 x

525
Typisches Betriebsgewicht kg 7,5 8,2
Umgebungstemperatur (max.) °C +40 +40

Ermittelte Werte gemäß EN 60335-2-69

Schalldruckpegel L
Unsicherheit K

pA

pA

Hand-Arm Vibrationswert m/s
Unsicherheit K m/s

Netzkabel H05VV-F 2x1,0 mm

2

dB(A) 77 77
dB(A) 1 1

2

2

<2,5 <2,5

0,2 0,2

Teile-Nr. Kabellänge
EU 6.647-263.0 7,5 m
GB 6.647-264.0 7,5 m
CH 6.647-265.0 7,5 m
AU 6.647-266.0 7,5 m
AR 6.648-233.0 7,5 m

420 x 420 x
540

10 DE

– 5

Please read and comply with

these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own­ers.

– Before first start-up it is definitely nec-

essary to read the safety indications Nr.

5.956-249!

– The non-compliance of the operating

and safety instructions may lead to
damages of the appliance and to dan­gers for the operator and other persons.

– In case of transport damage inform ven-

dor immediately

Contents

Environmental protection . . EN . . .1
Symbols in the operating in-

structions . . . . . . . . . . . . . . EN . . .1

Proper use . . . . . . . . . . . . . EN . . .1

Device elements. . . . . . . . . EN . . .2

Start up. . . . . . . . . . . . . . . . EN . . .2

Operation . . . . . . . . . . . . . . EN . . .2

Transport . . . . . . . . . . . . . . EN . . .3

Storage. . . . . . . . . . . . . . . . EN . . .3

Maintenance and care . . . . EN . . .3

Troubleshooting . . . . . . . . . EN . . .3

Warranty. . . . . . . . . . . . . . . EN . . .3

Accessories and Spare Parts EN . . .4
EC Declaration of Conformity EN . . .4
Technical specifications . . . EN . . .5

Environmental protection

The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send it
for recycling.

Old appliances contain valuable
materials that can be recycled;
these should be sent for recy­cling. Batteries, oil, and similar
substances must not enter the
environment. Please dispose of
your old appliances using ap­propriate collection systems.

Notes about the ingredients (REACH)

You will find current information about the
ingredients at:

www.kaercher.com/REACH

Symbols in the operating

instructions

 Danger

Immediate danger that can cause severe
injury or even death.

몇 Warning

Possible hazardous situation that could
lead to severe injury or even death.

Caution

Possible hazardous situation that could
lead to mild injury to persons or damage to
property.

Proper use

몇 Warning

The appliance is not suitable for vacuuming
dust which endangers health.

– The machine is meant for dry and wet

cleaning of floors and walls.

– This appliance is suited for the commer-

cial use, e.g. at construction sites, in in­dustrial systems, in workshops and
rental companies.

– 1

11EN

Device elements

1 Nameplate
2 Power cord
3 Holder for suction pipes
4 Holder for crevice nozzle
5 Suction hose
6 Suction head lock
7 Steering roller
8 Dirt receptacle
9 Suction support
10 Floor nozzle
11 Suction tube
12 Main switch
13 Suction head
14 Carrying handle
15 Cable hook
16 Bender
17 Cartridge filter
18 Fastening nut
19 Float

Start up

Dry vacuum cleaning

Caution

For dry vacuuming, the cartridge filter must
always be installed.

– To vacuum fine dust, you can also use

an additional paper filter bag.

Inserting the paper filter bag

Illustration
Illustration

 Release and remove the suction head.
 Insert the paper filter bag.
 Insert and lock the suction head.

Wet vacuum cleaning

Inserting the rubber lips

Illustration

 Remove the brush strips.
 Install the rubber lips.

Note: The structured side of the rubber lips
must point outwards.

Remove the paper filter bag

– To suck wet dirt, first remove the paper

filter bag.

Installing an additional filter

 Release and remove the suction head.
 Turn the suction basket by 180° and

keep it aside.

 Loosen the mounting nuts
 Remove the cartridge filter.

Illustration

 Insert the fastening nut and tighten it.
 Install the additional filter.
 Insert and lock the suction head.

Clip connection

Illustration
The suction hose is equipped with a clip
system. All C-35/C-DN-35 accessories can
be connected.

Operation

Turning on the Appliance

 Plug in the main plug.
 Switch on the appliance at the main

switch.

Emptying the dirt container

– The vacuum channel is equipped with a

float.

– When the dirt water reaches the highest

permissible level in the container, the
suction power is interrupted.

 Switch off the appliance at the main

switch.

 Empty the dirt container.

Turn off the appliance

 Switch off the appliance at the main

switch.

 Pull out the mains plug.

After each operation

 Empty the dirt container.
 Vacuum and wipe the appliance inside

and outside with a damp cloth.

12 EN

– 2

Storing the Appliance

Illustration
 Store the suction pipes, the suction

hose and the mains cable as shown in
the illustration.

 Place the appliance in a dry room and

secure it from unauthorized use.

Transport

Caution

Risk of injury and damage! Observe the
weight of the appliance when you transport
it.

Illustration
 Transport the appliance as shown in the

illustration.

 When transporting in vehicles, secure

the appliance according to the guide­lines from slipping and tipping over.

Storage

Caution

Risk of injury and damage! Note the weight
of the appliance in case of storage.

This appliance must only be stored in inte­rior rooms.

Maintenance and care

 Danger

First pull out the plug from the mains before
carrying out any tasks on the machine.

Change cartridge filter

 Release and remove the suction head.
 Turn the suction basket by 180° and

keep it aside.

 Loosen the mounting nuts
 Remove the cartridge filter.
 Insert the new cartridge filter.
 Insert the fastening nut and tighten it.
 Insert and lock the suction head.

Troubleshooting

 Danger

First pull out the plug from the mains before
carrying out any tasks on the machine.

Suction turbine does not run

 Check the receptacle and the fuse of

the power supply.

 Check the power cable and the power

plug of the device.

 Turn on the appliance.

Vaccum turbine is running but the

machine is not sucking in dust/dirt

– Float is blocking the suction canal.

 Empty the dirt container.

Suction capacity decreases

 Remove choking of suction nozzle, suc-

tion tube, suction hose, or cartridge filter.

 Exchange the paper filter bag.
 Change cartridge filter.

Dust comes out while vacuuming

 Check the proper installation of the car-

tridge filter.

 Change cartridge filter.

Warranty

The warranty terms published by the rele­vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man­ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.

– 3

13EN

Accessories and Spare Parts EC Declaration of Conformity

– Only use accessories and spare parts

which have been approved by the man­ufacturer. The exclusive use of original
accessories and original spare parts
ensures that the appliance can be oper­ated safely and trouble free.

– At the end of the operating instructions

you will find a selected list of spare parts
that are often required.

– For additional information about spare

parts, please go to the Service section
at www.kaercher.com.

We hereby declare that the machine de­scribed below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.

Product: Wet and dry vacuum cleaner
Type: 1.428-xxx
Relevant EU Directives

2006/42/EC (+2009/127/EC)
2004/108/EC

Applied harmonized standards

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Applied national standards

-

5.957-710

14 EN

The undersigned act on behalf and under
the power of attorney of the company man­agement.

CEO

Head of Approbation

Authorised Documentation Representative
S. Reiser

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: [phone]
Fax: [phone]

Winnenden, 2010/07/14

– 4

Technical specifications

NT 27/1 NT 27/1 Me

Mains voltage V 220-240 220-240

V AU: 240 AU: 240

V AR: 220 AR: 220
Frequency Hz 50/60 50/60
Max. performance W 1380 1380
Rated power W 1200 1200
Container capacity l 27 27
Filling quantity (liquid) l 14 14
Air volume (max.) l/s 67 67
Negative pressure (max.) kPa (mbar) 20,8 (208) 20,8 (208)
Type of protection -- IPX4 IPX4
Protective class II II

Suction hose connection (C-DN/C-ID) mm 35 35
Length x width x height mm 420 x 420 x 525 420 x 420 x 540
Typical operating weight kg 7,5 8,2
Max. ambient temperature °C +40 +40

Values determined to EN 60335-2-69

Sound pressure level L
Uncertainty K

pA

pA

Hand-arm vibration value m/s
Uncertainty K m/s

dB(A) 77 77

dB(A) 1 1

2

2

<2,5 <2,5
0,2 0,2

Power cord H05VV-F 2x1,0 mm

Part no.: Cable length
EU 6.647-263.0 7,5 m
GB 6.647-264.0 7,5 m
CH 6.647-265.0 7,5 m
AU 6.647-266.0 7,5 m
AR 6.648-233.0 7,5 m

2

– 5

15EN

Lire ces notice originale avant la

première utilisation de votre ap­pareil, se comporter selon ce qu'elles re­quièrent et les conserver pour une
utilisation ultérieure ou pour le propriétaire
futur.

– Avant la première mise en service, vous

devez impérativement avoir lu les
consignes de sécurité N° 5.956-249 !

– En cas de non-respect des instructions

de service et des consignes de sécuri­té, l'appareil risque de subir des dom­mages matériel et l'utilisateur ainsi que
toute tierce personne sont exposés à
des dangers potentiels.

– Contactez immédiatement le revendeur

en cas d'avarie de transport.

Table des matières

Protection de l’environnement FR . . .1
Symboles utilisés dans le mode

d'emploi . . . . . . . . . . . . . . . FR . . .1

Utilisation conforme . . . . . . FR . . .1

Éléments de l'appareil . . . . FR . . .2

Mise en service . . . . . . . . . FR . . .2

Utilisation . . . . . . . . . . . . . . FR . . .2

Transport . . . . . . . . . . . . . . FR . . .3

Entreposage. . . . . . . . . . . . FR . . .3

Entretien et maintenance . . FR . . .3
Assistance en cas de panne FR . . .3

Garantie . . . . . . . . . . . . . . . FR . . .4

Accessoires et pièces de re-

change . . . . . . . . . . . . . . . . FR . . .4

Déclaration de conformité CE FR . . . 4
Caractéristiques techniques FR . . .5

Protection de

l’environnement

Les matériaux constitutifs de
l’emballage sont recyclables.
Ne pas jeter les emballages
dans les ordures ménagères,
mais les remettre à un système
de recyclage.

Les appareils usés contiennent
des matériaux précieux recy­clables lesquels doivent être ap­portés à un système de
recyclage. Il est interdit de jeter
les batteries, l'huile et les subs­tances similaires dans l'environ­nement. Pour cette raison,
utiliser des systèmes de collecte
adéquats afin d'éliminer les ap­pareils hors d'usage.

Instructions relatives aux ingrédients
(REACH)

Les informations actuelles relatives aux in­grédients se trouvent sous :

www.kaercher.com/REACH

Symboles utilisés dans le

mode d'emploi

 Danger

Pour un danger immédiat qui peut avoir
pour conséquence la mort ou des bles­sures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures légères ou des dommages maté­riels.

Utilisation conforme

몇 Avertissement

Cet appareil n'est pas conçu pour aspirer
des poussières nocives.

– Cet aspirateur est destiné au nettoyage

à sec et au nettoyage par voie humide
des sol et murs.

– Cet appareil convient à un usage indus-

triel, par exemple sur les chantiers,
dans les installations industrielles, les
ateliers et les agences de location.

16 FR

– 1

Éléments de l'appareil

1 Plaque signalétique
2 Câble d’alimentation
3 Support pour tubes d'aspiration
4 Support pour buse à joint
5 Flexible d’aspiration
6 Verrouillage de la tête d'aspiration
7 Galet de direction
8 Récipient collecteur
9 Consoles d'aspiration
10 Buse pour sol
11 Tuyau d'aspiration
12 Interrupteur principal
13 Tête d'aspiration
14 Poignée de transport
15 Crochet de câble
16 Coude
17 Filtre-cartouche
18 Ecrou de fixation
19 Flotteur

Mise en service

Aspiration de poussières

Attention

Pour l'aspiration de poussières à sec, la
cartouche filtrante doit toujours être mon­tée.

– Pour l'aspiration de poussières fines, il

est possible d'utiliser de surcroît un sa­chet filtre en papier.

Montage du sachet filtre en papier

Illustration
Illustration
 Déverrouiller et retirer la tête d'aspira-

tion.

 Enficher le sachet filtre en papier.
 Positionner la tête d'aspiration et la ver-

rouiller.

Aspiration humide

Montage des lèvres en caoutchouc

Illustration

 Démonter les bandes de brosse
 Monter les lèvres en caoutchouc.

Remarque : la face structurée des lèvres
en caoutchouc doit être dirigée vers l'exté­rieur.

Retirer le sachet filtre en papier.

– En cas d'aspiration de saletés humides,

il convient de toujours démonter le sa­chet filtre en papier.

Monter le filtre supllémentair

 Déverrouiller et retirer la tête d'aspiration.
 Faire tourner la tête d'aspiration de

180 ° et la déposer.

 Dévisser l'écrou de fixation.
 Retirer la cartouche filtrante.

Illustration
 Mettre les écrous de fixation en place et

les serrer.

 Monter le filtre supllémentaire.
 Positionner la tête d'aspiration et la ver-

rouiller.

Clip de fixation

Illustration
Le flexible d'aspiration est doté d'un sys­tème à clip. Il est possible de raccorder
tous les accessoires C-35/C-DN-35.

Utilisation

Mettre l'appareil en marche

 Brancher la fiche secteur.
 Mettre l'appareil en service au niveau

de l'interrupteur principal.

Vider le récipient collecteur

– Le canal d'aspiration est équipé d'un

flotteur.

– Lorsque le niveau maximal admissible

d'eau sale est atteint dans le réservoir,
le débit d'aspiration est stoppé.

 Mettre l'appareil hors service au niveau

de l'interrupteur principal.

 Vider le réservoir collecteur.

– 2

17FR

Mise hors service de l'appareil

 Mettre l'appareil hors service au niveau

de l'interrupteur principal.

 Retirer le connecteur de la prise.

Après chaque mise en service

 Vider le réservoir collecteur.
 Nettoyer la partie intérieure et exté-

rieure de l'appareil en l'aspirant et en
l'essuyant avec un chiffon humide.

Ranger l’appareil

Illustration
 Conserver les tubes d'aspiration, le

flexible d'aspiration et le câble d'alimen­tation comme le montre la figure.

 Entreposer l’appareil dans un endroit

sec et le sécuriser contre toute utilisa­tion non autorisée.

Transport

Attention

Risque de blessure et d'endommagement !
Respecter le poids de l'appareil lors du
transport.

Illustration
 Transporter l'appareil conne le montre

la figure.

 Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di­rectives en vigueur lors du transport
dans des véhicules.

Entreposage

Attention

Risque de blessure et d'endommagement !
Prendre en compte le poids de l'appareil à
l'entreposage.

Cet appareil doit uniquement être entrepo­sé en intérieur.

Entretien et maintenance

 Danger

Avant d'effectuer tout type de travaux sur
l'appareil, le mettre hors service et débran­cher la fiche électrique.

Remplacement de la cartouche

filtrante

 Déverrouiller et retirer la tête d'aspira-

tion.

 Faire tourner la tête d'aspiration de

180 ° et la déposer.

 Dévisser l'écrou de fixation.
 Retirer la cartouche filtrante.
 Mettre la cartouche filtrante neuve en

place.

 Mettre les écrous de fixation en place et

les serrer.

 Positionner la tête d'aspiration et la ver-

rouiller.

Assistance en cas de panne

 Danger

Avant d'effectuer tout type de travaux sur
l'appareil, le mettre hors service et débran­cher la fiche électrique.

La turbine d'aspiration ne

fonctionne pas

 Vérifier la prise et le fusible de l'alimen-

tation électrique.

 Vérifier le câble d'alimentation et la

fiche secteur de l'appareil.

 Allumer l’appareil.

La turbine d'aspiration fonctionne

mais l'appareil n'aspire pas

– Le flotteur obture le canal d'aspiration.

 Vider le réservoir collecteur.

La force d'aspiration diminue

 Déboucher la buse d'aspiration, le

tuyau d'aspiration, le flexible d'aspira­tion ou la cartouche filtrante.

 Remplacer le sachet filtre en papier.
 Remplacer la cartouche filtrante.

De la poussière s'échappe lors de

l'aspiration

 Vérifier le positionnement de la car-

touche filtrante.

 Remplacer la cartouche filtrante.

18 FR

– 3

Garantie

Dans chaque pays, les conditions de ga­rantie en vigueur sont celles publiées par
notre société de distribution responsable.
Les éventuelles pannes sur l’appareil sont
réparées gratuitement dans le délai de va­lidité de la garantie, dans la mesure où
celles-ci relèvent d'un défaut matériel ou
d'un vice de fabrication. En cas de recours
en garantie, adressez-vous à votre reven­deur ou au service après-vente agréé le
plus proche munis de votre preuve d'achat.

Accessoires et pièces de

rechange

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le
fabricant. Des accessoires et des
pièces de rechange d’origine garan­tissent un fonctionnement sûr et parfait
de l’appareil.

– Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du
mode d'emploi.

– Plus information sur les pièces de re-

change vous les trouverez sous
www.kaercher.com sous le menu Ser­vice.

Déclaration de conformité CE

Nous certifions par la présente que la ma­chine spécifiée ci-après répond de par sa
conception et son type de construction ain­si que de par la version que nous avons
mise sur le marché aux prescriptions fon­damentales stipulées en matière de sécuri­té et d’hygiène par les directives
européennes en vigueur. Toute modifica­tion apportée à la machine sans notre ac­cord rend cette déclaration invalide.

Produit: Aspirateur à sec et par voie

humide

Type: 1.428-xxx
Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)
2004/108/CE

Normes harmonisées appliquées :

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Normes nationales appliquées :

-

5.957-710

Les soussignés agissent sur ordre et sur
procuration de la Direction commerciale.

CEO

Responsable de la documentation:
S. Reiser

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Téléphone : [phone]
Télécopieur : [phone]

Winnenden, 2010/07/14

– 4

Head of Approbation

19FR

Caractéristiques techniques

NT 27/1 NT 27/1 Me

Tension du secteur V 220-240 220-240

V AU: 240 AU: 240

V AR: 220 AR: 220
Fréquence Hz 50/60 50/60
Puissance maxi W 1380 1380
Puissance nominale W 1200 1200
Capacité de la cuve l 27 27
Plein de liquide l 14 14
Débit d'air (maxi) l/s 67 67
Dépression (maxi) kPa (mbar) 20,8 (208) 20,8 (208)
Type de protection -- IPX4 IPX4
Classe de protection II II

Raccord du flexible d'aspiration

mm 35 35
(C-DN/C-ID)

Longueur x largeur x hauteur mm 420 x 420 x 525 420 x 420 x 540
Poids de fonctionnement typique kg 7,5 8,2
Température ambiante (maxi) °C +40 +40

Valeurs définies selon EN 60335-2-69

Niveau de pression sonore L
Incertitude K

pA

pA

Valeur de vibrations bras-main m/s
Incertitude K m/s

Câble d’ali­mentation

H05VV-F 2x1,0 mm
Référence Longueur de

dB(A) 77 77

dB(A) 1 1

2

2

2

<2,5 <2,5
0,2 0,2

câble
EU 6.647-263.0 7,5 m
GB 6.647-264.0 7,5 m
CH 6.647-265.0 7,5 m
AU 6.647-266.0 7,5 m
AR 6.648-233.0 7,5 m

20 FR

– 5

Prima di utilizzare l'apparecchio

per la prima volta, leggere le
presenti istruzioni originali, seguirle e con­servarle per un uso futuro o in caso di riven­dita dell'apparecchio.

– Prima di procedere alla prima messa in

funzione leggere tassativamente le nor­ma di sicurezza n. 5.956-249!

– La mancata osservanza delle istruzioni

d'uso e delle norme di sicurezza può
causare danni all'apparecchio e pre­sentare pericoli per l'utilizzatore e le al­tre persone.

– Eventuali danni da trasporto vanno co-

municati immediatamente al proprio ri­venditore.

Indice

Protezione dell’ambiente . . IT . . .1
Simboli riportati nel manuale

d'uso. . . . . . . . . . . . . . . . . . IT . . .1

Uso conforme a destinazione IT . . . 1

Parti dell'apparecchio. . . . . IT . . .2

Messa in funzione . . . . . . . IT . . .2

Uso. . . . . . . . . . . . . . . . . . . IT . . .2

Trasporto . . . . . . . . . . . . . . IT . . .3

Supporto. . . . . . . . . . . . . . . IT . . .3

Cura e manutenzione. . . . . IT . . .3

Guida alla risoluzione dei guasti IT . . .3

Garanzia. . . . . . . . . . . . . . . IT . . .4

Accessori e ricambi . . . . . . IT . . .4

Dichiarazione di conformità CE IT . . .4

Dati tecnici . . . . . . . . . . . . . IT . . .5

Protezione dell’ambiente

Tutti gli imballaggi sono ricicla­bili. Gli imballaggi non vanno
gettati nei rifiuti domestici, ma
consegnati ai relativi centri di
raccolta.

Gli apparecchi dismessi conten­gono materiali riciclabili preziosi
e vanno consegnati ai relativi
centri di raccolta. Batterie, olio e
sostanze simili non devono es­sere dispersi nell’ambiente. Si
prega quindi di smaltire gli ap­parecchi dismessi mediante i si­stemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono
disponibili all'indirizzo:

www.kaercher.com/REACH

Simboli riportati nel manuale

d'uso

 Pericolo

Per un rischio imminente che determina le­sioni gravi o la morte.

몇 Attenzione

Per una situazione di rischio possibile che po­trebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che
potrebbe determinare danni leggeri a per­sone o cose.

Uso conforme a destinazione

몇 Attenzione

L'apparecchio non si adatta all'aspirazione
di polveri dannose alla salute.

– Questo aspiratore è destinato alla puli-

zia a secco/umido di pavimenti o pareti.

– Questo apparecchio si adatta all'uso

professionale, ad esempio in cantieri,
impianti industriali, officine ed uffici.

– 1

21IT

Parti dell'apparecchio

1 Targhetta
2 Cavo di alimentazione
3 Sostegno per tubi di aspirazione
4 Sostegno per bocchetta per fughe
5 Tubo flessibile di aspirazione
6 Dispositivo di blocco della testa di aspi-

razione
7 Ruota pivottante
8 Contenitore sporcizia
9 Raccordo di aspirazione
10 Bocchetta pavimenti
11 Tubo rigido di aspirazione
12 Interruttore principale
13 Testa aspirante
14 Maniglia trasporto
15 Gancio per cavo
16 Gomito
17 Filtro a cartuccia
18 Dado di fissaggio
19 Galleggiante

Messa in funzione

Aspirazione a secco

Attenzione

Inserire sempre il filtro a cartuccia durante
la pulizia a secco.

– L'aspirazione di polveri fini provvede la

possibilità di usare un sacchetto filtro

addizionale.

Inserimento del sacchetto filtro di carta

Figura
Figura

 Sbloccare e staccare la testa aspirante.
 Inserire il sacchetto filtro di carta.
 Rimettere la testa aspirante e bloccarla.

Aspirazione ad umido

Montaggio dei labbri di gomma

Figura

 Smontare il nastro con setole.
 Montare i labbri di gomma.

Avviso: Il lato dei labbri in gomma con la
trama deve essere rivolto verso l'esterno.

Rimuovere il sacchetto filtro di carta

– Per l'aspirazione di liquidi occorre ri-

muovere sempre il sacchetto filtro di
carta.

Montare il filtro supplementare

 Sbloccare e staccare la testa aspirante.
 Ruotare la testa aspirante di 180° e de-

positarla.

 Svitare il dado di fissaggio.
 Togliere il filtro a cartuccia.

Figura

 Inserire il dado di fissaggio e stringerlo.
 Montare il filtro supplementare.
 Rimettere la testa aspirante e bloccarla.

Collegamento a clip

Figura
Il canale di aspirazione è dotato di un siste­ma a clip. Tutti gli accessori C-35/C-DN-35
possono essere collegati.

Uso

Accendere l’apparecchio

 Inserire la spina di alimentazione.
 Attivare l'apparecchio dall'interruttore

principale.

Svuotare il contenitore dello sporco

– Il canale di aspirazione è provvisto di un

galleggiante.

– Il flusso di aspirazione si interrompe al

raggiungimento del livello massimo di
acqua sporca nel serbatoio.

 Disattivare l'apparecchio dall'interrutto-

re principale.

 Svuotare il serbatoio dello sporco.

22 IT

– 2

Spegnere l’apparecchio

 Disattivare l'apparecchio dall'interrutto-

re principale.
 Staccare la spina.

A lavoro ultimato

 Svuotare il serbatoio dello sporco.
 Pulire l’apparecchio all’interno e

all’esterno aspirando e passando la su-

perficie con un panno umido.

Deposito dell’apparecchio

Figura
 Conservare i tubi di aspirazione, il tubo

flessibile di aspirazione ed il cavo di ali-

mentazione secondo quanto illustrato

nella figura.
 Depositare l’apparecchio in un luogo

asciutto e proteggerlo contro l’uso non

autorizzato.

Trasporto

Attenzione

Pericolo di lesioni e di danneggiamento! Ri­spettare il peso dell'apparecchio durante il
trasporto.

Figura
 Trasportare l'apparecchio come illustra-

to nell'immagine.
 Per il trasporto in veicoli, assicurare

l'apparecchio secondo le direttive in vi-

gore affinché non possa scivolare e ri-

baltarsi.

Supporto

Attenzione

Pericolo di lesioni e di danneggiamento! Ri­spettare il peso dell'apparecchio durante la
conservazione.

Questo apparecchio può essere conserva­to solo in ambienti interni.

Cura e manutenzione

 Pericolo

Disattivare l'apparecchio ed estrarre la spi­na di alimentazione prima di effettuare in­terventi sull'apparecchio.

Sostituzione del filtro a cartuccia

 Sbloccare e staccare la testa aspirante.
 Ruotare la testa aspirante di 180° e de-

positarla.

 Svitare il dado di fissaggio.
 Togliere il filtro a cartuccia.
 Sostituirlo con il nuovo filtro a cartuccia.
 Inserire il dado di fissaggio e stringerlo.
 Rimettere la testa aspirante e bloccarla.

Guida alla risoluzione dei

guasti

 Pericolo

Disattivare l'apparecchio ed estrarre la spi­na di alimentazione prima di effettuare in­terventi sull'apparecchio.

La turbina di aspirazione non

funziona

 Controllare la presa e il fusibile dell'ali-

mentazione di corrente.

 Controllare il cavo e la spina di rete

dell'apparecchio.

 Accendere l’apparecchio.

La turbina di aspirazione funziona,

ma l'apparecchio non aspira

– Galleggiante ostruisce il canale di aspi-

razione.

 Svuotare il serbatoio dello sporco.

La forza aspirante diminuisce

 Rimuovere eventuali otturazioni dalla

bocchetta di aspirazione, dal tubo rigido
di aspirazione o dal filtro a cartuccia.

 Sostituire il sacchetto filtro di carta.
 Sostituire il filtro a cartuccia

– 3

23IT

Fuoriuscita di polvere durante

l'aspirazione

 Controllare che il filtro a cartuccia sia

montato nella posizione corretta.
 Sostituire il filtro a cartuccia

Garanzia

Le condizioni di garanzia valgono nel ri­spettivo paese di pubblicazione da parte
della nostra società di vendita competente.
Entro il termine di garanzia eliminiamo gra­tuitamente eventuali guasti all’apparecchio,
se causati da difetto di materiale o di produ­zione. Nei casi previsti dalla garanzia si
prega di rivolgersi al proprio rivenditore, op­pure al più vicino centro di assistenza auto­rizzato, esibendo lo scontrino di acquisto.

Accessori e ricambi

– Impiegare esclusivamente accessori e

ricambi autorizzati dal produttore. Ac-

cessori e ricambi originali garantiscono

che l’apparecchio possa essere impie-

gato in modo sicuro e senza disfunzioni.

– La lista dei pezzi di ricambio più comuni

è riportata alla fine del presente manua-

le d'uso.

– Maggiori informazioni sulle parti di ri-

cambio sono reperibili al sito www.kaer-

cher.com alla voce “Service”.

Dichiarazione di conformità

CE

Con la presente si dichiara che la macchina
qui di seguito indicata, in base alla sua con­cezione, al tipo di costruzione e nella ver­sione da noi introdotta sul mercato, è
conforme ai requisiti fondamentali di sicu­rezza e di sanità delle direttive CE. In caso
di modifiche apportate alla macchina senza
il nostro consenso, la presente dichiarazio­ne perde ogni validità.

Prodotto: Aspiratore solidi-liquidi
Modelo: 1.428-xxx
Direttive CE pertinenti

2006/42/CE (+2009/127/CE)
2004/108/CE

Norme armonizzate applicate

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Norme nazionali applicate

-

5.957-710

I firmatari agiscono su incarico e con la pro­cura dell’amministrazione.

24 IT

CEO

Responsabile della documentazione:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2010/07/14

– 4

Head of Approbation

Dati tecnici

NT 27/1 NT 27/1 Me

Tensione di rete V 220-240 220-240

V AU: 240 AU: 240

V AR: 220 AR: 220
Frequenza Hz 50/60 50/60
Potenza max. W 1380 1380
Potenza nominale W 1200 1200
Capacità serbatoio l 27 27
Quantità di riempimento di liquido l 14 14
Quantità d'aria (max.) l/s 67 67
Sotto pressione (max.) kPa (mbar) 20,8 (208) 20,8 (208)
Protezione -- IPX4 IPX4
Grado di protezione II II

Attacco per tubo di aspirazione (C-DN/C-ID) mm 35 35
Lunghezza x larghezza x Altezza mm 420 x 420 x

525
Peso d'esercizio tipico kg 7,5 8,2
Temperatura ambiente (max.) °C +40 +40

Valori rilevati secondo EN 60335-2-69

Pressione acustica L
Dubbio K

pA

pA

Valore di vibrazione mano-braccio m/s
Dubbio K m/s

dB(A) 77 77
dB(A) 1 1

2

2

<2,5 <2,5

0,2 0,2

420 x 420 x
540

Cavo di ali­mentazione

H05VV-F 2x1,0 mm
Codice com-

ponente

Lunghezza

cavo
EU 6.647-263.0 7,5 m
GB 6.647-264.0 7,5 m
CH 6.647-265.0 7,5 m
AU 6.647-266.0 7,5 m
AR 6.648-233.0 7,5 m

2

– 5

25IT

Lees vóór het eerste gebruik

van uw apparaat deze originele
gebruiksaanwijzing, ga navenant te werk
en bewaar hem voor later gebruik of voor
een latere eigenaar.

– Voor de eerste inbedrijfstelling veilig-

heidsinstructies nr. 5.956-249 in elk ge­val lezen!

– Bij veronachtzaming van de gebruiks-

aanwijzing en de veiligheidsaanwijzin­gen kan schade aan het apparaat
ontstaan, en gevaar voor gebruikers en
andere personen.

– Bij transportschade onmiddellijk de

handelaar op de hoogte brengen.

Inhoudsopgave

Zorg voor het milieu . . . . . . NL . . .1

Symbolen in de gebruiksaanwij-

zing. . . . . . . . . . . . . . . . . . . NL . . .1

Reglementair gebruik . . . . . NL . . .1

Apparaat-elementen. . . . . . NL . . .2

Inbedrijfstelling . . . . . . . . . . NL . . .2

Bediening . . . . . . . . . . . . . . NL . . .2

Vervoer. . . . . . . . . . . . . . . . NL . . .3

Opslag . . . . . . . . . . . . . . . . NL . . .3

Onderhoud . . . . . . . . . . . . . NL . . .3

Hulp bij storingen . . . . . . . . NL . . .3

Garantie . . . . . . . . . . . . . . . NL . . .4

Toebehoren en reserveonder-

delen . . . . . . . . . . . . . . . . . NL . . .4

EG-conformiteitsverklaring. NL . . .4

Technische gegevens. . . . . NL . . .5

Zorg voor het milieu

Het verpakkingsmateriaal is
herbruikbaar. Deponeer het ver­pakkingsmateriaal niet bij het
huishoudelijk afval, maar bied
het aan voor hergebruik.

Onbruikbaar geworden appara­ten bevatten waardevolle mate­rialen die geschikt zijn voor
hergebruik. Lever de apparaten
daarom in bij een inzamelpunt
voor herbruikbare materialen.
Batterijen, olie en dergelijke
stoffen mogen niet in het milieu
belanden. Verwijder overbodig
geworden apparatuur daarom
via geschikte inzamelpunten.

Aanwijzingen betreffende de inhouds­stoffen (REACH)

Huidige informatie over de inhoudsstoffen
vindt u onder:

www.kaercher.com/REACH

Symbolen in de

gebruiksaanwijzing

 Gevaar

Voor een onmiddellijk dreigend gevaar dat
leidt tot ernstige en zelfs dodelijke lichame­lijke letsels.

몇 Waarschuwing

Voor een mogelijks gevaarlijke situatie die
zou kunnen leiden tot ernstige en zelfs do­delijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die
kan leiden tot lichte lichamelijke letsels of
materiële schade.

Reglementair gebruik

몇 Waarschuwing

Het apparaat is niet geschikt voor het op­zuigen van voor de gezondheid schadelijke
stoffen.

– Deze zuiger is voor het natte en droge

reinigen van vloer- en muuroppervlak­ken bestemd.

– Dit apparaat is geschikt voor industrieel

gebruik, zoals bijvoorbeeld op bouw­werven, in industriële installaties, in
werkplaatsen en verhuurkantoren.

26 NL

– 1

Apparaat-elementen

1 Typeplaatje
2 Netkabel
3 Houder voor zuigbuizen
4 Houder voor voegsproeier
5 Zuigslang
6 Vergrendeling van de zuigkop
7 Zwenkwiel
8 Vuilreservoir
9 Luchtinlaatleidingen
10 Vloersproeier
11 Zuigbuis
12 Hoofdschakelaar
13 Zuigkop
14 Handgreep
15 Kabelhaak
16 Elleboog
17 Patronenfilter
18 Bevestigingsmoer
19 Vlotter

Inbedrijfstelling

Droogzuigen

Voorzichtig

Bij het droogzuigen moet de patronenfilter
altijd aangebracht zijn.

– Bij het opzuigen van fijn stof kan ook

nog een papieren filterzak gebruikt wor­den.

Inbouw papieren filterzak

Afbeelding
Afbeelding

 Zuigkop ontgrendelen en wegnemen.
 Papieren filterzak opzetten.
 Zuigkop eropzetten en vergrendelen.

Natzuigen

Inbouw rubber lippen

Afbeelding

 Borstelstrook demonteren.
 Rubber strippen inbouwen.

Aanwijzing: De gestructueerde kant van
de rubber strippen moet naar buiten wijzen.

Papieren filterzak wegnemen

– Bij het opzuigen van nat vuil moet de

papieren filterzak altijd verwijderd wor­den.

Extra filter inbouwen

 Zuigkop ontgrendelen en wegnemen.
 Zuigkop 180° draaien en wegleggen.
 Bevestigingsmoer eruit draaien.
 Patroonfilter wegnemen.

Afbeelding
 Bevestigingsmoer aanbrengen en aan-

spannen.

 Extra filter inbouwen.
 Zuigkop eropzetten en vergrendelen.

Clipverbinding

Afbeelding
De zuigslang is van een clip-systeem voor­zien. Alle C-35/C-DN-35 accessoires kun­nen worden aangesloten.

Bediening

Apparaat inschakelen

 Steek de netstekker in de contactdoos.
 Schakel het apparaat aan de hoofd-

schakelaar in.

Vuilcontainer leegmaken

– Het zuigkanaal is uitgerust met een

vlotter.

– Als het maximaal toegelaten vuilwater-

niveau in het reservoir bereikt is, wordt
de zuigstroom onderbroken.

 Schakel het apparaat aan de hoofd-

schakelaar uit.

 Vuilcontainer legen.

Apparaat uitschakelen

 Schakel het apparaat aan de hoofd-

schakelaar uit.

 Netstekker uittrekken.

– 2

27NL

Na elk bedrijf

 Vuilcontainer legen.
 Apparaat aan de binnen- en buitenkant

reinigen door afzuigen en afvegen met
een vochtige doek.

Apparaat opslaan

Afbeelding
 Zuigbuizen, zuigslang en stroomkabel

bewaren in overeenstemming met de
afbeelding.

 Apparaat in een droge ruimte plaatsen

en beveiligen tegen onbevoegd ge­bruik.

Vervoer

Voorzichtig

Gevaar voor letsels en beschadigingen!
Houd bij het transport rekening met het ge­wicht van het apparaat.

Afbeelding
 Apparaat transporteren zoals weerge-

geven op de afbeelding.

 Bij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen
beveiligd worden tegen verschuiven en
kantelen.

Opslag

Voorzichtig

Gevaar voor letsel en beschadiging! Het
gewicht van het apparaat bij opbergen in
acht nemen.

Het apparaat mag alleen binnen worden
opgeborgen.

Onderhoud

 Gevaar

Bij alle werkzaamheden aan het apparaat,
het apparaat uitschakelen en de netstekker
uittrekken.

Patronenfilter vervangen

 Zuigkop ontgrendelen en wegnemen.
 Zuigkop 180° draaien en wegleggen.
 Bevestigingsmoer eruit draaien.
 Patroonfilter wegnemen.
 Nieuwe patroonfilter plaatsen.
 Bevestigingsmoer aanbrengen en aan-

spannen.

 Zuigkop eropzetten en vergrendelen.

Hulp bij storingen

 Gevaar

Bij alle werkzaamheden aan het apparaat,
het apparaat uitschakelen en de netstekker
uittrekken.

Zuigturbine start niet

 Stekker en zekering van de stroom-

voorziening controleren.

 Stroomkabel en stekker van het appa-

raat controleren.

 Apparaat inschakelen.

Zuigturbine loopt, maar apparaat

zuigt niet

– Vlotter sluit zuigkanaal af.

 Vuilcontainer legen.

Zuigkracht wordt minder

 Verstoppingen uit zuigmondstuk, zuig-

buis, zuigslang of patronenfilter wegha­len.

 Papieren filterzak vervangen.
 Patronenfilter vervangen.

Er ontsnapt stof bij het zuigen

 Correcte inbouwpositie van de patro-

nenfilter controleren.

 Patronenfilter vervangen.

28 NL

– 3

Garantie

In ieder land zijn de door ons bevoegde
verkoopkantoor uitgegeven garantiebepa­lingen van toepassing. Eventuele storingen
aan het apparaat verhelpen wij zonder kos­ten binnen de garantietermijn, mits een ma­teriaal of fabrieksfout de oorzaak van deze
storing is. Neem bij klachten binnen de ga­rantietermijn contact op met uw leverancier
of de dichtstbijzijnde klantenservicewerk­plaats en neem uw aankoopbewijs mee.

Toebehoren en

reserveonderdelen

– Er mogen uitsluitend toebehoren en re-

serveonderdelen gebruikt worden die
door de fabrikant zijn vrijgegeven. Origi­nele toebehoren en reserveonderdelen
bieden de garantie van een veilig en
storingsvrije werking van het apparaat.

– Een selectie van de meest frequent be-

nodigde reserveonderdelen vindt u ach­teraan in de gebruiksaanwijzing.

– Verdere informatie over reserveonder-

delen vindt u op www.kaercher.com bij
Service.

EG-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde
machine door haar ontwerp en bouwwijze
en in de door ons in de handel gebrachte
uitvoering voldoet aan de betreffende fun­damentele veiligheids- en gezondheidsei­sen, zoals vermeld in de desbetreffende
EG-richtlijnen. Deze verklaring verliest
haar geldigheid wanneer zonder overleg
met ons veranderingen aan de machine
worden aangebracht.

Product: Droog- / natzuiger
Type: 1.428-xxx
Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG)
2004/108//EG

Toegepaste geharmoniseerde normen

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Toegepaste landelijke normen

-

5.957-710

De ondergetekenden handelen in opdracht
en met volmacht van de bedrijfsleiding.

CEO

Gevolmachtigde voor de documentatie:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2010/07/14

– 4

Head of Approbation

29NL

Technische gegevens

NT 27/1 NT 27/1 Me

Netspanning V 220-240 220-240

V AU: 240 AU: 240

V AR: 220 AR: 220
Frequentie Hz 50/60 50/60
Max. vermogen W 1380 1380
Nominaal vermogen W 1200 1200
Inhoud reservoir l 27 27
Vulhoeveelheid vloeistof l 14 14
Luchthoeveelheid (max.) l/s 67 67
Onderdruk (max.) kPa (mbar) 20,8 (208) 20,8 (208)
Beveiligingsklasse -- IPX4 IPX4
Beschermingsklasse II II

Zuigslangaansluiting (C-DN/C-ID) mm 35 35
Lengte x breedte x hoogte mm 420 x 420 x 525 420 x 420 x 540
Typisch bedrijfsgewicht kg 7,5 8,2
Omgevingstemperatuur (max.) °C +40 +40

Bepaalde waarden conform EN 60335-2-69

Geluidsdrukniveau L
Onzekerheid K

pA

pA

Hand-arm vibratiewaarde m/s
Onzekerheid K m/s

dB(A) 77 77

dB(A) 1 1

2

2

<2,5 <2,5
0,2 0,2

Stroomkabel H05VV-F 2x1,0 mm

2

Onderdeelnr. Lengte snoer
EU 6.647-263.0 7,5 m
GB 6.647-264.0 7,5 m
CH 6.647-265.0 7,5 m
AU 6.647-266.0 7,5 m
AR 6.648-233.0 7,5 m

30 NL

– 5

Antes del primer uso de su apa-

rato, lea este manual original,
actúe de acuerdo a sus indicaciones y
guárdelo para un uso posterior o para otro
propietario posterior.

– ¡Antes de la primera puesta en marcha

lea sin falta las instrucciones de uso y
las instrucciones de seguridad n.°

5.956-249!

– El incumplimiento de las instrucciones

de uso y de las indicaciones de seguri­dad puede provocar daños en el apara­to y poner en peligro al usuario y a otras
personas.

– En caso de daños de transporte infor-

me inmediatamente al fabricante.

Índice de contenidos

Protección del medio ambiente ES . . 1 Símbolos del manual de instruc-

ciones. . . . . . . . . . . . . . . . . ES . . 1

Uso previsto . . . . . . . . . . . . ES . . 1

Elementos del aparato . . . . ES . . 2

Puesta en marcha . . . . . . . ES . . 2

Manejo . . . . . . . . . . . . . . . . ES . . 2

Transporte . . . . . . . . . . . . . ES . . 3

Almacenamiento . . . . . . . . ES . . 3

Cuidados y mantenimiento. ES . . 3
Ayuda en caso de avería . . ES . . 3

Garantía . . . . . . . . . . . . . . . ES . . 4

Accesorios y piezas de repuesto ES . . 4
Declaración de conformidad CE ES . . 4

Datos técnicos . . . . . . . . . . ES . . 5

Protección del medio

ambiente

Los materiales empleados para
el embalaje son reciclables y re­cuperables. No tire el embalaje
a la basura doméstica y entré­guelo en los puntos oficiales de
recogida para su reciclaje o re­cuperación.

Los aparatos viejos contienen
materiales valiosos reciclables
que deberían ser entregados
para su aprovechamiento pos­terior. Evite el contacto de bate­rías, aceites y materias
semejantes con el medio am­biente. Por este motivo, entre­gue los aparatos usados en los
puntos de recogida previstos
para su reciclaje.

Indicaciones sobre ingredientes
(REACH)

Encontrará información actual sobre los in­gredientes en:

www.kaercher.com/REACH

Símbolos del manual de

instrucciones

 Peligro

Para un peligro inminente que acarrea le­siones de gravedad o la muerte.

몇 Advertencia

Para una situación que puede ser peligro­sa, que puede acarrear lesiones de grave­dad o la muerte.

Precaución

Para una situación que puede ser peligro­sa, que puede acarrear lesiones leves o
daños materiales.

Uso previsto

몇 Advertencia

El aparato no es apto para aspirar polvos
nocivos para la salud.

– Este aspirador está diseñado para la

limpieza de pisos y superficies murales.

– Este aparato es apto para el uso en

aplicaciones industriales, como en
obras, polígonos industriales, talleres y
escuelas, hospitales, fábricas, tiendas,
oficinas y negocios de alquiler.

– 1

31ES

Elementos del aparato

1 Placa de características
2 Cable de conexión a la red
3 Soporte para la tubería de absorción
4 Soporte para la boquilla para juntas
5 Manguera de aspiración
6 Bloqueo del cabezal de absorción
7 Rodillo de dirección
8 Recipiente acumulador de suciedad
9 Tubuladura de aspiración
10 Boquilla barredora de suelos
11 Tubo de aspiración
12 Interruptor principal
13 Cabezal de aspiración
14 Asa de transporte
15 Gancho porta cables
16 Codo
17 Filtro de cartuchos
18 Tuerca de fijación
19 Flotador

Puesta en marcha

Aspiración en seco

Precaución

Si se aspira en seco se debe colocar siem­pre un cartucho filtrante.

– Si se aspira polvo fino se debe utilizar

también una bolsa filtrante de papel.

Montaje de la bolsa filtrante de papel

Figura
Figura
 Desbloquear y extraer el cabezal de as-

piración.

 Insertar la bolsa filtrante de papel.
 Colocar y bloquear el cabezal de aspi-

ración.

Aspiración de líquidos

Montaje del borde de goma

Figura

 Desmontar la tira de cerdas.
 Montar los labios de goma.

Nota: El lateral estructurado del borde de
goma tiene que estar para afuera.

Retirar la bolsa filtrante de papel

– Para aspirar suciedad líquida se debe

retirar la bolsa filtrante de papel.

Montar un filtro adicional

 Desbloquear y extraer el cabezal de as-

piración.

 Girar el cabezal de aspiración 180º y

depositar.

 Desenroscar la tuerca de fijación.
 Retirar el cartucho filtrante.

Figura

 Colocar y apretar las tuercas.
 Montar un filtro adicional.
 Colocar y bloquear el cabezal de aspi-

ración.

Enganche de clip

Figura
La manguera de aspiración está equipada

con un sistema de clip. Se pueden conectar
todos los accesorios C-35/C-DN-35.

Manejo

Conexión del aparato

 Enchufe la clavija de red.
 Conectar el aparato con el interruptor

principal.

Vaciar el depósito acumulador de

suciedad

– El canal de aspiración está equipado

con un flotador.

– Si se alcanza el nivel máximo permitido

de agua sucia en el depósito, se inte­rrumpe la corriente de aspiración.

 Desconectar el aparato con el interrup-

tor principal.

 Vacíe el depósito acumulador de sucie-

dad.

32 ES

– 2

Desconexión del aparato

 Desconectar el aparato con el interrup-

tor principal.

 Extraer el enchufe de la red.

Después de cada puesta en marcha

 Vacíe el depósito acumulador de sucie-

dad.

 Limpie el aparato por dentro y por fuera

aspirándolo y frotar con un paño húme­do.

Almacenamiento del aparato

Figura
 Guardar las tuberías de aspiración, la

manguera de aspiración y el cable de
alimentación tal y como se indica en la
imagen.

 Coloque el aparato en un cuarto seco y

protéjalo frente a un uso no autorizado.

Transporte

Precaución

¡Peligro de lesiones y daños! Respetar el
peso del aparato para el transporte.

Figura
 Transportar el aparato como se indica

en la imagen.

 Al transportar en vehículos, asegurar el

aparato para evitar que resbale y vuel­que conforme a las directrices vigentes.

Almacenamiento

Precaución

¡Peligro de lesiones y daños! Respetar el
peso del aparato en el almacenamiento.

Este aparato sólo se puede almacenar en
interiores.

Cuidados y mantenimiento

 Peligro

Antes de efectuar cualquier trabajo en el
aparato, hay que desconectar de la red
eléctrica.

Cambio del filtro de cartucho

 Desbloquear y extraer el cabezal de as-

piración.

 Girar el cabezal de aspiración 180º y

depositar.

 Desenroscar la tuerca de fijación.
 Retirar el cartucho filtrante.
 Colocar un nuevo cartucho de filtro.
 Colocar y apretar las tuercas.
 Colocar y bloquear el cabezal de aspi-

ración.

Ayuda en caso de avería

 Peligro

Antes de efectuar cualquier trabajo en el
aparato, hay que desconectar de la red
eléctrica.

La turbina de aspiración no

funciona

 Comprobar la clavija y el seguro del su-

ministro de corriente.

 Comprobar el cable y el enchufe del

aparato.

 Conexión del aparato

La turbina de aspiración funciona,

pero el aparato no aspira

– El flotador cierra el canal de aspiración.

 Vacíe el depósito acumulador de sucie-

dad.

La capacidad de aspiración

disminuye

 Eliminar las obstrucciones de la boqui-

lla, tubo o manguera de aspiración y
cartucho filtrante.

 Cambiar la bolsa filtrante de papel.
 Cambiar el filtro de cartucho.

Pérdida de polvo durante la

aspiración

 Comprobar si el cartucho de filtro está

montado correctamente.

 Cambiar el filtro de cartucho.

– 3

33ES

Garantía

En todos los países rigen las condiciones
de garantía establecidas por nuestra em­presa distribuidora. Las averías del aparato
serán subsanadas gratuitamente dentro
del periodo de garantía, siempre que se de­ban a defectos de material o de fabricación.
En un caso de garantía, le rogamos que se
dirija con el comprobante de compra al dis­tribuidor donde adquirió el aparato o al ser­vicio al cliente autorizado más próximo a su
domicilio.

Accesorios y piezas de

repuesto

– Sólo deben emplearse accesorios y

piezas de repuesto originales o autori­zados por el fabricante. Los accesorios
y piezas de repuesto originales garanti­zan el funcionamiento seguro y sin ave­rías del aparato.

– Podrá encontrar una selección de las

piezas de repuesto usadas con más
frecuencia al final de las instrucciones
de uso.

– En el área de servicios de www.kaer-

cher.com encontrará más información
sobre piezas de repuesto.

Declaración de conformidad

CE

Por la presente declaramos que la máqui­na designada a continuación cumple, tanto
en lo que respecta a su diseño y tipo cons­tructivo como a la versión puesta a la venta
por nosotros, las normas básicas de segu­ridad y sobre la salud que figuran en las di­rectivas comunitarias correspondientes. La
presente declaración perderá su validez en
caso de que se realicen modificaciones en
la máquina sin nuestro consentimiento ex­plícito.

Producto: aspirador en húmedo/seco
Modelo: 1.428-xxx
Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)
2004/108/CE

Normas armonizadas aplicadas

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Normas nacionales aplicadas

-

5.957-710

34 ES

Los abajo firmantes actúan con plenos po­deres y con la debida autorización de la di­rección de la empresa.

CEO

Persona autorizada para la documentación:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tele.: [phone]
Fax: [phone]

Winnenden, 2010/07/14

– 4

Head of Approbation

Datos técnicos

NT 27/1 NT 27/1 Me

Tensión de red V 220-240 220-240

V AU: 240 AU: 240

V AR: 220 AR: 220
Frecuencia Hz 50/60 50/60
Potencia Máx. W 1380 1380
Potencial nominal W 1200 1200
Capacidad del depósito l 27 27
Cantidad de líquido l 14 14
Cantidad de aire (máx.) l/s 67 67
Depresión (máx.) kPa (mbar) 20,8 (208) 20,8 (208)
Categoria de protección -- IPX4 IPX4
Clase de protección II II

Toma de tubo flexible de aspiración

mm 35 35
(C-DN/C-ID)

Longitud x anchura x altura mm 420 x 420 x 525 420 x 420 x 540
Peso de funcionamiento típico kg 7,5 8,2
Temperatura ambiente (máx.) °C +40 +40

Valores calculados conforme a la norma EN 60335-2-69

Nivel de presión acústica L
Inseguridad K

pA

pA

Valor de vibración mano-brazo m/s
Inseguridad K m/s

Cable de co­nexión a la
red

H05VV-F 2x1,0 mm
No. de pieza Longitud del

cable

dB(A) 77 77

dB(A) 1 1

2

2

2

<2,5 <2,5
0,2 0,2

EU 6.647-263.0 7,5 m
GB 6.647-264.0 7,5 m
CH 6.647-265.0 7,5 m
AU 6.647-266.0 7,5 m
AR 6.648-233.0 7,5 m

– 5

35ES

Leia o manual de manual origi-

nal antes de utilizar o seu apare­lho. Proceda conforme as indicações no
manual e guarde o manual para uma con­sulta posterior ou para terceiros a quem
possa vir a vender o aparelho.

– Antes de colocar em funcionamento

pela primeira vez é imprescindível ler
atentamente as indicações de seguran­ça n.º 5.956-249!

– A não-observância deste Manual de

Instruções e dos avisos de segurança
poderá levar a danos no aparelho e pe­rigos tanto para o utilizador como para
terceiros.

– No caso de danos provocados pelo

transporte, informe imediatamente o re­vendedor.

Índice

Protecção do meio-ambiente PT . . .1
Símbolos no Manual de Instru-

ções . . . . . . . . . . . . . . . . . . PT . . .1

Utilização conforme o fim a que

se destina a máquina . . . . . PT . . .1

Elementos do aparelho . . . PT . . .2
Colocação em funcionamento PT . . .2

Manuseamento . . . . . . . . . PT . . .2

Transporte . . . . . . . . . . . . . PT . . .3

Armazenamento. . . . . . . . . PT . . .3

Conservação e manutenção PT . . .3
Ajuda em caso de avarias . PT . . .3

Garantia . . . . . . . . . . . . . . . PT . . .4

Acessórios e peças sobressa-

lentes . . . . . . . . . . . . . . . . . PT . . .4

Declaração de conformidade

CE . . . . . . . . . . . . . . . . . . . PT . . .4

Dados técnicos. . . . . . . . . . PT . . .5

Protecção do meio-ambiente

Os materiais da embalagem
são recicláveis. Não coloque as
embalagens no lixo doméstico,
envie-as para uma unidade de
reciclagem.

Os aparelhos velhos contêm
materiais preciosos e reciclá­veis e deverão ser reutilizados.
Baterias, óleo e produtos simila­res não podem ser deitados fora
ao meio ambiente. Por isso, eli­mine os aparelhos velhos atra­vés de sistemas de recolha de
lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes
podem ser encontradas em:

www.kaercher.com/REACH

Símbolos no Manual de

Instruções

 Perigo

Para um perigo eminente que pode condu­zir a graves ferimentos ou à morte.

몇 Advertência

Para uma possível situação perigosa que
pode conduzir a graves ferimentos ou à
morte.

Atenção

Para uma possível situação perigosa que
pode conduzir a ferimentos leves ou danos
materiais.

Utilização conforme o fim a

que se destina a máquina

몇 Advertência

O aparelho não é apropriado para a aspira­ção de poeiras nocivas para a saúde.

– O aspirador serve para limpar pavimen-

tos ou paredes a seco e a húmido.

– Este aparelho destina-se ao uso indus-

trial, p. ex. em estaleiros, em instala­ções industriais, em oficinas e em
negócios de aluguer.

36 PT

– 1

Elementos do aparelho

1 Placa de tipo
2 Cabo de rede
3 Suporte para tubos de aspiração
4 Suporte para bico de juntas
5 Tubo flexível de aspiração
6 Bloqueio da cabeça de aspiração
7 Rolo de guia
8 Recipiente de sujidades
9 Bocal de aspiração
10 Bico para o chão
11 Tubo de aspiração
12 Interruptor principal
13 Cabeçote de aspiração
14 Pega para portar
15 Gancho de cabo
16 Tubo curvado
17 Filtro de cartucho
18 Porca de fixação
19 Flutuador

Colocação em funcionamento

Aspirar a seco

Atenção

Para aspirar a seco, colocar sempre o filtro
de cartucho.

– Ao aspirar pó fino pode ser adicionalmen-

te utilizado um saco de filtro de papel.

Montagem do saco de filtro de papel

Figura
Figura
 Destravar e retirar o cabeçote de aspi-

ração.

 Colocar o saco filtro de papel.
 Montar e travar o cabeçote de aspira-

ção.

Aspirar a húmido

Montar os lábios de borracha

Figura

 Desmontar as tiras da escova.
 Montar lábios de borracha.

Aviso: a parte estruturada dos lábios de
borracha deve ser virada para fora.

Retirar o saco de papel filtrante

– Para aspirar sujidade húmida, retirar

sempre o saco de filtro de papel.

Montar filtro adicional

 Destravar e retirar o cabeçote de aspi-

ração.

 Girar a 180° o cabeçote de aspiração e

guardá-lo.

 Desenroscar a porca de fixação.
 Retirar o filtro de cartucho.

Figura

 Inserir e fixar a porca de fixação.
 Montar filtro adicional.
 Montar e travar o cabeçote de aspira-

ção.

Conexão clipe

Figura
A mangueira de aspiração está equipada
com um sistema clipe. Todos os acessórios
C-35/C-DN-35 podem ser conectados.

Manuseamento

Ligar a máquina

 Ligar a ficha de rede.
 Ligar o aparelho no interruptor princi-

pal.

Esvaziar o recipiente de sujidade

– O canal de aspiração está equipado

com um flutuador.

– Ao atingir o nível máximo permitido de

água suja no reservatório, o fluxo de
aspiração será interrompido.

 Desligar o aparelho no interruptor prin-

cipal.

 Esvaziar o recipiente de sujidade.

– 2

37PT

Desligar o aparelho

 Desligar o aparelho no interruptor prin-

cipal.

 Desligue a ficha da tomada.

Sempre depois de utilizar a

máquina

 Esvaziar o recipiente de sujidade.
 Aspirar e esfregar o aparelho por den-

tro e por fora para limpá-lo (pano húmi­do).

Guardar a máquina

Figura
 Guardar os tubos de aspiração, o tubo

flexível do aspirador e o cabo de rede
de acordo com a ilustração.

 Colocar o aparelho num local seco e to-

mar as medidas necessárias para evi­tar uma utilização por parte de pessoas
não autorizadas.

Transporte

Atenção

Perigo de ferimentos e de danos! Ter aten­ção ao peso do aparelho durante o trans­porte.

Figura
 Transportar o aparelho em conformida-

de com a figura.

 Durante o transporte em veículos, pro-

teger o aparelho contra deslizes e tom­bamentos, de acordo com as directivas
em vigor.

Armazenamento

Atenção

Perigo de ferimentos e de danos! Ter aten­ção ao peso do aparelho durante o arma­zenamento.

Este aparelho só pode ser armazenado em
espaços fechados e cobertos.

Conservação e manutenção

 Perigo

Desligar o aparelho e retirar a ficha de rede
antes de efectuar quaisquer trabalhos no
aparelho.

Trocar o filtro de cartucho

 Destravar e retirar o cabeçote de aspi-

ração.

 Girar a 180° o cabeçote de aspiração e

guardá-lo.

 Desenroscar a porca de fixação.
 Retirar o filtro de cartucho.
 Colocar um novo filtro de cartucho.
 Inserir e fixar a porca de fixação.
 Montar e travar o cabeçote de aspira-

ção.

Ajuda em caso de avarias

 Perigo

Desligar o aparelho e retirar a ficha de rede
antes de efectuar quaisquer trabalhos no
aparelho.

A turbina de aspiração não funciona

 Verificar a tomada e o fusível da ali-

mentação eléctrica.

 Verificar o cabo e a ficha do aparelho.
 Ligar o aparelho.

A turbina de aspiração funciona,

porém, o aparelho não aspira

– O flutuador entope o canal de aspiração.

 Esvaziar o recipiente de sujidade.

A força de aspiração diminui

 Desentupir o bocal de aspiração, tubo

de aspiração, mangueira de aspiração
ou o filtro de cartucho.

 Mudar o saco filtro de papel.
 Trocar o filtro de cartucho.

Durante a aspiração sai pó

 Verificar se o filtro de cartucho está cor-

rectamente montado.

 Trocar o filtro de cartucho.

38 PT

– 3

Garantia

Em cada país vigem as respectivas condi­ções de garantia estabelecidas pelas nos­sas Empresas de Comercialização.
Eventuais avarias no aparelho durante o
período de garantia serão reparadas, sem
encargos para o cliente, desde que se trate
dum defeito de material ou de fabricação.
Em caso de garantia, dirija-se, munido do
documento de compra, ao seu revendedor
ou ao Serviço Técnico mais próximo.

Acessórios e peças

sobressalentes

– Só devem ser utilizados acessórios e

peças de reposição autorizados pelo
fabricante do aparelho. Acessórios e
Peças de Reposição Originais - forne­cem a garantia para que o aparelho
possa ser operado em segurança e
isento de falhas.

– No final das instruções de Serviço en-

contra uma lista das peças de substitui­ção mais necessárias.

– Para mais informações sobre peças so-

bressalentes, consulte na página
www.kaercher.com o ponto dos servi­ços.

Declaração de conformidade

CE

Declaramos que a máquina a seguir desig­nada corresponde às exigências de segu­rança e de saúde básicas estabelecidas
nas Directivas CE por quanto concerne à
sua concepção e ao tipo de construção as­sim como na versão lançada no mercado.
Se houver qualquer modificação na máqui­na sem o nosso consentimento prévio, a
presente declaração perderá a validade.

Produto: Aspirador húmido e seco
Tipo: 1.428-xxx
Respectivas Directrizes da CE

2006/42/CE (+2009/127/CE)
2004/108/CE

Normas harmonizadas aplicadas

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Normas nacionais aplicadas

-

5.957-710

Os abaixo assinados têm procuração para
agirem e representarem a gerência.

CEO

Responsável pela documentação:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2010/07/14

– 4

Head of Approbation

39PT

Dados técnicos

NT 27/1 NT 27/1 Me

Tensão da rede V 220-240 220-240

V AU: 240 AU: 240

V AR: 220 AR: 220
Frequência Hz 50/60 50/60
Potência máx. W 1380 1380
Potência nominal W 1200 1200
Conteúdo do recipiente l 27 27
Quantidade de enchimento do líquido l 14 14
Volume de ar (máx.) l/s 67 67
Subpressão (máx.) kPa (mbar) 20,8 (208) 20,8 (208)
Tipo de protecção -- IPX4 IPX4
Classe de protecção II II

Ligação do tubo flexível de aspiração

mm 35 35
(C-DN/C-ID)

Comprimento x Largura x Altura mm 420 x 420 x 525 420 x 420 x 540
Peso de funcionamento típico kg 7,5 8,2
Temperatura ambiente (máx.) °C +40 +40

Valores obtidos segundo EN 60335-2-69

Nível de pressão acústica L
Insegurança K

pA

pA

Valor de vibração mão/braço m/s
Insegurança K m/s

Cabo de
rede

H05VV-F 2x1,0 mm
Refª Comprimen-

dB(A) 77 77

dB(A) 1 1

2

2

2

<2,5 <2,5
0,2 0,2

to do cabo
EU 6.647-263.0 7,5 m
GB 6.647-264.0 7,5 m
CH 6.647-265.0 7,5 m
AU 6.647-266.0 7,5 m
AR 6.648-233.0 7,5 m

40 PT

– 5

Læs original brugsanvisning in-

den første brug, følg anvisnin­gerne og opbevar vejledningen til senere
efterlæsning eller til den næste ejer.

– Inden første ibrugtagelse skal betje-

ningsvejledningen og sikkerhedshen­visningerne nr. 5.956-249 læses!

– Hvis driftsvejledningen og sikkerheds-

anvisningerne ikke overholdes, kan der
opstå skader på apparatet og risici for
brugeren og andre personer.

– Ved transportskader skal forhandleren

informeres omgående.

Indholdsfortegnelse

Miljøbeskyttelse . . . . . . . . . DA . . .1

Symbolerne i driftsvejledningen DA . . .1
Bestemmelsesmæssig anven-

delse. . . . . . . . . . . . . . . . . . DA . . .1

Maskinelementer . . . . . . . . DA . . .2

Ibrugtagning . . . . . . . . . . . . DA . . .2

Betjening . . . . . . . . . . . . . . DA . . .2

Transport . . . . . . . . . . . . . . DA . . .3

Opbevaring. . . . . . . . . . . . . DA . . .3

Pleje og vedligeholdelse . . DA . . . 3

Hjælp ved fejl . . . . . . . . . . . DA . . .3

Garanti . . . . . . . . . . . . . . . . DA . . .3

Tilbehør og reservedele . . . DA . . .3
EU-overensstemmelseserklæ-

ring . . . . . . . . . . . . . . . . . . . DA . . .4

Tekniske data . . . . . . . . . . . DA . . . 5

Miljøbeskyttelse

Emballagen kan genbruges.
Smid ikke emballagen ud sam­men med det almindelige hus­holdningsaffald, men aflever
den til genbrug.

Udtjente apparater indeholder
værdifulde materialer, der kan
og bør afleveres til genbrug.
Batterier, olie og lignende stof­fer er ødelæggende for miljøet.
Aflever derfor udtjente appara­ter på en genbrugsstation eller
lignende.

Henvisninger til indholdsstoffer
(REACH)

Aktuelle oplysninger til indholdsstoffer fin­der du på:

www.kaercher.com/REACH

Symbolerne i

driftsvejledningen

 Risiko

En umiddelbar truende fare, som kan føre
til alvorlige personskader eller død.

몇 Advarsel

En muligvis farlig situation, som kan føre til
alvorlige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til
personskader eller til materialeskader.

Bestemmelsesmæssig

anvendelse

몇 Advarsel

Maskinen er ikke egnet til opsugning af
sundhedsskadeligt støv.

– Maskinen er til våd- og tørrensning af

gulvflader og vægge.

– Denne maskine er egnet til erhvervs-

mæssig brug, f.eks. på byggepladser,
industrianlæg, i værksteder og udlej­ningsvirksomheder.

– 1

41DA

Maskinelementer

1 Typeskilt
2 Netkabel
3 Holder til sugerør
4 Holder til fugedysen
5 Sugeslange
6 Sugehovedets låsemekanisme
7 Styringsrulle
8 Snavsbeholder
9 Sugestuds
10 Gulvmundstykke
11 Sugerør
12 Hovedafbryder
13 Sugehoved
14 Bæregreb
15 Kabelkrog
16 Bøjet rørstykke
17 Patronfilter
18 Fastspændingsmøtrik
19 Svømmerventil

Ibrugtagning

Tørsugning

Forsigtig

Under tørsugning skal patronfilteret altid
være sat på.

– Hvis der opsuges fintstøv, kan der yder-

ligere bruges en papirfilterpose.

Montering af papirfilterposen

Figur
Figur
 Tag sugehovedet ud af indgreb og tag

det af.

 Sæt papirfilterposen på.
 Sæt sugehovedet på og lås det fast.

Vådsugning

Montering af gummilæber

Figur

 Afmontere børstestrimlen.
 Montere gummilæberne.

Bemærk: Struktursiden på gummilæberne
skal pege udad.

Fjern papirfilterposen

– Papirfilterposen skal altid fjernes når

der opsuges våd snavs.

Montere ekstrafilteret

 Tag sugehovedet ud af indgreb og tag

det af.

 Sugehovedet drejes 180° og lægges til

siden.

 Skru fastspændingsmøtrikken ud.
 Fjern patronefilteret.

Figur
 Sæt fastspændingsmøtrikken i og skru

den fast.

 Monter ekstrafilteret.
 Sæt sugehovedet på og lås det fast.

Klipforbindelse

Figur
Sugeslangen er udstyret med et klipsy­stem. Alle C-35/C-DN-35 tilbehørsdele kan
tilsluttes.

Betjening

Tænd for maskinen

 Sæt netstikket i.
 Tænd maskinen med hovedafbryderen.

Tømme snavsbeholderen

– Sugekanal er udstyret med en svøm-

mer.

– Sugestrømningen afbrydes, hvis den

maksimale vandlinie af forurenet vand i
beholderen opnås.

 Sluk maskinen med hovedafbryderen.
 Tøm smudsbeholderen.

Sluk for maskinen

 Sluk maskinen med hovedafbryderen.
 Træk netstikket ud.

Efter hver brug

 Tøm smudsbeholderen.
 Maskinen rengøres indvendigt og ud-

vendigt ved at støvsuge den og tørre
den af med en fugtet klud.

42 DA

– 2

Opbevaring af damprenseren

Figur
 Sugerør, sugeslange og netkablet op-

bevares i henhold figuren.

 Opbevar maskinen i et tørt rum og sørg

for at sikre den mod uvedkommendes
brug.

Transport

Forsigtig

Fare for person- og materialeskader! Hold
øje med maskinens vægt ved transporten.

Figur

 Maskinen transporteres iht. figuren.
 Ved transport i biler skal renseren fast-

spændes i.h.t. gældende love.

Opbevaring

Forsigtig

Fare for person- og materialeskader! Hold
øje med maskinens vægt ved opbevaring.

Denne maskine må kun opbevares inden­dørs.

Pleje og vedligeholdelse

 Risiko

Træk netstikket og afbryd maskinen inden
der arbejdes på maskinen.

Udskiftning af patronfilter

 Tag sugehovedet ud af indgreb og tag

det af.

 Sugehovedet drejes 180° og lægges til

siden.

 Skru fastspændingsmøtrikken ud.
 Fjern patronefilteret.
 Det nye patronfilter sættes på.
 Sæt fastspændingsmøtrikken i og skru

den fast.

 Sæt sugehovedet på og lås det fast.

Hjælp ved fejl

 Risiko

Træk netstikket og afbryd maskinen inden
der arbejdes på maskinen.

Sugeturbine virker ikke

 Kontroller stikdåsen og strømforsynin-

gens sikring.

 Kontroller strømledningen og maski-

nens netstik.

 Tænd for maskinen.

Sugeturbine kører, men maskinen

suger ikke

– Svømmeren blokerer sugekanalen.

 Tøm smudsbeholderen.

Nedsat sugeevne

 Fjern forstoppelser fra dysen, sugerør,

sugeslangen eller patronfilteret.

 Udskifte papirfilterposen.
 Udskiftning af patronfilter.

Der strømmer støv ud under

sugning

 Kontroller, om patronfilteret er monteret

korrekt.

 Udskiftning af patronfilter.

Garanti

I de enkelte lande gælder de af vore for­handlere fastlagte garantibetingelser.
Eventuelle fejl på apparatet afhjælpes gra­tis inden for garantien, såfremt fejlen kan til­skrives en materiale- eller produktionsfejl.
Hvis De ønsker at gøre garantien gælden­de, bedes De henvende Dem til Deres for­handler eller nærmeste kundeservice
medbringende kvittering for købet.

Tilbehør og reservedele

– Der må kun anvendes tilbehør og reser-

vedele, der er godkendt af producen­ten. Originaltilbehør og -reservedele er
en garanti for, at maskinen kan fungere
sikkert og uden fejl.

– Et udvalg over de reservedele som bru-

ges meget ofte finder De i slutningen af
betjeningsvejledningen

– Yderligere informationen om reserve-

dele finder De under www.kaer­cher.com i afsni "Service".

– 3

43DA

EU-overensstemmelseser-

klæring

Hermed erklærer vi, at den nedenfor nævn­te maskine i design og konstruktion og i den
af os i handlen bragte udgave overholder
de gældende grundlæggende sikkerheds­og sundhedskrav i EF-direktiverne. Ved
ændringer af maskinen, der foretages uden
forudgående aftale med os, mister denne
erklæring sin gyldighed.

Produkt: Våd- og tørsuger
Type: 1.428-xxx
Gældende EF-direktiver

2006/42/EF (+2009/127/EF)
2004/108/EF

Anvendte harmoniserede standarder

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Anvendte tyske standarder

-

5.957-710

Undertegnede agerer på vegne af og med
fuldmagt fra ledelsen.

CEO

Dokumentationsbefuldmægtiget:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tlf.: [phone]
Fax: [phone]

Winnenden, 2010/07/14

44 DA

Head of Approbation

– 4

Tekniske data

NT 27/1 NT 27/1 Me

Netspænding V 220-240 220-240

V AU: 240 AU: 240

V AR: 220 AR: 220
Frekvens Hz 50/60 50/60
Max. effekt W 1380 1380
Nominel ydelse W 1200 1200
Beholderindhold l 27 27
Fyldmængde væske l 14 14
Luftmængde (max.) l/s 67 67
Undertryk (max.) kPa (mbar) 20,8 (208) 20,8 (208)
Kapslingsklasse -- IPX4 IPX4
Beskyttelsesklasse II II

Sugeslangetilslutning (C-DN/C-ID) mm 35 35
Længde x bredde x højde mm 420 x 420 x 525 420 x 420 x 540
Typisk driftsvægt kg 7,5 8,2
Omgivelsestemperatur (max.) °C +40 +40

Oplyste værdier ifølge EN 60335-2-69

Lydtryksniveau L
Usikkerhed K

pA

pA

Hånd-arm vibrationsværdi m/s
Usikkerhed K m/s

dB(A) 77 77

dB(A) 1 1

2

2

<2,5 <2,5
0,2 0,2

Netkabel H05VV-F 2x1,0 mm

Partnr. Kabellængde
EU 6.647-263.0 7,5 m
GB 6.647-264.0 7,5 m
CH 6.647-265.0 7,5 m
AU 6.647-266.0 7,5 m
AR 6.648-233.0 7,5 m

2

– 5

45DA

Før første gangs bruk av appa-

ratet, les denne originale bruks­anvisningen, følg den og oppbevar den for
senere bruk eller fo overlevering til neste ei­er.

– Det er tvingende nødvendig å lese sik-

kerhetsinstruksene nr. 5.956-249 før
maskinen settes i drift!

– Hvis bruksanvisningen og sikkerhets-

anvisningene ikke følges, kan dette
medføre skader på apparatet og fare for
brukeren og andre personer.

– Informer straks forhandleren ved trans-

portskader.

Innholdsfortegnelse

Miljøvern. . . . . . . . . . . . . . . NO . . .1

Symboler i bruksanvisningen NO . . .1

Forskriftsmessig bruk . . . . . NO . . .1

Maskinorganer . . . . . . . . . . NO . . . 2

Ta i bruk . . . . . . . . . . . . . . . NO . . .2

Betjening . . . . . . . . . . . . . . NO . . .2

Transport . . . . . . . . . . . . . . NO . . .3

Lagring . . . . . . . . . . . . . . . . NO . . .3

Pleie og vedlikehold . . . . . . NO . . .3

Feilretting . . . . . . . . . . . . . . NO . . . 3

Garanti . . . . . . . . . . . . . . . . NO . . . 3

Tilbehør og reservedeler . . NO . . .3

EU-samsvarserklæring. . . . NO . . .4

Tekniske data . . . . . . . . . . . NO . . .5

Miljøvern

Materialet i emballasjen kan re­sirkuleres. Ikke kast emballa­sjen i husholdningsavfallet, men
lever den inn til resirkulering.

Gamle apparater inneholder
verdifulle materialer som kan re­sirkuleres. Disse bør leveres inn
til gjenvinning. Batterier, olje og
lignende stoffer må ikke komme
ut i miljøet. Gamle maskiner
skal derfor avhendes i egnede
innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet
finner du under:

www.kaercher.com/REACH

Symboler i bruksanvisningen

 Fare

For en umiddelbar truende fare som kan
føre til store personskader eller til død.

몇 Advarsel

For en mulig farlig situasjon som kan føre til
store personskader eller til død.

Forsiktig!

For en mulig farlig situasjon som kan føre til
mindre personskader eller til materielle
skader.

46 NO

Forskriftsmessig bruk

몇 Advarsel

Maskinen er ikke egnet til oppsuging av
helsefarlig støv.

– Denne maskinen er beregnet for våt- og

tørr-rengjøring av gulv- og veggflater.

– Denne maskinen er egnet til bruk i næ-

ringslivet, f.eks. på byggeplasser, i in­dustrianlegg, verksteder og
utleieforretninger.

– 1

Maskinorganer

1 Typeskilt
2 Nettledning
3 Holder for sugerør
4 Holder for fugedyse
5 Sugeslange
6 Låsing av sugehode
7 Styrerulle
8 Smussbeholder
9 Sugestusser
10 Gulvmunnstykke
11 Sugerør
12 Hovedbryter
13 Sugehode
14 Bærehåndtak
15 Kabelkroker
16 Bøyd rørstykke
17 Patronfilter
18 Festemutter
19 Flottør

Ta i bruk

Støvsuging

Forsiktig!

Ved tørrsuging må alltid filterpatronen være
påsatt.

– Ved suging av fint støv kan man i tillegg

bruke en papirfilterpose.

Montering av papirfilterpose

Figur
Figur

 Avlås og ta av sugehodet.
 Sette på papirfilterpose.
 Sett på sugehodet og lås det.

Våtsuging

Montering av gummiliepper

Figur

 Demontere børstestriper.
 Monter gummilepper.

Merk: Den strukturert siden av gummilep­pene skal peke utover.

Ta av papirfilterposen

– Ved suging av våt smuss må papirfilter-

posen alltid tas av.

Montere ekstrafilter

 Avlås og ta av sugehodet.
 Drei sugehodet 180° og ta det av.
 Skru ut festemutter.
 Ta av patronfilter.

Figur

 Sett på festemutter og trekk til.
 Montere ekstrafilter.
 Sett på sugehodet og lås det.

Clipforbindelse

Figur
Sugeslangen er utstyrt med et clip-system.
Alle C-35/C-DN-35-tilbehørsdeler kan tilko­bles.

Betjening

Slå apparatet på

 Sett i støpselet.
 Slå på apparatet ved hjelp av hovedbry-

ter.

Tømming av beholderen

– Sugekanalen må alltid være utstyrt med

flottør.

– Når det maksimalt tillatte spillvannsni-

vået i beholderen er nådd, brytes suge­strømmen.

 Slå av apparatet ved hjelp av hovedbry-

ter.

 Tøm smussbeholderen.

Slå maskinen av

 Slå av apparatet ved hjelp av hovedbry-

ter.

 Trekk ut nettstøpselet.

Etter hver bruk

 Tøm smussbeholderen.
 Rengjør maskinen innvendig og utven-

dig ved å tørke av den med en fuktig
klut, og ved å bruke sugefunksjonen.

– 2

47NO

Oppbevaring av apparatet

Figur
 Oppbevar sugerør, sugeslange og

strømkabel i henhold til figuren.

 Sett maskinen til oppbevaring i et tørt

rom, utilgjengelig for uvedkommende.

Transport

Forsiktig!

Fare for personskader og materielle ska­der! Pass på vekten av apparatet ved trans­port.

Figur

 Transporter apparatet som vist.
 Ved transport i kjøretøyer skal appara-

tet sikres mot å skli eller velte etter de til
enhver tid gjeldende regler.

Lagring

Forsiktig!

Fare for personskader og materielle ska­der! Pass på vekten av apparatet ved lag­ring.

Dette apparatet skal kun lagres innendørs.

Pleie og vedlikehold

 Fare

Før alt arbeide på apparatet skal apparatet
slås av og strømkabelen trekkes ut.

Skifting av patronfilter

 Avlås og ta av sugehodet.
 Drei sugehodet 180° og ta det av.
 Skru ut festemutter.
 Ta av patronfilter.
 Sett på det nye patronfilteret.
 Sett på festemutter og trekk til.
 Sett på sugehodet og lås det.

Feilretting

 Fare

Før alt arbeide på apparatet skal apparatet
slås av og strømkabelen trekkes ut.

Sugeturbinen går ikke

 Kontroller stikkontakt og sikring på

strømforsyningen.

 Kontroller strømkabel og støpsel på ap-

paratet.

 Slå apparatet på.

Sugeturbinen går, men maskinen

suger ikke

– Flottøren sperrer sugekanalen.

 Tøm smussbeholderen.

Sugekraften avtar

 Fjern blokkeringer fra børstehodet, su-

gerøret, sugeslangen eller patronfilteret.

 Bytt papirfilterpose.
 Bytt patronfilter

Støvutslipp ved suging

 Kontroller korrekt monteringsposisjon

for patronfilteret.

 Bytt patronfilter

Garanti

Vår ansvarlige salgsorganisasjon for det
enkelte land har utgitt garantibetingelsene
som gjelder i det aktuelle landet. Eventuelle
feil på maskinen blir reparert gratis i ga­rantitiden dersom disse kan føres tilbake til
material- eller produksjonsfeil. Ved behov
for garantireparasjoner, vennligst henvend
deg med kjøpskvitteringen til din forhandler
eller nærmeste autoriserte kundeservice.

Tilbehør og reservedeler

– Det er kun tillatt å anvende tilbehør og

reservedeler som er godkjent av produ­senten. Originalt tilbehør og originale
reservedeler garanterer for sikker og
problemfri drift av apparatet.

– Et utvalg av de vanligste reservedelene

finner du bak i denne bruksanvisningen.

– Mer informasjon om reservedeler finner

du under www.kaercher.com i området
Service.

48 NO

– 3

EU-samsvarserklæring

Vi erklærer hermed at maskinen angitt ned­enfor oppfyller de grunnleggende sikker­hets- og helsekravene i de relevante EF­direktivene, med hensyn til både design,
konstruksjon og type markedsført av oss.
Ved endringer på maskinen som er utført
uten vårt samtykke, mister denne erklærin­gen sin gyldighet.

Produkt: Våt- og tørrsuger
Type: 1.428-xxx
Relevante EU-direktiver

2006/42/EF (+2009/127/EF)
2004/108/EF

Anvendte overensstemmende normer

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Anvendte nasjonale normer

-

5.957-710

De undertegnede handler på oppdrag fra,
og med fullmakt fra selskapsledelsen.

CEO

Head of Approbation

Dokumentasjonsansvarlig:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tlf: [phone]
Faks: [phone]

Winnenden, 2010/07/14

– 4

49NO

Tekniske data

NT 27/1 NT 27/1 Me

Nettspenning V 220-240 220-240

V AU: 240 AU: 240

V AR: 220 AR: 220
Frekvens Hz 50/60 50/60
Maks. effekt W 1380 1380
Nominell effekt W 1200 1200
Beholderinnhold l 27 27
Fyllingsmengde væske l 14 14
Luftmengde (maks.) l/s 67 67
Undertrykk (maks.) kPa (mbar) 20,8 (208) 20,8 (208)
Beskyttelsestype -- IPX4 IPX4
Beskyttelsesklasse II II

Sugeslangekobling (C-DN/C-ID) mm 35 35
Lengde x bredde x høyde mm 420 x 420 x 525 420 x 420 x 540
Typisk driftsvekt kg 7,5 8,2
Omgivelsestemperatur maks. °C +40 +40

Registrerte verdier etter EN 60335-2-69

Støytrykksnivå L
Usikkerhet K

pA

pA

Hånd-arm vibrasjonsverdi m/s
Usikkerhet K m/s

dB(A) 77 77

dB(A) 1 1

2

2

<2,5 <2,5
0,2 0,2

Nettledning H05VV-F 2x1,0 mm

2

Best.nr. Kabellengde
EU 6.647-263.0 7,5 m
GB 6.647-264.0 7,5 m
CH 6.647-265.0 7,5 m
AU 6.647-266.0 7,5 m
AR 6.648-233.0 7,5 m

50 NO

– 5

Läs bruksanvisning i original

innan aggregatet används första
gången, följ anvisningarna och spara drifts­anvisningen för framtida behov, eller för
nästa ägare.

– Före första ibruktagning måste Säker-

hetsanvisningar nr. 5.956-249 läsas!

– Om bruksanvisningen och säkerhets-

anvisningarna inte följs kan apparaten
skadas och faror uppstå för användaren
och andra personer.

– Informera inköpsstället omgående vid

transportskador.

Innehållsförteckning

Miljöskydd . . . . . . . . . . . . . SV . . .1

Symboler i bruksanvisningen SV . . .1
Ändamålsenlig användning SV . . .1

Aggregatelement . . . . . . . . SV . . .1

Idrifttagning . . . . . . . . . . . . SV . . .2

Handhavande. . . . . . . . . . . SV . . .2

Transport . . . . . . . . . . . . . . SV . . .2

Förvaring . . . . . . . . . . . . . . SV . . .3

Skötsel och underhåll. . . . . SV . . .3

Åtgärder vid störningar. . . . SV . . .3

Garanti . . . . . . . . . . . . . . . . SV . . .3

Tillbehör och reservdelar . . SV . . .3
Försäkran om EU-överens-

stämmelse . . . . . . . . . . . . . SV . . .4

Tekniska data . . . . . . . . . . . SV . . .5

Miljöskydd

Emballagematerialen kan åter­vinnas. Kasta inte emballaget i
hushållssoporna utan lämna det
till återvinning.

Kasserade apparater innehåller
återvinningsbart material som
bör gå till återvinning. Batterier,
olja och liknande ämnen får inte
komma ut i miljön. Överlämna
skrotade aggregat till ett lämp­ligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

www.kaercher.com/REACH

Symboler i bruksanvisningen

 Fara

För en omedelbart överhängande fara som
kan leda till svåra skador eller döden.

몇 Varning

För en möjlig farlig situation som kan leda
till svåra skador eller döden.

Varning

För en möjlig farlig situation som kan leda
till lätta skador eller materiella skador.

Ändamålsenlig användning

몇 Varning

Maskinen är inte lämplig för uppsugning av
hälsovådligt damm.

– Maskinen är avsedd att användas till

våt och torr rengöring av golv- och
väggytor.

– Denna maskin är avsedd för yrkesmäs-

sigt bruk, t ex för byggplatser, i industri­anläggningar, verkstäder och
uthyrningsverksamheter.

Aggregatelement

1 Typskylt
2 Nätkabel
3 Fäste till sugrör
4 Fäste till fogmunstycke
5 Sugslang
6 Spärr av sughuvud
7 Styrrulle
8 Smutsbehållare
9 Sugfästen
10 Golvmunstycke
11 Sugrör
12 Huvudströmbrytare
13 Sughuvud
14 Bärhandtag
15 Kabelkrok
16 Krök
17 Patronfilter
18 Fästmutter
19 Flottör

– 1

51SV

Idrifttagning

Handhavande

Torrsugning

Varning

Vid torrsugning måste alltid patronfiltret sit­ta på plats.

– Vid uppsugning av fint damm kan en fil-

terpåse av papper användas som kom­plettering.

Montering av pappersfilterpåse

 Lossa spärr på sughuvudet och ta av

det.

 Sätt på pappersfilterpåsen.
 Sätt på sughuvudet och lås fast.

Våtsugning

Montering gummiläppar


 Montera av borstavstrykaren.
 Montera gummiläpparna.

Observera: Gummiläpparnas strukturera­de sida måste peka utåt.

Ta bort pappersfilterpåsen.

– Vid uppsugning av våt smuts måste fil-

terpåsen alltid avlägsnas.

Sätt i tillsatsfilter

 Lossa spärr på sughuvudet och ta av

det.

 Vrid sughuvudet 180° och tag av det.
 Skruva ur fästmuttern.
 Lyft bort patronfilter.


 Sätt i fästmuttern och dra fast den.
 Sätt i tillsatsfilter
 Sätt på sughuvudet och lås fast.

Clipanslutning

Sugslangen är utrustad med ett clip-sys­tem. Alla C-35/C-DN-35 tillbehörsdelar kan
anslutas.

Koppla till aggregatet

 Stick i nätkontakten.
 Starta maskinen med huvudbrytaren.

Töm smutsbehållaren

– Sugkanalen är utrustad med en flottör.
– Har smutsvattnet i behållaren nått den

övre, tillåtna gränsen bryts sugfunktio­nen.

 Stäng av maskinen med huvudbrytaren.
 Töm smutsbehållaren.

Koppla från aggregatet

 Stäng av maskinen med huvudbrytaren.
 Drag ur nätkontakten.

Efter varje användning

 Töm smutsbehållaren.
 Rengör apparaten invändigt och utvän-

digt genom uppsugning och torka med
en fuktig trasa.

Förvara aggregatet

 Förvara sugrör, sugslang och nätkabel

enligt bilden.

 Förvara apparaten i ett torrt rum och

säkra den mot obehörig användning.

Transport

Varning

Risk för person och egendomsskada! Ob­servera vid transport maskinens vikt.

 Transportera maskinen på det sätt som

bilden visar.

 Vid transport i fordon ska maskinen

säkras enligt respektive gällande be­stämmelser så den inte kan tippa eller
glida.

52 SV

– 2

Förvaring

Varning

Risk för person och egendomsskada! Ob­servera maskinens vikt vid lagring.

Denna maskin får endast lagras inomhus.

Skötsel och underhåll

 Fara

Stäng alltid av aggregatet och lossa nät­kontakten innan arbeten på aggregatet ut­förs.

Byte av patronfilter

 Lossa spärr på sughuvudet och ta av

det.

 Vrid sughuvudet 180° och tag av det.
 Skruva ur fästmuttern.
 Lyft bort patronfilter.
 Sätt i nytt patronfilter.
 Sätt i fästmuttern och dra fast den.
 Sätt på sughuvudet och lås fast.

Åtgärder vid störningar

 Fara

Stäng alltid av aggregatet och lossa nät­kontakten innan arbeten på aggregatet ut­förs.

Sugturbinen fungerar inte

 Kontrollera eluttaget och strömförsörj-

ningens säkring.

 Kontrollera apparatens nätkabel och

nätkontakt.

 Slå på apparaten.

Sugturbinen arbetar men apparaten

suger inte

– Flottören täpper igen sugkanalen.

 Töm smutsbehållaren.

Sugkraften nedsatt

 Avlägsna stopp i sugdysa, sugrör, sug-

slang eller patronfilter.

 Byt pappersfilterpåse.
 Byte av patronfilter.

Damm tränger ut under sugning

 Kontrollera att patronfiltret är rätt isatt.
 Byte av patronfilter.

Garanti

I respektive land gäller de garantivillkor
som publicerats av våra auktoriserade dist­ributörer. Eventuella fel på aggregatet re­pareras utan kostnad under förutsättning
att det orsakats av ett material- eller tillverk­ningsfel. I frågor som gäller garantin ska du
vända dig med kvitto till inköpsstället eller
närmaste auktoriserade serviceverkstad.

Tillbehör och reservdelar

– Endast av tillverkaren godkända tillbe-

hör och reservdelar får användas. Origi­nal-tillbehör och original-reservdelar
garanterar att apparaten kan användas
säkert och utan störning.

– I slutet av bruksanvisningen finns ett ur-

val av de reservdelar som oftast be­hövs.

– Ytterligare information om reservdelar

hittas under service på www.kaer­cher.com.

– 3

53SV

Försäkran om

EU-överensstämmelse

Härmed försäkrar vi att nedanstående be­tecknade maskin i ändamål och konstruk­tion samt i den av oss levererade versionen
motsvarar EU-direktivens tillämpliga grund­läggande säkerhets- och hälsokrav. Vid
ändringar på maskinen som inte har god­känts av oss blir denna överensstämmelse­förklaring ogiltig.

Produkt: Våt- och torrdammsugare
Typ: 1.428-xxx
Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)
2004/108/EG

Tillämpade harmoniserade normer

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Tillämpade nationella normer

-

5.957-710

Undertecknade agerar på order av och
med fullmakt från företagsledningen.

CEO

Dokumentationsbefullmäktigad:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2010/07/14

54 SV

Head of Approbation

– 4

Tekniska data

NT 27/1 NT 27/1 Me

Nätspänning V 220-240 220-240

V AU: 240 AU: 240

V AR: 220 AR: 220
Frekvens Hz 50/60 50/60
Max. effekt W 1380 1380
Normeffekt W 1200 1200
Behållarvolym l 27 27
Påfyllnadsmängd vätska l 14 14
Luftmängd (max.) l/s 67 67
Undertryck (max.) kPa (mbar) 20,8 (208) 20,8 (208)
Skydd -- IPX4 IPX4
Skyddsklass II II

Sugslanganslutning (C-DN/C-ID) mm 35 35
Längd x Bredd x Höjd mm 420 x 420 x 525 420 x 420 x 540
Typisk driftvikt kg 7,5 8,2
Omgivningstemperatur (max.) °C +40 +40

Beräknade värden enligt EN 60335-2-69

Ljudtrycksnivå L
Osäkerhet K

pA

pA

Hand-Arm Vibrationsvärde m/s
Osäkerhet K m/s

dB(A) 77 77

dB(A) 1 1

2

2

<2,5 <2,5
0,2 0,2

Nätkabel H05VV-F 2x1,0 mm

Artikelnr. Kabellängd
EU 6.647-263.0 7,5 m
GB 6.647-264.0 7,5 m
CH 6.647-265.0 7,5 m
AU 6.647-266.0 7,5 m
AR 6.648-233.0 7,5 m

2

– 5

55SV

Lue tämä alkuperäisiä ohjeita

ennen laitteesi käyttämistä, säi­lytä käyttöohje myöhempää käyttöä tai
mahdollista myöhempää omistajaa varten.

– Turvaohje nro 5.956-249 on ehdotto-

masti luettava ennen laitteen ensim­mäistä käyttökertaa!

– Käyttöohjeen ja turvaohjeiden huomiot-

ta jättäminen voi aiheuttaa vaurioita lait­teeseen ja vaaroja käyttäjälle ja muille
henkilöille.

– Jos havaitset kuljetusvaurioita, ota välit-

tömästi yhteys jälleenmyyjään.

Sisällysluettelo

Ympäristönsuojelu . . . . . . . FI . . . 1

Käyttöohjeessa esiintyvät sym-

bolit. . . . . . . . . . . . . . . . . . . FI . . . 1

Käyttötarkoitus . . . . . . . . . . FI . . . 1

Laitteen osat. . . . . . . . . . . . FI . . . 2

Käyttöönotto . . . . . . . . . . . . FI . . . 2

Käyttö . . . . . . . . . . . . . . . . . FI . . . 2

Kuljetus . . . . . . . . . . . . . . . FI . . . 3

Säilytys. . . . . . . . . . . . . . . . FI . . . 3

Hoito ja huolto . . . . . . . . . . FI . . . 3

Häiriöapu . . . . . . . . . . . . . . FI . . . 3

Takuu . . . . . . . . . . . . . . . . . FI . . . 3

Varusteet ja varaosat . . . . . FI . . . 4

EU-standardinmukaisuustodistus FI . . . 4

Tekniset tiedot . . . . . . . . . . FI . . . 5

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrä­tettäviä. Älä käsittelee pakkauk­sia kotitalousjätteenä, vaan
toimita ne jätteiden kierrätyk­seen.

Käytetyt laitteet sisältävät ar­vokkaita kierrätettäviä materiaa­leja, jotka tulisi toimittaa
kierrätykseen. Paristoja, öljyjä
ja samankaltaisia aineita ei saa
päästää ympäristöön. Tästä
syystä toimita kuluneet laitteet
asianmukaisiin keräyspisteisiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit­teesta:

www.kaercher.com/REACH

Käyttöohjeessa esiintyvät

symbolit

 Vaara

Välittömästi uhkaava vaara, joka aiheuttaa
vakavan ruumiinvamman tai johtaa kuole­maan.

몇 Varoitus

Mahdollisesti vaarallinen tilanne, joka voi
aiheuttaa vakavan ruumiinvamman tai voi
johtaa kuolemaan.

Varo

Mahdollisesti vaarallinen tilanne, joka voi
aiheuttaa lievän ruumiinvamman tai aineel­lisia vahinkoja.

56 FI

Käyttötarkoitus

몇 Varoitus

Laite ei sovellu terveydelle haitallisten pöly­jen imurointiin.

– Tämä imuri on suunniteltu lattioiden ja

seinäpintojen märkä- ja kuivapuhdis­tukseen.

– Tämä laite soveltuu ammattimaiseen

käyttöön, esim. rakennuksilla, teolli­suuslaitoksissa, verstaissa ja laitevuok­rausliikkeissä.

– 1

Laitteen osat

1 Tyyppikilpi
2 Verkkokaapeli
3 Pidike imuputkille
4 Pidike rakosuulakkeelle
5 Imuletku
6 Imupään lukitus
7 Ohjausrulla
8 Pölysäiliö
9 Imukaulus
10 Lattiasuutin
11 Imuputki
12 Pääkytkin
13 Imupää
14 Kantokahva
15 Kaapelikoukku
16 Kahva
17 Patruunasuodatin
18 Kiinnitysmutteri
19 Uimuri

Käyttöönotto

Kuivaimu

Varo

Käytettäessä kuivaimua patruunasuodatti­men on aina oltava asetettuna paikalleen.

– Imuroitaessa hienojakoista pölyä voi-

daan lisäksi käyttää paperisuodatinpus­sia.

Paperisuodatinpussin asennus

Kuva
Kuva
 Vapauta imupää lukituksesta, poista

imupää.

 Aseta paperisuodatinpussi paikalleen.
 Aseta imupää paikalleen ja lukitse se.

Märkäimu

Kumihuulten asennus

Kuva

 Irrota harjakaistaleet.
 Aseta kumihuulet paikalleen.

Huomautus: Kumihuulien rakenteellisen
puolen on osoitettava ulospäin.

Paperisuodatinpussi poistaminen

– Imuroitaessa märkää likaa paperisuo-

datinpussi on aina ensin poistettava.

Lisäsuodattimen asennus

 Vapauta imupää lukituksesta, poista

imupää.

 Käännä imupäätä 180° ja irrota se.
 Kierrä kiinnitysmutteri irti.
 Poista suodatinpatruuna.

Kuva
 Kierrä kiinnitysmutteri paikalleen ja ki-

ristä.

 Asenna lisäsuodatin.
 Aseta imupää paikalleen ja lukitse se.

Puristinliitos

Kuva
Imuletku on varustettu puristinliitoslukituk­sella. Kaikki C-35/C-DN-35:n saatavavissa
olevat lisävarusteet voidaan liittää puristin­liitokseen.

Käyttö

Laitteen käynnistys

 Työnnä virtapistoke pistorasiaan.
 Kytke laite pääkytkimellä päälle.

Lika-astian tyhjentäminen

– Imukanava on varustettu uimurilla.
– Kun likaveden pinta likavesisäiliössä

nousee korkeimmalle sallitulle tasolle,
imeminen keskeytyy.

 Kytke laite pääkytkimellä pois päältä.
 Tyhjennä lika-astia.

Laitteen kytkeminen pois päältä

 Kytke laite pääkytkimellä pois päältä.
 Vedä verkkopistoke irti.

– 2

57FI

Jokaisen käyttökerran jälkeen

 Tyhjennä lika-astia.
 Puhdista laite sisältä ja ulkoa imuroi-

malla ja kostealla liinalla pyyhkimällä.

Laitteen säilytys

Kuva
 Säilytä imuputkia, imuletkua ja verkko-

kaapelia kuvan mukaisella tavalla.

 Säilytä laite kuivassa tilassa ja suojaa

se asiattomalta käytöltä.

Kuljetus

Varo

Loukkaantumis- ja vahingoittumisvaaravaa­ra! Huomioi kuljetettaessa laitteen paino.

Kuva
 Kuljeta laitetta, kuten kuvassa on esitet-

ty.

 Kun kuljetat laitetta ajoneuvoissa, var-

mista laite liukumisen ja kaatumisen va­ralta kulloinkin voimassa olevien
ohjesääntöjen mukaisesti.

Säilytys

Varo

Loukkaantumis- ja vahingoittumisvaaravaa­ra! Huomioi säilytettäessä laitteen paino.

Tätä laitetta saa säilyttää vain sisätiloissa.

Hoito ja huolto

 Vaara

Virtapistoke on vedettävä irti pistorasiasta
ennen kaikkia laitteeseen kohdistuvia töitä.

Patruunasuodattimen vaihto

 Vapauta imupää lukituksesta, poista

imupää.

 Käännä imupäätä 180° ja irrota se.
 Kierrä kiinnitysmutteri irti.
 Poista suodatinpatruuna.
 Aseta uusi patruunasuodatin paikal-

leen.

 Kierrä kiinnitysmutteri paikalleen ja ki-

ristä.

 Aseta imupää paikalleen ja lukitse se.

Häiriöapu

 Vaara

Virtapistoke on vedettävä irti pistorasiasta
ennen kaikkia laitteeseen kohdistuvia töitä.

Imuturbiini ei pyöri

 Tarkasta virransyötön pistorasia ja su-

lake.

 Tarkasta laitteen verkkokaapeli ja verk-

kopistoke.

 Kytke laite päälle.

Imuturbiini on käynnissä, mutta

laite ei ime

– Uimuri lukitsee imukanavan.

 Tyhjennä lika-astia.

Imuvoima vähenee

 Poista tukokset imusuuttimesta, imu-

putkesta, imuletkusta tai patruunasuo­dattimesta.

 Vaihda paperisuodatinpussi.
 Vaihda patruunasuodatin.

Pöly pääsee ulos imuvaiheessa

 Tarkasta patruunasuodattimen oikea

asennus.

 Vaihda patruunasuodatin.

Takuu

Kussakin maassa ovat voimassa valtuutta­mamme myyntiorganisaation julkaisemat
takuuehdot. Materiaali- ja valmistusvirheis­tä aiheutuvat virheet laitteessa korjaamme
takuuaikana maksutta. Takuutapauksessa
ota yhteys ostotositteen kanssa jälleen­myyjään tai lähimpään valtuutettuun huol­toon.

58 FI

– 3

Varusteet ja varaosat EU-standardinmukaisuusto-

– Vain sellaisten lisävarusteiden ja vara-

osien käyttö on sallittua, jotka valmista­ja on hyväksynyt. Alkuperäiset
lisävarusteet ja varaosat takaavat, että
laitetta voidaan käyttää turvallisesti ja
häiriöttömästi.

– Tärkeimpien osien varaosaluettelo löy-

tyy tämän käyttöohjeen lopusta.

– Saat lisätietoja varaosista osoitteesta

www.karcher.fi, osiosta Huolto.

Vakuutamme, että alla mainitut tuotteet
vastaavat suunnittelultaan ja rakenteeltaan
sekä valmistustavaltaan EU-direktiivien
asianomaisia turvallisuus- ja terveysvaati­muksia. Jos tuotteeseen/tuotteisiin teh­dään muutoksia, joista ei ole sovittu
kanssamme, tämä vakuutus ei ole enää
voimassa.

Tuote: Märkä- ja kuivaimuri
Tyyppi: 1.428-xxx
Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)
2004/108/EY

Sovelletut harmonisoidut standardit

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Sovelletut kansalliset standardit

-

5.957-710

distus

Allekirjoittaneet toimivat yrityksen johton
puolesta ja sen valtuuttamina.

CEO

Head of Approbation

Dokumentointivaltuutettu:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Puh.: [phone]
Faksi: [phone]

Winnenden, 2010/07/14

– 4

59FI

Tekniset tiedot

NT 27/1 NT 27/1 Me

Verkkojännite V 220-240 220-240

V AU: 240 AU: 240

V AR: 220 AR: 220
Taajuus Hz 50/60 50/60
Maks. teho W 1380 1380
Nimellisteho W 1200 1200
Säiliön tilavuus l 27 27
Täyttömäärä neste l 14 14
Ilmamäärä (maks.) l/s 67 67
Alipaine (maks.) kPa (mbar) 20,8 (208) 20,8 (208)
Suojatyyppi -- IPX4 IPX4
Kotelointiluokka II II

Imuletkuliitin (C-DN/C-ID) mm 35 35
Pituus x leveys x korkeus mm 420 x 420 x 525 420 x 420 x 540
Tyypillinen käyttöpaino kg 7,5 8,2
Ympäristön lämpötila (maks.) °C +40 +40

Mitatut arvot EN 60335-2-69 mukaisesti

Äänenpainetaso L
Epävarmuus K

pA

pA

Käsi-käsivarsi tärinäarvo m/s
Epävarmuus K m/s

dB(A) 77 77

dB(A) 1 1

2

2

<2,5 <2,5
0,2 0,2

Verkkokaa­peli

H05VV-F 2x1,0 mm
Osa-nro Johdon

2

pituus
EU 6.647-263.0 7,5 m
GB 6.647-264.0 7,5 m
CH 6.647-265.0 7,5 m
AU 6.647-266.0 7,5 m
AR 6.648-233.0 7,5 m

60 FI

– 5

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια­βάστε αυτές τις πρωτότυπες οδηγίες
χρήσης, ενεργήστε σύμφωνα με αυτές και
κρατήστε τις για μελλοντική χρήση ή για τον
επόμενο ιδιοκτήτη.

– Πριν από την πρώτη χρήση διαβάστε

οπωσδήποτε τις υποδείξεις ασφαλείας
αρ. 5.956-249!

– Η μη τήρηση των οδηγιών χρήσης, κα-

θώς και των υποδείξεων ασφαλείας,
μπορεί να προκαλέσει βλάβες στη συ­σκευή ή κινδύνους για τον χρήστη ή
άλλα άτομα.

– Σε περίπτωση βλαβών κατά τη μεταφο-

ρά ειδοποιήστε αμέσως τον αντιπρό­σωπό σας.

Πίνακας περιεχομένων

Προστασία περιβάλλοντος . EL . . .1
Σύμβολα στο εγχειρίδιο οδηγιών EL . . .1
Χρήση σύμφωνα με τους κανονι-

σμούς . . . . . . . . . . . . . . . . . EL . . .1

Στοιχεία συσκευής . . . . . . . EL . . .2

Έναρξη λειτουργίας . . . . . . EL . . .2

Χειρισμός . . . . . . . . . . . . . . EL . . . 2

Μεταφορά. . . . . . . . . . . . . . EL . . . 3

Αποθήκευση. . . . . . . . . . . . EL . . .3

Φροντίδα και συντήρηση . . EL . . . 3

Αντιμετώπιση βλαβών . . . . EL . . .3

Εγγύηση . . . . . . . . . . . . . . . EL . . . 4

Εξαρτήματα και ανταλλακτικά EL . . .4
Δήλωση Συμμόρφωσης των Ε.Κ. EL . . .4
Τεχνικά χαρακτηριστικά . . . EL . . .5

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι
ανακυκλώσιμα. Μην πετάτε τις
συσκευασίες στα οικιακά απορ­ρίμματα, αλλά σε ειδικό σύστη­μα επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν
ανακυκλώσιμα υλικά, τα οποία
θα πρέπει να μεταφέρονται σε
σύστημα επαναχρησιμοποίη­σης. Οι μπαταρίες, τα λάδια και
παρόμοια υλικά δεν επιτρέπεται
να καταλήγουν στο περιβάλλον.
Για το λόγο αυτόν η διάθεση πα­λιών συσκευών πρέπει να γίνε­ται σε κατάλληλα συστήματα
συλλογής.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα­τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Σύμβολα στο εγχειρίδιο

οδηγιών

 Κίνδυνος

Για άμεσα επαπειλούμενο κίνδυνο, ο οποί­ος μπορεί να οδηγήσει σε σοβαρό τραυμα­τισμό ή θάνατο.

몇 Προειδοποίηση

Για ενδεχόμενη επικίνδυνη κατάσταση, η
οποία μπορεί να οδηγήσει σε σοβαρό τραυ­ματισμό ή θάνατο.

Προσοχή

Για ενδεχόμενη επικίνδυνη κατάσταση, η
οποία μπορεί να οδηγήσει σε ελαφρό τραυ­ματισμό ή υλικές βλάβες.

Χρήση σύμφωνα με τους

κανονισμούς

몇 Προειδοποίηση

Η συσκευή δεν ενδείκνυται για την αναρρό­φηση επιβλαβών για την υγεία σκονών.

– Αυτή η ηλεκτρική σκούπα προορίζεται

για τον υγρό και τον ξηρό καθαρισμό
επιφανειών δαπέδων και τοίχων.

– Η συσκευή αυτή είναι κατάλληλη για

επαγγελματική χρήση, π.χ. σε εργοτά­ξια, εργοστασιακές εγκαταστάσεις, συ­νεργεία και επιχειρήσεις ενοικίασης.

– 1

61EL

Στοιχεία συσκευής

1 Πινακίδα τύπου
2 Καλώδιο τροφοδοσίας
3 Στήριγμα για σωλήνα αναρρόφησης
4 Στήριγμα για ακροφύσιο αρμών
5 Εύκαμπτος σωλήνας αναρρόφησης
6 Ασφάλιση της κεφαλής αναρρόφησης
7 Τροχίσκος οδήγησης
8 Δοχείο ρύπων
9 Στόμιο αναρρόφησης
10 Μπεκ δαπέδου
11 Σωλήνας αναρρόφησης
12 Κύριος διακόπτης
13 Κεφαλή αναρρόφησης
14 Λαβή μεταφοράς
15 Άγκιστρο καλωδίου
16 Γωνία σωλήνα
17 Φίλτρο φυσιγγίου
18 Περικόχλιο στερέωσης
19 Φλοτέρ

Έναρξη λειτουργίας

Ξηρή αναρρόφηση

Προσοχή

Κατά την ξηρή αναρρόφηση πρέπει πάντα
να είναι εγκαταστημένη η κασέτα φίλτρου.

– Για την αναρρόφηση λεπτής σκόνης

μπορεί να χρησιμοποιηθεί επιπλέον μία
χάρτινη σακούλα φίλτρου.

Εγκατάσταση χάρτινης σακούλας φίλ­τρου

Εικόνα
Εικόνα
 Απασφαλίστε και αφαιρέστε την κεφαλή

αναρρόφησης.

 Τοποθετήστε τη χάρτινη σακούλα του

φίλτρου.

 Τοποθετήστε και ασφαλίστε και πάλι

την κεφαλή αναρρόφησης.

Υγρή αναρρόφηση

Εγκατάσταση πλαστικών χειλέων

Εικόνα
 Αποσυναρμολογήστε τη λωρίδα βουρ-

τσών.

 Τοποθετήστε τα λαστιχένια χείλη.
Υπόδειξη: Η ανάγλυφη

χένιου χείλους πρέπει να είναι στραμμένη
προς τα έξω.

Αφαιρέστε τη χάρτινη σακούλα φίλτρου

– Κατά την αναρρόφηση υγρών ακαθαρ-

σιών πρέπει να αφαιρείται πάντοτε η
χάρτινη σακούλα φίλτρου.

Εγκατάσταση του πρόσθετου φίλτρου

 Απασφαλίστε και αφαιρέστε την κεφαλή

αναρρόφησης.

 Περιστρέψτε την κεφαλή αναρρόφησης

κατά 180° και αποθέστε την.

 Ξεβιδώστε το περικόχλιο στερέωσης.
 Αφαιρέστε το φίλτρο κασέτας.

Εικόνα
 Τοποθετήστε και σφίξτε το περικόχλιο

στερέωσης.

 Τοποθετήστε το πρόσθετο φίλτρο.


Τοποθετήστε και ασφαλίστε και πάλι
την κεφαλή αναρρόφησης.

πλευρά του λαστι-

Σύνδεσμος κλιπ

Εικόνα
Ο εύκαμπτος σωλήνας αναρρόφησης είναι
εξοπλισμένος με σύστημα κουμπωτού
συνδέσμου. Παρέχεται η δυνατότητα σύν­δεσης όλων των εξαρτημάτων C-35/C-DN-

35.

Χειρισμός

Ενεργοποίηση της μηχανής

 Συνδέστε το ρευματολήπτη στην πρίζα.
 Θέστε τη συσκευή σε λειτουργία από το

γενικό διακόπτη.

62 EL

– 2

Άδειασμα του κάδου

απορριμμάτων

– Το κανάλι αναρρόφησης είναι εξοπλι-

σμένο με πλωτήρα.

– Το ρεύμα αναρρόφησης διακόπτεται,

όταν η στάθμη ακάθαρτου νερού στο
δοχείο φτάσει στο ανώτατο επιτρεπτό
όριο.

 Απενεργοποιήστε τη συσκευή από το

γενικό διακόπτη.

 Αδειάστε τον κάδο απορριμμάτων.

Απενεργοποίηση της μηχανής

 Απενεργοποιήστε τη συσκευή από το

γενικό διακόπτη.

 Βγάλτε το ρευματολήπτη.

Έπειτα από κάθε λειτουργία

 Αδειάστε τον κάδο απορριμμάτων.
 Καθαρίστε τη συσκευή εσωτερικά και

εξωτερικά με
σμα με ένα υγρό πανί.

αναρρόφηση και σκούπι-

Φύλαξη της συσκευής

Εικόνα
 Φυλάξτε τους σωλήνες αναρρόφησης,

τον ελαστικό σωλήνα αναρρόφησης και
το καλώδιο τροφοδοσίας σύμφωνα με
την εικόνα.

 Τοποθετήστε τη συσκευή σε στεγνό

χώρο και ασφαλίστε την ώστε να μην
μπορεί να χρησιμοποιηθεί από αναρ­μόδια άτομα.

Μεταφορά

Προσοχή

Κίνδυνος τραυματισμού και βλάβης! Κατά
τη μεταφορά λάβετε υπόψη το βάρος της
συσκευής.

Εικόνα
 Μεταφέρετε τη συσκευή σύμφωνα με

την εικόνα.

 Κατά τη μεταφορά με οχήματα, ασφαλί-

στε τη συσκευή έναντι ενδεχόμενης ολί­σθησης και ανατροπής, σύμφωνα με τις
εκάστοτε ισχύουσες κατευθυντήριες
οδηγίες.

Αποθήκευση

Προσοχή

Κίνδυνος τραυματισμού και βλάβης! Κατά
την αποθήκευση λάβετε υπόψη το βάρος
της συσκευής.

Η συσκευή αυτή μπορεί να αποθηκεύεται
μόνο σε εσωτερικούς χώρους.

Φροντίδα και συντήρηση

 Κίνδυνος

Πριν από όλες τις εργασίες στη συσκευή,
απενεργοποιήστε τη συσκευή και τραβήξτε
το φις από την πρίζα.

Αντικατάσταση κασέτας φίλτρου

 Απασφαλίστε και αφαιρέστε την κεφαλή

αναρρόφησης.

 Περιστρέψτε την κεφαλή αναρρόφησης

κατά 180° και αποθέστε την.

 Ξεβιδώστε το περικόχλιο στερέωσης.
 Αφαιρέστε το φίλτρο κασέτας.
 Εγκαταστήστε μια νέα κασέτα φίλτρου.
 Τοποθετήστε και σφίξτε

στερέωσης.

 Τοποθετήστε και ασφαλίστε και πάλι

την κεφαλή αναρρόφησης.

το περικόχλιο

Αντιμετώπιση βλαβών

 Κίνδυνος

Πριν από όλες τις εργασίες στη συσκευή,
απενεργοποιήστε τη συσκευή και τραβήξτε
το φις από την πρίζα.

Η τουρμπίνα αναρρόφησης δεν

λειτουργεί

 Ελέγξτε την πρίζα και την ασφάλεια της

παροχής ρεύματος.

 Ελέγξτε το καλώδιο τροφοδοσίας και το

φις της συσκευής.

 Θέστε τη συσκευή σε λειτουργία.

Η τουρμπίνα αναρρόφησης

λειτουργεί, αλλά η συσκευή δεν

αναρροφά

– Το φλοτέρ φράζει το κανάλι αναρρόφησης.

 Αδειάστε τον κάδο απορριμμάτων.

– 3

63EL

Η αναρροφητική ισχύς μειώνεται

 Αντιμετωπίστε την απόφραξη στο μπεκ

αναρρόφησης, στο σωλήνα αναρρόφη­σης, στον εύκαμπτο σωλήνα αναρρό­φησης ή στην κασέτα φίλτρου.

 Αντικαταστήστε τη χάρτινη σακούλα

φίλτρου.

 Αντικαταστήστε την κασέτα φίλτρου.

Διαρροή σκόνης κατά την

αναρρόφηση

 Ελέγξτε εάν έχει εγκατασταθεί στη σω-

στή θέση το φίλτρο.

 Αντικαταστήστε την κασέτα φίλτρου.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι
που εκδόθηκαν από την αρμόδια εταιρία
μας προώθησης πωλήσεων. Αναλαμβά­νουμε τη δωρεάν αποκατάσταση οποιασ­δήποτε βλάβης στη συσκευή σας, εφόσον
οφείλεται σε αστοχία υλικού ή κατασκευα­στικό σφάλμα, εντός της προθεσμίας που
ορίζεται στην εγγύηση. Σε περίπτωση που
επιθυμείτε να κάνετε χρήση της εγγύησης,
παρακαλούμε απευθυνθείτε με την
ξη αγοράς στο κατάστημα από το οποίο
προμηθευτήκατε τη συσκευή ή στην πλησι­έστερη εξουσιοδοτημένη υπηρεσία τεχνι­κής εξυπηρέτησης πελατών μας.

εγγύησης

απόδει-

Δήλωση Συμμόρφωσης των

Ε.Κ.

Δια της παρούσης δηλώνουμε ότι το μηχά­νημα που χαρακτηρίζεται παρακάτω, με
βάση τη σχεδίαση και την κατασκευή του,
υπό τη μορφή που διατίθεται στην αγορά,
πληροί στις σχετικές βασικές απαιτήσεις
ασφαλείας και υγιεινής των οδηγιών της
ΕΚ

. Η παρούσα δήλωση παύει να ισχύει σε
περίπτωση τροποποιήσεων του μηχανή­ματος χωρίς προηγούμενη συνεννόηση
μαζί μας.

Προϊόν: Ηλεκτρική σκούπα υγρής και

Τύπος: 1.428-xxx
Σχετικές οδηγίες των Ε.Κ.

2006/42/EK (+2009/127/EK)
2004/108/EΚ

Εφαρμοσθέντα εναρμονισμένα πρότυ­πα

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Εφαρμοσθέντα εθνικά πρότυπα

-

5.957-710

ξηρής αναρρόφησης

Εξαρτήματα και ανταλλακτικά

– Επιτρέπεται να χρησιμοποιούνται μόνο

εξαρτήματα και ανταλλακτικά, τα οποία
έχουν την έγκριση του κατασκευαστή
Τα γνήσια αξεσουάρ και ανταλλακτικά
παρέχουν την εγγύηση της ασφαλούς
και άψογης λειτουργίας της μηχανής

– Μία επιλογή των ανταλλακτικών που

χρειάζονται συχνότερα θα βρείτε στο τέ­λος των οδηγιών χρήσης.

– Περισσότερες πληροφορίες σχετικά με

τα ανταλλακτικά μπορείτε να λάβετε στη
διεύθυνση www.kaercher.com, τομέας
Εξυπηρέτησης.

64 EL

Οι υπογράφοντες ενεργούν κατ' εντολή του
και με εξουσιοδότηση της διεύθυνσης της
επιχείρησης.

CEO

Υπεύθυνος τεκμηρίωσης:
S. Reiser

Alfred Karcher GmbH & Co. KG
Alfred-Karcher-Str. 28 - 40
71364 Winnenden (Germany)

Τηλ.: [phone]
Φαξ: [phone]

Winnenden, 2010/07/14

– 4

Head of Approbation

Τεχνικά χαρακτηριστικά

NT 27/1 NT 27/1 Me

Τάση ηλεκτρικού δικτύου V 220-240 220-240

V AU: 240 AU: 240
V AR: 220 AR: 220

Συχνότητα Hz 50/60 50/60
Μέγ. ισχύς W 1380 1380
Ονομαστική ισχύς W 1200 1200
Χωρητικότητα κάδου l27 27
Ποσότητα πλήρωσης υγρού l14 14
Ποσότητα αέρα (μέγ.) l/s 67 67
Υποπίεση (μέγ.) kPa (mbar) 20,8 (208) 20,8 (208)
Είδος προστασίας -- IPX4 IPX4
Κατηγορία προστασίας II II

Σύνδεση ελαστικού σωλήνα αναρρόφη-

mm 35 35

σης (C-DN/C-ID)
Μήκος x Πλάτος x Ύψος mm 420 x 420 x 525 420 x 420 x 540
Τυπικό βάρος λειτουργίας kg 7,5 8,2
Θερμοκρασία περιβάλλοντος (μέγ.) °C +40 +40

Μετρούμενες τιμές κατά EN 60335-2-69

Επιτρεπόμενη στάθμη ηχητικής ισχύος
L

pA

Αβεβαιότητα K

pA

Κραδασμοί στο χέρι/στο βραχίονα m/s
Αβεβαιότητα K m/s

Καλώδιο
τροφοδοσί­ας δικτύου

H05VV-F 2x1,0 mm

Αριθ. ανταλλ. Μήκος

καλωδίου

dB(A) 77 77

dB(A) 1 1

2

2

2

<2,5 <2,5
0,2 0,2

EU 6.647-263.0 7,5 m
GB 6.647-264.0 7,5 m
CH 6.647-265.0 7,5 m
AU 6.647-266.0 7,5 m
AR 6.648-233.0 7,5 m

– 5

65EL

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu
okuyun, bu kılavuza göre davranın ve daha
sonra kullanım veya cihazın sonraki sahip­lerine vermek için bu kılavuzu saklayın.

– İlk kullanımdan önce, 5.956-249 numa-

ralı güvenlik uyarılarını mutlaka okuyun!

– Kullanım kılavuzunun ve emniyet uyarı-

larının dikkate alınmaması halinde ci­hazda hasar, kullanıcıda ve diğer
kişilerde tehlike oluşabilir.

– Nakliye hasarlarını hemen yetkili satıcı-

ya bildirin.

İçindekiler

Çevre koruma. . . . . . . . . . . TR . . 1

Kullanım kılavuzundaki semboller TR . . 1
Kurallara uygun kullanım . . TR . . 1

Cihaz elemanları . . . . . . . . TR . . 2

İşletime alma . . . . . . . . . . . TR . . 2

Kullanımı . . . . . . . . . . . . . . TR . . 2

Ta şıma . . . . . . . . . . . . . . . . TR . . 3

Depolama. . . . . . . . . . . . . . TR . . 3

Koruma ve Bakım. . . . . . . . TR . . 3

Arızalarda yardım. . . . . . . . TR . . 3

Garanti . . . . . . . . . . . . . . . . TR . . 3

Aksesuarlar ve yedek parçalar TR . . 4

AB uygunluk bildirisi . . . . . . TR . . 4

Teknik Bilgiler . . . . . . . . . . . TR . . 5

Çevre koruma

Ambalaj malzemeleri geri dö­nüştürülebilir. Ambalaj malze­melerini evinizin çöpüne atmak
yerine lütfen tekrar kullanılabile-
cekleri yerlere gönderin.

Eski cihazlarda, yeniden değer­lendirme işlemine tabi tutulması
gereken değerli geri dönüşüm
malzemeleri bulunmaktadır.
Aküler, yağ ve benzeri maddeler
doğaya ulaşmamalıdır. Bu ne­denle eski cihazları lütfen öngö­rülen toplama sistemleri
aracılığıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-
leceğiniz adres:

www.kaercher.com/REACH

Kullanım kılavuzundaki

semboller

 Tehlike

Ağır bedensel yaralanmalar ya da ölüme
neden olan direkt bir tehlike için.

몇 Uyarı

Ağır bedensel yaralanmalar ya da ölüme
neden olabilecek olası tehlikeli bir durum
için.

Dikkat

Hafif bedensel yaralanmalar ya da maddi
hasarlara neden olabilecek olası tehlikeli
bir durum için.

66 TR

Kurallara uygun kullanım

몇 Uyarı

Cihaz, zararlı tozların emilmesi için uygun
değildir.

– Bu süpürge, zemin ve duvar yüzeyleri-

nin ıslak ve kuru temizlenmesi için belir­lenmiştir.

– Bu cihaz, Örn; şantiyeler, sanayi tesis-

leri, atölyeler ve kiralık mağazalarda
mesleki kullanım için uygundur.

– 1

Cihaz elemanları

1 Tip levhası
2 Elektrik kablosu
3 Süpürme boruları tutucusu
4 Derz memesi tutucusu
5 Emme hortumu
6 Süpürge kafasının kilidi
7 Yönlendirme makarası
8 Zbiornik na zanieczyszczenia
9 Emme ağzı
10 Taban memesi
11 Vakum borusu
12 Ana şalter
13 Emme başlığı
14 Taşıma kolu
15 Kablo kancası
16 Manifold
17 Kartuş Filtre
18 Sabitleme somunu
19 Şamandıra

İşletime alma

Kuru emme

Dikkat

Kuru süpürme sırasında, kartuşlu filtre her
zaman yerleştirilmiş olmalıdır.

– İnce tozun emilmesi sırasında, ek ola-

rak bir kağıt filtre torbası kullanılabilir.

Kağıt filtre torbasının takılması

Şekil
Şekil

 Emme kafasının kilidini açın ve kafayı

çıkartın.

 Kağıt filtre torbasını takın.
 Emme kafasını yerleştirin ve kilitleyin.

Islak temizlik

Lastik dudakların takılması

Şekil

 Fırça şeridini sökün.
 Lastik dudakları takın.

Not: Lastik dudakların şekil verilmiş tarafı
dışarıyı göstermelidir.

Kağıt filtre poşetinin çıkartılması

– Islak kirin emilmesi sırasında, kağıt filtre

torbası her zaman çıkartılmalıdır.

Ek filtrenin takılması

 Emme kafasının kilidini açın ve kafayı

çıkartın.

 Emme kafasını 180° döndürün ve çıak-

rtıp bir yere bırakın.

 Sabitleme somunlarını sökün.
 Kartuşlu filtreyi çıkartın.

Şekil

 Sabitleme somununu yerleştirin ve sı-

kın.

 Ek filtreyi takın.
 Emme kafasını yerleştirin ve kilitleyin.

Klips bağlantısı

Şekil
Emme hortumu, bir klips sistemi ile donatıl-
mıştır. Tüm C-35/C-DN-35 aksesuar parça­ları bağ

lanabilir.

Kullanımı

Cihazı açın

 Şebeke fişini takın.
 Cihazı ana şalterden açın.

Toz haznesinin boşaltılması

– Süpürme kanalı bir şamandırayla dona-

tılmıştır.

– Depo içinde izin verilen maksimum pis

su seviyesine ulaşılması durumunda,
emme akımı kesilir.

 Cihazı ana şalterden kapatın.
 Çöp deposunu boşaltın.

Cihazın kapatılması

 Cihazı ana şalterden kapatın.
 Şebeke fişini prizden çekiniz.

Her çalışmadan sonra

 Çöp deposunu boşaltın.
 Cihazın dışını ve içini tozunu alarak ve

silerek nemli bir bezle temizleyin.

– 2

67TR

Cihazın saklanması

Şekil

 Süpürme boruları, süpürme hortumu

şebeke kablosunu şekle uygun olarak
saklayın.

 Cihazı kuru bir odada muhafaza edin ve

yetkisiz kullanıma karşı emniyete alın.

Taşıma

Dikkat

Yaralanma ve hasar tehlikesi! Taşıma sıra-
sında cihazın ağırlığına dikkat edin.

Şekil

 Cihazı şekle uygun olarak taşıyın.
 Araçlarda taşıma sırasında, cihazı ge-

çerli yönetmeliklere göre kaymaya ve
devrilmeye karşı emniyete alın.

Depolama

Dikkat

Yaralanma ve hasar tehlikesi! Depolama
sırasında cihazın ağırlığına dikkat edin.

Bu cihaz sadece iç mekanlarda depolan­malıdır.

Koruma ve Bakım

 Tehlike

Cihazdaki tüm çalışmalardan önce cihazı
kapatın ve elektrik fişini çekin.

Kartuş filtresinin değiştirilmesi

 Emme kafasının kilidini açın ve kafayı

çıkartın.

 Emme kafasını 180° döndürün ve çıak-

rtıp bir yere bırakın.

 Sabitleme somunlarını sökün.
 Kartuşlu filtreyi çıkartın.
 Yeni kartuş filtresini oturtun.
 Sabitleme somununu yerleştirin ve sıkın.
 Emme kafasını yerleştirin ve kilitleyin.

Emme türbini çalışmıyor

 Akım beslemesinin prizini ve sigortasını

kontrol edin.

 Cihazın elektrik kablosunu ve elektrik fi-

şini kontrol edin.

 Cihazı açın.

Emme türbini çalışıyor fakat cihaz

emmiyor

– Şamandıra, emme kanalını kapatıyor.

 Çöp deposunu boşaltın.

Emme gücü dü

 Emme memesi, emme borusu, emme

hortumu ya da kartuş filtresindeki tıkan-
maları giderin.

 Kağıt filtre torbasını değiştirin.
 Kartuş filtresini değiştirin.

Emme sırasında dışarı toz çıkıyor

 Kartuş filtresinin montaj konumunun

doğru olup olmadığını kontrol edin.

 Kartuş filtresini değiştirin.

Garanti

Her ülkede yetkili distribütörümüz tarafın­dan verilmiş garanti şartları geçerlidir. Ga­ranti süresi içinde cihazınızda oluşan
muhtemel hasarları, arızanın kaynağı üre­tim veya malzeme hatası olduğu sürece üc­retsiz olarak kar
hakkınızdan yararlanmanızı gerektiren bir
durum olduğu zaman, ilgili faturanız ile bir­likte satıcınıza veya size en yakın yetkili
servisimize başvurunuz.

şılıyoruz. Garanti

Arızalarda yardım

 Tehlike

Cihazdaki tüm çalışmalardan önce cihazı
kapatın ve elektrik fişini çekin.

68 TR

– 3

Aksesuarlar ve yedek

parçalar

– Sadece üretici tarafından onaylanmış

aksesuar ve yedek parçalar kullanılma-
lıdır. Orijinal aksesuar ve orijinal yedek
parçalar, cihazın güvenli ve arızasız bir
biçimde çalışmasının güvencesidir.

– En sık kullanılan yedek parça çeşitlerini

kullanım kılavuzunun sonunda bulabilir­siniz.

– Yedek parçalar hakkında diğer bilgileri,

www.kaercher.com adresindeki Servis
bölümünden alabilirsiniz.

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makine-
nin konsepti ve tasarımı ve tarafımızdan pi­yasaya sürülen modeliyle AB
yönetmeliklerinin temel teşkil eden ilgili gü­venlik ve sağlık yükümlülüklerine uygun ol­duğunu bildiririz. Onayımız olmadan
cihazda herhangi bir değişiklik yapılması
durumunda bu beyan geçerliliğini yitirir.

Ürün: Kuru ve yaş elektrikli süpürge
Tip: 1.428-xxx
İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)
2004/108/EG

Kullanılmış olan uyumlu standartlar

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Kullanılmış ulusal standartlar

-

5.957-710

İmzası bulunanlar, işletme yönetimi adına
ve işletme yönetimi tarafından verilen veka­lete dayanarak işlem yapar.

CEO

Dokümantasyon yetkilisi:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Faks: [phone]

Winnenden, 2010/07/14

– 4

Head of Approbation

69TR

Teknik Bilgiler

NT 27/1 NT 27/1 Me

Şebeke gerilimi V 220-240 220-240

V AU: 240 AU: 240

V AR: 220 AR: 220
Frekans Hz 50/60 50/60
Maks. güç W 1380 1380
Nominal güç W 1200 1200
Kap içeriği l 27 27
Sıvı doldurma miktarı l14 14
Hava miktarı (maks.) l/s 67 67
Vakum (maks.) kPa (mbar) 20,8 (208) 20,8 (208)
Koruma şekli -- IPX4 IPX4
Koruma sınıfı II II

Süpürme hortumu bağlantısı

mm 35 35
(C-DN/C-ID)

Uzunluk x Genişlik x Yükseklik mm 420 x 420 x 525 420 x 420 x 540
Tipik çalışma ağırlığı kg 7,5 8,2
Çevre sıcaklığı (maks.) °C +40 +40

60335-2-69'a göre belirlenen değerler

Ses basıncı seviyesi L
Güvensizlik K

pA

pA

El-kol titreşim değeri m/s
Güvensizlik K m/s

Elektrik
kablosu

H05VV-F 2x1,0 mm
Parça No. Kablo

dB(A) 77 77

dB(A) 1 1

2

2

2

<2,5 <2,5
0,2 0,2

uzunluğu
EU 6.647-263.0 7,5 m
GB 6.647-264.0 7,5 m
CH 6.647-265.0 7,5 m
AU 6.647-266.0 7,5 m
AR 6.648-233.0 7,5 m

70 TR

– 5

Перед первым применением

вашего прибора прочитайте
эту оригинальную инструкцию по эксплу­атации, после этого действуйте соответ­ственно и сохраните ее для
дальнейшего пользования или для сле­дующего владельца.

– Перед первым вводом в эксплуата-

цию обязательно прочтите указания
по технике безопасности № 5.956-

249!

– При несоблюдении инструкции и ука-

заний по технике безопасности пыле­сос может выйти из строя, а для
оператора и других лиц возникает
риск получения травмы.

– При повреждениях, полученных во

время транспортировки, немедленно
свяжитесь с продавцом.

Оглавление

Защита окружающей среды RU . . .1
Символы в руководстве по эк-

сплуатации . . . . . . . . . . . . RU . . .1

Использование по назначе-

нию. . . . . . . . . . . . . . . . . . . RU . . .2

Элементы прибора. . . . . . RU . . .2

Начало работы . . . . . . . . . RU . . .2

Управление. . . . . . . . . . . . RU . . .3

Транспортировка . . . . . . . RU . . .3

Хранение. . . . . . . . . . . . . . RU . . .3

Уход и техническое обслужи-

вание . . . . . . . . . . . . . . . . . RU . . . 3

Помощь в случае неполадок RU . . .4

Гарантия . . . . . . . . . . . . . . RU . . .4

Принадлежности и запасные

детали . . . . . . . . . . . . . . . . RU . . .4

Заявление о соответствии ЕС RU . . .5

Технические данные. . . . . RU . . .6

Защита окружающей среды

Упаковочные материалы при­годны для вторичной перера­ботки. Пожалуйста, не
выбрасывайте упаковку вме­сте с бытовыми отходами, а
сдайте ее в один из пунктов
приема вторичного сырья.

Старые приборы содержат
ценные перерабатываемые
материалы, подлежащие пе­редаче в пункты приемки вто­ричного сырья.
Аккумуляторы, масло и иные
подобные материалы не
должны попадать
щую среду. Поэтому утилизи­руйте старые приборы через
соответствующие системы
приемки отходов.

Инструкции по применению компо­нентов (REACH)

Актуальные сведения о компонентах
приведены на веб-узле по следующему
адресу:

www.kaercher.com/REACH

в окружаю-

Символы в руководстве по

эксплуатации

 Опасность

Для непосредственно грозящей опа­сности, которая приводит к тяжелым
увечьям или к смерти.

몇 Предупреждение

Для возможной потенциально опасной
ситуации, которая может привести к
тяжелым увечьям или к смерти.

Внимание!

Для возможной потенциально опасной
ситуации, которая может привести к
легким травмам или повлечь матери­альный ущерб.

– 1

71RU

Использование по

назначению

몇 Предупреждение

Прибор не предназначен для сбора
вредной для здоровья пыли.

– Этот пылесос предназначен для

влажной и сухой очистки поверхно­стей полов и стен.

– Это устройство предназначено для

использования на предприятиях и
организациях, например, на строи­тельных площадках, в заводских кор­пусах, мастерских и на фирмах,
занимающихся сдачей в аренду.

Элементы прибора

1 Заводская табличка с данными
2 Сетевой шнур
3 Держатель для всасывающей трубки
4 Держатель насадки для стыков
5 Всасывающий шланг
6 Блокировка всасывающей головки
7 Направляющий ролик
8 Мусорный бак
9 Всасывающий
10 Форсунка для чистки пола
11 всасывающая трубка,
12 Главный выключатель
13 Всасывающая головка
14 рукоятка для ношения прибора
15 Крючки для кабеля
16 Колено
17 Фильтровальный патрон
18 Крепежная гайка
19 Поплавок

патрубок

Начало работы

Сухая чистка

Внимание!

При чистке в сухом режиме всегда должен
быть надет фильтровальный патрон.

– При сборе мелкой пыли дополни-

тельно может использоваться бу­мажный фильтровальный пакет.

Установка бумажного фильтроваль­ного пакета

Рисунок
Рисунок
 Разблокировать и снять всасываю-

щий элемент.

 Наденьте бумажный фильтроваль-

ный мешок.

 Надеть и зафиксировать всасываю-

щий элемент.

Влажная чистка

Установка резиновых кромок

Рисунок

 Снять щетки.
 Установить резиновые кромки (5).

Указание: Структурированная сторона
резиновых кромок должна быть обраще­на наружу.

Удаление бумажного фильтровально­го пакета

– При сборе влажной пыли бумажный

фильтровальный пакет необходимо
снимать.

Установка дополнительного фильтра

 Разблокировать и снять всасываю-

щий элемент.

 Повернуть всасывающий элемент на

180° и снять его.

 Выкрутить крепежную гайку.
 Снять патронный фильтр.

Рисунок

 Установить и затянуть крепежную гайку.
 Установить дополнительный

фильтр.

 Надеть и зафиксировать всасываю-

щий элемент.

72 RU

– 2

Клипсовое соединение

Рисунок
Всасывающий шланг оснащен системой
клипсового соединения. Могут быть
подсоединены все комплектующие из­делия C-35/C-DN-35.

Управление

Включение прибора

 Вставьте штепсельную вилку в элек-

тророзетку.

 Прибор отключается при помощи

главного выключателя.

Опорожнение резервуара для

грязи

– Впускной канал оснащен поплавком.
– При достижении максимально допу-

стимого уровня грязной воды в емко­сти всасывание прекращается.

 Выключить прибор при помощи глав-

ного выключателя.

 Слейте воду из емкости с грязной во-

дой.

Выключение прибора

 Выключить прибор при помощи глав-

ного выключателя.

 Отсоедините пылесос от электросе-

ти.

После каждой эксплуатации

 Слейте воду из емкости с грязной во-

дой.

 Очистить прибор снаружи и внутри

пылесосом и протереть его влажным
полотенцем.

Хранение прибора

Рисунок
 Хранить всасывающие трубы, шланг

и сетевой шнур в соответствии с ри­сунками.

 Хранить прибор в сухом помещении,

приняв при этом меры от несанкцио­нированного использования.

Транспортировка

Внимание!

Опасность получения травм и повре­ждений! При транспортировке следу­ет обратить
устройства.

Рисунок
 Транспортировку прибора осуществ-

лять в соответствии с рисунком.

 При перевозке аппарата в транспор-

тных средствах следует учитывать
действующие местные государст­венные нормы, направленные на за­щиту от скольжения и
опрокидывания.

внимание на вес

Хранение

Внимание!

Опасность получения травм и повре­ждений! При хранении следует обра­тить внимание на вес

Это устройство разрешается хранить
только во внутренних помещениях.

устройства.

Уход и техническое

обслуживание

 Опасность

Перед проведением любых работ с при­бором, выключить прибор и вытянуть
штепсельную вилку.

Замена фильтровального

патрона

 Разблокировать и снять всасываю-

щий элемент.

 Повернуть всасывающий элемент на

180° и снять его.

 Выкрутить крепежную гайку.
 Снять патронный фильтр.
 Установить новый фильтровальный

патрон.

 Установить и затянуть крепежную

гайку.

 Надеть и зафиксировать всасываю-

щий

элемент.

– 3

73RU

Помощь в случае

неполадок

 Опасность

Перед проведением любых работ с при­бором, выключить прибор и вытянуть
штепсельную вилку.

Всасывающая турбина не

работает

 Проверить штепсельную розетку и

предохранитель системы электропи­тания.

 Проверить сетевой кабель и штеп-

сельную вилку устройства.

 Включить аппарат.

Всасывающая турбина работает,

но аппарат не сосет

– Поплавок перекрыл впускной канал.

 Слейте воду из емкости с грязной во-

дой.

Мощность всасывания упала

 Произошло засорение фильтроваль-

ного патрона, форсунки, всасываю­щего шланга или всасывающей
трубки.

 Заменить бумажный фильтроваль-

ный пакет.

 Заменить фильтровальный патрон.

Во время чистки из прибора

выделяется пыль

 Проверить правильность установки

фильтровального патрона.

 Заменить фильтровальный патрон.

Гарантия

В каждой стране действуют соответст­венно гарантийные условия
уполномоченной организацией сбыта
нашей продукции в данной стране. Воз­можные неисправности прибора в тече­ние гарантийного срока мы устраняем
бесплатно, если причина заключается в
дефектах материалов или ошибках при
изготовлении. В случае возникновения
претензий в течение гарантийного срока
просьба обращаться, имея при себе чек
о покупке, в торговую организацию,
давшую вам прибор или в ближайшую
уполномоченную службу сервисного об­служивания.

, изданные

про-

Принадлежности и

запасные детали

– Разрешается использовать только те

принадлежности и запасные части,
использование которых было одо­брено изготовителем. Использова­ние оригинальных принадлежностей
и запчастей гарантирует Вам надеж­ную и бесперебойную работу прибо­ра.

– Выбор наиболее часто необходимых

запчастей вы найдете в конце ин­струкции по эксплуатации.

– Дальнейшую информацию о запча-

стях вы найдете на сайте
www.kaercher.com в разделе Service.

74 RU

– 4

Заявление о соответствии

ЕС

Настоящим мы заявляем, что нижеука­занный прибор по своей концепции и
конструкции, а также в осуществленном
и допущенном нами к продаже исполне­нии отвечает соответствующим основ­ным требованиям по безопасности и
здоровью согласно директивам ЕС. При
внесении изменений, не согласованных
с нами, данное заявление теряет свою
силу.

Продукт Пылесос для мокрой и су-

хой чистки

Тип: 1.428-xxx
Основные директивы ЕС

2006/42/EC (+2009/127/EC)
2004/108/EC

Примененные гармонизированные
нормы

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Примененные внутригосударствен­ные нормы

-

Alfred Kaercher GmbH & Co. KG
Alfred-Kaercher-Str. 28 - 40
71364 Winnenden (Germany)

Тел.: [phone]
Факс: [phone]

Winnenden, 2010/07/14

5.957-710

Нижеподписавшиеся лица действуют
поручению и по доверенности руковод­ства предприятия.

CEO

уполномоченный по документации:
S. Reiser

Head of Approbation

по

– 5

75RU

Технические данные

NT 27/1 NT 27/1 Me

Напряжение сети V 220-240 220-240

V AU: 240 AU: 240
V AR: 220 AR: 220

Частота Hz 50/60 50/60
Макс. мощность W 1380 1380
Номинальная мощность W 1200 1200
Емкость бака l27 27
Заправочный объем жидкости l14 14
Количество воздуха (макс.) l/s 67 67
Нижнее давление (макс.) kPa (mbar) 20,8 (208) 20,8 (208)
Тип защиты -- IPX4 IPX4
Класс защиты II II

Гнездо для подключения шланга

mm 35 35

(C-DN/C-ID)

Длина х ширина х высота mm 420 x 420 x 525 420 x 420 x 540
Типичный рабочий вес kg 7,5 8,2
Температура окружающей среды

°C +40 +40

(макс.)

Значение установлено согласно стандарту EN 60335-2-69

Уровень шума дб
Опасность K

а

pA

Значение вибрации рука-плечо m/s
Опасность K m/s

Сетевой
шнур

H05VV-F 2x1,0 mm
№ детали Длина

dB(A) 77 77
dB(A) 1 1

2

2

2

<2,5 <2,5
0,2 0,2

шнура

EU 6.647-263.0 7,5 m
GB 6.647-264.0 7,5 m
CH 6.647-265.0 7,5 m
AU 6.647-266.0 7,5 m
AR 6.648-233.0 7,5 m

76 RU

– 6

A készülék első használata előtt

olvassa el ezt az eredeti hasz­nálati utasítást, ez alapján járjon el és tart­sa meg a későbbi használatra vagy a
következő tulajdonos számára.

– Az első üzembevétel előtt mindenkép-

pen olvassa el az 5.956-249 sz. bizton­sági utasításokat!

– A gépkönyv és a biztonságtechnikai

utasítások be nem tartása esetén a ké­szülék megrongálódhat és veszélybe
kerülhet annak kezelője, illetve más
személyek.

– Szállítási sérülések esetén azonnal tá-

jékoztassa a kereskedőt.

Tartalomjegyzék

Környezetvédelem . . . . . . . HU . . .1

Szimbólumok az üzemeltetési

útmutatóban . . . . . . . . . . . . HU . . .1

Rendeltetésszerű használat HU . . .1

Készülék elemek . . . . . . . . HU . . .2

Üzembevétel . . . . . . . . . . . HU . . .2

Használat . . . . . . . . . . . . . . HU . . .2

Transport . . . . . . . . . . . . . . HU . . .3

Tárolás . . . . . . . . . . . . . . . . HU . . .3

Ápolás és karbantartás . . . HU . . .3
Segítség üzemzavar esetén HU . . .3

Garancia. . . . . . . . . . . . . . . HU . . .3

Tartozékok és alkatrészek . HU . . .4
EK konformitási nyiltakozat HU . . .4

Műszaki adatok . . . . . . . . . HU . . .5

Környezetvédelem

A csomagolási anyagok újra­hasznosíthatók. Kérjük, ne dob­ja a csomagolást a házi
szemétbe, hanem vigye el egy
újrahasznosító helyre.

A használt készülékek értékes
újrahasznosítható anyagokat
tartalmaznak, amelyeket újra­hasznosító helyen kell elhelyez­ni. Az elemeknek, olajnak és
hasonló anyagoknak nem sza­bad a környezetbe kerülni. Ezért
kérjük, a használt készülékeket
megfelelő gyűjtőrendszeren ke­resztül távolítsa el.

Megjegyzések a tartalmazott anyagok­kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya­gokkal kapcsolatosan a következő címen
talál:

www.kaercher.com/REACH

Szimbólumok az üzemeltetési

útmutatóban

 Balesetveszély

Azonnal fenyegető veszély, amely súlyos
testi sérüléshez vagy halálhoz vezet.

몇 Figyelem!

Esetlegesen veszélyes helyzet, amely súlyos
testi sérüléshez vagy halálhoz vezethet.

Vigyázat

Esetlegesen veszélyes helyzet, amely kön­nyű sérüléshez vagy kárhoz vezethet.

Rendeltetésszerű használat

몇 Figyelem!

A készülék nem alkalmas egészségre ká­ros por felszívására.

– A porszívó padló- és falfelületek nedves

és száraz tisztítására szolgál.

– Ez a készülék iparszerű használatra al-

kalmas, pl. építkezéseken, ipartelepe­ken, műhelyekben és kölcsönző
boltokban.

– 1

77HU

Készülék elemek

1 Típustábla
2 Hálózati kábel
3 Szívócsövek tartója
4 Réstisztítófej tartója
5 Szívótömlő
6 Szívófej zárja
7 Kormánygörgő
8 Hulladéktartály
9 Szívótámasztékok
10 Padló szórófej
11 Szívócső
12 Főkapcsoló
13 Szívófej
14 Fogantyú
15 Kábel tartó
16 Könyökcső
17 Patron szűrő
18 Rögzítő anya
19 Úszó

Üzembevétel

Száraz porszívózás

Vigyázat

Száraz porszívózás esetén mindig fel kell
helyezni a patronszűrőt.

– Finom por szívásához kiegészítőleg

egy papírzacskót lehet használni.

A papírszűrő behelyezése

Ábra
Ábra

 Oldja ki és vegye le szívófejet.
 Papír szűrőzacskót felhelyezni.
 Helyezze vissza és biztosítsa a szívófe-

jet.

Nedves porszívózás

Gumiél felhelyezése

Ábra

 Kefecsík kivétele.
 Gumiajkakat beépíteni.

Megjegyzés: A gumiélek strukturált oldalá­nak kifelé kell nézni.

Papírszűrő eltávolítása

– Ha nedves piszkot fognak felszívni, min-

dig le kell venni a papír szűrőtasakot.

További szűrő behelyezése

 Oldja ki és vegye le szívófejet.
 Fordítsa el a szívófejet 180°-kal és te-

gye le.

 Csavarja ki a rögzítő anyát.
 Vegye le a patronszűrőt.

Ábra
 Helyezze be a rögzítő anyát és húzza

meg.

 Helyezze be a további szűrőt.
 Helyezze vissza és biztosítsa a szívófe-

jet.

Clip-csatlakozás

Ábra
A szívótömlő bilincsrendszerrel van felsze­relve. Valamennyi C-35/C DN-35 tartozék
csatlakoztatható.

Használat

A készülék bekapcsolása

 Dugja be a hálózati csatlakozót.
 A készüléket a főkapcsolón keresztül

bekapcsolni.

A szeméttartály kiürítése

– A szívócsatorna úszóval van felszerelve.
– Ha a tartályban a szennyvíz eléri a

megengedhető legmagasabb szintet,
akkor a szívóáram megszakad.

 A készüléket a főkapcsolón keresztül

kikapcsolni.

 Szennytartály kiürítése.

A készülék kikapcsolása

 A készüléket a főkapcsolón keresztül

kikapcsolni.

 Húzza ki a hálózati dugót.

Minden üzem után

 Szennytartály kiürítése.
 A készüléket kívül-belül porszívóval és

nedves ronggyal kell megtisztítani.

78 HU

– 2

A készülék tárolása

Ábra
 A szívócsöveket, szívótömlőt és a háló-

zati kábelt az ábrának megfelelően tá­rolja.

 A készüléket száraz helyiségben állítsa

le és biztosítsa illetéktelen használat el­len.

Transport

Vigyázat

Sérülés- és rongálódásveszély! Szállítás
esetén vegye figyelembe a készülék súlyát.

Ábra
 A készüléket az ábrának megfelelő mó-

don szállítsa.

 Járművel történő szállítás esetén a ké-

szüléket az adott irányelveknek megfe­lelően kell csúszás és borulás ellen
biztosítani.

Tárolás

Vigyázat

Sérülés- és rongálódásveszély! Tárolás
esetén vegye figyelembe a készülék súlyát.

Ezt a készüléket csak beltéri helyiségben
szabad tárolni.

Ápolás és karbantartás

 Balesetveszély

A készüléken történő bármiféle munka előtt
kapcsolja ki a készüléket és húzza ki a há­lózati csatlakozót.

Patronszűrő cseréje

 Oldja ki és vegye le szívófejet.
 Fordítsa el a szívófejet 180°-kal és te-

gye le.

 Csavarja ki a rögzítő anyát.
 Vegye le a patronszűrőt.
 Új szűrőpatront ráhelyezni.
 Helyezze be a rögzítő anyát és húzza

meg.

 Helyezze vissza és biztosítsa a szívófe-

jet.

Segítség üzemzavar esetén

 Balesetveszély

A készüléken történő bármiféle munka előtt
kapcsolja ki a készüléket és húzza ki a há­lózati csatlakozót.

A szívóturbina nem megy

 A dugaljat és az áramellátás biztosíté-

kát ellenőrizni.

 A készülék hálózati kábelét és hálózati

csatlakozóját ellenőrizni.

 Kapcsolja be a készüléket.

A szívóturbina megy, de a gép nem

szív

– Az úszó elzárja a szívócsatornát.

 Szennytartály kiürítése.

Szívóerő alábbhagy

 Távolítsa el az elzáródást a szívófejből,

szívócsőből, szívótömlőből vagy a pat­ronszűrőből.

 Cserélje ki a papírszűrőt.
 Cserélje ki a patronszűrőt.

Porszívózásnál por áramlik ki

 Ellenőrizze a patronszűrő helyes behe-

lyezését.

 Cserélje ki a patronszűrőt.

Garancia

Minden országban az illetékes forgalma­zónk által kiadott garancia feltételek érvé­nyesek. Az esetleges üzemzavarokat az
Ön készülékén a garancia lejártáig költség­mentesen elhárítjuk, amennyiben anyag­vagy gyártási hiba az oka. Garanciális eset­ben kérjük, forduljon a vásárlást igazoló bi­zonylattal kereskedőjéhez vagy a
legközelebbi hivatalos szakszervizhez.

– 3

79HU

Tartozékok és alkatrészek EK konformitási nyiltakozat

– Csak olyan tartozékokat és alkatrésze-

ket szabad használni, amelyeket a
gyártó jóváhagyott. Az eredeti tartozé­kok és az eredeti alkatrészek, biztosít­ják azt, hogy a készüléket
biztonságosan és zavartalanul lehes­sen üzemeltetni.

– Az üzemeltetési útmutató végén talál

egy válogatást a legtöbbször szüksé­ges alkatrészekről.

– További információkat az alkatrészek-

ről a www.kaercher.com címen talál a
'Service' oldalakon.

Ezennel tanúsítjuk, hogy az alábbiakban
megnevezett gép tervezése és építési
módja alapján az általunk forgalomba ho­zott kivitelben megfelel az EK irányelvek
vonatkozó, alapvető biztonsági és egész­ségügyi követelményeinek. A gép jóváha­gyásunk nélkül történő módosítása esetén
ez a nyilatkozat elveszti érvényességet.

Termék: Nedves- és szárazporszívó
Típus: 1.428-xxx
Vonatkozó európai közösségi irányelvek:

2006/42/EK (+2009/127/EK)
2004/108/EK

Alkalmazott harmonizált szabványok:

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Alkalmazott összehangolt normák:

-

5.957-710

80 HU

Alulírottak az ügyvezetés megbízásából és
felhatalmazásával lépnek fel.

CEO

Head of Approbation

A dokumentációért felelős személy:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2010/07/14

– 4

Műszaki adatok

NT 27/1 NT 27/1 Me

Hálózati feszültség V 220-240 220-240

V AU: 240 AU: 240

V AR: 220 AR: 220
Frekvencia Hz 50/60 50/60
Max. teljesítmény W 1380 1380
Névleges teljesítmény W 1200 1200
Tartály űrtartalom l 27 27
Folyadék töltési szintje l 14 14
Légmennyiség (max.) l/s 67 67
Nyomáshiány (max.) kPa (mbar) 20,8 (208) 20,8 (208)
Védelmi fokozat -- IPX4 IPX4
Védelmi osztály II II

Szívótömlő csatlakozása (C-DN/C-ID) mm 35 35
hosszúság x szélesség x magasság mm 420 x 420 x 525 420 x 420 x 540
Tipikus üzemi súly kg 7,5 8,2
Környezeti hőmérséklet (max.) °C +40 +40

Az EN 60335-2-69 szerint megállapított értékek

Hangnyomás szint L
Bizonytalanság K

pA

pA

Kéz-kar vibrációs kibocsátási érték m/s
Bizonytalanság K m/s

dB(A) 77 77

dB(A) 1 1

2

2

<2,5 <2,5
0,2 0,2

Hálózati
kábel

H05VV-F 2x1,0 mm
Alkatrész

szám

Kábelhos-

szúság
EU 6.647-263.0 7,5 m
GB 6.647-264.0 7,5 m
CH 6.647-265.0 7,5 m
AU 6.647-266.0 7,5 m
AR 6.648-233.0 7,5 m

2

– 5

81HU

Před prvním použitím svého za-
řízení si přečtěte tento původní

návod k používání, řiďte se jím a uložte jej
pro pozdější použití nebo pro dalšího maji­tele.

– Před prvním uvedením do provozu bez-

podmínečně čtěte bezpečnostní poky­ny č. 5.956-249!

– V případě nedodržování provozních a

bezpečnostních pokynů mohou vznik­nout škody na přístroji a může dojít k
ohrožení osob přístroj obsluhujících i
ostatních.

– Při přepravních škodách ihned infor-

mujte obchodníka.

Obsah

Ochrana životního prostředí CS . . .1
Symboly použité v návodu k ob-

sluze. . . . . . . . . . . . . . . . . . CS . . .1

Používání v souladu s určením CS . . .1

Prvky přístroje . . . . . . . . . . CS . . .2

Uvedení do provozu . . . . . . CS . . .2

Obsluha . . . . . . . . . . . . . . . CS . . .2

Přeprava. . . . . . . . . . . . . . . CS . . .3

Ukládání . . . . . . . . . . . . . . . CS . . .3

Ošetřování a údržba. . . . . . CS . . .3

Pomoc při poruchách . . . . . CS . . .3

Záruka . . . . . . . . . . . . . . . . CS . . .3

Příslušenství a náhradní díly CS . . .3
Prohlášení o shodě pro ES CS . . .4

Technické údaje . . . . . . . . . CS . . .5

Ochrana životního prostředí

Obalové materiály jsou recyklo­vatelné. Obal nezahazujte do
domovního odpadu, ale ode­vzdejte jej k opětovnému zužit­kování.

Přístroj je vyroben z hodnotných
recyklovatelných materiálů, kte­ré je třeba znovu využít. Baterie,
olej a podobné látky se nesmějí
dostat do okolního prostředí.
Použitá zařízení proto ode­vzdejte na příslušných sběrných
místech

Informace o obsažených látkách (RE­ACH)

Aktuální informace o obsažených látkách
naleznete na adrese:

www.kaercher.com/REACH

Symboly použité v návodu k

obsluze

 Nebezpečí!

Pro bezprostředně hrozící nebezpečí, které
vede k těžkým fyzickým zraněním nebo k
smrti.

몇 Upozornění

Pro potencionálně nebezpečnou situaci,
která by mohla vést k těžkým fyzickým zra­něním nebo k smrti.

Pozor

Pro potencionálně nebezpečnou situaci,
která může vést k lehkým fyzickým zraně­ním nebo k věcným škodám.

Používání v souladu s

určením

몇 Upozornění

Zařízení není vhodné k odsávání prachů
škodících zdraví.

– Vysavač je určen k vlhkému i mokrému

čištění ploch podlah a zdí.

– Přístroj je vhodný k použití v průmyslo-

vých i jiných velkých zařízeních, např.
na stavbách, průmyslových areálech,v
dílnách a půjčovnách.

82 CS

– 1

Prvky přístroje

1 typový štítek
2 Sít'ový kabel
3 Držák na sací trubku
4 Držák na štěrbinovou hubici
5 Sací hadice
6 Uzamčení sací hlavy
7 Řídicí válec
8 Nádoba na nečistoty
9 Sací hrdlo
10 Hubice na čištění podlah
11 Sací hubice
12 Hlavní spínač
13 Vysávací hlavice
14 Držadlo
15 Kabelový hák
16 Násadka
17 Patronový filtr
18 Upevňovací matice
19 Plovák

Uvedení do provozu

Vysávání za sucha

Pozor

Při suchém vysávání je nezbytné vždy na­sadit patronový filtr.

– Při vysávání jemného prachu lze navíc

použít papírový filtrační sáček.

Vložení papírového filtračního sáčku

ilustrace
ilustrace

 Odjistěte vysávací hlavici a sejměte ji.
 Nasuňte papírový filtrační sáček.
 Nasaďte vysávací hlavici a zajistěte ji.

Vysávání za mokra

Vložení pryžových chlopní

ilustrace

 Demontáž kartáčových pruhů.
 Vložte pryžové chlopně.

Upozornění: Strukturovaná strana gumo­vých chlopní musí směřovat ven.

Vyjměte papírový filtrační sáček

– Při vysávání mokrých nečistot je třeba

vždy papírový filtrační sáček vyjmout.

Vložení dalšího filtru

 Odjistěte vysávací hlavici a sejměte ji.
 Otočte sací hlavici o 180° a odložte.
 Vyšroubujte upevňovací matice.
 Patronový filtr sundejte.

ilustrace

 Nasaďte upevňovací matice a utáhněte je.
 Vložte další filtr.
 Nasaďte vysávací hlavici a zajistěte ji.

Klipové spojení

ilustrace
Sací hadice je vybavena klipovým systé­mem. Všechny díly příslušenství C-35/C­DN-35 lze připojit.

Obsluha

Zapnutí přístroje

 Zasuňte sít'ovou zástrčku do zásuvky.
 Zapněte přístroj hlavním spínačem.

Vyprázdnění nádrže na nečistoty

– Sací kanál je vybaven plovákem.
– Při dosažení nejvyšší přípustné úrovně

špinavé vody se sání přeruší.

 Vypněte přístroj hlavním spínačem.
 Nádrž na nečistoty vyprázdněte.

Vypnutí zařízení

 Vypněte přístroj hlavním spínačem.
 Vytáhněte zástrčku ze sítě.

Po každém použití

 Nádrž na nečistoty vyprázdněte.
 Přístroj odsajte a utřete uvnitř i vně vlh-

kým hadrem.

– 2

83CS

Uložení přístroje

ilustrace
 Sací trubici, sací hadici a síťový kabel

skladujte podle vyobrazení.

 Přístroj uložte v suché místnosti a za-

bezpečte jej proti používání nepovola­nými osobami.

Přeprava

Pozor

Nebezpečí úrazu a nebezpečí poškození!
Dbejte na hmotnost přístroje při přepravě.

ilustrace

 Přístroj přepravujte podle obrázku.
 Při přepravě v dopravních prostředcích

zajistěte zařízení proti skluzu a překlo­pení podle platných předpisů.

Ukládání

Pozor

Nebezpečí úrazu a nebezpečí poškození!
Dbejte na hmotnost přístroje při jeho
uskladnění.

Toto zařízení smí být uskladněno pouze v
uzavřených prostorách.

Ošetřování a údržba

 Nebezpečí!

Před každou prací na zařízení vždy zaříze­ní vypněte a vytáhněte síťovou zástrčku.

Výměna patronového filtru

 Odjistěte vysávací hlavici a sejměte ji.
 Otočte sací hlavici o 180° a odložte.
 Vyšroubujte upevňovací matice.
 Patronový filtr sundejte.
 Nasaďte nové patronové filtry.
 Nasaďte upevňovací matice a utáhněte

je.

 Nasaďte vysávací hlavici a zajistěte ji.

Pomoc při poruchách

 Nebezpečí!

Před každou prací na zařízení vždy zaříze­ní vypněte a vytáhněte síťovou zástrčku.

Sací čerpadlo neběží

 Zkontrolovat zásuvku a zajištění napá-

jení.

 Zkontrolovat napájecí kabel a zástrčku

zařízení.

 Přístroj zapněte.

Sací turbína běží, aale přístroj

nenasává

– Plovák uzavírá sací kanál.

 Nádrž na nečistoty vyprázdněte.

Sací síla slábne

 Odstraňte případná ucpání ze sací hu-

bice i trubice nebo patronového filtru.

 Vyměňte papírový filtrační sáček.
 Výměňte patronový filtr.

Při vysávání dochází k emisi prachu

 Zkontrolujte správné usazení patrono-

vého filtru.

 Výměňte patronový filtr.

Záruka

V každé zemi platí záruční podmínky vyda­né příslušnou distribuční společností. Pří­padné poruchy zařízení odstraníme během
záruční lhůty bezplatně, pokud byl jejich
příčinou vadný materiál nebo výrobní záva­dy. V případě uplatňování nároku na záru­ku se s dokladem o zakoupení obraťte na
prodejce nebo na nejbližší oddělení služeb
zákazníkům.

Příslušenství a náhradní díly

– Smí se používat pouze příslušenství a

náhradní díly schválené výrobcem. Ori­ginální příslušenství a originální ná­hradní díly skýtají záruku bezpečného a
bezporuchového provozu přístroje.

– Výběr nejčastěji vyžadovaných náhrad-

ních díků najdete na konci návodu k ob­sluze.

– Další informace o náhradních dílech

najdete na www.kaercher.com v části
Service.

84 CS

– 3

Prohlášení o shodě pro ES

Tímto prohlašujeme, že níže označené
stroje odpovídají jejich základní koncepcí a
konstrukčním provedením, stejně jako
námi do provozu uvedenými konkrétními
provedeními, příslušným zásadním poža­davkům o bezpečnosti a ochraně zdraví
směrnic ES. Při jakýchkoli na stroji prove­dených změnách, které nebyly námi od­souhlaseny, pozbývá toto prohlášení svou
platnost.

Výrobek: Vysavač za mokra a vysa-

Typ: 1.428-xxx
Příslušné směrnice ES:

2006/42/ES (+2009/127/ES)
2004/108/ES

Použité harmonizační normy

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Použité národní normy

-

vač za sucha

5.957-710

Podepsaní jednají v pověření a s plnou
mocí jednatelství

CEO

Head of Approbation

Osoba zplnomocněná sestavením doku­mentace:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2010/07/14

– 4

85CS

Technické údaje

NT 27/1 NT 27/1 Me

Napětí sítě V 220-240 220-240

V AU: 240 AU: 240

V AR: 220 AR: 220
Frekvence Hz 50/60 50/60
Max. výkon W 1380 1380
Jmenovitý výkon W 1200 1200
Obsah nádoby l 27 27
Objem nádoby na kapalinu l 14 14
Množství vzduchu (max.) l/s 67 67
Podtlak (max.) kPa (mbar) 20,8 (208) 20,8 (208)
Ochrana -- IPX4 IPX4
Ochranná třída II II

Přípojka sací hadice (C-DN/C-ID) mm 35 35
Délka x Šířka x Výška mm 420 x 420 x 525 420 x 420 x 540
Typická provozní hmotnost kg 7,5 8,2
Okolní teplota (max.) °C +40 +40

Zjištěné hodnoty dle EN 60335-2-69

Hladina akustického tlaku L
Kolísavost K

pA

pA

Hodnota vibrace ruka-paže m/s
Kolísavost K m/s

dB(A) 77 77

dB(A) 1 1

2

2

<2,5 <2,5
0,2 0,2

Síťový
kabel

H05VV-F 2x1,0 mm
Č. dílu Délka kabelu

2

EU 6.647-263.0 7,5 m
GB 6.647-264.0 7,5 m
CH 6.647-265.0 7,5 m
AU 6.647-266.0 7,5 m
AR 6.648-233.0 7,5 m

86 CS

– 5

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo­dilo za uporabo, ravnajte se po njem in
shranite ga za morebitno kasnejšo uporabo
ali za naslednjega lastnika.

– Pred prvim zagonom obvezno preberite

varnostna navodila št. 5.956-249!

– V primeru neupoštevanja navodila za

uporabo in varnostnih napotkov lahko
pride do poškodb na stroju in nevarnosti
za uporabnika in druge osebe.

– V primeru transportnih poškodb takoj

obvestite trgovca.

Vsebinsko kazalo

Simboli v navodilu za

uporabo

 Nevarnost

Za neposredno grozečo nevarnost, ki vodi
do težkih telesnih poškodb ali smrti.

몇 Opozorilo

Za možno nevarno situacijo, ki bi lahko vo­dila do težkih telesnih poškodb ali smrti.

Pozor

Za možno nevarno situacijo, ki lahko vodi
do lahkih poškodb ali materialne škode.

Namenska uporaba

Varstvo okolja. . . . . . . . . . . SL . . .1

Simboli v navodilu za uporabo SL . . .1

Namenska uporaba . . . . . . SL . . .1

Elementi naprave . . . . . . . . SL . . .1

Zagon . . . . . . . . . . . . . . . . . SL . . .2

Uporaba . . . . . . . . . . . . . . . SL . . .2

Transport . . . . . . . . . . . . . . SL . . .2

Skladiščenje . . . . . . . . . . . . SL . . .2

Nega in vzdrževanje. . . . . . SL . . .3

Pomoč pri motnjah . . . . . . . SL . . .3

Garancija . . . . . . . . . . . . . . SL . . .3

Pribor in nadomestni deli . . SL . . .3

ES-izjava o skladnosti . . . . SL . . .4

Tehnični podatki . . . . . . . . . SL . . .5

Varstvo okolja

Embalaža je primerna za recikli­ranje. Prosimo, da embalaže ne
odvržete med gospodinjske od­padke, temveč jo odložite v zbi­ralnik za ponovno obdelavo.

Stare naprave vsebujejo drago­cene reciklirne materiale, ki jih
je treba odvajati za ponovno
uporabo. Baterije, olje in podob­ne snovi ne smejo priti v okolje.
Zato stare naprave zavrzite v
ustrezne zbiralne sisteme.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

www.kaercher.com/REACH

몇 Opozorilo

Aparat ni primeren za sesanje zdravju ško­dljivega prahu.

– Ta sesalnik je namenjen mokremu in

suhemu čiščenju talnih in stenskih povr­šin.

– Ta naprava je primerna za obrtno upo-

rabo npr. na gradbiščih, v industrijskih
objektih, v delavnicah in najemnih trgo­vinah.

Elementi naprave

1 Tipska tablica
2 Omrežni kabel
3 Držalo za sesalne cevi
4 Držalo za šobo za čiščenje fug
5 Gibka sesalna cev
6 Blokiranje sesalne glave
7 Vrtljiva kolesca
8 Zbiralnik umazanije
9 Sesalni nastavek
10 Šoba za pranje tal
11 Sesalna cev
12 Glavno stikalo
13 Sesalna glava
14 Nosilni ročaj
15 Kljuka za kabel
16 Koleno
17 Patronski filter
18 Pritrditvena matica
19 Plovec

– 1

87SL

Zagon

Uporaba

Suho sesanje

Pozor

Pri suhem sesanju mora biti vedno nata­knjen patronski filter.

– Pri sesanju drobnega prahu lahko do-

datno uporabite papirnato vrečko.

Vstavljanje papirnate filtrske vrečke

Slika
Slika

 Deblokirajte in snemite sesalno glavo.
 Nataknite papirnato filtrsko vrečko.
 Namestite sesalno glavo in jo blokirajte.

Mokro sesanje

Vstavljanje gumijastih brisalcev

Slika

 Odstranite ščetine.
 Vstavite gumijaste brisalce.

Opozorilo: Strukturirana stran gumijastih
nastavkov mora kazati navzven.

Odstranitev papirnate filtrske vrečke

– Pri sesanju mokre umazanije vedno od-

stranite papirnato filtrsko vrečko.

Vstavljanje dodatnega filtra

 Deblokirajte in snemite sesalno glavo.
 Sesalno glavo zasukajte za 180° in jo

odložite.

 Izvijte pritrditvene matice.
 Odstranite patronski filter.

Slika
 Vstavite pritrditveno matico in jo prite-

gnite.

 Vstavite dodatni filter.
 Namestite sesalno glavo in jo blokirajte.

Spoj

Slika
Sesalna cev je opremljena s spojko. Na njo
lahko priklopite ves dodatni pribor z oznako
C-35/C-DN-35.

Vklop naprave

 Vtaknite omrežni vtič.
 Vklopite napravo na glavnem stikalu.

Praznjenje zbiralnika umazanije

– Sesalni kanal je opremljen s plovcem.
– Ko je v zbiralniku dosežen najvišji dopu-

sten nivo umazane vode, se sesalni tok
prekine.

 Izklopite napravo na glavnem stikalu.
 Zbiralnik umazanije izpraznite.

Izklop stroja

 Izklopite napravo na glavnem stikalu.
 Izvlecite omrežni vtič.

Po vsakem obratovanju

 Zbiralnik umazanije izpraznite.
 Napravo od znotraj in od zunaj posesaj-

te in obrišite z vlažno krpo.

Shranjevanje naprave

Slika
 Sesalne cevi, gibko sesalno cev in

omrežni kabel shranite v skladu s sliko.

 Napravo pospravite v suh prostor in jo

zavarujte pred nepooblaščeno uporabo.

Transport

Pozor

Nevarnost poškodbe in škode! Pri transpor­tu upoštevajte težo naprave.

Slika

 Napravo transportirajte v skladu s sliko.
 Pri transportu v vozilih napravo zavaruj-

te proti zdrsu in prevrnitvi v skladu z
vsakokratnimi veljavnimi smernicami.

Skladiščenje

Pozor

Nevarnost poškodbe in škode! Pri shranje­vanju upoštevajte težo naprave.

Ta naprava se sme shraniti le v notranjih
prostorih.

88 SL

– 2

Nega in vzdrževanje

 Nevarnost

Pred vsemi deli na napravi, izklopite napra­vo in izvlecite omrežni vtič iz vtičnice.

Zamenjava patronskega filtra

 Deblokirajte in snemite sesalno glavo.
 Sesalno glavo zasukajte za 180° in jo

odložite.

 Izvijte pritrditvene matice.
 Odstranite patronski filter.
 Nataknite nov patronski filter.
 Vstavite pritrditveno matico in jo prite-

gnite.

 Namestite sesalno glavo in jo blokirajte.

Pomoč pri motnjah

 Nevarnost

Pred vsemi deli na napravi, izklopite napra­vo in izvlecite omrežni vtič iz vtičnice.

Sesalna turbnina ne teče

 Preverite vtičnico in varovalko oskrbe z

električnim tokom.

 Preverite omrežni kabel in omrežni vtič

naprave.

 Vklopite napravo.

Sesalna turbina obratuje, vendar

naprava ne sesa

– Plovec zapira sesalni kanal.

 Zbiralnik umazanije izpraznite.

Sesalna moč upada

 Odstranite zamašitev iz sesalne šobe,

sesalne cevi, sesalne gibke cevi ali pa­tronskega filtra.

 Zamenjajte papirnato filtrsko vrečko.
 Zamenjajte patronski filter.

Izstopanje prahu med sesanjem

 Preverite pravilen položaj patronskega

filtra.

 Zamenjajte patronski filter.

Garancija

V vsaki državi veljajo garancijski pogoji, ki
jih določa naše prodajno predstavništvo.
Morebitne motnje na napravi, ki so posledi­ca materialnih ali proizvodnih napak, v času
garancije brezplačno odpravljamo. V pri­meru uveljavljanja garancije, se z original­nim računom obrnite na prodajalca oziroma
najbližji uporabniški servis.

Pribor in nadomestni deli

– Uporabljati se smejo le pribor in nado-

mestni deli, ki jih dopušča proizvajalec.
Originalni pribor in originalni nadome­stni deli zagotavljajo varno in nemoteno
obratovanje naprave.

– Izbor najpogosteje potrebnih nadome-

stnih delov najdete na koncu navodila
za obratovanje.

– Dodatne informacije o nadomestnih de-

lih najdete na strani www.kaercher.com
v območju "Service".

– 3

89SL

ES-izjava o skladnosti

S to izjavo potrjujemo, da spodaj omenjeni
stroj zaradi svoje zasnove in načina izdela­ve ustreza temeljnim varnostnim in zdra­vstvenim zahtevam EU-standardov. Ta
izjava izgubi svojo veljavnost, če kdo na­pravo spremeni brez našega soglasja.

Proizvod: Sesalnik za mokro in suho

Tip: 1.428-xxx
Zadevne ES-direktive:

2006/42/ES (+2009/127/ES)
2004/108/ES

Uporabljene usklajene norme:

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Uporabni nacionalni standardi:

-

5.957-710

Podpisniki ravnajo po navodilih in s poobla­stilom vodstva podjetja.

sesanje

CEO

Head of Approbation

Pooblaščenec za dokumentacijo:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Faks: [phone]

Winnenden, 2010/07/14

90 SL

– 4

Tehnični podatki

NT 27/1 NT 27/1 Me

Omrežna napetost V 220-240 220-240

V AU: 240 AU: 240

V AR: 220 AR: 220
Frekvenca Hz 50/60 50/60
Max. moč W 1380 1380
Nazivna moč W 1200 1200
Vsebina zbiralnika l 27 27
Količina polnjenja tekočine l 14 14
Količina zraka (max.) l/s 67 67
Podtlak (max.) kPa (mbar) 20,8 (208) 20,8 (208)
Vrsta zaščite -- IPX4 IPX4
Razred zaščite II II

Priključek gibke sesalne cevi

mm 35 35
(C-DN/C-ID)

Dolžina x širina x višina mm 420 x 420 x 525 420 x 420 x 540
Tipična delovna teža kg 7,5 8,2
Okoljska temperatura (max.) °C +40 +40

Ugotovljene vrednosti v skladu z EN 60335-2-69

Nivo hrupa L
Negotovost K

pA

pA

Vrednost vibracij dlan-roka m/s
Negotovost K m/s

Omrežni
kabel

H05VV-F 2x1,0 mm
Št. delov Dolžina

dB(A) 77 77

dB(A) 1 1

2

2

2

<2,5 <2,5
0,2 0,2

kabla
EU 6.647-263.0 7,5 m
GB 6.647-264.0 7,5 m
CH 6.647-265.0 7,5 m
AU 6.647-266.0 7,5 m
AR 6.648-233.0 7,5 m

– 5

91SL

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi­nalną instrukcję obsługi, postępować
według jej wskazań i zachować ją do póź­niejszego wykorzystania lub dla następne­go użytkownika.

– Przed pierwszym uruchomieniem nale-

ży koniecznie przeczytać zasady bez­pieczeństwa nr 5.956-249!

– Nieprzestrzeganie wskazówek zawar-

tych w niniejszej instrukcji obsługi i
wskazówek bezpieczeństwa może pro­wadzić do uszkodzenia urządzenia
oraz sytuacji niebezpiecznych dla ob­sługującego lub innych osób.

– Ewentualne uszkodzenia transportowe

należy niezwłocznie zgłosić sprzedaw­cy.

Spis treści

Ochrona środowiska . . . . . PL . . .1

Symbole w instrukcji obsługi PL . . .1
Użytkowanie zgodne z prze-

znaczeniem . . . . . . . . . . . . PL . . .1

Elementy urządzenia . . . . . PL . . .2

Uruchamianie . . . . . . . . . . . PL . . .2

Obsługa . . . . . . . . . . . . . . . PL . . .2

Transport . . . . . . . . . . . . . . PL . . .3

Przechowywanie . . . . . . . . PL . . .3

Czyszczenie i konserwacja PL . . .3

Usuwanie usterek. . . . . . . . PL . . .3

Gwarancja . . . . . . . . . . . . . PL . . .4

Wyposażenie dodatkowe i czę-

ści zamienne . . . . . . . . . . . PL . . .4

Deklaracja zgodności UE . . PL . . .4

Dane techniczne . . . . . . . . PL . . .5

Ochrona środowiska

Materiał, z którego wykonano
opakowanie nadaje się do po­wtórnego przetworzenia. Prosi­my nie wyrzucać opakowania
do śmieci z gospodarstw domo­wych, lecz oddać do recyklingu.

Zużyte urządzenia zawierają
cenne surowce wtórne, które
powinny być oddawane do utyli­zacji. Akumulatory, olej i tym po­dobne substancje nie powinny
przedostać się do środowiska
naturalnego. Prosimy o utyliza­cję starych urządzeń w odpo­wiednich placówkach
zbierających surowce wtórne.

Wskazówki dotyczące składników
(REACH)

Aktualne informacje dotyczące składników
znajdują się pod:

www.kaercher.com/REACH

Symbole w instrukcji obsługi

 Niebezpieczeństwo

Przy bezpośrednim niebezpieczeństwie,
prowadzącym do ciężkich obrażeń ciała lub
do śmierci.

몇 Ostrzeżenie

Przy możliwości zaistnienia niebezpiecznej
sytuacji mogącej prowadzić do ciężkich
obrażeń ciała lub śmierci.

Uwaga

Przy możliwości zaistnienia niebezpiecznej
sytuacji mogącej prowadzić do lekkich
obrażeń ciała lub szkód materialnych.

Użytkowanie zgodne z

przeznaczeniem

몇 Ostrzeżenie

Urządzenie nie nadaje się do odsysania
pyłów szkodliwych dla zdrowia.

– Odkurza przeznaczony jest do czysz-

czenia na mokro i na sucho powierzchni
podłóg i ścian.

– Urządzenie przeznaczone jest do za-

stosowania profesjonalnego, np. na bu­dowach, w instalacjach
przemysłowych, w warsztatach i po­mieszczeniach wynajmowanych.

92 PL

– 1

Elementy urządzenia

1 Tabliczka identyfikacyjna
2 Kabel sieciowy
3 Uchwyt na rury ssące
4 Uchwyt na dyszę szczelinową
5Wąż ssący
6 Ryglowanie głowicy ssącej
7Kółko skrętne
8 Zbiornik na zanieczyszczenia
9 Króciec ssący
10 Ssawka podłogowa
11 Rura ssąca
12 Wyłącznik główny
13 Głowica ssąca
14 Uchwyt do noszenia
15 Hak kablowy
16 Krzywak
17 Nabój filtrujący
18 Nakrętka mocująca
19 Pływak

Uruchamianie

Odkurzanie na sucho

Uwaga

Przy odsysaniu na sucho zawsze musi być
nałożony nabój filtrujący.

– Przy odsysaniu drobnego kurzu można

dodatkowo używać papierowego wkła­du filtra.

Zakładanie papierowego wkładu filtra

Rysunek
Rysunek

 Odblokować i zdjąć głowicę ssącą.
 Włożyć papierowy wkład filtra.
 Nałożyć i zablokować głowicę ssącą.

Odkurzanie na mokro

Zakładanie listew gumowych

Rysunek

 Wymontować listwę szczotkową.
 Zamontować ściągacz.

Wskazówka: Karbowana strona ściągacza
powinna być skierowana na zewnątrz.

Usuwanie wkładu filtra papierowego

– Przy odsysaniu mokrych zabrudzeń,

zawsze trzeba usunąć papierowy wkład
filtra.

Montaż filtra dodatkowego

 Odblokować i zdjąć głowicę ssącą.
 Przekręcić głowicę ssącą o 180° i odło-

żyć.

 Wykręcić nakrętki mocujące.
 Wyjąć filtr naboju.

Rysunek

 Założyć nakrętki mocujące i je dokręcić.
 Założyć filtr dodatkowy.
 Nałożyć i zablokować głowicę ssącą.

Złącze klipów

Rysunek
Wąż ssący zaopatrzony jest w system za­trzaskowy. Podłączyć można wszystkie
elementy wyposażenia C-35/C-DN-35.

Obsługa

Włączenie urządzenia

 Podłączyć urządzenie do zasilania.
 Włączyć urządzenie za pomocą wy-

łącznika głównego.

Opróżnić zbiornik na

zanieczyszczenia

– Kanał ssący wyposażony jest w pływak.
– Gdy osiągnięty zostaje najwyższy do-

puszczalny poziom brudnej wody, ssa­nie zostaje przerwane.

 Wyłączyć urządzenie przy użyciu wy-

łącznika głównego.

 Opróżnić zbiornik na zanieczyszczenia.

Wyłączanie urządzenia

 Wyłączyć urządzenie przy użyciu wy-

łącznika głównego.

 Wyciągnąć wtyczkę z gniazda zasilają-

cego.

– 2

93PL

Po każdym użyciu

 Opróżnić zbiornik na zanieczyszczenia.
 Wyczyścić urządzenie od wewnątrz i od

zewnątrz poprzez odkurzenie i wytarcie
wilgotną szmatką.

Przechowywanie urządzenia

Rysunek
 Rurę ssącą, wężyk do zasysania i kabel

sieciowy zachować zgodnie z rysun­kiem.

 Odstawić urządzenie do suchego po-

mieszczenia i zabezpieczyć przed użyt-
kowaniem przez osoby nieuprawnione.

Transport

Uwaga

Niebezpieczeństwo zranienia i uszkodze­nia! Zwrócić uwagę na ciężar urządzenia w
czasie transportu.

Rysunek
 Urządzenie transportować zgodnie z ry-

sunkiem.

 W trakcie transportu w pojazdach nale-

ży urządzenie zabezpieczyć przed po-
ślizgiem i przechyleniem zgodnie z
obowiązującymi przepisami.

Przechowywanie

Uwaga

Niebezpieczeństwo zranienia i uszkodze­nia! Zwrócić uwagę na ciężar urządzenia
przy jego przechowywaniu.

Urządzenie może być przechowywane je­dynie w pomieszczeniach wewnętrznych.

Czyszczenie i konserwacja

 Niebezpieczeństwo

Przed przystąpieniem do wszelkich prac w
obrębie urządzenia należy wyłączyć urzą­dzenie i odłączyć przewód sieciowy od za­silania.

Wymiana naboju filtrującego

 Odblokować i zdjąć głowicę ssącą.
 Przekręcić głowicę ssącą o 180° i odło-

żyć.

 Wykręcić nakrętki mocujące.
 Wyjąć filtr naboju.
 Założyć nowy filtr wkładkowy.
 Założyć nakrętki mocujące i je dokręcić.
 Na

łożyć i zablokować głowicę ssącą.

Usuwanie usterek

 Niebezpieczeństwo

Przed przystąpieniem do wszelkich prac w
obrębie urządzenia należy wyłączyć urzą­dzenie i odłączyć przewód sieciowy od za­silania.

Turbina ssąca nie pracuje

 Sprawdzić gniazdko i bezpiecznik zasi-

lania.

 Sprawdzić kabel sieciowy i wtyczkę sie-

ciową urządzenia.

 Włączyć urządzenie.

Turbina ssąca funkcjonuje, ale

urządzenie nie ssie

– Pływak zamyka kanał ssący.

 Opróżnić zbiornik na zanieczyszczenia.

Moc ssania słabnie

 Odetkać dyszę ssącą, rurę ssącą, wąż

ssący oraz filtr wkładkowy.

 Wymienić papierowy wkład filtra.
 Wymienić filtr wkładkowy.

Podczas odsysania wydostaje się

pył

 Sprawdzić poprawną pozycję montażo-

wą filtra wkładkowego.

 Wymienić filtr wkładkowy.

94 PL

– 3

Gwarancja

W każdym kraju obowiązują warunki gwa­rancji określone przez odpowiedniego lo­kalnego dystrybutora. Ewentualne usterki
urządzenia usuwane są w okresie gwaran­cji bezpłatnie, o ile spowodowane są błę­dem materiałowym lub produkcyjnym. W
sprawach napraw gwarancyjnych prosimy
kierować się z dowodem zakupu do dystry­butora lub do autoryzowanego punktu ser­wisowego.

Wyposażenie dodatkowe i

części zamienne

– Stosować wyłącznie wyposażenie do-

datkowe i części zamienne dopuszczo­ne przez producenta. Oryginalne
wyposażenie i oryginalne części za­mienne gwarantują bezpieczną i bez­usterkową pracę urządzenia.

– Wybór najczęściej potrzebnych cześci

zamiennych znajduje się na końcu in­strukcji obsługi.

– Dalsze informacje o częściach zamien-

nych dostępne na stronie internetowej
www.kaercher.com w dziale Serwis.

Deklaracja zgodności UE

Niniejszym oświadczamy, że określone po­niżej urządzenie odpowiada pod względem
koncepcji, konstrukcji oraz wprowadzonej
przez nas do handlu wersji obowiązującym
wymogom dyrektyw UE dotyczącym wy­magań w zakresie bezpieczeństwa i zdro­wia. Wszelkie nie uzgodnione z nami
modyfikacje urządzenia powodują utratę
ważności tego oświadczenia.

Produkt: Odkurzacz do pracy na mo-

kro i sucho

Typ: 1.428-xxx
Obowiązujące dyrektywy WE

2006/42/WE (+2009/127/WE)
2004/108/WE

Zastosowane normy zharmonizowane

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Zastosowane normy krajowe

-

5.957-710

Z upoważnienia zarządu przedsiębiorstwa.

CEO

Pełnomocnik dokumentacji:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
tel.: [phone]
faks: [phone]

Winnenden, 2010/07/14

– 4

Head of Approbation

95PL

Dane techniczne

NT 27/1 NT 27/1 Me

Napięcie zasilające V 220-240 220-240

V AU: 240 AU: 240

V AR: 220 AR: 220
Częstotliwość Hz 50/60 50/60
Moc maksymalna W 1380 1380
Moc znamionowa W 1200 1200
Pojemność zbiornika l 27 27
Pojemność cieczy l 14 14
Ilość powietrza (maks.) l/s 67 67
Podciśnienie (maks.) kPa (mbar) 20,8 (208) 20,8 (208)
Stopień ochrony -- IPX4 IPX4
Klasa ochronności II II

Przyłącze wężyka do zasysania

mm 35 35
(C-DN/C-ID)

Dług. x szer. x wys. mm 420 x 420 x 525 420 x 420 x 540
Typowy ciężar roboczy kg 7,5 8,2
Temperatura otoczenia (maks.) °C +40 +40

Wartości określone zgodnie z EN 60335-2-69

Poziom ciśnienie akustycznego L
Niepewność pomiaru K

pA

pA

Drgania przenoszone przez kończyny

dB(A) 77 77

dB(A) 1 1

2

m/s

<2,5 <2,5

górne
Niepewność pomiaru K m/s

Kabel
sieciowy

H05VV-F 2x1,0 mm
Nr części Długość

2

2

0,2 0,2

kabla
EU 6.647-263.0 7,5 m
GB 6.647-264.0 7,5 m
CH 6.647-265.0 7,5 m
AU 6.647-266.0 7,5 m
AR 6.648-233.0 7,5 m

96 PL

– 5

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţiu­nil original, respectaţi instrucţiunile
cuprinse în acesta şi păstraţi-l pentru între­buinţarea ulterioară sau pentru următorii
posesori.

– Înainte de prima utilizare citiţi neapărat

măsurile de siguranţă nr. 5.956-249!

– În cazul nerespectării instrucţiunilor de

utilizare şi a măsurilor de siguranţă,
aparatul poate fi deteriorat şi siguranţa
persoanei care utilizează aparatul, re­spectiv a altor persoane, poate fi pusă
în pericol.

– În cazul în care aparatul a fost deterio-

rat în timpul transportului, informaţi ime­diat comerciantul.

Cuprins

Protecţia mediului înconjurător RO . . .1
Simboluri din manualul de utili-

zare . . . . . . . . . . . . . . . . . . RO . . .1

Utilizarea corectă . . . . . . . . RO . . .1

Elementele aparatului . . . . RO . . .2

Punerea în funcţiune . . . . . RO . . .2

Utilizarea . . . . . . . . . . . . . . RO . . .2

Transport . . . . . . . . . . . . . . RO . . .3

Depozitarea . . . . . . . . . . . . RO . . .3

Îngrijirea şi întreţinerea. . . . RO . . .3

Remedierea defecţiunilor . . RO . . .3

Garanţie . . . . . . . . . . . . . . . RO . . . 4

Accesorii şi piese de schimb RO . . .4
Declaraţie de conformitate CE RO . . .4

Date tehnice . . . . . . . . . . . . RO . . .5

Protecţia mediului

înconjurător

Materialele de ambalare sunt
reciclabile. Ambalajele nu trebu­ie aruncate în gunoiul menajer,
ci trebuie duse la un centru de
colectare şi revalorificare a de­şeurilor.

Aparatele vechi conţin materiale
reciclabile valoroase, care pot fi
supuse unui proces de revalori­ficare. Bateriile, uleiul şi sub­stanţele asemănătoare nu
trebuie să ajungă în mediul în­conjurător. Din acest motiv, vă
rugăm să apelaţi la centrele de
colectare abilitate pentru elimi­narea aparatelor vechi.

Observaţii referitoare la materialele con-
ţinute (REACH)

Informaţii actuale referitoare la materialele
conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

Simboluri din manualul de

utilizare

 Pericol

Pericol iminet, care duce la vătămări corpo­rale grave sau moarte.

몇 Avertisment

Posibilă situaţie periculoasă, care ar putea
duce la vătămări corporale grave sau moarte.

Atenţie

Posibilă situaţie periculoasă, care ar putea
duce la vătămări corporale uşoare sau pa­gube materiale.

Utilizarea corectă

몇 Avertisment

Aparatul nu este prevăzut pentru aspirarea
pulberilor nocive.

– Aspiratorul este proiectat pentru curăţa-

rea umedă şi uscată a podelelor şi a pe­reţilor.

– Acest aparat poate fi folosit în domeniul

comercial, de exemplu pe şantiere, în
domeniul industrial, în ateliere şi maga­zine de închiriat aparatură.

– 1

97RO

Elementele aparatului

1Plăcuţa de tip
2 Cablu de reţea
3 Suport tuburi de aspiraţie
4 Suport duză pentru rosturi
5 Furtun pentru aspirare
6Zăvor cap de aspirare
7 Rolă de ghidare
8 Recipient pentru murdărie
9 Ştuţul de aspirare
10 Duză pentru sol
11 Tub de aspirare
12 Întrerupător principal
13 Cap de aspirare
14 Mâner pentru transport
15 Cârlig pentru cablu
16 Cot
17 Filtru-cartuş
18 Piuliţă de fixare
19 Plutitorul

Punerea în funcţiune

Aspirarea uscată

Atenţie

În timpul operaţiunii de aspirare uscată, fil­trul-cartuş trebuie să fie montat.

– Când se aspiră praf fin, se poate folosi

în plus şi un sac de filtrare din hârtie.

Montarea sacului de filtrare din hârtie

Figura
Figura
 Deblocaţi capul de aspirare şi îndepăr-

taţi-l.

 Aplicaţi sacul de filtrare din hârtie.
 Puneţi capul de aspirare la loc şi blo-

caţi-l.

98 RO

Aspirarea umedă

Montarea lamelor de cauciuc

Figura

 Demontaţi peria.
 Montaţi lamelele de cauciuc.

Notă: Porţiunea texturată a lamelei de cau-
ciuc trebuie să fie spre exterior.

Scoaterea sacului de filtrare din hârtie

– Când aspiraţi murdărie umedă, scoateţi

întotdeauna sacul filtrant din hârtie.

Montarea filtrului suplimentar

 Deblocaţi capul de aspirare şi îndepăr-

taţi-l.

 Rotiţi capul de aspirare cu 180° şi pu-

neţi-l deoparte.

 Deşurubaţi piliţa de fixare.
 Scoateţi filtrul-cartuş.

Figura
 Puneţi piuliţa de fixare la loc şi străn-

geţi-o.

 Montaţi filtrul suplimentar.
 Puneţi capul de aspirare la loc şi blo-

caţi-l.

Sistemul de prindere

Figura
Furtunul de aspirare este prevăzut cu un
sistem de prindere cu cleme. Toate acce­soriile C-35/C-DN-35 pot fi prinse.

Utilizarea

Pornirea aparatului

 Introduceţi ştecherul în priză.
 Porniţi aparatul de la întrerupătorul prin-

cipal.

Golirea rezervorului de mizerie

– Canalul de aspirare este prevăzut cu un

plutitor.

– Când apa murdară atinge nivelul maxim

în rezervor, procesul de aspirare este
întrerupt.

 Opriţi aparatul de la întrerupătorul prin-

cipal.

 Goliţi recipientul în care este colectată

mizeria.

– 2

Oprirea aparatului

 Opriţi aparatul de la întrerupătorul prin-

cipal.

 Scoateţi ştecherul din priză.

După fiecare utilizare

 Goliţi recipientul în care este colectată

mizeria.

 Interiorul şi exteriorul aparatului se cu-

răţă prin aspirare şi ştergere cu o cârpă
umedă.

Depozitarea aparatului

Figura

 Ţevile de aspirare, furtunul de aspirare

şi cablul de alimentare se depozitează
conform prezentării din imagine.

 Aparatul se va depozita într-o încăpere

uscată. În plus, se va asigura că acesta
nu poate fi folosit de persoane neautori­zate.

Transport

Atenţie

Pericol de rănire şi deteriorare a aparatului!
La transport ţineţi cont de greutatea apara­tului.

Figura
 Transportaţi aparatul conform ilustraţi-

ei.

 În cazul transportării în vehicule asigu-

raţi aparatul contra derapării şi răstur­nării conform normelor în vigoare.

Depozitarea

Atenţie

Pericol de ră
La depozitare ţineţi cont de greutatea apa­ratului.

Aparatul poate fi depozitat doar în spaţiile
interioare.

nire şi deteriorare a aparatului!

Îngrijirea şi întreţinerea

Schimbarea filtrului-cartuş

 Deblocaţi capul de aspirare şi îndepăr-

taţi-l.

 Rotiţi capul de aspirare cu 180° şi pu-

neţi-l deoparte.

 Deşurubaţi piliţa de fixare.
 Scoateţi filtrul-cartuş.
 Aplicaţi filtrul-cartuş nou.
 Puneţi piuliţa de fixare la loc şi străn-

geţi-o.

 Puneţi capul de aspirare la loc şi blo-

caţi-l.

Remedierea defecţiunilor

 Pericol

Înaintea tuturor lucrărilor la aparat, opriţi
aparatul şi scoateţi ştecherul din priză.

Turbina aspiratoare nu

funcţionează

 Verificaţi priza şi siguranţa de la reţea-

ua de alimentare cu curent.

 Verificaţi cablul de alimentare de la re-

ţea şi conectorul aparatului.

 Porniţi aparatul.

Turbina aspiratoare funcţionează,

dar aparatul nu aspiră

– Plutitorul obturează canalul de aspirare.

 Goliţi recipientul în care este colectată

mizeria.

Puterea de aspirare scade

 Desfundaţi filtrul-cartuş, duza, furtunul

sau tubul de aspirare.

 Schimbaţi sacul de filtrare din hârtie.
 Schimbaţi filtrul-cartuş.

În timpul aspirării iese praf

 Verificaţi dacă filtrul-cartuş este montat

corect.

 Schimbaţi filtrul-cartuş.

 Pericol

Înaintea tuturor lucrărilor la aparat, opriţi
aparatul şi scoateţi ştecherul din priză.

– 3

99RO

Garanţie

În fiecare ţară sunt valabile condiţiile de ga­ranţie publicate de distribuitorul nostru din
ţara respectivă. Eventuale defecţiuni ale
acestui aparat, care survin în perioada de
garanţie şi care sunt rezultatul unor defecte
de fabricaţie sau de material, vor fi remedi­ate gratuit. Pentru a putea beneficia de ga­ranţie, prezentaţi-vă cu chitanţa de
cumpărare la magazin sau la cea mai apro­piată unitate de service autorizată.

Accesorii şi piese de schimb

– Vor fi utilizate numai accesorii şi piese

de schimb agreate de către producător.
Accesoriile originale şi piesele de
schimb originale constituie o garanţie a
faptului că utilajul va putea fi exploatat
în condiţii de siguranţă şi fără defecţi­uni.

– O selecţie a pieselor de schimb utilizate

cel mai de se găseşte la sfârşitul in­strucţiunilor de utilizare.

– Informaţii suplimentare despre piesele

de schimb găsiţi la www.kaercher.com,
în secţiunea Service.

Declaraţie de conformitate CE

Prin prezenta declarăm că aparatul desem­nat mai jos corespunde cerinţelor funda­mentale privind siguranţa în exploatare şi
sănătatea incluse în directivele CE aplica­bile, datorită conceptului şi a modului de
construcţie pe care se bazează, în varianta
comercializată de noi. În cazul efectuării
unei modificări a aparatului care nu a fost
convenită cu noi, această declaraţie îşi
pierde valabilitatea.

Produs: Aspirator umed şi uscat
Tip: 1.428-xxx
Directive EG respectate:

2006/42/CE (+2009/127/CE)
2004/108/CE

Norme armonizate utilizate:

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Norme de aplicare naţionale:

-

5.957-710

100 RO

Semnatarii acţionează în numele şi prin îm­puternicirea conducerii societăţii.

CEO

Însărcinat cu elaborarea documentaţiei:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2010/07/14

– 4

Head of Approbation
