KARCHER K 4 Full operation manual

K 4 Full Control

Deutsch 5
English 11
Français 17
Italiano 23
Nederlands 29
Español 35
Português 41
Dansk 47
Norsk 52
Svenska 57
Suomi 62
Ελληνικά 68
Türkçe 74
Русский 80
Magyar 87
Čeština 93
Slovenščina 99
Polski 105
Româneşte 111
Slovenčina 117
Hrvatski 123
Srpski 129
Български 135
Eesti 141
Latviešu 147
Lietuviškai 153
Українська 159

001

59666930 (10/15)

234

Inhaltsverzeichnis

Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . DE 5

Bestimmungsgemäße Verwendung. . . . . . . . DE 5

Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . DE 5

Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 5

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . DE 6

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 6

Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . DE 7

Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 7

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 8

Lagerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 8

Pflege und Wartung. . . . . . . . . . . . . . . . . . . . DE 9

Hilfe bei Störungen . . . . . . . . . . . . . . . . . . . . DE 9

Ersatzteile . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 9

Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 10

Technische Daten . . . . . . . . . . . . . . . . . . . . . DE 10

EG-Konformitätserklärung. . . . . . . . . . . . . . . DE 10

Lesen Sie vor der ersten Benutzung Ihres
Gerätes diese Originalbetriebsanleitung

und die beiliegenden Sicherheitshinweise.
Handeln Sie danach. Bewahren Sie beide Hefte für spä­teren Gebrauch oder für Nachbesitzer auf.

Lieferumfang

Der Lieferumfang des Gerätes ist auf der Verpackung
abgebildet. Beim Auspacken den Inhalt auf Vollständig­keit prüfen.
Bei fehlendem Zubehör oder bei Transportschäden be­nachrichtigen Sie bitte ihren Händler.

Zusätzlich erforderlich

 Gewebeverstärkter Wasserschlauch mit handels-

üblicher Kupplung.
– Durchmesser mindestens 1/2 Zoll (13 mm)
– Länge mindestens 7,5 m

Bestimmungsgemäße Verwendung

Diesen Hochdruckreiniger ausschließlich für den Privat­haushalt verwenden:
– zum Reinigen von Maschinen, Fahrzeugen, Bau-

werken, Werkzeugen, Fassaden, Terrassen, Gar-

tengeräten usw. mit Hochdruck-Wasserstrahl (bei

Bedarf mit Zusatz von Reinigungsmitteln).
– mit von KÄRCHER zugelassenen Zubehörteilen,

Ersatzteilen und Reinigungsmitteln. Beachten Sie

die Hinweise, die den Reinigungsmitteln beigege-

ben sind.

Umweltschutz

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie un­ter:

www.kaercher.de/REACH

Die Verpackungsmaterialien sind recyclebar. Bitte
Verpackungen umweltgerecht entsorgen.

Altgeräte enthalten wertvolle recyclebare Materia­lien, die einer Verwertung zugeführt werden soll­ten. Batterien und Akkus enthalten Stoffe, die
nicht in die Umwelt gelangen dürfen. Bitte Altgerä­te sowie Batterien oder Akkus umweltgerecht ent­sorgen.

Reinigungsarbeiten, bei denen ölhaltiges Abwas­ser entsteht z. B. Motorenwäsche, Unterbodenwä­sche dürfen nur an Waschplätzen mit Ölabschei­der durchgeführt werden.

Arbeiten mit Reinigungsmitteln dürfen nur auf flüs­sigkeitsdichten Arbeitsflächen mit Anschluss an
die Schmutzwasserkanalisation durchgeführt wer­den. Reinigungsmittel nicht in Gewässer oder Erd­reich eindringen lassen.

Die Entnahme von Wasser aus öffentlichen Ge­wässern ist in einigen Ländern nicht erlaubt.

Sicherheit

Sicherheitshinweise

Vor der ersten Benutzung dieses Gerätes unbedingt die
beiliegenden „Sicherheitshinweise für Hochdruckreini­ger“ lesen.

Gefahrenstufen

 GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu
schweren Körperverletzungen oder zum Tod führt.

몇 WARNUNG

Hinweis auf eine möglicherweise gefährliche Situation,
die zu schweren Körperverletzungen oder zum Tod füh­ren kann.

몇 VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation,
die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation,
die zu Sachschäden führen kann.

Sicherheitseinrichtungen

몇 VORSICHT

 Sicherheitseinrichtungen dienen dem Schutz des

Benutzers und dürfen nicht verändert oder umgan­gen werden.

Geräteschalter

Der Geräteschalter verhindert den unbeabsichtigten
Betrieb des Gerätes.

Verriegelung Hochdruckpistole

Die Verriegelung sperrt den Hebel der Hochdruckpistole
und verhindert den unbeabsichtigten Start des Gerätes.

Überströmventil mit Druckschalter

Das Überströmventil verhindert eine Überschreitung
des zulässigen Arbeitsdrucks.
Wird der Hebel an der Hochdruckpistole losgelassen,
schaltet der Druckschalter die Pumpe ab, der Hoch­druckstrahl stoppt. Wird der Hebel gezogen, schaltet
die Pumpe wieder ein.

Motorschutzschalter

Bei zu hoher Stromaufnahme schaltet der Motorschutz­schalter das Gerät ab.

Symbole auf dem Gerät

Das Gerät darf nicht unmittelbar an das öf­fentliche Trinkwassernetz angeschlossen
werden.

Hochdruckstrahl nicht auf Personen, Tiere,
aktive elektrische Ausrüstung oder auf das
Gerät selbst richten.
Gerät vor Frost schützen.

– 5

5DE

Gerätebeschreibung

In dieser Betriebsanleitung wird die maximale Ausstat­tung beschrieben. Je nach Modell gibt es Unterschiede
im Lieferumfang (siehe Verpackung).

Abbildungen siehe Ausklappseite 4

1 Kupplung für Wasseranschluss
2 Wasseranschluss mit eingebautem Sieb
3 Hochdruckschlauch
4 Schlauchführung
5 Aufbewahrung für Strahlrohre
6 Aufbewahrung / Parkposition für Hochdruckpistole
7 Anschluss für Plug 'n' Clean Reinigungsmittel
8 Tragegriff
9 Transportgriff, ausziehbar
10 Schlauchhalter
11 Hochdruckanschluss
12 Geräteschalter „0/OFF“ / „I/ON“
13 Netzanschlussleitung mit Netzstecker
14 Zubehörfach
15 Haken für Netzbefestigung
16 Netz für Zubehörfach
17 Transportrad
18 Standfuß mit Tragegriff
19 Full Control Hochdruckpistole
20 Batteriefach
21 LED Druckanzeige

MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD
22 Verriegelung Batteriefach
23 Verriegelung Hochdruckpistole
24 Taste zum Trennen des Hochdruckschlauches von

der Hochdruckpistole
25 Full Control Strahlrohr Dreckfräser

Für hartnäckige Verschmutzungen

Druckstufe: HARD
26 Full Control Strahlrohr Vario Power

Für die gängigsten Reinigungsaufgaben

Druckstufen: HARD / MEDIUM / SOFT / MIX

* Optionales Zubehör

27 Plug 'n' Clean Reinigungsmittelflasche mit Ver-

schlussdeckel

** nicht im Lieferumfang

28 Wasserzulaufschlauch

Sonderzubehör

Sonderzubehör erweitert die Nutzungsmöglichkeiten
Ihres Gerätes. Nähere Informationen dazu erhalten Sie
bei Ihrem KÄRCHER-Händler.

Montage

Abbildungen siehe Ausklappseite 3

Dem Gerät lose beigelegte Teile vor Inbetrieb­nahme montieren.
Dazu werden die mitgelieferten Schrauben und ein
Kreuzschlitz-Schraubendreher PH 2 benötigt.

Standfuß montieren

Abbildung

 Standfuß einstecken.
 Beiliegende Dübel bis zum Anschlag in die Bohrun-

gen stecken.

 Standfuß mit den beiliegenden Schrauben sichern.

Aufbewahrung für Strahlrohre montieren

Abbildung

 Aufbewahrung für Strahlrohre einhängen.
 Aufbewahrung für Strahlrohre mit zwei Schrauben

sichern.

Transportgriff montieren

Abbildung

 Transportgriff aufstecken.
 Transportgriff mit zwei Schrauben sichern.

Netz am Zubehörfach anbringen

Abbildung
 Netz in die in der Abbildung gezeigten Haken ein-

hängen.

Hochdruckschlauch mit Handspritzpistole

verbinden

Abbildung
 Hochdruckschlauch in Handspritzpistole stecken,

bis dieser hörbar einrastet.
Hinweis: Auf richtige Ausrichtung des Anschluss­nippels achten.

 Sichere Verbindung durch Ziehen am Hochdruck-

schlauch prüfen.

6 DE

– 6

Inbetriebnahme

 Gerät auf eine ebene Fläche stellen.
 Netzstecker in Steckdose stecken.

Wasserversorgung

Anschlusswerte siehe Typenschild/Technische Daten.

ACHTUNG

Verunreinigungen im Wasser können die Hochdruck­pumpe und das Zubehör beschädigen. Zum Schutz wird
die Verwendung des KÄRCHER-Wasserfilters (Sonder­zubehör, Bestellnummer 4.730-059) empfohlen.

Wasserversorgung aus Wasserleitung

Vorschriften des Wasserversorgungsunternehmens be­achten.

ACHTUNG

Schlauchkupplungen aus Metall mit Aquastop können
zur Beschädigung der Pumpe führen! Bitte Schlauch­kupplung aus Kunststoff oder KÄRCHER Schlauch­kupplung aus Messing verwenden.

Abbildung
 Kupplung auf Wasseranschluss des Gerätes

schrauben.
 Wasserzulaufschlauch auf Kupplung am Wasser-

anschluss stecken.
 Wasserzulaufschlauch an die Wasserversorgung

anschließen.
 Wasserhahn vollständig öffnen.

Wasser aus offenen Behältern ansaugen

Dieser Hochdruckreiniger ist mit dem KÄRCHER-Saug­schlauch mit Rückschlagventil (Sonderzubehör, Be­stellnr. 2.643-100) zum Ansaugen von Oberflächen­wasser z. B. aus Regentonnen oder Teichen geeignet
(Maximale Ansaughöhe siehe technische Daten).
Hinweis: Bei Saugbetrieb wird die Kupplung für den
Wasseranschluss nicht benötigt.

 Saugschlauch mit Wasser füllen.
 Saugschlauch auf Wasseranschluss des Gerätes

schrauben und in Wasserquelle (zum Beispiel Re-

gentonne) hängen.

Gerät vor dem Betrieb wie folgt entlüften:

 Gerät einschalten „I/ON“.
 Hebel der Hochdruckpistole entsperren.
 Hebel der Hochdruckpistole drücken, das Gerät

schaltet ein.
 Gerät laufen lassen (max. 2 Minuten), bis Wasser

blasenfrei an der Hochdruckpistole austritt.

 Hebel der Hochdruckpistole loslassen.
 Hebel der Hochdruckpistole verriegeln.

Betrieb

ACHTUNG

Trockenlauf von mehr als 2 Minuten führt zu Beschädi­gungen an der Hochdruckpumpe. Baut das Gerät inner­halb von 2 Minuten keinen Druck auf, Gerät abschalten
und gemäß Hinweisen im Kapitel „Hilfe bei Störungen“
verfahren.

Betrieb mit Hochdruck

몇 VORSICHT

Mindestens 30 cm Strahlabstand bei der Reinigung von
lackierten Oberflächen einhalten, um Beschädigungen
zu vermeiden.

ACHTUNG

Autoreifen, Lack oder empfindlichen Oberflächen wie
Holz nicht mit dem Dreckfräser reinigen, Gefahr der Be­schädigung.

 Für die Reinigungsaufgabe geeignetes Strahlrohr

wählen.
Abbildung
 Strahlrohr in Hochdruckpistole einstecken und

durch 90° Drehung fixieren.

 Gerät einschalten „I/ON“.
 Hebel der Hochdruckpistole entsperren.
 Hebel der Hochdruckpistole drücken, das Gerät

schaltet ein.

Hinweis: Wird der Hebel losgelassen, schaltet das

Gerät ab. Der Hochdruck im System bleibt erhal-

ten.

Full Control Strahlrohr Vario Power

 Strahlrohr drehen bis an der Druckanzeige der

Hochdruckpistole die LED der benötigten Druck-

stufe leuchtet.

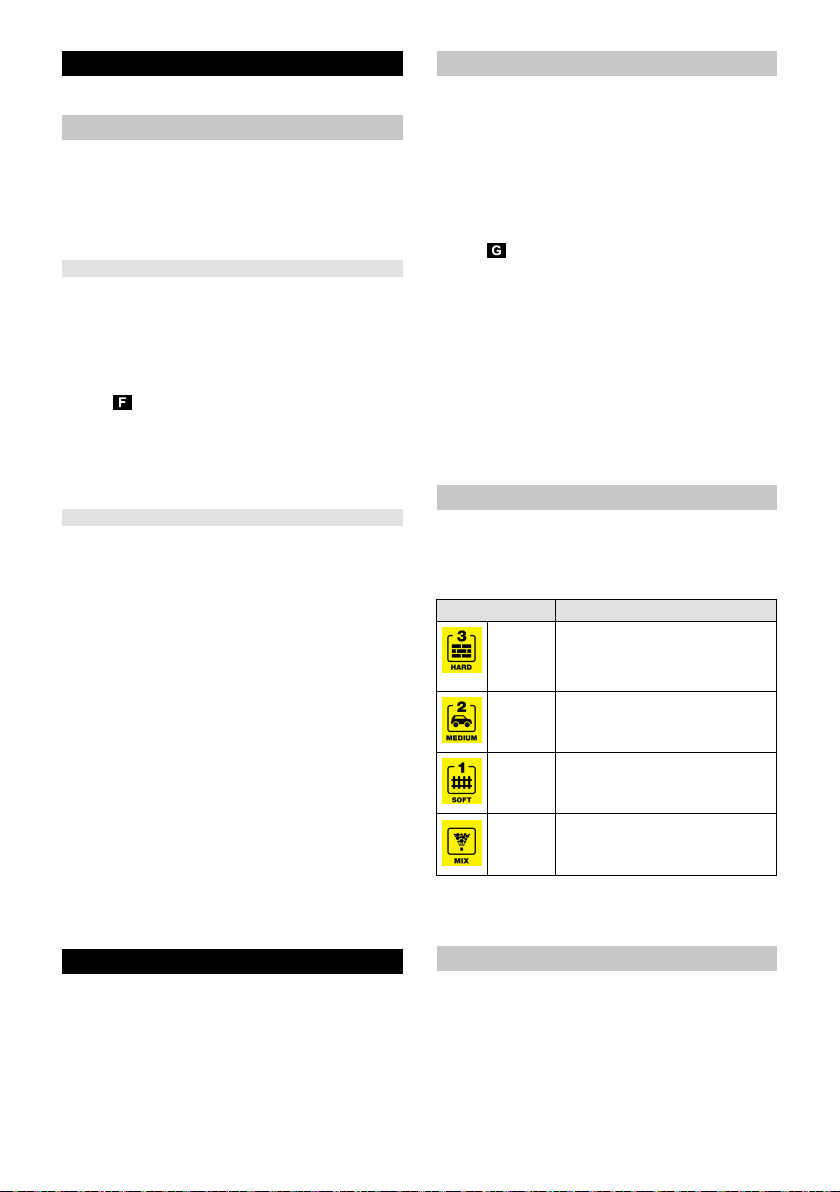

Full Control System

Die Druckanzeige an der Hochdruckpistole zeigt im Be­trieb mit einem Full Control Strahlrohr die aktuell einge­stellte Druckstufe an.
Hinweis: Die Druckanzeige ist bei Betrieb mit T-Racer
und anderem Zubehör nicht aussagekräftig.

Druckstufe Empfohlen für z.B.

HARD Steinterrassen aus Pflastersteinen

MEDIUM PKW / Motorrad, Ziegelsteinflä-

SOFT Holzflächen, Fahrrad, Sandstein-

oder Waschbeton, Asphalt, Metal­loberflächen, Gartenutensilien
(Schubkarre, Spaten, etc.)

chen, verputzte Wände, Kunst­stoff-Möbel

flächen, Rattan-Möbel

MIX Betrieb mit Reinigungsmittel

ACHTUNG

Die Empfindlichkeit von Materialien kann je nach Alter
und Zustand stark abweichen. Die genannten Empfeh­lungen sind unverbindlich.

– 7

7DE

Betrieb mit Reinigungsmittel

Die meisten KÄRCHER Reinigungsmittel können ge­brauchsfertig in einer Plug 'n' Clean Reinigungsmittel­flasche gekauft werden.
Hinweis: Reinigungsmittel kann nur im Niederdruck zu­gemischt werden.

 GEFAHR

Bei Verwendung von Reinigungsmitteln ist das Sicher­heitsdatenblatt des Reinigungsmittel-Herstellers zu be­achten, insbesondere die Hinweise zur persönlichen
Schutzausrüstung.

 Deckel von der Plug 'n' Clean Reinigungsmittelfla-

sche abnehmen.

Abbildung

* Optionales Zubehör

 Reinigungsmittelflasche mit der Öffnung nach un-

ten in den Anschluss für Plug 'n' Clean Reinigungs­mittel drücken.

 Vario Power Strahlrohr verwenden.
 Strahlrohr Richtung „MIX“ drehen bis an der Druck-

anzeige der Hochdruckpistole die LED „MIX“
leuchtet.
Hinweis: Dadurch wird bei Betrieb die Reinigungs­mittellösung dem Wasserstrahl zugemischt.

Empfohlene Reinigungsmethode

 Reinigungsmittel sparsam auf die trockene Ober-

fläche sprühen und einwirken (nicht trocknen) las­sen.

 Gelösten Schmutz mit Hochdruckstrahl abspülen.

Nach Betrieb mit Reinigungsmittel

 Plug 'n' Clean Reinigungsmittelflasche aus Aufnah-

me herausziehen und mit Deckel verschließen.

 Reinigungsmittelflasche zur Aufbewahrung mit De-

ckel nach oben in Aufnahme stellen.

Betrieb unterbrechen

 Hebel der Hochdruckpistole loslassen.
 Hebel der Hochdruckpistole verriegeln.

Abbildung
 Hochdruckpistole mit Strahlrohr in Parkposition

stellen.

 Bei längeren Arbeitspausen (über 5 Minuten) zu-

sätzlich das Gerät ausschalten „0/OFF“.

Betrieb beenden

 Hebel der Hochdruckpistole loslassen.
 Gerät ausschalten „0/OFF“.
 Netzstecker aus der Steckdose ziehen.

몇 VORSICHT

Den Hochdruckschlauch nur von der Hochdruckpistole
oder dem Gerät trennen, wenn kein Druck im System
vorhanden ist.

 Wasserhahn schließen.
 Hebel der Hochdruckpistole drücken, damit der

noch vorhandenen Druck im System abgebaut
wird.

 Hebel der Hochdruckpistole loslassen.
 Hebel der Hochdruckpistole verriegeln.

ACHTUNG

Beim Trennen von Zulauf– oder Hochdruckschlauch
kann nach dem Betrieb warmes Wasser aus den An­schlüssen austreten.

 Gerät von der Wasserversorgung trennen.

Transport

몇 VORSICHT

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport beachten.

Transport von Hand

 Gerät am Tragegriff hochheben und tragen.
 Transportgriff ausziehen, er rastet hörbar ein.
 Gerät am Transportgriff ziehen.

Transport in Fahrzeugen

 Vor liegendem Transport: Plug 'n' Clean Reini-

gungsmittelflasche aus Aufnahme herausziehen

und mit Deckel verschließen.
 Gerät gegen Verrutschen und Kippen sichern.

Lagerung

몇 VORSICHT

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei der Lagerung beachten.

Gerät aufbewahren

 Gerät auf einer ebenen Fläche abstellen.
 Strahlrohr von der Hochdruckpistole trennen.
 Trenntaste an der Hochdruckpistole drücken und

Hochdruckschlauch aus der Hochdruckpistole zie-

hen.
 Hochdruckpistole in Aufbewahrung für Hochdruck-

pistole stecken.
 Beide Strahlrohre in die Aufbewahrung für Strahl-

rohr stecken.
– Dreckfräser Strahlrohr: Düse nach unten.
– Vario Power Strahlrohr: Düse nach oben.
 Hochdruckschlauch aufwickeln und über den

Schlauchhalter hängen.
 Netzanschlussleitung im Zubehörfach verstauen.
Vor längerer Lagerung, z.B. im Winter zusätzlich die
Hinweise im Kapitel Pflege beachten.

Frostschutz

ACHTUNG

Nicht vollständig entleerte Geräte und Zubehör können
von Frost zerstört werden. Gerät und Zubehör vollstän­dig entleeren und vor Frost schützen.

Um Schäden zu vermeiden:

 Gerät von der Wasserversorgung trennen.
 Strahlrohr von der Hochdruckpistole trennen.
 Gerät einschalten „I/ON“.
 Hebel der Hochdruckpistole drücken bis kein Was-

ser mehr austritt (ca. 1 min).

 Hebel der Hochdruckpistole loslassen.
 Hebel der Hochdruckpistole verriegeln.
 Gerät ausschalten „0/OFF“.
 Gerät mit komplettem Zubehör in einem frostsiche-

ren Raum aufbewahren.

8 DE

– 8

Pflege und Wartung

 GEFAHR

Gefahr eines Stromschlags.
 Vor allen Arbeiten am Gerät, Gerät ausschalten

und Netzstecker ziehen.

Sieb im Wasseranschluss reinigen

Das Sieb im Wasseranschluss regelmäßig reinigen.

 Kupplung vom Wasseranschluss entfernen.

ACHTUNG

Sieb darf nicht beschädigt werden.

Abbildung

 Sieb mit einer Flachzange herausziehen.
 Sieb unter fließendem Wasser reinigen.
 Sieb wieder in den Wasseranschluss einsetzen.

Batterien der Hochdruckpistole austauschen

Die Batterien sind verbraucht wenn im Display der
Hochdruckpistole nichts mehr angezeigt wird.
Es werden zwei Batterien oder Akkus der Größe AAA
benötigt.
Abbildung

 Verschlussschieber drücken.
 Batteriefach öffnen.
 Batterien herausnehmen.
 Neue Batterien einsetzen und dabei auf richtige

Ausrichtung der Pole achten.

 Batteriefach schließen.
 Verbrauchte Batterien gemäß den geltenden Be-

stimmungen entsorgen.

Hilfe bei Störungen

 GEFAHR

Gefahr eines Stromschlags. Vor allen Pflege– und War­tungsarbeiten das Gerät ausschalten und den Netzste­cker ziehen.
Reparaturarbeiten und Arbeiten an elektrischen Bautei­len dürfen nur vom autorisierten Kundendienst durchge­führt werden.

Kleinere Störungen können Sie mit Hilfe der folgenden
Übersicht selbst beheben.
Im Zweifelsfall wenden Sie sich bitte an den autorisier­ten Kundendienst.

Gerät läuft nicht

 Hebel der Hochdruckpistole drücken, das Gerät

schaltet ein.

 Prüfen ob die angegebene Spannung auf dem Ty-

penschild mit der Spannung der Stromquelle über­einstimmt.

 Netzanschlussleitung auf Beschädigung prüfen.
 Motor überlastet, der Motorschutzschalter hat aus-

gelöst.

– Gerät ausschalten „0/OFF“.
– Gerät eine Stunde abkühlen lassen.
– Gerät einschalten und wieder in Betrieb nehmen.

Tritt die Störung mehrmalig auf, Gerät durch Kun­dendienst prüfen lassen.

Gerät läuft nicht an, Motor brummt

Spannungsabfall wegen schwachem Stromnetz oder
bei Verwendung eines Verlängerungskabels.
 Beim Einschalten zuerst den Hebel der Hochdruck-

pistole drücken, dann den Geräteschalter auf „I/

ON“ stellen.

Gerät kommt nicht auf Druck

 Einstellung am Strahlrohr prüfen.
 Wasserversorgung auf ausreichende Fördermen-

ge überprüfen.
 Sieb im Wasseranschluss mit einer Flachzange

herausziehen und unter fließendem Wasser reini-

gen.
 Gerät vor dem Betrieb entlüften.

Ohne angeschlossenes Strahlrohr das Gerät ein-

schalten und laufen lassen (max. 2 Minuten), bis

Wasser blasenfrei an der Pistole austritt. Gerät

ausschalten und Strahlrohr wieder anschließen.

Starke Druckschwankungen

 Hochdruckdüse reinigen: Verschmutzungen aus

der Düsenbohrung mit einer Nadel entfernen und

von vorne mit Wasser ausspülen.
 Wasserzulaufmenge überprüfen.

Gerät undicht

 Eine tropfenweise Undichtheit des Gerätes ist

technisch bedingt. Bei starker Undichtheit den au-

torisierten Kundendienst beauftragen.

Reinigungsmittel wird nicht angesaugt

 Vario Power Strahlrohr verwenden.

Strahlrohr auf Stellung „Mix“ drehen.
 Prüfen ob Plug 'n' Clean Reinigungsmittelflasche

mit der Öffnung nach unten im Anschluss für Reini-

gungsmittel sitzt.

Keine Druckanzeige an der

Hochdruckpistole

 Batterien prüfen/ austauschen

Ersatzteile

Verwenden Sie ausschließlich Original KÄRCHER Er­satzteile. Eine Ersatzteilübersicht finden Sie am Ende
dieser Betriebsanleitung.

– 9

9DE

Garantie

In jedem Land gelten die von unserer zuständigen Ver­triebsgesellschaft herausgegebenen Garantiebedin­gungen. Etwaige Störungen an Ihrem Gerät beseitigen
wir innerhalb der Garantiefrist kostenlos, sofern ein Ma­terial- oder Herstellungsfehler die Ursache sein sollte.
Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an
Ihren Händler oder die nächste autorisierte Kunden­dienststelle.
Adressen finden Sie unter:

www.kaercher.com/dealersearch

Technische Daten

Elektrischer Anschluss

Spannung 230

Anschlussleistung 1,8 kW
Schutzgrad IP X5
Schutzklasse I
Netzabsicherung (träge) 10 A

Wasseranschluss

Zulaufdruck (max.) 1,2 MPa
Zulauftemperatur (max.) 40 °C
Zulaufmenge (min.) 9 l/min
Max. Ansaughöhe 0,5 m

Leistungsdaten

Arbeitsdruck 11 MPa
Max. zulässiger Druck 13 MPa
Fördermenge, Wasser 6,3 l/min
Fördermenge maximal 7,0 l/min
Fördermenge, Reinigungsmittel 0,3 l/min
Rückstoßkraft der Hochdruckpistole 13 N

Maße und Gewichte

Länge 411 mm
Breite 305 mm
Höhe 584 mm
Gewicht, betriebsbereit mit Zubehör 12,8 kg

Ermittelte Werte gemäß EN 60335-2-79

Hand-Arm Vibrationswert
Unsicherheit K

Schalldruckpegel L
Unsicherheit K

Schallleistungspegel L
Unsicherheit K

Technische Änderungen vorbehalten.

pA

pA

+

WA

WA

1~50VHz

3,2

m/s
m/s

0,8

753dB(A)

dB(A)

90 dB(A)

2

2

EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete
Maschine aufgrund ihrer Konzipierung und Bauart so­wie in der von uns in Verkehr gebrachten Ausführung
den einschlägigen grundlegenden Sicherheits- und Ge­sundheitsanforderungen der EG-Richtlinien entspricht.
Bei einer nicht mit uns abgestimmten Änderung der Ma­schine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger
Typ: 1.324-xxx
Einschlägige EG-Richtlinien

2000/14/EG
2004/108/EG
2006/42/EG (+2009/127/EG)
2011/65/EU

Angewandte harmonisierte Normen

EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 88
Garantiert: 90

Die Unterzeichnenden handeln im Auftrag und mit Voll­macht der Geschäftsführung.

CEO

Dokumentationsbevollmächtigter:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2015/10/01

Head of Approbation

10 DE

– 10

Contents

Scope of delivery. . . . . . . . . . . . . . . . . . . . . . EN 5

Proper use. . . . . . . . . . . . . . . . . . . . . . . . . . . EN 5

Environmental protection. . . . . . . . . . . . . . . . EN 5

Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 5

Description of the Appliance . . . . . . . . . . . . . EN 6

Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 6

Start up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 7

Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 7

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 8

Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 8

Care and maintenance . . . . . . . . . . . . . . . . . EN 9

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . EN 9

Spare parts . . . . . . . . . . . . . . . . . . . . . . . . . . EN 9

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 10

Technical specifications. . . . . . . . . . . . . . . . . EN 10

EC Declaration of Conformity . . . . . . . . . . . . EN 10

Please read and comply with these origi­nal operating instructions and the en-

closed safety instructions. Proceed ac­cordingly. Keep both booklets for future reference or
subsequent owners.

Scope of delivery

The scope of delivery of the device is illustrated on the
packaging. Check the content for completeness upon
unpacking.
In the event of missing accessories or any transport
damage, please contact your dealer.

Additionally required

 Fabric-reinforced water hose with commercially

available coupling.
– Minimum diameter, 1/2 inches (13 mm).
– Minimum length 7.5 m.

Proper use

Use this pressure washer for private households only:
– for cleaning machines, vehicles, buildings, tools,

facades, terraces, gardening tools, etc. by means

of a high-pressure water jet (if necessary, with ad-

ditional cleaning agents).
– with accessories, replacement parts and cleaning

agents approved by KÄRCHER. Please observe

the information accompanying the cleaning agents.

Environmental protection

Notes about the ingredients (REACH)

You will find current information about the ingredients
at:

www.kaercher.com/REACH

The packaging material can be recycled. Please
arrange for the environmentally appropriate dis­posal of the packaging.

Old appliances contain valuable recyclable mate­rials that should be recycled properly. Batteries
and accumulators contain substances that must
not enter the environment. Please dispose of old
devices and batteries or accumulators in an envi­ronmentally friendly way.

Cleaning operations which produce oily waste wa­ter, e.g. engine washes, underbody washes, may
only be carried out using washing stations
equipped with an oil separator.

Work with detergents must only be performed on
liquid-tight work surfaces with a connection to the
sewer system. Do not let release detergent into
waters or earth.

The extraction of water from public waters is pro­hibited in some countries.

Safety

Safety instructions

Prior to the first use of this device, the accompanying
"Safety instructions for high-pressure cleaners" must be
read.

Hazard levels

 DANGER

Pointer to immediate danger, which leads to severe in­juries or death.

몇 WARNING

Pointer to a possibly dangerous situation, which can
lead to severe injuries or death.

몇 CAUTION

Pointer to a possibly dangerous situation, which can
lead to minor injuries.

ATTENTION

Pointer to a possibly dangerous situation, which can
lead to property damage.

Safety Devices

몇 CAUTION

 Safety installations serve the protection of the user

and may not be modified or bypassed.

Appliance switch

The appliance switch prevents unintentional operation
of the appliance.

Lock trigger gun

The lock locks the lever of the trigger gun und prevents
the accidental start of the device.

Overflow valve with pressure switch

The overflow valve prevents the permissible working
pressure from being exceeded.
If the lever on the trigger gun is released, the pressure
switch turns off the pump, the high-pressure jet stops. If
the lever is pulled the pump is turned on again.

Motor protection switch

The motor protection switch switches off the device if
the power consumption is high.

– 5

11EN

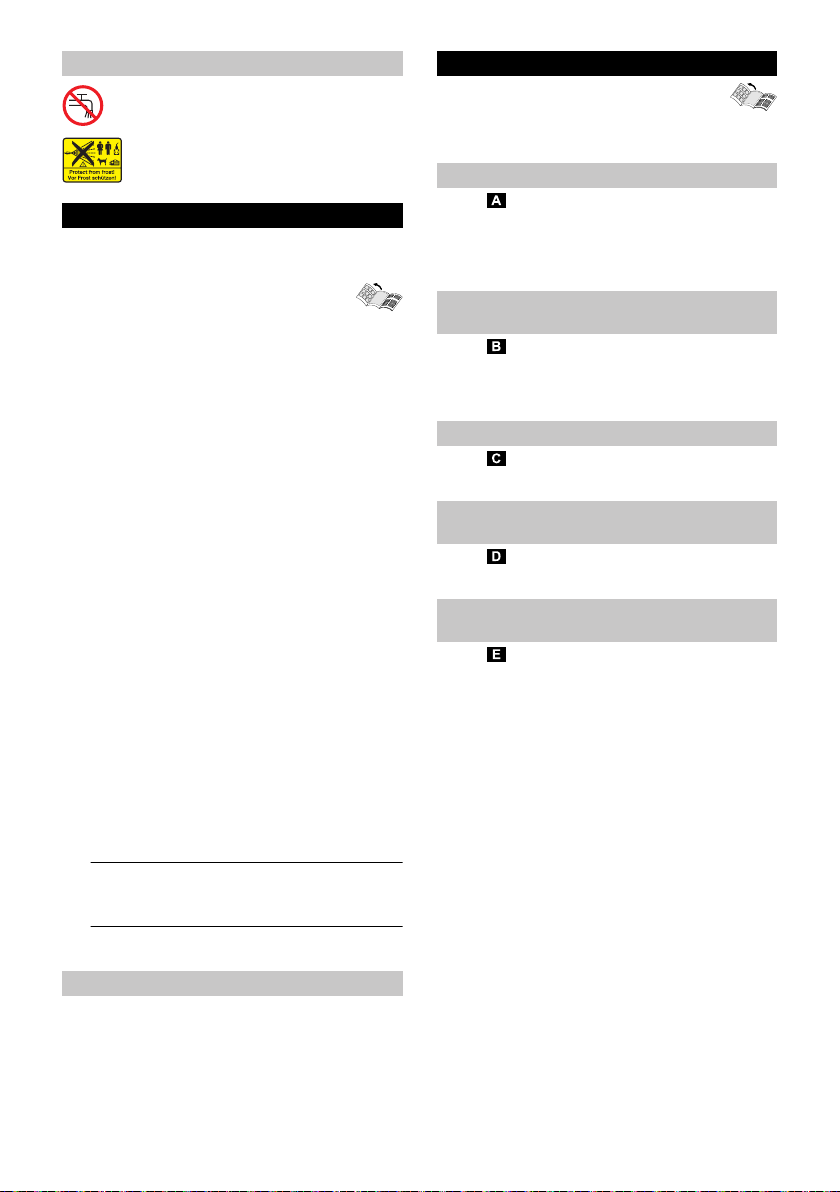

Symbols on the machine

The appliance must not be directly connect­ed to the public drinking water network.

The high pressure jet must not be directed at
persons, animals, live electrical equipment
or at the appliance itself.
Protect the appliance against frost.

Description of the Appliance

These operating instructions describe the maximum
equipment. Depending on the model, there are differ­ences in the scopes of delivery (see packaging).

See fold-out page 4 for illustrations

1 Coupling element for water connection
2 Water connection with integrated sieve
3 High pressure hose
4 Hose guide
5 Storage for spray lances
6 Storage / parking position for trigger gun
7 Connection for Plug 'n' Clean detergent
8 Carrying handle
9 Transport handle, detachable
10 Hose switch
11 High pressure connection
12 Appliance switch "0/OFF“/ „I/ON“
13 Mains cable with mains plug
14 Accessory compartment
15 Hooks for fastening the net
16 Net for accessory compartment
17 Bearing wheel
18 Base with carrying handle
19 Full Control trigger gun
20 Battery compartment
21 LED pressure indicator

MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD
22 Battery compartment lock
23 Lock trigger gun
24 Button for detaching the high-pressure hose from

the trigger gun
25 Full Control spray lance dirt grinder

For strong contaminations

Pressure level: HARD
26 Full Control spray lance Vario Power

Carrying out the most common cleaning tasks

Pressure levels: HARD / MEDIUM / SOFT / MIX

* Optional accessories

27 Plug 'n' Clean detergent bottle with locking lid

** not included in the scope of delivery

28 Water supply hose

Special accessories

Special accessories expand the possibilities of using
your appliance. Please contact your KÄRCHER dealer
for further information.

Assembly

See fold-out page 3 for illustrations

Mount loose parts delivered with appliance pri­or to start-up.
You will need the 2 included screws as well as a Philips
screwdriver PH 2.

Installing the base

Illustration

 Insert base.
 Insert the included dowels all the way into the

holes.

 Secure the base with the enclosed screws.

Install storage for spray lances

Illustration

 Hook in storage for spray lances.
 Secure the storage for the spray lances by means

of two screws.

Install the transport handle

Illustration

 Attach the transport handle.
 Secure the transport handle by means of two

screws.

Attach the net to the accessory compartment

Illustration
 Hook the net into the hooks shown in the illustra-

tion.

Connect the high pressure hose to the

trigger gun

Illustration
 Push the high pressure hose into the trigger gun

until it locks audibly.
Note: Make sure the connection nipple is aligned
correctly.

 Check the secure connection by pulling on the high

pressure hose.

12 EN

– 6

Start up

 Park the appliance on an even surface.
 Insert the mains plug into the socket.

Water supply

For connection values, see type plate/technical data.

ATTENTION

Impurities in the water can damage the high-pressure
pump and the accessories. For protection, the use of
the KÄRCHER water filter (optional accessory, order
no. 4.730-059) is recommended.

Water supply from mains

Observe regulations of water supplier.

ATTENTION

Hose couplings made of metal with aquastop can dam­age the pump! Please use plastic couplings or KÄRCH­ER brass couplings.

Illustration
 Screw the coupling element to the water connec-

tion on the appliance.
 Attach the water supply hose to the coupling on the

water connection.

 Connect the water supply hose to the water supply.
 Completely open the water tap.

Drawing in water from open reservoirs

This high-pressure cleaner is suited to work with the
KÄRCHER suction hose with backflow valve (Optional
accessory, order no. 2.643-100) to draw in surface wa­ter, e.g. from water butts or ponds (see specifications for
max. suction height).
Note: With vacuuming operation, the coupling for the
water connection is not required.

 Fill the suction hose with water.
 Screw the suction hose into the water connection of

the appliance and insert it into the water source

(e.g. rainwater drum).

Bleed the device as follows prior to operation:

 Turn on the appliance “I/ON”.
 Unlock the lever of the trigger gun.
 Push the lever of the trigger gun, the device will

switch on.
 Let the device run (max. 2 minutes) until the water

exits the trigger gun without bubbles.

 Release the lever of the trigger gun.
 Lock the lever of the trigger gun.

Operation

ATTENTION

Dry running of more than 2 minutes leads to damage of
the high-pressure pump. If the appliance does not build
up pressure within 2 minutes, switch the appliance off
and proceed in accordance with the instructions in
Chapter "Troubleshooting".

High pressure operation

몇 CAUTION

Keep a distance of at least 30 cm when using the jet for
cleaning painted surfaces to avoid damage.

ATTENTION

Car tyres, paint or sensitive surfaces such as wood
should not be cleaned with the dirt blaster, as there is a
risk of damage.

 Select a spray lance suitable for the cleaning task.
Illustration
 Push the spray lance into the trigger gun and fasten

it by a 90° rotation.

 Turn on the appliance “I/ON”.
 Unlock the lever of the trigger gun.
 Push the lever of the trigger gun, the device will

switch on.
Note: Release the lever of the trigger gun; the de­vice will switch off again. High pressure remains in
the system.

Full Control spray lance Vario Power

 Turn the spray lance until the LED of the required

pressure level is on at the pressure indicator of the
trigger gun.

Full Control System

The pressure indicator on the trigger gun shows the cur­rently set pressure level during operation with a Full
Control spray lance.
Note: The pressure indicator is not significant during
operation with the T-Racer and other accessories.

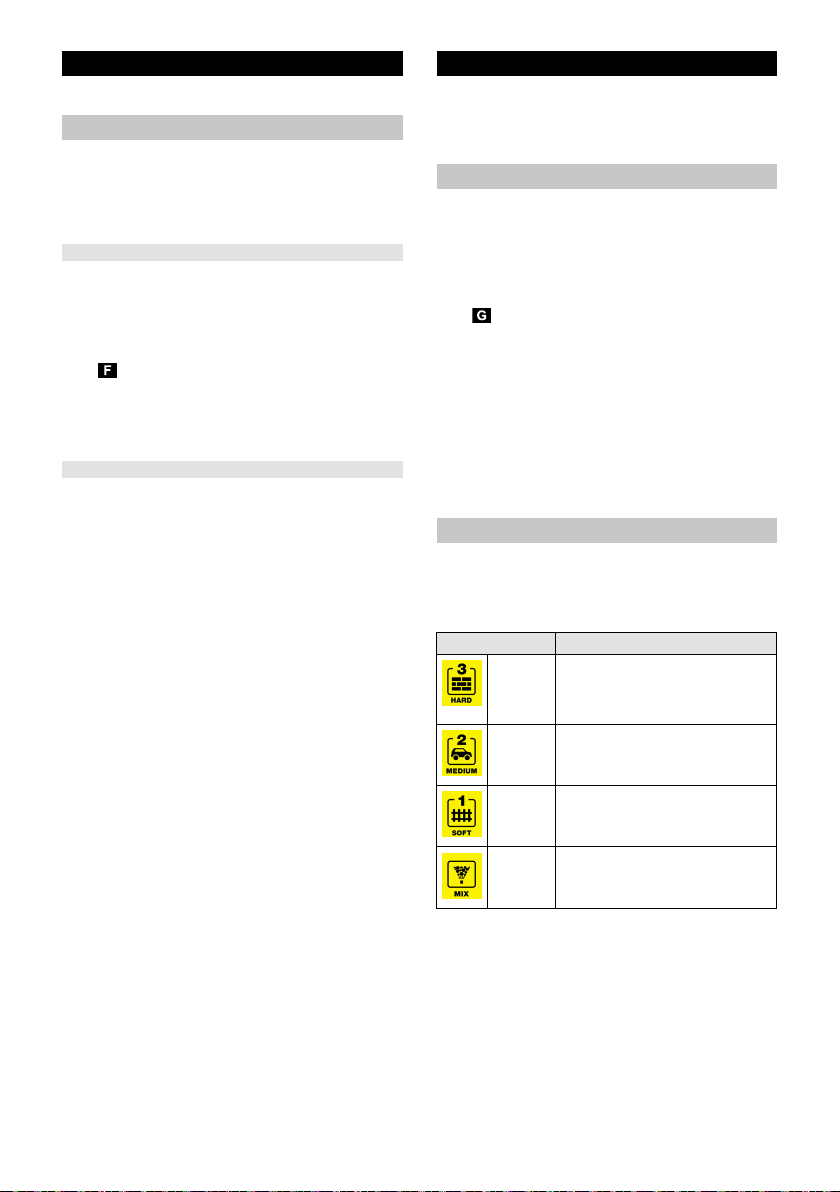

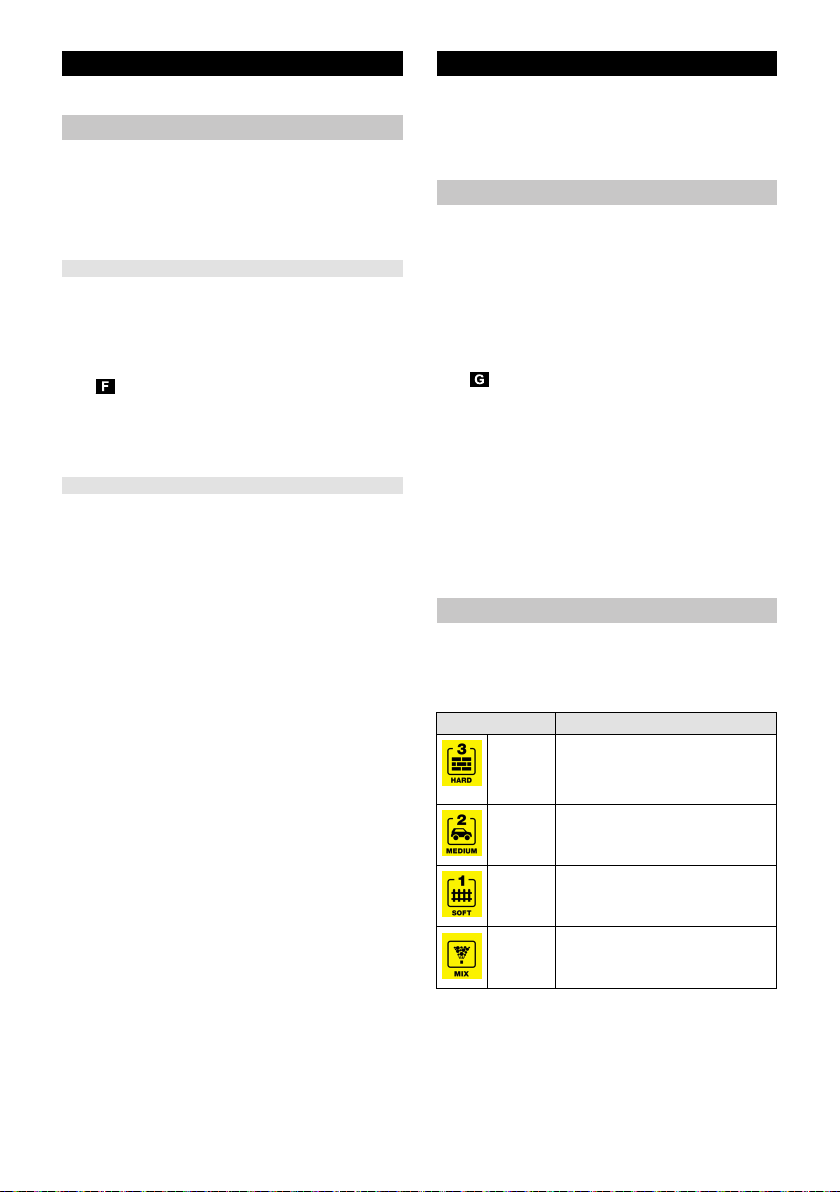

Pressure level For example, recommended for

HARD Stone terraces made of paving

stones or exposed aggregate con­crete, asphalt, metal surfaces, gar­den utensils (wheelbarrow, spade,
etc.)

MEDIUM Motorcar / motorcycle, brick sur-

faces, plastered walls, plastic furni­ture

SOFT Wooden surfaces, bicycles, sand

stone surfaces, rattan furniture

MIX Operation with detergent

ATTENTION

The sensitivity of the materials can strongly differ de­pending on the age and the condition. The so-called
recommendations are non-binding.

– 7

13EN

Operation with detergent

Most KÄRCHER detergents can be bought ready to use
in a Plug 'n' Clean detergent bottle.
Note: Detergent can only be added when the device is
operated in low pressure mode.

 DANGER

When using detergents, the material data safety sheet
issued by the detergent manufacturer must be adhered
to, especially the instructions regarding personal pro­tective equipment.

 Remove the cap of the Plug 'n' Clean detergent

bottle.
Illustration

* Optional accessories

 Push the detergent bottle with the opening pointing

downwards into the connection for the Plug 'n'

Clean detergent.

 Use Vario Power spray lance.
 Turn the spray lance towards "MIX" until the the

LED "MIX" is on on the pressure indicator of the

trigger gun.

Note: This will mix the detergent with the water

stream.

Recommended cleaning method

 Spray the detergent sparingly on the dry surface

and allow it to react, but not to dry.
 Spray off loosened dirt with the high pressure jet.

After operation with detergent

 Remove the Plug 'n' Clean detergent bottle from

the intake and close it with the lid.
 For storage, put the detergent bottle into the retain-

er with the cap pointing up.

Interrupting operation

 Release the lever of the trigger gun.
 Lock the lever of the trigger gun.

Illustration
 Put the trigger gun with the spray lance into the

parking position.
 During longer breaks (more than 5 minutes), also

turn the appliance off using the "0/OFF" switch.

Finish operation

 Release the lever of the trigger gun.
 Turn off the appliance "0/OFF".
 Disconnect the mains plug from the socket.

몇 CAUTION

Only separate the high-pressure hose from the trigger
gun or the device when there is no pressure in the sys­tem.

 Turn off tap.
 Press the lever of the trigger gun to release any re-

maining pressure in the system.

 Release the lever of the trigger gun.
 Lock the lever of the trigger gun.

ATTENTION

When disconnecting the supply or high pressure hose,
warm water may leak from the connections after opera­tion.

 Detach the appliance from the water supply.

Transport

몇 CAUTION

Risk of personal injury or damage!
Mind the weight of the appliance during transport.

When transporting by hand

 Lift appliance by the carrying handle and carry it.
 Pull out the transport handle until it audibly snaps

into place.

 Pull the appliance by its transport handle.

When transporting in vehicles

 Prior to horizontal transport: Remove the Plug 'n'

Clean detergent bottle from the intake and close it
with the lid.

 Secure the appliance against shifting and tipping

over.

Storage

몇 CAUTION

Risk of personal injury or damage!
Consider the weight of the appliance when storing it.

Storing the Appliance

 Park the machine on an even surface.
 Detach spray lance from the trigger gun.
 Push the disconnect button on the trigger gun and

pull the high-pressure hose out of the trigger gun.

 Place the trigger gun into the storage for the trigger

gun.

 Put both spray lances into the storage for the spray

lance.

– Dirt grinder spray lance: Nozzle towards the bot-

tom.
– Vario Power spray lance: Nozzle towards the top.
 Coil the high-pressure hose and hang it over the

hose storage.
 Store the mains connection in the accessory com-

partment.
Prior to extended storage periods, as during the winter,
also observe the instructions in the Care section.

Frost protection

ATTENTION

Appliances and accessories that are not completely
drained can be destroyed by frost. Completely drain ap­pliance and accessories and protect them against frost.

To avoid damage:

 Detach the appliance from the water supply.
 Detach spray lance from the trigger gun.
 Turn on the appliance “I/ON”.
 Push the lever of the trigger gun until no more wa-

ter is escaping (approx. 1 min).

 Release the lever of the trigger gun.
 Lock the lever of the trigger gun.
 Turn off the appliance "0/OFF".
 Store the appliance and the entire accessories in a

frost free room.

14 EN

– 8

Care and maintenance

 DANGER

Risk of electric shock.
 Prior to all work on the appliance, switch off the ap-

pliance and pull the power plug.

Clean the sieve in the water connection

Clean the sieve in the water connection regularly.

 Remove coupling from the water connection.

ATTENTION

The sieve must not be damaged.

Illustration

 Pull the sieve out using flat pliers.
 Clean the sieve under running water.
 Reinsert the sieve into the water connection.

Changing the batteries of the trigger gun

The batteries are depleted if nothing is shown on the
display of the trigger gun anymore.
Two batteries or accumulators of the size AAA are re­quired.
Illustration

 Push the locking slide.
 Open battery compartment.
 Remove the batteries.
 Insert new batteries and observe the correct orien-

tation of the terminals.

 Close battery compartment.
 Dispose of the used batteries according to the local

provisions.

Troubleshooting

 DANGER

Risk of electric shock. Turn off the appliance and re­move the mains plug prior to performing any care and
maintenance work.
Repair work and work on the electrical components may
only be performed by an authorised customer service.

You can rectify minor faults yourself with the help of the
following overview.
If in doubt, please consult the authorized customer ser­vice.

Appliance is not running

 Push the lever of the trigger gun, the device will

switch on.

 Check whether the voltage indicated on the type

plate corresponds to the voltage of the mains sup­ply.

 Check the mains connection cable for damages.
 Motor overloaded, the motor circuit breaker has

tripped.

– Turn off the appliance "0/OFF".
– Allow the device to cool down for one hour.
– Switch on the device and put it into operation again.

If the malfunction occurs repeatedly, have the de­vice checked by the customer service.

Appliance does not start, motor hums

Voltage reduction due to weak mains supply or when
using an extension cable.
 Upon switch-on, push the lever of the trigger gun

first and then switch the power switch to "I/ON".

Pressure does not build up in the appliance

 Check setting at the spray lance.
 Check water supply for adequate delivery rate.
 Pull out the sieve in the water connection using flat-

nose pliers and clean under running water.
 Remove air from appliance before operation.

Switch on the appliance without connection the HP

hose (max. 2 minutes) and run it until the water dis-

charging from the HP outlet is free of bubbles.

Switch off appliance and reconnect HP hose.

Strong pressure fluctuations

 Clean high-pressure nozzle: Remove dirt and de-

bris from the nozzle bore, using a needle and rinse

through with water from the front.
 Check water flow quantity.

Appliance is leaking

 Dropwise leakage of the device is normal for tech-

nical reasons. If the leakage increases contact the

authorized customer service.

No detergent infeed

 Use Vario Power spray lance.

Turn the spray lance to "Mix" position.
 Check whether the Plug 'n' Clean detergent bottle

is placed into the detergent connection facing

down.

No pressure indicator on the trigger gun

 Check / replace the batteries

Spare parts

Use only original KÄRCHER spare parts. You will find a
list of spare parts at the end of these operating instruc­tions.

– 9

15EN

Warranty

The warranty terms published by the relevant sales
company are applicable in each country. We will repair
potential failures of your appliance within the warranty
period free of charge, provided that such failure is
caused by faulty material or defects in manufacturing. In
the event of a warranty claim please contact your dealer
or the nearest authorized Customer Service centre.
Please submit the proof of purchase.
Addresses can be found under:

www.kaercher.com/dealersearch

Technical specifications

Electrical connection

Voltage 230

Connected load 1,8 kW
Protection class IP X5
Protective class I
Mains fuse (slow-blow) 10 A

Water connection

Max. feed pressure 1,2 MPa
Max. feed temperature 40 °C
Min. feed volume 9 l/min
Max. Suction height 0,5 m

Performance data

Working pressure 11 MPa
Max. permissible pressure 13 MPa
Water flow rate 6,3 l/min
Max. flow rate 7,0 l/min
Detergent flow rate 0,3 l/min
Recoil force of the trigger gun 13 N

Dimensions and weights

Length 411 mm
Width 305 mm
Height 584 mm
Weight, ready to operate with accesso-

ries

Values determined as per EN 60335-2-79

Hand-arm vibration value
Uncertainty K

Sound pressure level L
Uncertainty K

Sound power level L
K

WA

Subject to technical changes.

pA

pA

+ Uncertainty

WA

1~50VHz

12,8 kg

3,2

m/s
m/s

0,8

753dB(A)

dB(A)

90 dB(A)

2

2

EC Declaration of Conformity

We hereby declare that the machine described below
complies with the relevant basic safety and health re­quirements of the EU Directives, both in its basic design
and construction as well as in the version put into circu­lation by us. This declaration shall cease to be valid if
the machine is modified without our prior approval.

Product: High pressure cleaner
Type: 1.324-xxx
Relevant EU Directives

2000/14/EC
2004/108/EC
2006/42/EC (+2009/127/EC)
2011/65/EU

Applied harmonized standards

EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)

Measured: 88
Guaranteed: 90

The undersigned act on behalf and under the power of
attorney of the company management.

CEO

Authorised Documentation Representative
S. Reiser

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: [phone]
Fax: [phone]

Winnenden, 2015/10/01

Head of Approbation

16 EN

– 10

Table des matières

Contenu de livraison . . . . . . . . . . . . . . . . . . . FR 5

Utilisation conforme. . . . . . . . . . . . . . . . . . . . FR 5

Protection de l’environnement. . . . . . . . . . . . FR 5

Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FR 5

Description de l’appareil . . . . . . . . . . . . . . . . FR 6

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . FR 6

Mise en service . . . . . . . . . . . . . . . . . . . . . . . FR 7

Fonctionnement. . . . . . . . . . . . . . . . . . . . . . . FR 7

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . FR 8

Entreposage . . . . . . . . . . . . . . . . . . . . . . . . . FR 8

Entretien et maintenance . . . . . . . . . . . . . . . FR 9

Assistance en cas de panne . . . . . . . . . . . . . FR 9

Pièces de rechange. . . . . . . . . . . . . . . . . . . . FR 9

Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . FR 10

Caractéristiques techniques . . . . . . . . . . . . . FR 10

Déclaration de conformité CE . . . . . . . . . . . . FR 10

Avant la première utilisation de votre ap­pareil, lire attentivement ce manuel d'ins-

tructions original et les consignes de sécu­rité qu'il contient. Respecter l'ensemble de ces instruc­tions. Conservez les deux livrets pour une utilisation ul­térieure ou pour le futur propriétaire.

Contenu de livraison

L'étendue de livraison de votre appareil figure sur l'em­ballage. Lors du déballage, contrôler l’intégralité du
contenu.
S'il manque des accessoires ou en cas de dommages
imputables au transport, informer immédiatement le re­vendeur.

Nécessaire en supplément

 Flexible renforcé avec raccord standard.
– Diamètre minimal 1/2 pouce (13 mm)
– Longueur minimale 7,5 m

Utilisation conforme

Utiliser ce nettoyeur haute pression exclusivement pour
un usage privé :
– pour le nettoyage de machines, véhicules, bâti-

ments, outils, façades, terrasses, outils de jardi­nage etc. avec un jet d'eau sous pression (et si be­soin en ajoutant des détergents).

– avec des accessoires, pièces de rechange et dé-

tergents homologués par KÄRCHER. Veuillez res­pecter les consignes livrées avec les détergents.

Protection de l’environnement

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se
trouvent sous :

www.kaercher.com/REACH

Les appareils ancien modèle contiennent des ma­tériaux précieux recyclables qui doivent être ame­nés à un système de recyclage. Les batteries et
les accumulateurs contiennent des substances ne
devant pas être tout simplement jetées. Veuillez
éliminer les anciens appareils ainsi que les batte­ries ou les accumulateurs d'une manière respec­tueuse de l'environnement.

Les matériels d'emballage sont recyclables. Élimi­nez l'emballage d'une manière respectueuse de
l'environnement.

Tous travaux de nettoyage produisant des eaux
usées contenant de l’huile, par exemple un net­toyage de moteur ou de bas de caisse, doivent
uniquement être effectués à des postes de lavage
équipés d’un séparateur d’huile.

Les travaux avec du détergent ne doivent être faits
que sur des plans de travail étanches aux liquides,
avec raccord à la canalisation d'eaux usées. Ne
pas laisser le détergent s'infiltrer dans les eaux ou
dans le sol.

Il est dans certains pays interdit de prélever de
l'eau dans les cours d'eau publiques.

Sécurité

Consignes de sécurité

Avant la première utilisation de cet appareil, lire impéra­tivement les « consignes de sécurité relatives aux net­toyeurs haute pression » ci-jointes.

Niveaux de danger

 DANGER

Signale la présence d'un danger imminent entraînant de
graves blessures corporelles et pouvant avoir une issue
mortelle.

몇 AVERTISSEMENT

Signale la présence d'une situation éventuellement
dangereuse pouvant entraîner de graves blessures cor­porelles et même avoir une issue mortelle.

몇 PRÉCAUTION

Remarque relative à une situation potentiellement dan­gereuse pouvant entraîner des blessures légères.

ATTENTION

Remarque relative à une situation éventuellement dan­gereuse pouvant entraîner des dommages matériels.

Dispositifs de sécurité

몇 PRÉCAUTION

 Le but des dispositifs de sécurité est de protéger

l'utilisateur. Ils ne doivent en aucun cas être trans­formés ou désactivés.

Interrupteur principal

L'interrupteur principal empêche un fonctionnement in­volontaire de l'appareil.

Dispositif de verrouillage du pistolet haute pression

Le dispositif de verrouillage bloque le levier du pistolet
haute pression et empêche un démarrage non désiré
de l'appareil.

Clapet de décharge avec pressostat

Le clapet de décharge évite un dépassage de la pres­sion de service admissible.
Si le levier est relâché au niveau du pistolet haute pres­sion, le pressostat coupe la pompe et le jet haute pres­sion est arrêté. Si le levier est tiré, la pompe est remise
en service.

Disjoncteur-protecteur moteur

Si la consommation de courant est trop élevée, le dis­joncteur de protection moteur met l’appareil hors
marche.

– 5

17FR

Symboles sur l'appareil

L'appareil ne doit pas être directement rac­cordé au réseau publique d'eau potable.

Ne pas diriger le jet haute pression sur des
personnes, des animaux, un équipement
électrique actif ou sur l'appareil lui-même.
Mettre l'appareil à l'abri du gel.

Description de l’appareil

Ces instructions de service décrivent l'équipement
maximum. Suivant le modèle, la fourniture peut varier
(voir l'emballage).

Illustrations, voir page dépliante 4

1 Raccord pour l'arrivée d'eau
2 Arrivée d'eau avec tamis intégré
3 Flexible haute pression
4 Guidage du flexible
5 Support pour lances
6 Rangement / Position de stationnement pour le pis-

tolet haute pression

7 Raccordement de la bouteille de détergent Plug 'n'

Clean
8 Poignée de transport
9 Poignée de transport, amovible
10 Porte-tuyau
11 Raccord haute pression
12 Interrupteur principal "0/OFF" / "I/ON"
13 Câble d'alimentation secteur avec fiche secteur
14 Espace de rangement pour les accessoires
15 Crochet pour fixation du filet
16 Filet pour le compartiment accessoires
17 Roulette de transport
18 Pied avec poignée de transport
19 Pistolet haute pression Full Control
20 Compartiment batterie
21 Affichage LED de la pression

MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD
22 Verrouillage compartiment à batteries
23 Dispositif de verrouillage du pistolet haute pression
24 Touche pour séparer le flexible haute pression du

pistolet haute pression
25 Lance Full Control rotabuse

Pour les salissures tenaces

Niveau de pression : HARD
26 Lance Full Control Vario Power

Pour les travaux courants de nettoyage

Niveaux de pression : HARD / MEDIUM / SOFT /

MIX

* Accessoire en option

27 Bouteille de détergent Plug 'n' Clean avec cou-

vercle de fermeture

** non compris dans l'étendue de livraison

28 Tuyau d'alimentation d'eau

Accessoires en option

Les accessoires spéciaux élargissent le champ d'action
de votre appareil. Vous trouverez de plus amples infor­mations chez votre revendeur Kärcher

®

.

Montage

Illustrations, voir page dépliante 3

Monter les pièces jointes en vrac à l'appareil
avant la mise en service.
Pour cela, les 2 vis livrées ainsi qu'un tournevis à em­preinte cruciforme PH 2 sont nécessaires.

Monter le pied

Figure :

 Insérer le pied.
 Enfoncez les chevilles jointes dans les trous jus-

qu'à la butée.

 Fixer le pied avec les vis fournies.

Monter le logement pour les lances.

Figure :

 Accrocher le logement pour les lances.
 Fixer le rangement pour les lances avec deux vis.

Montage de la poignée de transport

Figure :

 Enficher la poignée de transport.
 Fixer la poignée de transport avec deux vis.

Poser le filet sur le compartiment

accessoires

Figure :
 Suspendre le filet dans les crochets indiquéss dans

la figure.

Relier le flexible haute pression à la poignée-

pistolet

Figure :
 Enficher le flexible haute pression dans la poignée-

pistolet jusqu'à ce qu'il s'enclenche de manière au­dible.
Remarque : Veiller à un alignement correct du
nipple de raccordement.

 Contrôler que la connexion est bien fixée en tirant

sur le flexible haute pression.

18 FR

– 6

Mise en service

 Garer l'appareil sur une surface plane.
 Brancher la fiche secteur dans une prise de cou-

rant.

Alimentation en eau

Données de raccordement, voir plaque signalétique /
caractéristiques techniques

ATTENTION

Des impuretés dans l'eau peuvent endommager la
pompe haute pression et les accessoires. Il est recom­mandé d'utiliser le filtre à eau KÄRCHER (accessoires
spéciaux, référence 4.730-059).

Raccordement à la conduite d'eau du réseau public

Respecter les prescriptions de votre société distri­butrice en eau.

ATTENTION

Les coupleurs de flexibles en métal avec Aquastop
peuvent être à l'origine d'un endommagement de la
pompe ! N'utiliser par conséquent qu'un coupleur de
flexible en plastique ou le coupleur de flexible en liaison
de KÄRCHER.

Figure :

 Visser le raccord à l'arrivée d'eau de l'appareil.
 Enficher le flexible d'arrivée d'eau sur le raccord

sur le raccord d'alimentation en eau.

 Raccorder le flexible d'eau à l'alimentation en eau.
 Ouvrir le robinet d'eau complètement.

Aspiration d'eau depuis des réservoirs ouverts

Ce nettoyeur haute pression est approprié pour l'aspira­tion de l'eau de surface, par ex. des tonneau d'eau de
pluie ou des étangs (hauteur d'aspiration maximale cf.
caractéristiques techniques) avec le flexible d'aspiration
KÄRCHER avec clapet anti-retour (accessoires spé­ciaux, référence : 2.643-100).
Remarque : En mode aspiration, le raccord pour le rac­cord d'alimentation en eau n'est pas nécessaire.

 Remplir d'eau le flexible d'aspiration.
 Visser le flexible d'aspiration sur le raccord d'eau

de l'appareil et l'accrocher dans la source d'eau

(par ex. réservoir de pluie).

Purger l'appareil avant l'utilisation de la manière
suivante :

 Interrupteur principal sur "I/ON".
 Déverrouiller le levier du pistolet haute pression.
 Actionner le levier du pistolet haute pression, l'ap-

pareil se met en service.
 Faire tourner l'appareil (2 minutes au maximum)

jusqu'à ce que l'eau ressorte sans bulles au niveau

du pistolet haute pression.

 Relâcher le levier du pistolet haute pression.
 Verrouiller le levier du pistolet haute pression.

Fonctionnement

ATTENTION

Une marche à sec de plus de 2 minutes entraîne des
endommagements de la pompe haute pression. Si l'ap­pareil n'établit pas de pression dans les deux minutes,
le mettre hors service et procéder de la manière indi­quée dans les instructions du chapitre "Aide en cas de
défauts".

Fonctionnement à haute pression

몇 PRÉCAUTION

Une distance d'au moins 30 cm entre la lance et les sur­faces peintes est nécessaire pour éviter tout endomma­gement

ATTENTION

Ne pas nettoyer les pneus, la carrosserie ou les sur­faces sensibles telles que le bois avec la rotabuse pour
éviter tout endommagement.

 Pour la tâche de nettoyage, choisir la lance appro-

priée.
Figure :
 Insérer la lance dans le pistolet haute pression et la

fixer en effectuant une rotation à 90 °.

 Interrupteur principal sur "I/ON".
 Déverrouiller le levier du pistolet haute pression.
 Actionner le levier du pistolet haute pression, l'ap-

pareil se met en service.

Remarque : Si le levier est relâché, l'appareil se

met hors service. La haute pression est conservée

dans le système.

Lance Full Control Vario Power

 Tourner la lance jusqu'à ce que la LED du niveau

de pression souhaité s'allume sur l'affichage de la

pression du pistolet haute pression.

Full Control System

L'affichage de la pression sur le pistolet haute pression
indique le niveau de pression actuellement réglé pour
une utilisation avec une lance Full Control.
Remarque : l'affichage de la pression n'est pas perti­nent en cas d'utilisation avec le T-Racer et d'autres ac­cessoires.

Niveau de pres-

sion

HARD terrasses de pierre en pavés ou en

MEDIUM Voitures / motos, surfaces en

SOFT Surfaces en bois, vélos, surfaces

Recommandé pour par exemple

béton désactivé, asphalte, sur­faces métalliques, ustensiles de
jardin (brouette, bêche, etc.)

brique, surfaces en brique, murs
crépis, meubles en matière plas­tique

en grès, meubles en rotin

MIX Fonctionnement avec détergent

ATTENTION

La sensibilité des matériaux peut fortement varier en
fonction de l'ancienneté et de l'état. Les recommanda­tions indiquées sont fournies à titre indicatif.

– 7

19FR

Fonctionnement avec détergent

La plupart des détergents KÄRCHER peuvent être
achetés de manière prêt à l'emploi dans une bouteille
de détergent Plug 'n' Clean.
Remarque : L'addition de détergents est uniquement
possible en mode basse pression.

 DANGER

Lors de l'utilisation de détergents, la fiche de données
de sécurité du fabricant du détergent doit être respec­tée, notamment les remarques relatives à l'équipment
de protection personnel.

 Retirer le couvercle de la bouteille de détergent

Plug 'n' Clean.

Figure :

* Accessoire en option

 Appuyer sur la bouteille de détergent avec l'ouver-

ture vers le bas dans le raccord pour détergent
Plug 'n' Clean.

 Utiliser la lance Vario Power.
 Tourner la lance dans la direction de « MIX » jus-

qu'à ce que la LED « MIX » s'allume au niveau de
l'affichage de la pression du pistolet haute pres­sion.
Remarque : Ainsi, la solution de détergent est mé­langée au jet d'eau lors du fonctionnement.

Méthode de nettoyage conseillée

 Pulvériser le détergent sur la surface sèche et laisser

agir sans toutefois le laisser sécher complètement.

 Retirer les saletés dissoutes au moyen du jet haute

pression.

Après utilisation avec un détergent

 Retirer la bouteille de détergent Plug 'n' Clean du

logement et la fermer à l'aide du bouchon.

 Mettre la bouteille de détergent dans le rangement

avec le couvercle vers le haut.

Interrompre le fonctionnement

 Relâcher le levier du pistolet haute pression.
 Verrouiller le levier du pistolet haute pression.

Figure :
 Mettre le pistolet haute pression avec la lance en

position de stationnement.

 En cas de pauses de longue durée (plus de 5 mi-

nutes), mettre en plus l'appareil hors service avec
l'interrupteur "0/OFF".

Fin de l'utilisation

 Relâcher le levier du pistolet haute pression.
 Mettre l'appareil hors service "0/OFF".
 Retirer la fiche secteur de la prise de courant.

몇 PRÉCAUTION

Séparer le tuyau haute pression du pistolet haute pres­sion ou de l'appareil uniquement quand il n'y a pas de
pression dans le système.

 Fermer le robinet d'eau.
 Appuyer sur le levier du pistolet haute pression afin

d'éliminer la pression encore présente dans le sys­tème.

 Relâcher le levier du pistolet haute pression.
 Verrouiller le levier du pistolet haute pression.

ATTENTION

En cas de séparation du flexible d'amenée ou haute
pression, de l'eau chaude peut s'échapper des raccords
avec le fonctionnement.

 Séparer l'appareil de l'alimentation en eau.

Transport

몇 PRÉCAUTION

Risque de blessure et d'endommagement !
Respecter le poids de l'appareil lors du transport.

Transport manuel

 Soulever l'appareil avec la poignée et le porter.
 Sortir la poignée de transport ; elle s'enclenche de

manière audible.
 Tirer l'appareil à l'aide de la poignée de transport.

Transport dans des véhicules

 Avant un transport à l'horizontale : Retirer la bou-

teille de détergent Plug 'n' Clean du logement et la

fermer à l'aide du bouchon.
 Freiner l'appareil pour l'empêcher de glisser et de

basculer.

Entreposage

몇 PRÉCAUTION

Risque de blessure et d'endommagement !
Tenir compte du poids de l'appareil lors du stockage.

Ranger l’appareil

 Garer l'appareil sur une surface plane.
 Séparer la lance du pistolet haute pression.
 Appuyer sur la touche de séparation du pistolet

haute pression et retirer le flexible haute pression

du pistolet haute pression.
 Insérer le pistolet haute pression dans le logement

prévu pour le pistolet haute pression.
 Insérer les deux lances dans le rangement pour

lances.
– Lance à rotabuse : buse vers le bas.
– Lance Vario Power : buse vers le haut.
 Enrouler le flexible haute pression et l'accrocher

sur le support du flexible.

Ranger le câble d'alimentation électrique dans le



compartiment accessoires.
En cas de stockage prolongé, par ex. en hiver, respec­ter en plus les recommandations fournies au chapitre
Entretien.

Protection antigel

ATTENTION

Des appareils et des accessoires qui n'ont pas été com­plètement vidés peuvent être détruits par le gel. Vider
complètement l'appareil et les accessoires et les mettre
à l'abri du gel.

Pour éviter des dommages :

 Séparer l'appareil de l'alimentation en eau.
 Séparer la lance du pistolet haute pression.
 Interrupteur principal sur "I/ON".
 Pousser le levier du pistolet haute pression jusqu'à

ce que de l'eau ne sorte plus (environ 1 min).

 Relâcher le levier du pistolet haute pression.
 Verrouiller le levier du pistolet haute pression.
 Mettre l'appareil hors service "0/OFF".
 Conserver l'appareil et l'intégralité des accessoires

dans un endroit à l'abri du gel.

20 FR

– 8

Entretien et maintenance

 DANGER

Risque d'électrocution.
 Avant d'effectuer des travaux sur l'appareil, couper

l'interrupteur principal et débrancher la fiche sec­teur.

Nettoyer le tamis de l'arrivée d'eau

Nettoyer régulièrement le tamis dans le raccord
d'alimentation en eau.

 Retirer le raccord du raccord d'alimentation en eau.

ATTENTION

Le tamis ne doit pas être endommagé.

Figure :

 Enlever le tamis avec une pince plate.
 Nettoyer le tamis sous l'eau courante.
 Remettre en place le tamis dans le raccord d'ali-

mentation en eau.

Remplacer les batteries du pistolet haute

pression

Les batteries sont consommées lorsque plus rien n'est
affiché sur l'affichage du pistolet haute pression.
Deux batteries ou accumulateurs de taille AAA sont né­cessaires.
Figure :

 Appuyer sur la glissière de fermeture.
 Ouvrir le compartiment pour batteries.
 Sortir les batteries.
 Mettre en place les nouvelles batteries en faisant

attention à la polarité correcte.

 Fermer le compartiment pour batteries.
 Eliminer les batteries dans le respect des disposi-

tions en vigueur.

Assistance en cas de panne

 DANGER

Risque d'électrocution. Avant tout travail d'entretien et
de maintenance, mettre l'appareil hors tension et dé­brancher la fiche secteur.
Seul le service après-vente agréé est autorisé à effec­tuer des travaux de réparation ou des travaux concer­nant les pièces électriques de l'appareil.

Il est possible de résoudre des pannes sans trop grande
gravité en utilisant la liste suivante.
En cas de doute, s'adresser au service après-vente
agréé.

L'appareil ne fonctionne pas

 Actionner le levier du pistolet haute pression, l'ap-

pareil se met en service.

 Vérifier que la tension indiquée sur la plaque signa-

létique correspond à la tension de la prise de cou­rant.

 Vérifier si le câble d'alimentation est endommagé
 Le moteur est surchargé, la protection thermique

du moteur s'est déclenchée.

– Mettre l'appareil hors service "0/OFF".
– Faire refroidir l'appareil pendant une heure.
– Mettre l'appareil sous tension et le remettre en ser-

vice.
Si la panne apparaît à plusieurs reprises, faire vé­rifier l'appareil par le service après-vente.

L'appareil ne démarre pas, le moteur

ronronne

Chute de tension en raison d'un réseau électrique faible
ou dans le cas de l'utilisation d'un câble de rallonge.
 Lors de la mise en service, appuyer en premier sur

le levier du pistolet haute pression, puis mettre l'in-

terrupteur principal sur « I/ON ».

L'appareil ne monte pas en pression

 Contrôler le réglage sur la lance.
 Vérifier la présence d'un débit suffisant au niveau

de l'alimentation en eau.
 Enlever le tamis de l'arrivée d'eau à l'aide d'une

pince et le nettoyer à l'eau courante.
 Purger l'appareil avant l'utilisation.

Mettre l'appareil en marche en vérifiant que la

lance n'est pas branchée et le laisser tourner (max.

2 minutes) jusqu'à ce que l'eau qui s'échappe du

pistolet ne contienne plus de bulles d'air. Mettre

l'appareil hors tension et raccorder la lance.

Fluctuations de pression importantes

 Nettoyer la buse à haute pression : Ôtez les salis-

sures situées dans l'orifice de la buse à l'aide d'une

aiguille et rincez-la avec de l'eau.
 Contrôler la quantité d'eau alimentée.

Appareil non étanche

 Un défaut d'étanchéité en goutte-à-goutte de l'ap-

pareil peut survenir sous certaines conditions tech-

niques. Si la fuite est importante, contacter le ser-

vice après-vente Kärcher agréé.

Le détergent n'est pas aspirée

 Utiliser la lance Vario Power.

Tourner la lance sur la position "Mix".
 Vérifier si la bouteille de détergent Plug 'n' Clean se

trouve avec l'ouverture dirigée vers le bas dans le

raccord de détergent.

Aucun affichage de la pression au niveau du

pistolet haute pression

 Contrôler / remplacer les batteries

Pièces de rechange

Utiliser uniquement des pièces de rechange de la
marque Kärcher
de rechanges à la fin de cette notice.

®

. Vous trouverez une liste des pièces

– 9

21FR

Garantie

Dans chaque pays, les conditions de garantie en vi­gueur sont celles publiées par notre société de distribu­tion responsable. Les éventuelles pannes sur l’appareil
sont réparées gratuitement dans le délai de validité de
la garantie, dans la mesure où celles-ci relèvent d'un
défaut matériel ou d'un vice de fabrication. En cas de re­cours en garantie, adressez-vous à votre revendeur ou
au service après-vente agréé le plus proche munis de
votre preuve d'achat.
Vous trouverez les adresses sous :

www.kaercher.com/dealersearch

Caractéristiques techniques

Branchement électrique

Tension 230

Puissance de raccordement 1,8 kW
Degré de protection IP X5
Classe de protection I
Protection du réseau (à action retardée) 10 A

Arrivée d'eau

Pression d'alimentation (max.) 1,2 MPa
Température d'alimentation (max.) 40 °C
Débit d'alimentation (min.) 9 l/min
Hauteur max. de l'aspiration 0,5 m

Performances

Pression de service 11 MPa
Pression maximale admissible 13 MPa
Débit (eau) 6,3 l/min
Débit maximum 7,0 l/min
Débit (détergent) 0,3 l/min
Force de recul du pistolet haute pres-

sion

Dimensions et poids

Longueur 411 mm
Largeur 305 mm
Hauteur 584 mm
Poids, opérationnel avec accessoires 12,8 kg

Valeurs définies selon EN 60335-2-79

Valeur de vibrations bras-main
Incertitude K

Niveau de pression acoustique L
Incertitude K

Niveau de pression acoustique L
certitude K

Sous réserve de modifications techniques.

pA

WA

WA

pA

+ in-

1~50VHz

13 N

3,2

m/s
m/s

0,8

753dB(A)

dB(A)

90 dB(A)

2

2

Déclaration de conformité CE

Nous certifions par la présente que la machine spécifiée
ci-après répond de par sa conception et son type de
construction ainsi que de par la version que nous avons
mise sur le marché aux prescriptions fondamentales sti­pulées en matière de sécurité et d’hygiène par les direc­tives européennes en vigueur. Toute modification ap­portée à la machine sans notre accord rend cette décla­ration invalide.

Produit: Nettoyeur haute pression
Type: 1.324-xxx
Directives européennes en vigueur :

2000/14/CE
2004/108/CE
2006/42/CE (+2009/127/CE)
2011/65/UE

Normes harmonisées appliquées :

EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Procédures d'évaluation de la conformité

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

Mesuré: 88
Garanti: 90

Les soussignés agissent sur ordre et sur procuration de
la Direction commerciale.

CEO

Responsable de la documentation:
S. Reiser

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Téléphone : [phone]
Télécopieur : [phone]

Winnenden, 2015/10/01

Head of Approbation

22 FR

– 10

Indice

Fornitura . . . . . . . . . . . . . . . . . . . . . . . . . . . . IT 5

Uso conforme a destinazione . . . . . . . . . . . . IT 5

Protezione dell’ambiente . . . . . . . . . . . . . . . . IT 5

Sicurezza. . . . . . . . . . . . . . . . . . . . . . . . . . . . IT 5

Descrizione dell’apparecchio. . . . . . . . . . . . . IT 6

Montaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . IT 6

Messa in funzione . . . . . . . . . . . . . . . . . . . . . IT 7

Funzionamento . . . . . . . . . . . . . . . . . . . . . . . IT 7

Trasporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . IT 8

Supporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . IT 8

Cura e manutenzione . . . . . . . . . . . . . . . . . . IT 9

Guida alla risoluzione dei guasti . . . . . . . . . . IT 9

Ricambi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IT 9

Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . IT 10

Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . . . . . IT 10

Dichiarazione di conformità CE . . . . . . . . . . . IT 10

Prima di utilizzare l'apparecchio per la pri­ma volta, leggere queste istruzioni per

l'uso originali e le avvertenze di sicurezza
in allegato. Agire corrispondentemente e conservare
entrambi i libretti per un uso futuro o per un successivo
proprietario.

Fornitura

Il volume di fornitura dell’apparecchio è riportato sulla
confezione. Controllare che il contenuto dell'imballaggio
sia completo.
In caso di accessori assenti o danni dovuti al trasporto
si prega di contattare il rivenditore.

Aggiuntivamente necessario

 Tubo flessibile per l'acqua rafforzato di tessuto con

giunto commerciale.
– Diametro minimo 1/2 pollice (13 mm)
– Lunghezza minima 7,5 m

Uso conforme a destinazione

Utilizzare questa idropulitrice esclusivamente nell'uso
domestico:
– per la pulizia di macchine, veicoli, edifici, attrezzi,

facciate, terrazzi, attrezzi da giardinaggio ecc. con

getto d'acqua ad alta pressione (se necessario con

l'aggiunta di detergenti).
– con accessori, ricambi e detergenti omologati da

KÄRCHER. Rispettate le indicazioni allegate ai de-

tergenti.

Protezione dell’ambiente

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili
all'indirizzo:

www.kaercher.com/REACH

I materiali d'imballaggio sono riciclabili. Smaltire a
regola d'arte gli imballaggi.

Gli apparecchi dismessi contengono preziosi ma­teriali riciclabili che devono essere consegnati al
riciclaggio. Sia le batterie che gli accumulatori
contengono sostanze che non devono essere di­sperse nell’ambiente. Smaltire gli apparecchi di­smessi nonché le batterie e gli accumulatori nel ri­spetto delle norme ambientali.

I lavori di pulizia durante i quali si produce acqua
di scarico contenente olio, per es. alla pulizia di
motori o di sottoscocche vanno effettuati esclusi­vamente in luoghi di lavaggio provvisti di separa­tori d'olio.

Gli interventi con detergenti possono essere ese­guiti solo su superfici di lavoro impermeabili con
collegamento alla canalizzazione dell'acqua spor­ca. Non fare infiltrare il detergente nelle acque di
scarico o nel terreno.

Il prelievo di acqua da impianti di acque pubbliche
in alcuni paesi non è consentito.

Sicurezza

Norme di sicurezza

Prima di usare per la proma volta questo apparecchio,
leggere assolutamente le „Avvertenze di sicurezza per
idropulitrici“ allegate.

Livelli di pericolo

 PERICOLO

Indica un pericolo imminente che determina lesioni gra­vi o la morte.

몇 AVVERTIMENTO

Indica una probabile situazione pericolosa che potrebbe
determinare lesioni gravi o la morte.

몇 PRUDENZA

Indica una probabile situazione pericolosa che potrebbe
causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe
determinare danni alle cose.

Dispositivi di sicurezza

몇 PRUDENZA

 I dispositivi di sicurezza servono alla protezione

dell'utente e non devono essere modificati o essere
raggirati.

Interruttore dell'apparecchio

L'interruttore dell'apparecchio impedisce l'azionamento
accidentale dell'apparecchio.

Dispositivo di blocco lancia idropulitrice

Il dispositivo di blocco blocca la leva della lancia idropu­litrice ed impedisce l'azionamento accidentale dell'ap­parecchio.

Valvola di troppopieno con pressostato

La valvola di troppo pieno impedisce che venga supera­ta la pressione di esercizio massima consentita.
Se si allenta la leva della lancia idropulitrice, il presso­stato spegne la pompa, il getto ad alta pressione si fer­ma. Se si tira la leva, si riattiva la pompa.

Salvamotore

In caso di eccessivo assorbimento di corrente il salva­motore provvede a disattivare l’apparecchio.

– 5

23IT

Simboli riportati sull’apparecchio

L'apparecchio non deve essere collegato di­rettamente alla rete idrica pubblica.

Il getto ad alta pressione non va mai puntato
su persone, animali, equipaggiamenti elettri­ci attivi o sull'apparecchio stesso.
Proteggere l'apparecchio dal gelo.

Descrizione dell’apparecchio

In questo manuale d'uso è descritta la dotazione massi­ma. In base al modello si possono verificare delle diffe­renze nella fornitura (vedi imballaggio).

Per le figure vedi lato pieghevole 4

1 Giunto per collegamento dell'acqua
2 Collegamento dell'acqua con filtro montato
3 Tubo flessibile alta pressione
4 Guida per tubo flessibile
5 Custodia per lance
6 Custodia / posizione di parcheggio per lancia idro-

pulitrice
7 Attacco per detergente Plug 'n' Clean
8 Maniglia di trasporto
9 Maniglia per trasporto, estraibile
10 Portatubo
11 Attacco alta pressione
12 Interruttore dell'apparecchio „0/OFF“ / „I/ON“
13 Cavo di allacciamento alla rete con connettore
14 Vano accessori
15 Gancio per fissaggio rete
16 Rete per vano porta-accessori
17 Ruota trasporto
18 Base con manico
19 Full Control lancia idropulitrice
20 Alloggiamento batterie
21 LED indicatore pressione

MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD
22 Chiusura alloggiamento batterie
23 Dispositivo di blocco lancia idropulitrice
24 Tasto per scollegare il tubo flessibile di alta pres-

sione dalla lancia idropulitrice
25 Full Control lancia fresa per sporco

Per lo sporco più resistente

Livello di pressione: HARD
26 Full Control lancia Vario Power

Per operazioni di pulizia più comuni.

Livelli di pressione: HARD / MEDIUM / SOFT / MIX

* Accessorio opzionale

27 Bottiglia di detergente Plug 'n' Clean con tappo di

chiusura

** non in dotazione

28 Tubo di alimentazione acqua

Accessori optional

Gli accessori optional aumentano le possibilità di utiliz­zo dell'apparecchio. Maggiori informazioni sono a vo­stra disposizione dal vostro rivenditore KÄRCHER.

Montaggio

Per le figure vedi lato pieghevole 3

Prima della messa in funzione montare i com­ponenti singoli dell'apparecchio.
Sono necessarie le viti comprese in dotazione ed un
cacciavite con intaglio a croce PH 2.

Montaggio base

Figura

 Infilare la base.
 Inserire nei fori fino all'arresto i tasselli compresi

nella fornitura.

 Fissare la base con le viti in dotazione.

Montaggio della custodia per lance

Figura

 Agganciare la custodia per lance.
 Fissare la custodia per lance con due viti.

Montare la maniglia per il trasporto

Figura

 Infilare il manico di trasporto.
 Fissare il manico di trasporto con due viti.

Collocazione della rete al vano porta-oggetti

Figura
 Agganciare la rete al gancio illustrato nella figura.

Collegare il tubo alta pressione alla pistola a

spruzzo

Figura
 Introdurre il tubo di alta pressione alla pistola a

spruzzo fino al suo aggancio.
Avviso: Verificare la corretta posizione del nipplo
di raccordo.

 Accertarsi del corretto aggancio tirando il tubo fles-

sibile di alta pressione.

24 IT

– 6

Messa in funzione

 Posizionare l'apparecchio su una superficie piana.
 Inserire la spina in una presa elettrica.

Alimentazione dell'acqua

Valori di collegamento: vedi targhetta e Dati tecnici.

ATTENZIONE

Impurità nell'acqua possono danneggiare la pompa ad
alta pressione e gli accessori. Consigliamo come prote­zione di utilizzare il filtro per l'acqua KÄRCHER (acces­sorio speciale, codice d'ordine 4.730-059).

Alimentazione da rete idrica

Rispettare le disposizioni fornite dalla società per l'ap­provvigionamento idrico.

ATTENZIONE

I giunti dei tubi flessibili di metallo con il dispositivo
Aquastop possono causare il danneggiamento della
pompa! Si prega di utilizzare giunti dei tubi flessibili di
plastica oppure quelli della KÄRCHER in ottone.

Figura
 Avvitare il giunto fornito sul collegamento acqua

dell'apparecchio.
 Infilare il tubo flessibile di mandata dell'acqua sul

giunto dell'attacco d'acqua.
 Collegare il tubo flessibile acqua all'alimentazione

idrica.
 Aprire completamente il rubinetto.

Aspirazione di acqua da contenitori aperti

Questa idropulitrice è adatta, insieme al tubo di aspira­zione KÄRCHER con valvola di non ritorno (accessorio
speciale, N. ordine 2.643-100), all’aspirazione di acqua
di superficie per es. da raccoglitori di acqua piovana o
da stagni (per l’altezza di aspirazione max. vedi Dati
tecnici).
Indicazione: Per l’aspirazione non si necessita del
giunto per l’attacco acqua.

 Riempire il tubo flessibile di aspirazione con acqua.
 Avvitare il tubo flessibile di aspirazione al raccordo

dell'acqua dell'apparecchio ed agganciarlo alla fon-

te (ad es. raccoglitore di acqua piovana).

Sfiatare l’apparecchio prima dell’utilizzo come se­gue:

 Accendere l'apparecchio „I/ON“.
 Sbloccare la leva della lancia idropulitrice.
 Premere la leva della lancia idropulitrice e l'appa-

recchio si attiva.
 Fare funzionare l'apparecchio (max. 2 minuti), fin-

ché l’acqua fuoriesce priva di bolle d’aria dalla lan-

cia idropulitrice.

 Rilasciare la leva della lancia idropulitrice.
 Bloccare la leva della lancia idropulitrice.

Funzionamento

ATTENZIONE

Un funzionamento a secco di oltre 2 minuti determina
dei danneggiamenti sulla pompa ad alta pressione. Nel
caso in cui l'apparecchio non produca alcuna pressione
entro 2 minuti, spegnere l'apparecchio e procedere se­condo le indicazioni riportate al capitolo „Guida alla riso­luzione dei guasti“.

Funzionamento ad alta pressione

몇 PRUDENZA

Mantenere una distanza minima di 30 cm dal getto du­rante la pulizia di superfici verniciate, in modo da evitare
danneggiamenti.

ATTENZIONE

Non usare la fresa per pulire pneumatici di auto, vernici
o superfici sensibili, rischio di danneggiamento.

 Scegliere la lancia idonea per il compito di pulizia

da svolgere.
Figura
 Inserire la lancia nella lancia idropulitrice e fissarla

con una rotazione di 90°.

 Accendere l'apparecchio „I/ON“.
 Sbloccare la leva della lancia idropulitrice.
 Premere la leva della lancia idropulitrice e l'appa-

recchio si attiva.

Avviso: Quando si rilascia la leva, l'apparecchio si

spegne. L’alta pressione nel sistema resta invaria-

ta.

Full Control lancia Vario Power

 Girare la lancia finché sull'indicatore pressione del-

la lancia idropulitrice si accende il LED del livello di

pressione necessario.

Sistema Full Control

L’indicatore di pressione sulla lancia idropulitrice duran­te il funzionamento con una lancia Full Controll mostra
il livello di pressione attualmente impostato.
Indicazione: L’indicatore di pressione non è indicativo
nel funzionamento con T-Racer e altri accessori.

Livello di pres-

sione

HARD Terrazzi di pietre da pavimentazio-

MEDIUM Autovettura / motocicletta, superfi-

SOFT Superfici di legno, bicicletta, super-

Raccomandato ad es. per

ne o calcestruzzo lavato, asfalto,
superfici metalliche, attrezzi da
giardino (carriola, vanga, ecc.)

ci di mattoni, pareti stuccate, mobili
di plastica

fici di sassi sabbiosi, mobili rattan

MIX Funzionamento con detergente

ATTENZIONE

La sensibilità dei materiali può fortemente variare a se­condo dell’età e stato. Le raccomandazioni indicate non
sono vincolanti.

– 7

25IT

Funzionamento con detergente

I principali detergenti KÄRCHER possono essere acqui­stati pronti all’uso in un flacone di detergente Plug ‘n’
Clean.
Indicazione: Il detergente può essere aggiunto solo
con bassa pressione.

 PERICOLO

All'impiego di detergenti va osservato la scheda tecnica
di sicurezza del produttore del detergente, in particolare
le indicazioni riguardo all'equipaggiamento di protezio­ne individuale.

 Rimuovere il coperchio dal flacone detergente Plug

‘n’ Clean.

Figura

* Accessorio opzionale

 Premere il flacone detergente con l’apertura rivolta

in basso nell’attacco per detergente Plug ‘n’ Clean.

 Utilizzare la lancia Vario Power.
 Girare la lancia in direzione „MIX“ finché sull'indica-

tore pressione della lancia idropulitrice si accende
il LED „MIX“.
Avviso: In questo modo durante il funzionamento
al getto d'acqua viene aggiunta la soluzione deter­gente.

Metodo di pulizia consigliato

 Spruzzare misuratamente il detergente e lasciare

agire (non asciugare) sulla superficie asciutta.

 Sciacquare lo sporco sciolto con il getto alta pres-

sione.

Dopo il funzionamento con il detergente

 Estrarre la bottiglia di detergente Plug 'n' Clean

dall'alloggiamento e chiudere con il tappo.

 Per conservare il flacone detergente con coperchio

metterlo rivolto in alto nella custodia.

Interrompere il funzionamento

 Rilasciare la leva della lancia idropulitrice.
 Bloccare la leva della lancia idropulitrice.

Figura
 Mettere la lancia idropulitrice con lancia inserita in

posizione di parcheggio.

 Durante pause di lavoro prolungate (più di 5 min.)

spegnere anche l'apparecchio „0/OFF“.

Terminare il lavoro

 Rilasciare la leva della lancia idropulitrice.
 Spegnere l'apparecchio „0/OFF“.
 Togliere la spina di alimentazione dalla presa.

몇 PRUDENZA

Scollegare il tubo flessibile ad alta pressione dalla lan­cia idropulitrice o dall’on sistema depressurizzato.

 Chiudere il rubinetto.
 Premere la leva della lancia idropulitrice in modo

da scaricare la pressione ancora presente nel si­stema.

 Rilasciare la leva della lancia idropulitrice.
 Bloccare la leva della lancia idropulitrice.

ATTENZIONE

Quando si scollega il tubo flessibile di mandata o di alta
pressione, dopo il funzionamento potrebbe fuoriuscire
dell'acqua calda dai raccordi.

 Scollegare l'apparecchio dall'alimentazione idrica.

Trasporto

몇 PRUDENZA

Pericolo di lesioni e di danneggiamento!
Per il trasporto osservare il peso dell'apparecchio.

Posizione manuale

 Sollevare l'apparecchio con l'apposito manico e

trasportarlo.
 Estrarre il manico di trasporto finché si aggancia

udibilmente.
 Sollevare l'apparecchio dal manico di trasporto.

Posizione in veicoli

 Prima di un eventuale trasporto: Estrarre la bottiglia

di detergente Plug 'n' Clean dall'alloggiamento e

chiudere con il tappo.
 Bloccare l'apparecchio in modo tale che non possa

scivolare o ribaltarsi.

Supporto

몇 PRUDENZA

Pericolo di lesioni e di danneggiamento!
Osservare il peso dell'attrezzo quando lo si mette a ma­gazzino.

Deposito dell’apparecchio

 Depositare la spazzatrice su una superficie piana.
 Staccare la lancia dalla lancia idropulitrice.
 Premere il tasto di sblocco sulla lancia idropulitrice

e scollegare il tubo flessibile d’alta pressione dalla

lancia idropulitrice.
 Introdurre la lancia idropulitrice nell’apposita custo-

dia.
 Infilare entrambe le lance nell’apposita custodia.
– Lancia per fresa per sporco: ugello rivolto in basso.
– Lancia Vario Power: ugello rivolto in alto.
 Avvolgere il tubo flessibile di alta pressione ed ag-

ganciarlo sul portatubo.

Conservare il cavo di collegamento alla rete nel



vano porta-accessori.
Prima di depositi di lunga durata, per es. in inverno, ri­spettare anche le avvertenze riportate al capitolo Cura.

Antigelo

ATTENZIONE

Apparecchi e accessori non completamente svuotati
potrebbero venire danneggiati dal gelo. Svuotare com­pletamente l'apparecchio e gli accessori e proteggerli
dal gelo.

Per evitare danni:

 Scollegare l'apparecchio dall'alimentazione idrica.
 Staccare la lancia dalla lancia idropulitrice.
 Accendere l'apparecchio „I/ON“.
 Premere la leva della lancia idropulitrice fino a

quando non esce più acqua (circa 1 min.).

 Rilasciare la leva della lancia idropulitrice.
 Bloccare la leva della lancia idropulitrice.
 Spegnere l'apparecchio „0/OFF“.
 Conservare l'apparecchio e tutti gli accessori in un

ambiente protetto dal gelo.

26 IT

– 8

Cura e manutenzione

 PERICOLO

Pericolo di scossa elettrica.
 Prima di eseguire qualsiasi lavoro, spegnere l'ap-

parecchio e staccare la spina.

Pulizia del filtro nel raccordo dell'acqua

Pulire regolarmente il filtro nel raccordo dell'acqua.

 Rimuovere il giunto dall'attacco dell'acqua.

ATTENZIONE

Non danneggiar eil filtro.

Figura

 Estrarre il filtro con una pinza piatta.
 Pulire il filtro sotto acqua corrente.
 Inserire il filtro di nuovo nel raccordo dell'acqua.

Sostituzione delle batterie della lancia

idropulitrice

Le batterie sono consumate quando nel display della
lancia idropulitrice non viene visualizzato niente.
Si necessitano di due batterie o accumulatori di gran­dezza AAA.
Figura

 Premere lo spintore di chiusura.
 Aprire il vano batteria.
 Estrarre le batterie.
 Inserire le batterie nuove e durante ciò fare atten-

zione alla corretta polarità.

 Chiudere il vano batteria.
 Smaltire le batterie scariche in conformità alle di-

sposizioni in vigore.

Guida alla risoluzione dei guasti

 PERICOLO

Pericolo di scossa elettrica. Prima di ogni attività di cura
e di manutenzione, spegnere l'apparecchio e staccare
la spina.
Lavori di riparazione e lavori su componenti elettrici
possono essere effettuati solo dal servizio clienti auto­rizzato.

Piccoli guasti o disfunzioni possono essere eliminati se­guendo le seguenti istruzioni.
In caso di dubbi si prega di rivolgersi al servizio assi­stenza autorizzato.

L'apparecchio non funziona

 Premere la leva della lancia idropulitrice e l'appa-

recchio si attiva.

 Controllare se la tensione dichiarata sulla targhetta

coincide con la tensione della fonte di energia.

 Verificare la presenza di eventuali danni sul cavo di

allacciamento alla rete.
 Motore sovraccarico, il salvamotore è scattato.
– Spegnere l'apparecchio „0/OFF“.
– Lasciare raffreddare l'apparecchio per un'ora.
– Accendere l'apparecchio e rimetterlo in funzione.

Se il guasto si presenta più volte, rivolgersi al ser-

vizio di assistenza clienti per un controllo.

L'apparecchio non si accende, il motore

emette un ronzio

Calo della tensione a causa di una bassa corrente o in
caso di utilizzo di una prolunga.
 All’accensione, premere prima la leva della lancia

idropulitrice, quindi posizionare l'interruttore
dell'apparecchio su „I/ON“.

L'apparecchio non raggiunge pressione

 Verificare la regolazione della lancia.
 Verificare l'alimentazione dell'acqua su sufficiente

portata.

 Estrarre il filtro nel raccordo dell'acqua con una pin-

za piatta e lavarlo sotto acqua corrente.

 Sfiatare l'aria eventualmente presente all'interno

dell'apparecchio prima dell'utilizzo.
Accendere e lasciare in funzione l'apparecchio a
lancia scollegata (max. 2 minuti), fino a quando
l'acqua in uscita dalla pistola risulta essere priva di
bolle. Spegnere l'apparecchio e collegare la lancia.

Forti variazioni di pressione

 Pulire l’ugello ad alta pressione: Rimuovere con un

ago lo sporco dai fori degli ugelli e sciacquare con
acqua dalla parte anteriore.

 Controllare l'afflusso di acqua.

L'apparecchio perde

 Una perdita a gocciolamento dell’apparecchio è

dovuto tecnicamente. In caso di permeabilità ele­vata rivolgersi al servizio clienti autorizzato.

Il detergente non viene aspirato

 Utilizzare la lancia Vario Power.

Ruotare la lancia in posizione „Mix“.

 Accertarsi che la bottiglia di detergente Plug 'n' Cle-

an sia posizionata con l'apertura rivolta in basso
nel raccordo per detergente.

Nessuna indicazione di pressione sulla

lancia idropulitrice

 Controllare / sostituire le batterie

Ricambi

Impiegare solamente ricambi originali KÄRCHER. La li­sta dei pezzi di ricambio è riportata alla fine del presente
manuale d'uso.

– 9

27IT

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di
pubblicazione da parte della nostra società di vendita
competente. Entro il termine di garanzia eliminiamo gra­tuitamente eventuali guasti all’apparecchio, se causati
da difetto di materiale o di produzione. Nei casi previsti
dalla garanzia si prega di rivolgersi al proprio rivendito­re, oppure al più vicino centro di assistenza autorizzato,
esibendo lo scontrino di acquisto.
Gli indirizzi li trovate sotto:

www.kaercher.com/dealersearch

Dati tecnici

Attacco elettrico

Tensione 230

Potenza allacciata 1,8 kW
Grado di protezione IP X5
Classe di protezione I
Protezione rete (fusibile ritardato) 10 A

Collegamento idrico

Pressione in entrata (max.) 1,2 MPa
Temperatura in entrata (max.) 40 °C
Portata (min.) 9 l/min
Max. altezza di aspirazione 0,5 m

Dati potenza

Pressione di esercizio 11 MPa
Pressione max. consentita 13 MPa
Portata, acqua 6,3 l/min
Portata massima 7,0 l/min
Portata, detergente 0,3 l/min
Forza repulsiva della lancia idropulitrice 13 N

Dimensioni e Pesi

Lunghezza 411 mm
Larghezza 305 mm
Altezza 584 mm
Peso, pronto all'uso con accessori 12,8 kg

Valori rilevati secondo EN 60335-2-79

Valore di vibrazione mano-braccio
Dubbio K

Pressione acustica L
Dubbio K

pA

Pressione acustica L

Con riserva di modifiche tecniche.

pA

+ Dubbio K

WA

1~50VHz

2

3,2

m/s

2

m/s

0,8

753dB(A)

dB(A)

90 dB(A)

WA

Dichiarazione di conformità CE

Con la presente si dichiara che la macchina qui di se­guito indicata, in base alla sua concezione, al tipo di co­struzione e nella versione da noi introdotta sul mercato,
è conforme ai requisiti fondamentali di sicurezza e di sa­nità delle direttive CE. In caso di modifiche apportate
alla macchina senza il nostro consenso, la presente di­chiarazione perde ogni validità.

Prodotto: Idropulitrice
Modelo: 1.324-xxx
Direttive CE pertinenti

2000/14/CE
2004/108/CE
2006/42/CE (+2009/127/CE)
2011/65/UE

Norme armonizzate applicate

EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 88
Garantito: 90

I firmatari agiscono su incarico e con la procura dell’am­ministrazione.

CEO

Responsabile della documentazione:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2015/10/01

Head of Approbation

28 IT

– 10

Inhoud

Leveringsomvang . . . . . . . . . . . . . . . . . . . . . NL 5

Reglementair gebruik . . . . . . . . . . . . . . . . . . NL 5

Zorg voor het milieu. . . . . . . . . . . . . . . . . . . . NL 5

Veiligheid. . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 5

Beschrijving apparaat . . . . . . . . . . . . . . . . . . NL 6

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 6

Inbedrijfstelling . . . . . . . . . . . . . . . . . . . . . . . NL 7

Werking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 7

Vervoer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 8

Opslag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 8

Onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . NL 9

Hulp bij storingen. . . . . . . . . . . . . . . . . . . . . . NL 9

Reserveonderdelen . . . . . . . . . . . . . . . . . . . . NL 9

Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 10

Technische gegevens . . . . . . . . . . . . . . . . . . NL 10

EG-conformiteitsverklaring . . . . . . . . . . . . . . NL 10

Lees voor het eerste gebruik van uw ap­paraat deze veiligheidsinstructies en de

originele gebruiksaanwijzing. Neem deze
in acht. Bewaar beide documenten voor later gebruik of
volgende eigenaars.

Leveringsomvang

De inhoud van het geleverde pakket is op de verpakking
afgebeeld. Controleer de inhoud bij het uitpakken op
volledigheid.
Mochten er eventueel accessoires ontbreken of mocht
u transportschade constateren, neem dan contact op
met uw leverancier.

Extra vereist

 Versterkte waterslang met courante koppeling
– Diameter minstens 1/2 inch (13 mm)
– Lengte minstens 7,5 m

Reglementair gebruik

Gebruik deze hogedrukreiniger uitsluitend in de privé­huishouding:
– voor het reinigen van machines, voertuigen, ge-

bouwen, gereedschap, gevels, terrassen, tuintoe­stellen, enz. met een hogedrukwaterstraal (indien
nodig met toevoeging van reinigingsmiddelen);

– met door KÄRCHER vrijgegeven toebehoren, re-

serveonderdelen en reinigingsmiddelen. Neem de
instructies in acht die bij de reinigingsmiddelen ho­ren.

Zorg voor het milieu

Aanwijzingen betreffende de inhoudsstoffen
(REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

www.kaercher.com/REACH

Het verpakkingsmateriaal is recyclebaar. Gelieve
verpakkingen op milieuvriendelijke manier te ver­wijderen.

Oude apparaten bevatten waardevolle recycle­bare materialen die moeten worden hergebruikt.
Batterijen en accu's bevatten stoffen die niet in het
milieu mogen terechtkomen. Gelieve oude appa­raten en batterijen en accu's op milieuvriendelijke
manier te verwijderen.

Reinigingswerkzaamheden waarbij oliehoudend
afvalwater ontstaat, bv. motor- of bodemwas, mo­gen enkel uitgevoerd worden in wasplaatsen met
olieafscheider.

Werkzaamheden met reinigingsmiddelen mogen
enkel uitgevoerd worden op vloeistofdichte opper­vlakken die aangesloten zijn op de vuilwateraf­voer. Laat reinigingsmiddel niet in waterlopen of
de grond dringen.

De afname van water uit openbare waterlopen is
in bepaalde landen niet toegestaan.

Veiligheid

Veiligheidsinstructies

Lees voor het eerste gebruik van dit apparaat zeker de
bijgevoegde „Veiligheidsinstructies voor hogedrukreini­gers“.

Gevarenniveaus

 GEVAAR

Verwijzing naar een onmiddellijk dreigend gevaar dat
tot ernstige en zelfs dodelijke lichaamsverwondingen
leidt.

몇 WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke situatie die tot
ernstige en zelfs dodelijke lichaamsverwondingen kan
leiden.

몇 VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke situatie die tot
lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot
materiële schade kan leiden.

Veiligheidsinrichtingen

몇 VOORZICHTIG

 Veiligheidsinrichtingen dienen ter bescherming van

de gebruiker en mogen niet veranderd of omzeild
worden.

Apparaatschakelaar

De hoofdschakelaar van het apparaat verhindert de on­voorziene werking van het apparaat.

Vergrendeling handspuitpistool

De vergrendeling blokkeert de hendel van het hand­spuitpistool en verhindert een onbedoelde start van het
apparaat.

Overstroomklep met drukschakelaar

De omloopklep verhindert de overschrijding van de toe­gelaten werkdruk.
Als de hendel van het handspuitpistool wordt losgela­ten, schakelt de drukschakelaar de pomp uit, de hoge­drukstraal stopt. Als de hendel aangetrokken wordt,
schakelt de pomp opnieuw in.

Motorveiligheidsschakelaar

Bij een te hoge stroomopname schakelt de motorveilig­heidsschakelaar het apparaat uit.

– 5

29NL

Symbolen op het toestel

Het apparaat mag niet onmiddellijk aange­sloten worden op het openbare drinkwater­net.

Richt de hogedrukstraal niet op personen,
dieren, actieve elektrische uitrusting of het
apparaat zelf.
Apparaat tegen vorst beschermen.

Beschrijving apparaat

In deze gebruiksaanwijzing staat de maximale uitrusting
omschreven. Afhankelijk van het model zijn er verschil­len in de leveringspakketten (zie verpakking).

Afbeeldingen zie uitklappagina 4

1 Koppelinggedeelte voor wateraansluiting
2 Wateraansluiting met ingebouwde zeef
3 Hogedrukslang
4 Slanggeleiding
5 Opbergvak voor straalbuizen
6 Opbergvak / parkeerpositie van het handspuitpi-

stool
7 Aansluiting voor Plug 'n' Clean-reinigingsmiddel
8 Handgreep
9 Transportgreep, uittrekbaar
10 Slanghouder
11 Hogedrukaansluiting
12 Hoofdschakelaar „0/OFF“ / „I/ON“
13 Stroomleiding met stekker
14 Accessoiresvak
15 Haak voor de netbevestiging
16 Net voor opbergvak voor toebehoren
17 Transportwiel
18 Voet met draaggreep
19 Full Control handspuitpistool
20 Batterijvak
21 Led-drukindicatie

MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD
22 Vergrendeling accuvakje
23 Vergrendeling handspuitpistool
24 Toets voor het scheiden van de hogedrukslang van

het handspuitpistool
25 Full Control straalbuis vuilfrees

Voor hardnekkig vuil

Drukniveau: HARD
26 Full Control straalbuis Vario Power

Voor de meest courante reinigingsopdrachten

Drukniveaus: HARD / MEDIUM / SOFT / MIX

* Optionele toebehoren

27 Fles Plug 'n' Clean schoonmaakmiddel met afsluit-

dop

** niet meegeleverd

28 Watertoevoerslang

Bijzondere toebehoren

Met extra accessoires breidt u de gebruiksmogelijkhe­den van uw apparaat uit. Nadere informatie daarover
kunt u verkrijgen bij uw KÄRCHER-dealer.

Montage

Afbeeldingen zie uitklappagina 3

Losse onderdelen die bij het apparaat gele­verd werden, moeten voor de inbedrijfstelling gemon­teerd worden.
U heeft de meegeleverde schroeven en een kruis­schroevendraaier PH2 nodig.

Voet monteren

Afbeelding

 Steek de voet erin.
 Bijgevoegde pluggen tot de aanslag in de boorga-

ten steken.

 Zet de voet vast met de bijgevoegde schroeven.

Opbergvak voor straalbuizen monteren

Afbeelding

 Hang het opbergvak voor straalbuizen op.
 Zet het opbergvak voor straalbuizen vast met twee

schroeven.

Transportgreep monteren

Afbeelding

 Breng de transportgreep aan.
 Zet de transportgreep vast met de twee schroeven.

Net op het opbergvak voor toebehoren

aanbrengen

Afbeelding
 Hang het net in de op de afbeelding weergegeven

haak.

Hogedrukslang met handspuitpistool

verbinden

Afbeelding
 Hogedrukslang in handspuitpistool steken tot die

hoorbaar vastklikt.
Instructie: Letten op een correcte uitrichting van
de aansluitnippel.

 Veilige verbinding controleren door aan de hoge-

drukslang te trekken.

30 NL

– 6
