K 2.185

Deutsch 3
English 10
Français 16
Italiano 23
Nederlands 30
Español 37
Português 44
Dansk 51
Norsk 57
Svenska 63
Suomi 69
Ελληνικά 75
Türkçe 82
Русский 89
Magyar 96
Čeština 103
Slovenščina 109
Polski 115
Româneşte 122
Slovenčina 129
Hrvatski 135
Srpski 141
Български 147
Eesti 154
Latviešu 160
Lietuviškai 166
Українська 172

Register and win!

www.karcher.com

59635600 02/12

2

Inhaltsverzeichnis

Allgemeine Hinweise. . . . . . . . . . . . . . DE 3

Sicherheitshinweise . . . . . . . . . . . . . . DE 4

Bedienung. . . . . . . . . . . . . . . . . . . . . . DE 5

Transport. . . . . . . . . . . . . . . . . . . . . . . DE 7

Lagerung. . . . . . . . . . . . . . . . . . . . . . . DE 7

Pflege und Wartung . . . . . . . . . . . . . . DE 8

Hilfe bei Störungen . . . . . . . . . . . . . . . DE 8

Technische Daten . . . . . . . . . . . . . . . . DE 9

EG-Konformitätserklärung . . . . . . . . . DE 9

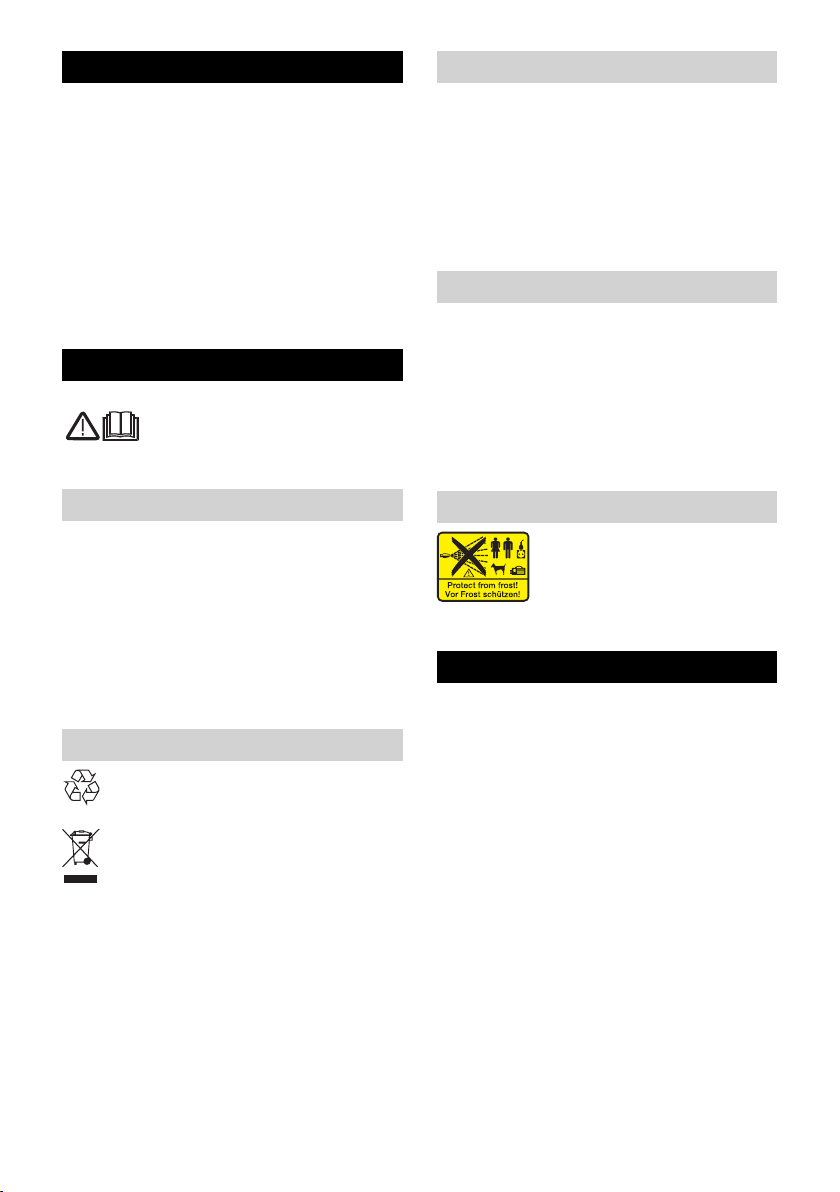

Allgemeine Hinweise

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benutzung

Ihres Gerätes diese Originalbe­triebsanleitung, handeln Sie danach und bewah­ren Sie diese für späteren Gebrauch oder für
Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Verwenden Sie diesen Hochdruckreiniger aus­schließlich für den Privathaushalt:
– zum Reinigen von Maschinen, Fahrzeugen,

Bauwerken, Werkzeugen, Fassaden, Ter­rassen, Gartengeräten usw. mit Hochdruck­Wasserstrahl (bei Bedarf mit Zusatz von Rei­nigungsmitteln).

– mit von KÄRCHER zugelassenen Zubehör-

teilen, Ersatzteilen und Reinigungsmitteln.
Beachten Sie die Hinweise, die den Reini­gungsmitteln beigegeben sind.

Umweltschutz

Die Verpackungsmaterialien sind recycle­bar. Bitte werfen Sie die Verpackungen
nicht in den Hausmüll, sondern führen Sie
diese einer Wiederverwertung zu.
Altgeräte enthalten wertvolle recyclingfä­hige Materialien, die einer Verwertung zu­geführt werden sollten. Bitte entsorgen
Sie Altgeräte deshalb über geeignete
Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden
Sie unter:

www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zuständi­gen Vertriebsgesellschaft herausgegebenen
Garantiebedingungen. Etwaige Störungen an Ih­rem Gerät beseitigen wir innerhalb der Garantie­frist kostenlos, sofern ein Material- oder
Herstellungsfehler die Ursache sein sollte. Im
Garantiefall wenden Sie sich bitte mit Kaufbeleg
an Ihren Händler oder die nächste autorisierte
Kundendienststelle.
(Adresse siehe Rückseite)

Symbole in der Betriebsanleitung

 Gefahr

Für eine unmittelbar drohende Gefahr, die zu
schweren Körperverletzungen oder zum Tod
führt.

몇 Warnung

Für eine möglicherweise gefährliche Situation,
die zu schweren Körperverletzungen oder zum
Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situation,
die zu leichten Verletzungen oder zu Sachschä­den führen kann.

Symbole auf dem Gerät

Hochdruckstrahl nicht auf Perso­nen, Tiere, aktive elektrische Aus­rüstung oder auf das Gerät selbst
richten. Gerät vor Frost schützen.

– 3

3DE

Sicherheitshinweise

 Gefahr

 Netzstecker und Steckdose niemals mit

feuchten Händen anfassen.

 Das Gerät nicht in Betrieb setzen, wenn die

Netzanschlussleitung oder wichtige Teile
des Gerätes, z.B. Hochdruckschlauch,
Handspritzpistole oder Sicherheitseinrich­tungen beschädigt sind.

 Netzanschlussleitung mit Netzstecker vor je-

dem Betrieb auf Schäden prüfen. Beschä­digte Netzanschlussleitung unverzüglich
durch autorisierten Kundendienst/Elektro­Fachkraft austauschen lassen.

 Hochdruckschlauch vor jedem Betrieb auf

Schäden prüfen. Beschädigten Hochdruck­schlauch unverzüglich austauschen.

 Der Betrieb in explosionsgefährdeten Berei-

chen ist untersagt.

 Beim Einsatz des Gerätes in Gefahrberei-

chen (z.B. Tankstellen) sind die entspre­chenden Sicherheitsvorschriften zu
beachten.

 Hochdruckstrahlen können bei unsachge-

mäßem Gebrauch gefährlich sein. Der Strahl
darf nicht auf Personen, Tiere, aktive elektri­sche Ausrüstung oder auf das Gerät selbst
gerichtet werden.

 Den Hochdruckstrahl nicht auf andere oder

sich selbst richten, um Kleidung oder Schuh­werk zu reinigen.

 Keine Gegenstände abspritzen, die gesund-

heitsgefährdende Stoffe (z.B. Asbest) ent­halten.

 Fahrzeugreifen/Reifenventile können durch

den Hochdruckstrahl beschädigt werden
und platzen. Erstes Anzeichen hierfür ist
eine Verfärbung des Reifens. Beschädigte
Fahrzeugreifen/Reifenventile sind lebensge­fährlich. Mindestens 30 cm Strahlabstand
bei der Reinigung einhalten!

 Explosionsgefahr!

Keine brennbaren Flüssigkeiten versprühen.
Niemals lösungsmittelhaltige Flüssigkeiten
oder unverdünnte Säuren und Lösungsmittel
ansaugen! Dazu zählen z.B. Benzin, Farb­verdünner oder Heizöl. Der Sprühnebel ist
hochentzündlich, explosiv und giftig. Kein
Aceton, unverdünnte Säuren und Lösungs­mittel verwenden, da sie die am Gerät ver­wendeten Materialien angreifen.

몇 Warnung

 Netzstecker und Kupplung einer Verlänge-

rungsleitung müssen wasserdicht sein und
dürfen nicht im Wasser liegen.

 Ungeeignete Verlängerungsleitungen kön-

nen gefährlich sein. Verwenden Sie im Frei­en nur dafür zugelassene und entsprechend
gekennzeichnete Verlängerungsleitungen
mit ausreichendem Leitungsquerschnitt:
1 - 10 m: 1,5 mm

 Verlängerungsleitung immer vollständig von

der Kabeltrommel abwickeln.

 Hochdruckschläuche, Armaturen und Kupp-

lungen sind wichtig für die Gerätesicherheit.
Nur vom Hersteller empfohlene Hochdruck­schläuche, Armaturen und Kupplungen ver­wenden.

 Dieses Gerät ist nicht dafür bestimmt, durch

Personen mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten be­nutzt zu werden.
Das Gerät darf nicht von Kindern oder nicht
unterwiesenen Personen betrieben werden.
Kinder sollten beaufsichtigt werden, um si­cherzustellen, dass sie nicht mit dem Gerät
spielen.

 Verpackungsfolien von Kindern fernhalten,

es besteht Erstickungsgefahr!

 Dieses Gerät wurde entwickelt für die Ver-

wendung von Reinigungsmittel, die vom
Hersteller geliefert oder empfohlen werden.
Die Verwendung von anderen Reinigungs­mitteln oder Chemikalien kann die Sicherheit
des Gerätes beeinträchtigen.

 Der Benutzer hat das Gerät bestimmungs-

gemäß zu verwenden. Er hat die örtlichen
Gegebenheiten zu berücksichtigen und
beim Arbeiten mit dem Gerät auf Personen
im Umfeld zu achten.

 Das Gerät nicht verwenden, wenn sich an-

dere Personen in Reichweite befinden, es
sei denn, sie tragen Schutzkleidung.

 Zum Schutz vor zurückspritzendem Wasser

oder Schmutz geeignete Schutzkleidung
und Schutzbrille tragen.

Vorsicht

 Bei längeren Betriebspausen Gerät am

Hauptschalter / Geräteschalter ausschalten
oder Netzstecker ziehen.

 Das Gerät bei Temperaturen unter 0 °C nicht

betreiben.

 Mindestens 30 cm Strahlabstand bei der

Reinigung von lackierten Oberflächen ein­halten, um Beschädigungen zu vermeiden.

2

; 10 - 30 m: 2,5 mm

2

4 DE

– 4

Das Gerät niemals unbeaufsichtigt lassen,



solange das Gerät in Betrieb ist.

 Darauf achten, dass Netzanschluss- oder

Verlängerungsleitung nicht durch Überfah­ren, Quetschen, Zerren oder dergleichen
verletzt oder beschädigt werden. Die Netz­leitungen vor Hitze, Öl und scharfen Kanten
schützen.

 Alle stromführenden Teile im Arbeitsbereich

müssen strahlwassergeschützt sein.

 Das Gerät darf nur an einen elektrischen An-

schluss angeschlossen werden, der von ei­nem Elektroinstallateur gemäß IEC 60364
ausgeführt wurde.

 Das Gerät nur an Wechselstrom anschlie-

ßen. Die Spannung muss mit dem Typen­schild des Gerätes übereinstimmen.

 Aus Sicherheitsgründen empfehlen wir grund-

sätzlich, das Gerät über einen Fehlerstrom­schutzschalter (max. 30 mA) zu betreiben.

 Reinigungsarbeiten, bei denen ölhaltiges

Abwasser entsteht z.B. Motorenwäsche, Un­terbodenwäsche dürfen nur an Waschplät­zen mit Ölabscheider durchgeführt werden.

Sicherheitseinrichtungen

Vorsicht

Sicherheitseinrichtungen dienen dem Schutz
des Benutzers und dürfen nicht verändert oder
umgangen werden.

Geräteschalter

Der Geräteschalter verhindert den unbeabsich­tigten Betrieb des Gerätes.

Verriegelung Handspritzpistole

Die Verriegelung sperrt den Hebel der Hand­spritzpistole und verhindert den unbeabsichtig­ten Start des Gerätes.

Überströmventil mit Druckschalter

Das Überströmventil verhindert eine Überschrei­tung des zulässigen Arbeitsdrucks.
Wird der Hebel an der Handspritzpistole losge­lassen, schaltet der Druckschalter die Pumpe
ab, der Hochdruckstrahl stoppt. Wird der Hebel
gezogen, schaltet die Pumpe wieder ein.

Voraussetzungen für die

Standsicherheit

Vorsicht

Vor allen Tätigkeiten mit oder am Gerät Standsi­cherheit herstellen um Unfälle oder Beschädi­gungen zu vermeiden.

– Die Standsicherheit des Gerätes ist gewähr-

leistet wenn es auf einer ebenen Fläche ab­gestellt wird.

Bedienung

Lieferumfang

Der Lieferumfang ihres Gerätes ist auf der Ver­packung abgebildet. Prüfen Sie beim Auspacken
den Inhalt auf Vollständigkeit.
Bei fehlendem Zubehör oder bei Transportschä­den benachrichtigen Sie bitte ihren Händler.

Gerätebeschreibung

In dieser Betriebsanleitung wird die maximale
Ausstattung beschrieben. Je nach Modell gibt es
Unterschiede im Lieferumfang (siehe Verpa­ckung).

Abbildungen siehe Seite 2

1 Hochdruckanschluss
2 Saugschlauch für Reinigungsmittel (mit Fil-

ter)
3 Geräteschalter „0/OFF“ / „I/ON“
4 Aufbewahrung für Netzanschlussleitung
5 Tragegriff
6 Wasseranschluss mit Sieb
7 Kupplungsteil für Wasseranschluss
8 Netzanschlussleitung mit Netzstecker
9 Handspritzpistole
10 Verriegelung Handspritzpistole
11 Hochdruckschlauch
12 Klammer für Hochdruckschlauch
13 Strahlrohr mit Hochdruckdüse
14 Strahlrohr mit Dreckfräser

Sonderzubehör

Sonderzubehör erweitert die Nutzungsmöglich­keiten Ihres Gerätes. Nähere Informationen
dazu erhalten Sie bei Ihrem KÄRCHER-Händler.

Vor Inbetriebnahme

Dem Gerät lose beigelegte Teile vor Inbetrieb­nahme montieren.

Abbildungen siehe Seite 2

Abbildung

 Klammer für Hochdruckschlauch aus Hand-

spritzpistole herausziehen (z.B. mit kleinem

Schraubenzieher).
Abbildung

 Hochdruckschlauch in Handspritzpistole ste-

cken.

 Klammer eindrücken, bis sie einrastet. Si-

chere Verbindung durch Ziehen am Hoch-

druckschlauch prüfen.

– 5

5DE

Wasserversorgung

Gemäß gültiger Vorschriften darf das
Gerät nie ohne Systemtrenner am
Trinkwassernetz betrieben werden. Es
ist ein geeigneter Systemtrenner der
Fa. KÄRCHER oder alternativ ein Systemtrenner
gemäß EN 12729 Typ BA zu verwenden. Was­ser, das durch einen Systemtrenner geflossen
ist, wird als nicht trinkbar eingestuft.

Vorsicht

Systemtrenner immer an der Wasserversor­gung, niemals direkt am Gerät anschließen!

Hinweis: Verunreinigungen im Wasser können
die Hochdruckpumpe und das Zubehör beschä­digen. Zum Schutz wird die Verwendung des
KÄRCHER-Wasserfilters (Sonderzubehör, Be­stellnr. 4.730-059) empfohlen.

Wasserversorgung aus Wasserleitung

Vorschriften des Wasserversorgungsunterneh­mens beachten.
Anschlusswerte siehe Typenschild/Technische
Daten.

 Einen gewebeverstärkten Wasserschlauch

(nicht im Lieferumfang) mit einer handelsüb­lichen Kupplung verwenden. (Durchmesser
mindestens 1/2 Zoll bzw. 13 mm; Länge min­destens 7,5 m).

 Kupplungsteil auf Wasseranschluss des Ge-

rätes schrauben.

 Wasserschlauch auf Kupplungsteil des Ge-

rätes stecken, und an die Wasserversorgung
anschließen.

Inbetriebnahme

Vorsicht

Trockenlauf von mehr als 2 Minuten führt zu Be­schädigungen an der Hochdruckpumpe. Baut
das Gerät innerhalb von 2 Minuten keinen Druck
auf, Gerät abschalten und gemäß Hinweisen im
Kapitel „Hilfe bei Störungen“ verfahren.

 Hochdruckschlauch mit dem Hochdruckan-

schluss des Gerätes verbinden.

 Strahlrohr in Handspritzpistole einstecken

und durch 90° Drehung fixieren.

 Wasserhahn vollständig öffnen.
 Netzstecker in Steckdose stecken.
 Gerät einschalten „I/ON“.

Betrieb

몇 Gefahr

Durch den austretenden Wasserstrahl an der
Hochdruckdüse wirkt eine Rückstoßkraft auf die
Handspritzpistole. Für sicheren Stand sorgen,
Handspritzpistole und Strahlrohr gut festhalten.

 Hebel der Handspritzpistole entsperren.
 Hebel ziehen, das Gerät schaltet ein.

Hinweis: Wird der Hebel wieder losgelassen,
schaltet das Gerät wieder ab. Der Hochdruck im
System bleibt erhalten.

Strahlrohr mit Dreckfräser

Für hartnäckige Verschmutzungen.
Nicht zum Arbeiten mit Reinigungsmittel geeig­net.

Strahlrohr mit Hochdruckdüse

Für normale Reinigungsaufgaben.
Nicht zum Arbeiten mit Reinigungsmittel geeig­net.

Arbeiten mit Reinigungsmittel

Verwenden Sie zur jeweiligen Reinigungsaufga­be ausschließlich KÄRCHER Reinigungs- und
Pflegemittel, da diese speziell für die Verwen­dung mit Ihrem Gerät entwickelt wurden. Die
Verwendung von anderen Reinigungs- und Pfle­gemitteln kann zu schnellerem Verschleiß und
dem Erlöschen der Garantieansprüche führen.
Bitte informieren Sie sich im Fachhandel oder
fordern Sie direkt bei KÄRCHER Informationen
an.

 Saugschlauch für Reinigungsmittel in ge-

wünschter Länge aus dem Gehäuse ziehen.

 Saugschlauch für Reinigungsmittel in einen

Behälter mit Reinigungsmittellösung hän-

gen.

 Strahlrohr von der Handspritzpistole tren-

nen. Nur mit der Handspritzpistole arbeiten.

Hinweis: Dadurch wird bei Betrieb die Reini-

gungsmittellösung dem Wasserstrahl zuge-

mischt.

Empfohlene Reinigungsmethode

 Reinigungsmittel sparsam auf die trockene

Oberfläche sprühen und einwirken (nicht

trocknen) lassen.

 Gelösten Schmutz mit Hochdruckstrahl ab-

spülen.

6 DE

– 6

Betrieb unterbrechen



Hebel der Handspritzpistole loslassen.

 Hebel der Handspritzpistole verriegeln.
 Bei längeren Arbeitspausen (über 5 Minu-

ten) zusätzlich das Gerät ausschalten „0/
OFF“.

 Handspritzpistole in Aufbewahrung für

Handspritzpistole stecken.

Betrieb beenden

Vorsicht

Den Hochdruckschlauch nur von der Handspritz­pistole oder dem Gerät trennen, wenn kein
Druck im System vorhanden ist.

 Nach Arbeiten mit Reinigungsmittel: Saug-

schlauch in einen Behälter mit klarem Was­ser hängen, Gerät etwa 1 Minute lang mit
demontiertem Strahlrohr einschalten und
klarspülen.

 Hebel der Handspritzpistole loslassen.
 Gerät ausschalten „0/OFF“.
 Wasserhahn schließen.
 Hebel der Handspritzpistole drücken, um

den noch vorhandenen Druck im System ab­zubauen.

 Hebel der Handspritzpistole verriegeln.
 Gerät von der Wasserversorgung trennen.
 Netzstecker ziehen.

Transport

Vorsicht

Um Unfälle oder Verletzungen zu vermeiden
beim Transport das Gewicht des Gerätes beach­ten (siehe technische Daten).

Transport von Hand

 Gerät am Tragegriff hochheben und tragen.

Transport in Fahrzeugen

 Gerät gegen Verrutschen und Kippen si-

chern.

Lagerung

Vorsicht

Um Unfälle oder Verletzungen zu vermeiden bei
der Auswahl des Lagerortes das Gewicht des
Gerätes beachten (siehe technische Daten).

Gerät aufbewahren

Vor längerer Lagerung, z.B. im Winter zusätzlich
die Hinweise im Kapitel Pflege beachten.

 Gerät auf einer ebenen Fläche abstellen.
 Handspritzpistole in Aufbewahrung für

Handspritzpistole stecken.

 Netzanschlussleitung, Hochdruckschlauch

und Zubehör am Gerät verstauen.

Frostschutz

Vorsicht

Gerät und Zubehör vor Frost schützen.

Das Gerät und das Zubehör werden von Frost
zerstört, wenn sie nicht vollständig von Wasser
entleert sind. Um Schäden zu vermeiden:

 Gerät vollständig von Wasser entleeren: Ge-

rät ohne angeschlossenen Hochdruck-

schlauch und ohne angeschlossene

Wasserversorgung einschalten (max. 1 min)

und warten, bis kein Wasser mehr am Hoch-

druckanschluss austritt. Gerät ausschalten.

 Gerät mit komplettem Zubehör in einem

frostsicheren Raum aufbewahren.

– 7

7DE

Pflege und Wartung

 Gefahr

Vor allen Pflege– und Wartungsarbeiten das Ge­rät ausschalten und den Netzstecker ziehen.

Pflege

Vor längerer Lagerung, z. B. im Winter:

 Filter vom Saugschlauch für Reinigungsmit-

tel abziehen und unter fließendem Wasser
reinigen.

 Sieb im Wasseranschluss mit einer Flach-

zange herausziehen und unter fließendem
Wasser reinigen.

Wartung

Das Gerät ist wartungsfrei.

Ersatzteile

Verwenden Sie ausschließlich Original KÄR­CHER Ersatzteile. Eine Ersatzteilübersicht fin­den Sie am Ende dieser Betriebsanleitung.

Hilfe bei Störungen

Kleinere Störungen können Sie mit Hilfe der fol­genden Übersicht selbst beheben.
Im Zweifelsfall wenden Sie sich bitte an den au­torisierten Kundendienst.

 Gefahr

Vor allen Pflege– und Wartungsarbeiten das Ge­rät ausschalten und den Netzstecker ziehen.
Reparaturarbeiten und Arbeiten an elektrischen
Bauteilen dürfen nur vom autorisierten Kunden­dienst durchgeführt werden.

Gerät läuft nicht

 Hebel der Handspritzpistole ziehen, das Ge-

rät schaltet ein.

 Prüfen ob die angegebene Spannung auf

dem Typenschild mit der Spannung der

Stromquelle übereinstimmt.

 Netzanschlussleitung auf Beschädigung

prüfen.

Gerät kommt nicht auf Druck

 Gerät entlüften: Gerät ohne angeschlosse-

nen Hochdruckschlauch einschalten und

warten (max. 2 Minuten), bis Wasser blasen-

frei am Hochdruckanschluss austritt. Gerät

ausschalten und Hochdruckschlauch wieder

anschließen.

 Wasserversorgung überprüfen.
 Sieb im Wasseranschluss mit einer Flach-

zange herausziehen und unter fließendem

Wasser reinigen.

Starke Druckschwankungen

 Hochdruckdüse reinigen: Verschmutzungen

aus der Düsenbohrung mit einer Nadel ent-

fernen und von vorne mit Wasser ausspülen.

 Wasserzulaufmenge überprüfen.

Gerät undicht

 Eine geringe Undichtheit des Gerätes ist

technisch bedingt. Bei starker Undichtheit

den autorisierten Kundendienst beauftra-

gen.

Reinigungsmittel wird nicht angesaugt

 Strahlrohr von der Handspritzpistole tren-

nen. Nur mit der Handspritzpistole arbeiten.

 Filter am Saugschlauch für Reinigungsmittel

reinigen.

 Saugschlauch für Reinigungsmittel auf

Knickstellen überprüfen.

8 DE

– 8

Technische Daten

Elektrischer Anschluss

Spannung 220-240

1~50/60VHz
Anschlussleistung 1,3 kW
Stromaufnahme 6 A
Netzabsicherung (träge) 10 A
Schutzklasse II
Schutzgrad IP X5

Wasseranschluss

Zulauftemperatur (max.) 40 °C
Zulaufmenge (min.) 8 l/min
Zulaufdruck 0,2-1,2 MPa

Leistungsdaten

Arbeitsdruck 8 MPa
Max. zulässiger Druck 10 MPa
Fördermenge, Wasser 5,2 l/min
Fördermenge, Reinigungsmittel 0,3 l/min
Rückstoßkraft der Handspritzpistole 10 N

Maße und Gewichte

Länge 165 mm
Breite 236 mm
Höhe 427 mm
Gewicht, betriebsbereit mit Zubehör 4,7 kg

Ermittelte Werte gemäß EN 60335-2-79

Hand-Arm Vibrationswert
Unsicherheit K

Schalldruckpegel L
Unsicherheit K

pA

pA

Schallleistungspegel LWA
+ Unsicherheit K

WA

Technische Änderungen vorbehalten!

<2,5

0,3

752dB(A)

90 dB(A)

m/s
m/s

dB(A)

EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend be­zeichnete Maschine aufgrund ihrer Konzipierung
und Bauart sowie in der von uns in Verkehr ge­brachten Ausführung den einschlägigen grund­legenden Sicherheits- und
Gesundheitsanforderungen der EG-Richtlinien
entspricht. Bei einer nicht mit uns abgestimmten
Änderung der Maschine verliert diese Erklärung
ihre Gültigkeit.

Produkt: Hochdruckreiniger
Typ: 1.671-xxx
Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Angewandtes Konformitätsbewertungsver­fahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 88
Garantiert: 90

2

2

Die Unterzeichnenden handeln im Auftrag und
mit Vollmacht der Geschäftsführung.

CEO

Dokumentationsbevollmächtigter:
S. Reiser

Head of Approbation

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2012/01/01

– 9

9DE

Contents

General information . . . . . . . . . . . EN 3

Safety instructions . . . . . . . . . . . . EN 3

Operation . . . . . . . . . . . . . . . . . . . EN 5

Transport . . . . . . . . . . . . . . . . . . . EN 6

Storage . . . . . . . . . . . . . . . . . . . . . EN 7

Maintenance and care . . . . . . . . . EN 7

Troubleshooting . . . . . . . . . . . . . . EN 7

Technical specifications . . . . . . . . EN 8

EC Declaration of Conformity . . . . EN 8

General information

Dear Customer,

Please read and comply with these

original instructions prior to the initial
operation of your appliance and store them for
later use or subsequent owners.

Proper Use

This high-pressure cleaner is designed for do­mestic use only:
– to clean machines, vehicles, buildings, tools,

facades, terraces, garden equipment etc. us­ing a high-pressure water jet (and detergents
if required).

– with accessories, replacement parts and de-

tergents approved by KÄRCHER. Observe
the instructions provided with these deter­gents.

Environmental protection

The packaging material can be recycled.

Please do not place the packaging into the
ordinary refuse for disposal, but arrange for the
proper recycling.

Old appliances contain valuable materials

that can be recycled. Please arrange for

the proper recycling of old appliances.
Please dispose your old appliances using appro­priate collection systems.

Notes about the ingredients (REACH)

You will find current information about the ingre­dients at:

www.kaercher.com/REACH

Warranty

The warranty terms published by the relevant
sales company are applicable in each country.
We will repair potential failures of your appliance
within the warranty period free of charge, provid­ed that such failure is caused by faulty material
or defects in manufacturing. In the event of a
warranty claim please contact your dealer or the
nearest authorized Customer Service centre.
Please submit the proof of purchase.
(See address on the reverse)

Symbols in the operating instructions

 Danger

Immediate danger that can cause severe injury
or even death.

몇 Warning

Possible hazardous situation that could lead to
severe injury or even death.

Caution

Possible hazardous situation that could lead to
mild injury to persons or damage to property.

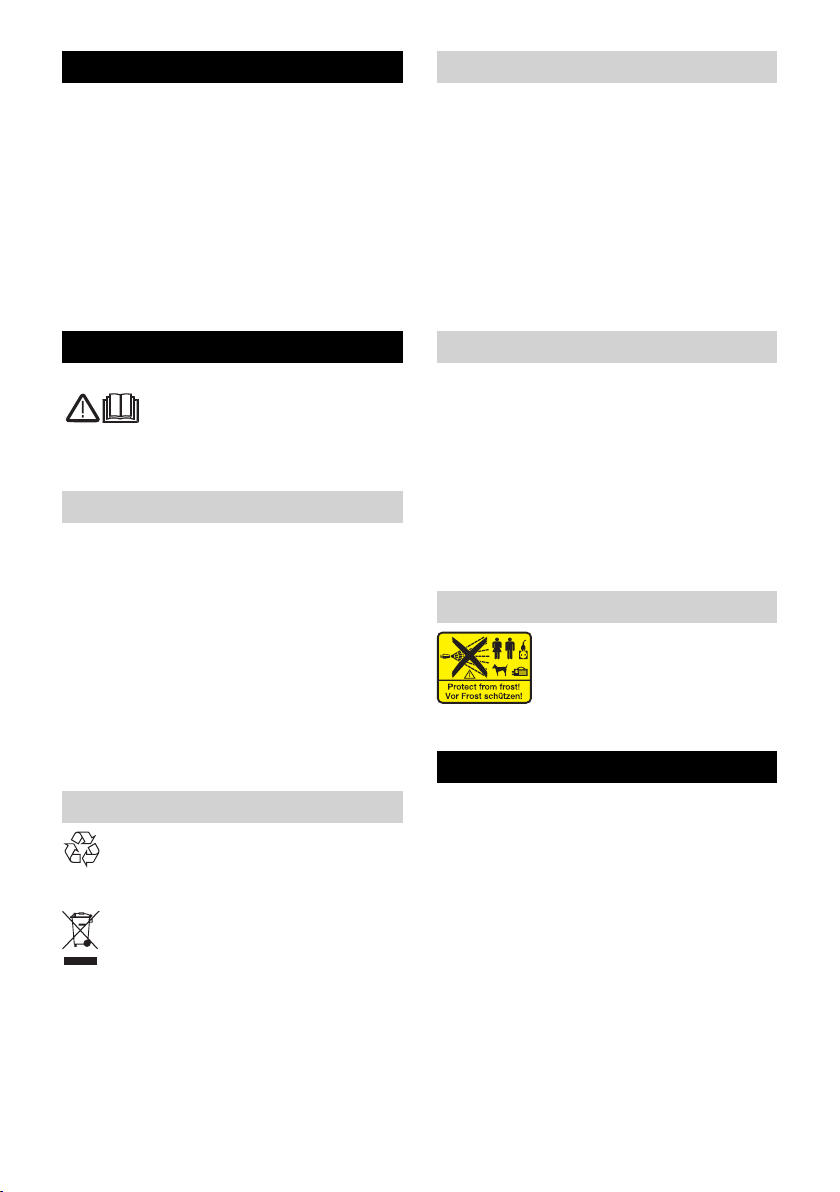

Symbols on the machine

The high pressure jet may not be
directed at persons, animals, live
electrical equipment or at the ap­pliance itself. Protect the appli-

ance against frost.

Safety instructions

 Danger

 Never touch the mains plug and the socket

with wet hands.

 The appliance must not be used if the power

cord or important parts of the appliance, e.g.
high-pressure hoses, trigger gun or safety
devices are damaged.

 Check the power cord and mains plug for

damage before every use. If the power cord
is damaged, please arrange for it to be re­placed immediately by an authorised repair
agent or a skilled electrician

 Check the high-pressure hose for damage

before every use. Please arrange for the im­mediate replacement of a damaged high­pressure hose.

 The appliance may not be used in areas

where a risk of explosion is present.

 If the appliance is used in hazardous areas

(e.g. filling stations) the corresponding safety
provisions must be observed.

10 EN

– 3



High-pressure jets can be dangerous if im­properly used. The jet must not be directed
at persons, animals, live electrical equip­ment or at the appliance itself.

 The high-pressure jet must not be directed at

other persons or directed by the user at him/
herself to clean clothing or footwear.

 Never use the appliance to clean objects

containing hazardous substances (e.g. as­bestos).

 Vehicle tyres or tyre valves are susceptible

to damage from the high-pressure jet and
may burst. The first indication of this is a dis­colouration of the tyre. Damaged vehicle
tyres/tyre valves are highly dangerous. En­sure that a distance of at least 30 cm is ob­served when cleaning with the jet!

 Risk of explosion!

Do not spray flammable liquids.
Never draw in fluids containing solvents or
undiluted acids and solvents! This includes
petrol, paint thinner and heating oil. The
spray mist thus generated is highly inflam­mable, explosive and poisonous. Do not use
acetone, undiluted acids and solvents as
they are damaging to the materials from
which the appliance is made.

몇 Warning

 The mains plug and the coupling of an exten-

sion cable must be watertight and must nev­er lay in the water.

 Unsuitable extension cables can be hazard-

ous. Only use extension cables outdoors
which have been approved for this purpose
and labelled with a sufficient cable cross­section:
1 - 10 m: 1.5 mm2; 10 - 30 m: 2.5 mm

 Always fully unroll electrical cables from the

cable drum.

 High-pressure hoses, fixtures and couplings

are important for the safety of the appliance.
Only use high-pressure hoses, fixtures and
couplings recommended by the manufactur­er.

 This appliance is not intended for use by per-

sons with reduced physical, sensory or men­tal capabilities.
The appliance must not be operated by chil­dren or persons who have not been instruct­ed accordingly.
Children should be supervised to prevent
them from playing with the appliance.

 Keep packaging film away from children -

risk of suffocation!

2

 This appliance was designed to be used with

detergents which are supplied or recom­mended by the manufacturer. The use of
other detergents or chemicals may compro­mise the safety of the appliance.

 The operator must use the appliance cor-

rectly. When working with the appliance, he
must consider the local conditions and pay
due care and attention to other persons, in
particular children, who are nearby.

 Do not use the appliance when there are oth-

er persons around unless they are also
wearing safety equipment.

 Wear protective clothing and safety goggles

to protect against splash back containing
water or dirt.

Caution

 In case of extended downtimes, switch the

appliance off at the main switch / appliance
switch or remove the mains plug.

 Do not operate the appliance at tempera-

tures below 0 °C.

 Observe a distance of at least 30 cm when

using the jet to clean painted surfaces to
avoid damaging paintwork.

 Never leave the appliance unattended when

it is in operation.

 Make sure that the power cable or extension

cables are not damaged by running over,
pinching, dragging or similar. Protect the
power cable from heat, oil, and sharp edges.

 All current-conducting parts in the working

area must be protected against jet water.

 The appliance may only be connected to an

electrical supply which has been installed in
accordance with IEC 60364.

 The appliance may only be connected to al-

ternating current. The voltage must corre­spond with the type plate on the appliance.

 For safety reasons, we recommend that you

operate the appliance only via a earth-leak­age circuit breaker (max. 30 mA).

 Cleaning operations which produce oily

waste water, e.g. engine washes, underbody
washes, may only be carried out using wash­ing stations equipped with an oil separator.

– 4

11EN

Safety Devices

Caution

Safety devices protect the user and must not be
modified or bypassed.

Power switch

The appliance switch prevents unintentional op­eration of the appliance.

Lock trigger gun

This lock locks the lever of the trigger gun and
prevents the inadvertent start of the appliance.

Overflow valve with pressure switch

The overflow valve prevents the permissible
working pressure from being exceeded.
If the lever on the trigger gun is released the
pressure switch turns off the pump, the high­pressure jet is stopped. If the lever is pulled the
pump is turned on again.

Prerequisites for the appliance's

stability

Caution

Create stability for the appliance prior to all work
on or with the appliance to prevent accidents or
damage.

– The stability of the appliance is warranted

when it is placed onto an even surface.

Operation

Scope of delivery

The scope of delivery of your appliance is illustrat­ed on the packaging. Check the contents of the ap­pliance for completeness when unpacking.
In the event of missing accessories or any trans­port damage, please contact your dealer.

Description of the Appliance

These operating instructions describe the maxi­mum equipment. Depending on the model, there
are differences in the scopes of delivery (see
packaging).

Illustrations on Page 2

1 High pressure connection
2 Detergent suction hose (with sieve)
3 Appliance switch "0/OFF“/ „I/ON“
4 Storage for mains connection cable
5 Carrying handle
6 Connection for water supply with filter
7 Coupling element for water connection
8 Mains cable with mains plug
9 Trigger gun
10 Lock trigger gun

11 High pressure hose
12 Clamp for high pressure hose
13 Spray lance with high pressure nozzle
14 Spray lance with Dirtblaster

Special accessories

Special accessories expand the possibilities of
using your appliance. Please contact your
KÄRCHER dealer for further information.

Before Startup

Mount loose parts delivered with appliance prior
to start-up.

Illustrations on Page 2

Illustration

 Pull out the clamp for the high-pressure hose

from the trigger gun (e.g. with a small screw­driver).

Illustration

 Connect high pressure hose to trigger gun.
 Push the clamp in until it locks. Check the se-

cure connection by pulling on the high-pres­sure hose.

Water supply

According to the applicable regula­tions, the appliance must never be
used on the drinking water supply with­out a system separator. Use a suitable
system separator manufactured by KÄRCHER;
or, as an alternative, a system separator as per
EN 12729 Type BA. Water flowing through a sys­tem separator is considered non-drinkable.

Caution

Always connect the system separator to the wa­ter supply, never directly to the appliance!

Note: Impurities in the water can damage the
high-pressure pump and accessories. For pro­tection, the use of the KÄRCHER water filter (op­tional accessory, order no. 4.730-059) is
recommended.

Water supply from mains

Observe regulations of water supplier.
For connection values, see type plate/technical
data.

 Use a fibre-reinforced water hose (not in-

cluded) with a standard coupling. (Minimum
diameter 1/2 inch (13 mm), minimum length

7.5 m).

 Screw the coupling element to the water

connection on the appliance.

 Push the water supply hose onto the cou-

pling unit, then connect it to the water supply.

12 EN

– 5

Start up

Caution

Dry runs lasting longer than two minutes lead to
damages to the high pressure pump. If the appli­ance does not build up pressure within two min­utes, switch it off and proceed as instructed in
the Chapter "Troubleshooting".

 Connect the high pressure hose to the high

pressure connection of the appliance.

 Push the spray lance into the trigger gun and

fasten it by turning it through 90°.

 Completely open the water tap.
 Insert the mains plug into the socket.
 Turn on the appliance “I/ON”.

Operation

몇 Danger

The trigger gun is subjected to a recoil force
when the water jet is discharged. Make sure that
you have a firm footing and are also holding the
trigger gun and spray lance firmly.

 Unlock the lever on the trigger gun.
 Pull on the lever of the trigger gun; the device

will switch on.
Note: Release the lever of the trigger gun; the
device will switch off again. High pressure re­mains in the system.

Spray lance with Dirtblaster

For particularly dirty items or areas.
Not suitable for use with detergents.

Spray lance with high pressure nozzle

For normal cleaning tasks.
Not suitable for use with detergents.

Working with detergent

Please use exclusively KÄRCHER detergents
and care products to carry out the respective
cleaning task, as these were specifically devel­oped for your appliance. The use of other deter­gents and care products may lead to premature
wear and can invalidate your warranty claims.
Please obtain information at your local dealer or
request information directly from KÄRCHER.

 Pull detergent suction hose as far as is re-

quired out of the housing.

 Suspend end of detergent suction hose in a

container filled with detergent.

 Detach spray lance from the trigger gun.

Work only with the trigger gun.

Note: This will mix the detergent with the wa-

ter stream.

Recommended cleaning method

 Spray the detergent sparingly on the dry sur-

face and allow it to react, but not to dry.

 Spray off loosened dirt with the high-pres-

sure jet.

Interrupting operation

 Release the lever on the trigger gun.
 Lock the lever on the trigger gun.
 During longer breaks (more than 5 minutes),

also turn the appliance off using the "0/OFF"
switch.

 Insert the trigger gun in its holder.

Finish operation

Caution

Only separate the high-pressure hose from the
trigger gun or the appliance while there is no
pressure in the system.

 After working with detergent, suspend deter-

gent suction hose in a container filled with clear
water, switch the appliance on for around 1
minute once the spray lance has been re­moved and rinse until water runs clear.

 Release the lever on the trigger gun.
 Turn off the appliance "0/OFF".
 Turn off tap.
 Detach the appliance from the water supply.
 Press the lever on the trigger gun to release

any remaining pressure in the system.

 Lock the lever on the trigger gun.
 Pull out the mains plug.
 Stow away the mains cable, the high-pres-

sure hose and accessory at the appliance.

Transport

Caution

In order to prevent accidents or injuries, keep in
mind the weight of the appliance during transport
(see Specifications).

When transporting by hand

 Lift appliance by the carrying handle and car-

ry it.

When transporting in vehicles

 Secure the appliance against shifting and

tipping over.

– 6

13EN

Storage

Caution

In order to prevent accidents or injuries, keep in
mind the weight of the appliance when selecting
a storage location for it (see Specifications).

Storing the Appliance

Prior to extended storage periods, as during the
winter, also observe the instructions in the Care
section.

 Park the machine on an even surface.
 Insert the trigger gun in its holder.
 Stow away the mains cable, the high-pres-

sure hose and accessory at the appliance.

Frost protection

Caution

Protect the appliance and its accessories against
frost.

The appliance and its accessories can get de­stroyed through frost if there are any water resi­dues in them. To avoid damage to them:

 Completely drain all water from the appli-

ance: Switch the appliance on with detached

high-pressure hose and detached water sup-

ply (max. 1 minute) and wait, until no more

water exits at the high-pressure connection.

Turn off the appliance.

 Store the appliance and the entire accesso-

ries in a frost-safe room.

Maintenance and care

 Danger

Turn off the appliance and remove the mains
plug prior to any care and maintenance work.

Care

Prior to longer periods of storage, e.g. in the winter:

 Remove filter from suction hose for deter-

gent and clean under running water.

 Pull out the sieve in the water connection us-

ing flat-nose pliers and clean under running

water.

Maintenance

The appliance is maintenance-free.

Spare parts

Use only original KÄRCHER spare parts. You
will find a list of spare parts at the end of these
operating instructions.

Troubleshooting

You can rectify minor faults yourself with the help
of the following overview.
If in doubt, please consult the authorized cus­tomer service.

 Danger

Turn off the appliance and remove the mains
plug prior to any care and maintenance work.
Repair works may only be performed by the au­thorized customer service.

Appliance is not running

 Pull on the lever of the trigger gun; the device

will switch on.

 Check whether the voltage indicated on the

type plate corresponds to the voltage of the
mains supply.

 Check the mains connection cable for damages.

Pressure does not build up in the appliance

 Appliance ventilation: Switch the appliance

on with the high-pressure hose detached
and operate (max. 2 minutes) until the water
exits the high-pressure connection without
bubbles. Switch off appliance and reconnect
high-pressure hose.

 Check the water supply.
 Pull out the sieve in the water connection us-

ing flat-nose pliers and clean under running
water.

Strong pressure fluctuations

 Clean high-pressure nozzle: Remove dirt

and debris from the nozzle bore, using a
needle and rinse through with water from the
front.

 Check water flow quantity.

Appliance is leaking

 Slight leakage from the appliance pump is

normal. If the leakage increases contact the
authorized customer service.

No detergent infeed

 Detach spray lance from the trigger gun.

Work only with the trigger gun.

 Clean the detergent suction hose filter.
 Check the detergent suction hose for kinks.

14 EN

– 7

Technical specifications

Electrical connection

Voltage 220-240

1~50/60VHz
Connected load 1,3 kW
Power consumption 6 A
Mains fuse (slow-blow) 10 A
Protective class II
Protection class IP X5

Water connection

Max. feed temperature 40 °C
Min. feed volume 8 I/min
Feed pressure 0,2-1,2 MPa

Performance data

Working pressure 8 MPa
Max. permissible pressure 10 MPa
Water flow rate 5,2 I/min
Detergent flow rate 0,3 I/min
Recoil force of trigger gun 10 N

Dimensions and weights

Length 165 mm
Width 236 mm
Height 427 mm
Weight, ready to operate with ac-

cessories

Values determined as per EN 60335-2-79

Hand-arm vibration value
Uncertainty K

Sound pressure level L
Uncertainty K

pA

pA

Sound power level LWA + Uncer­tainty K

WA

Subject to technical modifications!

4,7 kg

<2,5

0,3

752dB(A)

90 dB(A)

m/s
m/s

dB(A)

EC Declaration of Conformity

We hereby declare that the machine described
below complies with the relevant basic safety
and health requirements of the EU Directives,
both in its basic design and construction as well
as in the version put into circulation by us. This
declaration shall cease to be valid if the machine
is modified without our prior approval.

Product: High-pressure cleaner
Type: 1.671-xxx
Relevant EU Directives

2006/42/EC (+2009/127/EC)
2004/108/EC
2000/14/EC

Applied harmonized standards

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)

Measured: 88
Guaranteed: 90

The undersigned act on behalf and under the
power of attorney of the company management.

2

2

CEO

Authorised Documentation Representative
S. Reiser

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: [phone]
Fax: [phone]

Head of Approbation

Winnenden, 2012/01/01

– 8

15EN

Table des matières

Consignes générales . . . . . . . . . . FR 3

Consignes de sécurité . . . . . . . . . FR 3

Utilisation . . . . . . . . . . . . . . . . . . . FR 5

Transport . . . . . . . . . . . . . . . . . . . FR 7

Entreposage . . . . . . . . . . . . . . . . . FR 7

Entretien et maintenance . . . . . . . FR 7

Assistance en cas de panne. . . . . FR 8

Caractéristiques techniques . . . . . FR 8

Déclaration de conformité CE. . . . FR 9

Consignes générales

Cher client,

Lire cette notice originale avant la

première utilisation de votre appa­reil, se comporter selon ce qu'elle requièrt et la
conserver pour une utilisation ultérieure ou pour
le propriétaire futur.

Utilisation conforme

Ce nettoyeur haute pression ne doit être utilisé
que pour un usage privé:
– pour le nettoyage de machines, véhicules,

bâtiments, outils, fassades, terrasses, outils
de jardinage etc. avec un jet d'eau sous
pression (et si besoin en ajoutant des déter­gents).

– avec des accessoires, pièces de rechange

et détergents homologués par Kärcher ®.
Veuillez respecter les consignes livrées avec
les détergents.

Protection de l’environnement

Les matériaux constitutifs de l’emballage

sont recyclables. Ne pas jeter les embal­lages dans les ordures ménagères, mais les re­mettre à un système de recyclage.

Les appareils usés contiennent des maté-

riaux précieux recyclables lesquels doi-

vent être apportés à un système de
recyclage. Pour cette raison, utilisez des sys­tèmes de collecte adéquats afin d'éliminer les
appareils usés.

Instructions relatives aux ingrédients
(REACH)

Les informations actuelles relatives aux ingré­dients se trouvent sous :

www.kaercher.com/REACH

Garantie

Dans chaque pays, les conditions de garantie en
vigueur sont celles publiées par notre société de
distribution responsable. Les éventuelles
pannes sur l’appareil sont réparées gratuitement
dans le délai de validité de la garantie, dans la
mesure où celles-ci relèvent d'un défaut matériel
ou d'un vice de fabrication. En cas de recours en
garantie, adressez-vous à votre revendeur ou au
service après-vente agréé le plus proche munis
de votre preuve d'achat.
(Adresse au dos)

Symboles utilisés dans le mode

d'emploi

 Danger

Pour un danger immédiat qui peut avoir pour
conséquence la mort ou des blessures corpo­relles graves.

몇 Avertissement

Pour une situation potentiellement dangereuse
qui peut avoir pour conséquence des blessures
corporelles graves ou la mort.

Attention

Pour une situation potentiellement dangereuse
qui peut avoir pour conséquence des blessures
légères ou des dommages matériels.

Symboles sur l'appareil

Le jet haute pression ne doit être
dirigé ni sur des personnes ou des
animaux, ni sur des installations
électriques actives, ni sur l'appa-

reil lui-même. Mettre l'appareil à l'abri du gel.

Consignes de sécurité

 Danger

 Ne jamais saisir la fiche secteur ni la prise de

courant avec des mains humides.

 Ne jamais mettre l’appareil en service si le

câble d’alimentation ou des pièces impor­tantes de l’appareil, telles que par exemple
le flexible haute pression, le poignée-pistolet
ou les dispositifs de sécurité sont endomma­gés.

 Vérifier avant chaque utilisation que le câble

d'alimentation et la fiche secteur ne sont pas
endommagés. Un câble d’alimentation en­dommagé doit immédiatement être rempla­cé par le service après-vente ou un
électricien agréé.

 Vérifier avant chaque utilisation que le

16 FR

– 3

flexible haute-pression n'est pas endomma­gé. Un flexible haute pression endommagé
doit immédiatement être remplacé.

 Il est interdit d’utiliser l’appareil dans des

zones présentant des risques d’explosion.

 Si l’appareil est utilisé dans des zones de

danger (par exemple des stations essence),
il faut tenir compte des consignes de sécuri­té correspondantes.

 Une utilisation incorrecte des jets haute

pression peut présenter des dangers. Le jet
ne doit pas être dirigé sur des personnes,
animaux, installations électriques actives ni
sur l'appareil lui-même.

 Ne jamais diriger le jet haute pression sur

soi-même ni sur d’autres personnes dans le
but de nettoyer les vêtements ou les chaus­sures.

 Ne jamais laver au jet des objets contenant

des substances nocives (par exemple de
l’amiante).

 Le jet haute pression risque d’endommager

les pneus/valves de véhicules et les pneus
risquent d’éclater. Le premier indice d’en­dommagement est une décoloration du
pneu. Des pneus/valves de véhicules en­dommagés présentent des dangers de mort.
Il faut toujours se tenir au moins à 30 cm des
pièces pour les laver au jet !

 Risque d'explosion !

Ne pas pulvériser de liquides inflammables.
Ne jamais aspirer des liquides contenant des
solvants ni des acides ou des solvants non
dilués, tels que par exemple de l’essence, du
diluant pour peinture ou du fuel ! Le nuage
de pulvérisation est extrêmement inflam­mable, explosif et toxique. Ne pas utiliser
d’acétone, d’acides ni de solvants non di­lués, du fait de leur effet corrosif sur les ma­tériaux constituant l’appareil.

몇 Avertissement

 La fiche secteur et la fiche d'une rallonge

doivent être étanches et ne doivent pas re­poser dans l'eau.

 Des rallonges non adaptées peuvent pré-

senter des risques. Utiliser à l’air libre uni­quement des câbles de rallonge autorisées
et marquées de façon adéquate avec une
section suffisante du conducteur.
1 - 10 m : 1,5 mm2; 10 - 30 m: 2,5 mm

 Toujours dérouler entièrement les rallonges

de l’enrouleur de câble.

 Les flexibles haute pression, les robinets et

les raccords sont importants pour la sécurité

2

de l’appareil. N'utiliser que des flexibles
haute pression, des robinets et des raccords
recommandés par le fabricant.

 Cet appareil n'est pas destiné à être utilisé

par des personnes avec des capacités phy­siques, sensorielles ou mentales restreintes.
L’appareil ne doit jamais être utilisé par des
enfants ni par des personnes non avisées.
Les enfants doivent être surveillés pour s'as­surer qu'ils ne jouent pas avec l'appareil.

 Tenir les films plastiques d'emballages hors

de portée des enfants, risque d'étouffement !

 Cet appareil a été conçu pour l’utilisation de

détergents ayant été fournis ou recomman­dés par le fabricant. L’utilisation d’autres dé­tergents ou d’autres produits chimiques peut
nuire à la sécurité de l’appareil.

 L’utilisateur doit faire preuve d'un usage

conforme de l'appareil. Il doit prendre en
considération les données locales et lors du
maniement de l’appareil, il doit prendre
garde aux tierces personnes, et en particu­lier aux enfants.

 L’appareil ne doit jamais être utilisé si

d’autres personnes figurent dans le rayon de
portée de l’appareil, à moins que ces per­sonnes ne portent des vêtements de protec­tion.

 Pour se protéger contre les éclaboussures

ou les poussières, porter le cas échéant des
vêtements et des lunettes de protection.

Attention

 Lors des pauses d'exploitation prolongées,

mettre l'appareil hors service au niveau du
sectionneur général / de l'interrupteur d'ap­pareil ou de la fiche secteur.

 Ne pas exploiter l'appareil à des tempéra-

tures inférieures à 0 °C.

 Une distance d'au moins 30 cm entre la

lance et les surfaces peintes est nécessaire
pour éviter tout endommagement.

 Ne jamais laisser l’appareil sans surveillance

lorsqu’il est en marche.

 Veiller à ne pas abîmer ni endommager le

câble d’alimentation ni le câble de rallonge
en roulant dessus, en les coinçant ni en ti­rant violemment dessus. Protéger les câbles
d’alimentation contre la chaleur, l’huile et les
bords tranchants.

 Toutes les pièces conductrices dans la zone

de travail doivent être protégées contre les
jets d’eau.

 L’appareil doit uniquement être raccordé à

un branchement électrique mis en service

– 4

17FR

par un électricien conformément à la norme
IEC 60364.

 L'appareil doit être raccordé uniquement au

courant alternatif. La tension doit être iden­tique avec celle indiquée sur la plaque signa­létique de l’appareil.

 Pour des raisons de sécurité, nous recom-

mandons fondamentalement que l'appareil
soit exploité avec un disjoncteur de courant
de défaut (max. 30 mA).

 Tous travaux de nettoyage produisant des

eaux usées contenant de l’huile, par
exemple un nettoyage de moteur ou de bas
de chassis, doivent uniquement être effec­tués à des postes de lavage équipés d’un
séparateur d’huile.

Dispositifs de sécurité

Attention

Le but des dispositifs de sécurité est de protéger
l'utilisateur. Ils ne doivent en aucun cas être
transformés ou désactivés.

Interrupteur principal

L'interrupteur principal empêche un fonctionne­ment involontaire de l'appareil.

Verrouillage poignée-pistolet

Le verrouillage verrouille le levier de la poignée­pistolet et empêche un démarrage non désiré de
l'appareil.

Clapet de décharge avec pressostat

Le clapet de décharge évite un dépassage de la
pression de service admissible.
Si vous relâchez la gâchette, la pompe est
éteinte par un manocontacteur, le jet haute pres­sion est interrompu. Si vous appuyez à nouveau
sur le levier, la pompe est remise en marche.

Conditions pour la stabilité

Attention

Avant d'effectuer toute opération avec ou sur le
travail, en assurer la stabilité afin d'éviter tout ac­cident ou tout endommagement.

– La stabilité de l'appareil est assurée lorsqu'il

peut être posé sur une surface plane.

Utilisation

Contenu de livraison

L'étendue de la fourniture de votre appareil fi­gure sur l'emballage. Lors du déballage, contrô­ler l’intégralité du matériel.
S'il manque des accessoires ou en cas de dom­mages imputables au transport, informer immé­diatement le revendeur.

Description de l’appareil

Ces instructions de service décrivent l'équipe­ment maximum. Suivant le modèle, la fourniture
peut varier (voir l'emballage).

Illustrations voir page 2

1 Raccord haute pression
2 Flexible d'aspiration du détergent (avec

filtre)
3 Interrupteur principal "0/OFF" / "I/ON"
4 Support pour le câble d'alimentation.
5 Poignée de transport
6 Arrivée d'eau avec tamis
7 Raccord pour l'arrivée d'eau
8 Câble d'alimentation secteur avec fiche sec-

teur
9 Poignée-pistolet
10 Verrouillage poignée-pistolet
11 Flexible haute pression
12 Agrafe pour le flexible haute pression
13 Lance avec buse haute pression
14 Lance avec rotabuse

Accessoires en option

Les accessoires spéciaux élargissent le champ
d'action de votre appareil. Vous trouverez de
plus amples informations chez votre revendeur
Kärcher ®.

Avant la mise en service

Monter les pièces jointes en vrac à l'appareil
avant la mise en service.

Illustrations voir page 2

Illustration

 Sortir l'agrafe pour le flexible haute pression

sur la poignée-pistolet (par ex. avec un petit

tournevis).
Illustration

 Enficher le flexible haute pression dans les

poignée-pistolet.

 Enfoncer les agrafes jusqu'á ce qu'elles

s'enclenchent. Contrôler que la connexion

est bien fixée en tirant sur le flexible haute

pression.

18 FR

– 5

Alimentation en eau

Selon les directives en vigueur, l'appa­reil ne doit jamais être exploité sans
séparateur système sur le réseau
d'eau potable. Utiliser un séparateur
système approprié de la Sté. Kärcher ® ou en al­ternative un séparateur système selon EN 12729
type BA. L'eau qui s'est écoulée à travers un sé­parateur systeme est classifiée comme non po­table.

Attention

Toujours raccorder le séparateur du système au
niveau de l'alimentation en eau et jamais directe­ment sur l'appareil!

Remarque : Des impuretés dans l'eau peuvent
endommager la pompe haute pression et les ac­cessoires. Il est recommandé d'utiliser le filtre à
eau Kärcher ® (accessoires spéciaux, référence :

4.730-059) à des fins de protection.

Raccordement à la conduite d'eau du réseau
public

Respecter les prescriptions de votre société dis­tributrice en eau.
Données de raccordement, voir plaque signalé­tique / caractéristiques techniques

 Utiliser un flexible renforcé (non livré) avec

un raccord standard. (diamètre minimum 1/2
pouce ou 13 mm, longueur au moins 7,5 m).

 Visser le raccord à l'arrivée d'eau de l'appa-

reil.

 Fixer le flexible d'eau sur le raccord de l'ap-

pareil et raccorder à l'alimentation en eau.

Mise en service

Attention

Une marche à sec de plus de 2 minutes entraîne
des endommagements de la pompe haute pres­sion. Si l'appareil n'établit pas de pression dans
les deux minutes, le mettre hors service et pro­céder de la manière indiquée dans les instruc­tions du chapitre "Aide en cas de défauts".

 Connecter le flexible haute pression avec le

raccord haute pression de l'appareil.

 Raccorder la lance à la poignée-pistolet et la

fixer en effectuant une rotation à 90°.

 Ouvrir le robinet d'eau complètement.
 Brancher la fiche secteur dans une prise de

courant.

 Interrupteur principal sur "I/ON".

Fonctionnement

몇 Danger

Le jet d'eau sortant de la buse haute pression
provoque une force de réaction sur la poignée­pistolet. Veiller à adopter une position stable et à
tenir la poignée et la lance fermement.

 Déverrouiller la manette de la poignée-pisto-

let.

 Tirer le levier, l'appareil se met en service.

Remarque : Si le levier est relâché, l'appareil se
met hors service. La haute pression est conser­vée dans le système.

Lance avec rotabuse

Pour les salissures tenaces.
Pas approprié pour un travail avec du détergent.

Lance avec buse haute pression

Pour les travaux habituels de nettoyage.
Pas approprié pour un travail avec du détergent.

Travail avec le détergent

Utilisez pour la tâche de nettoyage respective
exclusivement des détergents et des produits
d'entretien Kärcher ®, car ceux-ci ont été mis au
point spécialement pour une utilisation avec
votre appareil. L'emploi d'autres détergents ou
produits de soin peut entraîner une usure plus
rapide et l'annulation de la garantie. Veuillez
vous informer chez votre distributeur spécialisé
ou consultez Kärcher ® directement.

 Tirer le flexible d'aspiration pour le détergent

du logement à la longueur souhaitée.

 Plonger le flexible d’aspiration pour le déter-

gent dans un récipient contenant une solu-

tion de détergent.

 Séparer la lance de la poignée-pistolet. Tra-

vailler uniquement avec la poignée-pistolet.

Remarque : Ainsi, la solution de détergent

est mélangée au jet d'eau lors du fonctionne-

ment.

Méthode de nettoyage conseillée

 Pulvériser le détergent sur la surface sèche

et laisser agir sans toutefois le laisser sécher

complètement.

 Retirer les saletés dissoutes au moyen du jet

haute pression.

– 6

19FR

Interrompre le fonctionnement

Relâcher la manette de la poignée-pistolet.


 Verrouiller le levier de la poignée-pistolet.
 En cas de pauses de longue durée (plus de

5 minutes), mettre en plus l'appareil hors
service avec l'interrupteur "0/OFF".

 Enficher la poignée-pistolet dans le support

de poignée-pistolet.

Fin de l'utilisation

Attention

Séparer le tuyau haute pression de la poignée­pistolet ou de l'appareil uniquement quand il n'y
a pas de pression dans le système.

 Après le travail avec le détergent, accrocher

le flexible d'aspiration dans un récipient
contenant de l'eau propre, mettre l'appareil
en marche environ pendant une minute
après avoir démonté la lance et rincer.

 Relâcher la manette de la poignée-pistolet.
 Mettre l'appareil hors service "0/OFF".
 Fermer le robinet d'eau.
 Séparer l'appareil de l'alimentation en eau.
 Actionner la gachette de la poignée-pistolet

afin de faire échapper la pression restante
dans le système.

 Verrouiller le levier de la poignée-pistolet.
 Retirer le connecteur de la prise.
 Ranger le câble d'alimentation, le flexible à

haute pression et l'accessoire sur l'appareil.

Transport

Attention

Afin d'éviter tout accident ou toute blessure lors
du transport, tenir compte du poids de l'appareil
(voir les caractéristiques techniques).

Transport manuel

 Soulever l'appareil avec la poignée et le por-

ter.

Transport dans des véhicules

 Freiner l'appareil pour l'empêcher de glisser

et de basculer.

Entreposage

Attention

Afin d'éviter tout accident ou toute blessure, tenir
compte du poids de l'appareil (voir les caractéris­tiques techniques) en choisissant son emplace­ment pour le stockage.

Ranger l’appareil

En cas de stockage prolongé, par ex. en hiver,
respecter en plus les recommandations fournies
au chapitre Entretien.

 Garer l'appareil sur une surface plane.
 Enficher la poignée-pistolet dans le support

de poignée-pistolet.

 Ranger le câble d'alimentation, le flexible à

haute pression et l'accessoire sur l'appareil.

Protection antigel

Attention

Mettre l'appareil et les accessoires à l'abri du gel.

L'appareil et les accessoires sont détruits par le
gel si l'eau n'a pas été totalement vidée. Pour
éviter tout endommagement :

 Vider complètement l'eau de l'appareil :

Mettre l'appareil en service sans le flexible

haute pression raccordé et sans alimenta-

tion d'eau raccordé (max. 1 min.) et attendre

jusqu''à ce qu'il ne sorte plus d'eau du rac-

cord haute pression. Désactiver l'appareil.

 Conserver l'appareil et l'intégralité des ac-

cessoires dans un endroit à l'abri du gel.

Entretien et maintenance

 Danger

Avant tout travail d'entretien et de maintenance,
mettre l'appareil hors tension et débrancher la
fiche secteur.

Entretien

Avant un stockage prolongé, par exemple en
hiver :

 Retirer le filtre du flexible d'aspiration pour

détergent et le nettoyer à l'eau courante.

 Enlever le tamis de l'arrivée d'eau à l'aide

d'une pince et le nettoyer à l'eau courante.

Maintenance

L'appareil ne nécessite aucune maintenance.

Pièces de rechange

Utiliser uniquement des pièces de rechange de
la marque Kärcher ®. Vous trouverez une liste
des pièces de rechanges à la fin de cette notice.

20 FR

– 7

Assistance en cas de panne

Il est possible de résoudre des pannes sans trop
grande gravité en utilisant la liste suivante.
En cas de doute, s'adresser au service après­vente agréé.

 Danger

Avant tout travail d'entretien et de maintenance,
mettre l'appareil hors tension et débrancher la
fiche secteur.
Seul le service après-vente agréé est autorisé à
effectuer des travaux de réparation ou des tra­vaux concernant les pièces électriques de l'ap­pareil.

L'appareil ne fonctionne pas

 Tirer le levier de la poignée pistolet, l'appa-

reil se met en service.

 Vérifier que la tension indiquée sur la plaque

signalétique correspond à la tension de la
prise de courant.

 Vérifier si le câble d'alimentation est endom-

magé

L'appareil ne monte pas en pression

 Purger l'appareil : Mettre l'appareil en ser-

vice sans flexible haute pression et attendre
(max. 2 minutes) jusqu'à ce qu'il s'écoule de
l'eau sans bulle du raccord haute pression.
Mettre l'appareil hors tension et raccorder le
flexible haute pression.

 Contrôler l'alimentation en eau.
 Enlever le tamis de l'arrivée d'eau à l'aide

d'une pince et le nettoyer à l'eau courante.

Fluctuations de pression importantes

 Nettoyer la buse à haute pression : Ôtez les

salissures situées dans l'orifice de la buse à
l'aide d'une aiguille et rincez-la avec de l'eau.

 Contrôler la quantité d'eau alimentée.

Appareil non étanche

 Une fuite minime au niveau de l'appareil peut

survenir sous certaines conditions tech­niques. Si la fuite est importante, contacter le
service après-vente agréé.

Le détergent n'est pas aspirée

 Séparer la lance de la poignée-pistolet. Tra-

vailler uniquement avec la poignée-pistolet.

 Nettoyer le filtre situé sur le flexible d'aspira-

tion du détergent.

 Vérifier que le flexible d’aspiration à déter-

gent n’est plié en aucun endroit.

Caractéristiques techniques

Branchement électrique

Tension 220-240

1~50/60VHz
Puissance de raccordement 1,3 kW
Courant absorbée 6 A
Protection du réseau (à action

retardée)
Classe de protection II
Degré de protection IP X5

Arrivée d'eau

Température d'alimentation
(max.)

Débit d'alimentation (min.) 8 l/min
Pression d'alimentation 0,2-1,2 MPa

Performances

Pression de service 8 MPa
Pression maximale admissible 10 MPa
Débit (eau) 5,2 l/min
Débit (détergent) 0,3 l/min
Force de réaction sur la poignée-pistolet 10 N

Dimensions et poids

Longueur 165 mm
Largeur 236 mm
Hauteur 427 mm
Poids, opérationnel avec acces-

soires

Valeurs déterminées selon EN 60335-2-79

Valeur de vibrations bras-main
Incertitude K

Niveau de pression sonore L
Incertitude K

Niveau de pression sonore LWA +
incertitude K

Sous réserve de modifications techniques !

pA

WA

pA

10 A

40 °C

4,7 kg

<2,5

0,3

752dB(A)

90 dB(A)

m/s
m/s

dB(A)

2

2

– 8

21FR

Déclaration de conformité CE

Nous certifions par la présente que la machine
spécifiée ci-après répond de par sa conception
et son type de construction ainsi que de par la
version que nous avons mise sur le marché aux
prescriptions fondamentales stipulées en ma­tière de sécurité et d’hygiène par les directives
européennes en vigueur. Toute modification ap­portée à la machine sans notre accord rend cette
déclaration invalide.

Produit: Nettoyeur haute pression
Type: 1.671-xxx
Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)
2004/108/CE
2000/14/CE

Normes harmonisées appliquées :

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Procédures d'évaluation de la conformité

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

Mesuré: 88
Garanti: 90

Les soussignés agissent sur ordre et sur procu­ration de la Direction commerciale.

CEO

Responsable de la documentation:
S. Reiser

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Téléphone : [phone]
Télécopieur : [phone]

Winnenden, 2012/01/01

Head of Approbation

22 FR

– 9

Indice

Avvertenze generali . . . . . . . . . . . IT 3

Norme di sicurezza. . . . . . . . . . . . IT 3

Uso . . . . . . . . . . . . . . . . . . . . . . . . IT 5

Trasporto . . . . . . . . . . . . . . . . . . . IT 7

Supporto . . . . . . . . . . . . . . . . . . . . IT 7

Cura e manutenzione . . . . . . . . . . IT 8

Guida alla risoluzione dei guasti. . IT 8

Dati tecnici . . . . . . . . . . . . . . . . . . IT 9

Dichiarazione di conformità CE . . IT 9

Avvertenze generali

Gentile cliente,

Prima di utilizzare l'apparecchio per

la prima volta, leggere le presenti
istruzioni originali, seguirle e conservarle per un
uso futuro o in caso di rivendita dell'apparecchio.

Uso conforme a destinazione

Utilizzate questa idropulitrice esclusivamente
nell'uso domestico:
– per la pulizia di macchine, veicoli, edifici, at-

trezzi, facciate, terrazzi, attrezzi da giardi­naggio ecc. con getto d'acqua ad alta
pressione (se necessario con l'aggiunta di
detergenti).

– con accessori, pezzi di ricambio e detergenti

autorizzati da KÄRCHER. Rispettate le indi­cazioni allegate ai detergenti.

Protezione dell’ambiente

Tutti gli imballaggi sono riciclabili. Gli im­ballaggi non vanno gettati nei rifiuti dome-

stici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono ma­teriali riciclabili preziosi e vanno perciò

consegnati ai relativi centri di raccolta. Si
prega quindi di smaltire gli apparecchi dismessi
mediante i sistemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono di­sponibili all'indirizzo:

www.kaercher.com/REACH

Garanzia

Le condizioni di garanzia valgono nel rispettivo
paese di pubblicazione da parte della nostra so­cietà di vendita competente. Entro il termine di
garanzia eliminiamo gratuitamente eventuali
guasti all’apparecchio, se causati da difetto di
materiale o di produzione. Nei casi previsti dalla
garanzia si prega di rivolgersi al proprio rivendi­tore, oppure al più vicino centro di assistenza au­torizzato, esibendo lo scontrino di acquisto.
(Indirizzo vedi retro)

Simboli riportati nel manuale d'uso

 Pericolo

Per un rischio imminente che determina lesioni
gravi o la morte.

몇 Attenzione

Per una situazione di rischio possibile che po­trebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che po­trebbe determinare danni leggeri a persone o co­se.

Simboli riportati sull’apparecchio

Il getto ad alta pressione non va
mai puntato su persone, animali,
equipaggiamenti elettrici attivi o
sull'apparecchio stesso. Proteg­gere l'apparecchio dal gelo.

Norme di sicurezza

 Pericolo

 Non toccare mai la spina e la presa con le

mani bagnate.

 Non accendere l'apparecchio nel caso il

cavo di allacciamento alla rete o parti impor­tanti dell'apparecchio, per es. il tubo flessibi­le di alta pressione, la pistola a spruzzo
oppure i dispositivi di sicurezza siano dan­neggiati.

 Prima di ogni utilizzo controllare che il cavo

di allacciamento alla rete e la spina di ali­mentazione non presentino danni. Far sosti­tuire immediatamente il cavo di
allacciamento alla rete danneggiato dal ser­vizio clienti autorizzato/da un elettricista spe­cializzato.

 Prima di ogni utilizzo controllare che il tubo

flessibile alta pressione non sia danneggia­to. Sostituire immediatamente il tubo flessibi­le alta pressione danneggiato.

– 3

23IT



E' vietato l'utilizzo in ambienti a rischio di
esplosione.

 In caso di utilizzo dell'apparecchio in am-

bienti a rischio (per es. stazioni di servizio)
devono essere rispettate le relative norme di
sicurezza.

 Getti ad alta pressione possono risultare pe-

ricolosi se usati in modo improprio. Il getto
non va mai puntato su persone, animali,
equipaggiamenti elettrici attivi o sull'appa­recchio stesso.

 Non puntare il getto ad alta pressione su altri o

su se stessi per pulire indumenti o calzature.

 Non spruzzare oggetti che possano conte-

nere sostanze tossiche (per es. amianto).

 Pneumatici/valvole di pneumatici possono

essere danneggiati e scoppiare se trattati
con getto ad alta pressione. Il primo segno è
dato dal cambiamento del colore del pneu­matico. Pneumatici/valvole di pneumatici
danneggiati possono essere pericolosissimi.
Mantenere una distanza del getto di almeno
30 cm durante la pulizia!

 Rischio di esplosione!

Non nebulizzare alcun liquido infiammabile.
Non aspirare mai liquidi contenenti solventi o
acidi allo stato puro o solventi! Ne fanno par­te per es. benzina, diluenti per vernici o ga­solio. La nebbia di polverizzazione è
altamente infiammabile, esplosiva e veleno­sa. Non utilizzare acetone, acidi allo stato
puro e solventi, in quanto corrodono i mate­riali utilizzati nell'apparecchio.

몇 Attenzione

 La spina di alimentazione ed il collegamento

del cavo prolunga utilizzato devono essere a
tenuta d'acqua e non devono trovarsi in acqua.

 Prolunghe non adatte possono risultare peri-

colose. All'aperto utilizzate solo prolunghe
autorizzate e previste per quell'utilizzo con
sezione di conduzione sufficiente:
1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm

 Estrarre il cavo prolunga sempre completa-

mente dall'avvolgicavo.

 I tubi flessibili alta pressione, i raccordi e i

giunti di accoppiamento sono importanti per
la sicurezza dell'apparecchio. Utilizzare
esclusivamente tubi flessibili alta pressione,
raccordi e giunti di sicurezza raccomandati
dal produttore.

 Questo apparecchio non è indicato ad esse-

re utilizzato da persone con limitate capacità
fisiche, sensoriali o mentali.
L'apparecchio non deve essere utilizzato da

2

bambini e da persone non autorizzate.
I bambini devono essere sorvegliati affinché
non giochino con l'apparecchio.

 Tenere le pellicole di imballaggio fuori dalla

portata dei bambini. Rischio di asfissia!

 Questo apparecchio è stato concepito per

essere utilizzato con i detergenti forniti dal
produttore o da esso raccomandati. L'utilizzo
di altri detergenti o agenti chimici può com­promettere la sicurezza dell'apparecchio.

 L'operatore deve utilizzare l'apparecchio in

modo conforme a destinazione. Deve tener
conto delle condizioni presenti in loco e du­rante il lavoro con l'apparecchio fare atten­zione alle persone nelle vicinanze.

 Non utilizzare l'apparecchio in presenza di

persone nelle immediate vicinanze, a meno
che non indossino gli indumenti protettivi
adeguati.

 Per proteggersi dagli spruzzi d'acqua o di

sporco indossare indumenti e occhiali di pro­tezione adatti.

Attenzione

 In caso di pause di esercizio prolungate di-

sattivare l'apparecchio dall'interruttore prin­cipale / interruttore dell'apparecchio o tirare
la spina di rete.

 Non utilizzare l'apparecchio in caso di tem-

perature inferiori a 0 °C.

 Mantenere una distanza minima di 30 cm del

getto durante la pulizia di superfici vernicia­te, in modo da evitare danneggiamenti.

 Non lasciare mai l'apparecchio incustodito

quando è acceso.

 Prestare attenzione che il cavo di allacciamen-

to alla rete o il cavo prolunga non vengano
danneggiati passandovi sopra, schiacciandoli,
tirandoli o simili. Proteggere i cavi di rete contro
il caldo eccessivo, olio e spigoli vivi.

 Tutti i componenti conduttori nell'area di la-

voro devono essere protetti contro i getti di
acqua.

 Allacciare l'apparecchio solo ad un collega-

mento elettrico installato da un installatore
elettrico in conformità alla norma IEC 60364.

 Collegare l'apparecchio solo a corrente alter-

nata. La tensione deve corrispondere a quella
indicata sulla targhetta dell'apparecchio.

 Per motivi di sicurezza si consiglia in linea di

principio di utilizzare l'apparecchio solo con
un interruttore differenziale (max. 30 mA).

 I lavori di pulizia durante i quali si produce

acqua di scarico contenente olio, per es.la
pulizia di motori, di sottoscocche vanno ef-

24 IT

– 4

fettuati esclusivamente in luoghi di lavaggio
provvisti di separatori d'olio.

Dispositivi di sicurezza

Attenzione

I dispositivi di sicurezza servono alla protezione
dell'utente e non devono essere modificati o es­sere utilizzati al di fuori della loro funzione.

Interruttore dell'apparecchio

L'interruttore dell'apparecchio impedisce l'azio­namento accidentale dell'apparecchio.

Blocco della pistola a spruzzo

Il dispositivo di blocco inibisce la leva della pisto­la a spruzzo ed impedisce l'azionamento acci­dentale dell'apparecchio.

Valvola di troppopieno con pressostato

La valvola di troppo pieno impedisce che venga
superata la pressione di esercizio massima con­sentita.
Se si allenta la leva della pistola a spruzzo, il
pressostato spegne la pompa, il getto ad alta
pressione si ferma. Se si tira la leva, si riattiva la
pompa.

Presupposti per la stabilità

Attenzione

Prima di qualsiasi intervento con o sull'apparec­chio è necessario renderlo stabile per evitare in­cidenti o danneggiamenti.

– La stabilità dell'apparecchio è garantita

quando viene posizionato su una superficie
piana.

Uso

Fornitura

La fornitura del Suo apparecchio è riportata sulla
confezione. Controllare che il contenuto dell'im­ballaggio sia completo.
In caso di accessori assenti o danni dovuti al tra­sporto si prega di contattare il rivenditore.

Descrizione dell’apparecchio

In questo manuale d'uso è descritta la dotazione
massima. In base al modello si possono verifica­re delle differenze nella fornitura (vedi imballag­gio).

Figure vedi pag. 2

1 Attacco alta pressione
2 Tubo flessibile di aspirazione per detergente

(con filtro)
3 Interruttore dell'apparecchio „0/OFF“ / „I/ON“
4 Custodia per il cavo di allacciamento alla

rete
5 Maniglia di trasporto
6 Collegamento dell'acqua con filtro
7 Giunto per collegamento dell'acqua
8 Cavo di allacciamento alla rete con connet-

tore
9 Pistola a spruzzo
10 Blocco della pistola a spruzzo.
11 Tubo flessibile alta pressione
12 Morsetto per tubo flessibile di alta pressione
13 Lancia con ugello alta pressione
14 Lancia con fresa per lo sporco

Accessori optional

Gli accessori optional aumentano le possibilità di
utilizzo dell'apparecchio. Maggiori informazioni
sono a vostra disposizione dal vostro rivenditore
KÄRCHER.

Prima della messa in funzione

Prima della messa in funzione montare i compo­nenti singoli dell'apparecchio.

Figure vedi pag. 2

Figura

 Estrarre il morsetto del tubo flessibile di alta

pressione dalla pistola a spruzzo (utilizzando

per es. un cacciavite piccolo).
Figura

 Introdurre il tubo di alta pressione alla pistola

a spruzzo.

 Introdurre il morsetto fino al suo aggancio.

Accertarsi del corretto aggancio tirando il

tubo flessibile di alta pressione.

– 5

25IT

Alimentazione dell'acqua

Secondo quanto prescritto dalle rego­lamentazioni in vigore è necessario
che l'apparecchio non venga usato mai
senza disgiuntore di rete sulla rete di
acqua potabile. Utilizzare un idoneo disgiuntore
di rete della ditta KÄRCHER oppure in alternati­va un disgiuntore di rete secondo la normativa
EN 12729 Tipo BA. L'acqua che scorre attraver­so un separatore di sistema non è classificata
come acqua potabile.

Attenzione

Collegare il sezionatore del sistema sempre
all’alimentazione idrica, mai direttamente all’ap­parecchio!

Avviso: Impurità nell'acqua possono danneg­giare la pompa ad alta pressione e gli accessori.
Consigliamo come protezione di utilizzare il filtro
per l'acqua KÄRCHER (accessorio speciale, N.
ordine 4.730-059).

Alimentazione da rete idrica

Rispettare le disposizioni fornite dalla società per
l'approvvigionamento idrico.
Valori di collegamento: vedi targhetta e Dati tec­nici.

 Utilizzare un tubo flessibile per l'acqua raf-

forzato di tessuto (non in dotazione) con un
giunto commerciale. (Diametro minimo 1/2
pollici o 13 mm; Lunghezza minima 7,5 m).

 Avvitare il giunto fornito sul collegamento ac-

qua dell'apparecchio.

 Inserire il tubo flessibile acqua sul giunto

dell'apparecchio e collegarlo all'alimentazio­ne idrica.

Messa in funzione

Attenzione

Un funzionamento a secco di oltre 2 minuti deter­mina dei danneggiamenti sulla pompa ad alta
pressione. Nel caso in cui l'apparecchio non pro­duca alcuna pressione entro 2 minuti, disattivare
l'apparecchio e procedere secondo le indicazioni
riportate al capitolo „Guida alla risoluzione dei
guasti“.

 Collegare il tubo flessibile alta pressione

all'attacco alta pressione dell'apparecchio.

 Inserire la lancia sulla pistola a spruzzo e fis-

sarla con una rotazione di 90°.

 Aprire completamente il rubinetto.
 Inserire la spina in una presa elettrica.
 Accendere l'apparecchio „I/ON“.

Funzionamento

몇 Pericolo

L'uscita del getto d'acqua dall'ugello alta pressio­ne causa una forza repulsiva della pistola a
spruzzo. Assumere una posizione sicura, tenere
con forza la pistola a spruzzo e la lancia.

 Sbloccare la leva della pistola a spruzzo.
 Tirare la leva e l'apparecchio si attiva.

Avviso: Quando si rilascia la leva, l'apparecchio
si spegne. L’alta pressione nel sistema resta in­variata.

Lancia con fresa per lo sporco

Per lo sporco più resistente.
Non adatto per interventi con detergenti.

Lancia con ugello alta pressione

Per compiti di pulizia normali.
Non adatto per interventi con detergenti.

Operare con detergente

Utilizzare per il relativo intervento di pulizia solo
detergenti e prodotti di cura KÄRCHER poiché
sviluppati appositamente per l’utilizzo con il vo­stro apparecchio. L’utilizzo di altri detergenti e
prodotti di cura può determinare una più rapida
usura e la cancellazione dei diritti di garanzia.
Per maggiori informazioni rivolgetevi ai negozi
specializzati o direttamente a KÄRCHER.

 Estrarre dall'alloggiamento il tubo flessibile

di aspirazione per detergente necessario.

 Appendere il tubo flessibile di aspirazione

per detergente in un contenitore con una so-

luzione detergente.

 Staccare la lancia dalla pistola a spruzzo.

Operare solo con la pistola a spruzzo.

Avviso: In questo modo durante il funziona-

mento al getto d'acqua viene aggiunta la so-

luzione detergente.

Metodo di pulizia consigliato

 Spruzzare misuratamente il detergente e la-

sciare agire (non asciugare) sulla superficie

asciutta.

 Sciacquare lo sporco sciolto con il getto alta

pressione.

Interrompere il funzionamento

 Rilasciare la leva della pistola a spruzzo.
 Bloccare la leva della pistola a spruzzo.
 Durante pause di lavoro prolungate (più di 5

min.) spegnere anche l'apparecchio „0/

OFF“.

 Introdurre la pistola a spruzzo nella custodia

per la pistola a spruzzo.

26 IT

– 6

Terminare il lavoro Trasporto

Attenzione

Scollegare il tubo flessibile di alta pressione dalla
pistola a spruzzo o l'apparecchio solo quando la
pressione è scaricata dal sistema.

 Dopo gli interventi con il detergente, aggan-

ciare il tubo flessibile di aspirazione in un
contenitore di acqua pulita, azionare l'appa­recchio per almeno un minuto con lancia
smontata e lavare.

 Rilasciare la leva della pistola a spruzzo.
 Spegnere l'apparecchio „0/OFF“.
 Chiudere il rubinetto.
 Scollegare l'apparecchio dall'alimentazione

idrica.

 Premere la leva della pistola a spruzzo in

modo da scaricare la pressione ancora pre­sente nel sistema.

 Bloccare la leva della pistola a spruzzo.
 Staccare la spina.
 Conservare il cavo di allacciamento alla rete,

il tubo flessibile di alta pressione e gli acces­sori all'apparecchio.

Attenzione

Per prevenire incidenti o lesioni durante il tra­sporto è necessario rispettare il peso dell'appa­recchio (vedi dati tecnici).

Posizione manuale

 Sollevare l'apparecchio con l'apposito mani-

co e trasportarlo.

Posizione in veicoli

 Bloccare l'apparecchio in modo tale che non

possa scivolare o ribaltarsi.

Supporto

Attenzione

Per prevenire incidenti o lesioni nella scelta del
luogo di stoccaggio è necessario rispettare il
peso dell'apparecchio (vedi dati tecnici).

Deposito dell’apparecchio

Prima di depositi di lunga durata, per es. in inver­no, rispettare anche le avvertenze riportate al ca­pitolo Cura.

 Depositare la spazzatrice su una superficie

piana.

 Introdurre la pistola a spruzzo nella custodia

per la pistola a spruzzo.

 Conservare il cavo di allacciamento alla rete,

il tubo flessibile di alta pressione e gli acces-

sori all'apparecchio.

Antigelo

Attenzione

Proteggere l'apparecchio e gli accessori dal gelo.

L'apparecchio e gli accessori saranno distrutti dal
gelo se non saranno svuotati completamente
dell'acqua contenuta in essi. Per prevenire danni:

 Svuotare completamente l'acqua dall'appa-

recchio: accendere l'apparecchio senza il

tubo flessibile di alta pressione collegato e

senza l'alimentazione idrica collegata (max.

1 min) ed attendere fino a quando dal raccor-

do di alta pressione non fuoriesce più dell'ac-

qua. Spegnere l’apparecchio.

 Conservare l'apparecchio e tutti gli accessori

in un ambiente protetto dal gelo.

– 7

27IT

Cura e manutenzione

 Pericolo

Prima di ogni intervento di cura e di manutenzio­ne, spegnere l'apparecchio e staccare la spina.

Cura

Prima di depositi di lunga durata, per es. in inverno:

 Staccare il filtro dal tubo flessibile di aspira-

zione per detergente e lavarlo sotto acqua
corrente.

 Estrarre il filtro nel raccordo dell'acqua con

una pinza piatta e lavarlo sotto acqua cor­rente.

Manutenzione

L'apparecchio è senza manutenzione.

Ricambi

Impiegare solamente ricambi originali KÄRCHER.
La lista dei pezzi di ricambio è riportata alla fine del
presente manuale d'uso.

Guida alla risoluzione dei guasti

Piccoli guasti o disfunzioni possono essere elimi­nati seguendo le seguenti istruzioni.
In caso di dubbi si prega di rivolgersi al servizio
assistenza autorizzato.

 Pericolo

Prima di ogni intervento di cura e di manutenzio­ne, spegnere l'apparecchio e staccare la spina.
Lavori di riparazione e lavori sugli impianti elettri­ci possono essere effettuati solo dal servizio
clienti autorizzato.

L'apparecchio non funziona

 Tirare la leva della pistola a spruzzo e l'appa-

recchio si attiva.

 Controllare se la tensione dichiarata sulla

targhetta coincide con la tensione della fonte

di energia.

 Verificare la presenza di eventuali danni sul

cavo di allacciamento alla rete.

L'apparecchio non raggiunge pressione

 Eliminare l'aria dall' apparecchio: Accendere

l'apparecchio senza il tubo flessibile di alta

pressione collegato ed attendere (max. 2 mi-

nuti) finché l’acqua che fuoriesce sia priva di

bolle d’aria dal raccordo di alta pressione.

Spegnere l'apparecchio e collegare il tubo

flessibile di alta pressione.

 Controllare l'alimentazione idrica.
 Estrarre il filtro nel raccordo dell'acqua con

una pinza piatta e lavarlo sotto acqua cor-

rente.

Forti variazioni di pressione

 Pulire l’ugello ad alta pressione: Rimuovere

con un ago lo sporco dai fori degli ugelli e

sciacquare con acqua dalla parte anteriore.

 Controllare l'afflusso di acqua.

L'apparecchio perde

 Alcune cause tecniche fanno sì che ci sia

una lieve permeabilità dell'apparecchio. In

caso di permeabilità elevata rivolgersi al ser-

vizio clienti autorizzato.

Il detergente non viene aspirato

 Staccare la lancia dalla pistola a spruzzo.

Operare solo con la pistola a spruzzo.

 Pulire il filtro sul tubo flessibile di aspirazione

per detergente.

 Controllare se il tubo flessibile di aspirazione

per detergente presenti delle incrinature.

28 IT

– 8

Dati tecnici

Collegamento elettrico

Tensione 220-240

1~50/60VHz
Potenza allacciata 1,3 kW
Potenza assorbita 6 A
Protezione rete (fusibile ritardato) 10 A
Grado di protezione II
Grado di protezione IP X5

Collegamento acqua

Temperatura in entrata (max.) 40 °C
Portata (min.) 8 l/min
Pressione in entrata 0,2-1,2 MPa

Prestazioni

Pressione di esercizio 8 MPa
Pressione max. consentita 10 MPa
Portata, acqua 5,2 l/min
Portata, detergente 0,3 l/min
Forza repulsiva della pistola a spruzzo 10 N

Dimensioni e pesi

Lunghezza 165 mm
Larghezza 236 mm
Altezza 427 mm
Peso, pronto all'uso con accessori 4,7 kg

Valori rilevati secondo EN 60335-2-79

Valore di vibrazione mano-braccio
Dubbio K

Pressione acustica L
Dubbio K

pA

pA

Pressione acustica LWA +
Dubbio K

WA

Con riserva di modifiche tecniche!

<2,5

0,3

752dB(A)

90 dB(A)

m/s
m/s

dB(A)

Dichiarazione di conformità CE

Con la presente si dichiara che la macchina qui
di seguito indicata, in base alla sua concezione,
al tipo di costruzione e nella versione da noi in­trodotta sul mercato, è conforme ai requisiti fon­damentali di sicurezza e di sanità delle direttive
CE. In caso di modifiche apportate alla macchina
senza il nostro consenso, la presente dichiara­zione perde ogni validità.

Prodotto: Idropulitrice
Modelo: 1.671-xxx
Direttive CE pertinenti

2006/42/CE (+2009/127/CE)
2004/108/CE
2000/14/CE

Norme armonizzate applicate

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Procedura di valutazione della conformità
applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 88
Garantito: 90

2

I firmatari agiscono su incarico e con la procura

2

dell’amministrazione.

CEO

Responsabile della documentazione:
S. Reiser

Head of Approbation

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2012/01/01

– 9

29IT

Inhoud

Algemene instructies . . . . . . . . . . NL 3

Veiligheidsinstructies . . . . . . . . . . NL 3

Bediening . . . . . . . . . . . . . . . . . . . NL 5

Vervoer . . . . . . . . . . . . . . . . . . . . . NL 7

Opslag . . . . . . . . . . . . . . . . . . . . . NL 7

Onderhoud . . . . . . . . . . . . . . . . . . NL 8

Hulp bij storingen . . . . . . . . . . . . . NL 8

Technische gegevens. . . . . . . . . . NL 9

EG-conformiteitsverklaring . . . . . . NL 9

Algemene instructies

Beste klant,

Lees vóór het eerste gebruik van uw

apparaat deze originele gebruiks­aanwijzing, ga navenant te werk en bewaar deze
voor later gebruik of voor een latere eigenaar.

Doelmatig gebruik

Gebruik deze hogedrukreiniger uitsluitend voor
de huishouding:
– voor het reinigen van machines, voertuigen,

gebouwen, gereedschappen, gevels, terras­sen, tuingereedschap, enzovoort, met een
hogedrukspuit (indien nodig onder toevoe­ging van reinigingsmiddel).

– met door KÄRCHER goedgekeurde acces-

soires, onderdelen en reinigingsmiddelen.
Neem de aanwijzingen die bij de reinigings­middelen gevoegd zijn, in acht.

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar.

Deponeer het verpakkingsmateriaal niet
bij het huishoudelijk afval, maar bied het aan
voor hergebruik.

Onbruikbaar geworden apparaten bevat-

ten waardevolle materialen die geschikt

zijn voor hergebruik. Lever de apparaten
daarom in bij een inzamelpunt voor herbruikbare
materialen.

Aanwijzingen betreffende de inhoudsstoffen
(REACH)

Huidige informatie over de inhoudsstoffen vindt u
onder:

www.kaercher.com/REACH

Garantie

In ieder land zijn de door ons bevoegde verkoop­kantoor uitgegeven garantiebepalingen van toe­passing. Eventuele storingen aan het apparaat
verhelpen wij zonder kosten binnen de garantie­termijn, mits een materiaal of fabrieksfout de oor­zaak van deze storing is. Neem bij klachten
binnen de garantietermijn contact op met uw le­verancier of de dichtstbijzijnde klantenservice­werkplaats en neem uw aankoopbewijs mee.
(adres zie achterzijde)

Symbolen in de gebruiksaanwijzing

 Gevaar

Voor een onmiddellijk dreigend gevaar dat leidt tot
ernstige en zelfs dodelijke lichamelijke letsels.

몇 Waarschuwing

Voor een mogelijks gevaarlijke situatie die zou
kunnen leiden tot ernstige en zelfs dodelijke li­chamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die kan
leiden tot lichte lichamelijke letsels of materiële
schade.

Symbolen op het toestel

De hogedrukstraal mag niet ge­richt worden op personen, dieren,
actieve elektrische uitrusting of
het apparaat zelf. Apparaat tegen
vorst beschermen.

Veiligheidsinstructies

 Gevaar

 Pak de stekker en wandcontactdoos nooit

met vochtige handen beet.

 Neem het apparaat niet in bedrijf als de ne-

taansluiting of belangrijke onderdelen van
het apparaat (zoals veiligheidsinrichtingen,
hogedrukslangen of handspuitpistool) be­schadigd zijn.

 Controleer vóór gebruik altijd of netsnoer en

-stekker onbeschadigd zijn. Laat een be­schadigd netsnoer onmiddellijk vervangen
door een bevoegde medewerker van de
technische dienst of een electricien.

 Controleer de hogedrukslang vóór ieder ge-

bruik altijd op beschadigingen. Vervang een
beschadigde hogedrukslang onmiddellijk.

 U mag het apparaat niet in gebieden met ex-

plosiegevaar gebruiken.

30 NL

– 3



Wanneer u het apparaat in gevaarlijke ge­bieden gebruikt (bijvoorbeeld tankstations),
moet u de betreffende veiligheidsvoorschrif­ten naleven.

 Hogedrukstralen kunnen gevaarlijk zijn wan-

neer u het apparaat ondeskundig gebruikt. U
mag de straal niet richten op personen, die­ren, actieve elektrische uitrusting of het ap­paraat zelf.

 De hogedrukstraal niet op anderen of op

uzelf, richten om bijvoorbeeld kleding of
schoeisel te reinigen.

 Sproei geen voorwerpen af die stoffen be-

vatten die gevaarlijk zijn voor de gezondheid
(bijvoorbeeld asbest).

 Hogedrukstralen kunnen banden / ventielen

van voertuigen beschadigen, waardoor de
banden springen. Eerste teken hiervoor is
een verkleuring van de band. Beschadigde
voertuigbanden / ventielen zijn levensge­vaarlijk. Houd minstens 30 cm straalafstand
aan bij het reinigen!

 Explosiegevaar!

Geen brandbare vloeistoffen sproeien.
Zuig nooit oplosmiddelhoudende vloeistof of
onverdunde zuren en oplosmiddelen op! Tot
deze stoffen behoren bijvoorbeeld benzine,
verfverdunner en stookolie. De sproeinevel
is zeer licht ontvlambaar, explosief en giftig.
Gebruik geen aceton, onverdund zuur of op­losmiddel, omdat die de materialen aantas­ten die in het apparaat zijn verwerkt.

몇 Waarschuwing

 Netsnoer en stekkers van een verlengsnoer

moeten waterdicht zijn en mogen niet in het
water liggen.

 Ongeschikte verlengsnoeren kunnen ge-

vaarlijk zijn. Gebruik in de open lucht alleen
daarvoor goedgekeurde en overeenkomstig
gemerkte verlengsnoeren met een voldoen­de grote diameter:
1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm

 Rol het verlengsnoer altijd helemaal van de

kabeltrommel af.

 Hogedrukslangen, wateraansluitpunten en

koppelingen zijn belangrijk voor de veiligheid
van het apparaat. Gebruik uitsluitend hoge­drukslangen, wateraansluitpunten en koppe­lingen die de producent heeft aanbevolen.

 Dit apparaat is niet bedoeld om door personen

met beperkte psychische, sensorische of
geestelijke vaardigheden te worden gebruikt.
Kinderen of niet-geïnstrueerd personeel mo­gen het apparaat niet gebruiken.
Kinderen moeten onder toezicht blijven om te ga-

2

randeren dat ze niet met het apparaat spelen.

 Verpakkingsfolie buiten het bereik van kinde-

ren houden, er bestaat verstikkingsgevaar!

 Dit apparaat werd ontwikkeld voor gebruik

van reinigingsmiddelen die de producent le­vert of aanbeveelt. Gebruik van andere reini­gingsmiddelen of chemicaliën kan de
veiligheid van het apparaat beïnvloeden.

 De gebruiker moet het apparaat voor het

juiste doel gebruiken. De gebruiker moet re­kening houden met de plaatselijke omstan­digheden en speciaal letten op personen die
zich in de buurt bevinden.

 Het apparaat niet gebruiken als er zich ande-

re personen binnen bereik bevinden, tenzij
ze veiligheidskledij dragen.

 Draag de juiste beschermende kleding en

een veiligheidsbril ter bescherming tegen te­rugspattend water.

Voorzichtig

 Bij langdurige bedrijfsonderbrekingen moet

het apparaat aan de hoofdschakelaar / ap­paraatschakelaar uitgeschakeld worden of
moet de netstekker uitgetrokken worden.

 Gebruik het apparaat niet bij temperaturen

beneden de 0 °C.

 Houd minstens 30 cm straalafstand aan bij

het reinigen van gelakte oppervlakken, ten­einde beschadigingen te vermijden.

 Laat het apparaat niet zonder toezicht achter

zolang het aan staat.

 Let erop dat het netsnoer of een verleng-

snoer niet wordt beschadigd doordat men er­overheen rijdt, ze knikt, er te hard aan trekt
of dergelijke. Bescherm de netsnoeren te­gen hitte, olie en scherpe randen.

 Alle stroomvoerende delen in het werkbereik

moeten zijn beschermd tegen straalwater.

 U mag het apparaat uitsluitend aansluiten op

een wandcontactdoos, die is aangebracht
door een elektrotechnische installateur, vol­gens IEC 60364.

 Gebruik uitsluitend wisselstroom voor het

apparaat. De spanning moet overeenkomen
met de vermelding op het typeplaatje van het
apparaat.

 Om veiligheidsredenen raden wij principieel

aan het apparaat te gebruiken via een aard­lekschakelaar (max. 30 mA).

 Reinigingswerkzaamheden waarbij afvalwater

ontstaat dat olie bevat (bijvoorbeeld het reini­gen van de motor of de onderkant van een mo­torvoertuig), mag u uitsluitend verrichten in
wasplaatsen met een olieafscheider.

– 4

31NL

Veiligheidsinrichtingen

Voorzichtig

Veiligheidsinrichtingen dienen ter bescherming
van de gebruiker en mogen niet worden gewij­zigd of omzeild.

Apparaatschakelaar

De hoofdschakelaar van het apparaat verhindert
de onvoorziene werking van het apparaat.

Vergrendeling handspuitpistool

De vergrendeling blokkeert de hendel van het
handspuitpistool en verhindert de onvoorziene
start van het apparaat.

Overstroomklep met drukschakelaar

De omloopklep verhindert de overschrijding van
de toegelaten werkdruk.
Wordt de hendel van het handspuitpistool losge­laten, dan schakelt de drukschakelaar de pomp
uit en stopt de hogedrukstraal. Wordt de hendel
aangetrokken, dan schakelt de drukschakelaar
de pomp weer in.

Voorwaarden voor de stabiliteit

Voorzichtig

Voor alle handelingen met of aan het apparaat
moet de stabiliteit gegarandeerd worden om on­gevallen of beschadigingen te vermijden.

– De stabiliteit van het apparaat is gegaran-

deerd wanneer het op een effen ondergrond
wordt geplaatst.

Bediening

Leveringsomvang

Het leveringspakket van het apparaat staat op
de verpakking afgebeeld. Controleer bij het uit­pakken of de inhoud volledig is.
Mochten er eventueel accessoires ontbreken of
mocht u transportschade constateren, neem dan
contact op met uw leverancier.

Beschrijving apparaat

In deze gebruiksaanwijzing staat de maximale
uitrusting omschreven. Afhankelijk van het mo­del zijn er verschillen in de leveringspakketten
(zie verpakking).

Afbeeldingen: zie pagina 2

1 Hogedrukaansluiting
2 Zuigslang voor reinigingsmiddel(met filter)
3 Hoofdschakelaar „0/OFF“ / „I/ON“
4 Bewaarplaats voor stroomkabel
5 Handgreep
6 Wateraansluiting met zeef
7 Koppelinggedeelte voor wateraansluiting
8 Stroomleiding met stekker
9 Handpistool
10 Vergrendeling handspuitpistool
11 Hogedrukslang
12 Klemmen voor hogedrukslang
13 Spuitlans met hogedruksproeier
14 Spuitlans met vuilfrees

Bijzondere toebehoren

Met extra accessoires breidt u de gebruiksmoge­lijkheden van uw apparaat uit. Nadere informatie
daarover kunt u verkrijgen bij uw KÄRCHER­dealer.

Voor de inbedrijfstelling

Losse onderdelen die bij het apparaat geleverd
werden, moeten voor de inbedrijfstelling gemon­teerd worden.

Afbeeldingen: zie pagina 2

Afbeelding

 Klem voor hogedrukslang uit het handspuit-

pistool trekken (bv. met kleine schroeven­draaier).

Afbeelding

 Hogedrukslang in handspuitpistool steken.
 Klem indrukken tot hij vastklikt. Veilige ver-

binding controleren door aan de hogedruk­slang te trekken.

32 NL

– 5

Watertoevoer

Volgens de geldige voorschriften mag
het apparaat nooit zonder systeem­scheider aangesloten worden op het
drinkwaternet. Er moet een geschikte
systeemscheider van de firma KÄRCHER of als
alternatief een systeemscheider conform
EN 12729 type BA gebruikt worden. Water dat
door een systeemscheider is gestroomd, wordt
als niet drinkbaar geclassificeerd.

Voorzichtig

Systeemscheider altijd aan de watertoevoer en
nooit direct aan het apparaat aansluiten!

Instructie: Verontreinigingen in het water kun­nen de hogedrukpomp en de accessoires be­schadigen. Ter bescherming wordt het gebruik
van de KÄRCHER-waterfilter (speciale acces­soires, bestelnr. 4.730-059) aanbevolen.

Watertoevoer vanuit de waterleiding

Voorschriften van de watermaatschappij in acht
nemen.
Aansluitwaarden zie typeplaatje/Technische ge­gevens.

 Een met weefsel versterkte waterslang (niet

in de levering inbegrepen) met een in de
handel verkrijgbare koppeling gebruiken. (di­ameter minimum 1/2 duim resp. 13 mm;
lengte minimum 7,5 m).

 De meegeleverde koppeling aan het water-

aansluitpunt van het apparaat schroeven.

 De waterslang op het koppelingsdeel van

het apparaat steken en op de watertoevoer
aansluiten.

Inbedrijfstelling

Voorzichtig

Droogloop gedurende meer dan 2 minuten leidt
tot beschadigingen van de hogedrukpomp. In­dien het apparaat binnen 2 minuten geen druk
opbouwt, moet het apparaat uitgeschakeld wor­den en volgt u de instructies in het hoofdstuk
„Hulp bij storingen“.

 Hogedrukslang met de hogedrukaansluiting

van het apparaat verbinden.

 Straalpijp in het handspuitpistool steken en

vastschroeven door hem 90° te draaien.

 Waterkraan volledig opendraaien.
 Netstekker in het stopcontact steken.
 Apparaat inschakelen "I/ON".

Werking

몇 Gevaar

Door het uittreden van de waterstraal uit de ho­gedruksproeier werkt er een reactiekracht op de
spuitlans. Ervoor zorgen dat u stevig staat en
handspuitpistool en lans goed vasthouden.

 Hefboom van het handspuitpistool ontgren-

delen.

 Hendel aantrekken, het apparaat wordt inge-

schakeld.
Instructie: Wanneer de hendel opnieuw wordt
losgelaten, schakelt het apparaat opnieuw uit.
Hogedruk blijft in het systeem behouden.

Spuitlans met vuilfrees

voor hardnekkig vervuilde oppervlakken.
Niet geschikt voor de werking met reinigingsmid­delen.

Straalpijp met hogedruksproeier

Voor normale reinigingswerkzaamheden.
Niet geschikt voor de werking met reinigingsmid­delen.

Werken met reinigingsmiddelen

Gebruik voor de overeenkomstige reinigingstaak
uitsluitend reinigings- en onderhoudsproducten
van KÄRCHER, aangezien die speciaal ontwik­keld werden voor het gebruik met uw apparaat.
Het gebruik van andere reinigings- en onder­houdsproducten kan leiden tot een versnelde
slijtage en het vervallen van de garantiebepalin­gen. Gelieve u te laten adviseren in de vakhan­del of direct bij KÄRCHER informatie aan te
vragen.

 De zuigslang voor reinigingsmiddel tot de

gewenste lengte uit de behuizing trekken.

 Reinigingsmiddel-zuigslang in een reservoir

met reinigingsmiddeloplossing hangen.

 Maak de straalpijp los van het pistool. Alleen

met het handspuitpistool werken.

Instructie: Daardoor wordt tijdens de wer-

king de reinigingsmiddeloplossing bij de wa-

terstraal gemengd.

Aanbevolen reinigingsmethode

 Reinigingsmiddel in geringe hoeveelheid op

het droge oppervlak sproeien en laten inwer-

ken (niet laten opdrogen!).

 losgekomen vuil met hogedrukstraal afspoe-

len.

– 6

33NL

Werking onderbreken

Hefboom van het handspuitpistool loslaten.


 Hefboom van het handspuitpistool vergren-

delen.

 Bij langere werkonderbrekingen (langer dan

5 minuten) het apparaat tevens uitschakelen
"0/OFF".

 Handspuitpistool in houder voor handspuit-

pistool steken.

Werking stopzetten

Voorzichtig

De hogedrukstraal alleen van het handspuitpi­stool of het apparaat scheiden wanneer geen
druk in het systeem voorhanden is.

 Na het werken met reinigingsmiddel de zuig-

slang in een bak met schoon water hangen.
Het apparaat ongeveer 1 minuut met gede­monteerde straalpijp laten draaien en
schoonspoelen.

 Hefboom van het handspuitpistool loslaten.
 Apparaat uitschakelen "0/OFF"
 Draai de waterkraan dicht.
 Apparaat scheiden van de watertoevoer.
 Druk de hendel van het handspuitpistool in,

om de nog aanwezige druk in het systeem af
te laten nemen.

 Hefboom van het handspuitpistool vergren-

delen.

 Netstekker uittrekken.
 Stroomleiding, hogedrukslang en accessoi-

res aan het apparaat opbergen.

Vervoer

Voorzichtig

Om ongevallen of verwondingen bij het transport
te vermijden, moet het gewicht van het apparaat
in acht genomen worden (zie technische gege­vens).

Transport met de hand

 Apparaat aan de draaggreep optillen en dra-

gen.

Transport in voertuigen

 Apparaat beveiligen tegen verschuiven en

kantelen.

Opslag

Voorzichtig

Om ongevallen of verwondingen te vermijden,
moet bij de keuze van de opslagplaats het ge­wicht van het apparaat in acht genomen worden
(zie technische gegevens).

Apparaat opslaan

Voor langdurige opslag, bv. tijdens de winter­maanden, moeten tevens de instructies in het
hoofdstuk Onderhoud in acht genomen worden.

 Apparaat op een egaal oppervlak neerzet-

ten.

 Handspuitpistool in houder voor handspuit-

pistool steken.

 Stroomleiding, hogedrukslang en accessoi-

res aan het apparaat opbergen.

Vorstbescherming

Voorzichtig

Apparaat en accessoires tegen vorst bescher­men.

Het apparaat en de accessoires worden bescha­digd door vorst indien het water niet volledig af­gelaten is. Om schade te vermijden:

 Water volledig uit het apparaat aflaten: Ap-

paraat zonder aangesloten hogedrukslang

en zonder aangesloten watertoevoer inscha-

kelen (max. 1 min) en wachten tot geen wa-

ter meer uit de hogedrukaansluiting komt.

Apparaat uitschakelen.

 Apparaat met alle accessoires in een vorst-

vrije ruimte bewaren.

34 NL

– 7

Onderhoud

 Gevaar

Bij alle reinigings- en onderhoudswerkzaamhe­den altijd het apparaat uitschakelen en de stek­ker uit het stopcontact trekken.

Zorg

Voor langdurige opslag, bijvoorbeeld tijdens de
winter:

 Filter van de reinigingsmiddel-zuigslang

trekken en onder stromend water reinigen.

 De zeef in het wateraansluitpunt er met een

platte tang uittrekken en onder stromend wa­ter reinigen.

Onderhoud

Het apparaat is onderhoudsvrij.

Reserveonderdelen

Gebruik uitsluitend originele KÄRCHER-onder­delen. Een overzicht van de onderdelen vindt u
aan het eind van deze gebruiksaanwijzing.

Hulp bij storingen

Kleinere storingen kunt u zelf oplossen met be­hulp van het volgende overzicht.
Bij twijfel neemt u contact op met de bevoegde
klantenservice.

 Gevaar

Bij alle reinigings- en onderhoudswerkzaamhe­den altijd het apparaat uitschakelen en de stek­ker uit het stopcontact trekken.
Reparaties en werkzaamheden aan elektrische
componenten mogen alleen door bevoegde me­dewerkers van de technische dienst worden uit­gevoerd.

Apparaat draait niet

 Trek hendel van het handspuitpistool aan,

het apparaat wordt ingeschakeld.

 Controleren of de aangegeven spanning op

het typeplaatje overeenkomt met de span-

ning van de stroombron.

 Stroomleiding op beschadiging controleren.

Apparaat komt niet op druk

 Apparaat ontluchten: Apparaat zonder aan-

gesloten hogedrukslang inschakelen en

wachten (max. 2 minuten) tot water zonder

bellen uit de hogedrukaansluiting komt. Ap-

paraat uitschakelen en hogedrukslang op-

nieuw aansluiten.

 Watertoevoer controleren.
 De zeef in het wateraansluitpunt er met een

platte tang uittrekken en onder stromend wa-

ter reinigen.

Sterke drukschommelingen

 Hogedruksproeier reinigen: Verontreinigin-

gen met een naald uit het gat van de sproeier

verwijderen en met water naar voren toe uit-

spoelen.

 Watertoevoervolume controleren.

Apparaat ondicht

 Een geringe ondichtheid van het apparaat is

technisch bepaald. Als de pomp echter erg

lekt, moet contact worden opgenomen met

de bevoegde klantenservice.

Reinigingsmiddel wordt niet aangezogen

 Maak de straalpijp los van het pistool. Alleen

met het handspuitpistool werken.

 Filter aan de reinigingsmiddel-zuigslang rei-

nigen.

 Zuigslang voor reinigingsmiddel controleren

op knikplaatsen.

– 8

35NL

Technische gegevens

Elektrische aansluiting

Spanning 220-240

1~50/60VHz
Aansluitvermogen 1,3 kW
Stroomopname 6 A
Netzekering (traag) 10 A
Beschermingsklasse II
Veiligheidsklasse IP X5

Wateraansluitpunt

Toevoertemperatuur (max.) 40 °C
Toevoerhoeveelheid (min.) 8 l/min
Toevoerdruk 0,2-1,2 MPa

Capaciteit

Werkdruk 8 MPa
Maximaal toegestane druk 10 MPa
Opbrengst, water 5,2 l/min
Opbrengst, reinigingsmiddel 0,3 l/min
Reactiekracht van het pistool 10 N

Maten en gewichten

Lengte 165 mm
Breedte 236 mm
Hoogte 427 mm
Gewicht, bedrijfsklaar met acces-

soires

Bepaalde waarden conform EN 60335-2-79

Hand-arm vibratiewaarde
Onzekerheid K

Geluidsdrukniveau L
Onzekerheid K

pA

pA

Geluidskrachtniveau LWA + onvei­ligheid K

WA

Technische veranderingen voorbehouden!

4,7 kg

<2,5

0,3

752dB(A)

90 dB(A)

m/s
m/s

dB(A)

EG-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde ma­chine door haar ontwerp en bouwwijze en in de
door ons in de handel gebrachte uitvoering vol­doet aan de betreffende fundamentele veilig­heids- en gezondheidseisen, zoals vermeld in de
desbetreffende EG-richtlijnen. Deze verklaring
verliest haar geldigheid wanneer zonder overleg
met ons veranderingen aan de machine worden
aangebracht.

Product: Hogedrukreiniger
Type: 1.671-xxx
Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG)
2004/108//EG
2000/14/EG

Toegepaste geharmoniseerde normen

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Toegepaste
conformiteitsbeoordelingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 88
Gegarandeerd: 90

2

De ondergetekenden handelen in opdracht en

2

met volmacht van de bedrijfsleiding.

CEO

Gevolmachtigde voor de documentatie:
S. Reiser

Head of Approbation

36 NL

Alfred Kärcher GmbH & Co. KG
Alfred Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2012/01/01

– 9

Índice de contenidos

Indicaciones generales. . . . . . . . . ES 3

Indicaciones de seguridad . . . . . . ES 3

Manejo . . . . . . . . . . . . . . . . . . . . . ES 5

Transporte . . . . . . . . . . . . . . . . . . ES 7

Almacenamiento. . . . . . . . . . . . . . ES 7

Cuidados y mantenimiento . . . . . . ES 8

Ayuda en caso de avería . . . . . . . ES 8

Datos técnicos . . . . . . . . . . . . . . . ES 9

Declaración de conformidad CE. . ES 9

Indicaciones generales

Estimado cliente:

Antes del primer uso de su aparato,

lea este manual original, actúe de
acuerdo a sus indicaciones y guárdelo para un
uso posterior o para otro propietario posterior.

Uso previsto

Utilice esta limpiadora de alta presión, exclusiva­mente, en el ámbito doméstico:
– para limpiar máquinas, vehículos, edificios,

herramientas, fachadas, terrazas, herra­mientas de jardín, etc. con un chorro de
agua de alta presión (en caso necesario,
mediante el uso adicional de detergentes).

– con los accesorios, repuestos y detergentes

autorizados por KÄRCHER. Tenga en cuen­ta las indicaciones que incluyen los deter­gentes.

Protección del medio ambiente

Los materiales de embalaje son recicla-

bles. Por favor, no tire el embalaje a la ba­sura doméstica; en vez de ello, entréguelo en los
puntos oficiales de recogida para su reciclaje o
recuperación.

Los aparatos viejos contienen materiales

valiosos reciclables que deberían ser en-

tregados para su aprovechamiento poste­rior. Por este motivo, entregue los aparatos
usados en los puntos de recogida previstos para
su reciclaje.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingre­dientes en:

www.kaercher.com/REACH

Garantía

En todos los países rigen las condiciones de ga­rantía establecidas por nuestra empresa distri­buidora. Las averías del aparato serán
subsanadas gratuitamente dentro del periodo de
garantía, siempre que se deban a defectos de
material o de fabricación. En un caso de garan­tía, le rogamos que se dirija con el comprobante
de compra al distribuidor donde adquirió el apa­rato o al servicio al cliente autorizado más próxi­mo a su domicilio.
(La dirección figura al dorso)

Símbolos del manual de instrucciones

 Peligro

Para un peligro inminente que acarrea lesiones
de gravedad o la muerte.

몇 Advertencia

Para una situación que puede ser peligrosa, que
puede acarrear lesiones de gravedad o la muer­te.

Precaución

Para una situación que puede ser peligrosa, que
puede acarrear lesiones leves o daños materia­les.

Símbolos en el aparato

No dirija el chorro de alta presión
hacia personas, animales, equipa­miento eléctrico activo, ni apunte
con él al propio aparato. Proteger
el aparato de las heladas.

Indicaciones de seguridad

 Peligro

 No toque nunca el enchufe de red o la toma

de corriente con las manos mojadas.

 No ponga el aparato en funcionamiento si el

cable de conexión a red u otras partes im­portantes del aparato, como pueden ser la
manguera de alta presión, la pistola pulveri­zadora o los dispositivos de seguridad pre­sentan daños.

 Antes de cada puesta en servicio, comprue-

be si el cable de conexión a red y el enchufe
de red presentan daños. Si el cable de co­nexión a red estuviera deteriorado, debe en­cargar sin demora a un electricista
especializado del servicio de atención al
cliente autorizado que lo sustituya.

 Antes de cada puesta en servicio, comprue-

be si la manguera de alta presión presenta

– 3

37ES

daños. Si la manguera de alta presión pre­sentase daños, debe sustituirla sin demora.

 Está prohibido usar el aparato en zonas en

las que exista riesgo de explosiones.

 Para usar el aparato en zonas con peligro de

explosión (p. ej., gasolineras) son de obliga­do cumplimiento las normas de seguridad
correspondientes.

 Los chorros a alta presión pueden ser peli-

grosos si se usan indebidamente. No dirija el
chorro hacia personas, animales o equipa­miento eléctrico activo, ni apunte con él al
propio aparato.

 No dirija el chorro hacia otras personas o ha-

cia sí mismo para limpiar ropa o calzado.

 No rocíe objetos que puedan contener sus-

tancias nocivas para la salud (p. ej., asbes­to).

 El chorro a alta presión puede dañar los neu-

máticos del vehículo y sus válvulas y los
puede reventar. Un primer síntoma de que
se están provocando daños es el cambio de
tonalidad de los neumáticos. Los neumáti­cos de vehículo y las válvulas de neumáticos
deteriorados suponen un peligro mortal. Al
efectuar la limpieza, aplique el chorro a una
distancia mínima de 30 cm.

 Peligro de explosiones

No pulverizar ningun líquido inflamable.
No aspire nunca líquidos que contengan di­solventes o ácidos y disolventes sin diluir.
Entre estos se encuentran, p. ej., la gasoli­na, los diluyentes cromáticos o el fuel. La ne­blina pulverizada es altamente inflamable,
explosiva y tóxica. No utilice acetona ni áci­dos o disolventes sin diluir, ya que pueden
afectar negativamente a los materiales em­pleados en el aparato.

몇 Advertencia

 El enchufe y acoplamiento del cable de pro-

longación deben ser impermeables y no de­ben sumergirse en agua.

 El uso de cables de prolongación inadecua-

dos puede resultar peligroso. Para el exte­rior, utilice sólo cables prolongadores
autorizados para exterior, adecuadamente
marcados y con una sección de cable sufi­ciente: 1 - 10 m: 1,5 mm2; 10 - 30 m: 2.5 mm

 Desenrolle siempre totalmente el cable de

prolongación del tambor del cable.

 Las mangueras de alta presión, la grifería y

los acoplamientos son importantes para la
seguridad del aparato. Utilice sólo las man-

gueras de alta presión, la grifería y los aco­plamientos recomendados por el fabricante.

 Este aparato no es apto para ser utilizado

por personas con capacidades físicas, sen­soriales e intelectuales limitadas.
Los niños o las personas no instruidas sobre
su uso no deben utilizar el aparato.
Se debe supervisar a los niños para asegu­rarse de que no juegan con el aparato.

 Mantener alejado el plástico del embalaje de

los niños, se pueden ahogar.

 Este aparato ha sido concebido para el uso

con los detergentes suministrados por el fa­bricante o recomendados por el mismo. La
utilización de otros detergentes o sustancias
químicas puede menoscabar la seguridad
del aparato.

 El usuario deberá utilizar el aparato de con-

formidad con sus instrucciones. Deberá te­ner en cuenta las condiciones locales y tener
cuidado de no causar daños a las personas
que se encuentren en las proximidades
cuando use el aparato.

 No utilizar el aparato cuando se encuentren

otras personas al alcance a no ser que lle­ven ropa protectora.

 Póngase ropa y gafas protectoras adecua-

das para protegerse de las salpicaduras de
agua y de la suciedad.

Precaución

 Para pausas de operación prolongadas des-

conecte el aparato del interruptor principal /
interruptor del aparato o desenchufe la clavi­ja de red.

 No se puede operar el aparato a temperatu-

ras inferiores a 0 ºC.

 Para evitar daños, mantenga el chorro a una

distancia mínima de 30 cm durante la limpie­za de superficies pintadas.

 No deje nunca el aparato sin vigilancia mien-

tras esté en funcionamiento.

 Debe tener cuidado de no dañar ni estropear

el cable de conexión a red y el cable de pro­longación por pisarlos, aplastarlos, tirar de
ellos, u otras acciones similares. Proteja los
cables de red del calor, el aceite y los bordes

2

afilados.

 Todas las partes conductoras de corriente

de la zona de trabajo tienen que estar prote­gidas contra los chorros de agua.

 El aparato sólo debe estar conectado a una

conexión eléctrica que haya sido realizada
por un electricista de conformidad con la
norma CEI 60364.

38 ES

– 4



Conecte el aparato únicamente a corriente
alterna. La tensión tiene que corresponder a
la indicada en la placa de características del
aparato.

 Por razones de seguridad, recomendamos

utilizar el aparato siempre con un interruptor
de corriente por defecto (máx. 30 mA).

 Los trabajos de limpieza que producen

aguas residuales que contienen aceite (p.
ej., el lavado de motores o el lavado de los
bajos) sólo se deben realizar en zonas de la­vado que dispongan de separador de aceite.

Dispositivos de seguridad

Precaución

Los dispositivos de seguridad sirven para prote­ger al usuario y no se deben modificar o ignorar.

Interruptor del aparato

El interruptor del aparato impide el funciona­miento involuntario del mismo.

Bloqueo de la pistola pulverizadora manual

El bloqueo bloquea la palanca de la pistola pul­verizadora manual e impide que el aparato se
ponga en marcha de forma involuntaria.

Válvula de derivación con presostato

La válvula de derivación evita sobrepasar la pre­sión de trabajo permitida.
Cuando se suelta la palanca de la pistola pulve­rizadora manual, un presostato desconecta la
bomba y el chorro de alta presión se para. Cuan­do se acciona la palanca, se conecta la bomba
nuevamente.

Requisitos para la seguridad de

posición

Precaución

Antes de realizar cualquier trabajo con el apara­to o en el aparato, asegúrese de que está bien
posicionado para evitar accidentes o daños.

– La posición segura del aparato se garantiza

si se coloca sobre una superficie lisa.

Manejo

Volumen del suministro

El contenido de suministro de su aparato está
ilustrado en el embalaje. Verifique durante el
desembalaje que no falta ninguna pieza.
En caso de detectar que faltan accesorios o o
que han surgido daños durante el transporte, in­forme a su distribuidor.

Descripción del aparato

En este manual de instrucciones se describe el
equipamiento máximo. Según el modelos, hay
diferencias en el contenido suministrado (véase
embalaje).

Ilustraciones, véase la página 2

1 Conexión de alta presión
2 Manguera de aspiración para detergente

(con filtro)
3 Interruptor del aparato „0/OFF“ / „I/ON“
4 Zona de recogida del cable de alimentación

de red
5 Asa de transporte
6 Conexión de agua con filtro
7 Pieza de acoplamiento para la conexión de

agua
8 Cable de conexión a red y enchufe de red
9 Pistola pulverizadora manual
10 Bloqueo de la pistola pulverizadora manual
11 Manguera de alta presión
12 Grapa para manguera de alta presión
13 Lanza de agua con tobera alta pression
14 Lanza de agua con fresadora de suciedad

Accesorios especiales

Los accesorios especiales amplian las posibili­dades de uso del aparato. Su distribuidor KÄR­CHER le dará información más detallada.

Antes de la puesta en marcha

Antes de la puesta en marcha montar las piezas
sueltas suministradas con el aparato.

Ilustraciones, véase la página 2

Figura

 Extraer la grapa para la manguera de alta

presión de la pistola pulverizadora manual

(p. ej. con un destornillador).
Figura

 Introducir la manguera de alta presión en la

pistola pulverizadora manual.

 Presionar la grapa hacia dentro hasta que se

encaje. Comprobar si la conexión es segura

tirando de la manguera de alta presión.

– 5

39ES

Suministro de agua

De acuerdo con las normativas vigen­tes, está prohibido utilizar el aparato
sin un separador de sistema en la red
de agua potable. Se debe utilizar un
separador de sistema apropiado de la empresa
KÄRCHER o, alternativamente, un separador de
sistema que cumpla la norma EN 12729 tipo BA.
El agua que haya pasado por un separador del
sistema será catalogada como no potable.

Precaución

Conectar el separador del sistema siempre a la
toma de agua, nunca directamente al aparato!

Nota: Las impurezas en el agua pueden dañar la
bomba de alta presión y los accesorios. Como
medida de protección se recomienda el uso del
filtro de agua de KÄRCHER (accesorio especial,
Ref.:4.730-059).

Suministro de agua desde la tubería de agua

Tenga en cuenta las normas de la empresa su­ministradora de agua.
Valores de conexión: véase la placa de caracte­rísticas/datos técnicos.

 Utilice una manguera de agua de tejido re-

sistente (no está incluida en el volumen de
suministro) con un acoplamiento de los habi­tuales en el mercado. (Diámetro mínimo 1/2
pulgada o 13 mm; longitud mínima 7,5 m).

 Atornille la pieza de acoplamiento a la co-

nexión de agua del aparato suministrada.

 Meta la manguera de agua en la pieza de

acoplamiento del aparato y conéctela al su­ministro de agua.

Puesta en marcha

Precaución

La marcha en seco durante más de 2 minutos
produce daños en la bomba de alta presión. Si el
aparato no genera presión en un lapso de 2 mi­nutos, desconectar el aparato y proceder según
las indicaciones del capítulo "Averías".

 Unir la manguera de alta presión con la co-

nexión de alta presión del aparato.

 Inserte la lanza dosificadora en la pistola

pulverizadora manual y fíjela girándola 90°.

 Abrir totalmente el grifo del agua.
 Enchufar la clavija de red a una toma de co-

rriente.

 Conectar el aparato „I/ON“.

Funcionamiento

몇 Peligro

El chorro de agua que sale de la boquilla de alta
presión provoca una fuerza de retroceso en la
pistola pulverizadora manual. Asegúrese de es­tar en una posición segura y sujete con firmeza
la pistola pulverizadora manual y la lanza dosifi­cadora.

 Desbloquear la palanca de la pistola pulveri-

zadora manual.

 Tirar de la palanca, el aparato se enciende.

Nota: Si no se suelta la palanca, el aparato vuel­ve a apagarse. La alta presión se mantiene en el
sistema.

Lanza dosificadora con fresadora de
suciedad

Para las suciedades más difíciles de eliminar.
No apto para trabajar con detergentes.

Lanza de agua con tobera alta pression

Para tareas de limpieza normales.
No apto para trabajar con detergentes.

Trabajo con detergentes

Utilice sólo detergentes y productos de limpieza
KÄRCHER para cada tipo de tarea de limpieza.
Han sido especialmente creados para su apara­to. El uso de otros detergentes y productos de
limpieza pueden provocar un desgaste más rápi­do y la invalidación de la garantía. Solicite el
asesoramiento oportuno en una tienda especia­lizada y pida la información correspondiente a
KÄRCHER.

 Saque la manguera de aspiración de deter-

gente de la carcasa hasta la longitud desea-

da.

 Cuelgue la manguera de aspiración de de-

tergente en un depósito que contenga una

solución de detergente.

 Separe la lanza dosificadora de la pistola

pulverizadora manual. Trabajar solo con la

pistola pulverizadora manual.

Nota: De este modo se añade durante el

funcionamiento la solución de detergente al

chorro de agua.

Método de limpieza recomendado

 Rocíe la superficie seca con detergente y

déjelo actuar pero sin dejar que se seque.

 Aplicar el chorro de agua a alta presión so-

bre la suciedad disuelta para eliminarla.

40 ES

– 6

Interrupción del funcionamiento

Suelte la palanca de la pistola pulverizadora



manual.

 Bloquear la palanca de la pistola pulveriza-

dora manual.

 Durante las pausas de trabajo prolongadas

(de una duración superior a 5 minutos), des­conectar además el aparato „0/OFF“.

 Insertar la pistola pulverizadora manual en la

zona de recogida para pistolas pulverizado­ras manuales.

Finalización del funcionamiento

Precaución

Separar la manguera de alta presión de la pisto­la pulverizadora manual o del aparato solamente
cuando no haya presión en el sistema.

 Después de trabajar con detergentes, cuel-

gue la manguera de aspiración en un depó­sito de agua limpia, conectar el aparato
durante aprox. 1 minuto con la lanza dosifi­cadora desmontada y enjuagarlo.

 Suelte la palanca de la pistola pulverizadora

manual.

 Desconectar el aparato "0/OFF".
 Cierre el grifo de agua.
 Desconectar el aparato del suministro de

agua.

 Apriete la palanca de la pistola pulverizadora

manual para eliminar la presión que todavía
hay en el sistema.

 Bloquear la palanca de la pistola pulveriza-

dora manual.

 Extraer el enchufe de la red.
 Guardar el cable de conexión de red, la

manguera de alta presión y los accesorios
en el aparato.

Almacenamiento

Precaución

Para evitar accidentes o lesiones, tener en cuen­ta el peso del aparato al elegir el lugar de alma­cenamiento (véase Datos técnicos).

Almacenamiento del aparato

Antes de almacenar el aparato durante un perío­do prolongado, como por ejemplo en invierno,
respetar también las indicaciones del capítulo
Cuidados.

 Coloque el dispositivo sobre una superficie

plana.

 Insertar la pistola pulverizadora manual en la

zona de recogida para pistolas pulverizado-

ras manuales.

 Guardar el cable de conexión de red, la

manguera de alta presión y los accesorios

en el aparato.

Protección antiheladas

Precaución

Proteger el aparato y los accesorios de las hela­das.

El aparato y los accesorios sufren daños con las
heladas, si no se vacía totalmente el agua. Para
evitar daños:

 Vaciar totalmente el aparato, sacando todo

el agua: conectar el aparato (máx. 1 min)

con la manguera de alta presión y el sumi-

nistro de agua desconectados, hasta que ya

no salga agua de la conexión de alta pre-

sión. Desconectar el aparato.

 Almacenar el aparato en un lugar a prueba

de heladas con todos los accesorios.

Transporte

Precaución

Para evitar accidentes o lesiones, tener en cuen­ta el peso del aparato para el transporte (véase
Datos técnicos).

Transporte manual

 Levante el aparato por el asa y de sopórtelo.

Transporte en vehículos

 Asegurar el aparato para evitar que se des-

lice o vuelque.

– 7

41ES

Cuidados y mantenimiento

 Peligro

Apague el aparato y desenchufe la clavija de red
antes de efectuar los trabajos de cuidado y man­tenimiento.

Cuidado del aparato

Antes de un almacenamiento prolongado, p. e.,
durante el invierno:

 Quitar el filtro de la manguera de aspiración

del detergente y limpiarlo colocándolo bajo
agua corriente.

 Extraer el tamiz de la conexión del agua con

unos alicates de punta plana y limpiarlo co­locándolo bajo agua corriente.

Mantenimiento

El aparato no precisa mantenimiento.

Piezas de repuesto

Emplear únicamente repuestos originales de
KÄRCHER. Al final de este manual de instruc­ciones encontrará un listado resumido de re­puestos.

Ayuda en caso de avería

Usted mismo puede solucionar las pequeñas
averías con ayuda del resumen siguiente.
En caso de duda, diríjase al servicio de atención
al cliente autorizado.

 Peligro

Apague el aparato y desenchufe la clavija de red
antes de efectuar los trabajos de cuidado y man­tenimiento.
Los trabajos de reparación y trabajos en compo­nentes eléctricos sólo los puede realizar el Ser­vicio técnico autorizado.

El aparato no funciona

 Tirar de la palanca de la pistola pulverizado-

ra manual, el aparato se conecta.

 Comprobar si la tensión indicada en la placa

de características coincide con la tensión de

la fuente de alimentación.

 Comprobar si el cable de conexión a la red

presenta daños.

El aparato no alcanza la presión necesaria

 Purgar el aparato: conectar el aparato sin

conectar la manguera de alta presión y es-

perar (máx. 2 minutos) hasta que salga el

agua sin burbujas por la conexión de alta

presión. Desconectar el aparato y volver a

conectar la manguera de alta presión.

 Comprobar el suministro de agua.
 Extraer el tamiz de la conexión del agua con

unos alicates de punta plana y limpiarlo co-

locándolo bajo agua corriente.

Grandes oscilaciones de la presión

 Limpiar la boquilla de alta presión: eliminar

las impurezas del orificio de la boquilla con

una aguja y aclarar con agua desde la parte

delantera.

 Comprobar el caudal de agua.

El aparato presenta fugas

 El aparato presenta una ligera falta de es-

tanqueidad por razones técnicas. En caso

de que la falta de estanqueidad sea grande,

contactar al Servicio técnico autorizado.

El aparato no aspira detergente

 Separe la lanza dosificadora de la pistola

pulverizadora manual. Trabajar solo con la

pistola pulverizadora manual.

 Limpiar el filtro de la manguera de aspiración

de detergente.

 Comprobar si la manguera de aspiración

presenta dobleces.

42 ES

– 8

Datos técnicos

Conexión eléctrica

Tensión 220-240

1~50/60VHz
Potencia conectada 1,3 kW
Consumo de corriente 6 A
Fusible de red (inerte) 10 A
Clase de protección II
Grado de protección IP X5

Conexión de agua

Temperatura de entrada (máx.) 40 °C
Velocidad de alimentación (mín.) 8 l/min
Presión de entrada 0,2-1,2 MPa

Potencia y rendimiento

Presión de trabajo 8 MPa
Presión máx. admisible 10 MPa
Caudal, agua 5,2 l/min
Caudal, detergente 0,3 l/min
Fuerza de retroceso de la pistola

pulverizadora manual

Medidas y pesos

Longitud 165 mm
Anchura 236 mm
Altura 427 mm
Peso, listo para el funcionamiento

con accesorios

Valores calculados conforme a la norma
EN 60335-2-79

Valor de vibración mano-brazo
Inseguridad K

Nivel de presión acústica L
Inseguridad K

pA

pA

Nivel de potencia acústica LWA +
inseguridad K

WA

Reservado el derecho a realizar modificacio­nes técnicas.

10 N

4,7 kg

<2,5

0,3

752dB(A)

90 dB(A)

m/s
m/s

dB(A)

2

2

Declaración de conformidad CE

Por la presente declaramos que la máquina de­signada a continuación cumple, tanto en lo que
respecta a su diseño y tipo constructivo como a
la versión puesta a la venta por nosotros, las
normas básicas de seguridad y sobre la salud
que figuran en las directivas comunitarias co­rrespondientes. La presente declaración perde­rá su validez en caso de que se realicen
modificaciones en la máquina sin nuestro con­sentimiento explícito.

Producto: Limpiadora a alta presión
Modelo: 1.671-xxx
Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)
2004/108/CE
2000/14/CE

Normas armonizadas aplicadas

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Procedimiento de evaluación de la conformi­dad aplicado

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)

Medido: 88
Garantizado: 90

Los abajo firmantes actúan con plenos poderes
y con la debida autorización de la dirección de la
empresa.

CEO

Persona autorizada para la documentación:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tfno.: [phone]
Fax: [phone]

Head of Approbation

Winnenden, 2012/01/01

– 9

43ES

Índice

Instruções gerais . . . . . . . . . . . . . PT 3

Avisos de segurança . . . . . . . . . . PT 3

Manuseamento. . . . . . . . . . . . . . . PT 5

Transporte . . . . . . . . . . . . . . . . . . PT 7

Armazenamento . . . . . . . . . . . . . . PT 7

Conservação e manutenção. . . . . PT 8

Ajuda em caso de avarias . . . . . . PT 8

Dados técnicos . . . . . . . . . . . . . . . PT 9

Declaração de conformidade CE . PT 9

Instruções gerais

Estimado cliente,

Leia o manual de manual original

antes de utilizar o seu aparelho. Pro­ceda conforme as indicações no manual e guar­de o manual para uma consulta posterior ou
para terceiros a quem possa vir a vender o apa­relho.

Utilização correcta

Utilize esta lavadora de alta pressão unicamente
para o uso privado:
– para a limpeza de máquinas, veículos, edifí-

cios, ferramentas, fachadas, terraços, apa­relhos de jardinagem etc. com jacto de água
de alta pressão (se for necessário com de­tergentes).

– com acessórios, peças de reposição e deter-

gentes homologados por KÄRCHER. Ob­serve as indicações que acompanham os
detergentes.

Protecção do meio-ambiente

Os materiais de embalagem são reciclá-

veis. Não coloque as embalagens no lixo
doméstico, envie-as para uma unidade de reci­clagem.

Os aparelhos velhos contêm materiais

preciosos e recicláveis e deverão ser reu-

tilizados. Por isso, elimine os aparelhos
velhos através de sistemas de recolha de lixo
adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes po­dem ser encontradas em:

www.kaercher.com/REACH

Garantia

Em cada país vigem as respectivas condições
de garantia estabelecidas pelas nossas Empre­sas de Comercialização. Eventuais avarias no
aparelho durante o período de garantia serão re­paradas, sem encargos para o cliente, desde
que se trate dum defeito de material ou de fabri­cação. Em caso de garantia, dirija-se, munido do
documento de compra, ao seu revendedor ou ao
Serviço Técnico mais próximo.
(Endereços no verso)

Símbolos no Manual de Instruções

 Perigo

Para um perigo eminente que pode conduzir a
graves ferimentos ou à morte.

몇 Advertência

Para uma possível situação perigosa que pode
conduzir a graves ferimentos ou à morte.

Atenção

Para uma possível situação perigosa que pode
conduzir a ferimentos leves ou danos materiais.

Símbolos no aparelho

O jacto de alta pressão não deve
ser dirigido contra pessoas, ani­mais, equipamento eléctrico acti­vo ou contra o próprio aparelho.

Proteger o aparelho contra congelamento.

Avisos de segurança

 Perigo

 Nunca tocar na ficha de rede e na tomada

com as mãos molhadas.

 O aparelho não deve ser colocado em fun-

cionamento se o cabo de ligação à rede ou
partes importantes do aparelho como, p. ex.,
dispositivos de segurança, mangueiras de
alta pressão ou pistola de injecção estive­rem danificadas.

 Antes de qualquer utilização do aparelho,

verificar se o cabo de ligação à rede e a ficha
de rede não apresentam quaisquer danos. O
cabo de ligação à rede danificado tem que
ser imediatamente substituído pela assis­tência técnica ou por um electricista autori­zado.

 Verificar a mangueira de alta pressão a res-

peito de danos antes de cada colocação em
funcionamento. Substituir imediatamente
uma mangueira de alta pressão danificada.

44 PT

– 3



É proibido pôr o aparelho em funcionamento
em áreas com perigo de explosão.

 Na utilização do aparelho em zonas de peri-

go (p. ex. bombas de gasolina), deverão ser
observadas as respectivas normas de segu­rança.

 Os jactos de alta pressão podem ser perigo-

sos em caso de uso incorrecto. O jacto não
deve ser dirigido contra pessoas, animais,
equipamento eléctrico activo ou contra o
próprio aparelho.

 Não dirigir o jacto de alta pressão contra ter-

ceiros ou contra si próprio para a limpeza de
roupa ou sapatos.

 Não projectar jactos de água contra objec-

tos, que contenham substâncias nocivas à
saúde (p.ex. amianto).

 O jacto de alta pressão pode danificar pneus

e as válvulas dos mesmos ou provocar até o
seu rebentamento. O primeiro sinal de da­nos é a alteração da cor do pneu. Os pneus
/ válvulas dos pneus danificados podem
causar lesões mortais. Guardar pelo menos
uma distância do jacto de 30 cm durante a
limpeza de superfícies!

 Perigo de explosão!

Não pulverizar líquidos inflamáveis.
Nunca aspirar líquidos com teores de diluen­tes ou ácidos e dissolventes não diluídos!
Trata-se de materiais como gasolina, diluen­tes de cores ou óleo combustível. A neblina
de pulverização é altamente inflamável, ex­plosiva e tóxica. Não utilizar acetona, ácidos
e dissolventes não diluídos, dado que po­dem atacar os materiais utilizados no apare­lho.

몇 Advertência

 Fichas e acoplamentos de um cabo de ex-

tensão têm que ser estanques à água e não
podem estar na água.

 Os cabos de extensão não apropriados po-

dem ser perigosos. Utilize ao ar livre unica­mente cabos de extensão com uma secção
transversal suficiente e devidamente homo­logados e marcados:
1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm

 Desenrolar o cabo de extensão sempre

completamente do tambor de cabo.

 As mangueiras de alta pressão, as torneiras

e os acoplamentos são importantes para a
segurança do aparelho. Utilizar unicamente
mangueiras de alta pressão, torneiras e aco­plamentos recomendados pelo fabricante.

2

 Este aparelho não é adequado para a utiliza-

ção por pessoas com capacidades físicas,
sensoriais e psíquicas reduzidas.
Este aparelho não deve ser manobrado por
crianças ou pessoas não instruídas.
As crianças devem ser supervisionadas de
modo a assegurar que não brincam com o
aparelho.

 Manter as películas da embalagem fora do

alcance das crianças! Perigo de asfixia!

 Este aparelho foi desenvolvido para a utiliza-

ção de detergentes, fornecidos ou recomen­dados pelo fabricante. A utilização de outros
detergentes ou agentes químicos pode afec­tar a segurança do aparelho.

 O utilizador deve usar o aparelho de acordo

com as especificações. Deve ter em consi­deração as condições locais e, ao utilizar o
aparelho, ter em conta o comportamento de
pessoas nas proximidades.

 Não utilizar o aparelho se outras pessoas se

situarem no raio de acção da mesma, a não
ser que estas utilizem vestuário de protec­ção.

 Utilizar roupa de protecção e óculos de pro-

tecção contra salpicos de água ou sujida­des.

Atenção

 No caso de longas interrupções de funciona-

mento deve-se desligar o interruptor princi­pal / interruptor do aparelho ou retirar a ficha
da tomada.

 Não operar o aparelho a temperaturas infe-

riores a 0 °C.

 Guardar uma distância do jacto mínima de

30 cm durante a limpeza de superfícies la­queadas para evitar danos.

 Nunca deixar o aparelho sem vigilância en-

quanto o mesmo estiver em funcionamento.

 Assegurar que os cabos de rede e de exten-

são não sejam danificados por trânsito, es­magamento, puxões ou problemas
similares. Proteger o cabo de rede contra
calor, óleo e arestas afiadas.

 Todas as peças condutoras de corrente na

área de trabalho devem estar protegidas
contra jactos de água.

 O aparelho só deve ser ligado a uma cone-

xão eléctrica executada por um electricista,
de acordo com IEC 60364.

 Ligar o aparelho só à corrente alternada. A

tensão deve corresponder à placa de tipo do
aparelho.

 Por motivos de segurança recomendamos,

– 4

45PT

regra geral, que o aparelho seja operado
com um disjuntor para corrente de defeito
(máx. 30 mA).

 Efectuar os trabalhos de limpeza com forma-

ção de águas sujas oleosas, p.ex. lavagem
do motor, lavagem do chassi inferior, só em
lugares de lavagem onde existem colectores
de óleo.

Equipamento de segurança

Atenção

Os dispositivos de segurança protegem o utiliza­dor e não podem ser alterados ou colocados fora
de serviço.

Interruptor da máquina

O interruptor do aparelho impede a activação
inadvertida do aparelho.

Bloqueio da pistola pulverizadora manual

O bloqueio trava a alavanca da pistola e impede
um arranque inadvertido do aparelho.

Válvula de descarga com interruptor de
pressão

A válvula de descarga evita a ultrapassagem da
pressão de serviço permitida.
Se soltar a alavanca da pistola de injecção ma­nual, a bomba de alta pressão é desligada por
um interruptor manométrico. Se a alavanca for
puxada, a bomba volta a ligar.

Pré-requisitos para a segurança da

estabilidade do aparelho

Atenção

Antes de iniciar quaisquer trabalhos com ou no
aparelho, deve-se assegurar o posicionamento
estável do aparelho, de modo a evitar acidentes
ou danos.

– A segurança de estabilidade do aparelho é

assegurada se este for posicionado sobre
uma superfície plana.

Manuseamento

Volume do fornecimento

O volume de fornecimento do seu aparelho é
ilustrado na embalagem. Ao desembalar verifi­que a integridade do conteúdo.
Contacte imediatamente o vendedor, em caso
de falta de acessórios ou no caso de danos de
transporte.

Descrição da máquina

Neste manual de instruções é descrito o equipa­mento completo. Consoante o modelo, existem
diferenças no volume de fornecimento (ver em­balagem).

Figuras veja página 2

1 Ligação de alta pressão
2 Mangueira de aspiração do detergente (com

filtro)
3 Interruptor do aparelho "0/OFF" / "I/ON"
4 Depósito para cabo de ligação à rede
5 Punho de transporte
6 Conexão de água com peneira
7 Peça de acoplamento para ligação da água
8 Cabo de ligação à rede com ficha de rede
9 Pistola de injecção manual
10 Bloqueio da pistola pulverizadora manual
11 Mangueira de alta pressão
12 Grampo para mangueira de alta pressão
13 Tubo de jacto com bocal alta pressão
14 Tubo de jacto com fresadora de sujidade

Acessórios especiais

Os acessórios especiais oferecem amplas pos­sibilidades de utilização. Contacte o seu reven­dedor KÄRCHER para obter mais informações.

Antes de colocar em funcionamento

Montar os componentes soltos na embalagem
no aparelho, antes de proceder à colocação em
funcionamento.

Figuras veja página 2

Figura

 Retirar o grampo para mangueira de alta

pressão da pistola pulverizadora manual (p.

ex. com uma pequena chave de fendas).
Figura

 Encaixar a mangueira de alta pressão na

pistola pulverizadora manual.

 Pressionar o grampo até encaixar. Controlar

a ligação segura, puxando pela mangueira

de alta pressão.

46 PT

– 5

Alimentação de água

De acordo com as prescrições em vi­gor o aparelho nunca pode ser ligado à
rede de água potável sem separador
de sistema. Deve-se utilizar um sepa­rador de sistema adequado da firma KÄRCHER
ou, alternativamente, um separador de sistema
segundo EN 12729 tipo BA. A água que tenha
entrado no separador de sistema é considerada
imprópria para consumo.

Atenção

Ligar o separador de sistema sempre à alimen­tação da água e nunca directamente ao apare­lho!

Aviso: sujidade na água pode danificar a bomba
de alta pressão e os acessórios. Como meio de
protecção é recomendado o filtro de água KÄR­CHER (acessórios especiais, n.º enc. 4.730-

059).

Alimentação de água a partir da canalização

Respeite as normas da companhia de abasteci­mento de água.
Para os valores de ligação veja a placa de carac­terísticas / dados técnicos.

 Utilizar uma mangueira de água de material

reforçado (não incluída no material forneci­do) com um acoplamento normal. (Diâmetro
mínimo de 1/2 polegada resp., 13 mm; com­primento mínimo 7,5 m).

 Fixar o elemento de acoplamento na cone-

xão de água da máquina.

 Colocar a mangueira de água sobre o ele-

mento de acoplamento da máquina e ligar à
alimentação da água.

Colocação em funcionamento

Atenção

O funcionamento a seco durante mais de 2 mi­nutos conduz a danos irreparáveis na bomba de
alta pressão. Se o aparelho não estabelecer ne­nhuma pressão dentro de 2 minutos, deve desli­gar o aparelho e proceder conforme indicado no
capítulo "Ajuda em caso de avarias".

 Ligar a mangueira de alta pressão à respec-

tiva ligação no aparelho.

 Introduzir a lança na pistola manual e rodar

90° para fixá-la.

 Abrir a torneira totalmente.
 Ligue a ficha de rede à tomada de corrente.
 Ligar o aparelho "I/ON".

Funcionamento

몇 Perigo

Devido ao jacto que sai do bico de alta pressão
uma força de recuo age sobre a pistola manual.
Garantir uma posição segura e segurar bem a
pistola de injecção manual e o tubo de jacto.

 Desbloquear a alavanca da pistola pulveri-

zadora.

 Puxar a alavanca e o aparelho entra em fun-

cionamento.
Aviso: o aparelho desliga assim que soltar a
alavanca. A alta pressão permanece no sistema.

Lança com fresadora de sujidade

Para sujidade resistente.
Inadequado para trabalhos com detergente.

Tubo de jacto com bocal alta pressão

Para trabalhos de limpeza normais.
Inadequado para trabalhos com detergente.

Trabalhar com detergentes

Para os respectivos trabalhos de limpeza utilize
apenas produtos de limpeza e de conservação
KÄRCHER, uma vez que estes foram especial­mente concebidos para a utilização no seu apa­relho. A utilização de outros produtos de limpeza
e de conservação pode provocar o desgaste
prematuro e a anulação da garantia. P. f. infor­me-se no comércio especializado ou requisite in­formações directamente à KÄRCHER.

 Extrair o comprimento desejado da man-

gueira de aspiração de detergente do seu

suporte.

 Pendurar a mangueira de aspiração do de-

tergente num recipiente com o produto.

 Separar o tubo de jacto da pistola de injec-

ção manual. Trabalhar apenas com a pistola

pulverizadora.

Aviso: Deste modo, a solução de detergen-

te é adicionada ao jacto de água.

Métodos de limpeza recomendados

 Espalhar o detergente de forma económica

sobre a superfície seca e deixá-lo actuar

(não secar).

 Remover a sujidade solta com o jacto de alta

pressão.

– 6

47PT

Interromper o funcionamento

Soltar a alavanca da pistola pulverizadora



manual.

 Bloquear a alavanca da pistola pulverizado-

ra.

 Se não trabalhar durante um período prolon-

gado (superior a 5 minutos) com o aparelho,
o mesmo deve ser desligado "0/OFF".

 Colocar a pistola pulverizadora no local de

armazenamento.

Desligar o aparelho

Atenção

Separar apenas a mangueira de alta pressão da
pistola pulverizadora manual ou do aparelho se
o sistema estiver livre de pressão.

 Pendurar a mangueira de sucção DT num

recipiente com água clara, operar o aparelho
aprox. 1 minuto com o tubo de jacto des­montado e enxaguá-lo, após os trabalhos
com detergente.

 Soltar a alavanca da pistola pulverizadora

manual.

 Desligar o aparelho "0/OFF".
 Fechar a torneira de água.
 Separar o aparelho da alimentação da água.
 Premir a alavanca da pistola de injecção ma-

nual para eliminar a pressão ainda existente
no sistema.

 Bloquear a alavanca da pistola pulverizado-

ra.

 Desligue a ficha da tomada.
 Arrumar o cabo de ligação à rede, a man-

gueira de alta pressão e os acessórios no
aparelho.

Transporte

Atenção

De modo a evitar acidentes ou ferimentos duran­te o transporte, deve ter-se atenção ao peso do
aparelho (ver dados técnicos).

Transporte manual

 Levantar o aparelho no manípulo e transpor-

tar.

Transporte em veículos

 Proteger o aparelho contra deslizamentos e

tombamentos.

Armazenamento

Atenção

De modo a evitar acidentes ou ferimentos duran­te a selecção do local de armazenamento, deve
ter-se em consideração o peso do aparelho (ver
dados técnicos).

Guardar a máquina

Antes de armazenar o aparelho durante um lon­go período (p. ex. no Inverno), deve-se prestar
especial atenção ao capítulo da conservação.

 Estacionar o aparelho sobre uma superfície

plana.

 Colocar a pistola pulverizadora no local de

armazenamento.

 Arrumar o cabo de ligação à rede, a man-

gueira de alta pressão e os acessórios no

aparelho.

Protecção contra o congelamento

Atenção

Proteger o aparelho e os acessórios contra con­gelamento.

Os aparelhos e os acessórios são destruídos
pela geada se não estiverem totalmente esva­ziados (sem água). Para evitar danos:

 Esvaziar toda a água do aparelho: ligar o

aparelho sem a mangueira de alta pressão

conectada e sem a alimentação de água co-

nectada (máx. 1 min) e aguardar até não sair

mais nenhuma água da ligação de alta pres-

são. Desligar o aparelho.

 Guardar o aparelho com todos os acessó-

rios um local protegido contra geada.

48 PT

– 7

Conservação e manutenção

 Perigo

Antes de efectuar trabalhos de conservação e
de manutenção desligar o aparelho e retirar a fi­cha de rede.

Conservação

Antes dum armazenamento prolongado, p.ex.
durante o inverno:

 Retirar o filtro da mangueira de aspiração do

detergente e limpá-lo com água corrente.

 Extrair o coador da conexão de água por

meio de um alicate de pontas chatas e lavá­lo com água corrente.

Manutenção

O aparelho está isento de manutenção.

Peças sobressalentes

Utilize exclusivamente peças de reposição origi­nais da KÄRCHER. No final do presente Manual
de instruções, encontra-se uma lista das peças
sobressalentes.

Ajuda em caso de avarias

Com a ajuda da seguinte tabela sinóptica, você
mesmo pode eliminar pequenas avarias.
Em caso de dúvida contacte o serviço de assis­tência técnica autorizado.

 Perigo

Antes de efectuar trabalhos de conservação e
de manutenção desligar o aparelho e retirar a fi­cha de rede.
Os trabalhos de reparação e trabalhos em com­ponentes eléctricos só devem ser executados
pelo Serviço de Assistência Técnica autorizado.

A máquina não funciona

 Puxar a alavanca da pistola pulverizadora

manual, o aparelho entra em funcionamen-

to.

 Verificar se a tensão indicada na placa de

características coincide com a tensão da

fonte de alimentação.

 Verificar o cabo de rede a respeito de danos.

A máquina não atinge a pressão de serviço

 Eliminar o ar da máquina: Ligar o aparelho

sem a mangueira de alta pressão conectada

e esperar (máx. 2 minutos), até a água sair

sem bolhas de ar na respectiva ligação de

alta pressão. Desligar o aparelho e voltar a

ligar a mangueira de alta pressão.

 Controlar a alimentação da água.
 Extrair o coador da conexão de água por

meio de um alicate de pontas chatas e lavá-

lo com água corrente.

Fortes variações de pressão

 Limpar o bocal de alta pressão: Elimine a su-

jidade da abertura do bocal com uma agulha

e lave pela frente com água.

 Verificar a quantidade de alimentação de

água.

Aparelho com fuga

 Uma pequena fuga no aparelho é normal e

deve-se a razões técnicas. Se houver fortes

fugas de água, manda inspeccionar pelo

Serviço Técnico autorizado.

O detergente não é aspirado

 Separar o tubo de jacto da pistola de injec-

ção manual. Trabalhar apenas com a pistola

pulverizadora.

 Limpar o filtro na mangueira de aspiração do

detergente.

 Controlar a mangueira de aspiração do de-

tergente quanto a dobras.

– 8

49PT

Dados técnicos

Ligação eléctrica

Tensão 220-240

1~50/60VHz
Potência da ligação 1,3 kW
Consumo de corrente 6 A
Protecção de rede (de acção

lenta)
Classe de protecção II
Grau de protecção IP X5

Conexão de água

Temperatura de admissão
(máx.)

Quantidade de admissão (mín.) 8 l/mín
Pressão de admissão 0,2-1,2 MPa

Dados relativos à potência

Pressão de serviço 8 MPa
Pressão máxima admissível 10 MPa
Débito, água 5,2 l/mín
Débito, detergente 0,3 l/mín
Força de recuo da pistola manual 10 N

Medidas e pesos

Comprimento 165 mm
Largura 236 mm
Altura 427 mm
Peso, operacional com acessórios 4,7 kg

Valores obtidos segundo EN 60335-2-79

Valor de vibração mão/braço
Insegurança K

Nível de pressão acústica L
Insegurança K

pA

pA

Nível de potência acústica LWA +
Insegurança K

WA

Reservados os direitos a alterações técnicas!

10 A

40 °C

<2,5

0,3

752dB(A)

90 dB(A)

m/s
m/s

dB(A)

2

2

Declaração de conformidade CE

Declaramos que a máquina a seguir designada
corresponde às exigências de segurança e de
saúde básicas estabelecidas nas Directivas CE
por quanto concerne à sua concepção e ao tipo
de construção assim como na versão lançada no
mercado. Se houver qualquer modificação na
máquina sem o nosso consentimento prévio, a
presente declaração perderá a validade.

Produto: Maquinas de lavar de alta

pressão

Tipo: 1.671-xxx
Respectivas Directrizes da CE

2006/42/CE (+2009/127/CE)
2004/108/CE
2000/14/CE

Normas harmonizadas aplicadas

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Processo aplicado de avaliação de
conformidade

2000/14/CE: Anexo V

Nível de potência acústica dB(A)

Medido: 88
Garantido: 90

Os abaixo assinados têm procuração para agi­rem e representarem a gerência.

CEO

Responsável pela documentação:
S. Reiser

Head of Approbation

50 PT

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2012/01/01

– 9

Indholdsfortegnelse

Generelle henvisninger. . . . . . . . . DA 3

Sikkerhedsanvisninger . . . . . . . . . DA 3

Betjening. . . . . . . . . . . . . . . . . . . . DA 5

Transport . . . . . . . . . . . . . . . . . . . DA 6

Opbevaring . . . . . . . . . . . . . . . . . . DA 7

Pleje og vedligeholdelse. . . . . . . . DA 7

Hjælp ved fejl . . . . . . . . . . . . . . . . DA 7

Tekniske data . . . . . . . . . . . . . . . . DA 8

EU-overensstemmelseserklæring DA 8

Generelle henvisninger

Kære kunde

Læs original brugsanvisning inden

første brug, følg anvisningerne og
opbevar vejledningen til senere efterlæsning el­ler til den næste ejer.

Bestemmelsesmæssig anvendelse

Denne højtryksrenser må kun anvendes til privat
brug:
– Til rengøring af maskiner, køretøjer, bygnin-

ger, værktøj, facader, terrasser, havered­skaber etc. med højtryksvandstråle (efter
behov med tilsætning af rengørningsmid­del).

– Med tilbehør, reservedele og rengøringsmid-

ler, der er godkendt af KÄRCHER. Følg de
anvisninger, der er vedlagt rengøringsmid­lerne.

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke

emballagen ud sammen med det alminde­lige husholdningsaffald, men aflever den til gen­brug.

Udtjente apparater indeholder værdifulde

materialer, der kan og bør afleveres til

genbrug. Aflever derfor udtjente apparater
på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du
på:

www.kaercher.com/REACH

Garanti

I de enkelte lande gælder de af vore forhandlere
fastlagte garantibetingelser. Eventuelle fejl på
apparatet afhjælpes gratis inden for garantien,
såfremt fejlen kan tilskrives en materiale- eller
produktionsfejl. Hvis De ønsker at gøre garanti­en gældende, bedes De henvende Dem til Deres
forhandler eller nærmeste kundeservice med­bringende kvittering for købet.
(Se adressen på bagsiden)

Symbolerne i driftsvejledningen

 Risiko

En umiddelbar truende fare, som kan føre til al­vorlige personskader eller død.

몇 Advarsel

En muligvis farlig situation, som kan føre til alvor­lige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til per­sonskader eller til materialeskader.

Symboler på maskinen

Strålen må ikke rettes mod perso­ner, dyr, tændt elektrisk udstyr el­ler mod selve maskinen. Beskyt
maskinen imod frost.

Sikkerhedsanvisninger

 Risiko

 Rør aldrig ved netstik og stikkontakt med

fugtige hænder.

 Tag ikke maskinen i brug, hvis strømtilslut-

ningsledningen eller vigtige dele af maskinen,
som f.eks. sikkerhedselementer, højtryks­slanger eller sprøjtepistoler, er beskadigede.

 Kontroller altid tilslutningsledningen og net-

stikket for skader, før maskinen tages i brug.
En beskadiget tilslutningsledning skal omgå­ende udskiftes af en autoriseret kundeser­viceafdeling/el-installatør.

 Kontroller altid højtryksslangen for beskadi-

gelser, før den tages i brug. Udskift højtryks­slangen med det samme, hvis den er
beskadiget.

 Det er forbudt at bruge højtryksrenseren i

områder, hvor der er eksplosionsfare.

 Overhold de gældende sikkerhedsforskrifter

ved anvendelse af højtryksrenseren i fare­områder (f.eks. tankstationer).

 Højtryksstråler kan være farlige, hvis de ikke

anvendes korrekt. Strålen må ikke rettes

– 3

51DA

mod personer, dyr, tændt elektrisk udstyr el­ler mod højtryksrenseren.

 Ret ikke strålen mod Dem selv eller andre for

at rengøre tøj eller skotøj.

 Spul ikke genstande, der indeholder sund-

hedsskadelige stoffer (f.eks. asbest).

 Dæk/dækventiler kan beskadiges og punk-

tere ved brug af højtryksstrålen. Første tegn
herpå er, at dækkene ændrer farve. Beska­digede dæk/dækventiler er livsfarlige. Hold
mindst 30 cm stråleafstand ved rengøringen!

 Eksplosionsrisiko!

Brændbare væsker må ikke sprøjtes.
Opsug aldrig opløsningsmiddelholdige væ­sker eller ufortyndede syrer og opløsnings­midler! Herunder hører f.eks. benzin,
farvefortynder og fyringsolie. Sprøjtetågen
er meget let antændelig, eksplosiv og giftig.
Undgå brug af acetone, ufortyndede syrer og
opløsningsmidler, da disse angriber maski­nens materialer.

몇 Advarsel

 Stikket og koblingen af forlængerledninger

skal være vandtæt og må ikke ligge i vand.

 Uegnede forlængerledninger kan være farli-

ge. Benyt udelukkende godkendte og mær­kede forlængerledninger med et
tilstrækkeligt stort ledningstværsnit ved
udendørs brug:
1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm

 Træk altid forlængerledningen helt af ka-

beltromlen.

 Højtryksslanger, armaturer og tilkoblinger er

vigtige for højtryksrenserens sikkerhed. Be­nyt udelukkende de af producenten anbefa­lede højtryksslanger, armaturer og
tilkoblinger.

 Dette apparat er ikke beregnet til brug af per-

soner med nedsatte fysiske, sensoriske eller
åndelige evner.
Højtryksrenseren må ikke anvendes af børn
eller af personer, der ikke er blevet instrueret
i brugen.
Børn skal være under opsyn, så de ikke har
mulighed for at lege med maskinen.

 Emballagefolie skal holdes væk fra børn

p.gr.a. kvælningsfare!

 Højtryksrenseren er udviklet til brug sammen

med de rengøringsmidler, der leveres og an­befales af producenten. Brug af andre ren­gøringsmidler eller kemikalier kan påvirke
højtryksrenserens sikkerhed negativt.

 Brugeren skal anvende højtryksrenseren iht.

dens anvendelsesformål. Han skal tage hen-

2

syn til de lokale forhold og holde øje med, om
der er personer i nærheden, når han arbej­der med højtryksrenseren.

 Maskinen må ikke bruges, hvis der er andre

personer uden beskyttelsesdragter i nærhe­den.

 Bær passende sikkerhedstøj og beskyttel-

sesbriller som værn mod vand eller snavs,
der sprøjter bagud.

Forsigtig

 Ved længere arbejdspauser skal maskinen

afbrydes via hovedafbryderen / kontakten el­ler netstikket skal trækkes ud.

 Apparatet må ikke bruges ved temperaturer

under 0°C.

 Hold mindst 30 cm stråleafstand ved rengø-

ring af lakerede overflader for at undgå lak­skader.

 Lad aldrig højtryksrenseren være uden op-

syn, mens den er i drift.

 Undgå at køre over, klemme, rive eller lign. i

net- eller forlængerledninger, da dette øde­lægger eller beskadiger dem. Beskyt netled­ningerne mod varme, olie og skarpe kanter.

 Alle strømførende dele i arbejdsområdet

skal være beskyttet mod strålevand.

 Højtryksrenseren skal altid tilsluttes et elek-

trisk stik, der er installeret af en elektriker iht.
IEC 603064.

 Højtryksrenseren må kun sluttes til veksel-

strøm. Spændingen skal svare til angivelsen
på typeskiltet.

 Af sikkerhedsgrunde anbefaler vi principielt

at maskinen anvendes over et fejlstrømsre­læ (max. 30 mA).

 Rengøringsarbejde, der medfører olieholdigt

spildevand, f.eks. motorvask eller under­vognsvask må kun foregå på vaskepladser
udstyret med en olieudskiller.

Sikkerhedsanordninger

Forsigtig

Sikkerhedsanordninger skal beskytte mod kvæ­stelser og må hverken ændres eller omgås.

Afbryder

Hovedafbryderen forhindrer et utilsigtet brug af
maskinen.

Låseanordning på håndsprøjtepistolen

Låseanordningen blokerer sprøjtepistolens greb
og forhindrer maskinens utilsigtede start.

Overstrømsventil med trykafbryder

Overstrømsventilen forhindrer, at det maksimalt
tilladte tryk overskrides.
Hvis pistolgrebet slippes, frakobles højtrykspum-

52 DA

– 4

pen af en trykafbryder, og højtryksstrålen stop­per. Hvis der trækkes i grebet, kobler
trykafbryderen pumpen til igen.

Forudsætninger til stabiliteten

Forsigtig

Før hvert arbejde med eller på maskinen, skal
der sørges for stabilitet for at undgå ulykker eller
beskadigelser.

– Maskinens stabilitet er garanteret, hvis den

sættes på en plan overflade.

Betjening

Leveringsomfang

Maskinen, tilbehør m.m. vises på emballagen.
Kontroller ved udpakningen, om indholdet er
komplet.
Kontakt venligst forhandleren, hvis der mangler
tilbehør eller ved transportskader.

Beskrivelse af apparatet

I denne driftsvejledning beskrives det maksimale
udstyr. Afhængigt af modellen er der forskelle i
leveringen (se emballagen).

Se figurerne på side 2

1 Højtrykstilslutning
2 Sugeslange til rensemiddel (med filter)
3 Hovedafbryder „0/OFF“ / „I/ON“
4 Opbevaring til strømledningen
5 Bæregreb
6 Vandtilslutning med si
7 Tilkoblingsdel til vandforsyning
8 Strømledning med netstik
9 Håndsprøjtepistol
10 Låseanordning på håndsprøjtepistolen
11 Højtryksslange
12 Klemme til højtryksslangen
13 Strålerør med højtryksdyse
14 Strålerør med rotordyse

Ekstratilbehør

Ekstratilbehøret udvider maskinens anvendel­sesmuligheder. Nærmere informationer herom
fås hos Deres KÄRCHER-forhandler.

Inden ibrugtagning

Løse komponenter, som er vedlagt maskinen,
skal før brugen monteres.

Se figurerne på side 2

Figur

 Træk klemmen til højtryksslangen ud af

håndsprøjtepistolen (f.eks. med en lille
skruetrækker).

Figur

 Stik højtryksslangen ind i håndsprøjtepisto-

len.

 Tryk klemmen ind indtil den går i hak. Kon-

troller om forbindelsen er sikker ved at træk­ke i højtryksslangen.

Vandforsyning

Ifølge de gældende love, må maskinen
aldrig anvendes på drikkevandsnettet
uden en tilbageløbsventil. Der skal an­vendes en velegnet tilbageløbsventil
fra KÄRCHER eller en alternativ tilbageløbsven­til ifølge EN 12729 type BA. Vand, som strøm­mer igennem en systemseparator, kan ikke
drikkes.

Forsigtig

Systemadskiller skal altid kobles til vandforsynin­gen, ikke direkte til apparatet!

Bemærk: Forureninger i vandet kan beskadige
højtrykspumpen og tilbehøret. Som beskyttelse
anbefaler vi at bruge KÄRCHER-vandfilteret
(ekstratilbehør, bestillingsnr. 4.730-059).

Vandforsyning fra vandledning

Læg mærke til vandforsyningsselskabets regle­menter.
Se typeskilt/tekniske data for tilslutningsværdier

 Benyt en vævarmeret vandslange (leveres

ikke med) med en gængs tilkobling: (diame­ter mindst 1/2 tomme, hhv. 13 mm; længde
mindst 7,5 m).

 Skru den medfølgende koblingsdel på høj-

tryksrenserens vandtilslutning.

 Stik vandslangen på højtryksrensernes til-

koblingsdel og slut den til vandhanen.

Ibrugtagning

Forsigtig

Tørkørsel på mere end 2 minutter fører til skader
på højtrykspumpen. Afbryd maskinen hvis den
ikke opbygger tryk indenfor 2 minutter og gå frem
ifølge anvisningerne i kapitel "Hjælp ved fejl".

 Højtryksslangen kobles til maskinens høj-

trykstilslutning.

 Strålerør sættes ind i sprøjtepistolen og fik-

seres med en 90° omdrejning.

 Åbn for vandhanen.
 Sæt netstikket i en stikdåse.
 Stil hovedafbryderen på "I/ON".

– 5

53DA

Drift

몇 Risiko

Pga. den vandstråle, der kommer ud af højtryks­dysen, stødes pistolgrebet bagud. Sørg for at stå
godt og hold godt fast i pistolgrebet og strålerø­ret.

 Brug håndsprøjtepistolens greb.
 Højtryksrenseren tændes ved at trække i

grebet.
Bemærk: Hvis der gives slip for grebet, afbrydes
maskinen igen. Højtrykket opretholdes i syste­met.

Strålerør med rotordyse

Til svære tilsmudsninger
Ikke egnet til arbejde med rensemidler.

Strålerør med højtryksdyse

Til normal rengøring.
Ikke egnet til arbejde med rensemidler.

Arbejde med rensemidler

Brug udelukkende rense- og plejemidler fra
KÄRCHER til den pågældende rengøringsdop­gave, da disse produkter er specielt udviklet til
deres maskine. Brugen af andre rense- og pleje­midler kan føre til hurtigere slitage og ophør af
garantikravene. Informer dig venligst ved din for­handler eller rekvirer direkte informationer hos
KÄRCHER.

 Træk rensemiddel-sugeslangen ud af huset

i den ønskede længde.

 Hæng rensemiddel-sugeslangen ned i en

beholder med rensemiddelopløsning.

 Tag strålerøret af pistolgrebet. Arbejde kun

med håndsprøjtepistolen.

Bemærk: På den måde tilsættes der rense-

middelopløsning til vandstrålen under drif-

ten.

Anbefalet rensemetode

 Sprøjt lidt rengøringsmiddel på den tørre

overflade og lad det virke (skal ikke tørre).

 Vask det løsnede snavs af med højtryksstrå-

len.

Afbrydelse af driften

 Slip pistolgrebets håndtag.
 Brug håndsprøjtepistolens greb.
 Afbryd endvidere maskinen "0/OFF" ved

længere arbejdspauser (mere end 5 minut-

ter).

 Sæt håndsprøjtepistolen i dens holder.

Efter brug

Forsigtig

Højtryksslangen må kun adskilles fra håndsprøj­tepistolen eller maskinen, hvis systemet er uden
tryk.

 Hæng rensemiddel-sugeslangen ned i en

beholder med rent vand, tænd og skyl ma­skinen i ca. 1 minut med afmonteret stråle­rør.

 Slip pistolgrebets håndtag.
 Sluk maskinen "0/OFF“.
 Luk vandhanen.
 Adskil maskinen fra vandforsyningen.
 Tryk på pistolgrebet for at fjerne det tryk, der

er i systemet.

 Brug håndsprøjtepistolens greb.
 Træk netstikket ud.
 Anbring nettilslutningskablet, højtryksslan-

gen og tilbehøret på højtryksrenseren.

Transport

Forsigtig

Tag hensyn til maskinens vægt under transpor­ten (se tekniske data) for at undgå ulykker og
personskader.

Manuel transport

 Løft maskinen ved hjælp af grebet og bær

den.

Transport i køretøjer

 Maskinen sikres/fastgøres, så den ikke kan

vælte eller flytte sig.

54 DA

– 6

Opbevaring

Forsigtig

Tag hensyn til maskinens vægt ved valg af opbe­varingssted (se tekniske data) for at undgå ulyk­ker og personskader.

Opbevaring af damprenseren

Inden maskinen opbevares over et længere tids­rum, f.eks. om vinteren, skal der tages hensyn til
anvisningerne i kapitel "Pleje".

 Stil fejemaskinen på et plant underlag.
 Sæt håndsprøjtepistolen i dens holder.
 Anbring nettilslutningskablet, højtryksslan-

gen og tilbehøret på højtryksrenseren.

Frostbeskyttelse

Forsigtig

Beskyt maskinen og tilbehøret imod frost.

Maskinen og tilbehøret ødelægges af frost hvis
der er vand i maskinen. For at undgå skader:

 Tømme maskinen for vand: Tænd maskinen

uden tilsluttet højtryksslange og uden tilslut-

tet vandforsyning (max. 1 min.) og vent, indtil

der ikke længere kommer vand ud af høj-

trykstilslutningen. Sluk for maskinen.

 Maskinen og alt tilbehør opbevares i et frost-

frit rum.

Pleje og vedligeholdelse

 Risiko

Før alle service- og vedligeholdelsesarbejder
skal maskinen afbrydes og stikket trækkes ud.

Pleje

Inden længere tids opbevaring, f.eks. om vinte­ren:

 Træk filteret af rensemiddel-sugeslangen og

rens det under løbende vand.

 Træk sien i vandtilslutningen ud med en flad-

tang og rens den under løbende vand.

Vedligeholdelse

Højtryksrenseren er vedligeholdelsesfri.

Reservedele

Benyt udelukkende originale reservedel fra
KÄRCHER. Bag i denne betjeningsvejledning
finder De en oversigt over reservedele.

Hjælp ved fejl

Ved hjælp af denne oversigt kan De selv afhjæl­pe mindre fejl.
Kontakt den autoriserede kundeservice i tvivlstil­fælde.

 Risiko

Før alle service- og vedligeholdelsesarbejder
skal maskinen afbrydes og stikket trækkes ud.
Reparationsarbejder og arbejder på elektriske
komponenter skal altid udføres af autoriserede
servicefolk.

Maskinen kører ikke

 Maskinen tændes ved at trække i håndsprøj-

tepistolens greb.

 Kontroller, at den angivne spænding på ty-

peskiltet stemmer overens med strømkil­dens spænding.

 Kontroller nettilslutningskablet for beskadi-

gelse.

Maskinen kommer ikke op på det nødvendige
tryk

 Maskinen skal afluftes: Tænd maskinen

uden tilsluttet højtryksslange og vent (max. 2
minutter), indtil vandet kommer ud af høj­trykstilslutningen uden bobler. Sluk for ma­skinen og tilslut højtryksslangen igen.

 Kontroller vandforsyningen.
 Træk sien i vandtilslutningen ud med en flad-

tang og rens den under løbende vand.

Kraftige trykudsving

 Rens højtryksdysen: Fjern snavs fra dysebo-

rehullet med en nål og skyl ved at spule vand
fremad.

 Kontroller den tilløbende vandmængde.

Maskinen er utæt

 Teknisk betinget er maskinen lidt utæt. Kon-

takt den autoriserede kundeservice, hvis den
er meget utæt.

Rensemiddel bliver ikke indsuget

 Tag strålerøret af pistolgrebet. Arbejde kun

med håndsprøjtepistolen.

 Rens filteret på rensemiddelsugeslangen.
 Kontroller rensemiddel-sugeslangen for

knæk.

– 7

55DA

Tekniske data

El-tilslutning

Spænding 220-240

1~50/60VHz
Tilslutningseffekt 1,3 kW
Strømoptagelse 6 A
Netsikring (træg) 10 A
Beskyttelsesklasse II
Beskyttelsesniveau IP X5

Vandtilslutning

Forsyningstemperatur, maks. 40 °C
Forsyningsmængde, min. 8 l/min.
Forsyningstryk 0,2-1,2 MPa

Ydelsesdata

Arbejdstryk 8 MPa
Maks. tilladt tryk 10 MPa
Kapacitet, vand 5,2 l/min.
Kapacitet, rengøringsmiddel 0,3 l/min.
Pistolgrebets tilbagestødskraft 10 N

Mål og vægt

Længde 165 mm
Bredde 236 mm
Højde 427 mm
Vægt, driftsklar med tilbehør 4,7 kg

Oplyste værdier ifølge EN 60335-2-79

Hånd-arm vibrationsværdi
Usikkerhed K

Lydtryksniveau L
Usikkerhed K

pA

pA

Lydeffektniveau LWA + usikkerhed
K

WA

Forbehold for tekniske ændringer!

<2,5

0,3

752dB(A)

90 dB(A)

m/s
m/s

dB(A)

EU-overensstemmelseserklæring

Hermed erklærer vi, at den nedenfor nævnte ma­skine i design og konstruktion og i den af os i
handlen bragte udgave overholder de gældende
grundlæggende sikkerheds- og sundhedskrav i
EF-direktiverne. Ved ændringer af maskinen, der
foretages uden forudgående aftale med os, mi­ster denne erklæring sin gyldighed.

Produkt: Højtryksrenser
Type: 1.671-xxx
Gældende EF-direktiver

2006/42/EF (+2009/127/EF)
2004/108/EF
2000/14/EF

Anvendte harmoniserede standarder

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Anvendte overensstemmelsesvurderings­procedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 88
Garanteret: 90

Undertegnede agerer på vegne af og med fuld-

2

magt fra ledelsen.

2

CEO

Dokumentationsbefuldmægtiget:
S. Reiser

Head of Approbation

56 DA

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tlf.: [phone]
Fax: [phone]

Winnenden, 2012/01/01

– 8

Innholdsfortegnelse

Generelle merknader . . . . . . . . . . NO 3

Sikkerhetsanvisninger . . . . . . . . . NO 3

Betjening. . . . . . . . . . . . . . . . . . . . NO 5

Transport . . . . . . . . . . . . . . . . . . . NO 6

Lagring . . . . . . . . . . . . . . . . . . . . . NO 7

Pleie og vedlikehold . . . . . . . . . . . NO 7

Feilretting . . . . . . . . . . . . . . . . . . . NO 7

Tekniske data . . . . . . . . . . . . . . . . NO 8

EU-samsvarserklæring . . . . . . . . . NO 8

Generelle merknader

Kjære kunde,

Før første gangs bruk av apparatet,

les denne originale bruksanvisnin­gen , følg den og oppbevar den for senere bruk
eller for overlevering til neste eier.

Forskriftsmessig bruk

Denne høytrykksvaskeren må kun brukes til pri­vate formål:
– som rengjøring av maskiner, biler, bygnin-

ger, verktøy, fasader, terrasser, hageutstyr,
etc. med høytrykkvannstråle (ved behov til­satt rengjøringsmidler)

– med tilbehør, reservedeler og rengjørings-

midler som er godkjent av KÄRCHER. Følg
anvisningene som følger med rengjørings­middelet.

Miljøvern

Materialet i emballasjen kan resirkuleres.
Ikke kast emballasjen i husholdningsavfal-

let, men lever den inn til resirkulering.

Gamle maskiner inneholder verdifulle ma­terialer som kan resirkuleres. Disse bør le-

veres inn til gjenvinning. Gamle maskiner
skal derfor avhendes i egnede innsamlingssys­temer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner
du under:

www.kaercher.com/REACH

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte
land har utgitt garantibetingelsene som gjelder i
det aktuelle landet. Eventuelle feil på maskinen
blir reparert gratis i garantitiden dersom disse
kan føres tilbake til material- eller produksjons­feil. Ved behov for garantireparasjoner, vennligst
henvend deg med kjøpskvitteringen til din for­handler eller nærmeste autoriserte kundeser­vice.
(Se adresse på baksiden)

Symboler i bruksanvisningen

 Fare

For en umiddelbar truende fare som kan føre til
store personskader eller til død.

몇 Advarsel

For en mulig farlig situasjon som kan føre til store
personskader eller til død.

Forsiktig!

For en mulig farlig situasjon som kan føre til min­dre personskader eller til materielle skader.

Symboler på maskinen

Høytrykksstrålen må ikke rettes
mot personer, dyr, elektrisk utstyr
som er på, eller maskinen selv.
Skal ikke utsettes for frost.

Sikkerhetsanvisninger

 Fare

 Ta aldri i støpselet eller stikkontakten med

våte hender.

 Ikke bruk høystrykksvaskeren når strømled-

ningen eller andre viktige deler, f. eks. høy­trykkslange, høytrykkpistolen eller
sikkerhetsinnretninger er skadet.

 Kontroller strømledningen og støpselet for

skader hver gang høytrykksvaskeren skal
brukes. En skadet strømledning må skiftes
ut umiddelbart hos autorisert kundeservice
eller autorisert elektriker.

 Kontroller alltid høytrykkslangen for skader

før bruk av høytrykksvaskeren. Høytrykks­langer med skader må skiftes ut umiddel­bart.

 Bruk i eksplosjonsfarlige områder er forbudt.
 Ved bruk av høytrykksvaskeren i risikoområ-

der (f.eks. bensinstasjoner) må gjeldende
sikkerhetsforskrifter følges.

 Høytrykkstråler kan være farlige ved feil

bruk. Strålen må ikke rettes mot personer,

– 3

57NO

dyr, elektrisk utstyr som er på, eller høy­trykksvaskeren selv.

 Ikke rett høytrykkstrålen mot deg selv eller

andre for å rengjøre klær eller skotøy.

 Ikke spyl gjenstander som inneholder helse-

skadelige materialer (f. eks. asbest).

 Dekk og ventiler på kjøretøy kan skades

med høytrykkstrålen, noe som kan føre til at
dekk eksploderer. Første tegn på at dekket
er skadet er at det misfarges. Skadde dekk/
dekkventiler er livsfarlige. Hold en stråleav­stand på minst 30 cm ved rengjøring av
dekk!

 Eksplosjonsfare!

Ikke sprut ut brennbare væsker.
Sug aldri inn væsker som inneholder løse­midler eller ufortynnede syrer og løsemidler!
Eksempler på slike væsker kan være ben­sin, malingstynner og fyringsolje. Sprøytetå­ken er høytantennelig, eksplosiv og giftig.
Ikke bruk aceton, ufortynnede syrer og løse­midler, da disse angriper materialet som er
brukt i høytrykksvaskeren.

몇 Advarsel

 Støpsel og kontakt på skjøteledning må

være vanntette og skal ikke ligge i vann.

 Uegnede skjøteledninger kan være farlige.

Ved utendørs bruk må det anvendes skjøte­ledninger som er godkjent for dette og mer­ket etter gjeldende regler, og som har
tilstrekkelig ledningstverrsnitt:
1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm

 Skjøteledninger må alltid vikles helt ut på ka-

beltrommelen.

 Høytrykkslange, armatur og koblinger er vik-

tige for sikkerheten ved bruk av høytrykks­vaskeren. Bruk kun høytrykkslanger,
armatur og koblinger som er anbefalt av pro­dusenten.

 Dette apparatet er ikke ment for bruk av per-

soner med nedsatte fysiske, sensoriske eller
mentale ferdigheter.
Høytrykksvaskeren må ikke brukes av barn,
eller personer som ikke er kjent med hvor­dan høytrykksvaskeren fungerer.
Barn skal holdes under tilsyn for å sikre at de
ikke leker med apparatet.

 Emballasjefolien holdes unna barn, fare for

kvelning!

 Denne maskinen er konstruert for bruk

sammen med rengjøringsmidler levert av, el­ler anbefalt av produsenten. Bruk av andre
rengjøringsmidler eller kjemikalier kan virke
inn på høytrykkksvaskerens sikkerhet.

2

 Høytrykksvaskeren må brukes på korrekt

måte. Brukeren må ta hensyn til forholdene
på det aktuelle bruksstedet, og være opp­merksom på andre personer som måtte be­finne seg i nærheten.

 Ikke bruk maskinen hvis andre personer er

innen rekkevidde, med mindre de har på seg
verneklær.

 Bruk egnede verneklær og vernebriller som

beskyttelse mot tilbakesprut av vann og
smuss.

Forsiktig!

 Ved lengre driftspauser slå av apparatet

med hovedbryter/apparatbryter eller trekk ut
støpselet.

 Apparatet skal ikke brukes ved temperaturer

under 0 °C.

 Hold en avstand på minst 30 cm ved rengjø-

ring av lakkerte flater, for å unngå skader
lakkskader.

 La aldri høytrykksvaskeren stå uten oppsyn

når den er i gang.

 Pass på at strømledningen eller skjøteled-

ningen ikke skades ved at den kjøres over,
klemmes, strekkes eller lignende. Beskytt
strømledningen mot sterk varme, olje og
skarpe kanter.

 Alle strømførende deler i arbeidsområdet må

være spylesikre.

 Høytrykksvaskeren må kun tilkobles strøm-

uttak som er installert av en elektromontør, i
henhold til IEC 60364.

 Høytrykksvaskeren må kun kobles til veksel-

strøm. Spenningen må stemme overens
med høytrykksvaskerens typeskilt.

 Av sikkerhetsgrunner anbefaler vi i utgangs-

punktet at apparatet drives via en overspen­ningsbryter (maks 30mA).

 Rengjøringsarbeid som medfører oljeholdig

avløpsvann, f. eks. motorvask, karosseri­vask, må bare utføres på vaskeplasser med
oljeutskiller.

Sikkerhetsinnretninger

Forsiktig!

Sikkerhetsinnretningen fungerer som beskyttel­se for brukeren, og må ikke endres eller omgås.

Apparatbryter

Apparatbryteren forhindrer utilsiktet bruk av ap­paratet.

Låsin høytrykkspistol

Låsingen sperrer hendelen på høytrykkspistolen
og forhindrer utilsiktet start av apparatet.

58 NO

– 4

Overstrømsventil med trykkbryter

Overstrømsventilen forhindrer at maskinens til­latte arbeidstrykk overskrides.
Hvis spaken på håndsprøytespistolen slippes,
slår en trykkbryter av pumpen, og høytrykksstrå­len stopper. Når spaken betjenes igjen, kobles
pumpen inn igjen.

Forutsetning for at den står støding

Forsiktig!

Før alle arbeider på maskinen, sørg for at den
står støtt for å forhindre personskader eller ma­terielle skader.

– Maskinen står støtt når den står på et flatt

underlag.

Betjening

Leveringsomfang

Leveringsomfang for apparatet er vist på embal­lasjen. Kontroller at innholdet i pakken er full­stendig, når du pakker ut.
Ved manglende tilbehør eller ved transporrtska­der, vennligst informer forhandleren.

Beskrivelse av apparatet

I denne bruksanvisningen er den maksimale ut­rustningen beskrevet. Alt etter modell kan det
være ulike leveringsomfang (se emballasjen).

Se side 2 for illustrasjoner

1 Høytrykksforsyning
2 Rengjøringsmiddel-sugeslange (med filter)
3 Apparatbryter "0/OFF" / "I/ON"
4 Oppbevaring av strømkabel
5 Bærehåndtak
6 Vanntilkobling med sugeinntak
7 Koblingsdel for vanntilkoblingen
8 Strømledning med støpsel
9 Høytrykkspistol
10 Låsin høytrykkspistol
11 Høytrykksslange
12 Klammer for høytrykksslange
13 Strålerør med høytrykksdyse
14 Strålerør med Rotojet

Tilleggsutstyr

Med spesialtilbehør kan du utvide bruksmulighe­tene for maskinen. Ta kontakt med din KÄR­CHER-forhandler for mer informasjon.

Før den tas i bruk

De løse delene som følger apparatet skal monte­res før det tas i bruk.

Se side 2 for illustrasjoner

Figur

 Klammer for høytrykkslange trekkes ut av

høytrykkspistolen (f.eks. med en liten skru­trekker).

Figur

 Sett høytrykkslangen i høytrykkspistolen.
 Klammer trykkes inn til de går i lås. Kontrol-

ler sikker tilkobling ved å trekke i høytrykks­langen.

Vanntilførsel

I henhold til gjeldende forskrifter skal ap­paratet aldri kobles til drikkevannsnettet
uten systemskiller. Det skal brukes en
egnet systemskiller fra KÄRCHER eller
alternativt en systemskiller iht. EN 12729 type BA.
Vann som har passert gjennom en systemskiller
regnes ikke som drikkbart vann.

Forsiktig!

Koble alltid systemskilleren til vannforsyningen,
aldri direkte til apparatet!

Merk: Forurensning i vannet kan skade høy­trykkspumpen og tilbehøret. For beskyttelse an­befales bruk av KÄRCHER vannfilter
(spesialtilbehør, bestillingsnr. 4.730-059).

Vanntilførsel fra vannledning

Følg vannverkets forskrifter.
Se typeskilt/tekniske data for tilkoblingsverdier.

 Bruk en vevforsterket slange (medfølger

ikke) med en alminnelig kobling: (Diameter
minst 1/2" eller 13 mm; lengde minst 7,5 m).

 Skru den medfølgende koblingsdelen på

vanntilkoblingen på høytrykksvaskeren.

 Sett vannslangen på koblingsdelen på høy-

trykksvaskeren, og koble den til vannkranen.

Ta i bruk

Forsiktig!

Tørrkjøring i mer enn 2 minutter fører til skader på
høytrykkspumpen. Dersom apparatet ikke bygger
opp trykk innen 2 minutter, slå av apparatet og gå
frem som beskrevet i kapittel "Feilretting".

 Høytrykkslangen kobles til høytrykkskoblin-

gen på apparatet.

 Sett inn ønsket strålerør i høytrykkspistolen

og fest det ved å dreie 90°.

 Åpne vannkranen helt.
 Sett støpselet i stikkontakten.
 Slå på apparatet "I/ON".

– 5

59NO

Drift

몇 Fare

Når vannet stråler ut av høytrykksdysen utsettes
håndsprøytepistolen for rekylkraft. Sørg for at du
står støtt, og holder godt fast i håndsprøytepisto­len og strålerøret.

 Lås spaken på håndsprøytepistolen.
 Betjen hendelen, og maskinen starter.

Merk: Dersom du slipper hendelen igjen, vil ap­paratet stoppe. Høyt trykk beholdes i systemet.

Strålerør med Rotojet

For hardnakket smuss.
Ikke egnet for bruk med rengjøringsmiddel.

Strålerør med høytrykksdyse

For alminnelige rengjøringsoppgaver.
Ikke egnet for bruk med rengjøringsmiddel.

Arbeide med rengjøringsmiddel

For de ulike rengjøringsoppgavene, anvend ute­lukkende rengjørings- og pleiemidler fra KÄR­CHER, de er spesielt utviklet for bruk med dette
apparatet. Bruk av rengjørings- og pleiemidler
fra andre leverandører kan føre til raskere slita­sje, og garantien kan bortfalle. Du kan få infor­masjon hos faghandleren eller direkte fra
KÄRCHER.

 Trekk ut rengjøringsmiddel sugeslange fra

huset til ønsket lengde.

 Heng rengjøringsmiddelsugeslangen ned i

en beholder med rengjøringsmiddel.

 Ta strålerøret av håndsprøytepistolen. Ar-

beide kun med høytrykkspistol.
Merk: Derved vil rengjøringsløsning blandes
med vannstrålen ved drift.

Anbefalt rengjøringsmetode

 Sprøyt litt rengjøringsmiddel på den tørre

overflaten og la det virke (men ikke tørke).

 Spyl det oppløste smusset vekk med høy-

trykksstrålen.

Opphold i arbeidet

 Slipp spaken på håndsprøytepistolen.
 Lås spaken på håndsprøytepistolen.
 Ved lengre arbeidspauser (mer enn 5 minut-

ter) må høytrykksvaskeren i tillegg slås av
"0/OFF".

 Sett høytrykkspistol i oppbevaring for høy-

trykkspistol.

Etter bruk

Forsiktig!

Høytrykkslangen må bare tas av høytrykkspisto­len eller apparatet når det ikke er noe trykk i sys­temet.

 Etter arbeide med rengjøringsmiddel, heng

sugeslangen ned i en beholder med rent
vann, slå høytrykksvaskeren på med stråle­røret tatt av i ca 1 minutt, og skyll ren.

 Slipp spaken på håndsprøytepistolen.
 Slå av apparatet "0/OFF".
 Steng vannkranen.
 Skill apparatet fra vannforsyningen.
 Trykk inn spaken på håndsprøytepistolen for

å utligne det gjenværende trykket i systemet.

 Lås spaken på håndsprøytepistolen.
 Trekk ut nettstøpselet.
 Lagre strømkabel, høytrykkslange og tilbe-

hør med maskinen.

Transport

Forsiktig!

For å unngå uhell eller personskader ved trans­port, vær oppmerksom på vekten av maskinen
(se tekniske data).

Transport for hånd

 Løft apparatet i bærehåndtaket og bær det.

Transport i kjøretøy

 Sikre maskinen mot å skli eller vippe.

60 NO

– 6

Lagring

Forsiktig!

For å unngå uhell eller personskader ved valg av
lagringssted, vær oppmerksom på vekten av
maskinen (se tekniske data).

Oppbevaring av apparatet

Før lengre tids lagring, f.eks. om vinteren, pass
på anvisningene i kapittelet Pleie.

 Sett høytrykksvaskeren på et jevnt underlag.
 Sett høytrykkspistol i oppbevaring for høy-

trykkspistol.

 Lagre strømkabel, høytrykkslange og tilbe-

hør med maskinen.

Frostbeskyttelse

Forsiktig!

Apparat og tilbehør skal ikke utsettes for frost.

Apparat og tilbehør kan ødelegges av frost, der­som de ikke er tømt fullstendig for vann. For å
unngå skader.

 Tømme apparatet helt for vann: Slå på appa-

ratet uten tilkoblet høytrykkslange og uten til­koblet vannforsyninf (maks 1 min.) og vent til
det ikke kommer mer vann ut av høytrykks­langen. Slå av maskinen.

 Oppbevar apparat med alt utstyr i et frostsik-

kert rom.

Pleie og vedlikehold

 Fare

Slå av apparatet og ta ut strømstøpselet innen
service eller vedlikeholdsarbeider påbegynnes.

Vedlikehold

Før langvarig oppbevaring, f. eks. over vinteren:

 Ta ut filteret fra rengjøringsmiddel-sugeslan-

gen og rengjør det under rennende vann.

 Ta ut sugeinntaket i vanntilkoblingen med en

flattang, og rengjør det under rennende
vann.

Vedlikehold

Høytrykksvaskeren er vedlikeholdsfri.

Reservedeler

Det må kun brukes originale KÄRCHER reserve­deler. En reservedelsoversikt finnes på slutten
av denne bruksanvisningen.

Feilretting

Mindre funksjonsfeil kan du ved hjelp av følgen­de oversikt utbedre selv.
Ved tvilstilfeller, ta kontakt med autorisert kunde­service.

 Fare

Slå av apparatet og ta ut strømstøpselet innen
service eller vedlikeholdsarbeider påbegynnes.
Reparasjonsarbeid og arbeid på elektriske kom­ponenter må kun utføres av autorisert kundeser­vice.

Apparatet går ikke

 Betjen hendelen på høytrykkspistolen og

maskinen starter.

 Kontroller at spenningen som er oppgitt på

typeskiltet er overensstemmende med
strømkildens spenning.

 Kontroller strømkabelen for skader.

Høytrykksvaskeren bygger ikke opp trykk

 Lufte maskinen: Slå på apparatet uten tilko-

blet høytrykkslange og kjør det til det kom­mer ut vann (maks. 2 minutter) uten bobler
fra høytrykkstilkoblingen. Slå av maskinen
og koble på høytrykksslangen igjen.

 Kontroller vannforsyningen.
 Ta ut sugeinntaket i vanntilkoblingen med en

flattang, og rengjør det under rennende
vann.

Sterke trykksvingninger

 Rengjøre høytrykksdyse: Fjern smuss fra

dysehullene med en nål, og skyll med vann i
retning fra fremsiden.

 Kontroller vanntilførselsmengde.

Apparatet er utett

 Små utettheter i apparatet skyldes tekniske

årsaker. Ved større utettheter, ta kontakt
med autorisert kundeservice.

Maskinen suger ikke rengjøringsmiddel

 Ta strålerøret av håndsprøytepistolen. Ar-

beide kun med høytrykkspistol.

 Rengjør filter på rengjøringsmiddelsugeslan-

ge.

 Kontroller at sugeslange for rengjøringsmid-

del ikke er i klem ("knekk").

– 7

61NO

Tekniske data

Elektrisk tilkobling

Spenning 220-240

1~50/60VHz
Kapasitet 1,3 kW
Strømforbruk 6 A
Strømsikring (trege) 10 A
Beskyttelsesklasse II
Beskyttelsesklasse IP X5

Vanntilkobling

Vanntilførsels-temperatur (max) 40 °C
Tilførselsmengde (min) 8 l/min
Tilførselstrykk 0,2-1,2 MPa

Effektspesifikasjoner

Arbeidstrykk 8 MPa
Maks. tillatt trykk 10 MPa
Vannmengde 5,2 l/min
Rengjøringsmiddelmengde 0,3 l/min
Rekylkraft høytrykkspistol 10 N

Mål og vekt

Lengde 165 mm
Bredde 236 mm
Høyde 427 mm
Vekt, driftsklar, med tilbehør 4,7 kg

Registrerte verdier etter EN 60335-2-79

Hånd-arm vibrasjonsverdi
Usikkerhet K

Støytrykksnivå L
Usikkerhet K

pA

pA

Støyeffektnivå LWA + usikkerhet KWA90 dB(A)

Det tas forbehold om tekniske endringer!

<2,5

0,3

752dB(A)

m/s
m/s

dB(A)

EU-samsvarserklæring

Vi erklærer hermed at maskinen angitt nedenfor
oppfyller de grunnleggende sikkerhets- og hel­sekravene i de relevante EF-direktivene, med
hensyn til både design, konstruksjon og type
markedsført av oss. Ved endringer på maskinen
som er utført uten vårt samtykke, mister denne
erklæringen sin gyldighet.

Produkt: Høytrykksvasker
Type: 1.671-xxx
Relevante EU-direktiver

2006/42/EF (+2009/127/EF)
2004/108/EF
2000/14/EF

Anvendte overensstemmende normer

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Anvendt metode for samsvarsvurdering

2000/14/EF: Vedlegg V

Lydeffektnivå dB(A)

Målt: 88
Garanteret: 90

De undertegnede handler på oppdrag fra, og
med fullmakt fra selskapsledelsen.

2

2

CEO

Dokumentasjonsansvarlig:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tlf: [phone]
Faks: [phone]

Head of Approbation

62 NO

Winnenden, 2012/01/01

– 8

Innehållsförteckning

Allmänna anvisningar . . . . . . . . . . SV 3

Säkerhetsanvisningar . . . . . . . . . . SV 3

Handhavande . . . . . . . . . . . . . . . . SV 5

Transport . . . . . . . . . . . . . . . . . . . SV 6

Förvaring . . . . . . . . . . . . . . . . . . . SV 7

Skötsel och underhåll . . . . . . . . . . SV 7

Åtgärder vid störningar . . . . . . . . . SV 7

Tekniska data . . . . . . . . . . . . . . . . SV 8

Försäkran om EU-överensstäm-

melse . . . . . . . . . . . . . . . . . . . . . . SV 8

Allmänna anvisningar

Bäste kund,

Läs bruksanvisning i original innan

aggregatet används första gången,
följ anvisningarna och spara driftsanvisningen
för framtida behov, eller för nästa ägare.

Användning enligt bestämmelse

Högtryckstvätten får endast användas för privat
bruk:
– för rengöring av maskiner, fordon, byggna-

der, verktyg, fasader, terasser, trädgårdsfö­remål o.s.v. med högtrycksstråle (använd vid
behov rengöringsmedel).

– tillsammans med av KÄRCHER godkända

tillbehör, reservdelar och rengöringsmedel.
Beakta anvisningarna som medföljer rengö­ringsmedlen.

Miljöskydd

Emballagematerialen kan återvinnas.
Kasta inte emballaget i hushållssoporna

utan för dem till återvinning.

Skrotade aggregat innehåller återvin­ningsbara material som bör gå till återvin­ning. Överlämna skrotade aggregat till ett

lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

www.kaercher.com/REACH

Garanti

I respektive land gäller de garantivillkor som pu­blicerats av våra auktoriserade distributörer.
Eventuella fel på aggregatet repareras utan kost­nad under förutsättning att det orsakats av ett
material- eller tillverkningsfel. I frågor som gäller
garantin ska du vända dig med kvitto till inköps­stället eller närmaste auktoriserade serviceverk­stad.
(Se baksidan för adress)

Symboler i bruksanvisningen

 Fara

För en omedelbart överhängande fara som kan
leda till svåra skador eller döden.

몇 Varning

För en möjlig farlig situation som kan leda till svå­ra skador eller döden.

Varning

För en möjlig farlig situation som kan leda till lätta
skador eller materiella skador.

Symboler på aggregatet

Högtrycksstrålen får inte riktas
mot människor, djur, aktiv elek­trisk utrustning eller mot själva
maskinen. Skydda apparaten mot
frost.

Säkerhetsanvisningar

 Fara

 Ta aldrig i nätkabeln och nätuttaget med fuk-

tiga händer.

 Använd inte aggregatet om nätkabeln eller

viktiga delar av aggregatet som t.ex. x hög­trycksslang, sprutpistol eller säkerhetsan­ordningar är skadade.

 Kontrollera före varje anvädning att nätka-

beln och dess nätkontakt inte är skadade.
Skadade nätkablar ska genast bytas ut av
auktoriserad serviceverkstad eller en utbil­dad elektriker.

 Kontrollera före drift att högtrycksslangen

inte är skadad. Byt genast ut skadade hög­trycksslangar.

 Användning av aggregatet i utrymmen med

explosionsrisk är förbjuden.

 Vid användning av aggregatet i riskområden

(t.ex. bensinmackar) ska motsvarande sä­kerhetsföreskrifter beaktas.

 Högtrycksstrålar kan vid felaktig användning

vara farliga. Strålen får inte riktas mot män-

– 3

63SV

niskor, djur, aktiv elektrisk utrustning eller
mot själva aggregatet.

 Rikta inte högtrycksstrålen mot dig själv eller

mot andra för att rengöra kläder eller skor.

 Spruta aldrig på föremål som innehåller häl-

sovådliga ämnen (t.ex. asbest).

 Däck eller däckventiler kan skadas och gå

sönder av högtrycksstrålen. Första tecknet
är att däcket missfärgas. Skadade däck/
däckventiler kan innebära livsfara. Håll minst
30 cm strålavstånd vid rengöring!

 Risk för explosion!

Inga brännbara vätskor får fördelas med
högtryckstvätten.
Sug aldrig upp vätskor som innehåller lös­ningsmedel eller outspädda syror och lös­ningsmedel! Hit räknas bl.a. bensin, tinner
eller eldningsolja. Ångan är lättantändlig, ex­plosiv och giftig. Använd inte aceton, out­spädda syror och lösningsmedel eftersom
de angriper de material som använts i aggre­gatet.

몇 Varning

 Nätkontakt och kopplingar på förlängnings-

ledningar måste vara vattentäta och får ej
ligga i vatten.

 Olämpliga förlängningskablar kan vara farli-

ga. Använd endast tillåtna förlängningskab­lar utomhus, med motsvarande märkning
och med tillräckligt tvärsnitt.
1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm

 Rulla alltid ut förlängningskablar helt från ka-

beltrumman.

 Högtrycksslangar, armaturer och kopplingar är

viktiga för aggregatets säkerhet. Använd endast
högtrycksslangar, armaturer och kopplingar som
rekommenderas av tillverkaren.

 Aggregatet är inte avsett att användas av

personer med fysiska, sensoriska eller psy­kiska funktionshinder.
Aggregatet får inte användas av barn eller
personer som inte har tillräcklig kunskap.
Barn ska hållas under uppsikt så att de inte
leker med aggregatet.

 Håll förpackningsfolien borta från barn, risk

för kvävning!

 Aggregatet har utvecklats för användning av

rengöringsmedel som levererats eller re­kommenderats av tillverkaren. Användning
av andra rengöringsmedel eller kemikalier
kan påverka aggregatets säkerhet.

 Användaren ska använda aggregatet i enlig-

het med gällande bestämmelser. Använda­ren ska ta hänsyn till lokala förutsättningar

2

och kontrollera att ingen uppehåller sig i när­heten vid arbete med aggregatet.

 Använd inte apparaten om andra personer

befinner sig i dess närhet, detta gäller om de
inte bär skyddskläder.

 Bär lämpliga skyddskläder och skyddsglasö-

gon som skydd mot tillbakasprutande vatten
eller smuts.

Varning

 Stäng av maskinen med huvudströmbryta-

ren / Maskinbrytaren under längre driftsup­pehåll, eller dra ur nätkontakten.

 Använd inte aggregatet vid temperaturer under

0 °C.

 Håll aldrig strålen närmare än 30 cm vid rengö-

ring av lackerade ytor för att undvika skador.

 Lämna aldrig aggregatet utan uppsikt så

länge det är i drift.

 Beakta att nät- och förlängningskabeln inte

skadas av överkörning, klämning, sönder­dragning eller liknande. Skydda nätkabeln
från värme, olja och vassa kanter.

 Alla strömförande delar i arbetsutrymmet

måste skyddas mot vattenstrålen.

 Aggregatet får endast anslutas till ett nätut-

tag som installerats av en elektriker enligt
IEC 60364.

 Aggregatet får endast anslutas till växel-

ström. Spänningen ska motsvara den spän­ning som är angiven på aggregatets typskylt.

 Av säkerhetsskäl rekommenderar vi principi-

ellt att aggregatet används med jordfelsbry­tare (max. 30 mA).

 Rengöringsarbeten som orsakar oljehaltigt

avloppsvatten som t.ex. motortvätt och un­derredestvätt får endast utföras på tvättplat­ser med oljeavskiljare.

Säkerhetsanordningar

Varning

Säkerhetsanordningar är till för att skydda an­vändaren och får inte ändras eller sättas ur spel.

Huvudreglage

Strömbrytaren förhindrar att aggregatet startas
av misstag.

Spärr spolhandtag

Spärren låser spolhandtagets avtryckare och
förhindrar att aggretatet startas av misstag.

Överströmningsventil med tryckbrytare

Överströmningsventieln förhindrar överskridning
av tillåtet arbetstryck.
När avtryckaren på spolröret släpps frånkopplas

högtryckspumpen av en tryckbrytare som stop-

64 SV

– 4

par högtrycksstrålen. Trycker man in avtryckaren
kopplar tryckbrytaren in pumpen igen.

Förutsättningar för stabilitet

Varning

Säkerställ innan all typ av arbete med eller på
maskinen dess stabilitet för att undvika olyckor
eller sakskador.

– Maskinens stabilitet är säkerställd när den

ställs upp på ett jämnt underlag.

Handhavande

Leveransens innehåll

Aggregatets leveransomfång är avbildat på för­packningen. Kontrollera att innehållet i leveran­sen är fullständig.
Kontakta din försäljare om något tillbehör saknas
eller om det finns transportskador.

Beskrivning av aggregatet

I denna bruksanvisning beskrivs aggregatet med
maximal utrustning. Leveransomfånget varierar
allt efter modell (se förpackningen).

Figurer, se sida 2

1 Högtrycksanslutning
2 Sugslang för rengöringsmedel (med filter)
3 Strömbrytare "0/OFF / I/ON"
4 Förvaringsplats för nätsladd
5 Bärhandtag
6 Vattenanslutning med sil
7 Kopplingsdel för vattenanslutning
8 Nätkabel med nätkontakt
9 Spolhandtag
10 Spärr spolhandtag.
11 Högtrycksslang
12 Klämmor till högtrycksslang
13 Strålrör med högtrycksmunstycke
14 Spolrör med rotojet

Specialtillbehör

Specialtillbehören utökar aggregatets använd­ningsmöjligheter. Din KÄRCHER återförsäljare
har mer information.

Före ibruktagande

Montera de bifogade lösa delarna på aggregatet
innan det tas i drift.

Figurer, se sida 2


 Dra ut klämmorna för högtrycksslangen ur

handsprutpistolen (t.ex. med en liten skruv­mejsel).


 Stick in högtrycksslangen i handsprutpisto-

len.

 Tryck in klämman tills den hakar fast. Kon-

trollera att förbindelsen sitter säkert genom
att dra i högtrycksslangen.

Vattenförsörjning

Enligt gällande föreskrifter får aggrega­tet aldrig användas på dricksvattennä­tet utan backventil. Passande
backventil från KÄRCHER, eller alter­nativt annan backventil enligt EN 12729 typ BA,
skall användas. Vatten som runnit genom en
backventil anses inte vara drickbart.

Varning

Anslut alltid systemavskiljare på vattenförsörj­ningen, aldrig direkt på apparaten!

Rekommendation: Föroreningar i vattnet kan
skada högtryckspumpen eller tillbehören. Som
skydd rekommenderas att använda KÄRCHERs
vattenfilter (specialtillbehör, beställningsnr

4.730-059).

Vattenförsörjning från vattenledning

Beakta vattenleverantörens föreskrifter.
Anslutningsvärde, se typskylt/Tekniska Data.

 Använd en vävförstärkt vattenslang (ingår ej)

med standardkoppling. (Diameter minst 1/2
tum eller 13 mm: längd minst 7,5 m).

 Skruva fast den medföljande kopplingen på

aggregatets vattenanslutning.

 Sätt fast vattenslangen på aggregatets

koppling och anslut den till vattenförsörjning­en.

– 5

65SV

Idrifttagning

Varning

Torrkörning under mer än 2 minuter leder till ska­dor på högrtryckspumpen. Om maskinen inte
bygger upp tryck inom 2 minuter, stäng av ma­skinen och följ hänvinsingarna i kapitlet "Åtgär­der vid störning"

 Koppla ihop högtrycksslangen med hög-

trycksanslutningen på aggregatet.

 Sätt i spolröret i spolhandtaget och fixera det

genom att vrida det 90°.

 Öppna vattenkranen helt.
 Anslut nätkontakt till vägguttag.
 Starta aggregatet "I/ON“ .

Drift

몇 Fara

P.g.a. vattenstrålen vid högtrycksmunstycket får
spolhandtaget en rekyl. Se till att stå stadigt och
håll fast spolhandtaget och spolröret ordentligt.

 Lossa spärren på spolhandtaget.
 Aktivera avtryckaren, aggregatet startar.

Hänvisning: Släpps avtryckaren stängs aggre­gatet av igen. Högtryck blir stående i systemet.

Spolrör med rotojet

För envisa smutslager.
Ej lämpad för arbeten med rengöringsmedel.

Strålrör med högtrycksmunstycke

För normal rengöring.
Ej lämpad för arbeten med rengöringsmedel.

Arbeten med rengöringsmedel

Använd endast rengöringsmedel och underhålls­medel från KÄRCHER för de olika rengöringar­na, eftersom dessa medel utvecklats speciellt för
rengöringen av er maskin. Användning av andra
rengörings- och underhållsmedel kan leda till
snabbare förslitning samt att garantianspråken
upphör. Be om information i fackhandeln eller
begär att få information direkt från KÄRCHER.

 Dra ut önskad längd på sugslangen för ren-

göringsmedel ur kåpan.

 Applicera slangen för rengöringsmedel i en

behållare med rengöringsmedelslösning.

 Lossa strålröret från handsprutan. Arbeta

endast med handsprutpistolen.
Anmärkning: Därigenom tillsätts rengö­ringsmedelslösningen till vattenstrålen vid
körning.

Rekommenderade rengöringsmetoder

 Spruta sparsamt med rengöringsmedel på

den torra ytan och låt det verka (låt det inte
torka).

 Spola bort upplöst smuts med högtrycksstråle.

Avbryta driften

 Släpp avtryckaren på spolhandtaget.
 Spärra avtryckaren på spolhandtaget.
 Vid längre pauser i arbetet (över fem minu-

ter) bör aggregatet dessutom slås av "0/
OFF".

 Placera spolhandtaget i dess fäste.

Avsluta driften

Varning

Lossa högtrycksslangen från spolhandtaget eller
från aggregatet endast när det inte finns något
tryck i systemet.

 Efter arbeten med rengöringsmedel ska sug-

slangen hängas i en behållare med rent vat­ten, kör aggregatet under ca 1 minut med
demonterat strålrör och spola rent.

 Släpp avtryckaren på spolhandtaget.
 Stäng av strömbrytaren "0/OFF“.
 Stäng av vattenkranen.
 Koppla bort aggregatet från vattenförsörj-

ningen.

 Tryck avtryckaren på spolhandtaget på

handsprutan för att reducera trycket i syste­met.

 Spärra avtryckaren på spolhandtaget.
 Drag ur nätkontakten.
 Förvara nätanslutning, högtrycksslang och

tillbehör på aggregatet.

Transport

Varning

Observera för att undvika olyckor eller skador vid
transport, notera maskinens vikt (se teknisk da­ta).

Transport för hand

 Lyft upp maskinen i bärhandtaget och bär

den.

Transport i fordon

 Säkra maskinen så att den inte kan glida el-

ler tippa.

66 SV

– 6

Förvaring

Varning

Observera för att undvika olyckor eller skador
lagring av maskinen, beakta maskinens vikt (se
teknisk data).

Förvara aggregatet

Beakta innan lägre lagring, t.ex. över vintern,
även de extra anvisningarna i kapitlet om sköt­sel.

 Ställ maskinen på ett jämnt underlag.
 Placera spolhandtaget i dess fäste.
 Förvara nätanslutning, högtrycksslang och

tillbehör på aggregatet.

Frostskydd

Varning

Skydda aggregatet och tillbehören mot frost.

Aggregatet och tillbehören förstörs av frost om
de inte är helt tömda på vatten. För att undvika
skador:

 Töm aggregatet helt på vatten: Slå på aggre-

gatet utan ansluten högtrycksslang och utan
ansluten vattenförsörjning (max 1 min) och
vänta tills det inte längre kommer ut vatten
från högtrycksanslutningen. Stäng av appa­raten.

 Förvara aggregatet med alla tillbehör i frost-

säkert utrymme.

Skötsel och underhåll

 Fara

Stäng av aggregatet och dra ut nätkontaken inn­an vård och skötselarbeten ska utföras.

Underhåll

Före längre förvaring, t.ex. på vintern:

 Lossa filtret från sugslangen för rengörings-

mdel och rengör det under rinnande vatten.

 Lossa filtret i vattenanslutningen med ett

plattång och rengör den under rinnande vat­ten.

Underhåll

Aggregatet är underhållsfritt.

Reservdelar

Använd endast originalreservdelar från KÄR­CHER. En reservdelslista finns i slutet av denna
bruksanvisning.

Åtgärder vid störningar

Med hjälp av följande översikt kan du själv åtgär­da ett flertal störningar.
Kontakta auktoriserad serviceverkstad om du är
osäker.

 Fara

Stäng av aggregatet och dra ut nätkontaken inn­an vård och skötselarbeten ska utföras.
Reparationsarbeten och arbeten på elektriska
komponenter får endast utföras av auktoriserad
kundservice.

Apparaten arbetar inte

 Aktivera avtryckaren i spolhandtaget, aggre-

gatet startar.

 Kontrollera om den angivna spänningen på

typskylten överensstämmer med strömkäl­lans spänning.

 Kontrollera om nätkabeln är skadad.

Aggregatet ger inget tryck

 Lufta ur aggregatet: Starta aggregatet utan

ansluten högtrycksslang och låt gå (max 2
minuter) tills vattnet som kommer ut från
högtrycksanslutningen är fritt från luftbubb­lor. Stäng av aggregatet och anslut hög­trycksslangen igen.

 Kontrollera vattenförsörjningen.
 Lossa filtret i vattenanslutningen med ett

plattång och rengör den under rinnande vat­ten.

Kraftiga tryckvariationer

 Rengör högtrycksmunstycke: Ta bort smuts

från munstyckshålet med en nål och spola ut
det framifrån med vatten.

 Kontrollera vattenflödesmängden.

Aggregatet ej tätt

 En lätt otäthet på aggregatet är normal. Kon-

takta auktoriserad serviceverksstad om det
finns stora otätheter.

Rengöringsmedel sugs inte in

 Lossa strålröret från handsprutan. Arbeta

endast med handsprutpistolen.

 Rengör filtret på sugslangen för rengörings-

medel.

 Kontrollera att slangen för rengöringsmedel

inte är knäckt.

– 7

67SV

Tekniska data

Elanslutning

Spänning 220-240

1~50/60VHz
Anslutningseffekt 1,3 kW
Strömförbrukning 6 A
Nätsäkring (trög) 10 A
Skyddsklass II
Skyddsgrad IP X5

Vattenanslutning

Inmatningstemperatur (max.) 40 °C
Inmatningsmängd (min.) 8 l/min
Tilloppstryck 0,2-1,2 MPa

Prestanda

Arbetstryck 8 MPa
Max. tillåtet tryck 10 MPa
Matningsmängd, vatten 5,2 l/min
Matningsmängd, rengöringsmedel 0,3 l/min
Spolhandtagets rekylkraft 10 N

Mått och vikt

Längd 165 mm
Bredd 236 mm
Höjd 427 mm
Vikt, driftklar med tillbehör 4,7 kg

Beräknade värden enligt EN 60335-2-79

Hand-Arm Vibrationsvärde
Osäkerhet K

Ljudtrycksnivå L
Osäkerhet K

pA

pA

Ljudteffektsnivå LWA + Osäkerhet
K

WA

Med reservation för tekniska ändringar!

<2,5

0,3

752dB(A)

90 dB(A)

m/s
m/s

dB(A)

Försäkran om EU-

överensstämmelse

Härmed försäkrar vi att nedanstående beteckna­de maskin i ändamål och konstruktion samt i den
av oss levererade versionen motsvarar EU-di­rektivens tillämpliga grundläggande säkerhets­och hälsokrav. Vid ändringar på maskinen som
inte har godkänts av oss blir denna överens­stämmelseförklaring ogiltig.

Produkt: Högtryckstvätt
Typ: 1.671-xxx
Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG

Tillämpade harmoniserade normer

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Tillämpad metod för
överensstämmelsevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Upmätt: 88
Garantterad: 90

2

Undertecknade agerar på order av och med full-

2

makt från företagsledningen.

CEO

Dokumentationsbefullmäktigad:
S. Reiser

Head of Approbation

68 SV

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2012/01/01

– 8

Sisällysluettelo

Yleisiä ohjeita . . . . . . . . . . . . . . . . FI 3

Turvaohjeet. . . . . . . . . . . . . . . . . . FI 3

Käyttö . . . . . . . . . . . . . . . . . . . . . . FI 5

Kuljetus. . . . . . . . . . . . . . . . . . . . . FI 6

Säilytys . . . . . . . . . . . . . . . . . . . . . FI 7

Hoito ja huolto. . . . . . . . . . . . . . . . FI 7

Häiriöapu . . . . . . . . . . . . . . . . . . . FI 7

Tekniset tiedot . . . . . . . . . . . . . . . FI 8

EU-standardinmukaisuustodistus . FI 8

Yleisiä ohjeita

Arvoisa asiakas,

Lue käyttöohje ennen laitteesi käyt-

tämistä, säilytä käyttöohje myöhem­pää käyttöä tai mahdollista myöhempää
omistajaa varten.

Tarkoituksenmukainen käyttö

Käytä tätä korkeapainepesuria yksinomaan koti­talouskäytössä:
– koneiden, ajoneuvojen, rakennusten, työka-

lujen, julkisivujen, terassien, puutarhaväli­neiden jne. puhdistamista varten käyttäen
korkeapainesuihkua (tarvittaessa lisäten
puhdistusaineita).

– KÄRCHERin hyväksymien varusteiden, va-

raosien ja puhdistusaineiden kanssa. Huo­mioi ohjeet, jotka on liitetty
puhdistusaineiden mukaan.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä
käsittelee pakkauksia kotitalousjätteenä,

vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kier­rätettäviä materiaaleja, jotka tulisi toimit­taa kierrätykseen. Tästä syystä toimita

kuluneet laitteet vastaaviin keräilylaitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoittees­ta:

www.kaercher.com/REACH

Takuu

Kussakin maassa ovat voimassa valtuuttamam­me myyntiorganisaation julkaisemat takuuehdot.
Materiaali- ja valmistusvirheistä aiheutuvat vir­heet laitteessa korjaamme takuuaikana maksut­ta. Takuutapauksessa ota yhteys ostotositteen
kanssa jälleenmyyjään tai lähimpään valtuutet­tuun huoltoon.
(Osoite, katso takasivua)

Käyttöohjeessa esiintyvät symbolit

 Vaara

Välittömästi uhkaava vaara, joka aiheuttaa vaka­van ruumiinvamman tai johtaa kuolemaan.

몇 Varoitus

Mahdollisesti vaarallinen tilanne, joka voi aiheut­taa vakavan ruumiinvamman tai voi johtaa kuo­lemaan.

Varo

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa
lievän ruumiinvamman tai aineellisia vahinkoja.

Laitteessa olevat symbolit

Suihkua ei saa suunnata ihmisiin,
eläimiin, jännitteellisiin sähköva­rusteisiin tai itse laitteeseen. Suo­jaa laite jäätymiseltä.

Turvaohjeet

 Vaara

 Älä koskaan tartu märillä käsillä virtapistok-

keeseen.

 Älä ota laitetta käyttöön, jos verkkojohto tai

laitteen tärkeät osat, esim. korkeapainelet­ku, suihkupistooli (-kahva) tai turvalaitteet
ovat vaurioituneet.

 Tarkasta aina ennen käyttöä, että sähkökaapeli

ja verkkopistoke ovat ehjät. Anna valtuutetun
huollon/sähköalan ammattilaisen välittömästi
vaihtaa vaurioitunut sähkökaapeli.

 Tarkasta korkeapaineletkun kunto aina en-

nen käyttöä. Vaihda vaurioitunut korkeapai­neletku välittömästi.

 Käyttö räjähdysalttiilla alueilla on kielletty.
 Käytettäessä laitetta vaara-alueilla (esim.

huoltoasemilla) on noudatettava vastaavia
turvallisuusmääräyksiä.

 Epäasianmukaisesti käytettyinä korkeapai-

nesuihkut voivat olla vaarallisia. Suihkua ei
saa suunnata ihmisiin, eläimiin, aktiivisiin
sähkövarusteisiin tai itse laitteeseen.

– 3

69FI



Älä suuntaa korkeapainesuihkua muihin ih­misiin tai itseesi vaatteiden tai kenkien puh­distamiseksi.

 Älä ruiskuta esineitä, jotka sisältävät tervey-

delle haitallisia aineita (esim. asbesti).

 Korkeapainesuihku voi vaurioittaa ajoneu-

von renkaita/renkaiden venttiilejä, jolloin ne
saattavat puhjeta. Ensimmäinen merkki siitä
on renkaan värin muuttuminen. Vaurioitu­neet ajoneuvon renkaat/ renkaiden venttiilit
ovat hengenvaarallisia. Pidä puhdistuksessa
vähintään 30 cm suihkutusetäisyys!

 Räjähdysvaara!

Älä suihkuta mitään palavia nesteitä.
Älä koskaan ime liuotinpitoisia nesteitä tai lai­mentamattomia happoja tai liuottimia! Niihin
kuuluvat esim. bensiini, värinohennusaineet tai
polttoöljy. Ruiskutussumu on erittäin herkästi
syttyvää, helposti räjähtävää ja myrkyllistä. Älä
käytä asetonia, laimentamattomia happoja
eikä liuottimia, koska ne syövyttävät laitteessa
käytettyjä materiaaleja.

몇 Varoitus

 Verkkojohdon ja jatkojohdon liittimen on oltava

vesitiiviitä, eivätkä ne saa maata vedessä.

 Tarkoitukseen sopimattomat jatkojohdot voi-

vat olla vaarallisia. Käytä ulkona vain tarkoi­tukseen hyväksyttyjä ja vastaavasti
merkittyjä jatkojohtoja, joissa on riittävä joh­don poikkileikkaus.
1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm

 Kelaa jatkojohto aina kokonaan kaapelikelalta.
 Korkeapaineletku, varusteet ja liittimet ovat

tärkeitä laitteen turvallisuudelle. Käytä vain
valmistajan suosittelemia korkeapaineletku­ja, varusteita ja liittimiä.

 Tätä laitetta ei ole tarkoitettu sellaisten hen-

kilöiden käytettäväksi, joiden aistit, fyysiset
tai henkiset kyvyt ovat rajoittuneet.
Lapset tai perehtymättömät henkilöt eivät
saa käyttää laitetta.
Lapsia on valvottava sen varmistamiseksi,
että he eivät leiki laitteen kanssa.

 Pidä pakkausfoliot lasten ulottumattomissa,

tukehtumisvaara!

 Tämä laite on kehitetty puhdistusaineiden

käyttöön, jotka laitteen valmistaja toimittaa
tai suosittelee. Muiden puhdistusaineiden tai
kemikalioiden käyttö voi haitata laitteen tur­vallisuutta.

 Käyttäjän on käytettävä laitetta tarkoituksen-

mukaisesti. Käyttäjä on huomioitava paikalli­set olosuhteet ja työskennellessään laitteen

2

kanssa huomioitava ympäristössä oleskele­vat henkilöt.

 Älä käytä laitetta, jos läheisyydessä on muita

henkilöitä, joilla ei ole asianmukaista suoja­varustusta.

 Käytä sopivia suojavaatteita ja suojalaseja

takaisin ruiskuvalta vedeltä tai lialta suojaa­miseksi.

Varo

 Pitempien käyttötaukojen aikana pääkytkin/

laitekytkin kytketään pois tai verkkopistoke
irrotetaan.

 Laitetta ei saa käyttää alle 0 °C lämpötiloissa.
 Pidä lakattujen pintojen puhdistuksessa vä-

hintään 30 cm suihkutusetäisyys vaurioiden
välttämiseksi.

 Älä koskaan jätä laitetta valvomatta niin kau-

an kuin se on käytössä.

 Kiinnitä huomiota siihen, että verkko- tai jat-

kojohtoja ei vahingoiteta eikä vaurioiteta aja­malla yli, puristamalla tai kiskomalla. Suojaa
verkkojohto kuumuudelta, öljyltä ja teräviltä
reunoilta.

 Kaikkien työalueella olevien sähköä johtavi-

en osien on oltava suojatut ruiskutusvedeltä.

 Laitteen liittäminen on sallittu ainoastaan

sähköliitäntään, joka on sähköasentajan
asentama standardin IEC 60364 mukaan.

 Liitä laite vain vaihtovirtaan. Jännitteen on

oltava sama kuin laitteen tyyppikilvessä il­moitettu jännite.

 Suosittelemme turvallisuussyistä, että laitet-

ta käytetään aina vikavirtasuojakytkimen
(maks. 30 mA) kautta.

 Puhdistustöitä, joissa syntyy öljynpitoista jä-

tevettä, esim. moottorinpesu, alustanpesu,
saa suorittaa vain pesupaikoissa, joissa on
öljyn erottimet.

Turvalaitteet

Varo

Turvalaitteet on tarkoitettu loukkaantumisilta
suojaamiseksi, niitä ei saa muuttaa eikä ohittaa.

Laitekytkin

Laitekytkin estää laitteen tahattoman käyttämisen.

Suihkupistoolin lukitus

Lukitus lukitsee suihkupistoolin liipaisimen ja es­tää täten laitteen tahattoman käynnistymisen

Ylivirtausventtiili painekytkimellä

Ylivuotoventtiili estää sallitun käyttöpaineen ylit­tymisen.
Kun suihkupistoolin liipaisin päästetään irti, kyt­kee painekytkin pumpun pois päältä, korkeapai­nesuihku pysähtyy. Kun liipaisimesta vedetään,
kytkee painekytkin taas pumpun päälle.

70 FI

– 4

Edellytykset seisontavakavuudelle

Varo

Varmista ennen laitteen jokaista käyttämistä tai
laitteeseen kohdistuvaa toimenpidettä, että laite
seisoo kantavalla alustalla tukevasi paikallaan.

– Kun laite asetetaan vaakasuoralle alustalle,

sen seisontavakavuus on taattu.

Käyttö

Toimitus

Laitteen toimituslaajuus on kuvattu pakkaukses­sa. Tarkasta purkaessasi laitetta pakkauksesta
pakkauksen sisällön täydellisyys.
Ota yhteys jälleenmyyjään, jos varusteita puut­tuu tai havaitset kuljetusvahinkoja.

Laitekuvaus

Tässä käyttöohjeessa kuvataan maksimivarus­tus. Mallien varustetaso vaihtelee, katso kuvaus
laatikon kyljestä.

Kuvat, katso sivu 2

1 Korkeapaineliitäntä
2 Puhdistusaineen imuletku (varustettu suo-

dattimella)
3 Laitekytkin „0/OFF“ / „I/ON“
4 Verkkoliitäntäjohdon säilytyspidike
5 Kantokahva
6 Vesiliitäntä ja sihti
7 Tulovesiliitäntä
8 Verkkojohto, jossa on verkkopistoke
9 Suihkupistooli
10 Suihkupistoolin lukitus
11 Korkeapaineletku
12 Korkeapaineletkun pikaliitin
13 Ruiskuputki ja 1-kertainen suutin
14 Suihkuputki ja Pyörivä pistesuutin

Erikoisvarusteet

Erikoisvarusteet laajentavat laitteesi käyttömah­dollisuuksia.Tarkempia tietoja saat KÄRCHER ­myyjäliikkeeltäsi.

Ennen käyttöönottoa

Kiinnitä laitteen mukana irtonaisena tulleet osat
laitteeseen ennen käyttöönottamista.

Kuvat, katso sivu 2

Kuva

 Vedä korkeapaineletkun pikaliitin ulos käsi-

ruiskupistoolista (esim. pienellä ruuvimeis­selillä).

Kuva

 Pistä korkeapaineletku käsiruiskupistooliin.
 Paina pikaliitintä sisään kunnes se lukittuu.

Kokeile liitoksen pitävyys korkeapainelet­kusta vetämällä.

Vedensyöttö

Voimassa olevien määräysten mukaan
laitetta ei saa käyttää milloinkaan juo­mavesiverkossa ilman takaisinimusuo­jaa. Tällöin on käytettävä KÄRCHERin
soveltuvaa takaisinimusuojaa tai vaihtoehtoises­ti normin EN 12729 tyyppi BA mukaista takaisini­musuojaa. Vesi, joka on valunut
takaisinimusuojan lävitse, ei ole juomakelpoista.

Varo

Asenna järjestelmäerotin aine vedensyöttöön, ei
koskaan suoraan laitteeseen!

Huomautus: Veden epäpuhtaudet voivat vahin­goittaa korkeapainepumppua ja varusteita. Va­hinkojen estämiseksi suosittelemme käyttämään
KÄRCHER-syöttövesisuodatinta (lisävaruste, ti­lausnumero 4.730-059).

Vedensyöttö vesijohdosta

Noudata vesilaitoksen ohjeita.
Liitäntäarvot katso tyyppikilpi/tekniset tiedot.

 Käytä kaupasta saatavalla liittimellä varus-

tettua, kudosvahvistettua vesiletkua (ei kuu­lu toimitukseen). (halkaisija vähintään 1/2
tuuma tai 13 mm, pituus vähintään 7,5 m).

 Ruuvaa mukana toimitettu liitin laitteen vesi-

liitäntään.

 Liitä vesiletku laitteen liittimeen ja sitten ve-

densyöttöpisteeseen.

– 5

71FI

Käyttöönotto

Varo

Yli 2 minuuttia kestävä kuivakäynti vahingoittaa
korkeapainepumppua. Jos laitteeseen ei muo­dostu painetta 2 minuutin sisällä, kytke laite pois
ja toimi luvun "Apu häiriötapauksissa"ohjeiden
mukaan.

 Kiinnitä korkeapaineletku laitteen korkeapai-

neliitäntään.

 Pistä suihkuputki pistooliin ja kiinnitä paikal-

leen kiertämällä putkea 90°.

 Avaa vesihana kokonaan.
 Liitä virtapistoke pistorasiaan.
 Kytke laite päälle "I/ON".

Käyttö

몇 Vaara

Korkeapainesuuttimesta ulostuleva vesisuihku
saa aikaan suihkupistooliin vaikuttavan takaisku­voiman. Ota tukeva asento ja pidä pistoolista ja
suihkuputkesta tukevasti kiinni.

 Vapauta suihkupistoolin liipaisin lukituksesta.
 Vedä liipaisimesta, laite käynnistyy.

Huomautus: Kun ote liipaisimesta irrotetaan,
kone pysähtyy. Järjestelmä pysyy korkeapainei­sena

Suihkuputki ja Pyörivä pistesuutin

Pinttyneen lian poistoon.
Ei sovellu töihin, joissa käytetään puhdistusai­neita.

Ruiskuputki ja 1-kertainen suutin

Tarkoitettu tavallisiin puhdistustehtäviin.
Ei sovellu töihin, joissa käytetään puhdistusaineita.

Työskentely puhdistusaineita käyttäen

Käytä kulloiseenkin puhdistustehtävään ainoas­taan KÄRCHER puhdistus- ja hoitoaineita, kos­ka ne on kehitetty erityisesti laitteessasi
käytettäväksi. Muiden puhdistus- ja hoitoainei­den käyttäminen voi johtaa laitteen nopeampaan
kulumiseen ja takuun raukeamiseen. Pyydä lä­hempiä tietoja KÄRCHER erikoisliikkeestäsi tai
suoraan Kärcheriltä.

 Vedä puhdistusaineen imuletkua ulos kote-

losta halutun pituuden verran.

 Ripusta puhdistusaineen imuletku astiaan,

jossa on puhdistusaineliuosta.

 Irrota suihkuputki käsiruiskupistoolista.

Työskentele vain käsiruiskupistoolia käyttä-

en.

Huomautus: Tällöin laitetta käytettäessä

vesisuihkuun lisätään puhdistusaineliuosta.

Suositeltavat puhdistusmenetelmät

 Suihkuta puhdistusainetta säästeliäästi kuival-

le pinnalle ja anna sen vaikuttaa (ei kuivua).

 Huuhdo irrotettu lika pois korkeapainesuih-

kulla.

Käytön keskeytys

 Päästä suihkupistoolin vipu irti.
 Lukitse suihkupistoolin liipaisin.
 Pidempien työtaukojen (yli 5 minuuttia) ajak-

si laite on lisäksi kytkettävä pois päältä „0/
OFF“.

 Pistä suihkupistooli pitimeensä.

Käytön lopetus

Varo

Irrota korkeapaineletku suihkupistoolista tai lait­teesta vain, kun järjestelmässä ei ole painetta.

 Kun työ puhdistusainetta käyttäen on suori-

tettu, ripusta imuletku astiaan, jossa on puh­dasta vettä, kytke laite n. 1 minuutin ajaksi
päälle suihkuputken ollessa irrotettuna ja
huuhtele puhtaaksi.

 Päästä suihkupistoolin vipu irti.
 Kytke laite pois päältä "0/OFF".
 Sulje vesihana.
 Irrota laite vedensyötöstä.
 Paina suihkupistoolin vipua järjestelmässä

vielä olevan paineen laskemiseksi ulos.

 Lukitse suihkupistoolin liipaisin.
 Vedä verkkopistoke irti.
 Kokoa verkkoliitäntäkaapeli, korkeapainelet-

ku ja varusteet laitteeseen.

Kuljetus

Varo

Onnettomuuksien tai vammojen välttämiseksi,
huomioi laitetta kuljetettaessa sen paino (katso
Tekniset tiedot).

Kuljetus käsin

 Nosta ja kanna laitetta kantokahvasta.

Kuljetus ajoneuvoissa

 Varmista laite siirtymisen ja kaatumisen va-

ralta.

72 FI

– 6

Säilytys

Varo

Onnettomuuksien tai vammojen välttämiseksi,
huomioi säilytyspaikkaa valittaessa laitteen pai­no (katso Tekniset tiedot).

Laitteen säilytys

Jos säilytys on pitempiaikaista, esim talven ajak­si, huomioi lisäksi luvussa Hoito olevat ohjeet.

 Pysäytä laite tasaiselle pinnalle.
 Pistä suihkupistooli pitimeensä.
 Kokoa verkkoliitäntäkaapeli, korkeapainelet-

ku ja varusteet laitteeseen.

Suojaaminen pakkaselta

Varo

Suojaa laite ja varusteet jäätymiseltä.

Pakkanen rikkoo laitteen ja lisävarusteet, jos
niistä ei ole poistettu kaikkea vettä. Vahinkojen
välttämiseksi:

 Veden poistaminen laitteesta: Käynnistä lai-

te ilman korkeapaineletkua ja vesiliitäntää

(maks. 1 min) ja odota kunnes korkeapaine-

liittimestä ei tule enää vettä. Kytke laite pois

päältä.

 Säilytä laitetta kaikkine varusteineen pakka-

selta suojatuissa tiloissa.

Hoito ja huolto

 Vaara

Kytke laite pois päältä ennen kaikkia hoito- ja
huoltotöitä ja vedä virtapistoke irti pistorasiasta.

Hoito

Ennen pitempää varastointia, esim. talvella:

 Vedä suodatin irti puhdistusaineen imulet-

kusta ja puhdista suodatin juoksevassa ve-

dessä.

 Vedä suodatin ulos vesiliitännästä lattapihtiä

käyttäen ja puhdista sihti juoksevassa ve-

dessä.

Huolto

Laitetta ei tarvitse huoltaa.

Varaosat

Käytä vain alkuperäisiä KÄRCHER-varaosia.
Varaosaluettelo löytyy tämän käyttöohjeen lo­pusta.

Häiriöapu

Pienemmät häiriöt voit itse poistaa seuraavan
yhteenvedon avulla.
Epäselvissä tapauksissa käänny valtuutetun
asiakaspalvelun puoleen.

 Vaara

Kytke laite pois päältä ennen kaikkia hoito- ja
huoltotöitä ja vedä virtapistoke irti pistorasiasta.
Vain valtuutettu asiakaspalvelu saa suorittaa
korjaustyöt ja sähköisiin rakenneosiin kohdistu­vat työt.

Laite ei toimi

 Vedä suihkupistoolin vivusta, laite käynnistyy.
 Tarkasta, onko tyyppikilvessä ilmoitettu jän-

nite sama kuin virtalähteen jännite.

 Tarkasta, onko verkkojohto vaurioitunut.

Laitteeseen ei tule painetta

 Ilmanpoisto laitteesta: Käynnistä laite ilman

korkeapaineletkua ja odota (kork. 2 minuut­tia), kunnes korkeapaineliittimestä tulee vet­tä ilman ilmakuplia. Kytke laite pois päältä ja
kiinnitä korkeapaineletku jälleen takaisin pai­kalleen.

 Tarkasta vedensaanti
 Vedä suodatin ulos vesiliitännästä lattapihtiä

käyttäen ja puhdista sihti juoksevassa ve­dessä.

Suuret paineenvaihtelut

 Korkeapainesuuttimen puhdistus: Poista

suuttimen reiän likaantumat neulan avulla ja
huuhtele reikää edestäpäin vedellä.

 Tarkasta veden tulomäärä.

Laite ei ole tiivis

 Laitteen vähäinen epätiiviys on tekniikasta

johtuvaa ja normaalia. Jos epätiiviys on suu­rempaa, ota yhteys valtuutettuun asiakas­palveluun.

Laite ei ime puhdistusainetta

 Irrota suihkuputki käsiruiskupistoolista. Työs-

kentele vain käsiruiskupistoolia käyttäen.

 Puhdista puhdistusaineen imuletkun suodatin.
 Tarkasta, että puhdistusaineen imuletku ei

ole nurjahtanut.

– 7

73FI

Tekniset tiedot

Sähköliitäntä

Jännite 220-240

1~50/60VHz
Liitosjohto 1,3 kW
Virrankulutus 6 A
Verkkosulake (hidas) 10 A
Kotelointiluokka II
Suojausluokka IP X5

Vesiliitäntä

Tulolämpötila (maks.) 40 °C
Tulomäärä (min.) 8 l/min
Tulopaine 0,2-1,2 MPa

Suoritustiedot

Työpaine 8 MPa
Maks. sallittu paine 10 MPa
Syöttömäärä, vesi 5,2 l/min
Syöttömäärä, puhdistusaine 0,3 l/min
Käsiruiskupistoolin takaiskuvoima 10 N

Mitat ja painot

Pituus 165 mm
Leveys 236 mm
Korkeus 427 mm
Paino, käyttövalmiina varusteineen 4,7 kg

Mitatut arvot EN 60335-2-79 mukaisesti

Käsi-käsivarsi tärinäarvo
Epävarmuus K

Äänenpainetaso L
Epävarmuus K

pA

pA

Äänitehotaso LWA + epävarmuus KWA90 dB(A)

Oikeus teknisiin muutoksiin pidätetään!

<2,5

0,3

752dB(A)

m/s
m/s

dB(A)

EU-standardinmukaisuustodistus

Vakuutamme, että alla mainitut tuotteet vastaa­vat suunnittelultaan ja rakenteeltaan sekä val­mistustavaltaan EU-direktiivien asianomaisia
turvallisuus- ja terveysvaatimuksia. Jos tuottee­seen/tuotteisiin tehdään muutoksia, joista ei ole
sovittu kanssamme, tämä vakuutus ei ole enää
voimassa.

Tuote: korkeapainepesuri
Tyyppi: 1.671-xxx
Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)
2004/108/EY
2000/14/EY

Sovelletut harmonisoidut standardit

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Sovellettu yhdenmukaisuuden
analysointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 88
Taattu: 90

Allekirjoittaneet toimivat yrityksen johton puoles-

2

ta ja sen valtuuttamina.

2

CEO

Dokumentointivaltuutettu:
S. Reiser

Head of Approbation

74 FI

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Puh.: [phone]
Faksi: [phone]

Winnenden, 2012/01/01

– 8

– 3

Αγαπητέ πελάτη,

Πριν χρησιμοποιήσετε τη συσκευή σας

για πρώτη φορά, διαβάστε αυτές τις
πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με
αυτές και κρατήστε τις για μελλοντική χρήση ή για τον
επόμενο ιδιοκτήτη.

Χρησιμοποιήστε αυτό το σύστημα καθαρισμού υψη­λής πίεσης αποκλειστικά για οικιακή χρήση:

–

για τον καθαρισμό μηχανών, οχημάτων, κτιρίων,
εργαλείων, προσόψεων, βεραντών, εργαλείων
κήπου κτλ. με δέσμη νερού υψηλής πίεσης (αν
χρειαστεί, με προσθήκη απορρυπαντικών).

–

με τα εξαρτήματα, ανταλλακτικά και απορρυπα­ντικά που έχουν εγκριθεί από τον Οίκο
KARCHER. Προσέξτε τις υποδείξεις που συνο­δεύουν τα απορρυπαντικά.

Τα υλικά συσκευασίας είναι ανακυκλώσιμα.
Μην πετάτε τη συσκευασία στα οικιακά απορ-

ρίμματα, αλλά παραδώστε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα
υλικά, τα οποία θα πρέπει να παραδίδονται

προς επαναχρησιμοποίηση. Για το λόγο αυτό
αποσύρετε τις παλιές συσκευές με κατάλληλες διαδι
κασίες συγκέντρωσης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά μπορεί­τε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθη
καν από την αρμόδια εταιρία μας προώθησης πωλή
σεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση
οποιασδήποτε βλάβης στη συσκευή σας, εφόσον
οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλ
μα, εντός της προθεσμίας που ορίζεται στην εγγύηση.
Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγ
γύησης, παρακαλούμε απευθυνθείτε με την απόδειξη
αγοράς στο κατάστημα από το οποίο προμηθευτήκατε
τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη
υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.
(Για τη διεύθυνση βλ. στην πίσω σελίδα)



Κίνδυνος

Για άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να
οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

몇

Προειδοποίηση

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί
να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο.

Προσοχή

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί
να οδηγήσει σε ελαφρό τραυματισμό ή υλικές βλάβες.

Η δέσμη υψηλής πίεσης δεν πρέπει
να κατευθύνεται πάνω σε άτομα, ζώα,
ενεργοποιημένο ηλεκτρικό εξοπλισμό
ή στην ίδια τη συσκευή. Προστατέψτε
τη συσκευή από τον παγετό.



Κίνδυνος



Μην αγγίζετε ποτέ με βρεγμένα χέρια το ρευματο­λήπτη και την πρίζα.



Το μηχάνημα δεν πρέπει να τεθεί σε λειτουργία,
εάν το καλώδιο σύνδεσης δικτύου ή σημαντικά
τμήματα του μηχανήματος, π.χ. στοιχεία ασφαλεί­ας, ελαστικοί σωλήνες υψηλής πίεσης, πιστολέτα
χειρός, έχουν υποστεί βλάβη.



Πριν από κάθε λειτουργία του μηχανήματος ελέγ­χετε το καλώδιο σύνδεσης και τον ρευματολήπτη
για ζημιές. Αναθέστε αμέσως σε εξουσιοδοτημένη
υπηρεσία τεχνικής εξυπηρέτησης πελατών/εξειδι­κευμένο ηλεκτρολόγο την αλλαγή του χαλασμένου
καλωδίου σύνδεσης στο δίκτυο.



Πριν από κάθε λειτουργία, ελέγχετε τον εύκαμπτο
σωλήνα υψηλής πίεσης για ζημιές. Αντικαθιστάτε
άμεσα τον εύκαμπτο σωλήνα υψηλής πίεσης που
παρουσιάζει βλάβες.

Πίνακας περιεχομένων

Γενικές υποδείξεις . . . . . . . . . . . . . . . . EL 3

Υποδείξεις ασφαλείας . . . . . . . . . . . . . EL 3

Χειρισμός. . . . . . . . . . . . . . . . . . . . . . . EL 5

Μεταφορά . . . . . . . . . . . . . . . . . . . . . . EL 7

Αποθήκευση . . . . . . . . . . . . . . . . . . . . EL 7

Φροντίδα και συντήρηση. . . . . . . . . . . EL 8

Αντιμετώπιση βλαβών. . . . . . . . . . . . . EL 8

Τεχνικά χαρακτηριστικά. . . . . . . . . . . . EL 9

Δήλωση Συμμόρφωσης των Ε.Κ. . . . . EL 9

Γενικές υποδείξεις

Κανονική χρήση

Προστασία περιβάλλοντος

Εγγύηση

Σύμβολα στο εγχειρίδιο οδηγιών

Σύμβολα στη συσκευή

Υποδείξεις ασφαλείας

75EL



Απαγορεύεται η χρήση σε σημεία, όπου υφίσταται
κίνδυνος έκρηξης.



Κατά τη χρήση της συσκευής σε επικίνδυνα ση­μεία (π.χ. σε πρατήρια καυσίμων), πρέπει να τη­ρούνται οι ανάλογες προδιαγραφές ασφαλείας.



Ο ψεκασμός με υψηλή πίεση μπορεί να αποδει­χτεί επικίνδυνος σε περίπτωση μη προσήκουσας
χρήσης. Η δέσμη δεν πρέπει να κατευθύνεται
πάνω σε άτομα, ζώα, ενεργοποιημένο ηλεκτρικό
εξοπλισμό ή στην ίδια τη συσκευή.



Μην στρέφετε τη δέσμη υψηλής πίεσης πάνω σε
άλλους ή σε εσάς τους ίδιους, για να καθαρίσετε
ρούχα ή παπούτσια.



Μην ψεκάζετε αντικείμενα που περιέχουν ουσίες
επικίνδυνες για την υγεία (π.χ. αμίαντο).



Ελαστικά οχημάτων/βαλβίδες ελαστικών ενδέχε­ται να υποστούν ζημιές από τον ψεκασμό με δέ­σμη υψηλής πίεσης και να σπάσουν. Η πρώτη
ένδειξη για κάτι τέτοιο είναι η χρωματική μεταβολή
του ελαστικού. Τυχόν βλάβες στα ελαστικά των
οχημάτων και στις βαλβίδες τους μπορούν να
αποδειχθούν μοιραίες. Κατά τον καθαρισμό, δια­τηρείτε απόσταση τουλάχιστον 30cm από τη δέ­σμη νερού!



Κίνδυνος έκρηξης!
Μην ψεκάζετε εύφλεκτα υγρά.
Να μην χρησιμοποιείται ποτέ για την αναρρόφηση
υγρών που περιέχουν διαλυτικά ή συμπυκνωμέ­νων οξέων και διαλυτικών μέσων! Σε αυτά συγκα­ταλέγονται π.χ. η βενζίνη, το διαλυτικό χρωμάτων
ή το πετρέλαιο θέρμανσης. Το νέφος ψεκασμού εί­ναι άκρως εύφλεκτο, εκρηκτικό και δηλητηριώδες.
Απαγορεύεται η χρήση ακετόνης, τα αδιάλυτων
οξέων και διαλυτικών, επειδή προκαλούν διάβρω­ση των υλικών που χρησιμοποιούνται στο μηχά­νημα.

몇

Προειδοποίηση



Ο ρευματολήπτης και η σύνδεση του αγωγού
προέκτασης πρέπει να είναι υδατοστεγή και να
μην βρίσκονται μέσα σε νερό.



Οι ακατάλληλοι αγωγοί προέκτασης μπορεί να εί­ναι επικίνδυνοι. Σε υπαίθριους χώρους χρησιμο­ποιείτε μόνο τους εγκεκριμένους και αντιστοίχως
επισημασμένους αγωγούς προέκτασης με επαρκή
διατομή: 1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm



Ξετυλίξτε εντελώς το καλώδιο προέκτασης από το
τύμπανό του.



Οι εύκαμπτοι σωλήνες υψηλής πίεσης, οι παταρί­ες και οι σύνδεσμοι είναι σημαντικά για την ασφά­λεια της συσκευής. Χρησιμοποιείτε μόνο
εύκαμπτους σωλήνες πίεσης, μπαταρίες και συν­δέσμους που προτείνει ο κατασκευαστής.

2



Η συσκευή αυτή δεν ενδείκνυται για χρήση από
άτομα με περιορισμένες σωματικές, αισθητηρια­κές ή πνευματικές ικανότητες.
Δεν επιτρέπεται η χρήση της συσκευής από παι
διά ή άτομα που δεν έχουν ενημερωθεί σχετικά με
το χειρισμό της.
Τα παιδιά πρέπει να βρίσκονται υπό επιτήρηση,
ώστε να εξασφαλιστεί ότι δεν παίζουν με τη συ­σκευή.



Κρατάτε τα παιδιά μακριά από τα πλαστικά φύλλα
συσκευασίας, υφίσταται κίνδυνος ασφυξίας!



Αυτή η συσκευή σχεδιάστηκε για τη χρήση απορ­ρυπαντικών, τα οποία παρέχονται ή συνιστώνται
από τον κατασκευαστή. Η χρήση άλλων απορρυ­παντικών ή χημικών μπορεί να μειώσει την ασφά­λεια της συσκευής.



Ο χρήστης πρέπει να χρησιμοποιεί τη συσκευή
σύμφωνα με τις προδιαγραφές. Πρέπει να έχει
υπόψη τις τοπικές συνθήκες και κατά την εργασία
με τη συσκευή πρέπει να προσέχει τα άτομα που
βρίσκονται κοντά της.



Μη χρησιμοποιείτε τη συσκευή, αν άλλα άτομα
βρίσκονται στην εμβέλεια λειτουργίας της, εκτός
αν φορούν προστατευτικό ρουχισμό.



Για να προστατευθείτε από τις πιτσιλιές του νερού
ή από τους ρύπους, φοράτε προστατευτική στολή
και γυαλιά.

Προσοχή



Σε περίπτωση μεγάλων διαλειμμάτων από τις ερ­γασίες, απενεργοποιήστε τη συσκευή από το γενι­κό διακόπτη/το διακόπτη της συσκευής ή βγάλτε
το καλώδιο ρεύματος.



Μην χρησιμοποιείτε τη συσκευή σε θερμοκρασίες
κάτω από 0 °C.



Κατά τον καθαρισμό βαμμένων επιφανειών, κρα­τήστε απόσταση ψεκασμού τουλ. 30 cm, για την
αποφυγή πρόκλησης ζημιών.



Μην αφήνετε τη συσκευή ποτέ χωρίς επίβλεψη,
εφόσον βρίσκεται σε λειτουργία.



Προσέχετε ώστε τα καλώδια τροφοδοσίας δικτύου
ή τα καλώδια προέκτασης να μην υποστούν φθο­ρές ή βλάβες από συνθλίψεις, τραβήγματα, πατή­ματα ή παρόμοιες αιτίες. Προστατέψτε τα καλώδια
από τη ζέστη, τα λάδια και τις αιχμηρές ακμές.



Όλα τα ρευματοφόρα εξαρτήματα στο χώρο εργα­σίας πρέπει να διαθέτουν αδιάβροχη προστασία
από ρίψη νερού.



Η συσκευή πρέπει να λειτουργεί μόνο με ηλεκτρι­κή σύνδεση, η οποία έχει γίνει από ηλεκτρολόγο
βάσει του IEC 60364.



Συνδέετε τη συσκευή μόνο σε εναλλασσόμενο
ρεύμα. Η τάση πρέπει να συμφωνεί με την πινακί­δα τύπου της συσκευής.

76 EL

– 4



Για λόγους ασφαλείας συνιστούμε τη λειτουργία
του μηχανήματος κατά κανόνα μέσω ενός προ
στατευτικού διακόπτη ρεύματος διαρροής (έως 30

mA).



Οι εργασίες καθαρισμού, κατά τις οποίες προκύ­πτουν απόνερα που περιέχουν λάδι π.χ. πλύσιμο
κινητήρων, πλύσιμο του κάτω μέρους των οχημά­των επιτρέπονται μόνο σε πλυντήρια που διαθέ­τουν διαχωριστή λαδιών.

Μηχανισμοί ασφάλειας

Προσοχή

Οι διατάξεις ασφαλείας αποσκοπούν στην προστασία
του χρήστη και δεν πρέπει να τροποποιούνται ή να πα­ραλείπονται.

Διακόπτης συσκευής

διακόπτης του μηχανήματος αποτρέπει την τυχαία

Ο
ενεργοποίηση του μηχανήματος.

Ασφάλεια πιστολέτου χειρός

Η ασφάλεια κλειδώνει το μοχλό του πιστολέτου χειρός
και αποτρέπει την τυχαία ενεργοποίηση του μηχανή­ματος.

Βαλβίδα υπερχείλισης με διακόπτη πίεσης

Η βαλβίδα υπερχείλισης εμποδίζει την υπέρβαση της
επιτρεπτής πίεσης εργασίας.
Όταν αφήσετε ελεύθερο τον μοχλό του πιστολέτου χει
ρός, απενεργοποιείται ο διακόπτης πίεσης της αντλία
και διακόπτεται η δέσμη υψηλής πίεσης. Τραβώντας
τον μοχλό ο διακόπτης πίεσης θέτει πάλι την αντλία σε
λειτουργία.

Προϋποθέσεις ευστάθειας

Προσοχή

Πριν από κάθε ενέργεια με ή στη συσκευή, φροντίστε
για την ευστάθεια της συσκευής, ώστε να αποφύγετε
ατυχήματα ή βλάβες.

–

Η ευστάθεια της συσκευής είναι βέβαιη, όταν την
αποθέτετε σε επίπεδη επιφάνεια.

Χειρισμός

Συσκευασία

Το παραδοτέο υλικό της συσκευής απεικονίζεται στη
συσκευασία. Κατά την αποσυσκευασία ελέγξτε το πε­ριεχόμενο της ως προς την πληρότητα.
Εάν λείπουν εξαρτήματα ή έχουν προκληθεί ζημιές
κατά τη μεταφορά, παρακαλούμε ενημερώστε τον
προμηθευτή σας.

Περιγραφή συσκευής

Σε αυτές τις οδηγίες λειτουργίας περιγράφεται ο μέγι
στος δυνατός εξοπλισμός. Στο παραδοτέο υλικό
υπάρχουν διαφορές ανάλογα με το μοντέλο (ανατρέξ­τε στη συσκευασία).

Εικόνες βλέπε σελίδα 2

1 Σύνδεση υψηλής πίεσης
2 Ελαστικός σωλήνας αναρρόφησης απορρυπαντι-

κού (με φίλτρο)
3 Διακόπτης μηχανήματος „0/OFF“ / „I/ON“
4 Θήκη καλωδίου σύνδεσης με το δίκτυο
5 Λαβή μεταφοράς
6 Σύνδεση νερού με φίλτρο
7 Σύζευξη για τη σύνδεση με το δίκτυιο παροχής νε-

ρού

8 Αγωγός σύνδεσης δικτύου με ρευματολήπτη
9 Πιστολέτο χειρός
10 Ασφάλεια πιστολέτου χειρός
11 Ελαστικός σωλήνας υψηλής πίεσης
12 Σφικτήρας ελαστικού σωλήνα υψηλής πίεσης
13 Σωλήνας ψεκασμού με απλό ακροφύσιο
14 Σωλήνας ψεκασμού με φρέζα ρύπων

Πρόσθετα εξαρτήματα

Με τον προαιρετικό εξοπλισμό διευρύνονται οι δυνα
τότητες χρήσης της συσκευής σας. Περισσότερες πλη­ροφορίες μπορείτε να ζητήσετε από το κατάστημα δι­άθεσης των προϊόντων KARCHER.

Πριν τη θέση σε λειτουργία

Πριν την ενεργοποίηση συναρμολογήστε στο μηχάνη
μα τα μη συνδεδεμένα συνοδευτικά εξαρτήματα.

Εικόνες βλέπε σελίδα 2

Εικόνα



Αφαιρέστε το σφικτήρα του ελαστικού σωλήνα

υψηλής πίεσης από το πιστολέτο χειρός (π.χ. με

ένα μικρό κατσαβίδι).
Εικόνα



Εισάγετε τον ελαστικό σωλήνα υψηλής πίεσης

στο πιστολέτο χειρός.



Πιέστε το σφικτήρα έως ότου κλειδώσει. Βεβαιω-

θείτε ότι η σύνδεση είναι ασφαλής τραβώντας τον

ελαστικό σωλήνα υψηλής πίεσης.

– 5

77EL

Παροχή νερού

Σύμφωνα με τους ισχύοντες κανονισμούς,
το μηχάνημα δεν πρέπει να λειτουργεί στο
δίκτυο πόσιμου νερού χωρίς διαχωριστή
συστήματος. Να χρησιμοποιείται ένας κα­τάλληλος διαχωριστής συστήματος της εταιρείας
KARCHER ή εναλλακτικά ένας διαχωριστής συστήμα­τος κατά το EN 12729 τύπος BA. Το νερό που ρέει
μέσα από ένα διαχωριστή συστήματος θεωρείται μη
πόσιμο.

Προσοχή

Συνδέετε πάντα το διαχωριστή συστήματος στο δίκτυο
παροχής νερού και ποτέ απευθείας στη συσκευή!

Υπόδειξη: Οι ρύποι που περιέχονται στο νερό μπο­ρούν να προκαλέσουν βλάβες στην αντλία υψηλής πί­εσης και στα εξαρτήματα. Για λόγους προστασίας,
συνιστάται η χρήση του φίλτρου νερού της KARCHER
(ειδικός εξοπλισμός, κωδ. παραγγελίας 4.730-059).

Παροχή νερού από τον αγωγό νερού

Τηρείτε τους κανονισμούς της υπηρεσίας του δικτύου
ύδρευσης.
Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνικά χαρακτη­ριστικά.



Χρησιμοποιήστε έναν ελαστικό σωλήνα νερού με
ενισχυμένους ιστούς ( δεν συμπεριλαμβάνεται στη
συσκευασία) με συνηθισμένη σύνδεση. (Διάμε­τρος τουλάχιστον 1/2 ίντσες ή 13 mm;Μήκος του­λάχιστον 7,5 m).



Βιδώστε το τεμάχιο ζεύξης που περιέχεται στη
συσκευασία στην σύνδεση νερού του μηχανήμα­τος.



Τοποθετήστε τον ελαστικό σωλήνα νερού στο τε
μάχιο ζεύξης του μηχανήματος και συνδέστε το με
το δίκτυο.

Έναρξη λειτουργίας

Προσοχή

Η ξηρή λειτουργία για περισσότερο από 2 λεπτά προ­καλεί βλάβες στην αντλία υψηλής πίεσης. Εάν η συ­σκευή δεν εκτονώσει την πίεση εντός δύο λεπτών,
απενεργοποιήστε την και ενεργήστε σύμφωνα με τις
υποδείξεις στο κεφάλαιο "Βοήθεια σε περίπτωση βλά­βης".



Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης με
τη σύνδεση υψηλής πίεσης του μηχανήματος.



Εισάγετε το σωλήνα ρίψης στο πιστολέτο χειρός
και στερεώστε τον περιστρέφοντάς τον κατά 90°.



Ανοίξτε εντελώς τη βάνα νερού.



Εισάγετε τον ρευματολήπτη στην πρίζα.



Ενεργοποιήστε το μηχάνημα στο „I/ON“.

Λειτουργία

몇

Κίνδυνος

Μέσω της δέσμης νερού που εξέρχεται από το ακρο
φύσιο υψηλής πίεσης, μια δύναμη αντεπιστροφής επε­νεργεί στο πιστολέτο. Φροντίστε για την ασφαλή θέση
της συσκευής και στερεώστε καλά το πιστολέτο και το
σωλήνα ρίψης.



Απασφαλίστε τον μοχλό του πιστολέτου χειρός.



Πατώντας ξανά το μοχλό τίθεται το μηχάνημα και

πάλι σε λειτουργία.
Υπόδειξη: Εάν αφήσετε το μοχλό, το μηχάνημα θα
απενεργοποιηθεί ξανά. Η υψηλή πίεση διατηρείται στο
σύστημα.

Σωλήνας ψεκασμού με φρέζα ρύπων

Για επίμονους ρύπους.
Δεν ενδείκνυται για εργασία με απορρυπαντικό.

Σωλήνας ψεκασμού με απλό ακροφύσιο

Για κανονικές εργασίες καθαρισμού.
Δεν ενδείκνυται για εργασία με απορρυπαντικό.

Εργασία με απορρυπαντικό

Για την εκάστοτε εργασία καθαρισμού χρησιμοποιείτε
αποκλειστικά τα προϊόντα καθαρισμού και περιποίη­σης της KARCHER, τα οποία σχεδιάστηκαν ειδικά για
χρήση με τη συσκευή σας. Η χρήση άλλων προϊόντων
καθαρισμού και περιποίησης μπορεί να προκαλέσει
ταχύτερη φθορά και ακύρωση της εγγύησης. Ενημε­ρωθείτε από το εξειδικευμένο κατάστημα αγοράς ή ζη­τήστε πληροφορίες απευθείας από την KARCHER.



Τραβήξτε τον ελαστικό σωλήνα αναρρόφησης

απορρυπαντικού από το περίβλημα στο επιθυμη-

τό μήκος.



Κρεμάστε τον ελαστικό σωλήνα αναρρόφησης

απορρυπαντικού σε δοχείο με απορρυπαντικό.



Αφαιρέστε το σωλήνα ρίψης από το πιστολέτο.

Εργασία μόνον με πιστολέτο χειρός.

Υπόδειξη: Έτσι προστίθεται καθαριστικό διάλυ-

μα στον πίδακα νερού κατά τη λειτουργία της συ-

σκευής.

Προτεινόμενη μέθοδος καθαρισμού



Ψεκάστε με οικονομία το απορρυπαντικό σε στε

γνή επιφάνεια και αφήστε το να δράσει (όχι να

στεγνώσει).



Ξεπλένετε τους διαλυμένους ρύπους, ψεκάζο-

ντας με ριπή υψηλής πίεσης.

78 EL

– 6

Διακοπή λειτουργίας

Ελευθερώστε τον μοχλό του πιστολέτου.




Ασφαλίστε το μοχλό του πιστολέτου χειρός.



Σε περίπτωση μεγάλων διαλειμμάτων από τις ερ
γασίες (πάνω από 5 λεπτά) απενεργοποιήστε
επιπλέον το μηχάνημα στη θέση „0/OFF“.



Τοποθετήστε το πιστολέτο χειρός στη θήκη φύλα
ξης του πιστολέτου χειρός.

Τερματισμός λειτουργίας

Προσοχή

Αποσυνδέστε τον ελαστικό σωλήνα υψηλής πίεσης
από το πιστολέτο χειρός ή τη συσκευή μόνον εάν στο
σύστημα δεν υπάρχει πίεση.



Μετά την ολοκλήρωση των εργασιών, αναρτήστε
το σωλήνα αναρρόφησης σε ένα δοχείο με καθα­ρό νερό, ενεργοποιήστε το μηχάνημα για περίπου
1 λεπτό χωρίς να έχετε τοποθετήσει το σωλήνα
ρίψης και ξεπλύνετε με καθαρό νερό.



Ελευθερώστε τον μοχλό του πιστολέτου.



Απενεργοποιήστε το μηχάνημα στη θέση „0/
OFF“.



Κλείστε τη βρύση.



Αποσυνδέστε το μηχάνημα από το δίκτυο παρο
χής νερού.



Πιέστε τον μοχλό του πιστολέτου για να εξαλείψε
τε την εναπομένουσα πίεση του συστήματος.



Ασφαλίστε το μοχλό του πιστολέτου χειρός.



Βγάλτε το ρευματολήπτη.



Αποθηκεύστε τον αγωγό σύνδεσης δικτύου, τον
ελαστικό σωλήνα υψηλής πίεσης και τα εξαρτή­ματα στο μηχάνημα.

Μεταφορά

Προσοχή

Για να αποφύγετε ατυχήματα ή τραυματισμού, λάβετε
υπόψη κατά τη μεταφορά το βάρος της συσκευής (βλ.
τεχνικά χαρακτηριστικά).

Μεταφορά με το χέρι



Σηκώστε και μεταφέρετε τη συσκευή από τη λαβή

μεταφοράς.

Μεταφορά σε οχήματα



Ασφαλίστε τη συσκευή έναντι της ολίσθησης και

της ανατροπής.

Αποθήκευση

Προσοχή

Για να αποφύγετε ατυχήματα ή τραυματισμούς, λάβετε
υπόψη κατά την επιλογή του χώρου αποθήκευσης το
βάρος της συσκευής (βλ. τεχνικά χαρακτηριστικά).

Φύλαξη της συσκευής

Πριν από την αποθήκευση για μεγαλύτερο διάστημα,
π.χ. το χειμώνα, λάβετε επιπλέον υπόψη τις υποδεί­ξεις στο κεφάλαιο Φροντίδα.



Αποθέστε το μηχάνημα σε επίπεδη επιφάνεια.



Τοποθετήστε το πιστολέτο χειρός στη θήκη φύλα

ξης του πιστολέτου χειρός.



Αποθηκεύστε τον αγωγό σύνδεσης δικτύου, τον

ελαστικό σωλήνα υψηλής πίεσης και τα εξαρτή

ματα στο μηχάνημα.

Αντιπαγετική προστασία

Προσοχή

Προστατέψετε το μηχάνημα και τα εξαρτήματά του από
τον παγετό.

Ο παγετός μπορεί να καταστρέψει το μηχάνημα και τα
εξαρτήματά του, εάν δεν αδειάσει εντελώς από το νε­ρό. Για να αποφύγετε τις βλάβες:



Αδειάστε εντελώς το νερό από το μηχάνημα:

Ενεργοποιήστε το μηχάνημα χωρίς να έχετε συν-

δέσει τον ελαστικό σωλήνα υψηλής πίεσης και το

σωλήνα παροχής νερού (έως 1 λεπτό) και περιμέ-

νετε, έως ότου το νερό σταματήσει να εκρέει από

τη σύνδεση υψηλής πίεσης. Απενεργοποιήστε το

μηχάνημα.



Αποθηκεύετε το μηχάνημα μαζί με όλα τα εξαρτή

ματα σε χώρο όπου δεν επικρατεί παγετός.

– 7

79EL

Φροντίδα και συντήρηση



Κίνδυνος

Πριν από την εκτέλεση εργασιών περιποίησης και συ
ντήρησης απενεργοποιήστε το μηχάνημα και αποσυν
δέστε το ρευματολήπτη από την πρίζα.

Φροντίδα

Πριν από την αποθήκευση για μεγάλο χρονικό διάστη
μα π.χ. το χειμώνα:



Αφαιρέστε το φίλτρο από τον ελαστικό σωλήνα
αναρρόφησης απορρυπαντικού και ξεπλύνετέ το
κάτω από τρεχούμενο νερό.



Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλ­τρο της σύνδεσης νερού και ξεπλύνετέ το κάτω
από τρεχούμενο νερό.

Συντήρηση

Το μηχάνημα δεν χρειάζεται συντήρηση.

Ανταλλακτικά

Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά
KARCHER. Επισκόπηση ανταλλακτικών θα βρείτε
στο τέλος των παρόντων οδηγιών χειρισμού.

Αντιμετώπιση βλαβών

Με τη βοήθεια του παρακάτω πίνακα μπορείτε να αντι
μετωπίσετε μόνες/οι σας απλές βλάβες.
Εάν έχετε αμφιβολίες, παρακαλούμε απευθυνθείτε
στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελα
τών.



Κίνδυνος

Πριν από την εκτέλεση εργασιών περιποίησης και συ
ντήρησης απενεργοποιήστε το μηχάνημα και αποσυν­δέστε το ρευματολήπτη από την πρίζα.
Οι εργασίες επισκευών και οι εργασίες στα ηλεκτρικά
εξαρτήματα πρέπει να διεξάγονται μόνο από την εξου­σιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Η συσκευή δεν λειτουργεί



Η συσκευή τίθεται σε λειτουργία με τράβηγμα της

σκανδάλης του πιστολέτου χειρός.



Ελέγξτε εάν συμφωνεί η τάση που αναγράφεται

στην πινακίδα τύπου με την τάση της πηγής ρεύ

ματος.



Ελέγξτε τον αγωγό σύνδεσης δικτύου για τυχόν

βλάβες.

Η συσκευή δεν αναπτύσσει πίεση



Εξαέρωση της συσκευής: Ενεργοποιήστε τη συ-

σκευή χωρίς να έχετε συνδέσει τον ελαστικό σω-

λήνα υψηλής πίεσης και περιμένετε (έως 2

λεπτά), μέχρις ότου από τη σύνδεση υψηλής πίε-

σης σταματήσει να εκρέει νερό με φυσαλίδες. Θέ-

στε τη συσκευή εκτός λειτουργίας και συνδέστε

πάλι τον ελαστικό σωλήνα υψηλής πίεσης.



Ελέγξτε την παροχή νερού.



Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλ-

τρο της σύνδεσης νερού και ξεπλύνετέ το κάτω

από τρεχούμενο νερό.

Έντονες διακυμάνσεις πίεσης



Καθαρίστε το ακροφυσίο υψηλής πίεσης: Αφαιρέ-

στε τις ακαθαρσίες από την οπή του ακροφυσίου

με μια βελόνα και ξεπλύνετε από την μπροστινή

πλευρά με νερό.



Ελέγξτε την ποσότητα προσαγωγής νερού.

Το μηχάνημα δεν είναι στεγανό



Μια ελάχιστη διαρροή στο μηχάνημα θεωρείται

φυσιολογική για τεχνικούς λόγους. Σε περίπτωση

έντονης έλλειψης στεγανότητας, ενημερώστε την

εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελα

τών.

Το απορρυπαντικό δεν αναρροφάται



Αφαιρέστε το σωλήνα ρίψης από το πιστολέτο.

Εργασία μόνον με πιστολέτο χειρός.



Καθαρίστε το φίλτρο στον ελαστικό σωλήνα

απορρυπαντικού.



Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης

απορρυπαντικού για τυχόν τσακίσματα.

80 EL

– 8

Τεχνικά χαρακτηριστικά

Ηλεκτρική σύνδεση

Τάση 220-240

1~50/60VHz

Ισχύς σύνδεσης 1,3 kW

Κατανάλωση ρεύματος 6A

Ασφάλεια δικτύου (βραδείας τήξης)10A

Κατηγορία προστασίας II

Βαθμός προστασίας IP X5

Σύνδεση νερού

Θερμοκρασία προσαγωγής (μέγ.) 40 °C

Ποσότητα προσαγωγής (ελάχ.) 8 l/min

Πίεση παροχής 0,2-1,2 MPa

Επιδόσεις

Πίεση λειτουργίας 8 MPa

Μέγ. επιτρεπόμενη πίεση 10 MPa

Παροχή, νερό 5,2 l/min

Παροχή, απορρυπαντικό 0,3 l/min

Δύναμη οπισθοδρόμησης πιστολέτου
χειρός

Διαστάσεις και βάρη

Μήκος 165 mm

Πλάτος 236 mm

Ύψος 427 mm

Βάρος, έτοιμο για λειτουργία με εξαρτή­ματα

Μετρούμενες τιμές κατά EN 60335-2-79

Κραδασμοί στο χέρι/στο βραχίονα
Αβεβαιότητα K

Επιτρεπόμενη στάθμη ηχητικής ισχύος

L

pA

Αβεβαιότητα K

pA

Επιτρεπόμενη στάθμη ηχητικής ισχύος
LWA + Αβεβαιότητα K

WA

Με την επιφύλαξη τεχνικών αλλαγών!

10 N

4,7 kg

<2,5

m/s

0,3

m/s

752dB(A)

dB(A)

90 dB(A)

2

2

Δήλωση Συμμόρφωσης των Ε.Κ.

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που
χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και
την κατασκευή του, υπό τη μορφή που διατίθεται στην
αγορά, πληροί στις σχετικές βασικές απαιτήσεις
ασφαλείας και υγιεινής των οδηγιών της ΕΚ. Η παρού­σα δήλωση παύει να ισχύει σε περίπτωση τροποποι­ήσεων του μηχανήματος χωρίς προηγούμενη συνεν
νόηση μαζί μας.

Προϊόν: Σύστημα καθαρισμού υψηλής πίεσης
Τύπος: 1.671-xxx
Σχετικές οδηγίες των Ε.Κ.

2006/42/EK (+2009/127/EK)
2004/108/EΚ
2000/14/EΚ

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Εφαρμοσθείσα διαδικασία συμμόρφωσης

2000/14/EΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Μετρημένη:88
Εγγυημένη: 90

Οι υπογράφοντες ενεργούν κατ' εντολή του και με
εξουσιοδότηση της διεύθυνσης της επιχείρησης.

CEO

Υπεύθυνος τεκμηρίωσης:
S. Reiser

Alfred Karcher GmbH & Co. KG
Alfred-Karcher-Str. 28 - 40
71364 Winnenden (Germany)

Τηλ.: [phone]
Φαξ: [phone]

Head of Approbation

Winnenden, 2012/01/01

– 9

81EL

İçindekiler

Genel bilgiler. . . . . . . . . . . . . . . . . TR 3

Güvenlik uyarıları . . . . . . . . . . . . . TR 4

Kullanımı. . . . . . . . . . . . . . . . . . . . TR 5

Taşıma . . . . . . . . . . . . . . . . . . . . . TR 7

Depolama . . . . . . . . . . . . . . . . . . . TR 7

Koruma ve Bakım . . . . . . . . . . . . . TR 8

Arızalarda yardım . . . . . . . . . . . . . TR 8

Teknik Bilgiler . . . . . . . . . . . . . . . . TR 9

AB uygunluk bildirisi . . . . . . . . . . . TR 9

Genel bilgiler

Sayın müşterimiz,

Cihazın ilk kullanımından önce bu

orijinal kullanma kılavuzunu okuyun,
bu kılavuza göre davranın ve daha sonra kulla­nım veya cihazın sonraki sahiplerine vermek için
bu kılavuzu saklayın.

Doğru bir şekilde kullanmak

Bu yüksek tazyikli temizleyiciyi sadece evinizde
şu amaçlar için kullanın:
– makineleri, araçları, inşaat malzemesini,

aletleri, bina cephesini, terasları, bahçe mal­zemeleri v.s. yüksek tazyikle temizelemek
(gerektiğinde temizlik maddelerinin katkısını
kullanarak).

– KÄRCHER firmasının izin verdiği aksesuar

parçaları, yedek parçalar ve temizlik madde­leri de dahildir. Temizlik maddelerinin ekinde
yer alan uyarıları dikkate alın.

Çevre koruma

Ambalaj malzemeleri geri dönüş-türülebi-

lir. Ambalaj malzemelerini evinizin çöpüne
atmak yerine lütfen tekrar kullan labilecekleri yer­lere gönderin.

Eski cihazlarda, yeniden değerlendirme

işlemine tabi tutulması gereken değerli

geri dönüşüm malzemeleri bulunmaktadır.
Bu nedenle eski cihazları lütfen öngörülen topla­ma sistemleri aracılığıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabilece-
ğiniz adres:

www.kaercher.com/REACH

Garanti

Her ülkede yetkili distribütörümüz tarafından ve­rilmiş garanti şartları geçerlidir. Garanti süresi
içinde cihazınızda oluşan muhtemel hasarları,
arızanın kaynağı üretim veya malzeme hatası ol­duğu sürece ücretsiz olarak karşılıyoruz. Garanti
hakkınızdan yararlanmanızı gerektiren bir durum
olduğu zaman, ilgili faturanız ile birlikte satıcınıza
veya size en yakın yetkili servisimize başvuru­nuz.
(Adres için Bkz. Arka sayfa)

Kullanım kılavuzundaki semboller

 Tehlike

Ağır bedensel yaralanmalar ya da ölüme neden
olan direkt bir tehlike için.

몇 Uyarı

Ağır bedensel yaralanmalar ya da ölüme neden
olabilecek olası tehlikeli bir durum için.

Dikkat

Hafif bedensel yaralanmalar ya da maddi hasar­lara neden olabilecek olası tehlikeli bir durum
için.

Cihazdaki semboller

Yüksek basınçlı tazyiki insanlara,
hayvanlara, elektrikli aletlere ve
makinenin kendisine doğru tutma­yın. Cihazı donmaya karşı koru­yun.

82 TR

– 3

Güvenlik uyarıları

 Tehlike

 Fişi ve prizi kesinlikle ıslak veya nemli elle te-

mas etmeyin.

 Şebeke bağlantı kablosu veya Örn; yüksek

basınç hortumları, tel püskürtme tabancası ya
da güvenlik tertibatları gibi cihazın önemli par­çaları zarar görmüşse cihazı çalıştırmayın.

 Elektrik fişiyle birlikte şebeke bağlantı kablo-

suna her kullanımdan önce hasar kontrol ya­pın. Hasar görmüş şebeke bağlantı
kablosunu derhal yetkili müşteri hizmetleri/
elektronik teknisyeni tarafından değiştirilme­sini sağlayın.

 Her kullanımdan önce yüksek basınç hortu-

muna hasar kontrolü yapın. Zarar görmüş
yüksek basınç hortumunu hemen değiştirin.

 Patlama tehlikesi olan bölgelerde cihazın ça-

lıştırılması yasaktır.

 Tehlikeli alanlarda (örneğin benzin istasyo-

nu) cihazın kullanılması durumunda gerekli
emniyet tedbirlerinin dikkate alınması gere­kir.

 Yüksek basınçlı tazyik, düzgün kullanılmadı-

ğı zaman tehlikeli olabilir. Tazyik kişilere,
hayvanlara, etkin elektrik donanıma veya ci­hazın kendisine doğru tutulmamalıdır.

 Yüksek basınçlı tazyiki başka yerlere veya

elbise veya ayakkabıyı temizlemek için ken­dinize doğru tutmayın.

 Sağlığa zarar verebilecek maddeler (örn. as-

best) içeren nesnelere püskürtmeyin.

 Araç lastikleri/lastik supapları, yüksek ba-

sınçlı tazyik nedeniyle zarar görebilir ve pat­layabilir. Buradaki ilk belirti lastikte meydana
gelen bir renklendirmedir. Hasar görmüş
araç lastikleri/lastik supapları hayati tehlike
taşımaktadır. Temizlik sırasında en az 30 cm
tazyik mesafesi bırakın!

 Patlama tehlikesi!

Yanıcı sıvılar püskürtmeyin.
Makineye asla çözücümadde içerikli sıvılar
veya inceltici asitler ve çözücümaddeler çek­meyin! Bunlar arasında Örn; benzin, tiner
veya sıcak yağbulunmaktadır. Püskürtme
tozu patlayıcıdır ve zehirlidir. Cihazda kulla­nılan malzemelere yapıştıkları için, aseton,
inceltilmiş asitler ve çözücü maddeler kullan­mayın.

몇 Uyarı

 Elektrik fişi ve bir uzatma kablosunun bağ-

lantısı su geçirmez olmalı ve suda durmama­lıdır.

 Uygun olmayan uzatma kabloları tehlikeli

olabilir. Serbest zamanlarda, sadece bunun
için müsaade edilmiş ve buna göre işaretlen-
miş yeterli düzeyde kablo kesitine sahip
uzatma kablolarını kullanın:
1 - 10 m: 1,5 mm

 Uzatma kablosunu her zaman tamamen

kablo sargısından sarın.

 Yüksek basınç hortumları, armatürler ve

bağlantılar cihazın güvenliği için önemlidir.
Sadece üretici tarafından önerilen yüksek
basınç hortumları, armatürleri ve bağlantıları
kullanın.

 Bu cihazın kısıtlıfiziksel, duyusal veya ruhsal

özelliklere sahip kişiler tarafından kullanıl­masısakıncalıdır.
Cihaz çocuklar veya eğitimsiz kişiler tarafın­dan kullanılmamalıdır.
Cihazla oynamamalarını sağlamak için ço­cuklar gözetim altında tutulmalıdır.

 Ambalaj folyolarını çocuklardan uzak tutun,

boğulma tehlikesi bulunmaktadır!

 Bu cihaz, üretici tarafından gönderilen veya

önerilen temizlik maddesinin kullanılması
için geliştirilmiştir. Diğer temizlik maddeleri
veya kimyasal maddelerin kullanılması ciha­zın güvenliğini olumsuz yönde etkileyebilir.

 Kullanıcı, cihazı talimatlara uygun olarak kul-

lanmak zorundadır. Yerel kuralları dikkate al­malı ve çalışma esnasında çevredeki kişilere
dikkat etmelidir.

 Kapsama alanı içinde başka kişiler varken

cihazı kullanmayın; bu kişilerin koruyucu el­bise giymesi gereklidir.

 Geri sıçrayabilecek su veya kirden korun-

mak için uygun koruyucu elbise ve koruyucu
gözlük takın.

Dikkat

 Uzun çalışma molalarında cihazı ana şalter-

den / cihaz şalterinden kapatın ya da elektrik
fişini çekin.

 Cihaz, 0 °C'nin altındaki sıcaklıklarda çalıştı-

rılmamalıdır.

 Hasar oluşumunu önlemek için, boyalı üst

yüzeyleri temizlerklen minimum 30 cm püs­kürtme mesafesine uyulmalıdır.

 Cihaz çalışır durumdayken başından asla

ayrılmayınız.

 Elektrik fişi veya uzatma kablosununun ezil-

me, hırpalanma ya da benzer şekilde zarar

2

; 10 - 30 m: 2,5 mm

2

– 4

83TR

ya da hasar görmemesine dikkat edin. Elek­trik fişini ısı, yağ ve keskin kenarlardan koru­yun.

 Çalışma bölgesindeki akımla yönlendirilen

tüm parçalar tazyikli suya karşı korunmuş ol­malıdır.

 Cihaz, ancak IEC 60364 talimatı uyarıcan

elektronik bir kurulumcu tarafından yapılma­sı zorunlu olab bir elektrikli bağlantıyla bağ­lanmalıdır.

 Cihazı sadece alternatif akıma bağlayın. Ge-

rilim, cihazın tip plaketiyle aynı olmalıdır.

 Güvenlik nedenleriyle, cihazın prensip ola-

rak bir hatalı akım koruma şalteri (maks 30
mA) üzerinden çalıştırılmasını öneriyoruz.

 Örneğin motorların yıkanması, zeminin yı-

kanması gibi yağ içerikli atık suyun oluştuğu
temizlik çalışmaları sadece yıkama yerlerin­de yağ seperatörüyle yapılmalıdır.

Güvenlik tertibatları

Dikkat

Güvenlik tertibatları kullanıcıyı korur ve değiştiril-
memelidir veya herhangi bir işlem yapılmamalı­dır.

Cihaz şalteri

Cihaz şalteri cihazın istenmeden çalıştırılmasını
önler.

El püskürtme tabancasının kilidi

Kilit, el püskürtme tabancasının kolunu bloke
eder ve cihazın farkında olmadan çalıştırılmasını
önler.

Basınç şalterli taşma valfı

Taşma valfı, izin verilen çalışma basıncının aşıl­masını önler.
El tabancasının kolu bırakılırsa bir basınç şalteri
pompayı kapatır, yüksek basınçlı tazyik durduru­lur. Kol çekilirse, pompa tekrar açılır.

Devrilme emniyetinin koşulları

Dikkat

Cihazla veya cihazdaki tüm çalışmalardan önce,
kazaları ya da hasarları önlemek için devrilme
emniyetinin sağlanmış olduğundan emin olun.

– Düz bir yüzeye konması durumunda cihazın

devrilme emniyeti sağlanmış olur.

Kullanımı

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalajı üzerinde
gösterilmiştir. Ambalaj açıldığında içindeki par­çalarda eksiklik olup olmadığını kontrol ediniz.
Aksesuarların eksik olması durumunda ya da
nakliye hasarlarında yetkili satıcınızı bilgilendi­rin.

Cihaz tanımı

Bu kullanım kılavuzunda maksimum donanım
açıklanmaktadır. Modele bağlı olarak teslimat
kapsamında farklar olabilir (Bkz. Ambalaj).

Şekiller Bkz. Sayfa 2

1 Yüksek basınç bağlantısı
2 Temizlik maddesi emme hortumu (filtreli)
3 Cihaz şalteri „0/OFF“ / „I/ON“
4 Elektrik bağlantı hattının saklama yeri
5Taşıma kolu
6 Süzgeçli su bağlantısı
7 Su bağlantısının bağlantı parçası
8 Elektrik fişiyle birlikte şebeke bağlantı kablosu
9 El püskürtme tabancası
10 El püskürtme tabancasının kilidi
11 Yüksek basınç hortumu
12 Yüksek basınç hortumunun mandalı
13 1 kademeli memeli püskürtme borusu
14 Kir frezeli püskürtme borusu

Özel aksesuar

Özel aksesuar, cihazınızın kullanım olanaklarını
genişletir. Buna ilişkin detaylı bilgileri KÄRC­HER-satıcınızdan edinebilirsiniz.

Cihazı çalıştırmaya başlamadan önce

Cihazla birlikte gelen gevşek parçaları işletime
almadan önce yerine takın.

Şekiller Bkz. Sayfa 2

Şekil

 Yüksek basınç hortumunun mandalını el

püskürtme tabancasından dışarı çekin (Örn;
bir tornavidayla).

Şekil

 Yüksek basınç hortumunu el püskürtme ta-

bancasına takın.

 Kilitlenene kadar mandalı içeri bastırın. Yük-

sek basınç hortumundan çekerek bağlantı­nın güvenli olup olmadığını kontrol edin.

84 TR

– 5

Su beslemesi

Geçerli talimatlar uyarınca, içme suyu
şebekesinde sistem ayırıcısı olmadan
cihaz kesinlikle çalıştırılmamalıdır. EN
12729 Tip BA uyarınca KÄRCHER fir­masına ait ya da alternartif uygun bir sistem ayı­rıcısı kullanılmalıdır. Bir sistem ayırıcısından
akan su, içilemez olarak sınıflandırılmıştır.

Dikkat

Sistem ayırıcısını her zaman su beslemesine
bağlayın, kesinlikle doğrudan cihaza bağlama­yın!

Not: Sudaki kirlenmeler yüksek basınç pompası
ve aksesuarlara zarar verebilir. Korumak için,
KÄRCHER su filtresinin (özel aksesuar, Sipariş
No. 4.730-059) kullanılması önerilir.

Su boru hattından su beslemesi

Su besleme işletmesinin talimatlarını dikkate
alın.
Bağlantı değerleri için Bkz. Tip levhası/Teknik
bilgiler.

 Kumaşla güçlendirilmiş bir su hortumunu

(teslimat kapsamının dışındadır) piyasadan
temin edilen bir kavramayla birlikte kullanın.
(Çap en az 1/2 inç ya da 13 mm; uzunluk en
az 7,5 m).

 Gönderilen kavrama parçasını cihazın su gi-

rişine takın.

 Su hortumunu cihazın kavrama parçasına

takın ve su beslemesine bağlayın.

İşletime alma

Dikkat

2 dakikadan daha uzun süreli kuru çalışma, yük­sek basınç pompasında hasarlara neden olur.
Cihaz 2 dakika içinde basınç oluşturmazsa, ciha­zı kapatın ve "Arızalarda yardım" bölümündeki
uyarıları uygulayın.

 Yüksek basınç hortumunu cihazın yüksek

basınç bağlantısına bağlayın.

 Püskürtme borusunu el püskürtme tabanca-

sına takın ve 90° döndürerek sabitleyin.

 Su musluğunu tamamen açın.
 Elektrik fişini prize takın.
 Cihazı açın "I/ON".

Çalıştırma

몇 Tehlike

Yüksek basınç memesinden çıkan tazyik sonu­cunda el püskürtme tabancasında tepme kuvveti
etkisi oluşur. Doğru duruşu sağlayın, el tabanca-
sını ve püskürtme borusunu sıkı tutun.

 El tabancasının kolundaki kilidi açın.
 Kolu çekin, cihaz çalışır.

Not: Kol tekrar bırakılırsa, cihaz tekrar kapanır.
Yüksek basınç sistemde kalır.

Kir frezeli püskürtme borusu

İnatçı kirler için.
Temizlik maddesi ile çalışmak için uygun değildir.

1 kademeli memeli püskürtme borusu

Normal temizlik görevleri için.
Temizlik maddesi ile çalışmak için uygun değildir.

Temizlik maddesi ile çalışma

İlgili temizlik görevi için sadece KÄRCHER te­mizlik ve bakım maddelerini kullanın; bu madde­ler cihazınızla kullanım için özel olarak
geliştirilmiştir. Başka temizlik ve bakım maddele­rinin kullanılması, aşınmanın hızlanmasına ve
garanti yükümlülüklerinin geçersiz olmasına ne­den olabilir. Lütfen yetkili satıcınızdan bilgi alın
ya da direkt olarak KÄRCHER’den bilgi talep
edin.

 Temizlik maddesi emme hortumunu istediği-

niz uzunlukta muhafazadan çekin.

 Temizlik maddesi emme hortumunu temizlik

maddesi çözeltisi dolu bir kaba asın.

 Püskürtme borusunu el tabancasından ayı-

rın. Sadece el püskürtme tabancası ile çalı­şın.
Not: Bunun sonucunda, çalışma sırasında
temizlik maddesi çözeltisi püskürtülen suya
karıştırılır.

Önerilen temizlik yöntemleri

 Temizlik maddesini ekonomik bir şekilde üst

yüzeye sıkın ve etkili olmasını (kurutmayın)
sağlayın.

 Çözülen kiri yüksek basınç huzmesiyle yıka-

yın.

– 6

85TR

Çalışmaya ara verme

El tabancasının kolunu bırakın.


 El püskürtme tabancasının kolunu kilitleyin.
 Uzun çalışma molalarında (5 dakikanın üs-

tünde) ek olarak cihazı kapatın "0/OFF".

 El püskürtme tabancasını el püskürtme ta-

bancasının saklama parçasına takın.

Çalışmanın tamamlanması

Dikkat

Sistemde basınç yoksa, yüksek basınç hortumu­nu sadece el püskürtme tabancası ya da cihaz­dan ayırın.

 Temizlik maddesi ile çalıştıktan sonra,

emme hortumunu temiz suyla dolu olan bir
kaba asın, püskürtme borusu sökülmüşken
cihazı yaklaşık 1 dakika boyunca çalıştırın
ve yıkayın.

 El tabancasının kolunu bırakın.
 Cihazı kapatın "0/OFF".
 Musluğu kapatın.
 Cihazı su beslemesinden ayırın.
 Mevcut basıncı sistemden azaltmak için el

tabancasının kolunu bastırın.

 El püskürtme tabancasının kolunu kilitleyin.
 Şebeke fişini prizden çekiniz.
 Şebeke bağlantı kablosu, yüksek basınç

hortumu ve aksesuarı cihaza yerleştirin.

Taşıma

Dikkat

Kazaları veya yaralanmaları önlemek için, taşı­ma sırasında cihazın ağırlığına dikkat edin (bkz.
Teknik bilgiler).

Elle taşıma

 Cihazı taşıma kolundan yukarı kaldırın ve ta-

şıyın.

Araçlarda taşıma

 Cihazı kaymaya ve devrilmeye karşı emniye-

te alın.

Depolama

Dikkat

Kazaları veya yaralanmaları önlemek için, depo­lama yerini seçerken cihazın ağırlığına dikkat
edin (bkz. Teknik bilgiler).

Cihazın saklanması

Örn. kış aylarında olduğu gibi uzun süreli depo­lamadan önce, bakım bölümündeki uyarılara dik­kat edin.

 Cihazı düz bir yüzeye bırakın.
 El püskürtme tabancasını el püskürtme ta-

bancasının saklama parçasına takın.

 Şebeke bağlantı kablosu, yüksek basınç

hortumu ve aksesuarı cihaza yerleştirin.

Antifriz koruma

Dikkat

Cihazı ve aksesuarlarını donmaya karşı koru­yun.

İçlerindeki su tamamen boşaltılmazsa, cihaz ve
aksesuarları donma nedeniyle zarar görür. Ha­sarları önlemek için.

 Cihazdaki suyun komple boşaltılması: Yük-

sek basınç hortumu ve su besleme bağlı de-
ğilken cihazı çalıştırın (maksimum 1 dakika)

ve yüksek basınç bağlantısından su çıkma­yana kadar bekleyin. Cihazı kapatın.

 Cihazı komple aksesuarları ile birlikte donya-

ma karşı korunmuş bir bölümde saklayın.

86 TR

– 7

Koruma ve Bakım

 Tehlike

Bütün bakım ve temizlik çalışmalarında cihaz ka­patılmalı şebeke kablosu prizden çıkartılmalıdır.

Temizlik

Uzun saklama döneminden önce, örneğin kış ay­larında:

 Filtreyi temizlik maddesi emme hortumun-

dan çekin ve suyun altında temizleyin.

 Su bağlantısındaki süzgeci düz bir penseyle

dışarı çıkartın ve suyun altında temizleyin.

Bakım

Cihaz bakım gerektirmez.

Yedek parçalar

Sadece orijinal KÄRCHER yedek parçaları kulla­nın. Bir yedek parça genel bakışını bu kullanım
kılavuzunun sonunda bulabilirsiniz.

Arızalarda yardım

Küçük arızaları aşağıdaki genel bakışın yardı­mıyla kendiniz giderebilirsiniz.
Şüphe etmeniz durumunda, yetkili müşteri hiz­metlerine başvurun.

 Tehlike

Bütün bakım ve temizlik çalışmalarında cihaz ka­patılmalı şebeke kablosu prizden çıkartılmalıdır.
Elektrik parçalardaki onarım çalışmaları ve diğer
çalışmalar sadece yetkili müşteri hizmeti tarafın­dan uygulanmalıdır.

Cihaz çalışmıyor

 El püskürtme tabancasının kolunu çekin, ci-

haz çalışır.

 Tip etiketinde belirtilen gerilimin güç kayna-

ğındaki gerilimle aynı olup olmadığını kontrol
edin.

 Şebeke bağlantı kablosuna hasar kontrolü

yapın.

Cihaz basınca gelmiyor

 Cihazdaki havanın boşaltılması: Yüksek ba-

sınç hortumu bağlanmadan cihazı açın ve su
kabarcıksız bir şekilde yüksek basınç bağ­lantısından dışarı çıkana kadar (maksimum
2 dakika) bekleyin. Cihazı kapatın ve yüksek
basınç hortumunu tekrar bağlayın.

 Su beslemesini kontrol edin.
 Su bağlantısındaki süzgeci düz bir penseyle

dışarı çıkartın ve suyun altında temizleyin.

Güçlü basınç dalgalanmaları

 Yüksek basınç memesinin temizlenmesi:

Meme deliğindeki kirleri bir iğneyle çıkartın
ve suyla öne doğru yıkayın.

 Su besleme miktarını kontrol edin.

Cihaz sızdırıyor

 Cihazda az bir sızıntı olması teknik olarak

normaldir. Ağır sızıntılarda yetkili müşteri
hizmetini çağırın.

Temizlik maddesi emilmiyor

 Püskürtme borusunu el tabancasından ayı-

rın. Sadece el püskürtme tabancası ile çalı­şın.

 Temizlik maddesi emme hortumundaki filtre-

yi temizleyin.

 Temizlik maddesi emme hortumunda bükül-

me yerleri olup olmadığını kontrol edin.

– 8

87TR

Teknik Bilgiler

Elektrik bağlantısı

Gerilim 220-240

1~50/60VHz

Bağlantı gücü 1,3 kW
Akım çekişi6A
Şebeke sigortası (gecikmeli) 10 A
Koruma sınıfı II
Koruma derecesi IP X5

Su bağlantısı

Besleme sıcaklığı (maks.) 40 °C
Besleme miktar 8 l/dk
Besleme basıncı 0,2-1,2 MPa

Performans değerleri

Çalışma basıncı 8 MPa
Maksimum müsaade edilen basınç 10 MPa
Besleme miktarı, su 5,2 l/dk
Besleme miktarı, temizlik maddesi 0,3 l/dk
El püskürtme tabancasının geri tep-

10 N

me kuvveti

Ölçüler ve ağırlıklar

Uzunluk 165 mm
Genişlik 236 mm
Yükseklik 427 mm
Çalışmaya hazır aksesuarla birlikte

4,7 kg

ağırlık

60335-2-79'a göre belirlenen değerler

El-kol titreşim değeri
Güvensizlik K

Ses basıncı seviyesi L
Güvensizlik K

pA

pA

Ses basıncı seviyesi LWA + Güven­sizlik K

WA

<2,5

0,3

752dB(A)

90 dB(A)

m/s
m/s

dB(A)

İşbu belge ile aşağıda tanımlanan makinenin
konsepti ve tasarımı ve tarafımızdan piyasaya
sürülen modeliyle AB yönetmeliklerinin temel
teşkil eden ilgili güvenlik ve sağlık yükümlülükle­rine uygun olduğunu bildiririz. Onayımız olma­dan cihazda herhangi bir değişiklik yapılması
durumunda bu beyan geçerliliğini yitirir.

Ürün: Yüksek basınç temizleyicisi
Tip: 1.671-xxx
İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Kullanılan uyumluluk değerlendirme
yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

Ölçülen: 88
Garanti edilen: 90

İmzası bulunanlar, işletme yönetimi adına ve iş­letme yönetimi tarafından verilen vekalete daya­narak işlem yapar.

2

2

Dokümantasyon yetkilisi:
S. Reiser

AB uygunluk bildirisi

CEO

Teknik değişiklik yapma hakkı saklıdır!

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Faks: [phone]

Head of Approbation

88 TR

Winnenden, 2012/01/01

– 9

– 3

Уважаемый покупатель!

Перед первым применением вашего

прибора прочитайте эту оригинальную
инструкцию по эксплуатации, после этого действуйте
соответственно и сохраните ее для дальнейшего
пользования или для следующего владельца.

Данный высоконапорный моющий аппарат предна
значен только для использования в домашнем хо
зяйстве:

–

для мойки машин, автомобилей, строений, инс­трументов, фасадов, террас, садовых прина­длежностей и т.д. с помощью струи воды под
высоким давлением (при необходимости с до­бавлением моющих средств).

–

При этом применению подлежат принадлежнос
ти, запасные части и моющие средства, разре­шенные для использования фирмой KARCHER.
Указания, приложенные к моющим средствам,
подлежат соблюдению.

Упаковочные материалы пригодны для вторич

ной обработки. Поэтому не выбрасывайте упа­ковку вместе с домашними отходами, а сдайте ее в один
из пунктов приема вторичного сырья.

Старые приборы содержат ценные перераба-

тываемые материалы, подлежащие передаче

в пункты приемки вторичного сырья. Поэтому
утилизируйте старые приборы через соответствую­щие системы приемки отходов.

Инструкции по применению компонентов
(REACH)

Актуальные сведения о компонентах приведены на
веб-узле по следующему адресу:

www.kaercher.com/REACH

В каждой стране действуют соответственно гарантий­ные условия, изданные уполномоченной организаци­ей сбыта нашей продукции в данной стране.
Возможные неисправности прибора в течение гаран
тийного срока мы устраняем бесплатно, если причина
заключается в дефектах материалов или ошибках
при изготовлении. В случае возникновения претензий
в течение гарантийного срока просьба обращаться,
имея при себе чек о покупке, в торговую организацию,
продавшую вам прибор или в ближайшую уполномо
ченную службу сервисного обслуживания.
(Адрес указан на обороте)



Опасность

Для непосредственно грозящей опасности, кото­рая приводит к тяжелым увечьям или к смерти.

몇

Предупреждение

Для возможной потенциально опасной ситуации, ко­торая может привести к тяжелым увечьям или к
смерти.

Внимание!

Для возможной потенциально опасной ситуации, ко­торая может привести к легким травмам или пов
лечь материальный ущерб.

Не направлять струю воды на лю­дей, животных, включенное элект­рическое оборудование или на сам
высоконапорный моющий аппарат.
Защищать прибор от мороза.



Опасность



Не прикасаться к сетевой вилке и розетке мок­рыми руками.



Включение аппарата запрещается, если сете­вой кабель или существенные компоненты ап­парата, например, шланг высокого давления,
ручной пистолет-распылитель или защитные
устройства повреждены.



Перед началом работы с аппаратом проверить
сетевой кабель и штепсельную вилку на пов­реждения. Поврежденный сетевой кабель дол­жен быть незамедлительно заменен уполномо
ченной службой сервисного обслуживания/спе­циалистом-электриком.



Перед началом работы высоконапорный шланг
необходимо всегда проверять на повреждения.
Поврежденный высоконапорный шланг подле-

Оглавление

Общие указания . . . . . . . . . . . . . . . . . . RU 3

Указания по технике безопасности . . . RU 3

Управление . . . . . . . . . . . . . . . . . . . . . . RU 5

Транспортировка . . . . . . . . . . . . . . . . . RU 7

Хранение . . . . . . . . . . . . . . . . . . . . . . . . RU 7

Уход и техническое обслуживание . . . RU 8

Помощь в случае неполадок . . . . . . . . RU 8

Технические данные . . . . . . . . . . . . . . RU 9

Заявление о соответствии ЕС. . . . . . . RU 9

Общие указания

Применение в соответствии с назначением

Защита окружающей среды

Гарантия

Символы в руководстве по эксплуатации

Символы на приборе

Указания по технике безопасности

89RU

жит незамедлительной замене.



Эксплуатация прибора во взрывоопасных зонах
запрещается.



При использовании прибора в опасных зонах ( на­пример, на автозаправочных станциях) следу­ет соблюдать соответствующие правила
техники безопасности.



Находящаяся под высоким давлением струя
воды может при неправильном использовании
представлять опасность. Запрещается на­правлять струю воды на людей, животных,
включенное электрическое оборудование или
на сам высоконапорный моющий аппарат.



Не разрешается также направлять струю во­ды, находящуюся под высоким давлением, на
других или себя для чистки одежды или обуви.



Не чистить струей воды предметы, содержа­щие вещества, вредные для здоровья (напри­мер, асбест).



Автомобильные шины/шинные вентили могут
быть повреждены струей воды под давлением и
лопнуть. Первым признаком этого служит из­менение цвета шины. Поврежденные автомо­бильные шины/шинные вентили представляют
опасность для жизни. Во время чистки шин не­обходимо выдерживать расстояние между фор­сункой и шиной, как минимум, 30 см!



Опасность взрыва!
Не распылять горючие жидкости.
Всасывание аппаратом жидкостей, содержа­щих растворители, а также неразбавленных
кислот или растворителей не допускается! К
таким веществам относятся, например, бен­зин, растворители красок и мазут. Образую­щийся из таких веществ туман
легковоспламеняем, взрывоопасен и ядовит. Не
использовать ацетон, неразбавленные кисло­ты и растворители, так как они разрушают
материалы, из которых изготовлен прибор.

몇

Предупреждение



Штепсельная вилка и соединительный эле­мент удлинителя должны быть герметичными
и не находиться в воде.



Неподходящие удлинители могут представлять
опасность. Вне помещений следует использо­вать только допущенные для использования и со­ответственно маркированные удлинители с
достаточным поперечным сечением провода: 1 ­10 м: 1,5 мм2, 10 - 30 м: 2,5 мм



Удлинитель следует всегда полностью разма­тывать с катушки.



Высоконапорные шланги, арматура и муфты
имеют большое значение для безопасности при­бора. В этой связи следует применять только

2

высоконапорные шланги, арматуру и муфты, ре­комендованные изготовителем прибора.



Эти приборы не предназначены для использова­ния людьми с ограниченными физическими, сен­сорными или умственными способностями.
Эксплуатация прибора детьми или лицами, не
прошедшими инструктаж, запрещается.
Необходимо следить за детьми, чтобы они не
играли с прибором.



Упаковочную пленку держите подальше от де­тей, существует опасность удушения!



Данный прибор был разработан для использо­вания моющих средств, которые поставляют­ся или были рекомендованы изготовителем
прибора. Использование других моющих
средств или химикатов может негативно пов­лиять на безопасность прибора.



Пользователь должен использовать прибор в
соответствии с назначением. Он должен учи­тывать местные особенности и обращать
внимание при работе с прибором на других лиц,
находящихся поблизости.



Не использовать аппарат, когда в зоне дейс­твия находятся другие люди, если только они
не носят защитную одежду.



Для защиты от разлетающихся брызгов воды
и грязи следует носить соответствующую за­щитную одежду и защитные очки.

Внимание!



Во время продолжительных перерывов в экс­плуатации следует выключить прибор с помо­щью главного выключателя / выключателя
прибора или отсоединить его от электросети.



Не разрешается эксплуатация прибора при
температуре ниже 0 °C.



При мойке лакированный поверхностей следу­ет выдерживать расстояние 30 см от форсун­ки до поверхности, чтобы избежать
повреждения лакировки.



Запрещается оставлять работающий прибор
без присмотра.



Необходимо следить за тем, чтобы сетевой
шнур и удлинители не были повреждены путем
переезда через них, сдавливания, растяжения и
т.п. Сетевые шнуры следует защищать от
воздействия жары, масла, а также от повреж­дения острыми краями.



Все токопроводящие элементы в рабочей зоне
должны быть защищены от струй воды.



Прибор можно подключать только к элементу
электроподключения, исполненному электро­монтером в соответствии со стандартом
Международной электротехнической комиссии
(МЭК) IEC 60364.

90 RU

– 4



Прибор следует включать только в сеть пере­менного тока. Напряжение должно соответс­твовать указаниям в заводской табличке
прибора.



Из соображений безопасности рекомендуется
использовать устройство с автоматом защи­ты от тока утечки (макс. 30 мА).



Моющие работы, при которых появляются
сточные воды, содержащие машинное масло,
например, мойка двигателей, днища автомоби­ля, разрешается проводить только в специаль­ных местах, оборудованных
маслоотделителем.

Защитные устройства

Внимание!

Защитные устройства служат для защиты пользо­вателей. Видоизменение защитных устройств или
пренебрежение ими не допускается.

Включатель аппарата

Главный выключатель препятствует непроизвольной
работе аппарата.

Блокировка ручного пистолета-распылителя

Блокировка блокирует рычаг ручного пистолета-рас­пылителя и защищает от непроизвольного запуска
аппарата.

Перепускной клапан с пневматическим реле

Перепускной клапан предотвращает превышение до­пустимого рабочего давления.
Если рычаг ручного пистолета-распылителя отпуска­ется, манометрический выключатель отключает на­сос, подача струи воды под высоким давлением
прекращается. При нажатии на рычаг насос снова
включается.

Условия для обеспечения устойчивости

Внимание!

Перед выполнением любых действий с прибором
или у прибора необходимо обеспечить устойчи­вость во избежание несчастных случаев или пов­реждений.

–

Устойчивость прибора гарантирована только в
том случае, если он установлен на ровной повер­хности.

Управление

Комплект поставки

Комплектация прибора указана на упаковке. При рас­паковке прибора проверить комплектацию.
При обнаружении недостающих принадлежностей
или повреждений, полученных во время транспорти­ровки, следует уведомить торговую организацию,
продавшую прибор.

Описание прибора

В данном руководстве по эксплуатации дано описа­ние прибора с максимальной комплектацией. Комп­лектация отличается в зависимости от модели (см.
упаковку).

Изображения прибора см. на стр. 2

1 Соединение высокого давления
2 Всасывающий шланг для моющего средства (с

фильтром)

3 Главный выключатель „0/OFF“ / „I/ON“ (0/ВЫКЛ /

I/ВКЛ)
4 Место хранения сетевого шнура
5 Рукоятка для ношения прибора
6 элемент подключения водоснабжения с сетча-

тым фильтром,
7Cоединительный элемент для подключения воды,
8 Сетевой кабель со штепсельной вилкой
9 Ручной пистолет-распылитель
10 Блокировка ручного пистолета-распылителя
11 Шланг высокого давления
12 Скоба для шланга высокого давления
13 Струйная трубка с 1-элементной форсункой
14 Cтруйная трубка с фрезой для удаления грязи

Специальные принадлежности

Специальные принадлежности расширяют возмож­ности применения прибора. Более детальную инфор­мацию можно получить у торговой организации
фирмы KARCHER.

Перед началом работы

Перед началом эксплуатации аппарата установить
прилагаемые незакрепленные части.

Изображения прибора см. на стр. 2

Рисунок



Вынуть скобу для шланга высокого давления из

ручного пистолета-распылителя (например, с по-

мощью маленькой отвертки).
Рисунок



Вставить шланг высокого давления в ручной пис-

толет-распылитель.



Вдавить скобу до фиксации. Проверить надеж-

ность крепления, потянув за шланг высокого дав-

ления.

– 5

91RU

Подача воды

Согласно действующим предписаниям ус­тройство запрещается эксплуатиро­вать без системного разделителя в
трубопроводе с питьевой водой. Следу­ет использовать соответствующий системный
сепаратор фирмы KARCHER или альтернативный
системный сепаратор, соответствующий EN
12729 тип BA. Вода, прошедшая через системный
сепаратор, считается непригодной для питья.

Внимание!

Системный разделитель всегда подключать к сис
теме водоснабжения, и никогда непосредственно к
прибору!

Указание: Загрязнения, содержащиеся в воде, могут
вызвать повреждения насоса высокого давления и
принадлежностей. Для защиты рекомендуется ис­пользовать водяной фильтр KARCHER (специальные
принадлежности, номер заказа 4.730-059).

Подача воды из водопровода

Соблюдайте предписания предприятия водоснабже­ния.
Параметры для подключения указаны на заводской
табличке и в разделе "Технические данные".



Используйте водяной шланг из прочного матери
ала (в комплект поставки не входит) с обычной
соединительной муфтой. (диаметр: минимум 1/2
дюйма или 13 мм; рекомендуемая длина 7,5 м).



Находящуюся в комплекте соединительную муф
ту подсоедините к элементу аппарата для подачи
воды.



Наденьте водяной шланг на соединительную
муфту аппарата, после чего подсоедините его к
водопроводу.

Начало работы

Внимание!

Работа всухую в течение более 2 минут приводит
к выходу из строя высоконапорного насоса. Если
прибор в течение 2 минут не набирает давление,
то его следует выключить и действовать в соот
ветствии с указаниям, которые приводятся в главе
„Помощь в случае неполадок“.



Соединить шланг высокого давления с соедине
нием высокого давления.



Наденьте на ручной пистолет-распылитель
струйную трубку и зафиксируйте ее, повернув на

90°.



Полностью откройте водопроводный кран.



Вставить сетевую штепсельную вилку в розетку.



Включить аппарат „I/ON“ (I/ВКЛ).

Эксплуатация

몇

Опасность

Выходящая из высоконапорной форсунки струя
воды вызывает отдачу ручного пистолета-распы­лителя. По этой причине необходимо занять ус­тойчивую позицию, крепко держать ручной
пистолет-распылитель со струйной трубкой.



Разблокировать рычаг ручного пистолета-распы-

лителя.



Потянуть за рычаг, аппарат включится.
Указание: Если рычаг снова освободится, аппарат
снова отключится. Высокое давление сохраняется в
системе.

Струйная трубка с фрезой для удаления грязи

для удаления устойчивых загрязнений.
Не предназначена для работы с моющим средством.

Струйная трубка с 1-элементной форсункой

Трубка предназначена для обычных условий мойки.
Не предназначена для работы с моющим средством.

Работа с моющим средством

Для выполняемой задачи по чистке используйте ис­ключительно чистящие средства и средства по уходу
фирмы KARCHER, так как они разработаны специ­ально для применения в вашем приборе. Примене­ние других чистящих средств и средств по уходу
может привести к ускоренному износу и потери права
на гарантийное обслуживание. Подробную информа­цию можно узнать в специализированном месте тор
говли или получить непосредственно в представи­тельстве KARCHER.



Всасывающий шланг для моющего средства вы-

тащить из корпуса на необходимую длину.



Опустить всасывающий шланг для моющего

средства в резервуар с раствором моющего

средства.



Отделить струйную трубку от ручного пистолета-

распылителя, Для работы только с ручным пис-

толетом-распылителем.

Указание: Такми образом, при эксплуатации рас-

твор моющего средства смешивается со струей

воды.

Рекомендуемый способ мойки



Экономно разбрызгать моющее средство по су-

хой поверхности и дать ему подействовать (не

позволять высыхать).



Растворенную грязь смыть струей высокого дав-

ления.

92 RU

– 6

Перерыв в работе

Отпустить рычаг ручного пистолета-распылителя.




Заблокировать рычаг ручного пистолета-распы­лителя.



Во время продолжительных перерывов в работе
(свыше 5 минут) аппарат следует выключать „0/
OFF“ (0/ВЫКЛ).



Вставить ручной пистолет-распылитель в держа­тель.

Окончание работы

Внимание!

Высоконапорный шланг отсоединять от ручного
пистолета-распылителя или прибора, когда в сис­теме отсутствует давление.



При работах с моющим средством всасывающий
шланг для моющего средства опустить в резер­вуар с чистой водой, включить аппарат, предва­рительно сняв струйную трубку, и дать ему
поработать в течение 1 минуты.



Отпустить рычаг ручного пистолета-распылите­ля.



Выключить аппарат "0/OFF" (0/ВЫКЛ).



закрыть водный кран.



Отделить аппарат от водоснабжения.



нажать рычаг ручного пистолета-распылителя
для сброса давления в системе.



Заблокировать рычаг ручного пистолета-распы­лителя.



Отсоедините пылесос от электросети.



Сложить сетевой кабель, шланг высокого давле­ния и принадлежности на аппарате.

Транспортировка

Внимание!

Во избежание несчастных случаев или травмирова­ния, при транспортировке необходимо принять во
внимание вес прибора (см. раздел "Технические дан­ные").

Транспортировка вручную



Высоко поднять прибор за ручку и перенести.

Транспортировка на транспортных

средствах



Зафиксировать прибор от смещения и опрокиды

вания.

Хранение

Внимание!

Во избежание несчастных случаев или травмирова­ния, при выборе места хранения необходимо при­нять во внимание вес прибора (см. раздел
"Технические данные").

Хранение прибора

При длительном хранении, например зимой, допол­нительно следует принять во внимание указания в
разделе "Уход".



Установить подметающую машину на ровную по

верхность.



Вставить ручной пистолет-распылитель в держа-

тель.



Сложить сетевой кабель, шланг высокого давле-

ния и принадлежности на аппарате.

Защита от замерзания

Внимание!

Защищать аппарат и принадлежности от мороза.

Прибор и принадлежности могут быть повреждены
морозом, если если из них полностью не удалена во­да. Во избежание повреждений:



Из аппарата следует полностью удалить воду.

Включить аппарат без подключенного шланга

высокого давления и без присоединенного водо-

снабжения (максимум на 1 минуту) и подождать

до тех пор, пока не прекратиться вытекание воды

из шланга высокого давления. Выключите аппа-

рат.



Храните прибор и все принадлежности в защи-

щенном от мороза помещении.

– 7

93RU

Уход и техническое обслуживание



Опасность

При проведении любых работ по уходу и техничес­кому обслуживанию аппарат следует выключить, а
сетевой шнур - вынуть из розетки.

Уход

Перед длительным хранением, например, зимой:



Снимите фильтр из всасывающего шланга для
моющего средства и промойте его проточной во­дой,



Выньте с помощью плоскогубцев сетевой фильтр
из элемента для водоснабжения и промойте его
проточной водой.

Техническое обслуживание

Аппарат не нуждается в профилактическом обслужи
вании.

Запасные части

Используйте только оригинальные запасные части
фирмы KARCHER. Описание запасных частей нахо­дится в конце данной инструкции по эксплуатации.

Помощь в случае неполадок

Небольшие неисправности можно устранить само­стоятельно с помощью следующего описания.
В случае
ченную службу сервисного обслуживания.



При проведении любых работ по уходу и техничес­кому обслуживанию аппарат следует выключить, а
сетевой шнур - вынуть из розетки.
Ремонтные работы и работы с электрическими уз­лами могут производиться только уполномоченной
службой сервисного обслуживания.
























сомнения следует обращаться в уполномо-

Опасность

Прибор не работает

Вытянуть рычаг ручного пистолета-распылителя,

прибор включится.

Проверьте соответствие напряжения, указанного

в заводской табличке, напряжению источника

электроэнергии.

Проверить сетевой кабель на повреждения.

Давление в приборе не увеличивается

Удаление воздуха из прибора: Включить аппарат

без подключенного высоконапорного шланга и

подождать (не более 2 минут), пока из высокона-

порного шланга не начнет выходить вода без пу-

зырьков воздуха. Выключить прибор и заново

подсоединить высоконапорный шланг.

Проверить подачу воды.

Выньте с помощью плоскогубцев сетевой фильтр

из элемента для водоснабжения и промойте его

проточной водой.

Сильные перепады давления

Очистить форсунку высокого давления: Иголкой

удалить загрязнение из отверстия форсунки и

промыть ее спереди водой.

Проверьте количество подаваемой воды.

Прибор негерметичен

Незначительная негерметичность аппарата

обусловлена техническими особенностями. При

сильной негерметичности обратитесь в автори-

зованную службу сервисного обслуживания.

Чистящее средство не всасывается

Отделить струйную трубку от ручного пистолета-

распылителя, Для работы только с ручным пис-

толетом-распылителем.

Очистить фильтр во всасывающем шланге мою-

щего средства.

Проверить всасывающий шланг для моющего

средства на перегибы.

94 RU

– 8

Технические данные

Электрические параметры

Напряжение 220-240

1~50/60VHz

Потребляемая мощность 1,3 kW
Потребление электроэнергии 6 А
Сетевой предохранитель (инерт-

ный)
Класс защиты II
Степень защиты IP X5

Подключение водоснабжения

Температура подаваемой воды
(макс.)

Количество подаваемой воды (мин.) 8 л/мин.
Давление подаваемой воды 0,2-1,2 МПа

Данные о производительности

Рабочее давление 8 МПа
Макс. допустимое давление 10 МПа
Подача, вода 5,2 л/мин.
Подача, моющее средство 0,3 л/мин.
Сила отдачи ручного пистолета-распы-

лителя

Размеры и массы

Длина 165 мм
Ширина 236 мм
высота 427 мм
Вес, в готовности к эксплуатации и с

принадлежностями

Значение установлено согласно стандарту EN
60335-2-79

Значение вибрации рука-плечо
Опасность K

Уровень шума дб
Опасность K

а

pA

Уровень мощности шума LWA + опас­ность K

WA

Изготовитель оставляет за собой право внесе­ния технических изменений!

10 А

40 °C

10 Н

4,7 кг

<2,5

0,3

752дБ(А)

90 дБ(А)

м/с
м/с

дБ(А)

2

2

Заявление о соответствии ЕС

Настоящим мы заявляем, что нижеуказанный прибор
по своей концепции и конструкции, а также в осущест­вленном и допущенном нами к продаже исполнении
отвечает соответствующим основным требованиям
по безопасности и здоровью согласно директивам
ЕС. При внесении изменений, не согласованных с на­ми, данное заявление теряет свою силу.

Продукт высоконапорный моющий прибор
Тип: 1.671-xxx
Основные директивы ЕС

2006/42/EC (+2009/127/EC)
2004/108/ÅÑ
2000/14/ЕС

Примененные гармонизированные нормы

EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008

Примененный порядок оценки соответствия

2000/14/ЕС: Приложение V

Уровень мощности звука dB(A)

Измерено:88
Гарантировано:90

Нижеподписавшиеся лица действуют по поручению и
по доверенности руководства предприятия.

CEO

уполномоченный по документации:
S. Reiser

Alfred Kaercher GmbH & Co. KG
Alfred-Kaercher-Str. 28 - 40
71364 Winnenden (Germany)

Тел.: [phone]
Факс: [phone]

Winnenden, 2012/01/01

Head of Approbation

– 9

95RU

Tartalomjegyzék

Általános megjegyzések. . . . . . . . HU 3

Biztonsági tanácsok . . . . . . . . . . . HU 4

Használat . . . . . . . . . . . . . . . . . . . HU 5

Transport . . . . . . . . . . . . . . . . . . . HU 7

Tárolás . . . . . . . . . . . . . . . . . . . . . HU 7

Ápolás és karbantartás. . . . . . . . . HU 8

Segítség üzemzavar esetén . . . . . HU 8

Műszaki adatok. . . . . . . . . . . . . . . HU 9

EK konformitási nyiltakozat . . . . . HU 9

Általános megjegyzések

Tisztelt Vásárló,

A készülék első használata előtt ol-

vassa el ezt az eredeti használati
utasítást, ez alapján járjon el és tartsa meg a ké­sőbbi használatra vagy a következő tulajdonos
számára.

Rendeltetésszerű használat

A készüléket kizárólag magáncélra szabad
használni a háztartásban:
– gépek, járművek, építmények, szerszámok,

homlokzatok, teraszok, kertápolási eszkö­zök stb. nagynyomású vízsugárral történő
tisztítására (szükség esetén tisztítószer hoz­záadásával).

– a KÄRCHER cég által engedélyezett tarto-

zékokkal, pótalkatrészekkel és tisztítósze­rekkel. Tartsa be a tisztítószerhez mellékelt
utasításokat.

Környezetvédelem

A csomagolóanyagok újrahasznosíthatók.

Ne dobja a csomagolóanyagokat a ház­tartási szemétbe, hanem gondoskodjék azok új­rahasznosításról.

A régi készülékek értékes újrahasznosít-

ható anyagokat tartalmaznak, amelyeket

tanácsos újra felhasználni. Ezért a régi ké­szülékeket az arra alkalmas gyűjtőrendszerek
igénybevételével ártalmatlanítsa!

Megjegyzések a tartalmazott anyagokkal
kapcsolatban (REACH)

Aktuális információkat a tartalmazott anyagokkal
kapcsolatosan a következő címen talál:

www.kaercher.com/REACH

Garancia

Minden országban az illetékes forgalmazónk ál­tal kiadott garancia feltételek érvényesek. Az
esetleges üzemzavarokat az Ön készülékén a
garancia lejártáig költségmentesen elhárítjuk,
amennyiben anyag- vagy gyártási hiba az oka.
Garanciális esetben kérjük, forduljon a vásárlást
igazoló bizonylattal kereskedőjéhez vagy a leg­közelebbi hivatalos szakszervizhez.
(A címet lásd a hátoldalon)

Szimbólumok az üzemeltetési

útmutatóban

 Balesetveszély

Azonnal fenyegető veszély, amely súlyos testi
sérüléshez vagy halálhoz vezet.

몇 Figyelem!

Esetlegesen veszélyes helyzet, amely súlyos
testi sérüléshez vagy halálhoz vezethet.

Vigyázat

Esetlegesen veszélyes helyzet, amely könnyű
sérüléshez vagy kárhoz vezethet.

Szimbólumok a készüléken

A nagynyomású sugarat soha ne
irányítsa személyek, állatok, aktív
elektromos szerelvények vagy
maga a készülék felé. A készülé-

ket fagy ellen védje.

96 HU

– 3

Biztonsági tanácsok

 Balesetveszély

 Ne fogja meg nedves kézzel a hálózati csat-

lakozót és dugaljat.

 A készüléket ne helyezze üzembe, ha a há-

lózati csatlakozóvezeték vagy a készülék
fontos alkatrészei, pl. magasnyomású tömlő,
kézi szórópisztoly vagy biztonsági elemek
meg vannak sérülve.

 Minden üzem előtt ellenőrizze, hogy nem sé-

rült-e a hálózati dugós csatlakozóvezeték. A
sérült hálózati csatlakozóvezetéket azonnal
cseréltesse ki felhatalmazott szervizzel/villa­mos szakemberrel.

 Ellenőrize a nagynyomású tömlő épségét

minden használat előtt. A sérült nagynyomá­sú tömlőt azonnal ki kell cserélni.

 Tilos a tűzveszélyes helyiségekben történő

üzemeltetés.

 A készülék veszélyes területen (pl.: benzin-

kúton) történő alkalmazása esetén figyelem­be kell venni a megfelelő biztonsági
előírásokat.

 A nagynyomású vízsugár veszélyes lehet

szakszerűtlen használat esetén. A vízsuga­rat soha ne irányítsa személyre, állatra, mű­ködésben lévő elektromos alkatrészre vagy
a készülékre magára.

 A magasnyomású vízsugarat ne irányítsa se

önmagára se másokra, a ruházat vagy a láb­beli tisztítására.

 Nem szabad olyan tárgyat lelocsolni, amely

egészségre káros anyagot (pl. azbesztet)
tartalmaz.

 Az autógumit/szelepet a nagynyomású su-

gár károsíthatja és roncsolhatja. A károso­dás első jele az autógumi elszíneződése. A
sérült autógumik/kerékszelepek életveszé­lyesek. A tisztítás során legalább 30 cm tá­volságot kell betartani!

 Robbanásveszély!

Gyúlékony folyadékot nem szabad perme­tezni vele.
Soha ne szívjon fel oldószer tartalmú folya­dékot vagy hígítatlan savakat és oldószere­ket! Ide tartozik pl. a benzin, a hígító vagy a
fűtőolaj. A permetköd nagyon gyúlékony,
robbanékony és mérgező. Ne használjon
acetont, hígítatlan savakat és oldószereket,
mivel ezek a készülékben lévő anyagokat
megtámadják.

몇 Figyelem!

 A hosszabbító vezeték hálózati dugójának

és csatlakozójának vízállónak kell lenni és
nem szabad vízben feküdni.

 A nem megfelelő hosszabbítóvezetékek ve-

szélyesek lehetnek. A szabadban kizárólag
az adott célra engedélyezett és megfelelő je­löléssel ellátott, megfelelő keresztmetszetű
hosszabbítóvezetékeket használjon:
1 - 10 m: 1,5 mm

 A hosszabbító kábelt mindig teljes hosszá-

ban le kell húzni a kábeldobról.

 A nagynyomású tömlők, szerelvények és

csatlakozók fontosak a készülék biztonsá­gos üzemeltetése szempontjából. Csak a
gyártó által ajánlott nagynyomású tömlőket,
szerelvényeket és csatlakozókat szabad al­kalmazni.

 Ez a készülék nem alkalmas arra, hogy kor-

látozott fizikai, érzékelő vagy szellemi ké­pességgel rendelkező személyek
használják.
A készüléket nem használhatják gyermekek
és olyan személyek, akiket nem tanítottak be
a készülék használatára.
Gyerekeket felügyelni kell, annak biztosítá­sáért, hogy a készülékkel ne játszanak.

 A csomagolófóliát tartsa gyermekektől távol,

fulladás veszélye áll fenn!

 Ezt a készüléket a gyártó által szállított vagy

ajánlott tisztítószerek alkalmazására feljesz­tettük ki. Más tisztítószerek vagy vegyszerek
használata csökkentheti a készülék bizton­ságosságát.

 A felhasználónak rendeltetésszerűen kell

használnia a készüléket. Figyelembe kell
venni a helyi viszonyokat, és a készülékkel
történő munkavégzés során ügyelni kell má­sokra, főként a gyerekekre.

 A készüléket ne használja, ha hatótávolsá-

gon belül más személyek is tartózkodnak, ki­véve ha védőruházatot viselnek.

 A visszafröccsenő víz vagy szennyeződés

elleni védelemhez viseljen alkalmas védőru-
házatot és védőszemüveget.

Vigyázat

 Hosszabb üzemszünetek esetén a készülék

főkapcsolóját / készülékkapcsolót ki kell kap­csolni vagy ki kell húzni a hálózati dugót.

 A készüléket ne üzemeltesse 0 °C alatti hő-

mérsékleten.

 A sérülések elkerüléséhez tisztítás során

legalább 30 cm távolságot kell tartani a lak­kozott felületektől.

2

; 10 - 30 m: 2,5 mm

2

– 4

97HU



A készüléket nem szabad felügyelet nélkül
hagyni, amíg üzemel.

 Ügyeljen arra, hogy a hálózati vagy hos-

szabbító kábel ne sérülhessen meg vagy ká­rosodhasson azáltal, hogy áthajtanak rajta,
becsípődik valahová, megrántják vagy ha­sonló hatások érik. A hálózati kábelt védeni
kell a hőtől, olajtól és kiálló élektől.

 A munkaterületen belüli összes, áramvezető

alkatrésznek vizsugárral szembeni védelem­mel kell rendelkeznie.

 A készülék IEC 60364-nek megfelelő elekt-

romos csatlakoztatását villanyszerelővel kell
elvégeztetni.

 A készüléket csak váltóárammal szabad

üzemeltetni. A feszültségnek meg kell
egyeznie a készülék típustábláján található
tápfeszültséggel.

 Biztonsági okokból alapvetően azt ajánljuk,

hogy a készüléket hibaáram-védőkapcsolón
(max. 30 mA) keresztül üzemeltessék.

 Olyan tisztítási munkát, amelynek során olaj-

tartalmú szennyvíz keletkezik (pl. motormo­sás, alvázmosás), csak olajleválasztóval
ellátott mosóhelyen szabad végezni.

Biztonsági berendezések

Vigyázat

A biztonsági berendezések a felhasználó védel­mét szolgálják, ezeket nem szabad módosítani
vagy megkerülni.

Készülékkapcsoló

A készülékkapcsoló megakadályozza a készü­lék véletlen üzemeltetését.

Kézi szórópisztoly zárja

A zár lezárja a kézi szórópisztoly karját és meg­akadályozza a készülék véletlen beindítását.

Túlfolyószelep nyomás kapcsolóval

A túlfolyószelep megakadályozza az engedélye­zett munkanyomás túllépését.
Ha a kézi szórópisztoly karját elengedi, akkor a
nyomáskapcsoló a szivattyút lekapcsolja, a ma­gasnyomású sugár leáll. Ha a kart meghúzza, a
szivattyú ismét bekapcsol.

A stabilitás feltételei

Vigyázat

A készülékkel való tevékenység vagy a készülé­ken történő munka esetén biztosítani kell a sta­bilitást, hogy a baleseteket vagy rongálódásokat
elkerülje.

– A készülék stabilitása akkor biztosított, ha

sík felületen áll.

Használat

Szállítási tétel

A készülék szállítási terjedelme fel van tüntetve
a csomagoláson. Kicsomagoláskor ellenőrizze a
csomagolás tartalmát, hogy megvan-e minden
alkatrész.
Hiányzó tartozék vagy szállítási sérülés esetén
kérem, értesítse a kereskedőt.

Készülék leírása

Jelen használati útmutatóban a maximális fel­szereltség van leírva. A szállítási terjedelem mo­dellenként eltérő (lásd a csomagoláson).

Ábrákat lásd a 2. oldalon

1 Magasnyomású csatlakozás
2 Tisztítószer szívócső (szűrővel)
3 Készülékkapcsoló „0/OFF“ / „I/ON“
4 A hálózati csatlakozóvezeték tárolója
5 Fogantyú
6 Vízcsatlakozás szűrőszitával
7 Csatlakozóelem a vízcsatlakozáshoz
8 Hálózati csatlakozóvezeték hálózati csatla-

kozóval
9 Kézi szórópisztoly
10 Kézi szórópisztoly zárja
11 Magasnyomású tömlő
12 Kapocs a magasnyomású tömlőhöz
13 Sugárcső 1-szeres fúvókával
14 Sugárcső szennymaróval

Különleges tartozékok

Az extra tartozékok további felhasználási lehető-
séget biztosítanak a készülékhez. Erre vonatko­zólag részletes információkat a KÄRCHER­kereskedőknél kaphat.

Üzembevétel előtt

Üzembevétel előtt szerelje fel a mellékelt külön­álló alkatrészeket.

Ábrákat lásd a 2. oldalon

Ábra

 A magasnyomású tömlő kapcsát húzza ki a

kézi szórópisztolyból (pl. egy kis csavarhú-

zóval).
Ábra

 Helyezze a magasnyomású tömlőt a kézi

szórópisztolyba.

 Nyomja be a kapcsot, amíg bekattan. A biz-

tos csatlakozást a magasnyomású tömlő

meghúzásával ellenőrizni.

98 HU

– 5

Vízellátás

Az érvényes előírások alapján a ké­szüléket soha nem szabad rendszer­elválasztó nélkül az ivóvíz-hálózatban
üzemeltetni. Használja a KÄRCHER
vállalat megfelelő rendszer-elválasztóját vagy al­ternatívaként egy EN 12729 BA típusnak megfe­lelő rendszer-elválasztót. Az olyan víz, amely
rendszer elválasztón átfolyt, nem minősül iható­nak.

Vigyázat

A rendszer elválasztót mindig a vízellátáshoz
csatlakoztassa, soha ne közvetlenül a készülék­hez!

Megjegyzés: A víz szennyeződései a magas-
nyomású szivattyút és a tartozékokat megron­gálhatják. A védelemért a KÄRCHER vízszűrő
használata (különleges tartozék, megrend. szám

4.730-059) ajánlott.

Vízellátás a vízvezetékből

Vegye figyelembe víz-szolgáltató vállalat előírá­sait.
A csatlakozási értékeket lásd a típus táblán/Mű­szaki adatoknál.

 Használjon megerősített anyagú víztömlőt

(nem része a szállítási tételnek) kereskedel­mi forgalomban kapható csatlakozóval. (Át­mérő legalább 1/2 coll ill. 13 mm; hosszúság
legalább 7,5 m).

 Csavarozza a szállított csatlakozó alkatrészt

a készülék vízcsatlakozójára.

 Helyezze be víztömlőt a készülék csatlakozó

alkatrészébe és kösse a vízellátáshoz.

Üzembevétel

Vigyázat

A 2 percnél hosszabb ideig tartó szárazmenet a
magasnyomású szivattyú rongálódásához ve­zet. Ha a készülék 2 percen belül nem termel
nyomást, kapcsolja ki a készüléket és járjon el a
„Segítség üzemzavar esetén“ fejezet utasításai
alapján.

 A magasnyomású tömlőt a berendezés ma-

gasnyomású csatlakozásával összekapcsol­ni.

 A sugárcsövet helyezze be a kézi szórópisz-

tolyba és 90°-os elfordítással rögzítse.

 Teljesen nyissa ki a vízcsapot.
 Dugja be a hálózati dugót a dugaljba.
 Kapcsolja be a készüléket „I/ON“.

Üzem

몇 Balesetveszély

A magasnyomású szórófejből kilépő vízsugár a
pisztoly visszalökődését idézi elő. Álljon biztosan
és fogja erősen a kézi szórópisztolyt és a sugár­csövet.

 Oldja ki a kézi szórópisztoly karját.
 Húzza meg a kart, a készülék bekapcsol.

Megjegyzés: Ha a kart ismét elengedi, akkor a
készülék ismét lekapcsol. A magasnyomás meg­marad a rendszerben.

Sugárcső szennymaróval

A makacs szennyeződésekhez.
Nem alkalmas munkavégzésre tisztítószerrel.

Sugárcső 1-szeres fúvókával

Normál tisztítási tevékenységekhez.
Nem alkalmas munkavégzésre tisztítószerrel.

Munkavégzés tisztítószerrel

Az adott tisztítási feladathoz kizárólag KÄR­CHER tisztító- és ápolószereket használjon, mi­vel ezeket speciálisan az Ön készülékével
történő használatra fejlesztették ki. Más tisztító­és ápolószerek gyorsabb kopáshoz, és a garan­cia érvényességének elvesztéséhez vezethet­nek. Kérem, érdeklődjön a szakkereskedésben
vagy kérjen tájékoztatást közvetlenül a KÄR­CHER-től.

 A tisztítószer szívócsövét a kívánt hosszú-

ságban ki kell húzni a burkolatból.

 A tisztítószer szívócsövet lógassa be egy

tisztítószeroldatot tartalmazó tartályba.

 Válassza le a kézi szórópisztolyt a sugárcső-

ről. Csak a kézi szórópisztollyal dolgozzon.

Megjegyzés: Ezáltal az üzem alatt a tisztító-

szeroldatot a vízsugárhoz keveri.

Javasolt tisztítási módszer

 Takarékosan permetezze fel a tisztítószert a

száraz felületre és hagyja hatni (ne hagyja

megszáradni).

 A feloldott szennyeződést magasnyomású

sugárral mossa le.

A használat megszakítása

 Engedje el a kézi szórópisztoly karját.
 A kézi szórópisztoly karját lezárni.
 Hosszabb munkaszünetekben (5 percen túl)

továbbá kapcsolja ki a készüléket „0/OFF“.

 A kézi szórópisztolyt helyezze a kézi szóró-

pisztoly tárolójába.

– 6

99HU

Használat befejezése Transport

Vigyázat

A magasnyomású tömlőt csak akkor válassza le
a kézi szórópisztolyról vagy a készülékről, ha
nincs nyomás a rendszerben.

 Tisztítószeres munka után a szívócsövet he-

lyezze egy tiszta vízzel teli tartályba, kb. egy
percig járassa és öblítse át a készüléket le­szerelt sugárcső mellett.

 Engedje el a kézi szórópisztoly karját.
 A készüléket kikapcsolni "0/OFF" .
 Zárja el a vízcsapot.
 Válassza le a készüléket vízellátásról.
 Nyomja a kézi szórópisztoly karját, hogy a

rendszerben még meglevő nyomást kien­gedje.

 A kézi szórópisztoly karját lezárni.
 Húzza ki a hálózati dugót.
 A hálózati csatlakozóvezetéket, a magas-

nyomású tömlőt és a tartozékokat tárolja a
készüléken.

Vigyázat

A készülék szállításánál a balesetek vagy sérü­lések elkerülése érdekében vegye figyelembe a
készülék súlyát (lásd a műszaki adatokat).

Szállítás kézzel

 A készüléket a hordófogantyúnál megemelni

és vinni.

Szállítás járműben

 A készüléket elcsúszás és borulás ellen biz-

tosítani kell.

Tárolás

Vigyázat

A tárolási hely kiválasztásánál, a balesetek vagy
sérülések elkerülése érdekében, vegye figye­lembe a készülék súlyát (lásd a műszaki adato­kat).

A készülék tárolása

Hosszabb tárolás előtt, ill. tél idején vegye figye­lembe az "Ápolás" fejezet utasításait is.

 A készüléket sík területen állítsa le.
 A kézi szórópisztolyt helyezze a kézi szóró-

pisztoly tárolójába.

 A hálózati csatlakozóvezetéket, a magas-

nyomású tömlőt és a tartozékokat tárolja a

készüléken.

Fagyás elleni védelem

Vigyázat

A készüléket és a tartozékokat védje fagy ellen.

A fagy tönkreteszi a készüléket és a tartozéko­kat, ha előtte nem ürítette le a vizet. Károk elke­rülése érdekében:

 A készülékből teljesen ürítse ki a vizet: A ké-

szüléket magasnyomású tömlő és vízellátás

csatlakoztatása nélkül kapcsolja be (max. 1

perc) és várjon, amíg nem jön ki víz a ma-

gasnyomású csatlakozóból. A készüléket ki-

kapcsolni.

 A készüléket az össze tartozékkal együtt

fagymentes helyen tárolja.

100 HU

– 7
