IVC 60/30 Ap

Deutsch 5
English 11
Français 17
Italiano 23
Nederlands 29
Español 35
Português 41
Dansk 47
Norsk 53
Svenska 59
Suomi 65
Ελληνικά 71
Türkçe 77
Русский 83
Magyar 89
Čeština 95
Slovenščina 101
Polski 107
Româneşte 113
Slovenčina 119
Hrvatski 125
Srpski 131
Български 137
Eesti 143
Latviešu 149
Lietuviškai 155
Українська 161

Register
your product

www.kaercher.com/welcome

001

59640560 05/19

234

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi­nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge­brauch oder für Nachbesitzer auf.
– Vor erster Inbetriebnahme Sicherheits-

hinweise Nr. 5.956-249.0 unbedingt le­sen!

– Bei Nichtbeachtung der Betriebsanlei-

tung und der Sicherheitshinweise kön­nen Schäden am Gerät und Gefahren
für den Bediener und andere Personen
entstehen.

– Bei Transportschaden sofort Händler

informieren.

Inhaltsverzeichnis

Inhaltsverzeichnis . . . . . . . . . . DE 1

Umweltschutz . . . . . . . . . . . . . DE 1

Gefahrenstufen . . . . . . . . . . . . DE 1

Bestimmungsgemäße Verwen-

dung . . . . . . . . . . . . . . . . . . . . DE 1

Geräteelemente . . . . . . . . . . . DE 2

Inbetriebnahme . . . . . . . . . . . . DE 2

Bedienung. . . . . . . . . . . . . . . . DE 2

Transport. . . . . . . . . . . . . . . . . DE 3

Lagerung. . . . . . . . . . . . . . . . . DE 4

Pflege und Wartung . . . . . . . . DE 4

Hilfe bei Störungen . . . . . . . . . DE 4

Garantie . . . . . . . . . . . . . . . . . DE 4

Zubehör und Ersatzteile . . . . . DE 4

EU-Konformitätserklärung. . . . DE 5

Technische Daten . . . . . . . . . . DE 6

Umweltschutz

Die Verpackungsmaterialien
sind recyclebar. Bitte werfen Sie
die Verpackungen nicht in den
Hausmüll, sondern führen Sie
diese einer Wiederverwertung
zu.

Altgeräte enthalten wertvolle re­cyclingfähige Materialien, die ei­ner Verwertung zugeführt wer­den sollten. Batterien, Öl und
ähnliche Stoffe dürfen nicht in
die Umwelt gelangen. Bitte ent­sorgen Sie Altgeräte deshalb
über geeignete Sammelsyste­me.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin­den Sie unter:

www.kaercher.de/REACH

Gefahrenstufen

 GEFAHR

Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.

몇 WARNUNG

Für eine möglicherweise gefährliche Situa­tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.

몇 VORSICHT

Hinweis auf eine möglicherweise gefährli­che Situation, die zu leichten Verletzungen
führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährli­che Situation, die zu Sachschäden führen
kann.

Bestimmungsgemäße

Verwendung

몇 WARNUNG

Das Gerät ist nicht für die Absaugung ge­sundheitsschädlicher Stäube geeignet.

– Dieser Sauger ist zur Nass- und Tro-

ckenreinigung von Boden- und Wand­flächen oder als Absaugung in Produk­tionsbereichen bestimmt.

– Dieses Gerät ist für den industriellen

Gebrauch geeignet, z.B. in Lager- und
Fertigungsbereichen und an Produkti­onsmaschinen.

– Das Gerät ist für Kranverladung nicht

zugelassen.

– 1

5DE

Geräteelemente

1 Spannhebel
2 Filterabdeckung
3 Flachfaltenfilter
4 Rechte Entriegelung der Absetzmechanik

5 Netzkabel
6 Verriegelung des Saugkopfs
7 Griff der Filterabreinigung
8 Lenkrolle des Schmutzbehälters
9 Verschlussstopfen
10 Schmutzbehälter
11 Zwischenring
12 Linke Entriegelung der Absetzmechanik

13 Laufrad
14 Saugstutzen
15 Lenkrolle des Fahrgestells mit Feststell-

bremse
16 Halter für Bodendüse
17 Fahrgestell
18 Handgriff des Schmutzbehälters
19 Halter für Saugrohr
20 Handgriff des Saugkopfs
21 Drehschalter
22 Saugkopf
23 Drehstrommotor
24 Abluftschalldämpfer
25 Schubbügel
26 Typenschild

Inbetriebnahme

 Das Gerät in Arbeitsposition bringen,

wenn nötig mit Feststellbremsen si-

chern.
 Saugschlauch (nicht im Lieferumfang)

in den Saugstutzen einstecken.
 Füllstand im Schmutzbehälter vor Ar-

beitsbeginn kontrollieren und Behälter

gegebenenfalls entleeren.
 Sicherstellen, dass der Schmutzbehäl-

ter ordnungsgemäß eingesetzt ist.
 Gewünschtes Zubehör (nicht im Liefer-

umfang) aufstecken.

Stromanschluss

몇 VORSICHT

Bei jedem Steckdosenwechsel, Drehrich­tung des Motors überprüfen.

Hinweis: Bei richtiger Drehrichtung ist ein
starker Luftstrom aus der Öffnung des Ab­luftschalldämpfers zu spüren. Bei falscher
Drehrichtung wird Luft angesaugt.
Abbildung
 Drehrichtung des Motors überprüfen.

Bei falscher Drehrichtung, Pole am Ge­rätestecker tauschen.

Bedienung

몇 VORSICHT

Beschädigungsgefahr! Zu- und Abluftöff­nungen auf dem Saugkopf nicht abdecken.

몇 VORSICHT

Beim Saugen dürfen niemals die beiden
Flachfaltenfilter entfernt werden.

Schmutzbehälter

Hinweis: Der Schmutzbehälter muss ent-

leert werden, wenn er bis ca. 3 cm unter
dem oberen Rand gefüllt ist.
– Füllstand im Schmutzbehälter regelmä-

ßig kontrollieren, da das Gerät nicht au­tomatisch abschaltet.

Trockensaugen

몇 VORSICHT
Beim Wechsel von Nass- auf Trocken­saugen beachten:

Saugen von trockenem Staub bei nassem
Filterelement setzt den Filter zu und kann
ihn unbrauchbar machen.

 Nassen Filter vor Benutzung gut trock-

nen oder durch trockenen ersetzen.

 Bei Bedarf Filter wechseln, wird unter Punkt

"Pflege und Wartung" beschrieben.

6 DE

– 2

Nasssaugen

Achtung: Füllstand im Schmutzbehälter
bei Aufnahme von hohen Flüssigkeits­mengen ständig kontrollieren, da der
Behälter innerhalb von wenigen Sekun­den gefüllt werden und dadurch über­laufen kann.

몇 VORSICHT

Örtliche Vorschriften zur Abwasserbehand­lung beachten.

– Nach Beendigung des Nasssaugens:

Flachfaltenfilter trocknen. Behälter mit

einem feuchten Tuch reinigen und

trocknen.

Drehschalter

Gerät EIN

Gerät AUS

Gerät einschalten

 Netzstecker einstecken.
 Gerät am Drehschalter einschalten.

Filterabreinigung

Flachfaltenfilter in regelmäßigen Intervallen
reinigen.
Abbildung
 Griff der Filterabreinigung bei ausge-

schaltetem Gerät mehrmals herauszie-

hen und hineinschieben.

Gerät ausschalten

 Gerät am Drehschalter ausschalten.
 Netzstecker ziehen.

Nach jedem Betrieb

Filterabreinigung

 Griff der Filterabreinigung bei ausge-

schaltetem Gerät mehrmals herauszie-

hen und hineinschieben.

Behälter entleeren

 Feststellbremsen arretieren.
Abbildung
 Entriegelungen der Absetzmechanik

nach oben ziehen.

 Schubbügel nach oben ziehen. Behäl-

ter wird entriegelt und abgesenkt.

Abbildung

 Behälter am Handgriff herausziehen.
 Behälter entleeren.
 Behälter wieder einsetzen und mit

Schubbügel verriegeln.

몇 WARNUNG

Quetschgefahr! Während der
Verriegelung keinesfalls die

Hände zwischen Schmutzbehäl­ter und Zwischenring halten oder in die
Nähe der Hebemechanik bringen. Behälter
durch Betätigung des Schubbügels mit bei­den Händen verriegeln.

Gerät reinigen

 Gerät innen und außen durch Absau-

gen und Abwischen mit einem feuchten
Tuch reinigen.

Gerät aufbewahren

 Netzkabel aufwickeln und verstauen.
 Saugschlauch um den Schubbügel wi-

ckeln.

 Bodendüse und Saugrohr in die jeweili-

gen Halter stecken.

 Gerät in einem trockenen Raum abstellen

und vor unbefugter Benutzung sichern.

Transport

몇 VORSICHT

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be­achten.

 Feststellbremsen lösen und Gerät am

Schubbügel schieben.

 Gerät zum Verladen am Fahrgestell

fassen, nicht am Schubbügel.

 Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.

– 3

7DE

Lagerung

몇 VORSICHT

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach­ten.

Dieses Gerät darf nur in Innenräumen gela­gert werden.

Pflege und Wartung

 GEFAHR

Vor allen Arbeiten am Gerät, Gerät aus­schalten und Netzstecker ziehen.

Flachfaltenfilter wechseln

Hinweis: Zum Abnehmen des Saugkopfs

werden 2 Personen benötigt.

 Saugkopf entriegeln und abnehmen.
 Filterabdeckung entriegeln und abnehmen.

 Flachfaltenfilter wechseln.
 Filterabdeckung aufsetzen und verrie-

geln.

 Saugkopf vorsichtig aufsetzen, ausrich-

ten und verriegeln.

Hilfe bei Störungen

 GEFAHR

Vor allen Arbeiten am Gerät, Gerät aus­schalten und Netzstecker ziehen.

Saugturbine läuft nicht

 Kabel, Stecker, Sicherung und Steck-

dose überprüfen.

 Gerät einschalten.

Saugturbine läuft, aber Gerät saugt

nicht

Hinweis: Bei richtiger Drehrichtung ist ein

starker Luftstrom aus der Öffnung des Ab­luftschalldämpfers zu spüren. Bei falscher
Drehrichtung wird Luft angesaugt.
Abbildung
 Drehrichtung des Motors überprüfen.

Bei falscher Drehrichtung, Pole am Ge­rätestecker tauschen.

Saugkraft lässt nach

 Verstopfungen aus Saugdüse, Saug-

rohr, Saugschlauch oder Flachfaltenfil­ter entfernen.

 Filterabreinigung: Griff bei ausgeschal-

tetem Gerät mehrmals herausziehen
und hineinschieben.

 Saugkopf und Behälter auf richtigen

Sitz prüfen.

 Flachfaltenfilter wechseln.

Staubaustritt beim Saugen

 Filterabdeckung richtig verriegeln.
 Korrekte Einbaulage der Flachfaltenfil-

ter überprüfen.

 Flachfaltenfilter wechseln.

Garantie

In jedem Land gelten die von unserer zu­ständigen Vertriebsgesellschaft herausge­gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so­fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih­ren Händler oder die nächste autorisierte
Kundendienststelle.

Zubehör und Ersatzteile

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö­rungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com
im Bereich Service.

– Im Lieferumfang ist kein Zubehör ent-

halten. Das Zubehör muss je nach An­wendung separat bestellt werden.

– Ersatzteile und Zubehör erhalten Sie

bei ihrem Händler oder bei ihrer KÄR­CHER-Niederlassung.

8 DE

– 4

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon­zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein­schlägigen grundlegenden Sicherheits­und Gesundheitsanforderungen der EU­Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.

Produkt: Nass- und Trockensauger
Typ: 1.576-xxx
Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)
2014/30/EU

Angewandte harmonisierte Normen

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Angewandte nationale Normen

-

5.966-010

Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht des Vorstands.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

Dokumentationsbevollmächtigter:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2018/10/01

– 5

9DE

Technische Daten

IVC 60/30 Ap

Netzspannung V 400
Frequenz Hz 3~ 50
Nennleistung W 3000
Behälterinhalt l 60
Luftmenge (max.) l/s 68
Unterdruck (max.) kPa (mbar) 28,6 (286)
Schutzart -- IP X4
Schutzklasse -- I
Saugschlauchanschluss (C-DN/C-ID) DN 72
Saugschlauch-Nennweite DN 42/52/72
Länge x Breite x Höhe mm 970 x 690 x 1240
Filterfläche m
Gewicht kg 95
Umgebungstemperatur (max.) °C +40

Ermittelte Werte gemäß EN 60335-2-69

Schalldruckpegel L
Unsicherheit K

pA

pA

Hand-Arm Vibrationswert m/s
Unsicherheit K m/s

Netzkabel H07RN-F 5x1,5 mm

2

Teile-Nr. Kabellänge

EUR 6.650-064.0 5 m

2

1,9

dB(A) 77
dB(A) 1

2

2

<2,5
0,2

10 DE

– 6

Please read and comply with

these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own­ers.
– Before first start-up it is definitely nec-

essary to read the safety indications Nr.

5.956-249.0!

– The non-compliance of the operating

and safety instructions may lead to
damages of the appliance and to dan­gers for the operator and other persons.

– In case of transport damage inform ven-

dor immediately.

Contents

Contents . . . . . . . . . . . . . . . . . EN 1

Environmental protection . . . . EN 1

Danger or hazard levels . . . . . EN 1

Proper use . . . . . . . . . . . . . . . EN 1

Device elements . . . . . . . . . . . EN 2

Start up . . . . . . . . . . . . . . . . . . EN 2

Operation . . . . . . . . . . . . . . . . EN 2

Transport. . . . . . . . . . . . . . . . . EN 3

Storage . . . . . . . . . . . . . . . . . . EN 4

Care and maintenance . . . . . . EN 4

Troubleshooting . . . . . . . . . . . EN 4

Warranty . . . . . . . . . . . . . . . . . EN 4

Accessories and Spare Parts . EN 4
EU Declaration of Conformity . EN 5

Technical specifications . . . . . EN 6

Environmental protection

Notes about the ingredients (REACH)

You will find current information about the
ingredients at:

www.kaercher.com/REACH

Danger or hazard levels

 DANGER

Immediate danger that can cause severe
injury or even death.

몇 WARNING

Possible hazardous situation that could
lead to severe injury or even death.

몇 CAUTION

Pointer to a possibly dangerous situation,
which can lead to minor injuries.

ATTENTION

Pointer to a possibly dangerous situation,
which can lead to property damage.

Proper use

몇 WARNING

The appliance is not suitable for vacuuming
dust which endangers health.

– This vacuum cleaner is meant for dry

and wet cleaning of floors and walls or
to vacuum in production areas.

– This appliance is suited for commercial

and industrial use, e.g. in storage and
assembly areas and on production ma­chines.

– The appliance is not approved for crane

loading.

The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send it
for recycling.

Old appliances contain valuable
materials that can be recycled;
these should be sent for recy­cling. Batteries, oil, and similar
substances must not enter the
environment. Please dispose of
your old appliances using appro­priate collection systems.

– 1

11EN

Device elements

1 Tension lever
2 Filter cover
3 Flat fold filter
4 Right unlocking of the placement me-

chanics
5 Power cord
6 Suction head lock
7 Handle for filter cleaning
8 Steering roller of the dirt container
9 Stopper
10 Dirt receptacle
11 Intermediate ring
12 Left unlocking of the placement me-

chanics
13 Impeller
14 Suction support
15 Steering roller of the chassis with park-

ing brake
16 Floor nozzle holder
17 Chassis
18 Handle of the dirt container
19 Holder for suction pipe
20 Handle of the suction head
21 Rotating knob
22 Suction head
23 Torque motor
24 Exhaust muffler
25 Push handle
26 Nameplate

Start up

 Bring the appliance to working position

- secure it, if required, with parking

brakes.
 Insert the suction hose (not included)

into the suction hose connection.
 Check the fill level in the dirt container

prior to starting work and empty the

container if necessary.
 Ensure that the dirt container has been

inserted properly.
 Attach the desired accessories (not in-

cluded).

Power connection

몇 CAUTION

Check direction of rotation of the engine at
every socket change.

Note: With correct direction of rotation a
strong airflow can be felt out of the opening
of the exhaust muffler. Air is suctioned with
incorrect rotation direction.
Illustration
 Check the direction of rotation of the

motor. Exchange the poles on the appli­ance plug if the rotation direction is
wrong.

Operation

몇 CAUTION

Risk of damage! Do not cover the supply
and exhaust air openings on the suction
head.

몇 CAUTION

The two flat fold filters must never be re­moved during vacuuming.

Dirt receptacle

Note: The dirt container needs to be emp-

tied if it is full until about 3 cm below the up­per rim.
– Check the fill level of the dirt container

at regular intervals, as the appliance
does not shut off automatically.

Dry vacuum cleaning

몇 CAUTION
Please note the following when switch­ing from wet to dry vacuum cleaning:

If you vacuum dry dust while the filter ele­ment is still wet the filter will become ob­structed and may be damaged beyond re­pair.

 Dry the wet filter properly before use or

replace it with a dry one.

 Change the filter, if required, according

to instructions under the section "Main­tenance and Care".

12 EN

– 2

Wet vacuum cleaning

Caution: Constantly monitor the fill level
in the dirt receptacle when vacuuming
high volumes of liquid, as the receptacle
can be filled within a matter of seconds
and could overflow.

몇 CAUTION

Please observe the local provisions regard­ing the wastewater treatment.

– After the wet vacuuming: Clean the flat-

fold filter. Clean the container with a

damp rag and dry it.

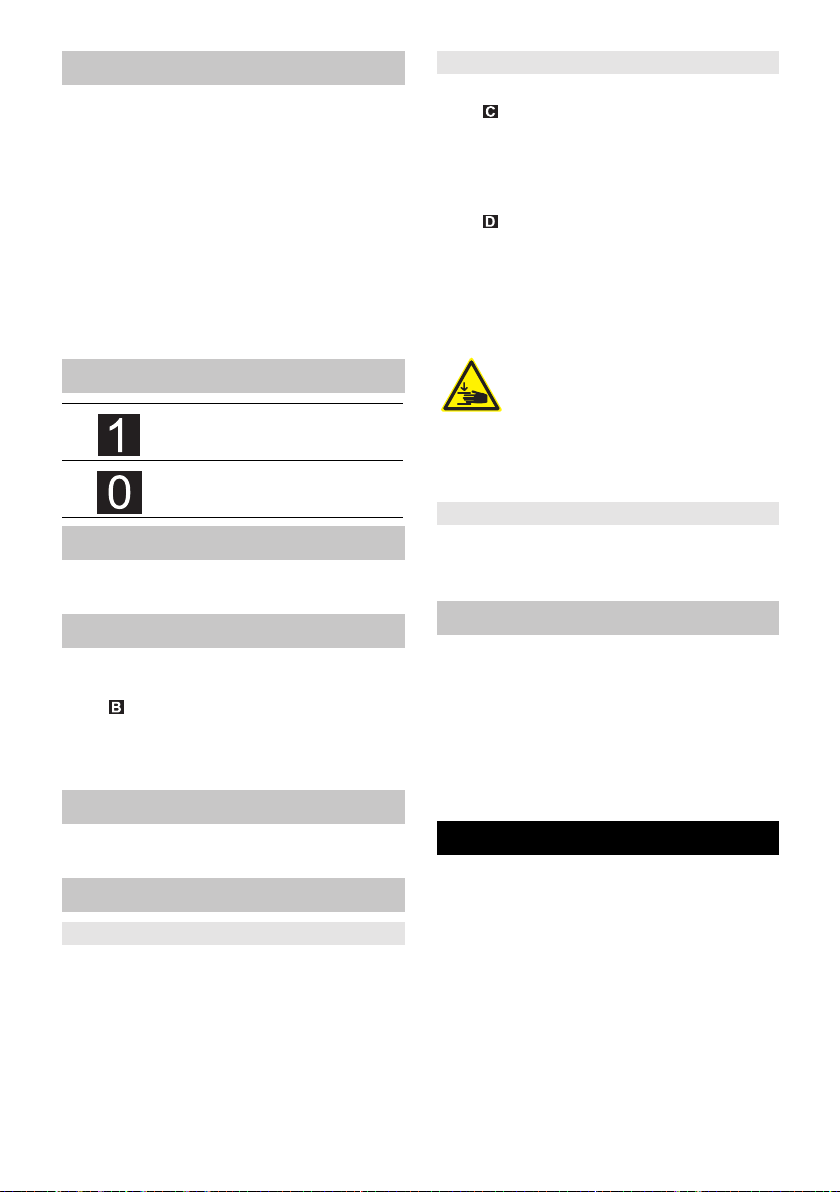

Rotating knob

Appliance ON

Appliance OFF

Turning on the Appliance

 Plug in the mains plug.
 Switch on the appliance at the rotating

knob.

Filter dedusting

Clean the flat fold filter at regular intervals.
Illustration
 Pull the handle of the filter clean-off out

several times and reinsert it while the

appliance is turned off.

Turn off the appliance

 Switch off the appliance at the rotating

knob.
 Pull out the mains plug.

After each operation

Filter dedusting

 Pull the handle of the filter clean-off out

several times and reinsert it while the

appliance is turned off.

Empty the container

 Lock parking brakes.
Illustration
 Pull the locks of the placement mechan-

ics up.

 Pull the push handle upward. The con-

tainer is unlocked and lowered.

Illustration

 Pull the container out by the handle.
 Empty the container.
 Replace the battery and lock it with the

sliding bow.

몇 WARNING

Crush hazard. Never hold your
hands between the dirt contain-

er and the intermediate ring or
put them near the lifting mechanism while
locking. Lock the container by pressing the
sliding bow with both hands.

Cleaning the device

 Vacuum and wipe the appliance inside

and outside with a damp cloth.

Storing the Appliance

 Coil the mains cable and store it.
 Wind the suction hose around the slid-

ing bow.

 Insert the floor nozzle and the suction

pipe into their respective holder.

 Place the appliance in a dry room and

secure it from unauthorized use.

Transport

몇 CAUTION

Risk of injury and damage! Observe the
weight of the appliance when you transport
it.

 Release the park brakes and push the

appliance by the push handle.

 Grab the appliance by the chassis, not

by the sliding bow to load it.

 When transporting in vehicles, secure

the appliance according to the guide­lines from slipping and tipping over.

– 3

13EN

Storage

몇 CAUTION

Risk of injury and damage! Note the weight
of the appliance in case of storage.

This appliance must only be stored in inte­rior rooms.

Care and maintenance

 DANGER

First pull out the plug from the mains before
carrying out any tasks on the machine.

Exchanging the flat pleated filter

Note: 2 persons are required to remove the

suction head.

 Release and remove the suction head.
 Release and remove the filter cover.
 Replace the flat pleated filter.
 Insert and lock the filter cover.
 Insert the suction head carefully, align

and lock it.

Troubleshooting

 DANGER

First pull out the plug from the mains before
carrying out any tasks on the machine.

Suction turbine does not run

 Check cables, plugs, fuse, and socket.
 Turn on the appliance.

Vacuum turbine is running but the

machine is not sucking in dust/dirt

Note: With correct direction of rotation a

strong airflow can be felt out of the opening
of the exhaust muffler. Air is suctioned with
incorrect rotation direction.
Illustration
 Check the direction of rotation of the

motor. Exchange the poles on the appli­ance plug if the rotation direction is
wrong.

Suction capacity decreases

 Remove blockages in the suction noz-

zle, suction tube, suction hose, or flat
pleated filter.

 Filter de dusting: Pull the handle out

several times and reinsert it while the
appliance is turned off.

 Check the suction head and the recep-

tacle for proper seating.

 Replace the flat pleated filter.

Dust comes out while vacuuming

 Lock the filter cover.
 Check the proper installation position of

the flat fold filters.

 Replace the flat pleated filter.

Warranty

The warranty terms published by the rele­vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man­ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.

Accessories and Spare Parts

– Only use accessories and spare parts

which have been approved by the man­ufacturer. The exclusive use of original
accessories and original spare parts
ensures that the appliance can be oper­ated safely and trouble free.

– At the end of the operating instructions

you will find a selected list of spare parts
that are often required.

– For additional information about spare

parts, please go to the Service section
at www.kaercher.com.

– Accessories are not included in the de-

livery. The accessories for the device
must be ordered separately, depending
on the application.

– You can procure the spare parts and

the attachments from your dealer or
your KÄRCHER branch office.

14 EN

– 4

EU Declaration of Conformity

We hereby declare that the machine de­scribed below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.

Product: Wet and dry vacuum cleaner
Type: 1.576-xxx
Relevant EU Directives

2006/42/EC (+2009/127/EC)
2014/30/EU

Applied harmonized standards

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Applied national standards

-

5.966-010

The signatories act on behalf of and with
the authority of the company management.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

Documentation supervisor:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2018/10/01

– 5

15EN

Technical specifications

IVC 60/30 Ap

Mains voltage V 400
Frequency Hz 3~ 50
Rated power W 3000
Container capacity l 60
Air volume (max.) l/s 68
Negative pressure (max.) kPa (mbar) 28,6 (286)
Type of protection -- IP X4
Protective class -- I
Suction hose connection (C-DN/C-ID) DN 72
Nominal width of suction hose DN 42/52/72
Length x width x height mm 970 x 690 x 1240
Filter area m
Weight kg 95
Max. ambient temperature °C +40

Values determined to EN 60335-2-69

Sound pressure level L
Uncertainty K

pA

pA

Hand-arm vibration value m/s
Uncertainty K m/s

Power cord H07RN-F 5x1,5 mm

2

Part no.: Cable

length

EUR 6.650-064.0 5 m

2

1,9

dB(A) 77
dB(A) 1

2

2

<2,5
0,2

16 EN

– 6

Lire ce manuel d'utilisation origi-

nal avant la première utilisation
de votre appareil, le respecter et le conser­ver pour une utilisation ultérieure ou pour le
futur propriétaire.
– Avant la première mise en service, vous

devez impérativement avoir lu les
consignes de sécurité N° 5.956-249.0 !

– En cas de non-respect des instructions

de service et des consignes de sécuri­té, l'appareil risque de subir des dom­mages matériels et l'utilisateur ainsi
que toute tierce personne sont exposés
à des dangers potentiels.

– Contactez immédiatement le revendeur

en cas d'avarie de transport.

Table des matières

Table des matières . . . . . . . . . FR 1

Protection de l’environnement FR 1

Niveaux de danger . . . . . . . . . FR 1

Utilisation conforme . . . . . . . . FR 1

Éléments de l'appareil. . . . . . . FR 2

Mise en service . . . . . . . . . . . . FR 2

Utilisation . . . . . . . . . . . . . . . . FR 2

Transport. . . . . . . . . . . . . . . . . FR 3

Entreposage . . . . . . . . . . . . . . FR 4

Entretien et maintenance . . . . FR 4

Assistance en cas de panne . . FR 4

Garantie . . . . . . . . . . . . . . . . . FR 4

Accessoires et pièces de re-

change . . . . . . . . . . . . . . . . . . FR 5

Déclaration UE de conformité . FR 5
Caractéristiques techniques . . FR 6

Protection de

l’environnement

Les matériaux constitutifs de
l’emballage sont recyclables. Ne
pas jeter les emballages dans
les ordures ménagères, mais les
remettre à un système de recy­clage.

Les appareils usés contiennent
des matériaux précieux recy­clables lesquels doivent être ap­portés à un système de recy­clage. Il est interdit de jeter les
batteries, l'huile et les subs­tances similaires dans l'environ­nement. Pour cette raison, utili­ser des systèmes de collecte
adéquats afin d'éliminer les ap­pareils hors d'usage.

Instructions relatives aux ingrédients
(REACH)

Les informations actuelles relatives aux in­grédients se trouvent sous :

www.kaercher.com/REACH

Niveaux de danger

 DANGER

Pour un danger immédiat qui peut avoir
pour conséquence la mort ou des bles­sures corporelles graves.

몇 AVERTISSEMENT

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures corporelles graves ou la mort.

몇 PRÉCAUTION

Remarque relative à une situation poten­tiellement dangereuse pouvant entraîner
des blessures légères.

ATTENTION

Remarque relative à une situation éven­tuellement dangereuse pouvant entraîner
des dommages matériels.

Utilisation conforme

몇 AVERTISSEMENT

Cet appareil n'est pas conçu pour aspirer
des poussières nocives.

– Cet aspirateur est destiné au nettoyage

à sec et au nettoyage par voie humide
des sol et murs ou pour l'aspiration
dans des zones de production.

– Cet appareil convient à un usage indus-

triel, par ex. dans le secteur entrepôt et
fabrication et sur des machines de pro­duction.

– L'appareil n'est pas homologué pour un

chargement par grue.

– 1

17FR

Éléments de l'appareil

1 Levier de serrage
2 Recouvrement du filtre
3 Filtre plat de plis
4 Déverrouillage droit du mécanisme de

pose
5 Câble d’alimentation
6 Verrouillage de la tête d'aspiration
7 Poignée du nettoyage de filtre
8 Roulette du collecteur de saletés
9 Obturateurs
10 Récipient collecteur
11 Bague intermédiaire
12 Déverrouillage gauche du mécanisme

de pose
13 Roue
14 Raccord d'aspiration
15 Roulette du châssis avec frein d'arrêt
16 Support pour buse de sol
17 Châssis
18 Poignée du collecteur de saletés
19 Support pour tube d'aspiration
20 Poignée de la tête d'aspiration
21 Interrupteur rotatif
22 Tête d'aspiration
23 Moteur triphasé
24 Silencieux d'échappement d'air
25 Guidon de poussée
26 Plaque signalétique

Mise en service

 Amener l'appareil en position de travail,

si nécessaire le bloquer au moyen des

freins d'immobilisation.
 Insérer le flexible d'aspiration (ne fai-

sant pas partie de la fourniture) dans la

tubulure d'aspiration.
 Avant de commencer le travail, vérifier

le niveau de remplissage dans le collec-

teur de saletés et vider le cas échéant le

collecteur.
 S'assurer que le collecteur de saletés

est positionné correctement.
 Insérer les accessoires voulus (ne fai-

sant pas partie de la fourniture).

Raccordement électrique

몇 PRÉCAUTION

Lors de chaque changement de prise,
contrôler la direction de rotation du moteur.

Remarque : Lorsque le sens de rotation
est correct, on sent un fort courant d'air sor­tir de l'ouverture d'échappement du silen­cieux. Si le sens de rotation est incorrect,
de l'air est aspiré.
Illustration
 Contrôler le sens de rotation du moteur.

Si le sens de rotation est incorrect, in­verser les pôles sur la fiche de l'appa­reil.

Utilisation

몇 PRÉCAUTION

Risque d'endommagement ! Ne pas obtu­rer les ouvertures d'arrivée et d'échappe­ment d'air sur la tête d'aspiration.

몇 PRÉCAUTION

Lors de l'aspiration, les deux filtres à plis
plats ne doivent jamais être retirés.

Récipient collecteur

Remarque : le collecteur de saletés doit

être vidé, lorsqu'il est plein jusqu'à env. 3
cm sous le bord supérieur.
– Vérifier régulièrement le niveau de rem-

plissage dans le collecteur de saletés,
vu que l'appareil ne se coupe pas auto­matiquement.

Aspiration de poussières

몇 PRÉCAUTION
Avant de passer de l’aspiration humide
à l’aspiration à sec, il faut noter que :

aspirer de la poussière sèche avec une car­touche de filtre mouillée peut boucher le
filtre et le rendre inutilisable.

 Il faut donc bien sécher un filtre mouillé

avant de l'utiliser ou bien le remplacer
par un filtre sec.

 Le cas échéant, remplacer le filtre (se

référer au point 'Entretien et mainte­nance').

18 FR

– 2

Aspiration humide

Attention : Contrôler en permanence le
niveau de remplissage dans le récipient
collecteur lors de l'absorption de
grandes quantités de liquide, car le réci­pient se remplit en l'espace de quelques
secondes et risque de déborder.

몇 PRÉCAUTION

Tenir compte des prescriptions locales
pour le traitement des eaux usées.

– À la fin de l'aspiration humide : sécher

le filtre à plis plat. Nettoyer le réservoir

avec un chiffon humide et le sécher.

Interrupteur rotatif

Vider le réservoir

 Bloquer le frein de stationnement.
Illustration
 Tirer les déverrouillages du mécanisme

de pose vers le haut.

 Tirer le guidon de poussée vers le haut.

Le collecteur est déverrouillé et

s'abaisse.
Illustration
 Retirer le collecteur au niveau de la poi-

gnée.

 Vider le réservoir.
 Remettre le collecteur en place et le

verrouiller avec le guidon de poussée.

몇 AVERTISSEMENT

Appareil MARCHE

Appareil ARRÊT

Mettre l'appareil en marche

 Brancher la fiche secteur.
 Enclencher l'appareil à l'aide de l'inter-

rupteur rotatif.

Nettoyage du filtre

Nettoyer le filtre à plis plats à intervalles ré­guliers.
Illustration
 Tirer et enfoncer plusieurs fois la poi-

gnée du nettoyage du filtre pendant que
l'appareil est hors circuit.

Mise hors service de l'appareil

 Couper l'appareil à l'aide de l'interrup-

teur rotatif.

 Retirer la fiche secteur.

Après chaque mise en service

Nettoyage du filtre

 Tirer et enfoncer plusieurs fois la poi-

gnée du nettoyage du filtre pendant que
l'appareil est hors circuit.

Risque d'écrasement ! Ne
mettre en aucun cas les mains

entre le collecteur de saletés et
la bague intermédiaire ou à la proximité
mécanisme de levage pendant le verrouil­lage. Verrouiller le collecteur en actionnant
le guidon de poussée des deux mains.

Nettoyage de l’appareil

 Nettoyer la partie intérieure et exté-

rieure de l'appareil en l'aspirant et en
l'essuyant avec un chiffon humide.

Ranger l’appareil

 -Enrouler le câble secteur et le ranger.
 Enrouler le flexible d'aspiration autour

du guidon de poussée.

 Insérer la buse de sol et le tube d'aspi-

ration dans le support correspondant.

 Entreposer l’appareil dans un endroit

sec et le sécuriser contre toute utilisa­tion non autorisée.

Transport

몇 PRÉCAUTION

Risque de blessure et d'endommagement !
Respecter le poids de l'appareil lors du
transport.

 Desserrer le frein d'arrêt et pousser

l'appareil au niveau du guidon de pous­sée.

– 3

19FR

 Pour porter l’appareil, toujours le saisir

au niveau du châssis et jamais au ni­veau du guidon de poussée.

 Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di­rectives en vigueur lors du transport
dans des véhicules.

Entreposage

몇 PRÉCAUTION

Risque de blessure et d'endommagement !
Prendre en compte le poids de l'appareil à
l'entreposage.

Cet appareil doit uniquement être entrepo­sé en intérieur.

Entretien et maintenance

 DANGER

Avant d'effectuer tout type de travaux sur
l'appareil, le mettre hors service et débran­cher la fiche électrique.

Remplacement du filtre à plis plats

Remarque : le retrait de la tête d'aspiration

nécessite la présence de 2 personnes.
 Déverrouiller et retirer la tête d'aspira-

tion.

 Déverrouiller et retirer le recouvrement

du filtre.

 Remplacer le filtre à plis plats.
 Positionner le recouvrement du filtre et

le verrouiller.

 Positionner correctement la tête d'aspi-

ration, l'aligner et la verrouiller.

Assistance en cas de panne

 DANGER

Avant d'effectuer tout type de travaux sur
l'appareil, le mettre hors service et débran­cher la fiche électrique.

La turbine d'aspiration ne

fonctionne pas

 Vérifier le câble, la fiche, le fusible et la

prise.

 Allumer l’appareil.

La turbine d'aspiration fonctionne

mais l'appareil n'aspire pas

Remarque : Lorsque le sens de rotation

est correct, on sent un fort courant d'air sor­tir de l'ouverture d'échappement du silen­cieux. Si le sens de rotation est incorrect,
de l'air est aspiré.
Illustration
 Contrôler le sens de rotation du moteur.

Si le sens de rotation est incorrect, in­verser les pôles sur la fiche de l'appa­reil.

La force d'aspiration diminue

 Déboucher la buse d'aspiration, le

tuyau d'aspiration, le flexible d'aspira­tion ou le filtre plat à plis.

 Nettoyage de filtre : tirer et enfoncer

plusieurs fois la poignée pendant que
l'appareil est hors circuit.

 Vérifier la bonne assise de la ventouse

et du récipient.

 Remplacer le filtre à plis plats.

De la poussière s'échappe lors de

l'aspiration

 Verrouiller correctement le recouvre-

ment de filtre.

 Vérifier la position de montage correcte

du filtre à plis plats.

 Remplacer le filtre à plis plats.

Garantie

Dans chaque pays, les conditions de ga­rantie en vigueur sont celles publiées par
notre société de distribution responsable.
Les éventuelles pannes sur l’appareil sont
réparées gratuitement dans le délai de va­lidité de la garantie, dans la mesure où
celles-ci relèvent d'un défaut matériel ou
d'un vice de fabrication. En cas de recours
en garantie, adressez-vous à votre reven­deur ou au service après-vente agréé le
plus proche munis de votre preuve d'achat.

20 FR

– 4

Accessoires et pièces de

rechange

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le
fabricant. Des accessoires et des
pièces de rechange d’origine garan­tissent un fonctionnement sûr et parfait
de l’appareil.

– Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du
mode d'emploi.

– Vous trouverez plus d'informations sur

les pièces de rechange dans le menu
Service du site www.kaercher.com.

– Aucun accessoire inclus dans la fourni-

ture. Les accessoires doivent être com­mandés séparément, en fonction de
l'application.

– Vous obtiendrez des pièces détachées

et des accessoires chez votre reven­deur ou auprès d'une filiale Kärcher

®

.

Déclaration UE de conformité

Nous certifions par la présente que la ma­chine spécifiée ci-après répond de par sa
conception et son type de construction ain­si que de par la version que nous avons
mise sur le marché aux prescriptions fon­damentales stipulées en matière de sécuri­té et d’hygiène par les directives euro­péennes en vigueur. Toute modification ap­portée à la machine sans notre accord rend
cette déclaration invalide.

Produit : Aspirateur à sec et par voie

humide

Type : 1.576-xxx
Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)
2014/30/UE

Normes harmonisées appliquées :

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Normes nationales appliquées :

-

5.966-010

Les signataires agissent sous ordre et avec
le pouvoir de la direction.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

Responsable de la documentation :
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2018/10/01

– 5

21FR

Caractéristiques techniques

IVC 60/30 Ap

Tension du secteur V 400
Fréquence Hz 3~ 50
Puissance nominale W 3000
Capacité de la cuve l 60
Débit d'air (max.) l/s 68
Dépression (max.) kPa (mbar) 28,6 (286)
Type de protection -- IP X4
Classe de protection -- I
Raccord du flexible d'aspiration (C-DN/C-ID) DN 72
Largeur nominale de flexible d'aspiration DN 42/52/72
Longueur x largeur x hauteur mm 970 x 690 x 1240
Surface du filtre m
Poids kg 95
Température ambiante (max.) °C +40

Valeurs définies selon EN 60335-2-69

Niveau de pression acoustique L
Incertitude K

pA

pA

Valeur de vibrations bras-main m/s
Incertitude K m/s

Câble d’ali­mentation

H07RN-F 5x1,5 mm
Référence Longueur

2

de câble

EUR 6.650-064.0 5 m

2

1,9

dB(A) 77
dB(A) 1

2

2

<2,5
0,2

22 FR

– 6

Prima di utilizzare l'apparecchio

per la prima volta, leggere le
presenti istruzioni originali, seguirle e con­servarle per un uso futuro o in caso di riven­dita dell'apparecchio.
– Prima di procedere alla prima messa in

funzione leggere tassativamente le nor­ma di sicurezza n. 5.956-249.0!

– La mancata osservanza delle istruzioni

d'uso e delle norme di sicurezza può
causare danni all'apparecchio e pre­sentare pericoli per l'utilizzatore e le al­tre persone.

– Eventuali danni da trasporto vanno co-

municati immediatamente al proprio ri­venditore.

Indice

Indice . . . . . . . . . . . . . . . . . . . IT 1

Protezione dell’ambiente. . . . . IT 1

Livelli di pericolo . . . . . . . . . . . IT 1

Uso conforme a destinazione . IT 1

Parti dell'apparecchio . . . . . . . IT 2

Messa in funzione . . . . . . . . . . IT 2

Uso . . . . . . . . . . . . . . . . . . . . . IT 2

Trasporto. . . . . . . . . . . . . . . . . IT 3

Supporto . . . . . . . . . . . . . . . . . IT 4

Cura e manutenzione . . . . . . . IT 4

Guida alla risoluzione dei guastiIT 4

Garanzia . . . . . . . . . . . . . . . . . IT 4

Accessori e ricambi. . . . . . . . . IT 5

Dichiarazione di conformità UE IT 5

Dati tecnici . . . . . . . . . . . . . . . IT 6

Protezione dell’ambiente

Tutti gli imballaggi sono riciclabi­li. Gli imballaggi non vanno get­tati nei rifiuti domestici, ma con­segnati ai relativi centri di raccol­ta.

Gli apparecchi dismessi conten­gono materiali riciclabili preziosi
e vanno consegnati ai relativi
centri di raccolta. Batterie, olio e
sostanze simili non devono es­sere dispersi nell’ambiente. Si
prega quindi di smaltire gli appa­recchi dismessi mediante i siste­mi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono
disponibili all'indirizzo:

www.kaercher.com/REACH

Livelli di pericolo

 PERICOLO

Per un rischio imminente che determina le­sioni gravi o la morte.

몇 AVVERTIMENTO

Per una situazione di rischio possibile che
potrebbe determinare lesioni gravi o la mor­te.

몇 PRUDENZA

Indica una probabile situazione pericolosa
che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa
che potrebbe determinare danni alle cose.

Uso conforme a destinazione

몇 AVVERTIMENTO

L'apparecchio non si adatta all'aspirazione
di polveri dannose alla salute.

– Questo aspiratore è destinato alla puli-

zia a secco/umido di pavimenti e pareti
oppure come aspiratore in settori di pro­duzione.

– Questo apparecchio si adatta all'uso in-

dustriale, ad esempio in depositi e set­tori di produzione e su macchine di pro­duzione.

– L'apparecchio non è omologato per es-

sere utilizzato come gru.

– 1

23IT

Parti dell'apparecchio

1 Piastra di bloccaggio
2 Coperchio del filtro
3 Filtro plissettato piatto
4 Sbloccaggio destro del meccanismo di

abbassamento
5 Cavo di alimentazione
6 Dispositivo di blocco della testa di aspi-

razione
7 Maniglia per la pulizia del filtro
8 Ruota pivottante del contenitore dello

sporco
9 Tappo di chiusura
10 Contenitore sporcizia
11 Anello intermedio
12 Sbloccaggio sinistro del meccanismo di

abbassamento
13 Girante
14 Raccordo di aspirazione
15 Ruota pivottante del telaio con freno di

stazionamento
16 Sostegno per bocchetta per pavimenti
17 Telaio
18 Maniglia del serbatoio dello sporco
19 Sostegno per tubo di aspirazione
20 Manico della testa di aspirazione
21 Interruttore
22 Testa aspirante
23 Motore trifase
24 Sistema di scarico per aria di scarico
25 Archetto di spinta
26 Targhetta

Messa in funzione

 Collocare l’apparecchio in posizione di

lavoro, se necessario bloccarlo median-

te i freni.
 Inserire il tubo di aspirazione (non com-

preso nella fornitura) nell'attacco di

aspirazione.
 Prima di procedere con il lavoro control-

lare il livello di riempimento nel serbato-

io dello sporco ed eventualmente svuo-

tare il serbatoio.
 Accertarsi che il serbatoio dello sporco

sia inserito correttamente.
 Infilare l'accessorio (non compreso nel-

la fornitura) desiderato.

Allacciamento alla rete elettrica

몇 PRUDENZA

Verificare sempre il senso di rotazione del
motore al momento del cambio della presa
di corrente.

Avviso: Se il senso di rotazione è corretto,
si percepisce un forte flusso di aria derivan­te dall'apertura del sistema di scarico per
aria di scarico. Se il senso di rotazione è
scorretto si aspira aria.
Figura
 Verificare il senso di rotazione del mo-

tore. In caso di senso di rotazione erra­to, invertire i poli sulla spina dell'appa­recchio.

Uso

몇 PRUDENZA

Rischio di danneggiamento. Non coprire le
aperture di mandata e di scarico sulla testa
di aspirazione.

몇 PRUDENZA

Non rimuovere mai i due filtri plissettati piat­ti durante l'aspirazione.

Contenitore sporcizia

Avviso: Svuotare il serbatoio dello sporco

quando è pieno fino a circa 3 cm sotto il
bordo superiore.
– Controllare regolarmente il livello di ri-

empimento nel serbatoio dello sporco
l'apparecchio non si spegne automati­camente.

Aspirazione a secco

몇 PRUDENZA
Al cambio da aspirazione di liquidi ad
aspirazione a secco tenere presente
quanto segue:

L'aspirazione di polvere secca quando la
cartuccia del filtro è bagnata ottura il filtro e
può renderlo inutilizzabile.

 Far asciugare bene il filtro bagnato pri-

ma dell'uso oppure sostituirlo con uno
asciutto.

 Sostituire il filtro quando necessario se-

guendo le istruzioni riportate al punto
"Cura e manutenzione".

24 IT

– 2

Aspirazione ad umido

Attenzione: Controllare costantemente
il livello di riempimento del serbatoio
dello sporco quando si aspirano grosse
quantità di liquidi poiché il serbatoio
può riempirsi entro pochi secondi e ri­empirsi troppo.

몇 PRUDENZA

Rispettare le norme vigenti locali sul tratta­mento delle acque di scarico.

– l termine dell'aspirazione di liquidi:

Asciugare il filtro plissettato piatto. Puli-

re il serbatoio con un panno umido ed

asciugare.

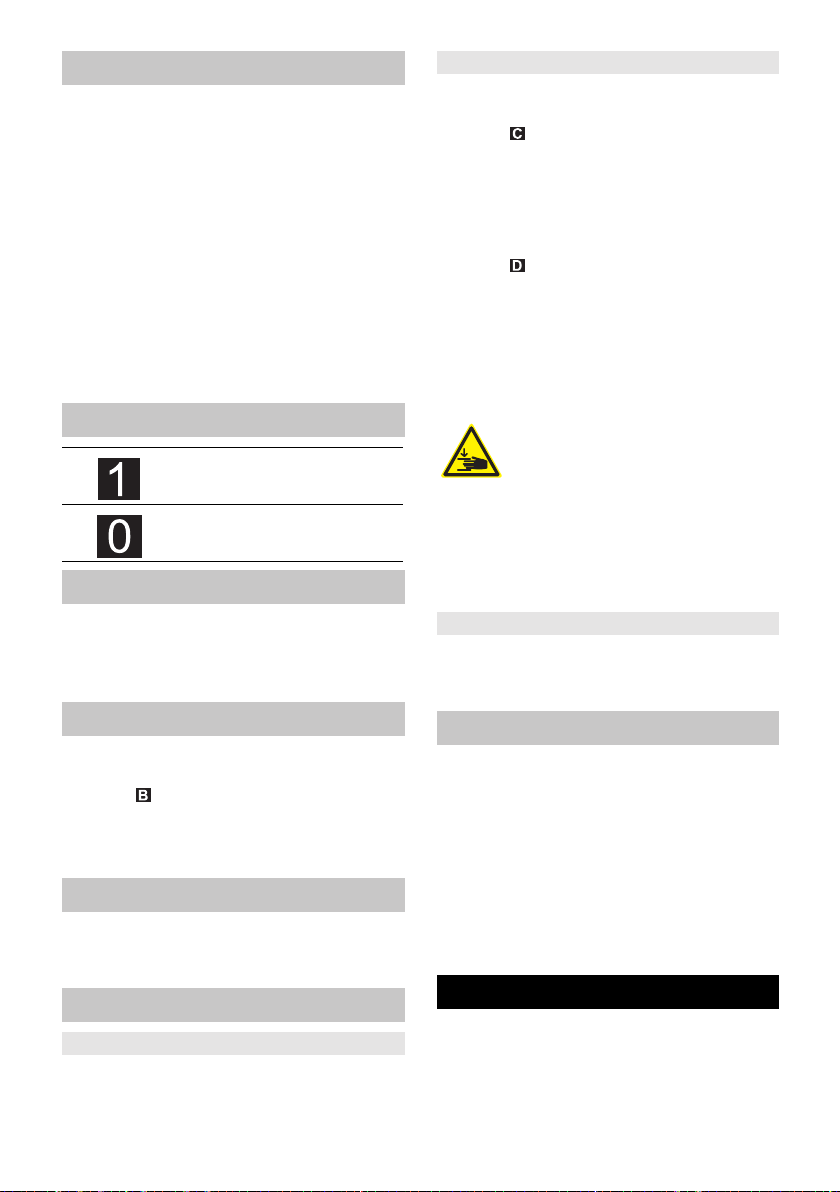

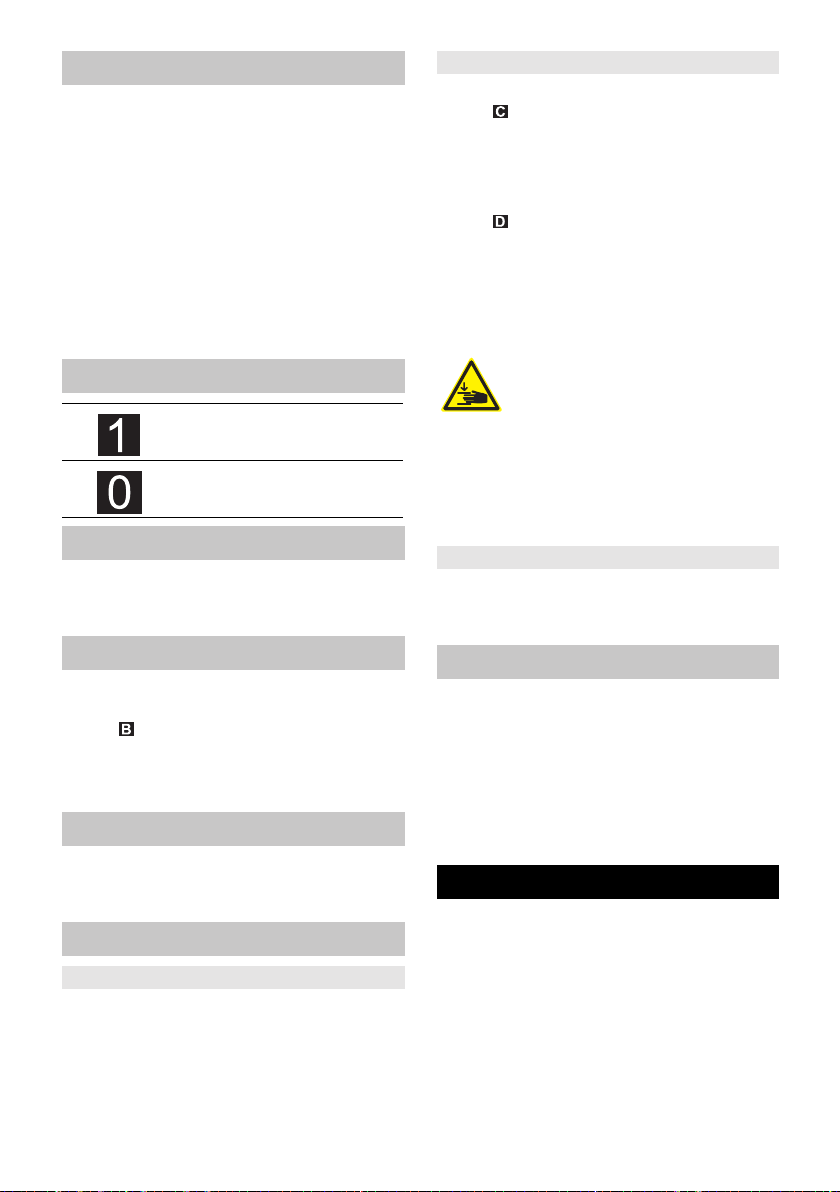

Interruttori

Apparecchio ON

Apparecchio OFF

Accendere l’apparecchio

 Inserire la spina di alimentazione.
 Attivare l'apparecchio dall'interruttore

girevole.

Pulizia del filtro

Pulire ad intervalli regolari il filtro plissettato
piatto.
Figura
 Estrarre più volte in avanti ed indietro la

maniglia per la pulizia del filtro ad appa-

recchio spento.

Spegnere l’apparecchio

 Disattivare l'apparecchio dall'interrutto-

re girevole.
 Staccare la spina.

A lavoro ultimato

Pulizia del filtro

 Estrarre più volte in avanti ed indietro la

maniglia per la pulizia del filtro ad appa-

recchio spento.

Svuotare il contenitore

 Bloccare il freno di stazionamento.
Figura
 Tirare verso l'alto gli sbloccaggi del

meccanismo di abbassamento.

 Sollevare l'archetto di spinta. Il serbato-

io viene sbloccato ed abbassato.

Figura

 Estrarre il serbatoio con l'impugnatura.
 Svuotare il serbatoio.
 Inserire nuovamente il serbatoio e bloc-

care con l'archetto di spinta.

몇 AVVERTIMENTO

Pericolo di schiacciamento! Du­rante il bloccaggio, non tenere le

mani in nessun caso tra il serba­toio dello sporco e l'anello intermedio e non
avicinarle al meccanismo di sollevamento.
Bloccare il contenitore azionando l'archetto
di spinta con entrambe le mani.

Pulizia dell’apparecchio

 Pulire l’apparecchio all’interno e

all’esterno aspirando e passando la su­perficie con un panno umido.

Deposito dell’apparecchio

 Avvolgere e riporre il cavo di alimenta-

zione nell'apposito alloggiamento.

 Avvolgere il tubo flessibile di aspirazio-

ne attorno all'archetto di spinta.

 Inserire la bicchetta per pavimenti ed il

tubo di aspirazione nei relativi sostegni.

 Depositare l’apparecchio in un luogo

asciutto e proteggerlo contro l’uso non
autorizzato.

Trasporto

몇 PRUDENZA

Pericolo di lesioni e di danneggiamento! Ri­spettare il peso dell'apparecchio durante il
trasporto.

 Sbloccare i freni di stazionamento e

spingere l'apparecchio tenendo l’appo­stito archetto di spinta.

 Per scaricare l’apparecchio tenere il te-

laio e non l’archetto di spinta.

– 3

25IT

 Per il trasporto in veicoli, assicurare

l'apparecchio secondo le direttive in vi­gore affinché non possa scivolare e ri­baltarsi.

Supporto

몇 PRUDENZA

Pericolo di lesioni e di danneggiamento! Ri­spettare il peso dell'apparecchio durante la
conservazione.

Questo apparecchio può essere conserva­to solo in ambienti interni.

Cura e manutenzione

 PERICOLO

Disattivare l'apparecchio ed estrarre la spi­na di alimentazione prima di effettuare in­terventi sull'apparecchio.

Sostituzione del filtro plissettato

piatto

Avviso: Per sollevare la testa di aspirazio-

ne sono necessarie 2 persone.

 Sbloccare e staccare la testa aspirante.
 Sbloccare e staccare la copertura del

filtro.

 Sostituire il filtro plissettato piatto.
 Posizionare la copertura del filtro e

bloccarla.

 Rimettere attentamente la testa aspi-

rante, posizionarla e bloccarla.

Guida alla risoluzione dei

guasti

 PERICOLO

Disattivare l'apparecchio ed estrarre la spi­na di alimentazione prima di effettuare in­terventi sull'apparecchio.

La turbina di aspirazione non

funziona

 Controllare il cavo, la spina, il fusibile e

la presa.

 Accendere l’apparecchio.

La turbina di aspirazione funziona,

ma l'apparecchio non aspira

Avviso: Se il senso di rotazione è corretto,

si percepisce un forte flusso di aria derivan­te dall'apertura del sistema di scarico per
aria di scarico. Se il senso di rotazione è
scorretto si aspira aria.
Figura
 Verificare il senso di rotazione del mo-

tore. In caso di senso di rotazione erra­to, invertire i poli sulla spina dell'appa­recchio.

La forza aspirante diminuisce

 Rimuovere eventuali otturazioni dalla

bocchetta di aspirazione, dal tubo rigido
di aspirazione o dal filtro plissettato
piatto.

 Pulizia del filtro: Estrarre più volte in

avanti ed indietro la maniglia ad appa­recchio spento.

 Accertarsi che la testa di aspirazione ed

il serbatoio siano posizionati corretta­mente.

 Sostituire il filtro plissettato piatto.

Fuoriuscita di polvere durante

l'aspirazione

 Agganciare correttamente il coperchio

del filtro.

 Accertarsi che i filtri plissettati piatti sia-

no montati nella posizione corretta.

 Sostituire il filtro plissettato piatto.

Garanzia

Le condizioni di garanzia valgono nel ri­spettivo paese di pubblicazione da parte
della nostra società di vendita competente.
Entro il termine di garanzia eliminiamo gra­tuitamente eventuali guasti all’apparecchio,
se causati da difetto di materiale o di produ­zione. Nei casi previsti dalla garanzia si
prega di rivolgersi al proprio rivenditore, op­pure al più vicino centro di assistenza auto­rizzato, esibendo lo scontrino di acquisto.

26 IT

– 4

Accessori e ricambi Dichiarazione di conformità

– Impiegare esclusivamente accessori e

ricambi autorizzati dal produttore. Ac­cessori e ricambi originali garantiscono
che l’apparecchio possa essere impie­gato in modo sicuro e senza disfunzio­ni.

– La lista dei pezzi di ricambio più comuni

è riportata alla fine del presente manua­le d'uso.

– Maggiori informazioni sulle parti di ri-

cambio sono reperibili al sito www.kaer­cher.com alla voce “Service”.

– La fornitura non comprende alcun ac-

cessorio. Gli accessori devono essere
acquistati separatamente in base
all'uso previsto.

– I ricambi e gli accessori sono reperibili

presso il rivenditore di fiducia o una filia­le KÄRCHER.

Con la presente si dichiara che la macchina
qui di seguito indicata, in base alla sua con­cezione, al tipo di costruzione e nella ver­sione da noi introdotta sul mercato, è con­forme ai requisiti fondamentali di sicurezza
e di sanità delle direttive UE. In caso di mo­difiche apportate alla macchina senza il no­stro consenso, la presente dichiarazione
perde ogni validità.

Prodotto: Aspiratore solidi-liquidi
Modello: 1.576-xxx
Direttive UE pertinenti

2006/42/CE (+2009/127/CE)
2014/30/UE

Norme armonizzate applicate

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Norme nazionali applicate

-

UE

5.966-010

I firmatari agiscono per incarico e con dele­ga della direzione.

Chairman of the Board of Management

Responsabile della documentazione:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2018/10/01

– 5

Director Regulatory Affairs & Certification

27IT

Dati tecnici

IVC 60/30 Ap

Tensione di rete V 400
Frequenza Hz 3~ 50
Potenza nominale W 3000
Capacità serbatoio l 60
Quantità d'aria (max.) l/s 68
Sotto pressione (max.) kPa (mbar) 28,6 (286)
Protezione -- IP X4
Grado di protezione -- I
Attacco per tubo di aspirazione (C-DN/C-ID) DN 72
Diametro nominale tubo flessibile DN 42/52/72
Lunghezza x larghezza x Altezza mm 970 x 690 x 1240
Superficie attiva del filtro m
Peso kg 95
Temperatura ambiente (max.) °C +40

Valori rilevati secondo EN 60335-2-69

Pressione acustica L
Dubbio K

pA

pA

Valore di vibrazione mano-braccio m/s
Dubbio K m/s

Cavo di ali­mentazione

H07RN-F 5x1,5 mm
Codice com-

ponente

2

Lunghezza
cavo

EUR 6.650-064.0 5 m

2

1,9

dB(A) 77
dB(A) 1

2

2

<2,5
0,2

28 IT

– 6

Lees vóór het eerste gebruik

van uw apparaat deze originele
gebruiksaanwijzing, ga navenant te werk
en bewaar hem voor later gebruik of voor
een latere eigenaar.
– Voor de eerste inbedrijfstelling veilig-

heidsinstructies nr. 5.956-249.0 in elk
geval lezen!

– Bij veronachtzaming van de gebruiks-

aanwijzing en de veiligheidsaanwijzin­gen kan schade aan het apparaat ont­staan, en gevaar voor gebruikers en an­dere personen.

– Bij transportschade onmiddellijk de

handelaar op de hoogte brengen.

Inhoudsopgave

Inhoudsopgave . . . . . . . . . . . . NL 1

Zorg voor het milieu . . . . . . . . NL 1

Gevarenniveaus . . . . . . . . . . . NL 1

Reglementair gebruik . . . . . . . NL 1

Apparaat-elementen . . . . . . . . NL 2

Inbedrijfstelling . . . . . . . . . . . . NL 2

Bediening . . . . . . . . . . . . . . . . NL 2

Vervoer . . . . . . . . . . . . . . . . . . NL 3

Opslag. . . . . . . . . . . . . . . . . . . NL 4

Onderhoud . . . . . . . . . . . . . . . NL 4

Hulp bij storingen . . . . . . . . . . NL 4

Garantie . . . . . . . . . . . . . . . . . NL 4

Toebehoren en reserveonder-

delen . . . . . . . . . . . . . . . . . . . . NL 4

EU-conformiteitsverklaring . . . NL 5

Technische gegevens . . . . . . . NL 6

Zorg voor het milieu

Het verpakkingsmateriaal is her­bruikbaar. Deponeer het verpak­kingsmateriaal niet bij het huis­houdelijk afval, maar bied het
aan voor hergebruik.

Onbruikbaar geworden appara­ten bevatten waardevolle mate­rialen die geschikt zijn voor her­gebruik. Lever de apparaten
daarom in bij een inzamelpunt
voor herbruikbare materialen.
Batterijen, olie en dergelijke stof­fen mogen niet in het milieu be­landen. Verwijder overbodig ge­worden apparatuur daarom via
geschikte inzamelpunten.

Aanwijzingen betreffende de inhouds­stoffen (REACH)

Huidige informatie over de inhoudsstoffen
vindt u onder:

www.kaercher.com/REACH

Gevarenniveaus

 GEVAAR

Voor een onmiddellijk dreigend gevaar dat
leidt tot ernstige en zelfs dodelijke lichame­lijke letsels.

몇 WAARSCHUWING

Voor een mogelijks gevaarlijke situatie die
zou kunnen leiden tot ernstige en zelfs do­delijke lichamelijke letsels.

몇 VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke si­tuatie die tot lichte verwondingen kan lei­den.

LET OP

Verwijzing naar een mogelijke gevaarlijke
situatie die tot materiele schade kan leiden.

Reglementair gebruik

몇 WAARSCHUWING

Het apparaat is niet geschikt voor het op­zuigen van voor de gezondheid schadelijke
stoffen.

– Deze zuiger is voor het nat- en droog-

reinigen van vloer- en muuroppervlak­ken of als afzuiging in productieplaat­sen bestemd.

– Dit apparaat is geschikt voor industrieel

gebruik, bv. in opslag- en productie­plaatsen en bij productiemachines.

– Het apparaat mag niet met een kraan

verladen worden.

– 1

29NL

Apparaat-elementen

1 Spanhefboom
2 Filterafdekking
3 Vlak harmonicafilter
4 Ontgrendeling rechts van het zakme-

chanisme
5 Netkabel
6 Vergrendeling van de zuigkop
7 Greep van de filterreiniging
8 Zwenkwiel van het vuilreservoir
9 Afsluitstop
10 Vuilreservoir
11 Tussenring
12 Ontgrendeling links van het zakmecha-

nisme
13 Loopwiel
14 Luchtinlaatleidingen
15 Zwenkwiel van het onderstel met par-

keerrem
16 Houder voor vloersproeier
17 Gestel
18 Handgreep van het vuilreservoir
19 Houder voor zuigbuis
20 Handgreep van de zuigkop
21 Draaischakelaar
22 Zuigkop
23 Draaistroommotor
24 Geluidsdemper afvoerlucht
25 Duwbeugel
26 Typeplaatje

Inbedrijfstelling

 Het apparaat in de werkpositie bren-

gen, indien nodig met parkeerrem zeke-

ren.
 Zuigslang (niet meegeleverd) in het

aansluitstuk voor zuigen steken.
 Niveau in het vuilreservoir voor het be-

gin van het werk controleren en reser-

voir indien nodig leegmaken.
 Verzeker u ervan, dat het vuilreservoir

volgens de voorschriften aangebracht

is.
 Gewenst toebehoren (niet meegele-

verd) erop doen.

Stroomaansluiting

몇 VOORZICHTIG

Bij iedere wisseling van stopcontact draai­richting van de motor controleren.

Hint: Bij juiste draairichting is een sterke
luchtstroom uit de opening van de geluids­demper van de afvoerlucht voelbaar. Bij
verkeerde draairichting wordt lucht aange­zogen.
Afbeelding
 Draairichting van de motor controleren.

Bij verkeerde draairichting, de polen
van de apparaatstekker verwisselen.

Bediening

몇 VOORZICHTIG

Gevaar voor beschadiging! Toevoer- en af­voeropeningen op de zuigkop niet afdek­ken.

몇 VOORZICHTIG

Bij het zuigen mogen nooit de beide vlak­vouwfilters verwijderd worden.

Vuilreservoir

Hint:Het vuilreservoir dient leeggemaakt te

worden, wanneer het tot ca. 3 cm. onder de
bovenrand gevuld is.
– Vulpeil in het vuilreservoir regelmatig

controleren aangezien het apparaat
niet automatisch uitschakelt.

Droogzuigen

몇 VOORZICHTIG
Opletten bij wisselen van nat- naar
droogzuigen:

zuigen van droog stof met nat filterelement
verstopt de filter en kan deze onbruikbaar
maken.

 Nat filter vóór gebruik goed drogen of

door een droog vervangen.

 Indien nodig de filter vervangen zoals

beschreven in punt "Instandhouding en
onderhoud".

30 NL

– 2

Natzuigen

Let op: Vulpeil in het vuilreservoir bij de
opname van grote hoeveelheden vloei­stof constant controleren aangezien het
reservoir binnen enkele seconden vol
kan zijn en dus kan overlopen.

몇 VOORZICHTIG

Lokale voorschriften inzake de behande­ling van afvalwater in acht nemen.

– Na het beïindigen van het natzuigen:

Vlakvouwfilter drogen. Reservoir met

een vochtige doek reinigen en drogen.

Draaischakelaar

Apparaat AAN

Apparaat UIT

Apparaat inschakelen

 Steek de netstekker in de contactdoos.
 Apparaat met de draaischakelaar in-

schakelen.

Filterreiniging

Vlakvouwfilter volgens regelmatige inter­vallen reinigen.
Afbeelding
 Greep van de filterreiniging meermaals

uittrekken en inschuiven bij een uitge-

schakeld apparaat.

Apparaat uitschakelen

 Apparaat met de draaischakelaar uit-

schakelen.
 Netstekker uittrekken.

Na elk bedrijf

Filterreiniging

 Greep van de filterreiniging meermaals

uittrekken en inschuiven bij een uitge-

schakeld apparaat.

Reservoir ledigen

 Parkeerrem vastzetten.
Afbeelding
 Ontgrendeling van het afzetmechanis-

me naar boven trekken.

 Schuifbeugel omhoog trekken. Reser-

voir wordt ontgrendeld en naar bene-

den gelaten.
Afbeelding
 Reservoir aan de handgreep eruit trek-

ken.

 Reservoir leegmaken.
 Reservoir weer inzetten en met schuif-

beugel vergrendelen.

몇 WAARSCHUWING

Gevaar voor kneuzing! Bij het
vergrendelen in ieder geval niet

de handen tussen vuilreservoir
en tussenring houden of in de buurt van het
hefmechanisme houden. Reservoir door
middel van de schuifbeugel met beide han­den vergrendelen.

Reiniging van het apparaat

 Apparaat aan de binnen- en buitenkant

reinigen door afzuigen en afvegen met
een vochtige doek.

Apparaat opslaan

 Stroomkabel opwikkelen en opbergen:
 Zuigslang rond de schuifbeugel wikke-

len.

 Vloersproeier en zuigbuis in de desbe-

treffende houders steken.

 Apparaat in een droge ruimte plaatsen

en beveiligen tegen onbevoegd ge­bruik.

Vervoer

몇 VOORZICHTIG

Gevaar voor letsels en beschadigingen!
Houd bij het transport rekening met het ge­wicht van het apparaat.

 Parkeerremmen loszetten en apparaat

aan de duwbeugel verschuiven.

 Apparaat bij het verladen bij het onder-

stel pakken, niet bij de schuifbeugel.

– 3

31NL

 Bij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen
beveiligd worden tegen verschuiven en
kantelen.

Opslag

몇 VOORZICHTIG

Gevaar voor letsel en beschadiging! Het
gewicht van het apparaat bij opbergen in
acht nemen.

Het apparaat mag alleen binnen worden
opgeborgen.

Onderhoud

 GEVAAR

Bij alle werkzaamheden aan het apparaat,
het apparaat uitschakelen en de netstekker
uittrekken.

Vlakvouwfilter vervangen

Hint: Voor het afnemen van de zuigkop zijn

2 personen nodig.

 Zuigkop ontgrendelen en wegnemen.
 Filterafdekking ontgrendelen en afne-

men.

 Vlakvouwfilter vervangen.
 Filterafdekking eropzetten en vergren-

delen.

 Zuigkop voorzichtig erop zetten, richten

en vergrendelen.

Hulp bij storingen

 GEVAAR

Bij alle werkzaamheden aan het apparaat,
het apparaat uitschakelen en de netstekker
uittrekken.

Zuigturbine start niet

 Kabel, stekker, zekering en contact-

doos controleren.

 Apparaat inschakelen.

Zuigturbine loopt, maar apparaat

zuigt niet

Hint: Bij juiste draairichting is een sterke

luchtstroom uit de opening van de geluids­demper van de afvoerlucht voelbaar. Bij
verkeerde draairichting wordt lucht aange­zogen.

Afbeelding
 Draairichting van de motor controleren.

Bij verkeerde draairichting, de polen
van de apparaatstekker verwisselen.

Zuigkracht wordt minder

 Verstoppingen uit zuigmondstuk, zuig-

buis, zuigslang of vlakvouwfilter wegha­len.

 Filterreiniging: Greep meermaals uit-

trekken en inschuiven bij een uitge­schakeld apparaat.

 Zuigkop en reservoir aanbrengen en

controleren op correcte positionering.

 Vlakvouwfilter vervangen.

Er ontsnapt stof bij het zuigen

 Filterafdekking juist vergrendelen.
 Controleren of vlakvouwfilters correct

zijn aangebracht.

 Vlakvouwfilter vervangen.

Garantie

In ieder land zijn de door ons bevoegde
verkoopkantoor uitgegeven garantiebepa­lingen van toepassing. Eventuele storingen
aan het apparaat verhelpen wij zonder kos­ten binnen de garantietermijn, mits een ma­teriaal of fabrieksfout de oorzaak van deze
storing is. Neem bij klachten binnen de ga­rantietermijn contact op met uw leverancier
of de dichtstbijzijnde klantenservicewerk­plaats en neem uw aankoopbewijs mee.

Toebehoren en

reserveonderdelen

– Er mogen uitsluitend toebehoren en re-

serveonderdelen gebruikt worden die
door de fabrikant zijn vrijgegeven. Origi­nele toebehoren en reserveonderdelen
bieden de garantie van een veilig en
storingsvrije werking van het apparaat.

– Een selectie van de meest frequent be-

nodigde reserveonderdelen vindt u ach­teraan in de gebruiksaanwijzing.

– Verdere informatie over reserveonder-

delen vindt u op www.kaercher.com bij
Service.

32 NL

– 4

– In de standaardaflevering zit geen toe-

behoren. Het toebehoren moet naarge­lang aanwending apart besteld worden.

– Reserveonderdelen en toebehoren zijn

verkrijgbaar bij uw handelaar of uw KÄ­RCHER-filiaal.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde
machine door haar ontwerp en bouwwijze
en in de door ons in de handel gebrachte
uitvoering voldoet aan de betreffende fun­damentele veiligheids- en gezondheidsei­sen, zoals vermeld in de desbetreffende
EU-richtlijnen. Deze verklaring verliest haar
geldigheid wanneer zonder overleg met
ons veranderingen aan de machine worden
aangebracht.

Product: Droog- / natzuiger
Type: 1.576-xxx
Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)
2014/30/EU

Toegepaste geharmoniseerde normen

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Toegepaste landelijke normen

-

5.966-010

De ondergetekenden handelen in opdracht
en met volmacht van de directie.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

Documentatieverantwoordelijke:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2018/10/01

– 5

33NL

Technische gegevens

IVC 60/30 Ap

Netspanning V 400
Frequentie Hz 3~ 50
Nominaal vermogen W 3000
Inhoud reservoir l 60
Luchthoeveelheid (max.) l/s 68
Onderdruk (max.) kPa (mbar) 28,6 (286)
Beveiligingsklasse -- IP X4
Beschermingsklasse -- I
Zuigslangaansluiting (C-DN/C-ID) DN 72
Nominale zuigslangwijdte DN 42/52/72
Lengte x breedte x hoogte mm 970 x 690 x 1240
Filteroppervlak m
Gewicht kg 95
Omgevingstemperatuur (max.) °C +40

Bepaalde waarden conform EN 60335-2-69

Geluidsdrukniveau L
Onzekerheid K

pA

pA

Hand-arm vibratiewaarde m/s
Onzekerheid K m/s

Stroomkabel H07RN-F 5x1,5 mm

2

Onderdeelnr. Lengte

snoer

EUR 6.650-064.0 5 m

2

1,9

dB(A) 77
dB(A) 1

2

2

<2,5
0,2

34 NL

– 6

Antes del primer uso de su apa-

rato, lea este manual original,
actúe de acuerdo a sus indicaciones y
guárdelo para un uso posterior o para otro
propietario posterior.
– ¡Antes de la primera puesta en marcha

lea sin falta las instrucciones de uso y
las instrucciones de seguridad n.°

5.956-249.0!

– El incumplimiento de las instrucciones

de uso y de las indicaciones de seguri­dad puede provocar daños en el apara­to y poner en peligro al usuario y a otras
personas.

– En caso de daños de transporte infor-

me inmediatamente al fabricante.

Índice de contenidos

Índice de contenidos . . . . . . . . ES 1

Protección del medio ambiente ES 1

Niveles de peligro . . . . . . . . . . ES 1

Uso previsto . . . . . . . . . . . . . . ES 1

Elementos del aparato . . . . . . ES 2

Puesta en marcha. . . . . . . . . . ES 2

Manejo . . . . . . . . . . . . . . . . . . ES 2

Transporte. . . . . . . . . . . . . . . . ES 3

Almacenamiento . . . . . . . . . . . ES 4

Cuidados y mantenimiento . . . ES 4

Ayuda en caso de avería . . . . ES 4

Garantía . . . . . . . . . . . . . . . . . ES 4

Accesorios y piezas de repuestoES 5
Declaración UE de conformidadES 5

Datos técnicos . . . . . . . . . . . . ES 6

Protección del medio

ambiente

Los materiales empleados para
el embalaje son reciclables y re­cuperables. No tire el embalaje a
la basura doméstica y entrégue­lo en los puntos oficiales de re­cogida para su reciclaje o recu­peración.

Los aparatos viejos contienen
materiales valiosos reciclables
que deberían ser entregados
para su aprovechamiento poste­rior. Evite el contacto de bate­rías, aceites y materias seme­jantes con el medio ambiente.
Por este motivo, entregue los
aparatos usados en los puntos
de recogida previstos para su re­ciclaje.

Indicaciones sobre ingredientes
(REACH)

Encontrará información actual sobre los in­gredientes en:

www.kaercher.com/REACH

Niveles de peligro

 PELIGRO

Para un peligro inminente que acarrea le­siones de gravedad o la muerte.

몇 ADVERTENCIA

Para una situación que puede ser peligro­sa, que puede acarrear lesiones de grave­dad o la muerte.

몇 PRECAUCIÓN

Indicación sobre una situación que puede
ser peligrosa, que puede acarrear lesiones
leves.

CUIDADO

Aviso sobre una situación probablemente
peligrosa que puede provocar daños mate­riales.

Uso previsto

몇 ADVERTENCIA

El aparato no es apto para aspirar polvos
nocivos para la salud.

– Este aspirador está diseñado para la

limpieza de pisos y superficies murales
o como aspiración en zonas de produc­ción.

– Este aparato está diseñado para el uso

industrial, p.ej.en zonas de almacena­miento y fabricación y el máquinas de
producción.

– El aparato no está autorizado para car-

gar con grúa.

– 1

35ES

Elementos del aparato

1 palanca de sujeción
2 Cubierta del filtro
3 Filtro plano de papel plegado
4 Desbloqueo derecho de la mecánica de

atascado
5 Cable de conexión a la red
6 Bloqueo del cabezal de absorción
7 Asa de la limpieza del filtro
8 Rueda de dirección del depósito de su-

ciedad
9 Tapón de cierre
10 Recipiente acumulador de suciedad
11 Anillo intermedio
12 Desbloqueo izquierdo de la mecánica

de atascado
13 Rosca
14 Tubuladura de aspiración
15 Rueda de dirección del chasis con fre-

no de estacionamiento
16 Soporte para boquilla para suelos
17 Chasis
18 Asa del depósito de suciedad
19 Soporte para la tubería de absorción
20 Asa del cabezal de aspiración
21 interruptor giratorio
22 Cabezal de aspiración
23 Motor de corriente trifásica
24 Amortiguador de ventilación
25 Estribo de empuje
26 Placa de características

Puesta en marcha

 Coloque el aparato en la posición de

trabajo; si fuera necesario, fíjelo me-

diante el freno de estacionamiento.
 Insertar la manguera en el manguito de

aspiración (no incluida).
 Comprobar el nivel de llenado del depó-

sito de suciedad antes de comenzar el

trabajo y vaciar el depósito si es nece-

sario.
 Asegúrese de insertar correctamente el

depósito de suciedad.
 Insertar el accesorio deseado (no in-

cluido).

Toma de corriente

몇 PRECAUCIÓN

Cada vez que cambie de toma de corriente,
verifique el sentido de giro del motor.

Indicación: Si el sentido de giro es correc­to se notará una fuerte corriente de aire sa­liendo del orificio del amortiguador de ven­tilación. Si la dirección de giro es errónea
se aspirará aire.
Figura
 Comprobar la dirección de giro del mo-

tor. Si se gira incorrectamente, cambiar
los polos en el enchufe.

Manejo

몇 PRECAUCIÓN

¡Peligro de daños en la instalación! No ta­par los orificios de entrada y salida de aire
en el cabezal de aspiración.

몇 PRECAUCIÓN

Al aspirar no retirar nunca los dos filtros de
papel plegado plano.

Recipiente acumulador de suciedad

Indicación: Se debe vaciar el depósito de

suciedad cuando está lleno hasta aprox. 3
cm por debajo del borde superior.
– Comprobar el nivel de llenado del depó-

sito de suciedad regularmente, porque
el aparato no se desconecta automáti­camente.

Aspiración en seco

몇 PRECAUCIÓN
Cuando cambie de la aspiración de lí­quidos a la aspiración en seco, tenga en
cuenta lo siguiente:

La aspiración de polvo seco con un ele­mento filtrante húmedo puede dañar el fil­tro haciendo que quede inservible.

 Secar bien el filtro húmedo antes de uti-

lizarlo o sustituirlo por una seco.

 Si es necesario cambiar el filtro, se des-

cribe en el punto "Cuidados y manteni­miento".

36 ES

– 2

Aspiración de líquidos

Atención: Comprobar continuamente el
nivel del recipiente de suciedad al ab­sorber grandes cantidades de líquidos
porque el recipiente se puede llenar en
cuestión de segundos y desbordarse.

몇 PRECAUCIÓN

Respetar la normativa local vigente en ma­teria de tratamiento de aguas residuales.

– Tras finalizar la aspiración de líquidos:

Secar el filtro plano de papel. Limpiar y

secar el recipiente con un paño húme-

do.

Interruptor giratorio

Aparato ENCENDIDO

Aparato APAGADO

Conexión del aparato

 Enchufe la clavija de red.
 Conectar el aparato en el interruptor gi-

ratorio.

Limpieza de filtro

Limpiar el filtro de papel plano en intervalos
regulares.
Figura
 Mover varias veces el mango de limpie-

za de filtro de un lado a otro con el apa-

rato desconectado.

Desconexión del aparato

 Desconectar el aparato en el interruptor

giratorio.
 Extraer el enchufe de la red.

Después de cada puesta en marcha

Limpieza de filtro

 Mover varias veces el mango de limpie-

za de filtro de un lado a otro con el apa-

rato desconectado.

Vacíe el depósito

 Active los frenos de estacionamiento.
Figura
 Tirar hacia arriba de los desbloqueos

de la mecánica de atascado.

 Mover hacia arriba el estribo de empu-

je. El depósito se desbloquea y se baja.

Figura

 Extraer el depósito por el asa.
 Vacíe el recipiente.
 Colocar de nuevo el depósito y blo-

quear con el estribo de empuje.

몇 ADVERTENCIA

Peligro de aplastamiento No co­locar las manos entre el depósi-

to de suciedad y el anillo inter­medio durante el bloqueo bajo ningún con­cepto ni introducirlas cerca de la mecánica
de elevación. Bloquear el depósito accio­nando el estribo de empuje con ambas ma­nos.

Limpieza del aparato

 Limpie el aparato por dentro y por fuera

aspirándolo y frotar con un paño húme­do.

Almacenamiento del aparato

 Enrollar y guardar el cable:
 Enrollar la manguera de aspiración en-

torno al estribo de empuje.

 Insertar la boquilla para suelos y la tu-

bería de aspiración en los soportes co­rrespondientes.

 Coloque el aparato en un cuarto seco y

protéjalo frente a un uso no autorizado.

Transporte

몇 PRECAUCIÓN

¡Peligro de lesiones y daños! Respetar el
peso del aparato para el transporte.

 Soltar los frenos de estacionamiento y

desplazar el aparato con el estribo de
empuje.

 Para cargar el aparato, agárrelo por el

chasis, no del estribo de empuje.

– 3

37ES

 Al transportar en vehículos, asegurar el

aparato para evitar que resbale y vuel­que conforme a las directrices vigentes.

Almacenamiento

몇 PRECAUCIÓN

¡Peligro de lesiones y daños! Respetar el
peso del aparato en el almacenamiento.

Este aparato sólo se puede almacenar en
interiores.

Cuidados y mantenimiento

 PELIGRO

Antes de efectuar cualquier trabajo en el
aparato, hay que desconectar de la red
eléctrica.

Cambiar el filtro plano de papel

plegado

Indicación: Para quitar el cabezal de aspi-

ración son necesarias 2 personas.
 Desbloquear y extraer el cabezal de as-

piración.

 Desbloquear y extraer la cubierta del fil-

tro.

 Cambiar el filtro plano de papel plega-

do.

 Colocar y bloquear la cubierta del filtro.
 Colocar con cuidado, orientar y blo-

quear el cabezal de aspiración.

Ayuda en caso de avería

 PELIGRO

Antes de efectuar cualquier trabajo en el
aparato, hay que desconectar de la red
eléctrica.

La turbina de aspiración no

funciona

 Compruebe el cable, la clavija de en-

chufe, el fusible y la toma de corriente.

 Conexión del aparato

La turbina de aspiración funciona,

pero el aparato no aspira

Indicación: Si el sentido de giro es correc-

to se notará una fuerte corriente de aire sa­liendo del orificio del amortiguador de ven-

tilación. Si la dirección de giro es errónea
se aspirará aire.
Figura
 Comprobar la dirección de giro del mo-

tor. Si se gira incorrectamente, cambiar
los polos en el enchufe.

La capacidad de aspiración

disminuye

 Eliminar las obstrucciones de la boqui-

lla, tubo o manguera de aspiración o el
filtro plano de papel plegado.

 Limpieza de filtro: Mover varias veces

el mango de un lado a otro con el apa­rato desconectado.

 Comprobar si el cabezal de aspiración

y el recipiente están bien colocados.

 Cambiar el filtro plano de papel plega-

do.

Pérdida de polvo durante la

aspiración

 Bloquear correctamente la cubierta del

filtro.

 Comprobar si el cartucho de filtro plano

de papel plegado está montado correc­tamente.

 Cambiar el filtro plano de papel plega-

do.

Garantía

En todos los países rigen las condiciones
de garantía establecidas por nuestra em­presa distribuidora. Las averías del aparato
serán subsanadas gratuitamente dentro
del periodo de garantía, siempre que se de­ban a defectos de material o de fabricación.
En un caso de garantía, le rogamos que se
dirija con el comprobante de compra al dis­tribuidor donde adquirió el aparato o al ser­vicio al cliente autorizado más próximo a su
domicilio.

38 ES

– 4

Accesorios y piezas de

repuesto

– Sólo deben emplearse accesorios y

piezas de repuesto originales o autori­zados por el fabricante. Los accesorios
y piezas de repuesto originales garanti­zan el funcionamiento seguro y sin ave­rías del aparato.

– Podrá encontrar una selección de las

piezas de repuesto usadas con más
frecuencia al final de las instrucciones
de uso.

– En el área de servicios de www.kaer-

cher.com encontrará más información
sobre piezas de repuesto.

– No viene incluido ningún accesorio. El

accesorio se puede pedir por separado
según la aplicación.

– En su distribuidor o en la sucursal de

KÄRCHER podrá adquirir piezas de re­puesto y accesorios.

Declaración UE de

conformidad

Por la presente declaramos que la máqui­na designada a continuación cumple, tanto
en lo que respecta a su diseño y tipo cons­tructivo como a la versión puesta a la venta
por nosotros, las normas básicas de segu­ridad y sobre la salud que figuran en las di­rectivas comunitarias correspondientes. La
presente declaración perderá su validez en
caso de que se realicen modificaciones en
la máquina sin nuestro consentimiento ex­plícito.

Producto: aspirador en húmedo/seco
Modelo: 1.576-xxx
Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)
2014/30/UE

Normas armonizadas aplicadas

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Normas nacionales aplicadas

-

5.966-010

Los abajo firmantes actúan en nombre y
con la autorización de la junta directiva.

Chairman of the Board of Management

Responsable de documentación:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2018/10/01

– 5

Director Regulatory Affairs & Certification

39ES

Datos técnicos

IVC 60/30 Ap

Tensión de red V 400
Frecuencia Hz 3~ 50
Potencial nominal W 3000
Capacidad del depósito l 60
Cantidad de aire (máx.) l/s 68
Depresión (máx.) kPa (mbar) 28,6 (286)
Categoria de protección -- IP X4
Clase de protección -- I
Toma de tubo flexible de aspiración (C-DN/C-ID) DN 72
Ancho nominal de la manguera de aspiración DN 42/52/72
Longitud x anchura x altura mm 970 x 690 x 1240
Superficie activa del filtro m
Peso kg 95
Temperatura ambiente (máx.) °C +40

Valores calculados conforme a la norma EN 60335-2-69

Nivel de presión acústica L
Inseguridad K

pA

pA

Valor de vibración mano-brazo m/s
Inseguridad K m/s

Cable de co­nexión a la
red

H07RN-F 5x1,5 mm
No. de pieza Longitud del

2

cable

EUR 6.650-064.0 5 m

2

1,9

dB(A) 77
dB(A) 1

2

2

<2,5
0,2

40 ES

– 6

Leia o manual de manual origi-

nal antes de utilizar o seu apare­lho. Proceda conforme as indicações no
manual e guarde o manual para uma con­sulta posterior ou para terceiros a quem
possa vir a vender o aparelho.
– Antes de colocar em funcionamento

pela primeira vez é imprescindível ler
atentamente as indicações de seguran­ça n.º 5.956-249.0!

– A não-observância deste Manual de

Instruções e dos avisos de segurança
poderá levar a danos no aparelho e pe­rigos tanto para o utilizador como para
terceiros.

– No caso de danos provocados pelo

transporte, informe imediatamente o re­vendedor.

Índice

Índice . . . . . . . . . . . . . . . . . . . PT 1

Proteção do meio-ambiente . . PT 1

Níveis de perigo . . . . . . . . . . . PT 1

Utilização conforme o fim a que

se destina a máquina . . . . . . . PT 1

Elementos do aparelho . . . . . . PT 2

Colocação em funcionamento PT 2

Manuseamento . . . . . . . . . . . . PT 2

Transporte. . . . . . . . . . . . . . . . PT 3

Armazenamento . . . . . . . . . . . PT 4

Conservação e manutenção . . PT 4

Ajuda em caso de avarias. . . . PT 4

Garantia . . . . . . . . . . . . . . . . . PT 4

Acessórios e peças sobressa-

lentes . . . . . . . . . . . . . . . . . . . PT 4

Declaração UE de conformida-

de . . . . . . . . . . . . . . . . . . . . . . PT 5

Dados técnicos . . . . . . . . . . . . PT 6

Proteção do meio-ambiente

Os materiais da embalagem são
recicláveis. Não coloque as em­balagens no lixo doméstico, en­vie-as para uma unidade de reci­clagem.

Os aparelhos velhos contêm
materiais preciosos e recicláveis
e deverão ser reutilizados. Bate­rias, óleo e produtos similares
não podem ser deitados fora ao
meio ambiente. Por isso, elimine
os aparelhos velhos através de
sistemas de recolha de lixo ade­quados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes
podem ser encontradas em:

www.kaercher.com/REACH

Níveis de perigo

 PERIGO

Para um perigo eminente que pode condu­zir a graves ferimentos ou à morte.

몇 ATENÇÃO

Para uma possível situação perigosa que
pode conduzir a graves ferimentos ou à
morte.

몇 CUIDADO

Aviso referente a uma situação potencial­mente perigosa que pode causar ferimen­tos leves.

ADVERTÊNCIA

Aviso referente a uma situação potencial­mente perigosa que pode causar danos
materiais.

Utilização conforme o fim a

que se destina a máquina

몇 ATENÇÃO

O aparelho não é apropriado para a aspira­ção de poeiras nocivas para a saúde.

– Este aspirador serve para limpar pavi-

mentos ou paredes a seco e a húmido
ou para aspirar áreas de produção.

– Este aparelho é adequado para a utili-

zação industrial como, por exemplo, em
áreas de armazenamento e de fabrica­ção e em máquinas de produção.

– O aparelho não é adequado para o

transporte por guindaste.

– 1

41PT

Elementos do aparelho

1 Alavanca de tensionamento
2 Tampa do filtro
3 Filtro de pregas
4 Desbloqueio direito do mecanismo de

depositação
5 Cabo de rede
6 Bloqueio da cabeça de aspiração
7 Pega do dispositivo de limpeza do filtro
8 Rolo guia do recipiente de sujidade
9 Tampão de fecho
10 Recipiente de sujidades
11 Anel intermédio
12 Desbloqueio esquerdo do mecanismo

de depositação
13 Rotor
14 Bocal de aspiração
15 Rolo guia do quadro com travão de

imobilização
16 Suporte do bocal de chão
17 Chassis
18 Manípulo do recipiente de sujidade
19 Suporte para tubo de aspiração
20 Manípulo da cabeça de aspiração
21 Interruptor rotativo
22 Cabeçote de aspiração
23 Motor trifásico
24 Silenciador do ar de exaustão
25 Alavanca de avanço
26 Placa de tipo

Colocação em funcionamento

 Colocar o aparelho em posição de tra-

balho; quando necessário, proteger

com o travão de imobilização.
 Inserir o tubo de aspiração (não incluí-

do no volume de fornecimento) no bo-

cal de aspiração.
 Controlar o nível de sujidade no reci-

piente de sujidade antes de iniciar os

trabalhos e, se necessário, esvaziar.
 Assegurar que o recipiente de sujidade

está correctamente instalado.
 Encaixar os acessórios pretendidos

(não incluídos no volume de forneci-

mento).

Conexão de energia eléctrica

몇 CUIDADO

A cada vez que se muda de tomada, verifi­que o sentido de rotação do motor.

Aviso: Quando o sentido de rotação do
motor está correcto, sente-se uma forte
corrente de ar na abertura do silenciador
do ar de exaustão. No caso de um sentido
de rotação errado é aspirado ar.
Figura
 Controlar o sentido de rotação do mo-

tor. No caso de um sentido de rotação
errado, deve-se inverter os pólos na fi­cha do aparelho.

Manuseamento

몇 CUIDADO

Perigo de danos! Não cobrir as aberturas
do ar de admissão e de exaustão na cabe­ça de aspiração.

몇 CUIDADO

Durante a aspiração, nunca podem ser re­tirados os dois filtros de pregas planos.

Recipiente de sujidade

Aviso: O recipiente de sujidade deve ser

esvaziado se o nível de detritos estiver
aprox. 3 cm abaixo da margem superior.
– Controlar regularmente o nível no reci-

piente de sujidade, visto que o aparelho
não desliga automaticamente.

Aspirar a seco

몇 CUIDADO
Observar antes de mudar da aspiração
em húmido para a aspiração em seco:

A aspiração de poeiras secas com o ele­mento de filtro húmido danifica o filtro e
pode torná-lo inútil.

 Deixe secar bem o filtro húmido antes

da utilização ou substitua-o por um se­co.

 Caso necessário, mudar o filtro como

descrito em "Conservação e manuten­ção".

42 PT

– 2

Aspirar a húmido

Atenção: Controlar o nível de enchimen­to do recipiente de sujidade durante a
aspiração de grandes quantidades de lí­quido, visto que o recipiente pode en­cher em pouco tempo e verter.

몇 CUIDADO

Respeitar as normas locais sobre trata­mento de esgotos.

– Após terminar a aspiração a húmido:

Secar o filtro de pregas. Limpar o reci-

piente com um pano húmido e secar.

Interruptor rotativo

Aparelho LIG

Aparelho DESL

Ligar a máquina

 Ligar a ficha de rede.
 Ligar o aparelho no interruptor rotativo.

Limpeza do filtro

Limpar o filtro de pregas regularmente.
Figura
 Mover o manípulo da limpeza de filtros

várias vezes para dentro e para fora,

com o aparelho desligado.

Desligar o aparelho

 Desligar o aparelho no interruptor rota-

tivo.
 Desligue a ficha da tomada.

Sempre depois de utilizar a máquina

Limpeza do filtro

 Mover o manípulo da limpeza de filtros

várias vezes para dentro e para fora,

com o aparelho desligado.

Esvaziar o recipiente

 Fixar os travões de imobilização.
Figura
 Puxar o dispositivo de destravamento

do mecanismo de depositação para ci­ma.

 Puxar o arco de impulsão para cima. O

recipiente é desbloqueado e baixado.

Figura

 Retirar o recipiente no manípulo.
 Esvaziar o recipiente.
 Voltar a inserir o recipiente e bloquear

com a alavanca de avanço (arco de im­pulsão).

몇 ATENÇÃO

Perigo de esmagamento! Du­rante o travamento não se deve

manter as mãos entre o reci­piente de sujidade e o anel intermédio ou
na proximidade do mecanismo de eleva­ção. Bloquear o recipiente, accionando a
alavanca de avanço com as duas mãos.

Limpeza do aparelho

 Aspirar e esfregar o aparelho por den-

tro e por fora para limpá-lo (pano húmi­do).

Guardar a máquina

 Enrolar e arrumar o cabo de rede.
 Enrolar o cabo de aspiração à volta da

alavanca de avanço.

 Encaixar o bico para pavimentos e o

tubo de aspiração no respectivo supor­te.

 Colocar o aparelho num local seco e to-

mar as medidas necessárias para evi­tar uma utilização por parte de pessoas
não autorizadas.

Transporte

몇 CUIDADO

Perigo de ferimentos e de danos! Ter aten­ção ao peso do aparelho durante o trans­porte.

 Soltar os travões de imobilização e em-

purrar o aparelho na alavanca de avan­ço.

– 3

43PT

 Para transportar o aparelho deve-se

agarrá-lo no quadro e nunca na alavan­ca de avanço.

 Durante o transporte em veículos, pro-

teger o aparelho contra deslizes e tom­bamentos, de acordo com as directivas
em vigor.

Armazenamento

몇 CUIDADO

Perigo de ferimentos e de danos! Ter aten­ção ao peso do aparelho durante o arma­zenamento.

Este aparelho só pode ser armazenado em
espaços fechados e cobertos.

Conservação e manutenção

 PERIGO

Desligar o aparelho e retirar a ficha de rede
antes de efectuar quaisquer trabalhos no
aparelho.

Mudar o filtro de pregas plano

Aviso: Para a desmontagem da cabeça de

aspiração são necessárias 2 pessoas.
 Destravar e retirar o cabeçote de aspi-

ração.

 Destravar e retirar a tampa do filtro.
 Mudar o filtro de pregas plano.
 Montar e travar a tampa do filtro.
 Posicionar cuidadosamente a cabeça

de aspiração, alinhar e bloquear.

Ajuda em caso de avarias

 PERIGO

Desligar o aparelho e retirar a ficha de rede
antes de efectuar quaisquer trabalhos no
aparelho.

A turbina de aspiração não funciona

 Verificar o cabo, a ficha, o fusível e a to-

mada.

 Ligar o aparelho.

A turbina de aspiração funciona,

porém, o aparelho não aspira

Aviso: Quando o sentido de rotação do

motor está correcto, sente-se uma forte
corrente de ar na abertura do silenciador

do ar de exaustão. No caso de um sentido
de rotação errado é aspirado ar.
Figura
 Controlar o sentido de rotação do mo-

tor. No caso de um sentido de rotação
errado, deve-se inverter os pólos na fi­cha do aparelho.

A força de aspiração diminui

 Retirar entupimentos do bocal de aspi-

ração, tubo de aspiração, mangueira de
aspiração ou filtro de dobras planas.

 Limpeza do filtro: Mover o manípulo vá-

rias vezes para dentro e para fora, com
o aparelho desligado.

 Controlar o encaixe correcto da cabeça

de aspiração e do recipiente.

 Mudar o filtro de pregas plano.

Durante a aspiração sai pó

 Bloquear bem a cobertura do filtro.
 Verificar a posição correcta dos filtros

de pregas planos.

 Mudar o filtro de pregas plano.

Garantia

Em cada país vigem as respectivas condi­ções de garantia estabelecidas pelas nos­sas Empresas de Comercialização. Even­tuais avarias no aparelho durante o perío­do de garantia serão reparadas, sem en­cargos para o cliente, desde que se trate
dum defeito de material ou de fabricação.
Em caso de garantia, dirija-se, munido do
documento de compra, ao seu revendedor
ou ao Serviço Técnico mais próximo.

Acessórios e peças

sobressalentes

– Só devem ser utilizados acessórios e

peças de reposição autorizados pelo
fabricante do aparelho. Acessórios e
Peças de Reposição Originais - forne­cem a garantia para que o aparelho
possa ser operado em segurança e
isento de falhas.

– No final das instruções de Serviço en-

contra uma lista das peças de substitui­ção mais necessárias.

44 PT

– 4

– Para mais informações sobre peças so-

bressalentes, consulte na página
www.kaercher.com o ponto dos servi­ços.

– No volume de fornecimento não estão

incluídos nenhuns acessórios. Os
acessórios têm que ser encomendados
separadamente para as respectivas
aplicações.

– As peças sobressalentes e acessórios

podem ser adquiridos junto do seu re­vendedor ou em cada filial da KÄR­CHER.

Declaração UE de

conformidade

Declaramos que a máquina a seguir desig­nada corresponde às exigências de segu­rança e de saúde básicas estabelecidas
nas Directivas UE por quanto concerne à
sua concepção e ao tipo de construção as­sim como na versão lançada no mercado.
Se houver qualquer modificação na máqui­na sem o nosso consentimento prévio, a
presente declaração perderá a validade.

Produto: Aspirador húmido e seco
Tipo: 1.576-xxx
Respectivas Directrizes da UE

2006/42/CE (+2009/127/CE)
2014/30/UE

Normas harmonizadas aplicadas

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Normas nacionais aplicadas

-

5.966-010

Os signatários actuam em nome e em pro­curação do Conselho de Administração.

Chairman of the Board of Management

Responsável pela documentação:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2018/10/01

– 5

Director Regulatory Affairs & Certification

45PT

Dados técnicos

IVC 60/30 Ap

Tensão da rede V 400
Frequência Hz 3~ 50
Potência nominal W 3000
Conteúdo do recipiente l 60
Volume de ar (máx.) l/s 68
Subpressão (máx.) kPa (mbar) 28,6 (286)
Tipo de protecção -- IP X4
Classe de protecção -- I
Ligação do tubo flexível de aspiração (C-DN/C-ID) DN 72
Diâmetro nominal da mangueira DN 42/52/72
Comprimento x Largura x Altura mm 970 x 690 x 1240
Superfície filtrante m
Peso kg 95
Temperatura ambiente (máx.) °C +40

Valores obtidos segundo EN 60335-2-69

Nível de pressão acústica L
Insegurança K

pA

pA

Valor de vibração mão/braço m/s
Insegurança K m/s

Cabo de rede H07RN-F 5x1,5 mm

2

Refª Compri-

mento do
cabo

EUR 6.650-064.0 5 m

2

1,9

dB(A) 77
dB(A) 1

2

2

<2,5
0,2

46 PT

– 6

Læs original brugsanvisning in-

den første brug, følg anvisnin­gerne og opbevar vejledningen til senere
efterlæsning eller til den næste ejer.
– Inden første ibrugtagelse skal betje-

ningsvejledningen og sikkerhedshen­visningerne nr. 5.956-249.0 læses!

– Hvis driftsvejledningen og sikkerheds-

anvisningerne ikke overholdes, kan der
opstå skader på apparatet og risici for
brugeren og andre personer.

– Ved transportskader skal forhandleren

informeres omgående.

Indholdsfortegnelse

Indholdsfortegnelse. . . . . . . . . DA 1

Miljøbeskyttelse . . . . . . . . . . . DA 1

Faregrader . . . . . . . . . . . . . . . DA 1

Bestemmelsesmæssig anven-

delse . . . . . . . . . . . . . . . . . . . . DA 1

Maskinelementer. . . . . . . . . . . DA 2

Ibrugtagning . . . . . . . . . . . . . . DA 2

Betjening . . . . . . . . . . . . . . . . . DA 2

Transport. . . . . . . . . . . . . . . . . DA 3

Opbevaring . . . . . . . . . . . . . . . DA 4

Pleje og vedligeholdelse . . . . . DA 4

Hjælp ved fejl . . . . . . . . . . . . . DA 4

Garanti . . . . . . . . . . . . . . . . . . DA 4

Tilbehør og reservedele . . . . . DA 4

EU-overensstemmelseserklæ-

ring . . . . . . . . . . . . . . . . . . . . . DA 5

Tekniske data . . . . . . . . . . . . . DA 6

Miljøbeskyttelse

Henvisninger til indholdsstoffer
(REACH)

Aktuelle oplysninger til indholdsstoffer fin­der du på:

www.kaercher.com/REACH

Faregrader

 FARE

En umiddelbar truende fare, som kan føre
til alvorlige personskader eller død.

몇 ADVARSEL

En muligvis farlig situation, som kan føre til
alvorlige personskader eller til død.

몇 FORSIGTIG

Henviser til en mulig farlig situation, der kan
føre til lette personskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan
føre til materiel skade.

Bestemmelsesmæssig

anvendelse

몇 ADVARSEL

Maskinen er ikke egnet til opsugning af
sundhedsskadeligt støv.

– Sugeren er beregnet til våd- og tørrens-

ning af gulvflader og vægge eller til ud­sugning i produktionsområder.

– Maskinen er beregnet til industriel brug,

f.eks. i lager- og produktionsområder og
på produktionsmaskiner.

– Maskinen er ikke egnet til læsning med

kran.

Emballagen kan genbruges.
Smid ikke emballagen ud sam­men med det almindelige hus­holdningsaffald, men aflever den
til genbrug.

Udtjente apparater indeholder
værdifulde materialer, der kan
og bør afleveres til genbrug. Bat­terier, olie og lignende stoffer er
ødelæggende for miljøet. Afle­ver derfor udtjente apparater på
en genbrugsstation eller lignen­de.

– 1

47DA

Maskinelementer

1 Spændehåndtag
2 Filterdæksel
3 Fladt foldefilter
4 Afsætningsmekanikkens højre åb-

ningsmekaniske
5 Netkabel
6 Sugehovedets låsemekanisme
7 Filterrensningens håndtag
8 Smudsbeholderens styrerulle
9 Låseprop
10 Snavsbeholder
11 Mellemring
12 Afsætningsmekanikkens venstre åb-

ningsmekaniske
13 Løbehjul
14 Sugestuds
15 Understellets styrerulle med stopbrem-

se
16 Holder til gulvdyse
17 Understel
18 Smudsbeholderens håndtag
19 Holder til sugerør
20 Sugehovedets håndtag
21 Drejekontakt
22 Sugehoved
23 Drejestrømsmotor
24 Udsugningens lyddæmper
25 Bøjle
26 Typeskilt

Ibrugtagning

 Stil apparatet i arbejdspositionen, sørg

for at sikre med stopbremsen om nød-

vendigt.
 Sæt sugeslangen (kommer ikke med le-

verancen) ind i sugestudsen.
 Kontroller påfyldningsstanden i smuds-

beholderen før arbejdets start og tøm

evt. beholderen.
 Sørg for, at smudsbeholderen sættes

korrekt i.
 Sæt det ønskede tilbehør (kommer ikke

med leverancen) på.

Strømtilslutning

몇 FORSIGTIG

Hver gang du skifter stikdåsen bør du kon­trollere motorens omdrejningsretning.

Bemærk: Ved korrekt omdrejningsretning
kan du føle en stærk luftstrømning komme
ud af udsugningens lyddæmper. Ved ukor­rekt omdrejningsretning indsuges luft.
Figur
 Kontroller motorens omdrejningsret-

ning. Ved ukorrekt omdrejningsretning
skal polen på maskinens stik skiftes.

Betjening

몇 FORSIGTIG

Risiko for beskadigelse! Ind- og udsug­ningsåbningerne på sugehovedet må ikke
tildækkes.

몇 FORSIGTIG

Under sugningen må begge flade foldefiltre
aldrig fjernes.

Snavsbeholder

Bemærk: Smudsbeholderen skal tømmes

hvis den er fyldt til ca. 3 cm under den øver­ste kant.
– Kontroller påfyldningsniveauet i snavs-

beholderen regelmæssigt, da aggrega­tet ikke frakobles automatisk.

Tørsugning

몇 FORSIGTIG
Vær opmærksom på følgende ved skift
fra våd- til tørsugning:

Sugning af tørt støv med vådt filterelemen­tet stopper filteret til og kan gøre det ubru­geligt.

 Et vådt filter skal tørres godt før brugen

eller udskiftes med et tørt filter.

 Udskift filteret efter behov, beskrives

under punkt "Pleje og vedligeholdelse".

48 DA

– 2

Vådsugning

OBS: Kontroller konstant påfyldningsni­veauet i snavsbeholderen ved optagelse
af store væskemængder, da beholderen
fyldes i løbet af få sekunder og derved
kan løbe over.

몇 FORSIGTIG

Følg de lokale bestemmelser vedrørende
behandling af spildevand.

– Efter opsugning af våd snavs er afslut-

tet: Flade foldefilteret tørres. Rens be-

holderen med en fugtet klud og tør be-

holderen.

Drejekontakt

Maskine TIL

Maskinen FRA

Tænd for maskinen

 Sæt netstikket i.
 Tænd maskinen med drejekontakten.

Rengøring af filter

Det flade foldefilter rengøres i regelmæssi­ge intervaller.
Figur
 Håndtaget til filterrensningen trækkes

flere gange ud og skubbes tilbage ved

frakoblet aggregat.

Sluk for maskinen

 Sluk maskinen med drejekontakten.
 Træk netstikket ud.

Efter hver brug

Rengøring af filter

 Håndtaget til filterrensningen trækkes

flere gange ud og skubbes tilbage ved

frakoblet aggregat.

Tøm beholderen

 Aktiver stopbremsen.
Figur
 Træk afsætningsmekanikkens åbnings-

mekanisme opad.

 Træk skubbebøjlen opad. Beholderen

åbnes og sænkes.

Figur

 Træk beholderen ud med håndtaget.
 Tøm beholderen
 Sæt beholderen tilbage og lås den med

skubbebøjlen.

몇 ADVARSEL

Risiko for kvæstelser! Grib al­drig ind imellem smudsbeholde-

ren og mellemringen eller i nær­heden af løftemekanismen medens du lå­ser beholderen. Lås beholderen med beg­ge hænder vha. skubbebøjlen.

Rengøring af apparatet

 Maskinen rengøres indvendigt og ud-

vendigt ved at støvsuge den og tørre
den af med en fugtet klud.

Opbevaring af apparatet

 Vikl netkablet op og læg det på plads.
 Sugeslangen vikles omkring skubbe-

bøjlen.

 Sæt gulvdysen og sugerøret i de re-

spektive holdere.

 Opbevar maskinen i et tørt rum og sørg

for at sikre den mod uvedkommendes
brug.

Transport

몇 FORSIGTIG

Fare for person- og materialeskader! Hold
øje med maskinens vægt ved transporten.

 Løsn parkeringsbremsen og skub ma-

skinen vha. skubbebøjlen.

 Tag fat i understellet og ikke i bøjlen,

når maskinen skal læsses.

 Ved transport i biler skal renseren fast-

spændes i.h.t. gældende love.

– 3

49DA

Opbevaring

몇 FORSIGTIG

Fare for person- og materialeskader! Hold
øje med maskinens vægt ved opbevaring.

Denne maskine må kun opbevares inden­dørs.

Pleje og vedligeholdelse

 FARE

Træk netstikket og afbryd maskinen inden
der arbejdes på maskinen.

Udskiftning af det flade foldefilter

Bemærk: Sugehovedet skal fjernes med 2

personer.
 Tag sugehovedet ud af indgreb og tag

det af.

 Åbn filterdækslet og tag det af.
 Skift det flade foldefilter ud.
 Sæt filterdækslet på og lås det fast.
 Sæt sugehovedet forsigtigt på, juster

det og lås det fast.

Hjælp ved fejl

 FARE

Træk netstikket og afbryd maskinen inden
der arbejdes på maskinen.

Sugeturbine virker ikke

 Kontroller kabel, stik, sikring og stikdå-

se.

 Tænd for maskinen.

Sugeturbine kører, men maskinen

suger ikke

Bemærk: Ved korrekt omdrejningsretning

kan du føle en stærk luftstrømning komme
ud af udsugningens lyddæmper. Ved ukor­rekt omdrejningsretning indsuges luft.
Figur
 Kontroller motorens omdrejningsret-

ning. Ved ukorrekt omdrejningsretning
skal polen på maskinens stik skiftes.

Nedsat sugeevne

 Fjern forstoppelser fra dysen, sugerør,

sugeslangen eller det flade foldefilter.

 Rengøring af filter: Håndtaget trækkes

flere gange ud og skubbes tilbage ved
frakoblet aggregat.

 Kontroller om sugehoved og beholder

sidder korrekt.

 Skift det flade foldefilter ud.

Der strømmer støv ud under

sugning

 Sørg for, at filterafdækningen går rigtigt

i indgreb.

 Kontroller, om de flade foldefiltre er

monteret korrekt.

 Skift det flade foldefilter ud.

Garanti

I de enkelte lande gælder de af vore for­handlere fastlagte garantibetingelser.
Eventuelle fejl på apparatet afhjælpes gra­tis inden for garantien, såfremt fejlen kan til­skrives en materiale- eller produktionsfejl.
Hvis De ønsker at gøre garantien gælden­de, bedes De henvende Dem til Deres for­handler eller nærmeste kundeservice med­bringende kvittering for købet.

Tilbehør og reservedele

– Der må kun anvendes tilbehør og reser-

vedele, der er godkendt af producen­ten. Originaltilbehør og -reservedele er
en garanti for, at maskinen kan fungere
sikkert og uden fejl.

– Et udvalg over de reservedele som bru-

ges meget ofte finder De i slutningen af
betjeningsvejledningen

– Yderligere informationen om reserve-

dele finder De under www.kaer­cher.com i afsni "Service".

– Tilbehøret kommer ikke med maskinen.

Afhængigt af anvendelsen skal tilbehø­ret bestilles separat.

– Reservedele og tilbehør får du ved din

forhandler eller i din KÄRCHER-afde­ling.

50 DA

– 4

EU-

overensstemmelseserklæring

Hermed erklærer vi, at den nedenfor nævn­te maskine i design og konstruktion og i den
af os i handlen bragte udgave overholder
de gældende grundlæggende sikkerheds­og sundhedskrav i EU-direktiverne. Ved
ændringer af maskinen, der foretages uden
forudgående aftale med os, mister denne
erklæring sin gyldighed.

Produkt: Våd- og tørsuger
Type: 1.576-xxx
Gældende EU-direktiver

2006/42/EF (+2009/127/EF)
2014/30/EU

Anvendte harmoniserede standarder

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Anvendte tyske standarder

-

5.966-010

Underskriverne handler på bestyrelsens
vegne og med dennes fuldmagt.

Chairman of the Board of Management

Dokumentationsbefuldmægtiget:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2018/10/01

Director Regulatory Affairs & Certification

– 5

51DA

Tekniske data

IVC 60/30 Ap

Netspænding V 400
Frekvens Hz 3~ 50
Nominel ydelse W 3000
Beholderindhold l 60
Luftmængde (max.) l/s 68
Undertryk (max.) kPa (mbar) 28,6 (286)
Kapslingsklasse -- IP X4
Beskyttelsesklasse -- I
Sugeslangetilslutning (C-DN/C-ID) DN 72
Nominel slangebredde DN 42/52/72
Længde x bredde x højde mm 970 x 690 x 1240
Filterflade m
Vægt kg 95
Omgivelsestemperatur (max.) °C +40

Oplyste værdier ifølge EN 60335-2-69

Lydtryksniveau L
Usikkerhed K

pA

pA

Hånd-arm vibrationsværdi m/s
Usikkerhed K m/s

Netkabel H07RN-F 5x1,5 mm

2

Partnr. Kabellæng-

de

EUR 6.650-064.0 5 m

2

1,9

dB(A) 77
dB(A) 1

2

2

<2,5
0,2

52 DA

– 6

Før første gangs bruk av appa-

ratet, les denne originale bruks­anvisningen, følg den og oppbevar den for
senere bruk eller for overlevering til neste
eier.
– Det er tvingende nødvendig å lese sik-

kerhetsinstruksene nr. 5.956-249.0 før
maskinen settes i drift!

– Hvis bruksanvisningen og sikkerhets-

anvisningene ikke følges, kan dette
medføre skader på apparatet og fare for
brukeren og andre personer.

– Informer straks forhandleren ved trans-

portskader.

Risikotrinn

 FARE

For en umiddelbar truende fare som kan
føre til store personskader eller til død.

몇 ADVARSEL

For en mulig farlig situasjon som kan føre til
store personskader eller til død.

몇 FORSIKTIG

Anvisning om en mulig farlig situasjon som
kan føre til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som
kan føre til materielle skader.

Innholdsfortegnelse

Innholdsfortegnelse. . . . . . . . . NO 1

Miljøvern . . . . . . . . . . . . . . . . . NO 1

Risikotrinn . . . . . . . . . . . . . . . . NO 1

Forskriftsmessig bruk . . . . . . . NO 1

Maskinorganer . . . . . . . . . . . . NO 2

Ta i bruk . . . . . . . . . . . . . . . . . NO 2

Betjening . . . . . . . . . . . . . . . . . NO 2

Transport. . . . . . . . . . . . . . . . . NO 3

Lagring . . . . . . . . . . . . . . . . . . NO 4

Pleie og vedlikehold . . . . . . . . NO 4

Feilretting . . . . . . . . . . . . . . . . NO 4

Garanti . . . . . . . . . . . . . . . . . . NO 4

Tilbehør og reservedeler. . . . . NO 4

EU-samsvarserklæring . . . . . . NO 5

Tekniske data . . . . . . . . . . . . . NO 6

Miljøvern

Materialet i emballasjen kan re­sirkuleres. Ikke kast emballasjen
i husholdningsavfallet, men le­ver den inn til resirkulering.

Gamle apparater inneholder ver­difulle materialer som kan resir­kuleres. Disse bør leveres inn til
gjenvinning. Batterier, olje og lig­nende stoffer må ikke komme ut
i miljøet. Gamle maskiner skal
derfor avhendes i egnede inn­samlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet
finner du under:

www.kaercher.com/REACH

Forskriftsmessig bruk

몇 ADVARSEL

Maskinen er ikke egnet til oppsuging av
helsefarlig støv.

– Sugemaskinen er beregnet for våt- og

tørr-rengjøring av gulv- og veggflater,
eller for avsuging i produksjonsområ­der.

– Denne maskinen er egnet for industriell

bruk, f.eks. for lager- og produksjons­området og ved produksjonsmaskiner.

– Maskinen er ikke godkjent for løfting

med kran.

– 1

53NO

Maskinorganer

1 Spennhendel
2 Filterdeksel
3 Foldefilter
4 Høyre låsing av senkemekanismen
5 Nettledning
6 Låsing av sugehode
7 Håndtak filterrengjøring
8 Styrerulle for smussbeholder
9 Plugger
10 Smussbeholder
11 Mellomring
12 Venstre låsing av senkemekanismen
13 Løpehjul
14 Sugestusser
15 Styrerulle på understell med parke-

ringsbrems
16 Holder for gulvdyse
17 Understell
18 Håndtak på smussbeholder
19 Holder for sugerør
20 Håndtak på sugehode
21 Dreiebryter
22 Sugehode
23 3-fase motor
24 Lyddemper ut-luft.
25 Skyvebøyle
26 Typeskilt

Ta i bruk

 Sett maskinen i arbeidsstilling, og sett

om nødvendig på parkeringsbremsen.
 Sugeslangen (ikke del av leveransen)

settes på sugestussen.
 Kontroller fyllingsgrad i smussbeholder

før du begynner arbeidet, og tøm even-

tuelt beholderen.
 Pass på at smussbeholderen er satt inn

korrekt.
 Sett på ønsket tilbehør (ikke del av le-

veransen).

Strømtilkobling

몇 FORSIKTIG

Ved hvert skifte av stikkontakt skal moto­rens dreieretning kontrolleres.

Merk: Ved riktig dreieretning skal det mer­kes en sterk luftstrøm ut fra ut-luft åpingen.
Ved feil rotasjonsretning suges det luft inn.
Figur
 Kontroller rotasjonsretningen på moto-

ren. Ved feil rotasjonsretning, bytt om
polene på støpselet.

Betjening

몇 FORSIKTIG

Fare for skade! Ikke dekk til åpningene for
inn- og utluft på sugehodet.

몇 FORSIKTIG

Ved suging må de to foldefilterne aldri fjer­nes.

Smussbeholder

Merk:Smussbeholderen må tømmes når

den er fylt til ca 3 cm under øvre kant.
– Kontroller fyllingsnivå av smussbehol-

der regelmessig, da maskinen ikke slår
seg av automatisk.

Støvsuging

몇 FORSIKTIG
Ta hensyn til følgende ved skifting fra
våt- til tørrsuging:

Oppsuging av tørt støv når filterinnsatsen
er fuktig, vil føre til at filteret tetter seg og
ikke er brukbart lenger.

 La et fuktig filter tørke helt før bruk, eller

bytt det ut med et tørt filter.

 Bytt filter etter behov. Se "Service og

vedlikehold".

54 NO

– 2

Våtsuging

Advarsel: Fyllingsgrad må stadig kon­trolleres ved fylling av store væskevolu­mer, da beholderen kan fylles i løpet av
få sekunder og derved strømme over.

몇 FORSIKTIG

Ta hensyn til de lokale utslippsforskrifter.

– Etter avsluttet våtsuging: Tørke foldefil-

teret. Rengjør beholderen med en fuktig

klut og tørk den.

Dreiebryter

Apparat PÅ

Apparat AV

Slå apparatet på

 Sett i støpselet.
 Slå på apparatet med dreiebryteren.

Rensing av filter

Rengjør foldefilteret med regelmessige in­tervaller.
Figur
 Beveg håndtaket for filterrengjøring fle-

re ganger inn og ut, med maskinen av-

slått.

Slå maskinen av

 Slå av apparatet med dreiebryteren.
 Trekk ut nettstøpselet.

Etter hver bruk

Rensing av filter

 Beveg håndtaket for filterrengjøring fle-

re ganger inn og ut, med maskinen av-

slått.

Tøm beholderen

 Trekk til holdebremsen.
Figur
 Lås opp senkemekanismen, trekk opp-

over.

 Trekk opp skyvebøyle. Beholderen lå-

ses og og senkes.

Figur

 Trekk i håndtaket for å ta ut beholderen.
 Tøm beholderen.
 Sett inn igjen beholderen og lås med

skyvebøylen.

몇 ADVARSEL

Klemfare! Ved låsing må du ikke
holde hånden mellom smussbe-

holderen og mellomringen, hel­ler ikke stikkes inn i nærheten av løfteme­kanikken. Lås beholderen ved å betkene
skyvebøylem med begge hendene.

Rengjøring av apparatet

 Rengjør maskinen innvendig og utven-

dig ved å tørke av den med en fuktig
klut, og ved å bruke sugefunksjonen.

Oppbevaring av apparatet

 Vikle opp og lagre strømkabelen.
 Vikle sugeslangen rundt skyvebøylen.
 Sett gulvdysen og sugerør i sine holde-

re.

 Sett maskinen til oppbevaring i et tørt

rom, utilgjengelig for uvedkommende.

Transport

몇 FORSIKTIG

Fare for personskader og materielle ska­der! Pass på vekten av apparatet ved trans­port.

 Løsne parkeringsbrems og skyv maski-

nen med skyvebøylen.

 Hvis maskinen skal bæres, grip i under-

stellet og ikke i skyvebøylen.

 Ved transport i kjøretøyer skal appara-

tet sikres mot å skli eller velte etter de til
enhver tid gjeldende regler.

– 3

55NO

Lagring

몇 FORSIKTIG

Fare for personskader og materielle ska­der! Pass på vekten av apparatet ved lag­ring.

Dette apparatet skal kun lagres innendørs.

Pleie og vedlikehold

 FARE

Før alt arbeide på apparatet skal apparatet
slås av og strømkabelen trekkes ut.

Skifte foldefilter

Merk: For å ta av sugehodet er det nødven-

dig med 2 personer.

 Avlås og ta av sugehodet.
 Åpne og ta av filterdekselet.
 Skifte foldefilter.
 Sett på filterdekselet og lås det.
 Sett forsiktig på sugehodet, rett inn og

lås det.

Feilretting

 FARE

Før alt arbeide på apparatet skal apparatet
slås av og strømkabelen trekkes ut.

Sugeturbinen går ikke

 Kontroller kabel, plugg, sikring og stikk-

kontakt.

 Slå apparatet på.

Sugeturbinen går, men maskinen

suger ikke

Merk: Ved riktig dreieretning skal det mer-

kes en sterk luftstrøm ut fra ut-luft åpingen.
Ved feil rotasjonsretning suges det luft inn.
Figur
 Kontroller rotasjonsretningen på moto-

ren. Ved feil rotasjonsretning, bytt om
polene på støpselet.

Sugekraften avtar

 Fjern blokkeringer fra børstehodet, su-

gerøret, sugeslangen eller foldefilteret.

 Filterrengjøring: Beveg håndtaket flere

ganger inn og ut, med maskinen avslått.

 Sett inn sugehode og beholder og kon-

troller at de sitter godt.

 Skifte foldefilter.

Støvutslipp ved suging

 Lås filterdekselet korrekt.
 Kontroller korrekt monteringsposisjon

for foldefilteret.

 Skifte foldefilter.

Garanti

Vår ansvarlige salgsorganisasjon for det
enkelte land har utgitt garantibetingelsene
som gjelder i det aktuelle landet. Eventuelle
feil på maskinen blir reparert gratis i ga­rantitiden dersom disse kan føres tilbake til
material- eller produksjonsfeil. Ved behov
for garantireparasjoner, vennligst henvend
deg med kjøpskvitteringen til din forhandler
eller nærmeste autoriserte kundeservice.

Tilbehør og reservedeler

– Det er kun tillatt å anvende tilbehør og

reservedeler som er godkjent av produ­senten. Originalt tilbehør og originale
reservedeler garanterer for sikker og
problemfri drift av apparatet.

– Et utvalg av de vanligste reservedelene

finner du bak i denne bruksanvisningen.

– Mer informasjon om reservedeler finner

du under www.kaercher.com i området
Service.

– Det er ikke inkludert noe tilbehør i leve-

ransen. Tilbehøret må bestilles separat
alt etter bruk.

– Reservedeler og tilbehør får du hos din

forhandler eller ved en KÄRCHER-av­deling.

56 NO

– 4

EU-samsvarserklæring

Vi erklærer hermed at maskinen angitt ned­enfor oppfyller de grunnleggende sikker­hets- og helsekravene i de relevante EU-di­rektivene, med hensyn til både design, kon­struksjon og type markedsført av oss. Ved
endringer på maskinen som er utført uten
vårt samtykke, mister denne erklæringen
sin gyldighet.

Produkt: Våt- og tørrsuger
Type: 1.576-xxx
Relevante EU-direktiver

2006/42/EF (+2009/127/EF)
2014/30/EU

Anvendte overensstemmende normer

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Anvendte nasjonale normer

-

5.966-010

Undertegnede handler på vegne av og med
fullmakt fra styret.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

Ansvarlig for dokumentasjon:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2018/10/01

– 5

57NO

Tekniske data

IVC 60/30 Ap

Nettspenning V 400
Frekvens Hz 3~ 50
Nominell effekt W 3000
Beholderinnhold l 60
Luftmengde (maks.) l/s 68
Undertrykk (maks.) kPa (mbar) 28,6 (286)
Beskyttelsestype -- IP X4
Beskyttelsesklasse -- I
Sugeslangekobling (C-DN/C-ID) DN 72
Sugeslange, nominell diameter DN 42/52/72
Lengde x bredde x høyde mm 970 x 690 x 1240
Filterflate m
Vekt kg 95
Omgivelsestemperatur maks. °C +40

Registrerte verdier etter EN 60335-2-69

Støytrykksnivå L
Usikkerhet K

pA

pA

Hånd-arm vibrasjonsverdi m/s
Usikkerhet K m/s

Nettledning H07RN-F 5x1,5 mm

2

Best.nr. Kabelleng-

de

EUR 6.650-064.0 5 m

2

1,9

dB(A) 77
dB(A) 1

2

2

<2,5
0,2

58 NO

– 6

Läs bruksanvisning i original

innan aggregatet används första
gången, följ anvisningarna och spara drifts­anvisningen för framtida behov, eller för
nästa ägare.
– Före första ibruktagning måste Säker-

hetsanvisningar nr. 5.956-249.0 läsas!

– Om bruksanvisningen och säkerhets-

anvisningarna inte följs kan apparaten
skadas och faror uppstå för användaren
och andra personer.

– Informera inköpsstället omgående vid

transportskador.

Innehållsförteckning

Innehållsförteckning . . . . . . . . SV 1

Miljöskydd . . . . . . . . . . . . . . . . SV 1

Risknivåer . . . . . . . . . . . . . . . . SV 1

Ändamålsenlig användning. . . SV 1

Aggregatelement. . . . . . . . . . . SV 2

Idrifttagning . . . . . . . . . . . . . . . SV 2

Handhavande . . . . . . . . . . . . . SV 2

Transport. . . . . . . . . . . . . . . . . SV 3

Förvaring. . . . . . . . . . . . . . . . . SV 4

Skötsel och underhåll . . . . . . . SV 4

Åtgärder vid störningar . . . . . . SV 4

Garanti . . . . . . . . . . . . . . . . . . SV 4

Tillbehör och reservdelar. . . . . SV 4

EU-försäkran om överensstäm-

melse . . . . . . . . . . . . . . . . . . . SV 5

Tekniska data . . . . . . . . . . . . . SV 6

Risknivåer

 FARA

För en omedelbart överhängande fara som
kan leda till svåra skador eller döden.

몇 VARNING

För en möjlig farlig situation som kan leda
till svåra skador eller döden.

몇 FÖRSIKTIGHET

Varnar om en möjligen farlig situation som
kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som
kan leda till materiella skador.

Ändamålsenlig användning

몇 VARNING

Maskinen är inte lämplig för uppsugning av
hälsovådligt damm.

– Sugmaskinen är avsedd för användning

vid våt- och torrengöring av golv- och
väggytor eller för uppsugning vid olika
typer av tillverkning.

– Apparaten är lämplig för och industriell

användning, t.ex. i lokaler för lager och
tillverkningsindustri och på produktions­maskiner.

– Maskinen är inte godkänd för transport

med kran.

Miljöskydd

Emballagematerialen kan åter­vinnas. Kasta inte emballaget i
hushållssoporna utan lämna det
till återvinning.

Kasserade apparater innehåller
återvinningsbart material som
bör gå till återvinning. Batterier,
olja och liknande ämnen får inte
komma ut i miljön. Överlämna
skrotade aggregat till ett lämpligt
återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns
på:

www.kaercher.com/REACH

– 1

59SV

Aggregatelement

1 Spännarm
2 Filterskydd
3 Plattfilter
4 Höger spärr till nedsättningsmekanik.
5 Nätkabel
6 Spärr av sughuvud
7 Filterrengöringens handtag
8 Styrrulle för smutsbehållaren
9 Täckpropp
10 Smutsbehållare
11 Mellanring
12 Vänster spärr till nedsättningsmekanik
13 Bärhjul
14 Sugfästen
15 Styrrulle för underredet med parke-

ringsbroms
16 Fäste till golvmunstycke
17 Chassi
18 Handtag för smutsbehållaren
19 Hållare för sugrör
20 Handtag för sughuvudet
21 Vridbrytare
22 Sughuvud
23 Trefasmotor
24 Frånluftsljuddämpare
25 Skjuthandtag
26 Typskylt

Idrifttagning

 Ställ apparaten i arbetsläge och säkra

den vid behov med parkeringsbromsar.
 Anslut sugslangen (medföljer ej) till

sugfästet.
 Kontrollera nivån i smutsbehållaren före

arbetets början och töm eventuellt be-

hållaren.
 Kontrollera att smutsbehållaren är or-

dentligt isatt.
 Sätt på önskat tillbehör (medföljer ej).

Elanslutning

몇 FÖRSIKTIGHET

Kontrollera motorns rotationsriktning varje
gång som du byter väggkontakt.

Observera: Vid rätt rotationsriktning kom­mer en kraftig luftström ut ur frånluftsljud­dämparens öppning. Vid felaktig rotations­riktning sugs luften in.
 Kontrollera motorns rotationsriktning.

Vid felaktig rotationsriktning ska poler­na på aggregatets nätkontakt växlas.

Handhavande

몇 FÖRSIKTIGHET

Risk för skada! Till- och frånluftslöppningar­na på sughuvudet får inte täckas över.

몇 FÖRSIKTIGHET

Vid sugning får de båda plattveckade filtren
absolut inte avlägsnas.

Smutsbehållare

Observera: Smutsbehållaren måste töm-

mas när den är fylld upp till ca. 3 cm under
övre kanten.
– Kontrollera regelbundet nivån i smuts-

behållaren så att apparaten inte stängs
av automatiskt.

Torrsugning

몇 FÖRSIKTIGHET
Observera följande vid växling från våt­till torrsugning :

Sugning av torrt damm när filterelementet
är fuktigt gör att filtret blir tilltäppt och däri­genom oanvändbart.

 Våta filter ska torkas ordentligt före an-

vändning eller bytas ut mot torra.

 Byt filter vid behov, beskrivs i avsnitt

"Underhåll och service".

60 SV

– 2

Våtsugning

Observera: Kontrollera ständigt nivån i
smutsbehållaren vid upptagning av sto­ra mängder vätska eftersom behållaren
fylls på ett par sekunder och kan fyllas
över.

몇 FÖRSIKTIGHET

Beakta lokala föreskrifter för smutsvattens­hantering.

– Efter avslutad våtsugning: Torka platt-

veckfilter. Torka ren behållaren med en

fuktig trasa och låt den torka.

Vridbrytare

Maskin PÅ

Maskin FRÅN

Koppla till aggregatet

 Stick i nätkontakten.
 Starta maskinen med vridbrytaren.

Filterrengöring

Rengör plattvecksfiltret med regelbundna
intervaller.
 Dra ut och för in greppet på filterrengö-

ringen flera gånger när apparaten är

frånslagen.

Koppla från aggregatet

 Stäng av maskinen med vridbrytaren.
 Drag ur nätkontakten.

Efter varje användning

Filterrengöring

 Dra ut och för in greppet på filterrengö-

ringen flera gånger när apparaten är

frånslagen.

Töm behållaren

 Spärra parkeringsbromsen.
 Dra spärrarna för avsättningsmekani-

ken uppåt.

 Dra skjutbygeln uppåt. Behållaren låses

upp och sänks.


 Dra ut behållaren i handtaget.
 Töm behållaren.
 Sätt tillbaka behållaren och spärra den

med skjutbygeln.

몇 VARNING

Klämningsrisk! Håll aldrig hän­derna mellan smutsbehållaren

och mellanringen eller i närhe­ten av lyftmekaniken när behållaren ska
spärras. Spärra behållaren genom att ma­növrera skjutbygeln med båda händerna.

Rengöra apparaten

 Rengör apparaten invändigt och utvän-

digt genom uppsugning och torka med
en fuktig trasa.

Förvara aggregatet

 Rulla upp nätkabeln och förvara den or-

dentligt.

 Linda sugslangen kring skjutbygeln.
 Sätt in golvmunstycket och sugröret i

sina respektive hållare.

 Förvara apparaten i ett torrt rum och

säkra den mot obehörig användning.

Transport

몇 FÖRSIKTIGHET

Risk för person och egendomsskada! Ob­servera vid transport maskinens vikt.

 Lossa parkeringsbromsen och skjut

maskinen med hjälp av skjutbygeln.

 Fatta om underredet, inte i skjutbygeln,

när maskinen ska lastas.

 Vid transport i fordon ska maskinen

säkras enligt respektive gällande be­stämmelser så den inte kan tippa eller
glida.

– 3

61SV

Förvaring

몇 FÖRSIKTIGHET

Risk för person och egendomsskada! Ob­servera maskinens vikt vid lagring.

Denna maskin får endast lagras inomhus.

Skötsel och underhåll

 FARA

Stäng alltid av aggregatet och lossa nät­kontakten innan arbeten på aggregatet ut­förs.

Byta plattveckat filter

Observera: Det behövs 2 personer för att

demontera sughuvudet.
 Lossa spärr på sughuvudet och ta av

det.

 Regla upp filterskyddet och ta loss det-

ta.

 Byt plattveckat filter.
 Sätt fast filterskyddet och regla fast det-

ta.

 Sätt varsamt fast sughuvudet, rikta och

spärra det.

Åtgärder vid störningar

 FARA

Stäng alltid av aggregatet och lossa nät­kontakten innan arbeten på aggregatet ut­förs.

Sugturbinen fungerar inte

 Kontrollera säkring, kabel, kontakt och

vägguttag.

 Slå på apparaten.

Sugturbinen arbetar men apparaten

suger inte

Observera: Vid rätt rotationsriktning kom-

mer en kraftig luftström ut ur frånluftsljud­dämparens öppning. Vid felaktig rotations­riktning sugs luften inåt.
 Kontrollera motorns rotationsriktning.

Vid felaktig rotationsriktning ska poler­na på aggregatets nätkontakt växlas.

Sugkraften nedsatt

 Avlägsna stopp i sugmunstycke, sug-

rör, sugslang eller plattvecksfilter.

 Filterrengöring: Dra ut och för in grep-

pet på filterrengöringen flera gånger när
apparaten är frånslagen.

 Kontrollera att sughuvudet och behålla-

ren sitter ordentligt.

 Byt plattveckat filter.

Damm tränger ut under sugning

 Sätt fast filterskyddet ordentligt.
 Kontrollera att det plattveckade filtret är

rätt installerat.

 Byt plattveckat filter.

Garanti

I respektive land gäller de garantivillkor
som publicerats av våra auktoriserade dist­ributörer. Eventuella fel på aggregatet re­pareras utan kostnad under förutsättning
att det orsakats av ett material- eller tillverk­ningsfel. I frågor som gäller garantin ska du
vända dig med kvitto till inköpsstället eller
närmaste auktoriserade serviceverkstad.

Tillbehör och reservdelar

– Endast av tillverkaren godkända tillbe-

hör och reservdelar får användas. Origi­nal-tillbehör och original-reservdelar
garanterar att apparaten kan användas
säkert och utan störning.

– I slutet av bruksanvisningen finns ett ur-

val av de reservdelar som oftast be­hövs.

– Ytterligare information om reservdelar

hittas under service på www.kaer­cher.com.

– Inget tillbehör ingår i leveransen. Tillbe-

höret måste beställas separat beroende
av användning.

– Reservdelar och tillbehör finns att få på

inköpsstället, eller från närmaste KÄR­CHER-filial.

62 SV

– 4

EU-försäkran om

överensstämmelse

Härmed försäkrar vi att nedanstående be­tecknade maskin i ändamål och konstruk­tion samt i den av oss levererade versionen
motsvarar EU-direktivens tillämpliga grund­läggande säkerhets- och hälsokrav. Vid
ändringar på maskinen som inte har god­känts av oss blir denna överensstämmelse­förklaring ogiltig.

Produkt: Våt- och torrdammsugare
Typ: 1.576-xxx
Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)
2014/30/EU

Tillämpade harmoniserade normer

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Tillämpade nationella normer

-

5.966-010

Undertecknande agerar på uppdrag av och
med styrelsens godkännande.

Chairman of the Board of Management

Dokumentationsbefullmäktigad:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2018/10/01

Director Regulatory Affairs & Certification

– 5

63SV

Tekniska data

IVC 60/30 Ap

Nätspänning V 400
Frekvens Hz 3~ 50
Normeffekt W 3000
Behållarvolym l 60
Luftmängd (max.) l/s 68
Undertryck (max.) kPa (mbar) 28,6 (286)
Skydd -- IP X4
Skyddsklass -- I
Sugslanganslutning (C-DN/C-ID) DN 72
Sugslang-märkdiameter DN 42/52/72
Längd x Bredd x Höjd mm 970 x 690 x 1240
Filteryta m
Vikt kg 95
Omgivningstemperatur (max.) °C +40

Beräknade värden enligt EN 60335-2-69

Ljudtrycksnivå L
Osäkerhet K

pA

pA

Hand-Arm Vibrationsvärde m/s
Osäkerhet K m/s

Nätkabel H07RN-F 5x1,5 mm

2

Artikelnr. Kabellängd

EUR 6.650-064.0 5 m

2

1,9

dB(A) 77
dB(A) 1

2

2

<2,5
0,2

64 SV

– 6

Lue tämä alkuperäisiä ohjeita

ennen laitteesi käyttämistä, säi­lytä käyttöohje myöhempää käyttöä tai
mahdollista myöhempää omistajaa varten.
– Turvaohje nro 5.956-249.0 on ehdotto-

masti luettava ennen laitteen ensim­mäistä käyttökertaa!

– Käyttöohjeen ja turvaohjeiden huomiot-

ta jättäminen voi aiheuttaa vaurioita lait­teeseen ja vaaroja käyttäjälle ja muille
henkilöille.

– Jos havaitset kuljetusvaurioita, ota välit-

tömästi yhteys jälleenmyyjään.

Sisällysluettelo

Sisällysluettelo . . . . . . . . . . . . FI 1

Ympäristönsuojelu . . . . . . . . . FI 1

Vaarallisuusasteet . . . . . . . . . . FI 1

Käyttötarkoitus . . . . . . . . . . . . FI 1

Laitteen osat . . . . . . . . . . . . . . FI 2

Käyttöönotto . . . . . . . . . . . . . . FI 2

Käyttö . . . . . . . . . . . . . . . . . . . FI 2

Kuljetus . . . . . . . . . . . . . . . . . . FI 3

Säilytys . . . . . . . . . . . . . . . . . . FI 4

Hoito ja huolto . . . . . . . . . . . . . FI 4

Häiriöapu. . . . . . . . . . . . . . . . . FI 4

Takuu . . . . . . . . . . . . . . . . . . . FI 4

Varusteet ja varaosat . . . . . . . FI 4

EY-vaatimustenmukaisuusva-

kuutus . . . . . . . . . . . . . . . . . . . FI 5

Tekniset tiedot . . . . . . . . . . . . . FI 6

Ympäristönsuojelu

Vaarallisuusasteet

 VAARA

Välittömästi uhkaava vaara, joka aiheuttaa
vakavan ruumiinvamman tai johtaa kuole­maan.

몇 VAROITUS

Mahdollisesti vaarallinen tilanne, joka voi
aiheuttaa vakavan ruumiinvamman tai voi
johtaa kuolemaan.

몇 VARO

Huomautus mahdollisesta vaarallisesta ti­lanteesta, joka voi aiheuttaa vähäisiä vam­moja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti­lanteesta, joka voi aiheuttaa aineellisia va­hinkoja.

Käyttötarkoitus

몇 VAROITUS

Laite ei sovellu terveydelle haitallisten pöly­jen imurointiin.

– Tämä imuri on tarkoitettu lattia- ja sei-

näpintojen märkä- ja kuivapuhdistuk­seen sekä tuotantotilojen imuroimi­seen.

– Tämä laite soveltuu teolliseen käyttöön,

esim. varastointi- ja valmistustiloissa ja
tuotantokoneilla.

– Laitetta ei ole hyväksytty nosturilla nos-

tettavaksi.

Pakkausmateriaalit ovat kierrä­tettäviä. Älä käsittelee pakkauk­sia kotitalousjätteenä, vaan toi­mita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvok­kaita kierrätettäviä materiaaleja,
jotka tulisi toimittaa kierrätyk­seen. Paristoja, öljyjä ja saman­kaltaisia aineita ei saa päästää
ympäristöön. Tästä syystä toimi­ta kuluneet laitteet asianmukai­siin keräyspisteisiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit­teesta:

www.kaercher.com/REACH

– 1

65FI

Laitteen osat

1 Kiristyskahva
2 Suodattimen kansi
3 Poimusuodatin
4 Laskumekanismin oikeanpuolisen luki-

tuksen vapautus
5 Verkkokaapeli
6 Imupään lukitus
7 Suodattimen puhdistuskahva.
8 Likasäiliön ohjausrulla
9 Sulkutulppa
10 Pölysäiliö
11 Välirengas
12 Laskumekanismin vasemmanpuolisen

lukituksen vapautus
13 Juoksupyörä
14 Imukaulus
15 Kuljetusalustan seisontajarrullinen oh-

jauspyörä.
16 Lattiasuuttimen pidike
17 Kuljetusalusta
18 Likasäiliön käsikahva
19 Pidike imuputkelle
20 Imupään käsikahva
21 Kiertokytkin
22 Imupää
23 Vaihtovirtamoottori
24 Poistoilman äänenvaimennin
25 Työntökahva
26 Tyyppikilpi

Käyttöönotto

 Aseta laite toiminta-asentoon ja varmis-

ta laite tarvittaessa seisontajarruilla.
 Pistä imuletku (ei kuulu toimitukseen)

imuliittimeen.
 Tarkasta likasäiliön täyttömäärä ennen

töiden aloittamista ja tyhjennä säiliö tar-

vittaessa.
 Varmista, että likasäiliö on asennettu oi-

kein paikalleen.
 Kiinnitä letkuun haluttu varuste (ei kuulu

toimitukseen).

Sähköliitäntä

몇 VARO

Tarkista moottorin pyörimissuunta aina pis­torasiaa vaihtaessasi.

Huomautus: Pyörimissuunta on oikea, kun
poistoilman äänenvaimentimen aukosta
purkautuu voimakas ilmavirta. Kun pyöri­missuunta on väärä, aukosta imetään il­maa.
Kuva
 Tarkasta moottorin pyörimissuunta. Jos

pyörimissuunta on väärä, vaihda lait­teen sähköpistokkeen napaisuus.

Käyttö

몇 VARO

Vaurioitumisvaara! Älä peitä imupäässä
olevia ilman sisäänmeno- ja ulostuloaukko­ja.

몇 VARO

Imuroitaessa ei koskaan saa poistaa mo­lempia poimusuodattimia.

Likasäiliö

Huomautus: Likasäiliö on tyhjennettävä,

kun se on täyttynyt noin 3 cm etäisyydelle
säiliön yläreunasta.
– Tarkasta säännöllisin väliajoin likasäili-

ön täyttömäärä, koska laite ei kytkeydy
automaattisesti pois päältä.

Kuivaimu

몇 VARO
Huomioi märkäimuroinnista kuivaimu­rointiin vaihdettaessa:

Kuivan pölyn imurointi märkää suodatinele­menttiä käyttäen tukkii suodattimen ja voi
tehdä suodattimen käyttökelvottomaksi.

 Kuivaa märkä suodatin hyvin ennen

käyttöä tai vaihda se kuivaan suodatti­meen.

 Vaihda suodatin tarvittaessa, toimenpi-

de kuvataan kohdassa "Hoito ja huolto".

66 FI

– 2

Märkäimu

Huomio: Valvo jatkuvasti likasäiliön
täyttömäärää suuria nestemääriä imu­roitaessa, koska säiliö voi täyttyä muu­tamassa sekunnissa ja vuotaa siksi ylit­se.

몇 VARO

Noudata jäteveden käsittelyä koskevia pai­kallisia määräyksiä.

– Märkäimuroinnin päätyttyä: Kuivaa poi-

musuodatin. Puhdista säiliö kostealla

liinalla ja anna kuivua.

Kiertokytkin

Laite ON

Laite OFF

Laitteen käynnistys

 Työnnä virtapistoke pistorasiaan.
 Kytke laite päälle kiertokytkimellä.

Suodattimen puhdistus

Puhdista poimusuodatin säännöllisin vä­liajoin.
Kuva
 Laitteen ollessa pysäytettynä, liikuta

suodatinpuhdistimen kahvaa useaan

kertaan ulos ja sisään.

Laitteen kytkeminen pois päältä

 Kytke laite kiertokytkimellä pois päältä.
 Vedä verkkopistoke irti.

Jokaisen käyttökerran jälkeen

Suodattimen puhdistus

 Laitteen ollessa pysäytettynä, liikuta

suodatinpuhdistimen kahvaa useaan

kertaan ulos ja sisään.

Säiliön tyhjennys

 Lukitse seisontajarrut.
Kuva
 Vedä laskumekaniikan lukituksen va-

pauttimia ylöspäin.

 Vedä työntöaisaa ylöspäin. Säiliö va-

pautuu ja laskeutuu alas.

Kuva

 Vedä säiliö käsikahvasta ulos.
 Tyhjennä säiliö.
 Aseta säiliö takaisin paikalleen ja lukit-

se työntöaisaan.

몇 VAROITUS

Puristumisvaara! Älä missään
tapauksessa pidä käsiäsi lika-

säiliön ja välirenkaan välissä tai
nostomekanismin läheisyydessä lukitse­mista suorittaessasi. Lukitse säiliö molem­milla käsillä työntöaisaa käyttäen.

Laitteen puhdistus

 Puhdista laite sisältä ja ulkoa imuroi-

malla ja kostealla liinalla pyyhkimällä.

Laitteen säilytys

 Kelaa verkkokaapeli ja aseta säilytyk-

seen.

 Kierrä imuletku työntöaisan ympärille.
 Pistä lattiasuulake ja imuputki omaan

kannattimeensa.

 Säilytä laite kuivassa tilassa ja suojaa

se asiattomalta käytöltä.

Kuljetus

몇 VARO

Loukkaantumis- ja vahingoittumisvaara­vaara! Huomioi kuljetettaessa laitteen pai­no.

 Irrota seisontajarru ja työnnä laitetta

työntöaisasta.

 Kun lastaat laitteen autoon, pidä kiinni

kuljetusalustasta, ei työntökahvasta.

 Kun kuljetat laitetta ajoneuvoissa, var-

mista laite liukumisen ja kaatumisen va­ralta kulloinkin voimassa olevien ohje­sääntöjen mukaisesti.

– 3

67FI

Säilytys

몇 VARO

Loukkaantumis- ja vahingoittumisvaara­vaara! Huomioi säilytettäessä laitteen pai­no.

Tätä laitetta saa säilyttää vain sisätiloissa.

Hoito ja huolto

 VAARA

Virtapistoke on vedettävä irti pistorasiasta
ennen kaikkia laitteeseen kohdistuvia töitä.

Poimusuodattimen vaihto

Huomautus: Imupään poistamiseen tarvi-

taan 2 henkilöä.
 Vapauta imupää lukituksesta, poista

imupää.

 Vapauta suodattimen kansi lukitukses-

ta ja poista se.

 Vaihda poimusuodatin.
 Aseta suodattimen kansi paikalleen ja

lukitse se.

 Aseta imupää varovasti paikalleen,

kohdista ja lukitse.

Häiriöapu

 VAARA

Virtapistoke on vedettävä irti pistorasiasta
ennen kaikkia laitteeseen kohdistuvia töitä.

Imuturbiini ei pyöri

 Tarkasta kaapeli, pistoke, sulake ja pis-

torasia.

 Kytke laite päälle.

Imuturbiini on käynnissä, mutta

laite ei ime

Huomautus: Pyörimissuunta on oikea, kun

poistoilman äänenvaimentimen aukosta
purkautuu voimakas ilmavirta. Kun pyöri­missuunta on väärä, aukosta imetään il­maa.
Kuva
 Tarkasta moottorin pyörimissuunta. Jos

pyörimissuunta on väärä, vaihda lait­teen sähköpistokkeen napaisuus.

Imuvoima vähenee

 Poista tukokset imusuuttimesta, imu-

putkesta, imuletkusta tai poimusuodat­timesta.

 Suodattimen puhdistus: Liikuta suoda-

tinpuhdistimen kahvaa useaan kertaan
ulos ja sisään.

 Tarkasta imupään ja säiliön kunnollinen

istuvuus.

 Vaihda poimusuodatin.

Pöly pääsee ulos imuvaiheessa

 Lukitse suodattimen kansi oikein.
 Tarkasta poimusuodattimien oikea

asennus.

 Vaihda poimusuodatin.

Takuu

Kussakin maassa ovat voimassa valtuutta­mamme myyntiorganisaation julkaisemat
takuuehdot. Materiaali- ja valmistusvirheis­tä aiheutuvat virheet laitteessa korjaamme
takuuaikana maksutta. Takuutapauksessa
ota yhteys ostotositteen kanssa jälleen­myyjään tai lähimpään valtuutettuun huol­toon.

Varusteet ja varaosat

– Vain sellaisten lisävarusteiden ja vara-

osien käyttö on sallittua, jotka valmista­ja on hyväksynyt. Alkuperäiset lisäva­rusteet ja varaosat takaavat, että laitet­ta voidaan käyttää turvallisesti ja häiri­öttömästi.

– Tärkeimpien osien varaosaluettelo löy-

tyy tämän käyttöohjeen lopusta.

– Saat lisätietoja varaosista osoitteesta

www.karcher.fi, osiosta Huolto.

– Toimitukseen ei kuulu varusteita. Va-

rusteet on tilattava erikseen käyttötar­koituksen perusteella.

– Varaosat ja erityisvarusteet saat kaup-

piaaltasi tai lähimmältä KÄRCHER ty­täryhtiöltä.

68 FI

– 4

EY-

vaatimustenmukaisuusvakuu

tus

Vakuutamme, että alla mainitut tuotteet
vastaavat suunnittelultaan ja rakenteeltaan
sekä valmistustavaltaan EU-direktiivien
asianomaisia turvallisuus- ja terveysvaati­muksia. Jos tuotteeseen/tuotteisiin teh­dään muutoksia, joista ei ole sovittu kans­samme, tämä vakuutus ei ole enää voimas­sa.

Tuote: Märkä- ja kuivaimuri
Tyyppi: 1.576-xxx
Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)
2014/30/EU

Sovelletut harmonisoidut standardit

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Sovelletut kansalliset standardit

-

5.966-010

Allekirjoittaneet toimivat yrityksen johtokun­nan puolesta ja sen valtakirjalla.

Chairman of the Board of Management

Dokumentointivastaava:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2018/10/01

Director Regulatory Affairs & Certification

– 5

69FI

Tekniset tiedot

IVC 60/30 Ap

Verkkojännite V 400
Taajuus Hz 3~ 50
Nimellisteho W 3000
Säiliön tilavuus l 60
Ilmamäärä (maks.) l/s 68
Alipaine (maks.) kPa (mbar) 28,6 (286)
Suojatyyppi -- IP X4
Kotelointiluokka -- I
Imuletkuliitin (C-DN/C-ID) DN 72
Imuletkun nimellisläpimitta DN 42/52/72
Pituus x leveys x korkeus mm 970 x 690 x 1240
Suodatinpinta m
Paino kg 95
Ympäristön lämpötila (maks.) °C +40

Mitatut arvot EN 60335-2-69 mukaisesti

Äänenpainetaso L
Epävarmuus K

pA

pA

Käsi-käsivarsi tärinäarvo m/s
Epävarmuus K m/s

Verkkokaape-liH07RN-F 5x1,5 mm

2

Osa-nro Johdon pi-

tuus

EUR 6.650-064.0 5 m

2

1,9

dB(A) 77
dB(A) 1

2

2

<2,5
0,2

70 FI

– 6

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια­βάστε αυτές τις πρωτότυπες οδηγίες χρή­σης, ενεργήστε σύμφωνα με αυτές και κρα­τήστε τις για μελλοντική χρήση ή για τον
επόμενο ιδιοκτήτη.
– Πριν από την πρώτη χρήση διαβάστε

οπωσδήποτε τις υποδείξεις ασφαλείας
αρ. 5.956-249.0!

– Η μη τήρηση των οδηγιών χρήσης, κα-

θώς και των υποδείξεων ασφαλείας,
μπορεί να προκαλέσει βλάβες στη συ­σκευή ή κινδύνους για τον χρήστη ή
άλλα άτομα.

– Σε περίπτωση βλαβών κατά τη μεταφο-

ρά ειδοποιήστε αμέσως τον αντιπρό­σωπό σας.

Πίνακας περιεχομένων

Πίνακας περιεχομένων . . . . . . EL 1

Προστασία περιβάλλοντος . . . EL 1

Διαβάθμιση κινδύνων . . . . . . . EL 1

Χρήση σύμφωνα με τους κανο-

νισμούς . . . . . . . . . . . . . . . . . . EL 1

Στοιχεία συσκευής. . . . . . . . . . EL 2

Έναρξη λειτουργίας. . . . . . . . . EL 2

Χειρισμός . . . . . . . . . . . . . . . . EL 2

Μεταφορά . . . . . . . . . . . . . . . . EL 3

Αποθήκευση . . . . . . . . . . . . . . EL 4

Φροντίδα και συντήρηση. . . . . EL 4

Αντιμετώπιση βλαβών. . . . . . . EL 4

Εγγύηση . . . . . . . . . . . . . . . . . EL 5

Εξαρτήματα και ανταλλακτικά . EL 5
Δήλωση Συμμόρφωσης των ΕEEL 5

Τεχνικά χαρακτηριστικά. . . . . . EL 6

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανα­κυκλώσιμα. Μην πετάτε τις συ­σκευασίες στα οικιακά απορρίμ­ματα, αλλά σε ειδικό σύστημα
επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν
ανακυκλώσιμα υλικά, τα οποία
θα πρέπει να μεταφέρονται σε
σύστημα επαναχρησιμοποίη­σης. Οι μπαταρίες, τα λάδια και
παρόμοια υλικά δεν επιτρέπεται
να καταλήγουν στο περιβάλλον.
Για το λόγο αυτόν η διάθεση πα­λιών συσκευών πρέπει να γίνε­ται σε κατάλληλα συστήματα
συλλογής.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα­τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Διαβάθμιση κινδύνων

 ΚΙΝΔΥΝΟΣ

Για άμεσα επαπειλούμενο κίνδυνο, ο οποί­ος μπορεί να οδηγήσει σε σοβαρό τραυμα­τισμό ή θάνατο.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για ενδεχόμενη επικίνδυνη κατάσταση, η
οποία μπορεί να οδηγήσει σε σοβαρό τραυ­ματισμό ή θάνατο.

몇 ΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη
κατάσταση, η οποία μπορεί να οδηγήσει
ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατά­σταση, η οποία μπορεί να έχει ως συνέπεια
υλικές ζημίες.

σε

Χρήση σύμφωνα με τους

κανονισμούς

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή δεν ενδείκνυται για την αναρρό­φηση επιβλαβών για την υγεία σκονών.

– Αυτή η ηλεκτρική σκούπα προορίζεται

για τον υγρό και ξηρό καθαρισμό επιφα­νειών δαπέδων και τοίχων ή για αναρ­ρόφηση σε χώρους παραγωγής.

– Η συσκευή αυτή είναι κατάλληλη για βι-

ομηχανική χρήση, π.χ. σε αποθήκες και
εργοστάσια, καθώς και σε μηχανήματα
παραγωγής.

– Η συσκευή δεν διαθέτει έγκριση για με-

ταφορά με γερανό.

– 1

71EL

Στοιχεία συσκευής

1 Μοχλός σύσφιξης
2 Κάλυμμα φίλτρου
3 Επίπεδο πτυχωτό φίλτρο
4 Δεξιά διάταξη απασφάλισης του μηχα-

νισμού απόθεσης
5 Καλώδιο τροφοδοσίας
6 Ασφάλιση της κεφαλής αναρρόφησης
7 Λαβή καθαρισμού φίλτρου
8 Τροχίσκος δοχείου ρύπων
9 Σφράγιστρο
10 Δοχείο ρύπων
11 Ενδιάμεσος δακτύλιος
12 Αριστερή διάταξη απασφάλισης του μη-

χανισμού απόθεσης
13 Τροχός
14 Στόμιο αναρρόφησης
15 Τροχίσκος πλαισίου με φρένο ακινητο-

ποίησης
16 Στήριγμα για ακροφύσιο δαπέδου
17 Τροχήλατη βάση
18 Χειρολαβή δοχείου ρύπων
19 Στήριγμα για σωλήνα αναρρόφησης
20 Χειρολαβή της κεφαλής αναρρόφησης
21 Περιστροφικός διακόπτης
22 Κεφαλή αναρρόφησης
23 Κινητήρας τριφασικού ρεύματος
24 Σιγαστήρας απαερίων
25 Λαβή μεταφοράς
26 Πινακίδα τύπου

Έναρξη λειτουργίας

 Τοποθετήστε τη συσκευή σε θέση εργα-

σίας, εάν χρειάζεται ασφαλίστε την με

το φρένο ακινητοποίησης.
 Τοποθετήστε τον ελαστικό σωλήνα

αναρρόφησης (δεν περιλαμβάνεται στη

συσκευασία) στο στόμιο αναρρόφησης.
 Ελέγξτε τη στάθμη πλήρωσης στο δο-

χείο ρύπων πριν την έναρξη της εργασί-

ας και αδειάστε το δοχείο κατά περί-

πτωση.
 Βεβαιωθείτε ότι το δοχείο ρύπων είναι

σωστά τοποθετημένο.
 Συνδέστε το επιθυμητό εξάρτημα (δεν

περιλαμβάνεται στη συσκευασία).

Ηλεκτρολογικές συνδέσεις

몇 ΠΡΟΣΟΧΗ

Κάθε φορά που αλλάζετε ρευματοδότη
ελέγχετε την σωστή φορά περιστροφής του
κινητήρα.

Υπόδειξη: Όταν η φορά περιστροφής είναι
σωστή, γίνεται αισθητό ένα έντονο ρεύμα
αέρος από την έξοδο του σιγαστήρα απαε­ρίων. Σε περίπτωση λανθασμένης κατεύ­θυνσης περιστροφής παρατηρείται αναρ­ρόφηση αέρα.
Εικόνα
 Ελέγξτε την κατεύθυνση περιστροφής

του κινητήρα. Σε περίπτωση λανθασμέ­νης φοράς περιστροφής αλλάξτε τους
πόλους στο βύσμα της συσκευής.

Χειρισμός

몇 ΠΡΟΣΟΧΗ

Κίνδυνος βλάβης! Μην καλύπτετε τις εισό­δους και τις εξόδους απαερίων στην κεφα­λή αναρρόφησης.

몇 ΠΡΟΣΟΧΗ

Κατά την αναρρόφηση δεν επιτρέπεται σε
καμία περίπτωση να απομακρυνθούν τα
δύο επίπεδα πτυχωτά φίλτρα.

Δοχείο ρύπων

Υπόδειξη: Το δοχείο ρύπων πρέπει να

αδειάζει, όταν είναι γεμάτο έως και 3 εκ.
κάτω από το άνω χείλος του.
– Ελέγχετε τακτικά τη στάθμη πλήρωσης

του δοχείου ρύπων, επειδή η συσκευή
δεν απενεργοποιείται αυτόματα.

Ξηρή αναρρόφηση

몇 ΠΡΟΣΟΧΗ
Κατά την αλλαγή από υγρή σε ξηρή
αναρρόφηση, προσέξτε τα ακόλουθα:

Η αναρρόφηση ξηρής σκόνης όταν το στοι­χείο φιλτραρίσματος είναι υγρό μπορεί να
επιβαρύνει το φίλτρο και να το αχρηστέψει.

 Πριν από τη χρήση στεγνώστε καλά το

υγρό φίλτρο ή αντικαταστήστε το με
στεγνό.

 Εάν χρειαστεί, αντικαταστήστε το φίλ-

τρο όπως περιγράφεται στο σημείο
"Φροντίδα και συντήρηση".

72 EL

– 2

Υγρή αναρρόφηση

Προσοχή: Ελέγχετε συνεχώς τη στάθμη
πλήρωσης στο δοχείο ρύπων κατά την
απορρόφηση μεγάλων ποσοτήτων
υγρών, επειδή το δοχείο μπορεί να γεμί­σει και να ξεχειλίσει σε μερικά δευτερό­λεπτα.

몇 ΠΡΟΣΟΧΗ

Δώστε προσοχή στις τοπικές προδιαγρα­φές για την επεξεργασία λυμάτων.

– Μετά το πέρας της υγρής αναρρόφη-

σης: Στεγνώστε το επίπεδο πτυχωτό

φίλτρο. Καθαρίστε το δοχείο με ένα

υγρό πανί και στεγνώστε το.

Περιστροφικός διακόπτης

Συσκευή ΟΝ

Συσκευή ΟFF

Ενεργοποίηση της μηχανής

 Συνδέστε το ρευματολήπτη στην πρίζα.
 Ενεργοποιήστε τη συσκευή από τον πε-

ριστροφικό διακόπτη.

Καθάρισμα φίλτρου

Καθαρίζετε το επίπεδο πτυχωτό φίλτρο σε
τακτά διαστήματα.
Εικόνα
 Μετακινήστε πολλές φορές μέσα έξω τη

λαβή καθαρισμού του φίλτρου με απε-

νεργοποιημένη τη συσκευή.

Απενεργοποίηση της μηχανής

 Απενεργοποιήστε τη συσκευή από τον

περιστροφικό διακόπτη.
 Βγάλτε το ρευματολήπτη.

Έπειτα από κάθε λειτουργία

Καθάρισμα φίλτρου

 Μετακινήστε πολλές φορές μέσα έξω τη

λαβή καθαρισμού του φίλτρου με απε-

νεργοποιημένη τη συσκευή.

Εκκένωση του δοχείου

 Ασφαλίστε το φρένο ακινητοποίησης.
Εικόνα
 Τραβήξτε προς τα πάνω τις διατάξεις

απασφάλισης του μηχανισμού απόθε­σης.

 Τραβήξτε τη λαβή μεταφοράς προς τα

επάνω. Το δοχείο θα απασφαλιστεί και
θα κατέβει.

Εικόνα

 Τραβήξτε το δοχείο από τη χειρολαβή.
 Αδειάστε τον κάδο.
 Τοποθετήστε ξανά το δοχείο και ασφα-

λίστε το με τη λαβή ώθησης.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος σύνθλιψης! Κατά το
κλείδωμα, μην τοποθετείτε ποτέ

τα χέρια σας ανάμεσα στο δο­χείο ρύπων και τον ενδιάμεσο δακτύλιο ή
κοντά στο μηχανισμό ανύψωσης. Ασφαλί­στε το δοχείο με τις δύο λαβές ώθησης χρη­σιμοποιώντας και τα δύο χέρια σας.

Καθαρισμός συσκευής

 Καθαρίστε τη συσκευή εσωτερικά και

εξωτερικά με αναρρόφηση και σκούπι­σμα με ένα υγρό πανί.

Φύλαξη της συσκευής

 Τυλίξτε και αποθηκεύστε το καλώδιο

ρεύματος.

 Τυλίξτε τον ελαστικό σωλήνα αναρρό-

φησης γύρω από τη λαβή ώθησης.

 Τοποθετήστε το ακροφύσιο δαπέδου

και το σωλήνα αναρρόφησης στις αντί­στοιχες υποδοχές.

 Τοποθετήστε τη συσκευή σε στεγνό

χώρο και ασφαλίστε την ώστε να μην
μπορεί να χρησιμοποιηθεί από αναρ­μόδια άτομα.

Μεταφορά

몇 ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά
τη μεταφορά λάβετε υπόψη το βάρος της
συσκευής.

– 3

73EL

 Απασφαλίστε το φρένο ακινητοποίησης

και σπρώξτε τη συσκευή από τη λαβή
ώθησης.

 Για να μεταφορτώσετε τη συσκευή,

κρατήστε την από το τροχήλατο πλαίσιο
και όχι από τη λαβή ώθησης.

 Κατά τη μεταφορά με οχήματα, ασφαλί-

στε τη συσκευή έναντι ενδεχόμενης ολί­σθησης και ανατροπής, σύμφωνα με τις
εκάστοτε ισχύουσες κατευθυντήριες
οδηγίες.

Αποθήκευση

몇 ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά
την αποθήκευση λάβετε υπόψη το βάρος
της συσκευής.

Η συσκευή αυτή μπορεί να αποθηκεύεται
μόνο σε εσωτερικούς χώρους.

Φροντίδα και συντήρηση

 ΚΙΝΔΥΝΟΣ

Πριν από όλες τις εργασίες στη συσκευή,
απενεργοποιήστε τη συσκευή και τραβήξτε
το φις από την πρίζα.

Αντικατάσταση του επίπεδου

πτυχωτού φίλτρου

Υπόδειξη: Για την αφαίρεση της κεφαλής

αναρρόφησης απαιτούνται 2 άτομα.
 Απασφαλίστε και αφαιρέστε την κεφαλή

αναρρόφησης.

 Απασφαλίστε και αφαιρέστε το κάλυμ-

μα του φίλτρου.

 Αντικαταστήστε το επίπεδο πτυχωτό

φίλτρο.

 Τοποθετήστε και ασφαλίστε και πάλι το

κάλυμμα του φίλτρου.

 Τοποθετήστε, ευθυγραμμίστε και

ασφαλίστε προσεκτικά την κεφαλή
αναρρόφησης.

Αντιμετώπιση βλαβών

 ΚΙΝΔΥΝΟΣ

Πριν από όλες τις
απενεργοποιήστε τη συσκευή και τραβήξτε
το φις από την πρίζα.

εργασίες στη συσκευή,

Η τουρμπίνα αναρρόφησης δεν

λειτουργεί

 Ελέγξτε το καλώδιο, το βύσμα, την

ασφάλεια και την πρίζα.

 Θέστε τη συσκευή σε λειτουργία.

Η τουρμπίνα αναρρόφησης

λειτουργεί, αλλά η συσκευή δεν

αναρροφά

Υπόδειξη: Όταν η φορά περιστροφής είναι

σωστή, γίνεται αισθητό ένα έντονο ρεύμα
αέρος από την έξοδο του σιγαστήρα απαε­ρίων. Σε περίπτωση λανθασμένης κατεύ­θυνσης περιστροφής παρατηρείται αναρ­ρόφηση αέρα.
Εικόνα
 Ελέγξτε την κατεύθυνση περιστροφής

του κινητήρα. Σε περίπτωση λανθασμέ­νης φοράς περιστροφής αλλάξτε τους
πόλους στο βύσμα της συσκευής.

Η αναρροφητική ισχύς μειώνεται

 Απομακρύνετε τις εμπλοκές του ακρο-

φυσίου αναρρόφησης, του σωλήνα
αναρρόφησης, του ελαστικού σωλήνα
αναρρόφησης ή του επίπεδου πτυχω­τού φίλτρου

 Καθαρισμός φίλτρου: Μετακινήστε πολ-

λές φορές μέσα έξω τη λαβή με απενερ­γοποιημένη τη συσκευή.

 Ελέγξτε τη σωστή έδραση της κεφαλής

αναρρόφησης και του δοχείου.

 Αντικαταστήστε το επίπεδο πτυχωτό

φίλτρο.

Διαρροή σκόνης κατά την

αναρρόφηση

 Μην ασφαλίζετε το κάλυμμα φίλτρου.
 Ελέγξτε εάν έγινε σωστή τοποθέτηση

του επίπεδου πτυχωτού φίλτρου.

 Αντικαταστήστε το επίπεδο πτυχωτό

φίλτρο.

74 EL

– 4

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης
που εκδόθηκαν από την αρμόδια εταιρία
μας προώθησης πωλήσεων. Αναλαμβά­νουμε τη δωρεάν αποκατάσταση οποιασ­δήποτε βλάβης στη συσκευή σας, εφόσον
οφείλεται σε αστοχία υλικού ή κατασκευα­στικό σφάλμα, εντός της προθεσμίας που
ορίζεται στην εγγύηση. Σε περίπτωση που
επιθυμείτε να κάνετε χρήση της εγγύησης,
παρακαλούμε απευθυνθείτε με την απόδει­ξη αγοράς στο κατάστημα από το οποίο
προμηθευτήκατε τη συσκευή ή στην πλησι­έστερη εξουσιοδοτημένη υπηρεσία τεχνι­κής εξυπηρέτησης πελατών μας.

Εξαρτήματα και ανταλλακτικά

– Επιτρέπεται να χρησιμοποιούνται μόνο

εξαρτήματα και ανταλλακτικά, τα οποία
έχουν την έγκριση του κατασκευαστή
Τα γνήσια αξεσουάρ και ανταλλακτικά
παρέχουν την εγγύηση της ασφαλούς
και άψογης λειτουργίας της μηχανής

– Μία επιλογή των ανταλλακτικών που

χρειάζονται συχνότερα θα βρείτε στο τέ­λος των οδηγιών χρήσης.

– Περισσότερες πληροφορίες σχετικά με

τα ανταλλακτικά μπορείτε να λάβετε στη
διεύθυνση www.kaercher.com, τομέας
Εξυπηρέτησης.

– Στο παραδοτέο υλικό δεν περιλαμβάνε-

ται κανένα εξάρτημα. Τα εξαρτήματα
πρέπει να παραγγελθούν ξεχωριστά
ανάλογα με τη χρήση.

– Μπορείτε να προμηθευθείτε ανταλλα-

κτικά και εξαρτήματα από τον αρμόδιο
έμπορο ή από το υποκατάστημα της
KÄRCHER της περιοχής σας.

Δήλωση Συμμόρφωσης των

ΕE

Δια της παρούσης δηλώνουμε ότι το μηχά­νημα που χαρακτηρίζεται παρακάτω, με
βάση τη σχεδίαση και την κατασκευή του,
υπό τη μορφή που διατίθεται στην αγορά,
πληροί στις σχετικές βασικές απαιτήσεις
ασφαλείας και υγιεινής των οδηγιών της
ΕE. Η παρούσα δήλωση παύει να ισχύει σε
περίπτωση τροποποιήσεων του μηχανή­ματος χωρίς προηγούμενη συνεννόηση
μαζί μας.

Προϊόν: Ηλεκτρική σκούπα υγρής και

Τύπος: 1.576-xxx
Σχετικές οδηγίες των ΕE

2006/42/EK (+2009/127/EK)
2014/30/EE

Εφαρμοσθέντα εναρμονισμένα πρότυ­πα

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Εφαρμοσθέντα εθνικά πρότυπα

-

5.966-010

Οι υπογράφοντες ενεργούν κατ’ εντολή και
με πληρεξούσιο από το διοικητικό συμβού­λιο.

Chairman of the Board of Management

Υπεύθυνος εγγράφων τεκμηρίωσης:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

ξηρής αναρρόφησης

Director Regulatory Affairs & Certification

Winnenden, 2018/10/01

– 5

75EL

Τεχνικά χαρακτηριστικά

IVC 60/30 Ap

Τάση ηλεκτρικού δικτύου V 400
Συχνότητα Hz 3~ 50
Ονομαστική ισχύς W 3000
Χωρητικότητα κάδου l 60
Ποσότητα αέρα (μέγ.) l/s 68
Υποπίεση (μέγ.) kPa (mbar) 28,6 (286)
Είδος προστασίας -- IP X4
Κατηγορία προστασίας -- I
Σύνδεση ελαστικού σωλήνα αναρρόφησης (C-DN/C-

ID)
Ονομαστικό πλάτος ελαστικού σωλήνα αναρρόφησης DN 42/52/72
Μήκος x Πλάτος x Ύψος mm 970 x 690 x 1240
Επιφάνεια φίλτρου m
Βάρος kg 95
Θερμοκρασία περιβάλλοντος (μέγ.) °C +40

Μετρούμενες τιμές κατά EN 60335-2-69

Επιτρεπόμενη στάθμη ηχητικής ισχύος L
Αβεβαιότητα K

pA

pA

Κραδασμοί στο χέρι/στο βραχίονα m/s
Αβεβαιότητα K m/s

Καλώδιο τρο­φοδοσίας δι­κτύου

H07RN-F 5x1,5 mm
Αριθ. ανταλλ. Μήκος κα-

2

λωδίου

EUR 6.650-064.0 5 m

DN 72

2

1,9

dB(A) 77
dB(A) 1

2

2

<2,5
0,2

76 EL

– 6

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu
okuyun, bu kılavuza göre davranın ve daha
sonra kullanım veya cihazın sonraki sahip­lerine vermek için bu kılavuzu saklayın.
– İlk kullanımdan önce, 5.956-249.0 nu-

maralı güvenlik uyarılarını mutlaka oku­yun!

– Kullanım kılavuzunun ve emniyet uyarı-

larının dikkate alınmaması halinde ci­hazda hasar, kullanıcıda ve diğer kişi­lerde tehlike oluşabilir.

– Nakliye hasarlarını hemen yetkili satıcı-

ya bildirin.

İçindekiler

İçindekiler . . . . . . . . . . . . . . . . TR 1

Çevre koruma . . . . . . . . . . . . . TR 1

Tehlike kademeleri . . . . . . . . . TR 1

Kurallara uygun kullanım . . . . TR 1

Cihaz elemanları . . . . . . . . . . . TR 2

İşletime alma. . . . . . . . . . . . . . TR 2

Kullanımı . . . . . . . . . . . . . . . . . TR 2

Taşıma . . . . . . . . . . . . . . . . . . TR 3

Depolama . . . . . . . . . . . . . . . . TR 4

Koruma ve Bakım . . . . . . . . . . TR 4

Arızalarda yardım . . . . . . . . . . TR 4

Garanti . . . . . . . . . . . . . . . . . . TR 4

Aksesuarlar ve yedek parçalar TR 4

AB uygunluk bildirisi . . . . . . . . TR 5

Teknik Bilgiler . . . . . . . . . . . . . TR 6

Çevre koruma

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi­leceğiniz adres:

www.kaercher.com/REACH

Tehlike kademeleri

 TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme
neden olan direkt bir tehlike için.

몇 UYARI

Ağır bedensel yaralanmalar ya da ölüme
neden olabilecek olası tehlikeli bir durum
için.

몇 TEDBIR

Hafif yaralanmalara neden olabilecek olası
tehlikeli bir duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası
tehlikeli bir duruma yönelik uyarı.

Kurallara uygun kullanım

몇 UYARI

Cihaz, zararlı tozların emilmesi için uygun
değildir.

– Bu süpürge, zemin ve duvar yüzeyleri-

nin ıslak ve kuru temizlenmesi veya
üretim bölgelerinde süpürme için üretil­miştir.

– Bu cihaz, örn. depolama ve üretim bö-

lümleri ve üretim makineleri gibi sanayi
amaçlı kullanım için uygundur.

– Cihaz vinçle yükleme için onaylanma-

mıştır.

Ambalaj malzemeleri geri dö­nüştürülebilir. Ambalaj malze­melerini evinizin çöpüne atmak
yerine lütfen tekrar kullanılabile­cekleri yerlere gönderin.

Eski cihazlarda, yeniden değer­lendirme işlemine tabi tutulması
gereken değerli geri dönüşüm
malzemeleri bulunmaktadır.
Aküler, yağ ve benzeri maddeler
doğaya ulaşmamalıdır. Bu ne­denle eski cihazları lütfen öngö­rülen toplama sistemleri aracılı­ğıyla imha edin.

– 1

77TR

Cihaz elemanları

1 Gergi kolu
2 Filtre kapağı
3 Yatık filtre
4 Oturtma mekanizmasının sağ kilit açma

mekanizması
5 Elektrik kablosu
6 Süpürge kafasının kilidi
7 Fitre temizleme kolu
8 Kir haznesinin manevra tekerleği
9 Kapak tapası
10 Zbiornik na zanieczyszczenia
11 Ara halka
12 Oturtma mekanizmasının sol kilit açma

mekanizması
13 Tekerlek lastiği
14 Emme ağzı
15 Park freniyle birlikte şasinin manevra

tekerleği
16 Zemin memesi tutucusu
17 Şasi
18 Kir haznesinin tutamağı
19 Süpürme borusu tutucusu
20 Süpürme kafası tutamağı
21 Döner şalter
22 Emme başlığı
23 Trifaze akım motoru
24 Atık hava susturucusu
25 İtme yayı
26 Tip levhası

İşletime alma

 Cihazı çalışma pozisyonuna getirin, ge-

rekirse park frenleri ile emniyete alın.
 Süpürme hortumunu (teslimat kapsa-

mına dahil değildir) süpürme ağzına ta-

kın.
 Çalışmaya başlamadan önce kir hazne-

sindeki doluluk seviyesini kontrol edin

ve gerekirse hazneyi boşaltın.
 Kir haznesinin kurallara uygun olarak

yerleştirilmiş olduğundan emin olun.
 İstediğiniz aksesuarı (teslimat kapsa-

mında değildir) takın.

Akım bağlantısı

몇 TEDBIR

Her priz değişiminde, motorun dönme yö­nünü kontrol edin.

Not: Dönme yönü doğruysa, atık hava sus­turucusunun deliğinden çıkan güçlü bir
hava akımı hissedilir. Dönme yönü yanlışsa
hava emilir.
Şekil
 Motorun dönme yönünü kontrol edin.

Dönme yönünün yanlış olması duru­munda, cihaz soketindeki kutupları de­ğiştirin.

Kullanımı

몇 TEDBIR

Hasar tehlikesi! Cihaz kafasındaki hava
besleme ve tahliye deliklerinin üstünü ört­meyin.

몇 TEDBIR

Süpürme sırasında her iki yassı katlama fil­tresini kesinlikle çıkartmayın.

Toz haznesi

Not: Kenarın yaklaşık 3 cm altına kadar

dolu olması durumunda kir haznesi boşal­tılmalıdır.
– Cihaz otomatik olarak kapanacağı için,

kir haznesindeki doluluk seviyesini dü­zenli olarak kontrol edin.

Kuru emme

몇 TEDBIR
Islak süpürmeden kuru süpürmeye ge­çerken dikkat edilmesi gerekenler:

Filtre ıslakken kuru tozun emilmesi, filtrede
yığılmaya neden olur ve filtreyi kullanıla­maz duruma getirebilir.

 Islak filtreyi kullanmadan önce iyice te-

mizleyin veya kuru yerleştirin.

 Gerektiğinde filtreyi değiştirin, "Bakım

ve Onarım" maddesinde açıklanır.

78 TR

– 2

Islak temizlik

Dikkat: Hazne birkaç saniye içinde dola­bileceği ve bunun sonucunda taşabile­ceği için, yüksek sıvı miktarlarını emdi­rirken kir haznesindeki doluluk seviyesi
sürekli olarak kontrol edin.

몇 TEDBIR

Yerel atık su işleme talimatlarına uyun.

– Sulu süpürmenin tamamlanmasından

sonra: Yassı katlama filtresini kurutun.

Hazneyi nemli bir bezle temizleyin ve

kurutun.

Döner şalter

Kabı boşaltınız

 Park frenlerini kilitleyin.
Şekil
 Oturtma mekanizmasının kilit açma me-

kanizmalarını yukarı çekin.

 İtme kolunu yukarı çekin. Haznenin kili-

di açılır ve hazne indirilir.
Şekil
 Hazneyi tutamaktan tutarak dışarı çe-

kin.

 Kabı boşaltın.
 Hazneyi yerine yerleştirin ve itme koluy-

la kilitleyin.

몇 UYARI

Cihaz AÇIK

Cihaz KAPALI

Cihazı açın

 Şebeke fişini takın.
 Cihazı döner şalterden açın.

Filtre temizliği

Yassı katlama filtresini düzenli aralıklarla
temizleyin.
Şekil
 Cihaz kapalıyken, filtre temizleme kolu-

nu birkaç kez dışarı çekin ve içeri itin.

Cihazın kapatılması

 Cihazı döner şalterden kapatın.
 Şebeke fişini prizden çekiniz.

Her çalışmadan sonra

Filtre temizliği

 Cihaz kapalıyken, filtre temizleme kolu-

nu birkaç kez dışarı çekin ve içeri itin.

Ezilme tehlikesi! Kilitleme sıra­sında elinizi kesinlikle kir hazne-

si ve ara halka arasında tutma­yın ya da kaldırma mekanizmasına yaklaş­tırmayın. İtme koluna basarak iki elinizle
hazneyi kilitleyin.

Cihazın temizlenmesi

 Cihazın dışını ve içini tozunu alarak ve

silerek nemli bir bezle temizleyin.

Cihazın saklanması

 Elektrik kablosunu sarın ve istifleyin:
 Süpürme hortumunu itme koluna sarın.
 Taban memesi ve süpürme borusunu il-

gili tutucuya takın.

 Cihazı kuru bir odada muhafaza edin ve

yetkisiz kullanıma karşı emniyete alın.

Taşıma

몇 TEDBIR

Yaralanma ve hasar tehlikesi! Taşıma sıra-
sında cihazın ağırl

 Park frenlerini çözün ve cihazı itme ko-

lundan itin.

 Yüklemek için şasiden tutun, itme ko-

lundan tutmayın.

 Araçlarda taşıma sırasında, cihazı ge-

çerli yönetmeliklere göre kaymaya ve
devrilmeye karşı emniyete alın.

ığına dikkat edin.

– 3

79TR

Depolama

몇 TEDBIR

Yaralanma ve hasar tehlikesi! Depolama
sırasında cihazın ağırlığına dikkat edin.

Bu cihaz sadece iç mekanlarda depolan­malıdır.

Koruma ve Bakım

 TEHLIKE

Cihazdaki tüm çalışmalardan önce cihazı
kapatın ve elektrik fişini çekin.

Yassı katlama filtresinin

değiştirilmesi

Not: Süpürme kafasını çıkartmak için 2 kişi

gereklidir.
 Emme kafasının kilidini açın ve kafayı

çıkartın.

 Filtre kapağının kilidini açın ve kapağı

çıkartın.

 Yassı katlama filtresini değiştirin.
 Filtre kapağını yerleştirin ve kilitleyin.
 Süpürme kafasını yerleştirin, hizalayın

ve kilitleyin.

Arızalarda yardım

 TEHLIKE

Cihazdaki tüm çalışmalardan önce cihazı
kapatın ve elektrik fişini çekin.

Emme türbini çalışmıyor

 Kablo, soket, sigorta ve prizi kontrol

edin.

 Cihazı açın.

Emme türbini çalışıyor fakat cihaz

emmiyor

Not: Dönme yönü doğruysa, atık hava sus-

turucusunun deliğinden çıkan güçlü bir
hava akımı hissedilir. Dönme yönü yanlışsa
hava emilir.
Şekil
 Motorun dönme yönünü kontrol edin.

Dönme yönünün yanlış olması duru­munda, cihaz soketindeki kutupları de­ğiştirin.

80 TR

Emme gücü dü

 Vakum memesi, vakum borusu, vakum

hortumu ya da yassı katlama filtresinde­ki tıkanmaları giderin.

 Filtre temizliği: Cihaz kapalıyken tuta-

mağı birkaç kez dışarı çekin ve içeri itin.

 Süpürme kafası ve haznenin doğru otu-

rup oturmadığını kontrol edin.

 Yassı katlama filtresini değiştirin.

Emme sırasında dışarı toz çıkıyor

 Filtre kapağını doğru şekilde kilitleyin.
 Yassı katlama filtrelerinin montaj konu-

munun doğru olup olmadığını kontrol
edin.

 Yassı katlama filtresini değiştirin.

Garanti

Her ülkede yetkili distribütörümüz tarafın­dan verilmiş garanti şartları geçerlidir. Ga­ranti süresi içinde cihazınızda oluşan muh­temel hasarları, arızanın kaynağı üretim
veya malzeme hatası olduğu sürece ücret­siz olarak karşılıyoruz. Garanti hakkınızdan
yararlanmanızı gerektiren bir durum olduğu
zaman, ilgili faturanız ile birlikte satıcınıza
veya size en yakın yetkili servisimize baş­vurunuz.

Aksesuarlar ve yedek

parçalar

– Sadece üretici tarafından onaylanmış

aksesuar ve yedek parçalar kullanılma­lıdır. Orijinal aksesuar ve orijinal yedek
parçalar, cihazın güvenli ve arızasız bir
biçimde çalışmasının güvencesidir.

– En sık kullanılan yedek parça çeşitlerini

kullanım kılavuzunun sonunda bulabilir­siniz.

– Yedek parçalar hakkında diğer bilgileri,

www.kaercher.com adresindeki Servis
bölümünden alabilirsiniz.

– Teslimat kapsamında hiçbir aksesuar

bulunmamaktadır. Aksesuarlar, uygula­maya göre ayrı olarak sipariş edilmeli­dir.

– Yedek parçalar ve aksesuarları yetkili

satıcınız ya da KÄRCHER temsilciliğin­den temin edebilirsiniz.

– 4

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makine­nin konsepti ve tasarımı ve tarafımızdan pi­yasaya sürülen modeliyle AB yönetmelikle­rinin temel teşkil eden ilgili güvenlik ve sağ­lık yükümlülüklerine uygun olduğunu bildiri­riz. Onayımız olmadan cihazda herhangi
bir değişiklik yapılması durumunda bu be­yan geçerliliğini yitirir.

Ürün: Kuru ve yaş elektrikli süpür-

Tip: 1.576-xxx
İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)
2014/30/EU

Kullanılmış olan uyumlu standartlar

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Kullanılmış ulusal standartlar

-

5.966-010

ge

Aşağıda imzası olan kişiler, yönetim kurulu
adına ve yönetim kurulunun yetkisine sahip
olarak hareket eder.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

Dokümantasyon sorumlusu:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2018/10/01

– 5

81TR

Teknik Bilgiler

IVC 60/30 Ap

Şebeke gerilimi V 400
Frekans Hz 3~ 50
Nominal güç W 3000
Kap içeriği l 60
Hava miktarı (maks.) l/s 68
Vakum (maks.) kPa (mbar) 28,6 (286)
Koruma şekli -- IP X4
Koruma sınıfı -- I
Süpürme hortumu bağlantısı (C-DN/C-ID) DN 72
Süpürme hortumu nominal genişliği DN 42/52/72
Uzunluk x Genişlik x Yükseklik mm 970 x 690 x 1240
Filtre yüzeyi m
Ağırlık kg 95
Çevre sıcaklığı (maks.) °C +40

60335-2-69'a göre belirlenen değerler

Ses basıncı seviyesi L
Güvensizlik K

pA

pA

El-kol titreşim değeri m/s
Güvensizlik K m/s

Elektrik kab­losu

H07RN-F 5x1,5 mm
Parça No. Kablo uzun-

2

luğu

EUR 6.650-064.0 5 m

2

1,9

dB(A) 77
dB(A) 1

2

2

<2,5
0,2

82 TR

– 6

Перед первым применением

вашего прибора прочитайте
эту оригинальную инструкцию по эксплу­атации, после этого действуйте соответ­ственно и сохраните ее для дальнейше­го пользования или для следующего
владельца.
– Перед первым вводом в эксплуата-

цию обязательно прочтите указания
по технике безопасности № 5.956-

249.0!

– При несоблюдении инструкции и ука-

заний по технике безопасности пыле­сос может выйти из строя, а для опе­ратора и других лиц возникает риск
получения травмы.

– При повреждениях, полученных во

время транспортировки, немедленно
свяжитесь с продавцом.

Оглавление

Оглавление . . . . . . . . . . . . . . RU 1

Защита окружающей среды . RU 1

Степень опасности . . . . . . . . RU 1

Использование по назначе-

нию . . . . . . . . . . . . . . . . . . . . . RU 1

Элементы прибора . . . . . . . . RU 2

Начало работы . . . . . . . . . . . RU 2

Управление . . . . . . . . . . . . . . RU 2

Транспортировка . . . . . . . . . . RU 3

Хранение . . . . . . . . . . . . . . . . RU 4

Уход и техническое обслужи-

вание . . . . . . . . . . . . . . . . . . . RU 4

Помощь в случае неполадок RU 4

Гарантия. . . . . . . . . . . . . . . . . RU 4

Принадлежности и запасные

детали . . . . . . . . . . . . . . . . . . RU 5

Заявление о соответствии ЕU RU 5

Технические данные . . . . . . . RU 6

Защита окружающей среды

Упаковочные материалы при­годны для вторичной перера­ботки. Пожалуйста, не выбра­сывайте упаковку вместе с бы­товыми отходами, а сдайте ее
в один из пунктов приема вто­ричного сырья.

Старые приборы содержат
ценные перерабатываемые
материалы, подлежащие пе­редаче в пункты приемки вто­ричного сырья. Аккумуляторы,
масло и иные подобные мате­риалы не должны попадать в
окружающую среду. Поэтому
утилизируйте старые приборы
через соответствующие систе­мы приемки отходов.

Инструкции по применению компо­нентов (REACH)

Актуальные сведения о компонентах
приведены на веб-узле по следующему
адресу:

www.kaercher.com/REACH

Степень опасности

 ОПАСНОСТЬ

Для непосредственно грозящей опа­сности, которая приводит к тяжелым
увечьям или к смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

Для возможной потенциально опасной
ситуации, которая может привести к
тяжелым увечьям или к смерти.

몇 ОСТОРОЖНО

Указание на потенциально опасную си­туацию, которая может привести к
получению легких травм.

ВНИМАНИЕ

Указание относительно
тенциально опасной ситуации, кото­рая может повлечь материальный
ущерб.

возможной по-

Использование по

назначению

몇

ПРЕДУПРЕЖДЕНИЕ

Прибор не предназначен для сбора вредной
для здоровья пыли.

–

Данный пылесос предназначен для про­ведения влажной и сухой чистки повер­хностей полов и стен, либо для использо­вания в качестве вытяжного устройства
на производственных участках.

–

Прибор предназначен для применения в
промышленных условиях, например, в
складских цехах и производственных
участках, а также в серийных машинах.

–

Прибор не предназначен для погрузки с
помощью крана.

– 1

83RU

Элементы прибора

1 Рукоятка зажима
2 Крышка фильтра
3 Плоский складчатый фильтр
4 Правое устройство разблокировки

механизма отвала
5 Сетевой шнур
6 Блокировка всасывающей головки
7 Ручка для чистки фильтра
8 Направляющие ролики мусорного

бака
9 Пробка
10 Мусорный бак
11 Прокладочное кольцо
12 Левое устройство разблокировки ме-

ханизма отвала
13 Рабочее колесо
14 Всасывающий патрубок
15 Направляющий ролик шасси со сто-

порным устройством
16 Держатель насадки для пола
17 Шасси
18 Рукоятка мусорного бака
19 Держатель для всасывающей трубки
20 Ручка всасывающего элемента
21 Поворотный переключатель
22 Всасывающая головка
23 Двигатель трехфазного тока
24 Глушитель отходящего воздуха
25 ведущая дуга
26 Заводская табличка с данными

Начало работы

 Поставить прибор в рабочую пози-

цию, при необходимости зафиксиро-

вать стояночным тормозом.
 Вставить всасывающий шланг (не

входит в объем поставки) во всасы-

вающий патрубок.
 Перед началом работы проверить

уровень заполнения мусорного бака

и опорожнить его при необходимо-

сти.
 Убедиться, что мусорный бак уста-

новлен надлежащим образом.
 Подключить желаемые принадлеж-

ности (не входят в объем поставки).

Подключение к источнику тока

몇 ОСТОРОЖНО

При каждой замене розетки проверить
направление вращения двигателя.

Указание: При правильно выбранном
направлении вращения чувствуется
сильный поток воздуха, выходящего из
отверстия глушителя отходящего возду­ха. При не правильно выбранном на­правлении воздух начинает всасывать­ся.
Рисунок
 Проверить направление вращения

двигателя. При неправильном на­правлении вращения поменять ме­стами полюсы на штепсельной вилке
прибора.

Управление

몇 ОСТОРОЖНО

Опасность повреждения! Не закры­вать отверстия для входа и выхода
воздуха на всасывающем элементе.

몇 ОСТОРОЖНО

Запрещено удаление складчатого
фильтра во время работы.

Мусорный бак

Указание: Мусорный бак необходимо

опорожнить тогда, когда он заполнен до
уровня примерно 3 см. от верхнего края.
– Следует регулярно проверять уро-

вень заполнения мусорного бака, по­скольку устройство не отключается
автоматически.

Сухая чистка

몇 ОСТОРОЖНО
При переходе от влажной чистки к
сухой учитывать:

Всасывание сухой пыли при влажном
фильтре может привести к возникно­вению засора и вывести фильтр из
строя.

 Перед использованием влажный

фильтр следует хорошо просушить
или заменить на сухой.

 В случае необходимости фильтр

следует заменять, следуя указаниям
в разделе "Уход и техническое об­служивание".

84 RU

– 2

Влажная чистка

Внимание: Следует постоянно контр­олировать уровень заполнения му­сорного бака при сборе большого ко­личества жидкости, поскольку запол­нение бака происходит в течение не­скольких секунд и может возникнуть
его переполнение.

몇 ОСТОРОЖНО

Соблюдайте местные предписания по
обращению со сточными водами.

– После завершения чистки во влаж-

ном режиме: Просушить складчатый

фильтр. Очистить бак с помощью

влажной тряпки и высушить.

Поворотный переключатель

Прибор ВКЛ

Прибор ВЫКЛ

Включение прибора

 Вставьте штепсельную вилку в элек-

тророзетку.
 Включить прибор с помощью пово-

ротного переключателя.

Чистка фильтра

Регулярно проводить очистку складча­того фильтра.
Рисунок
 Несколько раз выдвинуть и вдвинуть

ручку чистки фильтра при включен-

ном устройстве.

Выключение прибора

 Выключить прибор с помощью пово-

ротного переключателя.
 Отсоедините прибор от электросети.

После каждой эксплуатации

Чистка фильтра

 Несколько раз выдвинуть и вдвинуть

ручку чистки фильтра при включен-

ном устройстве.

Опорожнить резервуар

 Зафиксировать стопорные устройст-

ва.
Рисунок
 Потянуть разблокировку механизма

отвала вверх.
 Передвинуть наверх буксирную ско-

бу. Произойдет разблокировка и опу-

скание резервуара.
Рисунок

 Снять резервуар с рукоятки.
 Опустошить бак.
 Заново установить резервуар и за-

фиксировать с помощью буксирной

скобы.

몇 ПРЕДУПРЕЖДЕНИЕ

Опасность сдавливания! Во
время блокирования ни в коем

случае не держать руки меж­ду мусорным баком и прокладочным
кольцом или рядом с
емника. Зафиксировать резервуар по­средством нажатия двумя руками на
буксирную скобу.

Чистка прибора

 Очистить прибор снаружи и внутри

пылесосом и протереть его влажным
полотенцем.

механизмом подъ-

Хранение прибора

 Отсоединить и смотать кабель пита-

ния:

 Обмотать всасывающий шланг во-

круг буксирной скобы.

 Поместить насадку для пола и вса-

сывающую трубку в соответствую­щие держатели.

 Хранить прибор в сухом помещении,

приняв при этом меры от несанкцио­нированного использования.

Транспортировка

몇 ОСТОРОЖНО

Опасность получения травм и повре­ждений! При транспортировке следу­ет обратить внимание на вес устрой­ства.

– 3

85RU

 Опустить стояночный тормоз и уста-

новить устройство на буксирную ско­бу.

 Для погрузки прибор следует брать

за шасси, а не за буксирную скобу.

 При перевозке аппарата в транспор-

тных средствах следует учитывать
действующие местные государст­венные нормы, направленные на за­щиту от скольжения и опрокидыва­ния.

Хранение

몇 ОСТОРОЖНО

Опасность получения травм и повре­ждений! При хранении следует обра­тить внимание на вес устройства.

Это устройство разрешается хранить
только во внутренних помещениях.

Уход и техническое

обслуживание

 ОПАСНОСТЬ

Перед проведением любых работ с при­бором, выключить прибор и вытянуть
штепсельную вилку.

Замена складчатого фильтра

Указание: Для того, чтобы снять всасы-

вающий элемент потребуется два чело­века.
 Разблокировать и снять всасываю-

щий элемент.

 Разблокировать и снять крышку

фильтра.

 Заменить складчатый фильтр.
 Надеть и зафиксировать крышку

фильтра.

 Осторожно надеть, выровнять и за-

фиксировать всасывающий элемент.

Помощь в случае неполадок

 ОПАСНОСТЬ

Перед проведением любых работ с при­бором, выключить прибор и вытянуть
штепсельную вилку.

Всасывающая турбина не

работает

 Проверить шнур, вилку, предохрани-

тель и розетку.

 Включить аппарат.

Всасывающая турбина работает,

но аппарат не сосет

Указание: При правильно выбранном

направлении вращения чувствуется
сильный поток воздуха, выходящего из
отверстия глушителя отходящего возду­ха. При не правильно выбранном на­правлении воздух начинает всасывать­ся.
Рисунок
 Проверить направление вращения

двигателя. При неправильном на­правлении вращения поменять ме­стами полюсы на штепсельной вилке
прибора.

Мощность всасывания упала

 Удалить мусор из всасывающего со-

пла, всасывающей трубки, всасыва­ющего шланга или складчатого
фильтра.

 Чистка фильтра: Несколько раз выд-

винуть и вдвинуть ручку при вклю­ченном устройстве.

 Проверить правильность расположе-

ния всасывающей головки и бака.

 Заменить складчатый фильтр.

Во время чистки из прибора

выделяется пыль

 Правильно закрыть крышку фильтра.
 Проверить правильность установки

складчатого фильтра.

 Заменить складчатый фильтр.

Гарантия

В каждой стране действуют соответст­венно гарантийные условия, изданные
уполномоченной организацией сбыта
нашей продукции в данной стране. Воз­можные неисправности прибора в тече­ние гарантийного срока мы устраняем

86 RU

– 4

бесплатно, если причина заключается в
дефектах материалов или ошибках при
изготовлении. В случае возникновения
претензий в течение гарантийного срока
просьба обращаться, имея при себе чек
о покупке, в торговую организацию, про­давшую вам прибор или в ближайшую
уполномоченную службу сервисного об­служивания.

Принадлежности и

запасные детали

– Разрешается использовать только те

принадлежности и запасные части,
использование которых было одо­брено изготовителем. Использова­ние оригинальных принадлежностей
и запчастей гарантирует Вам надеж­ную и бесперебойную работу прибо­ра.

– Выбор наиболее часто необходимых

запчастей вы найдете в конце ин­струкции по эксплуатации.

– Дальнейшую информацию о запча-

стях вы найдете на сайте
www.kaercher.com в разделе Service.

– Принадлежности в объем поставки

не входят. Необходимые в зависимо­сти от предполагаемой работы при­надлежности следует заказывать от­дельно.

– Запасные части и принадлежности

Вы можете получить у Вашего диле­ра или в филиале фирмы KÄRCHER.

Заявление о соответствии

ЕU

Настоящим мы заявляем, что нижеука­занный прибор по своей концепции и
конструкции, а также в осуществленном
и допущенном нами к продаже исполне­нии отвечает соответствующим основ­ным требованиям по безопасности и
здоровью согласно директивам ЕU. При
внесении изменений, не согласованных
с нами, данное заявление теряет свою
силу.

Продукт Пылесос для мокрой и су-

Тип: 1.576-xxx
Основные директивы ЕU

2006/42/EC (+2009/127/EC)
2014/30/EU

Примененные гармонизированные
нормы

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Примененные внутригосударствен­ные нормы

-

5.966-010

Нижеподписавшиеся лица действуют от
имени и по доверенности Правления.

Chairman of the Board of Management

Уполномоченный сотрудник по ведению
документооборота:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

хой чистки

Director Regulatory Affairs & Certification

Winnenden, 2018/10/01

– 5

87RU

Технические данные

IVC 60/30 Ap

Напряжение сети V 400
Частота Hz 3~ 50
Номинальная мощность W 3000
Емкость бака l 60
Количество воздуха (макс.) l/s 68
Нижнее давление (макс.) kPa (mbar) 28,6 (286)
Тип защиты -- IP X4
Класс защиты -- I
Гнездо для подключения шланга (C-DN/C-ID) DN 72
Номинальный диаметр всасывающего шланга DN 42/52/72
Длина х ширина х высота mm 970 x 690 x 1240
Активная поверхность фильтра m
Вес kg 95
Температура окружающей среды (макс.) °C +40

Значение установлено согласно стандарту EN 60335-2-69

Уровень шума дб
Опасность K

а

pA

Значение вибрации рука-плечо m/s
Опасность K m/s

Сетевой
шнур

H07RN-F 5x1,5 mm
№ детали Длина шну-

2

ра

EUR 6.650-064.0 5 m

2

1,9

dB(A) 77
dB(A) 1

2

2

<2,5
0,2

88 RU

– 6

A készülék első használata előtt

olvassa el ezt az eredeti hasz­nálati utasítást, ez alapján járjon el és tart­sa meg a későbbi használatra vagy a kö­vetkező tulajdonos számára.
– Az első üzembevétel előtt mindenkép-

pen olvassa el az 5.956-249.0 sz. biz­tonsági utasításokat!

– A gépkönyv és a biztonságtechnikai

utasítások be nem tartása esetén a ké­szülék megrongálódhat és veszélybe
kerülhet annak kezelője, illetve más
személyek.

– Szállítási sérülések esetén azonnal tá-

jékoztassa a kereskedőt.

Tartalomjegyzék

Tartalomjegyzék . . . . . . . . . . . HU 1

Környezetvédelem . . . . . . . . . HU 1

Veszély fokozatok . . . . . . . . . . HU 1

Rendeltetésszerű használat . . HU 1

Készülék elemek. . . . . . . . . . . HU 2

Üzembevétel . . . . . . . . . . . . . . HU 2

Használat . . . . . . . . . . . . . . . . HU 2

Szállítás . . . . . . . . . . . . . . . . . HU 3

Tárolás . . . . . . . . . . . . . . . . . . HU 4

Ápolás és karbantartás . . . . . . HU 4

Segítség üzemzavar esetén . . HU 4

Garancia . . . . . . . . . . . . . . . . . HU 4

Tartozékok és alkatrészek. . . . HU 4

EU konformitási nyiltakozat. . . HU 5

Műszaki adatok . . . . . . . . . . . . HU 6

Környezetvédelem

A csomagolási anyagok újra­hasznosíthatók. Kérjük, ne dob­ja a csomagolást a házi szemét­be, hanem vigye el egy újra­hasznosító helyre.

A használt készülékek értékes
újrahasznosítható anyagokat
tartalmaznak, amelyeket újra­hasznosító helyen kell elhelyez­ni. Az elemeknek, olajnak és ha­sonló anyagoknak nem szabad
a környezetbe kerülni. Ezért kér­jük, a használt készülékeket
megfelelő gyűjtőrendszeren ke­resztül távolítsa el.

Megjegyzések a tartalmazott anyagok­kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya­gokkal kapcsolatosan a következő címen
talál:

www.kaercher.com/REACH

Veszély fokozatok

 VESZÉLY

Azonnal fenyegető veszély, amely súlyos
testi sérüléshez vagy halálhoz vezet.

몇 FIGYELMEZTETÉS

Esetlegesen veszélyes helyzet, amely sú­lyos testi sérüléshez vagy halálhoz vezet­het.

몇 VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes
helyzetre, amely könnyű sérüléshez vezet­het.

FIGYELEM

Lehetséges veszélyes helyzetre való fi­gyelmeztetés, amely anyagi kárhoz vezet­het.

Rendeltetésszerű használat

몇 FIGYELMEZTETÉS

A készülék nem alkalmas egészségre ká­ros por felszívására.

– Ez a porszívó padló- és falfelületek

nedves és száraz tisztítására vagy
gyártási területek leszívására szolgál.

– Ez a készülék ipari használatra alkal-

mas, l. raktár- és gyártási területeken
és gyártógépeken.

– A készüléket nem szabad daruval meg-

emelni.

– 1

89HU

Készülék elemek

1 Feszítőkar
2 Szűrőfedél
3 Lapos harmonikaszűrő
4 Az ülepítő mechanika jobb oldali kioldá-

sa
5 Hálózati kábel
6 Szívófej zárja
7 Szűrőtisztítás markolata
8 A szeméttartály kormánygörgője
9 Zár dugója
10 Hulladéktartály
11 Gyűrűbetét
12 Az ülepítő mechanika bal oldali kioldá-

sa
13 Futókerék
14 Szívótámasztékok
15 Az alváz görgője rögzítőfékkel
16 Padlófej tartó
17 Alváz
18 A szennytartály fogantyúja
19 Szívócső tartója
20 A szívófej fogantyúja
21 Forgókapcsoló
22 Szívófej
23 Váltakozó áramú motor
24 Távozó levegő hangtompító
25 Tolókengyel
26 Típustábla

Üzembevétel

 A készüléket helyezze munkapozíció-

ba, ha szükséges biztosítsa rögzítőfék-

kel.
 Szívócsövet (nem része a szállítási ter-

jedelemnek) helyezze be a szívócső

csatlakozójába.
 A szennyvíztartály feltöltési szintjét a

munka megkezdése előtt ellenőrizni

kell és adott esetben a tartályt ki kell ürí-

teni.
 Győződjön meg róla, hogy a szennytar-

tály szabályszerűen van-e behelyezve.
 A kívánt tartozékot (nem része a szállí-

tási terjedelemnek) felhelyezni.

Áram csatlakozás

몇 VIGYÁZAT

Minden dugós kapcsoló cseréjekor, ellen­őrizze a motor forgási irányát.

Megjegyzés: Helyes forgási iránynál a tá­vozó levegő hangtompító nyílásából erős
légáramot lehet érezni. Helytelen forgási
irány esetén a levegőt beszívja.
Ábra
 Ellenőrizze a motor forgási irányát.

Helytelen forgatási irány esetén cserél­je meg a pólusokat a készülék dugós
csatlakozóján.

Használat

몇 VIGYÁZAT

Sérülésveszély! A szívófejen található be­menő- és távozó levegő nyílásokat ne ta­karja le.

몇 VIGYÁZAT

Porszívózáskor sohasem szabad eltávolí­tani a két összehajtható szűrőt.

Szennytartály

Megjegyzés: A szennytartályt ki kell üríte-

ni, ha a felső szegély alatt kb. 3 cm-re meg­telt.
– A szennytartály feltöltési szintjét rend-

szeresen ellenőrizni kell, mivel a készü­lék nem kapcsol ki automatikusan.

Száraz porszívózás

몇 VIGYÁZAT
Nedvesről szárazporszívózásra kapcso­láskor vegye figyelembe a következő­ket:

Száraz por felszívásakor nedves szűrő­elem esetén a szűrő eltömődik és használ­hatatlanná válhat.

 A nedves szűrőt használat előtt jól szá-

rítsa meg vagy cserélje ki szárazra.

 Szükség esetén cserélje ki a szűrőt , az

"Ápolás és karbantartás" pont alatt van
leírva.

90 HU

– 2

Nedves porszívózás

Figyelem: A szennytartály felöltési
szintjét nagy mennyiségű folyadék fel­szívása esetén állandóan ellenőrizni
kell, mivel a tartály másodperceken be­lül fel tud töltődni, és ezáltal túlfolyhat.

몇 VIGYÁZAT

Vegye figyelembe a szennyvíz kezelésével
kapcsolatos helyi előírásokat.

– A nedves porszívózás befejezése után:

Szárítsa meg az összehajtható szűrőt.

A tartályt nedves ronggyal tisztítsa ki és

szárítsa meg.

Forgókapcsoló

Készülék BE

Készülék KI

A készülék bekapcsolása

 Dugja be a hálózati csatlakozót.
 A készüléket a forgókapcsolónál kap-

csolja be.

Szűrőtisztítás

Az összehajtható szűrőt rendszeres időkö­zönként tisztítani kell.
Ábra
 A szűrőtisztítás fogantyúját, kikapcsolt

készülék mellett, többször kihúzni és

betolni.

A készülék kikapcsolása

 A készüléket a forgókapcsolónál kap-

csolja ki.
 Húzza ki a hálózati dugót.

Minden üzem után

Szűrőtisztítás

 A szűrőtisztítás fogantyúját, kikapcsolt

készülék mellett, többször kihúzni és

betolni.

A tartályt ürítse ki

 Rögzítőfékeket rögzíteni.
Ábra
 Az ülepítő mechanika kioldását felfele

húzni.

 Húzza fel a tolókengyelt. A tartály kiold

és leeresztődik.

Ábra

 A tartályt a fogantyúnál fogva húzza ki.
 Ürítse ki a tartályt.
 Helyezze be ismét a tartályt és reteszel-

je el a tolókengyelt.

몇 FIGYELMEZTETÉS

Összenyomásveszély! A bezá­rás alatt semmi esetre se tartsa

kezét a hulladéktartály és a gyű-
rűbetét között vagy nyúljon az emelőme­chanika közelébe. A tartályt a tolókengyel
megnyomásával mindkét kézzel zárja el.

A készülék tisztítása

 A készüléket kívül-belül porszívóval és

nedves ronggyal kell megtisztítani.

A készülék tárolása

 Tekerje fel a hálózati kábelt és tegye le.
 A szívótömlőt tekerje fel a tolókengyel-

re.

 A padlófejet és a szívócsövet tegye a

megfelelő tartóba.

 A készüléket száraz helyiségben állítsa

le és biztosítsa illetéktelen használat el­len.

Szállítás

몇 VIGYÁZAT

Sérülés- és rongálódásveszély! Szállítás
esetén vegye figyelembe a készülék súlyát.

 A rögzítőféket kioldani és a készüléket

a tolókengyelnél tolni.

 A készüléket berakodáskor az alváznál

kell megfogni és nem a tolókengyelnél.

 Járművel történő szállítás esetén a ké-

szüléket az adott irányelveknek megfe­lelően kell csúszás és borulás ellen biz­tosítani.

– 3

91HU

Tárolás

몇 VIGYÁZAT

Sérülés- és rongálódásveszély! Tárolás
esetén vegye figyelembe a készülék súlyát.

Ezt a készüléket csak beltéri helyiségben
szabad tárolni.

Ápolás és karbantartás

 VESZÉLY

A készüléken történő bármiféle munka előtt
kapcsolja ki a készüléket és húzza ki a há­lózati csatlakozót.

Összehajtható szűrő cseréje

Megjegyzés: A szívófej levételéhez 2 sze-

mély szükséges.

 Oldja ki és vegye le szívófejet.
 Oldja ki és vegye le a szűrőfedelet.
 Cserélje ki az összehajtható szűrőt.
 Helyezze vissza és biztosítsa a szűrő-

fedelet.

 Óvatosan helyezze vissza a szívófejet,

igazítsa meg és biztosítsa.

Segítség üzemzavar esetén

 VESZÉLY

A készüléken történő bármiféle munka előtt
kapcsolja ki a készüléket és húzza ki a há­lózati csatlakozót.

A szívóturbina nem megy

 Ellenőrizze a kábelt, a dugós kapcsolót,

a biztosítékot és a dugaljat.

 Kapcsolja be a készüléket.

A szívóturbina megy, de a gép nem

szív

Megjegyzés: Helyes forgási iránynál a tá-

vozó levegő hangtompító nyílásából erős
légáramot lehet érezni. Helytelen forgási
irány esetén a levegőt beszívja.
Ábra
 Ellenőrizze a motor forgási irányát.

Helytelen forgatási irány esetén cserél­je meg a pólusokat a készülék dugós
csatlakozóján.

Szívóerő alábbhagy

 Távolítsa el a dugulásokat a szívófúvó-

kából, szívócsőből, szívótömlőből vagy
összehajtható szűrőből.

 Szűrőtisztítás: A fogantyút, kikapcsolt

készülék mellett, többször kihúzni és
betolni.

 Ellenőrizze a szívófej és a tartály helyes

illeszkedését.

 Cserélje ki az összehajtható szűrőt.

Porszívózásnál por áramlik ki

 Helyesen biztosítsa a szűrőfedelet.
 Az összehajtható szűrő helyes beépíté-

si helyzetét ellenőrizni.

 Cserélje ki az összehajtható szűrőt.

Garancia

Minden országban az illetékes forgalma­zónk által kiadott garancia feltételek érvé­nyesek. Az esetleges üzemzavarokat az
Ön készülékén a garancia lejártáig költség­mentesen elhárítjuk, amennyiben anyag­vagy gyártási hiba az oka. Garanciális eset­ben kérjük, forduljon a vásárlást igazoló bi­zonylattal kereskedőjéhez vagy a legköze­lebbi hivatalos szakszervizhez.

Tartozékok és alkatrészek

– Csak olyan tartozékokat és alkatrésze-

ket szabad használni, amelyeket a
gyártó jóváhagyott. Az eredeti tartozé­kok és az eredeti alkatrészek, biztosít­ják azt, hogy a készüléket biztonságo­san és zavartalanul lehessen üzemel­tetni.

– Az üzemeltetési útmutató végén talál

egy válogatást a legtöbbször szüksé­ges alkatrészekről.

– További információkat az alkatrészek-

ről a www.kaercher.com címen talál a
'Service' oldalakon.

– A szállítmány nem tartalmaz tartozéko-

kat. A konkrét alkalmazási esettől füg­gően a tartozékokat külön kell megren­delni.

– Alkatrészeket és tartozékokat kereske-

dőjénél vagy KÄRCHER-telephelyen
kaphat.

92 HU

– 4

EU konformitási nyiltakozat

Ezennel tanúsítjuk, hogy az alábbiakban
megnevezett gép tervezése és építési
módja alapján az általunk forgalomba ho­zott kivitelben megfelel az EU irányelvek
vonatkozó, alapvető biztonsági és egész­ségügyi követelményeinek. A gép jóváha­gyásunk nélkül történő módosítása esetén
ez a nyilatkozat elveszti érvényességet. A
készülék megfelel az EU-ban és Magyaror­szágon (HU) harmonizált szabványoknak.

Termék: Nedves- és szárazporszívó
Típus: 1.576-xxx
Vonatkozó európai közösségi irányel-

vek:

2006/42/EK (+2009/127/EK)
2014/30/EU

Alkalmazott harmonizált szabványok:

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Alkalmazott összehangolt normák:

-

5.966-010

Az aláírók az igazgatóság megbízásából
és teljes körű meghatalmazásával járnak
el.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

A dokumentáció összeállításáért felelős:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2018/10/01

– 5

93HU

Műszaki adatok

IVC 60/30 Ap

Hálózati feszültség V 400
Frekvencia Hz 3~ 50
Névleges teljesítmény W 3000
Tartály űrtartalom l 60
Légmennyiség (max.) l/s 68
Nyomáshiány (max.) kPa (mbar) 28,6 (286)
Védelmi fokozat -- IP X4
Védelmi osztály -- I
Szívótömlő csatlakozása (C-DN/C-ID) DN 72
Szívócső névleges átmérője DN 42/52/72
hosszúság x szélesség x magasság mm 970 x 690 x 1240
Szűrőfelület m
Tömeg kg 95
Környezeti hőmérséklet (max.) °C +40

Az EN 60335-2-69 szerint megállapított értékek

Hangnyomás szint L
Bizonytalanság K

pA

pA

Kéz-kar vibrációs kibocsátási érték m/s
Bizonytalanság K m/s

Hálózati kábel H07RN-F 5x1,5 mm

Alkatrész
szám

2

Kábelhos­szúság

EUR 6.650-064.0 5 m

2

1,9

dB(A) 77
dB(A) 1

2

2

<2,5
0,2

94 HU

– 6

Před prvním použitím svého za-

řízení si přečtěte tento původní
návod k používání, řiďte se jím a uložte jej
pro pozdější použití nebo pro dalšího maji­tele.
– Před prvním uvedením do provozu bez-

podmínečně čtěte bezpečnostní poky­ny č. 5.956-249.0!

– V případě nedodržování provozních a

bezpečnostních pokynů mohou vznik­nout škody na přístroji a může dojít k
ohrožení osob přístroj obsluhujících i
ostatních.

– Při přepravních škodách ihned infor-

mujte obchodníka.

Obsah

Obsah . . . . . . . . . . . . . . . . . . . CS 1

Ochrana životního prostředí . . CS 1

Stupně nebezpečí . . . . . . . . . . CS 1

Používání v souladu s určením CS 1

Prvky přístroje . . . . . . . . . . . . . CS 2

Uvedení do provozu . . . . . . . . CS 2

Obsluha. . . . . . . . . . . . . . . . . . CS 2

Přeprava . . . . . . . . . . . . . . . . . CS 3

Ukládání . . . . . . . . . . . . . . . . . CS 4

Ošetřování a údržba . . . . . . . . CS 4

Pomoc při poruchách . . . . . . . CS 4

Záruka. . . . . . . . . . . . . . . . . . . CS 4

Příslušenství a náhradní díly. . CS 4

EU prohlášení o shodě . . . . . . CS 5

Technické údaje . . . . . . . . . . . CS 6

Ochrana životního prostředí

Obalové materiály jsou recyklo­vatelné. Obal nezahazujte do
domovního odpadu, ale ode­vzdejte jej k opětovnému zužit­kování.

Přístroj je vyroben z hodnotných
recyklovatelných materiálů, kte­ré je třeba znovu využít. Baterie,
olej a podobné látky se nesmějí
dostat do okolního prostředí. Po­užitá zařízení proto odevzdejte
na příslušných sběrných mís­tech

Informace o obsažených látkách (RE­ACH)

Aktuální informace o obsažených látkách
naleznete na adrese:

www.kaercher.com/REACH

Stupně nebezpečí

 NEBEZPEČÍ

Pro bezprostředně hrozící nebezpečí, které
vede k těžkým fyzickým zraněním nebo k
smrti.

몇 VAROVÁNÍ

Pro potencionálně nebezpečnou situaci,
která by mohla vést k těžkým fyzickým zra­něním nebo k smrti.

몇 UPOZORNĚNÍ

Upozornění na případnou nebezpečnou si­tuaci, která může vést k lehkým fyzickým
zraněním.

POZOR

Upozornění na potenciálně nebezpečnou
situaci, která může mít za následek poško­zení majetku.

Používání v souladu s

určením

몇 VAROVÁNÍ

Zařízení není vhodné k odsávání prachů
škodících zdraví.

– Vysavač je určen k vlhkému i mokrému

čištění podlahových a svislých ploch
nebo k odsávání ve výrobních halách.

– Tento přístroj je vhodný k průmyslové-

mu použití, např. ve skladech a výrob­ních prostorách a na výrobních strojích.

– Není povoleno nakládat přístroj pomocí

jeřábu.

– 1

95CS

Prvky přístroje

1 Upínací páčka
2 Kryt filtru
3 Plochý skládaný filtr
4 Pravé odjištění sedimentační mechani-

ky
5 Sít'ový kabel
6 Uzamčení sací hlavy
7 Rukojeť na čištění filtru
8 Vodicí kladka kalové nádoby
9 Ucpávka
10 Nádoba na nečistoty
11 Mezikroužek
12 Levé odjištění sedimentační mechaniky
13 Pojezdové kolo
14 Sací hrdlo
15 Vodicí kladka podvozku s ruční brzdou
16 Držák na podlahovou hubici
17 Podvozek
18 Rukojeť kalové nádoby
19 Držák na sací trubku
20 Rukojeť sací hlavy
21 Otočný spínač
22 Vysávací hlavice
23 Třífázový motor
24 Tlumič odpadního vzduchu
25 Posuvné rameno
26 typový štítek

Uvedení do provozu

 Uveďte přístroj do pracovní polohy, po-

kud je to nutné, zajistěte brzdou.
 Zasuňte sací hadici (není součástí do-

dávky) do sacího hrdla.
 Před začátkem práce zkontrolujte stav

naplnění v kalové nádobě a nádobu

příp. vyprázdněte.
 Zajistěte správné uložení byl kalové ná-

doby.
 Nasaďte požadované příslušenství (ne-

ní součástí dodávky).

Přívod el. proudu

몇 UPOZORNĚNÍ

Při každé výměně zásuvky zkontrolujte
směr otáčení motoru.

Upozornění: Při správném směru otáčení
ucítíte silný proud vzduchu z tlumiče od­padního vzduchu. Při nesprávném směru
otáčení je vzduch nasáván.
ilustrace
 Zkontrolujte směr otáčení motoru. Po-

kud je směr otáčení motoru nesprávný,
zaměňte póly na přístrojové zástrčce.

Obsluha

몇 UPOZORNĚNÍ

Nebezpečí poškození! Nezakrývejte pří­vodní a odpadní vzduchové otvory na sací
hlavě.

몇 UPOZORNĚNÍ

Oba ploché skládané filtry se nesmějí bě­hem sání nikdy vyjímat.

Nádoba na nečistoty

Upozornění: Kalová nádoba se musí vy-

prázdnit, pokud je naplněna asi 3 cm pod
horní okraj.
– Pravidelně kontrolujte stav naplnění v

kalové nádobě, jelikož se přístroj nevy­píná automaticky.

Vysávání za sucha

몇 UPOZORNĚNÍ
Při změně vysávání za mokra na vysává­ní za sucha laskavě dbejte následujících
pokynů:

Nasáváte-li suchý prach a filtrační element
je přitom mokrý, filtr se ucpává a tím pří­padně znehodnocuje.

 Než začnete vysávat za sucha, nechte

mokrý filtr dobře vyschnout nebo ho vy­měňte za suchý.

 Pokud je to zapotřebí, filtr vyměňte, po-

pis pod bodem "Péče a údržba".

96 CS

– 2

Vysávání za mokra

Pozor: Neustále kontrolujte stav naplně­ní v nádobě na nečistoty při nasávání
velkého množství kapaliny, neboť je
možné, že se nádoba během několika
málo vteřin naplní a pak přeteče.

몇 UPOZORNĚNÍ

Dodržujte místní předpisy o zacházení s
odpadní vodou.

– Po ukončení mokrého sání: Vysušte

plochý skládaný filtr. Nádoby vyčistěte

vlhkým hadrem a osušte.

Otočný spínač

ZAP přístroje

VYP přístroje

Zapnutí přístroje

 Zasuňte sít'ovou zástrčku do zásuvky.
 Zapněte přístroj otočným spínačem.

Čištění filtru

Plochý skládaný filtr čistěte v pravidelných
intervalech.
ilustrace
 Držadlo čištění filtru několikrát vytáhně-

te a zasuňte, ve vypnutém stavu pří-

stroje.

Vypnutí zařízení

 Vypněte přístroj otočným spínačem.
 Vytáhněte zástrčku ze sítě.

Po každém použití

Čištění filtru

 Držadlo čištění filtru několikrát vytáhně-

te a zasuňte, ve vypnutém stavu pří-

stroje.

Nádobu vyprázdněte

 Aretujte ruční brzdu.
ilustrace
 Vytáhněte odblokování sedimentační

mechaniky směrem nahoru.

 Posuvné rameno vytáhněte nahoru.

Nádoba je odblokována a spustí se.

ilustrace

 Vytáhněte nádobu za rukojeť.
 Nádobu vyprázdněte
 Nádobu opět nasaďte a zajistěte posuv-

ným ramenem.

몇 VAROVÁNÍ

Nebezpečí pohmoždění! Během
zajišťování kalové nádoby nepo-

kládejte ruce mezi nádobu a me­zikroužek ani je nepřibližujte k vodicím
čepům. Zajistěte nádobu tak, že oběma ru­kama stlačíte posuvné rameno!

Čištění přístroje

 Přístroj odsajte a utřete uvnitř i vně vlh-

kým hadrem.

Uložení přístroje

 Naviňte síťový kabel a uskladněte jej.
 Sací hadici naviňte kolem posuvného

ramene.

 Zasuňte podlahovou trysku a sací trub-

ku do příslušného držáku.

 Přístroj uložte v suché místnosti a za-

bezpečte jej proti používání nepovola­nými osobami.

Přeprava

몇 UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození!
Dbejte na hmotnost přístroje při přepravě.



Uvolněte zajišťovací brzdu a tlačte pří­stroj za posuvné rameno.

 Při přenášení uchopte zařízení za ruko-

jeť nikoliv za posuvné rameno.

 Při přepravě v dopravních prostředcích

zajistěte zařízení proti skluzu a překlo­pení podle platných předpisů.

– 3

97CS

Ukládání

몇 UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození!
Dbejte na hmotnost přístroje při jeho
uskladnění.

Toto zařízení smí být uskladněno pouze v
uzavřených prostorách.

Ošetřování a údržba

 NEBEZPEČÍ

Před každou prací na zařízení vždy zaříze­ní vypněte a vytáhněte síťovou zástrčku.

Výměna filtračního skládaného

sáčku

Upozornění: K sejmutí sací hlavy je potře-

ba 2 osoby.

 Odjistěte vysávací hlavici a sejměte ji.
 Odjistěte kryt filtru a sejměte jej.
 Vyměňte filtrační skládaný sáček.
 Nasaďte kryt filtru a zajistěte jej.
 Opatrně nasaďte sací hlavu, vyrovnejte

ji a zajistěte.

Pomoc při poruchách

 NEBEZPEČÍ

Před každou prací na zařízení vždy zaříze­ní vypněte a vytáhněte síťovou zástrčku.

Sací čerpadlo neběží

 Zkontrolujte kabel, zástrčku, pojistky a

zásuvku.

 Přístroj zapněte.

Sací turbína běží, aale přístroj

nenasává

Upozornění: Při správném směru otáčení

ucítíte silný proud vzduchu z tlumiče od­padního vzduchu. Při nesprávném směru
otáčení je vzduch nasáván.
ilustrace
 Zkontrolujte směr otáčení motoru. Po-

kud je směr otáčení motoru nesprávný,
zaměňte póly na přístrojové zástrčce.

Sací síla slábne

 Odstraňte případná ucpání ze sací hu-

bice, sací trubky, sací hadice nebo fil­tračního skládaného sáčku.

 Očišťování filtru: Držadlo několikrát vy-

táhněte a zasuňte, ve vypnutém stavu
přístroje.

 Zkontrolujte správné nasazení sací hla-

vy a nádoby.

 Vyměňte filtrační skládaný sáček.

Při vysávání dochází k emisi prachu

 Kryt filtru správně zajistěte.
 Zkontrolujte správné usazení plochého

skládaného filtru.

 Vyměňte filtrační skládaný sáček.

Záruka

V každé zemi platí záruční podmínky vyda­né příslušnou distribuční společností. Pří­padné poruchy zařízení odstraníme během
záruční lhůty bezplatně, pokud byl jejich
příčinou vadný materiál nebo výrobní záva­dy. V případě uplatňování nároku na záru­ku se s dokladem o zakoupení obraťte na
prodejce nebo na nejbližší oddělení služeb
zákazníkům.

Příslušenství a náhradní díly

– Smí se používat pouze příslušenství a

náhradní díly schválené výrobcem. Ori­ginální příslušenství a originální ná­hradní díly skýtají záruku bezpečného a
bezporuchového provozu přístroje.

– Výběr nejčastěji vyžadovaných náhrad-

ních díků najdete na konci návodu k ob­sluze.

– Další informace o náhradních dílech

najdete na www.kaercher.com v části
Service.

– Příslušenství není součástí dodávky.

Příslušenství je třeba podle druhu pou­žití objednávat zvlášť.

– Náhradní díly a příslušenství dostanete

u Vašeho prodejce nebo na pobočce
KÄRCHER.

98 CS

– 4

EU prohlášení o shodě

Tímto prohlašujeme, že níže označené
stroje odpovídají jejich základní koncepcí a
konstrukčním provedením, stejně jako
námi do provozu uvedenými konkrétními
provedeními, příslušným zásadním poža­davkům o bezpečnosti a ochraně zdraví
směrnic EU. Při jakýchkoli na stroji prove­dených změnách, které nebyly námi od­souhlaseny, pozbývá toto prohlášení svou
platnost.

Výrobek: Vysavač za mokra a vysa-

Typ: 1.576-xxx
Příslušné směrnice EU:

2006/42/ES (+2009/127/ES)
2014/30/EU

Použité harmonizační normy

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2014
EN 61000–3–3: 2013
EN 62233: 2008

Použité národní normy

-

vač za sucha

5.966-010

Níže podepsaní jednají z pověření a se zpl­nomocněním představenstva společnosti.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

Zplnomocněná osoba pro sestavení doku­mentace:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2018/10/01

– 5

99CS

Technické údaje

IVC 60/30 Ap

Napětí sítě V 400
Frekvence Hz 3~ 50
Jmenovitý výkon W 3000
Obsah nádoby l 60
Množství vzduchu (max.) l/s 68
Podtlak (max.) kPa (mbar) 28,6 (286)
Ochrana -- IP X4
Ochranná třída -- I
Přípojka sací hadice (C-DN/C-ID) DN 72
Jmenovitá světlost sací hadice DN 42/52/72
Délka x Šířka x Výška mm 970 x 690 x 1240
Filtrovací plocha m
Hmotnost kg 95
Okolní teplota (max.) °C +40

Zjištěné hodnoty dle EN 60335-2-69

Hladina akustického tlaku L
Kolísavost K

pA

pA

Hodnota vibrace ruka-paže m/s
Kolísavost K m/s

Síťový kabel H07RN-F 5x1,5 mm

2

Č. dílu Délka kabe-

lu

EUR 6.650-064.0 5 m

2

1,9

dB(A) 77
dB(A) 1

2

2

<2,5
0,2

100 CS

– 6
