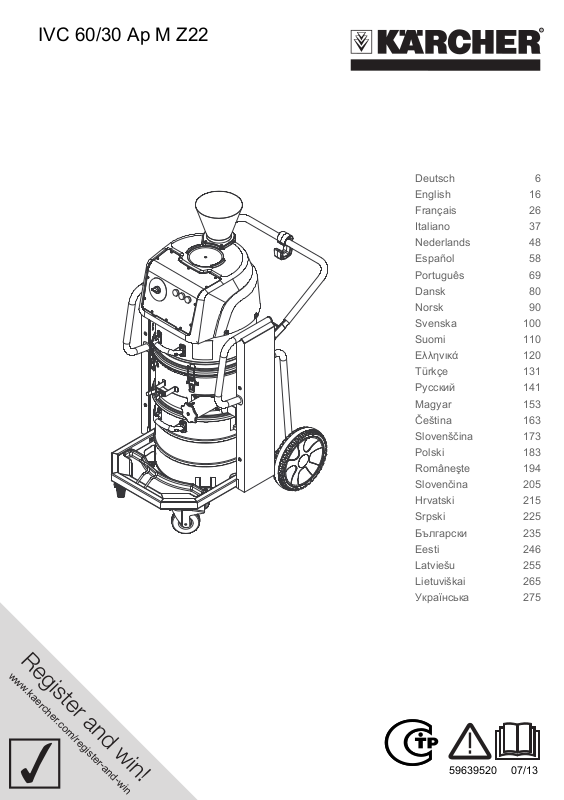

IVC 60/30 Ap M Z22

Deutsch 6 English 16 Français 26 Italiano 37 Nederlands 48 Español 58 Português 69 Dansk 80 Norsk 90 Svenska 100 Suomi 110 Ελληνικά 120 Türkçe 131 Русский 141 Magyar 153 Čeština 163 Slovenščina 173 Polski 183 Româneşte 194 Slovenčina 205 Hrvatski 215 Srpski 225 Български 235 Eesti 246 Latviešu 255 Lietuviškai 265 Українська 275

www.kaercher.com/register-and-win

59639520 07/13

3231 33

26 27 2928

18151719

10 11

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

– Vor erster Inbetriebnahme Sicherheits-

hinweise Nr. 5.956-249 unbedingt lesen!

– Bei Nichtbeachtung der Betriebsanlei-

tung und der Sicherheitshinweise können Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen.

– Bei Transportschaden sofort Händler

informieren.

Inhaltsverzeichnis

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Symbole in der Betriebsanlei-

tung

Umweltschutz. . . . . . . . . . . DE . . .1

Symbole in der Betriebsanlei-

tung . . . . . . . . . . . . . . . . . . DE . . .1

Bestimmungsgemäße Verwen-

dung . . . . . . . . . . . . . . . . . . DE . . .1

Geräteelemente . . . . . . . . . DE . . .2

Inbetriebnahme . . . . . . . . . DE . . .3

Bedienung . . . . . . . . . . . . . DE . . .3

Transport . . . . . . . . . . . . . . DE . . .6

Lagerung . . . . . . . . . . . . . . DE . . .6

Pflege und Wartung . . . . . . DE . . .6

Hilfe bei Störungen. . . . . . . DE . . .8

Garantie . . . . . . . . . . . . . . . DE . . .8

Zubehör und Ersatzteile . . . DE . . .8 EG-Konformitätserklärung . DE . . .9

Technische Daten. . . . . . . . DE . .10

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

 Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

Bestimmungsgemäße Ver-

wendung

– Dieser Sauger ist zur Nass- und Tro-

ckenreinigung von Boden- und Wandflächen bestimmt.

– Dieser Sauger ist zum Einsatz Überta-

ge bestimmt.

– Das Gerät ist zur Absaugung von Stäu-

ben der Staubgruppen IIIC, IIIB und IIIA geeignet.

– Das Gerät ist zur Absaugung trockener,

brennbarer, gesundheitsschädlicher Stäube; Staubklasse M nach EN 60 335–2–69 geeignet. Einschränkung: Es dürfen keine krebserzeugende Stoffe aufgesaugt werden.

6 DE

– 1

– Geräte der Bauart 22 sind für die Auf-

nahme von brennbarem Staub in Zone 22 geeignet. Sie sind nicht zum Anschluss an stauberzeugende Maschinen geeignet.

– Geräte der Bauart 22 sind nicht geeig-

net für die Aufnahme von Stäuben oder Flüssigkeiten mit hoher Explosionsgefahr sowie für Gemische von brennbaren Stäuben mit Flüssigkeiten.

– Dieses Gerät ist für den industriellen

Gebrauch geeignet, z.B. in Lager- und Fertigungsbereichen.

– Das Gerät ist für Kranverladung nicht

zugelassen.

Geräteelemente

1 Spannhebel 2 Filterabdeckung 3 Flachfaltenfilter 4 Rechte Entriegelung der Absetzmechanik 5 Netzkabel 6 Verriegelung des Saugkopfs (mit Siche-

rungsschraube) 7 Filterabreinigung 8 Lenkrolle des Schmutzbehälters 9 Druckausgleich 10 Kupplung für Druckausgleich 11 Schmutzbehälter 12 Zwischenring 13 Linke Entriegelung der Absetzmechanik 14 Typenschild 15 Rad 16 Saugstutzen 17 Anschlussmuffe 18 Lenkrolle des Fahrgestells mit Feststell-

bremse 19 Halter für Bodendüse 20 Fahrgestell 21 Auffangwanne 22 Handgriff des Schmutzbehälters 23 Halter für Saugrohr 24 Handgriff des Saugkopfs 25 Drehschalter 26 Saugkopf 27 Drehstrommotor

28 Abluftschalldämpfer 29 Schubbügel 30 Kabelhaken 31 Kontrolllampe „Unterdruck“ 32 Kontrolllampe „Phasen- und Drehfeld-

fehler“ 33 Kontrolllampe „Betriebsbereitschaft“ 34 Federbügel zur Erdung

Symbole auf dem Gerät

Keine Zündquellen einsaugen! Geeignet zum Aufsaugen brennbarer Stäube der Staubexplosionsklassen in Zone 22.

WARNUNG: Dieses Gerät enthält gesundheitsgefährliche Stäube. Entleerung und War-

tung, einschließlich der Entfernung des Staubbeutels, dürfen nur von sachkundigen Personen vorgenommen werden, die geeignete persönliche Schutzausrüstung tragen. Nicht einschalten, bevor das komplette Filtersystem installiert ist und die Funktion der Volumenstromkontrolle überprüft wurde.

Flachfaltenfilter Bestell-Nr. 6.904-283.0

Entsorgungsbeutel Bestell-Nr. 6.907-347.0

Sicherheitshinweise

 Gefahr

– Wenn die Abluft in den Raum zurückge-

führt wird, muss eine ausreichende Luftwechselrate L im Raum vorhanden sein. Um die geforderten Grenzwerte einzuhalten, darf der zurückgeführte Volumenstrom maximal 50% des Frischluftvolumenstroms (Raumvolumen V

x Luftwechselrate LW) betragen.

Ohne besondere Lüftungsmaßnahme gilt: L

=1h–1.

– 2

7DE

– Gebrauch des Gerätes und der Substan-

zen, für die es benutzt werden soll, einschließlich des sicheren Verfahrens der Beseitigung des aufgenommenen Materials nur durch geschultes Personal.

– Dieses Gerät enthält gesundheits-

schädlichen Staub. Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsammelbehälter, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzausrüstung tragen.

– Gerät nicht ohne das vollständige Filtra-

tionssystem betreiben.

– Die anwendbaren Sicherheitsbestim-

mungen, die für die zu behandelnden Materialien zutreffen, sind zu beachten.

– Das vom Hersteller zugelassene Zube-

hör ist elektrisch leitend. Es darf kein anderes Zubehör verwendet werden!

– Nur mit allen Filterelementen saugen,

da sonst der Saugmotor beschädigt wird und eine Gesundheitsgefährdung durch erhöhten Feinstaubausstoß auftritt!

– Sicherheitsbestimmungen für die auf-

zusaugenden Materialien beachten. In sachgemäßem/unsachgemäßem Betrieb können Teile des Gerätes bis zu 125 °C annehmen.

– Die Verwendung eines Verlängerungs-

kabels ist nicht erlaubt.

Inbetriebnahme

몇 Warnung

Nicht ohne Filterelement saugen, da sonst der Saugmotor beschädigt wird und eine Gesundheitsgefährdung durch erhöhten Feinstaubausstoß auftritt.

Hinweis: Für Stäube mit einer Zündenergie unter 1mJ können zusätzliche Vorschriften gelten.  Das Gerät in Arbeitsposition bringen,

wenn nötig mit Feststellbremsen sichern.

 Saugschlauch (nicht im Lieferumfang)

in den Saugstutzen einstecken.

 Füllstand im Schmutzbehälter vor Ar-

beitsbeginn kontrollieren und Behälter gegebenenfalls entleeren.

 Sicherstellen, dass der Schmutzbehäl-

ter ordnungsgemäß eingesetzt ist. Die Federbügel müssen sauber sein und am Schmutzbehälter anliegen. Bei Bedarf Federbügel mit einem feuchten Tuch reinigen.

 Gewünschtes Zubehör (nicht im Liefer-

umfang) aufstecken.

Automatische Saugleistungsüber-

wachung

Das Gerät ist mit einer Saugleistungsüberwachung ausgerüstet. Sinkt die Luftgeschwindigkeit im Saugschlauch unter eine Geschwindigkeit von 20 m/s, so leuchtet die Kontrolllampe „Unterdruck“ rot auf (siehe „Hilfe bei Störungen“). Hinweis: Die Kontrolllampe „Unterdruck“ kann während des normalen Betriebs (z.B. beim Arbeiten mit einer Bodendüse) zeitweise rot aufleuchten, wenn sich die Luftmenge reduziert (Querschnittsverkleinerung) und sich dadurch der Unterdruck erhöht. Hinweis: In diesen Fällen handelt es sich jedoch nicht um einen Defekt, sondern um einen Hinweis, dass sich, wie oben angegeben, die Luftmenge reduziert und der Unterdruck erhöht hat.

Anti-Statik-System

Durch den geerdeten Anschlussstutzen werden statische Aufladungen abgeleitet. Dadurch werden mit dem vom Hersteller zugelassenen, elektrisch leitenden Zubehör, Funkenbildung und Stromstöße verhindert.

Bedienung

Vorsicht

Beschädigungsgefahr! Zu- und Abluftöffnungen auf dem Saugkopf nicht abdecken.

Vorsicht

Beim Saugen dürfen niemals die beiden Flachfaltenfilter entfernt werden.

8 DE

– 3

Sauganschluss verschließen

몇 Warnung

Gesundheitsgefährdung durch Feinstaub! Wird der Saugschlauch entfernt, muss der Sauganschluss verschlossen werden.

Abbildung  Anschlussmuffe passgenau in Saugan-

schluss einsetzen.

 Anschlussmuffe bis zum Anschlag ein-

schieben.

Schmutzbehälter

Hinweis: Der Schmutzbehälter muss ent-

leert werden, wenn er bis ca. 3 cm unter dem oberen Rand gefüllt ist bzw. nach jedem Gebrauch.

– Füllstand im Schmutzbehälter regelmä-

ßig kontrollieren, da das Gerät nicht automatisch abschaltet.

Trockensaugen

– Das Gerät ist mit einem Entsorgungs-

beutel ausgerüstet, Bestell-Nr. 6.907-

347.0 (5 Stück).

Hinweis: Mit diesem Gerät können alle Arten von Stäuben bis Staubklasse M aufgesaugt werden. Die Verwendung eines Staubsammelbeutels (Bestell-Nr. siehe Filtersysteme) ist gesetzlich vorgeschrieben. Hinweis: Das Gerät ist zum Aufsaugen von trockenen, brennbaren Stäuben mit MAKWerten größer gleich 0,1 mg/m

– Beim Aufsaugen von Feinstaub muss

zusätzlich ein Entsorgungsbeutel verwendet werden.

Vorsicht Beim Wechsel von Nass- auf Trocken-

saugen beachten:

Saugen von trockenem Staub bei nassem Filterelement setzt den Filter zu und kann ihn unbrauchbar machen.

 Nassen Filter vor Benutzung gut trock-

nen oder durch trockenen ersetzen.

 Bei Bedarf Filter wechseln, wird unter

Punkt "Pflege und Wartung" beschrieben.

geeignet.

Entsorgungsbeutel einbauen

 Feststellbremsen arretieren. Abbildung

 Druckausgleich am oberen Ende aus-

stecken.

 Entriegelungen der Absetzmechanik

nach oben ziehen.

 Schubbügel nach oben ziehen. Behäl-

ter wird entriegelt und abgesenkt.

Abbildung  Behälter am Handgriff herausziehen.

Abbildung  Entsorgungsbeutel so einsetzen, dass

dieser eng an der Behälterwand und am Behälterboden anliegt.

 Entsorgungsbeutel über Behälter stülpen.

 Gefahr

Explosionsgefahr! Die elektrostatische Erdung zwischen Fahrgestell und Schmutzbehälter über die Federbügel muss gewährleistet sein.

 Behälter wieder einsetzen und mit

Schubbügel verriegeln.

몇 Warnung

Quetschgefahr! Während der Verriegelung keinesfalls die Hände zwischen Schmutzbehäl-

ter und Zwischenring halten oder in die Nähe der Hebemechanik bringen. Behälter durch Betätigung des Schubbügels mit beiden Händen verriegeln.

 Druckausgleich wieder einstecken.

Nasssaugen

Achtung: Füllstand im Schmutzbehälter bei Aufnahme von hohen Flüssigkeitsmengen ständig kontrollieren, da der Behälter innerhalb von wenigen Sekunden gefüllt werden und dadurch überlaufen kann.

 Gefahr

Beim Nasssaugen dürfen keine gesundheitsgefährlichen Stäube aufgenommen werden.

– Beim Aufsaugen von Nassschmutz

muss immer der Entsorgungsbeutel entfernt werden.

– 4

9DE

Entsorgungsbeutel entfernen

 Feststellbremsen arretieren. Abbildung

 Druckausgleich am oberen Ende aus-

stecken.

 Entriegelungen der Absetzmechanik

nach oben ziehen.

 Schubbügel nach oben ziehen. Behäl-

ter wird entriegelt und abgesenkt.

Abbildung  Behälter am Handgriff herausziehen.

Abbildung

 Entsorgungsbeutel hochstülpen.  Entsorgungsbeutel mit Verschlussstrei-

fen dicht verschließen.

 Entsorgungsbeutel herausnehmen.  Entsorgungsbeutel gemäß den gesetz-

lichen Bestimmungen entsorgen.

 Behälter wieder einsetzen und mit

Schubbügel verriegeln.

몇 Warnung

Quetschgefahr! Während der Verriegelung keinesfalls die Hände zwischen Schmutzbehäl-

ter und Zwischenring halten oder in die Nähe der Hebemechanik bringen. Behälter durch Betätigung des Schubbügels mit beiden Händen verriegeln.

 Druckausgleich wieder einstecken.

Allgemein

Vorsicht

Örtliche Vorschriften zur Abwasserbehandlung beachten.

– Nach Beendigung des Nasssaugens:

Flachfaltenfilter trocknen. Behälter mit einem feuchten Tuch reinigen und trocknen.

10 DE

Drehschalter

Gerät AUS

Gerät EIN

Gerät einschalten

 Netzstecker einstecken.

Kontrolllampe „Betriebsbereitschaft“ leuchtet.

 Gerät am Drehschalter einschalten.

Filterabreinigung

Flachfaltenfilter in regelmäßigen Intervallen reinigen. Abbildung  Griff der Filterabreinigung bei ausge-

schaltetem Gerät mehrmals herausziehen und hineinschieben.

Gerät ausschalten

 Gerät am Drehschalter ausschalten.  Netzstecker ziehen.

Kontrolllampe „Betriebsbereitschaft“ erlischt.

Nach jedem Betrieb

Filterabreinigung

 Griff der Filterabreinigung bei ausge-

schaltetem Gerät mehrmals herausziehen und hineinschieben.

Behälter entleeren

 Feststellbremsen arretieren. Abbildung

 Druckausgleich am oberen Ende aus-

stecken.

 Entriegelungen der Absetzmechanik

nach oben ziehen.

 Schubbügel nach oben ziehen. Behäl-

ter wird entriegelt und abgesenkt.

Abbildung

 Behälter am Handgriff herausziehen.  Behälter entleeren.  Behälter wieder einsetzen und mit

Schubbügel verriegeln.

– 5

몇 Warnung

Quetschgefahr! Während der

Verriegelung keinesfalls die

Hände zwischen Schmutzbehäl-

ter und Zwischenring halten oder in die Nähe der Hebemechanik bringen. Behälter durch Betätigung des Schubbügels mit beiden Händen verriegeln.

 Druckausgleich wieder einstecken.

Gerät reinigen

 Gerät innen und außen durch Absau-

gen und Abwischen mit einem feuchten Tuch reinigen.

Gerät aufbewahren

 Netzkabel aufwickeln und verstauen.  Saugschlauch um den Schubbügel wi-

ckeln.

 Bodendüse und Saugrohr in die jeweili-

gen Halter stecken.

 Gerät in einem trockenen Raum abstel-

len und vor unbefugter Benutzung sichern.

Transport

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

 Sauganschluss verschließen, siehe Be-

dienung.

 Feststellbremsen lösen und Gerät am

Schubbügel schieben.

 Gerät zum Verladen am Fahrgestell

fassen, nicht am Schubbügel.

 Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten.

Dieses Gerät darf nur in Innenräumen gelagert werden.

Pflege und Wartung

 Gefahr

Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

Staubbeseitigende Maschinen sind Sicherheitseinrichtungen zur Verhütung oder Beseitigung von Gefahren im Sinne von BGV A1.

– Zur Wartung durch den Benutzer muss

das Gerät auseinandergenommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen. Geeignete Vorsichtsmaßnahmen beinhalten Entgiftung vor dem Auseinandernehmen. Vorsorge treffen für örtlich gefilterte Zwangsentlüftung, wo das Gerät auseinandergenommen wird, Reinigung der Wartungsfläche und geeigneter Schutz des Personals.

– Das Äußere des Gerätes sollte durch

Staubsaugverfahren entgiftet und sauber abgewischt werden, oder mit Abdichtmittel behandelt werden, bevor es aus dem gefährlichen Gebiet genommen wird. Alle Geräteteile müssen als verunreinigt angesehen werden, wenn sie aus dem gefährlichen Gebiet genommen werden. Es müssen geeignete Maßnahmen ergriffen werden, um eine Staubverteilung zu vermeiden.

– Bei der Durchführung von Wartungs-

und Reparaturarbeiten müssen alle verunreinigten Gegenstände, die nicht zufriedenstellend gereinigt werden können, weggeworfen werden. Solche Gegenstände müssen in undurchlässigen Beuteln, in Übereinstimmung mit den gültigen Bestimmungen für die Beseitigung solchen Abfalls, entsorgt werden.

– Die Ansaugöffnung bei Transport und

Wartung des Gerätes ist mit der Anschlussmuffe zu verschließen.

– 6

11DE

몇 Warnung

Sicherheitseinrichtungen zur Verhütung von Gefahren müssen regelmäßig gewartet werden. Das heißt, mindestens einmal jährlich vom Hersteller oder einer unterwiesenen Person auf ihre sicherheitstechnisch einwandfreie Funktion überprüft werden, z.B. Dichtheit des Gerätes, Beschädigung des Filters, Funktion der Kontrolleinrichtungen.

Vorsicht

Beschädigungsgefahr! Keine silikonhaltigen Pflegemittel zum Reinigen verwenden.

– Einfache Wartungs- und Pflegearbeiten

können Sie selbst durchführen.

– Die Geräteoberfläche und die Behälte-

rinnenseite sollten regelmäßig mit einem feuchten Tuch gereinigt werden.

 Gefahr

Gefahr durch gesundheitsschädlichen Staub. Bei Wartungsarbeiten (z.B. Filterwechsel) Atemschutzmaske P2 oder höherwertig und Einwegkleidung tragen.

Flachfaltenfilter wechseln

Hinweis: Zum Abnehmen des Saugkopfs

werden 2 Personen benötigt.  Sicherungsschrauben an den Verriege-

lungen des Saugkopfs lösen.

 Saugkopf entriegeln und abnehmen.  Filterabdeckung entriegeln und abneh-

men.

 Flachfaltenfilter herausnehmen.  Gebrauchten Flachfaltenfilter im staub-

dicht verschlossenen Beutel, gemäß den gesetzlichen Bestimmungen entsorgen.

 Angefallenen Schmutz auf der Reinluft-

seite entfernen.

 Neuen Flachfaltenfilter einsetzen.  Filterabdeckung aufsetzen und verrie-

geln.

 Saugkopf vorsichtig aufsetzen, ausrich-

ten und verriegeln.

 Sicherungsschrauben an den Verriege-

lungen des Saugkopfs festschrauben.

 Gefahr

Explosionsgefahr! Die elektrostatische Erdung zwischen Saugkopf und Zwischenring über die Verriegelung des Saugkopfs muss gewährleistet sein.

Entsorgungsbeutel wechseln

 Feststellbremsen arretieren. Abbildung

 Druckausgleich am oberen Ende aus-

stecken.

 Entriegelungen der Absetzmechanik

nach oben ziehen.

 Schubbügel nach oben ziehen. Behäl-

ter wird entriegelt und abgesenkt.

Abbildung  Behälter am Handgriff herausziehen.

Abbildung

 Entsorgungsbeutel hochstülpen.  Entsorgungsbeutel mit Verschlussstrei-

fen dicht verschließen.

 Entsorgungsbeutel herausnehmen.  Entsorgungsbeutel gemäß den gesetz-

lichen Bestimmungen entsorgen.

Abbildung  Neuen Entsorgungsbeutel so einset-

zen, dass dieser eng an der Behälterwand und am Behälterboden anliegt.

 Entsorgungsbeutel über Behälter stül-

pen.

 Gefahr

Explosionsgefahr! Die elektrostatische Erdung zwischen Fahrgestell und Schmutzbehälter über die Federbügel muss gewährleistet sein.

 Behälter wieder einsetzen und mit

Schubbügel verriegeln.

몇 Warnung

Quetschgefahr! Während der Verriegelung keinesfalls die Hände zwischen Schmutzbehäl-

ter und Zwischenring halten oder in die Nähe der Hebemechanik bringen. Behälter durch Betätigung des Schubbügels mit beiden Händen verriegeln.

 Druckausgleich wieder einstecken.

12 DE

– 7

Hilfe bei Störungen

 Gefahr

Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.

Hinweis: Tritt eine Störung (z.B. Filterbruch) auf, muss das Gerät sofort abgeschaltet werden. Vor erneuter Inbetriebnahme muss die Störung beseitigt werden.

Saugturbine läuft nicht

 Kabel, Stecker, Sicherung und Steck-

dose überprüfen.

 Gerät einschalten.

Saugkraft lässt nach

 Verstopfungen aus Saugdüse, Saug-

rohr, Saugschlauch oder Flachfaltenfilter entfernen.

 Filterabreinigung: Griff bei ausgeschal-

tetem Gerät mehrmals herausziehen und hineinschieben.

 Gefüllten Entsorgungsbeutel wechseln.  Saugkopf und Behälter auf richtigen

Sitz prüfen.

 Flachfaltenfilter wechseln.  Druckausgleich an beiden Enden ein-

stecken.

Staubaustritt beim Saugen

 Filterabdeckung richtig verriegeln.  Korrekte Einbaulage der Flachfaltenfil-

ter überprüfen.

 Flachfaltenfilter wechseln.

Kontrolllampe „Phasen- und Dreh-

feldfehler“ leuchtet rot

Hinweis: Gerät läuft nicht.

Abbildung  Pole am Gerätestecker tauschen.

Kontrolllampe „Unterdruck“ leuch-

tet rot

 Filterabreinigung durchführen.  Flachfaltenfilter wechseln.  Bei gefülltem Entsorgungsbeutel und

Unterschreitung des Mindestvolumenstroms muss dieser gewechselt werden.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Zubehör und Ersatzteile

 Gefahr

Nur vom Hersteller zugelassenes und mit dem Ex-Aufkleber gekenn-

zeichnetes Zubehör für den Gebrauch der Bauart 22 verwenden. Die Verwendung anderer Zubehörteile kann eine Explosionsgefahr verursachen.

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und störungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com im Bereich Service.

– Im Lieferumfang ist kein Zubehör ent-

halten. Das Zubehör muss je nach Anwendung separat bestellt werden.

– Die einwandfreie Funktion des Gerätes

wird nur durch die Saugschlauch-Nennweite DN42 gewährleistet.

– 8

13DE

– Ersatzteile und Zubehör erhalten Sie

bei ihrem Händler oder bei ihrer KÄRCHER-Niederlassung.

Anbausatz „Externe Ansteuerung“

(Option)

Der Anbausatz „Externe Ansteuerung“ ermöglicht eine externe Ansteuerung des Gerätes. Über die Schnittstelle und deren Steuereingänge und Signalausgänge können die wesentlichen Funktionen gesteuert werden.

Beschädigungsgefahr! Höhere Spannungen können die Elektro-

nikbaugruppe zerstören. Die Inbetriebnahme muss durch eine ElektroFachkraft erfolgen.

EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheitsund Gesundheitsanforderungen der EGRichtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Nass- und Trockensauger Typ: 1.576-xxx Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG) 2004/108/EG 94/9/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60079-0: 2012 EN 60079-31: 2009 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008

Zertifikat Nr.:

IBExU13ATEXB009X

Kennzeichnung

II 3D Ex tc IIIC T125 °C Dc

14 DE

5.966-014

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

CEO

Head of Approbation

Dokumentationsbevollmächtigter: S. Reiser

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2013/05/01

– 9

Technische Daten

Typ IVC 60/30 Ap M Z22

Netzspannung V 400 Frequenz Hz 3~ 50 Nennleistung W 3000 Behälterinhalt l 60 Luftmenge (max.) bei Saugschlauchlänge von 3 m m Luftmenge (max.) bei Saugschlauchlänge von 8 m m Unterdruck (max.) kPa (mbar) 25,0 (250) Schutzart -- IP 54 Schutzklasse -- I Saugschlauchanschluss (C-DN/C-ID) DN 72 Saugschlauch-Nennweite DN 42 Länge x Breite x Höhe mm 970 x 690 x 1240 Filterfläche m Typisches Betriebsgewicht kg 95 Umgebungstemperatur °C -10...+40 Maximale Oberflächentemperatur °C 125 Relative Luftfeuchtigkeit % 30-90 Zündschutzart II 3D Ex tc IIIC

Ermittelte Werte gemäß EN 60335-2-69

Schalldruckpegel L Unsicherheit K

Hand-Arm Vibrationswert m/s Unsicherheit K m/s

Netzkabel H07RN-F 5x1,5 mm

Teile-Nr. Kabellänge

EU 6.649-826.0 7,5 m

/h 177

/h 136

1,9

T125 °C Dc

dB(A) 77 dB(A) 1

<2,5 0,2

– 10

15DE

Please read and comply with

these original instructions prior to the initial operation of your appliance and store them for later use or subsequent owners.

– Before first start-up it is definitely nec-

essary to read the safety indications Nr.

5.956-249!

– The non-compliance of the operating

and safety instructions may lead to damages of the appliance and to dangers for the operator and other persons.

– In case of transport damage inform ven-

dor immediately

Contents

Environmental protection . . EN . . .1 Symbols in the operating in-

structions . . . . . . . . . . . . . . EN . . .1

Proper use . . . . . . . . . . . . . EN . . .1

Device elements. . . . . . . . . EN . . .2

Start up. . . . . . . . . . . . . . . . EN . . .3

Operation . . . . . . . . . . . . . . EN . . .3

Transport . . . . . . . . . . . . . . EN . . .6

Storage. . . . . . . . . . . . . . . . EN . . .6

Maintenance and care . . . . EN . . .6

Troubleshooting . . . . . . . . . EN . . .8

Warranty. . . . . . . . . . . . . . . EN . . .8

Accessories and Spare Parts EN . . .8 EC Declaration of Conformity EN . . .9 Technical specifications . . . EN . .10

Environmental protection

The packaging material can be recycled. Please do not throw the packaging material into household waste; please send it for recycling.

Old appliances contain valuable materials that can be recycled; these should be sent for recycling. Batteries, oil, and similar substances must not enter the environment. Please dispose of your old appliances using appropriate collection systems.

Notes about the ingredients (REACH)

You will find current information about the ingredients at:

www.kaercher.com/REACH

Symbols in the operating

instructions

 Danger

Immediate danger that can cause severe injury or even death.

몇 Warning

Possible hazardous situation that could lead to severe injury or even death.

Caution

Possible hazardous situation that could lead to mild injury to persons or damage to property.

Proper use

– The machine is meant for dry and wet

cleaning of floors and walls.

– This vacuum cleaner is intended for use

above ground.

– The appliance is suitable for vacuuming

up dusts of the dust groups IIIC, IIIB and IIIA.

– The appliance is suited for the extrac-

tion of dry, combustible, harmful dusts; dust class M according to EN 60 335– 2–69. Restriction: No carcinogenic substances may be vacuumed up.

– Appliances models 22 are suitable for

the intake of combustible dust in zone

22. They are not suitable for connection to dust-emitting appliances.

– Appliances of category 22 are not suita-

ble for sucking in dusts or fluids with high risk of explosion and mixtures of combustible dust with fluids.

– This appliance is suited for industrial

use, e.g. in storage and assembly areas.

– The appliance is not approved for crane

16 EN

– 1

Device elements Symbols on the machine

1 Tension lever 2 Filter cover 3 Flat fold filter 4 Right unlocking of the placement me-

chanics 5 Power cord 6 Locking of the suction head (by means

of safety screw) 7 Filter dedusting 8 Steering roller of the dirt container 9 Pressure equalisation 10 Coupling for pressure balancing 11 Dirt receptacle 12 Intermediate ring 13 Left unlocking of the placement me-

chanics 14 Nameplate 15 Wheel 16 Suction support 17 Connection bushing 18 Steering roller of the chassis with park-

ing brake 19 Floor nozzle holder 20 Chassis 21 Drain pan 22 Handle of the dirt container 23 Holder for suction pipe 24 Handle of the suction head 25 Rotating knob 26 Suction head 27 Torque motor 28 Exhaust muffler 29 Push handle 30 Cable hook 31 Pilot lamp "negative pressure" 32 Pilot lamp "phase and rotary field fault" 33 ”Ready for use” indicator lamp 34 Spring bow for earthing

Do not suck in any ignition sources! Suitable for suction of combustible dusts of the dust explosion classes in Zone 22.

WARNING: This unit contains hazardous dust. Emptying and maintenance, including the re-

moval of the dust bag, may only be carried out by someone who is familiar with the unit and is wearing suitable protective gear. Do not switch on the unit until the complete filter system has been installed and the function of the volume-flow control has been tested.

Flat fold filter Order No. 6.904-283.0

Dust disposal bag Order No. 6.907-347.0

Safety instructions

 Danger

– When the outgoing air is carried back

into the room, a sufficient ventilation rate L in the room must be ensured. To comply with the required limit values the carried back volume flow must be 50% of the fresh air volume flow (room volume V mum. Without a specific ventilation system the following applies: L

– Only persons trained in the use of the

machine and the handling of substances for which the machine is to be used including training in the safe disposal of the sucked-in material may use the machine.

x ventilation rate LW) at maxi-

=1h–1.

– 2

17EN

– This appliance contains harmful dust.

Evacuation and maintenance work, including the disposal of the dust collection containers, may only be performed by specialists who wear the appropriate protective equipment.

– Do not use the appliance without the

complete filtering system.

– Please follow the safety regulations ap-

plicable to the materials that are to be treated.

– The accessories approved by the man-

ufacturer are electrically conductive. Do not use any other accessories!

– Vacuum only using all the filter ele-

ments; otherwise, the suction motor can get damaged and this can be hazardous to health on account of increased release of fine dust particles!

– Please follow the safety regulations ap-

plicable to the materials to be sucked in. During proper/improper operation parts of the appliance can reach temperatures of up to 125 °C.

– You are not allowed to use an extension

cable.

Start up

몇 Warning

Do not vacuum without the filter elements; otherwise, the suction motor can get damaged and this can be hazardous to health on account of increased release of fine dust particles.

Note: Additional regulations can be applicable to dusts with an ignition capacity below 1mJ.  Bring the appliance to working position

- secure it, if required, with parking brakes.

 Insert the suction hose (not included)

into the suction hose connection.

 Check the fill level in the dirt container

prior to starting work and empty the container if necessary.

 Ensure that the dirt container has been

inserted properly. Spring bows must be clean and lie flat against the dirt container. Clean spring bow with a moist cloth, as necessary.

 Attach the desired accessories (not in-

cluded).

Automatic monitoring of suction ca-

pacity

The machine is equipped with a suction power monitor. The control lamp "Vacuum pressure" lights up red if the air speed in the suction hose falls below 20 m/s (see "Assistance in case of malfunctions"). Note: The control lamp "negative pressure" can occasionally light up red during normal operation (e.g., while working with a floor nozzle), if the air volume comes down (cross-sectional reduction) causing a lower pressure. Note: There is no defect in this case; only an indication that, as specified above, the air volume has reduced and the low pressure has increased.

Anti-static system

Static charge is deflected by providing earthing to the connection nozzles. This way, the electrically conductive accessories approved by the manufacturer prevent the formation of sparks and current surges.

Operation

Caution

Risk of damage! Do not cover the supply and exhaust air openings on the suction head.

Caution

The two flat fold filters must never be removed during vacuuming.

18 EN

– 3

Close the suction connection

몇 Warning

Health risk on account of fine dust! If the suction hose is removed, the suction connection must be closed.

Illustration  Properly insert the connection socket in

the suction connection.

 Push in the connection socket until it

locks into place.

Dirt receptacle

Note: The dirt container needs to be emp-

tied if it is filled until about 3 cm below the upper rim or after every use.

– Check the fill level of the dirt container

at regular intervals, as the appliance does not shut off automatically.

Dry vacuum cleaning

– The appliance is fitted with a disposal

bag, order no. 6.907-347.0 (5 ea.).

Note: You can use this appliance to take up all types of dust up to dust class M. It is statutorily necessary to use a dust collection bag (see Filter systems for order number). Note:The appliance is suited for sucking in dry, combustible dusts with MAK values greater than or equal to 0.1 mg/m

– To vacuum fine dust, you must use an

additional disposal bag.

Caution Please note the following when switch-

ing from wet to dry vacuum cleaning:

If you vacuum dry dust while the filter element is still wet the filter will become obstructed and may be damaged beyond repair.

 Dry the wet filter properly before use or

replace it with a dry one.

 Change the filter, if required, according

to instructions under the section "Maintenance and Care".

Installing the dust disposal bag

 Lock parking brakes. Illustration

 Remove the pressure balancing at the

upper end.

 Pull the locks of the placement mechan-

ics up.

 Pull the push handle upward. The con-

tainer is unlocked and lowered.

Illustration  Pull the container out by the handle.

Illustration  Insert the disposal bag so that it is snug

against the reservoir wall and the reservoir bottom.

 Pull disposal bag over the container.

 Danger

Risk of explosion! The electrostatic earthing between chassis and dirt container via the spring bow must be ensured.

 Replace the battery and lock it with the

sliding bow.

몇 Warning

Crush hazard. Never hold your hands between the dirt container and the intermediate ring or

put them near the lifting mechanism while locking. Lock the container by pressing the sliding bow with both hands.

 Plug in the pressure balancing.

Wet vacuum cleaning

Caution: Constantly monitor the fill level in the dirt receptacle when vacuuming high volumes of liquid, as the receptacle can be filled within a matter of seconds and could overflow.

 Danger

No dusts hazardous to health should be sucked in during wet vacuuming.

– To suck wet dirt, always remove the dis-

posal bag.

– 4

19EN

Removing the dust disposal bag

 Lock parking brakes. Illustration

 Remove the pressure balancing at the

upper end.

 Pull the locks of the placement mechan-

ics up.

 Pull the push handle upward. The con-

tainer is unlocked and lowered.

Illustration  Pull the container out by the handle.

Illustration

 Put the disposal bag over.  Tightly close disposal bag by means of

the closing strip.

 Remove disposal bag.  Dispose of the disposal bag according

to the local provisions.

 Replace the battery and lock it with the

sliding bow.

몇 Warning

Crush hazard. Never hold your hands between the dirt container and the intermediate ring or

put them near the lifting mechanism while locking. Lock the container by pressing the sliding bow with both hands.

 Plug in the pressure balancing.

General

Caution

Please observe the local provisions regarding the wastewater treatment.

– After the wet vacuuming: Clean the flat-

fold filter. Clean the container with a damp rag and dry it.

Rotating knob

Appliance OFF

Appliance ON

Turning on the Appliance

 Plug in the main plug.

Indicator lamp "Ready for use" lights up.

 Switch on the appliance at the rotating

knob.

Filter dedusting

Clean the flat fold filter at regular intervals. Illustration  Pull the handle of the filter clean-off out

several times and reinsert it while the appliance is turned off.

Turn off the appliance

 Switch off the appliance at the rotating

knob.

 Pull out the mains plug.

Indicator lamp "Ready for use" turns off.

After each operation

Filter dedusting

 Pull the handle of the filter clean-off out

several times and reinsert it while the appliance is turned off.

Empty the container

 Lock parking brakes. Illustration

 Remove the pressure balancing at the

upper end.

 Pull the locks of the placement mechan-

ics up.

 Pull the push handle upward. The con-

tainer is unlocked and lowered.

Illustration

 Pull the container out by the handle.  Empty the container.  Replace the battery and lock it with the

sliding bow.

몇 Warning

Crush hazard. Never hold your hands between the dirt container and the intermediate ring or

put them near the lifting mechanism while locking. Lock the container by pressing the sliding bow with both hands.

 Plug in the pressure balancing.

20 EN

– 5

Cleaning the device

 Vacuum and wipe the appliance inside

and outside with a damp cloth.

Storing the Appliance

 Coil the mains cable and store it.  Wind the suction hose around the slid-

ing bow.

 Insert the floor nozzle and the suction

pipe into their respective holder.

 Place the appliance in a dry room and

secure it from unauthorized use.

Transport

Caution

Risk of injury and damage! Observe the weight of the appliance when you transport it.

 Close the suction connection, see oper-

ating instructions.

 Release the park brakes and push the

appliance by the push handle.

 Grab the appliance by the chassis, not

by the sliding bow to load it.

 When transporting in vehicles, secure

the appliance according to the guidelines from slipping and tipping over.

Storage

Caution

Risk of injury and damage! Note the weight of the appliance in case of storage.

This appliance must only be stored in interior rooms.

Maintenance and care

 Danger

First pull out the plug from the mains before carrying out any tasks on the machine.

Dust extracting machines are safeguards for the prevention or elimination of hazards defined in the regulations of BGV A1.

– In order to carry out maintenance work,

the user must disassemble, clean and service the unit, in so far as this is possible without endangering maintenance personnel and other persons. Suitable precautions include decontamination before the unit is disassembled. Precautions must be taken for local filtered forced air ventilation at the place where the unit is disassembled, the cleaning of the maintenance surface and suitable protection of the personnel.

– The outside of the unit should be

cleaned thoroughly and any harmful substances removed. Alternatively, a sealed coating may be applied before the unit is removed from the danger area. All unit parts are to be considered contaminated when they are removed from the danger area. To avoid distribution of the dust, you must take the appropriate measures.

– In the framework of maintenance and

repair work all contaminated objects that cannot be cleaned satisfactorily must be disposed of. Such objects must be disposed of in impermeable bags in accordance with the valid provisions for the disposal of such waste.

– During the transport and maintenance

of the appliance the extraction opening is to be closed with the connection socket.

– 6

21EN

몇 Warning

Safety equipment for preventing hazards must be serviced and maintained regularly. This means that the manufacturer's staff or persons trained by the manufacturer must check the equipment for proper functioning at least once a year, i.e. check for leaks, filter damage, functioning of the controlling elements, etc.

Caution

Risk of damage! Do not use detergents containing silicone to clean.

– No outside help is required for carrying

out basic maintenance and cleaning.

– The appliance surface and the inside of

the container should be cleaned regularly using a damp cloth.

 Danger

Risk due to dust hazardous to health. Always use disposal clothing and P2 or higher breath-safe masks while carrying out maintenance tasks (such as changing filters).

Exchanging the flat pleated filter

Note: 2 persons are required to remove the

suction head.  Release safety screws on the locks of

the suction head.

 Release and remove the suction head.  Release and remove the filter cover.  Take out the flat folded filter.  Dispose off the used flat-folded filter in

a dust-tight bag according to the statutory provisions.

 Remove the dirt that has accumulated

on the pure air side.

 Insert new flat-folded filter.  Insert and lock the filter cover.  Insert the suction head carefully, align

and lock it.

 Fasten safety screws on the locks of the

suction head.

 Danger

Risk of explosion! The electrostatic earthing between suction head and intermediate ring via the lock of the suction head must be ensured.

Replace the disposal bag

 Lock parking brakes. Illustration

 Remove the pressure balancing at the

upper end.

 Pull the locks of the placement mechan-

ics up.

 Pull the push handle upward. The con-

tainer is unlocked and lowered. Illustration  Pull the container out by the handle.

Illustration

 Put the disposal bag over.  Tightly close disposal bag by means of

the closing strip.

 Remove disposal bag.  Dispose of the disposal bag according

to the local provisions. Illustration

 Insert the new disposal bag so that it is

snug against the reservoir wall and the

reservoir bottom.  Pull disposal bag over the container.

 Danger

Risk of explosion! The electrostatic earthing between chassis and dirt container via the spring bow must be ensured.

 Replace the battery and lock it with the

sliding bow.

몇 Warning

Crush hazard. Never hold your hands between the dirt container and the intermediate ring or

put them near the lifting mechanism while locking. Lock the container by pressing the sliding bow with both hands.

 Plug in the pressure balancing.

22 EN

– 7

Troubleshooting

 Danger

First pull out the plug from the mains before carrying out any tasks on the machine.

Note: In case of a failure (e.g. filter breakage) the appliance must be turned off immediately. The failure must be remedied before the appliance is put into operation again.

Suction turbine does not run

 Check cables, plugs, fuse, and socket.  Turn on the appliance.

Suction capacity decreases

 Remove blockages in the suction noz-

zle, suction tube, suction hose, or flat pleated filter.

 Filter de dusting: Pull the handle out

several times and reinsert it while the appliance is turned off.

 Replace the filled disposal bag  Check the suction head and the recep-

tacle for proper seating.

 Replace the flat pleated filter.  Connect the pressure balancing at both

ends.

Dust comes out while vacuuming

 Lock the filter cover.  Check the proper installation position of

the flat fold filters.

 Replace the flat pleated filter.

Pilot lamp "phase and rotary field

fault" lights up red

Note: Appliance is not running.

Illustration  Exchange the poles at the appliance

plug.

Indicator lamp "negative pressure"

lights up red

 Perform the filter cleaning.  Replace the flat pleated filter.  If the disposal bag is full and the mini-

mum volume flow is fallen short of it has to be replaced.

Warranty

The warranty terms published by the relevant sales company are applicable in each country. We will repair potential failures of your appliance within the warranty period free of charge, provided that such failure is caused by faulty material or defects in manufacturing. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service centre. Please submit the proof of purchase.

Accessories and Spare Parts

 Danger

Only use accessories that are approved by the manufacturer and marked with the Ex-label for type

22. The use of other accessories may pose a risk of explosion.

– Only use accessories and spare parts

which have been approved by the manufacturer. The exclusive use of original accessories and original spare parts ensures that the appliance can be operated safely and trouble free.

– At the end of the operating instructions

you will find a selected list of spare parts that are often required.

– For additional information about spare

parts, please go to the Service section at www.kaercher.com.

– Accessories are not included in the de-

livery. The accessories for the device must be ordered separately, depending on the application.

– The proper functioning of the unit is only

ensured when a suction hose of a nominal width of DN42 is used.

– 8

23EN

– You can procure the spare parts and

the attachments from your dealer or your KÄRCHER branch office.

Upgrade kit "External control"

(option)

The upgrade kid "External control" allows the external control of the appliance. The essential functions can be controlled via the interface and its control inputs and signal outputs.

Risk of damage! Higher voltages may destroy the electronics board. Commissioning may only

be performed by a qualified electrician.

EC Declaration of Conformity

We hereby declare that the machine described below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval.

Product: Wet and dry vacuum cleaner Type: 1.576-xxx Relevant EU Directives

2006/42/EC (+2009/127/EC) 2004/108/EC 94/9/EC

Applied harmonized standards

Certificate no.:

IBExU13ATEXB009X

Marking

II 3D Ex tc IIIC T125 °C Dc

24 EN

5.966-014

The undersigned act on behalf and under the power of attorney of the company management.

CEO

Head of Approbation

Authorised Documentation Representative S. Reiser

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Phone: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2013/05/01

– 9

Technical specifications

Type IVC 60/30 Ap M Z22

Mains voltage V 400 Frequency Hz 3~ 50 Rated power W 3000 Container capacity l 60 Air quantity (max.) with a suction hose length of 3 m m Air quantity (max.) with a suction hose length of 8 m m Negative pressure (max.) kPa (mbar) 25,0 (250) Type of protection -- IP 54 Protective class -- I Suction hose connection (C-DN/C-ID) DN 72 Nominal width of suction hose DN 42 Length x width x height mm 970 x 690 x 1240 Filter area m Typical operating weight kg 95 Ambient temperature °C -10...+40 Maximum surface temperature °C 125 Relative air humidity % 30-90 Ignition protection class II 3D Ex tc IIIC

Values determined to EN 60335-2-69

Sound pressure level L Uncertainty K

Hand-arm vibration value m/s Uncertainty K m/s

Power cord H07RN-F 5x1,5 mm

Part no.: Cable

length

EU 6.649-826.0 7.5 m

/h 177

/h 136

1,9

T125 °C Dc

dB(A) 77 dB(A) 1

<2,5 0,2

– 10

25EN

Lire ces notice originale avant la

première utilisation de votre appareil, se comporter selon ce qu'elles requièrent et les conserver pour une utilisation ultérieure ou pour le propriétaire futur.

– Avant la première mise en service, vous

devez impérativement avoir lu les consignes de sécurité N° 5.956-249 !

– En cas de non-respect des instructions

de service et des consignes de sécurité, l'appareil risque de subir des dommages matériel et l'utilisateur ainsi que toute tierce personne sont exposés à des dangers potentiels.

– Contactez immédiatement le revendeur

en cas d'avarie de transport.

Table des matières

Protection de l’environnement FR . . .1 Symboles utilisés dans le mode

d'emploi . . . . . . . . . . . . . . . FR . . .1

Utilisation conforme . . . . . . FR . . .1

Éléments de l'appareil . . . . FR . . .2

Mise en service . . . . . . . . . FR . . .3

Utilisation . . . . . . . . . . . . . . FR . . .4

Transport . . . . . . . . . . . . . . FR . . .6

Entreposage. . . . . . . . . . . . FR . . .6

Entretien et maintenance . . FR . . .7 Assistance en cas de panne FR . . .8

Garantie . . . . . . . . . . . . . . . FR . . .9

Accessoires et pièces de re-

change . . . . . . . . . . . . . . . . FR . . .9

Déclaration de conformité CE FR . .10 Caractéristiques techniques FR . . 11

Protection de

l’environnement

Les matériaux constitutifs de l’emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Il est interdit de jeter les batteries, l'huile et les substances similaires dans l'environnement. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les appareils hors d'usage.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

www.kaercher.com/REACH

Symboles utilisés dans le

mode d'emploi

 Danger

Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.

Utilisation conforme

– Cet aspirateur est destiné au nettoyage

à sec et au nettoyage par voie humide des sol et murs.

– Cet aspirateur est destiné à une utilisa-

tion au-dessus du sol.

– L'appareil est adapté à l'aspiration des

poussières et des groupes de poussières IIIC, IIIB et IIIA.

– L'appareil convient à l'aspiration de

poussières sèches, inflammables, nocives pour la santé ; classe de poussières M selon EN 60 335–2–69. Restriction : il est interdit d'aspirer des substances cancérigènes.

26 FR

– 1

– Les appareils du modèle 22 sont appro-

priés à la réception de poussières inflammables en zone 22. Ils ne sont pas appropriés à un raccordement à des machines génératrices de poussières.

– Les appareil du modèle 22 ne sont pas

appropriés à l'aspiration de poussières ou de liquides avec un risque d'explosion élevé, ainsi que pour des mélanges de poussières combustibles avec liquide.

– Cet appareil convient à un usage indus-

triel, par ex. dans le secteur entrepôt et fabrication.

– L'appareil n'est pas homologué pour un

chargement par grue.

Éléments de l'appareil

1 Levier de serrage 2 Recouvrement du filtre 3 Filtre plat de plis 4 Déverrouillage droit du mécanisme de

pose 5 Câble d’alimentation 6 Verrouillage de la tête d'aspiration

(avec vis de retenue) 7 Nettoyage du filtre 8 Roulette du collecteur de saletés 9 Équilibrage de pression 10 Coupleur pour équilibrage de pression 11 Récipient collecteur 12 Bague intermédiaire 13 Déverrouillage gauche du mécanisme

de pose 14 Plaque signalétique 15 Roue 16 Consoles d'aspiration 17 Manchon de jonction 18 Roulette du châssis avec frein d'arrêt 19 Support pour buse de sol 20 Bâti de transport 21 Cuve de récupération 22 Poignée du collecteur de saletés 23 Support pour tube d'aspiration 24 Poignée de la tête d'aspiration 25 Interrupteur rotatif

26 Tête d'aspiration 27 Moteur triphasé 28 Silencieux d'échappement d'air 29 Guidon de poussée 30 Crochet de câble 31 Témoin lumineux « Sous-pression » 32 Témoin lumineux « Erreur de phase et

de champ de rotation » 33 Témoin de contrôle d’état de service 34 Attaches métalliques de mise à la terre

Symboles sur l'appareil

Ne pas aspirer de sources d'ignition ! Approprié pour l'aspiration de poussières inflammables des classes d'explosion de poussière en zone 22.

AVERTISSEMENT : cet appareil contient des poussières nocives pour la santé. Le vidage et la

maintenance, y compris le retrait du sac à poussière, ne doivent être faits que par des personnes expertes, portant l'équipement de protection personnel approprié. Ne pas enclencher avant que l'ensemble du système filtrant ne soit installé et que le fonctionnement du contrôle de débit volumique ne soit vérifié.

Filtre plat de plis N° de réf. 6.904-283.0

Sac d'élimination N° de réf. 6.907-347.0

– 2

27FR

Consignes de sécurité Mise en service

 Danger

– Si l'air évacué est renvoyé dans la

pièce, le taux de renouvellement d'air L dans la pièce doit être suffisant. Pour respecter les valeurs limites exigées, le débit volumétrique réintroduit doit représenter au maximum 50% du débit volumétrique d’air frais (Volume espace V

x taux de renouvellement de l’air

). Le suivant est valable sans me-

sures particulières de ventilation : L

=1h–1.

– Seul du personnel formé est habilité à

opérer l'appareil et les substances pour lesquels il doit être utilisé, y compris le comportement sûr d'élimination du matériau aspiré.

– Cet appareil contient des poussières

nocives pour la santé. Les opérations de vidange et de maintenance, y compris l’élimination du collecteur de poussières, ne doivent être effectuées que par des spécialistes portant un équipement de protection approprié.

– Ne jamais utiliser l'appareil sans le sys-

tème complet de filtration.

– Respecter les dispositions de sécurité

applicables qui concernent les matériaux à traiter.

– L'accessoire fourni par le fabricant est

conducteur d'électricité. L'utilisation de tout autre accessoires est interdite !!

– Il faut toujours aspirer avec tous les élé-

ments filtrants afin de ne pas endommager le moteur d'aspiration et de ne pas mettre la santé en danger suite à une émission accrue de poussières fines !

– Respecter les directives de sécurité

pour les matériaux devant être aspirés. Durant l'utilisation correcte/incorrecte, certaines pièces de l'appareil peuvent atteindre des températures de 125 °C.

– L'utilisation d'un câble de rallonge n'est

pas autorisée.

몇 Avertissement

Ne pas aspirer sans élément filtrant, sous peine d'endommager le moteur d'aspiration et de mettre la santé en danger par émission accrue de poussière fine

Remarque : Des prescriptions supplémentaires peuvent éventuellement être valables pour des poussières avec une énergie d'amorçage inférieure à 1mJ.  Amener l'appareil en position de travail,

si nécessaire le bloquer au moyen des freins d'immobilisation.

 Insérer le flexible d'aspiration (ne fai-

sant pas partie de la fourniture) dans la tubulure d'aspiration.

 Avant de commencer le travail, vérifier

le niveau de remplissage dans le collecteur de saletés et vider le cas échéant le collecteur.

 S'assurer que le collecteur de saletés

est positionné correctement. Les attaches métalliques doivent être propres et se trouver sur le collecteur d'impuretés. En cas de besoin, nettoyer les attaches métalliques à l'aide d'un chiffon humide.

 Insérer les accessoires voulus (ne fai-

sant pas partie de la fourniture).

Surveillance automatique de la

puissance d'aspiration

L'appareil est équipé d'un dispositif de surveillance de la puissance d'aspiration. La lampe témoin "Dépression" s'allume en rouge si la vitesse de l'air dans le flexible d'aspiration baisse à une valeur inférieure à 20 m/s (cf. « Aide en cas de défauts »). Remarque : Durant le fonctionnement normal (par exemple lors de travaux avec une buse de sol), le témoin lumineux « Souspression » peut s'allumer temporairement si la quantité d'air diminue (réduction de la section) et si, par conséquent, la dépression augmente.

28 FR

– 3

Remarque : Il ne s'agit alors pas d'une dé-

faillance, mais d'un symptôme d'une diminution de la quantité d'air et donc d'une augmentation de la dépression, comme précédemment signalé.

Système antistatique

Les charges statiques sont évacuées par les embouts de raccordement reliés à la terre. La formation d'étincelles et les chocs électriques sont ainsi évités par l'utilisation des accessoires à conductibilité électrique agréé par le fabricant.

Utilisation

Attention

Risque d'endommagement ! Ne pas obturer les ouvertures d'arrivée et d'échappement d'air sur la tête d'aspiration.

Attention

Lors de l'aspiration, les deux filtres à plis plats ne doivent jamais être retirés.

Fermer le raccord d'aspiration

몇 Avertissement

Impact des poussières fines sur la santé ! Si le flexible est retiré, le raccord d'aspiration doit être obturé.

Illustration  Placer le manchon de jonction exacte-

ment dans le raccord d'aspiration.

 Enfoncer le manchon de jonction jus-

qu'à la butée.

Récipient collecteur

Remarque : Le collecteur d'impuretés doit

être vidé, lorsqu'il est plein jusqu'à env. 3 cm sous le bord supérieur ou après chaque utilisation.

– Vérifier régulièrement le niveau de rem-

plissage dans le collecteur de saletés, vu que l'appareil ne se coupe pas automatiquement.

Aspiration de poussières

– L'appareil est équipé d'un sachet d'éli-

mination, référence 6 907-347.0 (5 en tout).

Remarque :Cet appareil permet d'aspirer tout type de poussières jusqu'à la classe de poussière M. L'utilisation d'un sac collecteur de poussières (référence voir systèmes de filtrage) est imposée par la loi. Remarque : L'appareil convient à une utilisation pour l'aspiration de poussières sèches, inflammables avec une concentration maximale supérieure ou égale à 0,1

mg/m

– Pour l'aspiration de poussières fines, il

faut utiliser en plus un sac à éliminer.

Attention Avant de passer de l’aspiration humide

à l’aspiration à sec, il faut noter que :

aspirer de la poussière sèche avec une cartouche de filtre mouillée peut boucher le filtre et le rendre inutilisable.

 Il faut donc bien sécher un filtre mouillé

avant de l'utiliser ou bien le remplacer par un filtre sec.

 Le cas échéant, remplacer le filtre (se

référer au point 'Entretien et maintenance').

Monter le sac d'élimination

 Bloquer le frein de stationnement. Illustration

 Débrancher l'équilibrage de pression

au niveau de l'extrémité supérieure.

 Tirer les déverrouillages du mécanisme

de pose vers le haut.

 Tirer le guidon de poussée vers le haut.

Le collecteur est déverrouillé et

s'abaisse. Illustration  Retirer le collecteur au niveau de la poi-

gnée. Illustration

 Disposer le sachet pour le recyclage de

telle sorte qu'il soit bien plaqué sur la pa-

roi extérieure et sur le fond du réservoir.  Retourner le sachet d'élimination sur le

réservoir.

– 4

29FR

 Danger

Risque d'explosion ! La masse entre le châssis et le collecteur d'impuretés par les attaches métalliques doit être garantie.

 Remettre le collecteur en place et le

verrouiller avec le guidon de poussée.

몇 Avertissement

Risque d'écrasement ! Ne mettre en aucun cas les mains entre le collecteur de saletés et

la bague intermédiaire ou à la proximité mécanisme de levage pendant le verrouillage. Verrouiller le collecteur en actionnant le guidon de poussée des deux mains.

 Rebrancher le système d'équilibrage de

pression.

Aspiration humide

Attention : Contrôler en permanence le niveau de remplissage dans le récipient collecteur lors de l'absorption de grandes quantités de liquide, car le récipient se remplit en l'espace de quelques secondes et risque de déborder.

 Danger

Pour l'aspiration de liquide, il est interdit d'aspirer des poussières nocives pour la santé.

– En cas d'aspiration de saletés humides,

il faut toujours enlever le filtre d'élimination.

Retirer le sac d'élimination

 Bloquer le frein de stationnement. Illustration

 Débrancher l'équilibrage de pression

au niveau de l'extrémité supérieure.

 Tirer les déverrouillages du mécanisme

de pose vers le haut.

 Tirer le guidon de poussée vers le haut.

Le collecteur est déverrouillé et s'abaisse.

Illustration  Retirer le collecteur au niveau de la poi-

gnée.

Illustration

 Retourner le sac d'élimination.  Fermer fermement le sachet pour le re-

cyclage avec la glissière de fermeture.

 Retirer le sac d'élimination.  Eliminer le sac d'élimination selon les

dispositions légales.

 Remettre le collecteur en place et le

verrouiller avec le guidon de poussée.

몇 Avertissement

Risque d'écrasement ! Ne mettre en aucun cas les mains entre le collecteur de saletés et

la bague intermédiaire ou à la proximité mécanisme de levage pendant le verrouillage. Verrouiller le collecteur en actionnant le guidon de poussée des deux mains.

 Rebrancher le système d'équilibrage de

pression.

Généralités

Attention

Tenir compte des prescriptions locales pour le traitement des eaux usées.

– À la fin de l'aspiration humide : sécher

le filtre à plis plat. Nettoyer le réservoir avec un chiffon humide et le sécher.

Interrupteur rotatif

Appareil ARRÊT

Appareil MARCHE

Mettre l'appareil en marche

 Brancher la fiche secteur.

Le témoin de contrôle d'état de service s'allume.

 Enclencher l'appareil à l'aide de l'inter-

rupteur rotatif.

30 FR

– 5

+ 262 hidden pages
