IV 100/40 M B1 IV 100/55 M B1 IV 100/75 M B1

Deutsch 3 English 14 Français 26 Italiano 38 Nederlands 50 Español 61 Português 73 Dansk 84 Norsk 95 Svenska 106 Suomi 117 Ελληνικά 128 Türkçe 141 Русский 153 Magyar 167 Čeština 178 Slovenščina 189 Polski 200 Româneşte 212 Slovenčina 224 Hrvatski 236 Srpski 247 Български 259 Eesti 272 Latviešu 283 Lietuviškai 295 Українська 306

59619630 02/10

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf. Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Bedienungsanleitung und beiliegende Broschüre Sicherheitshinweise für Nass/Trockensauger Nr. 5.956-249. Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise können Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen. Bei Transportschaden sofort Händler informieren.

Inhaltsverzeichnis

Umweltschutz DE - 1 Symbole in der Betriebsan-

leitung Garantie DE - 1 Bestimmungsgemäße Ver-

wendung Geräteelemente DE - 2 Sicherheitshinweise DE - 4 Inbetriebnahme DE - 5 Bedienung DE - 5 Außerbetriebnahme DE - 6 Transport DE - 7 Lagerung des Gerätes DE - 7 Pflege und Wartung DE - 7 Hilfe bei Störungen DE - 9 Zubehör und Ersatzteile DE - 10 Technische Daten DE - 10 CE-Erklärung DE - 11

DE - 1

DE - 2

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Symbole in der

Betriebsanleitung

 Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

– 1

3DE

Bestimmungsgemäße Ver-

wendung

Dieses Gerät ist nur zur Trockenanwendung bestimmt, das Gerät ist nicht geeignet zum Aufsaugen von Flüssigkeiten und nassem Sauggut. Das Gerät ist zur Absaugung trockener, brennbarer, gesundheitsschädlicher Stäube an Maschinen und Geräten in Zone 22

Geräteelemente

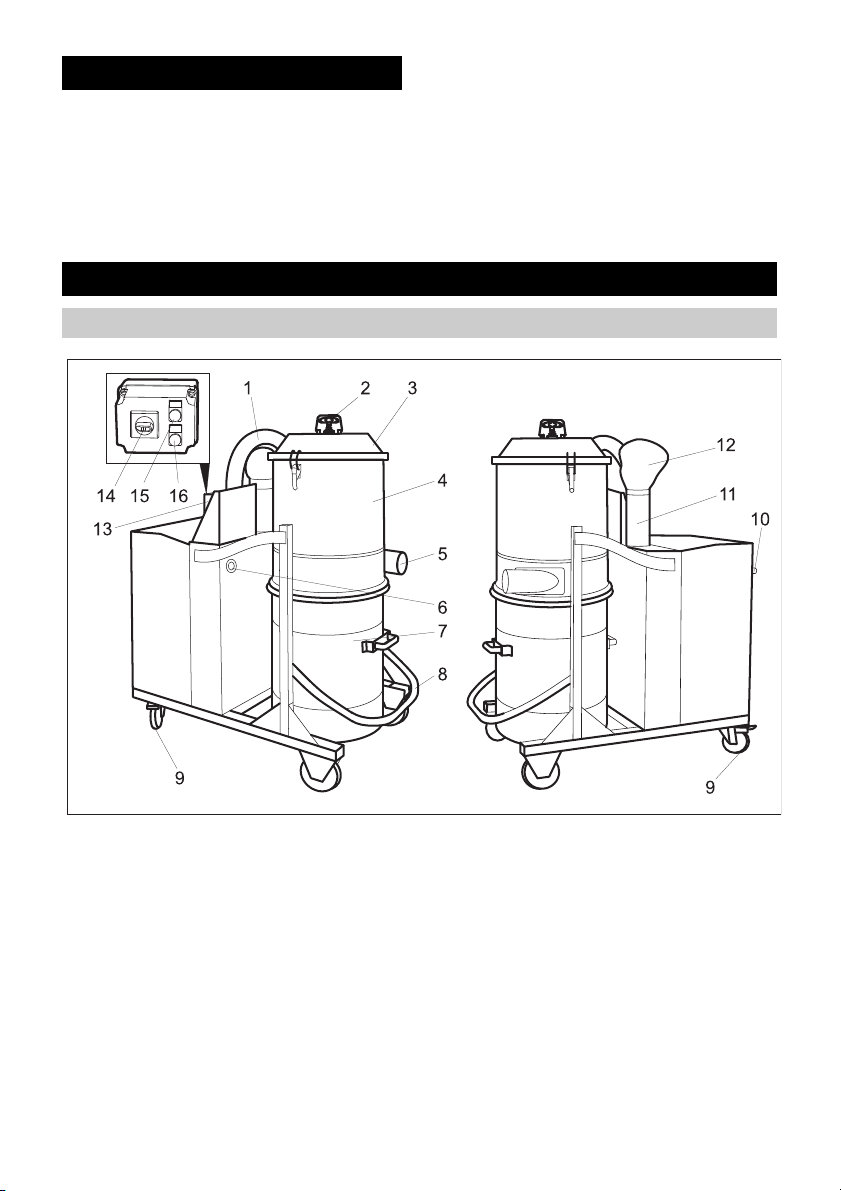

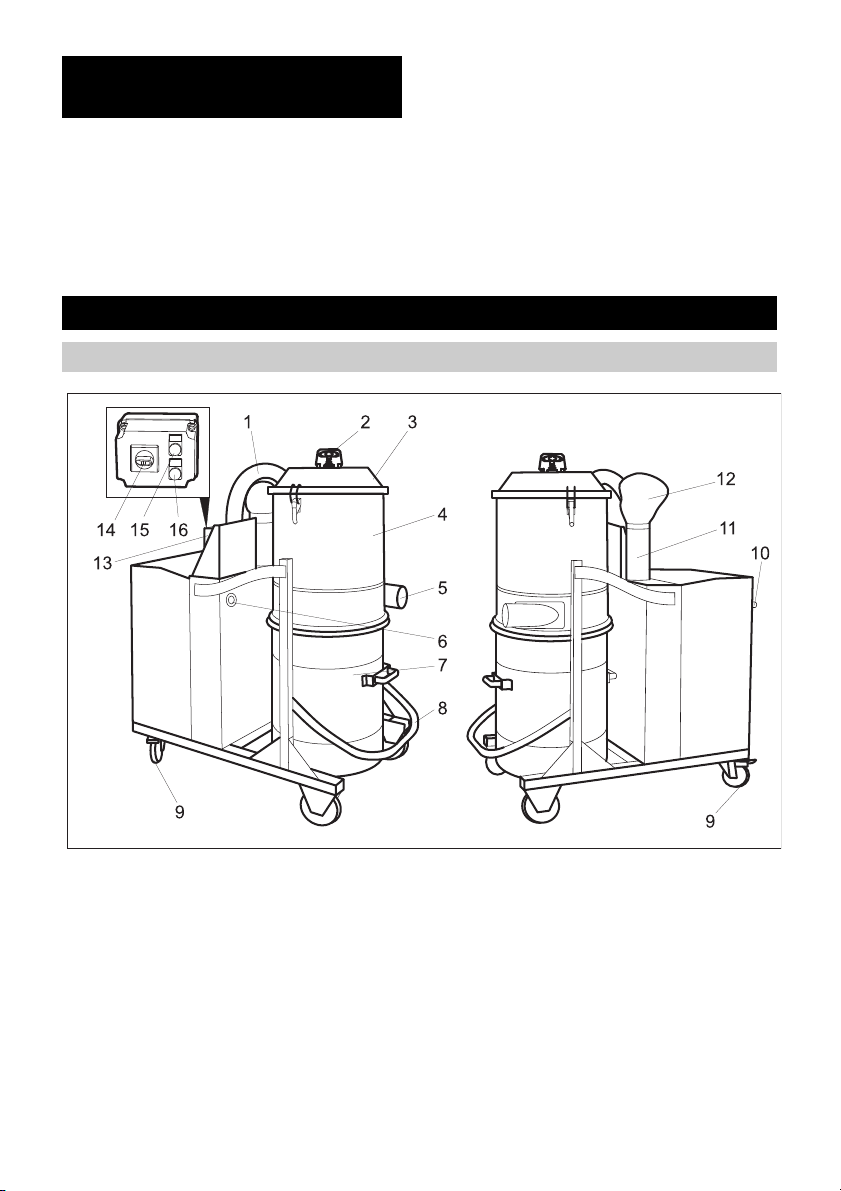

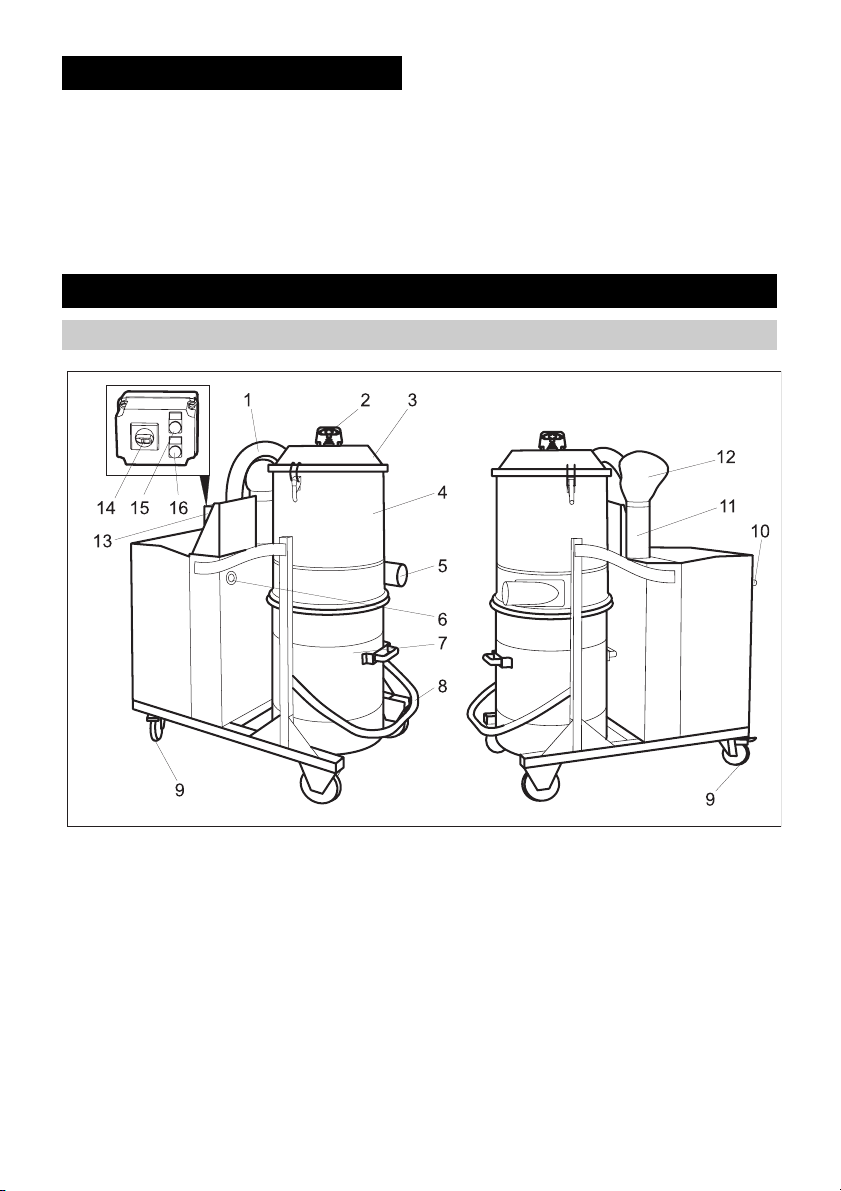

Bedienelemente IV 100/40 M B1, IV 100/55 M B1

Staubklasse M und B1 nach EN 60 335–2–69 geeignet. Einschränkung: Es dürfen keine krebserzeugenden Stoffe, außer Holzstaub, aufgesaugt werden. Dieses Gerät ist für den industriellen Gebrauch geeignet. Jeglicher anderer Gebrauch wird als unsachgemäß angesehen.

1 Schlauch zur Saugturbine 2 Griff Filterreinigung 3 Deckel Filterkammer 4 Filterkammer 5 Anschlussstutzen für Zubehör 6 Manometer 7 Sauggutbehälter 8 Hebel für Entriegelung Sauggutbehälter 9 Lenkrollen mit Feststellbremse 10 Schiebegriff 11 Schalldämpfer

4 DE

12 Diffusor 13 Schaltschrank 14 Ein-/Aus Schalter 15 Kontrollleuchte „Drehrichtung falsch“ 16 Kontrollleuchte „Netzspannung“

– 2

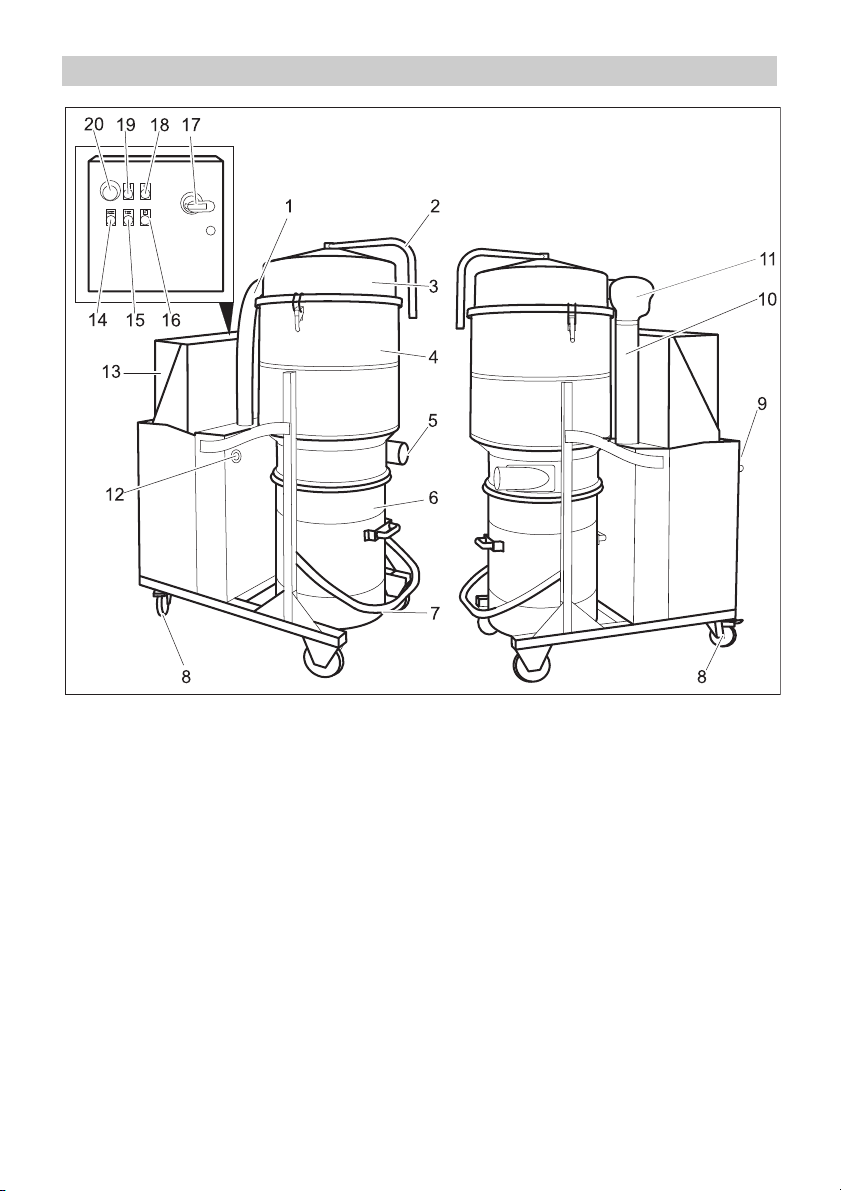

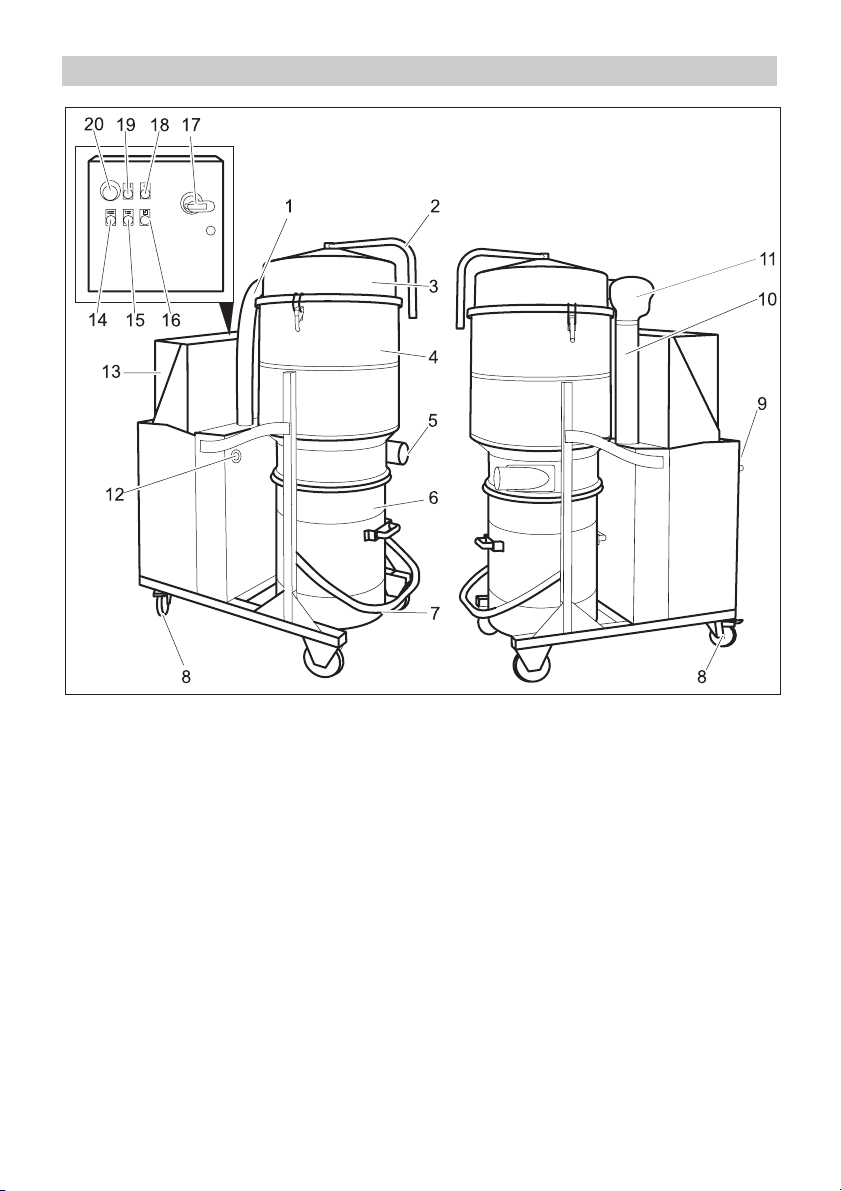

Bedienelemente IV 100/75 M B1

1 Schlauch zur Saugturbine 2 Griff Filterreinigung 3 Deckel Filterkammer 4 Filterkammer 5 Anschlussstutzen für Zubehör 6 Sauggutbehälter 7 Hebel für Entriegelung Sauggutbehälter 8 Lenkrollen mit Feststellbremse 9 Schiebegriff 10 Schalldämpfer 11 Diffusor 12 Manometer 13 Schaltschrank 14 Taster „Gerät ausschalten“ 15 Leuchttaster „Gerät einschalten“ 16 Kontrollleuchte Motorstörung 17 Ein-/Aus Schalter

18 Kontrollleuchte „Netzspannung“ 19 Kontrollleuchte „Not-Aus-Taster betätigt“ 20 Not-Aus-Taster

– 3

5DE

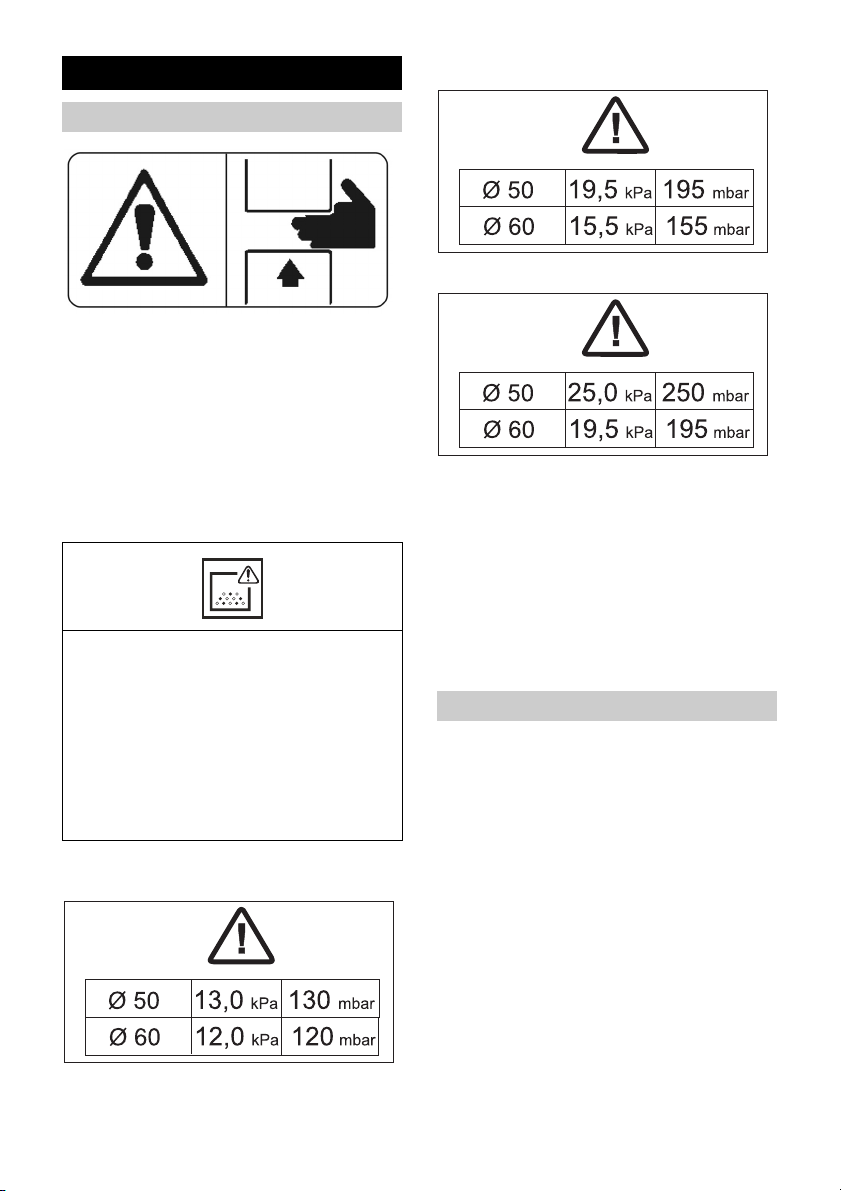

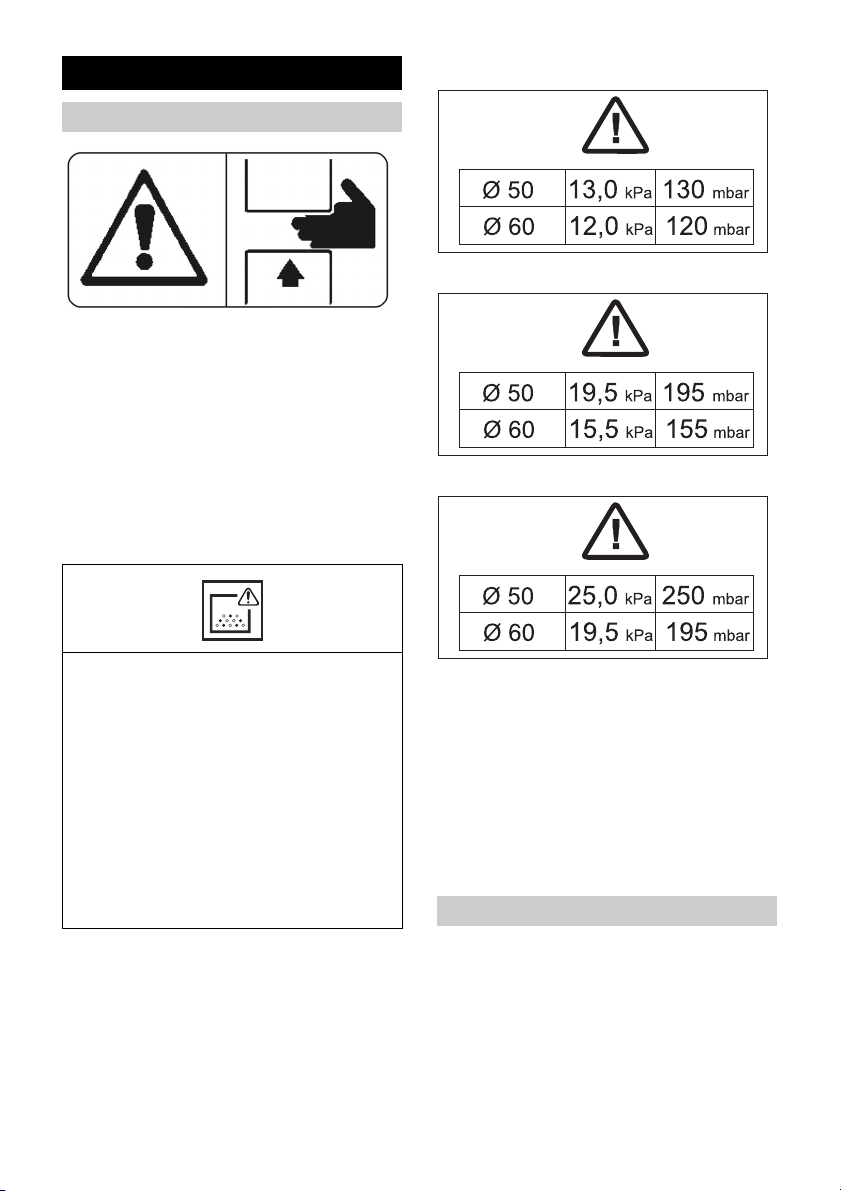

Sicherheitshinweise

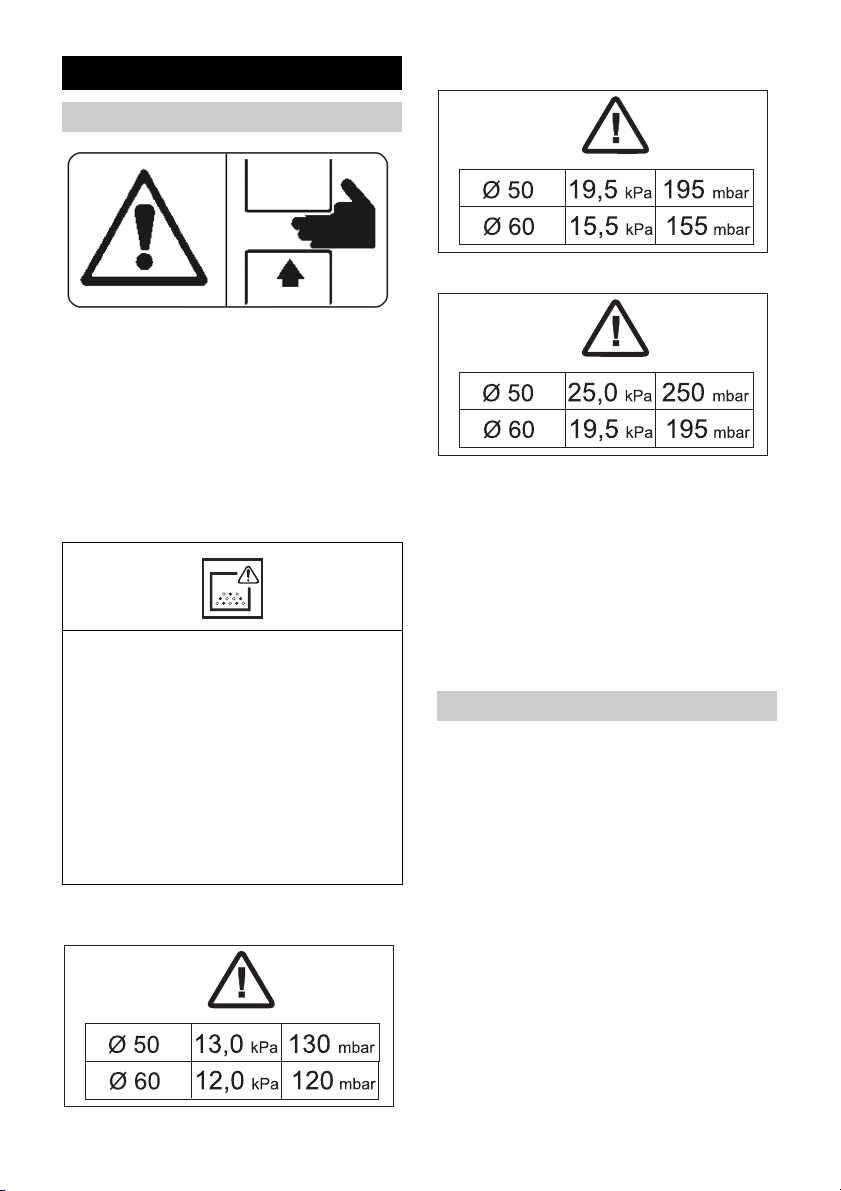

Symbole auf dem Gerät

몇 Achtung

Quetschgefahr beim Einsetzen und Verriegeln des Sauggutbehälters

Während der Verriegelung keinesfalls die Hände zwischen Sauggutbehälter und Sauger halten oder in die Nähe der Führungsbolzen hineinstecken. Den Sauggutbehälter durch Betätigung des entsprechenden Hebels mit beiden Händen verriegeln!

WARNUNG: Dieses Gerät enthält gesundheitsgefährliche Stäube. Entleerung und Wartung, einschließlich der Entfernung des Staubbeutels, dürfen nur von sachkundigen Personen vorgenommen werden, die geeignete persönliche Schutzausrüstung tragen. Nicht einschalten, bevor das komplette Filtersystem installiert ist und die Funktion der Volumenstromkontrolle überprüft wurde.

IV 100/40 M B1

IV 100/55 M B1

IV 100/75 M B1

Bei einem Saugschlauch mit der angegebenen Nennweite darf der Saugunterdruck den angegebenen Wert nicht unterschreiten. Wird der Saugunterdruck unterschritten, muss das Gerät abgestellt und der Filter gereinigt werden.

Hinweis

Da es sich beim Saugunterdruck um einen negativen Zahlenwert handelt, bedeutet eine Unterschreitung die Anzeige eines größeren, absoluten Zahlenwertes auf dem Manometer.

Sicherheitsvorschriften

Gerät bei Beendigung der Arbeit ausschalten und Netzstecker ziehen.

몇 Warnung

Wenn die Abluft in den Raum zurückgeführt wird, muss eine ausreichende Luftwechselrate L im Raum vorhanden sein. Um die geforderten Grenzwerte einzuhalten, darf der zurückgeführte Volumenstrom maximal 50% des Frischluftvolumenstroms (Raumvolumen VR x Luftwechselrate LW) betragen. Ohne besondere Lüftungsmaßnahme gilt: LW=1h–1.  Verwendung der Gerätes nur durch ge-

schultes Personal.

6 DE

– 4

Dieses Gerät enthält gesundheitsschädli-



chen Staub. Leerungs- und Wartungsvorgänge, einschließlich der Beseitigung der Staubsammelbehälter, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzausrüstung tragen.

 Der Sauggutbehälter ist erforderlichen-

falls zu entleeren, jedoch auch nach jedem Gebrauch.

 Die Verwendung eines Staubsammel-

beutels (Bestellnummer siehe „Bedienelemente“) ist gesetzlich vorgeschrieben.

 Gerät nicht ohne das vollständige Filtra-

tionssystem betreiben.

 Die Verwendung eines Verlängerungs-

kabels ist nicht erlaubt.

 In sachgemäßem/unsachgemäßem

Betrieb können Teile (z.B. Ausblasöffnung) des Industriestaubsaugers bis zu 116°C annehmen.

몇 Warnung

Nur vom Hersteller zugelassenes Zubehör für den Gebrauch der Bauart 1 verwenden. Die Anwendung anderer Zubehörteile kann Expolsionsgefahr verursachen.

 Vor der Inbetriebnahme und in regel-

mäßigen Abständen ist das Masseband auf ordnungsgemäßen Zustand, Befestigung und Funktion zu überprüfen.

 Nur mit allen Filterelementen saugen,

da sonst der Saugmotor beschädigt wird und eine Gesundheitsgefährdung durch erhöhten Feinstaubausstoß auftritt!

 Industriestaubsauger (IS) der Bauart 1

sind bestimmungsgemäß nicht geeignet zum Absaugen an Arbeitsmaschinen.

 Geräte der Bauart 1 sind nicht geeignet

für die Aufnahme von Stäuben oder Flüssigkeiten mit hohem Explosionsrisiko sowie für Gemische von brennbaren Stäuben mit Flüssigkeiten.

 Die anwendbaren Sicherheitsbestim-

mungen für die zu behandelnden Materialien müssen beachtet werden.

 Staubexplosionsgeschützte Indus-

triestaubsauger sind sicherheitstechnisch nicht geeignet zum Auf- bzw. Absaugen von explosionsgefährlichen oder diesen gleichgestellten Stoffen im Sinne von § 1 SprengG, von Flüssigkeiten sowie von Gemischen brennbarer Stäube mit Flüssigkeiten.

Im Notfall

Im Notfall (z.B. beim Einsaugen brennbarer Materialien, bei Kurzschluss oder anderen elektrischen Fehlern) Gerät ausschalten und Netzstecker ziehen.

Inbetriebnahme

Hinweis

Für Stäube mit einer Zündenergie unter 1mJ können zusätzliche Vorschriften gelten.

Î Das Gerät in Arbeitsposition bringen,

wenn nötig mit Feststellbremsen sichern.

Î Saugschlauch in den Saugschlauchan-

schluss einstecken.

Î Gewünschtes Zubehör auf den Saug-

schlauch aufstecken.

Î Sicherstellen, dass der Sauggutbehäl-

ter ordnungsgemäß eingesetzt ist.

몇 Warnung

Die maximal zulässige Netzimpedanz am elektrischen Anschlusspunkt (siehe Technische Daten) darf nicht überschritten werden.

Bedienung

Î Ein-/Aus Schalter auf „1“ drehen. Î Bei IV 100/75 M B1 Taster „Gerät ein-

schalten“ drücken.

몇 Warnung

Während des Absaugvorgangs ist das Aufrollen oder Knicken des Schlauches zu vermeiden.

Saugleistungsüberwachung

Das Gerät ist mit einer Saugleistungsüberwachung ausgerüstet. Sinkt die Luftgeschwindigkeit im Saugschlauch unter 20 m/ s, wird am Manometer folgender Druck angezeigt:

– 5

7DE

NW 50 NW 60 IV 100/40 M B1 13,0 kPa 12,0 kPa IV 100/55 M B1 19,5 kPa 15,5 kPa IV 100/75 M B1 25,0 kPa 19,5 kPa

Um die vorgeschriebene Luftgeschwindigkeit von mehr als 20 m/s wieder zu erreichen, müssen folgende Tätigkeiten ausgeführt werden: Î IV 100/40 M B1 oder IV 100/55 M B1

am EIN/AUS-Schalter ausschalten. Bei IV 100/75 M B1 Taster „Gerät aus-

schalten“ drücken.

Î Filter reinigen (siehe Kapitel „Filter rei-

nigen“).

Î Saugschlauch und Zubehör auf Ver-

stopfungen überprüfen.

Führen diese Maßnahmen nicht zur gewünschten Verringerung der Druckanzeige: Î Gerät ausschalten und Filter wechseln

(siehe Kapitel „Filter wechseln“).

Außerbetriebnahme

Î Bei IV 100/75 M B1 Taster „Gerät aus-

schalten“ drücken. Gerät am EIN/AUS-Schalter ausschalten.

Î Î Zubehör abmontieren und bei Bedarf

mit Wasser ausspülen und trocknen.

Hinweis

Sauger nach jedem Gebrauch entleeren und reinigen sowie immer wenn nötig.

Î Sauggutbehälter entleeren (siehe Kapi-

tel „Sauggutbehälter entleeren“).

Î Gerät innen und außen durch Absau-

gen und Abwischen reinigen. Gerät in einem trockenen Raum abstellen

und vor unbefugter Benutzung sichern.

Î Beim Absaugen des Gerätes ist min-

destens ein Sauger gleicher oder besserer Klassifizierung zu verwenden.

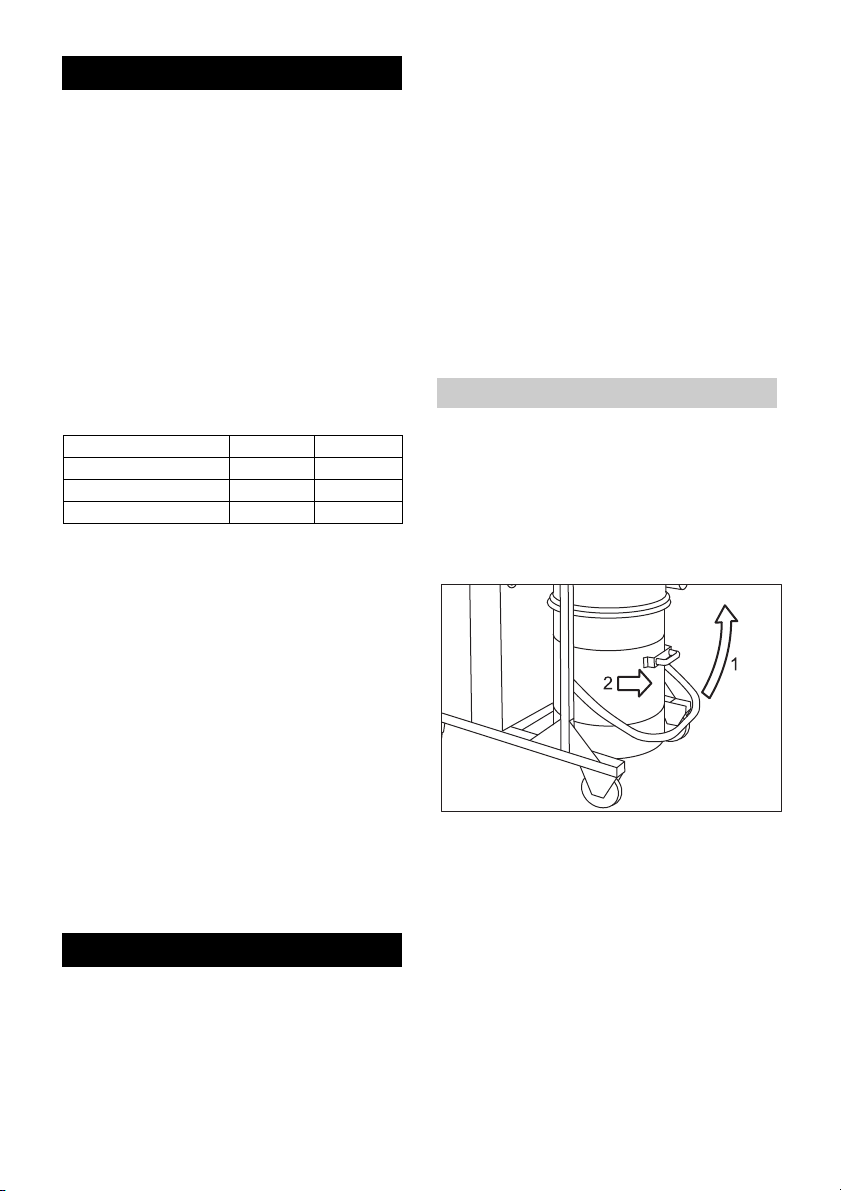

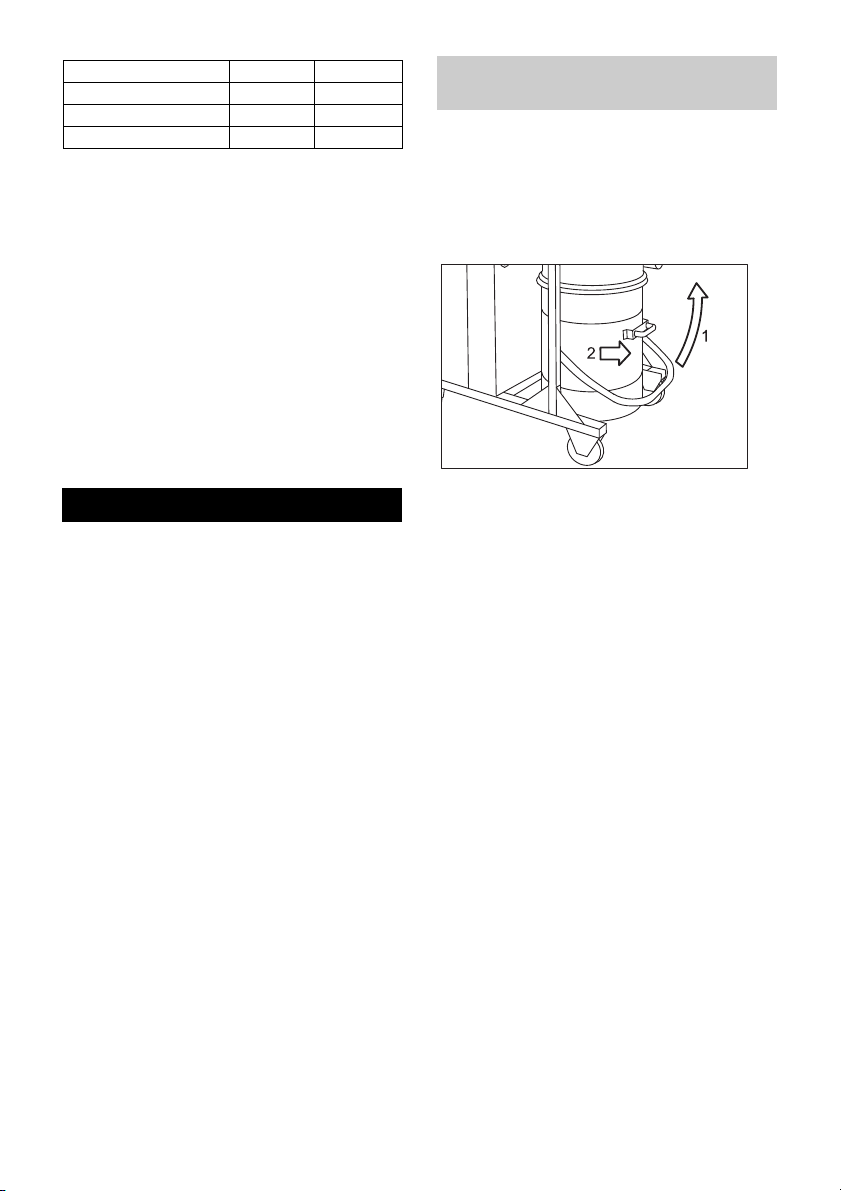

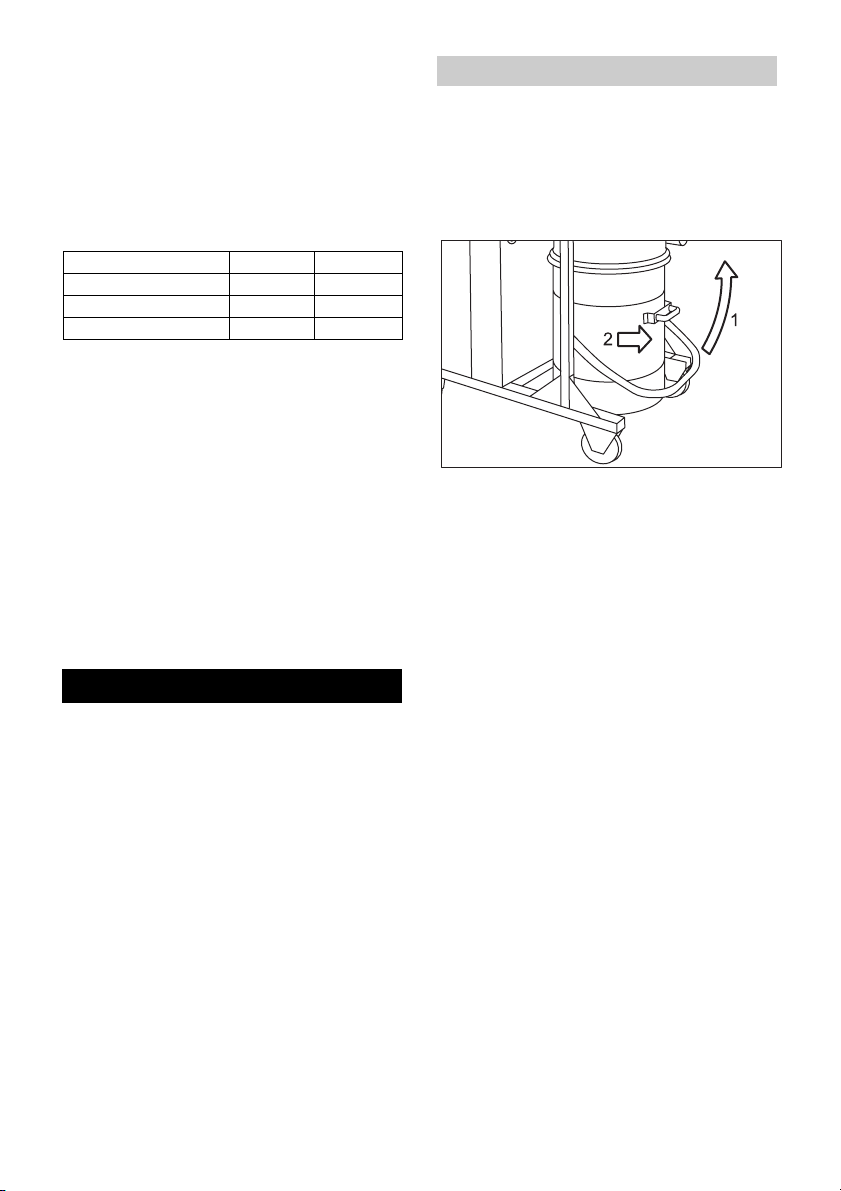

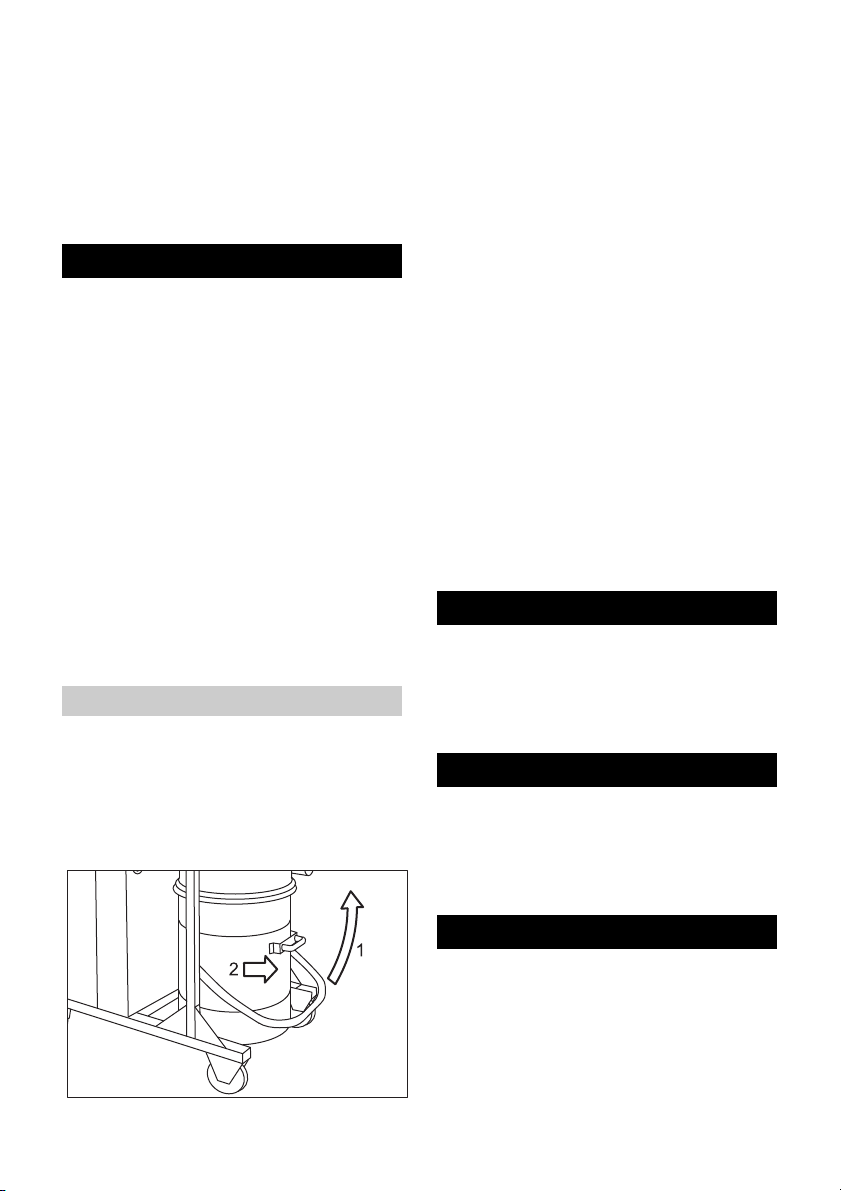

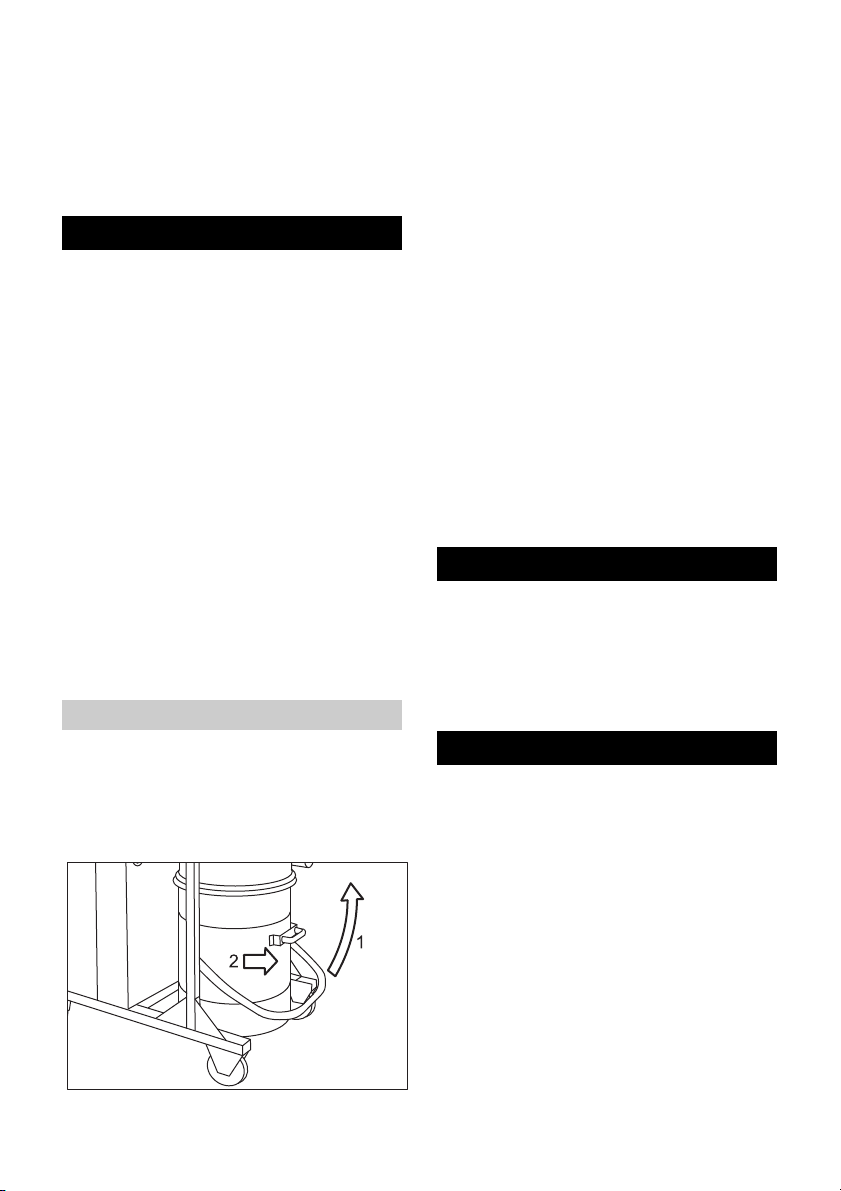

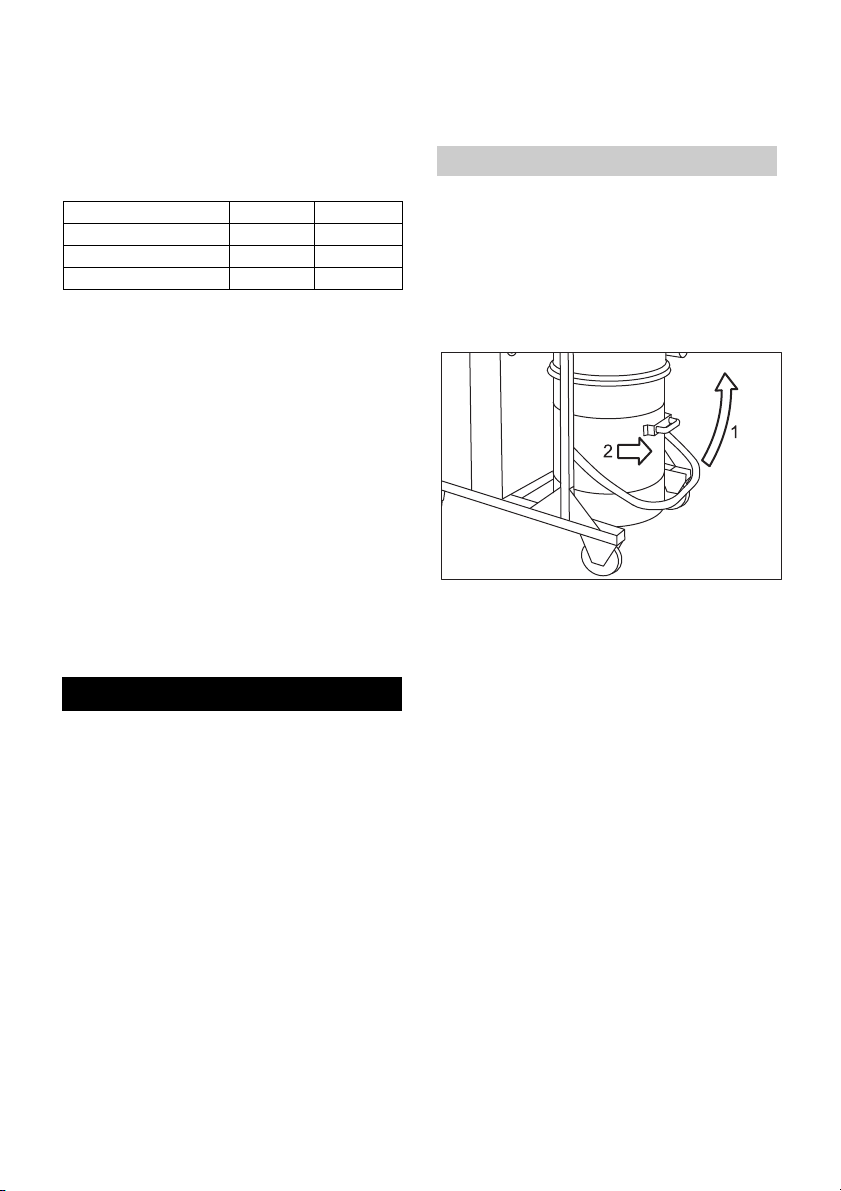

Sauggutbehälter entleeren

In Abhängigkeit von der Art und Menge des abgesaugten Materials ist der Sauggutbehälter regelmäßig zu kontrollieren, um eine zu starke Auffüllung zu vermeiden. Î Gerät ausschalten und mittels der Fest-

stellbremsen an den Lenkrollen sichern.

Î Sauggutbehälter an der Entriegelung

nach oben öffnen (siehe Grafik).

Î Den Sauggutbehälter aus dem Gerät

an dem hierfür vorgesehenen Griff herausziehen.

Hinweis

Der Sauggutbehälter muss entleert werden, wenn er bis ca. 3 cm unter dem oberen Rand gefüllt ist.

Î Den Sauggutbehälter entleeren und in

umgekehrter Reihenfolge wieder in das Gerät einsetzen.

Staubsammelbeutel

Zur staubfreien Entleerung des Gerätes muss in den Sauggutbehälter ein Staubsammelbeutel eingelegt werden: Î Staubsammelbeutel in den Behälter

einsetzen sorgfältig an die Behälterwand anlegen.

Î Beutelrand über den Rand des Saug-

gutbehälters nach außen stülpen. Sauggutbehälter in das Gerät einsetzen.

Î Î Nach Betriebsende Staubsammelbeu-

tel verschließen und aus dem Sauggutbehälter herausnehmen.

Î Staubsammelbeutel samt Inhalt gemäß

den geltenden gesetzlichen Vorschriften entsorgen.

8 DE

– 6

Transport

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Lagerung des Gerätes

Vorsicht

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten.

Dieses Gerät darf nur in Innenräumen gelagert werden.

Pflege und Wartung

몇 Warnung

Bei Arbeiten am Sauger immer zuerst den Netzstecker ziehen.

Staubbeseitigende Maschinen sind Sicherheitseinrichtungen zur Verhütung oder Beseitigung von Gefahren im Sinne von BGV A1. Zur Wartung durch den Benutzer muss das

Gerät auseinandergenommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungspersonal und andere Personen hervorzurufen. Geeignete Vorsichtsmaßnahmen beinhalten Entgiftung vor dem Auseinandernehmen. Vorsorge treffen für örtlich gefilterte Zwangsentlüftung, wo das Gerät auseinandergenommen wird, Reinigung der Wartungsfläche und geeigneter Schutz des Personals. Das Äußere des Gerätes sollte durch Staubsaugverfahren entgiftet und sauber abgewischt werden, oder mit Abdichtmittel behandelt werden, bevor es aus dem gefährlichen Gebiet genommen wird. Alle Geräteteile müssen als verunreinigt angesehen werden, wenn sie aus dem gefährlichen Gebiet genommen werden. Bei der Durchführung von Wartungs- und Reparaturarbeiten müssen alle verunreinigten Gegenstände, die nicht zufriedenstellend gereinigt werden können, weggeworfen werden. Solche Gegenstän-

de müssen in undurchlässigen Beuteln, in Übereinstimmung mit den gültigen Bestimmungen für die Beseitigung solchen Abfalls, entsorgt werden.

몇 Warnung

Sicherheitseinrichtungen zur Verhütung von Gefahren müssen regelmäßig gewartet werden. Das heißt, mindestens einmal jährlich vom Hersteller oder einer unterwiesenen Person auf ihre sicherheitstechnisch einwandfreie Funktion überprüft werden, z. B. Dichtheit des Geräts, Beschädigung des Filters, Funktion der Kontrolleinrichtungen.

Einfache Wartungs- und Pflegearbeiten können Sie selbst durchführen. Die Geräteoberfläche und die Behälterinnenseite sollten regelmäßig mit einem feuchten Tuch gereinigt werden.

 Gefahr

Um gesundheitliche Restrisiken bei der Wartung zu minimieren, sollten folgende Anweisungen beachtet werden. Bei Wartungsarbeiten (z. B. Filterwechsel) muss eine Atemschutzmaske P2 oder höherwertig und Einwegkleidung getragen werden.

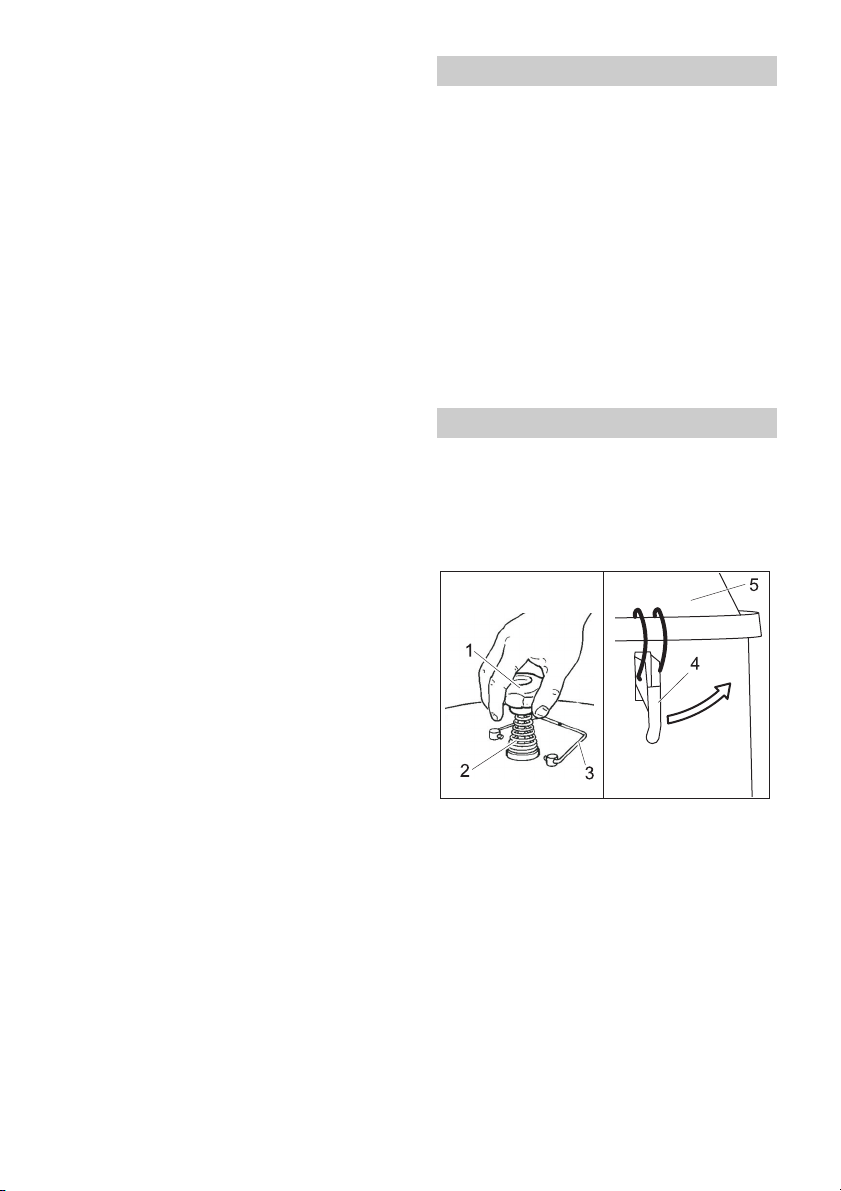

Filter reinigen

IV 100/40, IV 100/55

Gerät am EIN/AUS-Schalter ausschalten.

Î Î Sicherungsbügel Filterabreinigung zur

Seite schwenken.

Î Griff Filterabreinigung mehrmals kräftig

auf- und abbewegen.

Î Sicherungsbügel Filterabreinigung

senkrecht stellen.

IV 100/75

Î Taster „Gerät ausschalten“ drücken. Î Hebel Filterreinigung mehrmals hin-

und herbewegen.

Bringt diese Reinigung keine Verbesserung, kann der Filter entnommen und gewaschen oder ersetzt werden (siehe Kapitel „Filter wechseln“).

– 7

9DE

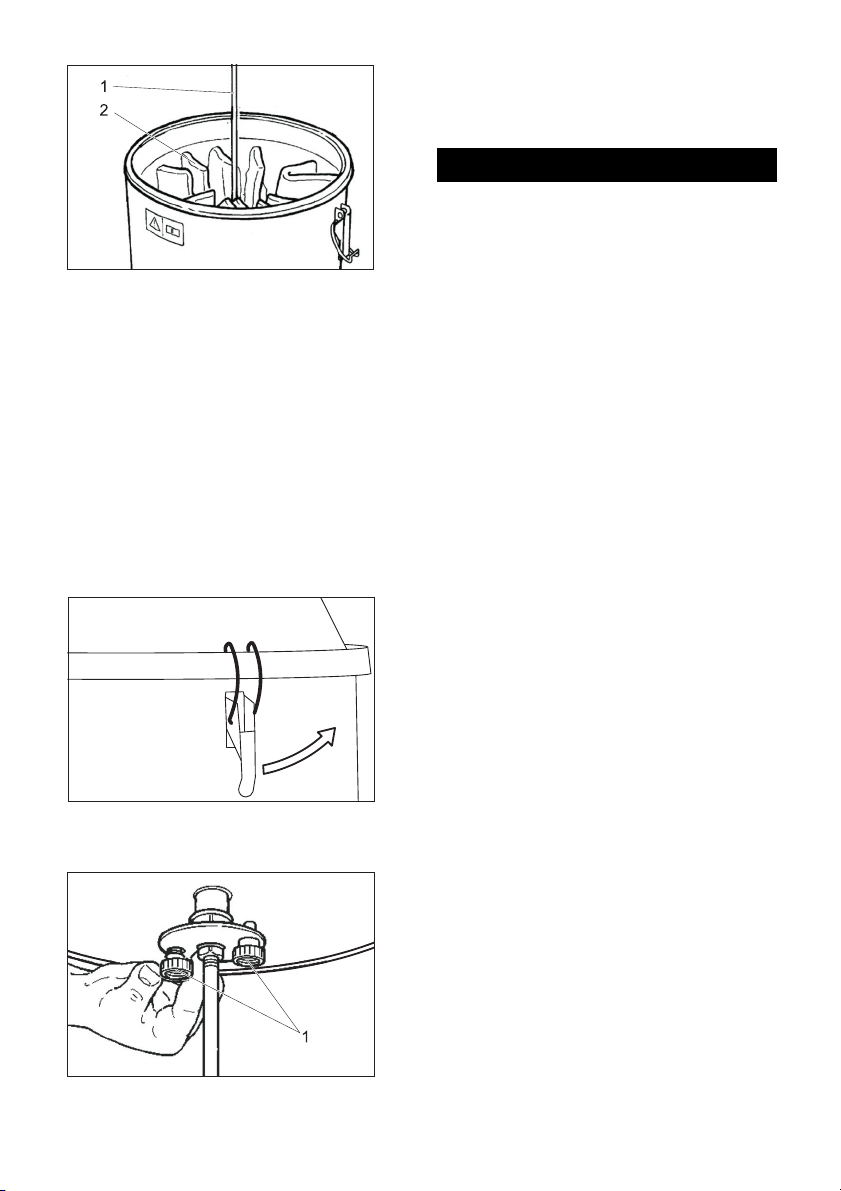

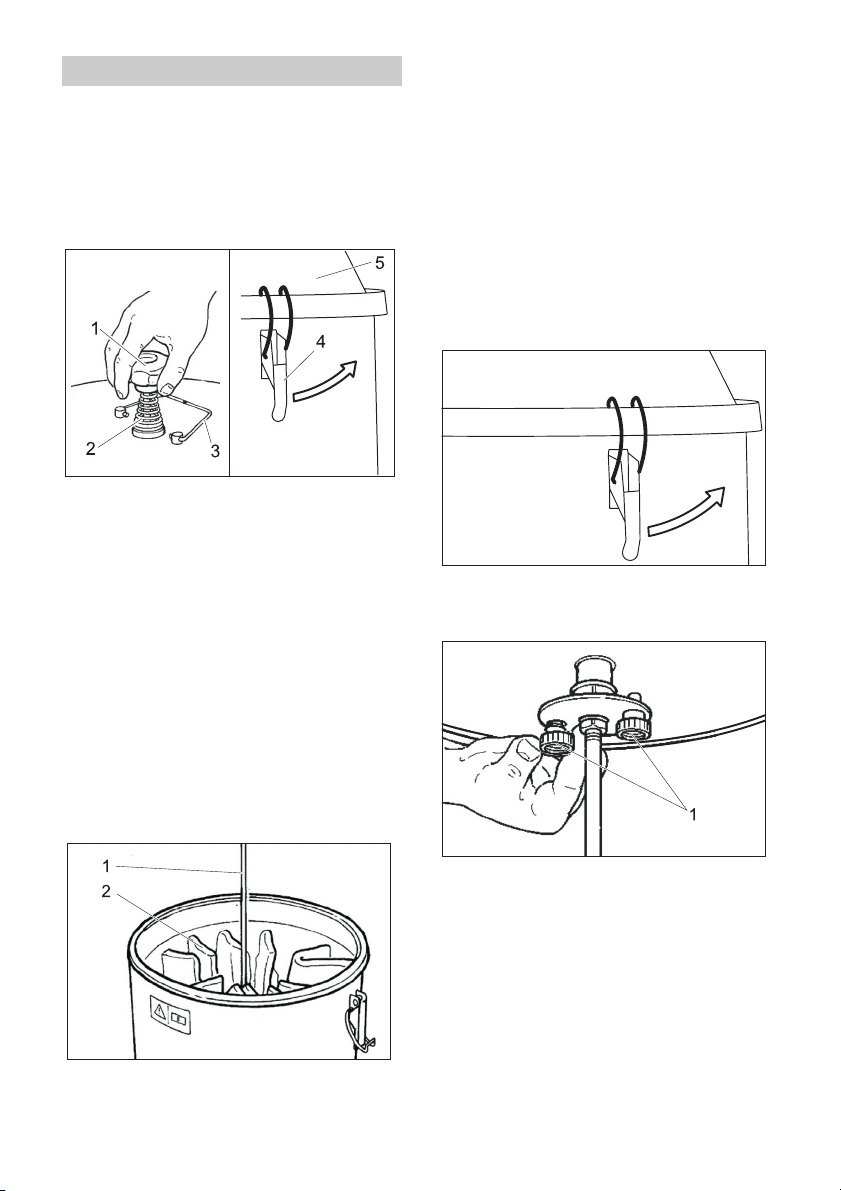

Filter wechseln/ersetzen

IV 100/40, IV 100/55

Î Das Gerät am EIN/AUS-Schalter aus-

schalten und vom Netz trennen.

Î Schlauch zur Saugturbine am unteren

Ende lösen und abziehen.

1 Griff Filterreinigung 2 Feder 3 Sicherungsbügel Filterabreinigung 4 Verschluss 5 Deckel Filterkammer

Î Sicherungsbügel Filterabreinigung zur

Seite schwenken.

Î Griff Filterreinigung abschrauben. Î Feder abnehmen. Î Mutter unterhalb der Feder abschrau-

ben (Gabelschlüssel Schüsselweite 27 mm erforderlich).

Î Verschlüsse öffnen. Î Deckel Filterkammer abnehmen.

Î Knoten der Bänder am Filter öffnen und

Gestell abnehmen.

Î Filter herausnehmen. Î Den neuen Filter in umgekehrter Rei-

henfolge einsetzen und sichern.

IV 100/75

Î Taster „Gerät ausschalten“ drücken. Î Das Gerät am EIN/AUS-Schalter aus-

schalten und vom Netz trennen.

Î Schlauch zur Saugturbine am unteren

Ende lösen und abziehen.

Î Verschlüsse öffnen. Î Deckel Filterkammer abnehmen.

1Gestell 2Filter

10 DE

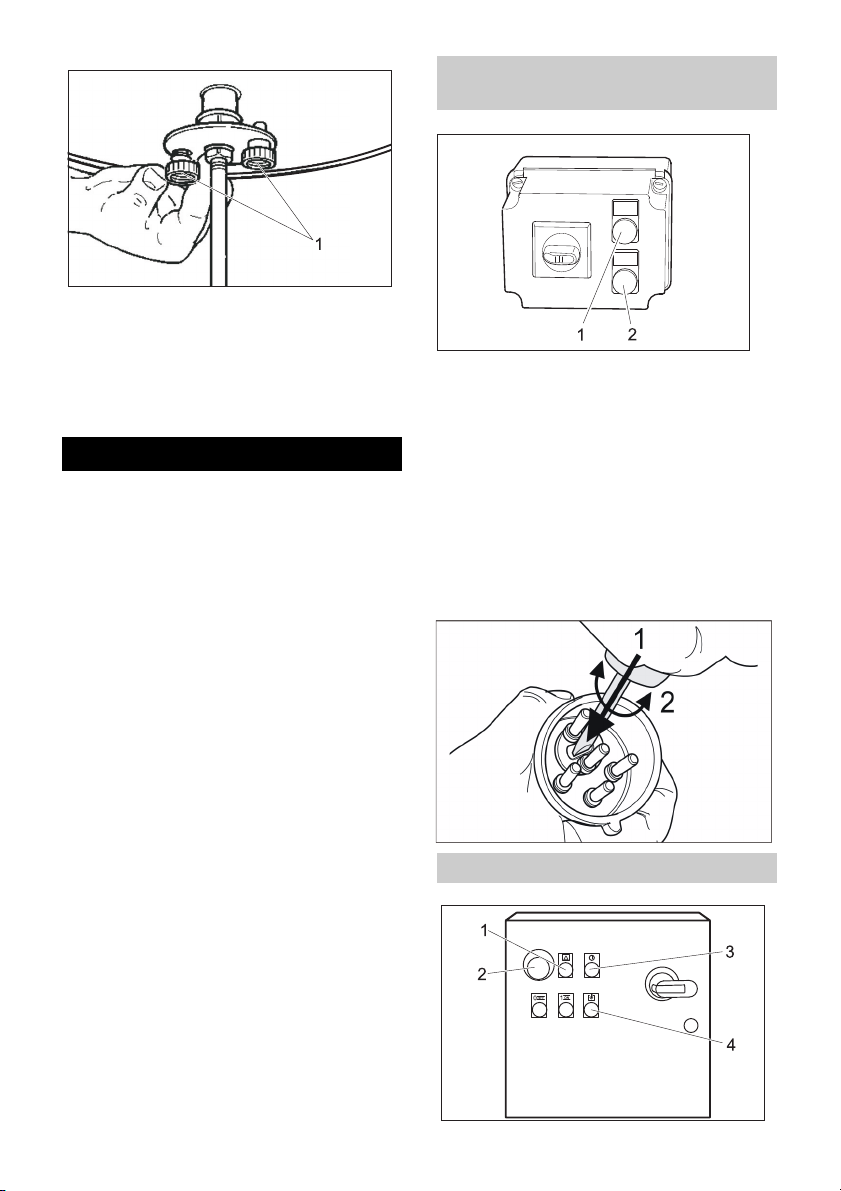

1 Rändelschraube

Î Beide Rändelschrauben herausdrehen

und Filter aus dem Gerät nehmen.

Î Den neuen Filter in umgekehrter Rei-

henfolge einsetzen und sichern.

– 8

Hilfe bei Störungen

Motor (Saugturbine) läuft nicht an

Keine elektrische Spannung. Î Sicherung, Kabel, Stecker und Steck-

dose überprüfen.

Motorschutzschalter hat ausgelöst. Î Schalter zurückstellen.

Saugkraft lässt allmählich nach

Filter, Düse, Saugschlauch oder Saugrohr verstopft. Î Überprüfen, Zubehör reinigen.

Filter reinigen.

Staubaustritt beim Saugen

Filter nicht richtig befestigt oder defekt. Î Filtersitz überprüfen bzw. austauschen.

Manometer zeigt einen nicht ordnungsgemäßen Druck an

Filter verstopft. Î Gerät ausschalten, Filter reinigen.

몇 Warnung

Alle Prüfungen und Arbeiten an elektrischen Teilen vom Fachmann ausführen lassen. Bei weiterführenden Störungen bitte den Kärcher-Kundendienst einschalten.

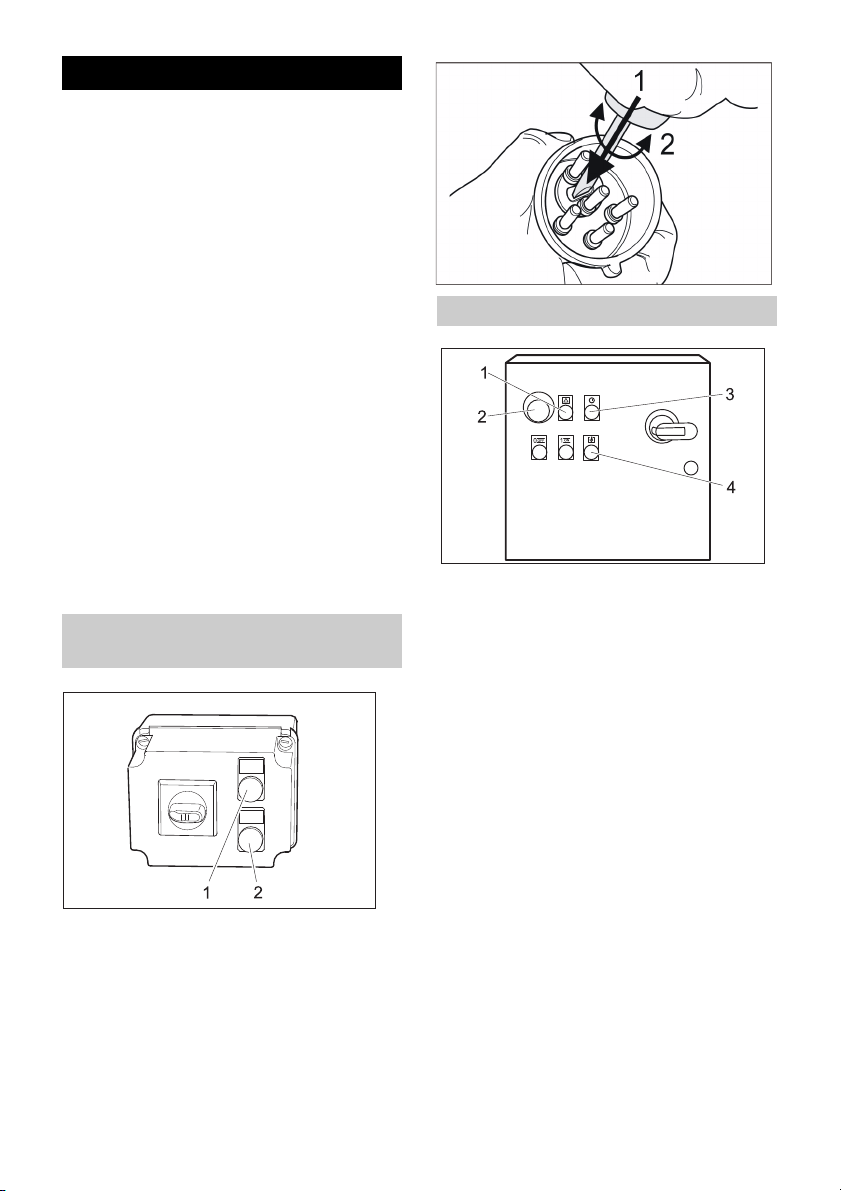

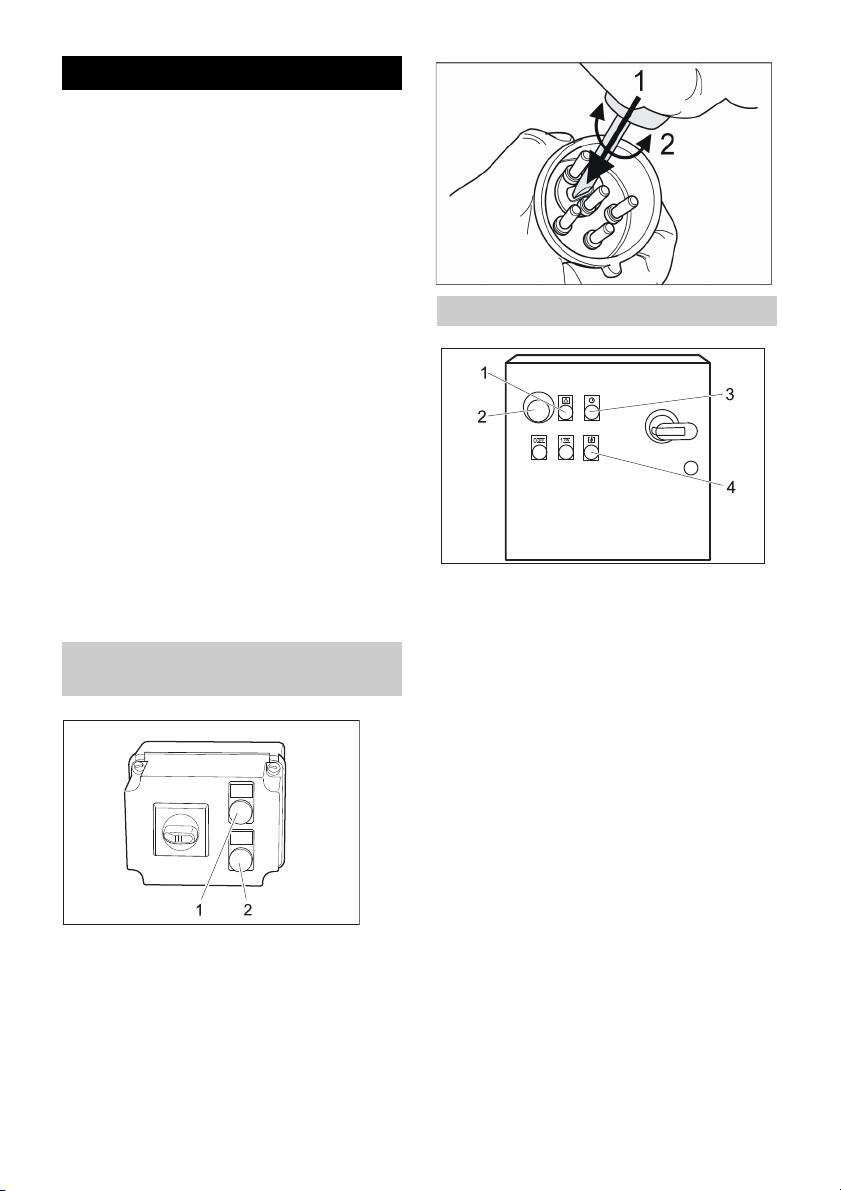

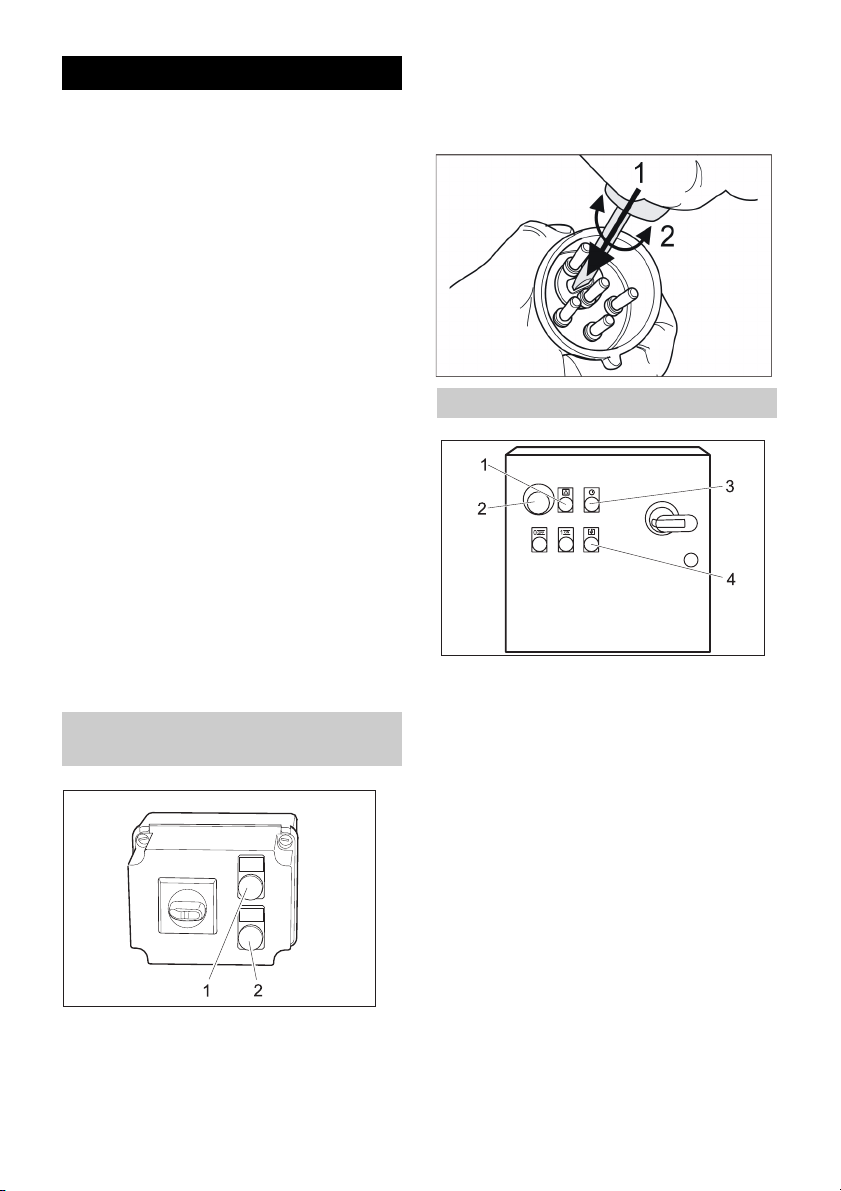

Störungsanzeige IV 100/40 M B1,

IV 100/55 M B1

Störungsanzeige IV 100/75 M B1

1 Kontrollleuchte „Not-Aus-Taster betätigt“

Leuchtet bei gedrücktem Not-Aus-Taster.

Not-Aus-Taster durch Drehen entriegeln. 2 Not-Aus-Taster 3 Kontrollleuchte „Netzspannung“

Leuchtet bei eingestecktem Netzste-

cker und anliegender Netzspannung. 4 Kontrollleuchte Motorstörung

Leuchtet wenn der Motorschutzschalter

durch erhöhte Stromaufnahme ausge-

löst hat.

Ein-/Aus Schalter auf 0 drehen, ca. 10

Minuten warten, Ein-/Aus Schalter auf 1

drehen.

1 Kontrollleuchte „Netzspannung“

Leuchtet bei eingestecktem Netzstecker und anliegender Netzspannung.

2 Kontrollleuchte „Drehrichtung falsch“

Leuchtet bei falschem Drehfeld am Netzanschluss.

Î Bei falscher Drehrichtung am Gerä-

testecker die Pole tauschen.

– 9

11DE

Zubehör und Ersatzteile

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und störungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com im Bereich Service.

Technische Daten

Zubehör IV 100/40 M B1,

IV 100/55 M B1

Zubehör Bestellnummer

Filter 6.904-342.0 Staubsammelbeutel PE 6.904-348.0

Zubehör IV 100/75 M B1

Zubehör Bestellnummer

Filter 6.904-344.0 Staubsammelbeutel PE6.904-348.0

Geräte-

IV 100/40 M B1 IV 100/55M B1 IV 100/75 M B1 bezeichnung Schutzart IP 54 Behälterinhalt 90 l Spannung 400 V, 3~, 50 Hz Maximal zulässige Netzimpedanz 0.154+j0.096

Ohm

0.128+j0.080 Ohm

0.204+j0.127 Ohm

Gebläsedaten Leistung 5000 W 6000 W 7500 W Vakuum* 15,5 kPa 21 kPa 27 kPa * mit Druckbegrenzungsventil Luftmenge 96 l/s 92 l/s 106 l/s Länge x Breite x Höhe 1220x670x1530 mm 1280x690x1820

mm Kabellänge 8 m Schutzklasse I Netzkabel:

6.649-368 6.649-369 6.649-364 Bestell-Nr. Netzkabel:Typ: H07RN-F Saugschlauch NW 61 / 5 m Gewicht 141 kg 155 kg 256 kg Lagertemperatur -10...+40 °C Luftfeuchtigkeit 30...90 % Filterfläche 1,8 m

1,8 m

3,0 m

Zündschutzart

Ermittelte Werte gemäß EN 60335-2-69

Schalldruckpegel L Unsicherheit K

65 dB(A) 79 dB(A) 72 dB(A)

1 dB(A) 1 dB(A) 1 dB(A)

12 DE

– 10

CE-Erklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheitsund Gesundheitsanforderungen der EGRichtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. PRODUKT: Naß- und Trockensauger TYP:1.573-xxx Einschlägige EG-Richtlinien: 2006/42/EG (+2009/127/EG) 2006/95/EG 2004/108/EG 94/9/EG Angewandte harmonisierte Normen: DIN EN 60 335-1 DIN EN 60 335 – 2 – 69 DIN EN 55 014-1: 2000 + A1: 2001 + A2: 2002 DIN EN 55 014-2: 1997 + A1: 2001 DIN EN 61 000-3-2: 2000 DIN EN 61 000-3-3: 1995 + A1: 2001 Angewandte nationale Normen: – Prüfbericht-Nr. 7131 3385 Kennzeichnung:

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

CEO

Head of Approbation

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

– 11

13DE

Please read and comply with

these original instructions prior to the initial operation of your appliance and store them for later use or subsequent owners. Before using this appliance for the first time, please read and adhere to the information contained in these Operating Instructions, and the enclosed leaflet “Safety Information for Wet/Dry Vacuum Cleaners No. 5.956-249”. The non-compliance of the operating and safety instructions may lead to damages of the appliance and to dangers for the operator and other persons. In case of transport damage inform vendor immediately

Contents

Environmental protection EN - 1 Symbols in the operating in-

structions Warranty EN - 1 Proper use EN - 2 Device elements EN - 2 Safety instructions EN - 4 Start up EN - 5 Operation EN - 5 Shutting down EN - 6 Transport EN - 7 Storing the device EN - 7 Maintenance and care EN - 7 Troubleshooting EN - 9 Accessories and Spare

Parts Specifications EN - 11 CE Declaration EN - 12

EN - 1

EN - 9

Environmental protection

The packaging material can be recycled. Please do not place the packaging into the ordinary refuse for disposal, but arrange for the proper recycling.

Old appliances contain valuable materials that can be recycled. Please arrange for the proper recycling of old appliances. Batteries, oil, and similar substances must not enter the environment. Please dispose of your old appliances using appropriate collection systems.

Notes about the ingredients (REACH)

You will find current information about the ingredients at:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Symbols in the operating in-

structions

 Danger

Immediate danger that can cause severe injury or even death.

몇 Warning

Possible hazardous situation that could lead to severe injury or even death.

Caution

Possible hazardous situation that could lead to mild injury to persons or damage to property.

Warranty

The warranty terms published by the relevant sales company are applicable in each country. We will repair potential failures of your appliance within the warranty period free of charge, provided that such failure is caused by faulty material or defects in manufacturing. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service centre. Please submit the proof of purchase.

14 EN

– 1

Proper use

This appliance is only meant for dry use - it is not suitable for sucking in liquids and other wet substances. The appliance is suited for the extraction of dry, combustible, harmful dusts on machines

Device elements

Control elements IV 100/40 M B1, IV 100/55 M B1

and appliances in zone 22; dust class M and B1 according to EN 60 335–2-69. Restriction: No carcinogenic substance except wood dust may be sucked in. This appliance is suitable for industrial use. Any other use other than the specified one will be treated as improper use of the appliance.

1 Hose to the suction turbine 2 Handle for filter cleaning 3 Lid of filter chamber 4 Filter chamber 5 Connection neck for accessories 6 Manometer 7 Container for vaccuming material 8 Lever for unlocking the vacuuming ma-

terial container 9 Guiding rolls with fixed position brake 10 Sliding handle 11 Silencer 12 Diffuser 13 Control board

14 ON/OFF switch 15 Indicator lamp "Wrong rotation direction" 16 Indicator lamp "Mains voltage present"

– 2

15EN

Control elements IV 100/75 M B1

1 Hose to the suction turbine 2 Handle for filter cleaning 3 Lid of filter chamber 4 Filter chamber 5 Connection neck for accessories 6 Container for vaccuming material 7 Lever for unlocking the vacuuming ma-

terial container 8 Guiding rolls with fixed position brake 9 Sliding handle 10 Silencer 11 Diffuser 12 Manometer 13 Control board 14 "Switch-off appliance" button 15 "Switch-on appliance" glowing button 16 Indicator lamp Motor fault 17 ON/OFF switch

16 EN

18 Indicator lamp "Mains voltage present" 19 Indicator lamp "Emergency-stop button

activated"

20 Emergency-stop button

– 3

Safety instructions

Symbols on the machine

몇 Caution

Danger of crushing while inserting and locking the vacuuming material container.

Never hold your hands between the vacuuming material container and the vacuum cleaner or put them near the guide bolts while locking . Lock the vacuuming material container by pressing the respective lever with both the hands!

WARNING: This unit contains hazardous dust. Emptying and maintenance, including the removal of the dust bag, may only be carried out by someone who is familiar with the unit and wearing suitable protective gear. Do not switch on the unit until the complete filter system has been installed and the function of the volumeflow control has been tested.

IV 100/40 M B1

IV 100/55 M B1

IV 100/75 M B1

For a suction hose with given diameter, the suction under-pressure should not fall below the specified value. If the suction under-pressure falls below the specified level, stop the appliance and clean the filter.

Note

As the suction under-pressure is a negative value, the display shows a higher absolute number on the manometer when the underpressure falls below the specified value.

Safety instructions

Switch off the appliance after completing the work and pull out the mains plug.

몇 Warning

When the outgoing air is carried back into the room, a sufficient ventilation rate L in the room must be ensured. The returned flow volume should be max. 50% of the fresh air flow volume (room volume VR X air exchange rate AE) so that the required marginal values are maintained. Without a specific ventilation system the following applies: AE=1h-1  The appliance may only be used by

trained staff.

 This appliance contains harmful dust.

Emptying and maintenance work, including the disposal of the dust collec-

– 4

17EN

tion containers, may only be performed

by specialists who wear the appropriate

protective equipment.  The vacuuming material container must

be emptied, even after every use.  It is statutorily necessary to use a dust

collection bag (see "Control Elements"

for order number).  Do not use the appliance without the

complete filtering system.  You are not allowed to use an extension

cable.  During proper/ improper use, the parts

(such as exhaust opening) of the indus-

trial vacuum cleaner can tolerate a

maximum of 116°C.

몇 Warning

Only use Category 1 accessories approved by the manufacturer for use. The use of other accessories can give rise to risk of explosion

 Check the status of the ground strap, its

fasteners and its entire functioning be-

fore start-up and at regular intervals.  Vacuum only using all the filter ele-

ments; otherwise, the suction motor can

get damaged and this can be hazard-

ous to health on account of increased

release of fine dust particles!  According to the applicable regulations,

industrial vacuum cleaners (IS) of cate-

gory 1 are not suited for use on work

machines.  Appliances of category 1 are not suita-

ble for sucking in dusts or fluids with

high risk of explosion and mixtures of

combustible dust with fluids.  The applicable safety regulations for

the materials to be treated need to be

followed.  From a safety point of view, industrial

vacuum cleaners with protection

against dust explosions are not suitable

for sucking in substances that are ex-

plosive in nature, fluids and mixtures of

combustible dust with fluids according

to section 1 of the Explosives Act.

In Emergency

In case of emergency (while sucking in combustible materials, when there is a short-circuit or some other electrical defect), switch off the appliance and remove the plug from the socket.

Start up

Note

Additional regulations can be applicable to dusts with an ignition capacity below 1mJ.

Î Bring the appliance to working position

- secure it, if required, with parking brakes.

Î Insert the suction hose into the suction

hose connection.

Î Attach the desired accessoried to the

suction hose.

Î Ensure that the vacuum material con-

tainer has been inserted properly.

몇 Warning

The maximum tolerable mains impedance at the electrical contact point (see Technical Data) must not be exceeded.

Operation

Î Turn on/off switch to "1". Î For IV 100/75 M B1 press 'Switch-on

appliance" button.

몇 Warning

Avoid rolling up or bending the hose while using the vacuum cleaner.

Monitoring the suction performance

The machine is equipped with a suction power monitor. If the air speed in the suction hose falls below 20 m/s, the manometer will display the following pressure reading:

NW 50 NW 60 IV 100/40 M B1 13,0 kPa 12,0 kPa IV 100/55 M B1 19,5 kPa 15,5 kPa IV 100/75 M B1 25,0 kPa 19,5 kPa

Perform the following activities to regain the prescribed air speed of more than 20 m/s: Î Switch off IV 100/40 M B1 or IV 100/55

M B1 at the ON/OFF button.

18 EN

– 5

For IV 100/75 M B1 press 'Switch-off appliance" button.

Î Clean the filter (see chapter "Cleaning

the filter").

Î Check suction hose and attachments

for blocks. If these measures do not lead to the desired reduction in pressure display:

Î Switch off the machine and replace the

filter (see chapter "Replacing filter").

Shutting down

Î For IV 100/75 M B1 press 'Switch-off

appliance" button. Î Switch off the appliance using the On/

Off switch. Î If necessary, dismantle the accessory

and rinse it with water and let dry.

Note

Empty the vaccum cleaner after every use and clean only when required.

Î Empty the vacuuming material contain-

er (refer chapter "Emptying vacuuming

material container"). Î Vacuum and wipe the appliance inside

and outside. Î Place the appliance in a dry room and

secure it from unauthorized use. Î While vacuuming the appliance, use at

least one vacuum cleaner of the same

or higher classification.

Emptying the vacuuming material

container

To avoid too much filling of the vacuuming material container, you need to check it regularly depending on the type and volume of the sucked in material. Î Switch off the appliance and secure it

using the parking brakes at the guide

rollers.

Î Open the vacuuming material container

upward at the lock (see figure).

Î Pull out the vacuuming material con-

tainer from the appliance using the handle that has been provided for the purpose.

Note

The vacuuming material container needs to be emptied if it is full until about 3 cm below the upper rim.

Î Empty the vacuuming material contain-

er and insert it back into the appliance using the reverse sequence.

Dust collection bag

You must insert a dust collector in the vacuuming material container to empty the appliance without causing dust: Î Insert the dust collection bag into the

container and attach it carefully to the container wall.

Î Put over the edge of the bag over the

rim of the vacuuming material container.

Î Insert the vacuuming material container

back into the appliance.

Î After finishing use, close the dust col-

lection bag and remove it from the vacuuming material container.

Î Dispose off the dust collection bag with

its contents according to the applicable regulations.

– 6

19EN

Transport

Caution

Risk of injury and damage! Observe the weight of the appliance when you transport it.

When transporting in vehicles, secure the appliance according to the guidelines from slipping and tipping over.

Storing the device

Caution

Risk of injury and damage! Note the weight of the appliance in case of storage.

This appliance must only be stored in interior rooms.

Maintenance and care

몇 Warning

First remove the mains plug before doing any job on the vacuum cleaner.

Dust extracting machines are safeguards for the prevention or elimination of hazards defined in the regulations of BGV A1. In order to carry out maintenance work, the user must disassemble, clean and service the unit, in so far as this is possible without endangering maintenance personnel and other persons. Suitable precautions include decontamination before the unit is disassembled. Precautions must be taken for local filtered forced air ventilation at the place where the unit is dissassembled, the cleaning of the maintenance surface and suitable protection of the personnel. The outside of the unit should be cleaned thoroughly and any harmful substances removed. Alternatively, a sealed coating may be applied before the unit is removed from the danger area. All unit parts are to be considered contaminated when they are removed from the danger area. In the framework of maintenance and repair work all contaminated objects that cannot be cleaned satisfactorily must be disposed of. Such objects must be disposed of in impermeable bags in accordance with the valid provisions for the disposal of such waste.

20 EN

몇 Warning

Safety devices which are designed to prevent dangerous situations must be serviced regularly. This means that the safety functions of the devices must be subjected to a thorough inspection, e.g. checking for leaks and damage to the filter, and testing the monitoring function. This must be carried out by the manufacturer or a trained person at least once a year.

No outside help is required for carrying out basic maintenance and cleaning. The outer surface of the device and the inside of the container should be cleaned regularly using a damp cloth.

 Danger

To minimise residual hazard risks during maintenance, the following instructions should be observed. Wear a filter mask P2 or higher and disposable clothes when carrying out maintenance work (e.g. filter change).

Cleaning the filter

IV 100/40, IV 100/55

Î Switch off the appliance using the On/

Off switch.

Î Tilt the fastener for filter dedusting to-

wards the side.

Î Move forcefully the handle for filter

dedusting in an upward and downward direction.

Î Place the fastener for filter dedusting in

a vertical position.

IV 100/75

Î Press the "Switch off appliance" switch. Î Move the lever for cleaning the filter

back and forth a couple of tomes.

If this cleaning does not bring about any improvement, then remove the filter and wash it or replace it (see chapter "Replacing the filter").

– 7

Changing/ replacing filter

IV 100/40, IV 100/55

Î Switch off the appliance using the ON/

OFF switch and separate it from the

mains. Î At the lower end, loosen and pull out the

hose to the suction turbine.

1 Handle for filter cleaning 2Spring 3 Fastener for filter dedusting 4 Lock 5 Lid of filter chamber

Î Tilt the fastener for filter dedusting to-

wards the side.

Î Unscrew the handle for filter cleaning. Î Remove the spring. Î Unscrew the nut below the spring (you

will need a spanner with width 27 mm).

Î Open locks. Î Remove the lid of the filter chamber.

Î Open the knot of the tapes on the filter

and remove the frame.

Î Take out the filter. Î Insert and secure the new filter in the re-

verse sequence of steps.

IV 100/75

Î Press the "Switch off appliance" switch. Î Switch off the appliance using the ON/

OFF switch and separate it from the mains.

Î At the lower end, loosen and pull out the

hose to the suction turbine.

Î Open locks. Î Remove the lid of the filter chamber.

1 Frame 2Filter

1 Knurled-head screw

Î Loosen both the knurled-head scerws

and remove the filter out of the appliance.

Î Insert and secure the new filter in the re-

verse sequence of steps.

– 8

21EN

Troubleshooting

Motor (suction turbine) does not start

No electrical voltage. Î Check cables, plugs and socket.

Protective motor switch was triggered. Î Reset switch.

Suction capacity decreases slowly

Filter, nozzle, suction hose or suction pipe may be blocked. Î Check, clean accessories. Clean filter.

Dust comes out during the vacuuming

Filter has not been fastened correctly or is defective. Î Check to see if filter is sitting properly;

replace if required.

Manometer shows a pressure level that is not correct

Filter is blocked. Î Switch off the appliance, clean the filter.

몇 Warning

All checking and work on electrical parts must be performed by an authorized electrician. In the event of continuing faults, contact Kärcher customer service.

Fault display IV 100/40 M B1, IV 100/

55 M B1

1 Indicator lamp "Mains voltage present"

Glows when the mains plug is inserted

and mains voltage is present. 2 Indicator lamp "Wrong rotation direction"

Glows when the rotation field at the

main connection is wrong. Î Exchange the poles at the device plug if

the rotation direction is wrong .

Fault display IV 100/75 M B1

1 Indicator lamp "Emergency-stop button acti-

vated" Glows when the emergency stop button is

pressed.

Release emergency-stop button by turning. 2 Emergency-stop button 3 Indicator lamp "Mains voltage present"

Glows when the mains plug is inserted and

mains voltage is present. 4 Indicator lamp Motor fault

Glows when the motor safety switch has

been triggered to due increased power con-

sumption.

Turn On/Off switch to 0, wait for approx. 10

minutes, turn the on/off switch to 1.

Accessories and Spare Parts

– Only use accessories and spare parts

which have been approved by the man-

ufacturer. The exclusive use of original

accessories and original spare parts

ensures that the appliance can be oper-

ated safely and troublefree.

22 EN

– 9

– At the end of the operating instructions

you will find a selected list of spare parts that are often required.

– For additional information about spare

parts, please go to the Service section at www.kaercher.com.

Accessories IV 100/40 M B1, IV 100/

55 M B1

Accessories Order number

Filter 6.904-342.0 PE dust collection bag 6.904-348.0

Accessories IV 100/75 M B1

Accessories Order number

Filter 6.904-344.0 PE dust collection

bag

6.904-348.0

– 10

23EN

Specifications

Appliance description IV 100/40 M B1 IV 100/55M B1 IV 100/75 M B1

Type of protection IP 54 Container capacity 90 l Voltage 400 V, 3~, 50 Hz Maximum allowed net impedance 0.154+j0.096

Ohm Blower data Power 5000 W 6000 W 7500 W Vacuum* 15,5 kPa 21 kPa 27 kPa * with pressure limiting valve Air quantity 96 l/s 92 l/s 106 l/s Length x width x height 1220x670x1530 mm 1280x690x1820

Cable length 8 m Protective class I Power cord: Order No. 6.649-368 6.649-369 6.649-364 Mains cable: Type: H07RN-F Suction hose NW 61 / 5 m Weight 141 kg 155 kg 256 kg Storage temperature -10...+40 °C Humidity 30...90 % Filter area 1,8 m

Ignition protection class

0.128+j0.080 Ohm

1,8 m

0.204+j0.127 Ohm

3,0 m

Values determined to EN 60335-2-69

Sound pressure level L Uncertainty K

65 dB(A) 79 dB(A) 72 dB(A)

1 dB(A) 1 dB(A) 1 dB(A)

24 EN

– 11

CE Declaration

CEO

Head of Approbation

We hereby declare that the machine described below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval. PRODUCT: Wet and dry vacuum cleaner TYP:1.573-xxx Relevant EU Directives: 2006/42/EC (+2009/127/EC) 2006/95/EC 2004/108/EC 94/9/EC Applied harmonized standards: DIN EN 60,335 -1: DIN EN 60 335 -2 -69 DIN EN 55,014 -1: 2000 + A1: 2001 + A2: 2002 DIN EN 55,014 -2: 1997 + A1: 2001 DIN EN 61,000 -3 -2: 2000 DIN EN 61,000 -3 -3: 1995 + A1: 2001 Applied national standards: – Test report no.: 7131 3385 Marking:

The undersigned act on behalf and under the power of attorney of the company management.

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Phone: +49 7195 14-0 Fax: +49 7195 14-2212

– 12

25EN

Lire ces notice originale avant la

première utilisation de votre appareil, se comporter selon ce qu'elles requièrent et les conserver pour une utilisation ultérieure ou pour le propriétaire futur. Lire la présente notice d'instructions ainsi que la brochure ci-jointe 'Consignes de sécurité pour les aspirateurs eau/poussières n° 5.956-249 avant d'utiliser l'appareil et en respecter les instructions. En cas de non-respect des instructions de service et des consignes de sécurité, l'appareil risque de subir des dommages matériel et l'utilisateur ainsi que toute tierce personne sont exposés à des dangers potentiels. Contactez immédiatement le revendeur en cas d'avarie de transport.

Table des matières

Protection de l’environnement

Symboles utilisés dans le mode d'emploi

Garantie FR - 1 Utilisation conforme FR - 2 Éléments de l'appareil FR - 2 Consignes de sécurité FR - 4 Mise en service FR - 5 Utilisation FR - 6 Mise hors service FR - 6 Transport FR - 7 Entreposage de l'appareil FR - 7 Entretien et maintenance FR - 7 Assistance en cas de pan-neFR - 9

Accessoires et pièces de rechange

Données techniques FR - 11 Déclaration CE FR - 12

26 FR

FR - 1

FR - 10

Protection de l’environne-

ment

Les matériaux constitutifs de l’emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Il est interdit de jeter les batteries, l'huile et les substances similaires dans l'environnement. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les appareils usés.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Symboles utilisés dans le

mode d'emploi

 Danger

Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l’appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

– 1

Utilisation conforme

Cet appareil n'est destiné qu'à une utilisation à sec, l'appareil n'est pas adapté à l'aspiration de liquides ni à des éléments d'aspiration humides. L'appareil convient pour l'aspiration de poussières sèches, inflammables, nocives pour la santé sur des machines et appareils

Éléments de l'appareil

Eléments de service IV 100/40 M B1, IV 100/55 M B1

en zone 22, classe de poussières M et B1 suivant EN 60 335–2–69. Restriction : il interdit d'aspirer des substances cancérigènes mis à part les poussières de bois. Cet appareil est approprié pour l'utilisation industrielle. Chaque autre utilisation est considéré comme incorrecte.

1 Tuyau vers la turbine d'aspiration 2 Poignée de nettoyage de filtre. 3 Couvercle du récipient du filtre 4 Chambre de filtre 5 Bouche de raccordement pour les ac-

cessoires 6 Manomètre 7 Poubelle 8 Levier pour déverrouiller la poubelle 9 Roulettes pivotantes et frein de station-

nement 10 Poignée de déplacement 11 Silencieux

12 Diffuseur 13 Armoire de commande 14 Interrupteur - Marche/Arrêt 15 Témoin de contrôle "Sens de rotation

est faux"

16 Voyant de contrôle "il y a tension du

secteur"

– 2

27FR

Eléments de service IV 100/75 M B1:

1 Tuyau vers la turbine d'aspiration 2 Poignée de nettoyage de filtre. 3 Couvercle du récipient du filtre 4 Chambre de filtre 5 Bouche de raccordement pour les ac-

cessoires 6 Poubelle 7 Levier pour déverrouiller la poubelle 8 Roulettes pivotantes et frein de station-

nement 9 Poignée de déplacement 10 Silencieux 11 Diffuseur 12 Manomètre 13 Armoire de commande 14 Touche "Arrêt de l'appareil" 15 Touche lumineuse de "Mise en marche

de l'appareil"

28 FR

16 Voyant de contrôle panne du moteur 17 Interrupteur - Marche/Arrêt 18 Voyant de contrôle "il y a tension du

secteur"

19 Lampe de contrôle "Touche d'arrêt d'ur-

gence enfoncée"

20 Touche d'arrêt d’urgence

– 3

Consignes de sécurité

Des symboles sur l'appareil

몇 Attention

Risque d'écrasement en posant et déverrouillant la poubelle

Ne pas mettre les mains entre la poubelle et l'aspirateur ou à la proximité du boulonguide pendant le déverrouillage. Déverrouiller la poubelle avec les deux mains en actionnant le levier correspondant!

AVERTISSEMENT: Cet appareil contient des poussières dangereuses pour la santé. La vidange et l’entretien de l’appareil, y compris l’enlèvement du sachet de poussière, sont des opérations exclusivement réservées à des spécialistes porteurs d’un équipement de protection personnel. N’enclenchez pas l’appareil tant que le système de filtration n’a pas été installé au complet et que le bon fonctionnement du contrôleur de débit n’a pas été vérifié.

IV 100/40 M B1

IV 100/55 M B1

IV 100/75 M B1

Avec un tuyau d'aspiration d'une valeur nominale indiquée, la pression minimale d'aspiration ne doit pas être inférieure à la valeur indiquée. Lorsque la pression minimale n'est pas atteinte, l'appareil doit être arrêté et le filtre nettoyé.

Remarque

Etant donné qu'il s'agit d'une valeur nominale négative en cas de pression inférieure à la pression minimale, toute situation inférieure signifie l'affichage d'une valeur nominale supérieure en valeur absolue sur le manomètre.

Consignes de sécurité

Mettre l'appareil hors de service en terminant le travail et tirer la fiche secteur.

몇 Avertissement

Si l'air évacué est renvoyé dans la pièce, le taux de renouvellement d'air L dans la pièce doit être suffisant. Pour respecter les valeurs limites exigées, le débit volumétrique réintroduit doit représenter au maximum 50% du débit volumétrique d’air frais (Volume espace VR x taux de renouvellement de l’air LW). Le suivant est valable sans mesures particulières de ventilation : LW=1h–1.  Utilisation de l'appareil uniquement par

spécialistes.

– 4

29FR

 Cet appareil contient des poussières

nocives pour la santé. Les opérations

de vidange et de maintenance, y com-

pris l’élimination du collecteur de pous-

sières, ne doivent être effectuées que

par des spécialistes portant un équipe-

ment de protection approprié.  La poubelle doit être vidée si nécessai-

re ainsi qu'après chaque usage.  L'utilisation d'un sac collecteur de pous-

sières (référence voir "éléments de ser-

vice") est une obligation légale.  Ne jamais utiliser l'appareil sans le sys-

tème complet de filtration.  L'utilisation d'un câble de rallonge n'est

pas autorisée.  Durant l'utilisation correcte/incorrecte,

des pièces de l'aspirateur industriel, tel-

les que par exemple l'orifice de purge,

peuvent atteindre des températures de

116°C.

몇 Avertissement

Utiliser uniquement des accessoires autorisées par le fabricant pour l'usage de la construction 1. L'utilisation d'autres pièces d'accessoire peut amener à un risque d'explosion.

 La bande de mise à la masse doit être

contrôlée, avant la mise en service et à

intervalles réguliers, afin de constater si

elle est encore en bon état, si elle est

bien fixée et si elle fonctionne.  Il faut toujours aspirer avec tous les élé-

ments filtrants afin de ne pas endom-

mager le moteur d'aspiration et de ne

pas mettre la santé en danger suite à

une émission accrue de poussières fi-

nes !  Les aspirateurs industriels (AI) cons-

truits selon le type 1 ne sont pas appro-

priés au dépoussiérage de machines

de travail.  Les appareil de la construction 1 ne

sont pas appropriés pour l'aspiration de

poussières ou de liquides avec un haut

risque d'explosion, ainsi que pour des

mélanges de poussières combustibles

avec liquide.

30 FR

 Les consignes de sécurité doivent être

respectés.

 Au vu des critères techniques de sécu-

rité, les aspirateurs industriels protégés contre les risques d'explosion de poussière ne sont pas adéquats pour capter et extraire par aspiration des substances explosives ou matières assimilées en vertu de § 1 de la loi sur les explosifs (SprengG), ni des liquides ni non plus des mélanges composés de poussières combustibles et de liquides.

En cas d'urgence

En cas d'urgence (par exemple aspiration de matériaux inflammables, court-circuit ou autres défauts électriques), il faut mettre l'appareil hors marche et débrancher la fiche de secteur.

Mise en service

Remarque

Des prescriptions supplémentaires peuvent éventuellement être valables pour des poussières avec une énergie d'amorçage inférieure à 1mJ.

Î Amener l'appareil en position de travail,

si nécessaire le bloquer au moyen des freins d'immobilisation.

Î Brancher le flexible d'aspiration dans

un raccord de flexible d'aspiration.

Î Placer l'accessoire désiré sur le tuyau

d'aspiration.

Î S'assurer que le réservoir à poussières

est positionné correctement.

몇 Avertissement

L'impédance de réseau maximale admissible au niveau du point de raccordement ne doit en aucun cas être dépassée (voir Caractéristiques techniques).

– 5

Utilisation

Tourner l'interrupteur Marche/Arrêt sur "1". Î Avec le IV 100/75 M B1, presser la tou-

che "Mettre l'appareil en service".

몇 Avertissement

S'assurer que pendant l'aspiration le flexible n'est pas roulé ou plié.

Surveillance de la puissance d'aspi-

ration

L'appareil est équipé d'un dispositif de surveillance de la puissance d'aspiration. Lorsque la vitesse de l'air dans le tuyau d'aspiration passe au-dessous de 20 m/s, la pression suivante sera affichée sur le manomètre :

SN 50 SN 60 IV 100/40 M B1 13,0 kPa 12,0 kPa IV 100/55 M B1 19,5 kPa 15,5 kPa IV 100/75 M B1 25,0 kPa 19,5 kPa

Pour atteindre de nouveau la vitesse de l'air préconisée de plus de 20 m/s, les actions suivantes doivent être exécutées : Î Mettre IV 100/40 M B1 ou IV 100/55 M

B1 hors service avec l'interrupteur MARCHE/ARRET.

Avec le IV 100/75 M B1, presser la touche "Mettre l'appareil hors service".

Î Nettoyer le filtre (voir le chapitre "Net-

toyage du filtre").

Î Contrôler la présence de bouchons

dans le flexible d'aspiration et les ac-

cessoires. Si ces mesures n'entraînent pas la diminution souhaitée de l'affichage de la pression

Mettre l'appareil hors service et remplacer

le filtre (cf. "Remplacement du filtre".

Mise hors service

Î Avec le IV 100/75 M B1, presser la tou-

che "Mettre l'appareil hors service". Î Eteindre l'appareil à l'interrupteur Mar-

che/Arrêt. Î Démonter l'accessoire et en cas de be-

soin, rincer le à l’eau et sécher.

Remarque

L'aspirateur doit être vidé et nettoyé après chaque utilisation et selon les besoins.

Î Vider la poubelle (cf. le chapitre "Vider

la poubelle").

Î Nettoyer l'appareil en l'aspirant et en

l'essuyant à l'intérieur et à l'extérieur.

Î Entreposer l’appareil dans un endroit

sec et le sécuriser contre toute utilisation non autorisée.

Î Le dépoussiérage de l'appareil suppo-

se d'employer un aspirateur classé dans une catégorie supérieure ou au moins d'égal niveau.

Vider la poubelle

En fonction de la sorte et la quantité de la matière aspiré, la poubelle doit être contrôlée régulièrement pour éviter qu'elle est trop remplie. Î Mettre l'appareil hors tension et le blo-

quer en serrant les freins d'immobilisation des roulettes.

Î Ouvrir la poubelle au déverrouillage

vers le haut (cf. le graphique).

Î Retirer la poubelle de l'appareil à la poi-

gnée prévue pour cet effet.

Remarque

La poubelle doit être vidée, lorsqu'elle est pleine jusqu'à env. 3 m sous le bout supérieur.

Î Vider la poubelle et placer de nouveau

dans l'appareil dans l'ordre inverse.

– 6

31FR

Sac à poussière

Pour vider l'appareil sans laisser la poussière s'échapper, il faut placer un sac collecteur de poussières dans le réservoir.

Placer le sac collecteur dans le réservoir

à poussières et le positionner avec pré-

caution contre les parois de ce dernier. Î Replier les bords du sac sur les bords

du réservoir. Î Introduire le réservoir à poussières

dans l'appareil.

Après utilisation, fermez le sac collecteur

de poussières et l'extraire du réservoir. Î Eliminer le sac à poussière et son con-

tenu selon les dispositifs en vigueur.

Transport

Attention

Risque de blessure et d'endommagement ! Respecter le poids de l'appareil lors du transport.

Sécuriser l'appareil contre les glissements ou les basculements selon les directives en vigueur lors du transport dans des véhicules.

Entreposage de l'appareil

Attention

Risque de blessure et d'endommagement ! Prendre en compte le poids de l'appareil à l'entreposage.

Cet appareil doit uniquement être entreposé en intérieur.

Entretien et maintenance

몇 Avertissement

Il convient de toujours débrancher la fiche réseau avant d'effectuer des travaux sur l'aspirateur.

Des machines destinées à éliminer les poussières sont des dispositifs de sécurité permettant d'éviter ou d'éliminer d'éventuels risques au sens de BGV A1. Pour la maintenance par l'utilisateur, l'appareil doit être désassemblé, nettoyé et en-

tretenu, dans la mesure du possible, sans que le personnel de maintenance ni d'autres personnes ne soient exposés à un

danger quelconque. La décontamination avant le désassemblage fait également partie des mesures de précaution appropriées. Prendre des mesures adéquates pour assurer une ventilation forcée à filtrage local aux endroits où l'appareil est désassemblé, nettoyage de la surface de maintenance et protection appropriée du personnel. La partie extérieure de l'appareil doit être décontaminée par aspiration des poussières et essuyée proprement, ou traitée avec un produit d'étanchéité avant d'être sortie de la zone dangereuse. Tous les éléments de l'appareil doivent être considérés comme contaminés s'ils sont sortis de la zone dangereuse. Lors des travaux de maintenance et de réparation, il faut obligatoirement jeter tous les objets contaminés ne pouvant pas être nettoyés de manière satisfaisante. De tels objets doivent être évacués dans des sacs imperméables, en conformité avec les prescriptions en vigueur pour l'élimination de tels déchets.

몇 Avertissement

Les dispositifs de sécurité permettant d'empêcher ou d'éviter des dangers doivent être entretenus régulièrement. Cela signifie que leur sécurité technique de fonctionnement (p. ex. étanchéité de l'appareil, détérioration du filtre, fonctionnement des dispositifs de contrôle) doit être contrôlée au moins une fois par an par le fabricant ou par une personne habilitée.

Certains travaux de maintenance et de nettoyage simples peuvent être effectués par l'utilisateur. La surface de l'appareil et l'intérieur de la cuve devraient être nettoyés régulièrement avec un chiffon humide.

 Danger

Les consignes suivantes doivent obligatoirement être respectées, afin de réduire des risques résiduels pour la santé. Pour effectuer des travaux de maintenance (par exemple pour remplacer le filtre), il faut toujours porter un masque de protection respiratoire P2 (ou plus perfectionné) et des vêtements jetables.

32 FR

– 7

Nettoyer le filtre

IV 100/40, IV 100/55

Î Eteindre l'appareil à l'interrupteur Mar-

che/Arrêt. Î Pivoter le guidon de sûreté de nettoya-

ge de filtre vers la côté. Î Bouger fortement la poignée du net-

toyage de filtre plusieurs fois vers le

haut et vers le bas. Î Mettre le guidon de sûreté de nettoyage

de filtre en position verticale.

IV 100/75

Î Presser le touche "Arrêt de l'appareil" Î Agiter plusieurs fois le levier de nettoya-

ge du filtre. Si ce nettoyage n'amène aucune améliora-

tion, le filtre peut être retirer et laver ou changer (cf. chapitre "changer le filtre").

Changer/remplacer le filtre

IV 100/40, IV 100/55

Î Eteindre l'appareil à l'interrupteur Mar-

che/Arrêt. Î Détachez et tirer le tuyau vers la turbine

d'aspiration dans la partie inférieure.

Î Dévisser l'écrous sous le ressort (une

clé à fourche de la taille 27 mm est nécessaire).

Î Ouvrir les orifices. Î Retirer le couvercle du récipient du filtre

1Baie 2Filtre

Î Ouvrir les noeuds des bandes au filtre

et retirer le baie.

Î Extraire le filtre. Î Placer le nouveau filtre dans l'ordre in-

verse.

IV 100/75

Î Presser le touche "Arrêt de l'appareil" Î Eteindre l'appareil à l'interrupteur Mar-

che/Arrêt.

Î Détachez et tirer le tuyau vers la turbine

d'aspiration dans la partie inférieure.

1 Poignée de nettoyage de filtre. 2 Ressort 3 Guidon de sûreté de nettoyage du filtre 4 Fermeture 5 Couvercle du récipient du filtre

Î Pivoter le guidon de sûreté de nettoya-

ge de filtre vers la côté.

Dévisser la poignée de nettoyage de filtre.

Î Retirer le ressort.

Î Ouvrir les orifices. Î Retirer le couvercle du récipient du filtre

– 8

33FR

1 Vis latérale

Affichage de défaut IV 100/40 M B1,

IV 100/55 M B1

Î Dévisser les deux vis latérales et retirer

le filtre de l'appareil. Î Placer le nouveau filtre dans l'ordre in-

verse.

Assistance en cas de panne

Moteur (turbine d'aspiration) ne démarre pas

Aspirateur hors tension. Î Vérifier le câble, la fiche, le fusible et la

prise Le disjoncteur-protecteur a déclenché.

Î Reposer l'interrupteur.

La force d'aspiration diminue petit à petit

Filtre, suceur, flexible ou tuyau d'aspiration colmatés. Î Contrôler, nettoyer les accessoires.

Nettoyer le filtre.

De la poussière s'échappe lors de l'aspiration

Filtre n'est pas bien fixé ou défectueux. Î Contrôler la fixation du filtre, le cas

échéant remplacer.

Le manomètre affiche une pression pas correcte

Filtre bouché. Î Arrêter l'appareil, nettoyer le filtre

몇 Avertissement

Tous les contrôles et travaux sur des équipements électriques doivent être effectués par un spécialiste. En cas d'erreurs persistantes, contacter le service après-vente Kärcher.

1 Voyant de contrôle "il y a tension du

secteur" S'allume lorsque la prise réseau est

branchée et en présence de tension électrique du réseau.

2 Témoin de contrôle "Sens de rotation

est faux" S'allume si le champ tournant au rac-

cordement secteur est erroné.

Î En cas d'un daux sens de rotation chan-

ger les pôles à la fiche de l'appareil.

Affichage de défaut IV 100/75 M B1

34 FR

– 9

1 Lampe de contrôle "Touche d'arrêt d'ur-

gence enfoncée"

S'allume lorsque la touche d'arrêt d'ur-

gence est enfoncée.

Tourner la touche d'arrêt d'urgence

pour la déverrouiller. 2 Touche d'arrêt d’urgence 3 Voyant de contrôle "il y a tension du

secteur"

S'allume lorsque la prise réseau est

branchée et en présence de tension

électrique du réseau. 4 Voyant de contrôle panne du moteur

S'allume lorsque le disjoncteur de pro-

tection du moteur est déclenché par

suite d'une puissance absorbée accrue.

Placer l'interrupteur Marche/Arrêt sur 0,

attendre env. 10 minutes, remettre l'in-

terrupteur Marche/Arrêt sur 1.

Accessoires et pièces de re-

change

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le

fabricant. Des accessoires et des piè-

ces de rechange d’origine garantissent

un fonctionnement sûr et parfait de l’ap-

pareil.

– Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du

mode d'emploi.

–

Plus information sur les pièces de rechan-

ge vous les trouverez sous www.kaer-

cher.com sous le menu Service.

Accessoires IV 100/40 M B1, IV 100/

55 M B1

Accessoires IV 100/75 M B1:

Accessoires N° de commande

Filtre 6.904-344.0 Sac collecteur de

poussières PE

6.904-348.0

Accessoires N° de comman-

Filtre 6.904-342.0 Sac collecteur de pous-

sières PE

6.904-348.0

– 10

35FR

Données techniques

Désignation de l'appareil IV 100/40 M B1 IV 100/55M B1 IV 100/75 M B1

Type de protection IP 54 Capacité de la cuve 90 l Tension 400 V, 3~, 50 Hz Impédance du circuit maximale ad-

missible Données de la soufflante Performances 5000 W 6000 W 7500 W Vide* 15,5 kPa 21 kPa 27 kPa * avec clapet de limitation de pression Quantité d'air 96 l/s 92 l/s 106 l/s Longueur x largeur x hauteur 1220x670x1530 mm 1280x690x1820

Longueur de câble 8 m Classe de protection I Câble d’alimentation : N° de com-

mande Câble d'alimentation : type : H07RN-F Flexible d’aspiration NW 61 / 5 m Poids 141 kg 155 kg 256 kg Température d'entreposage -10...+40 °C Humidité de l'air 30...90 % Surface du filtre 1,8 m Protection contre l'inflammation

0.154+j0.096 Ohm

0.128+j0.080 Ohm

0.204+j0.127 Ohm

6.649-368 6.649-369 6.649-364

1,8 m

3,0 m

Valeurs définies selon EN 60335-2-69

Niveau de pression sonore L Incertitude K

65 dB(A) 79 dB(A) 72 dB(A)

1 dB(A) 1 dB(A) 1 dB(A)

36 FR

– 11

Déclaration CE

CEO

Head of Approbation

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d’hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide. PRODUIT : Aspirateur à sec et par voie humide TYP:1.573-xxx Directives européennes en vigueur : 2006/42/CE (+2009/127/CE) 2006/95/CE 2004/108/CE 94/95/CEE Normes harmonisées appliquées : DIN EN 60 335 -1 DIN EN 60 335 -2 -69 DIN EN 55 014 -1: 2000 + A1: 2001 + A2 : 2002 DIN EN 55 014 -2: 1997 + A1: 2001 DIN EN 61 000 -3 -2: 2000 DIN EN 61 000 -3 -3: 1995 + A1: 2001 Normes nationales appliquées : – Numéro de rapport d'essai 7131 3385 Marquage:

Les soussignés agissent sur ordre et sur procuration de la Direction commerciale.

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Téléphone : +49 7195 14-0 Télécopieur : +49 7195 14-2212

– 12

37FR

Prima di utilizzare l'apparecchio

per la prima volta, leggere le presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio. Prima di usare l'apparecchio si prega di leggere attentamente e di osservare le presenti istruzioni per l'uso e l'accluso opuscolo "Norme di sicurezza per Aspiratore solidi-liquidi" n° 5.956-249. La mancata osservanza delle istruzioni d'uso e delle norme di sicurezza può causare danni all'apparecchio e presentare pericoli per l'utilizzatore e le altre persone. Eventuali danni da trasporto vanno comunicati immediatamente al proprio rivenditore.

Indice

Protezione dell’ambiente IT - 1 Simboli riportati nel manua-

le d'uso Garanzia IT - 1 Uso conforme a destinazio-neIT - 2

Parti dell'apparecchio IT - 2 Norme di sicurezza IT - 4 Messa in funzione IT - 5 Uso IT - 5 Messa fuori servizio IT - 6 Trasporto IT - 7 Conservazione dell'appa-

recchio Cura e manutenzione IT - 7 Guida alla risoluzione dei

guasti Accessori e ricambi IT - 10 Dati tecnici IT - 11 Dichiarazione CE IT - 12

IT - 1

IT - 7

IT - 9

Protezione dell’ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno perciò consegnati ai relativi centri di raccolta. Batterie, olio e sostanze simili non devono essere dispersi nell’ambiente. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Simboli riportati nel manuale

d'uso

 Pericolo

Per un rischio imminente che determina lesioni gravi o la morte.

몇 Attenzione

Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persone o cose.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

38 IT

– 1

Uso conforme a destinazione

Questo apparecchio è stato sviluppato solo per l'applicazione a secco e non è idoneo per l'aspirazione di liquido e di materiale umido. L’apparecchio è idoneo all’aspirazione di polveri asciutte, infiammabili e nocive alla salute della categoria polveri M e B1 secon-

Parti dell'apparecchio

Attuatori IV 100/40 M B1, IV 100/55 M B1

do EN 60 335–2–69 AA vicino a macchine ed apparecchiature nell'area 22. Limitazione: è vietato aspirare sostanze cancerogene eccetto polveri di legno. Questo apparecchio è idoneo per l'impiego industriale. Qualsiasi altro utilizzo viene considerato come non conforme alla destinazione d'uso.

1 Tubo flessibile della turbina di aspira-

zione 2 Maniglia pulizia filtro 3 Coperchio camera filtro 4 Camera filtro 5 Raccordo per accessori 6 Manometro 7 Contenitore materiale aspirato 8 Leva per sblocco contenitore materiale

aspirato 9 Ruote pivottanti con freno di staziona-

mento 10 Impugnatura scorrevole

11 Sistema di scarico 12 Diffusore 13 Quadro elettrico ad armadio 14 Interruttore on/off 15 Spia luminosa "Senso di rotazione erra-

to"

16 Spia luminosa "Corrente collegata“

– 2

39IT

Attuatori IV 100/75 M B1

1 Tubo flessibile della turbina di aspira-

zione 2 Maniglia pulizia filtro 3 Coperchio camera filtro 4 Camera filtro 5 Raccordo per accessori 6 Contenitore materiale aspirato 7 Leva per sblocco contenitore materiale

aspirato 8 Ruote pivottanti con freno di staziona-

mento 9 Impugnatura scorrevole 10 Sistema di scarico 11 Diffusore 12 Manometro 13 Quadro elettrico ad armadio 14 Tasto "Spegnere l'apparecchio" 15 Tasto luminoso "Accendere l'apparecchio"

40 IT

16 Spia luminosa "guasto motore" 17 Interruttore on/off 18 Spia luminosa "Corrente collegata“ 19 Spia luminosa "Pulsante arresto

d'emergenza azionato"

20 Pulsante d'arresto d'emergenza

– 3

Norme di sicurezza

Simboli riportati sull’apparecchio

몇 Attenzione

Pericolo di schiacciamento durante l'inserimento e il blocco del contenitore materiale aspirato

Durante il bloccaggio, non tenere le mani in nessun caso tra il contenitore materiale aspirato e non avvicinarle ai perni di guida. Bloccare il contenitore materiale aspirato azionando la rispettiva leva con entrambe le mani.

IV 100/40 M B1

IV 100/55 M B1

IV 100/75 M B1

ATTENZIONE: Questo apparecchio contiene polveri nocive alla salute. Lo svuotamento ed la manutenzione, compresa la rimozione del sacchetto raccoglipolvere, devono essere eseguiti solo da persone competenti, che indossano un idoneo equipaggiamento di sicurezza personale. Non mettere in funzione I’apparecchio prima che sia stato installato il sistema di filtri completo e che sia stato verificato il funzionamento del dispositivo di controllo del flusso volumetrico.

Con un tubo di aspirazione flessibile con il diametro indicato, la depressione di aspirazione non deve scendere al di sotto del valore indicato. In caso contrario, arrestare l'apparecchio e pulire il filtro.

Avvertenza

Poiché nel caso di depressione di aspirazione si tratta di un valore numerico negativo, scendendo al di sotto di questo valore viene visualizzato sul manometro un valore numerico assoluto maggiore.

Norme di sicurezza

Spegnere l'apparecchio al termine dei lavori e scollegare la spina di rete.

몇 Attenzione

Se l’aria di scarico viene rinviata nel rispettivo ambiente chiuso, occorre assicurare un sufficiente tasso di ricambio dell'aria L. Per rispettare i valori limite richiesti, il flusso volumetrico ricondotto deve essere al massimo 50% del flusso volumetrico di aria fresca

– 4

41IT

(volume dell‘ambiente VR x tasso di ricambio dell'aria LW). Senza particolari misure per la ventilazione si applica: LW=1h–1.  Utilizzo dell'apparecchio solo da parte

di personale qualificato.  Questo apparecchio contiene polveri

nocive alla salute. Tutti gli interventi di

svuotamento e di manutenzione, inclu-

sa l’eliminazione dei serbatoi di raccolta

della polvere, devono essere eseguiti

solo da personale specializzato che in-

dossa i necessari mezzi individuali di

protezione.  Il contenitore del materiale aspirato

deve essere svuotato a seconda delle

necessità, tuttavia dopo ogni utilizzo.  L'impiego di un sacchetto di raccolta

della polvere (codice d’ordinazione vedi

„Attuatori“) è prescritto per legge.  Non utilizzare l’apparecchio senza il si-

stema di filtraggio completo.

 Non è consentito l'uso di una prolunga.  In caso di uso proprio/improprio la tem-

peratura di alcune parti (per es. l’aper-

tura di scarico) dell'aspirapolvere

industriale può raggiungere i 116°C.

몇 Attenzione

Utilizzare solo accessori autorizzati dal produttore per l'utilizzo del tipo di costruzione

1. L'utilizzo di altri accessori può essere causa di pericolo di esplosione.

 Prima della messa in funzione e poi ad

intervalli regolari, controllare lo stato, il

fissaggio ed il funzionamento del cavet-

to di massa.  Aspirare solo con tutti gli elementi di fil-

traggio, poiché altrimenti viene danneg-

giato il motore di aspirazione, con

conseguente rischio di danni alla salute

a causa della maggiore emissione di

polvere fine!  Gli aspiratori industriali del tipo costrut-

tivo 1 non sono destinati e idonei

all'aspirazione di macchinari di lavoro.

Gli apparecchi del tipo 1 non sono indicati



per la raccolta di polveri o di liquidi ad alto

rischio di esplosione, nonché di miscele di

polveri combustibili con liquidi.  Rispettare le norme di sicurezza appli-

cabili relative ai materiali da trattare.

42 IT

Gli aspiratori industriali protetti contro le



polveri esplosive non sono adatte, dal punto di vista della sicurezza, all'aspirazione di sostanze esplosive o di sostanze equivalenti ai sensi del § 1 della Legge tedesca sugli esplosivi (SprengG), di liquidi o di miscele di polveri infiammabili con liquidi.

In caso d'emergenza

In caso d'emergenza (p.es. in caso di aspirazione di materiali infiammabili, di cortocircuito o di altri guasti di tipo elettrico) spegnere l'apparecchio e staccare la spina.

Messa in funzione

Avvertenza

Per polveri con un'energia di attivazione inferiore a 1mJ possono essere valide ulteriori disposizioni.

Î Collocare l’apparecchio in posizione di

lavoro, se necessario bloccarlo mediante i freni.

Î Inserire il tubo di aspirare nell'apposito

attacco.

Î Applicare gli accessori desiderati sul

tubo flessibile di aspirazione.

Î Accertarsi che il contenitore del mate-

riale aspirato sia inserito correttamente.

몇 Attenzione

Non superare il valore massimo d'impedenza di rete consentito per il punto d'allacciamento elettrico (vedi Dati tecnici).

Uso

Î Girare l'interruttore On/Off su "1". Î Nel IV 100/75 M B1 premere il tasto

"Accendere l'apparecchio".

몇 Attenzione

Durante l'aspirazione, evitare di arrotolare o piegare il tubo flessibile.

Controllo della potenza aspirante

L’apparecchio è dotato di un controllo automatico della potenza aspirante. Quando la velocità dell'aria all'interno del tubo di aspirazione scende al di sotto di 20 m/s, il manometro visualizza la pressione indicata di seguito:

– 5

NW 50 NW 60 IV 100/40 M B1 13,0 kPa 12,0 kPa IV 100/55 M B1 19,5 kPa 15,5 kPa IV 100/75 M B1 25,0 kPa 19,5 kPa

Per raggiungere di nuovo la velocità dell'aria prescritta di oltre 20 m/s, procedere come indicato di seguito: Î Spegnere il IV 100/40 M B1 o il IV 100/

55 M B1 con l'interruttore ON/OFF. Nel IV 100/75 M B1 premere il tasto

"Spegnere l'apparecchio".

Pulire i filtri (vedi capitolo "Pulire il filtro").

Î Controllare se il tubo flessibile di aspira-

zione e gli accessori sono otturati. Se queste misure non portano alla riduzione desiderata della pressione:

spegnere l'apparecchio e sostituire il filtro

(vedi capitolo "Sostituzione del filtro").

Messa fuori servizio

Î Nel IV 100/75 M B1 premere il tasto

"Spegnere l'apparecchio". Î Spegnere l'apparecchio tramite l'inter-

ruttore ON/OFF. Î Smontare l'accessorio e se necessario,

sciacquare gli accessori con acqua e

asciugarli.

Avvertenza

Svuotare l'aspiratore sempre dopo l'uso e pulirlo quando necessario.

Î Svuotare il contenitore materiale aspi-

rato (vedi capitolo "Svuotare il conteni-

tore materiale aspirato“). Î Pulire l’apparecchio all’interno e

all’esterno aspirando e passando la su-

perficie con un panno umido. Î Depositare l’apparecchio in un luogo

asciutto e proteggerlo contro l’uso non

autorizzato. Î Per aspirare l'apparecchio occorre usa-

re un aspiratore della stessa classifica-

zione o superiore.

Svuotare il contenitore materiale

aspirato

In base al tipo e alla quantità di materiale aspirato, controllare a intervalli regolare il contenitore per evitare un accumulo eccessivo. Î spegnere l'apparecchio e bloccarlo con

i freni delle ruote pivottanti.

Aprire verso l'alto il contenitore materiale

aspirato dallo sbloccaggio (vedi grafico).

Estrarre il contenitore materiale aspirato dall'apparecchio dalla apposita maniglia.

Avvertenza

Svuotare il contenitore materiale aspirato quando è pieno fino a circa 3 cm sotto il bordo superiore.

Î Svuotare il contenitore materiale aspi-

rato e reinserirlo nell'apparecchio nella sequenza inversa.

Sacchetto raccolta polvere

Per svuotare l'apparecchio senza creare polvere, è necessario inserire nel contenitore del materiale aspirato un sacchetto di raccolta della polvere: Î inserire il sacchetto per la raccolta della

polvere nel contenitore e appoggiarlo con cautela alla parete del contenitore,

Î ripiegare verso l'esterno il bordo del

sacchetto sul contenitore del materiale aspirato,

Î inserire il contenitore del materiale aspi-

rato nell'apparecchio.

Î Al termine delle operazioni chiudere il

sacchetto di raccolta della polvere ed estrarlo dal contenitore del materiale aspirato.

Î Smaltire il sacchetto di raccolta della

polvere e il relativo contenuto in conformità alle norme vigenti.

– 6

43IT

Trasporto

Attenzione

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante il trasporto.

Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Conservazione dell'apparecchio

Attenzione

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante la conservazione.

Questo apparecchio può essere conservato solo in ambienti interni.

Cura e manutenzione

몇 Attenzione

Tutte le operazioni sull'aspiratore vanno effettuate a spina staccata.

Macchine per la rimozione delle polveri fanno parte dell’equipaggiamento di sicurezza atto all’eliminazione o alla prevenzione di pericoli ai sensi del § 3 del BGV A1. Ai fini della manutenzione l’apparecchio deve essere smontato, pulito e controllato per quanto è possibile, senza causare pericoli al personale addetto alla manutenzione o ad altre persone. Le misure preventive idonee in tal senso devono comprendere la decontaminazione prima dello smontaggio. Provvedere ad una ventilazione forzata mediante filtri nei locali dove viene smontato l'apparecchio, alla pulizia della superficie di manutenzione e alla protezione appropriata del personale. L’esterno dell’apparecchio deve essere decontaminato mediante aspirazione e pulito accuratamente con un panno umido, oppure trattato con un sigillante prima di essere portato fuori dalla zona pericolosa. Tutti i componenti dell’apparecchio devono essere considerati contaminati quando vengono portati fuori dalla zona pericolosa. Durante l’esecuzione di interventi di manu-

tenzione e riparazione tutti gli oggetti che non possono essere puliti sufficientemente, devono essere gettati via. Tali oggetti de-

vono essere chiusi in sacchetti ermetici e smaltiti in conformità alle disposizioni vigenti per lo smaltimento di rifiuti di questo tipo.

몇 Attenzione

Gli equipaggiamenti di sicurezza per la prevenzione o l’eliminazione di pericoli devono essere sottoposti regolarmente a manutenzione. Ciò significa che essi devono essere controllati almeno una volta all’anno dal produttore o da una persona adeguatamente addestrata riguardo al loro perfetto funzionamento rispetto alla tecnica di sicurezza, per es. ermeticità dell‘apparecchio, danneggiamenti del filtro, funzionamento dei dispositivi di controllo.

Gli interventi di manutenzione e di pulizia semplici possono essere effettuati dall’utente stesso. La superficie dell’apparecchio e l’interno del serbatoio devono essere puliti ad intervalli regolari con un panno umido.

 Pericolo

Al fine di minimizzare eventuali rischi residui alla salute, si raccomanda di osservare le seguenti istruzioni. Durante gli interventi di manutenzione (p.es. per la sostituzione del filtro) occorre indossare una mascherina del tipo P2 o superiore e indumenti monouso.

Pulizia del filtro

IV 100/40, IV 100/55

Î Spegnere l'apparecchio tramite l'inter-

ruttore ON/OFF.

Î Orientare di lato la staffa di sicurezza

pulizia filtro.

Muovere in alto e in basso vigorosamente e più volte la maniglia pulizia filtro.

Î Posizionare verticalmente la staffa di si-

curezza pulizia filtro.

IV 100/75

Premere il tasto "Spegnere l'apparecchio".

Î Spostare più volte la leva di pulizia del

filtro. Se non si ottengono miglioramenti con questa pulizia, rimuovere il filtro e lavarlo o so-

stituirlo (vedi capitolo "Sostituzione del filtro“).

44 IT

– 7

Sostituire il filtro

IV 100/40, IV 100/55

Î Spegnere l'apparecchio dall'interruttore

ON/OFF e staccare la spina.

Allentare il tubo della turbina di aspirazione dall'estremità inferiore e staccarlo.

1 Maniglia pulizia filtro 2 Molla 3 Staffa di sicurezza pulizia filtro 4 Chiusura 5 Coperchio camera filtro

Î Rimuovere i nodi dei nastri dal filtro e ri-

muovere il telaio.

Î Estrarre il filtro. Î Inserire e fissare il nuovo filtro nella se-

quenza inversa.

IV 100/75

Î Premere il tasto "Spegnere l'apparec-

chio". Î Spegnere l'apparecchio dall'interruttore

ON/OFF e staccare la spina. Î Allentare il tubo della turbina di aspira-

zione dall'estremità inferiore e staccar-

lo.

Î Orientare di lato la staffa di sicurezza

pulizia filtro.

Î Svitare la maniglia pulizia filtro. Î Togliere la molla. Î Svitare il dado al di sotto della molla

(necessaria chiave a bocca apertura 27 mm).

Î Aprire le chiusure. Î Togliere il coperchio della camera filtro.

1 Telaio 2Filtro

Î Aprire le chiusure. Î Togliere il coperchio della camera filtro.

1 Vite a testa zigrinata

Î Svitare le due viti a testa zigrinata ed

estrarre il filtro dall'apparecchio. Î Inserire e fissare il nuovo filtro nella se-

quenza inversa.

– 8

45IT

Guida alla risoluzione dei

guasti

Il motore (turbina di aspirazione) non parte

Manca tensione elettrica. Î Controllare il cavo, la spina, il fusibile e

la presa. Il salvamotore è scattato. Î Ripristinare l'interruttore.

La forza aspirante diminuisce

Filtro, bocchetta, tubo flessibile o rigido di aspirazione otturati. Î Controllare, pulire gli accessori. Pulire il

filtro.

Fuoriuscita di polvere durante l'aspirazione

Filtro fissato male o difettoso. Î Controllare come è fissato il filtro ovve-

ro sostituirlo.

Il manometro indica una pressione errata.

Filtro intasato. Î Spegnere l'apparecchio, pulire il filtro.

몇 Attenzione

Far eseguire tutti i controlli ed interventi ai componenti elettrici da personale specializzato. In caso di altri guasti si prega di contattare il servizio assistenza Kärcher.

Visualizzazione guasti IV 100/40 M

B1, IV 100/55 M B1

1 Spia luminosa "Corrente collegata“

Si accende quando la spina è inserita e

vi è tensione di rete. 2 Spia luminosa "Senso di rotazione errato"

Si accende in caso di campo di rotazione errato sul collegamento alla rete.

In caso di senso di rotazione errato, invertire i poli sulla spina dell'apparecchio.

Visualizzazione guasti

IV 100/75 M B1

1 Spia luminosa "Pulsante arresto

d'emergenza azionato" Si accende quando il pulsante d'arresto d'emergenza è premuto. Sbloccare il pulsante d'arresto d'emer-

genza girandolo. 2 Pulsante d'arresto d'emergenza 3 Spia luminosa "Corrente collegata“

Si accende quando la spina è inserita e

vi è tensione di rete. 4 Spia luminosa "guasto motore"

Si accende quando il salvamotore è

scattato a causa dell'aumento della po-

tenza assorbita.

Girare l'interruttore On/Off su 0, atten-

dere circa 10 minuti, quindi girare l'inter-

ruttore On/Off su 1.

46 IT

– 9

Accessori e ricambi

–

Impiegare esclusivamente accessori e ricambi autorizzati dal produttore. Accessori e ricambi originali garantiscono che l’apparecchio possa essere impiegato in modo sicuro e senza disfunzioni.

– La lista dei pezzi di ricambio più comuni

è riportata alla fine del presente manuale d'uso.

– Maggiori informazioni sulle parti di ri-

cambio sono reperibili al sito www.kaercher.com alla voce “Service”.

Accessori IV 100/40 M B1, IV 100/55

M B1

Accessori Codice d’ordi-

nazione

Filtro 6.904-342.0 Sacchetto di raccolta

della polvere in PE

Accessori IV 100/75 M B1

Accessori Codice d’ordina-

Filtro 6.904-344.0 Sacchetto di raccolta

della polvere in PE

6.904-348.0

zione

6.904-348.0

– 10

47IT

Dati tecnici

Descrizione apparecchio IV 100/40 M B1 IV 100/55M B1 IV 100/75 M B1

Grado di protezione IP 54 Capacità serbatoio 90 l Tensione 400 V, 3~, 50 Hz Massima impedenza di rete consen-

tita Dati ventilatore Potenza 5000 W 6000 W 7500 W Depressione* 15,5 kPa 21 kPa 27 kPa * con valvola di limitazione della pressione Portata aria 96 l/s 92 l/s 106 l/s Lunghezza x larghezza x Altezza 1220x670x1530 mm 1280x690x1820

Lunghezza cavo 8 m Grado di protezione I Cavo di alimentazione: Codice N° 6.649-368 6.649-369 6.649-364 Cavo di alimentazione:Tipo: H07RN-F Tubo flessibile di aspirazione NW 61 / 5 m Peso 141 kg 155 kg 256 kg Temperatura di immagazzinaggio -10...+40 °C Umidità 30...90 % Superficie attiva del filtro 1,8 m Tipo di protezione

0.154+j0.096 Ohm

0.128+j0.080 Ohm

1,8 m

0.204+j0.127 Ohm

3,0 m

Valori rilevati secondo EN 60335-2-69

Pressione acustica L Dubbio K

65 dB(A) 79 dB(A) 72 dB(A)

1 dB(A) 1 dB(A) 1 dB(A)

48 IT

– 11

Dichiarazione CE

CEO

Head of Approbation

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive CE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità. PRODOTTO: Aspiratore solidi-liquidi TYP:1.573-xxx Direttive CE pertinenti: 2006/42/CE (+2009/127/CE) 2006/95/CE 2004/108/CE 94/9/CE Norme armonizzate applicate: DIN EN 60 335 -1 DIN EN 60.335 -2 -69 DIN EN 55 014-1: 2000 + A1: 2001 + A2: 2002 DIN EN 55 014-2: 1997 + A1: 2001 DIN EN 61.000-3-2: 2000 DIN EN 61.000-3-3: 1995 + A1: 2001 Norme nazionali applicate: – Rapporto di collaudo n. 7131 3385 Identificazione:

I firmatari agiscono su incarico e con la procura dell’amministrazione.

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

– 12

49IT

Lees vóór het eerste gebruik

van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar. Voordat u het apparaat voor de eerste keer in gebruik neemt, dient u deze gebruikshandleiding en de bijgevoegde brochure met veiligheidsaanwijzingen voor nat-/ droogzuiger nr. 5.956-249 te lezen en er nota van te nemen. Bij veronachtzaming van de gebruiksaanwijzing en de veiligheidsaanwijzingen kan schade aan het apparaat ontstaan, en gevaar voor gebruikers en andere personen. Bij transportschade onmiddellijk de handelaar op de hoogte brengen.

Inhoud

Zorg voor het milieu NL - 1 Symbolen in de gebruiks-

aanwijzing Garantie NL - 1 Reglementair gebruik NL - 2 Apparaat-elementen NL - 2 Veiligheidsinstructies NL - 4 Ingebruikneming NL - 5 Bediening NL - 5 Buitenwerkingstelling NL - 6 Vervoer NL - 7 Opslag van het apparaat NL - 7 Onderhoud NL - 7 Hulp bij storingen NL - 9 Toebehoren en reserveon-

derdelen Technische gegevens NL - 10 CE-verklaring NL - 11

NL - 1

NL - 10

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijke stoffen mogen niet in het milieu belanden. Verwijder overbodig geworden apparatuur daarom via geschikte inzamelpunten.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Symbolen in de

gebruiksaanwijzing

 Gevaar

Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijke letsels.

몇 Waarschuwing

Voor een mogelijks gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs dodelijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die kan leiden tot lichte lichamelijke letsels of materiële schade.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

50 NL

– 1

Reglementair gebruik

Dit apparaat is uitsluitend bestemd voor droge stoffen en is niet geschikt voor het opzuigen van vloeistoffen en nat opgezogen goed. Het apparaat is geschikt voor het afzuigen van droog, brandbaar, schadelijk stof op

Apparaat-elementen

Bedieningselementen IV 100/40 M B1, IV 100/55 M B1

machines en apparaten in zone 22 stofklasse M en B1 conform EN 60 335–2–69. Beperking: Er mogen geen kankerverwekkende stoffen, behalve houtstof, opgezogen worden. Dit apparaat is alleen geschikt voor industrieel gebruik. Ieder ander gebruik is onjuist.

1 Slang naar de zuigturbine 2 Handgreep filterreiniging 3 Deksel filterkamer 4 Filterkamer 5 Aansluitsteun voor accessoires 6 Manometer 7 Zuigmateriaalreservoir 8 Hendel voor ontgrendelen zuigmate-

riaalreservoir 9 Zwenkwieltjes met parkeerrem 10 Schuifhandgreep 11 Geluiddemper 12 Diffusor

13 schakelkast 14 Schakelaar -Aan/Uit 15 Controlelampje „Verkeerde draairichting“ 16 Controlelampje "Er is netspanning"

– 2

51NL

Bedieningselementen IV 100/75 M B1

1 Slang naar de zuigturbine 2 Handgreep filterreiniging 3 Deksel filterkamer 4 Filterkamer 5 Aansluitsteun voor accessoires 6 Zuigmateriaalreservoir 7 Hendel voor ontgrendelen zuigmate-

riaalreservoir 8 Zwenkwieltjes met parkeerrem 9 Schuifhandgreep 10 Geluiddemper 11 Diffusor 12 Manometer 13 schakelkast 14 Knop „Apparaat uitschakelen“ 15 Verlichte knop „Apparaat inschakelen“ 16 Controlelampje storing motor 17 Schakelaar -Aan/Uit

52 NL

18 Controlelampje "Er is netspanning" 19 Controlelampje "Noodstopknop bediend" 20 Noodstopknop

– 3

Veiligheidsinstructies

Symbolen op het apparaat

몇 Let op

Er bestaat gevaar voor verwondingen bij het inzetten en vergrendelen van het zuigmateriaalreservoir.

Bij het vergrendelen in ieder geval niet de handen tussen het zuigmateriaalreservoir en de stofzuiger houden of in de buurt van de pasbouten steken. Het zuigmateriaalreservoir vergrendelen door het hanteren van de betreffende hendel met beide handen!

WAARSCHUWING: Dit apparaat bevat stoffen die gevaarlijk zijn voor de gezondheid. Alleen deskundige personen die een geschikte persoonlijke veiligheidsuitrusting dragen mogen het apparaat onderhouden en leegmaken, daarbij inbegrepen het verwijderen van de stofzak. Schakel het apparaat niet in voordat het volledige filtersysteem geinstalleerd en de werking van de volumestroomcontrole getest is.

IV 100/40 M B1

IV 100/55 M B1

IV 100/75 M B1

Bij een zuigslang met de vermelde nominale wijdte mag de zuigonderdruk de vermelde waarde niet onderschrijden. Indien de zuigonderdruk onderschreden wordt, moet het apparaat uitgezet en de filter gereinigd worden.

Waarschuwing

Aangezien de zuigonderdruk een negatieve waarde is, betekent een onderschrijden van de weergave een grotere, absolute waarde op de manometer.

Veiligheidsvoorschriften

Het apparaat bij het beëindigen van het werk uitschakelen en de stekker uit het contact halen.

몇 Waarschuwing

Indien de retourlucht in de ruimte teruggeblazen wordt, moet een voldoende ventilatiegraad L in de ruimte voorhanden zijn. Om de vereiste grenswaarden te respecteren, mag de teruggeleide volumestroom maximum 50% van de volumestroom verse lucht (ruimtevolume VR x lentilatiegraad LW) bedragen. Zonder bijzondere ventilatiemaatregelen geldt het volgende: LW=1h–1.  Gebruik van het apparaat uitsluitend

door geschoold personeel.

– 4

53NL

 Dit apparaat bevat stof dat schadelijk is

voor de gezondheid. Het leegmaken en

onderhouden, incl. het verwijderen van

de stofverzamelzak, mogen enkel uit-

gevoerd worden door vaklui die een

overeenkomstige veiligheidsuitrusting

dragen.  Het zuigmateriaalreservoir moet naar

behoefte en na elk gebruik leegge-

maakt worden.  Het gebruik van een stofverzamelzak

(bestelnummer zie „Bedieningselemen-

ten“) is wettelijk voorgeschreven.  Apparaat niet gebruiken zonder het vol-

ledige filtersysteem.  Het gebruik van een verlengkabel is

niet toegestaan.  Bij reglementair / onreglementair ge-

bruik kunnen onderdelen (bijv. uitblaas-

opening) van de industriële stofzuiger

temperaturen bereiken tot 116°C.

몇 Waarschuwing

Alleen toebehoren voor het gebruik van de bouwwijze 1 gebruiken die zijn toegelaten door de fabrikant. Het gebruik van andere toebehoren kan explosiegevaar veroorzaken.

 Voor de inbedrijfstelling en volgens re-

gelmatige intervallen moet de aardings-

strip gecontroleerd worden op

reglementaire toestand, bevestiging en

functie.  Alleen met alle filterelementen zuigen

aangezien anders de zuigmotor be-

schadigd wordt en door het verhoogde

emissie van fijn stof een gezondheidsri-

sico ontstaat!  Industriële stofzuigers (IS) van de

bouwwijze 1 zijn niet geschikt voor het

schoonzuigen van arbeidsmachines.  Apparaten van de bouwwijze 1 zijn niet

geschikt voor de opname van stof of

vloeistof met een hoog explosierisico

en van mengsels van brandbaar stof

met vloeistoffen.  De toe te passen veiligheidsbepalingen

voor de te behandelen materialen moe-

ten in acht genomen worden.

 Stofexplosiebeveiligde industriële stof-

zuigers zijn veiligheidstechnische niet geschikt voor het op- resp. schoonzuigen van explosiegevaarlijke of equivalente stoffen in de zin van § 1 SprengG (springstoffenwet Duitsland), van vloeistoffen en mengsels van brandbaar stof en vloeistoffen.

In noodgevallen

In noodgevallen (bijv. bij het opzuigen van brandbare materialen, bij kortsluiting of andere elektrische fouten) het apparaat uitschakelen en de stekker uittrekken.

Ingebruikneming

Waarschuwing

Voor stof met een ontstekingsenergie van minder dan 1mJ kunnen extra voorschriften gelden.

Het apparaat in de werkpositie brengen,

indien nodig met parkeerrem zekeren.

Î Zuigslang in de zuigslangaansluiting

stoppen.

Î Gewenste toebehoren op de zuigslang

steken.

Î Verzeker u ervan, dat het zuigmate-

riaalreservoir volgens de regels aangebracht is.

몇 Waarschuwing

De maximaal toegelaten impedantie aan het elektrische aansluitpunt (zie Technische gegevens) mag niet overschreden worden.

Bediening

Î In-/Uit-schakelaar op „1“ draaien. Î Bij IV 100/75 M B1 knop „Apparaat in-

schakelen" indrukken.

몇 Waarschuwing

Tijdens het zuigen dient men het oprollen of het knikken van de slang te vermijden.

54 NL

– 5

Controle zuigcapaciteit

Het apparaat is voorzien van een controle van de zuigcapaciteit. Indien de luchtsnelheid aan de zuigslang onder 20 m/s daalt, wordt aan de manometer de volgende druk weergegeven:

NW 50 NW 60 IV 100/40 M B1 13,0 kPa 12,0 kPa IV 100/55 M B1 19,5 kPa 15,5 kPa IV 100/75 M B1 25,0 kPa 19,5 kPa

Om de voorgeschreven luchtsnelheid van meer dan 20 m/s opnieuw te bereiken, moeten de volgende handelingen uitgevoerd worden: Î IV 100/40 M B1 of IV 100/55 M B1 uit-

schakelen aan de IN/UIT-schakelaar. Bij IV 100/75 M B1 knop „Apparaat uit-

schakelen" indrukken.

Î Filter reinigen (zie hoofdstuk „Filter rei-

nigen“).

Î Zuigslang en accessoires controleren

op verstoppingen.

Indien die maatregelen niet leiden tot de gewenste vermindering van de weergegeven druk: Î apparaat uitschakelen en filter vervan-

gen (zie hoofdstuk „Filter vervangen“).

Buitenwerkingstelling

Î Bij IV 100/75 M B1 knop „Apparaat uit-

schakelen" indrukken.

Î Apparaat met de AAN/UIT-schakelaar

uitschakelen.

Î Toebehoren demonteren en indien no-

dig met water afspoelen en drogen.

Waarschuwing

Stofzuiger na ieder gebruik leegmaken en reinigen en altijd wanneer het nodig is.

Î Zuigmateriaalreservoir leegmaken (zie

hoofdstuk "Zuigmateriaalreservoir leegmaken").

Î Apparaat aan de binnen- en buitenkant

reinigen door afzuigen en afvegen.

Î Apparaat in een droge ruimte plaatsen

en beveiligen tegen onbevoegd gebruik.

Î Bij het schoonzuigen van het apparaat

moet minstens een zuiger van dezelfde of een betere classificatie gebruikt worden.

Zuigmateriaalreservoir leegmaken

Afhankelijk van de aard en de hoeveelheid opgezogen materiaal dient het zuigmateriaalreservoir regelmatig gecontroleerd te worden om te vermijden, dat het te vol raakt.

Apparaat uitschakelen en d.m.v. de par-

keerrem aan de zwenkwieltjes zekeren.

Î Zuigmateriaalreservoir bij de ontgren-

deling naar boven openen (zie de afbeelding).

Î Het zuigmateriaalreservoir uit het appa-

raat trekken met behulp van de hiervoor bestemde handgreep.

Wenk

Het zuigmateriaalreservoir dient leeggemaakt te worden, wanneer het tot ca. 3 cm. onder de bovenrand gevuld is.

Î Het zuigmateriaalreservoir leegmaken

en in omgekeerd volgorde weer in de apparaat aanbrengen.

Stofverzamelzak

Voor een stofvrije lediging van het apparaat kan in het zuigmateriaalreservoir een stofverzamelzak gelegd worden: Î Stofverzamelzak in het reservoir plaat-

sen en zorgvuldig tegen de wand van het reservoir leggen.

Î De rand van de zak over de rand van

het zuigmateriaalreservoir naar buiten laten hangen.

– 6

55NL

Î Zuigmateriaalreservoir in het apparaat

plaatsen.

Î Na de werking de stofverzamelzak slui-

ten en uit het afvalreservoir nemen.

Î Stofverzamelzak met inhoud verwijde-

ren volgens de geldende wettelijke bepalingen.

Vervoer

Voorzichtig

Gevaar voor letsels en beschadigingen! Houd bij het transport rekening met het gewicht van het apparaat.

Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen.

Opslag van het apparaat

Voorzichtig

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen in acht nemen.

Het apparaat mag alleen binnen worden opgeborgen.

Onderhoud

몇 Waarschuwing

Bij het werken aan de stofzuiger altijd eerst de stekker uit het contact halen.

Stofverwijderende machines zijn veiligheidsinrichtingen voor het voorkomen of elimineren van gevaren in de zin van BGV A1. Voor het onderhoud door de gebruiker moet het apparaat uit elkaar genomen, gereinigd en onderhouden worden, voor zover dat uitgevoerd kan worden zonder dat daarbij gevaren ontstaan voor het onderhoudspersoneel en andere personen. Geschikte voorzorgsmaatregelen bevatten het ontgiften vóór de demontage. Voorzorgen nemen voor lokaal gefilterde kunstmatige verluchting op de plaats waar het apparaat uit elkaar genomen wordt, reiniging van het onderhoudsoppervlak en geschikte bescherming van het personeel. De buitenkant van het apparaat moet ontgift en schoongeveegd worden of behandeld worden met afdichtingsmateriaal

56 NL

vooraleer het uit het gevaarlijke gebied genomen wordt. Alle onderdelen van het apparaat moeten beschouwd worden als verontreinigd indien ze uit het gevaarlijke gebied genomen worden. Bij de uitvoering van onderhouds- en herstellingswerkzaamheden moeten alle verontreinigde voorwerpen die niet voldoende gereinigd kunnen worden, weggegooid worden. Zulke voorwerpen moeten in ondoorlaatbare zakken en overeenkomstig de geldende bepalingen betreffende de verwijdering van dat soort afval verwijderd worden.

몇 Waarschuwing

Veiligheidsinrichtingen ter voorkoming of opheffing van gevaar dienen regelmatig onderhouden te worden. Dat wil zeggen dat ze minstens één keer per jaar door de fabrikant of een geïnstrueerd persoon gecontroleerd worden op veiligheidstechnisch correct functioneren, bijv. dichtheid van het apparaat, beschadiging van het filter, functie van de controle-inrichtingen. Eenvoudige onderhoudswerkzaamheden kunt u zelf uitvoeren. De buitenkant van het apparaat en de binnenkant van het reservoir dienen regelmatig met een vochtige doek gereinigd te worden.

 Gevaar

Om restrisico's voor de gezondheid zo klein mogelijk te houden, moeten de volgende aanwijzingen in acht genomen worden. Bij onderhoudswerkaamheden (b.v. vervangen van het filter) moet een adembeschermingsmasker P2 of hoogwaardige en weggooikleidng gedragen worden.

Filter reinigen

IV 100/40, IV 100/55

Î Apparaat met de AAN/UIT-schakelaar

uitschakelen.

Î Veiligheidsbeugel filterreiniging zij-

waarts zwenken. Handgreep filterreiniging meerdere malen

krachtig omhoog en omlaag bewegen.

Î Veiligheidsbeugel filterreiniging verti-

caal zetten.

IV 100/75

– 7

Knop „Apparaat uitschakelen“ indrukken.

Î Î Hendel filterreiniging meermaals heen

en weer bewegen. Wanneer deze reiniging geen verbetering inhoudt, kan men het filter eraf nemen en wassen of vervangen (zie hoofdstuk "Filter wisselen").

Filter verwisselen/vervangen

IV 100/40, IV 100/55

Î Het apparaat met de AAN/UIT-schake-

laar uitschakelen en van het stroomnet

afkoppelen. Î Slang naar de zuigturbine aan het on-

derste uiteinde losmaken en uittrekken.

1 Handgreep filterreiniging 2 Veer 3 Veiligheidsbeugel filterreiniging 4 Sluiting 5 Deksel filterkamer

Î Knoop van de banden op het filter los-

maken en stang afnemen.

Î Filter eruitnemen. Î Het nieuwe filter in omgekeerde volgor-

de aanbrengen en zekeren.

IV 100/75

Î Knop „Apparaat uitschakelen“ indruk-

ken.

Î Het apparaat met de AAN/UIT-schake-

laar uitschakelen en van het stroomnet afkoppelen.

Î Slang naar de zuigturbine aan het on-

derste uiteinde losmaken en uittrekken.

Î Sluitingen openen. Î Deksel filterkamer afnemen.

Î Veiligheidsbeugel filterreiniging zij-

waarts zwenken.

Î Handgreep filterreiniging afschroeven. Î Veer afnemen. Î Moer onder de veer afschroeven

(Steeksleutel 27 mm. nodig).

Î Sluitingen openen. Î Deksel filterkamer afnemen.

1Stang 2Filter

1 Kartelschroef

Î Beide kartelschroeven uitdraaien en fil-

ter uit het apparaat nemen.

Î Het nieuwe filter in omgekeerde volgor-

de aanbrengen en zekeren.

– 8

57NL

Hulp bij storingen

Motor (zuigturbine) start niet

Geen stroom. Î Zekering, snoer, stekker en contact-

doos testen. Motorveiligheidsschakelaar is geactiveerd.

Î Schakelaar terugstellen.

Zuigkracht wordt minder

Filter, sproeier, zuigslang of zuigbuis verstopt. Î Controleren, toebehoren reinigen. Filter

reinigen.

Er ontsnapt stof bij het zuigen

Filter niet goed aangebracht of defect. Î Kijken of het filter goed zit resp. verwis-

selen.

Manomenter duidt een onreglementaire druk aan

Filter verstopt. Î Apparaat uitschakelen, filter reinigen.

몇 Waarschuwing

Alle controles en werkzaamheden aan elektrische delen moeten door een vakman worden uitgevoerd. Bij verdergaande storingen dient u de klantendienst in te schakelen.

Storingsindicatie IV 100/40 M B1,

IV 100/55 M B1

1 Controlelampje "Er is netspanning"

Brandt bij een ingestoken stekker en

voorhanden netspanning. 2 Controlelampje „Verkeerde draairich-

ting“

Brandt bij een verkeerd draaiveld op de

netaansluiting. Î Bij verkeerde draairichting de polen aan

de apparaatstekker wisselen.

Storingsindicatie IV 100/75 M B1

1 Controlelampje "Noodstopknop be-

diend" Brandt bij een ingedrukt noodstopknop. Nood-stop-knop door draaien ontgren-

delen. 2 Noodstopknop 3 Controlelampje "Er is netspanning"

Brandt bij een ingestoken stekker en

voorhanden netspanning. 4 Controlelampje storing motor

Brandt indien de motorveiligheidsscha-

kelaar door een verhoogde stroomop-

name werd geactiveerd.

In-/uit-schakelaar op 0 draaien, ca. 10

minuten wachten, in-/uit-schakelaar op

1 draaien.

58 NL

– 9

Toebehoren en

reserveonderdelen

Accessoires IV 100/40 M B1, IV 100/

55 M B1

– Er mogen uitsluitend toebehoren en re-

serveonderdelen gebruikt worden die door de fabrikant zijn vrijgegeven. Originele toebehoren en reserveonderdelen

Toebehoren Bestelnummer

Filter 6.904-342.0 Stofverzamelzak PE 6.904-348.0

bieden de garantie van een veilig en storingsvrije werking van het apparaat.

– Een selectie van de meest frequent be-

nodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing.

– Verdere informatie over reserveonder-

delen vindt u op www.kaercher.com bij

Accessoires IV 100/75 M B1

Toebehoren Bestelnummer

Filter 6.904-344.0 Stofverzamelzak PE 6.904-348.0

Service.

Technische gegevens

Apparaatnaam IV 100/40 M B1 IV 100/55M B1 IV 100/75 M B1

Beveiligingsklasse IP 54 Inhoud reservoir 90 l Spanning 400 V, 3~, 50 Hz Maximum toegelaten netimpedantie 0.154+j0.096

Ohm Compressorgegevens Vermogen 5000 W 6000 W 7500 W Vacuüm* 15,5 kPa 21 kPa 27 kPa * met drukbegrenzingsventiel Luchthoeveelheid 96 l/s 92 l/s 106 l/s Lengte x breedte x hoogte 1220x670x1530 mm 1280x690x1820

Lengte snoer 8 m Beschermingsklasse I Netsnoer: Bestelnr. 6.649-368 6.649-369 6.649-364 Elektriciteitskabel:type: H07RN-F Zuigslang NW 61 / 5 m Gewicht 141 kg 155 kg 256 kg Opslagtemperatuur -10...+40 °C Luchtvochtigheid 30...90 % Filteroppervlak 1,8 m

Aard ontstekingsbeveiliging

0.128+j0.080 Ohm

1,8 m

0.204+j0.127 Ohm

3,0 m

Bepaalde waarden conform EN 60335-2-69

Geluidsdrukniveau L Onzekerheid K

65 dB(A) 79 dB(A) 72 dB(A)

1 dB(A) 1 dB(A) 1 dB(A)

– 10

59NL

CE-verklaring

CEO

Head of Approbation

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht. PRODUCT: Droog- / natzuiger TYP:1.573-xxx Geldende Europese richtlijnen: 2006/42/EG (+2009/127/EG) 2006/95/EG 2004/108//EG 94/9/EG Toegepaste geharmoniseerde normen: DIN EN 60.335-1 DIN EN 60 335 – 2 - 69 DIN EN 55.014-1: 2000 + A1: 2001 + A2: 2002 DIN EN 55.014-2: 1997 + A1: 2001 DIN EN 61.000-3-2: 2000 DIN EN 61.000-3-3: 1995 + A1: 2001 Toegepaste nationale normen: – Testverslag nr. 7131 3385 Kenmerk:

De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding.

Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

60 NL

– 11

Antes del primer uso de su apara-

to, lea este manual original, actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior. Antes del primer uso de este aparato, lea y siga las instrucciones de este manual y del folleto adjunto "Instrucciones de seguridad del aspirador en húmedo/seco Nº 5.956-249. El incumplimiento de las instrucciones de uso y de las indicaciones de seguridad puede provocar daños en el aparato y poner en peligro al usuario y a otras personas. En caso de daños de transporte informe inmediatamente al fabricante.

Índice de contenidos

Protección del medio ambiente

Símbolos del manual de instrucciones

Garantía ES - 1 Uso previsto ES - 2 Elementos del aparato ES - 2 Indicaciones de seguridad ES - 4 Puesta en marcha ES - 5 Manejo ES - 5 Puesta fuera de servicio ES - 6 Transporte ES - 7 Almacenamiento del apara-toES - 7

Cuidados y mantenimiento ES - 7 Ayuda en caso de avería ES - 9 Accesorios y piezas de re-

puesto Datos técnicos ES - 11 Declaración CE ES - 12

ES - 1

ES - 10

Protección del medio am-

biente

Los materiales de embalaje son reciclables. Po favor, no tire el embalaje a la basura doméstica; en vez de ello, entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen materiales valiosos reciclables que deberían ser entregados para su aprovechamiento posterior. Evite el contacto de baterías, aceites y materias semejantes con el medioambiente. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su reciclaje.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes en:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Símbolos del manual de ins-

trucciones

 Peligro

Para un peligro inminente que acarrea lesiones de gravedad o la muerte.

몇 Advertencia

Para una situación que puede ser peligrosa, que puede acarrear lesiones de gravedad o la muerte.

Precaución

Para una situación que puede ser peligrosa, que puede acarrear lesiones leves o daños materiales.

Garantía

En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio.

– 1

61ES

Uso previsto

Este aparato sólo está diseñado para usar en seco, no es apto para aspirar fluidos ni residuos húmedos. El aparato es apto para aspirar polvos secos, inflamables y nocivos para la salud en máquinas y aparatos situados en la zona

Elementos del aparato

Elementos de mando IV 100/40 M B1, IV 100/55 M B1

22, clases de polvo M y B1 establecidas por la norma EN 60 335–2–69. Restricción: No está permitido aspirar sustancias cancerígenas, a excepción de polvo de madera. Este es apto para el uso en aplicaciones industriales. Cualquier otro uso será considerado incorrecto.

1 Tubo de la turbina de absorción 2 Empuñadura limpieza de filtro 3 Tapa cámara de filtro 4 Cámara del filtro 5 Manguito de empalme para accesorios 6 Manómetro 7 Depósito de residuos 8 Palanca para desbloquear el depósito

de residuos

9 Rodillos-guía con freno de estaciona-

miento

10 Empuñadura deslizante

62 ES

11 Amortiguador del sonido 12 Difusor 13 armario de distribución 14 Interruptor de conexión y desconexión 15 Piloto de control "Dirección de giro errónea" 16 Piloto de control "Tensión de red disponible"

– 2

Elementos de mando IV 100/75 M B1:

1 Tubo de la turbina de absorción 2 Empuñadura limpieza de filtro 3 Tapa cámara de filtro 4 Cámara del filtro 5 Manguito de empalme para accesorios 6 Depósito de residuos 7 Palanca para desbloquear el depósito

de residuos 8 Rodillos-guía con freno de estacionamiento 9 Empuñadura deslizante 10 Amortiguador del sonido 11 Difusor 12 Manómetro 13 armario de distribución 14 Botón "Desconexión del aparato" 15 Botón luminoso "Conexión del aparato" 16 Piloto de control avería en el motor 17 Interruptor de conexión y desconexión

18 Piloto de control "Tensión de red disponible" 19 Piloto de control "Tecla de desconexión

de emergencia activada"

20 Tecla de desconexión de emergencia

– 3

63ES

Indicaciones de seguridad

Símbolos en el aparato

몇 Atención:

Peligro de aplastamiento al insertar y bloquear el depósito de residuos

No colocar las manos entre el depósito de residuos y el el aspirador durante el bloqueo bajo ningún concepto ni introducirlas cerca del perno guía. ¡Bloquear el depósito de residuos pulsando la palanca correspondiente con ambas manos!

ADVERTENCIA: Esta máquina contiene polvos nocivos para la salud. EI vaciado de la misma y la retirada de la bolsa de filtro, así como los trabajos de mantenimiento necesarios, sólo podrán ser ejecutados por personal especializado, provisto del equipo protector adecuado. No conectar el aparato antes de instalar completamente el sistema de filtro y verificar el funcionamiento del regulador del caudal volumétrico!

IV 100/40 M B1

IV 100/55 M B1

IV 100/75 M B1

En el caso de una manguera de absorción de diámetro nominal indicado, la depresión de absorción no debe ser inferior al valor indicado. Si la depresión es de absorción es inferior, se debe parar el aparato y limpiar el filtro.

Nota

Dado que la depresión de absorción es un valor negativo, si es inferior, aparece´rá un valor superior, absoluto en el manómetro.

Normativas de seguridad

Apagar y desenchufar el aparato una vez haya terminado el trabajo.

몇 Advertencia

Cuando se retorne el aire de escape al cuarto, debe existir en el mismo una tasa suficiente de renovación de aire L. Para respetar el valor límite requerido, el flujo volumétrico retornado debe ser como máximo el 50% del flujo volumétrico de aire exterior limpio (volumen del cuarto VR x tasa de renovación de aire LW). Sin una medida de aireación especial, es aplicable: LW=1h–1.  Uso exclusivo del aparato por parte de

personal cualificado.

 Este aparato contiene polvo nocivo

para la salud. Las tareas de vaciado y

64 ES

– 4

mantenimiento, así como el desecha-

miento del depósito acumulador de pol-

vo sólo podrán ser realizados por

especialistas ataviados con el corres-

pondiente equipo protector.  Si es necesario se vacía el depósito de

residuos también tras cada uso.  El uso de una bolsa colectora de polvo

(véase referencia "Elementos de man-

do") es obligatorio por ley.  No utilice el aparato sin el sistema de fil-

tración íntegro.  El uso de un cable alargador no está

permitido.  Tanto durante un servicio correcto

como durante uno incorrecto, algunas

piezas (p. ej., orificio de salida) del as-

pirador industrial pueden alcanzar has-

ta 116°C.

몇 Advertencia

Utilizar exclusivamente accesorios autorizados por el fabricante para el uso del modelo 1. El uso de otros accesorios puede causar riesgo de explosiones.

 Antes de la puesta en marcha, se debe

comprobar a intervalos regulares si el

cable de toma de tierra está en buen

estado y bien sujeto, y si funciona co-

rrectamente.  ¡Efectúe la aspiración únicamente con

todos los elementos filtrantes; de lo

contrario, el motor de aspiración sufrirá

daños y se pondrá en riesgo la salud de

las personas debido a las emisiones de

polvo fino!  De conformidad con lo previsto, los as-

piradores industriales (IS) del tipo de

construcción 1 no son aptos para la as-

piración en máquinas herramienta.  Los aparatos del tipo de construcción 1

no son aptos para absorción polvos o lí-

quidos con alto riesgo de explosión así

como mezclas inflamables de polvos

con líquidos.  Se deben respetar las normativas de

seguridad aplicables para los materia-

les a tratar.

 Las cualidades técnicas y de seguridad

de los aspiradores industriales a prueba de explosiones de polvo no los hacen aptos para aspirar o succionar sustancias con riesgo de explosión u otras sustancias similares tal y como se describen en el párrafo 1 de la Ley sobre Sustancias Explosivas; igualmente, tampoco son aptos para aspirar líquidos, ni mezclas de polvos inflamables y líquidos.

En caso de emergencia

En caso de emergencia (p.ej. al aspirar materiales inflamables o si se produce un cortocircuito u otro fallo eléctrico), apague el aparato y desenchúfelo de la red.

Puesta en marcha

Nota

Para los polvos cuya energía de inflamación sea menor de 1mJ, es posible que sean de aplicación otras normas adicionales.

Î Coloque el aparato en la posición de

trabajo; si fuera necesario, fíjelo mediante el freno de estacionamiento.

Î Insertar la manguera de aspiración en

su orificio de conexión.

Î Conectar los accesorios deseados en

la manguera de absorción.

Î Asegúrese de insertar correctamente el

depósito de residuos.

몇 Advertencia

La impedancia de red máxima permitida en el punto de conexión eléctrica (véanse los datos técnicos) no debe ser excedida.

Manejo

Î Girar el interruptor conectar/desconec-

tar a "1".

Î En el caso del IV 100/75 M B1 pulsar el

botón "Conectar aparato".

몇 Advertencia

Durante el proceso de absorción se debe evitar enrrollar o doblar la manguera.

– 5

65ES

Sistema de control de potencia de

aspiración

El aparato está dotado de un sistema de control de la potencia de aspiración. Si se reduce la velocidad del aire en la manguera de aspiración por debajo de los 20 m/s, aparece la siguiente presión en el manómetro:

NW 50 NW 60 IV 100/40 M B1 13,0 kPa 12,0 kPa IV 100/55 M B1 19,5 kPa 15,5 kPa IV 100/75 M B1 25,0 kPa 19,5 kPa

Para alcanzar de nuevo la velocidad del aire prevista de más de 20 m/s, se deben realizar las siguientes tareas: Î Apagar el IV 100/40 M B1 o el IV 100/

55 M B1 en el interruptor CONEXIÓN/ DESCONEXIÓN. En el caso del IV 100/75 M B1 pulsar el botón "Desconectar aparato".

Limpiar filtro (véase capítulo "Limpiar filtro").

Î Compruebe si la manguera de aspira-

ción y el accesorio están atascados. Si estas medidas no conducen a la reducción del indicador de presión: Î Apagar el aparato y cambiar el filtro

(véase el capítulo "Cambiar el filtro").

Puesta fuera de servicio

Î En el caso del IV 100/75 M B1 pulsar el

botón "Desconectar aparato". Î Apagar el aparato con el interruptor de

CONEXIÓN/DESCONEXIÓN. Î Desmontar los accesorios y si es nece-

sario aclarar y secar.

Nota

Después de cada uso, vacíe el aspirador y límpielo; realice estas acciones igualmente siempre que sea necesario.

Î Vaciar el depósito de residuos (véase el

capítulo "Vaciar el depósito de resi-

duos"). Î Limpie el aparato por dentro y por fuera

aspirándolo y enjuagándolo. Î Coloque el aparato en un cuarto seco y

protéjalo frente a un uso no autorizado. Î Para aspirar el aparato, se debe em-

plear como mínimo un aspirador de la

misma clasificación o de otra superior.

Vaciar el depósito de residuos

Dependiendo del tipo y cantidad del material absorbido, se debe controlar el depósito de residuos, para evitar que se llene demasiado. Î Apagar el aparato y asegurar con el fre-

no de estacionamiento al rodillo-guía.

Abrir hacia arriba el depósito de residuos por el desbloqueo (véase el gráfico).

Î Extraer el depósito de residuos del apa-

rato por el asa prevista para ello.

Nota

Se debe vaciar el depósito de residuos cuando este lleno hasta aprox. 3 cm por debajo del borde superior.

Î Vaciar el depósito de residuos y volver

a introducir en el aparato en el orden inverso.

Bolsa para polvo

Para vaciar el aparato sin generar polvo se puede colocar una bolsa para polvo en el depósito de residuos:

Colocar con cuidado la bolsa para polvo

en el depósito en la pared del depósito.

Î Doblar hacia afuera el borde de la bolsa

sobre el borde del depósito de residuos.

Î Colocar el depósito de residuos en el

aparato.

Î Una vez finalizado el uso, cerrar la bol-

sa recolectora de polvo y extraer del depósito de residuos.

Î Eliminar la bolsa y el contenido de

acuerdo con las normativas vigentes.

66 ES

– 6

Transporte

Precaución

¡Peligro de lesiones y daños! Respetar el peso del aparato para el transporte.

Al transportar en vehículos, asegurar el aparato para evitar que resbale y vuelque conforme a las directrices vigentes.

Almacenamiento del aparato

Precaución

¡Peligro de lesiones y daños! Respetar el peso del aparato en el almacenamiento.

Este aparato sólo se puede almacenar en interiores.

Cuidados y mantenimiento

몇 Advertencia

Para efectuar trabajos en el aspirador, desenchúfelo siempre antes.

Las máquinas de eliminación del polvo son dispositivos de seguridad para la prevención o la eliminación de riesgos tal y como se señala en la BGV A1 (norma profesional). Para la conservación del equipo, el usuario debe desmontar, limpiar y someter a las tareas de mantenimiento pertinentes el aparato, siempre que las circunstancias permitan hacerlo sin poner en peligro al personal de mantenimiento ni a ninguna otra persona. Entre las medidas preventivas apropiadas se encuentra la descontaminación antes del desmontaje. Es necesario adoptar precauciones en caso de ventilación forzada filtrada in situ; en ese caso, se desmonta el aparato, se limpia la superficie de mantenimiento y el personal debe estar debidamente protegido. El exterior del aparato se debe descontaminar aspirando el polvo y se debe limpiar con un paño; también se puede tratar con un material impermeabilizante antes de sacarlo de la zona peligrosa. Una vez que se saque el aparato de la zona peligrosa, se debe considerar que todas sus partes están sucias. Durante los trabajos de mantenimiento y reparación, se deben desechar todos los objetos que estén sucios y no se puedan limpiar suficientemente. Dichos objetos deberán ser desechados en bolsas no transparentes, en concordancia con las disposiciones vigentes relativas a la eliminación de ese tipo de residuos.

몇 Advertencia

Los dispositivos de seguridad para la prevención de riesgos tienen que ser mantenidos con regularidad Es decir, al menos una vez al año por el fabricante o persona autorizada por él, en lo que se refiere a su funcionamiento técnico seguro y correcto, por ejemplo, la estanqueidad del aparato, los daños de los filtros o el funcionamiento de los mecanismos de control.

Los trabajos de cuidado y mantenimiento sencillos los puede realizar Ud. mismo. La superficie exterior y el interior del recipiente se tienen que limpiar regularmente con un trapo húmedo.

 Peligro

Para minimizar los riesgos residuales de salud durante el mantenimiento, se tienen que tener en cuenta las siguientes instrucciones. Durante los trabajos de mantenimiento (p. e., cambio del filtro) hay que llevar una mascarilla P2 o de calidad superior y ropa desechable.

Limpiar el filtro.

IV 100/40, IV 100/55

Î Apagar el aparato con el interruptor de

CONEXIÓN/DESCONEXIÓN.

Î Girar hacia el lateral el estribo de segu-

ridad de la limpieza del filtro.

Î Mover la empuñadura de la limpieza del

filtro fuertemente hacia arriba y hacia abajo.

Î Colocar verticalmente el estribo de se-

guridad de la limpieza del filtro.

IV 100/75

Pulsar botón "Desconexión del aparato".

Î Î Mover la palanca de limpieza de filtro

varias veces de un lado a otro.

Si no mejora la limpieza, se puede extraer y lavar el filtro o sustituirlo (véase el capítulo "Cambiar filtro").

– 7

67ES

Cambiar/sustituir el filtro

IV 100/40, IV 100/55

Î Apagar el aparato con el interruptor de

CONEXIÓN/DESCONEXIÓN y desen-

chufar. Î Soltar el tubo que va a la turbina de ab-

sorción en el extremo inferior y retirar.

1 Empuñadura limpieza de filtro 2 resorte 3 Estribo de seguridad limpieza de filtro 4 Cierre 5 Tapa cámara de filtro

Î Girar hacia el lateral el estribo de segu-

ridad de la limpieza del filtro. Î Desenroscar el mango de la limpieza

del filtro.

Î Quitar el resorte. Î

Enroscar la tuerca por debajo del resorte

(se necesita una llave de boca de 27 mm).

Î Abra las tapas. Î Extraiga la tapa de la cámara del filtro.

Î Abrir los nudos de las cintas y extraer el

bastidor.

Î Extraer el filtro. Î Colocar el nuevo filtro en orden inverso

y asegurar.

IV 100/75

Pulsar botón "Desconexión del aparato".

Î Apagar el aparato con el interruptor de

CONEXIÓN/DESCONEXIÓN y desenchufar.

Î Soltar el tubo que va a la turbina de ab-

sorción en el extremo inferior y retirar.

Î Abra las tapas. Î Extraiga la tapa de la cámara del filtro.

1 bastidor 2filtro

68 ES

1 Tornillo de cabeza moleteada

Î Desenroscar ambos tornillos de cabeza

moleteada y extraer el filtro del aparato.

Î Colocar el nuevo filtro en orden inverso

y asegurar.

– 8

Ayuda en caso de avería

El motor (turbina de aspiración) no arranca

No hay tensión eléctrica.

Compruebe el fusible, el cable, la clavija de

enchufe y la toma de corriente. El interruptor protector del motor se ha activado.

Î Reestablecer el interruptor.

La capacidad de aspiración se va reduciendo poco a poco

El filtro, la boquilla, la manguera de aspiración o el tubo de aspiración están atascados. Î Compruébelo y limpie los accesorios.

Limpiar el filtro.

Pérdida de polvo durante la aspiración

El filtro no está bien colocado o está defectuoso. Î Comprobar la colocación del filtro o

cambiar.

El manómetro indica la presión incorrecta

Filtro atascado.

Desconexión del aparato, limpiar filtro.

몇

Advertencia

Todas las comprobaciones y trabajos en componentes eléctricos los tiene que realizar un electricista especializado. En caso de averías más graves, contacte con el Servicio postventa de Kärcher.

Indicador de averías IV 100/40 M

B1, IV 100/55 M B1

1 Piloto de control "Tensión de red dispo-

nible"

Se ilumina con la clavija de alimentación

enchufada y la tensión de red cercana. 2 Piloto de control "Dirección de giro errónea"

Se ilumina si el campo de giro de la conexión de alimentación es incorrecta.

Î Si se gira incorrectamente, cambiar los

polos en el enchufe.

Indicador de averías IV 100/75 M B1

1 Piloto de control "Tecla de desconexión

de emergencia activada" Se ilumina con el botón de desconexión de emergencia pulsado. El pulsador de parada de emergencia,

se desbloquea girándolo. 2 Tecla de desconexión de emergencia 3 Piloto de control "Tensión de red disponible"

Se ilumina con la clavija de alimenta-

ción enchufada y la tensión de red cer-

cana. 4 Piloto de control avería en el motor

Se ilumina cuando el guardamotor se

activa por una absorción de corriente

elevada.

Girar el interruptor de conexión/desco-

nexión a 0, esperar aprox. 10 minutos,

girar el interruptor de conexión/desco-

nexión a 1.

– 9

69ES

Accesorios y piezas de re-

puesto

– Sólo deben emplearse accesorios y

piezas de repuesto originales o autorizados por el fabricante. Los accesorios y piezas de repuesto originales garantizan el funcionamiento seguro y sin averías del aparato.

– Podrá encontrar una selección de las

piezas de repuesto usadas con más frecuencia al final de las instrucciones de uso.

– En el área de servicios de www.kaer-

cher.com encontrará más información sobre piezas de repuesto.

Accesorios IV 100/40 M B1, IV 100/

55 M B1

Accesorios Nº referencia

filtro 6.904-342.0 Bolsa para polvo de PE 6.904-348.0

Accesorios IV 100/75 M B1:

Accesorios Nº referencia

filtro 6.904-344.0 Bolsa para polvo de PE6.904-348.0

70 ES

– 10

Datos técnicos

Descripción de los aparatos IV 100/40 M B1 IV 100/55M B1 IV 100/75 M B1

Categoria de protección IP 54 Capacidad del depósito 90 l Tensión 400 V, 3~, 50 Hz Impedancia de red máxima permiti-da0.154+j0.096

Ohm Datos del ventilador Potencia 5000 W 6000 W 7500 W Vacío* 15,5 kPa 21 kPa 27 kPa * con válvula limitadora de presión Caudal de aire 96 l/s 92 l/s 106 l/s Longitud x anchura x altura 1220x670x1530 mm 1280x690x1820

Longitud del cable 8 m Clase de protección I Cable de red: Nº referencia 6.649-368 6.649-369 6.649-364 Tipo de cable de alimentación: H07RN-F Manguera de aspiración NW 61 / 5 m Peso 141 kg 155 kg 256 kg Temperatura de almacenamiento -10...+40 °C Humedad atmosférica 30...90 % Superficie activa del filtro 1,8 m

Clase de protección anti-ignición

0.128+j0.080 Ohm

1,8 m

0.204+j0.127 Ohm

3,0 m

Valores calculados conforme a la norma EN 60335-2-69

Nivel de presión acústica L Inseguridad K

65 dB(A) 79 dB(A) 72 dB(A)

1 dB(A) 1 dB(A) 1 dB(A)

– 11

71ES

– 12

Por la presente declaramos que la máquina designada a continuación cumple, tanto en lo que respecta a su diseño y tipo constructivo como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento explícito. PRODUCTO: aspirador en húmedo/seco TYP:1.573-xxx Directivas comunitarias aplicables: 2006/42/CE (+2009/127/CE) 2006/95/CE 2004/108/CE 94/9/CE Normas armonizadas aplicadas: DIN EN 60.335-1 DIN EN 60 335 – 2 – 69 DIN EN 55.014-1: 2000 + A1: 2001 + A2: 2002 DIN EN 55.014-2: 1997 + A1: 2001 DIN EN 61.000 -3 -2: 2000 DIN EN 61.000 -3 -3: 1995 + A1: 2001 Normas nacionales aplicadas: – Nº informe de pruebas 7131 3385 Identificación:

Los abajo firmantes actúan con plenos poderes y con la debida autorización de la dirección de la empresa.

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tfno.: +49 7195 14-0 Fax: +49 7195 14-2212

Declaración CE

CEO

Head of Approbation

72 ES

Leia o manual de manual original

antes de utilizar o seu aparelho. Proceda conforme as indicações no manual e guarde o manual para uma consulta posterior ou para terceiros a quem possa vir a vender o aparelho. Antes da primeira utilização, leia estas Instruções de Serviço e a brochura anexa "Indicações de segurança para aparelhos de aspiração húmida e seca", no 5.956-249. A não-observância deste Manual de Instruções e dos avisos de segurança poderá levar a danos no aparelho e perigos tanto para o utilizador como para terceiros. No caso de danos provocados pelo transporte, informe imediatamente o revendedor.

Índice

Protecção do meio-ambien-tePT - 1

Símbolos no Manual de Instruções

Garantia PT - 1 Utilização conforme o fim a

que se destina a máquina Elementos do aparelho PT - 2 Avisos de segurança PT - 4 Colocação em funciona-

mento Manuseamento PT - 5 Colocar fora de serviço PT - 6 Transporte PT - 7 Armazenamento do apare-

lho Conservação e manuten-

ção Ajuda em caso de avarias PT - 9 Acessórios e peças sobres-

salentes Dados técnicos PT - 10 Declaração CE PT - 11

PT - 1

PT - 2

PT - 5

PT - 7

PT - 10

Protecção do meio-ambiente

Os materiais de embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem.

Os aparelhos velhos contêm materiais preciosos e recicláveis e deverão ser reutilizados. Baterias, óleo e produtos similares não podem ser deitados fora ao meio ambiente. Por isso, elimine os aparelhos usados através de sistemas de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes podem ser encontradas em:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Símbolos no Manual de

Instruções

 Perigo

Para um perigo eminente que pode conduzir a graves ferimentos ou à morte.

몇 Advertência

Para uma possível situação perigosa que pode conduzir a graves ferimentos ou à morte.

Atenção

Para uma possível situação perigosa que pode conduzir a ferimentos leves ou danos materiais.

Garantia

Em cada país vigem as respectivas condições de garantia estabelecidas pelas nossas Empresas de Comercialização. Eventuais avarias no aparelho durante o período de garantia serão reparadas, sem encargos para o cliente, desde que se trate dum defeito de material ou de fabricação. Em caso de garantia, dirija-se, munido do documento de compra, ao seu revendedor ou ao Serviço Técnico mais próximo.

– 1

73PT

Utilização conforme o fim a

que se destina a máquina

Este aparelho destina-se somente a uma aplicação a seco. O aparelho não é adequado para a aspiração de líquidos ou substâncias húmidas. Este aparelho é adequado para a aspiração de poeiras secas inflamáveis e tóxicas em máquinas e aparelhos da zona 22; clas-

Elementos do aparelho

Elementos de comando IV 100/40 M B1, IV 100/55 M B1

se de poeira M e B1 conforme EN 60 335– 2–69. Restrição: Não devem ser aspirados produtos carcinogénicos, excepto pó de madeira. Este aparelho é apropriado para a utilização industrial. Qualquer outro tipo de utilização é considerado inadequado.

1 Mangueira para a turbina de aspiração 2 Punho da limpeza do filtro 3 Tampa da câmara do filtro 4 Compartimento do filtro 5 Bocal de ligação para acessórios 6 Manómetro 7 Recipiente dos detritos aspirados 8 Alavanca para destravamento do reci-

piente dos detritos aspirados 9 Rolos de guia com travão de imobilização 10 Manípulo de deslize

74 PT

11 Silenciador 12 Difusor 13 Armário de distribuição 14 Interruptor Lig/Desl 15 Lâmpada de controlo "Sentido de rota-

ção errado"

16 Lâmpada de controlo "Tensão de rede

existente"

– 2

Elementos de comando IV 100/75 M B1

1 Mangueira para a turbina de aspiração 2 Punho da limpeza do filtro 3 Tampa da câmara do filtro 4 Compartimento do filtro 5 Bocal de ligação para acessórios 6 Recipiente dos detritos aspirados 7 Alavanca para destravamento do reci-

piente dos detritos aspirados 8 Rolos de guia com travão de imobilização 9 Manípulo de deslize 10 Silenciador 11 Difusor 12 Manómetro 13 Armário de distribuição 14 Botão "Desligar aparelho" 15 Botão luminoso "Ligar aparelho" 16 Lâmpada de controlo de avaria do motor 17 Interruptor Lig/Desl

18 Lâmpada de controlo "Tensão de rede

existente"

19 Luz de controlo "Botão de paragem de

emergência accionado"

20 Botão de paragem de emergência

– 3

75PT

Avisos de segurança

Símbolos no aparelho

몇 Atenção

Perigo de esmagamento durante o encaixe e travamento do recipiente dos detritos aspirados

Durante o travamento não se deve manter as mãos entre o recipiente dos detritos aspirados e o aspirador ou colocá-las na proximidade do pino guia. Travar o recipiente dos detritos de aspiração através do accionamento da respectiva alavanca, com as duas mãos!

AVISO: Est aparelho contém po perigoso para a saúde. O esvaziamento e a manutenção, inclusive a remoção do saco do pó só ser efectuados por uma pessoa especializada que usa equipamento de protecção pessoal adequado. Não ligar antes de instalar o filtro e de ter sido verificado a função do controlo da corrente volumétrica.

IV 100/40 M B1

IV 100/55 M B1

IV 100/75 M B1

Numa mangueira de aspiração com a largura nominal indicada, o vácuo de aspiração não pode ser inferior ao valor indicado. Se, no entanto, tal acontecer é necessário desligar o aparelho e limpar o filtro.

Aviso

Visto que num vácuo de aspiração se trata de um valor negativo, um valor inferior revê-se numa indicação de valor superior no manómetro.

Prescrições de segurança

Desligar o aparelho e retirar a ficha da tomada, assim que os trabalhos estiverem concluídos.

몇 Advertência

Quando o ar de exaustão for enviado novamente para o ambiente, e imprescindível existir uma gama suficiente de troca de ar (L) no local. Para manter os valores-limite exigidos, o débito máximo de ar viciado não poderá ser superior a 50% do débito de ar fresco (Volume da sala VR x percentagem de ar renovado LW). Sem medidas especiais de ventilação é válido: LW=1h–1.  Utilização dos aparelhos somente por

pessoas devidamente instruídas e formadas.

76 PT

– 4

 Este aparelho contém poeira tóxica.

Processos de esvaziamento e manu-

tenção, incluindo a eliminação dos reci-

pientes colectores de poeira, podem

ser apenas realizados por pessoal es-

pecializado que use o respectivo equi-

pamento de protecção necessário.  O recipiente dos detritos aspirador

deve ser esvaziado sempre que neces-

sário, bem como após cada utilização.

A utilização de um saco colector de pó



(ver n.º de encomenda em "Elementos de

comando") está prescrita legalmente.  Não operar o aparelho sem o sistema

de filtração completo.  Não é permitida a utilização de um

cabo de extensão.  Durante o funcionamento correcto/in-

correcto, partes do aspirador industrial

(p.ex. abertura de escape) podem al-

cançar uma temperatura de até 116°C.

몇 Advertência

Utilizar sempre acessórios autorizados pelo fabricante para a utilização do tipo de construção 1. A aplicação de outros acessórios pode originar o riscos de explosões.

 Verificar, antes da entrada em funcio-

namento e em intervalos regulares, o

estado intacto, a fixação e o funciona-

mento da ligação à massa.  Aspirar só com todos os elementos de

filtragem, caso contrário, o motor de as-

piração será danificado e podem surgir

riscos à saúde através da emissão au-

mentada da poeira fina!  A aspiração de máquinas operacionais

com os aspiradores industriais (AI) do

tipo 1 não é conforme às prescrições.  Os aparelhos do tipo de construção 1

não são adequados para a recolha de

pó ou líquidos de elevado risco explosi-

vo, bem como, misturas de pó inflamá-

vei com líquidos.  As determinações de segurança aplicá-

veis para os materiais a tratar devem

ser observadas.

 Os aspiradores industriais protegidos

contra explosões de pó não se destinam, de acordo com as regras de segurança, à aspiração de materiais explosivos ou comparáveis, nos termos da lei sobre materiais explosivos (§ 1 SprengG), assim como de líquidos e misturas de poeiras inflamáveis com líquidos.

Em caso de emergência

Em caso de emergência (p.ex. depois da aspiração de materiais inflamáveis, curtocircuito ou outras falhas eléctricas) desligar o aparelho e retirar a ficha de rede.

Colocação em funcionamento

Aviso

Para as poeiras com uma energia de inflamação inferior a 1mJ podem ser válidas disposições adicionais.

Î Colocar o aparelho em posição de tra-

balho; se necessário, proteger com travões de imobilização.

Inserir o tubo flexível de aspiração na res-

pectiva conexão do tubo de aspiração.

Î Posicionar os acessórios desejados na

mangueira de aspiração.

Assegurar que o recipiente dos detritos aspirados está correctamente instalado.

몇 Advertência

A impedância de rede máx. permitida no ponto de conexão eléctrica (vide dados técnicos) não pode ser excedida.

Manuseamento

Î Colocar o interruptor para ligar/desligar

na posição ”1”.

Î Premir o botão IV 100/75 M B1 "Ligar

aparelho".

몇 Advertência

Durante o processo de aspiração, deve-se evitar o desenrolamento, entalamento ou dobragem do tubo flexível.

– 5

77PT

Controlo da aspiração

O aparelho está equipado com um dispositivo de controlo da potência da aspiração. Se a velocidade do ar no tubo de aspiração baixar para um valor inferior a 20 m/s, é indicada no manómetro a seguinte pressão:

NW 50 NW 60 IV 100/40 M B1 13,0 kPa 12,0 kPa IV 100/55 M B1 19,5 kPa 15,5 kPa IV 100/75 M B1 25,0 kPa 19,5 kPa

Para atingir a velocidade do ar prescrita superior a 20 m/s, devem ser realizadas as seguintes actividades: Î Desligar IV 100/40 M B1 ou IV 100/55 M

B1 no interruptor de ligar/desligar. No IV 100/75 M B1 premir o botão

"Desligar aparelho". Limpar filtro (ver capítulo "Limpar filtro").

Î Î Verificar se o tubo flexível de aspiração

e os acessórios estão entupidos. Se estas medidas não resultarem na redução pretendida da pressão:

Î Desligar o aparelho e substituir o filtro

(ver capítulo "Substituir o filtro“).

Colocar fora de serviço

Î No IV 100/75 M B1 premir o botão

"Desligar aparelho". Î Desligar o aparelho no interruptor Ligar/

Desligar. Î Desmontar os acessórios e caso ne-

cessário, lavar com água e secar.

Aviso

Esvaziar e limpar o aspirador após cada utilização e sempre quando for necessário.

Î Esvaziar o recipiente dos detritos de

aspiração (ver capítulo "Esvaziar o reci-

piente dos detritos de aspiração"). Î Aspirar e esfregar o aparelho por den-

tro e por fora para limpá-lo. Î Colocar o aparelho num local seco e to-

mar as medidas necessárias para evi-

tar uma utilização por parte de pessoas

não autorizadas. Î Para a aspiração do aparelho deverá

ser utilizado pelo menos um aspirador

de clasificação idéntica ou superior.

78 PT

Esvaziar o recipiente dos detritos

de aspiração

O recipiente dos destritos aspirados deve ser controlado regularmente (consoante a quantidade do material aspirado), de modo a evitar um enchimento em demasia.

Desligar o aparelho e imobilizá-lo com o travão de imobilização no rolo de guia.

Î Abrir o recipiente dos detritos aspirados

no desbloqueio, para cima (ver gráfico).

Î Puxar o recipiente para fora, com o au-

xílio do respectivo manípulo.

Aviso

O recipiente deve ser esvaziado se o nível de detritos estiver aprox. 3 cm abaixo da margem superior.

Î Esvaziar o recipiente e montá-lo na or-

dem inversa no aparelho.

Saco colector do pó

Para permitir o esvaziamento do aparelho sem a libertação de pó tem de ser incorporado um saco colector de pó no recipiente dos detritos aspirados: Î Posicionar o saco colector do pó no re-

cipiente e encostar correctamente na parede interna do recipiente.

Î Dobrar a margem do saco sobre o reci-

piente dos detritos aspirados.

Î Encaixar o recipiente dos detritos aspi-

rados no aparelho.

Î Fechar o saco colector do pó após a

conclusão dos trabalhos e retirá-lo do recipiente dos detritos aspirados.

Î Eliminar o recipiente colector do pó jun-

tamente com o respectico conteúdo, em conformidade com os regulamentos e prescrições em vigor.

– 6

Transporte

Atenção

Perigo de ferimentos e de danos! Ter atenção ao peso do aparelho durante o transporte.

Durante o transporte em veículos, proteger o aparelho contra deslizes e tombamentos, de acordo com as directivas em vigor.

Armazenamento do aparelho

Atenção

Perigo de ferimentos e de danos! Ter atenção ao peso do aparelho durante o armazenamento.

Este aparelho só pode ser armazenado em espaços fechados e cobertos.

Conservação e manutenção

몇 Advertência

Antes de proceder a quaisquer trabalhos no aspirador, desligar sempre a ficha de rede.

As máquinas para eliminar poeiras são instalações de segurança para protecção ou eliminação de perigos no sentido de BGV A1. Se o utilizador levar a cabo a manutenção, o aparelho deve ser desmontado, limpo e a manutenção deve ser executada sem gerar perigo para o pessoal de manutenção e outras pessoas. As medidas de precaução adequadas incluem a desintoxicação antes da desmontagem. Tomar as medidas necessárias para uma ventilação forçada e filtrada no lugar onde é desmontado o aparelho assim como para a limpeza da superfície de manutenção e a protecção do pessoal. O aparelho deve ser desintoxicado por fora através do processo de aspiração de poeira e limpo ou tratado com um produto de vedação antes de ser retirado da área perigosa. Todas as peças do aparelho devem ser consideradas como contaminadas quando forem retiradas da área perigosa. Na execução de trabalhos de manutenção e de reparação devem ser eliminados todos os objectos contaminados que não podem ser limpos de forma satisfactoria. Os objectos deste tipo devem ser eliminados em sacos estanques, em concordância com as prescrições em vigor para eliminação de lixo deste tipo.

몇 Advertência

Os dispositivos de segurança para a prevenção ou eliminação de perigos devem ser submetidos regularmente a manutenção. Isso significa que pelo menos uma vez por ano devem ser verificados pelo fabricante ou por uma pessoa instruída na sua função técnica de segurança perfeita, como por exemplo, estanqueidade do aparelho, danificação do filtro, função dos dispositivos de controlo.

Os trabalhos simples de manutenção e conservação podem ser executados por conta própria. A superfície do aparelho e o lado interno devem ser limpos regularmente com um pano húmido.

 Perigo

A fim de minimizar riscos para a saúde durante a manutenção, deveriam ser respeitados os seguintes avisos. Usar uma máscara respiratória P2 ou superior e vestuário descartável durante os trabalhos de manutenção (p.ex. mudança do filtro).

Limpar o filtro

IV 100/40, IV 100/55

Î Desligar o aparelho no interruptor Ligar/

Desligar.

Î Girar o estribo de segurança da limpe-

za do filtro para o lado.

Î Deslocar o punho da limpeza do filtro

várias vezes fortemente para cima e para baixo.

Î Posicionar o estribo de segurança da

limpeza do filtro numa posição vertical.

IV 100/75

Î Premir o botão "Desligar aparelho". Î Accionar várias vezes a alavanca da

limpeza do filtro. Se esta limpeza não resultar em melhorias, pode-se retirar o filtro e lavá-lo ou substituí-

lo (ver capítulo "Substituir o filtro").

– 7

79PT

Substituir/trocar filtro

IV 100/40, IV 100/55

Î Desligar o aparelho no interruptor LI-

GAR/DESLIGAR e separá-lo da rede.

Î Soltar e retirar a mangueira que acede

à turbina de aspiração na extremidade inferior.

1 Punho da limpeza do filtro 2Mola 3 Estribo de segurança da limpeza de filtro 4Fecho 5 Tampa da câmara do filtro

Î Girar o estribo de segurança da limpe-

za do filtro para o lado.

Desaparafusar o punho da limpeza do filtro.

Î Retirar mola. Î Desaparafusar a porca situada por bai-

xo da mola (chave de bocas, com abertura de chave de 27 mm).

Î Abrir fechos. Î Retirar a tampa da câmara do filtro.

Î Abrir os nós das fitas no filtro e retirar a

armação.

Î Retirar o filtro. Î

Inserir o filtro na ordem inversa e fixá-lo.

IV 100/75

Î Premir o botão "Desligar aparelho". Î Desligar o aparelho no interruptor LI-

GAR/DESLIGAR e separá-lo da rede. Î Soltar e retirar a mangueira que acede

à turbina de aspiração na extremidade

inferior.

Î Abrir fechos. Î Retirar a tampa da câmara do filtro.

1 Armação 2Filtro

80 PT

1 Parafuso serrilhado

Î Desenroscar os dois parafusos serri-

lhados e retirar o filtro do aparelho.

Inserir o filtro na ordem inversa e fixá-lo.

– 8

Ajuda em caso de avarias

O motor (turbina de aspiração) não funciona

Falta de corrente eléctrica. Î Verificar fusível, cabo, ficha e tomada. Disparo do disjuntor do motor. Î Repor interruptor.

A força de aspiração diminui

Filtro, bocal, tubo flexível de aspiração ou tubo de aspiração entupidos. Î Verificar, limpar os acessórios. Limpar

o filtro.

Durante a aspiração sai pó

O filtro não está bem colocado ou está defeituoso. Î Verificar a colocação do filtro, caso ne-

cessário, substituir.

Manómetro indica um valor fora dos valores permitidos

Filtro entupido. Î Desligar o aparelho e limpar o filtro.

몇 Advertência

Todos os trabalhos e verificações nos componentes eléctricos só devem ser efectuados por pessoal qualificado. Em caso de avarias que não possam ser resolvidas contactar a assistência técnica de Kärcher.

Indicação de avaria IV 100/40 M B1,

IV 100/55 M B1

1 Lâmpada de controlo "Tensão de rede

existente" Acende-se com a ficha de rede inserida e

com tensão de rede.

2 Lâmpada de controlo "Sentido de rotação

errado" Acende-se no caso de ligação à rede com

campo de rotação incorrecto.

No caso de um sentido de rotação errado, inverta os pólos na ficha do aparelho.

Indicação de avaria IV 100/75 M B1

1 Luz de controlo "Botão de paragem de

emergência accionado"

Acende-se com o botão de desactiva-

ção de emergência premido.

Destravar o botão de parada de emer-

gência, rodando-o. 2 Botão de paragem de emergência 3 Lâmpada de controlo "Tensão de rede

existente"

Acende-se com a ficha de rede inserida

e com tensão de rede. 4 Lâmpada de controlo de avaria do motor

Acende-se sempre que o disjuntor do

motor disparar devido ao elevado con-

sumo de energia.

Rodar o botão Ligar/Desligar para 0,

aguardar cerca de 10 minutos, rodar o

botão de Ligar/Desligar para 1.

– 9

81PT

Acessórios e peças

sobressalentes

Acessórios IV 100/40 M B1, IV 100/

55 M B1

– Só devem ser utilizados acessórios e

peças de reposição autorizados pelo fabricante do aparelho. Acessórios e Peças de Reposição Originais - fornecem a garantia para que o aparelho

Acessórios Nº de encomen-

Filtro 6.904-342.0 Saco colector de pó em PE6.904-348.0

possa ser operado em segurança e isento de falhas.

– No final das Instruções de Serviço en-

contra uma lista das peças de substituição mais necessárias.

–

Para mais informações sobre peças sobressalentes, consulte na página www.kaercher.com o ponto dos serviços.

Acessórios IV 100/75 M B1

Acessórios Nº de encomenda

Filtro 6.904-344.0 Saco colector de pó

em PE

6.904-348.0

Dados técnicos

Designação do aparelho IV 100/40 M B1 IV 100/55M B1 IV 100/75 M B1

Tipo de protecção IP 54 Conteúdo do recipiente 90 l Tensão 400 V, 3~, 50 Hz Impedância da rede máx. permitida 0.154+j0.096

Ohm Dados do ventilador Potência 5000 W 6000 W 7500 W Vácuo* 15,5 kPa 21 kPa 27 kPa * com válvula de delimitação da pressão Volume de ar 96 l/s 92 l/s 106 l/s Comprimento x Largura x Altura 1220x670x1530 mm 1280x690x1820

Comprimento do cabo 8 m Classe de protecção I Cabo de rede: N.º de encomenda 6.649-368 6.649-369 6.649-364 Cabo de rede:Tipo: H07RN-F Tubo flexível de aspiração NW 61 / 5 m Peso 141 kg 155 kg 256 kg Temperatura de armazenamento -10...+40 °C Humidade relativa do ar 30...90 % Superfície filtrante 1,8 m

Tipo de protecção contra ignição

0.128+j0.080 Ohm

1,8 m

0.204+j0.127 Ohm

3,0 m

Valores obtidos segundo EN 60335-2-69

Nível de pressão acústica L Insegurança K

65 dB(A) 79 dB(A) 72 dB(A)

1 dB(A) 1 dB(A) 1 dB(A)

82 PT

– 10

Declaração CE

CEO

Head of Approbation

Declaramos que a máquina a seguir designada corresponde às exigências de segurança e de saúde básicas estabelecidas nas Directivas CE por quanto concerne à sua concepção e ao tipo de construção assim como na versão lançada no mercado. Se houver qualquer modificação na máquina sem o nosso consentimento prévio, a presente declaração perderá a validade. PRODUTO: Aspirador húmido e seco TYP:1.573-xxx Directivas CE aplicáveis: 2006/42/CE (+2009/127/CE) 2006/95CE 2004/108/CE 94/9/CE Normas harmonizadas aplicadas: DIN EN 60.335-1 DIN EN 60 335 – 2 – 69 DIN EN 55.014-1: 2000 + A1: 2001 + A2: 2002 DIN EN 55.014-2: 1997 + A1: 2001 DIN EN 61.000-3-2: 2000 DIN EN 61.000-3-3: 1995 + A1: 2001 Normas nacionais aplicadas: – Relatório de ensaio n.º 7131 3385 Marcação:

Os abaixo assinados têm procuração para agirem e representarem a gerência.

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

– 11

83PT

Læs original brugsanvisning in-

den første brug, følg anvisningerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer. Læs og følg denne betjeningsvejledning samt den vedlagte brochure med sikkerhedsanvisninger for Våd/tørsuger nr.

5.956-249, inden apparatet tages i brug første gang. Hvis driftsvejledningen og sikkerhedsanvisningerne ikke overholdes, kan der opstå skader på apparatet og risici for brugeren og andre personer. Ved transportskader skal forhandleren informeres omgående.

Indholdsfortegnelse

Miljøbeskyttelse DA - 1 Symbolerne i driftsvejled-

ningen Garanti DA - 1 Bestemmelsesmæssig an-

vendelse Maskinelementer DA - 2 Sikkerhedsanvisninger DA - 4 Ibrugtagning DA - 5 Betjening DA - 5 Ud-af-drifttagning DA - 6 Transport DA - 6 Opbevaring af maskinen DA - 6 Pleje og vedligeholdelse DA - 6 Hjælp ved fejl DA - 8 Tilbehør og reservedele DA - 9 Tekniske data DA - 10 Overensstemmelseserklæ-

ring

DA - 1

DA - 2

DA - 11

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Symbolerne i driftsvejlednin-

gen

 Risiko

En umiddelbar truende fare, som kan føre til alvorlige personskader eller død.

몇 Advarsel

En muligvis farlig situation, som kan føre til alvorlige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til personskader eller til materialeskader.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

84 DA

– 1

Bestemmelsesmæssig an-

vendelse

Apparatet er kun egnet til tør anvendelse, maskinen er ikke egnet til opsugning af væsker og vådt materiale. Apparatet er egnet til opsugning af tør, brændbart, sundhedsfarligt støv på maski-

Maskinelementer

Betjeningselementer IV 100/40 M B1, IV 100/55 M B1

ner og aggregater i zone 22, støvklasse M og B1 iht. DS/EN 60 335–2–69. Begrænsning: Der må ikke suges kræftfremkaldende stoffer ud over træstøv. Dette apparat er beregnet til erhvervsmæssig brug. Hver anden brug anses for at være uhensigtsmæssig.

1 Slange til sugeturbinen 2 Holder filterrensning 3 Låg filterkammer 4 Filterkammer 5 Tilslutningsstykke til tilbehør 6 Manometer 7 Snavsbeholder 8 Arm til åbning af snavsbeholderen 9 Styringshjul med stopbremse 10 Skydegreb 11 Lyddæmper 12 Diffusor 13 Styringsskab

14 Tænd/sluk-kontakt 15 Kontrollampe "Ukorrekt drejeretning" 16 Kontrollampe "Netspænding eksisterer"

– 2

85DA

Betjeningselementer IV 100/75 M B1

1 Slange til sugeturbinen 2 Holder filterrensning 3 Låg filterkammer 4 Filterkammer 5 Tilslutningsstykke til tilbehør 6 Snavsbeholder 7 Arm til åbning af snavsbeholderen 8 Styringshjul med stopbremse 9 Skydegreb 10 Lyddæmper 11 Diffusor 12 Manometer 13 Styringsskab 14 Trykknap "Sluk apparatet" 15 Lysknap "Tænd apparatet" 16 Kontrollampe motorfejl 17 Tænd/sluk-kontakt

86 DA

18 Kontrollampe "Netspænding eksisterer" 19 Kontrollampe "Nødstop-knap trykt" 20 Nødstop-knap

– 3

Sikkerhedsanvisninger

Symboler på apparatet

몇 OBS

Kvæstelsesfare ved at isætte og låse snavsbeholderen

Grib aldrig ind imellem snavsbeholderen og suger eller i nærheden af styringsboltene medens du låser beholderen. Lås snavsbeholderen med det tilsvarende håndtag og med begge hænder samtidigt!

ADVARSEL: Dette apparat indeholder sundhedsfarligt støv. Tømning og vedligeholdelse, inklusive fjernelse af støvposen. må kun udføres af sagkyndige personer. Benyt personligt beskyttelsesudstyr. Tænd først apparatet, når det komplette filtersystem er installeret, og funktionen af volumenstrømkontrollen er kontrolleret.

IV 100/40 M B1

IV 100/55 M B1

IV 100/75 M B1

Ved en sugeslange med en nominel bredde, må suge-undertrykket ikke underskride den angivne værdi. Hvis suge-undertrykket underskrides, skal apparatet afbrydes og filteret renses.

OBS

Ved suge-undertrykket handler det sig om en negativ talværdi, derfor vises ved en underskridelse en større og absolut talværdi på manometeret.

Sikkerhedsforskrifter

Efter afslutning af arbejdet skal apparatet slukkes og netstikket trækkes ud.

몇 Advarsel

Hvis returluften føres tilbage i rummet, skal der være en tilstrækkelig høj luftskifterate L i lokalet. For at overholde de påkrævede grænseværdier, må den tilbageførte volumenstrøm maks. udgøre 50 % af friskluftvolumenstrømmen (rumvolumen VR x luftskifterate LW). Uden særlige udluftningstiltag gælder følgende: LW=1h–1.  Apparatet må kun bruges af uddannet

personale.

 Dette apparat indeholder sundhedsfar-

ligt støv. Tømning og vedligeholdelse, inkl. fjernelse af støvopsamlingsbehol-

– 4

87DA

dere, skal altid udføres af fagfolk iført korrekt sikkerhedsudstyr.

 Snavsbeholderen skal tømmes om

nødvendigt, dog altid efter hvert brug.

 Brugen af en støvsamlingspose (bestil-

lingsnummer se "Betjeningselementer) er forskrevet af lovgiveren.

 Apparatet må ikke anvendes uden et

komplet filtersystem.

 Det er ikke tilladt at bruge en forlænger-

ledning.

 Ved formålstjenlig/ikke-formålstjenlig

brug kan dele (f.eks. udblæsningsåbningen) på industristøvsugeren komme op på 116°C.

몇 Advarsel

Brug kun tilbehør til serie 1 som blev godkendt af producenten. Brugen af andet tilbehør kan forårsage eksplosionsfare.

 Kontroller inden idrifttagningen og med

jævne mellemrum, at stelforbindelsen er i orden, at den sidder godt fast, og at den virker, som den skal.

 Der må kun suges, når alle filterelemen-

ter er monteret, da sugemotoren i modsat fald beskadiges, og der opstår sundhedsfare pga. øget afgivelse af fint støv!!

 Industristøvsugere (IS) type 1 er i hen-

hold til sit formål ikke egnet til udsugning af støv ved arbejdsmaskiner.

 Apparater type 1 er ikke egnet til opsug-

ning af støv eller væsker med høj eksplosionsfare eller blandinger med brændbar støv og væsker.

 Der skal tages hensyn til sikkerhedsan-

visningerne til de materialer der skal opsuges.

 Støveksplosionssikrede industristøvsu-

gere er sikkerhedsteknisk ikke egnede til op- og udsugning af eksplosionsfarlige eller dermed ligestillede stoffer ifølge loven (i Tyskland § 1 SprengG), af væsker eller af blandinger af brændbart støv og væsker.

I nødstilfælde

I nødstilfælde (f.eks. ved indsugning af brændbare materialer, ved kortslutning eller andre elektriske fejl) skal der slukkes for sugeren og netstikket trækkes ud.

Ibrugtagning

OBS

Der kan gælde yderligere forskrifter for støvtyper med en antændelsesenergi på mindre end 1mJ.

Î Stil apparatet i arbejdspositionen, sørg

for at sikre med stopbremsen om nødvendigt.

Î Sæt sugeslangen ind i sugeslangens til-

slutning. Sæt det ønskede tilbehør på sugeslangen.

Î Î Sørg for, at snavsbeholderen sættes

korrekt i.

몇 Advarsel

Den maksimal tilladelige netimpedans ved el-tilslutningspunktet (se tekniske data) må ikke overskrides.

Betjening

Î Stil Tænd/Sluk knappen på "1". Î Ved IV 100/75 M B1 tryk knap „Tænd

apparatet".

몇 Advarsel

Undgå at rulle slangen op eller folde den under opsugningen.

Sugeeffektovervågning

Apparatet er udstyret med en sugeeffektovervågning. Hvis lufthastigheden i sugeslangen synker under 20 m/s, vises følgende tryk på manometeret:

NW 50 NW 60 IV 100/40 M B1 13,0 kPa 12,0 kPa IV 100/55 M B1 19,5 kPa 15,5 kPa IV 100/75 M B1 25,0 kPa 19,5 kPa

For at opnå den foreskrevne hastighed på mere end 20 m/s igen, skal der gennemføres følgende opgaver: Î Sluk IV 100/40 M B1 eller IV 100/55 M

B1 med TÆND/SLUK-knappen.

88 DA

– 5

Ved IV 100/75 M B1 tryk knap „Sluk apparatet".

Î Rense filteret (se kapitel " Rense filter"). Î Kontroller sugeslange og tilbehør for til-

stopning.

Hvis disse foranstaltninger ikke fører til den ønskede reducering af trykdisplayet: Î Sluk for apparatet og udskift filtret (se

kapitel "Skifte filter").

Ud-af-drifttagning

Î Ved IV 100/75 M B1 tryk knap „Sluk ap-

paratet".

Sluk apparatet med tænd/slukkontakten.

Fjern tilbehøret og skyl det igennem med vand ved behov, og tør det bagefter.

OBS

Tøm og rengør sugeren hver gang den har været i brug samt efter behov.

Î Tøm den opfyldte snavsbeholder (se

kapitel "Tøm snavsbeholderen").

Î Maskinen rengøres indvendigt og ud-

vendigt ved at støvsuge den og tørre den af.

Î Opbevar maskinen i et tørt rum og sørg

for at sikre den mod uvedkommendes brug.

Î Ved støvsugning af apparatet skal der

anvendes en suger af samme eller en bedre klassificering.

Tømme snavsbeholderen

Afhængigt af materiale og mængde af det opsugede materiale, skal snavsbeholderen kontrolleres regelmæssigt for at undgå en for stærk påfyldning. Î Sluk for apparatet og sikre styringsrul-

lerne med stopbremsen.

Î Åben snavsbeholderen opad med låset

(se figuren).

Î Træk snavsbeholderen ud af apparatet

med det tilsvarende håndtag.

OBS

Snavsbeholderen skal tømmes hvis den er fyldt til ca. 3 cm under den øverste kant.

Î Tøm snavsbeholderen og sæt den ind i

apparatet igen i omvendt rækkefølge.

Støvsamlingspose

Til støvfri udtømning af apparatet, kan der lægges en støvsamlingsbeholder ind i snavsbeholderen: Î Sæt støvsamlingsbeholderen ind i be-

holderen og læg den tæt på beholderens væg.

Î Smøg posens kant over snavsbeholde-

ren kant udadtil.

Î Sæt snavsbeholderen ind i apparatet. Î Luk støvsamlingsposen efter driften og

tag den ud af snavsbeholderen.

Î Støvsamlingsbeholderen med indhold

skal bortskaffes ifølge lovens forskrifter.

Transport

Forsigtig

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

Ved transport i biler skal renseren fastspændes i.h.t. gældende love.

Opbevaring af maskinen

Forsigtig

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring.

Denne maskine må kun opbevares indendørs.

Pleje og vedligeholdelse

몇 Advarsel

Før der arbejdes på sugeren skal netstikken altid trækkes ud.

Støvfjernende maskiner er sikkerhedsanordninger til forebyggelse eller afhjælpning af farer iht. gældende sikkerhedskrav.

– 6

89DA

Brugerens vedligeholdelse kræver, at apparatet skilles ad, rengøres og vedligeholdes, såfremt dette er muligt uden, at der opstår fare for servicepersonalet og andre personer. Passende forsigtighedstiltag omfatter afgiftning inden afmonteringen. Sørg for, at etablere lokalt filtreret tvangsudluftning på det sted, hvor apparatet skilles ad. Sørg endvidere for at rengøre vedligeholdelsesfladen, og at personalet er udstyret med passende beskyttelsesudstyr. Apparatets yderside skal afgiftes ved støvsugning og tørres af eller behandles med tætningsmiddel, før det tages ud af det farlige område. Alle dele af apparatet skal behandles som værende forurenet, når de tages ud af det farlige område. Når der udføres service- og reparationsarbejder skal alle forurenede genstande, der ikke kan rengøres tilfredsstillende, smides væk. Sådanne genstande skal bortskaffes i støvtæt lukkede poser iht. til de gældende bestemmelser for bortskaffelse af sådant affald.

몇 Advarsel

Sikkerhedsanordningerne til forebyggelse eller fjernelse af farer skal vedligeholdes regelmæssigt. Det vil sige, at det skal kontrolleres mindst én gang om året af producenten eller en oplært person, at apparatet fungerer sikkerhedsteknisk upåklageligt, f.eks. med hensyn til tæthed, beskadigelse af filtret og kontrolanordningernes funktion.

Simple vedligeholdelses- og plejearbejder kan De selv gennemføre Apparatets overflade og den indvendige side af beholderen skal rengøres regelmæssigt med en fugtig klud.

 Fare

Overhold følgende anvisninger for at minimere de sundhedsskadelige restrisici ved vedligeholdelsen. Bær en ansigtsmaske med P2-filter eller højere samt engangsbeklædning

Rengøring af filter

IV 100/40, IV 100/55

Sluk apparatet med tænd/slukkontakten.

Î Î

Drej sikringsbøjlen fra filterrensningen til side.

Î Bevæg filterrensningens håndtag kraf-

tigt op og ned.

Î Stil filterrensningen sikringsbøjle i lodret

position.

IV 100/75

Î Tryk trykknap "Sluk apparatet" Î Bevæg håndtaget til filterrensningen

flere gange frem og tilbage.

Hvis denne rensning ikke forbedrer kapaciteten, kan filteret tages ud og rengøres eller erstattes (se kapitel "Skifte filter").

Udskifte/erstatte filteret

IV 100/40, IV 100/55

Î Sluk apparatet med tænd-/slukkontak-

ten og træk stikket ud.

Î Løsn og fjern slangen til sugeturbinen

på det nederste ende.

1 Holder filterrensning 2 Fjeder 3 Sikringsbøjle filterrensning 4 Lås 5 Låg filterkammer

Î Drej sikringsbøjlen fra filterrensningen

til side.

Î Skru grebet til filterensningen af. Î Fjern fjedret. Î Skru møtrikken neden for fjedret af (gaf-

felnøgle nøglebredde 27 mm nødvendigt).

Î Åbn låset. Î Fjern filterkammerets dæksel.

90 DA

– 7

1Stel 2Filter

Î Åbn båndenes knuder ved filteret og

fjern stellet.

Î Tag filteret ud. Î Sæt det nye filter ind i omvendt række-

følge og sikr det.

IV 100/75

Î Tryk trykknap "Sluk apparatet" Î Sluk apparatet med tænd-/slukkontak-

ten og træk stikket ud.

Î Løsn og fjern slangen til sugeturbinen

på det nederste ende.

Î Skru begge rouletskruer ud og tag filte-

ret ud af apparatet.

Î Sæt det nye filter ind i omvendt række-

følge og sikr det.

Hjælp ved fejl

Motoren (sugeturbine) starter ikke

Ingen elektrisk spænding. Î Kontroller sikring, kabel, stik og stikdå-

se. Motorbeskyttelseskontakt blev frigivet. Î Sæt kontakten tilbage.

Sugekraften bliver gradvist mindre

Filter, mundstykke, sugeslange eller sugerør tilstoppet. Î Kontroller, rengør tilbehør. Rens filteret.

Der strømmer støv ud under sugning

Filter ikke monteret korrekt eller defekt. Î Kontroller filterets position, respektive

udskift filteret.

Manometeret viser ikke det korrekte tryk

Filter tilstoppet. Î Sluk apparatet, rens filteret.

몇 Advarsel

Lad altid en fagmand stå for kontroller og arbejder på elektriske dele. Kontakt Kärchers kundeservice ved mere komplicerede fejl.

Î Åbn låset. Î Fjern filterkammerets dæksel.

1 Rouletskrue

– 8

91DA

Fejlvisning IV 100/40 M B1, IV 100/

55 M B1

1 Kontrollampe "Netspænding eksisterer"

Lyser ved isat netstik og foreliggende netspænding.

2 Kontrollampe "Ukorrekt drejeretning"

Lyser ved ukorrekt omdrejningsfelt ved nettilsluttet.

Î Ved ukorrekt drejeretning skal polen på

maskinens stik skiftes.

Frigiv nødstop-knappen ved at dreje

den. 2 Nødstop-knap 3 Kontrollampe "Netspænding eksisterer"

Lyser ved isat netstik og foreliggende

netspænding. 4 Kontrollampe motorfejl

Lyser hvis motorværnkontakten blev ud-

løst på grund af for høj strømoptagelse.

Stil Tænd/Sluk kontakten på 0, vendt

ca. 10 minutter, stil Tænd/Sluk kontak-

ten på 1.

Tilbehør og reservedele

– Der må kun anvendes tilbehør og reser-

vedele, der er godkendt af producen-

ten. Originaltilbehør og -reservedele er

en garanti for, at maskinen kan fungere

sikkert og uden fejl.

– Et udvalg over de reservedele som bru-

ges meget ofte finder De i slutningen af

betjeningsvejledningen

– Yderligere informationen om reserve-

dele finder De under www.kaer-

cher.com i afsni "Service".

Tilbehør IV 100/40 M B1, IV 100/55

M B1

Fejlvisning IV 100/75 M B1

1 Kontrollampe "Nødstop-knap trykt"

Lyser ved trykt Nødstop-knap.

92 DA

Tilbehør Bestillingsnum-

mer

Filter 6.904-342.0 Støvsamlingsbeholder PE6.904-348.0

Tilbehør IV 100/75 M B1

Tilbehør Bestillingsnum-

mer

Filter 6.904-344.0 Støvsamlingsbehol-

der PE

– 9

6.904-348.0

Tekniske data

Apparatets betegnelse IV 100/40 M B1 IV 100/55M B1 IV 100/75 M B1

Kapslingsklasse IP 54 Beholderindhold 90 l Spænding 400 V, 3~, 50 Hz Maksimalt tilladelig netimpedans 0.154+j0.096

Ohm Blæserdata Effekt 5000 W 6000 W 7500 W Vakuum* 15,5 kPa 21 kPa 27 kPa * med trykreguleringsventil Luftkapacitet 96 l/s 92 l/s 106 l/s Længde x bredde x højde 1220x670x1530 mm 1280x690x1820

Kabellængde 8 m Beskyttelsesklasse I Netledning: Bestillingsnr. 6.649-368 6.649-369 6.649-364 Netkabel:type: H07RN-F Sugeslange NW 61 / 5 m Vægt 141 kg 155 kg 256 kg Opbevaringstemperatur -10...+40 °C Luftfugtighed 30...90 % Filterflade 1,8 m

Kapslingsklasse (eksplosivt miljø)

0.128+j0.080 Ohm

1,8 m

0.204+j0.127 Ohm

3,0 m

Oplyste værdier ifølge EN 60335-2-69

Lydtryksniveau L Usikkerhed K

1 dB(A) 1 dB(A) 1 dB(A)

65 dB(A) 79 dB(A) 72 dB(A)

– 10

93DA

Overensstemmelseserklæring

CEO

Head of Approbation

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerhedsog sundhedskrav i EF-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed. PRODUKT: Våd- og tørsuger TYP:1.573-xxx Gældende EU-direktiver: 2006/42/EF (+2009/127/EF) 2006/95/EF 2004/108/EF 94/9/EF Anvendte harmoniserede standarder: DIN EN 60.335 -1 DIN EN 60 335 – 2 – 69 DIN EN 55.014 -1 : 2000 + A1: 2001 + A2: 2002 DIN EN 55.014 -2 : 1997 + A1: 2001 DIN EN 61.000 -3 -2: 2000 DIN EN 61.000 -3 -3: 1995 + A1: 2001 Anvendte tyske standarder: – Prøvningsrapport nr. 7131 3385 Mærke:

Undertegnede agerer på vegne af og med fuldmagt fra ledelsen.

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212

94 DA

– 11

Før første gangs bruk av appa-

ratet, les denne originale bruksanvisningen , følg den og oppbevar den for senere bruk eller fo overlevering til neste eier. Før maskinen tas i bruk for første gang, må bruker lese nøye gjennom denne bruksanvisningen og følge vedlagte sikkerhetsanvisninger for våt-/tørrsugere nr. 5.956-249. Hvis bruksanvisningen og sikkerhetsanvisningene ikke følges, kan dette medføre skader på apparatet og fare for brukeren og andre personer. Informer straks forhandleren ved transportskader.

Innholdsfortegnelse

Miljøvern NO - 1 Symboler i bruksanvisnin-

gen Garanti NO - 1 Forskriftsmessig bruk NO - 2 Maskinorganer NO - 2 Sikkerhetsanvisninger NO - 4 Igangsetting NO - 5 Betjening NO - 5 Stans av driften NO - 6 Transport NO - 6 Lagring av maskinen NO - 6 Pleie og vedlikehold NO - 7 Feilretting NO - 8 Tilbehør og reservedeler NO - 9 Tekniske data NO - 10 CE-erklæring NO - 11

NO - 1

Miljøvern

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Gamle maskiner inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning. Batterier, olje og lignende stoffer må ikke komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Symboler i bruksanvisningen

 Fare

For en umiddelbar truende fare som kan føre til store personskader eller til død.

몇 Advarsel

For en mulig farlig situasjon som kan føre til store personskader eller til død.

Forsiktig!

For en mulig farlig situasjon som kan føre til mindre personskader eller til materielle skader.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

– 1

95NO

Forskriftsmessig bruk

Denne maskinen skal kun brukes tørt, maskinen er ikke egnet for å suge opp væsker eller våt masse. Maskinen egner seg for oppsuging av tørt, brennbart, helseskadelig støv på maskiner og apparater i sone 22, støvklasse M og B1 ifølge EN 60 335–2–69.

Maskinorganer

Betjeningselementer IV 100/40 M B1, IV 100/55 M B1

Begrensninger for bruk: Apparatet må ikke brukes til å suge opp kreftfremkallende stoffer, bortsett fra trestøv. Dette apparatet er egnet for industriell virksomhet. En hver annen bruk regnes som ikke-forskriftsmessig bruk.

1 Slange for sugeturbin 2 Håndtak filterrengjøring 3 Deksel filterkammer 4 Filterkammer 5 Tilkoblingsstuss for tilbehør 6 Manometer 7 Sugemassebeholder 8 Hendel for lås på sugemassebeholder 9 Styrerulle med holdebremse 10 Skyvehåndtak 11 Lyddemper 12 Diffusor

96 NO

13 Koblingsskap 14 Av/på-bryter 15 Kontrollampe "Feil rotasjonsretning" 16 Kontrollampe "Strøm på"

– 2

Betjeningselementer IV 100/75 M B1

1 Slange for sugeturbin 2 Håndtak filterrengjøring 3 Deksel filterkammer 4 Filterkammer 5 Tilkoblingsstuss for tilbehør 6 Sugemassebeholder 7 Hendel for lås på sugemassebeholder 8 Styrerulle med holdebremse 9 Skyvehåndtak 10 Lyddemper 11 Diffusor 12 Manometer 13 Koblingsskap 14 Bryter "Slå av apparat" 15 Lystast "Slå på apparat" 16 Kontrollampe motorfeil 17 Av/på-bryter

18 Kontrollampe "Strøm på" 19 Kontrollampe "Nødstopp trykket" 20 Nødstoppknapp

– 3

97NO

Sikkerhetsanvisninger

Symboler på maskinen

몇 Forsiktig

Fare for klemming ved innsetting og låsing av sugemasebeholderen

Ved låsing må du ikke holde hånden mellom sugemassebeholderen og sugemasjinen, heller ikke stikkes inn i nærheten av føringsboltene. Sugemassebeholderen låses med begge hender ved hjelp av den relevante hendel!

ADVARSEL: Denne maskin inneholder helsefarlig støv. Tømming og vedlikehold, inkl. tømming av støvpose, må kun foretas av sakkyndige personer, som bærer personlig støvbeskyttelse. Maskinen må ikke settes i gang før komplett filtersystem er installert og volumstrømkontrollens funksjon er kontrollert.

IV 100/40 M B1

IV 100/55 M B1

IV 100/75 M B1

Med en sugeslange med angitt diameter skal sugeundertrykket ikke underskride den angitte verdien. Dersom sugeundertrykket underskrides må maskinen slås av og filteret rengjøres.

Bemerk

Da det ved sugeundertrykket dreier seg om en negativ verdi, betyr en underskridelse av verdien at det er en større absolutt tallverdi på manometeret.

Sikkerhetsforskrifter

Ved avsluttet arbeide skal apparatet slås av og støpdelet trekkes ut.

몇 Advarsel

Hvis utblåsningsluften tilbakeføres til rommet, må det være en tilstrekkelig ventilasjonsrate (L) i rommet. For at grenseverdiene skal overholdes, må tilbakeført volumstrøm ikke overstige 50 % av friskluftvolumstrømmen (romvolum VR x luftvekslingsrate LW). Uten spesielle ventilasjonstiltak gjelder: LW=1h–1.

Maskinen skal kun brukes av prsonale



som har fått instruksjoner om maskinen.



Maskinen inneholder helseskadelig støv. Tømming og vedlikehold, deriblant fjerning av støvoppsamlingsbeholderen, må

98 NO

– 4

bare foretas av fagpersoner som bærer egnet verneutstyr.

 Avfallsbeholderen skal tømmes ved be-

hov, og i alle fall etter hver bruk.

 Bruk av en støvpose (bestillingsnum-

mer se " Betjeningselementer") er i noen land påbudt ved lov.

 Maskinen må ikke brukes uten komplett

filtreringssystem.

 Bruk av skjøteledning er ikke tillatt.  Ved korrekt/feilaktig bruk kan enkelte

deler på industristøvsugeren (f. eks. utblåsningsåpningen) nå en temperatur på opp til 116 °C.

몇 Advarsel

Bruk kun tilbehør godkjent av produsenten for bruk med konstruksjonstype 1. Bruken av andre tilbehørsdeler kan føre til eksplosjonsfare.

Før igangsetting og ellers med jevne mel-



lomrom skal det kontrolleres at jordingsbåndet er i forskriftsmessig stand og godt festet, og at det virker som det skal.

 Maskinen må bare brukes med alle fil-

terelementene montert. Hvis ikke vil sugemotoren bli skadet, og det vil oppstå helsefare pga. økt utslipp av finstøv!



Industristøvsugere (IS) av konstruksjonstype 1 er ifølge forskriftene ikke egnet til suging på arbeidsmaskiner.



Maskiner av konstruksjonstype 1 er ikke egnet for suging av støv eller væsker med høy eksplosjonsrisiko eller for blandinger av brennbart støv og væsker.

 De relevante sikkerhetsbestemmelse-

ne for materialer som behandles skal følges.

 Støveksplosjonsbeskyttede industri-

støvsugere er sikkerhetsteknisk ikke egnet til oppsuging eller tømming av eksplosjonsfarlige stoffer eller tilsvarende stoffer i henhold til § 1 SprengG, av væsker samt av blandinger av brennbart støv og væsker.

I nødstilfelle

I nødstilfeller (f. eks. hvis man har sugd opp brennbare materialer, ved kortslutning eller andre elektriske feil) må apparatet slås av og nettstøpselet trekkes ut.

Igangsetting

Anvisning

Støv med tennenergi under 1 mJ kan være underlagt tilleggsforskrifter.

Î Sett maskinen i arbeidsstilling, og sett

om nødvendig på parkeringsbremsen.

Î Sett sugeslangen inn i sugeslangetil-

koblingen.

Î Sett på ønsket tilbehør på sugeslangen. Î Pass på at sugemassebeholderen er

satt inn korrekt.

몇 Advarsel

Maksimalt tillatt nettimpedans på det elektriske tilkoblingspunktet (se tekniske data) skal ikke overskrides.

Betjening

Î Av/på-bryter dreies til "1" Î Ved IV 100/75 M B1 trykk bryteren "Slå

på apparat"

몇 Advarsel

Under sugingen må du unngå å bøye eller brette slangen.

Sugeeffektsovervåkning

Maskinen er utstyrt med en funksjon for automatisk overvåking av sugeeffekt. Dersom lufthastigheten i sugeslangen synker under 20m/s vil det på manometeret vises følgende trykk:

NW 50 NW 60 IV 100/40 M B1 13,0 kPa 12,0 kPa IV 100/55 M B1 19,5 kPa 15,5 kPa IV 100/75 M B1 25,0 kPa 19,5 kPa

For å oppnå den foreskrevne lufthastigheten på mer enn 20 m/s igjen, må følgende handlinger utføres: Î IV 100/40 M B1 eller IV 100/55 M B1

slås av med PÅ/AV tasten. Ved IV 100/75 M B1 trykk bryteren "Slå

av apparat".

– 5

99NO

Rengjøre filter (se kapittel "Rengjøre filter").

Î Î Kontroller at sugeslangen og tilbehøret

ikke er tilstoppet. Dersom dette ikke fører til ønsket reduksjon av det viste trykket:

Î Slå av apparatet og skift filter (se kapit-

tel "Skifte filter").

Stans av driften

Î Ved IV 100/75 M B1 trykk bryteren "Slå

av apparat". Î Slå av maslkinen ved hjelp av PÅ/AV

bryteren. Î Demonter tilbehør og om nødvendig

skyll det med vann og tørk det.

Anvisning

Maskinen må tømmes og rengjøres hver gang etter bruk, og ellers ved behov.

Î Tøm smussbeholder (se kapittel "Tøm-

me smussbeholder"). Î Rengjør maskinen innvendig og utven-

dig ved å tørke av den og bruke suge-

funksjonen. Î Sett maskinen til oppbevaring i et tørt

rom, utilgjengelig for uvedkommende. Î Ved tømming av maskinen skal det bru-

kes en maskin av samme eller bedre

klassifisering.

Tømme smussbeholder

Avhengig av type og mengde av oppsugd materiale skal smussbeholderen kontrolleres regelmessig for å unngå for kraftig fylling. Î Slå av apparatet og lås det ved hjelp av

bremsen på styrehjulene.

Î Åpne smussbeholderen på opsiden ved

hjelp av låsen (se figur).

Î Smussbeholderen tas ut av apparatete

ved hjelp av det egnede håndtaket.

Anvisning

Smussbeholderen må tømmes når den er fylt til ca 3 cm under øvre kant.

Smussbeholderen tømmes og monteres i

apparatet igjen i omvendt rekkefølge.

Støvsamlepose

For støvfri tømming av apparatet må det legges en støvpose i avfallsbeholderen. Î Støvposen settes inn i beholderen og

legges nøyaktig mot beholderveggen.

Î Kanten av posen brettes ut over kanten

av sugemassebeholderen.

Sett inn sugemassebeholderen i maskinen.

Î Etter endt bruk lukkes støvposen og tas

ut av sugemassebeholderen.

Î Støvsamleposen med innhold kastes i

henhold til gjeldende forskrifter.

Transport

Forsiktig!

Fare for personskader og materielle skader! Pass på vekten av apparatet ved transport.

Ved transport i kjøretøyer skal apparatet sikres mot å skli eller velte etter de til enhver tid gjeldende regler.

Lagring av maskinen

Forsiktig!

Fare for personskader og materielle skader! Pass på vekten av apparatet ved lagring.

Dette apparatet skal kun lagres innendørs.

100 NO

– 6

Karcher IV 100 / 40 M B1 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
