Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi­nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge­brauch oder für Nachbesitzer auf.

– Vor erster Inbetriebnahme Sicherheits-

hinweise Nr. 5.956-249 unbedingt le­sen!

– Bei Nichtbeachtung der Betriebsanlei-

tung und der Sicherheitshinweise kön­nen Schäden am Gerät und Gefahren
für den Bediener und andere Personen
entstehen.

– Bei Transportschaden sofort Händler

informieren.

Inhaltsverzeichnis

Umweltschutz. . . . . . . . . . . DE . . .1

Symbole in der Betriebsanlei-

tung . . . . . . . . . . . . . . . . . . DE . . .1

Bestimmungsgemäße Verwen-

dung . . . . . . . . . . . . . . . . . . DE . . .2

Symbole auf dem Gerät . . . DE . . .2

Sicherheitshinweise . . . . . . DE . . .3

Geräteelemente . . . . . . . . . DE . . .4

Inbetriebnahme . . . . . . . . . DE . . .6

Bedienung . . . . . . . . . . . . . DE . . .6

Außerbetriebnahme . . . . . . DE . . .6

Transport . . . . . . . . . . . . . . DE . . .7

Lagerung . . . . . . . . . . . . . . DE . . .7

Pflege und Wartung . . . . . . DE . . .7

Hilfe bei Störungen. . . . . . . DE . . .9

Garantie . . . . . . . . . . . . . . . DE . .10

Zubehör und Ersatzteile . . . DE . .10
EG-Konformitätserklärung . DE . .12

Technische Daten. . . . . . . . DE . .13

Umweltschutz

Die Verpackungsmaterialien
sind recyclebar. Bitte werfen Sie
die Verpackungen nicht in den
Hausmüll, sondern führen Sie
diese einer Wiederverwertung
zu.

Altgeräte enthalten wertvolle re­cyclingfähige Materialien, die ei­ner Verwertung zugeführt
werden sollten. Batterien, Öl
und ähnliche Stoffe dürfen nicht
in die Umwelt gelangen. Bitte
entsorgen Sie Altgeräte deshalb
über geeignete Sammelsyste­me.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin­den Sie unter:

www.kaercher.de/REACH

Symbole in der Betriebsanlei-

tung

 Gefahr

Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situa­tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa­tion, die zu leichten Verletzungen oder zu
Sachschäden führen kann.

– 1

3DE

Bestimmungsgemäße Ver-

wendung

– Dieses Gerät ist nur zur Trockenanwen-

dung bestimmt, das Gerät ist nicht ge­eignet zum Aufsaugen von
Flüssigkeiten und nassem Sauggut.

– Das Gerät ist zur Absaugung trockener,

brennbarer, gesundheitsschädlicher
Stäube an Maschinen und Geräten in
Zone 22 Staubklasse M und B1 nach
EN 60 335–2–69 geeignet.

Einschränkung: Es dürfen keine krebs­erzeugenden Stoffe, außer Holzstaub,
aufgesaugt werden.

– Dieses Gerät ist für den industriellen

Gebrauch geeignet.

– Jeglicher anderer Gebrauch wird als

unsachgemäß angesehen.

Symbole auf dem Gerät

Keine Zündquellen einsau­gen! Geeignet zum Aufsau­gen brennbarer Stäube der
Staubexplosionsklassen in
Zone 22.

몇 Warnung

Quetschgefahr beim Einsetzen und Ver­riegeln des Sauggutbehälters

Während der Verriegelung keinesfalls die
Hände zwischen Sauggutbehälter und
Sauger halten oder in die Nähe der Füh­rungsbolzen hineinstecken.
Den Sauggutbehälter durch Betätigung des
entsprechenden Hebels mit beiden Hän­den verriegeln!

IV 100/40 M B1

M

WARNUNG: Dieses Gerät enthält ge­sundheitsgefährliche Stäube. Entleerung
und Wartung, einschließlich der Entfer­nung des Staubbeutels, dürfen nur von
sachkundigen Personen vorgenommen
werden, die geeignete persönliche Schut­zausrüstung tragen. Nicht einschalten, be­vor das komplette Filtersystem installiert
ist und die Funktion der Volumenstrom­kontrolle überprüft wurde.

4 DE

!

M

IV 100/55 M B1

IV 100/75 M B1

– 2

Bei einem Saugschlauch mit der angege­benen Nennweite darf der Saugunterdruck
den angegebenen Wert nicht unterschrei­ten. Wird der Saugunterdruck unterschrit­ten, muss das Gerät abgestellt und der
Filter gereinigt werden.
Hinweis: Da es sich beim Saugunterdruck
um einen negativen Zahlenwert handelt,
bedeutet eine Unterschreitung die Anzeige
eines größeren, absoluten Zahlenwertes
auf dem Manometer.

Sicherheitshinweise

 Gerät bei Beendigung der Arbeit aus-

schalten und Netzstecker ziehen.

 Gefahr

– Wenn die Abluft in den Raum zurückge-

führt wird, muss eine ausreichende
Luftwechselrate L im Raum vorhanden
sein. Um die geforderten Grenzwerte
einzuhalten, darf der zurückgeführte
Volumenstrom maximal 50% des
Frischluftvolumenstroms (Raumvolu­men V

x Luftwechselrate LW) betragen.

R

Ohne besondere Lüftungsmaßnahme
gilt: L

=1h–1.

W

– Dieses Gerät enthält gesundheits-

schädlichen Staub. Leerungs- und War­tungsvorgänge, einschließlich der
Beseitigung der Staubsammelbehälter,
dürfen nur von Fachleuten durchgeführt
werden, die entsprechende Schutzaus­rüstung tragen.

– Gebrauch des Gerätes und der Subs-

tanzen, für die es benutzt werden soll,
einschließlich des sicheren Verfahrens
der Beseitigung des aufgenommenen
Materials nur durch geschultes Perso­nal.

– Der Sauggutbehälter ist erforderlichen-

falls zu entleeren, jedoch auch nach je­dem Gebrauch.

– Die Verwendung eines Staubsammel-

beutels ist gesetzlich vorgeschrieben.

– Gerät nicht ohne das vollständige Filtra-

tionssystem betreiben.

– Die Verwendung eines Verlängerungs-

kabels ist nicht erlaubt.

– In sachgemäßem/unsachgemäßem

Betrieb können Teile (z.B. Ausblasöff­nung) des Industriestaubsaugers bis zu
116°C annehmen.

– Vor der Inbetriebnahme und in regel-

mäßigen Abständen ist das Masseband
auf ordnungsgemäßen Zustand, Befes­tigung und Funktion zu überprüfen.

– Nur mit allen Filterelementen saugen,

da sonst der Saugmotor beschädigt
wird und eine Gesundheitsgefährdung
durch erhöhten Feinstaubausstoß auf­tritt!

– Geräte der Bauart 22 sind für die Auf-

nahme von brennbarem Staub in Zone
22 geeignet. Sie sind nicht zum An­schluss an stauberzeugende Maschi­nen geeignet.

– Geräte der Bauart 22 sind nicht geeig-

net für die Aufnahme von Stäuben oder
Flüssigkeiten mit hoher Explosionsge­fahr sowie für Gemische von brennba­ren Stäuben mit Flüssigkeiten.

– Die anwendbaren Sicherheitsbestim-

mungen für die zu behandelnden Mate­rialien müssen beachtet werden.

– Staubexplosionsgeschützte Indust-

riestaubsauger sind sicherheitstech­nisch nicht geeignet zum Auf- bzw.
Absaugen von explosionsgefährlichen
oder diesen gleichgestellten Stoffen im
Sinne von §1 SprengG, von Flüssigkei­ten sowie von Gemischen brennbarer
Stäube mit Flüssigkeiten.

Im Notfall

 Im Notfall (z.B. beim Einsaugen brenn-

barer Materialien, bei Kurzschluss oder
anderen elektrischen Fehlern) Gerät
ausschalten und Netzstecker ziehen.

– 3

5DE

Geräteelemente

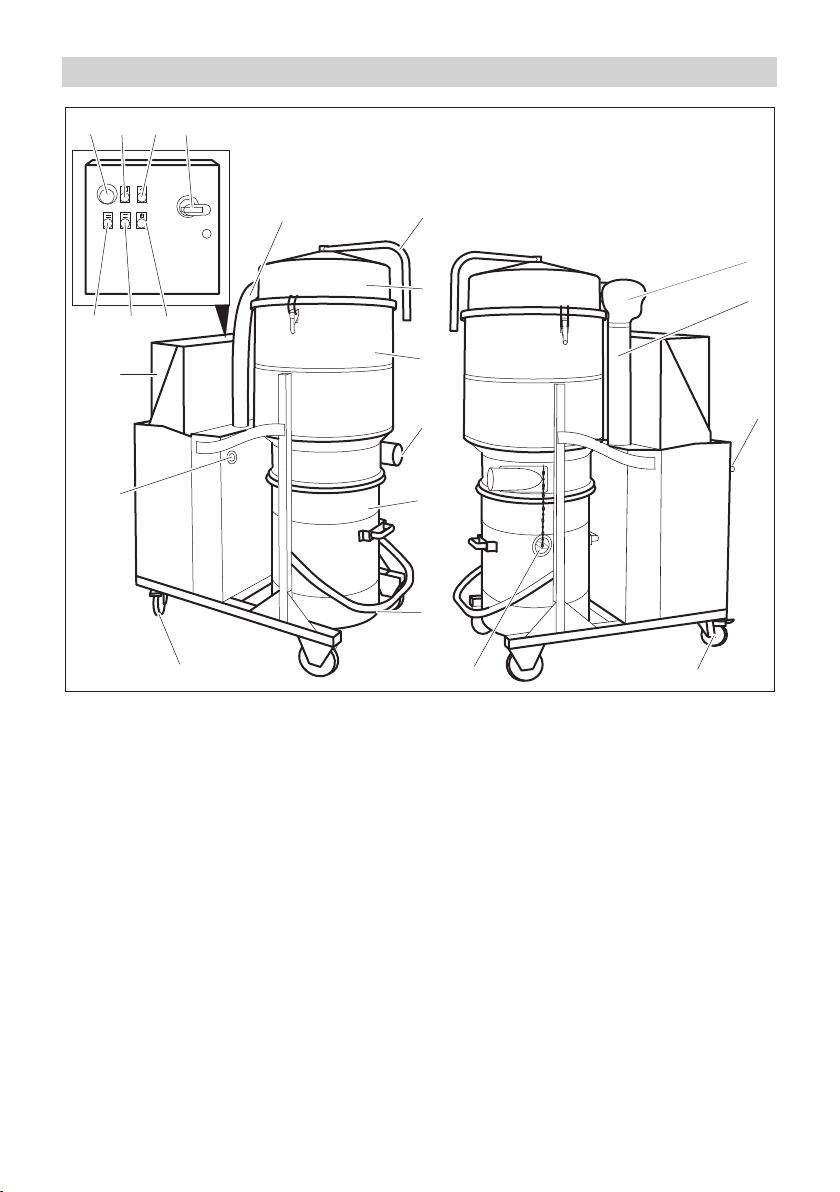

Bedienelemente IV 100/40 M B1, IV 100/55 M B1

1 Schlauch zur Saugturbine
2 Griff Filterreinigung
3 Deckel Filterkammer
4 Filterkammer
5 Anschlussstutzen für Zubehör
6 Manometer
7 Sauggutbehälter
8 Hebel für Entriegelung Sauggutbehälter
9 Lenkrollen mit Feststellbremse
10 Verschlusskappe
11 Schiebegriff
12 Schalldämpfer
13 Diffusor
14 Schaltschrank
15 Ein-/Aus Schalter
16 Kontrollleuchte „Netzspannung“
17 Kontrollleuchte „Drehrichtung falsch“

6 DE

– 4

21

15

14

Bedienelemente IV 100/75 M B1

20

OFF

0

!

ON

1

16

18

19

I

12

12

3

11

17

4

13

1 Schlauch zur Saugturbine
2 Griff Filterreinigung
3 Deckel Filterkammer
4 Filterkammer
5 Anschlussstutzen für Zubehör
6 Sauggutbehälter
7 Hebel für Entriegelung Sauggutbehälter
8 Lenkrollen mit Feststellbremse
9 Verschlusskappe
10 Schiebegriff
11 Schalldämpfer
12 Diffusor
13 Manometer
14 Schaltschrank
15 Taster „Gerät ausschalten“
16 Leuchttaster „Gerät einschalten“
17 Kontrollleuchte „Motorstörung“
18 Ein-/Aus Schalter

5

6

7

9

88

19 Kontrollleuchte „Netzspannung“
20 Kontrollleuchte „Not-Aus-Taster betä-

tigt“

21 Not-Aus-Taster

10

– 5

7DE

Inbetriebnahme

Hinweis: Für Stäube mit einer Zündener-

gie unter 1mJ können zusätzliche Vor­schriften gelten.
 Das Gerät in Arbeitsposition bringen,

wenn nötig mit Feststellbremsen si­chern.

 Saugschlauch in den Saugschlauchan-

schluss einstecken.

 Gewünschtes Zubehör auf den Saug-

schlauch aufstecken.

 Sicherstellen, dass der Sauggutbehäl-

ter ordnungsgemäß eingesetzt ist.

Stromanschluss

Vorsicht

Die maximal zulässige Netzimpedanz am
elektrischen Anschlusspunkt (siehe Tech­nische Daten) darf nicht überschritten wer­den. Bei Unklarheiten bezüglich der an
Ihrem Anschlusspunkt vorliegenden Netz­impedanz setzen Sie sich bitte mit Ihrem
Energieversorgungsunternehmen in Ver­bindung.

Bedienung

 Ein-/Aus Schalter auf „1“ drehen.
 Bei IV 100/75 M B1 Taster „Gerät ein-

schalten“ drücken.

몇 Warnung

Während des Absaugvorgangs ist das Auf­rollen oder Knicken des Schlauches zu ver­meiden.

Saugleistungsüberwachung

Das Gerät ist mit einer Saugleistungsüber­wachung ausgerüstet. Sinkt die Luftge­schwindigkeit im Saugschlauch unter 20 m/
s, wird am Manometer folgender Druck an­gezeigt:

NW 50 NW 60
IV 100/40 M B1 13,0 kPa 12,0 kPa
IV 100/55 M B1 19,5 kPa 15,5 kPa
IV 100/75 M B1 25,0 kPa 19,5 kPa

Um die vorgeschriebene Luftgeschwindig­keit von mehr als 20 m/s wieder zu errei­chen, müssen folgende Tätigkeiten
ausgeführt werden:
 IV 100/40 M B1 oder IV 100/55 M B1

am EIN/AUS-Schalter ausschalten.
Bei IV 100/75 M B1 Taster „Gerät aus-

schalten“ drücken.

 Filter reinigen (siehe Kapitel „Filter rei-

nigen“).

 Saugschlauch und Zubehör auf Ver-

stopfungen überprüfen.

Führen diese Maßnahmen nicht zur ge­wünschten Verringerung der Druckanzei­ge:
 Gerät ausschalten und Filter wechseln

(siehe Kapitel „Filter wechseln/erset­zen“).

Außerbetriebnahme

 Bei IV 100/75 M B1 Taster „Gerät aus-

schalten“ drücken.

 Gerät am EIN/AUS-Schalter ausschal-

ten.

 Zubehör abmontieren und bei Bedarf

mit Wasser ausspülen und trocknen.

Hinweis: Sauger nach jedem Gebrauch
entleeren und reinigen, sowie immer wenn
nötig.
 Sauggutbehälter entleeren (siehe Kapi-

tel „Sauggutbehälter entleeren“).

 Gerät innen und außen durch Absau-

gen und Abwischen mit einem feuchten
Tuch reinigen.

 Gerät in einem trockenen Raum abstel-

len und vor unbefugter Benutzung si­chern.

 Beim Absaugen des Gerätes ist min-

destens ein Sauger gleicher oder bes­serer Klassifizierung zu verwenden.

8 DE

– 6

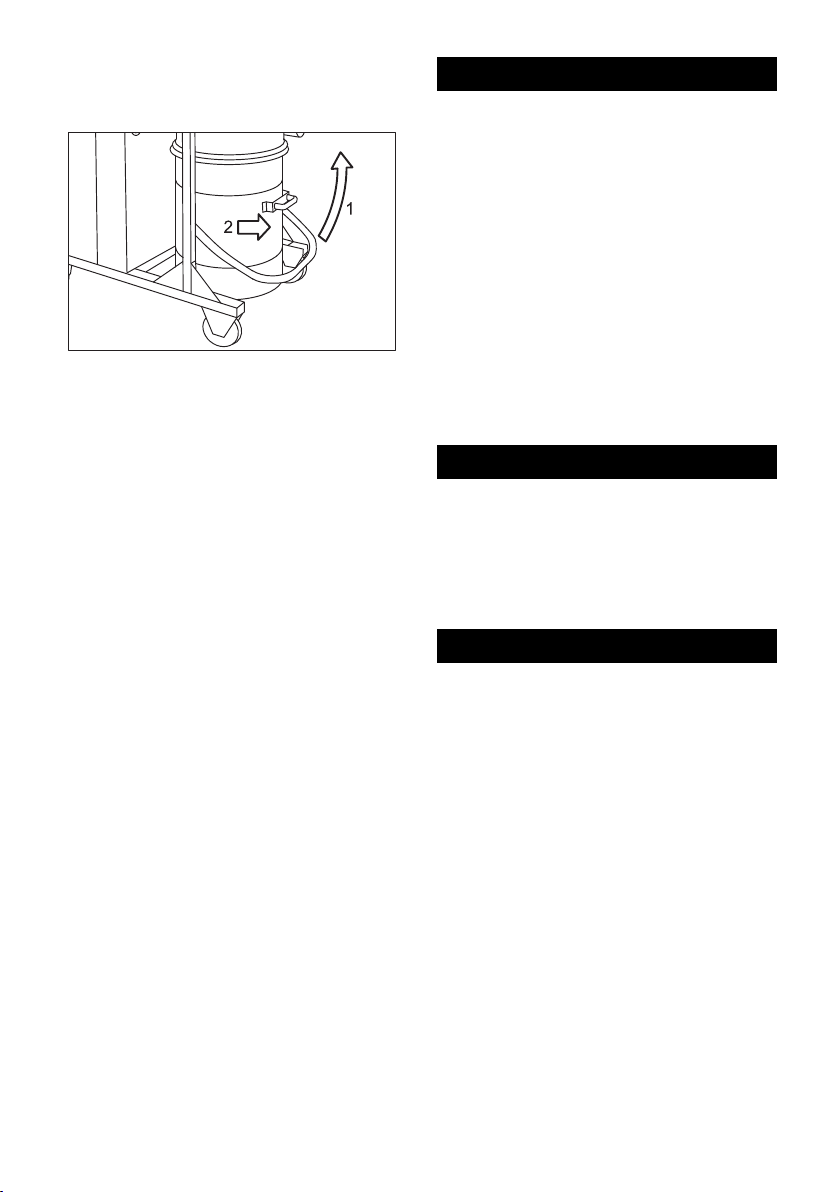

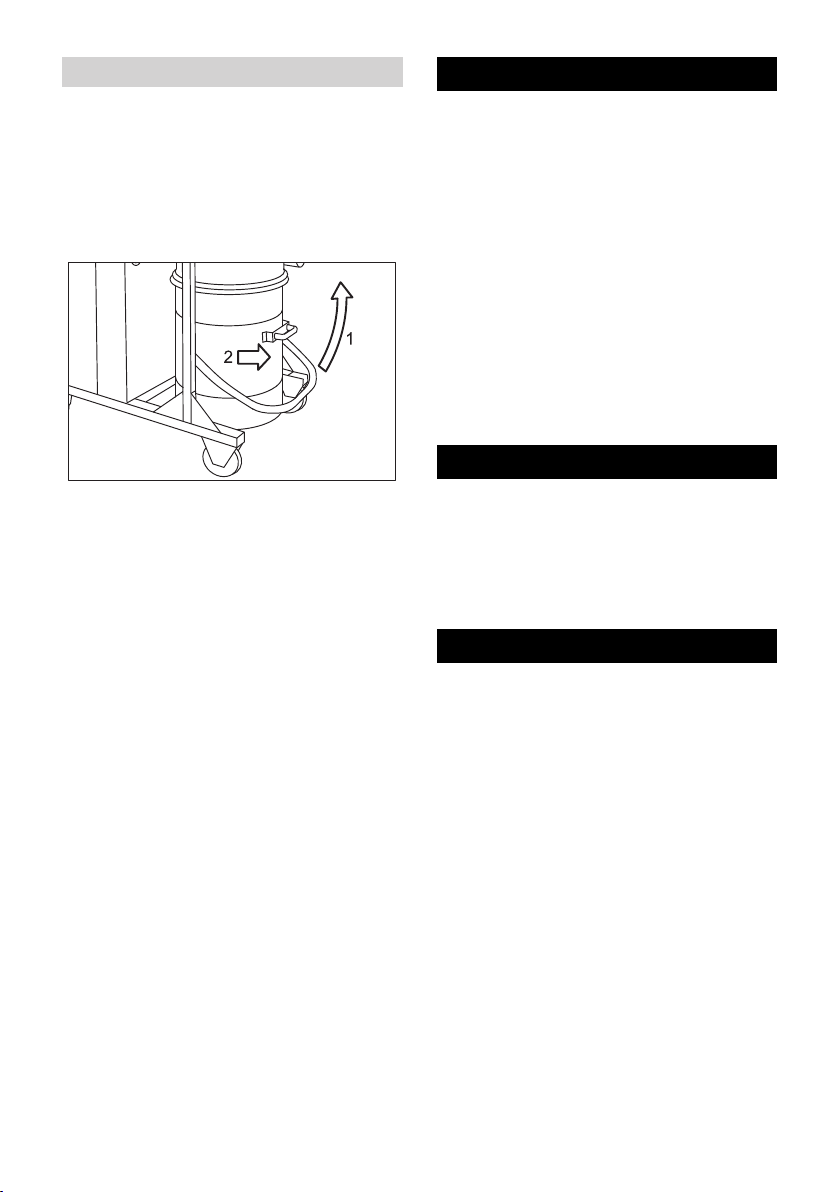

Sauggutbehälter entleeren

In Abhängigkeit von der Art und Menge des
abgesaugten Materials ist der Sauggutbe­hälter regelmäßig zu kontrollieren, um eine
zu starke Auffüllung zu vermeiden.
 Gerät ausschalten und mittels der Fest-

stellbremsen an den Lenkrollen si­chern.

Transport

Vorsicht

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport be­achten.

 Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.

Folgende Maßnahmen müssen für den
staubfreien Transport des Gerätes getrof­fen werden:
 Verschlusskappe passgenau in Saug-

anschluss einsetzen.

 Verriegelung anheben und Verschluss-

kappe bis zum Anschlag einschieben.

Lagerung

 Sauggutbehälter an der Entriegelung

nach oben öffnen (siehe Grafik).

 Den Sauggutbehälter aus dem Gerät

an dem hierfür vorgesehenen Griff her­ausziehen.

Hinweis: Der Sauggutbehälter muss ent­leert werden, wenn er bis ca. 3 cm unter
dem oberen Rand gefüllt ist.
 Den Sauggutbehälter entleeren und in

umgekehrter Reihenfolge wieder in das
Gerät einsetzen.

Staubsammelbeutel

Zur staubfreien Entleerung des Gerätes
muss in den Sauggutbehälter ein Staub­sammelbeutel eingelegt werden:
 Staubsammelbeutel in den Behälter

einsetzen sorgfältig an die Behälter­wand anlegen.

 Beutelrand über den Rand des Saug-

gutbehälters nach außen stülpen.

 Sauggutbehälter in das Gerät einset-

zen.

 Nach Betriebsende Staubsammelbeu-

tel verschließen und aus dem Sauggut­behälter herausnehmen.

 Staubsammelbeutel samt Inhalt gemäß

den geltenden gesetzlichen Vorschrif­ten entsorgen.

Vorsicht

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei Lagerung beach­ten.

Dieses Gerät darf nur in Innenräumen gela­gert werden.

Pflege und Wartung

 Gefahr

Vor allen Arbeiten am Gerät, Gerät aus­schalten und Netzstecker ziehen.

Staubbeseitigende Maschinen sind Sicher­heitseinrichtungen zur Verhütung oder Be­seitigung von Gefahren im Sinne von
BGV A1.

– Zur Wartung durch den Benutzer muss

das Gerät auseinandergenommen, ge­reinigt und gewartet werden, soweit es
durchführbar ist, ohne dabei eine Ge­fahr für das Wartungspersonal und an­dere Personen hervorzurufen.
Geeignete Vorsichtsmaßnahmen bein­halten Entgiftung vor dem Auseinander­nehmen. Vorsorge treffen für örtlich
gefilterte Zwangsentlüftung, wo das
Gerät auseinandergenommen wird,
Reinigung der Wartungsfläche und ge­eigneter Schutz des Personals.

– 7

9DE

– Das Äußere des Gerätes sollte durch

Staubsaugverfahren entgiftet und sau­ber abgewischt werden, oder mit Ab­dichtmittel behandelt werden, bevor es
aus dem gefährlichen Gebiet genom­men wird. Alle Geräteteile müssen als
verunreinigt angesehen werden, wenn
sie aus dem gefährlichen Gebiet ge­nommen werden.

– Bei der Durchführung von Wartungs-

und Reparaturarbeiten müssen alle ver­unreinigten Gegenstände, die nicht zu­friedenstellend gereinigt werden
können, weggeworfen werden. Solche
Gegenstände müssen in undurchlässi­gen Beuteln, in Übereinstimmung mit
den gültigen Bestimmungen für die Be­seitigung solchen Abfalls, entsorgt wer­den.

– Die Ansaugöffnung bei Transport und

Wartung des Gerätes ist mit der Ver­schlusskappe zu verschließen.

몇 Warnung

Sicherheitseinrichtungen zur Verhütung
von Gefahren müssen regelmäßig gewar­tet werden. Das heißt, mindestens einmal
jährlich vom Hersteller oder einer unterwie­senen Person auf ihre sicherheitstechnisch
einwandfreie Funktion überprüft werden,
z. B. Dichtheit des Geräts, Beschädigung
des Filters, Funktion der Kontrolleinrichtun­gen.

– Einfache Wartungs- und Pflegearbeiten

können Sie selbst durchführen.

– Die Geräteoberfläche und die Behälte-

rinnenseite sollten regelmäßig mit ei­nem feuchten Tuch gereinigt werden.

 Gefahr

Gefahr durch gesundheitsschädlichen
Staub. Bei Wartungsarbeiten (z.B. Filter­wechsel) Atemschutzmaske P2 oder hö­herwertig und Einwegkleidung tragen.

Filter reinigen

IV 100/40 M B1, IV 100/55 M B1

 Gerät am EIN/AUS-Schalter ausschal-

ten.

 Sicherungsbügel Filterabreinigung zur

Seite schwenken.

 Griff Filterabreinigung mehrmals kräftig

auf- und abbewegen.

 Sicherungsbügel Filterabreinigung

senkrecht stellen.

IV 100/75 M B1

 Taster „Gerät ausschalten“ drücken.
 Hebel Filterreinigung mehrmals hin-

und herbewegen.

Bringt diese Reinigung keine Verbesse­rung, kann der Filter entnommen und ge­waschen oder ersetzt werden (siehe
Kapitel „Filter wechseln/ersetzen“).

Filter wechseln/ersetzen

IV 100/40 M B1, IV 100/55 M B1

 Das Gerät am EIN/AUS-Schalter aus-

schalten und vom Netz trennen.

 Schlauch zur Saugturbine am unteren

Ende lösen und abziehen.

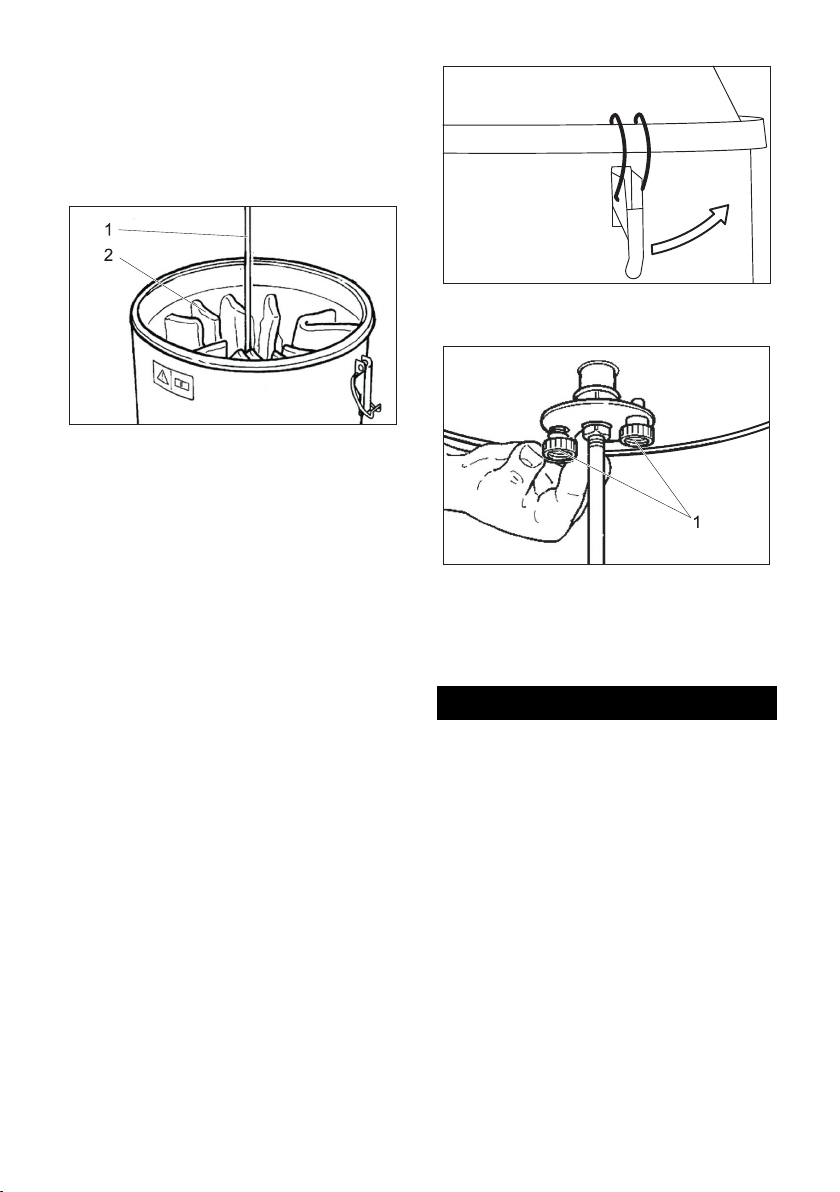

1 Griff Filterreinigung
2 Feder
3 Sicherungsbügel Filterabreinigung
4 Verschluss
5 Deckel Filterkammer
 Sicherungsbügel Filterabreinigung zur

Seite schwenken.

 Griff Filterreinigung abschrauben.
 Feder abnehmen.

10 DE

– 8

 Mutter unterhalb der Feder abschrau-

ben (Gabelschlüssel Schlüsselweite 27
mm erforderlich).

 Verschlüsse öffnen.
 Deckel Filterkammer abnehmen.

1 Gestell
2 Filter
 Knoten der Bänder am Filter öffnen und

Gestell abnehmen.

 Filter herausnehmen.
 Filter nach dem Herausnehmen sofort

mit dem mitgelieferten Beutel umhüllen
und verschließen.

 Gebrauchten Filter im staubdicht ver-

schlossenen Beutel, gemäß den ge­setzlichen Bestimmungen entsorgen.

 Den neuen Filter in umgekehrter Rei-

henfolge einsetzen und sichern.

IV 100/75 M B1

 Taster „Gerät ausschalten“ drücken.
 Das Gerät am EIN/AUS-Schalter aus-

schalten und vom Netz trennen.

 Schlauch zur Saugturbine am unteren

Ende lösen und abziehen.

1 Rändelschraube
 Beide Rändelschrauben herausdrehen

und Filter aus dem Gerät nehmen.

 Den neuen Filter in umgekehrter Rei-

henfolge einsetzen und sichern.

Hilfe bei Störungen

 Gefahr

Vor allen Arbeiten am Gerät, Gerät aus­schalten und Netzstecker ziehen.

 Gefahr

Alle Prüfungen und Arbeiten an elektri­schen Teilen vom Fachmann ausführen
lassen.

Hinweis: Tritt eine Störung (z.B. Filter­bruch) auf, muss das Gerät sofort abge­schaltet werden. Vor erneuter
Inbetriebnahme muss die Störung beseitigt
werden.

Motor (Saugturbine) läuft nicht an

Keine elektrische Spannung.
 Steckdose und Sicherung der Strom-

versorgung überprüfen.

 Netzkabel und Netzstecker des Gerä-

tes überprüfen.

Motorschutzschalter hat ausgelöst.
 Schalter zurückstellen.

Saugkraft lässt allmählich nach

Filter, Düse, Saugschlauch oder Saugrohr
verstopft.
 Überprüfen, Zubehör reinigen. Filter rei-

nigen.

 Verschlüsse öffnen.
 Deckel Filterkammer abnehmen.

– 9

11DE

Staubaustritt beim Saugen

Filter nicht richtig befestigt oder defekt.
 Filtersitz überprüfen bzw. austauschen.

Manometer zeigt einen nicht ord-

nungsgemäßen Druck an

Filter verstopft.
 Gerät ausschalten, Filter reinigen.

Kontrollleuchte „Netzspannung“

leuchtet

Netzstecker ist eingesteckt und Netzspan­nung liegt an.

Störungsanzeige IV 100/40 M B1,

IV 100/55 M B1

Kontrollleuchte „Drehrichtung falsch“ leuchtet

 Falsche Drehrichtung der Saugturbine,

Pole am Stecker tauschen.

Störungsanzeige IV 100/75 M B1

Kontrollleuchte „Not-Aus-Taster betä­tigt“ leuchtet

Leuchtet bei gedrücktem Not-Aus-Taster.
 Not-Aus-Taster durch Drehen entrie-

geln.

Kontrollleuchte „Motorstörung“ leuch­tet

Leuchtet wenn der Motorschutzschalter
durch erhöhte Stromaufnahme ausgelöst
hat.
 Ein-/Aus Schalter auf 0 drehen, ca. 10

Minuten warten, Ein-/Aus Schalter auf 1
drehen.

Kundendienst

Kann die Störung nicht behoben wer­den, muss das Gerät vom Kundendienst
überprüft werden.

Garantie

In jedem Land gelten die von unserer zu­ständigen Vertriebsgesellschaft herausge­gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so­fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih­ren Händler oder die nächste autorisierte
Kundendienststelle.

Zubehör und Ersatzteile

 Gefahr

Nur vom Hersteller zugelassenes Zubehör
für den Gebrauch der Bauart 22 verwen­den. Die Verwendung anderer Zubehörteile
kann eine Explosionsgefahr verursachen.

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö­rungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com
im Bereich Service.

Zubehör Bestell-Nr.

DN51

Saugschlauch,
PU, 5m

Saugschlauch,
PU, 10m

Saugschlauch,
Kunststoff, 5m

Saugschlauch,
Kunststoff,
10m

6.906-786.0 6.906-777.0

6.906-788.0 6.906-778.0

6.906-791.0 6.906-781.0

6.906-787.0 6.906-782.0

Bestell-Nr.

DN61

12 DE

– 10

Zubehör Bestell-Nr.

DN51

Saugschlauch,
Gummi, 5m

Saugschlauch,
Metall, 5m

Saugdüse,
Gummi

Saugdüse,
Kunststoff

Saugdüse, ko­nisch

Fugendüse,
Kunststoff

Fugendüse,
Edelstahl

Krümmer,
Edelstahl

Saugrohr,
Edelstahl (wird
2x benötigt)

Bodendüse,
370mm

Bodendüse,
500mm

Bodendüse,
500mm,
schwere Aus­führung

Bodendüse,
Bürste quer,
370mm

Bodendüse,
Rundbürste

Dreieckdüse 6.906-796.0 6.906-805.0
Kratz- und

Schabedüse
Fugendüse,

gebogen, Edel­stahl

Verbindungs­muffe

Sauganschluss 6.789-003.0 6.789-004.0

6.906-789.0 6.906-779.0

6.906-784.0 6.906-775.0

6.902-146.0 6.902-106.0

6.906-773.0 6.903-056.0

6.906-764.0 --

6.906-768.0 6.900-222.0

6.906-771.0 6.900-926.0

6.906-767.0 6.906-850.0

6.906-766.0 6.906-851.0

6.906-814.0 --

4.130-412.0 4.130-413.0

6.906-793.0 6.906-802.0

6.906-797.0 --

6.906-798.0 --

6.906-770.0 6.903-360.0

6.906-831.0 --

6.906-799.0 6.906-800.0

Bestell-Nr.

DN61

Zubehör Bestell-Nr.

DN51

Reduzier­stück, DN61­DN51

Edelstahl-Be­hälter, 100 Liter

Bestell-Nr.

DN61

6.902-147.0

4.070-838.0

Zubehör IV 100/40 M B1, IV 100/55 M

B1

Zubehör Bestell-Nr.

Filter 6.904-342.0
Staubsammelbeutel PE 6.904-348.0

Zubehör IV 100/75 M B1

Zubehör Bestell-Nr.

Filter 6.904-344.0
Staubsammelbeutel PE 6.904-348.0

– 11

13DE

EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon­zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein­schlägigen grundlegenden Sicherheits­und Gesundheitsanforderungen der EG­Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.

Produkt: Nass- und Trockensauger
Typ: 1.573-xxx
Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)
2004/108/EG
94/9/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–11: 2000

Angewandte nationale Normen

-

Kennzeichnung

II 3D 116 °C

5.957-823

Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.

CEO

Head of Approbation

Dokumentationsbevollmächtigter:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2014/02/01

14 DE

– 12

Technische Daten

IV 100/40 M B1IV 100/55 M B1IV 100/75 M

B1

Netzspannung V 400 400 400
Frequenz Hz 3~ 50 3~ 50 3~ 50
Leistung W 5000 6000 7500
Maximal zulässige Netzimpedanz Ohm 0.154+j0.096 0.128+j0.080 0.204+j0.127
Behälterinhalt l 90 90 90
Luftmenge l/s 92 88 105
Unterdruck

* mit Druckbegrenzungsventil
Filterfläche m
Zündschutzart

Schutzklasse -- I I I
Schutzart -- IP54 IP54 IP54
Saugschlauchanschluss Nennwei-te61 61 61

Länge des Saugschlauchs m 5 5 5
Länge x Breite x Höhe mm 1220 x 670 x

Typisches Betriebsgewicht kg 141 155 256
Umgebungstemperatur °C -10...+40 -10...+40 -10...+40
Relative Luftfeuchtigkeit % 30...90 30...90 30...90

Ermittelte Werte gemäß EN 60335-2-69

Schalldruckpegel L
Unsicherheit K

pA

pA

Hand-Arm Vibrationswert m/s
Unsicherheit K m/s

kPa

15,5 (155) 21,0 (210) 27,0 (270)

(mbar)

2

1,8 1,8 3,0

II 3D 116 °C II 3D 116 °C II 3D 116 °C

1530

1220 x 670 x
1530

1280 x 690 x
1820

dB(A) 65 79 72
dB(A) 1 1 1

2

2

<2,5 <2,5 <2,5
0,2 0,2 0,2

Netzkabel H07RN-F 4x2,5 mm

Teile-Nr. Kabellänge

EU

6.649-368.0 8 m
IV 100/40 M
B1

EU

6.649-369.0 8 m
IV 100/55 M
B1

2

Netzkabel H07RN-F 4x4,0 mm

2

Teile-Nr. Kabellänge

EU

6.649-364.0 8 m
IV 100/75 M
B1

– 13

15DE

Please read and comply with

these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own­ers.

– Before first start-up it is definitely nec-

essary to read the safety indications Nr.

5.956-249!

– The non-compliance of the operating

and safety instructions may lead to
damages of the appliance and to dan­gers for the operator and other persons.

– In case of transport damage inform ven-

dor immediately

Contents

Environmental protection . . EN . . .1
Symbols in the operating in-

structions . . . . . . . . . . . . . . EN . . .1

Proper use . . . . . . . . . . . . . EN . . .2

Symbols on the machine . . EN . . .2

Safety instructions . . . . . . . EN . . .3

Device elements. . . . . . . . . EN . . .4

Start up. . . . . . . . . . . . . . . . EN . . .6

Operation . . . . . . . . . . . . . . EN . . .6

Shutting down . . . . . . . . . . EN . . .6

Transport . . . . . . . . . . . . . . EN . . .7

Storage. . . . . . . . . . . . . . . . EN . . .7

Maintenance and care . . . . EN . . .7

Troubleshooting . . . . . . . . . EN . . .9

Warranty. . . . . . . . . . . . . . . EN . .10

Accessories and Spare Parts EN . .10
EC Declaration of Conformity EN . .12

Specifications . . . . . . . . . . . EN . .13

Environmental protection

The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send it
for recycling.

Old appliances contain valuable
materials that can be recycled;
these should be sent for recy­cling. Batteries, oil, and similar
substances must not enter the
environment. Please dispose of
your old appliances using ap­propriate collection systems.

Notes about the ingredients (REACH)

You will find current information about the
ingredients at:

www.kaercher.com/REACH

Symbols in the operating

instructions

 Danger

Immediate danger that can cause severe
injury or even death.

몇 Warning

Possible hazardous situation that could
lead to severe injury or even death.

Caution

Possible hazardous situation that could
lead to mild injury to persons or damage to
property.

16 EN

– 1

Proper use

– This appliance is only meant for dry use

- it is not suitable for sucking in liquids
and other wet substances.

– The appliance is suited for the extrac-

tion of dry, combustible, harmful dusts
on machines and appliances in zone
22; dust class M and B1 according to
EN 60 335–2-69.

Restriction: No carcinogenic substance
except wood dust may be sucked in.

– This appliance is suitable for industrial

use.

– Any other use other than the specified

one will be treated as improper use of
the appliance.

Symbols on the machine

Do not suck in any ignition
sources! Suitable for suction
of combustible dusts of the
dust explosion classes in
Zone 22.

몇 Warning

Danger of crushing while inserting and
locking the vacuuming material contain­er.

Never hold your hands between the vacu­uming material container and the vacuum
cleaner or put them near the guide bolts
while locking . Lock the vacuuming material
container by pressing the respective lever
with both the hands!

IV 100/40 M B1

M

WARNING: This unit contains hazardous
dust. Emptying and maintenance, includ­ing the removal of the dust bag, may only
be carried out by someone who is familiar
with the unit and wearing suitable protec­tive gear. Do not switch on the unit until
the complete filter system has been in­stalled and the function of the volume-flow
control has been tested.

!

M

– 2

IV 100/55 M B1

IV 100/75 M B1

17EN

For a suction hose with given diameter, the
suction under-pressure should not fall be­low the specified value. If the suction un­der-pressure falls below the specified level,
stop the appliance and clean the filter.
Note: As the suction vacuum is a negative
numerical value, a larger, absolute numeri­cal value is displayed on the pressure
gauge in case of a lower deviation.

Safety instructions

 Switch off the appliance after complet-

ing work and pull the mains plug.

 Danger

– When the outgoing air is carried back

into the room, a sufficient ventilation
rate L in the room must be ensured. To
comply with the required limit values the
carried back volume flow must be 50%
of the fresh air volume flow (room vol­ume V
mum. Without a specific ventilation
system the following applies: L

– This appliance contains harmful dust.

Evacuation and maintenance work, in­cluding the disposal of the dust collec­tion containers, may only be performed
by specialists who wear the appropriate
protective equipment.

– Only persons trained in the use of the

machine and the handling of substanc­es for which the machine is to be used
including training in the safe disposal of
the sucked-in material may use the ma­chine.

– The vacuuming material container must

be emptied, even after every use.

– The use of a dust collection bag is re-

quired by law.

– Do not use the appliance without the

complete filtering system.

– You are not allowed to use an extension

cable.

– During proper/ improper use, the parts

(such as exhaust opening) of the indus­trial vacuum cleaner can tolerate a
maximum of 116°C.

x ventilation rate LW) at maxi-

R

=1h–1.

W

– Check the status of the ground strap, its

fasteners and its entire functioning be­fore start-up and at regular intervals.

– Vacuum only using all the filter ele-

ments; otherwise, the suction motor can
get damaged and this can be hazard­ous to health on account of increased
release of fine dust particles!

– Appliances models 22 are suitable for

the intake of combustible dust in zone

22. They are not suitable for connection
to dust-emitting appliances.

– Appliances of category 22 are not suita-

ble for sucking in dusts or fluids with
high risk of explosion and mixtures of
combustible dust with fluids.

– The applicable safety regulations for

the materials to be treated need to be
followed.

– From a safety point of view, industrial

vacuum cleaners with protection
against dust explosions are not suitable
for sucking in hazardous substances
that are explosive by nature, fluids and
mixtures of combustible dust with fluids
according to Section 1 of the Explosives
Act.

In Emergency

 In case of emergency (e.g. when suck-

ing in combustible materials, in case of
a short-circuit or some other electrical
defect), switch off the appliance and
pull the mains plug.

18 EN

– 3

Device elements

Control elements IV 100/40 M B1, IV 100/55 M B1

1 Hose to the suction turbine
2 Handle for filter cleaning
3 Lid of filter chamber
4 Filter chamber
5 Connection neck for accessories
6 Manometer
7 Container for vaccuming material
8 Lever for unlocking the vacuuming ma-

terial container
9 Guiding rolls with fixed position brake
10 Cap
11 Sliding handle
12 Silencer
13 Diffuser
14 Control board
15 ON/OFF switch
16 Indicator lamp "Mains voltage present"
17 Indicator lamp "Wrong rotation direc-

tion"

– 4

19EN

21

15

14

Control elements IV 100/75 M B1

20

OFF

0

!

ON

1

16

18

19

I

12

12

3

11

17

4

13

1 Hose to the suction turbine
2 Handle for filter cleaning
3 Lid of filter chamber
4 Filter chamber
5 Connection neck for accessories
6 Container for vaccuming material
7 Lever for unlocking the vacuuming ma-

terial container
8 Guiding rolls with fixed position brake
9 Cap
10 Sliding handle
11 Silencer
12 Diffuser
13 Manometer
14 Control board
15 "Switch-off appliance" button
16 "Switch-on appliance" glowing button
17 Indicator lamp "Motor failure"

5

6

7

9

88

18 ON/OFF switch
19 Indicator lamp "Mains voltage present"
20 Indicator lamp "Emergency-stop button

activated"

21 Emergency-stop button

10

20 EN

– 5

Start up

Note: Additional regulations can be appli-

cable to dusts with an ignition capacity be­low 1mJ.
 Bring the appliance to working position

- secure it, if required, with parking

brakes.
 Insert the suction hose into the suction

hose connection.
 Attach the desired accessoried to the

suction hose.
 Ensure that the vacuum material con-

tainer has been inserted properly.

Power connection

Caution

The highest allowed net impedance at the
electrical connection point (refer to techni­cal data) is not to be exceeded. In case of
confusion regarding the power impedance
present on your connection, please contact
your utilities provider.

Operation

 Turn on/off switch to "1".
 For IV 100/75 M B1 press 'Switch-on

appliance" button.

몇 Warning

Avoid rolling up or bending the hose while
using the vacuum cleaner.

Monitoring the suction performance

The machine is equipped with a suction
power monitor. If the air speed in the suc­tion hose falls below 20 m/s, the manome­ter will display the following pressure
reading:

NW 50 NW 60
IV 100/40 M B1 13.0 kPa 12.0 kPa
IV 100/55 M B1 19.5 kPa 15.5 kPa
IV 100/75 M B1 25.0 kPa 19.5 kPa

Perform the following activities to regain the
prescribed air speed of more than 20 m/s:

 Switch off IV 100/40 M B1 or IV 100/55

M B1 at the ON/OFF button.
For IV 100/75 M B1 press 'Switch-off

appliance" button.

 Clean the filter (see chapter "Cleaning

the filter").

 Check suction hose and attachments

for blocks.

If these measures do not lead to the de­sired reduction in pressure display:
 Switch off the appliance and replace the

filter (see Chapter "Exchanging/replac­ing the filter")

Shutting down

 For IV 100/75 M B1 press 'Switch-off

appliance" button.

 Switch off the appliance using the On/

Off switch.

 If necessary, dismantle the accessory

and rinse it with water and let dry.

Note: Empty and clean the vacuum cleaner
after every use and whenever necessary.
 Empty the vacuuming material contain-

er (refer chapter "Emptying vacuuming
material container").

 Vacuum and wipe the appliance inside

and outside with a damp cloth.

 Place the appliance in a dry room and

secure it from unauthorized use.

 While vacuuming the appliance, use at

least one vacuum cleaner of the same
or higher classification.

Emptying the vacuuming material

container

To avoid too much filling of the vacuuming
material container, you need to check it
regularly depending on the type and vol­ume of the sucked in material.
 Switch off the appliance and secure it

using the parking brakes at the guide
rollers.

– 6

21EN

 When transporting in vehicles, secure

the appliance according to the guide­lines from slipping and tipping over.

You need to take the following measures
for dust-free transportation of the device:
 Properly insert the cap into the suction

connection.

 Lift the lock and push the cap in until it

locks into place.

 Open the vacuuming material container

upward at the lock (see figure).

 Pull out the vacuuming material con-

tainer from the appliance using the han­dle that has been provided for the
purpose.

Note: The vacuuming material container
must be emptied if it is filled to approx. 3 cm
below the upper edge.
 Empty the vacuuming material contain-

er and insert it back into the appliance
using the reverse sequence.

Dust collection bag

You must insert a dust collector in the vac­uuming material container to empty the ap­pliance without causing dust:
 Insert the dust collection bag into the

container and attach it carefully to the
container wall.

 Put over the edge of the bag over the

rim of the vacuuming material contain­er.

 Insert the vacuuming material container

back into the appliance.

 After finishing use, close the dust col-

lection bag and remove it from the vac­uuming material container.

 Dispose off the dust collection bag with

its contents according to the applicable
regulations.

Transport

Caution

Risk of injury and damage! Observe the
weight of the appliance when you transport
it.

Storage

Caution

Risk of injury and damage! Note the weight
of the appliance in case of storage.

This appliance must only be stored in inte­rior rooms.

Maintenance and care

 Danger

First pull out the plug from the mains before
carrying out any tasks on the machine.

Dust extracting machines are safeguards
for the prevention or elimination of hazards
defined in the regulations of BGV A1.

– In order to carry out maintenance work,

the user must disassemble, clean and
service the unit, in so far as this is pos­sible without endangering maintenance
personnel and other persons. Suitable
precautions include decontamination
before the unit is disassembled. Pre­cautions must be taken for local filtered
forced air ventilation at the place where
the unit is disassembled, the cleaning of
the maintenance surface and suitable
protection of the personnel.

– The outside of the unit should be

cleaned thoroughly and any harmful
substances removed. Alternatively, a
sealed coating may be applied before
the unit is removed from the danger ar­ea. All unit parts are to be considered
contaminated when they are removed
from the danger area.

22 EN

– 7

– In the framework of maintenance and

repair work all contaminated objects
that cannot be cleaned satisfactorily
must be disposed of. Such objects must
be disposed of in impermeable bags in
accordance with the valid provisions for
the disposal of such waste.

– During the transport and maintenance

of the appliance the extraction opening
is to be closed with the cap.

몇 Warning

Safety equipment for preventing hazards
must be serviced and maintained regularly.
This means that the manufacturer's staff or
persons trained by the manufacturer must
check the equipment for proper functioning
at least once a year, i.e. check for leaks, fil­ter damage, functioning of the controlling
elements, etc.

– No outside help is required for carrying

out basic maintenance and cleaning.

– The appliance surface and the inside of

the container should be cleaned regu­larly using a damp cloth.

 Danger

Risk due to dust hazardous to health. Al­ways use disposal clothing and P2 or high­er breath-safe masks while carrying out
maintenance tasks (such as changing fil­ters).

Cleaning the filter

IV 100/40 M B1, IV 100/55 M B1

 Switch off the appliance using the On/

Off switch.

 Tilt the fastener for filter dedusting to-

wards the side.

 Move forcefully the handle for filter de-

dusting in an upward and downward di­rection.

 Place the fastener for filter dedusting in

a vertical position.

IV 100/75 M B1

 Press the "Switch off appliance" switch.
 Move the lever for cleaning the filter

back and forth a couple of tomes.

If this cleaning does not lead to improve­ment, the filter can be removed and
washed or replaced (see Chapter "Ex­changing/replacing the filter").

Changing/ replacing filter

IV 100/40 M B1, IV 100/55 M B1

 Switch off the appliance using the ON/

OFF switch and separate it from the
mains.

 At the lower end, loosen and pull out the

hose to the suction turbine.

1 Handle for filter cleaning
2 Spring
3 Fastener for filter dedusting
4 Lock
5 Lid of filter chamber
 Tilt the fastener for filter dedusting to-

wards the side.

 Unscrew the handle for filter cleaning.
 Remove the spring.
 Unscrew the nut below the spring (you

will need a spanner with width 27 mm).

 Open locks.
 Remove the lid of the filter chamber.

– 8

23EN

1 Frame
2 Filter
 Open the knot of the tapes on the filter

and remove the frame.

 Take out the filter.
 Envelope the filter with the provided

bag immediately after removal and
close the bag.

 Dispose of the used filter in the closed,

dust-proof bag in accordance with legal
requirements.

 Insert and secure the new filter in the re-

verse sequence of steps.

IV 100/75 M B1

 Press the "Switch off appliance" switch.
 Switch off the appliance using the ON/

OFF switch and separate it from the
mains.

 At the lower end, loosen and pull out the

hose to the suction turbine.

 Open locks.
 Remove the lid of the filter chamber.

1 Knurled-head screw
 Loosen both the knurled-head scerws

and remove the filter out of the appli­ance.

 Insert and secure the new filter in the re-

verse sequence of steps.

Troubleshooting

 Danger

First pull out the plug from the mains before
carrying out any tasks on the machine.

 Danger

Have all checks and works on electrical
parts parts performed by an expert.

Note: In case of a failure (e.g. filter break­age) the appliance must be turned off im­mediately. The failure must be remedied
before the appliance is put into operation
again.

Motor (suction turbine) does not

start

No electrical voltage.
 Check the receptacle and the fuse of

the power supply.

 Check the power cable and the power

plug of the device.

Protective motor switch was triggered.
 Reset switch.

Suction capacity decreases slowly

Filter, nozzle, suction hose or suction pipe
may be blocked.
 Check, clean accessories. Clean filter.

24 EN

– 9

Dust comes out while vacuuming

Filter has not been fastened correctly or is
defective.
 Check to see if filter is sitting properly;

replace if required.

Pressure gauge indicates improper

pressure

Filter is blocked.
 Switch off the appliance, clean the filter.

Indicator lamp "mains voltage" is

on

The mains plug is plugged in and the mains
voltage is applied.

Fault display IV 100/40 M B1, IV 100/

55 M B1

Customer Service

If malfunction can not be fixed, the de­vice must be checked by customer ser­vice.

Warranty

The warranty terms published by the rele­vant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in man­ufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.

Accessories and Spare Parts

Indicator lamp "direction of rotation in­correct" is on

 Suction turbine rotates in the wrong di-

rection; interchange poles at the plug.

Fault display IV 100/75 M B1

The indicator lamp "Emergency stop button actuated" is on

Glows when the emergency stop button is
pressed.
 Release emergency-stop button by

turning.

Indicator lamp "Motor failure" is on

Glows when the motor safety switch has
been triggered to due increased power
consumption.
 Turn On/Off switch to 0, wait for approx.

10 minutes, turn the on/off switch to 1.

 Danger

Only use accessories approved for the us­age of design 22 by the manufacturer. The
use of other accessories may pose a risk of
explosion.

– Only use accessories and spare parts

which have been approved by the man­ufacturer. The exclusive use of original
accessories and original spare parts
ensures that the appliance can be oper­ated safely and trouble free.

– At the end of the operating instructions

you will find a selected list of spare parts
that are often required.

– For additional information about spare

parts, please go to the Service section
at www.kaercher.com.

– 10

25EN

Accessories Order No.

DN51

Suction hose,
PU, 5 m

Suction hose,
PU, 10 m

Suction hose,
plastic, 5 m

Suction hose,
plastic, 10 m

Suction hose,
rubber, 5 m

Suction hose,
metal, 5 m

Suction nozzle,
rubber

Suction nozzle,
plastic

Suction nozzle,
conical

Crevice nozzle,
plastic

Crevice nozzle,
stainless steel

Elbow, stain­less steel

Suction pipe,
stainless steel
(required 2x)

Floor nozzle,
370 mm

Floor nozzle,
500 mm

Floor nozzle,
500 mm,
heavy-duty de­sign

Floor nozzle,
brush transver­sal, 370 mm

Floor nozzle,
round brush

Triangular noz­zle

6.906-786.0 6.906-777.0

6.906-788.0 6.906-778.0

6.906-791.0 6.906-781.0

6.906-787.0 6.906-782.0

6.906-789.0 6.906-779.0

6.906-784.0 6.906-775.0

6.902-146.0 6.902-106.0

6.906-773.0 6.903-056.0

6.906-764.0 --

6.906-768.0 6.900-222.0

6.906-771.0 6.900-926.0

6.906-767.0 6.906-850.0

6.906-766.0 6.906-851.0

6.906-814.0 --

4.130-412.0 4.130-413.0

6.906-793.0 6.906-802.0

6.906-797.0 --

6.906-798.0 --

6.906-796.0 6.906-805.0

Order No.

DN61

Accessories Order No.

DN51

Scratching and
scraping noz­zle

Crevice nozzle,
bent, stainless
steel

Connection
sleeve

Suction con­nection

Reducer,
DN61-DN51

Stainless steel
container,
100 litres

6.906-770.0 6.903-360.0

6.906-831.0 --

6.906-799.0 6.906-800.0

6.789-003.0 6.789-004.0

Order No.

DN61

6.902-147.0

4.070-838.0

Accessories IV 100/40 M B1, IV 100/

55 M B1

Accessories Order No.

Filter 6.904-342.0
PE dust collection bag 6.904-348.0

Accessories IV 100/75 M B1

Accessories Order No.

Filter 6.904-344.0
PE dust collection bag 6.904-348.0

26 EN

– 11

EC Declaration of Conformity

We hereby declare that the machine de­scribed below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.

Product: Wet and dry vacuum cleaner
Type: 1.573-xxx
Relevant EU Directives

2006/42/EC (+2009/127/EC)
2004/108/EC
94/9/EC

Applied harmonized standards

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–11: 2000

Applied national standards

-

Marking

II 3D 116 °C

5.957-823

The undersigned act on behalf and under
the power of attorney of the company man­agement.

CEO

Head of Approbation

Authorised Documentation Representative
S. Reiser

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: [phone]
Fax: [phone]

Winnenden, 2014/02/01

– 12

27EN

Specifications

IV 100/40 M B1IV 100/55 M B1IV 100/75 M

B1

Mains voltage V 400 400 400
Frequency Hz 3~ 50 3~ 50 3~ 50
Power W 5000 6000 7500
Maximum allowed net impedance Ohm 0.154+j0.096 0.128+j0.080 0.204+j0.127
Container capacity l 90 90 90
Air quantity l/s 92 88 105
Under-pressure

* with pressure limiting valve
Filter area m
Ignition protection class

Protective class -- I I I
Type of protection -- IP54 IP54 IP54
Suction hose connection Nominal

Length of the suction hose m 5 5 5
Length x width x height mm 1220 x 670 x

Typical operating weight kg 141 155 256
Ambient temperature °C -10...+40 -10...+40 -10...+40
Relative air humidity % 30...90 30...90 30...90

Values determined to EN 60335-2-69

Sound pressure level L
Uncertainty K

pA

pA

Hand-arm vibration value m/s
Uncertainty K m/s

kPa

15,5 (155) 21,0 (210) 27,0 (270)

(mbar)

2

1,8 1,8 3,0

II 3D 116 °C II 3D 116 °C II 3D 116 °C

61 61 61

width

1530

1220 x 670 x
1530

1280 x 690 x
1820

dB(A) 65 79 72
dB(A) 1 1 1

2

2

<2,5 <2,5 <2,5
0,2 0,2 0,2

Power cord H07RN-F 4x2,5 mm

2

Part no.: Cable length

EU

6.649-368.0 8 m
IV 100/40 M
B1

EU

6.649-369.0 8 m
IV 100/55 M
B1

28 EN

Power cord H07RN-F 4x4,0 mm

Part no.: Cable length

EU

6.649-364.0 8 m
IV 100/75 M
B1

– 13

2

Lire ce manuel d'utilisation origi-

nal avant la première utilisation
de votre appareil, le respecter et le conser­ver pour une utilisation ultérieure ou pour le
futur propriétaire.

– Avant la première mise en service, vous

devez impérativement avoir lu les
consignes de sécurité N° 5.956-249 !

– En cas de non-respect des instructions

de service et des consignes de sécuri­té, l'appareil risque de subir des dom­mages matériels et l'utilisateur ainsi
que toute tierce personne sont exposés
à des dangers potentiels.

– Contactez immédiatement le revendeur

en cas d'avarie de transport.

Table des matières

Protection de l’environnement FR . . .1
Symboles utilisés dans le mode

d'emploi . . . . . . . . . . . . . . . FR . . .1

Utilisation conforme . . . . . . FR . . .2

Symboles sur l'appareil . . . FR . . .2

Consignes de sécurité . . . . FR . . .3

Éléments de l'appareil . . . . FR . . .4

Mise en service . . . . . . . . . FR . . .6

Utilisation . . . . . . . . . . . . . . FR . . .6

Mise hors service . . . . . . . . FR . . .6

Transport . . . . . . . . . . . . . . FR . . .7

Entreposage. . . . . . . . . . . . FR . . .7

Entretien et maintenance . . FR . . .7
Assistance en cas de panne FR . . .9

Garantie . . . . . . . . . . . . . . . FR . .11

Accessoires et pièces de re-

change . . . . . . . . . . . . . . . . FR . .11

Déclaration de conformité CE FR . . 12

Données techniques . . . . . FR . .13

Protection de

l’environnement

Les matériaux constitutifs de
l’emballage sont recyclables.
Ne pas jeter les emballages
dans les ordures ménagères,
mais les remettre à un système
de recyclage.

Les appareils usés contiennent
des matériaux précieux recy­clables lesquels doivent être ap­portés à un système de
recyclage. Il est interdit de jeter
les batteries, l'huile et les subs­tances similaires dans l'environ­nement. Pour cette raison,
utiliser des systèmes de collecte
adéquats afin d'éliminer les ap­pareils hors d'usage.

Instructions relatives aux ingrédients
(REACH)

Les informations actuelles relatives aux in­grédients se trouvent sous :

www.kaercher.com/REACH

Symboles utilisés dans le

mode d'emploi

 Danger

Pour un danger immédiat qui peut avoir
pour conséquence la mort ou des bles­sures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des
blessures légères ou des dommages maté­riels.

– 1

29FR

Utilisation conforme

– Cet appareil n'est destiné qu'à une utili-

sation à sec, l'appareil n'est pas adapté
à l'aspiration de liquides ni à des élé­ments d'aspiration humides.

– L'appareil convient pour l'aspiration de

poussières sèches, inflammables, no­cives pour la santé sur des machines et
appareils en zone 22, classe de pous­sières M et B1 suivant EN 60 335–2–

69.
Restriction : il interdit d'aspirer des

substances cancérigènes mis à part les
poussières de bois.

– Cet appareil est approprié pour l'utilisa-

tion industrielle.

– Chaque autre utilisation est considéré

comme incorrecte.

Symboles sur l'appareil

Ne pas aspirer de sources
d'ignition ! Approprié pour
l'aspiration de poussières in­flammables des classes
d'explosion de poussière en
zone 22.

몇 Avertissement

Risque d'écrasement en posant et dé­verrouillant la poubelle

Ne pas mettre les mains entre la poubelle
et l'aspirateur ou à la proximité du boulon­guide pendant le déverrouillage. Déver­rouiller la poubelle avec les deux mains en
actionnant le levier correspondant!

IV 100/40 M B1

IV 100/55 M B1

M

AVERTISSEMENT: Cet appareil contient
des poussières dangereuses pour la san­té. La vidange et l’entretien de l’appareil, y
compris l’enlèvement du sachet de pous­sière, sont des opérations exclusivement
réservées à des spécialistes porteurs d’un
équipement de protection personnel.
N’enclenchez pas l’appareil tant que le
système de filtration n’a pas été installé au
complet et que le bon fonctionnement du
contrôleur de débit n’a pas été vérifié.

30 FR

!

M

IV 100/75 M B1

– 2

Avec un tuyau d'aspiration d'une valeur no­minale indiquée, la pression minimale d'as­piration ne doit pas être inférieure à la
valeur indiquée. Lorsque la pression mini­male n'est pas atteinte, l'appareil doit être
arrêté et le filtre nettoyé.
Remarque : Étant donné qu'il s'agit d'une
valeur nominale négative en cas de pres­sion inférieure à la pression minimale, toute
situation inférieure signifie l'affichage d'une
valeur nominale supérieure en valeur abso­lue sur le manomètre.

Consignes de sécurité

 Mettre l'appareil hors service à la fin du

travail et débrancher la fiche secteur.

 Danger

– Si l'air évacué est renvoyé dans la

pièce, le taux de renouvellement d'air L
dans la pièce doit être suffisant. Pour
respecter les valeurs limites exigées, le
débit volumétrique réintroduit doit re­présenter au maximum 50% du débit
volumétrique d’air frais (Volume espace
V

x taux de renouvellement de l’air

R

L

). Le suivant est valable sans me-

W

sures particulières de ventilation :
L

=1h–1.

W

– Cet appareil contient des poussières

nocives pour la santé. Les opérations
de vidange et de maintenance, y com­pris l’élimination du collecteur de pous­sières, ne doivent être effectuées que
par des spécialistes portant un équipe­ment de protection approprié.

– Seul du personnel formé est habilité à

opérer l'appareil et les substances pour
lesquels il doit être utilisé, y compris le
comportement sûr d'élimination du ma­tériau aspiré.

– La poubelle doit être vidée si néces-

saire ainsi qu'après chaque usage.

– L'utilisation d'un sac à poussières est

autorisé par la loi.

– Ne jamais utiliser l'appareil sans le sys-

tème complet de filtration.

– L'utilisation d'un câble de rallonge n'est

pas autorisée.

– Durant l'utilisation correcte/incorrecte,

des pièces de l'aspirateur industriel,
telles que par exemple l'orifice de
purge, peuvent atteindre des tempéra­tures de 116°C.

– La bande de mise à la masse doit être

contrôlée, avant la mise en service et à
intervalles réguliers, afin de constater si
elle est encore en bon état, si elle est
bien fixée et si elle fonctionne.

– Il faut toujours aspirer avec tous les élé-

ments filtrants afin de ne pas endom­mager le moteur d'aspiration et de ne
pas mettre la santé en danger suite à
une émission accrue de poussières
fines !

– Les appareils du modèle 22 sont appro-

priés à la réception de poussières in­flammables en zone 22. Ils ne sont pas
appropriés à un raccordement à des
machines génératrices de poussières.

– Les appareil du modèle 22 ne sont pas

appropriés à l'aspiration de poussières
ou de liquides avec un risque d'explo­sion élevé, ainsi que pour des mé­langes de poussières combustibles
avec liquide.

– Les consignes de sécurité doivent être

respectés.

– Au vu des critères techniques de sécu-

rité, les aspirateurs industriels protégés
contre les risques d'explosion de pous­sière ne sont pas adéquats pour capter
et extraire par aspiration des subs­tances explosives ou matières assimi­lées en vertu de § 1 de la loi sur les
explosifs (SprengG), ni des liquides ni
non plus des mélanges composés de
poussières combustibles et de liquides.

En cas d'urgence

 En cas d'urgence (par exemple aspira-

tion de matériaux inflammables, court­circuit ou autres défauts électriques), il
faut mettre l'appareil hors service et dé­brancher la fiche de secteur.

– 3

31FR

Éléments de l'appareil

Eléments de service IV 100/40 M B1, IV 100/55 M B1

1 Tuyau vers la turbine d'aspiration
2 Poignée de nettoyage de filtre.
3 Couvercle du récipient du filtre
4 Chambre de filtre
5 Bouche de raccordement pour les ac-

cessoires
6 Manomètre
7 Poubelle
8 Levier pour déverrouiller la poubelle
9 Roulettes pivotantes et frein de station-

nement
10 Capuchon de fermeture
11 Poignée de déplacement
12 Silencieux
13 Diffuseur
14 Armoire de commande
15 Interrupteur - Marche/Arrêt
16 Voyant de contrôle "il y a tension du

secteur"
17 Témoin de contrôle "Sens de rotation

est faux"

32 FR

– 4

21

15

14

Eléments de service IV 100/75 M B1

20

OFF

0

!

ON

1

16

18

19

I

12

12

3

11

17

4

13

1 Tuyau vers la turbine d'aspiration
2 Poignée de nettoyage de filtre.
3 Couvercle du récipient du filtre
4 Chambre de filtre
5 Bouche de raccordement pour les ac-

cessoires
6 Poubelle
7 Levier pour déverrouiller la poubelle
8 Roulettes pivotantes et frein de station-

nement
9 Capuchon de fermeture
10 Poignée de déplacement
11 Silencieux
12 Diffuseur
13 Manomètre
14 Armoire de commande
15 Touche "Arrêt de l'appareil"

5

6

7

9

88

16 Touche lumineuse de "Mise en marche

de l'appareil"
17 Témoin lumineux « Erreur moteur »
18 Interrupteur - Marche/Arrêt
19 Voyant de contrôle "il y a tension du

secteur"
20 Lampe de contrôle "Touche d'arrêt d'ur-

gence enfoncée"
21 Touche d'arrêt d’urgence

10

– 5

33FR

Mise en service

Remarque : Des prescriptions supplémen-

taires peuvent éventuellement être va­lables pour des poussières avec une
énergie d'amorçage inférieure à 1mJ.
 Amener l'appareil en position de travail,

si nécessaire le bloquer au moyen des
freins d'immobilisation.

 Brancher le flexible d'aspiration dans

un raccord de flexible d'aspiration.

 Placer l'accessoire désiré sur le tuyau

d'aspiration.

 S'assurer que le réservoir à poussières

est positionné correctement.

Raccordement électrique

Attention

L'impédance de réseau maximale admis­sible au niveau du point de raccordement
ne doit en aucun cas être dépassée (voir
Caractéristiques techniques). En cas de
doute concernant l'impédance de réseau
présente sur votre point de raccordement,
veuillez vous adresser à l'entreprise res­ponsable de votre alimentation énergé­tique.

Utilisation

 Tourner l'interrupteur Marche/Arrêt sur

"1".

 Avec le IV 100/75 M B1, presser la

touche "Mettre l'appareil en service".

몇 Avertissement

S'assurer que pendant l'aspiration le
flexible n'est pas roulé ou plié.

Surveillance de la puissance

d'aspiration

L'appareil est équipé d'un dispositif de sur­veillance de la puissance d'aspiration.
Lorsque la vitesse de l'air dans le tuyau
d'aspiration passe au-dessous de 20 m/s,
la pression suivante sera affichée sur le
manomètre :

SN 50 SN 60
IV 100/40 M B1 13,0 kPa 12,0 kPa
IV 100/55 M B1 19,5 kPa 15,5 kPa
IV 100/75 M B1 25,0 kPa 19,5 kPa

Pour atteindre de nouveau la vitesse de
l'air préconisée de plus de 20 m/s, les ac­tions suivantes doivent être exécutées :
 Mettre IV 100/40 M B1 ou IV 100/55 M

B1 hors service avec l'interrupteur
MARCHE/ARRET.

Avec le IV 100/75 M B1, presser la
touche "Mettre l'appareil hors service".

 Nettoyer le filtre (voir le chapitre "Net-

toyage du filtre").

 Contrôler la présence de bouchons

dans le flexible d'aspiration et les ac­cessoires.

Si ces mesures n'entraînent pas la diminu­tion souhaitée de l'affichage de la pression :
 Mettre l'appareil hors service et rempla-

cer le filtre (cf. chapitre « Changer/rem­placer le filtre »).

Mise hors service

 Avec le IV 100/75 M B1, presser la

touche "Mettre l'appareil hors service".

 Eteindre l'appareil à l'interrupteur

Marche/Arrêt.

 Démonter l'accessoire et en cas de be-

soin, rincer le à l’eau et sécher.

Remarque :L'aspirateur doit être vidé et
nettoyé après chaque utilisation et selon
les besoins.
 Vider la poubelle (cf. le chapitre "Vider

la poubelle").

 Nettoyer la partie intérieure et exté-

rieure de l'appareil en l'aspirant et en
l'essuyant avec un chiffon humide.

 Entreposer l’appareil dans un endroit

sec et le sécuriser contre toute utilisa­tion non autorisée.

 Le dépoussiérage de l'appareil sup-

pose d'employer un aspirateur classé
dans une catégorie supérieure ou au
moins d'égal niveau.

34 FR

– 6

Vider la poubelle

En fonction de la sorte et la quantité de la
matière aspiré, la poubelle doit être contrô­lée régulièrement pour éviter qu'elle est
trop remplie.
 Mettre l'appareil hors tension et le blo-

quer en serrant les freins d'immobilisa­tion des roulettes.

 Ouvrir la poubelle au déverrouillage

vers le haut (cf. le graphique).

 Retirer la poubelle de l'appareil à la poi-

gnée prévue pour cet effet.

Remarque : Le bac à poussières doit être
vidé s'il est plein jusqu'à env. 3 cm. sous le
bord supérieur.
 Vider la poubelle et placer de nouveau

dans l'appareil dans l'ordre inverse.

Sac à poussière

Pour vider l'appareil sans laisser la pous­sière s'échapper, il faut placer un sac col­lecteur de poussières dans le réservoir.
 Placer le sac collecteur dans le réser-

voir à poussières et le positionner avec
précaution contre les parois de ce der­nier.

 Replier les bords du sac sur les bords

du réservoir.

 Introduire le réservoir à poussières

dans l'appareil.

 Après utilisation, fermez le sac collec-

teur de poussières et l'extraire du réser­voir.

 Eliminer le sac à poussière et son

contenu selon les dispositifs en vigueur.

Transport

Attention

Risque de blessure et d'endommagement !
Respecter le poids de l'appareil lors du
transport.

 Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di­rectives en vigueur lors du transport
dans des véhicules.

Les mesures suivantes doivent être prises
pour le transport sans poussière de l'appa­reil :
 Placer le capuchon d'obturation exacte-

ment dans le raccord d'aspiration.

 Soulever le verrouillage et insérer le ca-

puchon d'obturation jusqu'à la butée.

Entreposage

Attention

Risque de blessure et d'endommagement !
Prendre en compte le poids de l'appareil à
l'entreposage.

Cet appareil doit uniquement être entrepo­sé en intérieur.

Entretien et maintenance

 Danger

Avant d'effectuer tout type de travaux sur
l'appareil, le mettre hors service et débran­cher la fiche électrique.

Des machines destinées à éliminer les
poussières sont des dispositifs de sécurité
permettant d'éviter ou d'éliminer d'éven­tuels risques au sens de BGV A1.

– 7

35FR

– Pour la maintenance par l'utilisateur,

l'appareil doit être désassemblé, net­toyé et entretenu, dans la mesure du
possible, sans que le personnel de
maintenance ni d'autres personnes ne
soient exposés à un danger quel­conque. La décontamination avant le
désassemblage fait également partie
des mesures de précaution appro­priées. Prendre des mesures adé­quates pour assurer une ventilation
forcée à filtrage local aux endroits où
l'appareil est désassemblé, nettoyage
de la surface de maintenance et protec­tion appropriée du personnel.

– La partie extérieure de l'appareil doit

être décontaminée par aspiration des
poussières et essuyée proprement, ou
traitée avec un produit d'étanchéité
avant d'être sortie de la zone dange­reuse. Tous les éléments de l'appareil
doivent être considérés comme conta­minés s'ils sont sortis de la zone dange­reuse.

– Lors des travaux de maintenance et de

réparation, il faut obligatoirement jeter
tous les objets contaminés ne pouvant
pas être nettoyés de manière satisfai­sante. De tels objets doivent être éva­cués dans des sacs imperméables, en
conformité avec les prescriptions en vi­gueur pour l'élimination de tels déchets.

– Durant le transport et la maintenance

de l'appareil, il faut fermer l'orifice d'as­piration au moyen du capuchon d'obtu­ration.

몇 Avertissement

Les dispositifs de sécurité permettant d'em­pêcher ou d'éviter des dangers doivent être
entretenus régulièrement. Cela signifie que
leur sécurité technique de fonctionnement
(p. ex. étanchéité de l'appareil, détériora­tion du filtre, fonctionnement des dispositifs
de contrôle) doit être contrôlée au moins
une fois par an par le fabricant ou par une
personne habilitée.

– Certains travaux de maintenance et de

nettoyage simples peuvent être effec­tués par l'utilisateur.

– La surface de l'appareil et l'intérieur de

la cuve devraient être nettoyés réguliè­rement avec un chiffon humide.

 Danger

Danger du fait de poussière nocive. Pour
les travaux d'entretien (par ex. remplace­ment du filtre), porter un masque respira­toire P2 ou supérieur et une tenue à usage
unique.

Nettoyer le filtre

IV 100/40 M B1, IV 100/55 M B1

 Eteindre l'appareil à l'interrupteur

Marche/Arrêt.

 Pivoter le guidon de sûreté de net-

toyage de filtre vers la côté.

 Bouger fortement la poignée du net-

toyage de filtre plusieurs fois vers le
haut et vers le bas.

 Mettre le guidon de sûreté de nettoyage

de filtre en position verticale.

IV 100/75 M B1

 Presser le touche "Arrêt de l'appareil"
 Agiter plusieurs fois le levier de net-

toyage du filtre.

Si ce nettoyage n'amène aucune améliora­tion, le filtre peut être retiré et lavé ou chan­gé (cf. chapitre « Changer/remplacer le
filtre »).

Changer/remplacer le filtre

IV 100/40 M B1, IV 100/55 M B1

 Eteindre l'appareil à l'interrupteur

Marche/Arrêt.

 Détachez et tirer le tuyau vers la turbine

d'aspiration dans la partie inférieure.

36 FR

– 8

1 Poignée de nettoyage de filtre.
2 Ressort
3 Guidon de sûreté de nettoyage du filtre
4 Fermeture
5 Couvercle du récipient du filtre
 Pivoter le guidon de sûreté de net-

toyage de filtre vers la côté.

 Dévisser la poignée de nettoyage de

filtre.

 Retirer le ressort.
 Dévisser l'écrous sous le ressort (une

clé à fourche de la taille 27 mm est né­cessaire).

 Ouvrir les orifices.
 Retirer le couvercle du récipient du filtre

 Placer le nouveau filtre dans l'ordre in-

verse.

IV 100/75 M B1

 Presser le touche "Arrêt de l'appareil"
 Eteindre l'appareil à l'interrupteur

Marche/Arrêt.

 Détachez et tirer le tuyau vers la turbine

d'aspiration dans la partie inférieure.

 Ouvrir les orifices.
 Retirer le couvercle du récipient du filtre

1 Baie
2 Filtre
 Ouvrir les noeuds des bandes au filtre

et retirer le baie.

 Extraire le filtre.
 Après avoir sorti le filtre, l'envelopper

dans le sachet joint et le fermer.

 Éliminer le filtre usé dans un sac fermé

étanche à la poussière, conformément
aux prescriptions légales.

1 Vis latérale
 Dévisser les deux vis latérales et retirer

le filtre de l'appareil.

 Placer le nouveau filtre dans l'ordre in-

verse.

Assistance en cas de panne

 Danger

Avant d'effectuer tout type de travaux sur
l'appareil, le mettre hors service et débran­cher la fiche électrique.

 Danger

Tous les contrôles et travaux sur des équi­pements électriques doivent être effectués
par un spécialiste.

– 9

37FR

Remarque : l'appareil doit immédiatement
être mis hors marche en cas de panne (par
exemple rupture de filtre). L'erreur doit être
éliminée avant de remettre l'appareil en
marche.

Moteur (turbine d'aspiration) ne

démarre pas

Aspirateur hors tension.
 Vérifier la prise et le fusible de l'alimen-

tation électrique.

 Vérifier le câble d'alimentation et la

fiche secteur de l'appareil.

Le disjoncteur-protecteur a déclenché.
 Reposer l'interrupteur.

La force d'aspiration diminue petit à

petit

Filtre, suceur, flexible ou tuyau d'aspiration
colmatés.
 Contrôler, nettoyer les accessoires.

Nettoyer le filtre.

De la poussière s'échappe lors de

l'aspiration

Filtre n'est pas bien fixé ou défectueux.
 Contrôler la fixation du filtre, le cas

échéant remplacer.

Le manomètre affiche une pression

incorrecte

Filtre bouché.
 Arrêter l'appareil, nettoyer le filtre

Le témoin de contrôle « Tension du

secteur » s'allume

La fiche secteur est insérée et la tension du
secteur est présente.

Affichage de défaut IV 100/40 M B1,

IV 100/55 M B1

Le témoin de contrôle « Mauvais sens de rotation » s'allume

 Mauvais sens de rotation de la turbine

d'aspiration, changer les pôles sur la
fiche.

Affichage de défaut IV 100/75 M B1

Le témoin de contrôle « Bouton d'arrêt d'urgence activé » s'allume

S'allume lorsque la touche d'arrêt d'ur­gence est enfoncée.
 Tourner la touche d'arrêt d'urgence

pour la déverrouiller.

Le témoin de contrôle « Défaut du moteur » s'allume

S'allume lorsque le disjoncteur de protec­tion du moteur est déclenché par suite
d'une puissance absorbée accrue.
 Placer l'interrupteur Marche/Arrêt sur 0,

attendre env. 10 minutes, remettre l'in­terrupteur Marche/Arrêt sur 1.

Service après-vente

Si la panne ne peut être réparée, l'appa­reil doit être contrôlé par le service
après-vente.

38 FR

– 10

Garantie

Dans chaque pays, les conditions de ga­rantie en vigueur sont celles publiées par
notre société de distribution responsable.
Les éventuelles pannes sur l’appareil sont
réparées gratuitement dans le délai de va­lidité de la garantie, dans la mesure où
celles-ci relèvent d'un défaut matériel ou
d'un vice de fabrication. En cas de recours
en garantie, adressez-vous à votre reven­deur ou au service après-vente agréé le
plus proche munis de votre preuve d'achat.

Accessoires et pièces de

rechange

 Danger

Utiliser uniquement des accessoires autori­sés par le fabricant pour l'usage de la
construction 22. L'utilisation d'autres
pièces d'accessoire peut causer un risque
d'explosion.

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le
fabricant. Des accessoires et des
pièces de rechange d’origine garan­tissent un fonctionnement sûr et parfait
de l’appareil.

– Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du
mode d'emploi.

– Vous trouverez plus d'informations sur

les pièces de rechange dans le menu
Service du site www.kaercher.com.

Accessoires N° de réf.

DN51

Flexible d'aspi­ration, PU, 5m

Flexible d'aspi­ration, PU, 10m

Flexible d'aspi­ration, matière
synthétique,
5m

6.906-786.0 6.906-777.0

6.906-788.0 6.906-778.0

6.906-791.0 6.906-781.0

N° de réf.

DN61

Accessoires N° de réf.

DN51

Flexible d'aspi­ration, matière
synthétique,
10m

Flexible d'aspi­ration, caout­chouc, 5m

Flexible d'aspi­ration, métal,
5m

Buse d'aspira­tion, caout­chouc

Buse d'aspira­tion, matière
synthétique

Buse d'aspira­tion, conique

Suceur fentes,
matière syn­thétique

Suceur fentes,
acier inoxy­dable

Coude, acier
inoxydable

Tube d'aspira­tion, acier
inoxydable (2
sont néces­saires)

Buse pour sol,
370mm

Buse pour sol,
500mm

Buse pour sol,
500mm, ver­sion lourde

Buse pour sol,
brosse trans­versale,
370mm

Buse pour sol,
brosse ronde

– 11

6.906-787.0 6.906-782.0

6.906-789.0 6.906-779.0

6.906-784.0 6.906-775.0

6.902-146.0 6.902-106.0

6.906-773.0 6.903-056.0

6.906-764.0 --

6.906-768.0 6.900-222.0

6.906-771.0 6.900-926.0

6.906-767.0 6.906-850.0

6.906-766.0 6.906-851.0

6.906-814.0 --

4.130-412.0 4.130-413.0

6.906-793.0 6.906-802.0

6.906-797.0 --

6.906-798.0 --

N° de réf.

DN61

39FR

Accessoires N° de réf.

DN51

Buse triangu­laire

Buse grattoir et
racloir

Suceur fentes,
coudé, acier
inoxydable

Manchon de
raccord

Raccord d'as­piration

Réducteur,
DN61-DN51

Réservoir en
acier inoxy­dable,
100 litres

6.906-796.0 6.906-805.0

6.906-770.0 6.903-360.0

6.906-831.0 --

6.906-799.0 6.906-800.0

6.789-003.0 6.789-004.0

6.902-147.0

4.070-838.0

N° de réf.

DN61

Accessoires IV 100/40 M B1, IV 100/

55 M B1

Accessoires N° de réf.

Filtre 6.904-342.0
Sac collecteur de pous-

sières PE

6.904-348.0

Accessoires IV 100/75 M B1:

Accessoires N° de réf.

Filtre 6.904-344.0
Sac collecteur de pous-

sières PE

6.904-348.0

Déclaration de conformité CE

Nous certifions par la présente que la ma­chine spécifiée ci-après répond de par sa
conception et son type de construction ain­si que de par la version que nous avons
mise sur le marché aux prescriptions fon­damentales stipulées en matière de sécuri­té et d’hygiène par les directives
européennes en vigueur. Toute modifica­tion apportée à la machine sans notre ac­cord rend cette déclaration invalide.

Produit: Aspirateur à sec et par voie

humide

Type: 1.573-xxx
Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)
2004/108/CE
94/95/CEE

Normes harmonisées appliquées :

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–11: 2000

Normes nationales appliquées :

-

Marquage

II 3D 116 °C

5.957-823

Les soussignés agissent sur ordre et sur
procuration de la Direction commerciale.

40 FR

CEO

Responsable de la documentation:
S. Reiser

Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Téléphone : [phone]
Télécopieur : [phone]

Winnenden, 2014/02/01

– 12

Head of Approbation

Données techniques

IV 100/40 M B1IV 100/55 M B1IV 100/75 M

B1

Tension du secteur V 400 400 400
Fréquence Hz 3~ 50 3~ 50 3~ 50
Performances W 5000 6000 7500
Impédance du circuit maximale ad-

missible
Capacité de la cuve l 90 90 90
Quantité d'air l/s 92 88 105
Basse pression

* avec clapet de limitation de pres­sion

Surface du filtre m
Protection contre l'inflammation

Classe de protection -- I I I
Type de protection -- IP54 IP54 IP54
Raccord de flexible d'aspiration Largeur

Longueur du flexible d'aspiration m 5 5 5
Longueur x largeur x hauteur mm 1220 x 670 x

Poids de fonctionnement typique kg 141 155 256
Température ambiante °C -10...+40 -10...+40 -10...+40
Humidité relative de l'air % 30...90 30...90 30...90

Valeurs définies selon EN 60335-2-69

Niveau de pression sonore L
Incertitude K

pA

Valeur de vibrations bras-main m/s
Incertitude K m/s

Ohms 0.154+j0.096 0.128+j0.080 0.204+j0.127

kPa

15,5 (155) 21,0 (210) 27,0 (270)

(mbar)

2

1,8 1,8 3,0

II 3D 116 °C II 3D 116 °C II 3D 116 °C

61 61 61

nominale

1220 x 670 x

1530

dB(A) 65 79 72

pA

1530

dB(A) 1 1 1

2

2

<2,5 <2,5 <2,5
0,2 0,2 0,2

1280 x 690 x
1820

Câble d’ali­mentation

EU
IV 100/40 M
B1

EU
IV 100/55 M
B1

H07RN-F 4x2,5 mm

2

Référence Longueur de

câble

6.649-368.0 8 m

6.649-369.0 8 m

Câble d’ali­mentation

EU
IV 100/75 M
B1

– 13

H07RN-F 4x4,0 mm

2

Référence Longueur de

câble

6.649-364.0 8 m

41FR

Prima di utilizzare l'apparecchio

per la prima volta, leggere le
presenti istruzioni originali, seguirle e con­servarle per un uso futuro o in caso di riven­dita dell'apparecchio.

– Prima di procedere alla prima messa in

funzione leggere tassativamente le nor­ma di sicurezza n. 5.956-249!

– La mancata osservanza delle istruzioni

d'uso e delle norme di sicurezza può
causare danni all'apparecchio e pre­sentare pericoli per l'utilizzatore e le al­tre persone.

– Eventuali danni da trasporto vanno co-

municati immediatamente al proprio ri­venditore.

Indice

Protezione dell’ambiente . . IT . . .1
Simboli riportati nel manuale

d'uso. . . . . . . . . . . . . . . . . . IT . . .1

Uso conforme a destinazione IT . . . 2
Simboli riportati sull’apparec-

chio. . . . . . . . . . . . . . . . . . . IT . . .2

Norme di sicurezza . . . . . . IT . . .3

Parti dell'apparecchio. . . . . IT . . .4

Messa in funzione . . . . . . . IT . . .6

Uso. . . . . . . . . . . . . . . . . . . IT . . .6

Messa fuori servizio . . . . . . IT . . .6

Trasporto . . . . . . . . . . . . . . IT . . .7

Supporto. . . . . . . . . . . . . . . IT . . .7

Cura e manutenzione. . . . . IT . . .7

Guida alla risoluzione dei guasti IT . . .9

Garanzia. . . . . . . . . . . . . . . IT . .10

Accessori e ricambi . . . . . . IT . .10

Dichiarazione di conformità CE IT . .12

Dati tecnici . . . . . . . . . . . . . IT . .13

Protezione dell’ambiente

Tutti gli imballaggi sono ricicla­bili. Gli imballaggi non vanno
gettati nei rifiuti domestici, ma
consegnati ai relativi centri di
raccolta.

Gli apparecchi dismessi conten­gono materiali riciclabili preziosi
e vanno consegnati ai relativi
centri di raccolta. Batterie, olio e
sostanze simili non devono es­sere dispersi nell’ambiente. Si
prega quindi di smaltire gli ap­parecchi dismessi mediante i si­stemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono
disponibili all'indirizzo:

www.kaercher.com/REACH

Simboli riportati nel manuale

d'uso

 Pericolo

Per un rischio imminente che determina le­sioni gravi o la morte.

몇 Attenzione

Per una situazione di rischio possibile che
potrebbe determinare lesioni gravi o la mor­te.

Attenzione

Per una situazione di rischio possibile che
potrebbe determinare danni leggeri a per­sone o cose.

42 IT

– 1

Uso conforme a destinazione

– Questo apparecchio è stato sviluppato

solo per l'applicazione a secco e non è
idoneo per l'aspirazione di liquido e di
materiale umido.

– L’apparecchio è idoneo all’aspirazione

di polveri asciutte, infiammabili e nocive
alla salute della categoria polveri M e
B1 secondo EN 60 335–2–69 AA vicino
a macchine ed apparecchiature
nell'area 22.

Limitazione: è vietato aspirare sostanze
cancerogene eccetto polveri di legno.

– Questo apparecchio è idoneo per l'im-

piego industriale.

– Qualsiasi altro utilizzo viene considera-

to come non conforme alla destinazione
d'uso.

Simboli riportati

sull’apparecchio

Non aspirare fonti infiamma­bili! Adatto per aspirare pol­veri infiammabili delle classi
di esplosione di polveri in
zona 22.

몇 Attenzione

Pericolo di schiacciamento durante l'in­serimento e il blocco del contenitore
materiale aspirato

Durante il bloccaggio, non tenere le mani in
nessun caso tra il contenitore materiale
aspirato e non avvicinarle ai perni di guida.
Bloccare il contenitore materiale aspirato
azionando la rispettiva leva con entrambe
le mani.

IV 100/40 M B1

IV 100/55 M B1

M

ATTENZIONE: Questo apparecchio con­tiene polveri nocive alla salute. Lo svuota­mento ed la manutenzione, compresa la
rimozione del sacchetto raccoglipolvere,
devono essere eseguiti solo da persone
competenti, che indossano un idoneo
equipaggiamento di sicurezza personale.
Non mettere in funzione I’apparecchio pri­ma che sia stato installato il sistema di filtri
completo e che sia stato verificato il fun­zionamento del dispositivo di controllo del
flusso volumetrico.

!

M

– 2

IV 100/75 M B1

43IT

Con un tubo di aspirazione flessibile con il
diametro indicato, la depressione di aspira­zione non deve scendere al di sotto del va­lore indicato. In caso contrario, arrestare
l'apparecchio e pulire il filtro.
Indicazione: Poiché nel caso di depressio­ne di aspirazione si tratta di un valore nu­merico negativo, scendendo al di sotto di
questo valore viene visualizzato sul mano­metro un valore numerico assoluto maggio­re.

Norme di sicurezza

 Al termine del lavoro spegnere l'appa-

recchio e staccare la spina.

 Pericolo

– Se l’aria di scarico viene rinviata nel ri-

spettivo ambiente chiuso, occorre assi­curare un sufficiente tasso di ricambio
dell'aria L. Per rispettare i valori limite ri­chiesti, il flusso volumetrico ricondotto
deve essere al massimo 50% del flusso
volumetrico di aria fresca (volume
dell'ambiente V
dell'aria L
per la ventilazione si applica: L

– Questo apparecchio contiene polveri

nocive alla salute. Tutti gli interventi di
svuotamento e di manutenzione, inclu­sa l’eliminazione dei serbatoi di raccolta
della polvere, devono essere eseguiti
solo da personale specializzato che in­dossa i necessari mezzi individuali di
protezione.

– Utilizzo dell'apparecchio e delle sostan-

ze, per le quali deve essere utilizzato,
inclusa la procedura sicura per l'elimi­nazione del materiale raccolto solo da
parte di personale qualificato.

– Il contenitore del materiale aspirato

deve essere svuotato a seconda delle
necessità, tuttavia dopo ogni utilizzo.

– L'impiego di un sacchetto di raccolta

della polvere è prescritto per legge.

– Non utilizzare l’apparecchio senza il si-

stema di filtraggio completo.

– Non è consentito l'uso di una prolunga.

x tasso di ricambio

R

). Senza particolari misure

W

=1h–1.

W

– In caso di uso proprio/improprio la tem-

peratura di alcune parti (per es. l’aper­tura di scarico) dell'aspirapolvere
industriale può raggiungere i 116°C.

– Prima della messa in funzione e poi ad

intervalli regolari, controllare lo stato, il
fissaggio ed il funzionamento del cavet­to di massa.

– Aspirare solo con tutti gli elementi di fil-

traggio, poiché altrimenti viene danneg­giato il motore di aspirazione, con
conseguente rischio di danni alla salute
a causa della maggiore emissione di
polvere fine!

– Gli apparecchi del tipo 22 non sono ido-

nei per la raccolta di polveri infiammabili
nella Zona 22. Non sono idonei per es­sere collegati alle macchine che gene­rano polvere.

– Gli apparecchi del tipo 22 non sono ido-

nei per la raccolta di polveri o di liquidi
ad alto rischio di esplosione, nonché di
miscele di polveri combustibili con liqui­di.

– Rispettare le norme di sicurezza appli-

cabili relative ai materiali da trattare.

– Gli aspiratori industriali protetti contro le

polveri esplosive non sono adatte, dal
punto di vista della sicurezza, all'aspira­zione di sostanze esplosive o di sostan­ze equivalenti ai sensi del § 1 della
Legge tedesca sugli esplosivi
(SprengG), di liquidi o di mischele di
polveri infiammabili con liquidi.

In caso d'emergenza

 In caso d'emergenza (p.es. in caso di

aspirazione di materiali infiammabili, di
cortocircuito o di altri guasti di tipo elet­trico) spegnere l'apparecchio e stacca­re la spina.

44 IT

– 3

Parti dell'apparecchio

Attuatori IV 100/40 M B1, IV 100/55 M B1

1 Tubo flessibile della turbina di aspira-

zione
2 Maniglia pulizia filtro
3 Coperchio camera filtro
4 Camera filtro
5 Raccordo per accessori
6 Manometro
7 Contenitore materiale aspirato
8 Leva per sblocco contenitore materiale

aspirato
9 Ruote pivottanti con freno di staziona-

mento
10 Tappo
11 Impugnatura scorrevole
12 Sistema di scarico
13 Diffusore
14 Quadro elettrico ad armadio
15 Interruttore on/off
16 Spia luminosa "Corrente collegata“
17 Spia luminosa "Senso di rotazione erra-

to"

– 4

45IT

21

15

14

Attuatori IV 100/75 M B1

20

OFF

0

!

ON

1

16

18

19

I

12

12

3

11

17

4

13

1 Tubo flessibile della turbina di aspira-

zione
2 Maniglia pulizia filtro
3 Coperchio camera filtro
4 Camera filtro
5 Raccordo per accessori
6 Contenitore materiale aspirato
7 Leva per sblocco contenitore materiale

aspirato
8 Ruote pivottanti con freno di staziona-

mento
9 Tappo
10 Impugnatura scorrevole
11 Sistema di scarico
12 Diffusore
13 Manometro
14 Quadro elettrico ad armadio
15 Tasto "Spegnere l'apparecchio"

5

6

7

9

88

16 Tasto luminoso "Accendere l'apparec-

chio"
17 Spia di controllo „guasto motore“
18 Interruttore on/off
19 Spia luminosa "Corrente collegata“
20 Spia luminosa "Pulsante arresto

d'emergenza azionato"
21 Pulsante d'arresto d'emergenza

10

46 IT

– 5

Messa in funzione

Avviso: Per polveri con un'energia di atti-

vazione inferiore a 1mJ possono essere va­lide ulteriori disposizioni.
 Collocare l’apparecchio in posizione di

lavoro, se necessario bloccarlo median­te i freni.

 Inserire il tubo di aspirare nell'apposito

attacco.

 Applicare gli accessori desiderati sul

tubo flessibile di aspirazione.

 Accertarsi che il contenitore del mate-

riale aspirato sia inserito correttamente.

Allacciamento alla rete elettrica

Attenzione

Non superare il valore massimo d'impeden­za di rete consentito per il punto d'allaccia­mento elettrico (vedi Dati tecnici). In caso di
dubbi sull'impedenza di rete presente sul
punto di collegamento si prega di contatta­re la propria azienda fornitrice di energia
elettrica.

Uso

 Girare l'interruttore On/Off su "1".
 Nel IV 100/75 M B1 premere il tasto

"Accendere l'apparecchio".

몇 Attenzione

Durante l'aspirazione, evitare di arrotolare
o piegare il tubo flessibile.

Controllo della potenza aspirante

L’apparecchio è dotato di un controllo auto­matico della potenza aspirante. Quando la
velocità dell'aria all'interno del tubo di aspi­razione scende al di sotto di 20 m/s, il ma­nometro visualizza la pressione indicata di
seguito:

NW 50 NW 60
IV 100/40 M B1 13,0 kPa 12,0 kPa
IV 100/55 M B1 19,5 kPa 15,5 kPa
IV 100/75 M B1 25,0 kPa 19,5 kPa

Per raggiungere di nuovo la velocità
dell'aria prescritta di oltre 20 m/s, procede­re come indicato di seguito:
 Spegnere il IV 100/40 M B1 o il IV 100/

55 M B1 con l'interruttore ON/OFF.
Nel IV 100/75 M B1 premere il tasto

"Spegnere l'apparecchio".

 Pulire i filtri (vedi capitolo "Pulire il filtro").
 Controllare se il tubo flessibile di aspira-

zione e gli accessori sono otturati.

Se queste misure non portano alla riduzio­ne desiderata della pressione:
 Spegnere l'apparecchio e sostituire il fil-

tro (vedi capitolo „Cambio/Sostituzione
del filtro“).

Messa fuori servizio

 Nel IV 100/75 M B1 premere il tasto

"Spegnere l'apparecchio".

 Spegnere l'apparecchio tramite l'inter-

ruttore ON/OFF.

 Smontare l'accessorio e se necessario,

sciacquare gli accessori con acqua e
asciugarli.

Avviso: Svuotare l'aspiratore sempre dopo
l'uso e pulirlo quando necessario.
 Svuotare il contenitore materiale aspi-

rato (vedi capitolo "Svuotare il conteni­tore materiale aspirato“).

 Pulire l’apparecchio all’interno e

all’esterno aspirando e passando la su­perficie con un panno umido.

 Depositare l’apparecchio in un luogo

asciutto e proteggerlo contro l’uso non
autorizzato.

 Per aspirare l'apparecchio occorre usa-

re un aspiratore della stessa classifica­zione o superiore.

Svuotare il contenitore materiale

aspirato

In base al tipo e alla quantità di materiale
aspirato, controllare a intervalli regolare il
contenitore per evitare un accumulo ecces­sivo.
 spegnere l'apparecchio e bloccarlo con

i freni delle ruote pivottanti.

– 6

47IT

 Aprire verso l'alto il contenitore materiale

aspirato dallo sbloccaggio (vedi grafico).

 Estrarre il contenitore materiale aspira-

to dall'apparecchio dalla apposita mani­glia.

Indicazione: Svuotare il contenitore mate­riale aspirato quando è pieno fino a circa 3
cm sotto il bordo superiore.
 Svuotare il contenitore materiale aspi-

rato e reinserirlo nell'apparecchio nella
sequenza inversa.

Sacchetto raccolta polvere

Per svuotare l'apparecchio senza creare
polvere, è necessario inserire nel conteni­tore del materiale aspirato un sacchetto di
raccolta della polvere:
 inserire il sacchetto per la raccolta della

polvere nel contenitore e appoggiarlo
con cautela alla parete del contenitore,

 ripiegare verso l'esterno il bordo del

sacchetto sul contenitore del materiale
aspirato,

 inserire il contenitore del materiale aspi-

rato nell'apparecchio.

 Al termine delle operazioni chiudere il

sacchetto di raccolta della polvere ed
estrarlo dal contenitore del materiale
aspirato.

 Smaltire il sacchetto di raccolta della

polvere e il relativo contenuto in confor­mità alle norme vigenti.

Trasporto

 Per il trasporto in veicoli, assicurare

l'apparecchio secondo le direttive in vi­gore affinché non possa scivolare e ri­baltarsi.

Devono essere intraprese le seguenti ope­razioni per un trasporto privo di polvere
dell'apparecchio:
 Inserire esattamente il tappo nell'attac-

co di aspirazione.

 Sollevare il dispositivo di chiusura ed

spingere il tappo fino in fondo.

Supporto

Attenzione

Pericolo di lesioni e di danneggiamento! Ri­spettare il peso dell'apparecchio durante la
conservazione.

Questo apparecchio può essere conserva­to solo in ambienti interni.

Cura e manutenzione

 Pericolo

Disattivare l'apparecchio ed estrarre la spi­na di alimentazione prima di effettuare in­terventi sull'apparecchio.

Macchine per la rimozione delle polveri fan­no parte dell’equipaggiamento di sicurezza
atto all’eliminazione o alla prevenzione di
pericoli ai sensi del § 3 del BGV A1.

– Ai fini della manutenzione l’apparecchio

deve essere smontato, pulito e control­lato per quanto è possibile, senza cau­sare pericoli al personale addetto alla
manutenzione o ad altre persone. Le
misure preventive idonee in tal senso
devono comprendere la decontamina­zione prima dello smontaggio. Provve­dere ad una ventilazione forzata
mediante filtri nei locali dove viene
smontato l'apparecchio, alla pulizia del­la superficie di manutenzione e alla pro­tezione appropriata del personale.

Attenzione

Pericolo di lesioni e di danneggiamento! Ri­spettare il peso dell'apparecchio durante il
trasporto.

48 IT

– 7

– L’esterno dell’apparecchio deve essere

decontaminato mediante aspirazione e
pulito accuratamente con un panno
umido, oppure trattato con un sigillante
prima di essere portato fuori dalla zona
pericolosa. Tutti i componenti dell’appa­recchio devono essere considerati con­taminati quando vengono portati fuori
dalla zona pericolosa.

– Durante l’esecuzione di interventi di

manutenzione e riparazione tutti gli og­getti che non possono essere puliti suf­ficientemente, devono essere gettati
via. Tali oggetti devono essere chiusi in
sacchetti ermetici e smaltiti in conformi­tà alle disposizioni vigenti per lo smalti­mento di rifiuti di questo tipo.

– Durante il trasporto oppure durante gli

interventi di manutenzione all’apparec­chio, chiudere l’apertura di aspirazione
con il tappo.

몇 Attenzione

Gli equipaggiamenti di sicurezza per la pre­venzione o l’eliminazione di pericoli devono
essere sottoposti regolarmente a manuten­zione. Ciò significa che essi devono essere
controllati almeno una volta all’anno dal
produttore o da una persona adeguata­mente addestrata riguardo al loro perfetto
funzionamento rispetto alla tecnica di sicu­rezza, per es. ermeticità dell‘apparecchio,
danneggiamenti del filtro, funzionamento
dei dispositivi di controllo.

– Gli interventi di manutenzione e di puli-

zia semplici possono essere effettuati
dall’utente stesso.

– La superficie dell’apparecchio e l’inter-

no del serbatoio devono essere puliti ad
intervalli regolari con un panno umido.

 Pericolo

Rischi dovuti alle polveri nocive alla salute.
Durante gli interventi di manutenzione (ad
es. sostituzione dei filtri) è necessario in­dossare una maschera protettiva per le vie
respiratorie P2 o superiore ed una tuta mo­nouso.

Pulizia del filtro

IV 100/40 M B1, IV 100/55 M B1

 Spegnere l'apparecchio tramite l'inter-

ruttore ON/OFF.

 Orientare di lato la staffa di sicurezza

pulizia filtro.

 Muovere in alto e in basso vigorosamen-

te e più volte la maniglia pulizia filtro.

 Posizionare verticalmente la staffa di si-

curezza pulizia filtro.

IV 100/75 M B1

 Premere il tasto "Spegnere l'apparec-

chio".

 Spostare più volte la leva di pulizia del

filtro.

Se non si ottengono miglioramenti con que­sta pulizia, rimuovere il filtro e lavarlo o so­stituirlo (vedi capitolo „Cambio/Sostituzione
del filtro“).

Sostituire il filtro

IV 100/40 M B1, IV 100/55 M B1

 Spegnere l'apparecchio dall'interruttore

ON/OFF e staccare la spina.

 Allentare il tubo della turbina di aspira-

zione dall'estremità inferiore e staccar­lo.

1 Maniglia pulizia filtro
2 Molla
3 Staffa di sicurezza pulizia filtro
4 Chiusura
5 Coperchio camera filtro
 Orientare di lato la staffa di sicurezza

pulizia filtro.

 Svitare la maniglia pulizia filtro.

– 8

49IT

 Togliere la molla.
 Svitare il dado al di sotto della molla

(necessaria chiave a bocca apertura 27
mm).

 Aprire le chiusure.
 Togliere il coperchio della camera filtro.

1 Telaio
2 Filtro
 Rimuovere i nodi dei nastri dal filtro e ri-

muovere il telaio.

 Estrarre il filtro.
 Avvolgere e rinchiudere il filtro subito

dopo averlo estratto con il sacchetto in
dotazione.

 Smaltire il filtro rinchiuso nel sacchetto

a tenuta di polvere secondo le disposi­zioni legali.

 Inserire e fissare il nuovo filtro nella se-

quenza inversa.

IV 100/75 M B1

 Premere il tasto "Spegnere l'apparec-

chio".

 Spegnere l'apparecchio dall'interruttore

ON/OFF e staccare la spina.

 Allentare il tubo della turbina di aspira-

zione dall'estremità inferiore e staccarlo.

 Aprire le chiusure.
 Togliere il coperchio della camera filtro.

1 Vite a testa zigrinata
 Svitare le due viti a testa zigrinata ed

estrarre il filtro dall'apparecchio.

 Inserire e fissare il nuovo filtro nella se-

quenza inversa.

Guida alla risoluzione dei

guasti

 Pericolo

Disattivare l'apparecchio ed estrarre la spi­na di alimentazione prima di effettuare in­terventi sull'apparecchio.

 Pericolo

Far eseguire tutti i controlli ed interventi ai
componenti elettrici da personale specializ­zato.

Avviso: In caso di guasti o anomalie (p.es.
rottura del filtro), disinserire immediata­mente l'apparecchio. Eliminare il guasto
prima di rimettere il funzione l'apparecchio.

Il motore (turbina di aspirazione)

non parte

Manca tensione elettrica.
 Controllare la presa e il fusibile dell'ali-

mentazione di corrente.

 Controllare il cavo e la spina di rete

dell'apparecchio.

Il salvamotore è scattato.
 Ripristinare l'interruttore.

50 IT

– 9

La forza aspirante diminuisce

Filtro, bocchetta, tubo flessibile o rigido di
aspirazione otturati.
 Controllare, pulire gli accessori. Pulire il

filtro.

Fuoriuscita di polvere durante

l'aspirazione

Filtro fissato male o difettoso.
 Controllare come è fissato il filtro ovve-

ro sostituirlo.

Il manometro indica una pressione

errata

Filtro intasato.
 Spegnere l'apparecchio, pulire il filtro.

Si accende la spia di controllo

„Tensione di rete“

La spina è inserita e vi è tensione di rete.

Visualizzazione guasti IV 100/40 M

B1, IV 100/55 M B1

Si accende la spia di controllo „Senso di rotazione sbagliato“

Visualizzazione guasti IV 100/75 M

B1

La spia di controllo „Pulsante di arresto d'emergenza azionato“ è accesa

Si accende quando il pulsante d'arresto
d'emergenza è premuto.
 Sbloccare il pulsante d'arresto d'emer-

genza girandolo.

La spia di controllo „guasto motore“ è accesa

Si accende quando il salvamotore è scatta­to a causa dell'aumento della potenza as­sorbita.
 Girare l'interruttore On/Off su 0, atten-

dere circa 10 minuti, quindi girare l'inter­ruttore On/Off su 1.

Servizio assistenza

Se il guasto persiste, rivolgersi al servi­zio di assistenza clienti per un controllo.

Garanzia

Le condizioni di garanzia valgono nel ri­spettivo paese di pubblicazione da parte
della nostra società di vendita competente.
Entro il termine di garanzia eliminiamo gra­tuitamente eventuali guasti all’apparecchio,
se causati da difetto di materiale o di produ­zione. Nei casi previsti dalla garanzia si
prega di rivolgersi al proprio rivenditore, op­pure al più vicino centro di assistenza auto­rizzato, esibendo lo scontrino di acquisto.

 Senso di rotazione della turbina di aspi-

razione errato, scambiare i poli nella
spina.

Accessori e ricambi

 Pericolo

Per l'uso del modello 22 utilizzare solo ac­cessori omologati dal fabbricante. L'impie­go di altri accessori potrebbe causare il
pericolo di esplosione.

– Impiegare esclusivamente accessori e

ricambi autorizzati dal produttore. Ac­cessori e ricambi originali garantiscono
che l’apparecchio possa essere impie­gato in modo sicuro e senza disfunzioni.

– 10

51IT

– La lista dei pezzi di ricambio più comuni

è riportata alla fine del presente manua­le d'uso.

– Maggiori informazioni sulle parti di ri-

cambio sono reperibili al sito www.kaer­cher.com alla voce “Service”.

Accessori Codice N°

DN51

Tubo flessibile

6.906-786.0 6.906-777.0

Codice N°

DN61

di aspirazione,
PU, 5m

Tubo flessibile

6.906-788.0 6.906-778.0
di aspirazione,
PU, 10m

Tubo flessibile

6.906-791.0 6.906-781.0
di aspirazione,
plastica, 5m

Tubo flessibile

6.906-787.0 6.906-782.0
di aspirazione,
plastica, 10m

Tubo flessibile

6.906-789.0 6.906-779.0
di aspirazione,
gomma, 5m

Tubo flessibile

6.906-784.0 6.906-775.0
di aspirazione,
metallo, 5m

Bocchetta di

6.902-146.0 6.902-106.0
aspirazione,
gomma

Bocchetta di

6.906-773.0 6.903-056.0
aspirazione,
plastica

Bocchetta di

6.906-764.0 -­aspirazione,
conica

Bocchetta per

6.906-768.0 6.900-222.0
giunti, plastica

Bocchetta per

6.906-771.0 6.900-926.0
giunti, acciaio
inox

Gomito, accia-

6.906-767.0 6.906-850.0
io inox

Tubo di aspira-

6.906-766.0 6.906-851.0
zione, acciaio
inox (necessa­rio 2x)

52 IT

Accessori Codice N°

DN51

Bocchetta per

6.906-814.0 -­pavimenti, 370
mm

Bocchetta per

4.130-412.0 4.130-413.0
pavimenti, 500
mm

Bocchetta per

6.906-793.0 6.906-802.0
pavimenti, 500
mm, esecuzio­ne pesante

Bocchetta per

6.906-797.0 -­pavimenti,
spazzola tra­sversale, 370
mm

Bocchetta per

6.906-798.0 -­pavimenti,
spazzola roton­da

Bocchetta

6.906-796.0 6.906-805.0
triangolare

Bocchetta per

6.906-770.0 6.903-360.0
graffiatura e ra­schiatura

Bocchetta per

6.906-831.0 -­giunti, curvata,
acciaio inox

Manicotto di

6.906-799.0 6.906-800.0
raccordo

Attacco di aspi-

6.789-003.0 6.789-004.0
razione

Riduttore,
DN61-DN51

Contenitore in
acciaio inox,
100 litri

– 11

Codice N°

DN61

6.902-147.0

4.070-838.0

Accessori IV 100/40 M B1, IV 100/55

M B1

Accessori Codice N°

Filtro 6.904-342.0
Sacchetto di raccolta del-

la polvere in PE

6.904-348.0

Accessori IV 100/75 M B1

Accessori Codice N°

Filtro 6.904-344.0
Sacchetto di raccolta del-

la polvere in PE

6.904-348.0

Dichiarazione di conformità

CE

Con la presente si dichiara che la macchina
qui di seguito indicata, in base alla sua con­cezione, al tipo di costruzione e nella ver­sione da noi introdotta sul mercato, è
conforme ai requisiti fondamentali di sicu­rezza e di sanità delle direttive CE. In caso
di modifiche apportate alla macchina senza
il nostro consenso, la presente dichiarazio­ne perde ogni validità.

Prodotto: Aspiratore solidi-liquidi
Modelo: 1.573-xxx
Direttive CE pertinenti

2006/42/CE (+2009/127/CE)
2004/108/CE
94/9/CE

Norme armonizzate applicate

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–11: 2000

Norme nazionali applicate

-

Identificazione

II 3D 116 °C

5.957-823

I firmatari agiscono su incarico e con la pro­cura dell’amministrazione.

CEO

Responsabile della documentazione:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2014/02/01

– 12

Head of Approbation

53IT

Dati tecnici

IV 100/40 M B1IV 100/55 M B1IV 100/75 M

B1

Tensione di rete V 400 400 400
Frequenza Hz 3~ 50 3~ 50 3~ 50
Potenza W 5000 6000 7500
Massima impedenza di rete con-

sentita
Capacità serbatoio l 90 90 90
Portata aria l/s 92 88 105
Depressione

* con valvola di limitazione della
pressione

Superficie attiva del filtro m
Tipo di protezione

Grado di protezione -- I I I
Protezione -- IP54 IP54 IP54
attacco tubo flessibile di aspirazio-neDiametro

Lunghezza del tubo flessibile di
aspirazione

Lunghezza x larghezza x Altezza mm 1220 x 670 x

Peso d'esercizio tipico kg 141 155 256
Temperatura ambiente °C -10...+40 -10...+40 -10...+40
Umidità relativa % 30...90 30...90 30...90

Valori rilevati secondo EN 60335-2-69

Pressione acustica L
Dubbio K

pA

pA

Valore di vibrazione mano-braccio m/s
Dubbio K m/s

Ohm 0.154+j0.096 0.128+j0.080 0.204+j0.127

kPa

15,5 (155) 21,0 (210) 27,0 (270)

(mbar)

2

1,8 1,8 3,0

II 3D 116 °C II 3D 116 °C II 3D 116 °C

61 61 61

nominale
m555

1530

1220 x 670 x
1530

1280 x 690 x
1820

dB(A) 65 79 72
dB(A) 1 1 1

2

2

<2,5 <2,5 <2,5
0,2 0,2 0,2

Cavo di ali­mentazione

EU

H07RN-F 4x2,5 mm
Codice com-

ponente

6.649-368.0 8 m

2

Lunghezza
cavo

IV 100/40 M
B1

EU

6.649-369.0 8 m
IV 100/55 M
B1

54 IT

Cavo di ali­mentazione

EU
IV 100/75 M
B1

– 13

H07RN-F 4x4,0 mm
Codice com-

ponente

Lunghezza
cavo

6.649-364.0 8 m

2

Lees vóór het eerste gebruik

van uw apparaat deze originele
gebruiksaanwijzing, ga navenant te werk
en bewaar hem voor later gebruik of voor
een latere eigenaar.

– Voor de eerste inbedrijfstelling veilig-

heidsinstructies nr. 5.956-249 in elk ge­val lezen!

– Bij veronachtzaming van de gebruiks-

aanwijzing en de veiligheidsaanwijzin­gen kan schade aan het apparaat
ontstaan, en gevaar voor gebruikers en
andere personen.

– Bij transportschade onmiddellijk de

handelaar op de hoogte brengen.

Inhoud

Zorg voor het milieu . . . . . . NL . . .1

Symbolen in de gebruiksaanwij-

zing. . . . . . . . . . . . . . . . . . . NL . . .1

Reglementair gebruik . . . . . NL . . .2

Symbolen op het toestel. . . NL . . .2

Veiligheidsinstructies . . . . . NL . . .3

Apparaat-elementen. . . . . . NL . . .4

Ingebruikneming. . . . . . . . . NL . . .6

Bediening . . . . . . . . . . . . . . NL . . .6

Buitenwerkingstelling . . . . . NL . . .6

Vervoer. . . . . . . . . . . . . . . . NL . . .7

Opslag . . . . . . . . . . . . . . . . NL . . .7

Onderhoud . . . . . . . . . . . . . NL . . .7

Hulp bij storingen . . . . . . . . NL . . .9

Garantie . . . . . . . . . . . . . . . NL . .10

Toebehoren en reserveonder-

delen . . . . . . . . . . . . . . . . . NL . .10

EG-conformiteitsverklaring. NL . .12

Technische gegevens. . . . . NL . .13

Zorg voor het milieu

Het verpakkingsmateriaal is
herbruikbaar. Deponeer het ver­pakkingsmateriaal niet bij het
huishoudelijk afval, maar bied
het aan voor hergebruik.

Onbruikbaar geworden appara­ten bevatten waardevolle mate­rialen die geschikt zijn voor
hergebruik. Lever de apparaten
daarom in bij een inzamelpunt
voor herbruikbare materialen.
Batterijen, olie en dergelijke
stoffen mogen niet in het milieu
belanden. Verwijder overbodig
geworden apparatuur daarom
via geschikte inzamelpunten.

Aanwijzingen betreffende de inhouds­stoffen (REACH)

Huidige informatie over de inhoudsstoffen
vindt u onder:

www.kaercher.com/REACH

Symbolen in de

gebruiksaanwijzing

 Gevaar

Voor een onmiddellijk dreigend gevaar dat
leidt tot ernstige en zelfs dodelijke lichame­lijke letsels.

몇 Waarschuwing

Voor een mogelijks gevaarlijke situatie die
zou kunnen leiden tot ernstige en zelfs do­delijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die
kan leiden tot lichte lichamelijke letsels of
materiële schade.

– 1

55NL

Reglementair gebruik

– Dit apparaat is uitsluitend bestemd voor

droge stoffen en is niet geschikt voor
het opzuigen van vloeistoffen en nat op­gezogen goed.

– Het apparaat is geschikt voor het afzui-

gen van droog, brandbaar, schadelijk
stof op machines en apparaten in zone
22 stofklasse M en B1 conform
EN 60 335–2–69.

Beperking: Er mogen geen kankerver­wekkende stoffen, behalve houtstof,
opgezogen worden.

– Dit apparaat is alleen geschikt voor in-

dustrieel gebruik.

– Ieder ander gebruik is onjuist.

Symbolen op het toestel

Geen ontstekingsbronnen
opzuigen! Geschikt voor het
opzuigen van brandbare stof­fen van de stofexplosieklas­sen in zone 22.

몇 Waarschuwing

Er bestaat gevaar voor verwondingen
bij het inzetten en vergrendelen van het
zuigmateriaalreservoir.

Bij het vergrendelen in ieder geval niet de
handen tussen het zuigmateriaalreservoir
en de stofzuiger houden of in de buurt van
de pasbouten steken. Het zuigmateriaalre­servoir vergrendelen door het hanteren van
de betreffende hendel met beide handen!

IV 100/40 M B1

M

WAARSCHUWING: Dit apparaat bevat
stoffen die gevaarlijk zijn voor de gezond­heid. Alleen deskundige personen die een
geschikte persoonlijke veiligheidsuitrus­ting dragen mogen het apparaat onder­houden en leegmaken, daarbij inbegrepen
het verwijderen van de stofzak. Schakel
het apparaat niet in voordat het volledige
filtersysteem geinstalleerd en de werking
van de volumestroomcontrole getest is.

56 NL

!

M

IV 100/55 M B1

IV 100/75 M B1

– 2

Bij een zuigslang met de vermelde nomina­le wijdte mag de zuigonderdruk de vermel­de waarde niet onderschrijden. Indien de
zuigonderdruk onderschreden wordt, moet
het apparaat uitgezet en de filter gereinigd
worden.
Instructie: Aangezien de zuigonderdruk
een negatieve getalwaarde is, betekent
een onderschrijding de indicatie van een
grotere, absolute getalwaarde op de mano­meter.

Veiligheidsinstructies

 Bij het beëindingen van het werk appa-

raat uitschakelen en stekker uittrekken.

 Gevaar

– Indien de retourlucht in de ruimte terug-

geblazen wordt, moet een voldoende
ventilatiegraad L in de ruimte voorhan­den zijn. Om de vereiste grenswaarden
na te leven, mag de teruggevoerde vo­lumestroom maximaal 50 % van de vo­lumestroom verse lucht (ruimtevolume
V

x luchtverversingspercentage LW)

R

bedragen. Zonder bijzondere ventilatie­maatregelen geldt het volgende:
L

=1h–1.

W

– Dit apparaat bevat stof dat schadelijk is

voor de gezondheid. Legings- en on­derhoudswerkzaamheden, inclusief het
verwijderen van de stofverzamelcontai­ner, mogen alleen worden uitgevoerd
door vaklui die de nodige bescher­mingskleding dragen.

– Gebruik van het apparaat en de sub-

stanties waarvoor het moet worden ge­bruikt, incl. de veilige werkwijze bij de
afvoer van het opgezogen materiaal al­leen door geschoold personeel.

– Het zuigmateriaalreservoir moet naar

behoefte en na elk gebruik leegge­maakt worden.

– Het gebruik van een stofverzamelzak is

wettelijk voorgeschreven.

– Apparaat niet zonder het volledige filter-

systeem gebruiken.

– Het gebruik van een verlengkabel is

niet toegestaan.

– Bij reglementair / onreglementair ge-

bruik kunnen onderdelen (bijv. uitblaas­opening) van de industriële stofzuiger
temperaturen bereiken tot 116°C.

– Vóór de ingebruikneming en in regel-

matige intervals dient de massastrip op
toestand, bevestiging en functie vol­gens de voorschriften gecontroleerd te
worden.

– Alleen met alle filterelementen zuigen,

omdat anders de zuigmotor beschadigd
wordt en gevaar voor de gezondheid
door verhoogde fijnstofuitstoot ontstaat!

– Apparaten van het type 22 zijn voor de

opname van brandbaar stof in zone 22
geschikt. Ze zijn niet geschikt voor het
aansluiten op stofverwekkende machi­nes.

– Apparaten van het type 22 zijn niet ge-

schikt voor de opname van stof of vloei­stoffen met een hoog explosiegevaar
en van mengsels van brandbaar stof
met vloeistoffen.

– De toe te passen veiligheidsbepalingen

voor de te behandelen materialen moe­ten in acht genomen worden.

– Tegen stofexplosies beschermde indu-

striestofzuigers zijn veiligheidstech­nisch niet geschikt voor op- resp.
zuigen van explosiegevaarlijke of hier­aan gelijkgestelde stoffen in de zin van

§1 SpringG, van vloeistoffen alsook van
mengsels van brandbare stoffen met
vloeistoffen.

In noodgevallen

 In noodgevallen (bv. bij kortsluiting of

een andere elektrische storing, bij het
opzuigen van brandbare materialen)
moet het apparaat uitgeschakeld en de
netstekker uitgetrokken worden.

– 3

57NL

Apparaat-elementen

Bedieningselementen IV 100/40 M B1, IV 100/55 M B1

1 Slang naar de zuigturbine
2 Handgreep filterreiniging
3 Deksel filterkamer
4 Filterkamer
5 Aansluitsteun voor accessoires
6 Manometer
7 Zuigmateriaalreservoir
8 Hendel voor ontgrendelen zuigmateri-

aalreservoir
9 Zwenkwieltjes met parkeerrem
10 Afsluitdop
11 Schuifhandgreep
12 Geluiddemper
13 Diffusor
14 schakelkast
15 Schakelaar -Aan/Uit
16 Controlelampje "Er is netspanning"
17 Controlelampje „Verkeerde draairich-

ting“

58 NL

– 4

21

15

14

Bedieningselementen IV 100/75 M B1

20

OFF

0

!

ON

1

16

18

19

I

12

12

3

11

17

4

13

1 Slang naar de zuigturbine
2 Handgreep filterreiniging
3 Deksel filterkamer
4 Filterkamer
5 Aansluitsteun voor accessoires
6 Zuigmateriaalreservoir
7 Hendel voor ontgrendelen zuigmateri-

aalreservoir
8 Zwenkwieltjes met parkeerrem
9 Afsluitdop
10 Schuifhandgreep
11 Geluiddemper
12 Diffusor
13 Manometer
14 schakelkast
15 Knop „Apparaat uitschakelen“
16 Verlichte knop „Apparaat inschakelen“
17 Controlelampje „Motorstoring“

5

6

7

9

88

18 Schakelaar -Aan/Uit
19 Controlelampje "Er is netspanning"
20 Controlelampje "Noodstopknop be-

diend"

21 Noodstopknop

10

– 5

59NL

Ingebruikneming

Aanwijzing: Voor stof met een ontste-

kingsenergie van minder dan 1mJ kunnen
extra voorschriften gelden.
 Het apparaat in de werkpositie bren-

gen, indien nodig met parkeerrem zeke-

ren.
 Zuigslang in de zuigslangaansluiting

stoppen.
 Gewenste toebehoren op de zuigslang

steken.
 Verzeker u ervan, dat het zuigmateri-

aalreservoir volgens de regels aange-

bracht is.

Stroomaansluiting

Voorzichtig

De maximaal toegelaten netimpedantie
aan het elektrische aansluitpunt (zie Tech­nische gegevens) mag niet overschreden
worden. In geval van onduidelijkheden in
verband met de netimpedantie aan uw aan­sluitpunt neemt u best contact op met uw
electriciteitsmaatschappij.

Bediening

 In-/Uit-schakelaar op „1“ draaien.
 Bij IV 100/75 M B1 knop „Apparaat in-

schakelen" indrukken.

몇 Waarschuwing

Tijdens het zuigen dient men het oprollen of
het knikken van de slang te vermijden.

Controle zuigcapaciteit

Het apparaat is voorzien van een controle
van de zuigcapaciteit. Indien de luchtsnel­heid aan de zuigslang onder 20 m/s daalt,
wordt aan de manometer de volgende druk
weergegeven:

NW 50 NW 60
IV 100/40 M B1 13,0 kPa 12,0 kPa
IV 100/55 M B1 19,5 kPa 15,5 kPa
IV 100/75 M B1 25,0 kPa 19,5 kPa

Om de voorgeschreven luchtsnelheid van
meer dan 20 m/s opnieuw te bereiken,

moeten de volgende handelingen uitge­voerd worden:
 IV 100/40 M B1 of IV 100/55 M B1 uit-

schakelen aan de IN/UIT-schakelaar.
Bij IV 100/75 M B1 knop „Apparaat uit-

schakelen" indrukken.

 Filter reinigen (zie hoofdstuk „Filter rei-

nigen“).

 Zuigslang en accessoires controleren

op verstoppingen.

Indien die maatregelen niet leiden tot de
gewenste vermindering van de weergege­ven druk:
 Schakel het apparaat uit en vervang de

filter (zie hoofdstuk „Filter vervangen“).

Buitenwerkingstelling

 Bij IV 100/75 M B1 knop „Apparaat uit-

schakelen" indrukken.

 Apparaat met de AAN/UIT-schakelaar

uitschakelen.

 Toebehoren demonteren en indien no-

dig met water afspoelen en drogen.

Instructie: Stofzuiger na ieder gebruik en
telkens als dat nodig is, leegmaken en rei­nigen.
 Zuigmateriaalreservoir leegmaken (zie

hoofdstuk "Zuigmateriaalreservoir leeg­maken").

 Apparaat aan de binnen- en buitenkant

reinigen door afzuigen en afvegen met
een vochtige doek.

 Apparaat in een droge ruimte plaatsen

en beveiligen tegen onbevoegd ge­bruik.

 Bij het schoonzuigen van het apparaat

moet minstens een zuiger van dezelfde
of een betere classificatie gebruikt wor­den.

Zuigmateriaalreservoir leegmaken

Afhankelijk van de aard en de hoeveelheid
opgezogen materiaal dient het zuigmateri­aalreservoir regelmatig gecontroleerd te
worden om te vermijden, dat het te vol
raakt.

60 NL

– 6

 Apparaat uitschakelen en d.m.v. de

parkeerrem aan de zwenkwieltjes zeke­ren.

 Zuigmateriaalreservoir bij de ontgren-

deling naar boven openen (zie de af­beelding).

 Het zuigmateriaalreservoir uit het appa-

raat trekken met behulp van de hiervoor
bestemde handgreep.

Instructie: Het zuigmateriaalreservoir
moet leeggemaakt worden wanneer het tot
ca. 3 cm onder de bovenste rand gevuld is.
 Het zuigmateriaalreservoir leegmaken

en in omgekeerd volgorde weer in de
apparaat aanbrengen.

Stofverzamelzak

Voor een stofvrije lediging van het apparaat
kan in het zuigmateriaalreservoir een stof­verzamelzak gelegd worden:
 Stofverzamelzak in het reservoir plaat-

sen en zorgvuldig tegen de wand van
het reservoir leggen.

 De rand van de zak over de rand van

het zuigmateriaalreservoir naar buiten
laten hangen.

 Zuigmateriaalreservoir in het apparaat

plaatsen.

 Na de werking de stofverzamelzak slui-

ten en uit het afvalreservoir nemen.

 Stofverzamelzak met inhoud verwijde-

ren volgens de geldende wettelijke be­palingen.

Vervoer

Voorzichtig

Gevaar voor letsels en beschadigingen!
Houd bij het transport rekening met het ge­wicht van het apparaat.

 Bij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen
beveiligd worden tegen verschuiven en
kantelen.

De volgende maatregelen voor een stofvrij
transport van het apparaat moeten geno­men worden:
 Afsluitdop pasklaar in de zuigaanslui-

ting plaatsen.

 Vergrendeling optillen en afsluitdop tot

de aanslag erin schuiven.

Opslag

Voorzichtig

Gevaar voor letsel en beschadiging! Het
gewicht van het apparaat bij opbergen in
acht nemen.

Het apparaat mag alleen binnen worden
opgeborgen.

Onderhoud

 Gevaar

Bij alle werkzaamheden aan het apparaat,
het apparaat uitschakelen en de netstekker
uittrekken.

Stofverwijderende machines zijn veilig­heidsinrichtingen voor het voorkomen of eli­mineren van gevaren in de zin van BGV A1.

– Voor het onderhoud door de gebruiker

moet het apparaat uit elkaar genomen,
gereinigd en onderhouden worden,
voor zover dat uitgevoerd kan worden
zonder dat daarbij gevaren ontstaan
voor het onderhoudspersoneel en an­dere personen. Geschikte voorzorgs­maatregelen bevatten het ontgiften
vóór de demontage. Voorzorgen ne­men voor lokaal gefilterde kunstmatige
verluchting op de plaats waar het appa­raat uit elkaar genomen wordt, reiniging
van het onderhoudsoppervlak en ge­schikte bescherming van het personeel.

– 7

61NL

– De buitenkant van het apparaat moet

ontgift en schoongeveegd worden of
behandeld worden met afdichtingsma­teriaal vooraleer het uit het gevaarlijke
gebied genomen wordt. Alle onderde­len van het apparaat moeten be­schouwd worden als verontreinigd
indien ze uit het gevaarlijke gebied ge­nomen worden.

– Bij de uitvoering van onderhouds- en

herstellingswerkzaamheden moeten
alle verontreinigde voorwerpen die niet
voldoende gereinigd kunnen worden,
weggegooid worden. Zulke voorwerpen
moeten in ondoorlaatbare zakken en
overeenkomstig de geldende bepalin­gen betreffende de verwijdering van dat
soort afval verwijderd worden.

– Bij transport en onderhoud van het ap-

paraat moet de zuigopening met de af­sluitdop afgesloten worden.

몇 Waarschuwing

Veiligheidsinrichtingen ter voorkoming van
gevaren moeten regelmatig onderhouden
worden. Dat betekent tenminste één keer
per jaar door de fabrikant of een opgeleide
persoon gecontroleerd worden op een vei­ligheidstechnisch perfecte toestand, bv.
dichtheid van het apparaat, beschadiging
van de filter, functie van de controle-inrich­tingen.

– Eenvoudige onderhouds- en controle-

werkzaamheden kunt u zelf uitvoeren.

– De oppervlakten van het apparaat en

de binnenkant van de container dienen
regelmatig met een vochtige doek ge­reinigd te worden.

 Gevaar

Gevaar door stof dat schadelijk is voor de
gezondheid. Bij onderhoudswerkzaamhe­den (bv. filtervervanging) ademmasker P2
of meer en wegwerpkledij dragen.

Filter reinigen

IV 100/40 M B1, IV 100/55 M B1

 Apparaat met de AAN/UIT-schakelaar

uitschakelen.

 Veiligheidsbeugel filterreiniging zij-

waarts zwenken.

 Handgreep filterreiniging meerdere ma-

len krachtig omhoog en omlaag bewe­gen.

 Veiligheidsbeugel filterreiniging verti-

caal zetten.

IV 100/75 M B1

 Knop „Apparaat uitschakelen“ indruk-

ken.

 Hendel filterreiniging meermaals heen

en weer bewegen.

Indien die reiniging geen verbetering
brengt, kan de filter weggenomen en ge­wassen of vervangen worden (zie hoofd­stuk „Filter vervangen“).

Filter verwisselen/vervangen

IV 100/40 M B1, IV 100/55 M B1

 Het apparaat met de AAN/UIT-schake-

laar uitschakelen en van het stroomnet
afkoppelen.

 Slang naar de zuigturbine aan het on-

derste uiteinde losmaken en uittrekken.

1 Handgreep filterreiniging
2 Veer
3 Veiligheidsbeugel filterreiniging
4 Sluiting
5 Deksel filterkamer
 Veiligheidsbeugel filterreiniging zij-

waarts zwenken.

62 NL

– 8

 Handgreep filterreiniging afschroeven.
 Veer afnemen.
 Moer onder de veer afschroeven

(Steeksleutel 27 mm. nodig).

 Sluitingen openen.
 Deksel filterkamer afnemen.

1 Stang
2 Filter
 Knoop van de banden op het filter los-

maken en stang afnemen.

 Filter eruitnemen.
 Omhul de filter na het verwijderen on-

middellijk met de meegeleverde zak en
sluit die af.

 Verwijder gebruikte filters in de stofdicht

afgesloten zak volgens de wettelijke be­palingen.

 Het nieuwe filter in omgekeerde volgor-

de aanbrengen en zekeren.

IV 100/75 M B1

 Knop „Apparaat uitschakelen“ indruk-

ken.

 Het apparaat met de AAN/UIT-schake-

laar uitschakelen en van het stroomnet
afkoppelen.

 Slang naar de zuigturbine aan het on-

derste uiteinde losmaken en uittrekken.

 Sluitingen openen.
 Deksel filterkamer afnemen.

1 Kartelschroef
 Beide kartelschroeven uitdraaien en fil-

ter uit het apparaat nemen.

 Het nieuwe filter in omgekeerde volgor-

de aanbrengen en zekeren.

Hulp bij storingen

 Gevaar

Bij alle werkzaamheden aan het apparaat,
het apparaat uitschakelen en de netstekker
uittrekken.

 Gevaar

Laat alle controles en werkzaamheden aan
elektrische onderdelen door de vakman uit­voeren.

Aanwijzing: Wanneer er een storing (bijv.
filterbreuk) optreedt, moet het apparaat on­middellijk worden uitgeschakeld. De storing
worden verholpen voordat het apparaat op­nieuw wordt ingeschakeld.

– 9

63NL

Motor (zuigturbine) start niet

Geen stroom.
 Stekker en zekering van de stroom-

voorziening controleren.

 Stroomkabel en stekker van het appa-

raat controleren.

Motorveiligheidsschakelaar is geactiveerd.
 Schakelaar terugstellen.

Zuigkracht neemt langzaam af

Filter, sproeier, zuigslang of zuigbuis ver­stopt.
 Controleren, toebehoren reinigen. Filter

reinigen.

Er ontsnapt stof bij het zuigen

Filter niet goed aangebracht of defect.
 Kijken of het filter goed zit resp. verwis-

selen.

Manometer geeft een onreglemen-

taire druk weer

Filter verstopt.
 Apparaat uitschakelen, filter reinigen.

Controlelampje „Netspanning“

brandt

Netstekker is ingestoken en netspanning is
voorhanden.

Storingsindicatie IV 100/40 M B1,

IV 100/55 M B1

Controlelampje „Draairichting verkeerd“ brandt

 Verkeerde draairichting van de zuigtur-

bine, polen aan de stekker verwisselen.

Storingsindicatie IV 100/75 M B1

Controlelampje „Noodstopknop be­diend“ brandt.

Brandt bij een ingedrukt noodstopknop.
 Nood-stop-knop door draaien ontgren-

delen.

Controlelampje „Motorstoring“ brandt.

Brandt indien de motorveiligheidsschake­laar door een verhoogde stroomopname
werd geactiveerd.
 In-/uit-schakelaar op 0 draaien, ca. 10

minuten wachten, in-/uit-schakelaar op
1 draaien.

Klantenservice

Indien de storing niet kan worden opge­lost, moet het toestel door de klanten­dienst gecontroleerd worden.

Garantie

In ieder land zijn de door ons bevoegde
verkoopkantoor uitgegeven garantiebepa­lingen van toepassing. Eventuele storingen
aan het apparaat verhelpen wij zonder kos­ten binnen de garantietermijn, mits een ma­teriaal of fabrieksfout de oorzaak van deze
storing is. Neem bij klachten binnen de ga­rantietermijn contact op met uw leverancier
of de dichtstbijzijnde klantenservicewerk­plaats en neem uw aankoopbewijs mee.

Toebehoren en

reserveonderdelen

 Gevaar

Gebruik enkel door de fabrikant vrijgege­ven accessoires voor het gebruik van type

22. Het gebruik van andere accessoires
kan explosiegevaar veroorzaken.

– Er mogen uitsluitend toebehoren en re-

serveonderdelen gebruikt worden die
door de fabrikant zijn vrijgegeven. Origi­nele toebehoren en reserveonderdelen
bieden de garantie van een veilig en
storingsvrije werking van het apparaat.

64 NL

– 10

– Een selectie van de meest frequent be-

nodigde reserveonderdelen vindt u ach­teraan in de gebruiksaanwijzing.

– Verdere informatie over reserveonder-

delen vindt u op www.kaercher.com bij
Service.

Toebehoren Bestelnr.

DN51

Zuigslang, PU, 5m6.906-786.0 6.906-777.0

Zuigslang, PU,
10m

Zuigslang,
kunststof, 5m

Zuigslang,
kunststof, 10m

Zuigslang, rub­ber, 5m

Zuigslang, me­taal, 5m

Zuigmond, rub­ber

Zuigmond,
kunststof

Zuigmond, co­nisch

Voegensproei­er, kunststof

Voegensproei­er, roestvrij
staal

Elleboog,
roestvrij staal

Zuigbuis,
roestvrij staal
(wordt 2x beno­digd)

Vloersproeier,
370mm

Vloersproeier,
500mm

Vloersproeier,
500mm, zware
uitvoering

6.906-788.0 6.906-778.0

6.906-791.0 6.906-781.0

6.906-787.0 6.906-782.0

6.906-789.0 6.906-779.0

6.906-784.0 6.906-775.0

6.902-146.0 6.902-106.0

6.906-773.0 6.903-056.0

6.906-764.0 --

6.906-768.0 6.900-222.0

6.906-771.0 6.900-926.0

6.906-767.0 6.906-850.0

6.906-766.0 6.906-851.0

6.906-814.0 --

4.130-412.0 4.130-413.0

6.906-793.0 6.906-802.0

Bestelnr.

DN61

Toebehoren Bestelnr.

DN51

Vloersproeier,
borstel dwars,
370mm

Vloersproeier,
ronde borstel

Driehoekige
sproeier

Kras- en
schraapsproei­er

Voegensproei­er, gebogen,
roestvrij staal

Verbindings­mof

Zuigaansluiting 6.789-003.0 6.789-004.0
Reductiestuk,

DN61-DN51
Roestvrijstalen

reservoir, 100
liter

6.906-797.0 --

6.906-798.0 --

6.906-796.0 6.906-805.0

6.906-770.0 6.903-360.0

6.906-831.0 --

6.906-799.0 6.906-800.0

6.902-147.0

4.070-838.0

Bestelnr.

DN61

Accessoires IV 100/40 M B1, IV 100/

55 M B1

Toebehoren Bestelnr.

Filter 6.904-342.0
Stofverzamelzak PE 6.904-348.0

Accessoires IV 100/75 M B1

Toebehoren Bestelnr.

Filter 6.904-344.0
Stofverzamelzak PE 6.904-348.0

– 11

65NL

EG-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde
machine door haar ontwerp en bouwwijze
en in de door ons in de handel gebrachte
uitvoering voldoet aan de betreffende fun­damentele veiligheids- en gezondheidsei­sen, zoals vermeld in de desbetreffende
EG-richtlijnen. Deze verklaring verliest
haar geldigheid wanneer zonder overleg
met ons veranderingen aan de machine
worden aangebracht.

Product: Droog- / natzuiger
Type: 1.573-xxx
Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG)
2004/108//EG
94/9/EG

Toegepaste geharmoniseerde normen

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–11: 2000

Toegepaste landelijke normen

-

Kenmerk

II 3D 116 °C

5.957-823

De ondergetekenden handelen in opdracht
en met volmacht van de bedrijfsleiding.

CEO

Head of Approbation

Gevolmachtigde voor de documentatie:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2014/02/01

66 NL

– 12

Technische gegevens

IV 100/40 M B1IV 100/55 M B1IV 100/75 M

B1

Netspanning V 400 400 400
Frequentie Hz 3~ 50 3~ 50 3~ 50
Vermogen W 5000 6000 7500
Maximum toegelaten netimpedan-

tie
Inhoud reservoir l 90 90 90
Luchthoeveelheid l/s 92 88 105
Onderdruk

* met drukbegrenzingsventiel
Filteroppervlak m
Aard ontstekingsbeveiliging

Beschermingsklasse -- I I I
Beveiligingsklasse -- IP54 IP54 IP54
Zuigslangaansluiting Nominale

Lengte van de zuigslang m 5 5 5
Lengte x breedte x hoogte mm 1220 x 670 x

Typisch bedrijfsgewicht kg 141 155 256
Omgevingstemperatuur °C -10...+40 -10...+40 -10...+40
Relatieve luchtvochtigheid % 30...90 30...90 30...90

Bepaalde waarden conform EN 60335-2-69

Geluidsdrukniveau L
Onzekerheid K

pA

pA

Hand-arm vibratiewaarde m/s
Onzekerheid K m/s

Ohm 0.154+j0.096 0.128+j0.080 0.204+j0.127

kPa

15,5 (155) 21,0 (210) 27,0 (270)

(mbar)

2

1,8 1,8 3,0

II 3D 116 °C II 3D 116 °C II 3D 116 °C

61 61 61

wijdte

1530

1220 x 670 x
1530

1280 x 690 x
1820

dB(A) 65 79 72
dB(A) 1 1 1

2

2

<2,5 <2,5 <2,5
0,2 0,2 0,2

Stroomka­bel

EU
IV 100/40 M
B1

EU
IV 100/55 M
B1

H07RN-F 4x2,5 mm

2

Onderdeelnr. Lengte snoer

6.649-368.0 8 m

6.649-369.0 8 m

Stroomka­bel

EU
IV 100/75 M
B1

– 13

H07RN-F 4x4,0 mm

2

Onderdeelnr. Lengte snoer

6.649-364.0 8 m

67NL

Antes del primer uso de su apa-

rato, lea este manual original,
actúe de acuerdo a sus indicaciones y
guárdelo para un uso posterior o para otro
propietario posterior.

– ¡Antes de la primera puesta en marcha

lea sin falta las instrucciones de uso y
las instrucciones de seguridad n.°

5.956-249!

– El incumplimiento de las instrucciones

de uso y de las indicaciones de seguri­dad puede provocar daños en el apara­to y poner en peligro al usuario y a otras
personas.

– En caso de daños de transporte infor-

me inmediatamente al fabricante.

Índice de contenidos

Protección del medio ambiente ES . . .1
Símbolos del manual de ins-

trucciones. . . . . . . . . . . . . . ES . . .1

Uso previsto . . . . . . . . . . . . ES . . .2

Símbolos en el aparato . . . ES . . .2
Indicaciones de seguridad . ES . . .3

Elementos del aparato . . . . ES . . .4

Puesta en marcha . . . . . . . ES . . .6

Manejo . . . . . . . . . . . . . . . . ES . . .6

Puesta fuera de servicio. . . ES . . .6

Transporte . . . . . . . . . . . . . ES . . .7

Almacenamiento . . . . . . . . ES . . .7

Cuidados y mantenimiento. ES . . .7
Ayuda en caso de avería . . ES . . .9

Garantía . . . . . . . . . . . . . . . ES . .10

Accesorios y piezas de repues-

to . . . . . . . . . . . . . . . . . . . . ES . . 11

Declaración de conformidad CE ES . .12

Datos técnicos . . . . . . . . . . ES . .13

Protección del medio ambien-

te

Los materiales empleados para
el embalaje son reciclables y re­cuperables. No tire el embalaje
a la basura doméstica y entré­guelo en los puntos oficiales de
recogida para su reciclaje o re­cuperación.

Los aparatos viejos contienen
materiales valiosos reciclables
que deberían ser entregados
para su aprovechamiento pos­terior. Evite el contacto de bate­rías, aceites y materias
semejantes con el medio am­biente. Por este motivo, entre­gue los aparatos usados en los
puntos de recogida previstos
para su reciclaje.

Indicaciones sobre ingredientes
(REACH)

Encontrará información actual sobre los in­gredientes en:

www.kaercher.com/REACH

Símbolos del manual de

instrucciones

 Peligro

Para un peligro inminente que acarrea le­siones de gravedad o la muerte.

몇 Advertencia

Para una situación que puede ser peligro­sa, que puede acarrear lesiones de grave­dad o la muerte.

Precaución

Para una situación que puede ser peligro­sa, que puede acarrear lesiones leves o
daños materiales.

68 ES

– 1

Uso previsto

– Este aparato sólo está diseñado para

usar en seco, no es apto para aspirar
fluidos ni residuos húmedos.

– El aparato es apto para aspirar polvos

secos, inflamables y nocivos para la sa­lud en máquinas y aparatos situados en
la zona 22, clases de polvo M y B1 es­tablecidas por la norma EN 60 335–2–

69.
Restricción: No está permitido aspirar

sustancias cancerígenas, a excepción
de polvo de madera.

– Este es apto para el uso en aplicacio-

nes industriales.

– Cualquier otro uso será considerado in-

correcto.

Símbolos en el aparato

¡No deben aspirarse fuentes
inflamables! Adecuado para
aspirar polvo inflamable de la
clase de explosión de polvo
en zona 22.

몇 Advertencia

Peligro de aplastamiento al insertar y
bloquear el depósito de residuos

No colocar las manos entre el depósito de
residuos y el el aspirador durante el blo­queo bajo ningún concepto ni introducirlas
cerca del perno guía. ¡Bloquear el depósito
de residuos pulsando la palanca corres­pondiente con ambas manos!

IV 100/40 M B1

M

ADVERTENCIA: Esta máquina contiene
polvos nocivos para la salud. EI vaciado
de la misma y la retirada de la bolsa de fil­tro, así como los trabajos de mantenimien­to necesarios, sólo podrán ser ejecutados
por personal especializado, provisto del
equipo protector adecuado. No conectar
el aparato antes de instalar completamen­te el sistema de filtro y verificar el funcio­namiento del regulador del caudal
volumétrico!

!

M

– 2

IV 100/55 M B1

IV 100/75 M B1

69ES

En el caso de una manguera de absorción
de diámetro nominal indicado, la depresión
de absorción no debe ser inferior al valor
indicado. Si la depresión es de absorción
es inferior, se debe parar el aparato y lim­piar el filtro.
Indicación: Dado que la depresión de ab­sorción es un valor negativo, si es inferior,
aparecerá un valor superior, absoluto en el
manómetro.

Indicaciones de seguridad

 Apagar y desenchufar el aparato una

vez haya terminado el trabajo.

 Peligro

– Cuando se retorne el aire de escape al

cuarto, debe existir en el mismo una
tasa suficiente de renovación de aire L.
Para respetar el valor límite requerido,
el flujo volumétrico retornado debe ser
como máximo el 50% del flujo volumé­trico de aire exterior limpio (volumen del
cuarto V
L

W

cial, es aplicable: L

– Este aparato contiene polvo nocivo

para la salud. Las tareas de vaciado y
mantenimiento, así como el desecha­miento del depósito acumulador de pol­vo sólo podrán ser realizados por
especialistas ataviados con el corres­pondiente equipo protector.

– El aparato y las sustancias para las que

se debe utilizar, así como el proceso
seguro de eliminar el material tomado,
sólo lo puede realizar personal cualifi­cado.

– Si es necesario se vacía el depósito de

residuos también tras cada uso.

– El uso de una bolsa colectora de polvo

está previsto legalmente.

– No utilice el aparato sin el sistema de fil-

tración íntegro.

– El uso de un cable alargador no está

permitido.

x tasa de renovación de aire

R

). Sin una medida de aireación espe-

=1h–1.

W

– Tanto durante un servicio correcto

como durante uno incorrecto, algunas
piezas (p. ej., orificio de salida) del as­pirador industrial pueden alcanzar has­ta 116°C.

– Antes de la puesta en marcha, se debe

comprobar a intervalos regulares si el
cable de toma de tierra está en buen
estado y bien sujeto, y si funciona co­rrectamente.

– Efectúe la aspiración únicamente con

todos los elementos filtrantes; de lo
contrario, el motor de aspiración sufrirá
daños y se pondrá en riesgo la salud de
las personas debido a las emisiones de
polvo fino.

– Los aparatos del tipo 22 son aptos para

la absorción de polvo combustible en la
zona 22. No son aptos para la conexión
a máquinas que generen polvo.

– Los aparatos del tipo de construcción

22 no son aptos para absorción polvos
o líquidos con alto riesgo de explosión
así como mezclas inflamables de pol­vos con líquidos.

– Se deben respetar las normativas de

seguridad aplicables para los materia­les a tratar.

– Las cualidades técnicas y de seguridad

de los aspiradores industriales a prue­ba de explosiones de polvo no los ha­cen aptos para aspirar o succionar
sustancias con riesgo de explosión u
otras sustancias similares tal y como se
describen en el párrafo 1 de la Ley so­bre Sustancias Explosivas; igualmente,
tampoco son aptos para aspirar líqui­dos, ni mezclas de polvos inflamables y
líquidos.

En caso de emergencia

 En caso de emergencia (p.ej. al aspirar

materiales inflamables o si se produce
un cortocircuito u otro fallo eléctrico),
apague el aparato y desenchúfelo de la
red.

70 ES

– 3

Elementos del aparato

Elementos de mando IV 100/40 M B1, IV 100/55 M B1

1 Tubo de la turbina de absorción
2 Empuñadura limpieza de filtro
3 Tapa cámara de filtro
4 Cámara del filtro
5 Manguito de empalme para accesorios
6 Manómetro
7 Depósito de residuos
8 Palanca para desbloquear el depósito

de residuos

9 Rodillos-guía con freno de estaciona-

miento
10 Tapa de cierre
11 Empuñadura deslizante
12 Amortiguador del sonido
13 Difusor
14 armario de distribución
15 Interruptor de conexión y desconexión
16 Piloto de control "Tensión de red dispo-

nible"
17 Piloto de control "Dirección de giro erró-

nea"

– 4

71ES

21

15

14

Elementos de mando IV 100/75 M B1

20

OFF

0

!

ON

1

16

18

19

I

12

12

3

11

17

4

13

1 Tubo de la turbina de absorción
2 Empuñadura limpieza de filtro
3 Tapa cámara de filtro
4 Cámara del filtro
5 Manguito de empalme para accesorios
6 Depósito de residuos
7 Palanca para desbloquear el depósito

de residuos
8 Rodillos-guía con freno de estaciona-

miento
9 Tapa de cierre
10 Empuñadura deslizante
11 Amortiguador del sonido
12 Difusor
13 Manómetro
14 armario de distribución
15 Botón "Desconexión del aparato"
16 Botón luminoso "Conexión del aparato"

5

6

7

9

88

17 Piloto de control "Avería en el motor"
18 Interruptor de conexión y desconexión
19 Piloto de control "Tensión de red dispo-

nible"

20 Piloto de control "Tecla de desconexión

de emergencia activada"

21 Tecla de desconexión de emergencia

10

72 ES

– 5

Puesta en marcha

Indicación: Para los polvos cuya energía

de inflamación sea menor de 1mJ, es posi­ble que sean de aplicación otras normas
adicionales.
 Coloque el aparato en la posición de

trabajo; si fuera necesario, fíjelo me-

diante el freno de estacionamiento.
 Insertar la manguera de aspiración en

su orificio de conexión.
 Conectar los accesorios deseados en

la manguera de absorción.
 Asegúrese de insertar correctamente el

depósito de residuos.

Toma de corriente

Precaución

La impedancia de red máxima permitida en
el punto de conexión eléctrica (véanse los
datos técnicos) no debe ser excedida. En
caso de confusión respecto a la impenda­cia de red existente en su punto de co­nexión, póngase en contacto con la
empresa que le suministra la energía.

Manejo

 Girar el interruptor conectar/desconec-

tar a "1".
 En el caso del IV 100/75 M B1 pulsar el

botón "Conectar aparato".

몇 Advertencia

Durante el proceso de absorción se debe
evitar enrrollar o doblar la manguera.

Sistema de control de potencia de

aspiración

El aparato está dotado de un sistema de
control de la potencia de aspiración. Si se
reduce la velocidad del aire en la manguera
de aspiración por debajo de los 20 m/s,
aparece la siguiente presión en el manó­metro:

NW 50 NW 60
IV 100/40 M B1 13,0 kPa 12,0 kPa
IV 100/55 M B1 19,5 kPa 15,5 kPa
IV 100/75 M B1 25,0 kPa 19,5 kPa

Para alcanzar de nuevo la velocidad del
aire prevista de más de 20 m/s, se deben
realizar las siguientes tareas:
 Apagar el IV 100/40 M B1 o el IV 100/

55 M B1 en el interruptor CONEXIÓN/
DESCONEXIÓN.

En el caso del IV 100/75 M B1 pulsar el
botón "Desconectar aparato".

 Limpiar filtro (véase capítulo "Limpiar

filtro").

 Compruebe si la manguera de aspira-

ción y el accesorio están atascados.

Si estas medidas no conducen a la reduc­ción del indicador de presión:
 Apagar el aparato y cambiar el filtro

(véase el capítulo "Cambiar/sustituir el
filtro").

Puesta fuera de servicio

 En el caso del IV 100/75 M B1 pulsar el

botón "Desconectar aparato".

 Apagar el aparato con el interruptor de

CONEXIÓN/DESCONEXIÓN.

 Desmontar los accesorios y si es nece-

sario aclarar y secar.

Indicación: Después de cada uso, vacíe el
aspirador y límpielo; realice estas acciones
igualmente siempre que sea necesario.
 Vaciar el depósito de residuos (véase el

capítulo "Vaciar el depósito de resi­duos").

 Limpie el aparato por dentro y por fuera

aspirándolo y frotar con un paño húme­do.

 Coloque el aparato en un cuarto seco y

protéjalo frente a un uso no autorizado.

 Para aspirar el aparato, se debe em-

plear como mínimo un aspirador de la
misma clasificación o de otra superior.

– 6

73ES

Vaciar el depósito de residuos

Dependiendo del tipo y cantidad del mate­rial absorbido, se debe controlar el depósi­to de residuos, para evitar que se llene
demasiado.
 Apagar el aparato y asegurar con el fre-

no de estacionamiento al rodillo-guía.

 Abrir hacia arriba el depósito de resi-

duos por el desbloqueo (véase el gráfi­co).

 Extraer el depósito de residuos del apa-

rato por el asa prevista para ello.

Indicación: Se debe vaciar el depósito de
residuos cuando esté lleno hasta aprox. 3
cm por debajo del borde superior.
 Vaciar el depósito de residuos y volver

a introducir en el aparato en el orden in­verso.

Bolsa para polvo

Para vaciar el aparato sin generar polvo se
puede colocar una bolsa para polvo en el
depósito de residuos:
 Colocar con cuidado la bolsa para pol-

vo en el depósito en la pared del depó­sito.

 Doblar hacia afuera el borde de la bolsa

sobre el borde del depósito de resi­duos.

 Colocar el depósito de residuos en el

aparato.

 Una vez finalizado el uso, cerrar la bol-

sa recolectora de polvo y extraer del
depósito de residuos.

 Eliminar la bolsa y el contenido de

acuerdo con las normativas vigentes.

Transporte

Precaución

¡Peligro de lesiones y daños! Respetar el
peso del aparato para el transporte.

 Al transportar en vehículos, asegurar el

aparato para evitar que resbale y vuel­que conforme a las directrices vigentes.

Se deben cumplir las siguientes medidas
para el transporte del aparato sin polvo:
 Colocar tapa de cierre bien ajustada en

la conexion de aspiración.

 Elevar dispositivo de bloqueo e introdu-

cir la tapa de cierre hasta el tope.

Almacenamiento

Precaución

¡Peligro de lesiones y daños! Respetar el
peso del aparato en el almacenamiento.

Este aparato sólo se puede almacenar en
interiores.

Cuidados y mantenimiento

 Peligro

Antes de efectuar cualquier trabajo en el
aparato, hay que desconectar de la red
eléctrica.

Las máquinas de eliminación del polvo son
dispositivos de seguridad para la preven­ción o la eliminación de riesgos tal y como
se señala en la BGV A1 (norma profesio­nal).

– Para la conservación del equipo, el

usuario debe desmontar, limpiar y so­meter a las tareas de mantenimiento
pertinentes el aparato, siempre que las
circunstancias permitan hacerlo sin po­ner en peligro al personal de manteni­miento ni a ninguna otra persona. Entre
las medidas preventivas apropiadas se
encuentra la descontaminación antes
del desmontaje. Es necesario adoptar
precauciones en caso de ventilación
forzada filtrada in situ; en ese caso, se
desmonta el aparato, se limpia la su­perficie de mantenimiento y el personal
debe estar debidamente protegido.

74 ES

– 7

– El exterior del aparato se debe descon-

taminar aspirando el polvo y se debe
limpiar con un paño; también se puede
tratar con un material impermeabilizan­te antes de sacarlo de la zona peligro­sa. Una vez que se saque el aparato de
la zona peligrosa, se debe considerar
que todas sus partes están sucias.

– Durante los trabajos de mantenimiento

y reparación, se deben desechar todos
los objetos que estén sucios y no se
puedan limpiar suficientemente. Dichos
objetos deberán ser desechados en
bolsas no transparentes, en concordan­cia con las disposiciones vigentes rela­tivas a la eliminación de ese tipo de
residuos.

– Durante el transporte y el mantenimien-

to del aparato debe cerrarse la abertura
de aspiración con la tapa de cierre.

몇 Advertencia

Se deben revisar regularmente los disposi­tivos de seguridad para evitar peligros.
Esto significa que, al menos una vez al
año, el fabricante o una persona cualifica­da, debe comprobar el funcionamiento de
las cualidades técnicas, p.ej. estanqueidad
del aparato, daño del filtro, funcionamiento
de los dispositivos de control.

– Aquellos trabajos de mantenimiento o

cuidados los puede realizar usted mis­mo.

– La superficie del aparato y el lateral in-

terno del depósito se deben limpiar re­gularmente con un paño húmedo.

 Peligro

Peligro por polvo nocivo para la salud. Al
realizar trabajos de mantenimiento (p.ej.
cambio de filtro), utilice una mascarilla pro­tectora P2 o superior y ropa de un solo uso.

Limpiar el filtro.

IV 100/40 M B1, IV 100/55 M B1

 Apagar el aparato con el interruptor de

CONEXIÓN/DESCONEXIÓN.

 Girar hacia el lateral el estribo de segu-

ridad de la limpieza del filtro.

 Mover la empuñadura de la limpieza del

filtro fuertemente hacia arriba y hacia
abajo.

 Colocar verticalmente el estribo de se-

guridad de la limpieza del filtro.

IV 100/75 M B1

 Pulsar botón "Desconexión del apara-

to".

 Mover la palanca de limpieza de filtro

varias veces de un lado a otro.

Si con esta limpieza no se mejora, se pue­de extraer, lavar o sustituir el filtro (véase el
capítulo "Cambiar/sustituir el filtro").

Cambiar/sustituir el filtro

IV 100/40 M B1, IV 100/55 M B1

 Apagar el aparato con el interruptor de

CONEXIÓN/DESCONEXIÓN y desen­chufar.

 Soltar el tubo que va a la turbina de ab-

sorción en el extremo inferior y retirar.

1 Empuñadura limpieza de filtro
2 resorte
3 Estribo de seguridad limpieza de filtro
4 Cierre
5 Tapa cámara de filtro
 Girar hacia el lateral el estribo de segu-

ridad de la limpieza del filtro.

 Desenroscar el mango de la limpieza

del filtro.

 Quitar el resorte.
 Enroscar la tuerca por debajo del resor-

te (se necesita una llave de boca de 27
mm).

 Abra las tapas.
 Extraiga la tapa de la cámara del filtro.

– 8

75ES

1 bastidor
2 filtro
 Abrir los nudos de las cintas y extraer el

bastidor.

 Extraer el filtro.
 Filtro M tras extraerlo envolverlo inme-

diatamente con la bolsa incluida en el
suministro y cerrarlo.

 Eliminar el filtro usado en una bolsa ce-

rrada que no deje salir el polvo de
acuerdo con las normativas vigentes.

 Colocar el nuevo filtro en orden inverso

y asegurar.

IV 100/75 M B1

 Pulsar botón "Desconexión del apara-

to".

 Apagar el aparato con el interruptor de

CONEXIÓN/DESCONEXIÓN y desen­chufar.

 Soltar el tubo que va a la turbina de ab-

sorción en el extremo inferior y retirar.

1 Tornillo de cabeza moleteada
 Desenroscar ambos tornillos de cabeza

moleteada y extraer el filtro del aparato.

 Colocar el nuevo filtro en orden inverso

y asegurar.

Ayuda en caso de avería

 Peligro

Antes de efectuar cualquier trabajo en el
aparato, hay que desconectar de la red
eléctrica.

 Peligro

Encargar a un técnico que realice todas las
comprobaciones y trabajos en las piezas
eléctricas.

Nota: Si ocurre una avería (p.ej. rotura del
filtro), se debe apagar inmediatamente el
aparato. Antes de ponerlo de nuevo en
marcha, se debe solucionar la avería.

El motor (turbina de aspiración) no

arranca

No hay tensión eléctrica.
 Comprobar la clavija y el seguro del su-

ministro de corriente.

 Comprobar el cable y el enchufe del

aparato.

El interruptor protector del motor se ha ac­tivado.

 Reestablecer el interruptor.

 Abra las tapas.
 Extraiga la tapa de la cámara del filtro.

76 ES

– 9

La capacidad de aspiración se va

reduciendo poco a poco

El filtro, la boquilla, la manguera de aspira­ción o el tubo de aspiración están atasca­dos.
 Compruébelo y limpie los accesorios.

Limpiar el filtro.

Pérdida de polvo durante la

aspiración

El filtro no está bien colocado o está defec­tuoso.
 Comprobar la colocación del filtro o

cambiar.

El manómetro indica una presión

incorrecta

Filtro atascado.
 Desconexión del aparato, limpiar filtro.

El piloto de control "Tensión de

red" se enciende

La clavija de red está insertada y haz ten­sión de red.

Indicador de averías IV 100/40 M B1,

IV 100/55 M B1

El piloto de control "Dirección de giro errónea" se ilumina

Indicador de averías IV 100/75 M B1

El piloto de control "Tecla de desco­nexión de emergencia activada" se ilu­mina

Se ilumina con el botón de desconexión de
emergencia pulsado.
 El pulsador de parada de emergencia,

se desbloquea girándolo.

El piloto de control "Avería del motor" se ilumina

Se ilumina cuando el guardamotor se acti­va por una absorción de corriente elevada.
 Girar el interruptor de conexión/desco-

nexión a 0, esperar aprox. 10 minutos,
girar el interruptor de conexión/desco­nexión a 1.

Servicio de atención al cliente

Si la avería no se puede solucionar el
aparato debe ser revisado por el servi­cio técnico.

Garantía

En todos los países rigen las condiciones
de garantía establecidas por nuestra em­presa distribuidora. Las averías del aparato
serán subsanadas gratuitamente dentro
del periodo de garantía, siempre que se de­ban a defectos de material o de fabricación.
En un caso de garantía, le rogamos que se
dirija con el comprobante de compra al dis­tribuidor donde adquirió el aparato o al ser­vicio al cliente autorizado más próximo a su
domicilio.

 Dirección de giro de la turbina de absor-

ción incorrecta, cambiar los polos del
enchufe.

– 10

77ES

Accesorios y piezas de

repuesto

 Peligro

Utilizar exclusivamente accesorios autori­zados por el fabricante para el uso del mo­delo 22. El uso de otros accesorios puede
causar riesgo de explosiones.

– Sólo deben emplearse accesorios y

piezas de repuesto originales o autori­zados por el fabricante. Los accesorios
y piezas de repuesto originales garanti­zan el funcionamiento seguro y sin ave­rías del aparato.

– Podrá encontrar una selección de las

piezas de repuesto usadas con más
frecuencia al final de las instrucciones
de uso.

– En el área de servicios de www.kaer-

cher.com encontrará más información
sobre piezas de repuesto.

Accesorios Nº de pedi-

do

DN51

Manguera de
aspiración, PU,
5m

Manguera de
aspiración, PU,
10m

Manguera de
aspiración,
plástico, 5 m

Manguera de
aspiración,
plástico, 10 m

Manguera de
aspiración, go­ma, 5 m

Manguera de
aspiración, me­tal, 5 m

Boquilla de as­piración, goma

6.906-786.0 6.906-777.0

6.906-788.0 6.906-778.0

6.906-791.0 6.906-781.0

6.906-787.0 6.906-782.0

6.906-789.0 6.906-779.0

6.906-784.0 6.906-775.0

6.902-146.0 6.902-106.0

Nº de pedi-

do

DN61

Accesorios Nº de pedi-

do

DN51

Boquilla de as­piración, plásti­co

Boquilla de as­piración, cóni­ca

Boquilla de jun­tas, plástico

Boquilla de jun­tas, acero
inoxidable

Codo, acero
inoxidable

Tubería de ab­sorción, acero
inoxidable (se
necesita dos
veces)

Boquilla para
suelos, 370
mm

Boquilla para
suelos, 500
mm

Boquilla para
suelos, 500
mmm, variante
pesada

Boquilla para
suelos, cepillo
trasversal, 370
mm

Boquilla para
suelos, cepillo
redondo

Boquilla trian­gular

Boquilla de
arañar y rascar

Boquilla de jun­tas, doblada,
acero inoxida­ble

6.906-773.0 6.903-056.0

6.906-764.0 --

6.906-768.0 6.900-222.0

6.906-771.0 6.900-926.0

6.906-767.0 6.906-850.0

6.906-766.0 6.906-851.0

6.906-814.0 --

4.130-412.0 4.130-413.0

6.906-793.0 6.906-802.0

6.906-797.0 --

6.906-798.0 --

6.906-796.0 6.906-805.0

6.906-770.0 6.903-360.0

6.906-831.0 --

Nº de pedi-

do

DN61

78 ES

– 11

Accesorios Nº de pedi-

do

DN51

Manguito de
unión

conexión para
manguera de
aspiración

Pieza reducto­ra, DN61­DN51

Recipiente de
acero inoxida­ble, 100 litros

6.906-799.0 6.906-800.0

6.789-003.0 6.789-004.0

Nº de pedi-

do

DN61

6.902-147.0

4.070-838.0

Accesorios IV 100/40 M B1, IV 100/

55 M B1

Accesorios Nº de pedido

filtro 6.904-342.0
Bolsa para polvo de PE 6.904-348.0

Accesorios IV 100/75 M B1

Accesorios Nº de pedido

filtro 6.904-344.0
Bolsa para polvo de PE 6.904-348.0

Declaración de conformidad

CE

Por la presente declaramos que la máquina
designada a continuación cumple, tanto en
lo que respecta a su diseño y tipo construc­tivo como a la versión puesta a la venta por
nosotros, las normas básicas de seguridad
y sobre la salud que figuran en las directivas
comunitarias correspondientes. La presente
declaración perderá su validez en caso de
que se realicen modificaciones en la máqui­na sin nuestro consentimiento explícito.

Producto: aspirador en húmedo/seco
Modelo: 1.573-xxx
Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)
2004/108/CE
94/9/CE

Normas armonizadas aplicadas

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–11: 2000

Normas nacionales aplicadas

-

Identificación

II 3D 116 °C

5.957-823

Los abajo firmantes actúan con plenos po­deres y con la debida autorización de la di­rección de la empresa.

CEO

Persona autorizada para la documentación:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tele.: [phone]
Fax: [phone]
Winnenden, 2014/02/01

– 12

Head of Approbation

79ES

Datos técnicos

IV 100/40 M B1IV 100/55 M B1IV 100/75 M

B1

Tensión de red V 400 400 400
Frecuencia Hz 3~ 50 3~ 50 3~ 50
Potencia W 5000 6000 7500
Impedancia de red máxima permi-

tida
Capacidad del depósito l 90 90 90
Caudal de aire l/s 92 88 105
depresión

* con válvula limitadora de presión
Superficie activa del filtro m
Clase de protección anti-ignición

Clase de protección -- I I I
Categoria de protección -- IP54 IP54 IP54
Toma de la manguera de aspira-

ción
Longitud de la manguera de aspi-

ración
Longitud x anchura x altura mm 1220 x 670 x

Peso de funcionamiento típico kg 141 155 256
Temperatura ambiente °C -10...+40 -10...+40 -10...+40
Humedad relativa % 30...90 30...90 30...90

Valores calculados conforme a la norma EN 60335-2-69

Nivel de presión acústica L
Inseguridad K

pA

pA

Valor de vibración mano-brazo m/s
Inseguridad K m/s

Ohm 0.154+j0.096 0.128+j0.080 0.204+j0.127

kPa

15,5 (155) 21,0 (210) 27,0 (270)

(mbar)

2

1,8 1,8 3,0

II 3D 116 °C II 3D 116 °C II 3D 116 °C

Diámetro

61 61 61

nominal
m555

1530

1220 x 670 x
1530

1280 x 690 x
1820

dB(A) 65 79 72
dB(A) 1 1 1

2

2

<2,5 <2,5 <2,5
0,2 0,2 0,2

Cable de co­nexión a la
red

EU

H07RN-F 4x2,5 mm
No. de pieza Longitud del

6.649-368.0 8 m

2

cable

IV 100/40 M
B1

EU

6.649-369.0 8 m
IV 100/55 M
B1

80 ES

Cable de co­nexión a la
red

EU
IV 100/75 M
B1

– 13

H07RN-F 4x4,0 mm

2

No. de pieza Longitud del

cable

6.649-364.0 8 m

Leia o manual de manual origi-

nal antes de utilizar o seu apare­lho. Proceda conforme as indicações no
manual e guarde o manual para uma con­sulta posterior ou para terceiros a quem
possa vir a vender o aparelho.

– Antes de colocar em funcionamento

pela primeira vez é imprescindível ler
atentamente as indicações de seguran­ça n.º 5.956-249!

– A não-observância deste Manual de

Instruções e dos avisos de segurança
poderá levar a danos no aparelho e pe­rigos tanto para o utilizador como para
terceiros.

– No caso de danos provocados pelo

transporte, informe imediatamente o re­vendedor. Avisos sobre os ingredientes (REACH)

Índice

Proteção do meio-ambiente PT . . .1
Símbolos no Manual de Instru-

ções . . . . . . . . . . . . . . . . . . PT . . .1

Utilização conforme o fim a que

se destina a máquina . . . . . PT . . .2

Símbolos no aparelho . . . . PT . . .2

Avisos de segurança . . . . . PT . . .3

Elementos do aparelho . . . PT . . .4
Colocação em funcionamento PT . . .6

Manuseamento . . . . . . . . . PT . . .6

Colocar fora de serviço . . . PT . . .6

Transporte . . . . . . . . . . . . . PT . . .7

Armazenamento. . . . . . . . . PT . . .7

Conservação e manutenção PT . . .7
Ajuda em caso de avarias . PT . . .9

Garantia . . . . . . . . . . . . . . . PT . .10

Acessórios e peças sobressa-

lentes . . . . . . . . . . . . . . . . . PT . . 11

Declaração de conformidade

CE . . . . . . . . . . . . . . . . . . . PT . .12

Dados técnicos. . . . . . . . . . PT . .13

Proteção do meio-ambiente

Os materiais da embalagem
são recicláveis. Não coloque as
embalagens no lixo doméstico,
envie-as para uma unidade de
reciclagem.

Os aparelhos velhos contêm
materiais preciosos e reciclá­veis e deverão ser reutilizados.
Baterias, óleo e produtos simila­res não podem ser deitados fora
ao meio ambiente. Por isso, eli­mine os aparelhos velhos atra­vés de sistemas de recolha de
lixo adequados.

Informações actuais sobre os ingredientes
podem ser encontradas em:

www.kaercher.com/REACH

Símbolos no Manual de

Instruções

 Perigo

Para um perigo eminente que pode condu­zir a graves ferimentos ou à morte.

몇 Advertência

Para uma possível situação perigosa que
pode conduzir a graves ferimentos ou à
morte.

Atenção

Para uma possível situação perigosa que
pode conduzir a ferimentos leves ou danos
materiais.

– 1

81PT

Utilização conforme o fim a

que se destina a máquina

– Este aparelho destina-se somente a

uma aplicação a seco. O aparelho não
é adequado para a aspiração de líqui­dos ou substâncias húmidas.

– Este aparelho é adequado para a aspi-

ração de poeiras secas inflamáveis e
tóxicas em máquinas e aparelhos da
zona 22; classe de poeira M e B1 con­forme EN 60 335–2–69.

Restrição: Não devem ser aspirados
produtos carcinogénicos, excepto pó
de madeira.

– Este aparelho é apropriado para a utili-

zação industrial.

– Qualquer outro tipo de utilização é con-

siderado inadequado.

Símbolos no aparelho

Não aspirar fontes de igni­ção! Adequado para a aspi­ração de poeiras inflamáveis,
da classe de explosão na
zona 22.

몇 Advertência

Perigo de esmagamento durante o en­caixe e travamento do recipiente dos de­tritos aspirados

Durante o travamento não se deve manter
as mãos entre o recipiente dos detritos as­pirados e o aspirador ou colocá-las na pro­ximidade do pino guia. Travar o recipiente
dos detritos de aspiração através do accio­namento da respectiva alavanca, com as
duas mãos!

IV 100/40 M B1

M

AVISO: Est aparelho contém po perigoso
para a saúde. O esvaziamento e a manu­tenção, inclusive a remoção do saco do pó
só ser efectuados por uma pessoa espe­cializada que usa equipamento de protec­ção pessoal adequado. Não ligar antes de
instalar o filtro e de ter sido verificado a
função do controlo da corrente volumétri­ca.

82 PT

!

M

IV 100/55 M B1

IV 100/75 M B1

– 2

Numa mangueira de aspiração com a lar­gura nominal indicada, o vácuo de aspira­ção não pode ser inferior ao valor indicado.
Se, no entanto, tal acontecer é necessário
desligar o aparelho e limpar o filtro.
Aviso: Visto que num vácuo de aspiração
se trata de um valor negativo, um valor in­ferior revê-se numa indicação de valor su­perior no manómetro.

Avisos de segurança

 Desligar o aparelho e retirar a ficha da

tomada, assim que os trabalhos estive­rem concluídos.

 Perigo

– Quando o ar de exaustão for enviado

novamente para o ambiente, e impres­cindível existir uma gama suficiente de
troca de ar (L) no local. Para manter os
valores-limite exigidos, o débito máxi­mo de ar viciado não poderá ser supe­rior a 50% do débito de ar fresco
(volume da sala V
ar L

). Sem medidas especiais de ven-

W

tilação é válido: L

– Esse aparelho contém poeira tóxica.

Processos de esvaziamento e manu­tenção, incluindo a eliminação dos reci­pientes colectores de poeira, podem
ser apenas realizados por pessoal es­pecializado que use o respectivo equi­pamento de protecção necessário.

– O manuseamento do aparelho e das

respectivas substâncias, incluindo a eli­minação segura do material recolhido,
só pode ser efectuado por funcionários
devidamente instruídos e especializa­dos.

– O recipiente dos detritos aspirador

deve ser esvaziado sempre que neces­sário, bem como após cada utilização.

– A utilização de um saco colector de pó

é obrigatória por lei.

– Não operar o aparelho sem o sistema

de filtração completo.

– Não é permitida a utilização de um

cabo de extensão.

x gama de troca de

R

=1h–1.

W

– Durante o funcionamento correcto/in-

correcto, partes do aspirador industrial
(p.ex. abertura de escape) podem al­cançar uma temperatura de até 116°C.

– Verificar, antes da entrada em funcio-

namento e em intervalos regulares, o
estado intacto, a fixação e o funciona­mento da ligação à massa.

– Aspirar só com todos os elementos de

filtragem, caso contrário, o motor de as­piração será danificado e podem surgir
riscos à saúde através da emissão au­mentada da poeira fina!

– Os aparelhos do tipo 22 são adequados

para a recolha de pó inflamável na zona

22. Estes são adequados para a cone­xão em máquinas produtoras de pó.

– Os aparelhos do tipo de construção 22

não são adequados para a recolha de
pó ou líquidos de elevado perigo de ex­plosão, bem como, misturas de pó infla­mávei com líquidos.

– As determinações de segurança aplicá-

veis para os materiais a tratar devem
ser observadas.

– Os aspiradores industriais protegidos

contra explosões de pó não se desti­nam, de acordo com as regras de segu­rança, à aspiração de materiais
explosivos ou comparáveis, nos termos
da lei sobre materiais explosivos (§ 1
SprengG), assim como de líquidos e
misturas de poeiras inflamáveis com lí­quidos.

Em caso de emergência

 Em caso de emergência (p.ex. depois

da aspiração de materiais inflamáveis,
curto-circuito ou outras falhas eléctri­cas) desligar o aparelho e retirar a ficha
de rede.

– 3

83PT

Elementos do aparelho

Elementos de comando IV 100/40 M B1, IV 100/55 M B1

1 Mangueira para a turbina de aspiração
2 Punho da limpeza do filtro
3 Tampa da câmara do filtro
4 Compartimento do filtro
5 Bocal de ligação para acessórios
6 Manómetro
7 Recipiente dos detritos aspirados
8 Alavanca para destravamento do reci-

piente dos detritos aspirados

9 Rolos de guia com travão de imobiliza-

ção
10 Capa de fecho
11 Manípulo de deslize
12 Silenciador
13 Difusor
14 Armário de distribuição
15 Interruptor Lig/Desl
16 Lâmpada de controlo "Tensão de rede

existente"
17 Lâmpada de controlo "Sentido de rota-

ção errado"

84 PT

– 4

21

15

14

Elementos de comando IV 100/75 M B1

20

OFF

0

!

ON

1

16

18

19

I

12

12

3

11

17

4

13

1 Mangueira para a turbina de aspiração
2 Punho da limpeza do filtro
3 Tampa da câmara do filtro
4 Compartimento do filtro
5 Bocal de ligação para acessórios
6 Recipiente dos detritos aspirados
7 Alavanca para destravamento do reci-

piente dos detritos aspirados
8 Rolos de guia com travão de imobiliza-

ção
9 Capa de fecho
10 Manípulo de deslize
11 Silenciador
12 Difusor
13 Manómetro
14 Armário de distribuição
15 Botão "Desligar aparelho"
16 Botão luminoso "Ligar aparelho"

5

6

7

9

88

17 Lâmpada de controlo "Avaria do motor"
18 Interruptor Lig/Desl
19 Lâmpada de controlo "Tensão de rede

existente"

20 Luz de controlo "Botão de paragem de

emergência accionado"

21 Botão de paragem de emergência

10

– 5

85PT

Colocação em

funcionamento

Aviso: Para as poeiras com uma energia

de inflamação inferior a 1mJ podem ser vá­lidas disposições adicionais.
 Colocar o aparelho em posição de tra-

balho; se necessário, proteger com tra-

vões de imobilização.
 Inserir o tubo flexível de aspiração na

respectiva conexão do tubo de aspira-

ção.
 Posicionar os acessórios desejados na

mangueira de aspiração.
 Assegurar que o recipiente dos detritos

aspirados está correctamente instala-

do.

Conexão de energia eléctrica

Atenção

A impedância de rede máx. permitida, no
ponto de conexão eléctrico (ver dados téc­nicos), não pode ser excedida. Em caso de
dúvidas sobre a impedância de rede exis­tente no seu ponto de conexão, deve entrar
em contacto com a empresa de forneci­mento de energia.

Manuseamento

 Colocar o interruptor para ligar/desligar

na posição ”1”.
 Premir o botão IV 100/75 M B1 "Ligar

aparelho".

몇 Advertência

Durante o processo de aspiração, deve-se
evitar o desenrolamento, entalamento ou
dobragem do tubo flexível.

Controlo da aspiração

O aparelho está equipado com um disposi­tivo de controlo da potência da aspiração.
Se a velocidade do ar no tubo de aspiração
baixar para um valor inferior a 20 m/s, é in­dicada no manómetro a seguinte pressão:

NW 50 NW 60
IV 100/40 M B1 13,0 kPa 12,0 kPa
IV 100/55 M B1 19,5 kPa 15,5 kPa
IV 100/75 M B1 25,0 kPa 19,5 kPa

Para atingir a velocidade do ar prescrita su­perior a 20 m/s, devem ser realizadas as
seguintes actividades:
 Desligar IV 100/40 M B1 ou IV 100/55 M

B1 no interruptor de ligar/desligar.
No IV 100/75 M B1 premir o botão

"Desligar aparelho".

 Limpar filtro (ver capítulo "Limpar fil-

tro").

 Verificar se o tubo flexível de aspiração

e os acessórios estão entupidos.

Se estas medidas não resultarem na redu­ção pretendida da pressão:
 Desligar o aparelho e substituir o filtro

(ver capítulo "Substituir/trocar filtro“).

Colocar fora de serviço

 No IV 100/75 M B1 premir o botão

"Desligar aparelho".

 Desligar o aparelho no interruptor Ligar/

Desligar.

 Desmontar os acessórios e caso ne-

cessário, lavar com água e secar.

Aviso: Esvaziar e limpar o aspirador após
cada utilização e sempre quando for ne­cessário.
 Esvaziar o recipiente dos detritos de

aspiração (ver capítulo "Esvaziar o reci­piente dos detritos de aspiração").

 Aspirar e esfregar o aparelho por den-

tro e por fora para limpá-lo (pano húmi­do).

 Colocar o aparelho num local seco e to-

mar as medidas necessárias para evi­tar uma utilização por parte de pessoas
não autorizadas.

 Para a aspiração do aparelho deverá

ser utilizado pelo menos um aspirador
de clasificação idéntica ou superior.

86 PT

– 6

Esvaziar o recipiente dos detritos

de aspiração

O recipiente dos destritos aspirados deve
ser controlado regularmente (consoante a
quantidade do material aspirado), de modo
a evitar um enchimento em demasia.
 Desligar o aparelho e imobilizá-lo com

o travão de imobilização no rolo de
guia.

Transporte

Atenção

Perigo de ferimentos e de danos! Ter aten­ção ao peso do aparelho durante o trans­porte.

 Durante o transporte em veículos, pro-

teger o aparelho contra deslizes e tom­bamentos, de acordo com as directivas
em vigor.

As seguintes medidas devem ser providen­ciadas para o transporte isento de poeira
do aparelho:
 Colocar a capa de fecho sem folga na

conexão de aspiração.

 Levantar o bloqueio e inserir a capa de

fecho até ao batente.

Armazenamento

 Abrir o recipiente dos detritos aspirados

no desbloqueio, para cima (ver gráfico).

 Puxar o recipiente para fora, com o au-

xílio do respectivo manípulo.

Aviso: O recipiente deve ser esvaziado se
o nível de detritos estiver aprox. 3 cm abai­xo da margem superior.
 Esvaziar o recipiente e montá-lo na or-

dem inversa no aparelho.

Saco colector do pó

Para permitir o esvaziamento do aparelho
sem a libertação de pó tem de ser incorpo­rado um saco colector de pó no recipiente
dos detritos aspirados:
 Posicionar o saco colector do pó no re-

cipiente e encostar correctamente na
parede interna do recipiente.

 Dobrar a margem do saco sobre o reci-

piente dos detritos aspirados.

 Encaixar o recipiente dos detritos aspi-

rados no aparelho.

 Fechar o saco colector do pó após a

conclusão dos trabalhos e retirá-lo do
recipiente dos detritos aspirados.

 Eliminar o recipiente colector do pó jun-

tamente com o respectico conteúdo,
em conformidade com os regulamentos
e prescrições em vigor.

Atenção

Perigo de ferimentos e de danos! Ter aten­ção ao peso do aparelho durante o arma­zenamento.

Este aparelho só pode ser armazenado em
espaços fechados e cobertos.

Conservação e manutenção

 Perigo

Desligar o aparelho e retirar a ficha de rede
antes de efectuar quaisquer trabalhos no
aparelho.

As máquinas para eliminar poeiras são insta­lações de segurança para protecção ou eli­minação de perigos no sentido de BGV A1.

– Se o utilizador levar a cabo a manuten-

ção, o aparelho deve ser desmontado,
limpo e a manutenção deve ser execu­tada sem gerar perigo para o pessoal
de manutenção e outras pessoas. As
medidas de precaução adequadas in­cluem a desintoxicação antes da des­montagem. Tomar as medidas
necessárias para uma ventilação força­da e filtrada no lugar onde é desmonta­do o aparelho assim como para a
limpeza da superfície de manutenção e
a protecção do pessoal.

– 7

87PT

– O aparelho deve ser desintoxicado por

fora através do processo de aspiração
de poeira e limpo ou tratado com um
produto de vedação antes de ser retira­do da área perigosa. Todas as peças
do aparelho devem ser consideradas
como contaminadas quando forem reti­radas da área perigosa.

– Na execução de trabalhos de manuten-

ção e de reparação devem ser elimina­dos todos os objectos contaminados
que não podem ser limpos de forma sa­tisfactoria. Os objectos deste tipo de­vem ser eliminados em sacos
estanques, em concordância com as
prescrições em vigor para eliminação
de lixo deste tipo.

– A abertura de aspiração deve ser tapa-

da com a capa de fecho durante o
transporte e a manutenção do apare­lho.

몇 Advertência

Os dispositivos de segurança para a pre­venção ou eliminação de perigos devem
ser submetidos regularmente a manuten­ção. Isso significa que pelo menos uma vez
por ano devem ser verificados pelo fabri­cante ou por uma pessoa instruída na sua
função técnica de segurança perfeita,
como por exemplo, estanqueidade do apa­relho, danificação do filtro, função dos dis­positivos de controlo.

– Os trabalhos simples de manutenção e

conservação podem ser executados
por conta própria.

– A superfície do aparelho e o interior do

recipiente devem ser limpos regular­mente com um pano húmido.

 Perigo

Perigo devido a pó nocivo para a saúde.
Durante os trabalhos de manutenção (p.
ex. substituição de filtros) utilizar uma más­cara de protecção respiratória P2 ou supe­rior e roupa descartável.

Limpar o filtro

IV 100/40 M B1, IV 100/55 M B1

 Desligar o aparelho no interruptor Ligar/

Desligar.

 Girar o estribo de segurança da limpe-

za do filtro para o lado.

 Deslocar o punho da limpeza do filtro

várias vezes fortemente para cima e
para baixo.

 Posicionar o estribo de segurança da

limpeza do filtro numa posição vertical.

IV 100/75 M B1

 Premir o botão "Desligar aparelho".
 Accionar várias vezes a alavanca da

limpeza do filtro.

Se esta limpeza não resultar em melhorias,
pode-se retirar o filtro e lavá-lo ou substituí­lo (ver capítulo "Substituir/trocar filtro").

Substituir/trocar filtro

IV 100/40 M B1, IV 100/55 M B1

 Desligar o aparelho no interruptor LI-

GAR/DESLIGAR e separá-lo da rede.

 Soltar e retirar a mangueira que acede

à turbina de aspiração na extremidade
inferior.

1 Punho da limpeza do filtro
2 Mola
3 Estribo de segurança da limpeza de fil-

tro
4 Fecho
5 Tampa da câmara do filtro

88 PT

– 8

 Girar o estribo de segurança da limpe-

za do filtro para o lado.

 Desaparafusar o punho da limpeza do

filtro.

 Retirar mola.
 Desaparafusar a porca situada por bai-

xo da mola (chave de bocas, com aber­tura de chave de 27 mm).

 Abrir fechos.
 Retirar a tampa da câmara do filtro.

1 Armação
2 Filtro
 Abrir os nós das fitas no filtro e retirar a

armação.

 Retirar o filtro.
 Cobrir e fechar o filtro imediatamente

com o saco incluído no volume de for­necimento, após retirá-lo do aparelho.

 Eliminar o filtro usado num saco fecha-

do e estanque, conforme as prescri­ções legais.

 Inserir o filtro na ordem inversa e fixá-

lo.

IV 100/75 M B1

 Premir o botão "Desligar aparelho".
 Desligar o aparelho no interruptor LI-

GAR/DESLIGAR e separá-lo da rede.

 Soltar e retirar a mangueira que acede

à turbina de aspiração na extremidade
inferior.

 Abrir fechos.
 Retirar a tampa da câmara do filtro.

1 Parafuso serrilhado
 Desenroscar os dois parafusos serri-

lhados e retirar o filtro do aparelho.
 Inserir o filtro na ordem inversa e fixá-

lo.

Ajuda em caso de avarias

 Perigo

Desligar o aparelho e retirar a ficha de rede
antes de efectuar quaisquer trabalhos no
aparelho.

 Perigo

Todos os trabalhos e verificações nos com­ponentes eléctricos só devem ser efectua­dos por pessoal qualificado.

Aviso: se aparecer uma avaria (por exem­plo, quebra de filtro), o aparelho deve ser
desligado imediatamente. Antes de uma
nova colocação em operação deve ser eli­minada a avaria.

– 9

89PT

O motor (turbina de aspiração) não

funciona

Falta de corrente eléctrica.
 Verificar a tomada e o fusível da ali-

mentação eléctrica.
 Verificar o cabo e a ficha do aparelho.
Disparo do disjuntor do motor.

 Repor interruptor.

A força de aspiração diminui

Filtro, bocal, tubo flexível de aspiração ou
tubo de aspiração entupidos.
 Verificar, limpar os acessórios. Limpar

o filtro.

Durante a aspiração sai pó

O filtro não está bem colocado ou está de­feituoso.
 Verificar a colocação do filtro, caso ne-

cessário, substituir.

Manómetro indica um valor fora dos

valores permitidos

Filtro entupido.
 Desligar o aparelho e limpar o filtro.

A lâmpada de controlo "Tensão de

rede" brilha

A ficha de rede está encaixada e a tensão
de rede conectada.

Indicação de avaria IV 100/40 M B1,

IV 100/55 M B1

Indicação de avaria IV 100/75 M B1

A lâmpada de controlo "Botão de para­gem de emergência accionado" acende

Acende-se com o botão de desactivação
de emergência premido.
 Destravar o botão de parada de emer-

gência, rodando-o.

A lâmpada de controlo do "Avaria do motor" acende

Acende-se sempre que o disjuntor do mo­tor disparar devido ao elevado consumo de
energia.
 Rodar o botão Ligar/Desligar para 0,

aguardar cerca de 10 minutos, rodar o
botão de Ligar/Desligar para 1.

Serviço de assistência técnica

Quando o defeito não puder ser conser­tado, a máquina deverá ser verificada
pelo serviço de assistência técnica.

Garantia

Em cada país vigem as respectivas condi­ções de garantia estabelecidas pelas nos­sas Empresas de Comercialização.
Eventuais avarias no aparelho durante o
período de garantia serão reparadas, sem
encargos para o cliente, desde que se trate
dum defeito de material ou de fabricação.
Em caso de garantia, dirija-se, munido do
documento de compra, ao seu revendedor
ou ao Serviço Técnico mais próximo.

Lâmpada de controlo "Sentido de rota­ção errado" brilha

 Sentido de rotação errado da turbina de

aspiração, trocar os pólos na ficha.

90 PT

– 10

Acessórios e peças

sobressalentes

 Perigo

Utilizar sempre acessórios autorizados
pelo fabricante para a utilização do tipo de
construção 22. A utilização de outros aces­sórios pode originar o riscos de explosões.

– Só devem ser utilizados acessórios e

peças de reposição autorizados pelo

fabricante do aparelho. Acessórios e

Peças de Reposição Originais - forne-

cem a garantia para que o aparelho

possa ser operado em segurança e

isento de falhas.

– No final das instruções de Serviço en-

contra uma lista das peças de substitui-

ção mais necessárias.

– Para mais informações sobre peças so-

bressalentes, consulte na página

www.kaercher.com o ponto dos servi-

ços.

Acessórios N.º de en-

comenda

DN51

Mangueira de
aspiração, PU,
5m

Mangueira de
aspiração, PU,
10m

Mangueira de
aspiração,
plástico, 5m

Mangueira de
aspiração,
plástico, 10m

Mangueira de
aspiração, bor­racha, 5m

Mangueira de
aspiração, me­tal, 5m

Bico de aspira­ção, borracha

Bico de aspira­ção, plástico

6.906-786.0 6.906-777.0

6.906-788.0 6.906-778.0

6.906-791.0 6.906-781.0

6.906-787.0 6.906-782.0

6.906-789.0 6.906-779.0

6.906-784.0 6.906-775.0

6.902-146.0 6.902-106.0

6.906-773.0 6.903-056.0

N.º de en-

comenda

DN61

Acessórios N.º de en-

comenda

DN51

Bico de aspira­ção, cónico

Bico para jun­tas, plástico

Bico para jun­tas, aço inoxi­dável

Tubo curvo,
aço inoxidável

Tubo de aspi­ração, aço ino­xidável
(necessário
2x)

Bico de chão,
370mm

Bico de chão,
500mm

Bico de chão,
500mm, ver­são pesada

Bico de chão,
escova trans­versal, 370mm

Bico de chão,
escova redon­da

Bico triangular 6.906-796.0 6.906-805.0
Bico raspador

e ralador
Bico para jun-

tas, curvado,
aço inoxidável

Luva de cone­xão

Conexão de
aspiração

Peça redutora,
DN61-DN51

Recipiente em
aço inoxidá­vel, 100 litros

– 11

6.906-764.0 --

6.906-768.0 6.900-222.0

6.906-771.0 6.900-926.0

6.906-767.0 6.906-850.0

6.906-766.0 6.906-851.0

6.906-814.0 --

4.130-412.0 4.130-413.0

6.906-793.0 6.906-802.0

6.906-797.0 --

6.906-798.0 --

6.906-770.0 6.903-360.0

6.906-831.0 --

6.906-799.0 6.906-800.0

6.789-003.0 6.789-004.0

N.º de en-

comenda

DN61

6.902-147.0

4.070-838.0

91PT

Acessórios IV 100/40 M B1, IV 100/

55 M B1

Acessórios N.º de enco-

menda

Filtro 6.904-342.0
Saco colector de pó em PE6.904-348.0

Acessórios IV 100/75 M B1

Acessórios N.º de enco-

menda

Filtro 6.904-344.0
Saco colector de pó em PE6.904-348.0

Declaração de conformidade

CE

Declaramos que a máquina a seguir desig­nada corresponde às exigências de segu­rança e de saúde básicas estabelecidas
nas Directivas CE por quanto concerne à
sua concepção e ao tipo de construção as­sim como na versão lançada no mercado.
Se houver qualquer modificação na máqui­na sem o nosso consentimento prévio, a
presente declaração perderá a validade.

Produto: Aspirador húmido e seco
Tipo: 1.573-xxx
Respectivas Directrizes da CE

2006/42/CE (+2009/127/CE)
2004/108/CE
94/9/CE

Normas harmonizadas aplicadas

EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–11: 2000

Normas nacionais aplicadas

-

Marcação

92 PT

II 3D 116 °C

5.957-823

Os abaixo assinados têm procuração para
agirem e representarem a gerência.

CEO

Responsável pela documentação:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2014/02/01

– 12

Head of Approbation

Dados técnicos

IV 100/40 M B1IV 100/55 M B1IV 100/75 M

B1

Tensão da rede V 400 400 400
Frequência Hz 3~ 50 3~ 50 3~ 50
Potência W 5000 6000 7500
Impedância da rede máx. permiti-daOhm 0.154+j0.096 0.128+j0.080 0.204+j0.127

Conteúdo do recipiente l 90 90 90
Volume de ar l/s 92 88 105
Subpressão

* com válvula de delimitação da
pressão

Superfície filtrante m
Tipo de protecção contra ignição

Classe de protecção -- I I I
Tipo de protecção -- IP54 IP54 IP54
Ligação do tubo flexível de aspira-

ção
Comprimento do tubo de aspira-

ção
Comprimento x Largura x Altura mm 1220 x 670 x

Peso de funcionamento típico kg 141 155 256
Temperatura ambiente °C -10...+40 -10...+40 -10...+40
Humidade relativa no ar % 30...90 30...90 30...90

Valores obtidos segundo EN 60335-2-69

Nível de pressão acústica L
Insegurança K

pA

pA

Valor de vibração mão/braço m/s
Insegurança K m/s

kPa

15,5 (155) 21,0 (210) 27,0 (270)

(mbar)

2

1,8 1,8 3,0

II 3D 116 °C II 3D 116 °C II 3D 116 °C

Diâmetro

61 61 61

nominal
m555

1530

1220 x 670 x
1530

1280 x 690 x
1820

dB(A) 65 79 72
dB(A) 1 1 1

2

2

<2,5 <2,5 <2,5
0,2 0,2 0,2

Cabo de
rede

EU
IV 100/40 M
B1

EU
IV 100/55 M
B1

H07RN-F 4x2,5 mm

2

Refª Comprimen-

to do cabo

6.649-368.0 8 m

6.649-369.0 8 m

Cabo de
rede

EU
IV 100/75 M
B1

– 13

H07RN-F 4x4,0 mm

2

Refª Comprimen-

to do cabo

6.649-364.0 8 m

93PT

Læs original brugsanvisning in-

den første brug, følg anvisnin­gerne og opbevar vejledningen til senere
efterlæsning eller til den næste ejer.

– Inden første ibrugtagelse skal betje-

ningsvejledningen og sikkerhedshen­visningerne nr. 5.956-249 læses!

– Hvis driftsvejledningen og sikkerheds-

anvisningerne ikke overholdes, kan der
opstå skader på apparatet og risici for
brugeren og andre personer.

– Ved transportskader skal forhandleren

informeres omgående.

Indholdsfortegnelse

Miljøbeskyttelse . . . . . . . . . DA . . .1

Symbolerne i driftsvejledningen DA . . .1
Bestemmelsesmæssig‚ anven-

delse. . . . . . . . . . . . . . . . . . DA . . .2

Symboler på maskinen. . . . DA . . .2

Sikkerhedsanvisninger . . . . DA . . .3

Maskinelementer . . . . . . . . DA . . .4

Ibrugtagning . . . . . . . . . . . . DA . . .6

Betjening . . . . . . . . . . . . . . DA . . .6

Ud-af-drifttagning . . . . . . . . DA . . .6

Transport . . . . . . . . . . . . . . DA . . .7

Opbevaring. . . . . . . . . . . . . DA . . .7

Pleje og vedligeholdelse . . DA . . .7

Hjælp ved fejl . . . . . . . . . . . DA . . .9

Garanti . . . . . . . . . . . . . . . . DA . .10

Tilbehør og reservedele . . . DA . .10
EU-overensstemmelses- er-

klæring . . . . . . . . . . . . . . . . DA . .12

Tekniske data . . . . . . . . . . . DA . .13

Miljøbeskyttelse

Emballagen kan genbruges.
Smid ikke emballagen ud sam­men med det almindelige hus­holdningsaffald, men aflever
den til genbrug.

Udtjente apparater indeholder
værdifulde materialer, der kan
og bør afleveres til genbrug.
Batterier, olie og lignende stof­fer er ødelæggende for miljøet.
Aflever derfor udtjente appara­ter på en genbrugsstation eller
lignende.

Henvisninger til indholdsstoffer
(REACH)

Aktuelle oplysninger til indholdsstoffer fin­der du på:

www.kaercher.com/REACH

Symbolerne i

driftsvejledningen

 Risiko

En umiddelbar truende fare, som kan føre
til alvorlige personskader eller død.

몇 Advarsel

En muligvis farlig situation, som kan føre til
alvorlige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til
personskader eller til materialeskader.

94 DA

– 1

Bestemmelsesmæssig‚

anvendelse

– Apparatet er kun egnet til tør anvendel-

se, maskinen er ikke egnet til opsug­ning af væsker og vådt materiale.

– Apparatet er egnet til opsugning af tør,

brændbart, sundhedsfarligt støv på ma­skiner og aggregater i zone 22, støv­klasse M og B1 iht. DS/EN 60 335–2–

69.
Begrænsning: Der må ikke suges kræft-

fremkaldende stoffer ud over træstøv.

– Dette apparat er beregnet til erhvervs-

mæssig brug.

– Hver anden brug anses for at være

uhensigtsmæssig.

몇 Advarsel

Kvæstelsesfare ved at isætte og låse
snavsbeholderen

Grib aldrig ind imellem snavsbeholderen og
suger eller i nærheden af styringsboltene
medens du låser beholderen. Lås snavsbe­holderen med det tilsvarende håndtag og
med begge hænder samtidigt!

IV 100/40 M B1

Symboler på maskinen

Tændingskilder må ikke op­suges! Egnet til opsugning af
brændbar støv af støveksplo­sionsklassen i zone 22.

M

ADVARSEL: Dette apparat indeholder
sundhedsfarligt støv. Tømning og vedlige­holdelse, inklusive fjernelse af støvposen.
må kun udføres af sagkyndige personer.
Benyt personligt beskyttelsesudstyr.
Tænd først apparatet, når det komplette
filtersystem er installeret, og funktionen af
volumenstrømkontrollen er kontrolleret.

!

M

IV 100/55 M B1

IV 100/75 M B1

Ved en sugeslange med en nominel bred­de, må suge-undertrykket ikke underskride
den angivne værdi. Hvis suge-undertrykket
underskrides, skal apparatet afbrydes og
filteret renses.
Bemærk: Ved suge-undertrykket handler
det sig om en negativ talværdi, derfor vises
ved en underskridelse en større og absolut
talværdi på manometeret.

– 2

95DA

Sikkerhedsanvisninger

 Efter afslutning af arbejdet skal appara-

tet slukkes og netstikket trækkes ud.

 Risiko

– Hvis returluften føres tilbage i rummet,

skal der være en tilstrækkelig høj luft­skifterate L i lokalet. For at overholde de
påkrævede grænseværdier, må den til­bageførte volumenstrøm max.. udgøre
50 % af friskluftvolumenstrømmen
(rumvolumen V
Uden særlige udluftningstiltag gælder
følgende: L

– Dette apparat indeholder sundhedsfar-

ligt støv. Tømning og vedligeholdelse,
inkl. fjernelse af støvopsamlingsbehol­dere, skal altid udføres af fagfolk iført
korrekt sikkerhedsudstyr.

– Brug af apparatet og stofferne, for hvil-

ke apparatet skal anvendes, inklusive
den sikre metode til at bortskaffe de op­sugede materialer, må kun gennemfø­res af trænet personale.

– Snavsbeholderen skal tømmes om

nødvendigt, dog altid efter hvert brug.

– Brug af sikkerhedsfiltersæk er påbudt

ved lov.

– Apparatet må ikke anvendes uden et

komplet filtersystem.

– Det er ikke tilladt at bruge en forlænger-

ledning.

– Ved formålstjenlig/ikke-formålstjenlig

brug kan dele (f.eks. udblæsningsåb­ningen) på industristøvsugeren komme
op på 116°C.

– Kontroller inden idrifttagningen og med

jævne mellemrum, at stelforbindelsen
er i orden, at den sidder godt fast, og at
den virker, som den skal.

– Der må kun suges, når alle filterelemen-

ter er monteret, da sugemotoren i mod­sat fald beskadiges, og der opstår
sundhedsfare pga. øget afgivelse af fint
støv!

x luftskifterate LS).

R

=1h–1.

S

– Maskiner type 22 er egnet til opsugning

af brændbart støv i zone 22. De er ikke
egnet for tilslutning til støvproduceren­de maskiner.

– Maskiner type 22 er ikke egnet til op-

sugning af støv eller væsker med høj
eksplosionsfare eller blandinger med
brændbar støv og væsker.

– Der skal tages hensyn til sikkerhedsan-

visningerne til de materialer der skal op­suges.

– Støveksplosionssikrede industristøvsu-

gere er sikkerhedsteknisk ikke egnede
til op- og udsugning af eksplosionsfarli­ge eller dermed ligestillede stoffer, af
væsker eller af blandinger af brændbart
støv og væsker.

I nødstilfælde

 I nødstilfælde (f.eks. ved indsugning af

brændbare materialer, ved kortslutning
eller andre elektriske fejl) skal der sluk­kes for sugeren og netstikket trækkes
ud.

96 DA

– 3

Maskinelementer

Betjeningselementer IV 100/40 M B1, IV 100/55 M B1

1 Slange til sugeturbinen
2 Holder filterrensning
3 Låg filterkammer
4 Filterkammer
5 Tilslutningsstykke til tilbehør
6 Manometer
7 Snavsbeholder
8 Arm til åbning af snavsbeholderen
9 Styringshjul med stopbremse
10 Dæksel
11 Skydegreb
12 Lyddæmper
13 Diffusor
14 Styringsskab
15 Tænd/sluk-kontakt
16 Kontrollampe "Netspænding eksisterer"
17 Kontrollampe "Ukorrekt drejeretning"

– 4

97DA

21

15

14

Betjeningselementer IV 100/75 M B1

20

OFF

0

!

ON

1

16

18

19

I

12

12

3

11

17

4

13

1 Slange til sugeturbinen
2 Holder filterrensning
3 Låg filterkammer
4 Filterkammer
5 Tilslutningsstykke til tilbehør
6 Snavsbeholder
7 Arm til åbning af snavsbeholderen
8 Styringshjul med stopbremse
9 Dæksel
10 Skydegreb
11 Lyddæmper
12 Diffusor
13 Manometer
14 Styringsskab
15 Trykknap "Sluk apparatet"
16 Lysknap "Tænd apparatet"
17 Kontrollampe "Motorfejl"
18 Tænd/sluk-kontakt

5

6

7

9

88

19 Kontrollampe "Netspænding eksisterer"
20 Kontrollampe "Nødstop-knap trykt"
21 Nødstop-knap

10

98 DA

– 5

Ibrugtagning

Bemærk: Der kan gælde yderligere for-

skrifter for støvtyper med en antændelses­energi på mindre end 1mJ.
 Stil apparatet i arbejdspositionen, sørg

for at sikre med stopbremsen om nød­vendigt.

 Sæt sugeslangen ind i sugeslangens til-

slutning.

 Sæt det ønskede tilbehør på sugeslan-

gen.

 Sørg for, at snavsbeholderen sættes

korrekt i.

Strømtilslutning

Forsigtig

Den maksimal tilladelige netimpedans ved
el-tilslutningspunktet (se tekniske data) må
ikke overskrides. Hvis der er tvivl om netim­pedansen af tilslutningspunktet, kontakt
venligst energiforsyningsvirksomheden.

Betjening

 Stil Tænd/Sluk knappen på "1".
 Ved IV 100/75 M B1 tryk knap „Tænd

apparatet".

몇 Advarsel

Undgå at rulle slangen op eller folde den
under opsugningen.

Sugeeffektovervågning

Apparatet er udstyret med en sugeeffek­tovervågning. Hvis lufthastigheden i suge­slangen synker under 20 m/s, vises
følgende tryk på manometeret:

NW 50 NW 60
IV 100/40 M B1 13,0 kPa 12,0 kPa
IV 100/55 M B1 19,5 kPa 15,5 kPa
IV 100/75 M B1 25,0 kPa 19,5 kPa

For at opnå den foreskrevne hastighed på
mere end 20 m/s igen, skal der gennemfø­res følgende opgaver:

 Sluk IV 100/40 M B1 eller IV 100/55 M

B1 med TÆND/SLUK-knappen.
Ved IV 100/75 M B1 tryk knap „Sluk ap-

paratet".

 Rense filteret (se kapitel " Rense filter").
 Kontroller sugeslange og tilbehør for til-

stopning.

Hvis disse foranstaltninger ikke fører til den
ønskede reducering af trykdisplayet:
 Sluk for apparatet og udskift filtret (se

kapitel "Skifte filter").

Ud-af-drifttagning

 Ved IV 100/75 M B1 tryk knap „Sluk ap-

paratet".

 Sluk apparatet med tænd/slukkontak-

ten.

 Fjern tilbehøret og skyl det igennem

med vand ved behov, og tør det bagef­ter.

Bemærk: Tøm og rengør sugeren hver
gang den har været i brug samt efter be­hov.
 Tøm den opfyldte snavsbeholder (se

kapitel "Tøm snavsbeholderen").

 Maskinen rengøres indvendigt og ud-

vendigt ved at støvsuge den og tørre
den af med en fugtet klud.

 Opbevar maskinen i et tørt rum og sørg

for at sikre den mod uvedkommendes
brug.

 Ved støvsugning af apparatet skal der

anvendes en suger af samme eller en
bedre klassificering.

– 6

99DA

Tømme snavsbeholderen

Afhængigt af materiale og mængde af det
opsugede materiale, skal snavsbeholderen
kontrolleres regelmæssigt for at undgå en
for stærk påfyldning.
 Sluk for apparatet og sikre styringsrul-

lerne med stopbremsen.

 Åben snavsbeholderen opad med låset

(se figuren).

 Træk snavsbeholderen ud af apparatet

med det tilsvarende håndtag.

Bemærk: Snavsbeholderen skal tømmes
hvis den er fyldt til ca. 3 cm under den øver­ste kant.
 Tøm snavsbeholderen og sæt den ind i

apparatet igen i omvendt rækkefølge.

Støvsamlingspose

Til støvfri udtømning af apparatet, kan der
lægges en støvsamlingsbeholder ind i
snavsbeholderen:
 Sæt støvsamlingsbeholderen ind i be-

holderen og læg den tæt på beholde­rens væg.

 Smøg posens kant over snavsbeholde-

ren kant udadtil.

 Sæt snavsbeholderen ind i apparatet.
 Luk støvsamlingsposen efter driften og

tag den ud af snavsbeholderen.

 Støvsamlingsbeholderen med indhold

skal bortskaffes ifølge lovens forskrifter.

Transport

Forsigtig

Fare for person- og materialeskader! Hold
øje med maskinens vægt ved transporten.

 Ved transport i biler skal renseren fast-

spændes i.h.t. gældende love.

Følgende foranstaltninger er nødvendige
for en støvfri transport af apparatet:
 Sæt dækslet nøjagtigt ind i sugetilslut-

ningen.

 Løft låsemekanismen og skub dækslet

ind til anslaget.

Opbevaring

Forsigtig

Fare for person- og materialeskader! Hold
øje med maskinens vægt ved opbevaring.

Denne maskine må kun opbevares inden­dørs.

Pleje og vedligeholdelse

 Risiko

Træk netstikket og afbryd maskinen inden
der arbejdes på maskinen.

Støvfjernende maskiner er sikkerhedsan­ordninger til forebyggelse eller afhjælpning
af farer iht. gældende sikkerhedskrav.

– Brugerens vedligeholdelse kræver, at

apparatet skilles ad, rengøres og vedli­geholdes, såfremt dette er muligt uden,
at der opstår fare for servicepersonalet
og andre personer. Passende forsigtig­hedstiltag omfatter afgiftning inden af­monteringen. Sørg for, at etablere lokalt
filtreret tvangsudluftning på det sted,
hvor apparatet skilles ad. Sørg endvide­re for at rengøre vedligeholdelsesfla­den, og at personalet er udstyret med
passende beskyttelsesudstyr.

– Apparatets yderside skal afgiftes ved

støvsugning og tørres af eller behand­les med tætningsmiddel, før det tages
ud af det farlige område. Alle dele af ap­paratet skal behandles som værende
forurenet, når de tages ud af det farlige
område.

100 DA

– 7
