Lesen Sie vor der ersten Be-

nutzung Ihres Gerätes diese
Betriebsanleitung und handeln Sie danach.
Bewahren Sie diese Betriebsanleitung für
späteren Gebrauch oder für Nachbesitzer
auf.
Vor erster Inbetriebnahme Sicherheitshin­weise Nr. 5.956-250 unbedingt lesen!

Inhaltsverzeichnis

Sicherheitshinweise . . . . . . DE . . . 1

Allgemeine Hinweise. . .
Symbole auf dem Gerät
Symbole in der Betriebsan-

leitung . . . . . . . . . . . . . . DE

Funktion . . . . . . . . . . . . . . . DE . . . 2

Bestimmungsgemäße Verwen-

dung . . . . . . . . . . . . . . . . . . DE . . . 2

Geeignete Beläge . . . . .

Umweltschutz . . . . . . . . . . . DE . . . 2

Bedien- und Funktionselemente DE . . . 3

4-Besensystem . . . . . . .

2-Besensystem . . . . . . .

Bedienpult . . . . . . . . . . .

Konsole . . . . . . . . . . . . .

Schaltleiste . . . . . . . . . .

Bedienung. . . . . . . . . . . . . . DE . . . 5

Warnblinkanlage . . . . . .

Multifunktionsanzeige . .

Scheibenwischer. . . . . .

Scheibenwaschanlage .

Rückspiegel einstellen .

Außenspiegel einstellen

Außenspiegelheizung (Zu-

behör) . . . . . . . . . . . . . . DE

Arbeitsbeleuchtung . . . .

Rundumleuchte. . . . . . .

Kombinationsschalter . .

Fahrtrichtungshebel . . .

Feststellbremse. . . . . . .

Fahrersitz einstellen . . .

Komfortsitz (Zubehör) . .

12V-Anschluss . . . . . . .

Gebläse. . . . . . . . . . . . .

Klimaanlage (Zubehör) .

Frischluft-/Umluftsteuerung

Heizung. . . . . . . . . . . . .

Vor Inbetriebnahme . . . . . . DE . . . 6

Abladen. . . . . . . . . . . . .

Inbetriebnahme. . . . . . . . . . DE . . . 6

Allgemeine Hinweise. . .

Tanken. . . . . . . . . . . . . .

Prüf- und Wartungsarbeiten

Betrieb . . . . . . . . . . . . . . . . DE . . . 6

Gerät starten . . . . . . . . .

Gerät fahren . . . . . . . . .

Kehrbetrieb . . . . . . . . . .

Kehrgutbehälter entleeren

Kehrgutbehälter manuell

entleeren . . . . . . . . . . . . DE

Gerät ausschalten. . . . .

Laubsaugerbetrieb (Zube-

hör) . . . . . . . . . . . . . . . . DE

DE
DE

DE

DE
DE
DE
DE
DE

DE
DE
DE
DE
DE
DE

DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE

DE

DE
DE
DE

DE
DE
DE
DE

DE

. . . 1
. . . 2

. . . 2

. . . 2

. . . 4
. . . 4
. . . 4
. . . 4
. . . 4

. . . 5
. . . 5
. . . 5
. . . 5
. . . 5
. . . 5

. . . 5
. . . 5
. . . 5
. . . 5
. . . 5
. . . 6
. . . 6
. . . 6
. . . 6
. . . 6
. . . 6
. . . 6
. . . 6

. . . 6

. . . 6
. . . 6
. . . 6

. . . 6
. . . 6
. . . 7
. . . 9

. . . 9
. . . 9

. . . 9

Transport . . . . . . . . . . . .

Abschleppen . . . . . . . . .

DE
DE

. 10
. 10

Stilllegung . . . . . . . . . . . . . . DE . 10

Pflege und Wartung. . . . . . . DE . 10

Allgemeine Hinweise . . .

Reinigung. . . . . . . . . . . .

Wartungsintervalle . . . . .

Wartungsarbeiten. . . . . .

DE
DE
DE
DE

. 10
. .11
. 12
. 12

Zubehör . . . . . . . . . . . . . . . . DE . 18

Hilfe bei Störungen . . . . . . . DE . 19

Technische Daten . . . . . . . . DE . 20

EG-Konformitätserklärung . . DE . 21

Garantie. . . . . . . . . . . . . . . . DE . 21

Sicherheitshinweise

Allgemeine Hinweise

Wenn Sie beim Auspacken einen Trans­portschaden feststellen, dann benachrichti­gen Sie Ihr Verkaufshaus.
 Lesen Sie vor der Inbetriebnahme die

Betriebsanleitung Ihres Gerätes und
beachten Sie besonders die Sicher­heitshinweise.

– Die an dem Gerät angebrachten Warn-

und Hinweisschilder geben wichtige
Hinweise für den gefahrlosen Betrieb.

– Neben den Hinweisen in der Betriebs-

anleitung müssen die allgemeinen Si­cherheits- und Unfallverhütungs­vorschriften des Gesetzgebers berück­sichtigt werden.

Fahrbetrieb

 Gefahr

Verletzungsgefahr!
Kippgefahr bei zu großen Steigungen.

– In Fahrtrichtung nur Steigungen bis zu

25% befahren.

Kippgefahr bei schneller Kurvenfahrt.

– In Kurven langsam fahren.

Kippgefahr bei instabilem Untergrund.

– Das Gerät ausschließlich auf befestig-

tem Untergrund bewegen.

Kippgefahr bei zu großer seitlicher Nei­gung.

– Quer zur Fahrtrichtung nur Steigungen

bis maximal 10% befahren.

– Es müssen grundsätzlich die Vor-

schriftsmaßnahmen, Regeln und Ver­ordnungen beachtet werden, die für
Kraftfahrzeuge gelten.

– Die Bedienperson hat das Gerät be-

stimmungsgemäß zu verwenden. Sie
hat bei ihrer Fahrweise die örtlichen
Gegebenheiten zu berücksichtigen und
beim Arbeiten mit dem Gerät auf Dritte,
insbesondere auf Kinder, zu achten.

– Das Gerät darf nur von Personen be-

nutzt werden, die in der Handhabung
unterwiesen sind oder ihre Fähigkeiten
zum Bedienen nachgewiesen haben
und ausdrücklich mit der Benutzung be­auftragt sind.

– Das Gerät darf nicht von Kindern oder

Jugendlichen betrieben werden.

– Die Mitnahme von Begleitpersonen ist

nicht zulässig.

– Gerät darf nur vom Sitz aus in Bewe-

gung gesetzt werden.

 Um unbefugtes Benutzen des Gerätes

zu verhindern, ist der Zündschlüssel
abzuziehen.

 Das Gerät darf niemals unbeaufsichtigt

gelassen werden, solange der Motor in
Betrieb ist. Die Bedienperson darf das
Gerät erst verlassen, wenn der Motor
stillgesetzt, das Gerät gegen unbeab­sichtigte Bewegungen gesichert, gege­benenfalls die Feststellbremse betätigt
und der Zündschlüssel abgezogen ist.

Geräte mit Verbrennungsmotor

 Gefahr

Verletzungsgefahr!

– Die Abgasöffnung darf nicht verschlos-

sen werden.

– Nicht über die Abgasöffnung beugen

oder hinfassen (Verbrennungsgefahr).

– Antriebsmotor nicht berühren oder an-

fassen (Verbrennungsgefahr).

– Abgase sind giftig und gesundheits-

schädlich, sie dürfen nicht eingeatmet
werden.

– Der Motor benötigt ca. 3 - 4 Sekunden

Nachlauf nach dem Abstellen. In dieser
Zeitspanne unbedingt vom Antriebsbe­reich fernhalten.

Turbinengehäuse

 Gefahr

Verletzungsgefahr bei laufendem Diesel­motor!

– Seitlichen Deckel am Turbinengehäuse

(unter der Turbine) niemals öffnen.

– Nicht in das Turbinengehäuse hinein-

fassen.

– Nicht mit Wasser in das Turbinenge-

häuse spritzen.

Zubehör und Ersatzteile

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und stö­rungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com
im Bereich Service.

2 DE

- 1

Symbole auf dem Gerät

Verbrennungsgefahr
durch heiße Oberflächen!
Vor Arbeiten am Gerät,
Auspuffanlage ausrei­chend abkühlen lassen.

Symbole in der Betriebsanleitung

Gefahr



Bezeichnet eine unmittelbar drohende Ge­fahr. Bei Nichtbeachten des Hinweises dro­hen Tod oder schwerste Verletzungen.

몇 Warnung

Bezeichnet eine möglicherweise gefährli­che Situation. Bei Nichtbeachten des Hin­weises können leichte Verletzungen oder
Sachschäden eintreten.

Hinweis

Bezeichnet Anwendungstipps und wichtige
Informationen.

Funktion

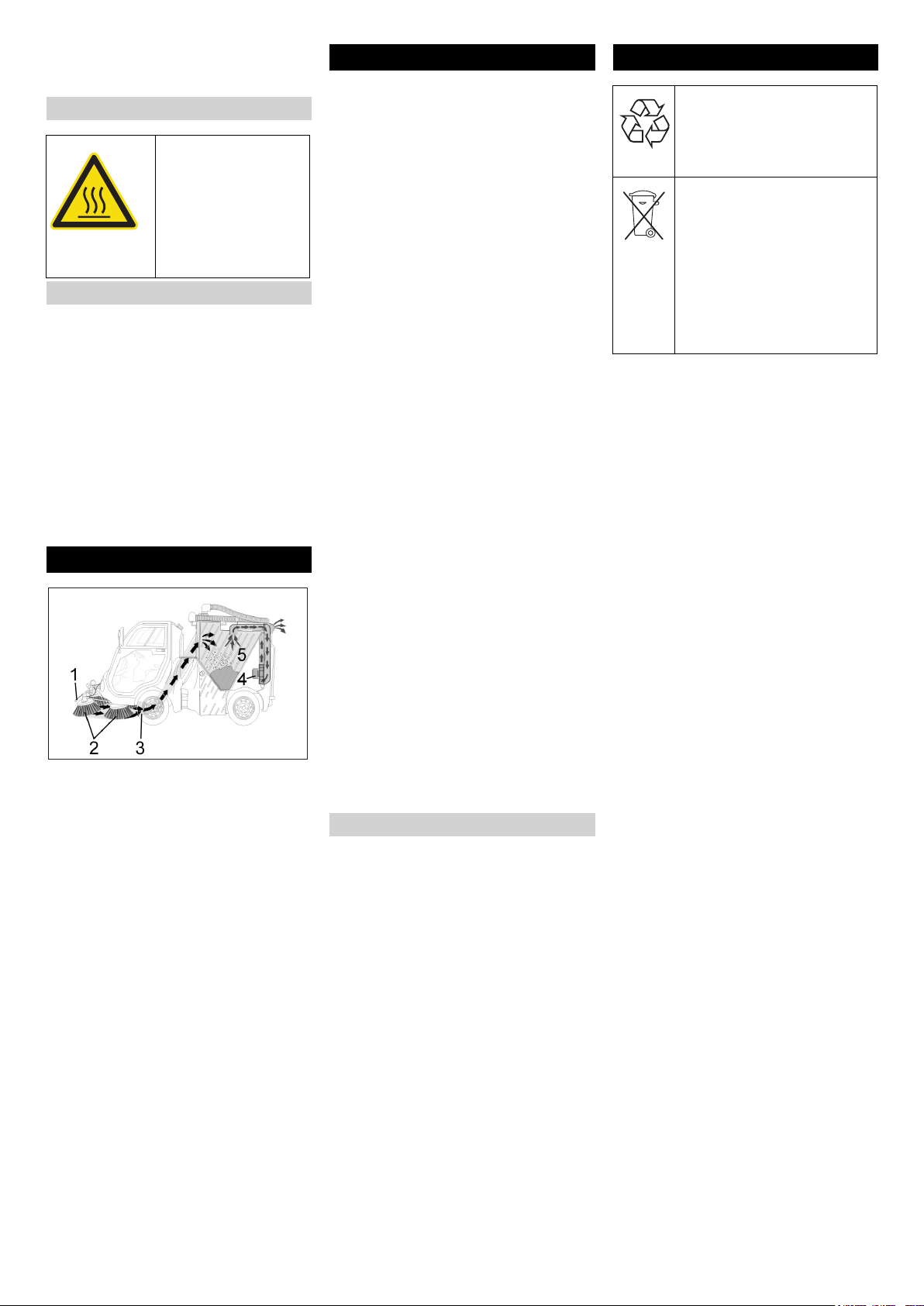

– Der auftretende Staub wird durch aus-

gesprühtes Wasser (1) gebunden.

– Die Seitenbesen (2) befördern den

Schmutz vor den Saugmund (3).

– Die Saugturbine (4) saugt das Kehrgut

auf und befördert es in den Kehrgutbe­hälter (5).

Bestimmungsgemäße Ver-

wendung

Verwenden Sie dieses Gerät ausschließ­lich gemäß den Angaben in dieser Be­triebsanleitung.
 Das Gerät mit den Arbeitseinrichtungen

ist vor Benutzung auf den ordnungsge­mäßen Zustand und die Betriebssicher­heit zu prüfen. Falls der Zustand nicht
einwandfrei ist, darf es nicht benutzt
werden.

– Diese Kehrmaschine ist zum Kehren

von verschmutzten Flächen im Außen­bereich bestimmt.

– Das Gerät darf nicht in geschlossenen

Räumen verwendet werden.

– Das Gerät ist nicht für die Absaugung

gesundheitsgefährdender Stäube ge­eignet.

– An dem Gerät dürfen keine Verände-

rungen vorgenommen werden.

– Niemals explosive Flüssigkeiten,

brennbare Gase sowie unverdünnte
Säuren und Lösungsmittel aufkehren/
aufsaugen! Dazu zählen Benzin, Farb­verdünner oder Heizöl, die durch Ver­wirbelung mit der Saugluft explosive
Dämpfe oder Gemische bilden können,
ferner Aceton, unverdünnte Säuren und
Lösungsmittel, da sie die am Gerät ver­wendeten Materialien angreifen.

– Keine brennenden oder glimmenden

Gegenstände aufkehren/aufsaugen.

– Das Gerät ist nur für die in der Betriebs-

anleitung ausgewiesenen Beläge ge­eignet.

– Es dürfen nur die vom Unternehmer

oder dessen Beauftragten für den Ma­schineneinsatz freigegebenen Flächen
befahren werden.

– Der Aufenthalt im Gefahrenbereich ist

verboten. Der Betrieb in explosionsge­fährdeten Räumen ist untersagt.

– Generell gilt: Leichtentzündliche Stoffe

von dem Gerät fernhalten (Explosions-/
Brandgefahr).

Geeignete Beläge

– Asphalt
– Industrieboden
– Estrich
– Beton
– Pflastersteine

Umweltschutz

Die Verpackungsmaterialien
sind recyclebar. Bitte werfen
Sie die Verpackungen nicht in
den Hausmüll, sondern führen
Sie diese einer Wiederverwer­tung zu.

Altgeräte enthalten wertvolle
recyclingfähige Materialien, die
einer Verwertung zugeführt
werden sollten. Batterien, Öl
und ähnliche Stoffe dürfen nicht
in die Umwelt gelangen. Bitte
entsorgen Sie Altgeräte des­halb über geeignete Sammel­systeme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin­den Sie unter:

www.kaercher.de/REACH

- 2

3DE

Bedien- und Funktionselemente

Bild 1

1 Lenkrad
2 Bedienpult
3 Beleuchtung
4 Rechter Seitenbesen, vorne

(Nur 4-Besensystem)

5 Rechter Seitenbesen, hinten

(Nur 4-Besensystem)

6 Linker Seitenbesen, vorne

(Nur 4-Besensystem)

7 Linker Seitenbesen, hinten

(Nur 4-Besensystem)
8 Grobschmutzklappe
9 Fahrersitz
10 Kehrgutbehälter
11 Kraftstofftank
12 Scheibenwischer
13 Rechter Außenspiegel
14 Linker Außenspiegel
15 Rückspiegel
16 Wasserkühler
17 Ölkühler
18 Kühler Klimaanlage (Zubehör)
19 Behälter Scheibenwasser
20 Sicherungskasten Fahrerkabine
21 Bremspedal
22 Fahrpedal
23 Pedal Grobschmutzklappe heben/sen-

ken

24 Sicherungskasten Motorraum
25 Abschleppöse, vorne
26 Abschleppöse, hinten
27 Rundumleuchte
28 Arretierung Seitenbesenanhebung

(Nur 2-Besensystem)

Bild 2

4 DE

- 3

4-Besensystem

– Pedal Grobschmutzklappe heben/sen-

ken

Bedienpult Konsole

Bild 3

2-Besensystem

Pedal Grobschmutzklappe heben/sen-

–

ken

Bild 4

Bild 6

1 Display
2 Einstellung Seitenbesendrehzahl
3 Arbeitshydraulik

1. Stufe = Arbeitshydraulik einschalten

2. Stufe = Saugturbine und Seitenbe-

sen einschalten
4 Anhebung des Saugmundes
5 Zündschloss
6 Scheibenwaschanlage
7 Scheibenwischer
8 Außenspiegelheizung (Zubehör)
9 Rundumleuchte
10 Schalter Arbeitsbeleuchtung
11 Lenksäulenverstellung
12 Kombinationsschalter
13 Fahrtrichtungshebel
14 Warnblinkanlage

Bild 7

1 Seitenbesen anheben/absenken

Hydraulische Seitenbesenentlastung

(Zubehör)
2 Joystick Seitenbesen aus-/einfahren
3 Seitenbesen sperren
4 Neigung Seitenbesen, links

(Nur 4-Besensystem)
5 Einstellung Motordrehzahl
6 Sprühwasser ein-/ausschalten
7 Kehrgutbehälter anheben/absenken
8 Neigung Seitenbesen, rechts

(Nur 4-Besensystem)

Schaltleiste

Bild 5

A Rechter Seitenbesen
B Linker Seitenbesen

Bild 8

1 12V-Anschluss
2 Gebläse
3 Klimaanlage ein-/ausschalten (Zube-

hör)
4 Frischluft-/Umluftsteuerung
5 Heizung

- 4

5DE

Bedienung

Displayzeile 2

Kombinationsschalter

Warnblinkanlage

Warnblinkanlage ein-/ausschalten:
 Schalter Warnblinkanlage betätigen.

Multifunktionsanzeige

Bild 9

Tasten

Motordrehzahl (1)
Displayzeile 1

Kühlwassertemperatur (2)
Displayzeile 1
Warnton 1 (- - - -) > 108 °C
Warnton 2 (____) > 115 °C

Hydrauliköltemperatur (3)
Displayzeile 1
Warnton 1 (- - - -) > 75 °C
Warnton 2 (____) > 80 °C
Quittierung (3)

Füllstand Kraftstofftank (4)
Displayzeile 1
Warnton 1 (- - - -) < 15 l
Quittierung (4)

Füllstand Wassertank (5)
Displayzeile 2
Abruf (5)

Betriebsstundenzähler Mo­tor

Displayzeile 2
Abruf (6)

Betriebsstundenzähler
Turbine

Displayzeile 2

Fahrstrecke (7)
Displayzeile 2

Geschwindigkeit (8)
Displayzeile 2

(6)

(6)

Motor aus
Zündung ein

Batteriespannung

Motor aus
Zündung ein

Displayzeile 1

Bordspannung

Motor ein

Displayzeile 1

Serviceintervall SIA
Displayzeile 2
Filterwechsel > 320 h

Kontrolllampen

Blinker links/rechts (9)
Fernlicht (10)
Feststellbremse betätigt (11)
Vorglühen (3 Sekunden halten) (12)
Kehrgutbehälter angehoben (13)
Motoröldruck zu niedrig (14)
Batterieladung zu niedrig (15)
Luftfilter verschmutzt (16)
Sprühwasserpumpe eingeschaltet (17)

Scheibenwischer

Scheibenwischer ein-/ausschalten:
 Schalter Scheibenwischer betätigen.

– 1. Stufe = Intervall
– 2. Stufe = Konstant

Scheibenwaschanlage

Scheibenwaschanlage ein-/ausschalten:
 Schalter Scheibenwaschanlage betäti-

gen.

Spritzwasser für die Frontscheibe wird akti­viert.

Rückspiegel einstellen

 Rückspiegel von Hand einstellen.

Außenspiegel einstellen

 Rechten und linken Außenspiegel von

Hand einstellen.

Außenspiegelheizung (Zubehör)

Außenspiegelheizung ein-/ausschalten:
 Schalter Außenspiegelheizung betäti-

gen.

Arbeitsbeleuchtung

Arbeitsbeleuchtung ein-/ausschalten:
 Schalter Arbeitsbeleuchtung betätigen.

Rundumleuchte

Rundumleuchte ein-/ausschalten:
 Schalter Rundumleuchte betätigen.

1 Standlicht
2 Abblendlicht
3 Lichthupe
4 Fernlicht

1 Hupe
2 Fahrtrichtungsgeber rechts
3 Fahrtrichtungsgeber links

Fahrtrichtungshebel

0 = Neutral
1 = Vorwärts fahren
2 = Rückwärts fahren

Uhrzeit (1)-(8)

Motor ein

6 DE

- 5

Feststellbremse

Feststellbremse arretieren

 Handgriff hochziehen.

Feststellbremse lösen

 Arretierknopf drücken und Handgriff ab-

lassen.

Fahrersitz einstellen

Sitzposition einstellen

 Hebel unter dem Sitz nach oben zie-

hen.

 Sitz verschieben, Hebel loslassen und

einrasten.

 Durch Vor- und Zurückbewegen des

Sitzes prüfen, ob er arretiert ist.

Sitzfederung einstellen

 Handrad an der Sitzrückseite verdre-

hen.

– Im Uhrzeigersinn: Federung härter
– Gegen Uhrzeigersinn: Federung wei-

cher

Komfortsitz (Zubehör)

Sitzposition einstellen

 Hebel (1) drücken.
 Sitz verschieben, Hebel loslassen und

einrasten.

 Durch Vor- und Zurückbewegen des

Sitzes prüfen, ob er arretiert ist.

Sitzfederung einstellen

 Hebel (2) so weit schwenken, bis auf

der Skala Ihr Körpergewicht erreicht ist.

– Einstellung des Körpergewichts von 50-

130 kg.

– Durch Schwenken bis zur Endstellung

wird die Einstellung auf 50 kg zurück­gesetzt.

Sitzlage einstellen

 Handgriff (3) schwenken.
 Sitzfläche verschieben.

12V-Anschluss

 Verbraucher am 12V-Anschluss einste-

cken.
(siehe Schaltleiste)

Gebläse

 Gebläse ein-/ausschalten.

(siehe Schaltleiste)

– für Heizung: 2-stufig
– für Klimaanlage: 3-stufig

Klimaanlage (Zubehör)

 Klimaanlage ein-/ausschalten.

(siehe Schaltleiste)

Frischluft-/Umluftsteuerung

 Schieber betätigen.

(siehe Schaltleiste)

– Schieber eingeschoben = Frischluft
– Schieber ausgezogen = Umluft

Heizung

 Schieber betätigen.

(siehe Schaltleiste)

– Schieber eingeschoben = kalt
– Schieber ausgezogen = warm

Vor Inbetriebnahme

Abladen

Hinweis

Das Gerät wurde für einen sicheren Trans­port mit Spanngurten gesichert.

Gehen Sie beim Abladen folgendermaßen
vor:

 Spanngurte entfernen.
 Feststellbremse lösen.
 Gerät vonTransportfahrzeug herunter-

fahren.

Inbetriebnahme

Allgemeine Hinweise

 Kehrmaschine auf einer ebenen Fläche

abstellen.

 Zündschlüssel abziehen.
 Feststellbremse arretieren.

Tanken

 Gefahr

Explosionsgefahr!

– Es darf nur der in der Betriebsanleitung

angegebene Kraftstoff verwendet wer­den.

– Nicht in geschlossenen Räumen tan-

ken.

– Rauchen und offenes Feuer ist verbo-

ten.

– Darauf achten, dass kein Kraftstoff auf

heiße Oberflächen gelangt.

 Motor abstellen.
 Tankverschluss öffnen.
 Diesel-Kraftstoff tanken.
 Tank maximal bis 1 cm unter die Unter-

kante des Einfüllstutzens befüllen, da
sich der Kraftstoff bei Wärme ausdehnt.

 Übergelaufenen Kraftstoff abwischen

und Tankverschluss schließen.

Tanken mit dem Kanister

– Kraftstoffmenge vorher abschätzen, um

ein Überlaufen zu verhindern.

Tanken mit der Zapfpistole

– Zapfpistole so weit wie möglich in den

Einfüllstutzen einführen. Sobald die

vorschriftsmäßig bediente Zapfpistole

erstmalig abschaltet, nicht mehr weiter

betanken.

Prüf- und Wartungsarbeiten

 Motorölstand prüfen. *
 Wasserkühler prüfen und warten. *
 Reifenluftdruck prüfen. *
 Füllstand des Kraftstofftanks prüfen. *
 Fahrersitz einstellen.
 Saugkanal prüfen. *
 Saugmundeinstellung prüfen. *
 Lichttechnische Anlagen auf Funktion

prüfen. *
 Signal- und Warneinrichtungen auf

Funktion prüfen. *

 Wassertank auffüllen. *
 Seitenbesen prüfen. *
 Kehrgutbehälter entleeren.

* Beschreibung siehe Kapitel Pflege und
Wartung.

몇 Warnung

Festgestellte Mängel müssen sofort beho­ben oder Fahrzeug stillgelegt werden.

Betrieb

Gerät starten

 Auf dem Fahrersitz Platz nehmen.
 Fahrpedal NICHT betätigen.
 Feststellbremse arretieren.
 Arbeitshydraulik ausschalten.
 Fahrtrichtungshebel auf Position (0)

stellen (Neutral).

Vorglühen

 Zündschlüssel auf Stellung „I“ drehen.
Vorglühlampe leuchtet.

Motor starten

 Wenn Vorglühlampe erlischt, Zünd-

schlüssel auf Stellung „II“ drehen.
 Ist das Gerät gestartet, Zündschlüssel

loslassen.

Hinweis

Den Anlasser niemals länger als 10 Sekun­den betätigen. Vor erneutem Betätigen des
Anlassers mindestens 10 Sekunden war­ten.

Gerät fahren

Vorwärts fahren

 Bremspedal drücken.
 Fahrtrichtungshebel auf Position (1)

stellen (Vorwärts fahren).

 Feststellbremse lösen.
 Fahrpedal langsam drücken.

- 6

7DE

Rückwärts fahren



Gefahr

Verletzungsgefahr! Beim Rückwärtsfahren
darf keine Gefahr für Dritte bestehen, ge­gebenenfalls einweisen lassen.

 Bremspedal drücken.
 Fahrtrichtungshebel auf Position (2)

stellen (Rückwärts fahren).

 Feststellbremse lösen.
 Fahrpedal langsam drücken.

Hinweis

Fahrverhalten

– Beim Rückwärtsfahren ertönt ein Warn-

signal.

– Mit dem Fahrpedal kann die Fahrge-

schwindigkeit stufenlos geregelt wer­den.

– Vermeiden Sie ruckartiges Betätigen

des Pedals, da die Hydraulikanlage
Schaden nehmen kann.

– Bei Leistungsabfall an Steigungen das

Fahrpedal leicht zurücknehmen.

– Fahrtrichtungswechsel erst nach Fahr-

zeugstillstand vornehmen.

Bremsen

 Fahrpedal loslassen, das Gerät bremst

selbsttätig und bleibt stehen.

Hinweis

Die Bremswirkung kann durch Drücken der
Fußbremse unterstützt werden.

Hindernisse überfahren

몇 Warnung

Seitenbesen und Saugmund vor Überfah­ren von Hindernissen anheben.

Hindernisse bis 150 mm Höhe:
 Hindernis langsam und vorsichtig im

Winkel von 45° vorwärts überfahren.

Hindernisse über 150 mm Höhe:
 Hindernisse dürfen nur mit einer geeig-

neten Rampe überfahren werden.

몇 Warnung

Beschädigungsgefahr! Stellen Sie sicher,
dass das Fahrzeug nicht aufsetzt.

Kehrbetrieb

 Gefahr

Verletzungsgefahr! Bei geöffneter Grob­schmutzklappe kann die Kehrwalze Steine
oder Splitt nach vorne wegschleudern. Da­rauf achten, dass keine Personen, Tiere
oder Gegenstände gefährdet werden.

몇 Warnung

Keine Packbänder, Drähte oder ähnliches
einkehren, dies kann zur Verstopfung des
Saugkanals führen.

몇 Warnung

Um eine Beschädigung des Bodens zu ver­meiden, die Kehrmaschine nicht auf der
Stelle betreiben.

Hinweis

Um ein optimales Reinigungsergebnis zu
erzielen, sollte die Fahrgeschwindigkeit
den Gegebenheiten angepasst werden.

Hinweis

Während des Betriebes sollte der Kehrgut­behälter in regelmäßigen Abständen ent­leert werden.

Motordrehzahl einstellen

 Standgas an der Einstellung Motor-

drehzahl auf 1600-1800 1/min einstel­len.

(siehe Konsole)

Hinweis

Die Motordrehzahl kann über das Display
der Multifunktionsanzeige abgerufen wer­den.

Arbeitshydraulik einschalten

 Arbeitshydraulik einschalten (1. Stufe).

(siehe Bedienpult)

 Saugturbine und Seitenbesen einschal-

ten (2. Stufe).

Hinweis

Bei ausgeschalteter Arbeitshydraulik ist le­diglich der Fahrbetrieb möglich.

Seitenbesendrehzahl einstellen

 Seitenbesendrehzahl am Drehregler

einstellen.
(siehe Bedienpult)

– Im Uhrzeigersinn: Seitenbesendreh-

zahl wird größer

– Gegen Uhrzeigersinn: Seitenbesen-

drehzahl wird kleiner

Sprühwasser ein-/ausschalten

 Schalter Sprühwasser drücken.

(siehe Konsole)

Sprühwasser für Seitenbesen und Saug­mund wird aktiviert.

Hinweis

Die Funktion der Sprühwasserpumpe wird
mittels einer gelben Kontrolllampe ange­zeigt, siehe Multifunktionsanzeige.

Ist der Wassertank leer, erlischt die gelbe
Kontrolllampe.

 Sprühwasser ausschalten.
 Wassertank auffüllen.

Wassermenge der Seitenbesendüsen re­gulieren

 Wassermenge der Seitenbesendüsen

am Regulierventil einstellen.

– Im Uhrzeigersinn: Wassermenge wird

größer

– Gegen Uhrzeigersinn: Wassermenge

wird kleiner

Hinweis

Als Zubehör ist eine Ausführung mit 2 Re­gulierventilen für seitengetrennte Regelung
der Wassermenge erhältlich.

Wasser-Umlaufsystem

Zur Steigerung der Einsatzdauer (Frisch­wasservorrat) ist das Gerät mit einem Was­serumlaufsystem ausgestattet. Beim
Wasserumlaufsystem wird Wasser aus
dem Kehrgutbehälter zum Saugmund ge­leitet und so im Kreislauf gefahren. Zusätz­lich kann Frischwasser zudosiert werden.
 Kehrgutbehälter bis zum Ende der vor-

deren Schräge mit Wasser füllen. Zum

Aufsaugen von Laub weniger Wasser

in den Kehrgutbehälter füllen.

 Hebel für Recycling auf ON stellen.

 Zusätzliche Frischwasserzufuhr zum

Saugmund mit dem Hebel Saugmund

regulieren.
 Saugturbine einschalten, Reinigungs-

arbeit aufnehmen.
 Bei Betriebsende Saugturbine erst ca.

30 Sekunden nach dem Anheben des

Saugmunds ausschalten. Dadurch wird

ein Nachtropfen bei abgeschaltetem

Gerät verhindert.

 Bei jedem Leeren des Kehrgutbehäl-

ters, Sieb im Kehrgutbehälter mit dem

Wasserschlauch ausspülen und Raum

hinter dem Sieb säubern.
 Bei Betrieb ohne Wasserumlauf, Hebel

für Recycling auf OFF stellen.

Betrieb ohne Wasser-Umlaufsystem

 Hebel für Recycling unbedingt bei ab-

geschaltetem Gerät auf OFF stellen,

sonst besteht Verstopfungsgefahr für

die Schlauchleitung zum Saugmund.
 Auch ohne Wasser-Umlauf muss das

Sieb und der dahinter liegende Raum

8 DE

- 7

bei jeder Leerung des Kehrgutbehälters
gereinigt werden.

Seitenbesen anheben/absenken

4-Besensystem:
 Kippschalter nach unten drücken. Sei-

tenbesen werden abgesenkt.
(siehe Konsole)

 Kippschalter nach oben drücken. Sei-

tenbesen werden angehoben.

2-Besensystem:
 Kipptaster nach unten drücken. Seiten-

besen werden abgesenkt.
(siehe Konsole)

 Kipptaster nach oben drücken. Seiten-

besen werden angehoben.

Hydraulische Seitenbesenentlastung (Zubehör)

– Die hydraulische Seitenbesenentlas-

tung reduziert den Besenanpressdruck
auf die Fahrbahn.

– Bei entlasteten Besen wird der Boden

vor Abrieb geschützt und die Standzeit
der Besen verlängert.

– Abhängig von der Fahrbahnoberfläche

und der auftretenden Verschmutzung
kann die Entlastung stufenlos variiert
werden.

Seitenbesen anheben/absenken:
 Kippschalter nach unten drücken. Sei-

tenbesen werden abgesenkt, Entlas­tung ist inaktiv.

(siehe Konsole)

 Kippschalter in Mittelstellung. Seitenbe-

sen werden abgesenkt, Entlastung ist
aktiviert.

 Kippschalter nach oben drücken. Sei-

tenbesen werden angehoben.

Hydraulische Seitenbesenentlastung ein­stellen:

 Entlastung der Besen am Drehregler

einstellen.

Stellung Entlastung der Besen

1 minimal
5-8 mittel (empfohlene Einstel-

lung)

11 maximal

Seitenbesenanhebung arretieren (Nur 2­Besensystem)

Die Seitenbesen können einzeln in ange­hobener Stellung arretiert werden.

 Kugelhahn bei angehobenem Seiten-

besen schließen.

Seitenbesen aus-/einfahren

 Joystick in Position (2) bewegen. Sei-

tenbesen werden ausgefahren.

 Joystick in Position (4) bewegen. Sei-

tenbesen werden eingefahren.

Hinweis

Nur 2-Besensystem: Das Ausfahren der
Seitenbesen ist nur möglich, wenn sich die­se drehen.

Einkehren größerer Gegenstände

Hinweis

Zum Einkehren größerer Gegenstände,
z.B. Getränkedosen oder größere Mengen
Laub, muss die Grobschmutzklappe kurz­zeitig angehoben werden.

Grobschmutzklappe anheben:
 Pedal Grobschmutzklappe nach vorn

drücken und gedrückt halten.

 Zum Ablassen Fuß vom Pedal nehmen.

Hinweis

Nur bei vollständig abgesenkter Grob­schmutzklappe ist ein optimales Reini­gungsergebnis zu erzielen.

Trockenen Boden kehren

Um Ablagerungen im Saugkanal und Stau­bentwicklung zu vermeiden, muss die Was­serzufuhr zu den Besendüsen in Betrieb
sein.
 Sprühwasser einschalten.

(siehe Konsole)

Feuchten oder nassen Boden kehren

Tritt kaum oder keine Staubentwicklung
auf, Wasserzufuhr zu den Besendüsen ab­stellen.
 Sprühwasser ausschalten.

(siehe Konsole)

Hinweis

Um ein optimales Reinigungsergebnis zu
erzielen, muss die Fahrgeschwindigkeit be­ziehungsweise die Kehrbreite den Gege­benheiten angepasst werden.

Flächen kehren

Je nach Verschmutzungsgrad der Fläche
können die vorderen Seitenbesen aus- und
eingefahren werden.

 Seitenbesen ausfahren (2).
 Seitenbesen einfahren (4).

Hinweis

Die Kehrbreite sollte dem Verschmut­zungsgrad der Fläche angepasst werden,
damit das Kehrgut vollständig abgesaugt
werden kann.

Neigen der vorderen Seitenbesen (Nur 4­Besensystem)

Die Neigung der vorderen Seitenbesen
kann der Fahrbahngeometrie angepasst
werden.

 Seitenbesen rechts neigen (1).
 Seitenbesen links neigen (2).

- 8

9DE

Kehren entlang der Fahrbahnbegren­zung (Nur 4-Besensystem)

 Bei Bedarf Seitenbesen rechts neigen.

Kehren an schmalen Stellen

Zum Kehren im rechten Randbereich:
 Seitenbesen links einfahren und rechts

ausfahren (1).

Zum Kehren im linken Randbereich:
 Seitenbesen rechts einfahren und links

ausfahren (3).

 Gefahr

Kippgefahr! Gerät während des Entlee­rungsvorganges auf einer ebenen Fläche
abstellen.

 Gefahr

Kippgefahr! Bei Entleerung auf Halden be­ziehungsweise Rampen, auf entsprechen­den Sicherheitsabstand achten.

 Gefahr

Verletzungsgefahr! Vor dem Entleeren des
Kehrgutbehälters Saugturbine ausschal­ten.

 Gefahr

Verletzungsgefahr! Während des Entlee­rungsvorganges dürfen sich keine Perso­nen und Tiere im Schwenkbereich des
Kehrgutbehälters aufhalten.

 Gefahr

Quetschgefahr! Niemals in das Gestänge
der Entleerungsmechanik fassen.

Hinweis

Kehrgutbehälter immer vollständig bis zur
Endstellung anheben.

 Sprühwasser für Seitenbesen und

Saugmund abschalten.

 Gerät anhalten.
 Feststellbremse arretieren.
 Fahrtrichtungshebel auf Position (0)

stellen (Neutral).

 Seitenbesen einfahren.
 Seitenbesen anheben.
 Saugturbine und Seitenbesen aus-

schalten (2. Stufe).

 Bedienhebel für die Pumpe entneh-

men.
 Bedienhebel auf Pumpenhebel ste-

cken.

몇 Warnung

Vor Beginn des Pumpvorgangs, Deckel
des Kehrgutbehälters von Hand anheben.
Damit wird eine Beschädigung der Heck­verkleidung vermieden.

 Kehrgutbehälter durch Pumpvorgang

anheben.

Gerät ausschalten

 Sprühwasser für Seitenbesen und

Saugmund abschalten.

 Gerät anhalten.
 Feststellbremse arretieren.
 Fahrtrichtungshebel auf Position (0)

stellen (Neutral).

 Seitenbesen einfahren.
 Seitenbesen anheben.
 Saugturbine und Seitenbesen aus-

schalten (2. Stufe).

 Arbeitshydraulik ausschalten (1. Stufe).
 Standgas auf Leerlaufdrehzahl einstel-

len.
 Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

Laubsaugerbetrieb (Zubehör)

 Seitenklappen öffnen.
 Wasser auf beiden Seiten ablassen.

– Zum Kehren von engen Passagen oder

Gehwegen kann der Seitenbesen links
arretiert werden.

– Der Seitenbesen rechts kann nun wei-

terhin über den Joystick in Position (1)
und (3) bewegt werden.

– Wird der Joystick in Position (2) und (4)

bewegt, fahren beide Seitenbesen ein
beziehungsweise aus.

– In engen Kurven sollte der äußere Be-

sen eingefahren werden.

Kehrgutbehälter entleeren

 Gefahr

Verletzungsgefahr! Beim Rückwärtsfahren
darf keine Gefahr für Dritte bestehen, ge­gebenenfalls einweisen lassen.

 Kehrgutbehälter anheben (1).
 Kehrgutbehälter entleeren.
 Kehrgutbehälter absenken (2).

Hinweis

Während dem Absenken des Kehrgutbe­hälters ertönt ein Warnsignal.

Kehrgutbehälter manuell entleeren

 Feststellbremse arretieren.
 Seitenklappen öffnen.
 Wasser auf beiden Seiten ablassen.

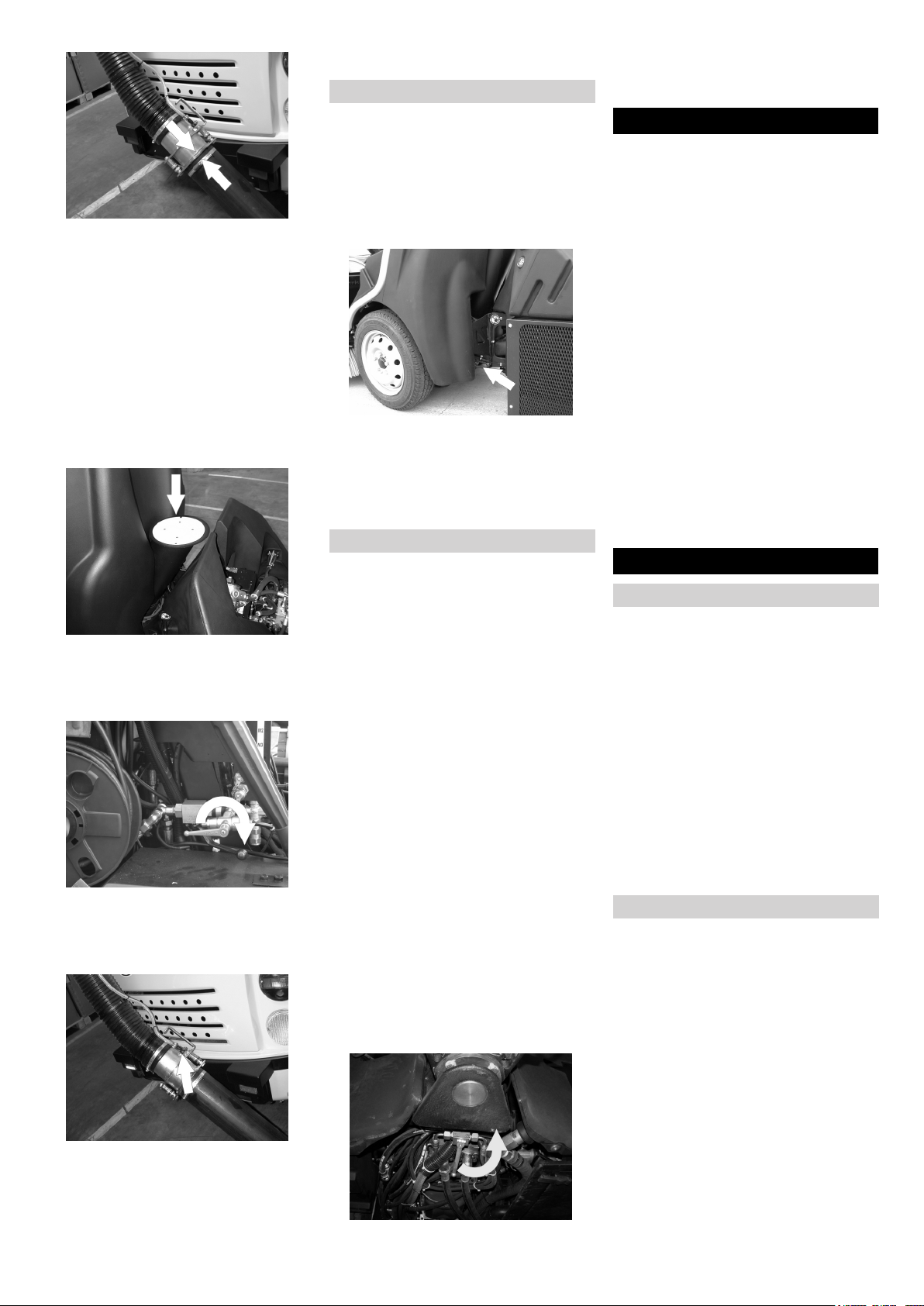

10 DE

 Verschlussdeckel öffnen.
 Spezialwerkzeug (Zubehör) einhängen

und gegen den Uhrzeigersinn drehen.

 Befestigungen des Saugschlauchs lö-

sen.
 Schlauch am Stutzen ankuppeln.

- 9

Bypassventil (Zubehör)

Hinweis

Bei geöffnetem Bypassventil ist ein leichte­res Bewegen des Gerätes möglich.

 Befestigungen der Saugdüse lösen.

 Saugdüse mit Saugschlauch verbin-

den.

 Standgas auf ca. 1800 1/min einstellen.

Hinweis

Die Motordrehzahl kann über das Display
der Multifunktionsanzeige abgerufen wer­den.

 Arbeitshydraulik einschalten (1. Stufe).
 Schalter zur Anhebung des Saugmun-

des betätigen.

– 1. Stufe = Saugmund anheben
– 2. Stufe = Seitenbesen ein-/ausschal-

ten

 Kehrgutbehälter anheben.
 Saugrohr mit Blech für Laubsaugerbe-

trieb abdecken.

 Kehrgutbehälter absenken.

 Wasserzufuhr von Kehrbetrieb auf

Laubsaugerbetrieb umschalten.

 Saugturbine einschalten (2. Stufe).
 Sprühwasser einschalten.

 Wassermenge über Ventil einstellen.

Nach dem Laubsaugerbetrieb

 Saugrohrabdeckung entfernen.
 Wasserzufuhr von Laubsaugerbetrieb

auf Kehrbetrieb umschalten.

Transport

몇 Warnung

Das Gerät muss beim Transport gegen
Verrücken gesichert sein.

 Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

 Feststellbremse arretieren.
 Gerät an den Rädern mit Keilen si-

chern.

 Gerät mit Spanngurten an den Befesti-

gungsösen links und rechts sichern.

몇 Warnung

Beschädigungsgefahr! Die vordere Ab­schleppöse darf nicht zum Befestigen des
Gerätes verwendet werden.

Abschleppen

 Gefahr

Bei Bergungsarbeiten auf öffentlichen Stra­ßen im Gefahrenbereich des fließenden
Verkehrs, Warnkleidung tragen.

 Gefahr

Der hydrostatische Antrieb der Kehrma­schine erlaubt ein Abschleppen nur über ei­nige Meter in Schrittgeschwindigkeit aus
dem Gefahrenbereich heraus. Die Kehrma­schine nicht über Schrittgeschwindigkeit
bewegen.

 Gefahr

Das Gerät ist für Kranverladung nicht ge­eignet.

Hinweis

Beim Abschleppen darauf achten, dass
das Besensystem nicht beschädigt wird.

 Sprühwasser ablassen.
 Kehrgutbehälter entleeren.
 Abschleppseil an der Abschleppöse

vorn oder hinten befestigen.

 Gerät auf das Transportfahrzeug zie-

hen.

 Bypassventil mit Hebel aus Bordwerk-

zeug oder Gabelschlüssel (SW 9) öff-

nen.

Stilllegung

Wenn die Kehrmaschine über längere Zeit
nicht genutzt wird, bitte folgende Punkte
beachten:
 Kehrmaschine auf einer ebenen Fläche

abstellen.
 Seitenbesen anheben, um die Borsten

nicht zu beschädigen.
 Zündschlüssel auf "0" drehen und

Schlüssel abziehen.
 Kehrmaschine gegen Wegrollen si-

chern, Feststellbremse arretieren.

 Kraftstofftank volltanken.
 Motoröl und Motorölfilter wechseln.
 Bei Frosterwartung Sprühwasser ab-

lassen und prüfen, ob genügend Frost-

schutzmittel im Kühlwasser enthalten

ist.
 Wasserbehälter und Leitungssystem

entleeren.

 Batterie abklemmen.
 Batterie im Abstand von ca. 2 Monaten

laden.
 Kehrmaschine innen und außen reini-

gen.
 Gerät an geschütztem und trockenem

Platz abstellen.

Pflege und Wartung

Allgemeine Hinweise

 Vor dem Reinigen und Warten des Ge-

rätes, dem Auswechseln von Teilen

oder der Umstellung auf eine andere

Funktion ist das Gerät auszuschalten

und gegebenenfalls der Zündschlüssel

abzuziehen.
 Bei Arbeiten an der elektrischen Anlage

ist der Batteriestecker zu ziehen bzw.

die Batterie abzuklemmen.

– Instandsetzungen dürfen nur durch zu-

gelassene Kundendienststellen oder

durch Fachkräfte für dieses Gebiet,

welche mit allen relevanten Sicher-

heitsvorschriften vertraut sind, durch-

geführt werden.

– Ortsveränderliche gewerblich genutzte

Geräte unterliegen der Sicherheits-

überprüfung nach VDE 0701.

- 10

11DE

Reinigung

 Kehrmaschine auf einer ebenen Fläche

abstellen.

 Kehrgutbehälter entleeren.
 Saugmund und Seitenbesen anheben.
 Feststellbremse arretieren.

몇 Warnung

Beschädigungsgefahr! Die elektrischen
Bauteile im Motorraum dürfen nicht mit
dem Hochdruckstrahl gereinigt werden.

Reinigung des Gerätes

Gerät täglich nach Arbeitsende reinigen.

Hinweis

Keine aggressiven Reinigungsmittel ver­wenden.

 Wasserzufuhr für Seitenbesen und

Saugmund auf den Betrieb mit Hoch­druckreiniger umschalten.

 Hochdruckreiniger einschalten.
 Kehrgutbehälter anheben.

 Handspritzpistole entnehmen.
 Hochdruckschlauch abwickeln.

 Dichtflächen vom Saugkanal reinigen.
 Seitenbesen reinigen.
 Saugmund reinigen.
 Grobschmutzklappe reinigen.

Schlauchleitung reinigen

Ist die Schlauchleitung zwischen Kehrgut­behälter und Saugmund verstopft, vorge­hen wie folgt:

 Schlauchleitung an der Klauenkupp-

lung unter dem Fahrzeug trennen.

 Handrad des Ventils gegen den Uhr-

zeugersinn öffnen.

 Schlauchleitung an der Klauenkupp-

lung mit dem Wassernetz verbinden
und durchspülen.

 Verbindung mit dem Wassernetz tren-

nen und Schlauchleitung wieder mit
dem Saugmund verbinden.

 Handrad des Ventils im Uhrzeigersinn

schließen.

Kühler reinigen

1 Kühler Klimaanlage (Zubehör)
2 Ölkühler
3 Wasserkühler

– Die Reinigung des Kühlers darf nur bei

abgestelltem Motor erfolgen.

– Der Kühler ist mit einem Niederdruck-

Wasserstrahl oder mit Druckluft wie

oben beschrieben zu reinigen.

– Die Reinigung darf nicht mit einem

Hochdruckreiniger durchgeführt wer-

den.

Saugkanal und Kehrgutbehälter reinigen

 Gerät starten.
 Standgas auf ca. 1800 1/min einstellen.
 Arbeitshydraulik einschalten (1. Stufe).
 Wasserschlauch vor den Saugmund le-

gen.
 Saugturbine und Seitenbesen einschal-

ten (2. Stufe).

Hinweis

Saugturbine ca. 2 Minuten laufen lassen.

Abdeckgitter des Saugkanals reinigen

 Kehrgutbehälter anheben.
 Motor abstellen.
 Abdeckgitter reinigen.

Saugkanal reinigen

 Kehrgutbehälter anheben.
 Motor abstellen.

 Gefahr

Verletzungsgefahr! Mindestens 1 Minute
warten bis sich das Gebläserad nicht mehr
dreht.

 Kehrgutbehälter reinigen.
 Lochblech vom Wasserablauf auf bei-

den Seiten reinigen.

 Spannverschlüsse des Abdeckgitters

öffnen.

 Abdeckgitter abnehmen.

12 DE

 Obere Schrauben (1) abschrauben.
 Leiste (2) entfernen.
 Untere Schrauben (3) lösen.
 Abdeckgitter entfernen und Saugkanal

reinigen.

- 11

Wartungsintervalle

Hinweis

Der Betriebsstundenzähler Motor gibt den
Zeitpunkt der Wartungsintervalle an.

Wartung durch den Kunden

Wartung täglich:

 Lichtmaschine reinigen.
 Motorölstand prüfen.
 Hydraulikölstand prüfen.
 Kühler reinigen.
 Abdeckgitter des Saugkanals reinigen.
 Kühlwasserstand prüfen.
 Luftfilter prüfen, bei Bedarf reinigen.
 Schlauch Luftfilter/Motor prüfen.
 Seitenbesen und Saugmund auf Ver-

schleiß und eingewickelte Bänder prü-

fen.
 Funktion aller Bedienelemente prüfen.
Wartung wöchentlich:

 Dichtung Ansaugrohr prüfen.
 Dichtungen Kehrgutbehälter prüfen.
 Lager schmieren.
 Reifenluftdruck prüfen.
 Scheibenwasserstand prüfen.
 Wasserfilter reinigen (je nach Wasser-

qualität öfters).

 Ölstand der Wasserpumpe prüfen.
 Grobschmutzklappe auf Funktion und

Leichtgängigkeit prüfen.

 Laufrollen auf Leichtgängigkeit prüfen.
 Seitenbesensystem schmieren.

Zusätzlich Wartung alle 50 Betriebsstun­den:

 Feststellbremse auf Funktion prüfen.
 Hydrauliksystem auf Leckage prüfen.
 Keilriemen auf Verschleiß prüfen.
 Kühlmittel auf Frostschutz prüfen.
 Schläuche und Klemmschellen prüfen.
 Räder prüfen.
 Anschlüsse und Leitungen prüfen.

Zusätzlich Wartung alle 150 Betriebsstun­den:

 Motoröl wechseln.
 Motorölfiltereinsatz wechseln.
 Luftfilter wechseln.
 Wasserabscheider am Kraftstofffilter

entleeren.

 Batteriesäurestand prüfen.
 Lüftungsschlitze der Lichtmaschine rei-

nigen.

Beschreibung siehe Kapitel Wartungsar­beiten.

Hinweis

Alle Service- und Wartungsarbeiten bei
Wartung durch den Kunden, müssen von
einer qualifizierten Fachkraft ausgeführt
werden. Bei Bedarf kann jederzeit ein Kär­cher-Fachhändler hinzugezogen werden.

Wartung durch den Kundendienst

Wartung nach 50 Betriebsstunden:
 Erstinspektion durchführen.

Zusätzlich Wartungsarbeiten alle 150 Be­triebsstunden

Hinweis

Um Garantieansprüche zu wahren, müs­sen während der Garantielaufzeit alle Ser­vice- und Wartungsarbeiten vom
autorisierten Kärcher-Kundendienst ge­mäß Wartungsheft durchgeführt werden.

Wartungsarbeiten

Vorbereitung:
 Kehrmaschine auf einer ebenen Fläche

abstellen.

 Kehrgutbehälter ganz anheben.
 Seitenbesen absenken.
 Zündschlüssel auf "0" drehen und

Schlüssel abziehen.

 Feststellbremse arretieren.

 Gefahr

Bei Reparaturarbeiten auf öffentlichen
Straßen im Gefahrenbereich des fließen­den Verkehrs, Warnkleidung tragen.

Allgemeine Sicherheitshinweise

 Gefahr

Verletzungsgefahr! Bei allen Wartungsar­beiten Kehrgutbehälter ganz hochkippen
und Besensystem absenken, um das Hyd­rauliksystem drucklos zu machen.

 Gefahr

Verletzungsgefahr! Bei Arbeiten im Kehr­gutbehälter, Deckel sichern.

 Gefahr

Verletzungsgefahr durch nachlaufenden
Motor! Nach dem Abstellen des Motors 5
Sekunden warten. In dieser Zeitspanne un­bedingt vom Arbeitsbereich fernhalten.

 Vor sämtlichen Wartungs- und Repara-

turarbeiten Gerät ausreichend abküh­len lassen.

– Kühlwasser ist heiß.
– Heiße Teile, wie Antriebsmotor und Ab-

gasanlage nicht berühren.

Bitte Motorenöl, Heizöl, Diesel
und Benzin nicht in die Umwelt
gelangen lassen. Bitte Boden
schützen und Altöl umweltge­recht entsorgen.

Sicherheitshinweise Batterien

Beachten Sie beim Umgang mit Batterien
unbedingt folgende Warnhinweise:

Hinweise auf der Batterie, in
der Gebrauchsanweisung und
in der Fahrzeugbetriebsanlei­tung beachten!

Augenschutz tragen!

Kinder von Säure und Batterien
fern halten!

Explosionsgefahr!

Feuer, Funken, offenes Licht
und Rauchen verboten!

Verätzungsgefahr!

Erste Hilfe!

Warnvermerk!

Entsorgung!

Batterie nicht in Mülltonne wer­fen!

 Gefahr

Unfallverhütungsvorschriften sowie DIN
VDE 0510, VDE 0105 T.1 beachten.

 Gefahr

Explosionsgefahr! Keine Werkzeuge oder
Ähnliches auf die Batterie, d.h. auf Endpole
und Zellenverbinder legen.

 Gefahr

Verletzungsgefahr! Wunden niemals mit
Blei in Berührung bringen. Nach der Arbeit
an Batterien immer die Hände reinigen.

 Gefahr

Brand- und Explosionsgefahr!

– Rauchen und offenes Feuer ist verbo-

ten.

– Räume in denen Batterien geladen

werden, müssen gut durchlüftet sein,
da beim Laden hochexplosives Gas
entsteht.

 Gefahr

Verätzungsgefahr!

– Säurespritzer im Auge oder auf der

Haut mit viel klarem Wasser aus- bezie­hungsweise abspülen.

– Danach unverzüglich Arzt aufsuchen.
– Verunreinigte Kleidung mit Wasser

auswaschen.

Batterie einbauen und anschließen

 Kehrgutbehälter anheben.
 Batterie in die Batteriehalterung stellen.
 Halterungen am Batterieboden fest-

schrauben.

 Polklemme (rotes Kabel) am Pluspol

(+) anschließen.

 Polklemme am Minuspol (-) anschlie-

ßen.

- 12

13DE

Hinweis

Beim Ausbau der Batterie ist darauf zu ach­ten, dass zuerst die Minuspol-Leitung ab­geklemmt wird. Die Batteriepole und
Polklemmen auf ausreichenden Schutz
durch Polschutzfett kontrollieren.

Flüssigkeitsstand der Batterie prüfen und korrigieren

몇 Warnung

Bei säuregefüllten Batterien regelmäßig
den Flüssigkeitsstand überprüfen.

– Die Säure einer voll geladenen Batterie

hat bei 20 °C das spezifische Gewicht

von 1,28 kg/l.

– Die Säure einer teilentladenen Batterie

hat das spezifische Gewicht zwischen

1,00 und 1,28 kg/l.

– In allen Zellen muss das spezifische

Gewicht der Säure gleich sein.

 Alle Zellverschlüsse herausdrehen.
 Aus jeder Zelle mit dem Säureprüfer

eine Probe ziehen.
 Die Säureprobe wieder in dieselbe Zel-

le zurückgeben.
 Bei zu geringem Flüssigkeitspegel Zel-

len mit destilliertem Wasser bis zur

Markierung auffüllen.

 Batterie laden.
 Zellverschlüsse einschrauben.

Batterie laden

 Gefahr

Verletzungsgefahr! Sicherheitsvorschrif­ten beim Umgang mit Batterien beachten.
Gebrauchsanweisung des Ladegeräther­stellers beachten.

 Gefahr

Batterie nur mit geeignetem Ladegerät la­den.

Reifenluftdruck prüfen

 Kehrmaschine auf einer ebenen Fläche

abstellen.

 Luftdruckprüfgerät am Reifenventil an-

schließen.

 Luftdruck prüfen und bei Bedarf Druck

korrigieren.

Luftdruck vorne 3,75 bar
Luftdruck hinten 4,75 bar

Rad wechseln

 Gefahr

Bei Reparaturarbeiten auf öffentlichen
Straßen im Gefahrenbereich des fließen­den Verkehrs, Warnkleidung tragen.

 Gefahr

Verletzungsgefahr!

 Kehrmaschine auf einer ebenen Fläche

abstellen.

 Zündschlüssel abziehen.
 Untergrund auf Stabilität prüfen. Gerät

zusätzlich mit Unterlegkeil gegen Weg-

rollen sichern.
 Feststellbremse arretieren.
Reifen überprüfen

 Reifen-Lauffläche auf eingefahrene

Gegenstände überprüfen.

 Gegenstände entfernen.
 Geeignetes, handelsübliches Reifen-

Reparaturmittel verwenden.

Hinweis

Die Empfehlung des jeweiligen Herstellers
beachten. Weiterfahrt ist unter Einhaltung
der Angaben des Produkt-Herstellers mög­lich. Reifenwechsel bzw. Radwechsel so­bald wie möglich durchführen.

Aufnahmepunkt für Wagenheber (Hinterrä­der)

 Wagenheber an dem entsprechenden

Aufnahmepunkt des Vorder- bzw. Hin­terrades ansetzen.

 Radmuttern/Radbolzen lösen.
 Gerät mit Wagenheber anheben.
 Radmuttern/Radbolzen entfernen.
 Rad abnehmen.
 Ersatzrad ansetzen.
 Radmuttern/Radbolzen anlegen.
 Gerät mit Wagenheber ablassen.
 Radmuttern/Radbolzen anziehen.

Anzugsdrehmoment Vorder­reifen

Anzugsdrehmoment Hinterrei­fen

Hinweis

Geeigneten handelsüblichen Wagenheber
verwenden.

Motorölstand prüfen und Öl nachfüllen

140 Nm

120 Nm

 Gefahr

Verbrennungsgefahr!

 Motor abkühlen lassen.
 Prüfung des Motorölstands frühestens

5 Minuten nach Abstellen des Motors
durchführen.

 Kehrgutbehälter anheben.

Aufnahmepunkt für Wagenheber (Vorder­räder)

 Batterie abklemmen.
 Pluspol-Leitung des Ladegerätes mit

dem Pluspolanschluss der Batterie ver­binden.

 Minuspol-Leitung des Ladegerätes mit

dem Minuspolanschluss der Batterie
verbinden.

 Netzstecker einstecken und Ladegerät

einschalten.

 Batterie mit kleinstmöglichem Lade-

strom laden.

Hinweis

Wenn Batterie aufgeladen ist, Ladegerät
zuerst vom Netz und dann von der Batterie
trennen.

Die im Lieferumfang zugehörige Aufnahme
verwenden.

14 DE

 Ölmessstab herausziehen.
 Ölmessstab abwischen und einschie-

ben.

 Ölmessstab herausziehen.

 Ölstand ablesen.
 Ölmessstab wieder einschieben.

- 13

– Der Ölstand muss zwischen der „MIN“-

und „MAX“-Markierung liegen.

– Liegt der Ölstand unterhalb der „MIN"-

Markierung, Motoröl nachfüllen.

– Motor nicht über „MAX"-Markierung be-

füllen.

 Verschlussschraube der Öleinfüllöff-

nung lösen.

 Motoröl einfüllen.

Ölsorte: siehe Technische Daten

 Öleinfüllöffnung verschließen.
 Mindestens 5 Minuten warten.
 Motorölstand prüfen.

Motoröl und Motorölfilter wechseln

 Gefahr

Verbrennungsgefahr durch heißes Öl!

 Auffangbehälter für mindestens 6 Liter

Öl bereitstellen.

 Motor abkühlen lassen.

 Ölablassschraube herausschrauben.
 Verschlussschraube der Öleinfüllöff-

nung lösen.

 Öl ablassen.

 Ölfilter abschrauben.
 Aufnahme und Dichtflächen reinigen.
 Dichtung des neuen Ölfilters vor dem

Einbau mit Öl bestreichen.

 Neuen Ölfilter einbauen und handfest

anziehen.

 Ölablassschraube inklusive neuer

Dichtung einschrauben.

Hinweis

Ölablassschraube mit einem Drehmoment­schlüssel auf 25 Nm anziehen.

 Motoröl einfüllen.

Ölsorte: siehe Technische Daten

 Öleinfüllöffnung verschließen.
 Motor ca. 10 Sekunden laufen lassen.
 Motorölstand prüfen.

Ölstand der Wasserpumpe prüfen, Öl nachfüllen und wechseln

Der Ölstand muss sich innerhalb des
Schauglases befinden.

Öl einfüllen:

 Einfüllbereich reinigen.
 Verschlussschraube der Öleinfüllöff-

nung lösen.

 Öl einfüllen.
 Öleinfüllöffnung verschließen.
 Ölstand prüfen.

Öl wechseln:
 Auffangbehälter für mindestens 1 Liter

Öl bereitstellen.
 Ölablassschraube herausschrauben.

Ölsorte: siehe Technische Daten
Hydraulikölstand prüfen und Hydraulik-

öl nachfüllen

Der Ölstand muss sich innerhalb des
Schauglases befinden.

 Einfüllbereich reinigen.
 Verschlussschraube der Öleinfüllöff-

nung lösen.
 Hydrauliköl nachfüllen.

Ölsorte: siehe Technische Daten

Hydraulikanlage prüfen

 Sämtliche Hydraulikschläuche und An-

schlüsse auf Dichtheit überprüfen.

Wartung der Hydraulikanlage nur durch
den Kärcher-Kundendienst.

Wasserkühler prüfen und warten

 Gefahr

Verbrühungsgefahr durch kochendes Was­ser! Kühler mindestens 20 Minuten abküh­len lassen.

 Kühlwasser in den Kühlwasseraus-

gleichsbehälter nachfüllen.

Bei kaltem Motor:

– Kühlwasserstand muss oberhalb der

unteren Markierung sein.

Bei warmem Motor:

– Kühlwasserstand muss unterhalb der

oberen Markierung sein.

– Kühlwasser darf nicht mehr als 50%

Frostschutzmittel enthalten.

Kraftstofffilter reinigen und wechseln

 Gefahr

Explosionsgefahr!

– Wartung nicht in geschlossenen Räu-

men durchführen.

– Rauchen und offenes Feuer ist verbo-

ten.

 Motor abstellen.
 Kehrgutbehälter anheben.
 Geeigneten Auffangbehälter bereitstel-

len.

 Kraftstofffiltergehäuse lösen.
 Kraftstofffiltergehäuse entleeren.
 Kraftstofffiltergehäuse entfernen.

 Kraftstofffilter reinigen oder wechseln.

- 14

 Dichtungen wechseln.

15DE

 Kraftstofffilter wieder anschrauben.
 Kraftstoffschläuche und Klemmschel-

len auf Dichtheit und Beschädigungen
prüfen.

 Kraftstoffsystem entlüften.

Kraftstoffsystem entlüften

 Kehrgutbehälter anheben.
 Schlauch auf die Entlüftungsschraube

stecken.

 Entlüftungsschraube ca. 1 Umdrehung

lösen.

 Geeigneten Auffangbehälter bereitstel-

len.

 Verschlussdeckel aufsetzen und fest-

klammern.
 Befestigungen der Luftfiltergehäuse an-

bringen.

Lager schmieren

 Schmiernippel rechts und links an der

Vorderachse abschmieren.

Besensystem schmieren

 Schmiernippel am Besensystem ab-

schmieren (8x).

 Pumpen bis luftblasenfreier Kraftstoff

entweicht.

 Entlüftungsschraube wieder schließen.

Wasserabscheider Kraftstoffsystem ent­leeren

 Kehrgutbehälter anheben.
 Schlauch auf die Ablassschraube ste-

cken.

 Ablassschraube ca. 1 Umdrehung lö-

sen.

 Geeigneten Auffangbehälter bereitstel-

len.

 Ablassschraube wieder schließen.

Luftfilter reinigen und wechseln

 Kehrgutbehälter anheben.

 Schmiernippel rechts und links an der

Hinterachse abschmieren.

 Schmiernippel am Drehgelenk ab-

schmieren.

Nur 4-Besensystem:
 Abdeckkappen der Kugelgelenke anhe-

ben.

 Kugelgelenke abschmieren (8x).

Nur 4-Besensystem:
 Abdeckkappen der Kugelgelenke anhe-

ben.

 Kugelgelenke abschmieren (8x).

Zentralschmieranlage (Zubehör)

Die Zentralschmieranlage versorgt sämtli­che Schmierstellen in vorgegebenen Inter­vallen automatisch mit Fett.

Hinweis

Nach intensiver Reinigung des Gerätes
muss ein zusätzlicher Schmiergang durch­geführt werden.

 Schmiernippel am Lenkzylinder ab-

schmieren.

 Befestigungen der Luftfiltergehäuse lö-

sen.

 Verschlussdeckel abnehmen.
 Filterpatronen herausnehmen und rei-

nigen.

 Gegebenenfalls neue Filterpatronen

einsetzen.

 Verschlussdeckel reinigen.

 Schmiernippel am Lenkzylinder ab-

schmieren.

16 DE

 Druckknopf (DK) an der Zentralsch-

mieranlage betätigen.

Das Besensystem wird von der Zentralsch­mieranlage nicht geschmiert.

- 15

Keilriemen prüfen

 Seitenbesen abnehmen.
 Neuen Seitenbesen anschrauben.

Seitliche Neigung der hinteren Seitenbe­sen einstellen (Nur 4-Besensystem)

 Keilriemenantrieb Sprühwasserpumpe

auf Beschädigung und Verschleiß prü­fen.

 Kehrgutbehälter anheben.
 Keilriemenantrieb Lichtmaschine auf

Beschädigung und Verschleiß prüfen.

Scheibenwasser nachfüllen

 Scheibenwasser nachfüllen.

Scheibenwischer warten

Seitenbesen ohne Aufnahme auswech­seln:

 Sechskantmuttern lösen.
 Seitenbesen abnehmen.
 Neuen Seitenbesen anschrauben.

Kehrspiegel der Seitenbesen prüfen

 Reifenluftdruck prüfen und gegebenen-

falls einstellen.
 Standgas an der Einstellung Motor-

drehzahl auf 1600-1800 1/min einstel-

len.

 Seitenbesen anheben.
 Kehrmaschine auf einen ebenen und

glatten Boden fahren, der erkennbar

mit Staub oder Kreide bedeckt ist.
 Seitenbesen absenken und kurze Zeit

drehen lassen.

 Seitenbesen anheben.
 Gerät rückwärts wegfahren.
 Kehrspiegel prüfen.

 Befestigungsschraube (1) lösen.
 Seitliche Neigung der Seitenbesen

durch Verstellen des Halters (2) einstel­len.

Neigung in Fahrtrichtung der hinteren
Seitenbesen einstellen (Nur 4-Besensys­tem)

Hinweis

Die hinteren Seitenbesen immer zuerst ein­stellen, da die Veränderung der hinteren
Neigung auch die Neigung der vorderen
Seitenbesen beeinflusst.

 Fußraummatte entfernen.
 Bodenbleche (1) und (2) entfernen.

Sprühdüsen reinigen/einstellen:
 Sprühdüsenöffnungen (1) mit einem

Draht reinigen.

 Sprührichtung durch Verdrehen des

Sprühkopfes mittels eines Drahtes ein­stellen.

Scheibenwischerblatt wechseln:

 Befestigungsschraube (2) entfernen.
 Scheibenwischerblatt wechseln.

Seitenbesen auswechseln

 Feststellbremse arretieren.
 Seitenbesen anheben.
 Seitenbesen auf Mitnehmer aufstecken

und festschrauben.

Seitenbesen mit Aufnahme auswechseln:
 Zentrale Schraube lösen.

Auflageflächen der Seitenbesen bei opti­maler Einstellung (4-Besensystem).

Auflageflächen der Seitenbesen bei opti­maler Einstellung (2-Besensystem).

 Befestigungsschraube (1) lösen.
 Neigung der Seitenbesen in Fahrtrich-

tung durch Verstellen des Halters (2)
einstellen.

Hinweis

Rechte und linke Seite immer um den glei­chen Wert verstellen.

Neigung in Fahrtrichtung der vorderen
Seitenbesen einstellen (Nur 4-Besensys­tem)

- 16

17DE

 Befestigungsschrauben (1) der Seiten-

besenaufhängung lösen.

 Neigung der Seitenbesen in Fahrtrich-

tung durch Verdrehen des Halters (2)
einstellen.

Neigung der Seitenbesen einstellen (Nur 2-Besensystem)

 Befestigungsschrauben (1) und (2) der

Seitenbesenaufhängung lösen.

 Neigung der Seitenbesen einstellen.

Besenanpressdruck einstellen

 Besenanpressdruck durch Verstellen

der Einstellschraube (3) erhöhen/ver­ringern.

Hinweis

Die Einstellung des Besenanpressdrucks
ist beim 4-Besensystem nur an den vorde­ren Seitenbesen möglich.

Wasserbehälter auffüllen

Wasserbehälter entleeren

 Ablassschraube unterhalb des Wasser-

behälters öffnen.

Hinweis

Darauf achten, dass das ausfließende
Wasser keine Schäden verursacht.

Wasserfilter reinigen und wechseln

 Wasserhahn (1) schließen.
 Wasserfiltergehäuse (2) abschrauben.
 Wasserfilter reinigen oder erneuern.
 Wasserfiltergehäuse reinigen.
 Gummidichtungen prüfen.
 Wasserfilter montieren.
 Wasserhahn (1) öffnen.

Sprühdüsen an den Seitenbesen reini­gen

 Dichtleisten seitlich und hinten auf ei-

nen Bodenabstand von 10 mm einstel­len.

 Befestigungsschrauben der Dichtleiste

anziehen.

Dichtleiste wechseln:
 Befestigungsschrauben der Dichtleiste

lösen.

 Stabilisierungsblech abnehmen.
 Dichtleiste entfernen.
 Neue Dichtleiste einsetzen und mit Sta-

bilisierungsblech anschrauben.

 Saugmund ablassen.
 Dichtleiste einstellen.
 Befestigungsschrauben der Dichtleiste

anziehen.

Laufrollen Saugmund wechseln (Nur 4­Besensystem)

 Tankkupplung abschrauben.
 Textilschlauch an Tankkupplung und

Hydrant anschließen.

 Wasserbehälter auffüllen.

Hinweis

Wasserbehälter befüllen bis am Überlauf
Wasser austritt.

Sprühwassersystem entlüften

Hinweis

Wurde der Wasserbehälter vollständig ent­leert, muss nach der Wiederbefüllung das
Sprühwassersystem entlüftet werden.

 Ventil öffnen bis Wasser blasenfrei aus-

tritt.

 Ventil wieder schließen.

 Rad abnehmen.
 Befestigungsmuttern der Laufrollen

entfernen.

 Laufrollen wechseln.
 Befestigungsmuttern der Laufrollen an-

schrauben.

Gleitschiene Grobschmutzklappe wech­seln (Nur 4-Besensystem)

 Überwurfmutter (1) abschrauben.
 Sprühdüse (2) abziehen.
 Sprühdüse reinigen.

Dichtleiste Saugmund einstellen und auswechseln (Nur 4-Besensystem)

 Befestigungsschrauben der Gleitschie-

ne entfernen.

 Gleitschiene wechseln.
 Gleitschiene befestigen.

Dichtleiste einstellen:
 Befestigungsschrauben der Dichtleiste

lösen.
 Saugmund ablassen.

18 DE

- 17

Dichtleiste Saugmund einstellen und auswechseln (Nur 2-Besensystem)

Dichtleiste einstellen:

 Schrauben lösen.
 Saugmund ablassen.
 Hintere Laufrollen (3) so einstellen,

dass die seitliche Dichtleiste (1) hinten
einen Bodenabstand von 20 mm hat.

 Vordere Dichtleiste (2) so einstellen,

dass sie den Boden berührt.

 Befestigungsschrauben der Dichtleiste

anziehen.

Dichtleiste wechseln:

 Schrauben lösen.
 Dichtleiste entfernen.
 Neue Dichtleiste einsetzen.
 Saugmund ablassen.
 Dichtleiste einstellen.
 Befestigungsschrauben der Dichtleiste

anziehen.

Dichtung Saugrohr wechseln

 Kehrgutbehälter anheben.
 Dichtung entfernen.
 Dichtfläche reinigen.
 Neue Dichtung anbringen und an den

Enden mit Silikon verkleben.

Dichtung Kehrgutbehälter auswechseln

 Dichtung entfernen.
 Dichtfläche reinigen.
 Neue Dichtung anbringen und mit Sili-

kon verkleben.

Dichtung Ansaugung Turbine auswech­seln

 Dichtung entfernen.
 Dichtfläche reinigen.
 Neue Dichtung anbringen und verkle-

ben.

Glühlampe Scheinwerfer auswechseln

 Schrauben lösen.
 Scheinwerfer herausnehmen.
 Defekte Glühlampe ausbauen.
 Neue Glühlampe einbauen.

Glühlampe Fahrtrichtungsanzeiger aus­wechseln

 Schrauben lösen.
 Fahrtrichtungsanzeigerglas abnehmen.
 Defekte Glühlampe ausbauen.
 Neue Glühlampe einbauen.

Glühlampe Rücklicht auswechseln

 Schrauben lösen.
 Rücklichtglas abnehmen.
 Defekte Glühlampe ausbauen.
 Neue Glühlampe einbauen.

Sicherungen am Sicherungskasten der Fahrerkabine auswechseln

Hinweis

Nur Sicherungen mit gleichem Sicherungs­wert verwenden.

 Defekte Sicherungen erneuern.

Sicherungen am Sicherungskasten Mo­torraum auswechseln

 Defekte Sicherungen erneuern.

Zubehör

Hinweis

Anbausätze für Neufahrzeuge sind auch ab
Werk erhältlich.

Ersatzrad, komplett 6.996-001
Besenplatte 6.996-002
Seitenbesen, Kunststoff/

Kunststoff
Seitenbesen, Stahlblech 6.996-004
Seitenbesen, PE/Stahl 6.906-258
Pannendreieck 6.996-005
Glühlampen/Sicherungsset 6.996-006
Radkeil 6.996-007
Klimaanlage 2.639-614
Radioanlage 2.639-615
Laubsaugschlauch 2.639-616
Rundumwarnleuchte, hin-

ten (Nur für Geräte ohne
Laubsauger)

Komfortsitz (hohe Rücken­lehne)

Rückspiegel, heizbar 2.639-619
Batterieladegerät 6.654-116
Zentralschmieranlage 2.639-635
Rammschutzbügel am Heck 2.639-636
Rückfahrkamera 2.639-641
Wagenheber 6.369-518
Schlauchhalterung für Füll-

schlauch
Sicherheitswarnmarkierun-

gen
Hydraulische Seitenbesen-

entlastung

2. Regulierventil (zur Rege­lung der Sprühwassermen­ge links und rechts
seitengetrennt)

Magnetventil (zur Abstellung
des Sprühwassers kombi­niert mit dem Anheben der
Besen)

Anbausatz Bypassventil 2.641-197

6.996-003

2.639-617

2.639-618

2.639-645

2.639-869

2.850-816

2.640-216

2.640-217

 Kehrgutbehälter anheben.
 Dichtung entfernen.
 Dichtfläche reinigen.
 Neue Dichtung anbringen und verkle-

ben.

- 18

19DE

Hilfe bei Störungen

Störung Behebung

Gerät lässt sich nicht starten Batterie laden oder auswechseln

Kraftstoff tanken, Kraftstoffsystem entlüften

Kraftstofffilter reinigen oder auswechseln

Kraftstoff-Leitungssystem, Anschlüsse und Verbindungen prüfen und bei Bedarf instandsetzen

Kärcher-Kundendienst benachrichtigen

Motor läuft unregelmäßig Luftfilter reinigen oder auswechseln

Kraftstoff-Leitungssystem, Anschlüsse und Verbindungen prüfen und bei Bedarf instandsetzen

Kärcher-Kundendienst benachrichtigen

Motor überhitzt (visuelles und
akustisches Signal)

Motor läuft, aber Gerät fährt nur
langsam oder gar nicht

Seitenbesen drehen sich nur
langsam oder gar nicht

Gerät staubt Wasserpumpe einschalten

Kehreinheit lässt Kehrgut liegen Arbeitsbereich verkleinern

Kühlmittel nachfüllen

Kühler reinigen

Kärcher-Kundendienst benachrichtigen

Feststellbremse lösen

Fahrtrichtungshebel umlegen

Hydraulikflüssigkeitsstand prüfen

Kärcher-Kundendienst benachrichtigen

Seitenbesendrehzahl erhöhen

Schnüre und Bänder entfernen

Hydraulikflüssigkeitsstand prüfen

Kärcher-Kundendienst benachrichtigen

Wasser nachfüllen.

Seitenbesendrehzahl anpassen

Wasserdüsen reinigen

Kärcher-Kundendienst benachrichtigen

Kehrgutbehälter leeren

Kehrgutbehälter hebt oder senkt
sich nicht

Betriebsstörungen mit hydrau­lisch bewegten Teilen

Motordrehzahl richtig einstellen (1800 1/min)

Saugkanal reinigen

Abluft-Schutzgitter reinigen

Kärcher-Kundendienst benachrichtigen

Hydraulikflüssigkeitsstand prüfen

Kärcher-Kundendienst benachrichtigen

Kärcher-Kundendienst benachrichtigen

20 DE

- 19

Technische Daten

ICC 2 Euro 3

Gerätedaten

Fahrgeschwindigkeit, vorwärts km/h 0-40
Fahrgeschwindigkeit, rückwärts km/h 0-6
Arbeitsgeschwindigkeit km/h 3-5
Steigfähigkeit (max.) % 25
Theoretische Flächenleistung m
Arbeitsbreite (4-Besensystem) mm 1130-2350
Arbeitsbreite (2-Besensystem) mm 1500-2000
Schutzart -- spritzwassergeschützt
Einsatzdauer bei vollem Tank h ca. 20

Motor

Hersteller -- VM-Detroit Diesel
Typ -- HR 494 HT3
Bauart -- 4-Zylinder-Euro 3-Viertakt-Dieselmotor
Gewicht kg 250
Kühlart -- Wasserkühlung
Bohrung mm 94
Hub mm 100
Hubraum cm
Verdichtungsverhältnis -- 21,5:1
Betriebsdrehzahl 1/min 1600-2300
Leerlaufdrehzahl 1/min 750-850
Motorleistung bei 2300 1/min kW/PS 55/75
Höchstdrehmoment bei 2300 1/min Nm 225
Spezifischer Verbrauch g/kWh 260
Kraftstoff-Verbrauch l/h ca. 4
Vorglühung s ca. 8
Einspritzpumpe -- Bosch
Ölmenge l 6,4
Öldruck bei 800 1/min bar 1,2
Druckgeber für Warnleuchte bar 0,8
Ölfilter -- Filterpatrone
Ansaugluftfilter -- Außenfilterpatrone

Elektrische Anlage

Batterie V, Ah 12, 88
Anlasser kW/PS 1,4/1,8
Generator W 1000

Hydraulische Anlage

Ölmenge in der kompletten Hydraulikanlage l ca. 45
Ölmenge im Hydrauliktank l ca. 40

Ölsorten

Motor -- SAE 15W30, SAE 15W40
Hydraulik -- SHELL Tellus HV 46
Wasserpumpe -- SAE 15W40

Kehrgutbehälter

Max. Entladehöhe mm 1550
Volumen des Kehrgutbehälters l 1300
Nutzbares Gewicht kg 1300

Seitenbesen

Seitenbesen-Durchmesser (4-Besensystem) mm 600

2

/h 28000

3

2776

- 20

21DE

Seitenbesen-Durchmesser (2-Besensystem) mm 925
Drehzahl (stufenlos) 1/min 30-90

Bereifung

Räder -- 6J 16 H2 5 68
Reifen -- 185/16R XCA TL 104 N
Luftdruck vorne bar 3,75
Luftdruck hinten bar 4,75

Bremse

Vorderräder -- hydraulisch
Hinterräder -- hydrostatisch
Feststellbremse -- mechanisch

Schmierfette

Für manuell abzuschmierende Schmierstellen -- NLGI-Klasse 2
Für automatische Schmieranlagen -- NLGI-Klasse 00

Umgebungsbedingungen

Temperatur °C -5 bis +40
Luftfeuchtigkeit, nicht betauend % 0 - 90

Geräuschemission

Schalldruckpegel (EN 60704-1) dB(A) 77
Garantierter Schallleistungspegel (2000/14/EC) dB(A) 107

Gerätevibrationen

Schwingungsgesamtwert (ISO 5349)
Arme, Lenkrad m/s
Füße, Pedal m/s
Sitzfläche m/s

2

2

2

<2,5
<0,5
<0,5

Maße und Gewichte

Länge x Breite x Höhe (4-Besensystem) mm 4150 x 1130 x 1904
Länge x Breite x Höhe (2-Besensystem) mm 3815 x 1250 x 1904
Leergewicht kg 2200-2290
Zulässiges Gesamtgewicht kg 3300
Inhalt Kraftstofftank, Diesel l 78
Wenderadius mm 3100
Wassertank l 300

EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon­zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein­schlägigen grundlegenden Sicherheits­und Gesundheitsanforderungen der EG­Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.

Produkt: Straßenkehrmaschine
Typ: 1.183-xxx

Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG

Angewandte harmonisierte Normen

EN 13019
CISPR 12

Angewandtes Konformitätsbewer­tungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)
ICC 2

Gemessen: 100
Garantiert: 102

Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.

CEO

Head of Approbation

Dokumentationsbevollmächtigter:
S. Reiser

Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Garantie

In jedem Land gelten die von unserer zu­ständigen Vertriebsgesellschaft herausge­gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so­fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih­ren Händler oder die nächste autorisierte
Kundendienststelle.

22 DE

- 21

Please read and comply with

these instructions prior to the
initial operation of your appliance. Retain
these operating instructions for future refer­ence or for subsequent possessors.
Before first start-up it is definitely neces­sary to read the safety indications Nr.

5.956-250!

Contents

Safety instructions . . . . . . . EN . . 1

General notes . . . . . . . .

Symbols on the machine
Symbols in the operating in-

structions. . . . . . . . . . . . EN

Function . . . . . . . . . . . . . . . EN . . 2

Proper use . . . . . . . . . . . . . EN . . 2

Suitable surfaces. . . . . .

Environmental protection . . EN . . 2
Operating and Functional Ele-

ments . . . . . . . . . . . . . . . . . EN . . 3

4-brush system . . . . . . .

2-brush system . . . . . . .

Operator console. . . . . .

Console. . . . . . . . . . . . .

Switch strip . . . . . . . . . .

Operation . . . . . . . . . . . . . . EN . . 5

Warning system . . . . . .

Multifunction display . . .

Wiper. . . . . . . . . . . . . . .

Windscreen washer system

Adjust rear mirror . . . . .

Adjust exterior mirror. . .

Heating for exterior mirror

(attachment) . . . . . . . . . EN

Working light . . . . . . . . .

Overall lamp . . . . . . . . .

Combination switch. . . .

Driving direction lever . .

Parking brake . . . . . . . .

Adjusting driver's seat . .

Comfortable seat (accesso-

ry) . . . . . . . . . . . . . . . . . EN

12V connection . . . . . . .

Blower . . . . . . . . . . . . . .

Air-conditioner (accessory)

Fresh air circulation. . . .

Heating . . . . . . . . . . . . .

Before Startup. . . . . . . . . . . EN . . 6

Unloading . . . . . . . . . . .

Start up . . . . . . . . . . . . . . . . EN . . 6

General notes . . . . . . . .

Refuelling . . . . . . . . . . .

Inspection and maintenance

work. . . . . . . . . . . . . . . . EN

Operation . . . . . . . . . . . . . . EN . . 6

Starting the machine . . .

Drive the machine . . . . .

Sweeping mode . . . . . .

Emptying waste container

Emptying the waste contain-

er manually . . . . . . . . . . EN

Turn off the appliance . .

EN
EN

EN

EN
EN
EN
EN
EN

EN
EN
EN
EN
EN
EN

EN
EN
EN
EN
EN
EN

EN
EN
EN
EN
EN

EN

EN
EN

EN
EN
EN
EN

EN

. . 1
. . 2

. . 2

. . 2

. . 4
. . 4
. . 4
. . 4
. . 4

. . 5
. . 5
. . 5
. . 5
. . 5
. . 5

. . 5
. . 5
. . 5
. . 5
. . 5
. . 6
. . 6

. . 6
. . 6
. . 6
. . 6
. . 6
. . 6

. . 6

. . 6
. . 6

. . 6

. . 6
. . 6
. . 7
. . 9

. . 9
. . 9

Leaf suction (accessory)

Transport . . . . . . . . . . . .

Towing . . . . . . . . . . . . . .

EN
EN
EN

. . .9
. .10
. .10

Shutdown. . . . . . . . . . . . . . . EN . .10

Maintenance and care . . . . . EN . .10

General notes . . . . . . . .

Cleaning. . . . . . . . . . . . .

Maintenance intervals . .

Maintenance Works . . . .

EN
EN
EN
EN

. .10
. .10
. .11
. .12

Accessories . . . . . . . . . . . . . EN . .18

Troubleshooting. . . . . . . . . . EN . .19

Technical specifications . . . . EN . .20

EC Declaration of Conformity EN . .21

Warranty . . . . . . . . . . . . . . . EN . .21

Safety instructions

General notes

Your sales outlet should be informed about
any transit damage noted when unpacking
the product.
 Please read the operating instructions

for your machine before using it, and
pay particular attention to the following
safety instructions.

– Warning and information plates on the

machine provide important directions
for safe operation.

– In addition to the information contained

in the operating instructions, all statuto­ry safety and accident prevention regu­lations must be observed.

Drive mode

 Danger

Risk of injury!
Danger of tipping if gradient is too high.

– The gradient in the direction of travel

should not exceed 25%.

Danger of tipping when driving round
bends at high speed.

– Drive slowly when cornering.

Danger of tipping on unstable ground.

– Only use the machine on sound surfac-

es.

Danger of tipping with excessive sideways
tilt.

– The gradient perpendicular to the direc-

tion of travel should not exceed 10%.

– It is important to follow all safety instruc-

tions, rules and regulations applicable
for driving motor vehicles.

– The operator must use the appliance

properly. He must consider the local
conditions and must pay attention to
third parties, in particular children, when
working with the appliance.

– The appliance may only be used by per-

sons who have been instructed in han­dling the appliance or have proven
qualification and expertise in operating
the appliance or have been explicitly
assigned the task of handling the appli­ance.

– The appliance must not be operated by

children, young persons or persons
who have not been instructed accord­ingly.

– It is strictly prohibited to take co-pas-

sengers.

– The appliance may only be started after

the operator has occupied the driver's
seat.

 Please remove the ignition key, when

not in use, to avoid unauthorised use of
the appliance.

 Never leave the machine unattended

so long as the engine is running. The
operator may leave the appliance only
when the engine has come to a stand­still, the appliance has been protected
against accidental movement, if neces­sary, by applying the immobilization
brake and the ignition key has been re­moved.

Appliances with combustion engine

 Danger

Risk of injury!

– Do not close the exhaust.
– Do not bend over the exhaust or touch

it (risk of burns).

– Do not touch the drive motor (risk of

burns).

– Exhaust gases are poisonous and haz-

ardous to health, do not inhale them.

– The engine requires approx. 3-4 sec-

onds to come to a standstill once it has
been switched off. During this time, stay
well clear of the working area.

Turbine casing

 Danger

Risk of injury if the diesel motor is running!

– Never open the side panel of the turbine

casing (below the turbine).

– Do not put your hands inside the turbine

casing.

– Do not spray water into the turbine cas-

ing.

Accessories and Spare Parts

– Only use accessories and spare parts

which have been approved by the man­ufacturer. The exclusive use of original
accessories and original spare parts
ensures that the appliance can be oper­ated safely and troublefree.

– At the end of the operating instructions

you will find a selected list of spare
parts that are often required.

– For additional information about spare

parts, please go to the Service section
at www.kaercher.com.

- 1

23EN

Symbols on the machine

Risk of burns on ac­count of hot surfaces!
Allow the exhaust to
cool down sufficiently
before starting work on
the machine.

Symbols in the operating instruc-

tions

Danger



indicates an immediate threat of danger.
Failure to observe the instruction may re­sult in death or serious injuries.

몇 Warning

indicates a possibly dangerous situation.
Failure to observe the instruction may re­sult in light injuries or damage to property.

Note

indicates useful tips and important informa­tion.

Function

– The generated dust is bound through

water (1) that is sprayed.

– The side brushes (2) transport the dust

to the front of the suction opening (3).

– The suction turbine (4) sucks in the

waste and transports it to the waste
container (5).

Proper use

Use this appliance only as directed in these
operating instructions.
 The machine with working equipment

must be checked to ensure that it is in
proper working order and is operating
safely prior to use. Otherwise, the appli­ance must not be used.

– This sweeper has been designed to

sweep dirt and debris from outdoor sur­faces.

– The appliance should not be used in

closed rooms.

– The machine is not suitable for vacuum-

ing dust which endangers health.

– The machine may not be modified.
– Never vacuum up explosive liquids,

combustible gases or undiluted acids
and solvents. This includes petrol, paint
thinner or heating oil which can gener­ate explosive fumes or mixtures upon
contact with the suction air. Acetone,
undiluted acids and solvents must also
be avoided as they can harm the mate­rials on the machine.

– Do not sweep/vacuum up any burning

or glowing objects.

– The machine is only suitable for use on

the types of surfaces specified in the
operating instructions.

– The machine may only be operated on

the surfaces approved by the company
or its authorised representatives.

– The machine may not be used or stored

in hazardous areas. It is not allowed to
use the appliance in hazardous loca­tions.

– The following applies in general: Keep

highly-flammable substances away
from the appliance (danger of explo­sion/fire).

Suitable surfaces

– Asphalt
– Industrial floor
– Screed
– Concrete
– Paving stones

Environmental protection

The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send
it for recycling.

Old appliances contain valua­ble materials that can be recy­cled; these should be sent for
recycling. Batteries, oil, and
similar substances must not en­ter the environment. Please dis­pose of your old appliances
using appropriate collection
systems.

24 EN

- 2

Operating and Functional Elements

Figure 1

1 Steering wheel
2 Operator console
3 Lights
4 Right side bush, front

(only 4 brush system)

5 Right side bush, rear

(only 4 brush system)

6 Left side bush, front

(only 4 brush system)

7 Left side bush, rear

(only 4 brush system)
8 Bulk waste flap
9 Driver seat
10 Waste container
11 Fuel tank
12 Wiper
13 Right exterior mirror
14 Left exterior mirror
15 Rear-view mirror
16 Water cooler
17 Oil cooler
18 Cooler for air-conditioner (accessory)
19 Container for wiper water
20 Fuse box driver cabin
21 Brake pedal
22 Drive pedal
23 Pedal for raising/lowering bulk waste

flap

24 Fuse box motor room
25 Towing eye, front
26 Towing eye, rear
27 Overall lamp
28 Stop for side brush elevation

(only 2-brush system)

Figure 2

- 3

25EN

4-brush system

– Pedal for raising/lowering bulk waste

flap

Operator console Console

Figure 3

2-brush system

Pedal for raising/lowering bulk waste

–

flap

Figure 4

Figure 6

1 Display
2 Setting the speed of the side-brushes
3 Working hydraulics

1. Step = switch on the working hydrau­lics

2. step = switch on the suction turbine

and the side-brushes
4 raising the suction mouth
5 Ignition lock
6 Windscreen washer system
7 Wiper
8 Heating for exterior mirror (attachment)
9 Overall lamp
10 Switch for working lamp
11 Adjusting the steering column
12 Combination switch
13 Driving direction lever
14 Warning system

Figure 7

1 Raise/lower side-brushes

Hydraulic side-brush release (attach­ment)

2 Move in/out the joystick of the side-

brush
3 Lock side-brush
4 Inclination of side-brush, left

(only 4 brush system)
5 Setting the motor rpm
6 Turn on/off the spray water
7 Raise/lower waste container
8 Inclination of side-brush, right

(only 4 brush system)

Switch strip

Figure 5

A Right side brush
B Left side brush

Figure 8

1 12V connection
2 Blower
3 Switch on/off air-conditioner (accesso-

ry)
4 Fresh air circulation
5 Heating

26 EN

- 4

Operation

Warning system

Turning on/off the warning system:
 Press the switch for warning system.

Multifunction display

Display row 2

Battery voltage

Display row 1

Vehicle voltage

Display row 1

Motor on

Motor off
Ignition on

Motor on

Combination switch

Figure 9

Keys

Motor rpm (1)
Display row 1

Cool water temperature (2)
Display row 1
Warning tone 1 (- - - -) > 108 °C
Warning tone 2 (____) > 115 °C

Temperature of hydraulic
oil

Display row 1
Warning tone 1 (- - - -) > 75 °C
Warning tone 2 (____) > 80 °C
Acknowledgement (3)

Fuel tank level (4)
Display row 1
Warning tone 1 (- - - -) < 15 l
Acknowledgement (4)

Water tank level (5)
Display row 2
Call off (5)

Operating hours meter for
motor

Display row 2
Call off (6)

Operating hours meter for
turbine

Display row 2

Driving route (7)
Display row 2

Speed (8)
Display row 2

(3)

(6)

(6)

Motor off
Ignition on

Service interval SIA
Display row 2
Filter replacement > 320 h

Indicator lamps

Blinker left/right (9)
Full beam (10)
Activate parking brake (11)
Preglowing (hold for 3 seconds) (12)
Waste container is raised (13)
Motor oil pressure is too low (14)
Battery charge is low (15)
Air filter is dirty (16)
Spray water pump is switched on (17)

Wiper

Turn on/off the wiper:
 Press the switch for wiper.

– 1. stage = interval
– 2. stage = constant

Windscreen washer system

Turn on/off the windscreen washer system.
 Press the switch for windscreen washer

system.

Spray water for the front wiper is activated.

Adjust rear mirror

 Adjust rear mirror manually.

Adjust exterior mirror

 Adjust the left and right exterior mirror

manually.

Heating for exterior mirror (attach-

ment)

Turn on/off the heating for the exterior mir­ror.
 Press the switch for heating for exterior

mirror.

Working light

Turning on/off the working light:
 Press the switch for the working light.

Overall lamp

Turning on/off the overall lamp:
 Press the switch for the overall lamp.

1 Parking light
2 Dipped beam
3 Flashing
4 Full beam

1 Horn
2 Right indicator
3 Left indicator

Driving direction lever

0 = Neutral
1 = Forward drive
2 = Reverse

Time (1)-(8)

- 5

27EN

Parking brake

Lock parking brake

 Pull up the handle.

Release parking brake

 Press the locking button and release

the handle.

Adjusting driver's seat

Adjusting the seat position

 Pull upwards the lever located under

the seat.

 Slide seat, release lever and lock in

place.

 Check that the seat is properly locked in

position by attempting to move it back­wards and forwards.

Adjusting the seat springs

 Turn the hand-wheel at the rear of the

seat.

– In clock-wise direction: Spring harder
– Anti-clockwise direction: Spring softer

Comfortable seat (accessory)

Adjusting the seat position

 Press the lever (1).
 Slide seat, release lever and lock in

place.

 Check that the seat is properly locked in

position by attempting to move it back­wards and forwards.

Adjusting the seat springs

 Tilt the lever (2) until the scales show

your body weight.

– Set the body weight between 50-130

kg.

– If you tilt until the end, the setting is

done for 50 kg.

Adjust seat position

 Tilt the handle (3).
 Adjust the seat.

12V connection

 Insert the consumer load at 12V-con-

nection.
(see switch strip)

Blower

 Switch on/off the blower.

(see switch strip)

– for heating: level 2
– for air-conditioner: level 3

Air-conditioner (accessory)

 Turn on/off the air-conditioner.

(see switch strip)

Fresh air circulation

 Activate the slide.

(see switch strip)

– Slide is pushed in = fresh air
– Slide is pulled out = air circulation

Heating

 Activate the slide.

(see switch strip)

– Slide is pushed in = cold
– Slide is pulled out = warm

Before Startup

Unloading

Note

The appliance is fitted with tension belts for
safe transport.

To unload the machine, proceed as follows:

 Remove tension belts.
 Release parking brake.
 Drive down the appliance from the

transport vehicle.

Start up

General notes

 Park the sweeper on an even surface.
 Remove ignition key.
 Lock parking brake.

Refuelling

 Danger

Risk of explosion!

– Only use the fuels specified in the Op-

erations Manual.

– Do not refuel the machine in enclosed

spaces.

– Smoking and naked flames are strictly

prohibited.

– Ensure that no fuel reaches the hot

open surfaces.

 Switch off engine.
 Open fuel filler cap.
 Fill in diesel.
 Fill in the tank up to a level 1 cm below

the lower edge of the filling nozzle be­cause the fuel expands on heating.

 Wipe off any spilt fuel and close fuel fill-

er cap.

Fuelling using a can

– Estimate the fuel requirement in order

to avoid overflows.

Fuelling using the fuelling gun

– Insert the fuelling gun as deep as possi-

ble into the fuel nozzle. Do not add any

more fuel once the fuelling gun stops

according to the settings.

Inspection and maintenance work

 Check engine oil level. *
 Check water cooler and maintain it. *
 Check tyre pressure. *
 Check fill level of fuel tank. *
 Adjust driver's seat.
 Check suction channel. *
 Check setting of suction opening. *
 Check lights and ensure that they are

functioning properly. *
 Check signaling and warning systems

for proper functioning. *

 Fill the water reservoir. *
 Check side brush. *
 Empty waste container.

* For description, see section on Care and
maintenance.

몇 Warning

Rectify any defect you may find immediate­ly or bring the vehicle to a halt.

Operation

Starting the machine

 Sit on the driver's seat.
 Do NOT press the accelerator pedal.
 Lock parking brake.
 Switch off the working hydraulic.
 Set the drive direction indicator to posi-

tion (0) (neutral).

Pre-heat

 Turn the ignition key to position "I".
Pre-heat lamp glows.

Start the engine

 When the pre-heating lamp goes off,

turn the ignition key to position "II".
 If the machine starts, release the igni-

tion key.

Note

Never operate the starter motor for longer
than 10 seconds. Wait at least 10 seconds
before operating the starter motor again.

Drive the machine

Drive forward

 Press the brake pedal.
 Set the drive direction indicator to posi-

tion (1) (drive forwardl).

 Release parking brake.
 Press accelerator pedal down slowly.

Reverse drive

 Danger

Risk of injury! While reversing, ensure that
there is nobody in the way, ask them to
move if somebody is around.

 Press the brake pedal.

28 EN

- 6

 Set the drive direction indicator to posi-

tion (2) (reverse drive).

 Release parking brake.
 Press accelerator pedal down slowly.

Note

Driving method

– A warning tone is sounded while revers-

ing.

– The accelerator pedal can be used to

vary the driving speed infinitely.

– Avoid pressing the pedal suddenly as

this may damage the hydraulic system.

– In the event of power loss on inclined

surfaces, slightly reduce the pressure
on the accelerator pedal.

– Change the driving direction only after

the vehicle has come to a halt.

Brakes

 Release the accelerator pedal, the ma-

chine brakes automatically and stops.

Note

The braking effect can be supported by
pressing the foot-brake.

Driving over obstacles

몇 Warning

Raise the side-brushes and the suction
opening before overtaking hurdles.

Hurdles up to 150 mm in height:
 Bypass the hurdle slowly and carefully

at an angle of 45°.

Hurdles more than 150 mm in height:
 Only drive over these obstacles using a

suitable ramp.

몇 Warning

Risk of damage! Ensure that the vehicle
does not get stuck up.

Sweeping mode

Switching on the working hydraulics

 Turn on the working hydraulics (1st lev-

el).
(see operating panel).

 Switch on the suction turbine and the

side-brushes (2nd step).

Note

Only driving is possible if the working hy­draulics is switched off.

Adjusting the side-brush speed

 Set the side-brush speed on the speed

regulator.
(see operating panel).

– In clock-wise direction: Side-brush

speed increases

– Anti-clockwise direction: Side-brush

speed decreases

Turn on/off the spray water

 Press spray water button.

(see console ).

Spray water for side-brushes and suction
opening gets activated.

Note

The function of the spray-water pump is
displayed on a yellow indicator lamp, see
multi-functional display.

If the tank is empty, the yellow indicator
lamp goes off.

 Switch-off spray water.
 Fill the water reservoir.

Regulate the water flow to the side­brushes.

 Set the lever for recycling to ON.

 Regulate additional supply of fresh wa-

ter to the suction opening using the le-

ver for suction opening.
 Switch on the suction turbine; start

cleaning work.
 After finishing operations, switch off the

suction turbine approx. 30 seconds af-

ter the suction opening has got raised.

This will prevent water from leaking

when the appliance has been switched

off.

 Danger

Risk of injury! If the bulk waste flap is open,
stones or gravel may be flung forwards by
the roller brush. Make sure that this does
not endanger persons, animals or objects.

몇 Warning

Do not sweep up packing strips, wire or
similar objects as this may choke up the
suction canal.

몇 Warning

To avoid damaging the floor, do not contin­ue to operate the sweeping machine in the
same position.

Note

To achieve an optimum cleaning result, the
driving speed should be adjusted to take
specific situations into account.

Note

During operation, the waste container
should be emptied at regular intervals.

Setting the motor rpm

 Set the idle running for the motor rpm

setting to 1600-1800 1/min.
(see console ).

Note

The motor rpm can be called via the multi­functional display.

 Adjust the water flow to the side-brush-

es using the regulation valve.

– In clock-wise direction: Water flow in-

creases

– Anti-clockwise direction: Water flow de-

creases

Note

There is an accessory with 2 regulation
valves for separately controlling the water
flow to both the sides.

Water circulation system

The applicance is fitted with a water circu­lation system for increasing the duration of
usage (fresh water reservoir). In the water
circulation system, the water from the
waste container is guided to the suction
opening and thus circulated. Further, it is
also possible to add fresh water.
 Fill the waste container with water up to

the end of the front slant. To suck in
leaves, fill lesser quantity of water in the
waste container.

 Every time you empty the waste con-

tainer, rinse the sieve in the waste con-

tainer using the water hose and clean

the space behind the sieve.
 Set the lever for recycling to OFF while

operating without water circulation.

Operating without water circulation sys­tem

 When the appliance is switched off,

make sure the lever for recycling is set

to OFF because otherwise the hoses

leading to the suction opening will get

blocked.
 The sieve and the space behind the

sieve must be cleaned every time you

empty the waste container even if you

are operating the appliance without wa-

ter circulation.

Raise/lower side-brushes

4-brush system:
 Press the toggle switch downward. The

side-brushes will be lowered.

(see console ).

- 7

29EN

 Press the toggle switch upward. Side

brushes lift up.

2-brush system:
 Press the toggle switch downward. The

side-brushes will be lowered.
(see console ).

 Press the toggle switch upward. Side

brushes lift up.

Hydraulic side-brush relief (attachment)

– The hydraulic side-brush relief reduces

the contact pressure of the brush on the
track.

– The floor is protected against friction

and wear if the brushes are relieved
and this also increases the life of the
brushes.

– The relief can be adjusted in infinitely

variable steps depending on the track
surface and the dirt that appears.

Raise/lower side-brushes:
 Press the toggle switch downward. The

side-brushes are lowered; the relief is
deactivated.

(see console ).

 Toggle switch in central position. The

side-brushes are lowered; the relief is
activated.

 Press the toggle switch upward. Side

brushes lift up.

Setting the hydraulic side-brush relief:

 Setting the relief of the brushes at the

speed regulator.

Position Relief on the brushes

1 minimum
5-8 medium (recommended

setting)

11 maximum

Stop side-brush lift up (only 2-brush system)

The side-brushes can individually be
stopped in a raised position.

Move in/out the side-brush

 Move joystick to position (2). Side-

brushes are driven out.

 Move joystick to position (4). Side-

brushes are drawn in.

Note

Only 2-brush system: The side-brushes
can only be driven out when they are rotat­ing.

Sweeping in larger objects

Note

To sweep in larger objects such as bever­age cans or larger quantities of leaves, it is
necessary to briefly raise the bulk waste
flap.

Raising bulk waste flap:
 Press the pedal for the bulk waste flap

forwards and keep pressed down.

 To lower it, take foot off pedal.

Note

An optimum cleaning result can only be
achieved if the bulk waste flap has been
lowered completely.

Sweeping dry floors

To avoid deposits in the suction channel
and durst formation, the water supply to the
brush nozzles must be on.
 Switch on the spray water.

(see console ).

Sweeping damp or wet floors

Switch off the water supply to the brush
nozzles if there is practically no dust forma­tion.
 Switch-off spray water.

(see console ).

Note

To achieve an optimum cleaning result, the
driving speed or rahter the sweeping width
should be adjusted to take specific situa­tions into account.

Sweeping plane surfaces

 Drive out the side-brushes (2).
 Drive in the side-brushes (4).

Note

The sweeping width should be adjusted ac­cording to how dirty the plane surface is so
that the waste can be sucked in completely.

Inclination of the front side-brushes (on­ly 4-brush system)

The inclination of the front side-brushes
can be adjusted according to the geometry
of the driving path.

 Tilt the right side-brushes (1).
 Tilt the left side-brushes (2).

Sweeping along the limitations of the driving path (only 4-brush system)

 Close the ball tap when the side-brush-

es are lifted up.

The front side-brushes can be driven in or
out depending on how dirty the plane sur­face is.

30 EN

 Tilt the right side-brushes if required.

- 8
