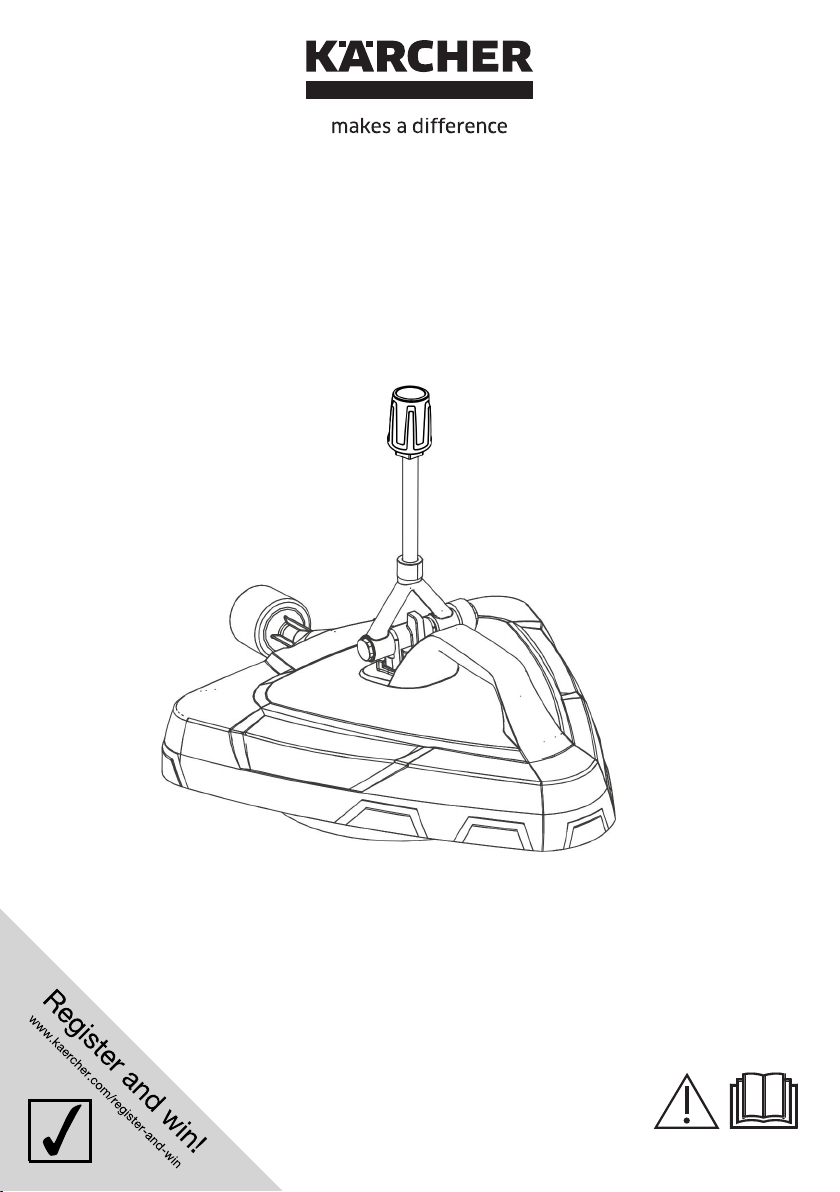

KARCHER FRV 30 User guide [pl]

FRV 30

Deutsch 3
English 6
Français 9
Italiano 12
Nederlands 15
Español 18
Português 21
Dansk 24
Norsk 27
Svenska 30
Suomi 33
Ελληνικά 36
Türkçe 39
Русский 42
Magyar 45
Čeština 48
Slovenščina 51
Polski 54
Româneşte 57
Slovenčina 60
Hrvatski 63
Srpski 66
Български 69
Eesti 72
Latviešu 75
Lietuviškai 78
Українська 81

59657330 03/16

2

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi­nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge­brauch oder für Nachbesitzer auf.

Umweltschutz

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa­ckungen nicht in den Hausmüll, sondern
führen Sie diese einer Wiederverwertung
zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.
Bitte entsorgen Sie Altgeräte deshalb über
geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin­den Sie unter:

www.kaercher.de/REACH

Gefahrenstufen

 GEFAHR

Hinweis auf eine unmittelbar drohende Ge­fahr, die zu schweren Körperverletzungen
oder zum Tod führt.

몇 WARNUNG

Hinweis auf eine möglicherweise gefährli­che Situation, die zu schweren Körperver­letzungen oder zum Tod führen kann.

몇 VORSICHT

Hinweis auf eine möglicherweise gefährli­che Situation, die zu leichten Verletzungen
führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährli­che Situation, die zu Sachschäden führen
kann.

Sicherheitshinweise

 GEFAHR

Verletzungsgefahr durch defektes Gerät.
Vor Arbeitsbeginn Gerät auf ordnungsge­mäßen Zustand überprüfen. Ist der Zu­stand des Gerätes nicht einwandfrei darf es
nicht benutzt werden.
Sicherheitshinweise des Hochdruckreini­gers beachten.

 GEFAHR

Verletzungsgefahr durch den Rotations­arm. Niemals bei laufendem Hochdruckrei­niger unter das Gerät greifen.
Der Rotationsarm dreht sich nach dem Ab­schalten des Hochdruckreinigers noch eine
kurze Zeit weiter. Vor Arbeiten am Gerät
abwarten, bis der Rotationsarm stillsteht.
Hochdruckstrahlen können bei unsachge­mäßem Gebrauch gefährlich sein. Der
Strahl darf nicht auf Personen, Tiere, aktive
elektrische Ausrüstung oder auf das Gerät
selbst gerichtet werden.
Sicherheitshinweise des Hochdruckreini­gers beachten.

Bestimmungsgemäße

Verwendung

Der Flächenreiniger ist zum Reinigen von
Boden- und Wandflächen in Verbindung
mit einem Hochdruckreiniger geeignet.
Maximaler Wasserdruck 25 MPa (250 bar).
Maximale Wassertemperatur 60 °C.
Das Schmutzwasser wird über einen
Schlauch abgeleitet.

Düsenpakete

Damit ein störungsfreier Betrieb mit Ihrem
Hochdruckreiniger möglich ist, müssen Sie
die passenden Hochdruckdüsen verwenden.

Hinweis:

Die benötigten Düsenpakete sind auf den ent­sprechenden Hochdruckreiniger abgestimmt
und müssen separat bestellt werden.

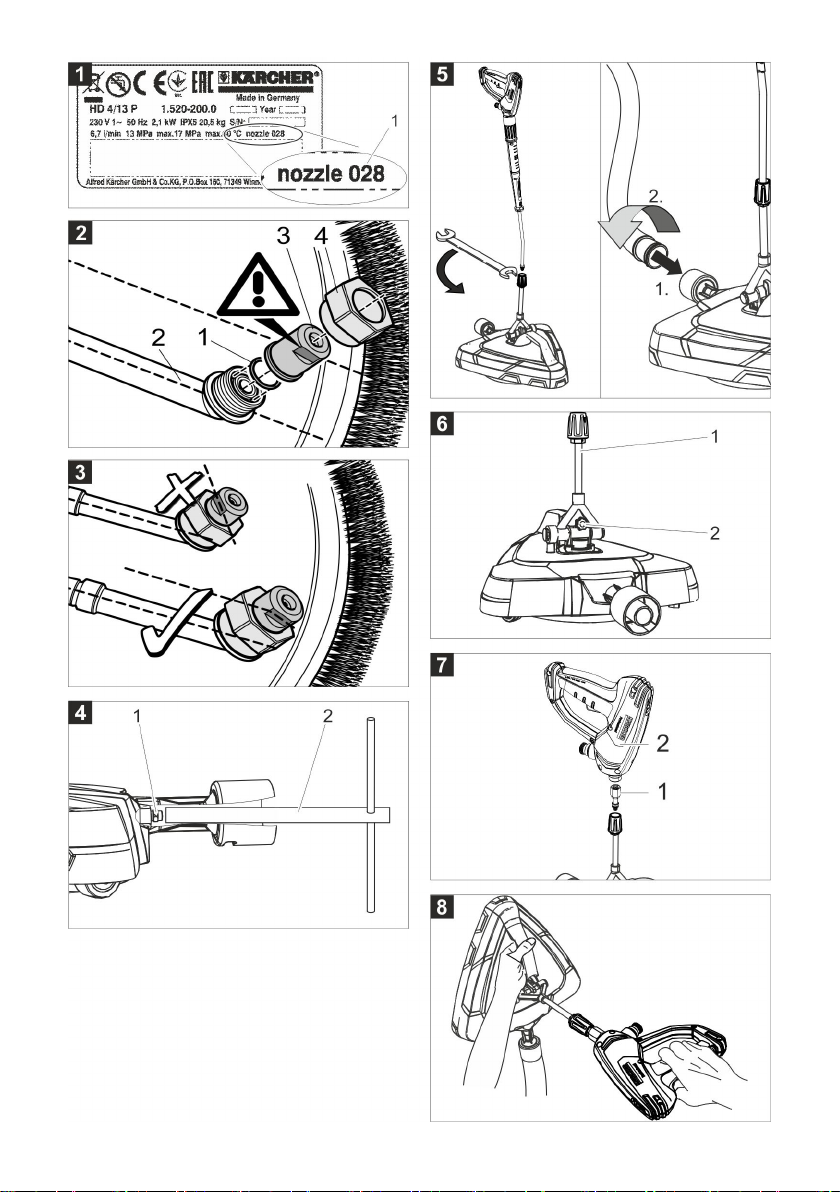

Bild 1, siehe Umschlagseite

1 Düsengröße (Beispiel)
 Düsengröße vom Typenschild des

Hochdruckreingers ablesen.

 Zum Hochdruckreiniger passendes Dü-

senpaket aus der folgenden Tabelle
auswählen.

Düsengröße
Hochdruck­reiniger

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Düsenpaket Düsengröße

Düsenpaket

– 1

3DE

Düsenpaket montieren

Bild 2, siehe Umschlagseite

1O-Ring
2 Rotationsarm
3Düse
4 Überwurfmutter

 O-Ring in Nut des Rotationsarms einle-

gen.

 Düse aufsetzen.
 Düse mit Überwurfmutter leicht fest-

schrauben.

Hinweis:

Der Austrittsstrahl muss parallel zum Rota­tionsarm ausgerichtet werden.

Bild 3, siehe Umschlagseite

 Schlüsselfläche der Düse (Schlüssel-

weite 10) parallel zum Rotationsarm
ausrichten.

 Überwurfmutter (Schlüsselweite 22) mit

Schraubenschlüssel festziehen.

 Vorgang am zweiten Rotationsarm wie-

derholen.

Bild 4, siehe Umschlagseite

1 Injektordüse
2 Steckschlüssel

 Injektordüse mit Steckschlüssel in den

Injektor einschrauben und handfest
(8 Nm) anziehen.
Der Steckschlüssel ist dem Düsensatz
beigelegt.

Bodenreinigung

Bild 5, siehe Umschlagseite

 Strahlrohr des Hochdruckreinigers am

Flächenreiniger anschließen und mit
Schraubenschlüssel (Schlüsselweite

24) festziehen.

몇 VORSICHT

Am Schlauchanschluss tritt ein starker
Schmutzwasserstrahl aus. Flächenreiniger
nicht ohne Schlauch benutzen.

 Schlauch am Schlauchanschluss des

Flächenreinigers einstecken und durch
Verdrehen sichern.

 Anderes Ende des Schlauchs zu einem

Abfluss führen.

Hinweis:

Mit dem beiliegenden Klettband kann das
freie Schlauchende fixiert werden (zum
Beispiel an einem Ablaufgitter).
 Beim Arbeiten Handspritzpistole und

Strahlrohr mit beiden Händen halten.

 Flächenreiniger so führen, dass er dicht

auf der zu reinigenden Fläche aufliegt.

Wandreinigung

Bild 6, siehe Umschlagseite

1 Anschluss
2 Schraube

 Anschluss senkrecht stellen.
 Beiliegende Schraube eindrehen und

festziehen, um das Gelenk festzustellen.

Bild 7, siehe Umschlagseite

1 Adapter (Bestell-Nr.: 4.111-022.0)
2 Handspritzpistole

 Adapter auf Anschluss schrauben und

mit Schraubenschlüssel festziehen
(Schlüsselweite 22).

 Handspritzpistole auf Adapter schrauben,

ausrichten und mit Schraubenschlüssel
festziehen (Schlüsselweite 27)

Bild 8, siehe Umschlagseite

몇 VORSICHT

Am Schlauchanschluss tritt ein starker
Schmutzwasserstrahl aus. Flächenreiniger
nicht ohne Schlauch benutzen.

 Schlauch am Schlauchanschluss des

Flächenreinigers einstecken und durch
Verdrehen sichern.

 Anderes Ende des Schlauchs zu einem

Abfluss führen.

 Gerät bei der Wandreinigung am Hand-

griff festhalten.

 Flächenreiniger so führen, dass er dicht

auf der zu reinigenden Fläche aufliegt.

4 DE

– 2

Pflege

 Gerät vor Frost schützen.
 Borsten beim Lagern nicht verformen.

Hinweis: Um ein dauerhaft gutes Absaug­ergebnis sicherzustellen, bitte den Flä­chenreininger FRV 30 nach Gebrauch
nicht auf den Borstenkranz abstellen. Zum
Schutz vor Beschädigung kann die Bürs­tenleiste während der Lagerung des
FRV 30 auch entfernt werden.
 Lenkrollen nach Gebrauch mit klarem

Wasser abspülen und nach dem Trock­nen mit Kriechöl einsprühen.

Zubehör

Zubehör: Bestellnummer

Gummilippe zur Erhö­hung der Absaugwirkung

Schlauchbefestigung
(Saugnapf zur Befesti­gung an glatten Flä­chen)

Schmutzfänger (Grob­schmutzabscheider)

Schlauchhalter (Wand­befestigung)

Verbindungsmuffe
(Schlauchkupplung zur
Schlauchverlängerung)

Bürstenkranz 6.371-203.0
Verlängerungs-

schlauch

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

4.440-939.0

Hilfe bei Störungen

Rotationsarm dreht sich nicht:

 Reinigungsdüsen auf Verschmutzung

prüfen.

Absaugleistung lässt nach:

 Borstenkranz verschlissen - Borsten-

kranz austauschen.

 Absaugkanal oder Absaugschlauch

verstopft - Absaugkanal und Absaug­schlauch reinigen.

 Injektordüse verstopft - Injektordüse rei-

nigen.

Ersatzteile

Nur Original-Zubehör und Original-Ersatz­teile verwenden, sie bieten die Gewähr für
einen sicheren und störungsfreien Betrieb
des Gerätes.
Informationen über Zubehör und Ersatztei­le finden Sie unter www.kaercher.com.

– 3

5DE

Please read and comply with

these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own­ers.

Environmental protection

The packaging material can be recy-

cled. Please do not place the packag­ing into the ordinary refuse for disposal, but
arrange for the proper recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old
appliances. Please dispose your old appli­ances using appropriate collection sys­tems.

Notes about the ingredients (REACH)

You will find current information about the
ingredients at:

www.kaercher.com/REACH

Hazard levels

 DANGER

Pointer to immediate danger, which leads
to severe injuries or death.

몇 WARNING

Pointer to a possibly dangerous situation,
which can lead to severe injuries or death.

몇 CAUTION

Pointer to a possibly dangerous situation,
which can lead to minor injuries.

ATTENTION

Pointer to a possibly dangerous situation,
which can lead to property damage.

Safety instructions

 DANGER

Risk of injury due to defective device.
Check the proper condition of the device
prior to starting work. The device must not
be used if it is not in a flawless condition.
Observe safety instructions of the high­pressure cleaner.

 DANGER

Risk of injury due to rotation arm. Never
reach underneath the device while the
high-pressure cleaner is running.

The rotation arm continues to rotate for a
while after the high-pressure cleaner has
been switched off. Wait for the rotation arm
to stop before starting any work on the ap­pliance.
High-pressure jets can be dangerous if im­properly used. The jet may not be directed
at persons, animals, live electrical equip­ment or at the appliance itself.
Observe safety instructions of the high­pressure cleaner.

Use as intended

The floor cleaner, in combination with a
high pressure cleaner, is suitable for clean­ing floors and walls.
Maximum water pressure 25 MPa (250
bar).
Maximum water temperature 60°C.
The wastewater is drained off via a hose.

Nozzles packet

You need to use the matching high pres­sure nozzles to ensure that your high pres­sure cleaner works properly.

Note:

The required packets of nozzles have been
adjusted to suit the corresponding high
pressure cleaners and must therefore be
ordered separately.

Figure 1, see cover page

1 Nozzle size (example)

 Read the nozzle size from the type

plate of the high-pressure cleaner.

 Select the nozzle package that is suita-

ble for the high-pressure cleaner from
the following table.

Nozzle size
high-pres­sure cleaner

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Nozzle pack­age

Nozzle size
nozzle pack­age

6 EN

– 1

Assemble nozzle packet

Figure 2, see cover page

1O ring
2 Rotation arm
3 Nozzle
4 Union joint

 Inser the O ring in the nut of the rotation

arm.

 Place the nozzle on it.
 Slightly fasten the nozzle with the Union

joint.

Note:

The exit jet must be directed parallel to the
rotation arm.

Figure 3, see cover page

 Adjust the wrench area of the nozzle

(width 10) so that it is parallel to the ro­tation arm.

 Tighten the Union joint (width 22) using

a wrench.

 Repeat the process on the second rota-

tion arm.

Figure 4, see cover page

1 Injector nozzle
2Wrench

 Screw the injector nozzle into the injec-

tor using the wrench and tighten it fin­gertight (8 Nm).
The wrench is included with the nozzle
set.

Floor cleaning

Figure 5, see cover page

 Connect the steel pipe of the high pres-

sure cleaner to the surface cleaner and
tighten it with a wrench (opening width

24).

몇 CAUTION

A strong wastewater jet will emerge from
the hose connection. Do not use the sur­face cleaner without a hose.

 Insert the hose into the hose connection

and secure by rotating.

 Route the other end of the hose to a

drain.

Note:

The free end of the hose can be attached
by means of the included Velcro tape (e.g.
on a drain grid).
 Hold the hand spray gun and the spray

pipe firmly with both hands.

 Guide the surface cleaner so that it re-

mains close to the surface to be
cleaned.

Wall cleaning

Figure 6, see cover page

1 Connectiing piece
2Screw

 Place the connecting piece vertically.
 Turn in the enclosed screw in order to

hold the joint firmly.

Figure 7, see cover page

1 Adapter (order no.: 4.111-022.0)
2 Hand spray gun

 Screw the adapter to the connection

and tighten it with a wrench (key width

22).

 Screw the hand spray gun on the adapt-

er, align it and tighten it with a wrench
(key width 27).

Figure 8, see cover page

몇 CAUTION

A strong wastewater jet will emerge from
the hose connection. Do not use the sur­face cleaner without a hose.

 Insert the hose into the hose connection

and secure by rotating.

 Route the other end of the hose to a

drain.

 Hold the appliance at the handle while

cleaning the wall.
Guide the surface cleaner so that it re-



mains close to the surface to be
cleaned.

– 2

7EN

Care

 Protect the appliance against frost.
 Do not allow bristles to deform during

storage.

Note: In order to ensure a good suction re­sult, please do not place the surface clean­er FRV 30 onto the bristle crown after use.
To protect the brush bar from damages,
you can also remove it while storing the
FRV 30.
 Rinse the steering rollers with clear wa-

ter after use and spray with creeping oil
after they have dried.

Accessories

Accessories Order number

Rubber lip to increase
the suction effect

Hose fastener (suction
cup to install on smooth
surfaces)

Dirt catcher (coarse dirt
separator)

Hose support (wall
mount)

Connection bushing
(hose coupling to ex­tend hose)

Brush crown 6.371-203.0
Extension hose 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Troubleshooting

Rotation arm does not rotate:

 Check if the cleaning nozzles are dirty.

Vacuum performance decreasing:

 Bristle crown worn - replace bristle

crown.

 Suction channel/suction hose blocked -

clean suction channel and suction
hose.

 Injector nozzle blocked - clean the in-

jector nozzle.

Spare parts

Only use original accessories and spare
parts, they ensure the safe and trouble-free
operation of the device.
For information about accessories and
spare parts, please visit www.kaerch­er.com.

8 EN

– 3

Lire ce manuel d'utilisation origi-

nal avant la première utilisation
de votre appareil, le respecter et le conser­ver pour une utilisation ultérieure ou pour le
futur propriétaire.

Protection de

l’environnement

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter
les emballages dans les ordures ména­gères, mais les remettre à un système de
recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un sys­tème de recyclage. Pour cette raison, utili­sez des systèmes de collecte adéquats afin
d'éliminer les appareils usés.

Instructions relatives aux ingrédients
(REACH)

Les informations actuelles relatives aux in­grédients se trouvent sous :

www.kaercher.com/REACH

Niveaux de danger

 DANGER

Signale la présence d'un danger imminent
entraînant de graves blessures corporelles
et pouvant avoir une issue mortelle.

몇 AVERTISSEMENT

Signale la présence d'une situation éven­tuellement dangereuse pouvant entraîner
de graves blessures corporelles et même
avoir une issue mortelle.

몇 PRÉCAUTION

Remarque relative à une situation poten­tiellement dangereuse pouvant entraîner
des blessures légères.

ATTENTION

Remarque relative à une situation éven­tuellement dangereuse pouvant entraîner
des dommages matériels.

Consignes de sécurité

 DANGER

Risque de blessures en raison d'un appa­reil défectueux. Vérifier le bon état de l'ap­pareil avant de commencer à travailler. Ne

pas utiliser l'appareil si son état n'est pas ir­réprochable.
Respecter les consignes de sécurité du
nettoyeur haute pression.

 DANGER

Risque de blessure dû au bras rotatif. Ne
jamais mettre les mains sous l'appareil
pendant le fonctionnement du nettoyeur
haute pression.
Le bras rotatif continue de tourner un mo­ment après la coupure du nettoyeur haute
pression. Avant de travailler sur l'appareil,
attendre que le bras rotatif soit arrêté.
Une utilisation incorrecte des jets haute
pression peut présenter des dangers. Le jet
ne doit pas être dirigé sur des personnes,
des animaux, des installations électriques
actives ni sur l'appareil lui-même.
Respecter les consignes de sécurité du
nettoyeur haute pression.

Utilisation conforme

Le nettoyeur de surfaces convient au net­toyage de sols et de murs en liaison avec
un nettoyeur haute pression.
Pression maxi de l'eau 25 MPa (250 bars).
Température maxi de l'eau 60 °C.
L'eau sale est évacuée à l'aide d'un tuyau.

Packs de buses

Pour permettre un fonctionnement sans
défaut de votre nettoyeur haute pression,
utiliser les buses hautes pression appro­priées.

Remarque :

Les packs de buses nécessaires sont défi­nis en fonction des jets haute pression cor­respondants et doivent être commandés
séparement.

Figure 1, cf. page de couverture

1 Calibre de la buse (exemple)

 Relever le calibre de la buse sur la

plaque signalétique du nettoyeur haute
pression.

 Sélectionner le pack de buses corres-

pondant au nettoyeur haute pression
dans le tableau suivant.

– 1

9FR

Calibre de la
buse du net­toyeur haute
pression

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Pack de
buses

Calibre de la
buse du
pack de
buses

Monter le pack de buses

Figure 2, cf. page de couverture

1 Joint torique
2 Bras rotatif
3Buse
4 Écrou chapeau

 Insérer le joint torique dans l'encoche

du bras rotatif

 Mettre la buse en place.
 Serrer légèrement la buse avec l'écrou

chapeau.

Remarque :

Le jet sortant doit être ajusté de façon pa­rallèle au bras de rotation.

Figure 3, cf. page de couverture

 Ajuster le plan clé de la buse (écarte-

ment de 10) parallèlement au bras rota­tif.

 Serrer l'écrou chapeau (écartement de

22) à l'aide de la clé.

 Répéter l'opération sur le deuxième

bras en rotation.

Figure 4, cf. page de couverture

1 Buse d'injection
2 Clé à cliquet

 Visser la buse d'injecteur avec clé à cli-

quet dans l'injecteur et la serrer à la
main (8 Nm).
La clé à cliquet est fournie avec le jeu
de buses.

Nettoyage du sol

Figure 5, cf. page de couverture

Raccorder la lance du nettoyeur haute



pression au nettoyeur de surface et la ser­rer à l'aide de la clé (d'ouverture de 24).

10 FR

몇 PRÉCAUTION

Un fort jet d'eau sale s'écoule du raccord
flexible. Ne pas utiliser le nettoyeur de sur­face sans flexible.

 Insérer le flexible sur le raccord de

flexible du nettoyeur de surface et le
freiner en le faisant tourner.

 Plonger l'autre extrémité du flexible

dans un écoulement.

Remarque :

La bande velcro jointe permet de fixer l'ex­trémité libre du flexible (par exemple sur
une grille d'écoulement).
 Pendant le travail, retenir la poignée

pistolet et la lance des deux mains.

 Guider le nettoyeur de surface de ma-

nière à ce qu'il repose bien sur la sur­face à nettoyer.

Nettoyage de murs

Figure 6, cf. page de couverture

1 Raccordement
2Vis

 Mettre le raccordement en position ver-

ticale.

 Visser la vis ci-jointe et sérrer pour blo-

quer l'articulation.

Figure 7, cf. page de couverture

1 Adaptateur (référence : 4.111-022.0)
2 Poignée-pistolet

 Visser l'adaptateur sur le raccord et le

serrer à l'aide de la clé (d'ouverture de

22).

 Visser le pistolet manuel sur l'adapta-

teur, l'ajuster et le serrer à l'aide de la
clé (d'ouverture de 27).

Figure 8, cf. page de couverture

몇 PRÉCAUTION

Un fort jet d'eau sale s'écoule du raccord
flexible. Ne pas utiliser le nettoyeur de sur­face sans flexible.

 Insérer le flexible sur le raccord de

flexible du nettoyeur de surface et le
freiner en le faisant tourner.

 Plonger l'autre extrémité du flexible

dans un écoulement.

– 2

 Lors du nettoyage de murs, retenir l'ap-

pareil au niveau de la poignée.

 Guider le nettoyeur de surface de ma-

nière à ce qu'il repose bien sur la sur­face à nettoyer.

Entretien

 Mettre l'appareil à l'abri du gel.
 Ne pas déformer les poils lors du stoc-

kage.

Remarque : Pour garantir un bon résultat
d'aspiration en permanence, ne pas laisser
reposer le nettoyeur de surface FRV 30 sur
la couronne de brosse après son utilisation.
À titre de protection contre tout endomma­gement, la barrette de brosse peut être
également retirée pendant l'inutilisation du
FRV 30.
 Après l'utilisation, rincer les roulettes di-

rigeables à l'eau claire et les vaporiser
d'huile lubrifiante après le séchage.

Accessoires

Accessoires : Référence

Lèvre en caoutchouc
pour une meilleure ca­pacité d'aspiration

Fixation du flexible
(ventouse pour la fixa­tion sur plans lisses)

Collecteur d'impuretés
(séparateur de saletés
grossières)

Support de flexible (fixa­tion murale)

Manchon de raccord
(coupleur flexible pour
rallonge de flexible)

Couronne de brosse 6.371-203.0
Flexible de rallonge 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Assistance en cas de panne

Le bras rotatif ne tourne pas :

 Vérifier si les buses de nettoyage sont

sales.

La puissance d'aspiration baisse :

 couronne de brosse usée - remplacer la

couronne de brosse.

 Canal d'aspiration ou flexible d'aspira-

tion obturé - nettoyer le canal d'aspira­tion ou le flexible d'aspiration.

 Buse d'injecteur obturée - nettoyer la

buse d'injecteur.

Pièces de rechange

N'utiliser que des accessoires et pièces de
rechange d'origine, ils garantissent le bon
fonctionnement de l'appareil.
Vous trouverez des informations relatives
aux accessoires et pièces de rechange sur
www.kaercher.com.

– 3

11FR

Prima di utilizzare l'apparecchio

per la prima volta, leggere le
presenti istruzioni originali, seguirle e con­servarle per un uso futuro o in caso di riven­dita dell'apparecchio.

Protezione dell’ambiente

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti
domestici, ma consegnati ai relativi centri di
raccolta.

Gli apparecchi dimessi contengono

materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di
raccolta. Si prega quindi di smaltire gli ap­parecchi dimessi mediante i sistemi di rac­colta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono
disponibili all'indirizzo:

www.kaercher.com/REACH

Livelli di pericolo

 PERICOLO

Indica un pericolo imminente che determi­na lesioni gravi o la morte.

몇 AVVERTIMENTO

Indica una probabile situazione pericolosa
che potrebbe determinare lesioni gravi o la
morte.

몇 PRUDENZA

Indica una probabile situazione pericolosa
che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa
che potrebbe determinare danni alle cose.

Norme di sicurezza

 PERICOLO

Pericolo di lesioni causato dall'apparecchio
difettoso. Prima di iniziare i lavori controllare
lo stato regolare dell'apparecchio. In caso
contrario è vietato usare l'apparecchio.
Osservare le avvertenze di sicurezza
dell'idropulitrice.

 PERICOLO

Pericolo di lesioni dovuto dal braccio in ro­tazione. Mai afferrare con le mani sotto
l'apparecchio con idropulitrice in funzione.

Il braccio rotante continua a ruotare ancora
per un breve tempo anche dopo lo spegni­mento dell'idropulitrice. Prima di iniziare la­vori sull'apparecchio, attendere che il brac­cio rotante si sia fermato.
Getti ad alta pressione possono risultare
pericolosi se usati in modo non conforme a
destinazione. Il getto non va mai puntato su
persone, animali, equipaggiamenti elettrici
attivi o sull'apparecchio stesso.
Osservare le avvertenze di sicurezza
dell'idropulitrice.

Uso conforme a destinazione

Il lavasuperfici è indicato per pulire pavi­menti e pareti in abbinamento ad un'idropu­litrice.
Pressione massima dell'acqua 18 MPa
(180 bar).
Temperatura massima dell'acqua 60 °C.
L'acqua sporca viene deviata tramite un
tubo flessibile.

Gruppi ugello

Affinché possa essere garantito un funzio­namento corretto dell'idropulitrice è neces­sario usare gli ugelli ad alta pressione adat­ti.

Indicazione:

I gruppi ugelli necessari sono realizzati per
la rispettiva idropulitrice e devono essere
ordinati separatamente.

Fig. 1, vedi copertina

1 Grandezza ugello (esempio)

 Leggere la grandezza ugello dalla tar-

ghetta identificativa dell'idropulitrice.

 Scegliere il pacchetto di ugelli adatti

all'idropulitrice dalla tabella seguente.

Grandezza
ugello idro­pulitrice

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Pacchetto di
ugelli

Grandezza
ugello Pac­chetto di
ugelli

12 IT

– 1

Montaggio del gruppo ugelli

Fig. 2, vedi copertina

1O-Ring
2 Braccio di rotazione
3 Ugello
4 Dado a risvolto

 Inserire l'o-ring nella scanalature del

braccio di rotazione.

 Montare l'ugello.
 Avvitare leggermente l'ugello con il

dado di risvolto.

Indicazione:

Il getto di fuoriuscita deve essere parallelo
al braccio di rotazione.

Fig. 3, vedi copertina

 Allineare la superficie della chiave

dell'ugello (apertura 10) parallelamente
al braccio di rotazione.

 Serrare il dado di risvolto (apertura 22)

con la chiave per dadi.

 Ripetere la procedura sul secondo

braccio di rotazione.

Fig. 4, vedi copertina

1 Ugello iniettore
2 Chiave a tubo

 Avvitare nell'iniettore l'ugello con la

chiave a tubo e stringere manualmente
(8 Nm).
La chiave a tubo è compresa nella for­nitura del set di ugelli.

Pulizia del pavimento

Fig. 5, vedi copertina

 Collegare la lancia dell'idropulitrice al

lavasuperfici e stringere con una chiave
per dadi (apertura 24).

몇 PRUDENZA

Dall'attacco del tubo flessibile fuoriesce un
forte getto di acqua sporca. Non usare il la­vasuperfici senza tubo flessibile.

 Inserire il tubo flessibile sull'attacco del

tubo flessibile del lavasuperfici e bloc­care ruotando.

 Condurre l'altra estremità del tubo ver-

so uno scarico.

Avviso:

Con il nastro a velcro compreso nella forni­tura è possibile fissare l'estremità libera del
tubo flessibile (ad esemoio su una griglia di
scarico).
 Durante le operazioni tenere con en-

trambe le mani la pistola a spruzzo e la
lancia.

 Condurre il lavasuperfici in modo tale

che poggi sulla superficie da pulire.

Pulizia parete

Fig. 6, vedi copertina

1 Raccordo
2Vite

 Collocare il raccordo in posizione verti-

cale.

 Per fissare il giunto inserire la vite in do-

tazione ed avvitarla.

Fig. 7, vedi copertina

1 Adattatore (N. ordine: 4.111-022.0)
2 Pistola a spruzzo

 Avvitare l'adattatore al raccordo e ser-

rarlo con la chiave per dadi (apertura

22).

 Avvitare l'adattatore alla pistola a

spruzzo e serrarlo con la chiave per
dadi (apertura 27)

Fig. 8, vedi copertina

몇 PRUDENZA

Dall'attacco del tubo flessibile fuoriesce un
forte getto di acqua sporca. Non usare il la­vasuperfici senza tubo flessibile.

 Inserire il tubo flessibile sull'attacco del

tubo flessibile del lavasuperfici e bloc­care ruotando.

 Condurre l'altra estremità del tubo ver-

so uno scarico.

 Durante la pulizia della parete tenere

l'impugnatura del'apparecchio

 Condurre il lavasuperfici in modo tale

che poggi sulla superficie da pulire.

– 2

13IT

Cura

 Proteggere l'apparecchio dal gelo.
 Non deformare le setole durante il ma-

gazzinaggio.

Nota: Per garantire un risultato di aspira­zione costantemente otttimale, dopo l'utiliz­zo si prega di non posizionare il pulitore per
pavimenti FRV 30 sulla corona di setole.
Per prevenire eventuali danni è possibile ri­muovere anche la barra delle setole duran­te la conservazione del FRV 30.
 Dopo l'uso sciacquare le rotelle pivot-

tanti con acqua pulita e dopo l'asciuga­tura applicare olio di penetrazione.

Accessori

Accessori: Codice d’ordina-

zione

Labbro di gomma per
l'aumento dell'effetto di
aspirazione

Fissaggio tubo flessibile
(Ventosa di aspirazione
per il fissaggio su super­fici piane)

Parasporco (separato­re di sporco grossolano)

Portatubo (fissaggio a
parete)

Manicotto di collega­mento (Giunto per tubo
flessibile per la prolunga
del tubo flessibile)

Corona spazzola 6.371-203.0
Tubo prolunga flessibile 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Guida alla risoluzione dei

guasti

Il braccio di rotazione non gira:

 Controllare che le bocchette di pulizia

non siano sporche.

La potenza di aspirazione diminuisce:

 Corona di setole usurata - Sostituire la

corona di setole.

 Canale di aspirazione o tubo flessibile

di aspirazione ostruito - Pulire il canale
di aspirazione o il tubo flessibile di aspi­razione.

 Ugello iniettore otturato - Pulire l'ugello

iniettore.

Ricambi

Utilizzando solamente accessori e ricambi
originali, si garantisce un funzionamento si­curo e privo di disturbi dell'apparecchio.
Si possono trovare informazioni riguardo
ad accessori e ricambi su www.kaer­cher.com.

14 IT

– 3

Lees vóór het eerste gebruik

van uw apparaat deze originele
gebruiksaanwijzing, ga navenant te werk
en bewaar hem voor later gebruik of voor
een latere eigenaar.

Zorg voor het milieu

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsma­teriaal niet bij het huishoudelijk afval, maar
bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever
de apparaten daarom in bij een inzamel­punt voor herbruikbare materialen.

Aanwijzingen betreffende de inhouds­stoffen (REACH)

Huidige informatie over de inhoudsstoffen
vindt u onder:

www.kaercher.com/REACH

Gevarenniveaus

 GEVAAR

Verwijzing naar een onmiddellijk dreigend
gevaar dat tot ernstige en zelfs dodelijke li­chaamsverwondingen leidt.

몇 WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke
situatie die tot ernstige en zelfs dodelijke li­chaamsverwondingen kan leiden.

몇 VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke si­tuatie die tot lichte verwondingen kan lei­den.

LET OP

Verwijzing naar een mogelijke gevaarlijke
situatie die tot materiële schade kan leiden.

Veiligheidsinstructies

 GEVAAR

Verwondingsgevaar door defect apparaat
Controleer het apparaat voor het werk op
een reglementaire toestand. Als het appa­raat zich niet in een perfecte toestand be­vindt, mag het niet gebruikt worden.
Neem de veiligheidsinstructies van de ho­gedrukreiniger in acht.

 GEVAAR

Verwondingsgevaar door de roterende arm
Grijp nooit onder het apparaat als de hoge­drukreiniger draait.
De roterende arm draait na het uitschake­len van de hogedrukreiniger nog even ver­der. Wacht voor werkzaamheden aan het
apparaat tot de roterende arm stilstaat.
Bij ondeskundig gebruik kunnen hogedruk­stralen gevaarlijk zijn. De straal mag niet op
personen, dieren, actieve elektrische uit­rusting of het apparaat zelf gericht worden.
Neem de veiligheidsinstructies van de ho­gedrukreiniger in acht.

Reglementair gebruik

De oppervlaktereiniger is geschikt voor het
reinigen van vloeren en muren in combina­tie met een hogedrukreiniger.
Maximale waterdruk 25 MPa (250 bar).
Maximale watertemperatuur 60 °C.
Het afvalwater wordt via een slang afge­voerd.

Straalpakketten

Om een storingsvrije werking van uw hoge­drukreiniger mogelijk te maken, moet u de
passende hogedruksproeiers gebruiken.

Instructie:

De benodigde straalpakketten zijn op de
desbetreffende hogedrukreiniger afge­stemd en moeten apart besteld worden.

Afbeelding 1, zie omslagpagina

1 Sproeierformaat (voorbeeld)

 Lees het sproeierformaat af van het

typeplaatje van de hogedrukreiniger.

 Kies het bij de hogedrukreiniger pas-

sende sproeierpakket uit de volgende
tabel.

Sproeierfor­maat hoge­drukreiniger

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Sproeier­pakket

Sproeierfor­maat sproei­erpakket

– 1

15NL

Straalpakket monteren

Afbeelding 2, zie omslagpagina

1 O-ring
2 Rotatiearm
3 Sproeier
4 Verbindingsmoer

 O-ring in de groef van de rotatiearm leg-

gen.

 Sproeier erop zetten.
 Sproeier met verbindingsmoer licht

vastdraaien.

Instructie:

De naar buiten komende straal moet paral­lel aan de rotatiearm gericht worden.

Afbeelding 3, zie omslagpagina

 Sleutelvlakken van de sproeier (sleutel-

maat 10) parallel aan de rotatiearm
richten.

 Verbindingsmoer (sleutelmaat 22) met

schroefsleutel vast aandraaien.

 Proces aan de tweede rotatiearm her-

halen.

Afbeelding 4, zie omslagpagina

1 Injectorsproeier
2 Steeksleutel

 Injectorsproeier met steeksleutel in de

injector schroeven en handvast (8 Nm)
aandraaien.
De steeksleutel zit bij de sproeierset.

Reinigen van vloeren

Afbeelding 5, zie omslagpagina

 Straalbuis van de hogedrukreiniger op

de oppervlaktereiniger aansluiten en
met schroefsleutel (sleutelmaat 24)
vast aandraaien.

몇 VOORZICHTIG

Uit de slangaansluiting komt een sterke
straal afvalwater. Oppervlaktereiniger niet
zonder slang gebruiken.

 Slang in de slangaansluiting van de op-

pervlaktereiniger steken en door draai­en vastzetten.

 Andere einde van de slang naar een af-

voer leiden.

Instructie:

Met de bijgevoegde klittenband kan het
vrije slangeinde vastgezet worden (bijvoor­beeld aan een rooster van de afvoer).
 Bij het werken handspuitpistool en

straalbuis met beide handen vasthou­den.

 Oppervlaktereiniger zo leiden, dat hij

dicht op het te reinigen oppervlak rust.

Reiniging van muren

Afbeelding 6, zie omslagpagina

1 Aansluiting
2 Schroeven

 Aansluiting verticaal stellen.
 Bijgevoegde schroef indraaien en aan-

spannen om het gewricht vast te zetten.

Afbeelding 7, zie omslagpagina

1 Adapter (Bestelnr.: 4.111-022.0)
2 Handspuitpistool

 Adapter op de aansluiting schroeven en

met schroefsleutel vast aandraaien
(sleutelmaat 22).

 Handspuitpistool op de adapter schroe-

ven, uitrichten en met schroefsleutel
vast aandraaien (sleutelmaat 27)

Afbeelding 8, zie omslagpagina

몇 VOORZICHTIG

Uit de slangaansluiting komt een sterke
straal afvalwater. Oppervlaktereiniger niet
zonder slang gebruiken.

 Slang in de slangaansluiting van de op-

pervlaktereiniger steken en door draai­en vastzetten.

 Andere einde van de slang naar een af-

voer leiden.

 Bij het reinigen van muren het apparaat

aan het handvat vasthouden.

 Oppervlaktereiniger zo leiden, dat hij

dicht op het te reinigen oppervlak rust.

16 NL

– 2

Zorg

 Apparaat tegen vorst beschermen.
 De borstels bij opbergen niet vervor-

men.

Instructie: Om een permanent goed af­zuigresultaat te garanderen, mag de opper­vlaktereiniger FRV 30 na gebruik niet op de
borstelkrans geplaatst worden. Ter be­scherming tegen beschadigingen kan de
borstellijst tijdens het opbergen van de
FRV 30 ook verwijderd worden.
 Zwenkwielen na gebruik met zuiver wa-

ter afspoelen en na het drogen inspui­ten met kruipolie.

Toebehoren

Accessoires: Bestelnummer

Rubberlip voor de ver­betering van de afzuig­kracht

Slangbevestiging (zuig­nap ter bevestiging op
gladde oppervlakken)

Vuilreservoir (afschei­der voor grof vuil)

Slanghouder (wandbe­vestiging)

Verbindingsmof (slang­koppeling ter verlenging
van de slang)

Borstelkrans 6.371-203.0
Verlengslang 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Hulp bij storingen

Rotatiearm draait niet:

 reinigingssproeiers controleren op ver-

ontreiniging.

Zuigkracht vermindert:

 borstelkrans versleten - borstelkrans

vervangen.

 Zuigkanaal of zuigslang verstopt - zuig-

kanaal en zuigslang reinigen.

 Injectiesproeier verstopt - injectie-

sproeier reinigen.

Reserveonderdelen

Gebruik alleen origineel toebehoren en ori­ginele reserveonderdelen. Deze garande­ren dat het apparaat veilig en zonder storin­gen functioneert.
Informatie over het toebehoren en de re­serveonderdelen vindt u op www.kaer­cher.com.

– 3

17NL

Antes del primer uso de su apa-

rato, lea este manual original,
actúe de acuerdo a sus indicaciones y
guárdelo para un uso posterior o para otro
propietario posterior.

Protección del medio

ambiente

Los materiales de embalaje son reci-

clables. Por favor, no tire el embalaje
a la basura doméstica; en vez de ello, en­tréguelo en los puntos oficiales de recogida
para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su aprove­chamiento posterior. Por este motivo, en­tregue los aparatos usados en los puntos
de recogida previstos para su reciclaje.

Indicaciones sobre ingredientes
(REACH)

Encontrará información actual sobre los in­gredientes en:

www.kaercher.com/REACH

Niveles de peligro

 PELIGRO

Aviso sobre un riesgo de peligro inmediato
que puede provocar lesiones corporales
graves o la muerte.

몇 ADVERTENCIA

Aviso sobre una situación propablemente
peligrosa que puede provocar lesiones cor­porales graves o la muerte.

몇 PRECAUCIÓN

Indicación sobre una situación que puede
ser peligrosa, que puede acarrear lesiones
leves.

CUIDADO

Aviso sobre una situación probablemente
peligrosa que puede provocar daños mate­riales.

Indicaciones de seguridad

 PELIGRO

Peligro de lesiones por un aparato defec­tuoso. Comprobar el buen estado del apa­rato antes de comenzar a trabajar. Si el

aparato no está en perfecto estado, no
debe utilizarse.
Indicaciones de seguridad de la limpiadora
a alta presión.

 PELIGRO

Peligro de lesiones causados por el brazo
giratorio. No tocar debajo debajo del apara­to con la limpiadora a presión en funciona­miento.
El brazo giratorio sigue girando después de
apagar la limpiadora a alta presión durante
un breve período. Antes de trabajar con el
aparato, espere a que el brazo giratorio
deje de girar.
Los chorros a alta presión pueden ser peli­grosos si se usan indebidamente. No dirija
el chorro hacia personas, animales o equi­pamiento eléctrico activo, ni apunte con él
al propio aparato.
Indicaciones de seguridad de la limpiadora
a alta presión.

Uso previsto

El limpiador de superficies sirve para lim­piar suelos y paredes en combinación con
una limpiadora a alta presión.
Presión máxima del agua 25 MPa (250 ba­res).
Temperatura máxima del agua 60 °C.
El agua sucia es conducida a través de una
manguera.

Paquetes de boquillas

Para que sea posible un funcionamiento
sin averías con su limpiadora a alta presión
tiene que utilizar las boquillas a alta presión
correctas.

Indicación:

Los paquetes de boquillas necesarios es­tán adaptados a la limpiadora a alta presión
y se tienen que pedir por separado.

Figura 1, véase contraportada

1 Tamaño de la boquilla (ejemplo)

 Leer el tamaño de la boquilla de la pla-

ca de características de la limpiadora
de alta presión.

18 ES

– 1

 Seleccionar el paquete de boquillas

apropiado para la limpiadora de alta
presión de la siguiente tabla.

Tamaño de
la boquilla
de la limpia­dora de alta
presión

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Paquete de
boquillas

Tamaño de
boquillas del
paquete de
boquillas

Montar el paquete de boquillas

Figura 2, véase contraportada

1 Junta tórica
2 Brazo giratorio
3 boquilla
4 tuerca de racor

 Colocar la junta tórica en la ranura del

brazo giratorio.

 Colocar la boquilla.
 Atornillar ligeramente la boquilla con la

tuerca de racor.

Indicación:

El chorro de salida tiene que estar coloca­do de forma paralela al brazo giratorio.

Figura 3, véase contraportada

 Colocar la superficie de la llave (entre-

caras 10) paralela al brazo giratorio.

 Apretar la tuerca de racor (entrecaras

22) con una llave.

 Repetir el proceso en el segundo brazo

de rotación.

Figura 4, véase contraportada

1 Boquilla del inyector
2 Llave de pipa

 Enroscar la boquilla con la llave de pipa

en el inyector y apretar con la mano (8
Nm).
La llave de pipa se incluye en el juego
de boquillas.

limpieza de suelos

Figura 5, véase contraportada

 Conectar la lanza dosificadora de la

limpiadora a alta presión al limpiador y
apretar con una llave (entrecaras 24).

몇 PRECAUCIÓN

En la conexión de la manguera sale un
fuerte chorro de agua sucia. No utilizar el
limpiador de superficies sin manguera.

 Insertar la manguera en la conexión

para mangueras del limpiaterrazas y
asegurar girando ésta.

 Conducir el otro extremo de la mangue-

ra a un desagüe.

Nota:

Con la cinta de velcro que se incluye en el
suministro se puede fijar el extremo libre de
la manguera (por ejemplo a una rejilla de
desagüe).
 Durante el trabajo sujete con firmeza

con las dos manos la pistola pulveriza­dora y la lanza dosificadora.

 Llevar el limpiaterrazas de tal forma

que apoye aproximado sobre la super­ficie a limpiar.

Limpieza de paredes

Figura 6, véase contraportada

1 conexión
2 Tornillo

Coloque la conexión de manera vertical.


 Gire y apriete los tornillos para fijar la

articulación.

Figura 7, véase contraportada

1 Adaptador (nº referencia: 4.111-022.0)
2 Pistola pulverizadora manual

 Enroscar el adaptador en la conexión y

apretar con una llave (entrecaras 22).

 Enroscar la pistola pulverizadora al

adaptador, colocar y apretar con una
llave (entrecaras 27).

Figura 8, véase contraportada

몇 PRECAUCIÓN

En la conexión de la manguera sale un
fuerte chorro de agua sucia. No utilizar el
limpiador de superficies sin manguera.

– 2

19ES

 Insertar la manguera en la conexión

para mangueras del limpiaterrazas y
asegurar girando ésta.

 Conducir el otro extremo de la mangue-

ra a un desagüe.

 Para limpiar paredes, sujetar el aparato

del mango.

 Llevar el limpiaterrazas de tal forma

que apoye aproximado sobre la super­ficie a limpiar.

Cuidado del aparato

 Proteger el aparato de las heladas.
 No deformar los cepillos al guardarlos.

Nota: para asegurar un buen resultado de
aspiración duradero, no colocar la limpia­dora de superficies FRV 30 después del
uso sobre la corona de cerdas. Para evitar
daños, también se puede quitar la regleta
de cepillos mientras esté la FRV 30 guar­dada.
 Enjuagar las ruedas de dirección con

agua después de su uso, secarlas y
pulverizarlas con aceite lubricante.

Accesorios

Accesorios: Nº referencia

Racor de goma para au­mentar la capacidad de
aspiración.

Fijación de la manguera
(ventosa para fijarla a
superficies lisas)

Colector de suciedad
(separador de partícu­las de suciedad gruesa)

Soporte de la manguera
(fijación a la pared)

Manguito de unión (aco­plamiento para alargar
la manguera)

corona de cepillo 6.371-203.0
Manguera de prolonga-

ción

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

4.440-939.0

Ayuda en caso de avería

El brazo de rotación no gira:

 Comprobar la suciedad de las boquillas

de limpieza.

La potencia de aspiración disminuye:

 Corona de cerdas desgastada - susti-

tuir la corona de cerdas.

 Canal o tubo de aspiración atascados -

limpiar el canal y el tubo de aspiración.

 Boquilla del inyector atascada - limpiar

la boquilla del inyector.

Repuestos

Utilice solamente accesorios y recambios
originales, ya que garantizan un funciona­miento correcto y seguro del equipo.
Puede encontrar información acerca de los
accesorios y recambios en www.kaer­cher.com.

20 ES

– 3

Leia o manual de manual origi-

nal antes de utilizar o seu apare­lho. Proceda conforme as indicações no
manual e guarde o manual para uma con­sulta posterior ou para terceiros a quem
possa vir a vender o aparelho.

Proteção do meio-ambiente

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens
no lixo doméstico, envie-as para uma uni­dade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso, elimine
os aparelhos velhos através de sistemas
de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes
podem ser encontradas em:

www.kaercher.com/REACH

Níveis do aparelho

 PERIGO

Aviso referente a um perigo eminente que
pode conduzir a graves ferimentos ou à
morte.

몇 ATENÇÃO

Aviso referente a uma possível situação
perigosa que pode conduzir a graves feri­mentos ou à morte.

몇 CUIDADO

Aviso referente a uma situação potencial­mente perigosa que pode causar ferimen­tos leves.

ADVERTÊNCIA

Aviso referente a uma situação potencial­mente perigosa que pode causar danos
materiais.

Avisos de segurança

 PERIGO

Perigo de lesões devido a aparelho com
defeito. Controlar o estado intacto do apa­relho antes de iniciar os trabalhos. Se o es­tado do aparelho não for considerado in­tacto, este não pode ser colocado em fun­cionamento.

Ter atenção aos avisos de segurança da
lavadora de alta pressão.

 PERIGO

Perigo de ferimentos devido ao braço rota­tivo. Nunca colocar a mão por baixo do
aparelho com a lavadora de alta pressão
em operação.
O braço rotativo continua a trabalhar por
um curto período após a desactivação da
lavadora de alta pressão. Aguardar até que
o braço rotativo fique imobilizado, antes de
efectuar quaisquer trabalhos no aparelho.
Os jactos de alta pressão podem ser peri­gosos em caso de uso incorrecto. O jacto
não deve ser dirigido contra pessoas, ani­mais, equipamento eléctrico activo ou con­tra o próprio aparelho.
Ter atenção aos avisos de segurança da
lavadora de alta pressão.

Utilização conforme o fim a

que se destina a máquina

O produto de limpeza de superfícies é ade­quado para a limpeza de pavimentos e pa­redes em conjunto com uma lavadora de
alta pressão.
Pressão máxima da água 25 MPa (250
bar).
Temperatura máxima da água 60 °C.
A água suja é escoada por uma mangueira.

Pacotes de bocais

Para que seja possível um funcionamento
sem avarias da sua máquina de alta pres­são, tem de utilizar os bocais de alta pres­são adequados.

Aviso:

Os pacotes de bocais necessários foram
especialmente concebidos para os respec­tivos lavadores de pressão e devem ser en­comendados separadamente.

Figura 1, ver lado desdobrável

1 Dimensão do bocal (exemplo)

 Consultar a dimensão do bocal na pla-

ca de características da lavadora de
alta pressão.

– 1

21PT

 Seleccionar um pacote de bocais ade-

quado para a lavadora de alta pressão
na tabela seguinte.

Dimensão
do bocal, la­vadora de
alta pressão

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Pacote de
bocais

Dimensão
do bocal, pa­cote de bo­cais

Montar pacote de bocais

Figura 2, ver lado desdobrável

1O-Ring
2 Braço rotativo
3 Bocal
4 Porca de capa

 Colocar o O-Ring na ranhura do braço

rotativo.

 Colocar o bocal.
 Aparafusar levemente o bocal com a

porca de capa.

Aviso:

O jacto de saída deve ser orientado parale­lamente ao braço rotativo.

Figura 3, ver lado desdobrável

 A superfície da chave do bocal (abertu-

ra da chave 10) deve ser alinhada para­lelamente ao braço rotativo.

 Apertar a porca de capa (abertura da

chave 22) com a chave de boca.

 Repetir o processo no segundo braço

de rotação.

Figura 4, ver lado desdobrável

1 Bico injector
2 Chave de caixa

 Enroscar o bico injector com a chave de

caixa no injector e apertar manualmen­te (8 Nm).
A chave de caixa está incluída no con­junto de bicos.

Limpeza de piso

Figura 5, ver lado desdobrável

 Conectar o tubo de jacto da lavadora de

alta pressão ao produto de limpeza de
superfícies e apertar com uma chave
de parafusos (abertura de chave 24).

몇 CUIDADO

Na ligação da mangueira sai um forte jacto
de água suja. Não utilizar o produto de lim­peza de superfícies sem mangueira.

 Inserir a mangueira na ligação de man-

gueira do produto de limpeza de super­fícies e rodar para fixar.

 Posicionar a outra extremidade da

mangueira num esgoto.

Aviso:

Com a fita de velcro fornecida é possível fi­xar a extremidade livre da mangueira (por
exemplo, numa grelha de escoamento).
 Durante os trabalhos deve-se segurar a

pistola pulverizadora manual e a lança
com as duas mãos.

 Conduzir o produto de limpeza de su-

perfícies de modo que este encoste na
superfície de limpeza.

Limpeza da parede

Figura 6, ver lado desdobrável

1 Ligação
2 Parafuso

 Posicionar a ligação verticalmente.
 Enroscar e fixar o parafuso incluído, de

modo a fixar a articulação.

Figura 7, ver lado desdobrável

1 Adaptador (n.º de encomenda: 4.111-

022.0)

2 Pistola pulverizadora manual

 Aparafusar o adaptador na conexão e

fixar com uma chave de boca (abertura
da chave 22).

 Aparafusar e alinhar a pistola pulveriza-

dora manual no adaptador e fixar com
uma chave de boca (abertura da chave

27)

22 PT

– 2

Figura 8, ver lado desdobrável

몇 CUIDADO

Na ligação da mangueira sai um forte jacto
de água suja. Não utilizar o produto de lim­peza de superfícies sem mangueira.

 Inserir a mangueira na ligação de man-

gueira do produto de limpeza de super­fícies e rodar para fixar.

 Posicionar a outra extremidade da

mangueira num esgoto.

 Segurar o aparelho no punho durante a

limpeza de paredes.

 Conduzir o produto de limpeza de su-

perfícies de modo que este encoste na
superfície de limpeza.

Conservação

 Proteger o aparelho contra congela-

mento.

 Não deformar as cerdas durante o ar-

mazenamento.

Aviso: De modo a garantir bons resultados
de aspiração permanentes, não se deve
pousar o dispositivo de limpeza de superfí­cies FRV 30 em cima da coroa de cerdas,
após a utilização. A fim de proteger a régua
das escovas contra danos, durante o arma­zenamento do FRV 30, é possível proce­der à sua desmontagem.
 Lavar os rolos de guia com água limpa

após a utilização e aplicar óleo após se­car.

Acessórios

Acessórios: N.º de encomen-

da

Lábio de borracha para
o aumento do efeito de
aspiração

Fixação de mangueira
(copo de aspiração para
a fixação em superfícies
lisas)

Colector de impurezas
(separador de sujidade
grossa)

Suporte de mangueira
(fixação de parede)

Luva de conexão (aco­plamento de mangueira
para a extensão da
mangueira)

Coroa de escovas 6.371-203.0
Mangueira de extensão 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Ajuda em caso de avarias

Braço de rotação não rodopia:

 Controlar se os bicos de limpeza estão

sujos.

Potência de aspiração perde potência:

 Desgaste da coroa de cerdas - substi-

tuir coroa de cerdas.

 Canal de aspiração ou mangueira de

aspiração entupidos - limpar canal de
aspiração e mangueira de aspiração.

 Bico injector entupido - limpar bico in-

jector.

Peças sobressalentes

Utilizar apenas acessórios e peças sobres­salentes originais. Só assim poderá garan­tir uma operação do aparelho segura e sem
avarias.
Para mais informações sobre acessórios e
peças sobressalentes, consulte www.kaer­cher.com.

– 3

23PT

Læs original brugsanvisning in-

den første brug, følg anvisnin­gerne og opbevar vejledningen til senere
efterlæsning eller til den næste ejer.

Miljøbeskyttelse

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det
almindelige husholdningsaffald, men afle­ver den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Aflever derfor ud­tjente apparater på en genbrugsstation el­ler lignende.

Henvisninger til indholdsstoffer
(REACH)

Aktuelle oplysninger til indholdsstoffer fin­der du på:

www.kaercher.com/REACH

Faregrader

 FARE

Henviser til en umiddelbar fare, der fører til
alvorlige kvæstelser eller til døden

몇 ADVARSEL

Henviser til en mulig farlig situation, der kan
føre til alvorlige kvæstelser eller til døden.

몇 FORSIGTIG

Henviser til en mulig farlig situation, der kan
føre til lette personskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan
føre til materiel skade.

Sikkerhedsanvisninger

 FARE

Fare for personskader på grund af en de­fekt maskine. Kontroller, om maskinen er i
god orden, inden arbejdet starter. Hvis ma­skinen ikke er i god orden, må den ikke bru­ges.
Tag højde for højtryksrenserens sikker­hedsanvisninger.

 FARE

Fare for personskader på grund af rotati­onsarmen. Grib aldrig ind under maskinen,
hvis højtryksrenseren kører.

En kort tid efter afbrydningen forsætter ro­tationsarmen med at dreje. Vent til rotati­onsarmen standser, inden der arbejdes på
maskinen.
Højttryksstråler kan være farlige, hvis de
ikke anvendes korrekt. Strålen må ikke ret­tes mod personer, dyr, tændt elektrisk ud­styr eller mod selve maskinen.
Tag højde for højtryksrenserens sikker­hedsanvisninger.

Bestemmelsesmæssig

anvendelse

Ovefladerenseren er velegnet til rengøring
af gulvflader og vægge i forbindelse med
en højtryksrenser.
Maksimalt vandtryk 25 MPa (250 bar).
Maksimal vandtemperatur 60 °C.
Snavsevandet bortledes via en slange.

Mundstykkepakker

For at sørge for en fejlfri brug af højtryks­renseren, skal den passende højtryksdyse
vælges.

Bemærk:

De nødvendige mundstykkepakker er af­stemt til den tilsvarende højtryksrenser og
skal bestilles separat.

Fig 1, se omslagsside

1 Mundstykkets størrelse (eksempel)

 Aflæs mundstykkets størrelse fra høj-

trykrenserens typeskilt.

 Vælg mundstykkepakken i efterfølgen-

de tabel, der passer til højtrykrenseren.

Mundstyk­kets størrel­se højtryk­renser

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Mundstyk­kepakke

Mundstyk­kestørrelse
mundstyk­kepakke

24 DA

– 1

Montering af mundstykkepakken

Fig 2, se omslagsside

1O-Ring
2 Rotationsarm
3 Mundstykke
4 Omløbermøtrik

Læg O-Ringen ind i rotationsarmens not.


 Sæt mundstykket på.
 Skru mundstykket med omløbermøtrik

let fast.

Bemærk:

Udslipstrålen skal justeres parallelt til rota­tionsarmen.

Fig 3, se omslagsside

 Indstil mundstykkets nøgleflade (nøgle-

bredde 10) parallelt til rotationsarmen.

 Skru omløbermøtrikken (nøglebredde

22) fast med skruenøglen.

 Gentag processen på næste rotations-

arm.

Fig 4, se omslagsside

1 Injektordyse
2 Topnøgle

 Skru injektordysen med topnøglen ind i

injektoren og stram den med hånden (8
Nm).
Topnøglen kommer med dysesættet.

Gulvrensning

Fig 5, se omslagsside

 Tilslut højtryksrenserens strålerør til

overfladerenseren og skru det fast med
skruenøglen (nøglebredde 24).

몇 FORSIGTIG

Ved slangetilslutningen opstår der en kraf­tig snavsevandsstråle. Overfladerenseren
må ikke bruges uden slange.

 Sæt slangen ind i overfladerenserens

slangetilslutning og sikr den ved at dre­je slangen.

 Det andet ende af slangen ledes ind i et

afløb.

Bemærk:

Med det vedlægende burrebånd kan slan­gens frie ende fikseres (f.eks. til et afløbs­gitter).

 Under arbejdet skal håndsprøjtepisto-

len og strålerøret holdes fast med beg­ge hænder.

 Overfladrenseren skal føres således, at

den ligger tæt på overfalden som skal
renses.

Rensning af vægge

Fig 6, se omslagsside

1 Tilslutning
2Skrue

 Hold tilslutning lodret.
 Skru vedliggende skrue og stram den

for at stille leddet fast.

Fig 7, se omslagsside

1 Adapter (bestillingsnr.: 4.111-022.0)
2 Håndsprøjtepistol

 Skru adapteren på tilslutningen og træk

den fast med skruenøglen (nøglebred­de 22).

 Skru håndsprøjtepistolen på adapteren,

juster den og træk den fast med skrue­nøglen (nøglebredde 27).

Fig 8, se omslagsside

몇 FORSIGTIG

Ved slangetilslutningen opstår der en kraf­tig snavsevandsstråle. Overfladerenseren
må ikke bruges uden slange.

 Sæt slangen ind i overfladerenserens

slangetilslutning og sikr den ved at dre­je slangen.

 Det andet ende af slangen ledes ind i et

afløb.

 Hold maskinen fast i håndtaget under

rensning af vægge.

 Overfladrenseren skal føres således, at

den ligger tæt på overfalden som skal
renses.

Pleje

Beskyt maskinen imod frost.


 Børsterne må ikke omformes ved opbe-

varing.

Bemærk: For at opnå et konstant godt op­sugningsresultat, må gulvvaskeren FRV 30
ikke stilles på børstekransen efter brug. For
at beskytte børstelisten mod beskadigelser

– 2

25DA

kan denne også fjernes, så længe FRV 30
bliver opbevaret.
 Skyl styrerullerne efter brugen med

klart vand og efter tørringen sprøjt dem
ind med krybeolie.

Tilbehør

Tilbehør: Bestillingsnum-

mer

Gummilæbe for at øge
usugningseffekten

Slangefastgøring (suge­kop til fastgøring på
glatte overflader)

Snavssamler (adskiller
til grov smuds)

Slangeholder (fastgø­ring på væggen)

Koblingsmuffe (slange­kobling til forlængelse af
slangen)

Børstekrans 6.371-203.0
Forlængerslange 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Hjælp ved fejl

Rotationsarmen roterer ikke:

 Kontroller rengøringsdyserne med hen-

syn til tilsmudsning.

Indsugningskapaciteten reduceres:

 Børstekrans slidt - udskift børstekran-

sen.

 Indsugningskanalen eller udsugnings-

slangen tilstoppet - rens udsugningska­nalen og udsugningsslangen.

 Injektordysen tilstoppet - rens injektor-

dysen.

Reservedele

Anvend kun originaltilbehør og -reservede­le. De er en garanti for en sikker og fejlfri
drift af maskinen.
Informationer om tilbehør og reservedele
findes www.kaercher.com

26 DA

– 3

Før første gangs bruk av appa-

ratet, les denne originale bruks­anvisningen, følg den og oppbevar den for
senere bruk eller for overlevering til neste
eier.

Miljøvern

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus­holdningsavfallet, men lever den inn til re­sirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Dis-

se bør leveres inn til gjenvinning.
Gamle maskiner skal derfor avhendes i eg­nede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet
finner du under:

www.kaercher.com/REACH

Risikotrinn

 FARE

Anvisning om en umiddelbar truende fare
som kan føre til store personskader eller til
død.

몇 ADVARSEL

Anvisning om en mulig farlig situasjon som
kan føre til store personskader eller til død.

몇 FORSIKTIG

Anvisning om en mulig farlig situasjon som
kan føre til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som
kan føre til materielle skader.

Sikkerhetsanvisninger

 FARE

Fare for skader på grunn av defekt maskin.
Før du begynner arbeidet, kontroller at
maskinen er i god stand. Dersom maski­nen ikke er i feilfri stand skal den ikke bru­kes.
Ta hensyn til sikkerhetsanvisningene som
gjelder høytrykksspyleren.

 FARE

Fare for skader fra rotasjonsarmen. Grip al­dri inn under maskinen når høytrykksvas­keren er i drift

Etter at maskinen er slått av vil rotasjonsar­men fortsette å rotere en kort stund. Vent
med å arbeide med maskinen til rotasjons­armen står stille.
Høytrykkstråler kan være farlige ved feil
bruk. Strålen må ikke rettes mot personer,
dyr, elektrisk utstyr som er på, eller maski­nen selv.
Ta hensyn til sikkerhetsanvisningene som
gjelder høytrykksspyleren.

Forskriftsmessig bruk

Flaterengjøreren er egnet for rengjøring av
gulv og veggflater i forbindelse med en
høyttrykkspyler.
Maksimalt vanntrykk 25 MPa (250 bar).
Maksimal vanntemperatur 60 °C.
Det brukte vannet ledes bort via en slange.

Dysepakker

For å sikre en feilfri bruk av høytrykksvas­keren må du bruke en passende høytrykks­dyse.

Merknad:

De nødvendige dysepakkene er tilpasset
hver enkelt høytrykkspyler som skal tilko­ples og må bestilles separat.

Figur 1, se omslagssiden

1 Dysestørrelse (eksempel).

 Les av dysestrørrelse på høytrykksvas-

kerens typeskilt.

 Velg passende dysepakke for høy-

trykksvaskeren fra følgende tabell.

Dysestørrel­se høy­trykksvas­ker

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Dysepakke Dysestørrel-

se dysepak­ke

– 1

27NO

Montere dysepakke

Figur 2, se omslagssiden

1 O-ring
2 Rotasjonsarm
3 Dyse
4 Unionmutter

 O-ring legges inn i sporet på rotasjons-

armen.

 Sett på dysen.
 Skru dysen lett fast med unionmutteren.

Merknad:

Utgangsstrålen må rettes parallelt med ro­tasjonsarmen.

Figur 3, se omslagssiden

 Rett inn dysens nøkkelflate

(nøkkelvidde10) parallelt med rota­sjonsarmen.

 Stram unionmutteren (nøkkelvidde 22)

med skrunøkkel.

 Gjenta prosessen på den andre rota-

sjonsarmen.

Figur 4, se omslagssiden

1 Injektordyse
2 Stikknøkkel

 Injektordyse skrus inn i injektoren ved

hjelp av stikknøkkel og trekkes til for
hånd (8 Nm).
Stikknøkkel er vedlagt i dysesettet.

Gulvrengjøring

Figur 5, se omslagssiden

 Strålerøret til høytrykksvaskeren kobles

til flaterengjørenren og skrus til med
skrunøkkel (nøkkelvidde 24).

몇 FORSIKTIG

Det kommer en kraftig stråle av brukt vann
fra slangetilkoblingen. Ikke bruk flateren­gjøreren uten slange.

Sett inn slangen i slangekoblingen på fla-



terengjøreren og fest den ved å vri den.

 Før den andre enden av slangen til et

avløp.

Merk:

Den frie slangeenden kan festes ved hjelp
av det vedlagte borrelåsbåndet (f.eks. til en
avløpsrist).

 Ved bruk, hold høytrykkspistol og strå-

lerør med begge hender.

 Før flaterengjøreren slik at den ligger

tett an mot flaten som skal rengjøres.

Rengjøring av vegg

Figur 6, se omslagssiden

1 Tilkobling
2Skrue

 Still tilkoblingen loddrett.
 Skru inn vedlagte skrue og skru fast for

å feste leddet.

Figur 7, se omslagssiden

1 Adapter (bestillingsnr.: 4.111-022.0)
2 Høytrykkspistol

 Adapter skrus på tilkoblingen og festes

med skrunøkkel (nøkkelvidde 22).

 Adapter skrus på tilkoblingen, rettes inn

og festes med skrunøkkel (nøkkelvidde

27)

Figur 8, se omslagssiden

몇 FORSIKTIG

Det kommer en kraftig stråle av brukt vann
fra slangetilkoblingen. Ikke bruk flateren­gjøreren uten slange.

 Sett inn slangen i slangekoblingen på

flaterengjøreren og fest den ved å vri
den.

 Før den andre enden av slangen til et

avløp.

 Hold maskinen fast i håndtaket ved ren-

gjøring av vegg.

 Før flaterengjøreren slik at den ligger

tett an mot flaten som skal rengjøres.

Vedlikehold

 Skal ikke utsettes for frost.
 Ikke deformer børstene under lagring.

Merk: For å sikre et varig godt sugeresul­tat, vennligst ikke sett flatevaskeren
FRV 30 på børstekransen etter bruk. For å
beskytte mot skader kan børstelisten også
tas av under lagring av FRV 30.
 Spyl styrehjulene med rent vann etter

bruk, la tørke, og spray med penetre­rende olje.

28 NO

– 2

Tilbehør

Tilbehør: Bestillingsnum-

mer

Gummileppe for økt su­geeffekt

Slagefeste (sugekopp
for feste på glatte flater)

Smussfanger (grov­smussavskiller)

Slangeholder (veggfes­te)

Koblingsmuffe (slange­kobling for slangeforlen­gelse)

Børstekrans 6.371-203.0
Forlengelsesslange 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Feilretting

Rotasjonsarm dreier seg ikke

 Kontroller om det er skitt i rengjørings-

dysene.

Sugeeffekten er for lav:

 Slitt børstekrans - skift børstekrans
 Sugekanal ellr sugeslange tilstoppet -

rengjør sugekanal og sugeslange.

 Injektordyse tilstoppet - rengjør injektor-

dyse.

Reservedeler

Bruk bare originalt tilbehør og originale re­servedeler; de garanterer for en sikker og
problemfri drift av maskinen
Informasjon om tilbehør og reservedeler
finner du på www.kaercher.com.

– 3

29NO

Läs bruksanvisning i original

innan aggregatet används första
gången, följ anvisningarna och spara drifts­anvisningen för framtida behov, eller för
nästa ägare.

Miljöskydd

Emballagematerialen kan återvinnas.
Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Skrotade aggregat innehåller återvin­ningsbara material som bör gå till
återvinning. Överlämna skrotade ag-

gregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns
på:

www.kaercher.com/REACH

Risknivåer

 FARA

Varnar om en omedelbart överhängande
fara som kan leda till svåra personskador
eller dödsfall.

몇 VARNING

Varnar om en möjligen farlig situation som
kan leda till svåra personskador eller dö­den.

몇 FÖRSIKTIGHET

Varnar om en möjligen farlig situation som
kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som
kan leda till materiella skador.

Säkerhetsanvisningar

 FARA

Skaderisk på grund av defekt apparat. Kon­trollera att apparaten är i gott skick innan
arbete påbörjas. Är den inte felfri får den
inte användas.
Beakta säkerhetsanvisningarna till hög­tryckstvätten.

 FARA

Skaderisk på grund av roterande arm. Stick
aldrig in handen under arbetande hög­tryckstvätt.
Rotationsarmen fortsätter röra sig en stund
efter att högtryckstvätten stängts av. Vänta

tills armen stannat innan arbeten utförs på
apparaten.
Högtrycksstrålar kan vara farliga vid felak­tig användning. Strålen får inte riktas mot
människor, djur, aktiv elektrisk utrustning
eller mot själva maskinen.
Beakta säkerhetsanvisningarna till hög­tryckstvätten.

Ändamålsenlig användning

Ytrengöraren är lämplig för rengöring av
golv- och väggytor tillsammans med hög­tryckstvätt.
Maximalt vattentryck 25 MPa (250 bar).
Maximal vattentemperatur 60 °C.
Smutsvattnet leds bort via en slang.

Munstyckespaket

Ska högtryckstvätten arbeta störningsfritt
måste man använda rätt högtrycksmun­stycke.

Hänvisning:

De munstyckespaket som behövs är an­passade för respektive högtryckstvätt och
måste beställas separat.

Bild 1, se omslagssida

1 Munstycksstorlek (exempel)

 Läs av munstycksstorleken från hög-

tryckstvättens typskylt.

 Välj ett munstyckspaket ur följande ta-

bell som påassar till högtryckstvätten.

Munstycks­storlek hög­tryckstvätt

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Munstyckes­paket

Munstycks­storlek Mun­styckspaket

30 SV

– 1

Montera munstyckespaket

Bild 2, se omslagssida

1 O-ring
2 Rotationsarm
3 Munstycke
4 Mantelmutter

 Lägg i O-ring i spåret på rotationsar-

men.

 Sätt på munstycke.
 Skruva fast munstycke och mantelmut-

ter lätt.

Hänvisning:

Utkommande stråle måste riktas parallellt
med rotationsarmen.

Bild 3, se omslagssida

 Rikta in munstyckets nyckelyta (nyckel-

storlek 10) parallellt med rotationsar­men.

 Drag fast mantelmutter (nyckelstorlek

22) med skruvnyckel.

 Upprepa arbetssteget på den andra ro-

tationsarmen.

Bild 4, se omslagssida

1 Injektormunstycke
2 Skruvnyckel

 Skruva in injektormunstycket i injektorn

med en skruvnyckel och dra åt det or­dentligt för hand (8Nm).
Skruvnyckeln medföljer munstyckssat­sen.

Golvrengöring

Bild 5, se omslagssida

 Anslut högryckstvättens stålrör till yt-

rengöraren och drag fast med skruv­nycklar (nyckelstorlek 24).

몇 FÖRSIKTIGHET

En kraftig smutsvattenstråle tränger ut vid
slanganslutningen. Använd inte ytrengöra­ren utan slang.

 Stick in slangen i ytrengörarens

slanganslutning och säkra genom att
vrida fast den.

 Dra den andra änden av slangen till ett

avlopp.

Observera:

Den fria slangänden kan fästas med det bi­fogade karborrbandet (exempelvis vid ett
avloppsgaller).
 Håll i handsprutan och strålröret med

båda händerna när du arbetar.

 För ytrengöraren på ett sådant sätt att

den ligger an tätt mot ytan som ska ren­göras.

Väggrengöring

Bild 6, se omslagssida

1Anslutning
2Skruv

 Håll anslutningen lodrätt.
 Ställ in leden genom att skruva i, och

dra fast, medföljande skruv.

Bild 7, se omslagssida

1 Adapter (Beställningsnr. 4.111-022.0)
2 Handspruta

 Skruva fast adapter på anslutning och

drag fast med skruvnyckel (nyckelstor­lek 22).

 Skruva fast handsprutpistolen på adap-

tern, rikta in och dra fast med skruv­nyckel (nyckelstorlek 27).

Bild 8, se omslagssida

몇 FÖRSIKTIGHET

En kraftig smutsvattenstråle tränger ut vid
slanganslutningen. Använd inte ytrengöra­ren utan slang.

 Stick in slangen i ytrengörarens

slanganslutning och säkra genom att
vrida fast den.

 Dra den andra änden av slangen till ett

avlopp.

 Håll apparaten i handtaget vid väggren-

göring.

 För ytrengöraren på ett sådant sätt att

den ligger an tätt mot ytan som ska ren­göras.

– 2

31SV

Underhåll

 Skydda apparaten mot frost.
 Deformera inte borstarna vid förvaring.

OBS: För att säkerställa ett varaktigt bra
uppsugningsresultat får ytrengöraren
FRV 30 inte ställas ner på borstkransen.
Som skydd mot skador kan borstlisten un­der förvarning av FRV 30 tas bort helt.
 Efter användningen ska styrrullarna

sköljas av med rent vatten och efter
torkning sprayas med krypolja.

Tillbehör

Tillbehör: Beställnummer

Gummiläpp för ökning
av uppsugningseffek­ten.

Slangfäste (sugkopp för
fäste på hala ytor)

Smutsuppsamlare
(grovsmutsavskiljare)

Slanghållare (väggfäs­te)

Kopplingsmuff (slang­koppling för slangför­längning)

Borstkrans 6.371-203.0
Förlängningsslang 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Åtgärder vid störningar

Rotationsarmen roterar inte

 Se efter om rengöringsmunstyckena är

smutsiga

Sugeffekten mattas av.

 Stäng borstkransen - Byt ut borstkran-

sen.

 Sugkanalen eller sugslangen täppt -

rengör sugkanalen och sugslangen.

 Insprutningsmunstycket igentäppt -

rengör insprutningsmunstycket.

Reservdelar

Använd endast originaltillbehör och origi­nalreservdelar, så att en säker och stör­ningsfri drift av maskinen är garanterad.
Information om tillbehör och reservdelar
finns på www.kaercher.com.

32 SV

– 3

Lue tämä alkuperäisiä ohjeita

ennen laitteesi käyttämistä, säi­lytä käyttöohje myöhempää käyttöä tai
mahdollista myöhempää omistajaa varten.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita­lousjätteenä, vaan toimita ne jätteiden kier­rätykseen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Tästä syystä
toimita kuluneet laitteet vastaaviin keräily­laitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit­teesta:

www.kaercher.com/REACH

Vaarallisuusasteet

 VAARA

Huomautus välittömästi uhkaavasta vaa­rasta, joka voi aiheuttaa vakavan ruumiin­vamman tai johtaa kuolemaan.

몇 VAROITUS

Huomautus mahdollisesta vaarallisesta ti­lanteesta, joka voi aiheuttaa vakavan ruu­miinvamman tai voi johtaa kuolemaan.

몇 VARO

Huomautus mahdollisesta vaarallisesta ti­lanteesta, joka voi aiheuttaa vähäisiä vam­moja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti­lanteesta, joka voi aiheuttaa aineellisia va­hinkoja.

Turvaohjeet

 VAARA

Viallinen laite aiheuttaa vahingoittumisvaa­ran. Tarkasta laitteen asianmukainen kunto
ennen työn aloittamista. Jos laitteen kunto
ei ole moitteeton, sen käyttö ei ole sallittua.
Noudata painepesurin turvaohjeita.

 VAARA

Pyörintävarren aiheuttama loukkaantumis­vaara. Älä koskaan tartu laitteen alle kor­keapainepesurin ollessa käynnissä.

Pyörintävarsi jatkaa pyörimistä hetken ai­kaa, kun korkeapainepesuri kytketään pois
päältä. Ennen kuin kosket laitteeseen, odo­ta kunnes pyörintävarsi pysähtyy paikoil­leen.
Epäasianmukaisesti käytettyinä suurpaine­suihkut voivat olla vaarallisia. Suihkua ei
saa suunnata ihmisiin, eläimiin, jännitteelli­siin sähkövarusteisiin tai itse laitteeseen.
Noudata painepesurin turvaohjeita.

Tarkoituksenmukainen käyttö

Pintapuhdistin soveltuu lattia- ja seinäpin­tojen puhdistamiseen yhdessä korkeapai­nepesurin kanssa.
Veden maksimi paine 25 MPa (250 bar).
Veden maksimi lämpötila 60 °C.
Likavasi johdetaan pois letkun välityksellä.

Suutinpakkaus

Jotta korkeapainepesurin häiriötön toiminta
olisi mahdollista, on käytettävä sopivia kor­keapainesuuttimia.

Huomautus:

Tarvittavat suutinpakkaukset on tarkoitettu
ainoastaan vastaavaan korkeapainepesu­riin ja ne on tilattava erikseen.

Kuva 1, katso kansilehti

1 Suutinkoko (esimerkki)

 Lue suutinkoko painepesurin tyyppikil-

vestä.

 Valitse seuraavasta taulukosta paine-

pesurille sopiva suutinpakkaus.

Painepesu­rin suutinko­ko

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Suutinpak­kaus

Suutinpak­kauksen
suutinkoko

– 1

33FI

Suutinpakkauksen asentaminen

Kuva 2, katso kansilehti

1 O-rengas
2 Pyörintävarsi
3 Suutin
4 Hattumutteri

 Aseta o-rengas pyörintävarren uraan.
 Aseta suutin paikoilleen.
 Kierrä suuttimen hattumutteri kiinni ke-

vyesti.

Huomautus:

Ulos tuleva suihku on suunnattava pyörin­tävarren kanssa samansuuntaisesti.

Kuva 3, katso kansilehti

 Suuntaa suihkun avainpinta (avaimen

koko 10) saman suuntaisesti pyörintä­varren kanssa.

 Kiristä hattumutteri jakoavaimella tiu-

kasti kiinni (avaimen koko 22).

 Toista toimenpide toisella pyörintävar-

rella.

Kuva 4, katso kansilehti

1 Injektorisuutin
2 Hylsyavain

 Kierrä injektorisuutin hylsyavaimella in-

jektoriin ja kiristä käsitiukkuuteen (8
Nm).
Hylsyavain kuuluu suutinpakkaukseen.

Lattian puhdistaminen

Kuva 5, katso kansilehti

 Kiinnitä korkeapainepesurin ruiskuputki

pintapuhdistimeen ja kiristä jakoavai­mella (koko 24 mm).

몇 VARO

Letkuliittimestä purkautuu voimakas likave­sisuihku. Älä käytä pintapuhdistinta ilman
letkua.

 Pistä letku pintapuhdistimen letkuliitti-

meen ja varmista kiertämällä paikal­leen.

 Johda letkun toinen pää viemäriin.

Huomautus:

Letkun vapaana olevan pään voi kiinnittää
mukana olevaa tarranauhaa käyttäen
(esim. viemärin ristikkoon).

 Pidä puhditustyötä tehtäessä molem-

min käsin kiinni käsiruiskupistoolista ja
ruiskuputkesta.

 Ohjaa pintapuhdistinta siten, että se on

tiiviisti puhdistettavaa pintaa vasten.

Seinän puhdistaminen

Kuva 6, katso kansilehti

1Liitäntä
2Ruuvi

 Aseta liitäntä pystysuoraan.
 Kierrä mukana toimitettu ruuvi sisään ja

kiristä se tiukasti nivelen kiinnittämisek­si.

Kuva 7, katso kansilehti

1 Adapteri (Tilausnumero: 4.111-022.0)
2 Käsiruiskupistooli

 Ruuvaa sovitin liitäntään ja kiristä jako-

avaimella kiinni (avaimen koko 22).

 Ruuvaa käsiruiskupistooli sovittimeen,

suuntaa ja kiristä jakoavaimella kiinni
(avainkoko 27).

Kuva 8, katso kansilehti

몇 VARO

Letkuliittimestä purkautuu voimakas likave­sisuihku. Älä käytä pintapuhdistinta ilman
letkua.

 Pistä letku pintapuhdistimen letkuliitti-

meen ja varmista kiertämällä paikal­leen.

 Johda letkun toinen pää viemäriin.
 Pidä laitteen kahvasta tukevasti kiinni

seinää puhdistaessasi.

 Ohjaa pintapuhdistinta siten, että se on

tiiviisti puhdistettavaa pintaa vasten.

Hoito

 Suojaa laite jäätymiseltä.
 Huolehdi, ettei harjasten muoto pääse

muuttumaan säilytyksen aikana.

Huomautus: Jatkuvan hyvän uimurointitu­loksen varmistamiseksi, älä säilytä FRV 30

-pintapuhdistuslaitetta harjareunuksen va­rassa. Vahingoittumiselta suojaamiseksi,
harjareunuksen voi myös poistaa FRV
30:estä säilytyksen ajaksi.

34 FI

– 2

 Huuhtele ohjausrullat käytön jälkeen

puhtaalla vedellä ja suihkuta kuivumi­sen jälkeen ryömintäöljyllä.

Tarvikkeet

Tarvikkeet: Tilausnumero

Kumihuuli imuvaikutuk­sen parantamiseksi

Letkukiinnitin (imukuppi
sileihin pintoihin kinnit­tämiseksi)

Lianerotin (karkean lian
erotin)

Letkunkannatin (seinä­kiinnitys)

Yhdysholkki (letkuliitti­men ja jatkoletkun vä­liin)

Harjareunus 6.371-203.0
Jatkoletku 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Häiriöapu

Pyörintävarsi ei pyöri:

 Tarkasta puhdistussuuttimien likaisuus.

Poisimuroinnin teho pienenee:

 Harjareunus kulunut - vaihda harjareu-

nus.

 Imukanava tai imuletku tukossa - puh-

dista imukanava ja imuletku.

 Injektorisuutin tukossa - puhdista injek-

torisuutin.

Varaosat

Käytä vain alkuperäisiä tarvikkeita ja vara­osia. Ne takaavat laitteen turvallisen ja häi­riöttömän toiminnan.
Tietoja tarvikkeista ja varaosista on sivus­tolla www.kaercher.com.

– 3

35FI

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια­βάστε αυτές τις πρωτότυπες οδηγίες χρή­σης, ενεργήστε σύμφωνα με αυτές και κρα­τήστε τις για μελλοντική χρήση ή για τον
επόμενο ιδιοκτήτη.

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυ-

κλώσιμα. Μην πετάτε τη συσκευασία
στα οικιακά απορρίμματα, αλλά παραδώ­στε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανα-

κυκλώσιμα υλικά, τα οπο ία θα πρ έπει

να παραδίδονται προς επαναχρησι­μοποίηση. Για το λόγο αυτό αποσύρετε τις
παλιές συσκευές με κατάλληλες διαδικασί­ες συγκέντρωσης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα­τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Επίπεδα ασφαλείας

 ΚΙΝΔΥΝΟΣ

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ­νο, ο οποίος μπορεί να έχει ως συνέπεια
σοβαρό ή θανάσιμο τραυματισμό.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κα­τάσταση, η οποία μπορεί να έχει ως συνέ­πεια σοβαρό ή θανάσιμο τραυματισμό.

몇 ΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη
κατάσταση, η οποία μπορεί να οδηγήσει σε
ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατά­σταση, η οποία μπορεί να έχει ως συνέπεια
υλικές ζημίες.

Υποδείξεις ασφαλείας

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από βλάβη στη συ­σκευή. Πριν από την έναρξη της εργασίας,
ελέγξτε εάν βρίσκεται σε καλή κατάσταση η
συσκευή. Εάν η κατάσταση της συσκευής
δεν είναι άριστη, η συσκευή δεν πρέπει να
χρησιμοποιηθεί.

Λάβετε υπόψη τις υποδείξεις ασφαλείας του
καθαριστή υψηλής πίεσης.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από τον βραχίονα
περιστροφής. Μη βάζετε ποτέ τα χέρια σας
κάτω από τη συσκευή όταν λειτουργεί το
σύστημα καθαρισμού υψηλής πίεσης.
Ο βραχίονας
περιστρέφεται για λίγο μετά την απενεργο­ποίηση του καθαριστή υψηλής πίεσης. Πε­ριμένετε να ακινητοποιηθεί εντελώς ο βρα­χίονας περιστροφής, πριν να ξεκινήσετε
οποιαδήποτε εργασία στη συσκευή.
Οι δέσμες υψηλής πίεσης μπορεί να απο­δειχτούν επικίνδυνες σε περίπτωση μη εν­δεδειγμένης χρήσης. Η δέσμη δεν πρέπει
να κατευθύνεται
γοποιημένο ηλεκτρικό εξοπλισμό ή στην
ίδια τη συσκευή.
Λάβετε υπόψη τις υποδείξεις ασφαλείας του
καθαριστή υψηλής πίεσης.

περιστροφής εξακολουθεί να

πάνω σε άτομα, ζώα, ενερ-

Ενδεδειγμένη χρήση

Ο καθαριστής επιφανειών είναι κατάλληλος
για τον καθαρισμό επιφανειών δαπέδων
και τοίχων σε συνδυασμό με έναν καθαρι­στή υψηλής πίεσης.
Μέγιστη πίεση νερού 25 MPa (250 bar).
Μέγιστη θερμοκρασία νερού 60 °C.
Το βρώμικο νερό μπορεί να εκρεύσει από
έναν ελαστικό σωλήνα.

Πακέτα ακροφυσίων

Για να γίνει δυνατή η απρόσκοπτη λειτουρ­γία της συσκευής καθαρισμού υψηλής πίε­σης, θα πρέπει να χρησιμοποιήσετε το σω­στό ακροφύσιο υψηλής πίεσης.

Υπόδειξη:

Τα απαραίτητα πακέτα ακροφυσίων έχουν
καθοριστεί για την ανάλογη συσκευή καθα­ρισμού υψηλής πίεσης και πρέπει να πα­ραγγελθούν ξεχωριστά.

Εικόνα 1, βλ. διπλωμένη σελίδα

1 Μέγεθος ακροφυσίων (παράδειγμα)

 Μπορείτε να δείτε το μέγεθος ακροφυ-

σίου στην πινακίδα τύπου του καθαρι­στή υψηλής πίεσης.

36 EL

– 1

 Επιλέξτε το κατάλληλο σετ ακροφυσίων

για τον καθαριστή υψηλής πίεσης από
τον ακόλουθο πίνακα.

Μέγεθος
ακροφυσίου
καθαριστή
υψηλής πίε­σης

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Σετ ακροφυ­σίων

Μέγεθος
ακροφυσί­ων του σετ
ακροφυσίων

Συναρμολόγηση πακέτου ακροφυσίων

Εικόνα 2, βλ. διπλωμένη σελίδα

1 Στεγανωτικός δακτύλιος
2 Βραχίονας περιστροφής
3Ακροφύσιο
4Παρέμβυσμα

 Τοποθετήστε τον στεγανωτικό δακτύλιο

στην αυλάκωση του βραχίονα περι­στροφής.

 Τοποθετήστε το ακροφύσιο.
 Σφίξτε ελαφρά το ακροφύσιο με το περι-

κόχλιο.

Υπόδειξη:

Η ακτίνα ψεκασμού πρέπει να ρυθμιστεί
παράλληλα προς το βραχίονα περιστρο­φής.

Εικόνα 3, βλ. διπλωμένη σελίδα

 Ευθυγραμμίστε την επιφάνεια του κλει-

διού του ακροφυσίου (πλάτος κλειδιού

10) με τον βραχίονα περιστροφής.

 Σφιξτε το περικόχλιο (πλάτος κλειδιού

22) με το κλειδί.

 Επαναλάβετε τη διαδικασία στο δεύτε-

ρο βραχίονα περιστροφής.

Εικόνα 4, βλ. διπλωμένη σελίδα

1 Ακροφύσιο ψεκασμού
2Κλειδί

 Βιδώστε το ακροφύσιο ψεκασμού με το

κλειδί στον ψεκαστήρα και σφίξτε το με
το χέρι (8 Νm).
Το κλειδί παραμένει στη βάση του
ακροφυσίου.

Καθάρισμα δαπέδων

Εικόνα 5, βλ. διπλωμένη σελίδα

 Συνδέστε το σωλήνα ψεκασμού του κα-

θαριστή υψηλής πίεσης στον καθαριστή
επιφανειών και σφίξτε τον με ένα κατάλ­ληλο κλειδί (διάμετρος κλειδιού 24).

몇 ΠΡΟΣΟΧΗ

Στη σύνδεση του ελαστικού σωλήνα εκρέει
μια ισχυρή δέσμη βρώμικου νερού. Μην
χρησιμοποιείτε τη συσκευή δαπέδου χωρίς
ελαστικό σωλήνα.

 Τοποθετήστε τον ελαστικό σωλήνα

στην αντίστοιχη σύνδεση του καθαρι­στή επιφανειών και ασφαλίστε τον με
περιστροφή.

 Συνδέστε το άλλο άκρο του ελαστικού

σωλήνα με την αποχέτευση.

Υπόδειξη:

Το ελεύθερο άκρο του ελαστικού σωλήνα
μπορεί να στερεωθεί με τη συνοδευτική
κολλητική ταινία (για παράδειγμα στη σχά­ρα της αποχέτευσης).
 Κατά την εργασία κρατάτε πάντα το πι-

στολέτο χειρός και το σωλήνα ψεκα­σμού και με τα δύο χέρια.

 Χρησιμοποιείτε τον καθαριστή επιφα-

νειών έτσι, ώστε να εφάπτεται πάντα
καλά με την υπό καθαρισμό επιφάνεια.

Καθάρισμα τοίχων

Εικόνα 6, βλ. διπλωμένη σελίδα

1Σύνδεση
2Βίδα

 Τοποθετήστε τη σύνδεση σε κάθετη θέ-

ση.

 Βιδώστε και σφίξτε τις βίδες που συνο-

δεύουν τη συσκευή, ώστε να σταθερο­ποιήσετε την άρθρωση.

Εικόνα 7, βλ. διπλωμένη σελίδα

1 Προσαρμογέας (κωδ. παραγγελίας:

4.111-022.0)

2 Πιστολέτο χειρός

 Βιδώστε τον προσαρμογέα στην σύνδε-

ση και σφί ξτε το ν με το κατάλληλο κλειδί
(πλάτος κλειδιού 22).

– 2

37EL

 Βιδώστε το πιστολέτο χειρός στον προ-

σαρμογέα, ευθυγραμμίστε το και σφίξτε
το με το κατάλληλο κλειδί (πλάτος κλει­διού 27)

Εικόνα 8, βλ. διπλωμένη σελίδα

몇 ΠΡΟΣΟΧΗ

Στη σύνδεση του ελαστικού σωλήνα εκρέει
μια ισχυρή δέσμη βρώμικου νερού. Μην
χρησιμοποιείτε τη συσκευή δαπέδου χωρίς
ελαστικό σωλήνα.

 Τοποθετήστε τον ελαστικό σωλήνα

στην αντίστοιχη σύνδεση του καθαρι­στή επιφανειών και ασφαλίστε τον με
περιστροφή.

 Συνδέστε το άλλο άκρο του ελαστικού

σωλήνα με την αποχέτευση.

 Κατά τον καθαρισμό τοίχων, κρατάτε

σταθερα την συσκευή απο τη λαβή.

 Χρησιμοποιείτε τον καθαριστή επιφα-

νειών έτσι, ώστε να εφάπτεται πάντα
καλά με την υπό καθαρισμό επιφάνεια.

Φροντίδα

 Προστατεύετε τη συσκευή από τον πα-

γετό.

 Μην παραμορφώνετε στις βούρτσες

κατά την αποθήκευση.

Υπόδειξη: Για να εξασφαλιστεί ένα διαρκές
και ποιοτικό αναρροφητικό αποτέλεσμα,
μην αφήνετε τον καθαριστήρα επιφανειών
FRV 30 πάνω στη στεφάνη της βούρτσας
μετά τη χρήση. Για προστασία από βλάβες
μπορείτε επίσης να αφαιρέσετε τη διαμήκη
βούρτσα κατά την αποθήκευση του
FRV 30.
 Μετά τη χρήση ξεπλύνετε τους τροχί-

σκους με καθαρό νερό και ψεκάστε
τους με λιπαντικό μετά το στέγνωμα.

Εξαρτήματα

Εξαρτήματα: Κωδικός παραγ-

γελίας

Λαστιχένιο χείλος για
περισσότερη αναρρο­φητική ισχύ

Στήριγμα ελαστικού σω­λήνα (δοχείο αναρρό­φησης για στερέωση σε
λείες επιφάνειες)

Φίλτρο (διαχωριστής
μεγάλων απορριμμά­των)

Στήριγμα ελαστικού σω­λήνα (στερέωση στον
τοίχο)

Μούφα σύνδεσης (σύν­δεσμος ελαστικού σω­λήνα για επέκταση)

Στεφάνη βούρτσας 6.371-203.0
Ελαστικός σωλήνας

προέκτασης

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

4.440-939.0

Αντιμετώπιση βλαβών

Ο βραχίονας περιστροφής δεν γυρίζει:

 Ελέγχετε τα ακροφύσια καθαρισμού για

ρύπους.

Η αναρροφητική ισχύς μειώνεται:

 Η στεφάνη βούρτσας είναι φθαρμένη -

αντικαταστήστε την.

 Το κανάλι αναρρόφησης ή ο ελαστικός

σωλήνας αναρρόφησης είναι φραγμέ­να, καθαρίστε τα.

 Το ακροφύσιο έγχυσης είναι φραγμένο

- καθαρίστε το.

Ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα
και ανταλλακτικά τα οποία διασφαλίζουν
την ασφαλή και απρόσκοπτη λειτουργία
της συσκευής.
Πληροφορίες για παρελκόμενα και ανταλ­λακτικά θα βρείτε στη διεύθυνση
www.kaercher.com.

38 EL

– 3

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu
okuyun, bu kılavuza göre davranın ve daha
sonra kullanım veya cihazın sonraki sahip­lerine vermek için bu kılavuzu saklayın.

Çevre koruma

Ambalaj malzemeleri geri dönüş-tü-

rülebilir. Ambalaj malzemelerini evini­zin çöpüne atmak yerine lütfen tekrar kullan
labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendir-

me işlemine tabi tutulması gereken

değerli geri dönüşüm malzemeleri
bulunmaktadır. Bu nedenle eski cihazları
lütfen öngörülen toplama sistemleri aracılı­ğıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi­leceğiniz adres:

www.kaercher.com/REACH

Tehlike kademeleri

 TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme ne­den olan direkt bir tehlikeye yönelik uyarı.

몇 UYARI

Ağır bedensel yaralanmalar ya da ölüme
neden olabilecek olası tehlikeli bir duruma
yönelik uyarı.

몇 TEDBIR

Hafif yaralanmalara neden olabilecek olası
tehlikeli bir duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası
tehlikeli bir duruma yönelik uyarı.

Güvenlik uyarıları

 TEHLIKE

Arızalı cihaz nedeniyle yaralanma tehlikesi.
Çalışmaya başlamadan önce, cihazın ku­rallara uygun durumda olup olmadığınız
kontrol edin. Cihaz kusursuz durumda de­ğilse, kullanılmamalıdır.
Yüksek basınçlı temizleyicinin güvenlik
uyarılarına dikkat edin.

 TEHLIKE

Rotasyon kolu nedeniyle yaralanma tehli­kesi. Yüksek basınçlı temizleyici çalışırken
kesinlikle cihazın altından tutmayın.

Rotasyon kolu, yüksek basınçlı temizleyici
kapatıldıktan sonra kısa süre çalış
devam eder. Cihazdaki çalışmalardan önce
rotasyon kolunun durmasını bekleyin.
Yüksek basınçlı tazyik doğru kullanılmadığı
zaman tehlikeli olabilir. Tazyik insanlara,
hayvanlara, elektrikli aletlere ve makinenin
kendisine doğru tutulmamalıdır.
Yüksek basınçlı temizleyicinin güvenlik
uyarılarına dikkat edin.

maya

Kurallara uygun kullanım

Yüzey temizleyici, bir yüksek basınçlı te­mizleyici ile bağlantılı olarak zemin ve du­var yüzeylerinin temizlenmesi için uygun­dur.
Maksimum su basıncı 25 MPa (250 bar).
Maksimum su sıcaklığı 60 ?.
Pis su, bir hortum üzerinden tahliye edilir.

Meme paketleri

Yüksek basınçlı temizleyicinizle arızasız bir
çalışmanın mümkün olması için, uygun
yüksek basınçlı memeler kullanmalısınız.

Not:

Kullanılan meme paketleri, ilgili yüksek ba­sınçlı temizleyici için üretilmiştir ve ayrı ola­rak sipariş edilmelidir.

Resim 1, Bkz. Diğer sayfa

1 Meme büyüklüğü (örnek)

 Meme büyüklüğünü, yüksek basınçlı te-

mizleyicinin tip etiketinden okuyun.

 Yüksek basınçlı temizleyiciye uygun

meme paketini aşağıdaki tablodan se­çin.

Yüksek ba­sınçlı temiz­leyici meme
büyüklüğü

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

– 1

Meme paketi Meme bü-

yüklüğü
Meme paketi

39TR

Meme paketinin takılması

Resim 2, Bkz. Diğer sayfa

1 O-ring
2 Rotasyon kolu
3Meme
4 Üst somun

 O-ringi rotasyon kolunun oluğuna yer-

leştirin.

 Memeyi oturtun.
 Memeyi, üst somunla birlikte hafifçe vi-

dalayın.

Not:

Çıkış huzmesi, rotasyon koluna paralel ola­rak ayarlanmalıdır.

Resim 3, Bkz. Diğer sayfa

 Memenin anahtar yüzeyini (anahtar ge-

nişliği 10) rotasyon koluna paralel ola­rak hizalayın.

 Üst somunu (anahtar genişliği 22) İngi-

liz anahtarı ile sıkın.

 İşlemi ikinci döner kolda tekrarlayın.

Resim 4, Bkz. Diğer sayfa

1 Enjektör memesi
2 Lokma anahtar

Emjektör memesini nokta anahtarla en-



jektöre vidalayın ve elinizle (8 Nm) sıkın.
Lokma anahtar, meme setine eklenmiştir.

Zemin temizliği

Resim 5, Bkz. Diğer sayfa

 Yüksek basınçlı temizleyicinin çelik bo-

rusunu yüzey temizleyiciye bağlayın ve
İngiliz anahtarıyla (anahtar genişliği 24)
sıkın.

몇 TEDBIR

Hortum bağlantısından güçlü bir kirli su ışı-
nı çıkar. Yüzey temizleyiciyi hortum olma­dan kullanmayın.

 Hortumu, yüzey temizleyicinin hortum

bağlantısına takın ve döndürerek kilitle­yin.

 Hortumun diğer ucunu bir tahliye çıkışı-

na sokun.

Not:

Birlikte verilen cırt cırt bantla hortumun serbest
ucu sabitlenebilir (örn. bir tahliye ızgarasına).

 Çalışma sırasında el püskürtme taban-

casını ve püskürtme borusunu iki eliniz­le tutun.

 Yüzey temizleyiciyi, temizlenecek yüze-

ye iyice dayanacak şekilde kılavuzlayın.

Duvar temizliği

Resim 6, Bkz. Diğer sayfa

1 Bağlantı
2Cıvata

 Bağlantıyı dikey konuma getirin.
 Ekteki cıvatayı vidalayın ve mafsalı sa-

bitlemek için sıkın.

Resim 7, Bkz. Diğer sayfa

1 Adaptör (Sipariş No.: 4.111-022.0)
2 El püskürtme tabancası

 Adaptörü bağlantıya vidalayın ve İngiliz

anahtarıyla sıkın (anahtar genişliği 22).

 El püskürtme tabancasını adaptöre vi-

dalayın, hizalayın ve İngiliz anahtarıyla
sıkın (anahtar genişliği 27).

Resim 8, Bkz. Diğer sayfa

몇 TEDBIR

Hortum bağlantısından güçlü bir kirli su ışı-
nı çıkar. Yüzey temizleyiciyi hortum olma­dan kullanmayın.

Hortumu, yüzey temizleyicinin hortum bağ-



lantısına takın ve döndürerek kilitleyin.

 Hortumun diğer ucunu bir tahliye çıkışı-

na sokun.

 Duvar temizliği sırasında cihazı tuta-

maktan tutun.

 Yüzey temizleyiciyi, temizlenecek yüze-

ye iyice dayanacak şekilde kılavuzlayın.

Temizlik

 Cihazı donmaya karşı koruyun.
 Depolama sırasında fırçayı deforme et-

meyin.

Uyarı: Sürekli iyi bir süpürme sonucunu ga­ranti etmek için, kullandıktan sonra FRV 30
yüzey temizleyiciyi kıl çarkının üzerine koy­mayın. Hasara karşı korumak için, FRV 30
depolanırken fırça çıtası da çıkartılabilir.

Kullandıktan sonra, manevra tekerlekleri-



ni temiz suyla yıkayın ve kuruduktan son­ra tekerleklere sürtünme yağı püskürtün.

40 TR

– 2

Aksesuar

Aksesuar: Sipariş numara-

sı

Süpürme etkisini arttır­mak için kauçuk dudak

Hortum sabitlemesi
(düz yüzeylerde sabitle­me için vantuz)

Kir tutucu (kaba kir ayı­rıcı)

Hortum tutucusu (duvar
sabitlemesi)

Bağlantı manşonu (hor­tum uzatması için hor­tum kavraması)

Fırça çarkı 6.371-203.0
Uzatma hortumu 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Arızalarda yardım

Rotasyon kolu dönmüyor:

 Temizleme memelerine kirlenme kon-

trolü yapın.

Süpürme gücü azalıyor:

 Kıl çarkını kilitleyin- Kıl çarkını değişti-

rin.

 Süpürme kanalı veya süpürme hortumu

tıkanmış - Süpürme kanalını ve süpür­me hortumunu temizleyin.

 Enjektör memesi tıkanmış - Enjektör

memesini temizleyin.

Yedek parçalar

Sadece orijinal aksesuarlar ve orijinal ye­dek parçalar kullanın; cihazın güvenli şekil­de ve arızasız işletilmesini garantilerler.
Aksesuarlar ve yedek parçalar hakkında
bilgi için sitemizi ziyaret edin: www.kaerc­her.com.

– 3

41TR

Перед первым применением

вашего прибора прочитайте
эту оригинальную инструкцию по эксплу­атации, после этого действуйте соответ­ственно и сохраните ее для дальнейше­го пользования или для следующего
владельца.

Защита окружающей среды

Упаковочные материалы пригодны

для вторичной обработки. Поэтому
не выбрасывайте упаковку вместе с до­машними отходами, а сдайте ее в один
из пунктов приема вторичного сырья.

Старые приборы содержат ценные

перерабатываемые материалы,

подлежащие передаче в пункты
приемки вторичного сырья. Поэтому ути­лизируйте старые приборы через соот­ветствующие системы приемки отходов.

Инструкции по применению компо­нентов (REACH)

Актуальные сведения о компонентах
приведены на веб-узле по следующему
адресу:

www.kaercher.com/REACH

Степень опасности

 ОПАСНОСТЬ

Указание относительно непосредст­венно грозящей опасности, которая
приводит к тяжелым увечьям или к
смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

Указание относительно возможной по­тенциально опасной ситуации, кото­рая может привести к тяжелым уве­чьям или к смерти.

몇 ОСТОРОЖНО

Указание на потенциально опасную
туацию, которая может привести к
получению легких травм.

ВНИМАНИЕ

Указание относительно возможной по­тенциально опасной ситуации, кото­рая может повлечь материальный
ущерб.

си-

Указания по технике

безопасности

 ОПАСНОСТЬ

Опасность получения травмы от неи­справного устройства. Перед началом
работы проверить его надлежащее со­стояние. Если состояние устройства
не является безупречным, использо­вать его не разрешается.
Соблюдать
опасности при работе с моечными ап­паратами высокого давления.

 ОПАСНОСТЬ

Опасность получения травмы от вра­щающегося рычага. Запрещается
браться за нижнюю часть устройство
во время работы моечного аппарата
высокого давления.
Вращающийся рычаг после отключе­ния моечного аппарата высокого дав­ления еще некоторое время продолжа­ет вращаться.
бот с устройством дождаться полной
остановки вращающегося рычага.
Струи под высоким напором при ненад­лежащем пользовании могут быть
опасными. Струю нельзя направлять
на людей, животных, работающее
электрическое оборудование или на
само устройство.
Соблюдать указания по технике без­опасности при работе с моечными ап­паратами высокого давления.

указания по технике без-

Перед проведением ра-

Использование по

назначению

Устройство для очистки поверхностей
предназначено для чистки поверхностей
полов и стен в сочетании с высоконапор­ным моющим аппаратом.
Максимальное давление воды состав­ляет 25 Mпа (250 бар).
Максимальная температура воды 60 °C.
Грязная вода отводиться по шлангу.

42 RU

– 1

Пакеты насадок

Чтобы обеспечить бесперебойную рабо­ту Вашего моющего аппарата, нужно ис­пользовать подходящие форсунки.

Указание:

Необходимые пакеты насадок приспосо­блены к соответствующей чистящей
установке высокого давления и заказы­ваются отдельно.

Фото 1, см. страницу суперобложки

1 Величина форсунки (пример)

 Величина форсунки указана в завод-

ской табличке моечного аппарата
высокого давления.

 Выбрать подходящий пакет форсу-

нок для моечного аппарата высокого
давления из следующей таблицы.

Размер
форсунки
Моечный
аппарат вы­сокого дав­ления

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Установка пакета насадок

Фото 2, см. страницу суперобложки

1 Уплотнительное кольцо
2 Вращающийся рычаг
3 Насадка
4 Накидная гайка

 Вложить уплотнительное кольцо в

паз вращающегося рычага.

 Установить насадку.
 Слегка затянуть насадку накидной

гайкой.

Указание:

Струю следует направлять параллельно
к вращающемуся рычагу.

Пакет фор­сунок

Размер
форсунки
Пакет фор­сунок

Фото 3, см. страницу суперобложки

 Поверхность насадки под ключ (ши-

рина ключа 10) расположить парал­лельно к вращающемуся рычагу.

 Накидную гайку (ширина ключа 22)

затянуть гаечным ключом.

 Повторить процесс на втором враща-

ющемся рычаге.

Фото 4, см. страницу суперобложки

1 Инжекторная форсунка
2 Торцовый гаечный ключ

 Ввинтить инжекторную форсунку в

инжектор с помощью торцового гаеч­ного ключа и затянуть от руки (8Нм).
Торцовый гаечный ключ имеется в
комплекте форсунок.

Чистка пола

Фото 5, см. страницу суперобложки

 Стальную трубу высоконапорного

моющего аппарата соединить с
устройством для очистки поверхно­стей и затянуть гаечным ключом (ши­рина зева ключа 24).

몇 ОСТОРОЖНО

Из шлангового патрубка выходит
сильная струя загрязненной воды. Не
использовать устройство для очистки
плоских поверхностей без шланга.

 Вставить шланг в элемент подключе-

ния шланга устройства для очистки
поверхностей и зафиксировать пу­тем проворачивания.

 Другой конец шланга ввести в слив.

Указание:

С помощью прилагаемой ленты-липучки
можно зафиксировать свободный конец
шланга (например на решетке слива).
 При работе держать ручной писто-

лет-распылитель двумя руками.

 Устройство для очистки поверхно-

стей ввести таким образом, чтобы
оно плотно прилегало к очищаемой
поверхности.

– 2

43RU

Чистка стен

Фото 6, см. страницу суперобложки

1 Подсоединение
2Винт



Установить соединение вертикально.

 Ввернуть и затянуть прилагаемый

винт для фиксации шарнира.

Фото 7, см. страницу суперобложки

1 Адаптер (Номер для заказа: 4.111-

022.0)

2Ручной пистолет-распылитель

 Навинтить адаптер на соединение и

затянуть гаечным ключом (ширина
ключа 22).

 Навинтить ручной пульверизатор на

адаптер и затянуть гаечным ключом
(ширина ключа 27)

Фото 8, см. страницу суперобложки

몇 ОСТОРОЖНО

Из шлангового патрубка выходит
сильная струя загрязненной воды. Не
использовать устройство для очистки
плоских поверхностей без шланга.

 Вставить шланг в элемент подключе-

ния шланга устройства для очистки
поверхностей и зафиксировать пу­тем проворачивания.

 Другой конец шланга ввести в слив.
 Прибор при чистке стен держать за

ручку.

 Устройство для очистки поверхно-

стей ввести таким образом, чтобы
оно плотно прилегало к очищаемой
поверхности.

Уход

 Защищать прибор от мороза.
 При хранении не деформировать

щетину щетки.

Указание:

мощности всасывания не ставьте устрой­ство для очистки поверхностей FRV 30 по­сле использования на щетину. Щеточную
планку также следует удалить для защиты
от повреждений, которые могут возникнуть
во время хранения FRV 30.

Для обеспечения хорошей

 После работы сполоснуть направля-

ющие ролики чистой водой и смазать
проникающим маслом

Принадлежности

Принадлежности: Номер заказа

Резиновая кромка для
повышения действия
отсасывания

Фиксатор шланга (при­соска для фиксации на
ровных поверхностях)

Грязеуловитель (отде­литель грубых частиц
грязи)

Держатель для шлан­га (настенное крепле­ние)

Соединительная муф­та (шланговое соеди­нение для удлинения
шланга)

Диск со щетками 6.371-203.0
Шланг-удлинитель 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Помощь в случае

неполадок

Вращающийся рычаг не вращается:

 Проверить чистящие насадки на

предмет загрязнений.

Скорость откачки:

Щетина изношена - Заменить щетину.


 Всасывающий канал или всасываю-

щий шланг засорен - Очистить вса­сывающий канал и всасывающий
шланг.

 Инжекторная насадка засорилась -

Очистить инжекторную насадку.

Запасные части

Используйте оригинальные принадлеж­ности и запчасти — только они гаранти­руют безопасную и бесперебойную ра­боту устройства.
Информацию о принадлежностях и за­пчастях вы можете найти на сайте
www.kaercher.com.

44 RU

– 3

A készülék első használata előtt

olvassa el ezt az eredeti hasz­nálati utasítást, ez alapján járjon el és tart­sa meg a későbbi használatra vagy a kö­vetkező tulajdonos számára.

Környezetvédelem

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanyago­kat a háztartási szemétbe, hanem gondos­kodjék azok újrahasznosításról.

A régi készülékek értékes újrahasz-

nosítható anyagokat tartalmaznak,

amelyeket tanácsos újra felhasznál­ni. Ezért a régi készülékeket az arra alkal­mas gyűjtőrendszerek igénybevételével ár­talmatlanítsa!

Megjegyzések a tartalmazott anyagok­kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya­gokkal kapcsolatosan a következő címen
talál:

www.kaercher.com/REACH

Veszély fokozatok

 VESZÉLY

Közvetlenül fenyegető veszélyre való fi­gyelmeztetés, amely súlyos testi sérülés­hez vagy halálhoz vezet.

몇 FIGYELMEZTETÉS

Lehetséges veszélyes helyzetre való fi­gyelmeztetés, amely súlyos testi sérülés­hez vagy halálhoz vezethet.

몇 VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes
helyzetre, amely könnyű sérüléshez vezet­het.

FIGYELEM

Lehetséges veszélyes helyzetre való fi­gyelmeztetés, amely anyagi kárhoz vezet­het.

Biztonsági tanácsok

 VESZÉLY

Sérülésveszély meghibásodott készülék ál­tal. Munka előtt ellenőrizze a készülék sza­bályszerű állapotát. Ha a készülék állapota
nem kifogástalan, akkor nem szabad hasz­nálni.

Vegye figyelembe a magasnyomású tisztí­tó biztonsági utasításait.

 VESZÉLY

Sérülésveszély a rotációs kar által. Soha
ne nyúljon működő magasnyomású tisztí­tógép esetében a készülék alá.
A rotációs kar a magasnyomású tisztítóbe­rendezés kikapcsolása után is tovább forog
még egy rövid ideig. A készüléken való
munka előtt várja meg, amíg a rotációs kar
megáll.
Szakszerűtlen használat esetén a magas­nyomású vízsugár veszélyes lehet. A víz­sugarat soha ne irányítsa személyek, álla­tok, aktív elektromos szerelvények vagy
maga a készülék felé.
Vegye figyelembe a magasnyomású tisztí­tó biztonsági utasításait.

Rendeltetésszerű használat

A felülettisztító magasnyomású tisztítóbe­rendezéssel együtt padló- és falfelületek
tisztítására alkalmas.
Maximális víznyomás 25 MPa (250 bar).
Maximális vízhőmérséklet 60 °C.
A szennyvizet egy tömlőn keresztül vezeti
el.

Fúvóka csomagok

A nagynyomású tisztítóval történő, hiba­mentes üzemeltetéshez megfelelő nagy­nyomású fúvókákat kell használni.

Megjegyzés:

A szükséges fúvóka csomagok a megfelelő
magasnyomású tisztítóberendezésre van­nak elkészítve és külön kell megrendelni
őket.

1. ábra, lásd a borító oldalon

1 Fúvókanagyság (példa)

 A fúvóka nagyságát a magasnyomású

tisztító típustáblájáról leolvasni.

 A következő táblázatból kiválasztani a

magasnyomású tisztítóhoz alkalmas fú­vókacsomagot.

– 1

45HU

Magasnyo­mású tisztí­tóberende­zés fúvóka­nagysága

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Fúvóka cso­mag

Fúvóka­nagyság Fú­vóka cso­mag

Fúvóka csomag felszerelése

2. ábra, lásd a borító oldalon

1O-gyűrű
2 Rotációs kar
3Fúvóka
4 Hollandi anya

 Helyezze be az O-gyűrűt a rotációs kar

hornyába.

 Helyezze fel a fúvókát.
 A fúvókát a hollandi anyával könnyedén

csavarja be.

Megjegyzés:

A kimenősugarat a rotációs karral párhuza­mosan kell beállítani.

3. ábra, lásd a borító oldalon

 A fúvóka kulcs-felületét (10-es kulcs

méret) a rotációs karral párhuzamosra
kell igazítani.

 A hollandi anyát (22-es kulcs méret) a

csavarkulccsal húzza meg.

 Az eljárást a második rotációs karon

megismételni.

4. ábra, lásd a borító oldalon

1 Injektor fúvóka
2 Dugókulcs

 Az injektor fúvókát a dugókulccsal az

injektorba becsavarni és kézzel (8 Nm)
meghúzni.
A dugókulcsot a fúvóka készlethez mel­lékelik.

Padlótisztítás

5. ábra, lásd a borító oldalon

 Kapcsolja a felülettisztítóhoz a magas-

nyomású tisztítóberendezés sugárcsö­vét és a csavarkulccsal (24-es kulcs
méret) húzza meg.

몇 VIGYÁZAT

A tömlőcsatlakozásnál erős szennyvízsu­gár távozik. A felülettisztítót tilos tömlő nél­kül használni.

 A tömlőt a felülettisztító tömlőcsatlako-

zójába dugni és elfordítással biztosíta­ni.

 A tömlő másik végét a lefolyóhoz vezet-

ni.

Megjegyzés:

A mellékelt tépőzár segítségével a szaba­don lévő tömlővéget rögzíteni lehet (példá­ul a lefolyórácshoz).
 Munka közben a kézi szórópisztolyt és

a sugárcsövet mindkét kézzel tartsa.

 A felülettisztítót úgy vezesse, hogy szo-

rosan a tisztítandó felületre feküdjön.

Faltisztítás

6. ábra, lásd a borító oldalon

1 Csatlakozás
2 Csavar

 Állítsa a csatlakozást függőlegesen.
 Csavarja be a mellékelt csavart és húz-

za meg, a csukló rögzítéséhez.

7. ábra, lásd a borító oldalon

1 Adapter (megrendelési sz.: 4.111-

022.0)

2 Kézi szórópisztoly

 Az adaptert csavarja rá a csatlakozásra

és csavarkulccsal (22-es kulcs méret)
húzza meg.

 A kézi szórópisztolyt csavarja rá az

adapterre, állítsa be és csavarkulccsal
(27-es kulcs méret) húzza meg.

8. ábra, lásd a borító oldalon

몇 VIGYÁZAT

A tömlőcsatlakozásnál erő
gár távozik. A felülettisztítót tilos tömlő nél­kül használni.

s szennyvízsu-

46 HU

– 2

 A tömlőt a felülettisztító tömlőcsatlako-

zójába dugni és elfordítással biztosíta­ni.

 A tömlő másik végét a lefolyóhoz vezet-

ni.

 A készüléket faltisztítás esetén a mar-

kolatnál fogja meg.

 A felülettisztítót úgy vezesse, hogy szo-

rosan a tisztítandó felületre feküdjön.

Ápolás

 A készüléket fagy ellen védje.
 A kefék a tárolásnál ne deformálódja-

nak.

Megjegyzés: A tartósan jó felszívási ered­mény biztosításához kérem, az FRV 30 fe­lülettisztítót használat után ne a kefekoszo­rúra állítsa le. Rongálódás elleni védelem
érdekében a kefelécet az FRV 30 tárolása
alatt le is lehet venni.
 A kormánygörgőket használat után tisz-

ta vízzel öblítse le és miután megszá­radt fújja be vízkiszorító korrózióvédő
olajjal.

Tartozékok

Tartozékok: Megrendelési

szám

Gumiél a leszívóhatás
növeléséhez

Tömlő rögzítése (tapa­dókorong sima felületen
történő rögzítéshez)

Szennyfogó (durva
szennyleválasztó)

Tömlőtartó (fali rögzí­tés)

Összekötő karmantyú
(tömlőcsatlakozó a töm­lő hosszabbításához)

Kefekoszorú 6.371-203.0
Hosszabbító tömlő 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Segítség üzemzavar esetén

A rotációs kar nem forog:

 Ellenőrizze a tisztító fúvókák szennye-

zettségét.

A szívási teljesítmény alábbhagy:

 A kefekoszorú elkopott - cserélje ki a

kefekoszorút.

 A szívócsatorna vagy a szívócső el van

záródva - tisztítsa meg a szívócsatornát
és a szívótömlőt.

 Az injektor fúvóka elzáródott - tisztítsa

meg az injektor fúvókát.

Alkatrészek

Kizárólag eredeti tartozékokat és eredeti
pótalkatrészeket alkalmazzon, mivel ezek
szavatolják a készülék biztonságos és za­varmentes üzemét.
A tartozékokkal és pótalkatrészekkel kap­csolatos információkat a www.ka­ercher.com oldalon olvashatja.

– 3

47HU

Před prvním použitím svého za-

řízení si přečtěte tento původní
návod k používání, řiďte se jím a uložte jej
pro pozdější použití nebo pro dalšího maji­tele.

Ochrana životního prostředí

Obalové materiály jsou recyklovatel-

né. Obal nezahazujte do domácího
odpadu, nýbrž jej odevzdejte k opětovné­mu zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte
proto staré přístroje ve sběrnách k tomuto
účelu určených.

Informace o obsažených látkách (RE­ACH)

Aktuální informace o obsažených látkách
naleznete na adrese:

www.kaercher.com/REACH

Stupně nebezpečí

 NEBEZPEČÍ

Upozornění na bezprostředně hrozící ne­bezpečí, které vede k těžkým fyzickým zra­něním nebo k usmrcení.

몇 VAROVÁNÍ

Upozornění na potencionálně nebezpeč-
nou situaci, která by mohla vést k těžkým
fyzickým zraněním nebo usmrcení.

몇 UPOZORNĚNÍ

Upozornění na případnou nebezpečnou si­tuaci, která může vést k lehkým fyzickým
zraněním.

POZOR

Upozornění na potenciálně nebezpečnou
situaci, která může mít za následek poško­zení majetku.

Bezpečnostní pokyny

 NEBEZPEČÍ

Nebezpečí poranění v případě vadného
přístroje. Př
řádný stav. Pokud stav přístroje není bez
závady, nesmí se používat.
Dbejte na bezpečnostní pokyny vysokotla­kého čističe.

ed započetím prací zkontrolujte

 NEBEZPEČÍ

Nebezpečí úrazu otočným ramenem. Při
zapnutém vysokotlakém čističi nikdy nesa­hejte pod přístroj.
Otočné rameno se ještě chvíli po vypnutí
vysokotlakého čističe otáčí. Před pracemi
na přístroji vyčkejte do zastavení otočného
ramene.
Vysokotlaké vodní paprsky mohou být při
neodborném používání nebezpečné. Vyso­kotlakým vodním paprskem se nesmí mířit
na osoby, zvířata, elektrickou výstroj pod
napětím ani na zařízení samotné.
Dbejte na bezpečnostní pokyny vysokotla-
kého čističe.

Správné používání

Čistič ploch je vhodný na čištění podlah a
zdí ve spojení s vysokotlakým čističem.
Maximální tlak vody 25 MPa (250 bar).
Maximální teplota vody 60 °C.
Znečištěná voda je odváděna pomocí hadi­ce.

Svazky trysek

Aby byl možný bezporuchový provoz vyso­kotlakého čističe, je nutné používat vhodné
vysokotlaké trysky.

Upozornění:

Požadované svazky trysek jsou koncipová­ny pro odpovídající vysokotlaký čistič a
musí být objednány zvlášť.

Obrázek 1, viz přebal

1 Velikost trysky (příklad)

 Velikost trysky lze zjistit na typovém

štítku vysokotlakého čističe.

 V tabulce zvolte sadu trysek vhodnou

pro vysokotlaký čistič.

Velikost
trysky vyso­kotlaký čis­tič

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Svazek try­sek

Velikost try­sek v sadě

48 CS

– 1

Montáž svazku trysek

Obrázek 2, viz přebal

1 Těsnění
2 Otočné rameno
3 Tryska
4 Převlečná matice

 Těsnění vložte do drážky otočného ra-

mene.

 Nasaďte trysku.
 Trysku zlehka zašroubujte převlečnou

maticí.

Upozornění:

Výstupní paprsek musí být namířen para­lelně k otočnému rameni.

Obrázek 3, viz přebal

 Klíčovou plochu trysku (velikost klíče

10) nasměrujte paralelně k otočnému
rameni.

 Převlečnou matici (velikost klíče 22)

utáhněte šroubovým klíčem.

 Tento postup opakujte s druhým otoč-

ným ramenem.

Obrázek 4, viz přebal

1 Tryska injektoru
2 Nástrčný klíč

 Zašroubujte trysku injektoru do injekto-

ru pomocí nástrčného klíče a rukou
utáhněte (8 Nm).
Nástrčný klíč je přiložen včetně sady
trysek.

Čištění podlahy

Obrázek 5, viz přebal

 Připojte rozprašovací trubku vysokotla-

kého čističe k čističi ploch a utáhněte
šroubovým klíčem (velikost klíče 24).

몇 UPOZORNĚNÍ

Z hadicové přípojky vytéká silný proud zne-
čištěné vody. Nepoužívejte čistič ploch bez

hadice.

 Nasaďte hadici na hadicovou přípojku

čističe ploch a zajistěte ji otočením.

 Druhý konec hadice sveďte do odpadu.

Upozornění:

Pomocí přiložené upínací pásky je možné
upevnit volný konec hadice (např. k mřížce
odpadu)

 Při práci držte pistoli a vysokotlakou

trubku pevně oběma rukama.

 Posouvejte čistič ploch tak, aby přiléhal

těsně k očišťované ploše.

Čištění zdi

Obrázek 6, viz přebal

1 Připojení
2 Šroub

 Přípojku postavte svisle.
 Našroubujte a utáhněte přiložené šrou-

by a kloub tak zaaretujte.

Obrázek 7, viz přebal

1 Adapter (objednací č.: 4.111-022.0)
2 Ruční stříkací pistole

 Adaptér našroubujte na konec a utáh-

něte šroubovým klíčem (velikost klíče

22).

 Ruční stříkací pistoli našroubujte na

adaptér, seřiďte a utáhněte šroubovým
klíčem (velikost klíče 27).

Obrázek 8, viz přebal

몇 UPOZORNĚNÍ

Z hadicové přípojky vytéká silný proud zne-
čištěné vody. Nepoužívejte čistič

hadice.

 Nasaďte hadici na hadicovou přípojku

čističe ploch a zajistěte ji otočením.

 Druhý konec hadice sveďte do odpadu.
 Přístroj držte při čištění zdí za držadlo.
 Posouvejte čistič ploch tak, aby přiléhal

těsně k očišťované ploše.

ploch bez

Péče

 Přístroj chraňte před mrazem.
 Štětiny při skladování nedeformujte.

Upozornění: Pokud chcete trvale zajistit
dobré sání, nepokládejte prosím čistič
ploch FRV 30 po použití na štětinový vě­nec. Na ochranu před poškozením je mož­né během uskladnění FRV 30 odstranit liš­tu s kartáči.
 Vodicí kladky opláchněte po použití čis-

tou vodou a po vysušení postříkejte pe­netrujícím mazivem.

– 2

49CS

Příslušenství

Příslušenství: Objednací číslo

Pryžová manžeta ke
zvýšení sacího účinku

Upevnění hadice (pří­savky k uchycení na
kluzkých plochách)

Lapač nečistot (odlučo­vač hrubých nečistot)

Držák hadic (upevnění
na zeď)

Spojovací objímka (ha­dicová spojka k prodlou­žení hadice)

Kartáčový věnec 6.371-203.0
Prodlužovací hadice 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Pomoc při poruchách

Rotační rameno se neotáčí:

 Zkontrolujte znečištění čisticích trysek.

Snížení sacího výkonu:

 Štětinový věnec je opotřebeny - na-

hraďte jej za nový.

 Došlo k ucpání odsávacího kanálu

nebo hadice - vyčistěte odsávací kanál
a hadici.

 Došlo k ucpání trysky injektoru - vyčis-

těte trysku injektoru.

Náhradní díly

Používejte pouze originální příslušenství a
originální náhradní díly, ty poskytují záruku
bezpečného a bezporuchového provozu
přístroje.
Informace o příslušenství a náhradních dí­lech naleznete na adrese www.kaer­cher.com.

50 CS

– 3

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo­dilo za uporabo, ravnajte se po njem in
shranite ga za morebitno kasnejšo uporabo
ali za naslednjega lastnika.

Varstvo okolja

Embalažo je mogoče reciklirati. Pro-

simo, da embalaže ne odlagate med
gospodinjski odpad, pač pa jo oddajte v po­novno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za nadalj-

njo predelavo. Zato stare naprave za­vrzite s pomočjo ustreznih zbiralnih siste­mov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete
na:

www.kaercher.com/REACH

Stopnje nevarnosti

 NEVARNOST

Opozorilo na neposredno nevarnost, ki
vodi do težkih telesnih poškodb ali smrti.

몇 OPOZORILO

Opozorilo na možno nevarno situacijo, ki
lahko vodi do težkih telesnih poškodb ali
smrti.

몇 PREVIDNOST

Opozorilo na možno nevarno situacijo, ki
lahko vodi do lažjih poškodb.

POZOR

Opozorilo na možno nevarno situacijo, ki
lahko vodi do premoženjskih škod.

Varnostna navodila

 NEVARNOST

Nevarnost poškodb zaradi okvarjene na­prave. Pred začetkom del napravo preveri­te glede pravilnega stanja. Če stanje na­prave ni brezhibno, je ne smete uporabljati.
Upoštevajte varnostne napotke za visoko­tlačni čistilnik.

 NEVARNOST

Nevarnost poškodb zaradi vrtljive ročice.
Nikoli ne segajte pod visokotlačni čistilnik,
kadar je vklopljen.

Vrtljiva ročica se po izklopu visokotlačnega
čistilnika kratek čas še naprej vrti. Pred de­lom na napravi počakajte, da se vrtljiva ro­čica ustavi.
Visokotlačni curki so lahko pri nestrokovni
uporabi nevarni. Curka se ne sme usmerjati
v osebe, živali, aktivno električno opremo
ali na samo napravo.
Upoštevajte varnostne napotke za visoko­tlačni čistilnik.

Namenska uporaba

Površinski čistilnik je primeren za čiščenje
talnih in stenskih površin v povezavi z viso­kotlačnim čistilnikom.
Maksimalni pritisk vode 25 MPa (250 bar).
Maksimalna temperatura vode 60 °C.
Umazana voda se odvaja preko gibke cevi.

Paketi šobe

Za omogočanje nemotenega dela z vašim
visokotlačnim čistilcem, morate uporabiti
primerne visokotlačne šobe.

Napotek:

Potrebni paketi šobe so prilagojeni ustre­znemu visokotlačnemu čistilniku in se mo­rajo posebej naročiti.

Slika 1, glejte stran ovitka

1 Velikost šobe (primer)

Velikost šobe odčitajte s tipske tablice



visokotlačnega čistilnika.

 Paket šob, ki ustreza visokotlačnemu

čistilniku, izberite iz naslednje tabele.

Velikost
šobe visoko­tlačnega či­stilnika

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Paket šob Velikost

šobe paketa
šob

– 1

51SL

Montiranje paketa šobe

Slika 2, glejte stran ovitka

1 Obročno tesnilo
2 Vrtljiva ročica
3 Šoba
4 Prekrovna matica

 Obročno tesnilo vstavite v utor vrtljive

ročice.

 Nataknite šobo.
 Šobo s prekrovno matico rahlo privijte.

Napotek:

Izstopni curek mora biti naravnan vzpore­dno z vrtljivo ročico.

Slika 3, glejte stran ovitka

 Ključno površino šobe (zev 10) narav-

najte vzporedno z vrtljivo ročico.

 Prekrovno matico (zev 22) z vijačnim

ključem trdno pritegnite.

 Postopek ponovite na drugi vrtljivi roči-

ci.

Slika 4, glejte stran ovitka

1 Injektorska šoba
2 Matični ključ

 Injektorsko šobo z matičnim ključem

uvijte v injektor in močno (8 Nm) prite­gnite.
Matični ključ je priložen kompletu šob.

Čiščenje tal

Slika 5, glejte stran ovitka

Brizgalno cev visokotlačnega čistilnika



nataknite na površinski čistilnik in jo z vi­jačnim ključem (zev 24) trdno pritegnite.

몇 PREVIDNOST

Na priključku gibke cevi izstopa močan cu­rek umazane vode. Površinskega čistilnika
ne uporabljajte brez gibke cevi.

 Gibko cev vtaknite v priključek gibke

cevi površinskega čistilnika in zavarujte
s sukanjem.

 Drug konec gibke cevi vodi do odtoka.

Opozorilo:

S priloženim velcro trakom se lahko prosti
konec gibke cevi fiksira (na primer na od­točni mrežici).

 Ročno brizgalno pištolo in brizgalno cev

pri delu držite z obemi rokami.

 Površinski čistilnik vodite tako, da tesno

nalega na površino, ki jo je potrebno
očistiti.

Čiščenje sten

Slika 6, glejte stran ovitka

1 Priključek
2 Vijak

 Priključek namestite pokonci.
 Priložen vijak uvijte in pritegnite, da fi-

ksirate zglob.

Slika 7, glejte stran ovitka

1 Adapter (Naroč. št.: 4.111-022.0)
2 Ročna brizgalna pištola

 Adapter privijte na priključek in ga z vi-

jačnim ključem trdno pritegnite (zev 22).

 Ročno brizgalno pištolo privijte na

adapter, jo naravnajte in z vijačnim klju­čem trdno pritegnite (zev 27).

Slika 8, glejte stran ovitka

몇 PREVIDNOST

Na priključku gibke cevi izstopa močan cu­rek umazane vode. Površinskega čistilnika
ne uporabljajte brez gibke cevi.

 Gibko cev vtaknite v priključek gibke

cevi površinskega čistilnika in zavarujte
s sukanjem.

 Drug konec gibke cevi vodi do odtoka.
 Pri čiščenju sten napravo trdno držite

za ročaj.

 Površinski čistilnik vodite tako, da tesno

nalega na površino, ki jo je potrebno
očistiti.

52 SL

– 2

Nega

 Napravo zaščitite pred zmrzaljo.
 Pazite, da se ščetine pri skladiščenju ne

deformirajo.

Opozorilo: Za zagotovitev trajno dobrega
rezultata sesanja, čistilnika površin FRV 30
po uporabi ne odstavljajte na venec dlačic.
Za zaščito pred poškodbami se lahko krtač­na letev med shranjevanjem FRV 30 tudi
odstrani.
 Vodilna kolesa po uporabi splaknite s

čisto vodo in jih potem, ko se posušijo,
napršite s polzečim oljem.

Pribor

Pribor: Naročniška šte-

vilka

Gumijast nastavek za
povečanje sesalnega
učinka

Pritrditev gibke cevi (pri­sesek za pritrditev na
gladkih površinah)

Lovilnik umazanije (lo­čilnik grobe umazanije)

Držalo gibke cevi (sten­ska pritrditev)

Spojna objemka (cevna
spojka za podaljšanje
gibke cevi)

Krtačni venec 6.371-203.0
Podaljševalna gibka cev 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Pomoč pri motnjah

Vrtljiva ročica se ne vrti:

 Preverite umazanost čistilnih šob.

Sesalna moč upada:

 Venec dlačic obrabljen - zamenjajte ve-

nec dlačic.

 Sesalni kanal ali gibka sesalna cev za-

mašena - očistite sesalni kanal in gibko
sesalno cev.

 Injektorska šoba zamašena - očistite

injektorsko šobo.

Nadomestni deli

Uporabljajte samo originalen pribor in origi­nalne nadomestne dele, ki zagotavljajo var­no in nemoteno delovanje naprave.
Informacije o priboru in nadomestnih delih
najdete na www.kaercher.com.

– 3

53SL

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi­nalną instrukcję obsługi, postępować we­dług jej wskazań i zachować ją do później­szego wykorzystania lub dla następnego
użytkownika.

Ochrona środowiska

Materiały użyte do opakowania nada-

ją się do recyklingu. Opakowania nie
należy wrzucać do zwykłych pojemników
na śmieci, lecz do pojemników na surowce
wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego powo­du należy usuwać zużyte urządzenia za
pośrednictwem odpowiednich systemów
utylizacji.

Wskazówki dotyczące składników (RE­ACH)

Aktualne informacje dotyczące składników
znajdują się pod:

www.kaercher.com/REACH

Stopnie zagrożenia

 NIEBEZPIECZEŃSTWO

Wskazówka dot. bezpośredniego zagroże-
nia, prowadzącego do ciężkich obrażeń
ciała lub do śmierci.

몇 OSTRZEŻENIE

Wskazówka dot. możliwie niebezpiecznej
sytuacji, mogącej prowadzić do ciężkich
obrażeń ciała lub śmierci.

몇 OSTROŻNIE

Wskazówka dot. możliwie niebezpiecznej
sytuacji, która może prowadzić do lekkich
zranień.

UWAGA

Wskazówka dot. możliwie niebezpiecznej
sytuacji, która może prowadzić do szkód
materialnych.

Wskazówki bezpieczeństwa

 NIEBEZPIECZEŃSTWO

Niebezpiecze
dzone urządzenie. Przed rozpoczęciem
pracy sprawdzić, czy stan urządzenia jest

ństwo zranienia przez uszko-

właściwy. Jeżeli stan urządzenia budzi wąt­pliwości, nie wolno go używać.
Przestrzegać wskazówek bezpieczeństwa
myjki wysokociśnieniowej.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia przez ramię
obrotowe. Nigdy nie wkładać rąk pod urzą-
dzenie, gdy jest włączona jest myjka wyso­kociśnieniowa.
Ramię obrotowe obraca się jeszcze przez
moment po wyłączeniu myjki wysokociś-
nieniowej. Przed przystąpieniem do prac
odczekać, aż ramię obrotowe przestanie
się obracać.
W przypadku niewłaściwego użycia stru­mień wody pod ciśnieniem może by
bezpieczny. Nie wolno kierować strumienia
na ludzi, zwierzęta, czynny osprzęt elek­tryczny ani na samo urządzenie.
Przestrzegać wskazówek bezpieczeństwa
myjki wysokociśnieniowej.

ć nie-

Użytkowanie zgodne z

przeznaczeniem

Oczyszczacz powierzchniowy nadaje się
do czyszczenia powierzchni podłóg i ścian
przy użyciu myjki wysokociśnieniowej.
Maksymalne ciśnienie wody 25 MPa (250
bar).
Maksymalna temperatura wody 60°C.
Brudna woda odprowadzana jest przez
wąż.

Zestawy dysz

Aby zapewnić bezusterkowe działanie wy­sokociśnieniowego urządzenia czyszczą­cego, należy używać odpowiedniej dyszy
wysokociśnieniowej.

Wskazówka:

Niezbędne zestawy dysz są dostosowane
do odpowiedniego wysokociśnieniowego
urządzenia czyszczącego i należy je zama­wiać osobno.

Rys. 1, patrz strona okładki

1 Wielkość dyszy (przykład)

 Odczytać wielkość dyszy na tabliczce

znamionowej myjki wysokociśnienio­wej.

54 PL

– 1

 Z poniższej tabeli wybrać zestaw dysz

pasujący do myjki wysokociśnieniowej.

Wielkość dy­szy myjki
wysokociś­nieniowej

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Zestaw dysz Wielkość

dysz w ze­stawie

Montaż zestawu dysz

Rys. 2, patrz strona okładki

1 Pierścień uszczelniający o przekroju

okrągłym
2 Ramię obrotowe
3 Dysza
4 Nakrętka kołpakowa

 Pierścień uszczelniający o przekroju

okrągłym umieścić we wpuście ramie-

nia obrotowego.

 Nałożyć dyszę.
 Lekko dokręcić dyszę nakrętką kołpa-

kową.

Wskazówka:

Strumień wylotowy musi być ustawiony
równolegle do ramienia obrotowego.

Rys. 3, patrz strona okładki

 Powierzchnię kluczy dyszy (rozwartość

klucza 10) ustawić równolegle do ra-

mienia obrotowego.
 Dociągnąć nakrętkę kołpakową (roz-

wartość klucza 22) kluczem płaskim.
 Powtórzyć proces przy drugim ramieniu

obrotowym.

Rys. 4, patrz strona okładki

1 Dysza wtryskowa
2 Klucz nasadowy

 Wkręcić dyszę wtryskową do iniektora

przy użyciu klucza nasadowego i dokrę-

cić ręcznie (8 Nm).

Klucz nasadowy dołączony jest do ze-

stawu dysz.

Czyszczenie podłóg

Rys. 5, patrz strona okładki

 Przyłączyć lancę myjki wysokociśnie-

niowej do FR 30 i dokręcić kluczem pła­skim (rozwartość klucza 24).

몇 OSTROŻNIE

Przy przyłączu węża pojawia się mocny
strumień brudnej wody. Nie używać
oczyszczacza powierzchniowego bez wę-
ża.

 Włożyć wąż do przyłącza węża oczysz-

czacza powierzchniowego i zabezpie­czyć przez przekręcenie.

 Drugi koniec węża umieścić w odpły-

wie.

Wskazówka:

Za pomocą dołączonej taśmy z zatrzaska­mi można zablokować wolny koniec węża
(np. przy kracie wylotu).
 Przy pracach przytrzymać pistolet na-

tryskowy i lancę obydwoma rękoma.

 Oczyszczacz powierzchniowy prowa-

dzić w taki sposób, by przylegał ściśle
do czyszczonej powierzchni.

Czyszczenie ścian

Rys. 6, patrz strona okładki

1 Przyłącze
2 Śruba

 Ustawić przyłącze w położeniu piono-

wym.

 Dołączoną śrubę wkręcić i mocno do-

kręcić, aby ustalić położenie przegubu.

Rys. 7, patrz strona okładki

1 Adapter (nr art.: 4.111-022.0)
2 Ręczny pistolet natryskowy

 Nakręcić złączkę na przyłącze i dociąg-

nąć kluczem płaskim (rozwartość klu­cza 22).

 Nakręcić pistolet natryskowy na złącz-

kę, wyrównać i dociągnąć kluczem pła­skim (rozwartość klucza 27).

Rys. 8, patrz strona okładki

몇 OSTROŻNIE

Przy przyłączu węża pojawia się mocny
strumień brudnej wody. Nie używać

– 2

55PL

oczyszczacza powierzchniowego bez wę­ża.

 Włożyć wąż do przyłącza węża oczysz-

czacza powierzchniowego i zabezpie-

czyć przez przekręcenie.
 Drugi koniec węża umieścić w odpły-

wie.
 Podczas czyszczenia ścian trzymać

urządzenie za uchwyt.
 Oczyszczacz powierzchniowy prowa-

dzić w taki sposób, by przylegał ściśle

do czyszczonej powierzchni.

Konserwacja

 Urządzenie chronić przed mrozem.
 Nie odkształacać szczotek podczas

składowania.
Wskazówka: W celu zapewnienia długo­trwałego, pozytywnego wyniku zasysania,
oczyszczacza powierzchniowego FRV 30
nie należy po jego użyciu odstawiać na wie­niec szczotkowy. W celu ochrony przed
uszkodzeniem można w trakcie przecho­wywania FRV 30 również usunąć listwę ze
szczotkami.
 Po użyciu kółek skrętnych wypłukać je

czystą wodą i po wysuszeniu spryskać

olejem penetrującym.

Akcesoria

Akcesoria: Nr katalogowy

Ściągacz do podwyż­szenia wydajności od­kurzania

Mocowanie węża (przy­ssawka do mocowania
na gładkich powierzch­niach)

Osadnik zanieczysz­czeń (separator dużych
zanieczyszczeń)

Wspornik węża (moco­wanie ścianowe)

Mufa łączeniowa (złą­cze węża do przedłuża­cza węża)

Wieniec szczotkowy 6.371-203.0
Wąż przedłużeniowy 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Usuwanie usterek

Ramię obrotowe się nie obraca:

 Sprawdzić dysze czyszczące pod ką-

tem zanieczyszczeń.

Wydajność odsysania słabnie:

 Zużyty wieniec szczotkowy - Wymienić

wieniec szczotkowy.

 Zator w kanale odsysającym lub w

wężu odsysającym - Wyczyścić kanał
odsysający lub wąż odsysający.

 Zator w dyszy wtryskowej - Wyczyścić

dyszę wtryskową.

Części zamienne

Stosować tylko oryginalne akcesoria i czę­ści zamienne, które gwarantują niezawod­ną i bezusterkową eksploatację przyrządu.
Informacje dotyczące akcesoriów i części
zamiennych można znaleźć na stronie in­ternetowej www.kaercher.com.

56 PL

– 3

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţiu­nil original, respectaţi instrucţiunile cuprin­se în acesta şi păstraţi-l pentru întrebuinţa­rea ulterioară sau pentru următorii pose­sori.

Protecţia mediului

înconjurător

Materialele de ambalare sunt recicla-

bile. Ambalajele nu trebuie aruncate
în gunoiul menajer, ci trebuie duse la un
centru de colectare şi revalorificare a deşe­urilor.

Aparatele vechi conţin materiale reci-

clabile valoroase, care pot fi supuse

unui proces de revalorificare. Din
acest motiv, vă rugăm să apelaţi la centrele
de colectare abilitate pentru eliminarea
aparatelor vechi.

Observaţii referitoare la materialele con­ţinute (REACH)

Informaţii actuale referitoare la materialele
conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

Trepte de pericol

 PERICOL

Indicaţie referitoare la un pericol iminent,
care duce la vătămări corporale grave sau
moarte.

몇 AVERTIZARE

Indicaţie referitoare la o posibilă situaţie pe­riculoasă, care ar putea duce la vătămări
corporale grave sau moarte.

몇 PRECAUŢIE

Indică o posibilă situaţie periculoasă, care
ar putea duce la vătămări corporale uşoa-
re.

ATENŢIE

Indicaţie referitoare la o posibilă situaţie pe­riculoasă, care ar putea duce la pagube
materiale.

Măsuri de siguranţă

 PERICOL

Pericol de accidentare din cauza aparatului
defect. Înainte de a începe lucrul, verificaţi
dacă starea aparatului este corespunză-

toare. Dacă starea aparatului nu este ire-

şabilă, el nu trebuie utilizat.

pro
Ţineţi cont de instrucţiunile de siguranţă ale
curăţătorului sub presiune.

 PERICOL

Pericol de accidentare din cauza braţului
rotativ. Nu introduceţi mâna sub aparat
când aparatul de curăţat sub presiune este
în funcţiune.
Braţul rotativ se mai roteşte puţin după ce
aparatul de curăţat sub presiune este oprit.
Înainte de a efectua lucrări la aparat, aştep-
taţi până când braţul rotativ se opreşte.
Jeturile sub presiune pot fi periculoase în
cazul utilizării neconforme. Jetul nu trebuie
îndreptat spre persoane, animale, echipa­mente electrice active sau asupra aparatu­lui însuşi.
Ţineţi cont de instrucţiunile de siguranţă ale
curăţătorului sub presiune.

Utilizarea corectă

Curăţitorul de suprafeţe este conceput pen­tru curăţarea podelelor şi a pereţilor împre­ună cu un aparat de curăţat sub presiune.
Presiune maximă apă 25 MPa (250 bari).
Temperatură maximă apă 60 °C.
Apa uzată se evacuează printr-un furtun.

Pachetele de duze

Pentru o funcţionare fără probleme a cură­ţătorului dumneavoastră, este necesară fo­losirea de duze de înaltă presiune cores­punzătoare.

Indicaţie:

Pachetele de duze necesare sunt diferite în
funcţie de aparatul de curăţat sub presiune
şi trebuie comandate separat.

Figura 1, vezi coperta

1 Mărime duză (exemplu)

 Citiţi mărimea duzei de pe plăcuţa de tip

al aparatului de curăţat sub presiune.

 Selectaţi pachetul de duze corespunză-

tor aparatului de curăţat sub presiune.

– 1

57RO

Mărime duză
aparat de cu­răţat sub
presiune

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Pachet de
duze

Mărime duză
pachet de
duze

Montarea pachetului de duze

Figura 2, vezi coperta

1Inel O
2 Braţ rotativ
3Duză
4 Piuliţă olandeză

 Introduceţi inelul O în canalul braţului

rotativ.

 Aplicaţi duza.
 Strângeţi uşor duza cu piuliţa olandeză.

Indicaţie:

Jetul care iese din duză trebuie să fie para­lel cu braţul rotativ.

Figura 3, vezi coperta

 Orientaţi partea duzei pe care se aplică

cheia (cheie de 10) paralel cu braţul ro­tativ.

 Strângeţi piuliţa olandeză (cheie de 22)

cu cheia.

 Repetaţi procedura şi la al doilea braţ

rotativ.

Figura 4, vezi coperta

1 Duză injector
2 Cheie tubulară

 Înşurubaţi duza în injector cu ajutorul

cheii tubulare şi strângeţi-o cu mâna
(8 Nm).
Cheia tubulară este anexată setului de
duze.

Curăţarea podelei

Figura 5, vezi coperta

 Prindeţi lancea aparatului de curăţat

sub presiune de curăţitorul de suprafeţe
şi strângeţi-o cu o cheie de 24.

몇 PRECAUŢIE

Pe la racordul furtunului se evacuează un
jet puternic de apă uzată. Nu utilizați
curățitorul de suprafețe fără furtun.

 Aplicaţi furtunul pe racordul de furtun al

curăţitorului de suprafeţe şi asiguraţi-l
prin rotire.

 Aduceţi celălalt capăt al furtunului la o

scurgere.

Notă:

Cu ajutorul benzii adezive anexate puteţi
fixa capătul liber al furtunului (la un grilaj de
scurgere, de exemplu).
 În timpul lucrului ţineţi pistolul manual

de stropit şi lancea cu ambele mâini.

 Conduceţi curăţitorul de suprafeţe în

aşa fel, să se aşeze etanş pe suprafeţe­le care urmează să fie curăţate.

Curăţarea pereţilor

Figura 6, vezi coperta

1Racord
2 Şurub

 Aduceţi racordul în poziţie verticală.
 Introduceţi şurubul şi strângeţi-l, pentru

a fixa articulaţia.

Figura 7, vezi coperta

1 Adaptor (nr. de comandă: 4.111-022.0)
2 Pistol manual de stropit

 Înşurubaţi adaptorul pe racord şi strân-

geţi-l cu o cheie de 22.

 Înşurubaţi pistolul manual de stropit pe

adaptor, reglaţi-i poziţia şi strângeţi-l cu
o cheie de 27.

Figura 8, vezi coperta

몇 PRECAU

Pe la racordul furtunului se evacuează un
jet puternic de apă uzată. Nu utilizați
curățitorul de suprafețe fără furtun.

 Aplicaţi furtunul pe racordul de furtun al

curăţitorului de suprafeţe şi asiguraţi-l
prin rotire.

 Aduceţi celălalt capăt al furtunului la o

scurgere.

 Când curăţaţi pereţi, ţineţi aparatul de

mâner.

ŢIE

58 RO

– 2

 Conduceţi curăţitorul de suprafeţe în

aşa fel, să se aşeze etanş pe suprafeţe­le care urmează să fie curăţate.

Îngrijirea

 Feriţi aparatul de îngheţ.
 Aveţi grijă ca perii să nu se deformeze

în timpul depozitării.

Indicaţie: Pentru asigurarea în permanen­ţă a unui rezultat de aspirare optim nu am­plasaţi aparatul FRV 30 pe inelul cu perie
după oprire. Pentru evitarea deteriorărilor
puteţi să îndepărtaţi bara cu perii a apara­tului FRV 30 în timpul depozitării.
 După utilizare clătiţi rolele de ghidare cu

apă curată şi pulverizaţi-le după uscare
cu ulei penetrant.

Accesorii

Accesorii: Nr. de comandă

Lam[ de cauciuc pentru
îmbunătăţirea efectului
de aspiraţie

Dispozitiv pentru fixarea
furtunului (ventuză pen­tru fixarea pe suprafeţe
netede)

Filtru de murdărie (se­parator de murdărie
grosieră)

Suport furtun (fixare la
perete)

Mufă de conectare (în­tre racordul de furtun şi
prelungitorul de furtun)

Inel cu perie 6.371-203.0
Furtun de prelungire 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Remedierea defecţiunilor

Braţul rotativ nu se roteşte:

 Verificaţi duzele de curăţare în privinţa

murdăririi.

Puterea de aspirare scade:

 Închideţi inelul cu perie - schimbaţi ine-

lul cu perie.

 Canalul de aspiraţie şi furtunul de aspi-

raţie sunt înfundate - curăţaţi canalul şi
furtunul de aspiraţie.

 Duza injector este înfundată - curăţaţi

duza injector.

Piese de schimb

Utilizați doar accesorii și piese de schimb
originale; acestea oferă garanția unei
funcționări sigure și fără defecțiuni a apara­tului.
Informații referitoare la accesorii și piese de
schimb se găsesc la adresa www.kaer­cher.com.

– 3

59RO

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô­vodný návod na použitie, konajte podľa
neho a uschovajte ho pre neskoršie použi­tie alebo pre ďalšieho majiteľa zariadenia.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo nevyha­dzujte do komunálneho odpadu, ale odo­vzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnot-

né recyklovateľné látky, ktoré by sa

mali opät' zužitkovat'. Staré zariade­nia preto láskavo odovzdajte do vhodnej
zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

Stupne nebezpečenstva

 NEBEZPEČENSTVO

Upozornenie na bezprostredne hroziace
nebezpečenstvo, ktoré môže spôsobiť váž­ne zranenia alebo smrť.

몇 VÝSTRAHA

Upozornenie na možnú nebezpečnú situ­áciu, ktorá by mohla viesť k vážnemu zra-
neniu alebo smrti.

몇 UPOZORNENIE

Upozornenie na možnú nebezpečnú situáciu,
ktorá by mohla viesť k ľahkým zraneniam.

POZOR

Pozornenie na možnú nebezpečnú situ­áciu, ktorá by mohla viesť k vecným ško­dám.

Bezpečnostné pokyny

 NEBEZPEČENSTVO

Nebezpečenstvo zranenia defektným prí­strojom. Pred začatím činností prístroj
skontrolujte, či je v poriadku. Ak nie je stav
prístoja dobrý, nesmie sa používať.
Rešpektujte bezpečnostné pokyny k vyso­kotlakovému čističu.

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia otočným rame­nom. Počas chodu vysokotlakového čističa
nikdy nesiahajte pod prístroj.

Otočné rameno sa po vypnutí vysokotlako­vého čistiaceho prístroja ešte krátky čas
otáča. Pred začatím prác s prístrojom po­čkajte, kým sa otočné rameno nezastaví.
Vysokotlakový prúd môže byť pri neodbor­nom použití nebezpečný. Prúd sa nesmie
nasmerovať na osoby, zvieratá, aktívne
elektrické zariadenia alebo na samotný prí­stroj.
Rešpektujte bezpečnostné pokyny k vyso­kotlakovému čističu.

Používanie výrobku v súlade

s jeho určením

Čistič plôch je vhodný na čistenie podláh a
stien v spojení s vysokotlakovým čističom.
Maximálny tlak vody 25 MPa (250 bar).
Maximálna teplota vody 60 °C.
Znečistená voda sa odvádza cez hadicu.

Súpravy trysiek

Aby bolo možné zabezpečiť bezporuchovú
prevádzku vášho vysokotlakového čističa,
musíte používať vhodné vysokotlakové
trysky.

Upozornenie:

Potrebné súpravy trysiek sú nadimenzova­né na príslušný vysokotlakový čistiaci prí­stroj a musia byt' objednané osobitne.

Obrázok 1, viď nasledujúca strana

1 Veľkosť dýzy (Príklad)

 Prečítajte si veľkosť dýzy na výrobnom

štítku vysokotlakového čističa.

 Zvoľte balík dýz vhodný k vysokotlako-

vému čističu z nasledujúcej tabuľky.

Veľkosť
dýzy vyso­kotlakového
čističa.

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Súprava try­siek

Veľkosť
dý zy z b al ík a
s dýzami

60 SK

– 1

Montáž súpravy trysiek

Obrázok 2, viď nasledujúca strana

1 O-krúžok
2 Otočné rameno
3 Tryska
4 Nástrčná matica

 O-krúžok vložte do drážky otočného ra-

mena.

 Nasaďte trysku.
 Trysku mierne pritiahnite pomocou ná-

strčnej matice.

Upozornenie:

Vystrekujúci prúd musí byt' nastavený rov­nobežne k otočnému ramenu.

Obrázok 3, viď nasledujúca strana

 Plochu trysky pre kľúč(veľkosť

kľúča 10) nastavte rovnobežne s otoč­ným ramenom.

 Nástrčnú maticu pevne dotiahnite kľú-

čom (veľkost' kľúča 22).

 Zopakujte proces na druhom rotačnom

ramene.

Obrázok 4, viď nasledujúca strana

1 Injekčná dýza
2 nástrčkový kľúč

 Naskrutkujte injekčnú dýzu pomocou

nástrčkového kľúča a ručne ju pritiahni­te (8 Nm).
Nástrčkový kľúč je obsahom súpravy s
dýzami.

Čistenie podlahy

Obrázok 5, viď nasledujúca strana

 Prúdovú rúrku vysokotlakového čistia-

ceho prístroja pripevnite na plošný čis­tič a pevne dotiahnite pomocou kľúča
(veľkosť kľúča 24).

몇 UPOZORNENIE

Z prípojky hadice vyteká silný prúd znečis-
tenej vody. Plošný čistič nepoužívajte bez
hadice.

 Nasuňte hadicu na prípojku hadice

plošného čističa a zaistite ju pretoče­ním.

 Druhý koniec hadice nasmerujte na od-

tok.

Upozornenie:

Pomocou priloženej lepiacej pásky sa dá
zafixovať voľný koniec hadice (napríklad na
odtokovej mriežke).
 Pri práci pridržiavaje ručnú striekaciu

pištoľ a oceľovú rúrka obomi rukami.

 Plošný čistič usmerňujte tak, aby tesne

priliehal k čistenej ploche.

Čistenie stien

Obrázok 6, viď nasledujúca strana

1Prípojka
2Skrutka

 Prípojku nastavte zvisle.
 Za účelom upevnenia kĺbu zaskrutkujte

priloženú skrutku a dotiahnite ju.

Obrázok 7, viď nasledujúca strana

1 Adaptér (Objed. č.: 4.111-022.0)
2 Ručná striekacia pištoľ

 Adaptér naskrutkujte na prípojku a do-

tiahnite kľúčom (veľkosť kľúča 22).

 Naskrutkovanie ručnej striekacej pišto-

le na adaptér, nastavenie a dotiahnutie
skrutkovacím kľúčom (veľkosť kľúča

27)

Obrázok 8, viď nasledujúca strana

몇 UPOZORNENIE

Z prípojky hadice vyteká silný prúd zneč
tenej vody. Plošný čistič nepoužívajte bez
hadice.

 Nasuňte hadicu na prípojku hadice

plošného čističa a zaistite ju pretoče­ním.

 Druhý koniec hadice nasmerujte na od-

tok.

 Prístroj držte pri čistení stien pevne za

držiak.

 Plošný čistič usmerňujte tak, aby tesne

priliehal k čistenej ploche.

is-

Ošetrovanie

 Prístroj chráňte pred mrazom.
 Dbajte na to, aby sa štetiny pri sklado-

vaní nedeformovali.

Upozornenie: Aby ste zabezpečili stály a
dobrý výsledok odsávania, neodkladajte
plošný čistič FRV 30 po použití na veniec s

– 2

61SK

kefkami. Na ochranu pred poškodením sa
môže lišta s kefkami počas uskladnenia prí­stroja FRV 30 tiež odstrániť.
 Vodiace kladky vypláchnite po použití

čistou vodou a natrite po vyschnutí ole­jom.

Príslušenstvo

Príslušenstvo: Objednávacie

číslo

Gumené prísavky na
zvýšenie odsávacích
účinkov

Upevnenie hadice (prí­savky na upevnenie na
hladké plochy)

Zachytávač nečistôt
(stierač hrubej nečisto­ty)

Držiak na hadicu (upev­nenie na stenu)

Spojovací nátrubok
(spojka hadice na pre­dĺženie hadice)

Veniec s kefkami 6.371-203.0
Predlžovacia hadica 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Pomoc pri poruchách

Otočné rameno sa neotáča:

 Skontrolujte znečistenie čistiacich hu-

bíc.

Vysávací výkon klesá:

 Opotrebený veniec so štetinami - vy-

meňte veniec so štetinami.

 Vysávací kanál alebo vysávacia hadica

upchaté - vyčistite vysávací kanál a vy­sávaciu hadicu

 Dýza injektora upchatá - vyčistite dýzu

injektora.

Náhradné diely

Používajte len originálne príslušenstvo a
originálne náhradné diely, pretože zaručujú
bezpečnú a bezporuchovú prevádzku prí­stroja.
Informácie o príslušenstve a náhradných
dieloch nájdete na stránke www.kaer­cher.com.

62 SK

– 3

Prije prve uporabe Vašeg uređa-

ja pročitajte ove originalne radne
upute, postupajte prema njima i sačuvajte
ih za kasniju uporabu ili za sljedećeg vlasni­ka.

Zaštita okoliša

Materijali ambalaže se mogu recikli-

rati. Molimo Vas da ambalažu ne od­lažete u kućne otpatke, već ih predajte kao
sekundarne sirovine.

Stari uređaji sadrže vrijedne materija-

le koji se mogu reciklirati te bi ih stoga

trebalo predati kao sekundarne siro­vine. Stoga Vas molimo da stare uređaje
zbrinete preko odgovarajućih sabirnih su­stava.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete
pronaći na stranici:

www.kaercher.com/REACH

Stupnjevi opasnosti

 OPASNOST

Napomena koja upućuje na neposredno
prijeteću opasnost koja za posljedicu ima
teške tjelesne ozljede ili smrt.

몇 UPOZORENJE

Napomena koja upućuje na eventualno
opasnu situaciju koja može prouzročiti teš­ke tjelesne ozljede ili smrt.

몇 OPREZ

Napomena koja upućuje na eventualno
opasnu situaciju koja može prouzročiti lak­še ozljede.

PAŽNJA

Napomena koja upućuje na eventualno
opasnu situaciju koja može prouzročiti ma­terijalnu štetu.

Sigurnosni napuci

 OPASNOST

Opasnost od ozljeda u slučaju neispravnog
uređaja. Prije početka radova provjerite je li
uređaj u propisnom stanju. Uređaj se ne
smije upotrebljavati ako nije u besprijekor­nom stanju.
Imajte u vidu sigurnosne upute koje se od­nose na rad visokotlačnog čistača.

 OPASNOST

Opasnost od ozljeda rotacijskim krakom.
Dok visokotlačni čistač radi nipošto nemoj­te zahvaćati pod uređaj.
I nakon isključivanja visokotlačnog čistača,
rotacijski krak se još neko vrijeme nastavlja
vrtiti. Prije radova na ure
se rotacijski krak zaustavi.
Visokotlačni mlazovi mogu pri nestručnom
rukovanju biti opasni. Mlaz se ne smije
usmjeravati na osobe, životinje, aktivnu
električnu opremu ili na sam uređaj.
Imajte u vidu sigurnosne upute koje se od­nose na rad visokotlačnog čistača.

đaju pričekajte da

Namjensko korištenje

Dodatak za površinsko čišćenje namijenjen
je za čišćenje podnih i zidnih površina uz
primjenu visokotlačnih čistača.
Maksimalni tlak vode 25 MPa (250 bar).
Maksimalna temperatura vode 60 °C.
Prljava se voda ispušta kroz odvodno crijevo.

Paket mlaznica

Morate koristiti odgovarajuće visokotlačne
mlaznice kako biste omogućili nesmetan
rad Vašeg visokotlačnog čistača.

Napomena:

Potrebni paketi mlaznica su podešeni za
odgovarajuće uređaje pod tlakom i naruču­ju se posebno.

Slika 1, vidi ovoj

1 Veličina sapnica (primjer)

 Veličinu sapnica možete očitati s natpi-

sne pločice visokotlačnog čistača.

 Iz sljedeće tablice odaberite komplet

sapnica koji odgovara visokotlačnom či­staču.

veličina sa­pnica viso­kotlačni či­stač

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

komplet sa­pnica

veličina sa­pnica kom­plet sapnica

– 1

63HR

Montiranje paketa mlaznice

Slika 2, vidi ovoj

1 O-prsten
2 Rotaciona ručica
3 Mlaznica
4 Slijepa matica

 Staviti O-prsten u utor rotacione ručice.
 Staviti mlaznicu.
 Lagano zaviti maticu na mlaznicu.

Napomena:

Izlazni mlaz mora biti paralelan u odnosu
na rotirajuću ručicu.

Slika 3, vidi ovoj

 Ključnu površinu mlaznice (razmak klju-

ča 10) podesiti tako da bude paralelno
u odnosu na ručcu.

 Maticu (razmak ključa 22) zaviti i zate-

gnuti ključem.

 Ponovite postupak na drugom rotacij-

skom kraku.

Slika 4, vidi ovoj

1 Injekcijska sapnica
2 Utični ključ

Utičnim ključem uvijte injekcijsku sapnicu u



injektor i pritegnite rukom (8 Nm).
Utični ključ je priložen uz komplet sapnica.

Čišćenje poda

Slika 5, vidi ovoj

 Cijev za prskanje visokotlačnog čistača

priključite na dodatak za površinsko či­šćenje i zategnite odvijačem (širine klju­ča 24).

몇 OPREZ

Na priključku crijeva izbija jak mlaz prljave
vode. Dodatak za površinsko čišćenje ne
smije se upotrebljavati bez crijeva.

 Utaknite crijevo na odgovarajući priklju-

čak dodatka za površinsko čišćenje i
učvrstite ga okretanjem.

 Drugi kraj crijeva postavite na kanaliza-

cijski ispust.

Napomena:

Slobodni krajevi crijeva mogu se pričvrstiti
priloženom čičak trakom (npr. za rešetke
kanalizacijskog ispusta).

 Prilikom radova držite ručnu prskalicu i

cijev za prskanje objema rukama.

 Dodatak za površinsko čišćenje vodite

tako da što bolje naliježe na površinu
koja se čisti.

Čišcenje zida

Slika 6, vidi ovoj

1 Priključak
2 Vijak

 Priključak postavite okomito.
 Uvijte priloženi vijak i zategnite kako bi-

ste pričvrstili zglob.

Slika 7, vidi ovoj

1 Prilagodnik (kataloški br.: 4.111-022.0)
2 Ručna prskalica

 Adapter zaviti na priključak i pri- tegnuti

ključem (razmak ključa 22).

 Navijte ručnu prskalicu na prilagodnik,

usmjerite i zategnite ključem (širine 27).

Slika 8, vidi ovoj

몇 OPREZ

Na priključku crijeva izbija jak mlaz prljave
vode. Dodatak za površinsko čišćenje ne
smije se upotrebljavati bez crijeva.

 Utaknite crijevo na odgovarajući priklju-

čak dodatka za površinsko čišćenje i
učvrstite ga okretanjem.

 Drugi kraj crijeva postavite na kanaliza-

cijski ispust.

 Pri čišćenju zida uređaj držati za ručicu.
 Dodatak za površinsko čišćenje vodite

tako da što bolje naliježe na površinu
koja se čisti.

Njega

 Zaštiti uređaj od mraza.
 Paziti da se dlake pri pospremanju ne

deformiraju.

Napomena: Kako bi se zajamčio trajno do­bar rezultat usisavanja, uređaj za površin­sko čišćenje FRV 30 nemojte nakon upora­be odlagati postavljajući ga na četkasti vije­nac. Četka trakastog oblika se radi zaštite
od oštećenja može skinuti za vrijeme skla­dištenja uređaja FRV 30.

64 HR

– 2

 Upravljačke kotačiće nakon uporabe

ispreite čistom vodom i nakon sušenja
poprskajte uljem male viskoznosti.

Pribor

Pribor: Kataloški broj

Gumena traka za uve­ćanje efekta usisavanja

Pričvršćenje crijeva (va­kuumska prianjalka za
pričvršćivanje na glatke
površine)

Hvatač prljavštine (od­vajač grube prljavštine)

Držač crijeva (pričvršće­nje na zid)

Spojni naglavak (crijev­na spojka za produljenje
crijeva)

Četkasti vijenac 6.371-203.0
Produžno crijevo 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Otklanjanje smetnji

Rotacijski krak se ne vrti:

 Provjerite zaprljanost mlaznica za či-

šćenje.

Usisna snaga slabi:

 Četkasti vijenac je istrošen - zamijenite

ga.

 Usisni kanal ili usisno crijevo su zače-

pljeni - očistite ih.

 Injekcijska sapnica je začepljena - oči-

stite ju.

Rezervni dijelovi

Upotrebljavajte samo originalni pribor i ori­ginalne rezervne dijelove, oni jamče za si­guran rad uređaja bez smetnji.
Informacije o priboru i rezervnim dijelovima
možete pronaći na www.kaercher.com.

– 3

65HR

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno
uputstvo za rad, postupajte prema njemu i
sačuvajte ga za kasniju upotrebu ili za
sledećeg vlasnika.

Zaštita životne sredine

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u
kućne otpatke nego da je dostavite na
odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne materijale

sa sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga
stare uređaje odstranjujte preko primerenih
sabirnih sistema.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete
pronaći na stranici:

www.kaercher.com/REACH

Stepeni opasnosti

 OPASNOST

Napomena koja ukazuje na neposredno
preteću opasnost koja dovodi do teških
telesnih povreda ili smrti.

몇 UPOZORENJE

Napomena koja ukazuje na eventualno
opasnu situaciju koja može dovesti do
teških telesnih povreda ili smrti.

몇 OPREZ

Napomena koja ukazuje na eventualno
opasnu situaciju, koja može izazvati lakše
telesne povrede.

PAŽNJA

Napomena koja ukazuje na eventualno
opasnu situaciju koja može izazvati
materijalne štete.

Sigurnosne napomene

 OPASNOST

Opasnost od povreda u slučaju
neispravnog uređaja. Pre početka radova
proverite da li je uređaj u propisnom stanju.
Uređaj ne sme da se koristi ukoliko nije u
besprekornom stanju.
Imajte u vidu sigurnosne napomene koje se
odnose na rad visokopritisnog uređaja za
čišćenje.

 OPASNOST

Opasnost od povreda rotacionim krakom.
Dok visokopritisni uređaj za čišćenje radi,
nikako nemojte zahvatati pod njega.
Rotacioni krak se i nakon isključivanja
visokopritisnog uređaja za čišćenje još
neko vreme okreće. Pre radova na uređaju
sačekajte da se rotacioni krak zaustavi.
Mlazevi pod visokim pritiskom mogu pri
nestručnom rukovanju biti opasni. Mlaz ne
sme da se usmerava na ljude, životinje,
aktivnu električ
Imajte u vidu sigurnosne napomene koje se
odnose na rad visokopritisnog uređaja za
čišćenje.

nu opremu ili na sam uređaj.

Namensko korišćenje

Dodatak za površinsko čišćenje je
prikladan za čišćenje podnih i zidnih
površina uz primenu visokopritisnih uređaja
za čišćenje.
Maksimalni pritisak vode 25 MPa (250 bar).
Maksimalna temperatura vode 60 °C.
Prljava voda se odvodi kroz odvodno
crevo.

Paket dizni

Morate koristiti odgovarajuće visokopritisne
mlaznice kako biste omogućili nesmetan
rad Vašeg visokopritisnog uređaja za
čišćenje.

Napomena:

Potrebni kompleti mlaznica usklađeni su sa
odgovarajućim visokopritisnim uređajima
za čišćenje i treba ih naručiti posebno.

Slika 1, vidi omot

1 Veličina mlaznica (primer)

 Veličina mlaznica je navedena na

natpisnoj pločici visokopritisnog
uređaja za čišćenje.

 Iz sledeće tabele odaberite komplet

mlaznica koji odgovara visokopritisnom
uređaju za čišćenje.

66 SR

– 1

veličina
mlaznica
visokopritis
ni uređaj za
čišćenje

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

komplet
mlaznica

veličina
mlaznica
komplet
mlaznica

Montiranje brizgaljke

Slika 2, vidi omot

1 O-prsten
2 Rotaciona četka
3 Brizgaljka
4 Obuhvatna navrtka

 Ubaciti O-prsten u žleb rotacione četke.
 Metnuti odozgo brizgaljku.
 Brizgaljku lagano sa obuhvatnom

navrtkom pritegnuti.

Napomena:

Izlazni mlaz mora biti usmeren paralelno u
odnosu na rotacioni krak.

Slika 3, vidi omot

 Zubac za ključ na brizgaljki (širina

ključa 10) usmeriti paralelno u odnosu
na rotacione četke

 Obuhvatnu navrtku (širina ključa 22)

zategnuti sa ključem za navrtke.

 Ponovite postupak na drugom

rotacionom kraku.

Slika 4, vidi omot

1 Injekciona mlaznica
2 Utični ključ

Podno čišćenje

Slika 5, vidi omot

 Cev za prskanje visokopritisnog

uređaja za čišćenje priključite na
dodatak za površinsko čišćenje i
zategnite odvijačem (širine ključa 24).

몇 OPREZ

Na priključku creva izlazi jak mlaz prljave
vode. Uređaj za površinsko čišćenje
nemojte koristiti bez creva.

 Utaknite crevo na odgovarajući

priključak dodatka za površinsko
čišćenje i okretanjem ga fiksirajte.

 Drugi kraj creva postavite na

kanalizacioni odvod.

Napomena:

Slobodni krajevi creva mogu se fiksirati
priloženom čičak trakom (npr. za rešetke
kanalizacionog ispusta).
 Prilikom radova držite ručnu prskalicu i

cev za prskanje obema rukama.

 Dodatak za površinsko čišćenje

pomerajte tako da što bolje naleže na
površinu koja se čisti.

Čišćenje zida

Slika 6, vidi omot

1 Priključak
2Zavrtanj

 Priključak postavite uspravno.
 Uvijte priloženi zavrtanj i zategnite kako

biste pričvrstili zglob.

Slika 7, vidi omot

1 Adapter (kataloški br.: 4.111-022.0)
2 Ručna prskalica

 Utičnim ključem uvijte injekcionu

mlaznicu u injektor i pritegnite rukom
(8 Nm).
Utični ključ je priložen uz komplet
mlaznica.

 Adapter zavrtnjem učvrstiti na spoju i sa

ključem za navrtke zategnuti (širina
ključa 22).

 Navijte ručnu prskalicu na adapter,

usmerite i zategnite odvijačem (širine
ključa 27).

Slika 8, vidi omot

몇 OPREZ

Na priključku creva izlazi jak mlaz prljave
vode. Uređ
nemojte koristiti bez creva.

– 2

aj za površinsko čišćenje

67SR

 Utaknite crevo na odgovarajući

priključak dodatka za površinsko
čišćenje i okretanjem ga fiksirajte.

 Drugi kraj creva postavite na

kanalizacioni odvod.

 Čvrsto držati uređaj na rukohvatu pri

čišćenju zidova.

 Dodatak za površinsko čišćenje

pomerajte tako da što bolje naleže na
površinu koja se čisti.

Održavanje

 Uređaj čuvati od mraza.
 Ne deformisati pri skladištenju četkice.

Napomena: Kako bi se obezbedio trajno
dobar rezultat usisavanja, uređaj za
površinsko čišćenje FRV 30 nemojte nakon
upotrebe odlagati postavljajući ga na
četkasti venac. Četka trakastog oblika se
radi zaštite od oštećenja može skinuti za
vreme skladištenja uređaja FRV 30.
 Upravljačke točkiće nakon upotrebe

ispreite čistom vodom i nakon sušenja
poprskajte uljem male viskoznosti.

Pribor

Pribor: Broj narudžbe

Gumena traka za
efikasnije usisavanje

Pričvršćenje creva
(vakuumska prianjalka
za pričvršćivanje na
glatke površine)

Hvatač prljavštine
(odvajač grube
prljavštine)

Držač creva
(pričvršćenje na zid)

Spojni naglavak (crevna
spojnica za produženje
creva)

Četkasti venac 6.371-203.0
Produžno crevo 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Otklanjanje smetnji

Rotacioni krak se ne okreće:

 Proverite zaprljanost mlaznica za

čišćenje.

Usisna snaga slabi:

 Četkasti venac je istrošen - zamenite

ga.

 Usisni kanal ili usisno crevo su

začepljeni - očistite ih.

 Injekciona mlaznica je začepljena -

očistite je.

Rezervni delovi

Koristite samo originalni pribor i originalne
rezervne delove, oni pružaju garanciju za
bezbedan i nesmetan rad uređaja.
Informacije o priboru i rezervnim delovima
možete pronaći na www.kaercher.com.

68 SR

– 3

Преди първото използване на

Вашия уред прочетете това
оригинално инструкцуя за работа,
действайте според него и го запазете за
по-късно използване или за следващия
притежател.

Опазване на околната среда

Опаковъчните материали могат да

се рециклират. Моля не хвърляйте
опаковките при домашните отпадъци, а
ги предайте на вторични суровини с цел
повторна употреба.

Старите уреди съдържат ценни ма-

териали, подлежащи на рецикли-

ране, които могат да бъдат употре­бени повторно. Поради това моля от­странявайте старите уреди, използвайки
подходящи за целта системи за събира­не.

Указания за съставките (REACH)

Актуална информация за съставките ще
намерите на:

www.kaercher.com/REACH

Степени на опасност

 ОПАСНОСТ

Указание за непосредствено грозяща
опасност, която води до тежки телес­ни наранявания или до смърт.

몇 ПРЕДУПРЕЖДЕНИЕ

Указание за възможна опасна ситуа­ция, която може да доведе до тежки
телесни наранявания или до смърт.

몇 ПРЕДПАЗЛИВОСТ

Указание за възможна опасна
ция, която може да доведе до леки на­ранявания.

ВНИМАНИЕ

Указание за възможна опасна ситуа­ция, която може да доведе до матери­ални щети.

ситуа-

Указания за безопасност

 ОПАСНОСТ

Опасност от нараняване поради дефек­тен уред. Преди начало на работа прове­рете, дали състоянието е изправно. Ако

състоянието на уреда не е отлично, той
не трябва да се използва.
Спазвайте указанията за безопасност
на уреда за почистване под високо на­лягане.

 ОПАСНОСТ

Опасност от нараняване от рота­ционното рамо. Никога не бъркайте
под уреда при работещ уред за почист­ване под високо налягане.
Ротационното рамо продължава да се
върти за кратко след изключване на
уреда за почистване под високо наляга
не. Преди работа по уреда изчакайте,
докато ротационното рамо спре.
Силните струи под налягане могат
при неправилно ползване да са опасни.
Не насочвайте струята към хора, жи­вотни, активни електрически уреди
или към самия уред.
Спазвайте указанията за безопасност
на уреда за почистване под високо на­лягане.

Употреба по

предназначение

Устройството за почистване на повърх­ности е подходящо за почистване на по­дови и стенни повърхности с уред за по­чистване с високо налягане.
Максимално налягане на водата 25 MPa
(250 bar).
Максимална температура на водата 60
°C.
Мръсната вода се отвежда с маркуч.

Пакети дюзи

За да бъде възможна работа без смуще­ния с Вашия уред за почистване под ви­соко налягане, трябва да използвате
подходящи дюзи високо налягане.

Указание:

Необходимите пакети дюзи са съгласу­вани със съответните уреди за високо
налягане и трябва да бъдат поръчани
поотделно.

-

– 1

69BG

Фигура 1, вижте страницата на кори­цата.

1 Размер на дюзата (пример)

 Отчетете размера на дюзата от фир-

мената табелка на уреда за почист­ване под високо налягане.

 Изберете подходящ пакет дюзи за

уреда за почистване под високо на­лягане от следващата таблица.

Размер на
дюзата
уред за по­чистване
под високо
налягане

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Пакет дюзи Размер на

дюзите в
пакета дюзи

Монтаж на пакет от дюзи

Фигура 2, вижте страницата на кори­цата.

1 Кръгло уплътнение
2 Ротационно рамо
3Дюза
4 Съединителна гайка

 Да се постави кръглото уплътнение

на ротационното рамо.

 Да се постави дюзата.
 Леко да се завие дюзата с присъеди-

нителната гайка.

Указание:

Изходящата струя трябва да бъде насо­чена успоредно на ротационното рамо.

Фигура 3, вижте страницата на кори­цата.

 Ключовата повърхност на дюзата

(размер на ключа 10) да се насочи
паралелно към ротационното рамо.

 Присъединителната гайка (размер

на ключа 22) да се затегне с отверт­ка.

 Повторете операцията от второто

ротационно рамо.

70 BG

Фигура 4, вижте страницата на кори­цата.

1 Инжекторна дюза
2 Глух ключ

 Завийте инжекторната дюза с глух

кл юч в и нж ект ор а и за те гне те на ръ ка
(8 Nm).
Глухият ключ е приложен към ком­плекта дюзи.

Почистване на подове

Фигура 5, вижте страницата на кори­цата.

 Присъединете тръбата за разпръс-

кване на уреда за почистване с висо­ко налягане към устройството за по­чистване на повърхности и я затегне­те с отвертка (размер на ключа 24).

몇 ПРЕДПАЗЛИВОСТ

От извода за маркуч изтича силна
струя мръсна вода. Не използвайте ус­тройството за почистване на повърх-

без маркуч.

ности

 Поставете маркуча към извода за

маркуч на устройството за почиства­не на повърхности и го подсигурете
със завъртане.

 Отведете другия край на маркуча в

канал.

Указание:

Свободният край може да бъде фикси­ран с приложената лепенка тип котешко
езиче (напр. към решетката за отичане).
 При работа дръжте пистолета за

ръчно пръскане и тръбата за раз­пръскване с две ръце.

 Водете устройството за почистване

на повърхности така, че да застава
плътно върху повърхността за по­чистване.

Почистване на стени

Фигура 6, вижте страницата на кори­цата.

1Извод
2Винт

 Извода да се постави отвесно.

– 2

 Приложения винт да се завие и да се

стегне, за да се фиксира шарнира.

Фигура 7, вижте страницата на кори­цата.

1 Адаптер (№ за поръчка: 4.111-022.0)
2 Пистолет за ръчно пръскане

 Адаптера да се завинти и да се затег-

не с отвертка (ширина на ключа 22).

 Завинтете пистолета за ръчно пръ-

скане към адаптера и го затегнете с
отвертка (ширина на ключа 27).

Фигура 8, вижте страницата на кори­цата.

몇 ПРЕДПАЗЛИВОСТ

От извода за маркуч изтича силна
струя мръсна вода. Не използвайте ус­тройството за почистване на повърх­ности без маркуч.

 Поставете маркуча към извода за

маркуч на устройството за почиства­не на повърхности и го подсигурете
със завъртане.

 Отведете другия край на маркуча в

канал.

 Уреда да се държи за дръжката при

почистване на стени.

 Водете устройството за почистване

на повърхности така, че да застава
плътно върху повърхността за по­чистване.

Поддръжка

 Уреда да се пази от замръзване.
 Четките да не се обезформят при

складиране.

Указание: За да се гарантира постоянен
добър резултат от изсмукването, моля
след използване не оставяйте уреда за
почистване на повърхности FRV 30 вър­ху венеца с четина. За защита от увреж­дания лайсната с четка може да бъде
остранявана и при съхранение на
FRV 30.
 Промийте водещите колела с чиста

вода и след изсъхването им ги на­пръскайте с проникващо масло.

Принадлежности

Принадлежности: Номер за по-

ръчки

Гумена фаска за пови­шаване на ефекта на
засмукване

Закрепване на марку­ча (вакуумно захваща­не за закрепване към
гладки повърхности)

Уловител на мръсотия
(утаител за груби за­мърсявания)

Носач за маркуча (зак­репване на стената)

Свързваща муфа (куп­лунг на маркуч за
удължение на марку­ча)

Четков венец 6.371-203.0
Удължителен маркуч 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Помощ при неизправности

Ротационното рамо не се върти:

 Проверете почистващите дюзи за за-

мърсявания.

Мощността на изсмукване намалява:

 Износен венец с четина - Сменете

венеца с четина.

 Изсмуквателният канал или изсмук-

вателният маркуч са запушени - По­чистете изсмуквателния канал или
изсмуквателния маркуч.

 Инжекторната дюза е запушена - По-

чистете инжекторната дюза.

Резервни части

Използвайте само оригинални аксесо­ари и оригинални резервни части, по
този начин осигурявате безопасната и
безпроблемна експлоатация на уреда.
Можете да намерите информация за ак­сесоари и резервни части на
www.kaercher.com.

– 3

71BG

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu­pärane kasutusjuhend, toimige sellele vas­tavalt ja hoidke see hilisema kasutamise
või uue omaniku tarbeks alles.

Keskkonnakaitse

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid
majapidamisprahi hulka, vaid suunake
need taaskasutusse.

Vanad seadmed sisaldavad taaska-

sutatavaid materjal, mis tuleks suu-

nata taaskasutusse. Palun likvideeri­ge vanad seadmed seetõttu vastavate ko­gumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate
aadressilt:

www.kaercher.com/REACH

Ohuastmed

 OHT

Osutab vahetult ähvardavale ohule, mis
võib põhjustada tõsiseid kehavigastusi või
lõppeda surmaga.

몇 HOIATUS

Osutab võimalikule ohtlikule olukorrale, mis
võib põhjustada tõsiseid kehavigastusi või
lõppeda surmaga.

몇 ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis
võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis
võib põhjustada materiaalset kahju.

Ohutusalased märkused

 OHT

Vigastusoht defektse seadme tõttu. Enne
töö alustamist kontrollige, kas seade on
korras. Kui seadme seisund ei ole laitmatu,
ei tohi seda kasutada.
Järgige kõrgsurvepesuri ohutusnõudeid.

 OHT

Roteeruvast haarast lähtuv vigastusoht.
Ärge kunagi sirutage kätt seadme alla, kui
kõrgsurvepesur töötab.

Roteeruv haru pöörleb pärast kõrgsurvepe­suri väljalülitamist veel lühikest aega edasi.
Enne seadme juures töötamist oodake ära,
kuni roteeruv haru on seisma jäänud.
Kõrgsurveline veejuga võib mittesihipära­sel kasutamisel ohtlik olla. Juga ei tohi suu­nata inimestele, loomadele, töötavale
elektrilisele aparatuurile ega seadmele en­dale.
Järgige kõrgsurvepesuri ohutusnõudeid.

Sihipärane kasutamine

Pinnapuhasti sobib põranda- ja seinapin­dade puhastamiseks ühenduses kõrgsur­vepesuriga.
Maksimaalne veesurve 25 MPa (250 baa­ri).
Maksimaalne veetemperatuur 60 °C.
Must vesi juhitakse vooliku kaudu ära.

Düüside paketid

Et vältida takistusi kõrgsurvepesuriga töö­tamisel, tuleb kasutada sobivaid kõrgsurve­otsikuid.

Märkus:

Vajalikud düüside paketid sõltuvad kõrg­survepesurist ja tuleb eraldi tellida.

Joonis 1, vt ümbris

1 Düüsi suurus (näide)

 Lugege düüsi suurust kõrgsurvepesuri

tüübisildilt.

 Valige järgmisest tabelist välja kõrgsur-

vepesuri juurde sobiv düüside pakett.

Kõrgsurve­pesuri düüsi
suurus

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Düüside pa­kett

Düüside pa­keti düüside
suurus

72 ET

– 1

Düüside paketi paigaldamine

Joonis 2, vt ümbris

1O-tihend
2 roteeruv haru
3 düüs
4 Kübarmutter

 Pange O-tihend roteeruvas harus ole-

vasse soonde.

 Pange düüs peale.
 Kruvige düüs kübarmutriga kergelt kin-

ni.

Märkus:

Väljuv veejuga peab olema suunatud ro­teeruva haruga paralleelselt.

Joonis 3, vt ümbris

 Suunake düüsi võtmepind (võti nr 10)

paralleelselt roteeruva haruga.

 Keerake kübarmutter (võti nr 22) võt-

mega kinni.

 Korrake protsessi teise roteeruva haru

juures.

Joonis 4, vt ümbris

1 Pihustiotsak
2 Padrunvõti

 Keerake pihustiotsak padrunvõtme abil

pihustisse ja pingutage tugevasti
(8 Nm).
Padrunvõti kuulub otsaku komplekti.

Põranda puhastamine

Joonis 5, vt ümbris

 Ühendage kõrgsurvepesuri joatoru pin-

napuhasti külge ja keerake võtmega (nr

24) kinni.

몇 ETTEVAATUS

Voolikuühendusest paiskub välja tugev
musta vee juga. Ärge kasutage pinnapu­hastit ilma voolikuta.

 Torgake voolik pinnapuhasti voolikuliit-

mikku ja keerake kinni.

 Suunake vooliku teine ots äravoolu.

Märkus:

Juuresoleva takjapaelaga saab vaba vooli­kuotsa paigale kinnitada (nt äravooluresti
külge).

 Tööötades hoidke pesupüstolit ja joato-

ru mõelma käega.

 Juhtige pinnapuhastit nii, et see oleks ti-

hedalt puhastataval pinnal.

Seina puhastamine

Joonis 6, vt ümbris

1 Ühendus
2Kruvi

 Seadke ühendus vertikaalasendisse.
 Keerake juuresolev kruvi sisse ja tõm-

make kinni, et liigend fikseerida.

Joonis 7, vt ümbris

1 Adapter (tellimisnr: 4.111-022.0)
2 Pesupüstol

 Kruvige adapter ühenduskohale ja kee-

rake võtmega kinni (võti nr 22).

 Kruvige pesupüstol adapterile, suunake

õigesse asendisse ja keerake võtmega
kinni (võti nr 27).

Joonis 8, vt ümbris

몇 ETTEVAATUS

Voolikuühendusest paiskub välja tugev
musta vee juga. Ärge kasutage pinnapu­hastit ilma voolikuta.

 Torgake voolik pinnapuhasti voolikuliit-

mikku ja keerake kinni.

 Suunake vooliku teine ots äravoolu.
 Seina puhastades hoidke seadme käe-

pidemest kinni.

 Juhtige pinnapuhastit nii, et see oleks ti-

hedalt puhastataval pinnal.

Hooldus

 Kaitske seadet külma eest.
 Jälgige, et harjased ei deformeeruks,

kui seade on seisma pandud.

Märkus: Et tagada püsivalt hea puhastus­tulemus, palume mitte asetada puhastus­seadet FRV 30 pärast kasutamist harjaste­ga pärjale. Kaitseks vigastamise vastu võib
harjaliistu FRV 30 hoiulepaneku ajaks ka
ära võtta.
 Pärast kasutamist loputage juhtrulle

puhta veega, laske kuivada ja pihusta­ge läbistava õliga.

– 2

73ET

Tarvikud

Tarvikud: Tellimisnumber

Kummihuul puhastusjõu
suurendamiseks

Vooliku kinnitus (vaa­kumkinnitus paigalda­miseks siledatele pinda­dele)

Mustusepüüdja (jämeda
mustuse separaator)

Vooliku hoidik (seinale
kinnitatav)

Ühendusmuhv (vooliku
liitmik vooliku pikenda­miseks)

Harjapärg 6.371-203.0
Pikendusvoolik 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Abi häirete korral

Roteeruv haru ei pöörle:

 Kontrollige puhastusotsakuid määrdu-

mise osas.

Imemisvõimsus nõrgeneb:

 Harjastest pärg kulunud - vahetage har-

jastest pärg välja.

 Äratõmbekanal või äratõmbevooli um-

mistunud - puhastage äratõmbekanalit
ja äratõmbevoolikut.

 Pihustiotsak ummistunud - puhastage

pihustiotsakut.

Varuosad

Kasutage ainult originaaltarvikuid ja origi­naalvaruosi, mis tagavad seadme ohutu ja
tõrgeteta käituse.
Tarvikute ja varuosade kohta leiate teavet
aadressilt www.kaercher.com.

74 ET

– 3

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo­dā, rīkojieties saskaņā ar norādījumiem
tajā un uzglabājiet to vēlākai izmantošanai
vai turpmākiem lietotājiem.

Vides aizsardzība

Iepakojuma materiālus ir iespējams at-

kārtoti pārstrādāt. Lūdzu, neizmetiet ie­pakojumu kopā ar mājsaimniecības atkritu­miem, bet gan nogādājiet to vietā, kur tiek
veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pārstrā-

dāt un izmantot atkārtoti. Tādēļ lū­dzam utilizēt vecās ierīces ar atbilstošu sa­vākšanas sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra­dīsiet:

www.kaercher.com/REACH

Riska pakāpes

 BĪSTAMI

Norāde par tieši draudošām briesmām, ku­ras izraisa smagas traumas vai nāvi.

몇 BRĪDINĀJUMS

Norāde par iespējami draudošām bries­mām, kuras var izraisīt smagas traumas vai
nāvi.

몇 UZMANĪBU

Norāda uz iespējami bīstamu situāciju,
kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

Norāde par iespējami bīstamu situāciju,
kura var radīt materiālos zaudējumus.

Drošības norādījumi

 BĪSTAMI

Savainošanās risks, lietojot bojātu ierīci.
Pirms darba sākuma pārbaudiet, vai ierī
ir atbilstošā stāvoklī. Ja ierīces stāvoklis
nav nevainojams, to nedrīkst lietot.
Ievērojiet augstspiediena tīrītāja drošības
norādījumus.

 BĪSTAMI

Risks savainoties ar rotējošo sviru. Augst­spiediena tīrītāja darbības laikā nelieciet ro­kas zem ierīces.

ce

Rotējošā svira pēc augstspiediena tīrītāja
izslēgšanas vēl īsu brīdi turpina griezties.
Pirms veikt jebkādus ierīces apkopes dar­bus, nogaidiet, kamēr rotējošā svira ir ap­stājusies.
Nepareizi lietojot, augstspiediena strūkla
var būt bīstama. Nevērsiet strūklu pret per­sonām, dzīvniekiem, ieslēgtām elektriskām
ierīcēm vai pret pašu aparātu.
Ievērojiet augstspiediena tīrītāja drošības
norādījumus.

Lietošanas noteikumi

Virsmu tīrītājs paredzēts grīdu un sienu
virsmu tīrīšanai kopā ar augstspiediena tīrī­šanas iekārtu.
Maksimālais ūdens spiediens 25 MPa (250
bar).
Maksimālā ūdens temperatūra 60 ?.
Netīrais ūdens tiek novadīts caur šļūteni.

Sprauslu paketes

Lai darbs ar jūsu augstspiediena tīrītāju no­ritētu bez traucējumiem, jums ir jāizmanto
atbilstošās augstspiediena sprauslas.

Norādījums:

Nepieciešamās sprauslu paketes ir piemē­rotas noteiktai augstspiediena tīrīšanas ie­kārtai un jāpasūta atsevišķi.

1. attēls, skat. vāka lapu

1 Sprauslas izmērs (piemērs)

 Sprauslas izmēru skatiet augstspiedie-

na tīrītāja datu plāksnītē.

 Izvēlieties augstspiediena tīrītājam at-

bilstošo sprauslu paketi no nākamās ta­bulas.

Augstspie­diena tīrītāja
sprauslu iz­mērs

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Sprauslu pa­kete

Sprauslu pa­ketes
sprauslu iz­mērs

– 1

75LV

Sprauslu paketes montāža

2. attēls, skat. vāka lapu

1 Blīvgredzens
2 Rotējoša svira
3 Sprausla
4 Uzmavuzgrieznis

 Ielikt blīvgredzenu rotējošas sviras gro-

pē.

 Uzspraust sprauslu.
 Viegli piegriezt sprauslu ar uzmavuz-

griezni.

Norādījums:

Strūkla jānostāda paralēli rotējošai svirai.

3. attēls, skat. vāka lapu

 Sprauslas virsma uzgriežņu atslēgas

uzlikšanai (uzgriežņu atslēgas platums

10) jānostāda paralēli rotējošai svirai.
Piegriezt uzmavuzgriezni (uzgriežņu at-



slēgas platums 22) ar uzgriežņu atslēgu.

 Darbību atkārtojiet pie otrās rotējošās

sviras.

4. attēls, skat. vāka lapu

1 Inžektora sprausla
2 Gala atslēga

 Inžektora sprauslu ar gala atslēgu ie-

skrūvējiet inžektorā un ar roku pievel­ciet to (8 Nm).
Gala atslēga ir pievienota sprauslu
komplektam.

Grīdas tīrīšana

5. attēls, skat. vāka lapu

 Pieslēdziet augstspiediena tīrīšanas ie-

kārtas smidzināšanas cauruli pie virs­mu tīrītāja un piegrieziet ar uzgriežņu
atslēgu (uzgriežņu atslēgas platums

24).

몇 UZMANĪBU

No šļūtenes pieslēguma izplūst spēcīga ne­tīrā ūdens strūkla. Nelietojiet virsmu tīrītāju
bez šļūtenes.

 Šļūteni iespraudiet virsmu tīrītāja šļūte-

nes pieslēgumā un nostipriniet, to pa­griežot.

 Otru šļūtenes galu aizvelciet līdz note-

kai.

Norāde:

Ar klāt pievienoto līplenti iespējams nofik­sēt brīvo šļūtenes vadu (piemēram, pie
noplūdes režģa).
 Darbojoties ar iekārtu, rokas smidzinā-

šanas pistoli turiet ar abām rokām.

 Virsmu tīrītāju vadiet tā, lai tas cieši pie-

kļautos tīrāmajai virsmai.

Sienu tīrīšana

6. attēls, skat. vāka lapu

1 Savienojums
2 Skrūve

 Savienojumu novietot vertikāli.
 Ieskrūvēt un piegriezt klātpielikto skrūvi,

lai nofiksētu šarnīru.

7. attēls, skat. vāka lapu

1 Adapters (pasūtījuma Nr.: 4.111-022.0)
2 Rokas smidzinātājpistole

 Uzskrūvēt adapteri uz savienojuma un

piegriezt ar uzgriežņu atslēgu (atslēgas
platums 22).

 Uzskrūvēt rokas smidzinātājpistoli uz

adaptera un piegriezt ar uzgriežņu at­slēgu (atslēgas platums 27).

8. attēls, skat. vāka lapu

몇 UZMANĪBU

No šļūtenes pieslē
tīrā ūdens strūkla. Nelietojiet virsmu tīrītāju
bez šļūtenes.

 Šļūteni iespraudiet virsmu tīrītāja šļūte-

nes pieslēgumā un nostipriniet, to pa­griežot.

 Otru šļūtenes galu aizvelciet līdz note-

kai.

 Sienu tīrīšanas laikā turēt ierīci aiz rok-

tura.

 Virsmu tīrītāju vadiet tā, lai tas cieši pie-

kļautos tīrāmajai virsmai.

guma izplūst spēcīga ne-

76 LV

– 2

Kopšana

 Sargāt ierīci no sala.
 Glabāšanas laikā neļaut sariem defor-

mēties.

Norāde: Lai nodrošinātu nemainīgi labu tī­rīšanas rezultātu, nenovietojiet virsmu tīrī­tāju FRV 30 pēc lietošanas uz apaļās su­kas. Lai pasargātu no bojājumiem, suku līs­ti FRV 30 uzglabāšanas laikā var arī no­ņemt.
 Vadrullīšus pēc lietošanas noskalot ar

tīru ūdeni un pēc nožūšanas apsmidzi­nāt ar penetrējošu eļļu.

Piederumi

Piederumi: Pasūtījuma nu-

murs

Gumijas uzgalis nosūk­šanas efektivitātes pa­lielināšanai

Šļūtenes stiprinājums
(piesūceknis nostiprinā­šanai pie gludām virs­mām)

Netīrumu savācējs (lielo
netīrumu atdalītājs)

Šļūtenes turētājs (sie­nas stiprinājums)

Savienojuma uzmava
(šļūtenes savienojums
šļūtenes pagarināšanai)

Apaļā suka 6.371-203.0
Pagarinātājšļūtene 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Palīdzība darbības

traucējumu gadījumā

Negriežas rotējošā svira:

 Pārbaudiet, vai nav netīras tīrīšanas

sprauslas.

Samazinās nosūkšanas jauda:

 Nodilusi apaļā suka - nomainiet apaļo

suku.

 Aizsērējis nosūkšanas kanāls vai no-

sūkšanas šļūtene - iztīriet nosūkšanas
kanālu un nosūkšanas šļūteni.

 Aizsērējusi inžektora sprausla - iztīriet

inžektora sprauslu.

Rezerves daļas

Izmantot tikai oriģinālos piederumus un ori­ģinālās rezerves daļas, jo tie garantē drošu
un nevainojamu ierīces darbību.
Informāciju par piederumiem un rezerves
daļām skatīt www.kaercher.com.

– 3

77LV

Prieš pirmą kartą pradedant nau-

dotis prietaisu, būtina atidžiai per­skaityti originalią instrukciją, ja vadovautis ir
saugoti, kad ja galima būtų naudotis vėliau
arba perduoti naujam savininkui.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu
su buitinėmis atliekomis, bet atiduokite jas
perdirbimui.

Naudotų prietaisų sudėtyje yra vertin-

gų, antriniam žaliavų perdirbimui tin-

kamų medžiagų, todėl jie turėtų būti
atiduoti perdirbimo įmonėms. Todėl naudo­tus prietaisus šalinkite pagal atitinkamą an­trinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžia­gas (REACH)

Aktualią informaciją apie sudedamąsias
dalis rasite adresu:

www.kaercher.com/REACH

Rizikos lygiai

 PAVOJUS

Nuoroda dėl tiesioginio pavojaus, galinčio
sukelti sunkius kūno sužalojimus ar mirtį.

몇 ĮSPĖJIMAS

Nuoroda dėl galimo pavojaus, galinčio su­kelti sunkius kūno sužalojimus ar mirtį.

몇 ATSARGIAI

Nurodo galimą pavojų, galintį sukelti len­gvus sužalojimus.

DĖMESIO

Nuoroda dėl galimo pavojaus, galinčio su­kelti materialinius nuostolius.

Saugos reikalavimai

 PAVOJUS

Sugedęs įrenginys kelia pavojų susižaloti.
Prieš pradėdami dirbti, patikrinkite, ar prietai­sas yra tvarkingos būklės. Jei būklė nėra ne­priekaištinga, prietaiso negalima naudoti.
Laikykitės aukšto slėgio valymo įrenginio
saugos reikalavimų.

 PAVOJUS

Pavojus susižeisti judančia briauna. Vei­kiant aukšto slėgio valymo mašinai, jokiu
būdu nekiškite rankų po prietaisu.

Išjungus aukšto slėgio valymo mašiną, dar
kurį laiką sukasi judanti briauna. Prieš prie­taiso darbus, palaukite, kol sustos judanti
briauna.
Netinkamai naudojama aukšto slėgio srovė
kelia pavojų. Draudžiama srovę nukreipti į
asmenis, gyvūnus, veikiančią elektros įran-
gą arba patį įrenginį.
Laikykitės aukšto slėgio valymo įrenginio
saugos reikalavimų.

Naudojimas pagal paskirtį

Paviršių valymo įrenginys skirtas valyti
grindims ir sienoms kartu su aukšto slėgio
valymo įrenginiu.
Didžiausias vandens slėgis 25 MPa (250
bar).
Didžiausia vandens temperatūra 60 °C.
Nešvarus vanduo nukreipiamas per žarną.

Antgalių rinkiniai

Norėdami, kad Jūsų aukšto slėgio valymo
įrenginys veiktų nepriekaištingai, naudokite
tinkamus aukšto slėgio antgalius.

Pastaba:

Reikalingi antgalių rinkiniai pritaikyti tam ti­krai aukšto slėgio valymo mašinai ir turi būti
užsakyti atskirai.

1 pav. žr. viršelio puslapį.

1 Purkštukų dydis (pavyzdys)

 Antgalio dydis nurodytas aukšto slėgio

valymo įrenginio gamintojo duomenų
lentelėje.

 Šioje lentelėje išsirinkite aukšto slėgio

valymo įrenginiui tinkamų antgalių rinki­nį.

Aukšto slė­gio valymo
įrenginio
antgalio dy­dis

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Antgalių rin­kinys

Antgalių rin­kinio antga­lio dydis

78 LT

– 1

Sumontuokite antgalių rinkinį

2 pav. žr. viršelio puslapį.

1O žiedas
2 Judanti briauna
3 Antgalis
4 Kreipiamoji veržlė

 O formos žiedą įstatykite į judančios

briaunos angą.

 Uždėkite antgalį.
 Antgalį lengvai priveržkite kreipiamąja

veržle.

Pastaba:

Srovės kryptis turi būti nustatyta lygiagre­čiai su judančios briaunos kryptimi.

3 pav. žr. viršelio puslapį.

 Antgalio rakto plotą (rakto dydis 10) nu-

statykite lygiagrečiai su judančia briau­na.

 Veržlėrakčiu (22 dydžio) tvirtai užverž-

kite kreipiamąją veržlę.

 Pakartokite procedūrą su antra judan-

čia briauna.

4 pav. žr. viršelio puslapį.

1 Purkštuvo antgalis
2 Įkišamas raktas

 Purkštuvo antgalį su įkišamu raktu įsu-

kite į purkštuvą ir tvirtai užveržkite ranka
(8 Nm).
Įkišamas raktas pridėtas prie antgalių
rinkinio.

Grindų valymas

5 pav. žr. viršelio puslapį.

 Aukšto slėgio valymo įrenginio purškia-

mąjį antgalį prijunkite prie paviršių valy­mo įrenginio ir užveržkite veržliarakčiu
(24 dydžio).

몇 ATSARGIAI

Iš žarnas movos išteka stipri nešvaraus
vandens srovė. Nenaudokite paviršių valy­mo įrenginio be žarnos.

 Paviršių valymo įrenginio žarną įkiškite

į žarnos movą ir užsukite.

 Kitą žarnos galą nukreipkite į išleidimo

vietą.

Pastaba:

Pridėta lipnia juosta galite pritvirtinti laisvą
žarnos galą (pavyzdžiui, prie išleidimo gro­telių).
 Purškimo antgalį ant rankinį purškimo

pistoletą laikykite abiem rankomis.

 Paviršių valymo įrenginį valdykite taip,

kad jis glaudžiai gulėtų ant valomo pa­viršiaus.

Sienų valymas

6 pav. žr. viršelio puslapį.

1 Jungtis
2 Varžtas

 Nustatykite jungtį vertikaliai.
 Norėdami užfiksuoti lankstą, įsukite ir

tvirtai užveržkite pateiktą varžtą.

7 pav. žr. viršelio puslapį.

1 Adapteris (Užsakymo Nr.: 4.111-022.0)
2 Rankinis purkštuvas

 Užsukite adapterį ant jungties ir tvirtai

užveržkite veržlėrakčiu (22 dydžio).

 Užsukite rankinį purkštuvą ant adapte-

rio, nustatykite ir tvirtai užveržkite verž­lėrakčiu (27 dydžio).

8 pav. žr. viršelio puslapį.

몇 ATSARGIAI

Iš žarnas movos išteka stipri nešvaraus
vandens srovė. Nenaudokite paviršių valy­mo įrenginio be žarnos.

Paviršių valymo įrenginio žarną įkiškite



į žarnos movą ir užsukite.

 Kitą žarnos galą nukreipkite į išleidimo

vietą.

 Valydami, prietaisą tvirtai laikykite už

rankenos.

 Paviršių valymo įrenginį valdykite taip,

kad jis glaudžiai gulėtų ant valomo pa­viršiaus.

Priežiūra

 Saugokite prietaisą nuo šalčio.
 Laikydami nedeformuokite šerių.

Pastaba: siekdami užtikrinti nuolatinius ge­rus siurbimo rezultatus, baigę naudoti pa­viršių valymo įrenginį FRV 30, nestatykite jo
ant šepečio apvado. Siekiant apsaugoti

– 2

79LT

nuo pažeidimų, laikant FRV 30, šepečio
juostą galimą nuimti.
 Baigę naudoti, nuplaukite kreipiamuo-

sius ratukus švariu vandeniu ir nusausi­nę apipurkškite plaunamuoju tepalu.

Dalys

Priedai: Užsakymo nu-

meris

Guminis apvadėlis, pa­didinantis siurbimo
efektyvumą

Žarnos tvirtinimo ele­mentas (siurbtukas tvir­tinimui ant lygaus pavir­šiaus)

Nešvarumų gaudyklė
(stambių nešvarumų at­skyriklis)

Žarnos laikiklis (tvirtini­mui prie sienos)

Jungiamoji mova (žar­nos jungtis prailginimui)

Šepečio apvadas 6.371-203.0
Ilginamoji žarna 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Pagalba gedimų atveju

Nesisuka judanti briauna:

 Patikrinkite, ar švarūs valymo antgaliai.

Mažėja siurbimo galia:

 Nusidėvėjęs šepečio apvadas. Pakeis-

kite šepečio apvadą.

 Užsikišęs nusiurbimo kanalas arba žar-

na. Išvalykite nusiurbimo kanalą ir žar­ną.

 Užsikišęs purkštuvo antgalis. Išvalykite

purkštuvo antgalį.

Atsarginės dalys

Naudokite tik originalius priedus ir atsargi­nes dalis, taip užtikrinsite, kad prietaisas
būtų eksploatuojamas patikimai ir be trik­čių.
Informaciją apie priedus ir atsargines dalis
rasite čia: www.kaercher.com.

80 LT

– 3

Перед першим застосуванням

вашого пристрою прочитайте
цю оригінальну інструкцію з експлуата­ції, після цього дійте відповідно неї та
збережіть її для подальшого користуван­ня або для наступного власника.

Захист навколишнього

середовища

Матеріали упаковки піддаються пе-

реробці для повторного викори­стання. Будь ласка, не викидайте паку­вальні матеріали разом із домашнім
сміттям, віддайте їх для повторного ви­користання.

Старі пристрої містять цінні ма-

теріали, що можуть використовува-

тися повторно. Тому, будь ласка,
утилізуйте старі пристрої за допомогою
спеціальних систем збору сміття.

Інструкції із застосування компонен­тів (REACH)

Актуальні відомості про компоненти на­ведені на веб-вузлі за адресою:

www.kaercher.com/REACH

Рівень небезпеки

 НЕБЕЗПЕКА

Вказівка щодо небезпеки, яка безпосе­редньо загрожує та призводить до
тяжких травм чи смерті.

몇 ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої не­безпечної ситуації, що може призвести
до тяжких травм чи смерті.

몇 ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної
ситуації, яка може
мання легких травм.

УВАГА

Вказівка щодо можливої потенційно не­безпечній ситуації, що може спричини­ти матеріальні збитки.

спричинити отри-

Правила безпеки

 НЕБЕЗПЕКА

Небезпека поранення від несправного
пристрою. Перед початком роботи пе­ревірити належний стан пристрою.

Якщо пристрій несправний, то його не
можна використовувати.
Дотримуватись вказівок по техніці
безпеки при роботі з очищувачами ви­сокого тиску.

 НЕБЕЗПЕКА

Небезпека поранення обертовим важе­лем. Забороняється братися за нижню
частину пристрою при працюючому
очищувачі високого тиску.
Обертовий важіль ще деякий час обер­тається після вимкнення очищувача.
Перед початком обслуговування при­строю слід дочекатись, поки оберто­вий важіль не зупиниться.
Струмінь води, що знаходиться під ви­соким тиском, може
пеку при неправильному використанні.
Забороняється скеровувати струмінь
води на людей, тварин, увімкнене елек­тричне обладнання чи на сам високона­пірний миючий апарат.
Дотримуватись вказівок по техніці
безпеки при роботі з очищувачами ви­сокого тиску.

становити небез-

Правильне застосування

Засіб для чищення поверхонь викори­стовується для очистки поверхонь підло­ги та стін в поєднанні з очищувачем ви­сокого тиску.
Максимальний тиск води 25 мПа (250 бар).
Максимальна температура води 60 °C.
Забруднена вода відводиться через
шланг.

Комплекти сопел

Щоб забезпечити справну роботу Вашо­го очищувача, Ви повинні використо­вувати відповідні форсунки.

Вказівка:

Потрібні пакети насадок призначені для
відповідних пристроїв миття під високим
тиском і повинні замовлятися окремо.

Фото 1, див. сторінку суперобкладинки

1 Величина форсунки (приклад)

 Величина форсунки вказана в завод-

ській табличці очищувача високого
тиску.

– 1

81UK

 Вибрати відповідний пакет форсунок

для очищувача високого тиску з на­ступної таблиці.

Величина
форсунки
Очищувач
високого
тиску

034...035 2.642-430.0 2x10 + 15

036...040 2.642-431.0 2x10 + 20

041...045 2.642-432.0 2x11 + 23

046...050 2.642-433.0 2x12 + 26

051...080 2.642-982.0 2x20 + 40

Пакет фор­сунок

Величина
форсунки
Пакет фор­сунок

Установка сопла

Фото 2, див. сторінку суперобкладин­ки

1 Ущільнююче кільце
2Ротаційне плече
3Сопло
4 Накидна гайка

 Вставити ущільнююче кільце в паз

ротаційного плеча.

 Встановити сопло.
 Легко закрутити сопло накидною гай-

кою.

Вказівка:

Вихідний струмінь має знаходитись па­ралельно ротаційному плечеві.

Фото 3, див. сторінку суперобкладинки

 Поверхню під ключ сопла (ключ на

10) вирівняти паралельно ротаційно­му плечеві.

 Закрутити накидну гайку (ключ на 20)

гайковим ключем.

 Повторити процес на другому рота-

ційному плечу.

Фото 4, див. сторінку суперобкладинки

1 Інжекторна форсунка
2 Торцевий гайковий ключ

 Вгвинтити інжекторну форсунку за

допомогою торцевого гайкового клю­ча в інжектор та затягнути від руки
(8Нм).
Торцевий гайковий ключ є у комплек­ті форсунок.

82 UK

Очистка підлоги

Фото 5, див. сторінку суперобкладинки

 Стальну трубу очищувача високого

тиску з'єднати з пристроєм для чи­щення поверхонь та затягнути гайко­вим ключем (ширина зіву ключа 24).

몇 ОБЕРЕЖНО

З елементу шлангового підключення
виходе сильний струмінь забрудненої
води. Не використовувати пристрій
для очищення поверхонь без шлангу.

 Вставити шланг в елемент підклю-

чення шлангу засобу для чищення
поверхонь та зафіксувати шляхом
прокручування.

 Другій кінець шлангу ввести до зливу.

Вказівка:

За допомогою стрічки-липучки, яка вхо­де до комплекту, можливо зафіксувати
вільний кінець шлангу (наприклад на
решітці зливу).
 Під час роботи тримати ручний роз-

пилювач двома руками.

 Засіб для чищення поверхонь ввести

таким чином, щоб він щільно приля­гав до поверхні, що очищується.

Очистка стін

Фото 6, див. сторінку суперобкладинки

1З'єднання
2Гвинт

 Встановити з'єднання у вертикально-

му положенні.

 Вгвинтити та затягнути гвинт, що до-

дається, щоб закріпити держак.

Фото 7, див. сторінку суперобкладинки

1 Адаптер (Номер для замовлення:

4.111-022.0)

2 Ручний розпилювач

 Закрутити адаптер на з'єднанні та за-

кріпити гайковим ключем (ключ на

22).

 Нагвинтити ручний пульверизатор на

адаптер і затягнути гайковим ключем
(ширина ключа 27).

– 2

Фото 8, див. сторінку суперобкладинки

몇 ОБЕРЕЖНО

З елементу шлангового підключення
виходе сильний струмінь забрудненої
води. Не використовувати пристрій
для очищення поверхонь без шлангу.

 Вставити шланг в елемент підклю-

чення шлангу засобу для чищення
поверхонь та зафіксувати шляхом
прокручування.

 Другій кінець шлангу ввести до зливу.
 Під час очистки стіни тримати прилад

за ручку.

 Засіб для чищення поверхонь ввести

таким чином, щоб він щільно приля­гав до поверхні, що очищується.

Догляд

 Слід захищати прилад від морозу.
 Уникати деформації щетини під час

зберігання.

Примітка: Для забезпечення належної
потужності всмоктування не ставте при­стрій для очищення поверхонь FRV 30
після використання на щетину. Щіткову
планку також слід видалити для захисту
від пошкоджень, які можуть виникнути
під час зберігання FRV 30.
 Після роботи сполоснути направляю-

чі ролики чистою водою і змастити
проникаючим мастилом.

Аксесуари

Деталі: Номер замов-

лення

Гумова крайка для
підвищення дії від­смоктування

Фіксатор шланга (при­сосок для фіксації на
рівних поверхнях)

Шлямовловлювач
(віддільник грубих ча­сток бруду)

Тримач для шланга
(настінне кріплення)

З’єднальна муфта
(шлангове з'єднання для
подовження шланга)

Диск з щітками 6.371-203.0
Шланг-подовжувач 4.440-939.0

2.642-910.0

2.642-528.0

2.642-532.0

2.042-001.0

6.902-077.0

Допомога у випадку

неполадок

Важіль, що обертається, не обер­тається:

 Перевірити чистячи насадки на пред-

мет забруднень.

Швидкість відкачування:

 Щетина зношена - Замінити щетину.
 Всмоктувальний канал або всмокту-

вальний шланг засмічений - Очисти­ти всмоктувальний канал і всмокту­вальний шланг.

 Інжекторна насадка засмітилася -

Очистити інжекторну насадку.

Запасні частини

Слід використовувати лише оригінальні
комплектуючі та оригінальні запасні де­талі, тому що саме вони гарантують без­печну та безперебійну експлуатацію
приладу.
Інформація щодо комплектуючих та за­пасних деталей міститься на сайті
www.kaercher.com.

– 3

83UK

http://www.kaercher.com/dealersearch
