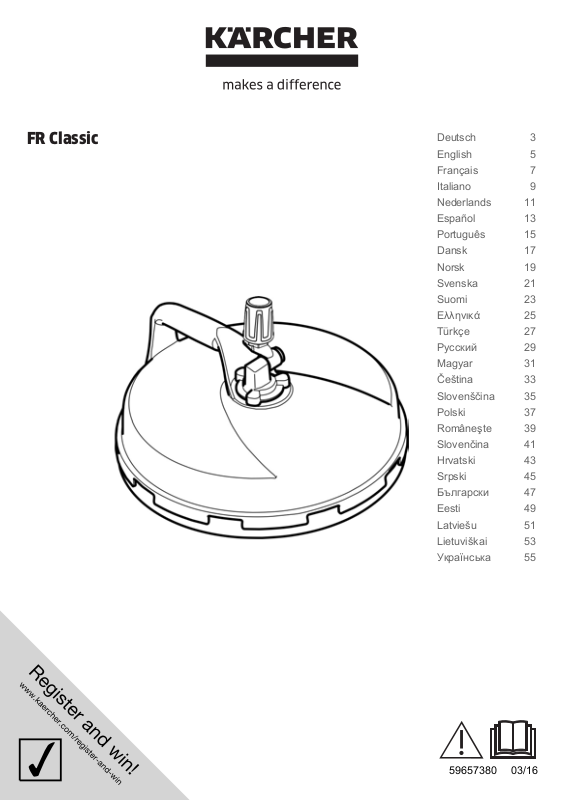

Karcher FR Classic User guide

FR Classic

Deutsch 3
English 5
Français 7
Italiano 9
Nederlands 11
Español 13
Português 15
Dansk 17
Norsk 19
Svenska 21
Suomi 23
Ελληνικά 25
Türkçe 27
Русский 29
Magyar 31
Čeština 33
Slovenščina 35
Polski 37
Româneşte 39
Slovenčina 41
Hrvatski 43
Srpski 45
Български 47
Eesti 49
Latviešu 51
Lietuviškai 53
Українська 55

59657380 03/16

2

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi­nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge­brauch oder für Nachbesitzer auf.

Umweltschutz

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa­ckungen nicht in den Hausmüll, sondern
führen Sie diese einer Wiederverwertung
zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.
Bitte entsorgen Sie Altgeräte deshalb über
geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin­den Sie unter:

www.kaercher.de/REACH

Gefahrenstufen

 GEFAHR

Hinweis auf eine unmittelbar drohende Ge­fahr, die zu schweren Körperverletzungen
oder zum Tod führt.

몇 WARNUNG

Hinweis auf eine möglicherweise gefährli­che Situation, die zu schweren Körperver­letzungen oder zum Tod führen kann.

몇 VORSICHT

Hinweis auf eine möglicherweise gefährli­che Situation, die zu leichten Verletzungen
führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährli­che Situation, die zu Sachschäden führen
kann.

Bestimmungsgemäße

Verwendung

Der FR Classic ist zum Reinigen von Bo­den- und Wandflächen in Verbindung mit
einem Hochdruckreiniger geeignet.
Maximaler Wasserdruck 16 MPa (160 bar).
Maximale Wassertemperatur 40 °C.

Leistungswerte siehe Technische Daten in
der Betriebsanleitung und Typenschild des
Hochdruckreinigers.

Sicherheitshinweise

 GEFAHR

Verletzungsgefahr durch defektes Gerät.
Vor Arbeitsbeginn Gerät auf ordnungsge­mäßen Zustand überprüfen. Ist der Zu­stand des Gerätes nicht einwandfrei darf es
nicht benutzt werden.
Am Gerät dürfen keine Veränderungen vor­genommen werden.

 GEFAHR

Verletzungsgefahr durch den Rotations­arm. Niemals bei laufendem Hochdruckrei­niger unter das Gerät greifen.
Der Rotationsarm dreht sich nach dem Ab­schalten des Hochdruckreinigers noch eine
kurze Zeit weiter. Vor Arbeiten am Gerät
abwarten, bis der Rotationsarm stillsteht.
Hochdruckstrahlen können bei unsachge­mäßem Gebrauch gefährlich sein. Der
Strahl darf nicht auf Personen, Tiere, aktive
elektrische Ausrüstung oder auf das Gerät
selbst gerichtet werden.

Vorbereitungen zur

Inbetriebnahme

Auswahl der Hochdruckdüsen

Damit ein störungsfreier Betrieb mit Ihrem
Hochdruckreiniger möglich ist, müssen Sie
die passenden Hochdruckdüsen verwenden.

Bild 1, siehe Umschlagseite

1 Düsengröße (Beispiel)
 Düsengröße vom Typenschild des

Hochdruckreingers ablesen.

 Zum Hochdruckreiniger passendes Dü-

senpaket aus der folgenden Tabelle
auswählen.

Düsengröße
Hochdruck­reiniger

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Düsenpaket Düsengröße

Düsenpaket

– 1

3DE

Hochdruckdüsen montieren /

demontieren / austauschen

Bild 2, siehe Umschlagseite

 Sicherungsklammer mit einem Schrau-

bendreher entfernen.

 Schutzgitter abziehen.
 Hochdruckdüsen einsetzen / auswech-

seln.

 Schutzgitter auf Zapfen stecken.
 Sicherungsklammer eindrücken bis sie

einrastet.

Bodenreinigung

Pflege

 Gerät vor Frost schützen.
 Borsten beim Lagern nicht verformen.

Borstenkranz wechseln

Bild 6, siehe Umschlagseite

 Verbrauchten Borstenkranz aus dem

Gehäuse ziehen.

 Neuen Borstenkranz in das Gehäuse

einsetzen. Auf richtigen Sitz (bündig)
achten.

Ersatzteile

Strahlrohr montieren

Bild 3, siehe Umschlagseite

 Strahlrohr des Hochdruckreinigers am

FR Classic anschließen und mit
Schraubenschlüssel (Schlüsselweite

24) festziehen.

Anwendung

 Flächenreiniger so führen, dass er dicht

auf der zu reinigenden Fläche aufliegt.

ACHTUNG

Nicht über freistehende Ecken und Kanten
fahren!
Der Flächenreiniger ist nicht zum Scheuern
oder Schrubben geeignet!
Freiflächen vor der Verwendung des Flä­chenreinigers abkehren, um eine Beschä­digung der Hochdruckdüsen zu vermeiden.

Wandreinigung

Bild 4, siehe Umschlagseite

1 Adapter (Bestell-Nr. 4.111-022.0)
2 Handspritzpistole

 Adapter auf Anschluss schrauben und

mit Schraubenschlüssel festziehen
(Schlüsselweite 22).
Handspritzpistole auf Adapter schrauben,



ausrichten und mit Schraubenschlüssel
festziehen (Schlüsselweite 27)

Bild 5, siehe Umschlagseite

 Gerät bei der Wandreinigung am Hand-

griff festhalten.

Nur Original-Zubehör und Original-Ersatz­teile verwenden, sie bieten die Gewähr für
einen sicheren und störungsfreien Betrieb
des Gerätes.
Informationen über Zubehör und Ersatztei­le finden Sie unter www.kaercher.com.

4 DE

– 2

Please read and comply with

these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own­ers.

Environmental protection

The packaging material can be recy-

cled. Please do not place the packag­ing into the ordinary refuse for disposal, but
arrange for the proper recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old
appliances. Please dispose your old appli­ances using appropriate collection sys­tems.

Notes about the ingredients (REACH)

You will find current information about the
ingredients at:

www.kaercher.com/REACH

Hazard levels

 DANGER

Pointer to immediate danger, which leads
to severe injuries or death.

몇 WARNING

Pointer to a possibly dangerous situation,
which can lead to severe injuries or death.

몇 CAUTION

Pointer to a possibly dangerous situation,
which can lead to minor injuries.

ATTENTION

Pointer to a possibly dangerous situation,
which can lead to property damage.

Use as intended

The FR Classic, in combination with a high
pressure cleaner, is suitable for cleaning
floors and walls.
Maximum water pressure 16 MPa (160
bar).
Maximum water temperature 40 °C.
Performance values are listed in the Spec­ifications in the Operating Instructions and
on the type plate of the high pressure
cleaner.

Safety instructions

 DANGER

Risk of injury due to defective device.
Check the proper condition of the device
prior to starting work. The device must not
be used if it is not in a flawless condition.
The appliance may not be modified.

 DANGER

Risk of injury due to rotation arm. Never
reach underneath the device while the
high-pressure cleaner is running.
The rotation arm continues to rotate for a
while after the high-pressure cleaner has
been switched off. Wait for the rotation arm
to stop before starting any work on the ap­pliance.
High-pressure jets can be dangerous if im­properly used. The jet may not be directed
at persons, animals, live electrical equip­ment or at the appliance itself.

Preparing for start-up

Selecting the high pressure nozzles

You need to use the matching high pres­sure nozzles to ensure that your high pres­sure cleaner works properly.

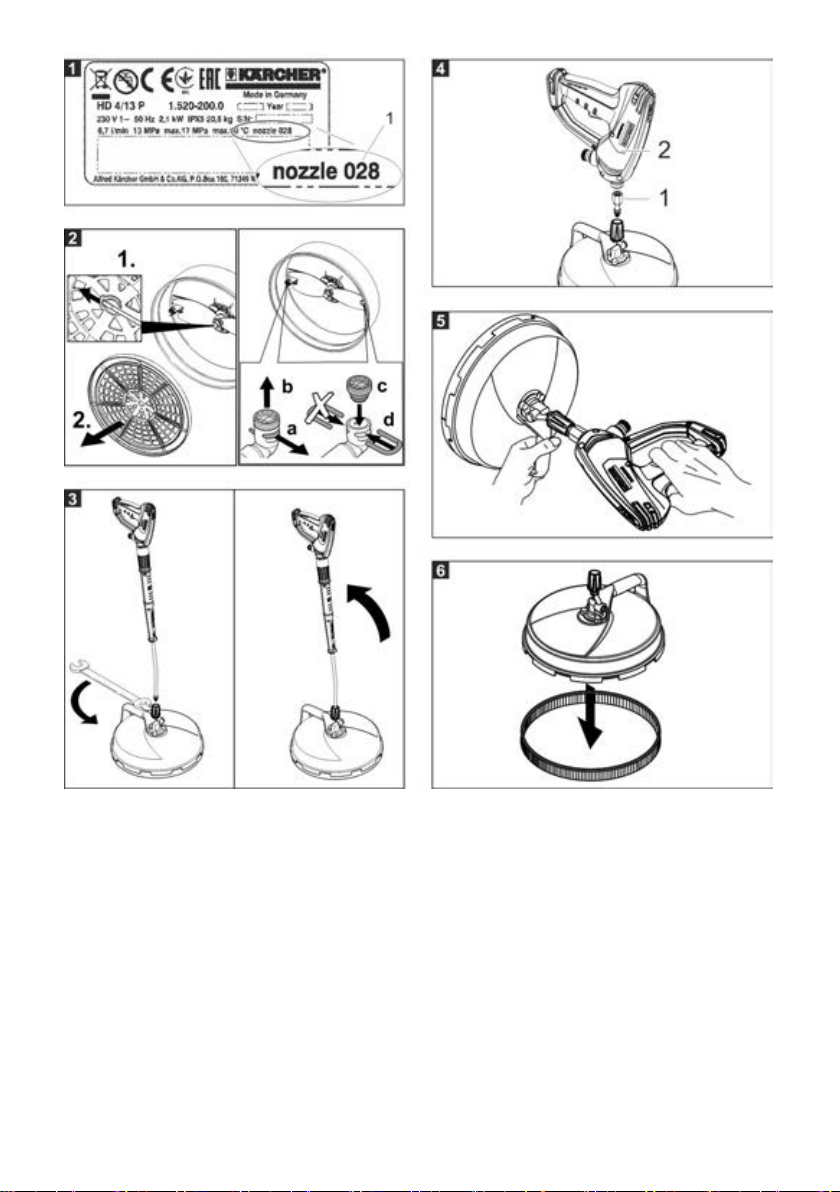

Figure 1, see cover page

1 Nozzle size (example)
 Read the nozzle size from the type

plate of the high-pressure cleaner.

 Select the nozzle package that is suita-

ble for the high-pressure cleaner from
the following table.

Nozzle size
high-pres­sure cleaner

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Nozzle pack­age

Nozzle size
nozzle pack­age

– 1

5EN

Install/remove/replace the high

pressure nozzles

Figure 2, see cover page

 Loosen the safety clamp with a screw-

driver.

 Remove the protective grid.
 Install / replace the high pressure noz-

zles.

 Mount the protective grid on the pin.
 Push the safety clamp in until it locks.

Floor cleaning

Mount the spray lance

Figure 3, see cover page

 Connect the spray pipe of the high pres-

sure cleaner to the FR Classic and
tighten it with a wrench (width 24).

Application

 Guide the surface cleaner so that it re-

mains close to the surface to be
cleaned.

ATTENTION

Do not run over protruding corners!
The surface cleaner is not suitable for
scouring or scrubbing!
Outdoor surfaces should be swept before
the surface cleaner is used to avoid damag­ing the high-pressure nozzles.

Wall cleaning

Figure 4, see cover page

1 Adapter (order no. 4.111-022.0)
2 Hand spray gun

Care

 Protect the appliance against frost.
 Do not allow bristles to deform during

storage.

Replace the bristle crown

Figure 6, see cover page

 Pull the used bristle crown out of the

casing.

 Insert the new bristle crown into the

casing. Ensure correct seating (flush).

Spare parts

Only use original accessories and spare
parts, they ensure the safe and trouble-free
operation of the device.
For information about accessories and
spare parts, please visit www.kaerch­er.com.

 Screw the adapter to the connection

and tighten it with a wrench (key width

22).

 Screw the hand spray gun on the adapt-

er, align it and tighten it with a wrench
(key width 27).

Figure 5, see cover page

 Hold the appliance at the handle while

cleaning the wall.

6 EN

– 2

Lire ce manuel d'utilisation origi-

nal avant la première utilisation
de votre appareil, le respecter et le conser­ver pour une utilisation ultérieure ou pour le
futur propriétaire.

Protection de

l’environnement

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter
les emballages dans les ordures ména­gères, mais les remettre à un système de
recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un sys­tème de recyclage. Pour cette raison, utili­sez des systèmes de collecte adéquats afin
d'éliminer les appareils usés.

Instructions relatives aux ingrédients
(REACH)

Les informations actuelles relatives aux in­grédients se trouvent sous :

www.kaercher.com/REACH

Niveaux de danger

 DANGER

Signale la présence d'un danger imminent
entraînant de graves blessures corporelles
et pouvant avoir une issue mortelle.

몇 AVERTISSEMENT

Signale la présence d'une situation éven­tuellement dangereuse pouvant entraîner
de graves blessures corporelles et même
avoir une issue mortelle.

몇 PRÉCAUTION

Remarque relative à une situation poten­tiellement dangereuse pouvant entraîner
des blessures légères.

ATTENTION

Remarque relative à une situation éven­tuellement dangereuse pouvant entraîner
des dommages matériels.

Utilisation conforme

FR Classic convient au nettoyage de sols
et de murs en liaison avec un nettoyeur
haute pression.
Pression maxi de l'eau 16 MPa (160 bars).
Température maxi de l'eau 40°C.
Valeurs de puissance : cf. données tech­niques dans le manuel d'utilisation et sur la
plaque signalétique du nettoyeur haute
pression.

Consignes de sécurité

 DANGER

Risque de blessures en raison d'un appa­reil défectueux. Vérifier le bon état de l'ap­pareil avant de commencer à travailler. Ne
pas utiliser l'appareil si son état n'est pas ir­réprochable.
Il est interdit d'effectuer des modification
sur l'appareil.

 DANGER

Risque de blessure dû au bras rotatif. Ne
jamais mettre les mains sous l'appareil
pendant le fonctionnement du nettoyeur
haute pression.
Le bras rotatif continue de tourner un mo­ment après la coupure du nettoyeur haute
pression. Avant de travailler sur l'appareil,
attendre que le bras rotatif soit arrêté.
Une utilisation incorrecte des jets haute
pression peut présenter des dangers. Le jet
ne doit pas être dirigé sur des personnes,
des animaux, des installations électriques
actives ni sur l'appareil lui-même.

Préparatifs pour la mise en

service

Sélection des buses haute pression

Pour permettre un fonctionnement sans
défaut de votre nettoyeur haute pression,
utiliser les buses hautes pression appro­priées.

Figure 1, cf. page de couverture

1 Calibre de la buse (exemple)
 Relever le calibre de la buse sur la

plaque signalétique du nettoyeur haute
pression.

– 1

7FR

 Sélectionner le pack de buses corres-

pondant au nettoyeur haute pression
dans le tableau suivant.

Calibre de la
buse du net­toyeur haute
pression

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Pack de
buses

Calibre de la
buse du
pack de
buses

Monter / démonter / changer les

buses haute pression

Figure 2, cf. page de couverture

 Faire levier avec un tournevis pour sor-

tir l'agrafe de maintien.

 Retirer la grille de protection.
 Mettre en place / changer les buses

haute pression.

 Mettre la grille de protection en place

sur les tenons.

 Enfoncer l'agrafe jusqu'à ce qu'elle

s'encliquette.

Nettoyage du sol

Montage de la lance

Figure 3, cf. page de couverture

 Raccorder le nettoyeur haute pression

à FR Classic et le serrer à l'aide de la
clé (d'une ouverture de 24).

Application

 Guider le nettoyeur de surface de ma-

nière à ce qu'il repose bien sur la sur­face à nettoyer.

ATTENTION

Ne pas passer sur des coins en saillie!
Le nettoyeur de surface n'accepte ni frotte­ment, ni abrasion !
Avant l’utilisation du nettoyeur de surface,
les surfaces libres doivent être balayées
afin d'éviter un endommagement des
buses haute pression.

Nettoyage de murs

Figure 4, cf. page de couverture

1 Adaptateur (n° de commande 4.111-

022.0)

2 Poignée-pistolet

 Visser l'adaptateur sur le raccord et le

serrer à l'aide de la clé (d'ouverture de

22).

 Visser le pistolet manuel sur l'adapta-

teur, l'ajuster et le serrer à l'aide de la
clé (d'ouverture de 27).

Figure 5, cf. page de couverture

 Lors du nettoyage de murs, retenir l'ap-

pareil au niveau de la poignée.

Entretien

 Mettre l'appareil à l'abri du gel.
 Ne pas déformer les poils lors du stoc-

kage.

Remplacer la brosse

Figure 6, cf. page de couverture

 Sortir du boîtier la brosse usagée.
 Mettre en place dans le boîtier la nou-

velle brosse. Veiller à la bonne assise
(plan).

Pièces de rechange

N'utiliser que des accessoires et pièces de
rechange d'origine, ils garantissent le bon
fonctionnement de l'appareil.
Vous trouverez des informations relatives
aux accessoires et pièces de rechange sur
www.kaercher.com.

8 FR

– 2

Prima di utilizzare l'apparecchio

per la prima volta, leggere le
presenti istruzioni originali, seguirle e con­servarle per un uso futuro o in caso di riven­dita dell'apparecchio.

Protezione dell’ambiente

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti
domestici, ma consegnati ai relativi centri di
raccolta.

Gli apparecchi dimessi contengono

materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di
raccolta. Si prega quindi di smaltire gli ap­parecchi dimessi mediante i sistemi di rac­colta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono
disponibili all'indirizzo:

www.kaercher.com/REACH

Livelli di pericolo

 PERICOLO

Indica un pericolo imminente che determi­na lesioni gravi o la morte.

몇 AVVERTIMENTO

Indica una probabile situazione pericolosa
che potrebbe determinare lesioni gravi o la
morte.

몇 PRUDENZA

Indica una probabile situazione pericolosa
che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa
che potrebbe determinare danni alle cose.

Uso conforme a destinazione

Lo FR Classic è indicato per pulire superfici
di pavimenti e pareti in abbinamento ad
un'idropulitrice.
Pressione massima dell'acqua 16 MPa
(160 bar).
Temperatura massima dell'acqua 40 °C.
Per i valori di potenza vedi i Dati tecnici ri­portati nelle istruzioni per l'uso e la targhet­ta di identificazione dell'idropulitrice.

Norme di sicurezza

 PERICOLO

Pericolo di lesioni causato dall'apparecchio
difettoso. Prima di iniziare i lavori controlla­re lo stato regolare dell'apparecchio. In
caso contrario è vietato usare l'apparec­chio.
È vietato apportare modifiche all'apparec­chio.

 PERICOLO

Pericolo di lesioni dovuto dal braccio in ro­tazione. Mai afferrare con le mani sotto
l'apparecchio con idropulitrice in funzione.
Il braccio rotante continua a ruotare ancora
per un breve tempo anche dopo lo spegni­mento dell'idropulitrice. Prima di iniziare la­vori sull'apparecchio, attendere che il brac­cio rotante si sia fermato.
Getti ad alta pressione possono risultare
pericolosi se usati in modo non conforme a
destinazione. Il getto non va mai puntato su
persone, animali, equipaggiamenti elettrici
attivi o sull'apparecchio stesso.

Preparativi per la messa in

funzione

Scelta degli ugelli ad alta pressione

Affinché possa essere garantito un funzio­namento corretto dell'idropulitrice è neces­sario usare gli ugelli ad alta pressione adat­ti.

Fig. 1, vedi copertina

1 Grandezza ugello (esempio)
 Leggere la grandezza ugello dalla tar-

ghetta identificativa dell'idropulitrice.

 Scegliere il pacchetto di ugelli adatti

all'idropulitrice dalla tabella seguente.

Grandezza
ugello idro­pulitrice

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Pacchetto di
ugelli

Grandezza
ugello Pac­chetto di
ugelli

– 1

9IT

Montare / smontare / sostituire le

bocchette per alte pressioni

Fig. 2, vedi copertina

 Smontare il morsetto di sicurezza con

un cacciavite.

 Rimuovere la griglia di protezione.
 Rimettere / sostituire le bocchette per

alte pressioni.

 Inserire la griglia di protezione sui perni.
 Introdurre il morsetto di sicurezza fino al

suo aggancio.

Pulizia del pavimento

Montare la lancia

Fig. 3, vedi copertina

 Collegare la lancia dell'idropulitrice allo

FR Classic e serrarla con la chiave per
dadi (apertura chiave 24).

Impiego

 Condurre il lavasuperfici in modo tale

che poggi sulla superficie da pulire.

ATTENZIONE

Non passare sopra ad angoli aperti!
Non usare il lavasuperfici per strofinare le
superfici!
Si consiglia spazzare le superfici all’aperto
prima di usare il lavasuperfici, al fine di evi­tare danni alle bocchette d'alta pressione.

Pulizia parete

Fig. 4, vedi copertina

1 Adattatore (cod. ordinazione: 4.111-

022.0)

2 Pistola a spruzzo

Cura

 Proteggere l'apparecchio dal gelo.
 Non deformare le setole durante il ma-

gazzinaggio.

Cambiare la corona di setole

Fig. 6, vedi copertina

 Estrarre la corona di setole consumata

dall'alloggiamento.

 Inserire la nuova corona di setole

nell'alloggiamento. Fare attenzione che
la corona di setole sia posizionata cor­rettamente (a filo).

Ricambi

Utilizzando solamente accessori e ricambi
originali, si garantisce un funzionamento si­curo e privo di disturbi dell'apparecchio.
Si possono trovare informazioni riguardo
ad accessori e ricambi su www.kaer­cher.com.

 Avvitare l'adattatore al raccordo e ser-

rarlo con la chiave per dadi (apertura

22).

 Avvitare l'adattatore alla pistola a

spruzzo e serrarlo con la chiave per
dadi (apertura 27)

Fig. 5, vedi copertina

 Durante la pulizia della parete tenere

l'impugnatura del'apparecchio

10 IT

– 2

Lees vóór het eerste gebruik

van uw apparaat deze originele
gebruiksaanwijzing, ga navenant te werk
en bewaar hem voor later gebruik of voor
een latere eigenaar.

Zorg voor het milieu

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsma­teriaal niet bij het huishoudelijk afval, maar
bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever
de apparaten daarom in bij een inzamel­punt voor herbruikbare materialen.

Aanwijzingen betreffende de inhouds­stoffen (REACH)

Huidige informatie over de inhoudsstoffen
vindt u onder:

www.kaercher.com/REACH

Gevarenniveaus

 GEVAAR

Verwijzing naar een onmiddellijk dreigend
gevaar dat tot ernstige en zelfs d o de l i jke l i ­chaamsverwondingen leidt.

몇 WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke
situatie die tot ernstige en zelfs dodelijke li­chaamsverwondingen kan leiden.

몇 VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke si­tuatie die tot lichte verwondingen kan lei­den.

LET OP

Verwijzing naar een mogelijke gevaarlijke
situatie die tot materiële schade kan leiden.

Reglementair gebruik

De FR Classic is voor het reinigen van vloe­ren en muren in verbinding met een hoge­drukreiniger geschikt.
Maximale waterdruk 16 MPa (160 bar).
Maximale watertemperatuur 40 °C.
Vermogenswaardem zie Technische gege­vens in de gebruiksaanwijzing en op het
typeplaatje van de hogedrukreiniger.

Veiligheidsinstructies

 GEVAAR

Verwondingsgevaar door defect apparaat
Controleer het apparaat voor het werk op
een reglementaire toestand. Als het appa­raat zich niet in een perfecte toestand be­vindt, mag het niet gebruikt worden.
U mag geen veranderingen aan het appa­raat aanbrengen.

 GEVAAR

Verwondingsgevaar door de roterende arm
Grijp nooit onder het apparaat als de hoge­drukreiniger draait.
De roterende arm draait na het uitschake­len van de hogedrukreiniger nog even ver­der. Wacht voor werkzaamheden aan het
apparaat tot de roterende arm stilstaat.
Bij ondeskundig gebruik kunnen hogedruk­stralen gevaarlijk zijn. De straal mag niet op
personen, dieren, actieve elektrische uit­rusting of het apparaat zelf gericht worden.

Voorbereidingen voor

ingebruikname

Selectie van de hogedruksproeiers

Om een storingsvrije werking van uw hoge­drukreiniger mogelijk te maken, moet u de
passende hogedruksproeiers gebruiken.

Afbeelding 1, zie omslagpagina

1 Sproeierformaat (voorbeeld)
 Lees het sproeierformaat af van het

typeplaatje van de hogedrukreiniger.

 Kies het bij de hogedrukreiniger pas-

sende sproeierpakket uit de volgende
tabel.

Sproeierfor­maat hoge­drukreiniger

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Sproeier­pakket

Sproeierfor­maat sproei­erpakket

– 1

11NL

Hogedruksproeiers monteren /

demonteren / vervangen

Afbeelding 2, zie omslagpagina

 Veiligheidsklem met een schroeven-

draaien eruit wippen.

 Beschermrooster verwijderen.
 Hogedruksproeiers monteren / verwis-

selen.

 Beschermrooster op pennen steken.
 Veiligheidsklem indrukken tot hij vast-

klikt.

Reinigen van vloeren

Straalpijp monteren

Afbeelding 3, zie omslagpagina

 Straalbuis van de hogedrukreiniger aan

de FR Classic aansluiten en met
schroefsleutel (sleutelmaat 24) vast
aandraaien.

Gebruik

 Oppervlaktereiniger zo leiden, dat hij

dicht op het te reinigen oppervlak rust.

LET OP

Niet over vrijstaande hoeken gaan!
De oppervlaktereiniger is niet geschikt voor
schuren of schrobben!
Veeg vrije oppervlakken voor het gebruik
van de oppervlaktereiniger schoon om een
beschadiging van de hogedruksproeiers te
vermijden.

Reiniging van muren

Afbeelding 4, zie omslagpagina

1 Adapter (bestelnr. 4.111-022.0)
2 Handspuitpistool

Zorg

 Apparaat tegen vorst beschermen.
 De borstels bij opbergen niet vervor-

men.

Borstelkrans vervangen

Afbeelding 6, zie omslagpagina

 Verbruikte borstelkrans uit de behuizing

verwijderen.

 Nieuwe borstelkrans in de behuizing

plaatsen. Letten op een correcte positi­onering (vlak).

Reserveonderdelen

Gebruik alleen origineel toebehoren en ori­ginele reserveonderdelen. Deze garande­ren dat het apparaat veilig en zonder storin­gen functioneert.
Informatie over het toebehoren en de re­serveonderdelen vindt u op www.kaer­cher.com.

 Adapter op de aansluiting schroeven en

met schroefsleutel vast aandraaien
(sleutelmaat 22).

 Handspuitpistool op de adapter schroe-

ven, uitrichten en met schroefsleutel
vast aandraaien (sleutelmaat 27)

Afbeelding 5, zie omslagpagina

 Bij het reinigen van muren het apparaat

aan het handvat vasthouden.

12 NL

– 2

Antes del primer uso de su apa-

rato, lea este manual original,
actúe de acuerdo a sus indicaciones y
guárdelo para un uso posterior o para otro
propietario posterior.

Protección del medio

ambiente

Los materiales de embalaje son reci-

clables. Por favor, no tire el embalaje
a la basura doméstica; en vez de ello, en­tréguelo en los puntos oficiales de recogida
para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su aprove­chamiento posterior. Por este motivo, en­tregue los aparatos usados en los puntos
de recogida previstos para su reciclaje.

Indicaciones sobre ingredientes
(REACH)

Encontrará información actual sobre los in­gredientes en:

www.kaercher.com/REACH

Niveles de peligro

 PELIGRO

Aviso sobre un riesgo de peligro inmediato
que puede provocar lesiones corporales
graves o la muerte.

몇 ADVERTENCIA

Aviso sobre una situación propablemente
peligrosa que puede provocar lesiones cor­porales graves o la muerte.

몇 PRECAUCIÓN

Indicación sobre una situación que puede
ser peligrosa, que puede acarrear lesiones
leves.

CUIDADO

Aviso sobre una situación probablemente
peligrosa que puede provocar daños mate­riales.

Uso previsto

El FR Classic sirve para limpiar suelos y
paredes en combinación con una limpiado­ra a alta presión.
Presión máxima del agua 16 MPa (160 ba­res).
Temperatura mínima del agua 40 °C.
Consultar los valores de rendimiento en los
Datos técnicos del manual de funciona­miento y la placa de características de la
limpiadora de alta presión.

Indicaciones de seguridad

 PELIGRO

Peligro de lesiones por un aparato defec­tuoso. Comprobar el buen estado del apa­rato antes de comenzar a trabajar. Si el
aparato no está en perfecto estado, no
debe utilizarse.
No se debe efectuar ningún tipo de modifi­cación en el aparato.

 PELIGRO

Peligro de lesiones causados por el brazo
giratorio. No tocar debajo debajo del apara­to con la limpiadora a presión en funciona­miento.
El brazo giratorio sigue girando después de
apagar la limpiadora a alta presión durante
un breve período. Antes de trabajar con el
aparato, espere a que el brazo giratorio
deje de girar.
Los chorros a alta presión pueden ser peli­grosos si se usan indebidamente. No dirija
el chorro hacia personas, animales o equi­pamiento eléctrico activo, ni apunte con él
al propio aparato.

Preparaciones para la puesta

en marcha

Selección de boquillas a alta

presión

Para que sea posible un funcionamiento
sin averías con su limpiadora a alta presión
tiene que utilizar las boquillas a alta presión
correctas.

Figura 1, véase contraportada

1 Tamaño de la boquilla (ejemplo)

– 1

13ES

 Leer el tamaño de la boquilla de la pla-

ca de características de la limpiadora
de alta presión.

 Seleccionar el paquete de boquillas

apropiado para la limpiadora de alta
presión de la siguiente tabla.

Tamaño de
la boquilla
de la limpia­dora de alta
presión

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Paquete de
boquillas

Tamaño de
boquillas del
paquete de
boquillas

Montar/desmontar/cambiar las

boquillas de alta presión

Figura 2, véase contraportada

 Sacar la pinza de seguro con un destor-

nillador.

 Quitar la rejilla protectora.
 Colocar/cambiar las boquillas de alta

presión.

 Insertar la rejilla protectora en las espi-

gas.

 Presionar la pinza de seguridad hacia

dentro hasta que se encaje.

limpieza de suelos

Montar la lanza de chorro

Figura 3, véase contraportada

 Conectar la lanza dosificadora de la

limpiadora a alta presión al FR Classic
y apretar con una llave (entrecaras 24).

Empleo

 Llevar el limpiaterrazas de tal forma

que apoye aproximado sobre la super­ficie a limpiar.

CUIDADO

no pase el aparato por esquinas aisladas.
El limpiaterrazas no es apto para fregar ni
frotar.
Para evitar que se dañen las boquillas a
alta presión, hay que limpiar las terrazas
con una escoba antes de utilizar el limpia­terrazas.

Limpieza de paredes

Figura 4, véase contraportada

1 Adaptador (ref. 4.111-022.0)
2 Pistola pulverizadora manual

 Enroscar el adaptador en la conexión y

apretar con una llave (entrecaras 22).

 Enroscar la pistola pulverizadora al

adaptador, colocar y apretar con una
llave (entrecaras 27).

Figura 5, véase contraportada

 Para limpiar paredes, sujetar el aparato

del mango.

Cuidado del aparato

 Proteger el aparato de las heladas.
 No deformar los cepillos al guardarlos.

Cambiar la corona de cerdas

Figura 6, véase contraportada

 Sacar la corona de cerdas usada de la

carcasa.

 Colocar una nueva corona de cerdas

en la carcasa. Respetar la posición co­rrecta (al ras).

Repuestos

Utilice solamente accesorios y recambios
originales, ya que garantizan un funciona­miento correcto y seguro del equipo.
Puede encontrar información acerca de los
accesorios y recambios en www.kaer­cher.com.

14 ES

– 2

Leia o manual de manual origi-

nal antes de utilizar o seu apare­lho. Proceda conforme as indicações no
manual e guarde o manual para uma con­sulta posterior ou para terceiros a quem
possa vir a vender o aparelho.

Proteção do meio-ambiente

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens
no lixo doméstico, envie-as para uma uni­dade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso, elimine
os aparelhos velhos através de sistemas
de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes
podem ser encontradas em:

www.kaercher.com/REACH

Níveis do aparelho

 PERIGO

Aviso referente a um perigo eminente que
pode conduzir a graves ferimentos ou à
morte.

몇 ATENÇÃO

Aviso referente a uma possível situação
perigosa que pode conduzir a graves feri­mentos ou à morte.

몇 CUIDADO

Aviso referente a uma situação potencial­mente perigosa que pode causar ferimen­tos leves.

ADVERTÊNCIA

Aviso referente a uma situação potencial­mente perigosa que pode causar danos
materiais.

Utilização conforme o fim a

que se destina a máquina

O FR Classic é adequado para a limpeza
de superfícies de pavimentos e paredes
em conjunto com uma lavadora de alta
pressão.
Pressão máxima da água 16 MPa (160
bar).
Temperatura máxima da água 40 °C.

Consultar as especificações (potência,
etc.) nos dados técnicos, no manual de ins­truções e na placa de características da la­vadora de alta pressão.

Avisos de segurança

 PERIGO

Perigo de lesões devido a aparelho com
defeito. Controlar o estado intacto do apa­relho antes de iniciar os trabalhos. Se o es­tado do aparelho não for considerado in­tacto, este não pode ser colocado em fun­cionamento.
Não devem ser feitas quaisquer alterações
no aparelho.

 PERIGO

Perigo de ferimentos devido ao braço rota­tivo. Nunca colocar a mão por baixo do
aparelho com a lavadora de alta pressão
em operação.
O braço rotativo continua a trabalhar por
um curto período após a desactivação da
lavadora de alta pressão. Aguardar até que
o braço rotativo fique imobilizado, antes de
efectuar quaisquer trabalhos no aparelho.
Os jactos de alta pressão podem ser peri­gosos em caso de uso incorrecto. O jacto
não deve ser dirigido contra pessoas, ani­mais, equipamento eléctrico activo ou con­tra o próprio aparelho.

Preparação para a colocação

em funcionamento

Selecção de bocais de alta pressão

Para que seja possível um funcionamento
sem avarias da sua máquina de alta pres­são, tem de utilizar os bocais de alta pres­são adequados.

Figura 1, ver lado desdobrável

1 Dimensão do bocal (exemplo)
 Consultar a dimensão do bocal na pla-

ca de características da lavadora de
alta pressão.

 Seleccionar um pacote de bocais ade-

quado para a lavadora de alta pressão
na tabela seguinte.

– 1

15PT

Dimensão
do bocal, la­vadora de
alta pressão

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Pacote de
bocais

Dimensão
do bocal, pa­cote de bo­cais

Montar / desmontar / substituir

bicos de alta pressão

Figura 2, ver lado desdobrável

 Desengatar o grampo de segurança

com uma chave de parafusos.

 Retirar a grelha de protecção.
 Encaixar / substituir os bicos de alta

pressão.

 Encaixar a grelha de protecção em

cima dos pinos.

 Pressionar o grampo de segurança até

encaixar.

Limpeza de piso

Montar a lança

Figura 3, ver lado desdobrável

 Conectar o tubo de jacto da lavadora de

alta pressão no FR Classic e apertar
com chave de porca (abertura de
chave 24).

Aplicação

 Conduzir o produto de limpeza de su-

perfícies de modo que este encoste na
superfície de limpeza.

ADVERTÊNCIA

Não passar por cima de cantos isolados!
A limpeza de superfícies não é adequada
para esfregar ou desbastar!
As áreas exteriores devem ser varridas an­tes de se utilizar a limpeza de superfícies,
de modo a evitar que os bocais de alta
pressão fiquem danificados.

Limpeza da parede

Figura 4, ver lado desdobrável

1 Adaptador (N.º de encomenda: 4.111-

022.0)

2 Pistola pulverizadora manual

 Aparafusar o adaptador na conexão e

fixar com uma chave de boca (abertura
da chave 22).

 Aparafusar e alinhar a pistola pulveriza-

dora manual no adaptador e fixar com
uma chave de boca (abertura da chave

27)

Figura 5, ver lado desdobrável

 Segurar o aparelho no punho durante a

limpeza de paredes.

Conservação

 Proteger o aparelho contra congela-

mento.

 Não deformar as cerdas durante o ar-

mazenamento.

Trocar a coroa de cerdas

Figura 6, ver lado desdobrável

 Retirar a coroa de cerdas desgastadas

da carcaça.

 Posicionar uma nova coroa de cerdas

na carcaça. Ter atenção ao encaixe
correcto.

Peças sobressalentes

Utilizar apenas acessórios e peças sobres­salentes originais. Só assim poderá garan­tir uma operação do aparelho segura e sem
avarias.
Para mais informações sobre acessórios e
peças sobressalentes, consulte www.kaer­cher.com.

16 PT

– 2

Læs original brugsanvisning in-

den første brug, følg anvisnin­gerne og opbevar vejledningen til senere
efterlæsning eller til den næste ejer.

Miljøbeskyttelse

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det
almindelige husholdningsaffald, men afle­ver den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Aflever derfor ud­tjente apparater på en genbrugsstation el­ler lignende.

Henvisninger til indholdsstoffer
(REACH)

Aktuelle oplysninger til indholdsstoffer fin­der du på:

www.kaercher.com/REACH

Faregrader

 FARE

Henviser til en umiddelbar fare, der fører til
alvorlige kvæstelser eller til døden

몇 ADVARSEL

Henviser til en mulig farlig situation, der kan
føre til alvorlige kvæstelser eller til døden.

몇 FORSIGTIG

Henviser til en mulig farlig situation, der kan
føre til lette personskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan
føre til materiel skade.

Bestemmelsesmæssig

anvendelse

FR Classic er velegnet til rengøring af gulv­flader og vægge i forbindelse med en høj­tryksrenser.
Maksimalt vandtryk 16 MPa (160 bar).
Maksimal vandtemperatur 40 °C.
Se "Tekniske data" i driftsvejledningen og
højtryksrenseren typeskilt for effektværdi­erne.

Sikkerhedsanvisninger

 FARE

Fare for personskader på grund af en de­fekt maskine. Kontroller, om maskinen er i
god orden, inden arbejdet starter. Hvis ma­skinen ikke er i god orden, må den ikke bru­ges.
Der må ikke foretages ændringer på maski­nen.

 FARE

Fare for personskader på grund af rotati­onsarmen. Grib aldrig ind under maskinen,
hvis højtryksrenseren kører.
En kort tid efter afbrydningen forsætter ro­tationsarmen med at dreje. Vent til rotati­onsarmen standser, inden der arbejdes på
maskinen.
Højttryksstråler kan være farlige, hvis de
ikke anvendes korrekt. Strålen må ikke ret­tes mod personer, dyr, tændt elektrisk ud­styr eller mod selve maskinen.

Forberedelse til

idriftsættelsen

Vælge højtryksdyserne

For at sørge for en fejlfri brug af højtryks­renseren, skal den passende højtryksdyse
vælges.

Fig 1, se omslagsside

1 Mundstykkets størrelse (eksempel)
 Aflæs mundstykkets størrelse fra høj-

trykrenserens typeskilt.

 Vælg mundstykkepakken i efterfølgen-

de tabel, der passer til højtrykrenseren.

Mundstyk­kets størrel­se højtryk­renser

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Mundstyk­kepakke

Mundstyk­kestørrelse
mundstyk­kepakke

– 1

17DA

Monter / afmontere / udskifte

højtryksdysen

Fig 2, se omslagsside

 Løft sikringsklemmen ud med en skrue-

trækker.

 Træk beskyttelsesgitteret af.
 Isætte / udskifte højtryksdyser.
 Sæt beskyttelsesgitteret på tappen.
 Tryk sikringsklemmen ind indtil den går

i hak.

Gulvrensning

Monter strålerøret

Fig 3, se omslagsside

 Tilslut højtryksrenserens strålerør til FR

Classic og skru det fast med skruenøg­len (nøglebredde 24).

Anvendelse

 Overfladrenseren skal føres således, at

den ligger tæt på overfalden som skal
renses.

BEMÆRK

Kør ikke over kanter!
Fladerenseren er ikke egnet til at skrubbe
eller skure!
Frie flader bør vendes væk, før fladerense­ren anvendes, for at undgå at mundstyk­kerne beskadiges.

Rensning af vægge

Fig 4, se omslagsside

1 Adapter (bestillingsnr. 4.111-022.0)
2 Håndsprøjtepistol

Pleje

 Beskyt maskinen imod frost.
 Børsterne må ikke omformes ved opbe-

varing.

Udskifte børstekransen

Fig 6, se omslagsside

 Træk den slidte børstekrans ud af hu-

set.

 Sæt en ny børstekrans in i huset. Hold

øje med korrekt placering (i plan).

Reservedele

Anvend kun originaltilbehør og -reservede­le. De er en garanti for en sikker og fejlfri
drift af maskinen.
Informationer om tilbehør og reservedele
findes www.kaercher.com

 Skru adapteren på tilslutningen og træk

den fast med skruenøglen (nøglebred­de 22).

 Skru håndsprøjtepistolen på adapteren,

juster den og træk den fast med skrue­nøglen (nøglebredde 27).

Fig 5, se omslagsside

 Hold maskinen fast i håndtaget under

rensning af vægge.

18 DA

– 2

Før første gangs bruk av appa-

ratet, les denne originale bruks­anvisningen, følg den og oppbevar den for
senere bruk eller for overlevering til neste
eier.

Miljøvern

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus­holdningsavfallet, men lever den inn til re­sirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Dis-

se bør leveres inn til gjenvinning.
Gamle maskiner skal derfor avhendes i eg­nede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet
finner du under:

www.kaercher.com/REACH

Risikotrinn

 FARE

Anvisning om en umiddelbar truende fare
som kan føre til store personskader eller til
død.

몇 ADVARSEL

Anvisning om en mulig farlig situasjon som
kan føre til store personskader eller til død.

몇 FORSIKTIG

Anvisning om en mulig farlig situasjon som
kan føre til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som
kan føre til materielle skader.

Forskriftsmessig bruk

FR Classic er egnet for rengjøring av gulv
og veggflater i forbindelse med en høyt­trykkspyler.
Maksimalt vanntrykk 16 MPa (160 bar).
Maksimal vanntemperatur 40 °C.
For effektverdier, se Tekniske data i bruks­anvisningen og typeskiltet på høytrykks­vaskeren.

Sikkerhetsanvisninger

 FARE

Fare for skader på grunn av defekt maskin.
Før du begynner arbeidet, kontroller at
maskinen er i god stand. Dersom maski­nen ikke er i feilfri stand skal den ikke bru­kes.
Det er ikke tillatt å utføre endringer på mas­kinen.

 FARE

Fare for skader fra rotasjonsarmen. Grip al­dri inn under maskinen når høytrykksvas­keren er i drift
Etter at maskinen er slått av vil rotasjonsar­men fortsette å rotere en kort stund. Vent
med å arbeide med maskinen til rotasjons­armen står stille.
Høytrykkstråler kan være farlige ved feil
bruk. Strålen må ikke rettes mot personer,
dyr, elektrisk utstyr som er på, eller maski­nen selv.

Forberedelser for drift

Utvalg av høytrykksdyser

For å sikre en feilfri bruk av høytrykksvas­keren må du bruke en passende høytrykks­dyse.

Figur 1, se omslagssiden

1 Dysestørrelse (eksempel).
 Les av dysestrørrelse på høytrykksvas-

kerens typeskilt.

 Velg passende dysepakke for høy-

trykksvaskeren fra følgende tabell.

Dysestørrel­se høy­trykksvas­ker

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Montere / demontere / skifte

Figur 2, se omslagssiden

 Sikringsklammer vippes ut med en

skrutrekker.

Dysepakke Dysestørrel-

se dysepak­ke

høytrykksdysen

– 1

19NO

 Ta av beskyttelsesgitter.
 Sett inn /skifte høytrykksdysen.
 Sett beskyttelsesgitter på tappene.
 Sikringsklammer trykkes inn til de går i

lås.

Gulvrengjøring

Montere strålerør

Figur 3, se omslagssiden

 Strålerøret til høytrykksvaskeren kobles

til FR Classic og skrus til med skrunøk­kel (nøkkelvidde 24).

Anvendelse

 Før flaterengjøreren slik at den ligger

tett an mot flaten som skal rengjøres.

OBS

Maskinen må ikke kjøres utover hjørner og
kanter!
Flatevaskeren egner seg ikke til skuring el­ler skrubbing!
Utendørs flater skal feies før bruk av flate­vaskeren, for å unngå skader på høytrykks­dysene.

Rengjøring av vegg

Figur 4, se omslagssiden

1 Adapter (bestill.-nr. 4.111-022.0)
2 Høytrykkspistol

Reservedeler

Bruk bare originalt tilbehør og originale re­servedeler; de garanterer for en sikker og
problemfri drift av maskinen
Informasjon om tilbehør og reservedeler
finner du på www.kaercher.com.

 Adapter skrus på tilkoblingen og festes

med skrunøkkel (nøkkelvidde 22).

 Adapter skrus på tilkoblingen, rettes inn

og festes med skrunøkkel (nøkkelvidde

27)

Figur 5, se omslagssiden

 Hold maskinen fast i håndtaket ved ren-

gjøring av vegg.

Vedlikehold

 Skal ikke utsettes for frost.
 Ikke deformer børstene under lagring.

Skifte børstekrans

Figur 6, se omslagssiden

 Brukt børstekrans trekkes av huset.
 Sett inn ny børstekrans i huset. Pass på

at den sitter godt.

20 NO

– 2

Läs bruksanvisning i original

innan aggregatet används första
gången, följ anvisningarna och spara drifts­anvisningen för framtida behov, eller för
nästa ägare.

Miljöskydd

Emballagematerialen kan återvinnas.
Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Skrotade aggregat innehåller återvin­ningsbara material som bör gå till
återvinning. Överlämna skrotade ag-

gregat till ett lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns
på:

www.kaercher.com/REACH

Risknivåer

 FARA

Varnar om en omedelbart överhängande
fara som kan leda till svåra personskador
eller dödsfall.

몇 VARNING

Varnar om en möjligen farlig situation som
kan leda till svåra personskador eller dö­den.

몇 FÖRSIKTIGHET

Varnar om en möjligen farlig situation som
kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som
kan leda till materiella skador.

Ändamålsenlig användning

FR Classic är lämplig för rengöring av golv­och väggytor tillsammans med hög­tryckstvätt.
Maximalt vattentryck 16 MPa (160 bar)..
Maximal vattentemperatur 40 °C.
Effektvärden, se tekniska data i bruksan­visningen och på högtryckstvättens typ­skylt.

Säkerhetsanvisningar

 FARA

Skaderisk på grund av defekt apparat. Kon­trollera att apparaten är i gott skick innan

arbete påbörjas. Är den inte felfri får den
inte användas.
Inga förändringar får göras på apparaten.

 FARA

Skaderisk på grund av roterande arm. Stick
aldrig in handen under arbetande hög­tryckstvätt.
Rotationsarmen fortsätter röra sig en stund
efter att högtryckstvätten stängts av. Vänta
tills armen stannat innan arbeten utförs på
apparaten.
Högtrycksstrålar kan vara farliga vid felak­tig användning. Strålen får inte riktas mot
människor, djur, aktiv elektrisk utrustning
eller mot själva maskinen.

Förberedelser för

driftsättning

Val av högtrycksmunstycke

Ska högtryckstvätten arbeta störningsfritt
måste man använda rätt högtrycksmun­stycke.

Bild 1, se omslagssida

1 Munstycksstorlek (exempel)
 Läs av munstycksstorleken från hög-

tryckstvättens typskylt.

 Välj ett munstyckspaket ur följande ta-

bell som påassar till högtryckstvätten.

Munstycks­storlek hög­tryckstvätt

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Montera/demontera/byta ut

Bild 2, se omslagssida

 Peta bort säkerhetsklämman med en

skruvmejsel

 Ta loss skyddsgallret.
 Sätta i/byta högtrycksmunstyckena.
 Trä på skyddsgallret på tapparna.
 Tryck in säkringsklämman tills den ha-

kar fast.

Munstyckes­paket

Munstycks­storlek Mun­styckspaket

högtrycksmunstycken

– 1

21SV

Golvrengöring

Montera strålrör

Bild 3, se omslagssida

 Anslut högryckstvättens stålrör till FR

Classic och drag fast med skruvnyckel
(nyckelstorlek 24).

Användning

 För ytrengöraren på ett sådant sätt att

den ligger an tätt mot ytan som ska ren­göras.

OBSERVERA

Kör inte över fristående hörn!
Ytrengöraren är inte lämplig till polering el­ler skrubbning!
Fria ytor ska sopas innan ytrengöraren an­vänds; detta för att förhindra skador på
högtrycksmunstyckena.

Väggrengöring

Bild 4, se omslagssida

1 Adapter (Beställn.nr 4.111-022.0)
2 Handspruta

 Skruva fast adapter på anslutning och

drag fast med skruvnyckel (nyckelstor­lek 22).

 Skruva fast handsprutpistolen på adap-

tern, rikta in och dra fast med skruv­nyckel (nyckelstorlek 27).

Bild 5, se omslagssida

 Håll apparaten i handtaget vid väggren-

göring.

Reservdelar

Använd endast originaltillbehör och origi­nalreservdelar, så att en säker och stör­ningsfri drift av maskinen är garanterad.
Information om tillbehör och reservdelar
finns på www.kaercher.com.

Underhåll

 Skydda apparaten mot frost.
 Deformera inte borstarna vid förvaring.

Byta borstkrans

Bild 6, se omslagssida

 Dra ut den förbrukade borstkransen ur

huset.

 Sätt i den nya borstkransen i huset. Se

till att den sitter ordentligt (kant mot
kant).

22 SV

– 2

Lue tämä alkuperäisiä ohjeita

ennen laitteesi käyttämistä, säi­lytä käyttöohje myöhempää käyttöä tai
mahdollista myöhempää omistajaa varten.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita­lousjätteenä, vaan toimita ne jätteiden kier­rätykseen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Tästä syystä
toimita kuluneet laitteet vastaaviin keräily­laitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit­teesta:

www.kaercher.com/REACH

Vaarallisuusasteet

 VAARA

Huomautus välittömästi uhkaavasta vaa­rasta, joka voi aiheuttaa vakavan ruumiin­vamman tai johtaa kuolemaan.

몇 VAROITUS

Huomautus mahdollisesta vaarallisesta ti­lanteesta, joka voi aiheuttaa vakavan ruu­miinvamman tai voi johtaa kuolemaan.

몇 VARO

Huomautus mahdollisesta vaarallisesta ti­lanteesta, joka voi aiheuttaa vähäisiä vam­moja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti­lanteesta, joka voi aiheuttaa aineellisia va­hinkoja.

Tarkoituksenmukainen käyttö

FR Classic soveltuu lattia- ja seinäpintojen
puhdistamiseen korkeapainepesuriin liitet­tynä.
Veden maksimi paine 16 MPa (160 bar).
Veden maksimi lämpötila 40 °C.
Katso tehoarvot käyttöohjeen teknisistä tie­doista ja painepesurin tyyppikilvestä.

Turvaohjeet

 VAARA

Viallinen laite aiheuttaa vahingoittumisvaa­ran. Tarkasta laitteen asianmukainen kunto
ennen työn aloittamista. Jos laitteen kunto
ei ole moitteeton, sen käyttö ei ole sallittua.
Laitetta ei saa muuttaa.

 VAARA

Pyörintävarren aiheuttama loukkaantumis­vaara. Älä koskaan tartu laitteen alle kor­keapainepesurin ollessa käynnissä.
Pyörintävarsi jatkaa pyörimistä hetken ai­kaa, kun korkeapainepesuri kytketään pois
päältä. Ennen kuin kosket laitteeseen, odo­ta kunnes pyörintävarsi pysähtyy paikoil­leen.
Epäasianmukaisesti käytettyinä suurpaine­suihkut voivat olla vaarallisia. Suihkua ei
saa suunnata ihmisiin, eläimiin, jännitteelli­siin sähkövarusteisiin tai itse laitteeseen.

Valmistelut käyttöönottoa

varten

Korkeapainesuuttimien valinta

Jotta korkeapainepesurin häiriötön toiminta
olisi mahdollista, on käytettävä sopivia kor­keapainesuuttimia.

Kuva 1, katso kansilehti

1 Suutinkoko (esimerkki)
 Lue suutinkoko painepesurin tyyppikil-

vestä.

 Valitse seuraavasta taulukosta paine-

pesurille sopiva suutinpakkaus.

Painepesu­rin suutinko­ko

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Korkeapainesuuttimien asennus /

Kuva 2, katso kansilehti

 Väännä varmistusklemmarit ruuvitaltal-

la ulos.

 Vedä suojaristikko irti.

Suutinpak­kaus

irrotus / vaihto

Suutinpak­kauksen
suutinkoko

– 1

23FI

 Aseta paikalleen / vaihda korkeapaine-

suuttimet.

 Pistä suojaristikko tappeihin.
 Paina varmistusklemmarit sisään kun-

nes ne lukkiutuvat.

Lattian puhdistaminen

Ruiskuputken kiinnitys

Kuva 3, katso kansilehti

 Kiinnitä korkeapainepesurin ruiskuputki

FR Classic:iin ja kiristä jakoavaimella
(avaimen koko 24 mm).

Käyttö

 Ohjaa pintapuhdistinta siten, että se on

tiiviisti puhdistettavaa pintaa vasten.

HUOMIO

Älä aja esillä olevien korkeuserokohtien yli!
Pintapuhdistin ei sovellu hankaamiseen
eikä harjaamiseen!
Ulkona olevat pinnat on lakaistava ennen
pintapuhdistimen käyttöä, jotta vältytään
korkeapainesuuttimien vaurioitumiselta.

Seinän puhdistaminen

Kuva 4, katso kansilehti

1 Sovitin (tilaus-nro 4.111-022.0)
2 Käsiruiskupistooli

Harjareunuksen vaihtaminen

Kuva 6, katso kansilehti

 Vedä kulunut harjareunus ulos kotelos-

ta.

 Aseta uusi harjareunus koteloon. Huo-

mioi oikea istuvuus.

Varaosat

Käytä vain alkuperäisiä tarvikkeita ja vara­osia. Ne takaavat laitteen turvallisen ja häi­riöttömän toiminnan.
Tietoja tarvikkeista ja varaosista on sivus­tolla www.kaercher.com.

 Ruuvaa sovitin liitäntään ja kiristä jako-

avaimella kiinni (avaimen koko 22).

 Ruuvaa käsiruiskupistooli sovittimeen,

suuntaa ja kiristä jakoavaimella kiinni
(avainkoko 27).

Kuva 5, katso kansilehti

 Pidä laitteen kahvasta tukevasti kiinni

seinää puhdistaessasi.

Hoito

 Suojaa laite jäätymiseltä.
 Huolehdi, ettei harjasten muoto pääse

muuttumaan säilytyksen aikana.

24 FI

– 2

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια­βάστε αυτές τις πρωτότυπες οδηγίες χρή­σης, ενεργήστε σύμφωνα με αυτές και κρα­τήστε τις για μελλοντική χρήση ή για τον
επόμενο ιδιοκτήτη.

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυ-

κλώσιμα. Μην πετάτε τη συσκευασία
στα οικιακά απορρίμματα, αλλά παραδώ­στε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανα-

κυκλώσιμα υλικά, τα οπο ία θα πρέπ ει

να παραδίδονται προς επαναχρησι­μοποίηση. Για το λόγο αυτό αποσύρετε τις
παλιές συσκευές με κατάλληλες διαδικασί­ες συγκέντρωσης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα­τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Επίπεδα ασφαλείας

 ΚΙΝΔΥΝΟΣ

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ­νο, ο οποίος μπορεί να έχει ως συνέπεια
σοβαρό ή θανάσιμο τραυματισμό.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κα­τάσταση, η οποία μπορεί να έχει ως συνέ­πεια σοβαρό ή θανάσιμο τραυματισμό.

몇 ΠΡΟΣΟΧΗ

Υπόδειξη για μι
κατάσταση, η οποία μπορεί να οδηγήσει σε
ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατά­σταση, η οποία μπορεί να έχει ως συνέπεια
υλικές ζημίες.

α ενδεχομένως επικίνδυνη

Ενδεδειγμένη χρήση

Το FR Classic είναι κατάλληλο για τον κα­θαρισμό δαπέδων και επιφανειών τοίχων
σε συνδυασμό με έναν καθαριστή υψηλής
πίεσης.
Μέγιστη πίεση νερού 16 MPa (160 bar).
Μέγιστη θερμοκρασία νερού 40 °C.

Για τις τιμές ισχύος ανατρέξτε στα Τεχνικά
Χαρακτηριστικά των οδηγιών λειτουργίας
και στην πινακίδα τύπου του καθαριστή
υψηλής πίεσης.

Υποδείξεις ασφαλείας

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από βλάβη στη συ­σκευή. Πριν από την έναρξη της εργασίας,
ελέγξτε εά
συσκευή. Εάν η κατάσταση της συσκευής
δεν είναι άριστη, η συσκευή δεν πρέπει να
χρησιμοποιηθεί.
Η συσκευή δεν πρέπει να υποστεί οποιαδή­ποτε τροποίηση.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος τραυματισμού από τον βραχίονα
περιστροφής. Μη βάζετε ποτέ τα χέρια σας
κάτω από τη συσκευή όταν λειτουργεί το
σύστημα καθαρισμού υψηλής πίεσης.
Ο βραχ
περιστρέφεται για λίγο μετά την απενεργο­ποίηση του καθαριστή υψηλής πίεσης. Πε­ριμένετε να ακινητοποιηθεί εντελώς ο βρα­χίονας περιστροφής, πριν να ξεκινήσετε
οποιαδήποτε εργασία στη συσκευή.
Οι δέσμες υψηλής πίεσης μπορεί να απο­δειχτούν επικίνδυνες σε περίπτωση μη εν­δεδειγμένης χρήσης. Η δέ
να κατευθύνεται πάνω σε άτομα, ζώα, ενερ­γοποιημένο ηλεκτρικό εξοπλισμό ή στην
ίδια τη συσκευή.

ν βρίσκε

ίονας περιστροφής εξακολουθεί να

ται σε καλή κατάσταση η

σμη δεν πρέπει

Προετοιμασία για

ενεργοποίηση

Επιλογή των ακροφυσίων υψηλής

πίεσης

Για να γίνει δυνατή η απρόσκοπτη λειτουρ­γία της συσκευής καθαρισμού υψηλής πίε­σης, θα πρέπει να χρησιμοποιήσετε το σω­στό ακροφύσιο υψηλής πίεσης.

Εικόνα 1, βλ. διπλωμένη σελίδα

1 Μέγεθος ακροφυσίων (παράδειγμα)
 Μπορείτε να δείτε το μέγεθος ακροφυ-

σίου στην πινακίδα τύπου του καθαρι­στή υψηλής πίεσης.

– 1

25EL

 Επιλέξτε το κατάλληλο σετ ακροφυσίων

για τον καθαριστή υψηλής πίεσης από
τον ακόλουθο πίνακα.

Μέγεθος
ακροφυσίου
καθαριστή
υψηλής πίε­σης

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Σετ ακροφυ­σίων

Μέγεθος
ακροφυσί­ων του σετ
ακροφυσίων

Συναρμολόγηση /

αποσυναρμολόγηση / αντικατάσταση

ακροφυσίων υψηλής πίεσης

Εικόνα 2, βλ. διπλωμένη σελίδα

 Βγάλτε το συνδετήρα ασφαλείας με ένα

κατσαβίδι.

 Τραβήξτε το προστατευτικό πλέγμα.
 Τοποθετήστε / αντικαταστήστε τα ακρο-

φύσια υψηλής πίεσης.

 Τοποθετήστε το προστατευτικό πλέγμα

στους πείρους.

 Πιέστε το συνδετήρα ασφαλείας,

ώσπου να κλειδώσει.

Καθάρισμα δαπέδων

Συναρμολόγηση του σωλήνα

ψεκασμού

Εικόνα 3, βλ. διπλωμένη σελίδα

 Συνδέστε το σωλήνα ψεκασμού του κα-

θαριστή υψηλής πίεσης στο FR Classic
και σφίξτε τον με ένα κατάλληλο κλειδί
(διάμετρος κλειδιού 24).

Χρήση

 Χρησιμοποιείτε τον καθαριστή επιφα-

νειών έτσι, ώστε να εφάπτεται πάντα
καλά με την υπό καθαρισμό επιφάνεια.

ΠΡΟΣΟΧΗ

Μην περνάτε πάνω από ανοιχτές γωνίες!
Ο καθαριστής επιφανειών δεν ενδείκνυται
για λείανση ή τρίψιμο!
Σκουπίζετε τις ελεύθερες επιφάνειες πριν τη
χρήση της συσκευής, ώστε να αποφύγετε
ενδεχόμενες βλάβες στα ακροφύσια υψη­λής πίεσης.

Καθάρισμα τοίχων

να 4, βλ. διπλωμένη σελίδα

ό

Εικ

1 Προσαρμογέας (Κωδ. παραγγελίας

4.111-022.0)

2 Πιστολέτο χειρός

 Βιδώστε τον προσαρμογέα στην σύνδε-

ση και σφίξτ ε τον μ ε το κατάλληλο κλειδί
(πλάτος κλειδιού 22).

 Βιδώστε το πιστολέτο χειρός στον προ-

σαρμογέα, ευθυγραμμίστε το και σφίξτε
το με το κατάλληλο κλειδί (πλάτος κλει­διού 27)

Εικόνα 5, βλ. διπλωμένη σελίδα

 Κατά τον καθαρισμό τοίχων, κρατάτε

σταθερα την συσκευή απο τη λαβή.

Φροντίδα

 Προστατεύετε τη συσκευή από τον πα-

γετό.

 Μην παραμορφώνετε στις βούρτσες

κατά την αποθήκευση.

Αντικατάσταση στεφάνης

βούρτσας

Εικόνα 6, βλ. διπλωμένη σελίδα

 Τραβήξτε τη φθαρμένη στεφάνη βούρ-

τσας από το περίβλημα.

 Τοποθετήστε τη νέα στεφάν η βούρτσας

στο περίβλημα. Προσέξτε τη σωστή
έδραση (ευθυγράμμιση).

Ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα
και ανταλλακτικά τα οποία διασφαλίζουν
την ασφαλή και απρόσκοπτη λειτουργία
της συσκευής.
Πληροφορίες για παρελκόμενα και ανταλ­λακτικά θα βρείτε στη διεύθυνση
www.kaercher.com.

26 EL

– 2

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu
okuyun, bu kılavuza göre davranın ve daha
sonra kullanım veya cihazın sonraki sahip­lerine vermek için bu kılavuzu saklayın.

Çevre koruma

Ambalaj malzemeleri geri dönüş-tü-

rülebilir. Ambalaj malzemelerini evini­zin çöpüne atmak yerine lütfen tekrar kullan
labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendir-

me işlemine tabi tutulması gereken

değerli geri dönüşüm malzemeleri
bulunmaktadır. Bu nedenle eski cihazları
lütfen öngörülen toplama sistemleri aracılı­ğıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi­leceğiniz adres:

www.kaercher.com/REACH

Tehlike kademeleri

 TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme
neden olan direkt bir tehlikeye yönelik uya­rı.

몇 UYARI

Ağır bedensel yaralanmalar ya da ölüme
neden olabilecek olası tehlikeli bir duruma
yönelik uyarı.

몇 TEDBIR

Hafif yaralanmalara neden olabilecek olası
tehlikeli bir duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası
tehlikeli bir duruma yönelik uyarı.

Kurallara uygun kullanım

FR Classic, bir yüksek basınçlı temizleyici
ile bağlantılı olarak zemin ve duvar yüzey­lerinin temizlenmesi için uygundur.
Maksimum su basıncı 16 MPa (160 bar).
Maksimum su sıcaklığı 40 °C.
Performans değerleri için işletme kılavu­zundaki teknik bilgiler ve yüksek basınçlı
temizleyicinin tip etiketine bakın.

Güvenlik uyarıları

 TEHLIKE

Arızalı cihaz nedeniyle yaralanma tehlikesi.
Çalışmaya başlamadan önce, cihazın ku­rallara uygun durumda olup olmadığınız
kontrol edin. Cihaz kusursuz durumda de­ğilse, kullanılmamalıdır.
Cihaz üzerinde değişiklikler yapılmamalı-

ır.

d

IKE

 TEH

Rotasyon kolu nedeniyle yaralanma tehli­kesi. Yüksek basınçlı temizleyici çalışırken
kesinlikle cihazın altından tutmayın.
Rotasyon kolu, yüksek basınçlı temizleyici
kapatıldıktan sonra kısa süre çalışmaya
devam eder. Cihazdaki çalışmalardan önce
rotasyon kolunun durmasını bekleyin.
Yüksek basınçlı tazyik doğru kullanılmadığı
zaman tehlikeli olabilir. Tazyik insanlara,
hayvanlara, elektrikli aletlere ve makinenin
kendisine doğru tutulmamalıdır.

L

İşletime alma hazırlıkları

Yüksek basınç memelerinin

seçilmesi

Yüksek basınçlı temizleyicinizle arızasız bir
çalışmanın mümkün olması için, uygun
yüksek basınçlı memeler kullanmalısınız.

Resim 1, Bkz. Diğer sayfa

1 Meme büyüklüğü (örnek)
 Meme büyüklüğünü, yüksek basınçlı te-

mizleyicinin tip etiketinden okuyun.

 Yüksek basınçlı temizleyiciye uygun

meme paketini aşağıdaki tablodan se­çin.

Yüksek ba­sınçlı temiz­leyici meme
büyüklüğü

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Meme paketi Meme bü-

yüklüğü
Meme paketi

– 1

27TR

Yüksek basınç memelerinin

takılması/sökülmesi/değiştirilmesi

Resim 2, Bkz. Diğer sayfa

 Emniyet mandalını bir tornavidayla dı-

şarı doğru kanırtın.

 Koruyucu ızgarayı çekin.
 Yüksek basınç memelerini takın / değiş-

tirin.

 Koruyucu ızgarayı muyluya takın.
 Kilitlenene kadar emniyet mandalını

içeri bastırın.

Zemin temizliği

Çelik borunun takılması

Resim 3, Bkz. Diğer sayfa

 Yüksek basınçlı temizleyicinin püskürt-

me borusunu FR Classic'e bağlayın ve
cıvata anahtarıyla (anahtar genişliği 24)
sıkın.

Kullanım

 Yüzey temizleyiciyi, temizlenecek yüze-

ye iyice dayanacak şekilde kılavuzlayın.

DIKKAT

Açıktaki köşelerde sürmeyin!
Yüzey temizleyicisi ovalamak ya da fırçala-
mak için uygun değildir!
Yüksek basınç memelerinin zarar görmesi­ni önlemek için, yüzey temizleyicisini kul­lanmadan önce açıktaki yüzeyleri süpürün.

Temizlik

 Cihazı donmaya karşı koruyun.
 Depolama sırasında fırçayı deforme et-

meyin.

Kıl çarkının değiştirilmesi

Resim 6, Bkz. Diğer sayfa

 Kullanılmış kıl çarkını muhafazadan dı-

şarı çekin.

 Yeni kıl çarkını muhafazaya yerleştirin.

Doğru (bağlantılı şekilde) oturmasına
dikkat edin.

Yedek parçalar

Sadece orijinal aksesuarlar ve orijinal ye­dek parçalar kullanın; cihazın güvenli şekil­de ve arızasız işletilmesini garantilerler.
Aksesuarlar ve yedek parçalar hakkında
bilgi için sitemizi ziyaret edin: www.kaerc­her.com.

Duvar temizliği

Resim 4, Bkz. Diğer sayfa

1 Adaptör (Sipariş No. 4.111-022.0)
2 El püskürtme tabancası

 Adaptörü bağlantıya vidalayın ve İngiliz

anahtarıyla sıkın (anahtar genişliği 22).

 El püskürtme tabancasını adaptöre vi-

dalayın, hizalayın ve İngiliz anahtarıyla
sıkın (anahtar genişliği 27).

Resim 5, Bkz. Diğer sayfa

 Duvar temizliği sırasında cihazı tuta-

maktan tutun.

28 TR

– 2

Перед первым применением

вашего прибора прочитайте
эту оригинальную инструкцию по эксплу­атации, после этого действуйте соответ­ственно и сохраните ее для дальнейше­го пользования или для следующего
владельца.

Защита окружающей среды

Упаковочные материалы пригодны

для вторичной обработки. Поэтому
не выбрасывайте упаковку вместе с до­машними отходами, а сдайте ее в один
из пунктов приема вторичного сырья.

Старые приборы содержат ценные

перерабатываемые материалы,

подлежащие передаче в пункты
приемки вторичного сырья. Поэтому ути­лизируйте старые приборы через соот­ветствующие системы приемки отходов.

Инструкции по применению компо­нентов (REACH)

Актуальные сведения о компонентах
приведены на веб-узле по следующему
адресу:

www.kaercher.com/REACH

Степень опасности

 ОПАСНОСТЬ

Указание относительно непосредст­венно грозящей опасности, которая
приводит к тяжелым увечьям или к
смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

Указание относительно возможной по­тенциально опасной ситуации, кото­рая может привести к тяжелым уве­чьям или к смерти.

몇 ОСТОРОЖНО

Указание на потенциально опасную си-

жет п

туацию, которая мо
получению легких травм.

ВНИМАНИЕ

Указание относительно возможной по­тенциально опасной ситуации, кото­рая может повлечь материальный
ущерб.

ривести к

Использование по

назначению

Устройство FR Classic приспособлено
для чистки поверхностей полов и стен в
сочетании с моечным аппаратом высо­кого давления.
Максимальное давление воды состав­ляет 16 Mпа (160 бар).
Максимальная температура воды 40 °C.
Производительность см. в разделе "Тех­нические данные" инструкции по эксплу­атации и на заводской табличке моечно­го аппарата высокого давления.

Указания по технике

безопасности

 ОПАСНОСТЬ

Опасность получения травмы от неи­справного устройства. Перед началом
работы проверить его надлежащее со­стояние. Если состояние устройства
не является безупречным, использо­вать его не разре
Запрещается п
изменения прибора.

 ОПАСНОСТЬ

Опасность получения травмы от вра­щающегося рычага. Запрещается
браться за нижнюю часть устройство
во время работы моечного аппарата
высокого давления.
Вращающийся рычаг после отключе­ния моечного аппарата высокого дав­ления еще некоторое время продолжа­ет вращаться. Перед проведением ра­бот с устро
остановки вращающегося рычага.
Струи под высоким напором при ненад­лежащем пользовании могут быть
опасными. Струю нельзя направлять
на людей, животных, работающее
электрическое оборудование или на
само устройство.

шается.

роизводить какие-либо

йством дождаться

полной

– 1

29RU

Приготовления к вводу в

эксплуатацию

Выбор форсунки

Чтобы обеспечить бесперебойную рабо­ту Вашего моющего аппарата, нужно ис­пользовать подходящие форсунки.

Фото 1, см. страницу суперобложки

1 Величина форсунки (пример)
 Величина форсунки указана в завод-

ской табличке моечного аппарата
высокого давления.

 Выбрать подходящий пакет форсу-

нок для моечного аппарата высокого
давления из следующей таблицы.

Размер фор­сунки Моеч­ный аппа­рат высоко­го давления

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Пакет фор­сунок

Размер
форсунки
Пакет фор­сунок

Установка/демонтаж/замена

форсунок высокого давления

Фото 2, см. страницу суперобложки

 Выдавить предохранительный за-

жим при помощи отвертки.

 Удалить защитную сетку.
 Установить/заменить форсунки вы-

сокого давления.

 Надеть на цапфу защитную сетку.
 Вдавить предохранительный зажим

до фиксации.

Чистка пола

Установка струйной трубки

Фото 3, см. страницу суперобложки

 Струйную трубку моечного аппарата

высокого давления подключить к FR
Classic и затянуть гаечным ключом
(ширина ключа 24).

Использование

 Устройство для очистки поверхно-

стей ввести таким образом, чтобы

оно плотно прилегало к очищаемой
поверхности.

ВНИМАНИЕ

Не направлять в пустые углы!
Устройство для очистки плоских по­верхностей не предназначено для на­тирания или черновой обработки!
Во избежание повреждения форсунок
высокого давления, перед применением
устройства для чистки плоских повер-

сти необ-

хностей свободные пове
ходимо подмести.

рхно

Чистка стен

Фото 4, см. страницу суперобложки

1 Адаптер (№ заказа 4.111-022.0)
2 Ручной пистолет-распылитель

 Навинтить адаптер на соединение и

затянуть гаечным ключом (ширина
ключа 22).

 Навинтить ручной пульверизатор на

адаптер и затянуть гаечным ключом
(ширина ключа 27)

Фото 5, см. страницу суперобложки

 Прибор при чистке стен держать за

ручку.

Уход

 Защищать прибор от мороза.
 При хранении не деформировать

щетину щетки.

Замена щетины

Фото 6, см. страницу суперобложки

 Извлечь изношенную щетину из кор-

пуса.

 Установить новую щетину в корпус.

Обращать внимание на правильную
посадку (заподлицо).

Запасные части

Используйте оригинальные принадлеж­ности и запчасти — только они гаранти­руют безопасную и бесперебойную ра­боту устройства.
Информацию о принадлежностях и за­пчастях вы можете найти на сайте
www.kaercher.com.

30 RU

– 2

A készülék első használata előtt

olvassa el ezt az eredeti hasz­nálati utasítást, ez alapján járjon el és tart­sa meg a későbbi használatra vagy a kö­vetkező tulajdonos számára.

Környezetvédelem

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanyago­kat a háztartási szemétbe, hanem gondos­kodjék azok újrahasznosításról.

A régi készülékek értékes újrahasz-

nosítható anyagokat tartalmaznak,

amelyeket tanácsos újra felhasznál­ni. Ezért a régi készülékeket az arra alkal­mas gyűjtőrendszerek igénybevételével ár­talmatlanítsa!

Megjegyzések a tartalmazott anyagok­kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya­gokkal kapcsolatosan a következő címen
talál:

www.kaercher.com/REACH

Veszély fokozatok

 VESZÉLY

Közvetlenül fenyegető veszélyre való fi­gyelmeztetés, amely súlyos testi sérülés­hez vagy halálhoz vezet.

몇 FIGYELMEZTETÉS

Lehetséges veszélyes helyzetre való fi­gyelmeztetés, amely súlyos testi sérülés­hez vagy halálhoz vezethet.

몇 VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes
helyzetre, amely könnyű sérüléshez vezet­het.

FIGYELEM

Lehetséges veszélyes helyzetre való fi­gyelmeztetés, amely anyagi kárhoz vezet­het.

Rendeltetésszerű használat

Az FR Classic egy magasnyomású tisztító­berendezéssel együtt padló- és falfelületek
tisztítására alkalmas.
Maximális víznyomás 16 MPa (160 bar).
Maximális vízhőmérséklet 40 °C.

A teljesítmény értékeket lásd a használati
utasítás "Műszaki adatok" részében, és a
magasnyomású tisztító típus tábláján.

Biztonsági tanácsok

 VESZÉLY

Sérülésveszély meghibásodott készülék ál­tal. Munka előtt ellenőrizze a készülék sza­bályszerű állapotát. Ha a készülék állapota
nem kifogástalan, akkor nem szabad hasz­nálni.
A készüléken nem szabad változtatásokat
végrehajtani.

 VESZÉLY

Sérülésveszély a rotációs kar által. Soha
ne nyúljon működő magasnyomású tisztí­tógép esetében a készülék alá.
A rotációs kar a magasnyomású tisztítóbe­rendezés kikapcsolása után is tovább forog
még egy rövid ideig. A készüléken való
munka előtt várja meg, amíg a rotációs kar
megáll.
Szakszerűtlen használat esetén a magas­nyomású vízsugár veszélyes lehet. A víz­sugarat soha ne irányítsa személyek, álla­tok, aktív elektromos szerelvények vagy
maga a készülék felé.

Előkészületek az

üzembevételhez

A nagynyomású fúvókák

kiválasztása

A nagynyomású tisztítóval történő, hiba­mentes üzemeltetéshez megfelelő nagy­nyomású fúvókákat kell használni.

1. ábra, lásd a borító oldalon

1 Fúvókanagyság (példa)
 A fúvóka nagyságát a magasnyomású

tisztító típustáblájáról leolvasni.

 A következő táblázatból kiválasztani a

magasnyomású tisztítóhoz alkalmas fú­vókacsomagot.

– 1

31HU

Magasnyo­mású tisztí­tóberende­zés fúvóka­nagysága

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Fúvóka cso­mag

Fúvóka­nagyság Fú­vóka cso­mag

Magasnyomású fúvókák

felszerelése / leszerelése / cseréje

2. ábra, lásd a borító oldalon

 A biztosítókapcsot egy csavarhúzóval

kiemelni.

 A védőrácsot levenni.
 Helyezze be / cserélje ki a magasnyo-

mású fúvókákat.

 A védőrácsot a csapokra helyezni.
 Nyomja be a biztosítókapcsot, amíg be-

kattan.

Padlótisztítás

Sugárcső felszerelése

3. ábra, lásd a borító oldalon

 Kapcsolja a magasnyomású tisztítóbe-

rendezés sugárcsövét az FR Classic­hoz és csavarkulccsal (24-es kulcs mé­ret) húzza meg.

Alkalmazás

 A felülettisztítót úgy vezesse, hogy szo-

rosan a tisztítandó felületre feküdjön.

FIGYELEM

A kiálló sarkokat el kell kerülni!
A felülettisztító nem alkalmas súrolásra
vagy dörzsölésre!
Szabad felületeket a felülettisztító haszná­lata előtt fel kell seperni, hogy elkerülje a
magasnyomású fúvókák sérülését.

Faltisztítás

4. ábra, lásd a borító oldalon

1 Adapter (megrendelési szám 4.111-

022.0)

2 Kézi szórópisztoly

 Az adaptert csavarja rá a csatlakozásra

és csavarkulccsal (22-es kulcs méret)
húzza meg.

 A kézi szórópisztolyt csavarja rá az

adapterre, állítsa be és csavarkulccsal
(27-es kulcs méret) húzza meg.

5. ábra, lásd a borító oldalon

 A készüléket faltisztítás esetén a mar-

kolatnál fogja meg.

Ápolás

 A készüléket fagy ellen védje.
 A kefék a tárolásnál ne deformálódja-

nak.

Kefekoszorú cseréje

6. ábra, lásd a borító oldalon

 Húzza ki a használt kefekoszorút a ház-

ból.

 Helyezze be a házba az új kefekoszo-

rút. Ügyeljen a helyes ülésre (egy vo­nalban).

Alkatrészek

Kizárólag eredeti tartozékokat és eredeti
pótalkatrészeket alkalmazzon, mivel ezek
szavatolják a készülék biztonságos és za­varmentes üzemét.
A tartozékokkal és pótalkatrészekkel kap­csolatos információkat a www.ka­ercher.com oldalon olvashatja.

32 HU

– 2

Před prvním použitím svého za-

řízení si přečtěte tento původní
návod k používání, řiďte se jím a uložte jej
pro pozdější použití nebo pro dalšího maji­tele.

Ochrana životního prostředí

Obalové materiály jsou recyklovatel-

né. Obal nezahazujte do domácího
odpadu, nýbrž jej odevzdejte k opětovné­mu zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte
proto staré přístroje ve sběrnách k tomuto
účelu určených.

Informace o obsažených látkách (RE­ACH)

Aktuální informace o obsažených látkách
naleznete na adrese:

www.kaercher.com/REACH

Stupně nebezpečí

 NEBEZPEČÍ

Upozornění na bezprostředně hrozící ne­bezpečí, které vede k těžkým fyzickým zra­něním nebo k usmrcení.

몇 VAROVÁNÍ

Upozornění na potencionálně nebezpeč-
nou situaci, která by mohla vést k těžkým
fyzickým zraněním nebo usmrcení.

몇 UPOZORNĚNÍ

Upozornění na případnou nebezpečnou si­tuaci, která může vést k lehkým fyzickým
zraněním.

POZOR

Upozornění na potenciálně nebezpečnou
situaci, která může mít za následek poško­zení majetku.

Správné používání

FR Classic je vhodný k čištění podlah a zdí
ve spojení s vysokotlakým čističem.
Maximální tlak vody 16 MPa (160 bar).
Maximální teplota vody 40 °C.
Hodnoty výkonu naleznete v technických
parametrech provozního návodu a na typo­vém štítku vysokotlakého čističe.

Bezpečnostní pokyny

 NEBEZPEČÍ

Nebezpečí poranění v př
př

ístroje. Před započetím prací zkont rolujte
řádný stav. Pokud stav přístroje není bez
závady, nesmí se používat.
Na přístroji neprovádějtě žádné úpravy.

 NEBEZPEČÍ

Nebezpečí úrazu otočným ramenem. Při
zapnutém vysokotlakém čističi nikdy nesa­hejte pod přístroj.
Otočné rameno se ještě chvíli po vypnutí
vysokotlakého čističe otáčí. Před pracemi
na přístroji vyčkejte do zastavení otočného
ramene.
Vysokotlaké vodní paprsky mohou být při
neodborném používání nebezpečné. Vyso­kotlakým vodním paprskem se nesmí mířit
na osoby, zvířata, elektrickou výstroj pod
napětím ani na zařízení samotné.

ípadě va

dného

Přípravy k uvedení do

provozu

Výběr vysokotlakých trysek

Aby byl možný bezporuchový provoz vyso­kotlakého čističe, je nutné používat vhodné
vysokotlaké trysky.

Obrázek 1, viz přebal

1 Velikost trysky (příklad)
 Velikost trysky lze zjistit na typovém

štítku vysokotlakého čističe.

 V tabulce zvolte sadu trysek vhodnou

pro vysokotlaký čistič.

Velikost
trysky vyso­kotlaký čis­tič

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Svazek try­sek

Velikost try­sek v sadě

– 1

33CS

Montáž / demontáž / výměna

vysokotlakých trysek

Obrázek 2, viz přebal

 Bezpečnostní svorku vyšroubujte po-

mocí šroubováku.

 Sejměte ochrannou mříž.
 Nasazení / výměna vysokotlakých try-

sek.

 Nasaďte ochrannou mříž na čepy.
 Bezpečnostní svorku zatlačte tak, aby

zaskočila.

Čištění podlahy

Montáž proudnice

Obrázek 3, viz přebal

 Připojte rozprašovací trubku vysokotla-

kého čističe na FR Classic a utáhněte
šroubovým klíčem (velikost klíče 24).

Použití

 Posouvejte čistič ploch tak, aby přiléhal

těsně k očišťované ploše.

POZOR

Nepřejíždějte volně ležící hrany!
Čistič ploch se nehodí na hrubé mytí či drh-

nutí!
Volné plochy před použitím čističe ploch
zameťte, abyste předešli poškození vyso­kotlakých trysek.

Čištění zdi

Obrázek 4, viz přebal

1 Adaptér (obj. č. 4.111-022.0)
2 Ruční stříkací pistole

Péče

 Přístroj chraňte před mrazem.
 Štětiny při skladování nedeformujte.

Výměna věnce kartáčů

Obrázek 6, viz přebal

 Opotřebovaný věnec kartáčů vytáhněte

z krytu.

 Na kryt nasaďte nový věnec kartáčů.

Dbejte na správné usazení (zarovna­né).

Náhradní díly

Používejte pouze originální příslušenství a
originální náhradní díly, ty poskytují záruku
bezpečného a bezporuchového provozu
přístroje.
Informace o příslušenství a náhradních dí­lech naleznete na adrese www.kaer­cher.com.

 Adaptér našroubujte na konec a utáh-

něte šroubovým klíčem (velikost klíče

22).

 Ruční stříkací pistoli našroubujte na

adaptér, seřiďte a utáhněte šroubovým
klíčem (velikost klíče 27).

Obrázek 5, viz přebal

 Přístroj držte při čištění zdí za držadlo.

34 CS

– 2

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo­dilo za uporabo, ravnajte se po njem in
shranite ga za morebitno kasnejšo uporabo
ali za naslednjega lastnika.

Varstvo okolja

Embalažo je mogoče reciklirati. Pro-

simo, da embalaže ne odlagate med
gospodinjski odpad, pač pa jo oddajte v po­novno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za nadalj-

njo predelavo. Zato stare naprave za­vrzite s pomočjo ustreznih zbiralnih siste­mov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete
na:

www.kaercher.com/REACH

Stopnje nevarnosti

 NEVARNOST

Opozorilo na neposredno nevarnost, ki
vodi do težkih telesnih poškodb ali smrti.

몇 OPOZORILO

Opozorilo na možno nevarno situacijo, ki
lahko vodi do težkih telesnih poškodb ali
smrti.

몇 PREVIDNOST

Opozorilo na možno nevarno situacijo, ki
lahko vodi do lažjih poškodb.

POZOR

Opozorilo na možno nevarno situacijo, ki
lahko vodi do premoženjskih škod.

Namenska uporaba

FR Classic je primeren za čiščenje talnih in
stenskih površin v povezavi z visokotlačnim
čistilnikom.
Maksimalni pritisk vode 16 MPa (160 bar).
Maksimalna temperatura vode 40 °C.
Za vrednosti moči glejte Tehnične podatke
v navodilu za uporabo in tipsko tablico viso­kotlačnega čistilnika.

Varnostna navodila

 NEVARNOST

Nevarnost poškodb zaradi okvarjene na­prave. Pred začetkom del napravo preveri­te glede pravilnega stanja. Če stanje na­prave ni brezhibno, je ne smete uporabljati.
Na napravi ne smete izvajati nikakršnih
sprememb.

 NEVARNOST

Nevarnost poškodb zaradi vrtljive ročice.
Nikoli ne segajte pod visokotlačni čistilnik,
kadar je vklopljen.
Vrtljiva ročica se po izklopu visokotlačnega
čistilnika kratek čas še naprej vrti. Pred de­lom na napravi počakajte, da se vrtljiva ro­čica ustavi.
Visokotlačni curki so lahko pri nestrokovni
uporabi nevarni. Curka se ne sme usmerjati
v osebe, živali, aktivno električno opremo
ali na samo napravo.

Priprave za zagon

Izbor visokotlačnih šob

Za omogočanje nemotenega dela z vašim
visokotlačnim čistilcem, morate uporabiti
primerne visokotlačne šobe.

Slika 1, glejte stran ovitka

1 Velikost šobe (primer)
 Velikost šobe odčitajte s tipske tablice

visokotlačnega čistilnika.

 Paket šob, ki ustreza visokotlačnemu

čistilniku, izberite iz naslednje tabele.

Velikost
šobe visoko­tlačnega či­stilnika

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Montaža / demontaža / zamenjava

Slika 2, glejte stran ovitka

 Varnostno sponko privzdignite z izvija-

čem.

 Odstranite zaščitno mrežico.

Paket šob Velikost

šobe paketa
šob

visokotlačne šobe

– 1

35SL

 Vstavljanje / zamenjava visokotlačne

šobe

 Zaščitno mrežico nataknite na zatič.
 Pritisnite varnostno sponko, dokler se

ne zaskoči.

Čiščenje tal

Montiranje brizgalne cevi

Slika 3, glejte stran ovitka

 Brizgalno cev visokotlačnega čistilnika

nataknite na FR Classic in jo z vijačnim
ključem (zev 24) trdno pritegnite.

Uporaba

 Površinski čistilnik vodite tako, da tesno

nalega na površino, ki jo je potrebno
očistiti.

POZOR

Ne vozite čez prostostoječe vogale!
Površinski čistilnik ni primeren za strganje
ali ribanje!
Proste površine pred uporabo površinske­ga čistilnika pometite, da preprečite po­škodbe visokotlačnih šob.

Čiščenje sten

Slika 4, glejte stran ovitka

1 Adapter (Naroč. št. 4.111-022.0)
2 Ročna brizgalna pištola

Zamenjava venca dlačic

Slika 6, glejte stran ovitka

 Izrabljen venec dlačic izvleite iz ohišja.
 V ohišje vstavite nov venec dlačic. Pa-

zite na pravilno nasedanje (izravnano).

Nadomestni deli

Uporabljajte samo originalen pribor in origi­nalne nadomestne dele, ki zagotavljajo var­no in nemoteno delovanje naprave.
Informacije o priboru in nadomestnih delih
najdete na www.kaercher.com.

 Adapter privijte na priključek in ga z vi-

jačnim ključem trdno pritegnite (zev 22).

 Ročno brizgalno pištolo privijte na

adapter, jo naravnajte in z vijačnim klju­čem trdno pritegnite (zev 27).

Slika 5, glejte stran ovitka

 Pri čiščenju sten napravo trdno držite

za ročaj.

Nega

 Napravo zaščitite pred zmrzaljo.
 Pazite, da se ščetine pri skladiščenju ne

deformirajo.

36 SL

– 2

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi­nalną instrukcję obsługi, postępować we­dług jej wskazań i zachować ją do później­szego wykorzystania lub dla następnego
użytkownika.

Ochrona środowiska

Materiały użyte do opakowania nada-

ją się do recyklingu. Opakowania nie
należy wrzucać do zwykłych pojemników
na śmieci, lecz do pojemników na surowce
wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego powo­du należy usuwać zużyte urządzenia za
pośrednictwem odpowiednich systemów
utylizacji.

Wskazówki dotyczące składników (RE­ACH)

Aktualne informacje dotyczące składników
znajdują się pod:

www.kaercher.com/REACH

Stopnie zagrożenia

 NIEBEZPIECZEŃSTWO

Wskazówka dot. bezpośredniego zagroże-
nia, prowadzącego do ciężkich obrażeń
ciała lub do śmierci.

몇 OSTRZEŻENIE

Wskazówka dot. możliwie niebezpiecznej
sytuacji, mogącej prowadzić do ciężkich
obrażeń ciała lub śmierci.

몇 OSTROŻNIE

Wskazówka dot. możliwie niebezpiecznej
sytuacji, która może prowadzić do lekkich
zranień.

UWAGA

Wskazówka dot. możliwie niebezpiecznej
sytuacji, która może prowadzić do szkód
materialnych.

Użytkowanie zgodne z

przeznaczeniem

FR Classic nadaje się do czyszczenia po­wierzchni podłóg i ścian przy użyciu myjki
wysokociśnieniowej.

Maksymalne ciśnienie wody 16 MPa (160
bar).
Maksymalna temperatura wody 40°C.

jność, p

Wyda
strukcji obsługi i tabliczka znamionowa
myjki wysokociśnieniowej.

atrz dane techniczne w in-

Wskazówki bezpieczeństwa

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia przez uszko­dzone urządzenie. Przed rozpoczęciem
pracy sprawdzić, czy stan urządzenia jest
właściwy. Jeżeli stan urządzenia budzi wąt­pliwości, nie wolno go używać.
Nie należy dokonywać żadnych modyfikacji
urządzenia.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia przez ramię
obrotowe. Nigdy nie wkładać rąk pod urzą-
dzenie, gdy jest włączona jest myjka wyso­kociśnieniowa.
Ramię obrotowe obraca się jeszcze przez
moment po wyłączeniu myjki wysokociś-
nieniowej. Przed przystąpieniem do prac
odczekać, aż ramię obrotowe przestanie
się obracać.
W przypadku niewłaściwego użycia stru-

eń w

ody pod ciśnieniem może być nie-

mi
bezpieczny. Nie wolno kierować strumienia
na ludzi, zwierzęta, czynny osprzęt elek­tryczny ani na samo urządzenie.

Przygotowania do

uruchomienia

Wybór dysz wysokociśnieniowych

Aby zapewnić bezusterkowe działanie wy­sokociśnieniowego urządzenia czyszczą­cego, należy używać odpowiedniej dyszy
wysokociśnieniowej.

Rys. 1, patrz strona okładki

1 Wielkość dyszy (przykład)
 Odczytać wielkość dyszy na tabliczce

znamionowej myjki wysokociśnienio­wej.

 Z poniższej tabeli wybrać zestaw dysz

pasujący do myjki wysokociśnieniowej.

– 1

37PL

Wielkość dy­szy myjki
wysokociś­nieniowej

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Zestaw dysz Wielkość

dysz w ze­stawie

Montaż / demontaż / wymiana dysz

wysokociśnieniowych

Rys. 2, patrz strona okładki

 Wycisnąć klamrę zabezpieczającą za

pomocą śrubokrętu.

 Zdjąć siatkę ochronną.
 Założyć / wymienić dysze wysokociś-

nieniowe.

 Założyć siatkę ochronną na czopy.
 Wcisnąć klamrę zabezpieczającą aż do

zatrzaśnięcia.

Czyszczenie podłóg

Montaż lancy

Rys. 3, patrz strona okładki

 Przyłączyć lancę myjki wysokociśnie-

niowej do FR Classic i dokręcić klu­czem płaskim (rozwartość klucza 24).

Zastosowanie

 Oczyszczacz powierzchniowy prowa-

dzić w taki sposób, by przylegał ściśle
do czyszczonej powierzchni.

UWAGA

Nie prowadzić przystawki po krawędziach!
Oczyszczacz powierzchniowy nie jest przy­stosowany do szorowania powierzchni!
Zamieść wolne powierzchnie przed uży-
ciem oczyszczacza powierzchniowego,
aby uniknąć uszkodzenia dysz wysokociś-
nieniowych.

Czyszczenie ścian

Rys. 4, patrz strona okładki

1 Adapter (nr kat. 4.111-022.0)
2 Ręczny pistolet natryskowy

 Nakręcić złączkę na przyłącze i dociąg-

nąć kluczem płaskim (rozwartość klu­cza 22).

 Nakręcić pistolet natryskowy na złącz-

kę, wyrównać i dociągnąć kluczem pła­skim (rozwartość klucza 27).

Rys. 5, patrz strona okładki

 Podczas czyszczenia ścian trzymać

urządzenie za uchwyt.

Konserwacja

 Urządzenie chronić przed mrozem.
 Nie odkształacać szczotek podczas

składowania.

Wymiana wieńca

szczotkowego

Rys. 6, patrz strona okładki

 Wyjąć zużyty wieniec szczotkowy z

obudowy.

 Założyć nowy wieniec szczotkowy w

obudowę. Zwrócić uwagę na właściwe
(ścisłe) osadzenie.

Części zamienne

Stosować tylko oryginalne akcesoria i czę­ści zamienne, które gwarantują niezawod­ną i bezusterkową eksploatację przyrządu.
Informacje dotyczące akcesoriów i części
zamiennych można znaleźć na stronie in­ternetowej www.kaercher.com.

38 PL

– 2

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţiu­nil original, respectaţi instrucţiunile cuprin­se în acesta şi păstraţi-l pentru întrebuinţa­rea ulterioară sau pentru următorii pose­sori.

Protecţia mediului

înconjurător

Materialele de ambalare sunt recicla-

bile. Ambalajele nu trebuie aruncate
în gunoiul menajer, ci trebuie duse la un
centru de colectare şi revalorificare a deşe­urilor.

Aparatele vechi conţin materiale reci-

clabile valoroase, care pot fi supuse

unui proces de revalorificare. Din
acest motiv, vă rugăm să apelaţi la centrele
de colectare abilitate pentru eliminarea
aparatelor vechi.

Observaţii referitoare la materialele con­ţinute (REACH)

Informaţii actuale referitoare la materialele
conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

Trepte de pericol

 PERICOL

Indicaţie referitoare la un pericol iminent,
care duce la vătămări corporale grave sau
moarte.

몇 AVERTIZARE

Indicaţie referitoare la o posibilă situaţie pe­riculoasă, care ar putea duce la vătămări
corporale grave sau moarte.

몇 PRECAUŢIE

Indică o posibilă situaţie periculoasă, care ar
putea duce la vătămări corporale uşoare.

ATENŢIE

Indicaţie referitoare la o posibilă situaţie pe­riculoasă, care ar putea duce la pagube
materiale.

Utilizarea corectă

FR Classic este conceput pentru curăţarea
podelelor şi a pereţilor împreună cu un apa­rat de curăţat sub presiune.
Presiune maximă apă 16 MPa (160 bari).
Temperatură maximă apă 40 °C.

Pentru valorile de putere vezi Datele tehni­ce din manualul de utilizare şi plăcuţa de tip
a aparatului de curăţat sub presiune.

Măsuri de siguranţă

 PERICOL

Pericol de accidentare din cauza aparatului
defect. Înainte de a începe lucrul, verificaţi
dacă starea aparatului este corespunză-
toare. Dacă starea aparatului nu este ire­proşabilă, el nu trebuie utilizat.
Nu efectuaţi modificări ale aparatului.

 PERICOL

Pericol de accidentare din cauza braţului
rotativ. Nu introduceţi mâna sub aparat
când aparatul de curăţat sub presiune este
în funcţiune.
Braţul rotativ se mai roteşte puţin după ce
aparatul de curăţat sub presiune este oprit.
Înainte de a efectua lucrări la aparat, aştep-
taţi până când braţul rotativ se opreşte.
Jeturile sub presiune pot fi periculo ase în
cazul utilizării neconforme. Jetul nu trebuie
îndreptat spre persoane, animale, echipa­mente electrice active sau asupra aparatu­lui însuşi.

Pregătiri pentru punerea în

funcţiune

Alegerea duzelor de înaltă presiune

Pentru o funcţionare fără probleme a cură­ţătorului dumneavoastră, este necesară fo­losirea de duze de înaltă presiune cores­punzătoare.

Figura 1, vezi coperta

1 Mărime duză (exemplu)
 Citiţi mărimea duzei de pe plăcuţa de tip

al aparatului de curăţat sub presiune.

 Sele

Mărime duză
aparat de cu­răţat sub
presiune

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

ctaţi pachetul de duze corespunză­paratului de curăţat sub presiune.

tor a

Pachet de
duze

Mărime duză
pachet de
duze

– 1

39RO

Montarea/ demontarea / schimbarea

duzelor de înaltă presiune

Figura 2, vezi coperta

 Scoateţi afară clema de siguranţă cu o

şurubelniţă

 Scoateţi grilajul de protecţie.
 Introducerea / schimbarea duzelor de

înaltă presiune.

 Aşezaţi grilajul de protecţie pe cepuri.
 Împingeţi clema de siguranţă spre inte-

rior, până se fixează.

Curăţarea podelei

Montarea lancei

Figura 3, vezi coperta

 Prindeţi lancea aparatului de curăţat

sub presiune de FR Classic şi strângeţi­o cu o cheie potrivită (de 24).

Domenii de utilizare

 Conduceţi curăţitorul de suprafeţe în

aşa fel, să se aşeze etanş pe suprafeţe­le care urmează să fie curăţate.

ATENŢIE

Nu treceţi aparatul peste muchii libere !
Aparatul de curăţat suprafeţe nu este potri­vit pentru lustruiri sau şlefuiri!
Măturaţi suprafeţele libere înaintea utilizării
aparatului de curăţat suprafeţe pentru a
evita defectarea duzelor de înaltă presiune.

Îngrijirea

 Feriţi aparatul de îngheţ.
 Aveţi grijă ca perii să nu se deformeze

în timpul depozitării.

Schimbarea inelului cu perie

Figura 6, vezi coperta

 Trageţi inelul cu perie uzat din suport.
 Introduceţi noul inel cu perie în suport.

Ţineţi cont de poziţia corectă (compac­tă).

Piese de schimb

Utilizați doar accesorii și piese de schimb
originale; acestea oferă garanția unei
funcționări sigure și fără defecțiuni a apara­tului.
Informații referitoare la accesorii și piese de
schimb se găsesc la adresa www.kaer­cher.com.

Curăţarea pereţilor

Figura 4, vezi coperta

1 Adaptor (nr. de comandă 4.111-022.0)
2 Pistol manual de stropit

 Înşurubaţi adaptorul pe racord şi strân-

geţi-l cu o cheie de 22.

 Înşurubaţi pistolul manual de stropit pe

adaptor, reglaţi-i poziţia şi strângeţi-l cu
o cheie de 27.

Figura 5, vezi coperta

 Când curăţaţi pereţi, ţineţi aparatul de

mâner.

40 RO

– 2

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô­vodný návod na použitie, konajte podľa
neho a uschovajte ho pre neskoršie použi­tie alebo pre ďalšieho majiteľa zariadenia.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo nevyha­dzujte do komunálneho odpadu, ale odo­vzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnot-

né recyklovateľné látky, ktoré by sa

mali opät' zužitkovat'. Staré zariade­nia preto láskavo odovzdajte do vhodnej
zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

Stupne nebezpečenstva

 NEBEZPEČENSTVO

Upozornenie na bezprostredne hroziace
nebezpečenstvo, ktoré môže spôsobiť váž­ne zranenia alebo smrť.

몇 VÝSTRAHA

Upozornenie na možnú nebezpečnú situ­áciu, ktorá by mohla viesť k vážnemu zra-
neniu alebo smrti.

몇 UPOZORNENIE

Upozornenie na možnú nebezpečnú situ­áciu, ktorá by mohla viesť k ľahkým zrane­niam.

POZOR

Pozornenie na možnú nebezpečnú situ­áciu, ktorá by mohla viesť k vecným ško­dám.

Používanie výrobku v súlade

s jeho určením

FR Classic je vhodný na čistenie podláh a
stien v spojení s vysokotlakovým čistiacim
prístrojom.
Maximálny tlak vody 16 MPa (160 bar).
Maximálna teplota vody 40 °C.
Hodnoty výkonu pozri technické údaje v
návode na používanie a na výrobnom štít­ku vysokotlakového prístroja.

Bezpečnostné pokyny

 NEBEZPEČENSTVO

Nebezpečenstvo zranenia defektným prí­strojom. Pred začatím činností prístroj
skontrolujte, či je v poriadku. Ak nie je stav
prístoja dobrý, nesmie sa používať.
Na prístroji sa nesmú vykonávať žiadne
zmeny.

 NEBEZPEČENSTVO

Nebezpečenstvo poranenia otočným rame-

ič

nom. Počas chodu vysokotlakového
nikdy nesiahajte pod prístroj.
Otočné rameno sa po vypnutí vysokotlako­vého čistiaceho prístroja ešte krátky čas
otáča. Pred začatím prác s prístrojom po­čkajte, kým sa otočné rameno nezastaví.
Vysokotlakový prúd môže byť pri neodbor­nom použití nebezpečný. Prúd sa nesmie
nasmerovať na osoby, zvieratá, aktívne
elektrické zariadenia alebo na samotný prí­stroj.

čist

Prípravy k uvedeniu do

prevádzky

Voľba vysokotlakových trysiek

Aby bolo možné zabezpečiť bezporuchovú
prevádzku vášho vysokotlakového čističa,
musíte používať vhodné vysokotlakové
trysky.

Obrázok 1, viď nasledujúca strana

1 Veľkosť dýzy (Príklad)
 Prečítajte si veľkosť dýzy na výrobnom

štítku vysokotlakového čističa.

 Zvoľte balík dýz vhodný k vysokotlako-

vému čističu z nasledujúcej tabuľky.

Veľkosť
dýzy vyso­kotlakového
čističa.

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Súprava try­siek

Veľkosť
dý zy z b al ík a
s dýzami

a

– 1

41SK

Montáž / Demontáž / Výmena

vysokotlakových dýz

Obrázok 2, viď nasledujúca strana

 Poistnú sponu vyberte pomocou skrut-

kovača.

 Vyberte ochrannú mrežu.
 Nasaďte / Vymeňte vysokotlakové dý-

zy.

 Na čapy nasaďte ochrannú mrežu.
 Zatlačte poistnú sponu tak, aby zapadla

na svoje miesto.

Čistenie podlahy

Namontujte oceľovú rúrku

Obrázok 3, viď nasledujúca strana

 Prúdovú rúrku vysokotlakového čistia-

ceho prístroja pripevnite na FR Classic
a riadne utiahnite skrutkovacím kľúčom
(veľkosť kľúča 24).

Použitie

 Plošný čistič usmerňujte tak, aby tesne

priliehal k čistenej ploche.

POZOR

Neprechádzajte zariadením po hranách!
Plošný čistič nie je vhodný na drhnutie ale­bo čistenie podlahy!
Pred použitím plošného čističa pozametaj­te voľné plochy, aby nedošlo k poškodeniu
vysokotlakových dýz.

Ošetrovanie

 Prístroj chráňte pred mrazom.
 Dbajte na to, aby sa štetiny pri sklado-

vaní nedeformovali.

Vymeňte veniec so štetinami

Obrázok 6, viď nasledujúca strana

 Vytiahnite opotrebený veniec so šteti-

nami z telesa.

 Vložte do telesa nový veniec so štetina-

mi. Dávajte pozor na správne upevne­nie (lícovanie).

Náhradné diely

Používajte len originálne príslušenstvo a
originálne náhradné diely, pretože zaručujú
bezpečnú a bezporuchovú prevádzku prí­stroja.
Informácie o príslušenstve a náhradných
dieloch nájdete na stránke www.kaer­cher.com.

Čistenie stien

Obrázok 4, viď nasledujúca strana

1 Adaptér (obj. číslo 4.111-022.0)
2 Ručná striekacia pištoľ

 Adaptér naskrutkujte na prípojku a do-

tiahnite kľúčom (veľkosť kľúča 22).

 Naskrutkovanie ručnej striekacej pišto-

le na adaptér, nastavenie a dotiahnutie
skrutkovacím kľúčom (veľkosť kľúča

27)

Obrázok 5, viď nasledujúca strana

 Prístroj držte pri čistení stien pevne za

držiak.

42 SK

– 2

Prije prve uporabe Vašeg uređa-

ja pročitajte ove originalne radne
upute, postupajte prema njima i sačuvajte
ih za kasniju uporabu ili za sljedećeg vlasni­ka.

Zaštita okoliša

Materijali ambalaže se mogu recikli-

rati. Molimo Vas da ambalažu ne od­lažete u kućne otpatke, već ih predajte kao
sekundarne sirovine.

Stari uređaji sadrže vrijedne materija-

le koji se mogu reciklirati te bi ih stoga

trebalo predati kao sekundarne siro­vine. Stoga Vas molimo da stare uređaje
zbrinete preko odgovarajućih sabirnih su­stava.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete
pronaći na stranici:

www.kaercher.com/REACH

Stupnjevi opasnosti

 OPASNOST

Napomena koja upućuje na neposredno
prijeteću opasnost koja za posljedicu ima
teške tjelesne ozljede ili smrt.

몇 UPOZORENJE

Napomena koja upućuje na eventualno
opasnu situaciju koja može prouzročiti teš­ke tjelesne ozljede ili smrt.

몇 OPREZ

Napomena koja upućuje na eventualno
opasnu situaciju koja može prouzročiti lak­še ozljede.

PAŽNJA

Napomena koja upućuje na eventualno
opasnu situaciju koja može prouzročiti ma­terijalnu štetu.

Namjensko korištenje

Dodatak za površinsko čišćenje FR Classic
namijenjen je za čišćenje podnih i zidnih
površina uz primjenu visokotlačnih čistača.
Maksimalni tlak vode 16 MPa (160 bar).
Maksimalna temperatura vode 40 °C.
Tehničke karakteristike navedene su u po­glavlju "Tehnički podaci" u uputama za rad
i na natpisnoj pločici visokotlačnog čistača.

Sigurnosni napuci

 OPASNOST

Opasnost od ozljeda u slučaju neispravnog
uređaja. Prije početka radova provjerite je li
uređaj u propisnom stanju. Uređaj se ne
smije upotrebljavati ako nije u besprijekor­nom stanju.
Na uređaju se ne smiju vršiti nikakve izmje­ne.

 OPASNOST

Opasnost od ozljeda rotacijskim krakom.
Dok visokotlačni čistač radi nipošto nemoj­te zahvaćati pod uređaj.
I nakon isključivanja visokotlačnog čistača,
rotacijski krak se još neko vrijeme nastavlja
vrtiti. Prije
se rotacijski krak zaustavi.
Visokotlačni mlazovi mogu pri nestručnom
rukovanju biti opasni. Mlaz se ne smije
usmjeravati na osobe, životinje, aktivnu
električnu opremu ili na sam uređaj.

radova na uređaju pričekajte da

Pripreme za stavljanje u

pogon

Izbor visokotlačnih mlaznica

Morate koristiti odgovarajuće visokotlačne
mlaznice kako biste omogućili nesmetan
rad Vašeg visokotlačnog čistača.

Slika 1, vidi ovoj

1 Veličina sapnica (primjer)
 Veličinu sapnica možete očitati s natpi-

sne pločice visokotlačnog čistača.

 Iz sljedeće tablice odaberite komplet

sapnica koji odgovara visokotlačnom či­staču.

veličina sa­pnica viso­kotlačni či­stač

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

komplet sa­pnica

veličina sa­pnica kom­plet sapnica

– 1

43HR

Montaža, demontaža i zamjena

visokotlačnih mlaznica

Slika 2, vidi ovoj

 Izvadite sigurnosnu kopču koristeći se

odvijačem kao polugom.

 Skinite zaštitnu rešetku.
 Umetnite odnosno zamijenite visoko-

tlačne mlaznice.

 Nataknite zaštitnu rešetku na produžet-

ke.

 Utisnite sigurnosnu kopču tako da do-

sjedne.

Čišćenje poda

Montaža cijevi za prskanje

Slika 3, vidi ovoj

 Cijev za prskanje visokotlačnog čistača

priključite na dodatak za površinsko či­šćenje FR Classic i zategnite ključem
(širine ključa 24).

Primjena

 Dodatak za površinsko čišćenje vodite

tako da što bolje naliježe na površinu
koja se čisti.

PAŽNJA

Ne prelazite preko slobodnih kutova!
Dodatak za površinsko čišćenje nije prikla­dan za struganje ili ribanje!
Prije korištenja dodatka za površinsko či-
šćenje pometite slobodne površine, kako
biste spriječili eventualna oštećenja visoko­tlačnih mlaznica.

Njega

 Zaštiti uređaj od mraza.
 Paziti da se dlake pri pospremanju ne

deformiraju.

Zamjena četkastog vijenca

Slika 6, vidi ovoj

 Izvucite istrošeni četkasti vijenac iz ku-

ćišta.

 Postavite novi četkasti vijenac u kući-

šte. Pazite na pravilan položaj (u istoj
ravnini).

Rezervni dijelovi

Upotrebljavajte samo originalni pribor i ori­ginalne rezervne dijelove, oni jamče za si­guran rad uređaja bez smetnji.
Informacije o priboru i rezervnim dijelovima
možete pronaći na www.kaercher.com.

Čišcenje zida

Slika 4, vidi ovoj

1 Adapter (kataloški br. 4.111-022.0)
2 Ručna prskalica

 Adapter zaviti na priključak i pri- tegnuti

ključem (razmak ključa 22).

 Navijte ručnu prskalicu na prilagodnik,

usmjerite i zategnite ključem (širine 27).

Slika 5, vidi ovoj

 Pri čišćenju zida uređaj držati za ručicu.

44 HR

– 2

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno
uputstvo za rad, postupajte prema njemu i
sačuvajte ga za kasniju upotrebu ili za
sledećeg vlasnika.

Zaštita životne sredine

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u
kućne otpatke nego da je dostavite na
odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne materijale

sa sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga
stare uređaje odstranjujte preko primerenih
sabirnih sistema.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete
pronaći na stranici:

www.kaercher.com/REACH

Stepeni opasnosti

 OPASNOST

Napomena koja ukazuje na neposredno
preteću opasnost koja dovodi do teških
telesnih povreda ili smrti.

몇 UPOZORENJE

Napomena koja ukazuje na eventualno
opasnu situaciju koja može dovesti do
teških telesnih povreda ili smrti.

몇 OPREZ

Napomena koja ukazuje na eventualno
opasnu situaciju, koja može izazvati lakše
telesne povrede.

PAŽNJA

Napomena koja ukazuje na eventualno
opasnu situaciju koja može izazvati
materijalne štete.

Namensko korišćenje

Dodatak za površinsko čišćenje FR Classic
je prikladan za čišćenje podnih i zidnih
površina uz primenu visokopritisnih uređaja
za čišćenje.
Maksimalni pritisak vode 16 MPa (160 bar).
Maksimalna temperatura vode 40 °C.
Tehničke karakteristike su navedene u
poglavlju "Tehnički podaci" u uputstvu za

rad i na natpisnoj pločici visokopritisnog
uređaja za čišćenje.

Sigurnosne napomene

 OPASNOST

Opasnost od povreda u slučaju
neispravnog uređaja. Pre početka radova
proverite da li je uređaj u propisnom stanju.
Uređaj ne sme da se koristi ukoliko nije u
besprekornom stanju.
Ne smeju se preduzimati nikakve promene
na uređaju.

 OPASNOST

Opasnost od povreda rotacionim krakom.
Dok visokopritisni uređaj za čišćenje radi,
nikako nemojte zahvatati pod njega.
Rotacioni krak se i nakon isključivanja
visokopritisnog uređaja za čišćenje još
neko vreme okreće. Pre radova na uređaju
sačekajte da se rotacioni krak zaustavi.
Mlazevi pod visokim pritiskom mogu pri

nom rukovanju biti opasni. Mlaz ne

nestruč

e

da se usmerava na ljude, životinje,

sm
aktivnu električnu opremu ili na sam uređaj.

Pripreme za puštanje u rad

Izbor visokopritisnih mlaznica

Morate koristiti odgovarajuće visokopritisne
mlaznice kako biste omogućili nesmetan
rad Vašeg visokopritisnog uređaja za
čišćenje.

Slika 1, vidi omot

1 Veličina mlaznica (primer)
 Veličina mlaznica je navedena na

natpisnoj pločici visokopritisnog
uređaja za čišćenje.

 Iz sledeće tabele odaberite komplet

mlaznica koji odgovara visokopritisnom
uređaju za čišćenje.

veličina
mlaznica
visokopritis
ni uređaj za
čišćenje

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x17

35...40 2.885-312.0 2x020

komplet
mlaznica

veličina
mlaznica
komplet
mlaznica

– 1

45SR

Montaža, demontaža i zamena

visokopritisnih mlaznica

Slika 2, vidi omot

 Izvadite sigurnosnu kopču koristeći se

odvijačem kao polugom.

 Skinite zaštitnu rešetku.
 Umetnite odnosno zamenite

visokopritisne mlaznice.

 Nataknite zaštitnu rešetku na

produžetke.

 Utisnite sigurnosnu kopču tako da se

uglavi.

Podno čišćenje

Montaža cevi za prskanje

Slika 3, vidi omot

 Cev za prskanje visokopritisnog

uređaja za čišćenje priključite na
dodatak za površinsko čišćenje FR
Classic i zategnite odvijačem (širine
ključa 24).

Primena

 Dodatak za površinsko čišćenje

pomerajte tako da što bolje naleže na
površinu koja se čisti.

PAŽNJA

Ne prelazite preko slobodnih uglova!
Dodatak za površinsko čišćenje nije
prikladan za struganje ili ribanje!
Pre korišćenja dodatka za površinsko
čišćenje pometite slobodne površine, kako
biste sprečili oštećenja visokopritisnih
mlaznica.

Čišćenje zida

Slika 4, vidi omot

1 Adapter (kataloški br. 4.111-022.0)
2 Ručna prskalica

 Adapter zavrtnjem učvrstiti na spoju i sa

ključem za navrtke zategnuti (širina
ključa 22).

 Navijte ručnu prskalicu na adapter,

usmerite i zategnite odvijačem (širine
ključa 27).

Slika 5, vidi omot

 Čvrsto držati uređaj na rukohvatu pri

čišćenju zidova.

Održavanje

 Uređaj čuvati od mraza.
 Ne deformisati pri skladištenju četkice.

Zamena četkastog venca

Slika 6, vidi omot

 Izvadite istrošeni četkasti venac iz

kućišta.

 Umetnite novi četkasti venac u kućište.

Pazite na pravilan položaj
(poravnatost).

Rezervni delovi

Koristite samo originalni pribor i originalne
rezervne delove, oni pružaju garanciju za
bezbedan i nesmetan rad uređaja.
Informacije o priboru i rezervnim delovima
možete pronaći na www.kaercher.com.

46 SR

– 2

Преди първото използване на

Вашия уред прочетете това
оригинално инструкцуя за работа,
действайте според него и го запазете за
по-късно използване или за следващия
притежател.

Опазване на околната среда

Опаковъчните материали могат да

се рециклират. Моля не хвърляйте
опаковките при домашните отпадъци, а
ги предайте на вторични суровини с цел
повторна употреба.

Старите уреди съдържат ценни ма-

териали, подлежащи на рецикли-

ране, които могат да бъдат употре­бени повторно. Поради това моля от­странявайте старите уреди, използвайки
подходящи за целта системи за събира­не.

Указания за съставките (REACH)

Актуална информация за съставките ще
намерите на:

www.kaercher.com/REACH

Степени на опасност

 ОПАСНОСТ

Указание за непосредствено грозяща
опасност, която води до тежки телес­ни наранявания или до смърт.

몇 ПРЕДУПРЕЖДЕНИЕ

Указание за възможна опасна ситуа­ция, която може да доведе до тежки
телесни наранявания или до смърт.

몇 ПРЕДПАЗЛИВОСТ

Указание за възможна опасна ситуа-

ято може да доведе до ле

ция, ко
ранявания.

ВНИМАНИЕ

Указание за възможна опасна ситуа­ция, която може да доведе до матери­ални щети.

ки на-

Употреба по

предназначение

FR Classic е подходящ за почистване на
подови и стенни повърхности с уред за
почистване с високо налягане.

Максимално налягане на водата 16 MPa
(160 bar).
Максимална температура на водата 40
°C.
За стойностите на мощността вижте
Технически данни в упътването за рабо­та и фирмената табелка на уреда за по­чистване с високо налягане.

Указания за безопасност

 ОПАСНОСТ

Опасност от нараняване поради де­фектен уред. Преди начало на работа
проверете, дали състоянието е из­правно. Ако състоянието на уреда не е

чн

отли
ва.
По уреда не трябва да се предприемат
промени.

 ОПАСНОСТ

Опасност от нараняване от рота­ционното рамо. Никога не бъркайте
под уреда при работещ уред за почист­ване под високо налягане.
Ротационното рамо продължава да се
върти за кратко след из
уреда за почистване под високо наляга­не. Преди работа по уреда изчакайте,
докато ротационното рамо спре.
Силните струи под налягане могат
при неправилно ползване да са опасни.
Не насочвайте струята към хора, жи­вотни, активни електрически уреди
или към самия уред.

о, той не трябва да се използ-

ключване на

Подготовка за пускане в

експлоатация

Избор на дюзи високо налягане

За да бъде възможна работа без смуще­ния с Вашия уред за почистване под ви­соко налягане, трябва да използвате
подходящи дюзи високо налягане.

Фигура 1, вижте страницата на кори­цата.

1 Размер на дюзата (пример)
 Отчетете размера на дюзата от фир-

мената табелка на уреда за почист­ване под високо налягане.

– 1

47BG

 Изберете подходящ пакет дюзи за

уреда за почистване под високо на­лягане от следващата таблица.

Размер на
дюзата уред
за почиства­не под висо­ко налягане

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Пакет дюзи Размер на

дюзите в
пакета дюзи

Монтаж / демонтаж / смяна на

дюзи високо налягане

Фигура 2, вижте страницата на кори­цата.

 Избутайте предпазната скоба с от-

вертка.

 Свалете защитната решетка.
 Поставете / сменете дюзите високо

налягане.

 Поставете защитната решетка на

шиповете.

 Притиснете предпазната скоба, до-

като се фиксира.

Почистване на подове

Монтиране на тръбата за

разпръскване

Фигура 3, вижте страницата на кори­цата.

Присъединете тръбата за разпръсква-



не на уреда за почистване с високо на­лягане към FR Classic и я затегнете с
отвертка (размер на ключа 24).

Употреба

 Водете устройството за почистване

на повърхности така, че да застава
плътно върху повърхността за по­чистване.

ВНИМАНИЕ

Не минавайте над стоящи свободно
ъгли!
Устройството за почистване на по­върхности не е подходящо за търкане
или стържене!

Свободните площи да се изметат пре­ди използване на устройството за по­чистване на повърхности, за да се из­бегне увреждане на дюзи високо наля­гане.

Почистване на стени

Фигура 4, вижте страницата на кори­цата.

1Адаптер (номер за поръчка 4.111-

022.0)

2 Пистолет за ръчно пръскане

 Адап

 Завинтете пистолета за ръчно пръ-

Фигура 5, вижте страницата на кори­цата.

 Уреда да се държи за дръжката при

тера да се завинти и да се затег-

не с отвертка (ширина на ключа 22).

скане към адаптера и го затегнете с
отвертка (ширина на ключа 27).

почистване на стени.

Поддръжка

 Уреда да се пази от замръзване.
 Четките да не се обезформят при

складиране.

Смяна на венец с четина

Фигура 6, вижте страницата на кори­цата.

 Извадете износения венец с четина

от корпуса.

 Поставете нов венец с четина в кор-

пуса. Проверете правилното положе­ние (плътно).

Резервни части

Използвайте само оригинални аксесо­ари и оригинални резервни части, по
този начин осигурявате безопасната и
безпроблемна експлоатация на уреда.
Можете да намерите информация за ак­сесоари и резервни части на
www.kaercher.com.

48 BG

– 2

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu­pärane kasutusjuhend, toimige sellele vas­tavalt ja hoidke see hilisema kasutamise
või uue omaniku tarbeks alles.

Keskkonnakaitse

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid
majapidamisprahi hulka, vaid suunake
need taaskasutusse.

Vanad seadmed sisaldavad taaska-

sutatavaid materjal, mis tuleks suu-

nata taaskasutusse. Palun likvideeri­ge vanad seadmed seetõttu vastavate ko­gumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate
aadressilt:

www.kaercher.com/REACH

Ohuastmed

 OHT

Osutab vahetult ähvardavale ohule, mis
võib põhjustada tõsiseid kehavigastusi või
lõppeda surmaga.

몇 HOIATUS

Osutab võimalikule ohtlikule olukorrale, mis
võib põhjustada tõsiseid kehavigastusi või
lõppeda surmaga.

몇 ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis
võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis
võib põhjustada materiaalset kahju.

Sihipärane kasutamine

FR Classic on ette nähtud põranda- ja sei­napindade puhastamiseks ühenduses
kõrgsurvepesuriga.
Maksimaalne veesurve 16 MPa (160 baa­ri).
Maksimaalne veetemperatuur 40 °C.
Võimsusväärtusi vt tehnilistest andmetest
kasutusjuhendis ja kõrgsurvepesuri tüübi­sildil.

Ohutusalased märkused

 OHT

Vigastusoht defektse seadme tõttu. Enne
töö alustamist kontrollige, kas seade on
korras. Kui seadme seisund ei ole laitmatu,
ei tohi seda kasutada.
Seadme juures ei tohi teha mingeid muu­datusi.

 OHT

Roteeruvast haarast lähtuv vigastusoht.
Ärge kunagi sirutage kätt seadme alla, kui
kõrgsurvepesur töötab.
Roteeruv haru pöörleb pärast kõrgsurvepe­suri väljalülitamist veel lühikest aega edasi.
Enne seadme juures töötamist oodake ära,
kuni roteeruv haru on seisma jäänud.
Kõrgsurveline veejuga võib mittesihipära­sel kasutamisel ohtlik olla. Juga ei tohi suu­nata inimestele, loomadele, töötavale
elektrilisele aparatuurile ega seadmele en­dale.

Ettevalmistused

kasutuselevõtuks

Kõrgsurveotsikute valimine

Et vältida takistusi kõrgsurvepesuriga töö­tamisel, tuleb kasutada sobivaid kõrgsurve­otsikuid.

Joonis 1, vt ümbris

1 Düüsi suurus (näide)
 Lugege düüsi suurust kõrgsurvepesuri

tüübisildilt.

 Valige järgmisest tabelist välja kõrgsur-

vepesuri juurde sobiv düüside pakett.

Kõrgsurve­pesuri düüsi
suurus

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Düüside pa­kett

Düüside pa­keti düüside
suurus

– 1

49ET

Kõrgsurveotsakute monteerimine /

mahamonteerimine / vahetamine

Joonis 2, vt ümbris

 Kangutage kinnitusklamber kruvikeera-

jaga välja.

 Tõmmae kaitsevõre ära.
 Kõrgsurveotsakute paigaldamine / va-

hetamine.

 Torgake kaitsevõre tappidele.
 Suruge kinnitusklamber sisse, kuni see

kuuldavalt asendisse fikseerub.

Põranda puhastamine

Joatoru paigaldamine

Joonis 3, vt ümbris

 Ühendage kõrgsurvepesuri joatoru FR

Classic'uga ja keerake võtmega (nr 24)
kinni.

Kasutamine

 Juhtige pinnapuhastit nii, et see oleks ti-

hedalt puhastataval pinnal.

TÄHELEPANU

Ärge liikuge seadmega üle lahtiste nurka­de!
Pinnapuhasti ei sobi nühkimiseks ega küü­rimiseks!
Pühkige vabad pinnad enne pinnapuhasti
kasutamist puhtaks, et vältida kõrgsurve­düüside vigastamist.

Hooldus

 Kaitske seadet külma eest.
 Jälgige, et harjased ei deformeeruks,

kui seade on seisma pandud.

Harjaspärja vahetamine

Joonis 6, vt ümbris

 Tõmmake kasutatud harjaspärg korpu-

sest välja.

 Pange korpusse uus harjaspärg. Kont-

rollige, kas asend on õige (samal tasa­pinnal).

Varuosad

Kasutage ainult originaaltarvikuid ja origi­naalvaruosi, mis tagavad seadme ohutu ja
tõrgeteta käituse.
Tarvikute ja varuosade kohta leiate teavet
aadressilt www.kaercher.com.

Seina puhastamine

Joonis 4, vt ümbris

1 Adapter (tellimisnr. 4.111-022.0)
2 Pesupüstol

 Kruvige adapter ühenduskohale ja kee-

rake võtmega kinni (võti nr 22).

 Kruvige pesupüstol adapterile, suunake

õigesse asendisse ja keerake võtmega
kinni (võti nr 27).

Joonis 5, vt ümbris

 Seina puhastades hoidke seadme käe-

pidemest kinni.

50 ET

– 2

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo­dā, rīkojieties saskaņā ar norādījumiem
tajā un uzglabājiet to vēlākai izmantošanai
vai turpmākiem lietotājiem.

Vides aizsardzība

Iepakojuma materiālus ir iespējams

atkārtoti pārstrādāt. Lūdzu, neizme­tiet iepakojumu kopā ar mājsaimniecības
atkritumiem, bet gan nogādājiet to vietā,
kur tiek veikta atkritumu otrreizējā pārstrā­de.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pārstrā-

dāt un izmantot atkārtoti. Tādēļ lū­dzam utilizēt vecās ierīces ar atbilstošu sa­vākšanas sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra­dīsiet:

www.kaercher.com/REACH

Riska pakāpes

 BĪSTAMI

Norāde par tieši draudošām briesmām, ku­ras izraisa smagas traumas vai nāvi.

몇 BRĪDINĀJUMS

Norāde par iespējami draudošām bries­mām, kuras var izraisīt smagas traumas vai
nāvi.

몇 UZMANĪBU

Norāda uz iespējami bīstamu situāciju,
kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

Norāde par iespējami bīstamu situāciju,
kura var radīt materiālos zaudējumus.

Lietošanas noteikumi

FR Classic paredzēts grīdu un sienu virsmu
tīrīšanai kopā ar augstspiediena tīrīšanas
iekārtu.
Maksimālais ūdens spiediens 16 MPa (160
bar).
Maksimālā ūdens temperatūra 40°C.

s vērtības skatīt tehniskajos datos

uda

Ja
lietošanas pamācībā un augstspiediena tī­rītāja datu plāksnītē.

Drošības norādījumi

 BĪSTAMI

Savainošanās risks, lietojot bojātu ierīci.
Pirms darba sākuma pārbaudiet, vai ierīce
ir atbilstošā stāvoklī. Ja ierīces stāvoklis
nav nevainojams, to nedrīkst lietot.
Ierīci nedrīkst nekādā veidā pārveidot.

 BĪSTAMI

Risks savainoties ar rotējošo sviru. Augst­spiediena tīrītāja darbības laikā nelieciet ro­kas zem ierīces.
Rotējošā svira pēc augstspiediena tīrītāja
izslēgšanas vēl īsu brīdi turpina griezties.
Pirms veikt jebkādus ierīces apkopes dar­bus, nogaidiet, kamēr rotējo
stājusies
Nepareizi lietojot, augstspiediena strūkla
var būt bīstama. Nevērsiet strūklu pret per­sonām, dzīvniekiem, ieslēgtām elektriskām
ierīcēm vai pret pašu aparātu.

.

šā svira ir ap-

Sagatavošanas darbi aparāta

ekspluatācijas uzsākšanai

Augstspiediena sprauslu izvēle

Lai darbs ar jūsu augstspiediena tīrītāju no­ritētu bez traucējumiem, jums ir jāizmanto
atbilstošās augstspiediena sprauslas.

1. attēls, skat. vāka lapu

1 Sprauslas izmērs (piemērs)
 Sprauslas izmēru skatiet augstspiedie-

na tīrītāja datu plāksnītē.

 Izvēlieties augstspiediena tīrītājam at-

bilstošo sprauslu paketi no nākamās ta­bulas.

Augstspie­diena tīrītāja
sprauslu iz­mērs

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Sprauslu pa­kete

Sprauslu pa­ketes
sprauslu iz­mērs

– 1

51LV

Augstspiediena sprauslu montāža /

demontāža / nomaiņa

2. attēls, skat. vāka lapu

 Izceliet fiksācijas skavu ar skrūvgriezi.
 Noņemiet aizsargrežģi.
 Ielieciet / nomainiet augstspiediena

sprauslas.

 Uzlieciet aizsargrežģi uz tapām.
 Iespiediet fiksācijas skavu, līdz tā nofik-

sējas.

Grīdas tīrīšana

Smidzināšanas caurules montāža

3. attēls, skat. vāka lapu

 Pieslēdziet augstspiediena tīrītāja smi-

dzināšanas cauruli pie FR Classic un
pievelciet ar uzgriežņu atslēgu (atslē­gas platums 24).

Lietošana

 Virsmu tīrītāju vadiet tā, lai tas cieši pie-

kļautos tīrāmajai virsmai.

IEVĒRĪBAI

Nevirziet aparātu pāri nenorobežotiem stū-
riem!
Virsmu tīrītājs nav paredzēts beršanai!
Brīvās virsmas pirms virsmu tīrītāja izman­tošanas noslaukiet, lai novērstu augstspie­diena sprauslu sabojāšanos.

Sienu tīrīšana

4. attēls, skat. vāka lapu

1 Adapters (pasūtījuma Nr. 4.111-022.0)
2 Rokas smidzinātājpistole

Kopšana

 Sargāt ierīci no sala.
 Glabāšanas laikā neļaut sariem defor-

mēties.

Apaļās sukas nomaiņa

6. attēls, skat. vāka lapu

 Nolietoto apaļo suku izvelciet no korpu-

sa.

 Ievietojiet korpusā jaunu apaļo suku.

Sekojiet tās pareizam novietojumam
(vienā līmenī).

Rezerves daļas

Izmantot tikai oriģinālos piederumus un ori­ģinālās rezerves daļas, jo tie garantē drošu
un nevainojamu ierīces darbību.
Informāciju par piederumiem un rezerves
daļām skatīt www.kaercher.com.

 Uzskrūvēt adapteri uz savienojuma un

piegriezt ar uzgriežņu atslēgu (atslēgas
platums 22).

 Uzskrūvēt rokas smidzinātājpistoli uz

adaptera un piegriezt ar uzgriežņu at­slēgu (atslēgas platums 27).

5. attēls, skat. vāka lapu

 Sienu tīrīšanas laikā turēt ierīci aiz rok-

tura.

52 LV

– 2

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati­džiai perskaityti originalią instrukciją, ja va­dovautis ir saugoti, kad ja galima būtų nau­dotis vėliau arba perduoti naujam savinin­kui.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu
su buitinėmis atliekomis, bet atiduokite jas
perdirbimui.

Naudotų prietaisų sudėtyje yra vertin-

gų, antriniam žaliavų perdirbimui tin-

kamų medžiagų, todėl jie turėtų būti
atiduoti perdirbimo įmonėms. Todėl naudo­tus prietaisus šalinkite pagal atitinkamą an­trinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžia­gas (REACH)

Aktualią informaciją apie sudedamąsias
dalis rasite adresu:

www.kaercher.com/REACH

Rizikos lygiai

 PAVOJUS

Nuoroda dėl tiesioginio pavojaus, galinčio
sukelti sunkius kūno sužalojimus ar mirtį.

몇 ĮSPĖJIMAS

Nuoroda dėl galimo pavojaus, galinčio su­kelti sunkius kūno sužalojimus ar mirtį.

몇 ATSARGIAI

Nurodo galimą pavojų, galintį sukelti len­gvus sužalojimus.

DĖMESIO

Nuoroda dėl galimo pavojaus, galinčio su­kelti materialinius nuostolius.

Naudojimas pagal paskirtį

FR 30 Classic skirtas kartu su aukšto slėgio
valymo mašina valyti grindis ir sienas.
Didžiausias vandens slėgis 16 MPa (160
bar).
Didžiausia vandens temperatūra 40 °C.
Galio duomenys pateikti naudojimo instruk­cijos skyriuje „Techniniai duomenys“ ir
aukšto slėgio valymo įrenginio duomenų
lentelėje.

Saugos reikalavimai

 PAVOJUS

Sugedęs įrenginys kelia pavojų susižaloti.
Prieš pradėdami dirbti, patikrinkite, ar prie­taisas yra tvarkingos būklės. Jei būklė nėra
nepriekaištinga, prietaiso negalima naudo­ti.
Draudžiama atlikti prietaiso pakeitimus.

 PAVOJUS

Pavojus susižeisti judančia bria
kiant aukšto slėgi
būdu nekiškite rankų po prietaisu.
Išjungus aukšto slėgio valymo mašiną, dar
kurį laiką sukasi judanti briauna. Prieš prie­taiso darbus, palaukite, kol sustos judanti
briauna.
Netinkamai naudojama aukšto slėgio srovė
kelia pavojų. Draudžiama srovę nukreipti į
asmenis, gyvūnus, veikiančią elektros įran-
gą arba patį įrenginį.

o valymo mašinai, jokiu

una. Vei-

Pasiruošimas pirmajam

paleidimui

Aukšto slėgio antgalių pasirinkimas

Norėdami, kad Jūsų aukšto slėgio valymo
įrenginys veiktų nepriekaištingai, naudokite
tinkamus aukšto slėgio antgalius.

1 pav. žr. viršelio puslapį.

1 Purkštukų dydis (pavyzdys)
 Antgalio dydis nurodytas aukšto slėgio

valymo įrenginio gamintojo duomenų
lentelėje.

 Šioje lentelėje išsirinkite aukšto slėgio

valymo įrenginiui tinkamų antgalių rinki­nį.

Aukšto slė­gio valymo
įrenginio
antgalio dy­dis

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Antgalių rin­kinys

Antgalių rin­kinio antga­lio dydis

– 1

53LT

Aukšto slėgio purkštukų

montavimas / išmontavimas

2 pav. žr. viršelio puslapį.

 Atsuktuvu išsukite fiksavimo sąvaržą.
 Nuimkite apsaugines groteles.
 Aukšto slėgio purkštukų montavimas /

keitimas.

 Uždėkite apsaugines groteles ant ka-

kliuko.

 Įspauskite fiksavimo sąvaržą tiek, kad ji

užsifiksuotų.

Grindų valymas

Purškimo vamzdžio montavimas

3 pav. žr. viršelio puslapį.

 Aukšto slėgio valymo mašinos purškia-

mąjį antgalį prijunkite prie FR Classic ir
užveržkite veržlėrakčiu (24 dydžio).

Naudojimas

 Paviršių valymo įrenginį valdykite taip,

kad jis glaudžiai gulėtų ant valomo pa­viršiaus.

DĖMESIO

Nevažiuokite tuščiose vietose!
Paviršių valymo įrenginys nėra skirtas tryni­mui ar šveitimui!
Prieš naudodami paviršių valymo įrenginį,
nušluokite valomą paviršių, kad nepažeis­tumėte aukšto slėgio purkštukų.

Priežiūra

 Saugokite prietaisą nuo šalčio.
 Laikydami nedeformuokite šerių.

Šepečio apvado keitimas

6 pav. žr. viršelio puslapį.

 Ištraukite iš korpuso panaudotą šepečio

apvadą.

 Įstatykite į korpusą naują šepečio apva-

dą. Užtikrinkite, kad jis būtų įstatytas
tinkamai (priglustų).

Atsarginės dalys

Naudokite tik originalius priedus ir atsargi­nes dalis, taip užtikrinsite, kad prietaisas
būtų eksploatuojamas patikimai ir be trik­čių.
Informaciją apie priedus ir atsargines dalis
rasite čia: www.kaercher.com.

Sienų valymas

4 pav. žr. viršelio puslapį.

1 Adapteris (Užsakymo Nr. 4.111-022.0)
2 Rankinis purkštuvas

 Užsukite adapterį ant jungties ir tvirtai

užveržkite veržlėrakčiu (22 dydžio).

 Užsukite rankinį purkštuvą ant adapte-

rio, nustatykite ir tvirtai užveržkite verž­lėrakčiu (27 dydžio).

5 pav. žr. viršelio puslapį.

 Valydami, prietaisą tvirtai laikykite už

rankenos.

54 LT

– 2

Перед першим застосуванням

вашого пристрою прочитайте
цю оригінальну інструкцію з експлуата­ції, після цього дійте відповідно неї та
збережіть її для подальшого користуван­ня або для наступного власника.

Захист навколишнього

середовища

Матеріали упаковки піддаються пе-

реробці для повторного викори­стання. Будь ласка, не викидайте паку­вальні матеріали разом із домашнім
сміттям, віддайте їх для повторного ви­користання.

Старі пристрої містять цінні ма-

теріали, що можуть використовува-

тися повторно. Тому, будь ласка,
утилізуйте старі пристрої за допомогою
спеціальних систем збору сміття.

Інструкції із застосування компонен­тів (REACH)

Актуальні відомості про компоненти на­ведені на веб-вузлі за адресою:

www.kaercher.com/REACH

Рівень небезпеки

 НЕБЕЗПЕКА

Вказівка щодо небезпеки, яка безпосе­редньо загрожує та призводить до
тяжких травм чи смерті.

몇 ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої не­безпечної ситуації, що може призвести
до тяжких травм чи смерті.

몇 ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної
ситуації, яка може спричинити отри-

ння

легких травм.

ма

УВАГА

Вказівка щодо можливої потенційно не­безпечній ситуації, що може спричини­ти матеріальні збитки.

Правильне застосування

Пристрій FR Classic використовується
для очищення поверхонь підлоги та стін
в поєднанні з очищувачем високого ти­ску.

Максимальний тиск води 16 мПа (160
бар).
Максимальна температура води 40°C.
Продуктивність див. в розділі "Технічні
дані" інструкції з експлуатації і на завод­ській табличці очищувача високого ти­ску.

Правила безпеки

 НЕБЕЗПЕКА

Небезпека поранення від несправного
пристрою. Перед початком роботи пе­ревірити належний стан пристрою.
Якщо пристрій несправний, то його не
можна використовувати.
Забороняється будь-яким чином зміню-

д.

вати пр

 НЕБЕЗПЕКА

Небезпека поранення обертовим важе­лем. Забороняється братися за нижню
частину пристрою при працюючому
очищувачі високого тиску.
Обертовий важіль ще деякий час обер­тається після вимкнення очищувача.
Перед початком обслуговування при­строю слід дочекатись, поки оберто­вий важіль не зупиниться.
Струмінь води, що знаходиться під ви­соким тиском, може стан
пеку при неправильному використанні.
Забороняється скеровувати струмінь
води на людей, тварин, увімкнене елек­тричне обладнання чи на сам високона­пірний миючий апарат.

ила

овити не

без-

Приготування до введення

в експлуатацію

Вибір форсунки

Щоб забезпечити справну роботу Вашо­го очищувача, Ви повинні використо­вувати відповідні форсунки.

Фото 1, див. сторінку суперобкладин­ки

1 Величина форсунки (приклад)
 Величина форсунки вказана в завод-

ській табличці очищувача високого
тиску.

– 1

55UK

 Вибрати відповідний пакет форсунок

для очищувача високого тиску з на­ступної таблиці.

Величина
форсунки
Очищувач
високого
тиску

27...28 2.885-436.0 2x014

30...34 2.885-313.0 2x017

35...40 2.885-312.0 2x020

Пакет фор­сунок

Величина
форсунки
Пакет фор­сунок

Встановлення/демонтаж/заміна

форсунок високого тиску

Фото 2, див. сторінку суперобкладин­ки

 Видавити запобіжний затиск за допо-

могою викрутки.

 Видалити захисну сітку.
 Встановити/замінити форсунки висо-

кого тиску.

 Надіти на цапфу захисну сітку.

Вдавити запобіжний затиск до фіксації.



Очистка підлоги

Встановлення струминної трубки

Фото 3, див. сторінку суперобкладин­ки

 Струминну трубку очищувача високо-

го тиску з'єднати з пристроєм FR
Classic та затягнути гайковим ключем
(ширина зіву ключа 24).

Застосування

 Засіб для чищення поверхонь ввести

таким чином, щоб він щільно приля­гав до поверхні, що очищується.

УВАГА

Не спрямовуйте у вільні кути!
Пристрій для очищення пласких повер­хонь не призначений для натирання або
сильного тертя!
Попередньо прибрати відкриті повер­хні перед використанням пристрою для
чищення пласких поверхонь, щоб уник­нути пошкодження форсунок високого
тиску.

Очистка стін

Фото 4, див. сторінку суперобкладин­ки

1 Адаптер (№ замовлення 4.111-022.0)
2 Ручний розпилювач

 Закрутити адаптер на з'єднанні та за-

кріпити гайковим ключем (ключ на

22).

 Нагвинтити ручний пульверизатор на

адаптер і затягнути гайковим ключем
(ширина ключа 27).

Фото 5, див. сторінку суперобкладин­ки

 Під час очистки стіни тримати прилад

за ручку.

Догляд

лід захищати прилад від морозу.

 С
 Уникати деформації щетини під час

зберігання.

Заміна щетини

Фото 6, див. сторінку суперобкладин­ки

 Витягнути зношену щетину з корпусу.
 Встановити нову щетину в корпус.

Зве рт ати ув агу на пр ави ль ну пос ад ку
(урівень).

Запасні частини

Слід використовувати лише оригінальні
комплектуючі та оригінальні запасні де­талі, тому що саме вони гарантують без­печну та безперебійну експлуатацію
приладу.
Інформація щодо комплектуючих та за­пасних деталей міститься на сайті
www.kaercher.com.

56 UK

– 2

http://www.kaercher.com/dealersearch
