KARCHER AF 30, AF 50 User guide [pl]

Air Purifier AF 30 / AF 50

Deutsch 4
English 8
Français 13
Italiano 17
Español 22
Português 27
Nederlands 31
Türkçe 36
Svenska 40
Suomi 45
Norsk 49
Dansk 53
Eesti 57
Latviešu 62
Lietuviškai 66
Polski 70
Magyar 75
Čeština 80
Slovenčina 84
Slovenščina 89
Româneşte 93
Hrvatski 98
Srpski 102

Ελληνικά 107
Русский 111
Українська 117
Қазақша 121
Български 126

ﺔﻴﺑﺮﻌﻟﺍ

135

59699460

(02/23)

A2B C D

E F G

H I J

K

3

Inhalt

Allgemeine Hinweise ........................................... 4

Sicherheitshinweise............................................. 4

Bestimmungsgemäße Verwendung .................... 4

Umweltschutz ...................................................... 4

Zubehör und Ersatzteile ...................................... 4

Lieferumfang ....................................................... 4

Garantie............................................................... 5

Gerätebeschreibung ............................................ 5

Erstinbetriebnahme ............................................. 5

Bedienung ........................................................... 5

Transport und Lagerung...................................... 6

Pflege und Wartung............................................. 7

Hilfe bei Störungen.............................................. 7

Technische Daten ................................................ 8

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung
des Geräts diese Originalbetriebsanlei­tung und das Kapitel Sicherheitshinwei-

Bewahren Sie die Originalbetriebsanleitung für späte­ren Gebrauch oder für Nachbesitzer auf.

se. Handeln Sie danach.

Sicherheitshinweise

Gefahrenstufen

 GEFAHR

● Hinweis auf eine unmittelbar drohende Gefahr, die zu

schweren Körperverletzungen oder zum Tod führt.

몇 WARNUNG

● Hinweis auf eine möglicherweise gefährliche Situati-

on, die zu schweren Körperverletzungen oder
Tod führen kann.

몇 VORSICHT

● Hinweis auf eine möglicherweise gefährliche Situati-

on, die zu leichten Verletzungen führen kann.

zum

ACHTUNG

● Hinweis auf eine möglicherweise gefährliche Situati-

on, die zu Sachschäden führen kann.

Allgemeine Sicherheitshiweise

 GEFAHR ● Schließen Sie das Gerät nur an

Wechselstrom an. Die angegebene Spannung auf dem
Typenschild muss mit der Spannung der Stromquelle
übereinstimmen. ● Fassen Sie Netzstecker und Steck­dose niemals mit feuchten Händen an. ● Erstickungs-
gefahr. Halten Sie Verpackungsfolien von Kindern fern.

● Der Betrieb in explosionsgefährdeten Bereichen ist
untersagt.

몇 WARNUNG ● Personen mit verringerten phy-

sischen, sensorischen oder geistigen Fähigkeiten oder
Mangel an Erfahrung und Wissen dürfen das Gerät nur
benutzen, wenn sie beaufsichtigt werden oder bezüg­lich des sicheren Gebrauchs des Geräts unterwiesen
wurden und die daraus resultierenden Gefahren verste­hen. ● Kinder ab 8 Jahren dürfen das Gerät betreiben,
wenn sie durch eine für ihre Sicherheit zuständige Per­son in der Anwendung unterwiesen wurden oder beauf­sichtigt werden und wenn sie die daraus resultierenden
Gefahren verstanden haben. ● Kinder dürfen mit dem
Gerät nicht spielen. ● Beaufsichtigen Sie Kinder, um si­cherzustellen, dass sie nicht mit dem Gerät spielen.

● Kinder dürfen Reinigung und Anwenderwartung nur

unter Aufsicht durchführen. ● Prüfen Sie die Netzan­schlussleitung mit Netzstecker vor jedem Betrieb auf
Schäden. Nehmen Sie ein Gerät mit beschädigter Netz­anschlussleitung nicht in Betrieb. Lassen Sie eine be­schädigte Netzanschlussleitung unverzüglich durch
den autorisierten Kundendienst / Elektro-Fachkraft aus­tauschen. ● Schalten Sie das Gerät vor allen Pflege­und Wartungsarbeiten aus und ziehen Sie den Netzste­cker.

몇 VORSICHT ● Ziehen Sie den Netzstecker

nicht am Netzkabel aus der Steckdose. ● Lassen Sie
Reparaturarbeiten, den Einbau von Ersatzteilen und Ar­beiten an elektrischen Bauteilen nur vom autorisierten
Kundendienst durchführen. ● Lufteinlass und -auslass
dürfen nicht verdeckt werden. ● Schalten Sie das Gerät
nach jedem Gebrauch aus und ziehen Sie den Netzste­cker. ● Stellen Sie das Gerät nicht in der Nähe einer
Wärmequelle auf. ● Das Gerät ist kein Ersatz für ange­messenes Lüften. ● Das Gerät muss einen ebenen,
standfesten Untergrund haben. ● Verwenden Sie nur
Zubehör und Ersatzteile, die vom Hersteller freigege­ben sind. Original-Zubehör und Original-Ersatzteile bie­ten die Gewähr für einen sicheren und störungsfreien
Betrieb des Geräts. ● Verwenden Sie das Gerät nicht in
feuchter Umgebung oder in Räumen mit hohen Umge­bungstemperaturen, z.B. Badezimmer.

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich gemäß der in
dieser Betriebsanleitung aufgeführten Beschreibungen
und Sicherheitshinweisen als Luftreiniger.

● Das Gerät ist zur Verwendung als Luftreiniger be­stimmt.

● Das Gerät ist für den privaten und gewerblichen Ge­brauch geeignet.

● Das Gerät ist ausschließlich zur Verwendung in In­nenräumen bestimmt.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bit­te Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten
wertvolle recyclebare Materialien und oft Be­standteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine
potenzielle Gefahr für die menschliche Gesundheit und
die Umwelt darstellen können. Für den ordnungsgemä­ßen Betrieb des Geräts sind diese Bestandteile jedoch
notwendig. Mit diesem Symbol gekennzeichnete Gerä­te dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie un­ter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwen­den, sie bieten die Gewähr für einen sicheren und stö­rungsfreien Betrieb des Geräts.
Informationen über Zubehör und Ersatzteile finden Sie
unter www.kaercher.com.

Lieferumfang

Der Lieferumfang des Geräts ist auf der Verpackung ab­gebildet. Prüfen Sie beim Auspacken den Inhalt auf
Vollständigkeit. Bei fehlendem Zubehör oder bei Trans­portschäden benachrichtigen Sie bitte Ihren Händler.

4 Deutsch

In jedem Land gelten die von unserer zuständigen Ver­triebsgesellschaft herausgegebenen Garantiebedin­gungen. Etwaige Störungen an Ihrem Gerät beseitigen
wir innerhalb der Garantiefrist kostenlos, sofern ein Ma­terial- oder Herstellungsfehler die Ursache sein sollte.
Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an
Ihren Händler oder die nächste autorisierte Kunden­dienststelle.
(Adresse siehe Rückseite)

Gerätebeschreibung

Garantie

Abbildungen siehe Grafikseite.

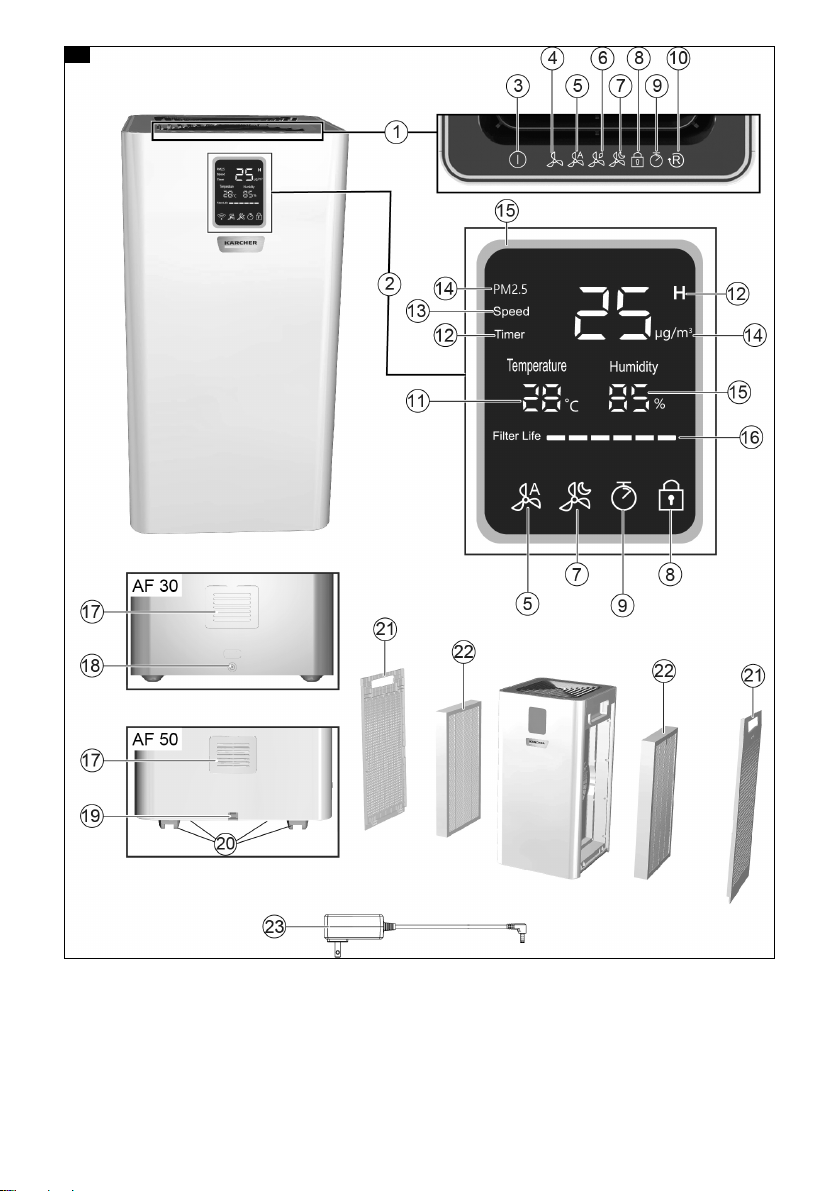

Abbildung A

1 Bedientasten
2 Displayfeld
3 Bedientaste Gerät Ein- / Aus
4 Bedientaste Lüfterstufe
5 Bedientaste / Displayanzeige Automodus Ein- / Aus
6 Bedientaste ECO-Modus Ein- / Aus
7 Bedientaste / Displayanzeige Schlafmodus Ein- /

Aus

8 Bedientaste / Displayanzeige Funktionssperrung

9 Bedientaste / Displayanzeige Timer
10 Bedientaste Filterreset
11 Displayanzeige Temperatur in °C
12 Displayanzeige zeitgesteuerter Status Starten- /

Abschalten

13 Displayanzeige Lüfterstufe
14 Displayanzeige PM 2,5 Index Luftqualität (Zahlen- /

Farbanzeige)

15 Displayanzeige relative Luftfeuchtigkeit
16 Displayanzeige Filterlebensdauer
17 Luftqualitätssensor
18 Anschluss Netzteil AF 30
19 Anschlusskabel AF50
20 Lenkrollen AF50 (4x)
21 Filterabdeckung
22 Filter
23 Netzadapter AF30

Hinweis

Die Funktionseinstellungen sind nur über die Bedien­tasten und nicht über die Displayanzeigen möglich.

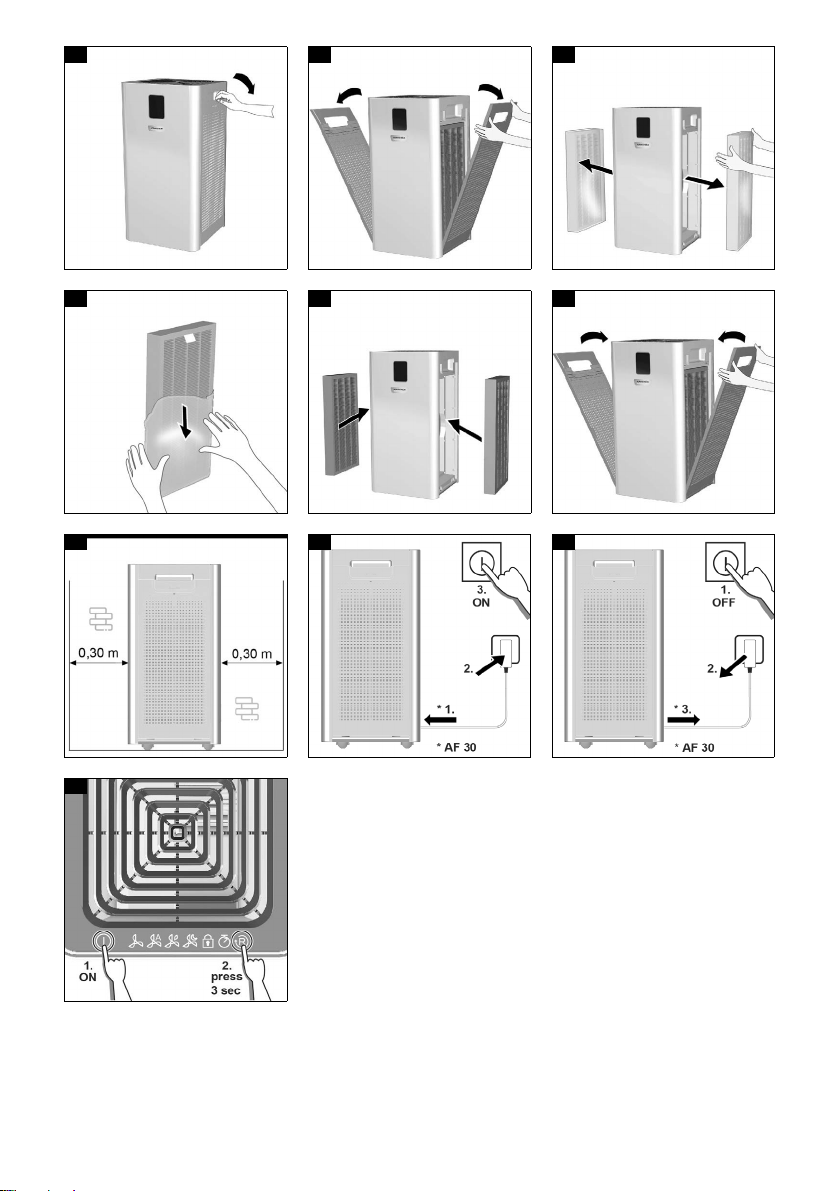

Erstinbetriebnahme

Vor der Erstinbetriebnahme müssen die im Gerät be­reits eingesetzten Feinfilter ausgepackt werden.

1. Die beiden Filterabdeckungen an Griffmulde öffnen
und mit beiden Händen abnehmen.

Abbildung B
Abbildung C

2. Die verpackten Filter an den Laschen aus dem Ge­häuse herausnehmen.

Abbildung D

Deutsch 5

3. Die Filter auspacken.

Abbildung E

4. Die ausgepackten Filter einsetzen.

Abbildung F

5. Die Filterabdeckungen mit beiden Händen einset­zen.

Abbildung G

6. Das Gerät auf einer ebenen Fläche abstellen. Si­cherstellen, dass nach jeder Seite ein Abstand von
0,30 m eingehalten wird.

Abbildung H

7. Sicherstellen, dass die Zuluft- und der Luftauslass­öffnungen nicht blockiert sind.

Hinweis

Stellen Sie das Gerät nicht auf heiße Oberflächen oder
in die Nähe der Heizung.
Lassen Sie keine Flüssigkeiten oder Fremdmaterialien
(z.B. metallische Gegenstände) in das Gerät gelangen.

8. AF 30: Den Gerätestecker des Netzteils in das Ge­rät stecken.
Den Netzstecker des Netzteils in eine Steckdose
stecken.
AF 50: Netzstecker des Geräts in eine Steckdose
stecken.

Abbildung I

Das Gerät ist betriebsbereit

Hinweis

Wir empfehlen Ihnen, das Gerät beim ersten Mal über
Nacht durchlaufen zu lassen, um damit eine Grundrei­nigung Ihres Raumes zu erhalten.

Hinweis

Die Tabelle mit den Stundenangaben der Displaysym­bole für die Filterlebensdauer, siehe Filter ersetzen

Bedienung

Gerät ein- / ausschalten

1. Um das Gerät einzuschalten: Ein-/ Austaste Gerät
drücken.

Abbildung I

Das Gerät startet automatisch.

Hinweis

Nach dem Einschalten leuchten die Anzeigen und Tas­ten auf dem Bedienfeld kurz auf. Der integrierte Luft­qualitätssensor misst automatisch die Luftqualität im
Raum.

2. Nach Bedarf können z. B. folgende Funktionen über
die Bedientasten eingestellt werden:

 Lüfterstufe
 Automodus
 ECO-Modus
 Schlafmodus
 Bedienfeld sperren
 Timer
 Filterreset

3. Um das Gerät auszuschalten: Ein-/ Ausschalter Ge­rät drücken.
Die Anzeigen und Tasten auf dem Bedienfeld erlö­schen. Der Gerät ist ausgeschaltet.

Je nach Luftqualität kann die Lüfterstufe manuell in Stu­fe 1, 2, 3, 4 oder 5 eingestellt werden. Bei schlechter
Luftqualität, beispielsweise um Rauch herauszufiltern,
sollte das Gebläse 15 - 20 Minuten auf höchster Ge­schwindigkeit (Stufe 5) laufen.

Lüfterstufe einstellen

Hinweis

Um die Luft effektiv zu reinigen, Fenster und Türen ge­schlossen halten während der Luftreiniger eingeschal­tet ist,

Symbol Bedientaste für die Lüfterstufe:

● Bedientaste Lüfterstufe so oft drücken, bis die ge­wünschte Stufe erreicht ist.

Auf dem Bedienfeld wird die gewählte Lüfterstufe
angezeigt.

Hinweis

Bei der manuellen Wahl der Lüfterstufe wird die gewähl­te Stufe 3 Sekunden lang im Display eingeblendet bevor
im Display wieder die Werte des PM 2.5 Indexes ge­zeigt werden.

Im Automatischen Modus stellt der Luftreiniger je nach
Luftqualität die passende Lüfterstufe (Stufe 1, 2, 3, 4, 5)
ein.
Bei schlechter Luftqualität wird z. B. die Lüfterstufe au­tomatisch höher eingestellt.
Symbol Bedientaste und Displayanzeige für Automo­dus:

Automodus einstellen

Nach10 Sekunden erlischt auch die Bedientaste Schlaf­modus.
Um den Schlafmodus zu beenden, kann jede beliebige
Bedientaste (außer Ein- /Austaste) betätigt werden.

Bedienfeld sperren / entsperren

Um eine versehentliche Änderung der Einstellungen zu
verhindern, z. B. durch Kinder oder Haustiere, kann das
Bedienfeld gesperrt werden.
Symbol Bedientaste und Displayanzeige für Bedienfeld
sperren:

● Sperren: Taste 3 s drücken.

● Entsperren: Sperrtaste 3 s drücken.

Timer einstellen

Der Timer kann auf die gewünschte Laufzeit (Max. 12 h)
eingestellt werden. Wenn die eingestellte Zeit abgelau­fen ist, schaltet sich das Gerät automatisch aus. Die Ge­bläsegeschwindigkeit kann jederzeit geändert werden.
Symbol Bedientaste und Displayanzeige für Timer:

 Bedientaste Automodus drücken. Der automatische

Modus wird ein- bzw. ausgeschaltet.

ECO- / Energiesparfunktion einstellen

Energiesparmodus ein- / ausschalten

Symbol Bedientaste und Displayanzeige für ECO- /
Energiesparmodus

Das Gerät befindet sich im Arbeitsmodus:

● Bedientaste ECO-Modus drücken.
Das Gerät wechselt in den Energiesparmodus, das
Display wird ausgeschaltet.

Das Gerät befindet sich im Energiesparmodus:

● Bedientaste ECO-Modus drücken.
Das Gerät wechselt in den Arbeitsmodus, das Dis­play leuchtet auf.

Schlafmodus einstellen

Im Schlafmodus läuft der Ventilator mit der geringsten
Geschwindigkeit und daher sehr leise.

● Bedientaste Schlafmodus drücken. Der Schlafmo­dus wird ein- bzw. ausgeschaltet.

Symbol Bedientaste und Displayanzeige für Schlafmo­dus:

Hinweis

Nachdem die Bedientaste Schlafmodus betätigt wurde,
sind alle Displaysymbole (außer Schlafmodus) erlo­schen.

 Einschalten: Bedientaste Timer wiederholt drücken,

bis die gewünschte Laufzeit erreicht ist. Im Displ
wir

d die eingestellte Laufzeit angezeigt.

 Ausschalten: Bedientaste Timer solange drücken

bis das Display “0” anzeigt.
Bei Einstellung “0” wird die Timerfunktion abgebro­chen.

Filterreset nach Filterwechsel ausführen

Nach abgelaufener Filterlaufzeit müssen die Filter ge­wechselt werden. Weitere Informationen, siehe Kapitel
Filter ersetzen
Symbol Bedientaste für Filterreset:

Anzeige PM 2,5 Luftqualität

Im Display wird die Konzentration von Feinstaub (PM

2.5) numerisch in der Einheit µg/m³ angezeigt. Zusätz­lich wird über einen Farbindex über die Luftqualität in­formiert:

PM 2,5 Luftqualität Farbe

0- 60 Gut Blau
61 - 120 Mäßig Gelb
>120 Schlecht Rot

ay

Transport und Lagerung

몇 VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr
Beachten Sie bei Transport und Lagerung das Gewicht
des Geräts.

Lagern Sie das Gerät nur in trockenen Innenräumen.

6 Deutsch

Pflege und Wartung

Reinigung

 GEFAHR

Lebensgefahr durch Stromschlag

Flüssigkeiten können Strom leiten und dadurch zu
schweren bis tödlichen Verletzungen führen.
Ziehen Sie vor Reinigungs- und Wartungsarbeiten im­mer das Netzteil aus der Steckdose.
Tauchen Sie das Gerät oder das Netzteil niemals ins
Wasser.
Reinigen Sie das Gerät oder das Netzteil niemals nass.

1. Das Gerät ausschalten.

2. Das Netzteil aus der Steckdose ziehen.

3. Das Gerät mit einem weichen, trockenen Tuch ab­wischen. Keine scheuernden oder ätzenden Reini­gungsmitteln verwenden.

Filter ersetzen

Der Filter sollte spätestens nach 2500 - 3000 Stunden
Laufzeit gewechselt werden. Wenn das Gerät lauter
wird, ein unangenehmer Geruch von dem Gerät (Filter)
aus geht oder der Filter sichtbar verschmutzt ist, auch
früher.Wenn die Filterlebensdauer unter 150 Stunden
beträgt, blinkt das Symbol im Display (Blinkfrequenz 2x
/ Sekunde), um an den notwendigen Filterwechsel zu
erinnern.
Je nach Lebensdauer wird folgende Anzahl der Symbo­le angezeigt:

Anzeige Lebensdauer Filter (h)

2501 - 3000
2001 - 2500
1501 - 2000
1001 - 1500
501 - 1000
1 - 500

1. Das Gerät ausschalten und Netzteil bzw. Netzste­cker aus Steckdose und Gerät ziehen.

Abbildung J

2. Die beiden Filterabdeckungen an Griffmulde öffnen
und mit beiden Händen abnehmen.

Abbildung B
Abbildung C

3. Die Filter an den Laschen aus dem Gehäuse her­ausnehmen.

Abbildung D

4. Die neuen Filter auspacken.

Abbildung E

5. Die ausgepackten Filter einsetzen.

Abbildung F

6. Die Filterabdeckungen einsetzen.

Abbildung G

7. Netzteil an Gerät und Steckdose anschließen.

8. Das Gerät einschalten.
a Zur Filterzurücksetzung (Reset) das Symbol

3 s drücken.

Abbildung K

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zwei­felsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

Fehler Ursache Behebung
Gerät lässt sich nicht

einschalten

Display blinkt und Gerät
läuft nicht an

Luftstrom ist verringert Filter verstopft  Filter wechseln, siehe Kapitel Filter erset-

Geruchsbeseitigung in­effektiv

Schlechte Luftqualität Lüfterstufe zu gering  Lüfterstufe erhöhen, siehe Kapitel Lüfter-

Keine elektrische Spannung  Die Steckdose und die Sicherung der

Netzteil defekt  Den Kundendienst kontaktieren, um das

Gerät defekt  Den Kundendienst kontaktieren.
Filterabdeckung nicht korrekt eingesetzt  Filterabdeckung korrekt einsetzen, dabei

Filter nicht ausgepackt  Filter auspacken, siehe Kapitel Erstinbe-

Lüfterstufe zu gering  Lüfterstufe erhöhen, siehe Kapitel Lüfter-

Luftauslass ist blockiert  Fremdkörper entfernen.
Schlechte Qualität Umgebungsluft  Fenster öffnen, um Belüftung zu verbes-

Filter verbraucht oder zu lange verwendet  Filter ersetzen.
Lüfterstufe zu gering  Lüfterstufe erhöhen, siehe Kapitel Lüfter-

Stromversorgung prüfen.

 Den Stecker des Netzteils in eine andere

Steckdose stecken.

Netzteil auszutauschen.

auch auf richtigen Sitz der Filter achten.

zen.

triebnahme.

stufe einstellen.

sern.

stufe einstellen.

stufe einstellen.

Deutsch 7

Fehler Ursache Behebung

Du

rchzug  Fenster und Türen schließen, während das

AF 30: Raumgröße deutlich über 30 m²  Maximale Raumgröße beachten.
AF 50: Raumgröße deutlich über 50 m²  Maximale Raumgröße beachten.
Luftschlitze am Gerät blockiert  Erforderliche Abstände zum Gerät einhal-

Filter nicht ausgepackt  Filter auspacken, siehe Kapitel Erstinbe-

Filter verstopft oder verunreinigt.  Filter wechseln, siehe Kapitel Filter erset-

Gerät arbeitet.

ten.

 Nichts auf das Gerät legen.

triebnahme.

zen.

Technische Daten

AF 30 AF 50

Elektrischer Anschluss

Netzspannung V DC24V 220-240
Phase ~ 1 1
Netzfrequenz Hz 50-60 50-60
Nennleistung W 36 50
Standby W < 0,5 < 0,5

Leistungsdaten Gerät

Maximaler Luftstrom m
Nutzfläche m
Filtereffizienz bei 0,3μm 99,95% 99,95%
Maximale Filterstandzeit

(abhängig vom Umfeld)
Lüftungsstufen 5 5

Maße und Gewichte

Gewicht kg 5,8 7,7
Länge x Breite x Höhe mm 260x260

Umgebungsbedingungen

Umgebungstemperatur °C -10 °C -

Ermittelte Werte gemäß EN 60335-2-69

Schalldruckpegel dB(A) 26-51 29-53

* Bei 3 m Deckenhöhe und 3-fachen Luftwechsel pro
Stunde
Technische Änderungen vorbehalten.

3

/h 320 520

2

* 30 * 50

h 3000 3000

x480

+40 °C

290x290
x560

-10 °C ­+40 °C

Contents

General notes ......................................................

Safety instructions............................................... 8

Intended use ....................................................... 9

Environmental protection .................................... 9

Accessories and spare parts............................... 9

Scope of delivery................................................. 9

Warranty.............................................................. 9

Description of the device ..................................... 9

Initial Start-Up ..................................................... 10

Operation ............................................................ 10

Transport and storage ......................................... 11

Care and service ................................................. 11

Troubleshooting guide......................................... 12

Technical data ..................................................... 12

General notes

Read these original instructions and the
safety instructions chapter before using
the device for the first time. Act in ac-

Keep these original instructions for future reference or
for future owners.

cordance with them.

Safety instructions

Hazard levels

 DANGER

● Indication of an imminent threat of danger that will

lead to severe injuries or even death.

몇 WARNING

● Indication of a potentially dangerous situation that

may lead to severe injuries or even death.

몇 CAUTION

● Indication of a potentially dangerous situation that

may lead to minor injuries.

ATTENTION

● Indication of a potentially dangerous situation that

may lead to damage to property.

General safety instructions

 DANGER ● Only connect the device to alter-

nating current. The voltage indicated on the type plate
must match the voltage of the power source. ● Never
touch the mains plug and socket with wet hands. ● Risk
of asphyxiation. Keep packaging film out of the reach of
children. ● Operation in explosive atmospheres is pro­hibited.

8

8English

몇 WARNING ● Persons with reduced physical,

sensory or mental capabilities, or those with a lack of
experience and knowledge, are only allowed to use the
appliance if they are supervised or have been instructed
with respect to using the appliance safely, and under­stand the resultant dangers involved. ● Children from
the age of 8 may use the appliance if they are super­vised or have been instructed in its use by a person re­sponsible for their safety, and if they have understood
the resultant dangers involved. ● Children must not play
with the appliance. ● Children must be supervised to
prevent them from playing with the appliance. ● Chil-
dren may only perform cleaning work and user mainte­nance under supervision. ● Check the power supply
cable with mains plug for damage before operation
each time. Do not put the device into operation with a
damaged power supply cable. Have a damaged power
supply cable replaced immediately by the authorised
customer service / qualified electrician. ● Switch off the
device immediately and remove the mains plug before
performing any care and service work.

몇 CAUTION ● Do not pull the mains plug out the

socket using the power supply cable. ● Have repair
work, installation of spare parts and work on electrical
components carried out by the authorised customer ser­vice only. ● It is prohibited to cover the air inlet and out­let. ● Switch off the device after each use and remove
the mains plug. ● Do not place the device near a heat
source. ● The device is not a replacement for appropri­ate ventilation. ● The device must be placed on an
even, firm subsurface. ● Only use accessories and
spare parts which are approved by the manufacturer.
Only original accessories and original spare parts en­sure that the appliance will run fault-free and safely.

● Do not use the device in damp conditions or in rooms
with high ambient temperatures, e.g. bathroom.

Intended use

In accordance with the descriptions and safety instruc­tions listed in these operating instructions, use the de­vice only as an air purifier.

● The device is intended for use as an air purifier.

● The device is suitable for both private and commer-

cial use.

● The device is intended only for indoor use.

Environmental protection

The packing materials can be recycled. Please
dispose of packaging in accordance with the en­vironmental regulations.
Electrical and electronic devices contain valua­ble, recyclable materials and often components
such as batteries, rechargeable batteries or oil,

which - if handled or disposed of incorrectly - can
pose a potential danger to human health and the envi­ronment. However, these components are required for
the correct operation of the device. Devices marked by
this symbol are not allowed to be disposed of together
with the household rubbish.

Notes on the content materials (REACH)

Current information on content materials can be found
at: www.kaercher.de/REACH

Accessories and spare parts

Only use original accessories and original spare parts.
They ensure that the appliance will run fault-free and
safely.
Information on accessories and spare parts can be
found at www.kaercher.com.

Scope of delivery

The scope of delivery for the appliance is shown on the
packaging. Check the contents for completeness when
unpacking. If any accessories are missing or in the event
of any shipping damage, please notify your dealer.

Warranty

The warranty conditions issued by our sales company
responsible apply in all countries. We shall remedy pos­sible malfunctions on your device within the warranty
period free of cost, provided that a material or manufac­turing defect is the cause. In a warranty case, please
contact your dealer (with the purchase receipt) or the
next authorised customer service site.
(See overleaf for the address)

Description of the device

For the illustrations, refer to the graphics page.

Illustration A

1 Operation buttons
2 Display field
3 Operation button for Device On / Off
4 Fan level operation button
5 Operation button/indicator for Auto mode On / Off
6 Operation button ECO mode On / Off
7 Operation button/indicator for Sleep mode On / Off
8 Operation button/indicator Function lock
9 Operation button/indicator Timer

10 Operation button for Filter reset
11 Indicator for temperature in °C
12 Indicator for time-controlled status start-up/shut-

down

13 Indicator for fan level
14 Indicator for PM 2.5 index air quality (numerical /

colour display)

15 Indicator for relative humidity
16 Filter service life display
17 Air quality sensor
18 Connection Power supply unit AF 30
19 Connecting cable AF50
20 Steering rollers AF50 (4x)
21 Filter cover
22 filter
23 Power adapter AF30

Note

The function settings are only possible via the operation
buttons and not via the displays.

English 9

Before initial start up, the fine filters already installed in
the unit must be unpacked.

1. Open the two filter covers on the recessed grip and

remove them with both hands.

Illustration B
Illustration C

2. Remove the packed filters from the casing using the

tabs.

Illustration D

3. Unpack the filters.

Illustration E

4. Insert the unpacked filters.

Illustration F

5. Insert the filter cover firmly with both hands.

Illustration G

6. Place the device on a level surface. Ensure that a

distance of 0.30 m is maintained to each side.

Illustration H

7. Make sure that the air intake and air outlet openings

are not blocked.

Note

Do not place the device on hot surfaces or in the imme­diate vicinity of the room heating.
Do not allow any liquids or foreign bodies (e.g. metallic
objects) to enter the device.

8. AF 30: Insert the unit plug of the power supply unit

into the device.
Plug the mains plug of the power supply unit into a
socket.
AF 50: Plug the mains plug of the device into a
mains socket.

Illustration I

The device is ready for operation.

Note

The first time you use the device, we recommend allow­ing it to run overnight to perform an initial basic cleaning
of your room.

Note

The table with the hours of the display symbols for the
filter service life, see Replacing the filter

Operation

Initial Start-Up

1. To switch on the device: Press the on/off button on

Note

After the system is switched on, the displays and but­tons on the control panel light up briefly. The integrated
air quality sensor measures the air quality in the room
automatically.

2. If required, the following functions, for example, can

3. To switch off the device: Press the On/Off switch of

Switching the device on/off

the device.

Illustration I

The device starts automatically.

be set via the operation buttons:

 Fan level
 Auto mode
 ECO mode
 Sleep mode
 Lock control panel
 Timer
 Filter reset

the device.
The displays and buttons on the control panel
out

. The device is switched off.

go

Setting the fan level

Depending on the air quality, the fan level can be man­ually set to level 1, 2, 3, 4 or 5. If the air quality is poor,
for example to filter out smoke, the blower should run at
maximum speed (level 5) for 15 - 20 minutes.

Note

To clean the air effectively, keep windows and doors
closed while the air purifier is switched on.

Symbol Operation button for the fan level:

● Press the fan level operation button repeatedly until
the desired level is reached.

The selected fan level is displayed on the control
panel.

Note

When selecting the fan level manually, the selected
speed is shown on the display for 3 seconds before the
PM 2.5 index values are shown again on the display.

Setting auto mode

In auto mode, the air purifier sets the appropriate fan
level (level 1, 2, 3, 4, 5) depending on the air quality.
In the event of poor air quality, for example, the fan level
is automatically set high.
Symbol Operation button and indicator for auto mode:

 Press the Auto mode operation button. The auto-

matic mode is switched on or off.

Setting ECO / power saving function

Switch power saving mode on / off

Symbol Operation button and indicator for ECO / power
saving mode

The device is in working mode:

● Press the ECO mode operation button
The

device switches to power saving mode and the

display is switched off.

The device is in power saving mode:

● Press the ECO mode operation button.
The device switches to working mode, the display
lights up.

In sleep mode, the fan runs at the lowest speed and is
therefore very quiet.

● Press the sleep mode operation button. The sleep
mode is switched on or off.

Symbol Operation button and indicator for sleep mode:

Setting sleep mode

.

10 English

Note

After the sleep mode operation button has been
pressed, all display symbols (except sleep mode) go
out.
After 10 seconds, the sleep mode operation button also
goes out.
To exit sleep mode, press any operation button (except
the on/off button).

To prevent accidental change of settings, e.g. by chil­dren or pets, the control panel can be locked.
Symbol for the lock operation button and display for
control panel:

● Lock: Press the button for 3 seconds.

● Unlock: Press the lock button for 3 seconds.

The timer can be set to the desired run time (max. 12 h).
When the set time has elapsed, the device switches off
automatically. The blower speed can be changed at any
time.
Symbol Operation button and indicator for timer:

 Switching on: Press the Timer operation button re-

 Switching off: Press the timer operation button until

After the filter lifespan has expired, the filters must be
changed. For more information, see chapter Replacing
the filter
Symbol Operation button for filter reset:

The display shows the concentration of fine dust (PM

2.5) numerically in the unit µg/m³. In addition, a colour
index provides information about the air quality:

PM 2.5 Air quality Colour

0 - 60 Good Blue
61 - 120 Moderate Yellow
>120 Poor Red

Lock / unlock control panel

Setting the timer

peatedly until the desired run time is reached. The
set run time is displayed in the display.

the display shows "0".
If set to "0", the timer function is cancelled.

Perform the filter reset after filter change

Display PM 2.5 air quality

Transport and storage

몇 CAUTION

Failure to observe the weight

Risk of injury and damage
Be aware of the weight of the device during transport
and storage.

Store the device only in dry indoor rooms.

Care and service

Cleaning

 DANGER

Danger of death from electric shock

Liquids can conduct electricity and thus cause serious
or fatal injuries.
Always disconnect the power supply unit from the sock­et before cleaning and maintenance work.
Never immerse the device or the power supply unit in
water.
Never use wet cloths to clean the device or the power
supply unit.

1. Switch off the device.

2. Unplug the power supply unit from the socket.

3. Wipe the device with a soft, dry cloth. Do not use
abrasive or corrosive detergents.

Replacing the filter

The filter should be changed after 2500 - 3000 hours of
operation at the latest. If the device gets louder, an un­pleasant smell emanates from the device (filter) or the
filter is visibly dirty, also earlier. If the filter service life is
less than 150 hours, the symbol flashes in the display
(flashing frequency 2x/second) to remind you to change
the filter.
Depending on the service life, the following number of
symbols is displayed:

Display for service life of filter (h)

2501 - 3000
2001 - 2500
1501 - 2000
1001 - 1500
501 - 1000
1 - 500

1. Switch off the device, and disconnect the power
supply unit or mains plug from the socket and de­vice.

Illustration J

2. Open the two filter covers on the recessed grip and
remove them with both hands.

Illustration B
Illustration C

3. Remove the filters from the casing using the tabs.

Illustration D

4. Unpack the new filters.

Illustration E

5. Insert the unpacked filters.

Illustration F

6. Insert the filter covers.

Illustration G

7. Connect the power supply unit to the device a
socket.

. Switch the device on.

8

a To reset the filter (Reset), press the symbol

for 3 seconds.

Illustration K

nd

English 11

Malfunctions often have simple causes that you can remedy yourself using the following overview. When in doubt, or
in the case of malfunctions not mentioned here, please contact your authorised Customer Service.

Fault Cause Rectification
The device cannot be

switched on

Display flashes and de­vice does not start

Airflow is reduced Filter clogged  Changing the filter, see chapter Replacing

Odour elimination inef­fective

Poor air quality Fan level too low  Increasing the fan level, see chapter Set-

No electrical voltage present  Check the socket and the power supply

Power supply unit defective  Contact Customer Service to replace the

Device defective  Contact Customer Service.
Filter cover not inserted correctly  Insert the filter cover correctly, making sure

Filter not unpacked  Unpacking the filter, see chapter Initial

Fan level too low  Increasing the fan level, see chapter Set-

Air outlet is blocked  Remove foreign bodies.
Poor ambient air quality  Open windows to improve ventilation.
Filter used up or used too long  Replace the filter.
Fan level too low  Increasing the fan level, see chapter Set-

Draught  Close the windows and doors while the de-

AF 30: Room size clearly above 30 m²  Observe the maximum room size.
AF 50: Room size clearly above 50 m²  Observe the maximum room size.
Air slots on the device blocked  Keep the required distances from the de-

Filter not unpacked  Unpacking the filter, see chapter Initial

Filter clogged or contaminated.  Changing the filter, see chapter Replacing

fuse.

 Insert the plug of the power supply unit into

another socket.

power supply unit.

that the filters are seated correctly.

the filter.

Start-Up.

ting the fan level.

ting the fan level.

ting the fan level.

vice is working.

vice.

 Do not place anything on the device.

Start-Up.

the filter.

Technical data

Troubleshooting guide

AF 30 AF 50

Electrical connection

Mains voltage V DC24V 220-240
Phase ~ 1 1
Power frequency Hz 50-60 50-60
Nominal power W 36 50
Standby W < 0,5 < 0,5

Device performance data

Maximum airflow m
Floor space m
Filter efficiency at 0.3 μm 99,95% 99,95%
Maximum filter working

time (depending on envi­ronment)

Ventilation levels 5 5

3

/h 320 520

2

* 30 * 50

h 3000 3000

Dimensions and weights

Weight kg 5.8 7.7
Length x width x height mm 260x260

Ambient conditions

Ambient temperature °C -10 °C -

Determined values in acc. with EN 60335-2-69

Sound pressure level dB(A) 26-51 29-53
* At 3 m ceiling height and 3 x air exchange per hour

Subject to technical changes without notice.

AF 30 AF 50

x480

+40 °C

290x290
x560

-10 °C ­+40 °C

12 English

Contenu

Remarques générales......................................... 13

Consignes de sécurité ......................................... 13

Utilisation conforme............................................. 13

Protection de l'environnement............................. 13

Accessoires et pièces de rechange..................... 13

Etendue de livraison............................................ 14

Garantie............................................................... 14

Description de l'appareil ...................................... 14

Première mise en service .................................... 14

Commande.......................................................... 14

Transport et stockage.......................................... 16

Entretien et maintenance .................................... 16

Dépannage en cas de défaut .............................. 16

Caractéristiques techniques................................ 17

Remarques générales

Veuillez lire la notice originale et le cha­pitre des consignes de sécurité avant la
première utilisation de l'appareil. Suivre

Conserver la notice originale pour une utilisation ulté­rieure ou pour le propriétaire suivant.

les instructions y figurant.

Consignes de sécurité

Niveaux de danger

 DANGER

● Indique un danger immédiat qui peut entraîner de

graves blessures corporelles ou la mort.

몇 AVERTISSEMENT

● Indique une situation potentiellement dangereuse qui

peut entraîner de graves blessures corporelles ou la
mort.

몇 PRÉCAUTION

● Indique une situation potentiellement dangereuse qui

peut entraîner des blessures légères.

ATTENTION

● Indique une situation potentiellement dangereuse qui

peut entraîner des dommages matériels.

Consignes de sécurité générales

 DANGER ● Ne raccordez l'appareil qu'à un

courant alternatif. La tension sur la plaque signalétique
doit correspondre à la tension de la source de courant.

● Ne touchez jamais aux fiches secteur et prises de
courant avec les mains mouillées. ● Risque d'asphyxie.
Ne laissez pas les matériaux d'emballage à la portée
des enfants. ● L'utilisation dans des zones soumises à
des risques d'explosion est interdite.

몇 AVERTISSEMENT ● Les personnes dont

les

capacités physiques sensorielles ou mentales sont
réduites ou qui manquent d'expérience ou de connais­sance peuvent utiliser l'appareil, si elles sont correcte­ment surveillées ou si elles ont été instruites sur
l'utilisation sûre de l'appareil et comprennent les dan­gers qui en résultent. ● Les enfants peuvent utiliser l'ap-
pareil à partir de l'âge de 8 ans, s'ils ont été instruits par
une personne compétente de son utilisation et des
consignes de sécurité ou s'ils sont surveillés et s'ils ont
compris les dangers pouvant en résulter. ● Les enfants
ne sont pas autorisés à jouer avec l’appareil. ● Surveil-
lez les enfants pour s’assurer qu’ils ne jouent pas avec
l’appareil. ● Les enfants ne peuvent effectuer le net-

toyage et l'entretien de l'appareil que sous surveillance.

● Avant chaque utilisation, vérifiez que le câble d'ali­mentation avec prise murale n'est pas endommagé.
N'utilisez pas un appareil dont le câble d'alimentation
est endommagé. Faites immédiatement remplacer un
câble d'alimentation endommagé par le SAV autorisé /
un électricien spécialisé. ● Couper l’appareil avant tous
travaux d’entretien et maintenance puis débrancher la
fiche secteur.

몇 PRÉCAUTION ● Ne pas débrancher la fiche

secteur de la prise en tirant sur le câble d'alimentation.

● Les travaux de réparation, la pose de pièces de re­change ainsi que les travaux sur les composants élec­triques ne doivent être effectués que par le SAV
autorisé. ● L'admission et la sortie d'air ne doivent
ê

tre recouvertes. ● Coupez l'appareil et débranchez la

fiche secteur après chaque utilisation. ● Ne pas installer
l’appareil à proximité d’une autre source de chaleur.

● Cet appareil ne remplace pas une ventilation appro­priée. ● L’appareil doit avoir une base plane et stable.

● Utilisez exclusivement les accessoires et pièces de
rechange autorisés par le fabricant. Les accessoires et
pièces de rechange originaux garantissent le fonction­nement sûr et sans défaut de votre appareil. ● Ne pas
utiliser l'appareil dans un environnement humide ou
dans des pièces à température environnante élevée,
par ex. salle de bain.

pas

Utilisation conforme

Utilisez cet appareil exclusivement comme épurateur
d’air, conformément aux descriptions et consignes de
sécurité effectuées dans le présent mode d'emploi.

● Cet appareil est conçu pour une utilisation comme
épurateur d'air.

● Cet appareil est adapté pour un usage privé et in­dustriel.

● Cet appareil n’est destiné qu’à une utilisation à l'in­térieur.

Protection de l'environnement

Les matériaux d'emballage sont recyclables.
Veuillez éliminer les emballages dans le respect
de l'environnement.
Les appareils électriques et électroniques
contiennent des matériaux précieux recyclables
et souvent des composants tels que des piles,

batteries ou de l'huile représentant un danger po­tentiel pour la santé humaine et l'environnement, s'ils ne
sont pas manipulés ou éliminés correctement. Ces
composants sont cependant nécessaires pour le fonc­tionnement correct de l'appareil. Les appareils marqués
par ce symbole ne doivent pas être jetés dans les or­dures ménagères.

Remarques concernant les matières composantes
(REACH)

Les informations actuelles concernant les matières
composantes sont disponibles sous : www.kaercher.de/

REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de re­change originaux. Ceux-ci garantissent le fonctionne­ment sûr et sans défaut de votre appareil.
Des informations sur les accessoires et pièces de re­change sont disponibles sur le site Internet www.kaer-
cher.com.

Français 13

L’étendue de livraison de l’appareil est illustrée sur l'em­ballage. Lors du déballage, vérifiez que le contenu de la
livraison est complet. Si un accessoire manque ou en
cas de dommage dû au transport, veuillez informer
votre distributeur.

Garantie

Les conditions de garantie publiées par notre société
commerciale compétente s’appliquent dans chaque
pays. Nous remédions gratuitement aux défauts pos­sibles sur votre appareil dans la durée de garantie dans
la mesure où la cause du défaut est un vice de matériau
ou de fabrication. En cas de garantie, veuillez vous
adresser à votre distributeur ou au point de service
après-vente autorisé le plus proche avec la facture
d’achat.
(Voir l'adresse au dos)

Avant la première mise en service, les filtres fins déjà
installés dans l’appareil doivent être déballés.

1. Ouvrir les deux caches de filtre au niveau de la poi-

2. Sortir les filtres emballés du boîtier par les lan-

3. Déballer les filtres.

4. Insérer les filtres déballés.

5. Insérer les caches de filtre avec les deux mains.

6. Placer l'appareil sur une surface plane. S’assurer

Description de l'appareil

Etendue de livraison

Pour les figures, voir la page des graphiques.

Illustration A

1 Touches de commande
2 Champ d’affichage
3 Touche de commande Marche/Arrêt de l’appareil
4 Touche de commande du niveau de ventilation
5 Touche de commande/affichage Marche/Arrêt du

mode automatique

6 Touche de commande Marche/Arrêt du mode ECO
7 Touche de commande/affichage Marche/Arrêt du

mode veille

8 Touche de commande/affichage du verrouillage

des fonctions

9 Touche de commande/affichage de la minuterie
10 Touche de commande de réinitialisation du filtre
11 Affichage de la température en °C
12 Affichage de l’état temporisé Démarrage/Mise hors

tension

13 Affichage du niveau de ventilation
14 Affichage de l’indice de qualité de l’air PM 2,5

(chiffres/couleurs)

15 Affichage de l’humidité relative de l’air
16 Affichage de la durée de vie du filtre
17 Capteur de qualité d’air
18 Connexion pour bloc d'alimentation AF 30
19 Câble de raccordement AF 50
20 Roues directionnelles AF 50 (4x)
21 Cache de filtre
22 Filtre
23 Adaptateur secteur AF 30

Remarque

Les réglages des fonctions ne sont possibles que via les
touches de commande et non via les affichages à
l'écran.

14 Français

7. S’assurer que les ouvertures d’entrée et de sortie

Remarque

Ne pas poser l’appareil sur des surfaces chaudes ni à
proximité d’un chauffage.
Ne pas laisser de liquides ou de corps étrangers
(comme des objets métalliques, p.ex.) pénétrer dans
l’appareil.

8. AF 30 : brancher la fiche du bloc d’alimentation

L’appareil est prêt à fonctionner.

Remarque

Nous vous conseillons de laisser tourner l’appareil la
nuit la première fois pour obtenir un nettoyage en pro­fondeur de votre local.

Remarque

Tableau des heures indiquées par les symboles à
l’écran pour la durée de vie du filtre, voir le chapitre
« Remplacement du filtre ».

1. Pour activer l’appareil : appuyer sur la

Remarque

Après la mise en marche, les affichages et les touches
du tableau de commande s'allument brièvement. Le
capteur intégré de qualité de l'air mesure automatique­ment la qualité de l'air de la pièce.

2. Selon les besoins, les fonctions suivantes peuvent

Première mise en service

gnée encastrée et les retirer avec les deux mains.

Illustration B
Illustration C

guettes.

Illustration D

Illustration E

Illustration F

Illustration G

qu’une distance de 0,30 m est respectée de chaque
côté.

Illustration H

d’air ne sont pas obstruées.

dans l’appareil.
Brancher la fiche secteur du bloc d’alimentation
dans une prise de courant.
AF 50 : brancher la fiche secteur de l’appareil dans
une prise de courant.

Illustration I

Commande

Activation/désactivation de l’appareil

touche Marche/Arrêt de l’appareil.

Illustration I

L’appareil démarre automatiquement.

p. ex. être réglées à l’aide des touches de
commande :

 Niveau de ventilation
 Mode automatique
 Mode ECO
 Mode veille
 Verrouillage du tableau de commande
 Minuterie
 Réinitialisation du filtre

3. Pour désactiver l’appareil : appuyer sur le
bouton Marche/Arrêt de l’appareil.
Les affichages et les touches du tableau de com­mande s’éteignent. L’appareil est désactivé.

Réglage du niveau de ventilation

En fonction de la qualité de l’air, la vitesse de ventilation
peut être réglée manuellement au niveau 1, 2, 3, 4 ou 5.
En cas de mauvaise qualité de l’air, par exemple pour
filtrer de la fumée, la soufflerie doit fonctionner à la vi­tesse maximale (niveau 5) pendant 15 à 20 minutes.

Remarque

Pour purifier efficacement l'air, maintenir les fenêtres et
les portes fermées pendant que l’épurateur d'air est en
marche,

Icône de la touche de commande du niveau de
ventilation :

● Appuyer plusieurs fois sur la touche de commande
du niveau de ventilation jusqu’à ce que le niveau
souhaité soit atteint.

Le niveau de ventilation sélectionné s’affiche sur le
tableau de commande.

Remarque

Lors de la sélection manuelle du niveau de ventilation,
le niveau sélectionné s’affiche pendant 3 secondes à
l’écran, avant que les valeurs de l’indice PM 2,5 n’appa­raissent de nouveau.

En mode automatique, l’épurateur d’air règle le niveau
de ventilation approprié (niveau 1, 2, 3, 4, 5) en fonction
de la qualité de l’air.
En cas de mauvaise qualité de l’air, le niveau de venti­lation est p. ex. automatiquement augmenté.
Icône de la touche de commande et de l’affichage du
mode automatique :

 Appuyer sur la touche de commande du mode auto-

Activation/désactivation du mode économie d’éner­gie

Icône de la touche de commande et de l’affichage du
mode ECO/économie d’énergie

L’appareil se trouve en mode de fonctionnement :

● Appuyer sur la touche de commande du mode ECO.

L’appareil se trouve en mode économie d’énergie :

● Appuyer sur la touche de commande du mode ECO.

Réglage du mode automatique

matique. Le mode automatique est activé ou désac­tivé.

Réglage de la fonction ECO/économie d’énergie

L’appareil passe en mode économie d’énergie,
l’écran s’éteint.

L’appareil passe en mode de fonctionnement,
l’écran s’allume.

Réglage du mode veille

En mode veille, le ventilateur fonctionne à la vitesse la
plus faible et est donc très silencieux.

● Appuyer sur la touche de commande du mode
veille. Le mode veille est activé ou désactivé.

Icône de la touche de commande et de l’affichage du
mode veille :

Remarque

Une fois la touche de commande du mode veille action­née, toutes les icônes d’affichage (sauf celle du mode
veille) s’éteignent.
Au bout de 10 secondes, la touche de commande du
mode veille s’éteint également.
Pour quitter le mode veille, il suffit d’appuyer sur n’im­porte quelle touche de commande (sauf la
touche Marche/Arrêt).

Verrouillage / déverrouillage du tableau de

Pour éviter toute modification accidentelle des ré­glages, par ex. par des enfants ou des animaux domes­tiques, le tableau de commande peut être verrouillé.
Symbole de la touche de commande et affichage du
verrouillage du tableau de commande :

● Verrouillage : Appuyer sur la touche pendant 3 s.

● Déverrouillage : Appuyer sur la touche de verrouil-

lage pendant 3 s.

La minuterie peut être réglée sur la durée de fonction­nement souhaitée (max. 12 h). Une fois que la durée ré­glée s’est écoulée, l’appareil s’éteint automatiquement.
La vitesse de la soufflerie peut être modifiée à tout moment.
Icône de la touche de commande et de l’affichage de la
minuterie :

 Mise en marche : appuyer plusieurs fois sur la

touche de commande de la minuterie jusqu’à ce que
la durée de fonctionnement souhaitée soit atteinte.
L’écran affiche la durée de fonctionnement réglée.

 Arrêt : appuyer sur la touche de commande de la

minuterie jusqu’à ce que l’écran affiche « 0 ».
Si le réglage est « 0 », la fonction de minuterie est
annulée.

Procéder à la réinitialisation du filtre après le

Lorsque la durée de vie des filtres s’est écoulée, il faut
les remplacer. Pour plus d’informations, voir le chapitre
Remplacer le filtre
Icône de la touche de commande de la réinitialisation du
filtre :

commande

Réglage de la minuterie

remplacement du filtre

Français 15

Affichage de la qualité de l'air PM 2,5

L'écran affiche la concentration de poussières fines (PM
2,5) sous forme numérique, en µg/m³. De plus, un in­dice de couleur informe sur la qualité de l'air :

PM 2,5 Qualité de l'air Couleur

0 - 60 Bonne Bleu
61 - 120 Moyenne Jaune
>120 Mauvaise Rouge

Transport et stockage

몇 PRÉCAUTION

Non-observation du poids

Risque de blessure et d’endommagement
Observez le poids de l’appareil pour le transport et le
stockage.

Stocker l'appareil uniquement dans des espaces inté­rieurs secs.

Entretien et maintenance

Nettoyage

 DANGER

Danger de mort par risque d’électrocution

Les liquides peuvent conduire le courant, ce qui peut
entraîner des blessures graves, voire mortelles.
Débranchez toujours le bloc secteur de la prise de cou­rant avant de procéder à des travaux de nettoyage ou
de maintenance.
Ne plongez jamais l'appareil ou le bloc secteur dans
l'eau.
Ne nettoyez jamais l'appareil ou le bloc secteur à l’eau.

1. Éteindre l'appareil.

2. Débrancher le bloc secteur de la prise de courant.

3. Essuyer l'appareil avec un chiffon doux et sec. Ne
pas utiliser de détergents abrasifs ou corrosifs.

Remplacer le filtre

Le filtre doit être remplacé au plus tard au bout de 2 500
à 3 000 heures de fonctionnement. Lorsque l’appareil

devient plus bruyant, qu’une odeur désagréable
s’échappe de l’appareil (filtre) ou que le filtre est visible­ment encrassé, ou même avant. Si la durée de vie du
filtre est inférieure à 150 heures, l’icône clignote à
l’écran (fréquence de clignotement 2x/seconde) pour
rappeler qu’il faut remplacer le filtre.
Le nombre suivant d’icônes s’affiche en fonction de la
durée de vie :

Affichage de la durée de vie du filtre (h)

2501-3000
2001 - 2500
1501 - 2000
1001 - 1500
501 - 1000
1 - 500

1. Éteindre l’appareil et retirer le bloc d’alimentation ou
la fiche secteur de la prise de courant et de l’appa­reil.

Illustration J

2. Ouvrir les deux caches de filtre au niveau de la poi­gnée encastrée et les retirer avec les deux mains.

Illustration B
Illustration C

3. Sortir les filtres du boîtier par les languettes.

Illustration D

4. Déballer les filtres neufs.

Illustration E

5. Insérer les filtres déballés.

Illustration F

6. Mettre en place les caches de filtre.

Illustration G

7. Raccorder le bloc d’alimentation à l’appareil et à la
prise de courant.

8. Démarrer l’appareil.
a Pour réinitialiser le filtre, appuyer sur l’icône

pendant 3 s.

Illustration K

Dépannage en cas de défaut

Les défauts ont souvent des causes simples que vous pouvez vous-même éliminer à l'aide de l'aperçu suivant. En
cas de doute, ou en absence de mention des défauts, veuillez vous adresser au service après-vente autorisé.

Erreur Cause Solution
Impossible d'allumer

l'appareil

L'écran clignote et l'ap­pareil ne démarre pas

Le flux d'air est réduit Filtres colmatés  Remplacer les filtres, voir chapitre Rem-

Aucune tension électrique  Contrôler la prise de courant et le fusible

Bloc secteur défectueux  Contacter le service après-vente pour rem-

Appareil défectueux  Contacter le service après-vente.
Cache de filtre mal mis en place  Mettre correctement en place le cache de

Filtres non déballés  Déballer les filtres, voir chapitre Première

Niveau de ventilation trop bas  Augmenter le niveau de ventilation, voir

La sortie d'air est obstruée  Retirer les corps étrangers.

de l'alimentation électrique.

 Brancher la fiche du bloc secteur dans une

autre prise de courant.

placer le bloc secteur.

filtre, en veillant également à ce que les
filtres soient correctement positionnés.

placer le filtre.

mise en service.

chapitre Réglage du niveau de ventilation.

16 Français

Erreur Cause Solution
Élimination des odeurs

inefficace

Qualité de l'air mauvaise Niveau de ventilation trop bas  Augmenter le niveau de ventilation, voir

Caractéristiques techniques

Raccordement électrique

Tension du secteur V DC24V 220-240
Phase ~ 1 1
Fréquence du secteur Hz 50-60 50-60
Puissance nominale W 36 50
Standby W < 0,5 < 0,5

Caractéristiques de puissance de l’appareil

Flux d’air maximal m
Surface utile m
Efficacité du filtre pour

0,3 μm
Durée de vie maximale du

filtre (en fonction de l’envi­ronnement)

Niveaux de ventilation 5 5

Dimensions et poids

Poids kg 5,8 7,7
Longueur x largeur x hau-

teur

Conditions ambiantes

Température ambiante °C -10 °C

Valeurs déterminées selon EN 60335-2-69

Niveau de pression acous­tique

* Pour une hauteur sous plafond de 3 m et un renouvel­lement d'air de 3 fois par heure
Sous réserve de modifications techniques.



Air ambiant de mauvaise qualité  Ouvrir les fenêtres pour améliorer la venti-

Filtre usé ou utilisé trop longtemps  Remplacer le filtre.
Niveau de ventilation trop bas  Augmenter le niveau de ventilation, voir

Courant d'air  Fermer les fenêtres et les portes lorsque

AF 30 : Taille de la pièce nettement su­périeure à 30 m²

AF 50 : Taille de la pièce nettement su­périeure à 50 m²

Grilles de ventilation de l'appareil obs­truées

Filtres non déballés  Déballer les filtres, voir chapitre Première

Filtres colmatés ou encrassés.  Remplacer les filtres, voir chapitre Rem-

lation.

chapitre Réglage du niveau de ventilation.

chapitre Réglage du niveau de ventilation.

l'appareil fonctionne.

 Tenir compte de la taille maximale de la

pièce.

 Tenir compte de la taille maximale de la

pièce.

 Respecter les distances requises par rap-

port à l'appareil.

 Ne rien poser sur l'appareil.

mise en service.

placer le filtre.

Indice

AF 30 AF 50

3

/h 320 520

2

* 30 * 50
99,95% 99,95%

h 3000 3000

mm 260x260

x480

+40

dB(A) 26-51 29-53

°C

290x290
x560

-10 °C -

­+40 °C

Avvertenze generali ............................................ 17

Avvertenze di sicurezza ...................................... 17

Impiego conforme alla destinazione.................... 18

Tutela dell'ambiente ............................................ 18

Accessori e ricambi ............................................. 18

Volume di fornitura .............................................. 18

Garanzia.............................................................. 18

Descrizione dell’apparecchio .............................. 18

Prima messa in funzione ..................................... 19

Uso...................................................................... 19

Trasporto e stoccaggio........................................ 20

Cura e manutenzione.......................................... 20

Guida alla risoluzione dei guasti ......................... 21

Dati tecnici........................................................... 22

Avvertenze generali

Prima di utilizzare l’apparecchio per la
prima volta, leggere le presenti istruzio­ni originali e il capitolo sulle avvertenze

cato nelle istruzioni.
Conservare le Istruzioni originali per un uso futuro o per
il successivo proprietario.

di sicurezza, Agire secondo quanto indi-

Avvertenze di sicurezza

Livelli di pericolo

 PERICOLO

● Indica un pericolo imminente che determina lesioni

gravi o la morte.

몇 AVVERTIMENTO

● Indica una probabile situazione pericolosa che po-

trebbe determinare lesioni gravi o la morte.

몇 PRUDENZA

● Indica una probabile situazione pericolosa che po-

trebbe causare lesioni leggere.

Italiano 17

ATTENZIONE

● Indica una probabile situazione pericolosa che po-

trebbe determinare danni alle cose.

Avvertenze di sicurezza generali

 PERICOLO ● Collegate l’apparecchio solo al-

la corrente alternata. La tensione indicata sulla targhet­ta deve coincidere con quella della fonte di
alimentazione. ● Mai toccare e afferrare la spina e la
presa elettrica con mani bagnate. ● Pericolo di soffoca­mento. Tenere le pellicole di imballaggio fuori dalla por­tata dei bambini. ● L’utilizzo in ambienti a rischio di
esplosione è vietato.

몇 AVVERTIMENTO ● Questo apparecchio

può essere usato da persone con limitate capacità fisi­che, sensoriali o mentali e da persone che abbiano po­ca esperienza e/o conoscenza dell'apparecchio, solo se
queste vengono supervisionate oppure se hanno rice­vuto istruzioni su come usare in sicurezza l'apparecchio
e se hanno compreso i pericoli derivanti dall'uso.

● L’apparecchio può essere utilizzato da bambini a par­tire dagli 8 anni se supervisionati o istruiti sull’utilizzo da
parte di una persona responsabile per la loro sicurezza
e se hanno compreso i pericoli da esso derivanti. ● Ai
bambini non è consentito giocare con l'apparecchio.

● Sorvegliare i bambini per assicurarsi che non giochino
con l'apparecchio. ● I bambini possono eseguire la pu­lizia e la manutenzione dell’utente solo sotto supervisio­ne. ● Controllate il cavo di rete con la spina prima di ogni
utilizzo, per accertarvi che non sia danneggiato. Non
mettete in funzione l’apparecchio in caso di danni al col­legamento alla rete. Fate sostituite subito un cavo di re­te danneggiato dal servizio clienti / da un elettricista
autorizzato. ● Prima di eseguire qualsiasi lavoro di cura
e manutenzione spegnere l’apparecchio e staccare la
spina.

몇 PRUDENZA ● Non staccare la spina del cavo

di alimentazione dalla presa. ● Far eseguire i lavori di
riparazione, il montaggio dei ricambi, e i lavori sui com­ponenti elettrici unicamente dal servizio assistenza au­torizzato. ● L’ingresso e l’uscita dell’aria non devono
essere coperti. ● Spegnere l'apparecchio dopo l’uso ed
estrarre la spina. ● Non posizionare l'apparecchio nelle
vicinanze di una fonte di calore. ● L’apparecchio non è
un sostituto di un ventilatore idoneo. ● Il piano di appog-
gio dell'apparecchio deve esse stabile e piano. ● Utiliz-
zare esclusivamente accessori e ricambi autorizzati dal
produttore. Accessori e ricambi originali garantiscono
un funzionamento sicuro e privo di disturbi dell'apparec­chio. ● Non utilizzare l’apparecchio in ambiente umido o
in locali con elevate temperature ambiente, ad es. ba­gno.

Impiego conforme alla destinazione

Utilizzare l’apparecchio come purificatore d’aria solo
conformemente alle descrizioni e alle avvertenze di si­curezza riportate nelle presenti istruzioni per l’uso.

● Quest’apparecchio è destinato all’utilizzo come pu­rificatore d’aria.

● L’apparecchio è destinato all’uso privato e commer­ciale.

● Questo apparecchio è destinato esclusivamente
all’utilizzo in ambienti interni.

Tutela dell'ambiente

I materiali di imballaggio sono riciclabili. Smaltire
gli imballaggi nel rispetto dell’ambiente.
Gli apparecchi elettrici ed elettronici contengono
materiali riciclabili preziosi e, spesso, componenti
come batterie, accumulatori oppure olio che, se

usati o smaltiti non correttamente, possono costi­tuire un potenziale pericolo per la salute umana e per
l'ambiente. Questi componenti sono tuttavia necessari
per un corretto funzionamento dell'apparecchio. Gli ap­parecchi contrassegnati con questo simbolo non devo­no essere smaltiti con i rifiuti domestici.

Avvertenze sulle sostanze componenti (REACH)

Per informazioni aggiornate sulle sostanze componenti
si veda: www.kaercher.de/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si
garantisce un funzionamento sicuro e privo di disturbi
dell'apparecchio.
Si possono trovare informazioni riguardo ad accessori e
ricambi su www.kaercher.com.

Volume di fornitura

Il volume di fornitura dell’apparecchio è riportato sulla
confezione. Disimballare la confezione e controllare che
il contenuto sia completo. In caso di accessori mancanti
o danni dovuti al trasporto si prega di contattare il riven­ditore.

Garanzia

In ogni Paese, valgono le condizioni di garanzia rilascia­te dalla nostra società di vendita competente. Entro il
termine di garanzia eliminiamo gratuitamente eventuali
guasti all’apparecchio, se causati da difetto del materia­le o di produzione. Nei casi previsti dalla garanzia si pre­ga di rivolgersi al proprio rivenditore, oppure al più
vicino centro di assistenza autorizzato, esibendo lo
scontrino di acquisto.
(Indirizzo vedi retro)

Descrizione dell’apparecchio

Per le figure vedi pagina dei grafici.

Figura A

1 Tasti operativi
2 Campo di visualizzazione
3 Tasto operativo Dispositivo On / Off
4 Tasto operativo Velocità della ventola
5 Tasto operativo / display Modalità automatica On /

Off

6 Tasto operativo Modalità ECO On / Off
7 Tasto operativo / display Modalità sleep On / Off
8 Tasto operativo / display Blocco delle funzioni

9 Tasto operativo / display Timer
10 Tasto operativo Reset del filtro
11 Indicazione display temperatura in °C
12 Indicazione display stato temporizzato avvio/spe-

gnimento

13 Indicazione display velocità ventola

18 Italiano

14 Indicazione display indice di qualità dell'aria PM 2,5

(visualizzazione numerica / a colori)

15 Indicazione display umidità relativa

16 Indicazione display durata del filtro
17 Sensore di qualità dell'aria
18 Connessione per alimentatore AF 30
19 Cavo di collegamento AF50
20 Ruota girevole AF50 (4x)
21 Copertura filtro
22 Filtro
23 Adattatore di rete AF30

Nota

Le impostazioni delle funzioni sono possibili solo tramite
i tasti operativi e non tramite le indicazioni del display.

Prima messa in funzione

Prima della prima messa in funzione i filtri fini già inseriti
all’interno dell’apparecchio devono essere estratti.

1. Aprire i due coperchi dei filtri sull'impugnatura incas­sata e rimuoverli con entrambe le mani.

Figura B
Figura C

2. Rimuovere i filtri imballati dall'alloggiamento tramite
le linguette.

Figura D

3. Disimballare i filtri.

Figura E

4. Inserire i filtri disimballati.

Figura F

5. Inserire le coperture dei filtri con entrambe le mani.

Figura G

6. Depositare l'apparecchio su una superficie piana.
Assicurarsi che venga mantenuta una distanza di
0,30 m su ogni lato.

Figura H

7. Assicurarsi che le aperture di alimentazione e di
uscita dell'aria non siano bloccate.

Nota

Non mettere l’apparecchio su superfici calde o nelle vi­cinanze del riscaldamento.
Evitare che fluidi o altri materiali estranei (ad es. oggetti
metallici) penetrino nell’apparecchio.

8. AF 30: Inserire la spina dell'alimentatore nell'appa­recchio.
Inserire la spina dell’alimentatore in una presa.
AF 50: Inserire la spina dell’apparecchio in una pre­sa.

Figura I

L'apparecchio è pronto all'uso.

Nota

Consigliamo di lasciar funzionare per la prima volta l’ap­parecchio durante la notte realizzando una pulizia accu­rata del vostro ambiente.

Nota

Tabella con i dati orari dei simboli del display per la du­rata del filtro, vedere il capitolo Sostituire il filtro.

Accendere/spegnere l’apparecchio

Uso

1. Per accendere l’apparecchio: premere il tasto on/off
sull'apparecchio.

Figura I

L’apparecchio si avvia automaticamente.

Nota

Dopo l'accensione, i display e i tasti del pannello di con­trollo si illuminano brevemente. Il sensore di qualità
dell'aria integrato misura automaticamente la qualità
dell'aria nella stanza.

2. Se necessario, si possono impostare ad es. le se­guenti funzioni tramite i tasti operativi:

 Livello ventola
 Modalità automatica
 Modalità ECO
 Modalità Sleep
 Bloccare il pannello di controllo
 Timer
 Reset filtro

3. Per spegnere l’apparecchio: Premere il tasto on/off
dell'apparecchio.
I display e i tasti del pannello di controllo si spengo­no. L’apparecchio è spento.

Regolare la velocità della ventola

A seconda della qualità dell'aria, la velocità della vento­la può essere impostata manualmente su 1, 2, 3, 4 o 5.
In caso di qualità dell'aria scarsa, per esempio per filtra­re il fumo, la ventola dovrebbe funzionare alla massima
velocità (5) per 15 - 20 minuti.

Nota

Per pulire l'aria in modo efficace, tenere le finestre e le
porte chiuse quando il purificatore d'aria è acceso,

Simbolo tasto operativo per la velocità della ventola:

● premere ripetutamente il tasto operativo della velo­cità della ventola fino a raggiungere la velocità desi­derata.

La velocità della ventola selezionata viene visualiz­zata sul pannello di controllo.

Nota

Quando si seleziona manualmente la velocità della ven­tola, la velocità selezionata viene visualizzata sul di­splay per 3 secondi prima che i valori dell'indice PM 2.5
vengano nuovamente visualizzati sul display.

In modalità automatica, il purificatore d'aria imposta la
velocità appropriata della ventola (1, 2, 3, 4, 5) a secon­da della qualità dell'aria.
Se la qualità dell'aria è scarsa, per esempio, la velocità
della ventola viene automaticamente aumentata.
Simbolo tasto operativo e indicazione del display per la
modalità automatica:

Impostare la modalità automatica

 premere il tasto operativo della modalità automati-

ca. La modalità automatica è attivata o disattivata.

Italiano 19

Impostare la funzione ECO / risparmio energetico

Attivare/disattivare la modalità risparmio energeti­co

Simbolo tasto operativo e indicazione del display per la
modalità ECO / risparmio energetico

L'apparecchio è in modalità lavoro:

● premere il tasto operativo della modalità ECO.
L'apparecchio passa alla modalità risparmio ener­getico e il display si spegne.

L'apparecchio è in modalità risparmio energetico:

● premere il tasto operativo della modalità ECO.
L'apparecchio passa alla modalità lavoro, il display
si accende.

In modalità Sleep, la ventola funziona alla velocità più
bassa ed è quindi molto silenziosa.

● Premere il tasto operativo della modalità Sleep. La

Simbolo tasto operativo e indicazione del display per la
modalità Sleep:

Nota

dopo aver premuto il tasto operativo della modalità Sle­ep, tutti i simboli del display (tranne la modalità Sleep)
si spengono.
Dopo 10 secondi, anche il tasto operativo della modalità
Sleep si spegne.
Per uscire dalla modalità Sleep, premere qualsiasi tasto
operativo (tranne On/Off).

Per prevenire cambiamenti accidentali delle imposta­zioni, ad esempio da parte di bambini o animali dome­stici, il pannello di controllo può essere bloccato.
Icona tasto operativo e indicazione del display per bloc­co del pannello di controllo:

● Blocco: premere il tasto per 3 secondi.

● Sblocco: premere il tasto di blocco per 3 secondi.

Il timer può essere impostato sul tempo di funzionamen­to desiderato (max 12 ore). Quando il tempo impostato
è trascorso, l'apparecchio si spegne automaticamente.
La velocità della ventola può essere cambiata in qualsi­asi momento.
Simbolo tasto operativo e indicazione del display per il
timer:

 Attivare: premere ripetutamente il tasto operativo fi-

Impostare la modalità Sleep

modalità Sleep è attivata o disattivata.

Blocco/sblocco del pannello di controllo

Impostare il timer

no a raggiungere il tempo di funzionamento deside-

rato. Il display mostra il tempo di funzionamento
impostato.

 Disattivare: premere il tasto operativo del timer fin-

ché il display non mostra "0".
In caso di impostazione su "0", la funzione del timer
viene annullata.

Eseguire il reset del filtro dopo il cambio del filtro

Allo scadere della durata del filtro, è necessario sostitu­ire i filtri. Per maggiori informazioni, vedere il capitolo
Sostituzione del filtroSostituire il filtro.
Simbolo tasto operativo per il reset del filtro:

Indicazione qualità dell'aria PM 2.5

Il display mostra la concentrazione di polveri sottili (PM

2.5) numericamente nell'unità µg/m³. Inoltre, un indice
cromatico fornisce informazioni sulla qualità dell'aria:

PM 2,5 Qualità dell'aria Colore

0- 60 Buona Blu
61 - 120 Mediocre Giallo
>120 Scarsa Rosso

Trasporto e stoccaggio

몇 PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento
Nel trasporto e nello stoccaggio, osservare il peso
dell'apparecchio.

Conservare l’apparecchio soltanto in vani interni asciutti.

Cura e manutenzione

Pulizia

 PERICOLO

Pericolo di morte per folgorazione

I liquidi possono condurre l'elettricità e quindi causare
lesioni gravi o mortali.
Scollegare sempre l'alimentatore dalla presa prima dei
lavori di pulizia e di manutenzione.
Non immergere mai l'apparecchio o l'alimentatore in ac­qua.
Non lavare mai l’apparecchio o l’alimentatore.

1. Spegnere l’apparecchio.

2. Staccare l’alimentatore dalla presa.

3. Passare sull’apparecchio un panno morbido e asciut­to. Non utilizzare detergenti abrasivi o corrosivi.

Sostituzione del filtro

Il filtro deve essere cambiato al più tardi dopo 2500 ­3000 ore di funzionamento. Se l'apparecchio diventa
più rumoroso, emana un odore sgradevole (filtro) o il fil­tro è visibilmente sporco, anche prima. Se la durata del
filtro è inferiore a 150 ore, il simbolo lampeggia nel di­splay (frequenza di lampeggio 2x / secondo) per ricor­darvi di cambiare il filtro.
A seconda della durata, viene visualizzato il seguente
numero di simboli:

Indicazione durata del filtro (h)

2501 - 3000
2001 - 2500

20 Italiano

Indicazione durata del filtro (h)

1501 - 2000
1001 - 1500
501 - 1000
1 - 500

1. Spegnere l'apparecchio e scollegare l'adattatore o
la spina di rete dalla presa e dall'apparecchio.

Figura J

2. Aprire i due coperchi dei filtri sull'impugnatura incas­sata e rimuoverli con entrambe le mani.

Figura B
Figura C

3. Rimuovere i filtri dall'alloggiamento tramite le lin­guette.

Figura D

4. Disimballare i nuovi filtri.

Figura E

5. Inserire i filtri disimballati.

Figura F

6. Inserire le coperture dei filtri.

Figura G

7. Collegare l'alimentatore all'apparecchio e alla pre­sa.

8. Accendere l'apparecchio.
a Per resettare il filtro (reset), premere il simbolo

per 3 secondi.

Figura K

Guida alla risoluzione dei guasti

I guasti hanno spesso cause semplici che possono essere risolte con l’ausilio della panoramica seguente. In caso di
dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.

Errore Causa Correzione
L'apparecchio non si ac-

cende

Il display lampeggia e
l'apparecchio non si av­via

Il flusso d'aria è ridotto Filtro intasato  Cambiare il filtro, vedere il capitolo Sosti-

Eliminazione degli odori
inefficace

Qualità dell’aria scadente Velocità della ventola troppo bassa  Aumentare la velocità della ventola, vedere

Nessuna tensione elettrica  Controllare la presa e il fusibile dell'alimen-

Alimentatore difettoso  Contattare il servizio clienti per sostitui

Apparecchio difettoso  Contattare il servizio clienti.
Copertura del filtro non inserita corretta-

mente

Filtro non disimballato  Disimballare il filtro, vedere il capitolo Pri-

Velocità della ventola troppo bassa  Aumentare la velocità della ventola, vedere

L'uscita dell'aria è bloccata  Rimuovere i corpi estranei.
Aria ambiente di scarsa qualità  Aprire le finestre per migliorare la ventila-

Filtro esaurito o usato troppo a lungo  Sostituire il filtro.
Velocità della ventola troppo bassa  Aumentare la velocità della ventola, vedere

Tiraggio  Chiudere le finestre e le porte mentre l'ap-

AF 30: Dimensione della camera netta­mente superiore a 30 m²

AF 50: Dimensione della camera netta­mente superiore a 50 m²

Fessure per l'aria sull'apparecchio bloc­cate

Filtro non disimballato  Disimballare il filtro, vedere il capitolo Pri-

Filtro intasato o contaminato.

tazione di corrente.

 Inserire la spina dell'alimentatore in un'al-

tra presa.

l

'alimentatore.

 Inserire correttamente la copertura del fil-

tro, assicurandosi che i filtri siano posizio­nati correttamente.

tuzione del filtro.

ma messa in funzione.

il capitolo Regolare la velocità della vento­la.

zione.

il capitolo Regolare la velocità della vento-
la.

il capitolo Regolare la velocità della vento-
la.

parecchio è in funzione.

 Rispettare le dimensioni massime della ca-

mera.

 Rispettare le dimensioni massime della ca-

mera.

 Mantenere le distanze necessarie dall'ap-

parecchio.

 Non mettere nulla sull'apparecchio.

ma messa in funzione.

mbiare il filtro, vedere il capitolo Sosti-

 Ca

tuzione del filtro.

re

Italiano 21

Dati tecnici

AF 30 AF 50

Collegamento elettrico

Tensione di rete V DC24V 220-240
Fase ~ 1 1
Frequenza di rete Hz 50-60 50-60
Potenza nominale W 36 50
Standby W < 0,5 < 0,5

Dati sulle prestazioni dell’apparecchio

Massimo flusso d’aria m
Superficie utile m
Efficienza filtro a 0,3μm 99,95% 99,95%
Durata massima del filtro

(a seconda dell'ambiente)
Livelli ventilazione 5 5

Dimensioni e pesi

Peso kg 5,8 7,7
Lunghezza x larghezza x

altezza

Condizioni ambientali

Temperatura ambiente °C -10 °C

Valori rilevati secondo norma EN 60335-2-69

Livello di pressione acustica dB(A) 26-51 29-53
* A 3 m di altezza del soffitto e 3 volte il ricambio d'aria

all'ora
Con riserva di modifiche tecniche.

3

/h 320 520

2

* 30 * 50

h 3000 3000

mm 260x260

x480

+40

°C

290x290
x560

-

-10 °C ­+40 °C

Índice de contenidos

Avisos generales ................................................. 22

Instrucciones de seguridad ................................. 22

Uso previsto ........................................................ 23

Protección del medioambiente ............................ 23

Accesorios y recambios ...................................... 23

Volumen de suministro ........................................ 23

Garantía .............................................................. 23

Descripción del equipo ........................................ 23

Primera puesta en marcha .................................. 23

Manejo................................................................. 24

Transporte y almacenamiento............................. 25

Cuidado y mantenimiento.................................... 25

Ayuda en caso de fallos ...................................... 26

Datos técnicos ..................................................... 26

Avisos generales

Antes de poner en marcha por primera
vez el equipo, lea este manual original y
el capítulo Instrucciones de seguridad.
Actúe conforme a estos documentos.
Conserve el manual original para su
uso posterior o para propietarios ulterio­res.

Instrucciones de seguridad

Niveles de peligro

 PELIGRO

● Aviso de un peligro inminente que produce lesiones

corp

orales graves o la muerte.

몇 ADVERTENCIA

● Aviso de una posible situación peligrosa que puede

producir lesiones corporales graves o la muerte.

몇 PRECAUCIÓN

● Aviso de una posible situación peligrosa que puede

producir lesiones corporales leves.

CUIDADO

● Aviso de una posible situación peligrosa que puede

producir daños materiales.

Instrucciones generales de seguridad

 PELIGRO ● Solo conecte el equipo a corriente

alterna. La tensión indicada en la placa de característi­cas debe coincidir con la tensión de la fuente de corrien­te. ● Nunca toque los conectores de red y enchufes con
las manos húmedas. ● Riesgo de asfixia. Mantenga los
embalajes fuera del alcance de los niños. ● Queda pro-
hibido su uso en entornos explosivos.

몇 ADVERTENCIA ● Las personas con capa-

cidades físicas, sensoriales o psíquicas limitadas o que
carezcan de experiencia y conocimientos sobre el equi­po solo pueden utilizar el equipo bajo supervisión o si
han recibido formación sobre el uso seguro del equipo
y han comprendido los peligros existentes. ● Los niños
mayores de 8 años pueden utilizar el equipo si han re­cibido formación sobre su uso por parte de una persona
responsable de su seguridad o si están bajo supervi­sión de un adulto y comprenden los peligros existentes.

● Los niños no pueden jugar con el equipo. ● Se d

sup

ervisar a los niños para asegurarse de que no jue-

guen con el aparato. ● Los niños solo pueden realizar la
limpieza y el mantenimiento bajo supervisión. ● Com-
pruebe la presencia de daños en el cable de red con en­chufe antes de cada uso. No ponga en funcionamiento
un equipo con cables de conexión de red dañados. En­cargue inmediatamente la sustitución de un cable de
conexión dañado al servicio de atención al cliente auto­rizado/electricista formado. ● Apague el dispositivo de
inmediato y desenchufe el cable de alimentación antes
de realizar todo trabajo de servicio y mantenimiento.

ebe

몇 PRECAUCIÓN ● Extraiga el conector de red

del enchufe sin tirar del cable de red. ● Solo el servicio
de postventa autorizado puede realizar los trabajos de
reparación, el montaje de los recambios y otros trabajos
en los componentes eléctricos. ● La entrada y la salida
de aire no deben obstruirse. ● Apague el equipo des­pués de cada uso y desenchufe el conector de red.

● No coloque el equipo cerca de una fuente de calor.

● El equipo no sustituye una ventilación adecuada. ● El

equipo debe asentarse sobre una base lisa y estable.

● Utilice únicamente accesorios y recambios autoriza-

dos por el fabricante. Los accesorios y recambios origi­nales garantizan un servicio seguro y sin fallos del
equipo. ● No utilice el equipo en entornos húmedos o
en habitaciones con una elevada temperatura ambien­te, p. ej. en el baño.

22 Español

Utilice el equipo únicamente como purificador de aire si­guiendo las descripciones e instrucciones de seguridad
especificadas en este manual de instrucciones.

● El equipo está destinado al uso como purificador de
aire.

● El equipo está destinado al uso privado e industrial.

● El equipo está destinado al uso exclusivo en interio-

res.

Protección del medioambiente

Uso previsto

Los materiales de embalaje son reciclables. Eli­minar los embalajes de forma respetuosa con el
medioambiente.
Los equipos eléctricos y electrónicos contienen
materiales reciclables y, a menudo, componen­tes, como baterías, acumuladores o aceite, que

suponen un peligro potencial para la salud de las
personas o el medio ambiente en caso de manipularse
o eliminarse de forma inadecuada. Sin embargo, dichos
componentes son necesarios para un funcionamiento
adecuado del equipo. Los equipos identificados con es­te símbolo no pueden eliminarse con la basura domés­tica.

Avisos sobre sustancias contenidas (REACH)

Encontrará información actualizada sobre las sustan­cias contenidas en: www.kaercher.de/REACH

Accesorios y recambios

Utilice únicamente accesorios y recambios originales,
estos garantizan un servicio seguro y fiable del equipo.
Encontrará información sobre los accesorios y recam­bios en www.kaercher.com.

Volumen de suministro

El volumen de suministro del equipo se muestra en el
embalaje. Compruebe la integridad del volumen de su­ministro durante el desembalaje. Póngase en contacto
con su distribuidor si faltan accesorios o en caso de da­ños de transporte.

Garantía

En cada país se aplican las condiciones de garantía in­dicadas por nuestra compañía distribuidora autorizada.
Subsanamos cualquier fallo en su equipo de forma gra­tuita dentro del plazo de garantía siempre que la causa
se deba a un fallo de fabricación o material. En caso de
garantía, póngase en contacto con su distribuidor o con
el servicio de posventa autorizado más próximo presen­tando la factura de compra.
(Dirección en el reverso)

Descripción del equipo

Véanse las figuras en la página de gráficos.

Figura A

1 Teclas de mando
2 Pantalla
3 Tecla de mando Encender/apagar equipo
4 Tecla de mando Nivel del ventilador

5 Tecla de mando/indicación en pantalla Activar/des-

activar modo automático

6 Tecla de mando Activar/desactivar modo ECO

7 Tecla de mando/indicación en pantalla Activar/des-

activar modo de reposo

8 Tecla de mando/indicación en pantalla Bloquear

funciones

9 Tecla de mando/indicación en pantalla Temporiza-

dor

10 Tecla de mando Reajustar filtro
11 Indicación en pantalla Temperatura en °C
12 Indicación en pantalla Estado de arranque/desco-

nexión temporizado

13 Indicación en pantalla Nivel del ventilador
14 Indicación en pantalla Calidad del aire índice PM

2.5 (números/colores)

15 Indicación en pantalla Humedad relativa
16 Indicación en pantalla Vida útil del filtro
17 Sensor de calidad del aire
18 Conexión para fuente de alimentación AF 30
19 Cable de conexión AF50

20 Ruedas AF50 (4 uds.)
21 Tapas de los filtros
22 Filtros
23 Adaptador de alimentación AF30

Nota

Las funciones solo se pueden ajustar a través de las te­clas de mando, no a través de las indicaciones en pan­talla.

Primera puesta en marcha

Antes de la primera puesta en marcha, los filtros finos
que ya se encuentran en el equipo se deben desemba­lar.

1. Abrir las dos tapas de los filtros por la abertura y re­tirarlas con ambas manos.

Figura B
Figura C

2. Sacar los filtros embalados de la carcasa por las
lengüetas.

Figura D

3. Desembalar los filtros.

Figura E

4. Insertar los filtros desembalados.

Figura F

5. Sostener las tapas de los filtros con ambas manos.

Figura G

6. Depositar el equipo sobre una superficie plana.
Asegurarse de mantener una separación de 0,30 m
a cada lado.

Figura H

7. Asegurarse de que los orificios de entrada y salida
de aire no estén bloqueados.

Nota

No coloque el equipo sobre superficies calientes ni en
las inmediaciones de la calefacción.
Evite la entrada de líquidos o materiales ajenos (p. ej.
objetos metálicos) en el equipo.

Español 23

8. AF 30: Conectar al equipo el conector de la fuente
de alimentación.
Enchufar el conector de red de la fuente de alimen­tación a una toma de corriente.
AF 50: Enchufar el conector de red del equipo a una
toma de corriente.

Figura I

El equipo está listo para el funcionamiento

Nota

Recomendamos que la primera vez deje funcionar el
equipo durante toda la noche para realizar una limpieza
esencial de su habitación.

Nota

Para consultar la tabla con los símbolos en pantalla re­lativos a las horas de vida útil de los filtros, véase el

Manejo

Conexión/desconexión del equipo

1. Para conectar el equipo: Pulsar la tecla de encendi­do/apagado del equipo.

Figura I

El equipo arranca automáticamente.

Nota

Una vez encendido, las indicaciones y las teclas del pa­nel de control se iluminan brevemente. El sensor de ca­lidad del aire integrado mide automáticamente la
calidad del aire en la habitación.

2. Si se desea, mediante las teclas de mando se pue­den ajustar, por ejemplo, las siguientes funciones:

 Nivel del ventilador
 Modo automático
 Modo ECO
 Modo de reposo
 Bloquear panel de control
 Temporizador
 Reajustar filtro

3. Para desconectar el equipo: Pulsar la tecla

que/desconexión del equipo.

arran
Las indicaciones y las teclas del panel de control se
apagan. El equipo se desconecta.

Dependiendo de la calidad del aire, el nivel del ventila­dor puede ajustarse manualmente al nivel 1, 2, 3, 4 o 5.
Si la calidad del aire es mala, por ejemplo para filtrar hu­mo, el ventilador debe funcionar a la máxima velocidad
(nivel 5) durante 15-20 minutos.

Nota

Para limpiar el aire correctamente, mantener las venta­nas y las puertas cerradas mientras el purificador de ai­re esté encendido,

Símbolo tecla de mando para nivel del ventilador:

● Pulsar la tecla de mando para el nivel del ventilador

Nota

Al seleccionar el nivel del ventilador manualmente, el
nivel seleccionado se muestra en el display durante 3
segundos antes de que los valores del índice PM 2.5
vuelvan a aparecer.

Ajuste del nivel del ventilador

varias veces hasta alcanzar el nivel deseado.
El nivel del ventilador seleccionado se muestra en el

panel de control.

de

Ajuste del modo automático

En el modo automático, el purificador de aire establece
el nivel del ventilador adecuado (nivel 1, 2, 3, 4 o 5) en
función de la calidad del aire.
Si la calidad del aire es mala, por ejemplo, el nivel del
ventilador se ajusta automáticamente a un nivel más alto.
Símbolo tecla de mando e indicación en pantalla para
modo automático:

 Pulsar la tecla de mando Modo automático. El modo

automático se activa o desactiva.

Ajuste de la función económica/ECO

Activación/desactivación del modo de ahorro de
energía

Símbolo tecla de mando e indicación en pantalla para el
modo ECO/ahorro de energía

El equipo está en modo de trabajo:

● Pulsar la tecla de mando Modo ECO.
El equipo pasa al modo de ahorro de energía y el
display se apaga.

El equipo está en modo de ahorro de energía:

● Pulsar la tecla de mando Modo ECO.
El equipo pasa al modo de trabajo, el display se ilu­mina.

Ajuste del modo de reposo

En el modo de reposo, el ventilador funciona a la velo­cidad más baja y, por tanto, es muy silencioso.

● Pulsar la tecla de mando Modo de reposo. El modo
de reposo se activa o desactiva.

Símbolo tecla de mando e indicación en pantalla para el
modo de reposo:

Nota

Tras pulsar la tecla de mando Modo de reposo, todos
los símbolos de la pantalla (excepto el modo de reposo)
se apagan.
Después de 10 segundos, la tecla de mando Modo de
reposo también se apaga.
Para salir del modo de reposo, pulsar cualquier tecla de
mando (excepto la tecla de encendido/apagado).

Bloqueo/desbloqueo del panel de control

Para evitar que, por ejemplo, niños o animales domés­ticos modifiquen accidentalmente los ajustes, el panel
de control puede bloquearse.
Símbolo tecla de mando e indicación en pantalla para
bloqueo del panel de control:

● Bloquear: Pulsar la tecla durante 3 s.

● Desbloquear: Pulsar la tecla de bloqueo durante 3 s.

24 Español

Ajuste del temporizador

El temporizador puede ajustarse al tiempo de marcha
deseado (máx. 12 h). Una vez transcurrido el tiempo
establecido, el equipo se apaga automáticamente. La
velocidad del ventilador se puede cambiar en cualquier
momento.
Símbolo tecla de mando e indicación en pantalla para
temporizador:

 Activar: Pulsar la tecla de mando Temporizador va-

rias veces hasta alcanzar el tiempo de marcha de­seado. El display muestra el tiempo de marcha
ajustado.

 Desactivar: Pulsar la tecla de mando Temporizador

hasta que el display muestre «0».
Si se ajusta a «0», la función de temporizador se
cancela.

Reajuste de los filtros después de sustituirlos

Una vez transcurrida la vida útil de los filtros, hay que
cambiarlos. Para más información, véase el capítulo
Sustitución de filtros
Símbolo tecla de mando para reajuste del filtro:

Indicación Calidad del aire PM 2.5

El display muestra la concentración de polvo fino (PM

2.5) con una cifra y la unidad de medida µg/m³. También
se agrega un índice de colores que proporciona infor­mación sobre la calidad del aire:

PM 2.5 Calidad del aire Color

0- 60 Buena Azul
61-120 Regular Amarillo
>120 Desfavorable Rojo

Transporte y almacenamiento

몇 PRECAUCIÓN

Incumplimiento del peso

Peligro de daños y lesiones
Tenga en cuenta el peso del equipo para su transporte
y almacenamiento.

Guarde el equipo solo en interiores secos.

Cuidado y mantenimiento

Limpieza

 PELIGRO

Peligro de muerte por choque eléctrico

Los líquidos pueden conducir electricidad y, por tanto,
causar lesiones graves o mortales.
Desconecte siempre la alimentación de la toma de co­rriente antes de realizar trabajos de limpieza y manteni­miento.
No sumerja nunca el equipo ni la fuente de alimentación
en el agua.
No limpie nunca el equipo ni la fuente de alimentación
en húmedo.

1. Desconectar el equipo.

2. Desenchufar la fuente de alimentación.

3. Limpiar el equipo con un paño suave y seco. No uti­lizar productos de limpieza abrasivos o corrosivos.

Sustitución de filtros

Los filtros deben cambiarse después de 2500-3000 ho­ras de funcionamiento como máximo. Si el equipo emite
muchos ruidos, emana un olor desagradable (filtros) o
uno de los filtros está visiblemente sucio, debe cambiar­se incluso antes.Si la vida útil del filtro es inferior a 150
horas, el símbolo parpadea en el display (frecuencia de
2 parpadeos/segundo) para recordarle que debe cam­biar el filtro.
Dependiendo de la vida útil, se muestra el siguiente nú­mero de símbolos:

Indicación de la vida útil del filtro (h)

2501-3000
2001-2500
1501-2000
1001-1500
501-1000
1-500

1. Apagar el equipo y desconectar el adaptador de red
o el conector de red de la toma de corriente y de
e

quipo.

Figura J

2. Abrir las dos tapas de los filtros por la abertura y re­tirarlas con ambas manos.

Figura B
Figura C

3. Sacar los filtros de la carcasa por las lengüetas.

Figura D

4. Desembalar los filtros nuevos.

Figura E

5. Insertar los filtros desembalados.

Figura F

6. Introducir las tapas de los filtros.

Figura G

7. Conectar la fuente de alimentación al equipo y a la
toma de corriente.

8. Conectar el equipo.
a Para restablecer el filtro (reajuste), pulsar el sím-

bolo durante 3 s.

Figura K

l

Español 25

A menudo, las causas de los fallos son simples y pueden solucionarse con ayuda del siguiente resumen. En caso de
duda o fallos no mencionados aquí, póngase en contacto con el servicio de posventa.

Fallo Causa Solución
El equipo no se enciende Sin tensión eléctrica  Comprobar el enchufe y el fusible de la ali-

Fuente de alimentación defectuosa  Ponerse en contacto con el servicio de

Equipo defectuoso  Ponerse en contacto con el servicio de

El display parpadea y el equi­po no se pone en marcha

El flujo de aire se reduce Filtro/s obstruido/s  Cambiar el/los filtro/s, véase el capítulo

La eliminación de los
olores no es eficaz

Mala calidad del aire Nivel del ventilador demasiado bajo  Subir el nivel del ventilador, véase el capí-

La tapa del filtro no está bien colocada  Insertar la tapa correctamente, compro-

Filtro/s no desembalado/s  Desembalar el/los filtro/s, véase el capítulo

Nivel del ventilador demasiado bajo  Subir el nivel del ventilador, véase el capí-

La salida de aire está bloqueada  Eliminar los cuerpos extraños.
Mala calidad del aire ambiente  Abrir las ventanas para mejorar la ventila-

Filtro/s desgastado/s o utilizado/s dema­siado tiempo

Nivel del ventilador demasiado bajo  Subir el nivel del ventilador, véase el capí-

Corrientes de aire  Cerrar las ventanas y las puertas mientras

AF 30: Dimensiones de la habitación cla­ramente superiores a 30 m²

AF 50: Dimensiones de la habitación cla­ramente superiores a 50 m²

Ranuras para aire del equipo bloquea­das

Filtro/s no desembalado/s  Desembalar el/los filtro/s, véase el capítulo

Filtro/s obstruido/s o sucio/s.  Cambiar el/los filtro/s, véase el capítulo

mentación de corriente.

 Insertar el conector de la fuente de alimen-

tación en otra toma de corriente.

postventa para sustituir la fuente de ali­mentación.

postventa.

bando que los filtros estén bien colocados.

Sustitución de filtros.

Primera puesta en marcha.

tulo Ajuste del nivel del ventilador.

ción.

 Sustituir el/los filtro/s.

tulo Ajuste del nivel del ventilador.

tulo Ajuste del nivel del ventilador.

el equipo esté funcionando.

 Tener en cuenta las dimensiones máxi-

mas.

 Tener en cuenta las dimensiones máxi-

mas.

 Mantener las separaciones requeridas res-

pecto al equipo.

 No colocar nada sobre el equipo.

Primera puesta en marcha.

Sustitución de filtros

.

Datos técnicos

Ayuda en caso de fallos

Conexión eléctrica

Tensión de red V DC24V 220-240
Fase ~ 1 1
Frecuencia de red Hz 50-60 50-60
Potencia nominal W 36 50
Stand-by W < 0,5 < 0,5

Datos de potencia del equipo

Flujo de aire máximo m
Superficie útil m
Eficiencia del filtro a

0,3 μm
Vida útil máxima del filtro

(en función del entorno)

AF 30 AF 50

3

/h 320 520

2

* 30 * 50
99,95% 99,95%

h 3000 3000

Fases de ventilación 5 5

Peso y dimensiones

Peso kg 5,8 7,7
Longitud x anchura x altura mm 260x260

Condiciones ambientales

Temperatura ambiente °C -10 °C -

Valores calculados conforme a EN 60335-2-69

Nivel de presión acústica dB(A) 26-51 29-53
* Con techo de 3 m de altura y cambios de aire 3 veces

por hora
Reservado el derecho de realizar modificaciones técnicas.

AF 30 AF 50

x480

+40 °C

290x290
x560

-10 °C ­+40 °C

26 Español

Índice

Indicações gerais ................................................ 27

Avisos de segurança ........................................... 27

Utilização prevista ............................................... 27

Proteção do meio ambiente ................................ 27

Acessórios e peças sobressalentes .................... 27

Volume do fornecimento...................................... 27

Garantia............................................................... 28

Descrição do aparelho ........................................ 28

Primeiro arranque................................................ 28

Operação............................................................. 28

Transporte e armazenamento ............................. 30

Conservação e manutenção ............................... 30

Ajuda em caso de avarias................................... 30

Dados técnicos .................................................... 31

Indicações gerais

Antes da primeira utilização do apare­lho, leia este manual original e o capítu­lo Avisos de segurança. Proceda em
conformidade.
Conserve o manual original para refe­rência ou utilização futura.

Avisos de segurança

Níveis de perigo

 PERIGO

● Aviso de um perigo iminente, que pode provocar feri-

mentos graves ou morte.

몇 ATENÇÃO

● Aviso de uma possível situação de perigo, que pode

provocar ferimentos graves ou morte.

몇 CUIDADO

● Aviso de uma possível situação de perigo, que pode

provocar ferimentos ligeiros.

ADVERTÊNCIA

● Aviso de uma possível situação de perigo, que pode

provocar danos materiais.

Indicações gerais de segurança

 PERIGO ● Ligue o aparelho apenas à corrente

alterna. A tensão indicada na placa de característi
tem de coincid

● Nunca manuseie fichas de rede e tomadas com as
mãos húmidas. ● Perigo de asfixia. Mantenha a película
da embalagem afastada das crianças. ● Proibida a
operação em zonas com perigo de explosão.

몇 ATENÇÃO ● Pessoas com capacidade física,

sensorial ou intelectual reduzida ou com experiência e
conhecimentos insuficientes devem apenas utilizar o
aparelho sob supervisão ou depois de instruídas acerca
da utilização segura do aparelho e dos perigos resultan­tes. ● As crianças acima dos 8 anos de idade devem
apenas operar o aparelho se forem aconselhadas ou
supervisionadas pela pessoa responsável pela sua se­gurança e caso compreendam os perigos daí resultan­tes. ● As crianças não devem brincar com o aparelho.

● Supervisione as crianças para garantir que não brin­cam com o aparelho. ● As crianças deve apenas reali­zar trabalhos de limpeza e manutenção sob supervisão.

● Antes de cada operação, verifique se existem danos
no cabo de ligação à rede com ficha de rede. Não ope­rar um aparelho com cabo de ligação à rede danificado.

ir com a tensão da fonte de corrente.

cas

Proceda à substituição imediata de um cabo de ligação
à rede danificado junto do serviço de assistência técni­ca/técnico electricista autorizado. ● Desligue imediata­mente o dispositivo e retire da tomada antes de realizar
qualquer trabalho de assistência e manutenção.

몇 CUIDADO ● Retirar a ficha de rede da tomada

sem puxar. ● As reparações e a montagem de peças
sobressalentes devem apenas ser feitas pelo serviço
de assistência técnica autorizado, de forma a evitar pe­rigos. ● A entrada e a saída de ar não podem ser cober­tas. ● Desligue o aparelho após cada utilização e retire
a ficha de rede. ● Não colocar o aparelho próximo de
outras fontes de calor. ● O aparelho não substitui venti­lação adequada. ● O aparelho precisa de ter uma base
plana e estável. ● Utilize acessórios e peças sobressa­lentes disponibilizadas pelo fabricante. Ao utilizar aces­sórios e peças sobressalentes originais, garante uma
utilização segura e o bom funcionamento do aparelho.

● Não utilize o aparelho em ambientes húmidos ou em

divisões com temperatura ambiente elevada, p. ex., na
casa de banho.

Utilização prevista

Apenas utilize o aparelho como purificador de ar, de
acordo com as descrições e os avisos de segurança
contidos neste manual de instruções.

● O aparelho destina-se à utilização como purificador
de ar.

● O aparelho é adequado para uso particular e comer­cial.

● O aparelho destina-se exclusivamente à utilização
em espaços interiores.

Proteção do meio ambiente

Os materiais de empacotamento são recicláveis.
Elimine as embalagens de acordo com os regula­mentos ambientais.
Os aparelhos elétricos e eletrónicos contêm ma­teriais recicláveis de valor e, com frequência,
componentes como baterias, acumuladores ou

óleo que, em caso de manipulação ou recolha er­rada, podem representar um potencial perigo para a
saúde humana e para o ambiente. Estes componentes
são necessários para o bom funcionamento do apare­lho. Os aparelhos que apresentem este símbolo não
devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas acerca dos
ingredientes em: www.kaercher.de/REACH

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobres­salentes originais, garante uma utilização segura e o
bom funcionamento do aparelho.
Informações acerca de acessórios e peças sobressa­lentes disponíveis em www.kaercher.com.

Volume do fornecimento

O volume do fornecimento do aparelho está indicado na
embalagem. Ao abrir a embalagem, confirme a integra­lidade do conteúdo. Caso faltem acessórios ou em caso
de danos de transporte informe o seu fornecedor.

Português 27

Em cada país são válidas as condições de garantia
transmitidas pela nossa sociedade distribuidora res­ponsável. Trataremos de possíveis avarias no seu apa­relho no âmbito do prazo da garantia, sem custos,
desde que estas tenham origem num erro de material
ou de fabrico. Em caso de garantia, contacte o seu re­vendedor ou a assistência técnica autorizada mais pró­xima, apresentando o talão de compra.
(endereço consultar o verso)

Descrição do aparelho

Garantia

Figuras, ver página de gráficos.

Figura A

1 Interrruptores de comando
2 Campo do display
3 Interrruptor de comando Ligar/Desligar aparelho
4 Interrruptor de comando do nível do ventilador
5 Interrruptor de comando/Indicação do display Modo

automático Ligar/Desligar

6 Interrruptor de comando Modo ECO Ligar/Desligar
7 Interrruptor de comando/Indicação do display Modo

de hibernação Ligar/Desligar

8 Interrruptor de comando/Indicação do display Blo-

queio de funcionamernto

9 Interrruptor de comando/Indicação do display Tem-

porizador

10 Interrruptor de comando Reset de filtros
11 Indicação do display Temperatura em °C
12 Indicação do display Estado temporizado start/stop
13 Indicação do display Nível do ventilador
14 Indicação do display índice PM 2,5 Qualidade do ar

(display numérico/a cores)

15 Indicação do display Humidade relativa do ar
16 Indicação do display Vida útil do filtro
17 Sensor de qualidade do ar
18 Unidade de alimentação de conexão AF 30
19 Cabo de ligação AF50
20 Roletos de direcção AF50 (4x)
21 Tampa do filtro
22 Filtro
23 Adaptador de rede AF30

Aviso

Os ajustes das funções só podem ser realizados atra­vés dos interruptores de comando e não através das in­dicações do display.

Primeiro arranque

Antes do primeiro arranque, os filtros finos que já se en­contram inseridos no aparelho devem ser desempaco­tados.

1. Abrir as duas tampas do filtro no punho rebaixado e

remover com ambas as mãos.

Figura B
Figura C

2. Retirar os filtros embalados da carcaça pelas pati-

lhas.

Figura D

3. Desembalar os filtros.

Figura E

4. Colocar os filtros desembalados.

Figura F

5. Agarrar as tampas dos filtros com ambas as mãos.

Figura G

6. Colocar o aparelho numa superfície plana. Assegu-

rar que é mantida uma distância de 0,30 m para ca­da lado.

Figura H

7. Certifique-se de que as aberturas de entrada e de

saída de ar não estão bloqueadas.

Aviso

Não coloque o aparelho em superfícies quentes ou per­to de aquecimento.
Não deixe entrar quaisquer líquidos ou materiais estra­nhos (por ex., objectos metálicos) no aparelho.

8. AF 30: Inserir a ficha do aparelho da fonte de ali-

mentação no aparelho.
Ligar a ficha de rede da fonte de alimentação a uma
tomada.
AF 50: Ligar a ficha de rede do aparelho a uma to­mada.

Figura I

O aparelho está pronto a funcionar

Aviso

Recomendamos que, na primeira vez, deixe o aparelho
a funcionar durante a noite para obter uma limpeza ge­ral do seu espaço.

Aviso

Tabela com as indicações em horas dos símbolos do
display para a vida útil do filtro, ver o

Operação

Ligar/Desligar aparelho

1. Para ligar o aparelho: Pressionar o botão Ligar/Des-

ligar aparelho.

Figura I

O aparelho não arranca automaticamente.

Aviso

Após ligar, as indicações e os botões no painel de co­mando acendem-se brevemente. O sensor de qualida­de do ar integrado mede automaticamente a qualidade
do ar na divisão.

2. Se necessário, as seguintes funções, por exemplo,

podem ser definidas através dos interrruptores de
comando:

 Nível do ventilador
 Modo automático
 Modo ECO
 Modo de hibernação
 Bloquear o painel de comando
 Temporizador
 Reinicializar o filtro

3. Para desligar o aparelho: Pressionar o interruptor

de ligação/corte do aparelho.
Os displays e teclas do painel de comando apagam­se. O aparelho está desligado.

28 Português

Ajustar o nível do ventilador

Dependendo da qualidade do ar, o nível do ventilador
pode ser colocado manualmente na fase 1, 2, 3, 4 ou 5.
Se a qualidade do ar for má, por exemplo, para filtrar fu­mo, a ventoinha deve funcionar à velocidade máxima
(nível 5) durante 15 a 20 minutos.

Aviso

Para purificar o ar de forma eficaz, manter as janelas e
as portas fechadas enquanto o purificador de ar estiver
ligado,

Símbolo Interrruptor de comando para o nível do venti­lador:

● Premir repetidamente o interrruptor de comando do
nível do ventilador, até ser atingido o nível deseja­do.

O nível do ventilador seleccionado é mostrado no
painel de comando.

Aviso

Ao seleccionar manualmente o nível do ventilador, o ní­vel seleccionado é mostrado no display durante 3 se­gundos, antes de os valores do índice PM 2.5 serem
novamente mostrados no display.

No modo automático, o purificador de ar ajusta o nível
adequado do ventilador (nível 1, 2, 3, 4, 5) em função
da qualidade do ar.
Se a qualidade do ar for má, por exemplo, o nível do
ventilador é automaticamente ajustado para mais alto.
Símbolo Interrruptor de comando e indicação do display
para modo automático:

Ajustar o modo automático

Símbolo Interrruptor de comando e indicação do display
para modo de hibernação:

Aviso

Após o interrruptor de comando do modo de hibernação
ter sido premido, todos os símbolos do display (excepto
o modo de hibernação) apagam-se.
Após 10 segundos, o interrruptor de comando do modo
de hibernação também se apaga.
Para sair do modo de hibernação, premir qualquer in­terruptor de comando (excepto o botão de ligar/desli­gar).

Bloquear/desbloquear o painel de comando

Para evitar alterações acidentais dos ajustes, por
exemplo, por crianças ou animais de estimação, é pos­sível bloquear o painel de comando.
Símbolo do interruptor de comando e da indicação do
display para bloquear o painel de comando:

● Bloquear: premir o botão durante 3 segundos.

● Desbloquear: premir o botão de bloqueio durante 3

segundos.

O temporizador pode ser ajustado para o tempo de fun­cionamento desejado (máx. 12 h). Quando o tempo de­finido tiver expirado, o aparelho desliga-se
automaticamente. A velocidade do ventilador pode ser
alterada em qualquer altura.
Símbolo Interrruptor de comando e indicação do display
para temporizador:

Ajustar o temporizador

 Premir o interrruptor de comando do modo automá-

tico. O modo automático é ligado ou desligado.

Ajustar função ECO/função de poupança de energia
Ligar/desligar o modo de poupança de energia

Símbolo Interrruptor de comando e indicação do display
para modo ECO/modo de poupança de energia

O aparelho está em modo de trabalho:

● Prima o interrruptor de comando do modo ECO.
O aparelho muda para o modo de poupança de
energia e o display é desligado.

O aparelho está em modo de poupança de energia:

● Prima o interrruptor de comando do modo ECO.
O aparelho muda para o modo de trabalho, o dis­play acende-se.

Ajustar o modo de hibernação

No modo de hibernação, o ventilador funciona à veloci­dade mais baixa e é, portanto, muito silencioso.

● Prima o interrruptor de comando do modo de hiber­nação. O modo de hibernação é ligado ou desliga­do.

Português 29

 Ligar: Premir repetidamente o interruptor de coman-

do do temporizador até ser atingido o tempo de fun­cionamento desejado. O display mostra o tempo de
funcionamento ajustado.

 Desligar: Premir o interruptor de comando do tem-

porizador até o display mostrar "0".
Se ajustado para "0", a função do temporizador é
cancelada.

Solicitar conjunto de filtros após a substituição de

Após o tempo de funcionamento do filtro ter expirado,
os filtros devem ser substituídos. Para mais informa­ções, ver capítulo Substituir o filtro
Símbolo do interruptor de comando para reposição do
filtro:

filtro

Indicação PM 2,5 Qualidade do ar

A concentração de pó fino (PM 2.5) é apresentada no
display de forma numérica, na unidade µg/m³. Além dis­so, um índice de cores fornece informações sobre a
qualidade do ar:

PM 2,5 Qualidade do ar Cor

0- 60 Boa Azul
61 - 120 Média Amarelo
>120 Má Vermelho

Transporte e armazenamento

몇 CUIDADO

Não observância do peso

Perigo de ferimentos e danos
Tenha em atenção o peso do aparelho durante o trans­porte e armazenamento.

Armazene o aparelho apenas em espaços interiores se­cos.

Conservação e manutenção

Limpeza

 PERIGO

Perigo de vida devido a choque eléctrico

Os líquidos podem conduzir electricidade e causar as­sim lesões graves ou fatais.
Desligue sempre a fonte de alimentação da tomada an­tes de trabalhos de limpeza e manutenção.
Nunca mergulhe o aparelho nem a fonte de alimenta­ção em água.
Nunca limpe o aparelho nem a fonte de alimentação
sem ser a seco.

1. Desligar o aparelho.

2. Retirar a fonte de alimentação da tomada.

3. Limpar o aparelho com um pano macio e seco. Não
utilizar produtos de limpeza abrasivos ou corrosi­vos.

Substituir o filtro

O filtro deve ser substituído após 2500 a 3000 horas de
tempo de funcionamento, o mais tardar. Se o aparelho
ficar mais ruidoso, se sair um odor desagradável do
aparelho (filtro) ou se o filtro estiver visivelmente sujo,

Erro Causa Reparação
É impossível ligar o apa-

relho

O display pisca e o apa­relho não arranca

A corrente de ar é reduzida Filtro entupido  Substituir o filtro, ver o capítulo Substituir

Sem tensão eléctrica  Verificar a tomada e o fusível da alimenta-

Falha da fonte de alimentação  Contactar o serviço de assistência técnica

Falha do aparelho  Contactar o serviço de assistência técnica.
A tampa do filtro não está correctamente

colocada

Filtro não desembalado  Desembalar o filtro, ver o capítulo Primeiro

Nível do ventilador demasiado baixo  Aumentar o nível do ventilador, ver o capí-

A saída de ar está bloqueada  Retirar corpos estranhos.

também é possível substituir mais cedo. Se a vida útil
do filtro for inferior a 150 horas, o símbolo pisca no dis­play (frequência de intermitência 2x/segundo) para lem­brar da substituição de filtro necessária.
Consoante a vida útil, é exibido o número de símbolos
seguinte:

Indicação da vida útil do filtro (h)

2501 - 3000
2001 - 2500
1501 - 2000
1001 - 1500
501 - 1000
1 - 500

1. Desligar o aparelho e remover a fonte de alimenta­ção ou ficha de rede da tomada e do aparelho.

Figura J

2. Abrir as duas tampas do filtro no punho rebaixado e
remover com ambas as mãos.

Figura B
Figura C

3. Retirar os filtros da carcaça pelas patilhas.

Figura D

4. Desembalar os filtros novos.

Figura E

5. Colocar os filtros desembalados.

Figura F

6. Inserir as tampas dos filtros.

Figura G

7. Ligar a fonte de alimentação ao aparelho e à toma­da.

8. Ligar o aparelho.
a Para a reposição do filtro (Reset), premir o sím-

bolo durante 3 seg.

Figura K

Ajuda em caso de avarias

As avarias têm, geralmente, causas simples que po­dem ser corrigidas por si com a ajuda do seguinte resu­mo. Em caso de dúvida ou no caso de se tratar de uma
avaria não mencionada aqui, contacte o serviço de as­sistência técnica autorizado.

ção eléctrica.

 Inserir a ficha da fonte de alimentação nou-

tra tomada.

para substituir a fonte de alimentação.

 Inserir correctamente a tampa do filtro, as-

segurando o assento correcto dos filtros.

o filtro.

arranque.

tulo Ajustar o nível do ventilador.

30 Português

Erro Causa Reparação
Eliminação de odores

ineficaz

Má qualidade do ar Nível do ventilador demasiado baixo  Aumentar o nível do ventilador, ver o capí-

Dados técnicos

Ligação eléctrica

Tensão da rede V DC24V 220-240
Fase ~ 1 1
Frequência de rede Hz 50-60 50-60
Potência nominal W 36 50
Standby W < 0,5 < 0,5

Características do aparelho

Corrente de ar máxima m
Área útil m
Eficiência do filtro de

0,3μm
Vida útil máxima do filtro

(dependendo do ambien­te)

Níveis de ventilação 5 5

Medidas e pesos

Peso kg 5,8 7,7
Comprimento x Largura x

Altura

Condições ambientais

Temperatura ambiente °C -10 °C

Valores determinados de acordo com a EN 60335­2-69

Nível acústico dB(A) 26-51 29-53
* Com uma altura do tecto de 3 m e 3 trocas de ar por

hora
Reservados os direitos a alterações técnicas.

Ar ambiente de má qualidade  Abrir janelas para melhorar a ventilação.
Filtro esgotado ou utilizado durante de-

masiado tempo
Nível do ventilador demasiado baixo  Aumentar o nível do ventilador, ver o capí-

Corrente de ar  Fechar as janelas e as portas enquanto o

AF 30: Tamanho das salas claramente
acima de 30 m²

AF 50: Tamanho das salas claramente
acima de 50 m²

Aberturas de ar no aparelho bloqueadas  Manter as distâncias necessárias em rela-

Filtro não desembalado  Desembalar o filtro, ver o capítulo Primeiro

Filtro entupido ou contaminado.  Substituir o filtro, ver o capítulo Substituir

 Substituir o filtro.

tulo Ajustar o nível do ventilador.

tulo Ajustar o nível do ventilador.

aparelho estiver a funcionar.

 Ter em atenção os tamanhos máximos das

salas.

 Ter em atenção os tamanhos máximos das

salas.

ção ao aparelho.

 Não colocar nada sobre o aparelho.

arranque.

o filtro.

Inhoud

AF 30 AF 50

3

/h 320 520

2

* 30 * 50
99,95% 99,95%

h 3000 3000

mm 260x260

x480

+40

°C

290x290
x560

-

-10 °C ­+40 °C

Algemene instructies ........................................... 31

Veiligheidsinstructies........................................... 31

Reglementair gebruik .......................................... 32

Milieubescherming .............................................. 32

Toebehoren en reserveonderdelen ..................... 32

Leveringsomvang................................................ 32

Garantie .............................................................. 32

Beschrijving apparaat.......................................... 32

Eerste inbedrijfstelling......................................... 33

Bediening ............................................................ 33

Vervoer en opslag ............................................... 34

Onderhoud .......................................................... 34

Hulp bij storingen ................................................ 35

Technische gegevens.......................................... 36

Algemene instructies

Voordat u het apparaat voor het eerst
gebruikt, dient u deze oorspronkelijke
gebruiksaanwijzing en de het hoofdstuk

Handel dienovereenkomstig.
Bewaar de oorspronkelijke gebruiksaanwijzing voor la­ter gebruik of voor de volgende eigenaar.

veiligheidsinstructies door te lezen.

Veiligheidsinstructies

Gevarenniveaus

 GEVAAR

● Aanwijzing voor direct dreigend gevaar dat tot zware

of dodelijke verwondingen leidt.

몇 WAARSCHUWING

● Aanwijzing voor een mogelijk gevaarlijke situatie die

tot zware of dodelijke verwondingen kan leiden.

몇 VOORZICHTIG

● Aanwijzing voor een mogelijk gevaarlijke situatie die

tot lichte verwondingen kan leiden.

LET OP

● Aanwijzing voor een mogelijk gevaarlijke situatie die

tot materiële schade kan leiden.

Nederlands 31

Algemene veiligheidsinstructies

 GEVAAR ● Sluit het apparaat alleen op wissel-

stroom aan. De aangegeven spanning op het typeplaat­je moet overeenkomen met de spanning van de
stroombron. ● Raak stekkers en stopcontacten nooit
met vochtige handen aan. ● Verstikkingsgevaar. Houd
verpakkingsfolie buiten het bereik van kinderen. ● Het
apparaat mag niet in explosieve bereiken worden ge­bruikt.

몇 WAARSCHUWING ● Personen met ver-

minderde fysieke, sensorische of geestelijke capacitei­ten of een gebrek aan ervaring en kennis mogen het
apparaat alleen onder begeleiding gebruiken of wan­neer ze in het veilige gebruik van het apparaat worden
getraind en de hieruit voortvloeiende gevaren begrijpen.

● Kinderen vanaf 8 jaar mogen het apparaat gebruiken
wanneer ze in het gebruik worden getraind of toezicht
op hen wordt gehouden door iemand die verantwoorde­lijk is voor hun veiligheid en wanneer ze de hieruit voort­vloeiende gevaren hebben begrepen. ● Kinderen
mogen niet met het apparaat spelen. ● Houd toezicht op
kinderen om ervoor te zorgen dat ze niet met het appa­raat spelen. ● Kinderen mogen reiniging en gebrui­kersonderhoud alleen onder toezicht uitvoeren.

● Controleer de stroomkabel met netstekker voor elke
gebruik op beschadiging. Gebruik een apparaat met
een beschadigde stroomkabel niet. Laat een bescha­digde stroomkabel onmiddellijk vervangen door de ge­autoriseerde klantenservice/elektricien. ● Schakel he
appar

aat voor alle onderhoudswerkzaamheden uit en

trek de netstekker los.

몇 VOORZICHTIG ● Trek de netstekker niet

met de kabel uit het stopcontact. ● Laat reparatiewerk­zaamheden, de inbouw van reserveonderdelen en
werkzaamheden aan elektrische onderdelen alleen
door de geautoriseerde klantenservice uitvoeren. ● De
luchtinlaat en -uitlaat mogen niet worden afgedekt.

● Schakel het apparaat na elk gebruik uit en trek het
netsnoer uit. ● Plaats het apparaat niet in de buurt van
een warmtebron. ● Het apparaat is geen geschikte ver­vanging voor de ventilatie. ● Het apparaat moet een
vlakke, stevige ondergrond hebben. ● Gebruik alleen
toebehoren en reserveonderdelen die worden aanbevo­len door de fabrikant. Origineel toebehoren en originele
reserveonderdelen garanderen een veilige en storings­vrije werking van het apparaat. ● Gebruik het apparaat
niet in een vochtige omgeving of in een ruimte met hoge
omgevingstemperaturen zoals de badkamer.

Reglementair gebruik

Gebruik het apparaat uitsluitend overeenkomstig de be­schrijvingen en veiligheidsinstructies in deze gebruiks­aanwijzing als luchtreiniger.

● Het apparaat is bedoeld voor gebruik als luchtreini­ger.

● Dit apparaat is geschikt voor particulier en commer­cieel gebruik.

● Het apparaat is uitsluitend bedoeld voor gebruik bin­nenshuis.

Milieubescherming

De verpakkingsmaterialen zijn herbruikbaar. Ver­wijder verpakkingen op een milieuvriendelijke
manier.

Elektrische en elektronische apparaten bevatten
waardevolle recyclebare materialen en vaak be­standdelen zoals batterijen, accu's of olie, die bij

onjuiste omgang of verkeerd afvalverwijdering
een potentieel gevaar voor de gezondheid van de mens
en voor het milieu kunnen vormen. Voor een correcte
werking van het apparaat zijn deze bestanddelen echter
noodzakelijk. Voer apparaten met dit symbool niet sa­men met het huisvuil af.

Instructies betreffende ingrediënten (REACH)

Actuele informatie over ingrediënten vindt u op:

www.kaercher.de/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reser­veonderdelen. Deze garanderen een veilige en sto­ringsvrije werking van het apparaat.
Informatie over toebehoren en reserveonderdelen vindt
u onder www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat is op de verpak­king afgebeeld. Controleer de inhoud bij het uitpakken
op volledigheid. Bij ontbrekend toebehoren of bij trans­portschade neemt u contact op met uw distributeur.

Garantie

In elk land gelden de garantievoorwaarden die door on­ze verantwoordelijke verkoopmaatschappij zijn uitgege-

t

ven. Mogelijke storingen aan uw apparaat verhelpen we
binnen de garantieperiode gratis, voor zover een mate­riaal- of fabricagefout de oorzaak is. Als u gebruik wilt
maken van de garantie, neemt u met uw aankoopbon
contact op met uw distributeur of de dichtstbijzijnde ge­autoriseerde klantenservice.
(adres zie achterzijde)

Beschrijving apparaat

Afbeeldingen, zie pagina met grafieken.

Afbeelding A

1 Bedieningsknoppen
2 Displayveld
3 Bedieningsknop apparaat aan / uit
4 Bedieningsknop ventilatorsnelheid
5 Bedieningsknop / display automodus aan / uit
6 Bedieningsknop ECO-modus aan / uit
7 Bedieningsknop / display slaapmodus aan / uit
8 Bedieningsknop / display functievergrendeling

9 Bedieningsknop / display timer
10 Bedieningsknop filterreset
11 Display temperatuur in °C
12 Display getimede status starten / uitschakelen
13 Display ventilatorsnelheid
14 Display PM 2.5 Index luchtkwaliteit (numeriek dis-

play / kleurendisplay)

15 Display relatieve luchtvochtigheid
16 Display filterlevensduur
17 Luchtkwaliteitssensor

32 Nederlands

18 Aansluiting voedingseenheid AF 30
19 Aansluitkabel AF50
20 Zwenkwielen AF50 (4x)
21 Filterafdekking
22 Filter
23 Netadapter AF30

Instructie

De functie-instellingen zijn alleen mogelijk via de bedie­ningsknoppen en niet via de displays.

Eerste inbedrijfstelling

Vóór de eerste inbedrijfstelling moeten de reeds in het
apparaat geplaatste fijnfilters worden uitgepakt.

1. Open de twee filterdeksels bij de verzonken hand­greep en verwijder ze met beide handen.

Afbeelding B
Afbeelding C

2. Verwijder de verpakte filters aan de beugels uit de
behuizing.

Afbeelding D

3. Pak de filters uit.

Afbeelding E

4. Plaats de uitgepakte filters.

Afbeelding F

5. De filterdeksels met beide handen vasthouden.

Afbeelding G

6. Het apparaat op een vlakke ondergrond neerzetten.
Zorg ervoor dat aan elke kant een afstand van
0,30 m wordt aangehouden.

Afbeelding H

7. Zorg ervoor dat de luchttoe- en luchtafvoeropenin­gen niet geblokkeerd zijn.

Instructie

Plaats het apparaat niet op hete oppervlakken of in de
buurt van de verwarming.
Laat geen vloeistoffen of vreemde materialen (bijv. me­talen voorwerpen) in het apparaat terechtkomen.

8. AF 30: Steek de stekker van de voedingseenheid in
het apparaat.
De netstekker van de voedingseenheid in een stop­contact steken.
AF 50: De netstekker van het apparaat in een stop­contact steken.

Afbeelding I

Het apparaat is bedrijfsgereed

Instructie

We raden u aan om het apparaat bij de eerste keer 's
nachts te laten doordraaien en hierdoor een basisreini­ging van uw kamer te verkrijgen.

Instructie

De tabel met de uren van de displaysymbolen voor de
levensduur van het filter, zie hoofdstuk Filter vervangen.

Bediening

Apparaat in- / uitschakelen

1. Om het apparaat in te schakelen: aan- / uit-knop
van het apparaat indrukken.

Afbeelding I

Het apparaat start automatisch.

Instructie

Na het inschakelen lichten de lampjes en toetsen op het
bedieningsveld kort op. De geïntegreerde luchtkwali-

teitssensor meet automatisch de luchtkwaliteit in de
ruimte.

2. Indien gewenst, kunnen bijvoorbeeld de volgende
functies via de bedieningsknoppen worden inge­steld:

 Ventilatorstand
 Automodus
 ECO-modus
 Slaapmodus
 Bedieningspaneel vergrendelen
 Timer
 Filterreset

3. Om het apparaat uit te schakelen: aan- / uit-knop
van het apparaat indrukken.
De displays en knoppen op het bedieningspaneel
gaan uit. Het apparaat is uitgeschakeld.

Ventilatorstand instellen

Afhankelijk van de luchtkwaliteit kan de ventilatorstand
handmatig worden ingesteld op stand 1, 2, 3, 4 of 5. Als
de luchtkwaliteit slecht is, bijvoorbeeld om rook uit te fil­teren, moet de ventilator gedurende 15 - 20 minuten op
maximumsnelheid draaien (niveau 5).

Instructie

Om de lucht effectief te reinigen, moet u ramen en deu­ren gesloten houden terwijl de luchtreiniger aan staat,

Symbool Bedieningsknop voor de ventilatorsnelheid:

● druk herhaaldelijk op de bedieningsknop voor venti­latorsnelheid tot de gewenste snelheid is bereikt.

De geselecteerde ventilatorsnelheid wordt weerge­geven op het bedieningspaneel.

Instructie

Als de ventilatorsnelheid handmatig wordt geselec­teerd, wordt de geselecteerde snelheid gedurende 3 se­conden op het display weergegeven voordat de PM 2.5
indexwaarden opnieuw op het display worden weerge­geven.

In de automodus stelt de luchtreiniger het juiste ventila­tieniveau in (niveau 1, 2, 3, 4, 5), afhankelijk van de
luchtkwaliteit.
Als de luchtkwaliteit bijvoorbeeld slecht is, wordt de ven­tilatorsnelheid automatisch hoger ingesteld.
Symbool Bedieningsknop en display voor automodus:

 Bedieningsknop automodus indrukken. De automo-

dus wordt in- of uitgeschakeld.

ECO / energiebesparingsfunctie instellen

Energiebesparingsfunctie aan/uit zetten

Symbool Bedieningsknop en display voor ECO-/
energiebesparingsmodus

Het apparaat is in werkmodus:

● druk op de ECO-knop.

Automodus instellen

Nederlands 33

Het apparaat schakelt over op de energiebespa­ringsmodus en het display wordt uitgeschakeld.

Het apparaat staat in de energiebesparingsmodus:

● druk op de ECO-knop.
Het apparaat schakelt over naar de werkmodus, het
display licht op.

In de slaapmodus draait de ventilator op de laagste
snelheid en is dus zeer stil.

● Druk op de bedieningsknop slaapmodus. De slaap­modus wordt in- of uitgeschakeld.

Symbool Bedieningsknop en display voor slaapmodus:

Instructie

Nadat de bedieningsknop voor de slaapmodus is inge­drukt, zijn alle displaysymbolen (behalve de slaapmo­dus) uit.
Na 10 seconden gaat ook de bedieningsknop van de
slaapmodus uit.
Om de slaapmodus te verlaten, drukt u op een willekeu­rige bedieningsknop (behalve de aan- / uit-knop).

Bedieningsveld vergrendelen/ontgrendelen

Om te voorkomen dat instellingen per ongeluk worden
gewijzigd, bijv. door kinderen of huisdieren, kan het be­dieningsveld worden vergrendeld.
Symbool bedieningsknop en displaylampje voor bedie­ningsveld vergrendelen:

● Vergrendelen: Houd de toets 3 seconden ingedrukt.

● Ontgrendelen: Houd de vergrendelknop 3 seconden

ingedrukt.

De timer kan op de gewenste looptijd worden ingesteld
(max. 12 uur). Nadat de ingestelde tijd is verstreken,
schakelt het apparaat automatisch uit. De ventilator­snelheid kan op elk moment worden gewijzigd.
Symbool Bedieningsknop en display voor timer:

 Inschakelen: Druk herhaaldelijk op de bedienings-

knop Timer tot de gewenste looptijd is bereikt. Op
het display verschijnt de ingestelde looptijd.

 Uitschakelen: druk op de bedieningsknop van de ti-

mer tot "0" op het display verschijnt.
Indien ingesteld op "0", wordt de timerfunctie gean­nuleerd.

Nadat de filterlooptijd is verstreken, moeten de filters
worden vervangen. Zie voor meer informatie hoofdstuk
Filter vervangen.
Symbool Bedieningsknop voor filterreset:

Slaapmodus instellen

Timer instellen

Filterreset na filtervervanging uitvoeren

Display PM 2,5 luchtkwaliteit

Het display geeft de concentratie van fijn stof (PM 2,5)
numeriek weer in de eenheid µg/m³. Bovendien geeft
een kleurenindex informatie over de luchtkwaliteit:

PM 2,5 Luchtkwaliteit Kleur

0- 60 Goed Blauw
61 - 120 Matig Geel
>120 Slecht Rood

Vervoer en opslag

몇 VOORZICHTIG

Niet-naleving van het gewicht

Gevaar voor letsel en beschadiging
Neem bij het transport en de opslag het gewicht van het
apparaat in acht.

Bewaar het apparaat alleen in droge binnenruimtes.

Onderhoud

Reiniging

 GEVAAR

Gevaar voor elektrische schokken

Vloeistoffen kunnen elektriciteit geleiden en zo ernstige
of dodelijke verwondingen veroorzaken.
Voor reinigings- en onderhoudswerkzaamheden altijd
de stekker uit het stopcontact nemen.
Dompel het apparaat of de netvoeding nooit onder in
water.
Reinig het apparaat of de netvoeding nooit nat.

1. Het apparaat uitschakelen.

2. Trek de netvoeding uit het stopcontact.

3. Reining het apparaat met een zachte, droge doek.
Gebruik geen schurende of bijtende reinigingsmid­delen.

Filter vervangen

Het filter moet uiterlijk na 2500 - 3000 bedrijfsuren wor­den vervangen. Als het apparaat luider wordt, er een
onaangename geur uit het apparaat (filter) komt of het
filter zichtbaar vuil is, ook eerder. Als de levensduur van
het filter minder dan 150 uur is, knippert het symbool op
het display (knipperfrequentie 2x / seconde) om u eraan
te herinneren het filter te vervangen.
Afhankelijk van de gebruiksduur wordt het volgende
aantal symbolen weergegeven:

aanduiding levensduur filter (h)

2501 - 3000
2001 - 2500
1501 - 2000
1001 - 1500
501 - 1000
1 - 500

1. Schakel het apparaat uit en trek de netadapter of
netstekker uit het stopcontact en het apparaat.

Afbeelding J

34 Nederlands

2. Open de twee filterdeksels bij de verzonken hand­greep en verwijder ze met beide handen.

Afbeelding B
Afbeelding C

3. Verwijder de filters aam de beugels uit de behuizing.

Afbeelding D

4. Pak het nieuwe filter uit.

Afbeelding E

5. Plaats de uitgepakte filters.

Afbeelding F

6. Plaats de filterdeksels.

Afbeelding G

Fout Oorzaak Remedie
Apparaat kan niet wor-

den ingeschakeld

Display knippert en ap­paraat start niet

De luchtstroom is ver­minderd

Geurverwijdering on­doeltreffend

Slechte luchtkwaliteit Ventilatorstand te laag  Verhoog de ventilatorstand, zie hoofdstuk

Geen elektrische spanning  Het stopcontact en de zekering van de

Netvoeding defect  Neem contact op met de klantenservice

Apparaat defect  Neem contact op met de klantenservice.
Filterafdekking niet correct geplaatst  Zorg dat de filterafdekking correct is ge-

Filter verstopt  Vervang het filter, zie hoofdstuk Filter ver-

Filter niet uitgepakt  Pak het filter uit, zie hoofdstuk Eerste inbe-

Ventilatorstand te laag  Verhoog de ventilatorstand, zie hoofdstuk

Luchtuitlaat is geblokkeerd  Verwijder vreemde voorwerpen.
Slechte kwaliteit van de omgevingslucht  Open ramen om de ventilatie te verbete-

Filter verbruikt of te lang gebruikt  Filter vervangen.
Ventilatorstand te laag  Verhoog de ventilatorstand, zie hoofdstuk

Tocht  Sluit ramen en deuren als het apparaat in

AF 30: Kamergrootte duidelijk meer dan
30 m²

AF 50: Kamergrootte duidelijk meer dan
50 m²

Luchtsleuven op het apparaat geblok­keerd

Filter niet uitgepakt  Pak het filter uit, zie hoofdstuk Eerste inbe-

Filter verstopt of vuil.  Vervang het filter, zie hoofdstuk Filter ver-

7. Sluit de voedingseenheid aan op het apparaat en
het stopcontact.

8. Het apparaat inschakelen.
a Om het filter terug te zetten (reset) het symbool

3 s indrukken.

Afbeelding K

Hulp bij storingen

Storingen hebben vaak oorzaken die eenvoudig met be­hulp van het volgende overzicht kunnen worden verhol­pen. Neem bij twijfel of storingen die hier niet worden
vermeld contact op met de erkende klantenservice.

stroomvoorziening controleren.

 Steek de stekker van de netvoeding in een

ander stopcontact.

om de netvoeding te vervangen.

plaatst en dat de filters goed vastzitten.

vangen.

drijfstelling.

Ventilatorstand instellen.

ren.

Ventilatorstand instellen.

Ventilatorstand instellen.

werking is.

 Maximale kamergrootte in acht nemen.

 Maximale kamergrootte in acht nemen.

 Houd de vereiste afstanden tot het appa-

raat aan.

 Plaats niets op het apparaat.

drijfstelling.

vangen.

Nederlands 35

Technische gegevens

AF 30 AF 50

Elektrische aansluiting

Netspanning V DC24V 220-240
Fase ~ 1 1
Netfrequentie Hz 50-60 50-60
Nominaal vermogen W 36 50
Stand-by W < 0,5 < 0,5

Gegevens capaciteit apparaat

Maximale luchtstroom m
Gebruiksoppervlakken m
Filterefficiëntie bij 0,3 μm 99,95% 99,95%
Maximale levensduur filter

(afhankelijk van omge­ving)

Ventilatieniveaus 5 5

Afmetingen en gewichten

Gewicht kg 5,8 7,7
Lengte x breedte x hoogte mm 260x260

Omgevingsvoorwaarden

Omgevingstemperatuur °C -10 °C -

Berekende waarden conform EN 60335-2-69

Geluidsdrukniveau dB(A) 26-51 29-53

* Bij een plafondhoogte van 3 m en een drievoudige
luchtverversing per uur
Technische wijzigingen voorbehouden.

3

/h 320 520

2

* 30 * 50

h 3000 3000

x480

+40 °C

290x290
x560

-10 °C ­+40 °C

İçindekiler

Genel uyarılar...................................................... 36

Güvenlik bilgileri .................................................. 36

Amaca uygun kullanım ........................................ 36

Çevre koruma ...................................................... 37

Aksesuarlar ve yedek parçalar ............................ 37

Teslimat kapsamı................................................. 37

Garanti................................................................. 37

Cihaz açıklaması ................................................. 37

İlk Çalıştırma ....................................................... 37

Kullanım .............................................................. 37

Taşıma ve depolama ........................................... 39

Bakım ve koruma ................................................ 39

Arıza durumunda yardım..................................... 39

Teknik veriler ....................................................... 40

Genel uyarılar

Cihazın ilk kullanımı öncesinde bu oriji­nal işletim kılavuzunu ve güvenlikle ilgili
bilgilerin yer aldığı bölümü okuyun. Bu
bilgilere göre hareket edin.
Orijinal kullanım kılavuzunu daha sonra
tekrar kullanmak ya da cihazın sonraki
kullanıcılarına iletmek üzere saklayın.






Güvenlik bilgileri

Tehlike kademeleri

 TEHLIKE

● Ağır bedensel yaralanmalar ya da ölüme neden olan

direkt bir tehlikeye yönelik uyarı.

몇 UYARI

● Ağır bedensel yaralanmalar ya da ölüme neden ola-

bilecek olası tehlikeli bir duruma yönelik uyarı.

몇 TEDBIR

● Hafif yaralanmalara neden olabilecek olası tehlikeli

bi

r duruma yönelik uyarı.

DIKKAT

● Maddi hasarlara neden olabilecek olası tehlikeli bir

duruma yönelik uyarı.

Genel güvenlik uyarıları

 TEHLIKE ● Cihazı sadece alternatif akıma

bağlayın. Tip levhasındaki gerilim bilgilerinin akım kay­nağı gerilimiyle uyuşup uyuşmadığını kontrol edin. ● El­leriniz ıslak veya nemliyken fişi ve prizi kesinlikle
tutmayın. ● Boğulma tehlikesi. Ambalaj folyolarını ço­cuklardan uzak tutunuz. ● Patlama tehlikesi bulunan
alanlarda işletilmesi yasaktır.

몇 UYARI ● Gözetim altında tutulmaları veya ciha-

zın güvenli kullanılması konusunda eğitilmiş olmaları ve
kullanımdan kaynaklanan tehlikeleri anlamaları duru­munda fiziksel, duyusal veya düşünsel yetenekleri az
olan veya yeterli deneyime ve bilgiye sahip olmayan ki­şiler cihazı kullanabilir. ● 8 yaş üzeri çocuklar, sadece
güvenliklerinden sorumlu bir kişi tarafından cihazın kul­lanımı ile ilgili eğitim aldıkları veya denetim altında ol­dukları ve oluşabilecek tehlikeleri anladıkları takdirde
cihazı kullanabilir. ● Bu cihazla çocukların oynaması ya-
saktır. ● Cihazla oynamamalarını sağlamak için çocuk­lar gözetim altında tutulmalıdır. ● Çocuklar, temizliği ve
bakımı sadece gözetim altında
den önce şebeke fişi ile birlikte şebeke bağlantı hattını
hasarlara ilişkin kontrol edin. Hasarlı şebeke bağlantı
hattına sahip cihazı çalıştırmayın. Hasarlı şebeke bağ-
lantı hattının en kısa sürede yetkili müşteri hizmetleri /
elektrik uzmanı tarafından değiştirilmesini sağlayın.

● Tüm temizlik ve bakım çalışmalarından önce cihazı
kapatın ve elektrik fişini çekin.

몇 TEDBIR ● Elektrik fişini kablosundan tutarak

p

rizden çekmeyin. ● Onarım çalışmalarının, yedek par-

ça yerleştirmenin ve elektrikli yapı parçaları üzerindeki
çalışmaların sadece yetkili müşteri hizmetleri tarafından
yapılmasını sağlayın. ● Hava girişi ve çıkışı kapatılma­malıdır. ● Her kullanımdan sonra cihazı kapatın ve
elektrik şebekesi fişini çekin. ● Cihazı bir ısı kaynağının
yakınına kurmayın. ● Cihaz, gerçek bir havalandırma-

yerini almaz. ● Cihaz düz, sarsılmaz bir yüzey üze-

nın
rinde durmalıdır. ● Sadece üretici tarafından
onaylanmış olan aksesuarları ve yedek parçaları kulla­nın. Orijinal aksesuarlar ve orijinal yedek parçalar, ciha­zın güvenli ve arızasız çalışmasını sağlar. ● Cihazı
nemli bir ortamda veya yüksek sıcaklıklı odalarda çalış-
tırmayın, örneğin banyo.

yapabilir. ● Her işletim-

Amaca uygun kullanım

Cihazı sadece bu kullanım kılavuzunda yer alan açıkla­malara ve güvenlik talimatlarına uygun bir şekilde hava
temizleyici olarak kullanın.

36 Türkçe

● Cihaz, hava temizleyici olarak kullanılmak üzere ta-

sarlanmıştır.

● Cihaz, özel ve ticari kullanım için tasarlanmıştır.

● Cihaz sadece iç mekanda kullanım için tasarlanmış-

tır.

Çevre koruma

Paketleme malzemeleri geri dönüştürülebilir. Lüt­fen ambalajları çevreye zarar vermeden bertaraf
edin.
Elektrikli ve elektronik cihazlar, değerli ve geri dö­nüştürülebilir malzemelerin yanı sıra yanlış kulla­nılması veya yanlış bertaraf edilmesi durumunda

insan sağlığı ve çevre için potansiyel tehlike teşkil
edebilecek piller, aküler veya yağlar içerebilir. Ancak ci­hazın usulüne uygun şekilde çalıştırılması için bu parça­lar gereklidir. Bu simge ile işaretlenen cihazlar evsel çöp
ile birlikte bertaraf edilmemelidir.

İçerik maddelerine yönelik uyarılar (REACH)

İçerik maddelerine yönelik güncel bilgiler için bkz.:

www.kaercher.de/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar
kullanın. Bu parçalar cihazın güvenli ve arızasız çalış-
masını sağlar.
Aksesuar ve yedek parçalara ilişkin bilgiler için adres:
www.kaercher.com.

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalajı üzerinde göste­rilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik
olup olmadığını kontrol edin. Aksesuarların eksik olması
durumunda ya da nakliye hasarlarında yetkili satıcınızı
bilgilendirin.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş
garanti şartları geçerlidir. Garanti süresi içerisinde ciha­zınızda oluşabilecek hasarları, üretim veya malzeme
hatasından kaynaklanıyorlarsa ücretsiz olarak gideriyo­ruz. Garanti durumunda satış fişi ile satıcınıza veya size
en yakın yetkili servise başvurun.
(Adres için Bkz. Arka sayfa)

Cihaz açıklaması

Resimler için grafik sayfasına bakın.

Şekil A

1 Kumanda düğmeleri
2 Görüntü paneli
3 Cihazı açma / kapama kumanda düğmesi
4 Fan hızı kumanda düğmesi
5 Kumanda düğmesi / ekran otomatik modu açık / ka-

palı

6 Kumanda düğmesi ECO modunu açma / kapama
7 Kumanda düğmesi / uyku modunu açma / kapama
8 Kumanda düğmesi / ekran fonksiyon kilidi

9 Kumanda düğmesi / zamanlayıcı göstergesi
10 Filtre sıfırlama kumanda düğmesi
11 °C cinsinden sıcaklık ekranı
12 Zaman kontrollü durum başlatma / durdurma ekranı

13 Fan kademesi ekranı
14 PM 2,5 hava kalitesi endeksi (dijital / renkli ekran)
15 Bağıl nem ekranı
16 Filtre ömrü ekranı
17 Hava kalitesi sensörü
18 AF 30 güç paketi bağlantısı
19 AF50 bağlantı kablosu
20 Yönlendirme makarası (4x)
21 Filtre kapağı
22 Filtre
23 AF30 güç adaptörü

Not

Fonksiyon ayarları, ekranlar aracılığıyla değil, yalnızca
kumanda düğmeleri aracılığıyla yapılabilir.

İlk Çalıştırma

Cihaza önceden takılmış olan ince filtreler, ilk işletimden
önce ambalajından çıkarılmalıdır.

1. Tutma oluğundaki iki filtre kapağını açın ve iki eliniz­le çıkarın.

Şekil B
Şekil C

2. Paketlenmiş filtreleri muhafazadan çıkarmak için tır­nakları kullanın.

Şekil D

3. Filtreleri ambalajından çıkarın.

Şekil E

4. Ambalajından çıkarılmış filtreleri yerleştirin.

Şekil F

5. Filtre kapaklarını iki elle yerleştirin.

Şekil G

6. Cihazı düz bir zemin üzerine bırakın. Her iki tarafta
0,30 m'lik bir mesafe olduğundan emin olun.

Şekil H

7. Hava giriş ve çık
emin olun.

Not

Cihazı sıcak yüzeylerin üzerine veya kaloriferin yakını-
na yerleştirmeyin.
Cihazın içerisine yabancı cisim (örn. metal cisimler) ve­ya sıvı girmesine izin vermeyin.

8. AF 30: Güç beslemesi cihaz fişini cihaza takın.
Güç beslemesinin şebeke fişini prize takın.
AF 50: Cihazın şebeke fişini prize takın.

Şekil I

Cihaz çalışmaya hazırdır

Not

Bulunduğunuz mekanın iyice temizlenebilmesi için ciha­zı ilk kullanımda bir gece boyunca çalıştırmanızı tavsiye
ederiz.

Not

Filtre ömrü için ekran simgeleri saatlerini içeren tablo,
bkz.

ış deliklerinin tıkalı olmadığından

Kullanım

Cihazın açılması / kapatılması

1. Cihazı açmak için: Cihazın açma / kapatma düğme­sine basın.

Şekil I

Cihaz otomatik olarak açılır.

Türkçe 37

Not

Açıldıktan sonra, kontrol panelindeki göstergeler ve
düğmeler kısa bir süre yanar. Entegre hava kalitesi sen­sörü, odadaki hava kalitesini otomatik olarak ölçer.

2. Gerekirse, örn. kumanda düğmeleri aracılığıyla aşa-
ğıdaki işlevler ayarlanabilir:

 Fan kademesi
 Otomatik mod
 ECO modu
 Uyku modu
 Kontrol panelinin kilitlenmesi
 Zamanlayıcı
 Filtre sıfırlama

3. Cihazı kapatmak için: Cihazın açma / kapatma şal­terine basın.
Kumanda panelindeki göstergeler ve düğmeler sö­ner. Cihaz kapatılmıştır.

Hava kalitesine bağlı olarak fan kademesi, manuel ola-
rak seviye 1, 2, 3, 4 veya 5'e ayarlanabilir. Hava kalitesi
kötüyse örneğin dumanı filtrelemek için fan 15 - 20 da­kika maksimum hızda (kademe 5) çalıştırılmalıdır.

Not

Havayı
ci açıkken pencereleri ve kapıları kapalı tutun,

Fan kademesi için kumanda düğmesi sembolü:

● Gerekli kademeye ulaşılana kadar fan seviyesi ku-

Not

Fan kademesi manuel olarak seçildiğinde PM 2,5 in­deks değerleri tekrar ekranda gösterilmeden önce seçi­len kademe, 3 saniye boyunca ekranda gösterilir.

Otomatik modda hava temizleyici, hava kalitesine bağlı
olarak uygun fan kademesini (kademe 1, 2, 3, 4, 5)
ayarlar.
Hava kalitesi düşükse, örn. fan kademesi otomatik ola­rak daha yükseğe ayarlanır.
Otomatik mod için kumanda düğmesi sembolü ve ek­ran:

 Otomatik mod kumanda düğmesine basın. Otoma-

ECO / enerji tasarrufu fonksiyonunun ayarlanması

Güç tasarrufu modunu açılması / kapatılması

ECO / enerji tasarrufu modu için kumanda düğmesi
sembolü ve ekran

Fan kademesinin ayarlanması

etkili bir şekilde temizlemek için, hava temizleyi-

manda düğmesine art arda basın.
Seçilen fan kademesi kumanda panelinde görüntü-

lenir.

Otomatik modun ayarlanması

tik mod açılır veya kapatılır.

Cihaz enerji tasarrufu modunda:

● ECO modu kumanda düğmesine basın.
Cihaz çalışma moduna geçer, ekran yanar.

Uyku modunda fan, en düşük hızda çalışır ve bu neden­le çok sessizdir.

● Uyku modu kumanda düğmesine basın. Uyku modu

Uyku modu için sembol kumanda düğmesi sembolü ve
ekran:

Not

Uyku modu kumanda düğmesine basıldıktan sonra tüm
ekran sembolleri (uyku modu hariç) sönmüştür.
10 saniye sonra uyku modu kumanda düğmesi de sö-
ner.
Uyku modundan çıkmak için herhangi bir kumanda düğ-
mesine (güç düğmesi hariç) basılabilir.

Ayarların yanlışlıkla değiştirilmesini önlemek için,
örn çocuklar veya evcil hayvanlar tarafından kontrol pa­neli kilitlenebilir.
Kontrol paneli için kumanda düğmesi simgesini ve gös­terge ekranının kilitlenmesi:

● Kilitleme: 3 saniye süreyle düğmeye basın.

● Kilidi açma: 3 saniye süreyle kilit düğmesine bas

Zamanlayıcı istenen çalışma süresine ayarlanabilir
(maks. 12 saat). Ayarlanan süre dolduğunda cihaz, oto­matik olarak kapanır. Fan hızı istediğiniz zaman değişti-
rilebilir.
Zamanlayıcı için kumanda düğmesi sembolü ve ekran:

 Açma: İstenen çalışma süresine ulaşılana kadar za-

 Kapatılması: Ekranda "0" görünene kadar zamanla-

Filtre değişiminden sonra filtre sıfırlama işlemi

Filtre çalışma süresi sona erdikten sonra filtreler de
tirilmelidir. Daha fazla bilgi için bkz. Bölüm Filtreyi değiş-
tirme
Filtre sıfırlama kumanda düğmesi sembolü:

Uyku modunun ayarlanması

açılır veya kapatılır.

Kontrol panelini kilitle / kilidini aç

Zamanlayıcının ayarlanması

manlayıcı kumanda düğmesine art arda basın.
Ayarlanan çalışma süresi ekranda gösterilir.

yıcı kumanda düğmesine basın.
Ayar "0" ise zamanlayıcı fonksiyonu iptal edilir.

yürütülmesi

ın.

ğiş-

Cihaz çalışma modunda:

● ECO modu kumanda düğmesine basın.
Cihaz enerji tasarrufu moduna geçer, ekran kapanır.

38 Türkçe

PM 2,5 hava kalitesi göstergesi

Ekran, ince toz konsantrasyonunu (PM 2.5) sayısal ola­rak µg/m³ biriminde gösterir. Ek olarak bir renk indeksi
hava kalitesi hakkında bilgi verir:

PM 2,5 Hava kalitesi Renk

0- 60 İyi Mavi
61 - 120 Orta Sarı
>120 Kötü Kırmızı

Taşıma ve depolama

몇 TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur
Taşıma ve yataklama sırasında cihazın ağırlığına dikkat
edin.

Cihazı yalnızca kuru iç ortamlarda saklayın.

Bakım ve koruma

Temizleme

 TEHLIKE

Elektrik çarpması nedeniyle hayati tehlike

Sıvılar elektriği iletebilir ve ciddi ve hatta ölümcül yara­lanmalara neden olabilir.
Temizlik ve bakım çalışmalarından önce daima güç
adaptörünü prizden çekin.
Cihazı veya güç kaynağını asla suya batırmayın.
Cihazı veya güç kaynağını asla ıslak temizlemeyin.

1. Cihazı kapatın.

2. Güç adaptörünü prizden çekin.

3. Cihazı yumuşak ve kuru bir bezle temizleyin. Aşın­dırıcı veya yakıcı temizlik maddeleri kullanmayın.

Filtreyi değiştirme

Filtre en geç 2500 - 3000 saatlik çalışmadan sonra de-
ğiştirilmelidir. Cihazın sesi yükselirse, cihazdan (filtre)

hoş olmayan bir koku gelir veya filtre görünür şekilde kir­liyse bu daha erken. gerçekleşir.Filtre ömrü 150 saatten
az ise,filtreyi değiştirmeniz gerektiğini hatırlatmak için

Hata Nedeni Hatanın giderilmesi
Cihaz çalıştırılamıyor Elektrik voltajı mevcut değil  Prizi ve akım beslemesinin güvenliğini

Güç adaptörü arızalı  Güç adaptörünü değiştirmek için müşteri

Cihaz arızalı  Müşteri servisi ile iletişime geçin.

Ekran yanıp sönüyor ve
cihaz başlamıyor

Hava akışı azalır Fil

Filtre kapağı doğru takılmamış  Filtrelerin doğru şekilde oturduğundan

tre tıkalı  Filtreyi değiştirin, bkz. bölüm Filtreyi değiş-

Filtre ambalajından çıkartılmamış  Filtreyi ambalajından çıkarın, bkz. bö

Fan kademesi çok düşük  Fan kademesini artırın, bkz. bölüm Fan

Hava çıkışı tıkalı  Yabancı cisimleri çıkarın.

ekranda sembol yanıp söner (yanıp sönme sıklığı 2x /
saniye).
Kullanım ömrüne bağlı olarak aşağıdaki sayıda sembol
görüntülenir:

Filtre ömrü göstergesi (sa)

2501 - 3000
2001 - 2500
1501 - 2000
1001 - 1500
501 - 1000
1 - 500

1. Cihazı kapatın ve güç beslemesini veya elektrik fişi­ni prizden ve cihazdan çekin.

Şekil J

2. Tutma oluğundaki iki filtre kapağını açın ve iki eliniz­le çıkarın.

Şekil B
Şekil C

3. Filtreleri muhafazadan çıkarmak için tırnakları kulla­nın.

Şekil D

4. Yeni filtreleri ambalajından çıkartın.

Şekil E

5. Ambalajından çıkarılmış filtreleri yerleştirin.

Şekil F

6. Filtre kapaklarını takın.

Şekil G

7. Güç beslemesini cihaza ve prize bağlayın.

. Cihazı açın.

8

aFiltreyi sıfırlamak (Reset) için sembol 3 sn

basın.

Şekil K

Arıza durumunda yardım

Arızaların sebepleri çoğu zaman aşağıdaki genel bakış
yardımıyla kendiniz giderebileceğiniz kadar basittir. Ka­rarsızlık durumunda veya burada adı geçmeyen arıza­larda lütfen yetkili müşteri hizmetlerine başvurun.

kontrol edin.

 Güç adaptörünün fişini farklı bir prize takın.

hizmetleriyle iletişime geçin.

emin olarak filtre kapağını doğru şekilde
yerleştirin.

tirme.

alıştırma.

İlk Ç

kademesinin ayarlanması.

lüm

Türkçe 39

Hata Nedeni Hatanın giderilmesi
Koku giderme etkisiz Kötü kaliteli ortam havası  Havalandırmayı iyileştirmek için pencere-

Filtre aşınmış veya çok uzun süre kulla­nılmış

Fan kademesi çok düşük  Fan kademesini artırın, bkz. bölüm Fan

Kötü hava kalitesi Fan kademesi çok düşük  Fan kademesini artırın, bkz. bölüm Fan

Ta sl a k  Cihaz çalışırken pencereleri ve kapıları ka-

AF 30: 30 m²'nin üzerinde oda büyüklüğü  Maksimum oda büyüklüğünü dikkate alın.
AF 50: 50 m²'nin üzerinde oda büyüklüğü  Mak
Cihazdaki hava yuvaları engellendi  Cihazdan gerekli mesafeleri koruyun.

Filtre ambalajından çıkartılmamış  Filtreyi ambalajından çıkarın, bkz. bö

Filtre tıkalı veya kirli.  Filtreyi değiştirin, bkz. bölüm Filtreyi değiş-

Teknik veriler

AF 30 AF 50

Elektrik bağlantısı

Şebeke gerilimi V DC24V 220-240
Faz ~ 1 1
Şebeke frekansı Hz 50-60 50-60
Nominal güç W 36 50
Standby W < 0,5 < 0,5

Cihaz performans verileri

Maksimum hava akışı m
Kullanma yüzeyleri m
0,3μm'de filtre verimliliği 99,95% 99,95%
Maksimum filtre hizmet

ömrü (ortama bağlı olarak)
Havalandırma kademeleri 5 5

Boyutlar ve ağırlıklar

Ağırlıkkg5,87,7
Uzunluk x genişlik x yük-

seklik

Çevresel koşul

Ortam sıcaklığı °C -10 °C -

EN 60335-2-69 uyarınca tespit edilen değerler

Ses basınç seviyesi dB(A) 26-51 29-53
* 3 m tavan yüksekliği ve saatte 3 kere hava değişimi ile

Tekn ik değişiklik hakkı saklıdır.

3

/h 320 520

2

* 30 * 50

h 3000 3000

mm 260x260

x480

+40 °C

290x290
x560

-10 °C ­+40 °C

Innehåll

Allmän information............................................... 40

Säkerhetsinformation .......................................... 40

Avsedd användning............................................. 41

Miljöskydd............................................................ 41

Tillbehör och reservdelar..................................... 41

Leveransens omfattning ...................................... 41

Garanti ................................................................ 41

Beskrivning av maskinen .................................... 41

Första idrifttagningen .......................................... 42

Manövrering ........................................................ 42

Transport och lagring .......................................... 43

Skötsel och underhåll.......................................... 43

Hjälp vid störningar ............................................. 43

Tekniska data ...................................................... 44

Spara bruksanvisningen i original för senare bruk eller
för nästa ägare.

 FARA

● Varnar om en omedelbart överhängande fara som

kan led

몇 VARNING

● Varnar om en möjligen farlig situation som kan leda till

svåra personskador eller dödsfall.

몇 FÖRSIKTIGHET

● Varnar om en möjligen farlig situation som kan leda till

lättare personskador.

OBSERVERA

● Varnar om en möjligen farlig situation som kan leda till

materiella skador.

 FARA ● Maskinen får endast anslutas till växel-

ström. Den spänning som anges på typskylten måst

ämma överens med strömkällans spänning. ● Ta ald -

st
rig tag i nätkontakten eller eluttaget med fuktiga händer.

● Kvävningsrisk. Håll förpackningsfolier utom räckhåll

f

ör barn. ● Det är förbjudet att använda maskinen i ex-

plosionsfarliga områden.

leri açın.

 Filtreyi değiştirin.

kademesinin ayarlanması.

kademesinin ayarlanması.

patın.

simum oda büyüklüğünü dikkate alın.

 Cihazın üzerine hiçbir şey koymayın.

alıştırma.

İlk Ç

tirme.

Allmän information

Läs igenom och följ denna bruksanvis­ning i original och kapitlet Säkerhetsin­formation innan du använder maskinen
för första gången. Följ anvisningarna.

Säkerhetsinformation

Risknivåer

a till svåra personskador eller dödsfall.

Allmän säkerhetsinformation

lüm

e

40 Svenska

몇 VARNING ● Personer med nedsatta fysisk,

sensoriska eller mentala egenskaper eller med bristan­de erfarenhet och kunskap får endast använda maski­nen om de befinner sig under uppsikt eller har
instruerats om hur maskinen används på ett säkert sätt
och om de risker som är förknippade med användning­en av maskinen. ● Barn över 8 år får använda maski­nen om en person som ansvarar för deras säkerhet
håller dem under uppsikt, instruerar dem i hur maskinen
används och förklarar vilka risker som är förknippade
med användningen av maskinen. ● Barn får inte leka
med den här maskinen. ● Håll uppsikt över barn för att
vara säker på att de inte leker med maskinen. ● Barn får
rengöra och underhålla maskinen om de hålls under
uppsikt. ● Kontrollera före varje användning att nätan­slutningsledningen och nätkontakten inte är skadade.
En maskin med skadad nätanslutningsledning får inte
användas. Låt auktoriserad kundtjänst/fackkunnig elek­triker omedelbart byta ut en skadad nätanslutningsled­ning. ● Stäng av enheten före alla rengörings- och
underhållsarbeten och dra ur nätkontakten.

몇 FÖRSIKTIGHET ● Dra inte ut nätkontakten

ur vägguttaget med kabeln. ● Låt endast auktoriserade
servicetekniker reparera, montera reservdelar och utfö­ra arbeten på elektriska komponenter. ● Luftinsläppet
och lustutsläppet får inte täckas över. ● Stäng av maski­nen efter alla arbeten och dra ur nätkontakten. ● Place-
ra inte enheten i närheten av värmekällor. ● Enheten
kan inte ersätta luftning. ● Maskinen måste stå på ett
plant, stabilt underlag. ● Använd endast tillbehör och
reservdelar som har godkänts av tillverkaren. Original­tillbehör och originalreservdelar garanterar en säker
och störningsfri drift av maskinen. ● Använd inte maski­nen i fuktig miljö eller i rum med hög omgivningstempe­ratur, t.ex. badrum.

Avsedd användning

Använd endast maskinen som luftrenare enligt beskriv­ningarna och säkerhetsföreskrifterna i den här bruksan­visningen.

● Maskinen är avsedd att användas som luftrenare.

● Maskinen är avsedd för privat och yrkesmässig an-

vändning.

● Maskinen är endast avsedd att användas inomhus.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfalls­hantera förpackningar på ett miljövänligt sätt.
Elektriska och elektroniska maskiner innehåller
värdefulla återvinningsbara material och ofta
komponenter såsom engångsbatterier, uppladd-

ningsbara batterier och olja som vid felaktig an­vändning eller felaktig avfallshantering kan utgöra en
potentiell fara för människors hälsa och för miljön.
Dessa komponenter är dock nödvändiga för korrekt drift
av maskinen. Maskiner som märkts med denna symbol
får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om innehållet finns på: www.kaer­cher.de/REACH

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar,
så att en säker och störningsfri drift av maskinen är ga­ranterad.
Information om tillbehör och reservdelar finns på
www.kaercher.com.

Svenska 41

Leveransens omfattning

Maskinens leveransomfattning är avbildad på förpack­ningen. Kontrollera att innehållet i leveransen är full­ständigt. Kontakta din försäljare om något tillbehör
saknas eller om det finns transportskador.

Garanti

I respektive land gäller de garantivillkor som publicerats
av våra auktoriserade distributörer. Eventuella fel på
maskinen repareras utan kostnad inom garantitiden,
under förutsättning att de orsakats av ett material- eller
tillverkningsfel. Vid frågor som gäller garantin ska du
vända dig med kvitto till inköpsstället eller närmaste,
auktoriserad kundtjänst.
(Se baksidan för adress)

Beskrivning av maskinen

Bilder se grafiksida.

Bild A

1 Manöverknappar
2 Displayfält
3 Manöverknapp maskin på/av
4 Manöverknapp för fläktsteg
5 Manöverknapp/displayindikering för autoläge på/av
6 Manöverknapp för ECO-läge på/av
7 Manöverknapp/displayindikering för viloläge på/av
8 Manöverknapp/displayindikering för funktionslås

9 Manöverknapp/displayindikering för timer
10 Manöverknapp för filteråterställning
11 Displayindikering av temperatur i °C
12 Displayindikering av tidsstyrd status start/avstäng-

ning

13 Displayindikering av fläktnivå
14 Displayindikering av PM 2,5 luftkvalitetsindex (sif-

fer-/ färgindikering)

15 Displayindikering för relativ fuktighet
16 Displayindikering av filterlivslängd
17 Luftkvalitetsgivare
18 Anslutning nätaggregat AF 30
19 Anslutningskabel AF50
20 Styrvalsar AF50 (4x)
21 Filterlock
22 Filter
23 Nätadapter AF30

Hänvisning

Funktionsinställningarna är endast möjliga via manö­verknapparna och inte via displayindikeringarna.

Före första användningen måste finfiltren, som redan är
insatta i enheten, packas upp.

1. Öppna de två filterlocken på det infällda handtaget
och ta av dem med båda händerna.

Bild B
Bild C

2. Ta bort de förpackade filtren från huset genom att
dra i flikarna.

Bild D

3. Packa upp filtren.

Bild E

4. Sätt in de uppackade filtren.

Bild F

5. Sätt i filterlocken med båda händerna.

Bild G

6. Parkera maskinen på ett jämnt underlag. Se till att
hålla ett avstånd på 0,30 m vid varje sida.

Bild H

7. Kontrollera att tillufts- och luftutloppsöppningarna in­te är blockerade.

Hänvisning

Ställ inte apparaten på heta ytor eller nära element.
Låt inte vätskor eller externt material (t.ex. metallföre­mål) tränga in i apparaten.

8. AF 30: Anslut nätdelens maskinkontakt till maski­nen.
Anslut nätdelens nätkontakt till vägguttaget.
AF 50: Anslut maskinens nätkontakt till vägguttaget.

Bild I

Maskinen är klar att använda

Hänvisning

Vi rekommenderar att apparaten får vara igång över
natt vid första tillfället så att en grundrening av ditt rum
uppnås.

Hänvisning

För tabellen med displaysymbolernas timinformation för
filterlivslängden, se

Manövrering

Första idrifttagningen

1. Slå på maskinen: Tryck på på-/av-knappen på ma-

Hänvisning

Efter påslagning tänds indikatorerna och knapparna på
manöverpanelen kortvarigt. Den integrerade luftkvali­tetsgivaren mäter automatiskt luftkvaliteten i rummet.

2. Följande funktioner kan t.ex. ställas in via manö-

3. Stänga av maskinen: Tryck på på-/av-knappen på

Beroende på luftkvaliteten kan fläktsteget ställas in ma­nuellt i steg 1, 2, 3, 4 eller 5. Vid dålig luftkvalitet, t.ex.

Slå på/stänga av maskinen

skinen.

Bild I

Maskinen startar automatiskt.

verknapparna efter behov:

 Fläktsteg
 Autoläge
 ECO-läge
 Viloläge
 Låsa manöverpanelen
 Timer
 Återställa filter

maskinen.
Manöverpanelens indikatorer och knappar slocknar.
Maskinen är avstängd.

Ställa in fläktsteg

för att filtrera bort rök, bör fläkten gå med högsta hastig­het (steg 5) i 15 - 20 minuter.

Hänvisning

Håll fönster och dörrar stängda för att effektivt rengöra
luften när luftrenaren är påslagen,

Symbol för fläktstegets manöverknapp:

● Tryck på manöverknappen för fläktsteg tills önskat
steg uppnås.

Det valda fläktsteget visas på manöverpanelen.

Hänvisning

När fläktsteget väljs manuellt visas det valda steget i 3
sekunder på displayen innan värdena för PM 2,5-index­et visas igen.

I automatiskt läge ställer luftrenaren in lämpligt fläktsteg
(steg 1, 2, 3, 4, 5) beroende på luftkvaliteten.
Om t.ex. luftkvaliteten är dålig ställs fläktsteget automa­tiskt in högre.
Symbol för manöverknapp och displayindikering för au­toläge:

 Tryck på manöverknappen för autoläge. Det auto-

matiska läget slås på eller av.

Slå på/av energisparläget

Symbol för manöverknapp och displayindikering för
ECO-/energisparläge

Maskinen är i arbetsläge:

● Tryck på manöverknappen för ECO-läge.
Maskinen växlar till energisparläge, displa
släcks.

Ma

skinen är i energisparläge:

● Tryck på manöverknappen för ECO-läge.
Maskinen växlar till arbetsläge, displayen tänds.

I viloläge går fläkten med lägsta hastighet och därför
mycket tyst.

● Tryck på manöverknappen för viloläge. Viloläget
slås på eller av.

Symbol för manöverknapp och displayindikering för vil­oläge:

Hänvisning

När man trycker på manöverknappen för viloläge släcks
alla displaysymboler (utom viloläge).
Efter 10 sekunder släcks även manöverknappen för vil­oläge.
För att avsluta viloläget kan valfri manöverknapp (utom
på-/av-knappen) tryckas in.

Ställa in autoläge

Ställa in ECO-/energisparfunktion

yen

Ställa in viloläge

42 Svenska

Låsa / låsa upp manöverpanelen

För att förhindra oavsiktliga ändringar i inställningarna,
t.ex. av barn eller husdjur, kan manöverpanelen låsas.
Symbol för manöverknapp och displayindikering för att
låsa manöverpanelen:

● Lås: Tryck på knappen i 3 s.

● Lås upp: Tryck på låsknappen i 3 s.

Ställa in timer

Timern kan ställas in på önskad drifttid (max. 12 h). När
den inställda tiden har förflutit stängs maskinen av auto­matiskt. Fläkthastigheten kan ändras när som helst.
Symbol för manöverknapp och displayindikering för ti­mer:

 Tillkoppling: Tryck upprepade gånger på manöverk-

nappen för timer tills önskad drifttid uppnås. Den in­ställda drifttiden visas på displayen.

 Stänga av: Tryck på manöverknappen för timer tills

displayen visar ”0”.
När den är inställd på ”0” avbryts timerfunktionen.

Utföra filteråterställning efter filterbyte

När filtrens drifttid har förflutit måste filtren bytas. För yt­terligare information, se kapitel Byt filter
Symbol för filteråterställningens manöverknapp:

Koncentrationen av partiklar (PM 2,5) visas numeriskt i
enheten µg/m³. Dessutom används ett färgindex för att
informera om luftkvaliteten:

PM 2,5 Luftkvalitet Färg

0 - 60 Bra Blå
61 - 120 Måttlig Gul
>120 Dålig Röd

Indikering PM 2,5 luftkvalitet

Transport och lagring

몇 FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador
Ta hänsyn till maskinens vikt vid transport och förvaring.

Enheten får endast förvaras i torra utrymmen inomhus.

Skötsel och underhåll

Rengöring

 FARA

Livsfara p.g.a. elektriska stötar

Vätskor kan leda elektricitet och orsaka allvarliga eller
dödliga skador.
Dra alltid ut nätdelen ur vägguttaget före rengörings­och underhållsarbeten.
Sänk aldrig ner maskinen eller nätdelen i vatten.

Rengör aldrig maskinen eller nätdelen med vätskor.

1. Stäng av maskinen.

2. Dra ut nätdelen ur vägguttaget.

3. Torka av maskinen med en mjuk och torr trasa. An­vänd inte slipande eller frätande rengöringsmedel.

Byt filter

Filtret ska bytas senast efter 2500 - 3000 timmars drift­tid. Ännu tidigare om maskinen låter högre, en obehag­lig lukt kommer ut från maskinen (filtret) eller det syns
att filtret är smutsigt. Om filtrets livslängd är mindre än
150 timmar blinkar symbolen på displayen (blinkfrek­vens 2x/sekund) för att påminna dig om behovet av att
byta filter.
Beroende på livslängd visas följande antal symboler:

Indikering av filtrets livstid (h)

2501 - 3000
2001–2500
1501–2000
1001–1500
501–1000
1–500

1. Stäng av maskinen och dra ut nätdelen resp. nät­kontakten ur vägguttaget och maskinen.

Bild J

2. Öppna de två filterlocken på det infällda handtaget
och ta av dem med båda händerna.

Bild B
Bild C

3. Ta bort filtren från huset genom att dra i flikarna.

Bild D

4. Packa upp de nya filtren.

Bild E

5. Sätt in de uppackade filtren.

Bild F

6. Sätt i filterlocken.

Bild G

7. Anslut nätdelen till maskinen och vägguttaget.

8. Starta apparaten.
a För att återställa filtret (reset), tryck på symbolen

Tryck i 3 s.

Bild K

Hjälp vid störningar

Störningar har ofta enkla orsaker, som du kan åtgärda
på egen hand med hjälp av översikten nedan. I tvek­samma fall eller vid störningar som inte anges här, kon­takta auktoriserad kundtjänst.

Svenska 43

Fel Orsak Åtgärd
Det går inte att starta ma-

skinen

Display blinkar och ma­skinen startar inte

Luftflödet är reducerat Filter igensatt  Byt filter, se kapitel Byt filter.

Lukteliminering ineffek­tiv

dålig luftkvalitet Fläktsteg för lågt  Öka fläktsteget, se kapitel Ställa in fläkt-

Ingen elektrisk spänning  Kontrollera vägguttaget och säkringen till

Nätdelen defekt  Kontakta kundtjänst för att byta ut nätdelen.
Maskinen defekt  Kontakta kundtjänst.
Filterlocket är inte korrekt isatt  Sätt i filterlocket korrekt och se då till att fil-

Filter inte uppackat  Packa upp filtret, se kapitel Första idrifttag-

Fläktsteg för lågt  Öka fläktsteget, se kapitel Ställa in fläkt-

Luftutloppet är blockerat  Ta bort främmande föremål.
Dålig kvalitet i omgivningsluften  Öppna fönstret för att förbättra ventilatio-

Filtret har förbrukats eller har använts för
länge

Fläktsteg för lågt  Öka fläktsteget, se kapitel Ställa in fläktsteg.

Drag  Stäng fönster och dörrar när maskinen är i

AF 30: Rumsstorlek betydligt över 30 m²  Var uppmärksam på den maximala rums-

AF 50: Rumsstorlek betydligt över 50 m²  Var uppmärksam på den maximala rums-

Luftslits på maskinen är blockerad  Håll erforderliga avstånd till maskinen.

Filter inte uppackat  Packa upp filtret, se kapitel Första idrifttag-

Filtret är igensatt eller förorenat.  Byt filter, se kapitel Byt filter.

strömförsörjningen.

 Sätt nätdelens kontakt i ett annat väggutag.

tren sitter korrekt.

ningen.

steg.

nen.

 Ersätta filtret.

steg.

drift.

storleken.

storleken.

 Lägg inget på maskinen.

ningen.

Tekniska data

AF 30 AF 50

Elanslutning

Nätspänning V DC24V 220-240
Fas ~ 1 1
Nätfrekvens Hz 50-60 50-60
Märkeffekt W 36 50
Standby W < 0,5 < 0,5

Effektdata maskin

Maximalt luftflöde m
Användningsyt
Filtereffektivitet vid 0,3 μm 99,95% 99,95%
Maximal filterlivslängd (be-

roende på miljö)
Ventilationsteg 5 5

Mått och vikter

Vikt kg 5,8 7,7
Längd x bredd x höjd mm 260x260

Miljöförhållanden

Omgivande temperatur °C -10 °C -

a m

3

/h 320 520

2

* 30 * 50

h 3000 3000

x480

+40 °C

290x290
x560

-10 °C ­+40 °C

Fastställda värden enligt EN 60335-2-69

Ljudtrycksnivå dB(A) 26-51 29-53
* Vid 3 m takhöjd och 3-faldig luftväxling per timme

Med förbehåll för tekniska ändringar.

Sisältö

Yleisiä ohjeita ...................................................... 45

Turvallisuusohjeet ............................................... 45

Määräystenmukainen käyttö ............................... 45

Ympäristönsuojelu............................................... 45

Lisävarusteet ja varaosat .................................... 45

Toimituksen sisältö .............................................. 45

Takuu................................................................... 45

Laitekuvaus ......................................................... 45

Ensimmäinen käyttöönotto.................................. 46

Käyttö .................................................................. 46

Kuljetus ja varastointi .......................................... 47

Hoito ja huolto ..................................................... 47

Ohjeet häiriötilanteissa ........................................ 48

Tekniset tiedot ..................................................... 49

AF 30 AF 50

44 Suomi

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä
nämä alkuperäiset ohjeet ja luku Turva­ohjeet. Menettele niiden mukaisesti.

käyttöä tai laitteen seuraavaa omistajaa varten.

Säilytä alkuperäiset ohjeet myöhempää

Turvallisuusohjeet

Vaarallisuusasteet

 VAARA

● Huomautus välittömästi uhkaavasta vaarasta, joka

voi aiheuttaa vakavan ruumiinvamman tai johtaa kuo­lemaan.

몇 VAROITUS

● Huomautus mahdollisesta vaarallisesta tilanteesta,

joka voi aiheuttaa vakavan ruumiinvamman ta
j

ohtaa kuolemaan.

i voi

몇 VARO

● Huomautus mahdollisesta vaarallisesta tilanteesta,

joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

● Huomautus mahdollisesta vaarallisesta tilanteesta,

joka voi aiheuttaa aineellisia vahinkoja.

Yleiset turvallisuusohjeet

 VAARA ● Yhdistä laite vain vaihtovirtaan. Tyyp-

pikilvessä ilmoitetun jännitteen täytyy vastata virtaläh­teen jännitettä. ● Älä koskaan tartu märin käsin
verkkopistokkeeseen ja pistorasiaan. ● Tukehtumisvaa-
ra. Pidä pakkauskalvot pois lasten ulottuvilta. ● Käyttö
räjähdysvaarallisilla alueilla on kielletty.

몇 VAROITUS ● Henkilöt, joilla on vajavaiset

ruumiilliset, aistilliset tai henkiset ominaisuudet tai puut­teita kokemuksessa ja tietämyksessä, saavat käyttää
tätä laitetta vain siinä tapauksessa, että he ovat joko
valvonnan alaisia tai ovat saaneet opastuksen laitteen
turvalliseen käyttämiseen ja tuntevat sen käyttöön liitty­vät vaarat. ● Yli 8-vuotiaat lapset saavat käyttää laitet­ta, jos heidän turvallisuudestaan vastaava henkilö on
antanut heille opastuksen laitteen käyttämiseen, tai jos
he ovat valvonnan alaisia ja ovat ymmärtäneet käytöstä
aiheutuvat vaarat. ● Lapset eivät saa leikkiä laitteella.

● Valvo lapsia sen varmistamiseksi, että he eivät leiki
laitteella. ● Lapset saavat suorittaa puhdistusta ja käyt­täjähuoltoa vain valvonnan alaisina. ● Tarkasta verkko­liitäntäjohto ja verkkopistoke aina ennen käyttöä
vaurioiden varalta. Älä ota laitetta käyttöön, jos sen
verkkoliitäntäjohto on vaurioitunut. Anna vaurioitunut
verkkoliitäntäjohto välittömästi valtuutetun asiakaspal­velun/sähköalan ammattilaisen vaihdettavaksi. ● Kytke
laite pois päältä ennen kaikkia hoito- ja huoltotöitä ja ir­rota verkkopistoke.

몇 VARO ● Älä vedä verkkopistoketta verkkokaa-

peliin tarttuen pois pistorasiasta. ● Anna korjaustyöt,
varaosien asennus ja työt sähköisissä rakenneosissa
vain valtuutetun asiakaspalvelun suoritettaviksi. ● Ilman
tulo- ja poistoaukkoja ei saa peittää. ● Kytke laite pois
päältä aina käytön jälkeen ja irrota verkkopistoke. ● Älä
aseta laitetta lämpölähteen läheisyyteen. ● Laite ei kor­vaa riittävää tuuletusta. ● Laitteen on oltava tasaisella,
lujalla alustalla. ● Käytä vain valmistajan hyväksymiä li­sävarusteita ja varaosia. Alkuperäiset lisävarusteet ja
varaosat varmistavat laitteen turvallisen ja häiriöttömän
käytön. ● Älä käytä laitetta kosteassa ympäristössä tai

tiloissa, joiden ympäristön lämpötilat ovat korkeita,
esim. kylpyhuoneessa.

Määräystenmukainen käyttö

Käytä laitetta ainoastaan tässä käyttöohjeessa mainittu­jen kuvausten ja turvallisuusohjeiden mukaisesti ilman­puhdistimena.

● Tämä laite on tarkoitettu käyttöön ilmanpuhdistime­na.

● Tämä laite soveltuu yksityiseen ja ammattimaiseen
käyttöön.

● Tämä laite on tarkoitettu ainoastaan käyttöön sisäti­loissa.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä
pakkaukset ympäristöä säästäen.
Sähkö- ja elektroniikkalaitteet sisältävät arvokkai­ta kierrätettäviä materiaaleja tai rakenneosia ku­ten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa
mahdollisia vaaroja ihmisten terveydelle ja ympäristölle.
Nämä rakenneosat ovat kuitenkin välttämättömiä lait­teen asianmukaisen toiminnan vuoksi. Tällä symbolilla
merkittyjä laitteita ei saa hävittää kotitalousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja ainesosista löytyy osoitteesta:

www.kaercher.de/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä va­raosia, sillä ne varmistavat laitteen turvallisen ja häiriöt­tömän käytön.
Tietoja lisävarusteista ja varaosista löytyy osoitteesta
www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa.
Tarkasta laitet ta pakkauksesta purkaessasi pakkau ksen
sisällön täydellisyys. Jos lisävarusteita puuttuu tai ha­vaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myynti­yhtiön julkaisemat takuuehdot. Korjaamme laitteessa
mahdollisesti ilmenevät häiriöt takuuajan kuluessa mak­sutta, jos häiriöiden syynä ovat olleet materiaali- tai val­mistusvirheet. Takuutapauksessa pyydämme ottamaan
yhteyttä ostotositteen kanssa jälleenmyyjään tai lähim­pään valtuutettuun asiakaspalveluun.
(Osoite, katso takasivu)

Laitekuvaus

Kuvat, katso kuvasivu.

Kuva A

1 Käyttöpainikkeet
2 Näyttökenttä
3 Käyttöpainike Laite päälle/pois
4 Käyttöpainike Puhallinteho

5 Käyttöpainike/näyttö Automaattitila päälle/pois
6 Käyttöpainike ECO-tila päälle/pois
7 Käyttöpainike/näyttö Lepotila päälle/pois
8 Käyttöpainike/näyttö Toiminnon lukitus

Suomi 45

9 Käyttöpainike/näyttö Ajastin
10 Käyttöpainike Suodattimen nollaus
11 Näyttö lämpötila (°C)
12 Näyttö aikaohjattu tila käynnistys/poiskytkentä
13 Näyttö puhallinteho
14 Näyttö PM 2,5 -indeksi ilmanlaatu (numero-/väri-

näyttö)

15 Näyttö Suhteellinen ilman kosteus
16 Näyttö Suodattimen käyttöikä
17 Ilmanlaadun tunnistin
18 Liitäntä virtalähteeseen AF 30
19 Liitäntäkaapeli AF50
20 Ohjausrulla AF50 (4x)
21 Suodattimen suojus
22 Suodatin
23 Verkkosovitin AF30

Huomautus

Toimintosäädöt ovat mahdollisia vain käyttöpainikkeilla,
ei näyttökuvaruutujen kautta.

Ensimmäinen käyttöönotto

Ennen ensimmäistä käyttöönottoa on purettava pakka­uksesta laitteessa jo oleva hienosuodatin.

1. Avaa kaksi suodattimen suojusta kahvasyvennyk­sessä ja irrota ne molemmin käsin.

Kuva B
Kuva C

2. Poista pakatut suodattimet kotelon kielekkeistä.

Kuva D

3. Pura suodattimet pakkauksesta.

Kuva E

4. Aseta pakkauksesta puretut suodattimet paikoil­leen.

Kuva F

5. Aseta suodattimien suojukset paikoilleen molemmin
käsin.

Kuva G

6. Aseta laite tasaiselle alustalle. Varmista, että kum­mallakin puolella on noudatettu etäisyyttä 0,30 m.

Kuva H

7. Varmista, että tuloilma- ja poistoilma-aukot eivät ole
tukossa.

Huomautus

Älä aseta laitetta kuumille pinnoille tai lämmityksen lä­heisyyteen.
Laitteeseen ei saa päästä nesteitä tai vieraita aineita
(kuten metallikappaleita).

8. AF 30: Työnnä verkkolaitteen pistoke laitteeseen.
Työnnä verkkolaitteen pistoke pistorasiaan.
AF 50: Työnnä laitteen verkkopistoke pistorasiaan.

Kuva I

Laite on käyttövalmis.

Huomautus

Ensimmäisellä kerralla laite on suositeltavaa jättää
päälle yön ajaksi huoneen peruspuhdistusta varten.

Huomautus

Taulukko, jossa on suodattimien käyttöiän näyttösym­bolien tunnit, katso

Laitteen kytkeminen päälle/pois

Käyttö

1. Laitteen kytkeminen päälle: paina laitteen päälle/
pois-painiketta.

Kuva I

Laite käynnistyy automaattisesti.

Huomautus

Kun laite on kytketty päälle, näytöt ja painikkeet käyttö­kentässä syttyvät lyhyesti. Integroitu ilmanlaadun tun­nistin mittaa automaattisesti huoneen ilmanlaadun.

2. Tarvittaessa voidaan esim. seuraavat toiminnot sää­tää käyttöpainikkeilla:

 Puhallinteho
 Automaattitila
 ECO-tila
 Lepotila
 Käyttökentän lukitseminen
 Ajastin
 Suodattimen nollaus

3. Laitteen kytkeminen pois: paina laitteen päälle/pois­painiketta.
Ohjauspaneelin merkkivalot ja painikkeet sammu­vat. Laite on kytketty pois päältä.

Ilmanlaadusta riippuen voidaan puhallinteho säätää
manuaalisesti teholle 1, 2, 3, 4 tai 5. Jos ilmanlaatu on
huono, on esimerkiksi savun suodattamiseksi puhalti­men oltava suurimmalla nopeudella (teho 5) 15-20 mi­nuuttia.

Huomautus

Ilman tehokasta puhdistusta varten on ikkunat ja ovet
pidettävä suljettuina, kun ilmanpuhdistin on kytkettynä
päälle,

Puhallintehon käyttöpainikkeen symboli:

● Paina puhallintehon käyttöpainiketta niin kauan,

Huomautus

Valittaessa puhallinteho manuaalisesti, näyttöön tulee 3
sekunnin ajaksi valittu teho 3, ennen kuin näytössä taas
näkyy PM 2,5 -indeksin arvot.

Automaattitilassa ilmanpuhdistin säätää ilmanlaadun
mukaan sopivan puhallintehon (tehot 1, 2, 3, 4, 5).
Ilmanlaadun ollessa huono säädetään esim. puhallinte­hoa automaattisesti suuremmaksi.
Symboli Automaattitilan käyttöpainike ja näyttö:

 Paina Automaattitilan käyttöpainiketta. Automaattiti-

Puhallintehon säätäminen

kunnes haluamasi teho on saavutettu.
Käyttökentässä esitetään valittu puhallinteho.

Automaattitilan säätäminen

la kytketään päälle tai pois päältä.

46 Suomi

ECO-/energiansäästötoiminnon säätäminen

Energiansäästötilan päälle-/poiskytkentä

Symboli Käyttöpainike ja näyttö ECO-/energiansäästö­tilaa varten

Suodattimen nollaus suodattimen vaihdon jälkeen

Kun suodattimien käyttöikä on kulunut loppuun, suodat­timet on vaihdettava. Lisätietoja, katso luku Suodatti-
mien vaihtaminen
Symboli Käyttöpainike suodattimen nollausta varten:

Laite on toimintatilassa:

● Paina ECO-tilan käyttöpainiketta.
Laite siirtyy energiansäästötilaan, näyttö sammuu.

Laite on energiansäästötilassa:

● Paina ECO-tilan käyttöpainiketta.
Laite siirtyy toimintatilaan, näyttö syttyy.

Lepotilassa puhallin käy pienimmällä nopeudella, ja on
siksi erittäin hiljainen.

● Paina lepotilan käyttöpainiketta. Lepotila kytketään
päälle tai pois.

Symboli Lepotilan käyttöpainike ja näyttö:

Huomautus

Kun lepotilan käyttöpainiketta on painettu, kaikki näytön
symbolit (paitsi lepotila) sammuvat.
10 sekunnin kuluttua myös lepotilan käyttöpainike sam­muu.
Lepotilan voi lopettaa painamalla mitä tahansa käyttö­painiketta (paitsi päälle/pois-painiketta).

Jotta voidaan estää säätöjen tahaton muuttaminen
esim. lasten tai lemmikkieläinten toimesta, käyttökenttä
voidaan lukita.
Symboli Käyttökentän lukitsemisen käyttöpainike ja
näyttö:

● Lukitseminen: Paina painiketta 3 sekunnin ajan.

● Avaaminen: Paina lukituspainiketta 3 sekunnin ajan.

Ajastin voidaan säätää halutulle käyntiajalla (enint. 12
tuntia). Kun säädetty aika on kulunut, laite kytkeytyy au­tomaattisesti pois päältä. Puhaltimen nopeutta voidaan
muuttaa milloin tahansa.
Symboli Ajastimen käyttöpainike ja näyttö:

 Päällekytkentä: Paina ajastimen käyttöpainikett

stuvasti, kunnes haluttu käyntiaika on saavutettu.

toi
Näytössä näkyy säädetty käyntiaika.

 Poiskytkentä: Paina ajastimen käyttöpainiketta,

kunnes näytössä näkyy "0".
Säädöllä "0" ajastintoiminto keskeytetään.

Lepotilan säätäminen

Käyttökentän lukitseminen/avaaminen

Ajastimen säätäminen

a

Näyttö PM 2,5 ilmanlaatu

Näytössä näkyy pienhiukkaspitoisuus (PM 2,5) numee­risesti yksikkönä µg/m³. Lisäksi väri-indeksi antaa tietoa
ilmanlaadusta:

PM 2,5 Ilmanlaatu Väri

0–60
61–120 Kohtalainen Keltainen
>120 Huono Punainen

Hyvä

Sininen

Kuljetus ja varastointi

몇 VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara
Laitteen paino on otettava kuljetuksessa ja varastoin­nissa huomioon.

Säilytä laitetta vain kuivissa sisätiloissa.

Hoito ja huolto

Puhdistus

 VAARA

Sähköiskun aiheuttama hengenvaara

Nesteet voivat johtaa sähköä ja siten aiheuttaa vakavia
tai kuolemaan johtavia vammoja.
Irrota verkkolaite pistorasiasta aina ennen puhdistus- ja
huoltotöitä.
Älä koskaan upota laitetta tai verkkolaitetta veteen.
Älä koskaan puhdista laitetta tai verkkolaitetta märkänä.

1. Kytke laite pois päältä.

2. Irrota verkkolaite pistorasiasta.

3. Pyyhi laite pehmeällä, kuivalla liinalla. Älä käyt
ankaavia tai syövyttäviä puhdistusaineita.

h

ä

Suodattimien vaihtaminen

Suodatin on vaihdettava viimeistään 2500-3000 käyttö­tunnin jälkeen. Vaihda suodatin myös aikaisemmin, jos
laite muuttuu äänekkäämmäksi, jos siitä (suodattimes­ta) tulee epämiellyttävää hajua tai suodatin on näkyvästi
likainen. Jos suodattimen käyttöikä on alle 150 tuntia,
symboli vilkkuu näytössä (vilkkumistaajuus 2x/sekunti),
ja muistuttaa näin tarvittavasta suodattimen vaihdosta.
Käyttöiän mukaan näytössä esitetään seuraava määrä
symboleita:

Näyttö suodattimen käyttöikä (tuntia)

2501–3000
2001–2500
1501–2000
1001–1500
501–1000
1–500

Suomi 47

1. Kytke laite pois päältä ja irrota verkkolaite ja verkko­pistoke pistorasiasta.

Kuva J

2. Avaa kaksi suodattimen suojusta kahvasyvennyk­sessä ja irrota ne molemmin käsin.

Kuva B
Kuva C

3. Poista suodattimet kotelon kielekkeistä.

Kuva D

4. Pura uusi suodatin pakkauksesta.

Kuva E

5. Aseta pakkauksesta puretut suodattimet paikoil­leen.

Kuva F

6. Aseta suodattimen suojukset.

Kuva G

7. Kytke verkkolaite laitteeseen ja pistorasiaan.

8. Kytke laite päälle.
a Nollaa suodatin (reset) painamalla symbolia

3 sekuntia.

Kuva K

Ohjeet häiriötilanteissa

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskatsauksen avulla. Ota yhteys valtuutet­tuun asiakaspalveluun epäselvissä tapauksissa tai jos häiriöitä ei ole tässä mainittu.

Virhe Syy Korjaus
Laitetta ei voi kytkeä

päälle

Näyttö vilkkuu ja laite ei
käynnisty

Ilmavirta on vähentynyt Suodatin tukossa  Vaihda suodatin, katso luku Suodattimien

Tehoton hajunpoisto Ympäristöilman laatu huono  Avaa ikkunat ilmanvaihdon parantamisek-

Huono ilmanlaatu Puhallinteho liian vähäinen  Nosta puhallintehoa, katso luku Puhallin-

Ei sähköjännitettä  Tarkasta pistorasia ja virransyötön sulake.

Verkkolaite viallinen  Ota yhteyttä asiakaspalveluun verkkolait-

Laite viallinen  Ota yhteyttä asiakaspalveluun.
Suodattimen suojusta ei ole asetettu oi-

kein

Suodatinta ei ole purettu pakkauksesta  Pura suodatin pakkauksesta, katso luku

Puhallinteho liian vähäinen  Nosta puhallintehoa, katso luku Puhallin-

Ilman ulostulo on tukossa  Poista vieraat esineet.

Suodatin käytetty loppuun tai käytetty
liian kauan

Puhallinteho liian vähäinen  Nosta puhallintehoa, katso luku Puhallin-

Läpiveto  Sulje ikkunat ja ovet laitteen ollessa toimin-

AF 30: Huonekoko huomattavasti yli 30 m² Ota huomioon huoneen maksimikoko.

 Kytke verkkolaitteen pistoke johonkin toi-

seen pistorasiaan.

teen vaihtoa varten.

 Aseta suodattimen suojus oikein ja varmis-

ta, että suodattimet ovat tiukasti paikoil­laan.

vaihtaminen.

Ensimmäinen käyttöönotto.

tehon säätäminen.

si.

 Vaihda suodatin.

tehon säätäminen.

tehon säätäminen.

nassa.

AF 50: Huonekoko huomattavasti yli 50 m² Ota huomioon huoneen maksimikoko.

Ilmaraot laitteessa tukossa  Noudata vaadittuja etäisyyksiä laitteeseen.

Suodatinta ei ole purettu pakkauksesta  Pura suodatin pakkauksesta, katso luku

Suodatin tukossa tai likaantunut.  Vaihda suodatin, katso luku Suodattimien

48 Suomi

 Älä aseta mitään laitteen päälle.

Ensimmäinen käyttöönotto.

vaihtaminen.

Tekniset tiedot

AF 30 AF 50

Sähköliitäntä

Verkkojännite V DC24V 220-240
Vai he ~ 1 1
Verkkotaajuus Hz 50-60 50-60
Nimellisteho W 36 50
Valmiustila W < 0,5 < 0,5

Laitteen tehotiedot

Maksimi-ilmavirta m
Hy

ötyala m
Suodatusteho, kun 0,3 μm 99,95% 99,95%
Suodattimen maksimikäyt-

töaika (riippuu ympäristös­tä)

Tuuletustehot 5 5

Mitat ja painot

Paino kg 5,8 7,7
Pituus x leveys x korkeus mm 260x260

Ympäristöolosuhteet

Ympäristön lämpötila °C

Määritetyt arvot standardin EN 60335-2-69 mukaan

Äänenpainetaso dB(A) 26-51 29-53

* Katon korkeuden ollessa 3 m ja ilmanvaihdon 3-ker­tainen tunnissa
Oikeus teknisiin muutoksiin pidätetään.

3

/h 320 520

2

* 30 * 50

h 3000 3000

-10

°C -

290x290
x560

-10 °C ­+40 °C

x480

+40 °C

Indhold

Generelle merknader........................................... 49

Sikkerhetsanvisninger ......................................... 49

Forskriftsmessig bruk .......................................... 49

Miljøvern.............................................................. 50

Tilbehør og reservedeler ..................................... 50

Leveringsomfang ................................................. 50

Garanti................................................................. 50

Beskrivelse av apparatet ..................................... 50

Første gangs bruk ............................................... 50

Betjening ............................................................. 50

Transport og lagring ............................................ 51

Stell og vedlikehold ............................................. 52

Bistand ved feil .................................................... 52

Tekniske spesifikasjoner...................................... 53

Generelle merknader

Les denne originale bruksveiledningen
og kapittelet Sikkerhetsinstrukser før
første gangs bruk. Følg anvisningene.
Oppbevar den originale bruksveilednin­gen til senere bruk eller for annen eier.

Sikkerhetsanvisninger

Risikonivå

 FARE

● Anvisning om en umiddelbar truende fare som kan fø-

re til store personskader eller til død.

몇 ADVARSEL

● Anvisning om en mulig farlig situasjon som kan føre

til store personskader eller til død.

몇 FORSIKTIG

● Anvisning om en mulig farlig situasjon som kan føre

til mindre personskader.

OBS

● Anvisning om en mulig farlig situasjon som kan føre

til materielle skader.

Generelle sikkerhetsinstrukser

 FARE ● Apparatet må kun kolbes til veksel-

strøm. Spenningen som er angitt på typeskiltet må
stemme overens med strømkildens spenning. ● Ta aldri
i støpselet eller stikkontakten med våte hender. ● Fare
for kvelning. Hold innpakningsfolien vekke fra barn.

● Det er forbudt å bruke apparatet i eksplosjonsfarlige
områder.

몇 ADVARSEL ● Personer med reduserte fysis-

ke, sensoriske eller sjelelige evner, eller med mangel på
erfaring og kunnskap kan bruke apparatet kun dersom
de er under oppsyn eller får instruksjon av en sikker­hetsansvarlig person og dermed forstår farene ved ap­paratet. ● Barn over 8 år kan bruke apparatet dersom
de har fått opplæring i dette av en person som er an­svarlig for sikkerheten eller dersom de er under tilsyn og
har forstått farene ved apparatet. ● Barn skal ikke leke
med apparatet. ● Barn skal holdes under tilsyn for å sik­re at de ikke leker med apparatet. ● Barn må alltid være
under tilsyn når de rengjør med eller vedlikeholder ap­paratet. ● Kontroller tilkolbingsledningen med støpsel
for skader før hver gangs bruk. Et apparat med skadet
tilkoblingsledning må aldri settes i drift. La straks autori­sert kundeservice / elektriker skifte ut tilkoblingslednin­gen. ● Slå apparatet av før alt stell og
vedlikeholdsarbeid og trekk ut støpselet.

몇 FORSIKTIG ● Ikke trekk støpselet ut av stik-

kontakten etter strømledningen. ● Reparasjonsarbeid,
montering av reservedeler og arbeid på elektriske kom­ponenter skal kun utføres av autorisert kundeservice.

● Luftinntak og -utslipp må ikke tildekkes. ● Slå appara­tet av etter hver bruk og trekk ut nettpluggen. ● Ikke still
apparatet opp i nærheten av en varmekilde. ● Apparatet
er ingen erstatning for adekvat lufting. ● Apparatet må
ha et jevnt og solid underlag. ● Bruk kun tilbehør og re-
servedeler som produsenten har frigitt. Originalt tilbehør
og originalreservedeler gir garanti for sikker drift av ap­paratet uten funksjonsf eil. ● Ikke bruk apparatet i fuktige
omgivelser eller i rom med høye omgivelsestemperatu­rer som f.eks. bad.

Forskriftsmessig bruk

Bruk dette apparatet kun som luftrenser i henhold til be­skrivelsene og sikkerhetsinstruksene i denne bruksan­visningen.

● Apparatet er beregnet for bruk som luftrenser.

● Apparatet egner seg for privat og kommersiell bruk.

● Apparatet er kun beregnet for innendørs bruk.

Norsk 49

Materialet i emballasjen kan resirkuleres. Kvitt
deg med emballasjen på en miljøvennlig måte.
Elektriske og elektroniske apparater inneholder
verdifulle resirkulerbare materialer og ofte deler
som batterier, batteripakker eller olje. Disse kan

utgjøre en potensiell fare for helse og miljø ved
feil bruk eller feil avfallsbehandling. Disse delene er
imidlertid nødvendige for korrekt drift av apparatet. Ap­parater merket med dette symbolet skal ikke kastes i
husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om innholdsstoffene finner du på:

www.kaercher.de/REACH

Tilbehør og reservedeler

Miljøvern

Bruk bare originalt tilbehør og originale reservedeler; de
garanterer for en sikker og problemfri drift av apparatet.
Informasjon om tilbehør og reservedeler finner du på
www.kaercher.com.

Leveringsomfang

Apparatets leveringsomfang er vist på emballasjen.
Kontroller at innholdet i pakken er komplett når du pak­ker ut. Manglende tilbehør eller transportskader skal
meldes til forhandleren.

Garanti

Vår ansvarlige salgsorganisasjon for de enkelte land
har utgitt garantibetingelsene som gjelder i det aktuelle
landet. Eventuelle feil på apparatet repareres gratis i ga­rantitiden dersom disse kan føres tilbake til material- el­ler produksjonsfeil. Ved behov for garantireparasjoner
bes du henvende deg til din forhandler eller nærmeste
autoriserte kundeservice og fremvise kjøpskvitteringen.
(Se adresse på baksiden)

Beskrivelse av apparatet

Bilder, se grafikkside.

Figur A

1 Kontrollknapper
2 Display
3 Kontrollknapp apparat av/på
4 Kontrollknapp viftetrinn
5 Kontrollknapp/displayvisning automodus på/av
6 Kontrollknapp ECO-modus av/på
7 Kontrollknapp/displayvisning sovemodus av/på
8 Kontrollknapp/displayvisning funksjonslås

9 Kontrollknapp/displayvisning timer
10 Kontrollknapp tilbakestille filter
11 Displayvisning temperatur i °C
12 Displayvisning tidsstyrt status start/stopp
13 Displayvisning viftetrinn
14 Displayvisning PM 2,5 indeks luftkvalitet (numerisk-

/fargevisning)

15 Displayvisning relativ luftfuktighet
16 Displayvisning filterlevetid

17 Luftkvalitetssensor
18 Forbindelse Nettdel AF 30
19 Tilkoblingskabel AF 50
20 Styreruller AF 50 (4x)
21 Filterdeksel
22 Filter
23 Nettadapter AF 30

Merknad

Funksjonene kan kun stilles inn via kontrollknappene,
ikke via displayet.

Første gangs bruk

Før første idriftsetting må finfiltrene som allerede be­finner seg i apparatet pakkes ut.

1. Åpne de to filterdekslene i håndtaksfordypningen og
ta dem av med begge hender.

Figur B
Figur C

2. Ta tak i tappene og ta de pakkede filtrene ut av hu­set.

Figur D

3. Pakk ut filtrene.

Figur E

4. Sett inn de utpakkede filtrene.

Figur F

5. Sett inn filterdekslene med begge hender.

Figur G

6. Still maskinen på et jevnt underlag. Pass på at det
overholdes en avstand på 0,30 m på begge sider.

Figur H

7. Pass på at luftinntaks- og luftavløpsåpningene ikke
er blokkert.

Merknad

Ikke sett apparatet på varme overflater eller i nærheten
av varmeapparater.
Ikke la det komme noen væsker eller fremmede materi­aler (f.eks. metallgjenstander) inn i apparatet.

8. AF 30: Koble apparatpluggen til apparatets nettdel.
Stikk pluggen til nettdelen i en stikkontakt.
AF 50: Stikk apparatets nettplugg i en stikkontakt.

Figur I

Apparatet er klart til drift

Merknad

Vi anbefaler å la apparatet gå hele natten første gang,
slik at rommet får en grunnrengjøring.

Merknad

Tabellen med timeangivelser for displaysymbolene for
filterets levetid, se

Betjening

1. For å slå på apparatet: Trykk på av-/påknappen på
apparatet.

Figur I

Apparatet starter automatisk.

Merknad

Etter innkobling lyser indikatorene og knappene på kon­trollpanelet kort. Den integrerte luftkvalitetssensoren
måler automatisk luftkvaliteten i rommet.

2. Ved behov kan f.eks. følgende funksjoner stilles inn
via kontrollknappene:

 Viftetrinn
 Automodus

Slå apparatet på/av

50 Norsk

 Eco-modus
 Sovemodus
 Låse kontrollpanelet
 Timer
 Tilbakestille filter

3. For å slå av apparatet: Trykk på av-/påknappen på
apparatet.
Indikatorene og knappene på kontrollpanelet sluk­kes. Apparatet er slått av.

Avhengig av luftkvaliteten kan viftetrinnet stilles manuelt
på nivå 1, 2, 3, 4 eller 5. Hvis luftkvaliteten er dårlig, for
eksempel ved filtrering av røyk, bør viften gå på maksi­mal hastighet (nivå 5) i 15 - 20 minutter.

Merknad

For effektiv rensing av luften må vinduer og dører hol­des lukket mens luftrenseren er på,

Symbol for kontrollknappen for viftetrinn:

Stille inn viftetrinn

Merknad

Når du har trykket på kontrollknappen for sovemodus, er
alle displaysymboler (bortsett fra sovemodus) slukket.
Etter 10 sekunder slukkes også kontrollknappen for so­vemodus.
For å avslutte sovemodus kan du trykke på hvilken som
helst kontrollknapp (unntatt av-/påknappen).

For å forhindre at innstillingene endres utilsiktet, f.eks.
av barn eller kjæledyr, kan du låse kontrollpanelet.
Låse symbolet for kontrollknappen og displayvisningen
for kontrollpanelet:

Låse/låse opp kontrollpanelet

● Trykk gjentatte ganger på kontrollknappen for vifte­trinnet til ønsket nivå er nådd.

Det valgte viftetrinnet vises på kontrollpanelet.

Merknad

Hvis viftetrinnet velges manuelt, vises valgt trinn på dis­playet i 3 sekunder før verdiene til PM 2,5-indeksen vi­ses på displayet igjen.

Stille inn automodus

I automatisk modus stiller luftrenseren inn riktig vifte­trinn (nivå 1, 2, 3, 4, 5) avhengig av luftkvaliteten.
Hvis luftkvaliteten er dårlig, stilles f.eks. viftetrinnet au­tomatisk høyere inn.
Symbol for kontrollknapp og displayvisning for automo­dus:

 Trykk på automodus-knappen. Automatisk modus

slås på eller av.

Stille inn ECO-/energisparefunksjon

Slå energisparemodus på/av

Symbol for kontrollknapp og displayvisning for ECO-/
energisparemodus

Apparatet er i arbeidsmodus:

● Trykk på kontrollknappen for ECO-modus.
Apparatet går over til energisparemodus, displayet
slås av.

Apparatet er i energisparemodus:

● Trykk på kontrollknappen for ECO-modus.
Apparatet går over til arbeidsmodus, displayet lyser.

I sovemodus går ventilatoren på laveste hastighet og er
derfor veldig stille.

● Trykk på kontrollknappen for sovemodus. Sovemo­dus slås på eller av.

Symbol for kontrollknapp og displayvisning for sovemodus:

Stille inn sovemodus

● Låse: Trykk på knappen i 3 s.

● Låse opp: Trykk på låseknappen i 3 s.

Stille inn timer

Timeren kan stilles inn på ønsket kjøretid (maks. 12 t).
Når den innstilte tiden er utløpt, slår apparatet seg av
automatisk. Viftehastigheten kan endres når som helst.
Symbol for kontrollknapp og displayvisning for timer:

 Slå på: Trykk på kontrollknappen for timeren gjentat-

te ganger til ønsket kjøretid er nådd. Innstilt driftstid
vises på displayet.

 Slå av: Trykk på kontrollknappen for timeren til dis-

playet viser «0»
V

ed innstilling «0» avbrytes timerfunksjonen.

Når filterdriftstiden er utløpt, må filtrene skiftes. For mer
informasjon, se kapittel Skifte filter
Symbol for kontrollknapp for tilbakestilling av filter:

På displayet vises konsentrasjonen av finstøv (PM 2,5)
numerisk i enheten µg/m³. I tillegg gir en fargeindeks in­formasjon om luftkvaliteten:

PM 2,5 Luftkvalitet Farge

0-60
61–120 Moderat Gul
>120 Dårlig Rød

.

Tilbakestille filter etter filterbytte

Visning PM 2,5 luftkvalitet

God

Blå

Transport og lagring

몇 FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader
Ta hensyn til apparatets vekt ved transport og lagring.

Apparatet skal bare lagres i tørre rom innendørs.

Norsk 51

Stell og vedlikehold

Rengjøring

 FARE

Elektrisk støt utgjør livsfare

Væsker kan lede strøm og forårsake alvorlige til dødeli­ge skader.
Trekk alltid nettdelen ut av stikkontakten før rengjøring
og vedlikeholdsarbeid.
Apparatet eller nettdelen må aldri senkes ned i vann.
Apparatet eller nettdelen må aldri våtrengjøres.

1. Slå av apparatet.

2. Trekk nettdelen ut av stikkontakten.

3. Tørk av apparatet med en myk og fuktig klut. Ikke
bruk skurende eller etsende rengjøringsmidler.

Skifte filter

Filteret bør skiftes ut senest etter 2500-3000 timers drift.
Hvis apparatstøyen øker, apparatet (filteret) avgir en
ubehagelig lukt eller filteret er synlig skittent, enda tidli­gere. Er filterlevetiden under 150 timer, blinker symbolet
på displayet (blinkefrekvens 2 x/sek.) for å minne deg
på at filteret må skiftes ut.
Avhengig av levetiden vises følgende antall symboler:

Visning av filterlevetid (t)

2501–3000
2001–2500
1501–2000
1001–1500

Feil Årsak Utbedring
Apparatet kan ikke slås påIngen elektrisk spenning  Kontroller stikkontakten og sikringen for

Nettdelen er defekt  Kontakt kundeservice for å skifte ut nettde-

Apparatet er defekt  Kontakt kundeservice.

Displayet blinker, og ap­paratet starter ikke

Luftstrømmen reduseres Filteret er tilstoppet  Skift filter, se kapittel Skifte filter.

Luktfjerning ineffektiv Dårlig luftkvalitet i omgivelsene  Åpne vinduer for å forbedre ventilasjonen.

Filterdekselet er ikke riktig satt inn  Sett inn filterdekselet riktig, pass på at fil-

Filter ikke pakket ut  Pakk ut filter, se kapittel Første

V

iftetrinn for lavt  Øk viftetrinnet, se kapittel Stille inn vifte-

Luftutslippet er blokkert  Fjern fremmedlegemer.

Filteret er oppbrukt eller brukt for lenge  Erstatte filteret.
Viftetrinn for lavt  Øk viftetrinnet, se kapittel Stille inn vifte-

Visning av filterlevetid (t)

501–1000
1–500

1. Slå av apparatet og trekk nettdelen eller nettpluggen
ut av stikkontakten og apparatet.

Figur J

2. Åpne de to filterdekslene i håndtaksfordypningen og
ta dem av med begge hender.

Figur B
Figur C

3. Ta tak i tappene og ta filtrene ut av huset.

Figur D

4. Pakk ut de nye filtrene.

Figur E

5. Sett inn de utpakkede filtrene.

Figur F

6. Sett inn filterdekslene.

Figur G

7. Koble nettdelen til apparatet og stikkontakten.

8. Slå på maskinen.
a For å tilbakestille filteret (reset) trykker du på

symbolet i 3 s.

Figur K

Bistand ved feil

Feil har oftest enkle årsaker som du selv kan utbedre
ved hjelp av følgende oversikt. I tvilstilfeller, eller ved
driftsforstyrrelser som ikke er nevnt her, kan du kontakte
vår autoriserte kundeservice.

strømforsyningen.

 Sett pluggen til nettdelen i en annen stik-

kontakt.

len.

trene sitter riktig.

bruk.

trinn.

trinn.

gangs

52 Norsk

Feil Årsak Utbedring
Dårlig luftkvalitet Viftetrinn for lavt  Øk viftetrinnet, se kapittel Stille inn vifte-

Gjennomtrekk  Lukk vinduer og dører mens apparatet er på.
AF 30: Romstørrelse godt over 30 m²  Vær oppmerksom på maksimal romstørrelse.
AF 50: Romstørrelse godt over 50 m²  Vær oppmerksom på maksimal romstørrel-

Luftslissene på apparatet er blokkert  Overhold de nødvendige avstandene til ap-

Filter ikke pakket ut  Pakk ut filter, se kapittel Første gangs bruk.
Filteret er tilstoppet eller skittent.  Skift filter, se kapittel Skifte filter.

Tekniske spesifikasjoner

AF 30 AF 50

Elektrisk tilkobling

Nettspenning V DC24V 220-240
Fase ~ 1 1
Nettfrekvens Hz 50-60 50-60
Nominell effekt W 36 50
Standby W < 0,5 < 0,5

Effektspesifikasjoner apparat

Maksimal luftstrøm m
Bruksflate
Filtereffektivitet ved 0,3

μm
Maksimal filterlevetid (av-

hengig av omgivelsene)
Ventilasjonstrinn 5 5

Mål og vekt

Vekt kg 5,8 7,7
Lengde x bredde x høyde mm 260x260

Omgivelsesbetingelser

Omgivelsestemperatur °C

Registrerte verdier iht. EN 60335-2-69

Lydtrykknivå dB(A) 26-51 29-53

*Ved takhøyde på 3 m og tredobbel luftutskifting per time

Med forbehold om tekniske endringer.

3

/h 320 520

2

* 30 * 50

m

99,95% 99,95%

h 3000 3000

-10

°C -

290x290
x560

-10 °C ­+40 °C

x480

+40 °C

Indhold

Generelle henvisninger ....................................... 53

Sikkerhedsanvisninger ........................................ 53

Bestemmelsesmæssig anvendelse..................... 54

Miljøbeskyttelse ................................................... 54

Tilbehør og reservedele....................................... 54

Leveringsomfang ................................................. 54

Garanti................................................................. 54

Maskinbeskrivelse ............................................... 54

Første ibrugtagning ............................................. 54

Betjening ............................................................. 55

Transport og opbevaring ..................................... 56

Pleje og vedligeholdelse...................................... 56

Hjælp ved fejl....................................................... 56

Tekniske data ...................................................... 57

Opbevar den originale brugsanvisning til senere brug
eller til efterfølgende ejere.

 FARE

● Henviser til en umiddelbar fare, der medfører alvorli-

ge kvæstelser eller død.

몇 ADVARSEL

● Henviser til en mulig farlig situation, der kan medføre

alvorlige kvæstelser eller død.

몇 FORSIGTIG

● Henviser til en mulig farlig situation, der kan medføre

lettere kvæstelser.

BEMÆRK

● Henviser til en mulig farlig situation, der kan medføre

materielle skader.

 FARE ● Tilslut kun maskinen ved vekselstrøm.

Spændingsangivelsen på typeskiltet skal stemme over­ens med strømkildens spænding. ● Rør aldrig ved net­stik og stikkontakt med fugtige hænder.

● Kvælningsfare. Emballagefolie skal holdes uden fo

b

ørns rækkevidde. ● Driften i eksplosionsfarlige områ-

der er forbudt.

몇 ADVARSEL ● Maskinen kan anvendes af

personer, hvis fysiske, sensoriske eller åndelige evner
er indskrænket eller af personer med manglende erfa­ring og/eller kendskab, hvis de er under opsyn af en per­son eller blevet oplært i maskinens sikre brug og de
deraf resulterende farer. ● Børn fra og med 8 år må an-
vende maskinen, hvis de er blev oplært i maskinens
brug af en person med ansvar for deres sikkerhed eller
de er under dennes opsyn og de har forstået de deraf
resulterende farer. ● Børn må ikke lege med apparatet.

● Børn skal være under opsyn for at sikre, at de ikke le-

ger med maskinen. ● Børn må kun udføre rengøring og
brugervedligeholdelse under opsyn. ● Kontroller nettil­slutningsledningen med netstik for skader inden

rift. Tag ikke et apparat i drift med beskadiget nettilslut-

d
ningsledning. Lad straks en beskadiget nettilslutnings­ledning udskifte af den autoriserede kundeservice /

trinn.

se.

paratet.

 Ikke legg noe på apparatet.

Generelle henvisninger

Læs den originale brugsanvising og ka­pitlet Sikkerhedsanvisninger, inden ma­skinen tages i brug første gang. Betjen
maskinen i henhold til disse.

Sikkerhedsanvisninger

Faregrader

Generelle sikkerhedsanvisninger

hver

r

Dansk 53

elinstallatør. ● Sluk maskinen inden alt pleje- og vedli­geholdelsesarbejde, og træk netstikket ud.

몇 FORSIGTIG ● Træk ikke netstikket ud af

stikontakten i netkablet. ● Få kun gennemført reparati­onsarbejde, montering af reservedele og arbejde på
elektriske komponenter af den autoriserede kundeser­vice. ● Luftindtag og -udtag må ikke tildækkes. ● Sluk
maskinen efter hver anvendelse, og træk netstikket ud.

● Opstil ikke maskinen i nærheden af en varmekilde.

● Maskinen udgør ingen erstatning for en passende ud-

luftning. ● Apparatet skal have et jævnt, stabilt under­lag. ● Anvend kun tilbehør og reservedele, der er
godkendt af producenten. Originalt tilbehør og originale
reservedele er en garanti for en sikker og fejlfri drift af
apparatet. ● Anvend ikke maskinen i fugtige omgivelser
eller i rum med høje omgivelsestemperaturer, f.eks. i
badeværelset.

Bestemmelsesmæssig anvendelse

Anvend udelukkende maskinen som luftrenser i over­ensstemmelse med de beskrivelser og sikkerhedshen­visninger, der fremgår af denne driftsvejledning.

● Denne maskine er beregnet til anvendelse som
luftrenser.

● Maskinen er egnet til privat og erhvervsmæssig
brug.

● Maskinen er udelukkende beregnet til anvendelse i
indvendige rum.

Miljøbeskyttelse

Emballagematerialerne kan genbruges. Sørg for
at bortskaffe emballage miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder
værdifulde materialer, der kan genbruges, og ofte
dele, såsom batterier, genopladelige batterier el-

ler olie, der ved forkert håndtering eller forkert
bortskaffelse kan udgøre en fare for menneskers sund­hed og for miljøet. Disse dele er imidlertid nødvendige
for at sikre en korrekt drift af maskinen. Maskiner, der er
mærket med dette symbol, må ikke bortskaffes sammen
med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på:

www.kaercher.de/REACH

Tilbehør og reservedele

Anvend kun originaltilbehør og -reservedele. De er en
garanti for en sikker og fejlfri drift af maskinen.
Informationer om tilbehør og reservedele findes på
www.kaercher.com.

Leveringsomfang

Maskinens leveringsomfang er vist på emballagen.
Kontroller ved udpakningen, om indholdet er komplet.
Kontakt venligst forhandleren, hvis der mangler tilbehør
eller ved transportskader.

Garanti

I det enkelte lande gælder de garantibetingelser, der er
fastsat af vore salgsselskab. Eventuelle fejl ved maski­nen udbedres gratis inden for garantien, såfremt fejlen
kan tilskrives en materiale- eller produktionsfejl. Hvis du
ønsker at gøre garantien gældende, bedes du henven­de dig til din forhandler eller nærmeste kundeser­vicecenter medbringende kvittering for købet.
(Se adressen på bagsiden)

Figurer, se grafikside.

Figur A

1 Funktionsknapper
2 Display

3 Funktionsknap maskine tænd/sluk
4 Funktionsknap ventilatortrin
5 Funktionsknap/displayindikator auto-tilstand til/fra
6 Funktionsknap/ECO-tilstand til/fra
7 Funktionsknap/displayindikator dvaletilstand til/fra
8 Funktionsknap/displayindikator funktionslås

9 Funktionsknap/displayindikator timer
10 Funktionsknap nulstilling af filtre
11 Displayindikator temperatur i °C
12 Displayindikator tidsstyret status start/stop
13 Displayindikator ventilatortrin
14 Displayindikator PM 2,5-indeks luftkvalitet (tal-/far-

vevisning)

15 Displayindikator relativ luftfugtighed
16 Displayindikator filtrenes levetid
17 Luftkvalitetssensor
18 Tilslutning Netdel AF 30
19 Tilslutningskabel AF50
20 Styrehjul AF50 (4x)
21 Filterafdækning
22 Filter
23 Strømadapter AF30

Obs

Funktionsindstillingerne er kun mulige via betjenings­knapperne og ikke via displayvisningerne.

Første ibrugtagning

Før første ibrugtagning skal finfiltrene, der allerede er
indsat i maskinen, pakkes ud.

1. Åbn de to filterafdækninger ved grebfordybningen,
og fjern dem med begge hænder.

Figur B
Figur C

2. Fjern de emballerede filtre fra huset ved at trække i
lapperne.

Figur D

3. Pak filtrene ud.

Figur E

4. Sæt de udpakkede filtre i.

Figur F

5. Sæt filterafdækningerne i med begge hænder.

Figur G

6. Stil maskinen på en jævn flade. Sørg for, at der hol­des en afstand på 0,30 m på hver side.

Figur H

7. Sørg for, at luftindtag og -udtagets åbninger ikke er
blokerede.

Maskinbeskrivelse

54 Dansk

Obs

Anbring ikke maskinen på varme overflader eller i nær­heden af radiatorerne.
Der må ikke komme væske eller fremmedmaterialer
(f.eks. metalgenstande) ind i maskinen.

8. AF 30: Sæt netdelens maskinstik i maskinen.
Sæt netdelens netstik i en stikkontakt.
AF 50: Sæt maskinen netstik i en stikkontakt.

Figur I

Maskinen er klar til brug

Obs

Vi anbefaler, at du efter første ibrugtagning lader maski­nen køre hele natten, så der foretages en grundig rens­ning af rummet.

Obs

Tabellen med displaysymbolernes timeangivelser for fil­terlevetiden, se

Betjening

Tænding/slukning af maskine

1. For at tænde maskinen: Tryk på maskinens tænd/
sluk-knap.

Figur I

Maskinen starter automatisk.

Obs

Når du har tændt, lyser visningerne og knapperne på
betjeningsfeltet kortvarigt. Den integrerede luftkvalitets­føler måler automatisk luftkvaliteten i rummet.

2. Følgende funktioner kan f.eks. indstilles via funkti­onsknapperne efter behov:

 Ventilatortrin
 Auto-tilstand
 ECO-tilstand
 Dvaletilstand
 Låsning af betjeningsfelt
 Timer
 Nulstilling af filtre

3. For at slukke maskinen: Tryk på maskinens tænd/
sluk-knap.
Indikatorerne og knapperne i betjeningsfeltet sluk­kes. Maskinen er slukket.

Indstilling af ventilatortrin

Afhængigt af luftkvaliteten kan ventilatortrinnet indstilles
manuelt til trin 1, 2, 3, 4 eller 5. I tilfælde af dårlig luftkva­litet, hvis der f.eks. skal filtreres røg, bør ventilatoren kø­re med den højeste hastighed (trin 5) i 15-20 minutter.

Obs

For effektivt at rense luften skal vinduer og døre holdes
lukket, mens luftrenseren er tændt,

Symbol for funktionsknap for ventilatortrin:

Hvis luftkvaliteten er dårlig, sættes ventilatortrinnet
automatisk op.
Symbol for funktionsknap og displayindikator for auto­tilstand:

 Tryk på funktionsknappen for auto-tilstand. Auto-til-

standen slås til eller fra.

Indstilling af ECO-tilstand/energisparefunktion

Til-/frakobling af energisparefunktion

Symbol for funktionsknap og displayindikator for ECO­tilstand/energisparefunktion

Maskinen er i arbejdstilstand:

● Tryk på funktionsknappen for ECO-tilstand.
Maskinen skifter til energisparefunktionen, og dis­playet slukkes.

Maskinens energisparefunktion er slået til:

● Tryk på funktionsknappen for ECO-tilstand.
Maskinen skifter til arbejdstilstand, og displayet
tændes.

Indstilling af dvaletilstand

I dvaletilstand kører ventilatoren med den laveste ha­stighed og er derfor meget stille.

● Tryk på funktionsknappen for dvaletilstand. Dvaletil­stand slås til eller fra.

Symbol for funktionsknap og displayindikator for dvale­tilstand:

Obs

Når der trykkes på funktionsknappen for dvaletilstand,
slukkes alle displaysymboler (undtagen dvaletilstand).
Efter 10 sekunder slukkes funktionsknappen for dvale­tilstand også.
For at afslutte dvaletilstanden kan der trykkes på en vil­kårlig funktionsknap (undtagen tænd/sluk-knappen).

Låsning/oplåsning af betjeningsfeltet

For at forhindre en utilsigtet ændring af indstillingerne,
f.eks. på grund af børn eller kæledyr, kan betjeningsfel­tet låses.
Symbol for betjeningsknappen og displayvisningen t
sp

ærring af betjeningsfelt:

il

● Tryk på funktionsknappen til styring af ventilatortrin­net, indtil det ønskede trin er nået.

Det valgte ventilatortrin vises på betjeningsfeltet.

Obs

Når ventilatortrinnet vælges manuelt, vises det valgte
trin i 3 sekunder på displayet, inden værdierne for PM
2,5-indekset vises igen.

Indstilling af auto-tilstand

I auto-tilstand indstiller luftrenseren sig til det passende
ventilatortrin (trin 1, 2, 3, 4, 5) afhængigt af luftkvalite­ten.

● Låsning: Tryk på knappen 3 sek.

● Oplåsning: Tryk på låseknappen i 3 sek.

Indstilling af timeren

Timeren kan indstilles til den ønskede driftstid (maks. 12
timer). Når den indstillede tid er udløbet, slukker maski­nen automatisk. Ventilatorhastigheden kan ændres når
som helst.
Symbol for funktionsknap og displayindikator for timer:

Dansk 55

1. Sluk maskinen.

2. Træk strømforsyningen ud af stikkontakten.

3. Tør maskinen af med en blød, tør klud. Brug ikke sli­bende eller ætsende rengøringsmidler.

 Tilkobling: Tryk gentagne gange på funktionsknap-

pen for timer, indtil den ønskede driftstid er nået.
Displayet viser den indstillede driftstid.

 Frakobling: Tryk på funktionsknappen for timer, indtil

displayet viser "0".
Når der indstilles "0", afbrydes timerfunktionen.

Nulstilling af filtre efter filterskift

Efter filtrenes levetid er udløbet, skal filtrene udskiftes.
For flere informationer, se kapitel Udskiftning af filtre
Symbol for funktionsknap for nulstilling af filtre:

I displayet vises koncentrationen af finstøv (PM 2,5) nu­merisk i enheden µg/m³. Desuden anvendes et farvein­deks til at oplyse om luftkvaliteten:

PM 2,5 Luftkvalitet Farve

0- 60 God Blå
61 - 120 Middel Gul
>120 Dårlig Rød

Visning PM 2,5 luftkvalitet

Transport og opbevaring

몇 FORSIGTIG

Tilsidesættelse af vægten

Fare for tilskadekomst og beskadigelse
Vær opmærksom på apparatets vægt ved transport og
opbevaring.

Opbevar kun aggregatet i tørre indendørs rum.

Pleje og vedligeholdelse

Rengøring

Filteret skal udskiftes senest efter 2500-3000 driftstimer.
Også tidligere, i tilfælde af at maskinen producerer me­re støj, der kommer en ubehagelig lugt fra maskinen (fil­teret), eller filteret er synligt snavset. Hvis filterets
levetid er mindre end 150 timer, blinker symbolet på dis­playet (blinkefrekvens 2x/sekund) for at minde dig om
det nødvendige filterskift.
Afhængigt af levetiden vises følgende antal symboler:

Visning af filtrenes levetid (h)

2501 - 3000
2001 - 2500
1501 - 2000
1001 - 1500
501 - 1000
1 - 500

1. Sluk for maskinen, og træk hhv. netdelen og netstik-

2. Åbn de to filterafdækninger ved grebfordybningen,

3. Fjern filtrene fra huset ved at trække i lapperne.

4. Pak de nye filtre ud.

5. Sæt de udpakkede filtre i.

6. Sæt filterafdækningerne i.

7. Sæt netdelen i maskinen og stikkontakten.

8. Tænd maskinen.

 FARE

Livsfare på grund af elektrisk stød

Væsker kan lede elektricitet og forårsage alvorlige eller
livsfarlige kvæstelser.
Tag altid netstikket ud af stikkontakten før rengørings­og vedligeholdelsesarbejde.
Nedsænk aldrig maskinen eller strømforsyningen i
vand.
Foretag aldrig en vådrengøring maskinen eller strøm­forsyningen.

Fejl Årsag Afhjælpning
Maskine kan ikke startes Ingen elektrisk spænding  Kontrollér stikdåsen og strømforsyningens

Strømforsyning defekt  Kontakt kundeservice for at udskifte strøm-

Maskine defekt  Kontakt kundeservice.

Display blinker, og ma­skinen starter ikke

Filterafdækningen er ikke indsat korrekt  Indsæt filterafdækningen korrekt, og sørg

Fejl skyldes ofte enkle årsager, som du selv kan afhjæl­pe ved hjælp af følgende oversigt. I tvivlstilfælde eller
ved fejl, der ikke nævnes her, skal du kontakte den auto­riserede kundeservice.

Udskiftning af filtre

ket ud af stikkontakten og maskinen.

Figur J

og fjern dem med begge hænder.

Figur B
Figur C

Figur D

Figur E

Figur F

Figur G

a For at nulstille filtrene (Reset) skal du trykke på

symbolet i 3 sek.

Figur K

Hjælp ved fejl

sikring.

 Sæt stikket til strømforsyningen i en anden

stikkontakt.

forsyningen.

for, at filtrene sidder korrekt.

56 Dansk

Fejl Årsag Afhjælpning
Luftstrømmen er reduce-

ret

Lugtfjernelse ineffektiv Dårlig kvalitet af omgivelsesluft  Åbn vinduet for at forbedre ventilationen.

Dårlig luftkvalitet Ventilatortrin for lavt  Forøgelse af ventilatortrin, se kapitel Ind-

Filter tilstoppet  Udskiftning af filter, se kapitel Udskiftning

Filter ikke pakket ud  Udpakning af filter, se kapitel Første

Ventilatortrin for lavt  Forøgelse af ventilatortrin, se kapitel Ind-

Luftudtag er blokeret  Fjern fremmedlegemer.

Filter brugt op eller brugt for længe  Udskift filteret.
Ventilatortrin for lavt  Forøgelse af ventilatortrin, se kapitel Ind-

Gennemtræk  Luk vinduer og døre, mens maskinen er i

AF 30: Rumstørrelse betydeligt over 30 m² Overhold den maksimale rumstørrelse.

AF 50: Rumstørrelse betydeligt over 50 m² Overhold den maksimale rumstørrelse.

af filtre.

ibrugtagning.

stilling af ventilatortrin.

stilling af ventilatortrin.

stilling af ventilatortrin.

drift.

Luftsprække på maskinen er blokeret  Overhold de nødvendige afstande til ma-

Filter ikke pakket ud  Udpakning af filter, se kapitel Første

Filteret er tilstoppet eller snavset.  Udskiftning af filter, se kapitel Udskiftning

Tekniske data

AF 30 AF 50

Elektrisk tilslutning

Netspænding V DC24V 220-240
Fase ~ 1 1
Netfrekvens Hz 50-60 50-60
Nominel effekt W 36 50
Standby W < 0,5 < 0,5

Effektdata maskine

Maksimal luftstrøm m
Brugsa

real m2* 30 * 50
Filtereffektivitet ved 0,3 μm 99,95% 99,95%
Maksimal filterlevetid (af-

hængigt af omgivelserne)
Ventilationstrin 5 5

Mål og vægt

Vægt kg 5,8 7,7
Længde x bredde x højde mm 260x260

Omgivelsesbetingelser

Omgivelsestemperatur °C

Beregnede værdier iht. EN 60335-2-69

Lydtryksniveau dB(A) 26-51 29-53
* Ved 3 m loftshøjde og luftskift 3 gange i timen

Der tages forbehold for tekniske ændringer.

3

/h 320 520

h 3000 3000

-10

°C -

290x290
x560

-10 °C ­+40 °C

x480

+40 °C

skinen.

 Placer ikke noget på maskinen.

ibrugtagning.

af filtre.

Sisukord

Üldised juhised.................................................... 57

Ohutusjuhised ..................................................... 57

Sihtotstarbeline kasutamine ................................ 58

Keskkonnakaitse................................................. 58

Lisavarustus ja varuosad .................................... 58

Tarnekomplekt ..................................................... 58

Garantii................................................................ 58

Seadme kirjeldus................................................. 58

Esmakordne käikuvõtmine .................................. 59

Käsitsemine......................................................... 59

Transport ja ladustamine..................................... 60

Hooldus ja jooksevremont ................................... 60

Abi rikete korral ................................................... 60

Tehnilised andmed .............................................. 61

Üldised juhised

Lugege enne seadme esmakordset ka­sutamist seda algupärasr kasutusju­hendit ja ohutusjuhiste peatükki.
Toimige sellele vastavalt.
Hoidke algupärane kasutusjuhend hili­semaks kasutamiseks või järgmise
omaniku tarbeks alles.

Ohutusjuhised

Ohuastmed

 OHT

● Viide vahetult ähvardavale ohule, mis võib põhjusta-

da raskeid kehavigastusi või lõppeda surmaga.

Eesti 57

몇 HOIATUS

● Viide võimalikule ohtlikule olukorrale, mis võib põh-

justada raskeid kehavigastusi või lõppeda surmaga.

몇 ETTEVAATUS

● Viide võimalikule ohtlikule olukorrale, mis võib põh-

justada kergeid vigastusi.

TÄHELEPANU

● Viide võimalikule ohtlikule olukorrale, mis võib põh-

justada varakahjusid.

Üldised ohutusjuhised

 OHT ● Ühendage seade ainult vahelduvvoolu

kü

lge. Tüübisildil esitatud pinge peab olema kooskõlas

vooluallika pingega. ● Ärge kunagi puudutage võrgupis-
tikut ja pistikupesa märgade kätega. ● Lämbumisoht.
Hoidke pakendikiled lastest eemal. ● Käitamine plah­vatusohtlikes piirkondades on keelatud.

몇 HOIATUS ● Isikud, kellel on vähenenud füüsi-

lised, sensoorsed või vaimsed võimed või kellel puudu­vad vastavad kogemused ja teadmised, tohivad seadet
kasutada ainult järelevalve all või kui neid on õpetatud
seadme ohutu kasutamise osas ja nad mõistavad sel­lest tulenevaid ohte. ● Lapsed alates 8. eluaastast tohi­vad seadet käitada ainult siis, kui nende ohutuse eest
vastutav isik on neid kasutamise osas juhendanud ning
nad on mõistnud sellest tulenevaid ohte. ● Lapsed ei to-
hi seadmega mängida. ● Teostage laste üle järelevalvet
kindlustamaks, et nad seadmega ei mängi. ● Lapsed to-
hivad puhastust ja kasutaja hooldust läbi viia ainult järel­valve all. ● Kontrollige võrgupistikuga
võrguühendusjuhet enne iga käitamist kahjustuste suh­tes. Ärge võtke kahjustatud võrguühendusega seadet
käiku. Laske kahjustatud võrguühendusjuhe viivitama­tult volitatud klienditeenindusel / elektrispetsialistil välja
vahetada. ● Lülitage seade enne kõigi hooldustööde te-
gemist välja ja tõmmake võrgupistik välja.

몇 ETTEVAATUS ● Ärge tõmmake võrgupisti-

kut võrgukaablit pidi pistikupesast välja. ● Laske re­monditöid, varuosade paigaldamist ja töid elektriliste
detailide kallal teha ainult volitatud klienditeenindusel.

● Õhu sisselaset ja väljalaset ei tohi kinni katta. ● Lülita-
ge seade pärast iga kasutuskorda välja ja tõmmake võr­gupistik välja. ● Ärge asetage seadet sooj

usse. ● Seade ei asenda asjakohast õhutamist.

lähed

● Seadmel peab olema tasane, seisukindel aluspind.

● Kasutage ainult tootja poolt lubatud tarvikuid ja varuo-

si. Originaaltarvikud ja originaalvaruosad tagavad sead­me ohutu ja tõrgeteta käituse. ● Ärge kasutage seadet
niiskes keskkonnas või kõrgete ümbrustemperatuuride­ga ruumides, nt vannitoas.

usallika

Sihtotstarbeline kasutamine

Kasutage seadet eranditult õhupuhastina vastavalt
käesolevas kasutusjuhendis loetletud kirjeldustele ja
ohutusjuhistele.

● Seade on ette nähtud kasutamiseks õhupuhastina.

● Seade on ette nähtud erakasutuseks ja tööstusli-

kuks kasutuseks.

● Seade on eranditult ette nähtud kasutamiseks sise-

ruumides.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Palun utili­seerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisalda­vad väärtuslikke taaskasutatavaid materjale ja
sageli koostisosi nagu patareid, akud või õli, mis

võivad vale ümberkäimise või vale utiliseerimise
korral kujutada potentsiaalset ohtu inimeste tervisele ja
keskkonnale. Seadme nõuetekohaseks käitamiseks on
neid koostisosi siiski vaja. Selle sümboliga tähistatud
seadmeid ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Kehtiva teabe koostisainete kohta leiate aadressilt:

www.kaercher.de/REACH

Lisavarustus ja varuosad

Kasutage ainult originaaltarvikuid ja originaalvaruosi,
mis tagavad seadme ohutu ja tõrgeteta käituse.
Tarvikute ja varuosade kohta leiate teavet aadressilt
www.kaercher.com.

Tarnekomplekt

Seadme tarnekomplekt on kujutatud pakendil. Lahtipak­kimisel kontrollige, kas pakendi sisu on täielik. Puudu­olevate tarvikute või transpordikahjustuste korral
teavitage oma edasimüüjat.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud
garantiitingimused. Seadmel esinevad mistahes rikked
kõrvaldame garantiiajal tasuta, kui põhjuseks on mater­jali- või tootmisviga. Garantiijuhtumil pöörduge ostu
tõendava dokumendiga oma edasimüüja või lähima vo­litatud klienditeeninduse poole.
(Aadressi vt tagaküljelt)

Seadme kirjeldus

Jooniseid vt graafika leheküljelt.

Joonis A

1 Juhtnupud
2 Displeiväli
3 Juhtnupp seade sisse / välja
4 Juhtnupp ventilaatoriaste
5 Juhtnupp / displeinäidik automaatmoodus sisse /

välja

6 Juhtnupp ECO-moodus sisse / välja
7 Juhtnupp / displeinäidik unemoodus sisse / välja
8 Juhtnupp / displeinäidik funktsioonitõkis

9 Juhtnupp / displeinäidik taimer
10 Juhtnupp filtri lähtestamine
11 Displeinäidik temperatuur °C
12 Displeinäidik aegjuhitav olek käivitamine / väljalüli-

tamine

13 Displeinäidik ventilaatoriaste
14 Displeinäidik PM 2,5 indeksi õhukvaliteet (numbrili-

ne / värviline näit)

15 Displeinäidik suhteline õhuniiskus
16 Displeinäidik filtri eluiga
17 Õhukvaliteedi sensor
18 Ühendus toiteploki AF

58 Eesti

19 Ühenduskaabel AF50
20 Juhtrullid AF50 (4x)
21 Filtrikate
22 Filter
23 Võrguadapter AF30

Märkus

Funktsioonide seadistusi saab teha ainult juhtnuppude,
mitte displeinäidikute kaudu.

Esmakordne käikuvõtmine

Enne esmakordset käikuvõtmist tuleb seadmesse juba
pandud peenfiltrid lahti pakkida.

1. Avage haardesüvendi mõlemast filtrikattest ja ee­maldage need mõlema käega.

Joonis B
Joonis C

2. Võtke pakitud filtrid lapatsitest korpusest välja.

Joonis D

3. Pakkige filtrid lahti.

Joonis E

4. Pange lahtipakitud filtrid sisse.

Joonis F

5. Pange filtrikatted mõlema käega sisse.

Joonis G

6. Pange seade tasasel pinnal seisma. Tehke kindlaks,
et igast küljest hoitakse 0,30 m vahekaugust.

Joonis H

7. Tehke kindlaks, et õhu sisse- ja väljalaskeavad
ole blokee

Märkus

Ärge asetage seadet kuumale pealispinnale või kütte­seadme lähedusse.
Ärge laske seadmesse tungida mis tahes vedelikel või
võõrmaterjalidel (näiteks metallist esemed).

8. AF 30: Pistke võrgutoiteploki seadmepistik sead­messe.
Pistke võrgutoiteploki võrgupistik pistikupessa.
AF 50: Pistke seadme võrgupistik pistikupessa.

Joonis I

Seade on käitusvalmis

Märkus

Me soovitame lasta seadmel esimesel korral öö läbi töö­tada, et seeläbi tagada teie ruumi peamine puhastami­ne.

Märkus

Tabel displeisümbolite tunniandmetega filtri eluea koh­ta, vt

ritud.

ei

Käsitsemine

1. Seadme sisselülitamiseks: Vajutage seadme sisse-/

Märkus

Pärast sisselülitamist süttivad juhtpaneeli näidikud ja
klahvid korraks. Integreeritud õhukvaliteedisensor mõõ­dab automaatselt ruumi õhukvaliteeti.

2. Vajaduse korral saab juhtnuppude kaudu seadista-

Seadme sisse- / väljalülitamine

väljaklahvi.

Joonis I

Seade ei käivitu automaatselt.

da nt järgmisi funktsioone:

 Ventilaatori aste
 Automaatmoodus
 ECO-moodus
 Unemoodus

 Juhtpaneeli blokeerimine
 Ta im e r
 Filtri lähtestamine

3. Seadme väljalülitamiseks: Vajutage seadme sisse/
välja lülitit.
Juhtpaneeli näidikud ja klahvid kustuvad. Seade on
välja lülitatud.

Ventilaatoriastme seadistamine

Sõltuvalt õhukvaliteedist saab ventilaatoriastme seadis­tada käsitsi tasemele 1, 2, 3, 4 või 5. Halva õhukvalitee­di korral, näiteks suitsu väljafiltreerimiseks, peaks puhur
töötama 15 - 20 minutit maksimaalsel kiirusel (aste 5).

Märkus

Õhu tõhusaks puhastamiseks hoidke aknad ja uksed
kinni, kui õhupuhasti on sisse lülitatud,

Ventilaatoriastme juhtnupu sümbol:

● Vajutage ventilaatoriastme juhtnuppu nii mitu korda,
kuni on saavutatud soovitud aste.

Juhtpaneelil näidatakse valitud ventilaatoriastet.

Märkus

Ventilaatoriastme manuaalsel valimisel näidatakse vali­tud astet displeil 3 sekundit, enne kui kuvatakse uuesti
PM 2,5 indeksi väärtused.

Automaatmooduses reguleerib õhupuhasti sobiva venti­laatoriastme (aste 1, 2, 3, 4, 5) vastavalt õhukvaliteedile.
Halva õhukvaliteedi korral reguleeritakse nt ventilaato­riaste automaatselt kõrgemaks.
Juhtnupu sümbol ja automaatmooduse displeinäidik:

 Vajutage automaatmooduse juhtnuppu. Automaat-

Energiasäästumooduse sisse- / väljalülitamine

Juhtnupu sümbol ja ECO- / energiasäästumooduse dis­pleinäidik

Seade on töömooduses:

● Vajutage ECO-mooduse juhtnuppu.

Seade on energiasäästumooduses:

● Vajutage ECO-mooduse juhtnuppu.

Unemooduses töötab ventilaator kõige madalamal kiiru­sel ja seetõttu väga vaikselt.

● Vajutage unemooduse juhtnuppu. Unemoodus lüli-

Juhtnupu sümbol ja unemooduse displeinäidik:

Automaatmooduse seadistamine

moodus lülitatakse sisse või välja.

ECO- / energiasäästufunktsiooni seadistamine

Seade lülitub energiasäästumoodusele, displei lüli­tub välja.

Seade lülitub töömoodusele, displei süttib.

Unemooduse seadistamine

tatakse sisse või välja.

Eesti 59

Märkus

Pärast unemooduse juhtnupu vajutamist on kõik displei­sümbolid (välja arvatud unemoodus) kustunud.
10 sekundi pärast kustub ka unemooduse juhtnupp.
Unemooduse lõpetamiseks saab vajutada mis tahes
juhtnuppu (välja arvatud sisse- /väljaklahv).

Juhtpaneeli blokeerimine / vabastamine

Seadete juhusliku muutmise vältimiseks, nt laste või
lemmikloomade poolt, saab juhtpaneeli blokeerida.
Juhtnupu sümboli ja juhtpaneeli displeinäidiku blokeeri­mine:

● Blokeerimine: Vajutage nuppu 3 sekundit.

● Vabastamine: Vajutage tõkestusklahvi 3 sekundit.

Taimeri saab reguleerida soovitud tööajale (max 12 tun­di). Kui seadistatud aeg on möödas, lülitub seade auto­maatselt välja. Ventilaatori kiirust saab igal ajal muuta.
Juhtnupu sümbol ja taimeri displeinäidik:

 Sisselülitamine: Vajutage taimeri juhtnuppu kordu-

valt, kuni soovitud tööaeg on saavutatud. Displeil
näidatakse seadistatud tööaega.

 Väljalülitamine: Vajutage taimeri juhtnuppu, kuni dis-

plei näitab „0“.
Kui seadistus on “0”, siis taimeri funktsioon katkes­tatakse.

Pärast filtri tööaja möödumist tuleb filtreid vahetada.
Täiendavat informatsiooni vt peatükist Filtri vahetamine
Juhtnupu sümbol filtri lähtestamiseks:

Displeil näidatakse peentolmu (PM 2,5) kontsentrat­siooni numbriliselt ühikutes µg/m³. Lisaks annab värviin­deks teavet õhukvaliteedi kohta:

PM 2,5 Õhu kvaliteet Värvus

0- 60 Hea Sinine
61 - 120 Mõõdukas Kollane
>120 Halb Punane

Taimeri reguleerimine

Filtri lähtestamine pärast filtrivahetust

Õhukvaliteedi näidik PM 2,5

Transport ja ladustamine

몇 ETTEVAATUS

Kaalu järgimata jätmine

Vigastus- ja kahjustusoht
Pidage transpordil ja ladustamisel silmas seadme kaa­lu.

Hoidke seadet ainult kuivades siseruumides.

Hooldus ja jooksevremont

Puhastamine

 OHT

Oht elule elektrilöögi tõttu

Vedelikud võivad juhtida elektrit ja põhjustada seetõttu
raskeid kuni surmavaid vigastusi.
Tõmmake enne puhastus- ja hooldustöid alati võrgutoi­teplokk pistikupesast välja.
Ärge kastke kunagi seadet ega võrgutoiteplokki vette.
Ärge puhastage seadet ega võrgutoiteplokki kunagi
märjana.

1. Lülitage seade välja.

2. Tõmmake võrgutoiteplokk pistikupesast välja.

3. Puhastage seadet pehme, kuiva lapiga. Ärge kasu­tage abrasiivseid ega söövitavaid puhastusvahen­deid.

Filtri vahetamine

Filtrit tuleks vahetada hiljemalt 2500 - 3000 tunnise töö­aja järel. Kui seade muutub valjemaks, seadmest (filt­rist) tuleb ebameeldivat lõhna või filter on nähtavalt
määrdunud, siis isegi varem. Kui filtri eluiga on alla 150
tunni, vilgub sümbol displeil (vilkumissagedus 2x / se­kundis), et tuletada meelde vajalikku filtrivahetust.
Sõltuvalt elueast näidatakse järgmist sümbolite arvu:

Filtri eluea näidik (h)

2501 - 3000
2001 - 2500
1501 - 2000
1001 - 1500
501 - 1000
1 - 500

1. Lülitage seade välja ning tõmmake võrgutoiteplokk
või võrgupistik pistikupesast ja seadmest välja.

Joonis J

2. Avage haardesüvendi mõlemast filtrikattest ja ee­maldage need mõlema käega.

Joonis B
Joonis C

3. Võtke filter lapatsitest korpusest välja.

Joonis D

4. Pakkige uus filter lahti.

Joonis E

5. Pange lahtipakitud filtrid sisse.

Joonis F

6. Pange filtrikatted sisse.

Joonis G

7. Ühendage võrgutoiteplokk seadme ja pistikupesa
külge.

8. Lülitage seade sisse.
a Filtri lähtestamiseks (reset) vajutage sümbolit

3 sekundit.

Joonis K

Abi rikete korral

Riketel on tihti lihtsad põhjused, mille saate ise järgneva
ülevaate abil kõrvaldada. Kahtluse korral või siin nime­tamata rikete puhul pöörduge palun volitatud klienditee­ninduse poole.

60 Eesti

Viga Põhjus Kõrvaldamine
Seadet ei saa sisse lülita-daPuudub elektripinge  Kontrollige pistikupesa ja voolutoite kaitset.

Võrgutoiteplokk defektne  Võrgutoiteploki väljavahetamiseks võtke

Seade defektne  Võtke ühendust klienditeenindusega.

Displei vilgub ja seade ei
käivitu

Õhuvool on vähenenud Filter on ummistunud  Vahetage filter, vt peatükki Filtri vahetami-

Lõhnaeemaldus ebaefek­tiivne

Halb õhukvaliteet Ventilaatori aste liiga madal  Suurendage ventilaatori astet, vt peatükki

Filtrikate pole korrektselt sisse pandud  Pange filtrikate korrektselt sisse, pöörake

Filter pole lahti pakitud  Pakkige filter lahti, vt peatükki Esmakord-

Ventilaatori aste liiga madal  Suurendage ventilaatori astet, vt peatükki

Õhu väljalaskeava on blokeeritud  Eemaldage võõrkehad.
Halva kvaliteediga ümbrusõhk  Avage aknad ventilatsiooni parandami-

Filter on kulunud või liiga kaua kasutatud  Asendage filter.
Ventilaatori aste liiga madal  Suurendage ventilaatori astet, vt peatükki

Tõmme  Seadme töötamise ajal sulgege aknad ja

AF 30: Ruumi suurus selgelt üle 30 m²  Pidage silmas maksimaalset ruumi suu-

AF 50: Ruumi suurus selgelt üle 50 m²  Pidage silmas maksimaalset ruumi suu-

Seadme õhupilud on blokeeritud  Pidage kinni nõutavatest vahekaugustest

Filter pole lahti pakitud  Pakkige filter lahti, vt peatükki Esmakord-

Filter on ummistunud või määrdunud.  Vahetage filter, vt peatükki Filtri vahetami-

 Pistke võrgutoiteploki pistik teise pistiku-

pessa.

ühendust klienditeenindusega.

seejuures tähelepanu ka filtri õigele asetu­sele.

ne.

ne käikuvõtmine.

Ventilaatoriastme seadistamine.

seks.

Ventilaatoriastme seadistamine.

Ventilaatoriastme seadistamine.

uksed.

rust.

rust.

seadmeni.

 Ärge pange seadmele midagi.

ne käikuvõtmine.

ne.

Tehnilised andmed

AF 30 AF 50

Elektriühendus

Võrgupinge V DC24V 220-240
Faas ~ 1 1
Võrgusagedus Hz 50-60 50-60
Nimivõimsus W 36 50
Standby W < 0,5 < 0,5

Seadme võimsusandmed

Maksimaalne õhuvool m
Kasulik pind m
Filtri efektiivsus 0,3μm kor-

ral
Maksimaalne filtri seisu-

aeg (olenevalt keskkon­nast)

Ventilatsiooni astmed 5 5

3

/h 320 520

2

* 30 * 50
99,95% 99,95%

h 3000 3000

Mõõtmed ja kaalud

Kaal kg 5,8 7,7
Pikkus x laius x kõrgus mm 260x260

Ümbrustingimused

Ümbrustemperatuur °C -10 °C -

Kindlakstehtud väärtused EN 60335-2-69 kohaselt

Helirõhutase dB(A) 26-51 29-53

* Lae kõrgusega 3 m ja 3-kordse õhuvahetusega tunnis

Õigus tehnilisteks muudatusteks.

AF 30 AF 50

x480

+40 °C

290x290
x560

-10 °C ­+40 °C

Eesti 61

Saturs

Vispārīgas norādes.............................................. 62

Drošības norādes ................................................ 62

Noteikumiem atbilstoša lietošana ........................ 62

Apkārtējās vides aizsardzība............................... 62

Piederumi un rezerves daļas............................... 62

Piegādes komplekts ............................................ 62

Garantija.............................................................. 62

rīces apraksts ................................................... 63

Ie

Ekspluatācijas uzsākšana ................................... 63

Apkalpošana........................................................ 63

Transportēšana un uzglabāšana ......................... 64

Kopšana un apkope ............................................ 64

Palīdzība traucējumu gadījumā........................... 65

Tehniskie dati....................................................... 66

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet
šīs instrukcijas oriģinālvalodā un nodaļu
"Drošības norādes. Rīkojieties saskaņā

Saglabājiet instrukcijas oriģinālvalodā vēlākai izmanto­šanai vai nodošanai nākamajam īpašniekam.

ar tām.

Drošības norādes

Riska pakāpes

 BĪSTAMI

● Norāde par tieši draudošām briesmām, kuras izraisa

smagas traumas vai nāvi.

몇 BRĪDINĀJUMS

● Norāde par iespējami draudošām briesmām, kuras

var izraisīt smagas traumas vai nāvi.

몇 UZMANĪBU

● Norāda uz iespējami bīstamu situāciju, kura var radīt

vieglus ievainojumus.

IEVĒRĪBAI

● Norāde par iespējami bīstamu situāciju, kura var radīt

materiālos zaudējumus.

Vispārējie drošības tehnikas noteikumi

 BĪSTAMI ● Ierīci pievienojiet tikai maiņstrāvai.

Sprieguma norādei uz datu plāksnītes jāatbilst strāvas
avota spriegumam. ● Nekad nepieskarieties kontakt­dakšai un kontaktligzdai ar mitrām rokām. ● Nosmakša-
nas draudi. Iepakojuma plēves uzglabājiet bērniem
nepieejamā vietā. ● Aizliegts veikt ekspluatāciju sprā-
dzienbīstamās zonās.

몇 BRĪDINĀJUMS ● Personas ar ierobežotām

fiziskām, sensoriskām un garīgām spējām vai perso­nas, kurām nav pieredzes un/vai zināšanu drīkst lietot
ierīci tikai tad, ja viņas uzrauga par drošību atbildīgā per­sona vai tā dod instrukcijas par to, kā jālieto ierīce un kā-
das ir iespējamās briesmas. ● Bērni, kas sasnieguši 8
gadu vecumu, drīkst lietot ierīci tad, ja par viņu drošību
atbildīga persona sniedz instrukcijas par lietošanu vai
uzrauga viņus un bērni apzinās no ierīces izrietošās bīs-
tamības sekas. ● Ar ierīci nedrīkst spēlēties bērni. ● Uz­raugiet bērnus, la
ierīci. ● Bērni drīkst veikt tīrīšanu vai lietotāja veicamo
apkopi tikai uzraudzībā. ● Pirms katras ekspluatācijas
pārbaudiet, vai nav bojāts tīkla pieslēguma kabelis un
pieslēguma spraudnis. Neuzsāciet ekspluatāciju, ja ir
bojāts iekārtas tīkla pieslēguma kabelis. Bojātu tīkla

i pārliecinātos, ka tie nespēlējas ar

pieslēguma kabeli nekavējoties lieciet nomainīt autori­zētam klientu servisam/profesionālam elektriķim.

● Pirms visu kopšanas un apkopes darbu veikšanas iz-

slēdziet ierīci un atvienojiet tīkla spraudni.

몇 UZMANĪBU ● Nevelciet tīkla spraudni no ro-

zetes aiz tīkla kabeļa. ● Remontdarbus, rezerves daļu
montāžu un darbus ar elektriskajām daļām lieciet veikt
tikai autorizētā klientu apkalpošanas dienestā. ● Neaiz-
klājiet gaisa ieplūdes un izplūdes atveres. ● Pēc katras
lietošanas izslēdziet ierīci un atvienojiet tīkla kontakt­spraudni. ● Neuzstādiet ierīci siltumavota tuvumā. ● Šī
ierīce neaizstāj pareizu ventilāciju. ● Ierīcei ir jānodroši­na līdzenu, stabilu pamatni. ● Izmantojiet tikai ražotāja
apstiprinātos piederumus un rezerves daļas. Oriģinālie
piederumi un rezerves daļas garantē drošu un nevaino-

mu ierīces darbību. ● Neizmantojiet iekārtu mitrā vidē

ja
vai telpās ar augstām apkārtējās vides temperatūrām,
piem., vannasistabā.

Noteikumiem atbilstoša lietošana

Izmantojiet ierīci tikai kā gaisa attīrītāju saskaņā ar lie­tošanas instrukcijā apkopotajām norādēm un drošības
norādījumiem.

● Ierīce ir paredzēta lietošanai kā gaisa attīrītājs.

● Ierīce ir piemērota izmantošanai privātajiem un ko-
merciālajiem mērķiem.

● Šī ierīce ir paredzēta izmantošanai tikai iekštelpās.

Apkārtējās vides aizsardzība

Iepakojuma materiāli ir atkārtoti pārstrādājami.
Lūdzu, atbrīvojieties no iepakojuma videi draudzī­gā veidā.
Elektriskās un elektroniskās ierīces satur vērtīgus
pārstrādājamus materiālus un bieži vien tādas sa­stāvdaļas kā baterijas, akumulatorus vai eļļu, kuri

neatbilstošas apstrādes vai nepareizas utilizāci-
jas rezultātā var radīt potenciālu apdraudējumu cilvēku
veselībai un apkārtējai videi. Tomēr šīs sastāvdaļas ir
nepieciešamas ierīces pareizai darbībai. Ar šo simbolu
marķētās ierīces nedrīkst izmest kopā ar
tumiem.

Informācija par sastāvdaļām (REACH)

Pašreizējo informāciju par sastāvvielām atradīsiet:

www.kaercher.de/REACH

sadzīves atkri-

Piederumi un rezerves daļas

Izmantot tikai oriģinālos piederumus un oriģinālās re-
zerves daļas, jo tie garantē drošu un nevainojamu ierī-
ces darbību.
Informāciju par piederumiem un rezerves daļām skatīt
www.kaercher.com.

Piegādes komplekts

Ierīces piegādes komplekts ir attēlots uz iepakojuma. Iz-
saiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piede­rumi vai transportēšanas laikā radušies bojājumi, lūdzu,
informējiet tirgotāju.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa-
biedrības izdotie garantijas nosacījumi. Garantijas ter­miņā Jūsu ierīces iespējamos darbības traucējumus
mēs novērsīsim bez maksas, ja to cēlonis būs materiāla
vai ražošanas kļūda. Garantijas gadījumā ar pirkumu
apliecinošu dokumentu vērsieties pie tirgotāja vai tuvā-
kajā pilnvarotajā klientu apkalpošanas dienestā.
(Adresi skatīt aizmugurē)

62 Latviešu

Attēlus skatiet grafika lappusē.

Attēls A

1 Vad ības taustiņi
2 Displeja lauks

3 Vad ības taustiņš "Ierīce Iesl./Izsl.”
4 Vad ības taustiņš "Ventilatora ātrums”
5 Vad ības taustiņš/indikators "Automātiskais režīms

Iesl./Izsl.”

6 Vad ības taustiņš “ECO režīms Iesl./Izsl.”
7 Vad ības taustiņš/indikators "Gaidstāves režīms Ie-

sl./Izsl.”

8 Vad ības taustiņš/indikators “Funkciju bloķēšana”

9 Vad ības taustiņš/indikators “Taimeris”
10 Va dības taustiņš "Filtra atiestatīšana”
11 Indikators "Temperatūra °C”
12 Indikators 'Iedarbināšanas/izslēgšanas status ar

laika vadību”

13 Indikators "Ventilatora ātrums”
14 Indikators "PM 2.5 Gaisa kvalitātes indekss (ciparu/

krāsu indikators)”

15 Indikators "Relatīvais gaisa mitrums”
16 Indikators "Filtra darbmūžs”
17 Gaisa kvalitātes sensors
18 Savienojums barošanas blokam AF 30
19 Savienojuma kabelis AF50
20 Va dības riteņi AF50 (4x)
21 Filtra vāks
22 Filtrs
23 Maiņstrāvas adapteris AF30

Norādījum

Funkciju iestatījumus var veikt tikai ar vadības tausti-
ņiem, nevis ar indikatoriem.

Ekspluatācijas uzsākšana

Pirms ekspluatācijas uzsākšanas nepieciešams izpakot
ierīcē jau ievietotos smalko daļiņu filtrus.

1. Atveriet abus filtru vākus aiz roktura ar rievu un no­ņemiet tos ar abām rokām.

Attēls B
Attēls C

2. Izņemiet iepakotos filtrus no korpusa aiz mēlītēm.

Attēls D

3. Izpakojiet filtrus.

Attēls E

4. Ievietojiet neizpakotos filtrus.

Attēls F

5. Ievietojiet filtru vākus ar abām rokām.

Attēls G

6. Novietojiet ierīci uz līdzenas virsmas. Nodrošiniet
0,30 m attālumu katrā pusē.

Attēls H

7. Pārliecinieties, vai gaisa ieplūdes un izplūdes atve­res nav bloķētas.

Latviešu 63

Ierīces apraksts

Norādījum

Nenovietojiet ierīci uz karstām virsmām vai apkures ie­rīču tuvumā.
Raugieties, lai ierīcē neiekļūtu šķidrumi vai svešķermeņi
(piemēram, metāla priekšmeti).

8. AF 30: Ievietojiet barošanas bloka spraudni ierīcē.
Barošanas bloka tīkla spraudni iespraudiet kontakt­ligzdā.
AF 50: Ierīces tīkla spraudni iespraudiet kontaktligz­dā.

Attēls I

Ierīce ir darbgatavībā.

Norādījum

Iesakām ierīci pirmo reizi darbināt naktī, lai pamatīgi at­tīrītu telpas gaisu.

Norādījum

Tabula, kurā norādītas displeja simbolu darbības stun­das filtra darbmūžam, sk

Apkalpošana

Ierīces ieslēgšana/izslēgšana

1. Lai ieslēgtu ierīci: nospiediet Iesl./Izsl. taustiņu.

Attēls I

Ierīce ieslēdzas automātiski.

Norādījum

Pēc ieslēgšanas uz īsu brīdi iedegas vadības paneļa in­dikatori un taustiņi. Iebūvētais gaisa kvalitātes sensors
automātiski mēra gaisa kvalitāti telpā.

2. Ja nepieciešams , var izmantot vadības taustiņus, lai
iestatītu, piemēram, šādas funkcijas:

 Ventilatora ātrums
 Automātiskais režīms
 ECO režīms
 Gaidstāves režīms
 Va dības paneļa bloķēšana
 Taimeris

iltra atiestatīšana

 F

3. Lai izslēgtu ierīci: nospiediet Iesl./Izsl. slēdzi.
Vad ības paneļa indikatori un taustiņi nodziest. Ierīce
ir izslēgta.

Atkarībā no gaisa kvalitātes ventilatora ātrumu var ma­nuāli iestatīt uz 1., 2., 3., 4. vai 5. līmeni. Ja gaisa kvali­tāte ir slikta, piemēram, lai filtrētu dūmus, ventilatoram
jādarbojas ar maksimālo ātrumu (5. līmenis) 15­20 minūtes.

Norādījum

Lai efektīvi attīrītu gaisu, turiet logus un durvis aizvērtus,
kamēr ir ieslēgts gaisa attīrītājs,

Vad ības taustiņa "Ventilatora ātrums” simbols:

● Vair ākas reizes nospiediet vadības ta

Norādījum

Manuāli izvēloties ventilatora ātrumu, izvēlētais ātruma
līmenis tiek parādīts displejā 3 sekundes, pēc tam dis­plejā atkal tiek parādītas PM 2.5 indeksa vērtības.

Ventilatora ātruma iestatīšana

ustiņu "Venti-

latora ātrums”, līdz tiek sasniegts vēlamais ātr

is.

līmen

uma

Izvēlētais ventilatora ātrums tiek parādīts vadības
panelī.

Automātiskā režīma iestatīšana

Automātiskajā režīmā gaisa attīrītājs iestata atbilstošu
ventilatora ātruma līmeni (1., 2., 3., 4., 5. līmenis) atka­rībā no gaisa kvalitātes.
Piemēram, ja gaisa kvalitāte ir slikta, ventilatora ātruma
līmenis tiek automātiski iestatīts augstāks.
Vad ības taustiņa un indikatora "Automātiskais režīms"
simbols:

 Nospiediet vadības taustiņu "Automātiskais re-

žīms”. Automātiskais režīms tiek ieslēgts vai iz­slēgts.

ECO/enerģijas taupības funkcijas iestatīšana

Enerģijas taupības režīma ieslēgšana/izslēgšana

dības taus tiņa un indikatora "ECO/enerģijas taupības

Va
režīms” simbols:

Ierīce ir darba režīmā:

● Nospiediet darbības pogu ECO režīmam.
Ierīce pārslēdzas enerģijas taupības režīmā un dis-

plejs izslēdzas.

Ierīce ir enerģijas taupības režīmā:

● Nospiediet darbības pogu ECO režīmam.
Ierīce pārslēdzas uz darba režīmu, displejs iedegas.

Gaidstāves režīmā ventilators darbojas ar mazāko ātru­mu un tāpēc ir ļoti kluss.

● Nospiediet vadības taustiņu "Gaidstāve

Vad ības taustiņa un indikatora "Gaidstāves režīms"
simbols:

Norādījum

Pēc vadības taustiņa "Gaidstāves režīms" nospiešanas
visi displeja simboli (izņemot simbolu "Gaidstāves re­žīms") nodzisīs.
Pēc 10 sekundēm nodziest arī vadības taustiņš "Gaid­stāves režīms”.
Lai izietu no gaidstāves režīma, var nospiest jebkuru va­dības taustiņu (izņemot Iesl./Izsl. taustiņu).

Vad ības paneli var bloķēt, lai novērstu nejaušas iestatī-
jumu izmaiņas, piemēram, no bērnu vai mājdzīv
puses.
Vad ības taustiņa un indikatora "Vadības paneļa bloķē-
šana" simbols:

● Bloķēšana: turiet nospiestu taustiņu 3 sekundes.

● Atbloķēšana: turiet nospiestu bloķēšanas taustiņu

Gaidstāves režīma iestatīšana

Gaidstāves režīms tiek ieslēgts vai izslēgts.

Vadības paneļa bloķēšana/atbloķēšana

3 sekundes.

s režīms".

nieku

Taimera iestatīšana

Taimeri var iestatīt uz vēlamo darbības laiku (maks.
12 stundas). Kad iestatītais laiks ir pagājis, ierīce auto­mātiski izslēdzas. Ventilatora ātrumu var mainīt jebkurā
laikā.
Vad ības taustiņa un indikatora "Taimeris" simbols:

 Ieslēgšana: vairākas reizes nospiediet vadības

taustiņu "Taimeris", līdz ir sasniegts vēlamais darbī-
bas laiks. Iestatītais darbības laiks tiek parādīts dis-
plejā.

 Izslēgšana: nospiediet vadības taustiņu "Taimeris",

līdz displejā parādās "0".
Ja iestatīts uz "0", taimera funkcija tiek pārtraukta.

Filtra atiestatīšana pēc filtra nomaiņas

Kad filtra darbmūžs ir beidzies, filtri ir jānomaina. Plašā-
ku informācij
Vad ības taustiņa "Filtra atiestatīšana" simbols:

Displejs skaitliski parāda smalko putekļu (PM 2.5) kon­centrāciju mērvienībās µg/m³. Turklāt krāsu indekss
sniedz informāciju par gaisa kvalitāti:

PM 2.5 Gaisa kvalitāte Krāsa

0- 60 Laba Zila
61 - 120 Mērena Dzeltens
>120 Slikta Sarkans

u sk. nodaļā Filtra maiņa

Gaisa kvalitātes indikators PM 2.5

Transportēšana un uzglabāšana

몇 UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi
Transportējot un uzglabājot ņemiet vērā ierīces svaru.

Uzglabājiet ierīci tikai sausās iekštelpās.

Kopšana un apkope

Tīrīšana

 BĪSTAMI

Elektriskās strāvas trieciena radīts dzīvības apdrau­dējums

Šķidrumi var vadīt elektrību un izraisīt nopietnas vai pat
letālas traumas.
Pirms tīrīšanas un apkopes darbiem vienmēr atvienojiet
barošanas bloku no kontaktligzdas.
Nekad neiegremdējiet ierīci vai barošanas bloku ūdenī.
Nekad nesamitriniet ierīci vai barošanas bloku.

1. Izslēdziet ierīci.

2. Atvienojiet barošanas bloku no kontaktligzdas.

3. Ierīci notīriet ar mīkstu, sausu drānu. Neizmantojiet
abrazīvus vai kodīgus tīrīšanas līdzekļus.

Filtra maiņa

Filtrs jāmaina ne vēlāk kā pēc 2500 - 3000 darba stun­dām. Ja ierīce darbojas skaļāk, ierīce (filtrs) izdala ne­patīkamu smaku vai filtrs ir manāmi netīrs, filtrs
jānomaina ātrāk. Ja filtra darbmūžs ir mazāks par

64 Latviešu

150 stundām, displejā mirgo simbols (mirgo 2 reizes se­kundē), atgādinot par filtra nomaiņu.
Atkarībā no darbmūža tiek parādīts šāds simbolu skaits:

Filtra darbmūža indikators (st)

2501 - 3000
2001 - 2500
1501 - 2000
1001 - 1500
501 - 1000
1 - 500

1. Izslēdziet ierīci un atvienojiet barošanas bloku vai
tīkla spraudni no kontaktligzdas un ierīces.

Attēls J

2. Atveriet abus filtru vākus aiz roktura ar rievu un no-
ņemiet tos ar abām rokām.

Attēls B
Attēls C

3. Izvelciet filtrus no korpusa aiz mēlītēm.

Attēls D

4. Izpakojiet jaunos filtrus.

Attēls E

5. Ievietojiet neizpakotos filtrus.

Attēls F

6. Ievietojiet filtru vākus.

Attēls G

7. Pievienojiet barošanas bloku ierīcei un kontaktligz­dai.

8. Ieslēgt ierīci.
a Lai atiestatītu filtru (atiestatīšana), turiet nospies-

tu simbolu 3 sekundes.

Attēls K

Palīdzība traucējumu gadījumā

Traucējumu cēloņi bieži vien ir vienkārši un tos ar turpmākā pārskata palīdzību var novērst pašu spēkiem. Šaubu vai
nenorādītu traucējumu gadījumā, lūdzu, vērsieties autorizētā klientu servisā.

Kļūda Cēlonis Novēršana
Ierīci nav iespējams

ieslēgt

Displejs mirgo un ierīce
nedarbojas

Gaisa plūsma ir samazi­nāta

Smakas novēršana ne­efektīva

Slikta gaisa kvalitāte Pārāk zems ventilatora ātrums  Palieliniet ventilatora ātrumu, sk. nodaļu

Nav elektriskā sprieguma  Pārbaudīt kontaktligzdu un strāvas pade-

Barošanas bloks bojāts  Sazinieties ar klientu apkalpošanas centru,

Ierīce bojāta  Sazinieties ar klientu apkalpošanas centru.
Filtra vāks nav pareizi uzstādīts  Pareizi ievietojiet filtra vāku, pārliecinoties,

Filtrs aizsērējis  Nomainiet filtru, sk. nodaļu Filtra maiņa.
Filtrs nav izpakots  Izpakojiet filtru, sk. nodaļu Ekspluatācijas

Pārāk zems

Gaisa izvade ir bloķēta  Izņemiet svešķermeņus.
Slikta apkārtējā gaisa kvalitāte  Atveriet logus, lai uzlabotu ventilāciju.
Filtrs ir nolietots vai lietots pārāk ilgi  filtra maiņa.
Pārāk zems ventilatora ātrums  Palieliniet ventilatora ātrumu, sk. nodaļu

Caurvējš  Aizv

AF 30: telpas platība pārsniedz 30 m²  Ievērojiet maksimālo telpas platību.
AF 50: telpas platība pārsniedz 50 m²  Ievērojiet maksimālo telpas platību.
Ierīces gaisa spraugas ir bloķētas  Ievērojiet nepieciešamos attālumus no ierī-

Filtrs nav izpakots  Izpakojiet filtru, sk. nodaļu Ekspluatācijas

Filtrs ir aizsērējis vai netīrs.  Nomainiet filtru, sk. nodaļu Filtra maiņa.

ventilatora ātrums  Palieliniet ventilatora ātrumu, sk. nodaļu

ves drošinātāju.

 Ievietojiet barošanas bloka spraudni citā

kontaktligzdā.

lai nomainītu barošanas bloku.

ka filtri ir pareizi ievietoti.

uzsākšana.

Ventilatora ātruma iestatīšana.

Ventilatora ātruma iestatīšana.

Ventilatora ātruma iestatīšana.

eriet logus un durvis, kamēr ierīce dar-

bojas.

ces.

 Nenovietojiet neko uz ierīces.

uzsākšana.

Latviešu 65

Tehniskie dati

AF 30 AF 50

Strāvas pieslēgums

Tīkla spriegums V DC24V 220-240
Fāze ~ 1 1
Tīkla frekvence Hz 50-60 50-60
Nominālā jauda W 36 50
Gaidstāve W < 0,5 < 0,5

Ierīces veiktspējas dati

Maksimālā gaisa plūsma m
Darba virsma m
Filtrēšanas efektivitāte ar

0,3 μm
Maksimālais filtra dar-

bmūžs (atkarībā no vides)
Vent ilācijas līmeņi55

Izmēri un svars

Svars kg 5,8 7,7
Garums x platums x

augstums

Vides nosacījumi

Vides temperatūra °C -10 °C -

Aprēķinātās vērtības saskaņā ar EN 60335-2-69

Trokšņa spiediena līmenis dB(A) 26-51 29-53
* Ar griestu augstumu 3 m un 3 gaisa apmaiņām stundā

Paturētas tiesības uz tehniskajām izmaiņām.

3

/h 320 520

2

* 30 * 50
99,95% 99,95%

h 3000 3000

mm 260x260

x480

+40 °C

290x290
x560

-10 °C ­+40 °C

Turinys

Bendrosios nuorodos .......................................... 66

Saugos nurodymai .............................................. 66

Numatytasis naudojimas ..................................... 66

Aplinkos apsauga ................................................ 67

Priedai ir atsarginės dalys ................................... 67

Komplektacija ...................................................... 67

Garantija.............................................................. 67

Prietaiso aprašymas ............................................ 67

Pirmojo eksploatavimo pradžia ........................... 67

Valdymas............................................................. 68

Gabenimas ir sandėliavimas ............................... 69

Techninė priežiūra ir eksploatacinės parengties

užtikrinimas ......................................................... 69

Pagalba trikčių atveju .......................................... 69

Techniniai duomenys ........................................... 70

Bendrosios nuorodos

Prieš pradėdamas naudoti įsigytą įren-
ginį, perskaitykite šią originalią instruk­ciją ir skyrių dėl saugos nurodymų.

Išsaugokite originalią naudojimo instrukciją, kad galėtu-
mėte vėliau ja pasinaudoti arba perduoti kitam savinin­kui.

Laikykitės jų.

Saugos nurodymai

Rizikos lygiai

 PAVOJUS

● Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sun-

kius kūno sužalojimus ar mirtį.

몇 ĮSPĖJIMAS

● Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius

kūno sužalojimus ar mirtį.

몇 ATSARGIAI

● Nurodo galimą pavojų, galintį sukelti lengvus sužalo-

jimus.

DĖMESIO

● Nuoroda dėl galimo pavojaus, galinčio sukelti materi-

alinius nuostolius.

Bendrosios saugos nuorodos

 PAVOJUS ● Prietaisą junkite tik su kintamo-

sios srovės maitinimo tinklu. Įtampa, nurodyta prietaiso
modelio lentelėje, turi sutapti su elektros srovės šaltinio
įtampa. ● Niekada nelieskite tinklo kištuko arba maitini-
mo lizdo drėgnomis rankomis. ● Uždusimo pavojus Pa­kuotės plėvelę saugokite nuo vaikų. ● Draudžiama
naudoti prietaisą sprogioje aplinkoje.

몇 ĮSPĖJIMAS ● Fizinę, sensorinę ar dvasinę

negalią bei nepakankamai patirties ar žinių turintys as­menys gali naudoti šį įrenginį tik prižiūrimi kitų asmenų
arba išmokyti, kaip saugiai naudoti įrenginį ir supratę iš
to kylančius pavojus. ● Vaikai nuo 8 metų gali naudoti
įrenginį, jeigu buvo išmokyti naudojimo už saugumą at­sakingo asmens ir yra prižiūrimu ir jeigu supranta nau­dojant galinčius kilti pavojus. ● Vaikams neturi būti
leidžiama žaisti su įrenginiu. ● Prižiūrėkite vaikus ir už­tikrinkite, kad jie nežaistų su įrenginiu. ● vaikams valyti
ir atlikti techninės priežiūros darbus tik prižiūrimi. ● Prieš
kiekvieną naudojimą patikrinkite, ar nepažeistas įjungi­mo į tinklą kabelis ir tinklo kištukas. Nenaudokite įrengi­nio su pažeistu maitinimo kabeliu. Pažeistą ma
kabelį nedelsdami pakeiskite įgaliotoje klientų aptarna­vimo tarnyboje / elektros prietaisų remonto dirbtuvėse.

● Kiekvieną kartą prieš valydami prietaisą arba atlikda-
mi techninės priežiūros darbus išjunkite prietaisą ir iš­traukite tinklo kištuką.

itinimo

몇 ATSARGIAI ● Netraukite tinklo kištuko iš liz-

do už maitinimo laido. ● Remonto darbus, atsarginių
dalių montavimo ir elektrinių dalių tvarkymo darbus turi
atlikti įgaliota klientų aptarnavimo tarnyba. ● Oro įleidi-
mo ir išleidimo angos neturi būti uždengiamos. ● Po kie-
kvieno naudojimo prietaisą išjunkite ir ištraukite tinklo
kištuką. ● Nestatykite prietaiso greta šilumos šaltinių.

● Šis prietaisas nepakeičia nustatytus reikalavimus ati-
tinkančios ventiliacijos. ● Įrenginiui reikalingas lygus,
tvirtas pagrindas. ● Leidžiama naudoti tik gamintojo pa­tvirtintus priedus ir atsargines dalis. Naudokite tik origi­nalius priedus ir originalas atsargines dalis – taip
užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių.

● Prietaiso nenaudokite drėgnoje aplinkoje ar patalpo-
se, kuriose nusistovi aukšta aplinkos temperatūra, pvz.,
vonios patalpoje.

Numatytasis naudojimas

Atsižvelgdami į šioje naudojimo instrukcijoje pateiktus
aprašymus ir saugumo nurodymus prietaisą naudokite
kaip oro grynintuvas.

● Šis prietaisas skirtas naudoti kaip oro grynintuvas.

66 Lietuviškai

● Šis prietaisas skirtas privačiam ir pramoniniam nau-

dojimui.

● Šis prietaisas skirtas naudoti tik vidaus patalpose.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pa­kuotės atliekas prašome šalinti laikantis aplinkos
apsaugos teisės aktų reikalavimų.
Elektros ir elektroniniuose prietaisuose būna ver­tingų perdirbamųjų medžiagų ir dažnai, pvz., gal­vaninių elementų, akumuliatorių sudedamųjų

dalių, arba alyvos, kurias netinkamai naudojant
arba jas šalinant ne pagal reikalavimus gali kilti pavojus
žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eks­ploatuoti prietaisą šios sudedamosios dalys yra būtinos.
Šiuo simboliu pažymėtus prietaisus draudžiama šalinti
su buitinėmis atliekomis.

Nuorodos dėl sudedamųjų medžiagų (REACH)

Naujausią informaciją apie sudedamąsias medžiagas
rasite: www.kaercher.de/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines
dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir
be trikčių.
Informaciją apie priedus ir atsargines dalis rasite svetai­nėje www.kaercher.com.

Komplektacija

Įrenginio tiekiamo komplekto sudėtis parodyta ant pa­kuotės. Išpakavę patikrinkite, ar yra visos įrenginio de­talės. Jei trūksta priedų arba yra transportavimo
pažeidimų, praneškite apie tai pardavėjui.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu­statytos garantijos sąlygos. Galimus prietaiso gedimus
garantijos galiojimo laikotarpiu pašalinsime nemoka­mai, jei tokių gedimų priežastis buvo netinkamos me­džiagos ar gamybos klaidos. Dėl garantinių gedimų
šalinimo kreipkitės į savo pardavėją arba artimiausią kli­entų aptarnavimo tarnybą pateikdami pirkimą patvirti­nantį kasos kvitą.
(Adresą rasite kitoje pusėje)

Prietaiso aprašymas

Paveikslai pateikti grafikų puslapyje.

Paveikslas A

1 Valdymo mygtukai
2 Rodytuvas
3 Valdymo mygtukas Prietaiso įjungimas / išjungimas
4 Ventiliatoriaus sūkių dažnio valdymo mygtukas
5 Valdymo mygtukas / Rodytuvo rodmuo Automatinis

režimas Įjungta / išjungta

6 Valdymo mygtukas Ekologinio režimo įjungimas /

išjungimas

7 Valdymo mygtukas / Rodytuvo rodmuo Miego būse-

na Įjungta / išjungta

8 Valdymo mygtukas / Rodytuvo rodmuo Funkcijos

blokavimas

9 Valdymo mygtukas / Rodytuvo rodmuo Laikmatis

10 Filtro nustatymo į pradinę padėtį valdymo mygtukas

11 Temperatūros rodytuvo rodmuo °C
12 Būsenos rodytuvo rodmens pateikimo įjungimas /

išjungimas

13 Ventiliatoriaus sūkių dažnio rodytuvo rodmuo
14 Oro kokybės kietųjų dalelių (PM) 2,5 indekso rody-

tuvo rodmuo (skaitmeninis / spalvotas rodmuo)

15 Santykinės oro drėgmės rodytuvo rodmuo
16 Filtro eksploatavimo trukmės rodytuvo rodmuo
17 Oro kokybės jutiklis
18 Prijungimo maitinimo blokas AF 30
19 Prijungimo kabelis AF50
20 Kreipiamieji ratukai AF50 (4×)
21 Filtro gaubtelis
22 Filtras
23 Maitinimo tinklo adapteris AF30

Pastaba

Funkcijų nustatymus galima atlikti tik valdymo mygtu­kais, o ne ekrano rodmenimis.

Pirmojo eksploatavimo pradžia

Prieš pradedant eksploatuojant pirmą kartą, reikia išpa­kuoti į prietaisą jau įdėtus smulkiuosius filtrus.

1. Atidarykite abu filtro dangtelius įleistinėje rankenoje
ir nuimkite juos abiem rankomis.

Paveikslas B
Paveikslas C

2. Išimkite supakuotus filtrus iš korpuso už liežuvėlių.

Paveikslas D

3. Išpakuokite filtrus.

Paveikslas E

4. Įdėkite išpakuotus filtrus.

Paveikslas F

5. Filtro dangtelius suimkite abiem rankomis.

Paveikslas G

6. Pastatykite prietaisą ant lygaus paviršiaus. Užtikrin­kite, kad iš abiejų pusių būtų išlaikytas 0,30 m atstu­mas.

Paveikslas H

7. Užtikrinkite, kad tiekiamo oro ir oro išleidimo angos
nebūtų uždengtos.

Pastaba

Nestatykite prietaiso ant karštų paviršių arba netoli šil­dymo įrenginių.
Užtikrinkite, kad į prietaisą nepatektų jokie skysčiai ar
svetimkūniai (pvz., metaliniai daiktai).

8. AF 30: Įkiškite maitinimo bloko kištuką į prietaisą.
Maitinimo bloko kištuką įkiškite į kištukinį lizdą
AF 50: Prietaiso kištuką įkiškite į kištukinį lizdą.

Paveikslas I

Prietaisas paruoštas naudojimui

Pastaba

Rekomenduojame pirmą kartą leisti prietaisui veikti visą
naktį, kad būtų užtikrintas jūsų patalpos pagrindinis va­lymas.

Pastaba

Filtro eksploatavimo trukmės lentelė su valandų simbo­liais, žr. skyrių Filtro keitimas.

.

Lietuviškai 67

Valdymas

Prietaiso įjungimas / išjungimas

1. Norėdami įjungti prietaisą: Paspauskite prietaiso
įjungimo / išjungimo mygtuką.

Paveikslas I

Prietaisas įjungiamas automatiškai.

Pastaba

Įjungus prietaisą valdymo pulto ekranai ir mygtukai
trumpam ima šviesti. Įmontuotasis oro kokybės jutiklis
automatiškai matuoja oro kokybę patalpoje.

2. Jeigu būtina, valdymo mygtukais galima nustatyti,
pvz., šias funkcijas:

 Ventiliatoriaus sūkių dažnį
 Automatinį režimą
 Ekologinis režimas
 Miego būseną
 Valdymo pulto blokavimas
 Laikmatis
 Filtro nustatymas į pradinę padėtį

3. Jeigu norite prietaisą išjungti: Paspauskite prietaiso
įjungimo / išjungimo jungiklį.

Valdymo pulto rodytuvai ir mygtukai nustoja švietę.
Prietaisas išjungtas.

Ventiliatoriaus sūkių dažnio nustatymas

Atsižvelgiant į oro kokybę, rankiniu būdu galima nusta­tyti 1, 2, 3, 4 arba 5 ventiliatoriaus sūkių dažnį. Jeigu oro
kokybė prasta, pvz., norint pašalinti dū

urėtų veikti didžiausiu sūkių dažniu (5 lygis) 15-20

rius t
minučių.

Pastaba

Kad oras būtų veiksmingai valomas, įjungę oro valytuvą
langus ir duris laikykite uždarytus,

Simbolis Ventiliatoriaus sūkių dažnio valdymo mygtu­kas:

● Keletą kartų paspauskite ventiliatoriaus sūkių daž­nio reguliavimo mygtuką, kol ventiliatorius ims veikti
norimu sūkių dažniu.

Pasirinkto ventiliatoriaus sūkių dažnio rodmuo patei­kiamas valdymo pulte.

Pastaba

Pasirinkus ventiliatoriaus sūkių dažnį rankiniu būdu, pa­sirinkto sūkių dažnio rodmuo rodytuve pateikiamas ro­domas 3 sekundes, o po to rodytuve vėl pateikiamos KD
2,5 indekso vertės.

Jeigu pasirenkamas automatinis režimas, atsižvelgiant
į oro kokybę grynintuvas nustato atitinkamą ventiliato­riaus sūkių dažnio lygį (1, 2, 3, 4, 5 lygis).
Pvz., jeigu oro kokybė prasta, automatiškai pasirenka­mas didesnis ventiliatoriaus sūkių dažnis.
Simbolis Automatinio režimo valdymo mygtukas ir rody­tuvo rod

Automatinio režimo nustatymas

muo:

mus, ventiliato-

Ekologinio režimo / energijos taupymo funkcijos

Energijos taupymo režimo įjungimas / išjungimas

Simbolis Ekologinio režimo / energijos taupymo režimo
valdymo mygtukas ir rodytuvo rodmuo

Prietaisas veikia darbo režimu:

● Paspauskite ECO režimo valdymo mygtuką.
Prietaisas persijungia veikti energijos taupymo reži­mu, o rodytuvas nustoja švietęs.

Prietaisas veikia energijos taupymo režimu:

● Paspauskite ECO režimo valdymo mygtuką.
Prietaisas persijungia veikti darbo režimu, rodytuvas
ima šviesti.

Pasirinkus miego būseną ventiliatorius veikia mažiausiu
sūkių dažniu, todėl veikia labai tyliai.

● Paspauskite miego būsenos valdymo mygtuką. Įjun­giama arba išjungiama miego būsena.

Simbolis „Valdymo mygtukas“ ir rodytuvo rodmuo „Mie­go būsena“:

Pastaba

Paspaudus miego būsenos valdymo mygtuką, visi rody­tuvo simboliai (išskyrus miego būsenos) nustoja švietę.
Praėjus 10 sekundžių, miego būsenos valdymo mygtu­kas taip pat nustoja švietęs.
Norėdami atšaukti miego būseną paspauskite bet kurį
valdymo mygtuką (išskyrus įjungimo / išjungimo mygtu­ką).

Valdymo pulto blokavimas / blokavimo

Valdymo pultą galima blokuoti kad vaikai ar naminiai gy­vūnai netyč
Ikona Blokavimo mygtuko ir rodytuvo rodmens blokavi­mas valdymo pulte:

● Blokavimas: Spauskite mygtuką 3 sekundes.

● Blokavimo panaikinimas: 3 sekundes spauskite blo-

Laikmatį galima nustatyti atsižvelgiant į pageidaujamą
veikimo trukmę (ne ilgiau kaip 12 val.). Pasibaigus nu­statytai trukmei prietaisas išsijungia automatiškai. Ven­tiliatoriaus sūkių dažnį galima keisti bet kada.
Simbolis Laikmačio valdymo mygtukas ir rodytuvo ro­dmuo:

ia nepakeistų nu

kavimo mygtuką.

įjungimas

Miego būsenos nustatymas

panaikinimas

statymų.

Laikmačio nustatymas

 Paspauskite automatinio režimo valdymo mygtuką

Aut

omatinis režimas įjungiamas arba išjungiamas.

.

 Įjungimas: Keletą kartų paspauskite laikmačio val-

68 Lietuviškai

dymo mygtuką, kol bus bus nustatyta norima veiki-

mo trukmė. Rodytuve pateikiamas nustatytos
veikimo trukmės rodmuo.

 Išjungimas: Laikmačio valdymo mygtuką spauskite

tol, kol rodytuve bus pateiktas „0“ rodmuo.
Jeigu pasirenkamas „0“, laikmačio funkcija atšau­kiama.

Pakeitus filtrą jį nustatykite į pradinę padėtį

Pasibaigus filtrų veikimo trukmei, filtrai turi būti pakeičia-
mi. Išsami informacija pateikta Filtro keitimas.
Filtro nustatymo į pradinę padėtį mygtuko simbolis:

PM 2,5 oro kokybės rodytuvas

Rodytuve pateikiamas smulkiųjų dulkių (PM 2,5) kon­centracijos skaitinės išraiškos rodmuo (µg/m³ viene­tais). Be to, spalvinis indeksas signalizuoja apie oro
kokybę:

PM 2,5 Oro kokybė Spalva

0- 60 Tinkama Mėlyna
61–120 Vidutinė Geltona
>120 Netinkama Raudona

Gabenimas ir sandėliavimas

몇 ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus
Laikydami ir transportuodami prietaisą atsižvelkite į jo
svorį.

Prietaisą sandėliuokite tik sausose vidinėse patalpose.

Techninė priežiūra ir

eksploatacinės parengties

užtikrinimas

Valymas

 PAVOJUS

Elektros smūgio keliamas pavojus gyvybei

Skysčiais gali tekėti elektros srovė, todėl srovė gali sun­kiai sužaloti arba pražudyti.
Prieš valymą ir techninę priežiūrą visada atjunkite mai­tinimo bloką nuo elektros lizdo.
Prietaisą arba maitinimo bloką draudžiama nardinti į
vandenį.
Prietaisą arba maitinimo bloką draudžiama valyti drė-
gnuoju būdu.

1. Išjunkite prietaisą.

2. Maitinimo bloką atjunkite nuo kištukinės dėžutės.

Trikti s Priežastis Šalinimas
Prietaiso nepavyksta

įjungti

Rodytuvas mirksi ir prie­taisas neįsijungia

Nėra elektros įtampos  Patikrinkite maitinimo kištuką ir elektros

Defektinis maitinimo blokas  Kreipkitės į klientų aptarnavimo tarnybą

Prietaisas sugedęs  Susisiekite su klientų aptarnavimo tarnyba.
Netinkamai įstatytas filtro dangtelis  Tinkamai įstatykite filtro dangtelį ir patikrin-

3. Prietaisą valykite minkšta, sausa šluoste. Nenaudo­kite abrazyvinių ar ėsdinančių valymo priemonių.

Filtrą reikėtų keisti ne vėliau kaip po 2 500-3 000 darbo
valandų. Jeigu prietaisas veikdamas skleidžia stipresnį
garsą, iš prietaiso (filtro) sklinda nemalonus kvapas ar­ba filtras yra akivaizdžiai užterštas, tada filtrą galima
keisti anksčiau. Jeigu filtro veikimo trukmė trumpesnė
kaip 150 valandų, rodytuve mirksi simbolis (mirksi 2 kar­tus per sekundę), signalizuojantis, kad būtina pakeisti
filtrą.
Atsižvelgiant į eksploatacijos trukmę rodomas šis sim­bolių skaičius:

Filtro eksploatavimo trukmės rodytuvas (val.)

2501–3000
2001–2500
1501–2000
1001–1500
501–1000
1–500

1. Išjunkite prietaisą ir ištraukite maitinimo bloką ar

itinimo tinklo kištuką iš kištukinės dėžutės ir prie-

ma
taiso.

Paveikslas J

2. Atidarykite abu filtro dangtelius įleistinėje rankenoje
ir nuimkite juos abiem rankomis.

Paveikslas B
Paveikslas C

3. Išimkite filtrus iš korpuso už liežuvėlių.

Paveikslas D

4. Išpakuokite naujus filtrus.

Paveikslas E

5. Įdėkite išpakuotus filtrus.

Paveikslas F

6. Įstatykite filtro dangtelius.

Paveikslas G

7. Prijunkite maitinimo bloką prie prietaiso ir kištukinės
dėžutės.

8. Įjunkite prietaisą.

orėdami iš naujo nustatyti filtrą (nustatyti į pradi-

aN

nę padėtį), paspauskite simbolį Spauskite
3 sekundes.

Paveikslas K

Pagalba trikčių atveju

Gedimų priežastys dažnai yra paprastos, kurias nesun­kiai pašalinsite pasinaudoję šia apžvalga. Kilus abejo­nių arba atsiradus čia nenurodytų gedimų, kreipkitės į
įgaliotą klientų aptarnavimo tarnybą.

saugiklį.

 Maitinimo bloko kištuką įkiškite į kitą kištu-

kinę dėžutę.

kad pakeistų maitini

kite, kad filtrai yra tinkamai įstatyti.

Filtro keitimas

mo bloką.

ba

,

Lietuviškai 69

Trikti s Priežastis Šalinimas
Sumažėjęs oro srautas Užsikimšo filtras  Pakeiskite filtrą, žr. skyrių Filtro keitimas.

Filtras neišpakuotas  Išpakuokite filtrą, žr. skyrių Pirmojo eksplo-

Per mažas ventiliatoriaus sūkių dažnis  Padidinkite ventiliatoriaus sūkių dažnį, žr.

Oro išleidimo anga užblokuota  Pašalinkite svetimkūnius.

Kvapų šalinimas ne-

ingas

ksm

vei

Oro kokybė neatitinka
reikalavimų

Prastos kokybės aplinkos oras  Atidarykite langus, kad pagerintumėte vė-

Filtras sunaudotas arba naudojamas per
ilgai

Per mažas ventiliatoriaus sūkių dažnis  Padidinkite ventiliatoriaus sūkių dažnį, žr.

Per mažas ventiliatoriaus sūkių dažnis  Padidinkite ventiliatoriaus sūkių dažnį, žr.

Skersvėjis  Prietaisui veikiant uždarykite langus ir du-

AF 30: Patalpos dydis gerokai viršija 30 m²  Atsižvelkite į didžiausią patalpos dydį.
AF 50: Patalpos dydis gerokai viršija 50 m²  Atsižvelkite į didžiausią patalpos dydį.
Užsikimšusios prietaiso oro angos  Laikykitės reikiamų atstumų nuo prie

Filtras neišpakuotas  Išpakuokite filtrą, žr. skyrių Pirmojo eksplo-

Filtras užsikimšęs arba užterštas.  Pakeiskite filtrą, žr. skyrių Filtro keitimas.

Techniniai duomenys

AF 30 AF 50

Elektros jungtis

Tinklo įtampa V DC24V 220-240
Fazė ~1 1
Tinklo dažnis Hz 50-60 50-60
Var dinė galia W 36 50
Budėjimas W < 0,5 < 0,5

Įrenginio galios duomenys

Didžiausias oro srautas m
Naudingas paviršius m
Filtro veiksmingumas, jei-

gu taikoma 0,3μm
Ilgiausia filtro eksploatavi-

mo trukmė (atsižvelgiant į
aplinką)

Vėdinimo lygiai 5 5

Matmenys ir svoriai

Svoris kg 5,8 7,7
Ilgis x plotis x aukštis mm 260x260

Aplinkos sąlygos

Aplinkos temperatūra °C -10 °C -

Nustatyta vertė pagal EN 60335-2-69

Triukšmo lygis dB(A) 26-51 29-53

3

/h 320 520

2

* 30 * 50
99,95% 99,95%

h 3000 3000

x480

+40 °C

290x290
x560

-10 °C ­+40 °C

* Jeigu aukštis iki lubų ne didesnis kaip 3 m ir oras per
valandą pakeičiamas 3 kartus
Pasiliekame teisę daryti techninius pakeitimus.

Ogólne wskazówki .............................................. 70

Wskazówki dotyczące bezpieczeństwa .............. 71

Zastosowanie zgodne z przeznaczeniem ........... 71

Ochrona środowiska ........................................... 71

Akcesoria i części zamienne ............................... 71

Zakres dostawy ................................................... 71

Gwarancja ........................................................... 71

Opis urządzenia .................................................. 71

Pierwsze uruchomienie ....................................... 72

Obsługa............................................................... 72

Transport i składowanie ...................................... 73

Czyszczenie i konserwacja ................................. 73

Usuwanie usterek................................................ 74

Dane techniczne ................................................. 75

atavimo pradžia.

skyrių Ventiliatoriaus sūkių dažnio nustaty-
mas.

dinimą.

 Filtro pakeitimas.

skyrių Ventiliatoriaus sūkių dažnio nustaty-
mas.

skyrių Ventiliatoriaus sūkių dažnio nustaty-
mas.

ris.

 Ant prietaiso nieko nedėkite.

atavimo pradžia.

Spis treści

Ogólne wskazówki

Przed rozpoczęciem użytkowania urzą-
dzenia należy przeczytać oryginalną in­strukcję i rozdział poświęcony zasadom
bezpieczeństwa. Postępować zgodnie
z podanymi instrukcjami.
Oryginalną instrukcję obsługi przecho­wać do późniejszego wykorzystania lub
dla kolejnego właściciela.

ta

iso.

70 Polski

Wskazówki dotyczące

bezpieczeństwa

Stopnie zagrożenia

 NIEBEZPIECZEŃSTWO

● Wskazówka dot. bezpośredniego zagrożenia, prowa-

dzącego do ciężkich obrażeń ciała lub do śmierci.

몇 OSTRZEŻENIE

● Wskazówka dot. możliwie niebezpiecznej sytuacji,

mogącej prowadzić do ciężkich obrażeń ciała lub
śmierci.

몇 OSTROŻNIE

● Wskazówka dot. możliwie niebezpiecznej sytuacji,

która może prowadzić do lekkich zranień.

UWAGA

● Wskazówka dot. możliwie niebezpiecznej sytuacji,

która może prowadzić do szkód materialnych.

Ogólne zasady bezpieczeństwa

 NIEBEZPIECZEŃSTWO ● Urządzenie

podłączać tylko do prądu zmiennego. Napięcie podane
na tabliczce znamionowej musi się zgadzać z napię-
ciem źródła prądu. ● Nigdy nie dotykać wtyczki siecio­wej ani gniazdka wilgotnymi rękoma.

● Niebezpieczeństwo uduszenia. Opakowania fo
należy przechowywać z
szarach zagrożonych wybuchem jest zabroniona.

몇 OSTRZEŻENIE ● Urządzenie może być ob-

sługiwane przez osoby o ograniczonych możliwościach
fizycznych, sensorycznych lub mentalnych albo takie,
którym brakuje doświadczenia i wiedzy na temat jego
używania, tylko jeżeli są one nadzorowane lub otrzyma­ły wskazówki na temat bezpiecznego użytkowania urzą­dzenia i rozumieją wynikające z tego zagrożenia.

● Dzieci w wieku powyżej 8 lat mogą korzystać z urzą-
dzenia, gdy są one nadzorowane przez osobę odpowie­dzialną za ich bezpieczeństwo lub otrzymały od niej
wskazówki na temat użytkowania urządzenia i zrozu­miały wynikające z tego zagrożenia. ● Dzieci nie mogą
bawić się urządzeniem. ● Należy pilnować dzieci,
upewnić się, iż n
mogą przeprowadzać czyszczenie i konserwację tylko
pod nadzorem osoby dorosłej. ● Przed każdym uży-
ciem sprawdzić, czy przewód zasilający z wtyczką nie
są uszkodzone. Nie uruchamiać urządzenia z uszko­dzonym przewodem zasilającym. W przypadku uszko­dzenia przewodu zasilającego niezwłocznie zlecić jego
wymianę przez autoryzowany serwis/wykwalifikowane­go elektryka. ● Przed rozpoczęciem jakichkolwiek prac
serwisowych lub konserwacyjnych należy wyłączyć
urządzenie i wyjąć wtyczkę sieciową.

dala od dzieci. ● Praca w ob-

ie bawią się o

ne urządzeniem. ● Dzieci

liowe

aby

몇 OSTROŻNIE ● Wyjmując wtyczkę z gniazda

sieciowego nie ciągnąć za kabel. ● Wykonywanie prac
naprawczych i prac przy elementach elektrycznych oraz
montaż części zamiennych zlecać wyłącznie autoryzo­wanemu serwisowi. ● Wlotu i wylotu powietrza nie wol­no zasłaniać. ● Po każdym użyciu należy wyłączyć
urządzenie i wyjąć wtyczkę sieciową. ● Nie ustawiać
urządzenia w pobliżu źródła ciepła. ● Urządzenie nie
zastępuje odpowiedniego wietrzenia. ● Używać urzą­dzenia na równym, stabilnym podłożu. ● Stosować wy-
łącznie akcesoria i części zamienne dopuszczone przez

centa. Oryginalne akcesoria i części zamienne

produ
gwarantują niezawodną i bezawaryjną pracę urządze­nia. ● Nie należy korzystać z urządzenia w wilgotnym

otoczeniu bądź pomieszczeniach o wysokich tempera­turach otoczenia, np. w łazience.

Zastosowanie zgodne z

przeznaczeniem

Urządzenie stosować wyłącznie zgodnie z opisami za­wartymi w niniejszej instrukcji obsługi oraz wskazówka­mi bezpieczeństwa dotyczącymi oczyszczacza
powietrza.

● Urządzenie jest przeznaczone do użytku jako
oczyszczacz powietrza.

● Urządzenie jest przeznaczone do zastosowań pry­watnych i komercyjnych.

● Urządzenie jest przeznaczone do użytku wyłącznie
w pomieszczeniach.

Ochrona środowiska

Materiały, z których wykonano opakowania, na­dają się do recyklingu. Opakowania poddać utyli­zacji przyjaznej dla środowiska naturalnego.
Elektryczne i elektroniczne urządzenia zawierają
cenne surowce wtórne, a często również takie
części składowe jak baterie, akumulatory lub olej,

które w razie niewłaściwej obsługi lub nieprawi­dłowej utylizacji mogą stanowić potencjalne zagrożenie
dla zdrowia ludzkiego i środowiska naturalnego. Jednak
te części składowe są niezbędne do prawidłowej pracy
urządzenia. Urządzeń oznaczonych tym symbolem nie
można wyrzucać do odpadów z gospodarstw domo­wych.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników można zna­leźć na stronie: www.kaercher.de/REACH

Akcesoria i części zamienne

Należy stosować tylko oryginalne akcesoria i części za­mienne, ponieważ gwarantują one bezpieczną i beza­waryjną pracę urządzenia.
Informacje dotyczące akcesoriów i części zamiennych
można znaleźć na stronie www.kaercher.com.

Zakres dostawy

Zakres dostawy urządzenia jest przedstawiony na opa­kowaniu. Podczas rozpakowywania urządzenia należy
sprawdzić, czy w opakowaniu znajdują się wszystkie
elementy. W przypadku stwierdzenia braków w akceso­riach lub szkód powstałych w transporcie należy zwró-
cić się do dystrybutora.

Gwarancja

W każdym kraju obowiązują warunki gwarancji określo-
ne przez dystrybutora urządzeń Kärcher. Ewentualne
usterki urządzenia usuwane są w okresie gwarancji
bezpłatnie, o ile spowodowane są błędem materiało­wym lub produkcyjnym. W sprawach napraw gwaran­cyjnych prosimy kierować się z dowodem zakupu do
dystrybutora lub do autoryzowanego punktu serwisowe­go.
(Adres znajduje się na odwrocie)

Opis urządzenia

Ilustracje patrz strona z grafikami.

Rysunek A

1 Przyciski obsługowe
2 Pole wyświetlacza

Polski 71

3 Przycisk obsługowy Urządzenie wł./wył.
4 Przycisk obsługowy Stopień pracy wentylatora
5 Przycisk obsługowy / wskazanie na wyświetlaczu

Tryb automatyczny wł./wył.

6 Przycisk obsługowy Tryb ECO wł./ wył.
7 Przycisk obsługowy / wskazanie na wyświetlaczu

Tryb uśpienia wł./ wył.

8 Przycisk obsługowy / wskazanie na wyświetlaczu

Blokada funkcji

9 Przycisk obsługowy / wskazanie na wyświetlaczu

Timer

10 Przycisk obsługowy Reset filtra
11 Wskazanie temperatury w °C
12 Wskazanie statusu sterowanego czasem urucho-

mienia/ wyłączenia

13 Wskazanie stopnia pracy wentylatora
14 Wskazanie jakości powietrza wskaźnik PM 2,5

(wskazanie liczbowe/barwne)

15 Wskazanie względnej wilgotności powietrza
16 Wskazanie okresu użytkowania filtra
17 Czujnik jakości powietrza
18 Zasilacz przyłączeniowy AF 30
19 Kabel przyłączeniowy AF50
20 Kółka skrętne AF50 (4x)
21 Pokrywa filtra
22 Filtr
23 Adapter sieciowy AF30

Wskazówka

Ustawienia funkcji są możliwe tylko za pomocą przyci­sków obsługowych, a nie za pomocą wskazań wyświe-
tlacza.

Pierwsze uruchomienie

Przed pierwszym uruchomieniem należy rozpakować
zastosowany już urządzeniu filtr dokładny.

1. Otworzyć obydwie pokrywy filtrów trzymając za
uchwyt i zdjąć je obiema rękami.

Rysunek B
Rysunek C

2. Wyjąć zapakowane filtry z obudowy trzymając za
zaczepy.

Rysunek D

3. Rozpakować filtry.

Rysunek E

4. Włożyć rozpakowane filtry.

Rysunek F

5. Założyć pokrywy trzymając je dwiema rękami.

Rysunek G

6. Ustawić urządzenie na równej powierzchni. Należy
zwrócić uwagę na zachowanie odległości 0,30 m z
każdej strony.

Rysunek H

7. Upewnić się, że otwory wlotu i wylotu powietrza nie
są zablokowane.

Wskazówka

Nie stawiać urządzenia na gorących powierzchniach
lub w pobliżu ogrzewania.
Zapobiegać przedostaniu się cieczy i ciał obcych (np.
metalowych przedmiotów) do urządzenia.

8. AF 30: Podłączyć wtyczkę zasilacza do urządzenia.
Podłączyć wtyczkę sieciową zasilacza do gniazdka.
AF 50: Podłączyć wtyczkę sieciową urządzenia do
gniazdka.

Rysunek I

Urządzenie jest gotowe do pracy.

Wskazówka

Zalecamy, aby za pierwszym razem pozostawić urzą-
dzenie pracujące przez całą noc w celu gruntownego
oczyszczenia powietrza w pomieszczeniu.

Wskazówka

Tabela z danymi godzin wyświetlanych symboli długości
pracy filtra, patrz .

Obsługa

Włączanie / wyłączanie urządzenia

1. Aby włączyć urządzenie: nacisnąć przycisk włącza-
nia/wyłączania na urządzeniu.

Rysunek I

Urządzenie włącza się automatycznie.

Wskazówka

Po włączeniu na chwilę zapalają się wyświetlacze i
przyciski na pulpicie. Zintegrowany czujnik jakości po­wietrza automatycznie sprawdza jakość powietrza w
pomieszczeniu.

2. W razie potrzeby za pomocą przycisków obsługo-
wych można ustawić np. następujące funkcje:

 Stopień pracy wentylatora
 Tryb automatyczny
 Tryb ECO
 Tryb uśpienia
 Blokada pulpitu
 Timer
 Reset filtra

3. Aby wyłączyć urządzenie: Nacisnąć przycisk włącz/
wyłącz na urządzeniu.
Wskaźniki i przyciski na pulpicie gasną. Ur
jest wyłączone.

Ustawianie stopnia pracy wentylatora

W zależności od jakości powietrza, stopień pracy wen­tylatora może być ręcznie ustawiony na 1, 2, 3, 4 lub 5.
Jeśli jakość powietrza jest niska, na przykład w celu od­filtrowania dymu, wentylator powinien pracować z mak­symalną prędkością (poziom 5) przez 15 - 20 minut.

Wskazówka

Aby skutecznie oczyścić powietrze, okna i drzwi muszą
być zamknięte, gdy oczyszczacz powietrza jest włączo­ny,

Symbol Przycisk obsługowy do ustawiania stopnia pra­cy wentylatora:

● Naciskać przycisk obsługowy Stopień pracy wenty­latora do momentu ustawienia żądanego stopnia.

Na pulpicie wyświetlony zostaje wybrany stopień.

Wskazówka

W przypadku ręcznego wyboru stopnia pracy wentyla­tora, wybrany stopień jest pokazywany na wyświetlaczu

ządzenie

72 Polski

przez 3 sekundy, zanim wartości wskaźnika PM 2,5 zo­staną ponownie wyświetlone na wyświetlaczu.

Ustawianie trybu automatycznego

W trybie automatycznym oczyszczacz powietrza usta­wia odpowiedni stopień pracy wentylatora (stopień 1, 2,
3, 4, 5) w zależności od jakości powietrza.
Jeśli jakość powietrza jest niska, stopień pracy wentyla­tora jest automatycznie ustawiany na wyższy.
Symbol Przycisk obsługowy i wskaźnik trybu automa­tycznego na wyświetlaczu:

● Blokowanie: Naciskać przycisk przez 3 sekundy.

● Odblokowanie: Naciskać przycisk blokowania przez

3 sekundy.

Na timerze można ustawić żądany czas pracy (maks.
12 h). Po upływie ustawionego czasu urządzenie wyłą-
cza się automatycznie. Prędkość wentylatora można
zmienić w każdej chwili.
Symbol Przycisk obsługowy i wskaźnik wyświetlacza ti­mera:

Ustawianie timera

 Nacisnąć przycisk obsługowy Tryb auto. Tryb auto-

matyczny zostaje włączony lub wyłączony.

Ustawianie funkcji ECO / oszczędzania energii

Włączanie / wyłączanie trybu oszczędzania energii

Symbol Przycisk obsługowy i wskaźnik trybu ECO /
oszczędzania energii na wyświetlaczu

Urządzenie jest w trybie pracy:

● Naciskać przycisk obsługowy trybu ECO.
Urządzenie przełącza się na tryb oszczędzania
energii, a wyświetlacz zostaje wyłączony.

Urządzenie znajduje się w

● Naciskać przycisk obsługowy trybu ECO.

Urządzenie przełącza się na tryb pracy, wyświetlacz
włącza się.

W trybie uśpienia wentylator pracuje na najniższych ob­rotach i dlatego jest bardzo cichy.

● Nacisnąć przycisk obsługowy trybu uśpienia. Tryb

uśpienia zostaje włączony lub wyłączony.
Symbol Przycisk obsługowy i wskaźnik trybu uśpienia
na wyświetlaczu:

Wskazówka

Po naciśnięciu przycisku obsługowego trybu uśpienia
wszystkie symbole na wyświetlaczu (oprócz symbolu
trybu uśpienia) zostają wyłączone.
Po 10 sekundach przycisk obsługowy trybu uśpienia
również gaśnie.
Aby zamknąć tryb uśpienia, nacisnąć dowolny przycisk
obsługowy (z wyjątkiem przycisku włączania/wyłącza­nia).

Aby zapobiec przypadkowej zmianie ustawień, np.
przez dzieci lub zwierzęta domowe, pulpit można zablo­kować.
Symbol Blokowanie przycisku obsługowego i wskaźni-
ka wyświetlacza na pulpicie:

Ustawianie trybu uśpienia

Blokowanie / odblokowanie pulpitu

trybie oszczędzania energii:

 Włączanie: Naciskać przycisk obsługowy timera do

momentu, aż osiągnięty zostanie żądany czas pra­cy. Na wyświetlaczu pojawia się ustawiony czas pra­cy.

 Wyłączanie: Naciskać przycisk obsługowy Timer do

momentu, aż na wyświetlaczu pojawi się "0".
W przypadku ustawienia na "0", funkcja timera jest
anulowana.

Wykonywanie resetu filtra po jego wymianie

Po upływie okresu pracy filtra należy go wymienić. Wię-
cej informacji patrz rozdział Wymiana filtra
Symbol Przycisk obsług

Wskazanie wartości PM 2,5 jakości powietrza

Wyświetlacz pokazuje stężenie drobnego pyłu (PM 2,5)
liczbowo w µg/m³. Dodatkowo wskaźnik barwy dostar­cza informacji o jakości powietrza:

PM 2,5 Jakość powie-

0-60
61 - 120 Umiarkowana Żółty
>120 Zła Czerwony

owy resetowania filtra:

trza

Dobra

Kolor

Niebieski

Transport i składowanie

몇 OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia
Podczas transportu i składowania uwzględnić masę
urządzenia.

Urządzenie należy przechowywać tylko w suchych po­mieszczeniach.

Czyszczenie i konserwacja

Czyszczenie

 NIEBEZPIECZEŃSTWO

Zagrożenie życia w wyniku porażenia prądem elek­trycznym

Ciecze mogą przewodzić prąd elektryczny i w ten spo­sób spowodować poważne lub śmiertelne obrażenia.
Przed czyszczeniem i pracami konserwacyjnymi należy
zawsze odłączyć zasilacz od gniazdka.
Nigdy nie zanurzać urządzenia ani zasilacza w wodzie.
Nie wolno czyścić urządzenia ani zasilacza na mokro.

1. Wyłączyć urządzenie.

2. Odłączyć zasilacz od gniazdka.

Polski 73

3. Wyczyścić urządzenie miękką, suchą ściereczką.

Nie należy używać ściernych ani drażniących środ-

ków czyszczących.

Wymiana filtra

Filtr powinien być wymieniony najpóźniej po 2500 ­3000 godzin pracy. Jeżeli urządzenie staje się głośniej-
sze, z urządzenia (filtra) wydobywa się nieprzyjemny
zapach lub filtr jest widocznie zabrudzony, należy to zro­bić wcześniej. Jeżeli żywotność filtra jest krótsza niż
150 godzin, na wyświetlaczu miga symbol (częstotli-
wość migania 2x/sekundę), aby przypomnieć o koniecz­ności wymiany filtra.
W zależności od okresu użytkowania wyświetlana jest
następująca liczba symboli:

Wskazanie okresu pracy filtra (h)

2501 - 3000
2001 - 2500
1501 - 2000
1001 - 1500
501 - 1000
1 - 500

Błąd Przyczyna Sposób usunięcia
Nie można włączyć urzą-

dzenia

Wyświetlacz miga i urzą-
dzenie nie uruchamia się

Zmniejszony strumień
powietrza

Nieskuteczne usuwanie
zapachów

Zła jakość powietrza Zbyt niski stopień pracy wentylatora  Zwiększyć stopień pracy

Brak napięcia elektrycznego  Sprawdzić gniazdko i bezpiecznik w insta-

Uszkodzony zasilacz  Skontaktować się z działem obsługi klienta

Uszkodzone urządzenie  Skontaktować się z działem obsługi klien-

Nieprawidłowo założona pokrywa filtra  Prawidłowo założyć pokrywę filtra, upew-

Filtr zatkany  Wy

Filtr nie został rozpakowany  Rozpakować filtr, patrz rozdział Pierwsze

Zbyt niski stopień pracy wentylatora  Zwiększyć stopień pracy wentylatora, patrz

Wylot powietrza zablokowany  Usunąć ciała obce.
Zła jakość powietrza otoczenia  Otworzyć okna, aby poprawić wentylację.
Filtr zużyty lub używany zbyt długo  Wymienić filtr.
Zbyt niski stopień pracy wentylatora  Zwiększyć stopień pracy wentylatora, patrz

Przeciąg  Podczas pracy urządzenia okna i drzwi

AF 30: Wielkość pomieszczenia wyraź-
nie powyżej 30 m²

AF 50: Wielkość pomieszczenia wyraź-
nie powyżej 50 m²

1. Wyłączyć urządzenie i odłączyć zasilacz sieciowy
lub wtyczkę sieciową od gniazdka i od urządzenia.

Rysunek J

2. Otworzyć obydwie pokrywy filtrów trzymając za
uchwyt i zdjąć je obiema rękami.

Rysunek B
Rysunek C

3. Wyjąć filtry z obudowy trzymając za zaczepy.

Rysunek D

4. Rozpakować nowe filtry.

Rysunek E

5. Włożyć rozpakowane filtry.

Rysunek F

6. Założyć pokrywy filtrów.

Rysunek G

7. Podłączyć zasilacz do urządzenia i do gniazda.

8. Włączyć urządzenie.
a Aby zresetować filtr (reset), należy naciskać sym-

bol przez 3 sekundy.

Rysunek K

Usuwanie usterek

Usterki mają często proste przyczyny, które można usu­nąć samodzielnie, korzystając z poniższego przeglądu.
W razie wątpliwości lub wystąpienia usterek innych niż
wymienione należy skontaktować się z autoryzowanym
serwisem.

lacji zasilającej.

 Podłączyć wtyczkę zasilacza do innego

gniazdka.

w celu wymiany zasilacza.

ta.

niając się, że filtry są prawidłowo osadzo­ne.

mienić filtr, patrz rozdział Wymiana fil-

tra.

uruchomienie.

rozdział Ustawianie stopnia pracy wentyla-
tora.

rozdział Ustawianie stopnia pracy wentyla-
tora.

rozdział Ustawianie stopnia pracy wentyla-
tora.

muszą być zamknięte.

 Przestrzegać maksymalnej wielkości po-

mieszczenia.

 Przestrzegać maksymalnej wielkości po-

mieszczenia.

wentylatora, patrz

74 Polski

Błąd Przyczyna Sposób usunięcia

Dane techniczne

Przyłącze elektryczne

Napięcie sieciowe V DC24V 220-240
Faza ~ 1 1
Częstotliwość sieciowa Hz 50-60 50-60
Moc znamionowa W 36 50
Tryb oczekiwania W < 0,5 < 0,5

Wydajność urządzenia

Maksymalny strumień po­wietrza

Powierzchnia użytkowa m
Wydajność filtracyjna przy

0,3μm
Maksymalny okres eksplo-

atacji filtra (w zależności
od otoczenia)

Stopnie wentylacji 5 5

Wymiary i masa

Ciężar kg 5,8 7,7
Dł. x szer. x wys. mm 260x260

Warunki otoczenia

Temperatura otoczenia °C -10 °C -

Wartości określone zgodnie z EN 60335-2-69

Poziom ciśnienia aku­stycznego

* Przy wysokości pomieszczenia 3 m i 3-krotnej wymia­nie powietrza na godzinę
Zmiany techniczne zastrzeżone.

Általános utasítások ............................................ 75

Biztonsági utasítások .......................................... 75

Rendeltetésszerű használat ................................ 76

Környezetvédelem............................................... 76

Tartozékok és pótalkatrészek .............................. 76

Szállított tartozékok ............................................. 76

Garancia.............................................................. 76

A készülék leírása ............................................... 76

Első üzembe helyezés ........................................ 76

Kezelés................................................................ 77

Szállítás és tárolás .............................................. 78

Ápolás és karbantartás........................................ 78

Segítség üzemzavarok esetén............................ 78

Műszaki adatok ................................................... 79

Szczeliny wentylacyjne na urządzeniu
zablokowane

Filtr nie został rozpakowany  Rozpakować filtr, patrz rozdział Pierwsze

Filtr zatkany lub zanieczyszczony.  Wymieni

 Zachować wymagane odstępy od urządze-

nia.

 Nie kłaść niczego na urządzeniu.

uruchomienie.

filtr, patrz rozdział Wymia

ć

Általános utasítások

AF 30 AF 50

Őrizze meg az eredeti használati utasítást későbbi
használatra vagy a következő tulajdonos számára.

A készülék első használata előtt olvas­sa el az eredeti használati utasítást és a
Biztonsági utasítások című fejezetet.
Ezeknek megfelelően járjon el.

Biztonsági utasítások

Veszélyfokozat

 VESZÉLY

3

/h 320 520

m

2

* 30 * 50
99,95% 99,95%

● Olyan, közvetlenül fenyegető veszély jelzése, amely

súlyos sérülésekhez vagy halálhoz vezet.

몇 FIGYELMEZTETÉS

● Olyan, esetlegesen veszélyes helyzet jelzése, amely

súlyos sérülésekhez vagy halálhoz vezethet.

몇 VIGYÁZAT

h 3000 3000

dB(A) 26-51 29-53

Tartalom

x480

+40 °C

290x290
x560

-10 °C ­+40 °C

● Olyan, esetlegesen veszélyes helyzet jelzése, amely

könnyebb sérülésekhez vezethet.

FIGYELEM

● Olyan, esetlegesen veszélyes helyzet jelzése, amely

anyagi károkhoz vezethet.

Általános biztonsági utasítások

 VESZÉLY ● Csak váltóáramra csatlakoztassa

a készüléket! A típustáblán szereplő feszültségnek meg
kell egyeznie az áramforrás feszültségével. ● Soha ne
fogja meg a hálózati dugót vagy az aljzatot nedves kéz­zel. ● Fulladásveszély! Tartsa távol a gyermekektől a
csomagolást! ● Tilos a készüléket robbanásveszélyes
területen használni!

몇 FIGYELMEZTETÉS ● A csökkent szelle-

mi, fizikai és érzékelő képességgel rendelkező szemé­lyek, illetve tapasztalattal és ismeretekkel nem
rendelkező személyek csak felügyelet mellett használ­hatják a készüléket, illetve amennyiben ismertették ve­lük a készülék biztonságos használatát és tudatában
vannak a használatból eredő veszélyeknek. ● A gyer­mekek 8 éves kortól, felügyelet mellett üzemeltethetik a
készüléket, illetve amennyiben egy, a biztonságukért fe­lelős személy ismertette velük a készülék használatát
és amennyiben megértették a készülék használatából
eredő veszélyeket. ● A gyermekek ne játszanak a ké­szülékkel! ● Felügyelje a gyerekeket, és biztosítsa,
hogy ne játszhassanak a készülékkel. ● Gyermekek
csak felügyelet mellet végezhetnek tisztítást, illetve vé­gezhetik el a használó általi karbantartást. ● Minden
használat előtt ellenőrizze, hogy a hálózati kábel és a
hálózati csatlakozó nem károsodott-e. Ha a hálózati ká­bel károsodott, ne használja a készüléket! A károsodott
hálózati kábelt haladéktalanul cseréltesse ki az ügyfél­szolgálaton keresztül / vagy villamos szakemberrel.

● Minden ápolási és karbantartási munka megkezdése

előtt kapcsolja ki a készüléket, és húzza ki a hálózati du­gaszt.

na filtra.

Magyar 75

몇 VIGYÁZAT ● A hálózati dugaszt ne a hálózati

kábelnél fogva húzza ki a dugaljból. ● Kizárólag a jogo­sult ügyfélszolgálaton keresztül végezze a javítási mun­kákat, a pótalkatrészek beszerelését és az elektromos
alkatrészeken végzendő munkákat. ● A levegőbemene-
ti és -kimeneti nyílást tilos eltakarni! ● Minden használat
után kapcsolja ki a készüléket és húzza ki a hálózati du­gaszt. ● A készüléket ne hőforrás közelében állítsa fel.

● A készülék nem helyettesíti a megfelelő szellőztetést.

● A készülék sík, szilárd alapon kell, hogy legyen.

● Csak a gyártó által jóváhagyott tartozékokat és pótal-

katrészeket használjon. Az eredeti tartozékok és az
eredeti pótalkatrészek garantálják a készülék biztonsá­gos és zavarmentes üzemelését. ● A készülék haszná­lata nedves környezetben vagy magas hőmérsékletű
helyiségekben, például fürdőszobában vagy konyhá­ban, tilos.

Rendeltetésszerű használat

A készüléket használja kizárólag az ebben a használati
útmutatóban foglalt leírásnak és biztonsági utasítások­nak megfelelően, mint légtisztító.

● A készüléket használja kizárólag levegőtisztításra.

● A készülék magán- és kereskedelmi célokra

használható.

● A készülék kizárólag zárt környezetekben használ­ható.

is

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük,
környezetbarát módon semmisítse meg a csoma­golást.
Az elektromos és elektronikus készülékek érté­kes újrahasznosítható anyagokat és gyakran
olyan alkatrészeket tartalmaznak, mint az ele-

mek, akkumulátorok vagy olaj, amelyek helytelen
kezelés vagy ártalmatlanítás esetén veszélyeztethetik
az egészséget és a környezetet. Ezek az alkotóelemek
azonban a készülék rendeltetésszerű üzemeléséhez
szükségesek. Az ezzel a szimbólummal jelölt készülé­keket nem szabad a háztartási hulladékkal együtt meg­semmisíteni.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt ta­lálja: www.kaercher.de/REACH

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkal­mazzon; ezek garantálják a készülék biztonságos és
zavarmentes üzemelését.
A tartozékokra és pótalkatrészekre vonatkozóan infor­mációkat itt talál: www.kaercher.com.

Szállított tartozékok

A készülékkel szállított tartozékok fel vannak tüntetve a
csomagoláson. Kicsomagolásnál ellenőrizze, hogy
megvan-e minden tartozék. Hiányzó tartozékok vagy
szállítási sérülések esetén kérjük, értesítse a kereske­dőt.

Garancia

Minden országban az illetékes értékesítőnk által bizto­sított garanciális feltételek érvényesek. Amennyiben a
garanciaidőn belül a készüléknél hibák merülnek fel,
azokat díjmentesen orvosoljuk, ha az adott hibák
anyag-, illetve gyártási hibák. Garanciális esetben kér-

jük, a számlával együtt forduljon forgalmazójához vagy
a legközelebbi, arra jogosult ügyfélszolgálati irodához.
(A cím a hátoldalon található)

A készülék leírása

Lásd az ábrákat tartalmazó oldalt.

Ábra A

1 Vezérlőgombok
2 Kijelző
3 Vezérlőgomb: a készülék be-/kikapcsolása
4 Vezérlőgomb: a ventilátorfokozat beállítása
5 Vezérlőgomb/kijelző: automatikus üzemmód be-/ki-

kapcsolása

6 Vezérlőgomb: ECO mód be-/kikapcsolása
7 Vezérlőgomb/kijelző: alvó üzemmód be-/kikapcso-

lása

8 Vezérlőgomb/kijelző: funkciózárolás

9 Vezérlőgomb/kijelző: időzítő
10 Vez érlőgomb: szűrő visszaállítása
11 Kijelző: °C-ban kijelzett hőmérséklet
12 Időzített állapotkijelző aktiválása/kikapcsolása
13 Kijelző: ventilátorfokozat
14 Kijelző: PM 2.5 levegőminőség mutató (szám/szín

kijelzés)

15 Kijelző: relatív páratartalom
16 Kijelző: szűrőélettartam
17 Levegőminőség-érzékelő
18 Csatlakozás az AF 30 tápegységhez
19 AF50 csatlakozókábel
20 AF50 elülső vezetőgörgők (4x)
21 Szűrőfedél
22 Szűrő
23 AF30 hálózati adapter

Megjegyzés

A funkciók beállításához használja kizárólag a vezérlő-
gombokat, a funkciók beállítása a kijelzőn nem lehetsé­ges.

Első üzembe helyezés

Az első üzembe helyezés előtt távolítsa el a készülékbe
telepített finomszűrők csomagolását.

1. A markolatnál nyissa fel a két szűrőfedelet és távo­lítsa el mindkét kezével.

Ábra B
Ábra C

2. Használja a hevedereket és a csomagolt szűrőke

ávolítsa el a burkolatból.

t

Ábra D

3. Csomagolja ki a szűrőket.

Ábra E

4. Telepítse a kicsomagolt szűrőket.

Ábra F

5. Telepítse a szűrőfedeleket mindkét kezével.

Ábra G

t

76 Magyar

6. A készüléket helyezze sima felületre. Mindkét olda­lon biztosítson 0,30 m-es távolságot.

Ábra H

7. Bizonyosodjon meg a levegő bementi és a levegő
kimeneti nyílások akadálymentes működéséről.

Megjegyzés

Ne állítsa a készüléket forró felületre vagy fűtőeszköz
közelébe.
Ügyeljen arra, hogy ne kerüljön a készülékbe folyadék
vagy idegen anyag (pl. fémtárgy).

8. AF 30: A tápegység készülékcsatlakozóját csatla-

koztassa a készülékhez.
A tápegység hálózati csatlakozóját csatlakoztassa
egy csatlakozóaljzathoz.
AF 50: A készülék hálózati csatlakozóját csatlakoz­tassa egy csatlakozóaljzathoz.

Ábra I

A készülék üzemkész

Megjegyzés

Javasoljuk, hogy a helyiség levegőjének alap tisztítása
érdekében első alkalommal éjszaka üzemeltesse a ké­szüléket.

Megjegyzés

A szűrő órában kifejezett élettartamára vonatkozó szim­bólumok táblázatát a

Kezelés

1. A készülék bekapcsolása: Nyomja meg a Be/K

Megjegyzés

Bekapcsolás után a kijelző és a billentyűk röviden vilá­gítanak a kezelőpanelen. A beépített levegőminőség-
érzékelő automatikusan ellenőrzi a helyiség levegőmi­nőségét.

2. Amennyiben szükséges, használja például, az aláb-

3. A készülék kikapcsolása: Nyomja meg a készülék

A levegőminőség függvényében a ventilátor manuáli­san az 1., 2., 3., 4. vagy 5. fokozatra állítható. Amennyi­ben a levegő minősége nem megfelelő, például
füsteltávolítás céljából, üzemeltesse a fúvókát 15 - 20
percig maximális sebességen (5. szint).

Megjegyzés

A levegő hatékony tisztításához tartsa zárva az ablako­kat és ajtókat, míg a légtisztító üzemel,

A ventilátorfokozat-szabályozó gomb szimbóluma:

● Az óhajtott szint beállításához nyomja meg ismétel-

A készülék be-/kikapcsolása

.

gombot

Ábra I

A készülék automatikusan bekapcsol.

bi funkciókat a vezérlőgombok segítségével:

 Ventilátorfokozat
 Automatikus üzemmód
 ECO üzemmód
 Alvó üzemmód
 Vezérlőpanel zárolása
 Időzítő
 Szűrő visszaállítása

Be/Ki gombját.
A vezérlőpanelen lévő kijelző és billentyűk kikap­csolnak. A készülék kikapcsol.

A ventilátorfokozatok beállítása

ten a ventilátorfokozat-szabályozó gombot.

i

A kiválasztott ventilátorfokozat megjelenik a vezér­lőpanelen.

Megjegyzés

Az óhajtott ventilátorfokozat kézi kiválasztását követően
a kiválasztott fokozat 3 másodpercig megjelenik kijel­zőn, mielőtt a PM 2.5 mutató értékei ismét megjelennek
a kijelzőn.

Az Automatikus üzemmód beállítása

Automatikus üzemmódban a légtisztító beállítja a meg­felelő ventilátorszintet (1., 2., 3., 4., 5. szint), a le­vegőminőség függvényében.
Ha a levegőminőség nem megfelelő, a készülék a ven­tilátorfokozatot automatikusan magasabb szintre állítja.
A vezérlőgomb szimbóluma és a kijelző Automatikus
üzemmódban:

 Nyomja meg az Auto vezérlőgombot. Az Automati-

kus üzemmód be-/kikapcsol.

Az ECO/Energiatakarékos funkció beállítása

Az Energiatakarékos üzemmód be-/kikapcsolása

Az ECO-/Energiatakarékos üzemmód vezérlőgombjá-
nak szimbóluma és kijelzője

A készülék üzemel:

● Nyomja meg az ECO mód gombot.
A készülék energiatakarékos üzemmódba
é

s a kijelző kikapcsol.

A készülék energiatakarékos üzemmódban üzemel:

● Nyomja meg az ECO mód gombot.
A készülék Üzemelés módba kapcsol és a kijelző
aktiválódik.

Az Alvó üzemmód beállítása

Alvó üzemmódban a ventilátor minimális sebességgel
üzemel, ezért nagyon halk.

● Nyomja meg az Alvó üzemmód gombot. Az Alvó
üzemmód aktiválódik/kikapcsol.

Az Alvó üzemmód vezérlőgombjának szimbóluma és ki­jelzője:

Megjegyzés

Az Alvó üzemmód vezérlőgomb megnyomását követő-
en az összes kijelző-szimbólum kialszik (az Alvó üzem­mód kivételével).
10 másodperc után az Alvó üzemmód vezérlőgomb is
kialszik.
Az Alvó üzemmód kikapcsolásához nyomja meg bár­melyik vezérlőgombot (a Be/Ki gomb kivételével).

A vezérl

A beállítások véletlen - pl. gyermekek vagy háziállatok
általi - megváltoztatásának megakadályozásának céljá­ból a vezérlőpanel zárolható.
A vezérlőpanel és a kijelző zárolási szimbóluma:

zárolása/feloldása

őpanel

kapcsol

Magyar 77

● Zárolás: A gombot tartsa 3 másodpercig lenyomva.

● Feloldás: A Zárolás gombot tartsa 3 másodpercig

lenyomva.

Az időzítő támogatja az óhajtott üzemidő beállítására
(max. 12 óra). A beállított idő letelte után a készülék au­tomatikusan kikapcsol. A ventilátorsebesség bármikor
módosítható.
Az Időzítő üzemmód vezérlőgombjának szimbóluma és
kijelzője:

 Bekapcsolás: Nyomja meg ismételten az időzítő

gombot, míg a készülék kijelzi az óhajtott üzemidőt.
A kijelzőn megjelenik a beállított üzemidő.

 Kikapcsolás: Az időzítő gombot tartsa lenyomva,

míg a kijelzőn megjelenik a „0” érték.
Ha a „0” érték kijelzésre kerül, az Időzítő funkció
megszakad.

A szűrő visszaállítása minden szűrőcsere után

A szűrő üzemidejének lejártát követően cserélje ki a
szűrőt. További információkért lásd a Szűrőcserefejeze-
tet.
Szűrő visszaállítása gomb szimbóluma:

A finompor koncentráció (PM 2,5) értékét a készülék
µg/m³ mértékegységben mutatja. Továbbá, a levegőmi-
nőséget a készülék színkóddal is jelzi:

PM 2,5 Levegőminőség Szín

0- 60 Jó Kék
61 - 120 Elfogadható Sárga
>120 Rossz Piros

Az időzítő beállítása

szükséges

A PM 2,5 levegőminőség kijelző

Szállítás és tárolás

몇 VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye
Szállítás és tárolás közben vegye figyelembe a készü­lék súlyát.

Tárolja a készüléket kizárólag száraz belterekben.

Ápolás és karbantartás

Tisztítás

 VESZÉLY

Áramütésveszély

Az áramvezető folyadékok súlyos vagy halálos sérülé­seket okozhatnak.
Tisztítás és karbantartás előtt mindig húzza ki a tápegy­séget a csatlakozóaljzatból.

A készülék vagy a tápegység vízbemerítése tilos.
A készülék vagy a tápegység nedves tisztítása tilos.

1. Kapcsolja ki a készüléket.

2. Távolítsa el a tápegységet a csatlakozóaljzatból.

3. A készüléket tisztítsa mindig puha, száraz ruhada­rabbal. A súroló- vagy maró hatású tisztítószerek
használata tilos.

Szűrőcsere

A szűrőt legkésőbb 2500-3000 üzemóra után cserélje.
Ha a készülék hangosabban üzemel, ha a készüléknél
kellemetlen szag észlelhető (szűrő), illetve ha a szűrő
láthatóan szennyezett, cserélje ki a szűrőt korábban.
Ha a szűrő élettartama kisebb, mint 150 óra, a kijelzőn
megjelenik a megfelelő villogó szimbólum (villogási
frekvencia: 2x/s), jelezve, hogy szűrőcsere szükséges.
Az élettartam függvényében a következő számú szim­bólumok kerülnek kijelzésre:

A kijelzett szűrő-élettartam (h)

2501 - 3000
2001 - 2500
1501 - 2000
1001 - 1500
501 - 1000
1 - 500

1. Kapcsolja ki a készüléket, és kapcsolja le a tápegy­ségről vagy a csatlakozóaljzatról.

Ábra J

2. A markolatnál nyissa fel a két szűrőfedelet és távo­lítsa el mindkét kezével.

Ábra B
Ábra C

3. Használja a hevedereket és a szűrőt távolítsa el a
burkolatból.

Ábra D

4. Csomagolja ki az új szűrőt.

Ábra E

5. Telepítse a kicsomagolt szűrőket.

Ábra F

6. Telepítse a szűrőfedeleket.

Ábra G

7. Csatlakoztassa a tápegységet a készülékhez és a
csatlakozóaljzathoz.

8. Kapcsolja be a készüléket.
aA szűrő visszaállítása (Reset) Tartsa le-

nyomva 3 másodpercig.

Ábra K

Segítség üzemzavarok esetén

Az üzemzavarok gyakran egyszerű okokra vezethetők
vissza, amelyeket az alábbi áttekintés segítségével a
kezelő maga is könnyen elháríthat. Kétség esetén vagy
az itt meg nem nevezett üzemzavarok esetén, kérjük,
forduljon a hivatalos ügyfélszolgálathoz.

78 Magyar

Hiba Ok Elhárítás
A készüléket nem lehet

bekapcsolni

A kijelző villog és a ké­szülék nem aktiválódik

Csökkentett légáram Eltömődött szűrő  Cserélje ki a szűrőt, lásd a fejezetet Szűrő-

A szagtalanítás hatásta­lan

Rossz levegőminőség A ventilátorfokozat túl alacsony  Növelje a ventilátorfokozatot, lásd a(z) A

Műszaki adatok

Elektromos csatlakozás

Hálózati feszültség V DC24V 220-240
Fázis ~ 1 1
Hálózati frekvencia Hz 50-60 50-60
Névleges teljesítmény W 36 50
Készenlét W < 0,5 < 0,5

A készülék teljesítményre vonatkozó adatai

Maximális légáram m
Hasznos felület m
Szűrőhatékonyság 0,3 μm

esetén

Nincs elektromos feszültség  Ellenőrizze a dugaszolóaljzatot és az

Meghibásodott tápegység  A tápegység cseréjének céljából forduljon

Hibás készülék  Forduljon az ügyfélszolgálathoz.
A szűrőfedél nincs megfelelően telepítve  Telepítse megfelelően a szűrőfedelet, köz-

A szűrő nincs kicsomagolva  Csomagolja ki a szűrőt, lásd a(z) Első

A ventilátorfokozat túl alacsony  Növelje a ventilátor fokozatot, lásd a(z) A

A levegőkimenet eltömődött  Távolítsa el az idegen testeket.
Gyenge minőségű környezeti levegő  Nyissa ki

A szűrő elhasználódott vagy túl hosszú
ideig volt használatban

A ventilátorfokozat túl alacsony  Növelje a ventilátor szintjét, lásd (az) A

Huzat  A készülék üzemeltetésekor csukja be az

AF 30: A zárt környezet mérete jelen­tősen nagyobb, mint 30 m²

AF 50: A zárt környezet mérete jelen­tősen nagyobb, mint 50 m²

A készülék levegőnyílásai blokkoltak  Kérjük, biztosítsa a készülékre vonatkozó

A szűrő nincs kicsomagolva  Csomagolja ki a szűrőt, lásd a(z) Első

A szűrő eltömődött vagy szennyezett.  Cserélje ki a szűrőt, lásd a fejezetet Szűrő-

AF 30 AF 50

3

/h 320 520

2

* 30 * 50
99,95% 99,95%

A szűrő inaktivitás maxi­mális időtartama (a kör­nyezet függvényében)

Szellőztetési fokozatok 5 5

Méretek és súlyok

Súly kg 5,8 7,7
Hosszúság x szélesség x

magasság

Környezeti feltételek

Környezeti hőmérséklet °C -10 °C -

Az EN 60335-2-69 szerint meghatározott értékek

Zajszint dB(A) 26-51 29-53
*3 m-es mennyezet magasság és 3-szoros szellőzés

óránként
A műszaki változtatások jogát fenntartjuk.

áramellátás biztosítékát.

 Csatlakoztassa a tápegységet egy

lakozóaljzathoz.

csat

az ügyfélszolgálathoz.

ben bizonyosodjon meg a szűrők megfele­lő elhelyezkedéséről.

csere.

üzembe helyezés fejezetet.

ventilátorfokozatok beállítása fejezetet.

az ablakot, hatékony szellőztetés

b

iztosításának céljából.

 Szűrőcsere.

ventilátorfokozatok beállítása fejezetet.

ventilátorfokozatok beállítása fejezetet.

ablakokat és az ajtókat.

 Kérjük, figyeljen a zárt környezet maximá-

lis méretére.

 Kérjük, figyeljen a zárt környezet maximá-

lis méretére.

szükséges távolságokat.

 A készülékre bármilyen tárgyat helyezni tilos.

üzembe helyezés fejezetet.

csere.

AF 30 AF 50

h 3000 3000

mm 260x260

x480

+40 °C

másik

290x290
x560

-10 °C ­+40 °C

Magyar 79

Obsah

Obecné pokyny ................................................... 80

Bezpečnostní pokyny .......................................... 80

Použití v souladu s určením ................................ 80

Ochrana životního prostředí ................................ 80

Příslušenství a náhradní díly ............................... 80

Rozsah dodávky .................................................. 80

Záruka ................................................................. 80

Popis přístroje ..................................................... 81

První uvedení do provozu ................................... 81

Obsluha ............................................................... 81

Přeprava a skladování......................................... 82

Péče a údržba ..................................................... 82

Nápověda při poruchách ..................................... 83

Technické údaje................................................... 84

Obecné pokyny

Před prvním použitím stroje si přečtěte
tento původní návod k používání a
kapitolu Bezpečnostní pokyny. Řiďte se

Uschovejte původní návod k používání pro pozdější
použití nebo dalšího vlastníka.

jimi.

Bezpečnostní pokyny

Stupně nebezpečí

 NEBEZPEČÍ

● Upozornění na bezprostředně hrozící nebezpečí,

které vede k těžkým úrazům nebo usmrcení.

몇 VAROVÁNÍ

● Upozornění na možnou nebezpečnou situaci, která

může vést k těžkým úrazům nebo usmrcení.

몇 UPOZORNĚNÍ

● Upozornění na možnou nebezpečnou situaci, která

může vést k lehkým úrazům.

POZOR

● Upozornění na možnou nebezpečnou situaci, která

může vést ke vzniku věcných škod.

Všeobecné bezpečnostní pokyny

 NEBEZPEČÍ ● Připojujte přístroj pouze ke

střídavému proudu. Údaj o napětí na typovém štítku se
musí shodovat s napětím zdroje el. proudu. ● Nikdy se
nedotýkejte síťové zástrčky a zásuvky mokrýma
rukama. ● Nebezpečí udušení. Obalové fólie udržujte
mimo dosah dětí,. ● Provoz v oblastech s nebezpečím
výbuchu je zakázán.

몇 VAROVÁNÍ ● Osoby se sníženými fyzickými,

smyslovými nebo duševními schopnostmi nebo
s nedostatečnými zkušenostmi a znalostmi smí
používat přístroj pouze tehdy, když jsou pod dohledem
nebo byly poučeny o bezpečném používání přistroje a
rozumí rizikům, které z toho vyplývají. ● Děti od 8 let
smí pracovat s přístrojem, pokud byly poučeny o
používání osobou zodpovědnou za jejich bezpečnost
nebo jsou pod jejím dohledem a když porozuměly
rizikům, která z používání vyplývají. ● S přístrojem si
nesmějí hrát děti. ● Dohlížejte na děti a zajistěte, aby si
s přístrojem nehrály. ● Děti smí provádět čištění a
uživatelskou údržbu pouze pod dohledem.

● Zkontrolujte před každým spuštěním provozu síť

abel se síťovou zástrčkou, zda nejsou poškozené.

k
Přístroj s připojovacím síťovým kabelem neuvádějte do

ový

provozu. Poškozený síťový kabel nechte neprodleně
vyměnit v autorizovaném servisu / kvalifikovaným
elektrikářem. ● Před ošetřováním a údržbou přístroj
vypněte a vytáhněte síťovou zástrčku.

몇 UPOZORNĚNÍ ● Síťovou zástrčku

nevytahujte ze zásuvky za kabel. ● Opravy, montáž
náhradních dílů a práce na elektrických součástkách
nechávejte provádět výhradně v autorizovaném
servisu. ● Přívody a odvody vzduchu nesmí být zakryté.

● Po každém použití přístroj vypněte a vytáhněte

síťovou zástrčku. ● Neprovozujte přístroj v blízkosti
tepelných zdrojů. ● Přístroj nenahrazuje přiměřené
větrání. ● Přístroj musí stát na rovném, pevném
podkladu. ● Používejte výhradně příslušenství a
náhradní díly schválené výrobcem. Originální
příslušenství a originální náhradní díly zaručují
bezpečný a bezporuchový provoz přístroje. ● Přístroj
nepoužívejte ve vlhkém prostředí nebo v místnostech s
vysokými teplotami, např. v koupelně.

Použití v souladu s určením

Tento přístroj používejte výhradně na základě popisů a
bezpečnostních pokynů uvedených v tomto návodu k
použití jako čistič vzduchu.

● Te nto přístroj je určen k čištění vzduchu.

● Te nto přístroj je vhodný pro soukromé i komerční

použití.

● Te nto přístroj je výhradně určen k použití ve
vnitřních prostorech.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly
prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují
hodnotné recyklovatelné materiály a často
součásti, jako baterie, akumulátory nebo olej,

které mohou při chybném zacházení nebo
likvidaci představovat potenciální nebezpečí pro lidské
zdraví nebo pro životní prostředí. Pro řádný provoz
přístroje jsou však tyto součásti nezbytné. Přístroje
označené tímto symbolem se nesmí likvidovat
s domovním odpadem.

Upozornění k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na
stránkách: www.kaercher.de/REACH

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní
díly, které Vám zaručují bezpečný a bezporuchový
provoz přístroje.
Informace o příslušenství a náhradních dílech
naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Rozsah dodávky přístroje je vyobrazen na obalu. Při
vybalení zkontrolujte úplnost obsahu. V případě
chybějícího příslušenství nebo výskytu poškození při
přepravě informujte prosím Vašeho prodejce.

Záruka

V každé zemi platí záruční podmínky vydané naší
příslušnou distribuční společností. Případné závady
vašeho přístroje odstraníme bezplatně během záruční
lhůty, pokud jsou zaviněny vadou materiálu nebo
výrobní vadou. V případě uplatnění nároků ze záruky se
prosím obraťte s dokladem o koupi na svého prodejce

80 Čeština

nebo na nejbližší autorizované pracoviště zákaznického
servisu.
(Adresa viz zadní stranu)

Popis přístroje

Ilustrace viz strana s obrázky.

Ilustrace A

1 Ovládací tlačítka
2 Zobrazovací displej
3 Ovládací tlačítko Přístroj ZAP/VYP
4 Ovládací tlačítko Stupeň otáček ventilátoru
5 Ovládací tlačítko / Indikátor na displeji Automatický

režim ZAP/VYP

6 Ovládací tlačítko Režim ECO ZAP/VYP
7 Ovládací tlačítko / Indikátor na displeji Režim

spánku ZAP/VYP

8 Ovládací tlačítko / Indikátor na displeji Zablokování

funkce

9 Ovládací tlačítko / Indikátor na displeji Časovač
10 Ovládací tlačítko Reset filtru
11 Indikátor na displeji Teplota ve °C
12 Indikátor na displeji Časově řízený stav zapínání /

vypínání

13 Indikátor na displeji Stupeň otáček ventilátoru
14 Indikátor na displeji Index kvality vzduchu PM 2,5

(číselný / barevný indikátor)

15 Indikátor na displeji Relativní vlhkost vzduchu
16 Indikátor na displeji Životnost filtru
17 Čidlo kvality vzduchu
18 Připojení pro napájecí zdroj AF 30
19 Připojovací kabel AF50
20 Řiditelná kolečka AF50 (4x)
21 Kryt filtru
22 Filtr
23 Síťový adaptér AF30

Upozornění

Nastavení funkcí lze provádět pouze pomocí
ovládacích tlačítek, nikoli prostřednictvím indikátorů na
displeji.

První uvedení do provozu

Před uvedením do provozu odstraňte obal z jemných
filtrů již nainstalovaných v zařízení.

1. Otevřete oba kryty filtrů na zapuštěném madle

2. Pomocí jazýčků vyjměte zabalené filtry z krytu.

3. Vybalte filtry.

4. Vložte rozbalené filtry.

oběma ru

Ilustrace B
Ilustrace C

Ilustrace D

Ilustrace E

Ilustrace F

kama je sejměte.

a

5. Kryty filtrů vložte oběma rukama.

Ilustrace G

6. Odstavte přístroj na rovnou plochu. Ujistěte se, že je
na každé straně vzdálenost 0,30 m.

Ilustrace H

7. Ujistěte se, že otvory pro přívod a odvod vzduchu
nejsou zablokované.

Upozornění

Nestavte přístroj na horké povrchy ani do blízkosti
topení.
Nedopusťte, aby se do přístroje dostaly kapaliny ani
žádné cizí materiály (např. kovové předměty).

8. AF 30: Zapojte zástrčku přístroje síťového zdroje do
přístroje.
Síťovou zástrčku síťového zdroje zapojte do
zásuvky.
AF 50: Síťovou zástrčku přístroje zapojte do
zásuvky.

Ilustrace I

Přístroj je v pohotovostním stavu

Upozornění

Doporučujeme vám, abyste přístroj napoprvé nechali
běžet celou noc, aby tak proběhlo základní vyčištění
vzduchu ve vaší místnosti.

Upozornění

Tabulka s údajem o hodinách zobrazení symbolů na
displeji pro životnost filtru, viz

Obsluha

Zapnutí / vypnutí přístroje

1. Pro zapnutí přístroje: Stiskněte tlačítko ZAP/VYP na
přístroji.

Ilustrace I

Přístroj se spustí automaticky.

Upozornění

Po zapnutí se indikátory a tlačítka na ovládacím panelu
krátce rozsvítí. Integrovaný snímač kvality vzduchu
automaticky měří kvalitu vzduchu v místnosti.

2. V případě potřeby např. pomocí ovládacích tlačítek
lze nastavit následující funkce:

 Stupeň otáček vent.
 Automatický režim
 Režim Eco
 Režim spánku
 Zamknout ovládací panel
 Časovač
 Reset filtru

3. Pro vypnutí přístroje: Stiskněte tlačítko ZAP/VYP
přístroje.
Indikátory a tlačítka na ovládacím panelu zhasnou.
Přístroj je vypnutý.

Nastavení stupňů otáček ventilátoru

V závislosti na kvalitě vzduchu lze stupeň otáček
ventilátoru ručně nastavit na stupeň 1, 2, 3, 4 nebo 5.
Pokud je kvalita vzduchu špatná, například pro
odfiltrování kouře, m
rychlostí (stupeň 5) po dobu 15 - 20 minut.

Upozornění

Pro účinné čištění vzduchu mějte okna a dveře zavřené,
když je čistič vzduchu zapnutý,

Symbol ovládacího tlačítka pro stupeň otáček
ventilátoru:

entilátor běžet maximální

ěl by v

Čeština 81

● Opakovaně stiskněte tlačítko Stupeň otáček
ventilátoru, dokud nedosáhnete požadovaného
stupně.

Zvolený stupeň otáček ventilátoru se zobrazí na
ovládacím panelu.

Upozornění

Pokud je stupeň otáček ventilátoru zvolen ručně,
zvolený stupeň se zobrazí na displeji na dobu 3 sekund,
než se na displeji znovu zobrazí hodnoty indexu PM 2,5.

V automatickém režimu nastaví čistič vzduchu vhodný
stupeň otáček ventilátoru (stupeň 1, 2, 3, 4, 5) v
závislosti na kvalitě vzduchu.
Pokud je kvalita vzduchu špatná, stupeň otáček
ventilátoru je např. automaticky nastaven na vyšší
stupeň.
Symbol ovládacího tlačítka a indikátor na displeji pro
automatický režim:

Nastavení automatického režimu

Symbol ovládacího tlačítka a indikátoru na displeji pro
ovládací panel:

● Zablokovat: Stiskněte tlačítko na 3 s.

● Odblokovat: Stiskněte zablokovací tlačítko na dobu

3 s.

Nastavení časovače

Časovač lze nastavit na požadovanou dobu chodu
(max. 12 hodin). Po uplynutí nastaveného času se
přístroj automaticky vypne. Rychlost dmychadla lze
kdykoli změnit.
Symbol ovládacího tlačítka a indikátoru na displeji pro
časovač:

 Stiskněte ovládací tlačítko automatického režimu.

Automatický režim se zapne nebo vypne.

Nastavení funkce ECO / úspory energie

Zapnutí/vypnutí režimu úspory energie

Symbol ovládací tlačítko a indikátor na displeji pro režim
ECO / úspory energie

Přístroj je v pracovním režimu:

● Stiskněte ovládací tlačítko režimu ECO.

Přístroj se přepne do režimu úspory energie, displej
se vypne.

Přístroj je v režimu úspory energie:

skněte ovládací tlačítko režimu ECO.

● Sti
Přístroj se přepne do pracovního režimu, displej se
rozsvítí.

Nastavení režimu spánku

V režimu spánku běží ventilátor s nejnižší rychlostí a je
tedy velmi tichý.

● Stiskněte ovládací tlačítko režimu spánku. Režim
spánku se zapne nebo vypne.

Symbol ovládacího tlačítka a indikátoru na displeji pro
režim spánku:

Upozornění

Po stisknutí ovládacího tlačítka režimu spánku všechny
symboly na displeji (kromě režimu spánku) zhasnou.
Po 10 sekundách zhasne také ovládací tlačítko režimu
spánku.
Chcete-li ukončit režim spánku, můžete stisknout
libovolné ovládací tlačítko (kromě tlačítka ZAP/VYP).

Zablokování / odblokování ovládacího panelu

Aby se zabránilo neúmyslné změně nastavení, např.
dětmi nebo domácími zvířaty lze ovládací panel
zablokovat.

 Zapnutí: Opakovaně stiskněte ovládací tlačítko

časovače, dokud nedosáhnete požadované doby

chodu. Nastavená doba chodu se zobrazí na
displeji.

 Vypnutí: Stiskněte ovládací tlačítko časovač

d

okud se na displeji nezobrazí „0

okud je nastavení „0“, funkce časovače se přeruší.

P

Provedení resetu filtru po výměně filtru

Po uplynutí doby chodu filtru je nutné filtry vyměnit. Více
informací, viz kapitola Výměna filtru
Symbol ovládacího tlačítka pro reset filtru:

Zobrazení kvality vzduchu PM 2,5

Na displeji se zobrazuje koncentrace jemného prachu
(PM 2,5) číselně v jednotkách µg/m³. Kromě toho
barevný index poskytuje informace o kvalitě vzduchu:

PM 2,5 Kvalita vzduchu Barva

0- 60 Dobrá Modrá
61 - 120 Průměrná Žlutá
>120 Špatná červená

“.

e,

Přeprava a skladování

몇 UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození
Při přepravě a skladování zohledněte hmotnost
přístroje.

Přístroj skladujte pouze v suchých vnitřních prostorách.

Péče a údržba

Čištění

 NEBEZPEČÍ

Smrtelné nebezpečí úrazu elektrickým proudem

Kapaliny mohou vést elektrický proud a způsobit vážná
nebo dokonce smrtelná zranění.
Před čištěním a údržbou vždy odpojte síťový zdroj ze
zásuvky.

82 Čeština

Nikdy neponořujte přístroj nebo síťový zdroj do vody.
Nikdy nečistěte přístroj ani síťový zdroj, pokud jsou
mokré.

1. Vypněte přístroj.

2. Síťový zdroj vytáhněte ze zásuvky.

3. Přístroj očistěte měkkou, suchou utěrkou.
Nepoužívejte abrazivní nebo žíravé čisticí
prostředky.

Výměna filtru

Filtr by měl být vyměněn nejpozději po 2500 - 3000
hodinách doby chodu. Pokud je přístroj stále hlasitější,
přístroj (filtr) vydává nepříjemný zápach nebo je filtr
viditelně znečištěný, i dříve. Pokud je životnost filtru
kratší než 150 hodin, na displeji bliká symbol (frekvence
blikání 2x / sekundu), aby vám připomněl, že je třeba
vyměnit filtr.
V závislosti na životnosti se zobrazí následující počet
symbolů:

Zobrazení životnosti filtru (h)

2501 - 3000
2001 - 2500
1501 - 2000
1001 - 1500
501 - 1000
1 - 500

Chyba Příčina Odstranění
Přístroj nelze zapnout Chybí elektrické napětí  Zkontrolujte zásuvku a pojistku

Vadný síťový zdroj  Pro výměnu síťového zdroje kontaktujte

Přístroj je vadný  Kontaktujte zákaznický servis.

Displej bliká a přístroj se
nerozbíhá

Proud vzduchu je snížen Filtr je ucpaný  Vyměňte filtr, viz kapitola Výměna filtru.

Neúčinné odstraňování
zápachu

Špatná kvalita vzduchu Stupeň otáček ventilátoru je příliš nízký  Zvyšte stupeň otáček ventilátoru, viz

Kryt filtru není správně nasazen  Vložte kryt filtru správně a ujistěte se, že

Filtr není vybalený  Vybalte filtr, viz kapitola První uvedení do

Stupeň otáček ventilátoru je příliš nízký  Zvyšte stupeň otáček ventilátoru,

Výstup vzduchu je zablokován  Odstraňte cizí tělesa.
Špatná kvalita okolního vzduchu  Ot
Filtr je opotřebovaný nebo používaný

příliš dlouho
Stupeň otáček ventilátoru je příliš nízký  Zvyšte stupeň otáček ventilátoru,

Průvan  Během provozu přístroje zavřete okna a

AF 30: Velikost místnosti výrazně nad 30 m² Dbejte na maximální velikost místnosti.

1. Vypněte přístroj a vytáhněte síťový zdroj nebo
síťovou zástrčku ze zásuvky a přístroje.

Ilustrace J

2. Otevřete oba kryty filtrů na zapuštěném madle
oběma rukama je sejměte.

Ilustrace B
Ilustrace C

3. Pomocí jazýčků vyjměte filtry z krytu.

Ilustrace D

4. Rozbalte nový filtr.

Ilustrace E

5. Vložte rozbalené filtry.

Ilustrace F

6. Nasaďte kryty filtrů.

Ilustrace G

7. Připojte síťový zdroj do přístroje a zásuvky.

8. Zapněte přístroj.
a Pro resetování filtru (reset) stiskněte symbol

na dobu 3 sekund.

Ilustrace K

Nápověda při poruchách

Poruchy mají často jednoduché příčiny, které můžete
sami odstranit pomocí následujícího přehledu. V
případě pochybností nebo při zde neuvedených
poruchách se prosím obraťte na autorizovaný
zákaznický servis.

elektrického napájení.

 Zapojte zástrčku síťového zdroje do jiné

zásuvky.

zákaznický servis.

jsou filtry správně usazeny.

provozu.

kapitola Nastavení stupňů otáček
ventilátoru.

evřete okna, abyste zlepšili větrání.

 Vyměňte filtr.

kapitola Nastavení stupňů otáček
ventilátoru.

kapitola Nastavení stupňů otáček
ventilátoru.

dveře.

viz

viz

a

AF 50: Velikost místnosti výrazně nad 50 m² Dbejte na maximální velikost místnosti.

Čeština 83

Chyba Příčina Odstranění

Vzduchové otvory na přístroji jsou
zablokovány

Filtr není vybalený  Vybalte filtr, viz kapitola První uvedení do

Filtr je ucpaný nebo znečištěný.  Vyměňte filtr, viz kapitola Výměna filtru.

Technické údaje

AF 30 AF 50

Elektrické připojení

Napětí sítě V DC24V 220-240
Fáze ~ 1 1
Síťová frekvence Hz 50-60 50-60
Jmenovitý výkon W 36 50
Pohotovostní stav W < 0,5 < 0,5

Výkonnostní údaje přístroje

Maximální proud vzduchu m
Užitná plocha m
Účinnost filtru při 0,3 μm 99,95% 99,95%
Maximální životnost filtru

(v závislosti na prostředí)
Stupně větrání 5 5

Rozměry a hmotnosti

Hmotnost kg 5,8 7,7
Délka x šířka x výška mm 260x260

Okolní podmínky

Teplota prostředí °C -10 °C -

Zjištěné hodnoty podle EN 60335-2-69

Hladina akustického tlaku dB(A) 26-51 29-53
* Při výšce stropu 3 m a 3 výměnami vzduchu za hodinu

Technické změny vyhrazeny.

3

/h 320 520

2

* 30 * 50

h 3000 3000

x480

+40 °C

290x290
x560

-10 °C ­+40 °C

Obsah

Všeobecné upozornenia...................................... 84

Bezpečnostné pokyny ......................................... 84

Používanie v súlade s účelom ............................. 85

Ochrana životného prostredia ............................. 85

Príslušenstvo a náhradné diely ........................... 85

Rozsah dodávky .................................................. 85

Záruka ................................................................. 85

Popis prístroja ..................................................... 85

Prvé uvedenie do prevádzky............................... 85

Obsluha ............................................................... 86

Preprava a skladovanie....................................... 87

Ošetrovanie a údržba .......................................... 87

Pomoc pri poruchách .......................................... 87

Technické údaje................................................... 88

 Dodržujte požadované vzdálenosti od

přístroje.

říst

 Na p

provozu.

Všeobecné upozornenia

Pred prvým použitím prístroja si prečí-
tajte tento pôvodný návod na použitie a
kapitolu Bezpečnostné pokyny. Riaďte

v nich uvedené.
Pôvodný návod na použitie si uschovajte pre neskoršie
použitie alebo pre nasledujúceho majiteľa.

sa informáciami a pokynmi, ktoré sú

Bezpečnostné pokyny

Stupne nebezpečenstva

 NEBEZPEČENSTVO

● Upozornenie na bezprostredne hroziace nebezpe-

čenstvo, ktoré vedie k ťažkým fyzickým poraneniam
alebo k smrti.

몇 VÝSTRAHA

● Upozornenie na možnú nebezpečnú situáciu, ktorá

môže viesť k ťažkým fyzickým poraneniam alebo k
smrti.

몇 UPOZORNENIE

● Upozornenie na možnú nebezpečnú situáciu, ktorá

môže viesť k ľahkým fyzickým poraneniam.

POZOR

● Upozornenie na možnú nebezpečnú situáciu, ktorá

môže viesť k vecným škodám.

Všeobecné bezpečnostné pokyny

 NEBEZPEČENSTVO ● Prístroj pripojte

len k striedavému prúdu. Napätie uvedené na typovom
štítku sa musí zhodovať s napätím zdroja prúdu. ● Sie-
ťovej zástrčky a sieťovej zásuvky sa nikdy nedotýkajte
vlhkými rukami. ● Nebezpečenstvo zadusenia. Obalové
fólie uchovávajte mimo dosahu detí. ● Prevádzka v ob­lastiach ohrozených explóziou je zakázaná.

몇 VÝSTRAHA ● Osoby s obmedzenými fyzic-

kými, zmyslovými alebo duševnými schopnosťami resp.
osoby s nedostatkom skúseností alebo vedomostí smú
zariadenie používať len vtedy, keď sú pod dozorom
resp. keď boli poučené o bezpečnom používaní zaria­denia a rozumejú príslušným nebezpečenstvám. ● Deti
od veku 8 rokov smú zariadenie používať len vtedy, ak
ich osoba zodpovedná za ich bezpečnosť poučila o po­užívaní zariadenia resp. ak sú pod jej dozorom a rozu­mejú príslušným nebezpečenstvám. ● Deti sa s
prístrojom nesmú hrať. ● Dozerajte na deti, aby sa ne-
mohli hrať so zariadením. ● Deti smú čistenie a užíva­teľskú údržbu vykonávať len pod dozorom. ● Pred
každým použitím skontrolujte sieťovú prípojku so sieťo-
vou zástrčkou z hľadiska poškodenia. Nepoužívajte prí­stroj s poškodenou sieťovou prípojkou. Neodkladne
zabezpečte výmenu poškodenej sieťovej prípojky auto­rizovaným zákazníckym servisom/elektrikárom. ● Pred
každým ošetrením a údržbou vypnite prístroj a vytiahni­te sieťovú zástrčku.

roj nic nepokládejte.

84 Slovenčina

몇 UPOZORNENIE ● Sieťovú zástrčku neťa-

hajte zo zásuvky za sieťový kábel. ● Opravy, montáž
náhradných dielov a práce na elektrických konštrukč-
ných dieloch nechajte vykonávať autorizovaným zákaz­níckym servisom. ● Prívod a vývod vzduchu nesmú byť
prikryté. ● Po každom použití vypnite prístroj a vytiahni­te sieťovú zástrčku. ● Prístroj neinštalujte v blízkosti te­pelných zdrojov. ● Prístroj nie je náhradou primeraného
vetrania. ● Prístroj musí mať rovný a stabilný podklad.

● Používajte iba príslušenstvo a náhradné diely schvá­lené výrobcom. Originálne príslušenstvo a originálne
náhradné diely zaručujú bezpečnú a bezporuchovú pre­vádzku prístroja. ● Prístroj nepoužívajte vo vlhkom pro­stredí alebo v miestnostiach s vysokými teplotami
prostredia (napr. v kúpeľni).

Používanie v súlade s účelom

Prístroj používajte výlučne v súlade s popismi a bezpeč-
nostnými pokynmi uvedenými v tomto návode na obslu­hu ako čističku vzduchu.

● Prístroj je určený na používanie vo funkcii čističky
vzduchu.

● Prístroj je vhodný na súkromné a komerčné použí­vanie.

● Prístroj je výhradne určený na používanie v interié­roch.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlik­vidujte ekologickým spôsobom.

Elektrické a elektronické prístroje obsahujú cen­né recyklovateľné materiály a často aj kompo­nenty, akými sú napr. batérie, akumulátory alebo

olej, ktoré môžu pri nesprávnej manipulácii alebo
likvidácii predstavovať potenciálne nebezpečenstvo pre
ľudské zdravie a životné prostredie. Tieto komponenty
sú však potrebné pre správnu prevádzku prístroja. Prí­stroje označené týmto symbolom nesmú byť likvidova­né spolu s domovým odpadom.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené
na: www.kaercher.de/REACH

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne ná­hradné diely, pretože takéto komponenty zaručujú bez­pečnú a bezporuchovú prevádzku zariadenia.
Informácie o príslušenstve a náhradných dieloch sa na­chádzajú na stránke www.kaercher.com.

Rozsah dodávky

Rozsah dodávky zariadenia je znázornený na obale. Pri
rozbaľovaní skontrolujte, či je obsah kompletný. V prí­pade chýbajúceho príslušenstva alebo pri výskyte po­škodení spôsobených prepravou informujte Vášho
predajcu.

Záruka

V každej krajine platia záručné podmienky vydané na­šou príslušnou distribučnou spoločnosťou. Prípadné
poruchy vášho prístroja odstránime v rámci záručnej
doby zadarmo, pokiaľ ich príčinou boli materiálové ale­bo výrobné chyby. Pri uplatňovaní záruky sa spolu s do­kladom o kúpe obráťte na svojho predajcu alebo na
najbližšie autorizované servisné stredisko.
(adresa je uvedená na zadnej strane)

Obrázky sú uvedené na strane s grafikami.

Obrázok A

1 Ovládacie tlačidlá
2 Displejový panel

3 Ovládacie tlačidlo na zapínanie/vypínanie prístroja
4 Ovládacie tlačidlo na nastavenie stupňa ventilátora
5 Ovládacie tlačidlo/displejové zobrazenie zapnutia/

vypnutia automatického režimu

6 Ovládacie tlačidlo na zapnutie/vypnutie režimu

ECO

7 Ovládacie tlačidlo/displejové zobrazenie zapnutia/

vypnutia režimu spánku

8 Ovládacie tlačidlo/displejové zobrazenie zabloko-

vania funkcie

9 Ovládacie tlačidlo/displejové zobrazenie časovača
10 Ovládacie tlačidlo na vykonanie resetu filtra
11 Displejové zobrazenie teploty v °C
12 Displejové zobrazenie časovo riadeného stavu

spustenia/vypnutia

13 Displejové zobrazenie stupňa ventilátora
14 Displejové zobrazenie indexu kvality vzduchu PM

2,5 (číselná/farebná indikácia)

15 Displejové zobrazenie relatívnej vlhkosti
16 Displejové zobrazenie životnosti filtra
17 Snímač kvality vzduchu
18 Pripojenie sieťového zdroja AF 30
19 Pripájací kábel AF50
20 Otočné kolieska (4x)
21 Kryt filtra
22 Filter
23 Sieťový adaptér AF30

Upozornenie

Nastavenia funkcií možno vykonávať len pomocou ovlá­dacích tlačidiel a nie prostredníctvom displejových zo­brazení.

Prvé uvedenie do prevádzky

Pred prvým uvedením do prevádzky je nutné vybaliť
jemné filtre, ktoré sú už vložené v prístroji.

1. Uchopením za uchopovaciu priehlbinu otvorte oba
kryty filtra a obomi rukami ich vyberte.

Obrázok B
Obrázok C

2. Uchopením za spony vyberte zabalené filtre z krytu.

Obrázok D

3. Vybaľte filtre.

Obrázok E

4. Vložte vybalené filtre.

Obrázok F

5. Obomi rukami nasaďte kryty filtra.

Obrázok G

Popis prístroja

Slovenčina 85

6. Prístroj odložte na rovný podklad. Uistite sa, že na
každej strane je dodržaný odstup 0,30 m.

Obrázok H

7. Uistite sa, že otvory na privádzanie a odvádzanie
vzduchu nie sú zablokované.

Upozornenie

Prístroj neumiestňujte na horúce povrchy alebo do blíz­kosti vykurovania.
Zabráňte vniknutiu akýchkoľvek kvapalín alebo cudzích
materiálov (napr. kovové predmety) do prístroja.

8. AF 30: Zástrčku prístroj zasuňte do prístroja.
Sieťovú zástrčku sieťového zdroja zasuňte do zá­suvky.
AF 50: Sieťovú zástrčku prístroja zasuňte do zásuv­ky.

Obrázok I

Prístroj je pripravený na prevádzku.

Upozornenie

Odporúčame nechať prístroj pri jeho prvom použití be­žať cez noc, aby sa mohlo vykonať dôkladné vyčistenie
vašej miestnosti.

Upozornenie

Tab uľka s hodinovými údajmi týkajúcimi sa symbolov na
displeji, ktoré reprezentujú životnosť filtra, pozrite si ka­pitolu

Obsluha

1. Pre zapnutie prístroja: Stlačte tlačidlo na zapnutie/

Upozornenie

Po zapnutí sa na ovládacom paneli na krátku dobu roz­svietia indikátory a tlačidlá. Integrovaný snímač kvality
vzduchu automaticky meria kvalitu vzduchu v miestnos­ti.

2. Pomocou ovládacích tlačidiel možno podľa potreby

3. Pre vypnutie prístroja: Stlačte spínač na zapnutie/

V závislosti od kvality vzduchu je možné manuálne na­staviť stupeň ventilátora 1, 2, 3, 4 alebo 5. V prípade zlej
kvality vzduchu, napríklad pre odfiltrovanie dymu, by
mal ventilátor bežať s najvyššou rýchlosťou (stupeň 5)
po dobu 15-20 minút.

Upozornenie

Pre efektívne vyčistenie vzduchu ponechajte okná a
dvere pri zapnutej čističke vzduchu zatvorené,

Symbol ovládacieho tlačidla pre stupeň ventilátora:

Zapnutie/vypnutie prístroja

vypnutie prístroja.

Obrázok I

Prístroj sa automaticky spustí.

nastaviť napríklad nasledujúce funkcie:

 Stupeň ventilátora
 Automatický režim
 Režim ECO
 Režim spánku
 Zablokovanie ovládacieho panela
 Časovač
 Reset filtra

vypnutie prístroja.
Indikátory a tlačidlá na ovládacom paneli zhasnú.
Prístroj je vypnutý.

Nastavenie stupňa ventilátora

● Stláčajte ovládacie tlačidlo na nastavenie stupňa
ventilátora až do dosiahnutia požadovaného stup­ňa.

Na ovládacom paneli sa zobrazí zvolený stupeň
ventilátora.

Upozornenie

Pri manuálnom výbere stupňa ventilátora sa na displeji
na 3 sekundy zobrazí zvolený stupeň a následne sa
znovu zobrazia hodnoty indexu PM 2,5.

Nastavenie automatického režimu

V automatickom režime čistička vzduchu v závislosti od
kvality vzduchu nastaví vhodný stupeň ventilátora (stu­peň 1, 2, 3, 4, 5).
Napríklad pri zlej kvalite vzduchu bude automaticky na­stavený vyšší stupeň ventilátora.
Symbol ovládacieho tlačidla a displejového zobrazenia
pre automatický režim:

 Stlačte ovládacie tlačidlo automatického režimu.

Dôjde k zapnutiu, resp. vypnutiu automatického re­žimu.

Nastavenie funkcie ECO / energeticky úspornej

Zapnutie/ vypnutie energeticky úsporného režimu

Symbol ovládacieho tlačidla a displejového zobrazenia
pre režim ECO / energeticky úsporný režim

Prístroj je v pracovnom režime:

● Stlačte ovládacie tlačidlo režimu ECO.
Prístroj sa prepne do energeticky úsporného režimu
a dôjde k vypnutiu displeja.

Prístroj je v energeticky úspornom režime:

● Stlačte ovládacie tlačidlo režimu ECO.
Prístroj sa prepne do pracovného režimu a dôjde k
zapnutiu displeja.

Nastavenie režimu spánku

V režime spánku beží ventilátor najnižšou rýchlosťou a
tým pádom je veľmi tichý.

● Stlačte ovládacie tlačidlo režimu spánku. Dôjde k
zapnutiu, resp. vypnutiu režimu spánku.

Symbol ovládacieho tlačidla a displejového zobrazenia
pre režim spánku:

Upozornenie

Po stlačení ovládacieho tlačidla režimu spánku dôjde k
zhasnutiu všetkých symbolov na displeji (okrem režimu
spánku).

o 10 sekundách zhasne aj ovládacie tlačidlo režimu

P
spánku.
Pre ukončenie režimu spánku možno stlačiť ktorékoľ-
vek ovládacie tlačidlo (okrem tlačidla zapnutia/vypnu­tia).

funkcie

86 Slovenčina

Zablokovanie/odblokovanie ovládacieho panela

Pre zabránenie neúmyselným zmenám nastavení, na­pr. vplyvom detí alebo domácich zvierat, možno ovláda­cí panel zablokovať.
Symbol ovládacieho tlačidla a displejového zobrazenia
pre zablokovanie ovládacieho panela:

● Zablokovanie: Stlačte tlačidlo a podržte ho 3 sekun­dy stlačené.

● Odblokovanie: Stlačte blokovacie tlačidlo a podržte
ho 3 sekundy stlačené.

Nastavenie časovača

Časovač možno nastaviť na požadovanú dobu pre­vádzky (max. 12 hodín). Po uplynutí nastavenej doby sa
prístroj automaticky vypne. Rýchlosť ventilátora možno
kedykoľvek zmeniť.
Symbol ovládacieho tlačidla a displejového zobrazenia
pre časovač:

 Zapnutie: Stláčajte ovládacie tlačidlo na nastavenie

časovača až do dosiahnutia požadovanej doby pre-

vádzky. Na displeji sa zobrazí nastavená doba pre­vádzky.

 Vypnutie: Stláčajte ovládacie tlačidlo na nastavenie

časovača až dovtedy, kým sa na displeji nebude zo-

brazovať „0
V
niu funkcie časovača.

Po uplynutí doby prevádzky filtrov je nutné vykonať ich
výmenu. Ďalšie informácie sú uvedené v kapitole Vý-
mena filtra
Symbol ovládacieho tlačidla na vykonanie resetu filtra:

Na displeji sa v jednotke µg/m³ čí
centrácia jemného prachu (PM 2,5). O kvalite vzduchu
navyše informuje farebný index:

PM 2,5 Kvalita vzduchu Farba

0- 60 Dobrá Modrá
61 - 120 Stredná Žltá
>120 Zlá Červená

“.

prípade nastavenia hodnoty „0“ dôjde k preruše-

Vykonanie resetu filtra po výmene filtra

Indikátor kvality vzduchu PM 2,5

selne zobrazuje kon-

Preprava a skladovanie

몇 UPOZORNENIE

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia
Pri skladovaní a preprave dbajte na hmotnosť prístroja.

Prístroj skladujte len v suchých vnútorných priestoroch.

Ošetrovanie a údržba

Čistenie

 NEBEZPEČENSTVO

Nebezpečenstvo smrteľných zranení v dôsledku zá­sahu elektrickým prúdom

Kvapaliny môžu viesť elektrický prúd a spôsobiť tak váž­ne až smrteľné zranenia.
Pred čistiacimi a údržbovými prácami vždy vytiahnite
sieťový zdroj z elektrickej zásuvky.
Prístroj alebo sieťový zdroj nikdy neponárajte do vody.
Prístroj alebo sieťový zdroj nikdy nečistite mokrým spô­sobom.

1. Vypnite prístroj.

2. Sieťový zdroj vytiahnite zo zásuvky.

3. Prístroj utrite mäkkou a suchou utierkou. Nepouží­vajte abrazívne alebo leptavé čistiace prostriedky.

Výmena filtra

Filter by sa mal vymeniť najneskôr po 2 500 - 3 000 ho­dinách prevádzky. Ak bude prístroj hlasnejší, ak bude z
prístroja (filtra) vystupovať nepríjemný zápach, alebo ak
bude filter viditeľne znečistený, tak aj skôr. Ak je život­nosť filtra kratšia ako 150 hodín, tak na displeji bliká
symbol (frekvencia blikania 2x za sekundu pripomínajú­ci nutnosť výmeny filtra.
V závislosti od životnosti sa zobrazuje nasledujúci počet
symbolov:

Indikácia životnosti filtra (h)

2 501 - 3 000
2 001 - 2 500
1 501 - 2 000
1 001 - 1 500
501 - 1 000
1 - 500

1. Vypnite prístroj a sieťový zdroj, resp. sieťovú zástrč-
ku odpojte od zásuvky a prístroja.

Obrázok J

2. Uchopením za uchopovaciu priehlbinu otvorte oba
kryty filtra a obomi rukami ich vyberte.

Obrázok B
Obrázok C

3. Uchopením za spony vyberte filtre z krytu.

Obrázok D

4. Vybaľte nové filtre.

Obrázok E

5. Vložte vybalené filtre.

Obrázok F

6. Nasaďte kryty filtra.

Obrázok G

7. Sieťový zdroj pripojte k prístroju a k zásuvke.

8. Zapnite prístroj.
a Pre reset filtra stlačte symbol a podržte ho

3 sekundy stlačený.

Obrázok K

Pomoc pri poruchách

Poruchy majú často jednoduchú príčinu, ktorú dokážete
odstrániť sami pomocou nasledujúceho prehľadu. V prí­pade pochybností alebo pri poruchách, ktoré tu nie sú
uvedené, sa obráťte na autorizovaný zákaznícky servis.

Slovenčina 87

Chyba Príčina Odstránenie
Prístroj nie je možné zap-

núť

Displej bliká a prístroj sa
nespúšťa

Prúd vzduchu je znížený Upchatý filter  Vymeňte filter, pozrite si kapitolu Výmena

Neúčinné odstraňovanie
zápachu

á kvalita vzduchu Príliš nízky stupeň ventilátora  Zvýšte stupeň ventilátora, pozrite si kapito-

Zl

Žiadne elektrické napätie  Skontrolujte zásuvku a poistku napájani

Chybný sieťový zdroj  Pre výmenu sieťového zdroja sa obráťte

Chybný prístroj  Kontaktujte zákaznícky servis.
Nesprávne nasadený kryt filtra  Správne nasaďte kryt filtra, pričom dbajte

Nevybalený filter  Vybaľte filter, pozrite si kapitolu Prvé uve-

Príliš nízky stupeň ventilátora  Zvýšte stupeň ventilátora, pozrite si kapito-

Vývod vzduchu je zablokovaný  Odstráňte cudzie telesá.
Zlá kvalita okolitého vzduchu  Pre zlepšenie vetrania otvorte okno.
Opotrebovaný alebo príliš dlho používa-

ný filter
Príliš nízky stupeň ventilátora  Zvýšte stupeň ventilátora, pozrite si kapito-

Prievan  Počas prevádzky prístroja zatvorte okná a

AF 30: Veľkosť miestnosti výrazne nad
30 m²

AF 50: Veľkosť miestnosti výrazne nad
50 m²

Zablokované vzduchové štrbiny na prí­stroji

Nevybalený filter  Vybaľte filter, pozrite si kapitolu Prvé uve-

Upchatý alebo znečistený filter.  Vymeňte filter, pozrite si kapitolu Výmena

rúdom.

p

 Zástrčku sieťového zdroja zasuňte do inej

zásuvky.

na zákaznícky servis.

aj na správne umiestnenie filtrov.

filtra.

denie do prevádzky.

lu Nastavenie stupňa ventilátora.

 Vymeňte filter.

lu Nastavenie stupňa ventilátora.

lu Nastavenie stupňa ventilátora.

dvere.

 Dbajte na maximálnu veľkosť miestnosti.

 Dbajte na maximálnu veľkosť miestnosti.

 Dodržiavajte potrebné vzdialenosti od prí-

stroja.

 Na prístroj nič neumiestňujte.

denie do prevádzky.

filtra.



a

Technické údaje

AF 30 AF 50

Elektrická prípojka

Sieťové napätie V DC24V 220-240
Fáza ~ 1 1
Sieťová frekvencia Hz 50-60 50-60
Menovitý výkon W 36 50
Pohotovostný režim W < 0,5 < 0,5

Výkonové údaje prístroja

Maximálny prúd vzduchu m
Úžitková plocha m
Účinnosť filtra pri 0,3 μm 99,95% 99,95%
Maximálna životnosť filtra

(v závislosti od prostredia)
Stupne vetrania 5 5

3

/h 320 520

2

* 30 * 50

h 3000 3000

88 Slovenčina

Rozmery a hmotnosti

Hmotnosť kg 5,8 7,7
Dĺžka x šírka x výška mm 260x260

Podmienky prostredia

Teplota okolia °C -10 °C -

Zistené hodnoty podľa EN 60335-2-69

Hladina akustického tlaku dB(A) 26-51 29-53
* Pri výške stropu 3 m a 3-násobnej výmene vzduchu

za hodinu
Technické zmeny vyhradené.

AF 30 AF 50

x480

+40 °C

290x290
x560

-10 °C ­+40 °C

Kazalo

Splošni napotki .................................................... 89

Varnostna navodila.............................................. 89

Namenska uporaba ............................................. 89

Zaščita okolja ...................................................... 89

Pribor in nadomestni deli ..................................... 89

Obseg dobave..................................................... 89

Garancija ............................................................. 89

Opis naprave ....................................................... 90

Prvi zagon ........................................................... 90

Upravljanje .......................................................... 90

Transport in shranjevanje .................................... 91

Nega in vzdrževanje ............................................ 91

Pomoč pri motnjah .............................................. 92

Tehnični podatki................................................... 93

Splošni napotki

Pred prvo uporabo naprave preberite ta
izvirna navodila in poglavje Varnostna
navodila. ter jih upoštevajte.

uporabo ali za naslednjega uporabnika.

Izvirna navodila shranite za kasnejšo

Varnostna navodila

Stopnje nevarnosti

 NEVARNOST

● Označuje neposredno nevarnost, ki lahko povzroči

težke telesne poškodbe ali smrt.

몇 OPOZORILO

● Označuje potencialno nevarno situacijo, ki lahko

povzroči težke telesne poškodbe ali smrt.

몇 PREVIDNOST

● Označuje potencialno nevarno situacijo, ki lahko

povzroči lahke telesne poškodbe.

POZOR

● Označuje potencialno nevarno situacijo, ki lahko

povzroči materialno škodo.

Splošna varnostna navodila

 NEVARNOST ● Napravo priključite samo na

izmenični tok. Navedena napetost na tipski ploščici mo­ra biti skladna z napetostjo vira električnega toka.

● Omrežnega vtiča in vtičnice nikoli ne prijemajte z vla-
žnimi rokami. ● Nevarnost zadušitve. Otrokom prepreči-
te stik z embalažno folijo. ● Delovanje naprave v
potencialno eksplozivnih atmosferah je prepovedano.

몇 OPOZORILO ● Osebe z zmanjšanimi tele-

snimi, čutnimi ali duševnimi sposobnostmi oziroma s
pomanjkljivimi izkušnjami in znanjem smejo uporabljati
napravo samo pod nadzorom oziroma če so bile pouče-
ne o varni uporabi naprave in razumejo potencialne ne­varnosti. ● Otroci od starosti 8 let naprej smejo
uporabljati napravo, če jih je oseba, pristojna za njihovo
varnost, poučila o uporabi ali jih med uporabo nadzoruje
in če razumejo potencialne nevarnosti. ● Otroci se ne
smejo igrati z napravo. ● Otrokom preprečite igro z na­pravo. ● Otrokom je čiščenje z napravo in vzdrževanje
naprave dovoljeno samo pod nadzorom. ● Pred vsako
uporabo preverite, ali je električni priključni kabel z ele­ktričnim vtičem poškodovan. Naprave s poškodovanim
električnim priključnim kablom ne zaženite. Poškodo­van električni priključni kabel mora takoj zamenjati po­oblaščena servisna služba ali strokovnjak za elektriko.

● Pred vsemi vzdrževalnimi deli in nego izklopite napra-

vo in izvlecite električni vtič.

몇 PREVIDNOST ● Električnega vtiča iz vtični-

ce ne vlecite za električni kabel. ● Popravila, vgradnjo
nadomestnih delov in dela na električnih sestavnih delih
naj izvaja samo pooblaščena servisna služba. ● Dovo-
da in odvoda zraka ne smete pokriti. ● Po vsaki uporabi
izklopite napravo in izvlecite omrežni vtič. ● Naprave ne
postavljajte v bližino virov toplote. ● Naprava ni nado­mestilo za primerno zračenje. ● Naprava mora imeti
ravno, stabilno površino. ● Uporabljajte samo pribor in
nadomestne dele, ki jih je odobril proizvajalec. Original­ni pribor in originalni nadomestni deli zagotavljajo varno
in nemoteno delovanje naprave. ● Naprave ne upo­rabljajte v vlažnem okolju ali v prostorih, kjer je visoka
okoljska temperatura, npr. kopalnica.

Namenska uporaba

Napravo uporabljajte izključno kot čistilnik zraka v skla­du z opisi in varnostnimi navodili, navedenimi v teh na­vodilih za uporabo.

● Naprava je namenjena za uporabo kot čistilnik zra­ka.

● Naprava je primerna za zasebno in komercialno
uporabo.

● Naprava je namenjena izključno za uporabo v notra­njih prostorih.

Zaščita okolja

Pakirni material je mogoče reciklirati. Embalažo
odstranite na okolju varen način.
Električne in elektronske naprave vsebujejo dra­gocene materiale z možnostjo recikliranja, pogos­to pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napač-
ni uporabi ali napačnem odstranjevanju škodujejo
zdravju ljudi in okolju. Navedeni sestavni deli so kljub te­mu potrebni za pravilno delovanje naprave. Naprav,
označenih s tem simbolom, ne smete odvreči med go­spodinjske odpadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu:

www.kaercher.de/REACH

Pribor in nadomestni deli

Uporabljajte samo originalni pribor in originalne nado­mestne dele, ki zagotavljajo varno in nemoteno delova­nje naprave.
Informacije o priboru in nadomestnih delih najdete na
spletnem naslovu www.kaercher.com.

Obseg dobave

Obseg dobave je upodobljen na embalaži. Pri odstra­njevanju embalaže preverite, ali je vsebina popolna. Če
manjka pribor ali če so med transportom nastale po­škodbe, obvestite prodajalca.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala
naša pristojna prodajna družba. V garancijskem roku
bodo morebitne motnje v delovanju naprave odpravlje­ne brezplačno, če je njihov vzrok napaka v materialu ali
napaka v izdelavi. Pri uveljavljanju garancije zagotovite
dokazilo o nakupu in stopite v stik s prodajalcem ali naj­bližjim servisom.
Naslov najdete na hrbtni strani.

Slovenščina 89

Glejte slike na strani s slikami.

Slika A

1 Upravljalne tipke
2 Polje zaslona

3 Upravljalna tipka za vklop/izklop naprave
4 Upravljalna tipka za stopnjo ventilatorja
5 Upravljalna tipka/prikaz za vklop/izklop samodejne-

ga načina

6 Upravljalna tipka za vklop/izklop načina ECO
7 Upravljalna tipka/prikaz za vklop/izklop načina mi-

rovanja

8 Upravljalna tipka/prikaz za blokado delovanja

9 Upravljalna tipka/prikaz za časovnik
10 Upravljalna tipka za ponastavitev filtra
11 Prikaz temperature v °C
12 Prikaz za zagon/izklop časovno nadzorovanega

stanja

13 Prikaz zaslona za stopnjo ventilatorja
14 Prikaz indeksa kakovosti zraka PM 2,5 (številčni/

barvni prikaz)

15 Prikaz relativne vlažnosti zraka
16 Prikaz zaslona življenjske dobe filtra
17 Senzor kakovosti zraka
18 Priključek za napajalnik AF 30
19 Priključni kabel AF50
20 Krmilna kolesca AF50 (4x)
21 Pokrov filtra
22 Filter
23 Omrežni adapter AF30

Napotek

Nastavitve delovanja so možne samo z upravljalnimi
tipkami in ne s prikazi na zaslonu.

Prvi zagon

Pred prvim zagonom odstranite embalažo s finih filtrov,
ki sta že nameščena v napravi.

1. S pomočjo prijemne vdolbine odprite oba pokrova
filtra in ju odstranite z obema rokama.

Slika B
Slika C

2. Pakirane filtre odstranite iz ohišja s pomočjo jezičk-
ov.

Slika D

3. Razpakirajte filtre.

Slika E

4. Vstavite razpakirane filtre.

Slika F

5. Z obema rokama vstavite pokrova filtra.

Slika G

6. Napravo postavite na ravno površino. Prepričajte
se, da se na vsaki strani ohrani razdalja 0,30 m.

Slika H

Opis naprave

7. Prepričajte se, da odprtine za dovod in odvod zraka
niso blokirane.

Napotek

Naprave ne postavite na vroče površine ali v bližino
ogrevanja.
V napravo ne smejo vstopiti tekočine ali tuji materiali
(npr. kovinski predmeti).

8. AF 30: Vtič naprave napajalnika vstavite v napravo.
Električni vtič napajalnika vstavite v vtičnico.
AF 50: Električni vtič naprave vstavite v vtičnico.

Slika I

Naprava je pripravljena za obratovanje

Napotek

Priporočamo vam, da napravo pri prvem zagonu pustite
obratovati čez noč in tako zagotovite osnovno čiščenje
prostora.

Napotek

Tabela simbolov za prikaz ur življenjske dobe filtra, glej­te

Upravljanje

1. Za vklop naprave: Pritisnite tipko za vklop/izklop na
napravi.

Slika I

Naprava se zažene samodejno.

Napotek

Po vklopu prikazi in tipke na upravljalnem polju na krat­ko zasvetijo. Vgrajeni senzor za kakovost zraka samo­dejno meri kakovost zraka v prostoru.

2. Po potrebi lahko z upravljalnimi tipkami npr. nastavi­te naslednje funkcije:

 Stopnja ventilatorja
 Samodejni način
 Način ECO
 Način mirovanja
 Zaklepanje upravljalnega polja
 Časovnik
 Ponastavitev filtra

3. Za izklop naprave: Pritisnite stikalo za vklop/izklop
naprave.
Prikazi in tipke na upravljalnem polju ugasnejo. Na­prava je izklopljena.

Glede na kakovost zraka lahko stopnjo ventilatorja roč-
no nastavite na stopnjo 1, 2, 3, 4 ali 5. Če je kakovost
zraka slaba, na primer zaradi filtriranja dima, naj venti­lator od 15 do 20 minut deluje z največjo hitrostjo (sto­pnja 5).

Napotek

Za učinkovito čiščenje zraka imejte okna in vrata zaprta,
ko je čistilnik zraka vklopljen,

Simbol upravljalne tipke za stopnjo ventilatorja:

● Pritiskajte upravljalno tipko za stopnjo ventilatorja,
dokler ne dosežete želene hitrosti.

Izbrana stopnja ventilatorja je prikazana na uprav­ljalnem polju.

Napotek

Pri ročni izbiri stopnje ventilatorja je izbrana stopnja na
zaslonu prikazana 3 sekunde, preden se na zaslonu po­novno prikažejo vrednosti indeksa PM 2,5.

Vklop/izklop naprave

Nastavitev stopnje ventilatorja

90 Slovenščina

Nastavitev samodejnega načina

V samodejnem načinu čistilnik zraka glede na kakovost
zraka nastavi ustrezno stopnjo ventilatorja (stopnja 1, 2,
3, 4, 5).
Če je na primer kakovost zraka slaba, se stopnja venti­latorja samodejno poveča.
Simbol upravljalne tipke in prikaz zaslona za samodejni
način:

Nastavitev časovnika

Časovnik lahko nastavite na želeni čas delovanja (naj­več 12 h). Po preteku nastavljenega časa se naprava
samodejno izklopi. Hitrost ventilatorja lahko kadar koli
spremenite.
Simbol upravljalne tipke in prikaz na zaslonu za časov-
nik:

 Pritisnite upravljalno tipko samodejnega načina. Sa-

modejni način je vklopljen oz. izklopljen.

Nastavitev funkcije ECO/varčevanja z energijo

Vklop/izklop načina varčevanja z energijo

Simbol upravljalne tipke in prikaz zaslona za način
ECO/varčevanje z energijo

Naprava je v delovnem načinu:

● Pritisnite gumb za upravljanje za način ECO.
Naprava preklopi v način varčevanja z energijo, za­slon pa se izklopi.

Naprava je v načinu varčevanja z energijo:

● Pritisnite gumb za upravljanje za način ECO.
Naprava preklopi v delovni način, zaslon zasveti.

Nastavitev načina mirovanja

V načinu mirovanja ventilator deluje z najnižjo hitrostjo
in je zato zelo tih.

● Pritisnite upravljalno tipko za način mirovanja. Način
mirovanja je vklopljen oz. izklopljen.

Simbol upravljalne tipke in prikaz zaslona za način mi-
rovanja:

Napotek

Po pritisku upravljalne tipke za način mirovanja ugasne­jo vsi simboli na zaslonu (razen način mirovanja).
Po 10 sekundah ugasne tudi upravljalna tipka za način
mirovanja.
Za izhod iz načina mirovanja pritisnite katero koli uprav­ljalno tipko (razen tipke za vklop/izklop).

Zaklepanje/odklepanje upravljalnega polja

Da bi preprečili nenamerno spreminjanje nastavitev,
npr. s strani otrok ali hišnih ljubljenčkov
no polje zaklenete.
Simbol za zaklepanje upravljalne tipke in prikaz zaslona
za upravljalno polje:

● Zaklepanje: Pritisnite tipko za 3 sekunde.

● Odklepanje: Pritisnite gumb za zaklepanje za

3 sekunde.

, lahko upravljal-

 Vklop: Večkrat pritisnite upravljalno tipko za časov-

nik, dokler ne dosežete želenega časa delovanja.
Na zaslonu se prikaže nastavljeni čas delovanja.

 Izklop: Pritiskajte upravljalno tipko časovnika, dokler

se na zaslonu ne prikaže »0«.
Pri nastavitvi na »0« je funkcija časovnika prekinje­na.

Po zamenjavi filtra izvedite ponastavitev filtra

Po izteku časa delovanja filtra je treba filtre zamenjati.
Za več informacij glejte poglavje Zamenjava filtra
Simbol upravljalne tipke za ponastavitev filtra:

Na zaslonu je s številko prikazana koncentracija finega
prahu (PM 2,5) v enoti µg/m³. Poleg tega barvni indeks
zagotavlja informacije o kakovosti zraka:

PM 2,5 Kakovost zraka Barva

0- 60 Dobro Modra
61–120 Zmerno Rumena
>120 Slaba Rdeča

Prikaz PM 2,5 za kakovost zraka

Transport in shranjevanje

몇 PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode
Pri transportu in skladiščenju upoštevajte težo naprave.

Napravo skladiščite samo v suhih zaprtih prostorih.

Nega in vzdrževanje

Čiščenje

 NEVARNOST

Smrtna nevarnost zaradi udara elektrike

Te ko čine lahko prevajajo elektriko in tako povzročijo hu­de ali smrtne poškodbe.
Pred čiščenjem in vzdrževanjem vedno izključite napa­jalnik iz vtičnice.
Naprave ali napajalne enote nikoli ne potopite v vodo.
Naprave ali napajalne enote nikoli ne čistite mokro.

1. Izklopite napravo.

2. Napajalnik izvlecite iz vtičnice.

3. Napravo očistite z mehko, suho krpo. Ne uporabljaj­te abrazivnih ali jedkih čistil.

Zamenjava filtra

Filter je treba zamenjati najpozneje po 2500–3000 urah
delovanja. Če naprava postane glasnejša, če iz napra­ve (filtra) prihaja neprijeten vonj ali če je filter vidno uma­zan, filter zamenjajte tudi prej. Če je življenjska doba

Slovenščina 91

filtra krajša od 150 ur, na zaslonu utripa simbol (frekven­ca utripanja 2x/sekundo), da vas opomni na menjavo fil­tra.
Glede na življenjsko dobo se prikaže naslednje število
simbolov:

Prikaz za življenjsko dobo filtra (h)

2501–3000
2001–2500
1501–2000
1001–1500
501–1000
1–500

1. Izklopite napravo in izključite napajalnik oz. električ-
ni vtič iz vtičnice in naprave.

Slika J

2. S pomočjo prijemne vdolbine odprite oba pokrova
filtra in ju odstranite z obema rokama.

Slika B
Slika C

3. Filtre odstranite iz ohišja s pomočjo jezičkov.

Slika D

4. Razpakirajte nove filtre.

Slika E

5. Vstavite razpakirane filtre.

Slika F

6. Namestite pokrova filtra.

Slika G

7. Napajalnik priključite na napravo in vtičnico.

8. Vklopite napravo.
a Če želite ponastaviti filter (Reset), pritisnite sim-

bol za 3 sekunde.

Slika K

Pomoč pri motnjah

Motnje imajo pogosto enostaven vzrok, ki ga lahko odpravite sami s pomočjo naslednjega seznama. V primeru dvoma
ali pri motnjah, ki niso navedene tukaj, stopite v stik s pooblaščeno servisno službo.

Napaka Vzrok Odpravljanje
Naprave ni mogoče vklo-

piti

Zaslon utripa, naprava pa
se ne zažene

Zmanjšan zračni tok Filter je zamašen  Zamenjava filtra, glejte poglavje Zamenja-

Neučinkovito odpravlja­nje neprijetnih vonjav

Ni električne napetosti.  Preverite vtičnico in varovalko oskrbe z

Napajalnik je okvarjen  Za zamenjavo napajalnika se obrnite na

Pokvarjena naprava  Obrnite se na servisno službo.
Pokrov filtra ni pravilno vstavljen  Pravilno vstavite pokrov filtra in se prepri-

Filter ni razpakiran  Razpakiranje filtra, glejte poglavje Prvi za-

Premajhna stopnja ventilatorja  Povečajte stopnjo ventilatorja, glejte pog-

Odvod zraka je blokiran  Odstranite tujke.
Slaba kakovost zraka okolice  Odprite okna za izboljšanje prezračevanja.
Filter je obrabljen ali se uporablja predol-go Zamenjajte filter.

električnim tokom.

 Vtič napajalnika vstavite v drugo vtičnico.

servisno službo.

čajte, da so filtri pravilno nameščeni.

va filtra.

gon.

lavje Nastavitev stopnje ventilatorja.

Premajhna stopnja ventilatorja  Povečajte stopnjo ventilatorja, glejte pog-

Slaba kakovost zraka Premajhna stopnja ventilatorja  Povečajte stopnjo ventilatorja, glejte pog-

Prepih  Med delovanjem naprave zaprite okna in

AF 30: Velikost prostora jasno nad 30 m²  Upoštevajte največjo velikost prostora.

F 50: Velikost prostora jasno nad 50 m²  Upoštevajte največjo velikost prostora.

A
Zračne reže na napravi so blokirane  Upoštevajte zahtevane razdalje od napra-

Filter ni razpakiran  Razpakiranje filtra, glejte poglavje Prvi za-

Filter je zamašen ali onesnažen.  Zamenjava filtra, glejte poglavje Zamenja-

lavje Nastavitev stopnje ventilatorja.

lavje Nastavitev stopnje ventilatorja.

vrata.

ve.

 Na napravo ne postavljajte nobenih pred-

metov.

gon.

va filtra.

92 Slovenščina

Tehnični podatki

AF 30 AF 50

Električni priključek

Napetost omrežja V DC24V 220-240
Število faz ~ 1 1
Omrežna frekvenca Hz 50-60 50-60
Nazivna moč W36 50
Stanje pripravljenosti W < 0,5 < 0,5

Podatki o zmogljivosti naprave

Največji zračni tok m
Uporabna površina m
Učinkovitost filtra pri

0,3μm
Največja življenjska doba

filtra (neodvisno od okolja)
Hitrost prezračevanja 5 5

Mere in mase

Te ža k g 5 , 8 7 ,7
Dolžina x širina x višina mm 260x260

Okoljski pogoji

Okoljska temperatura °C

Ugotovljene vrednosti v skladu s standardom
EN 60335-2-69

Raven tlaka hrupa dB(A) 26-51 29-53
* Pri višini stropa 3 m in 3-kratni izmenjavi zraka na uro

Pridržujemo si pravico do tehničnih sprememb.

3

/h 320 520

2

* 30 * 50
99,95% 99,95%

h 3000 3000

-10

°C -

290x290
x560

-10 °C ­+40 °C

x480

+40 °C

Cuprins

Indicații generale ................................................. 93

Indicații privind siguranța..................................... 93

Utilizarea conform destinației .............................. 94

Protecţia mediului................................................ 94

Accesorii şi piese de schimb ............................... 94

Set de livrare ....................................................... 94

Garanţie............................................................... 94

Descrierea dispozitivului...................................... 94

Prima punere în funcțiune ................................... 94

Operarea ............................................................. 95

Transport și depozitare........................................ 96

Îngrijirea şi întreţinerea........................................ 96

Remedierea defecţiunilor .................................... 96

Date tehnice ........................................................ 97

Indicații generale

Înainte de prima utilizare a aparatului,
citiţi capitolul indicaţiilor privind siguran­ţa şi instrucţiunile originale. Respectaţi

Păstrați instrucțiunile originale pentru consultări ulteri­oare sau pentru viitorul posesor.

aceste instrucţiuni.

Indicații privind siguranța

Trepte de pericol

 PERICOL

● Indicaţie referitoare la un pericol iminent, care duce la

vătămări corporale grave sau moarte.

몇 AVERTIZARE

● Indicaţie referitoare la o posibilă situaţie periculoasă,

care ar putea duce la vătămări corporale grave sau
moarte.

몇 PRECAUŢIE

● Indică o posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale uşoare.

ATENŢIE

● Indicaţie referitoare la o posibilă situaţie periculoasă,

care ar putea duce la pagube materiale.

Indicații generale privind siguranța

 PERICOL ● Conectaţi aparatul doar la curent

alternativ. Tensiunea indicată pe plăcuţa cu caracteris­tici trebuie să coincidă cu tensiunea sursei de curent.

● Nu apucaţi niciodată fişa de reţea şi priza cu mâinile

ude. ● Pericol de asfixiere. Nu ţineţi foliile de ambalaj la
îndemâna copiilor. ● Se interzice funcţionarea în zone
cu pericol de explozie.

몇 AVERTIZARE ● Persoanele cu capacităţi

psihice, senzoriale sau mentale limitate sau care nu dis­pun de experienţa sau cunoştinţele necesare pot folosi
aparatul doar dacă sunt supravegheate sau instruite cu
privire la utilizarea în siguranţă a aparatului şi înţeleg
pericolele care rezultă din aceasta. ● Copiii mai mari de
8 ani pot folosi aparatul doar dacă sunt supravegheaţi
sau după ce au fost instruiţi în privinţa utilizării de per-
soana răspunzătoare de siguranţa lor şi doar după ce
au înţeles pericolele care pot apărea. ● Copiii nu trebuie
lăsaţi să se joace cu aparatul. ● Nu lăsaţi copiii nesupra­vegheaţi, pentru a vă asigura că nu se joacă cu apara­tul. ● Copiii au voie să efectueze lucrări de curăţare sau
de întreţinere doar sub supraveghere. ● Înainte de fie­care utilizare, verificaţi să nu fi
mentare cu ştecăr de reţea. Nu puneţi în funcţiune
aparatul al cărui cablu de alimentare este deteriorat. So­licitaţi de îndată service-ului autorizat sau unui electrici­an înlocuirea cablului de alimentare deteriorat. ● Opriţi
aparatul înainte de a efectua orice operaţiune de îngriji­re sau de întreţinere şi deconectaţi fişa de reţea.

e deteriorat cablul de ali-

몇 PRECAUŢIE ● Nu trageţi de cablul de reţea

al fişei de reţea pentru a o scoate din priză. ● Dispuneţi
realizarea lucrărilor de reparaţii, montarea pieselor de
schimb şi realizarea lucrărilor la componentele electrice
doar de către personalul autorizat de service. ● Orificiile
de admisie şi evacuare a aerului nu trebuie deteriorate.

● Opriţi aparatul după fiecare utilizare şi scoateţi şte-

cherul din priză. ● Nu aşezaţi aparatul în apropierea
unei surse de căldură. ● Aparatul nu este un înlocuit

entru ventilarea corespunzătoare. ● Aparatul treb

p

suprafaţă plană, stabilă. ● Folosiţi doar acce-

să aibă o
sorii şi piese de schimb sunt recomandate de producă-
tor. Accesoriile originale şi piesele de schimb original

funcţi

as

igură

tului. ● Nu utilizați dispozitivul într-un mediu umed sau
în încăperi cu temperaturi ambientale ridicate, de exem­plu băi.

onarea în siguranţă şi fără avarii a apara-

uie

or

e

Româneşte 93

Utilizarea conform destinației

Utilizați dispozitivul ca purificator de aer numai în con­formitate cu descrierile și instrucțiunile privind siguranța
din aceste instrucțiuni de funcționare.

● Dispozitivul este destinat pentru utilizarea ca purifi­cator de aer.

● Dispozitivul este adecvat pentru uz comercial.

● Dispozitivul este destinat exclusiv pentru utilizarea
în spații interioare.

Protecţia mediului

Materialele de ambalare sunt reciclabile. Asigu­rați-vă de eliminarea ecologică a ambalajului.

Aparatele electrice şi electronice conțin materiale
reciclabile prețioase şi, uneori, componente pre­cum baterii, acumulatoare sau uleiuri, care, în ca-

zul utilizării incorecte sau a eliminării
necorespunzătoare, pot periclita sănătatea şi mediul în-
conjurător. Pentru funcţionarea corectă a aparatului,
aceste componente sunt necesare. Este interzisă elimi­narea cu deșeurile menajere a aparatelor marcate cu
acest simbol.

Observaţii referitoare la materialele conţinute (RE­ACH)

Informații actuale referitoare la materialele conținute
sunt disponibile la adresa: www.kaercher.de/REACH

Accesorii şi piese de schimb

Utilizaţi numai accesorii originale şi piese de schimb ori­ginale; ele asigură funcţionarea în siguranţă şi fără ava-
rii a aparatului.
Informaţii despre accesorii şi piesele de schimb se gă-
sesc la adresa www.kaercher.com.

Set de livrare

Setul de livrare a aparatului este ilustrat pe ambalaj. La
despachetare, verificaţi dacă conţinutul este complet.
Informaţi imediat distribuitorul dacă lipsesc accesorii
sau dacă există deteriorări provocate în timpul transpor­tului.

Garanţie

În fiecare țară sunt valabile condițiile de garanție acor­date de distribuitorul nostru din țara respectivă. Eventu-
ale defecțiuni survenite la aparat în perioada de
garanție vor fi remediate gratuit, în limita în care sunt
defecțiuni de fabricație sau de material. Pentru a bene­ficia de garanție, prezentați-vă cu chitanța de cumpăra-
re la comerciantul dvs. sau la cea mai apropiată unitate
de service autorizată.
(Pentru adresă, consultați pagina din spate)

Descrierea dispozitivului

Pentru imagini, consultați pagina de grafice.

Figura A

1 Taste de comandă
2 Câmp de afișare
3 Ta st ă de comandă Dispozitiv pornit/oprit
4 Ta st ă de comandă Treaptă ventilator
5 Ta st ă de comandă/afișaj Mod automat pornit/oprit
6 Ta st ă de comandă Mod ECO pornit/oprit
7 Ta st ă de comandă/afișaj Mod de repaus activat/

dezactivat

8 Ta st ă de comandă/afișaj Blocare funcție

9 Ta st ă de comandă/afișaj Temporizator
10 Ta st ă de comandă/afișaj Resetare filtru
11 Afișajul temperaturii în °C
12 Afișajul stării temporizate de pornire/oprire
13 Afișajul treptei ventilatorului
14 Afișajul indicelui de calitate a aerului PM 2,5 (afișaj

numeric/color)

15 Afișajul umidității relative
16 Afișajul duratei de viață a filtrului
17 Senzor de calitate a aerului
18 Conexiune pentru bloc de alimentare AF 30
19 Cablu de conectare AF50
20 Rolă de ghidare AF50 (4x)
21 Capac filtru
22 Filtru
23 Adaptor de rețea AF30

Indicaţie

Setările de funcții sunt posibile numai prin intermediul
tastelor de comandă și nu prin intermediul afișajului.

Prima punere în funcțiune

Înainte de prima punere în funcțiune, filtrele fine deja uti­lizate în dispozitiv trebuie să fie despachetate.

1. Deschideți cele două capace de filtru de pe mânerul
încastrat și scoateți-le cu ambele mâini.

Figura B
Figura C

2. Scoateți filtrele ambalate din carcasă prin interme­diul ecliselor.

Figura D

3. Despachetați filtrele.

Figura E

4. Introduceți filtrele despachetate.

Figura F

5. Țineți capacele de filtru cu ambele mâini.

Figura G

6. Așezați dispozitivul pe o suprafață plană. Asigurați­vă că se păstrează o distanță de 0,30 m pe fiecare
parte.

Figura H

7. Asigurați-vă că orificiile de alimentare cu aer și de
evacuare a aerului nu sunt blocate.

Indicaţie

Nu așezați dispozitivul pe suprafețe fierbinți sau în apro­pierea încălzirii.
Nu permiteți ca lichidele sau materialele străine (de
exemplu, obiecte metalice) să pătrundă în dispozitiv.

8. AF 30: Introduceți fi
zitiv.
Introduceți fișa de rețea a sursei de alimentare în
priză.
AF 50: Introduceți fișa de rețea a dispozitivului în pri­ză.

Figura I

Dispozitivul este gata de funcționare

rsei de alimentare în dispo-

șa su

94 Româneşte

Indicaţie

Vă recomandăm să lăsați dispozitivul să funcționeze
peste noapte prima dată pentru a obține o curățare de
bază a camerei.

Indicaţie

Tabelul cu orele de afișare a simbolurilor pentru durata
de viață a filtrului, consultați

Operarea

Pornirea/oprirea dispozitivului

1. Pentru a porni dispozitivul: Apăsați tasta de pornire/
oprire de pe dispozitiv.

Figura I

Dispozitivul pornește automat.

Indicaţie

După pornire, afișajele și tastele de pe panoul de co­mandă se aprind pentru scurt timp. Senzorul de calitate
a aerului integrat măsoară automat calitatea aerului din
încăpere.

2. Dacă este necesar, următoarele funcții pot fi setate,

de exemplu, prin intermediul tastelor de comandă:

 Treaptă ventilator
 Mod auto
 Mod ECO
 Mod de repaus
 Blocare panou de comandă
 Temporizator
 Resetare filtru

3. Pentru a opri dispozitivul: Apăsați întrerupătorul de

pornire/oprire al dispozitivului.
Afișajele și tastele de pe panoul de comandă se
sting. Dispozitivul este oprit.

Setarea treptei ventilatorului

În funcție de calitatea aerului, treapta ventilatorului poa­te fi setată manual la treapta 1, 2, 3, 4 sau 5. În cazul în
care calitatea aerului este slabă, de exemplu pentru a
filtra fumul, ventilatorul trebuie să funcționeze la viteza
maximă (treapta 5) timp de 15-20 de minute.

Indicaţie

Pentru a curăța aerul în mod eficient, țineți f
ușile închise în timp ce purificatorul de aer este pornit,

Simbol Tastă de comandă pentru treapta ventilatorului:

● Apăsați tasta de comandă Treaptă ventilator până

când este atinsă viteza dorită.
Treapta selectată a ventilatorului este afișată pe pa-

noul de comandă.

Indicaţie

Atunci când selectați manual treapta ventilatorului,
treapta selectată este indicată pe afișaj timp de 3 secun­de înainte ca valorile indicelui PM 2,5 să apară din nou
pe afișaj.

Setarea modului automat

În modul automat, purificatorul de aer setează treapta
corespunzătoare a ventilatorului (treapta 1, 2, 3, 4, 5) în
funcție de calitatea aerului.
Dacă, de exemplu, calitatea aerului este slabă, treapta
ventilatorului este reglată automat la o valoare mai ma­re.
Simbol Tastă de comandă și afișaj pentru modul auto­mat:

erestrele și

 Apăsați tasta de comandă Mod auto. Modul automat

este activat sau dezactivat.

Setarea funcției ECO/de economisire a energiei

Pornirea/oprirea modului de economisire a energiei

Simbol Tastă de comandă și afișaj pentru modul ECO/
de economisire a energiei

Dispozitivul se află în modul de lucru:

● Apăsați tasta de comandă Mod ECO.
Dispozitivul trece în modul de economisire a energi­ei și afișajul este oprit.

Dispozitivul se află în modul de economisire a energiei:

● Apăsați tasta de comandă Mod ECO.
Dispozitivul trece în modul de lucru, iar afișajul se
aprinde.

În modul de repaus, ventilatorul funcționează la cea mai
mică viteză și, prin urmare, este foarte silențios.

● Apăsați tasta de comandă Mod de repaus. Modul de

Simbol Tastă de comandă și afișaj pentru modul de re­paus:

Indicaţie

După apăsarea tastei de comandă Mod de repaus, toa­te simbolurile de pe afișa
us) se sting.
După 10 secunde se stinge și tasta de comandă Mod de
repaus.
Pentru a ieși din modul de repaus, apăsați orice tastă de
comandă (cu excepția tastei de pornire/oprire).

Pentru a preveni modificarea accidentală a setărilor, de
exemplu de către copii sau animale de companie, pano­ul de comandă poate fi blocat.
Simbolul Blocare tastă de comandă și afișaj pentru pa­noul de comandă:

● Blocare: Apăsați tasta timp de 3 secunde.

● Deblocare: Apăsați tasta de blocare timp de 3 se-

Temporizatorul poate fi setat la durata de funcționare
dorită (max. 12h). Când timpul setat s-a scurs, dispozi­tivul se oprește automat. Viteza ventilatorului poate fi
modificată în orice moment.
Simbol Tastă de comandă și afișaj pentru temporizator:

Setarea modului de repaus

repaus este activat sau dezactivat.

j (cu excepția modului de repa-

Blocarea/deblocarea panoului de comandă

cunde.

Setarea temporizatorului

Româneşte 95

2. Scoateți sursa de alimentare din priză.

3. Curățați dispozitivul cu o lavetă moale și uscată. Nu
utilizați substanțe de curățare abrazive sau coro­zive.

 Conectare: Apăsați tasta de comandă Temporizator

până când este atinsă durata de funcționare dorită
Afișa

jul indică durata de funcționare setată.

 Deconectare: Apăsați tasta de comandă Temporiza-

tor până când pe afișaj apare „0”.
În cazul setării „0”, funcția de temporizare este anu­lată.

Efectuați resetarea filtrului după înlocuirea filtrului

După expirarea duratei de funcționare a filtrelor, aces­tea trebuie înlocuite. Pentru mai multe informații, con­sultați capitolul Înlocuirea filtrului
Simbol Tastă de comandă pentru resetarea filtrului:

Afișajul calității aerului PM 2,5

Afișajul arată concentrația de praf fin (PM 2,5) sub for­mă numerică în unitatea µg/m³. În plus, un indice de cu­loare oferă informații despre calitatea aerului:

PM 2,5 Calitatea aerului Culoare

0- 60 Bună Albastru
61 - 120 Moderată Galben
>120 Slabă Roșu

Transport și depozitare

몇 PRECAUŢIE

Nerespectarea greutăţii

Pericol de accidentare şi de deteriorare
În cadrul transportului şi al depozitării, ţineţi cont de gre­utatea aparatului.

Depozitați aparatul numai în spații interioare uscate.

Îngrijirea şi întreţinerea

Curățare

 PERICOL

Pericol de moarte prin electrocutare

Lichidele pot conduce curentul și pot provoca astfel răni
grave sau fatale.
Înainte de efectuarea lucrărilor de curățare și întreține­re, scoateți întotdeauna sursa de alimentare din priză.
Nu scufundați niciodată dispozitivul sau sursa de ali­mentare în apă.
Nu curățați niciodată dispozitivul sau sursa de alimenta-
re în stare udă.

1. Opriți dispozitivul.

Eroare Cauză Remediere
Dispozitivul nu se poate

conecta

Nu există tensiune electrică  Veri ficați priza și siguranța de la alimenta-

Sursă de alimentare defectă  Contactați serviciul de relații cu clienții pen-

Dispozitiv defect  Contactați serviciul de relații cu clienții.

Filtrul trebuie înlocuit cel târziu după 2500 - 3000 de ore

.

de funcționare. Dacă dispozitivul devine mai zgomotos,
un miros neplăcut este emanat de dispozitiv (filtru) sau
filtrul este vizibil murdar, de asemenea, mai devreme.
Dacă durata de viață a filtrului este mai mică de 150 de
ore, simbolul luminează intermitent pe afișaj (frecvență
de luminare intermitentă de 2x/secundă) pentru a vă re­aminti că trebuie să înlocuiți filtrul.
În funcție de durata de funcționare, se afișează următo­rul număr de simboluri:

Afișajul duratei de viață a filtrului (h)

2501 - 3000
2001 - 2500
1501 - 2000
1001 - 1500
501 - 1000
1 - 500

1. Opriți dispozitivul și scoateți sursa de alimentare,
resp. fișa de rețea din priză și trageți dispozitivul.

Figura J

2. Deschideți cele două capace de filtru de pe mânerul
încastrat și scoateți-le cu ambele mâini.

Figura B
Figura C

3. Scoateți filtrele din carcasă prin intermediul eclise­lor.

Figura D

4. Despachetați noul filtru.

Figura E

5. Introduceți filtrele despachetate.

Figura F

6. Introduceți capa

Figura G

7. Conectați sursa de alimentare la dispozitiv și la pri­ză.

8. Porniți dispozitivul.
a Pentru a reseta filtrul (resetare), apăsați simbolul

Figura K

De cele mai multe ori, defecţiunile au cauze simple, pe ca­re le puteţi remedia cu ajutorul următoarei liste de ansam­blu. În caz de dubiu sau de defecţiuni nemenţionate, vă
rugăm să vă adresaţi unităţii de service autorizate.

Înlocuirea filtrului

timp de 3 secunde.

Remedierea defecţiunilor

rea cu curent.

 Introduceți fișa sursei de alimentare în altă

priză.

tru a înlocui sursa de alimentare.

cele de filtru.

96 Româneşte

Eroare Cauză Remediere
Ecranul luminează inter-

mitent și dispozitivul nu
pornește

Curentul de aer este re­dus

Eliminarea ineficientă a
mirosurilor neplăcute

Cali

tatea slabă a aerului Treaptă ventilator prea mică  Creșterea treptei ventilatorului, consultați

Capacul de filtru nu este introdus corect  Introduceți corect capacul de filtru, asigu-

Filtru înfundat  Înlocuirea filtrului, consultați capitolul Înlo-

Filtru nedespachetat  Despachetarea filtrului, consultați capitolul

Treaptă ventilator prea mică  Creșterea treptei ventilatorului, consultați

Evacuarea aerului este blocată  Îndepărtați corpurile străine.
Calitatea slabă a aerului înconjurător  Deschideți ferestrele pentru a îmbunătăți

Filtru uzat sau folosit prea mult timp  Înlocuiți filtrul.
Treaptă ventilator prea mică  Creșterea treptei ventilatorului, consultați

Pasaj  Închideți ferestrele și ușile în timpul funcți-

AF 30: Dimensiunea încăperii considera­bil peste 30 m²

AF 50: Dimensiunea încăperii considera­bil peste 50 m²

Fantele de aer de pe dispozitiv sunt blo­cate

Filtru nedespachetat  Despachetarea filtrului, consultați capitolul

Filtru înfundat sau murdar.  Înlocuirea filtrului, consultați capitolul Înlo-

rându-vă că filtrele sunt așezate corect.

cuirea filtrului.

Prima punere în funcțiune.

capitolul Setarea treptei ventilatorului.

ventilația.

capitolul S

capitolul Setarea treptei ventilatorului.

onării dispozitivului.

 Respectaţi dimensiunea maximă a încăpe-

rii.

 Respectaţi dimensiunea maximă a încăpe-

rii.

 Păstrați distanțele necesare față de dispo-

zitiv.

 Nu așezați nimic pe dispozitiv.

Prima punere în funcțiune.

cuirea filtrului.

etarea treptei ventilatorului.

Date tehnice

AF 30 AF 50

Conexiune electrică

Tensiune de reţea V DC24V 220-240
Fază ~1 1
Frecvenţă de reţea Hz 50-60 50-60
Randament nominal W 36 50
Repaus W < 0,5 < 0,5

Date privind puterea aparatului

Curent de aer maxim m
Suprafață utilă m
Eficiență filtru la 0,3 μm 99,95% 99,95%
Durată de viață filtru (în

funcție de mediu)
Trepte ventilație 5 5

Dimensiuni şi greutăţi

Greutate kg 5,8 7,7
Lungime x Lăţime x Înălţi-memm 260x260

Condiţii de mediu

Temperatură ambiantă °C -10 °C -

3

/h 320 520

2

* 30 * 50

h 3000 3000

x480

+40 °C

290x290
x560

-10 °C ­+40 °C

AF 30 AF 50

Valori calculate conform EN 60335-2-69

Nivelul presiunii acustice dB(A) 26-51 29-53
* La o înălțime a tavanului de 3 m și un schimb de aer

de 3 ori pe oră
Sub rezerva modificărilor tehnice.

Sadržaj

Opće napomene.................................................. 98

Sigurnosni napuci................................................ 98

Namjenska uporaba ............................................ 98

Zaštita okoliša ..................................................... 98

Pribor i zamjenski dijelovi .................................... 98

Sadržaj isporuke ................................................. 98

Jamstvo............................................................... 98

Opis uređaja........................................................ 98

Prvo puštanje u rad ............................................. 99

Rukovanje ........................................................... 99

Transport i skladištenje ....................................... 100

Njega i održavanje .............................................. 100

Pomoć u slučaju smetnji ..................................... 101

Tehnički podaci.................................................... 102

Hrvatski 97

Opće napomene

Prije prve uporabe Vašeg uređaja proči-
tajte ove originalne upute za rad i po­glavlje Sigurnosne napomene.

Čuvajte originalnu uputu za uporabu za kasnije korište­nje ili za sljedećeg vlasnika.

Postupajte u skladu s njima.

Sigurnosni napuci

Sigurnosne razine

 OPASNOST

● Uputa na neposredno prijeteću opasnosti koja bi mo-

gla dovesti do teške ozljede ili smrti.

몇 UPOZORENJE

● Uputa na moguću opasnu situaciju koja bi mogla do-

vesti do teške ozljede ili smrti.

몇 OPREZ

● Uputa na moguću opasnu situaciju koja bi mogla do-

vesti do lakših ozljeda.

PAŽNJA

● Uputa na moguću opasnu situaciju koja bi mogla do-

vesti do oštećenja imovine.

Opći sigurnosni napuci

 OPASNOST ● Uređaj priključujte samo na iz-

mjeničnu struju. Navedeni napon na natpisnoj pločici
mora odgovarati naponu izvora struje. ● Nikada ne di­rajte strujne utikače i utičnice vlažnim rukama. ● Opa-
snost od gušenja. Držite ambalažnu foliju dalje od
djece. ● Zabranjen je rad u područjima ugroženim ek­splozijom.

몇 UPOZORENJE ● Osobe s ograničenim fi-

zičkim, osjetilnim ili mentalnim sposobnostima ili nedo­statkom iskustva ili znanja smiju koristiti uređaj samo
ako su pod nadzorom ili su upućeni u sigurno korištenje
uređaja, kao i u opasnosti koje mogu nastati iz toga.

● Djeca starija od 8 godina smiju upravljati uređajem
ako su obučeni za uporabu od strane osobe odgovorne
za njihovu sigurnost ili su pod nadzorom i ako razumiju
opasnosti koje mogu nastati iz toga. ● Djeca se ne smiju
igrati uređajem. ● Djeca trebaju biti pod nadzorom kako
bi se osiguralo da se ne igraju s uređajem. ● Djeca smi­ju obavljati čišćenje i održavanje samo pod nadzorom.

● Prije svakog pogona provjerite je li priključni strujni ka-
bel sa strujnim utikačem oštećen. Uređaj ne stavljajte u
pogon ako je priključni strujni kabel oštećen. Oštećeni
priključni strujni kabel bez odlaganja dajte zamijeniti od
ovlaštene servisne službe / stručnog električara. ● Prije
svih radova njege i održavanja isključite uređaj i izvucite
strujni utikač.

몇 OPREZ ● Strujni utikač e vucite iz utičnice za

strujni kabel. ● Radove popravka, ugradnju zamjenskih
dijelova te radove na električnim komponentama prepu­stite samo ovlaštenoj servisnoj službi. ● Ulaz i izlaz zra­ka ne smiju se prekriti. ● Nakon svake uporabe isključite
uređaj i izvucite strujni utikač. ● Uređaj ne postavljajte u
blizini izvora topline. ● Uređaj nije zamjena za prikladnu
ventilaciju. ● Uređaj mora imati ravnu, stabilnu podlogu.

● Upotrebljavajte samo pribor i rezervne dijelove koji su
odobreni od proizvođača. Originalan pribor i originalni
zamjenski dijelovi jamče siguran i nesmetan rad uređa-
ja. ● Uređaj nemojte upotrebljavati u vlažnoj okolini niti
u prostorijama s visokom temperaturom okoline, npr.
kupaonici.

Uređaj je namijenjen isključivo za uporabu u skladu s
opisima navedenima u ovim uputama za uporabu te u
skladu sa sigurnosnim napomenama za uporabu kao
pročistač zraka.

● Uređaj je namijenjen za uporabu kao pročistač zra­ka.

● Uređaj je prikladan za privatnu i profesionalnu upo­rabu.

● Uređaj je namijenjen samo za uporabu u zatvorenim
prostorijama.

Zaštita okoliša

Namjenska uporaba

Ambalažni se materijali mogu reciklirati. Molimo
odložite ambalažu na ekološki prihvatljiv način.
Električni i elektronički uređaji sadrže vrijedne re­ciklažne materijale, a često i sastavne dijelove
poput baterija, punjivih baterija ili ulja koji kod ne-

propisnog rukovanja ili nepravilnog zbrinjavanja
mogu predstavljati potencijalnu opasnost za ljudsko
zdravlje i okoliš. Međutim, ti su sastavni dijelovi potrebni
za pravilan rad uređaja. Uređaji koji su označeni ovim
simbolom ne smiju se odlagati zajedno s kućnim otpa­dom.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete pronaći na:

www.kaercher.de/REACH

Pribor i zamjenski dijelovi

Koristite samo originalan pribor i originalne zamjenske
dijelove jer oni jamče siguran i nesmetan rad uređaja.
Informacije o priboru i zamjenskim dijelovima pronađite
na www.kaercher.com.

Sadržaj isporuke

Sadržaj isporuke uređaja prikazan je na ambalaži. Kod
raspakiravanja provjerite je li sadržaj potpun. U slučaju
nedostatka pribora ili štete nastale prilikom transporta
obavijestite svog prodavača.

Jamstvo

U svakoj zemlji vrijede jamstveni uvjeti koje je izdala
nadležna organizacija za distribuciju. Moguće kvarove
na Vašem uređaju popravljamo besplatno unutar jam­stvenog roka ako je uzrok materijalna pogreška ili po­greška u proizvodnji. U slučaju koji podliježe jamstvu
obratite se s potvrdom o plaćanju Vašem prodavaču ili
najbližoj ovlaštenoj servisnoj službi.
(vidi adresu na poleđini)

Opis uređaja

Vidi slike na stranici sa slikama.

Slika A

1 Upravljačke tipke
2 Ploča zaslona
3 Upravljačka tipka za uključivanje /isključivanje ure-

đaja

4 Upravljačka tipka za brzinu ventilatora
5 Upravljačka tipka / automatski način zaslona s pri-

kazom uključen / isključen

6 Upravljačka tipka ECO način rada uključen /isklju-

čen

98 Hrvatski

7 Upravljačka tipka / način mirovanja zaslona s prika-

zom uključen / isključen

8 Upravljačka tipka / zaslon s prikazom zaključavanja

funkcija

9 Upravljačka tipka / zaslon s prikazom mjerača vre-

mena

10 Upravljačka tipka za resetiranje filtra
11 Zaslon s prikazom temperature u °C
12 Zaslon s prikazom uključivanja / isključivanja vre-

menski upravljanog statusa

13 Zaslon s prikazom brzine ventilatora
14 Zaslon s prikazom PM 2.5 indeksa kvalitete zraka

(brojčani prikaz / prikaz u boji)

15 Zaslon s prikazom relativne vlažnosti
16 Zaslon s prikazom životnog vijeka filtra
17 Senzor kvalitete zraka
18 Veza adapter za napajanje AF 30
19 Priključni kabel AF50

20 Upravljački kotačići AF50 (4x)
21 Poklopac filtra
22 Filtar
23 Mrežni adapter AF30

Napomena

Funkcije se mogu postaviti samo preko upravljačkih tip­ki, a ne preko zaslona s prikazom.

Prvo puštanje u rad

Prije prvog puštanja u pogon moraju se raspakirati fini
filtri koji su već umetnuti u uređaj.

1. Otvorite oba poklopca filtra pomoću udubljenih ručki
i skinite ih s obje ruke.

Slika B
Slika C

2. Zapakirane filtre primite za trake i izvadite ih iz kući-
šta.

Slika D

3. Raspakirajte filtre.

Slika E

4. Umetnite raspakirane filtre.

Slika F

5. Postavite poklopce filtra s obje ruke.

Slika G

6. Uređaj odložite na ravnu površinu. Pazite da sa sva­ke strane postoji razmak od 0,30 m.

Slika H

7. Pazite da otvori za dovod i odvod zraka nisu blokira­ni.

Napomena

Uređaj nemojte postavljati na vruće površine ili blizu gri­janja.
Pazite da tekućine ili strani materijali (npr. metalni pred­meti) ne uđu u uređaj.

8. AF 30: Utaknite utikač uređaja adaptera za napaja­nje u uređaj.
Utaknite strujni utikač adaptera za napajanje u utič-
nicu.
AF 50: Utaknite strujni utikač uređaja u utičnicu.

Slika I

Uređaj je spreman za rad

Napomena

Preporučujemo da uređaj prvi put pustite da radi preko
noći kako biste temeljito očistili svoju prostoriju.

Napomena

Tablica ikona prikaza sati trajanja filtra, vidi

Rukovanje

Uključivanje /isključivanje uređaja

1. Za uključivanje uređaja: Pritisnite tipku za uključiva-
nje/ isključivanje uređaja.

Slika I

Uređaj se pokreće automatski.

Napomena

Nakon uključivanja, nakratko svijetle prikazi i tipke na
upravljačkom polju. Integrirani senzor kvalitete zraka
automatski mjeri kvalitetu zraka u prostoriji.

2. Ako je potrebno, upravljačkim tipkama mogu se po­staviti sljedeće funkcije:

 brzina ventilatora
 automatski način rada
 ECO način rada
 način mirovanja
 zaključavanje upravljačkoj polja
 mjerač vremena
 resetiranje filtra

3. Za isključivanje uređaja: Pritisnite prekidač za uklju-
čivanje/isključivanje uređaja.

Prikazi i tipke na upravljačkom polju se gase. Uređaj
je isključen.

Postavljanje brzine ventilatora

Ovisno o kvaliteti zraka, brzina ventilatora može se ruč-
no postaviti na brzinu 1, 2, 3, 4 ili 5. Ako je kvaliteta zra­ka loša, na primjer za filtriranje dima, ventilator bi trebao
raditi maksimalnom brzinom (stupanj 5) 15 - 20 minuta.

Napomena

Za učinkovito čišćenje zraka držite prozore i vrata zatvo-
renima dok je pro

Simbol upravljačke tipke za brzinu ventilatora:

● Više puta pritisnite tipku za brzinu ventilatora sve

dok se ne postigne željena brzina.
Odabrana brzina ventilatora prikazana je na uprav-

ljačkom polju.

Napomena

U slučaju ručnog odabira brzina ventilatora, odabrana
brzina se prikazuje na zaslonu 3 sekunde prije nego što
se ponovno prikazuju vrijednosti PM 2.5 indeksa.

Postavljanje automatskog načina rada

U automatskom načinu rada, pročistač zraka postavlja
odgovarajuću brzinu ventilatora (stupanj 1, 2, 3, 4, 5)
ovisno o kvaliteti zraka.
Ako je, primjerice, kvaliteta zraka loša, ventilator se au­tomatski postavlja na višu brzinu.
Simbol upravljačke tipke i zaslon za prikaz automatskog
načina rada:

čistač zraka uključen,

Hrvatski 99

 Pritisnite upravljačku tipku za automatski način ra-

da. Automatski način rada se uključuje odnosno is­ključuje.

Postavljanje funkcije ECO / funkcije za uštedu

Uključivanje/isključivanje načina rada za uštedu
energije

Simbol upravljačke tipke i zaslon za prikaz načina rada
ECO / načina uštede energije

Uređaj je u radnom načinu rada:

● Pritisnite upravljačku tipku za način rada ECO.
Uređaj prelazi u način rada za uštedu energije, za­slon se isključuje.

Uređaj je u načinu rada za uštedu energije:

● Pritisnite upravljačku tipku za način rada ECO.
Uređaj prelazi u radni način rada, zaslon svijetli.

Postavljanje načina mirovanja

U načinu mirovanja ventilator radi na najnižoj brzini i
stoga je vrlo tih.

● Pritisnite tipku za način mirovanja. Način mirovanja
se uključuje odnosno isključuje.

Simbol upravljačke tipke i zaslon za prikaz način miro­vanja:

Napomena

Nakon što se pritisne upravljačka tipka za način mirova­nja, svi simboli na zaslonu (osim za način mirovanja) se
gase.
Nakon 10 sekundi, upravljačka tipka za način mirovanja
također se gasi.
Za izlazak iz načina mirovanja možete pritisnuti bilo koju
upravljačku tipku (osim tipke za uključivanje/isključiva­nja).

Zaključavanje /otključavanje upravljačkog polja

Kako bi se spriječilo da, primjerice, djeca ili kućni ljubim­ci slučajno promijene postavke, upravljačka ploča se
može zaključati.
Simbol upravljačke tipke i zaslon za prikaz zaključava-
nja upravljačkog polja:

● Zaključavanje: Pritisnite tipku 3 s.

● Otključavanje: Pritisnite tipku za zaključavanje 3 s.

Postavljanje mjerača vremena

Mjerač vremena se može namjestiti na željeno vrijeme
rada (maks. 12 sati). Kada istekne postavljeno vrijeme,
uređaj se automatski isključuje. Brzina ventilatora se
može promijeniti u bilo kojem trenutku.

energije

Simbol upravljačke tipke i zaslon za prikaz mjerača vre­mena:

 Uključivanje: Pritisnite upravljačku tipku mjerača

vremena, dok se ne postigne željeno vrijeme rada.
Postavljeno vrijeme rada prikazuje se na zaslonu.

 Isključivanje: Pritisnite upravljačku tipku mjerača

vremena, dok se na zaslonu ne prikaže “0”.
Kada je postavka "0", funkcija mjerača vremena se
prekida.

Resetiranje filtra nakon zamjene filtra

Nakon isteka vremena rada filtra, filtri se moraju zamije­niti. Za daljnje informacija vidi poglavlje Zamjena filtra
Simbol upravljačke tipke za resetiranje filtra:

Na zaslonu se numerički prikazuje koncentracija fine
prašine (PM 2,5) u jedinici µg/m³. Osim toga, indeks u
boju pruža informacije o kvaliteti zraka:

PM 2,5 kvaliteta zraka Boja

0- 60 dobra Plavi
61 - 120 umjerena Žuti
>120 loša Crveni

Prikaz PM 2.5 kvalitete zraka

Transport i skladištenje

몇 OPREZ

Nepridržavanje težine

Opasnost od ozljeda i oštećenja
Pri transportu i skladištenju uzmite u obzir težinu uređaja.

Uređaj čuvajte samo u suhim unutarnjim prostorijama.

Njega i održavanje

Čišćenje

 OPASNOST

Opasnost po život uslijed strujnog udara

Te ku ćine mogu provoditi struju i uzrokovati ozbiljne ili
čak smrtne ozljede.

Prije čišćenja i održavanja uvijek isključite adapter za
napajanje iz utičnice.
Uređaj ili adapter za napajanje nikada nemojte uranjati
u vodu.
Uređaj ili adapter za napajanje nikada nemojte čistiti
mokro.

1. Isključite uređaj.

2. Izvucite adapter za napajanje iz utičnice.

3. Obrišite uređaj mekom i suhom krpom. Nemojte ko­ristiti abrazivna ili kaustična sredstva za čišćenje.

Zamjena filtra

Filtar treba zamijeniti najkasnije nakon 2500 - 3000 sati
rada. Ako uređaj postane glasniji, uređaj (filtar) ispušta
neugodan miris ili je filtar vidljivo prljav, čak i ranije. Ako
je vijek trajanja filtra manji od 150 sati, na zaslonu će
treperiti simbol (učestalost treptanja 2x u sekundi) kako
bi vas podsjetio da filtar treba zamijeniti.

100 Hrvatski
