JVC TH-S8, TH-S5 User Manual
DVD DIGITAL CINEMA SYSTEM
DVD DIGITALE BIOSCOOP
TH-S8
Consists of XV-THS8, SP-PWS8, SP-THS9F,
SP-THS9C and SP-THS9S
Bestaat uit XV-THS8, SP-PWS8, SP-THS9F,
SP-THS9C en SP-THS9S
Nederlands
TH-S5
Consists of XV-THS5, SP-PWS5, SP-THS5F,
SP-THS5C and SP-THS7S
Bestaat uit XV-THS5, SP-PWS5, SP-THS5F,
SP-THS5C en SP-THS7S
INSTRUCTIONS
GEBRUIKSAANWIJZING
LVT1148-005C
[E]
Warnings, Cautions and Others / Waarschuwingen, voorzorgen en andere mededelingen
CAUTION
To reduce the risk of electrical shocks, fire, etc.:
1. Do not remove screws, covers or cabinet.
2. Do not expose this appliance to rain or moisture.
VOORZICHTIG
Ter vermindering van gevaar voor brand, elektrische schokken, enz.:
1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel dit toestel niet bloot aan regen of vocht.
CAUTION — F button!
(XV-THS8/XV-THS5)
Disconnect the mains plug to shut the power off completely
(the STANDBY lamp goes off).
The F button in any position does not disconnect the mains line.
• When the system is on standby, the STANDBY lamp lights red.
• When the system is turned on, the STANDBY lamp goes off.
The power can be remote controlled.
VOORZICHTIG — F toets!
(XV-THS8/XV-THS5)
Trek de stekker van het netsnoer uit het stopcontact om de stroom
geheel uit te schakelen (het STANDBY-lampje gaat uit).
Met de F toets in welke stand dan ook, wordt de stroom niet
geheel uitgeschakeld.
• Het STANDBY-lampje licht rood op wanneer het systeem
standby is geschakeld.
• Het STANDBY-lampje gaat uit wanneer het systeem wordt
ingeschakeld.
De stroom kan met de afstandsbediening worden ingeschakeld.
CAUTION (SP-PWS8/SP-PWS5)
The power supply to the subwoofer is linked to the center unit.
The POWER ON lamp on the subwoofer lights green when the
power is turned on.
VOORZICHTIG (SP-PWS8/SP-PWS5)
De stroomvoorziening naar de subwoofer is aan de centrale
eenheid gekoppeld. Het netvoedingslampje (POWER ON) van de
subwoofer gaat groen branden als het systeem wordt ingeschakeld.
IMPORTANT FOR LASER PRODUCTS
1. CLASS 1 LASER PRODUCT
CAUTION: Do not open the top cover. There are no user
2.
serviceable parts inside the unit; leave all servicing to qualified
service personnel.
CAUTION: Visible and invisible laser radiation when open and
3.
interlock failed or defeated. Avoid direct exposure to beam.
4. REPRODUCTION OF LABEL: CAUTION LABEL,
PLACED INSIDE THE UNIT.
BELANGRIJK VOOR LASERPRODUKTEN
1. KLASSE 1 LASERPRODUKT
VOORZICHTIG: Open de bovenste afdekking niet. Er zijn geen
2.
door de gebruiker te repareren onderdelen in het toestel; laat
onderhoud en reparatie over aan erkend onderhoudspersoneel.
VOORZICHTIG: Zichtbare en onzichtbare laserstraling indien
3.
open en interlock defect of buiten werking gesteld. Voorkom
directe blootstelling aan de straal.
4. REPRODUCTIE VAN LABEL: WAARSCHUWINGSLABEL
IN TOESTEL AANGEBRACHT.
G-1
Warnings, Cautions and Others / Waarschuwingen, voorzorgen en andere mededelingen
CAUTION
• Do not block the ventilation openings or holes.
(If the ventilation openings or holes are blocked by a newspaper or cloth, etc., the heat may not be able to get out.)
• Do not place any naked flame sources, such as lighted candles, on the apparatus.
• When discarding batteries, environmental problems must be considered and local rules or laws governing the disposal of these batteries
must be followed strictly.
• Do not expose this apparatus to rain, moisture, dripping or splashing and that no objects filled with liquids, such as vases, shall be
placed on the apparatus.
VOORZICHTIG
• Zorg dat u de ventilatieopeningen en -gaten niet afsluit.
(Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden
opgebouwd.)
• Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat.
• Wees milieubewust en gooi lege batterijen niet bij het huishoudelijk afval. Lege batterijen dient u in te leveren met het KCA of bij een
innamepunt voor batterijen.
• Stel dit apparaat niet bloot aan regen, vocht, drupwater of spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt,
zoals een vaas, op het apparaat.
Caution: Proper Ventilation
To avoid risk of electric shock and fire and to protect from damage, place the apparatus on a level surface. The minimal clearances are
shown below:
Voorzichtig: Zorg Voor Goede Ventilatie
Plaats het apparaat op een vlakke ondergrond om het risico van elektrische schokken en brand te vermijden en het apparaat tegen
beschadiging te beschermen. De minimale speling wordt hieronder aangegeven:
Wall or
obstructions
Wand of
meubilair
obstructions
meubilair
XV-THS8/
XV-THS5
3 cm 3 cm
Wall or
Wand of
SP-PWS8/
SP-PWS5
15 cm 15 cm
8 cm
20 cm
15 cm
Front
Voorkant
No
obstructions
Geen
obstakels
Front
Voorkant
No
obstructions
Geen
obstakels
Wall or obstructions
Wand of meubilair
XV-THS8/XV-THS5
Wall or obstructions
Wand of meubilair
SP-PWS8/SP-PWS5
10 cm
15 cm
G-2
Inhoudsopgave
Inleiding............................................ 2
Omgaan met het systeem ......................................................2
Meegeleverde accessoires .....................................................2
Meer over discs................................3
Afspeelbare typen discs .........................................................3
Beschrijving van onderdelen ...........5
Aansluitingen ................................... 8
FM- en AM (MW)-antennes aansluiten...................................8
Voorste luidsprekers en surroundluidsprekers monteren ......9
Satellietluidsprekers (voor, midden, surround) aansluiten...10
Opstelling van de luidsprekers .............................................12
Televisie aansluiten..............................................................12
Versterkte subwoofer aansluiten..........................................13
Analoge apparaten aansluiten ..............................................13
Digitale apparaten aansluiten ...............................................13
Netsnoer aansluiten .............................................................13
Externe apparatuur bedienen via de
afstandsbediening.......................... 14
Televisie bedienen................................................................14
Videorecorder bedienen .......................................................15
Basisfuncties .................................16
Systeem in-/uitschakelen .....................................................16
Afspeelbron selecteren.........................................................17
Volume instellen [VOLUME] ................................................17
Hoofdtelefoon (niet meegeleverd) gebruiken .......................17
Geluid tijdelijk uitschakelen [MUTING].................................17
Helderheid van het afleesvenster instellen [DIMMER]..........17
Slaapstandtimer [SLEEP].....................................................18
Uitgangssignaal van de subwoofer en de midden-/
surroundluidsprekers [SUBWFR, CENTER, SURR L/R]
instellen ...............................................................................18
Hoge tonen instellen [TREBLE]............................................18
Scanmodus wijzigen ............................................................18
Luidsprekerinstellingen optimaliseren [Smart Surround
Setup] ..................................................................................19
Afspelen .........................................20
Basisfuncties voor afspelen .................................................20
Direct herhalen ....................................................................22
Vooruit/achteruit zoeken......................................................22
Naar het begin van een specifieke selectie springen ............22
Specifieke titel/groep selecteren met de nummertoetsen.....23
Bonusgroep afspelen ...........................................................23
Geavanceerde functies.................. 24
Surroundmodus gebruiken..................................................24
Werken met de schermbalk .................................................25
Disc afspelen vanaf een bepaalde positie.............................27
Bestandenvenster gebruiken................................................28
Afspelen hervatten ...............................................................29
Hoek selecteren ...................................................................29
Ondertiteling selecteren .......................................................29
Nasynchronisatie (audio) selecteren....................................30
Beelden op speciale wijze weergeven...................................30
Programma afspelen............................................................32
Willekeurig afspelen.............................................................33
Herhaald afspelen ................................................................33
Lades vergrendelen..............................................................34
Geluid en andere instellingen...............................................35
Dvd-voorkeuren instellen ............... 36
Instelmenu’s gebruiken........................................................36
Menubeschrijving ................................................................36
Werken met de tuner .....................40
Handmatig afstemmen.........................................................40
Voorkeuzezenders instellen..................................................40
FM-ontvangstmodus selecteren...........................................41
Ruis bij een AM (MW)-uitzending verminderen ...................41
FM-zenders ontvangen via RDS (Radio Data System) .........41
Aanbevelingen................................ 44
Onderhoud...........................................................................44
Problemen oplossen............................................................44
Specificaties.........................................................................45
1
Inleiding
Omgaan met het systeem
7 Belangrijke voorzorgsmaatregelen
Systeem installeren
• Zet het systeem op een vlakke ondergrond in een ruimte waar het
droog en niet te warm of te koud is (tussen 5°C en 35°C).
• Zorg voor voldoende afstand tussen het systeem en de televisie.
• Zorg ervoor dat het systeem niet kan worden blootgesteld aan
trillingen.
Netsnoer
• Pak het netsnoer nooit vast met vochtige handen!
• Er wordt altijd een minimale hoeveelheid stroom verbruikt als
het netsnoer is aangesloten op het stopcontact (alleen de centrale
eenheid).
• Trek altijd aan de stekker en nooit aan het snoer als u het
netsnoer uit het stopcontact haalt.
Storingen van het systeem voorkomen
• Het systeem bevat geen onderdelen die door de gebruiker mogen
worden gerepareerd of vervangen. Bij een storing moet u het
netsnoer uit het stopcontact halen en contact opnemen met uw
dealer.
• Steek geen metalen voorwerpen in het systeem.
• Gebruik geen discs met een afwijkende vorm (zoals een hart,
bloem of creditcard), omdat het systeem hierdoor beschadigd kan
raken.
• Gebruik geen disc waarop plakband, stickers of lijm is
aangebracht, omdat het systeem hierdoor beschadigd kan raken.
Label
7 Veiligheidsvoorschriften
Pas op voor vocht, water en stof
Plaats het systeem niet in een vochtige of stoffige omgeving.
Pas op voor hoge temperaturen
Zorg ervoor dat het systeem niet wordt blootgesteld aan direct
zonlicht en zet het systeem niet in de buurt van een verwarming.
Bij langere afwezigheid
Verwijder het netsnoer uit het stopcontact als u langere tijd afwezig
bent of het systeem om een andere reden enige tijd niet gebruikt.
Geblokkeerde ventilatie-openingen
Als de ventilatie-openingen zijn geblokkeerd, kan het systeem
beschadigd raken.
Behuizing reinigen
Maak het systeem schoon met een zachte doek en houd u aan de
relevante instructies bij gebruik van een doek die is geïmpregneerd
met een reinigingsmiddel. Gebruik nooit wasbenzine,
verfverdunner of andere organische oplosmiddelen. Gebruik ook
geen desinfecterende middelen. De behuizing kan hierdoor
vervormen of verkleuren.
Als water in het systeem komt
Schakel het systeem uit en verwijder het netsnoer uit het
stopcontact. Neem vervolgens contact op met de winkel waar u het
systeem hebt aangeschaft. Als u het systeem toch blijft gebruiken,
kan er brand ontstaan of kunt u een elektrische schok krijgen.
Meegeleverde accessoires
Sticker
Lijm
Opmerking over het auteursrecht
Zorg ervoor dat u op de hoogte bent van de wettelijke bepalingen
over het auteursrecht in uw land voordat u opnamen maakt van
discs. Als u materiaal opneemt waarop auteursrecht rust, schendt u
mogelijk deze bepalingen.
Opmerking over de kopieerbeveiliging
De discs zijn voorzien van een kopieerbeveiliging. Als u het
systeem direct op de videorecorder aansluit, wordt deze beveiliging
geactiveerd en wordt het beeld mogelijk niet correct weergegeven.
Controleer of alle accessoires daadwerkelijk zijn meegeleverd.
In het onderstaande overzicht wordt tussen haakjes het aantal
exemplaren vermeld dat u van elk onderdeel ontvangt.
Als er iets ontbreekt, neem dan onmiddellijk contact op met uw
dealer.
• Afstandsbediening (1)
• Batterijen (2)
• FM-antenne (1)
• AM (MW)-raamantenne (1)
• Netsnoer (1)
• Systeemkabel (1)
• Luidsprekerkabels
Voor satelliet- (voorste links/rechts) en middenluidsprekers (3)
Voor satellietluidsprekers (linker/rechter surround) (2)
• Schroeven (alleen TH-S8)
M5 x 25 mm:
Voor satellietluidsprekers (8)
2
Meer over discs
Afspeelbare typen discs
Op het systeem kunt u de volgende typen discs afspelen:
Video-dvd, audio-dvd, video-cd (vcd), supervideo-cd (svcd),
muziek-cd (cd), cd-r en cd-rw.
• Het systeem ondersteunt PAL en kan ook discs afspelen die zijn
opgenomen met NTSC. NTSC-videosignalen op een disc worden
geconverteerd naar PAL60-signalen en -uitvoer.
• Daarnaast kunt u MP3-, WMA-, JPEG- en MPEG4-bestanden
afspelen die op een cd-r of cd-rw zijn opgenomen. (A blz. 20)
• Het systeem is ook geschikt voor voltooide dvd-r’s en dvd-rw’s
die zijn opgenomen als video-dvd. Als u een disc niet kunt
afspelen, komt dit door de kenmerken van de disc of door de
manier waarop deze is opgenomen.
U kunt de volgende typen discs afspelen:
video-dvd muziek-cd
audio-dvd cd-r
vcd cd-rw
svcd
• De volgende typen discs kunt u niet afspelen:
Dvd-rom, dvd-ram, sacd, cd-rom, cd-i (cd-i ready), foto-cd,
enzovoort.
Als u een van deze typen discs afspeelt, hoort u ruis en raken de
luidsprekers beschadigd.
• Met sommige video-dvd’s, audio-dvd’s, vcd’s of svcd’s
moet u mogelijk anders omgaan dan in deze handleiding
wordt beschreven. Dit komt door de manier waarop de
disc is geprogrammeerd of door de structuur ervan, niet
omdat het systeem niet goed werkt.
Opmerkingen over cd-r’s en cd-rw’s
• U kunt cd-r’s (opneembaar) en cd-rw’s (herschrijfbaar) die u zelf
hebt bewerkt, alleen afspelen als deze zijn “voltooid”.
• Het systeem kan alleen cd-r’s en cd-rw’s afspelen die op een pc
als muziek-cd zijn opgenomen.
U kunt op het systeem ook cd-r’s en cd-rw’s met MP3-, WMA-,
JPEG- en MPEG4-bestanden afspelen.
Als u een disc niet kunt afspelen, komt dit door de kenmerken
van de disc, de manier waarop deze is opgenomen of door vuil of
vlekken op de disc.
Vooral bij MP3-, WMA-, JPEG- en MPEG4-discs worden de
configuratie en kenmerken bepaald door de software (codering)
en hardware die zijn gebruikt voor de opname. Afhankelijk van
de gebruikte software en hardware kunnen de volgende
symptomen optreden:
• Sommige discs kunnen niet worden afgespeeld.
• Sommige tracks op een MP3- of WMA-disc kunnen worden
overgeslagen of niet normaal worden afgespeeld.
• Sommige bestanden op een JPEG- of MPEG4-disc kunnen
vervormd worden weergegeven.
• Lees de instructies of waarschuwingen bij een cd-r of cd-rw
aandachtig door voordat u de cd afspeelt.
• Bij cd-rw’s duurt het inlezen mogelijk langer dan normaal. Dit
komt omdat een cd-rw minder reflecteert dan een gewone cd.
DVD Logo is een handelsmerk van DVD Format/Logo Licensing
Corporation.
Regiocode van video-dvd
Video-dvd-spelers en video-dvd’s zijn voorzien van een eigen
regiocode. Op het systeem kunt u video-dvd’s afspelen met een
regiocode die overeenkomt met de regiocode van het systeem. U
vindt de systeemregiocode op het achterpaneel.
Voorbeeld van afspeelbare dvd’s:
3
ALL
Als u een dvd gebruikt met een onjuiste regiocode, ziet u
“REGION CODE ERROR!” op de televisie en kunt u de dvd niet
starten.
2
52
2
5
4
3
Meer over discs
g
g
Opmerkingen over MP3/WMA/JPEG/MPEG4-discs
• Bij MP3/WMA/JPEG/MPEG4-discs (zowel cd-r’s of cd-rw’s)
duurt het inlezen mogelijk langer dan normaal. (Naarmate de
bestanden- en mappenstructuur complexer is, kost dit inlezen
meer tijd.)
• Bij het maken van een MP3/WMA/JPEG/MPEG4-disc selecteert
u ISO 9660 Level 1 of Level 2 als disc-indeling.
• Het systeem ondersteunt discs die meerdere sessies bevatten
(maximaal 20).
• Het systeem is niet geschikt voor discs die zijn gemaakt met de
zogenaamde packet-writemethode.
• Op het systeem kunt u alleen MP3/WMA/JPEG/MPEG4bestanden afspelen met de volgende extensies:
MP3: “.MP3”, “.Mp3”, “.mP3” en “.mp3”
WMA: “.wma”, “.WMA” en elke andere combinatie van
hoofdletters en kleine letters (zoals “.Wma”)
JPEG: “.jpg”, “.jpeg”, “.JPG”, “.JPEG” en elke andere
combinatie van hoofdletters en kleine letters (zoals
“.Jpg”)
MPEG4: “.asf”, “.ASF” en elke andere combinatie van
hoofdletters en kleine letters (zoals “.Asf”)
• Als op één disc verschillende soorten bestanden, (zoals audio(MP3/WMA), afbeeldings- (JPEG) en video- (MPEG4)
bestanden) zijn opgenomen, geeft u bij FILE TYPE in het menu
PICTURE de juiste instelling op voor de gegevens die moeten
worden gelezen. (A blz. 37)
• Het systeem herkent maximaal 150 tracks (bestanden) per groep
en 99 groepen per disc. Het totale aantal tracks (bestanden) dat
kan worden afgespeeld is 1000. Als u bijvoorbeeld FILE TYPE
instelt op AUDIO (A blz. 37) en een disc afspeelt die 500 MP3tracks, 200 JPEG-bestanden en 600 WMA-tracks bevat, kan het
systeem 500 MP3-tracks en de eerste 500 of 600 WMA-tracks
afspelen.
• Als u een MP3/WMA/JPEG/MPEG4-disc niet gewoon kunt
afspelen, komt dit door de kenmerken van de disc of door de
manier waarop deze is opgenomen.
Opmerkingen over discs met uitsluitend MP3/WMAbestanden
• Het systeem ondersteunt MP3-bestanden die zijn opgenomen
met een overdrachtsnelheid van 32 – 320 kbps en een
samplingfrequentie van 16 kHz, 22,05 kHz, 24 kHz*, 32 kHz,
44,1 kHz of 48 kHz.
• Als de tag-gegevens (naam van album, artiest, titel van de track,
enzovoort) op een disc zijn opgenomen, ziet u deze in het
bestandenvenster op de televisie. (A blz. 28)
• U kunt elke opname (song) het beste opnemen met een
samplingfrequentie van 44,1 kHz en een overdrachtsnelheid van
128 (96*) kbps.
• Bepaalde tracks kunnen worden overgeslagen of niet normaal
worden afgespeeld.
* Alleen voor WMA
Opmerkingen over discs met uitsluitend JPEGbestanden
• U kunt elk bestand het beste opslaan met een resolutie van 640 x
480. (Als u een hogere resolutie dan 640 x 480 gebruikt, kost het
meer tijd om het bestand weer te geven.)
• Het systeem ondersteunt alleen baseline JPEG-bestanden.
• Bepaalde bestanden op een JPEG-disc worden vervormd
weergegeven.
Opmerkingen over MPEG4-disc
• Het systeem ondersteunt SP (Simple Profile) als MPEG4bestanden (MPEG4 SP).
• Het systeem ondersteunt MPEG4-bestanden die zijn opgenomen
met een maximale overdrachtsnelheid van 384 kbps en
audiocodec G.726. (Als u het MPEG4-bestand wilt afspelen,
moet het bestand met G.726 ingedeelde geluidsgegevens
bevatten.)
• De maximale resolutie van het afgespeelde beeld is 352 x 288
pixels (CIF).
• Bepaalde bestanden kunnen worden overgeslagen of niet
normaal worden afgespeeld.
Dit product bevat technologie ter bescherming van de
auteursrechten die is beschermd door patenten van de V.S.
op de methode en andere intellectuele eigendomsrechten
van Macrovision Corporation en andere eigenaars. Het
ebruik van deze technologie ter bescherming van de
auteursrechten vereist de toestemming van Macrovision
Corporation, en is uitsluitend bedoeld voor huishoudelijk
ebruik en andere beperkte toepassingen, tenzij anders
bepaald door Macrovision Corporation. Reverse
engineering of demontage zijn verboden.
“DE CONSUMENT WORDT EROP GEWEZEN DAT NIET
ALLE HOGE DEFINITIE TELEVISIES GEHEEL COMPATIBEL
ZIJN MET DIT PRODUCT, WAARDOOR ZICH AFWIJKINGEN
IN HET BEELD KUNNEN VOORDOEN. BIJ PROBLEMEN MET
525 OF 625 PROGRESSIEVE SCAN, WORDT AANBEVOLEN
OM DE ‘STANDARD DEFINITION’ UITGANG TE GEBRUIKEN.
WANNEER U VRAGEN HEEFT OVER DE COMPATIBILITEIT
VAN ONZE TV MET DE 525p EN 625p DVD SPELER, NEEM
A.U.B. CONTACT OP MET ONZE KLANTENSERVICE”.
HET GEBRUIK VAN DIT PRODUCT OP EEN MANIER DIE
AAN DE MPEG-4 VISUELE STANDAARD VOLDOET IS
VERBODEN, TENZIJ VOOR PERSOONLIJK OF NIETCOMMERCIEEL GEBRUIK DOOR EEN CONSUMENT.
4
Beschrijving van onderdelen
In de afbeeldingen in deze handleiding worden de centrale eenheid en de subwoofer van de TH-S8 weergegeven, tenzij anders is aangegeven.
Voorpaneel (centrale eenheid)

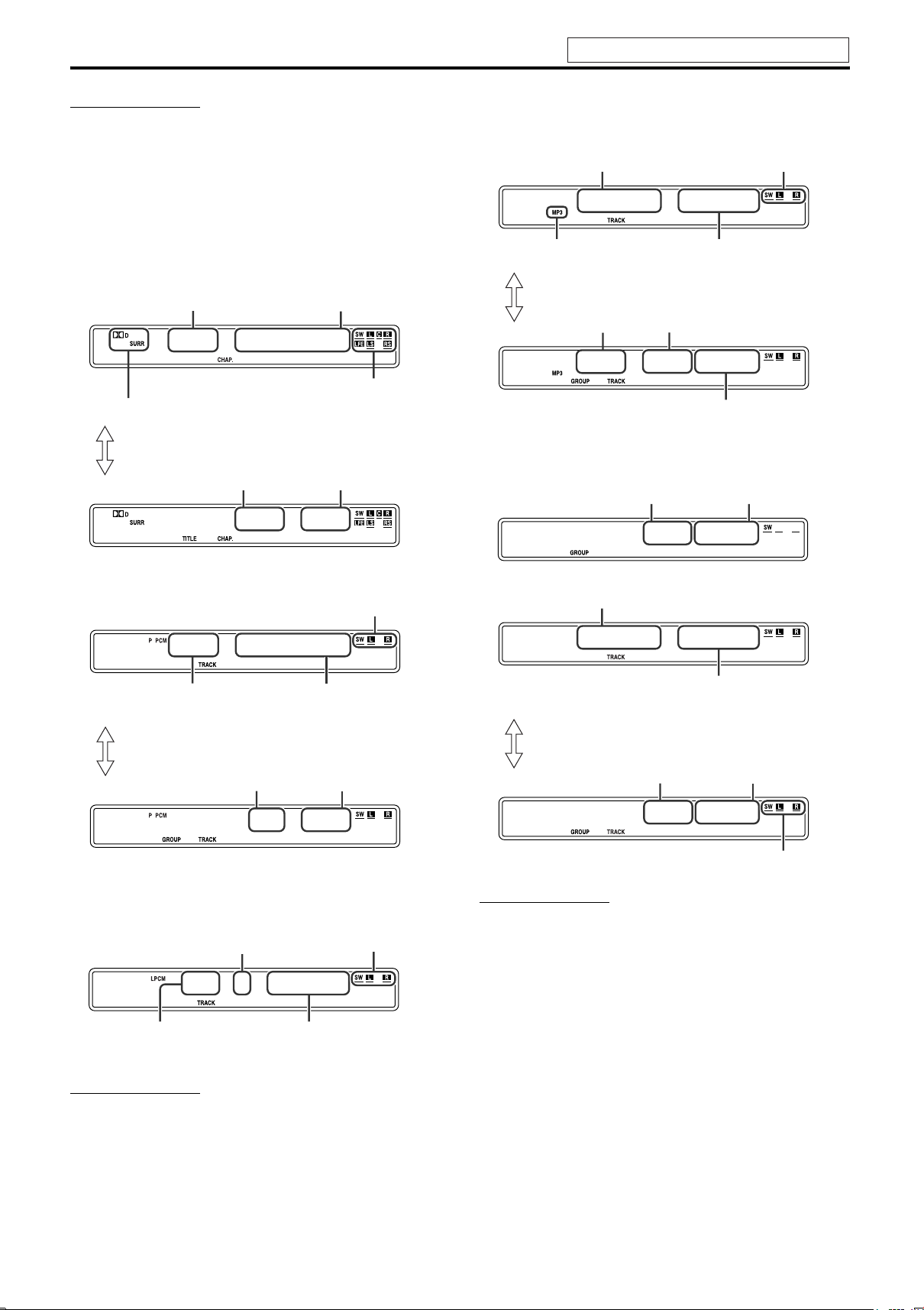

Afleesvenster
blz. 24 blz. 40 blz. 21 blz. 25
blz. 31 blz. 40
blz. 18
blz. 21
blz. 21 blz. 21
Disc-lade (in het systeem): blz. 20
Achterpaneel (centrale eenheid)
blz. 23
blz. 40
blz. 16
Sensor voor
afstandsbediening:
blz. 41 blz. 33
blz. 17
blz. 7
blz. 20
blz. 16
blz. 41, 43blz. 21 blz. 21
blz. 20
blz. 20
PHONES
blz. 17
blz. 20
VOLUMESTANDBY
blz. 17
blz. 13
AC IN
Voor toekomstig gebruik
COMPONENT VIDEO OUT
AV COMPU
LINK-
blz. 12
PRPBY
blz. 12
AV
blz. 13
OPTICAL
DIGITAL
IN
blz. 13
blz. 13
LEFT
RIGHT
AUX IN
AM LOOP
AM EXT
ANTENNA
blz. 8
FM 75
COAXIAL
5
Beschrijving van onderdelen
Versterkte subwoofer
SP-PWS8/SP-PWS5
POWER ONlampje:
Voorpaneel
OPMERKING
• Uit veiligheidsoverwegingen moet u altijd voldoende ruimte
vrijhouden achter de versterkte subwoofer.
blz. 16
blz. 13
Ventilatie-openingen
(niet blokkeren).
blz. 10
Netsnoer:
blz. 13
Achterpaneel
6
Beschrijving van onderdelen
RDS
DISPLAY
TITLE/GROUP
ANGLE
VFP
ZOOM
PAG E
REPEAT
SETUP
SLEEP
TV RETURN
A-B RPT
SETTING
SMART
S.SETUP
PLAY MODE
RETURN
DIMMER
100+
CANCEL
SCAN MODE
TREBLE

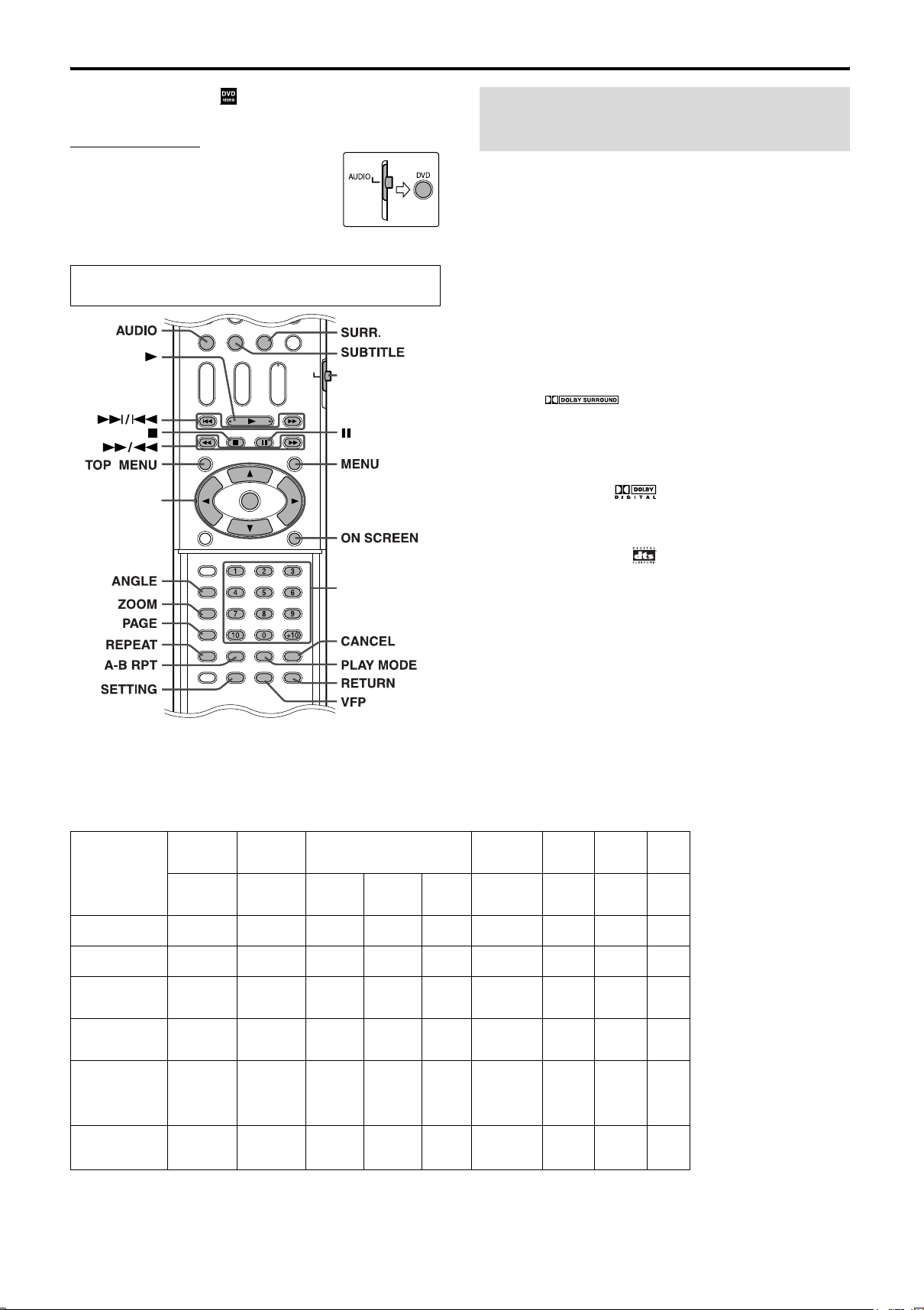

Afstandsbediening Batterijen in de afstandsbediening plaatsen
blz. 20
blz. 14
blz. 17
blz. 30
blz. 29
blz. 14
blz. 14
blz. 27
blz. 20,
40
blz. 15,
22
blz. 23
blz. 29
blz. 31
blz. 31
blz. 33
blz. 34
blz. 36
blz. 35
blz. 17
blz. 18
blz. 18
OPEN/CLOSE
TV/VIDEO
MUTING
DVD
AUDIO
SUBTITLE
TV VOL CHANNEL AUDIO VOL
TUNING TA/NEWS/INFO
PTY PTY
TOP MENU
REC
TITLE/GROUP
ANGLE
ZOOM
TV RETURN
PAG E
A-B RPT
REPEAT
SETUP
SETTING
SLEEP
S.WFR
FM/AM
DIMMER
CENTER
TV
AUX
SURR.
FM MODEMEMORY
ENTER
PLAY MODE
SCAN MODE
VFP
SMART
S.SETUP
L-SURR.-R
SEARCH
DISPLAY
F AUDIO
VCR
TV SOUND
FL DISP.
AUDIO
VCR
TUNING
MENU
PTY
ON
SCREEN
RDS
100+
CANCEL
RETURN
TREBLE
blz. 16
blz. 14
blz. 15
blz. 17
blz. 21
Alkalinebatterijen van
het type R6P (SUM-3)/
AA (15F)
(meegeleverd)
blz. 25
blz. 17
TV
blz. 14 – 43
blz. 20, 43
blz. 22, 40
blz. 22, 42
blz. 20, 41
blz. 27, 42
Als de afstandsbediening minder goed begint te functioneren,
blz. 18, 36
vervangt u beide batterijen.
Gebruikte batterijen
blz. 25, 41
Nummertoets
en:
blz. 22
LET OP
• Zorg ervoor dat de batterijen niet worden blootgesteld aan hoge
blz. 32
temperaturen of vuur.
blz. 32, 33
blz. 27
blz. 18, 31
blz. 18
Werken met de afstandsbediening
Richt de afstandsbediening direct op het voorpaneel van de centrale
eenheid.
• Blokkeer de sensor voor de afstandsbediening niet.
blz. 19
blz. 18
blz. 18
7
OPMERKING
• Schuif de klep
omlaag als u de
knoppen eronder wilt
gebruiken.
Aansluitingen
Steek de stekker van het netsnoer pas in het stopcontact als u alle onderdelen hebt aangesloten.
FM- en AM (MW)-antennes aansluiten
7 AM (MW)-raamantenne
Meegeleverde AM (MW)-raamantenne opzetten
De ontvangst is slecht
Centrale eenheid
AM (MW)-
raamantenne
Met vinyl geïsoleerde draadantenne voor
buiten (niet meegeleverd)
Als de antennekabel is bedekt met isolatiemateriaal,
trekt u met een draaiende beweging aan het
materiaal om het te verwijderen.
AM (MW)-raamantenne aansluiten
1
Centrale eenheid
2
Antennekabel
3
7 FM-antenne
Centrale eenheid
De ontvangst is slecht
Centrale eenheid
Standaardconnector
(75-C coax)
OPMERKING
• Voor de FM-antenne kunt u het beste een coaxkabel gebruiken omdat
u dan het minste last hebt van interferentie.
FM-antenne (meegeleverd)
Houd de meegeleverde FM-antenne bij
het aansluiten horizontaal.
FM-buitenantenne
(niet meegeleverd)
Kabel van FM-buitenantenne
(niet meegeleverd)
• Draai de raamantenne totdat u tevreden bent over de ontvangst
van het AM (MW)-programma.
OPMERKING
• Zorg ervoor dat de draden van de antennekabels geen contact maken
met andere aansluitpunten, kabels of netsnoeren. Dit kan de ontvangst
nadelig beïnvloeden.
8
Aansluitingen
Voorste luidsprekers en surroundluidsprekers monteren
Deze pagina is voor
2
U monteert de voorste luidsprekers als volgt. De montage van de
voorste en surroundluidsprekers gebeurt op dezelfde manier.
luidspreker (×2)
OPMERKING
• De standaard en basisplaat worden meestal zowel voor de voorste
luidsprekers als voor de surroundluidsprekers gebruikt.
Vóór montage —
• Zorg voor een kruiskopschroevendraaier (niet meegeleverd).
• Let erop dat de basisplaat tijdens de montage niet valt, om letsel
of schade aan de vloer te voorkomen.
Surroundluidspreker
(×2)
Standaard (×4)Voorste
Basisplaat (×4)
1
3
Luidspreker
Standaard
Zwart
Schroef, M5 x 25 mm (meegeleverd)
Rood
Koper
Zwart
Wit
Schroef, M5 x 25 mm
(meegeleverd)
Zilver
Standaard
Basisplaat
Onderkant
• U kunt de luidsprekerkabels via een van de drie uitsparing
op de basisplaat leiden. Welke uitsparing u kiest is
afhankelijk van de opstelling van de luidsprekers.
• Desgewenst kunt u de voorste luidsprekers en
surroundluidsprekers zonder standaard monteren. In dat
geval monteert u de luidspreker direct op de basisplaat in
plaats van de standaard.
Luidsprekerkabel
(meegeleverd)
Geheel
met standaard zonder standaard
9
Aansluitingen
Deze pagina is voor
Satellietluidsprekers (voor, midden, surround) aansluiten
Voordat u de
luidsprekerkabels aansluit:
Trek met een draaiende beweging
aan het isolatiemateriaal om dit te
verwijderen.
Luidsprekerkabel (meegeleverd)
Versterkte subwoofer
SP-PWS8
Voorste
luidsprekers
SP-THS9F
• Sluit de zilveren draden aan op de zwarte (r) aansluitpunten.
• Sluit de koperen draden volgens onderstaande tabel aan op de (q)
aansluitpunten:
FRONT SPEAKERS (LEFT) Wit
FRONT SPEAKERS (RIGHT) Rood
CENTER SPEAKER Groen
SURROUND SPEAKERS (LEFT) Blauw
SURROUND SPEAKERS (RIGHT) Grijs
Middenluidspreker
SP-THS9C
4m
Koper
Surroundluid-
sprekers
SP-THS9S
Rood
Zwart
Zilver
4m 10m
LET OP
• Als u andere luidsprekers aansluit, moeten deze dezelfde impedantie
(SPEAKER IMPEDANCE) hebben als de meegeleverde
luidsprekers. U vindt de impedantie naast de aansluitpunten voor
luidsprekers op het achterpaneel van de subwoofer.
• Het is NIET toegestaan om meerdere luidsprekers op hetzelfde
aansluitpunt aan te sluiten.
Zie volgende pagina
10
Aansluitingen
Voordat u de luidsprekerkabels aansluit:
Trek met een draaiende beweging aan het
isolatiemateriaal om dit te verwijderen.
Deze pagina is voor
Versterkte subwoofer
SP-PWS5
4 m
Middenluidspreker
SP-THS5C
4 m
Voorste luidsprekers
SP-THS5F
Luidsprekerkabel (meegeleverd)
• Sluit de zilveren draden aan op de zwarte (r)
aansluitpunten.
• Sluit de koperen draden volgens onderstaande tabel
aan op de (q) aansluitpunten:
FRONT SPEAKERS (LEFT) Wit
FRONT SPEAKERS (RIGHT) Rood
CENTER SPEAKER Groen
SURROUND SPEAKERS (LEFT) Blauw
SURROUND SPEAKERS (RIGHT) Grijs
Surroundluidsprekers
SP-THS7S
(onderkant)
Zilver
Zwart
Koper
Rood
10 m
LET OP
• Als u andere luidsprekers aansluit, moeten deze dezelfde impedantie
(SPEAKER IMPEDANCE) hebben als de meegeleverde
luidsprekers. U vindt de impedantie naast de aansluitpunten voor
luidsprekers op het achterpaneel van de subwoofer.
• Het is NIET toegestaan om meerdere luidsprekers op hetzelfde
aansluitpunt aan te sluiten.
Leid de
luidsprekerkabel door
de opening in de
beugel.
• Als u de satellietluidsprekers aan de muur bevestigt:
• Laat de luidsprekers bevestigen door iemand die daarin is
gespecialiseerd.
Bevestig de satellietluidsprekers NIET zelf aan de muur. De
luidsprekers kunnen beschadigd raken als ze niet op de juiste
manier worden bevestigd of als de muur niet stevig genoeg is.
• Kies de plaats voor bevestiging aan de muur zorgvuldig. U kunt
letsel oplopen of de luidsprekers kunnen beschadigd raken, als u
een plaats kiest waar de luidsprekers in de weg hangen.
11
Aansluitingen
Opstelling van de luidsprekers
Middenluidspreker
Voorste
luidspreker
links
Linker surround-
luidspreker
OPMERKING
• Hoewel de satellietluidsprekers en de versterkte subwoofer zijn
uitgerust met een magnetische afscherming, wordt het beeld op de
televisie mogelijk toch slecht weergegeven. Zorg in dat geval voor
voldoende afstand tussen de luidsprekers en de televisie.
• De luidsprekers zijn magnetisch afgeschermd om kleurvervorming
van het beeld van TV’s te voorkomen. Door een verkeerde installatie
kunnen de kleuren echter wel worden vervormd. Let derhalve op het
volgende bij het installeren van de luidsprekers.
– Indien u de luidsprekers in de buurt van een TV plaatst, moet u de
hoofdschakelaar van de TV in de uit-stand drukken of de stekker
uit het stopcontact trekken alvorens de luidsprekers te installeren.
Wacht vervolgens tenminste 30 minuten alvorens de
hoofdschakelaar van de TV weer in de aan stand te drukken.
Het beeld van bepaalde TV’s wordt mogelijk nog vervormd ook al
heeft u het hierboven beschrevene opgevolgd. U moet in dat geval de
luidsprekers verder van de TV plaatsen.
• Plaats de satellietluidsprekers op een vlakke en stabiele ondergrond.
• Plaats de versterkte subwoofer bij voorkeur rechts van de televisie.
Als u de subwoofer links van de televisie plaatst, moet u zorgen voor
voldoende afstand tussen de twee apparaten. Als dat niet het geval is,
is het televisiebeeld gevlekt.
Voorste
luidspreker rechts
Versterkte
subwoofer
Rechter
surroundluidspreker
Televisie aansluiten
• Het beeld kan vervormen als u de centrale eenheid op de televisie
aansluit via een videorecorder of als u een televisie met een
ingebouwde videorecorder gebruikt.
• Stel in het menu PICTURE bij “MONITOR TYPE” de juiste
hoogte/breedte-verhouding voor uw televisie in. (A blz. 37)
7 Televisie met componentvideo-ingangen
aansluiten
Centrale eenheid
COMPONENT VIDEO OUT
PRPBY
Naar componentvideo-
ingang
Componentvideokabel (niet meegeleverd)
OPMERKING
• Als uw televisie invoer via Progressive Video ondersteunt, kunt u via
de scanmodus Progressive genieten van hoogwaardig beeld.
(A blz. 18)
• Als de televisie componentvideo-ingangen van het type BNC heeft,
hebt u een stekkeradapter (niet meegeleverd) nodig.
• De componentvideosignalen kunnen alleen worden uitgevoerd als u
“DVD” als afspeelbron selecteert. (A blz. 17)
7 Televisie met de SCART-connector aansluiten
Centrale eenheid
AV
Naar SCART-
connector
SCART-kabel (niet meegeleverd)
* De SCART-connectoren van bepaalde televisies voeren
audiosignalen uit. Als dat het geval is, kunt u het televisiegeluid
via het systeem horen.
OPMERKING
• De “AV” (SCART)-connector geeft geen geluidssignaal af.
• Selecteer de juiste scanmodus voor uw televisie. Zie het gedeelte
“Scanmodus wijzigen” (A blz. 18).
Televisie
Televisie
*
12
Loading...
