JVC TH-M603, TH-M606 User Manual [fr]

DVD DIGITAL THEATER SYSTEM SYSTÈME CINÉMA NUMÉRIQUE DVD

TH-M606/TH-M603

Consists of XV-THM606, SP-PWM606, SP-THM606F, SP-THM606C and SP-THM606S/ Consists of XV-THM603, SP-PWM603, SP-THM606F, SP-THM606C and SP-THM606S Se compose de XV-THM606, SP-PWM606, SP-THM606F, SP-THM606C et SP-THM606S/ Se compose de XV-THM603, SP-PWM603, SP-THM606F, SP-THM606C et SP-THM606S

Français

TH-M505/TH-M501

Consists of XV-THM505, SP-PWM505, SP-THM505F, SP-THM505C and SP-THM505S/ Consists of XV-THM501, SP-PWM501, SP-THM303F, SP-THM303C and SP-THM303S Se compose de XV-THM505, SP-PWM505, SP-THM505F, SP-THM505C et SP-THM505S/ Se compose de XV-THM501, SP-PWM501, SP-THM303F, SP-THM303C et SP-THM303S

TH-M303/TH-M301

Consists of XV-THM303, SP-PWM303, SP-THM303F, SP-THM303C and SP-THM303S/ Consists of XV-THM301, SP-PWM301, SP-THM303F, SP-THM303C and SP-THM303S Se compose de XV-THM303, SP-PWM303, SP-THM303F, SP-THM303C et SP-THM303S/ Se compose de XV-THM301, SP-PWM301, SP-THM303F, SP-THM303C et SP-THM303S

Cette figure est pour le modèle TH-M606.

The figure is for the TH-M606.

The figure is for the TH-M505.

Cette figure est pour le modèle TH-M505.

INSTRUCTIONS

MANUEL D’INSTRUCTIONS

LVT1147-002B

[C]

Warnings, Cautions and Others/Mises en garde, précautions et

indications diverses

IMPORTANT FOR LASER PRODUCTS

1. CLASS 1 LASER PRODUCT

CAUTION: Do not open the top cover. There are

2. no user serviceable parts inside the unit; leave all servicing to qualified service personnel.

CAUTION: Visible and invisible laser radiation

3. when open and interlock failed or defeated. Avoid direct exposure to beam.

4. REPRODUCTION OF LABEL: CAUTION LABEL, PLACED INSIDE THE UNIT.

CAUTION

To reduce the risk of electrical shocks, fire, etc.:

1. Do not remove screws, covers or cabinet.

2. Do not expose this appliance to rain or moisture.

IMPORTANT POUR PRODUITS LASER

1. PRODUIT LASER CLASSE 1

ATTENTION: N’ouvrez pas le couvercle

2. supérieur. Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur de l’appareil; confiez toute réparation à un personnel qualifié.

ATTENTION: Risque de radiations laser visible

3. et invisible quand l’appareil est ouvert et que le système de verrouillage ne fonctionne pas ou a été mis hors service. Évitez toute exposition directe au rayon.

4. REPRODUCTION DE L’ÉTIQUETTE: ÉTIQUETTE DE PRÉCAUTION PLACÉE À L’INTERIEUR DE L’APPAREIL.

TTENTION

Afin d’éviter tout risque d’électrocution, d’incendie, etc.:

1. Ne pas enlever les vis ni les panneaux et ne pas ouvrir le coffret de l’appareil.

2. Ne pas exposer l’appareil à la pluie ni à l’humidité.

CAUTION — F button! (XV-THM606/ XV-THM603/ XV-THM505/ XV-THM501/ XV-THM303/ XV-THM301)

Disconnect the mains plug to shut the power off completely (the STANDBY lamp goes off). The F button in any position does not disconnect the mains line.

• When the system is on standby, the STANDBY lamp lights red.

• When the system is turned on, the STANDBY lamp goes off.

The power can be remote controlled.

CAUTION (SP-PWM606/ SP-PWM603/ SP-PWM505/ SP-PWM501/ SP-PWM303/ SP-PWM301)

The power supply to the subwoofer is linked to the center unit. The POWER ON lamp on the subwoofer lights green when the power is turned on.

ATTENTION — Touche F (XV-THM606/ XV-THM603/ XV-THM505/ XV-THM501/ XV-THM303/ XV-THM301)

Déconnectez la fiche d’alimentation secteur pour couper l’alimentation complètement (le témoin STANDBY s’éteint). La touche F, dans n’importe quelle position, ne déconnecte pas le système du secteur.

• Quand le système est en attente, le témoin STANDBY est allumé en rouge.

• Quand le système est sous tension, le témoin STANDBY s’éteint.

L’alimentation ne peut pas être télécommandée.

ATTENTION (SP-PWM606/ SP-PWM603/ SP-PWM505/ SP-PWM501/ SP-PWM303/ SP-PWM301)

L’alimentation au caisson d’extrêmes graves passe par l’unité centrale. Le témoin POWER ON vert sur le caisson d’extrêmes graves s’allume quand le système est allumé.

G-1

Warnings, Cautions and Others/Mises en garde, précautions et indications diverses

For Canada

CAUTION: TO PREVENT ELECTRIC SHOCK,

MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.

For Canada

THIS DIGITAL APPARATUS DOES NOT EXCEED THE CLASS B LIMITS FOR RADIO NOISE EMISSIONS FROM DIGITAL APPARATUS AS SET OUT IN THE INTERFERENCE-CAUSING EQUIPMENT STANDARD ENTITLED “DIGITAL APPARATUS,” ICES-003 OF THE DEPARTMENT OF COMMUNICATIONS.

CAUTION!

To avoid personal injury or accidentally dropping the unit, have two persons unpack, carry, and install the unit.

Pour le Canada

ATTENTION: POUR EVITER LES CHOCS

ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQUAU FOND.

Pour le Canada

CET APPAREIL NUMERIQUE RESPECTE LES LIMITES DE BRUITS RADIOELECTRIQUES APPLICABLES AUX APPAREILS NUMIRIQUES DE CLASSE B PRESCRITES DANS LA NORME SUR LE MATERIEL BROUILLEUR: “APPAREILS NUMERIQUES”, NMB-003 EDICTEE PAR LE MINISTRE DES COMMUNICATIONS.

ATTENTION!

Pour éviter toute blessure personnelle ou toute chute accidentelle de l’appareil, celui-ci doit être déballé, transporté et installé par deux personnes.

TH-M606: 48.8 kg/108 lbs TH-M603: 42.1 kg/93 lbs TH-M505: 32.0 kg/71 lbs TH-M501: 31.7 kg/70 lbs TH-M303: 26.2 kg/58 lbs TH-M301: 26.2 kg/58 lbs

TH-M606: 48,8 kg/108 lbs TH-M603: 42,1 kg/93 lbs TH-M505: 32,0 kg/71 lbs TH-M501: 31,7 kg/70 lbs TH-M303: 26,2 kg/58 lbs TH-M301: 26,2 kg/58 lbs

Note to CATV system installer:

This reminder is provided to call the CATV system installer’s attention to Section 820-40 of the NEC which provides guidelines for proper grounding and, in particular, specifies that the cable ground shall be connected to the grounding system of the building, as close to the point of cable entry as practical.

G-2

Table des matières

Introduction .....................................2

Quelques remarques sur le maniement .................................2

Accessoires fournis ..............................................................2

À propos des disques ...................... 3

Types de disques compatibles ..............................................3

Description des pièces et des

commandes .....................................5

Raccordements ...............................8

Raccordement des antennes FM et AM .................................8

Montage des enceintes avant et surround .............................9

Raccordement des enceintes satellite (avant, centrale,

Surround) ...........................................................................10

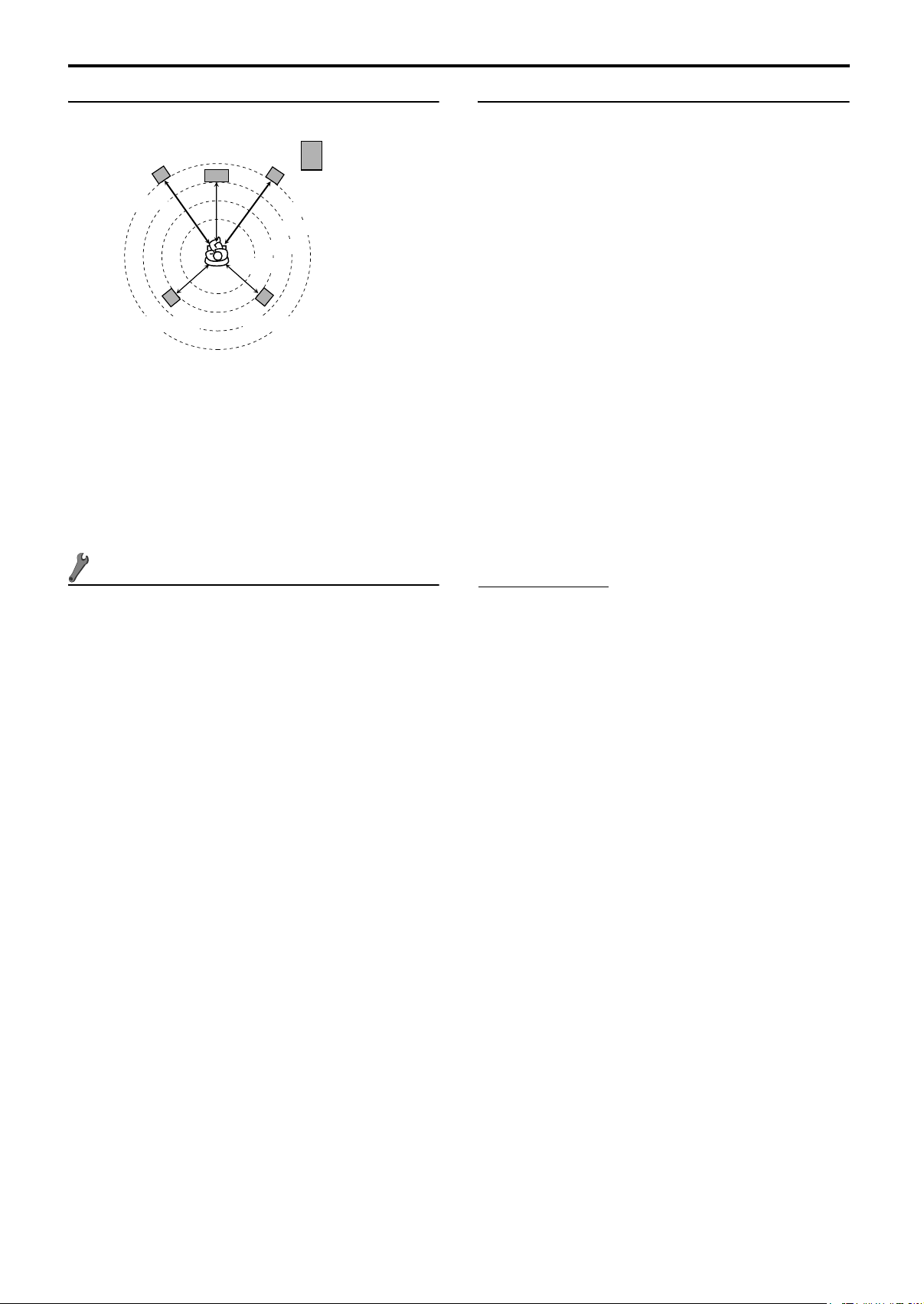

Disposition des enceintes ...................................................14

Raccordement à un téléviseur .............................................14

Raccordement du caisson d’extrêmes graves actif .............15

Raccordement à un appareil analogique .............................15

Raccordement à un appareil numérique ..............................15

Raccordement du cordon d’alimentation ............................15

Fonctionnement des composants externes à l’aide de la

télécommande ............................16

Fonctionnement du téléviseur .............................................16

Fonctionnement d’un tuner DBS ou d’un convertisseur de

télédistribution ....................................................................16

Fonctionnement du magnétoscope .....................................17

Fonctions de base ......................... 18

Marche/Arrêt du système ....................................................18

Sélection de la source pour la lecture .................................19

Réglage du volume [VOLUME] ...........................................19

Utilisation d’un casque d’écoute (non fourni) .....................19

Arrêt momentané du son [MUTING] ...................................19

Réglage de la luminosité des indications [DIMMER] ..........19

Minuteur de mise en attente [SLEEP] .................................20

Réglage du niveau de sortie du caisson d’extrêmes graves et des enceintes centrales/surround [SUBWFR,

CENTER, SURR L/R] ..................................................20

Réglage des aigus [TREBLE] ..............................................20

Modification du mode de balayage .....................................20

Optimiser les réglages des enceintes [Configuration Smart

Surround] ...........................................................................21

Lecture ..........................................22

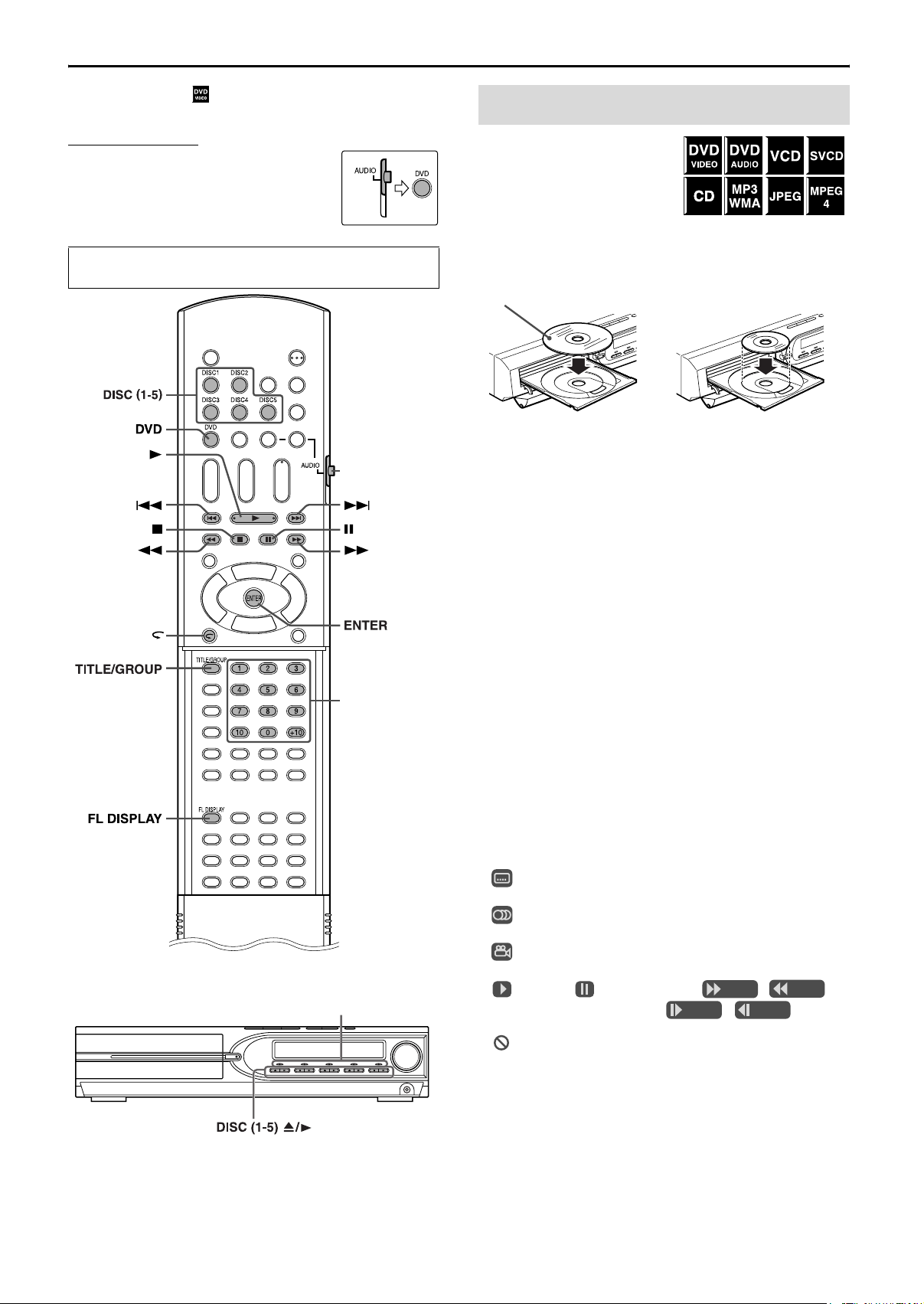

Lecture de base ..................................................................22

Recul immédiat ...................................................................24

Recherche rapide avant/arrière ...........................................24

Accès direct au début d’une sélection donnée ....................24

Recherche d’un titre/groupe précis à l’aide des touches

numériques .........................................................................25

Lecture d’un groupe bonus .................................................25

Fonctions avancées ......................26

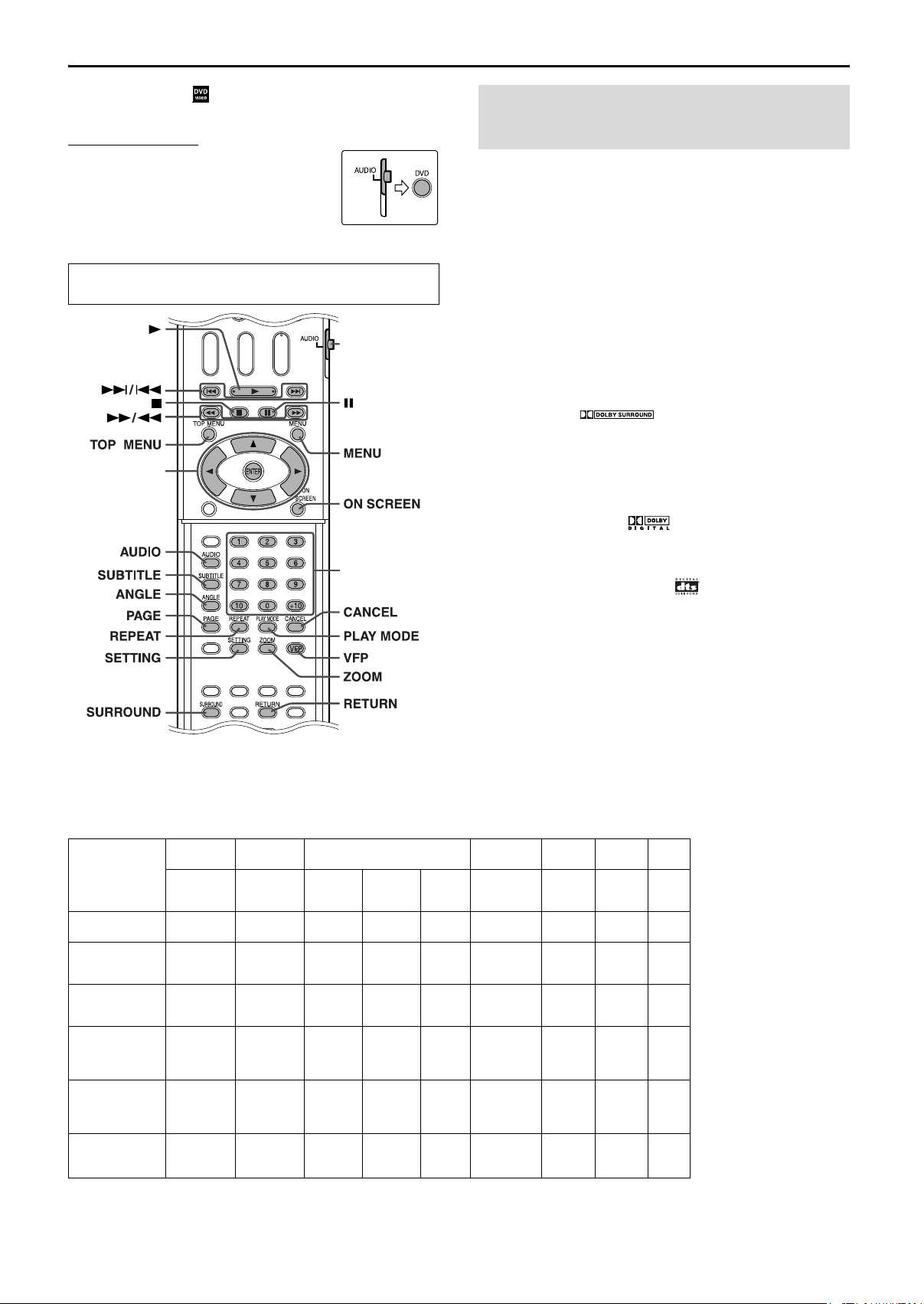

Utilisation du mode Surround .............................................26

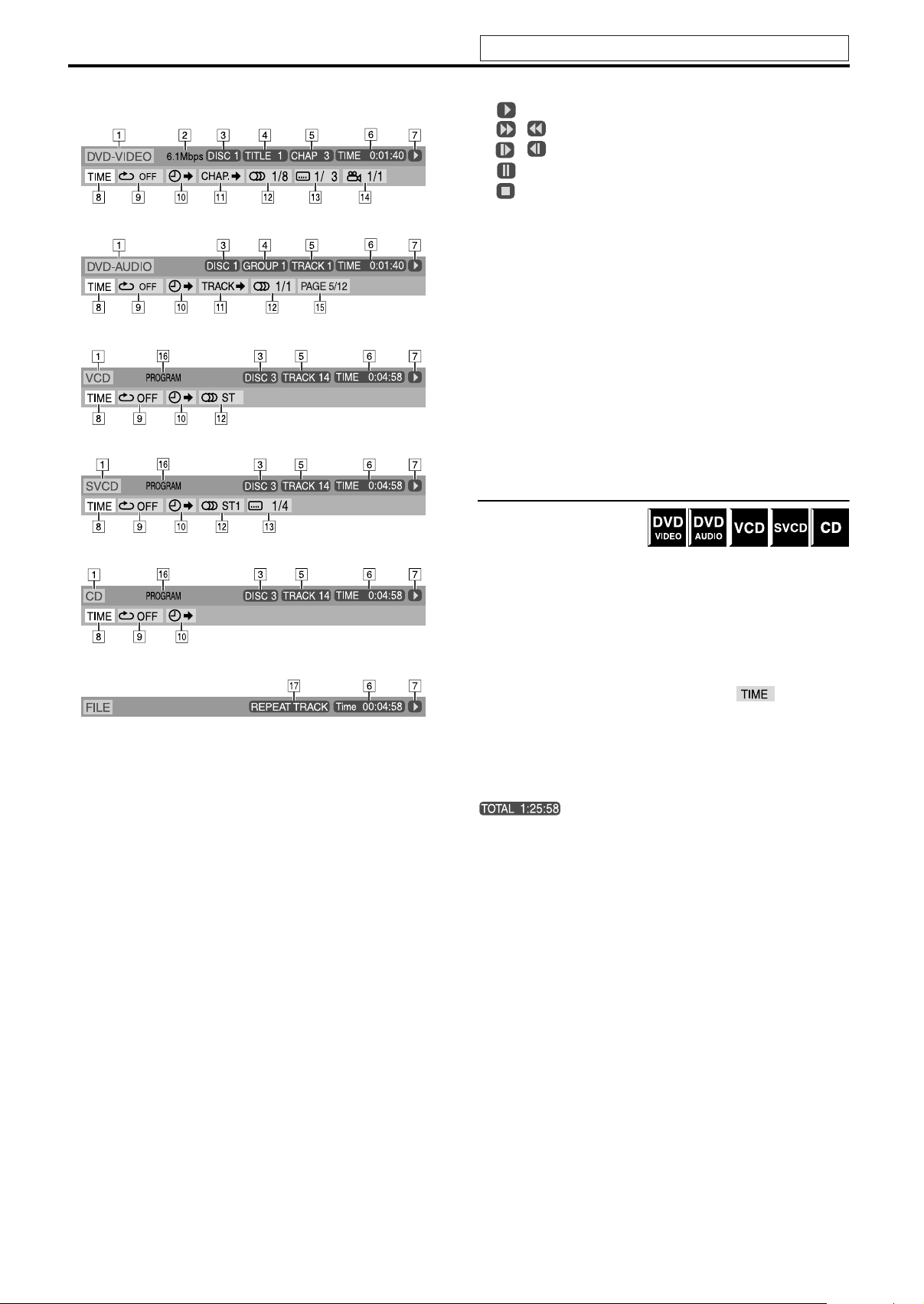

Utilisation de la barre d’écran .............................................27

Lecture depuis un point précis sur un disque .....................29

Utilisation du panneau de contrôle des fichiers ..................30

Reprise de lecture ...............................................................31

Choix d’un angle de vue ......................................................31

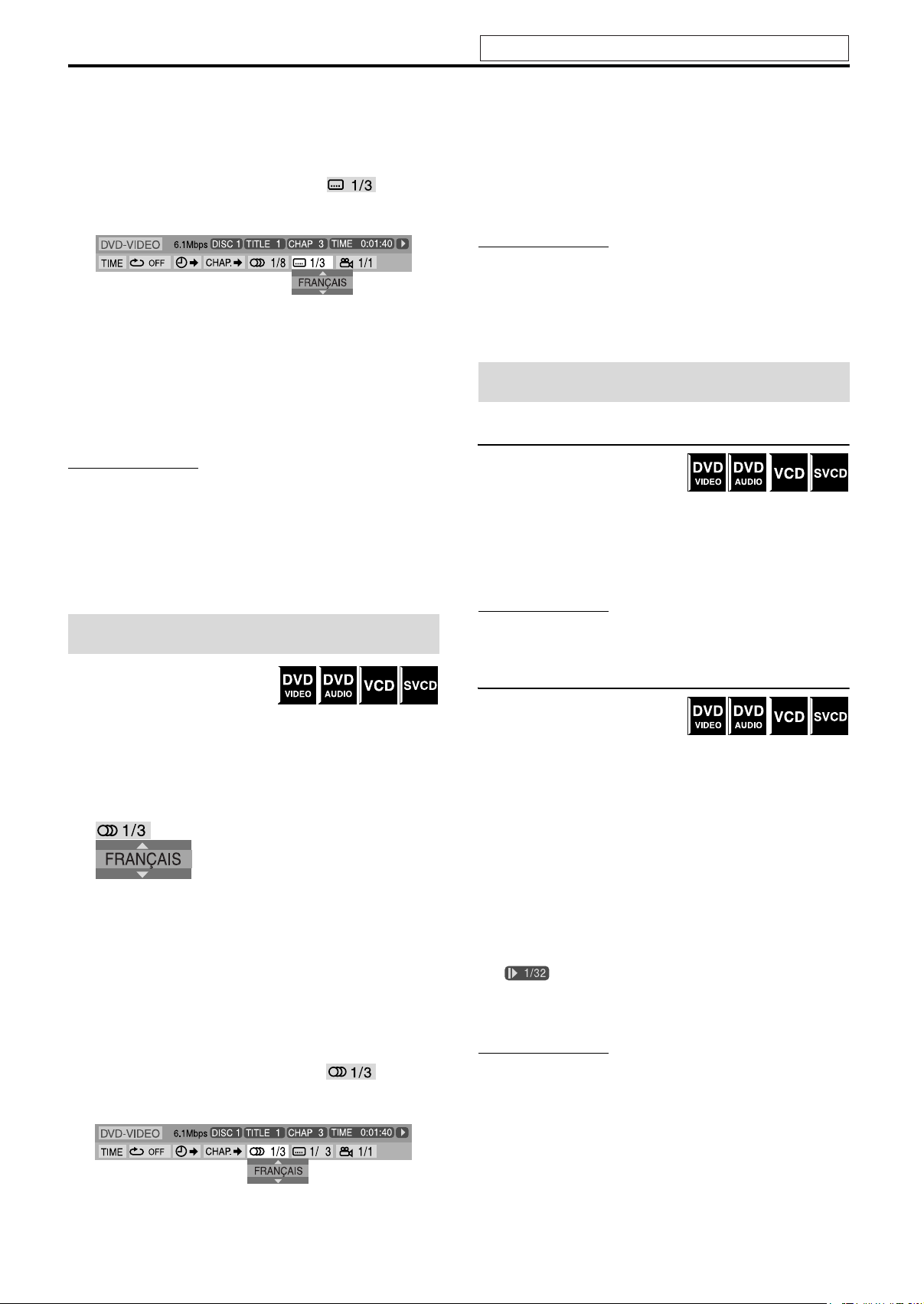

Choix des sous-titres ..........................................................31

Choix de la langue audio .....................................................32

Lecture d’image spéciale ....................................................32

Programmation de la lecture ...............................................34

Lecture aléatoire .................................................................35

Lecture répétée ...................................................................35

Verrouillage du tiroir ...........................................................36

Réglage du son et d’autres paramètres ...............................37

Réglage des préférences du DVD .... 38

Utilisation des menus de configuration ...............................38

Description des menus .......................................................38

Fonctionnement du tuner .............42

Réglage manuel des stations ..............................................42

Mémorisation du réglage des stations ................................43

Sélection du mode de réception FM ....................................43

Réduction du bruit pour la diffusion AM .............................43

Système de commande à distance

AV COMPU LINK ............................ 44

Références ....................................45

Entretien .............................................................................45

Dépannage ..........................................................................45

Caractéristiques techniques ................................................46

Introduction

Quelques remarques sur le maniement

7 Précautions importantes

Installation du système

• Posez le système à plat, sur un support adapté, dans un endroit sec, ni trop chaud ni trop froid, c.-à-d. entre 5°C et 35°C.

• Maintenez une distance suffisante entre le système et le téléviseur.

• Veillez à ce que le support sur lequel vous avez posé le système ne soit pas soumis aux vibrations.

Cordon d’alimentation

• Ne touchez pas le cordon d’alimentation si vous avez les mains mouillées !

• Une consommation d’électricité, si faible soit-elle, demeure pendant tout le temps que le cordon d’alimentation est branché à la prise secteur murale (unité centrale uniquement).

• Pour débrancher le cordon d’alimentation de la prise murale, tirez sur la fiche et non sur le cordon.

Pour prévenir tout mauvais fonctionnement du système

• Aucune pièce à l’intérieur du système ne doit être réparée par l’usager. En cas de mauvais fonctionnement, débranchez le cordon d’alimentation et appelez le revendeur.

• Faites attention de ne pas introduire d’objet métallique dans le système.

• N’utilisez pas de disques aux formes irrégulières (p.ex. les disques en forme de cœur, de fleur ou de carte de crédit, etc.), et qui sont disponibles sur le marché, pour éviter toute détérioration du système.

• Veillez à ne pas insérer de disques sur lesquels figurent du ruban adhésif, des autocollants ou de la colle, pour éviter toute détérioration du système.

Étiquette autocollante

Autocollant

Colle

Remarque concernant les lois sur les droits d’auteur

Vérifiez les lois sur les droits d’auteur de votre pays avant d’enregistrer à partir des disques. L’enregistrement d’ouvrages protégés par les droits d’auteur peut enfreindre les lois.

Remarque concernant la protection contre la copie

Les disques sont équipés d’un système de protection contre la copie. Lorsque vous connectez le système directement à votre magnétoscope, le système de protection contre la copie s’active, empêchant une lecture en clair de l’image.

7 Consignes de sécurité

Évitez l’humidité, l’eau et la poussière

Ne placez pas le système dans un lieu humide ou poussiéreux.

Évitez les températures élevées

N’exposez pas le système à la lumière directe du soleil et ne le placez pas à proximité d’une source de chaleur.

Lorsque vous vous absentez

Lorsque vous partez en voyage ou à toutes autres fins pour une durée prolongée, débranchez le cordon d’alimentation de la prise murale.

Laissez l’air circuler librement par les orifices d’aération

L’obstruction des orifices d’aération peut entraîner une détérioration du système.

Entretien de l’appareil

Nettoyez le système à l’aide d’un chiffon doux, en respectant les instructions appropriées, notamment sur l’usage de chiffons chimiquement traités. Les produits comme le benzène, les diluants ou autres solvants organiques, dont les désinfectants, sont à proscrire. Ils pourraient être à l’origine d’une déformation ou d’une décoloration.

En cas de pénétration d’un liquide à l’intérieur du système

Éteignez le système et débranchez le cordon d’alimentation de la prise murale, puis appelez le magasin où vous avez effectué votre achat. L’usage du système en pareil état pourrait provoquer un incendie ou une décharge électrique.

Accessoires fournis

Consultez la liste des accessoires fournis ci-dessous et vérifiez que tout y est. Le nombre entre parenthèses représente la quantité des pièces fournies. S’il manque un ou des éléments, appelez le revendeur immédiatement.

• Télécommande (1)

•Piles (2)

• Antenne FM (1)

• Antenne cadre AM (1)

• Cordon d’alimentation (1)

• Cordon du système (1)

• Cordon vidéo composite (1)

• Cordons d’enceinte (TH-M606/TH-M603/TH-M505 uniquement) Pour les enceintes satellite (avant gauche/droite) et centrale (3) Pour les enceintes satellite (surround gauche/droite) (2)

• Vis (TH-M606/TH-M603 uniquement) M5 x 25 mm :

Pour les enceintes satellite (8)

À propos des disques

Types de disques compatibles

Ce système a été conçu pour lire les disques suivants : DVD VIDÉO, DVD AUDIO, CD vidéo (VCD), CD super vidéo (SVCD), CD audio (CD), CD-R et CD-RW.

• Ce système est compatible avec le système NTSC et peut également lire des disques enregistrés avec le système PAL. Notez qu’un signal vidéo PAL sur un disque est converti en signal NTSC et sorti.

• Ce système peut également lire des fichiers MP3, WMA, JPEG et MPEG4 enregistrés sur des CD-R et des CD-RW. (A p. 22)

• Ce système peut également lire des disques DVD-R/-RW finalisés, enregistrés sous format DVD VIDÉO. Notez toutefois que la lecture de certains disques n’est pas toujours possible, et ce en raison des caractéristiques ou des conditions d’enregistrement des disques.

Les disques que vous pouvez lire :

DVD VIDÉO CD audio

DVD AUDIO CD-R

VCD CD-RW

SVCD

• Les disques suivants ne peuvent être lus : DVD-ROM, DVD-RAM, SACD, CD-ROM, CD-I (CD-I Ready), Photo CD, etc. La lecture de ces disques ne fera que générer du bruit et endommagera les enceintes.

• Le fonctionnement à proprement parler de certains DVD VIDÉO, DVD AUDIO, VCD ou SVCD peut différer des explications données dans ce manuel. Ceci est dû à la programmation et à la structure des disques, et non à un mauvais fonctionnement du système.

Remarques concernant les CD-R et les CD-RW

• Les CD-R (enregistrables) et CD-RW (réinscriptibles) réalisés par l’utilisateur peuvent être reproduits uniquement s’ils ont déjà été “finalisés”.

• Ce système peut lire des CD-R ou des CD-RW enregistrés sur un ordinateur personnel à condition qu’ils aient été sauvegardés sous format CD audio. Ce système peut également lire des CD-R ou des CD-RW si des fichiers MP3, WMA, JPEG ou MPEG4 y sont enregistrés. Notez toutefois que la lecture de certains disques n’est pas toujours possible, et ce en raison des caractéristiques, des conditions d’enregistrement ou d’une détérioration ou d’une souillure des disques. Notamment, la configuration et les caractéristiques d’un disque MP3, WMA, JPEG ou MPEG4 sont déterminées par logiciel et le matériel d’écriture (codage) utilisés pour l’enregistrement. Selon le logiciel et le matériel utilisé, les symptômes ci-après répertoriés sont, par conséquent, éventuellement perceptibles :

• La lecture de certains disques n’est pas possible.

• La lecture de certaines pistes sur un disque MP3 ou WMA peut

ne pas avoir lieu ou présenter des anomalies.

• Une distorsion peut être perçue pendant la lecture de certains

fichiers sur un disque JPEG ou MPEG4.

• Avant d’effectuer la lecture de CD-R ou CD-RW, consultez les instructions ou précautions d’emploi appropriées.

• Le temps de lecture des CD-RW peut parfois s’avérer plus long. Ceci est dû au facteur de réflexion des CD-RW qui est plus faible que celui des CD ordinaires.

Le logo DVD est une marque de DVD Format/Logo Licensing Corporation.

Code de région des DVD VIDÉO

Les lecteurs DVD VIDÉO et les disques DVD VIDÉO eux-mêmes sont pourvus d’un numéro de code de région. Ce système peut lire les disques DVD VIDÉO dont le numéro de code de région inclut le code de région du système indiqué sur le panneau arrière.

Exemples de DVD compatibles :

ALL

Si vous chargez un DVD qui porte un numéro de code de région inadéquat, le message “ERREUR DE CODE REGIONAL!” apparaît sur l’écran du téléviseur, et la lecture ne peut démarrer.

À propos des disques

Quelques remarques concernant les disques MP3/WMA/ JPEG/MPEG4

• Le temps de lecture des disques MP3/WMA/JPEG/MPEG4 (CD-R ou CD-RW) s’avère plus long. (Il diffère suivant la complexité de la configuration répertoire/fichier.)

• Lors de la création d’un disque MP3/WMA/JPEG/MPEG4, sélectionnez le format ISO 9660 Level 1 ou Level 2.

• Ce système prend en charge les disques “multi-sessions” (jusqu’à 20 sessions).

• Ce système peut ne pas lire les disques “packet write” (écriture par paquet).

• Le système peut lire uniquement les fichiers MP3/WMA/JPEG/ MPEG4 pourvus des extensions suivantes : MP3 : “.MP3”, “.Mp3”, “.mP3” et “.mp3” WMA: “.wma”, “.WMA” et toutes combinaisons de

majuscules/minuscules (p.ex. “.Wma”)

JPEG : “.jpg”, “.jpeg”, “.JPG”, “.JPEG” et toutes combinaisons

de majuscules/minuscules (p.ex. “.Jpg”)

MPEG4: “.asf”, “.ASF” et toutes combinaisons de majuscules/

minuscules (p.ex. “.Asf”)

• Si types différents de fichiers (fichiers audio (MP3/WMA), image fixe (JPEG), et vidéo (MPEG4)) sont enregistrés sur un disque, définissez l’option TYPE FICHIER dans le menu IMAGE sur le paramètre approprié selon les données qui sont à lire. (A p. 39)

• Le système reconnaît jusqu’à 150 pistes (fichiers) par groupe, 99 groupes par disque, et peut lire un nombre total de 1000 pistes (fichiers). Par exemple, si vous réglez TYPE FICHIER sur AUDIO (A p. 39) et lisez un disque qui contient 500 pistes MP3, 200 fichiers JPEG, et 600 pistes WMA, le système peut lire 500 pistes MP3 et les premières 500 pistes des 600 pistes WMA.

• Le lecture de certains disques MP3/WMA/JPEG/MPEG4 n’est pas toujours possible, et ce en raison des caractéristiques ou des conditions d’enregistrement des disques.

Quelques remarques concernant les disques MP3/WMA uniquement

• Le système prend en charge les fichiers MP3 enregistrés à un débit binaire de 32 – 320 kbps et d’une fréquence d’échantillonnage de 16 kHz, 22,05 kHz, 24 kHz*, 32 kHz, 44,1 kHz, ou 48 kHz.

• Si les informations de la balise (le nom de l’album, l’auteur et le titre de la piste, etc.) sont enregistrées sur un disque, elles apparaissent dans le panneau de contrôle des fichiers sur l’écran du téléviseur. (A p. 30)

• Nous vous recommandons de graver chaque morceau de musique (chanson) à une fréquence d’échantillonnage de 44,1 kHz et un débit de transfert de données de 128 (96*) kbps.

• La lecture de certaines pistes peut ne pas avoir lieu ou présenter des anomalies. * WMA uniquement

Remarques concernant les disques JPEG uniquement

• Nous vous recommandons d’enregistrer un fichier à une résolution de 640 x 480. (Un fichier enregistré à une résolution supérieure à 640 x 480 met plus de temps à s’afficher.)

• Ce système peut lire uniquement des fichiers JPEG de base.

• Une distorsion peut être perçue pendant la lecture de certains fichiers sur un disque JPEG.

Remarques concernant les disques MPEG4 uniquement

• Le système prend en charge les types de fichiers de format profil simple tels que les fichiers MPEG4 (MPEG4 SP).

• Le système prend en charge les fichiers MPEG4 enregistrés au débit binaire maximum de 384 kbps et au codec audio G. 726. (Pour lire le fichier MPEG4, des données audio au format G.726 doivent être contenues dans ce fichier.)

• La taille maximum de l’image lue a une résolution de pixel 352 x 288 (CIF).

• La lecture de certains fichiers peut ne pas avoir lieu ou présenter des anomalies.

Ce produit intègre une technologie de protection des droits d’auteur protégée par des clauses sur les procédés de certains brevets américains et d’autres droits sur la propriété intellectuelle détenue par Macrovision Corporation ainsi que d’autres détenteurs. L’utilisation de cette technologie de protection des droits d’auteur est soumise à l’autorisation de Macrovision Corporation et est exclusivement destinée à une exploitation à domicile et à d’autres usages limités, sauf autorisation contraire de Macrovision Corporation. L’ingénierie inverse et le désassemblage sont interdits. “LES CONSOMMATEURS DOIVENT SAVOIR QUE TOUS LES TÉLÉVISEURS À HAUTE DÉFINITION NE SONT PAS COMPLÈTEMENT COMPATIBLES AVEC CE PRODUIT ET PEUVENT PROVOQUER L’AFFICHAGE DE CORPS ÉTRANGERS DANS L’IMAGE. EN CAS DE PROBLÈMES D’IMAGE AVEC LE BALAYAGE PROGRESSIF À 525 OU 625, IL EST RECOMMANDÉ À L’UTILISATEUR DE PASSER À LA CONNEXION ‘STANDARD DEFINITION’. POUR TOUTE QUESTION À PROPOS DE LA COMPATIBILITÉ DE NOS TÉLÉVISEURS AVEC CE MODÈLE DE LECTEUR DVD 525p OU 625p, CONTACTER NOTRE SERVICE D’ATTENTION AU CLIENT”.

UTILISER CET APPAREIL DE FAÇON À CE QU’IL SOIT CONFORME À LA NORME VIDÉO MPEG-4 EST INTERDIT, SAUF POUR UNE UTILISATION PRIVÉE DE L’UTILISATEUR ET NON PAS POUR UNE ACTIVITÉ COMMERCIALE.

Description des pièces et des commandes

Les illustrations de l’unité centrale et du caisson d’extrêmes graves représentées dans ce manuel correspondent au modèle TH-M606 sauf indication contraire.

Panneau frontal (unité centrale)

Fenêtre d’affichage

p. 24 p. 26 p. 43 p. 23 p. 27

p. 33 p. 42

p. 20

Tiroir pour disque

(intérieur) :

p. 23

p. 23 p. 23

p. 22

p. 23 p. 23

Panneau arrière (unité centrale)

p. 43 p. 35

p. 25

p. 22 p. 22 p. 22 p. 24, 42 p. 19

p. 18

p. 42

Télécapteur : p.7 p.22 p.24

p. 19

p. 15 p. 15 p. 15

p. 15

p. 14 p. 14 p. 44 p. 15

p. 8

Description des pièces et des commandes

Caisson d’extrêmes graves actif

SP-PWM606/SP-PWM505/SP-PWM501

Avant

Témoin POWER ON :

p. 18

p. 15

Arrière

p. 10, 12

Cordon d’alimentation :

p. 15

SP-PWM603/SP-PWM303/SP-PWM301

Avant

* Ne pas bloquer les ouvertures de ventilation.

Témoin POWER ON :

p. 18

p. 15

p. 11, 13

Cordon

Arrière

REMARQUE

• Par mesure de sécurité, gardez toujours un espace suffisant derrière le caisson d’extrêmes graves actif.

d’alimentation :

p. 15

Description des pièces et des commandes

Télécommande Mise en place des piles dans de la

télécommande

p. 16

p. 22

p. 19

p. 16

p. 22,

p. 29

p. 20,

p. 17,

p. 25

p. 32

p. 31

p. 31 p. 33 p. 35 p. 38

p. 37 p. 19

p. 23 p. 26

p. 21

p. 18

p. 16, 17

p. 19

p. 16 – 43

p. 22 p. 24, 42 p. 22, 43 p. 24

p. 29

p. 27

Touches numériques :

p. 25

p. 34 p. 34, 35 p. 20, 33

p. 33 p. 20

p. 20

p. 29

Piles sèches de type

R6P (SUM-3)/AA (15F)

(fournies)

Si la télécommande perd de sa puissance ou de son efficacité, remplacez les deux piles.

PRÉCAUTION

• N’exposez pas les piles à une chaleur excessive et ne les jetez pas au feu.

Fonctionnement du système à l’aide de la télécommande

Dirigez la télécommande directement vers le panneau frontal de l’unité centrale.

• Faites attention à ne pas masquer le télécapteur.

p. 20

REMARQUE

• Pour accéder aux touches sous le couvercle, faites glisser celui-ci vers le bas.

Raccordements

Raccordement des antennes FM et AM

7 Antenne cadre AM

Installation de l’antenne cadre AM fournie

Branchez le cordon d’alimentation tout à la fin, c’est-à-dire uniquement

En cas de mauvaise réception

Simple antenne filaire extérieure recouverte de vinyle (non fourni)

après avoir effectué tous les autres raccordements.

Unité centrale

Antenne cadre AM

Si le cordon de l’antenne est isolé par le biais d’une gaine, tordez et tirez celle-ci pour l’ôter.

Raccordement de l’antenne cadre AM

Unité centrale

Cordon de l’antenne

7 Antenne FM

Unité centrale

En cas de mauvaise réception

Unité centrale

Connecteur de type standard (75 C coaxial)

REMARQUE

• Nous recommandons d’utiliser un câble coaxial pour l’antenne FM compte tenu de la protection contre les interférences.

Antenne FM (fournie)

Tirez sur l’antenne FM fournie à l’horizontale.

Antenne FM extérieure

(non fournie)

Cordon d’antenne FM

extérieure (non fourni)

• Tournez l’antenne cadre jusqu’à ce que la réception des programmes AM soit bonne.

REMARQUE

• Assurez-vous que les conducteurs des antennes ne touchent aucun autre borne, cordon de raccordement et cordon d’alimentation. La réception pourrait en être affectée.

Raccordements

Cette page est réservée au modèle

Montage des enceintes avant et surround

La procédure suivante couvre le montage de l’enceinte avant. Le montage des enceintes avant et surround s’effectue de la même façon.

Noir

Rouge

Cuivre

Argent

(×2)

REMARQUE

• Le support et le socle sont généralement utilisés à la fois pour le montage des enceintes avant et surround.

Avant l’assemblage :

• Ayez à portée de main un tournevis cruciforme (non fourni).

• Faites attention de ne pas faire tomber le socle lors du montage pour éviter d’endommager le sol ou de vous blesser.

Enceinte surround

(×2)

Support (×4)Enceinte avant

Socle (×4)

Support

Socle

Cordon d’enceinte (fourni)

Enceinte

Support

Achèvement

Vis M5 x 25 mm (fournie)

Noir

Blanc

Vis M5 x 25 mm (fournie)

Bas

• Vous pouvez acheminer les cordons des enceintes à travers l’une des trois rainures sur le socle en fonction de la configuration des enceintes.

• En fonction des conditions d’installation, vous pouvez monter les enceintes avant et surround sans les supports. Dans un tel cas, fixez les enceintes directement au socle plutôt que sur le support.

avec support sans support

Raccordements

Cette page est réservée au modèle

Raccordement des enceintes satellite (avant, centrale, Surround)

Avant le raccordement des cordons des enceintes :

Ôtez le revêtement isolant en le faisant pivoter et en tirant.

Caisson d’extrêmes graves actif

SP-PWM606

Enceintes avant

SP-THM606F

Cordon d’enceinte (fourni)

• Connectez les cordons argent aux bornes noires (r).

• Connectez les cordons cuivre aux bornes (q) en vous référant au tableau ci-dessous :

FRONT SPEAKERS (RIGHT) Rouge FRONT SPEAKERS (LEFT) Blanc CENTER SPEAKER Vert SURROUND SPEAKERS (RIGHT) Gris SURROUND SPEAKERS (LEFT) Bleu

Enceintes Surround

SP-THM606S

4m 10m

Enceinte centrale

SP-THM606C

PRÉCAUTION

• Si vous décidez de raccorder des enceintes autres que celles fournies, utilisez des enceintes possédant la même impédance (SPEAKER IMPEDANCE) indiquée près des bornes d’enceintes à l’arrière du caisson d’extrêmes graves actif.

• NE tentez PAS de raccorder plusieurs enceintes à une borne d’enceinte.

Cuivre

Rouge

Noir

Argent

Suite à la page suivante

Raccordements

Avant le raccordement des cordons des enceintes :

Ôtez le revêtement isolant en le faisant pivoter et en tirant.

Caisson d’extrêmes

graves actif

SP-PWM603

Cette page est réservée au modèle

Cordon d’enceinte (fourni)

• Connectez les cordons argent aux bornes noires (r).

• Connectez les cordons cuivre aux bornes (q) en vous référant au tableau cidessous :

FRONT SPEAKERS (LEFT) Blanc FRONT SPEAKERS (RIGHT) Rouge CENTER SPEAKER Vert SURROUND SPEAKERS (LEFT) Bleu SURROUND SPEAKERS (RIGHT) Gris

Enceinte centrale

SP-THM606C

Enceintes avant

SP-THM606F

4m 10m

Rouge

Noir

Argent

Cuivre

Enceintes Surround

SP-THM606S

PRÉCAUTION

• NE tentez PAS de raccorder plusieurs enceintes à une borne d’enceinte.

Raccordements

Notez que l’illustration ci-dessous s’applique au modèle TH-M505.

Avant le raccordement des cordons des enceintes :

Ôtez le revêtement isolant en le faisant pivoter et en tirant.

Caisson d’extrêmes graves actif

TH-M505: SP-PWM505

(

TH-M501: SP-PWM501

Enceintes avant

TH-M505: SP-THM505F*

(

TH-M501: SP-THM303F*

1 2

)

Cette page est réservée au modèle

Cordon d’enceinte (fourni)

• Connectez les cordons argent aux bornes noires (r).

• Connectez les cordons cuivre aux bornes (q) en vous référant au tableau ci-dessous :

FRONT SPEAKERS (RIGHT) Rouge FRONT SPEAKERS (LEFT) Blanc CENTER SPEAKER Vert SURROUND SPEAKERS (RIGHT) Gris SURROUND SPEAKERS (LEFT) Bleu

Pour le modèle TH-M505

Argent

Noir

Enceinte centrale

TH-M505: SP-THM505C*1

(

TH-M501: SP-THM303C

Pour TH-M501, les enceintes satellites sont équipées de cordons d’enceintes attachés directement aux enceintes plutôt que d’avoir des bornes d’enceintes sur leur coffret.

Cuivre

Rouge

)

Enceintes avant/centrale

Enceintes Surround

TH-M505: SP-THM505S*1

(

TH-M501: SP-THM303S

(Bas)

10 m

Enceintes Surround

)

Acheminez le cordon d’enceinte à travers le trou du support.

PRÉCAUTION

• NE tentez PAS de raccorder plusieurs enceintes à une borne d’enceinte.

• Installation des enceintes satellite au mur ;

• Il est impératif que l’installation murale soit effectuée par un

technicien qualifié. N’effectuez PAS l’installation murale des enceintes satellite par vous-même pour éviter les dommages éventuels consécutifs à une chute due à un défaut d’aménagement ou une faiblesse dans la structure de la cloison.

• Le choix de l’emplacement est primordial. La mise en place des

enceintes à un endroit gênant pour les activités quotidiennes peut être à l’origine de blessures ou de détériorations du matériel.

Suite à la page suivante

Raccordements

Avant le raccordement des cordons des enceintes :

Ôtez le revêtement isolant en le faisant pivoter et en tirant.

Cette page est réservée au modèle

Cordon d’enceinte (fourni)

• Connectez les cordons argent aux bornes noires (r).

• Connectez les cordons cuivre aux bornes (q) en vous référant au tableau ci-dessous :

FRONT SPEAKERS (LEFT) Blanc FRONT SPEAKERS (RIGHT) Rouge CENTER SPEAKER Vert SURROUND SPEAKERS (LEFT) Bleu SURROUND SPEAKERS (RIGHT) Gris

Enceintes avant

SP-THM303F

Caisson d’extrêmes graves actif

TH-M303: SP-PWM303

(

TH-M301: SP-PWM301

PRÉCAUTION

• NE tentez PAS de raccorder plusieurs enceintes à une borne d’enceinte.

)

10 m

Enceinte centrale SP-THM303C

Enceintes Surround

SP-THM303S

• Installation des enceintes satellite au mur ;

• Il est impératif que l’installation murale soit effectuée par un

• Le choix de l’emplacement est primordial. La mise en place des

enceintes à un endroit gênant pour les activités quotidiennes peut être à l’origine de blessures ou de détériorations du matériel.

+ 35 hidden pages
