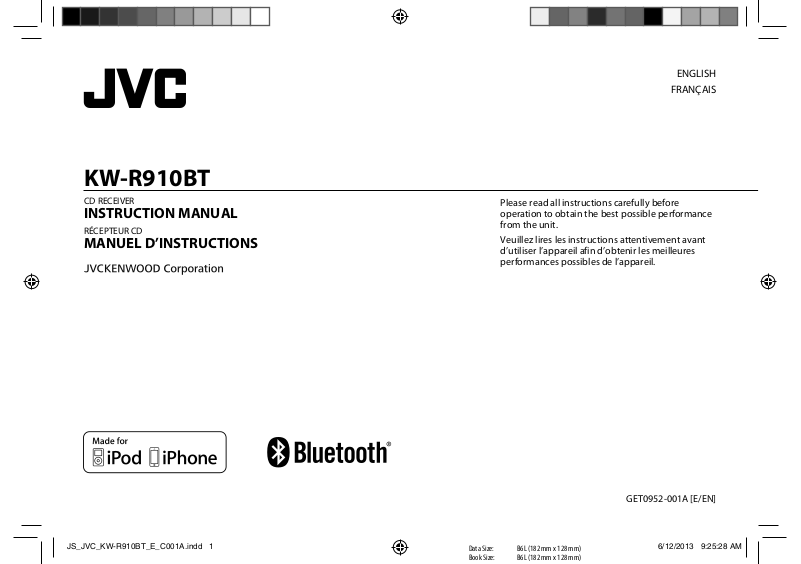

KW-R910BT

CD RECEIVER

INSTRUCTION MANUAL

RÉCEPTEUR CD

MANUEL D’INSTRUCTIONS

ENGLISH

FRANÇAIS

Please read all instructions carefully before operation to obtain the best possible performance from the unit.

Veuillez lires les instructions attentivement avant d’utiliser l’appareil afin d’obtenir les meilleures performances possibles de l’appareil.

GET0952-001A [E/EN]

Information on Disposal of Old Electrical and Electronic Equipment and Batteries (applicable for EU countries that have adopted separate waste collection systems)

Products and batteries with the symbol (crossed-out wheeled bin) cannot be disposed as household waste. Old electrical and electronic equipment and batteries should be recycled at a facility capable of handling these items and their waste byproducts. Contact your local authority for details in locating a recycle facility nearest to you. Proper recycling and waste disposal will help conserve resources whilst preventing detrimental effects on our health and the environment. Notice: The sign “Pb” below the symbol for batteries indicates that this battery contains lead.

Information sur l’élimination des anciens équipements électriques et électroniques et piles électriques (applicable dans les pays de l’Union Européenne qui ont adopté des systèmes de collecte sélective)

Les produits et piles électriques sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères. Les anciens équipements électriques et électroniques et piles électriques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets. Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l’élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l’environnement. Remarque: Le symbole “Pb“ ci-dessous sur des piles électrique indique que cette pile contient

du plomb.

For Israel

The marking of products using lasers

The label is attached to the chassis/case and says that the component uses laser beams that have been classified as Class 1. It means that the unit is utilizing laser beams that are of a weaker class. There is no danger of hazardous radiation outside the unit.

Marquage des produits utilisant un laser

L’étiquette est attachée au châssis/boîtier de l’appareil et indique que l’appareil utilise des rayons laser de classe 1. Cela signifie que l’appareil utilise des rayons laser d’une classe faible. Il n’y a pas de danger de radiation accidentelle hors de l’appareil.

Declaration of Conformity with regard to the R&TTE Directive 1999/5/EC Declaration of Conformity with regard to the EMC Directive 2004/108/EC Declaration of Conformity with regard to the RoHS Directive 2011/65/EU Manufacturer:

JVC KENWOOD Corporation 3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

EU Representative:

JVC Technical Services Europe GmbH Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany

Déclaration de conformité vis à vis de la Directive 1999/5/CE de R&TTE Déclaration de conformité se rapportant à la directive EMC 2004/108/EC Déclaration de conformité se rapportant à la directive RoHS 2011/65/EU Fabricant:

JVC KENWOOD Corporation 3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

Représentants dans l’UE:

JVC Technical Services Europe GmbH Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany

English

Hereby, JVC KENWOOD declares that this unit KW-R910BT is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC.

Français

Par la présente JVC KENWOOD déclare que l’appareil KW-R910BT est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Par la présente, JVC KENWOOD déclare que ce KW-R910BT est conforme aux exigences essentielles et aux autres dispositions de la directive 1999/5/CE qui lui sont applicables.

Deutsch

Hiermit erklärt JVC KENWOOD, dass sich dieser KW-R910BT in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. (BMWi) Hiermit erklärt JVC KENWOOD die Übereinstimmung des Gerätes KW-R910BT mit den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richitlinie 1999/5/EG. (Wien)

Nederlands

Hierbij verklaart JVC KENWOOD dat het toestel KW-R910BT in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/ EG. Bij deze verklaat JVC KENWOOD dat deze KW-R910BT voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijn 1999/5/EC.

Italiano

Con la presente JVC KENWOOD dichiara che questo KW-R910BT è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.

Español

Por medio de la presente JVC KENWOOD declara que el KW-R910BT cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE.

Português

JVC KENWOOD declara que este KW-R910BT está conforme com os requisitos essenciais e outras disposições da Directiva 1999/5/CE.

Polska

JVC KENWOOD niniejszym oświadcza, że KW-R910BT spełnia zasadnicze wymogi oraz inne istotne postanowienia dyrektywy 1999/5/EC.

Český

JVC KENWOOD tímto prohlašuje, že tento KW-R910BT je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES.

Magyar

Alulírott, JVC KENWOOD, kijelenti, hogy a jelen KW-R910BT megfelel az 1999/5/ EC irányelvben meghatározott alapvető követelményeknek és egyéb vonatkozó előírásoknak.

Svenska

Härmed intygar JVC KENWOOD att denna KW-R910BT stär l överensstämelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG.

Suomi

JVC KENWOOD vakuuttaa täten että KW-R910BT tyyppinen laite on direktiivin 1999/5/EY oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen mukainen.

Slovensko

S tem JVC KENWOOD izjavlja, da je ta KW-R910BT v skladu z osnovnimi zahtevami in ostalimi ustreznimi predpisi Direktive 1999/5/EC.

Slovensky

Spoločnosť JVC KENWOOD týmto vyhlasuje, že KW-R910BT spĺňa zákldné požiadavky a ďalšie prislušné ustanovenia Direktĺvy 1999/5/EC.

Dansk

Undertegnede JVC KENWOOD erklærer harved, at følgende udstyr KW-R910BT overholder de væsentlige krav og øvrige relevante krav i direktiv 1999/5/EF.

Ελληνικά

ΜΕ ΤΗΝ ΠΑΡΟΥΣΑ JVC KENWOOD ΔΗΛΩΝΕΙ ΟΤΙ KW-R910BT ΣΥΜΜΟΡΦΩΝΕΤΑΙ ΠΡΟΣ ΤΙΣ ΟΥΣΙΩΔΕΙΣ ΑΠΑΙΤΗΣΕΙΣ ΚΑΙ ΤΙΣ ΛΟΙΠΕΣ ΣΧΕΤΙΚΕΣ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΟΔΗΓΙΑΣ 1999/5/EK.

Eesti

Sellega kinnitab JVC KENWOOD, et see KW-R910BT vastab direktiivi 1999/5/ EC põhilistele nõudmistele ja muudele asjakohastele määrustele.

Latviešu

Ar šo, JVC KENWOOD, apstiprina, ka KW-R910BT atbilst Direktīvas 1999/5/ EK galvenajām prasībām un citiem tās nosacījumiem.

Lietuviškai

Šiuo, JVC KENWOOD, pareiškia, kad šis KW-R910BT atitinka pagrindinius Direktyvos 1999/5/EB reikalavimus ir kitas svarbias nuostatas.

Malti

Hawnhekk, JVC KENWOOD, jiddikjara li dan KW-R910BT jikkonforma mal-ħtiġijiet essenzjali u ma provvedimenti oħrajn relevanti li hemm fid-Dirrettiva 1999/5/EC.

Українська

Компанія JVC KENWOOD заявляє, що цей виріб KW-R910BT відповідає ключовим вимогам та іншим пов’язаним положенням Директиви 1999/5/EC.

Turkish

Bu vesileyle JVC KENWOOD, KW-R910BT ünitesinin, 1999/5/EC Direktifinin başlıca gereksinimleri ve diğer ilgili hükümleri ile uyumlu olduğunu beyan eder.

CONTENTS BEFORE USE

BEFORE USE 2

BASICS 3

GETTING STARTED 4

CD / USB / iPod 5

RADIO 7

AUX 8

BLUETOOTH® 9

AUDIO SETTINGS 14

DISPLAY SETTINGS 15

MORE INFORMATION 16

TROUBLESHOOTING 18

INSTALLATION / CONNECTION 19

SPECIFICATIONS 22

How to read this manual

• Operations are explained mainly using buttons on the faceplate.

• English language is used for the display explanation in this manual.

•

[XX]

indicates the selected items.

•

( XX)

indicates references are

available on the stated page.

Warning

Do not operate any function that takes your attention away from safe driving.

Caution

Volume setting:

• Adjust the volume so that you can hear sounds outside the car to prevent accidents.

• Lower the volume before playing digital sources to avoid damaging the speakers by the sudden increase of the output level.

General:

• Avoid using the USB device or iPod/iPhone if it might hinder safe driving.

• Make sure all important data has been backed up. We shall bear no responsibility for any loss of recorded data.

• Never put or leave any metallic objects (such as coins or metal tools) inside the unit, to prevent a short circuit.

• If a disc error occurs due to condensation on the laser lens, eject the disc and wait for the moisture to evaporate.

Remote control (RM-RK52):

• Do not leave the remote control in hot places such as on the dashboard.

• The Lithium battery is in danger of explosion if replaced incorrectly. Replace it only with the same or equivalent type.

• The battery pack or batteries shall not be exposed to excessive heat such as sunshine, fire or the like.

• Keep the battery out of reach of children and in its original packaging when not in used. Dispose of used batteries promptly. If swallowed, contact a physician immediately.

Maintenance

Cleaning the unit: Wipe off dirt on the faceplate with a dry silicone or soft cloth. Handling discs:

• Do not touch the recording surface of the disc.

• Do not stick tape etc. on the disc, or use a disc with tape stuck on it.

• Do not use any accessories for the disc.

• Clean from the center of the disc and move outward.

• Clean the disc with a dry silicone or soft cloth. Do not use any solvents.

• When removing discs from this unit, pull them out horizontally.

• Remove burrs from the center hole and disc edge before inserting a disc.

BASICS

Faceplate

Loading slot

Display window

How to reset

Your preset adjustments will also be erased.

Volume knob

(turn/press)

To Do this (on the faceplate) Do this (on the remote control)

Turn on the power

Adjust the volume Turn the volume knob. Press VOL + or VOL –.

Select a source

Change the display information

Press B /SOURCE.

• Press and hold to turn off the power.

Press the volume knob to mute the sound or pause playback.

• Press again to cancel.

• Press B /SOURCE repeatedly.

• Press B /SOURCE, then turn the volume knob within 2 seconds. Press DISP repeatedly.

• Press and hold to scroll the current display information.

( 17)

Remote control (RM-RK52) (not supplied)

This unit can be remotely controlled with an optionally purchased remote control.

Remote sensor (Do not expose to bright sunlight.)

Pull out the insulation sheet when using for the first time.

How to replace the battery

( not available )

Press

to mute the sound or pause playback.

• Press again to cancel. Press SOURCE repeatedly.

( not available )

ENGLISH |

GETTING STARTED

Cancel the demonstration

Press and hold MENU.

1 2 Turn the volume knob to select 3 Turn the volume knob to select 4 Press MENU to exit.

Set the clock

Press and hold MENU.

1 2 Turn the volume knob to select 3 Turn the volume knob to select 4 Turn the volume knob to make the settings, then press the knob.

Day

Hour Minute

5 Turn the volume knob to select 6 Turn the volume knob to select

knob.

7 Press MENU to exit.

[DEMO]

, then press the knob.

[DEMO OFF]

[CLOCK] [CLOCK SET]

[24H/ 12H] [12 HOUR]

, then press the knob.

[24 HOUR]

, then press the

Set the basic settings

Press and hold MENU.

1 2 Turn the volume knob to make a selection (see the following table),

then press the knob.

3 Press MENU to exit.

To return to the previous setting item or hierarchy, press GT/P.

Default:

CLOCK CLOCK ADJ

CLOCK DISP ON

SETTINGS BEEP SRC SELECT

AUX

LANGUAGE

AUTO

:The clock time is automatically set using the Clock Time (CT) data in

FM Radio Data System signal.;

:The clock time is shown on the display even when the unit is turned

off.;

OFF

:Cancels.

:Activates the keypress tone.;

:Enables AM in source selection.;

:Enables AUX in source selection.;

Selects the display language for menu and Tag information (folder name, file name, song title, artist name, album name) if applicable.

ENGLISH

:Display language is English.

РУССКИЙ

:Display language is Russian.

OFF

:Cancels.

OFF

:Deactivates.

OFF

:Disables.

F/W UPDATE

SYSTEM / BLUETOOTH

F/W xxxx

* Not displayed when the corresponding source is selected.

YES

:Starts upgrading the firmware.; NO:Cancels (upgrading is not activated). For details on how to update the firmware, see: <http://www.jvc.net/cs/car/>.

CD / USB / iPod

Start playback

The source changes automatically and playback starts.

Eject disc Label side

USB

USB input terminal

USB 2.0 cable

(commercially available)

iPod/iPhone

USB input terminal

(Accessory of the iPod/iPhone)

Press 5 iPod MODE repeatedly to select the control mode (

HEAD MODE IPHONE MODE

[HEAD MODE]

[IPHONE MODE]

: From the unit.

: From the iPod/iPhone.

To Do this

Select a track/file

Select a folder

Reverse/

Press S/ T (or press H / I on RM-RK52).

Press J / K (or press J / K on RM-RK52).

Press and hold S/ T (or press and hold H / I on RM-RK52).

Fast-forward

Repeat play

Press 3 B repeatedly to make a selection.

• Audio CD or JVC Playlist Creator (JPC) / JVC Music Control (JMC) file TRACKRPT, RPT OFF

• MP3/WMA/WAV file: TRACKRPT, FOLDER RPT, RPT OFF

• iPod: ONE RPT, ALL RPT, RPT OFF

Random play

Press 2 A repeatedly to make a selection.

• Audio CD: ALL RND, RND OFF

• MP3/WMA/WAV file or JPC / JMC file: FOLDERRND, ALL RND, RND OFF

• iPod: SONG RND, ALL RND, RND OFF

Do not leave the cable inside the car when not using.

You can still play/pause, file skip, fast-forward or reverse files from the unit.

Only for MP3/WMA/WAV files. This does not work for iPod.

For iPod: Applicable under

[HEAD MODE]

only.

( 17)

ENGLISH |

CD / USB / iPod

Select a track/file from a list

For iPod: Applicable only when

[HEAD MODE]

is selected.

( 5)

1 Press MENU 2 Turn the volume knob to make a selection, then press the knob.

• MP3/WMA/WAV file: Select the desired folder, then a file.

• iPod or JPC / JMC file: Select the desired file from the list (PLAYLISTS,

ARTISTS, ALBUMS, SONGS, PODCASTS*, GENRES, COMPOSERS*, AUDIOBOOKS*).

Only for iPod.

If you have many files....

You can search through them quickly (on step volume knob quickly.

• Not applicable for iPod.

2 above) by turning the

Select a song by name

While listening to the iPod and If you have many folders or tracks/files, you can search through them quickly according to the first character (A to Z, 0 to 9 and OTHERS).

• “OTHERS” appear if the first character is other than Ato Z, 0 to 9.

[HEAD MODE]

is selected

( 5)

....

1 Press MENU . 2 Turn the volume knob to select the desired list, then press the

knob.

3 Press J / K or turn the volume knob quickly to select the desired

character.

4 Turn the volume knob to select the desired folder or track/file, then

press the knob.

Change the USB drive

When a smartphone (Mass Storage Class) is connected to the USB input terminal, you can select its internal memory or external memory (such as an SD card) to playback the stored songs. You can also select the desired drive to playback when a multiple drives device is connected.

Press number button 5 iPod MODE repeatedly to select the desired drive.

(or)

1 Press and hold MENU . 2 Turn the volume knob to select 3 Turn the volume knob to select 4 Press the volume knob to select

The next drive is selected automatically. Repeat steps 1 to 4 to select the following drives. Selectable items:

[DRIVE1]

[DRIVE5]

[USB/IPOD] [USB]

, then press the knob.

[DRIVECHANGE]

Change the playback speed of the Audiobook

While listening to the iPod and

[HEAD MODE]

is selected

( 5)

....

1 Press and hold MENU . 2 Turn the volume knob to select 3 Turn the volume knob to select

[USB/IPOD] [IPOD]

, then press the knob.

4 Turn the volume knob to make a selection, then press the knob.

BOOK NORMAL

speed of the Audiobooks sound file in your iPod/iPhone.

(Default: Depends on your iPod/iPhone setting.)

• To return to the previous setting item or hierarchy, press GT/P.

• To cancel, press MENU.

BOOK FASTER

BOOK SLOWER

: Select the desired playback

RADIO

“ST” lights up when receiving an FM stereo broadcast with sufficient signal strength.

Search for a station

Press B /SOURCE to select FM or AM.

1 2 Press S/ T (or press H / I on RM-RK52) to search for a station

automatically.

(or) Press and hold S/ T (or press and hold H / I on RM-RK52) until

“M” flashes, then press repeatedly to search for a station manually.

Store a station

You can store up to 18 stations for FM and 6 stations for AM.

While listening to a station....

Press and hold one of the number buttons (1 to 6) to store.

(or) 1 Press and hold the volume knob until “PRESETMODE” flashes. 2 Turn the volume knob to select a preset number, then press the

knob.

The preset number flashes and “MEMORY” appears.

• To select a stored station: Press J / K or one of the number buttons (1to6).

(or)

Press MENU, then turn the volume knob to select a preset number and

press the knob to confirm.

Search for your favorite program (PTY Search)

Available only for FM source.

1 Press and hold GT/P. 2 Turn the volume knob to select a PTY code, then press the knob to

start searching.

If there is a station broadcasting a program of the same PTY code as

you have selected, that station is tuned in.

PTY code:

NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED

POP M

(music),

ROCK M

(music),

EASY M

(music),

LIGHT M

(music),

WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE

JAZZ, COUNTRY, NATION M

(music),

OLDIES, FOLK M

(music),

CLASSICS, OTHER M

DOCUMENT

Activate TA Standby Reception

Available only for FM source. Press GT/P. The unit will temporarily switch to Traffic Announcement (TA) (if available) from any source other than AM.

• To deactivate, press GT/P again.

Other settings

Press and hold MENU.

1 2 Turn the volume knob to select 3 Turn the volume knob to make a selection

knob.

[TUNER]

, then press the knob.

( 8)

, then press the

4 Press MENU to exit.

To return to the previous setting item or hierarchy, press GT/P.

ENGLISH |

RADIO

RADIO TIMER

SSM

IF BAND

MONO

NEWS-STBY

REGIONAL

AF SET

Only for FM source.

Turns on the radio at a specific time regardless of the current source.

1 ONCE/ DAILY/ WEEKLY/ OFF

2 FM/ AM 3 01 4

Set the activation day *1 and time.

• “

* Radio Timer will not activate for the following cases.

• The unit is turned off.

•

SSM 01 – 06

Automatically presets up to 18 stations for FM. “SSM” stops flashing when the first 6 stations are stored. Select the following 12 stations.

AUTO

adjacent FM stations. (Stereo effect may be lost.); interference noises from adjacent FM stations, but sound quality will not be degraded and the stereo effect will remain.

ON OFF

*2ON

OFF

*2ON

control.;

program in the same Radio Data System network with better reception when the current reception is poor.;

Default:

on.

:Select the FM or AM band.

to 18 (for FM)/ 01 to 06 (for AM):Select the preset station.

” lights up when complete.

Selectable only when

[OFF]

is selected for

selected.

( 4)

SSM 07 – 12

:Increases the tuner selectivity to reduce interference noises from

:Improves the FM reception, but the stereo effect will be lost.;

:Cancels.

:The unit will temporarily switch to News Programme if available.;

:Cancels.

: Switches to another station only in the specific region using the “AF”

OFF

:Cancels.

: Automatically searches for another station broadcasting the same

:Select how often the timer will be turned

[ONCE]

[WEEKLY]

is selected in step 1.

[AM]

[SRC SELECT]

SSM 13 – 18

after Radio Timer for AM is

SSM 07 – 12

OFF

: Cancels.

SSM 13 – 18

WIDE

:Subjects to

to store

AUX

Use a portable audio player

Connect a portable audio player (commercially available).

3.5mm stereo mini plug with “L” shaped connector (commercially available)

Auxiliary input jack

2 Select 3 Press B /SOURCE to select AUX. 4 Turn on the portable audio player and start playback.

[ON]

for

[AUX]

[SRC SELECT]. ( 4)

Use a 3-core plug head stereo mini plug for optimum audio output.

Portable audio player

BLUETOOTH®

You can operate Bluetooth devices using this unit.

Connect the microphone

Rear panel

Microphone (supplied)

Microphone input jack

Adjust the microphone angle

Secure using cord clamps (not supplied) if necessary.

If you turn off the unit during a phone call conversation, the Bluetooth connection is disconnected. Continue the conversation using your mobile phone.

Supported Bluetooth profiles

– Hands-Free Profile (HFP1.5) – Advanced Audio Distribution Profile (A2DP) – Audio/Video Remote Control Profile (AVRCP1.3) – Object Push Profile (OPP) – Phonebook Access Profile (PBAP) – Serial Port Profile (SPP)

Pair a Bluetooth device

When connecting a Bluetooth device to the unit for the first time, perform pairing between the unit and the device. Once the pairing is completed, the Bluetooth device will remain registered in the unit even if you reset the unit.

• Up to five devices can be registered (paired) in total.

• A maximum of two Bluetooth phones and one Bluetooth audio device can be connected at any time.

•

This unit supports Secure Simple Pairing (SSP).

• Some Bluetooth devices may not automatically connect to the unit after pairing. Connect the device to the unit manually. Refer to the instruction manual of the Bluetooth device for more information.

1 Press B /SOURCE to turn on the unit. 2 Search and select “JVC UNIT” on the Bluetooth device.

“BTPAIRING” flashes on the display.

• For some Bluetooth devices, you may need to enter the Personal Identification Number

(PIN) code immediately after searching.

3 Perform (A) or (B) depending on what scrolls on the display.

• For some Bluetooth devices, pairing sequence may vary from the steps described below.

(A) “[Device Name]” “XXXXXX” “VOL–YES” “BACK–NO”

• “XXXXXX” is a 6-digit passkey randomly generated during each pairing.

Ensure that the passkey which appears on the unit and Bluetooth device is the same. Press the volume knob to confirm the passkey. Operate the Bluetooth device to confirm the passkey. (B) “[Device Name]” “VOL–YES” “BACK–NO” Press the volume knob to start pairing.

• If “PAIRING” “PIN 0000” scrolls on the display, enter the PIN code “0000” into the

Bluetooth device. You can change to a desired PIN code before pairing.

( 13)

• If only “PAIRING” appears, operate the Bluetooth device to confirm pairing.

“PAIRING COMPLETED” appears when pairing is completed.

• “ ” will light up when a Bluetooth mobile phone is connected.

• “

” will light up when a Bluetooth audio player is connected.

ENGLISH |

BLUETOOTH®

Bluetooth compatibility check mode

You can check the connectivity of the supported profile between the Bluetooth device and the unit.

• Make sure there is no Bluetooth device connected.

1 Press and hold .

“BLUETOOTH”

PHONE”

2 Search and select “JVC UNIT” on the Bluetooth device within

3minutes.

3 Perform (A), (B) or (C) depending on what appears on the display.

(A) “PAIRING”

passkey appears on the unit and Bluetooth device, then operate

the Bluetooth device to confirm the passkey. (B) “PAIRING” (C) “PAIRING”: Operate the Bluetooth device to confirm pairing.

After pairing is successful, “PAIRING OK” Bluetooth compatibility check starts. If “CONNECT NOW USING PHONE” appears, operate the Bluetooth device to allow phonebook access to continue.

The connectivity result flashes on the display.

“PAIRING OK” and/or “H.FREE OK”*1 and/or “A.STREAM OK”*2 and/or “PBAP OK”*

Compatible with Hands-Free Profile (HFP)

Compatible with Advanced Audio Distribution Profile (A2DP)

Compatible with Phonebook Access Profile (PBAP)

After 30 seconds, “PAIRING DELETED” appears to indicate that pairing has been deleted, and the unit exits check mode.

• To cancel, press and hold B /SOURCE to turn off the power, then turn

on the power again.

“CHECK MODE” appears. “SEARCH NOW USING

“PIN IS 0000” scrolls on the display.

“XXXXXX” (6-digit passkey): Ensure that the same

“PIN IS 0000”: Enter “0000” on the Bluetooth device.

“[Device Name]” appears and

: Compatible

Bluetooth mobile phone

To Do this

Receive a call

Press or the volume knob. On RM-RK52: Press J / K / H / I .

• When time, the unit answers incoming call automatically.

Reject an incoming call

End a call

Press and hold or the volume knob. On RM-RK52: Press and hold J / K / H / I .

Activate or deactivate hands-free mode

Adjust the phone volume

Switch between two connected phones

Press the volume knob during a call.

•

Operations may vary according to the connected Bluetooth mobile phone.

Turn the volume knob during a call.

Phone volume:

• This adjustment will not affect the volume of the other sources.

Press repeatedly.

• Not applicable during a call.

[AUTO ANSWER]

( 11)

[00]

is set to the selected

[50]

(Default:

[15]

)

BLUETOOTH®

Improve the sound quality during a call

While talking on the phone....

1 Press and hold MENU. 2 Turn the volume knob to make a selection (see the following

table), then press the knob.

3 Press MENU to exit.

To return to the previous setting item or hierarchy, press GT/P.

Default:

MIC LEVEL –20

NOISE RDCT –05

ECHO CANCEL 1

—

+08(0

the number increased.

least noise is being heard during a phone conversation.

—10(4):Adjust the echo cancellation delay time until the

least echo is being heard during a phone conversation.

):The sensitivity of the microphone increases as

—–20(

–10

):Adjust the noise reduction level until the

Bluetooth mode operations

Press to enter Bluetooth mode.

1 2 Turn the volume knob to make a selection (see the following

table), then press the knob.

3 Press MENU to exit.

To return to the previous setting item or hierarchy, press GT/P.

RECENT CALL

Press the volume knob to select a name or a phone number.

• “>” indicates call received, “<“ indicates call made, “M” indicates call missed.

• “NO HISTORY” appears if there is no recorded call history or call number.

Press the volume knob to call.

PHONEBOOK

DIAL NUMBER

VOICE

SETTINGS

AUTO ANSWER

RING TONE IN UNIT:

RING COLOR COLOR01

MSG NOTICE* ON:

* Functionality depends on the type of the phone used.

Turn the volume knob to select a name, then press the knob.

Turn the volume knob to select a phone number, then press the knob to call.

• If the phone supports PBAP, the phonebook of the connected phone is automatically transferred to the unit when pairing. If the phone does not support PBAP, “SEND P.BOOK MANUALLY” appears. Transfer the phonebook manually.

(13, P.BOOK WAIT)

• This unit can display only non-accent letters. (Accent letters such as “Ú” is showns as “U”.)

• If the phonebook contains many contacts,

Turn the volume knob to select a number (0 to 9) or character ( , #, +).

Press

S / T

Repeat steps

Press the volume knob to call.

Speak the name of the contact you want to call or the voice command to control the phone functions.

01 SEC —30 SEC

(seconds).;

The unit rings to notify you when a call/text message comes in.

(Default ring tone is different according to the paired device.)

•

CALL:

Selects your preferred ring tone (

•

MESSAGE:

messages.

IN PHONE:

text message comes in. (The connected phone will ring if it does not support this feature.)

during a call or when a text message comes in.;

The unit rings and “RCV MESSAGE” appears to notify you of an incoming text

message.;

to move the entry position.

and 2 until you finish entering the phone number.

( 12, Use Voice Recognition)

:The unit answer incoming call automatically in the selected time

OFF

:Cancels.

Selects your preferred ring tone (

The unit uses the connected phones’ ring tone to notify you when a call/

—

COLOR29(COLOR 06

OFF

:Cancels.

(12, Select a contact by name).

Default:

TONE 1 — 5

): Display zone will change to the selected color

) for incoming calls.

TONE 1 — 5

OFF

:Cancels.

) for incoming text

ENGLISH |

BLUETOOTH®

Text message notification

When the phone receives a text message, the unit rings and “RCV MESSAGE” appears.

• You cannot read, edit, or send a message through the unit.

• To clear the message, press any button.

Use Voice Recognition

Press and hold .

The connected phone (which has been paired the earliest) is

activated. However, if priority device is connected, pressing and holding

activate the priority device.

( 13, PRIORITY)

2 Speak the name of the contact you want to call or the voice

command to control the phone functions.

• Supported Voice Recognition features vary for each phone. Refer to the instruction manual of the connected phone for details.

•

This unit also supports the intelligent personal assistant function of iPhone.

Select a contact by name

• You can search through the contacts quickly according to the first letter (A to Z, 0 to 9, and OTHERS).

• “OTHERS” appears if the first character is other than A to Z, 0 to 9.

1 Press to enter Bluetooth mode. 2 Turn the volume knob to select

knob.

[PHONEBOOK]

, then press the

3 Press J / K to select the desired letter. 4 Turn the volume knob to select a name, then press the knob. 5 Turn the volume knob to select a phone number, then press the

knob to call.

To return to the previous setting item or hierarchy, press GT/P.

Store a contact in memory

You can store up to 6 contacts.

1 Press to enter Bluetooth mode. 2 Turn the volume knob to select

[DIAL NUMBER]

, then press the knob.

[RECENT CALL], [PHONEBOOK]

, or

3 Turn the volume knob to select a contact or enter a phone number.

If a contact is selected, press the volume knob to show the phone

number.

4 Press and hold one of the number buttons (1 to 6).

“MEMORY P(selected preset number)” appears when the contact is

stored.

To erase a contact from the preset memory, select and store a blank number.

[DIAL NUMBER]

in step 2

Make a call from memory

Press to enter Bluetooth mode.

1 2 Press one of the number buttons (1 to 6). 3 Press the volume knob to call.

“NO PRESET” appears if there is no contacts stored.

Delete a contact

Not applicable for mobile phone that supports PBAP.

1 Press to enter Bluetooth mode. 2 Turn the volume knob to select

the knob.

[RECENT CALL]

[PHONEBOOK]

, then press

3 Turn the volume knob to select a contact or a phone number. 4 Press and hold GT/P. 5 Turn the volume knob to select

knob.

DELETE

: Selected name or phone number in step 3 is deleted.

DELETE ALL

: All names or phone numbers from the selected menu in step 2

is deleted.

6 Turn the volume knob to select

[DELETE]

[YES]

[DELETE ALL]

[NO]

, then press the knob.

, then press the

Bluetooth mode settings

Press and hold MENU.

1 2 Turn the volume knob to select

[BLUETOOTH]

, then press the knob.

3 Turn the volume knob to make a selection (see the following table), then press the knob. 4 Press MENU to exit.

To return to the previous setting item or hierarchy, press T/P.

Default:

PHONE

AUDIO

APPLICATION

DELETE PAIR

PRIORITY

P.BOOK WAIT

SET PINCODE (0000)

AUTO CNNCT ON INITIALIZE YES

INFORMATION

JVC Smart Music Control is designed to view JVC car receiver status and perform simple control

operations on Android smart phones. For JVC Smart Music Control operations, visit JVC website: <http://www.jvc.net/cs/car/>.

Selectable only when the connected phone supports OPP.

Selects the phone or audio device to connect or disconnect. “ ” appears in front of the device name.

Shows the connected phone name using the JVC Smart Music Control device name.

Turn the volume knob to select a device to delete, then press the knob.

Turn the volume knob to select

Selects a device to be connected as priority device. “ ” appears in front of the device name set as priority.

•

“NO PAIR” appears if there is no registered device found.

*2Copies up to 400 numbers from the phonebook memory of a connected phone.

Changes the PIN code (up to 6 digits).

Turn the volume knob to select a number.

Press

S / T

Repeat steps

Press the volume knob to confirm.

:The unit automatically reconnect when the Bluetooth device is within range.;

:Initializes all the Bluetooth settings (including stored pairing, phonebook, and etc.).; NO:Cancels.

MYBTNAME

to move the entry position.

and 2 until you finish entering the PIN code.

: Displays the unit name (JVCUNIT).; MY

[YES]

[NO]

, then press the knob.

ADDRESS

*1 app. “ ” appears in front of the

OFF

: Shows address of this unit.

:Cancels.

BLUETOOTH®

Bluetooth audio player

Operations and display indications may differ according to their availability on the connected device.

To Do this

Playback

Pause or resume playback

Select group or folder

Reverse/forward skip

Reverse/ fast-forward

Repeat play

Random play

1 Press B /SOURCE to

select BTAUDIO.

2 Operate the Bluetooth

audio player to start playback.

Press MENU (or press

on RM-RK52).

Press J / K (or press J / K

on RM-RK52).

Press S / T (or press

H / I on RM-RK52).

Press and hold S / T

(or press and hold H / I on RM-RK52).

Press 3  repeatedly to

make a selection.

TRACKRPT, ALLRPT,

RPTOFF

Press 2  repeatedly to

make a selection.

GROUPRND, ALLRND,

RNDOFF

ENGLISH |

AUDIO SETTINGS

To Do this

Select a preset equalizer

Store your own sound settings

Default:

* Displayed only when

[SUB.W]

Other settings

Press and hold MENU.

1 2 Turn the volume knob to make a selection (see the

following table), then press the knob.

Repeat step 2 until the desired item is selected.

3 Press MENU to exit.

To return to the previous setting item or hierarchy, press GT/P.

Press EQ repeatedly. (or) Press EQ, then turn the volume knob

within 2seconds.

FLAT (default), HARD ROCK, JAZZ, POP, R&B,

TALK, USER1, USER2, VOCAL BOOST, BASS BOOST, CLASSICAL, DANCE

1 Press and hold EQ. 2 Turn the volume knob to select

then press the knob.

3 Turn the volume knob to select

[USER2]

, then press the knob.

4 Turn the volume knob to make a selection,

then press the knob.

SUB.W *: –08 to +08 BASSLVL: –06 to +06 MIDLVL:–06to+06 TRELVL: –06 to +06

• To return to the previous setting item, press GT/P.

• To exit, press EQ.

is set to

[ON]

[L/OMODE]

is set to

[SUB.W] ( 15)

[EASY EQ]

[USER1]

and

EQ SETTING

EQ PRESET

EASY EQ

Default:

PRO EQ

AUDIO

BASS BOOST

LOUD 01

SUB.WLEVEL

SUB.W

SUB.WLPF

Displayed only when

FLAT/ BASS BOOST/

1 USER1/ USER2

Adjust your own sound settings.

SUB.W

1 USER1/ USER2 2 BASS 3

Adjust the sound elements of the selected sound tone.

Level: Q:

+01

/02:Boosts low or high frequencies to produce a well-balanced sound at low

volume.;

–08

THROUGH HIGH 120Hz

to the subwoofer.

HARD ROCK/

TRELVL:–06

BASS

Frequency: 60/ 80/

MIDDLE

TREBLE

/

+02

OFF

—

+08(0

/

OFF

: Turns on or off the subwoofer output.

JAZZ/

POP/

R&B/

TALK/

USER1/

CLASSICAL/

:

–08

MIDDLE

Frequency:

: Selects your preferred bass boost level.;

:Cancels.

):Adjusts the subwoofer output level.

:All signals are sent to the subwoofer. ;

:Audio signals with frequencies lower than 55Hz/ 85Hz/ 120Hz are sent

[L/OMODE] [L/OMODE]

DANCE

:Selects a preset equalizer.

:Select a preset name.

to

+08/ BASSLVL:–06

to

+06

:Select a preset name.

TREBLE

:Select a sound tone.

–06 Q1.0/ Q1.25/ Q1.5/ Q2.0 (

0.5/ 1.0/ 1.5/ 2.5 kHz –06 Q0.75/ Q1.0/ Q1.25

10.0/ 12.5/ 15.0/ 17.5 kHz –06 Q FIX

is set to is set to

to

100/ 200 Hz

+06

(

+06

[SUB.W]

and

[SUB.W]

USER2/

+06/ MIDLVL: –06

Default: (

OFF

:Cancels.

LOW55Hz

[SUB.W]

is set to

Default:

VOCAL BOOST/

to

+06

Default: (

80 Hz

)

Q1.0

)

1.0 kHz

(00) (

Q1.25

10.0 kHz

(00) (

Q FIX

)

/

MID85Hz

/

[ON]

)

AUDIO SETTINGS

FADER

R06

—

F06(00

speaker output balance.

BALANCE

L06

—

speaker output balance.

VOLADJUST –05

— adjustment level of each source (compared to the FM volume level). Before adjustment, select the source you want to adjust. (“VOLADJFIX” appears if FM is selected.)

AMPGAIN LOWPOWER

level to 30. (Select if the maximum power of each speaker is less than 50W to prevent damaging the speakers.); maximum volume level is 50.

D.T.EXP

(Digital Track Expander)

:Creates realistic sound by compensating the high-frequency components and restoring the rise-time of the waveform that are lost in audio data compression.;

L/OMODE SUB.W

or a subwoofer are connected to the REAR/SW line out terminals on the rear panel (through an external amplifier).

This adjustment will not affect the subwoofer

output.

If you are using a two-speaker system, set the

fader level to

[00]

):Adjusts the front and rear

R06(00

):Adjusts the left and right

+05(00

):Presets the volume

:Limits the maximum volume

/

REAR

:Selects whether rear speakers

HIGH POWER

OFF

:Cancels.

DISPLAY SETTINGS

1 Press and hold MENU. 2 Turn the volume knob to make a selection (see the following table), then press the knob.

Repeat step

:The

3 Press MENU to exit.

To return to the previous setting item or hierarchy, press GT/P.

DISPLAY

DIMMER

BRIGHTNESS

SCROLL

The illumination control wire connection is required.

Some characters or symbols will not be shown correctly (or will be blanked).

2 until the desired item is selected.

Selects the display and button illumination adjusted in the

AUTO

:Changes between the day and night adjustments when you turn off or on the car headlights. *1;

:Selects the night adjustments.;

OFF

:Selects the day adjustments.

Sets the button, display and USB input terminal brightness for day and night separately.

1 DAY / NIGHT 2

Select a zone for setting.

Set the brightness level (00 to 31).

(Default:

ONCE OFF

:Cancels.

:Select day or night.

( Illustration above)

DAY:31

;

NIGHT:11)

:Scrolls the display information once.;

AUTO

:Repeats scrolling at 5-second intervals.;

( 21)

[BRIGHTNESS]

setting.

Default:

ENGLISH |

DISPLAY SETTINGS

COLOR

PRESET

DAY COLOR

NIGHT COLOR

COLOR GUIDE

[NIGHT COLOR]

headlight.

You can select a color for [ separately. For [ Default color:

ALL ZONE DISP ZONE

Select a zone for setting.

Select a color for the selected zone.

•

COLOR 01

•

USER

shown.

•

COLOR FLOW 01

•

SPECTRUM/ GROOVE/ TECHNO/ EMOTION/ RELAX/ NIGHT SWEEP

The selected color pattern is shown.* (Selectable only when [ is selected in step

* If one of these color pattern is selected, the [

[

ZONE 2

Store your own day and night colors for different zone.

Select a zone for setting.

2 RED

/

GREEN

3 00

to 31:Select the level.

Repeat steps

• Your setting is stored to

• If

[00]

is selected for all primary colors for

the display.

:Changes the button, display and USB input terminal illumination when settings are performed on menu and list search. Display zone will automatically change depending on volume level.;

[DAY COLOR]

ALL ZONE

], [

ZONE 1

], [

ALL ZONE

], you can also select a color pattern.

: [

COLOR 06

ZONE 1

: [

COLOR 01

COLOR 29

: The color you have created for [

] illumination color will change to the default color.

/

BLUE

and 3 for all the primary colors.

is changed by turning on or off your car’s

COLOR 06

ZONE 2

: [

COLOR 27

( 15)

COLOR FLOW 03

1.)

( 15)

:Select a primary color.

[USER]

DISP ZONE

]

DAY COLOR

] or [

: Color changes at different speeds.

ZONE 1

], [

DISP ZONE

[PRESET]

[DISP ZONE]

OFF

:Cancels.

Default:

], or [

ZONE 2

NIGHT COLOR

ALL ZONE

, nothing appears on

MORE INFORMATION

About discs and audio files

• This unit can only play the following CDs:

]

• This unit can play back multi-session discs; however, unclosed sessions will be skipped during playback.

•

Unplayable discs:

- Discs that are not round.

- Discs with coloring on the recording surface or discs that are dirty.

- Recordable/ReWritable discs that have not been finalized.

- 8 cm CD. Attempting to insert using an adapter may cause malfunction.

] is

•

DualDisc playback:

“Compact Disc Digital Audio” standard. Therefore, the use of Non-DVD side of a DualDisc on this product cannot be recommended.

•

Playable files:

]

- File extensions: MP3(.mp3), WMA(.wma)

- Bit rate: MP3: 8kbps — 320kbps

WMA: 32kbps — 192kbps

- Sampling frequency:

MP3: 48kHz, 44.1kHz, 32kHz, 24kHz, 22.05kHz, 16kHz, 12kHz, 11.025kHz, 8kHz

WMA: 8kHz — 48kHz

- Variable bit rate (VBR) files.

•

Maximum number of characters for file/folder name:

It depends on the disc format used (includes 4 extension characters—<.mp3> or

<.wma>).

- ISO 9660 Level 1 and 2: 32 characters

- Romeo: 32 characters

- Joliet: 32 characters

- Windows long file name: 32 characters

About USB devices

• This unit can play MP3/WMA/WAV files stored on a USB mass storage class device.

• You cannot connect a USB device via a USB hub.

• Connecting a cable whose total length is longer than 5m may result in abnormal playback.

The Non-DVD side of a “DualDisc” does not comply with the

• The maximum number of characters for:

- Folder names: 64 characters

- File names: 64 characters

- MP3 Tag: 64 characters

- WMA Tag: 64 characters

- WAV Tag: 64 characters

• This unit can recognize a total of 20 480 files, 999 folders (999 files per folder including folder without unsupported files), and of 8 hierarchies.

• This unit cannot recognize a USB device whose rating is other than 5V and exceeds 1A.

About iPod/iPhone

• Made for

- iPod touch (1st, 2nd, 3rd, 4th, and 5th generation)

- iPod classic

- iPod nano (3rd, 4th, 5th, 6th and 7th generation)

- iPhone, iPhone 3G, 3GS, 4, 4S, 5

• It is not possible to browse video files on the “Videos” menu in

[HEAD MODE]

• The song order displayed on the selection menu of this unit may differ from that of the iPod/ iPhone.

• If some operations are not performed correctly or as intended, visit: <http://www.jvc.net/cs/car/>.

About Bluetooth

• Depending on the Bluetooth version of the device, some Bluetooth devices may not be able to connect to this unit.

• This unit may not work with some Bluetooth devices.

Signal conditions vary, depending on the surroundings.

• For more information about Bluetooth, visit the following JVC website: <http://www.jvc.net/cs/car/>.

About JVC Playlist Creator and JVC Music Control

• This unit supports the PC application JVC Playlist Creator and AndroidTM application JVC Music Control.

• When you play audio file with song data added using the JVC Playlist Creator or JVC Music Control, you can search for audio file by Genres, Artists, Albums, Playlists, and Songs.

• JVC Playlist Creator and JVC Music Control are available from the following web site: <http://www.jvc.net/cs/car/>.

MORE INFORMATION

Available Cyrillic letters

Available characters Display indications

Change the display information

Press DISP repeatedly.

or AMStation name (PS)*1 Frequency Program type (PTY)*1*2 Title*1*2

USB

USB-IPOD

AUX

BT AUDIO

Day/Clock

* *

Playing time Day/Clock Disc name*3 Album title/Artist*4 Track title*

* * * *

Playing time Day/Clock Album title/Artist*7 Track title*7 (back to the beginning)

AUX Day/Clock

Playing time Day/Clock Album title/Artist*8 Track title*8 (back to the beginning)

(back to the beginning)

For FM Radio Data System stations only.

If unavailable, “NO PTY” / “NO TEXT” appears.

Folder/file name*6 (back to the beginning)

Only for CD-DA: If not recorded, “NO NAME” appears.

Only for MP3/WMA/WAV files: If not recorded, “NO NAME” appears.

If not recorded, “NO NAME” appears.

Only for MP3/WMA/WAV files.

If not recorded, “NO NAME” appears.

ENGLISH |

TROUBLESHOOTING

Symptom Remedy

Sound cannot be heard. • Adjust the volume to the optimum level.

“MISWIRING CHK WIRING THEN RESET UNIT” / “WARNING CHK WIRING THEN RESET UNIT” appears and no operations can be done.

Source cannot be selected. Check the

Radio reception is poor. / Static noise while listening to the radio.

Correct characters are not displayed.

“PLEASE” and “EJECT” appear alternately.

“IN DISC” appears. Make sure nothing is blocking the loading slot when you

Disc cannot be ejected.

Playback order is not as intended.

Elapsed playing time is not correct.

“NOT SUPPORT” appears and track skips.

• Check the cords and connections.

Check to be sure the terminals of the speaker wires are

insulated properly, then reset the unit. If this does not solve the problem, consult your nearest service center.

[SRC SELECT]

• Connect the antenna firmly.

• Pull the antenna out all the way.

This unit can only display uppercase letters, numbers,

and a limited number of symbols. The unit can also display uppercase Cyrillic letters.

, then insert the disc correctly.

Press

eject the disc.

Press and hold

to drop the disc when it is ejected.

The playback order is determined by the file name (USB)

or the order in which files were recorded (disc).

This depends on the recording process earlier.

Check whether the track is a playable format.

setting.

( 4)

( 17)

to forcibly eject the disc. Be careful not

( 16)

Symptom Remedy

“CANNOT PLAY” flashes and/ or connected device cannot be detected.

“READING” keeps flashing. • Do not use too many hierarchical levels and folders.

The iPod/iPhone does not turn on or does not work.

No Bluetooth device is detected.

Pairing cannot be made. • Make sure you have entered the same PIN code to both

“PAIRING FULL” appears. The number of registered devices has reached its limit.

“PLEASE WAIT” appears. The unit is preparing to use the Bluetooth function. If

Bluetooth®

“BT DEVICE NOT FOUND” appears.

Echo or noise occurs. • Adjust the microphone unit’s position. (

Phone sound quality is poor.

• Check whether the connected device is compatible with this unit and ensure the files are in supported formats.

( 16)

• Reattach the device.

• Reload the disc or reattach the USB device.

• Check the connection between this unit and iPod/ iPhone.

• Detach and reset the iPod/iPhone using hard reset.

• Search from the Bluetooth device again.

• Reset the unit.

the unit and Bluetooth device.

• Delete pairing information from both the unit and the Bluetooth device, then perform pairing again.

Retry after deleting an unnecessary device.

DELETE PAIR)

the message does not disappear, turn off and turn on the unit, then connect the device again.

The unit failed to search for the registered Bluetooth

devices during your device and connect manually. (

• Check the

• Reduce the distance between the unit and the Bluetooth device.

• Move the car to a place where you can get a better signal reception.

( 3)

[AUTO CNNCT]

[ECHO CANCEL]

( 13,

. Turn on Bluetooth from

13)

9)

setting. ( 11)

( 9)

TROUBLESHOOTING

INSTALLATION / CONNECTION

Symptom Remedy

“NOT SUPPORT” appears. The connected phone does not support Voice

“ERROR” appears. Try the operation again. If “ERROR” appears again,

The unit does not respond when you try to copy the phonebook to the unit.

Sound is being interrupted or skipped during playback of a Bluetooth audio player.

Bluetooth®

The connected Bluetooth audio player cannot be controlled.

“H/W ERROR” appears. Reset the unit and try the operation again. If “H/W

“BT ERROR PLS UPDATE” appears.

If you still have troubles, reset the unit. ( 3)

Recognition feature.

check if the device supports the function you have tried.

You may have tried to copy the same entries (as stored)

to the unit. Press

• Reduce the distance between the unit and the Bluetooth audio player.

• Turn off, then turn on the unit and try to connect again.

• Other Bluetooth devices might be trying to connect to the unit.

• Check whether the connected Bluetooth audio player supports Audio/Video Remote Control Profile (AVRCP). (Refer to the instructions of your audio player.)

• Disconnect and connect the Bluetooth player again.

ERROR” appears again, consult your nearest service center.

Update the Bluetooth firmware. (

DISP

GT/P

to exit.

4)

Warning

• The unit can only be used with a 12V DC power supply, negative ground.

• Disconnect the battery’s negative terminal before wiring and mounting.

• Do not connect Battery wire (yellow) and Ignition wire (red) to the car chassis or Ground wire (black) to prevent a short circuit.

• Insulate unconnected wires with vinyl tape to prevent a short circuit.

• Be sure to ground this unit to the car’s chassis again after installation.

Caution

• For safety’s sake, leave wiring and mounting to professionals. Consult the car audio dealer.

• Install this unit in the console of your vehicle. Do not touch the metal parts of this unit during and shortly after use of the unit. Metal parts such as the heat sink and enclosure become hot.

• Do not connect the them in parallel.

• Connect speakers with a maximum power of more than 50W. If the maximum power of the speakers is lower than 50W, change the speakers.

• Mount the unit at an angle of less than 30º.

• If your vehicle wiring harness does not have the ignition terminal, connect Ignition wire (red) to the terminal on the vehicle’s fuse box which provides 12 V DC power supply and is turned on and off by the ignition key.

• After the unit is installed, check whether the brake lamps, blinkers, wipers, etc. on the car are working properly.

• If the fuse blows, first make sure the wires are not touching car’s chassis, then replace the old fuse with one that has the same rating.

(15)

[

wires of speakers to the car chassis or Ground wire (black), or connect

[AMP GAIN]

setting to avoid damaging the

Basic procedure 1

Remove the key from the ignition switch, then disconnect the [ terminal of the car battery.

2 Connect the wires properly.

See Wiring connection.

(21)

3 Install the unit to your car.

See Installing the unit (in-dash mounting).

4 Connect the [ terminal of the car battery. 5 Reset the unit.

(3)

ENGLISH |

INSTALLATION / CONNECTION

Part list for installation

(A)

Trim plate

(B)

Mounting sleeve

(C)

Wiring harness

(D)

Extraction key

(E)

Flat head screw (

(F)

Round head screw (

M5 × 8mm

Installing the unit (in-dash mounting)

Do the required wiring.

(21)

Bend the appropriate tabs to hold the sleeve firmly in place.

Dashboard of your car

How to remove the unit

When installing without the mounting sleeve

Use only the specified screws. Using wrong screws might damage the unit.

)

* Screw removed from the car.

Mounting bracket removed from the car

If there is an interfering tab on the mounting bracket, bend it flat.

Wiring connection

Front output

Rear/subwoofer output

Signal cord (not supplied)

INSTALLATION / CONNECTION

Remote wire (not supplied)

JVC Amplifier

Fuse (10A)

To Blue/white wire of the wiring harness

(C)

For some VW/Audi or Opel (Vauxhall) automobiles

You may need to modify the wiring of the supplied power cord

(C)

as illustrated.

If the unit does not turn on with modified wiring 1, use modified wiring 2 instead.

Y: Yellow R: Red

Original wiring

Modified wiring 1

Modified wiring 2

( or )

Antenna terminal

To the steering

wheel remote

control adapter

Light blue/yellow

STEERING

WHEEL

REMOTE

If your car does NOT have an ISO terminal

* Custom wiring harness (separately purchased)

IMPORTANT:

A custom wiring harness (separately purchased)

which is suitable for your car is recommended for connection.

Microphone input jack

( 9)

ISO connector

Color and function A4 Yellow : Battery A5 Blue/White : Power control A6 Orange/white : Car light control switch A7 Red : Ignition (ACC) A8 Black : Earth (ground) connection B1 B2 B3 B4 B5 B6 B7 B8

Purple Purple/black Gray Gray/black White White/black Green Green/black

: Rear speaker (right)

: Front speaker (right)

: Front speaker (left)

: Rear speaker (left)

ENGLISH |

SPECIFICATIONS

FM Frequency Range 87.5MHz to 108.0MHz (50kHz step)

Usable Sensitivity (S/N=26dB) 0.71μV/75Ω

Quieting Sensitivity (DINS/N=46dB)

Frequency Response (±3dB) 30Hz to 15kHz

Signal-to-Noise Ratio (MONO) 64dB

Tuner

Stereo Separation (1kHz) 40dB

AM Frequency Range MW 531kHz to 1611kHz (9kHz step)

Usable Sensitivity (S/N=20dB) MW 28.2μV

Laser Diode GaAIAs

Digital Filter 8 times over sampling

Spindle Speed 500 rpm — 200 rpm (CLV)

Wow & Flutter Below measurable limit

Frequency Response (±1dB) 20 Hz — 20 kHz

Total Harmonic Distortion (1 kHz) 0.01 %

CD player

Signal-to-Noise Ratio (1 kHz) 105 dB

Dynamic Range 90 dB

Channel Separation 85 dB

MP3 Decode Compliant with MPEG-1/2 Audio Layer-3

WMA Decode Compliant with Windows Media Audio

2.0μV/75Ω

LW 153kHz to 279kHz (9kHz step)

LW 50μV

USB Standard USB1.1, USB2.0 (Full speed)

Compatible Devices Mass storage class

File System FAT12/16/32

Maximum Supply Current DC5V

USB

MP3 Decode Compliant with MPEG-1/2 Audio Layer-3

WMA Decode Compliant with Windows Media Audio

WAV Decode Linear-PCM



Frequency Response (±3dB) 20Hz—20kHz

Input Maximum Voltage 1200mV

Auxiliary

Input Impedance 30kΩ

Version Bluetooth Ver.2.1+EDR

Frequency Range 2.402 GHz — 2.480 GHz

Output Power +4 dBm (MAX), 0 dBm (AVE) Power Class 2

Maximum Communication Range Line of sight approx. 10 m

Profile HFP1.5 (Hands-Free Profile)

Bluetooth

1A

A2DP (Advanced Audio Distribution Profile) AVRCP1.3 (Audio/Video Remote Control Profile) OPP (Object Push Profile) PBAP (Phonebook Access Profile) SPP (Serial Port Profile)

Maximum Output Power 50W×4

Output Power (DIN 45324, +B = 14.4 V)

Speaker Impedance 4Ω—8Ω

Audio

Preout Level/Load (CD) 2500mV/10kΩ load (full scale)

Preout Impedance ≤600Ω

Operating Voltage 14.4V (10.5V—16V allowable)

Maximum Current Consumption 10A

Operating Temperature Range 0°C to +40°C

General

Installation Size (W×H×D) 182mm×112mm×159mm

Weight

Subject to change without notice.

30W×4

1.6k

SPECIFICATIONS

ENGLISH |

TABLE DES MATIERES

AVANT L’UTILISATION

AVANT L’UTILISATION 2

FONCTIONNEMENT DE BASE 3

PRISE EN MAIN 4

CD / USB / iPod 5

RADIO 7

AUX 8

BLUETOOTH® 9 RÉGLAGES AUDIO 14

RÉGLAGES D’AFFICHAGE 15

PLUS D’INFORMATIONS 16

GUIDE DE DÉPANNAGE 18

INSTALLATION / RACCORDEMENT 19

SPÉCIFICATIONS 22

Comment lire ce manuel

• Les opérations sont expliquées principalement en utilisant les touches de la façade.

• La langue anglaise est utilisée pour l’explication des affichages de ce manuel.

•

[XX]

indique les éléments choisis.

•

( XX)

indique que des références sont

disponibles aux page citées.

Avertissement

N’utilisez aucune fonction qui risque de vous distraire de la conduite sure de votre véhicule.

Précautions

Réglage du volume:

• Ajustez le volume de façon à pouvoir entendre les sons extérieurs à la voiture afin d’éviter tout risque d’accident.

• Réduisez le volume avant de reproduire des sources numériques afin d’éviter d’endommager les enceintes par la soudaine augmentation du niveau de sortie.

Généralités:

• Évitez d’utiliser un périphérique USB ou un iPod/iPhone s’il peut gêner la conduite en toute sécurité.

• Assurez-vous que toutes les données importantes ont été sauvegardées. Nous ne pouvons pas être tenu responsable pour toute perte des données enregistrées.

• Veuillez faire en sorte de ne jamais mettre ou laisser d’objets métalliques (tels que des pièces ou des outils) dans l’appareil, afin d’éviter tout risque de court-circuit.

• Si une erreur de disque se produit à cause de la condensation sur l’objectif laser, éjectez le disque et attendez que l’humidité s’évapore.

Télécommande (RM-RK52):

• Ne laissez pas la télécommande dans des endroits exposés à la chaleur, comme sur le tableau de bord par exemple.

• La pile au lithium risque d’exploser si elle est remplacée incorrectement. Ne la remplacez uniquement qu’avec le même type de pile ou son équivalent.

• Le boîtier de la pile ou les piles ne doivent pas être exposés à des chaleurs excessives telles que les rayons du soleil, du feu, etc.

• Gardez la pile hors de la portée des enfants et dans son emballage d’origine quand elle n’est pas utilisée. Débarrassez-vous des piles usagées rapidement. En cas d’ingestion, contactez un médecin immédiatement.

Entretien

Nettoyage de l’appareil: Essuyez la saleté de la façade avec un chiffon sec au silicone ou un chiffon doux. Manipulation des disques:

• Ne pas toucher la surface d’enregistrement du disque.

• Ne pas coller de ruban adhésif, etc. sur les disques et ne pas utiliser de disque avec du ruban adhésif collé dessus.

• N’utilisez aucun accessoire pour le disque.

• Nettoyer le disque en partant du centre vers l’extérieur.

• Nettoyez le disque avec un chiffon sec au silicone ou un chiffon doux. N’utilisez aucun solvant.

• Pour retirer les disques de cet appareil, tirez-les horizontalement.

• Retirez les ébarbures du bord du trou central du disque avant d’insérer un disque.

FONCTIONNEMENT DE BASE

Façade

Fente d’insertion

Fenêtre d’affichage

Comment réinitialiser

Vos ajustements préréglés sont aussi effacés.

Bouton de volume (tournez/appuyez)

Pour Faire (sur la façade) Faire (sur la télécommande)

Mettez l’appareil sous tension

Ajustez le volume Tournez le bouton de volume.

Sélectionner la source

Changez l’information sur l’affichage

Appuyez sur

• Maintenez la touche enfoncée pour mettre l’appareil hors tension.

Appuyez sur le bouton de volume pour couper le son ou mettre la lecture en pause.

• Appuyez une nouvelle fois pour annuler.

• Appuyez répétitivement sur

• Appuyez sur Appuyez répétitivement sur

• Maintenez la touche enfoncée pour faire défiler les informations actuelles de l’affichage.

B /SOURCE

, puis tournez le bouton de volume avant 2 secondes.

DISP. ( 17)

Télécommande (RM-RK52)

Cet appareil peut être commandé à distance avec une télécommande vendue séparément.

Capteur de télécommande (Ne l’exposez Pas à la lumière directe du soleil.)

Retirez la feuille d’isolant lors de la première utilisation.

Comment remplacer la pile

( non disponible )

Appuyez sur Appuyez sur

• Appuyez une nouvelle fois pour annuler. Appuyez répétitivement sur

( non disponible )

VOL+

VOL–

pour couper le son ou mettre la lecture en pause.

SOURCE

(non fournie)

FRANÇAIS |

PRISE EN MAIN

Annulez la démonstration

Maintenez enfoncée MENU.

1 2 Tournez le bouton de volume pour choisir

bouton.

3 Tournez le bouton de volume pour choisir

le bouton.

4 Appuyez sur MENU pour quitter.

Réglez l’horloge

Maintenez enfoncée MENU.

1 2 Tournez le bouton de volume pour choisir

bouton.

3 Tournez le bouton de volume pour choisir

le bouton.

4 Tournez le bouton de volume pour faire les réglages, puis appuyez sur

le bouton.

Jour Heure Minute

5 Tournez le bouton de volume pour choisir

le bouton.

6 Tournez le bouton de volume pour choisir

appuyez sur le bouton.

7 Appuyez sur MENU pour quitter.

[DEMO]

, puis appuyez sur le

[DEMOOFF]

[CLOCK]

[CLOCKSET]

[24H/ 12H]

[12 HOUR]

, puis appuyez sur

, puis appuyez sur le

, puis appuyez sur

[24 HOUR]

, puis

Faites les réglages de base

Maintenez enfoncée MENU.

1 2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau

suivant), puis appuyez sur le bouton.

3 Appuyez sur MENU pour quitter.

Pour retourner à l’option de réglage ou à la hierarchie précédente, appuyez sur

T/P

Défaut:

CLOCK CLOCK ADJ

CLOCK DISP ON

AUTO

:L’horloge est réglée automatiquement à l’aide des données d’horloge (CT) comprises

dans les données du signal FM Radio Data System.;

:L’horloge apparaît sur l’affichage même quand l’appareil est hors tension.;

OFF

:Annulation.

OFF

:Annulation.

SETTINGS BEEP

:Met en service la tonalité des touches.;

OFF

:Met hors service la fonction.

SRC SELECT

AUX

LANGUAGE

:Met en service AM dans la sélection de la source.;

:Met en service AUX dans la sélection de la source. ;

Sélectionnez la langue d’affichage pour les menus et les informations des balises (nom de dossier, nom de fichier, titre du morceau, nom de l’artiste, nom de l’album) si applicable.

ENGLISH

:La langue d’affichage est l’anglais.

РУССКИЙ

:La langue d’affichage est le russe.

OFF

:Hors service.

OFF

:Hors service.

F/W UPDATE

SYSTEM / BLUETOOTH

F/W xxxx

* Pas d’affichage quand la source correspondante est sélectionnée.

YES

:Démarrer la mise à niveau du micrologiciel.; NO:Annulation (la mise à niveau n’est pas activée). Pour en savoir plus sur la mise à niveau du micrologiciel, référez-vous à: <http://www.jvc.net/cs/car/>.

CD / USB / iPod

Démarrez la lecture

La source change automatiquement et le lecture démarre.

Éjectiez le disque Face portant l’étiquette

USB

Prise d’entrée USB

Câble USB 2.0 (en vente dans le commerce)

iPod/iPhone

Prise d’entrée USB

(Accessoire du iPod/iPhone)

Appuyez répétitivement sur sélectionner le mode de commande (

[IPHONE MODE] HEAD MODE IPHONE MODE

: À partir de l’appareil.

: À de iPod/iPhone.

5 iPod MODE

[HEAD MODE]



Pour Faire

Sélectionnez un une plage ou un fichier

pour

Sélectionnez un

dossier



Recherche rapide vers l’arrière/vers l’avant

Répéter la lecture

Lecture aléatoire

Ne laissez pas le câble à l’intérieur de la voiture quand il n’est pas utilisé.

Vous pouvez toujours faire une lecture/pause, sauter des fichiers, et faire une recherche rapide de fichiers vers l’arrière/

vers l’avant à partir de l’appareil.

Uniquement pour les fichiers MP3/WMA/WAV. Cela ne fonctionne pas pour l’iPod.

Pour iPod: Applicable uniquement avec

Appuyez sur

Appuyez sur J / K (ou appuyez sur J / K sur la RM-RK52).

Maintenez pressée



Appuyez répétitivement sur la touche 3  pour faire un choix.

• CD Audio ou fichier JVC Playlist Creator (JPC) / JVC Music Control (JMC)

• Fichier MP3/WMA/WAV: TRACKRPT, FOLDER RPT, RPT OFF

• iPod: ONE RPT, ALL RPT, RPT OFF



Appuyez répétitivement sur la touche 2  pour faire un choix.

• CD Audio: ALL RND, RND OFF

• Fichier MP3/WMA/WAV ou fichier JPC / JMC: FOLDERRND, ALL RND, RND OFF

• iPod: SONG RND, ALL RND, RND OFF

RPT OFF

S/ T

(ou appuyez sur H / I sur la RM-RK52).

S/ T

(ou maintenez pressée H / I sur la RM-RK52).

[HEADMODE]

( 17)

: TRACKRPT,

FRANÇAIS |

CD / USB / iPod

Sélectionnez une plage/fichier à partir d’une liste

Pour iPod: Fonctionne uniquement quand

1 Appuyez sur MENU 2 Tournez le bouton de volume pour faire une sélection, puis appuyez sur

le bouton.

• Fichier MP3/WMA/WAV: Sélectionnez le dossier souhaité, puis un fichier.

• iPod ou fichier JPC / JMC: Sélectionnez le fichier souhaité à partir de la liste (PLAYLISTS, ARTISTS, ALBUMS, SONGS, PODCASTS AUDIOBOOKS

Uniquement pour iPod.

S’il y a beaucoup de fichiers....

Vous pouvez faire une recherche rapidement (à l’étape bouton de volume rapidement.

• Ne peut pas être utilisé pour iPod.

[HEAD MODE]

est sélectionné.

, GENRES, COMPOSERS*,

ci-dessus) en tournant le

( 5)

Sélectionnez un morceau par son nom

Pendant l’écoute de l’iPod et quand Si vous avez beaucoup de dossiers ou de plages/fichiers, vous pouvez faire une recherche parmi eux rapidement à partir du premier caractère (A à Z, 0 à 9 et OTHERS).

• “OTHERS” apparaît si le premier caractère est autre que Aà Z, 0 à 9.

1 Appuyez sur MENU . 2 Tournez le bouton de volume pour choisir la station souhaitée, puis

appuyez sur le bouton.

3 Appuyez sur J / K ou tournez le bouton de volume rapidement pour

sélectionner le caractère souhaité.

4 Tournez le bouton de volume pour choisir le dossier ou plage/fichier

souhaité, puis appuyez sur le bouton.

[HEAD MODE]

est sélectionné

( 5)

....

Changez le lecteur USB

Quand un smartphone (périphérique à mémoire de grande capacité) est connecté à la prise d’entrée USB, vous pouvez sélectionnez sa mémoire interne ou sa mémoire externe (une carte SD par exemple) pour lire les morceaux mémorisés. Vous pouvez aussi choisir le lecteur que vous souhaitez quand plusieurs lecteurs sont connectés.

Appuyez répétitivement sur la touche numérique 5 iPod MODE pour choisir le lecteur souhaité.

(ou)

1 Maintenez enfoncée MENU . 2 Tournez le bouton de volume pour choisir

le bouton.

3 Tournez le bouton de volume pour choisir

bouton.

4 Appuyez sur le bouton de volume pour sélectionner

Le lecteur suivant est sélectionné automatiquement. Répétez les étapes Options sélectionnables:

Change la vitesse de lecture des livres audio

Pendant l’écoute de l’iPod et quand

1 Maintenez enfoncée MENU . 2 Tournez le bouton de volume pour choisir

le bouton.

3 Tournez le bouton de volume pour choisir

bouton.

4 Tournez le bouton de volume pour faire une sélection, puis appuyez sur

le bouton.

BOOK NORMAL

souhaité du fichier sonore des livres audio dans votre iPod/iPhone.

(Défaut: Dépend du réglage de votre iPod/iPhone.)

• Pour retourner à l’option de réglage ou à la hierarchie précédente, appuyez sur

T/P

• Pour annuler, appuyez sur

à 4 pour choisir les lecteurs suivants.

[DRIVE1]

[DRIVE5]

[HEAD MODE]

BOOK FASTER

BOOK SLOWER

[USB/IPOD]

[USB]

, puis appuyez sur

, puis appuyez sur le

[DRIVECHANGE]

est sélectionné

[USB/IPOD]

[IPOD]

: Choisissez la vitesse de lecture

( 5)

....

, puis appuyez sur

, puis appuyez sur le

RADIO

• Pour choisir une station mémorisée: Appuyez sur numériques (

(ou)

Appuyez sur

préréglé, puis appuyez sur le bouton pour valider.

Recherche de votre programme préféré (recherche PTY)

Disponible uniquement pour la source FM.

1 Maintenez enfoncée T/P. 2 Tournez le bouton de volume pour sélectionner un code PTY, puis

S’il y a une station diffusant un programme du code PTY que vous avez choisi, la

“ST” s’allume lors de la réception d’une émission FM stéréo avec un signal suffisamment fort.

Recherchez une station

Appuyez sur B /SOURCE pour choisir FM ou AM.

1 2 Appuyez sur S/ T (ou appuyez sur H / I sur la RM-RK52) pour

rechercher une station automatiquement.

(ou) Maintenez en enfoncé S/ T (ou maintenez pressée H / I sur la

RM-RK52) jusqu’à ce que “M” clignote, puis appuyez répétitivement dessus pour rechercher une station manuellement.

Mémorisez une station

Vous pouvez mémoriser un maximum de 18 stations pour FM et de 6 stations pour AM.

Pendant l’écoute d’une station....

Maintenez pressée une des touches numériques (1 à 6) pour mémoriser.

(ou) 1 Maintenez enfoncé le bouton de volume jusqu’à ce que “PRESETMODE”

clignote.

2 Tournez le bouton de volume pour choisir un numéro de préréglage,

puis appuyez sur le bouton.

Le numéro de préréglage clignote et “MEMORY” apparaît.

Code PTY:

POP M

(musique),

JAZZ, COUNTRY, NATION M

Mise en service de l’attente de réception TA

Disponible uniquement pour la source FM.

Appuyez sur

L’appareil commute temporairement sur l’annonce d’informations routières (TA) (s’il y en a une), à partir de n’importe quelle source autre que AM.

• Pour désactiver, appuyez à nouveau sur

Autres paramètres

1 2 Tournez le bouton de volume pour choisir

3 Tournez le bouton de volume pour faire une sélection

4 Appuyez sur MENU pour quitter.

Pour retourner à l’option de réglage ou à la hierarchie précédente, appuyez sur

à6).

, puis tournez le bouton de volume pour choisir un numéro

appuyez sur la bouton pour démarrer la recherche.

station est accordée.

/ K ou sur l’une des touches

NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED

(musique),

ROCK M

(musique),

EASY M

(musique),

LIGHT M

(musique),

CLASSICS, OTHER M

WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE

(musique),

T/P

Maintenez enfoncée MENU.

bouton.

appuyez sur le bouton.

OLDIES, FOLK M

T/P

(musique),

[TUNER]

DOCUMENT

, puis appuyez sur le

( 8)

, puis

T/P

FRANÇAIS |

RADIO

RADIO TIMER

SSM

IF BAND

MONO

NEWS-STBY

REGIONAL

AF SET

Uniquement pour la source FM.

Met la radio sous tension à une heure spécifique quelle que soit la source actuelle.

1 ONCE/ DAILY/ WEEKLY/ OFF

minuterie.

2 FM/ AM

:Choisissez la bande FM ou AM.

3 01

à 18 (pour FM)/ 01 à 06 (pour AM):Sélectionnez la station préréglée.

Réglez l’heure et le jour *1 de mise en service.

• “



” s’allume quand le réglage est terminé.

*1 Sélectionnable uniquement quand La minuterie de radio ne se met pas en service dans les cas suivants.

• L’appareil est mis hors tension.

•

[OFF]

est sélectionné pour

de radio pour AM.

SSM 01 – 06

Prérègle automatiquement un maximum de 18 stations pour FM. “SSM” s’arrête de clignoter quand les 6 premières stations sont mémorisées. Sélectionnez

SSM 13 – 18

AUTO

adjacentes. (L’effet stéréo peut être perdu.); adjacentes, mais la qualité du son n’est pas dégradée et l’effet stéréo est conservé.

ON OFF

commande “AF”.;

même réseau Radio Data System mais qui possède une meilleure réception quand la réception actuelle est mauvaise.;

pour mémoriser les 12 stations suivantes.

:Augmente la sélectivité du tuner pour réduire les interférences des stations FM

: Améliore la réception FM mais l’effet stéréo sera perdu.;

:L’appareil commute temporairement sur le programme d’information s’il est disponible.;

:Annulation.

: Commute sur une autre station uniquement dans la région spécifiée, à l’aide de la

: Recherche automatiquement une autre station diffusant le même programme dans le

( 4)

SSM 07 – 12

OFF

:Annulation.

OFF

: Annulation.

:Sélectionnez la fréquence de mise en service de la

[ONCE]

[WEEKLY]

est choisi à l’étape 1.

[AM]

dans

[SRC SELECT]

SSM 13 – 18

après la sélection de la minuterie

SSM 07 – 12

WIDE

:Il y a des interférences des stations FM

OFF

:Annulation.

Défaut:

AUX

Utilisation d’un lecteur audio portable

Connectez un lecteur audio portable (en vente dans le commerce).

Mini fiche stéréo de 3,5 mm avec connecteur en forme de “L” (en vente dans le commerce)

Prise d’entrée auxiliaire

2 Sélectionnez 3 Appuyez sur B /SOURCE pour choisir AUX. 4 Mettez sous tension le lecteur audio portable et démarrez la lecture.

[ON]

pour

[AUX]

dans

[SRC SELECT]. ( 4)

Utilisez une mini fiche stéréo munie d’une fiche à 3 connecteurs pour obtenir une sortie audio optimum.

Lecteur audio portable

BLUETOOTH®

Vous pouvez commander les périphériques Bluetooth en utilisant cet appareil.

Connectez le microphone

Panneau arrière

Microphone (fourni)

Prise d’entrée du microphone

Ajustez l’angle du microphone

Fixez si nécessaire en utilisant des serre-câbles (non fourni).

Si vous mettez hors tension l’appareil pendant un appel, la connexion Bluetooth est déconnectée. Continuez la conversation en utilisant votre téléphone portable.

Profiles Bluetooth pris en charge

– Hands-Free Profile — Profile mains libres (HFP1.5) – Advanced Audio Distribution Profile — Profile de distribution

audio avancé (A2DP)

– Audio/Video Remote Control Profile — Profile de

télécommande audio/vidéo (AVRCP1.3) – Object Push Profile — Profile de poussée d’objet (OPP) – Phonebook Access Profile — Profile d’accès au répertoire

d’adresses (PBAP) – Serial Port Profile — Profile de port série (SPP)

Lors de la connexion d’un périphérique Bluetooth à l’appareil pour la première fois, faites les pairage entre l’appareil et le périphérique. Une fois que le pairage est termine, le périphérique Bluetooth reste enregistré sur l’appareil même si vous réinitialisez l’appareil.

• Un maximum de cinq appareils peuvent être enregistrés (appariés) en tout.

• Un maximum de deux téléphones Bluetooth et un périphérique audio Bluetooth peuvent être connecté en

•

• Certains périphériques Bluetooth peuvent ne pas se connecter automatiquement au système après le

1 Appuyez sur B /SOURCE pour mettre l’appareil sous tension. 2 Cherchez et sélectionnez “JVC UNIT” sur le périphérique Bluetooth.

“BTPAIRING” clignote sur l’affichage.

3 Réalisez (A) ou (B) en fonction de ce qui défile sur l’affichage.

(A) “[Nom du périphérique]” “XXXXXX” “VOL–YES” “BACK–NO”

(B) “[Nom du périphérique]” “VOL–YES” “BACK–NO”

“PAIRING COMPLETED” apparait quand le pairage est terminé.

• “

Pairage d’un périphérique Bluetooth

même temps. Cet appareil prend en charge le Pairage simple sécurisé (SSP).

pairage. Connectez le périphérique à l’appareil manuellement. Référez-vous au manuel d’instructions de votre périphérique Bluetooth pour en savoir plus.

• Pour certains périphériques Bluetooth, il se peut que vous ayez besoin d’entrer le code PIN (numéro d’identification personnel) immédiatement après la recherche.

• Pour certains périphériques Bluetooth, la séquence de pairage peut varier en fonction des étapes décrites ci-dessous.

• “XXXXXX” est un code à 6 chiffres généré aléatoirement pendant chaque pairage.

Assurez-vous que le code qui apparaît sur l’appareil et le périphérique Bluetooth est le même. Appuyez sur le bouton de volume pour valider le code. Utilisez le périphérique Bluetooth pour valider le code.

Appuyez sur le bouton de volume pour démarrer le pairage.

• Si “PAIRING” “PIN 0000” défile sur l’affichage, entrez le code PIN “0000” sur le périphérique Bluetooth. Vous pouvez choisir le code PIN souhaité avant le pairage.

• Si seul “PAIRING” apparaît, utilisez le périphérique Bluetooth pour confirmer le pairage.

” s’allume quand un téléphone portable Bluetooth est connecté.

” s’allume quand un lecteur audio Bluetooth est connecté.

( 13)

FRANÇAIS |

BLUETOOTH®

Mode de vérification de la compatibilité Bluetooth

Vous pouvez vérifier la connectivité du profile pris en charge entre le périphérique Bluetooth et l’appareil.

• Assurez-vous que le périphérique Bluetooth est connecté.

1 Maintenez enfoncée .

“BLUETOOTH” “CHECK MODE” apparaît. “SEARCH NOW USING PHONE” “PIN IS

0000” défile sur l’affichage.

2 Cherchez et sélectionnez “JVC UNIT” sur le périphérique Bluetooth

avant 3 minutes.

3 Réalisez (A), (B) ou (C) en fonction de ce qui apparait sur l’affichage.

(A) “PAIRING” “XXXXXX” (code de 6 chiffres): Assurez-vous que le même code

apparaît sur l’appareil et le périphérique Bluetooth, puis utilisez le périphérique

Bluetooth pour valider le code. (B) “PAIRING” (C) “PAIRING”: Utilisez le périphérique Bluetooth pour valider le pairage.

Quand le pairage a réussi, “PAIRING OK” vérification de la compatibilité Bluetooth démarre. Si “CONNECT NOW USING PHONE” apparaît, utilisez le périphérique Bluetooth pour autoriser l’accès au répertoire d’adresse et continuer.

Le résultat de la connectivité clignote sur l’affichage.

“PAIRING OK” et/ou “H.FREE OK”*1 et/ou “A.STREAM OK”*2 et/ou “PBAP OK”*3 : Compatible

Compatible avec le Profile mains libres (HFP)

Compatible avec le Profile de distribution audio avancé (A2DP)

Compatible avec Phonebook Access Profile — Profile d’accès au répertoire d’adresses

(PBAP)

Après 30 secondes, “PAIRING DELETED” apparaît pour indiquer que le pairage a été supprimé, et l’appareil qui le mode de vérification.

• Pour annuler, maintenez pressée

puis mettez de nouveau l’appareil sous tension.

“PIN IS 0000”: Entrez “0000” sur le périphérique Bluetooth.

“[Nom du périphérique]” apparaît et la

B /SOURCE

pour mettre l’appareil hors tension,

Téléphone portable Bluetooth

Pour Faire

Réception d’un appel

Appuyez sur ou sur le bouton de volume. Sur la RM-RK52: Appuyez sur J / K

• Quand l’appareil répond automatiquement aux appels

entrants.

Refus d’un appel entrant

Maintenez enfoncé ou le bouton de

volume.

Sur la RM-RK52: Maintenez pressé J / K

Fin d’un appel

Maintenez enfoncé ou le bouton de

volume.

Sur la RM-RK52: Maintenez pressé J / K

Mettez en ou hors service le mode mains libres

Ajustez le volume du téléphone

Commutez entre deux téléphones connectés

Appuyez sur le bouton de volume pendant un

appel.

•

Les opérations peuvent varier en fonction du téléphone portable Bluetooth connecté.

Tournez le bouton de volume pendant un

appel.

Volume du téléphone

• Cet ajustement n’affecte pas le volume des autres sources.

Appuyez répétitivement sur .

• Ne fonctionne pas pendant un appel.

[AUTO ANSWER]

( 11)

(Défaut:

/ H / I

[15]

/ H / I

)

est réglé sur l’heure choisie,

[00]

[50]

BLUETOOTH®

Pour améliorer la qualité du son pendant un appel

Quand vous parlez au téléphone....

1 Maintenez enfoncée MENU. 2 Tournez le bouton de volume pour réaliser une sélection (voir le

tableau suivant), puis appuyez sur le bouton.

PHONEBOOK

3 Appuyez sur MENU pour quitter.

Pour retourner à l’option de réglage ou à la hierarchie précédente, appuyez sur

T/P

Défaut:

MIC LEVEL –20

NOISE RDCT –05

ECHO CANCEL 1

Fonctionnement du mode Bluetooth

Appuyez sur pour entrer en mode Bluetooth.

1 2 Tournez le bouton de volume pour réaliser une sélection (voir le

tableau suivant), puis appuyez sur le bouton.

—

+08(0

augmente.

minimum de bruit soit entendu pendant une conversation téléphonique.

—10(4):Ajustez le temps de retard d’annulation de l’écho jusqu’à ce que le

dernier écho est entendu pendant une conversation téléphonique.

):La sensibilité du microphone augmente quand le numéro

—–20(

–10

):Ajustez le niveau de réduction de bruit jusqu’à ce qu’un

DIAL NUMBER

VOICE

SETTINGS

3 Appuyez sur MENU pour quitter.

Pour retourner à l’option de réglage ou à la hierarchie précédente, appuyez sur

T/P

RECENT CALL

Appuyez sur le bouton de volume pour sélectionner un nom ou un numéro de

téléphone.

• “>” indique l’appel reçu, “<” indique un appel passé, “M” indique un appel manqué.

• “NO HISTORY” apparaît s’il n’y a pas d’historique d’appels enregistré ou de numéro d’appel.

Appuyez sur le bouton de volume pour appeler.

* Les fonctionnalités dépendent du type de téléphone utilisé.

Tournez le bouton de volume pour choisir un nom, puis appuyez sur le bouton.

Tournez le bouton de volume pour choisir un numéro de téléphone, puis appuyez sur le bouton pour

appeler.

• Si le téléphone prend en charge PBAP, le répertoire d’adresse du téléphone connecté est transféré automatiquement sur l’appareil lors du pairage. Si le téléphone ne prend pas en charge PBAP, “SEND P.BOOK MANUALLY” apparaît. Transférez le répertoire téléphonique manuellement.

(13, P.BOOK WAIT)

• Cet appareil peut uniquement afficher les lettres non accentuées. (Les lettres accentuées telles que “Ú” sont affichées comme “U”.)

• Si le répertoire téléphonique contient beaucoup de contacts

contact par son nom).

Tournez le bouton de volume pour sélectionner un numéro (0 à 9) ou un caractère ( , #, +).

Appuyez sur

Répétez les étapes

Appuyez sur le bouton de volume pour appeler.

Dites le nom du contact que vous souhaitez appeler ou la commande vocale pour commander les fonctions du téléphone.

AUTO ANSWER

RING TONE IN UNIT:

01 SEC —30 SEC

sélectionné (secondes).;

(La tonalité de sonnerie par défaut est différente en fonction du périphérique apparié.)

•

CALL:

•

MESSAGE:

texte.

IN PHONE:

d’un appel/message texte. (Le téléphone connecté sonne s’il ne prend pas en charge cette fonction.)

RING COLOR COLOR01

un appel ou quand un message texte est reçu.;

MSG NOTICE* ON:

L’appareil sonne et “RCV MESSAGE” apparaît pour vous notifier de l’arrivée d’un message texte.;

OFF

:Annulation.

( 12, Sélectionnez un

S/T

pour déplacer la position d’entrée.

et 2 jusqu’à ce que vous terminiez d’entrer le numéro de téléphone.

( 12, Utilisation de la reconnaissance vocale)

Défaut:

:L’appareil répond automatiquement aux appels entrant après le temps

OFF

:Annulation.

L’appareil sonne pour vous avertir de l’arrivée d’un appel/message texte.

Choisissez votre tonalité de sonnerie préférée (

L’appareil utilise la tonalité de sonnerie du téléphone connecté pour vous avertir de l’arrivé

—

COLOR29(COLOR 06

TONE 1 — 5

): La zone d’affichage change sur la couleur choisie pendant

OFF

:Annulation.

) pour les appels entrants.

TONE 1 — 5

) pour les messages

FRANÇAIS |

BLUETOOTH®

Notification de message texte

Quand le téléphone reçoit un message texte, l’appareil sonne et “RCV MESSAGE” apparaît.

• Vous ne pouvez pas lire, modifier ou envoyer un message via cet appareil.

• Pour annuler le message, appuyez sur n’importe quelle touche.

Stockage d’un contact en mémoire

Vous pouvez mémoriser un maximum de 6 contacts.

1 Appuyez sur pour entrer en mode Bluetooth. 2 Tournez le bouton de volume pour choisir

3 Tournez le bouton de volume pour sélectionner un contact ou entrez un

Utilisation de la reconnaissance vocale

Maintenez enfoncée .

Le téléphone connecté (qui a été apparié le plus tôt) est activé. Cependant, si

un périphérique prioritaire est connecté, maintenir enfoncée périphérique prioritaire.

2 Dites le nom du contact que vous souhaitez appeler ou la

commande vocale pour commander les fonctions du téléphone.

• Les fonctions de reconnaissance vocale prises en charge varient pour chaque téléphone. Référez-vous au mode d’emploi du téléphone connecté pour les détails.

•

L’appareil prend aussi en charge la fonction d’assistant personnel intelligent de l’iPhone.

( 13, PRIORITY)

active le

Sélectionnez un contact par son nom

• Vous pouvez rechercher un contact rapidement à l’aide de la première lettre (A à Z, 0 à 9 et OTHERS).

• “OTHERS” apparaît si le premier caractère est autre que Aà Z, 0 à 9.

1 Appuyez sur pour entrer en mode Bluetooth. 2 Tournez le bouton de volume pour choisir

appuyez sur le bouton.

3 Appuyez sur J / K pour choisir la lettre souhaitée. 4 Tournez le bouton de volume pour choisir un nom, puis appuyez sur

le bouton.

5 Tournez le bouton de volume pour choisir un numéro de téléphone,

puis appuyez sur le bouton pour appeler.

Pour retourner à l’option de réglage ou à la hierarchie précédente, appuyez sur

T/P

[PHONEBOOK]

, puis

Si un contact est sélectionné, appuyez sur le bouton de volume pour afficher le numéro

4 Maintenez pressée une des touches numériques (1 à 6).

“MEMORY P(numéro préréglé sélectionné)” apparaît quand les contacts sont mémorisés. Pour supprimer un contact de la mémoire préréglée, choisissez

l’étape

Pour passer un appel à partir de la mémoire

1 2 Appuyez sur l’une des touches numériques (1 à 6).

3 Appuyez sur le bouton de volume pour appeler.

“NO PRESET” apparaît s’il n’y a pas de contact mémorisé.

Suppression d’un contact

Ne fonctionne pas pour les téléphone portable qui prennent en charge PBAP.

1 Appuyez sur pour entrer en mode Bluetooth. 2 Tournez le bouton de volume pour choisir

3 Tournez le bouton de volume pour sélectionner un contact ou un numéro

4 Maintenez enfoncée T/P. 5 Tournez le bouton de volume pour choisir

6 Tournez le bouton de volume pour choisir

[DIAL NUMBER]

numéro de téléphone.

de téléphone

Appuyez sur pour entrer en mode Bluetooth.

puis appuyez sur le bouton.

de téléphone.

appuyez sur le bouton.

DELETE DELETE ALL

supprimés.

bouton.

, puis appuyez sur le bouton.

et mémorisé un numéro vide.

[RECENT CALL]

[DELETE]

: Le nom ou le numéro de téléphone choisi à l’étape 3 est supprimé.

: Tous les noms ou numéros de téléphone du menu choisi à l’étape 2 sont

[YES]

[NO]

[RECENT CALL], [PHONEBOOK]

[DIAL NUMBER]

[PHONEBOOK]

[DELETE ALL]

, puis appuyez sur le

, puis

Réglages du mode Bluetooth

Maintenez enfoncée MENU.

1 2 Tournez le bouton de volume pour choisir

3 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur

le bouton.

[BLUETOOTH]

, puis appuyez sur le bouton.

4 Appuyez sur MENU pour quitter.

Pour retourner à l’option de réglage ou à la hierarchie précédente, appuyez sur 

PHONE

AUDIO

APPLICATION

DELETE PAIR

PRIORITY

P.BOOK WAIT

SET PINCODE (0000)

AUTO CNNCT ON INITIALIZE YES

INFORMATION

JVC Smart Music Control est conçu pour voir l’état de l’autoradio JVC et réaliser des commandes simple à partir de

smartphones Android. Pour JVC Smart Music Control, consultez le site Web JVC: <http://www.jvc.net/cs/car/>.

Peut être sélectionné uniquement quand le téléphone connecté prend en charge OPP.

Permet de sélectionner le téléphone ou le périphérique audio à connecter ou déconnecter. “ ” apparaît devant le nom de l’appareil.

Affiche le nom du téléphone connecté en utilisant l’application JVC Smart Music Control l’appareil.

Tournez le bouton de volume pour choisir le périphérique à supprimer, puis appuyez sur le bouton.

Tournez le bouton de volume pour choisir

Sélectionne un appareil à connecter comme appareil prioritaire. “ ” apparaît devant le nom de l’appareil réglé comme propriétaire.

•

“NO PAIR” apparaît s’il n’y a pas de périphérique enregistré trouvé.

Copie un maximum de 400 numéros de la mémoire du répertoire téléphonique du téléphone connecté.

Change le code PIN (6 chiffres maximum).

Tournez le bouton de volume pour sélectionner un numéro.

Appuyez sur

Répétez les étapes

MYBTNAME

S/T

Appuyez sur le bouton de volume pour valider.

:L’appareil se reconnecte automatiquement quand le périphérique Bluetooth est dans la plage.;

:Initialise tous les réglages Bluetooth (y compris le pairage mémorisé, le répertoire téléphonique, etc.).; NO:Annulation.

et 2 jusqu’à ce que le code PIN soit entré complètement.

: Affiche le nom de l’appareil (JVCUNIT).; MY

[YES]

[NO]

, puis appuyez sur le bouton.

pour déplacer la position d’entrée.

ADDRESS

T/P

*1. “ ” apparaît devant le nom de

OFF

:Annulation.

: Affiche l’adresse de cet appareil.

Défaut:

BLUETOOTH®

Lecteur audio Bluetooth

Les opérations et les indications de l’affichage peuvent différer en fonction de leur disponibilité sur le périphérique connecté.

Pour Faire

Lecture

Mettez en pause ou reprenez la lecture

Choisissez un groupe ou un dossier

Saut vers l’arrière/ saut vers l’avant

Recherche rapide vers l’arrière/vers l’avant

Lecture répétée

Lecture aléatoire

1 Appuyez sur B /SOURCE

pour choisir BT AUDIO.

2 Commandez le lecture

audio Bluetooth pour démarrer la lecture.

Appuyez sur MENU (ou

appuyez sur RM-RK52).

sur la

Appuyez sur J / K (ou

appuyez sur RM-RK52).

J / K sur la

Appuyez sur S / T (ou

appuyez sur RM-RK52).

H / I sur la

Maintenez pressée

S / T (ou maintenez

pressée

H / I sur la

RM-RK52).

Appuyez répétitivement

sur la touche faire un choix.

TRACKRPT, ALLRPT, RPTOFF

3  pour

Appuyez répétitivement

sur la touche faire un choix.

GROUPRND, ALLRND, RNDOFF

2  pour

FRANÇAIS |

RÉGLAGES AUDIO

Pour Faire

Choisissez un égaliseur préréglé

Mémorisez vos propres ajustements sonores

Défaut:

* Affichez uniquement quand

que

[SUB.W]

Autres paramètres

Maintenez enfoncée MENU.

1 2 Tournez le bouton de volume pour réaliser une sélection (voir

le tableau suivant), puis appuyez sur le bouton.

Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné.

3 Appuyez sur MENU pour quitter.

Pour retourner à l’option de réglage ou à la hierarchie précédente, appuyez sur

T/P

Appuyez répétitivement sur EQ. (ou)

Appuyez sur EQ, puis tournez le bouton de

volume avant 2 secondes.

FLAT (défaut), HARD ROCK, JAZZ, POP, R&B, TALK,

USER1, USER2, VOCAL BOOST, BASS BOOST, CLASSICAL, DANCE

1 Maintenez pressée EQ. 2 Tournez le bouton de volume pour choisir

[EASY EQ]

3 Tournez le bouton de volume pour choisir

4 Tournez le bouton de volume pour faire une

SUB.W *: –08 à +08 BASSLVL: –06 à +06 MIDLVL:–06 à +06 TRELVL: –06 à +06

• Pour retourner à l’option de réglage précédente, appuyez sur

• Pour quitter, appuyez sur

est réglé sur

, puis appuyez sur le bouton.

[USER1]

[USER2]

bouton.

sélection, puis appuyez sur le bouton.

[L/OMODE]

[ON]

, puis appuyez sur le

T/P

est réglé sur

[SUB.W] ( 15)

* *

EQSETTING

EQPRESET

FLAT

/

HARD ROCK

BASSBOOST

EASYEQ

Défaut:

1 USER1/ USER2 2

Ajustez vos propres ajustements sonores.

SUB.W

TRELVL:–06

PRO EQ

1 USER1/ USER2 2 BASS

MIDDLE

Ajustez les éléments sonores de la tonalité de son choisie.

BASS

Fréquence: 60/ 80/ Niveau: Q:

MIDDLE

Niveau: Q:

TREBLE

Niveau: Q:

AUDIO

BASS BOOST

LOUD 01

SUB.WLEVEL

SUB.W

SUB.WLPF

Affichez uniquement quand

Affiché uniquement quand

+01

/

+02

: Choisit votre niveau préféré d’accentuation des graves.;

/02:Accentue les basses ou hautes fréquences pour produire un son plus équilibré aux faibles niveaux

de volume.;

OFF

–08

—

+08(0

/

OFF

: Active ou désactive la sortie de caisson de grave.

THROUGH

:Tous les signaux sont envoyés au caisson de grave. ;

HIGH120Hz

le caisson de grave.

Défaut:

/

JAZZ

/

POP

/

R&B

/

TALK

/

USER1

/

USER2

/

VOCALBOOST

CLASSICAL

/

DANCE

: Choisit un égaliseur préréglé.

:Sélectionnez un nom préréglé.

:

–08

à

+08/ BASSLVL:–06

à

+06

:Sélectionnez un nom préréglé.

TREBLE

:Choisissez une tonalité de son.

–06 Q1.0/ Q1.25/ Q1.5/ Q2.0

Fréquence:

0.5/ 1.0/ 1.5/ 2.5kHz –06 Q0.75/ Q1.0/ Q1.25

Fréquence:

10.0/ 12.5/ 15.0/ 17.5kHz –06 QFIX

:Annulation.

):Ajuste le niveau de sortie du caisson de grave.

:Les signaux audio avec des fréquences inférieures à 55 Hz/ 85 Hz/ 120 Hz sont envoyés sur

[L/OMODE]

est réglé sur

à

+06/ MIDLVL:–06

100/ 200 Hz

+06

(

Défaut: (

+06

[SUB.W]

et que

[SUB.W]

à

+06

Défaut: (

(

( (

Défaut: (

( (

OFF

:Annulation.

LOW55Hz

/

MID85Hz

[SUB.W]

est réglé sur

80 Hz 00 Q1.0

1.0kHz 00 Q1.25

10.0kHz 00 QFIX

/

)

/

[ON]

RÉGLAGES AUDIO

FADER

R06

—

F06(00

enceintes avant et arrière.

BALANCE

L06

enceintes gauche et droite.

VOLADJUST –05

AMPGAIN LOWPOWER

D.T.EXP

(Extension numérique de plage)

L/OMODE SUB.W

L’ajustement ne peut pas affecter la sortie du caisson de

grave.

Si vous utilisez un système à deux enceintes, réglez le

niveau du fader sur

volume de chaque source (en comparaison avec le niveau de volume FM). Avant un ajustement, choisissez la source que vous souhaitez ajuster. (“VOLADJFIX” apparaît si FM est choisi.)

(Choisissez ce réglage si la puissance maximum de chaque enceinte est inférieure à 50 W pour éviter tout dommage

des enceintes.); maximum est de 50.

:Crée un son réaliste en compensant les composants haute fréquence et en rétablissant le temps de montée de la forme d’onde qui est perdu lors de la compression des

données audio.;

un caisson de grave sont connectés aux prises de sortie de ligne REAR/SW sur le panneau arrière (à travers un amplificateur extérieur).

):Règle la balance de sortie des

—

R06(00

):Règle la balance de sortie des

—

+05(00

):Prérègle le niveau d’ajustement du

:Limite le volume maximum à 30.

HIGH POWER

OFF

: Annulation.

/

REAR

:Choisit si les enceintes arrière ou

[00]

:Le niveau de volume

RÉGLAGES D’AFFICHAGE

1 Maintenez enfoncée MENU. 2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez

sur le bouton.

Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné.

3 Appuyez sur MENU pour quitter.

Pour retourner à l’option de réglage ou à la hierarchie précédente, appuyez sur

DISPLAY

DIMMER

BRIGHTNESS

SCROLL

La connexion du fil de commande de l’éclairage est requise.

Certains caractères ou symboles n’apparaissent pas correctement (ou un blanc apparaît à leur place).

Permet de sélectionner l’éclairage de l’affichage et des touches ajusté dans le réglage

AUTO

:Commute entre les réglages pour la journée et la nuit quand vous allumez ou éteignez les feux de la voiture. *1;

:Choisit les réglages pour la nuit.;

Règle la luminosité des touches, de l’affichage et de la prise d’entrée USB séparément pour le jour et la nuit.

1 DAY/ NIGHT 2

Choisissez une zone pour le réglage.

Réglez le niveau de luminosité (00 à 31).

(Défaut:

ONCE OFF

:Choisissez le jour ou la nuit.

DAY:31

:Fait défiler une fois les informations de l’affichage.;

:Annulation.

;

NIGHT:11)

OFF

:Choisit les réglages pour le jour.

( Illustration ci-dessus)

AUTO

( 21)

GT/P

Défaut:

[BRIGHTNESS]

:Répète le défilement à 5 secondes d’intervalle.;

FRANÇAIS |

RÉGLAGES D’AFFICHAGE

COLOR PRESET

DAY COLOR

NIGHT COLOR

COLOR GUIDE

[NIGHT COLOR]

voiture.

Vous pouvez sélectionner une couleur séparément pour [ [

DISP ZONE

] ou [ couleur. Couleur par défaut:

ALL ZONE DISP ZONE

Choisissez une zone pour le réglage.

Choisissez une couleur pour la zone sélectionnée.

•

* Si un de ces motifs de couleur est sélectionné, la couleur d’éclairage [

[

ZONE 2

Mémorisez vos propres couleurs du jour et de la nuit pour une zone différente.

Choisissez une zone pour le réglage.

2 RED 3 00

Répétez les étapes

• Votre réglages est mémorisé sur

• Si

l’affichage.

:Change l’éclairage des touches, de l’affichage et de la prise d’entrée USB quand les réglages

sont réalisés sur le menu et la recherche de liste. La zone d’affichage change automatiquement en fonction niveau de volume.;

[DAY COLOR]

ZONE 2

: [

COLOR 06

: [

COLOR 01

USER

apparaît.

COLOR 29

: La couleur que vous avez créée pour [

COLOR FLOW 01 SPECTRUM/ GROOVE/ TECHNO/ EMOTION/ RELAX/ NIGHT SWEEP

motif de couleur sélectionné apparaît.* (Sélectionnable uniquement quand [ est choisi à l’étape

] change sur la couleur par défaut.

/

GREEN

/

BLUE

à 31:Sélectionnez le niveau.

et 3 pour toutes les couleurs primaires.

[00]

est choisi pour toutes les couleurs primaires pour

est changé quand vous allumez ou éteignez les feux de la

]. Pour [

ALL ZONE

], vous pouvez aussi sélectionner un motif de

ZONE 1

: [

COLOR 06

ZONE 2

: [

COLOR 27

( 15)

DAY COLOR

COLOR FLOW 03

: La couleur change à une vitesse différente.

( 15)

:Choisissez une couleur primaire.

[USER]

dans

[PRESET]

OFF

:Annulation.

ALL ZONE

]

[DISP ZONE]

], [

ZONE 1

] ou [

NIGHT COLOR

ZONE 1

, rien n’apparaît sur

Défaut:

ALL ZONE

], [

DISP ZONE

PLUS D’INFORMATIONS

À propos des disques et des fichiers audio

• Cet appareil ne peut lire que les CD suivants:

• Cet autoradio peut reproduire les disques multi-session; mais les sessions non fermée sont sautées pendant la lecture.

•

Disques ne pouvant pas être lus:

- Disques qui ne sont pas ronds.

- Disques avec des colorations sur la surface d’enregistrement ou disques sales.

- Disques enregistrables/réinscriptibles qui n’ont pas été finalisés.

- CD de 8 cm. Essayer d’insérer un disque à l’aide d’un adaptateur peut entraîner un dysfonctionnement de

]

: Le

l’appareil.

•

Lecture de disques à double face:

avec le standard “Compact Disc Digital Audio”. Par conséquent, l’utilisation de la face non DVD d’un disque à double face sur cet appareil ne peut pas etre recommandée.

•

Fichiers pouvant être lus:

- Extensions de fichier: MP3 (.mp3), WMA (.wma)

]

- Débit binaire: MP3: 8 kbps — 320kbps

WMA: 32kbps — 192 kbps

- Fréquence d’échantillonnage:

MP3: 48kHz, 44,1kHz, 32kHz, 24kHz, 22,05kHz, 16kHz, 12kHz, 11,025kHz, 8kHz

WMA: 8 kHz—48 kHz

- Fichiers à débit binaire variable (VBR).

•

Nombre maximum de caractères pour le nom d’un fichier/dossier:

Ca dépend du format de disque utilisé (y compris les 4 caractères de l’extension—<.mp3> ou <.wma>).

- ISO 9660 Niveau 1 et 2: 32 caractères

- Romeo: 32 caractères

- Joliet: 32 caractères

- Nom de fichier long Windows: 32 caractères

À propos des périphériques USB

• Cet appareil peut reproduire les fichiers MP3/WMA/WAV mémorisés sur un périphérique USB à mémoire de grande capacité.

• Vous ne pouvez pas connecter un périphérique USB via un hub USB.

• La connexion d’un câble dont la longueur totale dépasse 5 m peut avoir pour conséquence un fonctionnement anormal de la lecture.

La face non DVD d’un disque à “DualDisc” n’est pas compatible

• Nombre maximum de caractère pour:

- Noms de dossier: 64 caractères

- Noms de fichier: 64 caractères

- Balises MP3: 64 caractères

- Balises WMA: 64 caractères

- Balises WAV: 64 caractères

• Cet appareil peut reconnaître un maximum de 20480 fichiers, 999 dossiers (999 fichiers par dossier y compris les dossiers sans fichier) et 8 hiérarchies.

• Cet appareil ne peut pas reconnaître les périphériques USB dont l’alimentation n’est pas de 5 V et dépasse 1 A.

À propos de l’iPod/iPhone

• Made for

- iPod touch (1st, 2nd, 3rd, 4th et 5th generation)

- iPod classic

- iPod nano (3rd, 4th, 5th, 6th et 7th generation)

- iPhone, iPhone 3G, 3GS, 4, 4S, 5

• Il n’est pas possible de parcourir les fichiers vidéo sur le menu “Videos” en mode

• L’ordre des morceaux affichés sur le menu de sélection de cet appareil peut être différent de celui de iPod/iPhone.

• Si certaines opération ne sont pas effectuées correctement ou comme vous le souhaitez, consultez: <http://www.jvc.net/cs/car/>.

À propos de Bluetooth

• En fonction de la version Bluetooth du périphérique, il se peut que certains périphériques Bluetooth ne puissent pas être connectés à cet appareil.

• Cet appareil peut ne pas fonctionner avec certains périphériques Bluetooth.

La condition du signal varie en fonction de l’environnement.

• Pour plus d’informations sur Bluetooth, consulter le site Web JVC suivant: <http://www.jvc.net/cs/car/>.

À propos de JVC Playlist Creator et de JVC Music Control

• Cet appareil prend en charge l’application PC JVC Playlist Creator et l’application AndroidTM JVC Music Control.

• Quand vous reproduisez un fichier audio avec des données de chanson ajoutée en utilisant JVC Playlist Creator ou JVC Music Control, vous pouvez rechercher des fichiers audio par genre, artiste, album, liste de lecture et chansons.

• JVC Playlist Creator et JVC Music Control, sont disponibles à partir des sites web suivants: <http://www.jvc.net/cs/car/>.

[HEAD MODE]

Lettres cyrilliques disponibles

Changez l’information sur l’affichage

Appuyez répétitivement sur

USB-IPOD

AUX

BT AUDIO

PLUS D’INFORMATIONS

Caractères disponibles Indications sur l’affichage

DISP

Nom de la station (PS)*1 Fréquence Type de programme (PTY)*1*2 Titre*1*2

Jour/Horloge

* *

Durée de lecture Jour/Horloge Nom du disque*3 Titre d’album/Artiste*4 Titre de

USB

plage*

* * * *

Durée de lecture Jour/Horloge Titre d’album/Artiste*7 Titre de plage*7 (retour au début)

AUX Jour/Horloge

Durée de lecture Jour/Horloge Titre d’album/Artiste*8 Titre de plage*8 (retour au début)

(retour au début)

Pour les stations FM Radio Data System uniquement.

Si elle n’est pas disponible, “NO PTY” / “NO TEXT” apparaît.

Noms de dossier/fichier*6 (retour au début)

Uniquement pour CD-DA: Si rien n’est enregistré, “NO NAME” apparaît.

Uniquement pour les fichiers MP3/WMA/WAV: Si rien n’est enregistré, “NO NAME” apparaît.

Si rien n’est enregistré, “NO NAME” apparaît.

Uniquement pour les fichiers MP3/WMA/WAV.

Si rien n’est enregistré, “NO NAME” apparaît.

FRANÇAIS |

GUIDE DE DÉPANNAGE

Symptôme Remède

Le son ne peut pas être entendu. • Ajustez le volume sur le niveau optimum.

“MISWIRING CHK WIRING THEN RESET UNIT” / “WARNING CHK WIRING THEN RESET UNIT” apparaît et aucune opération ne peut être réalisée.

Vous ne pouvez pas choisir la source.

La réception radio est mauvaise. / Bruit statique pendant l’écoute de la radio.

Les caractères corrects ne sont pas affichés.

“PLEASE” et “EJECT” apparaissent alternativement.

“IN DISC” apparaît. Assurez-vous que rien ne bloque la fente d’insertion quand vous

Le disque ne peut pas être éjecté.

L’ordre de lecture n’est pas celui que vous pensiez.

La durée de lecture écoulée n’est pascorrecte.

“NOT SUPPORT” apparaît et la plage est sautée.

• Vérifiez les cordons et les connexions.

Assurez-vous que les prises des fils d’enceintes sont isolées

correctement, puis réinitialisez l’appareil. Si cela ne résout pas le problème, consultez votre centre de service le plus proche.

Cochez le réglage

• Connectez l’antenne solidement.

• Sortez l’antenne complètement.

Cet appareil peut uniquement afficher les lettres majuscules, les

chiffres et un nombre limité de symboles. Cet appareil peut aussi afficher l’alphabet cyrillique majuscule.

Appuyez sur

éjectez le disque.

Maintenez enfoncée

attention que le disque ne tombe pas quand il est éjecté.

L’ordre de lecture est déterminé par le nom du fichier (USB) ou l’ordre

dans lequel les fichiers ont été enregistrés (disque).

Cela dépend du processus d’enregistrement utilisé.

Vérifiez si la plage est dans un format compatible.

[SRCSELECT]. ( 4)

( 17)

, puis insérez le disque correctement.

pour éjecter le disque de force. Faites

( 16)

Symptôme Remède

“CANNOT PLAY” clignote et/ou le périphérique connecté ne peut pas etre détecté.

“READING” clignote sur. • N’utilisez pas trop de niveaux de hiérarchie et de dossiers.

iPod/iPhone ne peut pas être mis sous tension ou ne fonctionne pas.

Aucun périphérique Bluetooth n’est détecté.

Le pairage ne peut pas être réalisé.

“PAIRING FULL” apparaît. Le nombre de périphériques enregistrées a atteint la limite. Essayez

• Vérifiez si le périphérique connecté est compatible avec cet appareil et assurez-vous que les fichiers sont dans un format compatible.

( 16)

• Reconnectez le périphérique.

• Remettez le disque en place ou reconnectez le périphérique USB.

• Vérifiez la connexion entre cet appareil et l’iPod/iPhone.

• Détachez et réinitialisez l’iPod/iPhone en utilisant un réinitialisation matérielle.

• Faites de nouveau une recherche à partir du périphérique Bluetooth.

• Réinitialisez l’appareil.

• Assurez-vous que vous avez entré le même code PIN pour l’appareil et le périphérique Bluetooth.

• Supprimez les informations de pairage pour cet appareil et le périphérique Bluetooth, puis effectuez de nouveau le pairage.

de nouveau après avoir supprimé un périphérique inutile.

( 3)

( 13,

DELETE PAIR)

“PLEASE WAIT” apparaît. L’appareil se prépare pour utiliser la fonction Bluetooth. Si le message

Bluetooth®

“BT DEVICE NOT FOUND” apparaît.

Il y a un écho ou du bruit.

Le son du téléphone est de mauvaise qualité.

ne disparaît pas, mettez l’appareil hors tension puis sous tension, puis connecter de nouveau le périphérique.

La recherche des périphériques Bluetooth enregistrés a échouée

pendant

[AUTO CNNCT]

périphérique est connectez-le manuellement. (

• Ajustez la position du microphone. (

• Cochez le réglage

• Réduisez la distance entre cet appareil et le périphérique Bluetooth.

• Déplacez la voiture dans un endroit où vous pouvez obtenir un meilleur signal de réception.

. Mettez en service le Bluetooth sur votre

[ECHO CANCEL]

9)

. ( 11)

13)

( 9)

GUIDE DE DÉPANNAGE

INSTALLATION / RACCORDEMENT

Symptôme Remède

“NOT SUPPORT” apparaît. Le téléphone connecté ne prend pas en charge la fonction de

“ERROR” apparaît. Essayez de nouveau l’opération. Si “ERROR” apparaît de nouveau,

L’appareil ne répond pas quand vous essayez de copier le répertoire d’adresse.

Le son est interrompu ou saute pendant la lecture d’un lecteur audio Bluetooth.

Bluetooth®

Le lecteur audio Bluetooth connecté ne peut pas être commandé.

“H/W ERROR” apparaît. Réinitialiser l’appareil et essayez de nouveau l’opération. Si

“BT ERROR PLS UPDATE” apparaît.

reconnaissance vocale.

vérifiez si l’appareil extérieur prend en charge la fonction que vous avez essayée.

Vous avez peut-être essayé de copier les mêmes entrées (déjà

mémorisées) sur l’appareil. Appuyez sur quitter.

• Réduisez la distance entre cet appareil et le lecteur audio Bluetooth.

• Mettez cet appareil hors tension, puis de nouveau sous tension et essayez de nouveau de connecter l’appareil.

• D’autres périphériques Bluetooth peuvent être en train de se connecter à l’appareil.

• Vérifiez si le lecteur audio Bluetooth connecté prend en charge AVRCP (Audio/Video Remote Control Profile). (Référez-vous aux instructions de votre lecteur audio.)

• Déconnectez et reconnectez à nouveau le lecteur Bluetooth.

“H/W ERROR” apparaît de nouveau, consultez le centre de service le plus proche.

Mettez à jour le micrologiciel Bluetooth. (

DISP

4)

GT/P

Si vous avez toujours des problème, réinitialisez l’appareil. ( 3)

Avertissement

• L’appareil peut uniquement être utilisé avec une alimentation de 12 V CC, à masse négative.

• Déconnectez la borne négative de la batterie avant le câblage et le montage.

• Ne connectez pas le fil de batterie (jaune) et le fil d’allumage (rouge) au châssis de la voiture ou au fil de masse (noir) pour éviter les courts-circuits.

• Isolez les fils non connectés avec du ruban adhésif pour éviter les courts-circuits.

• Assurez-vous de raccorder de nouveau la mise à la masse de cet appareil au châssis de la voiture après l’installation.

Précautions

• Pour des raison de sécurité, laissez le travail de câblage et de montage des professionnels. Consultez votre revendeur

pour

autoradio.

• Installez cet appareil dans la console de votre véhicule. Ne touchez pas les parties métalliques de cet appareil pendant ou juste après son utilisation. Les parties métalliques, comme le dissipateur de chaleur et le boîtier, deviennent chaudes.

• Ne connectez pas les fils

• Connectez des enceintes avec une puissance maximum de plus de 50 W. Si la puissance maximum des enceintes est inférieure à 50W, changez le réglage

• Montez l’appareil avec un angle de moins de 30˚.

• Si le faisceau de fils de votre véhicule ne possède pas de borne d’allumage, connectez le fil d’allumage (rouge) à la borne du boîtier de fusible de votre véhicule qui offre une alimentation de 12 V CC et qui se met en et hors service avec la clé de contact.

• Après avoir installé l’appareil, vérifiez si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.

• Si un fusible saute, assurez-vous d’abord que les câbles ne touches pas le châssis de la voiture puis remplacez le vieux fusible par un nouveau de même valeur.

[

des l’enceintes au châssis de la voiture, au fil de masse (noir) ou en parallèle.

[AMP GAIN]

pour éviter d’endommager les enceintes. (

15)

Procédure de base 1

Retirez la clé de contact, puis déconnectez la borne [ de la batterie de la voiture.

2 Connectez les fils correctement.

Reportez-vous à Connexions. (

3 Installez l’appareil dans votre voiture.

Reportez-vous à Installation de l’appareil (montage encastré).

21)

4 Connectez la borne [ de la batterie de la voiture. 5 Réinitialisez l’appareil.

(3)

FRANÇAIS |

INSTALLATION / RACCORDEMENT

Liste des pièces pour l’installation

(A)

Plaque d’assemblage

(B)

Manchon de montage

(C)

Faisceau de fils

(D)

Clé d’extraction

(E)

Vis à tête plate (

(F)

Vis à tête ronde (

M5 × 8mm

)

Installation de l’appareil (montage encastré)

Réalisez les connexions nécessaires.

(21)

Tableau de bord de votre voiture

Lors d’une installation sans manchon de montage

N’utiliser que les vis spécifiés. L’utilisation de vis incorrects peut endommager l’appareil.

* Vis retiré de la voiture.

Tordez les languettes appropriées pour maintenir le manchon en place.

Support de montage retiré de la voiture

Comment retirer l’appareil

S’il y a une languette gênante sur le support de montage, aplatissez-la.

Connexions

Sortie avant

Sortie arrière/caisson de grave

Cordon de signal (non fournie)

INSTALLATION / RACCORDEMENT

Fil de télécommande (non fournie)

JVC Amplificateur

Fusible (10 A)

Le fil bleu/blanc du faisceau de fils

(C)

Pour certaines automobiles VW/Audi ou Opel (Vauxhall)

Vous aurez peut-être besoin de modifier le câblage du cordon d’alimentation

Si l’appareil ne se met pas sous tension avec le câblage modifié 1, utilisez le câblage modifié 2 à la place.

Y: Jaune R: Rouge

(C)

fourni comme montré sur l’illustration.

Câblage original

Câblage modifié 1

Câblage modifié 2

(ou)

Borne de l’antenne

À l’adaptateur de

télécommande volant

Bleu clair/jaune

STEERING

WHEEL

REMOTE

Si votre voiture ne possède pas de prise ISO

* Faisceau de fils personnalisé (vendu séparément)

IMPORTANT:

adapté à votre voiture est recommandé pour la connexion.

Un faisceau de fils personnalisé (vendu séparément) qui est

Prise d’entrée du microphone

( 9)

Connecteur ISO

Broche

A4 Jaune : Pile A5 Bleu/Blanc : Commande d’alimentation A6 Orange/blanc : Éclairage de la voiture A7 Rouge : Allumage (ACC) A8 Noir : Connexion à la terre (masse) B1

Violet

Violet/noir

Gris

Gris/noir

Blanc

Blanc/noir

Vert

Vert/noir

Couleur et fonction

: Enceinte arrière (droit)

: Enceinte avant (droit)

: Enceinte avant (gauche)

: Enceinte arrière (gauche)

FRANÇAIS |

SPÉCIFICATIONS

FM Plage de fréquences 87,5 MHz à 108,0 MHz (pas de 50 kHz)

Sensibilité utilisable (S/B = 26dB) 0,71 V/75 Ω

Seuil de sensibilité (DIN S/N = 46dB) 2,0 V/75 Ω

Réponse en fréquence (±3 dB) 30 Hz à 15 kHz

Taux de Signal/Bruit (MONO) 64 dB

Tuner

Séparation stéréo (1 kHz) 40 dB

AM Plage de fréquences PO 531 kHz à 1611 kHz (pas de 9 kHz)

Sensibilité utilisable (S/B = 20dB) PO 28,2V

Diode laser GaAIAs

Filtre numérique 8 fois suréchantillonnage

Vitesse de rotation 500 t/min. — 200 t/min. (CLV)

Pleurage et scintillement Non mesurables

Réponse en fréquence (±1 dB) 20 Hz—20 kHz

Distorsion harmonique totale (1 kHz) 0,01 %

Lecteur CD

Taux de Signal/Bruit (1 kHz) 105 dB

Gamme dynamique 90 dB

Séparation des canaux 85 dB

Décodage MP3 Compatible avec le format MPEG-1/2 Audio Layer-3

Décodeur WMA Compatible Windows Media Audio

GO 153 kHz à 279 kHz (pas de 9 kHz)

GO 50V

Standard USB USB1.1, USB2.0 (vitesse maximale)

Périphériques compatibles À mémoire de grande capacité

Système de fichiers FAT12/16/32

Courant d’alimentation maximum CC5 V

USB

Décodage MP3 Compatible avec le format MPEG-1/2 Audio Layer-3

Décodeur WMA Compatible Windows Media Audio

Décodeur WAV PCM linéaire



Réponse en fréquence (±3 dB) 20 Hz—20 kHz

Tension maximum d’entrée 1200 mV

Auxiliaire

Impédance d’entrée 30k

Version Bluetooth Ver.2.1+EDR

Plage de fréquences 2,402 GHz—2,480 GHz

Puissance de sortie +4 dBm (MAX), 0 dBm (AVE) Power Class 2

Portée de communication maximale Ligne de vue approximative 10 m

Profile HFP1.5 (Hands-Free Profile — Profile mains libres)

Bluetooth

1A

A2DP (Advanced Audio Distribution Profile — Profile de distribution audio avancé) AVRCP1.3 (Audio/Video Remote Control Profile — Profile de télécommande audio/vidéo) OPP (Object Push Profile — Profile de poussée d’objet) PBAP (Phonebook Access Profile — Profile d’accès au répertoire d’adresses) SPP (Serial Port Profile — Profile de port série)

SPÉCIFICATIONS

Puissance de sortie maximum 50W×4

Puissance de sortie (DIN 45324, +B = 14,4 V)

Impédance d’enceinte 4Ω—8Ω

Audio

Niveau de préamplification/charge (CD) 2500 mV/10 kΩ en charge (pleine échelle)

Impédance du préamplificateur ≤600Ω

Tension de fonctionnement 14,4V (10,5 V — 16V admissible)

Consommation de courant maximale 10 A

Gamme de température de fonctionnement 0°C à +40°C

Dimensions d’installation (L × H × P) 182 mm × 112 mm × 159 mm

Généralités

Poids

Sujet à changement sans notification.

30W×4

1,6 k

FRANÇAIS |

• Microsoft and Windows Media are either registered trademarks or trademarks of Microsoft Corporation in the United States and/or other countries.

• “Made for iPod,” and “Made for iPhone” mean that an electronic accessory has been designed to connect specifically to iPod, or iPhone, respectively, and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards. Please note that the use of this accessory with iPod or iPhone may affect wireless performance.

• iPhone, iPod, iPod classic, iPod nano, and iPod touch are trademarks of Apple Inc., registered in the U.S. and other countries.

• Lightning is a trademark of Apple Inc.

• Android is trademark of Google Inc.

• The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by JVC KENWOOD Corporation is under license. Other trademarks and trade names are those of their respective owners.

0114DTSMDTJEIN

JVC KW 910 BT User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
