CD RECEIVER

RECEPTOR CON CD SINTOAMPLIFICATORE CON RIPRODUTTORE DI CD

RADIOODTWARZACZ CD

РЕСИВЕР С ПРОИГРЫВАТЕЛЕМ КОМПАКТ-ДИСКОВ

KD-SX998R KD-SX997R

SOUND

ATT

SOURCE

VOL

ESPAÑOL

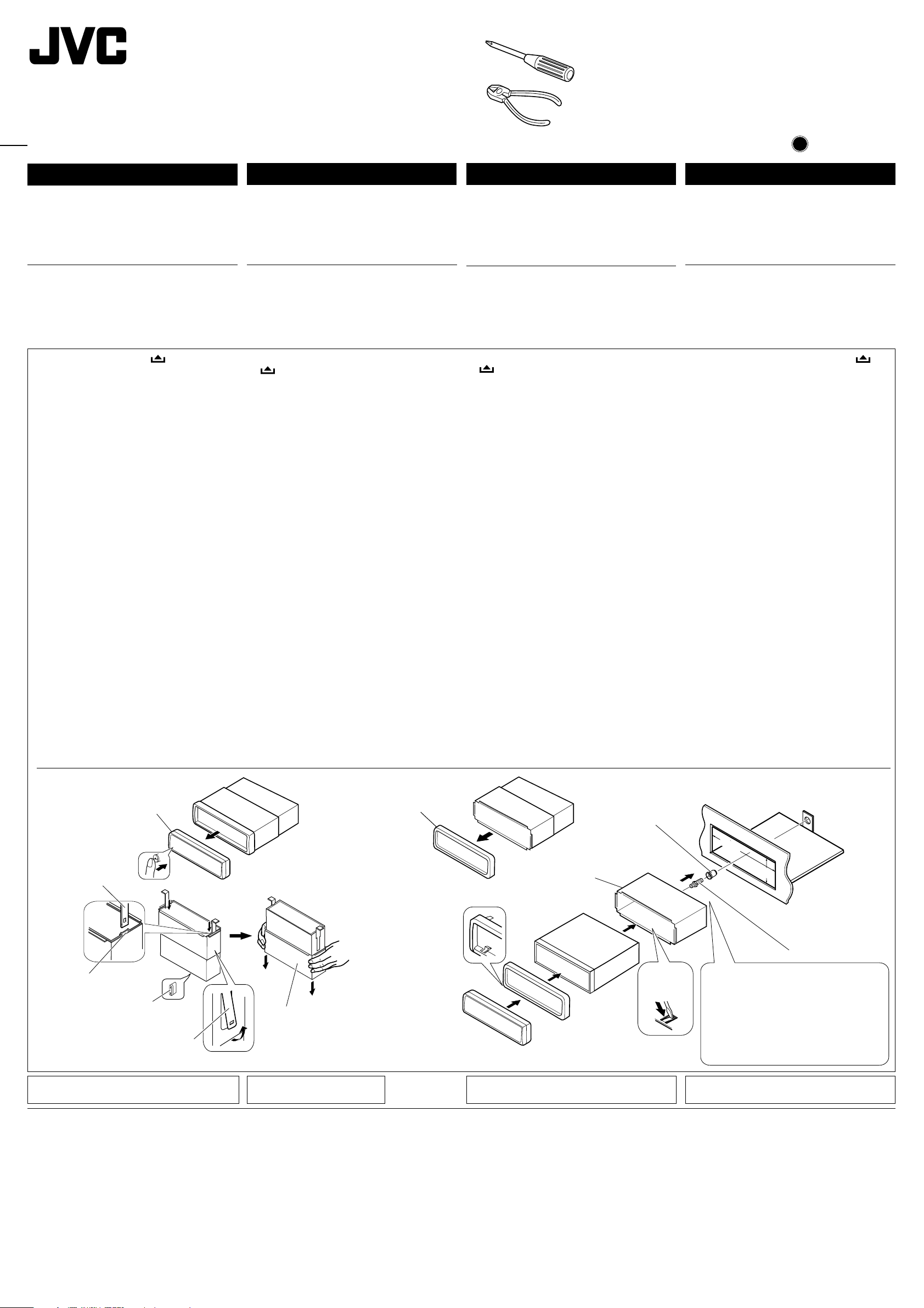

Para la instalación y las conexiones, refiérase al manual separado. Per le istruzioni d’installazione e di collegamento, vedere il manuale a parte.

Informacje o montažu urzàdzenia i podłàczaniu przewodów zamieszczono w odr∏bnej instrukcji.

Указания по установке и выполнению соединений приводятся в отдельной инструкции.

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

ISTRUZIONI

INSTRUKCJA OBS¸UGI

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

GET0125-002A

ITALIANO

РУCCKИЙ POLSKI

[E]

Расположение и воспроизведение этикеток

Нижняя панель главного устройства

CAUTION: Invisible laser radiation when open and interlock failed or defeated. AVOID DIRECT EXPOSURE TO BEAM. (e )

ADVARSEL: Usynlig laser stråling ved åbning, når sikkerhedsafbrydere er ude af funktion. Undgåudsættelse for stråling. (d)

ВАЖНО ДЛЯ ЛАЗЕРНОЙ АППАРАТУРЫ

Название/табличка технических данных

Предупреждение:

В данном изделии имеется лазерный элемент более высокого лазерного класса, чем класс 1.

Меры предосторожности:

1. ЛАЗЕРНАЯ АППАРАТУРА КЛАССА 1

2.ПРЕДУПРЕЖДЕНИЕ:

когда устройство открыто, а блокировка отказала или нарушена. Избегайте прямого воздействия излучения.

3.ПРЕДУПРЕЖДЕНИЕ:

Внутри устройства нет никаких частей, которые может отремонтировать пользователь. Оставьте весь ремонт квалифицированному обслуживающему персоналу.

4.ПРЕДУПРЕЖДЕНИЕ:

дисков применяется невидимое лазерное излучение, и он снабжен предохранительными выключателями для предупреждения излучения радиации во время вытаскивания компакт-дисков. Опасно нарушать работу предохранительных выключателей.

5.ПРЕДУПРЕЖДЕНИЕ:

настроек или выполнение не перечисленных в данном документе процедур может привести к опасному облучению радиацией.

Как перенастроить Ваше устройство

Одновременно нажмите кнопки SEL (выбор) и

удерживайте нажатыми более 2 секунд. В результате этого встроенный микрокомпьютер

будет перенастроен.

Примечание:

Ваши запрограммированные настройки—предварительно установленные каналы, настройки звука или названия компакт-дисков—также будут удалены.

(резервный/включено/аттенюатор) и

VARNING: Osynlig laser- strålning när denna del är öppnad och spärren är urkopplad. Betrakta ej strålen. (s)

VARO: Avattaessa ja suojalukitus ohitettaessa olet alttiina näkymättömälle lasersäteilylle. Älä katso säteeseen. (f)

Невидимое лазерное излучение,

Не открывайте верхнюю крышку.

В данном проигрывателе компакт-

Использование ручек управления,

(резервный/

включено/аттенюатор)

SEL (выбор)

Как пользоваться Кнопка MODE

Если Вы нажмете кнопку переключения режима MODE, устройство перейдет в режим настройки функций (в верхней части дисплея будет мигать надпись “MODE”). В режиме настройки функций нумерованные кнопки и кнопки 5/∞ выполняют другие функции.

Пример: нумерованная кнопка 2 работает как кнопка МО (монофонический).

РУCCKИЙ

Светится индикатор MO (монофонический).

Чтобы снова вернуть первоначальные функции этих кнопок после нажатия кнопки переключения режима MODE, подождите 5 секунд, не нажимая кнопок, пока режим

функций не будет сброшен. (надпись “MODE” исчезает с дисплея).

• Если нажать на MODE еще раз, также выключается режим функций.

Индикатор обратного отсчета времени

Благодарим Вас за приобретение изделия JVC. Перед тем, как приступать к эксплуатации,

пожалуйста, внимательно прочитайте все инструкции с тем, чтобы полностью изучить и

обеспечить оптимальную работу этого устройства.

СОДЕРЖАНИЕ

Как перенастроить Ваше устройство ... 2

Как пользоваться Кнопка MODE .......... 2

РАСПОЛОЖЕНИЕ КНОПОК........ 4

Панель управления ................................. 4

Устройство дистанционного управления ... Подготовка устройства

дистанционного управления ................ 6

ОСНОВНЫЕ ОПЕРАЦИИ ............. 7

Включение ............................................... 7

Установка часов ..................................... 8

ОПЕРАЦИИ С РАДИОПРИЕМНИКОМ ...

Прослушивание радио ............................ 9

Сохранение радиостанций в памяти ..... 11

Настройка на запрограммированную

радиостанцию ....................................... 12

ОПЕРАЦИИ С RDS........................ 13

Что Вы можете делать с помощью RDS ... Другие полезные функции и

настройка RDS ..................................... 17

ОПЕРАЦИИ С КОМПАКТ-

ДИСКАМИ.................................... 20

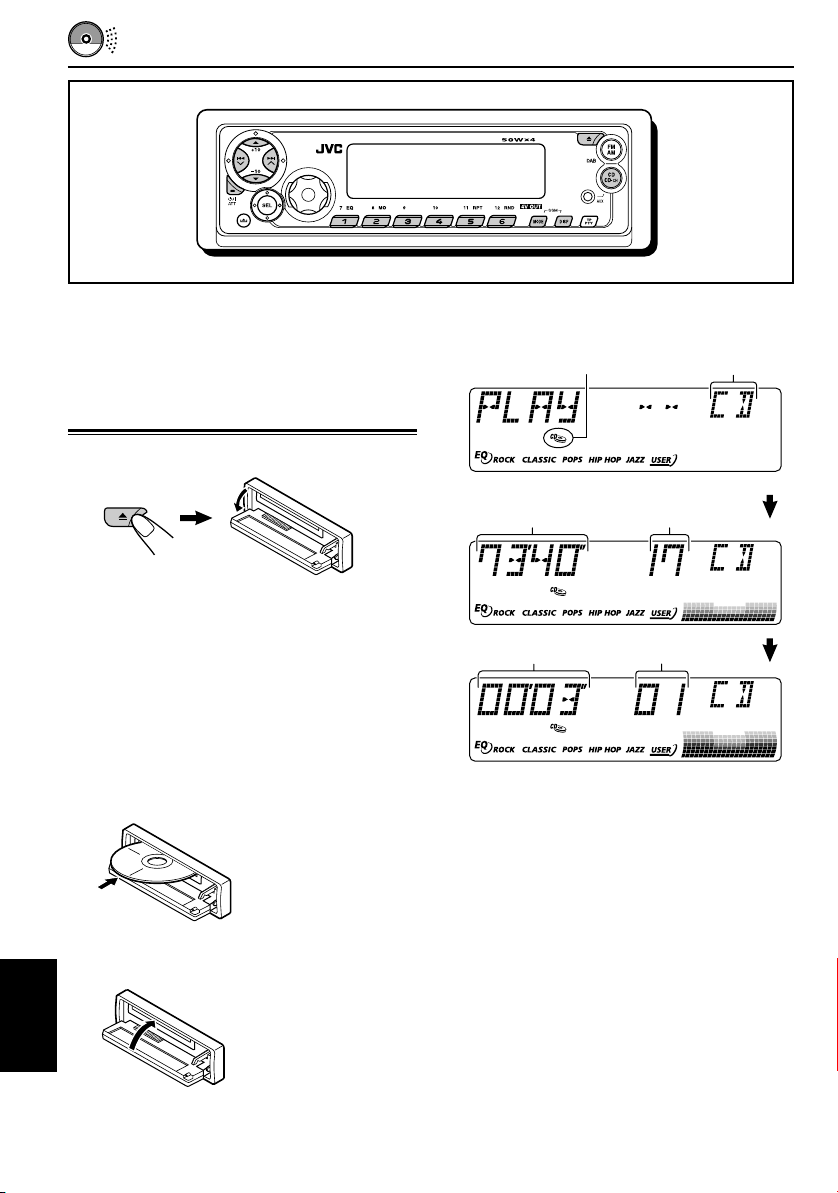

Воспроизведение компакт-диска .......... 20

Отыскание трека или конкретной

части на компакт-диске....................... 21

Выбор режимов воспроизведения

компакт-дисков .................................... 22

Воспроизведение текста на компакт-диске ...

Запрещение извлечения диска ............. 23

ПРЕДИСЛОВИЕ К МР3 ................ 24

Что такое МР3? ....................................... 24

Как записываются и воспроизводятся

файлы МР3? ......................................... 24

ОПЕРАЦИИ МР3............................ 26

Воспроизведение диска МР3................. 26

Поиск определенного файла или

места на диске MP3 ............................. 27

Выбор режимов воспроизведения МР3 ...

НАСТРОЙКА ЗВУКА .................... 30

Выбор запрограммированных

режимов звучания (C-EQ:

специализированный эквалайзер) ..... 30

Настройка звука ..................................... 31

ДРУГИЕ ГЛАВНЫЕ ФУНКЦИИ ... 32

Изменение общих параметров

настройки (PSM) ................................... 32

Присвоение имен источнику .................. 36

Отсоединение панели управления........ 37

ОПЕРАЦИИ С ПРОИГРЫВАТЕЛЕМ

-АВТОМАТОМ КОМПАКТ-ДИСКОВ ....

Воспроизведение компакт-дисков ........ 38

Выбор режимов воспроизведения ........ 41

ОПЕРАЦИИ С ВНЕШНИМ

КОМПОНЕНТОМ ......................... 42

Воспроизведение внешнего компонента ....

ОПЕРАЦИИ С ТЮНЕРОМ DAB .... 43

Настройка на группу и одну из служб... 43

Сохранение служб DAB в памяти .......... 44

Настройка на запрограммированную

службу DAB ........................................... 45

Что Вы можете еще делать с

помощью DAB ....................................... 46

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ ... ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ...

Обращение с дисками ............................ 50

ТЕХНИЧЕСКИЕ ХАРАК-

ТЕРИСТИКИ ................................ 51

47 50

Примечание:

В целях безопасности данное устройство поставляется с пронумерованной идентификационной карточкой, и тот же самый идентификационный номер отпечатан на шасси устройства. Храните эту карточку в безопасном месте, поскольку она может помочь властям идентифицировать Ваше устройство в случае его кражи.

ПЕРЕД ТЕМ, КАК ПРИСТУПАТЬ К ЭКСПЛУАТАЦИИ

*Для Вашей безопасности....

• Не повышайте слишком сильно громкость, поскольку в результате этого заглушаются внешние звуки, что делает опасным управление автомобилем.

• Остановите автомобиль перед тем, как выполнять любые сложные операции.

*Температура внутри автомобиля....

Если Вы припарковали Ваш автомобиль на длительное время в жаркую или холодную погоду, перед тем, как включать это устройство, подождите до тех пор, пока температура в автомобиле не придет в норму.

РУCCKИЙ

РАСПОЛОЖЕНИЕ КНОПОК

Панель управления

Окно на экране дисплея

f g h

j k l

1 2 43

1 Кнопка (резервный/включено/

аттенюатор)

2 Кнопка 5 (вверх)

Кнопка +10

3 Кнопки 4 /¢ 4 Дистанционный датчик 5 Окно на экране дисплея 6 Кнопка 0 (выталкивание) 7 Кнопка FM/AM (DAB) 8 Кнопка CD CD-CH (проигрыватель-

автомат компакт-дисков) (AUX: дополнительный)

9 Кнопка (освобождение панели

управления)

p Кнопка ∞ (вниз)

Kнопка –10

q Кнопка SEL (выбор) w Диск управления e Кнопка EQ (эквалайзер) r Кнопка MO (монофонический) t Нумерованные кнопки y Кнопка RPT (повторное) u Кнопка RND (произвольное) i Кнопка MODE

РУCCKИЙ

•

Также функционирует в качестве кнопок SSM при нажатии вместе с кнопкой DISP (дисплей).

o Кнопка DISP (дисплей)

• Также функционирует в качестве кнопок SSM при нажатии вместе с кнопкой MODE.

6 7 8

tew9 q r ;o ay u i

; Кнопка TP/PTY (программа движения

транспорта/тип программы)

a AUX (дополнительный) входной разъем

Окно на экране дисплея

s Индикаторы информации диска

TAG (метка ID3), (папка), (дорожка/ файл)

d Индикатор CD-in (компакт-диск вставлен) f Главный дисплей g Индикаторы элементов воспроизведения

(диск), (папка/файл)

h Дисплей часов/источника звука j Индикатор EQ (эквалайзер) k Индикаторы режимов звучания

(C-EQ: специализированный эквалайзер) ROCK, CLASSIC, POPS, HIP HOP, JAZZ, USER

l Индикатор LOUD (компенсация) / Индикаторы приема тюнера

MO (монофонический), ST (стерео)

z Индикаторы RDS

AF, REG, TP, PTY

x Индикатор MP3 c Индикатор уровня громкости (или

звукового сопровождения) Индикатор шаблона эквалайзера

v Индикаторы режимов воспроизведения

RND (произвольное), RPT (повторное)

Устройство дистанционного управления

SOUND

ATT

SOURCE

VOL

1 • Включает данное устройство, если

нажать, когда данное устройство выключено.

• Выключает данное устройство, если нажать и держать до тех пор, пока на экране дисплея не появится надпись “SEE YOU” (“ДО ВСТРЕЧИ”).

•

Моментально понижает уровень громкости, если ее нажать и тут же отпустить. Нажмите еще раз, чтобы восстановить громкость.

2 • Выбирает полосу частот во время

прослушивания радио (или тюнера DAB). При каждом нажатии этой кнопки полоса частот меняется.

• Переходит к первому файлу следующей папки при прослушивании диска MP3. При каждом нажатии кнопки можно перейти к следующей папке и начать воспроизведение первого файла.

• При воспроизведении диска MP3 на проигрывателе компакт-дисков, поддерживающем формат MP3; – Переход к следующему диску при

кратковременном нажатии.

– Переход к следующей папке при

нажатии и удерживании нажатой.

Примечание: При воспроизведении

компакт-диска на проигрывателе компактдисков используется для перехода к следующему диску.

VOL

3 • Выбирает запрограммированные

радиостанции во время прослушивания радио (или тюнера DAB). При каждом нажатии этой кнопки номер запрограммированной радиостанции возрастает, и приемник настраивается на запрограммированную радиостанцию (или службу).

• Переходит к первому файлу предыдущей папки при прослушивании диска MP3. При каждом нажатии кнопки можно перейти к предыдущей папке и начать воспроизведение первого файла.

• При воспроизведении диска MP3 на проигрывателе компакт-дисков, поддерживающем формат MP3; – Переход к предыдущему диску при

кратковременном нажатии.

– Переход к предыдущей папке при

нажатии и удерживании нажатой.

Примечание: При воспроизведении

компакт-диска на проигрывателе компактдисков используется для перехода к предыдущему диску.

4 Функционирует так же, как диск

управления на главном устройстве.

Примечание: Данная кнопки не

функционирует для настройки режима рекомендуемой регулировки.

5 Выбирает режим звучания (C-EQ:

специализированный эквалайзер). При каждом нажатии этой кнопки режим звучания (C-EQ) меняется.

6 Выбирает источник звука.

При каждом нажатии этой кнопки источник звука меняется.

7 • Ведет поиск станций во время

прослушивания радио.

• Выбирает службы во время прослушивания тюнера DAB, если нажать и тут же отпустить.

• Ведет поиск групп во время прослушивания тюнера DAB, если нажимать в течение более 1 секунды.

• Быстро переходит вперед или возвращается назад к треку/файла, если нажать и держать, пока прослушивается компакт-диск.

• Переходит к началу следующего трека/ файла или возвращается назад к началу текущего (или предыдущего) трека, если нажать и тут же отпустить во время прослушивания компакт-диска.

РУCCKИЙ

Подготовка устройства дистанционного управления

Перед тем, как пользоваться устройством дистанционного управления:

• Направьте устройство дистанционного управления прямо на дистанционный датчик, расположенный на главном устройстве. Убедитесь, что между ними нет никакого препятствия.

Дистанционный датчик

•

Не подвергайте дистанционный датчик воздействию сильного света (прямого солнечного света или искусственного освещения).

Установка батарейки

Когда расстояние, с которого можно управлять, уменьшается или снижается эффективность работы устройства дистанционного управления, замените батарейку.

1. Снимите держатель батарейки.

1) Выталкивайте держатель батарейки в направлении, указанном стрелкой, с помощью шариковой авторучки или аналогичного инструмента.

2) Снимите держатель батарейки.

3. Поставьте держатель батарейки на место.

Всовывайте обратно держатель батарейки до тех пор, пока не услышите щелчок.

(задняя

сторона)

ПРЕДОСТЕРЕЖЕНИЕ:

• Храните батарейку в месте, не доступном для детей. Если ребенок случайно проглотит батарейку, немедленно обратитесь за консультацией к врачу.

• Не перезаряжайте, не укорачивайте, не разбирайте, не нагревайте батарейку и не бросайте ее в огонь. Все это может привести к тому, что батарейка начнет выделять тепло, треснет или начнется пожар.

• Не оставляйте батарейку вместе с другими металлическими материалами. Это может привести к тому, что батарейка начнет выделять тепло, треснет или начнется пожар.

•

При выбрасывании или сохранении батарейки заверните ее в пленку и изолируйте; иначе батарейка может начать выделять тепло, треснет, или начнется пожар.

• Не протыкайте батарейку пинцетом или аналогичными инструментами. Это может привести к тому, что батарейка начнет выделять тепло, треснет или начнется пожар.

(задняя

сторона)

2. Поставьте батарейку.

Всуньте батарейку в держатель со стороной +, направленной вверх, таким образом, чтобы батарейка закрепилась в держателе.

РУCCKИЙ

Литиевая батарейка в форме монеты (номер изделия: CR2025)

ПРЕДУПРЕЖДЕНИЕ:

Не оставляйте устройство дистанционного управления в месте (таком как приборные доски), подвергающемся воздействию прямого солнечного света в течение длительного времени. Иначе его можно повредить.

KD-SX998R и KD-SX997R поставляются с функцией рулевого пульта дистанционного управления. Если машина оборудована рулевым пультом дистанционного управления, можно с его помощью осуществлять работу с данными устройствами.

•

Для получения информации об использовании этой функции см. руководство по установке/ подключению (отдельное руководство).

ОСНОВНЫЕ ОПЕРАЦИИ

1 3

Включение

Включите устройство.

Примечание в отношении управления в одно касание:

Когда Вы выбираете источник сигнала в пункте 2 ниже, устройство автоматически включается. Вам не нужно нажимать эту кнопку для того, чтобы включить устройство.

Выберите источник сигнала.

О том, как пользоваться тюнером (FM

или АМ), смотрите на страницах 9 – 19.

Порядок воспроизведения компакт-

диска смотрите на страницах 20 – 23.

О воспроизведении диска MP3

на страницах 26 – 29.

Порядок управления проигрывателем-

автоматом компакт-дисков смотрите на страницах 37 – 41.

Порядок управления внешним

компонентом (LINE IN или AUX IN) смотрите на странице 42.

Порядок управления тюнером DAB

смотрите на страницах 43 – 46.

Настройте громкость.

Чтобы повысить громкость

Чтобы понизить громкость

смотрите

Появляется уровня громкости.

Индикатор уровня громкости (или звукового

сопровождения)(смотрите страницу 34)

Отрегулируйте звук так, как Вам хочется. (Смотрите на страницах 30 и 31).

Чтобы моментально понизить громкость

Кратко нажмите во время прослушивания любого источника сигнала. На экране дисплея начнет мигать надпись “АТТ”, и уровень громкости моментально понизится. Для того, чтобы восстановить предыдущий уровень громкости, еще раз кратко нажмите на эту кнопку.

• При повороте диска управления Вы также можете восстановить звук.

Чтобы выключить устройство

Нажмите и держите в течение более 1 секунды. Появляется надпись “SEE YOU” (до свидания), затем данное устройство выключается.

• Если Вы выключаете питание во время прослушивания компакт-диска, Вы можете начать воспроизводить компактдиск с того места, на котором остановились, в следующий раз, когда

включите питание.

ПРЕДОСТЕРЕЖЕНИЕ в отношении установки громкости:

Компакт-диски издают очень мало шума по сравнению с другими источниками звука. Если уровень громкости установлен, например, для тюнера, громкоговорители можно повредить резким повышением уровня выходного сигнала. Поэтому уменьшите громкость перед тем, как приступать к воспроизведению диска, и отрегулируйте его так,

как требуется во время воспроизведения.

РУCCKИЙ

Установка часов

Вы можете также установить систему часов либо на 24 часа, либо на 12 часов.

Нажмите и держите кнопку SEL (выбор) в течение более 2 секунд с тем, чтобы на экране дисплея появился один из параметров PSM. (PSM: Смотрите страницах 32 и 33).

Установите час.

1 Выберите “CLOCK H” (час на часах),

если это не показано на экране дисплея.

2 Поставьте час.

Установите минуту.

1 Выберите “CLOCK M” (минута на

часах).

2 Поставьте минуту.

Установите систему часов.

1 Выберите “24H/12H” (24ч/12ч). 2 Выберите “24H” (24 часа) или “12H”

(12 часов).

Закончите настройку.

Примечание:

Для отображения времени на дисплее см. стр. 34.

Для просмотра во время воспроизведения другой информации, нажмите DISP

(дисплей).

При каждом нажатии кнопки в верхней части дисплея будет отображаться другая информация. (Подробнее см. на стр. 34).

• При нажатии кнопки DISP (дисплей) на отключенном устройстве будет отображаться время в течение 5 секунд.

РУCCKИЙ

ОПЕРАЦИИ С РАДИОПРИЕМНИКОМ

Прослушивание радио

Вы можете использовать автоматический или ручной поиск при настройке на конкретную радиостанцию.

Автоматический поиск радиостанции: Автоматический поиск

Выберите диапазон (FM1 – 3, AM).

Появляется выбранный диапазон*.

Данный индикатор отображается при приеме стереосигнала FM-передачи достаточной силы.

* Если для функции “CLOCK” (часы) задано

значение “ON” (вкл.) (см. стр. 34), вместо текущей индикации вскоре будет показано время.

При каждом нажатии этой кнопки полоса частот меняется следующим образом:

FM 1

(F1)

FM 2

(F2)

FM 3

(F3)

A M

Начинайте поиск радиостанции.

Для поиска радиостанций, работающих на более высоких частотах

Для поиска радиостанций, работающих на более низких частотах

После того, как радиостанция найдена, поиск прекращается.

Чтобы прекратить поиск до того, как найдена радиостанция, нажмите на ту же

кнопку, на которую Вы нажимали для того, чтобы начать поиск.

Примечание:

Этот приемник работает на трех диапазонах FM (FM1, FM2, FM3). Вы можете пользоваться любым из них для того, чтобы слушать радиовещание на частотах FM.

РУCCKИЙ

Поиск радиостанции вручную: Ручной поиск

Выберите диапазон (FM1 – 3, AM).

Примечание:

Нажмите и держите кнопку ¢ или 4 до тех пор, пока на экране дисплея не начнет мигать надпись “MANU” (ручной).

Настройтесь на радиостанцию, которую Вы хотите слушать, пока мигает буква “MANU” (ручной).

При каждом нажатии этой кнопки полоса частот меняется следующим образом:

FM 1

(F1)

FM 2

(F2)

Чтобы настроиться на радиостанции с более высокими частотами

FM 3

(F3)

A M

Когда затруднен прием стереофонического радиовещания на частотах FM:

1 Нажмите на MODE, чтобы

войти в режим функций во время прослушивания стереовещания FM. В верхней части дисплея будет мигать надпись “MODE”.

2 Когда на дисплее мигает

надпись “MODE”, нажмите MO (монофонический), чтобы на дисплее загорелся индикатор MO. При каждом нажатии этой кнопки индикатор MO поочередно то зажигается, то гаснет.

Индикатор MO (монофонический)

Когда на экране дисплея загорается индикатор MO, звук, который Вы слышите, становится монофоническим, но качество приема улучшается.

Чтобы настроиться на радиостанции с более низкими частотами

• Если Вы снимите палец с кнопки,

• Если Вы будете продолжать нажимать

РУCCKИЙ

ручной режим автоматически выключится через 5 секунд.

на эту кнопку, частота будет продолжать меняться (с интервалами в 50 кГц на частотах FM и с интервалами в 9 кГц на частотах AM—MW/LW) до тех пор, пока Вы не отпустите эту кнопку.

Сохранение радиостанций в памяти

Вы можете воспользоваться одним из следующих двух методов сохранения радиовещательных станций в памяти:

• Автоматическое программирование радиостанций FM: SSM (последовательная память радиостанции с сильным сигналом)

• Ручное программирование радиостанций, работающих как на частотах FM, так и на частотах АМ

Автоматическое программирование радиостанций FM: SSM

Вы можете запрограммировать 6 местных радиостанций FM в каждом диапазоне FM (FM1, FM2 и FM3).

Выберите тот диапазон FM (FM1 – 3), в котором Вы хотите сохранить в памяти радиостанции FM.

При каждом нажатии этой кнопки полоса частот меняется следующим образом:

FM 1

(F1)

Нажмите и держите обе кнопки в течение более 2 секунд.

FM 2

(F2)

FM 3

(F3)

A M

Местные радиостанции FM с самым сильным сигналом находятся и запоминаются автоматически в том диапазоне, который Вы выберите (FM1, FM2 или FM3). Эти станции программируются на нумерованных кнопках —от № 1 (самая низкая частота) до № 6 (самая высокая частота). По завершении автоматического программирования радиоприемник автоматически настраивается на радиостанцию, сохраненную в памяти на нумерованной кнопке 1.

Ручное программирование

Вы можете запрограммировать до 6 радиостанций в каждом диапазоне (FM1, FM2, FM3 и AM) вручную.

Пример: Для того, чтобы запомнить

радиостанцию FM с частотой 88,3 МГц на кнопке программирования под номером 1 диапазона FM1.

Выберите тот диапазон (FM1 – 3, AM), в котором Вы хотите сохранить в памяти радиостанции (в данном примере—FM1).

При каждом нажатии этой кнопки полоса частот меняется следующим образом:

FM 1

(F1)

FM 2

(F2)

FM 3

(F3)

A M

Появляется надпись “- -SSM- -”, затем она исчезает, когда заканчивается автоматическое программирование.

Настройтесь на радиостанцию (в данном примере—на частоте 88,3 МГц).

Чтобы настроиться на радиостанции с более высокими частотами

Чтобы настроиться на радиостанции с более низкими частотами

ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ

РУCCKИЙ

Нажмите и держите нумерованную кнопку (в данном примере—1) в течение более 2 секунд.

На время поочередно появляются выбранный номер диапазона частот и надпись “MEMO” (память).

Настройка на запрограммированную радиостанцию

Вы можете легко настроиться на запрограммированную радиостанцию. Помните, что Вы должны сначала сохранить станции в памяти. Если Вы еще не сохранили их в памяти, смотрите “Сохранение радиостанций в памяти” на страницах 11 и 12.

Выберите диапазон (FM1 – 3, AM).

При каждом нажатии этой кнопки полоса частот меняется следующим образом:

Повторите приведенную выше процедуру для того, чтобы сохранить в памяти другие радиостанции под другими запрограммированными номерами.

Примечания:

• Ранее запрограммированная радиостанция стирается, когда под тем же запрограммированным номером запоминается новая радиостанция.

• Запрограммированные радиостанции стираются, когда прерывается питание запоминающей схемы (например, во время замены батарейки). Если это произойдет, снова запрограммируйте эти станции.

FM 1

(F1)

Выберите номер (1 – 6) для той запрограммированной радиостанции, которую Вы хотите запомнить.

FM 2

(F2)

FM 3

(F3)

A M

РУCCKИЙ

ОПЕРАЦИИ С RDS

Что Вы можете делать с помощью RDS

RDS (система радиоданных) дает возможность радиостанциям FM посылать дополнительный сигнал наряду с сигналами их регулярной программы. Например, радиостанции посылают свои названия, а также информацию о том, какой тип программ они вещают, например, спорт или музыка и т.д. Другим преимуществом RDS является функция, называемая “Enhanced Other Networks” (“Усиленные другие сети”). С помощью данных Усиленных других сетей, посылаемых радиостанцией, Вы можете настроиться на другую станцию другой сети, передающей в эфир Вашу любимую программу или сообщение о движении транспорта, в то время, когда Вы слушаете другую программу или другой источник сигнала, такой как компакт-диск.

Благодаря получению данных RDS это устройство может делать следующее:

• Отслеживать ту же самую программу автоматически (сеть-отслеживающий прием)

• Резервный прием TA (сообщение о движении транспорта) или Вашей любимой программы

• Поиск PTY (тип программы)

• Поиск программы

• И ряд других функций

Отслеживание той же самой программы автоматически (сеть-отслеживающий прием)

Когда Вы ведете автомобиль в районе с плохим приемом частот FM, имеющийся в этом устройстве тюнер автоматически настраивается на другую станцию RDS, передающую в эфир ту же самую программу с более сильным сигналом. Поэтому Вы можете продолжать слушать ту же самую программу с самым высоким качеством приема, независимо от того, где Вы едите. (Смотрите иллюстрацию на следующей странице 19). Для обеспечения правильной работы функции Сеть-отслеживающий прием используются два типа данных RDS—PI (идентификация программы) и AF (альтернативная частота). Без правильного получения этих данных от той радиостанции RDS, которую Вы слушаете, функция Сеть–отслеживающий прием работать не будет.

Для того, чтобы использовать Сеть–отслеживающий прием

Вы можете выбрать различные режимы приема сеть-отслеживание для того, чтобы продолжать слушать ту же самую программу с самым лучшим качеством приема. При отгрузке с завода выбирается “AF”.

• AF: Сеть–отслеживающий прием включается, когда Регионализация стоит на “off” (выключено). При такой настройке устройство переключается на другую станцию в той же самой сети, когда принимаемые сигналы, поступающие с текущей станции, становятся слабыми. (В этом режиме программа может отличаться от той, которая принимается в данный конкретный момент). Индикатор AF загорается, а индикатор REG – нет.

• AF REG: Сеть–отслеживающий прием включается при Регионализации, установленной на “on” (включено). При такой настройке устройство переключается на другую станцию в той же самой сети, передающую ту же самую программу, когда принимаемые сигналы, поступающие с текущей станции, становятся слабыми. Загораются как индикатор AF, так и индикатор REG.

• OFF: Сеть–отслеживающий прием отключен. Не включаются ни индикатор AF,

ни индикатор REG.

Индикатор AF Индикатор REG

Примечание:

Если подключается тюнер DAB и включается Альтернативный прием (для служб DAB), Сетьотслеживающий прием также автоматически включается AF. С другой стороны, Сетьотслеживающий прием нельзя выключить, не выключив Альтернативный прием. (Смотрите страницу 46).

РУCCKИЙ

Нажмите и держите кнопку SEL (выбор) в течение более 2 секунд с тем, чтобы на экране дисплея появился один из параметров

(PSM: Смотрите страницах 32

PSM. и 33).

Выберите “AF-REG” (прием альтернативная частота/ регионализация) если это не показано на экране дисплея.

Выберите требуемый режим —“AF”, “AF REG” или “OFF”.

Закончите настройку.

Использование резервного прием ТА

Резервный прием ТА дает возможность данному устройству временно переключиться на Сообщение о движении транспорта (ТА) с текущего источника сигнала (другая радиостанция FM, компактдиск или других подключенных компонентов).

РУCCKИЙ

• Резервный прием ТА не будет работать, если Вы слушаете радиостанцию, работающую на частотах АМ.

Нажмите TP/PTY чтобы включить Резервный прием ТА.

7 Когда текущим источником звука

является FM, индикатор ТР загорается или

мигает.

• Если индикатор ТР загорается,

Резервный прием ТА включен. Если какая-либо радиостанция начинает передавать сообщение о движение транспорта, на экране дисплея появляется надпись “TRAFFIC” (движение транспорта), и данное устройство автоматически настраивается на такую станцию. Громкость меняется на запрограммированный уровень громкости ТА (смотрите страницу 18), и можно прослушать сообщение о движении транспорта.

• Если индикатор ТР мигает, Резервный

прием ТА еще не включен, поскольку принимаемая радиостанция не обеспечивает связь, используемую для Резервного приема ТА. Чтобы включить Резервный прием ТА, Вам нужно настроиться на другую радиостанцию, обеспечивающую такую связь. Нажмите на кнопку ¢ или 4 , чтобы найти такую радиостанцию. После настройки на радиостанцию, обеспечивающую такую связь, индикатор ТP перестает мигать и продолжает светиться. Теперь Резервный прием ТА включен.

7 Когда текущим источником звука

является не FM, индикатор ТР загорается.

Если какая-либо радиостанция начинает передавать сообщение о движение транспорта, на экране дисплея появляется надпись “TRAFFIC” (движение транспорта), и данное устройство автоматически меняет источник звука и настраивается на такую станцию.

Чтобы выключить Резервный прием ТА,

снова нажмите TP/PTY. Индикатор TP исчезает.

Использование резервного прием PTY

Резервный прием PTY дает возможность данному устройству временно переключиться на Вашу любимую программу (PTY: тип программы) с текущего источника сигнала (другая радиостанция FM или компакт-диск и других подключенных компонентов).

• Резервный прием PTY не будет работать, если Вы слушаете радиостанцию, работающую на частотах АМ.

Вы можете выбрать Ваш любимый тип программы для резервного приема PTY. При отгрузке с завода резервный прием PTY выключен. (Для резервного приема PTY выбрано (“OFF” выключено)).

Нажмите и держите кнопку SEL (выбор) в течение более 2 секунд с тем, чтобы на экране дисплея появился один из параметров PSM. (PSM:

и 33

Выберите “PTY STBY” (резервный), если это не показано на экране дисплея.

Смотрите страницах 32

Закончите настройку.

7 Когда текущим источником звука

является FM, индикатор PTY загорается

или мигает.

• Если индикатор PTY загорается, Резервный прием PTY включен. Если какая-либо радиостанция начинает передавать выбранную программу PTY, данное устройство автоматически настраивается на такую станцию.

• Если индикатор PTY мигает, Резервный прием PTY еще не включен, поскольку принимаемая радиостанция не обеспечивает связь, используемую для Резервного приема PTY. Чтобы включить Резервный прием PTY, Вам нужно настроиться на другую радиостанцию, обеспечивающую такую связь. Нажмите на кнопку ¢ или 4 , чтобы найти такую радиостанцию. После настройки на радиостанцию, обеспечивающую такую связь, индикатор PTY перестает мигать и продолжает светиться. Теперь Резервный прием PTY включен.

7 Когда текущим источником звука

является не FM, индикатор PTY

загорается. Если какая-либо радиостанция начинает передавать выбранную программу PTY, данное устройство автоматически меняет источник звука и настраивается на такую станцию.

Выберите один из двадцати девяти кодов PTY. (Смотрите страницу 19).

Выбранное название кода появляется на экране дисплея и сохраняется в памяти.

Чтобы выключить Резервный прием PTY,

выберите “OFF” (выключено) в пункте 3 в левой колонке. Индикатор PTY исчезает.

РУCCKИЙ

Поиск Вашей любимой программы

Вы можете искать любой из кодов PTY. В дополнение к этому Вы можете сохранить в памяти 6 Ваших любимых типов программ на нумерованных кнопках. При отгрузке с завода следующие 6 типов программ сохранены в памяти на нумерованных кнопках (1 – 6).

Чтобы запомнить Ваши любимые типы программ, смотрите ниже. Чтобы найти Ваш любимый тип программ,

cмотрите страницу 17.

POP M

CLASSICS

ROCK M EASY M

AFFAIRS

Чтобы запомнить Ваши любимые типы программ

Нажмите и держите кнопку TP/PTY в течение более 2 секунд с тем, когда слушаете радиостанцию FM.

VARIED

Выберите один из двадцати девяти кодов PTY. (Смотрите страницу 19).

Выбранное название кода появляется на экране дисплея.

Нажмите и держите нумерованную кнопку в течение более 2 секунд с тем, чтобы запомнить выбранный код PTY на том запрограммированном номере, который Вы выбрали.

Поочередно появляются запрограммированный номер и надпись “MEMO” (память).

Для выхода из этого режима нажмите кнопку программы движения транспорта/типа программы TP/PTY и удерживайте ее нажатой более 2 секунд.

РУCCKИЙ

Появляется выбранный последним код PTY.

Чтобы найти Ваш любимый тип программ

Нажмите и держите кнопку TP/PTY в течение более 2 секунд с тем, когда слушаете радиостанцию FM.

Появляется выбранный последним код PTY.

Для выбора одной из любимых программ

или Для выбора какого-либо из

двадцати девяти кодов PTY

Установленный номер появляется только в том случае, если Вы выбрали код PTY с помощью нумерованных кнопок.

Пример: Когда выбран “ROCK M”

Нажмит ¢ или 4 , чтобы начать поиск PTY Вашей любимой программы.

• Если есть радиостанция, передающая в эфир программу того же кода PTY, который Вы выбрали, радиоприемник настраивается на такую станцию.

• Если нет радиостанции, передающий в эфир программу того же кода PTY, который Вы выбрали, радиостанция не меняется.

Примечание:

В некоторых районах поиск PTY нормально не работает.

Другие полезные функции и настройка RDS

Автоматический выбор станции с помощью нумерованных кнопок

Обычно когда Вы нажимаете на нумерованную кнопку, радиоприемник настраивается на запрограммированную станцию. Однако, когда запрограммированная станция является станцией RDS, происходит нечто иное. Если поступающие от такой запрограммированной станции сигналы недостаточно сильные для хорошего качества приема, это устройство с помощью данных AF настраивается на вещание на другой частоте той же самой программы, что и первоначальная запрограммированная станция. (Поиск программы)

•

Устройству требуется определенное время, чтобы настроиться на другую радиостанцию с помощью Поиска программы.

Для того, чтобы включить поиск программы, выполните приводимую ниже

процедуру.

•

Смотрите также “Изменение общих параметров настройки (PSM)” на страницу 32.

1 Нажмите и держите кнопку SEL (выбор) в

течение более 2 секунд с тем, чтобы на экране дисплея появился один из параметров PSM.

2 Нажмите на кнопку ¢ или 4 ,

чтобы выбрать “P(Программа)-SEARCH”.

3 Поверните диск управления по часовой

стрелке, чтобы выбрать “ON” (включено). Теперь поиск программы включен.

4 Нажмите на кнопку SEL (выбор), чтобы

завершить установку.

Чтобы отменить поиск программы,

повторите ту же самую процедуру и выберите “OFF” (выключено) в пункте 3 повернув диск управления против часовой стрелки.

РУCCKИЙ

Изменение режима работы дисплея во время прослушивания радиостанции FM

Вы можете изменить первоначальную индикацию на экране дисплея на название радиостанции (PS NAME) или частоту радиостанции (FREQ) в то время, когда слушаете какую-либо радиостанцию FM RDS.

• Смотрите также “Изменение общих параметров настройки (PSM)” на страницy

32.

1 Нажмите и держите кнопку SEL (выбор) в

течение более 2 секунд с тем, чтобы на экране дисплея появился один из параметров PSM.

2 Нажмите кнопку ¢ или 4 для

того, чтобы выбрать “TU DISP (отображения тюнера)”.

3 Поверните диск управления, чтобы

установить на требуемую индикацию (“PS NAME” или “FREQ”).

4 Нажмите на кнопку SEL (выбор), чтобы

завершить установку.

Примечание:

Нажимая на кнопку DISP (дисплей), Вы можете изменить дисплей в то время, когда слушаете только радиостанцию FM RDS. При каждом нажатии этой кнопки на экране дисплея появляется следующая информация:

Название станции

(PS NAME)

Частота станции

(FREQ)

Тип программы

(PTY)

• Затем через несколько секунд дисплей возвращается к первоначальной индикации.

РУCCKИЙ

Установка уровня громкости ТА

Вы можете запрограммировать уровень громкости для резервного приема ТА. Когда приемник принимает программу движения транспорта, уровень громкости автоматически меняется на запрограммированный уровень.

• Смотрите также “Изменение общих параметров настройки (PSM)” на страницу

32.

1 Нажмите и держите кнопку SEL (выбор) в

течение более 2 секунд с тем, чтобы на экране дисплея появился один из параметров PSM.

Нажмите на кнопку ¢ или 4 для того, чтобы выбрать “TA VOL” (громкость TA).

3 Поверните диск управления, чтобы

выбрать желаемую громкость. Вы можете установить ее от “VOL 00” до “VOL 50”.

4 Нажмите на кнопку SEL (выбор), чтобы

завершить установку.

Автоматическая регулировка часов

При отгрузке с завода встроенные в данное устройство часы устанавливаются таким образом, чтобы они автоматически настраивались с помощью данных CT (время часов) в сигнале RDS. Если Вы не хотите использовать автоматическую регулировку часов, выполните приведенную ниже процедуру.

•

Смотрите также “Изменение общих параметров настройки (PSM)” на страницу 32.

Нажмите и держите кнопку SEL (выбор) в течение более 2 секунд с тем, чтобы на экране дисплея появился один из параметров PSM.

Нажмите на кнопку ¢ или того, чтобы выбрать “AUTO ADJ” (автоматическая настройка).

Поверните диск управления против часовой стрелки, чтобы выбрать“OFF” (выключено). Теперь автоматическая регулировка часов отменена.

Нажмите на кнопку SEL (выбор), чтобы завершить установку.

Чтобы вновь включить регулировку часов,

повторите ту же самую процедуру и выберите “ON” (включено) в пункте 3, повернув диск

управления по часовой стрелке.

Примечание:

Вы должны оставаться настроенными на ту же самую радиостанцию в течение более 2 минут после того, как поставите “AUTO ADJ” (автоматическая настройка) на “ON” (включено). Иначе время на часах не будет установлено. (Это происходит потому, что данному устройству требуется до 2 минут на то, чтобы поймать данные CT в сигнале RDS).

для

Коды PTY

NEWS: Новости AFFAIRS: Тематические программы,

подробно излагающие текущие новости или события

INFO: Программы, в которых даются

советы по широкому кругу тем SPORT: Спортивные события EDUCATE: Познавательные программы DRAMA: Радиопостановки CULTURE: Программы по национальной

или региональной культуре SCIENCE: Программы по естественным

наукам и технологии VARIED: Другие программы, такие как

комедии или церемонии POP M: Поп-музыка ROCK M: Рок-музыка EASY M: Развлекательная музыка LIGHT M: Легкая музыка CLASSICS: Классическая музыка OTHER M: Другая музыка WEATHER: Информация о погоде FINANCE: Репортажи по коммерции,

торговле, фондовому рынку и

т.д. CHILDREN: Развлекательные программы

для детей SOCIAL: Программы по культурно-

просветительным

мероприятиям

RELIGION: Программы, касающиеся

любых аспектов веры, или природы существования, или этики

PHONE IN: Программы, в которых люди

могут высказать свое мнение либо по телефону, либо во время публичного обсуждения

TRAVEL: Программы о маршрутах

путешествий, турпоездках с полным обслуживанием, а также новых идеях и возможностях путешествий

LEISURE: Программы, касающиеся

таких видов отдыха и развлечений, как садоводство, приготовление

пищи, рыбная ловля и т.д. JAZZ: Джазовая музыка COUNTRY: Деревенская музыка NATION M: Современная популярная

музыка из другой страны или

региона на языке той страны OLDIES: Классическая поп-музыка FOLK M: Народная музыка DOCUMENT: Программы, касающиеся

реальных событий,

представленные в виде

расследований

Одну и ту же программу можно принимать на разных частотах.

Программа 1, передаваемая в эфир на частоте A

Программа 1, передаваемая в эфир на частоте B

Программа 1, передаваемая в эфир на частоте C

Программа 1, передаваемая в эфир на частоте E

Программа 1, передаваемая в эфир на частоте D

РУCCKИЙ

ОПЕРАЦИИ С КОМПАКТ-ДИСКАМИ

Сведения о работе с дисками MP3 см. в разделе “ОПЕРАЦИИ MP3” на стр. 26 – 29.

Воспроизведение компакт-диска

Откройте панель управления.

Примечания:

• Если к входному разъему AUX на панели управления подключено внешнее устройство, будьте аккуратны при работе с компакт-диском.

• Когда компакт-диск уже вставлен в отверстие для дисков, при нажатии CD CD-CH (AUX) устройство включается, и автоматически начинает воспроизводиться компакт-диск.

Вставьте диск в отверстие для дисков.

Закройте панель управления вручную.

РУCCKИЙ

Все треки будут воспроизводиться повторно до тех пор, пока Вы не

остановите воспроизведение.

Устройство включается, втягивает компактдиск и начинает воспроизводить его автоматически.

На дисплее отображаются следующие элементы:

Индикатор CD-in (компакт-диск вставлен)

Общее время воспроизведения вставленного диска

Истекшее время воспроизведения

* Если для функции “CLOCK” (часы) задано

значение “ON” (вкл.) (см. стр. 34), вместо текущего отображения источника вскоре будет показано время.

Примечания:

• Когда компакт-диск вставляется неправильной стороной, он автоматически выскакивает (если панель управления открыта). Если панель управления закрыта, в качестве источника звука указывается тюнер, а на дисплее поочередно появляются надписи “PLEASE”(Пожалуйста) и “EJECT” (Извлеките).

• Когда Вы открываете панель управления нажатием кнопки 0, компакт-диск автоматически выскакивает.

• Если в отверстии для дисков нет компактдиска, нельзя выбрать компакт-диск в качестве источника звука. На дисплее появляется надпись “NO DISC” (нет диска).

• Если текущий диск имеет формат CD-текст, автоматически появится название диска или исполнителя, а затем название дорожки.

Индикация текущего источника звука*

Общее число треков на вставленном диске

Текущий трек

Чтобы остановить воспроизведение и вытащить компакт-диск

Нажмите на Воспроизведение компакт-диска останавливается и панель управления открывается. Источник сигнала меняется на ранее выбранный источник сигнала.

• Eсли Вы меняете источник сигнала, воспроизведение компакт-диска прекращается (извлечения компакт-диска не происходит). Когда Вы в следующий раз выбираете “CD” (компакт-диск) в качестве источника звука, воспроизведение компакт-диска начинается с

того места, где Вы остановились.

Примечания:

• Если выскочивший диск не вытаскивать в течение примерно 15 секунд, диск автоматически снова вставляется в отверстие для дисков для того, чтобы защитить его от пыли. (В этом случае воспроизведение компакт-диска не начинается).

• Вы можете кнопкой выбросить компакт-диск даже при выключенном устройстве.

Отыскание трека или конкретной части на компакт-диске

Для ускоренного перехода вперед или перехода назад к треку

Нажмите и держите кнопку

¢ во время воспроизведения компакт-диска для того, чтобы ускоренно перейти вперед к треку.

Нажмите и держите кнопку воспроизведения компакт-диска для того, чтобы перейти назад к треку.

Для того, чтобы перейти на следующие треки или предшествующие треки

Нажмите и тут же отпустите кнопку 4 во время воспроизведения компакт-диска, чтобы вернуться к началу текущего трека. При каждом последовательном нажатии этой кнопки находится начало и воспроизводятся предшествующие треки.

во время

Нажмите и тут же отпустите кнопку ¢ во время воспроизведения компактдиска, чтобы перейти вперед к началу следующего трека. При каждом последовательном нажатии этой кнопки находится начало и воспроизводятся следующие треки.

Чтобы перейти непосредственно на определенный трек

Нажмите на нумерованную кнопку, соответствующую номеру такого трека, чтобы начать его воспроизведение.

• Чтобы выбрать номер трека от 1 – 6: Нажмите и тут же отпустите кнопки 1 (7) – 6 (12).

• Чтобы выбрать номер трека от 7 – 12: Нажмите и держите в течение более 1 секунды кнопки 1 (7) – 6 (12).

Для быстрого перехода на дорожку (кнопки +10 и –10)

1 Нажмите на MODE, чтобы войти в режим

функций во время воспроизведения компакт-диска.

В верхней части дисплея будет мигать надпись “MODE”.

2 Нажмите +10 или –10.

Переход на 10 дорожек* вперед к последней дорожке

Переход на 10 дорожек* назад к первой дорожке

* При однократном нажатии кнопки +10

или –10 осуществляется переход с текущей дорожки на ближайшую дорожку с большим или меньшим номером,

кратным 10, (например, 10, 20 или 30). Каждый раз при нажатии кнопки осуществляется переход на 10 дорожек (см. раздел “Использование кнопок +10 и –10” на стр. 22).

• После последней дорожки будет выбрана

первая и наоборот.

РУCCKИЙ

ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ

Использование кнопок +10 и –10

• Пример. 1: выбор дорожки 32 при воспроизведении дорожки 6

(Три раза) (Дважды)

Дорожка 6 \ 10 \ 20 \ 30 \ 31 \ 32

• Пример. 2: выбор дорожки 8 при воспроизведении дорожки 36

(Три раза) (Дважды)

Дорожка 36 \ 30 \ 20 \ 10 \ 9 \ 8

Выбор режимов воспроизведения компакт-дисков

Произвольное воспроизведение треков (Произвольное воспроизведение дисков)

Вы можете воспроизводить все треки на диске в произвольном порядке.

1 Нажмите на MODE, чтобы войти

в режим функций во время воспроизведения компакт-диска. В верхней части дисплея будет мигать надпись “MODE”.

Когда режим произвольного воспроизведения дисков включен, на дисплее загораются индикаторы и RND. Воспроизведение начинается с произвольно выбранной дорожки.

Повторное воспроизведение треков (Повторное воспроизведение дорожек)

Вы можете несколько раз повторять воспроизведение текущего трека.

1 Нажмите на MODE, чтобы войти

в режим функций во время воспроизведения компакт-диска. В верхней части дисплея будет мигать надпись “MODE”.

2 Когда на дисплее мигает надпись

“MODE” нажмите RPT (повторное), чтобы появилась надпись “TRK RPT”. Каждый раз при нажатии кнопки режим повторного воспроизведения поочередно включается и выключается.

Индикатор RPT (повторное)

Когда режим повторного воспроизведения включен, на дисплее загорается индикатор RPT (повторное). Воспроизведение начинается с текущей дорожки.

РУCCKИЙ

2 Когда на дисплее мигает надпись

“MODE” нажмите RND (произвольное), чтобы появилась надпись “DISC RND”. Каждый раз при нажатии кнопки режим произвольного воспроизведения поочередно включается и выключается.

Индикаторы (диск) и RND

Воспроизведение текста на компакт-диске

Запрещение извлечения диска

В тексте на компакт-диске записана некоторая информация о диске (название диска, исполнитель и название трека). Эта информация CD-текста будет отображаться автоматически при воспроизведении CDтекста.

Чтобы изменить информацию CDтекста вручную, выберите режим отображения текста во время воспроизведения CD-текста.

При каждом нажатии этой кнопки экран дисплея меняется следующим образом:

Название диска / Исполнитель

Название трека

(на экране дисплея

загорается индикатор )

Истекшее время

воспроизведения и

№ текущего трека

Примечания:

• На дисплее может быть отображено одновременно не более 8 символов, поэтому для отображения большего количества символов используется режим прокрутки. См. также “Чтобы выбрать режим прокрутки экрана—SCROLL” на стр. 35. Некоторые символы не будут отображаться (пустое место) на дисплее. (Пример “ABCå!d#” ]“ABCA D ”)

• Когда Вы нажимаете на кнопку DISP (дисплей) во время воспроизведения обычного компактдиска, появляется надпись “NO NAME” (названия нет) в отношении названия диска/ исполнителя и названия трека.

Для запрещения извлечения диска можно его заблокировать в загрузочном отсеке.

Нажимая кнопку CD CD-CH (AUX), нажмите и удерживайте нажатой клавишу

На экране дисплея в течение 5 секунд будет мигать индикатор “NO EJECT” (извлечение запрещено), диск блокируется и не может быть извлечен.

Чтобы отменить предотвращение выскакивания и разблокировать компактдиск

Нажимая кнопку CD CD-CH (AUX), нажмите снова кнопку и уди ерживайте в течение более 2 секунд. На экране дисплея в течение примерно 5 секунд мигает надпись “EJECT OK” (выброс включен), и компакт-диск разблокирован.

более 2 секунд.

РУCCKИЙ

ПРЕДИСЛОВИЕ К МР3

Что такое МР3?

МР3 – это сокращение от Звукового слоя 3 экспертной группы по кинематографии (или MPEG). МР3 – это просто формат файла со степенью сжатия данных 1:10 (128 Кбит/с*). Это означает, что благодаря применению формата МР3 на одном компакт-диске однократной записи или перезаписываемом компакт-диске может поместиться в 10 раз больше информации, чем на обычном компакт-диске.

* Скорость передачи данных в битах – это среднее

количество битов, которое может захватить одна секунда звуковых данных. Используемой единицей измерения является Кбит/с (1024 бит/ секунду). Чтобы получить лучшее качество звучания, выберите более высокую скорость передачи данных в битах. Наиболее популярной скоростью передачи данных в битах для кодирования является 128 Кбит/с.

Данное устройство включает в себя декодер МР3. Вы можете воспроизводить файлы (треки) МР3, записанные на компакт-дисках однократной записи, перезаписываемых компакт-дисках и компакт-дисках постоянной памяти.

Совместимость с ID3v1 (Версия 1)

Дополнительные информационные данные, такие как название альбома, имя исполнителя, название песни, год записи, музыкальный жанр и краткий комментарий, можно хранить в файле МР3.

Данное устройство может показывать теги ID3v1 (Версия 1) (название альбома, имя исполнителя и название песни) на экране дисплея. (Смотрите страницу 27).

• Некоторые знаки не могут быть показаны правильно.

• Данное устройство не совместимо с ID3v2 (Версия 2).

Другие основные характеристики данного устройства:

• Максимальное число каталогов/файлов:

289 (всегоl)

•

Имеющиеся знаки для названий каталогов/ файлов: A–Z, 0–9, _ (черта снизу)

• Максимальное число знаков для

названия файла (Уровень 1, ISO 9660):

(Уровень 2, ISO 9660):

РУCCKИЙ

(Joliet): 64 (включая

• Максимальное число знаков для

названия каталога: 64

12 (включая разграничительный знак—“ . ” и дополнительный код—“mp3”)

31 (включая разграничительный знак—“ . ” и дополнительный код—“mp3”)

разграничительный знак—“ . ” и дополнительный код—“mp3”)

Меры предосторожности при записывании файлов МР3 на компакт-диске однократной записи или перезаписываемом компакт-диске

Данное устройство может считывать только файлы МР3, записанные в формате, который отвечает требованиям Уровня 1 ISO 9660, Уровня 2 ISO 9660 или Joliet.

Как записываются и воспроизводятся файлы МР3?

“Файлы (треки)” МР3 можно записывать в “каталогах”—по терминологии

персональных компьютеров. Во время записи файлы и каталоги можно расположить путем, аналогичным тому, с помощью которого располагаются файлы и каталоги/папки компьютерных данных. “Корень” похож на корень дерева. Каждый файл и каталог можно связать с и иметь к ним доступ от корня.

Порядок воспроизведения, порядок поиска файлов и порядок поиска каталогов файлов МР3, записанных на диске, определяются с помощью записанной (или закодированной) прикладной программы; поэтому порядок воспроизведения может отличаться от того, который Вы планировали во время записи

каталогов и файлов. На иллюстрации на следующей странице

показан пример того, как файлы МР3 записываются на компакт-диске однократной записи или перезаписываемом компактдиске, как они воспроизводятся, а также как

производится их поиск на данном устройстве.

Примечания:

•

Данное устройство может считывать компакт-диск постоянной памяти, содержащий файлы МР3. Однако, если файлы не МР3 записаны вместе с файлами МР3, данному устройству потребуется больше времени для просмотра такого диска. Это также может привести к неисправности данного устройства.

•

Данное устройство не может считывать или воспроизводить файл МР3 без дополнительного кода—mp3.

• Данный проигрыватель не совместим с данными, закодированными в форматах слоя 1 и 2.

• Данное устройство не совместимо с Playlist (список воспроизведения)**.

Список воспроизведения – это простой текстовой файл, используемый в персональном компьютере, который дает возможность пользователям составлять свой собственный порядок воспроизведения без необходимости

физически изменять порядок размещения файлов.

Конфигурация каталогов/файлов МР3

ROOT

Уpовень

1 2

Уpовень

Иеpаpхия

Уpовень

3 4

5 6

05 09

1110 2120

06 07

Уpовень

1312

2322 24

Уpовень

: Корень

: Каталоги

: Файлы МР3

ROOT

Примечание:

Hе существует ограничения по количеству уровней иерархии (вложенных каталогов). Однако для устойчивой работы рекомендуется до 8 уровней иерархии.

15 1614

Порядок воспроизведения/поиска МР3

• Номера в кружочках под файлами МР3 ( ) показывают порядок воспроизведения и порядок поиска файлов МР3. Обычно данное устройство воспроизводит файлы МР3 в порядке записи.

• Номера внутри каталогов показывают порядок воспроизведения и порядок поиска каталогов на диске МР3. Обычно данное устройство воспроизводит файлы МР3 в каталогах в порядке записи.

РУCCKИЙ

ОПЕРАЦИИ МР3

См. также “ОПЕРАЦИИ С КОМПАКТДИСКАМИ” на стр. 20 – 23.

Воспроизведение диска МР3

Откройте панель управления.

Примечания:

• Если к входному разъему AUX на панели управления подключено внешнее устройство, будьте аккуратны при работе с диском.

Поместите диск МР3 в загрузочный отсек.

Закройте панель управления вручную.

РУCCKИЙ

Воспроизведение файлов будет

повторяться до тех пор, пока не будет остановлено.

Устройство включается, втягивает диск и автоматически начинает воспроизведение.

На дисплее отображаются следующие элементы:

Индикатор CD-in (компакт-диск вставлен)

Общее количество папок

Индикатор MP3

Пример. Вид экрана дисплея, если диск

содержит 19 папок и 144 файлов MP3

* Если для функции “CLOCK” (часы) задано

значение “ON” (вкл.) (см. стр. 34), вместо текущей индикации вскоре будет показано время.

Примечания:

• Для считывания диска МР3 требуется больше времени.(Оно определяется степенью сложности конфигурации папки или файла).

• При запуске воспроизведения имена папок и файлов (или метки ID3) появятся автоматически. (См. также стр. 27).

• При смене источника воспроизведения или отключении питания происходит останов воспроизведения (диск не извлекается). Когда Вы снова выбираете проигрыватель компакт-дисков в качестве источника звука или включаете питание, воспроизведение диска начинается с того места, где ранее было остановлено.

Индикация текущего источника звука

Общее количество файлов

Останов воспроизведения и извлечение диска

Нажмите на 0. Воспроизведение останавливается и панель управления открывается. Диск автоматически

извлекается из отверстия для дисков.

Изменение отображаемой информации

При воспроизведении файле MP3 Вы можете изменить информацию о диске MP3, показанную на дисплее.

При каждом нажатии кнопки DISP (дисплей), на дисплее отображается следующая информация:

Поиск определенного файла или места на диске MP3

Информацию о “Порядок воспроизведения/ поиска МР3” см. на стр. 25.

Быстрая перемотка файла вперед или назад

• Если для параметра “TAG DISP” установлено значение “TAG ON” (начальное значение: см. стр. 35)

Название альбома / исполнитель

(имя папки*)

(

на экране дисплея загорается

индикатор TAG

)

Название дорожки (имя файла*)

(

на экране дисплея загорается

индикатор TAG

)

Нажмите и держите кнопку 4 во время воспроизведения диска МР3, чтобы перейти назад к треку.

Примечание:

Во время этой операции Вы можете слышать только прерывистые звуки. (Истекшее время воспроизведения также прерывисто меняется на экране дисплея).

Переход к следующим или предыдущим файлам

Истекшее время воспроизведения и

номер текущего файла

Если в файле MP3 нет тегов ID3, появляется имя папки и имя файла. В этом случае индикатор TAG не будет отображаться на экране дисплея.

• Если для параметра “TAG DISP” установлено значение “TAG OFF”

Для перехода к началу текущего файла кратковременно

Имя папки

(

на экране дисплея

загорается индикатор

Имя файла

на экране дисплея

(

загорается индикатор

)

нажмите кнопку 4 во время воспроизведения. При каждом последующем нажатии этой кнопки выполняется переход к началу предыдущего файла, и начинается его воспроизведение.

Быстрый переход к определенному файлу в текущей

папке (кнопки +10 и –10)

1 В режиме воспроизведения диска MP3

Истекшее время воспроизведения и

номер текущего файла

Примечание:

На дисплее может быть отображено одновременно не более 8 символов, поэтому для отображения большего количества символов используется режим прокрутки. См. также “Чтобы выбрать режим прокрутки

экрана—SCROLL” на стр. 35.

ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ

Нажмите и держите кнопку ¢ во время воспроизведения диска МР3, чтобы ускоренно перейти вперед к треку.

Для перехода к началу следующего файла кратковременно нажмите кнопку ¢ во время воспроизведения. При каждом последующем нажатии этой кнопки выполняется переход к началу следующего файла, и начинается его воспроизведение.

нажмите кнопку переключения режима MODE, чтобы вызвать режим настройки функций.

В верхней части дисплея будет мигать надпись “MODE”.

РУCCKИЙ

2 Нажмите +10 или –10.

Для перехода на 10 файлов вперед в направлении последнего файла

Нажмите нумерованную кнопку, соответствующую номеру папки, чтобы начать воспроизведение первого файла в

выбранной папке.

Для перехода 10 файлов назад в направлении первого файла

* При однократном нажатии кнопки +10

или –10 осуществляется переход с текущего файла на ближайший файл с большим или меньшим номером, кратным

10 (например, 10, 20 или 30). Затем при каждом нажатии кнопки можно осуществить переход на 10 файлов (см. раздел “Использование кнопок +10 и –10” ниже).

• После последнего файла будет выбран

первый и наоборот.

Использование кнопок +10 и –10

• Пример 1: выбор файла 32 при

воспроизведении файла 6

(Три раза) (Дважды)

Файл 6 \ 10 \ 20 \ 30 \ 31 \ 32

• Пример 2: выбор файла 8 при

воспроизведении файла 36

(Три раза) (Дважды)

Файл 36 \ 30 \ 20 \ 10 \ 9 \ 8

Переход к определенной папке

ВАЖНО:

Чтобы осуществлять непосредственный выбор папок с помощью нумерованных кнопок, в начале имени каждой папки необходимо указать две цифры. (Это можно сделать только во время записи дисков однократной и многократной записи). Пример. Если папка имеет имя “01 АВС”

РУCCKИЙ

= Нажмите кнопку 1 для

перехода к папке “01 ABC”. Если папка имеет имя “1 ABC”, нажатие кнопки не даст

результата. Если папка имеет имя “12 АВС” = Нажмите и удерживайте

нажатой кнопку 6 (12) для

перехода к папке “12 ABC”.

• Для выбора папки с номером 01 – 06: Нажмите и тут же отпустите кнопки 1 (7) – 6 (12).

• Для выбора папки с номером 07 – 12: Нажмите и держите в течение более 1 секунды кнопки 1 (7) – 6 (12).

Примечания:

• Если после выбора папки на экране дисплея мигает индикатор “MP3”, это означает, что в папке нет файлов MP3.

• Нельзя непосредственно выбрать папку с номером больше 12.

Чтобы выбрать определенный файл в папке, нажмите кнопку ¢ или 4

после выбора папки.

Переход к следующей или предыдущей папке

Нажмите кнопку 5 (вверх) при воспроизведении диска MP3, чтобы перейти к следующей папке. При каждом последующем нажатии кнопки выполняется поиск следующей папки (и начинается воспроизведение

первого файла этой папки). Нажмите кнопку ∞ (вниз) при

воспроизведении диска MP3, чтобы перейти к предыдущей папке. При каждом последующем нажатии кнопки выполняется поиск предыдущей папки (и начинается воспроизведение первого файла этой папки).

Примечание:

Если в папке нет файлов MP3, она пропускается.

Выбор режимов воспроизведения МР3

Произвольное воспроизведение файлов (Произвольное воспроизведение папок/дисков)

Все файлы в текущей папке или все файлы на диске МР3 можно воспроизводить в произвольном порядке.

1 Нажмите кнопку MODE во время

воспроизведения диска МР3, чтобы войти в режим настройки функций. В верхней части дисплея будет мигать надпись “MODE”.

2 Когда на дисплее мигает надпись

“MODE” нажмите RND (произвольное), чтобы появилась надпись “FLDR RND” или “DISC RND”. При каждом нажатии кнопки режим произвольного воспроизведения меняется следующим образом:

DISC RNDFLDR RND

Otmeheho

Повторное воспроизведение файлов (Повторное воспроизведение дорожек/папок)

Файл или все файлы в текущей папке можно воспроизводить несколько раз.

1 Нажмите кнопку MODE во время

воспроизведения диска MP3, чтобы войти в режим настройки функций. В верхней части дисплея будет мигать надпись “MODE”.

2 Когда на дисплее мигает надпись

“MODE” нажмите RPT (повторное), чтобы появилась надпись “TRK RPT” или “FLDR RPT”. При каждом нажатии кнопки режим повторного воспроизведения меняется следующим образом:

TRK RPT FLDR RPT

Otmeheho

Индикаторы (папка) и RND

Пример. Экран дисплея при выборе

“FLDR RND”

Режим

FLDR RND и RND Все файлы

DISC RND и RND Все файлы

Активный

индикатор

загораются. текущей папки,

загораются. на диске.

Воспроизводятся в

режиме

произвольного

воспроизведения

затем файлы следующей папки и т.д.

Индикатор RPT

Пример. Экран дисплея при выборе

Режим

TRK RPT

FLDR RPT и RPT Все файлы

“TRK RPT”

Активный Воспроизводятся

индикатор повторно

Загорается индикатор RPT

загораются. текущей (или

Текущий (или

. выбранный)

файл.

выбранной) папки.

РУCCKИЙ

НАСТРОЙКА ЗВУКА

Выбор запрограммированных режимов звучания (C-EQ: специализированный эквалайзер)

Вы можете выбрать запрограммированный режим звучания (C-EQ: специализированный эквалайзер), подходящий для конкретного музыкального жанра.

• Установлен временной предел выполнения нижеследующей процедуры. Если настройка отменяется до того, как Вы ее закончите, снова начинайте с пункта 1.

Нажмите MODE в режиме воспроизведения, чтобы вызвать режим настройки функций.

Нажмите EQ (эквалайзер), когда на дисплее мигает надпись “MODE”.

В верхней части дисплея будет мигать надпись “MODE”.

Для текущего источника устанавливается и применяется последний выбранный режим звучания.

USER

ROCK

CLASSIC

POPSHIP HOPJAZZ

Индикатор режима звучания мигает.

Пример: Когда Вы выбрали “ROCK” (рок)

Индикация

USER (Бемольный 00 00 OFF

ROCK Рок- или +03 +01 ON

CLASSIC

POPS Легкая +04 +01 OFF

HIP HOP Фанк- или +02 00 ON

JAZZ Джазовая +02 +03 OFF

Для: Запрограммиро-

звук) (выкл)

диско (вклю

-музыка -чено) Классическая

музыка (выкл)

рэп-музыка (вклю

музыка (выкл)

ванные значения

BAS TRE LOUD

+01 –02 OFF

-чено)

Пример: Если Вы ранее выбрали “USER”

Выберите тот режим звучания, который Вы хотите.

РУCCKИЙ

Индикатор режима звучания мигает.

(пользователь)

При каждом нажатии кнопки режим звучания меняется следующим образом:

Примечание:

Каждый режим звучания можно настроить по своему желанию. Как только настройка выполнена, она автоматически сохраняется для текущего выбранного режима звучания. См. раздел “Настройка звука” на стр. 31.

Настройка звука

Вы можете настроить характеристики звука по Вашему вкусу.

Выберите тот параметр, который Вы хотите настроить.

При каждом нажатии кнопки регулируемые параметры меняются следующим образом:

BAS

(низкие

частоты)

VOL

(громкость)

Индикация Для того, чтобы: Диапазон

BAS* (низкие низкие частоты. | частоты) +06 (макс.)

TRE* (высокие высокие | частоты) частоты. +06 (макс.)

FAD* (регулятор уровня сигнала) F06 (Только передние)

BAL (баланс)

правые)

LOUD* (компенсация)

WOOFER*3Настроить (низкочастотный динамик)

VOL* (громкость) громкость. |

TRE

(высокие

частоты)

WOOFER

(низкочастотный

динамик)

Настроить –06 (мин.)

Настроить баланс передних и задних громкоговорителей.

Настроить баланс левых и правых громкоговорителей.

Усильте низкие и

высокиечастоты, чтобы обеспечить хорошо сбалансированное звучание при низком уровне громкости.

уровень выходного сигнала низкочастотного динамика.

Настроить 00 (мин.)

FAD

(регулятор

уровня сигнала)

LOUD

(компенсация)

R06 (Только задние) |

L06 (Только левые) | R06 (Только

LOUD ON | LOUD OFF

0 (мин.)

8 (макс.)

50 (макс.)

BAL

(баланс)

*1При настройке верхних и нижних частот или

громкости выполненная настройка сохраняется для текущего выбранного режима звучания (C-EQ), включая режим “USER” (пользовательский).

*2Если Вы используете систему с двумя

громкоговорителями, установите уровень регулятора уровня сигнала на “00”.

*3Это действует только тогда, когда подключен

низкочастотный динамик.

*4Обычно диск управления выполняет функции

регулятора громкости. Поэтому нет необходимости выбирать “VOL” (громкость) для настройки уровня громкости.

Настройте уровень.

Повышение уровня или включение звука

Понижение уровня или выключение звука

Режим коррекции меняется, когда Вы настраиваете низкие или высокие частоты.

Пример 1: Когда Вы настраиваете

Пример 2: Включение звука

Повторите пункты 1 и 2 чтобы

“TRE” (высокие частоты)

настроить другие параметры.

Чтобы вернуться к заводской установке,

повторите ту же самую процедуру и переназначьте запрограммированные значения, перечисленные в таблице на странице 30.

РУCCKИЙ

ДРУГИЕ ГЛАВНЫЕ ФУНКЦИИ

Изменение общих параметров настройки

Выберите тот параметр PSM, который Вы хотите настроить. (Смотрите страницах 32 и 33).

(PSM)

Вы можете изменить элементы, перечисленные в приведенной ниже таблице и на стр. 33, с помощью параметров управления PSM (предпочитаемый режим настройки).

Основная процедура

Нажмите и держите кнопку SEL (выбор) в течение более 2 секунд с тем, чтобы на экране дисплея появился один из параметров PSM. (Смотрите страницах 32 и

33).

Параметры предпочтительного режима установки (PSM)

• Для получения подробной информации по каждому из элементов PSM см. страницы, перечисленные в таблице.

Индикация

CLOCK H Настройка часа

CLOCK M Настройка минуты

Настройте выбранный параметр PSM.

Если требуется, повторите

пункты другие параметры PSM.

Закончите настройку.

Выбираемые значения/

элементы

Назад Вперед

и 3, чтобы настроить

ВпередНазад

Запрограммированная Смо

заводская -трите настройка страницу

0:00 8

24H/12H 24/12-часовое время

AUTO ADJ Автоматическая

CLOCK Отображение часов

TU DISP

на экране дисплея

установка часов

Режим отображения тюнера

РУCCKИЙ

AF-REG Прием альтернативная

частота/регионализация

*1Отображается только в том случае, когда переключатель “DAB AF” установлен в положение “OFF”.

12H 24H

OFF ON

AF AF REG

OFF*

24H

PS NAMEPS NAME FREQ 18

Индикация

PTY STBY Резервный PTY

TA VOL Громкость передачи

сообщений о движении транспорта

Выбираемые значения

/элементы

OFF

29 типов программ

(смотрите страницу 19)

настройка страницу

VOL 00 – VOL 50 VOL 20

Запрограммированная Смо

заводская -трите

OFF

P-SEARCH Поиск программы

DAB AF*2Поиск альтернативной

частоты

DAB VOL*2Настройка уровня

громкости DAB

LEVEL Показ уровня на экране

дисплея

DIMMER Режим регулятора

подсветки

TEL Приглушение звука

телефон

BEEP Звук сенсорной кнопки

SCROLL Режим прокрутки экрана

EXT IN*

AUX ADJ

Внешний компонент

Дополнительная настройка

TAG DISP Изображение тега на экране дисплея

OFF ON

AF OFF AF ON

VOL –12 VOL 12

AUDIO 1 AUDIO 2

OFF

AUTO OFF

MUTING 1 MUTING 2

OFF

AF ON

VOL 00

AUDIO 2

AUTO

OFF

OFF ON ON

ONCE AUTO

OFF

ONCE

CHANGER LINE IN CHANGER

A. ADJ 00 – A. ADJ 05 A. ADJ 00 35

TAG OFF TAG ON TAG ON

*2Появляется на экране дисплея, только когда подключен тюнер DAB (цифровое радиовещание). *3Появляется на экране дисплея, только когда выбран один из следующих источников звука—FM, AM и

компакт-диск.

РУCCKИЙ

Чтобы установить часы на экране дисплея—CLOCK

Вы можете установить часы так, чтобы они показывались на экране дисплея при включенном устройстве. При отгрузке с завода часы устанавливаются так, чтобы они показывались на экране дисплея.

• ON: Показ часов на экране дисплея

• OFF: Показ часов на экране дисплея

Когда для функции CLOCK установлено значение OFF:

Источник

Тюнер Диапазон

CD и “CD” или CD-CH номер

Когда для функции CLOCK установлено значение ON:

Источник

Тюнер Часы Появляются диапазон

CD и Часы Поочередно CD-CH появляются “CD” или

включен.

выключен. Когда выбрано значение “OFF” (выключено), вместо часов на дисплее появляется имя текущего источника, диапазон частот радиостанции или номер диска (за исключением случая, когда в качестве источника указан внешний компонент “LINE IN”).

Текущая При нажатии DISP

индикация (дисплей)

частот

Появляются часы на 5 секунд.

диска

Текущая При нажатии DISP

индикация (дисплей)

частот на 5 секунд.

номер диска и номер дорожки/файла при каждом нажатии кнопки.

РУCCKИЙ

Выбор изображения уровня на экране дисплея—LEVEL (уровень)

Вы можете выбрать изображение уровня на экране дисплея по Вашему вкусу. При отгрузке с завода выбирается “AUDIO 2”.

• AUDIO 1: Отображение индикатора

• AUDIO 2:

• OFF (выключено):

уровня звука. Чередуется настройка “AUDIO 1” и освещение дисплея.

Очистка индикатора уровня звука.

Чтобы выбрать режим регулятора подсветки—DIMMER

Когда Вы включаете передние фары автомобиля, экран дисплея автоматически тускнеет (Автоматический регулятор подсветки). При отправке с завода режим Автоматический регулятор подсветки включен.

• AUTO (автоматический):

• OFF (выключено):

• ON (включено):

Примечание:

Автоматический регулятор подсветки, установленный на этом устройстве, может не работать правильно на некоторых автомобилях, особенно на тех, на которых установлен диск управления для уменьшения силы света. В таком случае установите режим регулятора подсветки на “ON” (включено) или “OFF”

(выключено).

Включает Автоматический регулятор подсветки.

Отменяет Автоматический регулятор подсветки.

Всегда затемняет экран дисплея.

Для выбора приглушения звука при телефонном звонке—TEL

Этот режим используется, когда подсоединена система сотового телефона. В зависимости от используемой телефонной системы выберите “MUTING 1” или “MUTING 2” в зависимости от того, какой из них подавляет звук этого устройства. При отгрузке с завода этот режим отключен.

• MUTING 1: Выберите его, если при такой

• MUTING 2: Выберите его, если при такой

• OFF (выключено):

установке приглушаются звуки.

Отменяет приглушение звука при телефонном звонке.

Чтобы включить/выключить звук сенсорной кнопки—BEEP

Вы можете выключить звук сенсорной кнопки, если не хотите, чтобы он раздавался каждый раз, когда Вы нажимаете какую-либо кнопку. При отправке с завода звук сенсорной кнопки включен.

• ON (включен): Включает звук сенсорной кнопки.

• OFF (выключен): Выключает звук сенсорной кнопки.

Чтобы выбрать режим прокрутки экрана—SCROLL

Вы можете выбрать режим прокрутки для информации диска (когда весь текст не помещается на экране сразу). При отправке с завода режим прокрутки экрана установлен на “ONCE”.

• ONCE (один раз):

Прокручивает экран только один раз.

• AUTO (автоматически):

Повторяет прокрутку экрана (с интервалом в 5 секунд).

• OFF (выключено):

Отменяет автоматическую прокрутку экрана.

Примечание:

Даже если режим прокрутки экрана установлен на “OFF” (выключено), Вы можете прокрутить экран дисплея, нажимая кнопку DISP (дисплей) в течение более 1 секунды.

Чтобы выбрать внешний компонент для использования —EXT IN

Вы можете подключить внешний компонент к контактному гнезду проигрывателя-автомата компакт-дисков на задней панели с помощью Адаптера входной линии KS-U57 (не включен в комплект поставки). Для того, чтобы использовать внешний компонент в качестве источника воспроизведения через Ваше устройство, Вам нужно выбрать, какой компонент— проигрыватель-автомат компакт-дисков или внешний компонент—использовать. При отгрузке с завода проигрывательавтомат компакт-дисков выбирается в качестве внешнего компонента.

• CHANGER (проигрыватель-автомат):

• LINE IN (входная линия):

Примечание:

Порядок соединения Адаптера входной линии KS-U57 и внешнего компонента смотрите в Руководство по установке/подключению

(отдельный том).

Чтобы использовать проигрыватель-автомат компакт-дисков.

Чтобы использовать внешний компонент помимо проигрывателя-автомата

компакт-дисков.

Для настройки уровня сигнала дополнительного входа—AUX ADJ

Выполните соответствующую настройку уровня сигнала дополнительного входа, если внешний компонент подключен к входному разъему AUX. При поступлении от изготовителя установлен уровень сигнала дополнительного входа “00”. Если уровень входного сигнала подключенного компонента недостаточно высок, увеличьте соответственно уровень входного сигнала. Если не выполнена настройка уровня входного сигнала, Вы можете быть неприятно удивлены громким звуком при изменении источника с

внешнего компонента на другой.

Чтобы включить или выключить изображение тега на экране дисплея—TAG DISP

В файле МР3 может содержаться информация о файле, которая называется “ID3 Tag”, в котором записаны название альбома, исполнитель, название трека и т.д. Существуют две версии–ID3v1 (версия 1, тег ID3) и ID3v2 (версия 2, тег ID3). Данное устройство совместимо только с ID3v1. При отгрузке с завода выбирается “TAG ON”.

• TAG ON: Включает изображение тега ID3

• TAG OFF: Выключает изображение тега

на экране дисплея во время воспроизведения файлов МР3.

• Если файл МР3 не содержит никаких тегов ID3, появляются название каталога и название файла.

Примечание:

Если Вы меняете настройку с “TAG OFF” на “TAG ON” во время воспроизведения файла МР3, включается изображение тега на экране дисплея, когда начинает воспроизводиться следующий файл.

ID3 на экране дисплея во время воспроизведения файлов МР3. (Могут быть показаны только название каталога и название файла).

РУCCKИЙ

Присвоение имен источнику

Вы можете присвоить названия компактдискам (как в данном устройстве, так и в устройстве автоматической смены компактдисков). После того, как название присвоено, оно появляется на экране дисплея при выборе такого источника звука.

Источник

Kомпакт-диски* До 32 знаков (до 40

* Назначить имя для CD-текста и компакт-

дисков MP3 невозможно.

Выберите источник звука, которому Вы хотите присвоить название.

При выборе источника звука автоматически включается питание.

Нажав кнопку DISP (дисплей), нажмите и удерживайте нажатой кнопку SEL (выбор) не менее 2 секунд.

Максимальное количество знаков

дисков)

CD-CH

Переместите курсор на место следующего (или предшествующего) знака.

Повторяйте пункты 3 и 4 до тех пор, пока не закончите вносить название.

Завершите процедуру, когда будет мигать последний выбранный символ.

Чтобы стереть внесенные знаки

Вставьте пробелы, используя ту же процедуру, которая описана в левом столбце.

Допустимые символы

A B C D E F G H I J

K L M N O P Q R S T

U V W X Y Z

4 5 6 7 8 9

промежуток

0 1 2 3

–

Выберите знак.

РУCCKИЙ

Пример. Когда Вы выбираете компакт-

диск в качестве источника звука

• Допустимые символы смотрите в правом столбце.

Примечания:

• Когда Вы пытаетесь присвоить название 41-му диску, на экране дисплея появляется надпись “NAME FULL” (названия полностью заполнены). (В этом случае сотрите ненужные названия перед присвоением).

• Когда подключен проигрыватель-автомат компакт-дисков, Вы можете присвоить названия компакт-дискам в проигрывателеавтомате компакт-дисков. Эти названия могут также быть показаны на экране дисплея, если Вы вставите компакт-диски в данное устройство.

•

При отключении источника питания от блока памяти (например, во время замены батареи) все запрограммированные настройки удаляются. В этом случае перенастройте устройство (см. стр.

2). Затем заново назначьте имена источникам.

Отсоединение панели управления

Вы можете отсоединить панель управления, когда выходите из машины. При отсоединении или установке панели управления соблюдайте осторожность, чтобы не повредить разъемы на задней стороне панели управления и на держателе панели.

Как отсоединить панель управления

Перед отсоединением панели управления не забудьте выключить питание.

Освободите панель управления.

Bытащите панель управления из устройства.

Как присоединить панель управления

Вставьте правую сторону панели управления в паз на контейнере панели.

Нажмите на левую сторону панели управления, чтобы зафиксировать ее в контейнере панели.

Положите отсоединенную панель управления в предусмотренный для нее футляр.

Примечание в отношении чистки разъемов:

При частом снятии панели управления разъемы могут испортиться. Для того, чтобы свести до минимума такую возможность, периодически протирайте разъемы ватным тампоном или тканью, смоченными в спирте, стараясь не повредить разъемы.

Разъемы

РУCCKИЙ

ОПЕРАЦИИ С ПРОИГРЫВАТЕЛЕМ

-АВТОМАТОМ КОМПАКТ-ДИСКОВ

Рекомендуется использовать с Вашим устройством cовместимое с MP3 устройство автоматической смены компакт-дисков компании JVC.

Проигрыватель компакт-дисков позволяет воспроизводить компакт-диски однократной и многократной записи, записанные в аудиоформате или MP3-формате.

•

Кроме того, можно подключать одно из устройств автоматической смены компакт-дисков серии CH-X (кроме CH-X99 и CH-X100). Однако эти устройства несовместимы с дисками MP3, поэтому невозможно воспроизводить диски MP3.

•

С данным устройством нельзя использовать устройства автоматической смены компакт-дисков серии KD-MK.

Перед тем, как приступать к эксплуатации Вашего проигрывателя-автомата компакт-дисков:

•

Прочитайте также Инструкции, которые прилагаются к Вашему проигрывателю-автомату компакт-дисков.

•

Если в накопителе проигрывателя-автомата компакт-дисков нет дисков или диски вставлены не той стороной, на экране дисплея появляется надпись “NO DISC” (нет диска). Если такое произойдет, вытащите накопитель и вставьте диски правильно.

•

Если в проигрыватель-автомат компакт-дисков не вставлен накопитель, на экране дисплея появляется надпись “NO MAG” (нет накопителя). Если это произойдет, вставьте накопитель в проигрыватель-автомат компакт-дисков.

•

Если на экране дисплея появляется надпись “RESET 1” – “RESET 8” (“возврат в исходное положение 1” – “возврат в исходное положение 8”), это означает, что что-то не так в соединении между этим устройством и проигрывателемавтоматом компакт-дисков. Если такое случается, проверьте соединение и убедитесь, что провода плотно подсоединены. Затем нажмите на кнопку возврата в исходное положение проигрывателя-

автомата компакт-дисков.

Воспроизведение компакт-дисков

Выберите проигрыватель-автомат

РУCCKИЙ

компакт-дисков (CD-CH).

CD-CH*

* Если Вы изменили настройку “EXT IN” на “LINE

IN” (см. стр. 35), Вы не можете выбрать устройство автоматической смены компактдисков.

• Если текущий диск имеет формат MP3:

воспроизведение начнется с первой папки на текущем диске после завершения проверки файлов.

Индикатор (папка)

**Если для функции “CLOCK” (часы) задано

значение “ON” (вкл.) (см. стр. 34), вместо текущего отображения вскоре будет показано время.

Примечание:

Если диск MP3 содержит папку, на дисплее вместо “ROOT” появляется имя папки.

Номер выбранного диска**

Индикатор MP3

• Если текущий диск является компактдиском:

воспроизведение начнется с первой дорожки текущего диска.

Номер выбранного диска*

Истекшее время воспроизведения

* Если для функции “CLOCK” (часы) задано

значение “ON” (вкл.) (см. стр. 34), вместо текущей индикации вскоре будет показано время.

Примечания:

•

Когда Вы нажимаете на кнопку CD CD-CH (AUX), питание автоматически включается. Вам не нужно нажимать кнопку, чтобы включить питание.

• Если Вы меняете источник звука или выключаете данное устройство, воспроизведение компакт-диска также прекращается. Когда Вы снова выберете устройство автоматической смены компакт дисков в качестве источника звука, воспроизведение начнется с того места, где оно было остановлено.

• Когда Вы начинаете воспроизведение CD-текста или диска MP3, информация о диске автоматически появляется на дисплее. (См. стр. 23 и 27).

Номер текущей дорожки

Чтобы перейти непосредственно на определенный диске

Нажмите на нумерованную кнопку, соответствующую номеру такого диска, чтобы начать его воспроизведение (во время работы проигрывателя-автомата компактдисков).

• Чтобы выбрать номер диска от 1 – 6: Нажмите и тут же отпустите кнопки 1 (7) – 6 (12).

• Чтобы выбрать номер диска от 7 – 12: Нажмите и держите в течение более 1 секунды кнопки 1 (7) – 6 (12).

Для ускоренного перехода вперед или перехода назад к треку/ файлов

Нажмите и удерживайте кнопку ¢ в режиме воспроизведения для перемотки вперед дорожек или файлов.

Нажмите и удерживайте кнопку 4 в режиме воспроизведения для перемотки назад дорожек или файлов.

Для того, чтобы перейти на следующие или предшествующие треки/файлов

Краткое нажатие кнопки ¢ в режиме воспроизведения осуществляет переход вперед к началу следующей дорожки или файла. При каждом последовательном нажатии кнопки выполняется поиск начала следующих дорожек или файлов и их воспроизведение.

Краткое нажатие кнопки 4 во время воспроизведения осуществляет переход назад к началу текущей дорожки или файла. При каждом последовательном нажатии кнопки выполняется поиск начала предыдущих дорожек или файлов и их воспроизведение.

РУCCKИЙ

Данная операция возможна только при использовании проигрывателяавтомата компакт-дисков компании JVC, совместимого с MP3 (CH-X1500).

Для быстрого перехода к дорожке или файлу (кнопки +10 и –10)

1 Нажмите на MODE, чтобы войти в режим

функций во время воспроизведения диска.

В верхней части дисплея будет мигать надпись “MODE”.

2 Нажмите +10 или –10.

Переход на 10 дорожек или файлов* вперед к последней дорожке/файлу

Переход на 10 дорожек или файлов* назад к первой дорожке/файлу

* При однократном нажатии кнопки +10

или –10 осуществляется переход с текущей дорожки или файла на ближайшую дорожку или файл с большим или меньшим номером, кратным 10,

(например, 10, 20 или 30). Каждый раз при нажатии кнопки осуществляется переход на 10 дорожек или файлов (см. раздел “Использование кнопок +10 и –10” ниже).

• После последней дорожки или файла

будет выбрана первая дорожка или файл

и наоборот.

Примечание:

Если текущим проигрываемым диском является диск в формате MP3, пропускаются файлы, находящиеся в одной папке.

Использование кнопок +10 и –10

• Пример 1: выбор дорожки 32 или файла

32 при воспроизведении дорожки 6 или файла 6

РУCCKИЙ

• Пример 2: выбор дорожки 8 или файла 8

Дорожка/ файла 36 \ 30 \ 20 \ 10 \ 9 \ 8

при воспроизведении дорожки 36 или файла 36

(Три раза) (Дважды)

Переход к следующей или предыдущей папке (только для дисков MP3)

При воспроизведении диска MP3 нажмите кнопку 5 (вверх) чтобы перейти к следующей папке. При каждом последующем нажатии кнопки выполняется поиск следующей папки, и начинается воспроизведение первого файла этой папки.

При воспроизведении диска MP3 нажмите кнопку ∞ (вниэ) чтобы перейти к предыдущей папке. При каждом последующем нажатии кнопки выполняется поиск предыдущей папки, и начинается воспроизведение первого файла этой папки.

Отображение информации о диске для CD-текста и дисков MP3

Это возможно только при подключении устройства автоматической смены компактдисков JVC, поддерживающего функцию чтения CD-текста и/или дисков в формате MP3.

Выберите режим отображения текста при воспроизведении CD-текста или дисков MP3.

Дорожка/ файла 6 \ 10 \ 20 \ 30 \ 31 \ 32

(Три раза) (Дважды)

• Подробные сведения о CD-тексте см. на стр. 23, а о текстовой информации диска MP3 – на стр. 27.

Выбор режимов воспроизведения

Воспроизведение дорожек или файлов в произвольном режиме (произвольное воспроизведение

папок/дисков/нескольких дисков)

1 Нажмите кнопку MODE в режиме

воспроизведения для перехода в режим настройки функций. В верхней части дисплея будет

мигать надпись “MODE”.

Нажмите RND (произвольное), когда на дисплее мигает надпись “MODE”. При каждом нажатии кнопки режим произвольного воспроизведения меняется следующим образом:

Для дисков MP3:

DISC RNDFLDR RND

Otmeheho

Для компакт-дисков:

Пример. Экран дисплея при выборе “MAG RND”

Примечание:

Индикатор MP3 также загорается, если текущий воспроизводимый диск имеет формат MP3.

Режим

FLDR RND* и RND

DISC RND

MAG RND Загорается

“FLDR RND” используется только для дисков MP3.

Активный Воспроизводятся

индикатор в произвольном

загораются. текущей папки,

загораются. файлы текущего

индикатор RND.

MAG RND

MAG RNDDISC RND

Otmeheho

Индикатор RND

режиме

Все

файлы

затем файлы следующей папки и т.д.

и RND Все дорожки или

(или выбранного) диска.

Все дорожки или файлы вставленных дисков.

Повторное воспроизведение дорожек или файлов (повторное воспроизведение

дорожек/папок/дисков)

1 Нажмите кнопку MODE в режиме

воспроизведения для перехода в режим настройки функций. В верхней части дисплея будет мигать надпись “MODE”.

Нажмите RPT (повторное), когда на дисплее мигает надпись “MODE”. При каждом нажатии кнопки режим повторного воспроизведения меняется следующим образом:

Для дисков MP3:

TRK RPT

Otmeheho

Для компакт-дисков:

Индикаторы (диск) и RPT

Пример. Экран дисплея при выборе

Примечание:

Индикатор также загорается, если текущий воспроизводимый диск имеет формат MP3.

Режим

TRK RPT Загорается Текущая

FLDR RPT* и RPT Все файлы

DISC RPT и RPT Все дорожки

* “FLDR RPT” используется только для дисков

MP3.

“DISC RPT”

Активный

индикатор

индикатор (или выбранная) RPT. дорожка/файл.

загораются. текущей

загораются. или файлы

FLDR RPT

DISC RPT

DISC RPTTRK RPT

Otmeheho

Повторное

воспроизведение

(или выбранной) папки текущего диска.

текущего (или выбранного)диска.

РУCCKИЙ

ОПЕРАЦИИ С ВНЕШНИМ КОМПОНЕНТОМ

* Не совместимо с

цифровыми сигналами.

Портативный MDпроигрыватель и т.д.

Воспроизведение внешнего компонента

Вы можете подключить два внешних компонента к данному устройству. Подключайте один компонент к расположенному сзади разъему устройства автоматической смены компакт-дисков, используя коммуникационный адаптер KS-U57 (не поставляется), а другой – к входному разъему AUX (дополнительный) на панели управления.

Подготовка:

• Порядок соединения Адаптера входной линии KS-U57 и внешнего компонента смотрите в Руководство по установке/подключению (отдельный том).

•

Перед тем, как приступать к эксплуатации внешнего компонента с помощью нижеследующей процедуры, выберите правильный внешний вход. (См. раздел “Чтобы выбрать внешний компонент для использования—EXT IN” на стр. 35).

• Если уровень входного сигнала внешнего компонента, подключенного к входному разъему AUX, недостаточно высок, увеличьте соответственно уровень входного сигнала. (См. раздел “Для настройки уровня сигнала дополнительного входа—AUX ADJ” на стр. 35).

Выберите внешний компонент (LINE IN или AUX IN).

Чтобы выбрать “LINE IN” (компонент, подключенный к расположенному сзади разъему устройства автоматической смены компактдисков), нажмите несколько раз кнопку

CD CD-CH (AUX).

LINE IN*

Дополнительный вход (AUX)*

• Если на экране дисплея не появляется надпись “LINE IN”*, просмотрите страницу 35 и выберите внешний вход (“LINE IN”).

* Появляется на экране дисплея, только когда

выбран один из следующих источников звука —FM, AM и компакт-диск.

Чтобы выбрать “AUX IN” (компонент, подключенный к разъему AUX на панели управления), нажмите и удерживайте

нажатой кнопку CD CD-CH (AUX).

Примечание в отношении управления в одно касание:

Включите подсоединенный компонент и начинайте воспроизводить источник звука.

Настройте громкость.

РУCCKИЙ

Настройте звуковые характеристики так, как Вам хочется. (Смотрите страницы 30 и 31).

ОПЕРАЦИИ С ТЮНЕРОМ DAB

FM/AMDAB

Мы рекомендуем Вам использовать с Вашим устройством тюнер DAB (цифровое радиовещание) KT-DB1500 или KT-DB1000. Если у Вас другой тюнер DAB, проконсультируйтесь у Вашего дилера аппаратуры JVC для прослушивания развлекателыных передач в автомобиле.

• Смотрите также Инструкции, прилагаемые к Вашему тюнеру DAB.

Что представляет собой система DAB?

DAB является одной из имеющихся в настоящее время систем цифрового радиовещания. Она может обеспечить высококачественное звучание компактдисков без раздражающих помех и искажения сигнала. Более того, она может переносить текст, изображения и данные. В отличие от радиовещания FM, при котором каждая программа передается на своей собственной частоте, DAB позволяет объединить несколько программ (называемых “службами”) с целью создания одной “группы”. Кроме того, каждая программа, т.е. “трансляция”, именуемая также “Первичной трансляцией”, может быть разделена на отдельные компоненты, именуемые “вторичными трансляциями”.

С подключенным к Вашему устройству тюнером DAB Вы можете получать удовольствие от прослушивания этих служб DAB.

Примечание:

Когда прием переключается между DAB и FM, уровень громкости прослушивания может неприятно повышаться или понижаться. Такое изменение уровня громкости происходит в результате неравных уровней нагнетания звука на радиовещательной станции, а не в результате неправильной работы данного устройства. Для того, чтобы предотвратить это неудобство, Вы можете настроить уровень входного сигнала DAB. (См. раздел “Чтобы настроить уровень громкости DAB” на стр. 46).

Настройка на группу и одну из служб

Типичная группа состоит из 6 или более программ (служб), передаваемых одновременно. После настройки на группу Вы можете выбрать ту службу, которую Вы хотите слушать.

Перед тем, как начать....

Нажмите и сразу отпустите кнопку FM/AM (DAB), если текущим источником звука является компакт-диск, проигрывательавтомат компакт-дисков или внешний компонент.

Выберите тюнер DAB.

Выберите полосу частот DAB (DAB1, DAB2 или DAB3).

Примечание:

На этом приемнике имеется три полосы частот DAB (DAB1, DAB2, DAB3). Вы можете использовать любую из них для настройки на любую группу.

ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ

Каждый раз, когда Вы нажимаете и удерживаете эту кнопку, поочередно выбираются тюнер DAB и тюнер FM/AM.

При каждом нажатии этой кнопки полоса частот DAB меняется следующим

образом:

DAB 1

(D1)

DAB 2

(D2)

DAB 3

(D3)

РУCCKИЙ

FM/AMDAB

Начинайте поиск группы.

Нажмите чтобы начать поиск групп с более высокими частотами.

Нажмите 4 чтобы начать поиск групп с более низкими частотами.

После того, как группа найдена, поиск прекращается.

Чтобы прекратить поиск до того как найдена группа, нажмите на ту же

кнопку на которую Вы нажимали для того чтобы начать поиск.

Выберите трансляцию (первичную или вторичную), которую Вы хотите слушать.

Нажмите на кнопку (вверх) чтобы выбрать следующую службу. (Если первичная трансляция имеет в своем составе несколько вторичных трансляций, вначале будут выбраны они, и лишь потом следующая первичную трансляция).

Нажмите на кнопку ∞ (вниз) чтобы выбрать предыдущую службу (первичную или вторичную).

Чтобы изменить информацию на экране дисплея во время настройки на какую-либо группу

Обычно название службы показано на экране дисплея. Если Вы хотите проверить название группы или ее частоту, нажмите на кнопку DISP (дисплей).

РУCCKИЙ

При каждом нажатии этой кнопки на некоторое время на экране дисплея появляется следующая информация.

Название службы

Название группы

Номер канала

Частота

Чтобы настроиться на определенную группу без поиска:

Перед тем, как начать....

Нажмите и сразу отпустите кнопку FM/AM (DAB), если текущим источником звука является компакт-диск, проигрыватель-автомат компакт-

дисков или внешний компонент.

1 Нажмите и держите кнопку FM/AM (DAB),

чтобы выбрать тюнер DAB в качестве источника сигнала.

2 Несколько раз нажмите на кнопку FM/AM

(DAB), чтобы выбрать полосу частот DAB (DAB1, DAB2 или DAB3).

3 Нажмите и держите кнопку ¢ или

4 в течение более 1 секунды.

Несколько раз нажмите на кнопку или

до той группы, которую Вы хотите.

•

Если Вы нажимаете и удерживаете эту кнопку, частота продолжает меняться до

тех пор, пока Вы не отпустите эту кнопку.

Нажмите кнопку 5 (вверх) или ∞ (вниз) для выбора той трансляции (первичной или вторичной), которую Вы хотите слушать.

до тех пор, пока не доберетесь

Чтобы восстановить тюнер FM/AM

Нажмите и держите кнопку FM/AM (DAB).

Сохранение служб DAB в памяти

Вы можете запрограммировать до 6 служб DAB в каждой полосе частот DAB (DAB1, DAB2 и DAB3) вручную.

Перед тем, как начать....

Нажмите и сразу отпустите кнопку FM/AM (DAB), если текущим источником звука является компакт-диск, проигрыватель-автомат компактдисков или внешний компонент.

Выберите тюнер DAB.

Выберите полосу частот DAB (DAB1, DAB2 или DAB3).

DAB 1

Каждый раз, когда Вы нажимаете и удерживаете эту кнопку, поочередно выбираются тюнер DAB и

тюнер FM/AM.

При каждом нажатии этой кнопки полоса частот DAB меняется следующим образом:

DAB 2

(D1)

(D2)

DAB 3

(D3)

FM/AMDAB

Настройтесь на ту группу, которую Вы хотите.

Выберите ту службу группы, которую Вы хотите слушать.

Нажмите на кнопку 5 (вверх), чтобы выбрать следующую службу.

Нажмите на кнопку ∞ (вниз), чтобы выбрать предыдущую службу.

Нажмите и держите нумерованную кнопку (в данном примере—1), на которой Вы хотите запомнить выбранную службу, в течение более 2 секунд.

На время поочередно появляются выбранный номер диапазона частот и надпись “MEMO” (память).

Настройка на запрограммированную службу DAB

Вы можете легко настроиться на запрограммированную службу DAB. Помните, что Вы должны сначала запомнить службы. Если Вы еще не запомнили их, “Сохранение служб DAB в памяти” cмотрите на страницах 44 и 45.

Перед тем, как начать....

Нажмите и сразу отпустите кнопку FM/AM (DAB), если текущим источником звука является компакт-диск, проигрыватель-автомат компакт-дисков или внешний компонент.

Выберите тюнер DAB.

Выберите полосу частот DAB (DAB1, DAB2 или DAB3).

Каждый раз, когда Вы нажимаете и удерживаете эту кнопку, поочередно выбираются тюнер DAB и тюнер FM/AM.

При каждом нажатии этой кнопки полоса частот DAB меняется следующим

образом:

DAB 1

(D1)

DAB 2

(D2)

DAB 3

(D3)

Повторите приведенную выше процедуру, чтобы запомнить другие службы DAB под другими запрограммированными номерами.

Примечания:

• Вы можете записать в качестве заранее заданных лишь первичные трансляции стандарта DAB. Если Вы попытаетесь записать в память какую-либо вторичную трансляцию, вместо нее запишется соответствующая ей первичная трансляция.

• Ранее запрограммированная служба DAB стирается, когда под тем же запрограммированным номером запоминается новая служба DAB.

• Запрограммированные службы DAB стираются, когда прерывается подача питания к запоминающей схеме (например, во время замены батарейки). Если такое случается, снова запрограммируйте службы DAB.

Выберите номер (1 – 6) для той запрограммированной службы DAB (первичная) которую Вы хотите.

Примечание:

Если выбранная Вами первичная трансляция содержит несколько вторичных трансляций, Вы сможете настроиться на нужную Вам вторичную трансляцию, нажав несколько раз на кнопку с тем же самым номером, что и номер первичной трансляции.

РУCCKИЙ

Что Вы можете еще делать с помощью DAB

Отыскивать ту же самую программу автоматически (Альтернативный прием)

Вы можете продолжать слушать ту же самую программу.

• Пока принимаете службу DAB:

Когда Вы едите на автомобиле в районе, где не принимается какая-либо служба, данное устройство автоматически настраивается на другую группу или станцию FM RDS, передающую ту же самую программу.

• Пока принимаете станцию FM RDS:

Когда Вы едите на автомобиле в районе, где служба DAB передает ту же самую программу, что и станция FM RDS, данное устройство автоматически настраивается

на службу DAB.

Чтобы пользоваться Альтернативным приемом

При отправке с завода Альтернативный прием включен.

•

Смотрите также “Изменение общих параметров настройки (PSM)” на страницу 32.

1 Нажмите и держите кнопку SEL (выбор) в

течение более 2 секунд с тем, чтобы на экране дисплея появился один из параметров PSM.

2 Нажмите на кнопку ¢ или 4

чтобы выбрать “DAB AF” (альтернативная частота).

3 Поверните диск управления, чтобы

выбрать требуемый режим.

• AF ON (альтерн. частота включена):

• AF OFF (альтерн. частота выключена):

4 Нажмите на кнопку SEL (выбор), чтобы

завершить установку.

Примечание:

Когда Альтернативный прием (для служб DAB)

РУCCKИЙ

включен, Сеть-отслеживающий прием (для станций RDS: смотрите страницу 13) также автоматически включается. С другой стороны, Сеть-отслеживающий прием нельзя выключить, не выключив Альтернативный прием.

Отыскивает программу среди служб DAB и станций FM RDS —Альтернативный прием. Индикатор AF загорается на экране дисплея (смотрите страницу 13).

Выключает Альтернативный прием.

Чтобы настроить уровень громкости DAB

Вы можете настроить входной уровень тюнера DAB и сохранить его в памяти. Благодаря правильной настройки входного уровня до уровня звука FM Вам не нужно настраивать уровень громкости каждый раз, когда Вы меняете источник звука. При отправке с завода уровень громкости DAB установлен на “00”.

• Смотрите также “Изменение общих параметров настройки (PSM)” на страницу

32.

1 Нажмите и держите кнопку SEL (выбор) в

течение более 2 секунд с тем, чтобы на экране дисплея появился один из

параметров PSM.

2 Нажмите на кнопку ¢ или 4

для того, чтобы выбрать “DAB VOL” (уровень DAB).

3 Поверните диск управления, чтобы

выбрать желаемую громкость. Вы можете установить ее от “VOL –12” до “VOL 12”.

4 Нажмите на кнопку SEL (выбор), чтобы

завершить установку.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

То, что может вначале показаться неисправностью, не всегда представляет собой серьезную проблему. Перед тем, как обращаться в центр технического обслуживания, проверьте следующие пункты.

Симптомы

• Громкоговорители не издают звуков.

• Это устройство совсем не работает.

Общее

•

Автоматическое программирование SSM (последовательная память радиостанции с сильным сигналом) не работает.

FM/AM

• Статические помехи при прослушивании радио.

• Компакт-диск автоматически извлекается.

• Компакт-диск однократной записи/ перезаписываемый компакт-диск не может воспроизводиться.

• Треки на компактдиске однократной записи/ перезаписываемом компакт-диске нельзя пропускать.

• Невозможно извлечь диск.

• Звук компакт-диска иногда прерывается.

Воспроизведение компакт-дисков

• На экране дисплея появляется надпись “NO DISC” (нет диска).

Причины

Громкость поставлена на минимальный уровень.

Соединения неправильные.

Возможно, произошел сбой встроенного микрокомпьютера, вызванный шумами, помехами и иными подобными причинами.

Сигналы слишком слабые.

Ненадежно подсоединена антенна.

Компакт-диск вставлен неправильной стороной.

Компакт-диск однократной записи/ перезаписываемый компакт-диск не закончен.

Диск заперт.

Вы едете по неровным дорогам.

Диск поцарапан.

Соединения неправильные.

В загрузочное отверстие не вставлен диск.

Диск вставлен неправильно.

Способ устранения

Отрегулируйте ее до оптимального уровня.

Проверьте провода и соединения.

Одновременно нажмите кнопки SEL (выбор) и

(резервный/ включено/аттенюатор) и удерживайте нажатыми более 2 секунд для сброса настроек устройства. (Установка часов и запрограммированные радиостанции, сохраненные в памяти, стираются). (Смотрите страницу 2).

Сохраните радиостанции в памяти вручную.

Надежно подсоедините антенну.

Вставьте компакт-диск правильно.

• Вставьте законченный

компакт-диск однократной записи/перезаписываемый компакт-диск.

• Закончите компакт-диск

однократной записи/

перезаписываемый компактдиск с помощью компонента, который Вы используете для записи.

Освободите диск. (Смотрите страницу 23).

Прекратите воспроизведение, когда едите по неровным дорогам.

Поменяйте диск.

Проверьте провода и соединения.

Вставьте диск в загрузочное отверстие.

Вставьте диск правильно.

РУCCKИЙ

Симптомы

Причины

Способ устранения

• Диск невозможно воспроизвести.

• Требуется более длительное время на считывание (на экране дисплея продолжает мигать надпись “CHECK”).

• Файлы невозможно воспроизвести так, как Вы намеревались их воспроизводить.

• Истекшее время

Воспроизведение МР3

воспроизведения неправильное.

• На экране дисплея мигает надпись “MP3”.

• На дисплее появляется надпись “NO FILES” (нет файлов).

• На экране дисплея не показаны правильные знаки. (например, название альбома).

На данном диске нет файлов МР3.

Файлы МР3 не имеют дополнительного кода—mp3 в названиях их файлов.

Файлы МР3 не записаны в формате, совместимом с уровнем 1, 2 ISO 9660 или Joliet.

Воспроизводимый файл не является файлом МР3 (хоты он и имеет дополнительный код—mp3).

Время считывания отличается благодаря сложности конфигурации каталога/файла.

Порядок воспроизведения устанавливается при записи файлов.

Какое иногда случается во время воспроизведения. Причиной этого является то, каким образом файлы записываются на данный диск.

В текущем каталоге нет файлов МР3.

На данном диске нет файлов МР3.

Данное устройство может показывать на экране дисплея только алфавит (заглавные буквы: A–Z), цифры и ограниченное количество символов.

Поменяйте диск.

Прибавьте дополнительный код—mp3 к названиям их файлов.

Поменяйте диск. (Запишите файлы МР3 с помощью совместимой прикладной программы).

Перейдите на другой файл или поменяйте диск. (Не добавляйте дополнительный код—mp3 к файлам, не являющимся файлами МР3).

Не используйте слишком много иерархий и каталогов. Также не записывайте какиелибо другие типы звуковых треков вместе с файлами МР3.

Выберите другой каталог.

Вставьте диск, на котором есть файлы МР3.

РУCCKИЙ

Симптомы

Причины

Способ устранения

• На экране дисплея появляется надпись “NO DISC” (нет диска).

• На экране дисплея появляется надпись “NO MAG”.

• На экране дисплея появляется надпись“RESET 8” (“возврат в исходное положение 8”).

• На экране дисплея появляется надпись “RESET 1” – “RESET 7” (“возврат в исходное положение 1” – “возврат в исходное положение 7”).

• Это устройство совсем не работает.

В накопителе нет диска.

Вставьте диски в загрузочное отверстие.

В проигрыватель-автомат компакт-дисков не вставлен накопитель.

Это устройство неправильно подсоединено к проигрывателю-автомату компакт-дисков.

Диски вставлены неправильной стороной.

Вставьте диски правильно.

Вставьте накопитель.

Соедините это устройство и проигрыватель-автомат компакт-дисков правильно и нажмите кнопку возврата в исходное положение проигрывателя-автомата компакт-дисков.

Нажмите кнопку возврата в исходное положение проигрывателя-автомата компакт-дисков.

Одновременно нажмите кнопки SEL (выбор) и

Проигрывателя-автомата компакт-дисков

Относительно схождения с дорожки:

Схождение с дорожки может произойти в результате движения автомобиля по чрезвычайно неровной дороге. Это не повредит устройство и компакт-диск, однако, это раздражает. Мы рекомендуем Вам прекратить воспроизведение компакт-диска во время движения по таким неровным дорогам.

РУCCKИЙ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Обращение с дисками

Данное устройство предназначено для воспроизведения компакт-дисков (перезаписываемых и однократной записи), а также CD-текста.

• Устройство также поддерживает воспроизведение дисков MP3.

Как обращаться с дисками

При вытаскивании диска из его коробки

нажмите на центральный фиксатор коробки и вытащите диск, держа его за края.

• Держите диск только за края. Не касайтесь его поверхности с записью.

При закладке диска в его коробку

осторожно наденьте диск на центральный фиксатор (поверхность с текстом должна смотреть вверх).

• После использования обязательно храните диски в коробках.

Чтобы держать диски чистыми

Грязный диск может воспроизводиться неправильно. Если диск загрязнился, протрите его мягкой тряпкой, двигаясь по прямой линии от центра к краю.

Для воспроизведения новых дисков

Новые диски могут иметь некоторые неровные места вокруг внутреннего и внешнего края. Если используется такой диск, данное устройство может вытолкнуть этот диск. Чтобы удалить такие неровные места, потрите края с помощью карандаша или шариковой авторучки и т.п.

Конденсация влаги

Влага может конденсироваться на линзе внутри проигрывателя дисков в следующих случаях:

•

После включения обогревателя в автомобиле.

•

Если в салоне автомобиля становится очень влажно.

Если такое случится, проигрыватель дисков может начать плохо работать. В этом случае вытащите диск и оставьте устройство включенным на несколько часов до тех пор, пока не испарится влага.

РУCCKИЙ

Деформированный диск

Центральный

фиксатор

Наклейка

Воспроизведение компакт-дисков однократной или многократной записи

Перед воспроизведением компакт-дисков однократной или многократной записи внимательно прочитайте данные инструкции и предостережения.

•

Используйте только “завершенные” компактдиски однократной или многократной записи.

•

Некоторые компакт-диски однократной или многократной записи не воспроизводятся на данном устройстве в связи с их особенностями, а также по следующим причинам: –

диски загрязнены или поцарапаны;

–

на линзе внутри устройства присутствует конденсат влаги;

–

линза звукоснимателя загрязнена.

•

Для считывания дисков многократной записи может потребоваться больше времени, так как они имеют меньшую отражательную способность по сравнению с обычными компакт-дисками.

•

Компакт-диски однократной или многократной записи чувствительны к высоким температурам и влажности, поэтому не оставляйте их в машине.

•

Не используйте следующие компакт-диски однократной или многократной записи: –

диски с наклейками, этикетками или защитными пленками на поверхности;

–

диски, на которых можно печатать этикетки с

помощью струйного принтера. Использование этих дисков при высоких температурах или высокой влажности может привести к их неисправностям или повреждению. Пример: –

наклейки и этикетки могут сжать и

деформировать диск; –

наклейки и этикетки могут отслоиться от

диска, и его нельзя будет извлечь; –

печать на дисках может сделать их клейкими. Внимательно прочитайте инструкции и предостережения об использовании этикеток и

дисков, на которых можно выполнять печать.

ПРЕДУПРЕЖДЕНИЯ:

• Не вставляйте 8-сантиметровые диски (одиночные диски) в отверстие для дисков. (Такие диски не выходят при выбросе).

• Не вставляйте диски необычной формы, такие как в форме сердечка или цветка; иначе это приведет к появлению неисправности.

• Не подвергайте диски воздействию прямого солнечного света или любого источника тепла, а также не кладите их в место, которое подвергается воздействию высокой температуры и влажности. Не оставляйте их в автомобиле.

• Не пользуйтесь никакими растворителями (например, обычное чистящее средство для пластинок, аэрозоль, разбавитель, бензин и т.п.) для чистки дисков.

Остаток клея

Диск

Наклеиваемая этикетка

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СЕКЦИЯ УСИЛИТЕЛЯ ЗВУКОВОЙ ЧАСТОТЫ

Максимальная выходная мощность: Передние: 50 Вт на канал

Задние: 50 Вт на канал

Непрерывная выходная мощность (RMS):

Передние: 19 Вт на канал в 4 Ω, до 40 Гц

до 20 000 Гц при не более 0,8% суммарного.

Задние: 19 Вт на канал в 4 Ω, от 40 Гц

до 20 000 Гц при не более

0,8% суммарного. Полное сопротивление нагрузки: 4 Ω (допуск: от 4 Ω до 8 Ω ) Диапазон регулирования тональности:

Низкие частоты: ±10 дБ при 100 Гц

Высокие частоты: ±10 дБ при 10 kГц Частотная характеристика: от 40 Гц до 20 000 Гц Отношение сигнал-шум: 70 дБ Дополнительный входной разъем:

стерео миниразъем диаметром 3,5 мм

(аналоговый) Уровень выхода/полное сопротивление:

Нагрузка 4,0 B/20 kΩ (полная шкала) Выходное сопротивление: 1 kΩ Уровень выхода низкочастотного динамика/

полное сопротивление:

Нагрузка 2,0 B/20 kΩ (полная шкала) Предельная частота: 120 Гц (постоянная)

СЕКЦИЯ ТЮНЕРА

Частотный диапазон: FM: От 87,5 МГц до 108,0 МГц AM: (MW)От 522 кГц до 1 620 кГц

(LW) От 144 кГц до 279 кГц

[Тюнер FM]

Используемая чувствительность:

11,3 дБф (1,0 µВ/75 Ω) 50 дБ пороговая чувствительность:

16,3 дБф (1,8 µВ/75 Ω) Избирательность обходного канала (400 kГц):

65 дБ Частотная характеристика: От 40 Гц до 15 000 Гц Стерео разделение: 30 дБ Коэффициент захвата: 1,5 дБ

[Тюнер MW]

Чувствительность: 20 µВ Избирательность: 35 дБ

[Тюнер LW]

Чувствительность: 50 µВ

СЕКЦИЯ ПРОИГРЫВАТЕЛЯ КОМПАКТ-ДИСКОВ

Тип: Проигрыватель компакт-дисков Система обнаружения сигнала

Бесконтактный оптический звукосниматель (полупроводниковый лазер)

Количество каналов: 2 канала (стерео) Частотная характеристика: От 5 Гц до 20 000 Гц Динамический диапазон: 96 дБ

Отношение сигнал-шум: 98 дБ Коэффициент детонации:

Ниже измеряемого предела

Формат записи МР3:

Звуковой слой 3 MPEG1/2

Макс. скорость передачи в битах: 320 Кбит/с

ОБЩИЕ ХАРАКТЕРИСТИКИ

Потребность в электроэнергии:

Рабочее напряжение: 14,4 В пост. напр.

(допуск: от 11 В до 16 В) Система заземления: Минус на массе Допустимая рабочая температура: От 0°C до +40°C Размеры (Ш × В × Г):

Размеры установки (приблизит.):

182 mm × 52 mm × 150 mm

Размер панели (приблизит.):

188 mm × 58 mm × 12 mm

Масса (приблизит.):

1,4 кг (исключая принадлежности)

Дизайн и технические характеристики могут меняться без уведомления.

В соответствии с Законом Российской Федерации “О защите прав потребителей” срок службы (годности) данного товара “по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде” составляет семь (7) лет со дня производства. Этот срок является временем, в течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения инструкции по эксплуатации данного товара, проводя необходимое обслуживание, включающее замену расходных материалов и/ или соответствующее ремонтное обеспечение в специализированном сервисном центре.

Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.

Срок службы (годности), кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства JVC, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

РУCCKИЙ

¿Tiene PROBLEMAS con la operación?

Por favor reinicialice su unidad

Consulte la páfina de Cómo reposicionar su unidad

PROBLEMI di funzionamento?

Inizializzare l'apparecchio

Fare riferimento alla pagina di Come inizialiazzare l'apparecchio

W przypadku NIEPRAWID¸OWEJ

pracy radioodtwarzacza

Wyzeruj jego pami´ç

Patrz Zerowanie pami´ci urzàdzenia

Затруднения при эксплуатации?

Пожалуйста, перезагрузите Ваше

устройство

Для получения информации о перезагрузке Вашего

устройства обратитесь на соответствующую страницу

SP, IT, PO, RU

0103KKSMDTJEIN

JVC

KD-SX998R/KD-SX997R

Manual de instalación/conexión Manuale d’installazione/collegamento

Instrukcja monta˝u/pod∏àczania przewodów

Руководство по установке/подключению

GET0125-005A

[E]

ESPAÑOL

• Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA.

INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)

• La siguiente ilustración muestra una instalación típica. Sin embargo usted deberá efectuar los ajustes correspondientes a su automóvil. Si tiene alguna pregunta o necesita información acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para automóviles o a una compañía que suministra tales herramientas.

Antes de instalar: Pulse (soltar panel de control) para separar el panel de control si ya está unido.

* Cuando se envía de la fábrica, el panel de

control está embalado en el estuche duro.

Retire la placa de guarnición.

Retire la cubierta después de desenganchar los retenes de la cubierta.

1 Ponga la unidad vertical.

Nota: Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.

2 Inserte las 2 manijas entre la unidad y la

cubierta tal como en la ilustración y desenganche los retenes de la cubierta.

3 Retire la cubierta.

Nota: Después de instalar la unidad, asegúrese de guardar las manijas para uso futuro.

Instale la cubierta en el tablero de instrumentos. * Después de que la cubierta esté

correctamente instalada en el tablero de instrumentos, doble las lengüetas correspondientes para sostener la cubierta firmemente en su lugar, tal como se muestra.

Fije el perno de montaje en la parte trasera del cuerpo de la unidad y coloque el cojín de goma sobre el extremo del perno.

Realice las conexiones eléctricas requeridas.

Deslice la unidad dentro de la cubierta hasta que quede trabada.

Coloque la placa de guarnición. Nota: Asegúrese de que la parte ahuecada

quede en la parte inferior. De lo contrario, el panel de control no se podrá abrir por completo.

Coloque el panel de control.

Panel de control

Panello di comando

Przedni panel

Панель управления

ITALIANO

• L’apparecchio è destinato a funzionare su impianti elettrici da 12 V c.c., con massa NEGATIVA.

INSTALLAZIONE (MONTAGGIO SUL CRUSCOTTO)

• La figura che segue rappresenta un’installazione tipica. Naturalmente, sono possibili adattamenti in funzione del tipo di vettura. Per eventuali chiarimenti in merito ai kit d’installazione, rivolgersi al locale rivenditore car audio JVC o a negozi analoghi.

Operazioni preliminari al montaggio: Premere

(sgancio del pannello di comando) per

staccare il pannello di comando (se già inserito). * Di fabbrica, il pannello di comando viene fornito

in contenitore rigido.

Togliere la piastra di finitura.

Togliere la protezione dopo aver sganciato i relativi blocchi.

1 Posizionare l’apparecchio.

Nota: Nel posizionare l’apparecchio, fare attenzione a non danneggiare il fusibile sul posteriore.

2 Inserire le 2 maniglie tra l’apparecchio e la

protezione, come illustrato per sganciare i blocchi.

3 Togliere la protezione.

Nota: Una volta ultimate le operazioni d’installazione, conservare le maniglie per uso futuro.

Installare la protezione nel cruscotto. * Verificare la correttezza dell’installazione della

protezione nel cruscotto, quindi piegare le linguette che tengono in posto la protezione, come illustrato.

Fissare il bullone di montaggio sul retro dell’apparecchio e collocare il gommino sull’estremità del bullone stesso.

Eseguire i necessari collegamenti elettrici.

Far scorrere l’apparecchio nella protezione finché non risulta bloccato.

Fissare la piastra di rifinitura. Nota: Verificare che la parte incassata sia in

fondo. Diversamente, il pannello di controllo non si aprirebbe completamente.

Inserire il pannello di comando.

Placa de guarnición

Piastra di finitura

Przednia cz´Êç obudowy

Декоративную панель

POLSKI

• Urzàdzenie przystosowane jest do zasilania pràdem sta∏ym o napi´ciu 12 V z UJEMNYM uziemieniem.

MONTA˚ (W DESCE ROZDZIELCZEJ)

• Na poni˝szym rysunku przedstawiono typowy sposób monta˝u. W odniesieniu do poszczególnych typów samochodów nale˝y jednak odpowiednio skorygowaç sposób monta˝u. Odpowiedzi na wszelkie pytania i innych informacji na temat zestawów monta˝owych udzieli przedstawiciel JVC IN-CAR ENTERTAINMENT lub firma dostarczajàca zestawy.

Przed rozpocz´ciem monta˝u: NaciÊnij przycisk

(zwolnienie przedniego panelu), aby zdjàç

panel, jeÊli zosta∏ za∏o˝ony. * Fabrycznie przedni panel umieszczany jest w

futerale.

Zdejmij przednià cz´Êç obudowy.

Odblokuj zatrzaski i zdejmij kieszeƒ. 1 Ustaw urzàdzenie pionowo.

Uwaga: Stawiajàc urzàdzenie pionowo nale˝y uwa˝aç, aby nie uszkodziç umieszczonego z ty∏u bezpiecznika.

2 Wsuƒ 2 uchwyty pomi´dzy obudow´

urzàdzenia a kieszeƒ zgodnie z rysunkiem, aby odblokowaç zatrzaski kieszeni.

3 Zdejmij kieszeƒ.

Uwaga: Uchwyty nale˝y zachowaç do wykorzystania w przysz∏oÊci, po zamontowaniu urzàdzenia.

Zamontuj kieszeƒ w desce rozdzielczej. * Po w∏aÊciwym umieszczeniu kieszeni w desce

rozdzielczej zegnij odpowiednie blaszki, aby umocowaç jà solidnie zgodnie z rysunkiem.

Przykr´ç wkr´t mocujàcy do tylnej cz´Êci obudowy urzàdzenia i za∏ó˝ gumowà nak∏adk´ na jego zakoƒczenie.

Wykonaj niezb´dne po∏àczenia elektryczne.

Wsuƒ urzàdzenie do kieszeni, a˝ zostanie zablokowane.

Za∏ó˝ przednià cz´Êç obudowy. Uwaga: Wg∏´bienie musi znajdowaç si´ na dole.

W przeciwnym wypadku panel radioodtwarzacza nie b´dzie móg∏ si´ ca∏kowicie otworzyç.

Za∏ó˝ przedni panel.

Cojín de goma

Gommino

Gumowa nasadka

Резиновый чехол

0103KKSMDTJEIN

JVC

SP, IT, PO, RU

РУССКИЙ

• Это устройство разработано для эксплуатации на 12 В постоянного напряжения с минусом на массе.

УСТАНОВКА (УСТАНОВКА В ПРИБОРНУЮ ПАНЕЛЬ)

• На следующих иллюстрациях показана типовая установка. Тем не менее, Вы должны сделать поправки в соответствии с типом Вашего автомобиля. Если у Вас есть какие-либо вопросы, касающиеся установки, обратитесь к Вашему дилеру JVC IN-CAR ENTERTAINMENT или в компанию, поставляющую соответствующие принадлежности.

Перед установкой: Нажмите кнопку (кнопка освобождения панели управления) для отсоединения панели управления, если она уже прикреплена.

* При отправке с завода панель управления

упакована в твердую коробку.

Удалите декоративную панель.

Удалите муфту после освобождения запоров муфты.

1 Установите устройство.

Примечание: Устанавливайте устройство таким образом, чтобы не повредить предохранитель, расположенный сзади.

2 Вставьте два рычага между устройством и

муфтой, как показано на рисунке, для освобождения запоров муфты.

3 Удалите муфту.

Примечание: После установки устройства сохраните рычаги для использования в будущем.

Установите муфту в приборную панель. * После установки муфты в приборную

панель согните соответствующие зубцы для фиксации муфты, как показано на рисунке.

Затяните Крепежный болт на задней части корпуса устройства и наденьте резиновый чехол на конец болта.

Выполните необходимые подключения контактов, как показано на оборотной стороне этой инструкции.

Задвиньте устройство в муфту до упора.

Установите декоративную панель. Примечание: Обеспечьте, чтобы часть с

выемкой была внизу. Если это не так, то панель управления полностью не откроется.

Прикрепите панель управления.

Tablero de instrumentos

Cruscotto

Deska rozdzielcza

Приборная панель

Manija

Maniglia

Uchwyt

Рычаг

Ranura

Feritoia

Szczelina

Отверстие

Fusible

Fusibile

Bezpiecznik

Предохранитель

Placa de bloqueo

Piastra di bloccaggio

Zatrzask blokujàcy

Фиксирующая панель

LOCALIZACION DE AVERIAS

• El fusible se quema.

* ¿Están los conductores rojo y negro correctamente

conectados?

• No es posible conectar la alimentación.

* ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces.

* ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.

* ¿Está el cable de salida del altavoz conectado a

masa?

* ¿Están los terminales “–” de los altavoces L y R

conectados a una masa común?

• La unidad se calienta.

* ¿Está el cable de salida del altavoz conectado a

masa?

* ¿Están los terminales “–” de los altavoces L y R

conectados a una masa común?

Cubierta

Protezione

Kieszeƒ

Муфта

Panel de control

Panello di comando

Przedni panel

Панель управления

RICERCA GUASTI

• Il fusibile brucia.

* I fili rossi e neri sono stati collegati correttamente?

• Non si riesce ad accendere l’apparecchio.

* Il filo giallo è stato collegato?

• Non esce alcun suono dalle casse.

* Il filo di uscita delle casse è stato protetto contro i

cortocircuiti?

• Suono distorto.

* Il filo di uscita delle casse è collegato a terra? * I terminali “–” delle casse di sinistra e destra sono

stati collegati a terra in comune?

• L’apparecchio si surriscalda.

* Il filo di uscita delle casse è collegato a terra? * I terminali “–” delle casse di sinistra e destra sono

stati collegati a terra in comune?

Cubierta

Protezione

Kieszeƒ

Муфта

Placa de guarnición

Piastra di finitura

Przednia cz´Êç obudowy

Декоративную панель

ROZWIÑZYWANIE PROBLEMÓW

• Bezpiecznik przepala si´. * Czy czerwony i czarny przewód pod∏àczono

w∏aÊciwie?

• Nie mo˝na w∏àczyç zasilania. * Czy pod∏àczono ˝ó∏ty przewód?

• Z g∏oÊników nie dochodzi ˝aden dêwi´k. * Czy na przewodzie g∏oÊnikowym nie ma zwarcia?

• Dêwi´k jest zniekszta∏cony. * Czy przewód g∏oÊnikowy jest uziemiony? * Czy styki “–” terminals g∏oÊnika lewego i prawego

sà razem uziemione?

• Urzàdzenie silnie si´ nagrzewa. * Czy przewód g∏oÊnikowy jest uziemiony? * Czy styki “–” terminals g∏oÊnika lewego i prawego

sà razem uziemione?

184 mm

53 mm

Perno de montaje

Bullone di montaggio

Wkr´t mocujàcy

Крепежный болт

Véase “CONEXIONES ELECTRICAS”.

Vedere “COLLEGAMENTI ELETTRICI”.

Patrz “PO¸ÑCZENIA ELEKTRYCZNE”.

Смотрите “ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ”.

BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

• Сработал предохранитель.

* Правильно ли подключены черный и красный

провода?

• Питание не включается.

* Подключен ли желтый провод?

• Звук не выводится через громкоговорители.

* Нет ли короткого замыкания на кабеле выхода

громкоговорителей?

• Звук искажен.

* Заземлен ли провод выхода громкоговорителей? * Заземлены ли разъемы “–” правого (R) и левого

(L) громкоговорителей?

• Устройство нагревается.

* Заземлен ли провод выхода громкоговорителей? * Заземлены ли разъемы “–” правого (R) и левого

(L) громкоговорителей?

• Cuando emplea un soporte opcional

• Utilizzo del supporto supplementare

• Korzystanie z opcjonalnego uchwytu mocujàcego

• При использовании дополнительной стойки

Arandela

Lavatrice

Podk∏adka

Шайба

Tablero de instrumentos

Cruscotto

Deska rozdzielcza

Приборная панель

Menos de 30˚

Inferiore a 30˚

Mniej ni˝ 30 stopni

Менее 30°

Tabique a prueba de incendios

Parete antincendio

Âciana komory silnika

Стена

Cubierta

Protezione

Kieszeƒ

Муфта

Soporte (opción)

Supporto (opzionale)

Uchwyt mocujàcy (opcja)

Стойка (дополнительно)

Tuerca de seguridad

Dado di fermo

Nakr´tka

Фиксирующая гайка

Tornillo (opción)

Vite (opzionale)

Âruba (opcja)

Винт (дополнительно)

Perno de montaje

Bullone di montaggio

Wkr´t mocujàcy

Крепежный болт

Instale la unidad a un ángulo de menos de 30˚.

Installare l’unità a un’inclinazione inferiore a 30˚.

Zainstalowac jednostk´ pod kàtem mniejszym ni˝ 30 stopni.

Установите устройство под углом менее 30°.

• Instalación de la unidad sin utilizar la cubierta

• Installazione dell’apparecchio senza protezione

• Monta˝ urzàdzenia bez kieszeni

• При установке устройства без использования муфты

En un Toyota por ejemplo, primero retire la radio del automóvil y luego instale la unidad en su lugar.

Ad esempio, in una Toyota, si deve innanzi tutto togliere la radio ed installare poi l’apparecchio in suo luogo.

W niektórych markach samochodów, takich jak np. Toyota, nale˝y najpierw wymontowaç radioodbiornik i zainstalowaç urzàdzenie.

В автомобилях “Toyota”, например, сначала удалите автомобильную магнитолу, затем установите на ее место это устройство.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6 mm)*

Wkr´ty z p∏askimi ∏bami (M5 x 6 mm)*

Крепежные винты (M5 x 6 мм)*

Compartimiento

Tascabile

Kieszonka

Карман

Nota : Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si

se utilizan tornillos más largos, éstos pueden dañar la unidad.

Nota : Durante l’installazione dell’apparecchio sulla staffa di montaggio, utilizzare esclusivamente le viti da 6 mm.

Si ricorda che l’uso di viti più lunghe potrebbe danneggiare l’apparecchio.

Uwaga : W przypadku monta˝u urzàdzenia na wsporniku mocujàcym nale˝y u˝ywaç wkr´tów 6 mm. Stosowanie

d∏u˝szych wkr´tów mo˝e spowodowaç uszkodzenie urzàdzenia.

Примечание : При установке устройства на крепежный кронштейн, используйте только винты длиной 6 мм. При

использовании более длинных винтов можно повредить устройство.

Ménsula*

Staffa*

Uchwyt*

Кронштейн*

Ménsula*

Staffa*

Uchwyt*

Кронштейн*

* No suministrado con esta unidad. * Non fornite con l’apparecchio. * Nie wchodzi w sk∏ad zestawu. * Не входят в комплект.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6mm)*

Wkr´ty z p∏askimi ∏bami (M5 x 6 mm)*

Крепежные винты (M5 x 6 мм)*

Extracción de la unidad

• Antes de extraer la unidad, libere la sección trasera.

Retire el panel de control.

Retire la placa de guarnición.

Inserte las 2 manijas entre las ranuras, como se muestra. Luego, separe gentilmente las manijas y extraiga la unidad. (Asegúrese de conservar las

manijas después de instalarlo.)

Rimozione dell’apparecchio

• Prima di rimuovere l’apparecchio, sganciare la parte posteriore.

Togliere il pannello di comando.

Togliere la piastra di finitura.

Inserire le 2 maniglie nelle guide, come indicato. A questo punto, tirare delicatamente le maniglie allontanandole l’una dall’altra, quindi estrarre l’apparecchio. (Conservare le maniglie per uso

futuro.)

Demonta˝ urzàdzenia

• Przed demonta˝em urzàdzenia zwolnij tylnà czeÊç.

Zdejmij przedni panel.

Zdejmij przednià cz´Êç obudowy.

Wsuƒ 2 uchwyty w szczeliny zgodnie z rysunkiem. Nast´pnie delikatnie rozsuƒ uchwyty na boki i wysuƒ urzàdzenie. (Uchwyty nale˝y

zachowaç po zamontowaniu urzàdzenia.)

Удаление устройства

• Перед удалением устройства освободите заднюю часть.

Удалите панель управления.

Удалите декоративную панель.

Вставьте 2 рычаги в отверстия, как показано на иллюстрации. Затем, плавно раздвигая рычаги в стороны, выньте устройство. (После

установки сохраните рычаги.)

123

Panel de control

Panello di comando

Przedni panel

Панель управления

Lista de piezas para instalación y conexión

Con esta unidad se suministran las siguientes piezas. Después de inspeccionarlas, colóquelas correctamente.

Componenti da usare per l’installazione ed il collegamento

Assieme all’apparecchio vengono forniti i componenti sottoindicati. Prima di procedere, verificare che tutto sia in ordine.

Placa de guarnición

Piastra di finitura

Przednia cz´Êç obudowy

Декоративную панель

Lista elementów monta˝owych i pod∏àczeniowych

Wraz z urzàdzeniem dostarczane sà nast´pujàce elementy. Po sprawdzeniu nale˝y je w∏aÊciwie zamontowaç.

Manija

Maniglia

Uchwyt

Рычаг

Список деталей для установки и подключения

Следующие детали поставлены в комплекте с устройством. После проверки комплектации, пожалуйста, установите их правильно.

Estuche duro/Panel de control

Contenitore/Panello di comando

Futera∏/Przedni panel

Жесткий футляр/панель управления

Arandela (ø5)

Lavatrice (ø5)

Podk∏adka (ﬁ5)

Шайба (њ5)

Tuerca de seguridad (M5)

Dado di fermo (M5)

Nakr´tka (M5)

Фиксирующая гайка (M5)

CONEXIONES ELECTRICAS

Para evitar cortocircuitos, recomendamos que desconecte el terminal negativo de la batería y que efectúe todas las conexiones eléctricas antes de instalar la unidad. Si usted no está seguro de cómo instalar correctamente la unidad, hágala instalar por un técnico cualificado.

Nota: Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA. Si

su vehículo no posee este sistema, será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.

• Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente consulte con su concesionario de JVC de equipos de audio para automóviles.

• Si el ruido fuese un problema... Esta unidad tiene un filtro de ruido en el circuito de alimentación. Sin embargo, en algunos vehículos, pueden producirse chasquidos u otros ruidos indeseados. En tal caso conecte el terminal de tierra posterior (véase diagrama de conexión) del receptor al chasis del automóvil, utilizando cordones más gruesos y cortos tales como alambre de cobre trenzado o de grueso calibre. Si el ruido persiste, consulte a su concesionario de JVC de equipos de audio para automóvil.

• La entrada máxima de los altavoces debe ser de más de 50 W en la frontal y 50 W en el trasero, con una impedancia de 4 Ω a 8 Ω.

• Asegúrese de conectar esta unidad a tierra en el

chasis del automóvil.

• El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta unidad.

Cubierta

Protezione

Kieszeƒ

Муфта

Perno de montaje (M5 x 20 mm)

Bullone di montaggi (M5 x 20 mm)

Wkr´t mocujàcy (M5 x 20 mm)

Крепежный болт (M5 x 20 мм)

COLLEGAMENTI ELETTRICI

Per evitare cortocircuiti, si consiglia di scollegare il terminale negativo della batteria e di realizzare tutti i collegamenti elettrici prima d’installare l’apparecchio. Se necessario, fare effettuare l’installazione da un tecnico qualificato.

Nota:

L’apparecchio è studiato per funzionare su impianti elettrici da 12 V c.c., con massa NEGATIVA. Se l’impianto della vettura è di tipo diverso, è necessario un invertitore di tensione, reperibile presso i venditori car audio JVC.

• Sostituire il fusibile con uno della potenza specificata. Se il fusibile si brucia spesso, rivolgersi al locale rivenditore car audio JVC.

• In caso di rumorosità... Nel circuito di alimentazione dell’apparecchio è presente un filtro antirumore. Però, in alcuni tipi di vetture, si possono avvertire rumori indesiderati. In tal caso, collegare il terminale di terra sul posteriore dell’apparecchio (cfr. schema di collegamento) al telaio dell’auto utilizzando cavi più corti e più spessi (ad esempio, calza metallica di rame o filo di calibro maggiore). Se il rumore persiste, rivolgersi al locale rivenditore car audio JVC.

• L’ingresso massimo delle casse deve essere superiore a 50 W sul retro e 50 W sul davanti, con impedenza di 4 Ω – 8 Ω.

• Mettere a terra l’apparecchio sul telaio dell’auto.

• Dopo l’uso, il dissipatore di calore si surriscalda. Evitare di toccarlo quando si estrae l’apparecchio.

Sumidero térmico

Dissipatore di calore

Radiator

Радиатор

Placa de guarnición

Piastra di finitura

Przednia cz´Êç obudowy

Декоративную панель

Cojín de goma

Gommino

Gumowa nasadka

Резиновый чехол

Pila

Batteria

Bateria

Батарейка

PO¸ÑCZENIA ELEKTRYCZNE

Aby zapobiec zwarciom, zaleca si´ od∏àczenie ujemnego nadbiegunnika akumulatora i wykonanie wszystkich po∏àczeƒ elektrycznych przed zainstalowaniem urzàdzenia. W przypadku wàtpliwoÊci odnoÊnie prawid∏owego monta˝u urzàdzenia nale˝y zleciç jego wykonanie wykwalifikowanemu pracownikowi.

Uwaga:

Urzàdzenie przystosowane jest do zasilania pràdem sta∏ym o napi´ciu 12 V z UJEMNYM uziemieniem. JeÊli w samochodzie zastosowano innego rodzaju instalacj´ elektrycznà, konieczne jest zastosowanie transformatora, który mo˝na nabyç u przedstawicieli JVC IN-CAR ENTERTAINMENT.

• Zastàp bezpiecznik innym o odpowiednim pràdzie. JeÊli bezpiecznik cz´sto si´ przepala, skonsultuj si´ z przedstawicielem JVC IN-CAR ENTERTAINMENT.

• Problemy z szumami... W obwodzie elektrycznym urzàdzenia zastosowano filtr szumów. W niektórych samochodach mogà jednak wystàpi trzaski lub szumy. W takim wypadku nale˝y po∏àczyç tylny zacisk uziemienia urzàdzenia (zobacz schemat po∏àczeƒ) z masà pojazdu za pomocà krótszych i grubszych przewodów, takich jak plecionka miedziana lub innego przewodu o du˝ym przekroju. JeÊli szumy nie ust´pujà, skonsultuj si´ z przedstawicielem JVC IN-CAR ENTERTAINMENT.

• Maksymalna moc g∏oÊników powinna przekraczaç 50 W z ty∏u i z przodu 50 W, przy impedancji od 4 Ω do 8 Ω.

• Urzàdzenie nale˝y bezwzgl´dnie po∏àczyç z

masà pojazdu.

• Podczas pracy urzàdzenia radiator silnie si´ nagrzewa. Nale˝y zachowaç ostro˝noÊç, aby nie dotknàç go podczas demonta˝u.

Cordón de alimentación

Cavo di alimentazione

Kabel zasilania

Кабель питания

CR2025

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Для предотвращения коротких замыканий мы рекомендуем Вам отсоединить отрицательный разъем аккумулятора и осуществить все подключения перед установкой устройства. Если Вы не знаете точно, как следует устанавливать это устройство, обратитесь к квалифицированному специалисту.

Примечание:

Это устройство разработано для эксплуатации на

12 В постоянного напряжения с минусом на массе. Если Ваш автомобиль не имеет этой

системы, требуется инвертор напряжения, который может быть приобретен у дилера JVC IN-CAR ENTERTAINMENT.

• Заменяйте предохранитель другим предохранителем указанного класса. Если предохранитель сгорает слишком часто, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

• При появлении сильных помех... Это устройство оснащено фильтром помех в цепи питания. Однако в некоторых случаях возможно появление щелчков и других нежелательных помех. В этом случае подключите задний разъем заземления этого устройства (см. схему подключения ниже) к шасси автомобиля при помощи более коротких и толстых проводов. Если помехи не исчезают, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

• Максимальная входная мощность громкоговорителей должна быть больше 50 Вт сзади и 50 Вт впереди при полном сопротивлении от 4 Ω до 8 Ω.

• Нe забудьте заземлить устройство на шасси

автомобиля.

• Радиатор во время использования сильно нагревается. Старайтесь его не трогать во время удаления устройства.

Manijas

Maniglie

Uchwyty

Рычаги

Mando a distancia

Telecomando

Pilot

дистанционного управления

ESPAÑOL

ITALIANO

POLSKI РУССКИЙ

Conexiones tipicas / Collegamenti tipici / Typowe po∏àczenia / Типичные подключения

Antes de la conexión: Verifique atentamente el conexionado del vehículo. Una conexión incorrecta podría producir daños graves en la unidad. Los cordones del cable de alimentación y los del conector procedentes de la carrocería del automóvil podrían ser de diferentes en color.

Conecte los conductores de color del cable de alimentación a la batería del automóvil, altavoces y antena motriz (si la hubiere) en la secuencia siguiente.

1 Negro: a tierra 2

Amarillo: a la batería del automóvil (12 V constantes)

3 Rojo: a un terminal de accesorio 4 Azul con rayas blancas: al conductor remoto

de otro equipo o de la antena automática, si hubiere (máx. 200 mA)

5 Naranja con rayas blancas: al interruptor de

control de las luces del automóvil

6 Marrón: al sistema de teléfono celular

(para mayor información, refiérase a las instrucciones del teléfono celular.)

7 Otros: a los altavoces

Conecte el cable de antena.

Por último, conecte el cable de alimentación a la unidad.

Nota: Si su vehículo no dispone de ningún terminal para accesorios, mueva el fusible de la posición 1 (posición inicial) a la posición 2, y conecte el conductor rojo (A7) al terminal positivo (+) de la batería.

• En este caso, no se utiliza el conductor amarillo (A4).

Cambiador de CD de JVC/ Sintonizador de DAB u otro componente exterior

CD changer della JVC/ Tuner DAB ed altro componente esterno

Zmieniacz CD/tuner DAB

Al control remoto del volante de dirección (véase diagrama )

Al telecomando sul volante (cfr. schema )

Do pilota zdalnego sterowania w kierownicy

(

patrz schemat

)

К рулевому пульту дистанционного

marki JVC lub inne urzàdzenie zewn´trzne

Проигрыватель-автомат компакт-дисков JVC/ Тюнер DAB или другой внешний компонент

управления (см. схему )

SUBWOOFER (véase diagrama )

(cfr. schema )

(patrz schemat )

(см. схему )

Terminal de tierra posterior

Terminale di terra posteriore

Tylny zacisk uziemienia

Terminal de la antena

Terminale per antenna

Gniazdo antenowe

Разъем антенны

Задний разъем заземления

Salida de línea (véase diagrama )

Uscita linea (cfr. schema )

A la antena

Sull’antenna

Do anteny

К антенне

WyjÊcie liniowe (patrz schemat )

Линейный выход (см. схему )

*1 : Antes de comprobar el funcionamiento de esta unidad

previa a de la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.

*1 : Per poter verificare il funzionamento dell’apparecchio

prima dell’installazione, è necessario avere già collegato questo filo (altrimenti è impossibile accendere l’apparecchio).

*1 : Przewód ten nale˝y pod∏àczyç w celu sprawdzenia

dzia∏ania urzàdzenia przed monta˝em, w przeciwnym wypadku w∏àczenie zasilania nie b´dzie mo˝liwe.

*1 : Перед проверкой работы устройства подключите

этот провод, иначе питание не включится.

Prima del collegamento: Verificare attentamente il cablaggio della vettura. Si ricorda che un collegamento improprio può danneggiare seriamente l’apparecchio. I conduttori del cavo di alimentazione e quelli del connettore sulla carrozzeria potrebbero essere di colore diverso.

Collegare i fili colorati del cavo di alimentazione alla batteria dell’auto, alle casse ed all’antenna (se presente) nella sequenza indicata.

1 Nero: massa 2 Giallo: alla batteria dell’auto (12 V costanti) 3 Rosso: ad un terminale per accessori 4 Blu a strisce bianche: allo spinotto remoto di

altra attrezzatura o all’eventuale antenna elettrica (max 200 mA)

5 Arancione a strisce bianche: all’interruttore di

comando luci

6 Marrone: al cellulare (Per i particolari, vedere

le instruzioni del telefono cellulare.)

7 Altri: alle casse

Collegare il cavo dell’antenna.

Infine, collegare i cablaggi all’apparecchio.

Nota: Se la vettura non dispone di terminale per accessori, spostare il fusibile dalla posizione 1 (posizione iniziale) alla posizione 2, collegare il filo rosso (A7) sul terminale della batteria con segno positivo (+).

• In questo caso, non si usa il filo giallo (A4).

Se recomienda conectar el cambiador de CD de JVC compatible con MP3. También se pueden conectar otros cambiadores de CD de la serie CH-X (excepto CH-X99 y CH-X100).

• Con esta unidad no se podrán utilizar cambiadores de CD de la serie KD-MK.

Conectando el adaptador de entrada de línea KS-U57 (no suministrado), también podrá usar un componente exterior, tal como un reproductor de MD. (Véase diagrama .)

B1 B3 B5 B7

B2 B4 B6 B8

A5 A7

A2 A4

Fusible de 15 A

Fusibile 15 A

Bezpiecznik 15 A

Предохранитель 15A

Negro

Nero

Czarny

Черный

Amarillo*

Giallo*

˚ó∏ty*

Желтый*

Rojo

Rosso

Czerwony

Красный

Azul con rayas blancas

Blu a strisce bianche

Niebieski z bia∏ym paskiem

Синий с белой полосой

Naranja con rayas blancas

Arancione a strisce bianche

Pomaraƒczowy z bia∏ym paskiem

Оранжевый с белой полосой

Marrón / Marrone / Bràzowy / Коричневый

Przed rozpocz´ciem pod∏àczania: Dok∏adnie sprawdê okablowanie w samochodzie. Niew∏aÊciwe pod∏àczenie mo˝e spowodowaç powa˝ne uszkodzenie urzàdzenia. Przewody kabla zasilania mogà mieç inne kolory, ni˝ kable zainstalowane w samochodzie.

2 3

Uwaga: JeÊli samochód nie jest wyposa˝ony w przy∏àcze urzàdzeƒ dodatkowych, przemieÊç bezpiecznik z pozycji 1 (poczàtkowej) na pozycj´ 2 i pod∏àcz czerwony przewód (A7) do dodatniego nadbiegunnika (+) akumulatora.

• W takim wypadku ˝ó∏ty przewód (A4) nie jest u˝ywany.

A un cuerpo metálico o chasis del automóvil

Sulla carrozzeria metallica o sul telaio dell’auto

Do masy (metalowych cz´Êci) samochodu

К металлическому корпусу или шасси автомобиля

A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido)

Su un terminale sotto tensione nel blocco fusibili che si collega alla batteria dell’auto (bypassando l’interruttore di accensione)

Do styku w skrzynce bezpieczników po∏àczonego z akumulatorem (z pomini´ciem stacyjki)

К разъему фазы в блоке предохранителя (минуя блок зажигания)

A un terminal accesorio del bloque de fusibles

Su un terminale per accessori nel blocco fusibili

Do przy∏àcza urzàdzeƒ dodatkowych w skrzynce bezpieczników

К вспомогательному разъему в блоке предохранителя

Pod∏àcz kolorowe przewody kabla zasilania do akumulatora, g∏oÊników i elektrycznie wysuwanej anteny (jeÊli samochód jest w nià wyposa˝ony) w nast´pujàcej kolejnoÊci:

1 Czarny: uziemienie 2 ˚ó∏ty: do akumulatora (pràd sta∏y 12 V) 3 Czerwony: do przy∏àcza urzàdzeƒ dodatkowych

Niebieski z bia∏ym paskiem: do przewodu zdalnego

sterowania urzàdzenia zewn´trznego lub anteny wysuwanej elektrycznie (maks. 200 mA)

5 Pomaraƒczowy z bia∏ym paskiem: do w∏àcznika

Êwiate∏ samochodu

6 Bràzowy: do zestawu telefonu komórkowego

(szczegó∏owe informacje znajdujà si´ w instrukcji aparatu.)

7 Pozosta∏e: do g∏oÊników Pod∏àcz kabel antenowy. Pod∏àcz kostk´ przy∏àczowà do urzàdzenia.

Si consiglia l’uso del CD changer JVC compatibile con il formato MP3. È inoltre possibile collegare altri CD changer serie CH-X (ad eccezione di CH-X99 e CH-X100).

• Non è possibile usare CD changer serie KD-MK con la presente unità.

È altresì possibile utilizzare un componente esterno tipo MD player portatile collegando l’adattatore d’ingresso linea KS-U57 (non in dotazione). (Cfr. schema .)

Zalecane jest pod∏àczenie zmieniacza MP3 marki JVC. Urzàdzenie wspó∏pracuje tak˝e z innymi zmieniaczami CD serii CH-X (z wyjàtkiem modeli CH-X99 i CH-X100).

• Radioodtwarzacz nie wspó∏pracuje ze zmieniaczami CD serii KD-MK.

Do radioodtwarzacza mo˝na tak˝e pod∏àczyç inne urzàdzenie zewn´trzne, np. przenoÊny odtwarzacz MD, za pomocà zestawu adaptacyjnego wejÊciowego sygna∏u liniowego KS-U57 (nie wchodzi w sk∏ad zestawu). (Patrz schemat .)

B1 B3 B5 B7

B2 B4 B6 B8

A5 A7

A2 A4

Posición 1 del fusible / Posizione 1 del fusibile /

Pozycja bezpiecznika 1 / Положение 1 предохранителя

Posición 2 del fusible / Posizione 2 del fusibile / Pozycja bezpiecznika 2 / Положение 2 предохранителя

No suministrado con esta unidad.

Non fornito con l’apparecchio.

Nie wchodzi w sk∏ad zestawu.

Не входит в комплект.

Al conductor remoto de otro equipo o de la antena automática, si hubiere

Allo spinotto remoto di altra attrezzatura o all’eventuale antenna elettrica

Do przewodu zdalnego sterowania urzàdzenia zewn´trznego lub anteny wysuwanej elektrycznie

К удаленному проводу другого оборудования или антенны

Al interruptor de control de las luces del automóvil

(ILLUMINATION)

All’interruttore di comando luci

Do w∏àcznika Êwiate∏ samochodu

К управляющему переключателю фонаря автомобиля

Перед началом подключений: Тщательно проверьте проводку в автомобиле. Неправильное подключение может привести к серьезному повреждению устройства. Жилы силового кабеля и жилы соединителя от кузова автомобиля могут быть разного цвета.

Подключите цветные провода кабеля питания к аккумулятору, громкоговорителям и автономной антенне (если есть) в следующем порядке:

1 Черный: земля 2 Желтый: к аккумулятору (постоянный 12 В) 3 Красный: к вспомогательному разъему 4

Синий с белой полосой: к удаленному проводу другого оборудования или антенны (макс. 200 мА).

Оранжевый с белой полосой: к управляющему переключателю фонаря автомобиля

Коричневый: к системе сотового телефона (Детали смотрите в инструкции сотового телефона.)

7 Другие: к громкоговорителям

Подключите кабель антенны.

В последнюю очередь подключите электропроводку к устройству.

Примечание: Если в Вашем автомобиле никакого вспомогательного разъема не имеется, переставьте предохранитель из положения 1 предохранителя (первоначальное положение) в положение 2 предохранителя и подключите красный провод (А7) к положительному (+) полюсу аккумулятора.

• Желтый провод (А4) в этом случае не используется.

Рекомендуется подключать совместимое с MP3 устройство автоматической смены компактдисков компании JVC. Кроме того, можно подключать одно из устройств автоматической смены компакт-дисков серии CH-X (кроме CH-X99 и CH-X100).

• С данным устройством нельзя использовать устройства автоматической смены компакт-дисков серии KD-MK.

Вы также можете пользоваться внешним компонентом, таким как портативный проигрыватель мини-дисков, подключив адаптер входной линии KS-U57 (не прилагается). (см. схему .)

Interruptor de encendido

Interruttore di accensione

Stacyjka

Переключатель зажигания

Bloque de fusibles

Blocco fusibili

Skrzynka bezpieczników

Блок предохранителя

Al sistema de teléfono celular

Al cellulare

Do zestawu telefonu komórkowego

К системе сотового телефона

B5B6

Blanco con rayas negras

Bianco a strisce nere

Bia∏y z czarnym paskiem

Белый с черной полосой

Blanco

Bianco

Bia∏y

Белый

Altavoz izquierdo (frontal)

Cassa sinistra (anteriore)

Lewy g∏oÊnik (przedni)

Левый громкоговоритель (передний)

Gris con rayas negras

Grigio a strisce nere

Szary z czarnym paskiem

Серый с черной полосой

PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:

• NO conecte los conductores de altavoz del cable de alimentación a la batería de automóvil, pues podrían producirse graves daños en la unidad.

• Conecte correctamente el conductor negro (a tierra), el conductor amarillo (a la batería del automóvil, 12 V constantes), y el conductor rojo (a un terminal de accesorio).

• ANTES de conectar a los altavoces los conductores de altavoz del cable de alimentación, verifique el conexionado de altavoz de su automóvil.

– Si el conexionado de altavoz de su automóvil

es como se indica en las Fig. 1 y Fig. 2 de abajo, NO conecte la unidad utilizando ese

conexionado de altavoz original. Si lo hace, se producirán daños graves en la unidad. Vuelva a efectuar el conexionado de altavoz de manera que pueda conectar la unidad a los altavoces de la manera indicada en la Fig. 3.

– Si el conexionado de altavoz de su automóvil

es como se indica en la Fig. 3, podrá conectar

la unidad utilizando el conexionado de altavoz original de su automóvil.

– Si tiene dudas sobre el conexionado de altavoz

de su automóvil, consulte con su concesionario.

B3 B8 B7 B2 B1

Gris

Verde con rayas negras

Grigio

Verde a strisce nere

Szary

Zielony z czarnym paskiem

Серый

Зеленый с черной полосой

Altavoz derecho (frontal)

Cassa destra (anteriore)

Prawy g∏oÊnik (przedni)

Правый громкоговоритель (передний)

PRECAUZIONI! Collegamento del cavo di alimentazione e delle casse:

• NON collegare i fili del cavo di alimentazione per le casse alla batteria dell’auto perché l’apparecchio ne verrebbe seriamente danneggiato.

• Realizzare il corretto collegamento dei seguenti fili: filo nero (massa), filo giallo (alla batteria dell’auto, 12 V costanti) e filo rosso (ad un terminale per accessori).

• PRIMA di collegare i fili del cavo si alimentazione per le casse alle casse stesse, verificare il relativo cablaggio sulla vettura. – Se il cablaggio per le casse sulla vettura

risulta come illustrato nelle Fig. 1 e Fig. 2 qui sotto, NON collegare l’apparecchio usando il

cablaggio originale, perché si danneggia seriamente l’apparecchio. Rifare il cablaggio delle casse in modo d poter collegare l’apparecchio alle casse come illustrato nella Fig. 3.

– Se il cablaggio delle casse sulla vettura risulta

come illustrato in Fig. 3, si può collegare l’apparecchio usando il cablaggio per casse originale presente in vettura.

– In caso di dubbio, rivolgersi alla propria

concessionaria auto.

Verde

Zielony

Зеленый

Púrpura con rayas negras

Porpora a strisce nere

Fioletowy z czarnym paskiem

Пурпурный с черной полосой

Altavoz izquierdo (trasero)

Cassa sinistra (posteriore)

Lewy g∏oÊnik (tylny)

Левый громкоговоритель (задний)

ZASADY BEZPIECZE¡STWA dotyczàce pod∏àczania zasilania i g∏oÊników:

• NIE pod∏àczaç przewodów g∏oÊnikowych kabla zasilania do akumulatora. Mo˝e to spowodowaç powa˝ne uszkodzenie urzàdzenia.

• Pod∏àcz w∏aÊciwie czarny (uziemienie), ˝ó∏ty (do akumulatora, pràd sta∏y 12 V) i czerwony przewód (do przy∏àcza urzàdzeƒ dodatkowych).

• PRZED pod∏àczeniem przewodów g∏oÊnikowych kabla zasilania do g∏oÊników sprawdê okablowanie g∏oÊników w samochodzie. –

JeÊli okablowanie g∏oÊnikowe w samochodzie jest

zgodne z rys. 1 i 2, NIE pod∏àczaj urzàdzenia za jego

pomocà. Mo˝e to spowodowaç powa˝ne uszkodzenie urzàdzenia. W takim wypadku zmodyfikuj okablowanie tak, aby pod∏àczyç urzàdzenie do g∏oÊników zgodnie z rys. 3.

– JeÊli okablowanie g∏oÊnikowe w samochodzie

jest zgodne z rys. 3, mo˝na pod∏àczyç urzàdzenie za jego pomocà.

– W przypadku wàtpliwoÊci co do rodzaju

zastosowanego okablowania, skonsultuj si´ ze sprzedawcà samochodu.

Fig. 1 Fig. 2 Fig. 3

Púrpura

Porpora

Fioletowy

Пурпурный

Altavoz derecho (trasero)

Cassa destra (posteriore)

Prawy g∏oÊnik (tylny)

Правый громкоговоритель (задний)

ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей:

• НЕ подключайте провода громкоговорителей к аккумулятору автомобиля, иначе устройство будет повреждено.

• Правильно подключите черный провод (земля), желтый провод (в аккумулятор, постоянный ток 12 В) и красный провод (в вспомогательный разъем).

•

ПЕРЕД подключением проводов громкоговорителей к кабелю питания громкоговорителя проверьте схему соединений громкоговорителей в Вашем автомобиле. – Если проводка громкоговорителей в

Вашем автомобиле такая, как показано на приводимых ниже Fig. 1 и Fig. 2, НЕ

подключайте устройство с помощью первоначальной проводки громкоговорителей. Если Вы это сделаете, устройство будет серьезно повреждено. Переделайте проводку громкоговорителей так, чтобы Вы могли подключить устройство к громкоговорителям, как это показано на рис. 3.

– Если проводка громкоговорителей в

Вашем автомобиле такая, как показано на

Fig. 3, Вы можете подключить устройство с помощью первоначальной проводки громкоговорителей в Вашем автомобиле.

– Если Вы не знаете соединение

громкоговорителей в Вашем автомобиле, обратитесь к Вашему автомобильному дилеру.

Conexión de los conductores / Collegamento dei fili / Pod∏àczanie przewodów / Подключение контактов

Retuerce los alambres de alma para conectarlos.

Nel collegamento torcere i fili del nucleo.

Podczas pod∏àczania skr´ç ˝y∏y wewn´trzne przewodów.

Закрутите концы проводов при соединении.

Suelde los alambres de alma para conectarlos con firmeza.

Saldare i fili del nucleo in modo da collegarli perfettamente.

Przylutuj je, aby zabezpieczyç po∏àczenie.

Спаяйте провода для надежного соединения.

PRECAUCION / ATTENZIONE / OSTRZE˚ENIE / ПРЕДОСТЕРЕЖЕНИЕ:

• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.

• Per evitare cortocircuiti, ricoprire i terminali dei fili INUTILIZZATI con nastro isolante.

• Aby zapobiec zwarciu, zabezpiecz zakoƒczenia

NIEU˚YWANYCH przewodów taÊmà izolacyjnà.

• Для предотвращения короткого замыкания

заклейте НЕИСПОЛЬЗУЕМЫЕ концы изолирующей лентой.

Conexiones para añadir otros equipos / Collegamento di altre apparecchiature / Pod∏àczanie innych urzàdzeƒ zewn´trznych /

Подключение других устройств

Usted podrá conectar un amplificador para mejorar el sistema estéreo de su automóvil.

• Conecte el conductor remoto (azul con rayas blancas) al conductor remoto del otro equipo para poderlo controlar a través de esta unidad.

• Sólo para el amplificador: – Conecte los terminales de salida de línea de

esta unidad con los terminales de entrada de línea del amplificador.

– Desconecte los altavoces de esta unidad y

conéctelos al amplificador. Los cables de los altavoces de esta unidad quedan sin usar. (Cubra los terminales de estos cables sin usar con cinta aislante, tal comose indica en la figura de arriba.)

– El nivel de salida de línea de esta unidad

permanece alto para que corresponda con los sonidos de alta fidelidad reproducidos por esta unidad.

Cuando conecte un amplificador externo a esta unidad, disminuya el control de ganancia

del amplificador externo para obtener un óptimo rendimiento de esta unidad.

È possibile migliorare l’impianto stereo dell’auto collegando un amplificatore.

• Collegare il connettore a distanza (blu a strisce bianche) al conduttore a distanza dell’altro apparecchio in modo da poterlo gestire da questa unità.

• Solo per l’amplificatore: – Collegare i terminali di uscita dell’apparecchio ai

terminali di entrata dell’amplificatore.

– Scollegare le casse dall’apparecchio e

collegarle all’amplificatore. Non utilizzare i contatti delle casse dell’apparecchio. (Coprire i contatti inutilizzati con nastro isolante, come illustrato nella figura qui sopra.)

– Il volume d’uscita linea dell’apparecchio viene

mantenuto elevato per conservare i suoni hi-fi da essa riprodotti.

Se all’apparecchio viene collegato un amplificatore esterno, disattivare il controllo del

guadagno sull’amplificatore esterno per ottenere le migliori prestazioni dell’apparecchio.

Istnieje mo˝liwoÊç pod∏àczenia wzmacniacza i innych urzàdzeƒ poprawiajàcych nag∏oÊnienie samochodu.

• Pod∏àcz przewód zdalnego sterowania (niebieski z bia∏ym paskiem) do przewodu zewn´trznego urzàdzenia, aby umo˝liwiç sterowanie nim za poÊrednictwem opisywanego radioodtwarzacza.

• Dotyczy tylko wzmacniacza: – Po∏àcz wyjÊcie liniowe urzàdzenia z wejÊciem

liniowym wzmacniacza.

– Od∏àcz g∏oÊniki i pod∏àcz je do zewn´trznego

wzmacniacza. Pozostaw przewody g∏oÊnikowe niewykorzystane. (Zabezpiecz zakoƒczenia nieu˝ywanych przewodów taÊmà izolacyjnà zgodnie z powy˝szym rysunkiem.)

– Poziom sygna∏u liniowego wyprowadzanego z

urzàdzenia jest na tyle wysoki, aby zapewnia∏ zgodnoÊç z normami hi-fi.

W przypadku pod∏àczenia wzmacniacza

regulacj´ si∏y dêwi´ku nale˝y przeprowadziç za pomocà umieszczonego na nim pokr´t∏a lub przycisków.

Для обновления автомобильной стереосистемы Вы можете подключить усилитель.

• Подсоедините провод внешнего устройства (синий с белой полосой) к проводу внешнего устройства другого оборудования так, чтобы им можно было управлять с этого устройства.

• Только для усилителя: – Подключите выходные клеммы данного

устройства к входным клеммам усилителя.

– Отсоедините громкоговорители от данного

устройства, подключите их к усилителю. Оставьте провода громкоговорителей данного устройства неиспользованными. (Замотайте клеммы этих неиспользованных проводов изоляционной лентой, как показано выше.)

– Уровень выходного сигнала линии данного

устройства поддерживается высоким, чтобы обеспечить высококачественный звук, воспроизводимый данным устройством.

При подключении внешнего усилителя к данному устройству убавьте регулировку усиления на внешнем усилителе, чтобы

обеспечить оптимальные характеристики работы данного устройства.

Amplificador / Amplificatore / Wzmacniacz / Усилитель

Altavoces posteriores

Casse posteriori

G∏oÊniki tylne

Задние громкоговорители

INPUT

Amplificador de JVC

Amplificatore JVC

Wzmacniacz JVC

JVC-усилитель

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

Przewód sygna∏owy (nie wchodzi w sk∏ad zestawu)

Кабель сигнала (не входит в комплект)

OUT

LINE

LRL

REAR

FRONT

Altavoces delanteros

Casse frontali

G∏oÊniki przednie

Передние громкоговорители

KD-SX998R/

KD-SX997R

Cable remoto

Filo remoto

Przewód zdalnego sterowania

Провод внешнего устройства

Azul con rayas blancas

Blu a strisce bianche

Niebieski z bia∏ym paskiem

Синий с белой полосой

Conector en Y (no suministrado con esta unidad)

Connettore ad Y (non fornito con l’apparecchio)

Rozga∏´ênik Y (nie wchodzi w sk∏ad zestawu)

Разъем Y (не входит в комплект)

A la antena motriz, si la hubiere

Sull’antenna, se presente

Do anteny wysuwanej elektrycznie (jeÊli zainstalowano)

К питанию антенны, если есть

INPUT

Amplificador de JVC

Amplificatore JVC

Wzmacniacz JVC

JVC-усилитель

Altavoces delanteros

Casse frontali

G∏oÊniki przednie

Передние громкоговорители

Podrá conectar otro amplificador de potencia para los altavoces delanteros.

È possibile collegare un altro amplificatore di potenza per le casse frontali.

Istnieje mo˝liwoÊç pod∏àczenia dodatkowego wzmacniacza dla kana∏ów przednich.

Вы можете подключить еще один усилитель мощности для передних динамиков.

*2 : Fije firmemente el cable de tierra a la carrocería

metálica o al chasis—a un lugar no cubierto con pintura (si está cubierto con pintura, quítela antes de fijar el cable). De lo contrario, se podrían producir daños en la unidad.

*2 : Fissare saldamente il filo di terra alla

carrozzeria o al telaio dell’auto—in un punto non verniciato (dovendo fissare il filo ad un punto verniciato, occorre provvedere alla preventiva sverniciatura, altrimenti l’unità potrebbe danneggiarsi).

*2 : Solidnie umocuj przewód uziemiajàcy do masy

samochodu, w miejscu nie pokrytym lakierem (w razie potrzeby usuƒ lakier przed pod∏àczeniem przewodu). Niew∏aÊciwe pod∏àczenie mo˝e spowodowaç powa˝ne uszkodzenie urzàdzenia.

*2 : Плотно прикрепите заземляющий провод к

металлическому кузову или шасси автомобиля—в месте, не покрытом краской (если оно покрыто краской, удалите краску перед тем, как прикреплять провод). Невыполнение этого требования может привести к повреждению данного устройства.

Cambiador de CD y sintonizador de DAB / CD changer e tuner DAB / Zmieniacz CD i tuner DAB / Проигрыватель-автомат компакт-дисков и тюнер DAB

Podrá conectar un cambiador de CD de JVC y/o un sintonizador de DAB (Radiodifusión de audio digital) de JVC.

• Para sus conexiones, refiérase a las instrucciones suministradas con los mismos.

Cable de conexión suministrado con su sintonizador de DAB

Collegamento del cavo fornito con il tuner DAB

Przewód po∏àczeniowy dostarczany z tunerem DAB

Соединительный кабель, поставляемый с Вашим тюнером DAB

Sintonizador de DAB de JVC

Tuner DAB della JVC

Tuner DAB JVC

KD-SX998R/

Тюнер DAB JVC

KD-SX997R

• Podrá conectar ambos componentes en serie, como se indica en las ilustraciones de arriba.

• È possibile collegare entrambi i componenti in serie come illustrato sopra.

• Urzàdzenia mo˝na pod∏àczyç do radioodtwarzacza szeregowo zgodnie z powy˝szym rysunkiem.

• Вы можете подключить оба компонента последовательно, как проиллюстрировано выше.

Componente exterior / Componente esterno / Urzàdzenie zewn´trzne / Внешний компонент

Adaptador de entrada de línea KS-U57 (no suministrado con esta unidad) Adattatore d’ingresso linea KS-U57 (non fornito con l’apparecchio)

Zestaw adaptacyjny wejÊciowego sygna∏u liniowego KS-U57 (nie wchodzi w sk∏ad zestawu)

Адаптер входной линии KS-U57 (не входит в комплект)

KD-SX998R/

KD-SX997R

Jack para el cambiador de CD

Presa per CD changer

Gniazdo zmieniacza CD

Гнездо проигрывателя-автомата компакт-дисков

È possibile collegare un CD changer della JVC e/o un tuner DAB (Digital Audio Broadcasting), sempre della JVC.

• Per il collegamento, vedere i libretti d’istruzione in dotazione a tali apparecchio.

Cable de conexión suministrado con su cambiador de CD

Collegamento del cavo fornito con il CD changer

Przewód po∏àczeniowy dostarczany ze zmieniaczem CD

Соединительный кабель, поставляемый с Вашим устройством смены компакт-дисков

Cambiador de CD de JVC

CD changer della JVC

Zmieniacz CD JVC

Устройство смены

компакт-дисков JVC

Componente exterior

Componente esterno

Urzàdzenie zewn´trzne

Внешний компонент

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

Przewód sygna∏owy (nie wchodzi w sk∏ad zestawu)

Кабель сигнала (не входит в комплект)

Do radioodtwarzacza mo˝na pod∏àczyç zmieniacz CD marki JVC i/lub tuner DAB (ang. Digital Audio Broadcasting) marki JVC.

• Informacji o pod∏àczaniu nale˝y szukaç w do∏àczonej do danego urzàdzenia instrukcji.

Вы можете подключить проигрыватель-автомат компакт-дисков JVC и/или тюнер DAB (цифровое радиовещание) JVC.

• Порядок их подключения смотрите в прилагаемых к ним инструкциях.

Cable de conexión suministrado con su sintonizador de DAB o cambiador de CD

Collegamento del cavo fornito con il tuner DAB o il CD changer

Przewód po∏àczeniowy dostarczany z tunerem DAB lub zmieniaczem CD

Соединительный кабель, поставляемый с Вашим тюнером DAB или проигрывателем-автоматом компакт-дисков

Cambiador de CD de JVC

CD changer della JVC

Zmieniacz CD JVC

Устройство смены

компакт-дисков JVC

KD-SX998R/

Sintonizador de DAB de JVC

Tuner DAB della JVC

Tuner DAB JVC

Тюнер DAB JVC

lub

или

KD-SX997R

PRECAUCION / ATTENZIONE / OSTRZE˚ENIE / ПРЕДОСТЕРЕЖЕНИЕ:

• Antes de conectar el cambiador de CD y/o un sintonizador de DAB, asegúrese de que la unidad esté apagada.

• Prima di collegare il CD changer e/o un tuner DAB, verificare che l’apparecchio sia spento.

• Przed pod∏àczeniem zmieniacza CD i/lub tunera DAB nale˝y bezwzgl´dnie wy∏àczyç radioodtwarzacz.

• Перед подключением проигрывателя-автомата компакт-дисков и/или тюнера DAB убедитесь, что данное устройство выключено.

Subwoofer / Subwoofer / Subwoofer / Низкочастотный динамик

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

Przewód sygna∏owy (nie wchodzi w sk∏ad zestawu)

Кабель сигнала (не входит в комплект)

KD-SX998R/

KD-SX997R

RLR

SUBWOOFER

Amplificador de JVC

Amplificatore JVC

Wzmacniacz JVC

JVC-усилитель

Subwoofer

Низкочастотный динамик

Conexión al control remoto del volante de dirección / Collegamento al telecomando sul volante / Pod∏àczanie do pilota zdalnego sterowania w kierownicy / Подключение к рулевому пульту дистанционного управления

Si su vehículo está equipado con control remoto en el volante de dirección, podrá hacer funcionar este receptor utilizando dicho control. Para ello, se requiere un adaptador para control remoto OE de JVC (no suministrado) que corresponda con su vehículo. Para mayor información, consulte con su concesionario car audio de JVC.

Se l’automobile è dotata di telecomando da volante, è possibile controllare le funzionalitë del presente ricevitore per mezzo del telecomando. È necessario utilizzare un adattatore OE per telecomando di JVC (non in dotazione) corrispondente all’automobile in questione. Per ulteriori informazioni consultare il rivenditore JVC car audio di fiducia.

JeÊli posiadany samochód jest wyposa˝ony w pilota zdalnego sterowania w kierownicy, mo˝na go u˝yç do obs∏ugi radioodtwarzacza. Niezb´dne jest jednak zastosowanie adaptera sygna∏u zdalnego sterowania z kierownicy (nie wchodzi w sk∏ad zestawu) marki JVC, dopasowanego do posiadanego samochodu. Aby uzyskaç wi´cej informacji, skontaktuj si´ z dystrybutorem produktów samochodowych JVC.

Если автомобиль оборудован рулевым пультом дистанционного управления, его можно использовать для управления данным устройством. Для этого необходим адаптер рулевого пульта дистанционного управления (не поставляется), подходящий для Вашего автомобиля. За более подробной информацией обратитесь к поставщику автомобильных аудиосистем компании JVC.

Entrada del control remoto del volante de dirección

Ingresso telecomando volante

WejÊcie sygna∏u zdalnego sterowania z kierownicy

Вход рулевого пульта дистанционного управления

Control remoto del volante de dirección (equipado en el vehículo)

KD-SX998R/

KD-SX997R

Telecomando volante (in dotazione con l’automobile)

Pilot zdalnego sterowania w kierownicy (wyposa˝enie samochodu)

Рулевой пульт дистанционного управления (устанавливаемый в автомобиле)

Adaptador para control remoto OE (no suministrado)

Adattatore OE per telecomando (non in dotazione)

Adapter sygna∏u zdalnego sterowania z kierownicy (nie wchodzi w sk∏ad zestawu)

Адаптер рулевого пульта дистанционного управления (не поставляется)

JVC KD-SX997R, KD-SX998R User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
