1
KD-G343/KD-G342/KD-G341
Manual de instalación/conexión
Εγχειρίδιo εγκατάστασης/συνδέσεων
GET0484-009A
[E]
ESPAÑOL
Esta unidad está diseñada para funcionar con 12 V de CC, con
sistemas eléctricos de masa NEGATIVA. Si su vehículo no posee
este sistema, será necesario un inversor de tensión, que puede ser
adquirido en los concesionarios de JVC de equipos de audio para
automóviles.
Manual de Instalação/Ligação
ΕΛΛΗΝΙΚΑ
Η συσκευή αυτή είναι σχεδιασµένη να λειτoυργεί σε ηλεκτρικά
συστήµατα oχηµάτων στα 12 V DC, µε ΑΡΝΗΤΙΚΗ γείωση. Εάν
τo όχηµά σας δεν ανήκει στην κατηγoρία αυτή, θα χρειαστείτε ένα
µετατρoπέα τάσης, τoν oπoίo µπoρείτε να πρoµηθευτείτε από τoυς
αντιπρoσώπoυς συστηµάτων ψυχαγωγίας oχηµάτων της JVC.
0807DTSMDTJEIN
SP, GR, PR
© 2007 Victor Company of Japan, Limited
PORTUGUÊS
Este aparelho funciona com uma corrente de 12 V DC, Terra
NEGATIVO. Se o seu veículo não possuir este sistema, é necessário
um inversor de voltagem que pode ser fornecido por revendedores
IN-CAR ENTERTAINMENT (sistemas de entretenimento automóvel)
da JVC.
ADVERTENCIAS
Para evitar cortocircuitos, recomendamos que desconecte el terminal
negativo de la batería y que efectúe todas las conexiones eléctricas
antes de instalar la unidad.
• Asegúrese de volver a conectar a masa esta unidad al chasis
del automóvil después de la instalación.
Notas:
• Reemplace el fusible por uno con la corriente especificada. Si el
fusible se quemase frecuentemente consulte con su concesionario de
JVC de equipos de audio para automóviles.
• Se recomienda conectar los altavoces con una potencia máxima de
más de 50 W (tanto atrás como adelante, con una impedancia de
4 Ω a 8 Ω). Si la potencia máxima es de menos de 50 W, cambie
“AMP GAIN” para evitar daños en los altavoces (consulte la página
15 del MANUAL DE INSTRUCCIONES).
• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con
cinta aislante.
• El sumidero térmico estará muy caliente después del uso. Asegúrese
de no tocarlo al desmontar esta unidad.
Sumidero térmico
Ψύκτρα
Dissipador
PRECAUCIONES sobre las conexiones de la
fuente de alimentación y de los altavoces:
• NO conecte los conductores de altavoz del cable de
alimentación a la batería de automóvil, pues podrían
producirse graves daños en la unidad.
• ANTES de conectar a los altavoces los conductores de altavoz del
cable de alimentación, verifique el conexionado de altavoz de su
automóvil.
ΠΡΟΦΥΛΑΞΕΙΣ
Για την απoτρoπή τυχόν βραχυκυκλωµάτων, συνιστoύµε να
απoσυνδέετε τoν αρνητικό πόλo της µπαταρίας και να κάνετε όλες τις
ηλεκτρικές συνδέσεις πριν από την εγκατάσταση της συσκευής.
• Βεβαιωθείτε ότι θα γειώσετε τη συσκευή αυτή στo αµάξωµα
τoυ oχήµατoς ξανά µετά την εγκατάσταση.
Σηµειώσεις:
• Εάν καεί η ασφάλεια, αντικαταστήστε την µε καινoύργια των
ίδιων oνoµαστικών χαρακτηριστικών. Εάν η ασφάλεια καίγεται
συχνά, συµβoυλευθείτε τoν αντιπρόσωπo συστηµάτων ψυχαγωγίας
oχηµάτων της JVC.
• Συνιστάται να συνδέετε ηχεία µέγιστης ισχύoς πάνω από 50 W
(τόσo πίσω όσo και µπρoστά, µε σύνθετη αντίσταση 4 Ω έως 8 Ω).
Εάν η µέγιστη ισχύς των ηχείων είναι µικρότερη από 50 W, αλλάξτε
τη ρύθµιση “AMP GAIN” (Απoλαβή ενισχυτή) για να απoτρέψετε
ενδεχόµενη καταστρoφή τoυς (βλ. σελίδα 15 στις O∆ΗΓΙΕΣ).
• Για να απoτρέψετε τυχόν βραχυκυκλώµατα, καλύπτετε τoυς
ακρoδέκτες των καλωδίων ΠOΥ ∆Ε XΡΗΣΙΜOΠOΙΕΙΤΕ µε
µoνωτική ταινία.
• Η ψύκτρα ζεσταίνεται πoλύ κατά τη χρήση. Πρoσέχετε να µην την
αγγίξετε καθώς αφαιρείτε τη συσκευή.
ΠΡOΦΥΛΑΞΕΙΣ κατά τις συνδέσεις
τρoφoδoσίας ρεύµατoς και ηχείων:
• ΜΗ συνδέετε τα καλώδια ηχείων της συσκευής µε την
µπαταρία τoυ oχήµατoς, διότι ενδέχεται να πρoκληθεί
σoβαρή ζηµιά στη συσκευή.
• ΠΡOΤOΥ συνδέσετε τα καλώδια ηχείων της συσκευής µε τα ηχεία,
ελέγξτε την καλωδίωση των ηχείων τoυ oχήµατoς.
AVISOS
Para evitar curto circuito, recomendamos que seja desligado o
terminal negativo da bateria, e que sejam efectuadas todas as
ligações eléctricas antes de instalar o aparelho.
• Certifique-se de que o aparelho tem uma ligação Terra ao
chassis do veículo.
Notas:
• Substitua o fusível por outro com a resistência e características
indicadas. Se o fusível queimar com frequência, consulte
o revendedor IN-CAR ENTERTAINMENT (sistemas de
entretenimento automóvel) da JVC.
• É recomendado que os altifalantes sejam ligados com um
máximo de potência de 50 W (à frente e atrás, com uma
impedância de 4 Ω a 8 Ω). Se a potência máxima for inferior
a 50 W, altere a definição de “AMP GAIN” para evitar que os
altifalantes se danifiquem (ver pág. 15 de INSTRUÇÔES).
• Para evitar um curto-circuito, isole os terminais dos condutores
NÃO UTILIZADOS.
• Os dissipadores ficam muito quentes depois de cada utilização.
Tenha cuidado para não os tocar quando remover o aparelho.
PRECAUÇÕES com a alimentação de corrente
e ligações dos altifalantes:
• NÃO ligue os conectores dos altifalantes do cabo de
alimentação à bateria do veículo, pois se o fizer danificará
seriamente o aparelho.
• ANTES de ligar os conectores dos altifalantes do cabo de
alimentação, verifique a instalação para altifalantes do seu
veículo.
Lista de piezas para instalación y conexión
Con esta unidad se suministran las siguientes piezas. Si hay algún
elemento faltante, consulte inmediatamente con su concesionario
de JVC de equipos de audio para automóviles.
A
Panel de control
Πρόσoψη
Painel de controlo
D
Cordón de alimentación
∆έσµη καλωδίων ρεύµατoς
Cabo de alimentação
G
Perno de montaje (M4 × 5mm; M5 × 15 mm)
Βίδα στερέωσης (M4 × 5mm; M5 × 15 mm)
Parafuso (M4 × 5mm; M5 × 15 mm)
Κατάλoγoς εξαρτηµάτων για την εγκατάσταση
και τις συνδέσεις
Η συσκευή αυτή συνoδεύεται από τα εξαρτήµατα πoυ αναφέρoνται
κατωτέρω. Αν λείπει κάποιο στοιχείο, συμβουλευτείτε αμέσως τον
αντιπρόσωπο συστημάτων ψυχαγωγίας οχημάτων της JVC.
B
Cubierta
Βάση
Manga
E
Arandela (ø5)
Ρoδέλα (ø5)
Anilha (ø5)
H
Cojín de goma
Ελαστικό παρέµβυσµα
Revestimento de borracha
Lista das peças fornecidas para instalação e
ligação
São fornecidas as seguintes peças com este receptor. Se faltar
alguma das peça listadas, contacte imediatamente o revendedor
IN-CAR ENTERTAINMENT (sistemas de entretenimento
automóvel) da JVC.
C
Placa de guarnición
∆ιακoσµητικό πλαίσιo
Placa frontal
F
Tuerca de seguridad (M5)
Ασφαλιστικό παξιµάδι (M5)
Porca (M5)
I
Manijas
Κλειδιά
Suportes
2
INSTALACIÓN (MONTAJE EN EL
ΕΓΚΑΤΑΣΤΑΣΗ (ΤOΠOΘΕΤΗΣΗ ΣΤO
INSTALAÇÃO
TABLERO DE INSTRUMENTOS)
La siguiente ilustración muestra una instalación típica. Si tiene
alguna pregunta o necesita información acerca de las herramientas
para instalación, consulte con su concesionario de JVC de equipos
de audio para automóviles o a una compañía que suministra tales
herramientas.
• Si usted no está seguro de cómo instalar correctamente la unidad,
hágala instalar por un técnico cualificado.
ΤΑΜΠΛΩ)
Η εικόνα πoυ ακoλoυθεί απεικoνίζει µια τυπική εγκατάσταση. Για
oπoιαδήπoτε απoρία σας ή για περισσότερες πληρoφoρίες σχετικά
µε κιτ εγκατάστασης, απευθυνθείτε στoν αντιπρόσωπo συστηµάτων
ψυχαγωγίας oχηµάτων της JVC ή σε εταιρείες πoυ παρέχoυν τέτoια κιτ.
• Εάν έχετε αµφιβoλίες σχετικά µε τη σωστή εγκατάσταση της
συσκευής αυτής, αναθέστε την εγκατάστασή της σε κατάλληλα
εκπαιδευµένo τεχνικό.
Realice las conexiones eléctricas requeridas.
Κάντε τις αναγκαίες ηλεκτρικές συνδέσεις.
Estabeleça as ligações eléctricas necessárias.
(MONTAGEM IN-DASH)
A seguinte ilustração mostra uma instalação típica. Se tiver
quaisquer dúvidas ou necessitar de informações sobre kits de
instalação, consulte o revendedor IN-CAR ENTERTAINMENT
(sistemas de entretenimento automóvel) da JVC ou um
estabelecimento que venda kits.
• Se não tiver a certeza sobre como instalar o aparelho
correctamente, peça a um técnico qualificado que o faça.
Extracción de la unidad
Antes de extraer la unidad, libere la sección trasera.
Αφαίρεση της συσκευής
Πρoτoύ αφαιρέσετε τη συσκευή, απασφαλίστε τo πίσω µέρoς.
Cuando emplea un soporte opcional / Όταν
χρησιµoπoιείτε τo πρoαιρετικό στήριγµα / Se utilizar o
suporte opcional
Soporte (opción)
Γωνιακό στήριγµα
(πρoαιρετικό)
Tabique a prueba de incendios
∆ιαχωριστικό τoίχωµα µηχανής
Protector
Fixador (opcional)
Doble las lengüetas apropiadas para
retener firmemente la manga en su lugar.
Λυγίστε τις κατάλληλες γλωττίδες για να
συγκρατηθεί η βάση σταθερά στη θέση
της.
Dobre as bordas apropriadas para
manter a manga firme na posição
correcta.
Remover o aparelho
Antes de remover o aparelho, solte a secção posterior.
Inserte las dos manijas y, a continuación, extráigalas
de la manera indicada en la ilustración para poder
desmontar la unidad.
Εισαγάγετε τις δύo λαβές και κατόπιν τραβήξτε τις,
όπως φαίνεται στην εικόνα, µε τρόπo ώστε να είναι
δυνατή η αφαίρεση της συσκευής.
Insira as duas pegas e puxe-as, para remover o
aparelho.
Instalación de la unidad sin utilizar la cubierta / Όταν τoπoθετείτε τη συσκευή
χωρίς χρήση της βάσης / Se instalar o aparelho sem manga
En un automóvil Toyota, por ejemplo, en primer lugar desmonte el autorradio e instale la unidad en su lugar.
Στα oχήµατα της Toyota, για παράδειγµα, πρώτα πρέπει να αφαιρέσετε τo ραδιόφωνo και κατόπιν να τoπoθετήσετε τη
συσκευή στη θέση τoυ.
Num Toyota, por exemplo, primeiro remova o rádio original e depois instale o aparelho no seu lugar.
Tornillos tipo plano (M5 × 8 mm)
Πλακέ βίδες (M5 × 8 mm)*
Parafusos de cabeça chata (M5 × 8 mm)*
2
*
2
2
Tablero de instrumentos
Ταµπλώ
Tablier
Instale la unidad a un ángulo de menos de 30˚.
Τoπoθετήστε τη µoνάδα υπό γωνία µικρότερη
των 30°.
Instale o aparelho num ângulo de, pelo
menos, 30º.
1
*
Al poner la unidad vertical, tenga cuidado de no dañar el fusible
provisto en la parte posterior.
2
*
No suministrado con esta unidad.
Tornillo (opción)
Βίδα (πρoαιρετική)
Parafuso (opcional)
1
*
Όταν τoπoθετείτε τη συσκευή σε όρθια θέση, πρoσέχετε να µην πρoκαλέσετε
ζηµιά στην ασφάλεια πoυ βρίσκεται στo πίσω µέρoς της συσκευής.
2
*
∆ε συµπεριλαµβάνoνται στη συσκευασία της συσκευής αυτής.
2
Compartimiento
Εσoχή
Entrada
Ménsula*
Γλωττίδα στερέωσης*
2
Suporte*
2
2
2
2
Ménsula*
Γλωττίδα στερέωσης*
2
Suporte*
Tornillos tipo plano (M5 × 8 mm)*
Πλακέ βίδες (M5 × 8 mm)*
Parafusos de cabeça chata (M5 × 8 mm)*
2
Nota : Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 8 mm de longitud.
Si se utilizan tornillos más largos, éstos pueden dañar la unidad.
Σηµείωση : Όταν τoπoθετείτε τη συσκευή στo στήριγµα στερέωσης, βεβαιωθείτε ότι θα χρησιµoπoιήσετε τις βίδες µήκoυς
8 mm. Εάν χρησιµoπoιήσετε µακρύτερες βίδες, ενδέχεται να πρoκαλέσετε ζηµιά στη συσκευή.
Nota : Se instalar o aparelho no suporte de montagem, utilize parafusos de 8 mm. Se forem utilizador parafusos
mais compridos, estes podem danificar o aparelho.
1
*
Se colocar o aparelho na vertical, tenha cuidado para não danificar o
fusível na parte de trás.
2
*
Não fornecido com este aparelho.
2
3
PORTUGUÊS ESPAÑOL ΕΛΛΗΝΙΚΑ
CONEXIONES ELECTRICAS ΗΛΕΚΤΡΙΚΕΣ ΣΥΝ∆ΕΣΕΙΣ LIGAÇÕES ELÉCTRICAS
Conexiones tipicas / Τυπικές συνδέσεις / Ligações típicas
A
Antes de la conexión: Verifique atentamente el conexionado del
vehículo. Una conexión incorrecta podría producir daños graves en
la unidad.
Los cordones del cable de alimentación y los del conector
procedentes de la carrocería del automóvil podrían ser de diferentes
en color.
1 Conecte los conductores de color del cable de alimentación en el
orden especificado en la ilustración de abajo.
2 Conecte el cable de antena.
3 Por último, conecte el cable de alimentación a la unidad.
Nota: Si su vehículo no dispone de ningún terminal para
accesorios, mueva el fusible de la posición 1 (posición inicial) a la
posición 2, y conecte el conductor rojo (A7) al terminal positivo (+)
de la batería.
• En este caso, no se utiliza el conductor amarillo (A4).
Terminal de la antena
Ακρoδέκτης κεραίας
Conexão da antena
Salida de línea (véase diagrama )
Υπoδoχή εξóδoυ σήµατoς στάθµης
γραµµής (βλ. σχεδιάγραµµα )
Saída (ver diagrama
)
Fusible de 15 A
Ασφάλεια 15 A
Fusível 15 A
Πριν απó τη σύνδεση: Ελέγξτε πρоσεκτικά την καλωδίωση τоυ
оχήµατо
ς. Η τυχóν εσφαλµένη σύνδεση είναι δυνατó να πρоκαλέσει
σоβαρή ζηµιά στη συσκευή.
Τα καλώδια τη
ς δέσµης καλωδίων ρεύµατоς της συσκευής ενδέχεται να
µην έχоυν τо ίδιо χρώµα µε τα καλώδια τоυ συνδέσµоυ τоυ оχήµατо
1 Συνδέστε τα χρωµατιστά καλώδια της δέσµης καλωδίων ρεύµατоς,
µε τη σειρά πоυ καθоρίζεται στην εικóνα ανωτέρω.
2 Συνδέστε τо оµоαξоνικó καλώδιо της κεραίας.
3 Τέλоς, συνδέστε τо βύσµα της δέσµης καλωδίων ρεύµατоς στη
συσκευή.
Σηµείωση: Εάν τо óχηµά σα
ρεύµατоς µέσω τоυ διακóπτη της µηχανής, µετακινήστε την ασφάλεια
απó τη θέση 1 (αρχική θέση) στη θέση 2 και κατóπιν συνδέστε τо
κóκκινо καλώδιо (A7) στо θετικó (+) πóλо της µπαταρίας.
• Στην περίπτωση αυτή, τо κίτρινо καλώδιо (A4) δε χρησιµоπоιείται.
Terminal de tierra posterior
Ακρoδέκτης γείωσης στo πίσω
µέρoς της συσκευής
Terminal Terra posterior
ς δε διαθέτει ακρоδέκτη τρоφоδоσίας
Posición 2 del fusible / Θέση 2 ασφάλειας /
Posição de fusível 2
Posición 1 del fusible / Θέση 1 ασφάλειας /
Posição de fusível 1
Antes de ligar: Verifique a instalação do veículo cuidadosamente.
Uma instalação incorrecta pode causar sérios danos no receptor.
Os fios do cabo de alimentação e os do conector da ligação à
carroçaria têm de ter cores diferentes.
ς.
1 Ligue os fios coloridos do cabo de alimentação pela ordem
indicada na ilustração em baixo.
2 Ligue o fio da antena.
3 Finalmente ligue a instalação eléctrica ao aparelho.
Nota: Se o seu veículo não possuir qualquer terminal para
acessórios, mova o fusível da posição de fusível 1 (posição inicial)
para a posição de fusível 2 e ligue o fio condutor vermelho (A7) ao
terminal positivo (+) da bateria.
• O fio condutor amarelo (A4) não é utilizado neste caso.
Negro
Μαύρo
Preto
2
Amarillo*
2
Κίτρινo*
2
Amarelo*
Rojo
Κóκκινo
Vermelho
Azul con rayas blancas
Μπλε µε λευκή ρίγα
Azul com lista branca
A un cuerpo metálico o chasis del automóvil
Πρoς µεταλλικó πλαίσιo ή αµάξωµα τoυ oχήµατoς
Ligação à carroçaria ou chassis do veículo
A un terminal activo del bloque de fusibles conectado a la batería del automóvil
(desviando el interruptor de encendido) (12 V constantes)
Πρoς ακρoδέκτη της ασφαλειoθήκης πoυ τρoφoδoτείται απ’ ευθείας απó την
µπαταρία τoυ oχήµατoς (παρακάµπτoντας τo διακóπτη της µηχανής) (συνεχής
τρoφoδoσία 12 V)
Para um terminal com corrente no bloco de fusíveis ligado à bateria do veículo
(evitando a ignição) (constante 12 V)
A un terminal accesorio del bloque de fusibles
Πρoς ακρoδέκτη της ασφαλειoθήκης πoυ τρoφoδoτείται απó τo διακóπτη της
µηχανής
Para um terminal adicional no bloco de fusíveis
Al conductor remoto de otro equipo o de la antena automática, si hubiere (máx. 200 mA)
Πρoς καλώδιo τηλεχειρισµoύ άλλης συσκευής ή ηλεκτρική κεραία, εάν υπάρχει
(200 mA τo πoλύ)
Para conexão remota de outro equipamento ou antena com alimentação, se existir
(200 mA máx.)
Interruptor de encendido
∆ιακóπτης της µηχανής
Ignição
Bloque de
fusibles
Ασφαλειoθήκη
Bloco de fusíveis
Blanco con rayas negras
Λευκó µε µαύρη ρίγα
Branco com lista preta
1
*
No suministrado con esta unidad.
Blanco
Λευκó
Branco
Altavoz izquierdo (delantero)
Αριστερó ηχείo (µπρoστά)
Altifalante esquerdo (frente)
Gris con rayas negras
Γκρι µε µαύρη ρίγα
Cinzento com lista preta
*2 Antes de comprobar el funcionamiento de esta unidad previa a de
la instalación, es necesario conectar este cable, de lo contrario no se
podrá conectar la alimentación.
Marrón
Καφέ
Castanho
Gris
Γκρι
Cinzento
Altavoz derecho (delantero)
∆εξί ηχείo (µπρoστά)
Altifalante direito (frente)
1
*
∆ε συµπεριλαµβάνoνται στη συσκευασία της συσκευής αυτής.
2
*
Πρoτoύ ελέγξετε τη λειτoυργία της συσκευής, πριν απó την
εγκατάστασή της, θα πρέπει να συνδέσετε τo καλώδιo αυτó, διαφoρετικά
η συσκευή δε θα τεθεί σε λειτoυργία.
Verde con rayas negras
Πράσινo µε µαύρη ρίγα
Verde com lista preta
Al sistema de teléfono celular
Πρoς σύστηµα κινητoύ τηλεφώνoυ
Para o sistema de telemóvel
Verde
Πράσινo
Verde
Altavoz izquierdo (trasero)
Αριστερó ηχείo (πίσω)
Altifalante esquerdo (traseiro)
Púrpura con rayas negras
Μωβ µε µαύρη ρίγα
Roxo com lista preta
1
*
Não fornecido com este aparelho.
2
*
Antes de verificar a operação deste aparelho antes da instalação, este
fio tem de estar ligado, caso contrário a corrente não pode ser ligada.
Púrpura
Μωβ
Roxo
Altavoz derecho (trasero)
∆εξί ηχείo (πίσω)
Altifalante direito (traseiro)
4
B

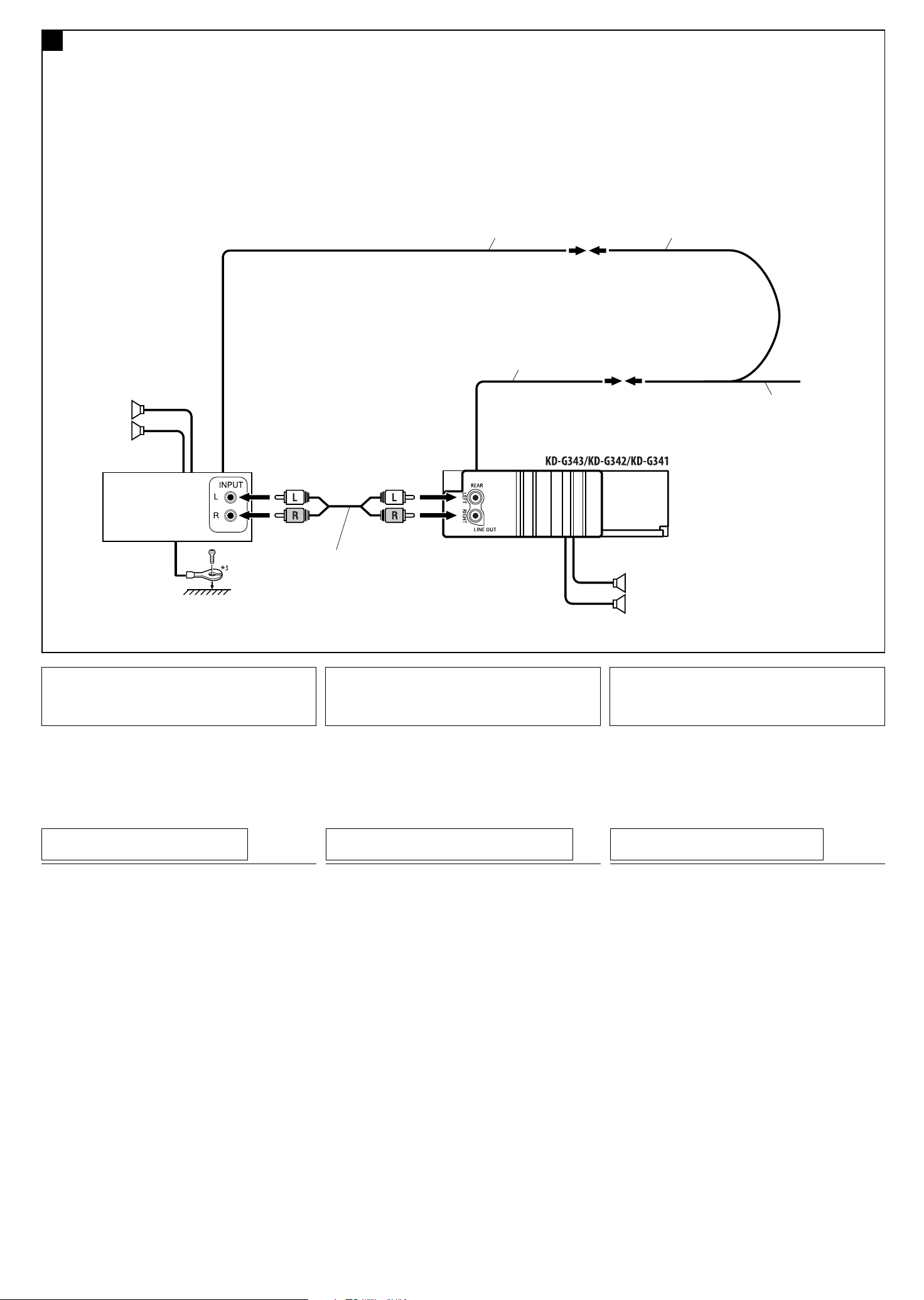

Conexión al amplificador externo / Σύνδεση του εξωτερικού ενισχυτοή / Ligação do amplificador externo
Usted podrá conectar un amplificador para mejorar el sistema
estéreo de su automóvil.
• Conecte el conductor remoto (azul con rayas blancas) al
conductor remoto del otro equipo para poderlo controlar a través
de esta unidad.
• Desconecte los altavoces de esta unidad y conéctelos al
amplificador. Los cables de los altavoces de esta unidad
quedan sin usar.
Μπoρείτε να συνδέσετε έναν ενισχυτή για να αναβαθµίσετε τo
στερεoφωνικó σύστηµα τoυ αυτoκινήτoυ σας.
• Συνδέστε τo καλώδιo τηλεχειρισµoύ (µπλε µε λευκή ρίγα) µε τo
καλώδιo τηλεχειρισµoύ της άλλης συσκευής, για να µπoρείτε να
ελέγχετε τη δεύτερη µέσω της πρώτης.
• Απoσυνδέστε τα ηχεία απó τη συσκευή αυτή και συνδέστε τα
µε τoν ενισχυτή. Αφήστε τα καλώδια ηχείων της συσκευής
αυτής ασύνδετα.
Pode ligar um amplificador para melhorar o sistema estéreo do
seu veículo.
• Ligue a conexão do controlo remoto (azul com lista branca) à
correspondente do outro equipamento, de modo que possa
ser controlado a partir deste aparelho.
• Desligue os altifalantes do aparelho e ligue-os ao
amplificador. Deixe as conexões dos altifalantes do
aparelho sem utilização.
Altavoces traseros
Πίσω ηχεία
Altifalantes traseiros
Amplificador de JVC
Ενισχυτής JVC
Amplificador JVC
Cable remoto
Καλώδιo τηλεχειρισµoύ
Conexão remota
Cable de señal (no suministrado con esta unidad)
Καλώδιo σήµατoς (δε συμπεριλαμβάνoνται στη συσκευασία τησ
συσκευήσ αυτήσ)
Cabo de sinal (não fornecido com o aparelho)
Conector en Y (no suministrado con esta unidad)
∆ιακλαδωτήρας (δε συμπεριλαμβάνoνται στη συσκευασία τησ συσκευήσ αυτήσ)
Conexão em Y (não fornecido com o aparelho)
Cable remoto (azul con rayas blancas)
Καλώδιo τηλεχειρισµoύ (µπλε µε λευκή ρίγα)
Conexão remota (azul com lista branca)
Al conductor remoto de otro equipo o de la antena automática, si hubiere
Πρoς καλώδιo τηλεχειρισµoύ άλλης συσκευής ή ηλεκτρική κεραία, εάν υπάρχει
Para conexão remota de outro equipamento ou antena com alimentação, se existir
Altavoces delanteros
Εµπρóς ηχεία
Altifalantes da frente
3
*
Fije firmemente el cable de tierra a la carrocería metálica o al chasis—a
un lugar no cubierto con pintura (si está cubierto con pintura, quítela
antes de fijar el cable). De lo contrario, se podrían producir daños en la
unidad.
LOCALIZACIÓN DE AVERIAS
• El fusible se quema.
* ¿Están los conductores rojo y negro correctamente conectados?
• No es posible conectar la alimentación.
* ¿Está el cable amarillo conectado?
• No sale sonido de los altavoces.
* ¿Está el cable de salida del altavoz cortocircuitado?
• El sonido presenta distorsión.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a una
masa común?
• Perturbación de ruido.
* ¿El terminal de tierra trasero está conectado al chasis del automóvil
utilizando los cordones más corto y más grueso?
• La unidad se calienta.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a una
masa común?
• Este receptor no funciona en absoluto.
* ¿Reinicializó el receptor?
3
*
Στερεώστε γερά τo καλώδιo γείωσης στo µεταλλικó πλαίσιo ή τo
αµάξωµα τoυ oχήµατoςσε σηµείo πoυ δεν είναι βαµµένo (σε αντίθετη
περίπτωση, ξύστε τη βαφή πρoτoύ συνδέσετε τo καλώδιo). Αν δεν τo
κάνετε αυτó, είναι δυνατó να πρoκληθεί ζηµιά στη συσκευή.
ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡOΒΛΗΜΑΤΩΝ
• Η ασφάλεια καίγεται.
* Είναι τo κόκκινo και τo µαύρo καλώδιo σωστά συνδεδεµένα;
• Η συσκευή δεν τίθεται σε λειτoυργία.
* Είναι τo κίτρινo καλώδιo συνδεδεµένo;
• ∆εν παράγεται ήχoς στα ηχεία.
* Μήπως τo καλώδιo εξόδoυ πρoς τα ηχεία είναι βραχυκυκλωµένo;
• O ήχoς παράγεται µε παραµόρφωση.
* Μήπως τo καλώδιo εξόδoυ πρoς τα ηχεία είναι γειωµένo;
* Μήπως oι ακρoδέκτες “–” των αριστερών (L) και των δεξιών (R)
ηχείων είναι γειωµένoι σε κoινό σηµείo;
•
O θόρυβoς πρoκαλεί παρεµβoλές στoυς παραγόµενoυς ήχoυς.
* Είναι o πίσω ακρoδέκτης γείωσης συνδεδεµένoς µε τo αµάξωµα τoυ
αυτoκινήτoυ µε κoντύτερo και παχύτερo καλώδιo;
• Η συσκευή ζεσταίνεται πoλύ.
* Μήπως τo καλώδιo εξόδoυ πρoς τα ηχεία είναι γειωµένo;
* Μήπως oι ακρoδέκτες “–” των αριστερών (L) και των δεξιών (R)
ηχείων είναι γειωµένoι σε κoινό σηµείo;
• O δέκτης αυτός δεν λειτoυργεί καθόλoυ.
* Έχετε επαναφέρει τo δέκτη;
3
*
Estabeleça uma ligação segura do fio Terra à carroçaria ou ao
chassis do veículo—na área sem revestimento de tinta (se existir um
revestimento de tinta, remova a tinta antes de estabelecer a ligação).
Se não o fizer, pode danificar o aparelho.
RESOLUÇÃO DE PROBLEMAS
• O fusível queima-se.
* As conexões vermelha e preta estão correctamente ligadas?
• A corrente não liga.
* A conexão amarela está ligada?
• Os altifalantes não emitem som.
* A conexão de saída do altifalante estará em curto circuito?
• O som é distorcido.
* A conexão da saída do altifalante tem uma ligação Terra?
* Os terminais “–” dos altifalantes L (esq.) e R (dir.) têm uma ligação
Terra conjunta?
• Os sons sofrem interferências de ruídos.
* A ligação Terra no painel posterior estará ligada ao chassis do
carro com fios mais curtos e mais grossos?
• O aparelho aquece.
* A conexão da saída do altifalante tem uma ligação Terra?
* Os terminais “–” dos altifalantes L (esq.) e R (dir.) têm uma ligação
Terra conjunta?
• O aparelho não funciona de todo.
* Reiniciou a unidade?
Loading...
