JVC HR-S6700MS User Manual

MAGNETOSCOPE

S-VHS/VHS-PAL/SECAM

Super VHS ET

T- V L I N K

Décodeur NICAM/A2 incorporé

Système S

HOWVIEW

intégré

SOMMAIRE

SÉCURITÉ D’ABORD 2

Pour votre sécurité ................................ 2

INDEX 4 INSTALLATION DE VOTRE NOUVEAU

MAGNÉTOSCOPE 10

Raccordements de base ......................10

Raccordement S-VIDEO .....................12

RÉGLAGES INITIAUX 13

Réglage automatique ..........................13

Téléchargement pré-réglé ...................14

T-V LINK 16

Fonctions de T-V Link ......................... 16

RÉGLAGE DU CONTRÔLEUR SAT 17

Installation du récepteur et du

contrôleur satellite ..............................17

LECTURE 20

Lecture simple ....................................20

Fonctions de lecture ........................... 21

ENREGISTREMENT 25

Enregistrement simple ......................... 25

Fonctions d’enregistrement .................26

Système d’image B.E.S.T. ....................29

ENREGISTREMENT PAR MINUTERIE 30

Enregistrement programmé avec le système S

Enregistrement programmé express .....32

Enregistrement automatique

d’émission satellite .............................36

HOWVIEW

MONTAGE 37

Montage à partir d’un camescope .......37

Réglage d’entrée/sortie ........................ 38

Montage vers ou à partir d’un autre

magnétoscope .................................... 40

RACCORDEMENTS DE SYSTÈME 42

Raccordement à un récepteur satellite Raccordement/utilisation d’une

chaîne stéréo ......................................44

RÉGLAGES AUXILIAIRES 45

Réglage de mode ................................ 45

Réglage du tuner ................................. 50

Réglage de l’horloge ........................... 56

Réglage du système S

EN CAS DE DIFFICULTÉS 59 QUESTIONS ET RÉPONSES 62 LISTE DES TERMES 63 CARACTÉRISTIQUES TECHNIQUES Couverture

.......................30

HOWVIEW

........58

... 42

3615 JVC

LPT0333-001C

Pour votre sécurité

SÉCURITÉ D’ABORD

La plaque d’identification et les précautions à observer pour votre sécurité se trouvent sur l’arrière de l’appareil.

ATTENTION: TENSION DANGEREUSE Á

L’INTERIEUR

ATTENTION: POUR ÉVITER TOUT RISQUE

D’INCENDIE OU D’ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE NI À L’HUMIDITÉ.

ATTENTION

8 Si vous n’avez pas l’intention d’utiliser le magnétoscope

pendant une longue période, il est recommandé de débrancher son cordon d’alimentation de la prise secteur.

8 Tension dangereuse à l’intérieur. Pour les réparations

internes, s’adresser à un personnel qualifié. Pour éviter l’électrocution ou les risques d’incendie, débrancher le cordon d’alimentation de la prise secteur avant de raccorder ou de débrancher tout câble de signal ou d’antenne.

IMPORTANT

8 Bien lire les diverses précautions à la page 2 et 3 avant

d’installer ou de faire fonctionner le magnétoscope.

8 Il peut être illégal de réenregistrer des cassettes

préenregistrées, des disques ou d’autres matériels protégés par copyright sans le consentement du détenteur des droits d’auteur du son ou de l’enregistrement vidéo.

La touche de marche 1 ne coupe pas complètement l’alimentation de l’appareil, mais commute le courant de fonctionnement. “ l’alimentation et “

Les bandes vidéo enregistrées avec ce magnétoscope dans le mode LD (longue durée) ne peuvent pas être lues sur un magnétoscope à simple vitesse.

`” indique le mode d’attente de !” correspond à marche.

● Les cassettes portant la marque “S-VHS” ou “VHS” peuvent être utilisées avec ce magnétoscope. Toutefois, les enregistrements S-VHS ne sont possibles qu’avec les cassettes portant la marque “S-VHS”. En utilisant la fonction S-VHS ET, il est possible d’enregistrer et de lire des cassettes VHS avec une qualité d’image S-VHS sur ce magnétoscope.

● S

HOWVIEW

Development Corporation. Le système S sous licence de Gemstar Development Corporation.

est une marque déposée par Gemstar

HOWVIEW

est fabriqué

Précautions à observer

Bien respecter ces consignes de sécurité. Ne pas le faire peut causer des dommages au magnétoscope, à la télécommande ou à la cassette.

Eviter les endroits très chauds et l’exposition au soleil

Eviter les endroits très froids Ne pas boucher les grilles d’aération sur

Eviter les endroits très humides Ne pas poser d’objets lourds sur le

Eviter les champs magnétiques puissants Utiliser l’appareil en position horizontale

le magnétoscope

magnétoscope ou sur la télécommande

et stable seulement

Attention à la condensation

L’humidité dans l’air se condensera sur le magnétoscope quand vous le transportez d’une pièce froide à une pièce chaude, ou sous des conditions de très forte humidité, comme des gouttelettes d'eau qui se forment à la surface d’un verre rempli avec un liquide froid. La condensation de l’humidité sur le tambour de têtes causera des dommages à la bande. Dans les cas où de la condensation se produit, laisser l’alimentation pendant quelques heures pour que le magnétoscope sèche.

Eviter les endroits très poussiéreux Ne pas poser d’objets susceptibles de se

Eviter les endroits soumis à des vibrations

renverser sur le dessus du magnétoscope ou de la télécommande

Ne pas placer le magnétoscope sur des coussins, des oreillers ou sur une carpette épaisse.

En cas de transport

8 Bien retirer la cassette du

magnétoscope avant de l’emballer

8 Eviter des chocs violents au

magnétoscope en cours d’emballage et de transport

Remettre les cassettes dans leurs boîtes et les ranger verticalement.

VUE DE FACE

* Mettre en place le couvercle de connecteurs fourni lorsque les connecteurs sur le panneau avant ne sont pas utilisés.

INDEX

pour mettre en marche ou

A Touche de marche

à l’arrêt le magnétoscope (la mise en place d’une cassette met aussi l’alimentation en marche).

B Touche de minuterie

d’attente de minuterie. 墌p. 31, 33

C To uche RE V IEW

enregistré par minuterie. 墌p. 22

D Fenêtre de chargement de la cassette

introduire la cassette; la porte se ferme et l’indicateur de “cassette chargée” s’allume sur le panneau d'affichage avant.

E Touche de vitesse d’enregistrement (VN/LD)

pour sélectionner la vitesse d’enregistrement.

p. 25

墌

F Touche de lecture (

p. 20

; annuler les modes de pause, arrêt sur

墌

image, ralenti et recherche. 墌p. 21

G Bague RECHERCHE

rapides de la bande pendant le mode d’arrêt; effectuer une lecture au ralenti avant ou inverse et la recherche pendant l’arrêt sur image ou la lecture. 墌p. 20 – 22

H Connecteur d’entrée S-VIDEO

raccordement de la sortie S-VIDEO d’un second magnétoscope S-VHS ou d’un camescope S-VHS pour du montage. 墌p. 37

I Connecteur d’entrée VIDEO

raccordement facile de la sortie vidéo d’un camescope pour du montage.

Connecteurs d’entrée AUDIO (L/R)*

un raccordement facile de la sortie audio d’un camescope ou d’une autre source pour du montage. 墌p. 37

* L désigne le canal gauche et R le canal droit.

pour engager le mode

(

)

pour “revoir” un programme

pour

pour lire la bande

)

pour l’avance ou le retour

permettant le

permettant un

permettant

pour sélectionner

J Touches de canal +/– (PR +/–)

une chaîne. 墌p. 25

K Touche S-VHS ET

mode S-VHS ET ; s’allume en mode S-VHS ET.

p. 27

墌

L Touche SAT

d’enregistrement automatique d’émission satellite ; s’allume en mode d’enregistrement automatique d’émission satellite ; clignote alors que l’enregistrement automatique d’émission satellite est en cours. 墌p. 36

M Panneau d’affichage avant

de divers affichages et indicateurs. 墌p. 6

N Fenêtre de réception infrarouge

télécommande doit être dirigée en cours d’utilisation.

O Touche d’enregistrement (

l’enregistrement normal (appuyer une seule fois), l’enregistrement immédiat (minuterie d’arrêt) (appuyer deux fois) ; pour régler la durée de l’enregistrement immédiat. 墌p. 25, 26

P Touche de pause (

momentanément la bande pendant l’enregistrement 墌p. 25, arrêter momentanément la bande pendant la lecture ; lire image par image à chaque pression supplémentaire. 墌p. 21

Q Touches <<

touche

R Touche d’arrêt/éjection (

bande ; éjecter la bande à partir du mode d’arrêt.

墌

w e

p. 20, 25

pour permettre/interdire le

pour permettre/interdire le mode

pour arrêter

)

2222

6666

de la télécommande 墌p. 21, 23

offrant une vue claire

vers où la

pour lancer

)

— sont identiques à la

pour arrêter la

)

VUE ARRIÈRE

pour fournir

A Cordon d’alimentation

l’alimentation au magnétoscope. 墌p. 10

B Connecteur de sortie S-Vidéo (S SORTIE)

permettant le raccordement d’un téléviseur disposant d’une borne d’entrée S-VIDEO ou d’un second magnétoscope S-VHS pour du montage.

p. 12, 40

墌

C Connecteur AV1 (L-1) ENTREE/SORTIE

permettant le raccordement d’un téléviseur disposant du connecteurs d’entrée AV ou d’un second magnétoscope 墌p. 10, 40 ; l’entrée de ce connecteur peut être enregistré quand “L-1” est sélectionné.

D Connecteur d’entrée d’antenne (ANTENNE

permettant le raccordement de

ENTREE)

l’antenne. 墌p. 10

E Connecteurs SORTIE AUDIO (L/R)*

le raccordement d’un enregistreur audio, d’un téléviseur ou d’un autre magnétoscope pour la copie. 墌p. 44

* L désigne le canal gauche et R le canal droit.

permettant

F Connecteur AV2 (L-2) ENTREE/DECODEUR

permettant le raccordement d’un récepteur satellite, d’un second magnétoscope ou d’un décodeur. L’entrée peut être enregistrée quand “L-2” est sélectionné. 墌p. 10, 17, 40 Vous pouvez également visionner des programmes codés avec un décodeur raccordé à ce connecteur. 墌p. 10

permettant le

G Connecteur CONTROLEUR SAT

raccordement du contrôleur satellite pour l’enregistrement par minuterie avec un récepteur satellite. 墌p. 17

H Connecteur de sortie d’antenne (ANTENNE

permettant le raccordement au

SORTIE)

connecteur d’antenne du téléviseur. 墌p. 10

PANNEAU D’AFFICHAGE AVANT

INDEX (suite)

s’allumant

A Affichage du système d’image B.E.S.T.

du bas vers le haut alors que le système B.E.S.T. est actif. 墌p. 29

B Indicateurs de mode symboliques

LECTURE: AVANT/ ARRIÈRE À VITESSE VARIABLE RECHERCHE:

C Indicateurs de vitesse d’enregistrement

affichant le mode d’enregistrement; allumé pendant le mode d’enregistrement ou de lecture.

p. 25

墌

* EP est uniquement pour la lecture NTSC.

D Indicateurs d’heure de programmation

l’heure de début programme. 墌p. 32

E Indicateur de mode de minuterie

quand # a été pressée pour engager le mode de minuterie. 墌p. 31, 33

F Indicateur de durée de bande restante

la durée restante sur la bande quand certaines touches sont pressées. 墌p. 27

G Affichage de la chaîne

chaîne où la station actuellement reçue est mémorisée.

Affichage de l’horloge

courante. 墌p. 15

ARRÊT SUR IMAGE: RALENTI AVANT:

ENREGISTREMENT:

PAUSE ENREGISTREMENT:

et l’heure de fin

()

montrant la position de la

montrant l’heure

ui o oi

affichant

()

s’allumant

affichant

H Indicateur Instant REVIEW

clignotant après l’enregistrement combien de programmes ont été enregistrés par minuterie.

p. 22

墌

s’allumant quand la fonction

I Indicateur PDC

PDC a été engagée pour l’enregistrement par minuterie. 墌p. 31, 33

* L’enregistrement VPS (Video Programme System) n’est pas possible

avec ce magnétoscope.

J Indicateur S-VHS

marquée “S-VHS” est introduite avec le mode “S-VHS” sur “M.”, en lisant une cassette enregistrée en S-VHS ou en S-VHS ET, ou quand la touche presée pour engager le mode S-VHS ET.

p. 27, 48

墌

K Indicateur VCR

VCR. 墌p. 26

L Indicateur de “cassette chargée”

fois qu’une cassette est en place ; restant allumé jusqu’à ce que la cassette soit éjectée.

M Affichage du compteur

écoulée depuis le début de la lecture ou de l’enregistrement.

Avec z affiché

partir de la position courante de la bande jusqu’à la fin de la bande. L’affichage du compteur, de la chaîne*, de la durée de bande restante et de l’horloge apparaît l’un après l’autre quand la touche télécommande est pressée.

* La chaîne n'est pas affichée pendant la lecture.

N Affichage du mode

externe sélectionné (L-1, L-2, F-1, S-1 ou SAT*).

* Lorsque “SELECTION L-2” est réglé sur “SAT” (墌p. 39), “SAT”

apparaît plutôt que “L-2”.

s’allumant quand une cassette

S-VHS ET

du magnétoscope a été

s’allumant pendant le mode

, montre la durée restante à

montrant le mode d’entrée

montrant en

s’allumant une

montrant la durée

– – : – –

de la

AFFICHAGES SUR ÉCRAN

Quand “O.S.D.” est réglé sur “M.” (墌p. 46), divers indicateurs de fonctionnement apparaissent sur l’écran TV.

Indicateurs de mode de fonctionnement

Vitesse d’enregistrement VN/LD/EP

* EP est uniquement pour la lecture NTSC.

Sens de défilement de la bande

Affichage de compteur

Indicateur de durée de bande restante 墌p. 27

Affichage du mode audio 墌p. 24

Indicateur de position de bande

L’indicateur de position de bande apparaît sur l’écran TV quand vous appuyez sur

3 ou 5 à partir du

mode d’arrêt ou effectuez une recherche indexée (

p. 23). La position de

墌

“

q” par rapport à “0” (début)

ou “+” (fin) vous indique où vous êtes sur la bande.

Début Fin

REMARQUE:

En fonction du type de bande utilisée, l’indicateur de position de bande peut ne pas apparaître correctement.

Type d’émission 墌p. 28

Jour/mois/année

Affichage de l’horloge

Numéro de position du canal (chaîne) et nom de

station/indicateur d’entrée auxiliaire (L-1, L-2, F-1, S-1 ou SAT*)

* Lorsque “SELECTION L-2” est réglé sur “SAT” (墌p. 39), “SAT”

apparaît plutôt que “L-2”.

Affichage d’avertissement de minuterie

Si vous n’êtes pas alors en mode de minuterie, un avertissement apparaît sur l’écran TV pour vous signaler que l’enregistrement par minuterie commencera dans 5 minutes. L’avertissement clignote pendant toutes ces 5 minutes, jusqu’à ce que l’enregistrement par minuterie commence. Pour effacer l’affichage, appuyer sur

Indicateur de “cassette chargée”

& de la télécommande.

INDEX (suite)

TÉLÉCOMMANDE

Les touches avec un petit point sur la gauche du nom peuvent également être utilisées pour commander un téléviseur JVC tout en maintenant pressée la touche TV. (

p. 9, “Fonctionnement de téléviseurs JVC”)

墌

Cette télécommande ne transmet que des signaux de code A; elle n’est pas utilisable pour des signaux de code B.

A Touche TV

télécommande le téléviseur raccordé.

“Fonctionnement de téléviseurs JVC” à la

墌

page 9

B Touche TV/VCR

magnétoscope entre vidéo et TV. 墌p. 26 ; commutant le mode du téléviseur entre TV et AV.

“Fonctionnement de téléviseurs JVC” à la

墌

page 9

C To u che RE V I EW D Touches numériques

de chaîne 墌p. 25 ; la programmation de la minuterie S

E Touche PDC

l’enregistrement PDC. 墌p. 31, 33

F To u che

minuterie. 墌p. 34

Touche de remise à zéro du compteur (0000)

pour remettre le compteur à “0:00:00”. 墌p. 27

G Touche d’heure de fin (FIN +/–)

l’heure de fin du programme. 墌p. 32

H Touche d’heure de début (DEBUT +/–)

accéder à l’écran de programmation normal; pour entrer l’heure de début du programme.

p. 32

墌

I Touche PROG

programmation S

J Touche de vérification de programme (")

pour accéder aux écrans/affichages de programmation (l’écran/affichage d’information du programme suivant apparaît à chaque fois que la touche est pressée). 墌p. 34

K Touche de retour rapide (

la bande 墌p. 20 ; lancer la recherche inverse à grande vitesse. 墌p. 22

L Touche d’enregistrement (7) M Touche d’arrêt (8) N To u che ME N U

principal. 墌p. 18

O To uc h e

menus sur écran. 墌p. 13

Touche TV PR +/–

sur le téléviseur raccordé. 墌“Fonctionnement de téléviseurs JVC” à la page 9

permettant d’opérer à l’aide de la

commutant le mode du

– 墌p. 22

utilisées dans la sélection

HOWVIEW

pour activer/annuler

pour annuler des programmes de la

utilisée pour la sélection dans les

. 墌p. 30

pour entrer

pour accéder à l’écran de

HOWVIEW

–

pour accéder à l’écran du menu

pour sélectionner une chaîne

. 墌p. 30

pour rembobiner

)

墌p. 25, 26

–

墌p. 20, 25

pour

pour mettre en marche ou

P Touche de marche

à l’arrêt le magnétoscope (la mise en place d’une cassette met aussi l’alimentation en marche).

Q To uche AUDIO

pour sélectionner la piste son en

sortie. 墌p. 24

pour couper le son du

Touche de silencieux

téléviseur raccordé. 墌“Fonctionnement de téléviseurs JVC” dans la colonne de droite

pour commuter

R Touche d’affichage (– – : – –)

l’affichage entre des valeurs de compteur, la chaîne*, l’heure et la durée de bande restante.

p. 27

墌

* La chaîne n’est pas affichée pendant la lecture.

S Touche de séries quotidiens (QTDN.)

permettant l’enregistrement programmé de séries quotidiennes. 墌p. 31, 33

T Touche de séries hebdomadaires (HEBDO)

permettant l’enregistrement programmé de séries hebdomadaires. 墌p. 31, 33

pour

U Touche d’entrée auxiliaire (AUX)

sélectionner le mode d’entrée auxiliaire du magnétoscope. 墌p. 37

墌p. 31, 33

V Touche de minuterie (#)

pour entrer la date du

W Touche DATE +/–

–

programme pour l’enregistrement programmé.

p. 32

墌

pour sélectionner une

X Touche de canal (PR +/–)

chaîne sur le magnétoscope. 墌p. 25

pour activer/annuler

Y Touche d’alignement

l’alignement automatique pendant la lecture.

p. 23

墌

Touche de vitesse d’enregistrement (VN/LD)

pour sélectionner la vitesse d’enregistrement.

p. 25

墌

Z Touche de recherche de saut (30 SEC)

pour lancer une période de 30 secondes de lecture accélérée. 墌p. 22

a Touche de lecture ( b Touche d’avance rapide (5

– 墌p. 20

)

pour faire défiler

)

rapidement la bande en avant 墌p. 20 ; lancer la recherche avant à grande vitesse. 墌p. 22

墌p. 21

c Touche de pause (9)

pour valider des sélections faites

d To uche OK

–

dans les menus sur écran. 墌p. 13

pour initialiser des fonctions telles

e To u che

que la recherche indexée, la recherche à vitesse variable, la lecture image par image.

p. 21, 23

墌

pour commander

Touches de volume TV % +/–

le volume du téléviseur raccordé.

“Fonctionnement de téléviseurs JVC” dans la

墌

colonne de droite

Utilisation

La télécommande peut commander la plupart des fonctions de votre magnétoscope, ainsi que les fonctions de base des téléviseurs JVC. ( ci-dessous)

● Diriger la télécommande vers la fenêtre de réception infrarouge.

● La distance de fonctionnement maximale de la télécommande est de 8 m environ.

“Fonctionnement de téléviseurs JVC”

墌

Fonctionnement de téléviseurs JVC

Pour commander votre téléviseur, tout en maintenant pressée

, appuyer sur la touche correspondante:

TV TV PR

+/–

(Volume), ^ (Silencieux).

TV/VCR

REMARQUES:

● En introduisant les piles, bien s’assurer de les introduire dans le bon sens, comme indiqué sur le couvercle des piles.

● En fonction du type du téléviseur JVC, il peut y avoir des cas où certaines ou toutes les fonctions ne peuvent pas être commandées en utilisant la télécommande.

● Si pour certaines raisons la télécommande ne fonctionne pas correctement, retirer les piles, attendre un moment, remettre les piles puis essayer de nouveau.

INSTALLATION DE VOTRE NOUVEAU MAGNÉTOSCOPE

Raccordements de base

Connecteur d’antenne

Arrière du

téléviseur

Adaptateur antenne (fourni)

Câble péritélévision à 21 broches (fourni)

Prise secteur

Cordon d’alimentation

Connecteur péritélévision à 21 broches

Câble RF

(fourni)

Câble d’antenne

ANTENNE ENTREE

Il est essentiel que votre magnétoscope soit correctement branché pour des résultats corrects.

CES ÉTAPES DOIVENT ÊTRE TERMINÉES AVANT D’EFFECTUER TOUTE OPÉRATION VIDÉO.

Vérifier le contenu.

S’assurer que l’emballage contient tous les accessoires indiqués dans “CARACTÉRISTIQUES TECHNIQUES”

couverture).

(

墌

Trouver une place pour le magnétoscope.

Poser le magnétoscope sur une surface horizontale stable.

Raccorder le magnétoscope au téléviseur.

La méthode de raccordement que vous utilisez dépend du type de téléviseur dont vous disposez.

Débrancher le câble d’antenne TV du téléviseur.

Raccorder le câble d’antenne TV au connecteur

ANTENNE ENTREE sur l’arrière du magnétoscope. Raccorder le câble RF fourni entre le connecteur

ANTENNE SORTIE sur l’arrière du magnétoscope et le connecteur d’antenne du téléviseur. Raccorder le câble péritélévision à 21 broches (fourni)

entre le connecteur AV1 (L-1) ENTREE/SORTIE sur l’arrière du magnétoscope et le connecteur péritélévision à 21 broches sur le téléviseur.

Arrière du magnétoscope

AV2 (L-2) ENTREE/DECODEUR

Câble péritélévision

à 21 broches (non fourni)

Décodeur de TV codée

ANTENNE SORTIE

AV1 (L-1) ENTREE/SORTIE

REMARQUES:

●

Le connecteur AV1 (L-1) ENTREE/SORTIE peut recevoir et délivrer soit un signal composite (signal vidéo ordinaire), soit un signal Y/C (un signal dans lequel les signaux de luminance et de chrominance sont séparés). Si le connecteur d’entrée péritélévision à 21 broches de votre téléviseur est compatible avec le signal Y/C, régler “SORTIE L-1“ sur “S-VIDEO“ après que le raccordement et le réglage initiaux sont terminés ( pouvez obtenir des images S-VHS de haute qualité. (Pour le raccordement, bien s’assurer d’utiliser un câble péritélévision à 21 broches qui soit compatible avec le signal Y/C.)

●

Régler votre téléviseur en mode VIDEO (ou AV), Y/C ou RVB en fonction du type du connecteur péritélévision de votre téléviseur.

● Pour changer le mode du téléviseur, se reporter au manuel d’instructions de votre téléviseur.

●

Pour obtenir des images S-VHS de haute qualité, vous pouvez également utiliser le raccordement S-VIDEO décrit à la page 12.

Brancher le magnétoscope sur le secteur.

Brancher la fiche du cordon d’alimentation sur une prise secteur.

Une fois le raccordement terminé, effectuer “Réglage automatique” à la page 13.

p. 38). Vous

墌

DIFFERENCE ENTRE LES CONNECTEURS AV1 (L-1) ENTREE/SORTIE ET AV2 (L-2) ENTREE/DECODEUR

Les connecteurs AV1 (L-1) ENTREE/SORTIE et AV2 (L-2) ENTREE/DECODEUR permettent le raccordement au téléviseur ou autres appareils. Cependant, ces connecteurs ayant des fonctions différentes, consultez le tableau suivant avant de procéder à un raccordement.

AV1 (L-1) ENTREE/SORTIE AV2 (L-2) ENTREE/DECODEUR ENTREE VIDEO v v SORTIE VIDEO v — ENTREE S-VIDEO v v SORTIE S-VIDEO v — ENTREE RVB — — ENTREE AUDIO GAUCHE v v ENTREE AUDIO DROIT v v SORTIE AUDIO GAUCHE v — SORTIE AUDIO DROIT v — Autres ● T- V L I N K (

p. 16) ● Canal Plus (voir ci-après)

墌

● Réglage du contrôleur satellite

(

p. 17)

墌

● Enregistrement automatique

d’émission satellite (

墌

p. 36)

REMARQUES:

● Réglez “SORTIE L-1”, “ENTREE L-1”, “SELECTION L-2” et “ENTREE L-2” sur le mode approprié en fonction de l’appareil. (

p. 38, 39)

墌

● Pour plus de détails, référez-vous au manuel de l’appareil que vous souhaitez raccorder.

RACCORDEMENT DECODEUR-MAGNETOSCOPE (Canal Plus)

8 Si vous êtes abonné aux programmes codés (Canal Plus), raccorder simplement votre décodeur au connecteur AV2 (L-2)

ENTREE/DECODEUR de votre magnétoscope et régler dans le menu “SELECTION L-2” sur “DECODEUR” ( bien mémoriser Canal Plus avec la procédure “Recevoir une chaîne codée”, telle qu’elle vous est indiquée à la page 53. Vous pourrez ainsi profiter de ces programmes codés comme des programmes ordinaires.

8 La fonction messagerie du nouveau décodeur Canal Plus est disponible avec ce modèle, sauf lorsqu'il est en mode TV et

positionné sur Canal Plus.

p. 39). Ensuite,

墌

INSTALLATION DE VOTRE NOUVEAU MAGNÉTOSCOPE (suite)

Raccordement S-VIDEO

Arrière du téléviseur

Adaptateur antenne (fourni)

d’alimentation

Prise secteur

Cordon

Connecteur d’antenne Connecteurs

d’entrée AUDIO

Connecteur d’entrée S-VIDEO

S SORTIE

Câble S-Vidéo (non fourni)

Câble audio (non fourni)

Câble d’antenne

ANTENNE ENTREE

Arrière du magnétoscope

Pour raccorder un téléviseur avec connecteurs d’entrée S-VIDEO/AUDIO . . .

Raccorder le magnétoscope au téléviseur.

Raccorder l’antenne, le magnétoscope et le téléviseur

comme dans “Raccordements de base” ( Raccorder le connecteur S SORTIE du magnétoscope

au connecteur d’entrée S-VIDEO du téléviseur. Raccorder les connecteurs SORTIE AUDIO du

magnétoscope aux connecteurs d’entrée AUDIO du téléviseur.

Brancher le magnétoscope sur le secteur.

Brancher la fiche du cordon d’alimentation sur une prise secteur.

SORTIE AUDIO

p. 10).

墌

ANTENNE SORTIE

Câble RF (fourni)

REMARQUES:

● Vous pouvez obtenir des images S-VHS de haute qualité.

● Avec un raccordement S-VIDEO, il n’est pas possible d’utiliser

la fonction de téléchargement pré-réglé. (

● Si votre téléviseur n’est pas stéréo, utiliser les connecteurs SORTIE AUDIO du magnétoscope pour le raccordement à un amplificateur audio pour la reproduction du son Hi-Fi stéréo. (

p. 44)

墌

● Pour faire fonctionner le magnétoscope avec votre téléviseur

en utilisant le raccordement S-VIDEO, régler votre téléviseur sur son mode VIDEO (ou AV).

● Pour changer le mode du téléviseur, se reporter au manuel d’instructions de votre téléviseur.

Une fois le raccordement terminé, effectuer “Réglage automatique” à la page 13.

墌

p. 14)

RÉGLAGES INITIAUX

Début Fin

Réglage automatique

Avant de commencer, s’assurer de la suite:

● Le câble de l’antenne TV doit être raccordé au magnétoscope.

● Le cordon d’alimentation du magnétoscope doit être branché à une prise secteur.

● Si vous voulez utiliser l’affichage sur écran, le téléviseur doit être réglé sur son mode AV.

Réglage automatique des chaînes/ réglage automatique de l’horloge/ réglage automatique des numéros guides

Après que vous ayez appuyé sur la touche magnétoscope ou de la télécommande pour allumer le magnétoscope pour la première fois, vous pouvez régler automatiquement les chaînes, l’horloge et les numéros guides.

ATTEN T ION

Une fois que vous avez effectué le réglage automatique, même si le soutien mémoire du magnétoscope est expiré, toutes les stations mémorisées et leurs numéros guides restent dans la mémoire du magnétoscope et le magnétoscope n’effectuera pas de nouveau le réglage automatique. Vous avez seulement besoin de régler l’horloge. ( Si vous avez déménagé dans une zone différente, effectuez chaque réglage comme requis.

● Réglage du tuner

● Réglage de l’horloge

墌

p. 56)

墌

p. 50

墌

p. 56

1 du

Effectuer le réglage automatique.

Appuyer sur 1 du magnétoscope ou de la télécommande. L’affichage de REGL. AUTO. DES CANAUX/T-V LINK apparaît sur le panneau d’affichage avant et/ou l’écran TV.

Sur le panneau d’affichage avant

Appuyer sur

Sur l’affichage sur écran

Appuyer sur déplacer la barre illuminée (curseur) sur “REGL. AUTO. DES CANAUX” et appuyer sur OK ou e.

“Auto” apparaît sur le panneau d’affichage avant en clignotant; ne PAS appuyer sur des touches du magnétoscope ou de la télécommande avant que le panneau d’affichage montre l’heure, “(CH) 1” ou “

– –:– –

● Si vous utilisez l’affichage sur écran, l’écran REGL. AUTO. DES CANAUX apparaîtra. Comme le réglage automatique progresse, la marque “ se déplace de la gauche vers la droite. Une fois le réglage automatique terminé, “RECHERCHE TERMINÉE” apparaît pendant environ 5 secondes, puis l’écran normal est rétabli.

● Si vous avez raccordé le magnétoscope à un téléviseur offrant T-V Link, etc., le magnétoscope exécute automatiquement le téléchargement pré-réglé plutôt que le réglage automatique et l’écran T-V LINK apparaît (

pour sélectionner “Auto” et appuyer sur

pour

” comme illustré à la page 15.

q ” sur l’écran TV

p. 14).

墌

REMARQUES:

● Dans une région où aucune station TV ne transmet de signal PDC (Programme Delivery Control), le magnétoscope ne peut effectuer ni le réglage automatique de l’horloge ni le réglage automatique des numéros guides.

● S’il y a une coupure de courant, ou si vous appuyez sur ou réglage automatique sera interrompu; bien couper une fois l’alimentation du magnétoscope et essayer de nouveau.

● Le réglage automatique de l’horloge peut ne pas fonctionner correctement en fonction des conditions de réception.

alors que le réglage automatique est en cours, le

Téléchargement pré-réglé

RÉGLAGES INITIAUX (suite)

Si vous avez raccordé le magnétoscope à un téléviseur offrant T-V Link, etc., le magnétoscope effectuera automatiquement le téléchargement pré-réglé plutôt que le réglage automatique à la page 13. Après le téléchargement, le magnétoscope règle l’horloge et le numéro guide automatiquement. Avant de lancer cette procédure, vous devez au préalable avoir effectué le raccordement de base (

墌

p. 10).

Réglage automatique des chaînes par téléchargement via le téléviseur/ réglage automatique de l’horloge/ réglage automatique des numéros guide

ATTEN T ION

Vous pouvez utiliser cette fonction uniquement avec un téléviseur offrant T-V Link, etc.* S’assurer d’utiliser un câble péritélévision à 21 broches entièrement câblé.

* Compatible avec des téléviseurs offrant T-V Link, EasyLink,

Megalogic, SMARTLINK, Q-Link, DATA LOGIC ou NexTView Link à l’aide d’un câble péritélévision à 21 broches entièrement câblé. Le degré de compatibilité et le nombre de fonctions disponibles peuvent varier en fonction du système utilisé.

REMARQUES:

● Pour plus de détails, se reporter au manuel d’instructions du téléviseur.

● S’il y a une coupure de courant, ou si vous appuyez sur ou sont en cours, ces opérations seront interrompues; bien couper une fois l’alimentation du magnétoscope et essayer de nouveau à partir du commencement.

● Le réglage automatique de l’horloge peut ne pas fonctionner correctement en fonction des conditions de réception.

● Sur ce magnétoscope, vous pouvez utiliser les caractères: A–Z, 0–9, –, Les noms de certaines stations téléchargées peuvent être différents de ceux de votre téléviseur (

alors que le téléchargement ou la configuration

f, + et I (espace) pour nommer une station (N.TV).

p. 54).

墌

Télécharger à partir du téléviseur.

Appuyer sur 1 du magnétoscope ou de la télécommande. L’affichage de REGL. AUTO. DES CANAUX/T-V LINK apparaît sur le panneau d’affichage avant et/ou l’écran TV.

Sur le panneau d’affichage avant

Appuyer sur sur OK ou

Sur l’affichage sur écran

Appuyer sur déplacer la barre illuminée (curseur) sur “T-V LINK” et appuyer sur OK ou

Les positions pré-réglées indiquées sur le panneau d’affichage croissent à partir de “CH1”; ne PAS appuyer sur des touches du magnétoscope ou de la télécommande avant que le panneau d’affichage montre l’heure, “(CH) 1” ou “– –:– –” comme illustré à la page 15.

● Si vous utilisez l’affichage sur écran, l’écran de T-V LINK apparaît. Puis l’écran de REGL. DES NUMEROS GUIDES apparaît pendant le réglage du numéro guide. Une fois le téléchargement pré-réglé terminé, “TERMINÉ” apparaît pendant environ 5 secondes, puis l’écran normal est rétabli.

● Une pression sur n’importe quelle touche du magnétoscope ou de la télécommande interrompra un téléchargement en cours.

pour sélectionner “CH – –” et appuyer

pour

Le résultat du réglage automatique/Téléchargement pré-réglé apparaît sur le panneau d’affichage avant

Si le réglage automatique des canaux et le réglage automatique de l’horloge ont été effectués avec succès, l’heure actuelle correcte est affichée.

Mettre en marche le téléviseur et sélectionner son mode AV, puis s’assurer que toutes les stations nécessaires ont été mises dans la mémoire du magnétoscope en utilisant les touches PR.

● Si des noms de station (N.TV – magnétoscope, le nom de station sera affiché dans le coin supérieur gauche de l’écran TV pendant 5 secondes environ lorsque la chaîne est changée.

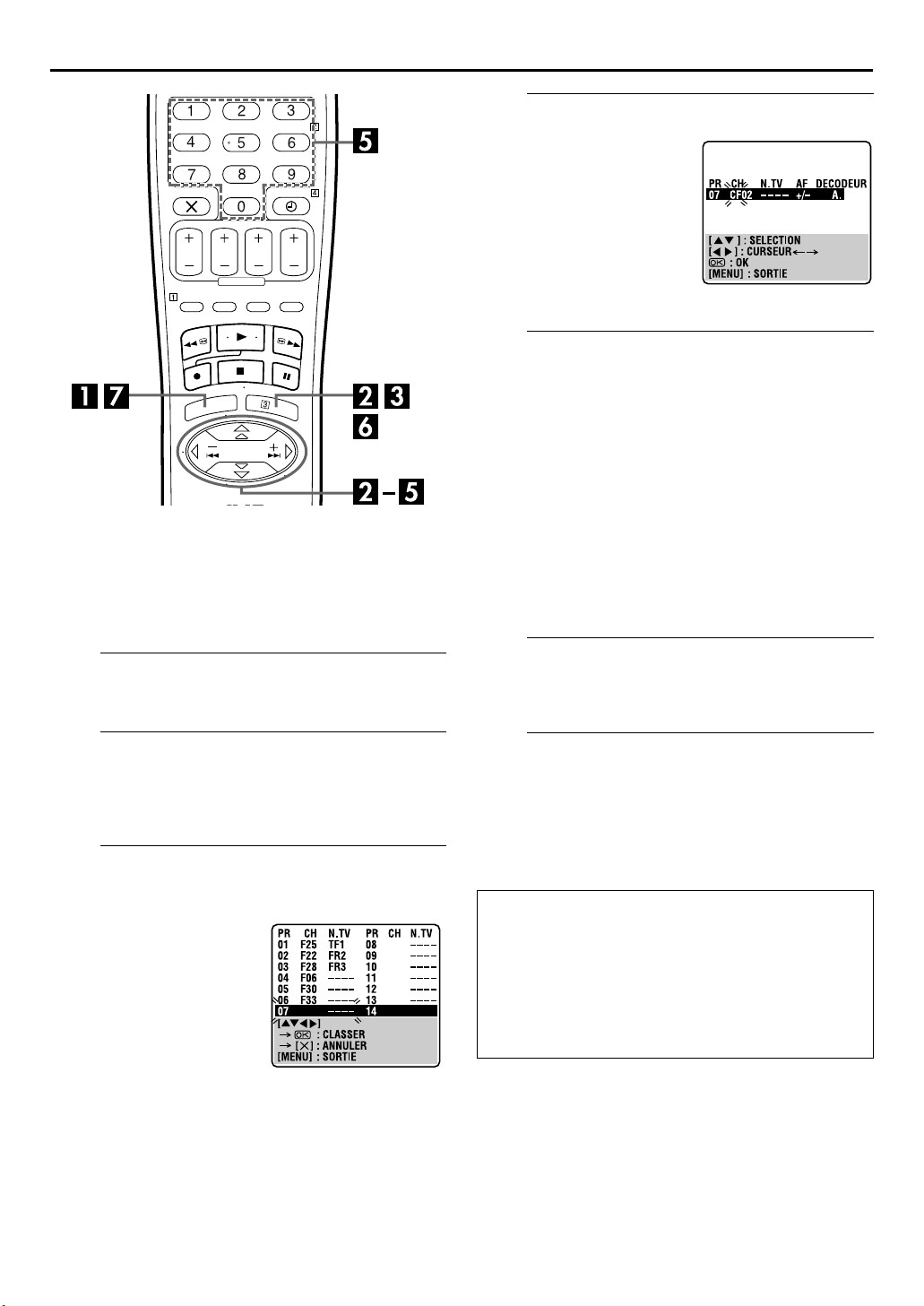

● Si vous voulez régler manuellement le tuner pour ajouter ou sauter des canaux, pour changer les positions pré-réglées ou pour régler ou changer des noms de station, voir pages 52 à 55.

Si le réglage automatique des canaux a fonctionné mais que le réglage automatique de l’horloge n’a pas marché, “1” (No de chaîne) est affiché.

Mettre en marche le téléviseur et sélectionner son mode AV, puis s’assurer que toutes les stations

nécessaires ont été mises dans la mémoire du magnétoscope en utilisant les touches PR.

● Si des noms de station (N.TV – magnétoscope, le nom de station sera affiché dans le coin supérieur gauche de l’écran TV pendant 5 secondes environ lorsque la chaîne est changée.

● Si vous voulez régler manuellement le tuner pour ajouter ou sauter des canaux, pour changer les positions pré-réglées ou pour régler ou changer des noms de station, voir pages 52 à 55.

Effectuer “Réglage de l’horloge” à la page 56.

Si le réglage automatique des canaux et le réglage automatique de l’horloge ont tous les deux échoué, “– –:– –” est affiché.

S’assurer que les câbles sont raccordés correctement et couper une fois l’alimentation du magnétoscope, puis remettre l’alimentation du magnétoscope. Effectuer de nouveau le réglage automatique ou le téléchargement pré-réglé.

p. 55) ont également été mis dans la mémoire du

墌

p. 55) ont également été mis dans la mémoire du

墌

IMPORTANT

● Pour vérifier si les numéros guide ont été réglés correctement, effectuer l’enregistrement programmé S

● En fonction des conditions de réception, les noms de station peuvent ne pas être mémorisés correctement, et le réglage

automatique des numéros guides peut ne pas fonctionner correctement. Si les numéros guides ne sont pas réglés correctement, lorsque vous enregistrez par minuterie un programme TV avec le système S programme TV d’une autre chaîne. En programmant la minuterie en mode système S désirée est correctement sélectionnée (

● Votre magnétoscope mémorise toutes les stations détectées même si les conditions de réception sont médiocres. Vous pouvez effacer ces stations si la qualité de réception est inacceptable (

p. 30, “Enregistrement programmé avec le système S

墌

p. 53, “Eliminer une chaîne”).

墌

HOWVIEW

, le magnétoscope enregistrera le

HOWVIEW

, bien vérifier que la chaîne

HOWVIEW

”).

(墌p. 30).

T-V LINK

Fonctions de T-V Link

Vous pouvez utiliser ces fonctions uniquement avec un téléviseur offrant T-V Link, etc.* Pour plus de détails, se reporter au manuel d’instructions du téléviseur.

* Compatible avec des téléviseurs offrant T-V Link, EasyLink, Megalogic, SMARTLINK, Q-Link, DATA LOGIC ou NexTView Link à l’aide d’un câble

péritélévision à 21 broches entièrement câblé. Le degré de compatibilité et le nombre de fonctions disponibles peuvent varier en fonction du système utilisé.

NexTView Link

Vous pouvez télécharger les informations de numéro de guide électronique (GPE) à partir de votre téléviseur pour un enregistrement par minuterie sur le magnétoscope. Pour plus de détails, se reporter au manuel d’instructions du téléviseur.

Mise en marche automatique du téléviseur

Le téléviseur se met en marche et se régle automatiquement sur son mode AV chaque fois que vous lisez une cassette. Pour plus de détails, se reporter au manuel d’instructions du téléviseur.

Mise en mode d’attente automatique du magnétoscope

Vous pouvez couper l’alimentation de votre magnétoscope à l’aide de la télécommande de votre téléviseur. Pour plus de détails, se reporter au manuel d’instructions du téléviseur.

Direct Rec

Vous pouvez facilement commencer à enregistrer le programme que vous visionnez sur le téléviseur. Quand vous utilisez cette fonction, régler “DIRECT REC” sur “M.” (

墌

p. 46).

RÉGLAGE DU CONTRÔLEUR SAT

Installation du récepteur et du

La procédure qui suit est nécessaire si vous captez des canaux satellite avec un récepteur satellite. Environ 20 secondes avant l’enregistrement programmé avec le système S programmé express ( son mode d’entrée sur “L-2” et passe automatiquement sur la chaîne du récepteur satellite en utilisant le contrôleur satellite fourni.

HOWVIEW

(墌p. 30) ou l’enregistrement

p. 32), le magnétoscope règle

墌

contrôleur satellite

Récepteur satellite

magnétoscope

Votr e

Émetteur

Récepteur satellite

Contrôleur satellite (emplacement suggéré)

Contrôleur satellite

Installation du contrôleur satellite

Positionner le contrôleur satellite.

Placer le contrôleur satellite de telle sorte que rien n’obstrue la voie entre son émetteur et le capteur du récepteur satellite.

Fixer le contrôleur satellite.

Fixer solidement à l’aide du ruban adhésif attaché à l’arrière du contrôleur satellite.

Effectuer les raccordements.

S’assurer de raccorder le connecteur AV2 (L-2) ENTREE/ DECODEUR du magnétoscope au connecteur péritélévision à 21 broches du récepteur satellite.

REMARQUE:

Lors du raccordement du récepteur satellite, se référer à son manuel d’instruction.

Raccorder le contrôleur satellite au

magnétoscope.

Raccorder le contrôleur satellite au connecteur CONTROLEUR SAT sur le panneau arrière.

Câble péritélévision à 21 broches (fourni)

CONTROLEUR SAT

AV2 (L-2) ENTREE/DECODEUR

Arrière du magnétoscope

RÉGLAGE DU CONTRÔLEUR SAT (suite)

Réglage de la marque et du canal du récepteur satellite

Après l’installation, régler correctement la marque et le canal ; sinon, le contrôleur satellite ne peut pas fonctionner correctement.

Mettre en marche le téléviseur et sélectionner le mode AV.

Mettre en marche le récepteur satellite.

Mettre l’alimentation sur le récepteur satellite.

Accéder à l’écran “MENU PRINCIPAL” sur le

magnétoscope.

Appuyer sur

Accéder à l’écran de “REGLAGES INITIAUX”.

Appuyer sur rt pour déplacer la barre illuminée (curseur) sur “REGLAGES INITIAUX”, puis appuyer sur

Accéder à l’écran de “REGL. CONTROLE

SAT”.

Appuyer sur rt pour déplacer la barre illuminée (curseur) sur “REGL. CONTROLE SAT”, puis appuyer sur OK ou

Entrer la marque du récepteur satellite.

Appuyer sur les

numériques

pour entrer le code de marque à partir de la liste à la page 19, puis appuyer sur

● Si le code de marque entré n’est pas valide, le champ d’entrée de code est remis à l’état initial. Recommencer pour entrer le bon code de marque.

● Si la magnétoscope est en mode de lecture ou d’enregistrement, vous ne pouvez pas régler le code de marque.

appropriées

touches

Sélectionner la chaîne du récepteur satellite

pour le test.

Appuyer sur les

numériques

pour entrer une des positions de la chaîne sur le récepteur satellite, puis appuyer sur

● Vous pouvez régler la position de la chaîne de 1 à 999.

● Après la pression sur OK, le magnétoscope entre en mode de test.

Vérifier les résultats du test.

Si le numéro de chaîne du récepteur satellite a été changé pour le même que vous avez réglé à l’étape 6...

Appuyer sur la barre illuminée (curseur) sur “CHAINE TUNER SAT ...”, puis appuyer sur OK ou sortir du mode de réglage du contrôleur SAT.

Si le numéro de chaîne du récepteur satellite n’a pas été changé correctement...

Appuyer sur (curseur) sur “CHAINE INCHANGEE”, puis appuyer sur

l’étape 5.

touches

appropriées

pour déplacer

pour

pour déplacer la barre illuminée

. Reprendre ensuite la procédure à partir de

NOM DE MARQUE CODE

JVC AMSTRAD CANAL SATELLITE CANAL + D-BOX ECHOSTAR ECHOSTAR (VIA DIGITAL) FINLUX FORCE GALAXIS GRUNDIG HIRSCHMANN ITT NOKIA JERROLD KATHREIN LUXOR MASCOM MASPRO NOKIA PACE PANASONIC PHILIPS RFT SAGEM SALORA SIEMENS SKYMASTER TPS TRIAX WISI

73 60, 61, 62, 63, 92 81 81 85 78, 79, 80 82 68 89 88 64, 65 64, 78 68 75 70, 71 68 93 70 87 65, 67, 74, 86, 92 74 66, 84 69 83 68 64 69 83 91 64

REMARQUES:

● Le contrôleur satellite peut ne pas fonctionner avec tous les types de récepteur satellite.

● Pour certains récepteurs satellite, vous devez régler le mode d’entrée de canaux pour l’entrée de deux chiffres.

● Si votre récepteur satellite a plus de deux modes de canaux, s’assurer de le régler sur le “mode tous canaux”. Pour des détails, consulter le mode d’emploi de votre récepteur satellite.

● Lors de la sélection du canal du récepteur satellite (

étape 6), les signaux émis par la télécommande peuvent

墌

interférer avec les signaux transmis par le contrôleur satellite. Dans ce cas, placer la télécommande le plus près possible de la fenêtre de réception infrarouge du magnétoscope.

Lecture simple

Mettre en marche le téléviseur et sélectionner le mode AV.

LECTURE

Charger une cassette.

S’assurer que la face de la cassette portant la fenêtre est en haut, que le côté arrière portant l’étiquette est face à vous et que la flèche sur le devant de la cassette est pointée vers le magnétoscope.

● Ne pas appliquer trop de force pour l’introduction.

● L’alimentation du magnétoscope est mise automatiquement et

le compteur est automatiquement remis à “0:00:00”.

● Si la languette de sécurité d’enregistrement de la cassette a été retirée, la lecture commence automatiquement.

Trouver le début du programme.

Si la bande est avancée au-delà du point de début, appuyer sur 3 ou tourner la bague gauche. Pour faire défiler en avant, appuyer sur 5 ou tourner la bague

Lancer la lecture.

Appuyer sur 4. “BEST” apparaît en clignotant sur le panneau d’affichage avant du magnétoscope pendant l’alignement automatique. (

Arrêter la lecture.

Appuyer sur 8 sur la télécommande ou panneau avant du magnétoscope. Puis appuyer sur pour retirer la cassette.

RECHERCHE

墌

RECHERCHE

sur la droite.

p. 29)

sur la

sur le

Nettoyer les têtes vidéo à l’aide d’une cassette de nettoyage “sèche” — TCL-2UX — lorsque:

● L’image qui apparaît lors de la lecture d’une cassette manque de fini, est de mauvaise qualité.

● L’image n’est pas nette ou n’apparaît pas.

● “UTILISEZ LA CASSETTE DE NETTOYAGE JVC.” apparaît

sur l’écran (seulement lorsque “O.S.D.” est réglé sur “M.” (

p. 46)).

墌

Cassettes utilisables

●

Des enregistrements de camescope VHS compact peuvent être lus sur ce magnétoscope. Placer simplement la cassette enregistrée dans un adaptateur de cassette VHS et elle peut être utilisée comme toute cassette VHS de taille standard.

● Ce magnétoscope peut enregistrer sur des cassettes VHS ordinaires et Super VHS. Alors que seulement des signaux VHS peuvent être enregistrés sur des cassettes VHS ordinaires*, des signaux VHS et Super VHS peuvent être enregistrés et lus en utilisant des cassettes Super VHS.

* En utilisant la fonction S-VHS ET, il est possible

d’enregistrer et de lire des cassettes VHS avec une qualité d’image S-VHS sur ce magnétoscope.

+ 44 hidden pages
