Jvc GRDX95, GRDX75, GRDX300, GRDX100 User Manual [es]

VIDEOCAMARA DIGITAL

CASTELLANO

CONTENIDO

GR-DX300
GR-DX100
GR-DX95
GR-DX75

Visite nuestro homepage en el World Wide Web para las
videocámara digital:

http://www.jvc-victor.co.jp/english/cyber/

Para accesorios:

http://www.jvc-victor.co.jp/english/accessory/

DEMOSTRACION
AUTOMATICA

PREPARATIVOS 7 – 11

GRABACION Y
REPRODUCCIÓN DE
CINTA 12 – 16

GRABACIÓN Y
REPRODUCCIÓN DE
TARJETAS DE
MEMORIA

FUNCIONES
AVANZADAS

REFERENCIAS 45 – 59

17 – 24

25 – 44

6

MANUAL DE
INSTRUCCIONES

SPLYT1119-005B

CONTENIDO

PRECAUCIONES DE SEGURIDAD 3
ACCESORIOS SUMINISTRADOS 5
CÓMO COLOCAR EL CUBREOBJETIVO 5
CÓMO COLOCAR EL FILTRO DE NÚCLEO 6
DEMOSTRACIÓN AUTOMATICA 6

PREPARATIVOS

Alimentación ................................................................. 7 – 8

Ajuste de la empuñadura ...................................................... 8

Ajuste del visor ................................................................... 8

Montaje del trípode ............................................................. 9

Colocación/extracción de un cassette ............................ 9 – 10

Ajustes de fecha/hora ....................................................... 10

Ajuste del modo de grabación ............................................. 10

Carga de una tarjeta de memoria ........................................ 11

Ajustes de calidad/tamaño de imagen ................................. 11

GRABACION Y REPRODUCCION DE CINTA

GRABACIÓN DE CINTA .....................................12 – 14

Grabación básica ................................................... 12 – 13

Zoom ........................................................................... 13

Código de tiempo .......................................................... 14

REPRODUCCIÓN DE CINTA ...............................14 – 16

Reproducción normal.............................................. 14 – 15

Búsqueda de porciones en blanco .................................... 15

Conexiones ................................................................... 16

GRABACIÓN Y REPRODUCCIÓN DE TARJETAS DE

MEMORIA

GRABACIÓN DE TARJETAS DE MEMORIA ...........17 – 18

Fotografiado básico (Fotografiado) ......................... 17 – 18

REPRODUCCIÓN DE TARJETAS DE MEMORIA .....18 – 19

Reproducción normal...................................................... 18

Reproducción automática ............................................... 19

Reproducción de índice ................................................... 19

Verificación de la información del archivo ........................ 19

Eliminación de la indicación en pantalla............................ 19

FUNCIONES AVANZADAS .................................20 – 24

Protección de archivos ................................................... 20

Borrado de archivos ...................................................... 20

Función NAVIGATION ............................................. 21 – 22

Grabación de clips de correo electrónico .......................... 22

Copia de imáges fijas grabadas en una cinta a la

tarjeta de memoria ..................................................... 23

Ajuste de información de impresión (Ajuste DPOF) ... 23 – 24

Creación de una nueva carpeta ....................................... 24

Inicialización de una tarjeta de memoria .......................... 24

FUNCIONES AVANZADAS

PARA GRABAR................................................25 – 31

Flash de fotografiado .................................................... 25

Ajuste del brillo del flash ............................................... 25

Temporizador (GR-DX300/DX100 exclusivamente) ........ 26

Grabación de 5 segundos (GR-DX300/DX100

exclusivamente) ......................................................... 26

Modo de campo nocturno ............................................... 27

Programa AE con efectos especiales ................................ 27

Efectos de fundido/reemplazo de imagen ........................ 28

Fotografiado (Para grabaciones de video) ....................... 29

Enfoque automático ....................................................... 29

Enfoque manual ............................................................. 30

Control de exposición .................................................... 30

Bloqueo del iris ............................................................. 31

Ajuste del balance del blanco .......................................... 31

Operación manual del balance del blanco ......................... 31

UTILIZACIÓN DE LOS MENÚS PARA AJUSTES

DETALLADOS ...................................................32 – 36

Para el menú de grabación ..................................... 32 – 35

Para el menú de reproducción ................................. 35 – 36

COPIA.............................................................37 – 38

Copia a o de un VCR ...................................................... 37

Copia a o de una unidad de video equipada con un

conector DV (Copia digital).......................................... 38

USO DEL MANDO A DISTANCIA ........................39 – 43

Reproducción en cámara lenta ........................................ 39

Reproducción cuadro por cuadro ..................................... 39

Efectos especiales de reproducció .................................... 39

Zoom de reproducción .................................................... 39

Copia de audio .............................................................. 40

Edición por inserción ...................................................... 40

Edición por montaje aleatorio ................................. 41 – 43

Para una edición más precisa.......................................... 43

CONEXIONES DE SISTEMA........................................44

Conexión a un ordenador personal .................................. 44

REFERENCIAS

LOCALIZACION Y REPARACION DE AVERIAS ..... 45 – 47

PRECAUCIONES ...............................................48 – 50

ESPECIFICACIONES...................................................51

INDICE ............................................................52 – 57

Controles, conectores e indicadores......................... 52 – 53

Indicaciones del monitor LCD/visor......................... 54 – 57

GLOSARIO DE TERMINOS.................................58 – 59

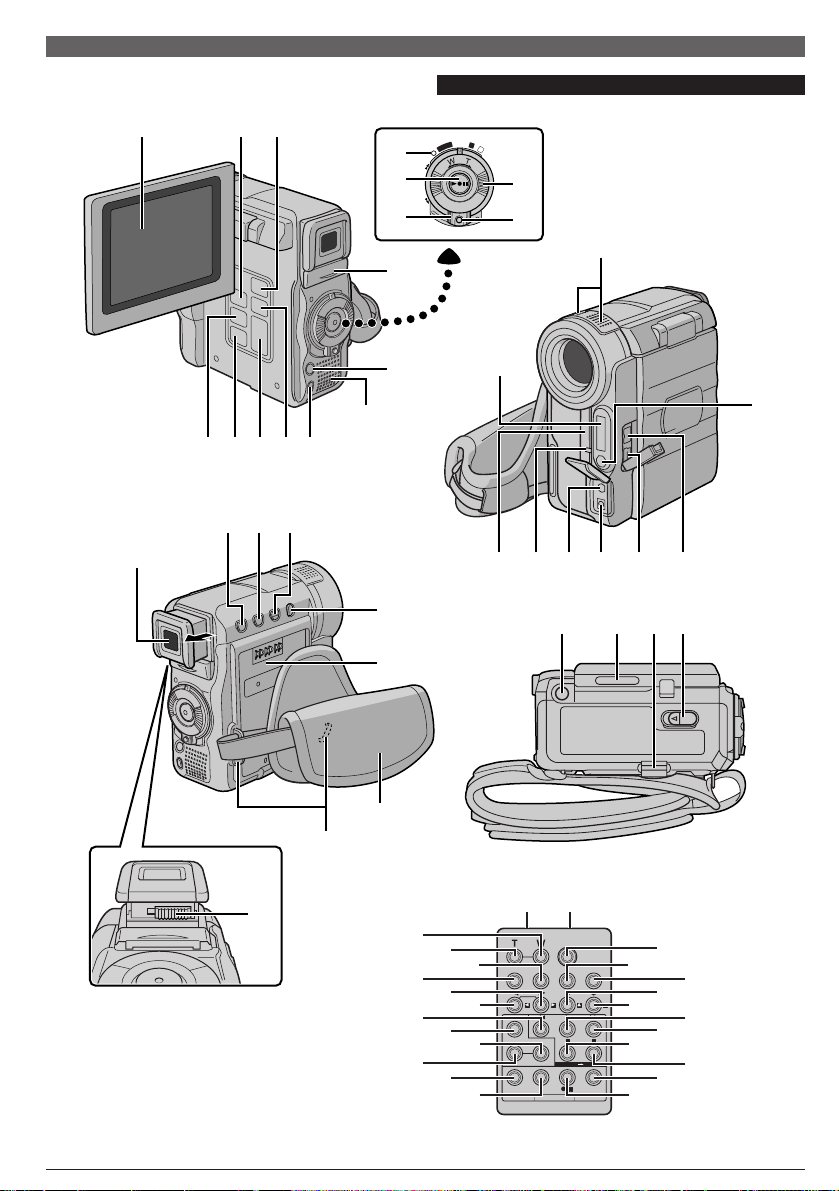

Cuando lea el manual de instrucción, consulte los diagramas de las páginas 52 y 54, donde encontrará
todos los controles, conectores, indicadores e indicaciones numerados en los diagramas, cuyos
números son utilizados en todo este manual, a menos que esté especificado.

CA

2

None

Estimado cliente:

Le agradecemos la adquisición de esta videocámara digital. Antes de utilizarla, lea la información y
precauciones de seguridad (墌 p. 3, 4) para utilizar este producto con seguridad.

PRECAUCIONES DE SEGURIDAD

ADVERTENCIA:
PARA EVITAR RIESGOS DE INCENDIOS O ELECTROCUCIONES, NO EXPONGA ESTE

APARATO A LA LLUVIA O HUMEDAD.

PRECAUCIONES:

● Para evitar cortocircuitos, no abra la videocámara. No hay componentes que puedan ser reparados por el
usuario. Consulte con personal de servicio cualificado.

● Cuando no utilice el adaptador de CA durante un largo período, le recomendamos desconectar el cable de
alimentación de la toma de corriente.

NOTAS:

● La placa indicadora (placa del número de serie) y la precaución de seguridad están en la parte inferior y/o en
la parte trasera de la unidad principal.

● La información del valor nominal y las precauciones de seguridad del adaptador CA están en la parte
superior e inferior del mismo.

PRECAUCION:

Para evitar choques eléctricos o daños a la unidad, primero inserte firmemente
el extremo menor del cordón de alimentación en el adaptador de alimentación
de CA para que no se mueva, y luego enchufe el extremo mayor del cordón de
alimentación en un tomacorriente de CA.

ATENCION:

● Esta videocámara está diseñada para ser utilizada con señales de televisión en color tipo PAL. No puede
emplearse para reproducir en un televisor de otra norma. Sin embargo, son posibles grabar en vivo y
reproducir en el monitor LCD o el visor en cualquier lugar.

● Utilice las baterías recargables BN-V107U/V114U JVC y, para recargarlas o para suministrar alimentación a
la videocámara desde un tomacorriente de CA, utilice el adaptador CA de multivoltaje suministrado y el cable
de alimentación suministrado. (Posiblemente sea necesario un adaptador de conversión apropiado que se
adecúe al tipo de toma de corriente de su país.)

Cuando el equipo se encuentra instalado en un gabinete o en un estante, asegúrese que tenga suficiente
espacio en todos los lados para permitir la ventilación (10 cm o más en cada lado, en la parte superior y en la
parte trasera).

No bloquee los orificios de ventilación.
(Si los orificios de ventilación están bloqueados por un periódico, o paño, etc., el calor no podrá salir.)

Ningúna fuente de llama sin protección, tales como velas encendidas, deberá ser colocada en el aparato.
Cuando descarte las pilas, deberá considerar los problemas ambientales y respetar estrictamente las normas

locales o leyes vigentes para la eliminación de estas pilas.
La unidad no deberá ser expuesta a goteos ni salpicaduras.
No use esta unidad en un cuarto de baño o en lugares con agua.

Tampoco no coloque ningún envase lleno de agua o líquidos (tales como cosméticos o medicinas, floreros,
macetas, vasos, etc.) en la parte superior de la unidad.
(Si penetra agua o líquidos en la unidad, podrá producirse electrocuciones o incendios.)

None

CA

3

No apunte el objetivo o el visor directamente hacia el sol. Esto puede causarle lesiones en los ojos así como
también fallas en los circuitos internos de la cámara. Esto también puede producir riesgo de incendio o de
choque eléctrico.

¡PRECAUCION!

Las siguientes notas indican posibles daños a la videocámara o lesiones al usuario.
No transporte ni sostenga la videocámara por el visor y/o el monitor LCD, ya que esto puede resultar en la

caída o en fallas de la unidad.
Tome precauciones para no atraparse los dedos en la cubierta del portacassette. No permita que los niños

operen la videocámara, ya que ellos son particularmente susceptibles a este tipo de accidente.
No utilice el trípode sobre superficies inestables o desniveladas ya que la videocámara puede caerse,

produciendo graves daños a la misma.

¡PRECAUCION!

Evite conectar los cables (audio/video, S-video, etc.) a la videocámara y dejar la unidad sobre el TV, ya que el
tropezar con uno de los cables puede derribar la videocámara resultando ésta dañada.

䡲 Esta videocámara está diseñada exclusivamente para cassettes de video digital, tarjetas de memoria SD y

tarjetas MultiMediaCard. Solamente cassettes de marca “ ” y tarjetas de memoria de marca “ ” o
“ ” pueden ser utilizadas con esta unidad.

Antes de grabar una escena importante . . .

..... Asegúrese de utilizar cassettes con la marca exclusivamente.

..... Asegúrese de utilizar solamente tarjetas de memoria que llevan esta marca o .

..... Recuerde que la videocámara no es compatible con otros formatos de video digital.

..... Recuerde que la videocámara es para usuarios privados exclusivamente. Está prohibido cualquier uso

comercial sin la autorización correspondiente. (Aunque grabe eventos tales como espectáculos, o
exhibiciones para entretenimiento personal, se recomienda especialmente que obtenga autorización previa.)

CA

4

None

ACCESORIOS SUMINISTRADOS

o

Adaptador de CA AP-V11E o AP-V13E

Tarjeta de memoria
8 MB (Ya insertada en
la videocámara)

2 pilas AAA (R03)
(para el mando a distancia)

Mando a
distancia
RM-V717U

Cable de
alimentación

1

Lengüeta

3

Batería BN-V107U o
BN-V107U-S

Correa de
empuñadura
(Acoplada en la
videocámara)

2 pilas AAA
(R03)

2

+

–

–

+

Cubreobjetivo
(Ver abajo para
colocación)

Adaptador de
cable

CD-ROM

Cable de S-Video/
audio/video/edición

Cable de
extensión para
edición

Cable USB

Filtro de núcleo
(para el cable USB
suministrado

墌 p. 6 para

colocación)

2 Filtro de núcleo (para el
cable de S-video/audio/video/
edición suministrado y el
cable del adaptador de CA
suministrado
colocación)

墌 p. 6 para

NOTA:

Para conservar el óptimo desempeño de la videocámara, los cables suministrados pueden ser equipados con uno o
más filtros de núcleo. Si un cable tiene sólo un filtro de núcleo, el extremo que se encuentra más cercano al filtro
deberá ser conectado a la videocámara.

CÓMO COLOCAR EL CUBREOBJETIVO

Para proteger el objetivo, coloque el cubreobjetivo en la videocámara como se muestra en la
ilustración.

NOTA:

Para confirmar que el cubreobjetivo está correctamente colocado, asegúrese de que la tapa esté embutida
en la cámara.

None

1

2

3

CA

5

CÓMO COLOCAR EL FILTRO DE NÚCLEO

Coloque el(los) filtro(s) de núcleo en el cable del adaptador de CA suministrado, el cable de
S-Video/audio/video/edición suministrado y el cable USB suministrado. El filtro de núcleo reduce la interferencia.

1 Libere las trabas

de los extremos
del filtro de
núcleo.

Traba

䡲 Cuando conecte los cables, fije el extremo con el filtro de núcleo a la videocámara.

2 1)

Pase el cable por el filtro de núcleo, dejando 3 cm aprox. de cable entre el enchufe
del cable y el filtro de núcleo.
Si emplea el cable del adaptador de CA o el cable USB, asegúrese de enrollar el
cable una vez alrededor de la parte externa del filtro de núcleo como se muestra en
la ilustración. Enrolle el cabl

NOTA: Tenga cuidado de no dañar el cable.

2) Cierre el filtro de núcleo hasta que éste emita un clic de cerrado.

Para el cable del adaptador de CA y el cable USB

3 cm

Para el cable de S-Video/audio/video/edición

e de manera que no quede suelto.

De una
vuelta.

3 cm

DEMOSTRACIÓN AUTOMATICA

La demostración automática tiene lugar cuando se
ajusta “DEMO MODE” en “ON” (preajuste de fábrica).

䡲 La demostración automática empieza cuando no se efectúa

ninguna operación durante 3 minutos aproximadamente después
que el conmutador de alimentación @ haya sido ajustado en “ ”
o “ ” y no haya ningún cassette en la videocámara.

䡲 La ejecución de cualquier operación durante la demostración

interrumpirá la demostración temporariamente. Si después de
ésto no se ejecuta ninguna operación durante más de 3 minutos,
la demostración será reanuada.

䡲 “DEMO MODE” permanece en “ON” aun cuando la alimentación

de la videocámara esté desactivada.

䡲 Para cancelar la demostración automática:

1. Ajuste el conmutador de alimentación @ en “ ” mientras

presiona el botón de bloqueo $ localizado en el conmutador y
presione MENU 4. La pantalla de menú aparecerá.

2. Presione + o – 5 para seleccionar “ (SYSTEM)” y presione
SELECT/SET 3.

3. Presione + o – 5 para seleccionar “DEMO MODE” y presione
SELECT/SET 3. El submenú aparecerá.

4. Presione + o – 5 para seleccionar “OFF” y presione SELECT/

EMO MODED –

SET 3.

5. Presione + o – 5 para seleccionar “ RETURN”, y presione
SELECT/SET 3 dos veces. La pantalla normal aparece.

NOTA:

Si no retira el cubreobjetivo, no podrá ver los cambios actuales de la demostración automática activada en el
monitor LCD o visor.

RETURN

Submenú

M

SYSTE

OFF

ON

@3$4 5

CA

6

None

Alimentación

CARGA DE LA BATERIA

1 Inserte el extremo del terminal de la batería en la

montura de batería y, luego presione firmemente el
extremo de la batería en el sentido de la flecha hasta
que se trabe en el lugar como se muestra en la
ilustración.

2 Ajuste el conmutador de alimentación @ en “OFF”.

Conecte el adaptador de alimentación CA a la
videocámara, luego conecte el cable de alimentación al
adaptador de alimentación CA.

3 Enchufe el cable de alimentación en una toma de

corriente alterna. La lámpara de alimentación 0 de la
videocámara parpadeará para indicar que la carga se
ha iniciado.

4 Cuando la lámpara de alimentación 0 se apaga, la

carga ha finalizado. Desenchufe el cable de
alimentación de la toma de corriente alterna.
Desconecte el adaptador de CA de la videocámara.

Para la extracción de la batería:

Mientras desliza BATT. RELEASE W hacia arriba,
retírela.

Batería

BN-V107U
BN-V114U (opcional)

Los tiempos de carga son para una batería completamente
descargada.

USO DE LA BATERIA

Efectúe el paso 1 de “CARGA DE LA BATERIA”.

Tiempo de grabación aproximado

Batería

BN-V107U
BN-V114U

(opcional)
BN-V840U

(opcional)
BN-V856U

(opcional)

Monitor LCD

conectado

1 h 5 min

2 h 10 min

5 h 50 min

8 h 20 min

USO DE ALIMENTACION CON CA

Conecte el adaptador de CA en la videocámara como
se muestra en la siguiente ilustración.

• El adaptador de CA se caracteriza por un selector
automático de voltaje con límites de CA que van de
110 V a 240 V.

Tiempo de carga

aprox. 1 h 30 min
aprox. 3 h

Visor conectado

1 h 25 min

2 h 55 min

7 h 50 min

11 h 10 min

W

Al conector
de CC

Adaptador
de CA

y
@

0

A la toma de
corriente alterna

Antes de desmontar la fuente de alimentación,
asegúrese que la alimentación de la videocámara esté
desconectada. El no hacerlo puede producir un error
de funcionamiento en la videocámara.

El kit de baterías de larga duración es un juego compuesto
de una batería y un adaptador/cargador de CA:

KIT VU-V840 :Batería BN-V840U y adaptador/cargador

KIT VU-V856 :Batería BN-V856U y adaptador/cargador

Lea el manual de instrucción del kit antes de utilizarlo.
También, al utilizar el cable CC VC-VBN856U JVC
opcional, será posible conectar la batería BN-V840U o
BN-V856U en la videocámara y suministrar
alimentación directamente a la videocámara.

de CA AA-V15EG

de CA AA-V80EG

NOTAS:

● Si la tapa de protección está colocada en la batería
recargable, retírela primero.

● Durante la carga, la videocámara no puede ser operada.

● No es posible efectuar la carga, si se está utilizando un

tipo equivocado de batería.

● Cuando se carga la batería por primera vez o después
de un periodo largo de almacenamiento, la lámpara de
alimentación
de la videocámara, luego intente la carga nuevamente.

● Si el tiempo de funcionamiento de una batería
completamente cargada es extremadamente corta, la
batería puede estar estropeada. Adquiera una nueva
batería.

● El tiempo de grabación es significativamente reducido
cuando el modo de zoom o el modo de espera de
grabación es activado repetidamente o el monitor LCD es
utilizado repetidamente.

● Antes del uso prolongado, se recomienda la preparación
de baterías suficientes para cubrir 3 veces el tiempo
planeado de filmación.

0 puede no encenderse. Retire la batería

Batería

ATENCIÓN

INFORMACIÓN

Continúa en la próxima página.

PREPARATIVOS

CA

7

● Ya que el adaptador de CA procesa electricidad
internamente, éste se calienta durante su uso. Asegúrese
de utilizarlo solamente en áreas bien ventiladas.

● Las siguientes operaciones interrumpen la carga:

• Ajustar el conmutador de alimentación

“ ” o “ ”.

• Desconectar el adaptador CA de la videocámara.

• Desenchufar el adaptador CA del tomacorriente de CA.

• Retirar la batería de la videocámara.

● Esta videocámara se apagará automáticamente si su
alimentación es suministrada por el adaptador CA y ha
pasado 5 minutos desde que ha ingresado al modo de
espera de grabación con un cassette insertado. Bajo
esas condiciones, si se acopla la batería en la
videocámara, ésta empezará a cargarse.

● Utilizando el adaptador/cargador de alimentación CA
AA-V100EG opcional, es posible cargar las baterías
BN-V107U/V114U sin la videocámara. Sin embargo, éste
no podrá ser usado como un adaptador CA.

● Para evitar la interferencia en la recepción, no utilice el
adaptador de CA cerca de una radio.

● Efectúe la carga donde la temperatura sea entre 10˚C y
35˚C. 20˚C a 25˚C es la temperatura promedio ideal para
la carga. Si el ambiente es demasiado frío, la carga
puede ser incompleta.

● Los tiempos de carga varían de acuerdo a la temperatura
ambiente y el estado de la batería.

@ en “ ”,

Acerca de baterías

¡PELIGRO! No intente desarmar las baterías, ni las

exponga al fuego o calor excesivo ya que pueden
causar un incendio o explosión.

¡ADVERTENCIA! No permita que la batería o sus
terminales entren en contacto con metales, ya que ésto
puede resultar en un cortocircuito y posiblemente
iniciar un incendio.

Los beneficios de las baterías de ion de litio

Las baterías de ion de litio son pequeñas pero tienen
gran capacidad de carga. Sin embargo, cuando una
batería es expuesta a bajas temperaturas (debajo de
10°C), su tiempo de uso es reducido y puede dejar de
funcionar. Si esto sucede, coloque la batería en su
bolsillo o en otro lugar cálido protegido durante un
corto tiempo, luego recoloque la batería en la
videocámara. Mientras la batería no esté fría, no
afectará su rendimiento.

(Si usted está utilizando una almohadilla caliente,
asegúrese de que la batería no entre en contacto
directo con la almohadilla.)

Ajuste de la empuñadura

1 Separe las cintas Velcro.
2 Pase la mano derecha a través del bucle y sujete la

empuñadura.

3 Ajuste el pulgar y los otros dedos en la

empuñadura, para operar con más facilidad el botón de
inicio/parada de grabación ! y el conmutador de
alimentación @ y el anillo del zoom motorizado
(SHUTTLE SEARCH) #. Asegúrese de ajustar la
correa velcro de acuerdo a su preferencia.

F

F

O

A

Y

A

L

M

P

!

H

C

R

A

E

S

E

L

T

#

T

U

H

S

@

Ajuste del visor

1 Ajuste el conmutador de alimentación @ en “ ” o

“ ” mientras presiona el botón de bloqueo $ ubicado
en el conmutador.

2 Extraiga completamente el visor y ajústelo

manualmente para mejor visibilidad.

3 Deslice el control de ajuste de la dioptría o hasta

que las indicaciones en el visor queden claramente
enfocadas.

PAUSE

La batería de ion de litio es vulnerable en bajas
temperaturas.

CA

PREPARATIVOS

8

o

$

@

Montaje del trípode

PRECAUCIÓN

Cuando coloque la cámara en un trípode, extienda sus
extremidades para estabilizar la videocámara. No es
recomendable utilizar trípodes pequeños ya que
pueden provocar la caída de la unidad y daños en la
misma.

1 Para colocar la cámara en un trípode, alinee el

tornillo en el receptáculo de montaje p de la cámara.
Luego apriete el tornillo en el sentido de las agujas del
reloj. Algunos trípodes no están equipados de pernos.

p

Colocación/extracción de un cassette

Para colocar o extraer un cassette es necesario
conectar la alimentación de la videocámara.

1 Deslice y mantenga OPEN/EJECT E en dirección a

la flecha, luego extraiga la cubierta del portacassette
para abrirla hasta que se trabe. El portacassette se
abre automáticamente.

• No toque los componentes internos.

2 Inserte o extraiga el cassette y presione “PUSH

HERE” para cerrar el portacassette.

• Una vez que el portacassette esté cerrado, se
retraerá automáticamente hacia el interior. Espere
hasta que entre completamente antes de cerrar la
cubierta del portacassette.

• Cuando las baterías están casi agotadas, no podrá
cerrar la cubierta del portacassette. No aplique
fuerza. Reemplace la batería por una completamente
cargada antes de continuar la operación.

3 Cierre la cubierta del portacassette firmemente

hasta que se trabe en el lugar.

Protección de grabaciones valiosas:

Deslice el conmutador de protección contra borrado en la
parte trasera del cassette hacia “SAVE”. Esto evita que la
cinta sea regrabada. Para grabar en la misma cinta, deslice
el conmutador hacia “REC” antes de colocarla.

Asegúrese de que el
lado con la ventanilla
apunte hacia afuera.

Portacassette

E

Cubierta del
portacassette

Asegúrese de presionar sólo la sección rotulada “PUSH
HERE” para cerrar la cubierta del portacassette; tocar otras
partes podría enganchar sus dedos en la cubierta del
portacassette, resultando en lesiones o en daños en el
producto.

Tiempo de grabacion aproximado

Cinta

30 min 30 min 45 min
60 min 60 min 90 min
80 min 80 min 120 min

NOTAS:

● El portacassette no puede ser abierto a menos que la unidad

de alimentación esté colocada.

Modo de grabación

SP LP

Continúa en la próxima página.

PREPARATIVOS

CA

9

● El portacassette tarda unos pocos segundos en abrirse. No lo
fuerce.

● Después de abrir la tapa del compartimiento de cassette
puede haber una demora hasta que el compartimiento de
cassette se abra. No lo fuerce.

● Si espera unos pocos segundos y el portacassette no se
abre, cierre la cubierta del mismo e intente abrirlo otra vez. Si
el portacassette aún no se abre, desactive la videocámara y
luego actívela nuevamente.

● Si el cassette no es insertado apropiadamente, abra
completamente la cubierta del portacassette y retire el
cassette. Algunos minutos después, insértelo nuevamente.

● Cuando transporte la videocámara rápidamente de un lugar
frío a uno tibio, espere un momento antes de abrir la cubierta
del portacassette.

● Una vez que el compartimiento de cassete se cierra, éste
retrocede automáticamente. Espere hasta que retroceda
completamente, antes de cerrar la tapa del compartimiento
de cassette.

● Cerrar la cubierta del portacassette antes de que el
portacassete salga puede causar daños en la videocámara.

● Un cassette puede ser colocado o extraído aunque la
alimentación de la videocámara esté desconectada. Después
de cerrar el portacassette con la alimentacíon de la
videocámara desconectada, el portacassette puede no
moverse. Para la colocación o extracción se recomienda
conectar la alimentación.

● Cuando reinicia la grabación después de abrir la cubierta del
portacassette, la unidad dejará una porción sin grabar en la
cinta, o borrará la escena anteriormente grabada (graba
sobre la misma), independientemente de que el portacassette
salga o no. Vea la página 14 para información acerca de la
grabación a partir de la mitad de la cinta.

Ajustes de fecha/hora

La fecha y la hora serán grabadas automáticamente en
la cinta en todo momento. Usted puede seleccionar la
indicación o no de la misma durante la reproducción
(墌 p. 34).

1 Ajuste el conmutador de alimentación @ en “ ”

mientras presiona el botón de bloqueo $ localizado en
el conmutador, y abra completamente el monitor LCD o
extraiga completamente el visor. La lámpara de
alimentación 0 se enciende y se conecta la
alimentación de la videocámara.

2 Presione MENU 4 para acceder a la pantalla de

menú.

3 Presione + o – 5 para seleccionar “ (CAMERA

DISPLAY)” y presione SELECT/SET 3.

4 Presione + o – 5 para seleccionar “CLOCK ADJ.”.

Presione SELECT/SET 3 y “día” quedará iluminado.
Presione + o – 5 para ingresar el día. Presione
SELECT/SET 3. Repita la operación para ingresar el
mes, el año, la hora y los minutos.
Presione + o – 5 para seleccionar “ RETURN”, y
presione SELECT/SET 3 dos veces. La pantalla de
menú se cerrará.

NOTAS:

● Aunque seleccione “CLOCK ADJ.” (fecha/hora) si el
parámetro no está iluminado el reloj interno de la
videocámara continúa funcionando. Una vez que mueva
la barra iluminada al primer parámetro de fecha/tiempo
(día), el reloj se para. Cuando complete el ajuste del
minuto y presione SELECT/SET
empiezan a funcionar desde la fecha y hora recién
ajustados.

墌 p. 50, “Pila de litio recargable del reloj incorporado”.

●

CA

PREPARATIVOS

10

3, la fecha y hora

RE NEON SC

IMETDATE /
TIME CODE

CLOCK

ADJ .

RETURN

ISPLAY

AREMACD

–

LCD/ TV

–

UAOT
FFO

–

2.025.113
30:7

CLOCK

ADJ .

ISPLAY

AREMACD

2.025.113
30:7

0

@3$4 5

Ajuste del modo de grabación

Ajuste el modo de grabación de cinta dependiendo de
su preferencia.

1 Ajuste el conmutador de alimentación @ en “ ”

mientras presiona el botón de bloqueo $ localizado en
el conmutador, y abra completamente el monitor LCD o
extraiga completamente el visor. La lámpara de
alimentación 0 se enciende y se conecta la
alimentación de la videocámara.

2 Presione MENU 4. La pantalla de menú aparecerá.
3 Presione + o – 5 para seleccionar “ (CAMERA)”

y presione SELECT/SET 3.

4 Presione + o – 5 para seleccionar “REC MODE” y

presione SELECT/SET 3. El submenú aparecerá.
Seleccione “SP” o “LP” presionando + o – 5 y presione
SELECT/SET 3 para seleccionar “ RETURN”, y
presione SELECT/SET 3 dos veces. La pantalla de
menú se cerrará.

• Es posible la Copia de audio y la Edición por inserción
(墌 p. 40) en las cintas grabadas en el modo SP.

•“LP” (larga reproducción) es una grabación más
económica suministrando 1,5 veces más de tiempo
de grabación.

NOTAS:

● Si se conmuta el modo de grabación durante la

grabación, la imagen de reproducción será borrosa en el
punto dónde se realizó la conmutación.

● Se recomienda que para las cintas grabadas en el modo

LP en esta videocámara, sean reproducidas en esta
videocámara.

● Durante la reproducción de una cinta grabada en otra

videocámara, pueden aparecer bloques de interferencia
o pueden haber pausas momentáneas en el sonido.

Carga de una tarjeta de memoria

La tarjeta de memoria suministrada ya se encuentra
insertada en la videocámara cuando usted la adquiere.

1 Asegúrese de que la alimentación de la

videocámara esté desactivada.

2 Abra la tapa de la tarjeta (MEMORY CARD) 8.
3 Inserte el extremo acortado de la tarjeta de

memoria primero.

• No toque el terminal con el lado contrario de la
etiqueta.

4 Cierre la tapa de la tarjeta 8.

Para retirar una tarjeta de memoria:

En el paso 3 presione la tarjeta de memoria, la cual
saldrá de la videocámara automáticamente. Extráigala
y cierre la tapa de la tarjeta 8.

8

Extremo
acortado

Etiqueta

Tarjeta de
memoria

NOTAS:

● Asegúrese de utilizar solamente tarjetas de memoria SD

que llevan la marca “
que llevan la marca “ ”.

● Algunas marcas de tarjetas de memoria no son

compatibles con esta videocámara. Antes de adquirir una
tarjeta de memoria, consulte con su fabricante o
distribuidor.

● Antes de emplear una nueva tarjeta de memoria, es

necesario FORMATEAR la tarjeta.

No inserte/retire la tarjeta de memoria mientras la
videocámara esté activada, ya que esto podrá hacer
que la tarjeta de memoria se degenere o que la
videocámara sea incapaz de reconocer si la tarjeta
está instalada o no.

” o tarjetas MultiMediaCard

墌 p. 24.

ATENCIÓN

Ajustes de calidad/tamaño de imagen

La calidad/tamaño de imagen pueden ser
seleccionados para satisfacer major sus necesidades.
Refiérase a la tabla de la página 18 para su major
selección.

1 Ajuste el conmutador VIDEO/MEMORY t en

“MEMORY”, luego ajuste el conmutador de
alimentación @ en “ ” mientras presiona el botón de
bloqueo $ localizado en el conmutador. La lámpara de
alimentación 0 se enciende y se conecta la
alimentación de la videocámara.

2 Presione MENU 4. La pantalla de menú aparecerá.
3 Presione + o – 5 para seleccionar “ (DSC)” y

presione SELECT/SET 3.

4 Presione + o – 5 para seleccionar “QUALITY” y

presione SELECT/SET 3. El submenú aparecerá.
Presione + o – 5 para seleccionar el modo deseado y
presione SELECT/SET 3.

5 Presione + o – 5 para seleccionar “IMAGE SIZE” y

presione SELECT/SET 3. El submenú aparecerá.
Presione + o – 5 para seleccionar el modo deseado y
presione SELECT/SET 3.

6 Presione + o – 5 para seleccionar “ RETURN”, y

presione SELECT/SET 3 dos veces. La pantalla de
menú se cierra.

0

3

$

@

4 5

Indicación

DSC

–

TYQUAL I

FINE

–

IMAGE S I ZE

REC SELECT

–

021X7486

RETURN

PREPARATIVOS

CA

11

20

5

Grabación básica

Ejecute los procedimientos listados abajo antes de
continuar.

● Alimentación (墌 p. 7)

● Ajuste de la empuñadura (墌 p. 8)

● Ajuste del visor (墌 p. 8)

● Colocación de un cassette (墌 p. 9)

● Ajuste del modo de grabación (墌 p. 10)

1 Retire el cubreobjetivo.

Tire del extremo inferior Q del monitor para abrir y
ajuste el conmutador VIDEO/MEMORY t en “VIDEO”.

2 Ajuste el conmutador de alimentación @ en “ ” o

“ ” mientras presiona el botón de bloqueo $ ubicado

en el conmutador.

Filmación mientras utiliza el monitor LCD:

Abra competamente el monitor LCD.

Filmación mientras utiliza el visor:

Extraiga completamente el visor.

• La lámpara de alimentación 0 se enciende y la

videocámara ingresa en el modo de espera de
grabación. Aparece “PAUSE” 8.

• La imagen no aparecerá simultáneamente en el
monitor LCD y en el visor. Vea “PRIORITY” en el
menú SYSTEM (墌 p. 34).

3 Presione el botón de inicio/parada de grabación !.

“ ” 4, 8 aparece y la lámpara testigo ^ se
enciende cuando la grabación está en marcha.

• Para interrumpir la grabación, presione el botón de

inicio/parada de grabación !. La videocámara
reingresa en el modo de espera de grabación.

Para ajustar el brillo de la pantalla

..... presione MONITOR BRIGHT + o – 5 hasta que el

indicador de brillo o en el mostrador se mueva y
la pantalla llegue al brillo apropiado.

• También es posible ajustar la intensidad de brillo del
visor. Extraiga el visor, ajuste “PRIORITY” en el menú
SYSTEM en “FINDER” (墌 p. 34) y efectúe el ajuste
conforme se describe arriba.

CA

GRABACIÓN DE CINTA

12

t

Durante la toma

180°

F

F

O

A

0
!

@

Y

A

L

P

H

C

R

A

E

S

E

L

T

T

U

H

S

Indicación

Q

M

$

m

h

1h30m

1h30m

Indicador de tiempo
restante de cinta
(Aproximado)

1h29m

0h03m

0h02m

0h01m

0h00m

NOTAS:

● Si el modo de espera de grabación continúa durante
5 minutos, la operación de la videocámara se interrumpe
automáticamente. Para activar la videocámara
nuevamente, vuelva a colocar el visor en su lugar y
extráigalo nuevamente o cierre y reabra el monitor LCD.

● Cuando se deja un espacio sin grabar entre escenas
grabadas en la cinta, el código de tiempo se interrumpe y
pueden ocurrir errores al editar la cinta. Para evitar ésto,
refiérase a “GRABACIÓN DESDE LA MITAD DE UNA

墌 p. 14).

CINTA” (

● Para apagar la lámpara testigo

墌 p. 34.

● Cuando utilice el monitor LCD en exteriores bajo los

rayos solares directos, puede resultar dificultoso ver con
el monitor LCD. Si esto sucede, utilice el visor en su
lugar.

● Puntos de luz negros o brillantes (rojo, verde o azul)
pueden aparecer constantemente en el monitor LCD o en

墌 p. 47).

el visor (

● Cuando el botón de inicio/parada de grabación
presionado, puede tardar unos segundos antes de iniciar
la grabación actual. “ ” 4 empieza a girar cuando la
videocámara realmente inicia la grabación.

● El tiempo requerido para calcular y indica la longitud
restante de la cinta y la precisión del cálculo pueden
variar dependiendo del tipo de cinta utilizada.

● “TAPE END” aparece cuando la cinta llega al fin y la
alimentación se desconecta automáticamente si se deja
la unidad en esta condición durante 5 minutos. “TAPE
END” también aparece cuando se coloca un cassette
cuya cinta está en el fin.

^ o el sonido bip,

90°

(Está
calculándose)

(Destellea)

(Destellea)

(Destellea)

5

! es

Filmación periodistica

En algunas situaciones, la filmación de diferentes
ángulos puede proporcionarle resultados más

sensacionales. Mantenga la videocámara en la
posición deseada e incline el monitor LCD en la
dirección más conveniente. Este puede girar 270° (90°
hacia abajo, 180° hacia arriba).

Grabación de si mismo

Usted puede filmarse a si mismo mientras ve su propia
imagen en el monitor LCD. Abra el monitor LCD e
inclínelo hacia arriba hasta 180 grados, de tal manera
que apunte hacia adelante, y luego apunte el objetivo
hacia sí mismo e inicie la grabación.

Modo de operación

Elija el modo de operación apropiado de acuerdo con
su preferencia utilizando el conmutador de
alimentación @ y el conmutador VIDEO/MEMORY t.

Posición del conmutador de alimentación

:

Le permite activar varias funciones de grabación
empleando los menúes. Si desea prestaciones más
creativas que la grabación totalmente automática,
intente este modo.

(Completamente automático):

Le permite grabar SIN emplear efectos especiales o
ajustes manuales. Adecuado para la grabación normal.

OFF:

Le permite desconectar la alimentación de la
videocámara.

PLAY:

• Le permite reproducir una grabación en la cinta.

• Le permite acceder a datos almacenados de la tarjeta

de memoria o transferir imágenes fijas/en movimiento
almacenadas en la tarjeta de memoria a un
ordenador.

Zoom

Producir un efecto de extensión/retracción del zoom o
un cambio instantáneo en la amplificación de la
imagen.

Extensión del zoom

Gire el anillo del zoom motorizado (SHUTTLE
SEARCH) # en la dirección de las agujas del reloj.

Retracción del zoom

Gire el anillo del zoom motorizado (SHUTTLE
SEARCH) # en la dirección inversa de las agujas del
reloj.

䡲 Cuanto más gire el anillo de zoom motorizado #,

más rápida será la acción del zoom.

NOTAS:

● El enfoque puede desestabilizarse durante el zoomado.
En este caso, ajuste el zoom mientras el modo de espera
de grabación está activado, bloquee el enfoque
empleando el enfoque manual (
o retraiga el zoom en el modo de grabación.

● Es posible obtener un zoomado máximo de 500
aumentos (GR-DX300/DX100) o 700 aumentos
(GR-DX95/DX75), o una ampliación de 10 aumentos
(GR-DX300/DX100) o 16 aumentos (GR-DX95/DX75)
ofrecido por el zoom óptico (

● Los zoom superiores a 16 aumentos (GR-DX95/DX75) o
10 aumentos (GR-DX300/DX100) amplifican la imagen a
través de procesamiento de imagen digital, y por lo tanto
es denominado zoom digital.

● Durante el zoom digital, la calidad de imagen se reduce.

● El zoom digital no puede ser utilizado cuando se ajusta el

conmutador VIDEO/MEMORY

墌 “Posición del conmutador VIDEO/MEMORY”).

(

● La filmación macro (a aprox. 5 cm del sujeto) es posible
cuando el anillo del zoom motorizado # está
completamente girado en la dirección de las agujas del
reloj. Vea también “TELE MACRO” en la pantalla de
menú en la página 33.

墌 p. 30), luego extienda

墌 p. 32).

t en “MEMORY”

t

Posición del conmutador VIDEO/MEMORY

VIDEO:

• Le permite grabar en una cinta o reproducir una cinta.
Si se ajusta “REC SELECT” en “
pantalla de menú DSC, las imágenes fijas también
serán grabadas en la tarjeta de memoria.

• La ampliación de zoom mayor de 10X (GR-DX300/
DX100) o 16X (GR-DX95/DX75) está disponible
(墌 p. 13, 32).

MEMORY:

Le permite grabar en una tarjeta de memoria o acceder
a datos almacenados en una tarjeta de memoria.

/ ” en la

Operación de alimentación encadenada

Cuando el conmutador de alimentación @ está ajustado en
“ ” o “ ”, también se puede encender/apagar la

videocámara a través de abrir/cerrar el monitor LCD o
desplegar/plegar el visor.

#

@

GRABACIÓN DE CINTA

CA

13

Código de tiempo

Durante la grabación la unidad graba un código de
tiempo en la cinta. Este código sirve para confirmar la
ubicación de la escena grabada en la cinta, durante la
reproducción.
Si la grabación comienza con un espacio sin grabar, el
código de tiempo comienza a ser contado desde
“00:00:00” (minutos-segundos-fotograma). Si la
grabación se inicia desde el fin de una escena
previamente grabada, el código de tiempo continúa
desde el último número de código de tiempo.

Para realizar la edición por montaje aleatorio (墌 p. 41
a 43), es necesario el código de tiempo. Si durante la
grabación se deja un espacio en blanco en la mitad de
la cinta, el código de tiempo se interrumpe. Cuando se
reinicia la grabación, el código de tiempo es contado
otra vez a partir de “00:00:00”. Esto significa que la
videocámara puede grabar códigos de tiempo iguales
a los existentes en una escena previamente grabada.
Para evitar ésto, efectúe “GRABACIÓN DESDE LA
MITAD DE UNA CINTA”, en los siguientes casos;

• Cuando filma otra vez después de reproducir una
cinta grabada.

• Cuando desconecta la alimentación durante la filmación.

• Cuando extrae y coloca una cinta durante la filmación.

• Cuando filma empleando una cinta parcialmente

grabada.

• Cuando filma sobre una porción sin grabar ubicada a
mitad de cinta.

• Cuando filma otra vez después de haber filmado una
escena y abierto/cerrado la cubierta del cassette.

Indicación

Minutos

Segundos

Fotogramas

12: 34 : 24

Los marcos no son
indicados durante la
grabación.

(25 fotogramas
= 1 segundo)

GRABACIÓN DESDE LA MITAD DE UNA CINTA

1 Reproduzca una cinta o utilice la búsqueda de

porciones en blanco (墌 p. 15) para localizar el punto
donde desea iniciar la grabación, luego active el modo de
reproducción de imagen fija (墌 p. 14, “Reproducción
normal”).

2 Ajuste el conmutador de alimentación @ en “ ” o

“ ” mientras presiona el botón de bloqueo $
localizado en el conmutador, luego inicie la grabación.

NOTAS:

● El código de tiempo no puede ser modificado.

● Durante el avance rápido o el rebobinado, la indicación

de código de tiempo no se mueve coordinadamente.

● El código de tiempo es indicado sólo cuando “TIME

CODE” es ajustado en “ON” (

墌 p. 35).

Reproducción normal

1 Coloque una cinta (墌 p. 9).
2 Ajuste el conmutador VIDEO/MEMORY t en

“VIDEO”, luego ajuste el conmutador de alimentación

@ en “ ” mientras presiona el botón de bloqueo $

localizado en el conmutador. Para iniciar la
reproducción, presione 4/6 !.

• Para interrumpir momentáneamente (reproducción de
imágenes fijas), presione 4/6 !.

• Para parar la reproducción, presione 5 7.

• Con el modo de parada activado, gire el anillo

SHUTTLE SEARCH # en la dirección inversa de las
agujas del reloj (2) y suéltelo para rebobinar o en la
dirección de las agujas del reloj (3) y suéltelo para
avanzar rápidamente la cinta.

• La búsqueda de imagen a alta velocidad (Búsqueda
rápida) es posible girando el anillo SHUTTLE
SEARCH # en la dirección inversa de las agujas del
reloj (2) o la dirección de las agujas del reloj (3)
durante la reproducción (Al mantener girado el anillo
SHUTTLE SEARCH # la búsqueda continuará hasta
que libere el anillo).

• Presione el botón de zoom T Y en el mando a
distancia para obtener un zoom de alejamiento de la
cámara (hasta 44X*/50X**), o W T para obtener un
zoom de acercamiento de la cámara. También es
posible ampliar una porción en particular de una
imagen (墌 p. 39).

* GR-DX95/DX75 exclusivamente
**GR-DX300/DX100 exclusivamente

• Al presionar 4/6 ! en cualquier momento, retomará
la reproducción normal.

Reproducción en cámara lenta/Efectos especiales
de reproducción/Zoom de reproducción:

Disponible solamente con el mando a distancia
(墌 p. 39).

Para controlar el volumen del altavoz:

..... presione VOL. + e para subir el volumen, o – w

para bajarlo.

ATENCIÓN

Durante la búsqueda rápida,
algunas partes de la imagen
pueden no ser visibles
nitidamente, especialmente el
lado izquierdo de la pantalla.

CA

GRABACIÓN DE CINTA

14

REPRODUCCIÓN DE CINTA

Altavoz

@

w e

t

#
!

7

NOTAS:

● Si el modo de parada continúa durante 5 minutos cuando
la alimentación es suministrada desde una batería, la
videocámara se desactivará automáticamente. Para
activarla nuevamente, coloque el conmutador de
alimentación

● La imagen reproducida puede ser vista en el monitor
LCD, el visor, o en un TV conectado (

● Usted también puede visualizar la imagen de
reproducción en el monitor LCD con el monitor invertido y
pegado contra el cuerpo de la cámara.

● Indicaciones del monitor LCD/visor:
Cuando la alimentación es suministrada desde una
batería: el indicador de carga restante “
batería es mostrado.
Cuando la alimentación es suministrada de la toma de
corriente alterna: “

● Cuando se conecta un cable al conector AV, el sonido no
será escuchado desde el altavoz.

● Si la reproducción de imagen fija continúa más de
3 minutos aproximadamente, la videocámara ingresa
automáticamente en el modo de parada.

● Cuando
reproducción de imágenes fijas, la imagen puede no
interrumpirse inmediatamente, mientras la videocámara
estabiliza la imagen fija.

@ en “OFF”, luego en “ ”.

墌 p. 16).

” no aparece.

4

/6 ! es presionado para activar la

” de la

Búsqueda de porciones en blanco

Le ayuda a localizar el punto donde usted debe
empezar a grabar en el medio de una cinta para evitar
la interrupción del código de tiempo (墌 p. 14).

1 Coloque una cinta (墌 p. 9).
2 Ajuste el conmutador VIDEO/MEMORY t en

“VIDEO”, luego ajuste el conmutador de alimentación

@ en “ ” mientras presiona el botón de bloqueo $

localizado en el conmutador.

3 Presione BLANK SEARCH r.

•“BLANK SEARCH” U aparece y la videocámara inicia

automáticamente la búsqueda rápida regresiva o
progresiva, luego se interrumpirá en el punto de la cinta
que está aproximadamente 3 segundos antes del inicio
de la porción en blanco detectada.

Para cancelar la búsqueda de porciones en blanco
en medio de la operación . . .

..... presione 5 7.

NOTAS:

● En el paso 3, si la posición actual de la cinta es una

porción en blanco, la videocámara efectuará la búsqueda
en el sentido regresivo, y si la posición actual de la cinta
es una porción grabada, la videocámara efectuará la
búsqueda en el sentido progresivo.

● La búsqueda de porciones en blanco no funcionará si
“HEAD CLEANING REQUIRED. USE CLEANING

CASSETTE” (Es necesario limpiar la cabeza. Utilice el
cassette de limpieza) aparece en la cinta.

● Si se alcanza el inicio o el final de la cinta durante la
búsqueda de porciones en blanco, la videocámara se
interrumpirá automáticamente.

● Una porción en blanco de cinta menor de 5 segundos
puede no ser detectada.

● La porción en blanco detectada puede estar localizada
entre escenas grabadas. Antes de iniciar la grabación,
asegúrese de que no haya ninguna escena grabada
después de la porción en blanco.

r

$

@

REPRODUCCIÓN DE CINTA

CA

15

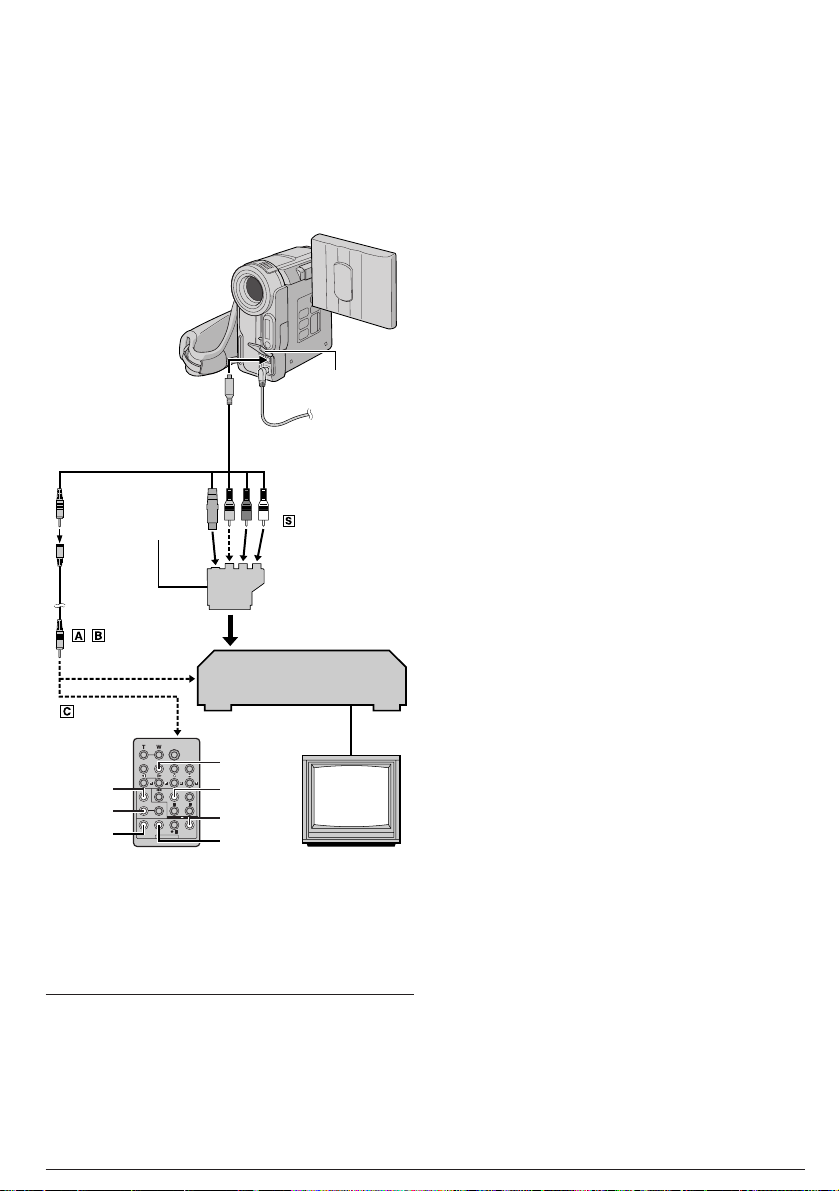

Conexiones

1 Asegúrese de que todas las unidades estén

desactivadas.

2 Conecte la videocámara a un TV o VCR como se

muestra en la ilustración.

Si emplea un VCR . . . vaya al paso 3.
De lo contrario . . . vaya al paso 4.

3 Conecte la salida del VCR a la entrada del TV,

refiérase al manual de instrucción de su VCR.

4 Active la videocámara, el VCR y el TV.
5 Ajuste el VCR en el modo de entrada AUX y ajuste

el TV en el modo de VIDEO.

Para seleccionar la visualización o no de la
siguiente indicación en el TV conectado . . .

• Fecha/hora

..... ajuste “DATE/TIME” en “AUTO”, “ON” o “OFF” en

la pantalla de menú (墌 p. 34, 36).
O presione DISPLAY U en el mando a distancia
para encender/apagar la indicación de fecha.

• Código de tiempo

..... ajuste “TIME CODE” en “ON” o “OFF” en la

pantalla de menú (墌 p. 35, 36).

• Indicaciones a excepción de las indicaciones de
fecha/hora y código de tiempo

..... ajuste “ON SCREEN” en “LCD”, “LCD/TV” o “OFF”

en la pantalla de menú (墌 p. 34, 36).

NOTAS:

● Como alimentación se recomienda emplear un

adaptador de CA en lugar de la batería (

● Coloque el conmutador selector de salida de video del

cable adaptador como sea necesario:
Y/C : Cuando conecta a un TV o VCR que acepta

señales Y/C y emplea un cable S-Video.

CVBS : Cuando conecta a un TV o VCR que no acepta

● Para monitorear la imagen y el sonido provenientes de

● Asegúrese de ajustar el volumen de sonido del TV al

● Si usted posee un TV o altavoces que no están

● Si no hay ninguna imagen exhibida o no se escucha

● Mientras el cable de S-Video/audio/video/edición está

señales Y/C y emplea un cable de audio/video.

una videocámara sin insertar una cinta o tarjeta de
memoria, ajuste el conmutador de alimentación
“ ” o “ ”, luego ajuste su TV en el modo de entrada
adecuado.

nivel mínimo para evitar aumentos bruscos de sonido
cuando se conecta la videocámara.

especialmente blindados, no coloque los altavoces junto
al TV ya que producirá interferencia en la imagen
reproducida por la videocámara.

ningún sonido en el televisor, ajuste “S/AV INPUT” en
“OFF” en la pantalla de menú (

conectado al conector S/AV &, el sonido no puede ser
escuchado por el altavoz.

墌 p. 35).

墌 p. 7).

@ en

Cubierta de

Para S/AV &

Cable de
S-Video/audio/video/edición
(suministrado)

No
conectado

Conmutador
selector de
salida de video
(Y/C o CVBS)

Al TV o VCR

VCR

* Cuando conecte los cables, abra esta cubierta.
** No se requiere de la conexión de audio para visualizar

sólo imágenes fijas.

*** Conecte cuando la conexión S-Video no esté en uso.

conectores*

A los conectores
AUDIO**, VIDEO*** y

-IN

Si su VCR posee un conector
SCART, utilice el adaptador
de cable suministrado.

Televisor

CA

REPRODUCCIÓN DE CINTA

16

Fotografiado básico (Fotografiado)

Usted puede utilizar su videocámara como una cámara
fija digital para tomar fotografiados.

Ejecute los procedimientos listados abajo antes de
continuar.

● Alimentación (墌 p. 7)

● Ajuste de la empuñadura (墌p. 8)

● Ajuste del visor (墌 p. 8)

● Carga de una tarjeta de memoria (墌 p. 11)

● Ajustes de calidad/tamaño de imagen (墌 p. 11)

1 Ajuste el conmutador VIDEO/MEMORY t en

“MEMORY”, luego ajuste el conmutador de
alimentación @ en “ ” o “ ” mientras presiona el
botón de bloqueo $ localizado en el conmutador.
Extraiga completamente el visor o abra el monitor LCD
completamente.

2 Presione SNAPSHOT 9. “PHOTO” Q aparece

mientras se toma el fotografiado.
La imagen se graba en la tarjeta de memoria.

• Las imágenes fijas son grabadas en el modo de
fotografiado sin ningún marco.

Para borrar imágenes fijas no deseadas . . .

..... cuando se almacenan imágenes fijas no deseadas

en la tarjeta de memoria o su memoria está llena,
refiérase a “Borrado de archivos” (墌 p. 20) y
borre las imágenes fijas no deseadas.

Para retirar el sonido del obturador . . .

..... cuando no desee escuchar el sonido del obturador,

coloque “BEEP” en “OFF” en la pantalla de menú
(墌 p. 34). El sonido no será más escuchado
desde el altavoz.

NOTAS:

● Aunque “DIS” esté ajustado en “ON” (墌 p. 33), el
estabilizador será inhabilitado.

● Si no es posible la grabación de fotografiado, “PHOTO”

Q parpadea cuando SNAPSHOT 9 es presionado.

● Aunque Programa AE con efectos especiales (
esté accionado, ciertos modos de Programa AE con
efectos especiales son inhabilitados durante la grabación
de fotografiado. En tal caso, el icono parpadeará.

● Si la toma no es ejecutada durante 5 minutos aprox.
cuando el conmutador de alimentación

” o “ ” y la alimentación es suministrada a

en “
través de la batería, la videocámara se interrumpe
automáticamente para ahorrar alimentación. Para
ejecutar la toma nuevamente, cierre el monitor LCD una
vez y reábrala. Cuando esté utilizando el visor,
presiónelo hacia atrás una vez y después extiéndalo
nuevamente.

● El modo de drive motorizado (
cuando se ajusta el conmutador VIDEO/MEMORY t en
“MEMORY”.

● Cuando se conecte un cable al conector S/AV
oirá el sonido de obturador procedente del altavoz, sin
embargo, este sonido se grabará en la cinta.

● Las imágenes fijas cumplen con DCF (Design rule for
Camera File system). Las imágenes no son compatibles
con dispositivos que no cumplen con DCF.

墌 p. 29) es inhabilitado

墌 p. 27)

@ está ajustado

& no se

t

$
9

@

Tamaño de imagen

Icono de toma de fotografías

1024

Indicación

Para proteger archivos valiosos
(sólo disponible para la tarjeta de memoria
SD) . . .

Lengüeta de protección
contra escritura/borrado

..... deslice la lengüeta de protección contra

escritura/borrado situada al costado de la
tarjeta de memoria en el sentido de “LOCK”.
Esto impide que la tarjeta de memoria sea
grabada otra vez. Para grabar en esta tarjeta
de memoria, deslice la lengüeta hacia atrás,
hacia la posición opuesta a “LOCK”, antes de
introducirla.

墌 p. 11

墌 p. 54, 55

Icono de la tarjeta

墌 p. 54, 55

51

Número restante de tomas/
fotografías

(Número aproximado de
imágenes almacenables

墌 p. 18)

Calidad de la imagen

墌 p. 11

墌 p. 54, 55

GRABACIÓN DE TARJETAS DE MEMORIA

CA

17

Número aproximado de imágenes almacenables

: Tarjeta de memoria SD
: Tarjeta MultiMediaCard

<GR-DX95/DX75>

Tamaño de
imagen/calidad
de imagen

1024 x 768/
FINE

1024 x 768/
STANDARD

640 x 480/
FINE

640 x 480/
STANDARD

8MB**

20
24
65
75
45

55
160
190

Tarjeta de memoria

45

48
145
160

95
105
295
320

32MB***

95
100
310
320
205
215
625
645

16MB***

64MB***

190

605

405

1215

<GR-DX300/DX100>

Tamaño de
imagen/calidad
de imagen

1600 x 1200/
FINE

1600 x 1200/
STANDARD

1280 x 960/
FINE

1280 x 960/
STANDARD

1024 x 768/
FINE

1024 x 768/
STANDARD

640 x 480/
FINE

640 x 480/
STANDARD

** Tarjeta de memoria SD (8 MB) [ suministrada con

GR-DX300/DX100.
Tarjeta MultiMediaCard (8 MB) [ suministrada con
GR-DX95/DX75.

*** Opcional

8MB**

8
10
28
34
13
16
45
50
21
25
65
75
47
55

160
190

Tarjeta de memoria

19
21
60
65
29
32
95

105

47

50
145
160

95
105
295
320

32MB***

41

42
130
135

60

60
205
215

95
100
310
320
205
215
625
645

16MB***

64MB***

80

275

125

425

200

640

425

1285

NOTA:

El número de imágenes almacenables depende de la
calidad de la imagen seleccionada así como también de la
composición de los sujetos en las imágenes y del tipo de
tarjeta de memoria que ha sido utilizado.

Reproducción normal

1 Inserte una tarjeta de memoria (墌 p.11).
2 Ajuste el conmutador VIDEO/MEMORY t en

“MEMORY”, luego ajuste el conmutador de alimentación @
en “ ” mientras presiona el botón de bloqueo $.

• Un archivo almacenado es mostrado.

3 Seleccione el tipo de archivo como necesario (IMAGE o

E-MAIL CLIP):
Presione SELECT/SET
seleccionar el tipo de archivo, luego presione SELECT/

3 nuevamente.

SET

4 IMAGE: Gire el anillo SHUTTLE SEARCH en la

dirección de las agujas del reloj (3) para visualizar la
imagen siguiente, o en la dirección inversa de las agujas

2

del reloj (
E-MAIL CLIP: Presione 4/6 ! para reproducir el videoclip
indicado. Para interrumpir la reproducción del videoclip,
presione 5

Para ampliar las imágenes almacenadas

Presione el botón de zoom T
para obtener un zoom de alejamiento de la cámara (hasta
44X*/50X**), o W
acercamiento de la cámara. También es posible ampliar
una porción en particular de una imagen (墌 p. 39).

• Al presionar

SHUTTLE SEARCH 2/3 # la ampliación es
cancelada.

* GR-DX95/DX75 exclusivamente.
** GR-DX300/DX100 exclusivamente.

Para ajustar el brillo de la pantalla

Vea “Para ajustar el brillo de la pantalla” en la página 12.

NOTAS:

● Al presionar INFO 6 podrá obtener detalles sobre el

archivo mostrado (
información del archivo”).

● También es posible tener una visión general de varios
archivos de una vez (

● Es posible desactivar la indicación de reproducción en
pantalla (
pantalla”).

● Las imágenes tomadas en un tamaño de archivo que no
es compatibles con esta videocámara serán indicadas
como imágenes de tamaño miniatura. Estas imágenes en
miniatura no pueden ser transferidas a una PC.

● Las imágenes tomadas con dispositivos (tal como JVC
GR-DVX7) no compatibles con DCF no pueden ser
visualizadas con esta videocámara; “UNSUPPORTED
FILE !” (Archivos no soportados) aparecerá.

Para mostrar la
próxima imagen

) para visualizar la imagen anterior.

7.

4

墌 p. 19, “Eliminación de la indicación en

[Para la reproducción normal: IMAGE]

3. Presione + o – 5 para

Y en el mando a distancia

T para obtener un zoom de

/6 !, INDEX 1, INFO 6 o girar el anillo

墌 p. 19, “Verificación de la

墌 p. 19, “Reproducción de índice”).

Para mostrar la
imagen anterior

10 0- 0 011100- 001110 0- 0 010100- 0010

CA

18

Indicación

[Para la reproducción automática: IMAGE]

REPRODUCCIÓN DE TARJETAS DE MEMORIAGRABACIÓN DE TARJETAS DE MEMORIA

t

1

#
!

7

Reproducción automática

Usted puede repasar todas las imágenes almacenadas
en la memoria automáticamente.

1

Ejecute los pasos 1 a 3 de “Reproducción normal”.

Asegúrese que el archivo IMAGE esté indicado

2 Presione

• Si usted gira el anillo SHUTTLE SEARCH # en la

dirección inversa de las agujas del reloj (2) durante
la reproducción automática, las imágenes son
mostradas en orden descendente.

• Si usted gira el anillo SHUTTLE SEARCH # en la

dirección de las agujas del reloj (3) durante la
reproducción automática, las imágenes son
mostradas en orden ascendente.

4

/6 !.

3

4

5

6
$

@

(墌 p. 18).

3 Para finalizar la reproducción automática, presione

5 7.

NOTA:

Aunque usted fotografíe una nueva imagen después de
reproducir una imagen de número inferior, ésto no
sobreescribirá una imagen existente porque nuevas
imágenes serán automáticamente almacenadas después
de la última imagen grabada.

Reproducción de índice

Es posible ver varios archivos diferentes almacenados
en una tarjeta de memoria de una vez. Esta capacidad
de búsqueda facilita la localización del archivo en
particular que desea.

1 Ejecute los pasos 1 a 3 de “Reproducción normal”

(墌 p. 18).

2 Presione INDEX 1. La pantalla de índice aparece.
3 Presione + o – 5 para mover el marco hasta el

archivo deseado.

• Al girar el anillo SHUTTLE SEARCH # en la dirección

de las agujas del reloj (3) mostrará la siguiente
página y en la dirección inversa de las agujas del reloj
(2) al presionar mostrará la página anterior.

• Al presionar INFO 6 podrá obtener detalles sobre el

archivo mostrado (墌 “Verificación de la información
del archivo”).

4 Presione SELECT/SET 3. El archivo seleccionado

es mostrado.

Imagen
seleccionada

Número de
índice

1 2 3

4 5 6

7 8 9

Pantalla
de índice

Verificación de la información del archivo

Es posible obtener la información relevante del archivo
presionando el botón INFO 6 durante la reproducción
normal o reproducción por índice.

Pantalla de

F

1

0

0

J

O

L

F

I

L

D

A

T

S

I

Z

Q

U

A

P

R

O

V

D

E

R

:

D

V

C

0

0

E

:

1

0

2

7

.

E

:

4

X

1

2

0

E

:

F

I

N

E

L

I

T

Y

:

O

F

F

T

E

C

T

:

C
0

.

7

G

R

1

0

0

3

6

8

información:

FOLDER : Nombre de la carpeta (墌 p. 24)
FILE : Nombre del archivo (墌 p. 24)
DATE : Fecha en que el archivo fue hecho
SIZE : Tamaño de la imagen (墌 p. 11)
QUALITY : Calidad de imagen (sólo archivos de

IMAGE 墌 p. 11)

TIME : Tiempo de reproducción (sólo archivos de

E-MAIL CLIP 墌 p. 22)

PROTECT : Cuando se ajusta en ON, el archivo será

protegido contra borrados accidentales
(墌 p. 20).

• Presione INFO 6 nuevamente para cerrar la pantalla

de información.

NOTA:

Para imágenes tomadas con otro dispositivo o procesadas
en un PC, “QUALITY: – – –” será indicado.

Eliminación de la indicación en pantalla

1 Ejecute los pasos 1 a 3 de “Reproducción normal”.

Asegúrese que el archivo IMAGE esté indicado
(墌 p. 18).

2 Presione MENU 4. La pantalla de menú aparece.

Presione + o – 5 para seleccionar “DISPLAY”, luego
presione SELECT/SET 3.

3 Presione + o – 5 para seleccionar “OFF”, luego

presione SELECT/SET 3. El indicador de modo de
operación, el indicador de número de carpeta/archivo y
el indicador de batería ( ) desaparecen.

• Para mostrar los indicadores nuevamente, seleccione

“ON” en el paso 3.

Indicador de modo
de operación

REPRODUCCIÓN DE TARJETAS DE MEMORIA

Indicador del número de
carpeta y de archivo

10 0- 0 010100- 0010

Indicador de batería

Pantalla de
reproducción

CA

19

Protección de archivos

El modo de protección ayuda a impedir el borrado
accidental de los archivos.

1 Ejecute los pasos 1 a 3 de “Reproducción normal”

(墌 p. 18).

2 Presione MENU 4. La pantalla de menú aparecerá.

Presione + o – 5 para seleccionar “PROTECT” y
presione SELECT/SET 3.

3 Presione + o – 5 para seleccionar el modo

deseado.
CURRENT : Protege el archivo mostrado actualmente.

PROT.ALL : Protege todos los archivos almacenados

en la tarjeta de memoria.

4 Presione SELECT/SET 3. La pantalla PROTECT

aparece.

• Si selecciona “CURRENT” en el paso 3, gire el anillo
SHUTTLE SEARCH # en la dirección inversa de las

agujas del reloj (2) o en la dirección de las agujas
del reloj (3) para seleccionar el archivo deseado.

5 Presione + o – 5 para seleccionar “EXECUTE” y

presione SELECT/SET 3.

• Para cancelar la protección, seleccione “RETURN”.

NOTAS:

● Si aparece la marca “ ”, el archivo mostrado

actualmente está protegido.

● Cuando la memoria es inicializada o corrompida, aun los

archivos protegidos son borrados. Si usted no desea
perder archivos importantes, se recomienda que los
transfiera a un PC y los almacene.

PARA RETIRAR LA PROTECCIÓN

Antes de realizar el siguiente, ejecute los pasos de 1 y
2 arriba.

3 Presione + o – 5 para seleccionar el modo

deseado.
CURRENT : Elimina la protección del archivo mostrado

CANC.ALL : Elimina la protección de todos los archivos

actualmente.

almacenados en la tarjeta de memoria.

4 Presione SELECT/SET 3. La pantalla PROTECT

aparece.

• Si selecciona “CURRENT”, gire el anillo SHUTTLE
SEARCH # en la dirección inversa de las agujas del

reloj (2) o en la dirección de las agujas del reloj
(3) para seleccionar el archivo deseado.

5 Presione + o – 5 para seleccionar “EXECUTE” y

presione SELECT/SET 3.

• Para cancelar la selección, seleccione “RETURN”.

Borrado de archivos

Los archivos almacenados previamente pueden
borrarse uno a uno o todos a la vez.

1 Ejecute los pasos 1 a 3 de “Reproducción normal”

(墌 p. 18).

2 Presione MENU 4. La pantalla de menú aparecerá.

Presione + o – 5 para seleccionar “DELETE” y
presione SELECT/SET 3.

3 Presione + o – 5 para seleccionar el modo

deseado.
CURRENT : Borra el archivo de la mostrada

ALL : Borra todos los archivos de las

actualmente.

almacenadas en la tarjeta de memoria.

4 Presione SELECT/SET 3. La pantalla DELETE

aparece.

• Si selecciona “CURRENT” en el paso 3, gire el anillo
SHUTTLE SEARCH # en la dirección inversa de las

agujas del reloj (2) o en la dirección de las agujas
del reloj (3) para seleccionar el archivo deseado.

5 Presione + o – 5 para seleccionar “EXECUTE” y

presione SELECT/SET 3.

• Si aparece la marca “ ”, el archivo estará protegido
y no podrá ser borrado (墌 “Protección de archivos”).

• Para cancelar el borrado, seleccione “RETURN”.

NOTAS:

● Los archivos protegidos (墌 “Protección de archivos”) no

se puede borrar con la operación anterior. Para borrarlos,
retire primero la protección.

● Una vez borrados los archivos, éstos no pueden ser

restaurados. Compruebe los archivos antes de borrarlos.

PRECAUCIÓN

No retire la tarjeta de memoria ni tampoco efectúe
cualquier otra operación (tal como desconectar la
alimentación de la videocámara) durante el borrado.
Además, asegúrese de utilizar el adaptador de CA
suministrado, ya que la tarjeta de memoria se podrá
corromper si la batería se agota durante el borrado. Si
ocurre la corrupción de la tarjeta de memoria, ejecute
su inicialización.(墌 p. 24)

Indicación

MENU

PROTECT

DELETE
DPOF
NO . RES ET
FORMAT
DISPLAY

END

Pantalla de menú:

CA

FUNCIONES AVANZADAS

20

Función NAVIGATION

La función NAVIGATION le ayudará a verificar el
contenido de la cinta creando imágenes en miniatura en
una tarjeta de memoria.

PARA CREAR IMÁGENES EN MINIATURA
DURANTE LA GRABACIÓN DE CINTAS

1Coloque una tarjeta de memoria (墌 p. 11) y un

cassette (墌 p. 9). Ajuste el conmutador VIDEO/
MEMORY t en “VIDEO”, luego ajuste el conmutador

de alimentación @ en “ ” mientras mantiene
presionado el botón de bloqueo $. (墌 pg. 9).

2 Presione MENU 4. La pantalla de menú aparece.

Presione + o – 5 para seleccionar “ (CAMERA)” y
presione SELECT/SET 3.

3 Presione + o – 5 para seleccionar “NAVIGATION” y

presione SELECT/SET 3. El submenú aparece.
Seleccione el modo deseado presionando + o – 5.

MANUAL: La videocámara crea una imagen en
miniatura sólo cuando se presiona NAVI STORE 2
después que la grabación termine (ajuste por defecto
de fábrica).
Los modos, a excepción de “MANUAL”: “ ” 1,
son indicados y la videocámara siempre crea una
imagen en miniatura cuando el tiempo de grabación
sobrepasa el periodo de tiempo seleccionado.

Presione SELECT/SET 3.

4 Presione + o – 5 para seleccionar “ RETURN” y

presione SELECT/SET 3 dos veces. La pantalla de
menú se cierra.

5 Presione el botón de inicio/parada de grabación !

para empezar la grabación de la cinta.

6 Presione el botón de inicio/parada de grabación !

para interrumpir la grabación de la cinta.
Si se selecciona “MANUAL” en el paso 3, presione
NAVI STORE 2.

•“ ” 5 aparece y la imagen del punto donde

empieza la grabación es almacenada en la tarjeta de
memoria como una imagen en miniatura.

NOTA:

El número restante de imágenes en miniatura
almacenables también aparece en la pantalla cuando llega
a 10 o menos. Si “REC SELECT” está ajustado en

/ ” en la pantalla de menú, el número

“

muestra la cantidad de imágenes de 640 x 480 pixeles que
pueden ser almacenadas.

PARA LOCALIZAR ESCENAS EN CINTAS
UTILIZANDO IMÁGENES EN MINIATURA
(BÚSQUEDA POR NAVEGACIÓN)

1 Coloque una tarjeta de memoria (墌 p. 11) y un

cassette (墌 p. 9). Ajuste el conmutador VIDEO/
MEMORY t en “VIDEO”, luego ajuste el conmutador

de alimentación @ en “ ” mientras mantiene
presionado el botón de bloqueo $.

2 Presione NAVI 1. Aparece la pantalla de la imagen

en miniatura NAVIGATION de la cinta colocada.

• Gire el anillo SHUTTLE SEARCH # en la dirección
de las agujas del reloj (3) para mostrar la página
siguiente, o en la dirección inversa de las agujas del
reloj (2) para mostrar la página anterior.

3 Presione + o – 5 para seleccionar la imagen

deseada y presione SELECT/SET

•“NAVIGATION SEARCH” aparece parpadeando y la
videocámara empieza la búsqueda del punto
relevante de la imagen en miniatura seleccionada en
la cinta.

Para cancelar la búsqueda NAVIGATION en el
medio . . .

..... presione

SEARCH #.

PARA AGREGAR IMÁGENES EN MINIATURA
DURANTE LA REPRODUCCIÓN DE CINTAS

4

/6 !, o 5 7, o gire el anillo SHUTTLE

3.

1Ejecute el paso 1 de “PARA LOCALIZAR ESCENAS

EN CINTAS UTILIZANDO LAS IMÁGENES EN
MINIATURA (BÚSQUEDA POR NAVEGACIÓN)”.

2 Presione

cinta.

4

/6 ! para iniciar la reproducción de la

3 Presione NAVI STORE 2 en el punto deseado.

•“ ” 5 aparece y la imagen del punto donde se
presionó NAVI STORE 2 será almacenada en la
tarjeta de memoria como una imagen en miniatura.

PARA BORRAR IMÁGENES EN MINIATURA

1 Coloque una tarjeta de memoria (墌 p. 11). Ajuste

el conmutador VIDEO/MEMORY t en “VIDEO”, luego
ajuste el conmutador de alimentación @ en “ ”
mientras mantiene presionado el botón de bloqueo $.

2 Presione MENU 4. La pantalla de menú aparece.

Presione + o – 5 para seleccionar “ (VIDEO)” y
presione SELECT/SET 3. Presione + o – 5 para
seleccionar “NAVI.DEL.” y presione SELECT/SET 3.
El submenú aparece.

3 Al presionar + o – 5 . . .

..... seleccione “IMAGE SEL.” para borrar la imagen en

miniatura indicada actualmente.

..... seleccione “TAPE SEL.” para borrar todas las

imágenes en miniatura de la cinta que contienen la
imagen indicada actualmente.

..... seleccione “ALL.” para borrar todas las imágenes

en miniatura almacenadas en la tarjeta de
memoria de una vez.

Luego, presione SELECT/SET 3. La pantalla
NAVIGATION aparece.

4 Presione + o – 5 para seleccionar “EXECUTE”,

luego presione SELECT/SET 3.

• Para cancelar el borrado, seleccione “RETURN”. Gire
el anillo SHUTTLE SEARCH # en la dirección de las
agujas del reloj (3) para mostrar la imagen
siguiente, o en la dirección inversa de las agujas del
reloj (2) para mostrar la imagen anterior.

• Las imágenes en miniatura no pueden ser borradas
durante la reproducción de cintas.

NOTA:

Una vez borradas, las imágenes no pueden ser
restauradas. Verifique las imágenes antes de borrarlas.

Continúa en la próxima página.

FUNCIONES AVANZADAS

CA

21

PRECAUCION

No retire la tarjeta de memoria ni tampoco efectúe
cualquier otra operación (tal como desconectar la
alimentación de la videocámara) durante el borrado.
Además, asegúrese de utilizar el adaptador de CA
suministrado, ya que la tarjeta de memoria se podrá
corromper si la batería se agota durante el borrado. Si
ocurre la corrupción de la tarjeta de memoria, ejecute
su inicialización. (墌 p. 24)

IMPORTANTE

• Asegúrese de utilizar siempre la misma cinta y tarjeta
de memoria juntas como estaban durante la
grabación; de lo contrario, la videocámara puede no
reconocer los números de identificación (ID) de la
cinta y de la tarjeta de memoria para ejecutar la
función NAVIGATION correctamente.

• Verifique si están colocadas la cinta y la tarjeta de
memoria apropiadas cuando aparezcan los siguientes
mensajes: “NO ID ON TAPE OR CARD”, “UNABLE
TO USE NAVIGATION”, “THIS MEMORY CARD IS
NOT COMPATIBLE”.

• Cuando cambie la tarjeta de memoria mientras filma
en una cinta, dos tarjetas de memoria compartirán las
imágenes en miniatura de la cinta. Recomendamos
que utilice una tarjeta de memoria para cada cinta.

• La búsqueda NAVIGATION no funciona si la posición
actual está en una porción en blanco de la cinta.
Además, no deje una porción en blanco en el medio
de la cinta durante la toma; de lo contrario, la función
NAVIGATION no funcionará apropiadamente.

• Antes de filmar nuevamente sobre una cinta grabada,
asegúrese de borrar todas las imágenes en miniatura
de la grabación anterior de la tarjeta de memoria
pertinente.

• Cuando efectúe la copia de imágenes en miniatura
de una tarjeta de memoria a otra a través de un PC,
la búsqueda NAVIGATION no funciona con la tarjeta
de memoria copiada.

Grabación de clips de correo electrónico

Es posible crear videoclips de una imagen de la
cámara en tiempo real o del metraje de vídeo grabado
y almacenarlos en una tarjeta de memoria como
archivos los cuales pueden ser cómodamente
enviados por correo electrónico.

PARA CREAR VIDEOCLIPS DE UNA IMAGEN DE
LA CÁMARA EN TIEMPO REAL

1 Coloque una tarjeta de memoria (墌 p. 11). Ajuste

el conmutador VIDEO/MEMORY t en “MEMORY”,
luego ajuste el conmutador de alimentación @ en “ ”
“ ” mientras mantiene presionado el botón de
bloqueo $ ubicado en el conmutador.

2 Presione E-MAIL 6. “E-CLIP” aparece y la

videocámara ingresa al modo de espera de grabación
de clips de correo electrónico.

3 Presione el botón de inicio/parada de grabación !

para iniciar la grabación de clips de correo electrónico.

4 Presione el botón de inicio/parada de grabación !

para interrumpir la grabación de clips de correo
electrónico. “COMPLETED” es indicado, luego la
videocámara reingresa al modo de espera de
grabación de clips de correo electrónico.

CA

FUNCIONES AVANZADAS

22

5 Presione E-MAIL 6 para finalizar la grabación de

clips de correo electrónico. La pantalla normal
reaparece.

Para ver los videoclips almacenados en una tarjeta
de memoria . . .

..... 墌 p. 18.

PARA CREAR VIDEOCLIPS DEL
METRAJE DE VÍDEO GRABADO

1 Coloque una tarjeta de memoria (墌 p. 11) y un

cassette (墌 p. 9). Ajuste el conmutador de VIDEO/
MEMORY t en “VIDEO”, luego ajuste el conmutador de

alimentación @ en “ ” mientras mantiene presionado
el botón de bloqueo $ ubicado en el conmutador.

2 Presione

cinta.

4

/6 ! para iniciar la reproducción de la

3 Presione E-MAIL 6. “E-CLIP” aparece y la

videocámara ingresa al modo de espera de grabación
de clips de correo electrónico.

4 Presione SNAPSHOT 9 para iniciar la grabación

de clips de correo electrónico.

5 Presione SNAPSHOT 9 para interrumpir la

grabación de clips de correo electrónico.
“COMPLETED” es indicado, luego la videocámara

reingresa al modo de espera de grabación de clips de
correo electrónico.

6 Presione E-MAIL 6 para finalizar la grabación de

clips de correo electrónico. La pantalla normal reaparece.

Para cancelar la grabación de clips de correo
electrónico . . .

..... después del paso 3, presione E-MAIL 6

nuevamente o presione 5 7 para interrumpir la
reproducción de la cinta.

Para ver los videoclips almacenados en una tarjeta
de memoria . . .

..... 墌 p. 18.

NOTAS:

● Los videoclips son almacenados en formato de 160 x 120
pixeles.

● La operación de reproducción no puede ser ejecutada
durante la grabación de clips de correo electrónico.

● Si se llega al final de la cinta en el paso 3, el modo de espera
de grabación de clips de correo electrónico será
automáticamente cancelado.

● Los archivos de videoclips creados con esta videocámara
están en conformidad con MPEG4, sin embargo, algunos
archivos MPEG4 creados con otros dispositivos pueden no
ser reproducidos con esta videocámara.

● Los archivos de videoclip de tamaño 240 x 176 creados por
otros dispositivos o de más de 3 minutos de duración no
pueden ser reproducidos por esta videocámara.
“UNSUPPORTED FILE!” será indicado.

● Es posible borrar videoclips no deseados (
de archivos”) o proteger videoclips importantes de borrados
accidentales (

● Ruidos de vídeo pueden aparecer mientras visualiza los
videoclips en el monitor LCD o visor, sin embargo, estos
ruidos no están efectivamente presentes en los videoclips
almacenados en la tarjeta de memoria.

● También es posible visualizar los videoclips en su PC
utilizando el Windows
instrucciones del PC y del software.

墌 p. 20, “Protección de archivos”).

®

Media Player. Consulte las

墌 p. 20, “Borrado

Tiempo de grabación aproximado
<GR-DX95/DX75>

Tarjeta MultiMediaCard (8MB) 8 min

<GR-DX300/DX100>

Tarjeta de memoria SD (8MB) 7 min

• El tiempo máximo aproximado de grabación por videoclip es
de 3 minutos.

Copia de imágenes fijas grabadas en una

cinta a la tarjeta de memoria

Las imágenes fijas pueden ser copiadas de una cinta a
una tarjeta de memoria.

1 Inserte una tarjeta de memoria (墌 p. 11) y cassette

(墌 p. 9).

2 Ajuste el conmutador VIDEO/MEMORY t en

“VIDEO”, luego ajuste el conmutador de alimentación

@ en “ ”, mientras presiona el botón de bloqueo
$ localizado en el conmutador.

3 Presione MENU 4. La pantalla de menú aparece.

Presione + o – 5 para seleccionar “ VIDEO” y
presione SELECT/SET 3.

4 Presione + o – 5 para seleccionar “

COPY” y presione SELECT/SET 3. El submenú
aparece. Presione + o – 5 para seleccionar “ON” y
presione SELECT/SET 3. La selección es finalizada.

5 Presione + o – 5 para seleccionar “ RETURN” y

presione SELECT/SET 3 dos veces. La pantalla de
reproducción normal se reanuda.

6 Para seleccionar una imagen de video a ser

copiada, inicie la reproducción presionando 4/6 !. En
el momento en que usted localice la imagen que desea
copiar, presiónelo nuevamente para activar la
reproducción fija.

7

Para iniciar la copia, presione SNAPSHOT 9. La imagen

seleccionada es almacenada en la tarjeta de memoria.

•“ ” parpadea durante la copia.

NOTAS:

● Si SNAPSHOT 9 es presionado en el paso 7 cuando

una tarjeta de memoria no esté cargada, el mensaje
“COPYING FAILED” es indicado.

● Para cambiar el modo de fotografiado para el modo de

墌 p. 29.

copia,

● Si una imagen grabada en la cinta con el modo WIDE (

p. 33) es copiada a una tarjeta de memoria, la señal de
identificación del modo WIDE no es copiada con la imagen.

● Para utilizar efectos especiales de reproducción con una

imagen de video que usted desea copiar, ejecute hasta el
paso 7 usando el mando a distancia (

● Las imágenes son copiadas en 640 x 480 pixels.

Indicación

O

IVDE

OFF

–

COPY

ON

墌 p. 39).

墌

44

66

Ajuste de información de impresión

(Ajuste DPOF)

Esta videocámara es compatible con la norma DPOF
(Formato de Orden de Impresión Digital) para soportar
sistemas futuros tal como la impresión automática, que
graba la información de las imágenes fijas que desea
imprimir (como por ejemplo, el número de impresiones
a efectuar). Existen 2 ajustes de información de
impresión disponibles: “PARA IMPRIMIR TODAS LAS
IMÁGENES FIJAS (UNA IMPRESIÓN DE CADA)”
explicadas abajo y “PARA IMPRIMIR
SELECCIONANDO LAS IMÁGENES FIJAS Y EL Nº
DE IMPRESIONES”.

PARA IMPRIMIR TODAS LAS IMÁGENES FIJAS
(UNA IMPRESIÓN DE CADA)

1 Ajuste el conmutador VIDEO/MEMORY t en

“MEMORY”, luego ajuste el conmutador de
alimentación @ en “ ” mientras presiona el botón
de bloqueo $ localizado en el conmutador.

• Asegúrese que el archivo IMAGE esté indicado
(墌 p.18, “Reproducción normal”).

2 Presione MENU 4. La pantalla de menú aparecerá.
3 Presione + o – 5 para seleccionar “DPOF” y

presione SELECT/SET 3. El submenú aparece.

4 Presione + o – 5 para seleccionar “ALL 1” y

presione SELECT/SET 3. La selección está finalizada.
La pantalla DPOF aparece.

5 Presione + o – 5 para seleccionar “EXECUTE” y

presione SELECT/SET 3. La pantalla de reproducción
normal aparece.

• Para cancelar la selección, presione + o – 5 para
seleccionar “RETURN” y presione SELECT/SET 3.

Para reajustar el ajuste . . .

..... seleccione “RESET” en el paso 4. El ajuste es

reajustado a 0 para todas las imágens fijas.

PARA IMPRIMIR SELECCIONANDO LAS
IMÁGENES FIJAS Y EL Nº DE IMPRESIONES

1 Ejecute los pasos de 1 a 3 de “PARA IMPRIMIR

TODAS LAS IMÁGENES FIJAS (UNA IMPRESIÓN DE
CADA)”.

2 Presione + o – 5 para seleccionar “CURRENT” y

presione SELECT/SET 3. La selección está finalizada.
La pantalla DPOF aparece.

3 Gire el anillo SHUTTLE SEARCH # en la dirección

inversa de las agujas del reloj (2) o en la dirección de
las agujas del reloj (3) para que la imagen que desea
imprimir aparezca.

4 Presione + o – 5 para mover la barra iluminada

hasta la indicación de número SHEETS y presione
SELECT/SET 3.

Continúa en la próxima página.

Pantalla de menú

FUNCIONES AVANZADAS

CA

23

5 Seleccione el número de impresiones presionando

+ o – 5 y presione SELECT/SET 3.
Repita los pasos 3 a 5 para el número de impresiones
deseado.

• El número de impresiones pueden ser ajustados
hasta 15.

• Para corregir el número de impresiones, seleccione la
imagen nuevamente y modifique el número.

6 Presione + o – 5 para seleccionar “RETURN” y

presione SELECT/SET 3. La selección está completa.
“SAVE?” aparecerá.

• Si no ha cambiado ningún ajuste desde el paso 3
hasta el 5, la pantalla de menú reaparecerá.

7 Presione + o – 5 para seleccionar “EXECUTE”,

luego presione SELECT/SET 3 para guardar el ajuste
recién efectuado.

• Para cancelar la selección, presione + o – 5 para
seleccionar “CANCEL” y presione SELECT/SET 3.

Para reajustar el Nº de impresiones . . .

..... seleccione “RESET” en el paso 4 de “PARA

IMPRIMIR TODAS LAS IMÁGENES FIJAS (UNA
IMPRESIÓN DE CADA)” de la pág. 23. El número
de impresiones es reajustado en 0 para todas las
imágenes fijas.

PRECAUCIÓN

Mientras efectúe lo descrito arriba, nunca desconecte
la alimentación, ya que ésto puede causar la
degradación de la memoria. Por seguridad, todos los
botones, incluyendo el conmutador de alimentación @
están inhabilitados en el paso 6.

NOTAS:

● “BATTERY LOW” aparece, si la carga restante de la

batería está demasiado baja.

● Si usted inserta una tarjeta de memoria ya ajustada

como se muestra arriba, en una impresora compatible
con DPOF, ésta efectuará impresiones de las imágenes
fijas seleccionadas automáticamente.

● Para imprimir imágenes grabadas en una cinta, primero

cópielas en una tarjeta de memoria (

墌 p. 23).

Creación de una nueva carpeta

Los nuevos archivos que va a almacenar pueden ser
separados de los archivos almacenados anteriormente
reajustando el nombre de archivo en DVC00001; estos
nuevos archivos serán almacenados en una nueva
carpeta.

1 Ejecute los pasos 1 a 3 de “Reproducción normal”

(墌 p. 18).

2 Presione MENU 4. La pantalla de menú aparece.

Presione + o – 5 para seleccionar “NO. RESET”,
luego presione SELECT/SET 3. La pantalla NO.
RESET aparece.

3 Presione + o – 5 para seleccionar “EXECUTE”,

luego presione SELECT/SET 3. La nueva carpeta (tal
como “101JVCGR”) será creada y el nombre de
archivo de la siguiente toma empezará desde
DVC00001.

Nombres de carpetas y archivos

Cada vez que realiza una toma, se crea un nombre
de archivo con un número que será una unidad
mayor que el número mayor de los nombres de
archivo en uso. Aun si borra un archivo de imagen o
de videoclip con numeración intermedia, el número
no será utilizado para una nueva toma;
permanecerá un espacio en la secuencia numérica.
Si el nombre de archivo alcanza DVC09999, una
nueva carpeta (tal como “101JVCGR”) será creada
y el nombre de archivo empezará nuevamente
desde DVC00001.

Inicialización de una tarjeta de memoria

Usted puede inicializar una tarjeta de memoria en
cualquier momento.

Después de inicializar, todos los archivos y datos
almacenados en la tarjeta de memoria, inclusive
aquéllos que fueran protegidos, son borrados.

1 Ejecute los pasos 1 a 3 de “Reproducción normal”

(墌 p. 18).

2 Presione MENU 4. La pantalla de menú aparecerá.

Presione + o – 5 para seleccionar “FORMAT” y
presione SELECT/SET 3. La pantalla de FORMAT
aparece.

3 Presione + o – 5 para seleccionar “EXECUTE” y

presione SELECT/SET 3. La tarjeta de memoria se
inicializa. Cuando la inicialización es finalizada, “NO
IMAGES STORED” o “NO E-MAIL CLIP STORED”
aparece.

• Para cancelar la inicialización, presione + o – 5 para
seleccionar “RETURN” y presione SELECT/SET 3.

PRECAUCIÓN

No ejecute ninguna otra operación (tal como,
desactivación de la videocámara) durante la
inicialización. Además, asegúrese de utilizar el
adaptador de CA suministrado, ya que la tarjeta de
memoria puede ser corrompida en el caso que la
batería se agote durante la inicialización. Si ocurre la
corrupción de la tarjeta de memoria, ejecute su
inicialización.

CA

FUNCIONES AVANZADAS

24

Flash de fotografiado

El flash puede ser usado cuando se toma un
fotografiado instantáneo en el modo de espera de
grabación (墌 p. 17, 29).

• En el modo completamente automático, el flash
dispara automáticamente si está oscuro ( T
aparece).

• En el modo manual, usted puede seleccionar el
ajuste del “FLASH” como sigue:

1 Ajuste el conmutador de alimentación @ en “ ”

mientras mantiene presionado el botón de bloqueo $
localizado en el conmutador. Extraiga completamente
el visor o abra el monitor LCD completamente.

2 Presione MENU 4. La pantalla de menú aparecerá.
3 Presione + o – 5 para seleccionar “ (MANUAL)”.

Presione SELECT/SET 3.

4 Presione + o – 5 para seleccionar “FLASH”, y

presione SELECT/SET 3. Aparecerá el submenú.

5 Presione + o – 5 para seleccionar el modo

deseado.
AUTO : Dispara automáticamente si está oscuro

AUTO : Dispara automáticamente si está oscuro

ON : Siempre dispara.
OFF : No disparará.

Presione SELECT/SET 3.

( T aparece).

( T aparece) y disminuye el efecto de
ojos rojos de los ojos del sujeto.

6 Presione + o – 5 para seleccionar “ RETURN”.

Presione SELECT/SET 3 dos veces para cerrar la
pantalla de menú.

Si “AUTO ” es seleccionado . . .

..... El indicador de reducción de ojos rojos w se

enciende, luego presione SNAPSHOT 9. El flash
se encenderá dos veces. El primer flash será para
la reducción del reflejo rojo del ojo humano y el
segundo será para la grabación real.

NOTAS:

● No dispare el flash a corta distancia de la persona.

● El flash no enciende cuando el mismo está ajustado en

“OFF” en la pantalla de menú y tampoco cuando la carga
restante de la batería está baja.

● Para propietarios de GR-DX95/DX75 ; el flash no

enciende cuando está ajustado en “AUTO” en la pantalla
de menú con GAIN UP ajustado en “OFF”

墌 p. 33) y con el Programa AE con efectos especiales

(
ajustado en “TWILIGHT” (墌 p. 27).

● Cuando tome varias fotografías en serie (modo

motorizado), el flash solamente se encenderá durante la
primera fotografía.

● Si bien, las imágenes tomadas con un flash tienden a

parecer más blancas de lo que realmente son, para
compensar ésto, la videocámara automáticamente
oscurecerá la imagen cuando utilice el flash. Cuando
fotografíe a un objeto a una distancia donde la iluminación
del flash no pueda alcanzar (más de 2 m aprox.), ajuste el
flash en “OFF” para evitar que la imagen salga demasiado
oscura o demasiado tintada.

● La tonalidad de color cambia dependiendo de las
condiciones de iluminación del fondo, así como también
bajo lámparas fluorescentes o halógenas.

● Cuando usted desee cambiar el brillo del flash,

墌 “Ajuste del brillo del flash”.

● Mientras carga el flash, T parpadea y el flash no se

enciende. Aunque puede producir ruido, ésto no es un
mal funcionamiento. Este no es grabado. Puede tardar
hasta 10 segundos para cargar el flash.

Ajuste del brillo del flash

Cuando una imagen (墌 p. 17, 29) es tomada en la
oscuridad la videocámara parpadea (墌 Flash de
fotografiado) y ajusta el brillo automáticamente. Usted
también puede ajustar el brillo manualmente. Cuando
encuentre que las imágenes que tomó parecen
demasiado brillantes o demasiado oscuras, ajústelo
manualmente.

1 Ejecute el paso 1 a 3 de “Flash de fotografiado”.
2 Presione + o – 5 para seleccionar “FLASH ADJ.” y

presione SELECT/SET 3. Aparecerá el parámetro.

3 Para intensificar el flash, presione + 5. Para

disminuir el flash, presione – 5. Gama de ajuste: –3 a
+3.

4 Presione SELECT/SET 3. Presione + o – 5 para

seleccionar “ RETURN” y presione SELECT/SET 3
dos veces para cerrar la pantalla de menú.

NOTA:

Cuando usted cambie el objeto que va a fotografiar o la
ubicación de la fotografía, ajústelo nuevamente en ±0
como se describe en el paso 3 y tome una fotografía para
verificar el brillo del flash. Después de hacerlo ajuste el
brillo deseado.

Flash

3 $

4 5 @

PARA GRABAR

CA

25

Temporizador (GR-DX300/DX100 exclusivamente)

Una vez que la videocámara es ajustada, el operador
de la videocámara puede formar parte de la escena de
una manera más natural, agregando un toque final a la
memorable imagen.

1 Ajuste el conmutador de alimentación @ en “ ”

mientras mantiene presionado el botón de bloqueo $
localizado en el conmutador. Extraiga el visor
completamente o abra el monitor LCD completamente.

• Usted puede inclinar el monitor LCD hacia arriba a
180 grados, de manera que el monitor encare hacia
adelante y se visualice usted mismo, mientras se
graba con el visor presionado hacia atrás.

2 Presione MENU 4. La pantalla de menú aparecerá.
3 Presione + o – 5 para seleccionar “ (MANUAL)”.

Presione SELECT/SET 3.

4 Presione + o – 5 para seleccionar “SELF-TIMER”,

y presione SELECT/SET 3. El submenú aparece.
Presione + o – 5 para seleccionar “ON ”, y presione
SELECT/SET 3. La selección está finalizada.
Presione + o – 5 para seleccionar
“ RETURN”, y presione SELECT/SET 3 dos veces
para cerrar la pantalla de menú.

Cuando el botón de inicio/parada
de grabación ! o SNAPSHOT 9
es presionado, la lámpara testigo

^ cambia como se muestra:

Comienza a destellar
(Activación del temporizador)

Destella rápidamente (La filmación
por temporizador comenzará en breve)

CA

PARA GRABAR

26

Se apaga
(Inicia la grabación de fotografiado
instantáneo con temporizador
automático)

Para de destellar y permanece encendida
Interrumpe el parpadeo y permanece
encendida (Inicia la grabación de video
con temporizador automático)

Después de 15 s. aprox.

9

!

5 Para accionar el temporizador automático para la

grabación de video, presione el botón de inicio/parada
de grabación !. Después de 15 segundos suena un
sonido bip e inicia la grabación de video. Para
interrumpir la grabación con temporizador automático,
presione nuevamente el botón de inicio/parada de
grabación !. La videocámara reingresa en el modo de
espera de grabación.

O

Presione SNAPSHOT 9. Después de 15 segundos
suena un sonido bip e inicia la grabación de fotografiado
instantáneo. Después de esto, la videocámara reingresa
en el modo de espera de grabación.

6 Para finalizar la grabación con temporizador

automático, seleccione “OFF” en el paso 4.

NOTA:

Si “BEEP” y “TALLY” están ajustados en “OFF” (墌 p. 34),
el sonido bip no sonará y la lámpara testigo
encenderá.

Grabación de 5 segundos (GR-DX300/DX100 exclusivamente)

Grabe unas vacaciones o eventos importantes en
secuencias de 5 segundos para mantener la acción en
movimiento. Esta función es disponible sólamente en
el modo de la grabación de cinta.

1 Ajuste el conmutador de alimentación @ en “ ”

mientras mantiene presionado el botón de bloqueo $
localizado en el conmutador. Extraiga completamente
el visor o abra el monitor LCD completamente.

^ no se

2 Presione MENU 4. La pantalla de menú aparecerá.
3 Presione + o – 5 para seleccionar “ (MANUAL)”.

Presione SELECT/SET 3.

4 Presione + o – 5 para seleccionar “5S” y presione

SELECT/SET 3. Aparece el submenú .

5 Presione + o – 5 para seleccionar “5S” y presione

SELECT/SET 3. La selección está finalizada.

Presione + o – 5 para seleccionar “ RETURN”, y
presione SELECT/SET 3 dos veces para cerrar la
pantalla de menú.

• Aparece “5S” 0.

6 Presione el botón de inicio/parada de grabación !.

La lámpara testigo ^ se enciende y suena un sonido
bip para indicar el inicio de la grabación, y después de
5 segundos, la videocámara ingresa en el modo de
espera de grabación.

• Aunque presione nuevamente el botón de inicio/
parada de grabación ! durante 5 segundos después
del inicio de la grabación, el modo de espera de
grabación no se activará.

7

Para salir del modo 5S, seleccione “OFF” en el paso 5.

Para tomar un fotografiado en el modo de
grabación de 5 segundos . . .

.....

en vez de presionar el botón de inicio/parada de
grabación ! en el paso 6, seleccione el modo del
fotografiado deseado en la pantalla de menú, luego
presione SNAPSHOT 9. La videocámara grabará una
imagen fija de 5 segundos (墌 p. 29). Si ajusta “5S” en
“Anim.” (墌 p. 33) esta función no estará disponible.

NOTA:

Cuando se ajusta “5S” en “Anim.” en la pantalla de menú,
el modo de grabación de 5 segundos no estará disponible.
La grabación de animados de algunos cuadros sólo será
tomada en su lugar (

墌 p. 33).

Modo de campo nocturno

Hace que los sujetos o áreas oscuros sean más
luminosos que cuando están bajo buena iluminación
natural. Aunque la imagen grabada no esté granulada,
podrá parecer como se estuviera en estroboscopio
debido a la velocidad lenta del obturador.

1 Ajuste el conmutador de alimentación @ en “ ”

mientras mantiene presionado el botón de bloqueo $
localizado en el conmutador. Extraiga completamente
el visor o abra el monitor LCD completamente.

2 Presione NIGHT e para que el indicador de campo

nocturno “ ” q aparezca.

• La velocidad del obturador es ajustada

automáticamente para proporcionar hasta 30 veces
de sensibilidad.

• Aparece “A” al lado de “ ” q mientras la velocidad

del obturador está siendo ajustada automáticamente.

Para desactivar el modo de campo nocturno . . .

..... presione NIGHT e nuevamente para que el

indicador del modo de campo nocturno desaparezca.

NOTAS:

● Durante el modo de campo nocturno, no podrán ser
activadas las siguientes funciones o ajustes y su
indicador parpadeará o se apagará:

• Algunos modos de “Programa AE con efectos

especiales” (

•“GAIN UP” en el menú CAMERA (

•“DIS” en el menú MANUAL (

• Flash (

● Durante el campo nocturno, podrá ser difícil hacer que la
videocámara logre el enfoque. Para prevenir que ésto
ocurra, se recomienda el uso del enfoque manual y/o de
un trípode.

墌 p. 27).

墌 p. 25).

墌 p. 33).

墌 p. 33).

Programa AE con efectos especiales

1 Ajuste el conmutador de alimentación @ en “ ”

mientras mantiene presionado el botón de bloqueo $
localizado en el conmutador. Extraiga completamente
el visor o abra el monitor LCD completamente.

2 Presione MENU 4. La pantalla de menú aparecerá.
3 Presione + o – 5 para seleccionar

“ (PROGRAM AE)”, luego presione SELECT/SET 3.

4 Presione + o – 5 para seleccionar el modo

deseado, luego presione SELECT/SET 3. La selección
está finalizada. Presione SELECT/SET 3 nuevamente.
La pantalla de menú se cierra.

• El menú PROGRAM AE desaparece y el modo

seleccionado será activado. El indicador del modo
seleccionado aparece.

Para desactivar el modo seleccionado . . .

..... seleccione “OFF” en el paso 4.

IMPORTANTE

Algunos modos del programa AE con efectos especiales
no pueden ser usados con ciertas fundiciones o
reemplazos de imagen (墌 p. 28). Si se selecciona un
modo inusable, su indicador destella o desaparece.

NOTAS:

● Programa AE con efectos especiales pueden modificarse
durante la grabación o durante la espera de grabación.

● Algunos modos de efectos especiales del Programa AE no
pueden ser utilizados durante el modo de campo nocturno.

SHUTTER

1/50: La velocidad de obturación es fijada en 1/50 de

segundo. Las barras negras que aparecen usualmente
cuando se filma una pantalla de TV se reducen.
1/120: La velocidad de obturación es fijada en
1/120 de segundo. El parpadeo que ocurre cuando
filma bajo un luz fluorescente o de lámpara de vapor
de mercurio, se reduce.

SPORTS

(Velocidad variable de obturación: 1/250 – 1/4000)

Este ajuste permite capturar las
imágenes que se mueven rápido un
fotograma cada vez, produciendo
una reproducción vívida, y estable
en cámara lenta. Cuanto mayor sea
la velocidad de obturación, más
oscura se vuelve la imagen.
Utilícelas en áreas con buena iluminación.

SNOW

Efectúa la compensación de sujetos que puedan
aparecer muy oscuros durante fotografiados en
ambientes extremadamente iluminados, tales como en
la nieve.

SPOTLIGHT

Efectúa la compensación de sujetos que puedan
aparecer muy iluminados durante fotografiados bajo
fuerte iluminación directa, tales como reflectores.

NOTA:

“SPOTLIGHT” tiene el mismo efecto que –3 con el control
de exposición (

Hace que las escenas del atardecer luzcan más
naturales. El balance del blanco (墌 p. 31) es inicialmente
ajustado en pero puede ser modificado al ajuste que
desee. Cuando selecciona atardecer, la videocámara
ajusta automáticamente el enfoque de 10 m a infinito.
Para menos de 10 m, ajuste el enfoque manualmente.

SEPIA

Las escenas grabadas tendrán un tinte marrón como
las fotografías viejas. Combine este efecto con el modo
cine para que la filmación parezca clásica.

Como las películas en blanco y negro, las imágenes
son filmadas en blanco y negro. Empleado
conjuntamente con el modo de cine realiza el efecto de
“película clásica”.

Hace que las escenas sean grabadas con un efecto de
estroboscopio.

STROBE*

Sus grabaciones parecerán una serie de fotografías
continuadas.

MIRROR*

Crea una imagen espejo en la mitad izquierda de la
pantalla, yuxtapuesta a la imagen normal de la otra
mitad.

* Disponible cuando el conmutador VIDEO/MEMORY t

está ajustado en “VIDEO”.

墌 p. 30).

TWILIGHT

MONOTONE

CLASSIC FILM*

(GR-DX300/DX100 exclusivamente)

PARA GRABAR

CA

27

Efectos de fundido/reemplazo de imagen

Estos efectos le permiten transiciones de escenas de
estilo profesional. Utilícelos para amenizar la transición
de una escena a la siguiente.

La fundición o el reemplazo de entrada de imagen
funciona cuando la grabación se inicia o cuando se
detiene la grabación de cinta.

1 Ajuste el conmutador VIDEO/MEMORY t en

“VIDEO”, luego ajuste el conmutador de alimentación

@ en “ ” mientras presiona el botón de bloqueo $

localizado en el conmutador. Extraiga completamente
el visor o abra el monitor LCD completamente.

2 Presione MENU 4. La pantalla de menú aparecerá.
3 Presione + o – 5 para seleccionar

“ (WIPE/FADER)”, luego presione SELECT/SET 3.

4 Presione + o – 5 para seleccionar el modo

deseado, luego presione SELECT/SET 3. La
selección está finalizada. Presione SELECT/SET 3
nuevamente.

• El menú WIPE/FADER desaparece y el efecto es

reservado. El indicador representante del efecto
seleccionado aparece.

5 Presione el botón de inicio/parada de grabación !

para activar la fundición de entrada/salida o reemplazo
de entrada/salida.

Para desactivar el efecto seleccionado . . .

..... seleccione “OFF” en el paso 4.

IMPORTANTE

Algunos efectos de fundido/reemplazo de imagen no
pueden ser usados con ciertos modos de programa AE
con efectos especiales (墌 p. 27). Si se selecciona un
efecto de fundido/reemplazo de imagen inusable, su
indicador parpadeará o desaparecerá.

NOTA:

Usted puede extender la duración de un fundido/reemplazo
de imagen manteniendo presionado el botón de inicio/
parada de grabación !.

FADER — WHITE

La imagen aparece o desaparece en una pantalla
blanca.

FADER — BLACK

La imagen aparece o desaparece en una pantalla
negra.

FADER — B.W

La imagen aparece gradualmente en colores desde
una pantalla en blanco y negro o la pantalla en colores
desaparece en una pantalla blanco y negro.

WIPE — CORNER

La imagen aparece sobre una pantalla negra desde la
esquina superior derecha hacia la esquina inferior
izquierda, o desaparece desde la esquina inferior
izquierda hacia la esquina superior derecha dejando
una pantalla negra.

WIPE — WINDOW

La escena aparece en el centro de una pantalla negra
difundiéndose hacia las esquinas, o proviene de las
esquinas desapareciendo gradualmente en el centro.

WIPE — SLIDE

La imagen aparece de derecha a izquierda o
desaparece de izquierda a derecha.

WIPE — DOOR

La imagen aparece a medida que la pantalla negra se
abre a derecha e izquierda desde el centro, dejando
ver la escena o desaparece en una pantalla negra
cuando las dos mitades de la misma se cierran.

WIPE — SCROLL

La escena aparece desde la parte inferior hacia la
superior de una pantalla negra o desaparece desde la
parte superior hacia la inferior de la pantalla dejando
una pantalla negra.

WIPE — SHUTTER

La imagen aparece desde el centro de una pantalla
negra hacia la parte superior e inferior de la misma, o
desaparece desde la parte superior e inferior hacia el
centro dejando una pantalla negra.

CA

PARA GRABAR

28

!

$
@

t

3

4

5

Fotografiado (Para grabaciones de cinta)

Esta función le permite grabar imágenes fijas que
parecen fotografías sobre una cinta.

SELECCIÓN DEL MODO DE FOTOGRAFIADO

1 Ajuste el conmutador VIDEO/MEMORY t en

“VIDEO”, luego ajuste el conmutador de alimentación

@ en “ ” mientras presiona el botón de bloqueo $

localizado en el conmutador. Extraiga completamente
el visor o abra el monitor LCD completamente.

2 Presione MENU 4. La pantalla de menú aparecerá.
3 Presione + o – 5 para seleccionar

“ (CAMERA)”, y presione SELECT/SET 3.

4 Presione + o – 5 para seleccionar “SNAP MODE” y

presione SELECT/SET 3.

5 Presione + o – 5 para seleccionar el modo de

fotografiado deseado, luego presione SELECT/SET 3.
Presione + o – 5 para seleccionar “ RETURN” y
presione SELECT/SET 3 dos veces. La pantalla de
menú se cerrará.

FULL NEGA

Modo de fotografiado
sin marco

Modo Pin-Up
(para colgar)

Hay un efecto de sonido un obturador cerrándose.

PIN-UP

Modo negativo/
positivo

Modo de fotografiado
con marc

GRABACIÓN DEL FOTOGRAFIADO

1 Presione SNAPSHOT 9. “PHOTO” Q aparece

mientras se toma el fotografiado.

Si usted presiona durante la espera de
grabación . . .

..... aparece “PHOTO” Q y una imagen fija será

grabada durante 6 segundos aprox., luego la
videocámara reingresará al modo de espera de
grabación.

Si usted presiona durante la grabación . . .

..... aparece “PHOTO” Q y una imagen fija será

grabada durante 6 segundos aprox., luego la
grabación normal se reanudará.

• Independientemente de la posición del conmutador

de alimentación @ (“ ” o “ ”), la grabación de
fotografiado se efectúa utilizando el modo de
fotografiado seleccionado.

Modo motorizado

El mantener presionado SNAPSHOT 9 suministra un
efecto similar al fotografiado en serie. (Intervalo entre
imágenes fijas: 1 segundo aprox.)

(GR-DX300/
DX100
exclusiva­mente)

FRAME

NOTAS:

● Para anular el sonido del obturador, 墌 “BEEP” en la
p. 34.

● Si la grabación de fotografiado no es posible, “PHOTO”

Q destella cuando SNAPSHOT 9 es presionado.

● Aunque el Programa AE con efectos especiales (墌 p. 27)
esté accionado, determinados modos de Programa AE
con efectos especiales son inhabilitados durante la
grabación de fotografiado. En tal caso, el ícono destella.

● Si presiona SNAPSHOT
en “ON” (墌 p. 33), el estabilizador será inhabilitado.

● El modo motorizado es inhabilitado cuando “REC
SELECT” es ajustado en “
de menú (墌 p. 35).

● Si se ajusta “REC SELECT” en “ / ” en la
pantalla de menú DSC, las imágenes fijas también serán
grabadas en la tarjeta de memoria (640 X 480 pixeles).

● También durante la reproducción, todos los modos de
fotografiado, a excepción del modo negativo/positivo
están disponibles cuando “
ajustado en “OFF” en la pantalla de menú (墌 p. 35).

● Durante la grabación de fotografiado, la imagen que
aparece en el visor podrá perderse parcialmente. Sin
embargo, no afecta la imagen grabada.

● Cuando se conecta un cable al conector AV, el sonido del
obturador no será escuchado a través del altavoz, sin
embargo, el mismo es grabado en la cinta.

9 cuando “DIS” está ajustado

/ ” en la pantalla

COPY” está

Enfoque automático

El sistema de enfoque automático de gama completa
de la videocámara ofrece capacidad para filmar
continuadamente desde primer plano (a aprox. 5 cm
del sujeto) a infinito.

Sin embargo, el enfoque correcto puede no ser posible
en las situaciones listadas abajo (en cuyo caso es
necesario utilizar el enfoque manual):

• Cuando hay dos sujetos superpuestos en la misma

escena.

• Cuando la iluminación es insuficiente.*

• Cuando el sujeto no está contrastado (diferencia en

brillo y oscuridad), tales como una pared plana de un
sólo color o un cielo azul despejado.*

• Cuando un objeto oscuro es apenas visible en el

visor.*

• Cuando la escena contiene detalles diminutos o

detalles idénticos que se repiten regularmente.

• Cuando la escena es afectada por los rayos solares o

por la luz que se refleja en un cuerpo de agua.

• Cuando filma una escena con un fondo que tiene alto

contraste.

* Las siguientes advertencias de poco contraste

aparecen destellando: , , y

NOTAS:

● Si el objetivo está manchado o sucio, el enfoque correcto
es imposible. Mantenga el objetivo limpio limpiándolo con
un trozo de paño suave si se ensucia. Cuando haya
condensación, límpielo con un paño suave o espere a
que se seque naturalmente.

● Cuando filma un sujeto cercano al objetivo, primero
retraiga el zoom (
modo de enfoque automático, la videocámara podrá
retraer el zoom automáticamente dependiendo de la
distancia entre la videocámara y el sujeto. Esto no ocurre
cuando se active “TELE MACRO” (

墌 p. 13). Si extiende el zoom en el

墌 p. 33).

PARA GRABAR

CA

29

Enfoque manual

Para obtener el enfoque correcto.

1 Si está utilizando el visor, debe haber efectuado los

ajustes necesarios del visor (墌 p. 8).

2 Ajuste el conmutador de alimentación @ en “ ”

mientras presiona el botón de bloqueo $ localizado en
el conmutador, luego presione FOCUS r (墌 p. 52 y

53). El indicador de enfoque manual aparece.

3 Para alejar el sujeto, presione + 5. Aparecerá “ ”

R destellando.

Para acercar el sujeto, presione – 5. Aparecerá “ ” R
destellando.

4 Presione SELECT/SET 3. El ajuste de enfoque ha

terminado.
Para reajustar el enfoque automático, presione FOCUS

r dos veces o ajuste el conmutador de alimentación
@ en “ ”.

Si presiona FOCUS r una vez, la videocámara
ingresará en el modo de ajuste de enfoque
nuevamente.

NOTAS:

● Asegúrese de enfocar el objetivo en la posición de
extensión máxima cuando utilice el modo de enfoque
manual. Si usted enfoca un sujeto en posición gran
angular, no será posible obtener imágenes bien
contrastadas cuando retrae el zoom ya que la
profundidad de campo se reduce a mayor longitud focal.

● Cuando el nivel de enfoque no puede ser ajustado a más
lejos o más cerca, parpadeará “

Cuando enfoca un
sujeto más alejado

” o “ ”.

Zona de detección del
enfoque

Cuando enfoca un
sujeto más
cercano

Control de exposición

Se recomienda el ajuste de exposición manual en las
siguientes condiciones:

• Cuando filme utilizando iluminación invertida o
cuando el fondo sea demasiado brillante.

• Cuando filme un fondo natural reflejante tal como una
playa o cuando esquía.

• Cuando el fondo es demasiado oscuro o el sujeto es
brillante.

1 Ajuste el conmutador de alimentación @ en “ ”

mientras mantiene presionado el botón de bloqueo $
localizado en el conmutador. Extraiga completamente
el visor o abra el monitor LCD completamente.

2 Presione MENU 4. La pantalla de menú aparecerá.
3 Presione + o – 5 para seleccionar

“ (EXPOSURE)”, luego presione SELECT/SET 3.

4 Presione + o – 5 para seleccionar “MANUAL”,

luego presione SELECT/SET 3. La pantalla de menú
desaparece. El indicador de control de exposición
aparece.

5 Presione + 5 para aclarar más la imagen, o – 5

para oscurecer más la imagen. (máximo ±6)

6 Presione SELECT/SET 3. El ajuste de exposición

está terminado.

Para volver al control de exposición
automático . . .

..... seleccione “AUTO” en el paso 4. O, ajuste el

conmutador de alimentación @ en “ ”.

Para iluminar el sujeto rápidamente . . .

..... presione BACKLIGHT w. r es indicado y el

sujeto es iluminado. Si presiona nuevamente,

r desaparece y la iluminación retorna al nivel

previo.

• Exposición +3 tiene el mismo efecto que el botón
BACKLIGHT w.

• El uso de BACKLIGHT w puede hacer que la luz de
alrededor del sujeto quede demasiado brillante y el
sujeto quede blanco.

• La compensación de contraluz también están
disponible cuando el conmutador de alimentación @
está ajustado en “ ”.

NOTA:

La compensación de contraluz, reflector (墌 p. 27) y
“SNOW” (墌 p. 27) no tendrán efecto cuando el modo de
control de exposición manual esté activado.

CA

PARA GRABAR

30

Bloqueo del iris

Emplee esta función en las siguientes situaciones:

• Cuando filme un sujeto en movimiento.

• Cuando la distancia del sujeto cambia (de manera

que su tamaño en el monitor LCD o en el visor
cambia), tal como cuando el sujeto está
retrocediendo.

• Cuando filme un fondo natural reflejante tal como una
playa o cuando esquía.

• Cuando filme objetos bajo un foco de luz.

• Cuando utiliza el zoom.

Cuando el sujeto está cerca mantenga el iris
bloqueado. Aunque el sujeto se mueva lejos de usted,
la imagen no se oscurecerá o no se iluminará.

Antes de continuar con los siguientes pasos,
ejecute los pasos desde 1 hasta 4 de “Control de
exposición” (墌 p. 30).

5 Ajuste el zoom de tal manera que el sujeto llene el

monitor LCD o el visor, luego mantenga presionado
SELECT/SET 3 por más de 2 segundos. El indicador
de control de exposición r y “ ” y aparecen.
Presione SELECT/SET 3. “ ” y cambia para “ ” y
el iris se queda bloqueado.

Para volver al control automático del iris . . .

..... presione + o – 5 para llamar “AUTO”, luego

presione SELECT/SET 3 en el paso 4.
Desaparecerá el indicador de control de
exposición r y “ ” y. O ajuste el conmutador de
alimentación @ en “ ”.

Para bloquear el control de exposición y el iris . . .

..... después del paso 4 de “Control de exposición”

(墌 p. 30), ajuste la exposición presionando + o –

5. Luego bloquee el iris en el paso 5 de “Bloqueo

del iris”. Para el bloqueo automático presione + o –

5 para seleccionar “AUTO”, luego presione

SELECT/SET 3 en el paso 4. El iris se vuelve
automático después de 2 segundos aprox.

Iris

Funciona como la pupila del ojo humano. Ella se
contrae en un ambiente bien iluminado para impedir la
entrada de exceso de luz, y se dilata en un ambiente
iluminado con luz mortecida para permitir que entre
más luz.

Ajuste del balance del blanco

Es un término que se refiere a la exactitud de la
reproducción de color bajo diferentes tipos de
iluminación. Si el balance del blanco es correcto, todos
los otros colores serán reproducidos con precisión.
Usualmente el ajuste del balance del blanco es
automático. Sin embargo, operadores más avanzados
de la videocámara pueden preferir controlar esta
función manualmente para lograr una reproducción de
color/tinte más profesional.

1 Ajuste el conmutador de alimentación @ en “ ”

mientras mantiene presionado el botón de bloqueo $
localizado en el conmutador. Extraiga completamente
el visor o abra el monitor LCD completamente.

2 Presione MENU 4. La pantalla de menú aparecerá.

3 Presione + o – 5 para seleccionar

(W.BALANCE)”, luego presione SELECT/SET 3.

“

4 Presione + o – 5 para seleccionar el modo

deseado.
“AUTO”: El balance del blanco se ajusta

automáticamente (pre ajuste de fábrica).

MWB”: El balance del blanco se ajusta

“

manualmente.

“

FINE”: Al aire libre en días soleados.
“ CLOUD”: Al aire libre en días nublados.
“ HALOGEN”: Se utiliza una luz de video u otro tipo

similar de iluminación.

5 Presione SELECT/SET 3 La selección es

finalizada. Presione SELECT/SET 3 nuevamente. La
pantalla de menú se cierra y el indicador de modo
seleccionado excepto “AUTO” aparecerá.

Para volver al balance del blanco automáticoe . . .

..... seleccione “AUTO” en el paso 4. O coloque el

conmutador de alimentación @ en “ ”.

NOTA:

El balance de blanco no puede ser usado cuando el efecto
sepia o blanco y negro (

墌 p. 27) está activado.

Operación manual del balance del blanco

Efectúe el balance manual del blanco cuando filme
bajo diversos tipos de iluminación.

1 Siga los pasos de 1 a 4 de ajuste del balance del

blanco, seleccione “ MWB”.

2 Coloque una hoja de papel normal blanco frente al

objectivo. Ajuste el zoom o su propia posición de tal
manera que el papel blanco llene la pantalla.

3 Presione SELECT/SET 3 hasta que comience

a destellar rápidamente. Cuando el ajuste esté
terminado, continúa destellando normal.

4 Presione SELECT/SET 3 dos veces. La pantalla

de menú se cierra y el indicador del balance manual
del blanco e es indicado.

NOTAS:

● En el paso 2, puede ser dificultoso enfocar en el papel

blanco. En tal caso, ajuste el enfoque manualmente
(墌 p. 30).

● Es posible filmar un sujeto bajo diferentes tipos de

iluminación en interiores (natural, fluorescente, luz de
vela, etc.). Como la temperatura de color es diferente
dependiendo de la fuente de luz, el tinte del sujeto
diferirá dependiendo de los ajustes del balance del
blanco. Utilice esta función para obtener resultados más
naturales.

● Una vez que haya ajustado el balance del blanco

manualmente, el ajuste se conserva aunque se
desconecte la alimentación o se extraiga la batería.

PARA GRABAR

CA

31

Para el menú de grabación

Esta videocámara está equipada con un sistema de
menú en pantalla fácil de usar, que simplifica muchos
de los ajustes más detallados de la videocámara
(墌 p. 32 – 35).

1 Ajuste el conmutador de alimentación @ en “ ”

mientras mantiene presionado el botón de bloqueo $
localizado en el conmutador. Extraiga completamente
el visor o abra el monitor LCD completamente.

2 Presione MENU 4. La pantalla de menú aparece.
3 Presione + o – 5 para seleccionar el menú de la

función deseada y presione SELECT/SET 3.

4 El ajuste del menú de función depende de la

función.

Si usted ha seleccionado “ WIPE/FADER”,
“ PROGRAM AE”, “ EXPOSURE” o
“ W. BALANCE” . . .

..... vea la columna de la derecha.

Si usted ha seleccionado “ CAMERA”,
“ MANUAL”, “ SYSTEM”, “ CAMERA
DISPLAY” o “ DSC” . . .

..... siga al paso 5.

5 Presione + o – 5 para seleccionar la función

deseada y presione SELECT/SET 3. El submenú
aparece. Luego, presione + o – 5 para seleccionar el
parámetro, y presione SELECT/SET 3. La selección
está finalizada.

6 Presione + o – 5 para seleccionar “ RETURN” y

presione SELECT/SET 3 dos veces. La pantalla de
menú se cerrará.

• El icono representa “END”.

NOTA:

Cuando se deja encendida la pantalla de menú durante
unos minutos, una imagen residual puede aparecer en la
pantalla y llevará algunos segundos para que la misma
desaparezca. Esto no significa un fallo de la unidad.

CA

UTILIZACIÓN DE LOS MENÚS PARA AJUSTES DETALLADOS

32

WIPE/FADER

Refiérase a “Efectos de fundido/reemplazo de imagen”
(墌 p. 28).

PROGRAM AE

Refiérase a “Programa AE con efectos especiales”
(墌 p. 27).

EXPOSURE

Refiérase a “Control de exposición” y “Bloqueo del iris”
(墌 p. 30, 31).

W.BALANCE

Refiérase a “Ajuste del balance del blanco” y
“Operación manual del balance del blanco” (墌 p. 31).

CAMERA

Los ajustes efectuados en el menú “ CAMERA”
permanecen efectivos, anque el conmutador de
alimentación @ está ajustado en “ ” o “ ”. Sin
embargo, los ajustes del menú pueden ser cambiados
sólo cuando el conmutador de alimentación @ esté
ajustado en “ ”.

A

MACER
EC MODER

OUND MODES
OOMZ
NAP MODES
AIN UPG

RETURN

–

12

bit

–

40

X

–

FULL

–

AGC

–

MANUALAV IGAT IONN –

REC MODE

Le permite ajustar el modo de grabación de cinta ([SP]
o LP) dependiendo de su preferencia (墌 p. 10).

SOUND MODE

[12bit]: Permite la grabación de cinta del sonido

estéreo en cuatro canales separados, y es
recomendado cuando realice la copia de audio.
(Equivalente al modo de 32 kHz de los modelos
anteriores)

16bit: Permite la grabación de cinta del sonido
estéreo en dos canales separados. (Equivalente al
modo de 48 kHz de los modelos anteriores)

ZOOM

10X*/16X**: Cuando ajuste a “10X*/16X**” mientras

utilice el zoom digital, la ampliación del zoom será
reajustada a 10X*/16X** aumentos ya que el zoom
digital será desactivado.

[40X]: Le permite utilizar el zoom digital. Por el
procesado digital y la ampliación de imágenes, es
posible zoomar desde 10X*/16X** aumentos (límite del
zoom óptico), a un máximo de 40 veces de ampliación
digital.

500X*/700X**: Le permite utilizar el zoom digital. Por
procesado digital y ampliación de imágenes es posible
zoomar desde 10X*/16X** aumentos (límite del zoom
óptico), a un máximo de 500X*/700X** veces de
ampliación digital.

* GR-DX300/DX100 exclusivamente.
** GR-DX95/DX75 exclusivamente.

[ ] = Pre ajuste de fábrica

SNAP MODE

Refiérase a “Fotografiado (Para grabaciones de cinta)”
(墌 p. 29).

GAIN UP

OFF: Le permite filmar escenas oscuras sin ajuste de

brillo de imagen.
[AGC]: El aspecto general puede ser granulado, pero

la imagen será brillante.
AUTO : La velocidad del obturador se ajusta

automáticamente (1/25 — 1/200 s.). El filmar un
sujeto con iluminación reducida o insuficiente con
una velocidad de obturación de 1/25 s. produce
imágenes más brillantes que en el modo AGC, pero
los movimientos del sujeto no son suaves ni
naturales. El aspecto general puede ser granulado.
Mientras la velocidad del obturador se ajusta
automáticamente, “ ” aparece en el mostrador.

NAVIGATION

Refiérase a “NAVIGATION función” (墌 p. 21, 22).

MANUAL

Los ajustes “ MANUAL” son efectivos sólo cuando el
conmutador de alimentación @ está ajustado en “ ”.

L

NAMUA

–

ADJ .

–
–
–
–
–
–
–

ON
OFF
OFF
OFF
OFF
OFF
AUTO

0

ISD

ELF - T I MERS

5

S
ELE MACROT

IDE MODEW

IND CUTW
LASH F
LASHF

RETURN

DIS

OFF: Para desactivar esta función.
[ON ]: Para compensar las imágenes inestables

causadas por el movimiento de la cámara,
particularmente durante la gran amplificación.

NOTAS:

● La estabilización precisa puede no ser posible si el
movimiento de la mano es excesivo, o en los siguientes
casos:

• Cuando filma sujetos con rayas verticales u

horizontales.

• Cuando filma sujetos oscuros o poco iluminados.

• Cuando los sujetos filmados tienen mucha iluminación

por detrás.

• Cuando las escenas filmadas se mueven en diferentes

direcciones.

• Cuando las escenas filmadas tienen fondos con poco

contraste.

● Desactive este modo cuando graba con la cámara
montada en un trípode.

● Si el estabilizador no se puede utilizar, el indicador “

# aparecerá parpadeando.

SELF-TIMER

(GR-DX300/DX100 exclusivamente)

Refiérase a “Temporizador” (墌 p. 26).

5S

(GR-DX300/DX100 exclusivamente)

[OFF], 5S: Refiérase a “Grabación de 5 segundos”
(墌 p. 26).

Anim.: Le permite grabar sólo algunos cuadros.
Utilizando un objeto inanimado y cambiando su
posición entre filmaciones, usted puede grabar el
sujeto como si él estuviera en movimiento (墌 p. 26).

UTILIZACIÓN DE LOS MENÚS PARA AJUSTES DETALLADOS

TELE MACRO

[OFF]: Para desactivar esta función.
ON: Usualmente la distancia al sujeto dónde el

objetivo está enfocado depende de la amplificación
del zoom. A menos que haya una distancia mayor a
1 m hasta el sujeto, el objetivo queda desenfocado en
el ajuste telefoto máximo. Cuando lo coloca en “ON”
puede filmar un sujeto tan grande como posible a una
distancia de 60 cm.

• Dependiendo de la posición del zoom, el objetivo
puede quedar desenfocado.

WIDE MODE

[OFF]: Graba sin alterar la razón de pantalla. Para la

reproducción en un televisor con una razón de
pantalla normal.

CINEMA : Inserta barras negras en la parte
superior e inferior de la pantalla. Durante la
reproducción en TV de pantalla ancha, las barras
negras en la parte superior e inferior de la pantalla
son cortadas y la relación de imagen se vuelve 16:9.
Aparecerá 3. Cuando utilice este modo,
refiérase al manual de instrucción de su TV pantalla
ancha. Durante la reproducción/grabación en TV/
monitor LCD 4:3/visor, las barras negras son
insertadas en la parte superior e inferior de la
pantalla y la imagen aparece como una película de
relación 16:9 tipo cinemascopo.

• El modo “CINEMA” es efectivo sólo cuando se
ajusta el conmutador VIDEO/MEMORY t en
“VIDEO”.

SQUEEZE : Para reproducción en TV con
relación de imagen de 16:9. Expande naturalmente la
imagen para que quepa en la pantalla sin
alteraciones. Aparecerá 3. Cuando utilice este
modo, refiérase al manual de instrucción de su TV
pantalla ancha. Durante la reproducción/grabación en
TV/monitor LCD 4:3/visor, la imagen se alarga
verticalmente.

• El modo “SQUEEZE” es efectivo sólo cuando se
ajusta el conmutador VIDEO/MEMORY t en
“VIDEO”.

D.WIDE (GR-DX300/DX100 exclusivamente):

3 La gama de zoom es ampliada más allá del
máximo de la gama granangular del zoom óptico. El
ajuste granangular de este modo es equivalente al
uso de un objetivo de conversión panorámico de 0,7X
a 10X. Este modo es apropiado para filmar en una
habitación pequeña.

• El modo “D.WIDE” es efectivo sólo cuando se ajusta

el conmutador VIDEO/MEMORY t en “VIDEO”.

WIND CUT

[OFF]: Desactiva la función que corta el ruido

”

ocasionado por el viento.
ON : Ayuda a cortar el ruido ocasionado por el

viento. “ ” 9 aparece. La calidad del sonido se
modificará. Este es normal.

FLASH

Refiérase a “Flash de fotografiado” (墌 p. 25).

FLASH ADJ.

Refiérase a “Ajuste del brillo del flash” (墌 p. 25).

[ ] = Pre ajuste de fábrica

CA

33

SYSTEM

Las funciones “ SYSTEM” que son ajustadas cuando
el conmutador de alimentación

@ está ajustado en “ ”

también son aplicadas cuando se ajusta el conmutador
de alimentación @ en “ ” (墌 p. 35).

M

SYSTE

–

EEPB

ALLYT
EMOTER
EMO MODED
RIORITYP
AM R E S E TC

RETURN

MELODY
ON

–

ON

–

ON

–

LCD

–

BEEP

OFF: Aunque no sea oido durante la filmación, el

sonido del obturador es grabado en la cinta.
BEEP: El sonido bip suena cuando la alimentación
es activada o desactivada, al principio y al final de la
grabación. También para activar el efecto sonoro del
obturador (墌 p. 17, 29).
[MELODY]: En vez de un sonido bip, una melodía
sonará cuando se efectúe alguna operación. También
activa el efecto de sonido del obturador (墌 p. 17, 29).

TALLY

OFF: La lámpara testigo permanece apagada.
[ON]: La lámpara testigo se enciende indicando el

inicio de la grabación.

REMOTE

OFF: Inhabilita la videocámara de recibir las señales

de haz del mando a distancia. La videocámara no
puede ser operada por el mando a distancia.

[ON]: Habilita la videocámara de recibir las señales
de haz del mando a distancia.

DEMO MODE

OFF: La demostración automática no se realiza.
[ON]: Demuestra ciertas funciones tales como el

programa AE con efectos especiales, etc. y puede ser
usado para confirmar cómo estas funciones operan.
La demostración se inicia en los siguientes casos:

• Cuando la pantalla de menú está cerrada después que
“DEMO MODE” es activado (“ON”).

• Con “DEMO MODE” ajustado en “ON”, si no se efectúa

ninguna operación durante 3 minutos aproximadamente
después que el conmutador de alimentación
ajustado en “

” o “ ”.

@ sea

La ejecución de cualquier operación durante la
demostración interrumpirá la demostración
temporariamente. Si después de ésto no se ejecuta
ninguna operación durante más de 3 minutos, la
demostración será reanuada.

NOTAS:

● Si una cinta está en la videocámara, la demostración no
se puede activar.

● “DEMO MODE” permanece en “ON” aun cuando la
alimentación de la videocámara esté desactivada.

● Si “DEMO MODE” permanece en “ON”, algunas
funciones no estarán disponibles. Después de mirar la
demonstración, ajústelo en “OFF”.

CA

UTILIZACIÓN DE LOS MENÚS PARA AJUSTES DETALLADOS

34

PRIORITY

[LCD]: Cuando el monitor LCD está completamente

abierto, aunque el visor esté desplegado, la imagen
será mostrada sólo en el monitor LCD; no será
mostrada en el visor.

FINDER: Cuando el visor está desplegado, aunque
el monitor LCD esté completamente abierto, la
imagen será mostrada sólo en el visor; no será
mostrada en el monitor LCD.

CAM RESET

[RETURN]: No reajusta todos los ajustes a los

preajustes de fábrica.
EXECUTE: Reajusta todos los ajustes a los

preajustes de fábrica.

CAMERA DISPLAY

• Los ajustes ejecutados en el menú “ CAMERA
DISPLAY” son validos sólo para la toma de imágenes
de vídeo.

• Los ajustes efectuados en el menú “ CAMERA
DISPLAY” permanecen efectivos cuando se ajusta el
conmutador de alimentación @ en “ ”. Sin embargo,
los ajustes del menú pueden ser cambiados sólo
cuando el conmutador de alimentación @ está
ajustado en “ ”.

ISPLAY

AREMACD

RE NEON SC

–

LCD/ TV

IMETDATE /

–

T I ME CODE
CLOCK

ADJ .

RETURN

UAOT

–

FFO

12.03.52
30:17

ON SCREEN

LCD: Impide la aparición de la indicación (excepto la

fecha, la hora y el código de tiempo) de la
videocámara en la pantalla de TV conectada.

[LCD/TV]: Hace aparecer la indicación de la
videocámara en la pantalla cuando la videocámara
sea conectada al TV.

DATE/TIME

OFF: La fecha/hora no aparece.
[AUTO]: Muestra la fecha/hora durante aprox.

5 segundos en los siguientes casos:

• Cuando se ajusta el conmutador de alimentación @
de “OFF” a “ ” o “ ”.

• Cuando inicia la reproducción de cinta. La
videocámara muestra la fecha/hora cuando las
escenas son grabadas.

• Cuando la fecha es modificada durante la
reproducción de cinta.

ON: Siempre exhibe la fecha/hora.

• La indicación de fecha también puede ser
encendida/apagada al presionar el botón DISPLAY

U en el mando a distancia.

[ ] = Pre ajuste de fábrica

TIME CODE

[OFF]: El código de tiempo no está indicado.
ON: El código de tiempo es indicado en la

videocámara y la pantalla de TV conectada. Los
números de cuadro no son indicados durante la
grabación.

CLOCK ADJ.

Le permite ajustar la fecha y hora actuales (墌 p. 10).

DSC

DSC

–

TYQUAL I

FINE

–

IMAGE S I ZE

REC SELECT

RETURN

–

021X7486

QUALITY , IMAGE SIZE

Refiérase a “Ajustes de calidad/tamaño de imagen”
(墌 p. 11).

REC SELECT

[ ]: Cuando efectúa la grabación de

fotografiado con el conmutador VIDEO/MEMORY t
ajustado en “VIDEO”, las imágenes fijas son
grabadas sólo en la cinta.

/ : Cuando efectúa la grabación de

fotografiado con el conmutador VIDEO/MEMORY t
ajustado en “VIDEO”, las imágenes fijas son
grabadas no sólo en la cinta, sino también en la
tarjeta de memoria (640 x 480 pixels). En este modo,
la selección “SNAP MODE” en el menú CAMERA
también es applicable para la grabación de tarjetas
de memoria.

Para el menú de reproducción

El siguiente procedimiento se aplica a todos
exceptuando el componente sincronizado (墌 p. 43).

1 Ajuste el conmutador VIDEO/MEMORY t en

“VIDEO”, luego ajuste el conmutador de alimentación

@ en “ ” mientras presiona el botón de bloqueo $

localizado en el conmutador.

2 Presione MENU 4. La pantalla de menú aparece.
3 Presione + o – 5 para seleccionar el menú de la

función deseada y presione SELECT/SET 3.

4 Presione + o – 5 para seleccionar la función

deseada y presione SELECT/SET 3. El submenú
aparece.

5 Presione + o – 5 para seleccionar el parámetro, y

presione SELECT/SET 3. La selección está
finalizada.

6 Presione + o – 5 para seleccionar

“ RETURN”, y presione SELECT/SET 3 dos veces
para cerrar la pantalla de menú.

UTILIZACIÓN DE LOS MENÚS PARA AJUSTES DETALLADOS

VIDEO

O

IVDE

MDOESOUND

STEREO

–

SOUND

1

–

bit

MDOE

O.O

ROSYNCH

–
–

ODEREC M

OFF

–

COPY

EL .

–

OFF

NPUT

AV I

........墌 p. 36, “Sonido de

reproducción”.

........墌 p. 36, “Sonido de

reproducción”.

........墌 p. 43, “Para una edición

SOUND MODE

12bit MODE

SYNCHRO

12

N

AV I . D

S/

RETURN

más precisa”.

REC MODE

Le permite ajustar el modo de grabación de cinta
([SP] o LP) de acuerdo a su preferencia (墌 p. 10).
Se recomienda utilizar “REC MODE” en el menú
“ VIDEO” cuando emplee esta videocámara
como una grabadora durante la copia (墌 p. 37, 38).

•“REC MODE” puede ser ajustado cuando se coloca el
conmutador de alimentación @ en “ ” o “ ”
(墌 p. 10, 32).

COPY

ON: Permite la copia de imágenes grabadas en una

cinta para una tarjeta de memoria (墌 p. 23).
[OFF]: Permite tomar fotografiados instantáneos

durante la reproducción de cinta.

NAVI. DEL.

Refiérase a “NAVIGATION función” (墌 p. 21, 22).

S/AV INPUT

A/V IN: Permite la entrada de señal de audio/video

del conector S/AV (墌 p. 37).
S IN: Permite la entrada de señal de S-Video/audio

del conector S/AV (墌 p. 37).
[OFF]: Permite la salida de señal de audio/video para

un televisor, VCR, etc. a través del conector S/AV
(墌 p. 16, 37).

• Cuando se ajusta “S/AV INPUT” en “A/V IN” o “S IN”,
la reproducción de la videocámara no puede ser
visualizada de la salida AV.

SYSTEM

M

SYSTE

–

EEPB

ALLYT
EMOTER
EMO MODED
RIORITYP
AM R E S E TC

RETURN

Cada ajuste está ligado con “ SYSTEM”, el cual
aparece cuando el conmutador de alimentación @ está
ajustado en “ ” (墌 p. 34).
Los parámetros son los mismos que en la descripción

MELODY

ON

–

ON

–

ON

–

LCD

–

de la pág. 34.

[ ] = Pre ajuste de fábrica

CA

35

VIDEO DISPLAY

• Los ajustes ejecutados en el menú “ VIDEO
DISPLAY” son validos sólo para la reproducción de
cintas.

IVDEODISPLAY

R

–

LCD

ENEON SC

– O

FF

TIDA METE /

OFF

–EE

CODTIM

NOTAS:

• La videocámara no puede detectar el modo de sonido en
el que se efectuó la grabación durante el avance o
rebobinado rápido de la cinta. Durante la reproducción el
modo de sonido es indicado en la esquina superior
izquierda.

• El ajuste “SOUND MODE” está disponible para ambos
sonidos, 12 bits y 16 bits. (En las funciones de los
modelos anteriores, “12 bits” es llamado de “32 kHz” y
“16 bits” es llamado de “48 kHz”.)

RETURN

DATE/TIME , TIME CODE

Refiérase a “ CAMERA DISPLAY” en las páginas
34, 35. El ajuste por defecto de fábrica de “DATE/
TIME” en el menú “ VIDEO DISPLAY” es “OFF”.

ON SCREEN

OFF: El mostrador de la videocámara (excepto la

fecha, hora y código de tiempo) no es mostrado en el
monitor LCD o en el TV conectado.
[LCD]: El mostrador de la videocámara es mostrado
sólo en el monitor LCD y no es mostrado en el TV
conectado (excepto la fecha, hora y código de
tiempo).
LCD/TV: El mostrador de la videocámara es
mostrado tanto en el LCD como en el TV conectado.

Sonido de reproducción

Durante la reproducción de video la videocámara
detecta el modo de sonido en el cual se ha efectuado
la grabación y reproduce el sonido. Seleccione el tipo
de sonido que acompañará la reproducción de imagen
de su grabación. De acuerdo con la explicación del
acceso al menú en la pág. 35, seleccione “SOUND
MODE” o “12bit MODE” desde la pantalla de menú y
ajústelo al parámetro deseado.

SOUND MODE

[STEREO ]: El sonido es emitido en ambos

canales “L” (izquierdo) y “R” (derecho) en estéreo.
SOUND L : El sonido del canal “L” (izquierdo) es

emitido.
SOUND R : El sonido del canal “R” (derecho) es

emitido.

12bit MODE

MIX: Los sonidos original y regrabado son

combinados y emitidos en ambos canales “L”
(izquierdo) y “R” (derecho).

[SOUND 1]: El sonido original es emitido en ambos
canales “L” (izquierdo) y “R” (derecho) en estéreo.

SOUND 2: El sonido regrabado es emitido en ambos
canales “L” (izquierdo) y “R” (derecho) en estéreo.

Indicación

12

bit /SOUND

L

12: 34 : 24

1

4

6

Ajuste ON SCREEN:
Para el sonido de
reproducción, la velocidad
de cinta y el curso de la
cinta.

Ajuste DATE/TIME:
Para la fecha/hora.

.52

30.21
0

3:71

Ajuste TIME CODE:
Para el código de tiempo.

Minutos
Segundos
Cuadros*

* 25 cuadros = 1 segundo

[ ] = Pre ajuste de fábrica

CA

UTILIZACIÓN DE LOS MENÚS PARA AJUSTES DETALLADOS

36

Copia a o de un VCR

Para utilizar esta videocámara como un
reproductor

1 Conecte la videocámara y el VCR basándose en la

ilustración. También refiérase a la pág. 16.

2 Ajuste el conmutador VIDEO/MEMORY t en

“VIDEO”, luego ajuste el conmutador de alimentación

@ de la videocámara en “ ” mientras presiona el

botón de bloqueo $ localizado en el conmutador,
active la alimentación del VCR, e inserte los cassettes
apropiados en la videocámara y en el VCR.

3 Active los modos AUX y pausa de grabación del VCR.
4 Active el modo de reproducción de la videocámara

para encontrar el punto inmediato previo al punto de
edición por inserción. Una vez que lo encuentra,
presione 4/6 ! en la videocámara.

5 Presione

modo de grabación del VCR.

4

/6 ! en la videocámara y active el

6 Active el modo de pausa de grabación del VCR y

presione 4/6 ! en la videocámara.

7 Repita los pasos de 4 a 6 para edición adicional y al

terminar detenga el VCR y la videocámara.

NOTAS:

● Conforme la videocámara inicia la reproducción, las
secuencias filmadas aparecerán en la TV. Esto
confirmará las conexiones y el canal AUX para
própositos de copiado.

● Antes de iniciar la copia, asegúrese de que las
indicaciones no aparecen en el TV conectado. Si
aparecen durante la reproducción, las mismas están
siendo grabadas en la nueva cinta.

● Coloque el conmutador selector de salida de video del
cable adaptador como sea necesario:
Y/C : Cuando conecta a un TV o VCR que acepta

señales Y/C y emplea un cable S-Video.

CVBS : Cuando conecta a un TV o VCR que no acepta

señales Y/C y emplea un cable de audio/video.

Para seleccionar la visualización o no de la
siguiente indicación en el TV conectado . . .

• Fecha/hora

..... ajuste “DATE/TIME” en “AUTO”, “ON” o “OFF” en la

pantalla de menú (墌 p. 34, 36).
O presione DISPLAY U en el mando a distancia
para encender/apagar la indicación de fecha.

• Código de tiempo

..... ajuste “TIME CODE” en “ON” o “OFF” en la

pantalla de menú (墌 p. 35, 36).

• Indicaciones a excepción de las indicaciones de

fecha/hora y código de tiempo

..... ajuste “ON SCREEN” en “LCD”, “LCD/TV” o “OFF”

en la pantalla de menú (墌 p. 34, 36).

Para utilizar esta videocámara como un
grabador

1. Ajuste el conmutador VIDEO/MEMORY t en

“VIDEO”, luego ajuste el conmutador de
alimentación @ de la videocámara en “ ”
mientras presiona el botón de bloqueo $
localizado en el conmutador.

2. Ajuste “S/AV INPUT” en “A/V IN” o “S IN” y ajuste

“REC MODE” en “SP” o “LP” (墌 p. 35).

3. Conecte los cables como se muestra en la

ilustración y coloque un cassette para la
grabación.

4. Presione START/STOP k en el mando a distancia

para activar el modo de pausa de grabación.

A/ V IN

“

5. Presione START/STOP k en el mando a

distancia para iniciar la grabación. 4 gira.

6. Presione START/STOP k en el mando a

distancia nuevamente para activar el modo de
pausa de grabación. 4 para de girar.

S IN

” o “

” aparece en la pantalla.

NOTAS:

● Para utilizar un adaptador de cable de salida (disponible
comercialmente), refiérase a sus instrucciones.

● Después de copiar, reajuste “S/AV INPUT” en “OFF”.

● Las señales analógicas pueden ser convertidas en

señales digitales con este procedimiento.

● También es posible copiar de otra videocámara.

Cubierta de

Para S/AV

No
conectado

Adaptador
de cable***

* Cuando conecte los cables, abra esta cubierta.
** Conecte cuando la conexión S-Video no esté en uso.
*** Si su VCR posse un conector SCART

Para utilizar esta videocámera como un reproductor [
utilice el adaptador de cable suministrado.

Para utilizar esta videocámera como un grabador
[ utilice un adaptador de cable de salida disponible
comercialmente.

&

Cable de S-Video/audio/video/
edición (suministrado)

VCR

conectores*

A los conectores
AUDIO, VIDEO** y
S-Video

Televisor

COPIA

CA

37

Copia a o de una unidad de video

equipada con un conector DV

(Copia digital)

También es posible copiar escenas grabadas de esta
videocámara en otra unidad de video equipada con un
conector DV. Después de que una señal digital es
enviada, tal vez exista un poco de deterioro de imagen
o sonido.

Para utilizar esta videocámara como un
reproductor

1 Asegúrese que todas las unidades estén

desactivadas. Conecte esta videocámara a una unidad
de video equipada con un conector de entrada DV
utilizando un cable DV como se muestra en la
ilustración.

2 Ajuste el conmutador VIDEO/MEMORY t de esta

videocámara en “VIDEO”, ajuste el conmutador de
alimentación @ de la videocámara en “ ” mientras
presiona el botón de bloqueo $ localizado en el
conmutador, active la alimentación de la unidad de
video, e inserte los cassettes apropiados en esta
videocámara y en esta unidad de video.

3 Presione

4

! para reproducir la cinta fuente.

4 Mientras observa la reproducción en el monitor,

active el modo de grabación de la unidad de video del
conector equipado DV desde el punto en la cinta fuente
en la cual desea iniciar la grabación.

NOTAS:

● Como alimentación se recomienda emplear un
adaptador de CA en lugar de la batería (

● Si el mando a distancia es utilizado con un reproductor y
un grabador que son unidades de video JVC, ambas
unidades ejecutarán la misma operación. Para evitar que
ésto ocurra, presione los botones de ambas unidades.

● Si una porción en blanco imagen movida es reproducida
en el reproductor durante la copia, la copia puede
interrumpirse de manera que una imagen inusual no es
copiada.

● Aunque el cable DV esté conectado correctamente,
algunas veces la imagen puede no aparecer en el paso

4. Si ocurre ésto, desactive la alimentación y efectúe las
conexiones nuevamente.

● Si el “Zoom de reproducción” (
especiales de reproducción” (墌 p. 39) o “Fotografiado”
es probado durante la reproducción, solamente la
imagen de reproducción original grabada en la cinta es
exteriorizada del conector DV

● Cuando utilice un cable DV, asegúrese de utilizar el
cable DV VC-VDV204U JVC opcional.

墌 p. 13, 39), “Efectos

).

Para utilizar esta videocámara como un
grabador

1. Ajuste el conmutador VIDEO/MEMORY t de esta

videocámara en “VIDEO”, luego el conmutador de
alimentación @ hasta “ ” mientras presiona el
botón de bloqueo $ localizado en el conmutador.

2. Ajuste “REC MODE” en “SP” o “LP” en la pantalla

de menú (墌 p. 35).

CA

COPIA

38

墌 p. 7).

3. Conecte el cable DV como se muestra en la

ilustración y coloque un cassette para la
grabación.

4. Presione START/STOP k en el mando a distancia

para activar el modo de pausa de grabación.

DV. IN

“

” aparece en la pantalla.

5. Presione START/STOP k en el mando a distancia

para iniciar la grabación. 4 gira.

6. Presione START/STOP k en el mando a distancia

nuevamente para activar el modo de pausa de
grabación. 4 para de girar.

NOTAS:

● La copia digital es realizada en el modo de sonido
grabado en la cinta original, independientemente del
ajuste actual “SOUND MODE” (

● Durante la copia digital, las señales de entrada no
pueden ser emitidas por los conectores de vídeo o audio,
si ellos están protegidos contra copias.

墌 p. 32).

t

!
$

@

Para DV

)

Filtro de núcleo

Cable DV
(opcional)

Filtro de núcleo

Para DV
Unidad de video equipada
con conector DV

IN/OUT

Asegúrese que “REMOTE” del menú SYSTEM esté
ajustado en “ON” (
esté apuntado hacia el sensor remoto %. La
distancia efectiva aproximada del rayo transmitido
para el uso en interiores es de 5 m.

Reproducción en cámara lenta

Permitirle la búsqueda en velocidad lenta en cualquier
dirección durante la reproducción de cinta.

1 Para cambiar de reproducción normal a cámara

lenta, presione SLOW (9) P o (0) O más de aprox.
2 segundos. Después de aprox. 5 minutos (aprox. 20
segundos con un cassette de 80 minutos) en avance o
rebobinado lento, se reanuda la reproducción normal.

䡲 Para parar la reproducción en cámara lenta, presione

PLAY (4) D.

NOTAS:

● También puede activar la reproducción en cámara lenta

desde la reproducción fija presionando SLOW
durante más de 2 segundos aprox.

● Durante la reproducción en cámara lenta y debido al
procesamiento de imagen digital, la imagen puede tener
un efecto de mosaico.

● Después que mantenga presionado SLOW (

O, puede aparecer una imagen fija durante unos pocos

segundos, y luego una pantalla azul puede seguir
durante unos pocos segundos. Esto no es un fallo.

● Puede haber un pequeño margen entre el punto
seleccionado para inicio de la reproducción en cámara
lenta y el punto de inicio actual para la reproducción en
cámara lenta.

● Durante la reproducción en cámara lenta ocurrirán
disturbios en el video y la imagen podrá parecer
inestable, especialmente con imágenes estacionarias.
Esto no es una falla.

● Durante la reproducción en cámara lenta, presione
PAUSE (6)

墌 p. 34) y el mando a distancia

9

H para interrumpir la reproducción.

P O

) P o (0)

Rj

T

Y

U

I

O

P

a

s

d

f

g

h

Reproducción cuadro por cuadro

Permitirle la búsqueda cuadro por cuadro durante la
reproducción de cinta.

l

S

G

K

k

A

F

J

;

D

H

1 Para cambiar de reproducción normal a la

reproducción cuadro por cuadro, presione SLOW (0)

O reiteradamente para avanzar o presione SLOW (
P reiteradamente para retroceder. Cada vez que sea

presionado, el cuadro será reproducido.

NOTA:

También puede activar la reproducción cuadro por cuadro
desde la reproducción fija presionando SLOW (

O reiteradamente.

9

) P o (0)

9

Efectos especiales de reproducción

Permitirle agregar efectos creativos a la imagen de
reproducción.

1 Para iniciar la reproducción, presione PLAY (
2 Apunte el mando a distancia hacia el sensor remoto

de la videocámara y presione EFFECT f. El menú de
selección PLAYBACK EFFECT aparece.

3 Mueva la barra iluminada hacia el efecto deseado

presionando EFFECT f. La función seleccionada se
activa y después de 2 segundos el menú desaparece.

䡲 Para desactivar el efecto seleccionado presione

EFFECT ON/OFF d en el mando a distancia. El
presionarlo otra vez reactiva el efecto seleccionado.

䡲 Para cambiar el efecto seleccionado, repita desde el

paso 2 de arriba.

NOTE:

Los efectos que pueden ser utilizados durante la
reproducción son: Película clásica, blanco y negro, sepi y
efecto estroboscópico. Los efectos funcionan de la misma
manera en la reproducción y en la grabación. Para más
información, refiérase a la página 27.

Zoom de reproducción

Amplificar la imagen grabada hasta 50X (GR-DX300/
DX100)/44X (GR-DX95/DX75) en cualquier momento
de la reproducción.

1 Presione PLAY (

interés.

4

) D para encontrar la escena de

2 Presione los botones zoom T Y o W T en el mando

a distancia. Asegúrese que el mando a distancia esté
apuntado hacia el sensor remoto de la videocámara.
Presionando T Y activa el enfoque en primer plano.

3 Usted puede mover la imagen dentro de la pantalla

para encontrar una sección particular de la fotografía.
Mantenga presionado SHIFT I y presione

(izquierda) P, (derecha) O, (arriba) A o
(abajo) S.

䡲 Para finalizar el zoom, mantenga presionado W T

hasta que la amplificación retorne a normal. O
presione STOP (5) G y luego presione PLAY (4) D.

NOTAS:

● El zoom puede ser empleado durante la reproducción en
cámara lenta o de imagen fija.

● Debido al procesamiento de imagen digital la imagen
puede presentar calidad reducida.

normal

)

Presione T YReproducción

Para mover la imagen, presione

(derecha) O mientras mantiene

presionado SHIFT I hacia abajo.

USO DEL MANDO A DISTANCIA

4

) D.

CA

39

Copia de audio

La pista de audio puede ser modificada a medida sólo
cuando se la graba en el modo de 12 bits (墌 p. 32).

NOTAS:

● La copia de audio no es posible en una cinta grabada en
16 bits, en una cinta grabada en el modo LP o en una
porción sin grabar de la cinta.

● Para efectuar la copia de audio mirando el televisor,
efectúe las conexiones (

1 Reproduzca la cinta para ubicar el punto dónde

iniciará la edición y presione PAUSE (6) H.

2 Manteniendo presionado A.DUB (e) S en el

mando a distancia, presione PAUSE (6) H. “6e” O y
“MIC” aparecen.

3 Presione PLAY (

“narración”. Hable en el micrófono.

• Para hacer una pausa durante la copia, presione

PAUSE (6) H.

墌 p. 16).

4

) D, y luego comience la

4 Para parar la copia de audio, presione PAUSE (6)

H y luego STOP (5) G.

Para escuchar el sonido copiado durante la
reproducción . . .

..... ajuste “12bit MODE” en “SOUND 2” o “MIX” en la

pantalla de menú (墌 p. 36).

NOTAS:

● El sonido no se oye por el altavoz durante la copia de
audio.

● Cuando edita en una cinta que fue grabada en 12 bits,
las bandas de sonido vieja y nueva son grabadas
independientemente.

● Si usted copia sobre un espacio sin grabar de la cinta, el
sonido puede quedar interrumpido. Asegúrese de editar
sólo las áreas grabadas.

● Si se produce acoplo o pitido durante la reproducción en
TV, separe el micrófono de la videocámara del TV, o
reduzca el volumen del TV.

● Si usted cambia de 12 a 16 bits durante la grabación y
luego utiliza la cinta para copia de audio, la copia no
podrá realizarse desde el punto en que comenzó a
grabar en 16 bits.

● Durante la copia de audio cuando la cinta se mueve
hacia escenas grabadas en el modo LP, escenas
grabadas en audio de 16 bits o porciones sin grabar, la
copia de audio se interrumpe (

● Para efectuar la copia de audio con una unidad de video
conectada al conector S/AV
primero ajuste “S/AV INPUT” en “A/V IN” o “S IN” en la
pantalla de menú (
de “MIC”.

CA

USO DEL MANDO A DISTANCIA

40

墌 p. 35). “AUX” aparece en el lugar

Micrófono
estereofónico

墌 p. 56).

& de la videocámara,

Edición por inserción

Es posible grabar una nueva escena en una cinta
grabada previamente, reemplazando una sección de la
grabación original con mínima distorsión de imagen en
los puntos de inserción y de corte de edición. El audio
original permanece sin cambios.

NOTAS:

● Antes de ejecutar los siguientes pasos, asegúrese de
que “TIME CODE” esté ajustado en “ON” en la pantalla
de menú (

● La edición por inserción no es posible en una cinta
grabada en el modo LP o en una porción en blanco de
una cinta.

● Para ejecutar la edición por inserción mientras mira la
televisión, efectúe las conexiones (

1 Reproduzca la cinta, localice el punto de corte de

inserción y presione PAUSE (6) H. Confirme el código
de tiempo en este punto (墌 p. 35, 36).

2 Presione REW (

inserción de edición sea localizado, luego presione
PAUSE (6) H.

墌 p. 35, 36).

2

墌 p. 16).

) a hasta que el punto de

3 Presione y mantenga presionado INSERT (w) A en

el mando a distancia, luego presione PAUSE (6) H.
“6w” 0 y el código de tiempo (min.:seg.) aparecen y
la videocámara ingresa en el modo de pausa de
inserción.

4 Presione START/STOP k para iniciar la edición.

• Confirme la inserción en el código de tiempo que

usted verificó en el paso 1.

• Para detener la edición, presione START/STOP k.

Presiónelo nuevamente para retomar la edición.

5 Para finalizar la edición de inserción, presione

START/STOP k, luego STOP (5) 7.

NOTAS:

● El programa AE con efectos especiales (墌 p. 27) puede
ser usado para dar más impacto a las escenas a ser
editadas durante la edición por inserción.

● Durante la edición por inserción, la información de fecha
y hora cambian.

● Si se ejecuta la edición por inserción en un espacio en
blanco de la cinta, el audio y el video pueden ser
interrumpidos. Asegúrese de editar solamente las áreas
grabadas.

● Durante la edición por inserción, cuando la cinta llega a
escenas grabadas en el modo LP o a una porción en
blanco, la edición por inserción se interrumpe (

● Si se coloca una tarjeta de memoria y “NAVIGATION”
está ajustado en “ON”, una imagen NAVIGATION en
miniatura será almacenada en la tarjeta de memoria
(

墌 p. 21).

Rj

T

Y

U

I

O

P

a

s

d

f

g

h

l

S

G

K

k

A

F

J

墌 p. 56).

;

D

H

Edición por montaje aleatorio

[Edición R.A.]

Utilizando su videocámara como reproductor fuente
usted puede crear fácilmente videos editados. Es
posible seleccionar un máximo de 8 “cortes” para
edición automática en cualquier orden que desee.
La edición R.A. se realiza más fácilmente cuando se
instala un MBR (mando a distancia para múltiples
marcas), para operar su marca de VCR (vea la LISTA
DE CODIGOS DEL VCR), pero también puede ser
realizada operando el VCR manualmente.

Antes de la operación, asegúrese que las pilas estén
colocadas en el mando a distancia (墌 p. 5).

AJUSTE DEL MANDO A DISTANCIA/CODIGO DE VCR

1 Desconecte la alimentación del VCR y apunte el

mando a distancia hacia el sensor infrarrojo del VCR.
Luego, refiriéndose a la LISTA DE CODIGOS DEL
VCR, mantenga presionado MBR SET l y ingrese el
código de la marca.
El código queda automáticamente ajustado una vez
que usted suelta MBR SET l y se conecta la
alimentación del VCR.

2 Asegúrese de que la alimentación del VCR esté

conectada. Luego mantenga presionado SHIFT I, y
presione el botón correspondiente a la función
deseada en el mando a distancia. Las funciones que el
mando a distancia puede operar son: PLAY, STOP,
PAUSE, FF, REW y VCR REC STBY (no es necesario
presionar SHIFT I para esta última).

Ahora usted está listo para intentar la edición de
conjuntos aleatorios.

VCR
(Platina de grabación)

U
I

l

34
1
6

7
8

LISTA DE CODIGOS DEL VCR

NOMBRE DE
LA MARCA
VCR

AKAI

BLAUPUNKT
DAEWOO
FERGUSON

GRUNDIG

HITACHI

JVC A

LG/
GOLDSTAR

CODIGO

NOMBRE DE

DE LA

LA MARCA

MARCA

VCR

6 2

MITSUBISHI

6 4
7 7

NEC

1 3
1 8

PANASONIC

9 7
9 8
3 2

1 4

PHILIPS

3 4
6 6

6 3
9 1

B

9 6

C

9 3
1 1

2
5
0

9

CODIGO

DE LA
MARCA

6 7
6 8

3 7
3 8

1 3
1 7
1 1
9 4
1 8

1 9
9 5
1 1
9 4
9 1
9 6
1 2
3 3
7 2

NOMBRE DE
LA MARCA
VCR

SAMSUNG
SANYO

SELECO,
REX

SHARP

SONY

THOMSON,
TELEFUNKEN,
SABA,
NORDMENDE

TOSHIBA

CODIGO

DE LA

MARCA

9 4
3 6

3 5
9 1

9 6
1 5

1 0
6 5

6 0
3 9
3 1

9 1
9 6
9 7
3 2

6 9
6 1

IMPORTANTE

Aunque el MBR es compatible con los VCR de JVC,
y con los de otros muchos fabricantes, puede no
funcionar con el suyo o puede ofrecer funciones
limitadas.

NOTAS:

● Si la alimentación del VCR no queda conectada en el

paso 1, intente otro código de la LISTA DE CODIGOS
DEL VCR.

● Algunas marcas de VCR no conectan la alimentación
automáticamente. En este caso, conecte manualmente la
alimentación e intente el paso 2.

● Si el mando a distancia no es capaz de controlar el VCR,
utilice los controles del VCR.

● Cuando se agoten las pilas del mando a distancia, la
marca de VCR que haya ajustado se borrará.
En tal caso, sustituya la pila vieja por una nueva y vuelva
a ajustar la marca.

EFECTUE LAS CONEXIONES

Refiérase también a las páginas 16 y 42.

1 Un VCR de JVC que está equipado con un

conector de pausa remota . . .

.... conecte el cable de extensión para edición al

terminal PAUSE remoto.

Un VCR de JVC que no está equipado con un
conector de pausa remota sino con un conector
R.A.EDIT . . .

.... conecte el cable de extensión para edición al

conector R.A.EDIT.

Un VCR que no sea el de arriba . . .

.... conecte el cable de extensión para edición al

conector PAUSE IN j del mando a distancia.

2 Inserte una cinta grabada en la videocámara. Ajuste

el conmutador VIDEO/MEMORY t en “VIDEO”, luego
ajuste el conmutador de alimentación @ en “ ”,
mientras presiona el botón de bloqueo $ ubicado en el
conmutador.

3 Conecte la alimentación del VCR, inserte una cinta

para grabar y active el modo AUX (refiérase a las
instrucciones del VCR).

NOTAS:

● Antes de la edición por montaje aleatorio asegúrese de

que las indicaciones no aparezcan en el monitor de TV.
Si aparecen, serán grabadas en la nueva cinta.

Para seleccionar la visualización o no de la siguiente
indicación en el TV conectado . . .

• Fecha/hora

.... ajuste “DATE/TIME” en “AUTO”, “ON” o “OFF” en la

pantalla de menú (

U en el mando a distancia para encender/apagar la

indicación de fecha.

• Código de tiempo

.... ajuste “TIME CODE” en “ON” o “OFF” en la pantalla de

menú (

• Indicaciones a excepción de las indicaciones de fecha/

hora y código de tiempo

.... ajuste “ON SCREEN” en “LCD”, “LCD/TV” o “OFF” en

墌 p. 35, 36).

la pantalla de menú (

墌 p. 34, 36). O presione DISPLAY

墌 p. 34, 36).

Continúa en la próxima página.

USO DEL MANDO A DISTANCIA

CA

41

● Asegúrese de ajustar “S/AV INPUT” en “OFF” en la
pantalla de menú (墌 p. 35).

● Coloque el conmutador selector de salida de video del
cable adaptador como sea necesario:
Y/C : Cuando conecta a un TV o VCR que acepta

señales Y/C y emplea un cable S-Video.

CVBS : Cuando conecta a un TV o VCR que no acepta

● Cuando edite en un VCR equipada con el conector de

señales Y/C y emplea un cable de audio/video.

entrada DV, el cable DV puede ser conectado, en vez del
cable S-video y el cable de audio/video.

Cubierta de

Para S/AV

Cable de S-Video/
audio/video/edición
(suministrado)

Conmutador
selector de
salida de video
(Y/C o CVBS)

Cable de
extensión
para edición
(suministrado)

Para PAUSE remoto
o R.A.EDIT

Para PAUSE IN j

&

conectores**

A los conectores
AUDIO, VIDEO* y

-IN

Si su VCR posee un
conector SCART,
utilice el adaptador
de cable
suministrado.

VCR

U

s
f
g

* Conecte cuando la conexión S-Video no esté en uso.
** Cuando conecte los cables, abra esta cubierta.

SELECCIONE LAS ESCENAS

D
J

h

Televisor

4 Apunte el mando a distancia hacia el sensor remoto

de la videocámara. Presione PLAY (4) D y luego
presione R.A.EDIT ON/OFF J en el mando a
distancia.
Aparece el menú de edición por montaje aleatorio.

5 Cuando utilice un efecto de fundido/reemplazo al

comienzo de la escena, presione FADE/WIPE s en el
mando a distancia (墌 p. 28, 43).

• Circule por los efectos presionando repetidamente el
botón y deteniéndose cuando visualice el efecto que
desea utilizar.

6 Al principio de la escena presione EDIT IN/OUT g

en el mando a distancia. La posición de entrada de
edición aparece en el menú de edición por montaje
aleatorio.

7 Al final de la escena presione EDIT IN/OUT g.

La posición de corte de edición aparece en el menú de
edición por montaje aleatorio.

8 Cuando utilice un efecto de fundido/reemplazo en el

final de la escena, presione FADE/WIPE s (墌 p. 28,

43).

• Circule por los efectos presionando el botón
repetidamente y deténgase cuando visualice el efecto
que desee.

• Si seleccionó un efecto de fundido/reemplazo de
imagen en el punto de corte de edición, el efecto se
aplicará automáticamente al siguiente punto de
inserción de edición.

• Cuando utilice efectos de fundido/reemplazo de
imagen, el tiempo será incluído en el tiempo total.

9 Cuando utilice efectos especiales de reproducción,

presione EFFECT f (墌 p. 39).

10 Repita los pasos de 6 a 9 para registrar las

escenas adicionales.

• Para cambiar los puntos ya registrados, presione
CANCEL h en el mando a distancia. Los puntos
registrados son borrados uno de cada vez, partiendo
del punto más recientemente registrado.

• Si no está empleando el fundido/reemplazo de
imagen o el programa AE con efectos especiales,
repita los pasos 6 y 7 solamente.

NOTAS:

● Cuando seleccione una escena, coloque los puntos de

inserción y corte de edición de tal manera que haya una
diferencia relativamente grande entre ellos.

● Si el tiempo de búsqueda de un punto de inserción de

edición excede los 5 minutos, el modo de pausa de
grabación de la platina de grabación se desactivará y la
edición no se realizará.

● Si hay porciones sin grabar antes o después de los

puntos de inserción y corte de edición, la pantalla de
color azul puede quedar incluída en la versión editada.

● Como los códigos de tiempo registran tiempo con

precisión de segundos solamente, el tiempo total de los
códigos de tiempo puede no coincidir exactamente con el
tiempo total del programa.

● El desconectar la alimentación de la videocámara borra

todos los puntos registrados de inserción y corte de
edición.

● Si usted utiliza el modo sepia o blanco y negro desde el

programa AE con efectos especiales no podrá usar
fundido en blanco y negro. En este caso el indicador de
fundido en blanco y negro comienza a parpadear. Una
vez que registra el próximo punto de inserción de
edición, el modo se desactiva. Para combinar estos
modos, utilice sepia o blanco y negro durante la
grabación y luego utilice fundido en blanco y negro
durante la edición por montaje aleatorio.

● No es posible utilizar efectos de fundio/reemplazo de

imagen y el programa AE con efectos especiales durante
la edición por montaje aleatorio empleando un cable DV.

CA

USO DEL MANDO A DISTANCIA

42

Reemplazo/disolución de imagen (GR-DX300/
DX100 exclusivamente)

(disponible sólo para la edición por montaje aleatorio)

También es posible utilizar los efectos de fundido/
reemplazo de la página 28.

DISSOLVE

La nueva escena aparece gradualmente a medida que la
vieja desaparece gradualmente.

WIPE — CORNER

La nueva escena aparece sobre la anterior desde la esquina
superior derecha hacia la esquina inferior izquierda.

WIPE — WINDOW

La próxima escena aparece gradualmente desde el centro de
la pantalla hacia las esquinas, cubriendo la escena anterior.

WIPE — SLIDE

La próxima escena aparece gradualmente sobre la previa
de derecha a izquierda.

WIPE — DOOR

La escena anterior desaparece del centro a la derecha e
izquierda, como una puerta que se abre revelando la
próxima escena.

WIPE — SCROLL

La nueva escena aparece sobre la anterior desde la parte
inferior hacia la parte superior de la pantalla.

WIPE — SHUTTER

La nueva escena aparece sobre la anterior desde el centro
hacia la parte superior e inferior de la pantalla.

(Disolución)

(Reemplazo desde una
esquina)

(Reemplazo tipo ventana)

(Reemplazo deslizante)

(Reemplazo tipo puerta)

(Reemplazo con
movimiento vertical)

(Reemplazo tipo
persiana)

EDICIÓN AUTOMATICA EN UN VCR

11

Rebobine la cinta en la videocámara hasta el

principio de la escena que desea editar y presione
PAUSE (6) H.

12

Apunte el mando a distancia hacia el panel frontal

del VCR y presione VCR REC STBY (q6) K, o active
manualmente el modo de pausa de grabación del VCR.

13

Presione START/STOP k en el mando a

distancia. La edición procede como se la programó
hasta el fin de la última escena registrada.

• Cuando la copia ha terminado, la videocámara
ingresa en el modo de pausa, y el grabador ingresa
en el modo de pausa de grabación.

• Si usted no registra el punto de corte de edición, la
cinta será copiada automáticamente hasta el fin.

• Si usted opera la videocámara durante la edición
automática, el VCR ingresará en el modo de pausa de
grabación y la edición automática será interrumpida.

14

Active el modo de parada en la videocámara y en
el VCR.
Para que desaparezca la indicación del contador de
edición de conjuntos aleatorios, presione R.A.EDIT
ON/OFF J en el mando a distancia.

NOTAS:

● El presionar R.A.EDIT ON/OFF J en el mando a

distancia borra todos los ajustes registrados durante la
edición por montaje aleatorio.

● Cuando el cable de edición está conectado al conector

de entrada de pausa del mando a distancia durante la
copia, asegúrese de que el mando a distancia esté
apuntado al sensor del VCR y que el trayecto entre los
dos no esté obstruído.

● La edición por montaje aleatorio puede no funcionar
correctamente cuando emplea una cinta que incluye
varios códigos de tiempo duplicados (

墌 p. 14).

Para una edición más precisa

Algunos VCR efectúan la transición del modo de pausa
de grabación al de grabación más rápido que otros.
Aunque usted comience la edición en la videocámara y
el VCR exactamente al mismo tiempo, podrá perder
escenas deseadas o hallar que ha grabado escenas
que no desea. Para lograr una cinta bien editada,
confirme y ajuste la sincronización de la videocámara
de acuerdo con la del VCR.

DIAGNOSIS DEL VCR EN BASE A LA
SINCRONIZACION DE LA VIDEOCÁMARA

1 Reproduzca la cinta en la videocámara y apunte el

mando a distancia hacia el sensor remoto de la
videocámara y presione R.A.EDIT ON/OFF J.
Aparecerá el menú de edición por montaje aleatorio.

2 Efectúe la edición por montaje aleatorio en el

programa 1 exclusivamente. Para verificar la
sincronización entre el VCR y la videocámara,
seleccione el principio de una transición de escena
como el punto de inserción de edición.

3 Reproduzca la escena copiada.

• Si quedaron grabadas algunas imágenes de la

escena anterior a la transición que usted seleccionó
como punto de inserción de edición, ello significa que
su VCR pasa demasiado rápido del modo de pausa
de grabación al de grabación.

• Si la escena que usted intentó copiar está iniciada, el

VCR será lento para iniciar la grabación.

AJUSTE DEL VCR EN BASE A LA
SINCRONIZACIÓN DE LA VIDEOCÁMARA

4 Apunte el mando a distancia hacia el sensor remoto

de la videocámara y presione R.A.EDIT ON/OFF J
para borrar el menú de edición por montaje aleatorio y
presione MENU 4. La pantalla de menú aparece.

5 Presione + o – 5 para seleccionar “ (VIDEO)” y

presione SELECT/SET 3. Luego, presione + o – 5
para seleccionar “SYNCHRO” y presione SELECT/SET

3. Se iluminará el valor de “SYNCHRO”.

6 Basado en los diagnósticos realizados, usted puede

ahora adelantar el tiempo de grabación del VCR
presionando + 5. Usted puede también retardar el
tiempo de grabación del VCR presionando – 5. Los
límites de ajuste van de –1,3 a +1,3 segundos en
incrementos de 0,1 segundo. Presione SELECT/SET

3 para finalizar el ajuste.

7 Presione + o – 5 para seleccionar “ RETURN” y

presione SELECT/SET 3 dos veces .
Ahora efectúe la edición por montaje aleatorio

comenzando por el paso 4 en la página 42.

NOTAS:

● Antes de efectuar la edición por montaje aleatorio realice
algunas pruebas para verificar que el valor que usted ha
ingresado es adecuado o no y efectúe los ajustes de
acuerdo a ello.

● Dependiendo del grabador, puede haber situaciones en
las que la diferencia de sincronización no puede ser
completamente corregida.

USO DEL MANDO A DISTANCIA

CA

43

Conexión a un ordenador personal

[A] Uso del cable USB

Es posible realizar las siguientes operaciones:

● Transferir imágenes fijas/en movimiento almacenadas en
una tarjeta de memoria a un PC.

● Transferir imágenes fijas/en movimiento grabadas en una
cinta a un PC.

● Capturar imágenes fijas/en movimiento a tiempo real.

● Utilizar esta videocámara como una WebCam.

[B] Uso del cable DV

También es posible transferir imágenes fijas/en
movimiento a un PC con un conector DV utilizando
softwares suministrados, softwares equipados con el
PC o softwares disponibles comercialmente.

NOTAS:

● Refiérase a “GUÍA DE INSTALACIÓN DE SOFTWARE Y
CONEXIÓN USB” para la instalación del paquete de
software y de los controladores.

● Como alimentación se recomienda emplear un
adaptador de CA en lugar de la batería (

● Nunca conecte el cable USB y el cable DV
simultáneamente a la videocámara. Conecte
solamente el cable que desee utilizar para la
videocámara.

● Si el PC conectado a la videocámara a través del cable
USB no está alimentado, la videocámara no ingresará en
el modo USB.

● La información de fecha/hora no puede ser capturada en
el PC.

● Emplee el software suministrado PIXELA ImageMixer
para la captura de vídeo en tiempo real.

● También es posible utilizar la videocámara para
conferencia web utilizando Windows
Netmeeting e inscribirse en Microsoft Hotmail.

● Consulte los manuales de instrucción del PC y del
software suministrado.

● Las imágenes fijas también pueden ser transferidas a un
PC con un panel de captura equipado con el conector
DV.

● Cuando utilice un cable DV, asegúrese de usar el
cable DV VC-VDV206U o VC-VDV204U JVC opcional,
dependiendo del tipo de conector DV (4 ó 6 pins) del
PC.

● El sistema puede no funcionar adecuadamente
dependiendo del PC o del tablero de captura que está
utilizando.

● Cuando utilice la conexión DV, consulte las instrucciones
del fabricante del panel de captura acerca de la
instalación del driver y de las instrucciones de operación.

®

Microsoft

墌 p. 7).

[A] Uso del cable USB [B] Uso del cable DV

Cubierta de
conectores*

Para DV )

Filtro de núcleo

Cable DV
(opcional)

Filtro de núcleo

Al conector
DV

Al
conector
USB

(

O

PC con el conector DVPC

Para USB

Cable USB
(suministrado)

* Cuando conecte los cables, abra esta cubierta.

“ACCESSING FILES” aparece en el monitor LCD
mientras el PC está accedendo datos en la
videocámara o la videocámara está transfiriendo un
archivo al PC.

NUNCA desconecte el cable USB mientras
“ACCESSING FILES” está indicado en el monitor
LCD, ya que ésto puede causar daños al producto.

CA

CONEXIONES DE SISTEMA

44

Antes de consultar con su distribuidor JVC, sírvase
verificar lo siguiente para ver si usted puede corregir el
problema por sí mismo.

La videocámara es un mecanismo controlado por
un microordenador. El ruido y la interferencia
externa (proveniente de un TV, radio, etc.), puede
evitar que funcione correctamente. En tales casos,
primero desconecte la unidad de alimentación de la
videocámara (batería, adaptador de CA, etc.), y
espere unos minutos, luego vuelva a conectarla y
proceda normalmente desde el principio.

No hay alimentación.

• La alimentación no está correctamente conectada.

¥ Conecte firmemente el adaptador de CA (墌 p. 7).

• La batería está agotada.

¥ Reemplace la batería agotada por una cargada

(墌 p. 7, 8).

Aparece “SET DATE/TIME!”.

• La fecha/hora no está ajustada.

¥ Ajuste la fecha/hora (墌 p. 10).

• La pila de litio del reloj no está instalada o está
descargada.

• La fecha/hora previamente ajustados fueran
apagadas.

¥ Conecte la cámara de video a un toma de corriente

alterna utilizando el adaptador de CA durante más
de 24 horas para cargar la batería de litio del reloj
(墌 p. 50).

No se puede realizar la grabación.

—— Para grabación de cinta ——

• La lengüeta de seguridad de grabación del cassette
está colocada en “SAVE”.

¥ Ajuste el conmutador de protección de borrado de la

cinta en “REC”(墌 p. 9).

• El conmutador de alimentación @ está colocado en
“ ” o “OFF”.

¥ Coloque el conmutador de alimentación @ en “ ”

o “ ” (墌 p. 13).

• El conmutador VIDEO/MEMORY t está ajustado en
“MEMORY”.

¥ Ajuste el conmutador VIDEO/MEMORY t en

“VIDEO”.

• Aparece “TAPE END”.

¥ Reemplace por un cassette nuevo (墌 p. 9).

• La cubierta del portacassette está abierta.

¥ Cierre la cubierta del portacassette.

—— Para grabación de tarjetas de memoria ——

• El conmutador VIDEO/MEMORY t está ajustado en
“VIDEO”.

¥ Ajuste el conmutador VDEO/MEMORY t en

“MEMORY”.

No hay reproducción de imagen.

• La videocámara no recibe alimentación, o hay algún
otro fallo.

¥ Desconecte la alimentación de la videocámara y

conéctela otra vez (墌 p. 13).

El enfoque no se ajusta automáticamente.

• El enfoque está colocado en el modo manual.

¥ Coloque el enfoque en el modo automático (墌 p. 30).

• La grabación fue realizada en un lugar oscuro, o el

contraste era insuficiente.

• El objetivo está sucio o cubierto por condensación.
¥ Limpie el objetivo y compruebe el enfoque otra vez

(墌 p. 50).

El cassette no puede ser colocado correctamente.

• El cassette está en posición incorrecta.
¥ Colóquelo en la posición correcta (墌 p. 9).

• La carga de la batería es insuficiente.
¥ Coloque una batería cargada (墌 p. 7, 8).

La tarjeta de memoria no cargará apropiadamente.

• La tarjeta de memoria está en la posición incorrecta.
¥ Ajústela en la posición correcta (墌 p. 11).

En el modo de 5 segundos, la grabación finaliza
antes de haber transcurrido los 5 segundos.

• El modo de 5 segundos está ajustado en “Anim.” en la
pantalla de menú.

¥ Seleccione “5S” en la pantalla de menú (墌 p. 26).

El modo fotografiado no puede ser utilizado.

• El modo comprimido está seleccionado.

¥ Desactive el modo comprimido (墌 p. 33).

El color del fotografiado parece extraña.

• La fuente de luz o el sujeto no incluye el color blanco.
O existen varias fuentes de luz diferentes atrás del
sujeto.

¥ Localice un sujeto blanco y componga su filmación

de manera que esta también aparezca en el
fotograma (墌 p. 17, 29).

• El modo sepia o el modo blanco y negro está
activado.

¥ Desactive el modo sepia y el modo blanco y negro

(墌 p. 27).

La imagen tomada utilizando el fotografiado
es demasiado oscura.

• La filmación fue efectuada en condiciones de
contraluz.

¥ Presione el botón BACKLIGHT w (墌 p. 30).

La imagen tomada utilizando el fotografiado
es demasiado brillante.

• El sujeto está demasiado brillante.

¥ Ajuste “PROGRAM AE” en “SPOTLIGHT” en la

pantalla de menú (墌 p. 27).

El zoom digital no funciona.

• Se ha seleccionado el zoom óptico de 10X*/16X**
aumentos.

¥ Ajuste “ZOOM” en “40X” o “500X*/700X**” en la

pantalla de menú (墌 p. 32).

• El conmutador VIDEO/MEMORY t está ajustado en
“MEMORY”.

¥ Ajuste el conmutador VIDEO/MEMORY t en

“VIDEO” (墌 p. 13).

* GR-DX300/DX100 exclusivamente.
** GR-DX95/DX75 exclusivamente.

LOCALIZACION Y REPARACION DE AVERIAS

CA

45

El fundido en blanco y negro no funciona.

• El modo sepia o blanco y negro está activado.

¥ Desactive el modo sepia o blanco y negro (

Durante la edición por montaje aleatorio, la
función de disolución no funciona.

• El modo sepia, blanco y negro u obturación lenta del
programa AE con efectos especiales está activado.

¥ Desactive el modo sepia, blanco y negro u

obturación lenta antes de agregar disolución a una
transición de escena (墌 p. 27, 43).

• El modo seleccionado previamente del programa AE
con efectos especiales fue modificado después de la
última escena seleccionada para editar fue registrada.

¥ Asegúrese de seleccionar el modo del programa AE

con efectos especiales que desea antes de iniciar la
edición (墌 p. 27, 43).

Durante la edición por montaje aleatorio, las
funciones de reemplazo y disolución de
imagen no funcionan.

• Está terminando la última escena seleccionada para
edición.

¥ Seleccione reemplazo o disolución de imagen antes

de iniciar la edición. Los efectos se activarán
automáticamente (墌 p. 42, 43).

• Al fin de la última escena seleccionada para edición,
se colocó el conmutador de alimentación @ en “OFF”.

¥ No desconecte la alimentación de la videocámara

después de ajustar el punto de inserción o corte de
edición, ya que pueden borrarse (墌 p. 42).

• La alimentación está desconectada.

¥ La videocámara se desconecta automáticamente

después de estar 5 minutos en el modo de pausa.
Asegúrese de continuar las operaciones dentro de
los 5 minutos después de activar el modo de pausa
(墌 p. 42, 43).

La transición de escena no produce los
resultados esperados.

• Al usar “reemplazo/disolución de imagen” (墌 p. 43),
hay un retardo de una fracción de segundo entre el
punto de parada de la grabación anterior y el punto
de inicio de la disolución. Esto es normal, aunque
este pequeño retardo se vuelve especialmente
notable cuando se filma un objeto que se mueve
rápidamente o una inclinación rápida de la cámara.

La imagen aparece como si la velocidad del
obturador fuera demasiado lenta.

• Cuando filme en la oscuridad, la unidad se vuelve
altamente sensible a la luz cuando se ajusta “GAIN
UP” en “AUTO” en la pantalla de menú.

¥ Si desea que la iluminación luzca más natural,

coloque “GAIN UP” en “AGC” o en “OFF” en la
pantalla de menú (墌 p. 33).

El balance del blanco no puede ser activado.

• El modo sepia o blanco y negro está activado.

¥ Desactive el modo sepia o blanco y negro antes de

ajustar el balance del blanco (墌 p. 27, 31).

CA

LOCALIZACION Y REPARACION DE AVERIAS

46

墌 p. 27).

Cuando filma un sujeto iluminado por una luz
brillante, aparecen líneas verticales.

• Esto es el resultado de un contraste extremadamente
alto y no es un fallo.

Cuando la pantalla está bajo la luz solar
directa durante la filmación, se vuelve roja o
negra durante un instante.

• Esto no es una falla.

La fecha/hora no aparece.

•“DATE/TIME” está colocado en “OFF” en la pantalla
de menú.

¥ Coloque “DATE/TIME” en “ON” en la pantalla de

menú (墌 p. 34, 36).

Los archivos almacenados en la tarjeta de
memoria no pueden ser borrados.

• Los archivos almacenados en la tarjeta de memoria
están protegidos.

¥ Retire la protección de los archivos almacenados en

la tarjeta de memoria y bórrelos (墌 p. 20).

El código de tiempo no aparece.

•“TIME CODE” está ajustado en “OFF” en la pantalla
de menú.

¥ Ajuste “TIME CODE” en “ON” en la pantalla de

menú (墌 p. 35, 36).

Las imágenes en el monitor LCD aparecen
oscuras o blancas.

• En lugares sujetos a bajas temperaturas, las
imágenes pueden oscurecerse debido a las
características del monitor LCD. Cuando ocurra ésto,
los colores mostrados difieren de los grabados. Esto
no es un defecto de la videocámara.

• Cuando la luz fluorescente del monitor LCD llega al
fin de su vida de servicio, las imágenes en el monitor
LCD se oscurecen. Consulte con su agente JVC más
cercano.

¥ Ajuste el brillo y el ángulo del monitor LCD (墌 p. 12).

La parte trasera del monitor LCD está caliente.

• La luz empleada para iluminar el monitor LCD hace
que éste se caliente.

¥ Cierre el monitor LCD para apagarlo o coloque el

conmutador de alimentación @ en “OFF” y deje que
la unidad se enfríe.

Los indicadores y el color de la imagen en el
monitor LCD no son claros.

• Esto puede ocurrir cuando presiona la superficie o el
borde del monitor LCD.

Las indicaciones en el monitor LCD o el visor
parpadean.

• Ciertos efectos de fundido/reemplazo de imagen,
ciertos modos del pograma AE con efectos especiales,
estabilizador de imagen (“DIS”) y otras funciones que
no pueden ser empleadas conjuntamente fueron
seleccionadas al mismo tiempo.

¥ Lea las secciones que explican los efectos de

fundido/reemplazo de imagen, ciertos modos del
pograma AE con efectos especiales, estabilizador
de imagen (“DIS”) (墌 p. 27, 28, 33).

Aparecen puntos brillantes en todo el monitor
LCD o en todo el visor.

• El monitor LCD y el visor están fabricados con
tecnología de alta precisión. Sin embargo, puntos
negros o brillantes de luz (roja, verde o azul), pueden
aparecer constantemente en el monitor LCD o en el
visor. Estos puntos no son grabados en la cinta. Esto
no se debe a fallo de la unidad. (Puntos efectivos:
más del 99,99%)

Durante la grabación, el sonido no puede ser
escuchado.

• Esto es normal.

Las funciones de reproducción, rebobinado y
avance rápido no funcionan.

• El conmutador de alimentación @ está ajustado en
“ ” o “ ”.

¥ Coloque el conmutador de alimentación @ en

“ ” (墌 p. 14).

Una tarjeta de memoria no puede ser reproducida.

• El conmutador de alimentación @ está ajustado en
“ ” o “ ”.

¥ Ajuste el conmutador de alimentación @ en “ ”

(墌 p. 18).

• El conmutador VIDEO/MEMORY t está ajustado en
“VIDEO”.

¥ Ajuste el conmutador VDEO/MEMORY t en

“MEMORY”.

Las indicaciones en el monitor LCD están
distorsionadas.

• Durante la reproducción de una porción sin grabar,
las indicaciones de búsqueda a alta velocidad y de
reprodución de imagen fija en el monitor LCD pueden
presentar distorsión. Esto no es un defecto.

Las imágenes en el monitor LCD fluctúan.

• El volumen del altavoz está demasiado alto.

¥ Reduzca el volumen del altavoz (墌 p. 14).

No hay ninguna imagen de reproducción en el
televisor conectado.

• Debido a que el modo de entrada analógica está
activado, la videocámara está en el modo de espera
de grabación.

¥ Ajuste “S/AV INPUT” en “OFF” en la pantalla de

menú (墌 p. 35).

Bloques de ruido aparecen durante la
reproducción, o no hay ninguna imagen de
reproducción y la pantalla queda azul.

¥ Limpie las cabezas de video con un cassette de

limpieza opcional (墌 p. 49).

El monitor LCD, el visor y el objetivo están
sucios (ej.: huellas digitales).

¥ Límpielos con un paño suave. El limpiarlos con

fuerza puede causar daños (墌 p. 50).

Aparece una marca desconocida.

¥ Vea la sección del manual que explica las

indicaciones en el monitor LCD/visor (墌 p. 54 – 57).

Aparece una indicación de error (E01, E02 o E06).

• Ha ocurrido algún fallo. En este caso las funciones de
la videocámara no pueden ser utilizadas.

¥ Extraiga la unidad de alimentación (batería, etc.) y

espere durante unos pocos minutos para que la
indicación se borre. Cuando se borre, usted puede
continuar empleando la videocámara. Si la
indicación permanece aunque usted repita lo de
arriba dos o tres veces, consulte con su agente JVC
más cercano. No eyecte el cassette. Ésto causará
daños en la cinta.

Aparece una indicación de error (E03 o E04).

• Ha ocurrido algún fallo. En este caso las funciones de
la videocámara no pueden ser utilizadas.

¥ Eyecte el cassette una vez y vuelva a insertarlo,

luego verifique si la indicación ha sido borrada.
Cuando se borre, usted puede continuar empleando
la videocámara. Si la indicación permanece aunque
usted repita lo de arriba dos o tres veces, consulte
con su agente JVC más cercano.

El indicador de carga en el adaptador de CA
no se enciende.

• La temperatura de la batería es extremadamente alta/
baja.

• La carga es difícil en lugares sujetos a temperaturas
extremadamente altas/bajas.

¥Para proteger la batería, se recomienda cargarla en

lugares con una temperatura de 10°C a 35°C
(墌 p. 48).

Cuando la imagen es impresa en un impresor,
aparece una barra negra en la parte inferior
de la pantalla.

• Esto no es un fallo.

¥ Esto puede ser evitado grabando con el

estabilizador de imagen (“DIS”) ajustado en “ON”
(墌 p. 33).

Cuando la videocámara está conectada a través
del conector DV, la videocámara no funciona.

• El cable DV fue enchufado/desenchufado con la
alimentación activada.

¥ Desactive la alimentación de la videocámara y

actívela nuevamente, después opérela.

No se puede retirar la tarjeta de memoria de la
videocámara.

¥ Empuje la tarjeta de memoria algunas veces más

(墌 p. 11).

LOCALIZACION Y REPARACION DE AVERIAS

CA

47

Precauciones generales de las pilas

Si el mando a distancia no funciona aun cuando esté
siendo correctamente operado, las pilas están
agotadas. Reemplácelas por unas nuevas.

Utilice sólo las siguientes pilas: 2 pilas de tamaño
AAA (R03)

Observe las siguientes reglas para el uso de las pilas.
Cuando son mal empleadas, las pilas pueden tener
pérdidas o explotar.

1. Cuando reemplace las pilas, refiérase a la página 5.

2. No use ninguna pila de tamaño diferente de la

especificada.

3. Asegúrese de insertar las pilas en la dirección

correcta.

4. No use baterías recargables.

5. No exponga las pilas al calor excesivo ya que las

mismas pueden tener pérdidas o explotar.

6. No arroje las pilas al fuego.

7. Retire las pilas de la unidad, si la misma va a ser

almacenada durante un período prolongado para
evitar pérdidas de la pila, que pueden provocar
fallos.

8. No recargue las pilas suministradas.

Batería

La batería suministrada es de ion
de litio. Antes de utilizar la batería
suministrada o una batería
opcional, asegúrese de leer las
siguientes precauciones:

1. Para evitar peligro . . .

... No las queme.
... No cortocircuite los terminales. Al transportar,

asegúrese de que la tapa de la batería
suministrada esté colocada en la batería. Si la
tapa de la batería se extravía, transporta dentro
de una bolsa de plástico.

... No cortocircuite los terminales.
... No exponga la batería a temperaturas que

excedan los 60°C ya que esto puede hacer que
se recaliente, explote, queme.

... Utilice sólo los cargadores especificados.

2.

Para evitar daños y prolongar la vida de servicio . . .

... No las exponga a choques innecesarios.
... Cárguelas en un ambiente dónde las

temperaturas estén dentro de las tolerancias
mostradas en la tabla de abajo. Estas baterías
son de tipo reacción química, el frío impide la
reacción química, al mismo tiempo que el calor
puede impedir la su carga completa.

... Almacénelas en un lugar fresco y seco. La

exposición prolongada a altas temperaturas
aumentará la descarga natural y acortará la vida
de servicio.

... Cargue completamente y descargue totalmente la

batería cada seis meses cuando almacena la
batería durante un largo período.

... Extráigalas del cargador o unidad de alimentación

cuando no las utilice, ya que algunas máquinas
consumen corriente aunque estén desconectadas.

CA

PRECAUCIONES

48

Terminales

NOTAS:

● Es normal que la batería se caliente después de cargarla
o utilizarla.

Límites de temperatura

Carga ..................... 10°C a 35°C

Operación ............... 0°C a 40°C

Almacenado ........... –10°C a 30°C

● El tiempo de recarga está basado en una temperatura
ambiente de 20°C.

● Cuanto más baja sea la temperatura, más tiempo
necesitará la recarga.

Cassettes

Para utilizar y almacenar correctamente los cassettes,
asegúrese de leer las siguientes precauciones:

1. Durante el uso . . .

... Asegúrese de que el cassette tenga la marca Mini

DV.

... La grabación sobre cintas pregrabadas borra

automáticamente el video previamente grabado y
las señales de audio.

... Asegúrese de que el cassette esté colocado

correctamente al insertarlo.

... No coloque y extraiga el cassette repetidamente

sin permitir que la cinta gire un poco. Esto afloja la
cinta y puede resultar en daños.

... No abra la tapa delantera de la cinta. Si la abra

expondrá la cinta a huellas dactilares y al polvo.

2. Almacene los cassettes . . .

... Lejos de calentadores u otras fuentes de calor.
... Fuera de la luz directa del sol.
... Dónde no queden sujetos a choques y

vibraciones innecesarios.

... Dónde no queden expuestos a fuertes campos

magnéticos (tales como los generados por
motores, transformadores o imanes).

... Verticalmente, en sus cajas originales.

Tarjetas de memoria

Para utilizar y almacenar apropiadamente las tarjetas
de memoria, asegúrese de leer las siguientes
precauciones:

1. Durante el uso . . .

... Asegúrese de que la tarjeta de memoria lleva la

marca SD o MultiMediaCard.

... Asegúrese de que la tarjeta de memoria esté

apropiadamente posicionada durante la inserción.

2. Mientras la tarjeta de memoria esté siendo

ingresada (durante la grabación, reproducción,
borrado, inicialización, etc.) . . .

... Nunca descargue la tarjeta de memoria ni

tampoco desconecte la videocámara.

3. Almacene las tarjetas de memoria . . .

... Lejos de calentadores u otras fuentes de calor.
... Fuera de la luz solar directa.
... Donde no estén sujetas a choques o vibraciones

innecesarios.

... Donde no estén expuestas a fuertes campos

magnéticos (tales como aquéllos generados por
motores, transformadores o imanes).

Monitor LCD

1. Para evitar daños al monitor LCD . . .

... No lo presione fuertemente ni lo golpee.
... No coloque la videocámara con el monitor LCD

en la parte de abajo.

2. Para prolongar la vida de servicio . . .

... Evite frotarlo con un paño áspero.

3. Tome precauciones con los siguientes
fenómenos para empleo del monitor LCD.

Esto no son fallos de funcionamiento:

• Mientras usa la videocámara, es posible que se

caliente la superficie alrededor del monitor LCD y/o
la parte trasera del mismo.

• Si deja la alimentación conectada durante largo

tiempo, la superficie alrededor del monitor LCD
puede calentarse.

Unidad principal

1. Por seguridad . . .

... No abra el chasis de la videocámara.
... No desarme o modifique la unidad.
... No cortocircuite los terminales de la batería.

Consérvela lejos de objetos metálicos cuando no
la está utilizando.

... No permita que entren en la unidad elementos

inflamables, agua u objetos metálicos.

... No extraiga la batería ni la desconecte de la unidad

de alimentación mientras la alimentación está
conectada.

... No deje la batería colocada cuando no está

utilizando la videocámara.

2. Evite utilizar la unidad . . .

... En lugares sujetos a excesiva humedad o polvo.
... En lugares con hollín o vapor tales como lugares

cercanos a una cocina.
... En lugares sujetos a choques o vibración excesivos.
... Cerca de un aparato de televisión.
... Cerca de aparatos que generen fuertes campos

magnéticos o eléctricos (altavoces, antenas de

transmisión, etc.).
... En lugares sujetos a temperaturas

extremadamente altas (más de 40°C), o

extremadamente bajas (menos de 0°C).

3. NO DEJE la unidad . . .

... En lugares con más de 50°C.
... En lugares donde la humedad es extremadamente

baja (menos del 35%), o extremadamente alta (más

del 80%).
... Expuesta a la luz directa del sol.
... En un automóvil cerrado en verano.
... Cerca de un calentador.

4. Para proteger la unidad . . .

... No permita que se humedezca.
... No deje caer la unidad ni la golpee con objetos

duros.

... No la esponga a choques o vibración excesiva

durante el transporte.

... No mantenga el objetivo apuntado a objetos

extremadamente brillantes durante largos

períodos.
... No apunte el objetivo hacia el sol.
... No la transporte sujetándola por el monitor LCD o

el visor.
... No la agite excesivamente cuando emplea la

correa o la empuñadura.

5. Las cabezas sucias pueden causar los
siguientes problemas:

• No aparece imagen ni se oye sonido durante la

reproducción.

• Durante la reproducción aparecen bloques de

interferencia.

• Durante la grabación o la reproducción aparece en el

visor la indicación “
obstruída.

• La grabación no puede ser ejecutada apropiadamente.

En tales casos, utilice un cassette de limpieza
opcional. Insértelo y reprodúzcalo. Si el cassette es
usado más de una vez consecutivamente, es posible
que dañe las cabezas de video. Después de que la
videocámara reproduce durante 20 segundos, se
para automática-mente. También refiérase al manual
de instrucciones del cassette de limpieza.
Si después de utilizar el cassette de limpieza todavía
hay problemas, consulte a su agente JVC más
cercano. Las partes móviles mecánicas empleadas
para mover las cabezas de video y la cinta se
ensucian y desgastan con el tiempo. Por ello se
recomienda que haga comprobaciones periódicas
cada 1.000 horas de uso para conseguir siempre
imágenes claras. Para las comprobaciones
periódicas, consulte a su agente JVC más cercano.

” de advertencia de cabeza

PRECAUCIONES

CA

49

Pila de litio recargable del reloj incorporado

Para almacenar la fecha/hora en la memoria, la pila de
litio recargable del reloj está integrada en la
videocámara. Mientras la videocámara esté conectada a
una toma de corriente alterna usando el adaptador de
CA, o mientras la batería colocada en la videocámara
continue suministrando alimentación, la pila de litio
recargable del reloj estará siempre cargada. Sin
embargo, si la videocámara no es utilizada durante 3
meses aprox., la pila de litio del reloj se descargará y la
fecha/hora almacenada en la memoria se perderá.
Cuando ésto ocurra, primero conecte la videocámara a
una toma de corriente alterna usando el adaptador de
CA durante 24 horas para cargar la pila de litio
recargable del reloj. Luego, efectúe el ajuste de la fecha/
hora antes de utilizar la videocámara.
Observe que es possible tambien utilizar la videocámara
sin el ajuste de la fecha/hora.

Manipulación del CD-ROM

• Tome precauciones para no ensuciar o arañar la
superficie reflejante (opuesta a la superficie impresa).
No escriba nada ni coloque rótulos en ninguna de las
caras del disco. Si el CD-ROM se encucia, límpielo
suavemente con un paño suave moviéndolo en
círculos desde ell centro hacia la periferia.

• No emplee limpiadores para discos convencionales ni
pulverizudores de limpieza.

• No doble el CD-ROM ni toque la superficie reflejante.

• No almacene su CD-ROM en un lugar polvoriento,

caliente o húmedo. Manténgalo lejos de la luz solar
directa.

Acerca de la condensación de humedad . . .

● Usted habrá observado que al verter un líquido frío en
un vaso se forman gotas de agua en la superficie
externa del mismo. Este es el mismo fenómeno que
ocurre en el tambor de cabezas de la videocámara
cuando se traslada desde un lugar fresco a uno
caliente, habiendo humedad excesiva o en un lugar
sujeto directamente al aire frío proveniente de un
acondicionador de aire.

● La humedad en el tambor de cabezas puede producir
graves daños en la cinta de video y también puede
ocasionar daños internos en la videocámara.

Para su mantenimiento

1) Después de usar

1. Desactive la videocámara.

2. Deslice y mantenga OPEN/EJECT E en

dirección a la flecha, luego extraiga la cubierta
del portacassette para abrirla hasta que se trabe.
El portacassette se abre automáticamente.
Extraiga el cassette.

3. Presione “PUSH HERE” para cerrar el
portacassette.

• Una vez que el portacassette esté cerrado, se

retraerá automáticamente hacia el interior.
Espere hasta que entre completamente antes
de cerrar la cubierta del portacassette.

4. Incline el visor hacia arriba. Presione BATT.

RELEASE W y retire la batería.

2) Limpieza de la videocámara

1. Para limpiar el exterior, límpielo suavemente con
un paño suave. Humedezca el paño en agua
jabonosa diluída y retuérzalo bien para limpiar la
suciedad. Luego seque con un paño seco.

2. Abra el monitor LCD. Limpie cuidadosamente con
un paño suave. Tome precauciones para no dañar
el monitor. Cierre el monitor LCD.

3. Para limpiar el objetivo, utilice un cepillo soplador
y después límpielo suavemente con papel para
limpieza de objetivos.

4. Para limpiar el visor, extraiga el visor, y abralo.

5. Inerte una sopladora de objetivos o un paño
suave y limpie el interior del mismo.

6. Cierre el visor y vuelva a ubicarlo en su posición.

NOTAS:

● Evite utilizar agentes fuertes de limpieza tales como
bencina o alcohol.

● La limpieza debe ser efectuada sólo después de haber
extraído el paquete de pilas o de desconectar cualquier
otra unidad de alimentación.

● Si se deja el objetivo sucio, puede crecer moho.

● Cuando emplee un paño limpiador o con tratamiento

químico refiérase a las precauciones de cada producto.

Sopladora de objetivos

Fallos graves

Si ocurre un fallo, pare de usar la unidad
inmediatamente y consulte a su agente local de JVC.

La videocámara es un mecanismo controlado por
un microordenador. El ruido y la interferencia
externa (proveniente de un TV, radio, etc.), puede
evitar que funcione correctamente. En tales casos,
primero desconecte la unidad de alimentación
(batería, adaptador de CA, etc.) y espere unos
minutos, luego reconéctela y proceda normalmente
desde el principio.

CA

PRECAUCIONES

50

Videocámara

Generalidades

Alimentación :

Consumo de energía

Monitor LCD
desconectado/
visor conectado: Aprox. 3,4 W

Monitor LCD

conectado/
visor des­conectado : Aprox. 4,6 W

Dimensiones

(An x Al x Pr) : 55 mm x 102 mm x 96 mm

Peso : Aprox. 440 g (GR-DX300/DX100)

Temperatura de

funcionamiento :0°C a 40°C

Humedad de

funcionamiento : 35% a 80%

Temperatura de

almacenamiento : –20°C a 50°C

Fonocaptor : CCD de 1/4" (GR-DX300/DX100)

Objetivo : Objetivo zoom motorizado

Diámetro del filtro : ø30,5 mm
Monitor LCD : 3" medidas diagonalmente,

Visor : Electrónico con pantalla

Altavoz : Monofónico

CC 11,0 V
(Empleando el adaptador de CA)
CC 7,2 V
(Utilizando la batería)

(con el monitor LCD cerrado y el
visor plegado)

(sin correa de empuñadura)

: Aprox. 450 g (GR-DX95/DX75)

(sin correa de empuñadura)

CCD de 1/6" (GR-DX95/DX75)

F 1,8, f = 3,8 mm a 38 mm, 10:1
(GR-DX300/DX100)
Objetivo zoom motorizado
F 1,6, f = 2,7 mm a 43,2 mm, 16:1
(GR-DX95/DX75)

sistema de matriz activa LCD/TFT
(GR-DX300/DX95)
2,5" medidas diagonalmente,
sistema de matriz activa LCD/TFT
(GR-DX100/DX75)

monocroma LCD de 0,24"

Videocámara digital

Formato : Formato DV (modo SD)
Formato de señal : PAL estándar
Formato de

grabación/
reproducción : Video: Grabación de componente

Cassette : Cassete Mini DV

digital

: Audio: Grabación digital PCM,

32 kHz 4 canales (12 bits),
48 kHz 2 canales (16 bits)

Velocidad de la

cinta : SP: 18,8 mm/seg.

Tiempo máximo

de grabación : SP: 80 min
(empleando un LP: 120 min
cassette de
80 min)

LP: 12,5 mm/seg.

Función de la cámara digital

Media de

almacenamiento : Tarjeta de memoria SD/

Sistema de

compresión : Imagen fija:

Tamaño de

archivo : 4 modos (1600 x 1200 pixeles*,

Calidad de imagen: 2 modos (FINE/STANDARD)
Número aproximado

de imágenes
almacenables : Consulte la página 18.

* GR-DX300/DX100 exclusivamente.

Tarjeta MultiMediaCard

JPEG (compatible)
Imagen en movimiento:
MPEG4 (compatible)

1280 x 960 pixeles*,
1024 x 768 pixeles, 640 x 480
pixeles)

Conectores

S/AV

Salidad de S-video

Entrada de S-video

Salidad de video : 1 V (p-p), 75 Ω, analógica
Entrada de video

Salidad de audio : 300 mV (rms), 1 kΩ, analógica,

Entrada de audio

Edición

DV

Salida : 4-clavija, cumple con IEEE 1394
Entrada : 4-clavija, cumple con IEEE 1394

USB : 5-clavija

: Y : 1 V (p-p), 75 Ω, analógica

C : 0,29 V (p-p), 75 Ω, analógica

: Y : 0,8 V (p-p) – 1,2 V (p-p), 75 Ω,

analógica

C : 0,2 V (p-p) – 0,4 V (p-p), 75 Ω,

analógica

: 0,8 V (p-p) – 1,2 V (p-p), 75 Ω,

analógica

stereo

: 300 mV (rms), 50 kΩ, analógica,

stereo

: ø3,5 mm, 2-polos

Adaptador de CA

Alimentación : 110 V a 240 V de CA, 50 Hz/60 Hz
Salida : CC 11 V , 1 A

Las especificaciones indicadas son para el modo SP a menos que se indique lo contrario. E & O.E. El diseño y
las especificaciones están sujetos a cambio sin aviso.

ESPECIFICACIONES

CA

51

Controles, conectores e indicadores

Refiérase a este diagrama mientras lea las instrucciones.

Monitor LCD

Visor

1 2

4 5 6 73

ew r

Altavoz

t

y

0
!

@

8

9

F

F

O

A

Y

A

L

M

P

H

C

R

A

E

S

E

L

T

T

U

H

S

Flash

#

$

Micrófono
estereofónico

q

&^% )(*

Qp E W

CA

52

INDICE

o

u

i

T

I

a

f

Y

O

s

g

U

P

d

h

Rj

Mando a distancia

k

l

;

A

S

D

F

G

H

J

K

1 • Botón INDEX ............................................. 墌 p. 19

• Botón NAVI .......................................... 墌 p. 21, 22

2 Botón NAVI STORE .............................. 墌 p. 21, 22

3 Botón selector [SELECT/SET] .................... 墌 p. 32

4 Botón MENU ............................................... 墌 p. 32

5 • Botón +, – .................................................. 墌 p. 32

• Control de intensidad de brillo del monitor

LCD [MONITOR BRIGHT +, –] ................. 墌 p. 12

6 • Botón E-MAIL ............................................ 墌 p. 22

• Botón INFO ............................................... 墌 p. 19

7 Botón de parada [5] .................................... 墌 p. 14

8 Tapa MEMORY CARD ................................ 墌 p. 11

9 Botón de fotografiado [SNAPSHOT] ..... 墌 p. 17, 29

0 Lámpara de alimentación .................. 墌 p. 7, 12, 13

! • Botón de inicio/parada de grabación ......... 墌 p. 12

• Botón de reproducción/pausa [4/6] ......... 墌 p. 14

@ Conmutador de alimentación

[ , , , OFF] ................................... 墌 p. 13

# • Anillo del zoom motorizado [T/W] ............. 墌 p. 13

• Anillo SHUTTLE SEARCH [2/3] ......... 墌 p. 14

$ Botón de bloqueo ........................................ 墌 p. 13

% • Sensor remoto

La distancia efectiva aproximada del rayo
transmitido para el uso en interiores es de 5 m.
El rayo transmitido puede ser ineficaz o causar
funcionamiento incorrecto al aire libre cuando el
sensor remoto está expuesto a la luz solar directa
o a una iluminación potente.

• Sensor de cámara
Tome precauciones para no cubrir esta área: aquí
se encuentra incorporado el sensor necesario para
filmación.

^ Lámpara testigo .................................... 墌 p. 12, 34

& • Conector de entrada/salida de

S-Video/audio/video [S/AV] ........... 墌 p. 16, 37, 42

• Conector de edición .................................. 墌 p. 42

* Conector de entrada CC ............................... 墌 p. 7

( Conector USB

(Conductor Serial Universal) ....................... 墌 p. 44

) Conector de entrada/salida de video digital [DV]

(i.Link*) ...................................................墌 p. 38, 44

* i.Link se refiere a la especificación de industria

IEEE 1394-1995 y extensiones de la misma. El
logotipo es utilizado para productos conformados
según la norma i.Link.

q Sensor del flash

Tenga cuidado de no cubrir esta área, ya que
contiene un sensor requerido por el flash.

w • Botón BACKLIGHT.................................... 墌 p. 30

• Control de volumen del altavoz [VOL. –] ... 墌 p. 14

e • Botón NIGHT............................................. 墌 p. 27

• Control de volumen del altavoz [VOL. +] ... 墌 p. 14

r • Botón de enfoque [FOCUS] ...................... 墌 p. 30

• Botón de búsqueda de porciones

en blanco [BLANK SEARCH] .................... 墌 p. 15

t Conmutador VIDEO/MEMORY

[VIDEO, MEMORY] ..................................... 墌 p. 13

y Montura de batería ........................................ 墌 p. 7

u Ojal para la correa de empuñadura/correa

i Correa de empuñadura ................................. 墌 p. 8

o Control de ajuste de dioptría ......................... 墌 p. 8

p Zócalo de fijación del trípode ........................ 墌 p. 9

Q Pestillo del monitor [OPEN] .......................... 墌 p.12

W Botón de liberación de la batería

[BATT. RELEASE] ............................................ 墌 p. 7

E Conmutador OPEN/EJECT ........................... 墌 p. 9

R Ventanilla de transmisión del rayo infrarrojo

Transmite el rayo de señales.

T Botón del zoom (W) ..................................... 墌 p. 39

Y Botón del zoom (T) ...................................... 墌 p. 39

U Botón DISPLAY ............................... 墌 p. 16, 37 ,41

I Botón SHIFT ......................................... 墌 p. 39, 41

O • Botón SLOW [

• Botón derecha ........................................... 墌 p. 39

P • Botón SLOW [

• Botón izquierda ......................................... 墌 p. 39

0

] ....................................... 墌 p. 39

9

] ....................................... 墌 p. 39

a Botón REW*

s Botón FADE/WIPE ...................................... 墌 p. 42

d Botón EFFECT ON/OFF ............................. 墌 p. 39

f Botón EFFECT ............................................ 墌 p. 39

g Botón EDIT IN/OUT .................................... 墌 p. 42

h Botón CANCEL ........................................... 墌 p. 42

j PAUSE IN

(Conector de entrada de pausa) ................. 墌 p. 42

k Botón START/STOP*

l Botón MBR SET .......................................... 墌 p. 41

; Botón de fotografiado* [SNAPSHOT]

A • Botón de subir ........................................... 墌 p. 39

• Botón INSERT........................................... 墌 p. 40

S • Botón de bajar ........................................... 墌 p. 39

• Botón A. DUB ............................................ 墌 p. 40

D Botón PLAY*
F Botón FF*
G Botón STOP*
H Botón PAUSE*

J Botón R.A.EDIT ON/OFF ...................... 墌 p. 42, 43

K Botón VCR REC STBY ............................... 墌 p. 43

* Funciona igual que los botones correspondientes a la

videocámara.

Los conectores & a ) están ubicados debajo de la
cubierta del conector.

INDICE

CA

53

Indicaciones del monitor LCD/visor

Solamente durante la grabación de cintas

21354678

1h50m

CER

w

6

SOUND b i t

#

21

15: 55

5

@!09

Solamente durante la grabación de tarjetas de
memoria

$%^&*(

1024

51
51:00

Durante la reproducción de cintas

Y OI5U

t

12 / 1

bi SOUND

L

BLANK SEARCH

VOLUME

116:21:24

@ EP

Durante la reproducción de tarjetas de memoria

4

6

w

6

25.12.03
03:71

W

a s

1100-001

Durante la grabación de cintas y de tarjetas de
memoria

iu o Qp

)

q
w
e

r

4

0

3

3

xW T

t

CA

54

y

INDICE

T

BR IGHT

25.12.03

R E W


03:71

BR IGHT

o

W

1 Aparece cuando “NAVIGATION” está ajustado en

otro ajuste que no sea “MANUAL” ............... 墌 p. 21

2 Indica el efecto de fundido/reemplazo

de imagen seleccionado ............................. 墌 p. 28

3 Aparece en el modo comprimido, cine o D.WIDE

.................................................................... 墌 p. 33

4 Gire mientras la cinta está siendo

ejecutada ..................................................... 墌 p. 12

5 Aparece mientras la imagen capturada es

almacenada como una imagen en miniatura

en la tarjeta de memoria ............................. 墌 p. 21

6 Indica el modo de grabación (SP o LP) ....... 墌 p. 10

7 Indica el tiempo restante de la cinta ............ 墌 p. 12

8 •“REC” aparece durante la grabación

•“PAUSE” aparece durante el modo de

espera de grabación ................................. 墌 p. 12

9 Aparece cuando está activado el modo

para reducir el ruido del viento .................... 墌 p. 33

0 • Aparece cuando se activa el modo de edición por

inserción (w) o el modo de pausa de edición (6w)

por inserción .............................................. 墌 p. 40

• 5S/Anim.: Exhibe el modo de grabación de
5 segundos o modo de grabación de animados

(GR-DX300/DX100 exclusivamente) .... 墌 p. 26, 33

! Indica el modo de sonido durante 5 segundos aprox.

después de activar la videocámara .............. 墌 p. 32

@ Indica el código de tiempo .................... 墌 p. 14, 35

# Aparece cuando el estabilizador de imagen digital

(“DIS”) está activado ................................... 墌 p. 33

$ Muestra el tamaño de la imagen ................. 墌 p. 11

% Aparece y parpadea durante el

fotografiado ................................................. 墌 p. 17

^ • : Aparece durante el fotografiado ....... 墌 p. 17

• : Parpadea cuando una tarjeta de memoria

no es cargada ................................... 墌 p. 17

& Muestra la calidad de la imagen.

Existen 2 modos disponibles: F (fina) y S (estándar)

(en orden de calidad) .................................. 墌 p. 11

* • Muestra el número restante de tomas que pueden

ser almacenadas.
El número aumenta o disminuye dependiendo de

la calidad/tamaño de la imagen, etc. ......... 墌 p. 17

• Muestra el número restante de imágenes en
miniatura almacenables cuando este llega a 10 o

menos. ................................................ 墌 p. 21, 22

• Muestra el tiempo restante de la tarjeta de
memoria para la grabación de clips de correo

electrónico ................................................. 墌 p. 22

( Muestra el tiempo de grabación de clips de correo

electrónico ................................................... 墌 p. 22

) Aparece cuando se ajusta el conmutador de

alimentación en “ ” ................................... 墌 p. 13

q • : Aparece cuando Campo nocturno está

activado .......................................... 墌 p. 27

• : Aparece cuando se ajusta “GAIN UP” en

“AUTO” y la velocidad del obturador está
siendo ajustada automáticamente ... 墌 p. 33

w Aparece cuando “FLASH” es ajustado en

“AUTO ” en la pantalla de menú ............ 墌 p. 25

e Aparece cuando se ajusta el balance del

blanco .......................................................... 墌 p. 31

r •“ⴣ” : Aparece cuando se ajusta la

exposición ...................................... 墌 p. 30

• : Aparece cuando se usa la compensación

de contraluz .................................... 墌 p. 30

t Indica el programa AE con efectos especiales

seleccionado ............................................... 墌 p. 27

y Aparece cuando se bloquea el iris .............. 墌 p. 31

u Relación aproximada del zoom:

Aparece durante el zoomado ...................... 墌 p. 13

i Appears during zooming

Indiador de nivel del zoom .................... 墌 p. 13

o Indica el brillo del monitor LCD ................... 墌 p. 12

El indicador de nivel se mueve.

p Aparece durante la grabación por temporizador

(GR-DX300/DX100 exclusivamente) ........... 墌 p. 26

Q Aparece cuando se toma un

fotografiado ........................................... 墌 p. 17, 29

W Indica la carga restante de la batería .......... 墌 p. 56

E Indica la fecha/hora ......................... 墌 p. 10, 34, 36

R Aparece cuando se ajusta manualmente

el enfoque ............................................. 墌 p. 29, 30

T Aparece cuando el flash está listo. Un número

aparece próximo a la indicación después de

ajustar el brillo del flash ............................... 墌 p. 25

Y Indica el modo de sonido ...................... 墌 p. 35, 36

U Indica el modo de búsqueda de porciones

en blanco ..................................................... 墌 p. 15

I Indica la velocidad de la cinta ..................... 墌 p. 10

O Aparece mientras la cinta está siendo transportada

4

: Reproducción

3

:Búsqueda con avance rápido/alta

velocidad

2

:Búsqueda por rebobinado/alta velocidad

6 : Pausa
64: Reproducción/cámara lenta progresiva

cuadro por cuadro

1

6 : Reproducción/cámara lenta regresiva

cuadro por cuadro

e : Copia de audio
6e : Pausa de la copia de audio

P • BRIGHT : Indica el brillo del monitor

• VOLUME : Indica el volumen del

El indicador de nivel se mueve.

LCD ....................................... 墌 p. 12

altavoz .................................. 墌 p. 14

a Indica el modo de operación ....................... 墌 p. 19

s Muestra el número de carpeta y

de archivo .................................................... 墌 p. 19

INDICE

CA

55

INDICACIONES DE ADVERTENCIA

(Máximo) (Agotada)

Indica la carga restante de la batería. A medida que la
carga de la batería se acerca a nulo, el indicador de la
batería
batería). Cuando la carga de la batería está agotada, la
alimentación se desconecta automáticamente.

Aparece cuando no hay ninguna cinta insertada.

CHECK TAPE’S ERASE PROTECTION TAB

Aparece cuando se ajusta la lengüeta de protección
contra borrado en “SAVE” mientras el conmutador de
alimentación @ está ajustado en “ ” o “ ” y el
conmutador VIDEO/MEMORY t está ajustado en
“VIDEO”.(墌 p. 9)

CASSETTE

Aparece si las cabezas están sucias durante la
grabación o reproducción. Utilice un cassette de
limpieza opcional. (墌 p. 49)

PLEASE WAIT

Aparece si existe condensación de humedad. Cuando
aparece esta indicación, aguarde más de una hora
hasta que la condensación desaparezca.

TAP E!

Aparece si no hay ninguna cinta colocada cuando se
presiona el botón de inicio/parada de grabación ! o el
botón SNAPSHOT 9 mientras el conmutador de
alimentación @ está ajustado en “ ” o “ ” y el
conmutador VIDEO/MEMORY t está ajustado en
“VIDEO”.

TAPE END

Aparece cuando termina la cinta durante la grabación o
reproducción.

SET DATE/TIME!

• Aparece cuando la fecha/hora no están ajustadas.

• Aparece cuando la pila (litio) del reloj incorporado

está descargada y la fecha/hora ajustada previamente
se ha borrado. (墌 p. 50)

LENS CAP

Aparece durante 5 segundos, despúes que se activa la
alimentación si el cubreobjetivo está colocado.

A. DUB ERROR!

Aparece si se intenta efectuar la copia de audio en una
porción en blanco de una cinta. (墌 p. 40)

destella (advertencia de la carga de

HEAD CLEANING REQUIRED USE CLEANING

CONDENSATION, OPERATION PAUSED

CA

INDICE

56

(墌 p. 9)

(墌 p. 10)

A. DUB ERROR!
<CANNOT DUB ON A LP RECORDED TAPE>
<CANNOT DUB ON A 16BIT RECORDING>
<CHECK TAPE’S ERASE PROTECTION TAB>

• Aparece si se intenta efectuar la copia de audio en
una cinta grabada en el modo LP.

• Aparece si se intenta efectuar la copia de audio en
una cinta grabada en audio de 16 bits.

• Aparece si se presiona A. DUB (e) S en el mando a
distancia cuando la lengüeta de protección contra
borrado está ajustada en “SAVE”.(墌 p. 40)

INSERT ERROR!

Aparece si se intenta efectuar la edición por inserción
en una porción en blanco de una cinta. (墌 p. 40)

INSERT ERROR!
<CANNOT EDIT ON A LP RECORDED TAPE>
<CHECK TAPE’S ERASE PROTECTION TAB>

• Aparece si se intenta efectuar la edición por inserción
en una cinta grabada en el modo LP.

• Aparece si se presiona INSERT (w) A en el mando a
distancia cuando la lengüeta de protección contra
borrado está ajustada en “SAVE”.(墌 p. 40)

MEMORY IS FULL

Aparece cuando la memoria de la tarjeta de memoria
está llena y no es posible filmar.

COPYING FAILED

Aparece si se intenta efectuar la copia de señales
protegidas contra copia, mientras esta videocámara
esté siendo utilizada como una grabadora.

COPYING FAILED
<MEMORY CARD!>
<MEMORY IS FULL>
<PLEASE FORMAT>

Aparece cuando se efectúa una copia de una cinta en
una tarjeta de memoria en los siguientes casos:

– cuando no hay ninguna tarjeta de memoria colocada.
– cuando la memoria de la tarjeta de memoria está

llena.

– cuando la tarjeta de memoria no está formateada.

MEMORY CARD!

Aparece si no hay ninguna tarjeta de memoria
colocada cuando se intenta grabar en una tarjeta de
memoria o acceder a datos de una tarjeta de memoria.

PLEASE FORMAT

Aparece cuando hay un problema con una tarjeta de
memoria y su memoria está degradada, o si la tarjeta
no ha sido inicializada. Inicialice la tarjeta de memoria.

(墌 p. 24)

NO IMAGES STORED

Aparece si no hay ningún archivo de imagen
almacenado en una tarjeta de memoria cuando se
intenta reproducir la tarjeta de memoria.

NO E-MAIL CLIP STORED

Aparece si no hay ningún videoclip almacenado en una
tarjeta de memoria cuando se intenta reproducir la
tarjeta de memoria. (墌 p. 22)

CARD ERROR!

Aparece cuando la videocámara no reconoce la tarjeta
de memoria colocada. Retire una vez la tarjeta de
memoria e insértela nuevamente.
Repita este procedimiento hasta que no aparezca
ninguna indicación. Si la indicación continúa
apareciendo, la tarjeta de memoria está corrompida.

UNSUPPORTED FILE!

Aparece cuando se selecciona un archivo en otro
formato.

CHECK CARD’S WRITE PROTECTION SWITCH

• Aparece cuando se intenta grabar en una tarjeta de
memoria SD con su lengüeta de protección contra
grabación/borrado en la posición “LOCK”.

• Aparece cuando se intenta operar el menú de tarjeta
de memoria utilizando una tarjeta de memoria SD con
su lengüeta de grabación/borrado en la posición
“LOCK”.

E01, E02 o E06 UNIT IN SAFEGUARD MODE
REMOVE AND REATTACH BATTERY

Las indicaciones de error (E01, E02 o E06) muestran
qué tipo de fallo ha ocurrido. Cuando aparece una
indicación de error, la videocámara se desconecta
automáticamente. Desconecte la alimentación (batería,
etc.) y espere unos pocos minutos para que se borre la
indicación. Cuando se borre, usted podrá recontinuar
empleando la videocámara. Si la indicación
permanece, consulte con su agente JVC más cercano.

E03 o E04 UNIT IN SAFEGUARD MODE EJECT
AND REINSERT TAPE

Las indicaciones de error (E03 o E04) muestran qué
tipo de fallo ha ocurrido. Cuando aparece una
indicación de error, la videocámara se desconecta
automáticamente. Eyecte el cassette una vez y vuelva
a insertarlo, luego verifique si la indicación ha sido
borrada. Cuando se borre, usted podrá recontinuar
empleando la videocámara. Si la indicación
permanece, consulte con su agente JVC más cercano.

INDICE

CA

57

A

Accesorios suministrados ................................. 墌 p. 5

Adaptador de CA .......................................... 墌 p. 7, 8

Ajuste de la dioptría .......................................... 墌 p. 8

Ajuste de la empuñadura .................................. 墌 p. 8

Ajuste del código del mando a distancia

y VCR ............................................................墌 p. 41

Ajuste telefoto máximo ....................................墌 p. 33

Ajustes de calidad/tamaño de imagen ............ 墌 p. 11

Ajustes de fecha/hora ..................................... 墌 p. 10

Aparición/desaparición de imagen

por fundido .................................................... 墌 p. 28

Aparición/desaparición por reemplazo de

imagen .......................................................... 墌 p. 28

Atardecer [TWILIGHT] .................................... 墌 p. 27

Avanzar rápidamente la cinta .......................... 墌 p. 14

B

Balance del blanco ..........................................墌 p. 31

Batería .................................................... 墌 p. 7, 8, 48

Batería con carga baja ....................................墌 p. 56

Blanco y negro [MONOTONE] ........................ 墌 p. 27

Bloqueo del iris ............................................... 墌 p. 31

Borrado de archivos ........................................ 墌 p. 20

Búsqueda de porciones en blanco .................. 墌 p. 15

Búsqueda rápida .............................................墌 p. 14

C

Canales (Izquierdo/derecho) ........................... 墌 p. 36

Carga de la batería ........................................... 墌 p. 7

Cinema ............................................................ 墌 p. 33

Colocación de un cassette ................................墌 p. 9

Compensación de contraluz ........................... 墌 p. 30

Conexiones ......................... 墌 p. 7, 16, 37, 38, 42, 44

Control de exposición ...................................... 墌 p. 30

Copia ......................................................... 墌 p. 37, 38

Copia de audio ................................................墌 p. 40

Código de tiempo ................................墌 p. 14, 35, 36

D

Deportes [SPORTS]........................................ 墌 p. 27

DIS (Estabilizador de imagen digital) ..............墌 p. 33

DPOF (Formato de orden de impresión

digital) ..................................................... 墌 p. 23, 24

E

Edición por inserción ....................................... 墌 p. 40

Edición por montaje aleatorio ................. 墌 p. 41 – 43

Efectos especiales de reproducción ............... 墌 p. 39

Enfoque automático ........................................ 墌 p. 29

Enfoque manual .............................................. 墌 p. 30

Entrada analógica ..................................... 墌 p. 35, 37

Especificaciones ............................................. 墌 p. 51

Espera de grabación .......................................墌 p. 12

Estroboscópico [STROBE] ..............................墌 p. 27

Extracción del cassette ..................................... 墌 p. 9

F

Fecha automática............................................ 墌 p. 34

Filmación periodística ..................................... 墌 p. 13

Fotografiado .............................................. 墌 p. 17, 29

G

Ganancia ......................................................... 墌 p. 33

Grabación de sí mismo ................................... 墌 p. 13

I

Iconos ..................................................... 墌 p. 32 – 36

Iluminar el monitor LCD .................................. 墌 p. 12

Indicación de fecha/hora ......................... 墌 p. 34 – 36

Indicaciones del monitor LCD/visor ........ 墌 p. 54 – 57

Inicialización de una tarjeta de memoria ......... 墌 p. 24

Iris ................................................................... 墌 p. 31

L

Lámpara testigo .............................................. 墌 p. 34

Limpieza de la videocámara ........................... 墌 p. 50

CA

GLOSARIO DE TERMINOS

58

M

Mando a distancia .......................................墌 p. 5, 39

Mantenimiento ................................................ 墌 p. 50

Modo comprimido [SQUEEZE] ....................... 墌 p. 33

Modo de campo nocturno ............................... 墌 p. 27

Modo de demonstración ............................. 墌 p. 6, 34

Modo de fotografiado ...................................... 墌 p. 29

Modo de grabación ......................................... 墌 p. 10

Modo de parada automática ............... 墌 p. 12, 15, 17

Modo motorizado ............................................ 墌 p. 29

Modo pantalla ancha [WIDE MODE] .............. 墌 p. 33

Montaje del trípode ........................................... 墌 p. 9

N

Nieve [SNOW] ................................................. 墌 p. 27

O

Operación de alimentación encadenada ........ 墌 p. 13

Oscurecer el monitor LCD .............................. 墌 p. 12

P

Pantalla de índice ............................................ 墌 p. 19

Pantalla de menú, CAMERA .....................墌 p. 32, 33

Pantalla de menú, CAMERA DISPLAY ..... 墌 p. 34, 35

Pantalla de menú, DSC ............................. 墌 p. 11, 35

Pantalla de menú, MANUAL ........................... 墌 p. 33

Pantalla de menú, SYSTEM ........................... 墌 p. 34

Pantalla de menú, VIDEO ............................... 墌 p. 35

Pantalla de menú, VIDEO DISPLAY ............... 墌 p. 36

Película clásica [CLASSIC FILM] ....................墌 p. 27

Posición del conmutador de alimentación ....... 墌 p. 13

Posición del conmutador VIDEO/MEMORY ..... 墌 p. 13

Programa AE con efectos especiales ............. 墌 p. 27

Protección contra borrado .................................墌 p. 9

Protección de archivos ....................................墌 p. 20

R

Reajusta ..........................................................墌 p. 34

Rebobinar la cinta ........................................... 墌 p. 14

Reemplazo/disolución de imagen ................... 墌 p. 43

Reflectore [SPOTLIGHT] ................................ 墌 p. 27

Reproducción automática ............................... 墌 p. 19

Reproducción cuadro por cuadro .................... 墌 p. 39

Reproducción de imagen fija .......................... 墌 p. 14

Reproducción de índice .................................. 墌 p. 19

Reproducción en cámara lenta ................. 墌 p. 14, 39

S

Sepia [SEPIA] ................................................. 墌 p. 27

Silenciamiento del ruido del viento ................. 墌 p. 33

Sonido .................................................墌 p. 32, 35, 36

Sonido bip ....................................................... 墌 p. 34

T

Tarjeta de memoria ................................... 墌 p. 11, 48

Tarjeta de memoria SD ............................. 墌 p. 11, 48

Tarjeta MultiMediaCard ............................. 墌 p. 11, 48

V

Velocidad de obturación .................................. 墌 p. 27

Volumen del altavoz ........................................ 墌 p. 14

Z

Zoom ...............................................................墌 p. 13

Zoom de reproducción .................................... 墌 p. 39

Zoom digital .............................................. 墌 p. 13, 32

GLOSARIO DE TERMINOS

CA

59

VICTOR COMPANY OF JAPAN, LIMITED

COPYRIGHT© 2003 VICTOR COMPANY OF JAPAN, LTD.

EX

Impreso en Japón
0103-HO-UN-SN
