JVC GR-AX410, GR-AX310 User Manual

Download

COMP ACT VHS CAMCORDER

CAMESCOPE COMPACT VHS 

GR-AX210 GR-AX310 GR-AX410

Compact VHS



(The camcorder illustrations appearing in these instructions are of the GR-AX310.)

INSTRUCTIONS

MANUEL D'INSTRUCTIONS

YU30052-515-1

Dear Customer,

Thank you for purchasing the JVC Compact VHS camcorder. Before use, please read the safety information and precautions contained in the following pages to ensure safe use of your new camcorder.

Using This Instruction Manual

• All major sections and subsections are listed in the Table Of Contents (

• Notes appear after most subsections. Be sure to read these as well.

• Basic and advanced features/operation are separated for easier reference.

It is recommended that you . . .

..... refer to the Index (

familiarize yourself with button locations, etc. before use.

..... read thoroughly the Safety Precautions and Safety

Instructions that follow. They contain extremely important information regarding the safe use of your new camcorder.

You are recommended to carefully read the cautions on pages 43 and 44 before use.

Z pg. 7).

Z pgs. 40 – 42) and

SAFETY PRECAUTIONS

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK.

DO NOT REMOVE COVER (OR BACK).

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. 

NO USER-SERVICEABLE PARTS INSIDE.



The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated "dangerous voltage" within the product's enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. 

 The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

The AA-V11U AC Power Adapter/Charger should be used with: AC 120 V`, 60 Hz in the USA and Canada, AC 110 – 240 V`, 50/60 Hz in other countries.

CAUTION (applies to the AA-V11U)

TO PREVENT ELECTRIC SHOCK MATCH WIDE BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.

ATTENTION (s'applique à l'AA-V11U)

POUR ÉVITER LES CHOCS ÉLECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU'AU FOND.

WARNING: TO PREVENT FIRE OR SHOCK HAZARD, DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE.

Warning on lithium battery

The battery used in this device may present a fire or chemical burn hazard if mistreated. Do not recharge, disassemble, heat above 100°C (212°F) or incinerate. Replace the battery with Panasonic (Matsushita Electric), Sanyo or Maxell CR2025; use of another battery may present a risk of fire or explosion.

n Dispose of used battery promptly. n Keep away from children.

n Do not disassemble and do not dispose of in fire.

NOTES:

●

The rating plate (serial number plate) and safety caution are on the bottom and/or the back of the main unit.

●

The rating plate (serial number plate) of the AC Power Adapter/Charger is on its bottom.

This Class B digital apparatus meets all requirements of the Canadian Interference – Causing Equipment Regulations.

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

This camcorder is designed to be used with NTSC-type color television signals. It cannot be used for playback with a television of a different standard. However, live recording and viewfinder playback are possible anywhere. Use the BN-V11U/V12U/V22U/V25U battery packs and, to recharge them, the provided multi-voltage AC Power Adapter/Charger. (An appropriate conversion adapter may be necessary to accommodate different designs of AC outlets in different countries.)

ATTENTION:

The product that you have purchased is powered by a rechargeable battery. The battery is recyclable. At the end of its useful life, under various state and local laws, it may be illegal to dispose of this battery into the municipal waste stream. Check with your local solid waste officials for details in your area for recycling options or proper disposal.

IMPORTANT PRODUCT SAFETY INSTRUCTIONS

Electrical energy can perform many useful functions. But improper use can result in potential electrical shock or fire hazards. This product has been engineered and manufactured to assure your personal safety. In order not to defeat the built-in safeguards, observe the following basic rules for its installation, use and servicing.

ATTENTION:

Follow and obey all warnings and instructions marked on your product and its operating instructions. For your safety, please read all the safety and operating instructions before you operate this product and keep this manual for future

reference.

INSTALLATION

1. Grounding or Polarization

(A) Your product may be equipped with a polarized

alternating-current line plug (a plug having one blade wider than the other). This plug will fit into the power outlet only one way. This is a safety feature. If you are unable to insert the plug fully into the outlet, try reversing the plug. If the plug should still fail to fit, contact your electrician to replace your obsolete outlet. Do not defeat the safety purpose of the polarized plug.

(B) Your product may be equipped with a 3-wire

grounding-type plug, a plug having a third (grounding) pin. This plug will only fit into a grounding-type power outlet. This is a safety feature. If you are unable to insert the plug into the outlet, contact your electrician to replace your obsolete outlet. Do not defeat the safety purpose of the grounding-type plug.

2. Power Sources

Operate your product only from the type of power source indicated on the marking label. If you are not sure of the type of power supply to your home, consult your product dealer or local power company. If your product is intended to operate from battery power, or other sources, refer to the operating instructions.

3. Overloading

Do not overload wall outlets, extension cords, or integral convenience receptacles as this can result in a risk of fire or electric shock.

4. Power Cord Protection

Power supply cords should be routed so that they are not likely to be walked on or pinched by items placed upon or against them, paying particular attention to cords at plugs, convenience receptacles, and the point where they exit from the product.

5. Ventilation

Slots and openings in the cabinet are provided for ventilation. To ensure reliable operation of the product and to protect it from overheating, these openings must not be blocked or covered.

• Do not block the openings by placing the product on a bed, sofa, rug or other similar surface.

• Do not place the product in a built-in installation such as a bookcase or rack unless proper ventilation is provided

or the manufacturer’s instructions have been adhered to.

6. Wall or Ceiling Mounting

The product should be mounted to a wall or ceiling only as recommended by the manufacturer.

ANTENNA INSTALLATION INSTRUCTIONS

1. Outdoor Antenna Grounding

If an outside antenna or cable system is connected to the product, be sure the antenna or cable system is grounded so as to provide some protection against voltage surges and built-up static charges. Article 810 of the National Electrical Code, ANSI/NFPA 70, provides information with regard to proper grounding of the mast and supporting structure, grounding of the lead-in wire to an antenna discharge unit, size of grounding conductors, location of antenna discharge unit, connection to grounding electrodes, and requirements for the grounding electrode.

2. Lightning

For added protection for this product during a lightning storm, or when it is left unattended and unused for long periods of time, unplug it from the wall outlet and disconnect the antenna or cable system. This will prevent damage to the product due to lightning and power-line

surges.

3. Power Lines

An outside antenna system should not be located in the vicinity of overhead power lines or other electric light or power circuits, or where it can fall into such power lines or circuits. When installing an outside antenna system, extreme care should be taken to keep from touching such power lines or circuits as contact with them might be fatal.

EXAMPLE OF ANTENNA GROUNDING AS PER NATIONAL ELECTRICAL CODE, ANSI/NFPA 70

ANTENNA LEAD IN WIRE

GROUND CLAMP

ANTENNA DISCHARGE UNIT (NEC SECTION 

ELECTRIC SERVICE EQUIPMENT

POWER SERVICE GROUNDING ELECTRODE SYSTEM (NEC ART 250. PART H)

NEC – NATIONAL ELECTRICAL CODE

810-20)

GROUNDING  CONDUCTORS (NEC SECTION 810-21)

GROUND CLAMPS

USE

1. Accessories

To avoid personal injury:

• Do not place this product on an unstable cart, stand, tripod, bracket or table. It may fall, causing serious injury to a child or adult, and serious damage to the product.

• Use only with a cart, stand, tripod, bracket, or table recommended by the manufacturer or sold with the product.

• Use a mounting accessory recommended by the manufacturer and follow the manufacturer’s instructions for any mounting of the product.

• Do not try to roll a cart with small casters across thresholds or deep-pile carpets.

2. Product and Cart Combination

A product and cart combination should be moved with care. Quick stops, excessive force, and uneven surfaces may cause the product and cart combination to overturn.

3. Water and Moisture

Do not use this product near water—for example, near a bath tub, wash bowl, kitchen sink or laundry tub, in a wet basement, or near a swimming pool and the like.

4. Object and Liquid Entry

Never push objects of any kind into this product through openings as they may touch dangerous voltage points or short-out parts that could result in a fire or electric shock.

Never spill liquid of any kind on the product.

5. Attachments

Do not use attachments not recommended by the manufacturer of this product as they may cause hazards.

6. Cleaning

Unplug this product from the wall outlet before cleaning. Do not use liquid cleaners or aerosol cleaners. Use a damp cloth for cleaning.

7. Heat

The product should be situated away from heat sources such as radiators, heat registers, stoves, or other products (including amplifiers) that produce heat.

PORTABLE CART WARNING (Symbol provided by RETAC)

SERVICING

1. Servicing

If your product is not operating correctly or exhibits a marked change in performance and you are unable to restore normal operation by following the detailed procedure in its operating instructions, do not attempt to service it yourself as opening or removing covers may expose you to dangerous voltage or other hazards. Refer all

servicing to qualified service personnel.

2. Damage Requiring Service

Unplug this product from the wall outlet and refer servicing to qualified service personnel under the following conditions:

a. When the power supply cord or plug is damaged. b. If liquid has been spilled, or objects have fallen into the

product.

c. If the product has been exposed to rain or water. d. If the product does not operate normally by following

the operating instructions. Adjust only those controls that are covered by the operating instructions as an improper adjustment of other controls may result in damage and will often require extensive work by a qualified technician to restore the product to its normal operation.

e. If the product has been dropped or damaged in any way. f. When the product exhibits a distinct change in

performance—this indicates a need for service.

3. Replacement Parts

When replacement parts are required, be sure the service technician has used replacement parts specified by the manufacturer or have the same characteristics as the original part. Unauthorized substitutions may result in fire, electric shock or other hazards.

4. Safety Check

Upon completion of any service or repairs to this product, ask the service technician to perform safety checks to determine that the product is in safe operating condition.

QUICK OPERATION GUIDE

SUPPLY POWER

Hook on.

Push in.

BATT. RELEASE

Using the battery pack

Hook-on the battery pack’s top end to the camcorder. (Charging procedure, Z P. 8)

2 Push in the battery pack until it locks into

place.

To remove the battery pack

Slide BATT. RELEASE and pull out the battery pack.

PLAYBACK

PLAY/PAUSE

REW

STOP

INSERTING A VIDEO CASSETTE

EJECT

PUSH

1 Slide EJECT. 2 Insert a video cassette. 3 Press PUSH.

(For more details, Z P. 11)

SHOOTING

Insert.

LENS COVER open/close knob

Set to “CAMERA”

Recording Start/Stop button

Set to “PLAY”

1 Set the power switch to “PLAY”. 2 Press REW.

— The tape will automatically stop at the

beginning of the tape.

3 Press PLAY/PAUSE.

— Playback starts and the playback picture

appears in the viewfinder.

•To stop playback, press STOP.

(For more details, Z P. 30.)

Or simply play back the tape on a VHS

VCR using the Cassette Adapter (VHS Playpak). Z P. 2 8

1 Slide the LENS COVER open/close knob to

open the lens cover.

2 Set the power switch to “CAMERA”.

— The power indicator will light and an

image will appear in the viewfinder.

3 Press the Recording Start/Stop button.

— Recording starts.

•To stop recording temporarily, momentarily press the Recording Start/Stop button once again. (For more details, Z P. 14)

SEL

MAJOR FEATURES

REMEMBER

The Logical Choice

The only compact video

cassettes that can be

used with your VHS VCR*

Program AE with Special Effects (

n Auto Mode Lock n Auto Mode Release n Electronic Fog Filter n ND Effect n Sepia n Twilight n Sports n High Speed (1/2000 sec.) Shutter n 15 sec. Self Timer

Z P. 16)

with VHS Playpak

Intelligent Function Control

Z P. 18 – 25)

(

Variable-Speed Hyper Zoom [GR-AX210/AX410:12x,

Zoom-in

Zoom-out

Z P. 15)

GR-AX310:14x] (

Random Assemble Editing (

Z P. 32 – 35)

[GR-AX310 only]

882

554411663

PROVIDED ACCESSORIES

•AC Power Adapter/ Charger AA-V11U

•Battery Pack BN-V11U

•Cassette Adapter (VHS PlayPak) C-P7U

Cassettes marked can be used with this camcorder.

•Shoulder Strap

•Lithium Battery

CONTENTS

GETTING STARTED

Power..................................................................................... 8

Clock (Lithium) Battery Removal/Insertion........................................ 10

Date/Time Settings ................................................................... 10

Viewfinder Adjustment ............................................................... 11

Tape Length/Recording Mode Setting .............................................. 11

Loading/Unloading A Cassette ...................................................... 11

Grip Adjustment ....................................................................... 12

Shoulder Strap Attachment........................................................... 12

Tripod Mounting ....................................................................... 12

RM-V20U Remote Control Unit ..................................................... 13

RECORDING

Basic Recording ........................................................................ 14

Basic Features ......................................................................... 15

Advanced Features .................................................................... 16

PLAYBACK

Using The Cassette Adapter.......................................................... 28

Basic Connections...................................................................... 29

Basic Playback ......................................................................... 30

Features ................................................................................ 31

EDITING

Tape Dubbing........................................................................... 32

Random Assemble Editing (R.A.Edit) [GR-AX310 only] ......................... 32

Insert Editing........................................................................... 36

Audio Dubbing ......................................................................... 37

USER MAINTENANCE TROUBLESHOOTING INDEX

Controls................................................................................. 40

Connectors.............................................................................. 40

Indicators ............................................................................... 40

Other Parts............................................................................. 40

Viewfinder ............................................................................. 41

Terms .................................................................................... 42

CAUTIONS SPECIFICATIONS OPTIONAL ACCESSORIES

GETTING STARTED

RECORDING

PLAYBACKEDITING

38 39 40

43 45 45

END indicator

CHG. (charge) indicator

Marks

POWER indicator

REFRESH indicatorREFRESH switch

To AC outlet

GETTING STARTED

Power

This camcorder’s 3-way power supply system lets you choose the most appropriate source of power.

NOTES:

●

No function is available without power supply.

●

Use only specified power supply.

●

Do not use provided power supply units with other equipment.

CHARGING THE BATTERY PACK

SUPPLY POWER

Connect the charger’s AC power cord to a wall

outlet. The power indicator lights.

ATTACH BATTERY PACK

Align the marks and slide the battery pack in the

direction of the arrow until it locks in place. The CHG. indicator lights.

DETACH BATTERY PACK

When charging is completed, the END indicator

lights. Slide the battery pack opposite the direction of the arrow.

BATT. PACK CHARGE DISCHARGE

BN-V11U approx. 1 hr. 10 min.

BN-V12U approx. 1 hr. 10 min.

BN-V22U approx. 2 hrs. 10 min. approx. 7 hrs. BN-V25U approx. 2 hrs. 40 min. approx. 10 hrs.

approx. 3 hrs. 30 min.

Hook on.

Push in.

BATT. RELEASE

USING THE BATTERY PACK

ATTACH BATTERY PACK

Hook its top end to the camcorder and push the

battery pack in until it locks in place.

DETACH BATTERY PACK

Slide BATT. RELEASE and pull out the battery pack.

RECORDING TIME

BATT. PACK GR-AX210/AX310 GR-AX410

BN-V11U approx. 1 hr. 5 min. approx. 1 hr. BN-V12U approx. 1 hr. 5 min. approx. 1 hr. BN-V22U approx. 2 hrs. 15 min. approx. 2 hrs. 10 min. BN-V25U approx. 3 hrs. approx. 2 hrs. 50 min.

**REFRESH

The AC power adapter features a REFRESH function that allows you to fully discharge the battery pack before recharging.

To discharge the battery . . .

..... attach the battery pack to the adapter as shown in the

illustration to the left. Then push REFRESH. The REFRESH indicator lights when discharging starts, and goes out when discharging is complete.

**CHARGE MARKER

Charge marker

A charge marker is provided on the battery pack to help you remember whether it has been charged or not. Two colors are provided (red and black)—you choose which one means charged and which means discharged.

NOTES:

●

The recording time per charge is affected by such factors as the time spent in Record/Standby mode and the frequency of zooming. It is safer to have spare battery packs.

●

Charging times noted on page 8 are for fully discharged battey pack, and discharging times are for fully charged battery pack.

●

Charging and discharging times vary according to the ambient temperature and the status of the battery pack.

●

Remember to set the charge marker after charging a battery pack or after detaching a discharged one from your camcorder.

●

Perform the REFRESH function after no less than 5 chargings.

●

High temperatures can damage the battery pack, so use only where good ventilation is available. Don’t allow it to discharge in container, such as a bag.

●

If you stop recharging or discharging partway through, make sure to remove the battery pack before unplugging the adapter’s AC cord.

●

Remove the battery pack from the adapter immediately after discharging.

●

To avoid interference with reception, do not use the AC Power Adapter/Charger near a radio.

●

Make sure you unplug the DC cord before charging or discharging the battery pack.

●

A blinking CHG. indicator means that the battery pack has become hot. Wait until it cools down to continue.

●

The CHG. indicator may not light properly with a brand new battery pack, or with one that’s been stored for an extended period. In this case, remove and reattach the battery pack and recharge it. The CHG. indicator should light during recharging. If not, contact your nearest JVC dealer.

To AC outlet

DC OUT terminal

AC Power

DC cord

Car Battery Cord AP-V7U (optional)

Car Battery Charger/Adapter BH-V3U (optional)

Adapter/Charger AA-V11U

To car's cigarette lighter socket

USING A CAR BATTERY

Use the optional Car Battery Cord or Car Battery Charger/Adapter (connect as shown in the illustration to the left).

NOTES:

●

When using the car battery, leave the engine idling.

●

The optional Car Battery Charger (BH-V3U) can also be used to charge the battery pack.

●

When using the optional Car Battery Charger or Car Battery Cord (AP-V7U), refer to the respective instruction booklet.

USING AC POWER

Use the AC Power Adapter (connect as shown in the illustration to the left).

NOTE:

The supplied AC Power Adapter/Charger features automatic voltage selection in the AC range from 110 V to 240 V.

–/+ SET

GETTING STARTED (cont.)

Clock (Lithium) Battery Removal/Insertion

This battery is necessary to operate the clock and to perform date/time settings.

SWITCH OFF POWER

Switch off the unit’s power and remove the power

supply unit.

OPEN COVER

Open the clock battery compartment cover while

pressing the release tab.

REMOVE BATTERY (when replacing)

Insert a pointed, non-metallic object between the

battery and the compartment ( battery out.

INSERT BATTERY

Ensuring the plus (+) side is up, insert the supplied

lithium battery and push it in.

CLOSE COVER

Close the compartment cover until it clicks in place.

) and pull the

NOTE:

See “SAFETY PRECAUTIONS”(Z pg. 2) for information on safe handling of lithium batteries.

Date

Month/Day/Year DATE ... Date setting is performed

DATE JAN 1.00

TIME AM12:00



Time

12-hour indication with AM or PM

TIME .... Time setting is performed

POWER

Date/Time Settings

SELECT MODE

Set the power switch to CAMERA.

SET DATE/TIME

Press SET and the month blinks. Press + or – to set

the month. Repeat to set day, year, hour and minute.

START CLOCK

Press SET. The blinking stops. The date and time are

both displayed for confirmation, then the time display disappears.

NOTE:

The clock does not keep time while the date and time are blinking.

SP-EP recording mode and T20•30•40 tape length select button

Viewfinder Adjustment

POSITION VIEWFINDER

Adjust the viewfinder manually for best viewability

(see illustration at left).

SELECT MODE

Set the power switch to CAMERA.

ADJUST DIOPTER

Turn the diopter adjustment control until the

indications in the viewfinder are clearly focused.

Tape Length/Recording Mode Setting

SET TAPE LENGTH

Set the tape length button according to the length of

the tape used. T20 = 20 minutes of recording time, T30 = 30 minutes, and T40 = 40 minutes (in SP).

Set POWER to “CAMERA”.

Tape length and recording mode indicator

T30 SP

T20 SP T40 EP T40 SP T30 EP

Turn to take up slack.

GearErase Protection

T20 EP T30 SP

SET RECORDING MODE

Set depending on your preference. “SP” (Standard

Play) provides higher picture and sound quality and is better for dubbing, while “EP” (Extended Play) is more economical, recording at 1/3 the speed of SP.

Loading/Unloading A Cassette

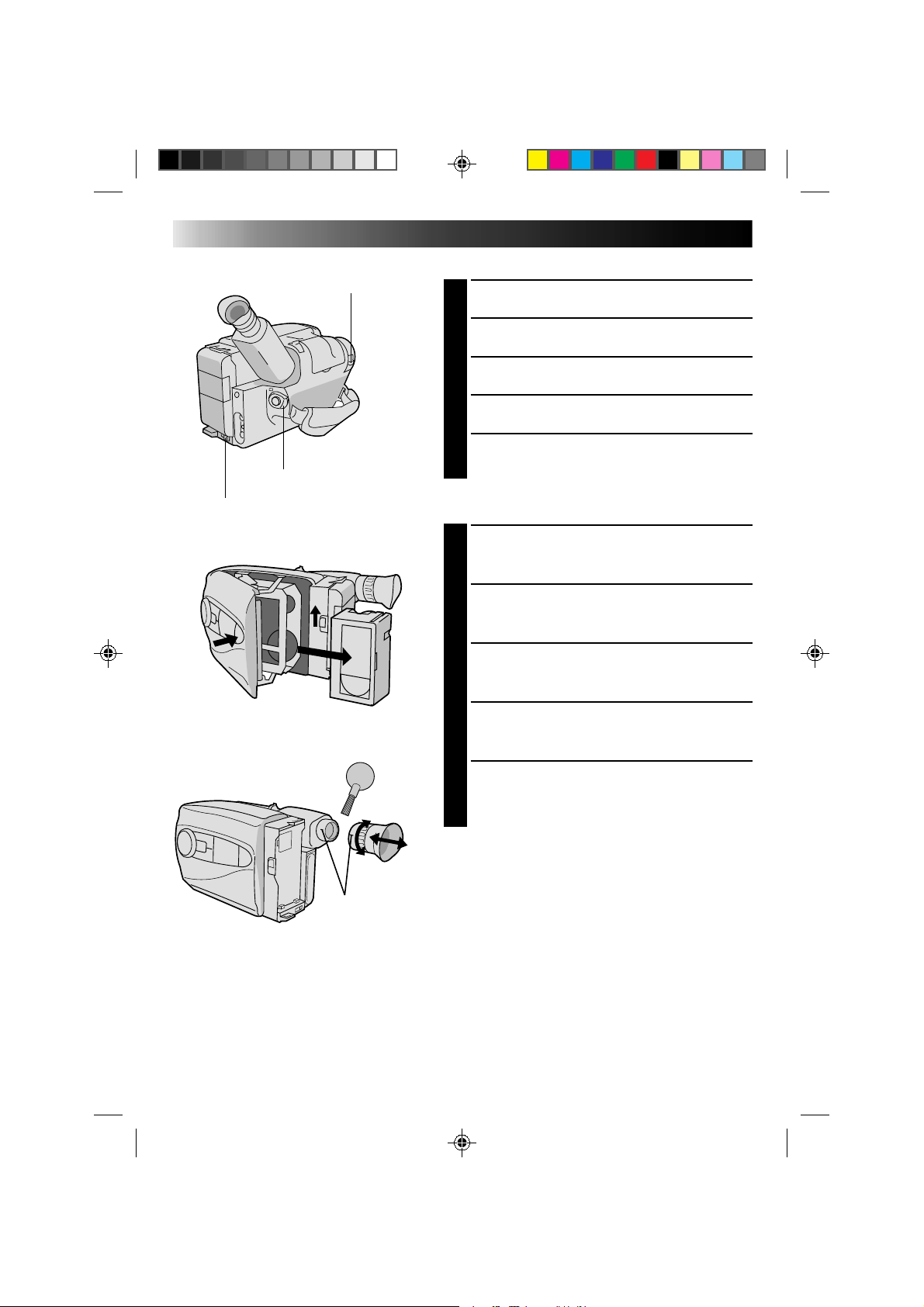

OPEN CASSETTE HOLDER

Slide EJECT until holder opens. Do not use force to

open.

INSERT/REMOVE CASSETTE

Make sure label is facing outward.

CLOSE CASSETTE HOLDER

Press PUSH and make sure the holder is closed and

locked.

NOTES:

●

A cassette holder can’t be opened unless a power supply is attached.

●

Make sure that the tape is not slack when loading the cassette. If there is any slack, turn the gear on the cassette in the direction of the arrow to take up the slack.

●

Make sure the Erase Protection tab is present. If not, cover the hole with adhesive tape. (Some cassettes have sliding tabs – in this case, check the tab’s position.)

Recording Start/Stop button

GETTING STARTED (cont.)

Grip Adjustment

EXPAND LOOP

Separate the Velcro strip.

INSERT HAND

Pass your right hand through the loop and grasp the

grip.

ADJUST STRAP LENGTH

Adjust so your thumb and fingers can easily operate

the Recording Start/Stop button and Power Zoom switch. Refasten the Velcro strip.

Shoulder Strap Attachment

ATTACH STRAP

Following the illustration at left, thread the strap

through the top of the eyelet 1, then fold it back and thread it through the keeper 2, and then through the buckle 3. Repeat the procedure to attach the other end of the strap to the other eyelet, making sure the strap isn’t twisted.

ADJUST LENGTH

Adjust as shown in the illustration at left 1, then

slide both keepers snug against the eyelets to prevent slipping 2.

Tripod Mounting

ALIGN AND TIGHTEN

Align the screw and camera direction stud on the

tripod with the camera’s mounting socket and stud hole. Then tighten the screw.

RM-V20U Remote Control Unit

The RM-V20U (optional) permits VCR functions to be controlled from a distance. When using the RM-V20U, connect its cable to the camcorder’s REMOTE jack.

* Before use, refer to the RM-V20U instruction

booklet.

To REMOTE

2 3 4 5

6 7

0 !

@ # $ %

^ &

8 9

Buttons

1 LED indicator Lights when a signal is transmitted.

2 KEY-LOCK switch

3 REC —— 4STOP — Stop (Z P. 30) 5 PAUSE/MONITOR — Pause (Z P. 31) 6 AUDIO DUB — Audio Dubbing (Z P. 37) 7 INSERT — Insert Editing (Z P. 36) 8 REC TIME Animation/Time-Lapse (Z P. 27) — 9 INTERVAL Self-Timer (Z P. 26)/Time-Lapse (Z P. 27) — 0 POWER OFF Power off ! POWER ON Power on @ ZOOM (T/W) Slow-speed zoom (Z P. 15) — # FF/RETAKE Retake (Forward) (Z P. 15) FF/FF Shuttle Search (Z P. 30) $ PLAY — Playback start (Z P. 30) % REW/RETAKE Retake (Rewind) (Z P. 15) Rew/Rew Shuttle Search (Z P. 30) ^ START/STOP Functions same as the Recording/Stop button of a camcorder. & VISS Index Code Marking (Z P. 15) —

With the camcorder’s power switch With the camcorder’s power switch set set to “CAMERA”. to “PLAY”.

Switching to “;” turns off the remote control unit’s power. Decreases battery power consumption, and prevents accidental operation by young children, etc.

Functions

LENS COVER SWITCH

RECORDING

Basic Recording

NOTE:

You should already have performed the procedures listed below. If not, do so before continuing.

●

Power (Z pg. 8)

●

Tape Length/Recording Mode Setting (Z pg. 11)

●

Grip Adjustment (Z pg. 12)

LOAD A CASSETTE

Slide EJECT to open the cassette holder, then insert

the cassette with the label facing out. Press PUSH to ensure the holder is closed and locked.

POWER

Start/Stop

The power indicator

Tape remaining time indicator

120MIN 119MIN

1MIN (Blinking)

0MIN (Blinking)

* MIN.....(Now calculating)

Tally lamp

2MIN (Blinking)

3MIN

ENTER RECORD–STANDBY MODE

Slide the LENS COVER open/close switch to open

the lens cover, then set the power switch to CAMERA.

•The power indicator lights and the camcorder enters the Record–Standby Mode.

•The scene you’re aimed at appears on the viewfinder screen, with the word “PAUSE” superimposed upon it.

START SHOOTING

Press the Recording Start/Stop button.

•The tally lamp lights while recording is in progress,

REC

and “

” appears in the viewfinder.

STOP RECORDING

Press the Recording Start/Stop button again.

•The camcorder re-enters the Record-Standby mode.

NOTES:

●

A cassette holder can’t be opened unless a power supply is attached.

●

There may be a delay after you slide EJECT until the holder opens. Do not use force.

●

The tape’s remaining time is displayed in the viewfinder as shown.

●

“TAPE END” appears when the tape reaches its end, and the power goes off automatically if left in this condition for 5 minutes. “TAPE END” also appears when a cassette whose tape is already at its end is loaded.

●

If the Record–Standby mode continues for 5 minutes, the camcorder’s power shuts off automatically. Set the power switch to POWER OFF, and then back to CAMERA to turn the camcorder on again.

●

If you’re recording on a cassette from the middle, use the RETAKE function (Z pg. 15) to find the end of the last recording so you don’t erase any of it.

●

The LENS COVER warning blinks for about 5 seconds when the camcorder is turned on, whether the cover is open or closed.

RECORDING

Basic Features

Zoom indicator

RETAKE

Power zoom switch

Zoom-in

Zoom-out

START/STOP

VISS

RM-V20U (optional)

FEATURE: Zooming PURPOSE: To vary the length of the focal lens and

OPERATION:

NOTES: ●

FEATURE: Quick Review PURPOSE: To check end of last recording for

OPERATION: 1) Press “

NOTE:

FEATURE: Retake PURPOSE: To re-record certain segments. OPERATION: 1) Make sure camcorder is in

NOTE:

FEATURE: Index Code Marking PURPOSE: To give you automatic access to any selected

OPERATION:

NOTES: ●

produce zoom in/out effect.

Zoom In

1) Pull the power zoom switch down

toward “T”.

Zoom Out

2) Push the switch up toward “W”.

The further the power zoom switch is pushed or pulled, the faster the zoom speed becomes.

●

Focusing may become unstable during zooming. In this case, set zoom while in Record–Standby, set manual focus or Focus Lock ( out in RECORD mode.

confirmation.

Record–Standby mode.

• Tape is rewound for about 2 seconds

Distortion may occur at start of playback. This is normal.

Record–Standby mode.

2) Press either RETAKE button to reach start

point for new recording.

3) Press Recording Start/Stop to start

recording.

Noise may appear during Retake. This is normal.

point on a recording. Auto Marking and Manual Marking are available.

Auto Marking

An index code is always marked to start the first recording on a new date after a cassette is inserted.

Manual Marking

1) Press VISS once to place index code.

INDEX blinks in the viewfinder during marking.

If VISS is pressed during Record–Standby mode, the mark is placed where START/STOP is pressed.

●

If the date changes during a recording, it becomes the first recording of the new date and an index mark is placed at that point.

pg. 20), then zoom in or

” for less than 2 seconds during

and played back automatically, then pauses in Record–Standby mode for next shot.

Program AE With Special Effects

All you have to do to access any of the variety of shooting effects is to turn the PROGRAM AE select dial until the desired indication appears in the viewfinder. The mode is activated about 1 second later.

RECORDING

Advanced Features

PROGRAM AE select dial

DIAL

SYMBOL

LOCK

Auto Mode Lock

Locks camcorder in Full Auto mode, preventing accidental misoperation/button pressing during shooting.

•CINEMA, FADER, FOCUS, EXPOSURE, DISPLAY, TITLES and MWB (Manual White Balance) controls are disabled in this mode.

RELEASE

Auto Mode Release

Re-enables controls that were disabled by Auto Mode Lock.

Electronic Fog Filter

Makes picture look misty white, as when external fog filter is attached to lens. Softens image and gives it “fancy” look.

ND EFFECT

Black mist darkens picture, as when ND filter is used. Helps to counter effects of glare on subject.

Sepia

Scene being shot is recorded in sepia-tinted (reddish-brown) monochrome, giving effect of older movie. Use together with Cinema ( authentic look of classic Hollywood movie.

Twilight

Disengages auto gain control and auto focus, locks focus to infinity and white balance to “ (outdoor) mode. Dusk, twilight scenery, fireworks, etc., look more natural and dramatic.

VIEWFINDER MODE

AUTO LOCK

AUTO RELEASE

FG:FOGFG

SEPIA

Auto Mode Lock

Auto Mode  Release

Electronic Fog Filter

ND EffectND:ND EFFECTND

Sepia

Z pg. 19) for

TWILIGHT

Twilight

”

Tally lamp

DIAL

SYMBOL

Sports

High shutter speed clearly captures fast-moving action.

1/2000

High-Speed Shutter (1/2000s.)

Captures faster action than Sports mode.

15sec. Self-Timer

Lets you delay recording start after Recording Start/ Stop is pressed. If camcorder is secured, operator can enter scene before recording starts.

1) Set PROGRAM AE dial to “

in viewfinder.

2) Press Recording Start/Stop.

•Recording starts after 15 seconds.

•Tally lamp begins blinking; blinking speed increases about 5 seconds before recording starts. Blinking stops when recording begins but light stays on.

VIEWFINDER MODE

SPORTS

S 1/2000

SELF TIMER

Sports

High Speed Shutter

15 sec. Self-Timer

”. “ 15S” appears

NOTES:

●

Only one effect can be engaged at a time.

●

When the PROGRAM AE select dial is switched from one mode to another, the newly selected mode’s name and its indication is displayed in the viewfinder for approx. 3 seconds. Then the name disappears, and only the indication remains.

●

The screen becomes slightly reddish when the fader (Z pg. 18) is used in the Sepia mode.

●

The screen becomes slightly dark in the High Speed Shutter mode. Use in well-lighted situations.

●

In the High Speed Shutter or Sports modes, picture color may be adversely affected if subject is lit by alternating discharge-type light sources such as flourescent or mercury-vapor lights.

White balance mode indicator

No indication  (Auto)

MWB

White Balance Adjustment

This camcorder’s Automatic Color Temperature system senses the color temperature of the ambient lighting for automatic white balance adjustment. However, precise color adjustment is not possible under the following conditions:

•When an object is in various shades of the same color.

•When a predominantly red or brown object is being shot outdoors.

In these cases, use the camcorder’s built-in preset filters for white balance adjustment.

SELECT MODE

Press MWB (Manual White Balance) until the

required indication appears in the viewfinder.

“ ” .............. Outdoors on cloudy day

“

” ............... Outdoors on sunny day

“ ” ................ Light source is halogen or tungsten

...................... lamp

“MWB” .......... With a memorized personal White

...................... Balance setting (see below)

MWB sets the color temperature for the subject’s light source so you can shoot with natural colors that are unaffected by surroundings, even when there are multiple subjects with different color temperatures.

ADJUST FOCUS

Point the camcorder at a white, flat object such as a

sheet of white paper, and adjust focus manually (Z pg. 21).

ADJUST WHITE BALANCE

Press MWB until ”MWB“ appears, then press and

hold MWB for more than 3 seconds.

•”MWB” blinks in the viewfinder during adjustment, then stops blinking but stays lit when adjustment is complete.

NOTES:

●

To switch to automatic white balance adjustment, press MWB until the indication disappears, or turn the PROGRAM AE dial to LOCK.

●

Re-adjust the White Balance mode when the lighting has changed, when the camcorder has been turned on and off again, or when the PROGRAM AE dial’s position has been changed.

●

It is helpful to connect your camcorder to a color monitor when adjusting the white balance (“BASIC CONNECTIONS” Z pg. 29).

●

When adjusted by putting colored paper in front of the subject in step 2 , this unit makes its color temperature standard for automatic white balance. So you can enjoy shooting with different colors. For example, when adjusting with red, blue or yellow colors, the image becomes the color which aproximates to green, orange or purple respectively.

Group 1

FADER CINEMA

Group 2

FOCUS

Group 3

TITLE

SEL.

EXP.

DISP.

F1 F2

FADER CINEMA

Viewfinder

F2 buttonF1 button

RECORDING

Advanced Features

INTELLIGENT FUNCTION CONTROL

This feature makes it easier for you to make selections during the following modes: Fader, Cinema, Manual

Focus Adjust, Exposure Control, Display, and Instant Title.

PREPARATION

Set the PROGRAM AE dial to any position except

LOCK.

SELECT MODE

Press Function SEL. until the required function’s

indication appears in the viewfinder.

SEL

Function SEL. button

PROGRAM AE select dial

FADE IN

FADE OUT

ENTER SELECTION

Press either F1 or F2 (the one to the immediate left

of the desired function name).

NOTE:

If you set the PROGRAM AE dial to LOCK, F1 and F2 disappear from the viewfinder, indicating that IFC (Intelligent Function Control) is unusable.

Fader

This feature allows smooth fade-in and fade-out to black blank screen. Fade-in works at recording start, and fade-out works at recording end or when you enter Record–Standby mode.

SELECT MODE

Press Function SEL. until “FADER” appears to the

right of F1.

ENGAGE FADE–STANDBY MODE

Press F1 to engage the Fade–Standby mode.

“FADER”appears in the viewfinder.

START RECORDING

Press Recording Start/Stop to start recording and

activate fade-in.

OR . . .

END RECORDING

Press Recording Start/Stop to end recording and engage fade-out.

NOTES:

●

Pressing and holding the Recording Start/Stop button allows you to record a black blank screen.

●

The screen becomes slightly reddish when the Fader is used with Sepia (Z pg. 16).

●

With the Electronic fog filter mode (Z pg. 16) engaged, the image fades in/out to a white screen.

Cinema mode

Cinema

This feature allows you to record black bars at the top and bottom of the screen to produce a cinema-like “wide-screen” effect.

SELECT MODE

Press Function SEL. until “CINEMA” appears to the

right of F2.

ENGAGE CINEMA MODE

Press F2.

RESTORE NORMAL SCREEN

Press F2 again while “CINEMA” appears next to F2

in the viewfinder.

F1 F2

Function SEL.

Focus detection zone

RECORDING

Advanced Features

Focusing

Auto Focus

The camcorder’s Full Range AF system offers continuous shooting ability from close-up to infinity. However, correct focus may not be obtainable in the situations listed below (in these cases use manual focusing):

•When two subjects overlap in the same scene.

•When illumination is low.*

•When the subject has no contrast (difference in brightness and darkness), such as a flat, one-color wall, or a clear, blue sky.*

•When a dark object is barely visible in the viewfinder.*

•When the scene contains minute patterns or identical patterns that are regularly repeated.

* The low-contrast warning “

viewfinder.

Focus Lock

This feature locks the focus in place, which is especially helpful in the following situations:

•When things pass between your subject and the camcorder. Engage the focus lock function to lock your subject in before recording.

•When you want your subject to be focused, and to appear in a corner of the screen. First, center on the subject and focus using auto focus mode. Then engage the focus lock function and move the camcorder until the subject is where you want it.

” appears in the

SELECT MODE

Press Function SEL. until “FOCUS” appears to the

right of F1.

LOCK FOCUS

Press F1. The focus lock indication “ ” appears

in the viewfinder.

RELEASE FOCUS LOCK

Press F1. Focus lock is immediately released. The

focus lock indication disappears.

NOTES:

●

If the lens is smeared or blurred, accurate focusing is not possible. Keep the lens clean, wiping with a piece of soft cloth if it gets dirty. When condensation occurs, wipe with a soft cloth or wait for it to dry naturally.

●

When shooting a subject close to the lens, zoom-out first (Z pg. 15). If zoomed-in in the auto focus mode, the camcorder could automatically zoom out depending on the distance between the camcorder and the subject.

F1 button F2 button

SEL

Function SEL. button

Power zoom switch

FOCUS EXP.

Viewfinder

Manual Focus

NOTE:

You should already have made the necessary viewfinder adjustments (Z pg. 11). If you haven’t, do so before continuing.

SELECT MODE

Press Function SEL. until “FOCUS” appears to the

right of F1.

ADJUST FOCUS

TO FARTHER SUBJECT

While holding down F1, slide the power zoom

switch to T. The Manual Focus indications “ ” appear and “ ” blinks.

Go to step 3.

TO NEARER SUBJECT

While holding down F1, slide the power zoom switch to W. The Manual Focus indications “

” appear and “ ” blinks.

Go to step 3.

LOCK FOCUS

Release the power zoom switch. The focus

indication is replaced by the focus lock indication “ ” and the adjusted focus is locked in.

RELEASE MANUAL FOCUS MODE

Press F1. The Manual Focus mode is immediately

released and the focus lock indication disappears.

NOTES:

●

Be sure to focus the lens in the maximum telephoto position when you use the Manual Focus mode. If you focus in on a certain subject in the wide-angle position, sharply focused images cannot be obtained when zoomed up because the depth-of-field is reduced at longer focal lengths.

●

Two manual focusing speeds are available. For slow-speed, push the switch slightly and hold that position. For fast-speed, push the switch fully.

●

When the focus level cannot be adjusted any farther or closer, “ ” or “ ” will blink.

Power zoom switch

F1 button F2 button

SEL

Function SEL. button

Viewfinder

FOCUS EXP.

RECORDING

Advanced Features

Exposure Control

This feature automatically adjusts the iris for the best available picture quality, but you can override and make the adjustment manually.

SELECT MODE

Press Function SEL. until “EXP.” appears to the right

of F2.

BRIGHTEN IMAGE

While holding down F2, slide the power zoom

switch to T. The Exposure indicator bar appears in the viewfinder.

OR . . .

DARKEN IMAGE

While holding down F2, slide the power zoom switch to W. The Exposure indicator bar appears in the viewfinder.

When you want to return to the factory setting . . .

RESTORE INITIAL SETTING

Press F2. The standard setting is immediately

restored and the Exposure indicator bar disappears.

To brighten the image

Exposure indicator bar

To darken the image

F2 button

F1 F2

TITLE DISP.

Date/Time display

On-screen display

DEC 25.96 

Auto date record executed

IN PARIS, FRANCE

Example of stored characters

Date display

Character Generator

DEC 25.96 

Date-off mode

Date display

Date/Time display

DEC 25.96 PM 10:50

F1 button

SEL

Function SEL. button

Auto Date Record mode

AUTO DATE

Auto date record mode

Character Generator

SET CHAR

No Characters stored 

NOTES:

●

In the On-Screen Display mode, the date is displayed and recorded.

●

The on-screen display is not available during recording.

Date/Time Character Insert

This feature allows you to display date, time and characters in your viewfinder and on a connected color monitor, record them manually or automatically, and even make your own titles.

NOTE:

You should already have performed the Date/Time Setting procedure (

DISPLAY

1 2

NOTES:

●

AUTO DATE RECORD

Your camcorder automatically records the month, day and year for about 5 seconds after recording is initiated in the following situations:

•After changing the date.

•After loading a cassette.

•After Auto Date Record mode is selected by pressing

NOTES:

●

ON-SCREEN DISPLAY

pg. 10). If you haven’t, do so before continuing.

SELECT DISPLAY

Press Function SEL. until “DISP.” appears to the right of F2.

CHOOSE DISPLAY MODE

Press F2 while in Record–Standby to cycle through the modes as shown in the illustration at left.

The selected display can be recorded. If you don’t want to record the display, select Date-off mode before shooting. If you want to delete the display during shooting, press F2. If you want to call back a deleted display, engage the Record– Standby mode and then select the desired display mode using F2.

F2. In this mode, the month, day and year are replaced after 5 seconds with “AUTO DATE”.

Setting PROGRAM AE to LOCK always engages this mode, and disables all other modes. In the Auto Date Record mode, if the date changes while you’re shooting, the date indication is recorded for about 5 seconds from that point. It is not recorded during any other recordings made on that day.

CONNECT CAMCORDER TO MONITOR

Connect the camcorder to a monitor as instructed in “BASIC CONNECTIONS” (Z pg. 29).

DISPLAY VIEWFINDER INDICATIONS

Press F2 until the indications appear on the connected monitor.

IN PARIS, FRANCE

SET CHAR

SET–/+

CHARACTER SET MODE screen

CHARACTER SET MODE

A B C D E F G H I

J K L M N O P Q R S T U V W X Y Z Ä Ö Ü À È Ì Ò Ù Ñ Æ Ø Å &

: . , ' - / ! ? ¿ k 0 1 2 3 4 5 6 7 8 9

CHARACTER SET MODE

A B C D E F G H I

J K L M N O P Q R S T U V W X Y Z Ä Ö Ü À È Ì Ò Ù Ñ Æ Ø Å &

: . , ' - / ! ? ¿ k 0 1 2 3 4 5 6 7 8 9

I N PAR I S, FR

CHARACTER SET MODE screen

RECORDING

Advanced Features

Character Generator

SELECT MODE

Press Function SEL. until “DISP.” appears to the right

of F2.

SET CHARACTER OR TITLE

Press F2 until “SET CHAR” or a previously stored

title appears in the viewfinder.

ACCESS CHARACTER MODE SCREEN

Press SET. A character grid appears in the view

finder.

ENTER DESIRED CHARACTERS

Press + or – to move the cursor on the character grid

to the desired character, then press SET to enter. The selected characters appears at the bottom of the screen. When you’re done, press SET as many times as necessary to exit the screen. The title you made appears at the bottom of the screen.

NOTES:

●

You can store up to 18 characters.

●

You can only make and store one title at a time. To replace it, repeat the procedure.

●

To create a space between two characters in a title you make, choose “ screen.

” on the CHARACTER SET MODE

Example of Character Generator & Title

Viewfinder



OUR VACATION

IN PARIS, FRANCE

Character Generator:

IN PARIS, FRANCE

Title: OUR VACATION

Title indication

Instant Titles

The camcorder has eight preset titles in memory. You can superimpose one of them above a previously stored title as shown in the illustration to the left. The preset titles appear in this order: HAPPY BIRTHDAY, OUR VACATION, MERRY CHRISTMAS, A SPECIAL DAY, HAPPY HOLIDAYS, OUR NEW BABY, WEDDING DAY, CONGRATULATIONS.

SELECT MODE

Press Function SEL. until “TITLE” appears to the right

of F1.

SELECT PRESET TITLE

Engage the Record–Standby mode, then press F1 to

cycle through the preset titles until the desired title is displayed.

NOTES:

●

To delete the Instant Title during recording, press F1.

●

To recall a title, engage the Record–Standby mode and then press F1 to select the desired title.

●

To display a title you made in the position usually occupied by an Instant Title, cycle through in step 2 above until your title appears (after “CONGRATULATIONS”). You can superimpose two personal titles on the scene being shot.

Tally lamp PROGRAM AE

START/STOP

INTERVAL REC TIME

RM-V20U (optional)

RECORDING

Advanced Features

Self-Timer

You can set the delay between pressing Recording Start/ Stop and the actual start of recording. If you secure the camcorder, you (or whomever is operating the camcorder) can enter the scene before recording starts.

NOTE:

You need the optional RM-V20U remote control unit to perform this procedure.

ENGAGE RECORD–STANDBY MODE

Make sure the lens cover is open, set the power

switch to CAMERA.

SET TIME DELAY

On the RM-V20U, press INTERVAL to set the delay

time. There are four choices, and they appear in the viewfinder in the following order (each time INTERVAL is pressed): 15S (15 seconds), 30S (30 seconds), 1MIN (1 minute) and 5MIN (5 minutes). Pressing again releases the Self-timer.

START DELAYED RECORDING

Press Recording Start/Stop. The tally lamp begins

blinking, and the blinking speed increases about 5 seconds before recording starts. When recording begins, the lamp stops blinking but stays lit.

RELEASE SELF-TIMER MODE

To release when the tally lamp is not blinking, press

INTERVAL continuously until “ ” disappears. To

release when the tally lamp is blinking, press Recording Start/Stop to stop the blinking, then press INTERVAL continuously until “ ” disappears.

NOTE:

If the PROGRAM AE dial is set to “ ”, 15S is automatically selected.

Animation

Give stationary scenes or objects an illusion of movement. This function allows you to shoot a series of pictures, each slightly different, of the same object for a brief period of time.

NOTE:

You need the optional RM-V20U remote control unit to perform the following procedure.

Time-Lapse

You can record sequentially at preset time spans. Leaving the camcorder aimed at a specific subject, you can record subtle changes over an extended period of time.

NOTE:

You need the optional RM-V20U remote control unit to perform the following procedure.

ENGAGE RECORD–STANDBY MODE

Make sure the lens cover is open, then set the

power switch to CAMERA.

SET RECORDING SPEED

Set SP/EP to SP (Z pg. 11).

SET RECORDING TIME

Press REC TIME on the remote control. Three

choices are available, and they appear in the following order (each time REC TIME is pressed): 1/4S (one-fourth of a second), 1/2S (one-half of a second) and 1S (one full second). Press again to release the animation mode.

START RECORDING

Press Recording Start/Stop after focusing on the

subject. The recording stops automatically after the selected period of time.

ASSEMBLE SERIES OF PICTURES

Repeat steps 3 and 4 for the desired number of

pictures.

CHECK YOUR WORK

Play back the series of pictures to see if the

results were satisfactory.

RELEASE ANIMATION MODE

Press REC TIME until “ ” disappears from the

viewfinder.

NOTES:

●

For best results, make sure the camcorder is secured when shooting.

●

If the PROGRAM AE dial is set to Self-Timer mode, Animation is cancelled and Self-Timer mode is engaged with 15S selected.

●

Fade-in/out cannot be performed during Animation shooting.

ENGAGE RECORD–STANDBY MODE

Make sure the lens cover is open, then set the

power switch to CAMERA.

SET RECORDING SPEED

Set SP/EP to SP (Z pg. 11).

SET RECORDING TIME

Press REC TIME on the remote control. There

are three choices available, and they appear in the following order (each time REC TIME is pressed): 1/4S, 1/2S and 1S. Press again to reset.

SET INTERVAL BETWEEN RECORDINGS

Press INTERVAL on the remote control. There

are four choices available, and they appear in the following order (each time INTERVAL is pressed): 15S, 30S, 1MIN, and 5MIN. Press again to reset.

START TIME-LAPSE RECORDING

Press Recording Start/Stop. Recording and

intervals alternate automatically.

RELEASE TIME-LAPSE MODE

To release when the tally lamp is not blinking,

press INTERVAL and REC TIME repeatedly until “ ” and “ ” disappear. To release when the tally lamp is blinking, press Recording Start/Stop to stop the blinking, then press INTERVAL and REC TIME repeatedly until “ ” and “ ” disappear.

NOTES:

●

Fade-in/out cannot be performed during Time-Lapse shooting.

●

For best results, keep the camcorder secured while shooting.

●

If, during steps 3 and 4, the PROGRAM AE dial is set to the Self-Timer mode, the Self-Timer mode is engaged with 15S selected.

Compact video cassette

Recording safety hole

VCR

Compartment door

Sliding latch

Reels

PLAYBACK

Using The Cassette Adapter

Cassette Adapter (VHS PlayPak)

Use this to play back a VHS-C video cassette recorded with this camcorder. It is fully compatible with any VHS video cassette recorder. The C-P7U adapter is battery powered and automatically performs tape loading and unloading.

INSERT BATTERY

Slide the battery cover up to remove it, and install

one “AA(R6)” size battery as shown in the illustration at left. Then reattach the cover.

INSERT CASSETTE IN ADAPTER

Slide the latch to open the adapter compartment

door, then insert the cassette and close the compartment door.

PLAY BACK ON CONNECTED VCR

Load the cassette adapter into the VCR and play the

tape back as you would any other.

REMOVE CASSETTE FROM ADAPTER

Slide the latch and the compartment door opens

automatically. Then insert your finger in the hole on the underside of the adapter as shown in the illustration at left, push up and remove the cassette.

NOTES:

●

During tape loading and unloading, do not touch the reels for safety and tape protection.

●

During special-effect playback (slow motion, still frame, etc.), the picture may vibrate or noise bars may appear on the screen.

●

To record on a VCR using a compact cassette and the adapter, cover the adapter’s recording safety hole with adhesive tape.

PLAYBACK

To AUDIO and VIDEO connectors

Basic Connections

Audio and Video cables (optional)

To AUDIO and VIDEO IN connectors

There are three basic types of connections. When making the connections, refer also to your VCR and TV instruction manuals.

Connection To A VCR [A] (Editing, Dubbing and Playback)

NOTE:

Use the optional Audio and Video cables.

CONNECT CAMCORDER TO VCR

As shown in the illustration at left, connect the

optional Audio and Video cables between the

AUDIO and VIDEO connectors on the camcorder and those on the VCR.

SUPPLY POWER

Turn on the camcorder, the VCR and the TV.

VCR

Aerial

To AUDIO, VIDEO and DC OUT connectors

RF unit RF-V5U (optional)

NOTES:

●

It is recommended to use the AC Power Adapter/Charger as the power supply instead of the battery pack.

●

To monitor the picture and sound from the camcorder without inserting a tape, set the camcorder’s power switch to CAMERA, then set your TV to the appropriate input mode.

●

If you have a TV or speakers that are not specially shielded, do not place the speakers adjacent to the TV as interference will occur in the camcorder playback picture.

SELECT MODE

Set the VCR to its AUX input mode, and set the TV

to its VIDEO mode or channel 3.

Connection To A TV With A/V Input Connectors [B] (Playback ONLY)

NOTE:

Use the optional Audio and Video cables.

CONNECT CAMCORDER TO TV

As shown in the illustration at left, connect the

optional Audio and Video cables between the AUDIO and VIDEO connectors on the camcorder and those on the TV.

SELECT MODE

Set the TV to its VIDEO or AV mode (as specified in

its instructions).

Connection To A TV With NO A/V Input Connectors (Playback ONLY)

NOTE:

Use the optional RF-V5U RF unit.

* Refer to the RF-V5U instruction manual for connection

procedure.

REW

POWER

M 0:00:00

PLAY/PAUSE

STOP

Tape counter

PLAYBACK

NOTE:

Make sure you connect your camcorder as directed in “BASIC CONNECTIONS” (Z pg. 29 ).

Basic Playback

LOAD A CASSETTE

Slide EJECT to open the cassette holder, then insert

the cassette with the label facing out. Press PUSH to ensure the holder is closed and locked.

SELECT MODE

Set the power switch to PLAY. The Power On

indicator lights.

PLAYBACK

Press PLAY/PAUSE. The playback picture appears in

the viewfinder and the connected TV.

STOP PLAYBACK

Press STOP.

Rewind or Fast-forward the tape

Press REW to rewind, or FF to fast-forward the tape during Stop mode.

NOTE:

The camcorder shuts off automatically after about 5 minutes in STOP mode. To turn on again, set the power switch to POWER OFF, then to PLAY.

PLAYBACK

Features

COUNTER R/M

REW

RM-V20U (optional)

REW FF

PLAY PAUSE

PLAY/PAUSETRACKING

STOP

FEATURE: Manual Tracking PURPOSE: To eliminate noise bars that appear

OPERATION: 1) Press either TRACKING button as

NOTES: ●

FEATURE: Still Playback PURPOSE: To pause during playback. OPERATION: 1) Press PLAY/PAUSE during

NOTE:

FEATURE: Shuttle Search PURPOSE: To allow high-speed search in either

OPERATION:

NOTE:

FEATURE: Counter Memory Function PURPOSE: To make it easier to locate a specific

OPERATION: 1) Press COUNTER R/M and hold for

NOTES: ●

on the screen.

many times as necessary for best picture.

To reset TRACKING to the original preset, press both TRACKING buttons simultaneously.

●

Manual Tracking may not work with tapes recorded on other VCRs or camcorders.

playback.

2) To resume normal playback, press PLAY/PAUSE again.

Noise bars appear and pictures may become monochrome during Still Playback. This is normal.

direction.

Forward Search

1) Press FF during playback. (Speed is 3 times normal in SP, and 7 times normal in EP mode.)

Reverse Search

1) Press REW during playback. (Speed is as noted above.)

Noise bars appear and pictures may become monochrome in Shuttle Search. This is normal.

tape segment.

more than 2 seconds. The counter resets to “0:00:00”.

2) Press COUNTER R/M. “M” appears.

3) After recording or playback, press STOP, then REW. The tape

automatically stops at or close to 0:00:00.

4) Press PLAY/PAUSE to start playback.

The counter memory functions in the FF and REW modes.

●

To disable Counter Memory Function, press COUNTER R/M so the “M” disappears.

EDIT

PLAY/PAUSE

Power switch

EDITING

Tape Dubbing

CONNECT EQUIPMENT

Following the illustration at left, connect the

camcorder and the VCR. GR-AX310 only: If you have a Remote PAUSE terminal, use the editing cable to connect it to the camcorder and the VCR. (See “NOTES” below for details.)

PREPARE FOR DUBBING

Set the camcorder’s power switch to PLAY, turn on

the VCR’s power, and insert the appropriate cassettes in the camcorder and the VCR.

To EDIT

Editing cable (optional 3.5 ø mini-plug cable) GR-AX310 only

To Remote PAUSE

VCR (Recording deck)

To AUDIO out To VIDEO out

Audio and Video cable (optional)

To AUDIO IN To VIDEO IN

SELECT VCR MODE

Engage the VCR’s AUX and Record-Pause modes.

FIND EDIT-IN POINT

Engage the camcorder’s Play mode to find a spot

just before the edit-in point. Once it’s reached, press PAUSE on the camcorder.

START EDITING

Press PLAY on the camcorder and engage the VCR’s

Record mode.

STOP EDITING TEMPORARILY

Engage the VCR’s Record-Pause mode and press

PAUSE on the camcorder.

EDIT MORE SEGMENTS

Repeat steps 4 through 6 for additional editing, then

stop the VCR and camcorder when finished.

NOTES (GR-AX310 only):

●

When using a Remote PAUSE terminal, pressing EDIT on the camcorder in step 5 automatically engages the VCR’s Record mode.

●

When using a Remote PAUSE terminal, you can access a function called Master Edit Control System. Before beginning, reset the camcorder’s counter to “0:00:00” at an edit-out point. When the tape reaches this point (remember there’s a small margin of error) during editing, the camcorder and VCR pause automatically. However, some VCRs are not compatible with

the Master Edit Control System.

Random Assemble Editing [R.A.Edit] (GR-AX310 only)

Create edited videos easily using your camcorder as the source player. You can select up to 8 “cuts” for automatic editing, in any order you like. R.A.Edit is more easily performed when the optional RM-V700U MBR (MultiBrand Remote) is set to operate with your brand of VCR (see chart at left), but can also be performed by operating the VCR manually.

CONTINUED ON NEXT PAGE

SET REMOTE/VCR CODE

SET REMOTE TO OPERATE VCR

2 3

MBR SET

5 6

VCR CTL

RM-V700U (optional)

Turn off the power to the VCR and point the remote

toward the VCR’s infrared sensor. Then, referring to the chart at left, press and hold MBR SET, and press button (A) and then (B).

•The code is automatically set once you release the

MBR SET button, and the VCR’s power comes on.

VCR CODE LIST

VCR BRAND NAME

GE 1 1

HITACHI 6 6

JVC A B C

MAGNAVOX 9 5

MITSUBISHI 6 7

NEC 3 7

PHILIPS 1 9

BUTTONS (A) (B)

9 2 9 ` 9 4

6 3 9 1

9 6 9 3

1 1 7 1 7 6

6 8

3 8

9 5 1 1 9 4 9 1 9 6

VCR BRAND NAME

PHILIPS 1 2

PANASONIC 1 3

RCA 9 2

SANYO 3 6

SHARP 1 5

SONY 6 5

TOSHIBA 6 9

ZENITH 1 6

BUTTONS (A) (B)

3 3

1 7 1 1 9 4 1 8 

9 4 6 6 6 3 9 `

3 5

1 `

6 ` 3 9 3 1 

6 1

OPERATE THE VCR

Make sure the VCR’s power is on. Then, while

holding VCR CTL, press the button on the remote for the desired function. The functions the remote can control are PLAY, STOP, PAUSE, FF, REW and VCR REC STBY (you don’t need to press VCR CTL for this one).

You’re now ready to try Random Assemble Editing.

IMPORTANT

Although the MBR is compatible with JVC VCRs and those of many other makers, it may not work with yours or may offer limited functions.

NOTES:

●

If the VCR’s power doesn’t come on in step 1, try another code from the chart.

●

Some brands of VCR don’t come on automatically. In this case, turn the power on manually and try step 2.

●

If the RM-V700U is not able to control the VCR, use the controls on the VCR.

●

The RM-V700U cannot be used to operate the camcorder.

MAKE CONNECTIONS

CONNECT TO . . .

JVC VCR EQUIPPED WITH REMOTE

PAUSE TERMINAL

Connect the editing cable to the Remote PAUSE terminal.

JVC VCR NOT EQUIPPED WITH REMOTE

PAUSE TERMINAL

Connect the editing cable to the R.A.EDIT connector.

NON-JVC VCR WITH NEITHER

Connect the editing cable to the RM-V700U’s Pause-In jack.

All other connections are as shown in the illustration on page 34.

CONTINUED ON NEXT PAGE

EDITING (cont.)

CANCELREW/FF

To EDIT

Editing cable (optional 3.5 ø mini-plug cable)

To Remote PAUSE

To Pause-In

A B

VCR (Recording deck)

VCR REC STBY

RM-V700U (optional)

IN OUT 

ç© 1 0:00:25  © 2 © 3 © 4 © 5 © 6 © 7 © 8 COUNTER 0:00:25  TOTAL 0:00:00

IN/OUT

R.A. EDIT PLAY/PAUSE

STOP

To AUDIO and VIDEO out connector

Audio and Video cable (optional)

To AUDIO and VIDEO IN connectors

IN OUT  ç© 1 0:00:25 0:01:05 © 2 0:03:18 0:03:31 © 3 0:02:33 0:02:53 © 4 0:04:11  © 5  © 6 © 7 © 8 COUNTER 0:04:11  TOTAL 0:01:13

PREPARE CAMCORDER

Insert a recorded tape and set the power switch to

PLAY.

PREPARE VCR

Turn the power on, insert a recordable tape and

engage the AUX mode (refer to VCR’s instructions).

SELECT SCENES

ACCESS R.A. EDIT COUNTER DISPLAY

Press PLAY/PAUSE, then press R.A. EDIT and the

counter display appears in the viewfinder and the screen of the connected TV.

Press REW or FF to locate the beginning of a scene

you want, then press IN/OUT to register that point. The data appears under IN on the display.

Press REW or FF to locate the end of the scene and

press IN/OUT to register it. The data appears under OUT on the display. The total time of the registered scene(s) is displayed at the bottom of the screen.

Repeat steps 2 and 3 for each additional scene

(as many as 8).

MAKE CORRECTIONS

Press CANCEL during steps 2 and 3 to erase the

most recently registered point.

NOTES:

●

There must be at least one second between an in-point and its corresponding out-point.

●

The camcorder prerolls during R.A. Edit, so there must be at least 15 seconds of recording material prior to any in-point.

●

Blank portions of tape cannot be registered as in-points or out-points.

●

If it takes more than 5 minutes to search for an in-point, the VCR’s Record-Pause mode is cancelled and editing doesn’t take place.

●

Pressing R.A.EDIT clears all in- and out-points from memory.

●

Leave a small margin for error around each in-point to ensure the scene is recorded in its entirety.

ORIGINAL TAPE (camcorder)

1 3 2

IN OUT IN OUT IN OUT

AUTOMATIC EDITING TO VCR

ENGAGE VCR’S RECORD–PAUSE MODE

Point the remote control toward the VCR’s infrared

sensor and press VCR REC STBY, or manually engage the VCR’s Record-Pause mode.

EDITED TAPE (VCR)

EDIT STOP

BEGIN AUTOMATIC EDITING

Press EDIT on the camcorder, and the previously

selected scenes are copied to the VCR in the specified order.

END AUTOMATIC EDITING

When all selected scenes have been copied, the

camcorder and VCR enter the still or pause mode. Press STOP on both units.

NOTES:

●

If you performed step 1C on page 33, keep the remote control pointed at the VCR during editing.

●

The on-screen display only appears while the camcorder searches for each scene.

●

To dub a copy of the camcorder’s (source) tape, perform R.A.EDIT by specifying only one in-point (and no out-point). The contents of the tape from the specified in-point to the end of the tape are automatically copied.

●

There may be noise at in- or out-points on the edited tape with certain VCRs.

Viewfinder

POWER

M-0:12:34

COUNTER R/M

Tape Counter

Insert editing indicator

EDITING (cont.)

Insert Editing

You can record a new scene into a previously recorded tape, replacing a section of the original recording with minimal picture distortion at the in- and out-points. The original audio remains unchanged.

NOTE:

You need the optional RM-V20U remote control unit to perform the following procedure.

SELECT MODE

Set the power switch to PLAY.

FIND EDIT-OUT POINT

Locate the point and press PAUSE on the camcorder

or the remote control.

RESET COUNTER

Press and hold COUNTER R/M for more than 2

seconds to reset the tape counter, then press for less than 1 second and make sure “M” appears in the viewfinder.

FIND EDIT-IN POINT

Press REW to go a little beyond the beginning of the

scene you want to replace, press PLAY to view the recorded tape, and press PAUSE at exactly at the point where the new scene should start.

ENGAGE INSERT EDITING MODE

Press and hold INSERT, and press PAUSE. The Insert

mode is engaged, and the scene the camcorder is aimed at appears on the screen.

REW PLAY PAUSE AUDIO DUB

INSERT

RM-V20U (optional)

BEGIN INSERT EDITING

Press Recording Start/Stop. When the counter

reaches “0:00:00”, editing stops automatically and the camcorder enters the playback mode.

NOTES:

●

Insert Editing may not work correctly if a blank segment exists in the recorded tape, or if the recording speed was changed.

●

The tape may stop slightly before or after the designated end point, and noise bars may appear. Neither indicates a defect in the unit.

●

To edit onto a tape with the recording safety tab removed, cover the hole with adhesive tape.

●

Only video signal is recorded in the Insert Editing mode. When the sound is to be recorded, press AUDIO DUB and PAUSE simultaneously after Step 5. When INSERT and PAUSE are pressed simultaneously again, the unit re-enters the Video-signal-only Recording mode.

●

If the camcorder’s mike is too close to the TV, or if the TV’s volume is too high, whistling or howling may occur.

Audio dubbing indicator

Viewfinder

Mic

Audio Dubbing

You can record a new soundtrack on a prerecorded tape (normal audio only).

** Perform steps 1, 2 and 3 of the Insert Editing procedure

(Z pg. 36) before continuing.

FIND EDIT-IN POINT

Press REW to go a little beyond the beginning of the

scene onto which you want to dub new audio, press PLAY to view the recorded tape, then press PAUSE at exactly the point where dubbing should start.

ENGAGE AUDIO DUB STANDBY MODE

Press and hold AUDIO DUB, and press PAUSE.

BEGIN AUDIO DUBBING

Press PLAY. When the counter reaches “0:00:00”,

Audio Dubbing stops automatically and the camcorder enters the playback mode.

REW PLAY

PAUSE AUDIO DUB

RM-V20U (optional)

NOTES:

●

Audio Dubbing may not work correctly if the tape contains blank segments, or if the recording speed was changed during the original recording.

●

If the camcorder’s mike is too close to the TV, or if the TV’s volume is too high, whistling or howling may occur.

LENS COVER open/close switch

Set to “POWER OFF“.

USER MAINTENANCE

After Use

Set the power switch to POWER OFF to turn off the

camcorder.

Slide EJECT to open the cassette holder, then remove

the cassette.

Close and lock the cassette holder by pressing

PUSH.

Press BATT. RELEASE to remove the battery pack.

Slide the LENS COVER open/close switch to close

the lens cover.

BATT. RELEASE

PUSH

EJECT

Remove.

Marks

Cleaning The Camcorder

CLEAN EXTERIOR

Wipe gently with a soft cloth.

CLEAN LENS

Blow it with a blower brush, then wipe gently with

lens cleaning paper.

REMOVE EYEPIECE

Turn the eyepiece counterclockwise and pull it out.

CLEAN VIEWFINDER

Remove dust using a blower brush.

RE-ATTACH EYEPIECE

Align the marks, re-attach the eyepiece and turn it

clockwise.

NOTES:

●

Avoid using strong cleaning agents such as benzine or alcohol.

●

Cleaning should be done only after the battery pack has been removed or other power units have been disconnected.

●

Mold may form if the lens is left dirty.

TROUBLESHOOTING

SYMPTOM POSSIBLE CAUSE(S)

POWER

No power is supplied. ● The battery pack has not been attached correctly

RECORDING

Recording cannot be performed.

Recording does not start.

PLAYBACK

The tape is running, but there’s no playback picture.

Noise bars appear in the playback picture.

Playback picture is blurred or interrupted.

The counter indication is blurred during Still playback.

(Z pg. 8).

● The battery pack is not charged (Z pg. 8).

● The power supply has not been correctly connected

(Z pg. 9).

● The recording tape’s Erase Protection tab is missing. Cover the hole with adhesive tape. (Some tapes have sliding tabs. In this case, check the position of the tab.)

● The camcorder power switch has not been set to CAMERA (Z pg. 14).

● The TV has not been set to its VIDEO mode or channel.

● If A/V connection is used, the TV’s VIDEO/TV switch has

not been set to VIDEO.

● The RF unit has not been set to the correct channel.

● Manual Tracking has not been performed (Z pg. 31).

● The video heads are dirty or worn out. Consult your

nearest JVC dealer for head cleaning or replacement.

● This is normal.

TAPE TRANSPORT

The tape stops during fast-forward or rewind.

Rewinding or fast-forwarding cannot be performed.

● The Counter Memory Function has been activated (Z pg. 31).

● The tape is already fully wound on one reel or the other.

OTHER

The tape won’t eject. Some functions are not available. Vertical white lines appear when

shooting a very bright object.

Bright, crystal-shaped spots appear in the viewfinder.

The picture is blurred in the Quick Review or Retake mode.

An error number (E01, etc.) appears in the viewfinder.

The camcorder is a microcomputer-controlled device. External noise and interference (from a TV, a radio, etc.) might prevent it from functioning properly. In such cases, first disconnect its power supply unit (battery pack, AC Power Adapter/Battery Charger, etc.) and clock battery; and then re-connect it and proceed as usual from the beginning.

● The battery pack is running low.

● The PROGRAM AE dial is set to LOCK (Z pg. 16).

● This sometimes occurs when the contrast between the

background and the object is great. It is not a defect of the camcorder.

● Sunlight is directly entering the lens.

● This is normal while recording in the EP mode. Some noise

may be present while recording in the SP mode (Z pg. 11).

● Consult your nearest JVC dealer.

Controls

1 PROGRAM AE Select Dial .................. Z pg. 16

2 F1 [Function 1] Button ........................ Z pg. 18

3 PUSH Button....................................... Z pg. 11

4 Function SEL. Button ...........................Z pg. 18

5 F2 [Function 2] Button ........................ Z pg. 18

6 EJECT Switch ....................................... Z pg. 11

7 Diopter Adjustment ............................. Z pg. 11

8 Power Zoom Switch ............................ Z pg. 15

9 BATT. [Battery] RELEASE Switch ............Z pg. 8

0 MWB [Manual White Balance]

Button .................................................Z pg. 17

! Recording Mode [SP/EP] Select

Button .................................................

Tape Length [T20•T30•T40]

Select Button .......................................

COUNTER R [Reset]/M [Memory]

Button .................................................

@ EDIT Button (GR-AX310 only)............. Z pg. 32

# DATE/TIME +/– Buttons ....................... Z pg. 10

CHAR. [Character] SET +/– Buttons .....Z pg. 24

TRACKING +/– Buttons .......................Z pg. 31

$ DATE/TIME SET Button ........................Z pg. 10

CHAR. SET Button............................... Z pg. 24

R.A.EDIT IN/OUT Button

(GR-AX310 only) .................................

% R.A.EDIT Button

(GR-AX310 only) .................................

^ REW Button ........................................ Z pg. 30

RETAKE R [Quick Review] Button ....... Z pg. 15

& FF Button ............................................ Z pg. 30

RETAKE F Button .................................Z pg. 15

* R.A.EDIT CANCEL Button

(GR-AX310 only) .................................

( STOP Button ....................................... Z pg. 30

) PLAY/PAUSE Button ............................ Z pg. 30

q POWER Switch ................................... Z pg. 10

w Recording Start/Stop Button................ Z pg. 12

Connectors

e REMOTE Jack ...................................... Z pg. 13

r Shoulder Strap Eyelets .........................Z pg. 12

t EDIT Jack (GR-AX310 only).................Z pg. 32

y VIDEO Out Jack .................................. Z pg. 29

u RF DC OUT Jack .................................Z pg. 29

i AUDIO Out Jack .................................Z pg. 29

Indicators

o Tally Lamp .......................................... Z pg. 14

p Power On Indicator.............................Z pg. 14

Z pg. 11

Z pg. 31

Z pg. 34

ER T

INDEX

0!@# $

Controls

^&*()

tyui

qw9

Other Parts

Q Microphone W Camera Sensor (Be careful not to cover this area;

built-in here is the sensor necessary for shooting.)

E Clock Battery Compartment ................ Z pg. 10

R Battery Pack Mount ............................... Z pg. 8

T Electronic Viewfinder .......................... Z pg. 11

Y LENS COVER Switch ........................... Z pg. 14

U Grip Strap ........................................... Z pg. 12

I Tripod Mounting Socket ...................... Z pg. 12

INDEX

Viewfinder

FADER

2 3

MWB

SPORTS LENS COVER

4 5

MERRY CHR ISTMAS

DEC 25.96

)(wq

Viewfinder Indications

1, 2 PROGRAM AE Indicator ................ Z pg. 16

Displayed at 2 for approx. 3 seconds when the PROGRAM AE select dial is switched from one position to another. Then only the indicator remains at 1.

3 Focus Indicator ................................... Z pg. 20

4 White Balance Mode Indicator............Z pg. 17

5 Zoom Level Indicator ..........................Z pg. 15

Exposure Indicator Bar ........................ Z pg. 22

6 Battery Pack Remaining Power Indicator

Changes as follows according to the battery pack’s remaining power level: “ ”. When the power is almost gone, the indicator blinks, then the unit shuts off. Replace the battery pack with a fully

charged one ..........................................Z pg. 8

7 Cassette Warning ................................ Z pg. 11

Blinks when no cassette or a cassette with the Erase Protection tab removed is loaded.

8 Intelligent Function Control

Indicator ............................................. Z pg. 18

9 Remaining Tape Time .......................... Z pg. 14

0 Tape Length Indicator .......................... Z pg. 11

86 7 9 0 !

40MIN

C INEMA

PAUSE

REC

@ #

INDEX

FADER

5 M I N

% ^ & *

10 : 55

! Recording Mode (SP/EP) Indicator ....... Z pg. 11

@ Recording Indicator ............................. Z pg. 14

# Record–Standby Indicator ................... Z pg. 14

$ Lens Cover Warning ............................ Z pg. 14

% Index Code Marking ............................ Z pg. 15

^ Fade–Standby Indicator ....................... Z pg. 18

& Clock Battery Warning

Appears when the clock (lithium) battery is not in place or exhausted. For inserting or replacing the

clock battery ....................................... Z pg. 10

* Insert Editing Indicator ........................ Z pg. 36

Audio Dubbing Indicator .................... Z pg. 37

( Condensation Warning

When this indicator appears, all functions are disabled. Turn the unit off for a few hours, and when you turn it on again the indicator should disappear.

) Instant Title ......................................... Z pg. 25

q Date/Time/Character ........................... Z pg. 23

w Interval

Time/Recording Time Indicator ........... Z pg. 26

AC Power Adapter .................................. pg. 9

Animation Recording .............................. pg. 27

Audio Dubbing ....................................... pg. 37

Auto Date Record ................................... pg. 23

Auto Focus .............................................. pg. 20

Auto Mode Lock Mode ........................... pg. 16

Auto Mode Release Mode ....................... pg. 16

Battery Pack ............................................ pg. 8, 43

Brighten the Image .................................. pg. 22

Car Battery .............................................. pg. 9

Cassette Adapter ..................................... pg. 28

Character Generator ............................... pg. 24

Charge Marker ........................................ pg. 9

Charging the Battery Pack ....................... pg. 8

Cinama Mode ......................................... pg. 19

Clock (Lithium) Battery ........................... pg. 10

Connection to a VCR/TV ......................... pg. 29

Contents ................................................. pg. 7

Counter Memory ..................................... pg. 31

Darken the Image ................................... pg. 22

Date/Time Insert...................................... pg. 23

Date/Time Setting.................................... pg. 10

Discharge the Battery pack...................... pg. 8

Diopter Adjust......................................... pg. 11

Electronic Fog Filter Mode ...................... pg. 16

Erase Protection ...................................... pg. 11

Exposure Control .................................... pg. 22

Fade-in/out ............................................. pg. 18

Fast-Forward Tape................................... pg. 30

Focus Lock .............................................. pg. 20

Grip Adjustment...................................... pg. 12

High Speed Shutter Mode ....................... pg. 16

Index Code Marking ............................... pg. 15

Insert Cassette ......................................... pg. 11

Insert Editing ........................................... pg. 36

Instant Titles ............................................ pg. 25

Intelligent Function Control .................... pg. 18–25

Manual Focus ......................................... pg. 21

Master Edit Control ................................. pg. 32

MBR code Setting ................................... pg. 33

INDEX

Terms

ND Effect Mode ...................................... pg. 16

On-Screen Display.................................. pg. 23

Playback ................................................. pg. 30

Program AE with Special Effects .............. pg. 16

Provided Accessories .............................. pg. 6

Quick Review ......................................... pg. 15

Random Assemble Editing ....................... pg. 32–35

Recording, Advanced Features ................ pg. 16–27

Recording ............................................... pg. 14

Recording, Start/Stop............................... pg. 14

Recording Mode Setting .......................... pg. 11

Recording-Standby.................................. pg. 14

Remote Control Unit ............................... pg. 13

Remove Cassette ..................................... pg. 11

Retake..................................................... pg. 15

Rewind Tape ........................................... pg. 30

Self-Timer ............................................... pg. 16, 26

Sepia Mode............................................. pg. 16

Shoulder Strap Attachment...................... pg. 12

Shuttle Search ......................................... pg. 31

Specifications.......................................... pg. 45

Sports Mode............................................ pg. 16

Still Playback .......................................... pg. 31

Tape Counter .......................................... pg. 30

Tape Dubbing ......................................... pg. 32

Tape Length Setting ................................. pg. 11

Time-Lapse Shooting............................... pg. 27

Tracking .................................................. pg. 31

Tripod Mounting ..................................... pg. 12

Twilight Mode ......................................... pg. 16

Viewfinder Adjustment ............................ pg. 11

Viewfinder, Indications............................ pg. 41

White Balance Adjustment...................... pg. 17

Zooming ................................................. pg. 15

CAUTIONS

When using the AC Power Adapter/Charger in areas other than the USA

n The provided AC Power Adapter/Charger features

automatic voltage selection in the AC range from 110 V to 240 V.

USING HOUSEHOLD AC PLUG ADAPTER

In case of connecting the unit's power cord to an AC wall outlet other than American National Standard C73 series type use an AC plug adapter, called a "Siemens Plug", as shown. For this AC plug adapter, consult your nearest JVC dealer.

Plug adapter

General Battery Precautions

•When the RM-V20U (remote control), C-P6U or C-P7U (cassette adapter) are not functioning even when correctly operated, the batteries are exhausted. Replace them with fresh ones.

•Use only the following batteries:

RM-V20U ................................. AAA (R03) size

C-P6U or C-P7U ....................... AA (R6) size

Please make note of the following rules for battery use. When misused, batteries can leak or explode.

1. Refer to the RM-V20U and C-P6U/C-P7U

instructions when replacing batteries.

2. Do not use old and new batteries together.

3. Do not use two different kinds of batteries.

Although sizes may be the same, voltages may differ.

4. Do not expose batteries to excessive heat as they

can leak or explode.

5. Do not dispose of batteries in a fire.

6. Remove batteries from the unit if it is to be stored

for an extended period to avoid battery leakage which can cause malfunctions.

Battery Packs

The supplied battery pack is a nickel-cadmium battery. Before using the supplied battery pack or an optional battery pack, be sure to read the following cautions:

1. To avoid hazard . . .

.... do not burn.

.... do not short-circuit the terminals.

.... do not modify or disassemble.

.... use only specified chargers.

2. To prevent damage and prolong service life . . .

.... do not subject to unnecessary shock.

.... avoid repeated charging without fully

discharging.

.... charge in an environment where

temperatures are within the tolerances shown in the chart below. This is a chemical reaction type battery—cooler temperatures impede chemical reaction, while warmer temperatures can prevent complete charging.

.... store in a cool, dry place. Extended exposure

to high temperatures will increase natural

discharge and shorten service life.

.... avoid prolonged uncharged storage.

.... remove from charger or powered unit when

not in use, as some machines use current

even when switched off.

3. To prevent damage to the camcorder . . .

.... replace the battery pack when it begins to

deliver less recording time per charge.

NOTE:

It is normal for the battery pack to be warm after charging, or after use.

Temperature Range Specifications

Charging ................................... 10°C to 35°C

Operation ................................. 0°C to 40°C

Storage...................................... –10°C to 30°C

NOTES:

●

Recharging time is based on room temperature of 20°C.

●

The lower the temperature, the longer recharging takes.

Terminals

Cassettes

To properly use and store your cassettes, be sure to read the following cautions:

1. During use . . .

.... make sure the cassette bears the VHS-C

mark.

.... be aware that recording onto prerecorded

tapes automatically erases the previously recorded video and audio signals.

.... make sure the cassette is positioned properly

when inserting.

.... do not load and unload the cassette

repeatedly without allowing the tape to run at all. This slackens the tape and can result in damage.

.... do not open the front tape cover. This

exposes the tape to fingerprints and dust.

2. Store cassettes . . .

.... away from heaters or other heat sources.

.... out of direct sunlight.

.... where they won’t be subject to unnecessary

shock or vibration.

.... where they won’t be exposed to strong

magnetic fields (such as those generated by motors, transformers or magnets).

.... vertically, in their original cases.

Main Unit

1. For safety, DO NOT . . .

.... open the camcorder’s chassis.

.... disassemble or modify the unit.

.... short-circuit the terminals of the battery pack.

Keep it away from metallic objects when not in use.

.... allow inflammables, water or metallic objects

to enter the unit.

.... remove the battery pack or disconnect the

power supply while the power is on.

.... leave the battery pack attached when the

camcorder is not in use.

2. Avoid using the unit . . .

.... in places subject to excessive humidity or

dust.

.... in places subject to soot or steam such as

near a cooking stove.

.... in places subject to excessive shock or

vibration.

.... near a television set.

.... near appliances generating strong magnetic

or electric fields (speakers, broadcasting

antennas, etc.).

.... in places subject to extremely high (over

40°C or 104°F) or extremely low (under 0°C

or 32°F) temperatures.

CAUTIONS (cont.)

3. DO NOT leave the unit . . .

.... in places of over 50°C (122°F).

.... in places where humidity is extremely low

(below 35%) or extremely high (above 80%).

.... in direct sunlight.

.... in a closed car in summer.

.... near a heater.

4. To protect the unit, DO NOT . . .

.... allow it to become wet.

.... drop the unit or strike it against hard objects.

.... subject it to shock or excessive vibration

during transportation.

.... keep the lens directed at extremely bright

objects for long periods.

.... direct the eyepiece of the viewfinder at the

sun.

.... carry it by holding the viewfinder.

.... swing it excessively when using the shoulder

strap.

5. This camcorder features a built-in head cleaner which automatically cleans the heads and head drum when a cassette is loaded or unloaded. If, however, the heads become dirty and cause blurriness or interruption in the playback picture, consult your nearest JVC dealer.

About moisture condensation . . .

•You have observed that pouring a cold liquid into

a glass will cause drops of water to form on the glass‘ outer surface. This same phenomenon occurs on the head drum of a camcorder when it is moved from a cool place to a warm place, after heating a cold room, under extremely humid conditions or in a place directly subjected to the cool air from an air conditioner.

•Moisture on the head drum can cause severe

damage to the video tape, and can lead to internal damage to the camcorder itself.

Serious malfunctioning

If malfunctioning occurs, stop using the unit immediately and consult your local JVC dealer.

SPECIFICATIONS

GENERAL

Format : VHS NTSC standard Power source : DC 6V Power consumption

GR-AX210/AX310 : 5.7 W

GR-AX410 : 5.9 W Signal system : NTSC-type Video recording system

Luminance : FM recording

Color : Converted sub-carrier

direct recording * Conforms to VHS

standard Cassette : cassette Tape speed

SP : 33.35 mm/sec.

(1-5/16 ips)

EP : 11.12 mm/sec. (7/16 ips)

Recording time (max.)

SP : 40 minutes EP : 120 minutes

(with TC-40 cassette)

Operating temperature : 0°C to +40°C

(32°F to 104°F) Operating humidity : 35% to 80% Storage temperature : –20°C to +50°C

(–4°F to 122°F) Weight

GR-AX210 : Approx. 740 g (1.7 lbs) GR-AX310 : Approx. 760 g (1.7 lbs)

GR-AX410 : Approx. 720 g (1.6 lbs) Dimensions (Including viewfinder)

GR-AX210/AX310 : 109 (W) x 113 (H) x 226

(D) mm (4-5/16" x 4-1/2" x 8-15/16")

GR-AX410 : 109 (W) x 113 (H) x 206

(D) mm (4-5/16" x 4-1/2" x 8-1/8")

CAMERA

Pick up : 1/4" format CCD Lens : F1.2, f = 4.1 to 57.4 mm,

14:1 power zoom lens (GR-AX310) F1.6, f = 4.2 to 50.4 mm, 12:1 power zoom lens (GR-AX210/AX410) with auto iris and macro control, filter diameter 46 mm

Viewfinder : Electronic viewfinder

with

• 0.5" black/white CRT (GR-AX210/AX310)

• 0.55" color LCD (GR-AX410)

White balance

adjustment : Auto/Manual adjustment

VIDEO

Output : 1 Vp-p, 75 ohms,

unbalanced (via VIDEO out connector)

AUDIO

Output : –8 dBs, 1 k-ohm

(via AUDIO out connector)

AC POWER ADAPTER/BATTERY CHARGER (AA-V11U)

Power requirement

U.S.A. and Canada : AC 120 V`, 60 HZ Other countries : AC 110 V to

240 V`, 50/60 Hz Power consumption : 23 W Output

Charge : DC 8.5 V , 1.3 A VTR : DC 6.3 V , 1.8 A

Charging system : Constant current, peak

detection, timer

controlled Dimensions : 150 (W) x 42 (H) x

68 (D) mm

(5-15/16" x 1-11/16" x

2-11/16") Weight : Approx. 320 g (0.71 lbs)

CASSETTE ADAPTER (C-P7U)

Dimensions : 188 (W) x 25 (H) x

104 (D) mm

(7-7/16" x 1" x 4-1/8") Weight : Approx. 240 g (0.53 lbs) Accessory : “AA (R6)”-size battery x 1

Provided Accessories ...................... Z pg. 6

Optional Accessories

•Battery Packs BN-V12U, BN-V22U, BN-V25U

•Car Battery Charger BH-V3U

•Battery Charger BH-VC10U

•Car Battery Cord AP-V7U

•RF Unit RF-V5U

•Wireless Remote Control Unit RM-V700U

For R.A. Edit (GR-AX310) using a non-JVC VCR (Z pg. 33) * The RM-V700U cannot be used to operate the

camcorder.

•Wired Remote Control Unit RM-V20U

•Compact VHS-C Cassettes TC-40/30/20

•Active Carrying Bag CB-V7U

* Some acccessories are not available in some areas. Please

consult your nearest JVC dealer for details on accessories and their availability.

Specifications shown are for SP mode unless otherwise indicated. E. & O. E. Design and specifications subject to change without notice.

Cher client,

Nous vous remercions pour l’achat du camescope Compact VHS JVC. Avant utilisation, veuillez lire les informations pour votre sécurité et les précautions de sécurité indiquées dans les pages suivantes pour assurer une utilisation sûre de votre nouveau camescope.

Utilisation de ce manuel d’instructions

• Toutes les sections principales et les sous-sections sont indiquées dans le sommaire (

• Des remarques apparaissent après la plupart des soussections. Bien les lire également.

• Les caractéristiques/opérations de base/avancées sont séparées pour une référence plus aisée.

Nous vous recommandons de…

..... vous référer aux index (

familiariser avec la disposition des touches, etc. avant utilisation.

..... lire complètement les instructions et les précautions de

sécurité qui suivent. Elles contiennent des informations extrêmement importantes concernant l’utilisation sûre de votre nouveau camescope.

Nous vous recommandons de bien lire les précautions à observer aux pages 43 et 44 avant utilisation.

Z P. 7).

Z P. 40 – 42) et de vous

PRECAUTIONS DE SECURITE

ATTENTION

RISQUE D'ELECTROCUTION

NE PAS OUVRIR

ATTENTION: POUR EVITER TOUT RISQUE D'ELECTROCUTION

ATTENTION: NE PAS OUVRIR LE BOITIER

AUCUNE PIECE INTERIEURE N'EST A REGLER PAR L'UTILISATEUR. SE REFERER A UN AGENT QUALIFIE EN CAS DE PROBLEME.

Le symbole de l'éclair à l'intérieur d'un triangle équilatéral est destiné à alerter l'utilisateur sur la présence d'une "tension dangereuse" non isolée dans le boîtier du produit. Cette tension est suffisante pour provoquer l'électrocution de personnes.

Le point d'exclamation à l'intérieur d'un triangle équilatéral est destiné à alerter l'utilisateur sur la présence d'opérations d'entretien importantes au sujet desquelles des renseignements se trouvent dans le manuel d'instructions.

L'adaptateur secteur/chargeur de batterie AA-V11U ne doit être utilisé que sur tension CA 120 V`, 60 Hz aux Etats-Unis et au Canada, CA 110-240 V` , 50/60 Hz dans les autres pays.

ATTENTION (s'applique à l'AA-V11U)

POUR ÉVITER LES CHOCS ÉLECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU'AU FOND.

AVERTISSEMENT: POUR EVITER LES RISQUES D’INCENDIE OU D’ELECTROCUTION, NE PAS EXPOSER L’APPAREIL A LA PLUIE OU A L’HUMIDITE.

Avertissement sur la pile au lithium

La pile utilisée dans cet appareil peut présenter des risques d’incendie ou de brûlure chimique si elle est mal traitée. Ne pas recharger, démonter, chauffer à plus de 100 °C ni mettre au feu. Changer la pile avec une CR2025 Panasonic (Matsushita Electric), Sanyo ou Maxell; l’utilisation d’une autre pile peut présenter un risque d’incendie ou d’explosion.

n Jeter immédiatement les piles usées. n Placer hors de la portée des enfants. n Ne pas démonter ni jeter au feu.

REMARQUES:

●

La plaque d’identification (numéro de série) et l’étiquette d’avertissement de sécurité se trouvent sous l’appareil et/ou au dos.

●

La plaque d’identification (numéro de série) de l’adaptateur secteur/chargeur est située sous l’appareil.

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Ce camescope est conçu pour être utilisé avec les signaux de télévision couleur de type NTSC. Il ne peut pas être utilisé pour la lecture sur un téléviseur de standard différent. Cependant, l’enregistrement en direct est possible n’importe où. Utiliser les batteries BN-V11U/V12U/V22U/V25U et, pour les recharger, l’adaptateur secteur/chargeur de batterie multi-tensions fourni. (Un adaptateur de conversion adéquat risque d’être nécessaire pour le branchement sur les prises secteur de formes différentes selon les pays.)

CONSIGNES DE SECURITE IMPORTANTES

L’énergie électrique peut effectuer de nombreuses fonctions utiles. Mais un usage incorrect peut causer une éventuelle électrocution ou des risques d’incendie. Cet appareil a été conçu et fabriqué pour garantir votre propre sécurité. Pour ne pas anéantir les sécurités incorporées, observez les règles de base suivantes pour son installation, utilisation et entretien.

ATTENTION:

Suivre et respecter tous les avertissements et instructions marqués sur votre produit et dans son mode d’emploi. Pour votre sécurité, lire avant son utilisation toutes les consignes de sécurité et le mode d’emploi et conserver cette brochure et le mode d’emploi avec votre produit pour une référence

ultérieure.

INSTALLATION

1. Mise à la terre et polarisation

(A) Votre produit peut être équipé d’une fiche secteur

polarisée (une fiche ayant une lame plus grande que l’autre). Cette fiche ne rentrera dans la prise secteur seulement que d’une seule façon. C’est un élément de sécurité. Si vous ne pouvez pas introduire complètement la fiche dans la prise, essayez de retourner la fiche. Si la fiche ne rentre toujours pas, contacter votre électricien pour remplacer votre prise obsolète. Ne pas anéantir l’objectif de sécurité de la fiche polarisée.

(B) Votre produit peut être équipé d’une fiche de mise à la

terre à 3 fils, une fiche ayant une troisième broche (de mise à la terre). Cette fiche rentre seulement dans une prise secteur avec terre. C’est un élément de sécurité. Si vous ne pouvez pas introduire la fiche dans la prise, contacter votre électricien pour remplacer votre prise obsolète. Ne pas anéantir l’objectif de sécurité de la fiche avec mise à la terre.

2. Sources d’alimentation

Faire fonctionner votre appareil seulement à partir du type de source d’alimentation indiqué sur la plaquette indicatrice. Si vous n’êtes pas sûr du type d’alimentation de votre intérieur, consulter votre revendeur d’appareils ou la compagnie locale d’électricité. Si votre appareil est prévu pour fonctionner sur piles, batteries ou sur d’autres sources, se reporter au manuel d’instructions.

3. Surcharge

Ne pas surcharger des prises de courant murales, des cordons prolongateurs ni des prises de courant commodes. Tout ceci peut conduire à une électrocution ou à un risque d’incendie.

4. Protection du cordon d’alimentation

Les cordons d’alimentation doivent être placés pour ne pas marcher dessus ni les serrer par des objets placés sur ou contre eux. Faire attention aux cordons à fiches, aux prises de courant commodes, et à l’endroit où ils sortent de l’appareil.

5. Ventilation

Des fentes et des ouvertures dans le coffret sont prévues pour la ventilation. Pour garantir un fonctionnement fiable de l’appareil et le protéger contre une surchauffe, ces ouvertures ne doivent pas être bouchées ou recouvertes.

• Ne pas boucher les ouvertures en plaçant l’appareil sur un lit, un canapé, une couverture ou sur d’autres surfaces similaires.

• Ne pas placer l’appareil dans une installation incorporée comme dans une bibliothèque ou une baie à moins qu’une ventilation correcte soit prévue ou que ce soit

conforme aux instructions du fabricant.

6. Montage sur un mur ou au plafond

Le produit doit être monté sur un mur ou au plafond seulement comme le recommande le fabricant.

INSTALLATION D’ANTENNE

1. Mise à la terre de l’antenne extérieure

Si une antenne extérieure ou un système câblé est raccordé au produit, s’assurer que l’antenne ou le système câblé est mis à la terre pour offrir une protection contre des surtensions et l’accumulation de charges statiques. L’article 810 du Code Electrique National (NEC). ANSI/NFPA 70, fournit des informations sur la mise à la terre correcte du mât et la structure support, la liaison d’un fil d’entrée d’antenne à un appareil de décharge d’antenne, la taille des conducteurs de terre, la position de l’appareil de décharge d’antenne, le raccordement aux piquets de terre et les conditions requises pour le piquet de terre.

2. Foudre

Pour plus de protection pour ce produit pendant un orage, ou quand il reste inutilisé pour une longue période, le débrancher de la prise secteur et débrancher l’antenne ou le système câblé. Ceci préviendra des dommages au produit causés par la foudre ou des surtensions sur le

secteur.

3. Lignes électriques

Un système d’antenne extérieure ne doit pas être situé à proximité des lignes électriques aériennes ou d’autres circuits électriques ou d’éclairage électrique, ou d’où il pourrait tomber sur de tels circuits ou lignes. En installant un système d’antenne extérieure, une attention extrême doit être prise pour ne pas toucher de telles lignes électriques, un contact avec elles peut être fatal.

EXEMPLE DE MISE A LA TERRE D'ANTENNE  SELON LES INSTRUCTIONS DU CODE  ELECTRIQUE NATIONAL,  ANSI/NFPA 70

Fil d'entrée  d'antenne

Collier de mise à la terre

APPAREIL DE  SERVICE ELECTRIQUE

Système de piquet de terre de service électrique (NEC ART 250. PART H)

NEC – CODE ELECTRIQUE NATIONAL

Appareil de  décharge  d'antenne  (NEC SECTION  810-20)

Fils de terre  (NEC SECTION 810-21)

Colliers de mise à la terre



UTILISATION

1. Accessoires

Pour éviter des blessures:

• Ne pas placer ce produit sur un chariot, un support, un trépied ou une table instables. Il pourrait tomber, causant des blessures sérieuses à un enfant ou à un adulte, en endommageant sérieusement l’appareil.

• Utiliser seulement avec un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit.

• Utiliser un accessoire de montage recommandé par le fabricant et suivre les instructions du fabricant pour tout montage de l’appareil.

• Ne pas faire rouler un chariot avec de petites roulettes dans des seuils ou sur des carpettes entassées.

2. Combinaison produit et chariot

La combinaison d’un appareil et d’un chariot doit être déplacée avec précaution. Des arrêts brutaux, une force excessive, et des surfaces irrégulières peuvent faire basculer

l’appareil et le chariot.

3. Eau et humidité

Ne pas utiliser ce produit près de l’eau—par exemple, près d’une baignoire, d’un lavabo, d’un évier de cuisine ou d’une installation de lavage, dans un endroit humide, ou près d’une piscine ou d’endroits semblables.

4. Entrée d’objet et de liquide

Ne jamais pousser des objets de toute sorte dans ce produit par les ouvertures, ils pourraient toucher des points sous tension dangereux ou court-circuiter des pièces qui pourrait causer une électrocution ou un incendie. Ne jamais verser de liquide quelconque sur le produit.

5. Fixations

Ne pas utiliser des fixations non recommandées par le fabricant de ce produit, elles pourraient présenter des

risques.

6. Nettoyage

Débrancher ce produit de la prise secteur avant le nettoyage. Ne pas utiliser de nettoyants liquides ou aérosols. Utiliser un tissu humide pour le nettoyage.

7. Chaleur

Le produit doit être éloigné des sources de chaleur comme des radiateurs, bouches de chaleurs, appareils de chauffage, et d’autres produits (comprenant les amplificateurs) qui produisent de la chaleur.

AVERTISSEMENT SUR LES CHARIOTS PORTABLES (Symbole fourni par RETAC)

DEPANNAGE

1. Dépannage

Si votre produit ne fonctionne pas correctement ou montre un net changement dans ses performances et que vous ne pouvez pas revenir à un fonctionnement normal en suivant la procédure détaillée du mode d’emploi, n’essayez pas de réparer par vous-mêmes, ouvrir ou démonter les capots peut vous exposer à des tensions dangereuses ou à d’autres dangers. Confier toutes les réparations à du personnel de

service qualifié.

2. Dommages nécessitant une réparation

Débrancher le produit de la prise secteur et confier toutes les réparations à du personnel de service qualifié dans les conditions suivantes:

a. Quand le cordon secteur ou la fiche est endommagé. b. Si un liquide a coulé, ou si des objets sont tombés dans

le produit.

c. Si le produit a été exposé à la pluie ou l’eau. d. Si le produit ne fonctionne pas normalement en suivant

le mode d’emploi. Régler seulement que les commandes qui sont indiquées dans le mode d’emploi, un mauvais réglage des autres commandes peut causer des dommages et demandera souvent un long travail par un technicien qualifié pour remettre le produit dans son fonctionnement normal.

e. Si le produit est tombé ou si le coffret a été endommagé. f. Si le produit montre un net changement dans ses

performances - ceci indique le besoin d’un dépannage.

3. Pièces de remplacement

Si des pièces de remplacement sont nécessaires, être sûr que le technicien de service a utilisé des pièces de remplacement spécifiées par le fabricant ou ont les mêmes caractéristiques que les pièces d’origine. Des remplacements non autorisés peuvent causer un incendie, une électrocution ou d’autres accidents.

4. Contrôle de sécurité

Après tout dépannage ou réparation de ce produit, demander au technicien de service d’effectuer les tests de sécurité pour s’assurer que le produit est dans un état de fonctionnement sûr.

GUIDE DE FONCTIONNEMENT BREF

ALIMENTATION

Crocher

Pousser

BATT. RELEASE

Utilisation de la batterie

Crocher l’extrémité supérieure de la batterie au camescope. (Procédure de recharge,

Z P. 8)

2 Pousser sur la batterie jusqu’à ce qu’elle

s'enclenche en place.

Pour retirer la batterie

Faire coulisser BATT. RELEASE et tirer la batterie vers l’extérieur.

LECTURE

PLAY/PAUSE

REW

INTRODUCTION D'UNE CASSETTE VIDEO

EJECT

PUSH

1 Faire coulisser EJECT. 2 Introduire la cassette. 3 Appuyer sur PUSH.

(Pour plus de détails Z P. 11)

ENREGISTREMENT

Introduire.

Bouton d’ouverture/ fermeture du bouchon d’objectif (LENS COVER)

STOP

Placer sur “PLAY”.

1 Placer l'interrupteur d'alimentation sur

“PLAY”.

2 Appuyer sur REW.

— La bande s'arrêtera automatiquement au début

de la bande.

3 Appuyer sur PLAY/PAUSE.

— La lecture commencera et l’image de lecture

apparaît sur l'écran du viseur.

• Pour terminer la lecture, appuyer sur la touche

STOP. (Pour plus de détails

Ou simplement lire la bande sur un magnétoscope VHS en utilisant l'adaptateur de

cassette (VHS Playpak).

Z P. 30.)

P. 28

Placer sur “CAMERA”.

Touche de marche/arrêt

d'enregistrement

1 Faire coulisser le bouton d’ouverture/

fermeture LENS COVER pour ouvrir le bouchon d’objectif.

2 Placer l’interrupteur d'alimentation sur

“CAMERA”. — L’indicateur d'alimentation s'allumera et

l’image apparaîtra dans le viseur.

3 Appuyer sur la touche de marche/arrêt

d’enregistrement. — L’enregistrement commence.

•Pour arrêter momentanément l'enregistrement, appuyer à nouveau sur cette touche. (Pour plus de détails Z P. 14)

SEL

PRINCIPALES CARACTERISTIQUES

RAPPEL

Le choix logique

Les seules cassettes 



vidéo compactes que vous



puissiez utiliser avec votre 

magnétoscope VHS.*



*Avec l'adaptateur “VHS Playpak”

Programme AE avec effets spéciaux (

n Mode verrouillé automatique n Mode automatique libre n Mode voile n Effet neutre n Sépia n Ambiance réelle n Sports n Obturateur à grande vitesse (1/2000 s) n Retardateur 15 s.

Z P. 16)

Commande de fonction intelligente (

Z P. 18 à 25)

Hyper Zoom à vitesse variable (

Z P. 19)

[GR-AX210/AX410:12x, GR-AX310:14x] (

Zoom avant

Z P. 15)

Zoom arrière

Montage par mémorisation de séquences (

Z P. 32 à 35)

[GR-AX310 seulement]

882

554411663

ACCESSOIRES FOURNIS

•Adaptateur secteur/ chargeur de batterie AA-V11U

•Batterie BN-V11U

•Adaptateur de cassette (VHS Playpak) C-P7U

Les cassettes portant la marque peuvent être utilisées avec ce camescope.

•Bandoulière

•Pile au lithium

SOMMAIRE

MISE EN ROUTE

Alimentation ............................................................................. 8

Retrait et mise en place de la pile (au lithium) de l’horloge ..................... 10

Réglages de date/heure.............................................................. 10

Ajustement de la netteté du viseur ................................................. 11

Réglage de la longueur de bande et du mode d’enregistrement ................ 11

Mise en place et retrait d’une cassette............................................. 11

Ajustement de la courroie ............................................................ 12

Fixation de la bandoulière............................................................ 12

Montage sur trépied .................................................................. 12

La télécommande RM-V20U ......................................................... 13

ENREGISTREMENT

Enregistrement de base............................................................... 14

Fonctions de base...................................................................... 15

Fonctions avancées .................................................................... 16

LECTURE

Utilisation de l’adaptateur de cassette ............................................. 28

Raccordements de base............................................................... 29

Lecture de base ........................................................................ 30

Fonctions................................................................................ 31

MONTAGE

Copie de bande......................................................................... 32

Montage par mémorisation de séquences [GR-AX310 seulement] ............. 32

Montage par insertion ................................................................ 36

Doublage audio ........................................................................ 37

ENTRETIEN CLIENT EN CAS DE DIFFICULTE INDEX

Commandes ............................................................................ 40

Connecteurs ............................................................................ 40

Indicateurs.............................................................................. 40

Autres parties.......................................................................... 40

Indications dans le viseur ............................................................ 41

Termes .................................................................................. 42

PRECAUTIONS A OBSERVER CARACTERISTIQUES TECHNIQUES ACCESSOIRES EN OPTION

38 39 40

43 45 45

MISE EN ROUTE

ENREGIST-

REMENT

LECTUREMONTAGE

Indicateur CHG. (recharge)

Indicateur POWER

Indicateur END

Commutateur REFRESH

Repères

Vers une prise secteur

Indicateur REFRESH

MISE EN ROUTE

Alimentation

Les 3 possibilités d’alimentation de ce camescope vous laissent le choix de la source d’alimentation la plus appropriée à vos besoins.

REMARQUES:

●

Aucune fonction n’est disponible sans alimentation.

●

N’utiliser qu’une source d’alimentation spécifiée.

●

Ne pas utiliser les sources d’alimentation fournies avec d’autres appareils.

RECHARGE DE LA BATTERIE

FOURNIR L’ALIMENTATION

Brancher le cordon d’alimentation de l’adaptateur secteur à

une prise de courant. L’indicateur d’alimentation s’allume.

MONTER LA BATTERIE

Aligner les repères et faire coulisser la batterie dans le sens de la flèche jusqu’à ce qu’elle s’enclenche en place.

L’indicateur de recharge s’allume.

RETIRER LA BATTERIE

Lorsque la recharge est terminée, l’indicateur END s’allume.

Coulisser la batterie dans le sens opposé à la flèche.

Batterie Durée de charge Durée de décharge

BN-V11U Environ 1 heure 10 mn. Environ 3 heures 30 mn. BN-V12U Environ 1 heure 10 mn. Environ 3 heures 30 mn. BN-V22U Environ 2 heures 10 mn. Environ 7 heures BN-V25U Environ 2 heures 40 mn. Environ 10 heures

UTILISATION DE LA BATTERIE

Crocher

Pousser

BATT. RELEASE

MONTER LA BATTERIE

Crocher son extrémité supérieure au camescope et

pousser sur la batterie jusqu’à ce qu’elle s’enclenche en place.

RETIRER LA BATTERIE

Faire coulisser BATT. RELEASE et tirer sur la batterie.

Durée d’enregistrement

Batterie GR-AX210/AX310 GR-AX410

BN-V11U Environ 1 heure 5 mn. Environ 1 heure BN-V12U Environ 1 heure 5 mn. Environ 1 heure BN-V22U Environ 2 heures 15 mn. Environ 2 heures 10 mn. BN-V25U Environ 3 heures Environ 2 heures 50 mn.

**DECHARGE (REFRESH)

L’adaptateur secteur dispose d’une fonction REFRESH qui vous permet de décharger complètement la batterie avant de la recharger.

Pour décharger la batterie …

..... monter la batterie sur l’adaptateur comme montré dans

l’illustration sur la gauche. Puis appuyer sur REFRESH. L’indicateur REFRESH s’allume quand la décharge commence, et s’éteint lorsque la décharge est terminée.

**REPERE DE RECHARGE

Repère de recharge

Un repère de recharge est prévu sur la batterie pour vous aider à vous rappeler si la batterie est chargée ou non. Deux couleurs sont prévues (rouge et noir), choisissez laquelle signifie chargée, l’autre signifiant déchargée.

REMARQUES:

●

La durée d'enregistrement par charge est affectée par des facteurs comme la durée passée en mode d'attente d'enregistrement et la fréquence du zoom. Il est plus sûr d'avoir des batteries de recharge.

●

Les durées de charge indiquées à la page 8 sont pour une batterie complètement déchargée, et les durées de décharge sont pour une batterie complètement chargée.

●

Les durées de charge et de décharge varient en fonction de la température ambiante et de l’état de la batterie.

●

Bien se rappeler de régler le repère de recharge après avoir recharger la batterie ou après avoir retiré la batterie déchargée de votre camescope.

●

Effectuer la fonction REFRESH après pas moins que 5 recharges.

●

Les températures élevées peuvent endommager la batterie, par conséquent ne l’utiliser que dans des endroits où une bonne ventilation est possible. Ne pas la laisser se décharger dans un endroit clos, tel un sac.

●

Si vous arrêtez la recharge ou la décharge en cours de route, bien retirer la batterie avant de débrancher le cordon de l’adaptateur secteur.

●

Retirer la batterie de l’adaptateur immédiatement après la décharge.

●

Pour éviter des interférences avec la réception, ne pas utiliser l’adaptateur secteur/chargeur de batterie près d’une radio.

●

S’assurer de débrancher le cordon CC avant de recharger ou décharger la batterie.

●

Un indicateur CHG. clignotant signifie que la batterie est devenue chaude. Attendre qu’elle refroidisse pour continuer.

●

L’indicateur CHG. peut ne pas s’allumer correctement avec une batterie toute neuve, ou avec une batterie qui a été entreposée pendant longtemps. Dans ce cas, retirer et refixer la batterie et la recharger. L’indicateur devrait s’allumer pendant la recharge. Si ce n’est pas le cas, consulter votre revendeur JVC le plus proche.

Vers une prise secteur

Borne DC OUT

Cordon CC

Cordon pour batterie automobile AP-V7U (en option)

Chargeur de batterie à partir de la voiture BH-V3U (en option)

Adaptateur secteur/chargeur de batterie AA-V11U

Introduire à la prise allumecigare

UTILISATION AVEC UNE BATTERIE AUTOMOBILE

Utiliser le cordon pour batterie automobile ou le chargeur de batterie à partir de la voiture en option (brancher comme indiqué dans l’illustration).

REMARQUES:

●

Lors de l’utilisation de la batterie automobile, laisser le moteur au ralenti.

●

Le chargeur de batterie à partir de la voiture (BH-V3U) peut être utilisé pour charger la batterie.

●

Pour utiliser le chargeur de batterie à partir de la voiture ou le cordon pour batterie automobile (AP-V7U) en option, se référer à leur mode d’emploi respectif.

UTILISATION DE L’ALIMENTATION SECTEUR

Utiliser l’adaptateur secteur (brancher comme indiqué dans l’illustration).

REMARQUE:

L’adaptateur secteur/chargeur de batterie fourni dispose d’une sélection automatique de la tension dans la gamme 110 à 240 V CA.

–/+ SET

MISE EN ROUTE (suite)

Retrait et mise en place de la pile (au lithium) de l’horloge

Cette pile est nécessaire pour le fonctionnement de l’horloge et pour effectuer les réglages de date/heure.

COUPER L’ALIMENTATION

Couper l’alimentation du camescope et retirer la

source d’alimentation.

RETIRER LE COUVERCLE

Retirer le couvercle du compartiment de la pile de

l’horloge tout en appuyant sur la languette de libération.

RETIRER LA PILE (lors du remplacement)

Introduire un objet pointu non métallique entre la

pile et le compartiment (

INTRODUIRE LA PILE

En s’assurant que le côté plus (+) est en haut,

introduire la pile au lithium fournie et la pousser à l’intérieur.

FERMER LE COUVERCLE

Fermer le couvercle du compartiment jusqu’à son

verrouillage.

) pour la faire sortir.

Date

Mois/jour/année

DATE ...... Le réglage de la date

DATE JAN 1.00

TIME AM12:00

Heure

Indications sur 12 heures avec AM ou PM

TIME .......Le réglage de l’heure est

est effectué.



effectué.

POWER

REMARQUE:

Voir “PRECAUTIONS DE SECURITE” (Z P. 2) pour des informations sur une manipulation sans danger des piles au lithium.

Réglages de date/heure

SELECTIONNER LE MODE

Placer l’interrupteur d’alimentation sur CAMERA.

REGLER LA DATE/HEURE

Appuyer sur SET et le mois clignote. Appuyer sur +

ou - pour régler le mois. Répéter pour régler le jour, l’année, les heures et les minutes.

LANCER L’HORLOGE

Appuyer sur SET. Le clignotement s’arrête. La date et

l’heure sont affichées toutes les deux pour confirmation, puis l’affichage de l’heure disparaît.

REMARQUE:

Pendant que la date ou l’heure clignote, l’horloge n’évolue pas.

Sélecteur de mode d'enregistrement (SP-EP) et de longueur de bande (T20•30•40)

Placer l’interrupteur d’alimentation sur “CAMERA”.

Indicateur de durée de bande et de mode

T30 SP

d'enregistrement

T20 SP T40 EP T40 SP T30 EP

T20 EP T30 SP

Ajustement de la netteté du viseur

POSITIONNEMENT DU VISEUR

Ajuster à la main le viseur pour une meilleure visibilité (voir

illustration sur la gauche).

SELECTION DU MODE

Placer l’interrupteur d’alimentation sur “CAMERA”.

REGLAGE DIOPTRIQUE

Tourner la baque d’ajustement jusqu’à ce que les indica-

tions dans le viseur soient nettement au point.

Réglage de la longueur de bande et du mode d'enregistrement

REGLER LA LONGUEUR DE BANDE

Régler la touche de longueur de bande en fonction de la longueur de la bande utilisée. T20 = durée d'enregistrement

de 20 minutes, T30 = durée d’enregistrement de 30 minutes et T40 = durée d’enregistrement de 40 minutes (en SP).

REGLER LE MODE D’ENREGISTREMENT

Régler selon vos préférences. “SP” (vitesse normale) offre une qualité de l’image et du son plus élevée et est meilleure

pour la copie, alors que “EP” (longue durée) est plus économique, enregistrant à 1/3 de la vitesse SP.

Mise en place et retrait d’une cassette

OUVRIR LE PORTE CASSETTE

Faire coulisser EJECT jusqu’à ce que le porte cassette

s’ouvre. Ne pas forcer pour ouvrir.

l’effacement

Tourner pour retendre la bande.

Roue dentéeProtection contre

INTRODUIRE/RETIRER LA CASSETTE

S’assurer que son étiquette est tournée vers l’extérieur.

REFERMER LE PORTE CASSETTE

Appuyer sur PUSH et s’assurer que le porte cassette est

fermé et verrouillé.

REMARQUES:

●

Le porte cassette ne peut être ouvert que si le camescope est alimenté.

●

S’assurer que la bande n’est pas détendue avant de mettre la cassette en place. Si elle est détendue, tourner la roue dentée

sur la cassette dans le sens de la flèche pour retendre la bande.

●

S’assurer que la languette de protection contre l’effacement est présente. Si ce n’est pas le cas, recouvrir l’orifice avec du ruban adhésif. (Certaines cassettes ont des languettes coulissantes – dans ce cas, vérifier la position de la languette.)

Touche de marche/arrêt d’enregistrement

MISE EN ROUTE (suite)

Ajustement de la courroie

ELARGIR LA BOUCLE

Séparer la bande velcro.

INTRODUIRE LA MAIN

Passer la main droite dans la boucle et tenir la

poignée.

AJUSTER LA LONGUEUR DE LA COURROIE

Ajuster pour que votre pouce et vos doigts puissent

facilement commander la touche de marche/arrêt d’enregistrement et le commutateur de zoom. Refixer la bande velcro.

Fixation de la bandoulière

ATTACHER LA BANDOULIERE

En suivant l’illustration sur la gauche, passer la

courroie par le haut de l’oeillet 1, puis la replier et la passer par le passant 2, puis par la boucle 3. Refaire la même chose pour attacher l’autre extrémité de la courroie à l’autre oeillet, en s’assurant que la courroie n’est pas entortillée.

AJUSTER LA LONGUEUR

Ajuster comme montrer dans l’illustration sur la

gauche 1, puis faire coulisser les deux passants contre les oeillets pour éviter le glissement de la courroie 2.

Montage sur trépied

ALIGNER ET SERRER

Aligner la vis et le taquet de direction de caméra du

trépied avec la prise de montage et l’orifice du taquet du trépied. Puis serrer la vis.

La télécommande RM-V20U

La RM-V20U (en option) permet aux fonctions magnétoscope d’être commandées à distance. En utilisant la RM-V20U, raccorder son câble à la prise REMOTE du camescope.

* Avant l’utilisation, veuillez lire le manuel

d’instructions pour la RM-V20U.

Vers REMOTE

2 3 4 5

6 7

0 !

@ # $ %

^ &

8 9

Touches

1 Indicateur LED S’allume quand un signal est transmis. 2 Commutateur Passer sur “;” coupe l’alimentation de la télécommande. Réduisant la consomnation de

KEY-LOCK l’énergie des piles et évitant des fonctionnements accidentels par de jeunes enfants etc..

3 Touche REC —— 4Touche STOP — Arrêt (Z P. 30) 5 Touche PAUSE/MONITOR — Pause (Z P. 31) 6 Touche AUDIO DUB — Doublage audio (Z P. 37) 7 Touche INSERT — Montage par insertion (Z P. 36) 8 Touche REC TIME Animation/Animation programmée (Z P. 27) —

9 Touche INTERVAL

0 Touche POWER OFF Couper l’alimentation ! Touche POWER ON Mettre l’alimentation @ Commutateur ZOOM Zoom à vitesse lente (Z P. 15)

(T/W)

# Touche FF/RETAKE Retouche (Avance rapide) (Z P. 15) Avance rapide/Recherche (Z P. 30) $ Touche PLAY — Lecture/Marche (Z P. 30) % Touche REW/RETAKE Retouche (Réembobinage) (Z P. 15) Réembobinage/Recherche (Z P. 30) ^ Touche START/STOP Fonctionne comme la touche marche/arrêt d’enregistrement d’un camescope. & Touche VISS Marquage de code d’indexation (Z P. 15) —

Avec l’interrupteur d’alimentation du Avec l’interrupteur d’alimentation du camescope placé sur “CAMERA”. camescope placé sur “PLAY”.

Retardateur ( Animation programmée (Z P. 27)

Z P. 26)/

Fonctions

—

POWER

Touche de marche/arrêt d'enregistrement

L’indicateur d’alimentation

120MIN 119MIN

1MIN (clignotant)

0MIN (clignotant)

* MIN.....(En cours de calcul)

Lampe de signalisation

ENREGISTREMENT

Commutateur LENS COVER

Indicateur de durée de bande restante

3MIN

2MIN (clignotant)

Enregistrement de base

REMARQUE:

Vous devez déja avoir effectué les procédures indiquées ci-dessous. Si ce n’est pas le cas, le faire avant de continuer.

●

Alimentation (Z P. 8)

●

Réglage de la longueur de bande/mode d’enregistrement (

P. 11)

●

Ajustement de la courroie (Z P. 12)

MISE EN PLACE D’UNE CASSETTE

Faire coulisser EJECT pour ouvrir le porte cassette,

puis introduire la cassette avec son étiquette tournée vers l’extérieur. Appuyer sur PUSH pour s’assurer que le porte cassette est fermé et verrouillé.

PASSER EN MODE D’ATTENTE D’ENREGISTREMENT

Faire coulisser le commutateur d’ouverture/

fermeture LENS COVER pour ouvrir le capuchon d’objectif. Placer l’interrupteur d’alimentation sur CAMERA.

• L’indicateur d’alimentation s’allume et l’appareil passe en mode d’attente d’enregistrement.

• La scène que vous visez apparaît sur l’écran du viseur, avec le mot “PAUSE” en surimpression.

COMMENCER LA PRISE DE VUES

Appuyer sur la touche de marche/arrêt

d’enregistrement.

• La lampe de signalisation s’allume alors que l’enregistrement est en cours et “

viseur.

REC

” apparaît dans le

ARRÊTER L’ENREGISTREMENT

Appuyer à nouveau sur cette touche.

• Le camescope repasse en mode d'attente d'enregistrement.

REMARQUES:

●

Le porte cassette ne peut être ouvert que si le camescope est alimenté.

●

Le porte cassette s’ouvre quelques secondes seulement après l’action sur le commutateur EJECT. Ne pas forcer pour ouvrir le porte cassette.

●

La durée de bande restante est affichée dans le viseur comme montré.

●

“TAPE END” apparaît quand la bande est arrivée à sa fin, et l'alimentation est coupée automatiquement si le camescope est laissé dans cet état pendant 5 minutes. “TAPE END” apparaît également quand une cassette dont la bande est déjà à sa fin est chargée.

●

Si le mode d’attente d’enregistrement dure plus de 5 minutes, l’alimentation du camescope est coupée automatiquement. Régler l’interrupteur d’alimentation sur POWER OFF, puis le remettre sur CAMERA pour remettre l’alimentation du camescope.

●

Si vous enregistrez sur une cassette en cours d’utilisation, utiliser la fonction RETOUCHE (Z P. 15) pour trouver la fin du dernier enregistrement, ainsi vous n’effacerez rien sur la cassette.

●

L’avertissement de capuchon d’objectif (LENS COVER) clignote pendant 5 secondes environ quand l’alimentation du camescope est mise, que le capuchon soit ouvert ou fermé.

ENREGISTREMENT

Barre d’indication de zoom

RETAKE

Commutateur de zoom électrique

Zoom avant

Zoom arrière

RM-V20U (en option)

START/STOP

VISS

Fonctions de base

Caractéristique: Zoom Objectif: Faire varier la longueur focale de l’objectif

Opération:

Remarques: ●

Caractéristique: Contrôle rapide Objectif: Pour revoir la fin du dernier enregistrement

Opération: 1) Appuyer sur “

Remarque:

Caractéristique: Retouche Objectif: Pour ré-enregistrer certaines séquences. Opération: 1) S’assurer que le camescope est dans le

Remarque:

Caractéristique: Marquage de code d’indexation Objectif: Pour vous donner un accès automatique à

Opération:

Remarques: ●

et produire ainsi un effet zoom.

Zoom avant

1) Pousser le commutateur de zoom

électrique vers le bas “T”.

Zoom arrière

2) Pousser le commutateur de zoom

électrique vers le haut “W”.

Plus le commutateur de zoom électrique est poussé vers le bas ou le haut, plus la vitesse de zoom devient rapide.

●

La mise au point peut devenir instable pendant le fonctionnement du zoom. Dans ce cas, faire le zoom en mode d’attente d’enregistrement, passer en mise au point manuelle ou utiliser la fonction de mémorisation de mise au point

P. 20), puis faire des zooms en avant

( ou en arrière en mode d’enregistrement.

pour confirmation.

2 secondes à partir du mode d’attente d’enregistrement.

• La bande est rebobinée pour environ 2 secondes de programme et lue automatiquement, puis elle s’arrête en mode d’attente d’enregistrement pour la prise de vues suivante.

Une distorsion peut se produire au début de la lecture. C’est normal.

mode d’attente d’enregistrement.

2) Appuyer sur une touche RETAKE

pour atteindre le point de départ pour un nouvel enregistrement.

3) Appuyer sur marche/arrêt d’enregistrement

pour lancer l’enregistrement.

Une distortion peut se produire quand la lecture commence en mode de Retouche. C’est normal.

tout point sélectionné sur un enregistrement. Le marquage automatique et le marquage manuel sont disponibles.

Marquage automatique

Un code d’indexation est toujours marqué pour commencer le premier enregistrement sur une nouvelle date après l’introduction d’une cassette.

Marquage manuel

1) Appuyer une fois sur VISS pour marquer

un code d’indexation. INDEX clignote dans le viseur pendant le traitement du marquage.

Si VISS est pressée dans le mode d’attente d’enregistrement, le marquage est effectué au point où START/STOP est pressé.

●

Si la date change pendant un enregistrement, il devient le premier enregistrement de la nouvelle date et un code d’indexation est marqué à ce point.

” pendant moins de

Programme AE avec effets spéciaux

Tout ce que vous avez à faire pour avoir accès à un des effets de prise de vues est de tourner la molette de sélection PROGRAM AE jusqu’à ce que l’indication désirée apparaisse dans le viseur. Le mode est activé environ 1 seconde plus tard.

SYMBOLE

SUR LA VISEUR MODE

MOLETTE

LOCK

Mode verrouillage automatique

Maintient le camescope en mode entièrement automatique, éliminant la possibilité de mauvais fonctionnement en touchant accidentellement des touches pendant la prise de vues.

• Les commandes CINEMA, FADER, FOCUS, EXPOSURE, DISPLAY, TITLES et MWB (Balance des blancs manuelle) ne peuvent pas être utilisées dans ce mode.

RELEASE

Mode automatique libre

Permet d’utiliser les commandes qui n’étaient pas utilisables en mode verrouillage.

AUTO LOCK

AUTO RELEASE

Mode verrouillage  automatique  

Mode  automatique libre

ENREGISTREMENT

SYMBOLE

SUR LA VISEUR MODE

MOLETTE

SPORTS

Sports

Une grande vitesse d’obturation permet de prendre clairement une action rapide.

1/2000

Obturateur à grande vitesse (1/2000s)

Prend des actions plus rapides que ce que fait le mode Sports.

S 1/2000

Fonctions avancées

Molette de sélection PROGRAM AE

Lampe de signalisation

Sports

Obturateur à grande  vitesse (1/2000S.)

FG:FOGFG

Mode voile

Rend l’image blanche brumeuse, comme avec un filtre de brouillard complémentaire. Adoucit l’image et lui donne un cachet “fantaisie”.

ND:ND EFFECTND

Effet neutre

Assombrit l’image d’une brume noire, comme quand un filtre neutre est utilisé. Permet de compenser des effets éblouissants sur le sujet.

SEPIA

Sepia

La scène prise est enregistrée en monochrome teinté sépia, donnant l’aspect d’un vieux film. Utiliser ce mode en combinaison avec le mode Cinémascope (

Z P. 19) pour recréer l’aspect d’un film classique

d’Hollywood.

TWILIGHT

Ambiance réelle

Désactive la commande automatique de gain et la mise au point automatique, règle la mise au point sur l’infini et la balance des blancs en mode “ paysages, des scènes au crépuscule, des feux d’artifice, etc. semblent plus naturels et plus artistiques.

Mode Voile

Effet neutre

Sepia

Ambiance réelle

” (extérieur). Des

SELF TIMER

Retardateur 15 s

Vous permet de retarder le début de l’enregistrement après une pression sur la touche marche/arrêt d’enregistrement. Si le camescope est fixé, l’opérateur peut entrer dans la scène avant que l’enregistrement commence.

1) Placer la molette de sélection PROGRAM AE sur

“

”. “ 15S” apparaît dans le viseur.

2) Appuyer sur la touche de marche/arrêt

d’enregistrement.

•L’enregistrement commence au bout de 15 secondes.

•Le témoin lumineux d’enregistrement clignote; la vitesse de clignotement augmente environ 5 secondes avant que l’enregistrement commence. Le clignotement s’arrête quand l’enregistrement commence mais le témoin reste allumé.

Retardateur 15s.

REMARQUES:

●

Un seul effet peut être activé à la fois.

●

Lorsque la molette de sélection PROGRAM AE est commutée d'un mode à un autre, le nom du mode nouvellement sélectionné et son indication sont affichés dans le viseur pendant 3 secondes environ. Puis le nom disparaît, et seule l'indication reste.

●

L’écran devient légèrement rougeâtre lorsque la fonction

fondu (

●

L’écran devient légèrement sombre en mode obturateur à grande vitesse. Utiliser ce mode dans des situations bien éclairées.

●

Dans les modes obturateur à grande vitesse ou sports, la couleur des images peut être affectée si le sujet est éclairé par une source de lumière à décharge alternative comme les lampes fluorescentes ou à vapeur de mercure.

P. 14) est utilisée en mode noir et blanc.

Indicateur de mode de balance des blancs

Pas d'indication  (Auto)

MWB

Ajustement de la balance des blancs

Le système de balance des blancs automatique de ce camescope détecte la température de couleur de l’éclairage ambiant pour un ajustement automatique de la balance des blancs. Cependant, l’ajustement précis de la température de couleur n’est pas possible dans les conditions suivantes:

• Quand un objet est en différentes nuances de la même couleur.

• Quand un objet à prédominance rouge ou marron est filmé en extérieur.

Dans ces cas, employer l’ajustement manuel de la balance des blancs.

SELECTIONNER LE MODE

Appuyer sur MWB (balance des blancs manuelle) jusqu’à ce que l’indication voulue apparaisse dans le

viseur.

“ ” ............... Extérieur à la lumière du jour par

“

” ................ Extérieur à la lumière du jour par

“

” ................. La source d’éclairage est une lampe

“MWB” ............ Avec un réglage de balance des blancs

MWB règle la température de couleur de la source de lumière du sujet pour que vous puissiez filmer avec des couleurs naturelles qui ne sont pas affectées par le milieu ambiant, même quand il y a plusieurs sujets avec des températures de couleur différentes.

temps couvert

temps clair

halogène ou tungstène

personnel mémorisé (voir ci-dessous)

AJUSTER LA MISE AU POINT

Pointer le camescope sur un objet uniforme et blanc, comme par exemple une feuille de papier blanche, et

régler manuellement la mise au point (

Z P. 21).

AJUSTER LA BALANCE DES BLANCS

Appuyer sur MWB jusqu'à l'apparition de "MWB" puis

maintenir pendant plus de 3 secondes.

•“MWB” clignote dans le viseur pendant le réglage, puis s’arrête de clignoter mais reste allumé quand le réglage est terminé.

REMARQUES:

●

Pour passer en ajustement automatique de la balance des blancs, appuyer sur MWB jusqu’à ce que l’indication disparaisse, ou tourner la molette PROGRAM AE sur LOCK.

●

Régler à nouveau le mode de balance des blancs quand l’éclairage a changé, lorsque l’alimentation du camescope a été coupée puis remise, ou quand la position de la molette PROGRAM AE a été changée.

●

Il est utile de raccorder votre camescope à un moniteur couleur pour ajuster la balance des blancs (“RACCORDEMENTS DE BASE”

●

Réglé en mettant un papier de couleur devant le sujet dans l'étape 2, l'appareil le prend comme référence de température de couleur pour la balance automatique des blance. Ainsi vous pouvez filmer avec des couleurs différentes. Par exemple, en réglant avec les couleurs rouge, bleue ou jaune, l'image prend des couleurs qui s’approchent du vert, orange ou violet respectivement.

P. 29).

Groupe 1

FADER CINEMA

Groupe 2

FOCUS

Groupe 3

TITLE

SEL.

EXP.

DISP.

F1 F2

FADER CINEMA

Viseur

Touche F2Touche F1

ENREGISTREMENT

Fonctions avancées

COMMANDE DE FONCTION INTELLIGENTE

Cette caractéristique vous permet de faire plus facilement des sélections pendant les modes suivants: Fondu,

cinéma, réglage de mise au point manuelle, commande d’exposition, affichage et titres immédiats.

PREPARATIFS

Régler la molette PROGRAM AE sur n’importe

quelle position sauf LOCK.

SELECTIONNER LE MODE

Appuyer sur SEL. pour que l’indication de la

fonction voulue apparaisse dans le viseur.

SEL

Touche SEL. fonction

Molette de sélection PROGRAM AE

ENTRER LA SELECTION

Appuyer sur la touche F1 ou F2 (celle

immédiatement à gauche du nom de la fonction désirée).

REMARQUE:

Si vous réglez la molette PROGRAM AE sur LOCK, F1 et F2 disparaissent du viseur, indiquant que la commande de fonction

par menu est inutilisable.

Fondu

Cette caractéristique permet de faire des fondus vidéo à l’ouverture et à la fermeture en douceur sur un fond noir. Le fondu à l’ouverture fonctionne au début de l’enregistrement, et le fondu à la fermeture fonctionne à la fin de l’enregistrement ou quand vous passez en mode d’attente d’enregistrement.

SELECTIONNER LE MODE

Appuyer sur SEL. jusqu’à ce que “FADER”

apparaisse à la droite de F1.

Fondu à l’ouverture

Fondu à la fermeture

REMARQUES:

●

Maintenir pressée la touche de marche/arrêt d’enregistrement vous permet d’enregistrer un écran vierge noir.

●

L’écran devient légèrement rougeâtre quand le fondu est utilisé avec le mode sépia (Z P. 16).

●

Avec le mode voile engagé (Z P. 16), l'image est fondue sur un fond blanc.

PASSER EN MODE D’ATTENTE DE FONDU

Appuyer sur F1 pour passer en mode d’attente de

fondu. “FADER” apparaît dans le viseur.

COMMENCER L’ENREGISTREMENT

Appuyer sur la touche de marche/arrêt

d’enregistrement pour commencer l’enregistrement et activer le fondu.

OU . . .

ARRETER L’ENREGISTREMENT

Appuyer sur marche/arrêt d’enregistrement pour arrêter l’enregistrement et engager le fondu à la fermeture.

Mode cinémascope

Cinéma

Cette caractéristique vous permet d’enregistrer des barres noires en haut et en bas de l’écran pour produire un effet “écran large” comme au cinéma.

SELECTIONNER LE MODE

Appuyer sur SEL. jusqu’à ce que “CINEMA”

apparaisse à la droite de F2.

PASSER EN MODE CINEMASCOPE

Appuyer sur F2.

REVENIR EN ECRAN NORMAL

Appuyer à nouveau sur F2 alors que “CINEMA”

apparaît à côté de F2 dans le viseur.

F1 F2

Touche SEL.

Zone de détection de la mise au point

ENREGISTREMENT

Fonctions avancées

Mise au point

Mise au point automatique

Le système de mise au point automatique toute distance du camescope permet de filmer en continu de gros plan à l’infini. Toutefois, la mise au point correcte peut ne pas être obtenue dans les situations citées ci-dessous (dans ces cas, utiliser la mise au point manuelle):

•Si deux sujets à des distances différentes se recoupent dans la même scène.

•Lorsque l’éclairage est faible*

•Lorsque le sujet n’a pas de contraste (différence entre luminosité et ombre), tel un mur unicolore et plat ou un ciel bleu sans nuages.*

•Quand un objet sombre se voit à peine dans le viseur.*

•Quand la scène contient des objets minuscules ou identiques qui sont répétés avec régularité.

* L’avertissement de faible contraste “

dans le viseur.

Mémorisation de la mise au point

Cette fonction de mémorisation de la mise au point est particulièrement utile dans les situations suivantes:

•Quand des choses passent entre votre sujet et le camescope, engager la fonction de mémorisation de mise au point pour conserver votre sujet au point avant l’enregistrement.

•Si vous voulez que votre sujet principal apparaisse dans le coin de l’écran. D’abord vous devez le centrer et faire la mise au point en utilisant la mise au point automatique, puis engager la fonction de mémorisation de mise au point et déplacer le camescope pour recadrer le sujet comme vous le voulez.

” apparaît

SELECTIONNER LE MODE

Appuyer sur SEL. jusqu’à ce que “FOCUS”

apparaisse à la droite de F1.

MEMORISER LA MISE AU POINT

Appuyer sur F1. L’indication de mémorisation de

mise au point “ ” apparaît dans le viseur.

RELACHER LE MODE DE MEMORISATION DE MISE AU POINT

Appuyer sur F1. Le mode de mémorisation de mise

au point est immédiatement relâché. L’indication de mémorisation de mise au point disparaît.

REMARQUES:

●

Si l’objectif est sali ou voilé par de la condensation, une mise au point précise n’est pas possible. Maintenir l’objectif propre, en l’essuyant avec un morceau de tissu doux s’il devient sale. Si de la condensation se produit, essuyer avec un tissu doux ou attendre que l’objectif sèche naturellement.

●

Pour filmer un sujet près de l’objectif, faire d’abord un zoom arrière (

au point automatique, le camescope peut faire automatiquement un zoom arrière en fonction de la distance entre le camescope et le sujet.

P. 15). En faisant un zoom avant en mode de mise

Touche F1 Touche F2

SEL

Touche SEL.

Commutateur de zoom

FOCUS EXP.

Viseur

Mise au point manuelle

REMARQUE:

Vous devez déjà avoir fait les réglages nécessaires du viseur (Z P. 11). Si ce n’est pas le cas, le faire avant de continuer.

SELECTIONNER LE MODE

Appuyer sur SEL. jusqu’à ce que “FOCUS”

apparaisse à la droite de F1.

AJUSTER LA MISE AU POINT

SUR UN SUJET PLUS ELOIGNE

Tout en maintenant F1 pressée, faire coulisser le

commutateur de zoom électrique sur T. Les indications de mise au point manuelle “ ” apparaissent et “ ” clignote.

Passer à l’étape 3.

SUR UN SUJET PLUS PROCHE

Tout en maintenant F1 pressée, faire coulisser le commutateur de zoom électrique sur W. Les indications de mise au point manuelle “ apparaissent et “ ” clignote.

Passer à l’étape 3.

MEMORISER LA MISE AU POINT

Relâcher le commutateur de zoom électrique.

L’indication de mise au point est remplacée par l’indication de mémorisation de mise au point “ ” et la mise au point réglée est mémorisée.

”

RELACHER LE MODE DE MISE AU POINT MANUELLE

Appuyer sur F1. Le mode de mise au point manuelle

est immédiatement relâché et l’indication de mémorisation de mise au point disparaît.

REMARQUE:

●

Bien faire la mise au point en position téléobjectif maximale quand vous utilisez le mode de mise au point manuelle. Si vous faites la mise au point sur un certain sujet en position grand angle, des images bien nettes ne peuvent pas être obtenues en faisant un zoom avant car la profondeur de champ est réduite à des focales plus longues.

●

Il existe deux vitesses de mise au point manuelle. Pour la vitesse lente, pousser légèrement sur le commutateur et maintenir cette position. Pour la vitesse rapide, pousser à fond sur le commutateur.

●

Si le réglage de la mise au point n’est pas possible à une distance plus éloignée ou plus rapprochée, “ ” ou “ ” clignote.

Commutateur de zoom Viseur

Pour rendre l’image plus lumineuse

Touche F1 Touche F2

SEL

Touche SEL.

FOCUS EXP.

ENREGISTREMENT

Fonctions avancées

Commande d’exposition

Cette caractéristique règle automatiquement l’iris pour la meilleure qualité d’image possible, mais vous pouvez modifier et faire le réglage manuellement.

SELECTIONNER LE MODE

Appuyer sur SEL. jusqu’à ce que “EXP.” apparaisse à

la droite de F2.

RENDRE L’IMAGE PLUS LUMINEUSE

Tout en maintenant F2 pressée, faire coulisser le

commutateur de zoom électrique sur T. La barre d’indication d’exposition apparaît dans le viseur.

OU . . .

RENDRE L’IMAGE PLUS SOMBRE

Tout en maintenant F2 pressée, faire coulisser le commutateur de zoom électrique sur W. La barre d’indication d’exposition apparaît dans le viseur.

Si vous voulez revenir au réglage initial . . .

REVENIR AU REGLAGE INITIAL

Appuyer sur F2. Le réglage standard est

immédiatement rétabli et la barre d’indication d’exposition disparaît.

Barre d’indication de luminosité

Pour rendre l’image plus sombre

Touche F1

SEL

Touche F2

Touche SEL.

F1 F2

TITLE DISP.

Affichage  de la date

Générateur de caractères

Mode sans date

Affichage  de la date

DEC 25.96 

Affichage de  la date/heure

DEC 25.96 PM 10:50

Mode d'enregistrement  automatique de la date

Affichage sur écran

Mode d'enregistrement  automatique de la date

AUTO DATE

Mode  d'enregistrement  automatique de  la date

Générateur de caractères

SET CHAR

Pas de  caractères en mémoire

Affichage de  la date/heure

DEC 25.96 

Enregistrement  automatique de la date exécuté

IN PARIS, FRANCE

Exemple de caractères mémorisés

REMARQUES:

●

Dans le mode d'affichage sur écran, la date est affichée et enregistrée.

●

L’affichage sur écran n’est pas disponible pendant l’enregistrement.

Insertion de date/heure/caractères

Cette caractéristique vous permet d’afficher la date, l’heure et des caractères dans votre viseur et sur un moniteur couleur raccordé, de les enregisrer manuellement ou automatiquement, et même de

faire vos propres titres.

REMARQUE:

Vous devez déjà avoir effectuer la procédure de réglage de la date/heure ( continuer.

AFFICHAGE

1 2

REMARQUES:

●

ENREGISTREMENT AUTOMATIQUE DE LA DATE

Votre camescope enregistre automatiquement la date (jour, mois et année) pendant 5 secondes environ après que l’enregistrement a été lancé dans les conditions suivantes:

• Après changement de la date.

• Après le chargement d’une cassette.

• Après sélection du mode d’enregistrement automatique de la

REMARQUES:

●

AFFICHAGE SUR ECRAN

P. 10). Si ce n’est pas le cas, l’effectuer avant de

SELECTIONNER L’AFFICHAGE

Appuyer sur SEL. jusqu’à ce que “DISP.” apparaisse à la droite de F2.

CHOISIR LE MODE D’AFFICHAGE

Appuyer sur F2 en mode d’attente d’enregistrement pour boucler sur les modes comme montré dans l’illustration sur la gauche.

L’affichage sélectionné peut être enregistré. Si vous ne voulez pas enregistrer l’affichage, sélectionner le mode sans date avant la prise de vues. Si vous voulez annuler l’affichage pendant la prise de vues, appuyer sur F2. Si vous voulez rappeler un affichage annulé, passer en mode d’attente d’enregistrement puis sélectionner le mode d’affichage désiré en utilisant F2.

date en appuyant sur F2. Dans ce mode, la date est remplacée au bout de 5 secondes par “AUTO DATE”.

Régler la molette PROGRAM AE sur “LOCK” fait toujours passer dans ce mode et annule tous les autres modes. Dans le mode d'affichage sur écran, si la date change pendant la prise de vues, l’indication de la date est enregistrée pendant 5 secondes environ à partir de ce changement. Elle n’est pas enregistrée au cours des autres enregistrements faits le même jour.

RACCORDER LE CAMESCOPE A UN MONITEUR

Raccorder le camescope à un moniteur comme indiqué dans “RACCORDEMENTS DE BASE” (Z P. 29).

AFFICHER LES INDICATIONS DU VISEUR

Appuyer sur F2 jusqu’à ce que les indications apparaissent sur l’écran du moniteur raccordé.

IN PARIS, FRANCE

SET CHAR

SET–/+

Ecran en mode de réglage des caractères (CHARACTER SET MODE)

CHARACTER SET MODE

A B C D E F G H I

J K L M N O P Q R S T U V W X Y Z Ä Ö Ü À È Ì Ò Ù Ñ Æ Ø Å &

: . , ' - / ! ? ¿ k 0 1 2 3 4 5 6 7 8 9

CHARACTER SET MODE

A B C D E F G H I

J K L M N O P Q R S T U V W X Y Z Ä Ö Ü À È Ì Ò Ù Ñ Æ Ø Å &

: . , ' - / ! ? ¿ k 0 1 2 3 4 5 6 7 8 9

I N PAR I S, FR

Ecran en mode de réglage des caractères (CHARACTER SET MODE)

ENREGISTREMENT

Fonctions avancées

Générateur de caractères

SELECTIONNER LE MODE

Appuyer sur SEL. jusqu’à ce que “DISP.” apparaisse

à la droite de F2.

REGLER SUR CARACTERE OU TITRE

Appuyer sur F2 jusqu’à ce que “SET CHAR” ou le

titre précédemment mémorisé apparaisse dans le viseur.

ACCEDER A L’ECRAN DE MODE CARACTERE

Appuyer sur SET. Une grille de caractères apparaît

dans le viseur.

ENTRER LES CARACTERES DESIRES

Appuyer sur + ou - pour déplacer le curseur sur la

grille de caractères jusqu’au caractère désiré, puis appuyer sur SET pour le faire entrer. Les caractères sélectionnés apparaissent dans le bas de l’écran. Lorsque vous avez fini, appuyer sur SET le nombre de fois nécessaire pour sortir l’écran. Le titre que vous avez composé apparaît dans le bas de l’écran.

REMARQUES:

●

Vous pouvez mettre en mémoire jusqu’à 18 caractères.

●

Vous ne pouvez seulement faire et mettre en mémoire qu’un titre à la fois. Pour le changer, refaire la procédure.

●

Pour introduire un espace entre deux caractères dans votre titre, choisir “ MODE.

” sur l’écran CHARACTER SET

Exemple de générateur de caractères et de titre

Viseur



OUR VACATION

IN PARIS, FRANCE

Titres immédiats

Le camescope a huit titres préréglés en mémoire. Vous pouvez surimprimer l’un d’eux au dessus du titre précédemment mis en mémoire comme montré dans l’illustration sur la gauche. Les titres préréglés apparaissent dans cet ordre: HAPPY BIRTHDAY, OUR VACATION, MERRY CHRISTMAS, A SPECIAL DAY, HAPPY HOLIDAYS, OUR NEW BABY, WEDDING DAY, CONGRATULATIONS.

Générateur de caractères: IN PARIS, FRANCE

Indication de titre

Titre préprogrammé: OUR VACATION

SELECTIONNER LE MODE

Appuyer sur SEL. jusqu’à ce que “TITLE.” apparaisse

à la droite de F1.

SELECTIONNER LE TITRE PREREGLE

Passer en mode d’attente d’enregistrement, puis

appuyer sur F1 pour boucler sur les titres préréglés jusqu’à l’affichage du titre désiré.

REMARQUES:

●

Pour annuler le titre immédiat pendant l’enregistrement, appuyer sur F1.

●

Pour rappeler un titre, passer en mode d’attente d’enregistrement puis appuyer sur F1 pour sélectionner le titre désiré.

●

Pour afficher votre titre personnalisé dans la position normalement occupée par un titre préréglé, boucler dans l’étape 2 ci-dessus jusqu’à ce que votre titre apparaisse (après “CONGRATULATIONS”). Vous pouvez surimprimer une paire de titres identiques sur la scène que vous prenez.

Lampe de signalisation PROGRAM AE

START/STOP (Touche de marche/ arrêt d’enregistrement)

INTERVAL REC TIME

ENREGISTREMENT

Fonctions avancées

Retardateur

Vous pouvez régler un retard entre le moment où vous appuyez sur la touche de marche/arrêt d’enregistrement et le début réel de l’enregistrement. Si vous fixez le camescope, vous (ou la personne qui fait fonctionner le camescope) pouvez entrer dans la scène avant que l’enregistrement commence.

REMARQUE:

Vous avez besoin de la télécommande RM-V20U pour effectuer cette procédure.

PASSER EN MODE D’ATTENTE D’ENREGISTREMENT

S’assurer que le capuchon d’objectif est ouvert,

régler l’interrupteur d’alimentation sur CAMERA.

REGLER LA DUREE DU RETARD

Sur la RM-V20U, appuyer sur INTERVAL pour régler

le retard. Il y a quatre choix, et ils apparaissent dans le viseur dans l’ordre suivant (chaque fois que INTERVAL est pressée): 15S (15 secondes), 30S (30 secondes), 1MIN (1 minute) et 5MIN (5 minutes). Une pression supplémentaire relâche le retardateur.

RM-V20U (en option)

LANCER L’ENREGISTREMENT RETARDE

Appuyer sur marche/arrêt d’enregistrement. La

lampe de signalisation commence à clignoter, et la vitesse du clignotement augmente environ 5 secondes avant que l’enregistrement commence. Lorsque l’enregistrement commence, la lampe s’arrête de clignoter mais reste allumée.

RELACHER LE MODE RETARDATEUR

Pour relâcher quand la lampe de signalisation ne

clignote pas, appuyer sur INTERVAL en continu jusqu’à ce que “ ” disparaisse. Pour relâcher quand la lampe de signalisation clignote, appuyer sur marche/arrêt d’enregistrement pour arrêter le clignotement, puis appuyer sur INTERVAL en continu jusqu’à ce que “ ” disparaisse.

REMARQUE:

Si la molette PROGRAM AE est réglée sur “ ”, le mode retardateur 15S est sélectionné automatiquement.

Animation

Donnez à des scènes ou des objets immobiles une illusion de mouvement. Cette fonction vous permet de filmer une série d’images légèrement différentes du même objet pendant une courte durée.

REMARQUE:

Vous avez besoin de la télécommande RM-V20U pour effectuer la procédure suivante.

Animation programmée

Vous pouvez enregistrer de façon séquentielle à des intervalles préréglés. En laissant votre camescope pointé sur un sujet particulier, vous pouvez enregistrer des changements subtils sur une période étendue.

REMARQUE:

Vous avez besoin de la télécommande RM-V20U pour effectuer la procédure suivante.

PASSER EN MODE D’ATTENTE D’ENREGISTREMENT

S’assurer que le capuchon d’objectif est ouvert, puis régler l'interrupteur l'alimentation sur CAMERA.

REGLER LA VITESSE D’ENREGISTREMENT

Régler SP/EP sur SP (Z pg. 11).

REGLER LA DUREE D’ENREGISTREMENT

Appuyer sur REC TIME sur la télécommande. Trois choix sont disponibles, et ils apparaissent dans l’ordre

suivant (chaque fois que REC TIME est pressée): 1/4S (un quart de seconde), 1/2S (une demie seconde) et 1S (une seconde). Une pression supplémentaire relâche le mode d'animation.

LANCER L’ENREGISTREMENT

Appuyer sur marche/arrêt d’enregistrement après avoir fait la mise au point sur le sujet.

L’enregistrement s’arrête automatiquement au bout de la durée sélectionnée.

ASSEMBLER DES SERIES D’IMAGES

Répéter les étapes 3 et 4 pour le nombre désiré d’images.

CONTROLER VOTRE TRAVAIL

Lire les séries d’images pour voir si les résultats sont

satisfaisants.

RELACHER LE MODE D’ANIMATION

Appuyer sur REC TIME jusqu’à ce que “ ”

disparaisse du viseur.

REMARQUES:

●

Pour de meilleurs résultats, s’assurer que le camescope est bien fixé pendant la prise de vues.

●

Si la molette PROGRAM AE est réglée sur le mode retardateur, l’animation est annulée et le mode retardateur 15S est engagé.

●

Le fondu à l’ouverture/fermeture ne peut pas être effectué pendant la prise de vues en animation.

PASSER EN MODE D’ATTENTE D’ENREGISTREMENT

S’assurer que le capuchon d’objectif est ouvert, puis régler l'interrupteur l'alimentation sur CAMERA.

REGLER LA VITESSE D’ENREGISTREMENT

Régler SP/EP sur SP (Z pg. 11).

REGLER LA DUREE D’ENREGISTREMENT

Appuyer sur REC TIME sur la télécommande. Trois choix sont disponibles, et ils apparaissent dans l’ordre

suivant (chaque fois que REC TIME est pressée): 1/4S (un quart de seconde), 1/2S (une demie seconde) et 1S (une seconde). Appuyer à nouveau pour relâcher.

REGLER L’INTERVALLE ENTRE LES ENREGISTREMENTS

Appuyer sur INTERVAL sur la télécommande. Il y a quatre choix disponibles, et ils apparaissent dans

l’ordre suivant (chaque fois que INTERVAL est pressée): 15S, 30S, 1MIN et 5MIN. Appuyer à nouveau pour relâcher.

LANCER L’ENREGISTREMENT EN ANIMATION PROGRAMMEE

Appuyer sur marche/arrêt d’enregistrement. L’enregistrement et les intervalles alternent

automatiquement.

RELACHER LE MODE D’ANIMATION PROGRAMMEE

Pour relâcher quand la lampe de signalisation ne clignote pas, appuyer plusieurs fois sur INTERVAL et

REC TIME jusqu’à ce que “

disparaissent. Pour relâcher quand la lampe de signalisation clignote, appuyer sur marche/arrêt d’enregistrement pour arrêter le clignotement, puis appuyer plusieurs fois sur INTERVAL et REC TIME jusqu’à ce que “

” et “ ” disparaissent.

REMARQUES:

●

Le fondu à l’ouverture/fermeture ne peut pas être effectué pendant la prise de vues en animation programmée.

●

Pour de meilleurs résultats, s’assurer que le camescope est bien fixé pendant la prise de vues.

●

Si pendant les étapes 3 et 4, la molette PROGRAM AE est réglée sur le mode retardateur, le mode retardateur 15S est engagé.

” et “ ”

Magnétoscope

LECTURE

Adaptateur de cassette (VHS Playpak)

Utiliser cet adaptateur pour lire une cassette vidéo VHS-C enregistrée avec ce camescope. Elle est entièrement compatible avec tout magnétoscope VHS. L’adaptateur C-P7U est alimenté sur pile et effectue automatiquement les opérations de chargement et déchargement de la bande.

Utilisation de l’adaptateur de cassette

INSTALLER LA PILE

Faire glisser vers le haut le couvercle du compartiment à pile pour le retirer, et installer une pile “AA (R6)” comme montré dans l’illustration sur la gauche. Puis refixer le couvercle.

Cassette vidéo compacte

Trou de protection contre l’enregistrement

Porte du compartiment

Verrou coulissant

Bobines

INTRODUIRE UNE CASSETTE DANS L’ADAPTATEUR

Faire coulisser le verrou pour ouvrir la porte du

compartiment de l’adaptateur, puis introduire la cassette et refermer la porte du compartiment.

LIRE SUR UN MAGNETOSCOPE

Charger l’adaptateur de cassette dans le

magnétoscope et lire la bande comme vous faites avec une autre bande.

RETIRER LA CASSETTE DE L’ADAPTATEUR

Coulisser le verrou et la porte du compartiment

s’ouvre automatiquement. Puis introduire le doigt dans le trou sous l’adaptateur comme montré dans l’illustration sur la gauche, pousser vers le haut et retirer la cassette.

REMARQUES:

●

Pour des raisons de sécurité et de protection de la bande, ne pas toucher aux bobines pendant le chargement ou le déchargement de la bande.

●

En lecture avec effets spéciaux (ralenti, arrêt sur image, etc.), l'image peut vibrer ou des barres de bruit peuvent apparaître sur l'écran.

●

Pour enregistrer sur un magnétoscope en utilisant une cassette compacte et l’adaptateur, couvrir le trou de sécurité d’enregistrement de l’adaptateur avec de la bande adhésive.

LECTURE

Vers connecteurs AUDIO et VIDEO

Magnétoscope

Antenne

Raccordements de base

Câbles audio et vidéo (en option)

Vers connecteurs d’entrée AUDIO et VIDEO

Il y a trois types de raccordement de base. En faisant les raccordements, se référer également aux manuels d’instructions de votre magnétoscope et de votre téléviseur.

Raccordement vers un magnétoscope [A] (Montage, copie et lecture)

REMARQUE:

Utiliser les câbles audio et vidéo (en option).

RACCORDER LE CAMESCOPE A UN MAGNETOSCOPE

Comme montré dans l’illustration sur la gauche,

brancher les câbles audio et vidéo (en option) entre les connecteurs AUDIO et VIDEO sur le camescope et ceux sur le magnétoscope.

FOURNIR L’ALIMENTATION

Mettre le camescope, le magnétoscope et le

téléviseur sous tension.

SELECTIONNER LE MODE

Régler le magnétoscope dans son mode d’entrée

AUX, et régler le téléviseur sur le mode VIDEO ou le canal 3.

Raccordement à un téléviseur équipé de connecteurs d’entrée A/V [B] (Lecture UNIQUEMENT)

Vers connecteurs AUDIO, VIDEO et DC OUT

Convertisseur HF RF-V5U (en option)

REMARQUES:

●

Il est recommandé d’utiliser l’adaptateur secteur/chargeur de batterie comme source d’alimentation plutôt que la batterie.

●

Pour contrôler l’image et le son du camescope sans introduire une bande, régler l’interrupteur d’alimentation du camescope sur CAMERA, puis régler votre téléviseur dans le mode d’entrée approprié.

●

Si vous avez un téléviseur ou des enceintes acoustiques qui ne sont pas spécialement blindés, ne pas placer les enceintes à côté du téléviseur, sinon des interférences se produiront dans l’image de lecture du camescope.

REMARQUE:

Utiliser les câbles audio et vidéo (en option).

RACCORDER LE CAMESCOPE A UN TELEVISEUR

Comme montré dans l’illustration sur la gauche,

brancher les câbles audio et vidéo (en option) entre les connecteurs AUDIO et VIDEO sur le camescope et ceux sur le téléviseur.

SELECTIONNER LE MODE

Régler le téléviseur sur le mode VIDEO ou AV

(comme indiqué dans son manuel d’instructions).

Raccordement à un téléviseur non équipé de connecteurs d’entrée A/V [B] (Lecture UNIQUEMENT)

REMARQUE:

Utiliser le modulateur RF RF-V5U en option.

* Se référer au manuel d’instructions du RF-V5U pour la

procédure de raccordement.

REW

PLAY/PAUSE

STOP

LECTURE

Lecture de base

REMARQUE:

Bien raccorder votre camescope comme indiqué dans “RACCORDEMENTS DE BASE” (Z P. 29).

MISE EN PLACE D’UNE CASSETTE

Faire coulisser EJECT pour ouvrir le porte cassette,

puis introduire la cassette avec son étiquette tournée vers l’extérieur. Appuyer sur PUSH pour s’assurer que le porte cassette est fermé et verrouillé.

SELECTION DU MODE

Régler l’interrupteur d’alimentation sur PLAY.

L’indicateur d’alimentation s’allume.

LECTURE

Appuyer sur PLAY/PAUSE. L’image de lecture

apparaît sur l’écran du viseur et du téléviseur connecté.

TERMINER LA LECTURE

Appuyer sur STOP.

POWER

M 0:00:00

Compteur de bande

Rebobinage ou avance rapide de la bande

En mode d’arrêt, appuyer sur REW pour le rebobinage ou sur FF pour l’avance rapide.

REMARQUE:

L’alimentation du camescope est coupée automatiquement au bout de 5 minutes de mode d’arrêt. Pour remettre l’alimentation, régler l’interrupteur d’alimentation sur POWER OFF, puis sur PLAY.

LECTURE

Fonctions

COUNTER R/M

REW

RM-V20U (en option)

REW FF

PLAY PAUSE

PLAY/PAUSETRACKING

STOP

Caractéristique: Alignement manuel Objectif: Pour éliminer des barres de bruit qui

Opération: 1) Appuyer sur une touche TRACKING

Remarques: ● Pour repasser en alignement original

Caractéristique: Pause sur image Objectif: Pour faire une pause pendant la

Opération: 1) Appuyer sur PLAY/PAUSE pendant

Remarque: Des barres de bruit apparaissent et les

Caractéristique: Recherche accélérée Objectif: Offrir une recherche à grande vitesse

Opération:

Remarque:

Caractéristique: Fonction de mémoire de compteur Objectif: Pour faciliter la localisation d’une

Opération: 1) Appuyer sur COUNTER R/M

Remarques: ● La mémoire de compteur fonctionne

apparaissent sur l’écran.

autant de fois que nécessaire pour une meilleure image.

préréglé, appuyer simultanément sur les deux touches TRACKING.

● L’alignement manuel peut ne pas fonctionner avec des bandes enregistrées sur d’autres magnétoscopes ou camescopes.

lecture.

la lecture.

2) Pour revenir en lecture normale,

appuyer à nouveau sur PLAY/PAUSE.

images peuvent devenir monochromes pendant la pause sur image. C’est normal.

dans un sens ou l’autre.

Recherche dans le sens avant

1) Appuyer sur FF pendant la lecture.

(La vitesse est à 3 fois la vitesse normale en SP, et à 7 fois la vitesse normale en mode EP.)

Recherche dans le sens inverse

1) Appuyer sur REW pendant la

lecture. (La vitesse est comme indiquée ci-dessus.)

Des barres de bruit apparaissent et les images peuvent devenir monochromes en recherche accélérée. C’est normal.

séquence particulière sur la bande.

pendant plus de 2 secondes. Le compteur est remis à “0:00:00”.

2) Appuyer sur COUNTER R/M.

“M” apparaît.

3) Après enregistrement ou lecture,

appuyer sur STOP, puis sur REW. La bande s’arrêtera automatiquement autour du passage par “0:00:00” du compteur.

4) Appuyer sur PLAY/PAUSE pour

lancer la lecture.

dans les modes FF et REW.

● Pour annuler la fonction de mémoire de compteur, appuyer sur COUNTER R/M pour que “M” disparaisse.

EDIT

PLAY/PAUSE

Vers EDIT

Câble de montage (câble à minifiche (ø 3.5 mm, en option)) GR-AX310 seulement

Vers PAUSE (pause de télécommande)

Enregistreur

(magnétoscope)

Interrupteur d’alimentation

Vers sortie AUDIO Vers sortie VIDEO

Câble de sortie AV (en option)

Vers entrée AUDIO Vers entrée VIDEO

MONTAGE

Copie de bande

RACCORDER LE MATERIEL

En suivant l’illustration sur la gauche, raccorder le

camescope et le magnétoscope. GR-AX310 seulement: Si vous avez une borne de

télécommande PAUSE, utiliser le câble de montage pour raccorder le camescope au magnétoscope. (Voir “REMARQUES” ci-dessous pour des détails.)

PREPARATIFS POUR LA COPIE

Placer l’interrupteur d’alimentation du camescope

sur PLAY, mettre en marche le magnétoscope, et introduire les cassettes appropriées dans le camescope et dans le magnétoscope.

SELECTIONNER LE MODE DU MAGNETOSCOPE

Mettre le magnétoscope en mode AUX et en mode

de pause d’enregistrement.

TROUVER LE POINT D’ENTREE DE MONTAGE

Passer le camescope en mode de lecture pour

trouver un point juste avant le point d’entrée de montage. Une fois atteint, appuyer sur PAUSE sur le camescope.

COMMENCER LE MONTAGE

Appuyer sur PLAY sur le camescope et passer le

magnétoscope en mode d’enregistrement.

ARRETER MOMENTANEMENT LE MONTAGE

Passer le magnétoscope en mode de pause

d’enregistrement et appuyer sur PAUSE sur le camescope.

MONTER D’AUTRES SEQUENCES

Reprendre les étapes 4 à 6 pour continuer le

montage, puis arrêter le magnétoscope et le camescope quand c’est fini.

REMARQUES (GR-AX310 seulement):

●

En utilisant une borne de télécommande PAUSE, appuyer sur EDIT sur le camescope dans l’étape 5 lance automatiquement le mode d’enregistrement du magnétoscope.

●

En utilisant une borne de télécommande PAUSE, vous pouvez avoir accès à une fonction appelée “Système de commande de montage”. Avant de commencer, remettre le compteur du camescope à “0:00:00” au point de sortie de montage. Lorsque la bande passe par ce point (se rappeler qu’il y a une petite marge d’erreur) pendant la copie, le camescope et le magnétoscope passent automatiquement en mode de pause. Cependant, certains magnétoscopes ne sont pas compatibles avec le système de commande de montage.

Montage par mémorisation de séquences (GR-AX310 seulement)

Créez des vidéos montées facilement en utilisant votre camescope comme lecteur source. Vous pouvez sélectionner jusqu’à 8 séquences pour le montage automatique dans l’ordre que vous voulez. Le montage par mémorisation de séquences est plus facile à effectuer si la télécommande multimarque RM-V700U en option est réglée pour correspondre à la marque de votre magnétoscope (voir tableau à la page suivante), mais peut également être effectué en commandant manuellement le magnétoscope.

SUITE A LA PAGE SUIVANTE

REGLER LE CODE TELECOMMANDE/ MAGNETOSCOPE

2 3

5 6

VCR CTL

RM-V700U (en option)

LISTE DES CODES MAGNÉTOSCOPE

MBR SET

MARQUE DE  MAGNETO- SCOPE

GE 1 1

HITACHI 6 6

JVC A B C

MAGNAVOX 9 5

MITSUBISHI 6 7

NEC 3 7

PHILIPS 1 9

TOUCHES (A) (B)

9 2 9 ` 9 4

6 3 9 1

9 6 9 3

1 1 7 1 7 6

6 8

3 8

9 5 1 1 9 4 9 1 9 6

MARQUE DE  MAGNETO- SCOPE

PHILIPS 1 2

PANASONIC 1 3

RCA 9 2

SANYO 3 6

SHARP 1 5

SONY 6 5

TOSHIBA 6 9

ZENITH 1 6

TOUCHES (A) (B)

3 3

1 7 1 1 9 4 1 8 

9 4 6 6 6 3 9 `

3 5

1 `

6 ` 3 9 3 1 

6 1

FAIRE LES RACCORDEMENTS

REGLER LA TELECOMMANDE POUR COMMANDER LE MAGNETOSCOPE

Couper l’alimentation du magnétoscope et pointer

la télécommande vers la fenêtre de réception infrarouge du magnétoscope. Puis, en se reportant au tableau sur la gauche, tout en appuyant sur MBR SET, appuyer sur la touche (A) puis (B).

•Le code est réglé automatiquement une fois que

vous relâchez la touche MBR SET, et l’alimentation du magnétoscope est mise.

COMMANDER LE MAGNETOSCOPE

S’assurer que l’alimentation du magnétoscope est en

marche. Puis, tout en appuyant sur VCR CTL, appuyer sur la touche de la télécommande correspondant à la fonction que vous voulez commander. Les fonctions que la télécommande peut commander sont LECTURE, ARRET, PAUSE, AV., RET. et ATTENTE D’ENREGISTREMENT (vous n’avez pas besoin d’appuyer sur VCR CTL pour cette dernière).

Vous êtes alors prêt pour essayer de faire du montage par mémorisation de séquences.

IMPORTANT

Bien que la télécommande multimarque soit compatible avec les magnétoscopes JVC ainsi qu’avec de nombreux modèles d’autres fabricants, elle peut ne pas fonctionner avec votre magnétoscope ou offrir des fonctions limitées.

REMARQUES:

●

Si l’alimentation du magnétoscope n’est pas mise dans l’étape 1, essayer un autre code du tableau.

●

Certains modèles de magnétoscope ne se mettent pas en marche automatiquement. Dans ce cas, mettre en marche

l’alimentation manuellement et essayer l’étape 2.

●

Si la RM-V700U ne peut pas commander le magnétoscope, utiliser les commandes sur le magnétoscope.

●

La RM-V700U ne peut pas être utilisée pour commander le camescope.

RACCORDER LE CAMESCOPE A…

UN MAGNETOSCOPE JVC DISPOSANT D’UNE BORNE DE TELECOMMANDE

Raccorder le câble de montage à la borne de télécommande PAUSE.

UN MAGNETOSCOPE JVC NE DISPOSANT PAS DE BORNE DE TELECOMMANDE

Raccorder le câble de montage au connecteur R.A.EDIT.

UN MAGNETOSCOPE NON-JVC

Raccorder le câble de montage au connecteur d’entrée de pause de la télécommande RM-V700U. Tous les autres raccordements sont comme montrés dans l’illustration de la page 34.

SUITE A LA PAGE SUIVANTE

MONTAGE (suite)

CANCELREW/FF

Vers EDIT

Câble de montage (câble à mini-fiche (ø 3,5 mm, en option))

PAUSE (pause de télécommande)

Entrée de pause

RM-V700U (en option)

IN OUT 

A B

Magnétoscope

(Platine d’enregistrement)

VCR REC STBY

IN/OUT

R.A. EDIT PLAY/PAUSE

STOP

Vers connecteurs de sortie AUDIO et VIDEO

Câble audio et vidéo (en option)

Vers connecteurs d’entrée AUDIO et VIDEO

IN OUT  ç© 1 0:00:25 0:01:05 © 2 0:03:18 0:03:31 © 3 0:02:33 0:02:53 © 4 0:04:11  © 5  © 6 © 7 © 8 COUNTER 0:04:11  TOTAL 0:01:13

PREPARER LE CAMESCOPE

Introduire une cassette enregistrée et régler

l’interrupteur d’alimentation sur PLAY.

PREPARER LE MAGNETOSCOPE

Mettre en marche, introduire une cassette

enregistrable et passer en mode AUX (se référer au manuel d’instructions du magnétoscope).

SELECTIONNER LES SEQUENCES

ACCEDER A L’AFFICHAGE DE COMPTEUR DU MONTAGE

Appuyer sur PLAY/PAUSE, puis sur R.A.EDIT et

l’affichage de compteur apparaît dans le viseur et sur l’écran du téléviseur raccordé.

ENREGISTRER LE DEBUT DE LA SEQUENCE

Appuyer sur REW ou FF pour trouver le début de la

séquence que vous voulez, puis appuyer sur IN/ OUT pour enregistrer ce point. La valeur du

compteur apparaît sous IN sur l’affichage.

ENREGISTRER LA FIN DE LA SEQUENCE

Appuyer sur REW ou FF pour trouver la fin de la

séquence que vous voulez, puis appuyer sur IN/ OUT pour l’enregistrer. La valeur du compteur

apparaît sous OUT sur l’affichage. La durée totale des séquences enregistrées est affichée en bas de l’écran.

ENREGISTRER DES SEQUENCES SUPPLEMENTAIRES

Reprendre les étapes 2 et 3 pour chaque séquence

supplémentaire (jusqu’à 8).

FAIRE DES CORRECTIONS

Appuyer sur CANCEL pendant les étapes 2 et 3 pour

effacer le point le plus récemment enregistré.

REMARQUES:

●

Il doit y avoir au moins une seconde entre un point d’entrée et son point de sortie correspondant.

●

Comme le camescope fait un pré-enroulement pendant l’opération, il doit y avoir au moins 15 secondes de programme avant tout point d’entrée.

●

Des sections de bande vierges ne peuvent pas être enregistrées comme points d’entrée ou de sortie.

●

S’il faut plus de 5 minutes pour atteindre un point d’entrée, le mode de pause d’enregistrement du magnétoscope est annulé et le montage n’a pas lieu.

●

Une pression sur R.A.EDIT efface tous les points d’entrée et de sortie de la mémoire.

●

Laisser assez de marge pour les erreurs autour de chaque point d’entrée pour s’assurer que les séquences seront enregistrées dans leur intégralité.

BANDE ORIGINALE (Camescope)

1 3 2

IN OUT IN OUT IN OUT

BANDE MONTEE (Magnétoscope)

EDIT STOP

MONTAGE AUTOMATIQUE VERS UN MAGNETOSCOPE

PASSER LE MAGNETOSCOPE EN MODE DE PAUSE D’ENREGISTREMENT

Pointer la télécommande vers la fenêtre de

réception infrarouge du magnétoscope et appuyer sur VCR REC STBY, ou engager manuellement le mode de pause d’enregistrement du magnétoscope.

LANCER LE MONTAGE AUTOMATIQUE

Appuyer sur EDIT sur le camescope, et les

séquences sélectionnées précédemment sont copiées sur le magnétoscope dans l’ordre spécifié.

TERMINER LE MONTAGE AUTOMATIQUE

Lorsque toutes les séquences sélectionnées ont été

copiées, le camescope et le magnétoscope passent en mode d’arrêt d’image ou de pause. Appuyer sur STOP sur les deux appareils.

REMARQUES:

●

Si vous effectuez l’étape 1C de la page 33, maintenir la télécommande pointée vers le magnétoscope pendant le montage.

●

L’affichage sur écran apparaît seulement pendant que le camescope cherche la séquence suivante.

●

Pour faire une copie de la bande (source) du camescope, effectuer le montage par mémorisation de séquences en spécifiant seulement un point d’entrée (sans point de sortie). Le contenu de la bande à partir du point d’entrée spécifié jusqu’à la fin de la bande sera copié automatiquement.

●

Il peut y avoir des parasites aux points d’entrée et de sortie sur la bande montée avec certains magnétoscopes.

POWER

COUNTER R/M

MONTAGE (suite)

Montage par insertion

Vous pouvez enregistrer une nouvelle séquence sur une bande préenregistrée, remplaçant ainsi une partie de l’enregistrement original, avec un minimum de distorsion d’image aux points d’entrée et de sortie. L’audio d’origine reste inchangé.

REMARQUE:

Vous avez besoin de la télécommande RM-V20U pour effectuer la procédure suivante.

SELECTIONNER LE MODE

Placer l’interrupteur d’alimentation sur PLAY.

TROUVER LE POINT DE SORTIE DE MONTAGE

Localiser le point et appuyer sur PAUSE sur le camescope ou sur la télécommande.

REMETTRE LE COMPTEUR A ZERO

Appuyer sur COUNTER R/M pendant plus de 2 secondes pour remettre le compteur de bande à zéro, puis appuyer

pendant moins d’une seconde et s’assurer que “M” apparaît dans le viseur.

M-0:12:34

Viseur

RM-V20U (en option)

Compteur de bande

Indicateur de montage par insertion

REW PLAY PAUSE AUDIO DUB

INSERT

TROUVER LE POINT D’ENTREE DE MONTAGE

Appuyer sur REW pour aller un peu avant le début de la séquence que vous voulez remplacer, appuyer sur PLAY

pour visionner la bande enregistrée, et appuyer sur PAUSE exactement au point où la nouvelle séquence doit commencer.

PASSER EN MODE D’INSERTION

Tout en maintenant pressée INSERT, appuyer sur PAUSE. Le mode d’insertion est engagé, et la scène visée par le

camescope apparaît sur l’écran.

LANCER L’INSERTION VIDEO

Appuyer sur marche/arrêt d’enregistrement. Lorsque le compteur passe par “0:00:00”, l’insertion s’arrête

automatiquement et le camescope passe en mode de lecture.

REMARQUES:

●

Le montage par insertion peut ne pas fonctionner correctement si une partie vierge existe sur la bande enregistrée.

●

La bande peut s’arrêter légèrement avant ou après le point de sortie désigné, et des barres parasites peuvent apparaître. Ce n’est pas un défaut de l’appareil.

●

Pour faire l’insertion vidéo sur une bande avec la languette de sécurité d’enregistrement retirée, couvrir le trou avec de la bande adhésive.

●

Seul le signal vidéo est enregistré en mode de montage par insertion. Si le son est à enregistrer, appuyer simultanément sur AUDIO DUB et PAUSE après l'étape 5. Si INSERT et PAUSE sont à nouveau pressées simultanément, l'appareil repasse en mode d'enregistrement de seulement le signal vidéo.

●

Si le microphone du camescope est trop près du téléviseur, ou si le volume du téléviseur est trop fort, des sifflements ou des hurlements peuvent se produire.

Indicateur de doublage audio

Viseur

Microphone

REW PLAY

PAUSE AUDIO DUB

RM-V20U (en option)

Doublage audio

Vous pouvez enregistrer une nouvelle piste son sur une bande préenregistrée (audio normal uniquement)

** Effectuer les étapes 1, 2 et 3 de la procédure

d’insertion vidéo (Z P. 36) avant de continuer.

TROUVER LE POINT D’ENTREE DE MONTAGE

Appuyer sur REW pour aller un peu avant le début

de la séquence que vous voulez remplacer, appuyer sur PLAY pour visionner la bande enregistrée, et appuyer sur PAUSE exactement au point où le doublage audio doit commencer.

PASSER EN MODE D’ATTENTE DE DOUBLAGE AUDIO

Tout en maintenant pressée AUDIO DUB, appuyer

sur PAUSE.

LANCER LE DOUBLAGE AUDIO

Appuyer sur PLAY. Lorsque le compteur passe par

“0:00:00”, le doublage audio s’arrête automatiquement et le camescope passe en mode de lecture.

REMARQUES:

●

Le doublage audio peut ne pas fonctionner correctement si une partie vierge existe sur la bande enregistrée.

●

Si le microphone du camescope est trop près du téléviseur, ou si le volume du téléviseur est trop fort, des sifflements ou des hurlements peuvent se produire.

Commutateur d’ouverture/ fermeture LENS COVER

Placer sur “POWER OFF“.

ENTRETIEN CLIENT

Après utilisation

Placer l’interrupteur d’alimentation sur POWER OFF

pour couper l’alimentation.

Faire coulisser EJECT pour ouvrir le porte-cassette,

puis retirer la cassette.

Fermer et verrouiller le porte-cassette en appuyant

sur PUSH.

Appuyer sur BATT. RELEASE pour retirer la batterie.

Faire coulisser le verrou d’ouverture/fermeture LENS

COVER pour fermer le capuchon d’objectif.

BATT. RELEASE

APPUYER

EJECT

Introduire.

Repères

Nettoyage du camescope

NETTOYER L’EXTERIEUR

Essuyer doucement avec un chiffon doux.

NETTOYER L’OBJECTIF

Souffler avec une brosse soufflante, puis essuyer

gentiment avec du papier de nettoyage d’objectif.

RETIRER L’OCULAIRE

Tourner l’oculaire dans le sens inverse des aiguilles

d’une montre et le retirer.

NETTOYER LE VISEUR

Retirer la poussière avec une brosse soufflante.

REMONTER L’OCULAIRE

Aligner les repères, refixer l’oculaire et le tourner

dans le sens des aiguilles d’une montre.

REMARQUES:

●

Eviter d’utiliser des agents de nettoyage puissants comme la benzine ou l’alcool.

●

Le nettoyage doit être effectué seulement après avoir retirer la batterie et débrancher toute autre source d’alimentation.

●

De la moisissure peut se former si l’objectif est laissé sale.

EN CAS DE DIFFICULTE

SYMPTOMES CAUSE(S) POSSIBLE(S)

ALIMENTATION

Aucune alimentation n’est fournie. ● La batterie n’a pas été installée correctement (Z P. 8).

ENREGISTREMENT

L’enregistrement ne peut pas être effectué.

L’enregistrement ne commence pas.

LECTURE

La bande défile, mais il n’y a pas d’image de lecture.

Des barres parasites apparaissent dans l’image de lecture.

L’image de lecture est brouillée ou interrompue.

L’indication de compteur est brouillée pendant l’arrêt sur image.

DEFILEMENT DE LA BANDE

La bande s’arrête en avance rapide ou en rembobinage.

L’avance rapide ou le rembobinage ne peut pas être effectué.

● La batterie n’est pas chargée (

● L’appareil source d’alimentation n’a pas été raccordé

correctement (

● La languette de sécurité d’enregistrement de la cassette a été cassée. Couvrir le trou avec de la bande adhésive. (Certaines cassettes ont des languettes coulissantes. Dans ce cas, vérifier la position de la languette.)

● L’interrupteur d’alimentation du camescope n’a pas été réglé sur CAMERA. (

● Le téléviseur n’a pas été réglé sur son mode VIDEO.

● Si le raccordement A/V est utilisé, le commutateur

VIDEO/TV du téléviseur n’a pas été réglé sur VIDEO.

● Le modulateur RF n’a pas été réglé sur le bon canal.

● L’alignement manuel n’a pas été effectué (

● Les têtes vidéo sont sales ou usées. Consulter votre

revendeur JVC le plus proche pour un nettoyage ou un remplacement des têtes.

● C’est normal.

● La fonction mémoire de compteur a été activée.

(Z P. 31)

● La bande est déjà complètement enroulée sur une bobine ou sur l’autre.

Z P. 9).

Z P. 14).

Z P. 8).

Z P. 31)

AUTRE

La cassette ne peut pas être éjectée. Certaines fonctions ne sont pas

disponibles. Des lignes verticales blanches

apparaissent en prenant un objet très lumineux.

Des points lumineux de forme cristalline apparaissent dans le viseur.

L’image est floue en mode de contrôle rapide ou de retouche.

Un numéro d’erreur (E01, etc.) apparaît dans le viseur.

Le camescope est un appareil commandé par micro-processeur. Du bruit et des interférences externes (d’un téléviseur, d’une radio, etc.) peuvent l’empêcher de fonctionner correctement. Dans ce cas, débrancher d’abord l’appareil d’alimentation (batterie, adaptateur secteur/chargeur, etc.) et la pile de l’horloge; puis le rebrancher et procéder comme d’habitude depuis le début.

● La batterie est faible.

● La molette PROGRAM AE est réglée sur LOCK (

● Ceci peut se produire quand l’arrière-plan contraste

beaucoup avec le sujet. Ce n’est pas un défaut du camescope.

● La lumière du soleil entre directement dans l’objectif.

● C’est normal alors que l’enregistrement est en mode EP.

Certains parasites peuvent être présents alors que l’enregistrement est en mode SP (Z P. 11).

● Consulter votre revendeur JVC le plus proche.

Z P. 16).

Commandes

1 Molette de sélection

(PROGRAM AE) ....................................Z p. 16

2 Touche F1 (Fonction 1) ..........................Z p. 18

3 Touche de fermeture (PUSH) ................. Z p. 11

4 Touche de sélection de fonction

(SEL.) ..................................................... Z p. 18

5 Touche F2 (Fonction 2) ..........................Z p. 18

6 Commutateur d’éjection (EJECT)............Z p. 11

7 Bague de réglage de la netteté

du viseur ............................................... Z p. 11

8 Commutateur de zoom électrique .........Z p. 15

9 Commutateur de libération de la

batterie (BATT. RELEASE) .........................Z p. 8

0 Touche de balance des blancs manuelle

(MWB) ..................................................Z p. 17

! Sélecteur de mode d’enregistrement

(SP/EP)................................................... Z p. 11

Sélecteur de durée de réglage

de la bande (T20•T30•T40).................. Z p. 11

Touche de remise à zéro et mémoire

de compteur (COUNTER R/M) ..............Z p. 31

@ Touche de montage (EDIT)

(GR-AX310 seulement) ..........................Z p. 32

# Touches DATE/TIME +/– ........................Z p. 10

Touches de sélection de caractères

CHAR. SET +/– ...................................... Z p. 24

Touches d’alignement

TRACKING +/– .....................................Z p. 31

$ Touche DATE/TIME SET.........................Z p. 10

Touche de réglage de caractère

CHAR. SET ............................................ Z p. 24

Touche R.A.EDIT IN/OUT

(GR-AX310 seulement) ..........................Z p. 34

% Touche de montage (R.A.EDIT)

(GR-AX310 seulement) ..........................Z p. 34

^ Touche de réembobinage (REW) ........... Z p. 30

Touche de retouche

[contrôle rapide] (RETAKE R) .................Z p. 15

& Touche d’avance rapide (FF)..................Z p. 30

Touche de retouche (RETAKE F).............Z p. 15

* Touche R.A.EDIT CANCEL

(GR-AX310 seulement) ..........................Z p. 34

( Touche d’arrêt (STOP) ........................... Z p. 30

) Touche de lecture/pause

(PLAY/PAUSE) .......................................Z p. 30

q Interrupteur/indicateur

d’alimentation (POWER) .......................Z p. 10

w Touche de marche/arrêt

d’enregistrement ...................................Z p. 12

Connecteurs

e Prise de télécommande (REMOTE) ........Z p. 13

r Oeillets pour la bandoulière..................Z p. 12

t Prise de montage (EDIT)

(GR-AX310 seulement) ..........................Z p. 32

y Prise de sortie VIDEO............................Z p. 29

u Prise de sortie CC pour modulateur

RF (RF DC OUT) ...................................Z p. 29

i Prise de sortie AUDIO...........................Z p. 29

ER T

INDEX

Commandes

0!@# $

^&*()

tyui

qw9

Indicateurs

o Lampe de signalisation .......................... Z p. 14

p Indicateur d’alimentation ...................... Z p. 14

Autres parties

Q Microphone W Capteur de caméra (Faire attention de ne pas

couvrir cette partie. Le capteur nécessaire pour la prise de vues est situé à cet endroit.)

E Compartiment de la pile de

l’horloge ............................................... Z p. 10

R Emplacement pour batterie ..................... Z p. 8

T Viseur électronique ............................... Z p. 11

Y Commutateur LENS COVER .................. Z p. 14

U Courroie de poignée ............................. Z p. 12

I Prise de montage de trépied .................. Z p. 12

INDEX

Viseur

FADER

2 3

MWB

SPORTS LENS COVER

4 5

MERRY CHR ISTMAS

DEC 25.96

)(wq

Indications dans le viseur

1, 2 Indicateur PROGRAM AE ................ Z p. 16

Affiché en 2 pendant 3 secondes environ quand la molette de sélection PROGRAM AE est commutée d’une position à l’autre. Puis seul l’indicateur reste en 1.

3 Mise au point ........................................Z p. 20

4 Indicateur de balance des blancs .......... Z p. 17

5 Indicateur de Zoom ..............................Z p. 15

Indicateur d’exposition ......................... Z p. 22

6 Indicateur d’énergie restante

dans la batterie .......................................Z p. 8

Change comme suit selon le niveau d’énergie restante de la batterie: “ ” Quand l’énergie est presque épuisée, l’indicateur clignote, puis l’alimentation se coupe. Remplacer la batterie par une qui est chargée.

7 Avertisseur de cassette .......................... Z p. 11

Clignote quand il n’y a pas de cassette ou une cassette sans languette de sécurité.

8 Indicateur de commande de

fonction intelligente ..............................Z p. 18

9 Durée de bande restante .......................Z p. 14

0 Indicateur de durée de bande ............... Z p. 11

86 7 9 0 !

40MIN

PAUSE

C INEMA

REC

@ #

INDEX

FADER

5 M I N

% ^ & *

10 : 55

!Indicateur de mode d’enregistrement

(SP/EP) .................................................. Z p. 11

@ Indicateur de mode

d’enregistrement ................................... Z p. 14

# Indicateur de pause

d’enregistrement ................................... Z p. 14

$ Avertissement pour le capuchon ...........Z p. 14

% Marquage de code d’indexation............ Z p. 15

^ Indicateur d’attente de fondu ................ Z p. 18

& Avertissement de pile de l’horloge

Apparaît si la pile au lithium n'est pas en place ou usée. Pour la mise en place ou le remplacement

de la pile de l'horloge ...........................Z p. 10

* Montage par insertion ...........................Z p. 36

Doublage audio ....................................Z p. 37

( Avertissement de condensation

Quand cet indicateur apparaît, toutes les fonctions sont paralysées. Couper l’alimentation de l’appareil pendant quelques heures, puis quand vous remettrez en marche, l’indicateur devrait disparaître.

) Titres immédiats .................................... Z p. 25

q Date/Heure/Caractères ..........................Z p. 23

w Durée du retardateur et de

l’animation ........................................... Z p. 26

Accessoires fournis ................................... p. 6

Adaptateur de cassette .............................. p. 28

Adaptateur secteur/chargeur de batterie .... p. 9

Affichage sur écran ................................... p. 23

Ajustement de dioptrie .............................. p. 11

Ajustement de la balance des blancs ......... p. 17

Ajustement de la courroie ......................... p. 12

Ajustement de la netteté du viseur ............ p. 11

Alignement manuel ................................... p. 31

Animation ................................................. p. 27

Animation programmée ............................ p. 27

Attente d'enregistrement ........................... p. 14

Avance rapide de la bande........................ p. 30

Batterie ..................................................... p. 8, 43

Batteire automobile ................................... p. 9

Caractéristiques techniques ....................... p. 45

Commande de fonction intelligente .......... p. 18–25

Commande d'exposition ........................... p. 22

Compteur de bande .................................. p. 30

Contrôle rapide ......................................... p. 15

Copie de bande ........................................ p. 32

Décharger la batterie................................. p. 8

Doublage audio ........................................ p. 37

Enregistrement .......................................... p. 14

Enregistrement automatique de la date ...... p. 23

Enregistrement, fonctions avancées ........... p. 16–27

Enregistrement, marche/arrêt ..................... p. 14

Fixation de la bandoulière ........................ p. 12

Fondus à l'ouverture et à la fermeture ....... p. 18

Générateur de caractères .......................... p. 24

Indications dans le viseur .......................... p. 41

Insertion de date/heure ............................. p. 23

Introduire la cassette ................................. p. 11

Lecture ...................................................... p. 30

INDEX

Termes

Marquage de code d'indexation ................ p. 15

Mémoire de compteur .............................. p. 31

Mémorisation de la mise au point ............. p. 20

Mise au point automatique ....................... p. 20

Mise au point manuelle ............................ p. 21

Mode automatique libre............................ p. 16

Mode cinémascope................................... p. 19

Mode d’ambiance réelle ........................... p. 16

Mode d'effet neutre................................... p. 16

Mode obturateur à grande vitesse ............. p. 16

Mode sepia ............................................... p. 16

Mode sports .............................................. p. 16

Mode verrouillage automatique ................ p. 16

Mode voile ............................................... p. 16

Montage par insertion ............................... p. 36

Montage par mémorisation de séquences ... p. 32–35

Montage sur trépied .................................. p. 12

Pause sur image ........................................ p. 31

Pile (au lithium) de l'horloge ..................... p. 10

Programme AE avec effets spéciaux .......... p. 16

Protection contre l'effacement .................. p. 11

Raccordement à un magnétoscope/

un téléviseur ............................................. p. 29

Rebobinage de la bande ........................... p. 30

Recharge de la batterie.............................. p. 8

Recherche accélérée ................................. p. 31

Réglage de code de télécommande

multimarque ............................................. p. 33

Réglage de la longueur de bande .............. p. 11

Réglage de mode d’enregistrement ........... p. 11

Réglages de date/heure ............................. p. 10

Rendre l'image plus lumineuse ................. p. 22

Rendre l'image plus sombre ...................... p. 22

Repère de recharge ................................... p. 9

Retardateur ............................................... p. 16, 26

Retirer la cassette ...................................... p. 11

Retouche .................................................. p. 15

Sommaire ................................................. p. 7

Système de commande de montage .......... p. 32

Télécommande ......................................... p. 13

Titres immédiats........................................ p. 25

Zoom ........................................................ p. 15

PRECAUTIONS A OBSERVER

Utilisation de l'adaptateur secteur/chargeur de batterie en dehors des Etats-Unis

n L'adaptateur secteur/chargeur de batterie fourni

dispose d'une sélection automatique de la tension secteur dans la plage de 110 à 240 V.

UTILISATION DE L'ADAPTATEUR DE PRISE SECTEUR

Lors du branchement du cordon d'alimentation de l'appareil à une prise secteur différente du standard national américain C73, utiliser un adaptateur de prise CA nommé "Siemens Plug", comme indiqué ci-dessous. Pour cet adaptateur de fiche CA, consulter votre revendeur JVC le plus proche.

Adaptateur de fiche

Précautions générales sur les piles

•Si la RM-V20U (télécommande) ou le C-P6U/ C-P7U (adaptateur de cassette) ne fonctionne pas en étant correctement utilisé, les piles sont usées. Les remplacer par des piles neuves.

•Utiliser seulement les piles suivantes:

RM-V20U ................................. taille “AAA (R03)”

C-P6U/C-P7U ........................... taille “AA (R6)”

Bien prendre note des règles suivantes pour l’utilisation des piles. Des piles mal utilisées peuvent couler ou exploser.

1. Se référer aux instructions de la RM-V20U et du

C-P6U/C-P7U pour changer les piles.

2. Ne pas utiliser des piles neuves et vieilles

ensemble.

3. Ne pas utiliser deux sortes différentes de piles.

Bien que les tailles peuvent être identiques, les tensions peuvent être différentes.

4. Ne pas exposer les piles à des températures

excessives, elles peuvent couler ou exploser.

5. Ne pas jeter les piles au feu.

6. Retirer les piles de l’appareil s’il doit être stocké

pour une longue période pour éviter le coulage des piles qui peut causer des mauvais fonctionnements.

Les batteries

La batterie fournie est une batterie au cadmium-nickel. Avant d’utiliser la batterie fournie ou une batterie en option, bien lire les précautions suivantes:

1. Pour éviter des accidents . . .

.... Ne pas brûler.

.... Ne pas court-circuiter les

bornes.

.... Ne pas modifier ni démonter.

.... N’utiliser que les chargeurs spécifiés.

2. Pour éviter des endommagements et prolonger la durée de vie . . .

.... ne pas infliger de choc inutile.

.... éviter de recharger plusieurs fois sans

décharger complètement.

.... charger dans un endroit où la température est

dans les tolérances indiquées ci-dessous. C’est une batterie à réaction chimique, des températures plus basses entravent la réaction chimique, alors que des températures plus élevées peuvent faire obstacle à une recharge complète.

.... entreposer dans un endroit frais et sec. Une

longue exposition à de hautes températures fera augmenter la décharge naturelle et

raccourcira la durée de vie.

.... éviter un stockage déchargé prolongé.

.... retirer du chargeur ou de l’appareil qu’elle

alimente lorsque vous ne vous en servez pas;

certains appareils consomment du courant

même s’ils sont mis hors circuit.

3. Pour éviter d’endommager le camescope.

.... remplacer la batterie lorsqu’elle commence à

offrir une durée d’enregistrement plus courte

par charge.

REMARQUE:

Il est normal que la batterie devienne chaude après recharge, ou après utilisation.

Gammes de température:

La charge .................................. 10°C à 35°C

Le fonctionnement .................... 0°C à 40°C

Le stockage ............................... –10°C à 30°C

REMARQUES:

●

La durée de charge est basée sur une température ambiante de 20°C.

●

Plus la température est basse, plus longue est la durée de recharge.

Bornes

Cassettes

Pour utiliser et ranger correctement vos cassettes, bien lire les précautions suivantes:

1. Pendant l’utilisation . . .

.... bien s’assurer que la cassette porte la marque

VHS-C.

.... bien savoir que l’enregistrement sur des

cassettes préenregistrées efface automatiquement les signaux vidéo et audio enregistrés précédemment.

.... bien s’assurer que la cassette est positionnée

correctement en l’introduisant.

.... ne pas mettre en place et retirer la cassette

plusieurs fois de suite sans faire défiler la bande. Ce qui détend la bande et peut causer des dommages.

.... ne pas ouvrir le volet avant de la cassette. Ce

qui expose la bande aux empreintes digitales et à la poussière.

2. Ranger les cassettes . . .

.... loin des radiateurs ou d’autres sources de

chaleur.

.... en dehors des rayons du soleil.

.... où elles ne seront pas sujettes à des chocs ou

vibrations inutiles.

.... où elles ne seront pas exposées à des champs

magnétiques puissants (près des moteurs, des

transformateurs ou des aimants).

.... verticalement, dans leurs boîtes d’origine.

Appareil principal

1. Pour votre sécurité, NE PAS . . .

.... ouvrir le coffret du camescope.

.... démonter ou modifier l’appareil.

.... court-circuiter les bornes de la batterie.

Toujours la laisser éloignée des objets

métalliques quand elle n’est pas utilisée.

.... laisser pénétrer de liquides inflammables, de

l’eau ou des objets métalliques dans l’appareil.

.... retirer la batterie ou débrancher la source

d’alimentation alors que l’alimentation est en

marche.

.... laisser la batterie montée quand le

camescope n’est pas utilisé.

2. Eviter d’utiliser l’appareil . . .

.... dans des endroits sujets à de l’humidité ou de

la poussière excessives.

.... dans des endroits sujets à la suie ou à la

vapeur, par exemple près d’un appareil de

cuisson.

.... dans des endroits soumis à des chocs ou

vibrations excessifs.

.... près d’un téléviseur.

.... près d’appareils générant des champs

magnétiques ou électriques puissants

(haut-parleurs, antennes de diffusion, etc.)

.... dans des endroits soumis à des températures

très élevées (plus de 40˚C) ou très basses

(inférieures à 0˚C).

PRECAUTIONS A OBSERVER (suite)

3. NE PAS laisser l’appareil . . .

.... dans des endroits à plus de 50˚C.

.... dans des endroits où l’humidité est très faible

(au-dessous de 35%) ou très forte (plus de

80%).

.... en plein soleil.

.... dans une voiture fermée en été.

.... près d’un radiateur.

4. Pour protéger l’appareil, NE PAS . . .

.... lui permettre de devenir mouillé.

.... faire tomber l’appareil ou le cogner contre

des objets durs.

.... lui infliger des chocs ou des vibrations

excessives pendant le transport.

.... laisser l’objectif dirigé vers des objets

extrêmement lumineux pendant longtemps.

.... diriger l’oeilleton du viseur vers le soleil.

.... le transporter en le tenant par le viseur.

.... le balancer inutilement en utilisant la

bandoulière.

5. Ce camescope dispose d’un système de nettoyage des têtes incorporé qui nettoie automatiquement les têtes et le tambour de têtes quand une cassette est chargée ou déchargée. Si, toutefois, les têtes deviennent sales et produisent un flou ou une interruption de l’image de lecture, consulter votre revendeur JVC le plus proche.

Condensation d’humidité . . .

•Vous avez sans doute observé qu’en versant un

liquide froid dans un verre, des gouttes d’eau vont se former à l’extérieur du verre. Le même phénomène se produit sur le tambour de têtes d’un camescope quand il est déplacé d’un endroit froid vers un endroit chaud, après avoir chauffé une pièce qui était froide, sous des conditions d’humidité extrême ou dans un endroit où l’air est refroidi par un climatiseur.

•De l’humidité sur le tambour de têtes peut

endommager sérieusement la bande vidéo et provoquer des dommages internes au camescope lui même.

Mauvais fonctionnement sérieux

En cas de mauvais fonctionnement, arrêter d’utiliser l’appareil immédiatement et consulter votre revendeur JVC local.

CARACTERISTIQUES TECHNIQUES

GENERAL

Format : Standard VHS NTSC Alimentation : CC 6 V Consommation

GR-AX210/AX310 : 5,7 W

GR-AX410 : 5,9 W Système de signal : Type NTSC Système d’enregis-

trement vidéo

Luminance : enregistrement FM

Couleur : enregistrement direct

de sous-porteuse convertie * Conforme au standard

VHS Cassette : Cassette Vitesse de bande

(SP) : 33,35 mm/s (EP) : 11,12 mm/s

Durée maximale

d'enregistrement (SP) : 40 mn

(avec une cassette TC-40)

(EP) : 120 mn

(avec une cassette TC-40)

Température de

fonctionnement : 0°C à 40°C

Humidité de

fonctionnement : 35% à 80%

Température de

stockage : –20°C à 50°C

Poids

GR-AX210 : Environ 740g GR-AX310 : Environ 760g

GR-AX410 : Environ 720g Dimensions (avec le viseur)

GR-AX210/AX310 : 109 (L) x 113 (H)

x 226 (P) mm

GR-AX410 : 109 (L) x 113 (H)

x 206 (P) mm

CAMERA

Capteur : CCD de 1/4" Objectif : F1,2 f= 4,1 à 57,4 mm,

zoom électrique 14:1 (GR-AX310) F1,6 f= 4,2 à 50.4 mm, zoom électrique 12:1 (GR-AX210/AX410) avec commande de diaphragme automatique et commande macro, diamètre du filtre 46 mm

Viseur : Electronique avec

• tube à rayons cathodiques noir et blanc de 0,5" (GR-AX210/AX310)

• LCD couleur de 0,55" (GR-AX410)

Réglage de la balance

des blancs : Automatique/Manuel

VIDEO

Sortie : 1,0 Vcc, 75 ohms,

AUDIO

Sortie : –8 dBs, 1 kohm (via le

ADAPTATEUR SECTEUR/CHARGEUR DE BATTERIE (AA-V11EG)

Alimentation

Etats-Unis et Canada : CA 120V` , 60 Hz Autres pays : CA 110–240 V` ,

Consommation : 23 watts Sortie

CHARGE : CC 8,5 V 1,3 A camescope : CC 6,3 V 1,8 A

Système de charge : Courant constant,

Dimensions : 150 (L) x 42 (H)

Poids : Environ 320 g

ADAPTATEUR DE CASSETTE (C-P7U)

Dimensions : 188 (L) x 25 (H)

Poids : Environ 240 g Accessoire : Pile “AA (R6)” x 1

ACCESSOIRES FOURNIS ................... Z P. 6

ACCESSOIRES EN OPTION

•Batterie BN-V12U, BN-V22U, BN-V25U

•Chargeur de batterie à partir de la voiture BH-V3U

•Chargeur de batterie BH-VC10U

•Cordon pour batterie automobile AP-V7E

•Convertisseur HF RF-V5U

•Télécommande sans fil RM-V700U

Pour R.A.EDIT (GR-AX310) en utilisant un magnétoscope non-JVC. ( * La RM-V700U ne peut pas être utilisée pour

commander le camescope.

•Boîtier de télécommande à fil RM-V20U

•Cassettes compactes VHS (VHS-C) TC-40/30/20

•Sac de transport CB-V7U

* Certains accessoires ne sont pas disponibles dans

certaines régions. Veuillez consulter votre revendeur JVC le plus proche avant d’acheter les accessoires en option.

Les caractéristiques techniques sont pour le mode SP à moins d’indication contraire . Présentation et caractéristiques modifiables sans

asymétrique (via le connecteur de sortie VIDEO)

connecteur de sortie AUDIO)

50/60 Hz

détection de crête, contrôlé par minuterie

x 68 (P) mm

x 104 (D) mm

Z P. 33)

préavis.

MEMO

GR-AX210/AX310/AX410



VICTOR COMPANY OF JAPAN, LIMITED

U(C

Printed in Japan

)

0296MKV*UN*VP

JVC GR-AX410, GR-AX310 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
